Разборка скотча TL901
Что вам нужно
Инструменты
Набор драйверов Mako - 64 точные биты | Источник - ifixit.com

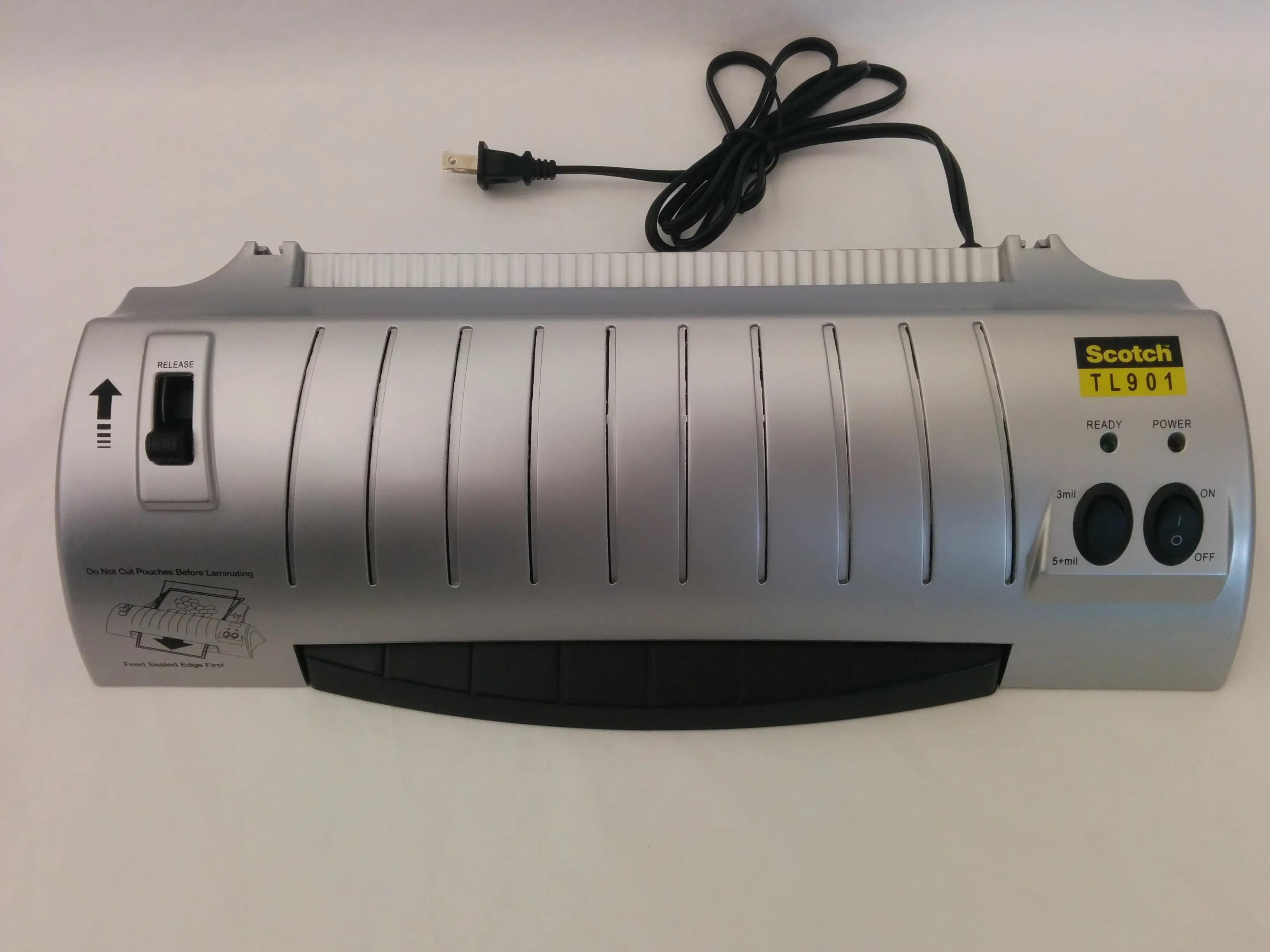

Шаг 1 Ламинатор
Ламинатор Scotch TL901
Шаг 2 Откручивание корпуса
С помощью маленькой крестообразной отвертки выкрутите винты из нижней части пластикового корпуса.
Чтобы получить доступ к винтам, необходимо сначала снять резиновые ножки в четырех углах. Средний винт слева может быть закрыт наклейкой.
Шаг 3 Открытый ламинатор
Снимите серебристую пластиковую крышку и получите доступ к внутренним компонентам.
Теперь видны ролики, мотор, печатная плата и светодиоды.

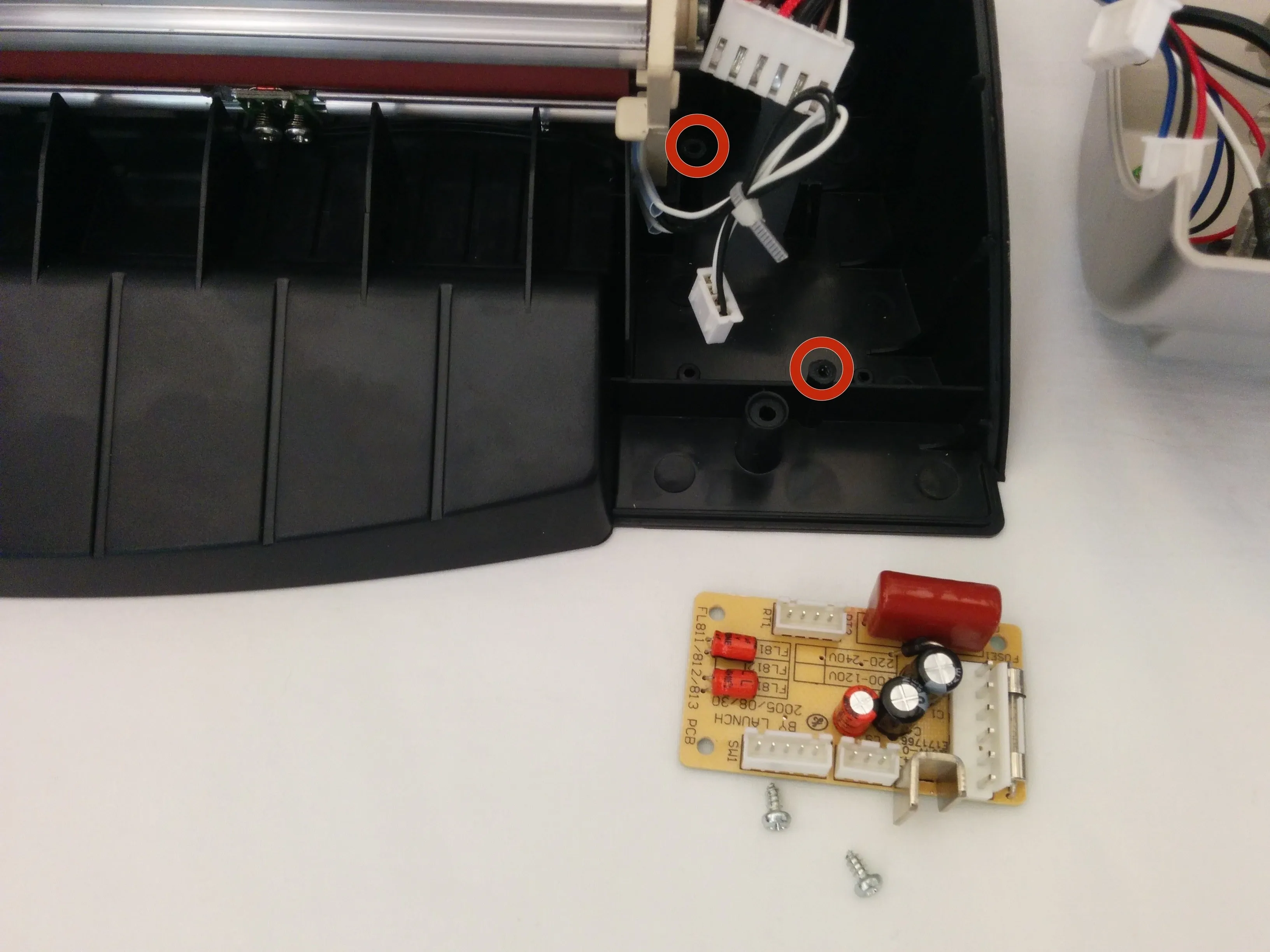

Шаг 4 Печатная плата
Сначала отсоедините все три проводных разъема, подключенных к печатной плате.
Открутите два винта, удерживающие печатную плату за углы, и извлеките плату из ламинатора.

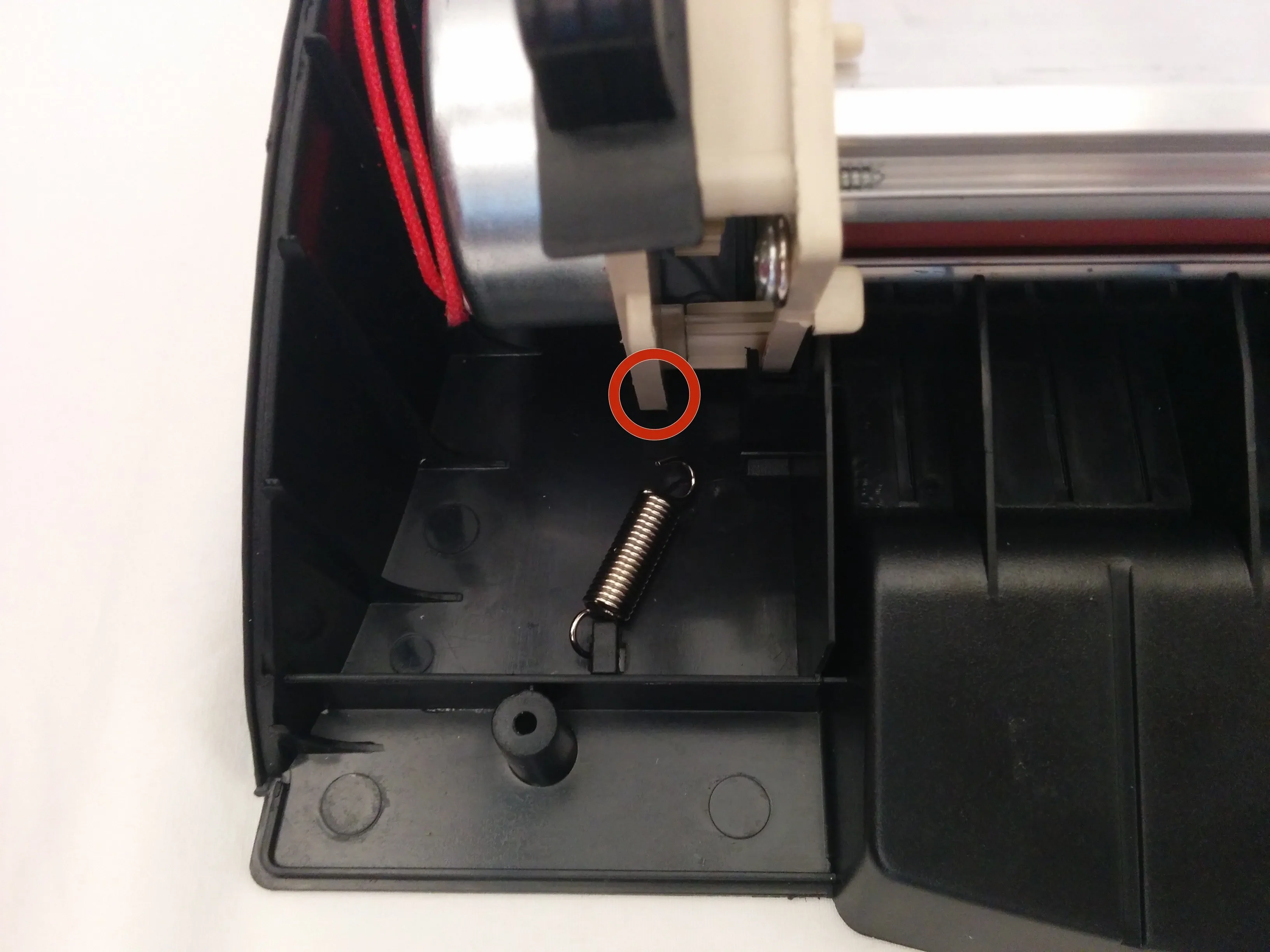

Шаг 5 Пружина
Отсоедините пружину от пластика, окружающего двигатель.
Шаг 6 Ролики
Возьмитесь за корпус роликов с обеих сторон, отмеченных маркерами, и потяните вверх и немного наружу.
Теперь можно получить свободный доступ к двигателю и роликам.
Шаг 7 Мотор
Снимите двигатель с роликов, открутив три винта, удерживающих их вместе.

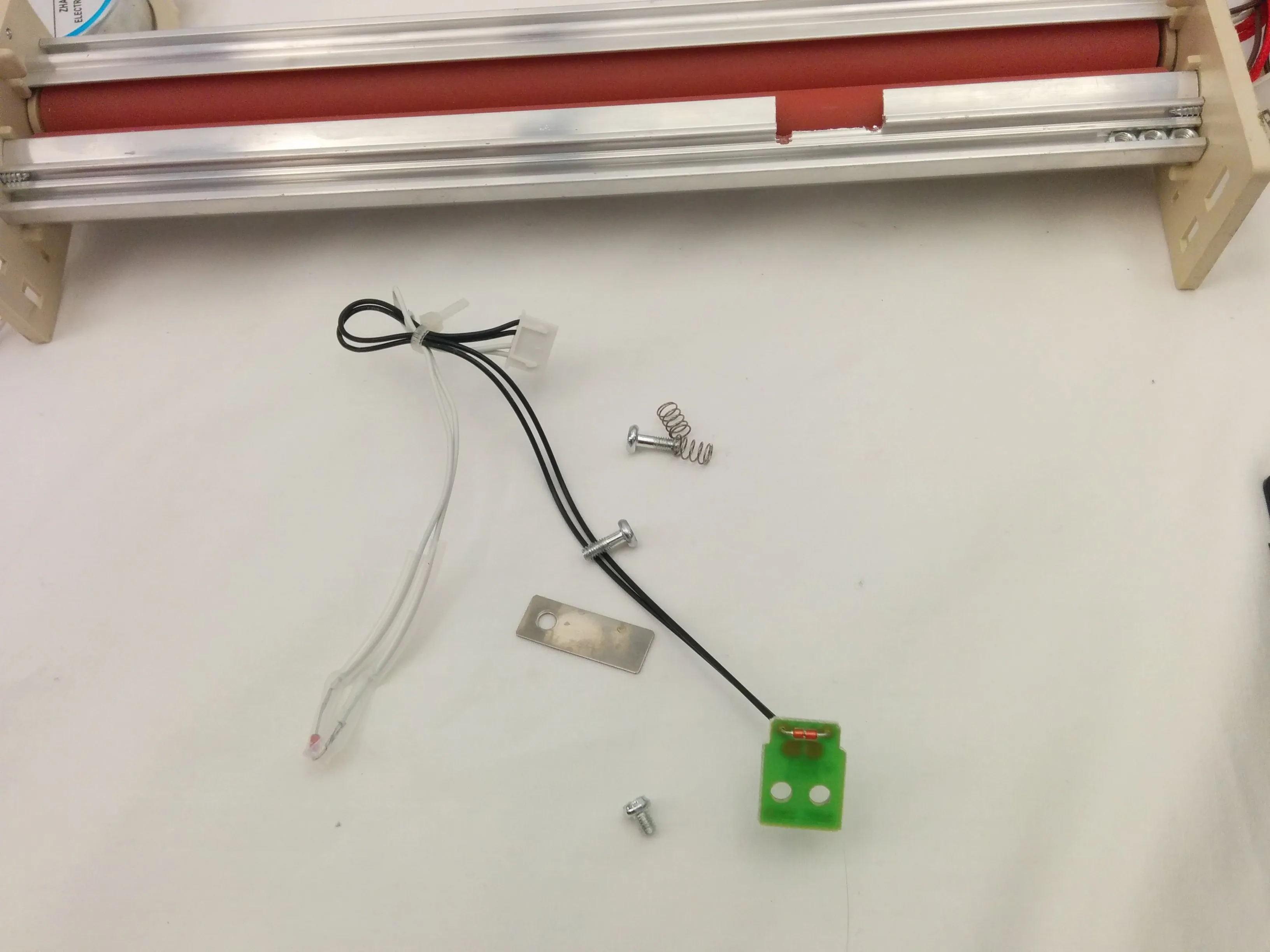

Шаг 8 Датчик
Извлеките датчик из корпуса ролика, открутив два подпружиненных винта.

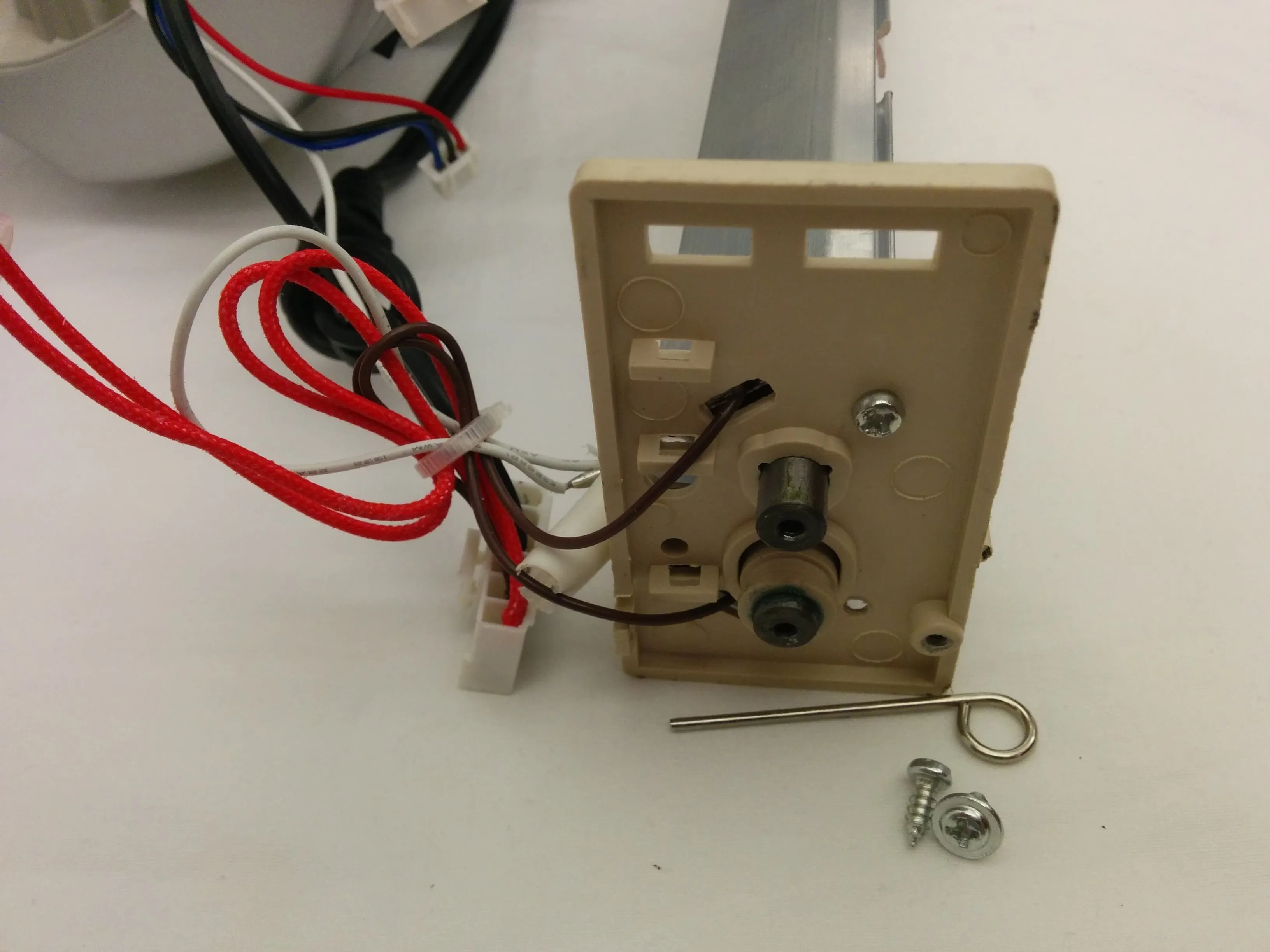

Шаг 9 Другая сторона
Открутите два винта и снимите планку с другой стороны.
Шаг 10 Шестеренки
Сдвиньте черные шайбы в сторону с металлического стержня ролика.
Снимите шестеренки.

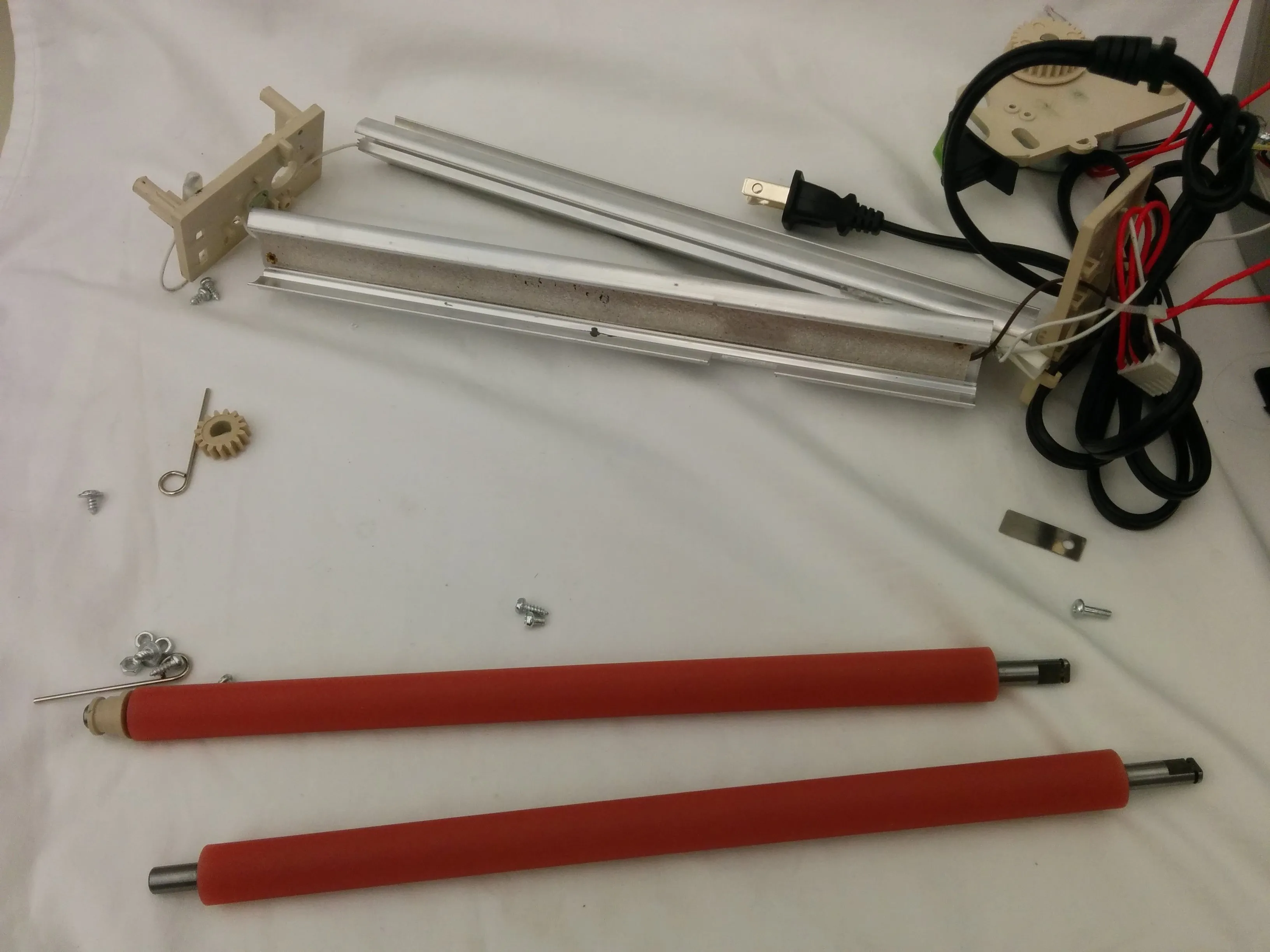

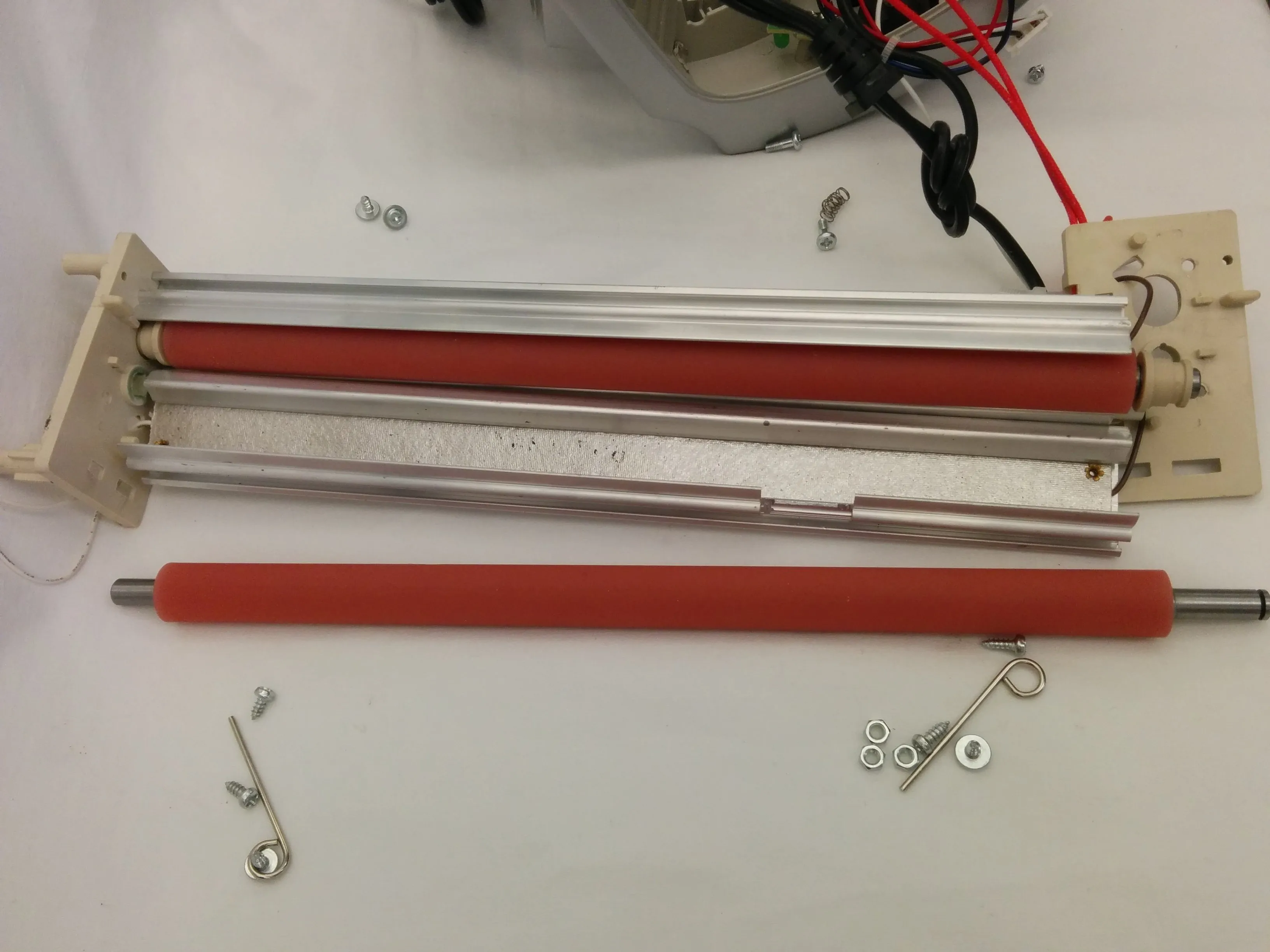

Шаг 11 Разобранные ролики
Когда шестеренки сняты, пластиковая панель отпадает, и ролики выходят из корпуса.
Теперь ламинатор разобран.
