Разборка Sega CD

Что вам нужно

Инструменты

•

•

Шаг 1 Снятие пластикового корпуса Sega CD

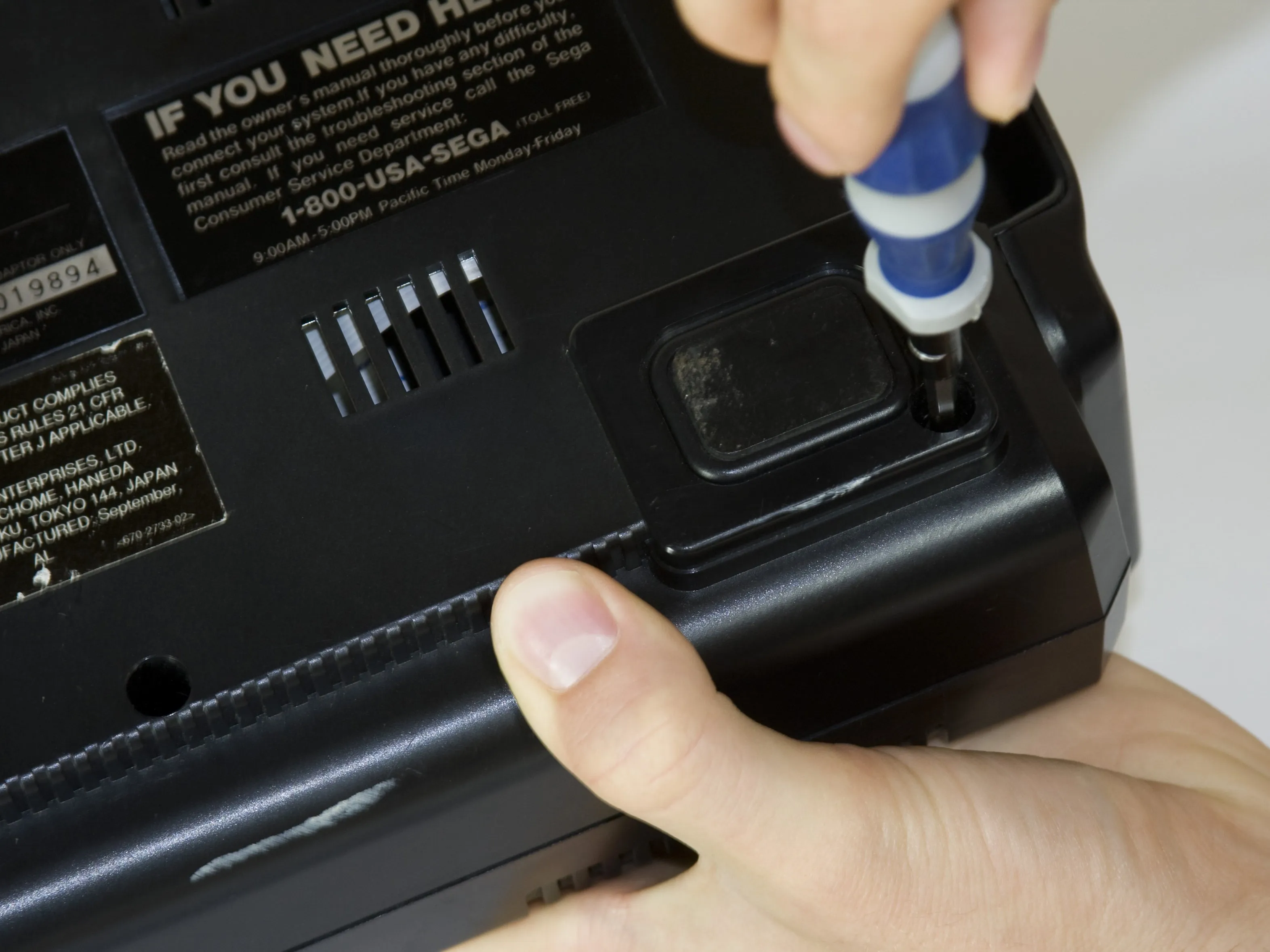

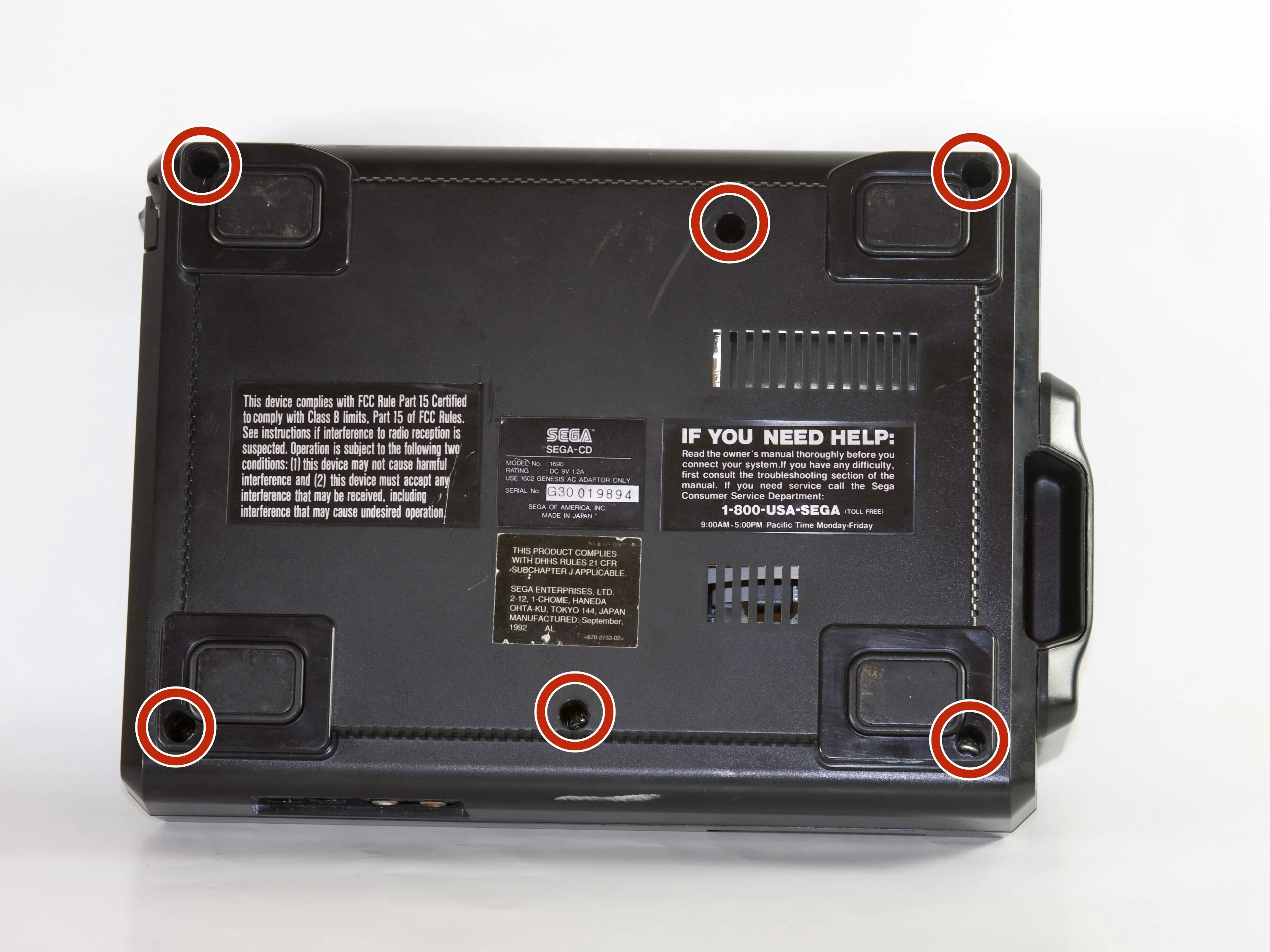

• С помощью крестообразной отвёртки открутите шесть винтов в нижней части консоли.

• Шесть винтов помечены.

Шаг 2

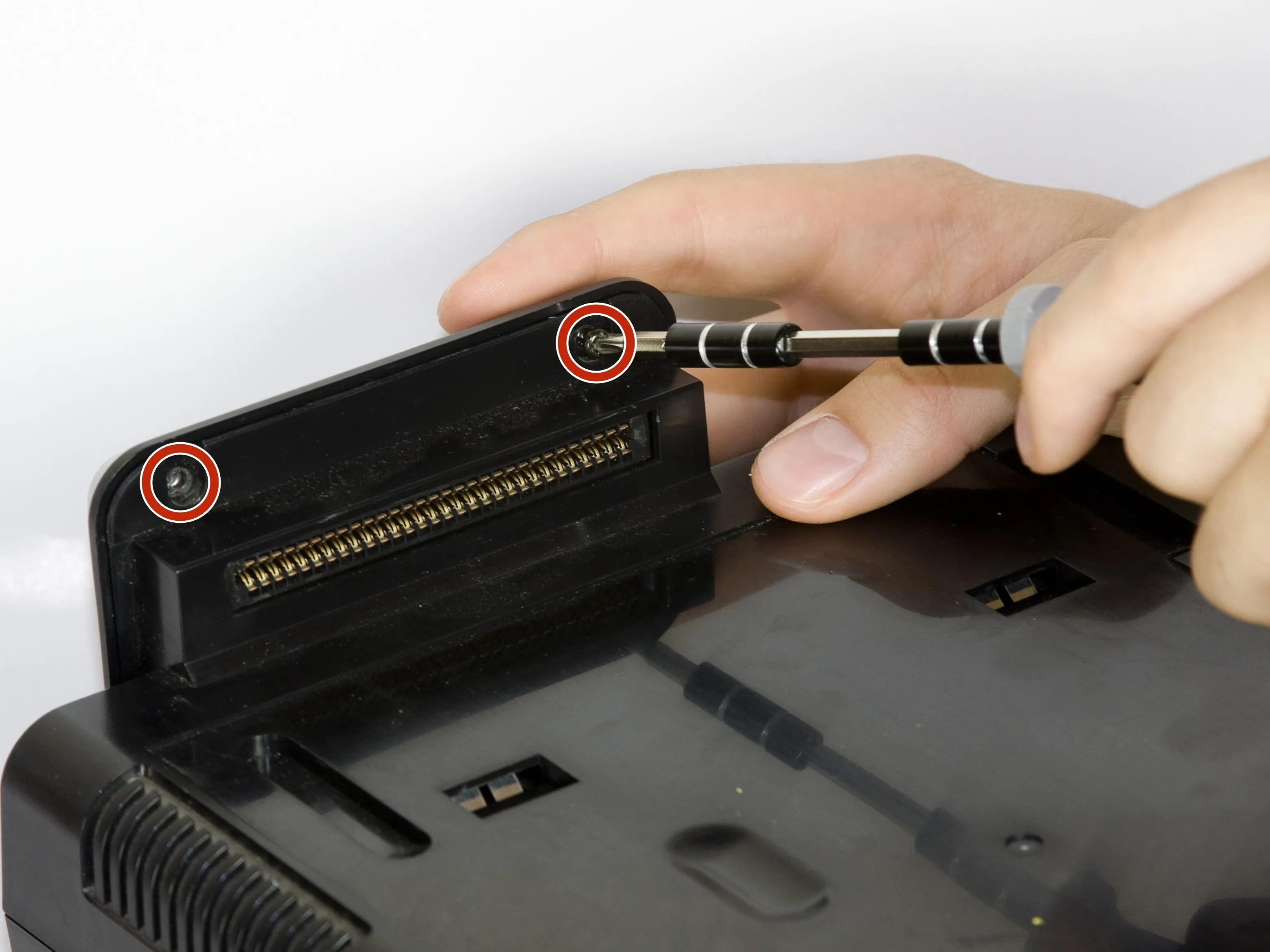

• Открутите два винта, которые крепят разъем Genesis к остальным частям консоли.

• Эти два винта отмечены на рисунке.

Шаг 3

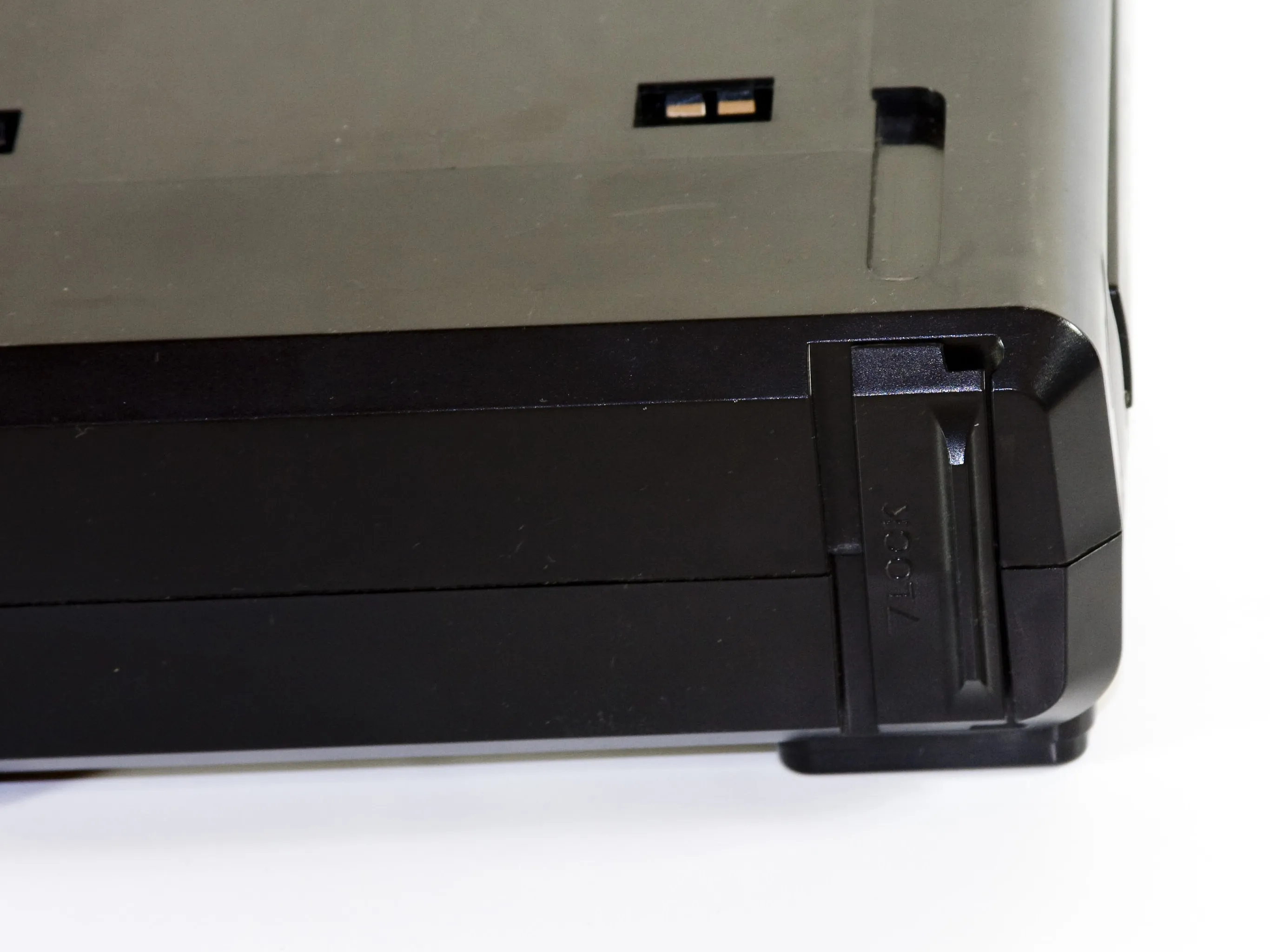

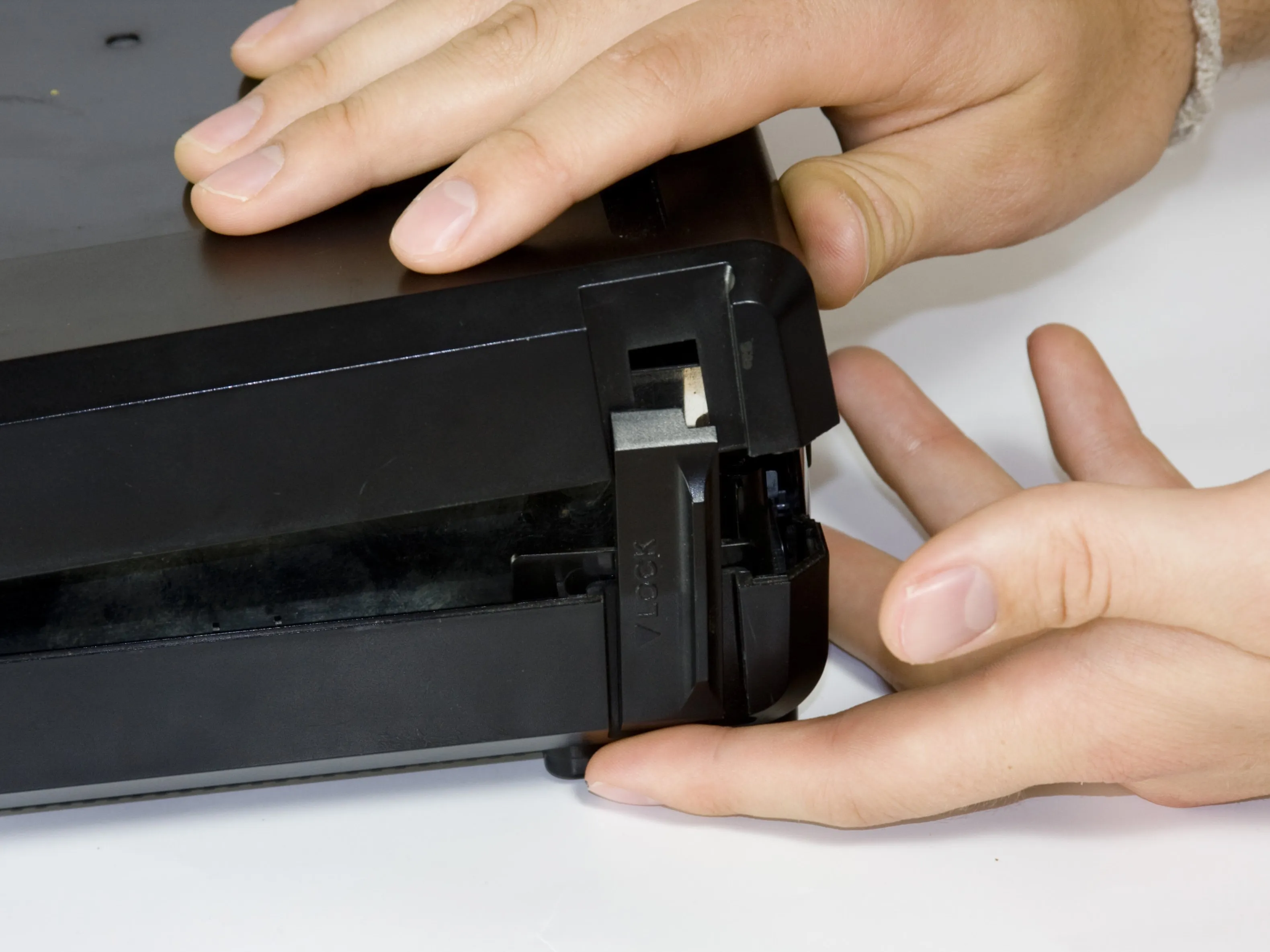

• Сдвиньте стопорный язычок влево, чтобы разделить половинки консоли.

Шаг 4

• Поднимитесь с левой стороны, чтобы снять верхнюю часть корпуса.

Шаг 5

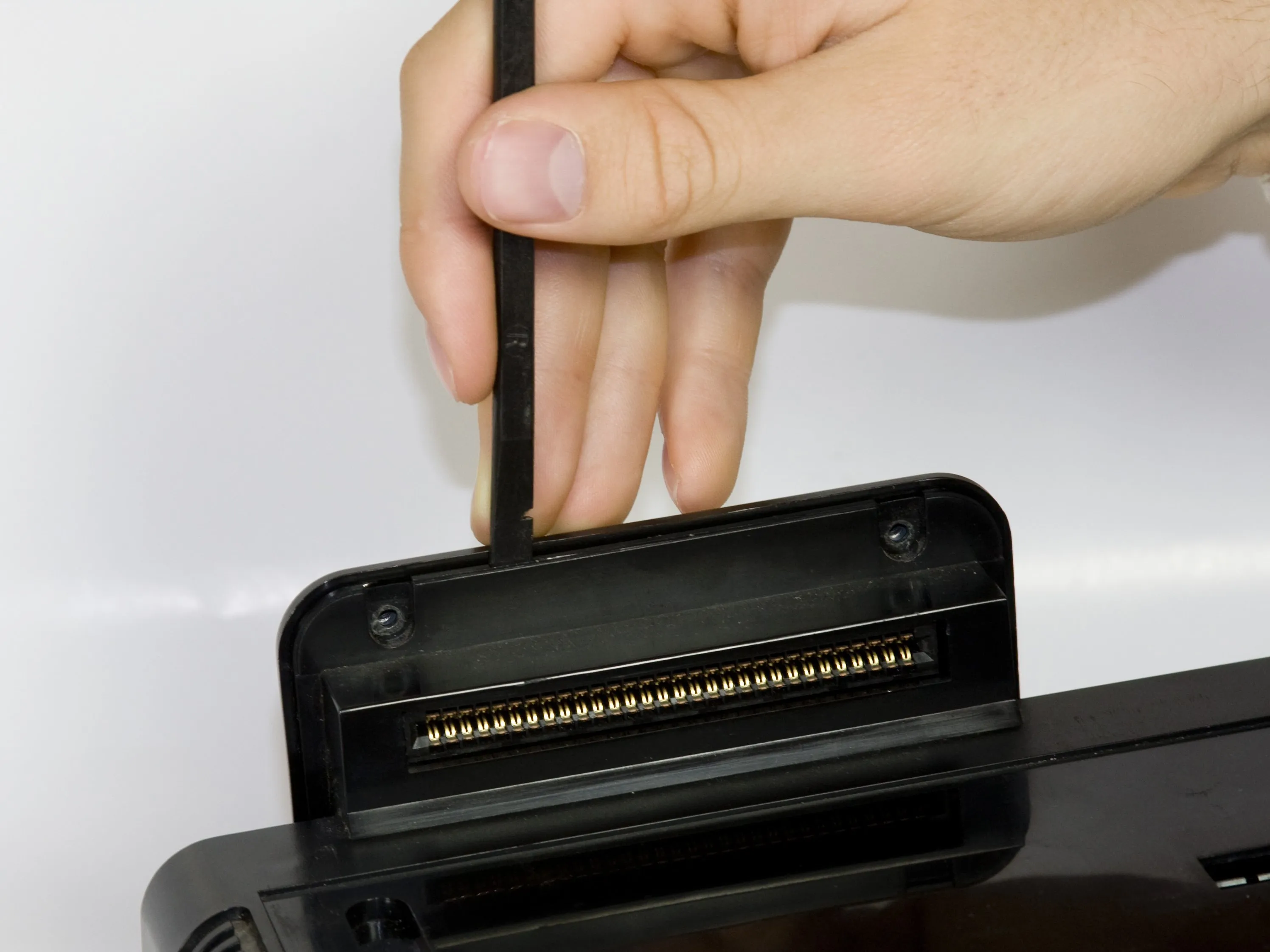

• С помощью пассатижей подденьте крышку с приставки Genesis.

Шаг 6

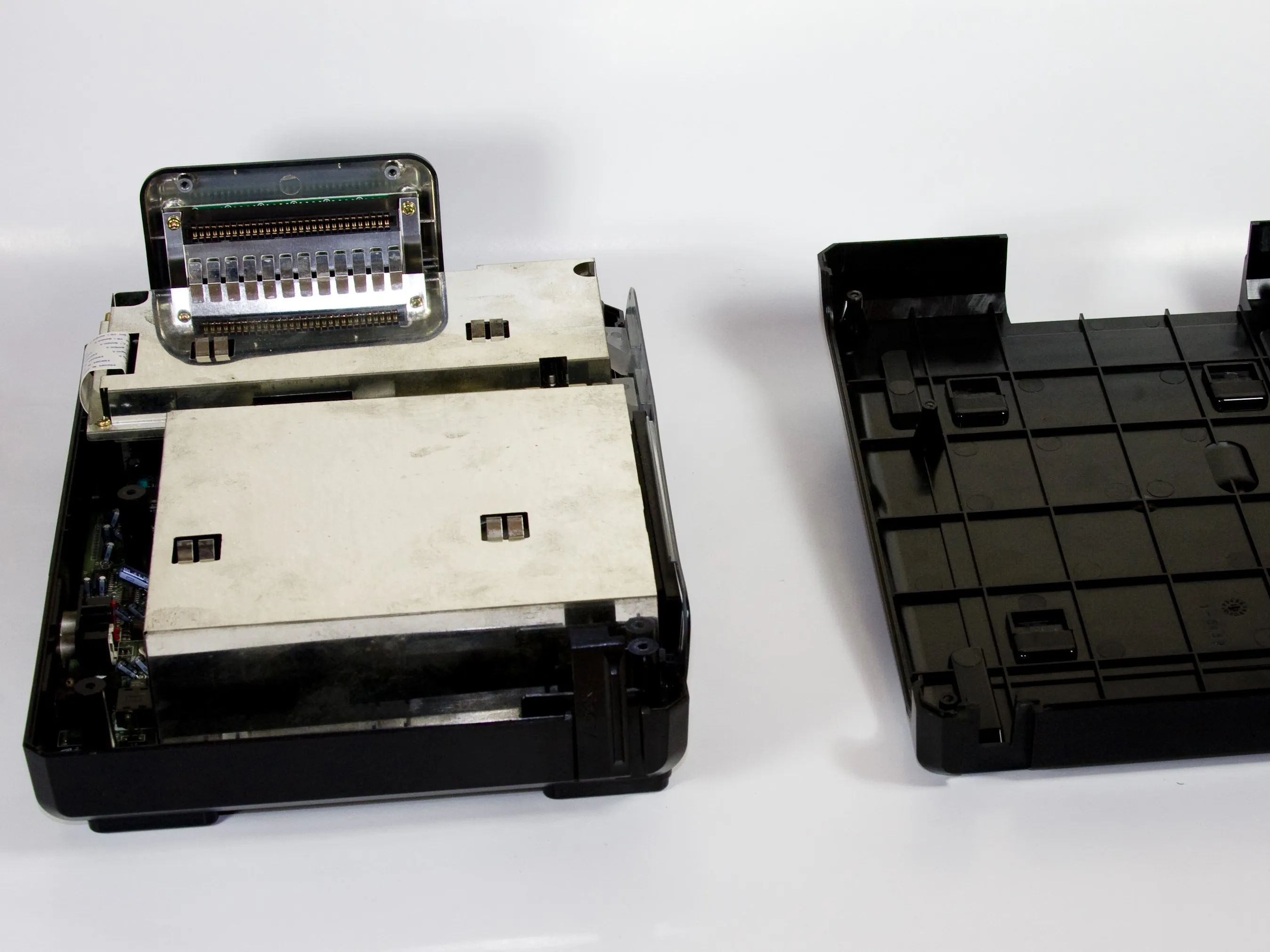

• Поднимите верхнюю часть корпуса, чтобы снять крышку.

Шаг 7

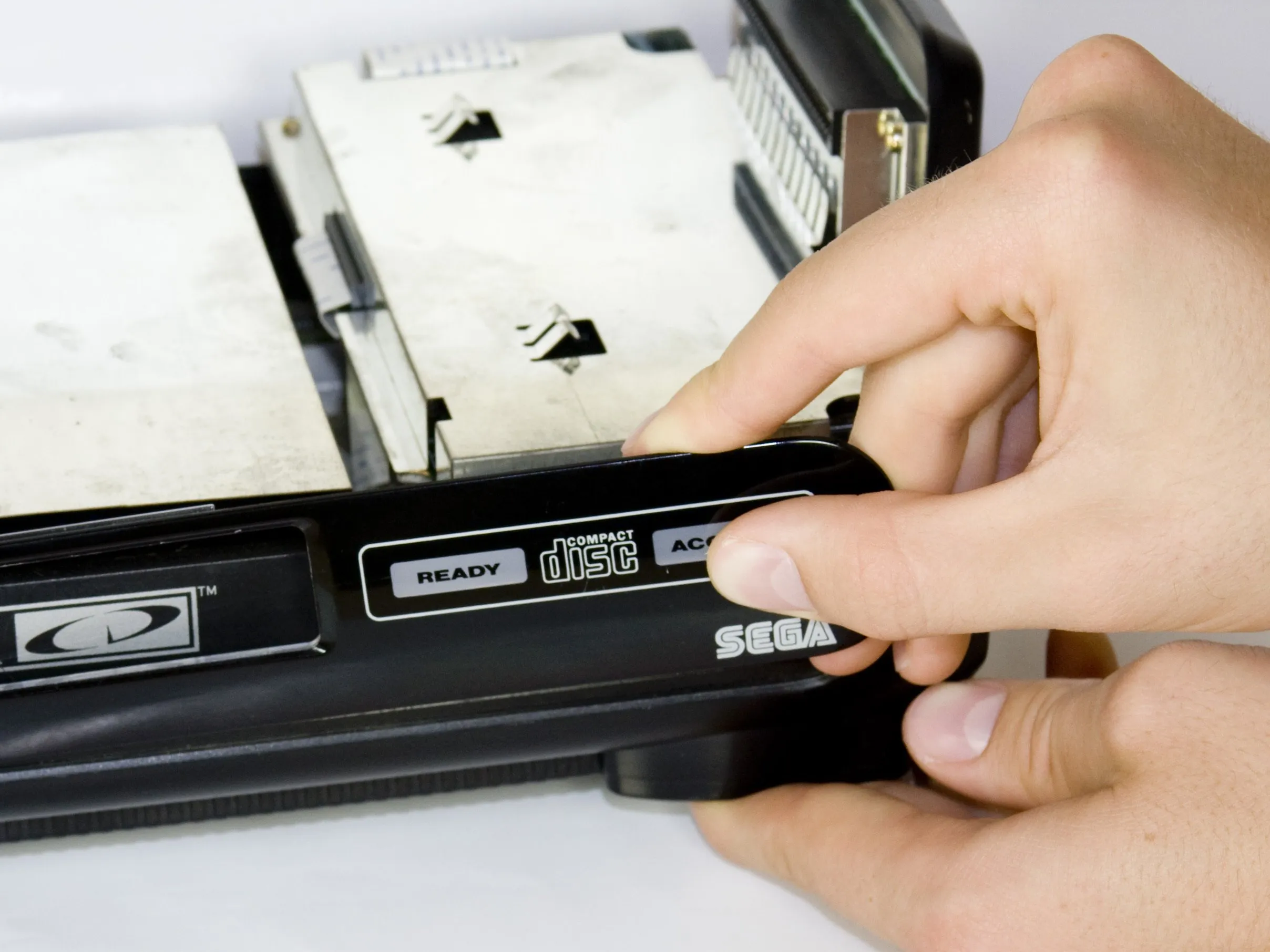

• Снимите лицевую панель, потянув ее вверх, а затем наружу.

Шаг 8 Разъем Genesis

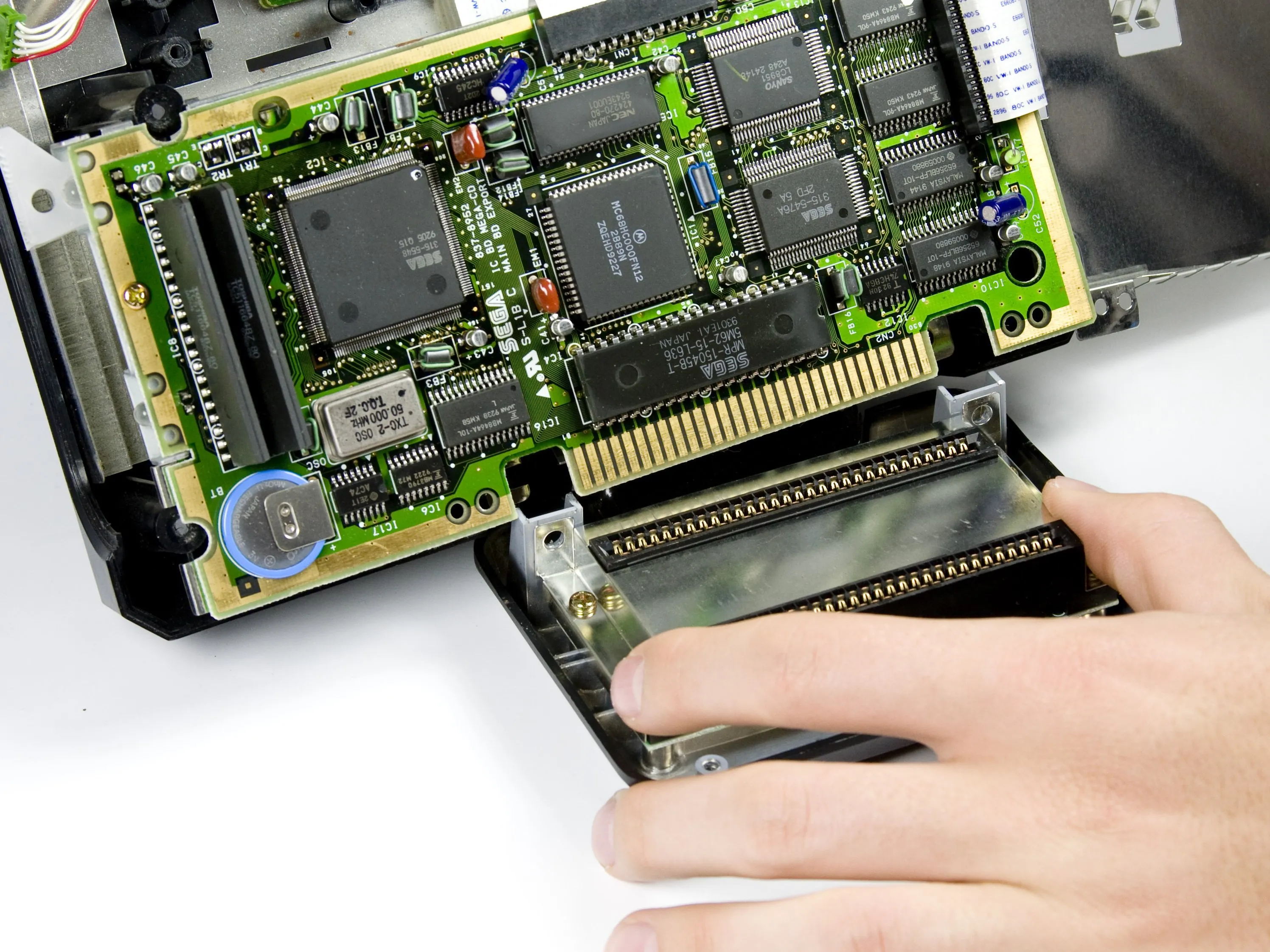

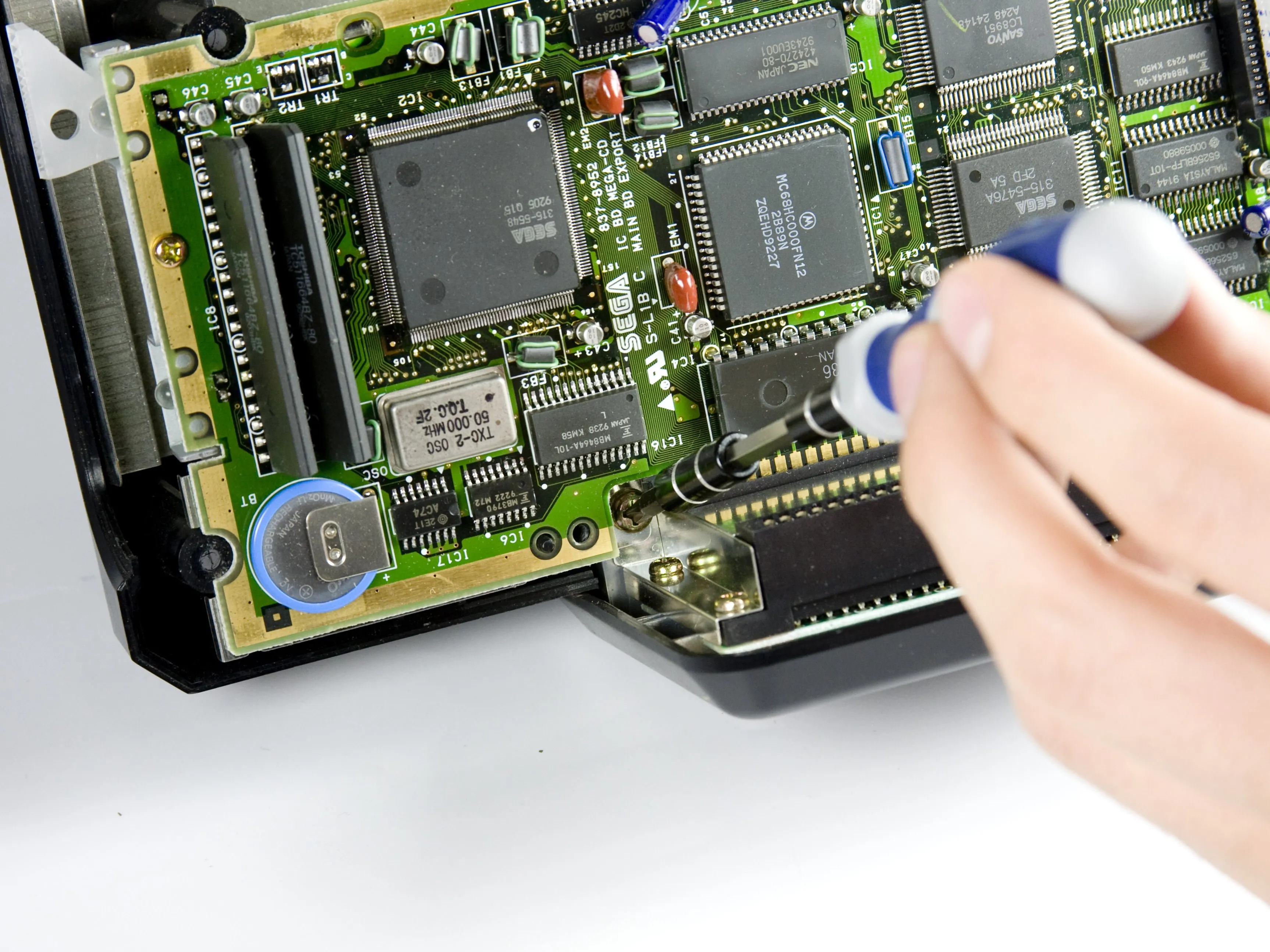

• С помощью отвертки #00 Philips открутите два винта, которыми адаптер Genesis крепится к консоли.

• Отсоедините адаптер от консоли, аккуратно потянув его на себя.

Шаг 9

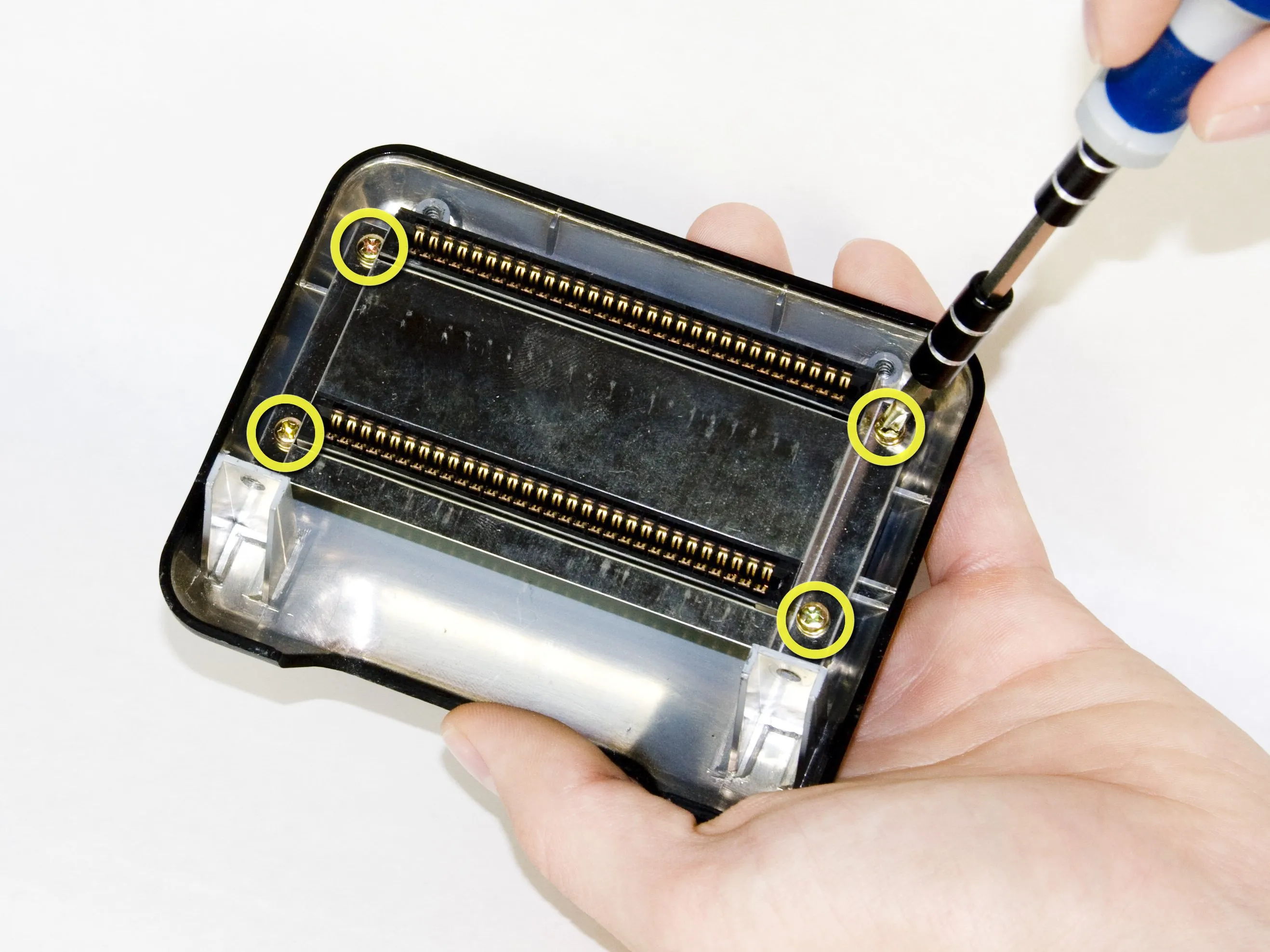

• Выкрутите четыре винта из металлической пластины, как показано на рисунке, используя отвертку Philips #00.

• Четыре полудюймовых бронзовых винта отмечены желтыми кружками.

Шаг 10

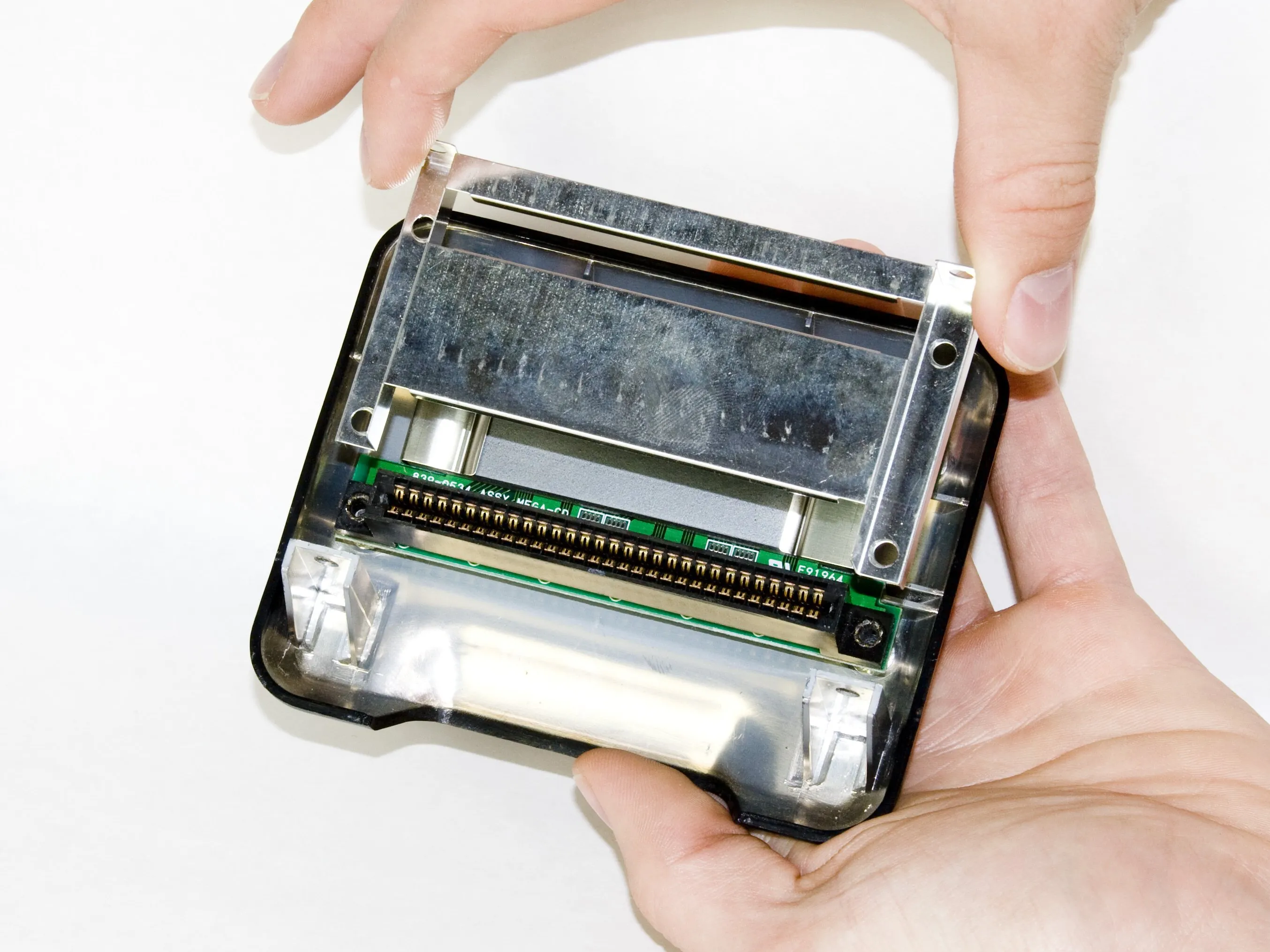

• Осторожно снимите металлическую крышку с разъема, сдвинув ее вверх и наружу.

Шаг 11

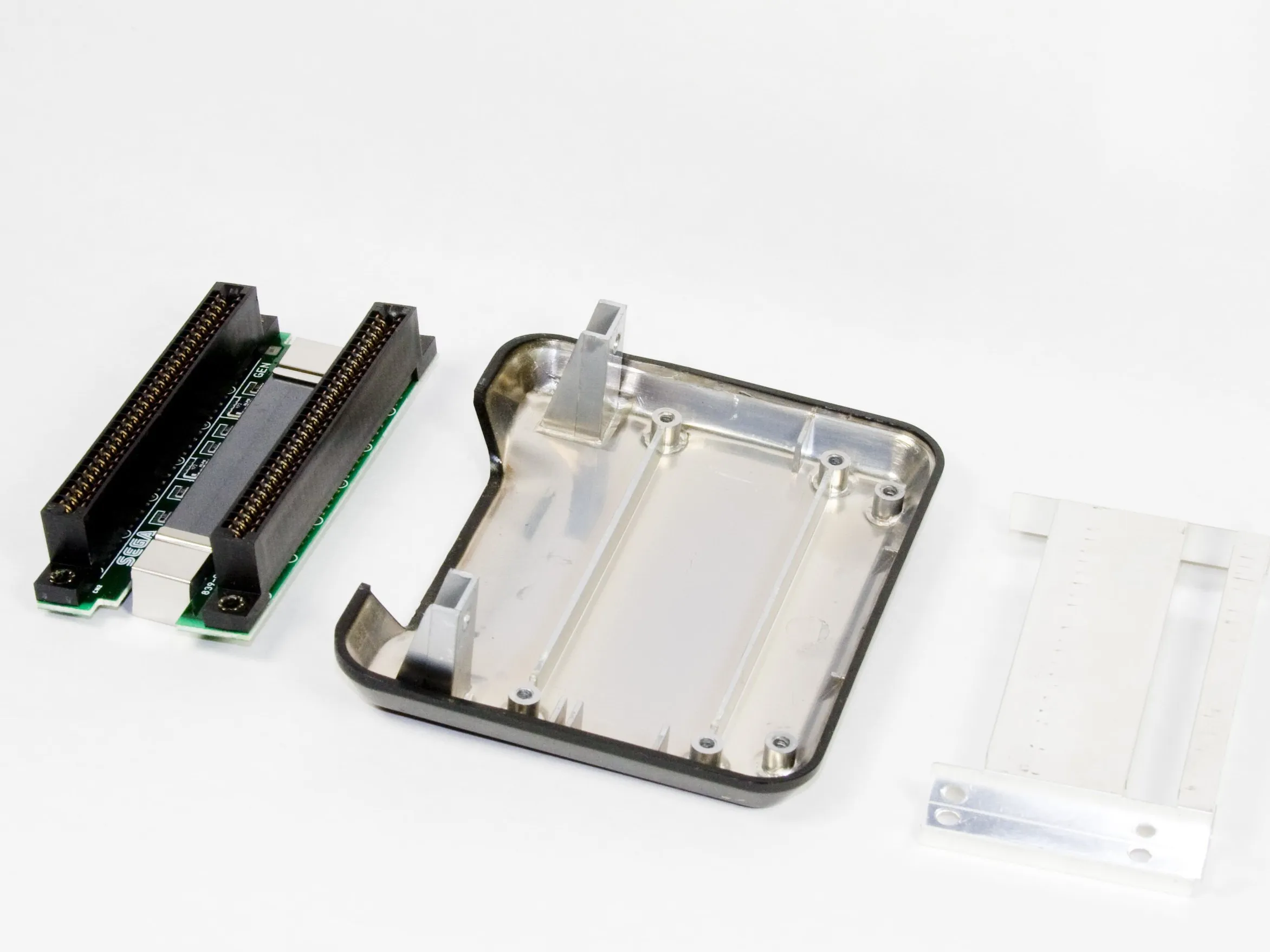

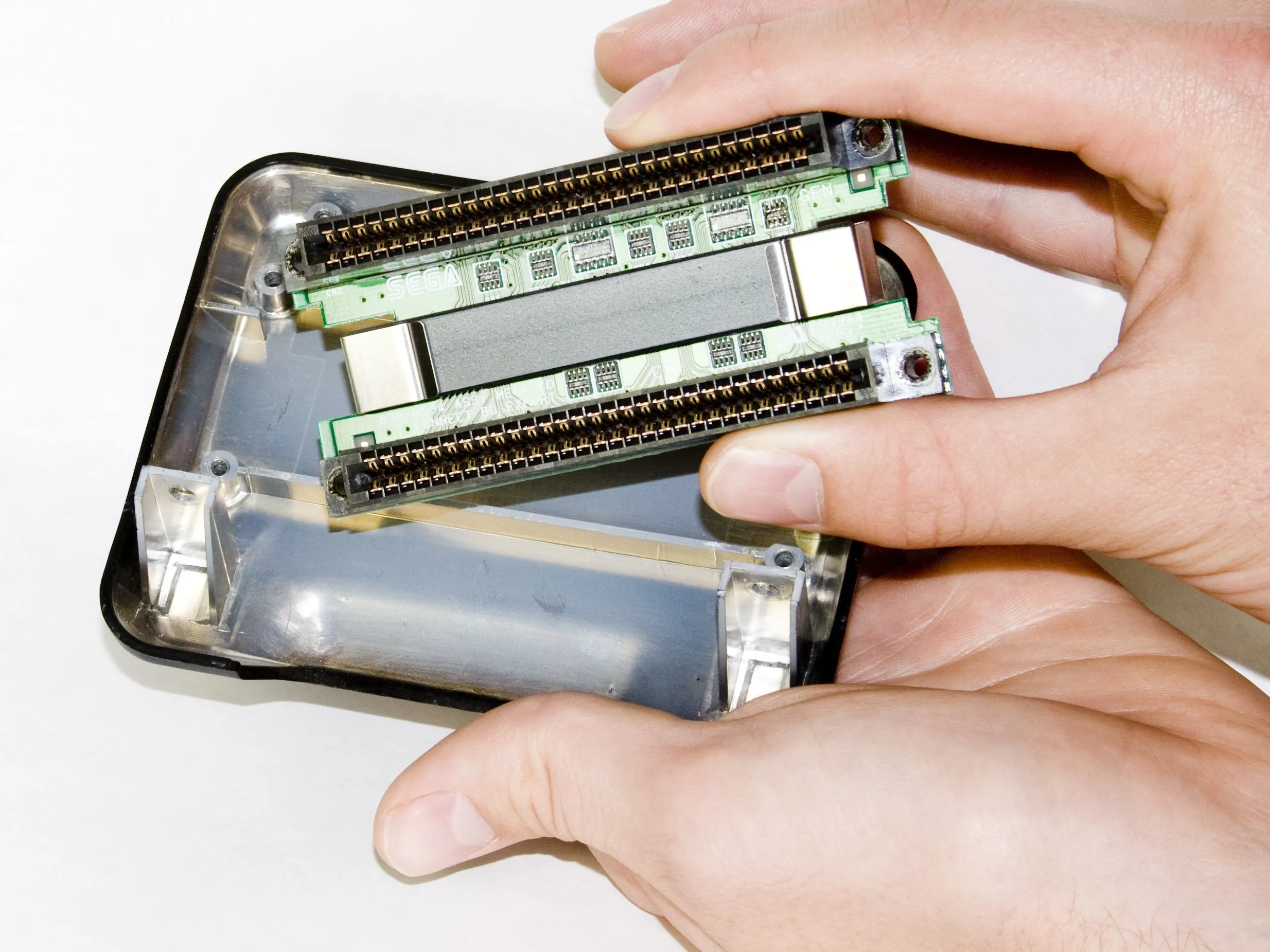

• Извлеките разъем из корпуса.

Шаг 12 Лоток для компакт-дисков

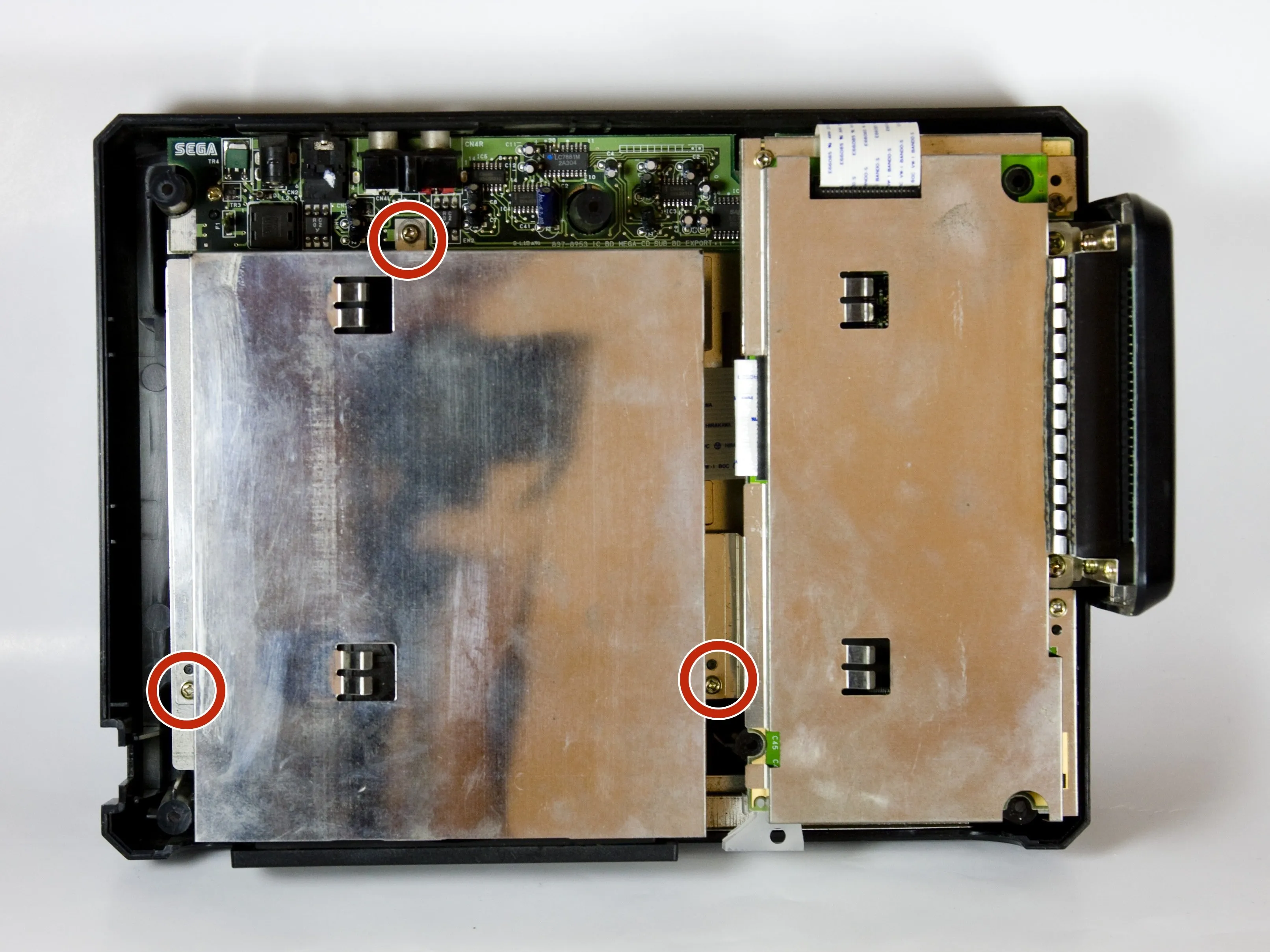

• Снимите металлическую пластину, открутив три винта крестообразной отверткой, а затем приподнимите пластину.

• Три винта показаны на рисунке.

Шаг 13

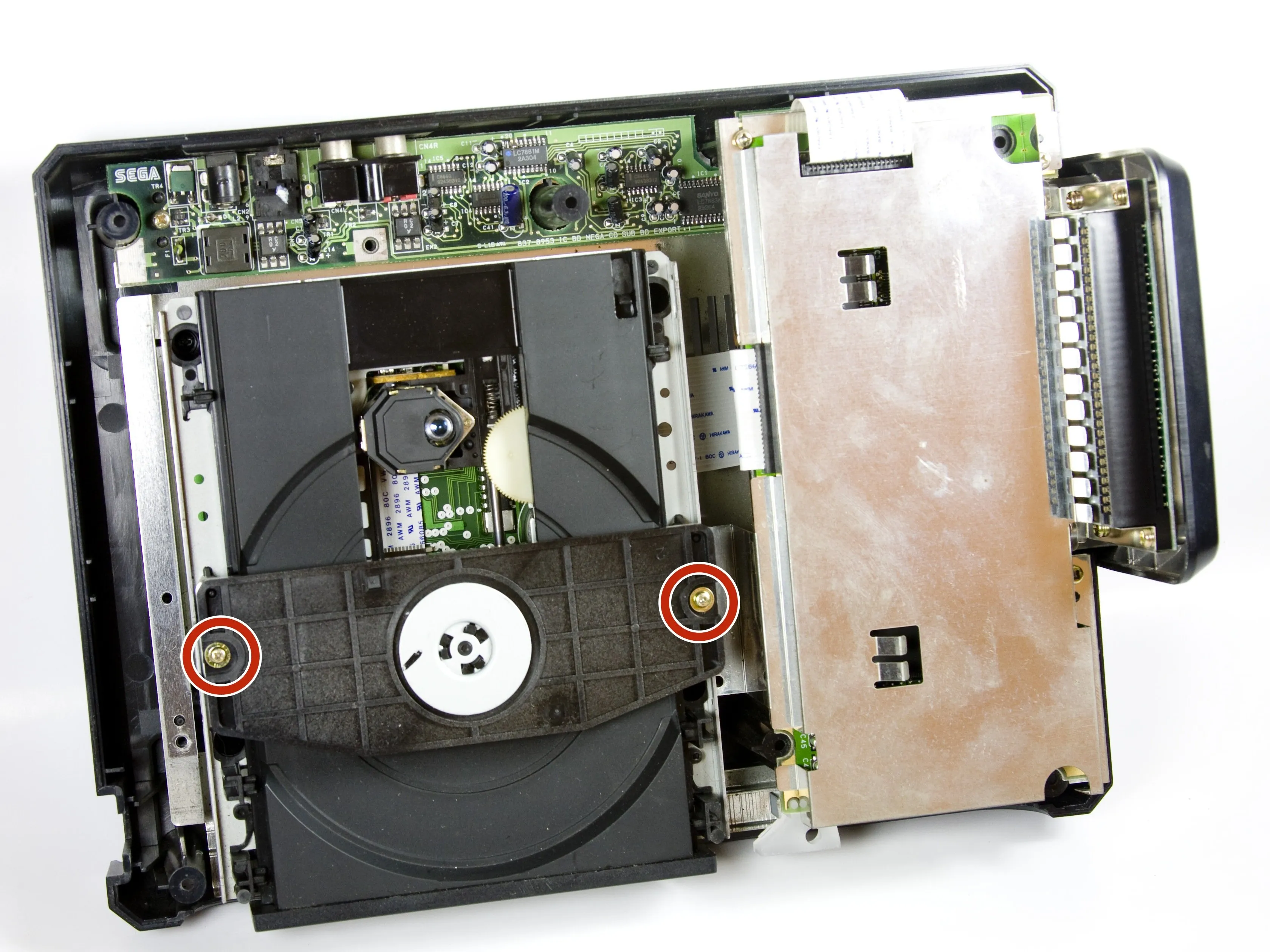

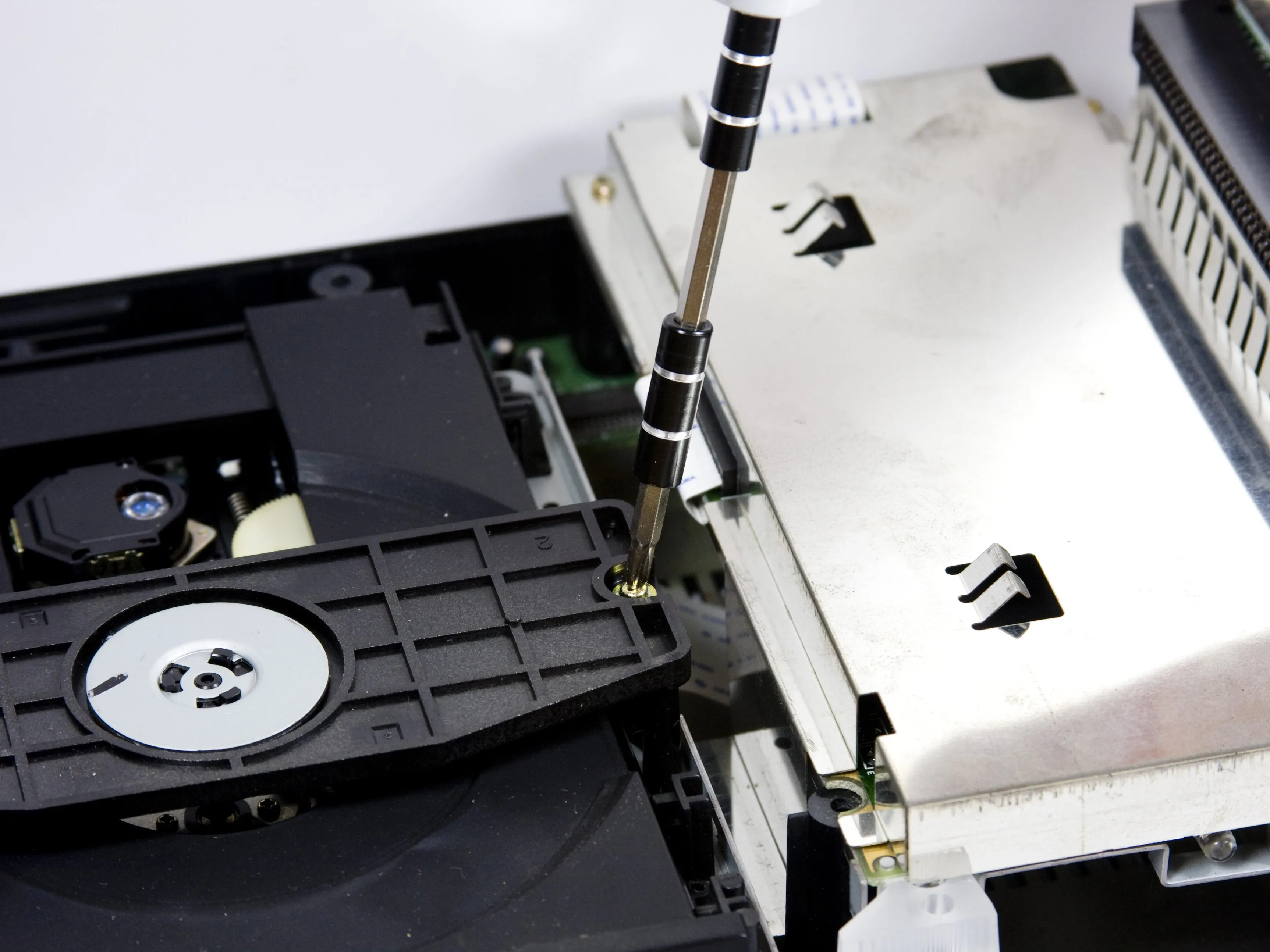

• Выкрутите два винта из пластиковой планки.

• Два винта показаны на рисунке.

Шаг 14

• Чтобы снять лоток для компакт-дисков

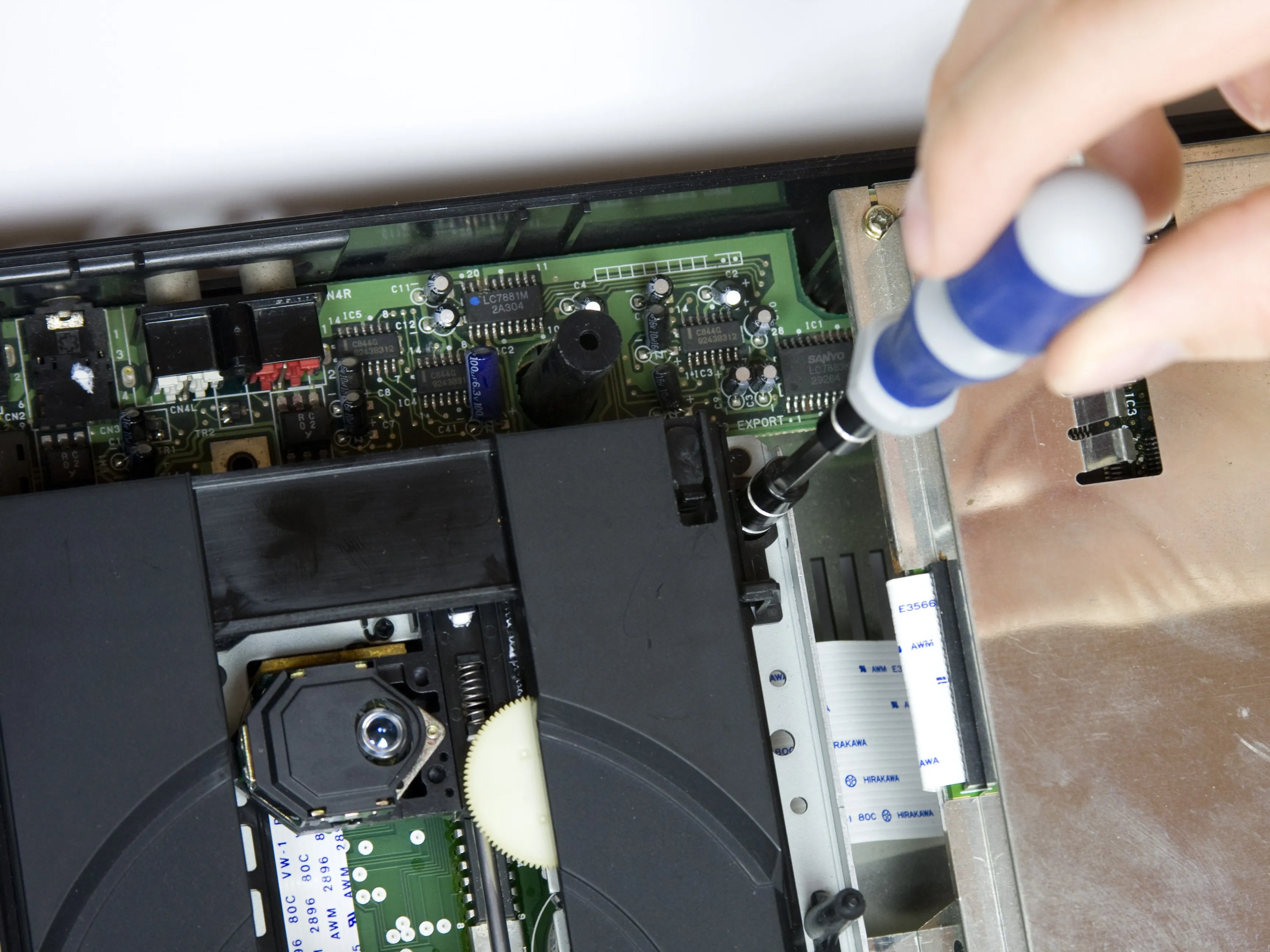

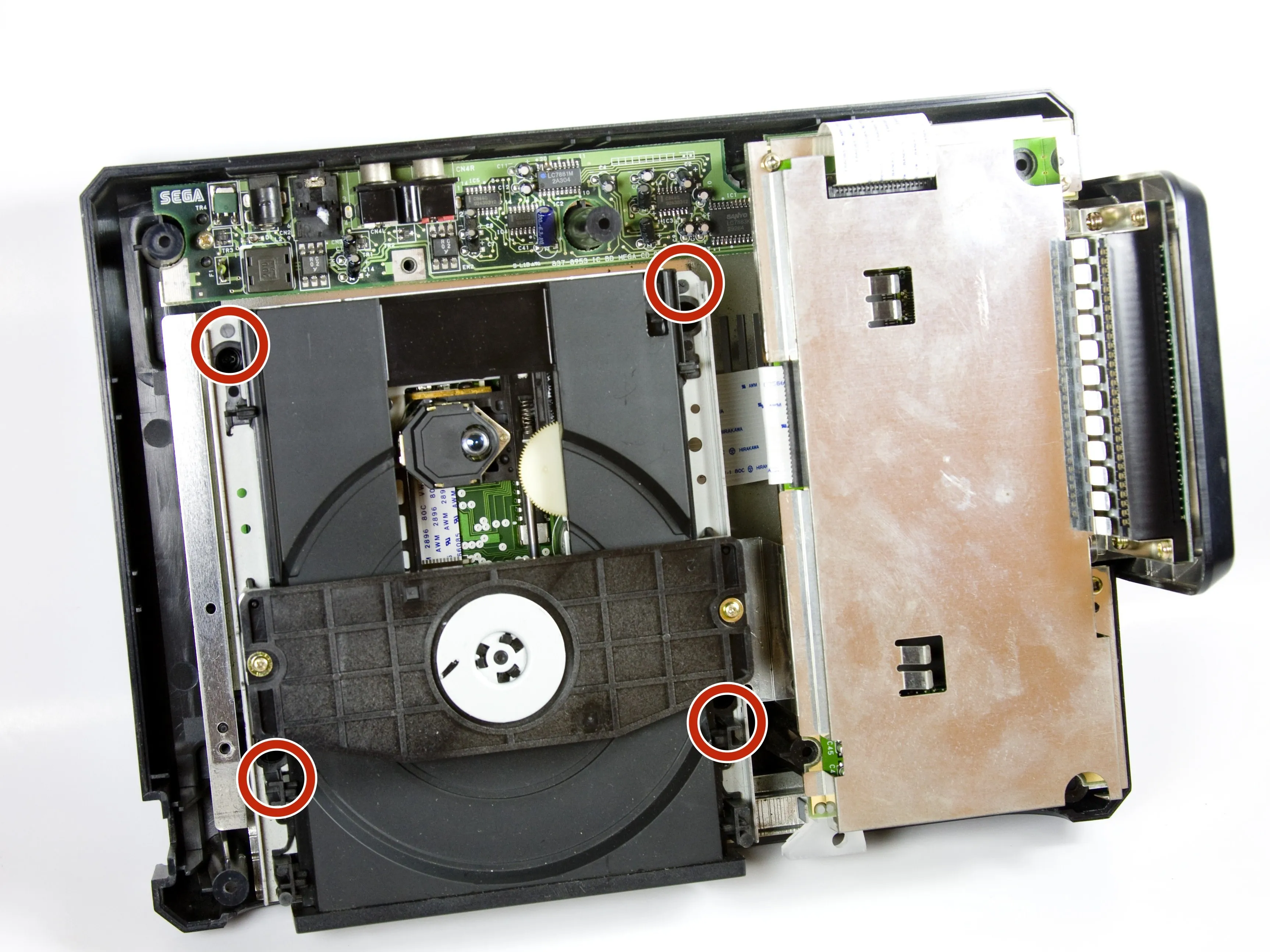

• Выкрутите четыре винта с помощью крестообразной отвертки.

Шаг 15

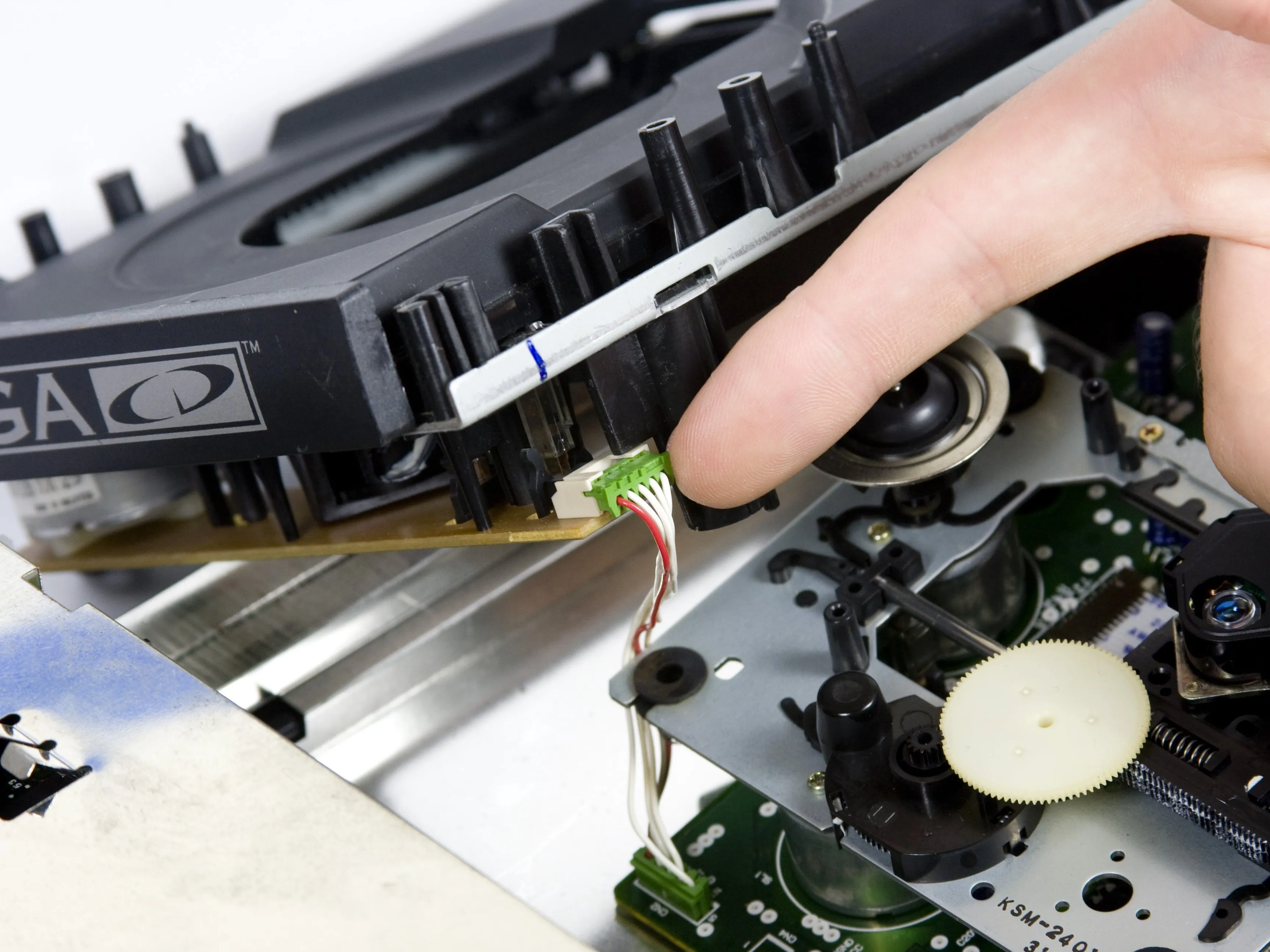

• Осторожно отсоедините провод, подключенный к оптическому считывателю.

Шаг 16

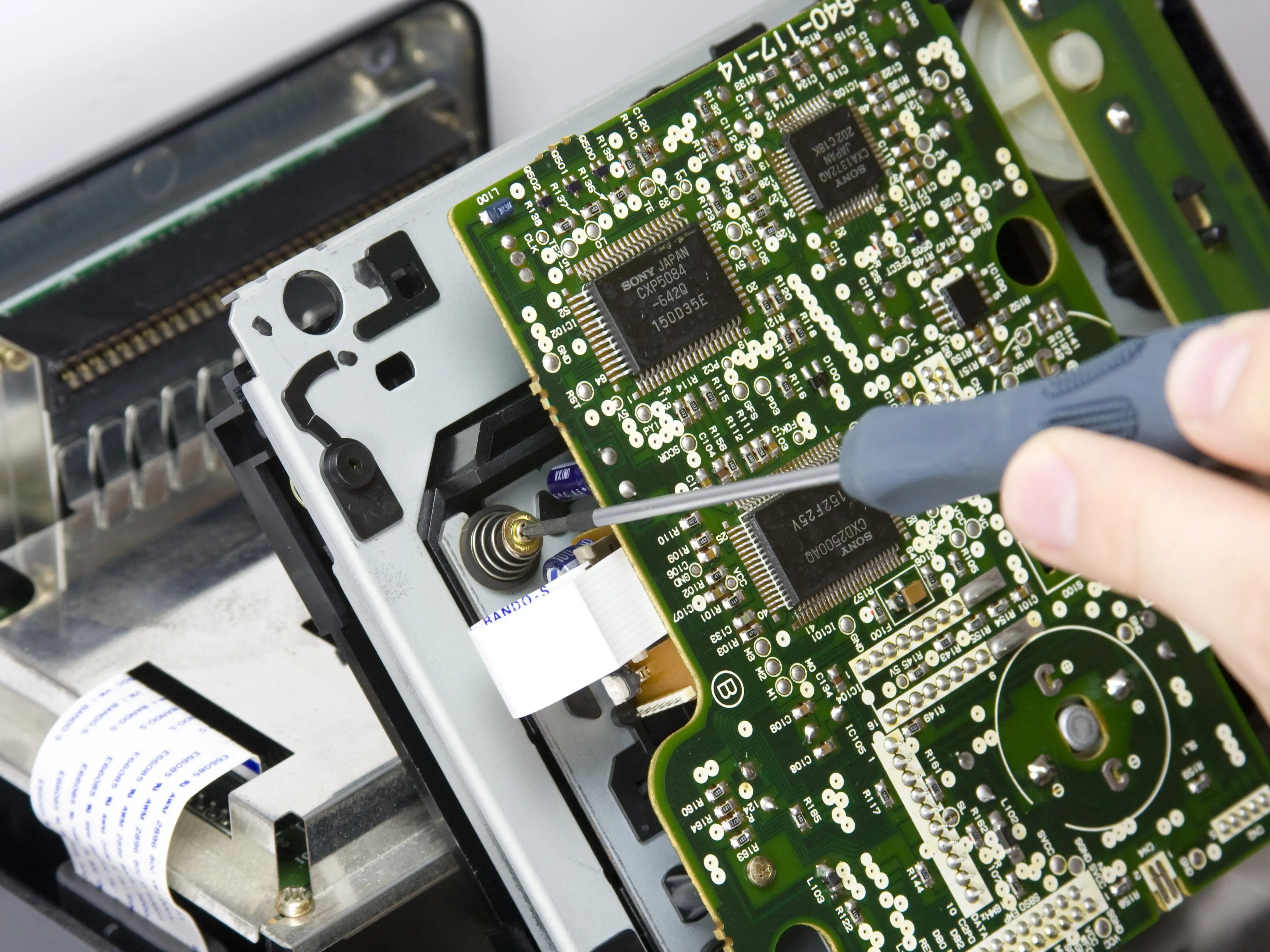

• Маленькой крестообразной отверткой открутите четыре винта на нижней стороне лотка для компакт-дисков.

• Четыре винта выделены на рисунке.

• Четыре пружины под печатной платой прикреплены к винтам, поэтому будьте осторожны, чтобы не потерять их при снятии винтов.

Шаг 17

• Осторожно снимите лоток для компакт-дисков с печатной платы.

Шаг 18 Материнская плата/плата питания переменного тока

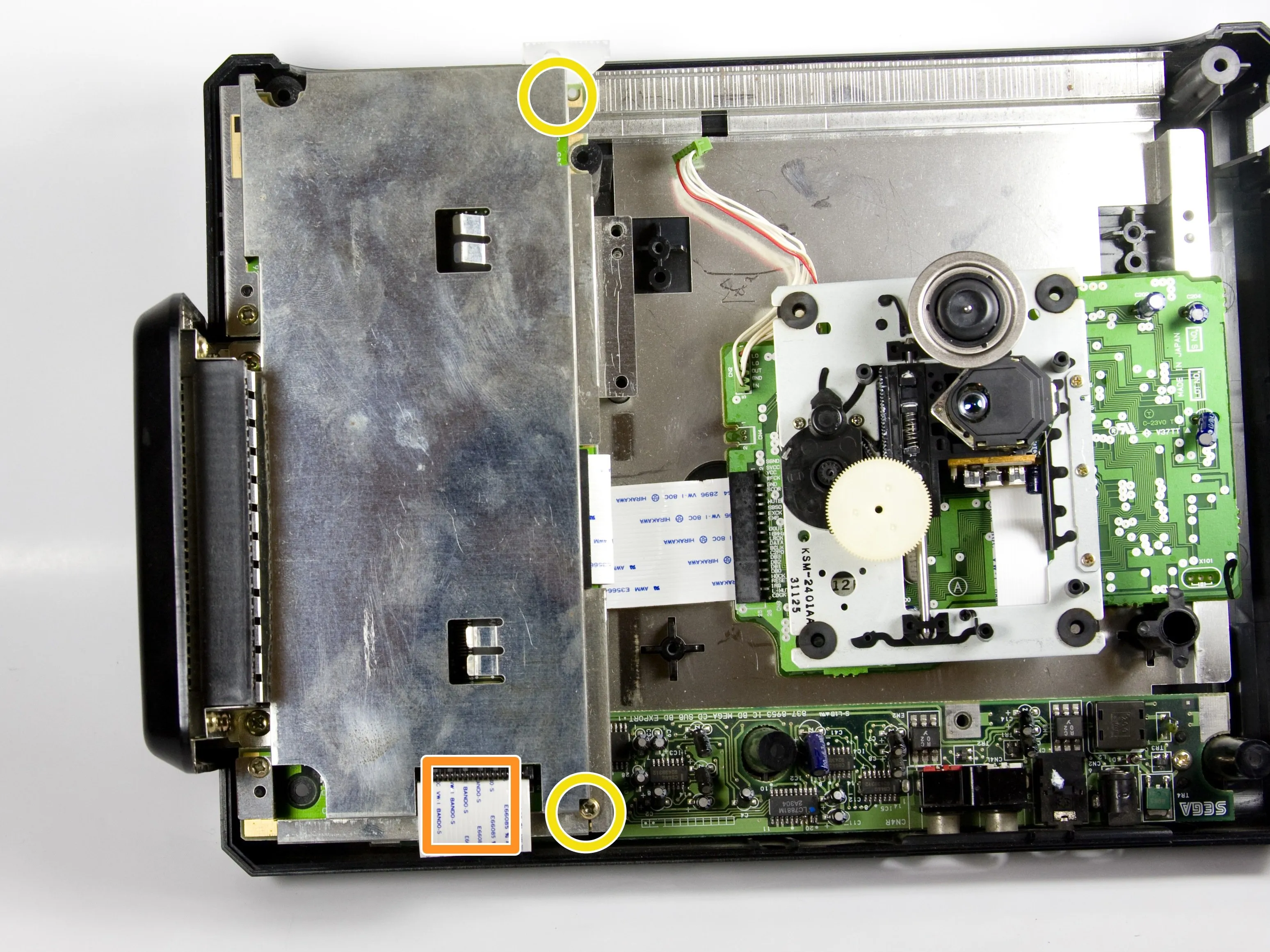

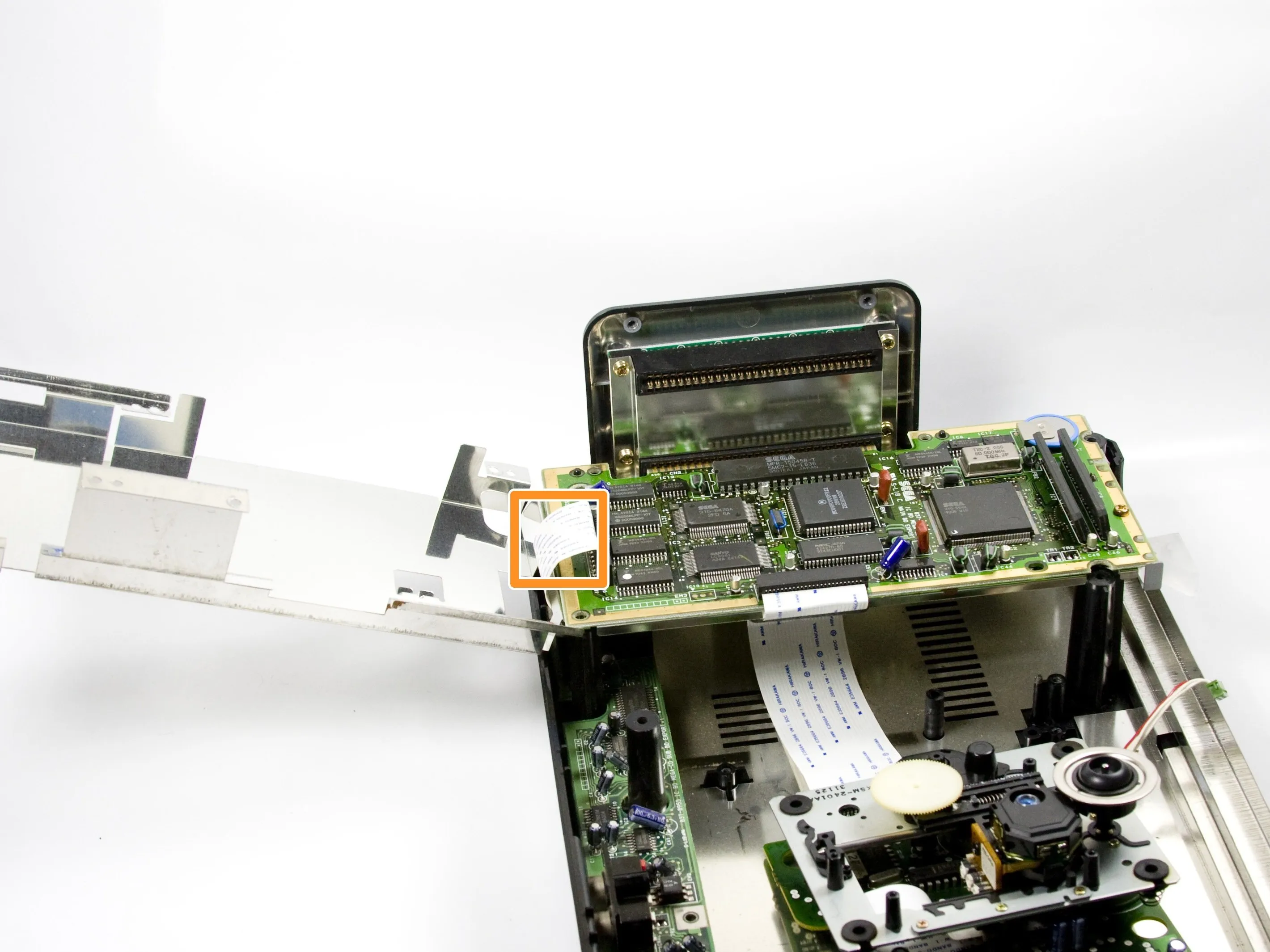

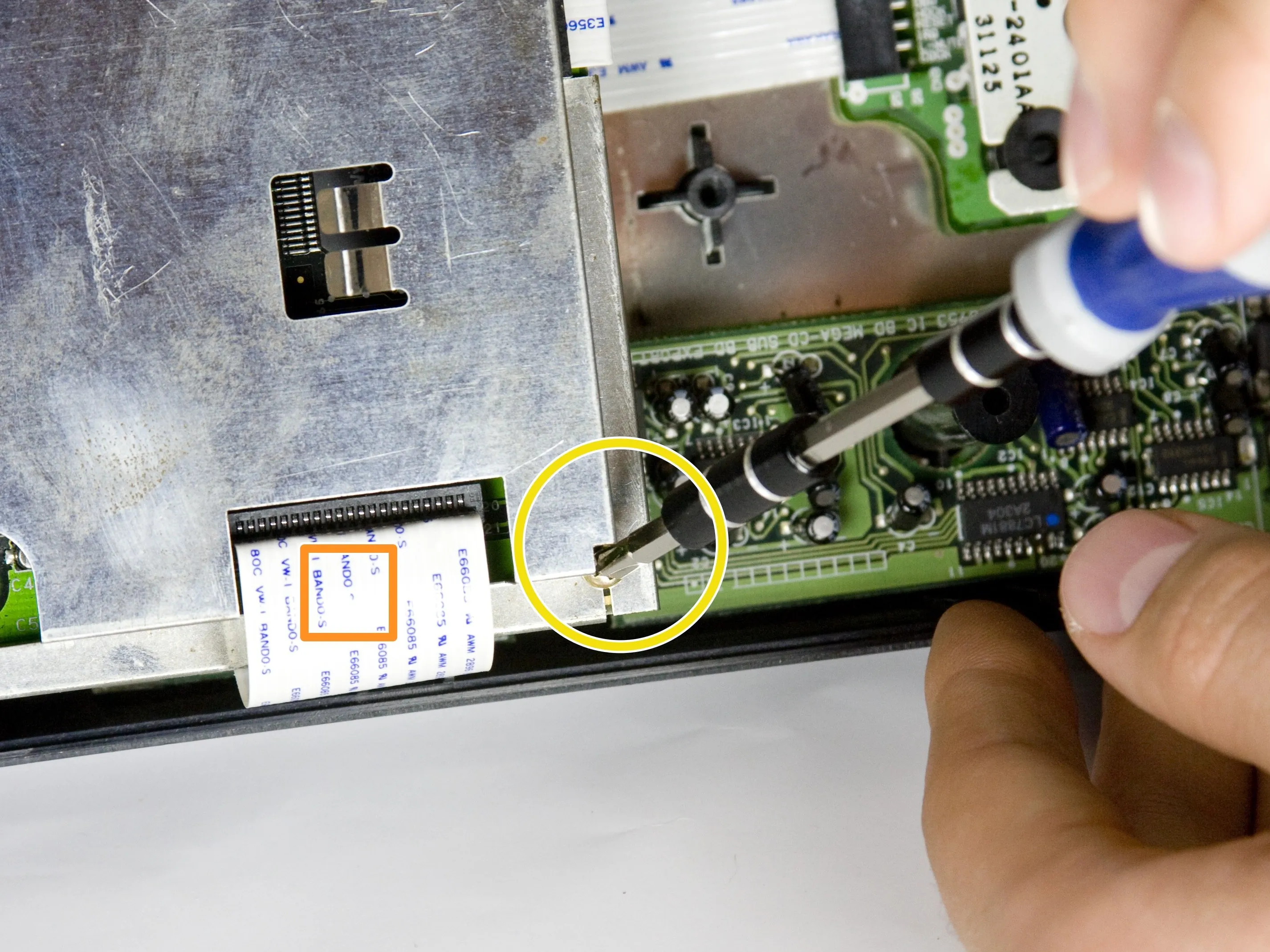

• Открутите два бронзовых винта с металлической пластины с помощью средней крестообразной отвертки.

• Винты отмечены на рисунке.

• Осторожно приподнимите металлическую пластину, чтобы обнажить материнскую плату.

• Через металлическую пластину проходит провод, который припаян к материнской плате и плате блока питания. Полностью снять пластину невозможно. НЕ давите на пластину вверх. Все ленточные кабели можно безопасно отсоединить, просто вытащив их из гнезд.

Шаг 19

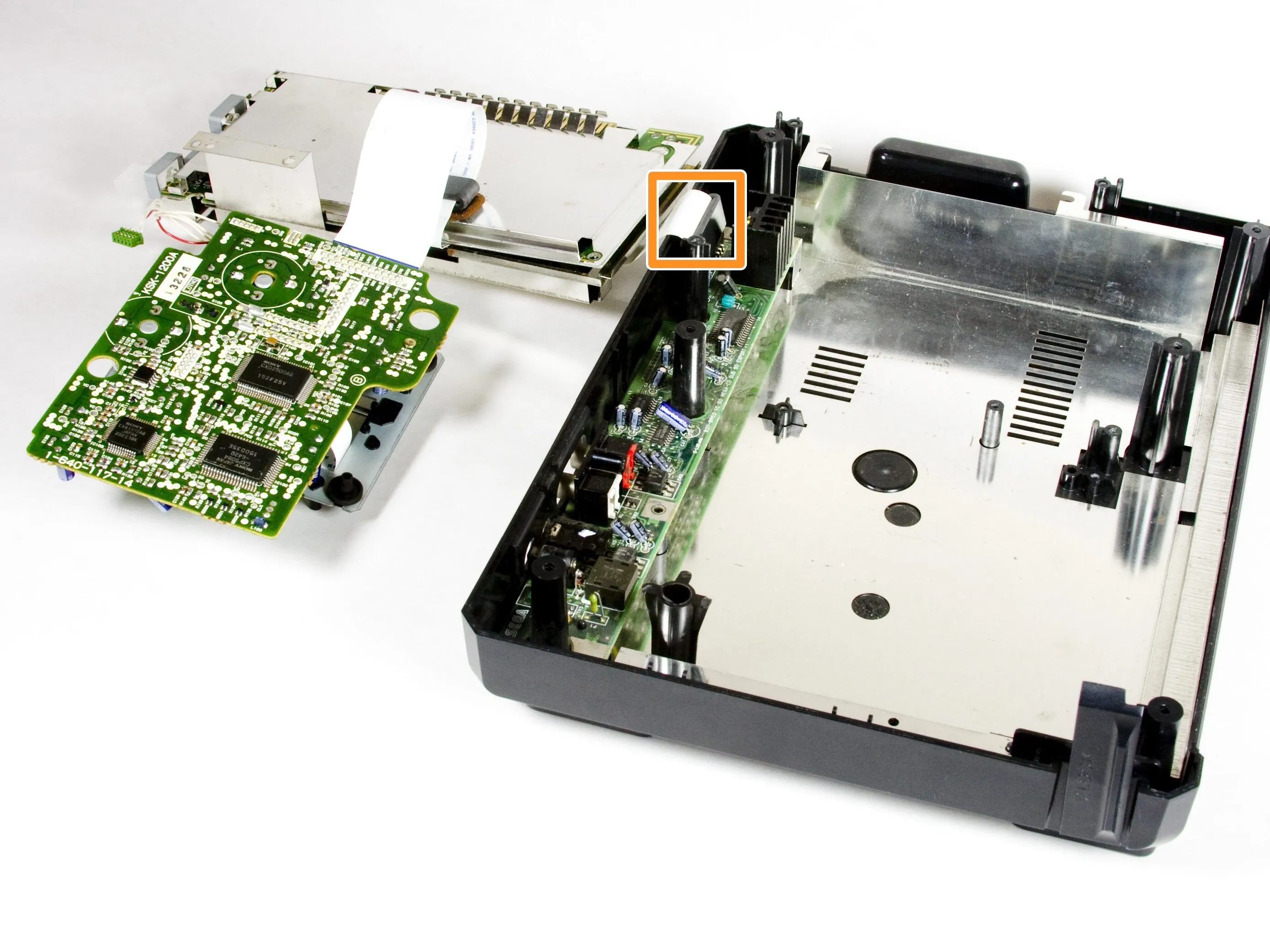

• Осторожно снимите металлическую пластину, материнскую плату и плату лотка для компакт-дисков. Затем переверните каждую деталь, как показано на рисунке.

Шаг 20

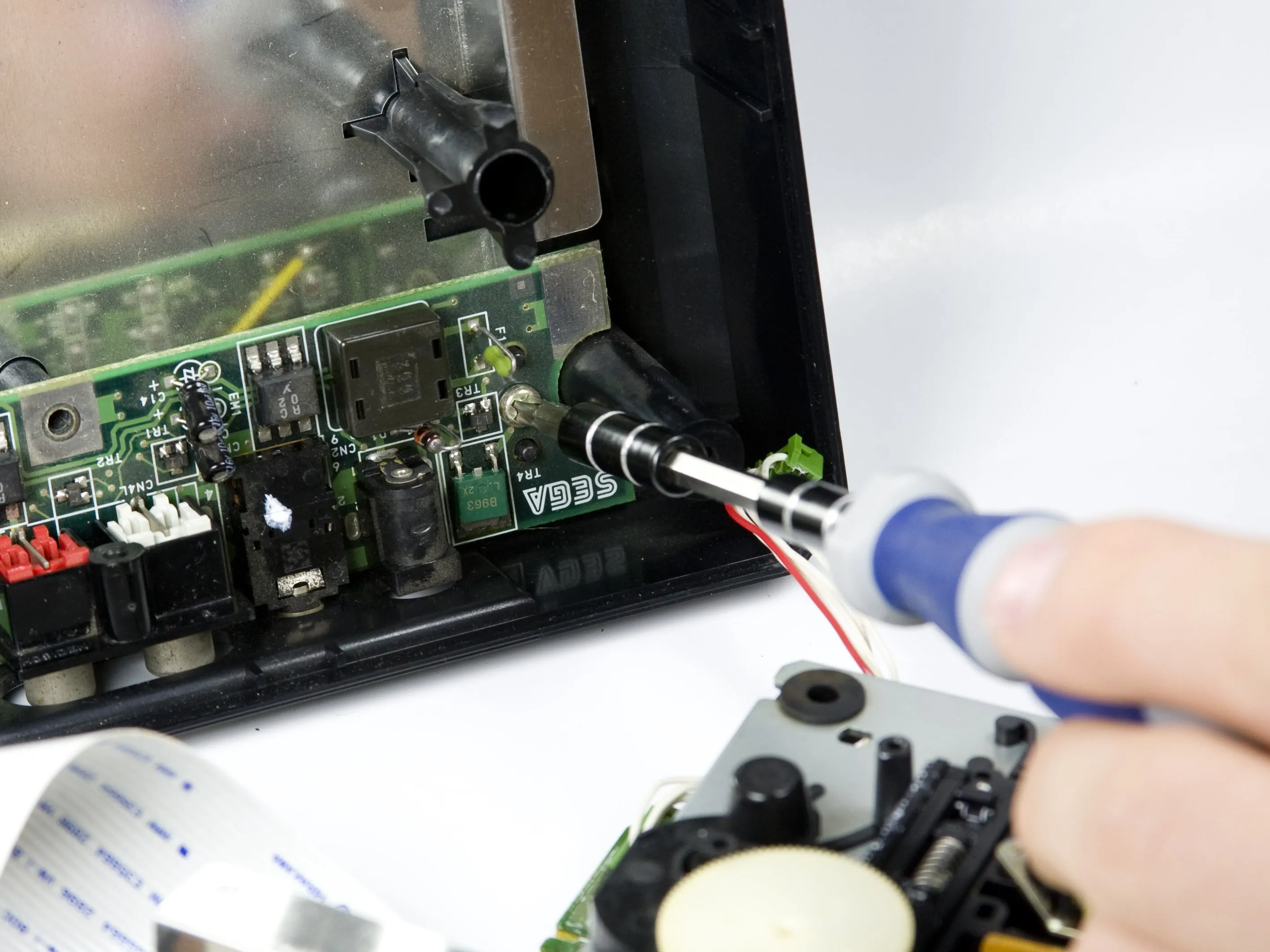

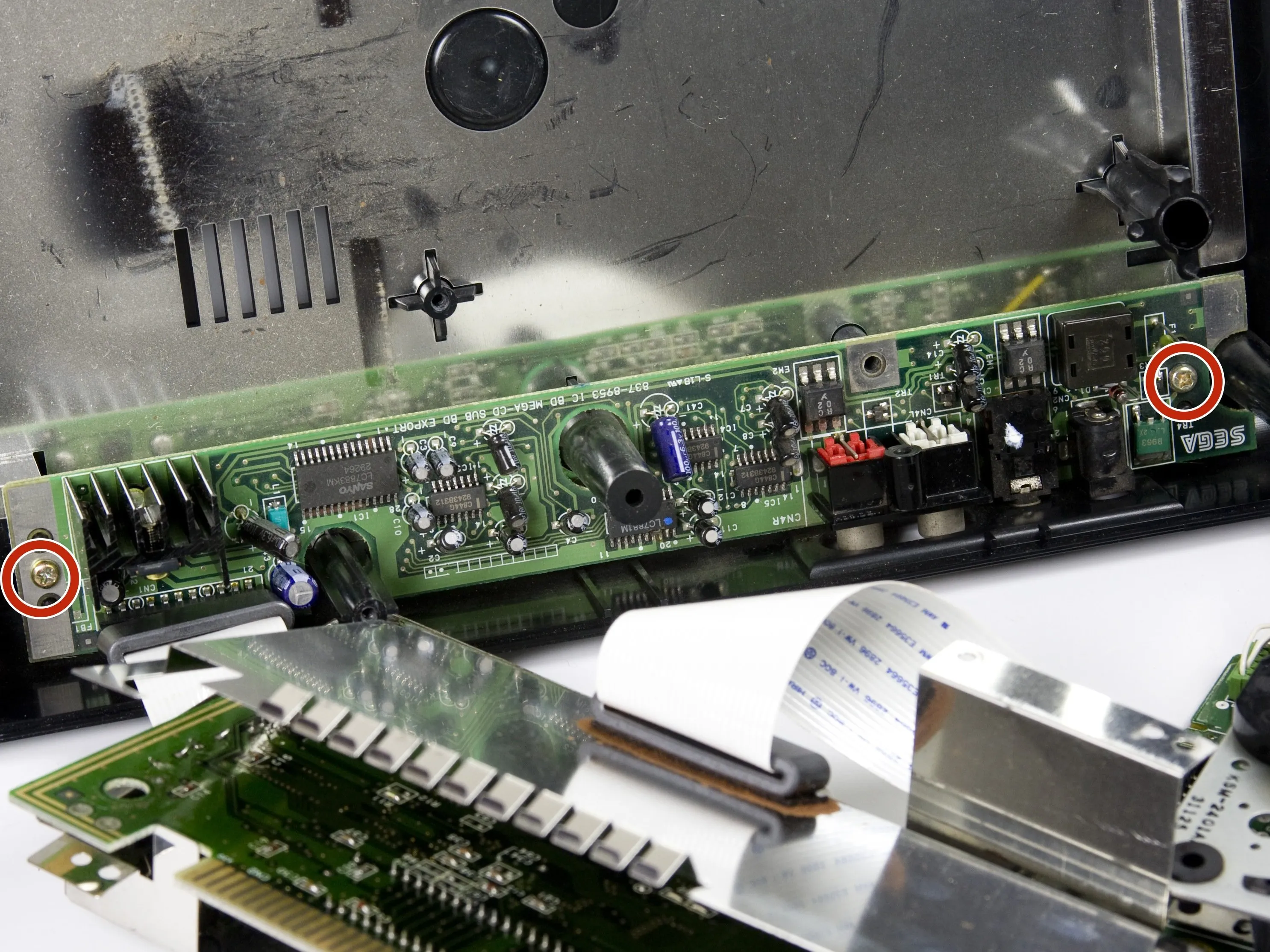

• Выкрутите два винта из блока питания, используя среднюю крестообразную отвертку.

• Эти два винта отмечены на схеме.

Шаг 21

• Снимите блок питания с консоли, приподняв его вверх.

Шаг 22

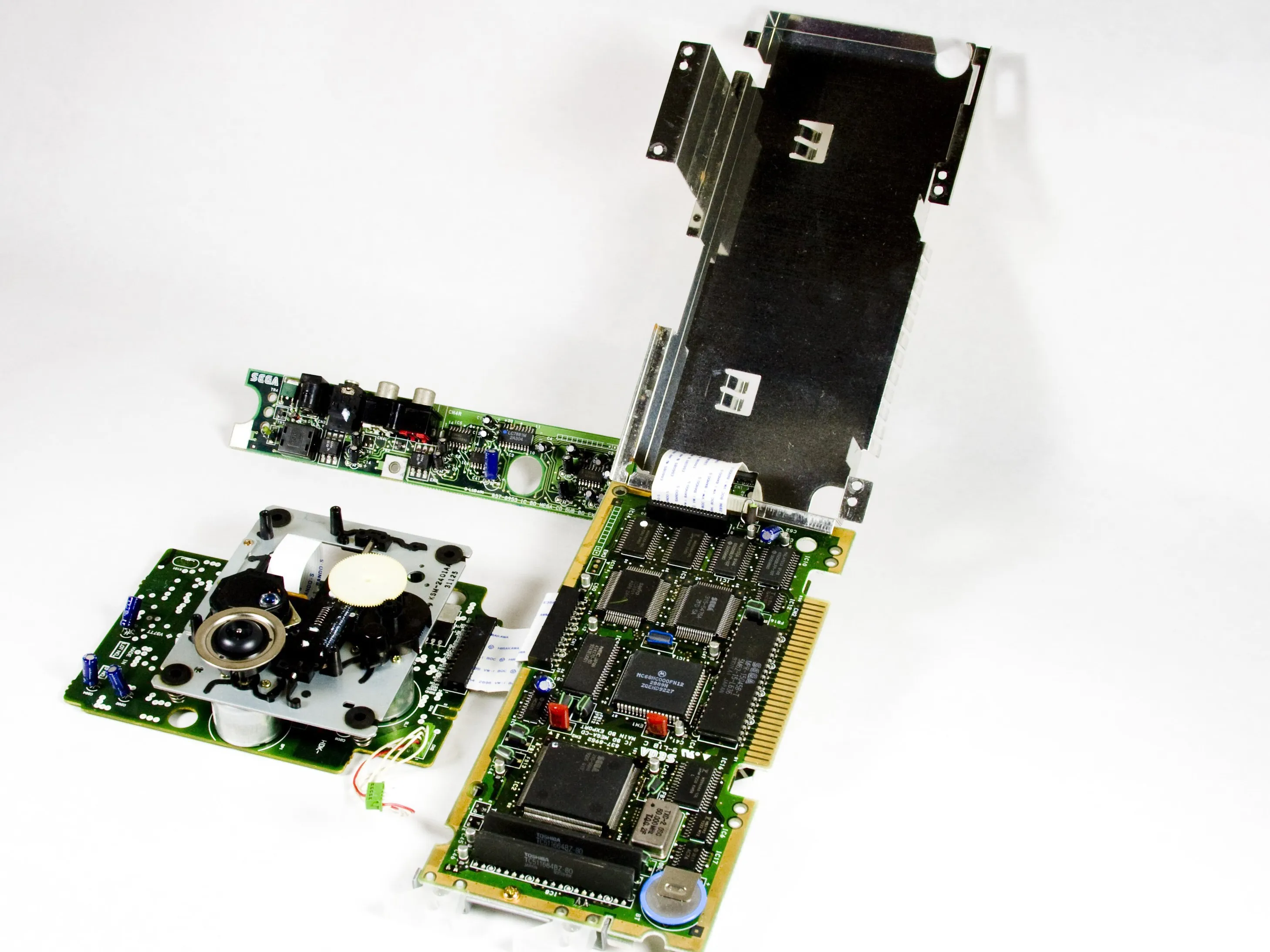

• Вот так будет выглядеть материнская плата после снятия.

Шаг 23 Разборка Sega CD

• Разборка завершена!
