Введение

Итак. В этом руководстве мы покажем самый безопасный и простой способ разобрать ваш Genesis.

Что вам понадобится

Инструменты

  • Инструмент для вскрытия iFixit
    Инструмент для открытия iFixit | Источник - ifixit.com
  • Spudger
    Spudger | Источник - ifixit.com
  • Набор Mako Driver Kit - 64 прецизионные биты
    Набор драйверов Mako - 64 точные биты | Источник - ifixit.com

Шаг 1 Разборка Sega Genesis II

Sega Genesis II Teardown, Sega Genesis II Teardown: шаг 1, изображение 1 из 2
Sega Genesis II Teardown, Sega Genesis II Teardown: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Sega Genesis II Teardown, Sega Genesis II Teardown: шаг 1, изображение 2 из 2
Sega Genesis II Teardown, Sega Genesis II Teardown: шаг 1, изображение 2 из 2 | Источник - ifixit.com

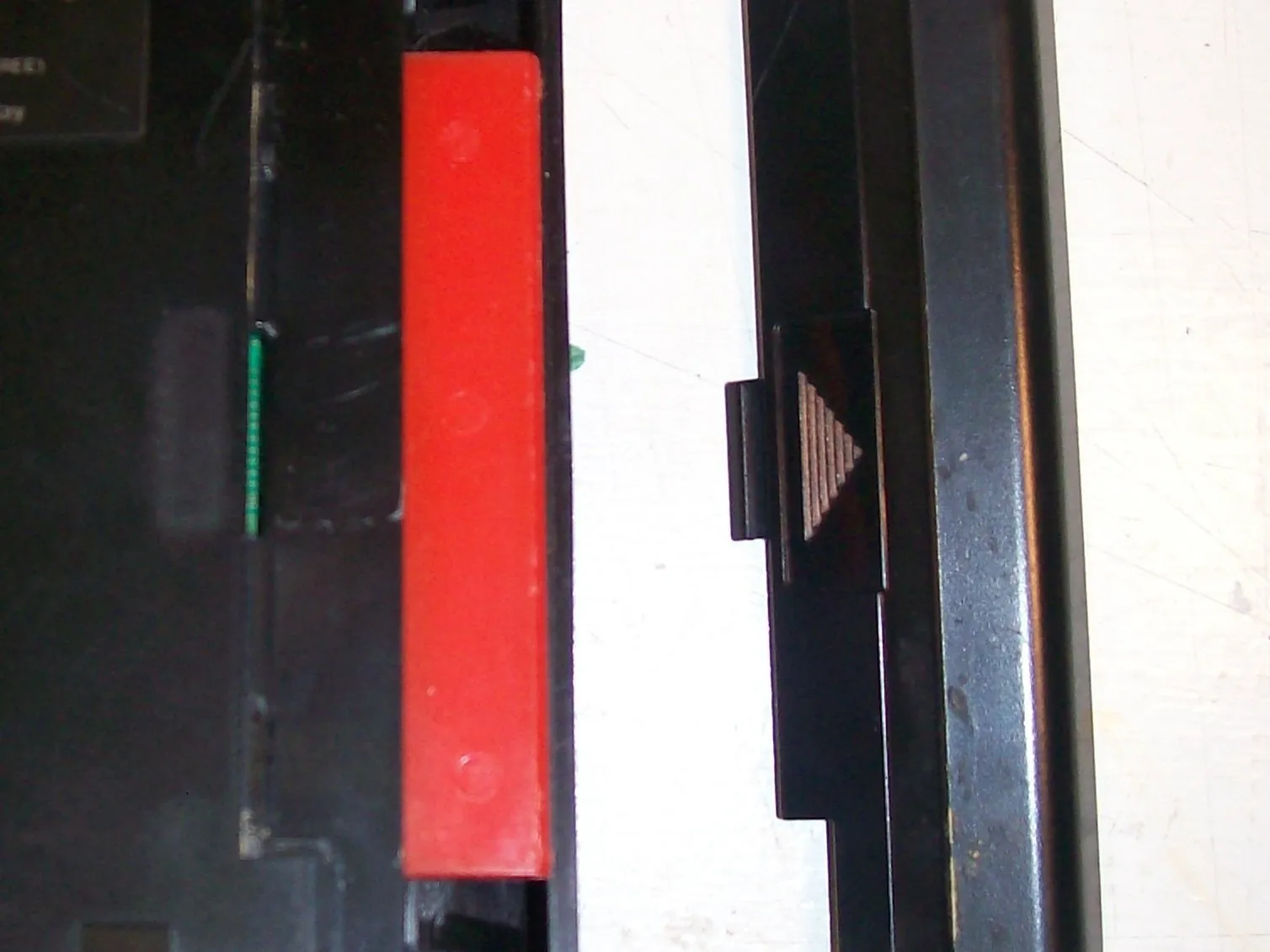

  • Начнем с того, что снимем маленькую дверцу, расположенную в правой нижней части консоли.

Шаг 2

Sega Genesis II Teardown: шаг 2, изображение 1 из 2
Sega Genesis II Teardown: шаг 2, изображение 1 из 2 | Источник - ifixit.com
Sega Genesis II Teardown: шаг 2, изображение 2 из 2
Разборка Sega Genesis II: шаг 2, изображение 2 из 2 | Источник - ifixit.com

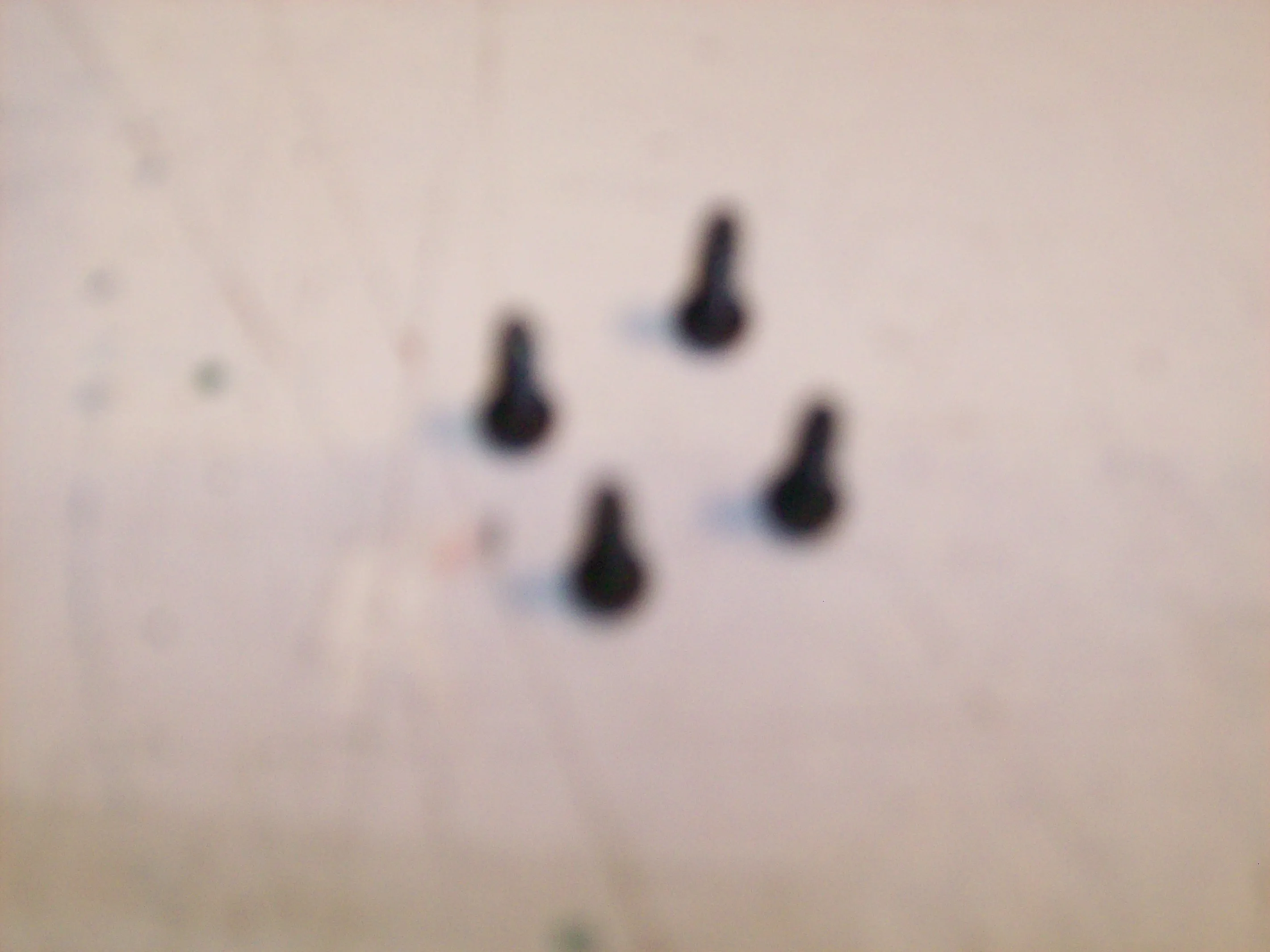

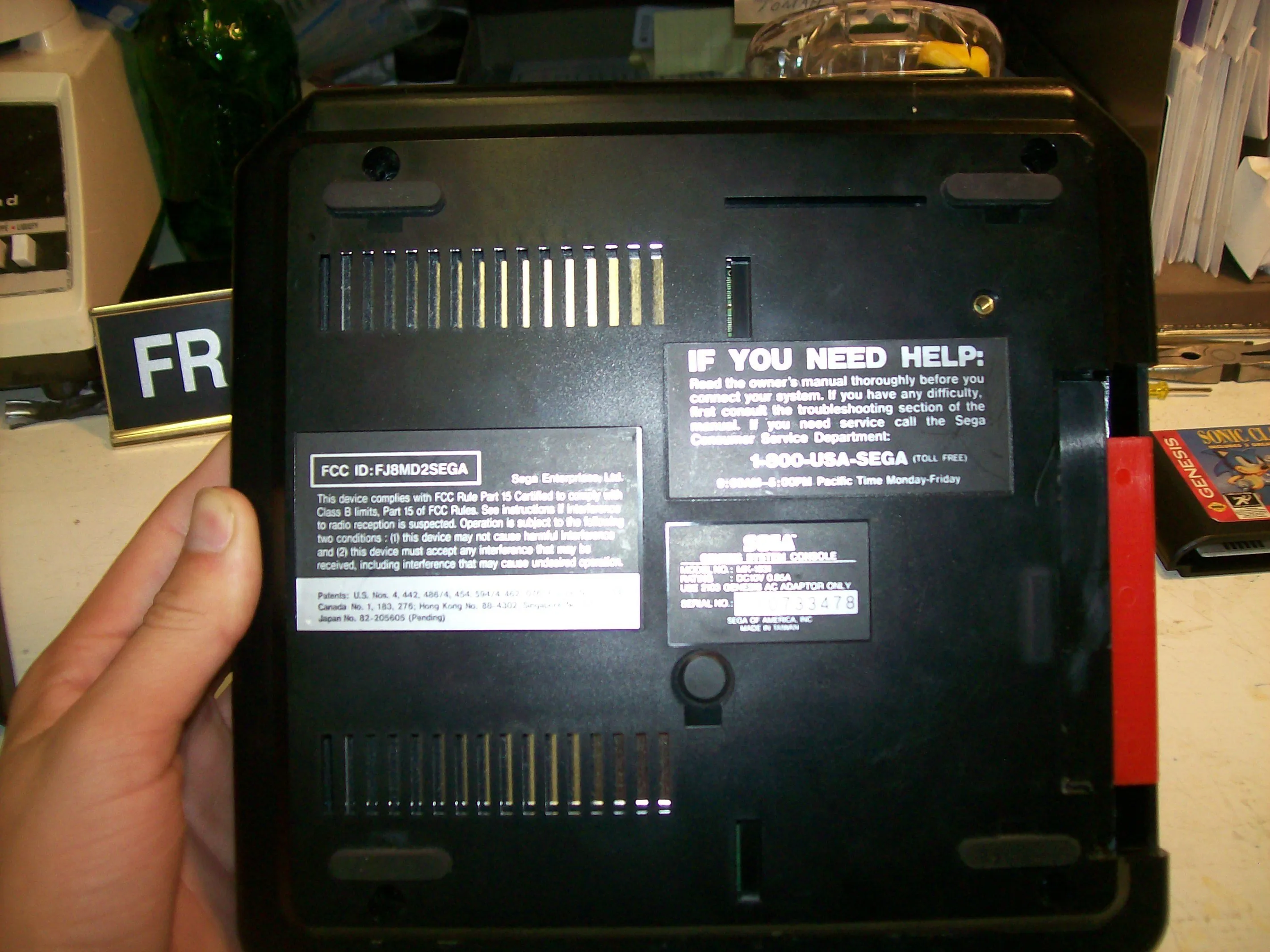

  • Затем открутите четыре черных винта 11 мм с нижней части консоли.

Шаг 3

Разбор Sega Genesis II: шаг 3, изображение 1 из 1
Разборка Sega Genesis II: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Осторожно поднимите верхнюю часть консоли.

  • Она должна сниматься относительно легко.

  • Если этого не произошло, убедитесь, что все четыре винта выкручены.

Шаг 4

Разбор Sega Genesis II: шаг 4, изображение 1 из 2
Sega Genesis II Teardown: шаг 4, изображение 1 из 2 | Источник - ifixit.com
Разборка Sega Genesis II: шаг 4, изображение 2 из 2
Разборка Sega Genesis II: шаг 4, изображение 2 из 2 | Источник - ifixit.com

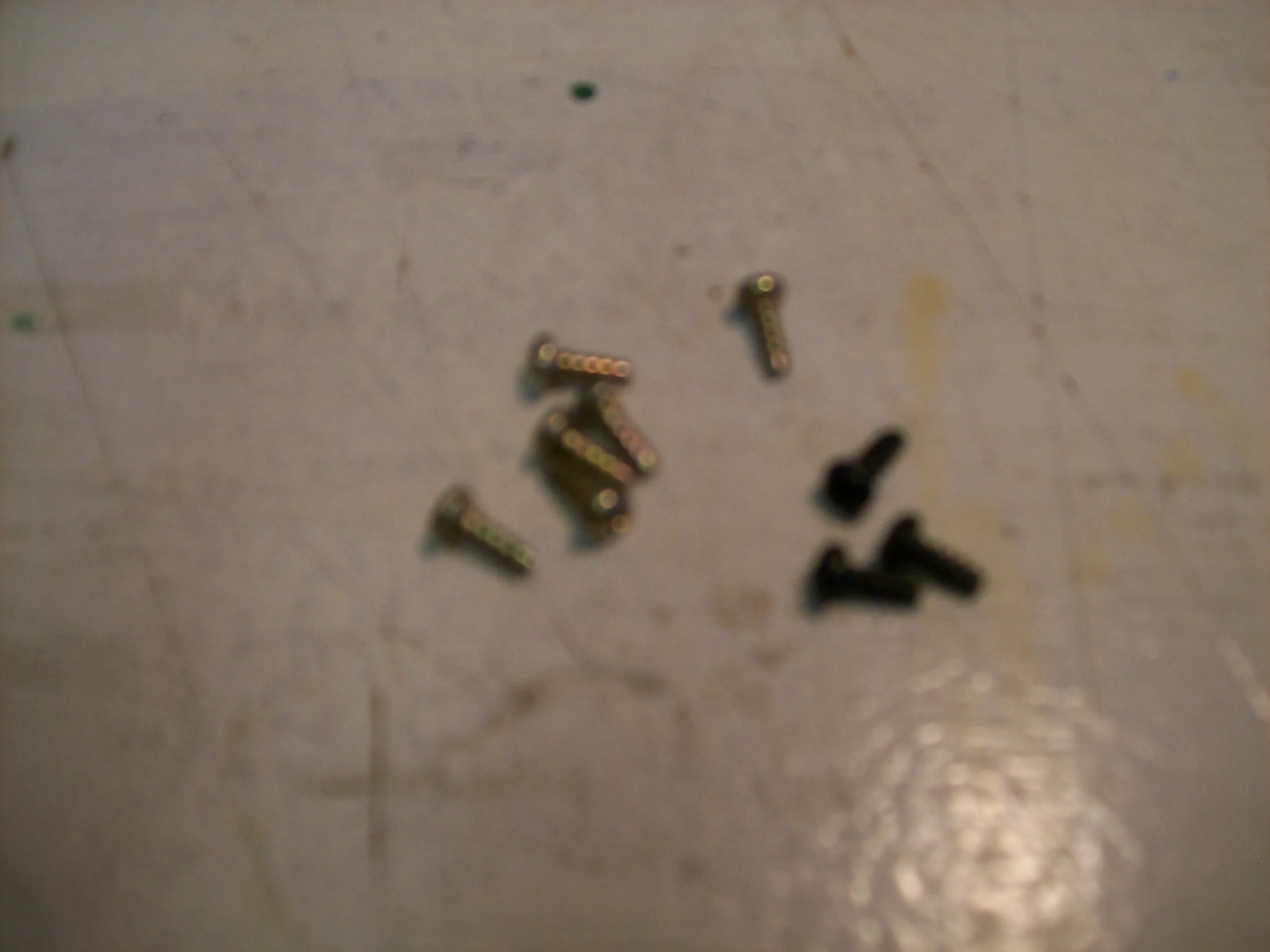

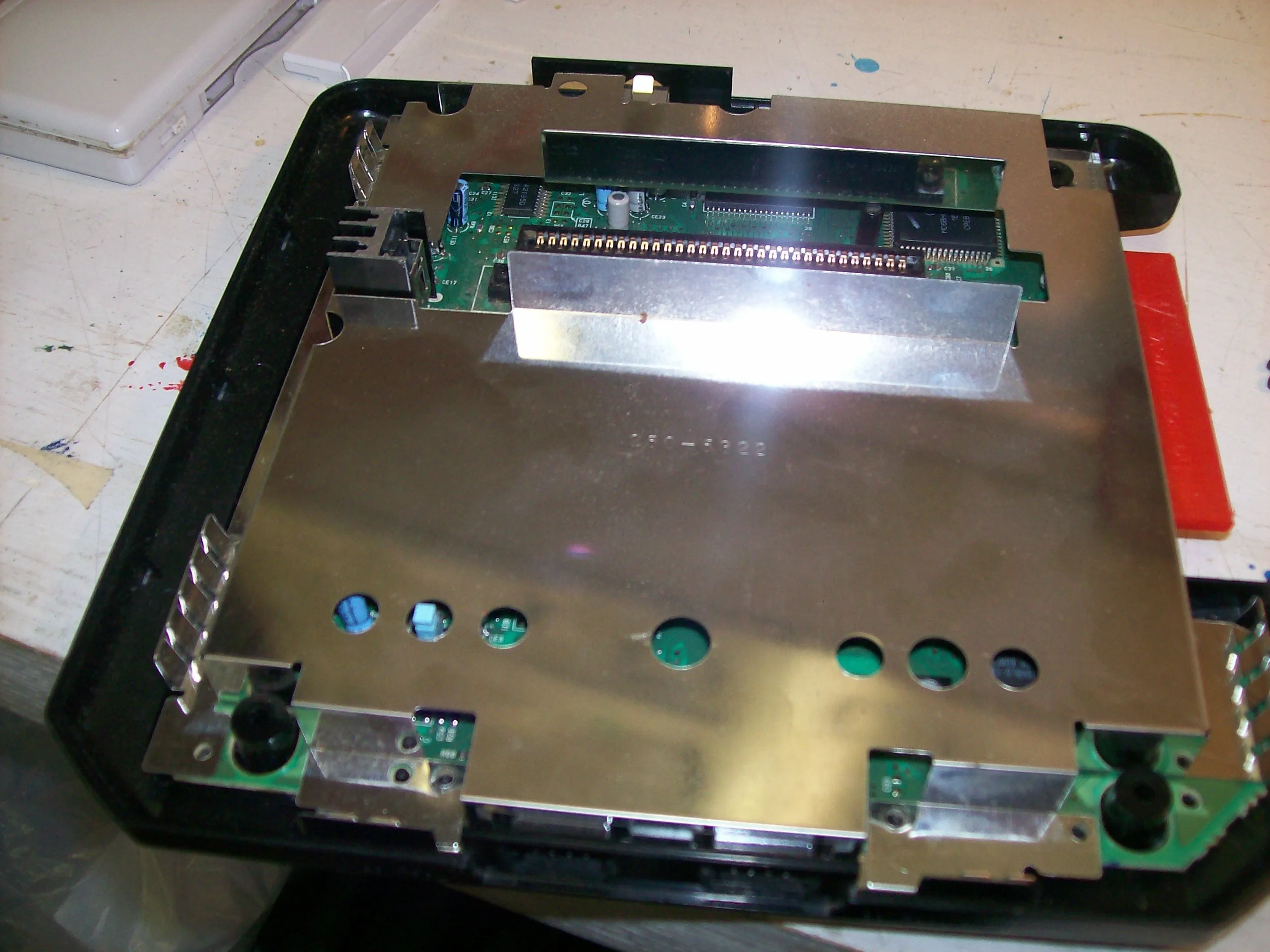

  • Выкрутите шесть золотых 8-миллиметровых винтов и три черных 8-миллиметровых винта, крепящих экран EM.

  • После удаления винтов экран легко снимется.

Шаг 5

Разборка Sega Genesis II: шаг 5, изображение 1 из 3
Разборка Sega Genesis II: шаг 5, изображение 1 из 3 | Источник - ifixit.com
Sega Genesis II Teardown: шаг 5, изображение 2 из 3
Sega Genesis II Teardown: шаг 5, изображение 2 из 3 | Источник - ifixit.com
Sega Genesis II Teardown: шаг 5, изображение 3 из 3
Разборка Sega Genesis II: шаг 5, изображение 3 из 3 | Источник - ifixit.com

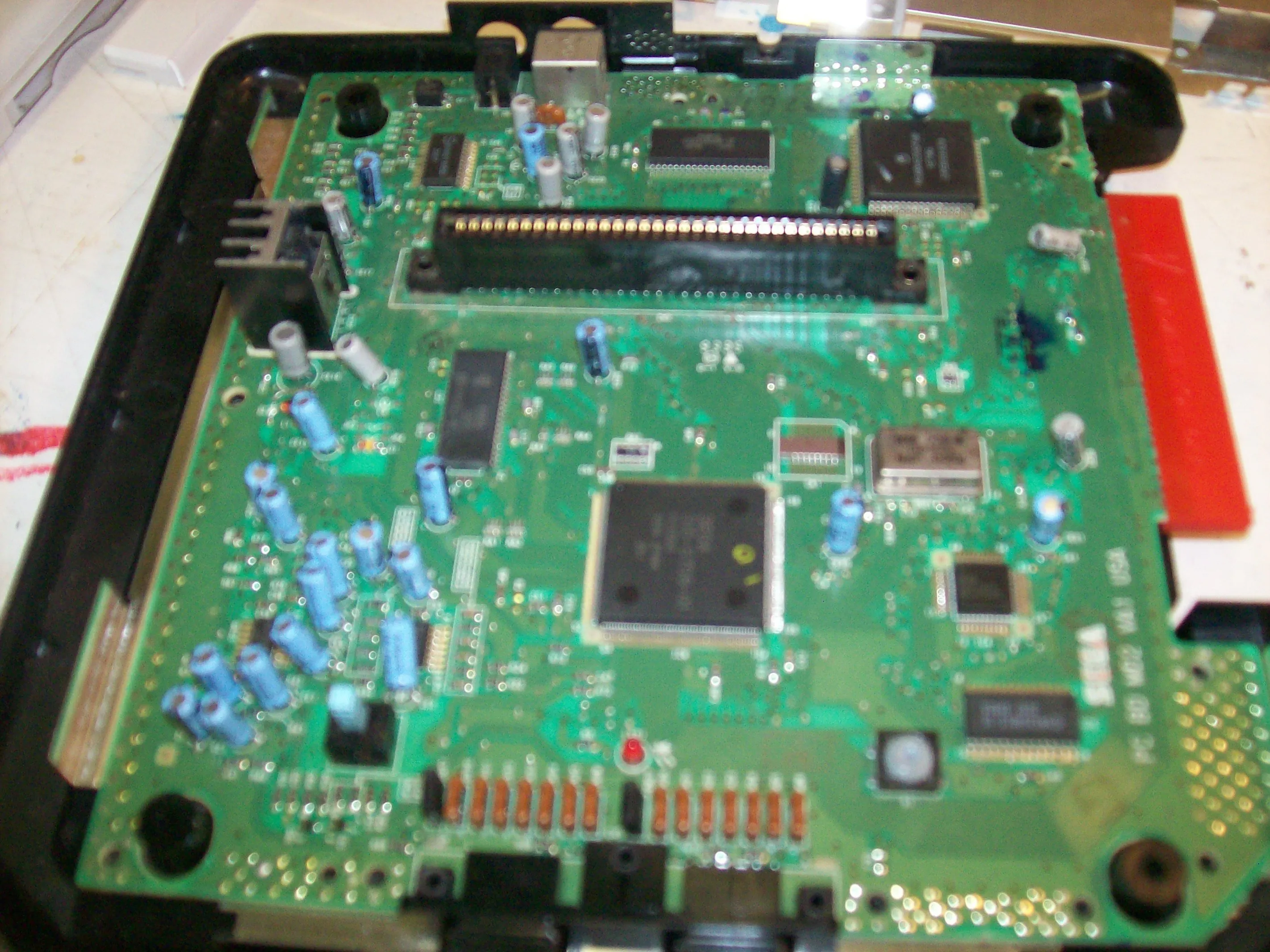

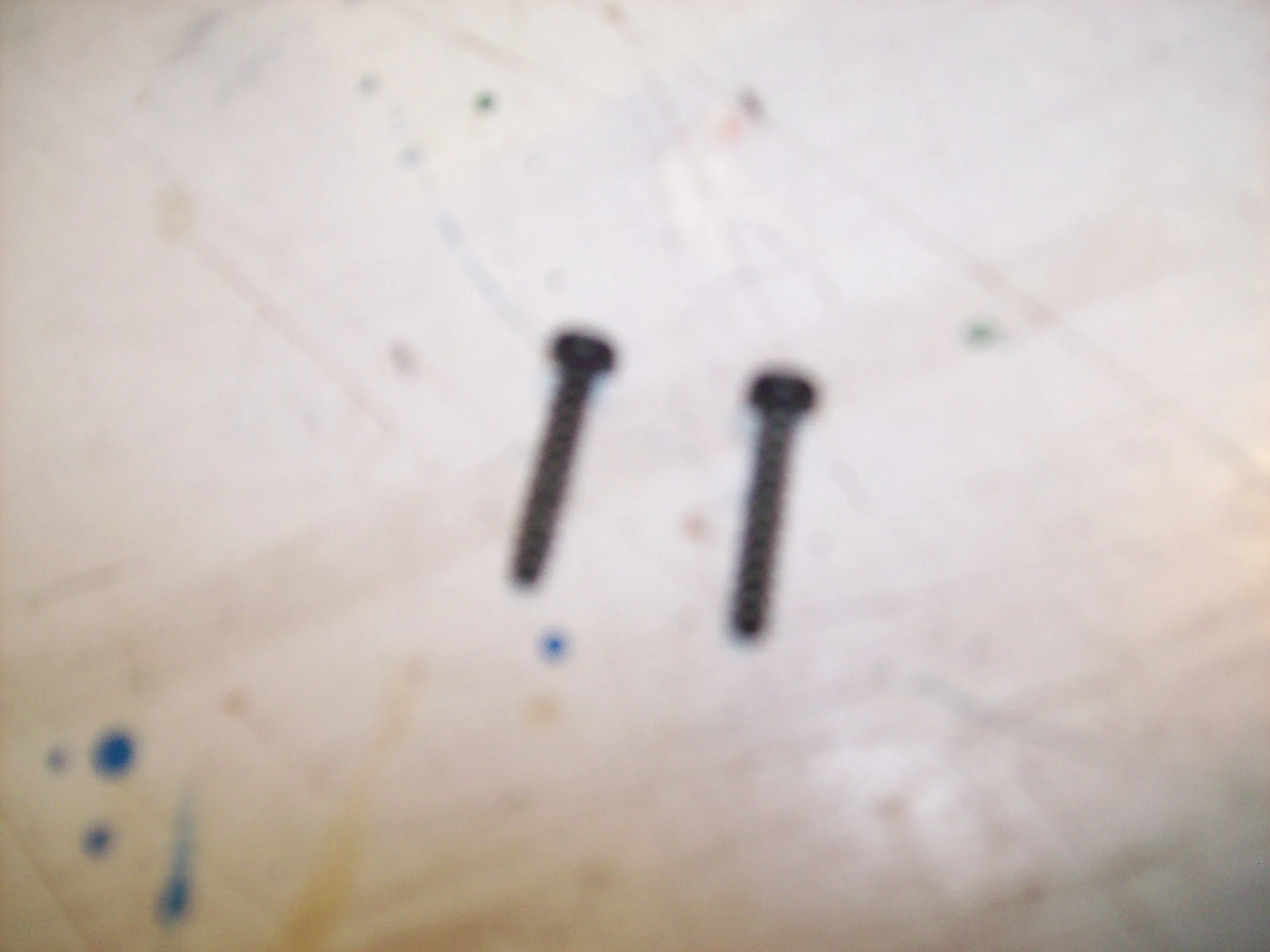

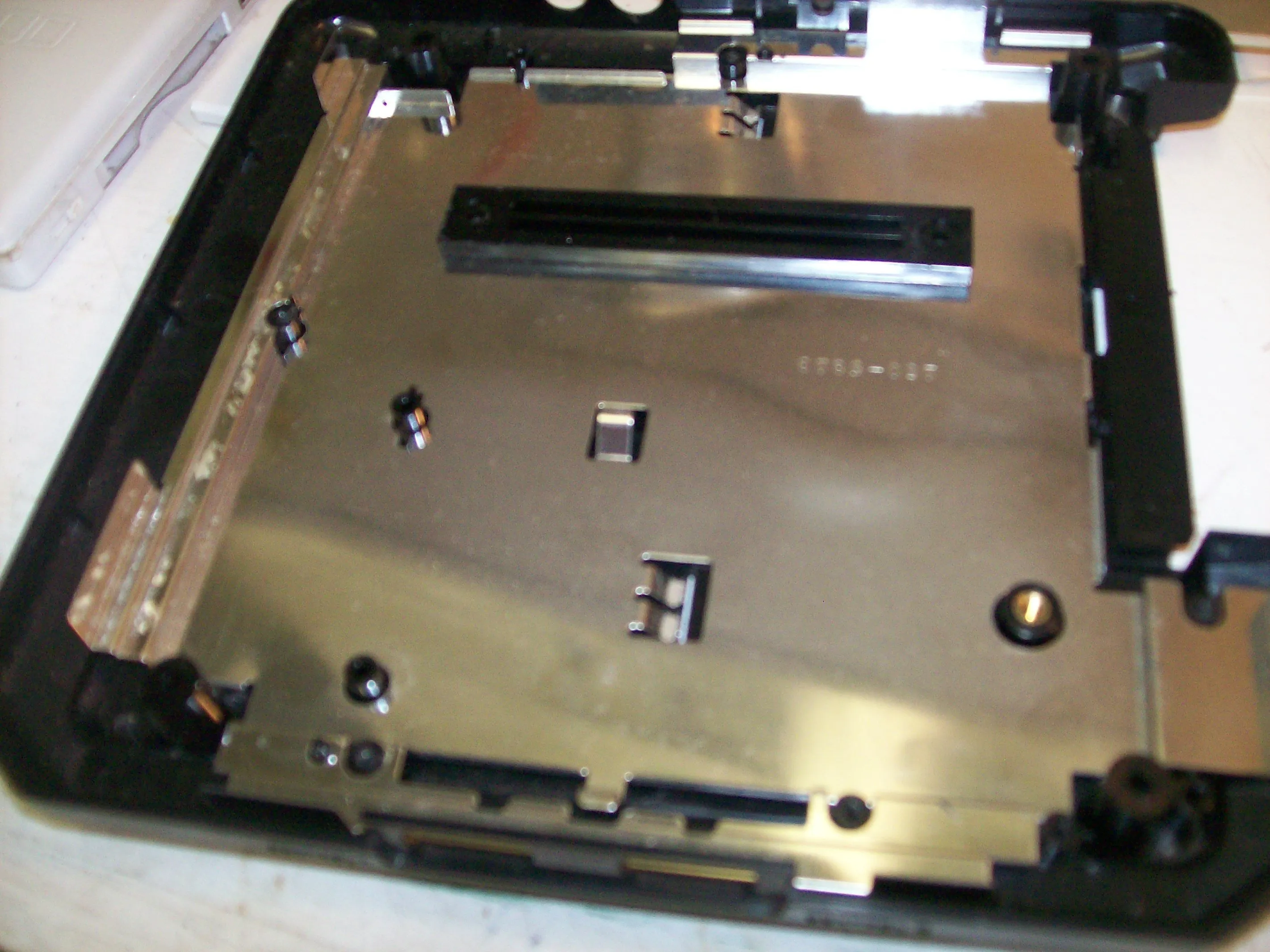

  • Выкрутите два 17-миллиметровых черных винта с левой и правой стороны PIN, чтобы освободить печатную плату от нижнего EM-экрана.

  • После того как винты будут отпущены, плату можно будет легко извлечь из консоли.

Шаг 6

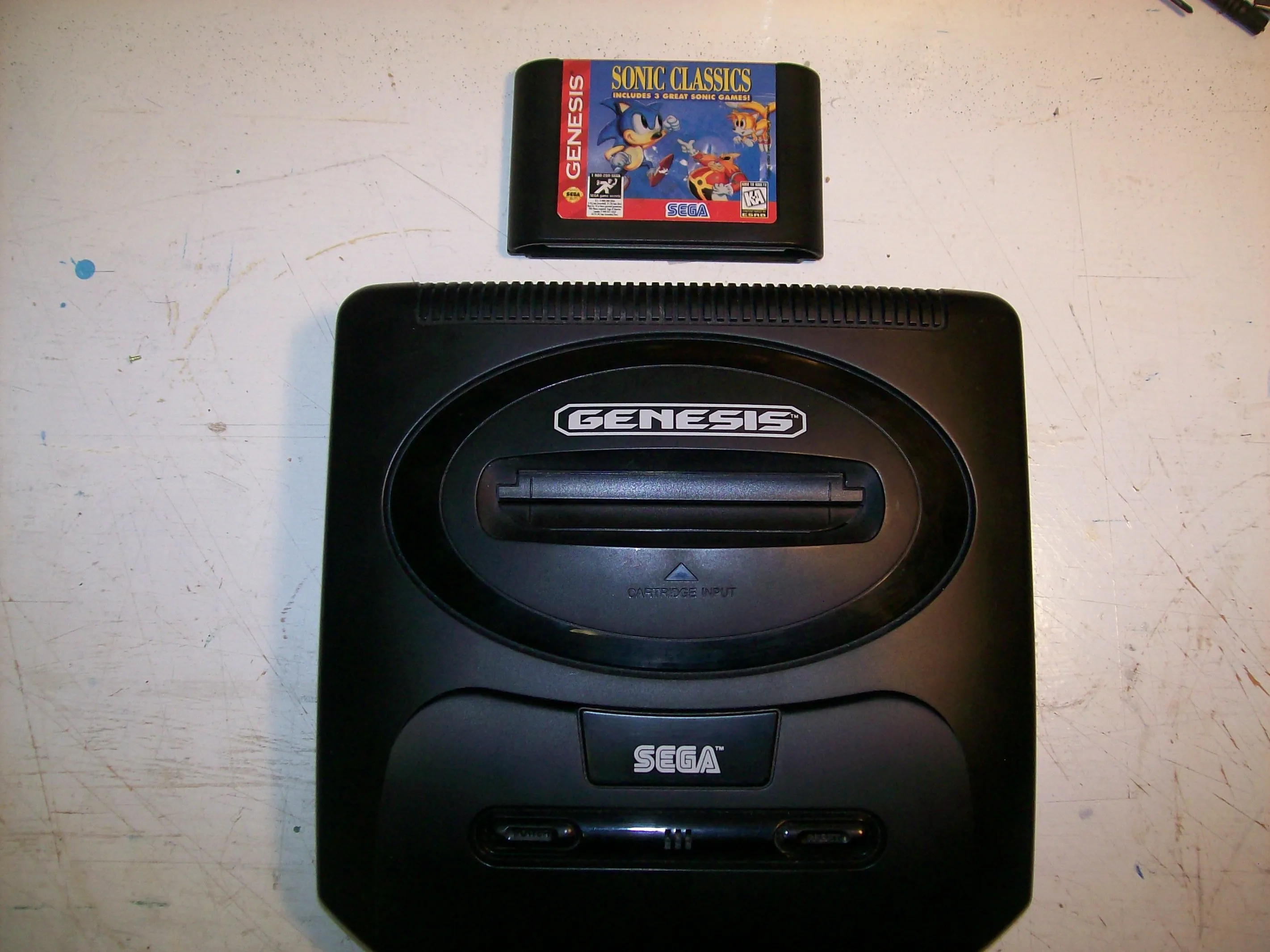

Разборка Sega Genesis II: шаг 6, изображение 1 из 2
Разборка Sega Genesis II: шаг 6, изображение 1 из 2 | Источник - ifixit.com

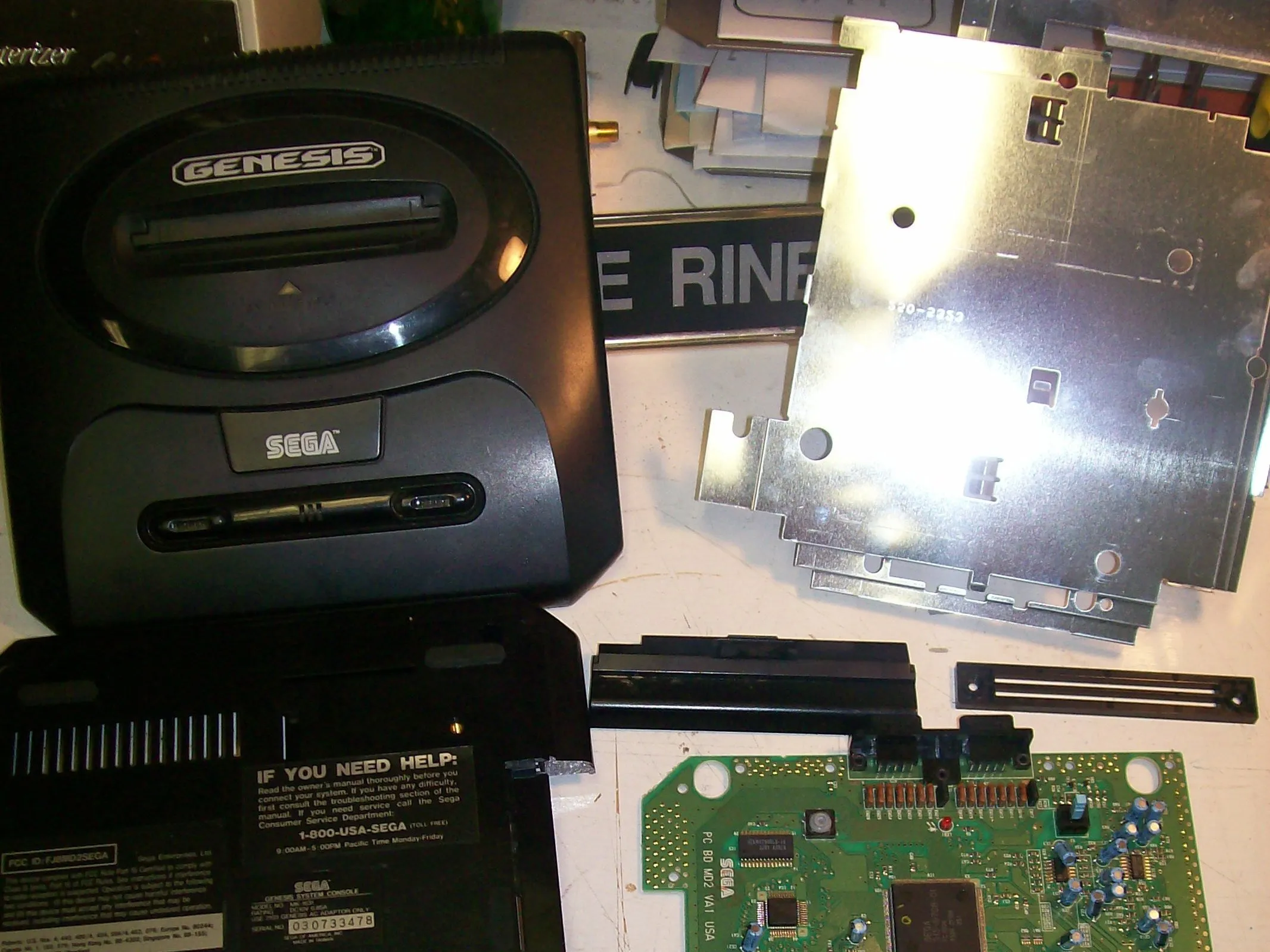

Sega Genesis II Teardown: шаг 6, изображение 2 из 2
Sega Genesis II Teardown: шаг 6, изображение 2 из 2 | Источник - ifixit.com

  • Ну, вот и все!

  • Одна разобранная Sega Genesis. Надеюсь, это руководство было полезным и информативным. Удачи и счастливых игр!

  • Это руководство предоставлено: Frankie's Video Game Console Repair и Делаете.ру.
