Разборка Sega Genesis II

Разборка Sega Genesis II

Введение

Это Sega Genesis модели 2. В этой разборке вы сможете увидеть, как должны выглядеть внутренности Sega Genesis.

Что вам понадобится

Инструменты

  • Набор инструментов для электроники
    Essential Electronics Toolkit | Источник - ifixit.com

Шаг 1 Разборка Sega Genesis II

Разборка Sega Genesis II, разборка Sega Genesis II: шаг 1, изображение 1 из 1
Разборка Sega Genesis II, Sega Genesis II Teardown: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Переверните систему

Шаг 2 Откручивание винтов

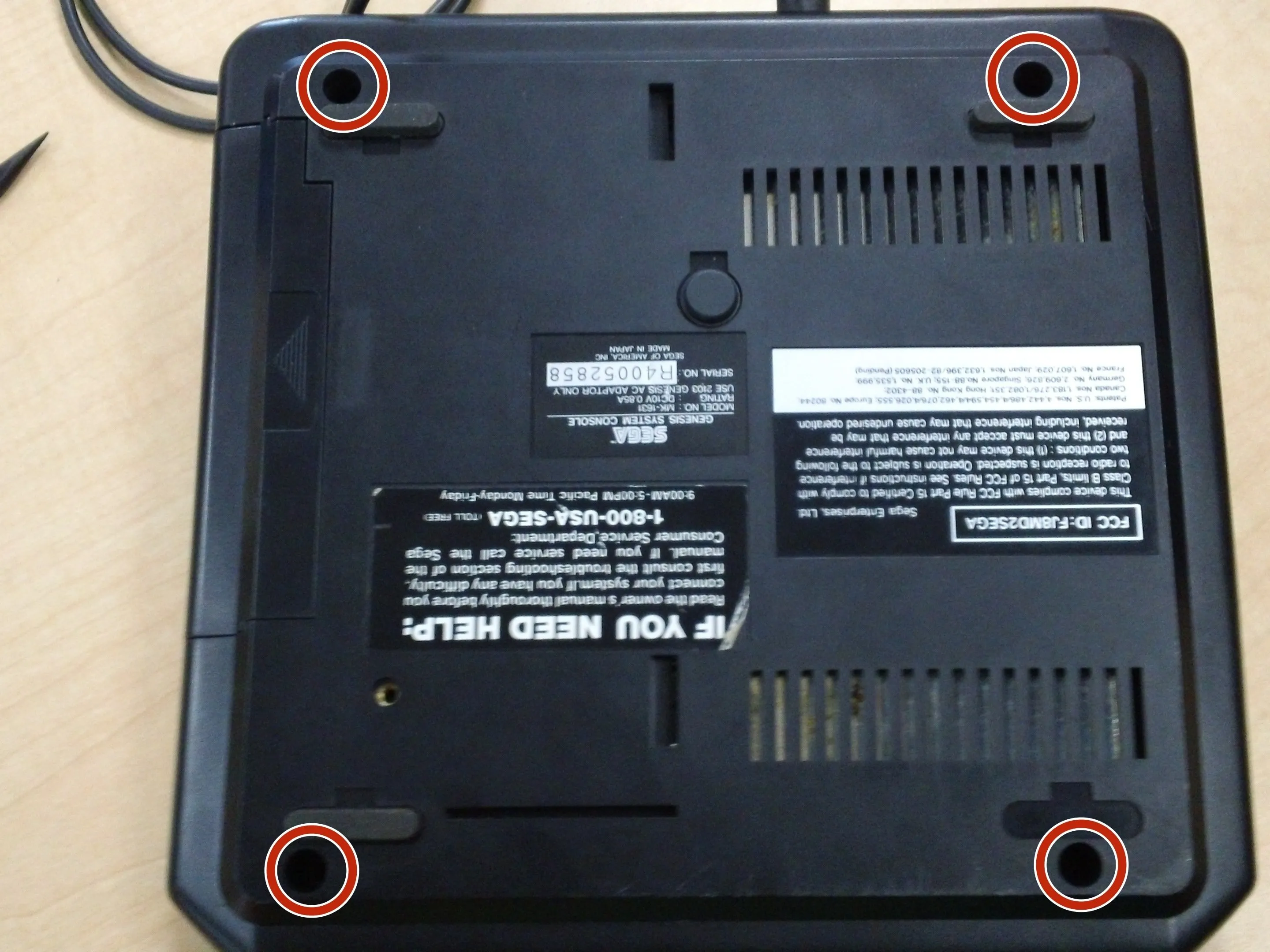

Sega Genesis II Разборка, снятие винтов: шаг 2, изображение 1 из 2
Разборка Sega Genesis II, извлечение винтов: шаг 2, изображение 1 из 2 | Источник - ifixit.com

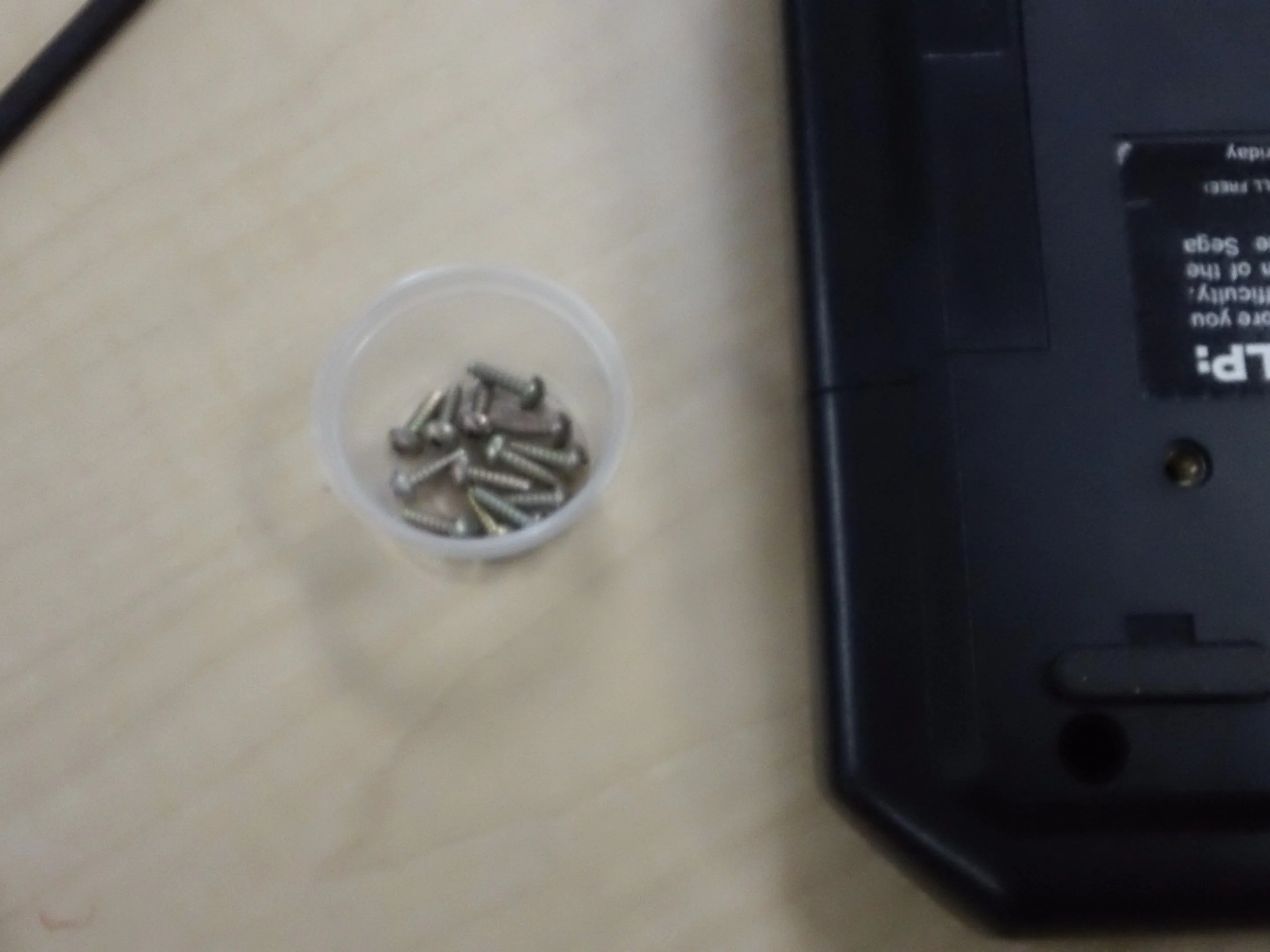

Разборка Sega Genesis II, извлечение винтов: шаг 2, изображение 2 из 2
Разборка Sega Genesis II, снятие винтов: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Открутите четыре внешних винта (вам может понадобиться небольшая чашка, чтобы держать винты).

Шаг 3

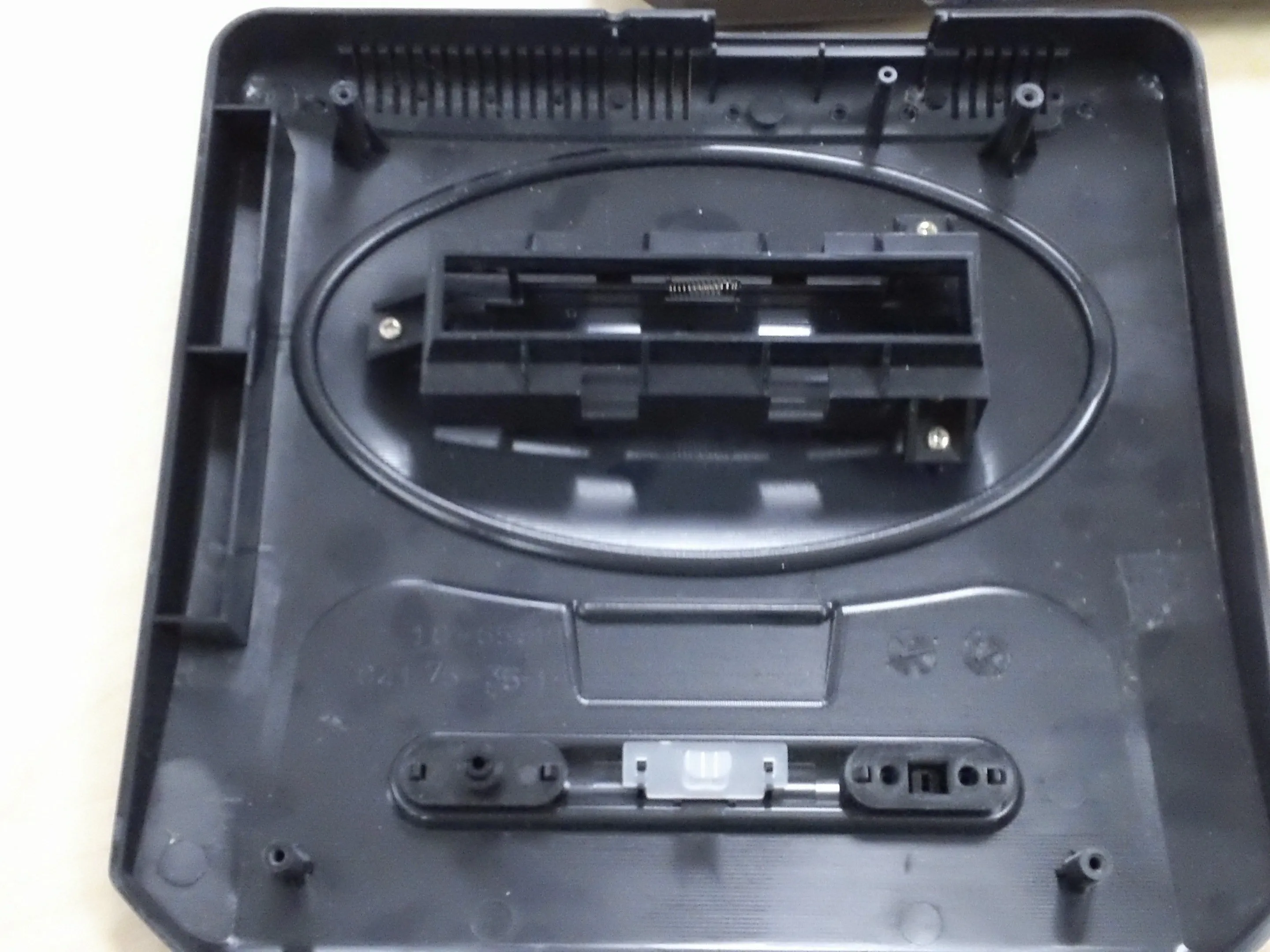

Разборка Sega Genesis II: шаг 3, изображение 1 из 1
Разборка Sega Genesis II: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Снимите пластиковую крышку.

Шаг 4 Откручивание винтов

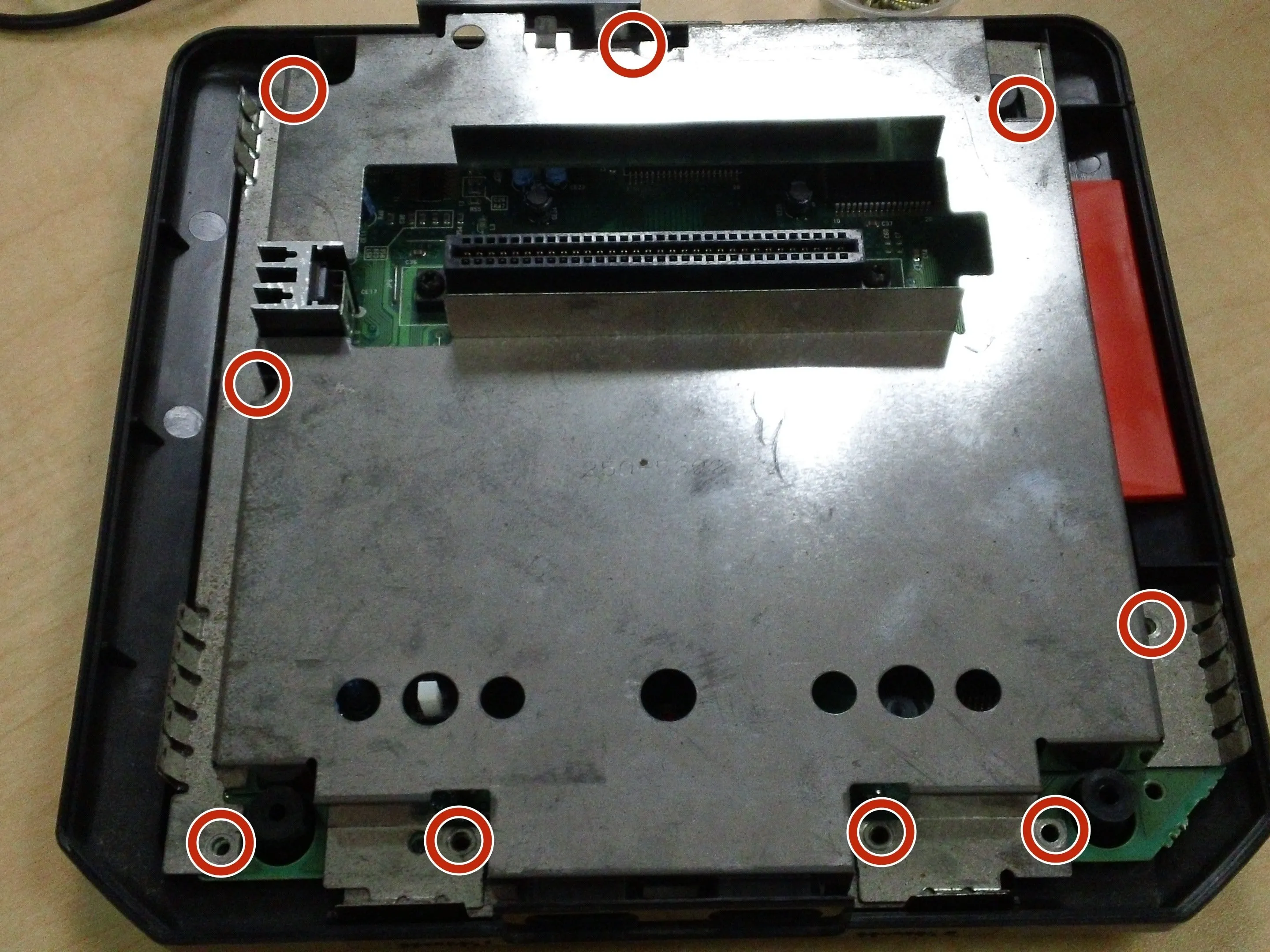

Разборка Sega Genesis II, извлечение винтов: шаг 4, изображение 1 из 1
Разборка Sega Genesis II, снятие винтов: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Выкрутите девять внутренних винтов.

Шаг 5

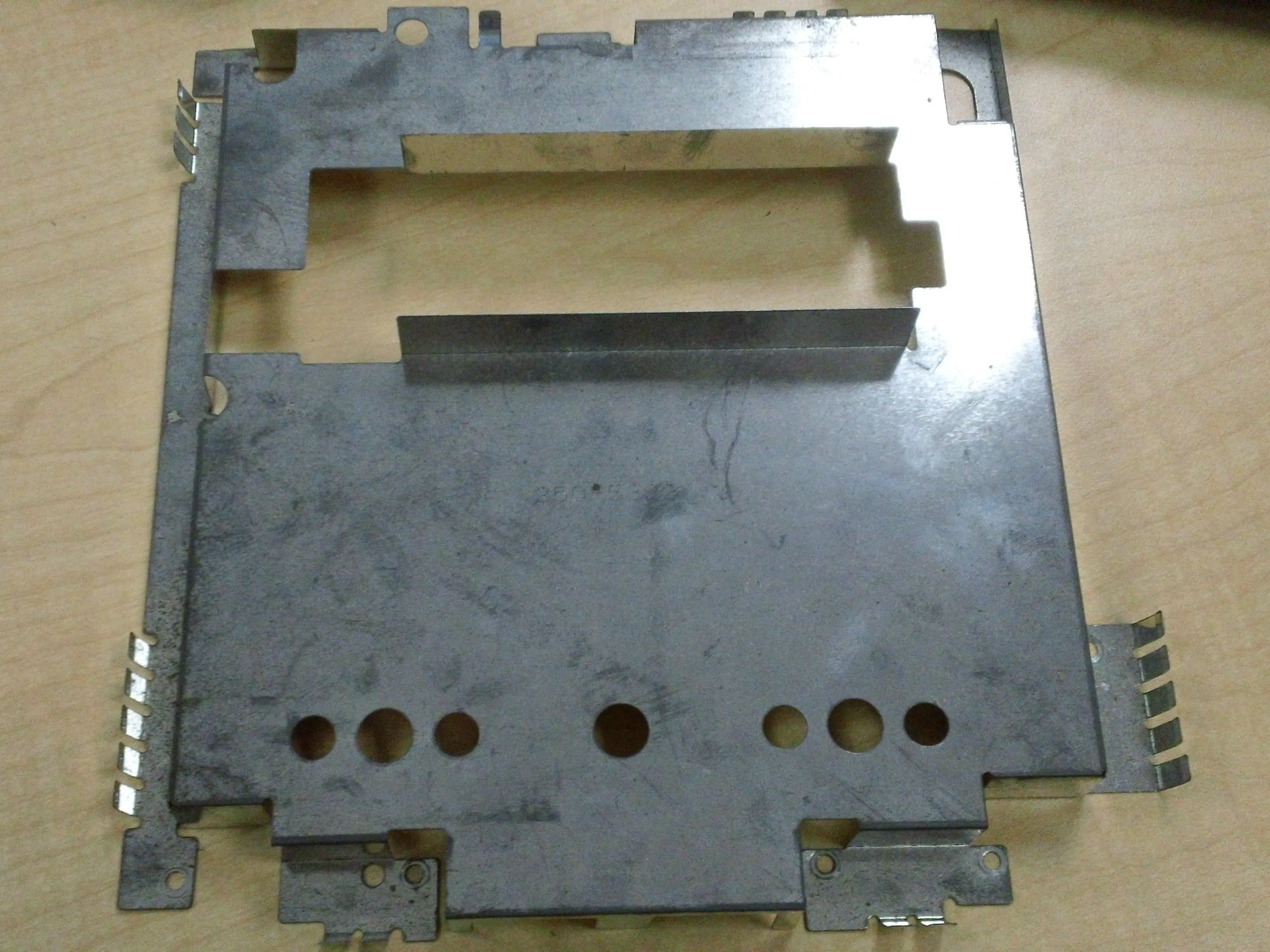

Разбор Sega Genesis II: шаг 5, изображение 1 из 1
Разборка Sega Genesis II: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Снимите металлическую деталь.

Шаг 6

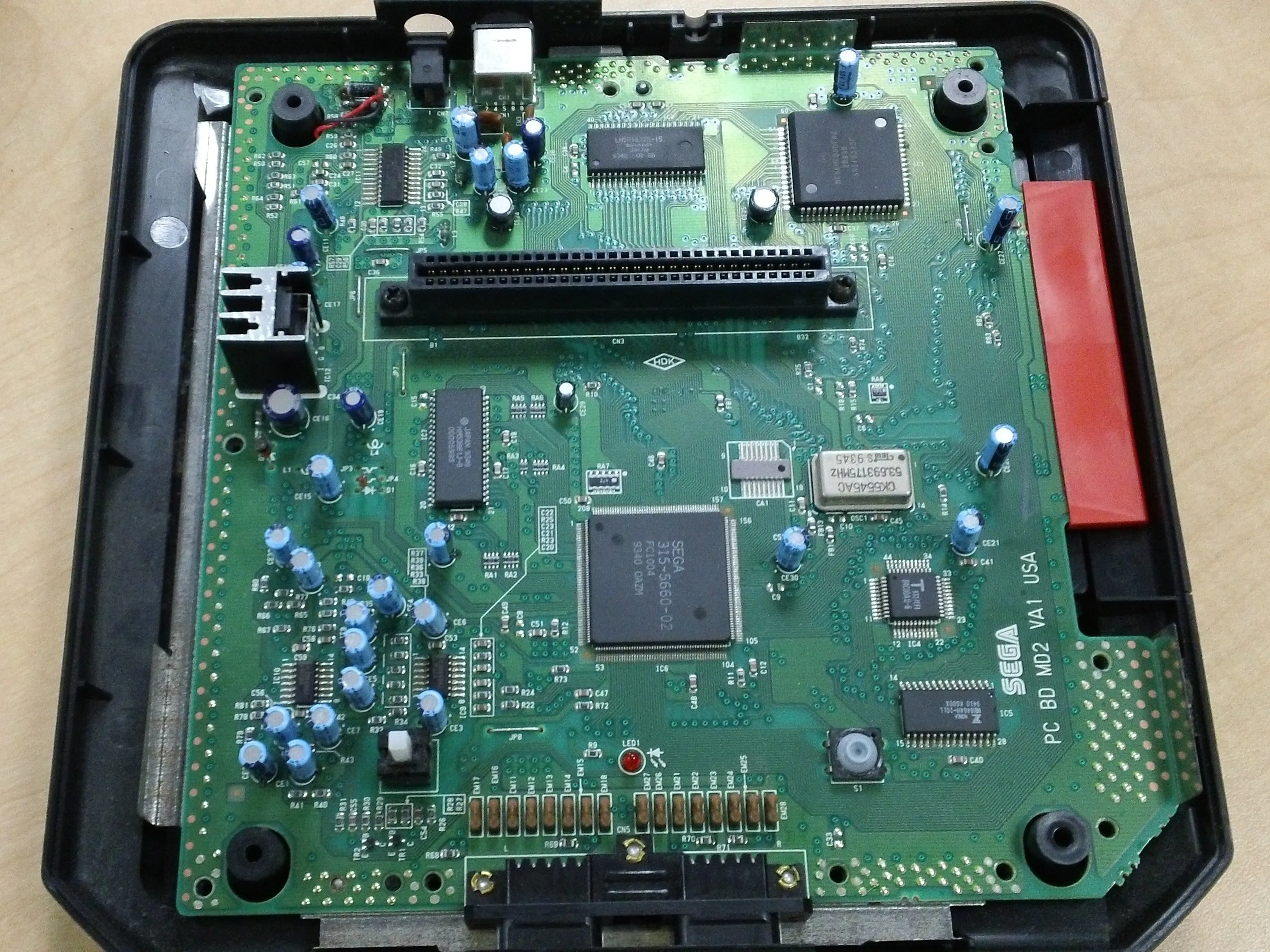

Разборка Sega Genesis II: шаг 6, изображение 1 из 1
Разборка Sega Genesis II: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Теперь у вас есть доступ к печатной плате. (Если вы хотите снять плату, продолжайте).

Шаг 7

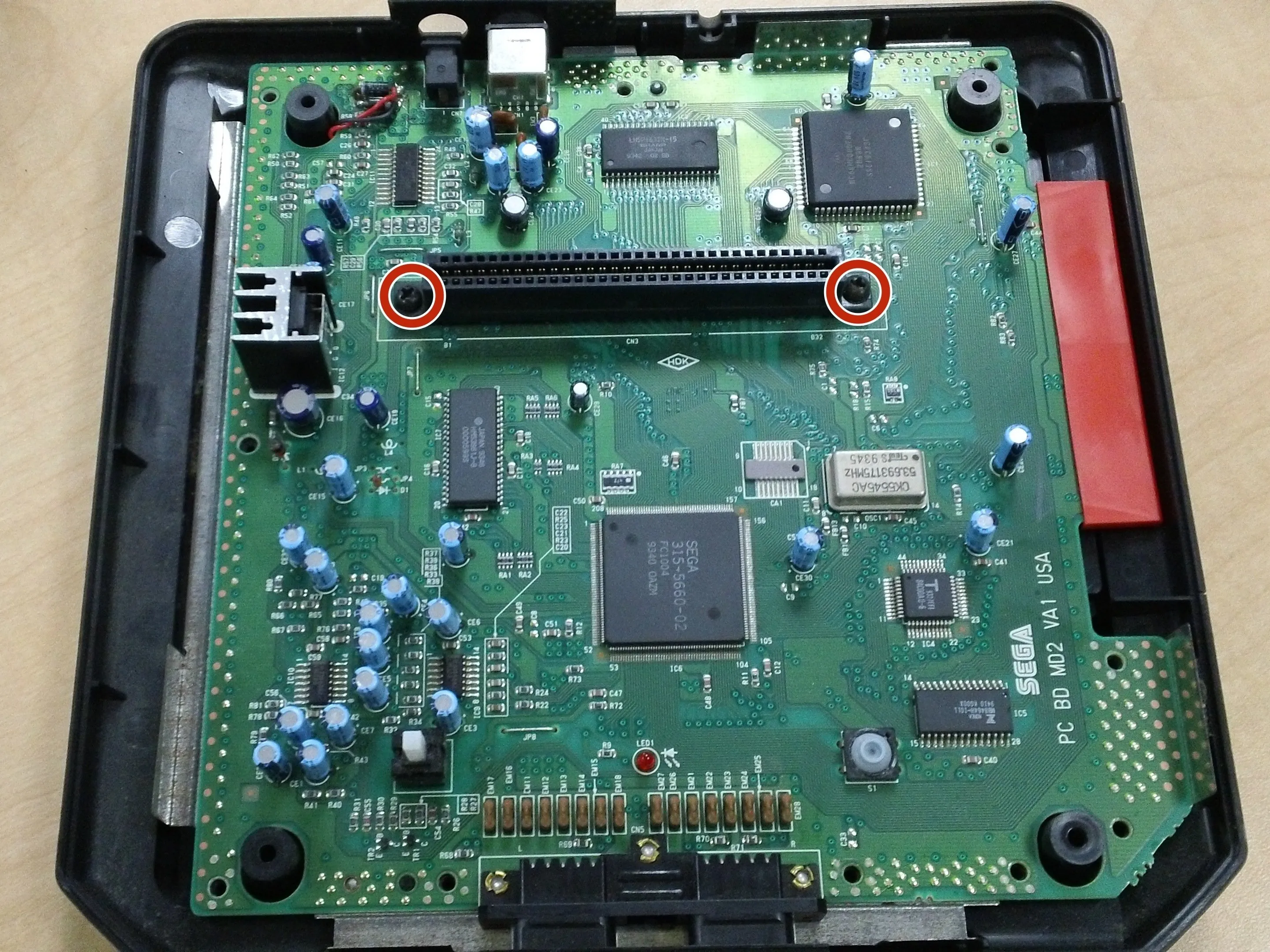

Разборка Sega Genesis II: шаг 7, изображение 1 из 1
Разборка Sega Genesis II: шаг 7, изображение 1 из 1 | Источник - ifixit.com

  • Открутите два винта, выделенные на рисунке, чтобы снять печатную плату.

Шаг 8

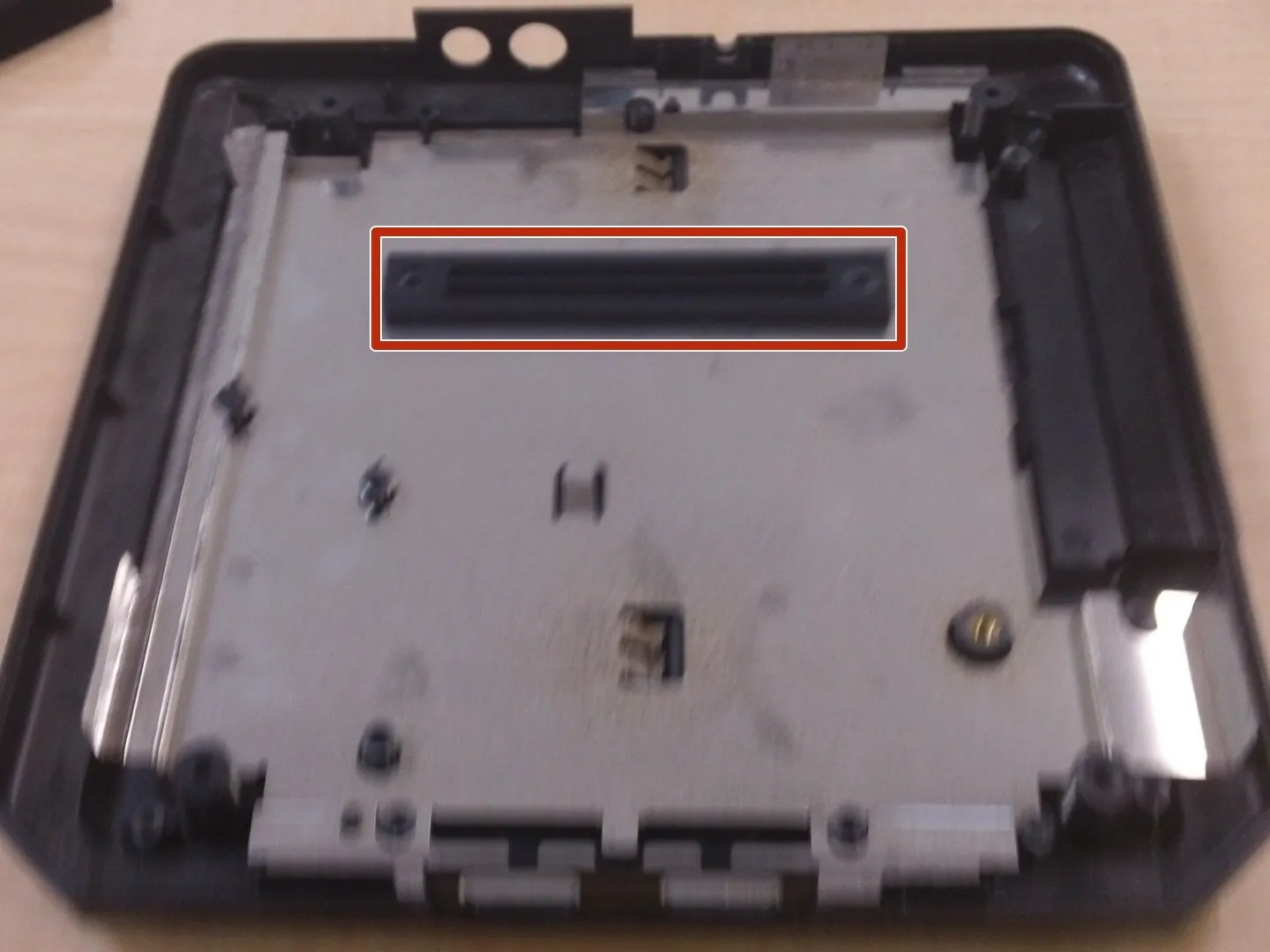

Разбор Sega Genesis II: шаг 8, изображение 1 из 1
Разборка Sega Genesis II: шаг 8, изображение 1 из 1 | Источник - ifixit.com

  • Поднимите черный кусок пластика вверх.

Шаг 9

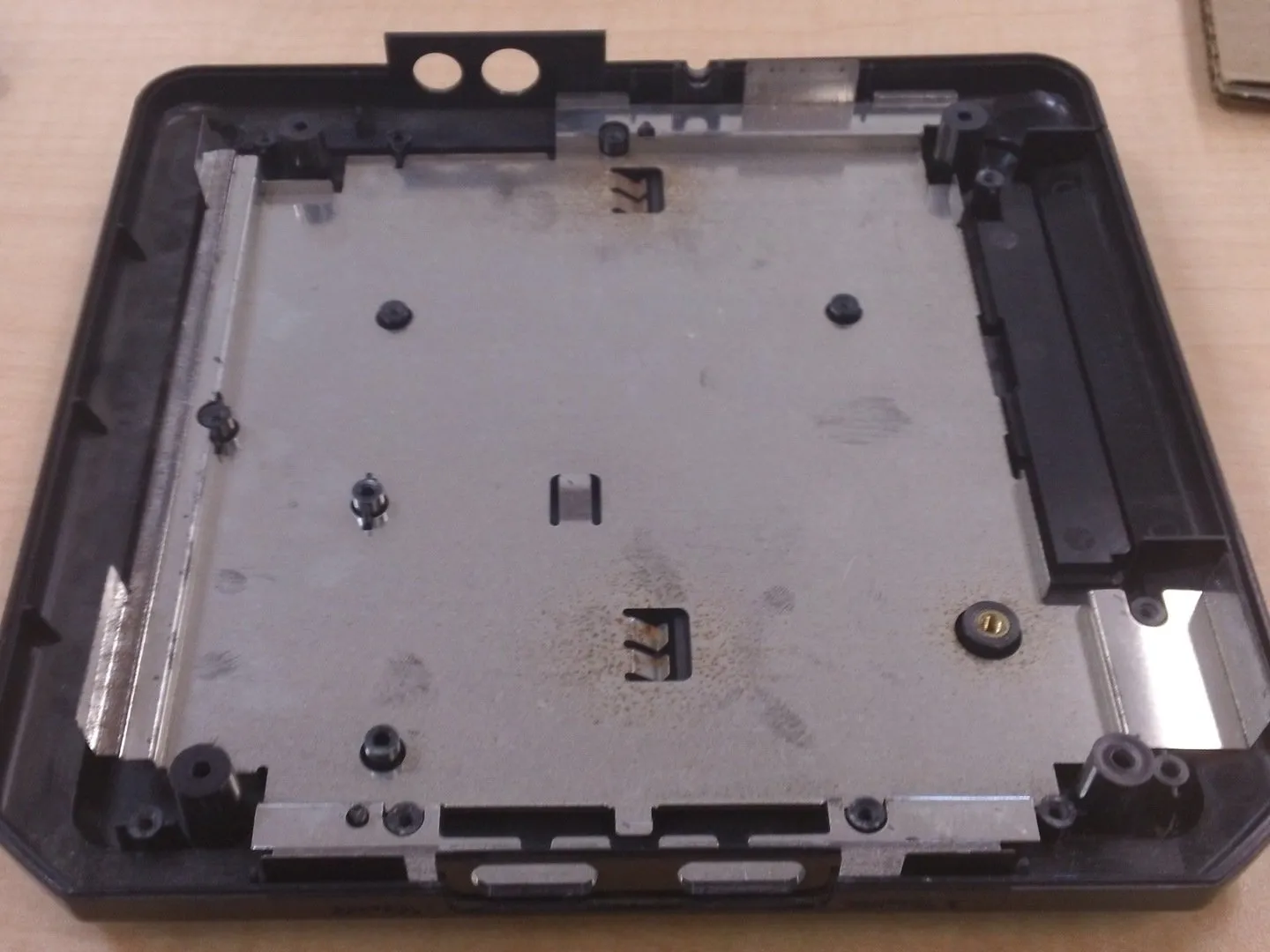

Разборка Sega Genesis II: шаг 9, изображение 1 из 1
Разборка Sega Genesis II: шаг 9, изображение 1 из 1 | Источник - ifixit.com

  • Поднимите металлическую часть.

Шаг 10

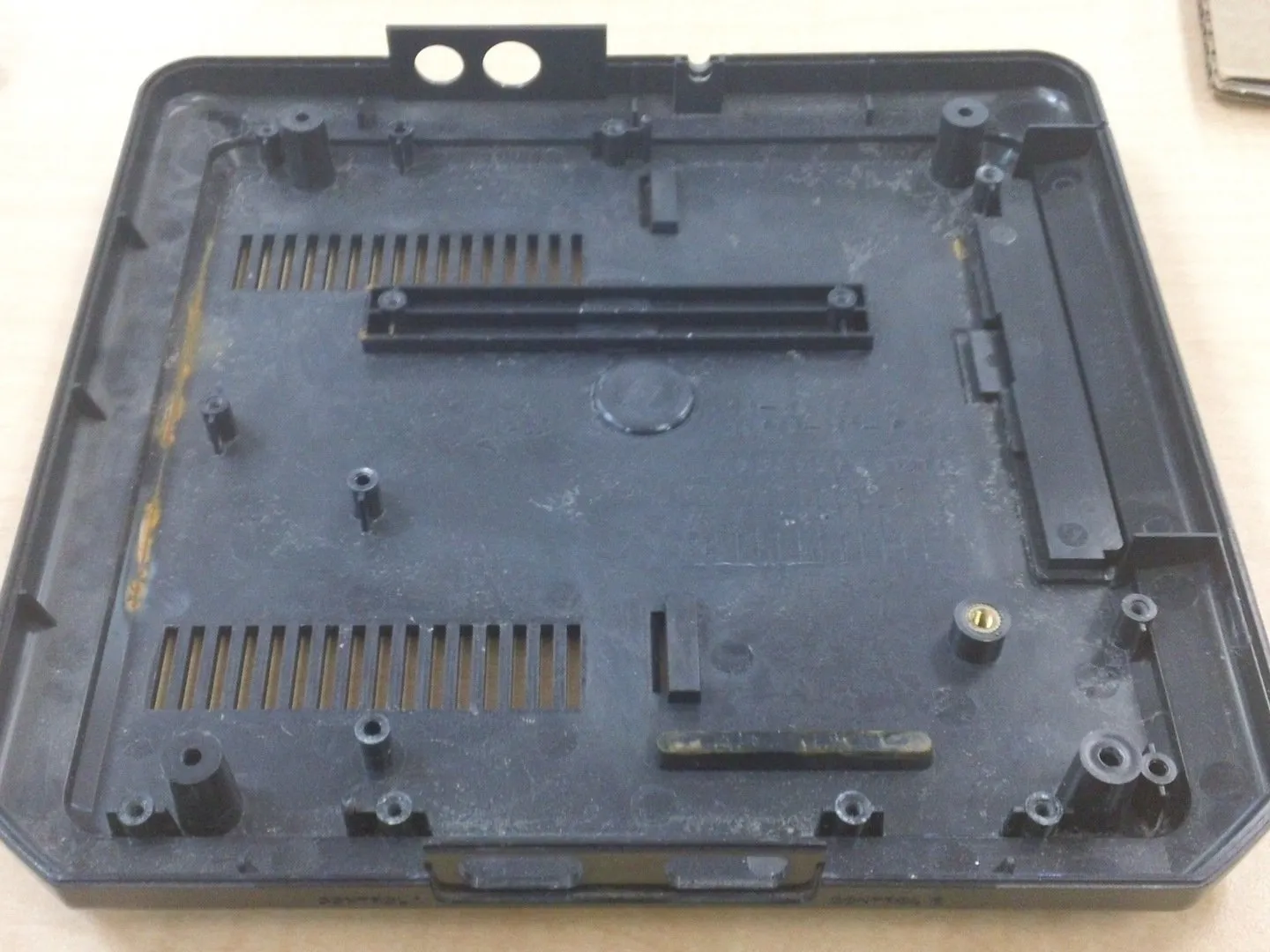

Разбор Sega Genesis II: шаг 10, изображение 1 из 1
Разборка Sega Genesis II: шаг 10, изображение 1 из 1 | Источник - ifixit.com

  • Теперь у вас есть доступ к внутренней части нижней пластиковой детали.

Шаг 11 Печатная плата

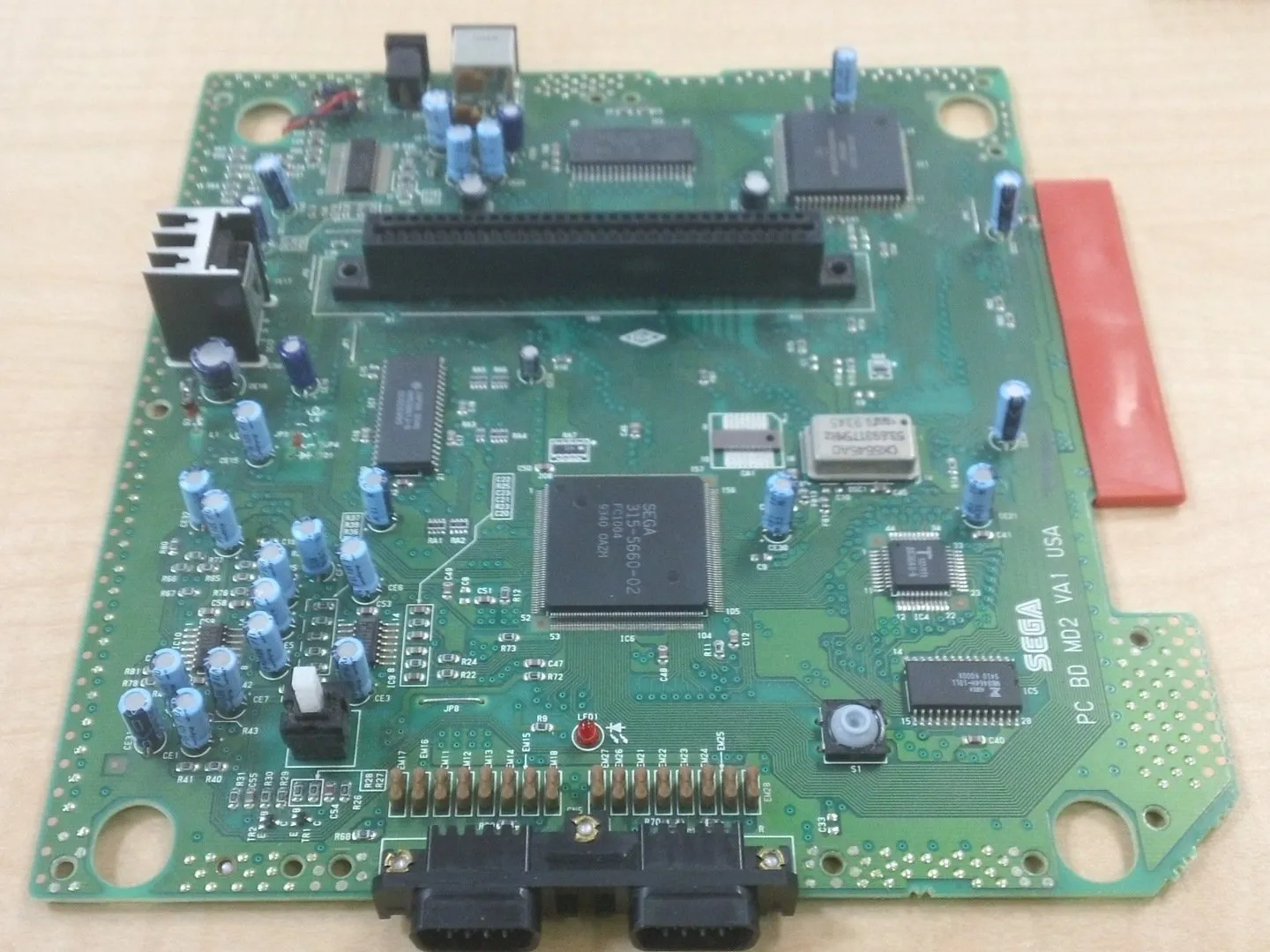

Разбор Sega Genesis II, печатная плата: шаг 11, изображение 1 из 3
Разборка Sega Genesis II, печатная плата: шаг 11, изображение 1 из 3 | Источник - ifixit.com

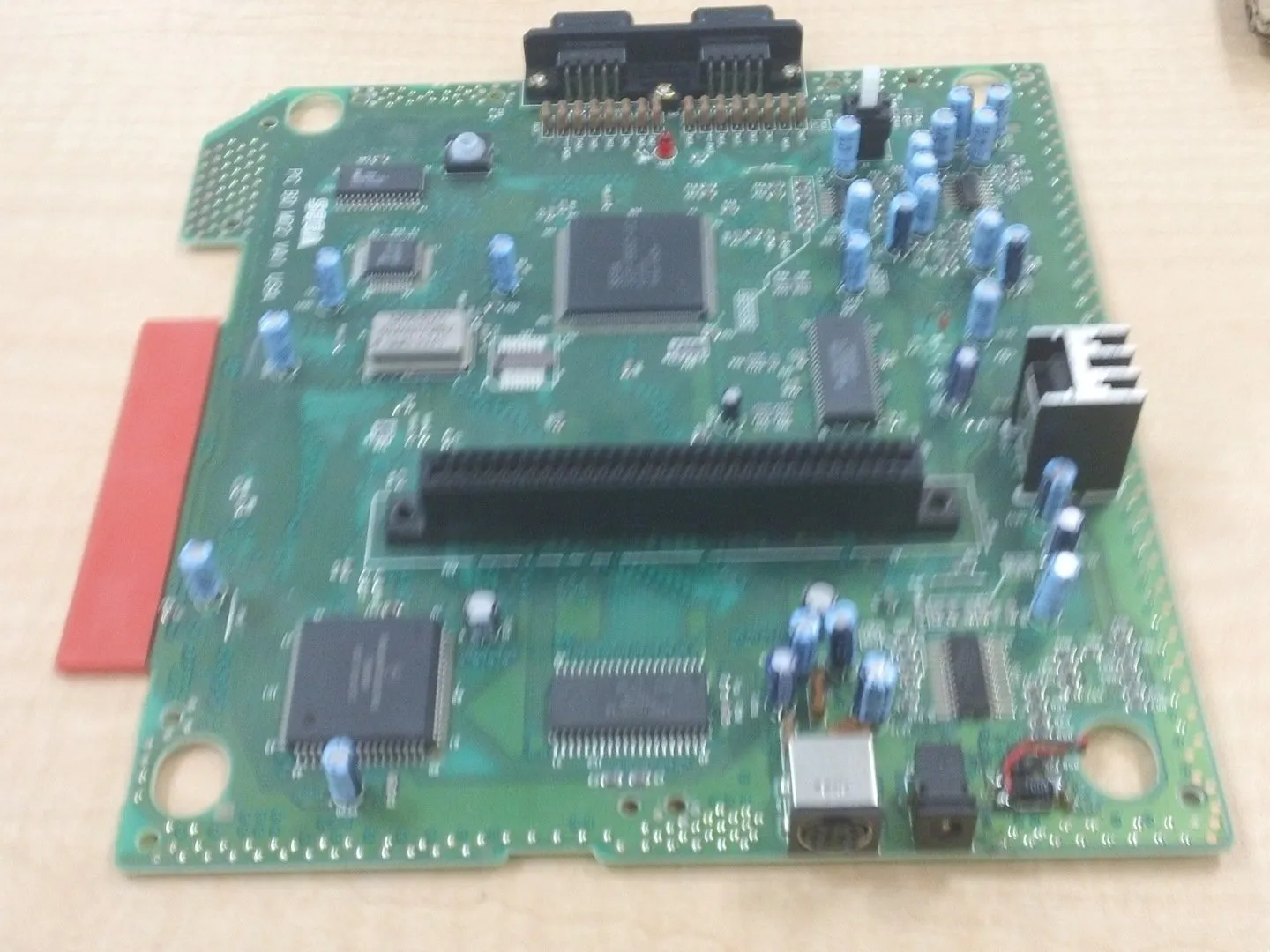

Разборка Sega Genesis II, печатная плата: шаг 11, изображение 2 из 3
Разборка Sega Genesis II, печатная плата: шаг 11, изображение 2 из 3 | Источник - ifixit.com

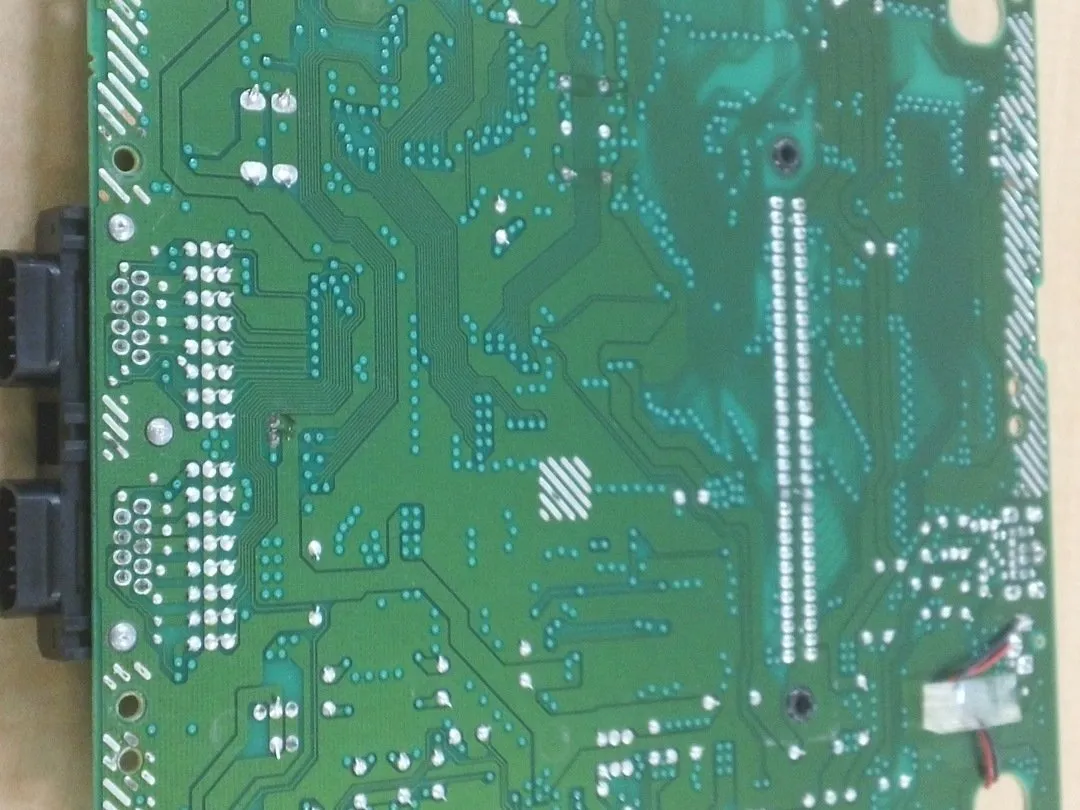

Разборка Sega Genesis II, печатная плата: шаг 11, изображение 3 из 3
Разборка Sega Genesis II, печатная плата: шаг 11, изображение 3 из 3 | Источник - ifixit.com

  • Это печатная плата.

Шаг 12 Сборка

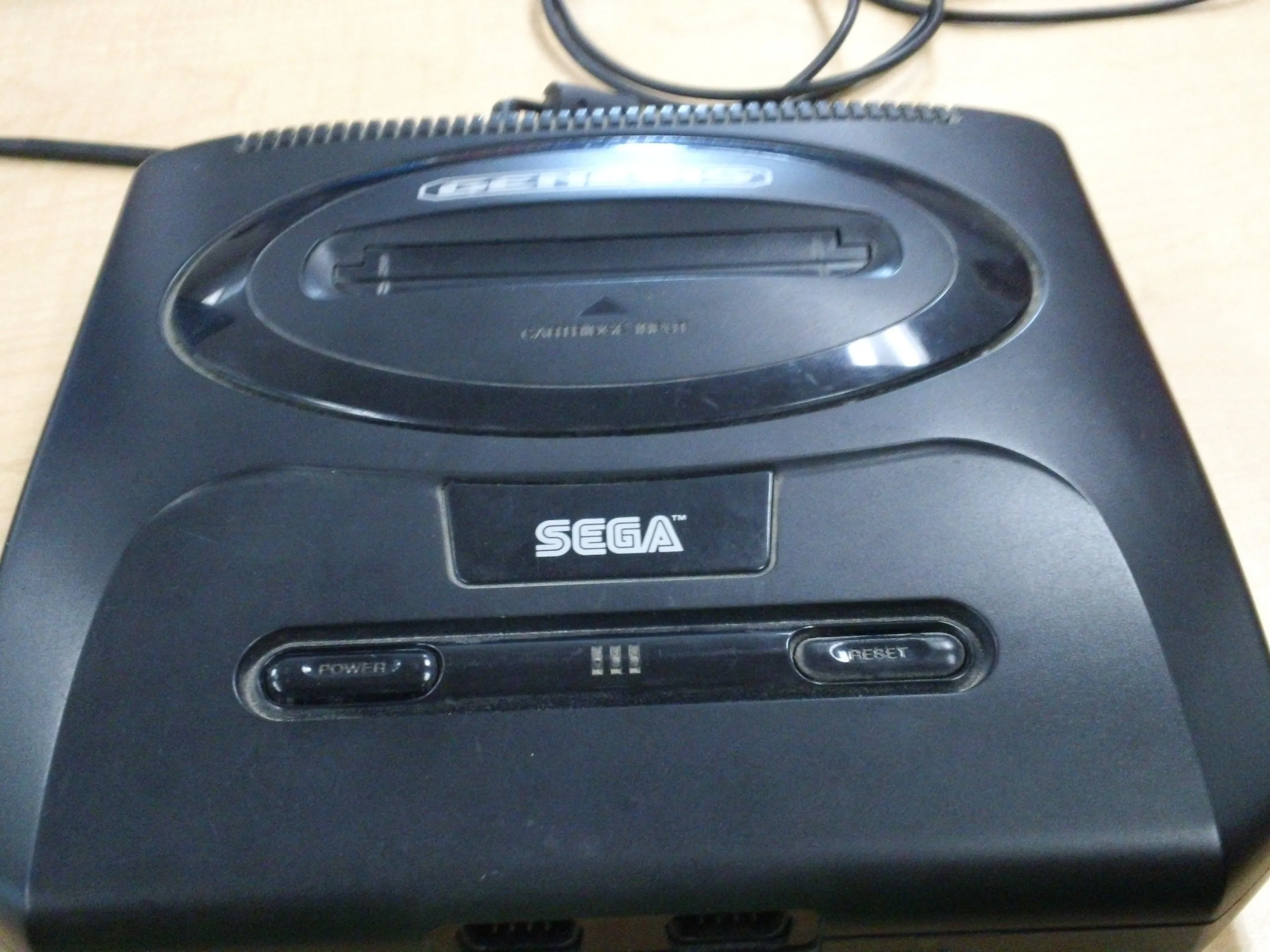

Разборка Sega Genesis II, сборка: шаг 12, изображение 1 из 1
Разборка и сборка Sega Genesis II: шаг 12, изображение 1 из 1 | Источник - ifixit.com

  • Для сборки выполните действия в обратном порядке.
