Введение

Это руководство представляет собой общую разборку будильника SHARP. Хотя отдельные подсистемы не разбираются, вы сможете увидеть, как каждая подсистема работает вместе, чтобы часы функционировали.

Шаг 1 Целый будильник

Разборка будильника SHARP spc800, будильник целиком: шаг 1, изображение 1 из 2
Будильник SHARP spc800 Разборка, будильник целиком: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Будильник SHARP spc800 Разборка, весь будильник: шаг 1, изображение 2 из 2
Будильник SHARP spc800 Разборка, будильник целиком: шаг 1, изображение 2 из 2 | Источник - ifixit.com

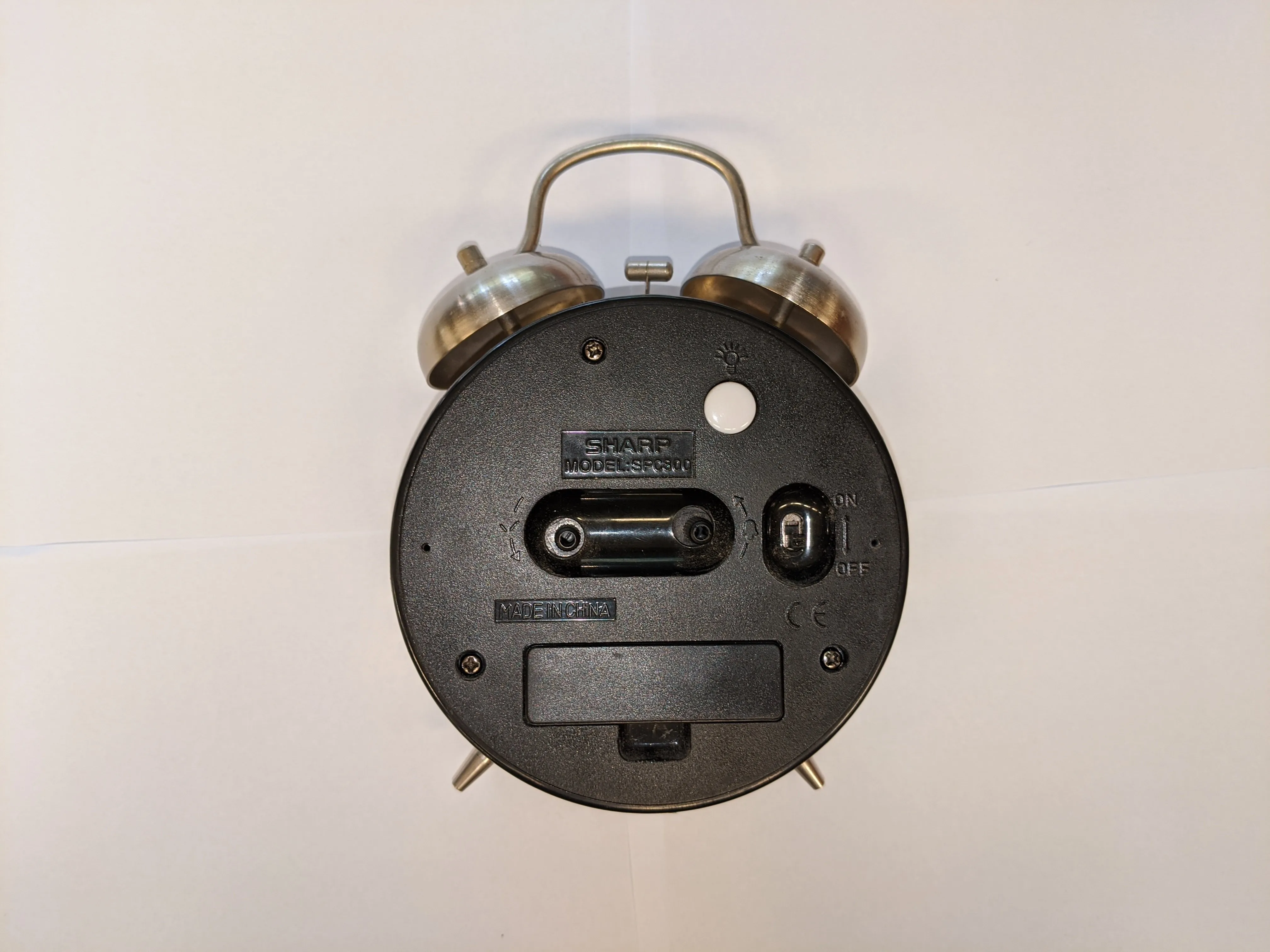

  • Так выглядит будильник до снятия всех компонентов.

Шаг 2 Снимите заднюю часть корпуса

Будильник SHARP spc800 Разборка, снятие задней части корпуса: шаг 2, изображение 1 из 1
Будильник SHARP spc800 Разборка, снятие задней части корпуса: шаг 2, изображение 1 из 1 | Источник - ifixit.com

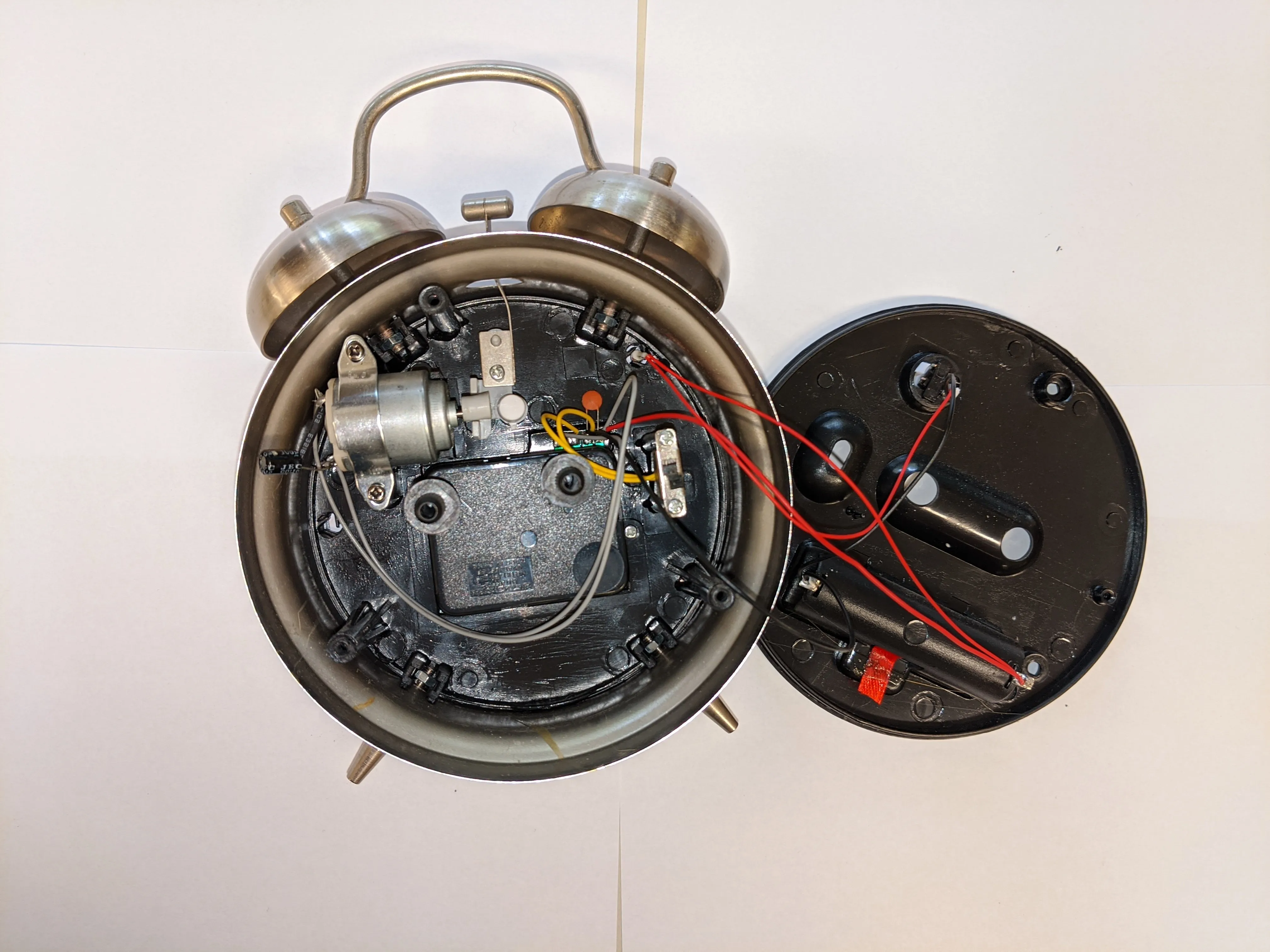

  • Снимите заднюю крышку с часов, открывая внутренности.

  • Прежде чем приступить к разборке, извлеките батарейку AA.

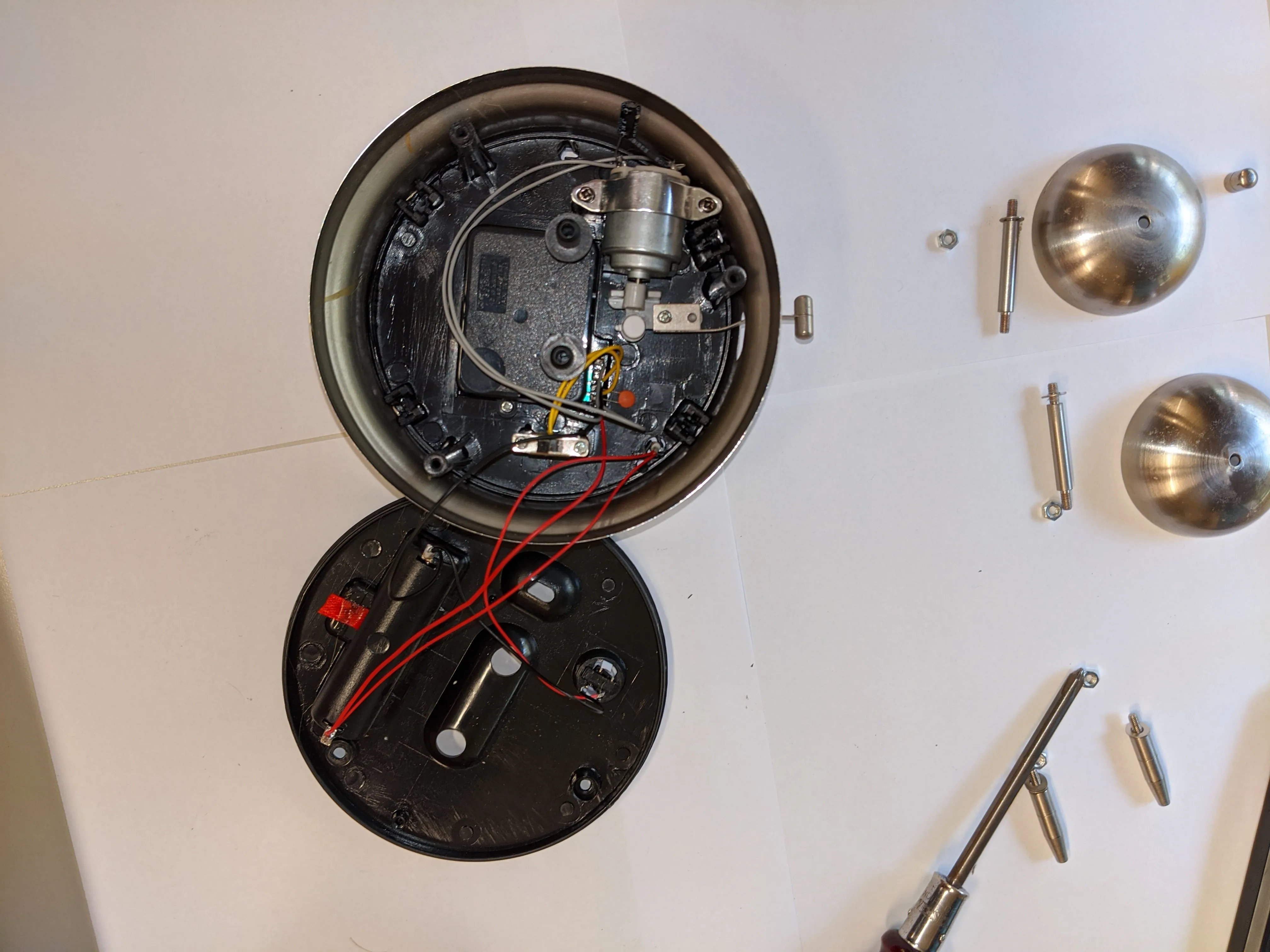

Шаг 3 Снимите колокольчики и ножки

Будильник SHARP spc800 Разборка, снятие колокольчиков и ножек: шаг 3, изображение 1 из 1
Будильник SHARP spc800 Разборка, снятие колокольчиков и ножек: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Снимите колокольчики и ножки с помощью отвертки. Это не позволит часам звонить и самостоятельно вставать.

Комментарии к шагу

Возникли проблемы с колокольчиками. Как вам удалось их снять?

Возможно, вам придется использовать плоскогубцы с игольчатым носом, чтобы удерживать штифты под колоколом, одновременно откручивая маленькие колпачки на верхней части колокола. Если проблема связана с внутренними гайками, можно попробовать удерживать гайки неподвижно, пока выкручиваете штифты. Какая часть вызывает у вас затруднения?

Шаг 4 Снимите крышку редуктора

Разборка будильника SHARP spc800, снятие крышки редуктора: шаг 4, изображение 1 из 1
Будильник SHARP spc800 Разборка, снятие крышки редуктора: шаг 4, изображение 1 из 1 | Источник - ifixit.com

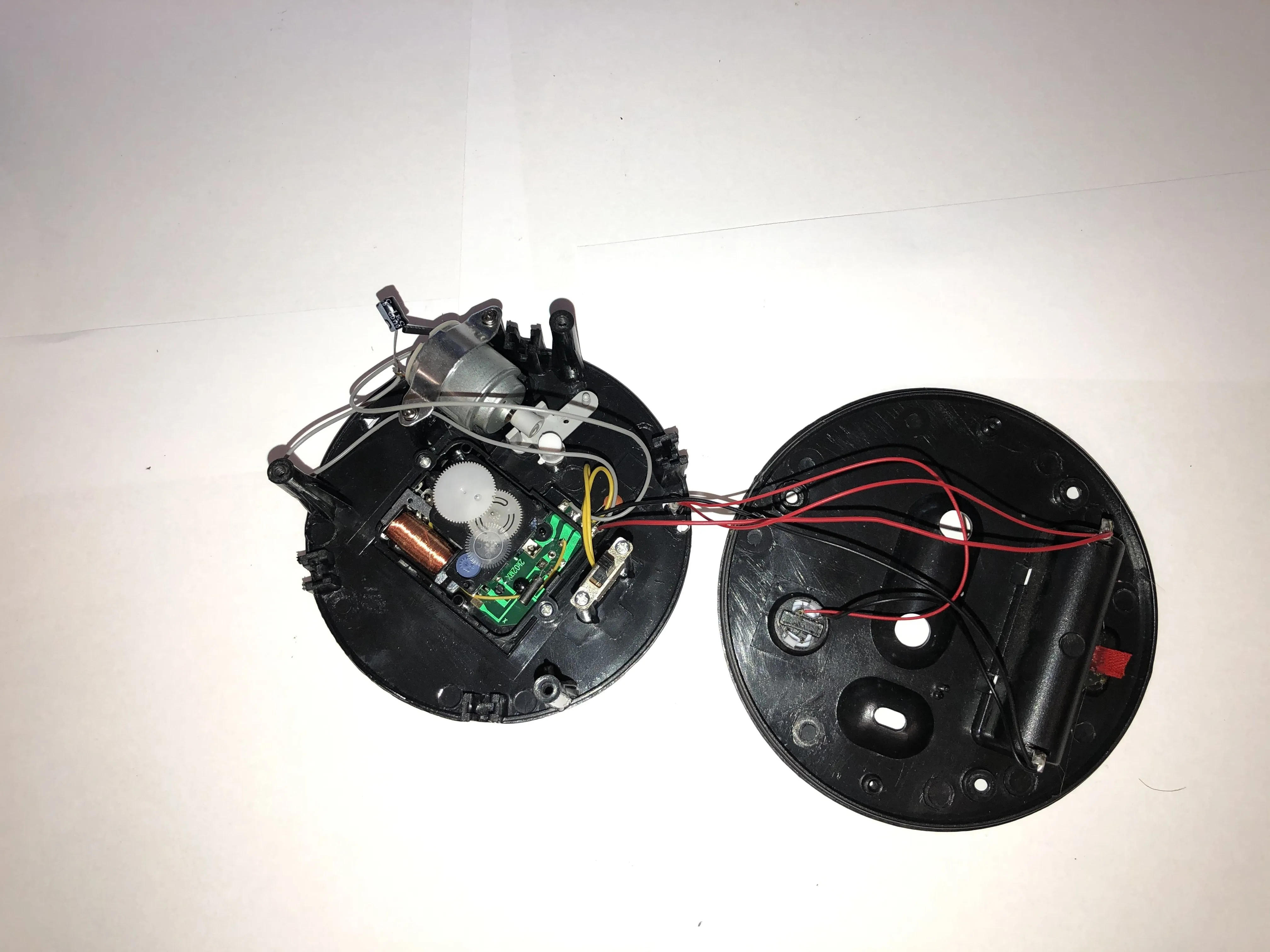

  • С помощью отвертки подденьте пластиковые язычки, удерживающие пластиковую крышку на месте. Это откроет доступ к шестеренкам, отвечающим за вращение часовых стрелок и будильника.

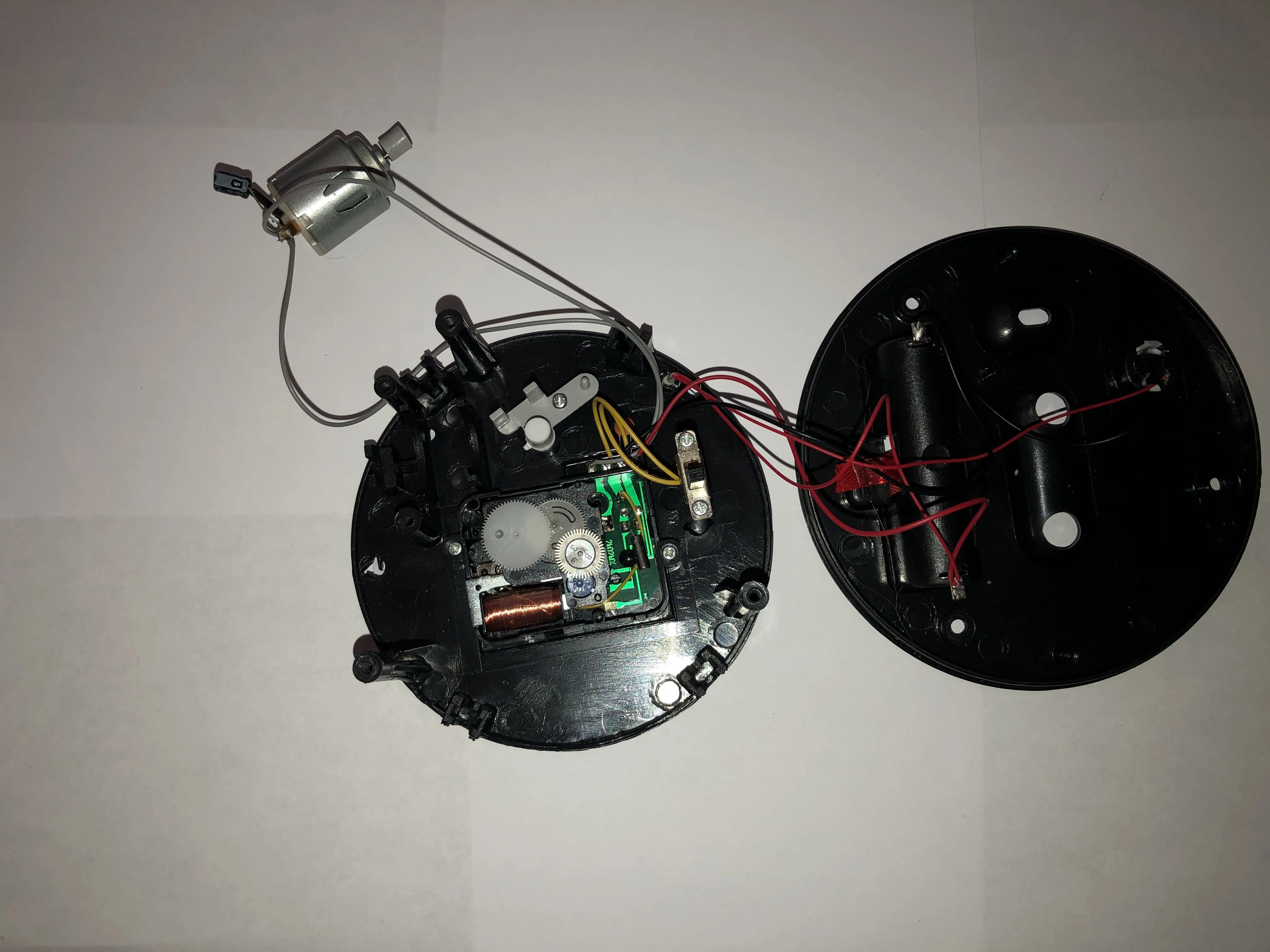

Шаг 5 Снимите мотор

Разборка будильника SHARP spc800, снятие двигателя: шаг 5, изображение 1 из 1
Разборка будильника SHARP spc800, извлечение мотора: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Открутите металлический ремешок, удерживающий двигатель.

Шаг 6 Снимите шестеренки

Разборка будильника SHARP spc800, извлечение шестеренок: шаг 6, изображение 1 из 3
Будильник SHARP spc800 Разборка, извлечение шестеренок: шаг 6, изображение 1 из 3 | Источник - ifixit.com
Будильник SHARP spc800 Разборка, извлечение шестеренок: шаг 6, изображение 2 из 3
Будильник SHARP spc800 Разборка, извлечение шестеренок: шаг 6, изображение 2 из 3 | Источник - ifixit.com
Будильник SHARP spc800 Разборка, извлечение шестеренок: шаг 6, изображение 3 из 3
Будильник SHARP spc800 Разборка, извлечение шестеренок: шаг 6, изображение 3 из 3 | Источник - ifixit.com

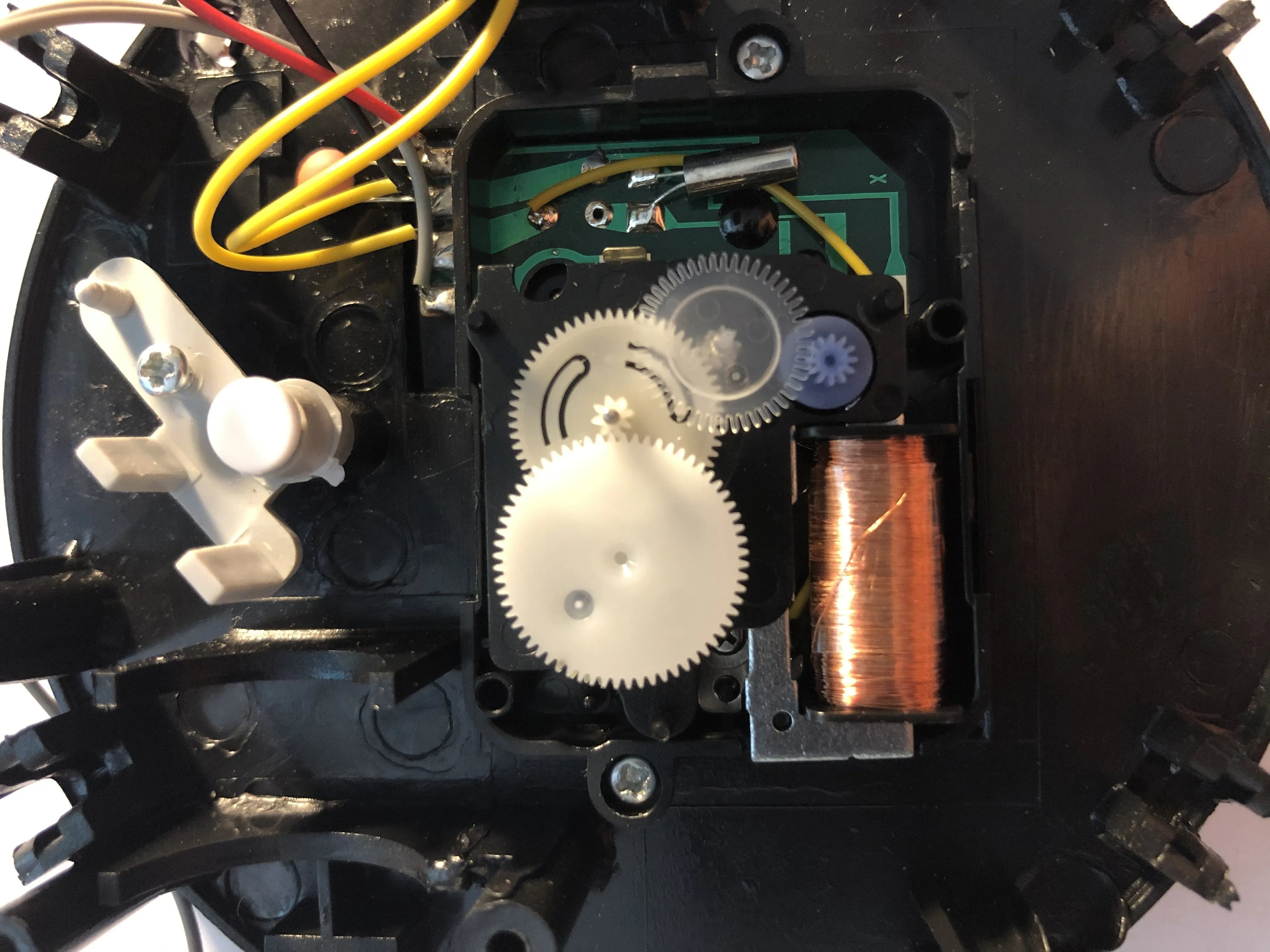

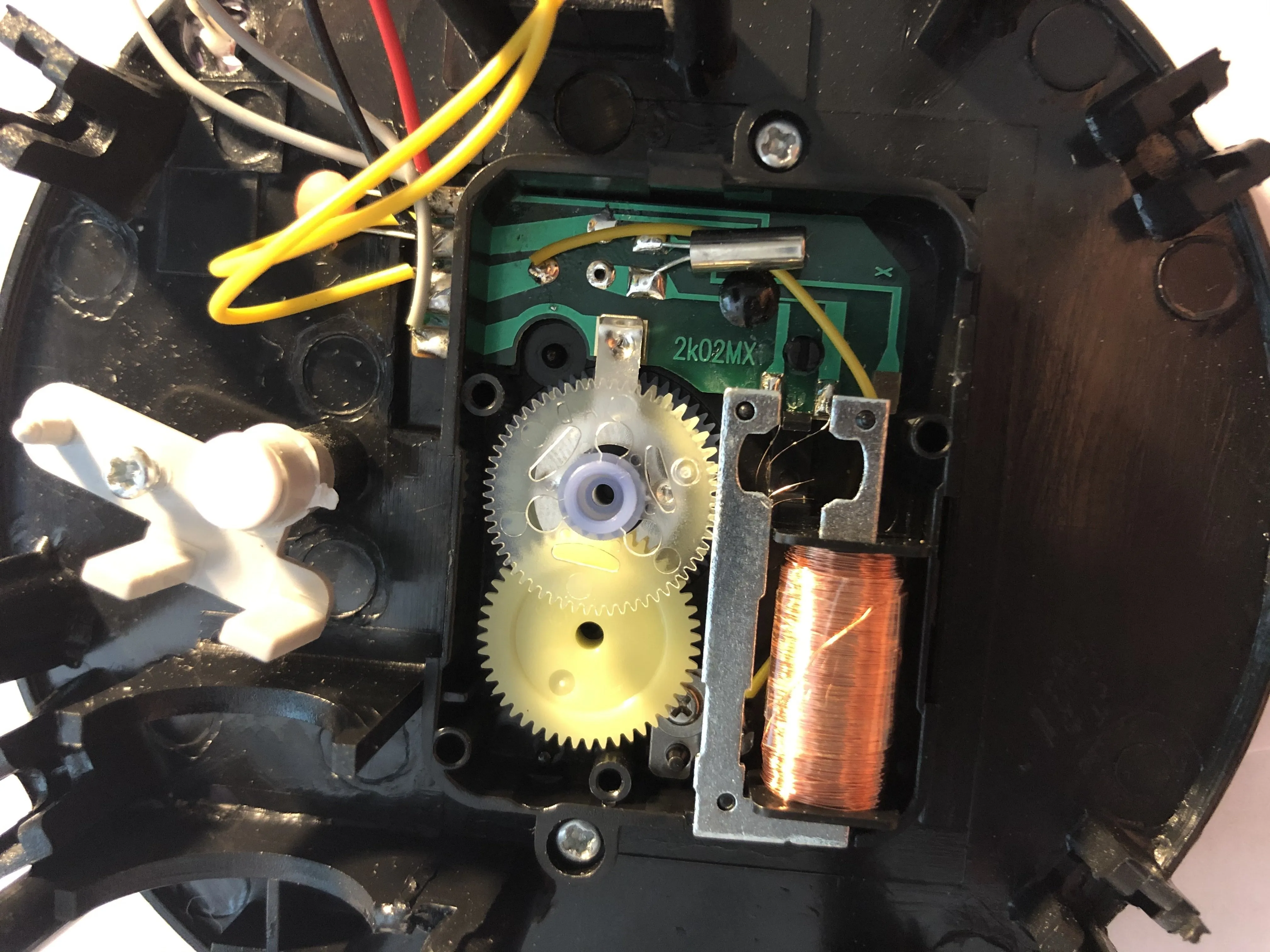

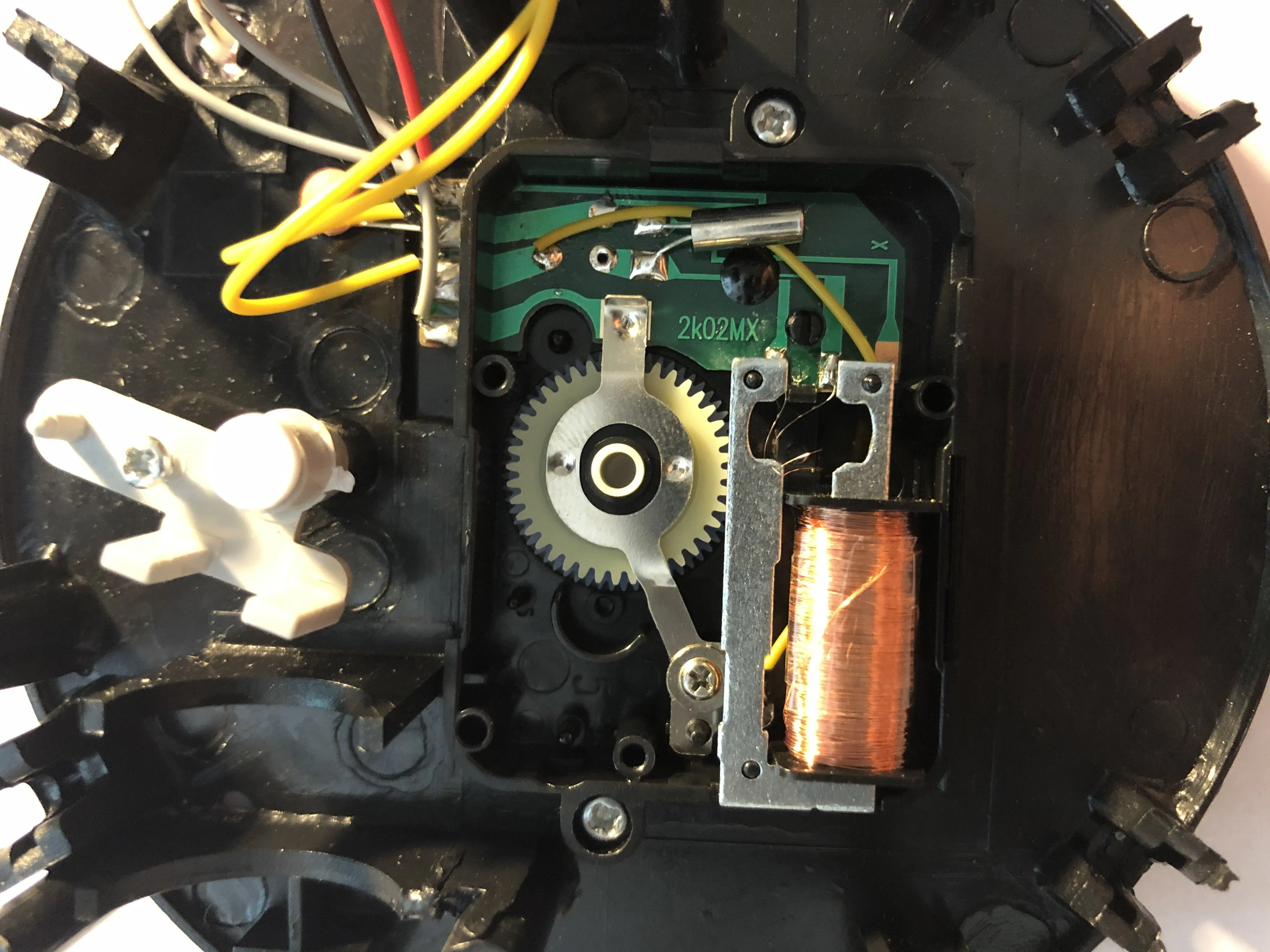

  • Чтобы снять все шестеренки, вам придется снять и стрелки часов.

Шаг 7. Извлечение различных деталей

Разборка будильника SHARP spc800, извлечение различных деталей: шаг 7, изображение 1 из 2
Разборка будильника SHARP spc800, извлечение различных деталей: шаг 7, изображение 1 из 2 | Источник - ifixit.com
Будильник SHARP spc800 Разборка, извлечение различных деталей: шаг 7, изображение 2 из 2
Будильник SHARP spc800 Разборка, извлечение различных частей: шаг 7, изображение 2 из 2 | Источник - ifixit.com

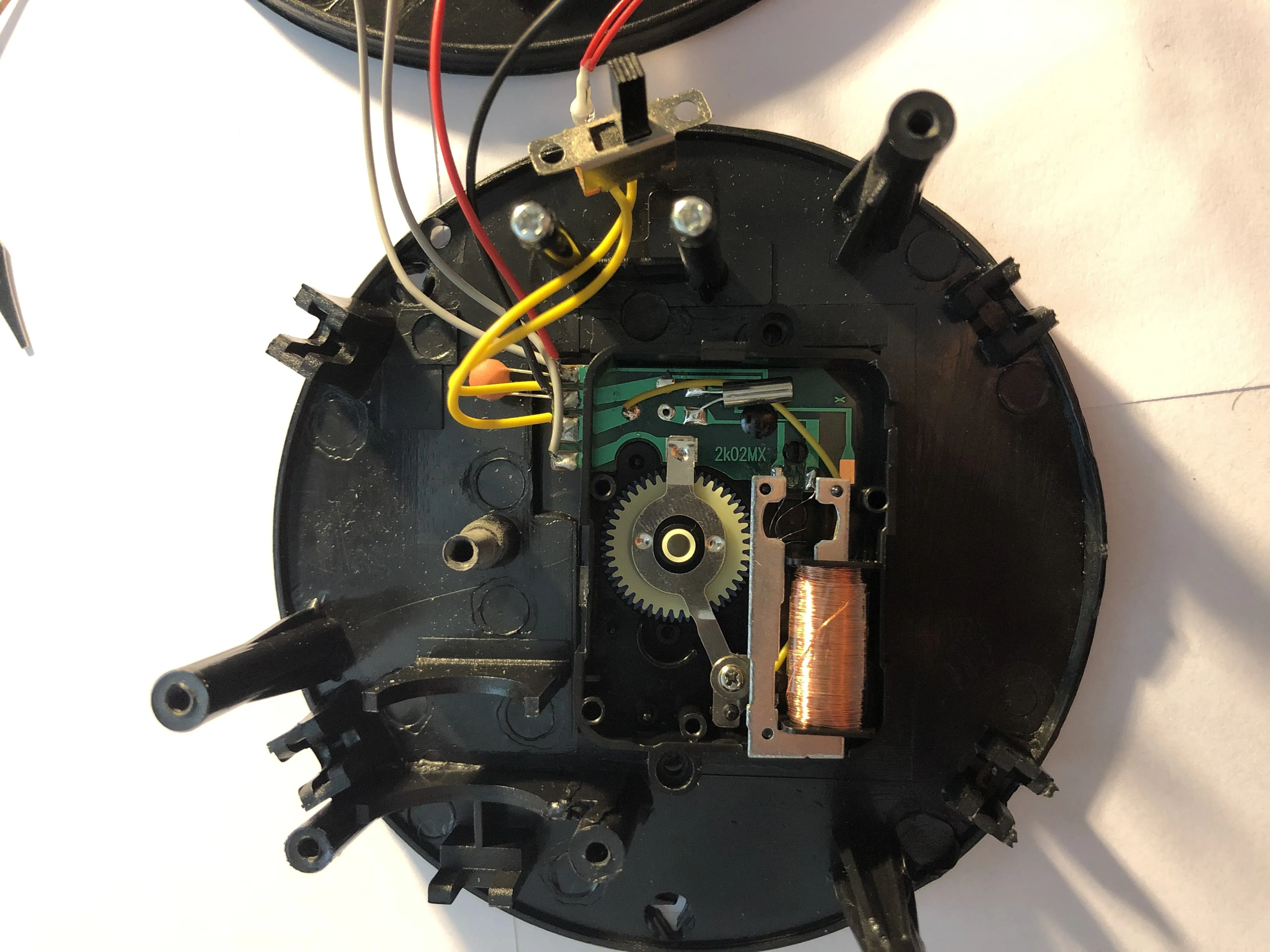

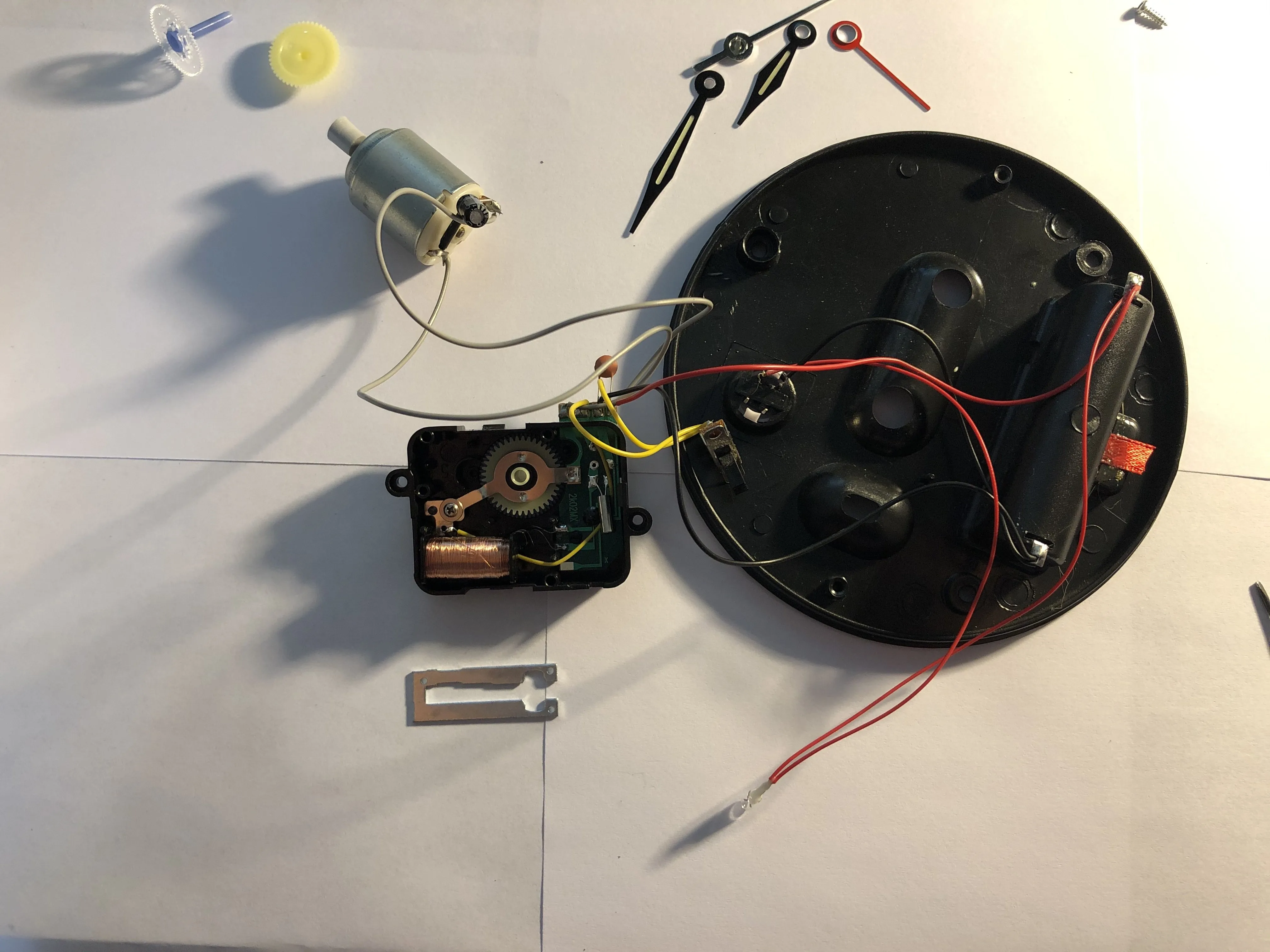

  • Снимите переключатель, открутив его

  • Извлеките светодиод, протолкнув его через циферблат часов

  • Снимите блок шестеренок/схем с циферблата часов, открутив его
