Разборка Shift5.1

Введение

shift 5.1 - это 5-дюймовый смартфон от компании shift, расположенной в Германии. Он пришел на смену первой версии shift5 из так называемой серии #lovephone. Shift утверждает, что производит свои мобильные устройства в основном в справедливых условиях и старается использовать бесконфликтные материалы, где это возможно.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разборка Shift5.1

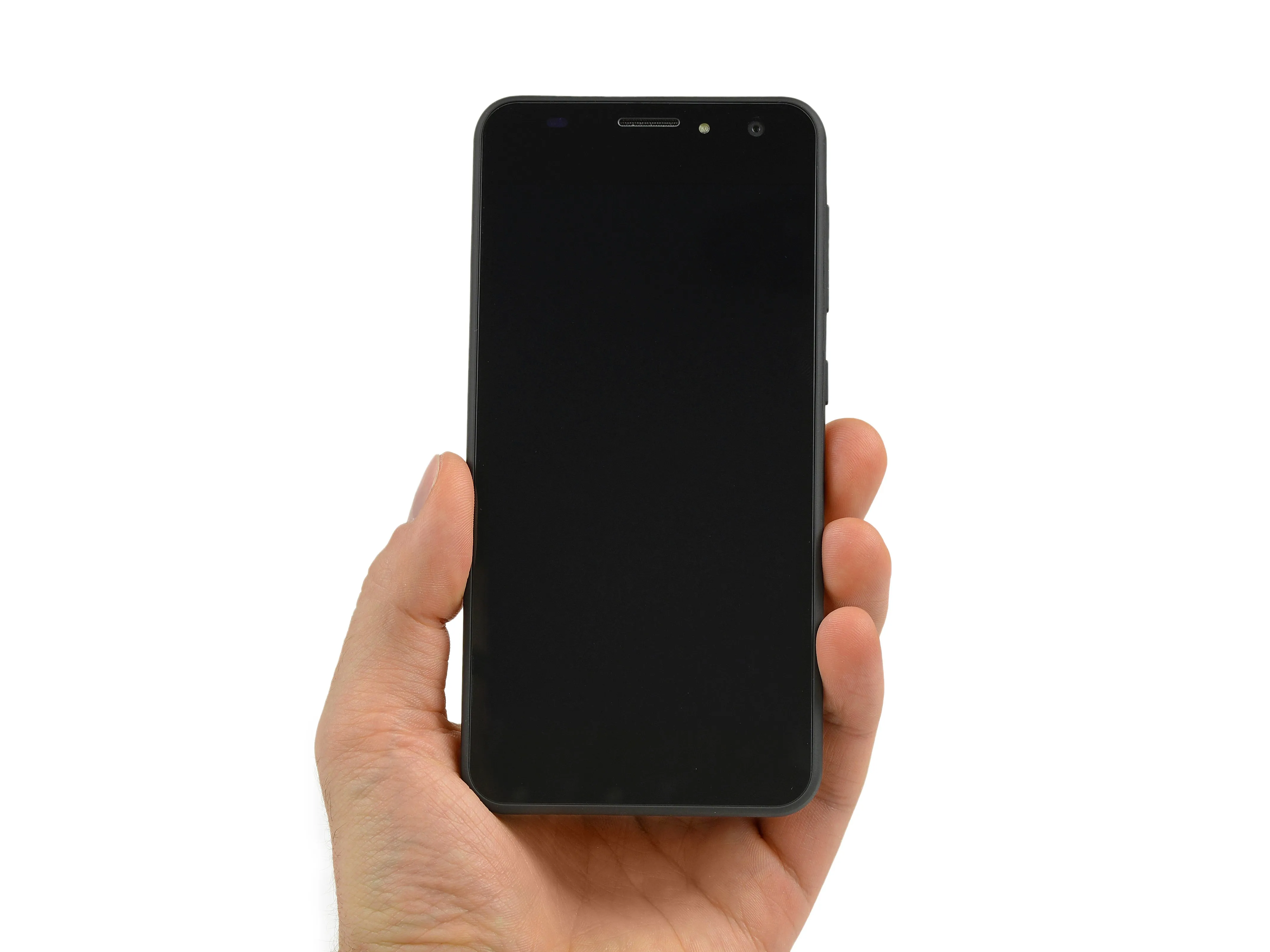

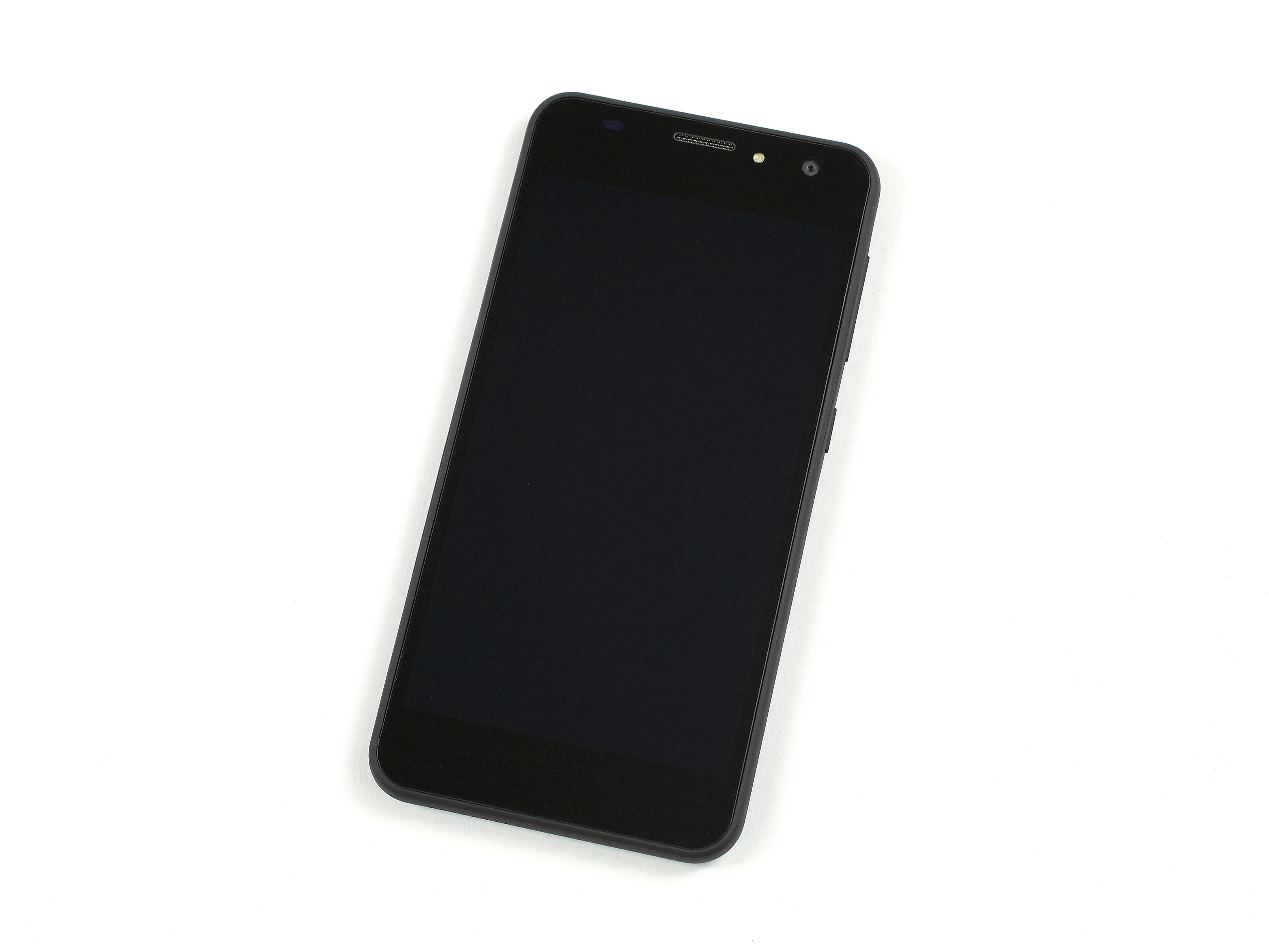

• Shift5.1 является вторым по величине смартфоном в серии Shift и обладает следующими характеристиками:

• 5-дюймовый HD IPS дисплей с разрешением 1280x720 пикселей (293,72 ppi)

• Четырехъядерная SoC Mediatek MT6582 с частотой 1,3 ГГц

• 2 ГБ оперативной памяти DDR + 16 ГБ встроенной памяти

• Двойная сим-карта (обычная и микро)

• Съемный литий-полимерный аккумулятор емкостью 2000 мАч

• 5 МП фронтальная и 8 МП задняя камеры

• Android 5.1 Lollipop

Шаг 2

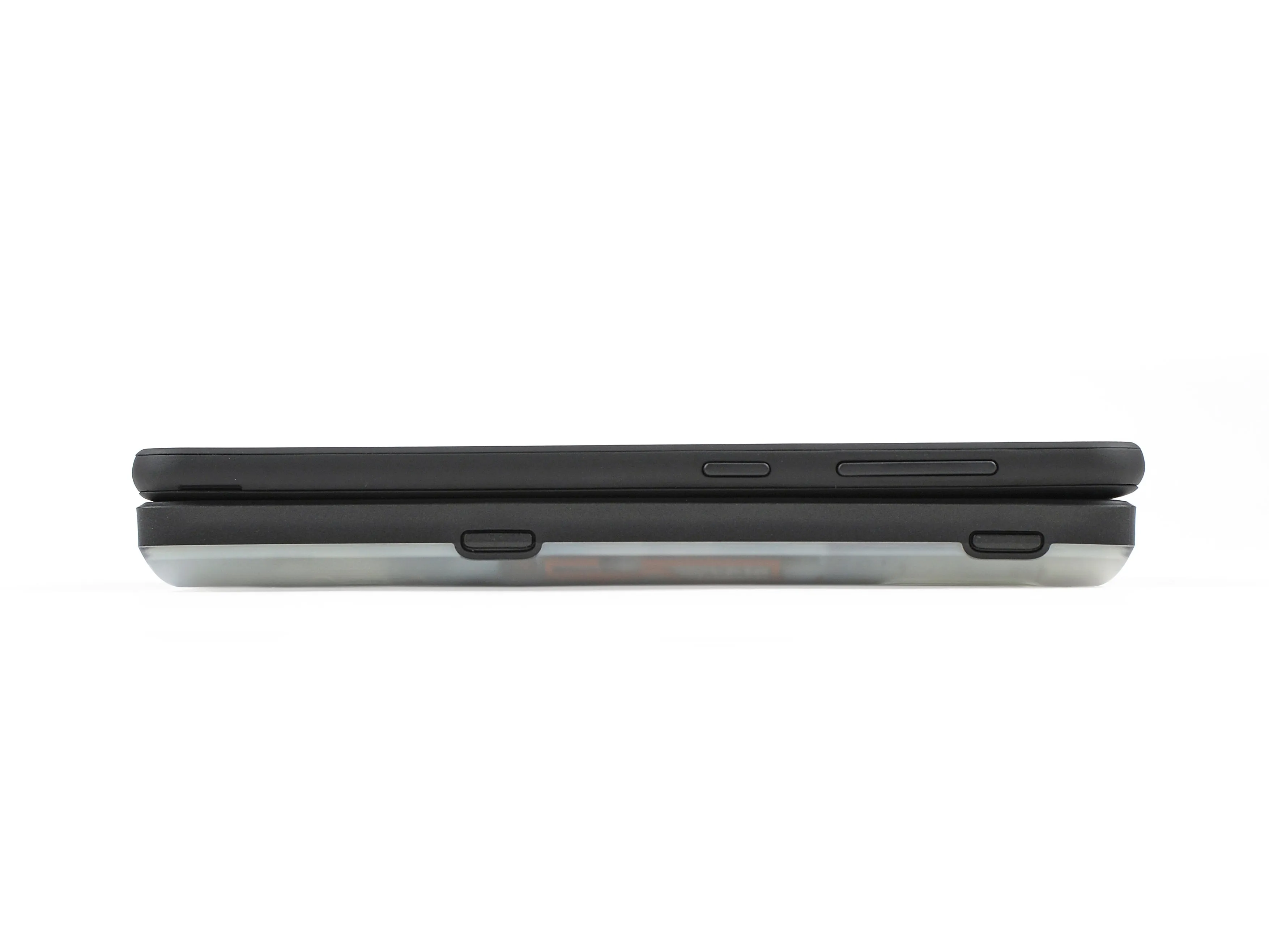

• Размеры shift5.1 составляют 144 x 72 x 7 мм, а вес - 140 граммов.

• Это делает его примерно таким же по размеру, как Fairphone 2. Но гораздо тоньше.

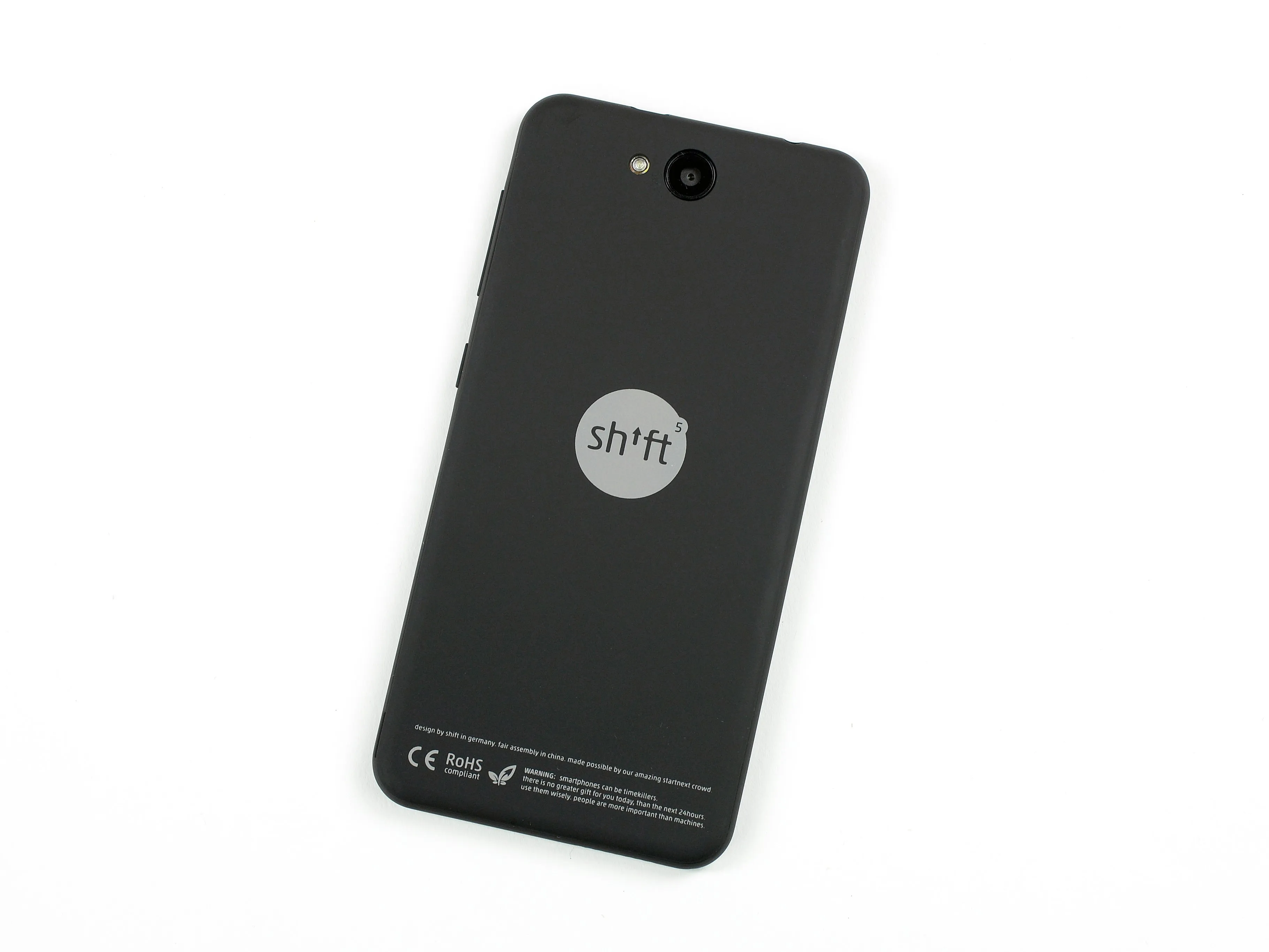

• Для тех, кто еще не знает - на заднем корпусе есть небольшое предупреждение:

• Смартфоны могут быть таймкиллерами. Сегодня для вас нет большего подарка, чем следующие 24 часа. Используйте их с умом. Люди важнее машин.

Шаг 3

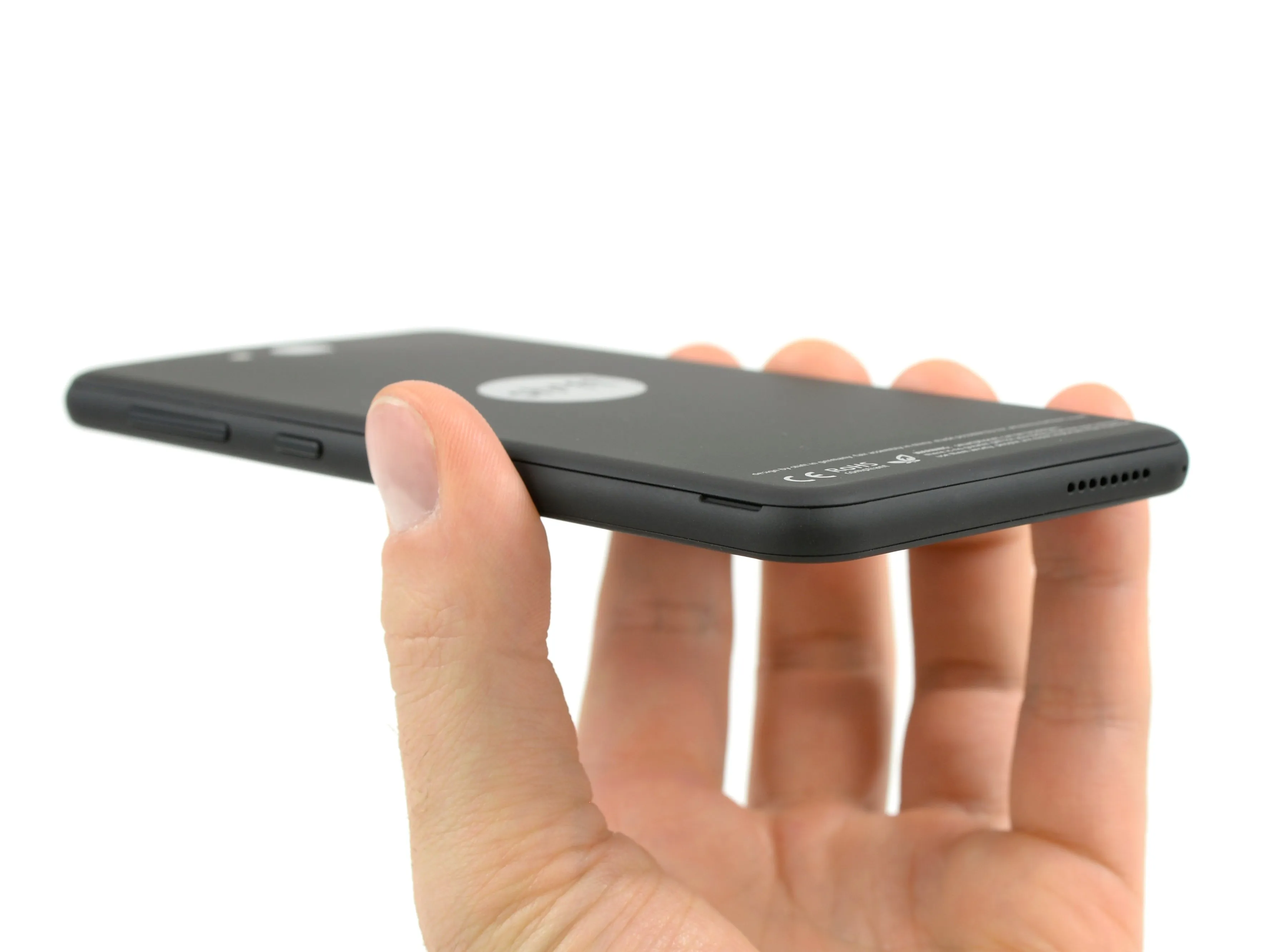

• Съемный аккумулятор обычно означает легко снимаемую заднюю крышку.

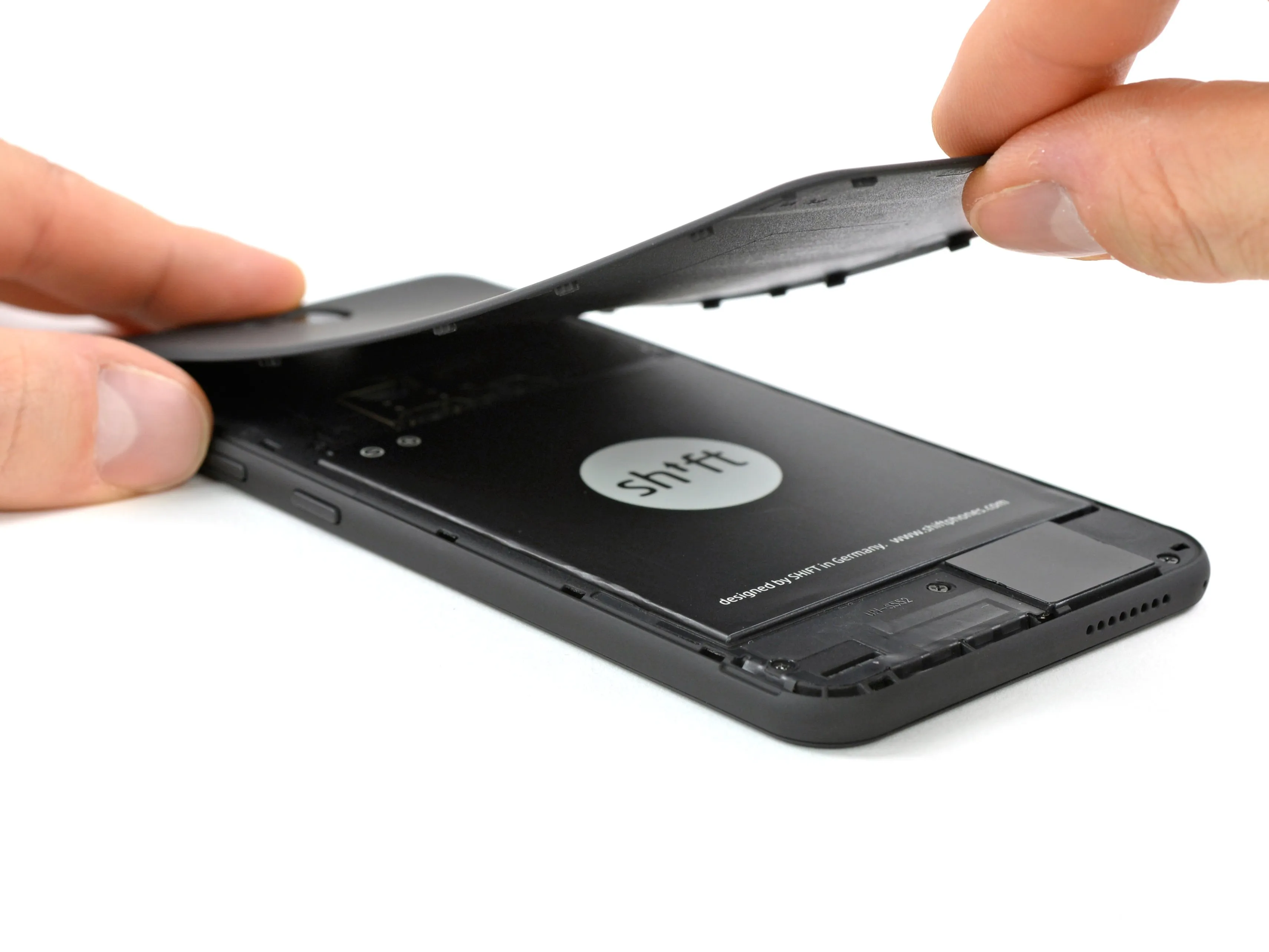

• Так оно и есть: очень легко. Начните с небольшого надреза в нижней части крышки, и гибкий черный пластик поддастся, открывая батарею.

Шаг 4

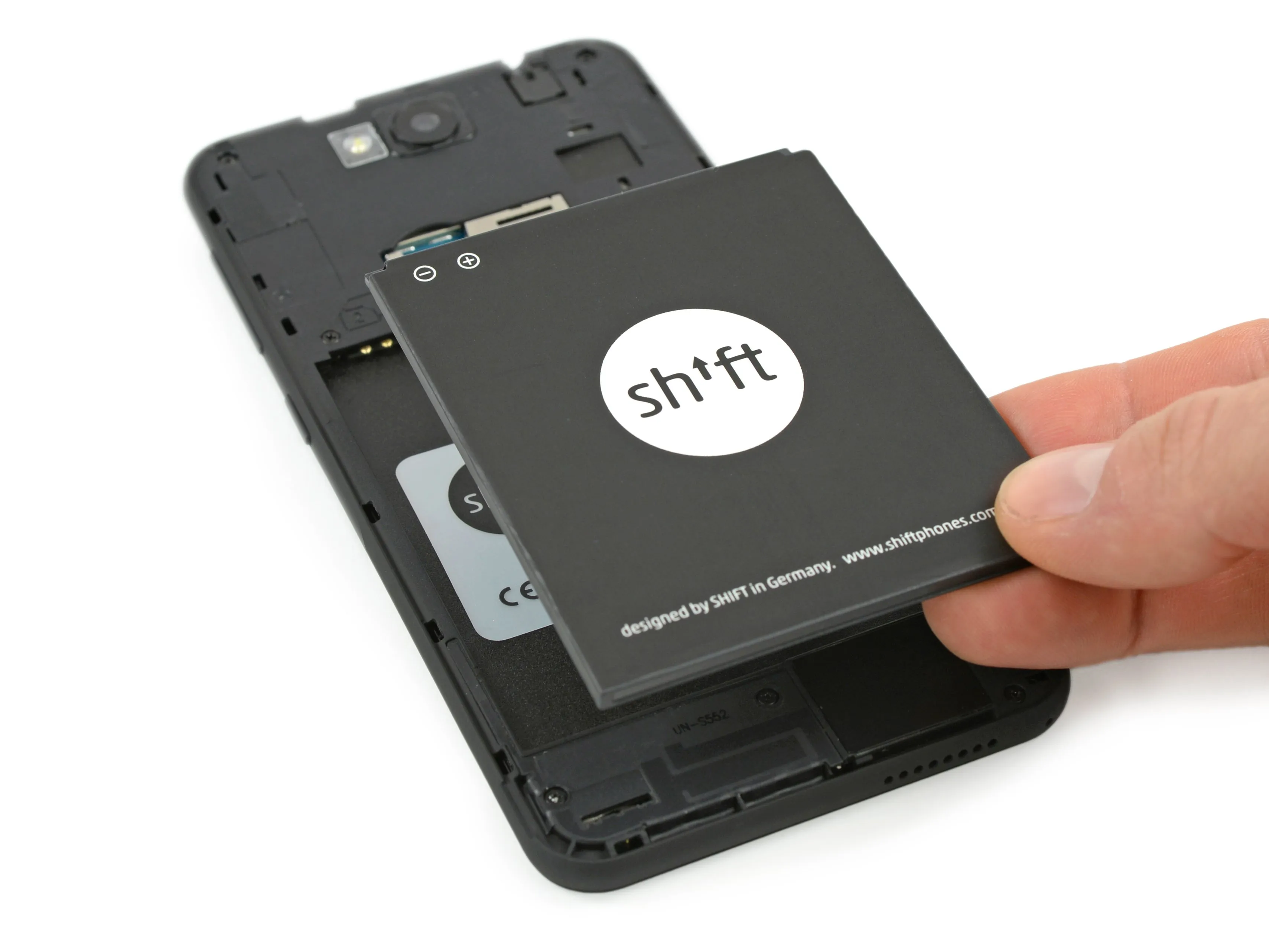

• Извлечь батарею также просто.

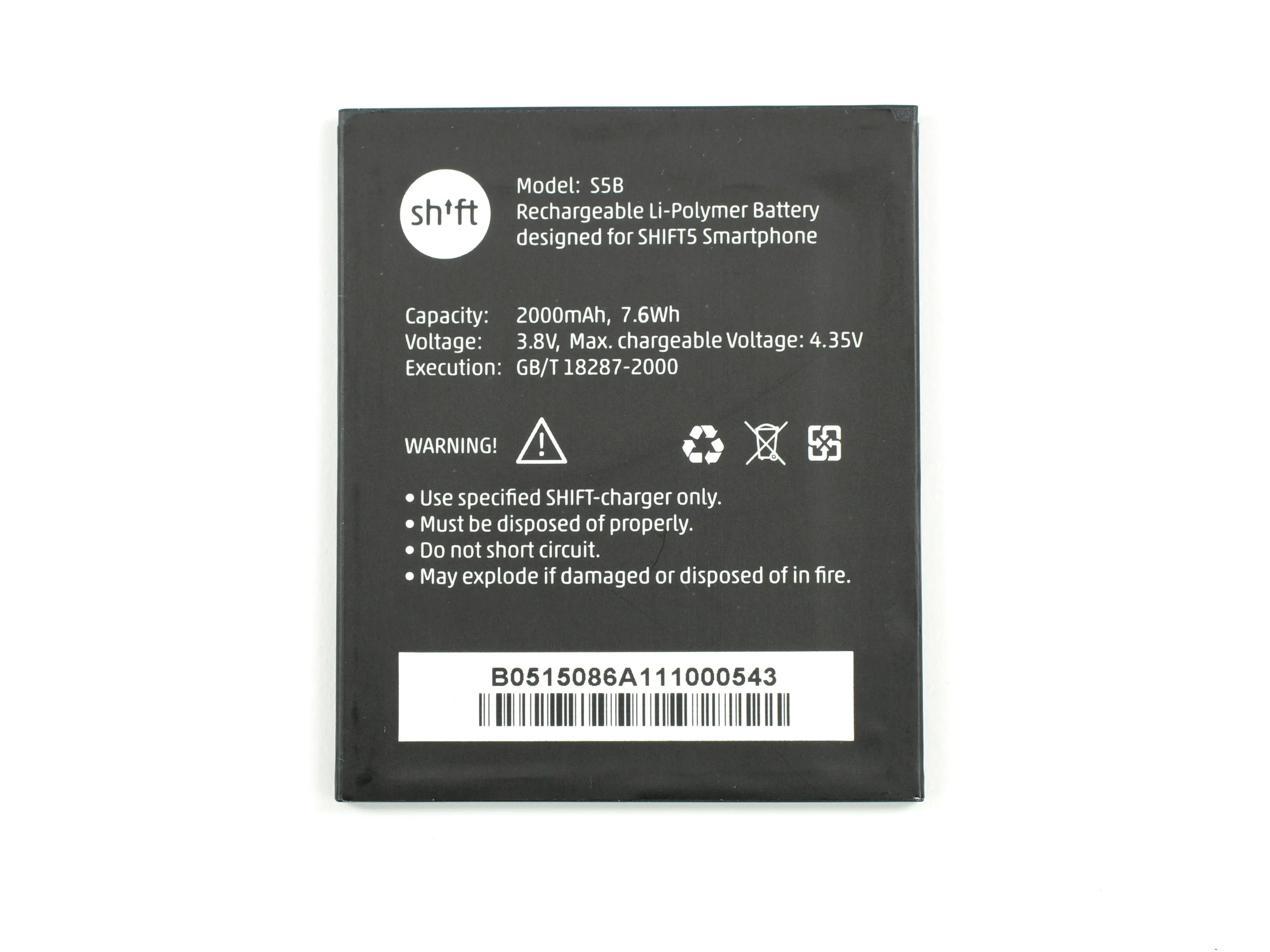

• Аккумулятор емкостью 2000 мАч обеспечивает 7,6 Вт-ч при напряжении 3,8 В, уступая 9,2 Вт-ч от батареи Fairphone 2.

Шаг 5

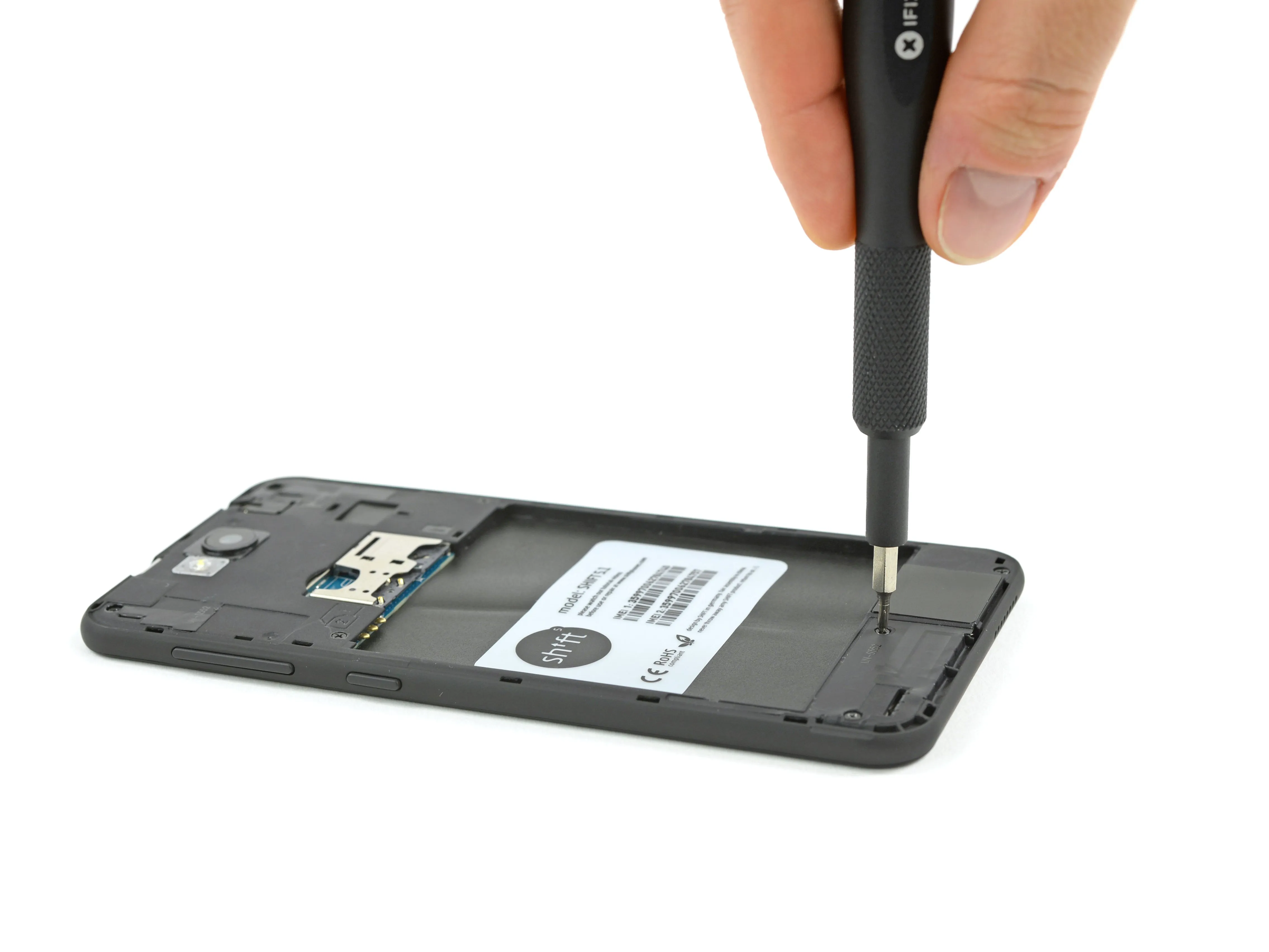

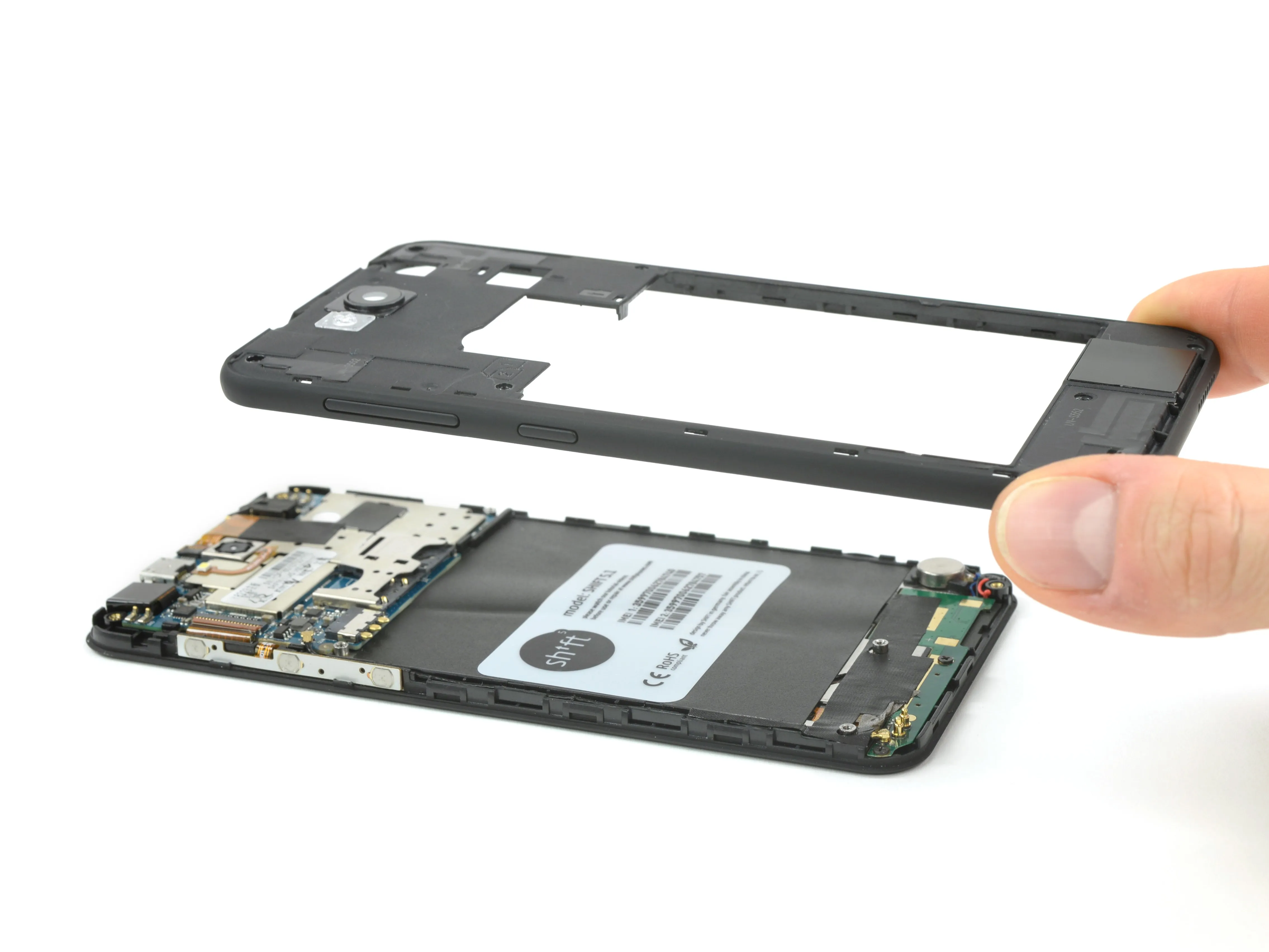

• Мы достаем Phillips #000, чтобы открутить семь винтов и проникнуть внутрь Shift5.1.

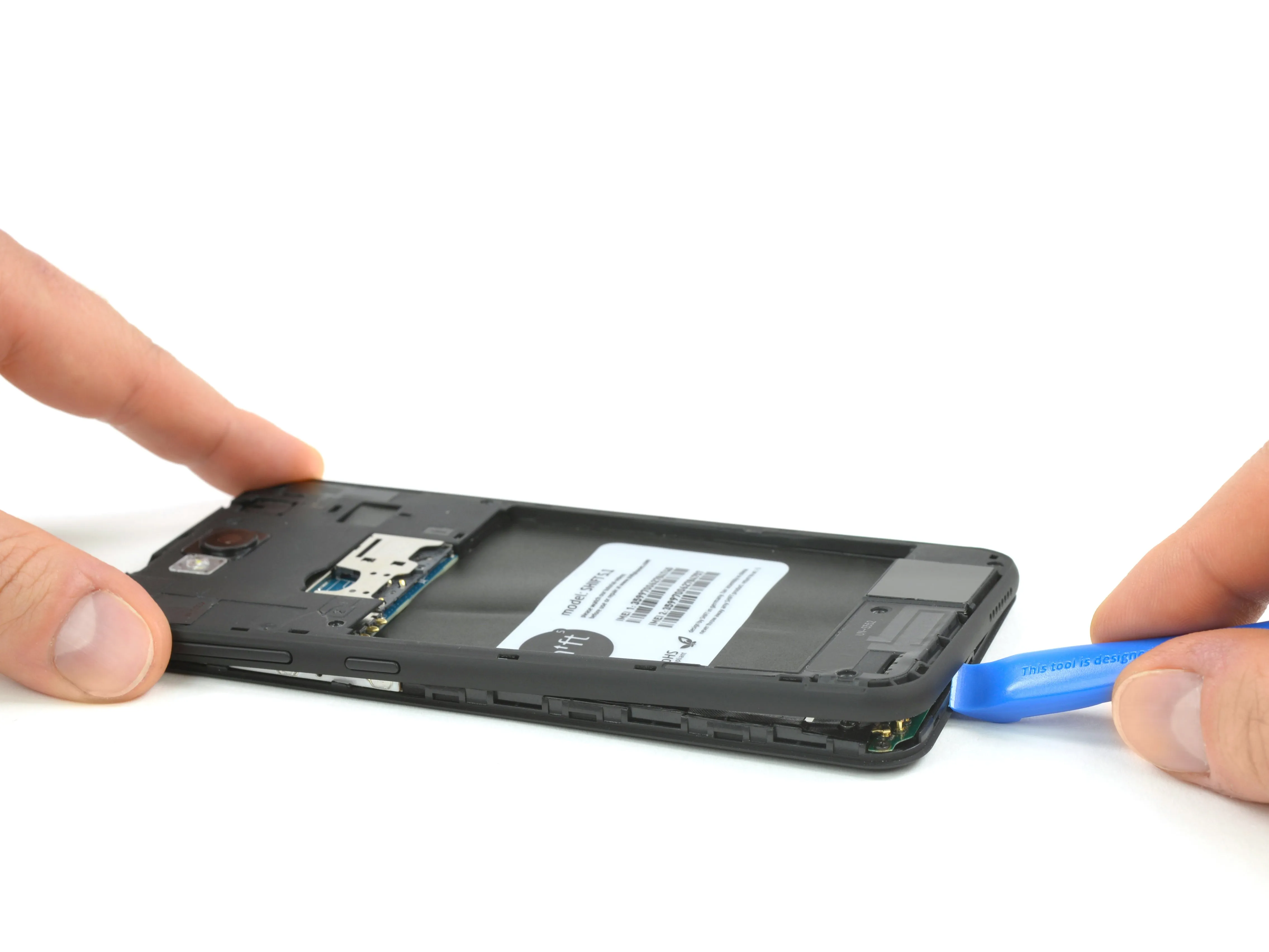

• Инструмент для вскрытия пластика поможет нам отжать пластиковую рамку.

Шаг 6

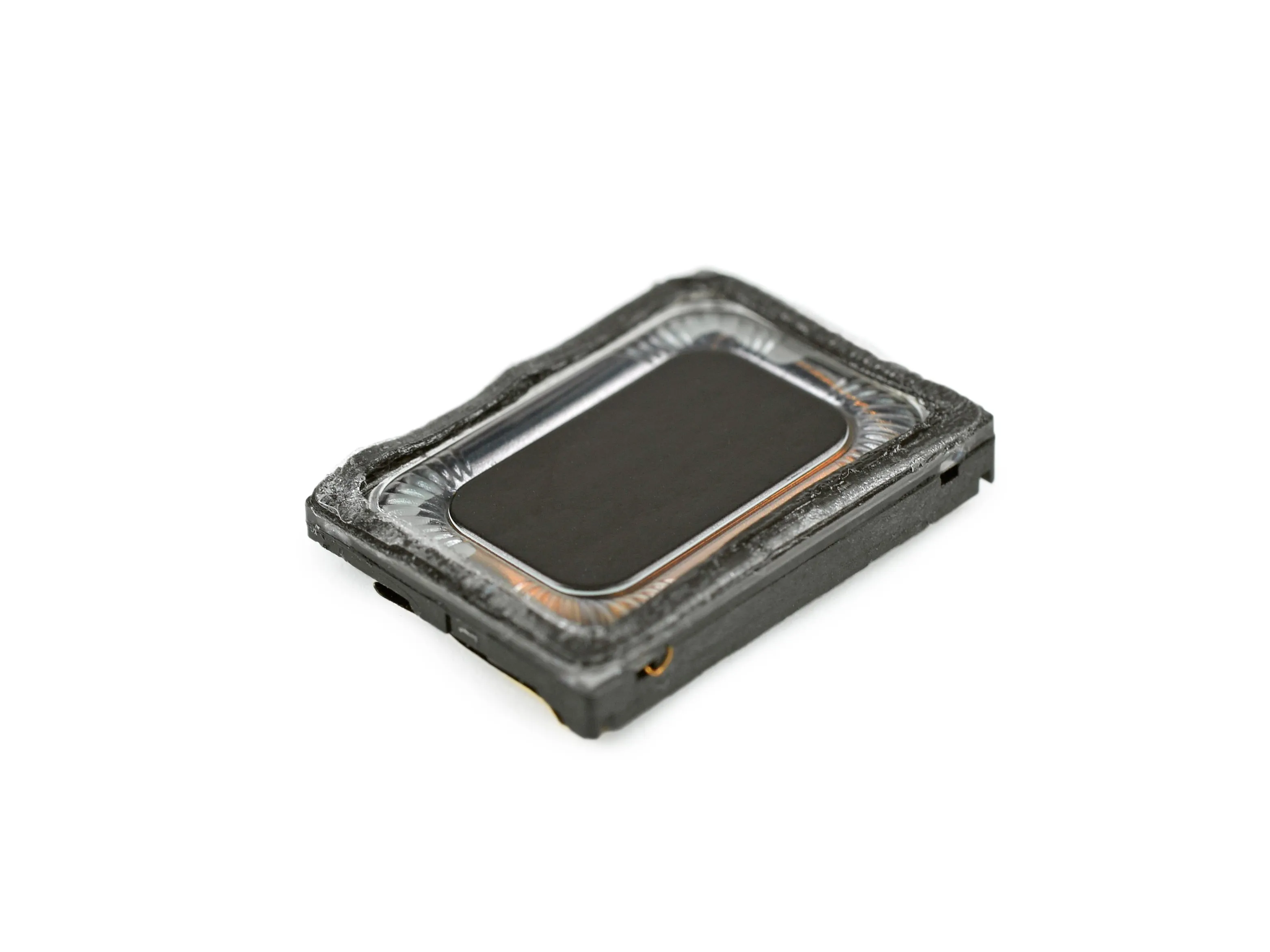

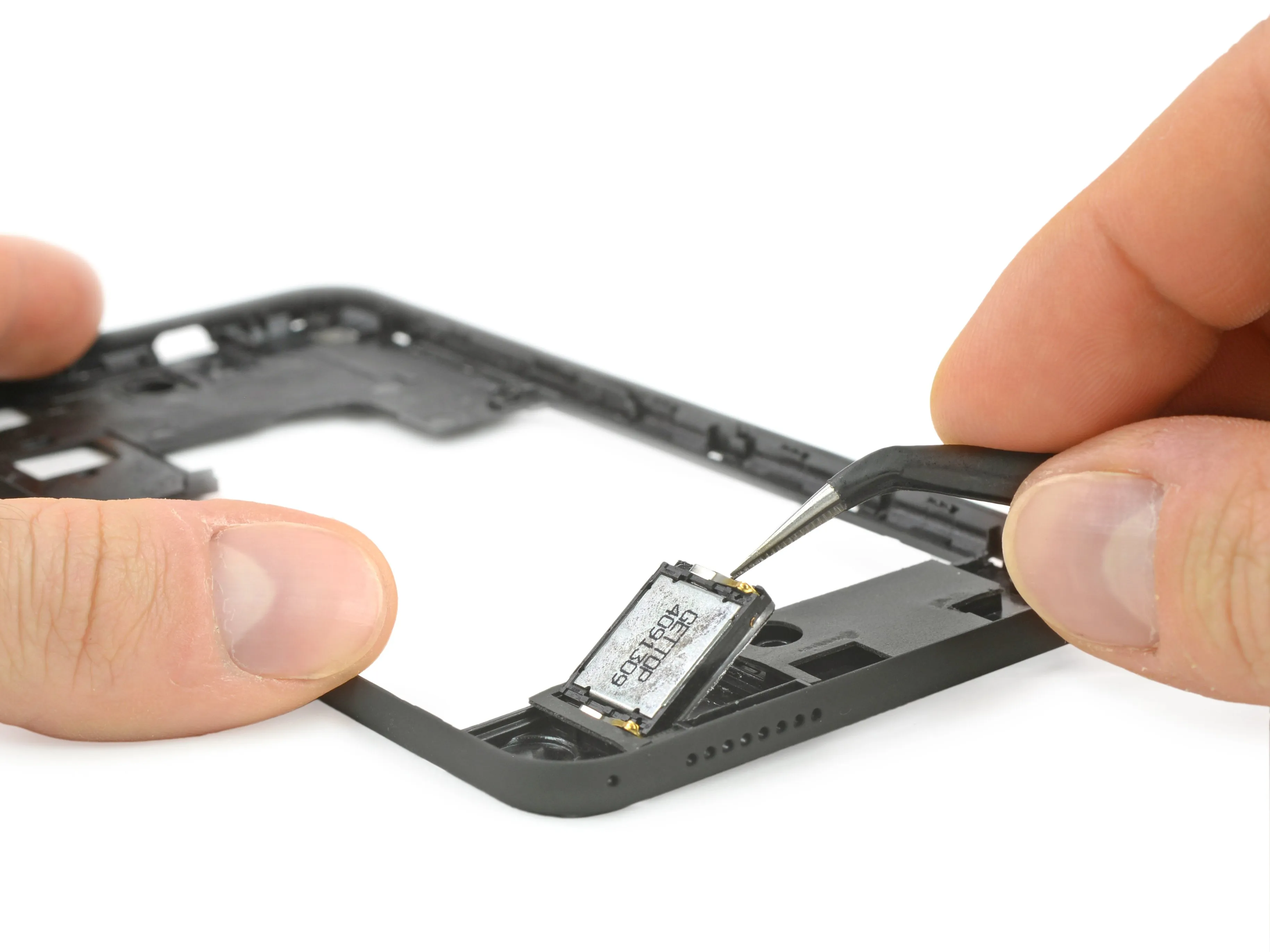

• Перед тем как снять рамку, посмотрим на динамик, который приклеен на мягкий двухсторонний скотч.

Шаг 7

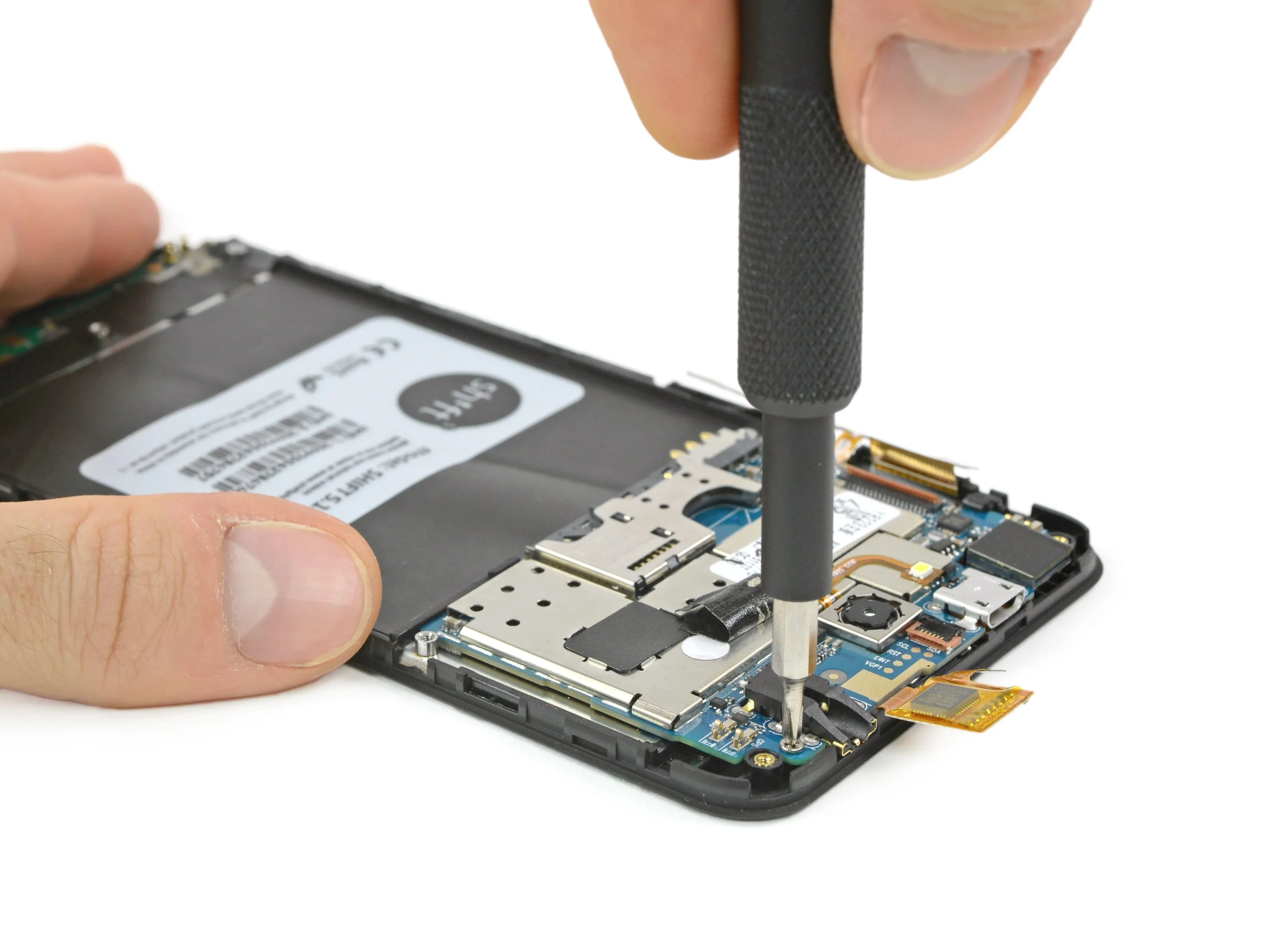

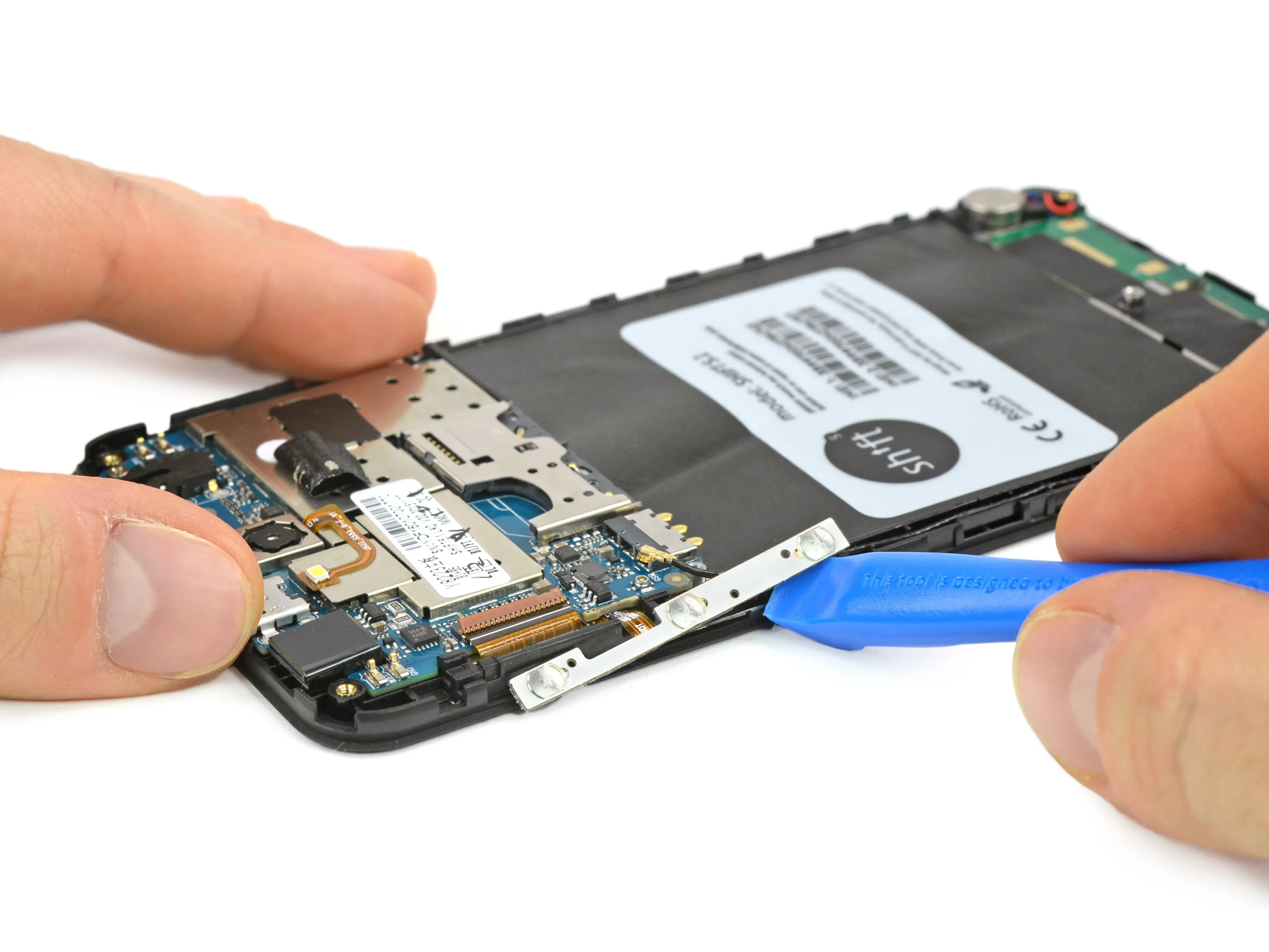

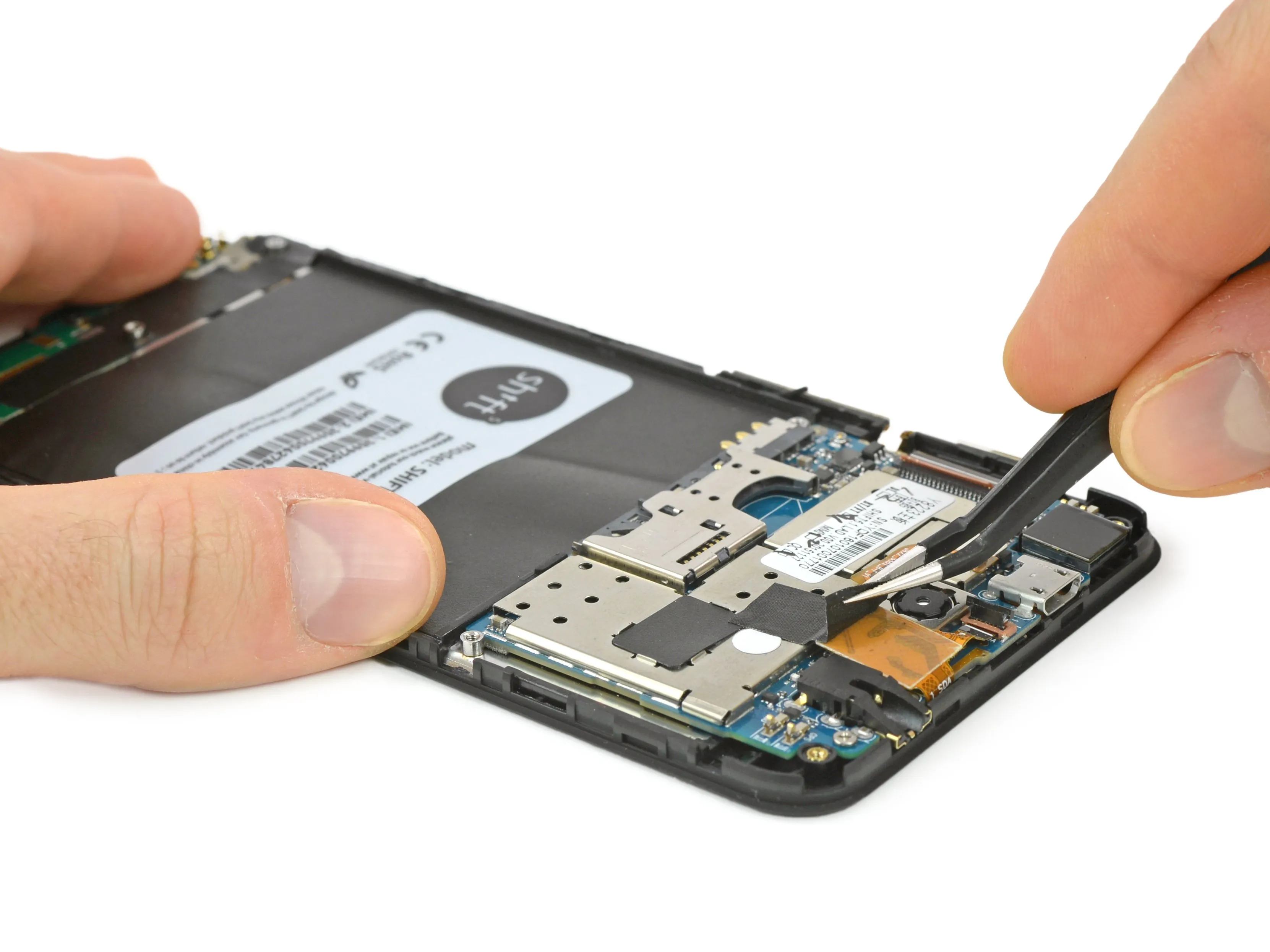

• На задней панели дисплея мы видим материнскую плату с множеством компонентов, установленных на ней.

• Отсоединяем оба разъема дисплея и отсоединяем кнопки громкости и блок кнопок питания от рамки.

• Один крестообразный винт удерживает материнскую плату на месте.

Шаг 8

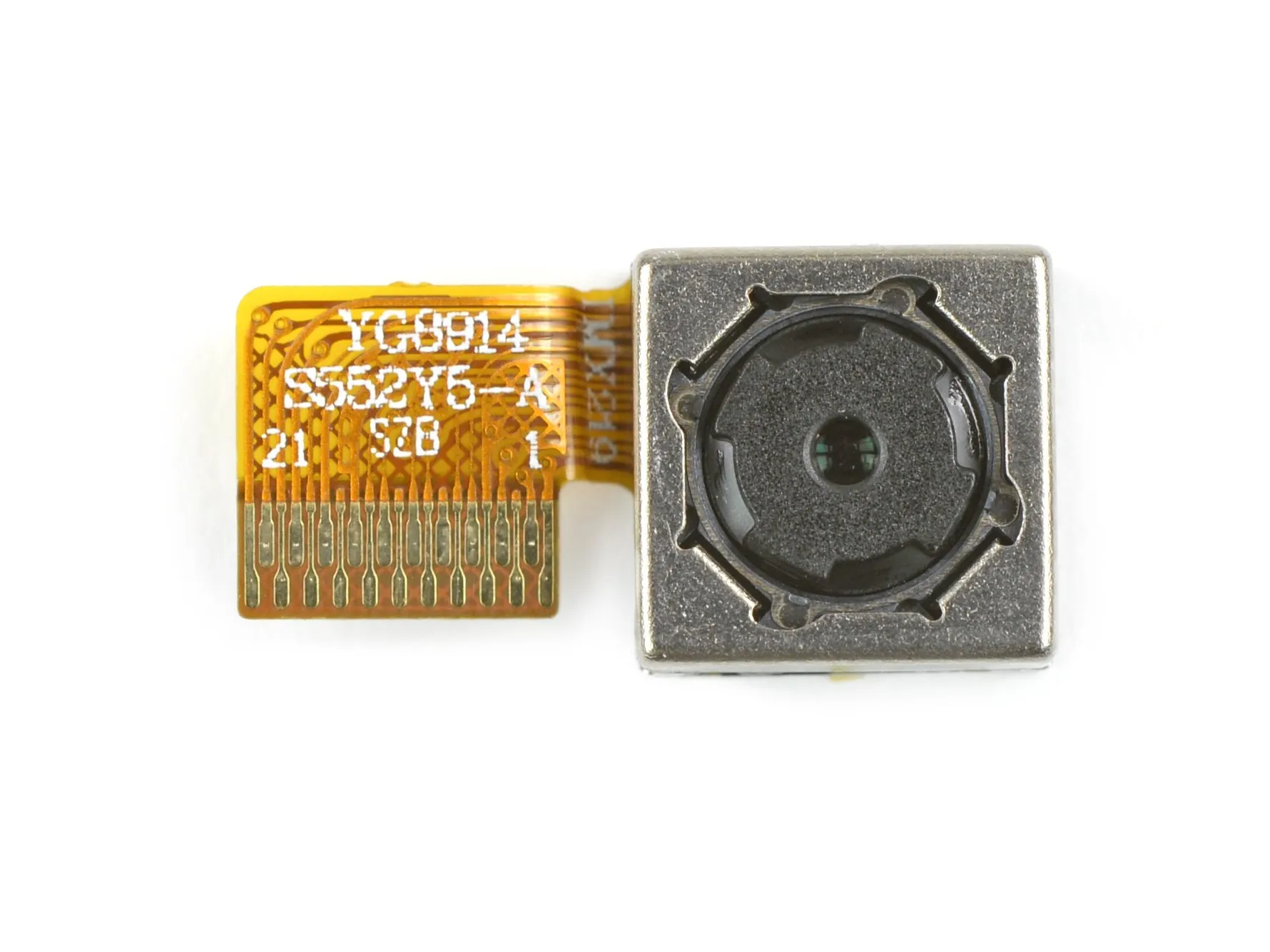

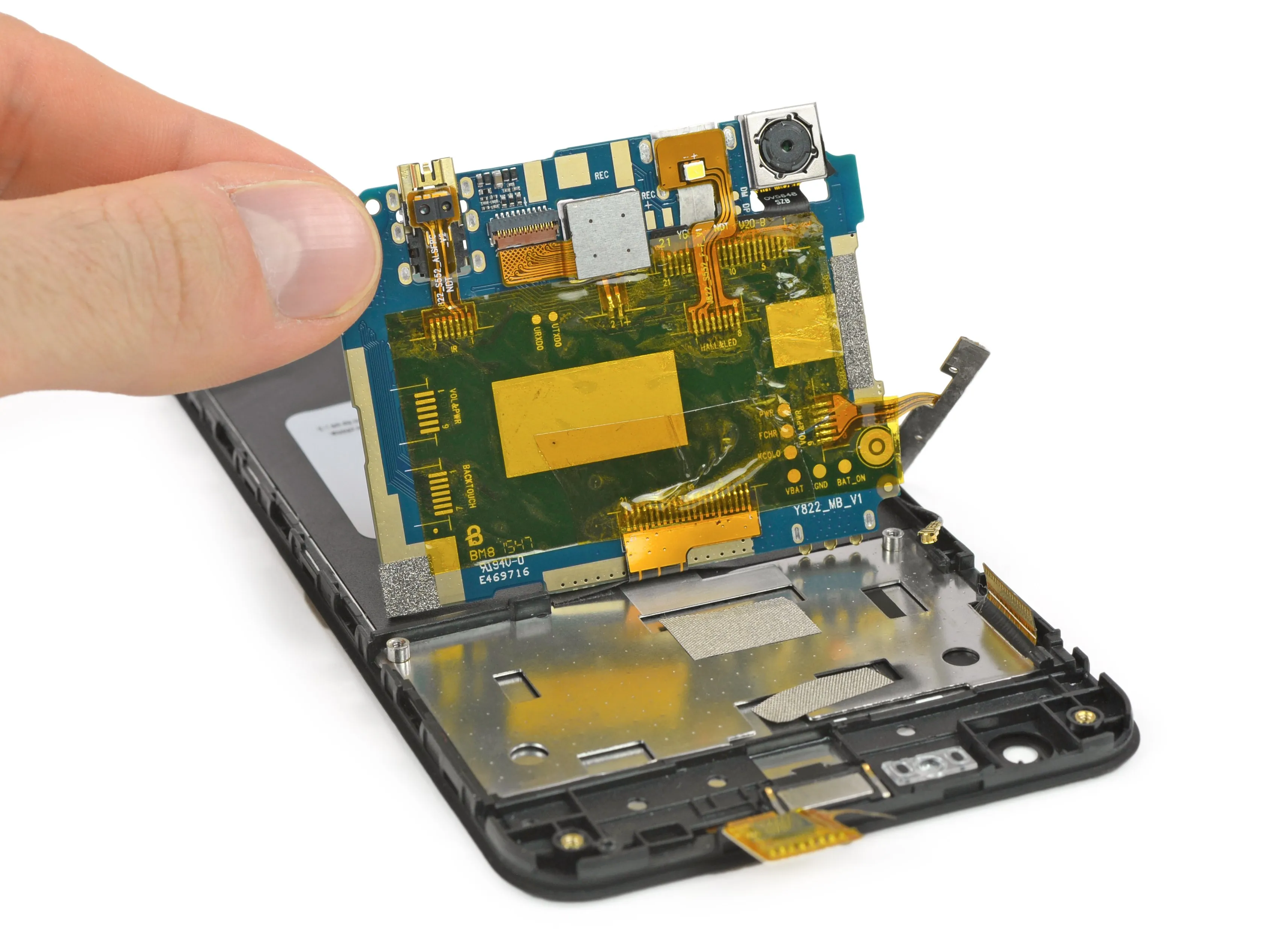

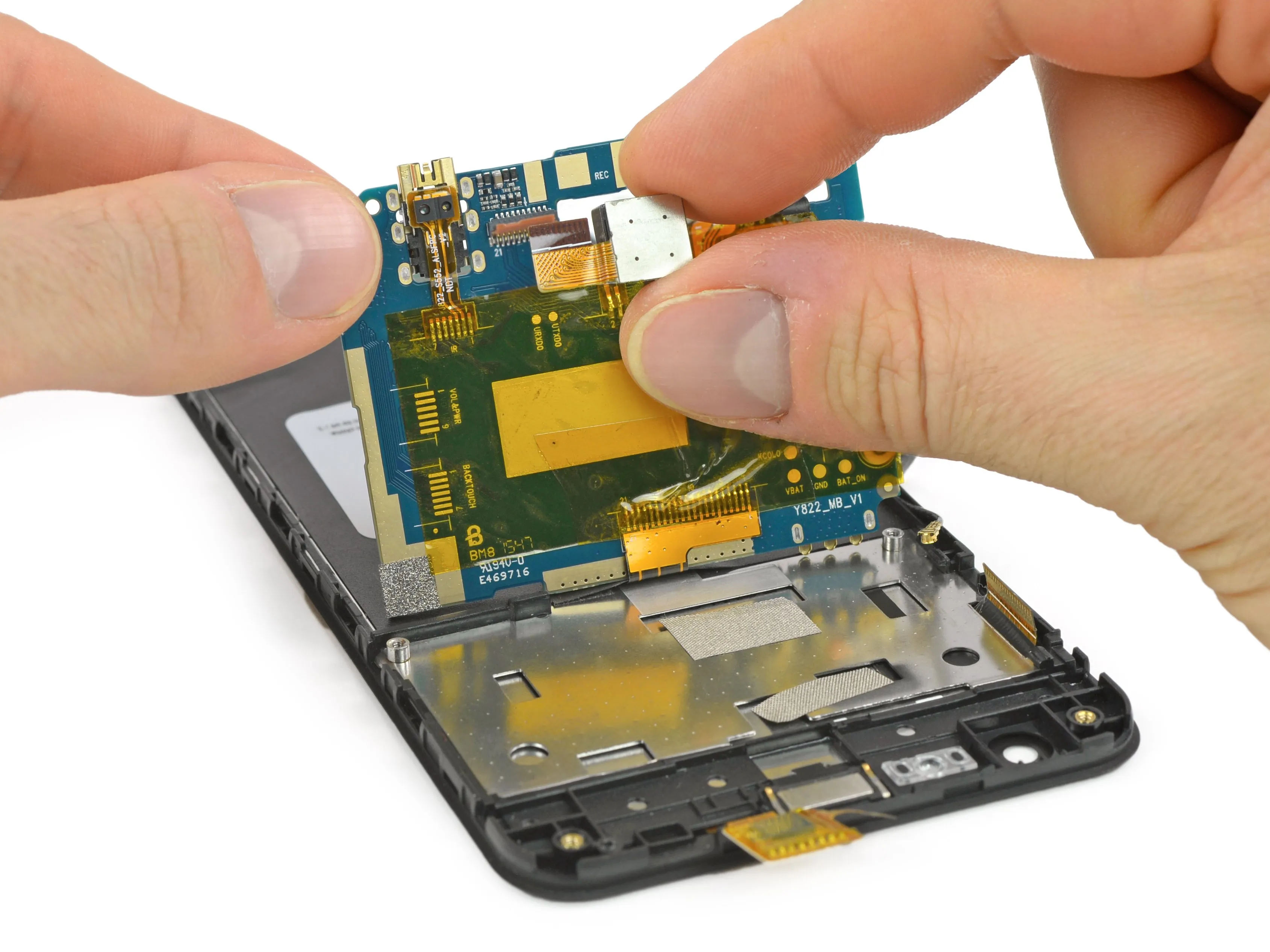

• Теперь мы можем аккуратно поднять материнскую плату и извлечь 8 МП заднюю камеру.

Шаг 9

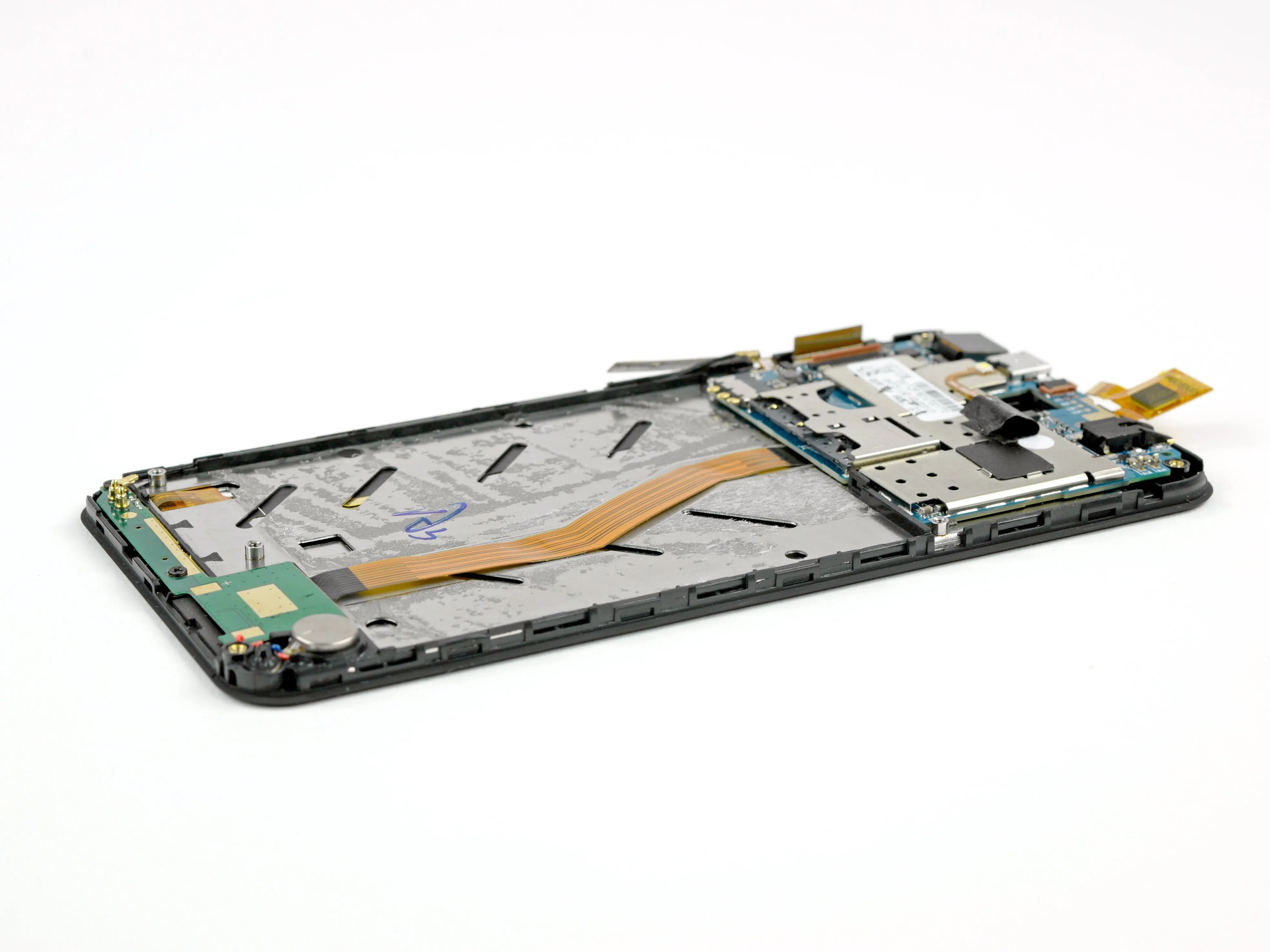

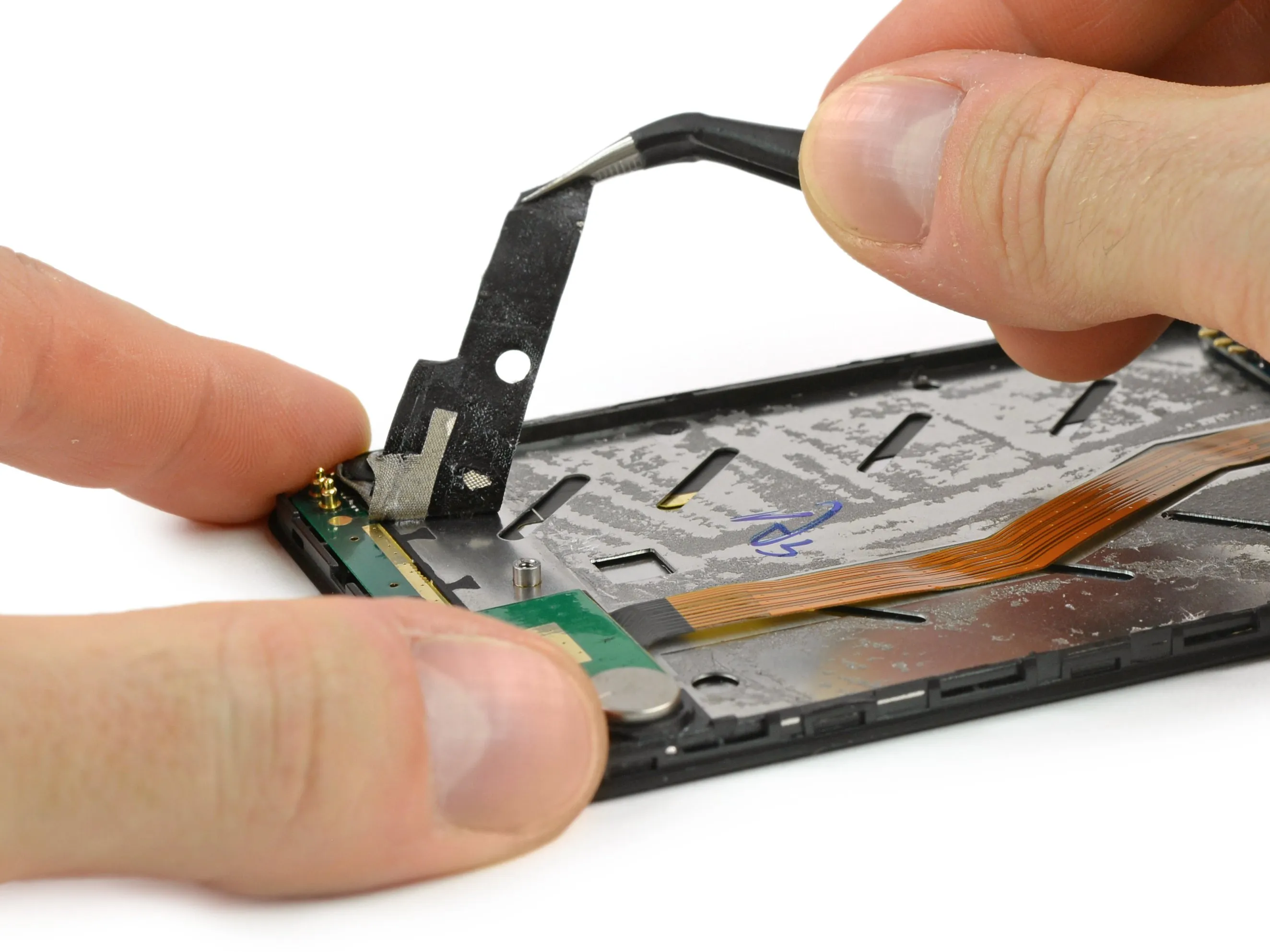

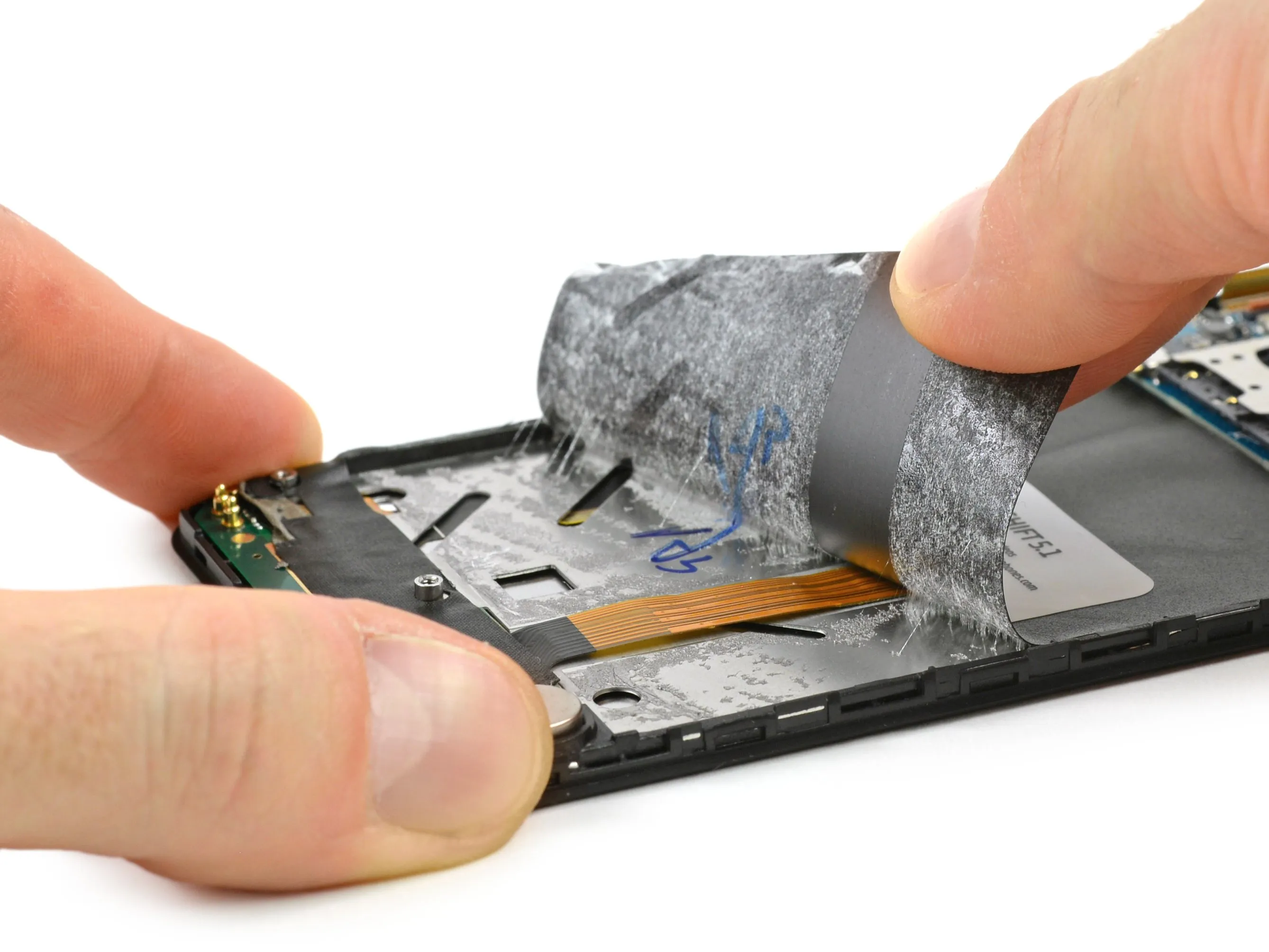

• Как обычно при разборке, мы приступаем к отклеиванию сильно прилипшей пластиковой крышки в основании корпуса аккумулятора.

• Эта огромная черная клейкая пластиковая пленка скрывает межблочный кабель, идущий от материнской платы к дочерней.

• Отклеивание клея обычно является разрушительным процессом, а это значит, что простая дочерняя плата может быстро превратиться в сложную.

• Над дочерней платой также есть небольшая клейкая лента.

Шаг 10

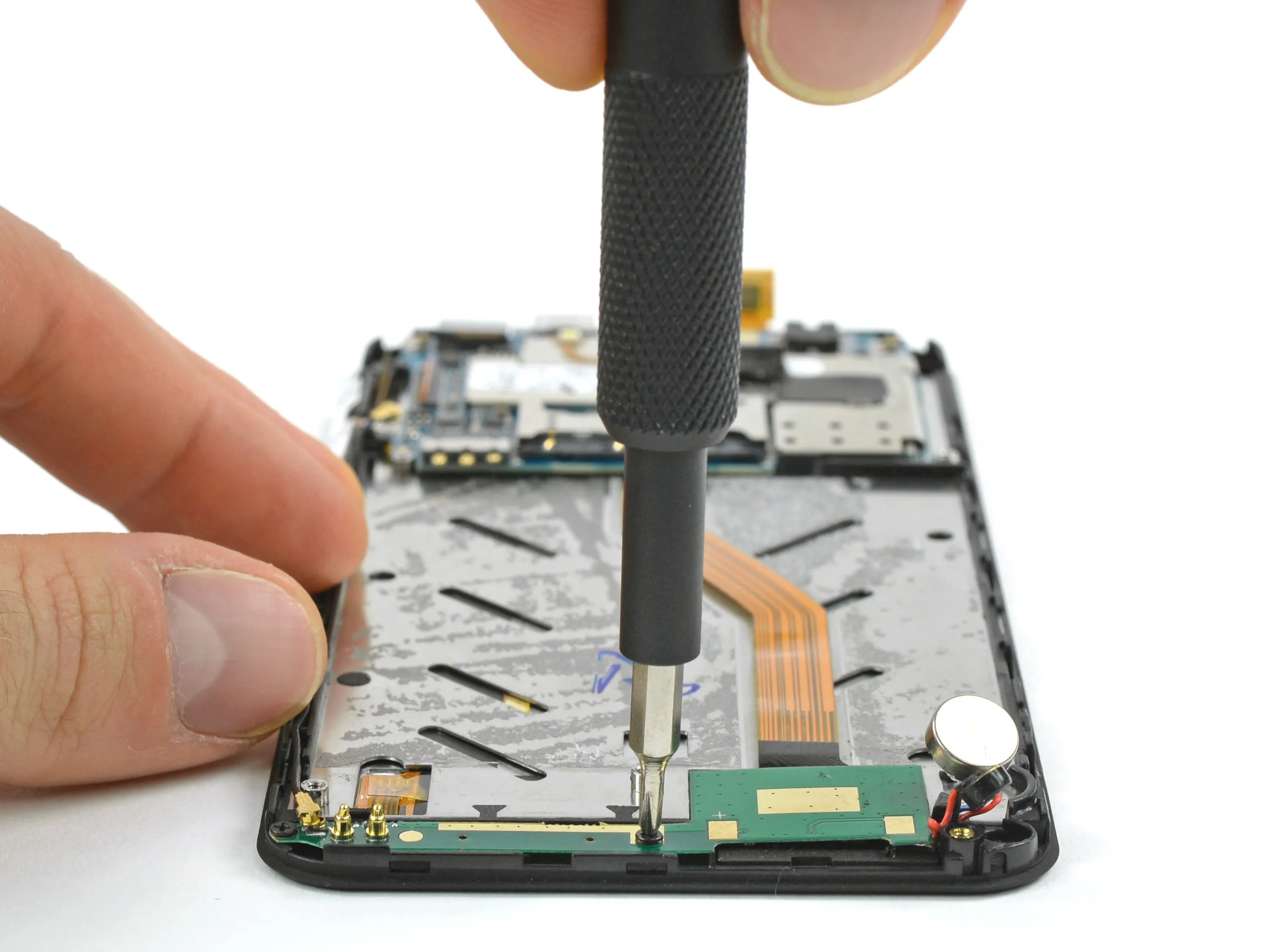

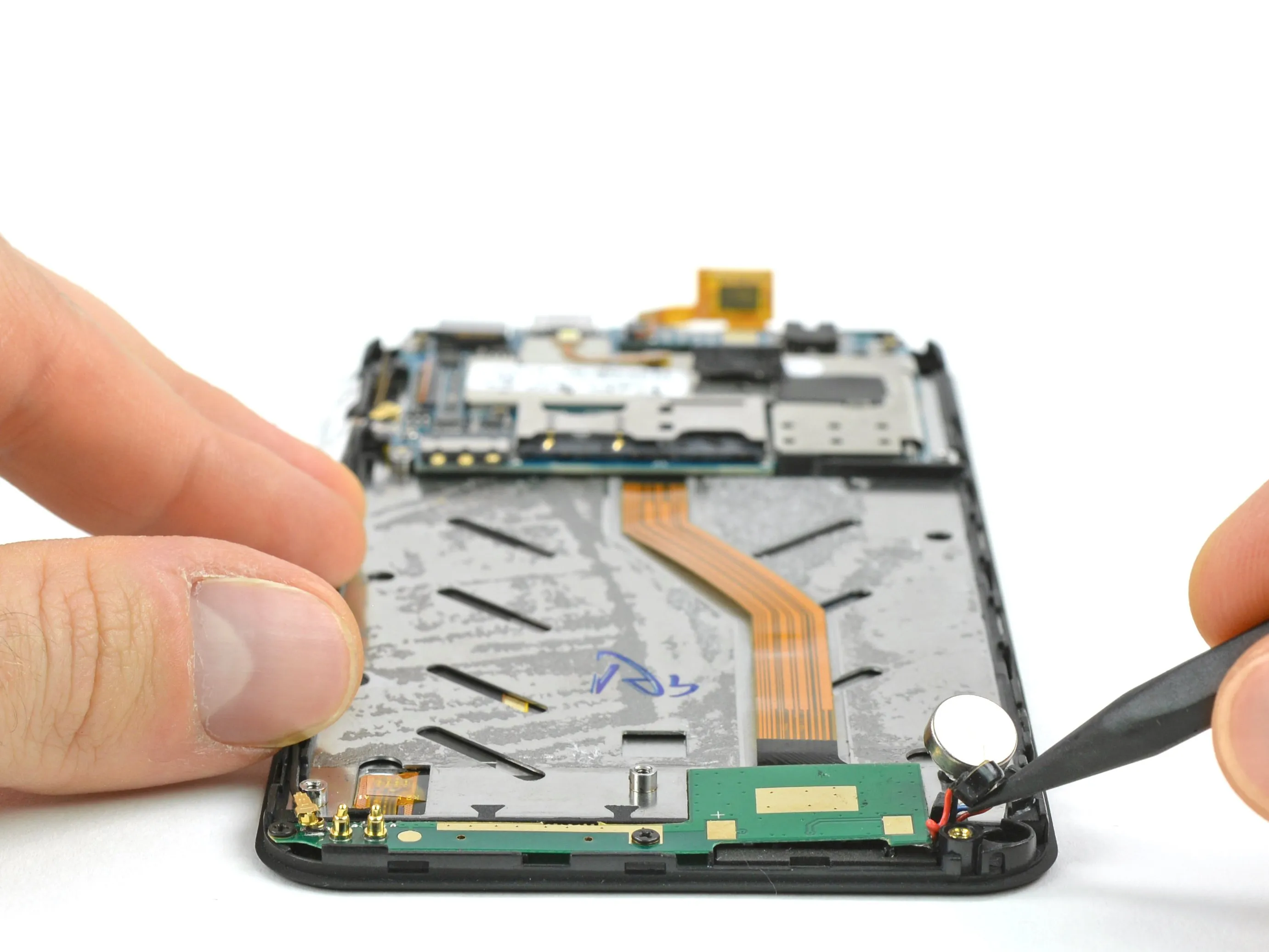

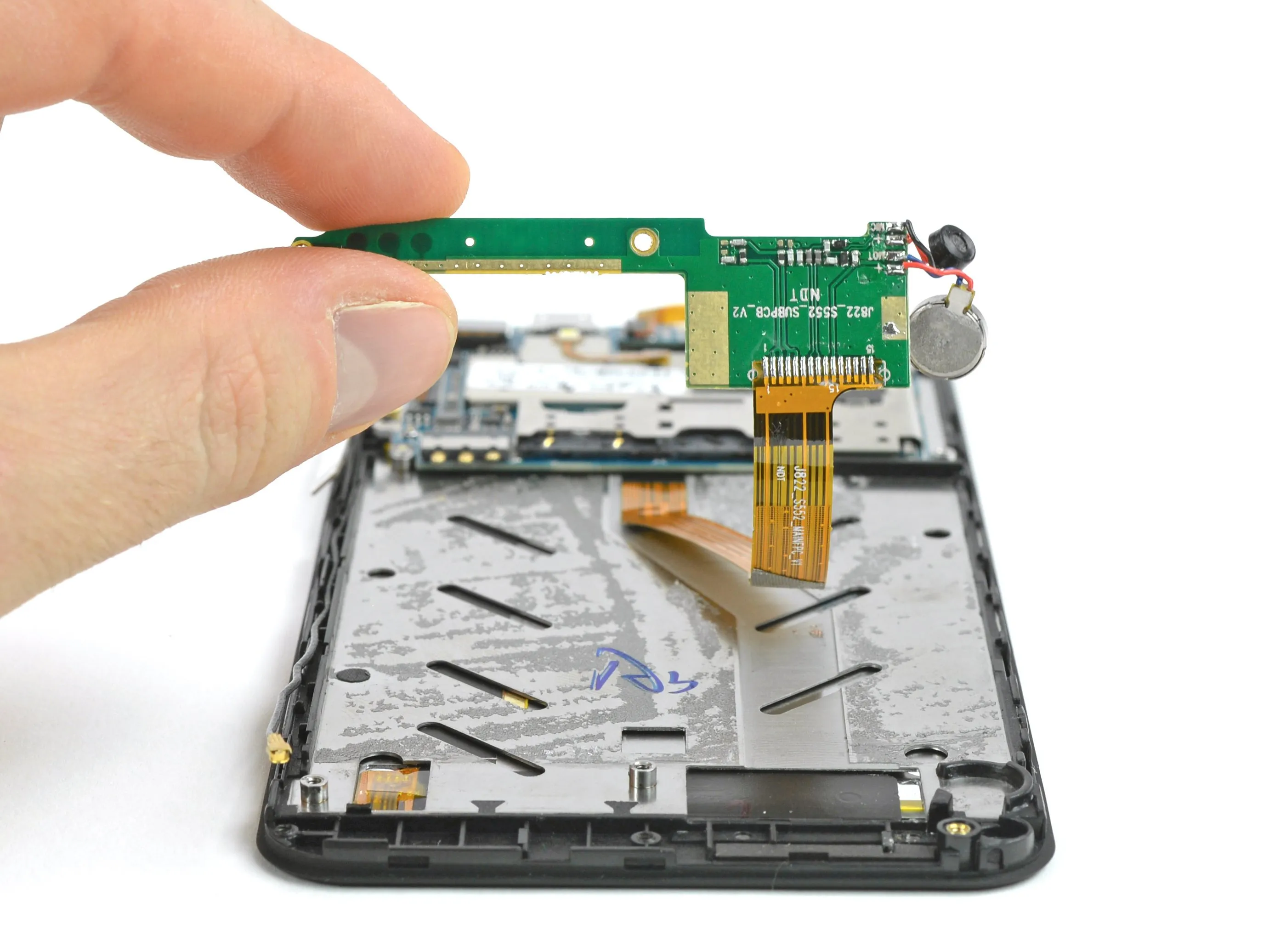

• Осторожно вытащив вибратор и микрофон из своих углублений, мы освобождаем дочернюю плату, открутив еще два винта Phillips.

Шаг 11

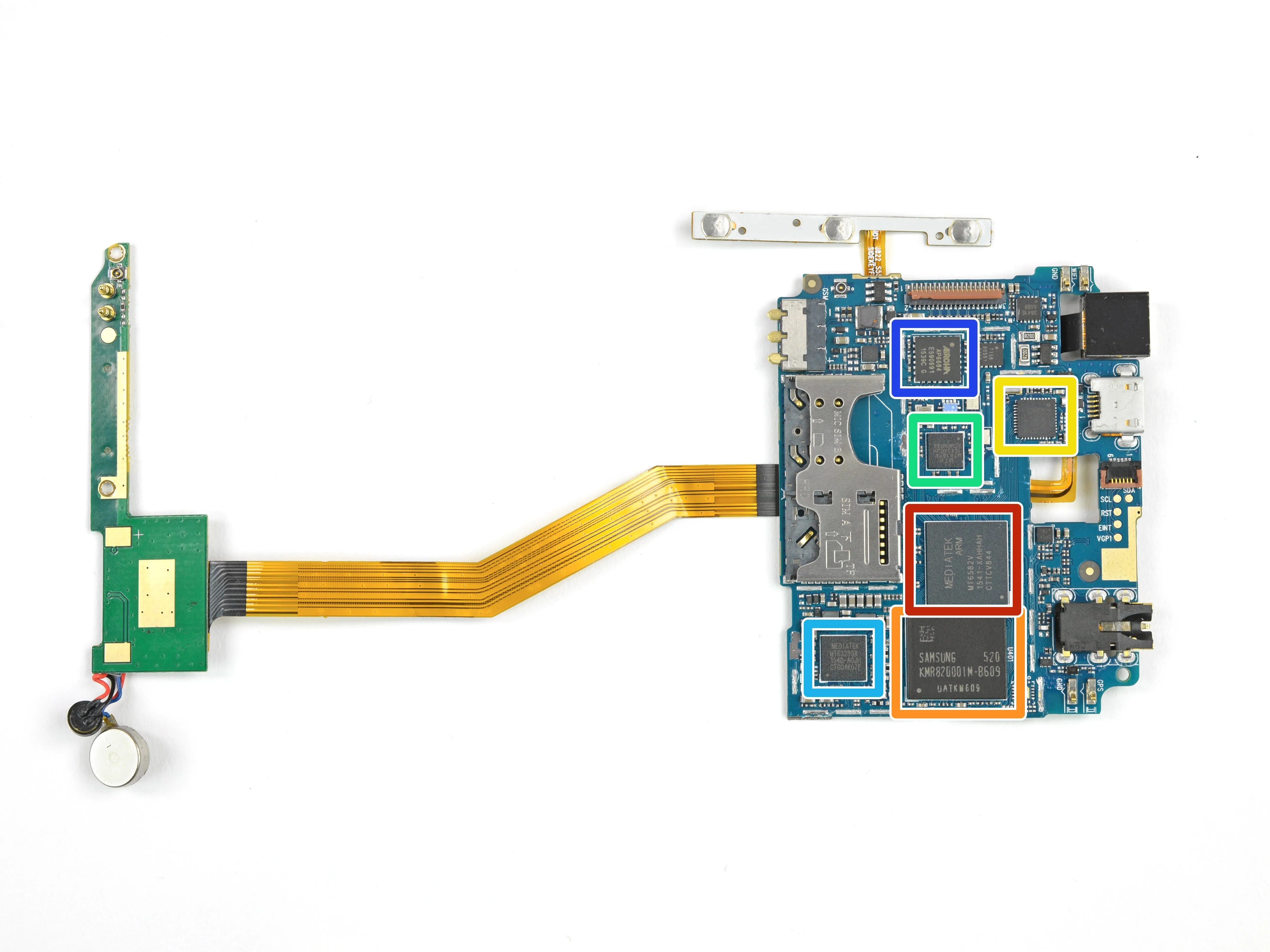

• И вот перед нами сердце Shift5.1:

• Mediatek MT6582 SoC с ARM Cortex A7

• Samsung KMR820001M-B609 2 ГБ памяти LPDDR2

• Mediatek MT6627 Диплексер QVL для WIFI/BT/GPS

• Mediatek MT6166V Радиочастотный трансивер

• Mediatek MT6323GA PMIC

• АИРОХА AP6684 четырехдиапазонный внешний модуль GPRS

Шаг 12

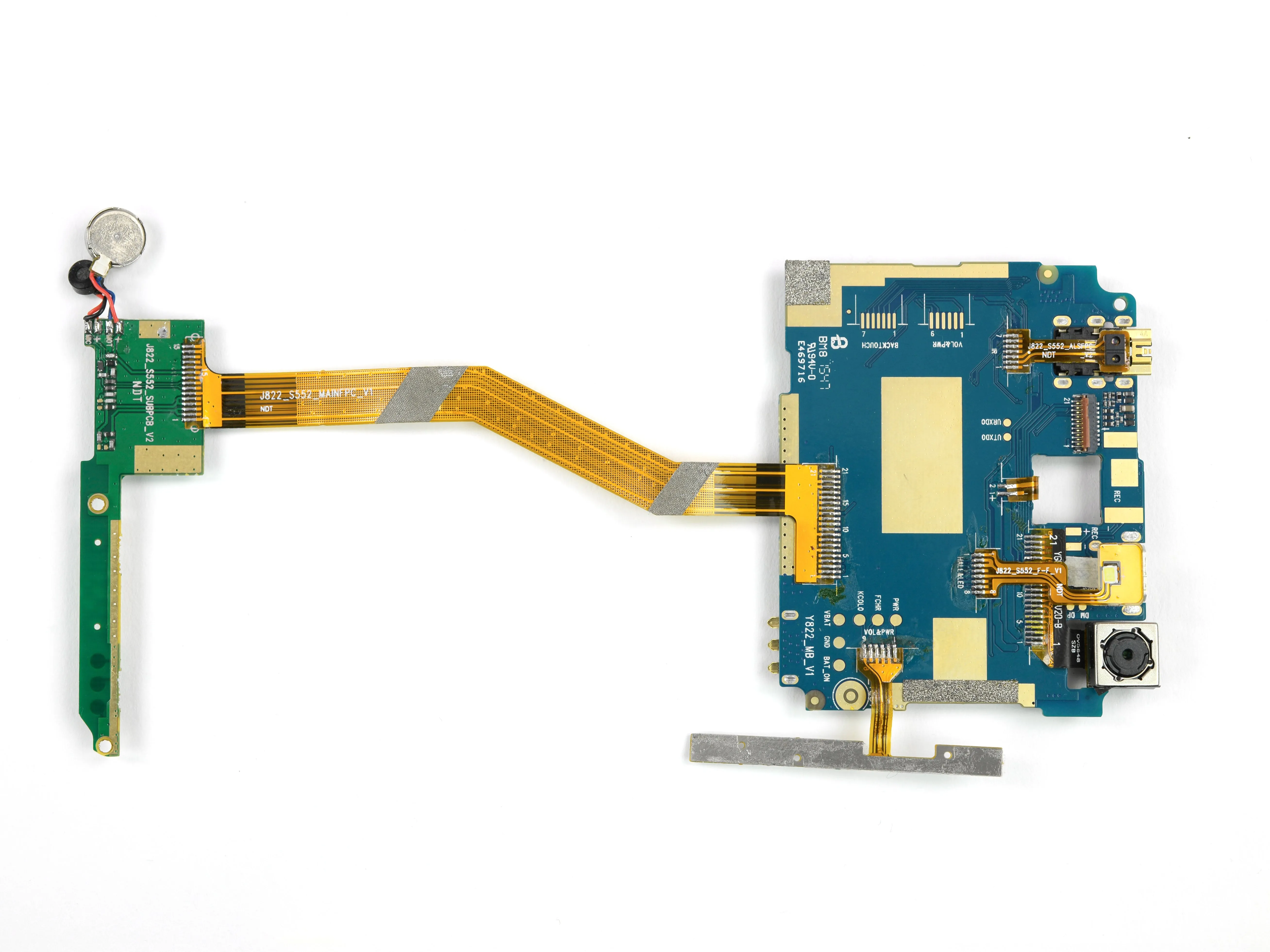

• С другой стороны нас ожидает неприятный сюрприз:

• Все остальные компоненты припаяны к материнской плате, включая фронтальную камеру, разъем для наушников, а также кнопки питания и регулировки громкости.

• Хотя паяльник для этих соединений не является чем-то невозможным, у неопытных пользователей возникнут проблемы с заменой этих компонентов без повреждения оборудования.

Шаг 13

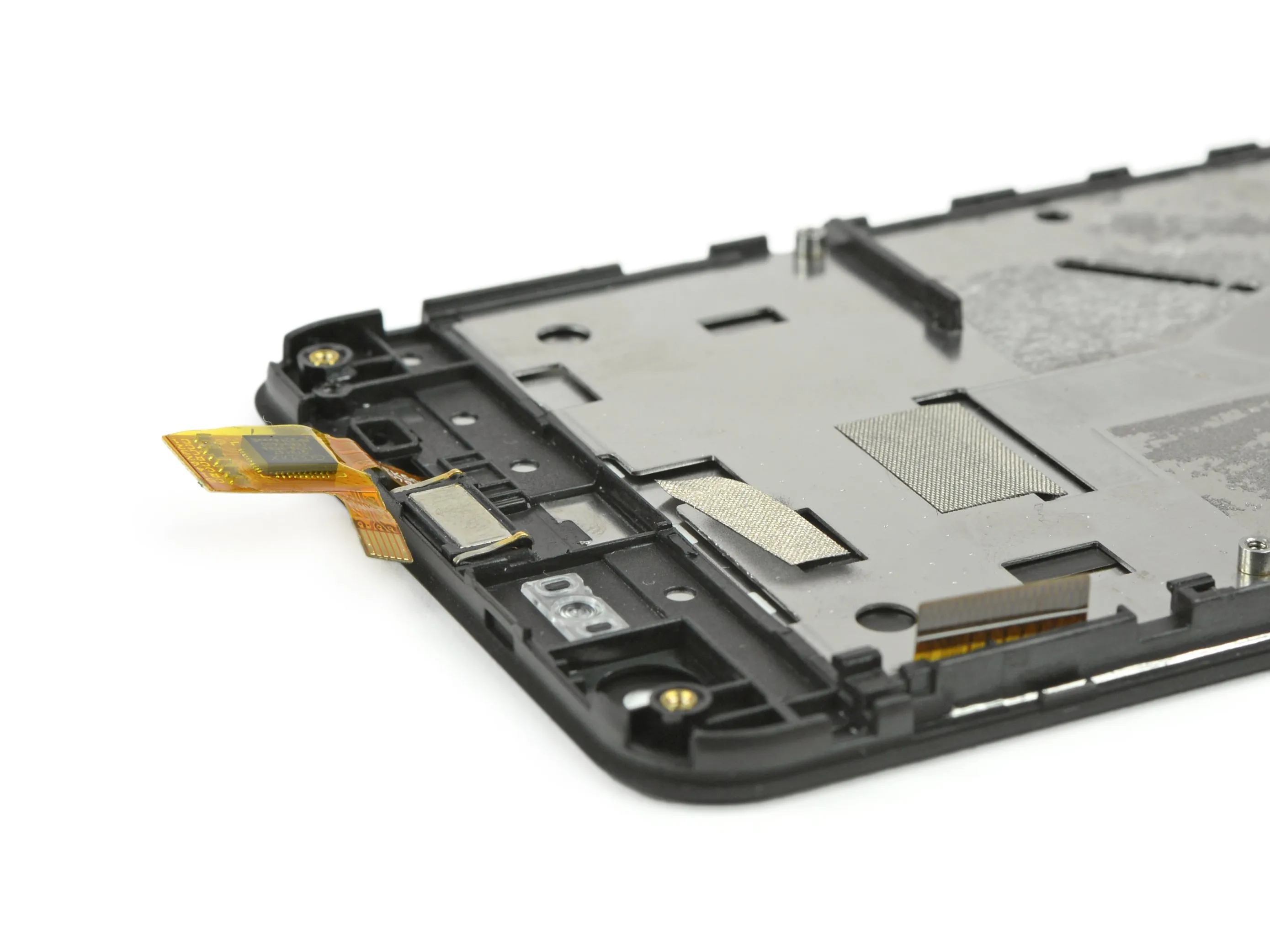

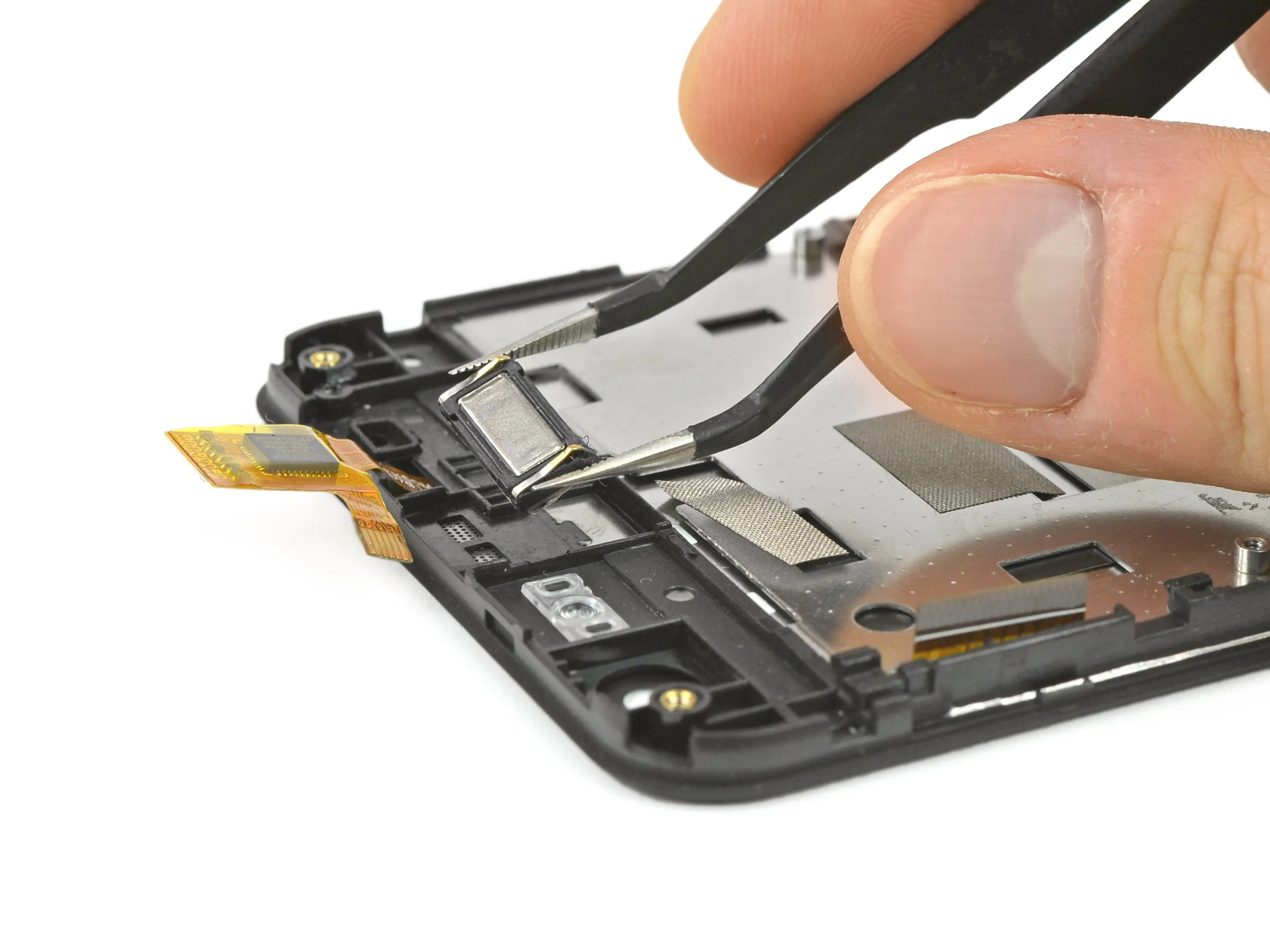

• Последним, но не менее важным элементом является оставшийся дисплей, на котором расположен динамик наушника.

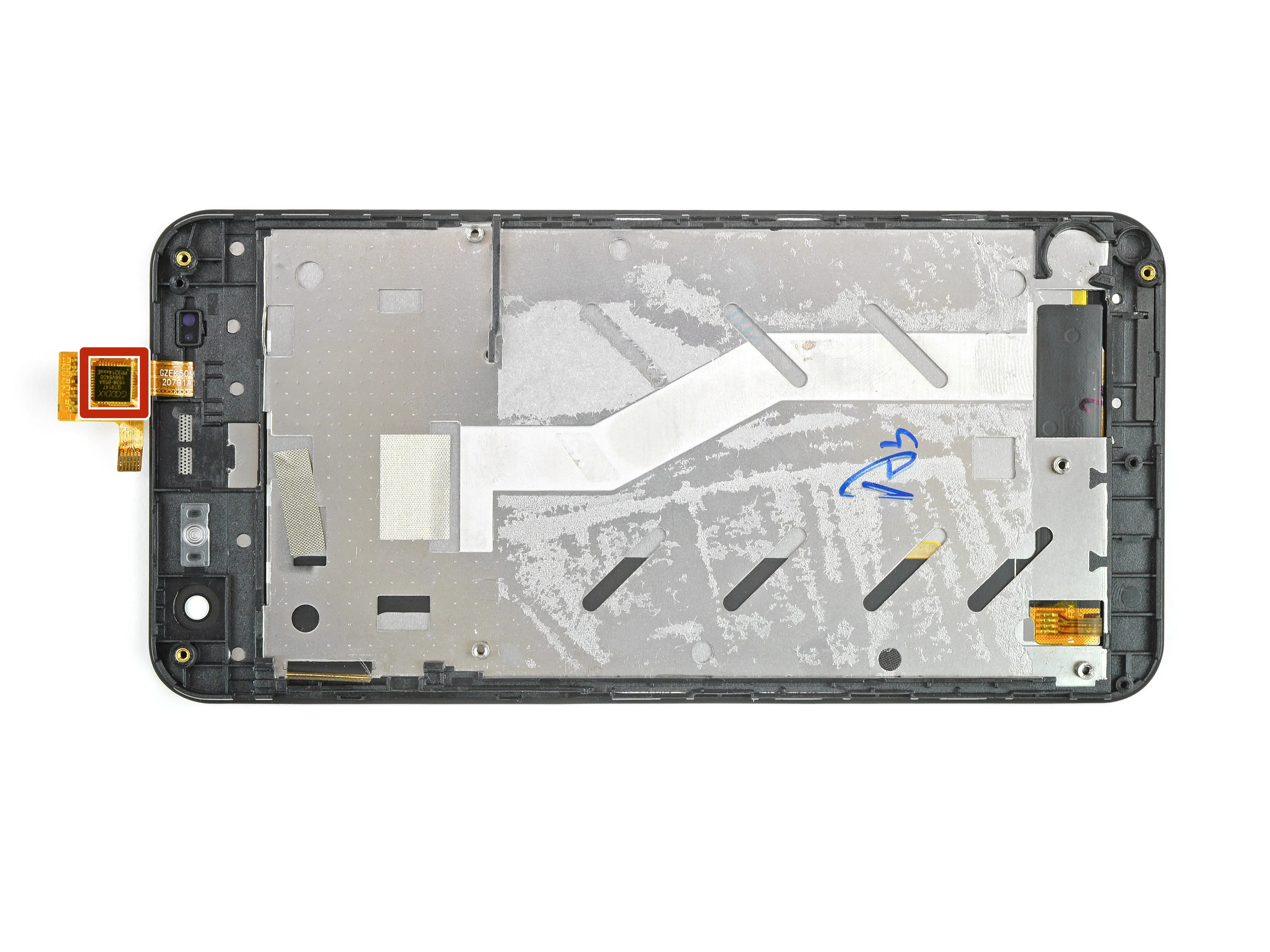

• Вытащив его, мы получаем слитный дисплей, на гибком кабеле которого расположен сенсорный контроллер GOODiX GT9147.

Комментарии к шагу

Это сенсорный пульт управления Goodix на гибком хвосте?

Привет, Джим, да. Спасибо за подсказку. Мы обновили шаг.

Дисплей можно менять двумя способами:

либо с a-рамкой, либо без. Если менять только дисплей без a-рамки, вам нужно только открыть 2 разъема, снять дисплей и приклеить новый с помощью набора наклеек, который идет в комплекте с дисплеем. Таким образом, вам не нужно снимать электронику, и вы сделаете это гораздо быстрее ;-). Вы можете приобрести любую нужную вам запчасть SHIFT на сайте: support@shiftphones.com.

Шаг 14

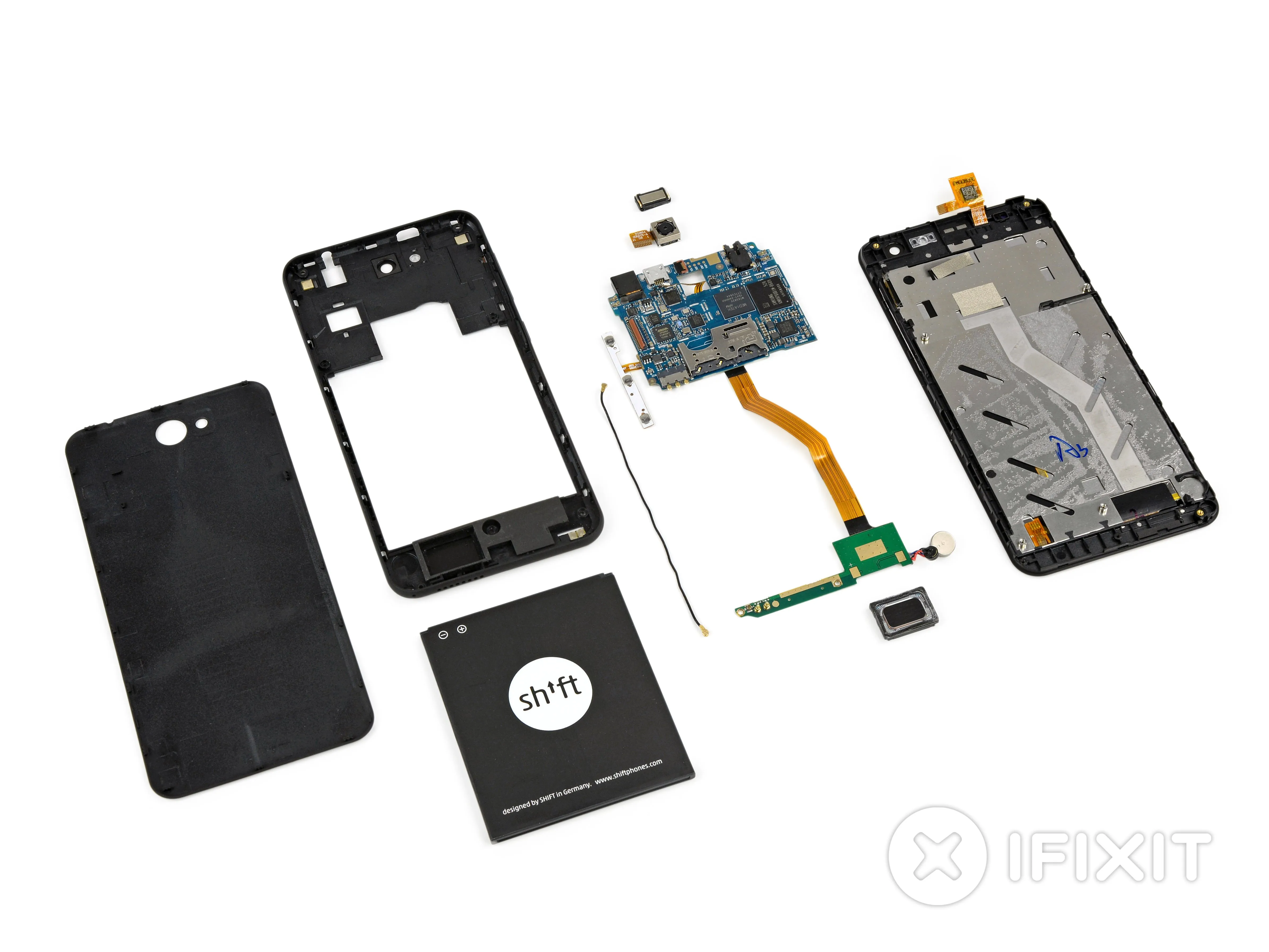

• А вот и shift5.1, разложенный на столе для разборки, демонстрирующий нам все, что он может предложить.

Вывод

• Крышка и аккумулятор легко снимаются и могут быть заменены без использования инструментов.
• Никакого лишнего клея и никаких проприетарных винтов, только Phillips #000.
• Shift предлагает форум и youtube-канал с некоторой информацией и руководствами (к сожалению, только на немецком языке).
• Заплавленный дисплей можно заменить, но для этого нужно вынуть все остальное, что напоминает нам об iPhone 4 и 4s.
• Множество компонентов и разъемов припаяны к материнской плате. При необходимости их можно припаять вручную, но это усложняет ремонт.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - легче всего отремонтировать)
