Разборка Sidekick II

Введение

Полная разборка Sidekick II

Что вам понадобится

Инструменты

•

•

•

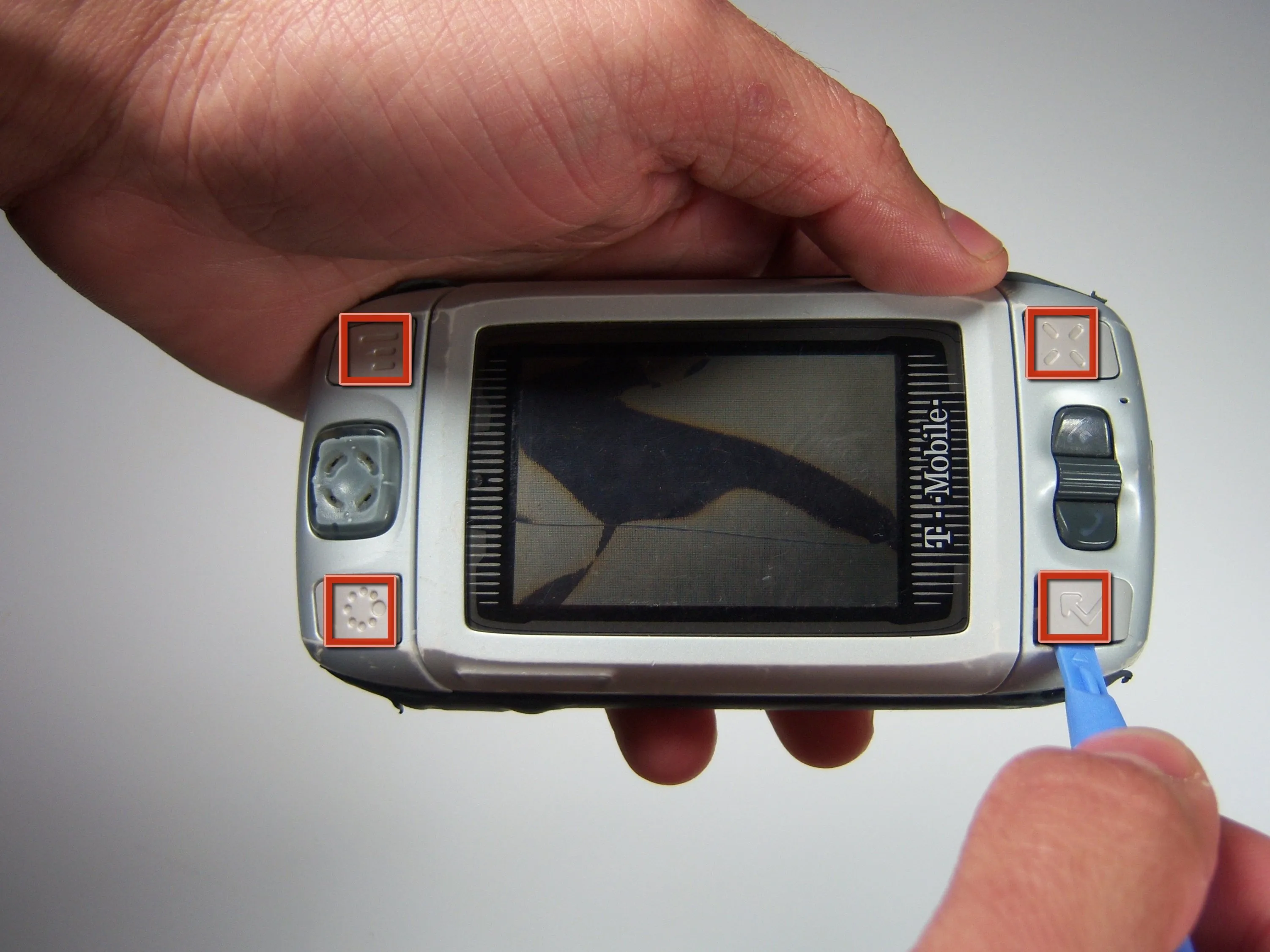

Шаг 1 Внешний корпус

• С помощью пластикового инструмента для открывания отсоедините 4 кнопки на каждом углу Sidekick.

• Аккуратно подденьте кнопку и извлеките ее.

• Проделайте это с каждой из 3 оставшихся кнопок.

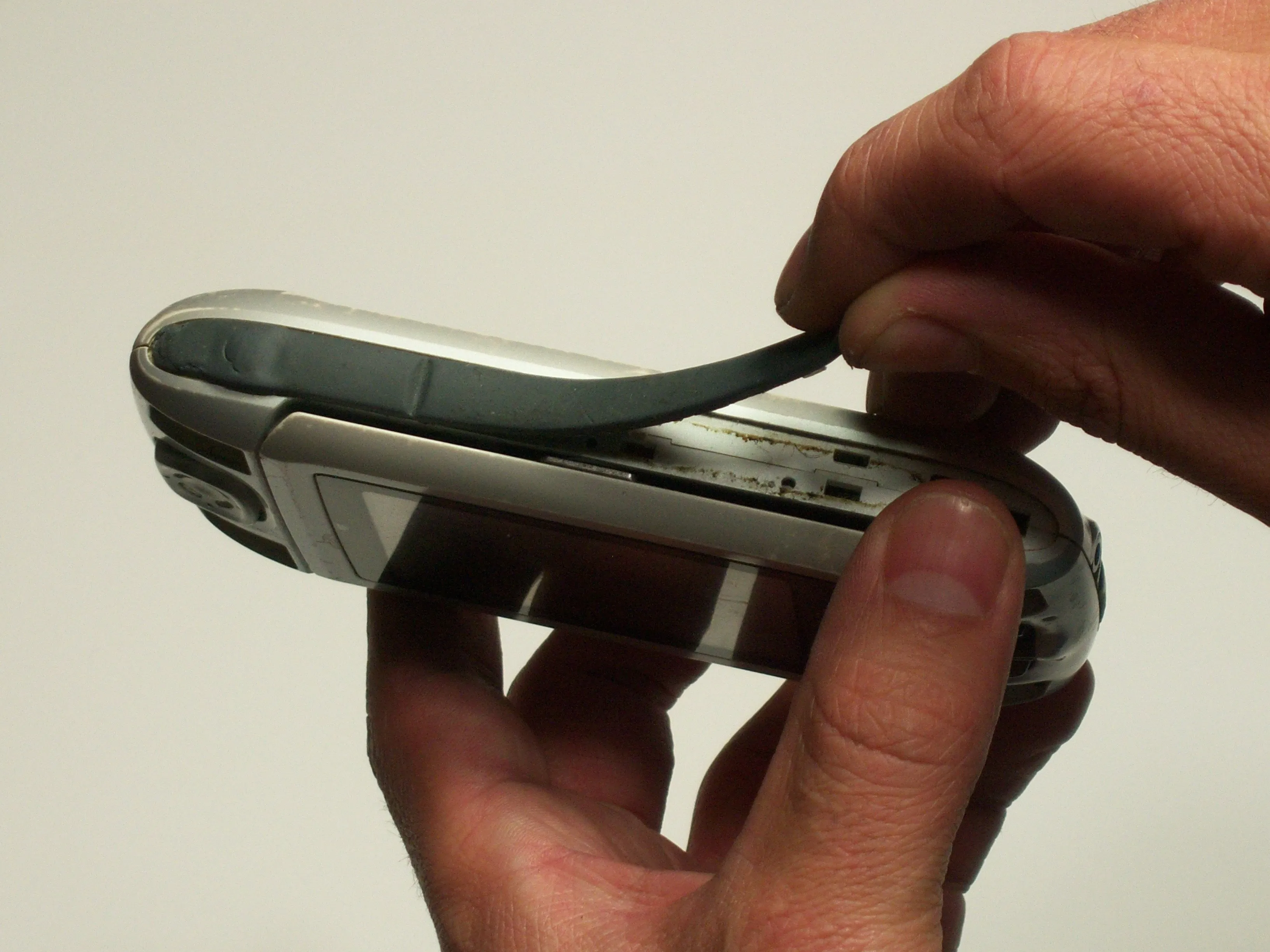

Шаг 2

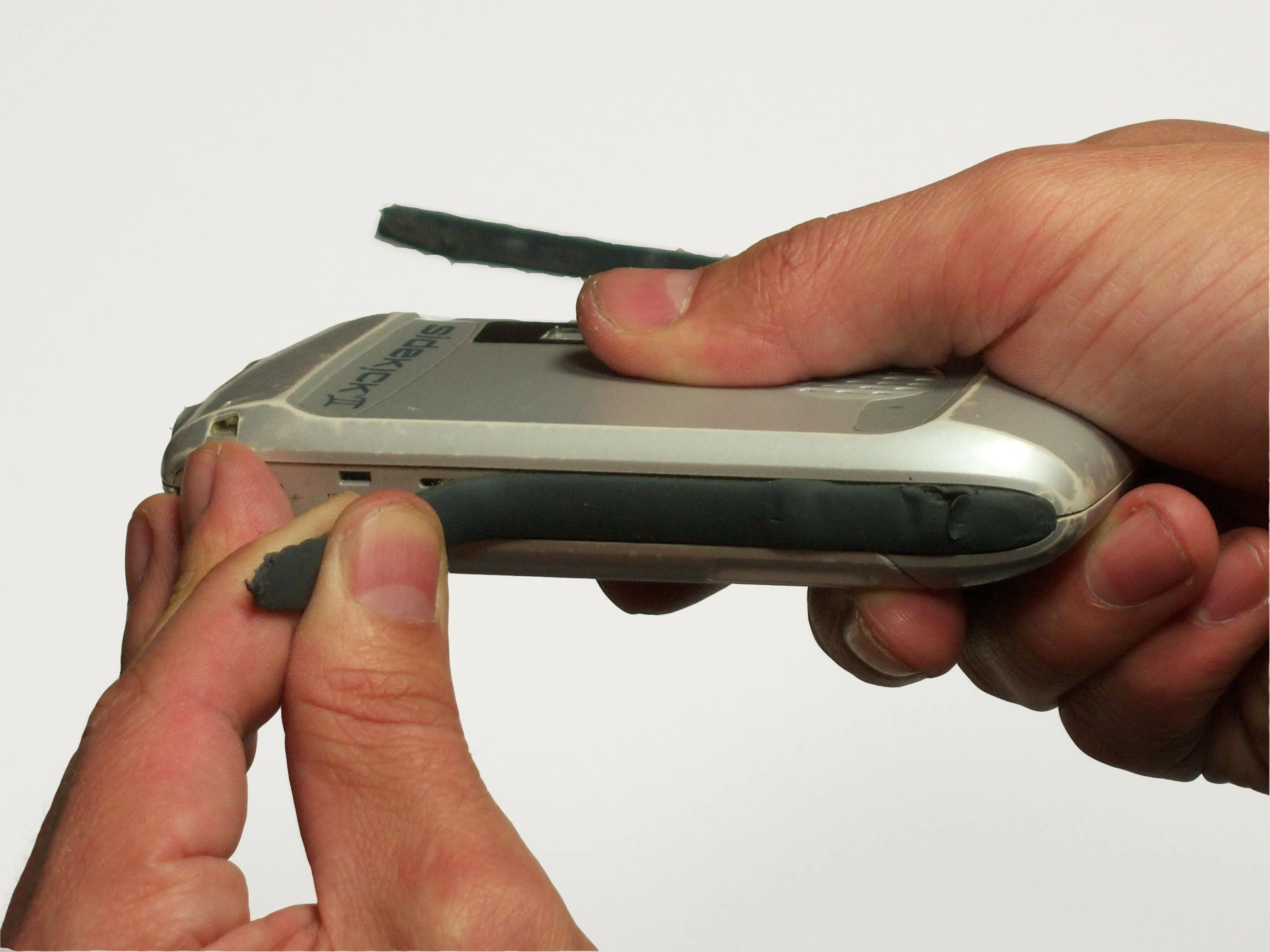

• Бамперы на верхней и нижней части телефона можно снять, просто 'отклеив' их.

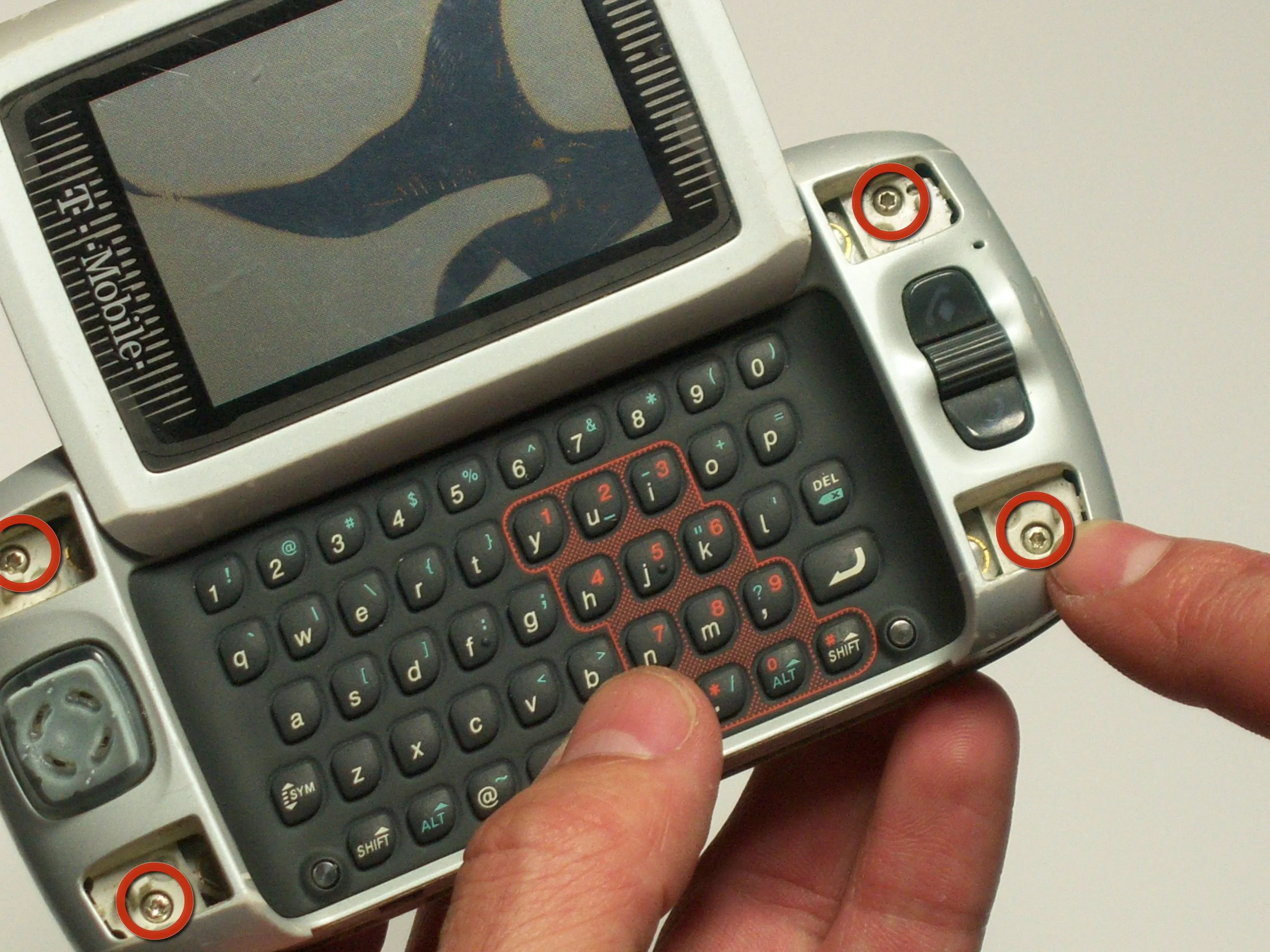

Шаг 3

• С помощью отвертки T6 Torx открутите 4 винта, которые находятся под 4 кнопками, снятыми в первом шаге.

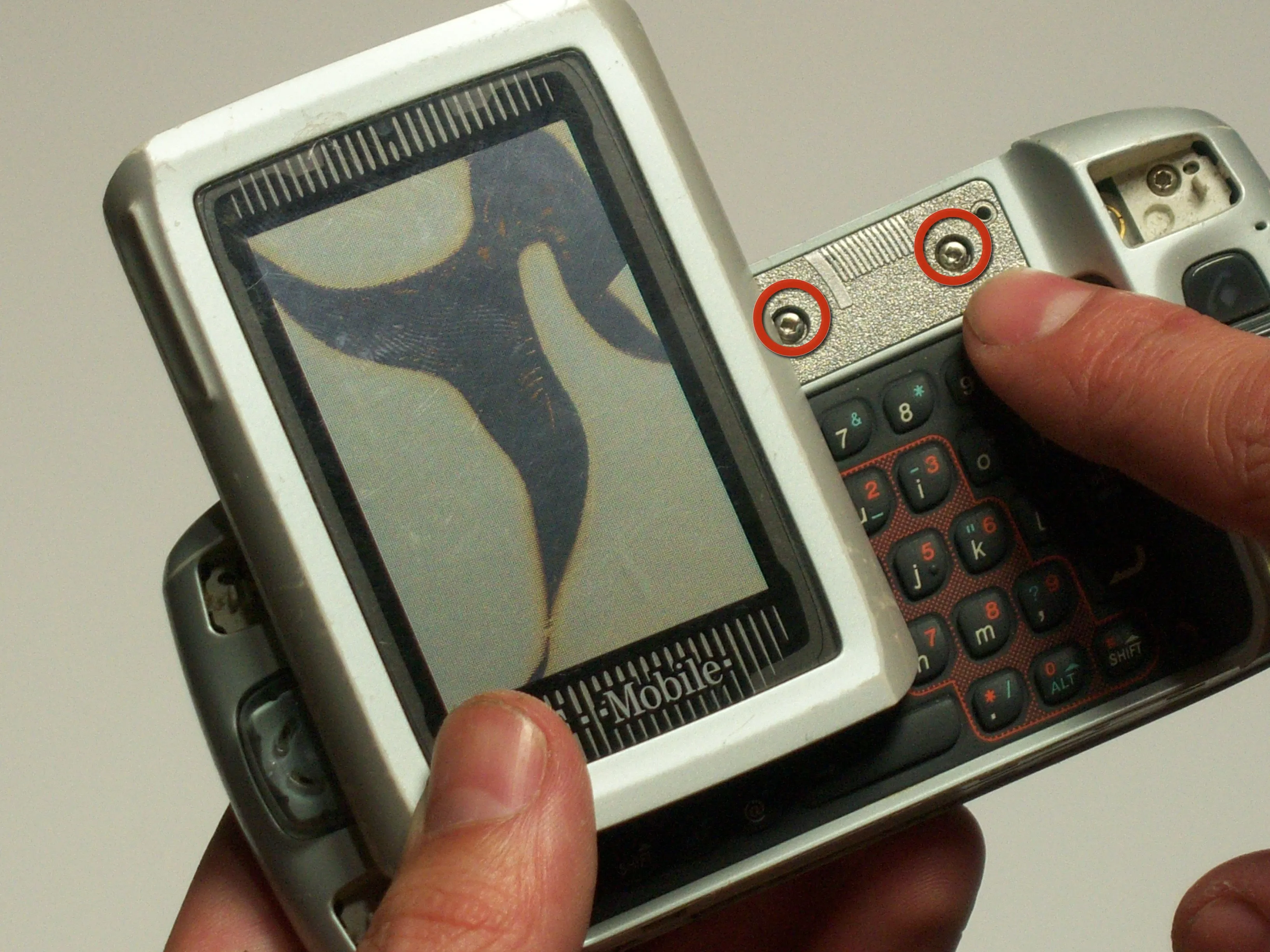

Шаг 4

• Переверните экран наполовину (на 90 градусов), чтобы обнаружить 2 винта над правой стороной клавиатуры.

• Используйте отвертку Torx 6, чтобы открутить эти 2 винта.

• Будьте осторожны при обращении с телефоном после удаления винтов, так как два основных корпуса телефона больше не закреплены.

Шаг 5

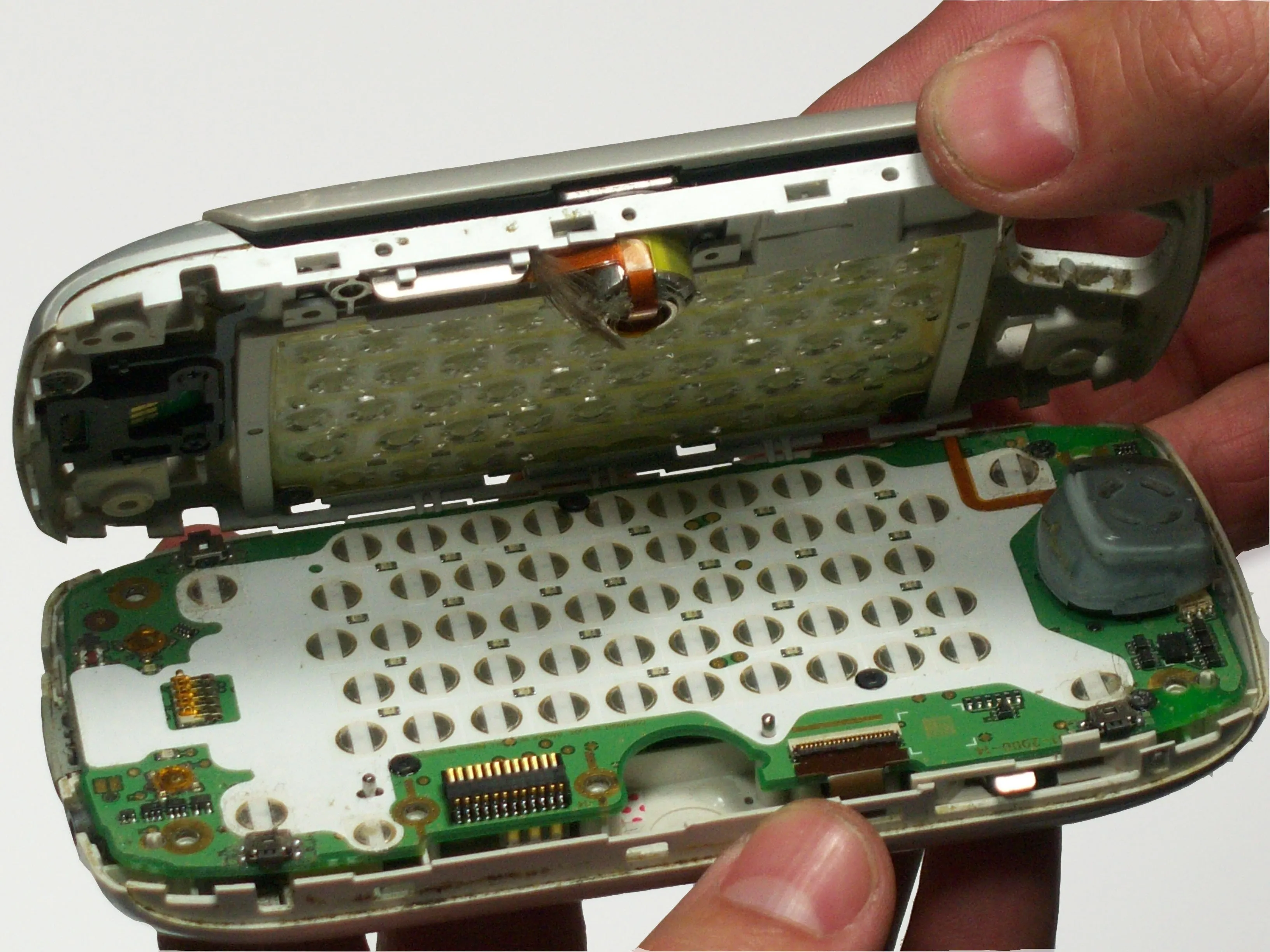

• После удаления 6 винтов и обоих бамперов телефон будет легко разделить на два основных корпуса.

• Вы можете использовать свои руки, чтобы просто отделить верхний корпус от нижнего.

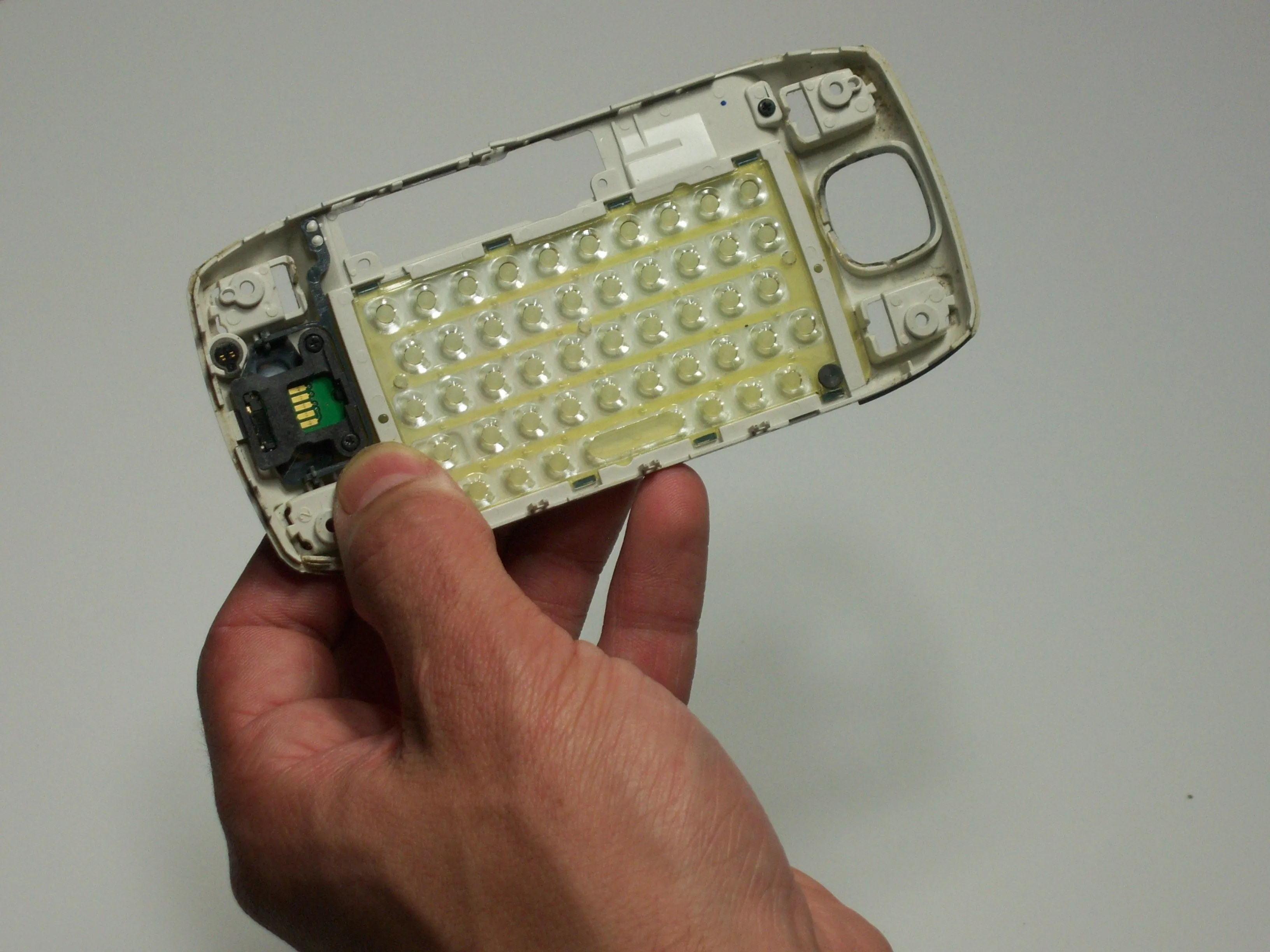

Шаг 6 Разборка Sidekick II

• Извлеките экран из корпуса.

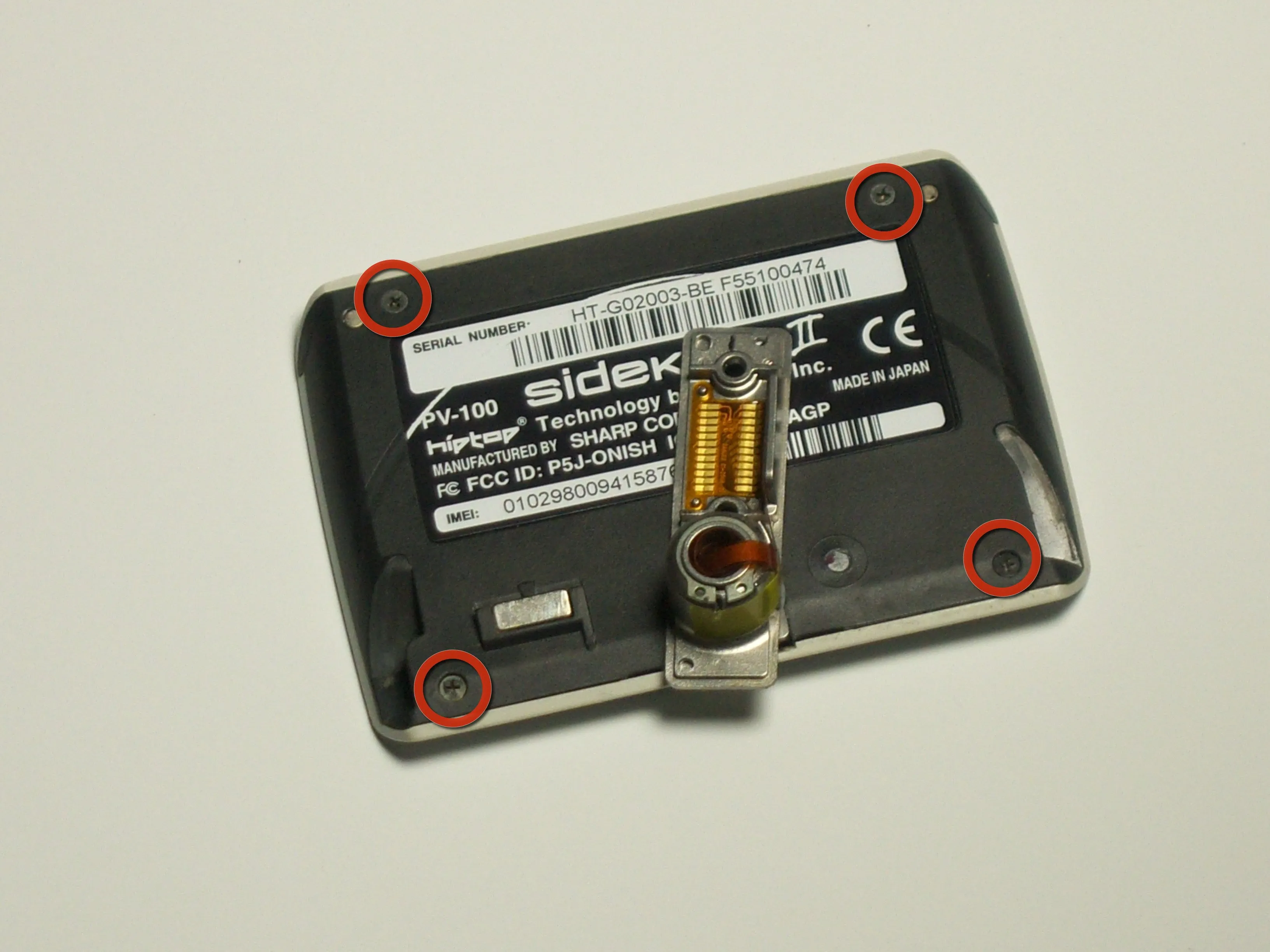

Шаг 7

• Отверткой Torx 6 выкрутите 4 винта с задней стороны экрана.

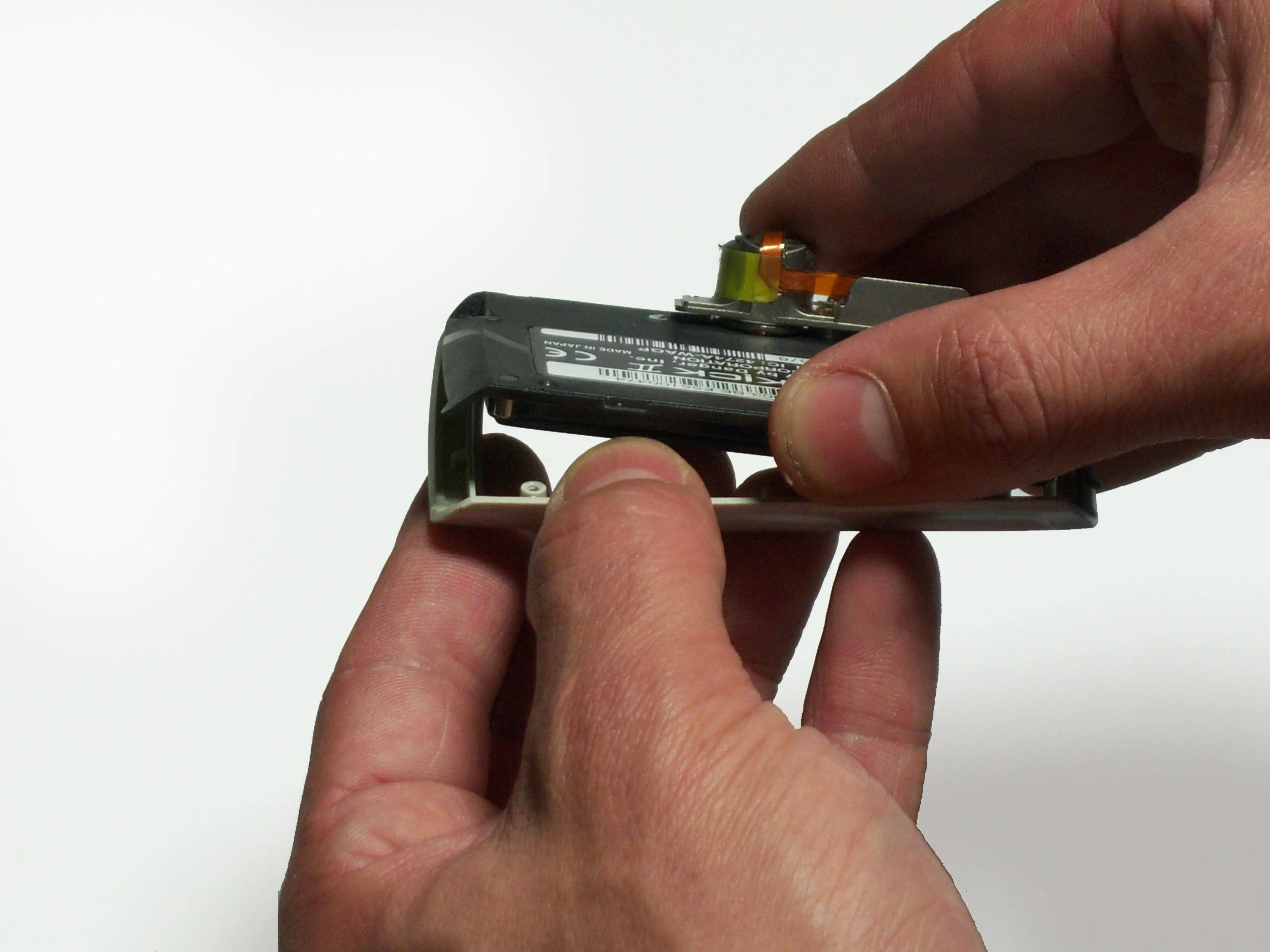

• Выньте экран из корпуса с помощью пальцев.

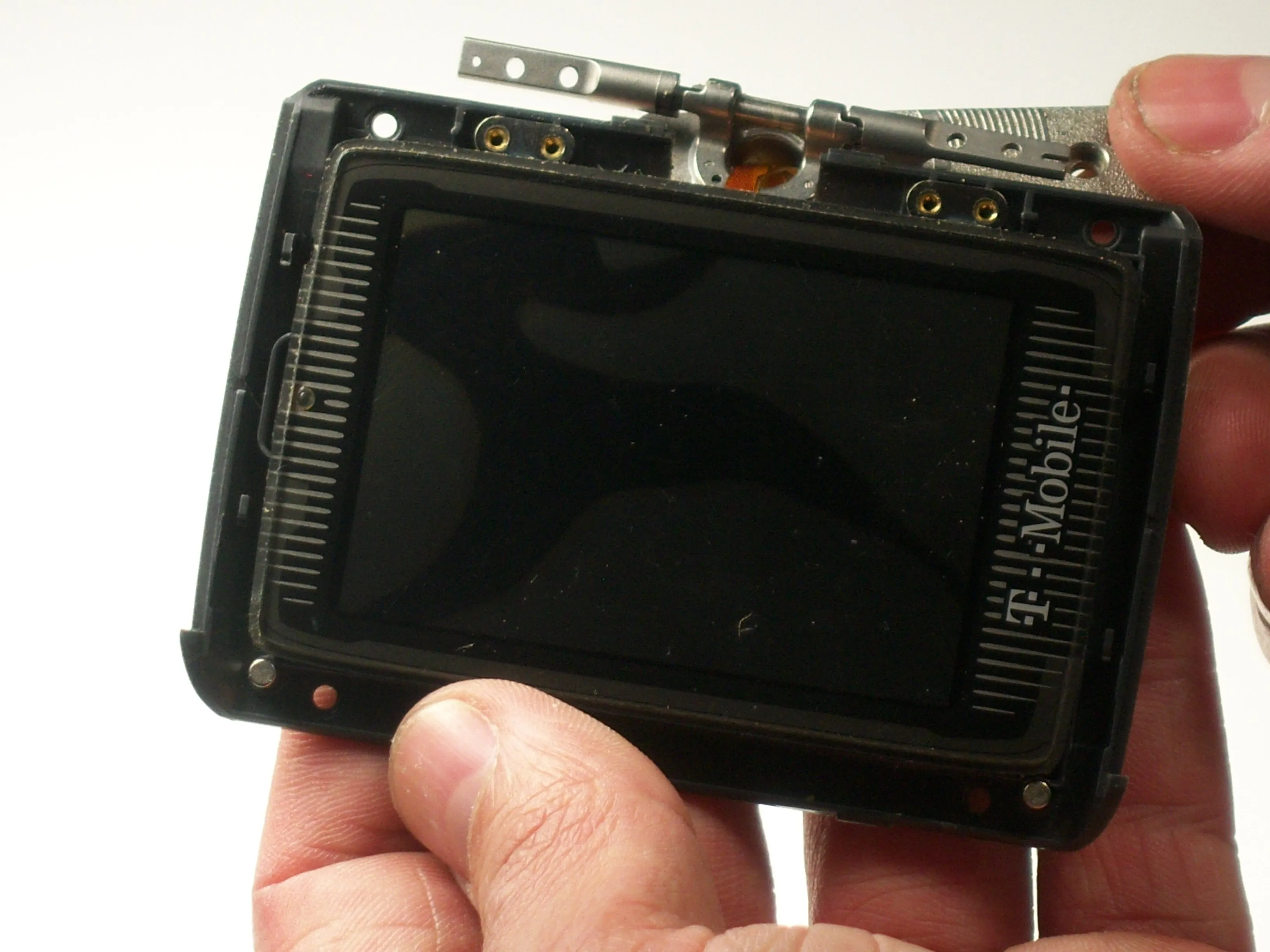

Шаг 8

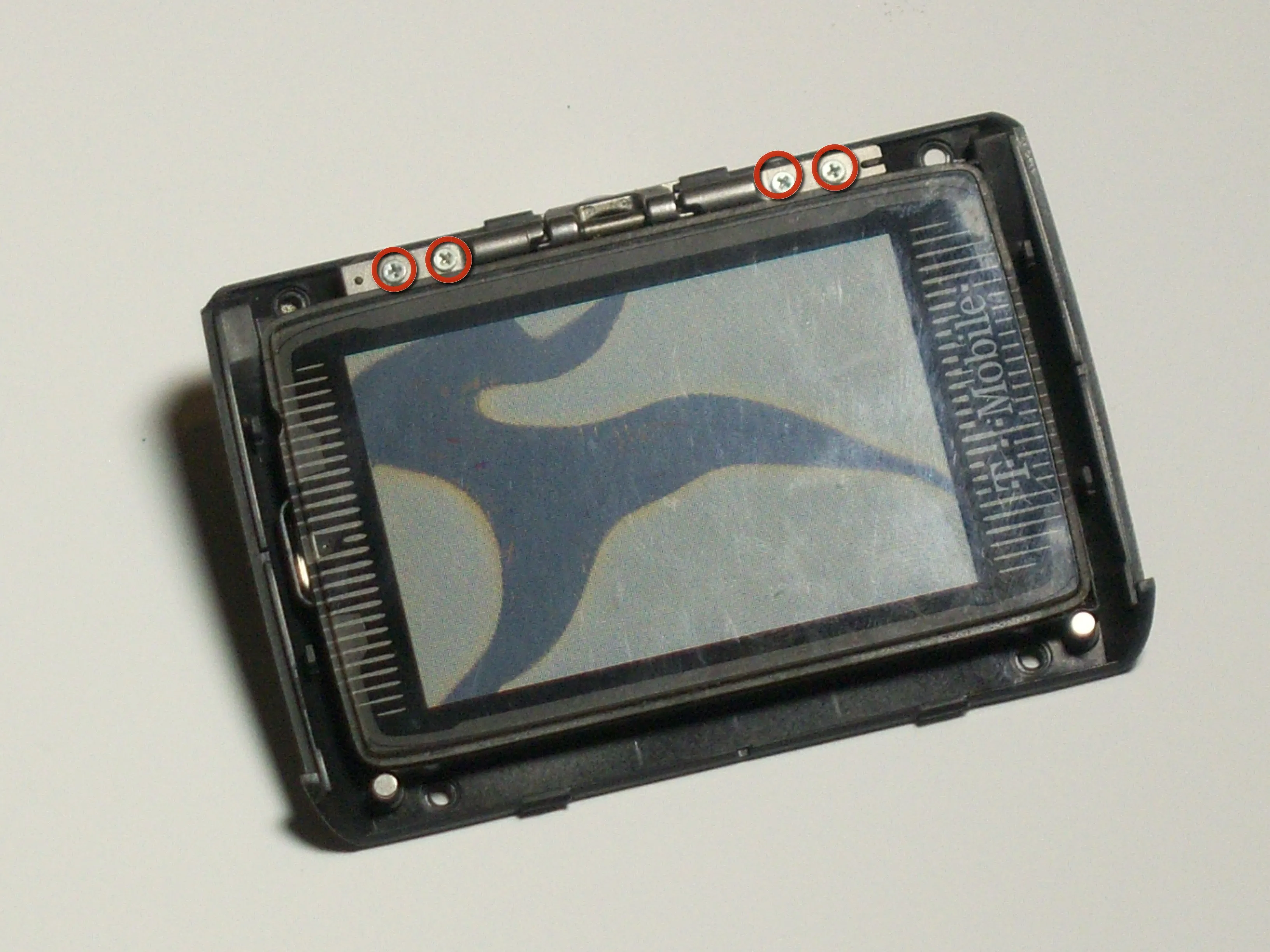

• Отвертками Phillip выкрутите 4 винта с передней стороны экрана.

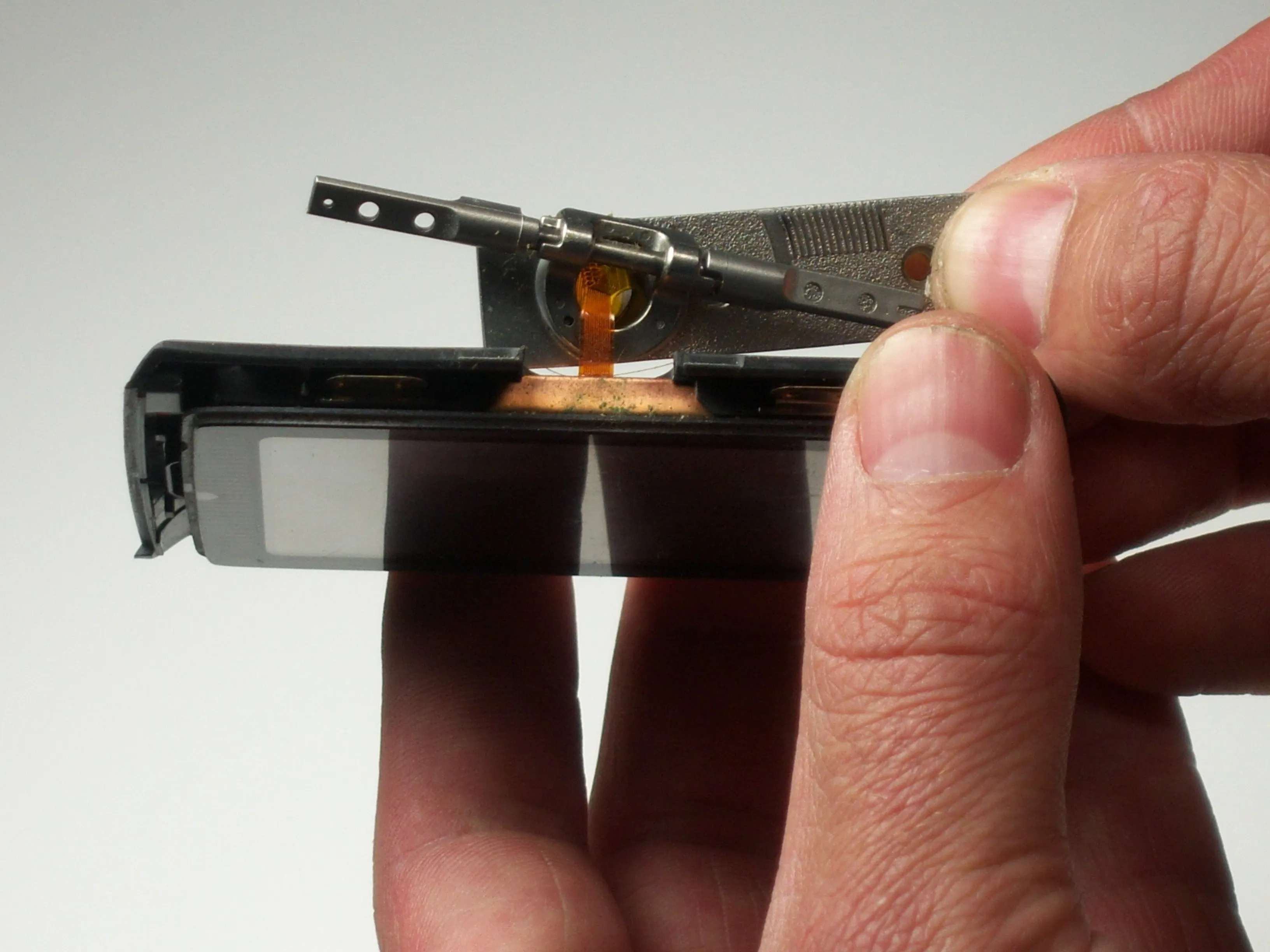

• Снимите металлическое покрытие с задней стороны экрана.

• Будьте осторожны при снятии металлического покрытия. Оранжевая лента не выйдет до конца, к тому же она хрупкая.

Шаг 9

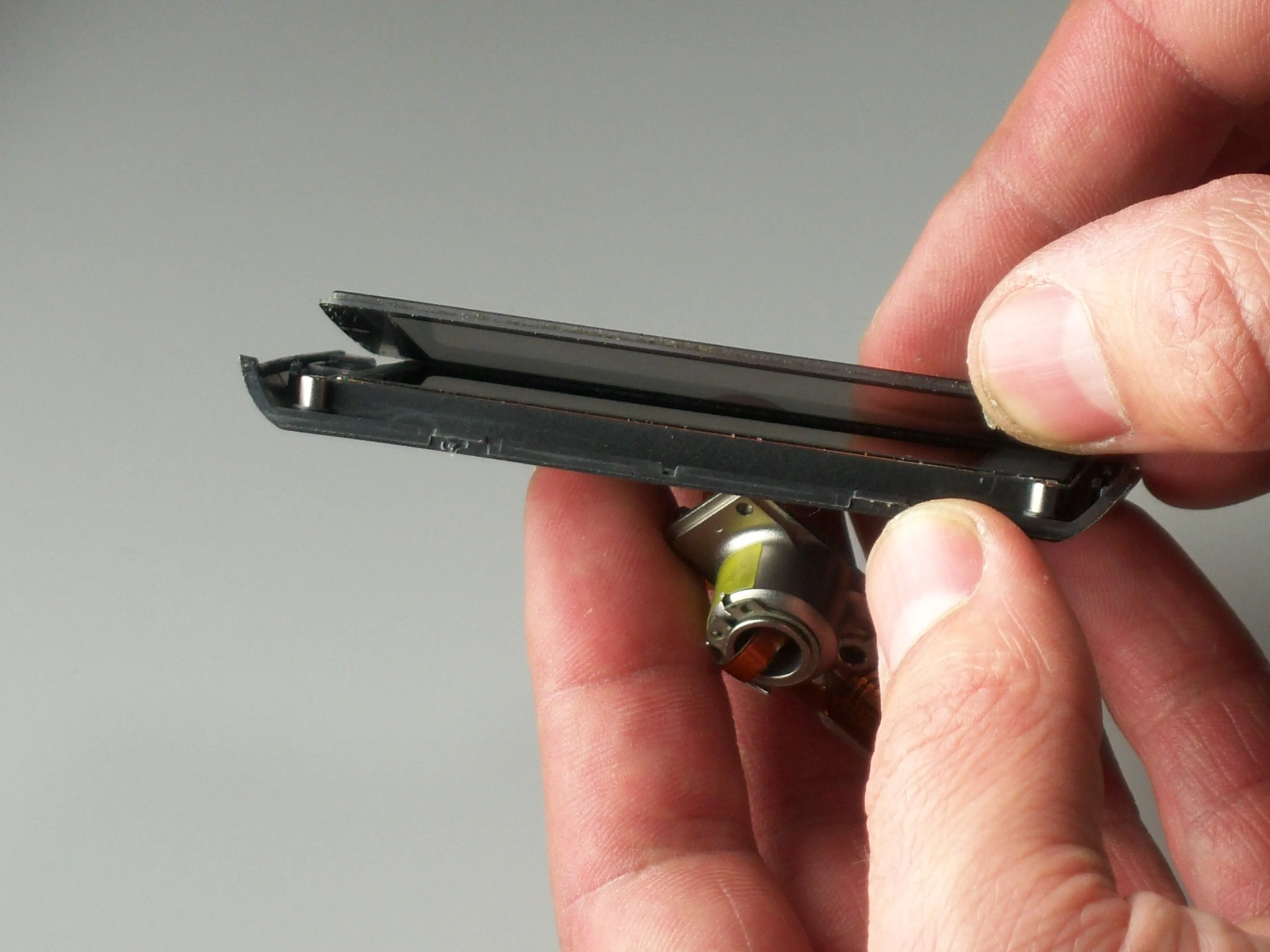

• Снимите защитную крышку перед экраном.

• Не используйте металлические инструменты, вы можете повредить защитную крышку или экран. Используйте только пальцы.

Шаг 10

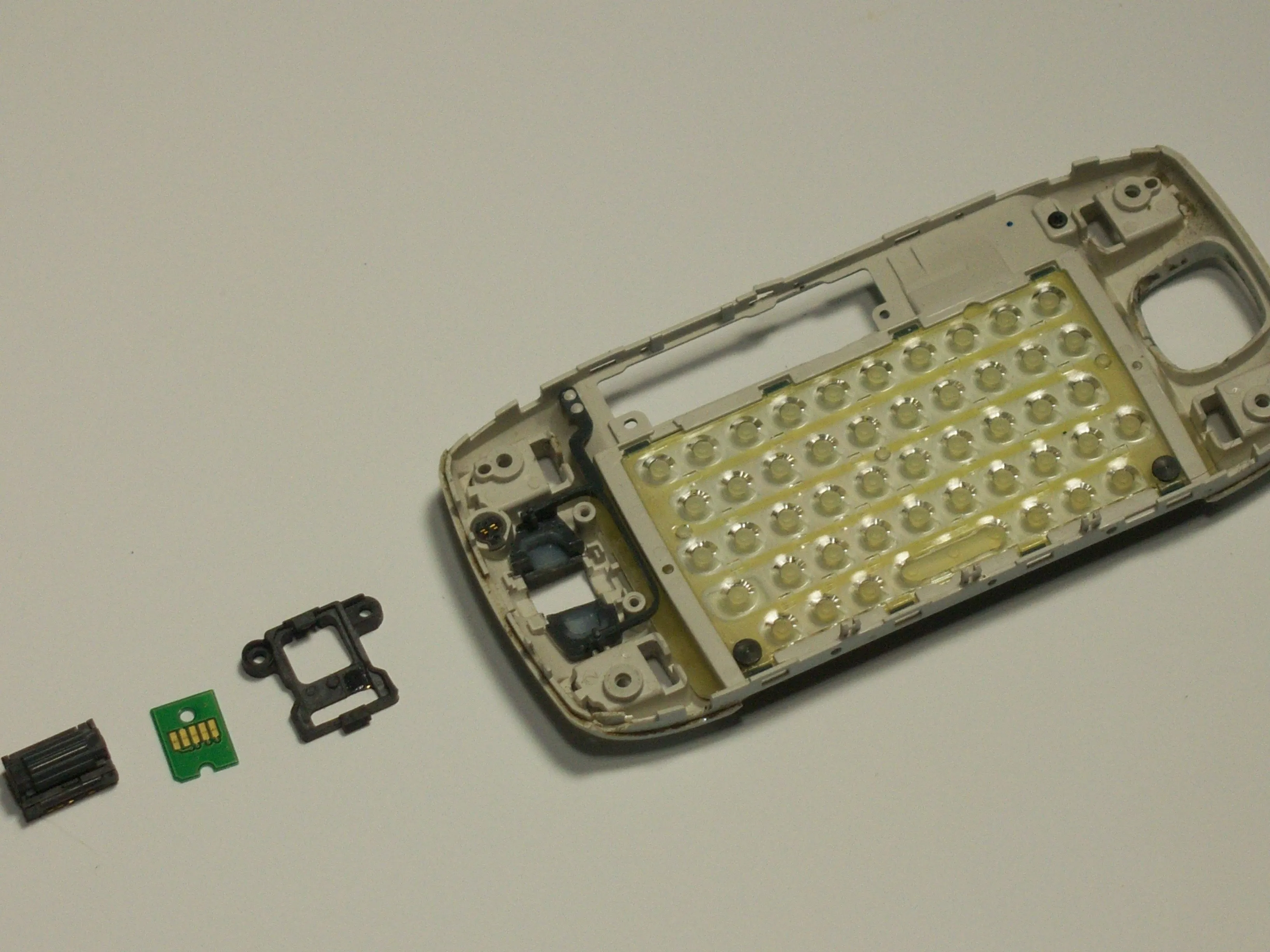

• Выньте винты, используя отвертку Torx 6.

• Затем поднимите колесико большого пальца и корпус с передней панели.

Шаг 11

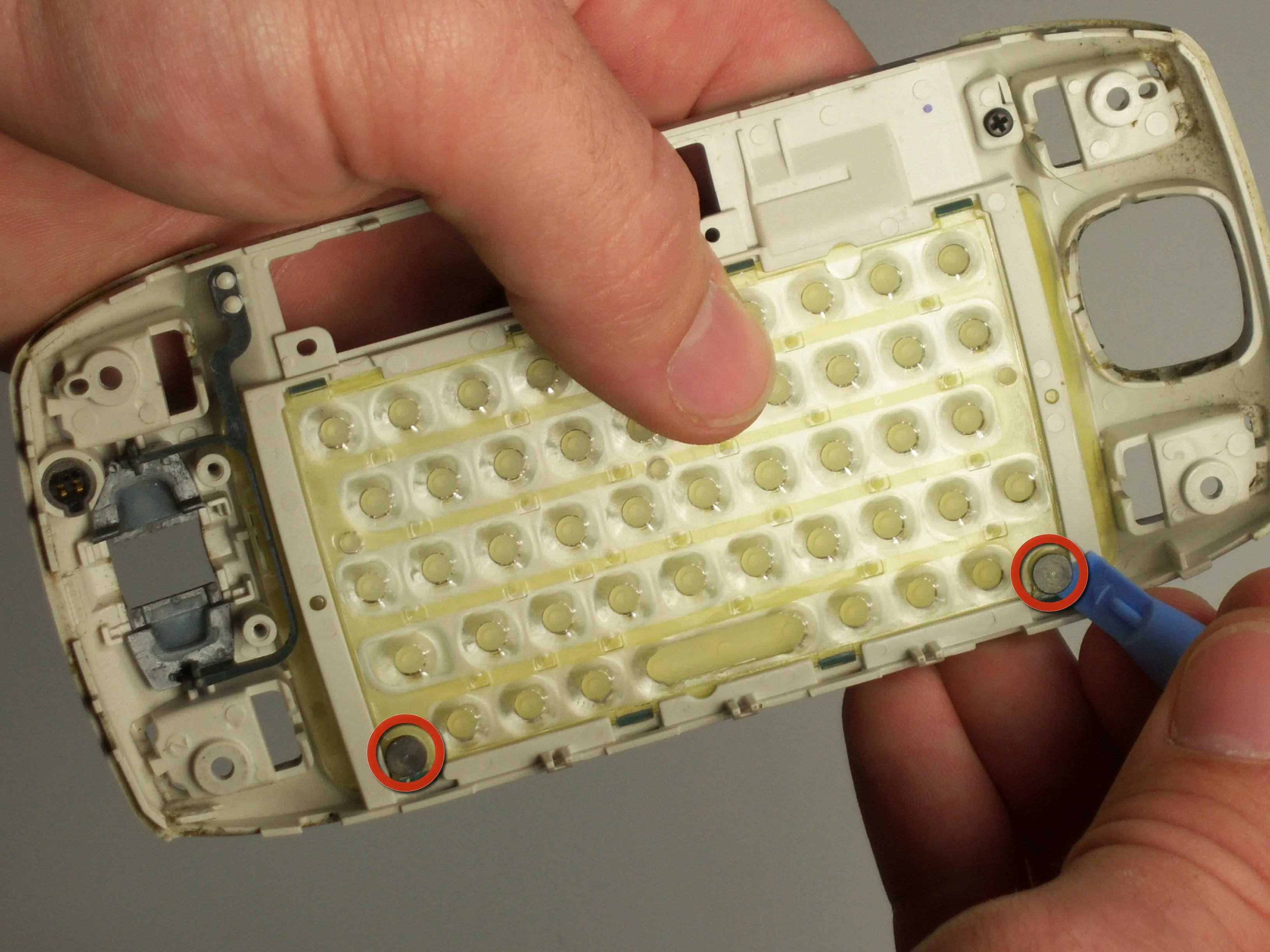

• Удалите 2 черные 'заклепки' с задней стороны корпуса с помощью пластикового инструмента для открывания.

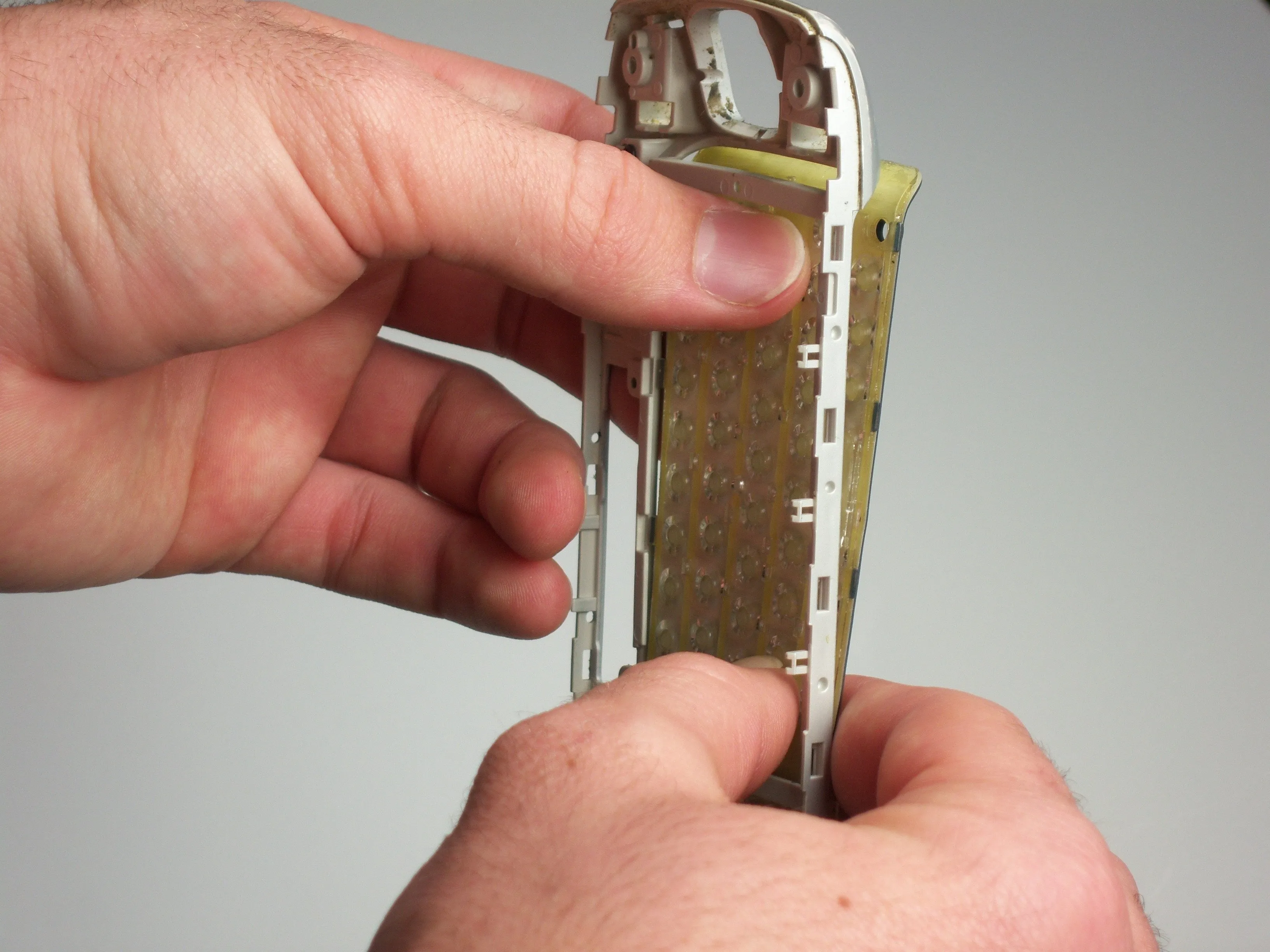

• Выдавите клавиатуру из передней части корпуса с помощью больших пальцев. Не давите слишком сильно, так как вы можете сломать плату.

Шаг 12

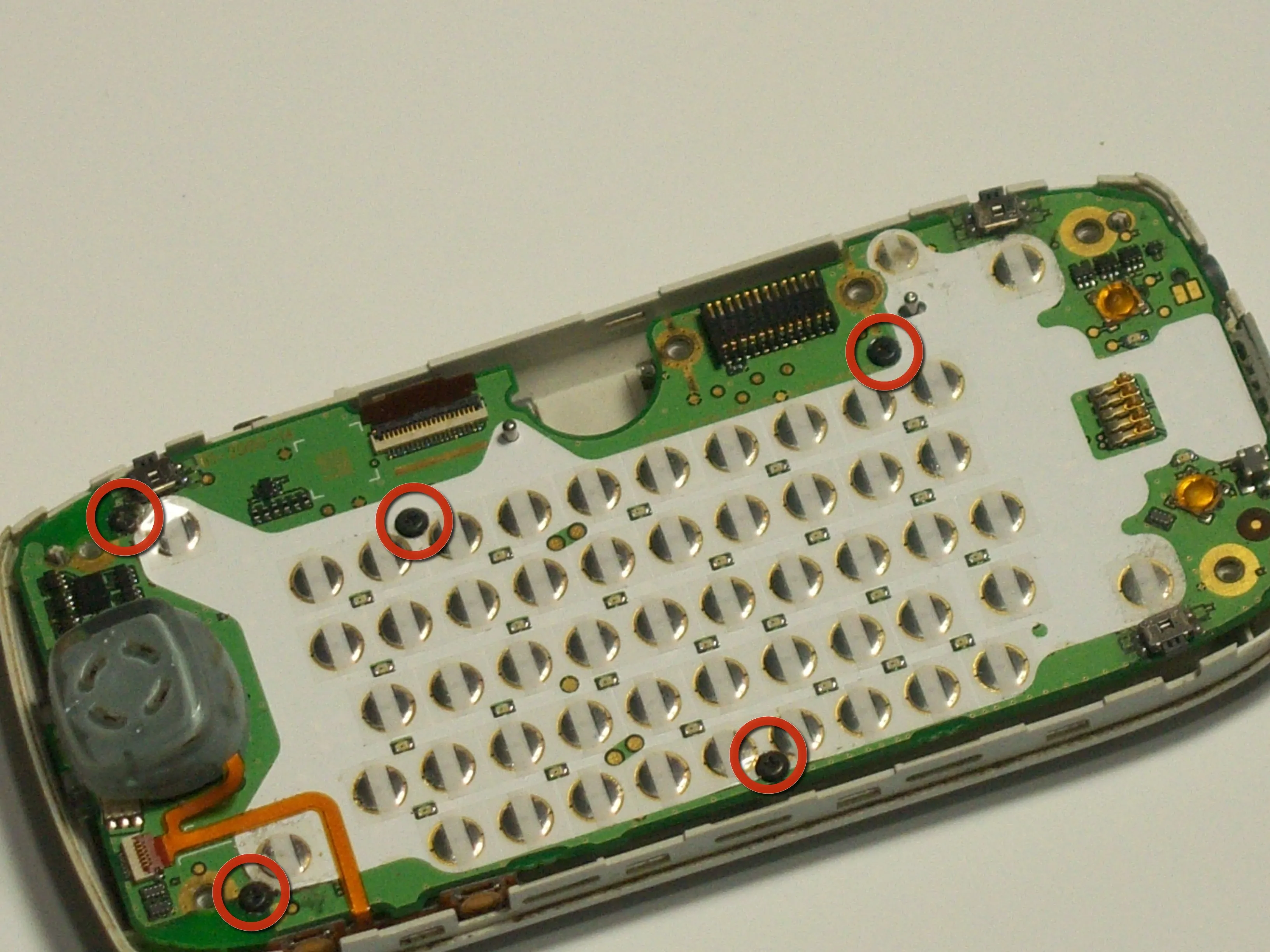

• Открутите 5 черных винтов с помощью крестообразной отвертки.

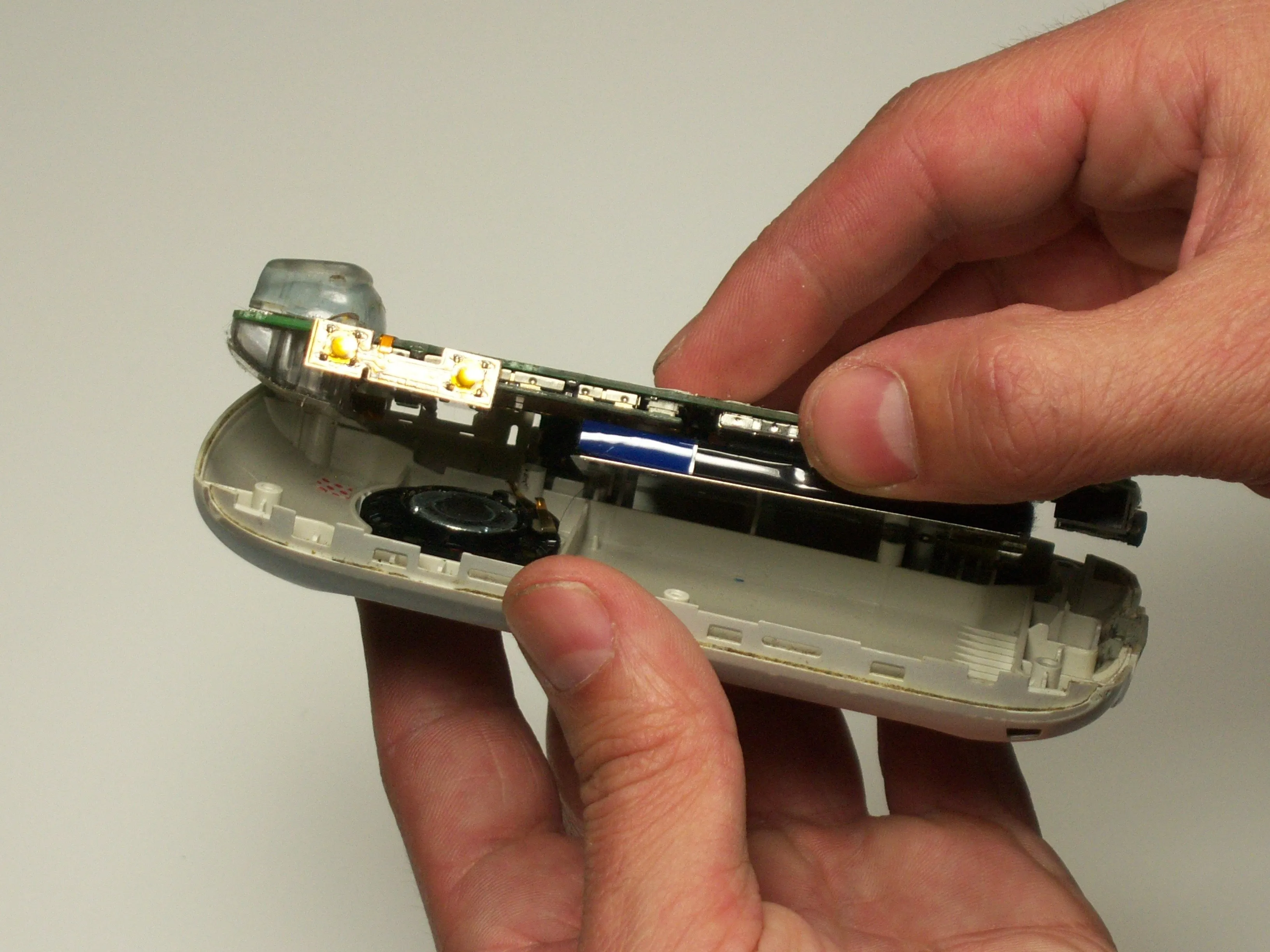

• Поднимите нижнюю часть платы управления из корпуса и отделите их друг от друга.

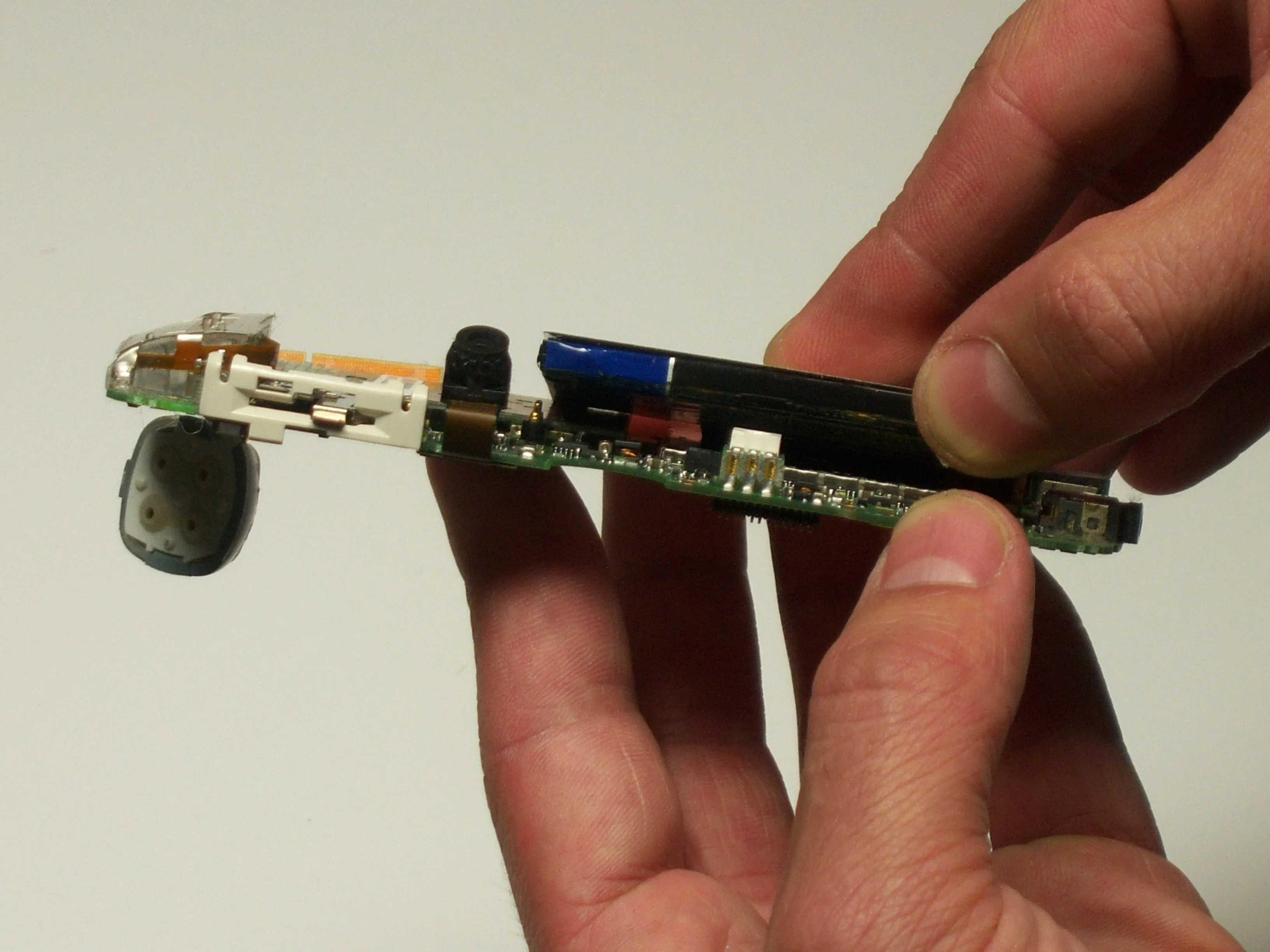

Шаг 13

• Осторожно снимите аккумулятор и заднюю панель.

• Не используйте металлические инструменты, вы можете повредить плату управления. Используйте только пальцы.

Шаг 14

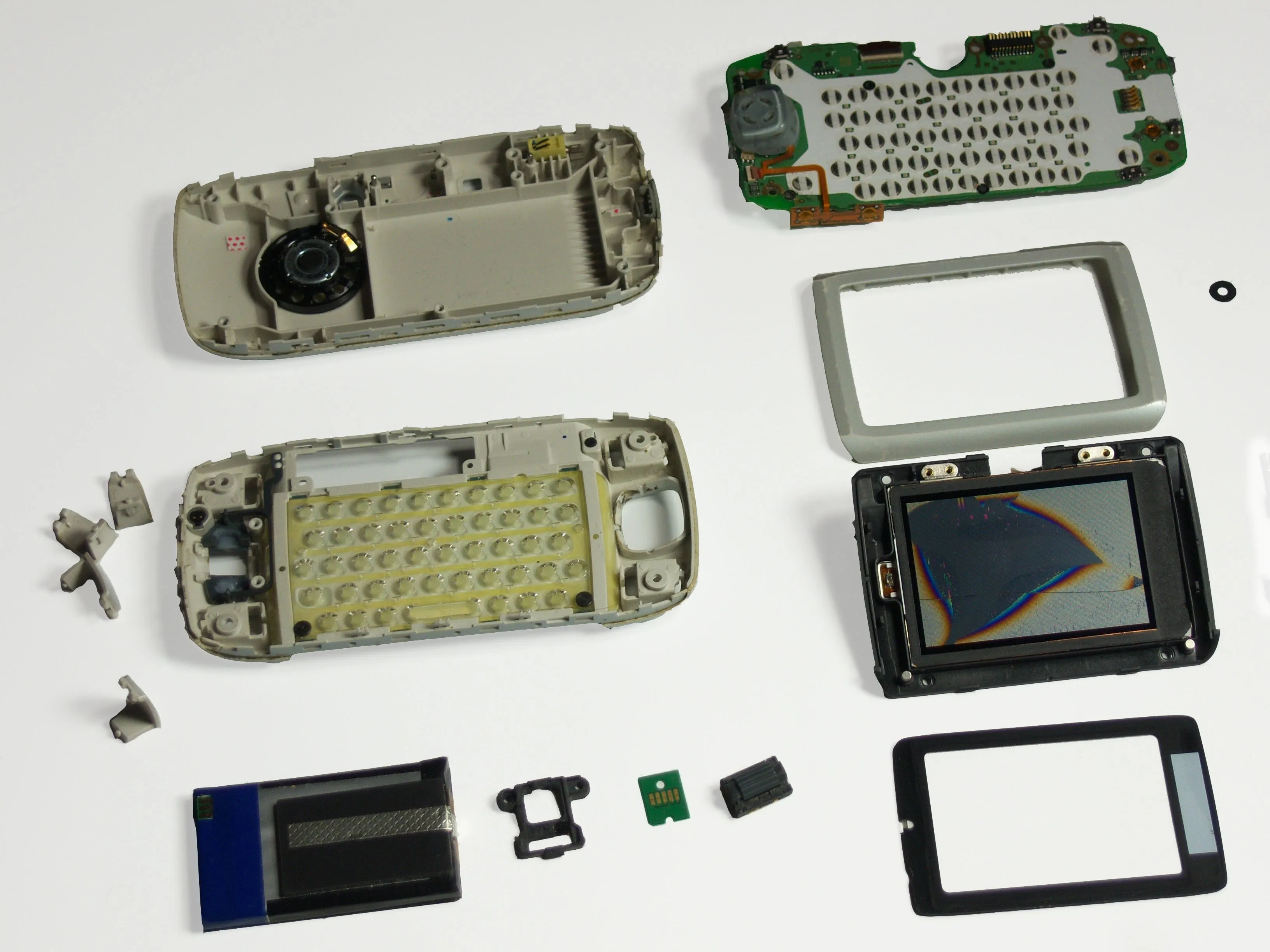

• Вот все детали, которые вы разобрали
