Разборка Siemens Gigaset S810 (немецкий)

Введение

Я сделал этот разбор, потому что телефон упал в воду. Я разобрал его, чтобы лучше просушить.

Что вам понадобится

инструменты

•

Шаг 1 Разборка Siemens Gigaset S810 (на немецком языке)

• Сначала, конечно, нужно снять крышку и вынуть батареи. Как это сделать, можно найти в инструкции по эксплуатации производителя.

• Затем переходим к передней части. Передняя часть зажата и ее нужно аккуратно поддеть киркой. Возможно, сразу это не получится, поэтому просто попробуйте немного.

Комментарии к шагу

Гитарные медиаторы также оказались незаменимыми помощниками в работе с моим Siemens Gigaset S68H. Использование отверток или других металлических рычагов только портит корпус. Проще всего открыть его через узкие верхнюю и нижнюю стороны.

Пожалуйста, не могли бы вы сделать какие-нибудь фотографии, чтобы снять S68H?

Спасибо за все

Пожалуйста, не могли бы вы получить какие-либо фотографии, чтобы размонтировать S68H?

Спасибо за все

Хорошее описание. Спасибо.

Мне пришлось заменить микрофон. Звонящим было трудно слушать, потому что микрофон был слабым и очень низким. В поисках нужной детали я наконец-то сделал заказ на сайте Conrad.de

МИКРОФОННЫЙ КАПСЮЛЬ

KPCM-G60H27P-44DB-1183

~ 0,70 евро

и пока что он работает идеально. Но у вас должен быть некоторый опыт пайки!

Шаг 2

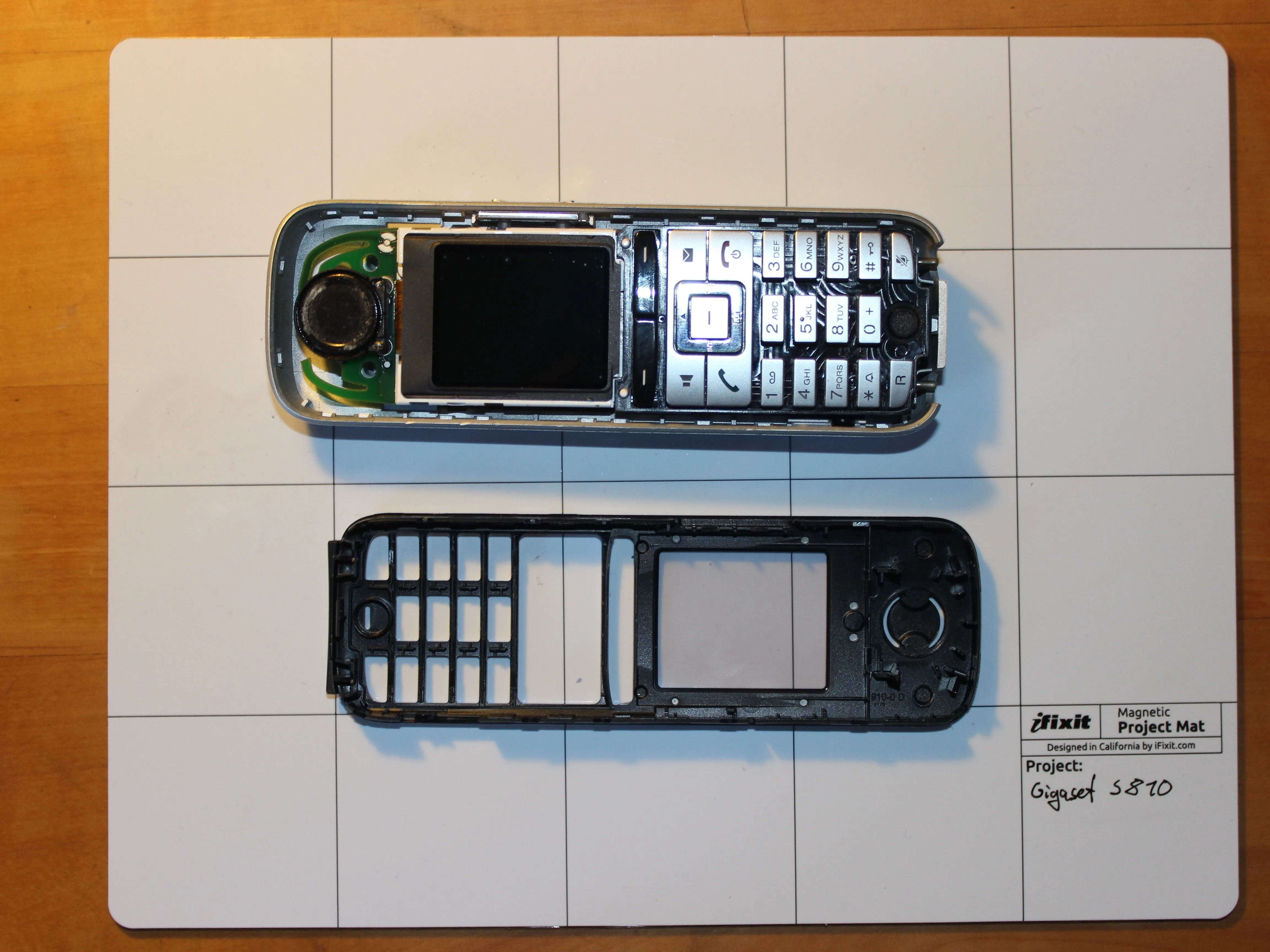

• Сначала верхняя часть немного выходит. Затем, если вы продолжите аккуратно тянуть, вы сможете вытащить нижнюю часть и снять ее.

Шаг 3

• Чтобы достать печатную плату, нужно перевернуть устройство и надавить на штырь аккумулятора. При этом нужно немного поддеть плату сверху. (Это также можно сделать ногтем).

Шаг 4

• Вот как это выглядит вначале

Шаг 5

• Затем повторите то же самое с другим штифтом. Снова вставьте штифт и потяните с другой стороны.

Шаг 6

• Чтобы освободить дисплей, осторожно сдвиньте фиксаторы в сторону. Осторожно! Не применяйте силу, иначе они сломаются! И еще один важный момент: дисплей припаян и не соединен с печатной платой штекером, поэтому не отрывайте его просто так... У вас есть пространство для маневра, но все равно будьте осторожны.

Шаг 7

• Чтобы снять динамик, нужно сдвинуть его в одну сторону, а затем аккуратно отодвинуть противоположный зажим.

Шаг 8

• Готово! :) Чтобы собрать его, просто действуйте в обратном порядке!

Шаг 9

• Наконец, вы можете замочить печатную плату в рисе и/или очистить и продезинфицировать ее контактной жидкостью.
