Разборка SiliconGraphics Onyx

Введение

Silicon Graphics Onyx был представлен в 1993 году как графический суперкомпьютер SGI высокого класса. Существует два различных типа Onyx: Onyx 'rack', размером с кухонный холодильник, и Onyx 'deskide' - миниатюрная версия, которую вы видите здесь. Стоечная машина имеет больше слотов расширения для плат процессора и памяти, а также место для трех графических 'конвейеров'. В 1998 году на смену Onyx пришла модель Onyx2.

Onyx выпускался с процессорами mips R4000, R8000 и R10000, с 1, 2 или 4 процессорами на процессорной плате. Различные графические опции включали RealityEngine2, который был обновлением оригинального движка реальности для машин Crimson и PowerSeries. VTX - это уменьшенная по стоимости RealityEngine2. InfiniteReality - самый новый (1995) и самый мощный графический движок для SGI Onyx, его дизайн был использован в более новых машинах, таких как Onyx2 и Onyx3000. Также существует огромное количество расширений HIO и VME для работы с сетью, звуком, расширенным вводом/выводом для управления машинами или захвата движения, а также 'видео' - что во вселенной SGI сильно отличается от 'графики'.

Эти машины использовались компаниями, университетами и правительствами для создания передовых CAD/CAE, FEA, жидкостного моделирования, визуализации, голливудских спецэффектов и, конечно, виртуальной реальности. Я приобрел этот конкретный Onyx 'как есть' на аукционе излишков Boeing в 2008 году. Он потребовал значительного ремонта некоторых графических плат и за прошедшие годы прошел несколько модернизаций. Сейчас он снова находится в идеальном рабочем состоянии и является отличной машиной для игры в Quake 3 или для работы с системой Mathematica! Давайте разберем его на кусочки и посмотрим, что внутри!

Что вам понадобится

Инструменты

•

•

•

•

  Посмотреть

Шаг 1 Разборка SiliconGraphics Onyx

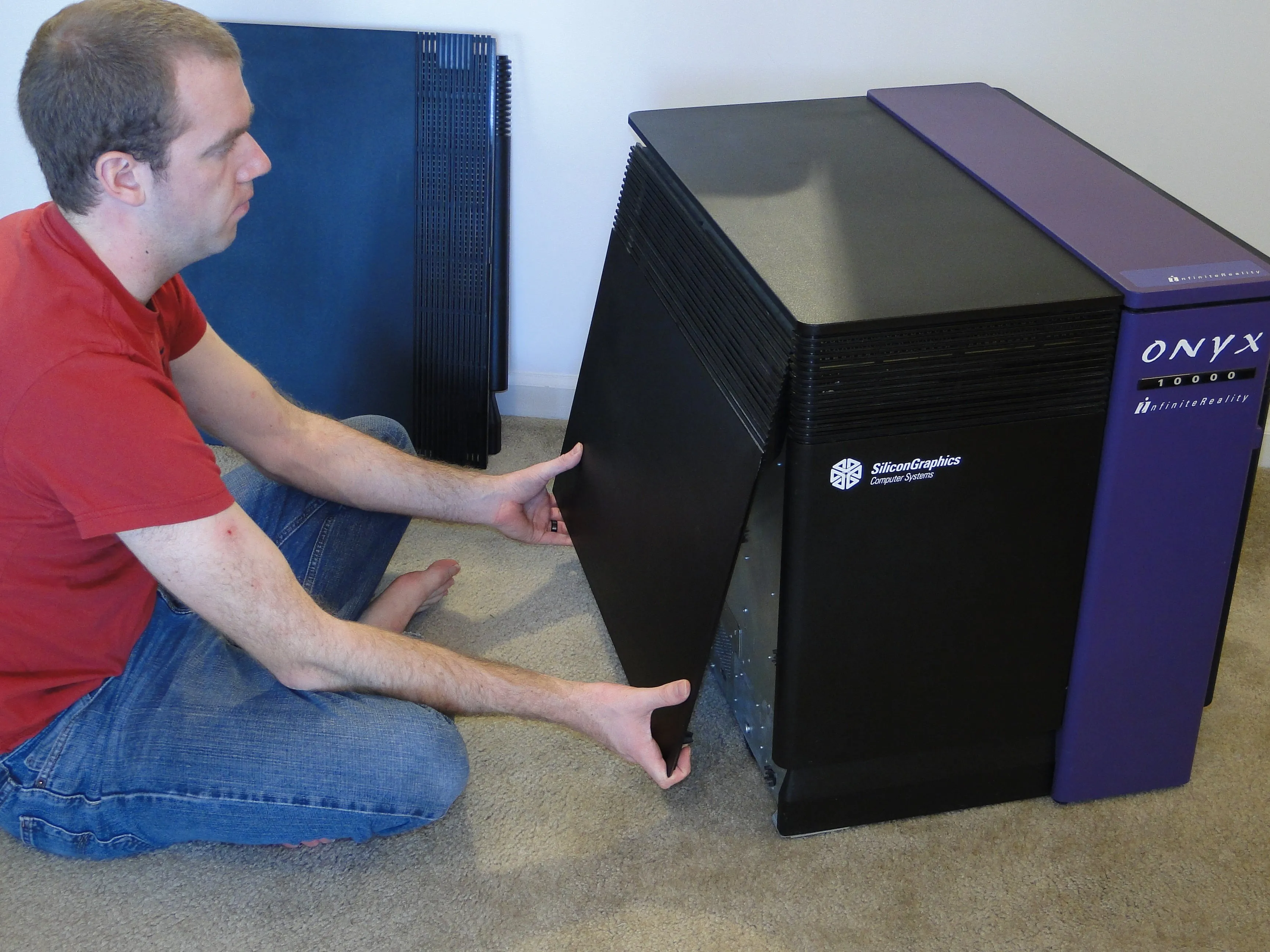

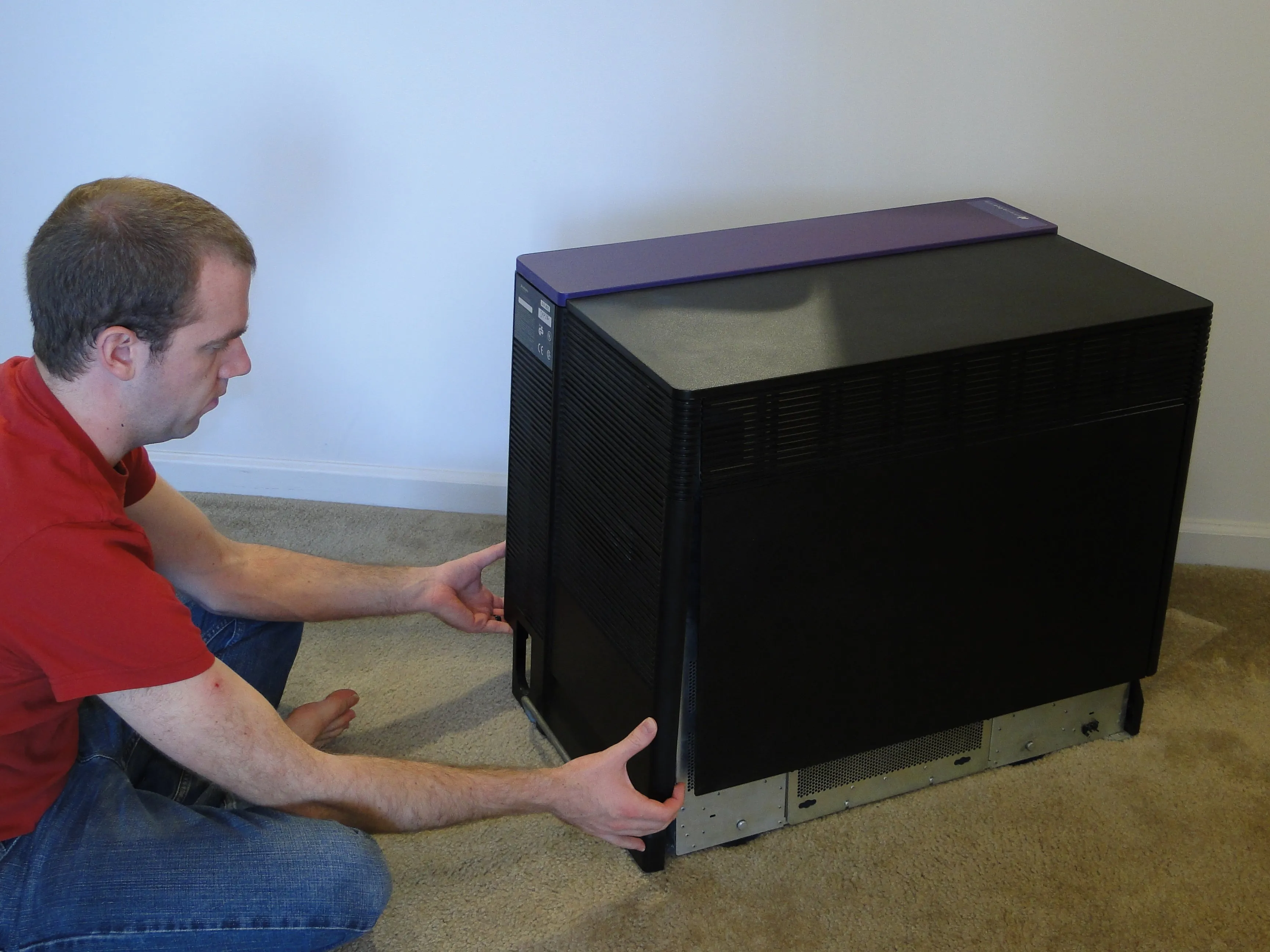

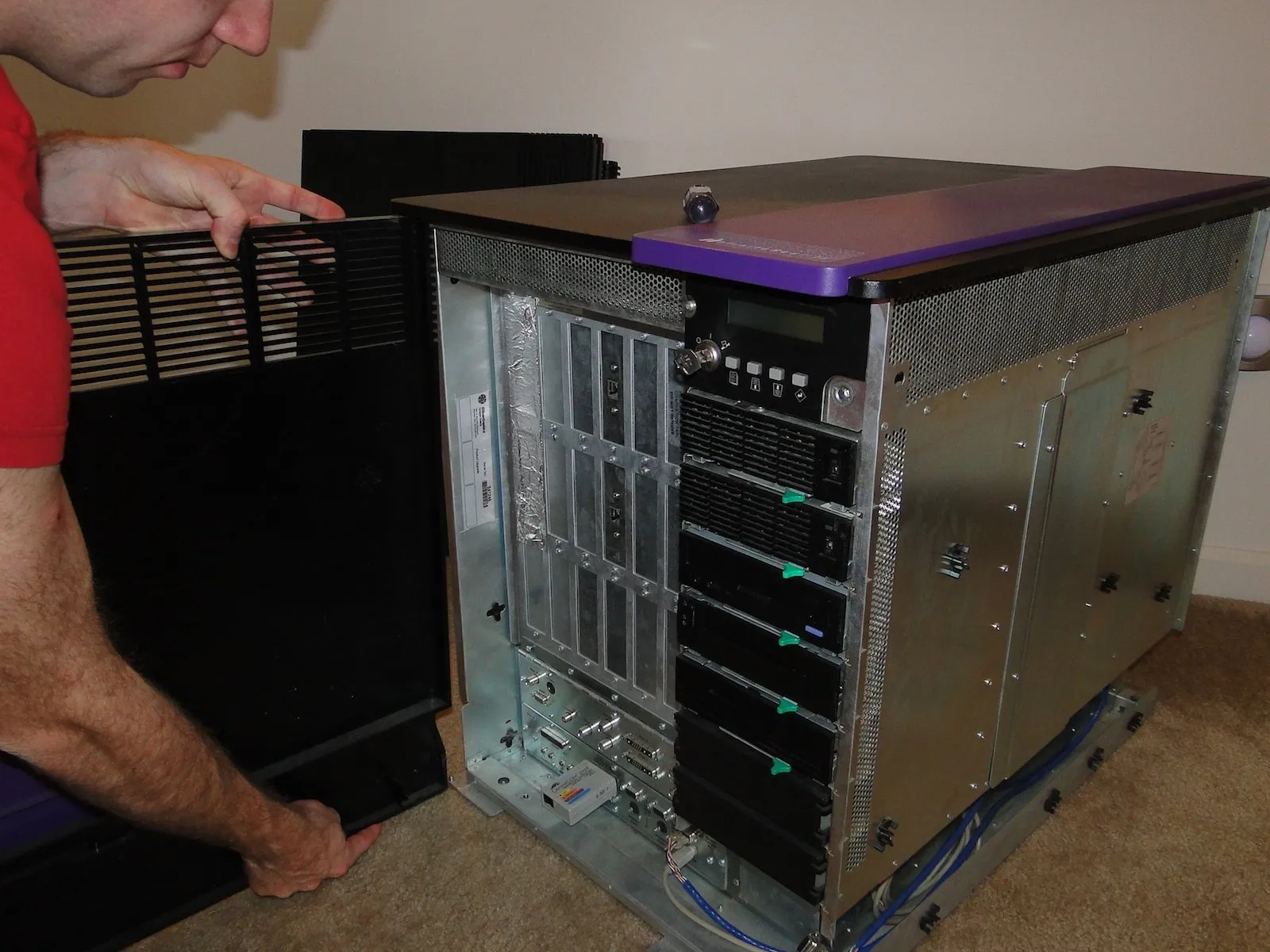

• Начните с удаления задней и боковых пластиковых шкурок.

• Чтобы снять заднюю и боковые обшивки, потяните за нижнюю часть обшивки, а затем сдвиньте ее вниз.

• Этот Onyx не оснащен боковыми юбками.

• Мы снимем верхнюю кожу в конце разборки, так как снимать ее нужно только при замене.

Шаг 2

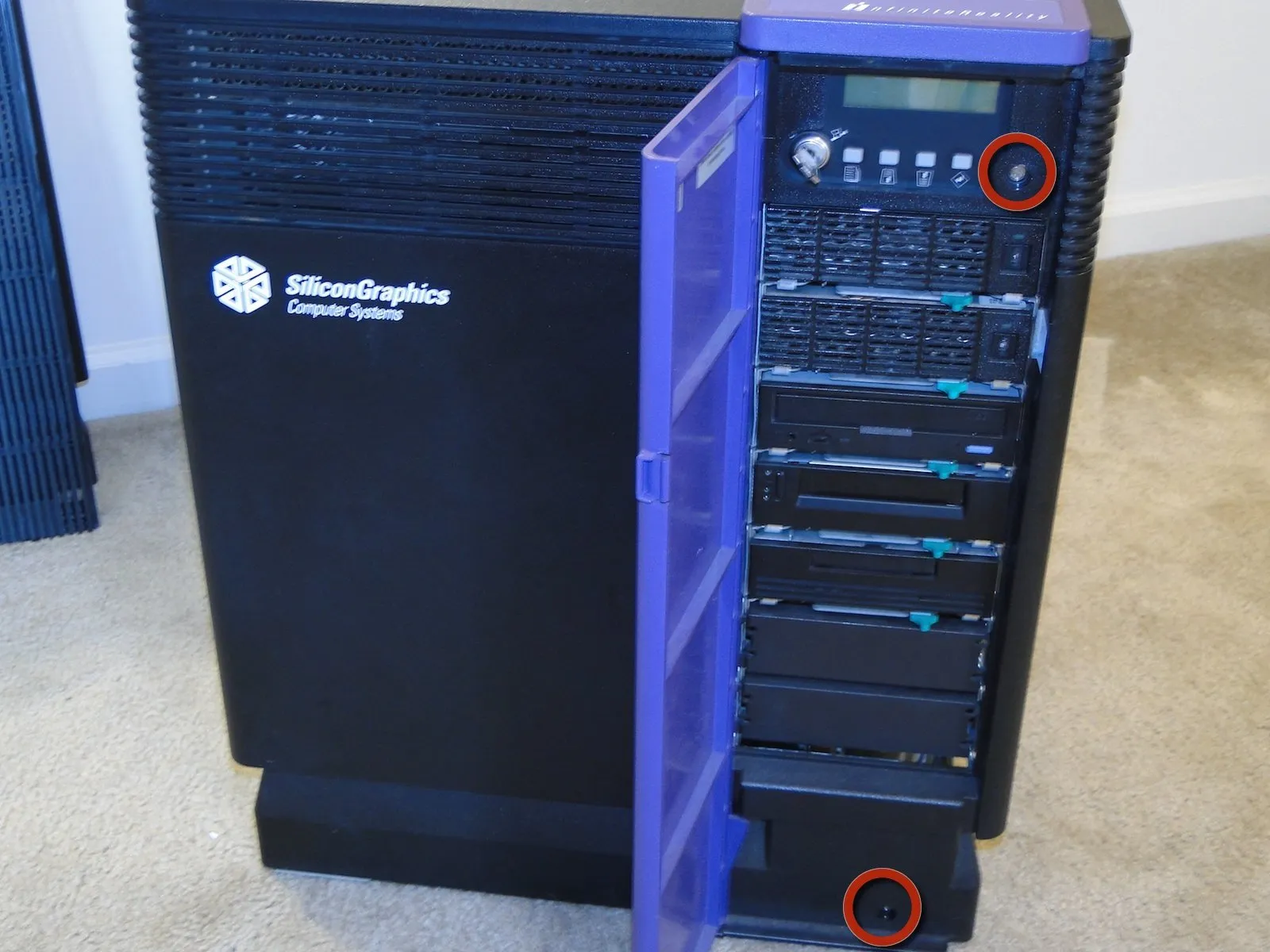

• Откройте фиолетовую дверцу привода.

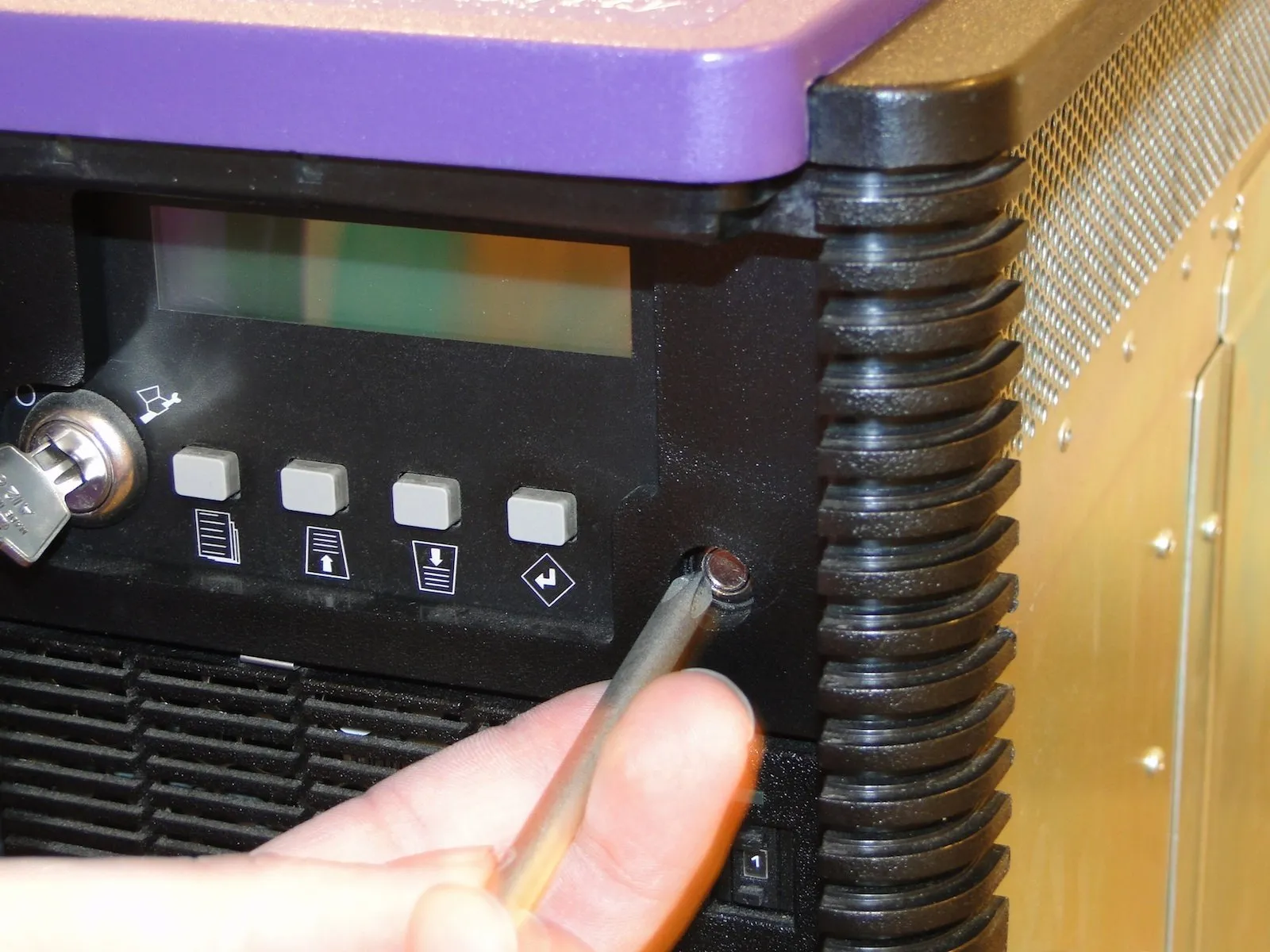

• Две защелки удерживают переднюю дверцу закрытой. Чтобы открыть их, нажмите на кнопку отверткой, и она выскочит.

• Чтобы снять переднюю дверцу, толкните ее вверх и отведите от нижней петли.

• Верхняя петля подпружинена.

Шаг 3

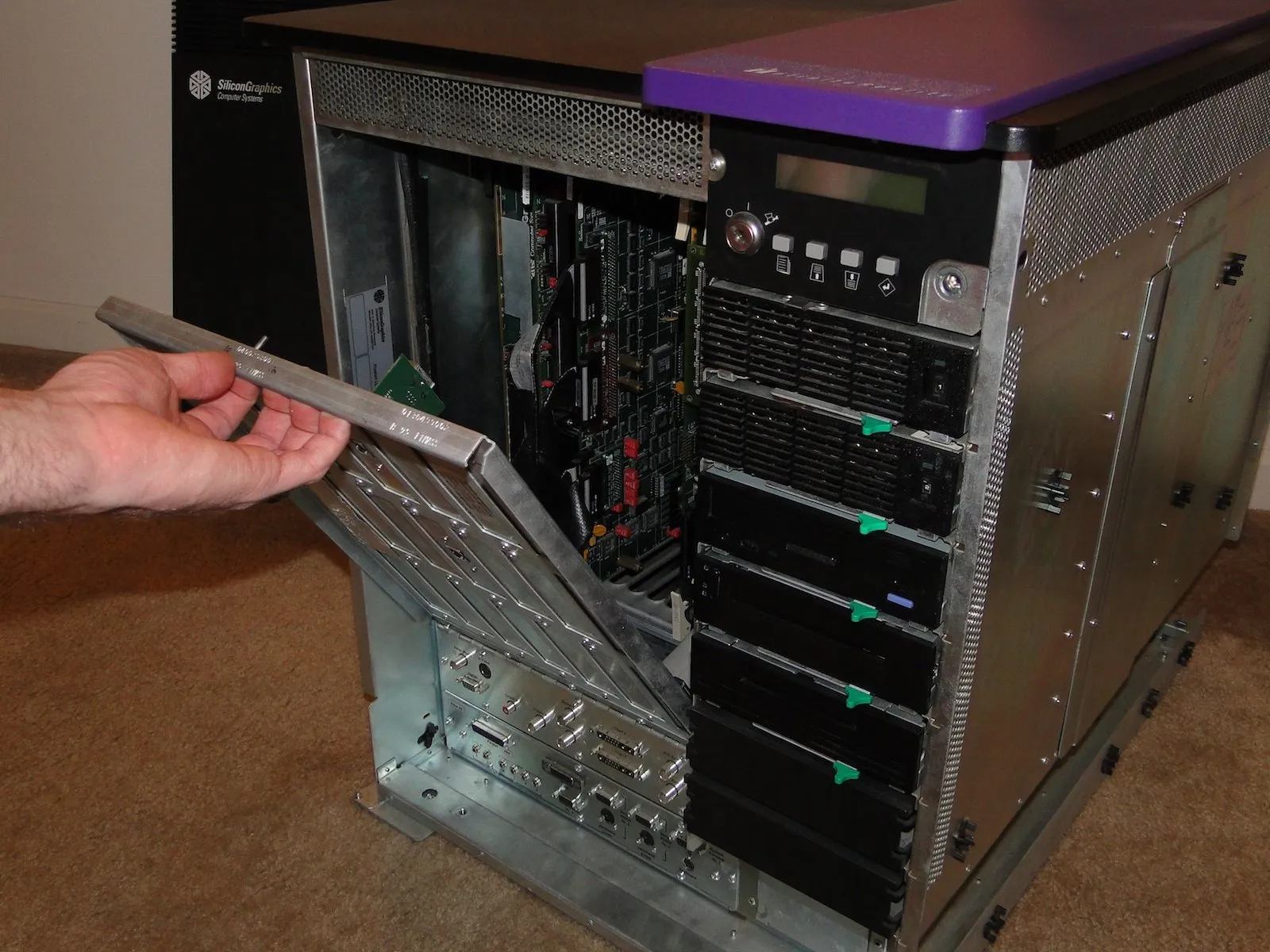

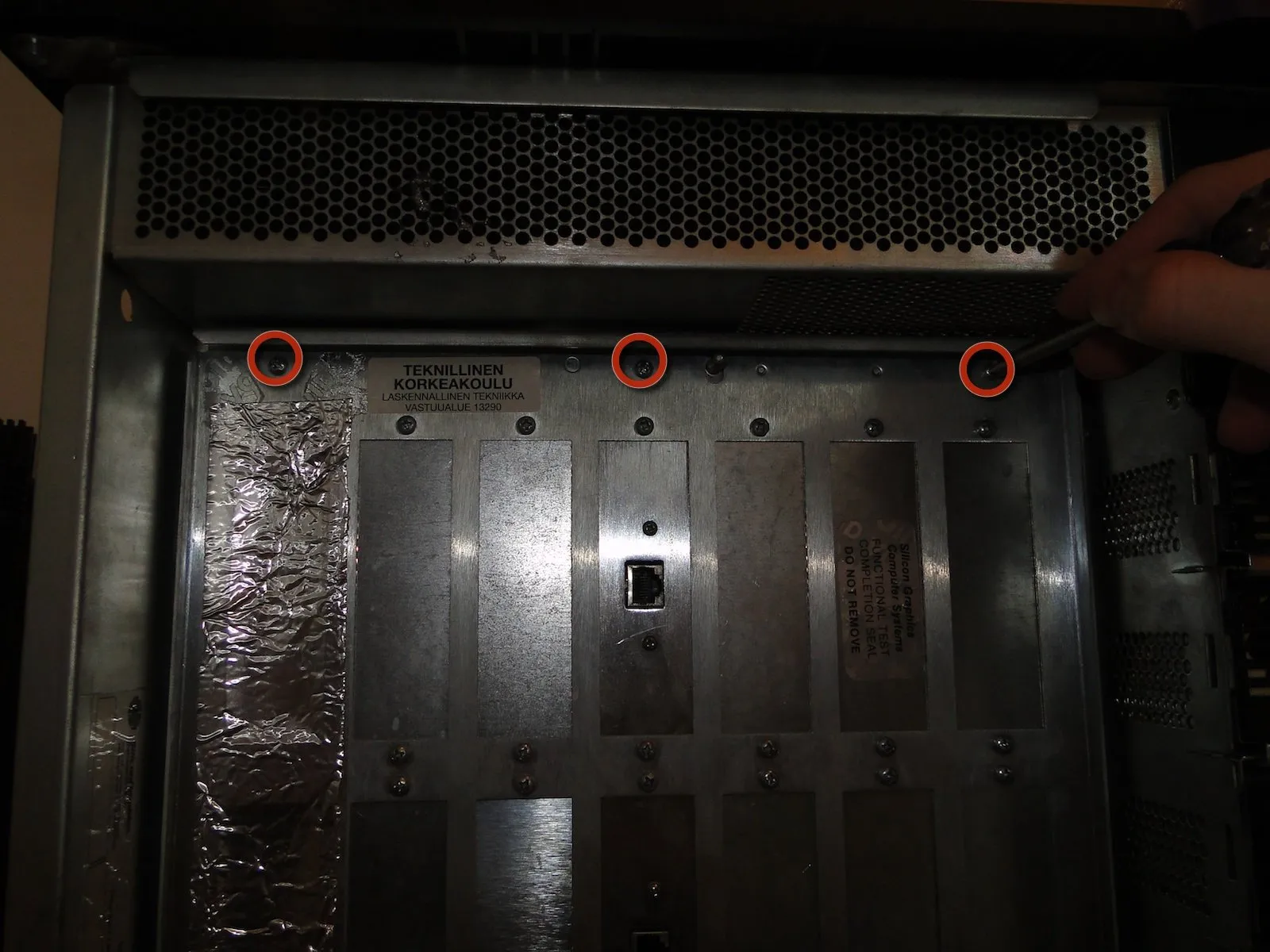

• Открутите эти три винта, чтобы открыть дверцу перегородки ввода/вывода.

• Дверца перегородки откидывается вниз для удобства доступа.

• Через эту панель подключаются периферийные платы, такие как звуковая, сетевая или видео.

Шаг 4

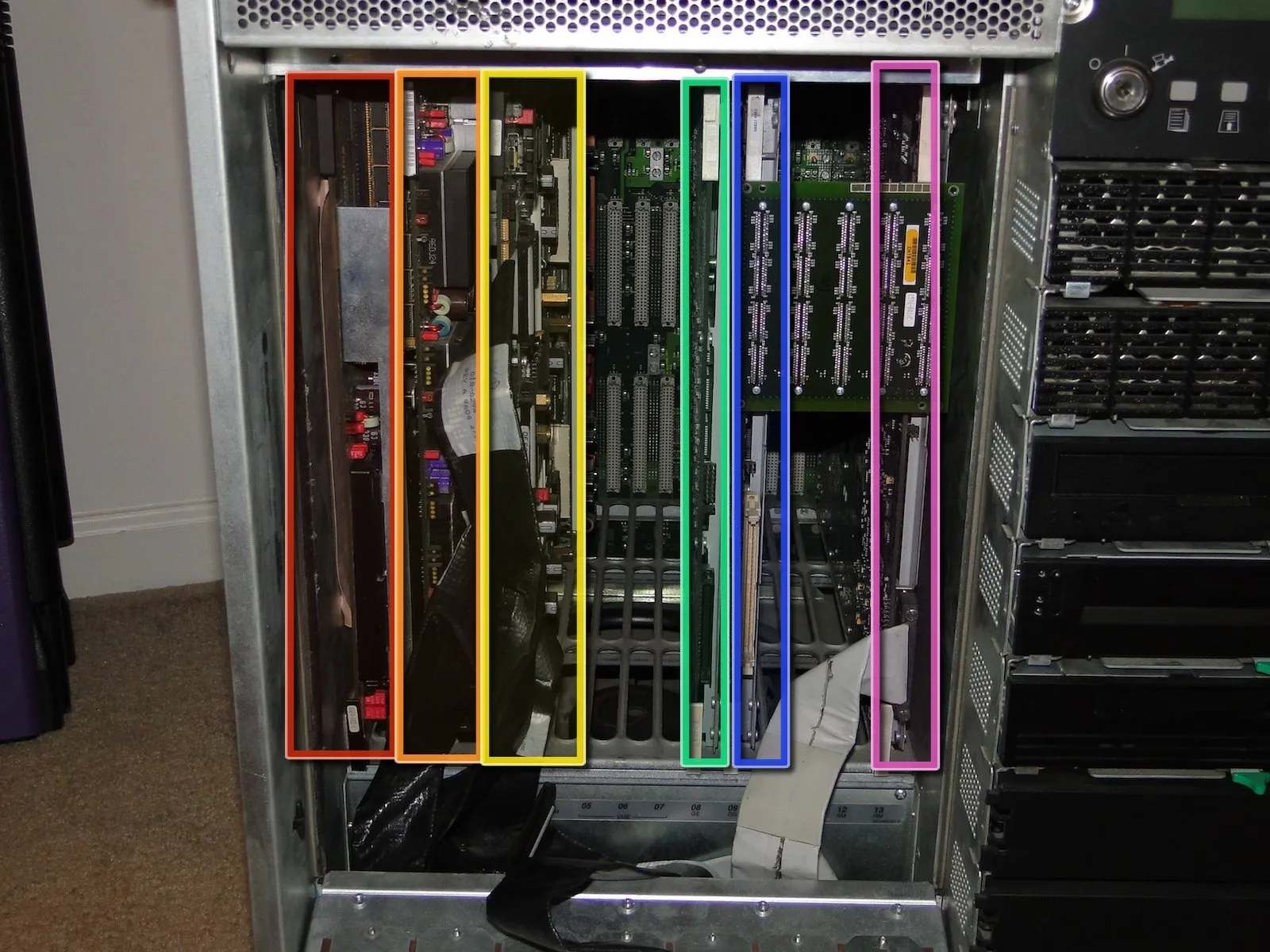

• Теперь перед нами открываются недра компьютера!

• Платный отсек имеет размер 9U VME, что означает, что каждая плата имеет площадь около 14 дюймов.

• Плата памяти (MC3, 32x64MB (2GB))

• Плата процессора (IP25, 4x MIPS R10000 @195Mhz)

• Плата ввода/вывода (SGI IO4)

• Geometry Engine (4x GE12 SGI-proprietary ASICs)

• Растровый менеджер (20x 'четырехъядерных' растровых движков - 80 всего, 16MB)

• Генератор дисплея (два графических терминальных ЦАП и видеовход/выход

Шаг 5

• При работе внутри машины предотвратите ESD (электростатический разряд)! Надевайте токопроводящий браслет на запястье и избегайте изолирующей одежды, например, из шерсти, нейлона или синтетических материалов. Кладите платы только на непроводящую сумку или антистатический рабочий коврик.

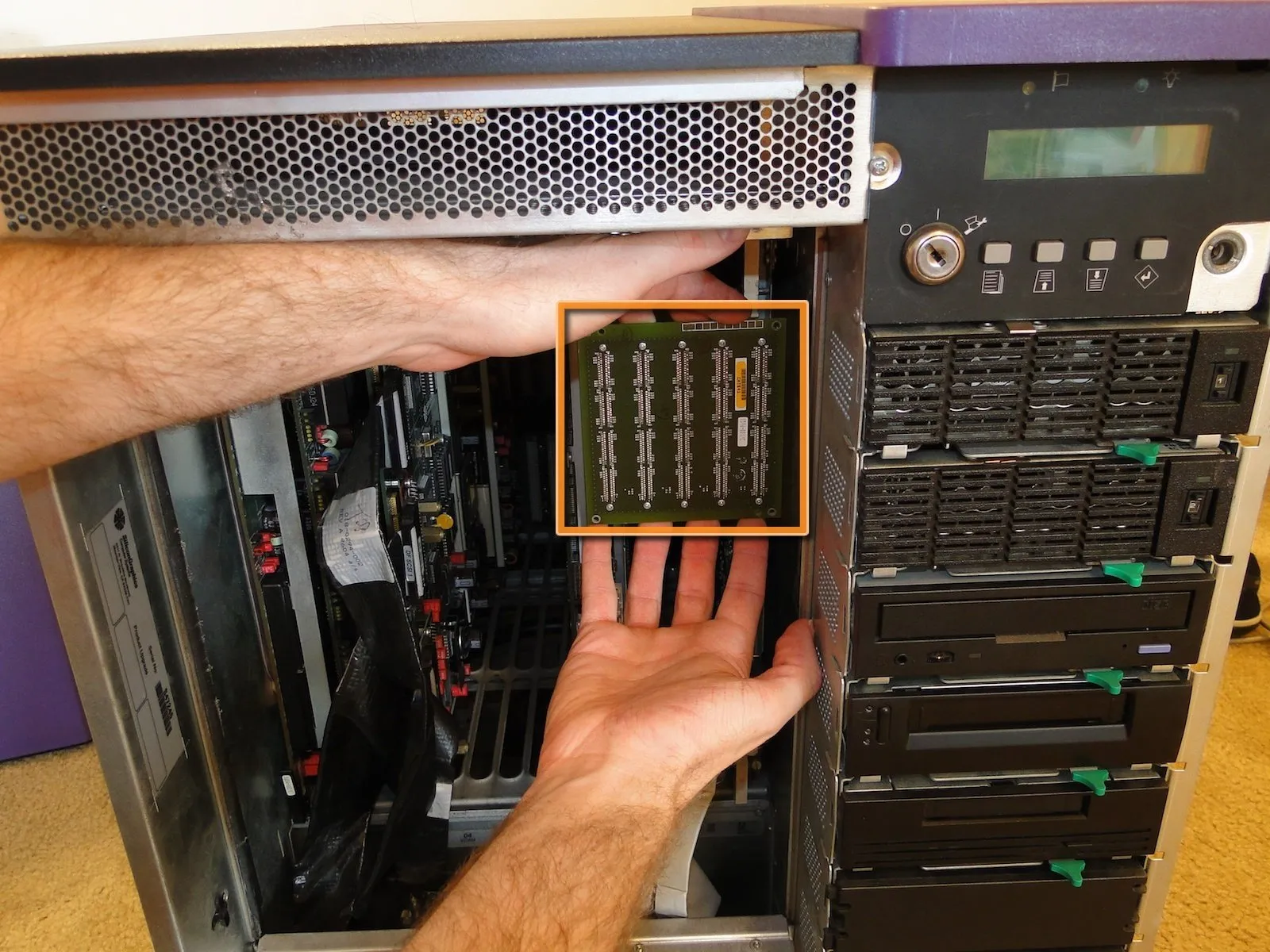

• Снимите переднюю панель Infinite Reality, потянув ее прямо на себя. Эта плата соединяет платы управления растрами (до 4) с генератором дисплея.

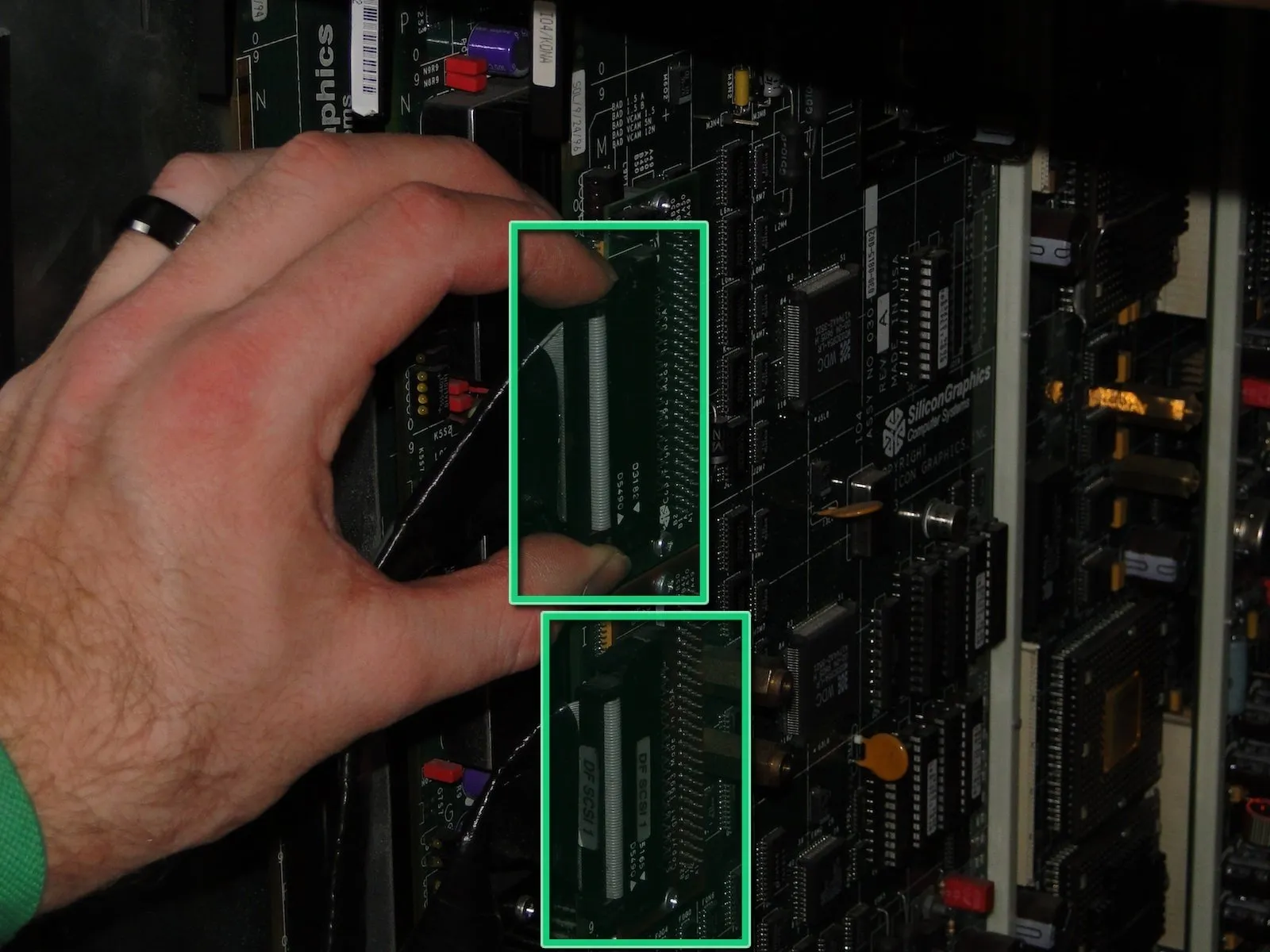

• Отсоедините кабели SCSI и I/O от печатной платы IO4.

• Сожмите боковые рычаги, и разъем выскочит наружу.

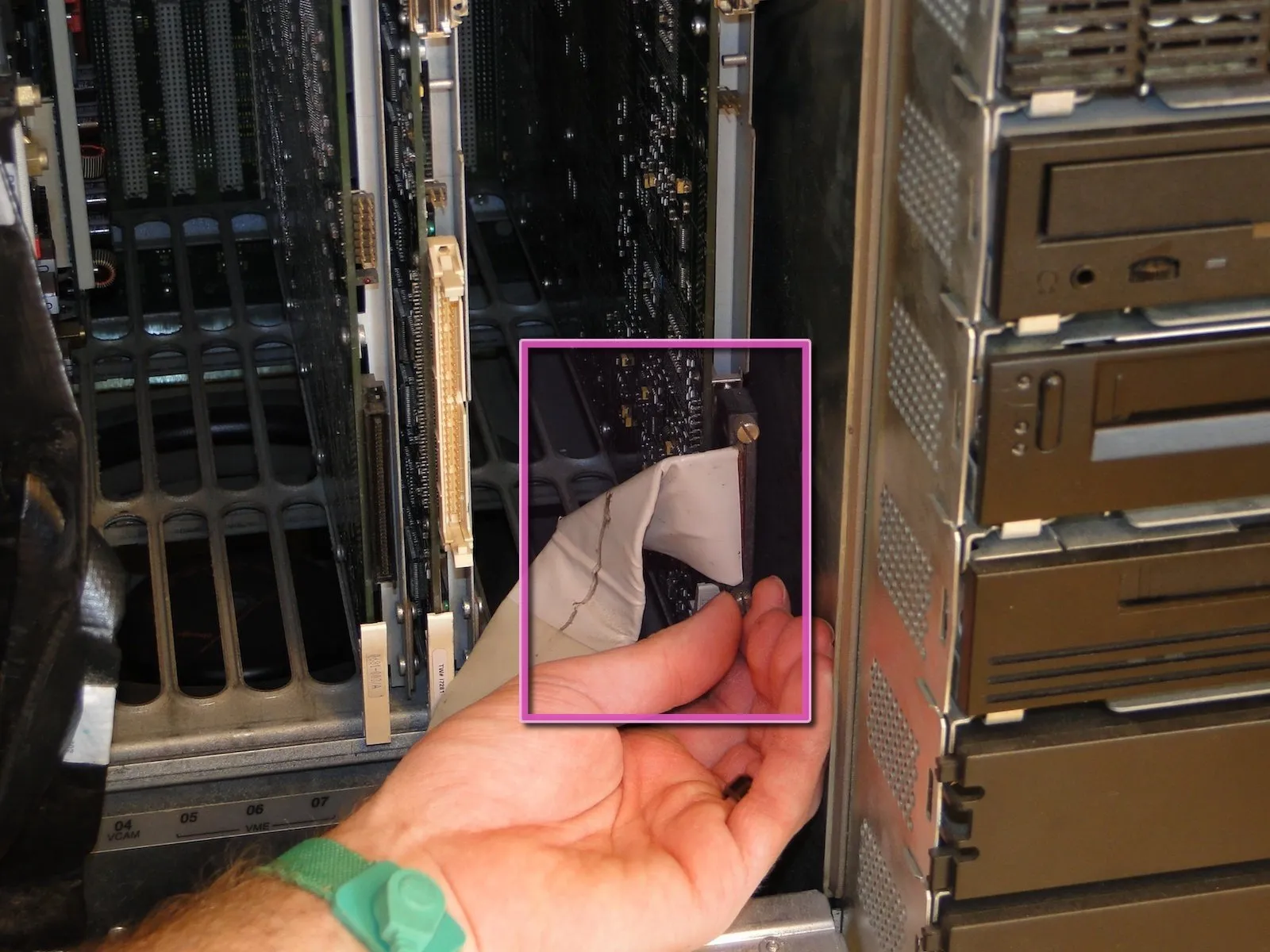

• Отсоедините кабель графической перегородки от печатной платы генератора дисплея.

• Два винта с накатанной головкой удерживают этот кабель на месте. Если эти винты застряли, можно воспользоваться плоской отверткой.

• Держите эти кабели подальше от дороги при извлечении печатных плат из корпуса. Они хрупкие и могут легко зацепиться.

Шаг 6

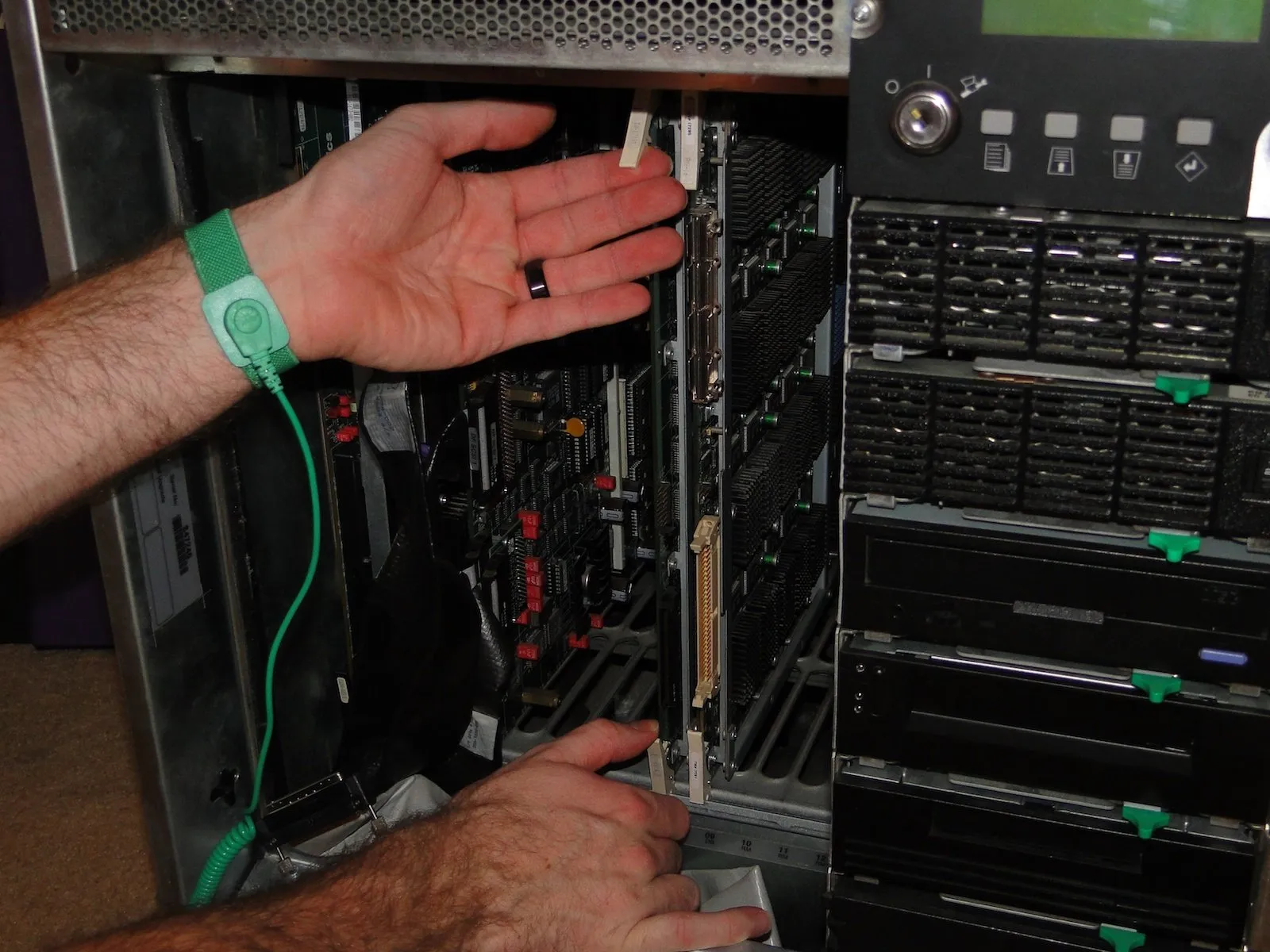

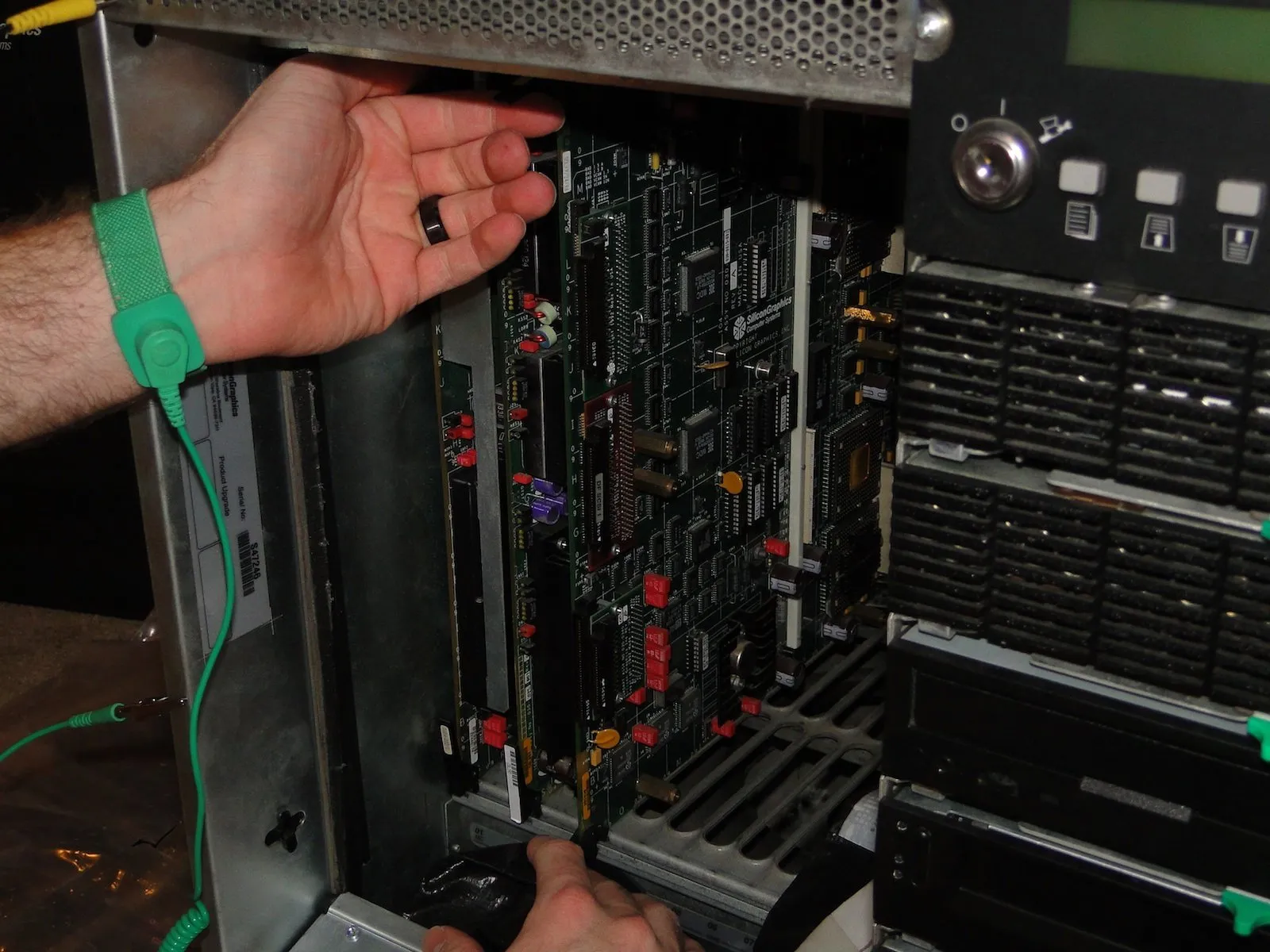

• Извлеките платы, одновременно потянув за верхний и нижний рычаг, чтобы отсоединить соединение объединительной платы.

• Когда плата будет отсоединена от объединительной платы, выньте ее из корпуса и храните в безопасном месте.

• Самое безопасное место для хранения печатной платы - внутри машины. Если плату нужно хранить вне машины, поместите ее в экранированный, проводящий пакет и оберните пузырчатой пленкой.

• Плату легче извлечь из пустого гнезда. Если плата имеет многослойную структуру, особенно плата памяти (первый слот) или плата генератора дисплея (последний слот), сначала извлеките соседнюю плату.

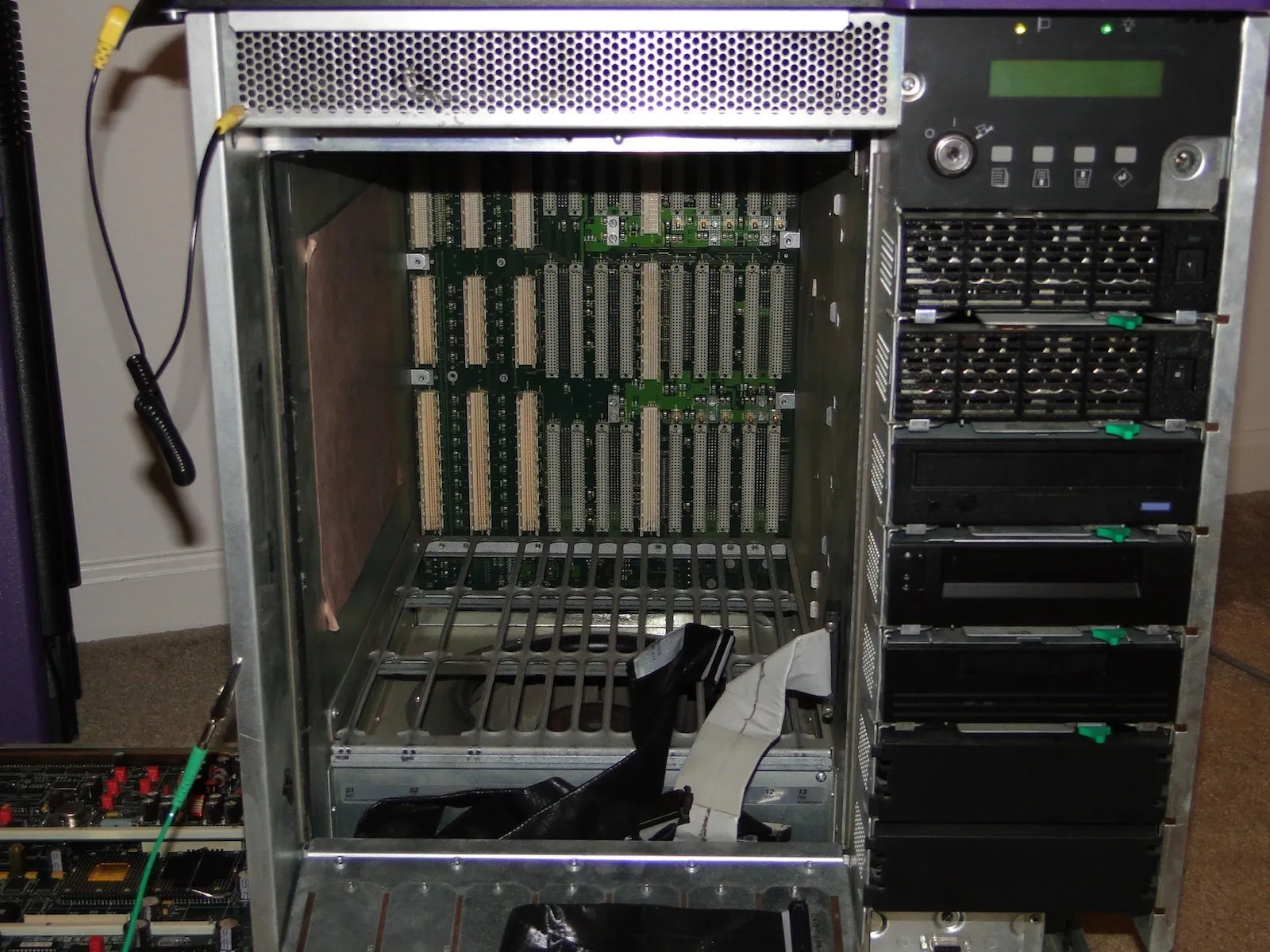

• Когда все платы будут извлечены, снимите заднюю панель и вентилятор.

Шаг 7

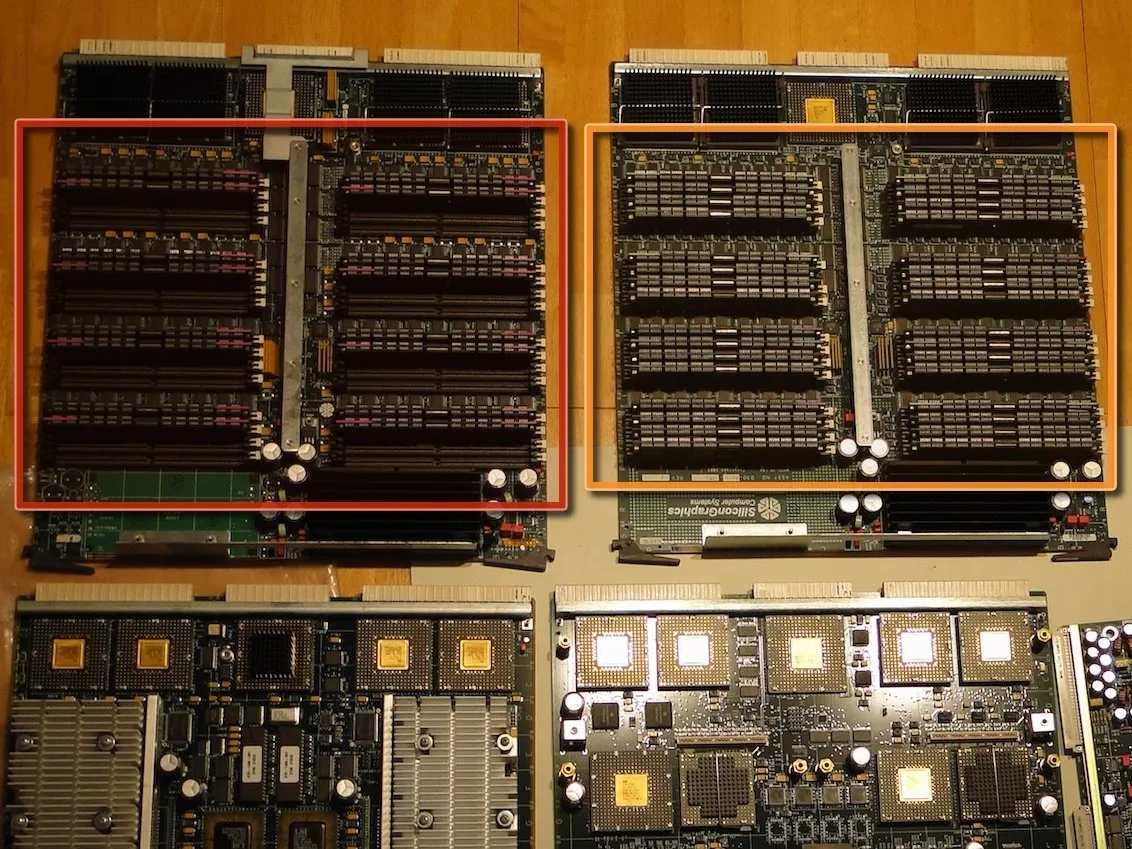

• Давайте рассмотрим поближе все эти причудливые схемы, которые мы только что вытащили. Начнем с платы памяти, которая называется MC3.

• Память доступна в симках по 16 МБ (розовая полоска) и 64 МБ (фиолетовая/зеленая полоска). Симки извлекаются точно так же, как и старомодная память для ПК начала 90-х: потяните прямо вверх за белую ручку и молитесь, чтобы ничего не сломалось!

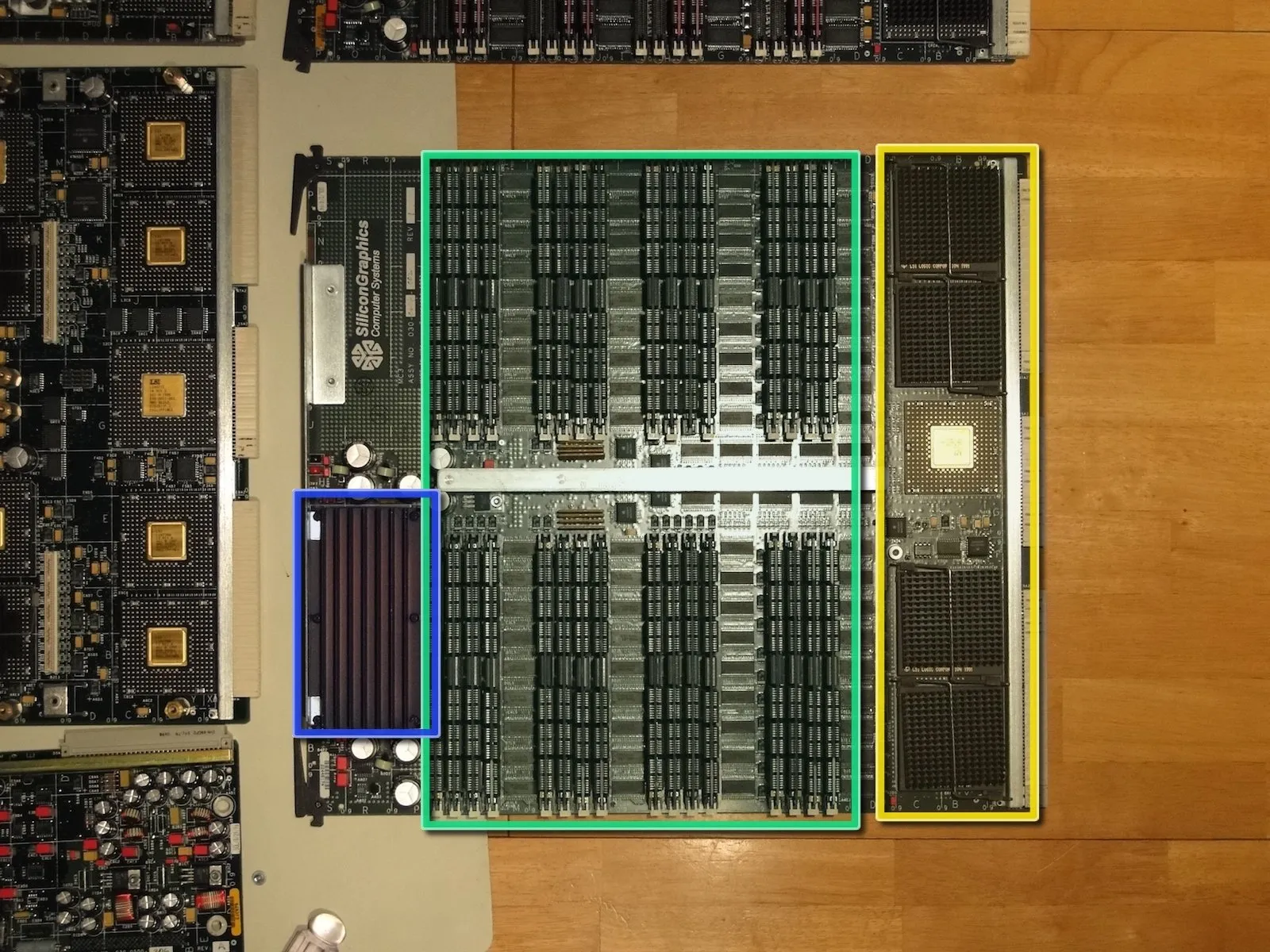

• Макет платы:

• ASICs шины питания Everest

• Слоты памяти

• Преобразователь питания 48В в 5В DC-DC

• MC3 с памятью 256 МБ (16x 16 МБ)

• MC3 с памятью 2 ГБ (32x 64 МБ)

Шаг 8

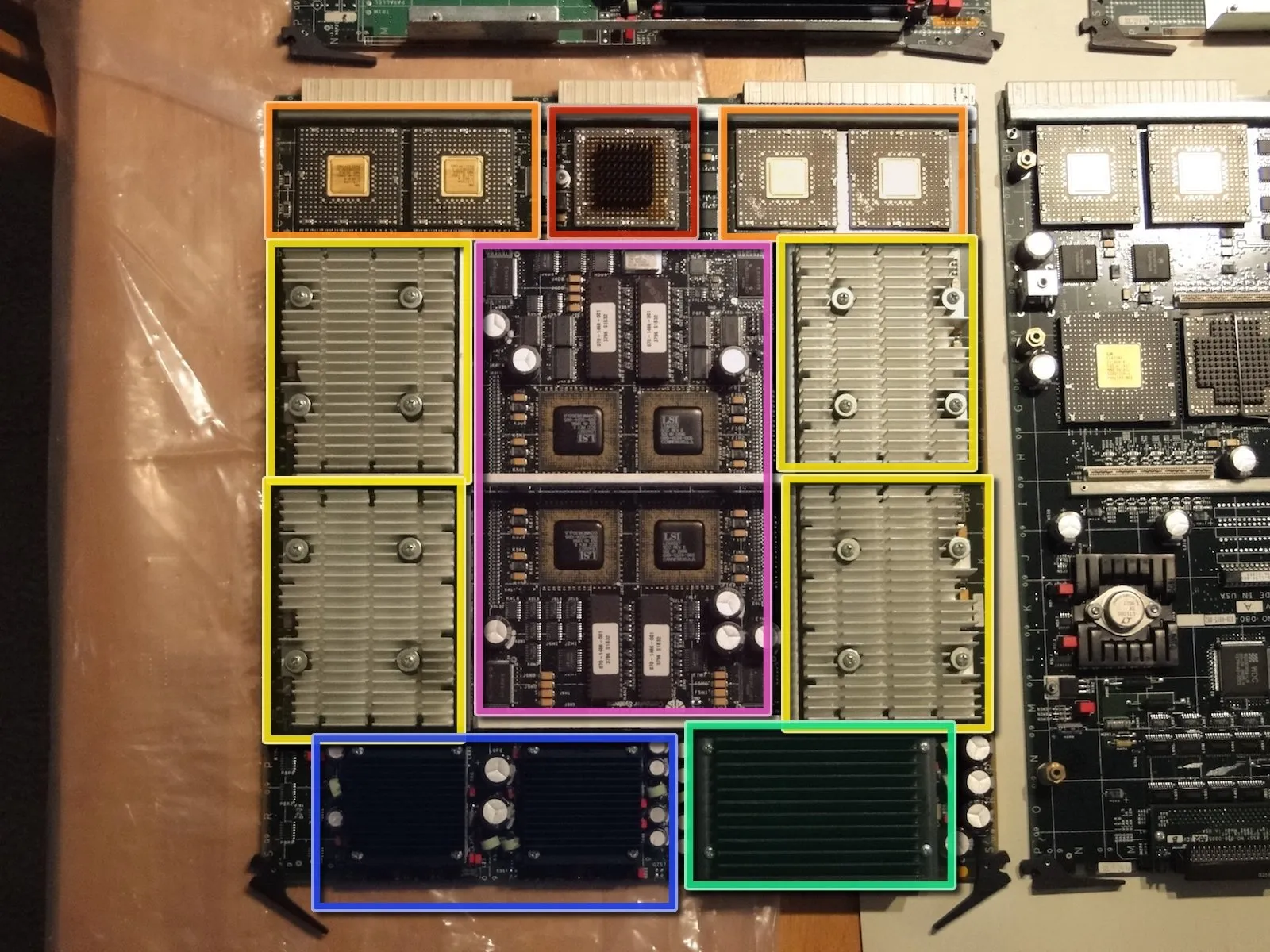

• Плата IP25 содержит 4 процессора MIPS R10000, работающих на частоте 195 МГц с 2 МБ кэша на плате.

• Чип процессора установлен на печатной плате HIMM. Соединения выполнены с помощью Cinch CIN::APSEкоторый внешне похож на сокет LGA, за исключением того, что ничто не удерживает 'штырьки' (кусочки стальной ваты) на месте, когда они не подключены. Не снимайте HIMM, если это не требуется, и при сборке осмотрите разъем с помощью микроскопа! Штырьки легко потерять или закоротить!

• Процессор Mips R10000

• ASIC шины данных Everest

• ASIC шины адреса Everest

• Преобразователь питания 5 В

• Преобразователи питания 3,3 В

• эпромы глючной логики и микрокода

Шаг 9

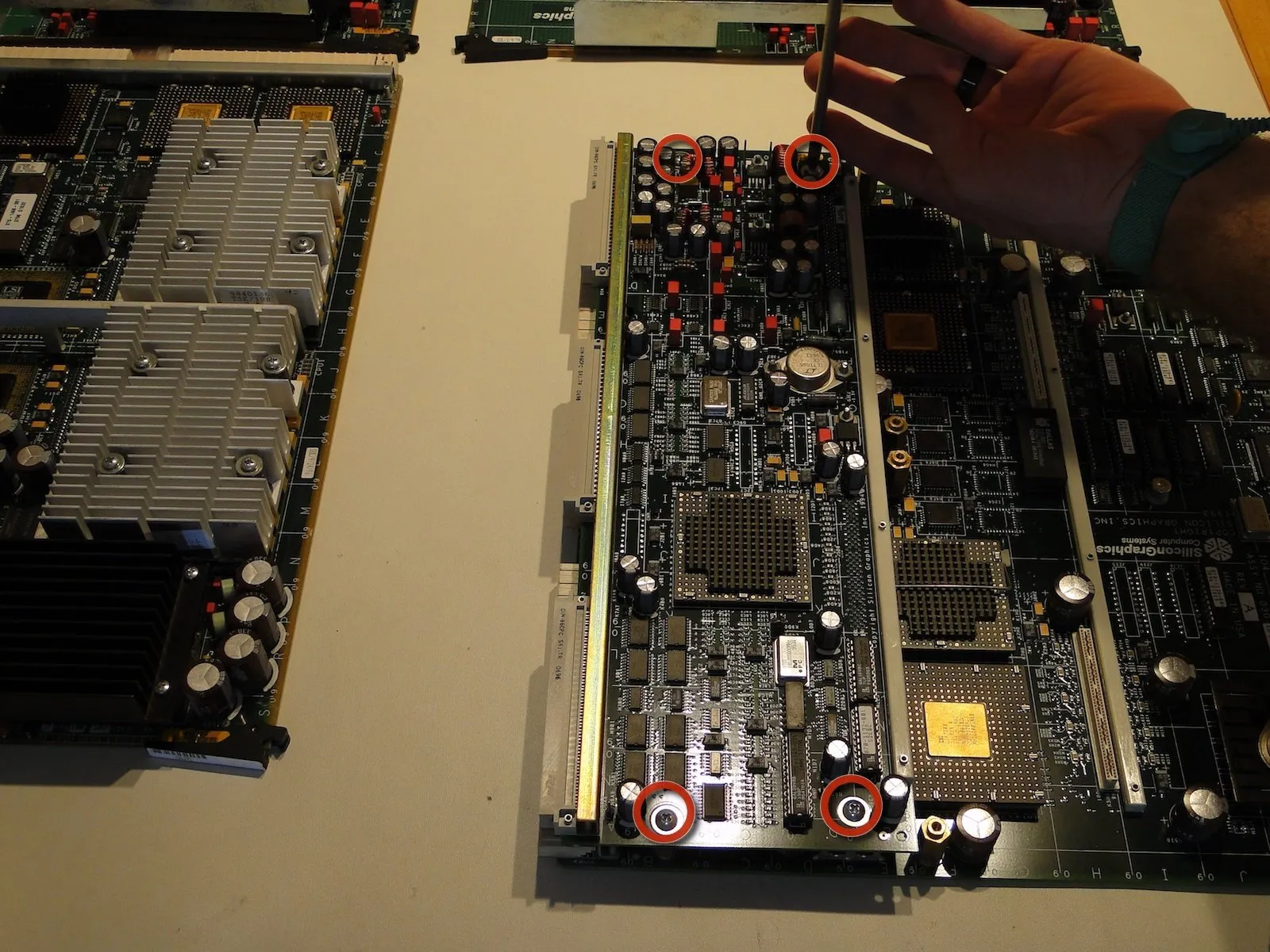

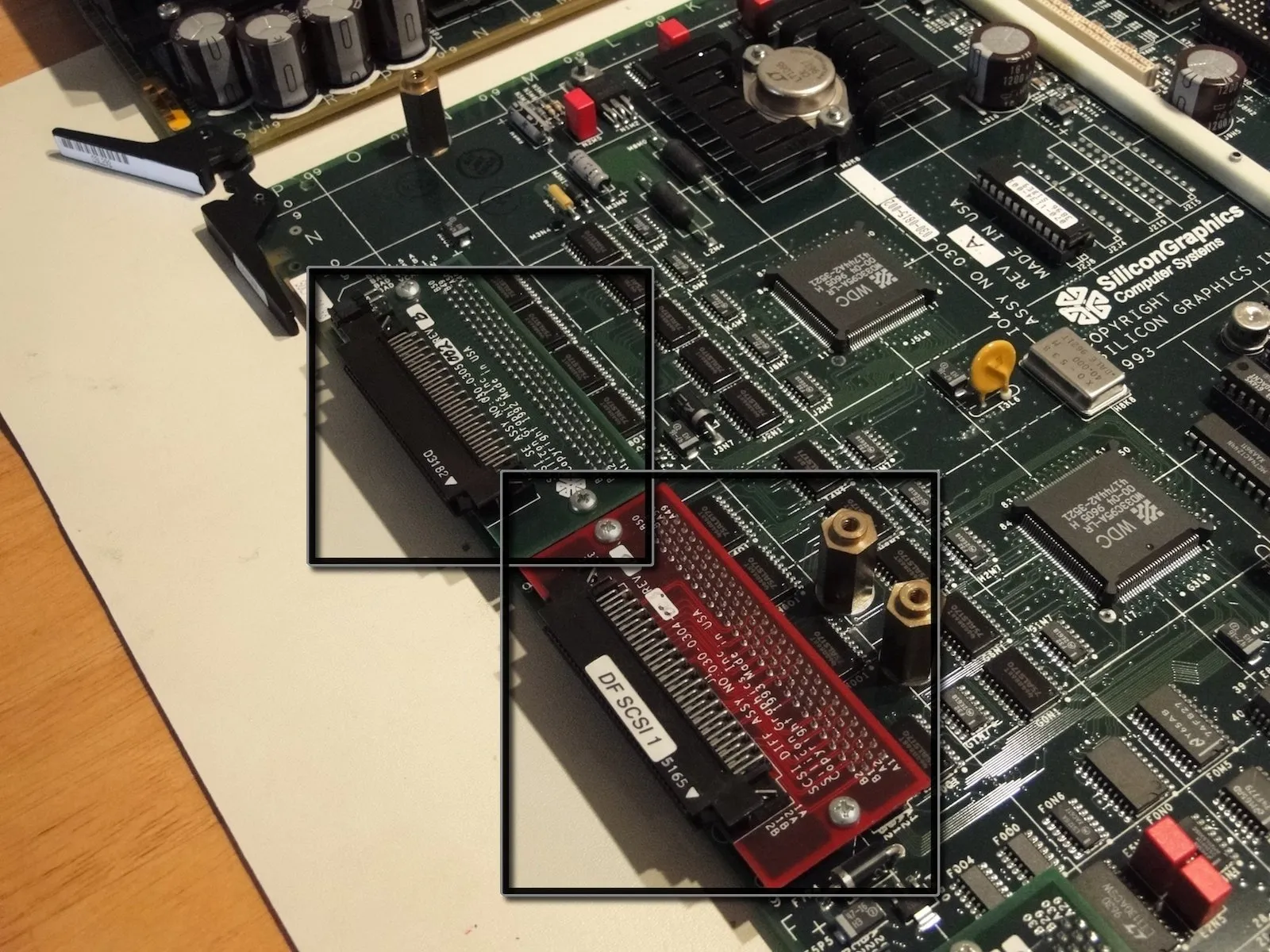

• Открутите эти винты, чтобы отделить VCAM от платы IO4.

• VCAM соединяет компьютер с шиной VME и графикой (шина PowerChannel).

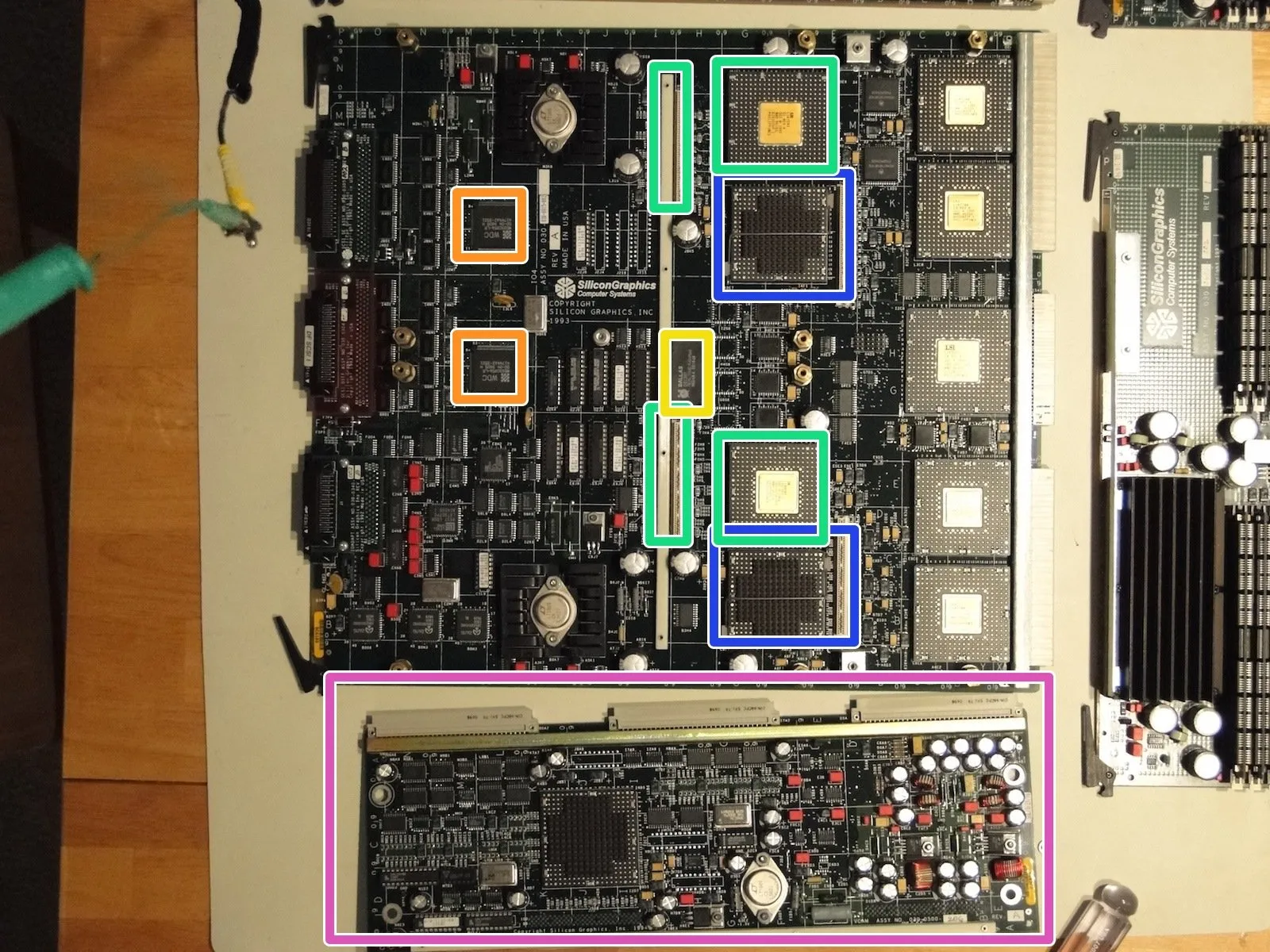

• ASIC контроллера PowerChannel и подключение к плате VCAM

• Разъемы расширения HIO для подключения дисков, графики, аудио и других периферийных устройств; и ASIC контроллера

• Часы реального времени Dallas и NVRAM с батарейным питанием

• SCSI-контроллеры WD33C95A

• Интерфейс VME и логика подключения

• Стояки SCSI: красный - дифференциальный, зеленый - односторонний. Система может быть сконфигурирована для двух diff, двух SE или одного из них.

Шаг 10

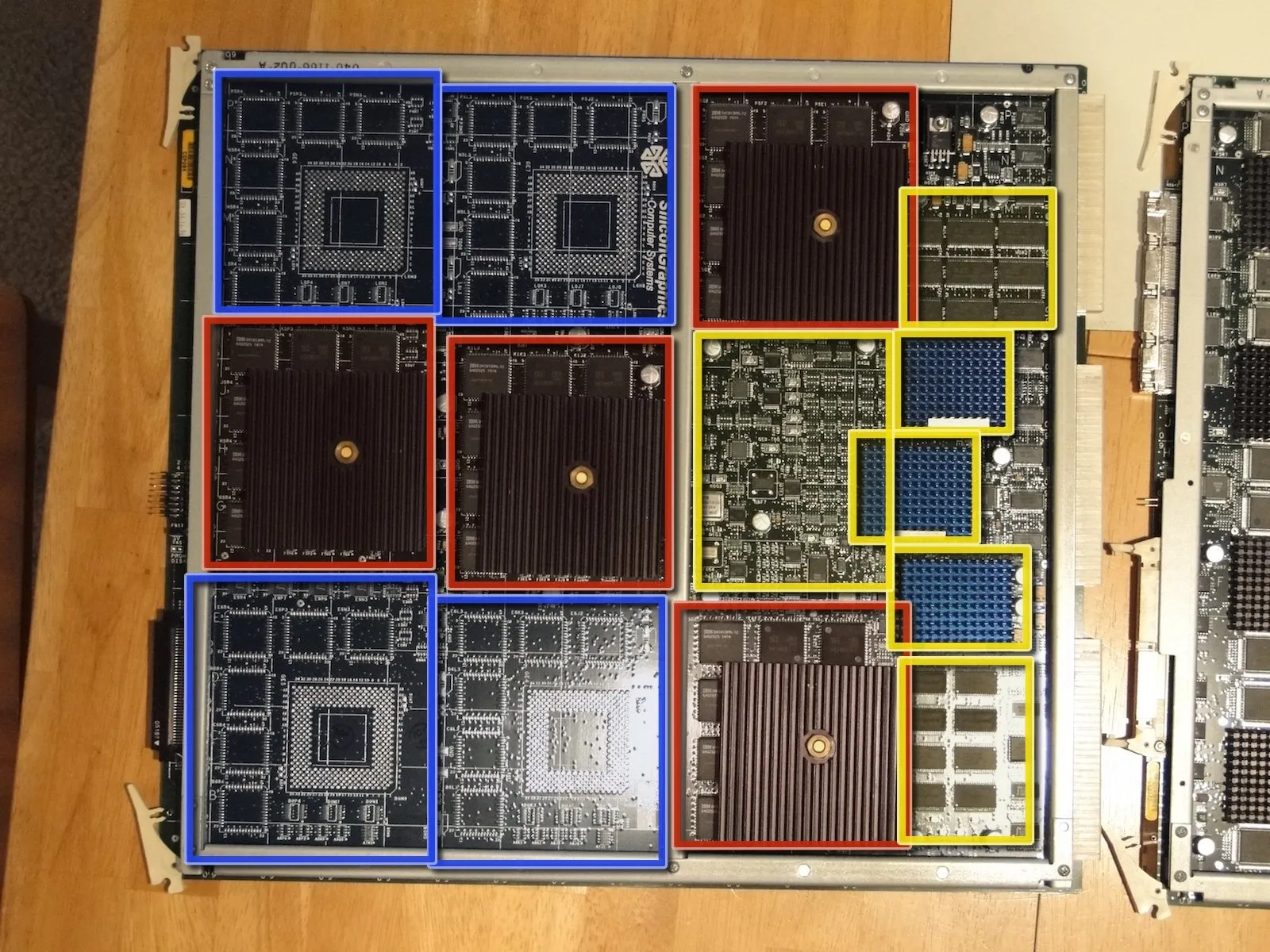

• Плата геометрического движка содержит 4 геометрических процессора SiliconGraphics GE12

• ASIC-ы интерфейса шины PowerChannel2, FIFO и логика склеивания

• Производительность геометрии составляет 10 М поли/сек - наравне с гораздо более новыми Nvidia GeForce 256!

• Пустые площадки для припоя. GE с 8 процессорами так и не был создан. Разогрейте печь для пайки волной, я чувствую запах обновления.

• Графические платы требуют напряжения 3,3 вольта, и их преобразователи питания находятся на противоположной стороне объединительной панели, на собственных дочерних платах.

Шаг 11

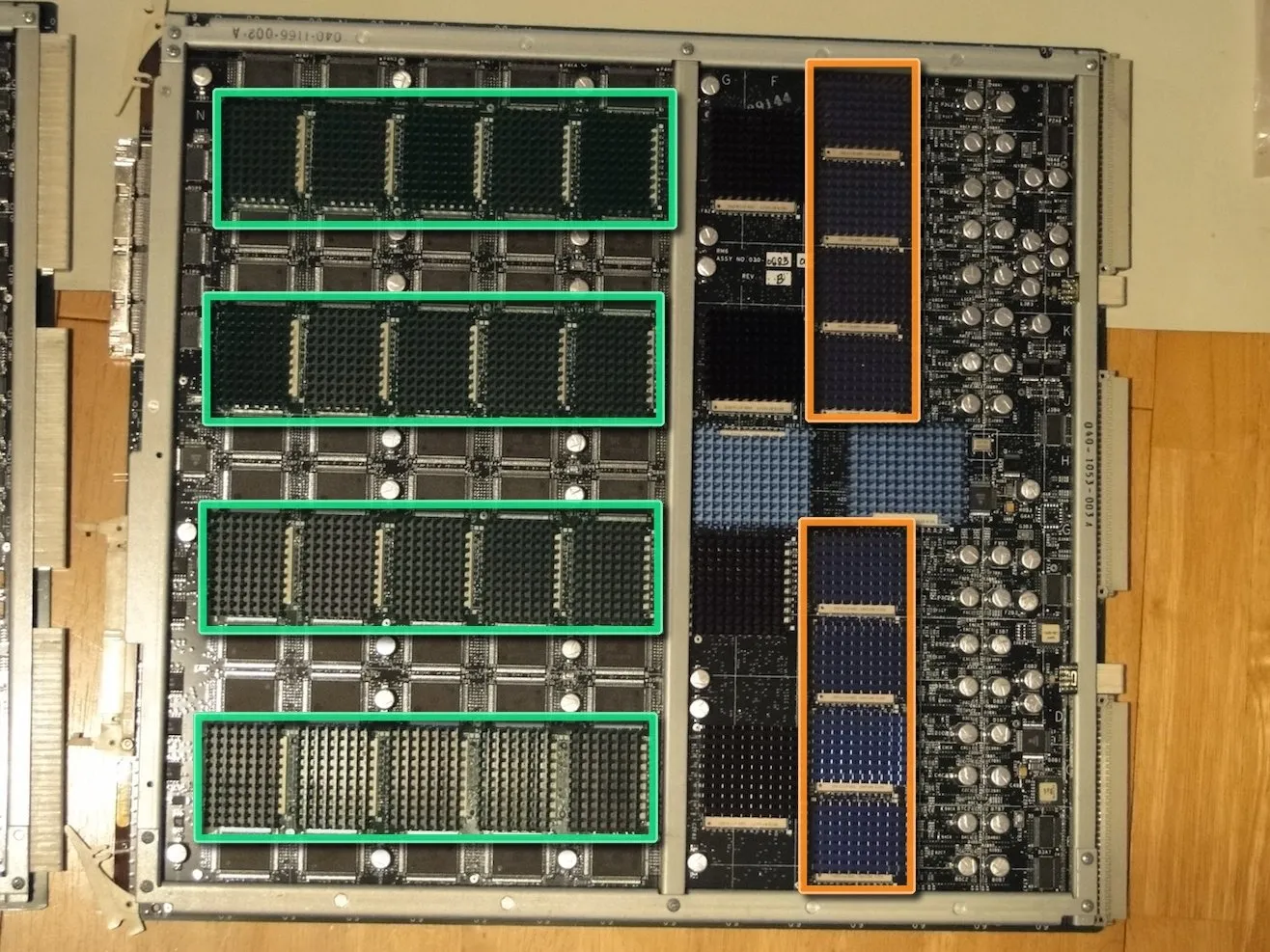

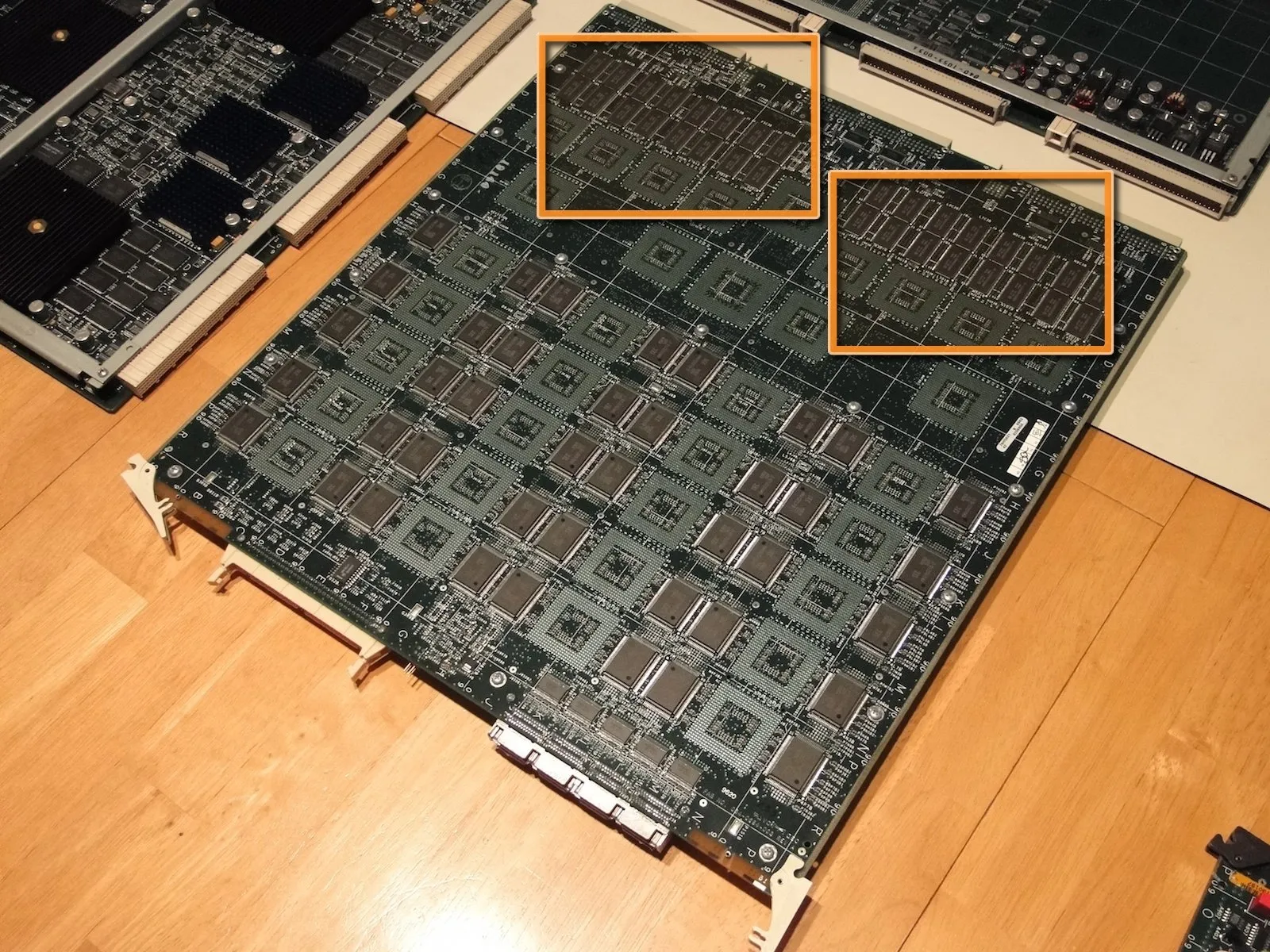

• Менеджер растров обрабатывает растры изображений, а также предоставляет возможности текстурирования.

• RM6 доступен с 16 или 64 Мб текстурной памяти, это версия с 16 Мб.

• InfiniteReality может работать с 1, 2 или 4 платами RM. Размер растровой памяти увеличивается с появлением дополнительных плат; текстурная память увеличивает скорость за счет чередования.

• 8 TM ASIC управляют 32 SDRAM (на обратной стороне платы), которые составляют текстурную память.

• 80 'движков изображения' находятся на 20 четырехъядерных ASIC. Они управляют растровой памятью (фреймбуфером), а также обеспечивают множество операций с изображениями, таких как смешивание, дизеринг и т. д. Их можно рассматривать как предшественников 'шейдеров' или 'потоковых процессоров' в современных GPU.

• В полностью реализованной современной системе InfiniteReality4 (с 4 платами RM на трубу и 16 трубами в системе) система может содержать до 16 ГБ текстурной памяти и 160 ГБ фреймбуфера!

• Это позволяет получать очень красивые изображения даже на изогнутых экранах IMAX с множеством проекторов, объединенных в единое изображение.

• Такая система заполнит множество компьютерных стоек. Они до сих пор используются в коммерческих целях по всему миру.

Шаг 12

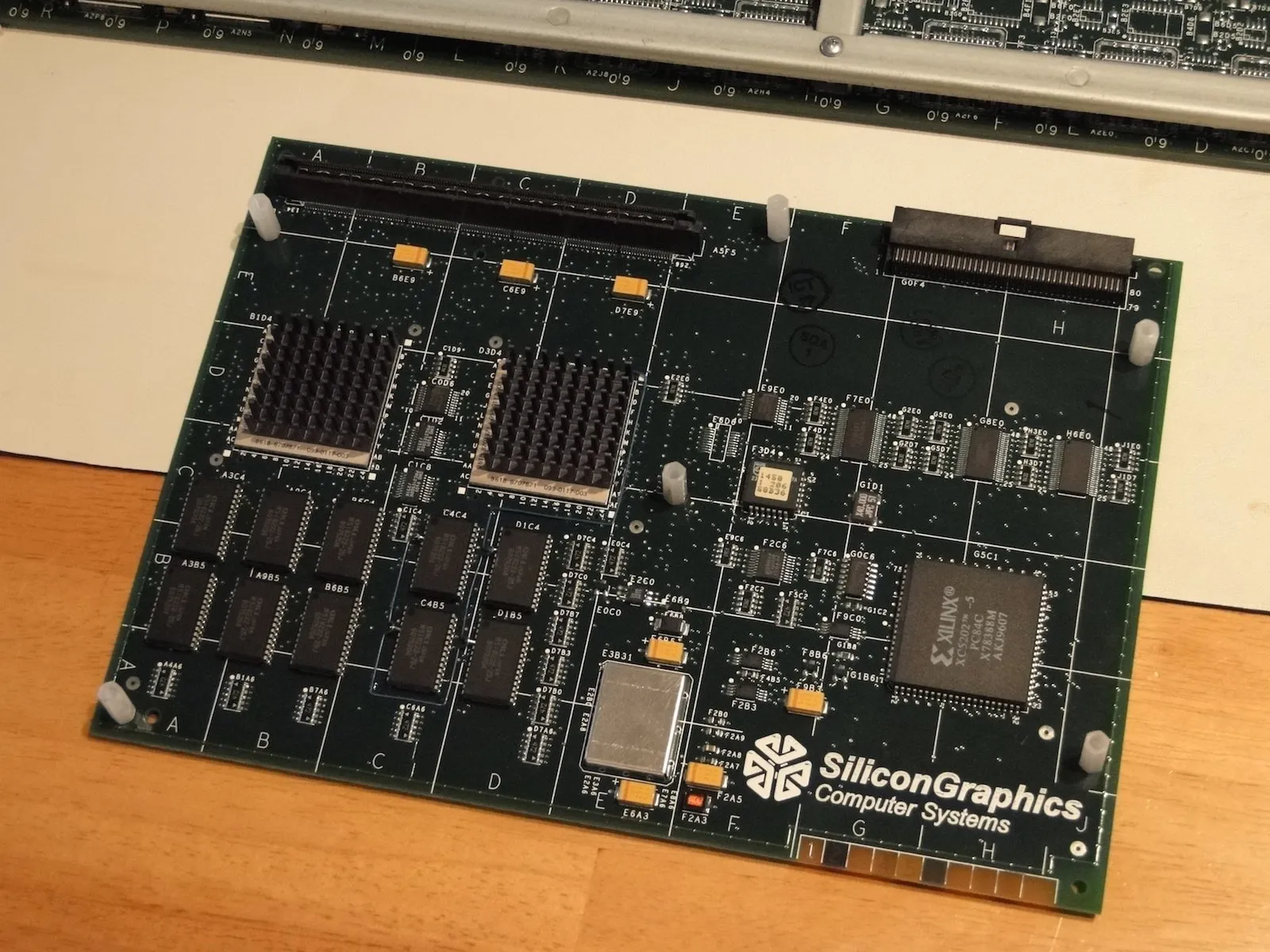

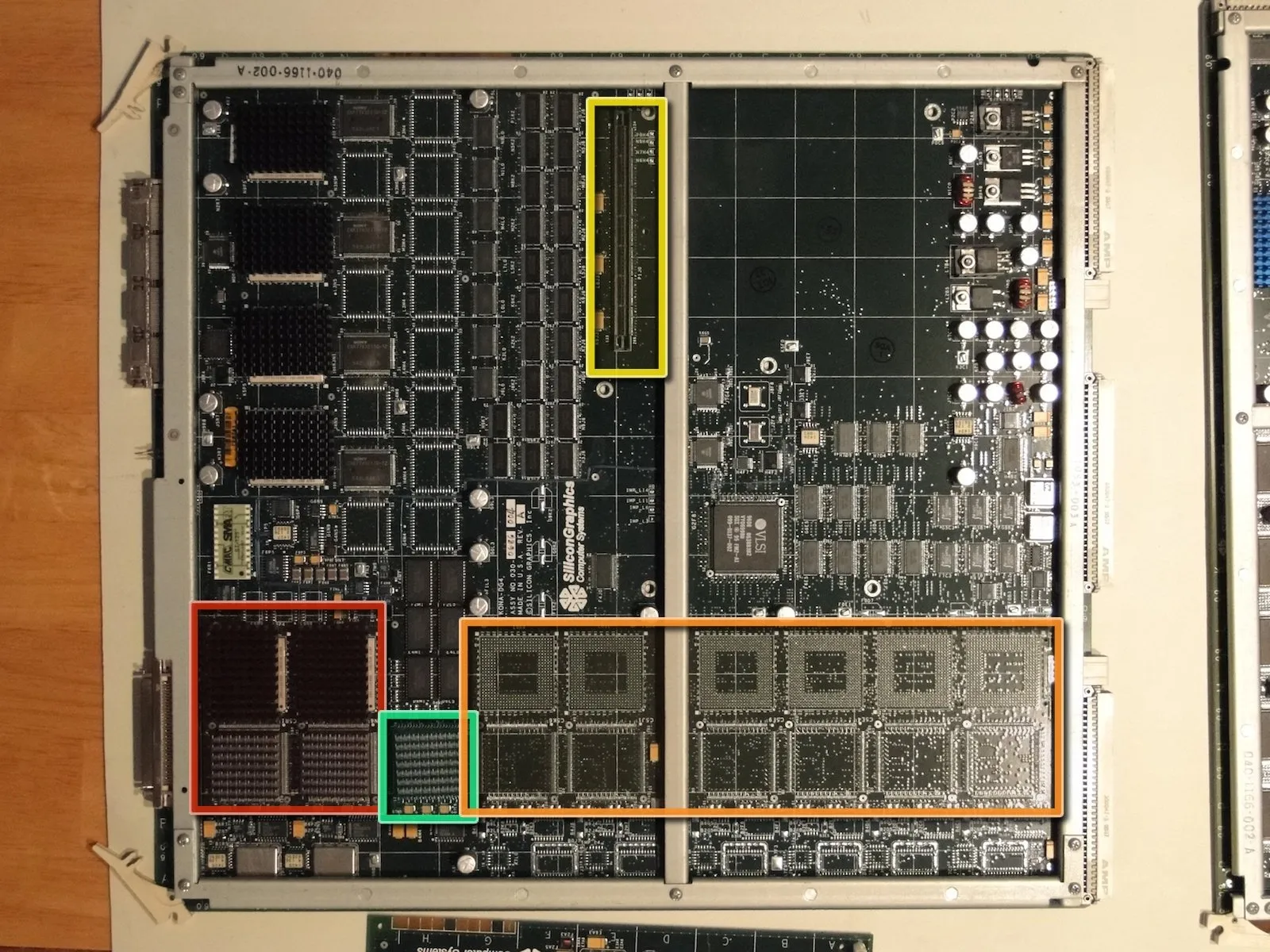

• Генератор дисплея объединяет данные с растровых менеджеров и содержит ЦАПы, необходимые для управления видеовыходом, а также 2 графических выхода.

• Этот DG4-2 содержит схему, необходимую для управления 2 графическими мониторами.

• Этот ЦАП управляет видеовыходом, поэтому InfiniteReality может выводить изображение на телевизор или видеомагнитофон через разъемы svideo или композитный (BNC и RCA).

• Дополнительный ЦАП DG4-8 может управлять 8 графическими мониторами. Выходы 2-7 имеют пониженную пиксельную тактовую частоту 180 МГц, в то время как 0-1 работают на частоте до 220 МГц.

• Sirius Video - это усовершенствованный видеоинтерфейс, обеспечивающий ввод и вывод видео в реальном времени, преобразование видео в текстуру и возможность работы с DMI. Дочерняя плата подключается здесь.

• Дочерняя плата PAB2 Sirius Video содержит две ASIC и FPGA. Она используется для передачи графической информации с трубки InfiniteReality на материнскую плату Sirius Video VME. В этом Onyx нет полного оснащения Sirius Video, только дочерняя плата PAB2.

Шаг 13

• После того, как урок компьютерной истории закончился, мы продолжаем разбирать аппаратное обеспечение!

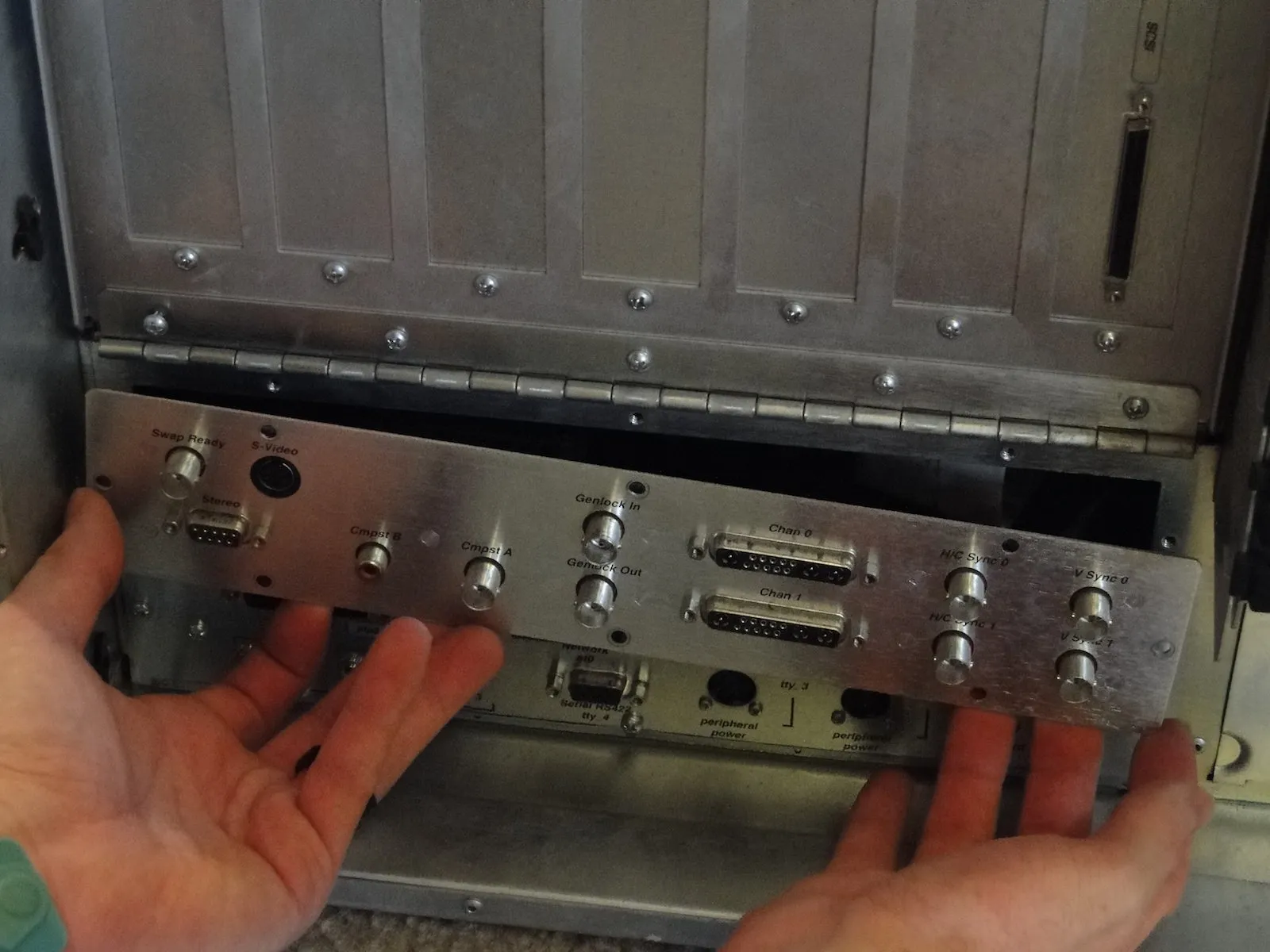

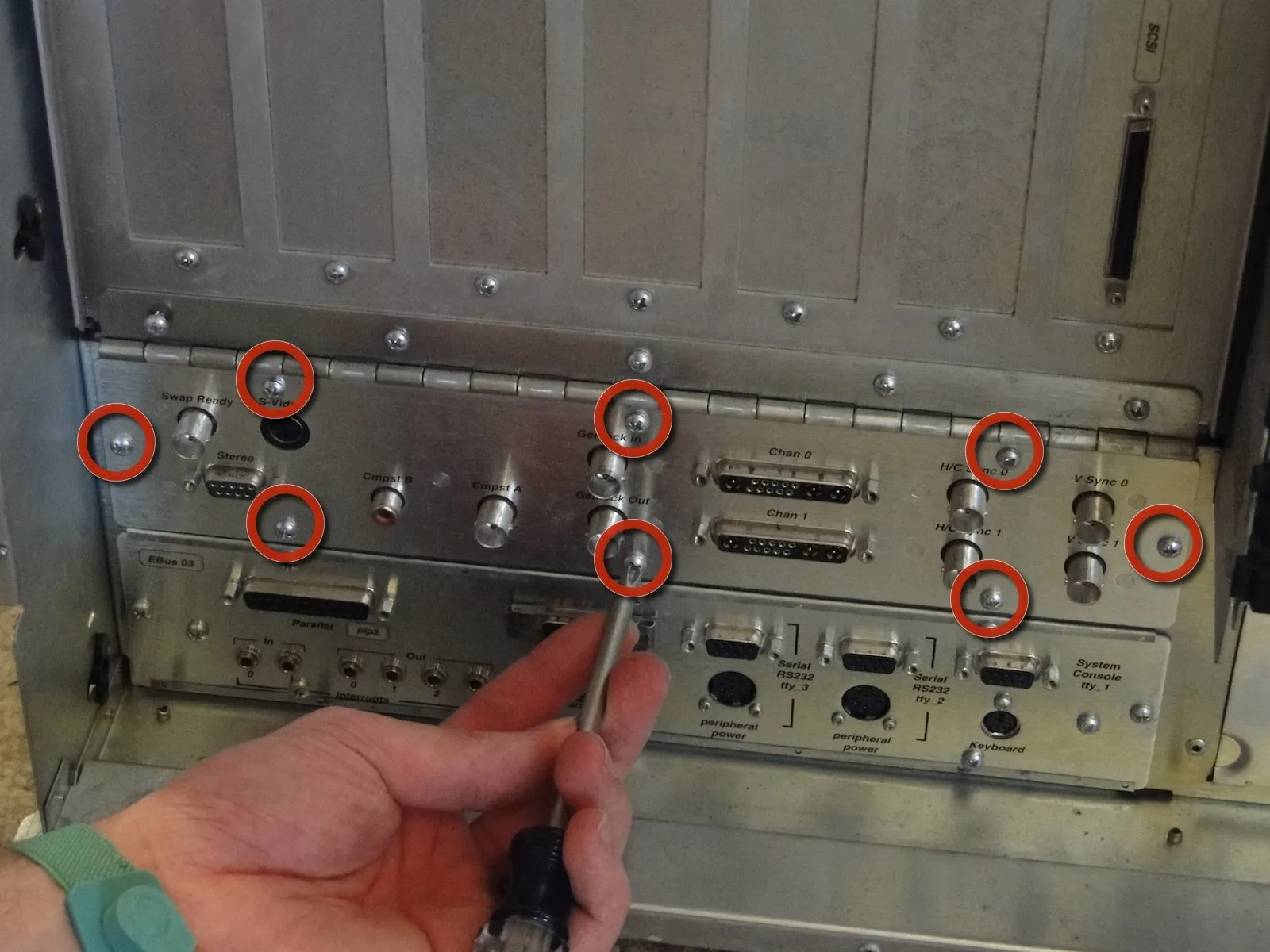

• Перегородки графики и ввода-вывода держатся на месте с помощью 8 винтов.

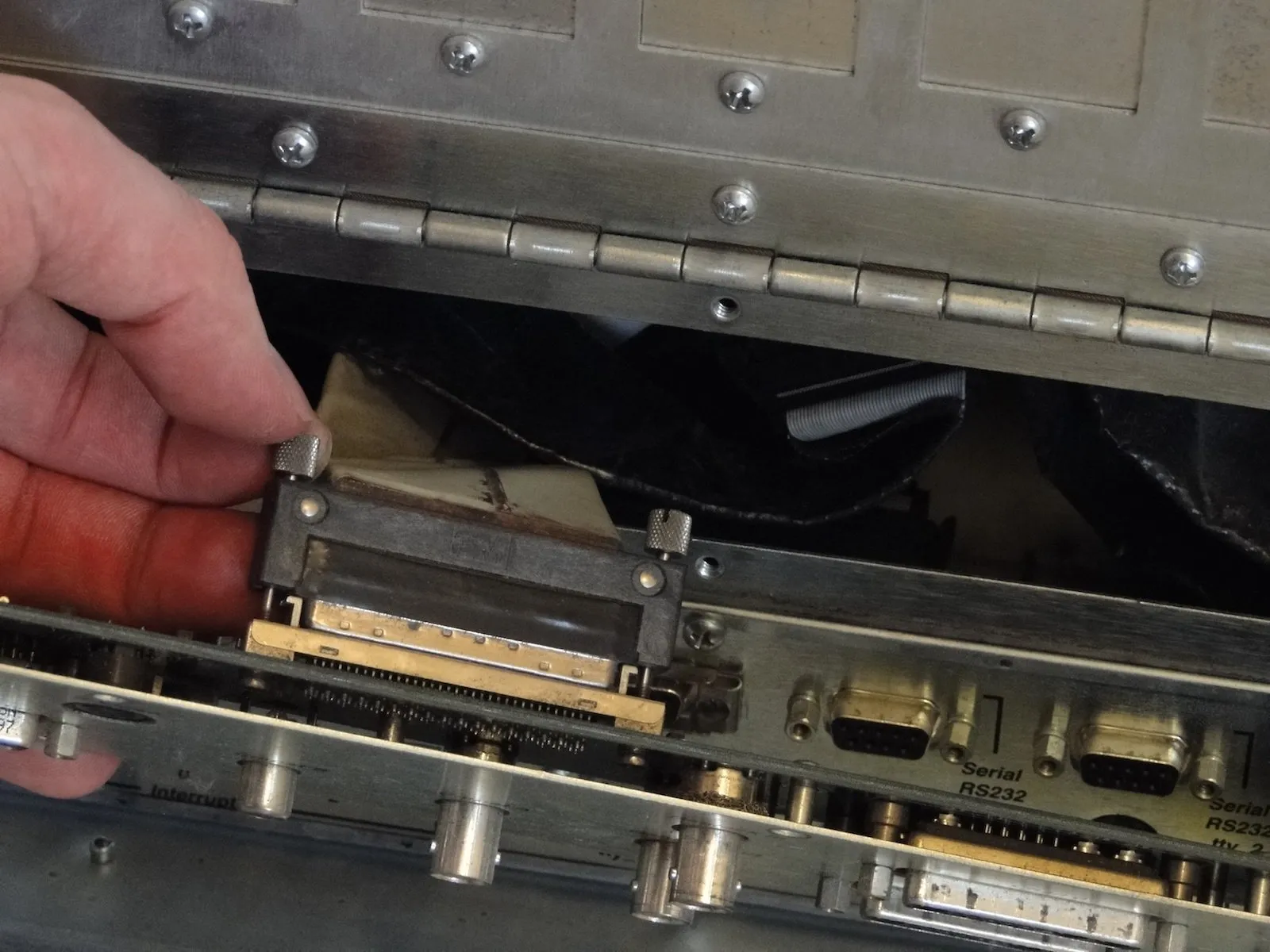

• Открутите винты и вытяните перегородку достаточно далеко, чтобы отсоединить кабель, а затем снимите ее полностью.

Шаг 14

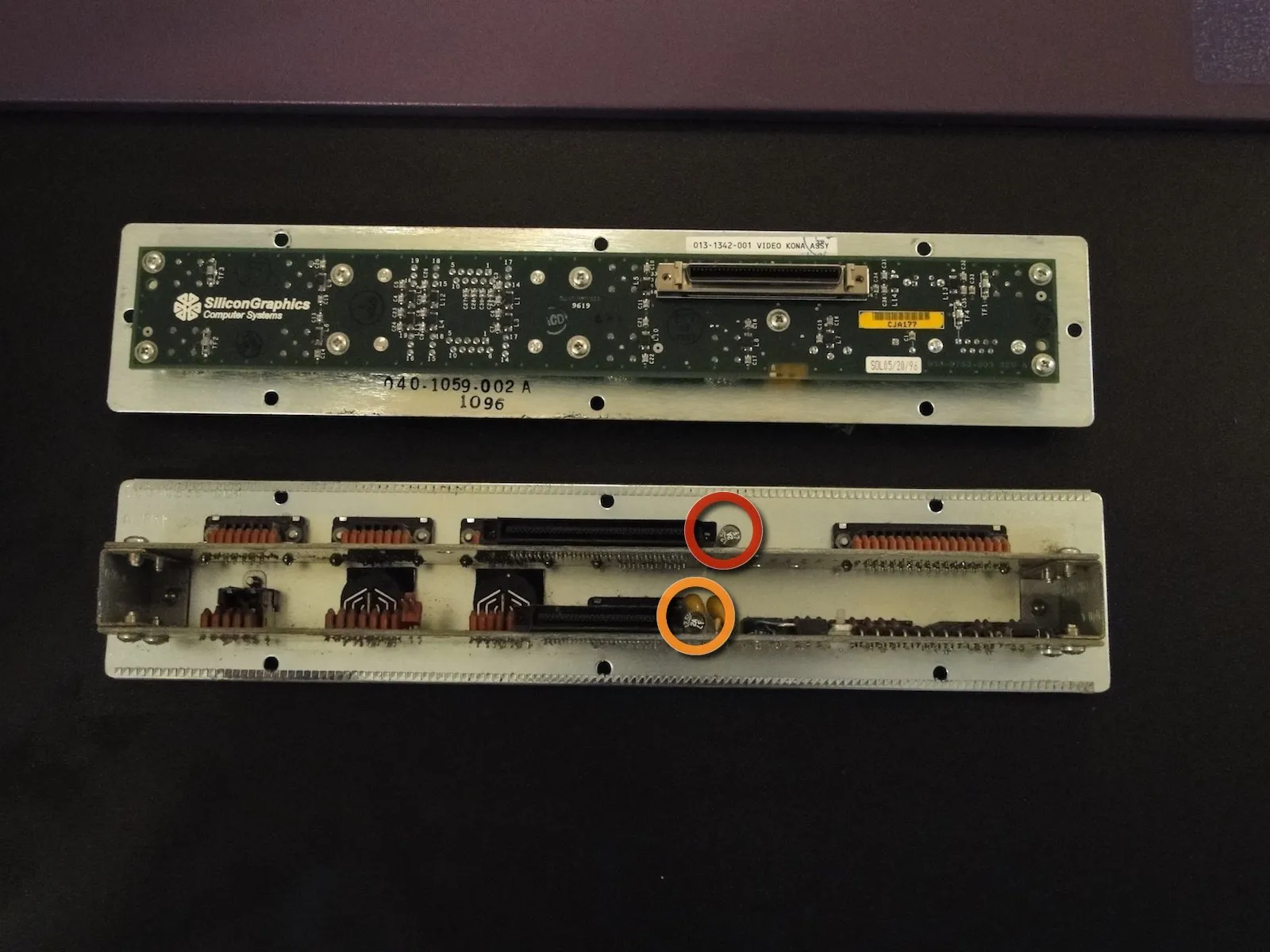

• Перегородки содержат схемы, такие как оконечные резисторы.

• Этот предохранитель защищает приемопередатчик ethernet.

• Этот предохранитель защищает периферийные разъемы питания.

Шаг 15

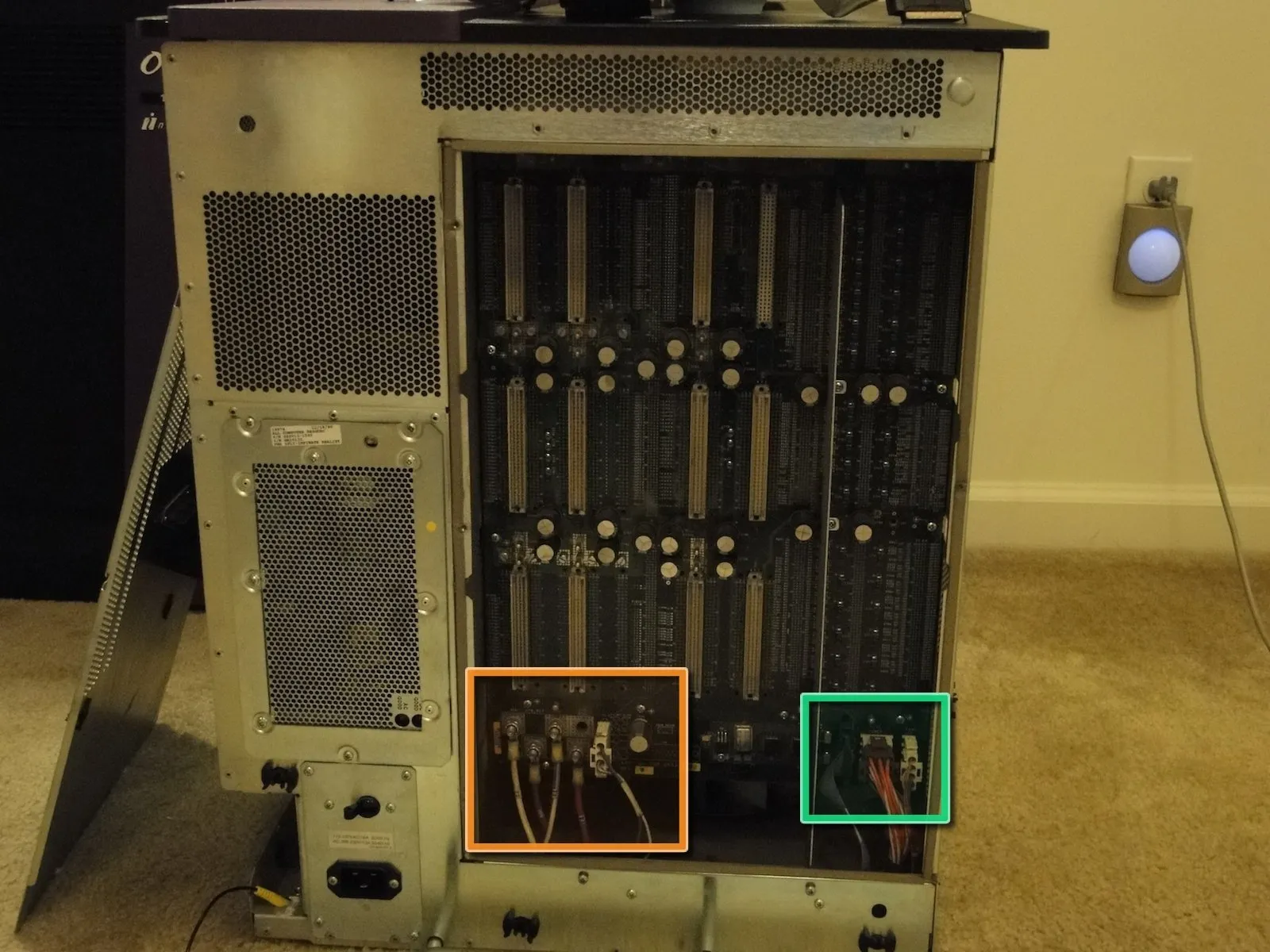

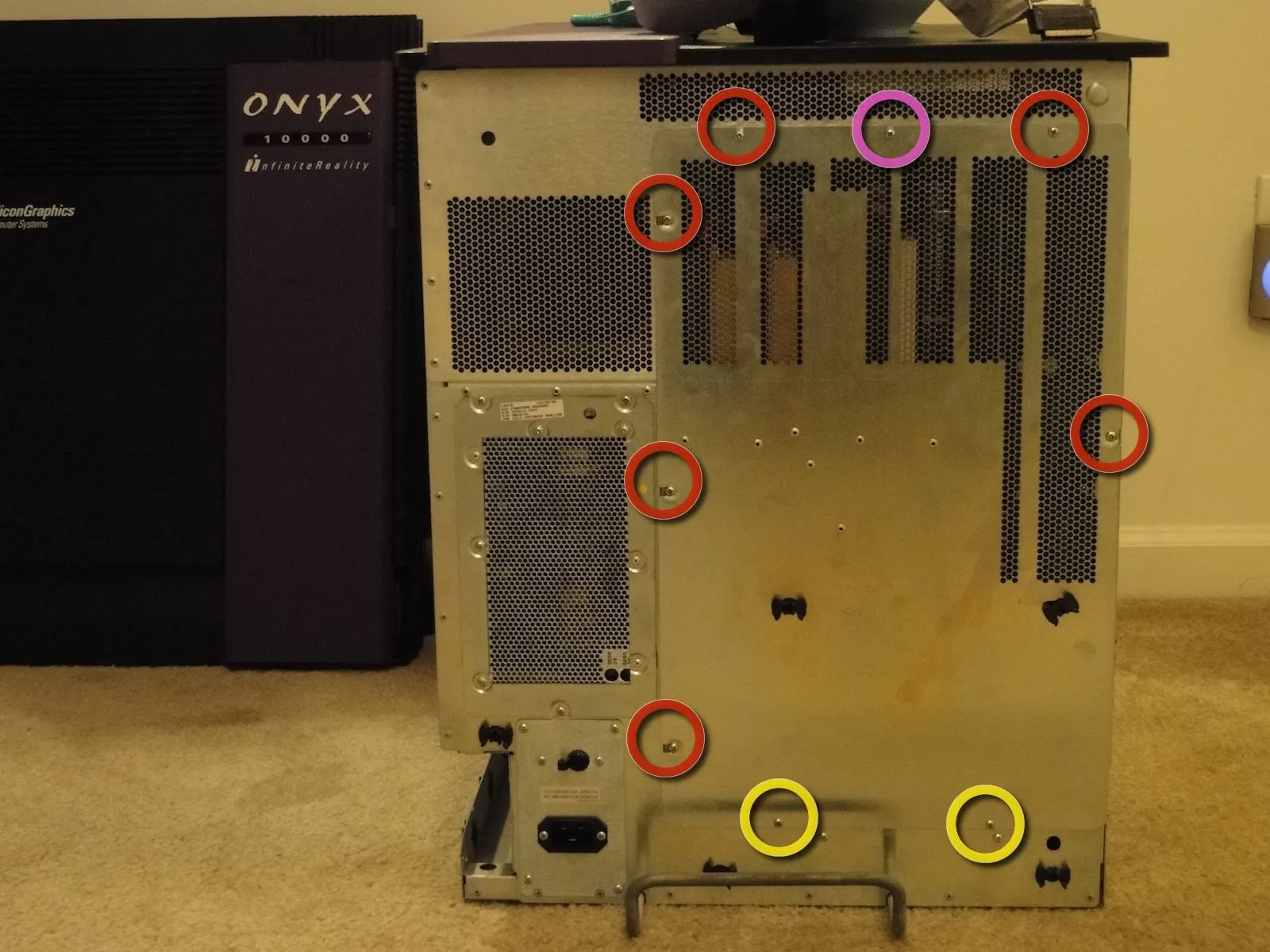

• Снятие крышки задней панели:

• Полностью выкрутите эти винты.

• Выкрутите нижние винты, но не вынимайте их.

• В последнюю очередь выкрутите верхний винт. Он будет удерживать крышку на месте до тех пор, пока вы не будете готовы снять ее.

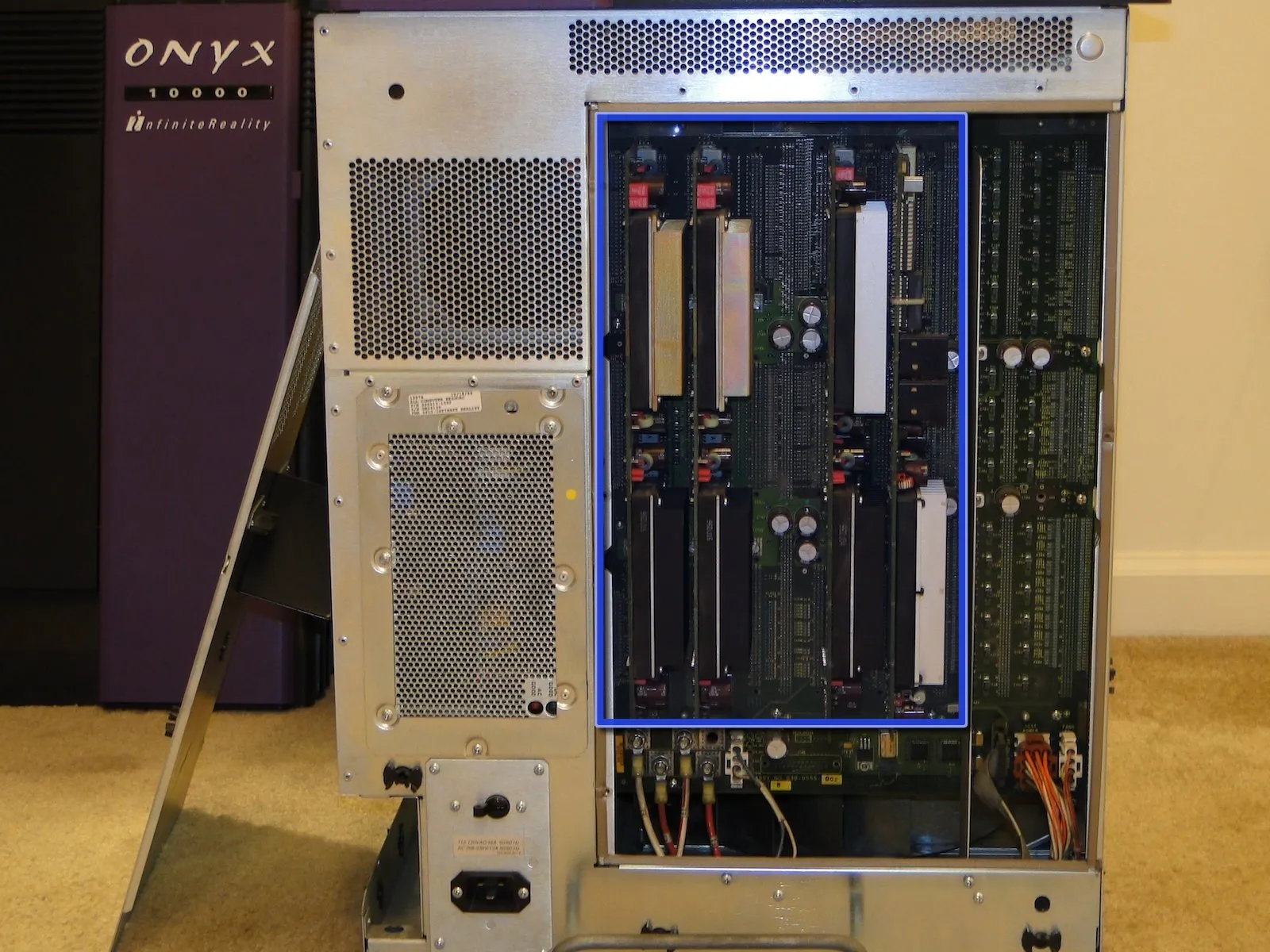

• Подключения питания

• Подключения системного контроллера, питания SCSI и вентилятора

• Слева направо: графические преобразователи питания (2), преобразователь питания VME/IO4, системный контроллер

Шаг 16

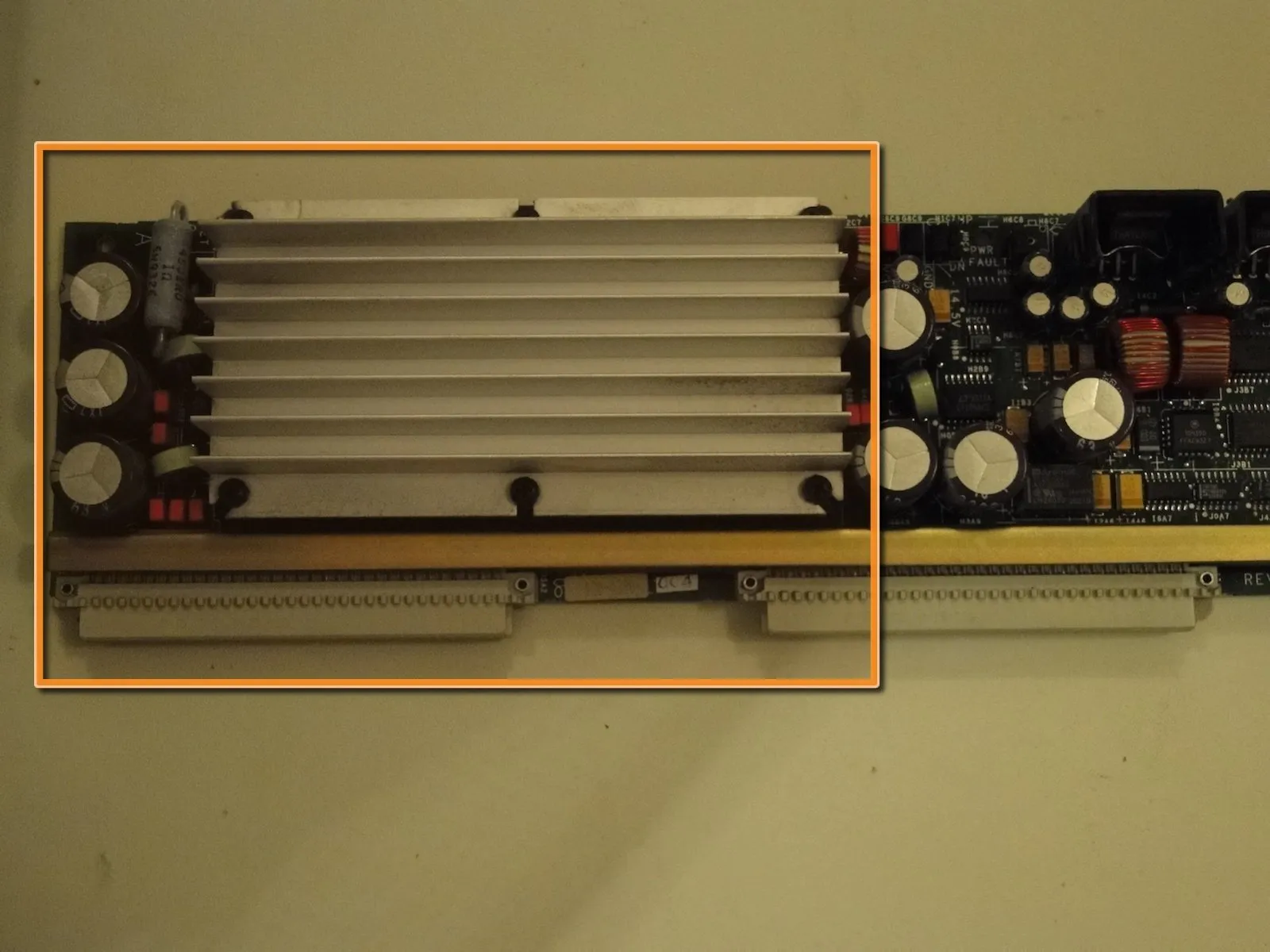

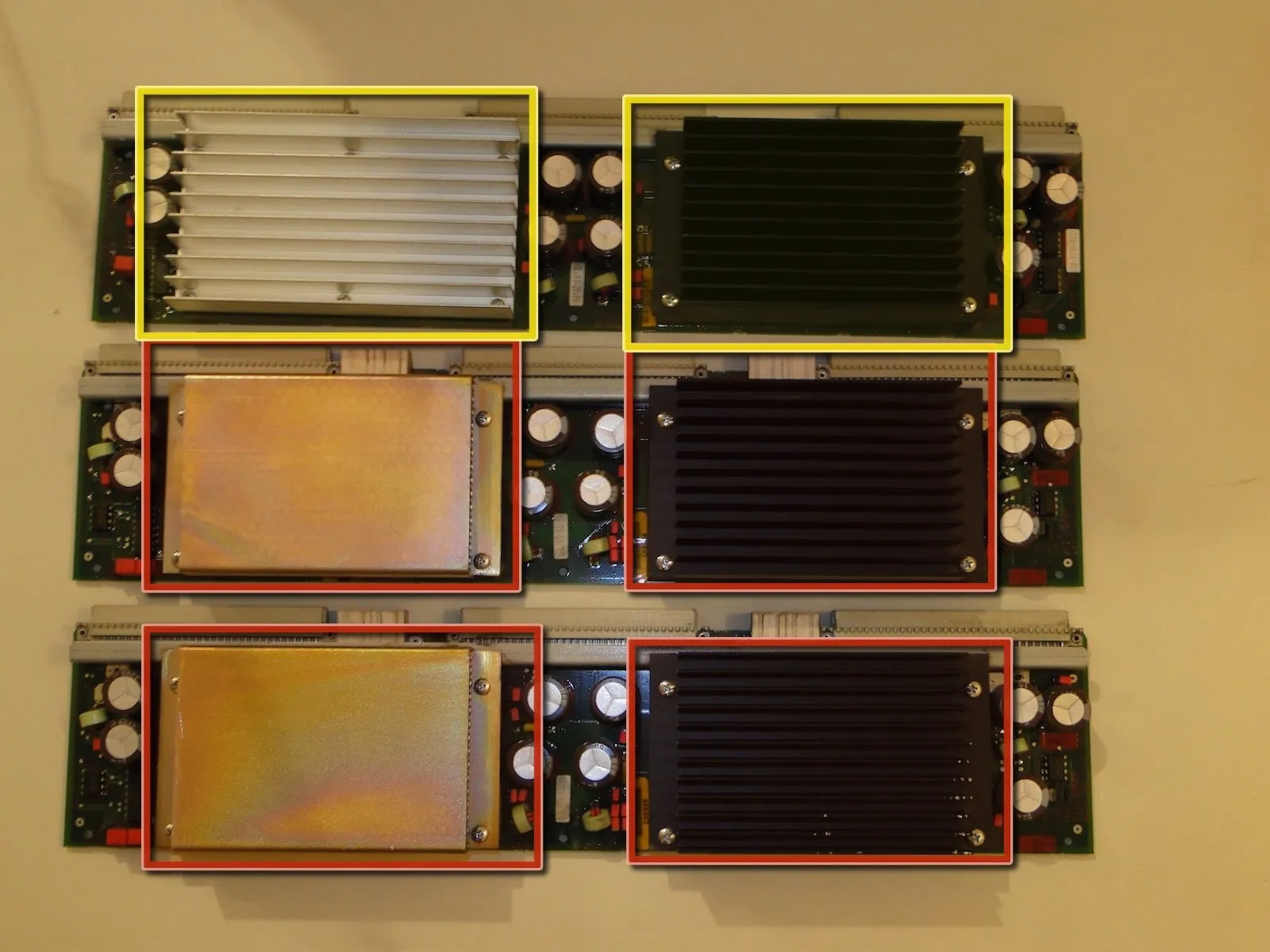

• Каждая плата преобразователя питания 303 имеет на борту два преобразователя AT&T FW300 DC-DC 3V.

• 60 А на каждый кирпичик постоянного тока, 120 ампер на плату. Это отвёртка, которая плавится!

• Плата питания 512T обеспечивает постоянным напряжением 5 В и 12 В шину VME и плату IO4.

• Системный контроллер имеет свой собственный преобразователь питания, а также:

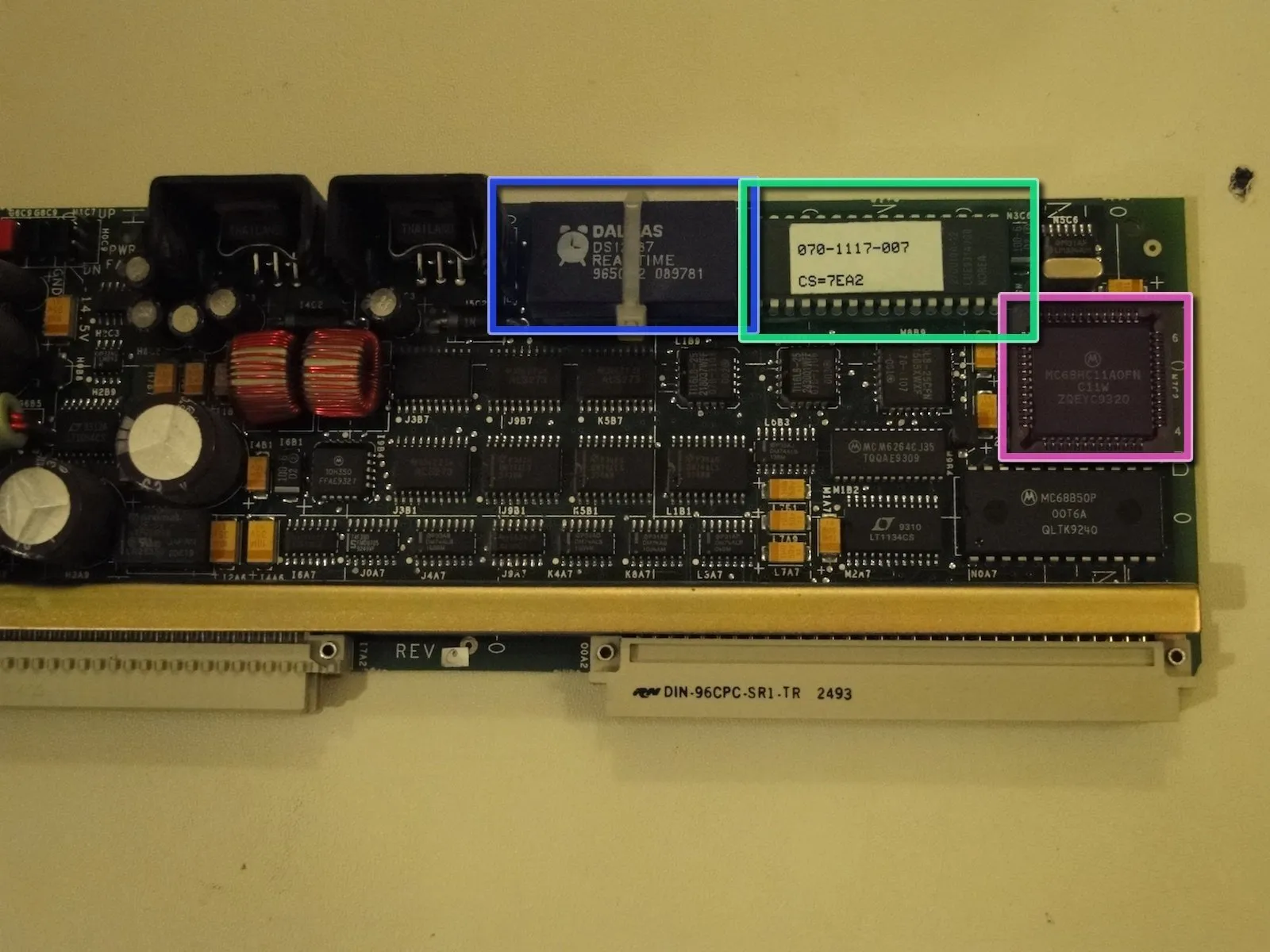

• Dallas RTC и NVRAM

• EPROM системного контроллера

• MCU Motorola 68hc11

Шаг 17

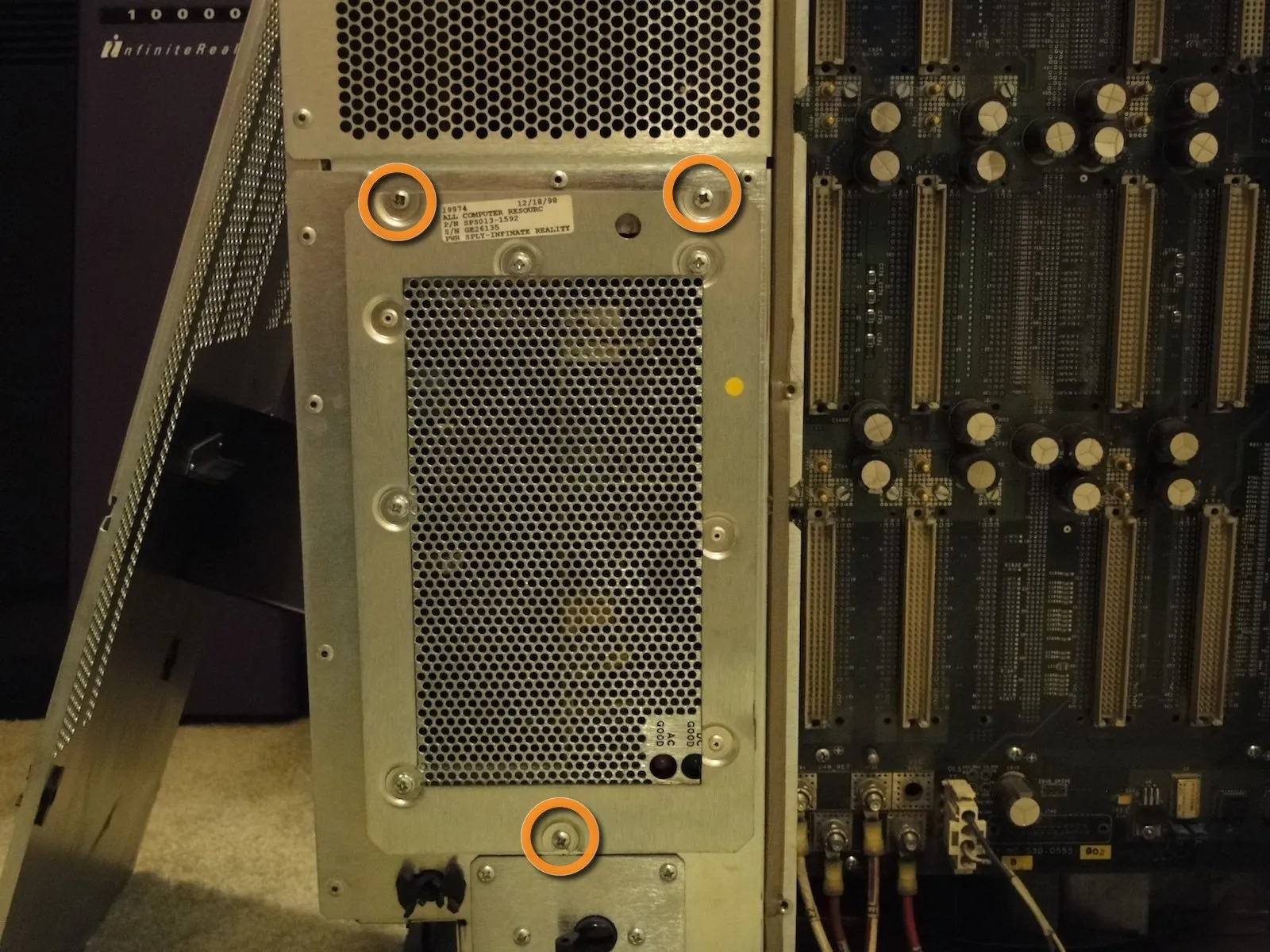

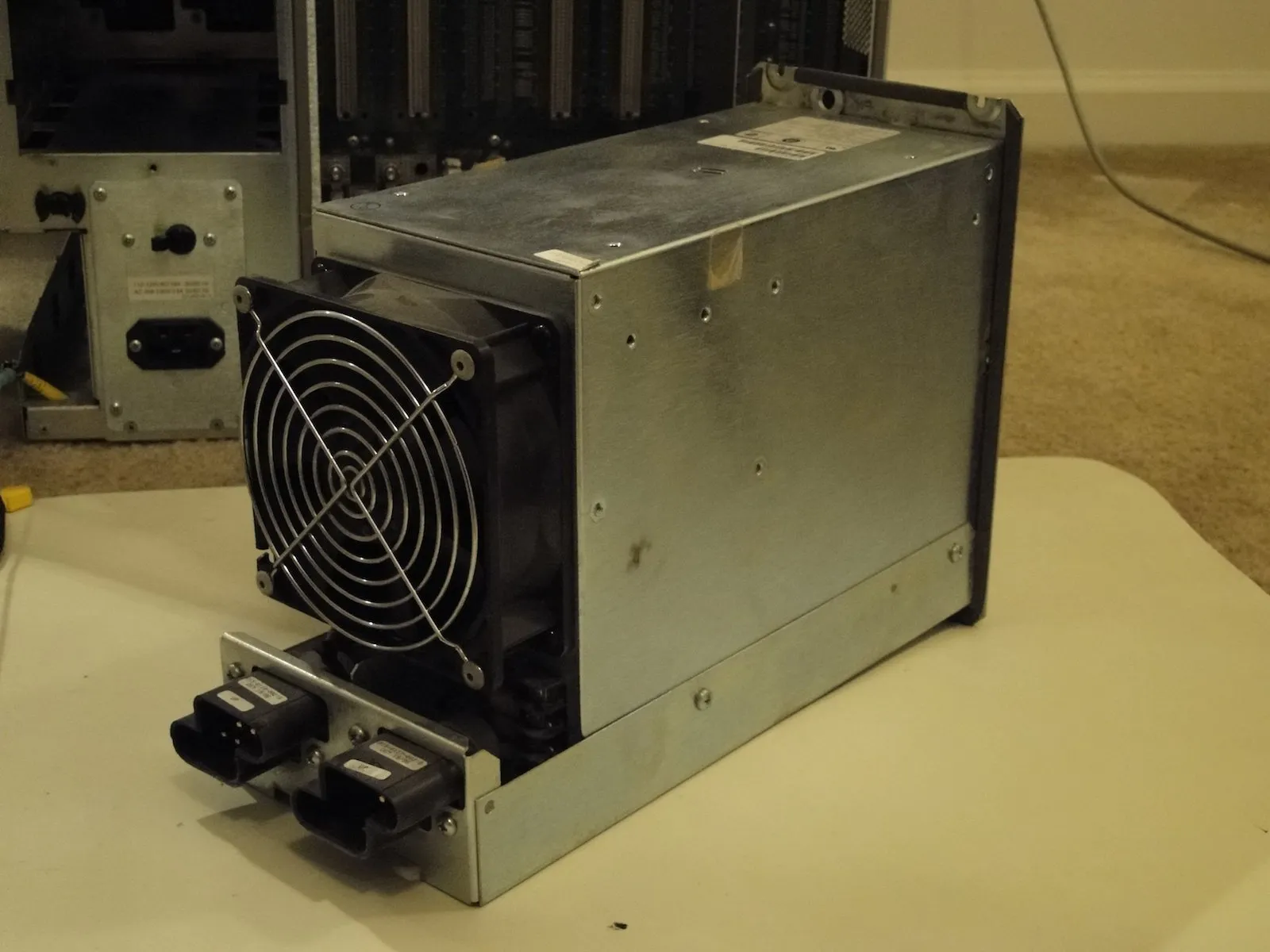

• Открутите эти винты, чтобы выдвинуть блок питания.

• Блок питания выдает 48 В, 50 А. 2400W.

• Требуемая входная мощность 120 В, 16 А (возможен выход только 1500 Вт для минимальных конфигураций).

• Для полной мощности требуется входное напряжение 208-240 В, 13 А.

Шаг 18

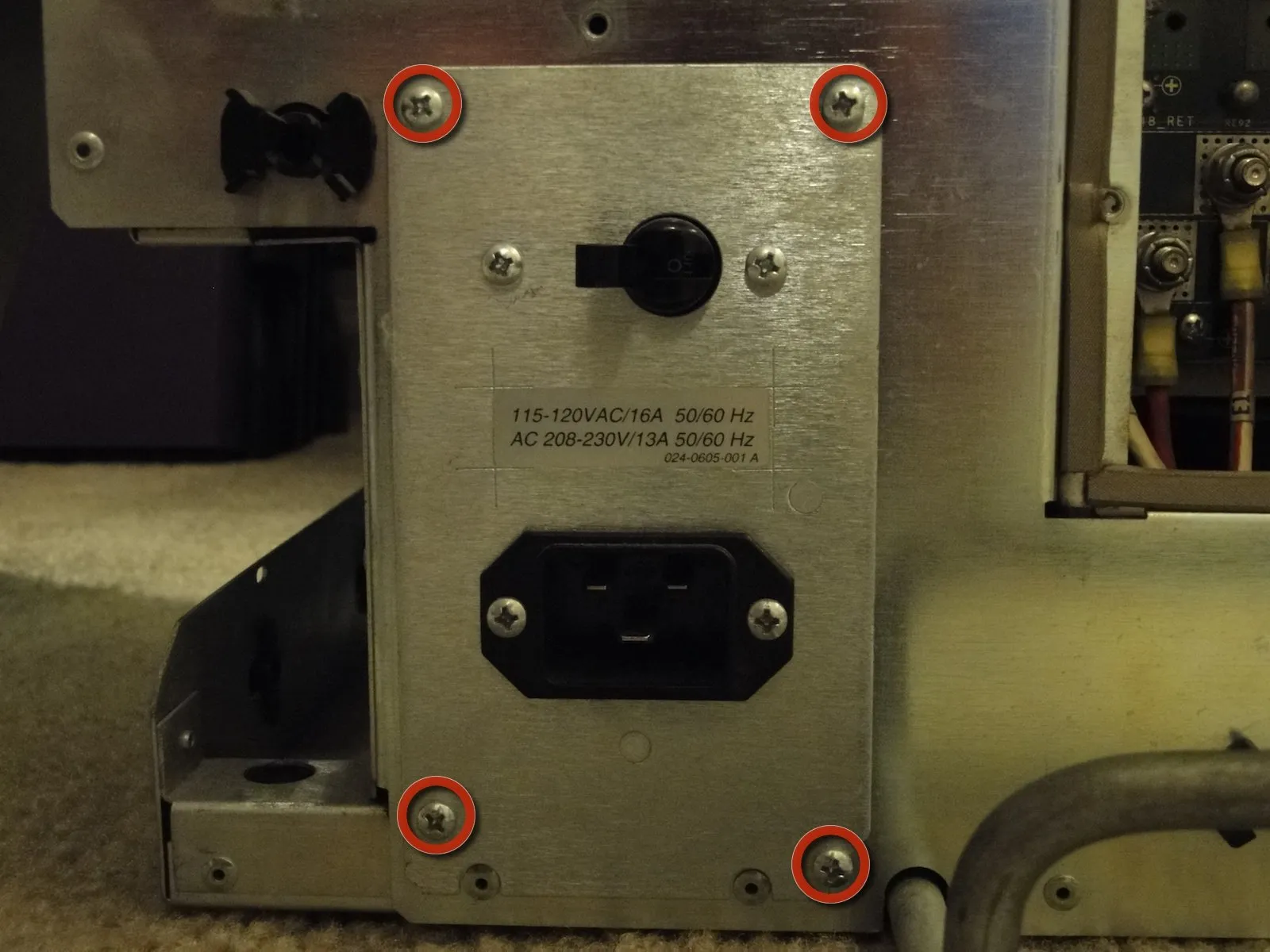

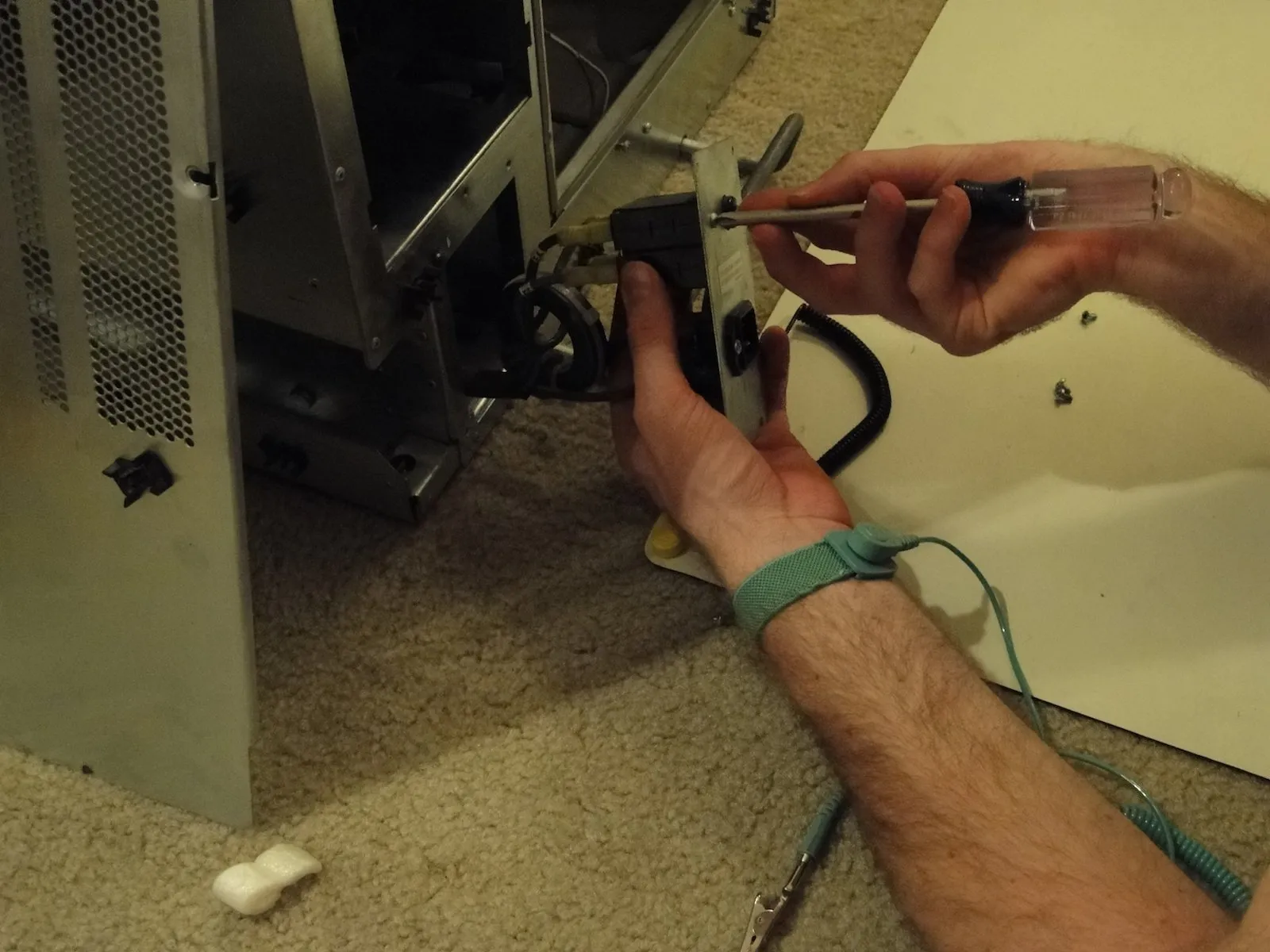

• Эти винты удерживают автоматический выключатель и розетку в сборе.

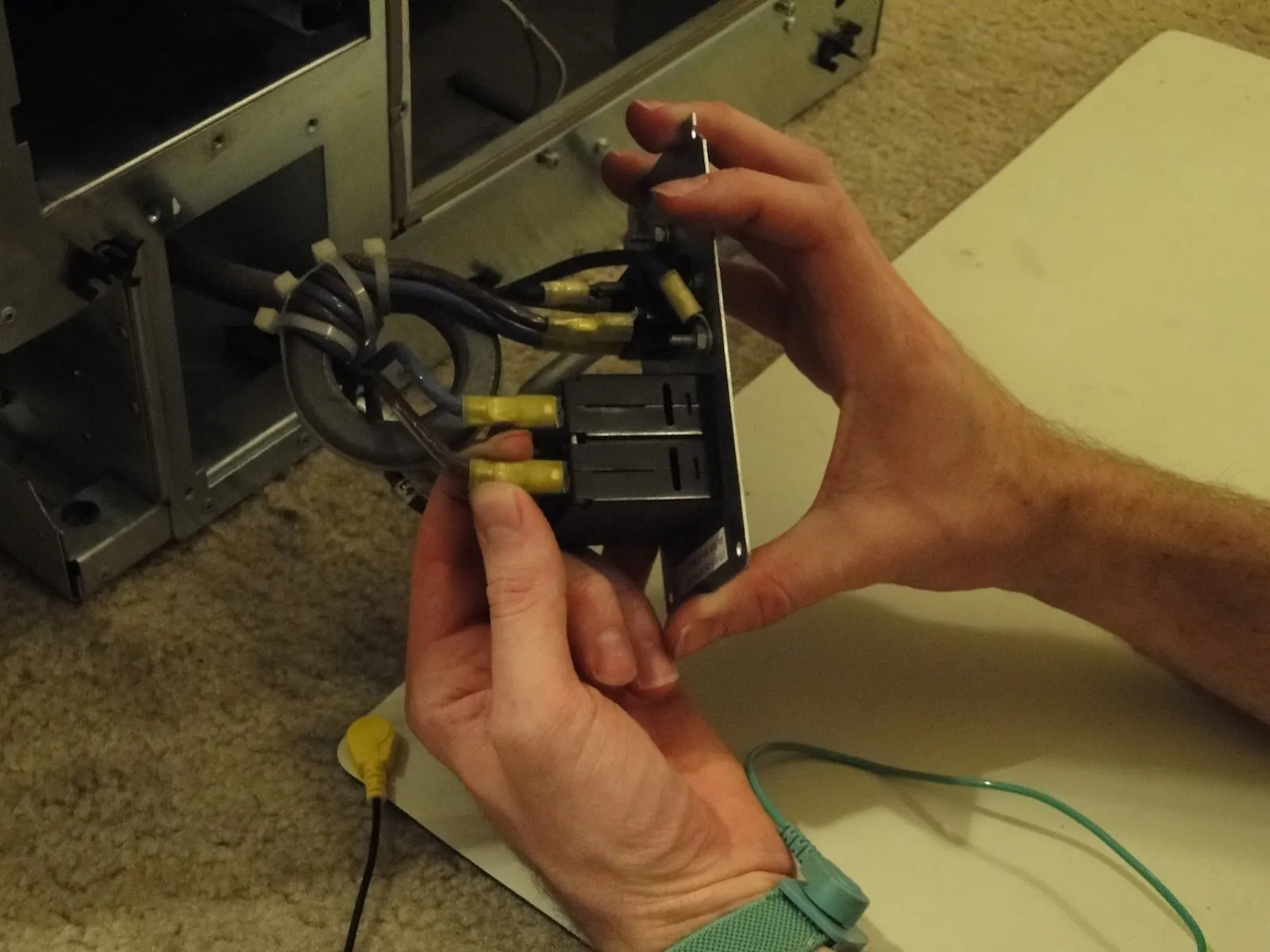

• Чтобы снять автоматический выключатель, отсоедините провода и выкрутите выключатели из панели.

• Два провода, идущие к каждому выключателю, должны совпадать: синий - с синим, коричневый - с коричневым.

• Лопаточные разъемы выключателя, похоже, находятся на поздних стадиях трупного окоченения, поэтому мы не будем разбирать эту часть, если в этом нет необходимости.

Шаг 19

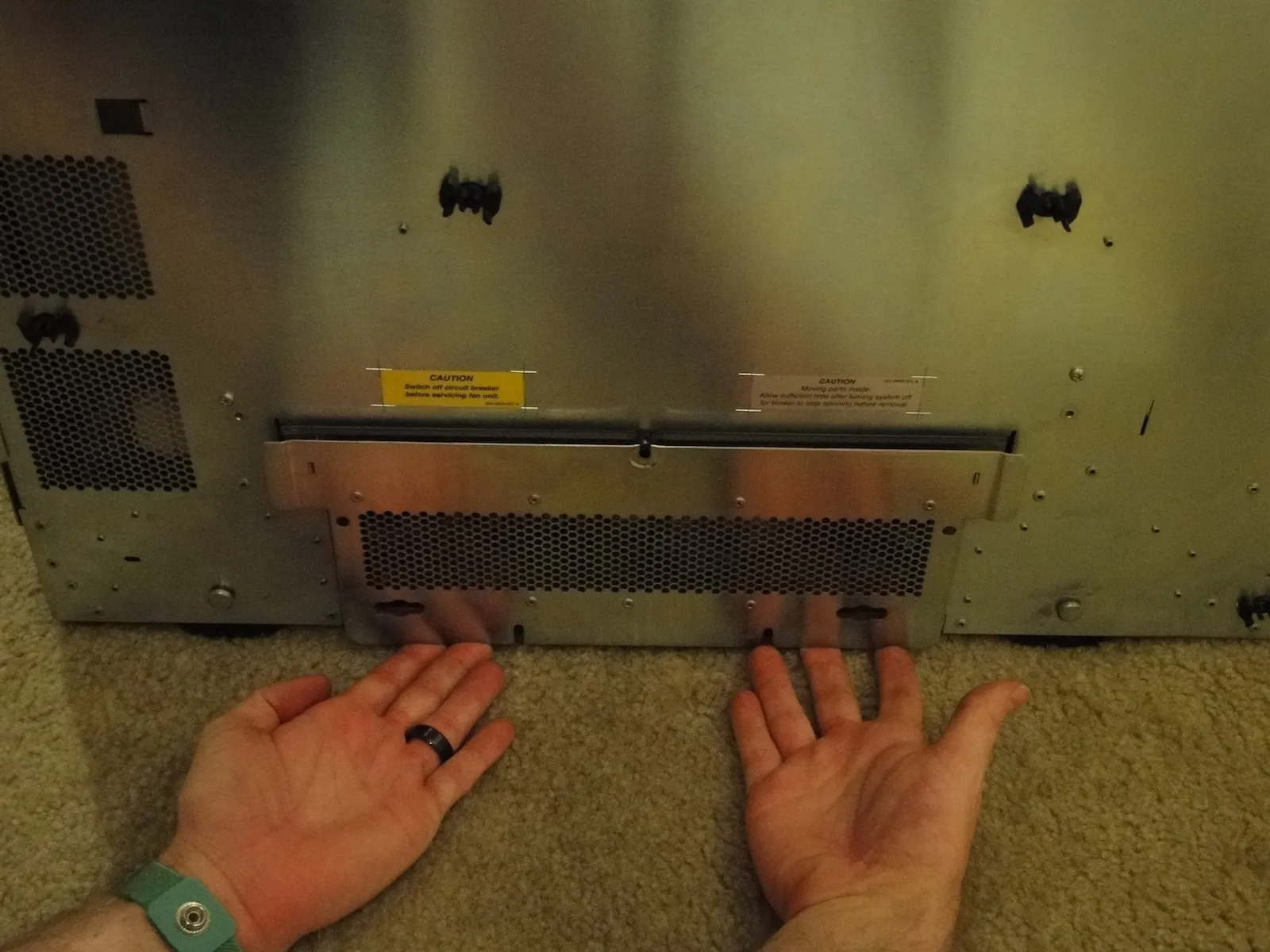

• Теперь мы перейдем к левой стороне машины, чтобы снять блок вентилятора.

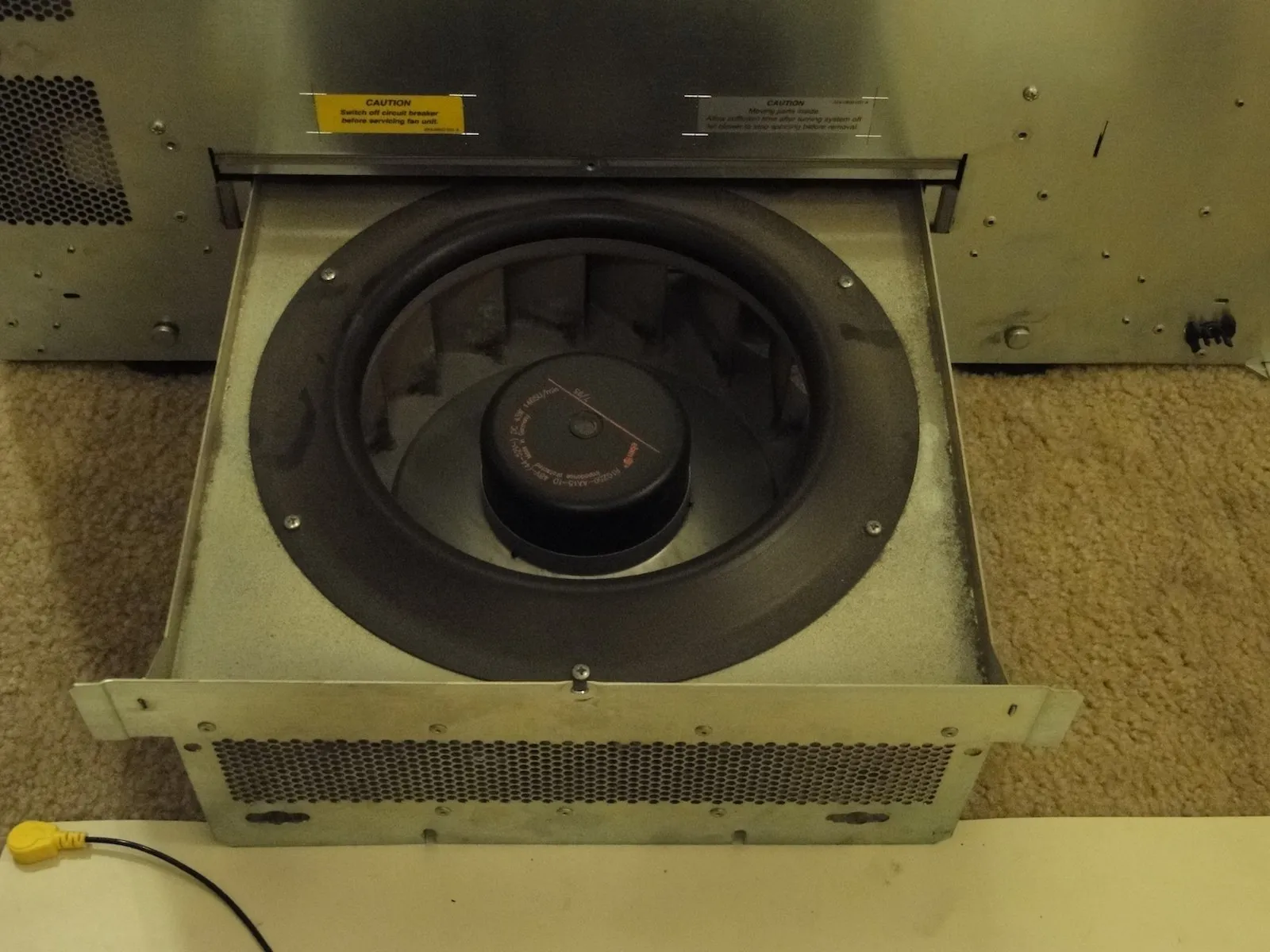

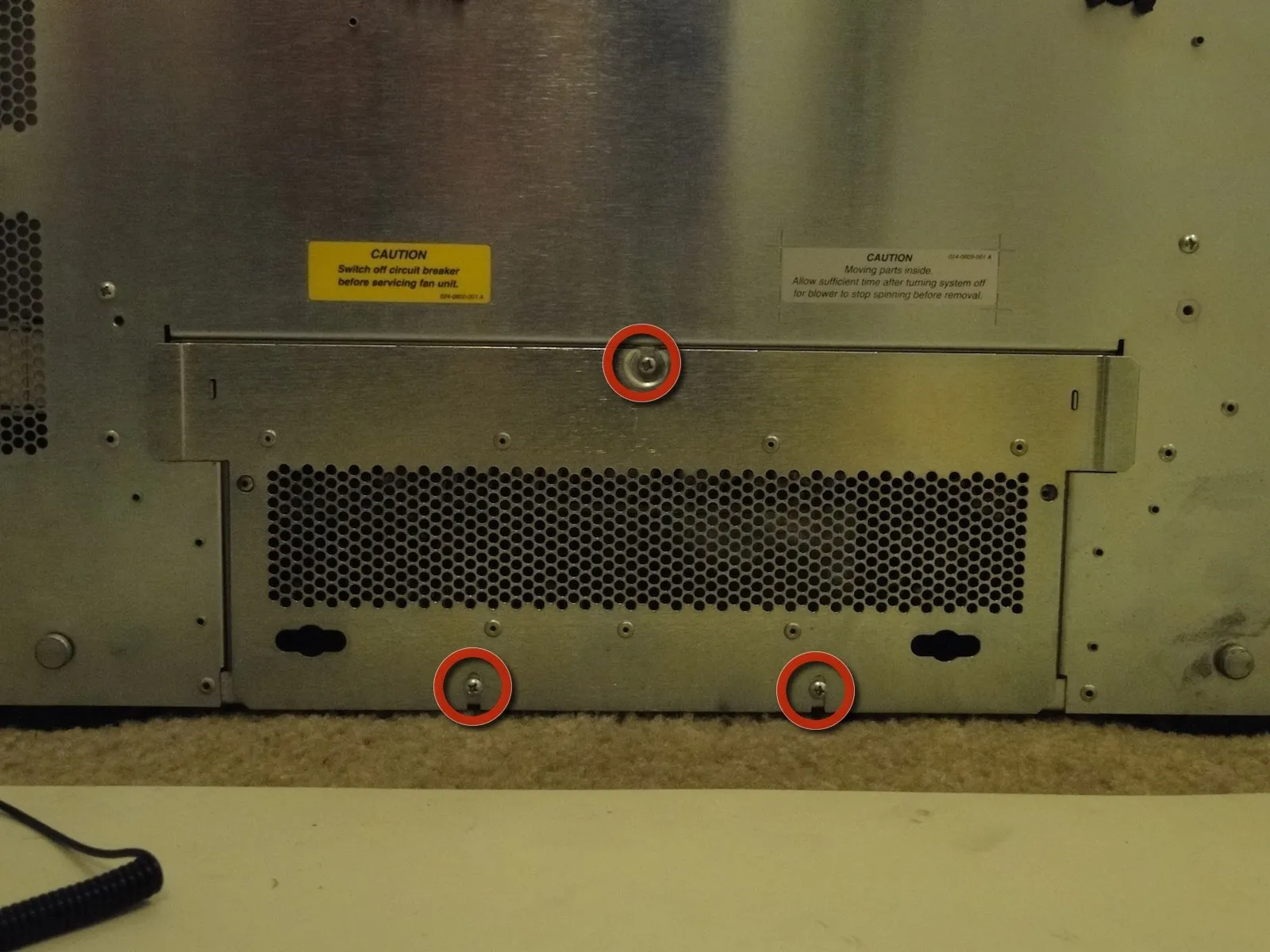

• Три винта крепят воздуходувку.

• Потяните за них и вверх, чтобы выдвинуть воздуходувку. Электрический разъем воздуходувки подключается, когда воздуходувка полностью вставлена в корпус.

Шаг 20

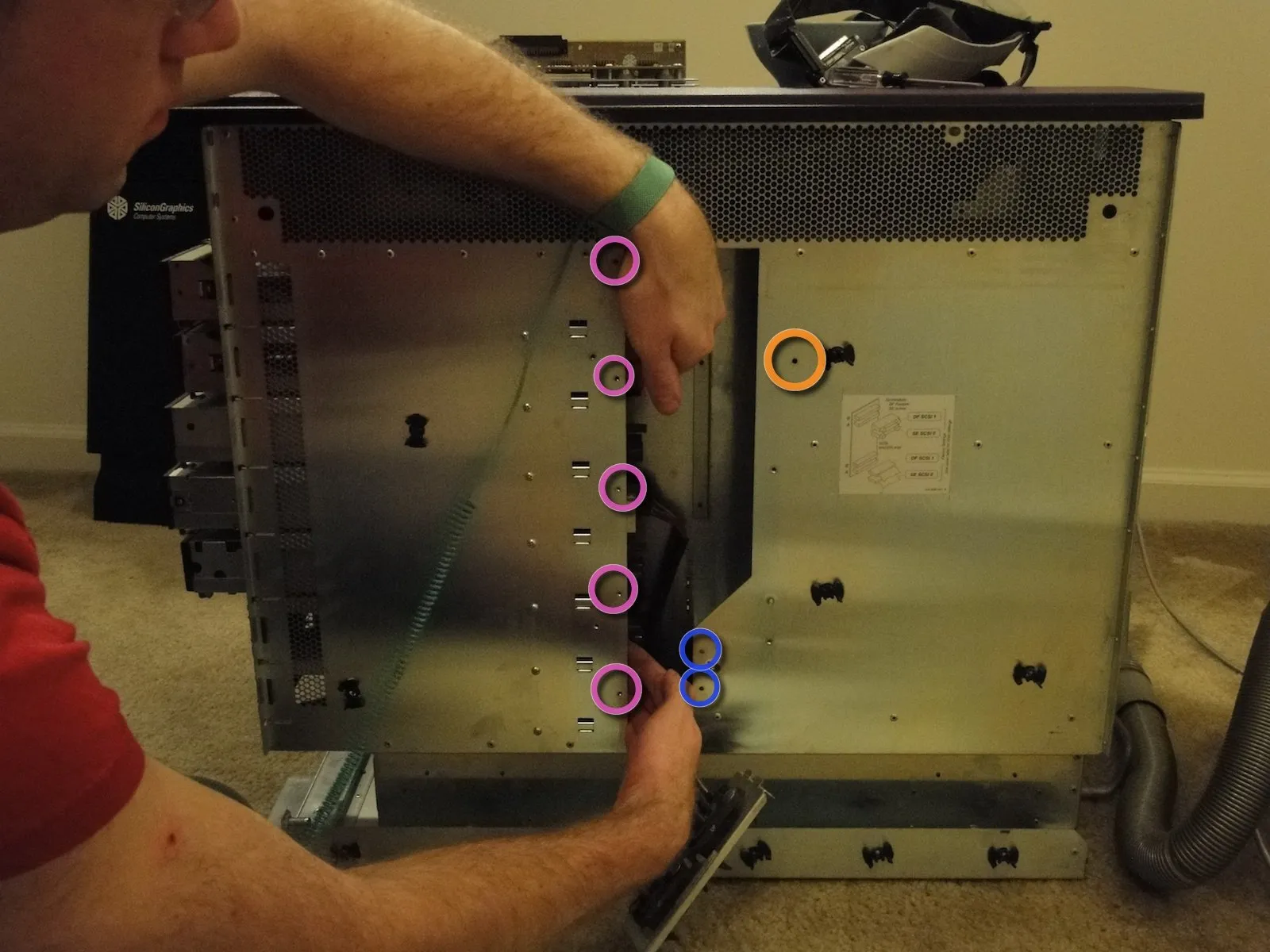

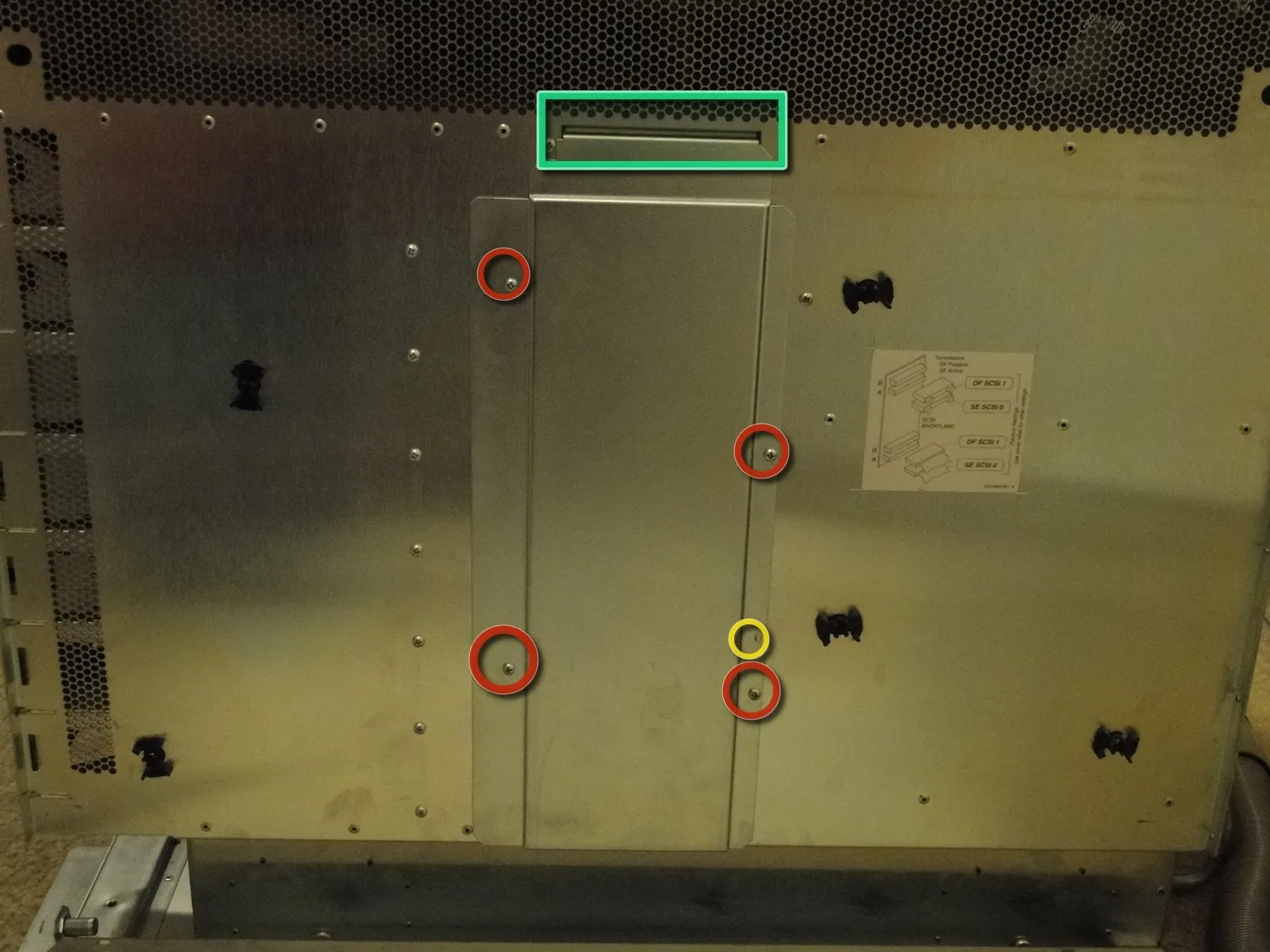

• На правой стороне корпуса находится крышка. За ней находятся объединительная панель SCSI, вспомогательный вентилятор и разъемы питания.

• Крышка крепится 4 винтами

• Эта направляющая стойка удерживает крышку на месте после удаления винтов.

• В верхней части крышки есть выступ. Сдвиньте его, чтобы снять крышку.

• Со снятой крышкой

• Этот винт удерживает вспомогательный вентилятор на месте. Разъем питания вентилятора подключается к объединительной панели SCSI.

• Эти винты удерживают на месте разъемы сетевого питания. Они подключаются к системной объединительной панели и сетевому выключателю.

• Эти винты удерживают объединительную плату SCSI. Отсоедините разъемы шины SCSI и питания и держите их в стороне при снятии объединительной платы SCSI. Перед снятием объединительной платы отсоедините устройства SCSI.

Шаг 21

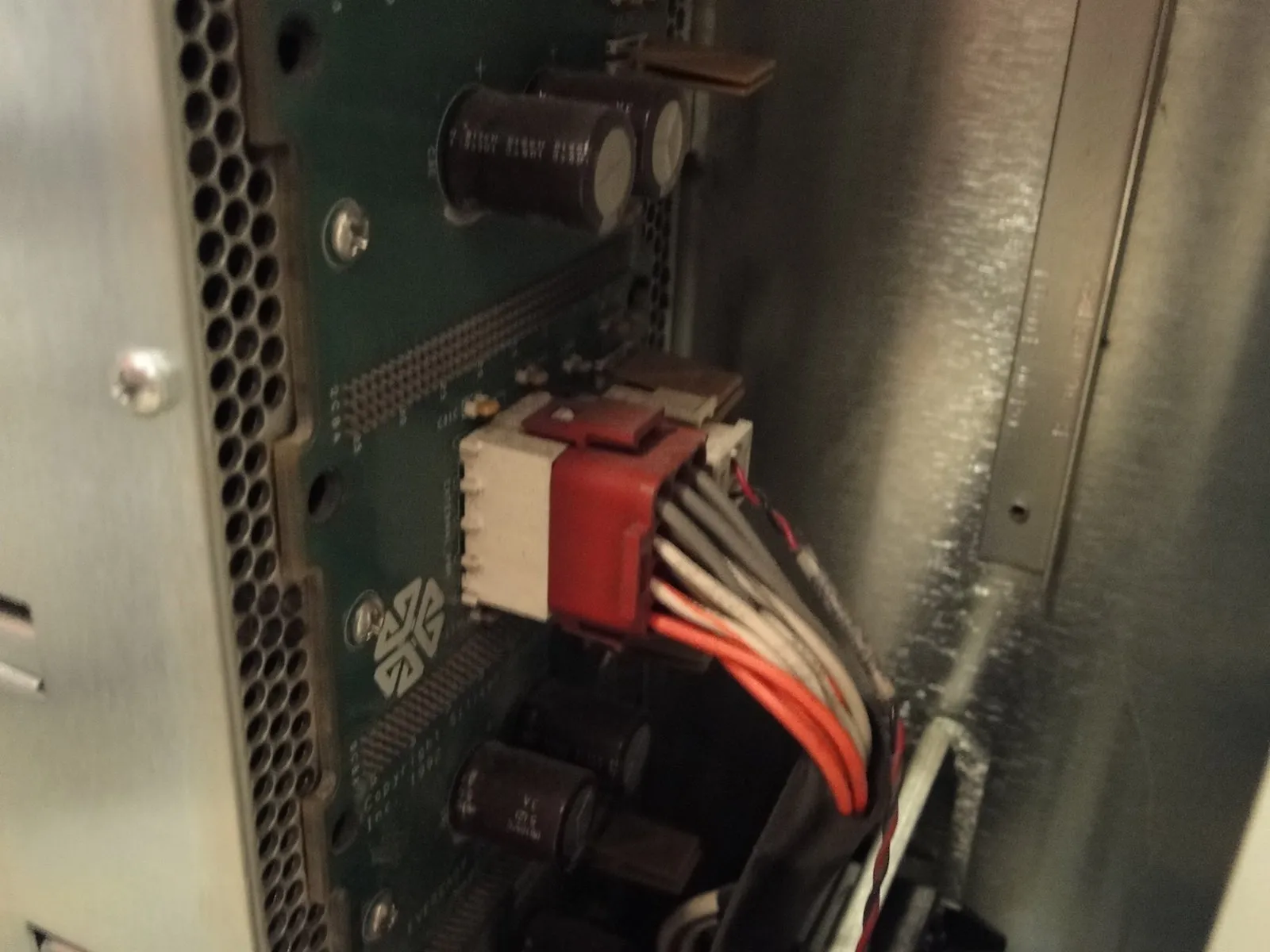

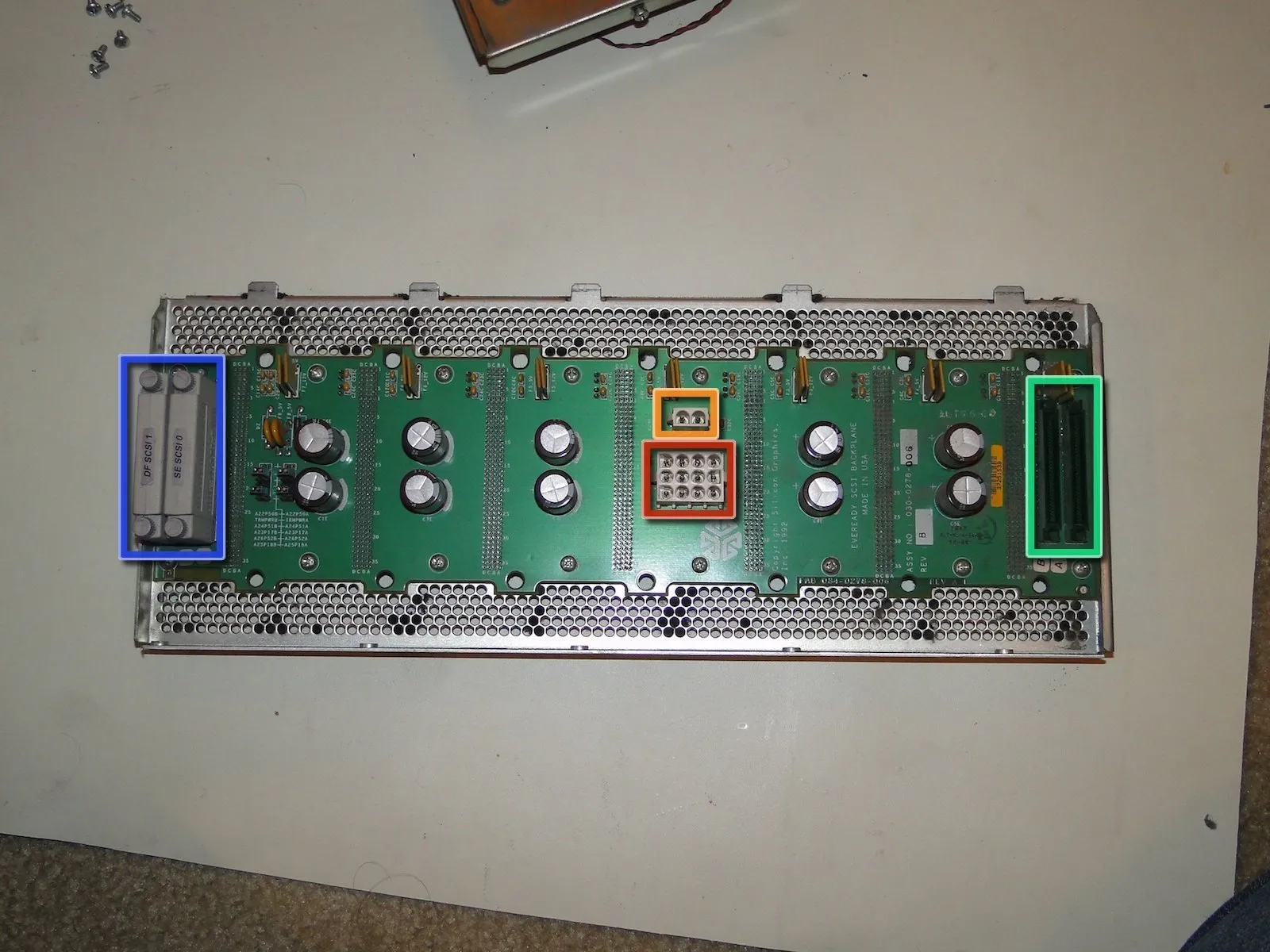

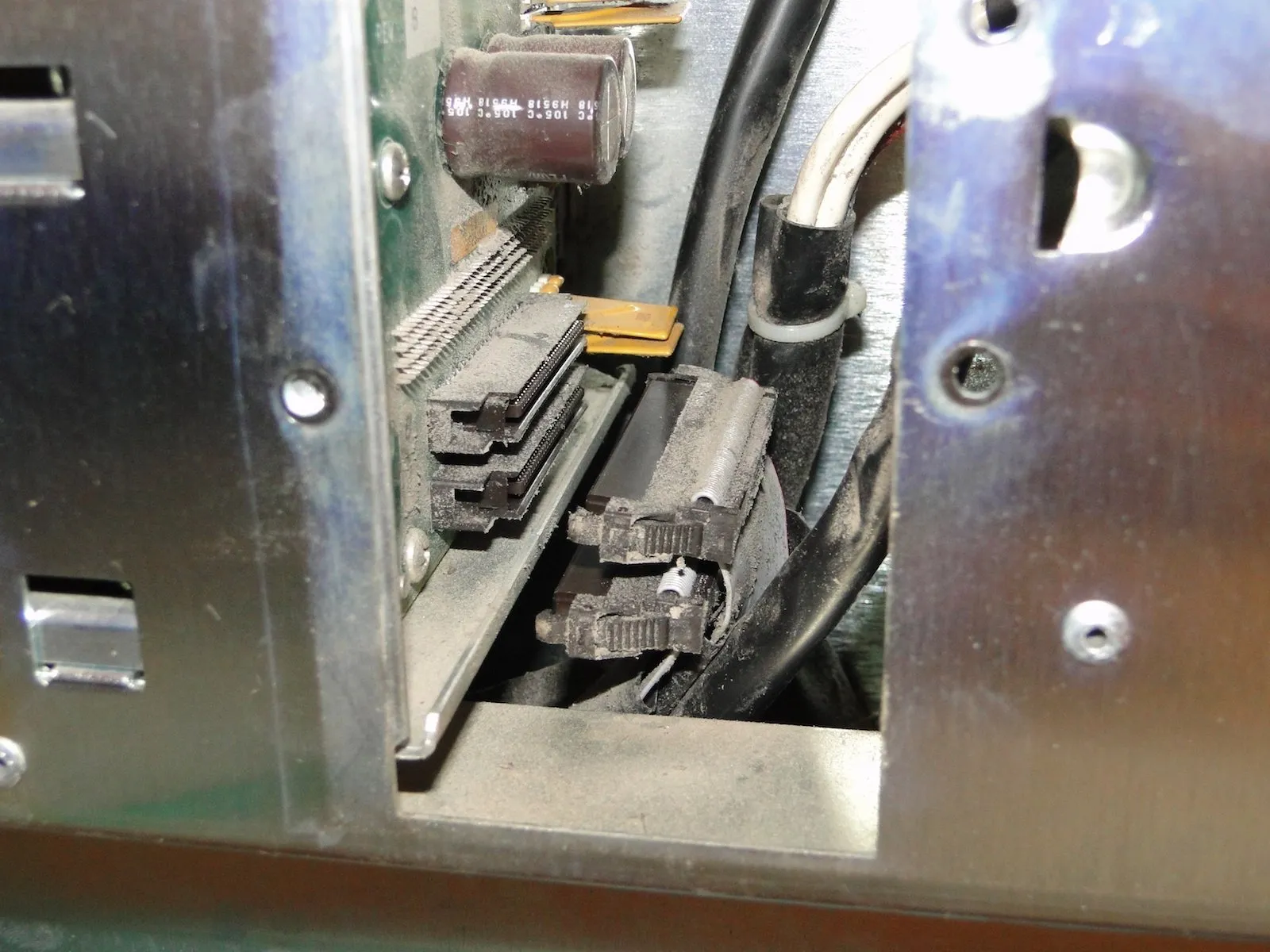

• Задняя панель SCSI

• Разъем питания SCSI-диска

• Разъем вспомогательного вентилятора

• Разъемы шины SCSI

• Терминаторы шины SCSI

Шаг 22

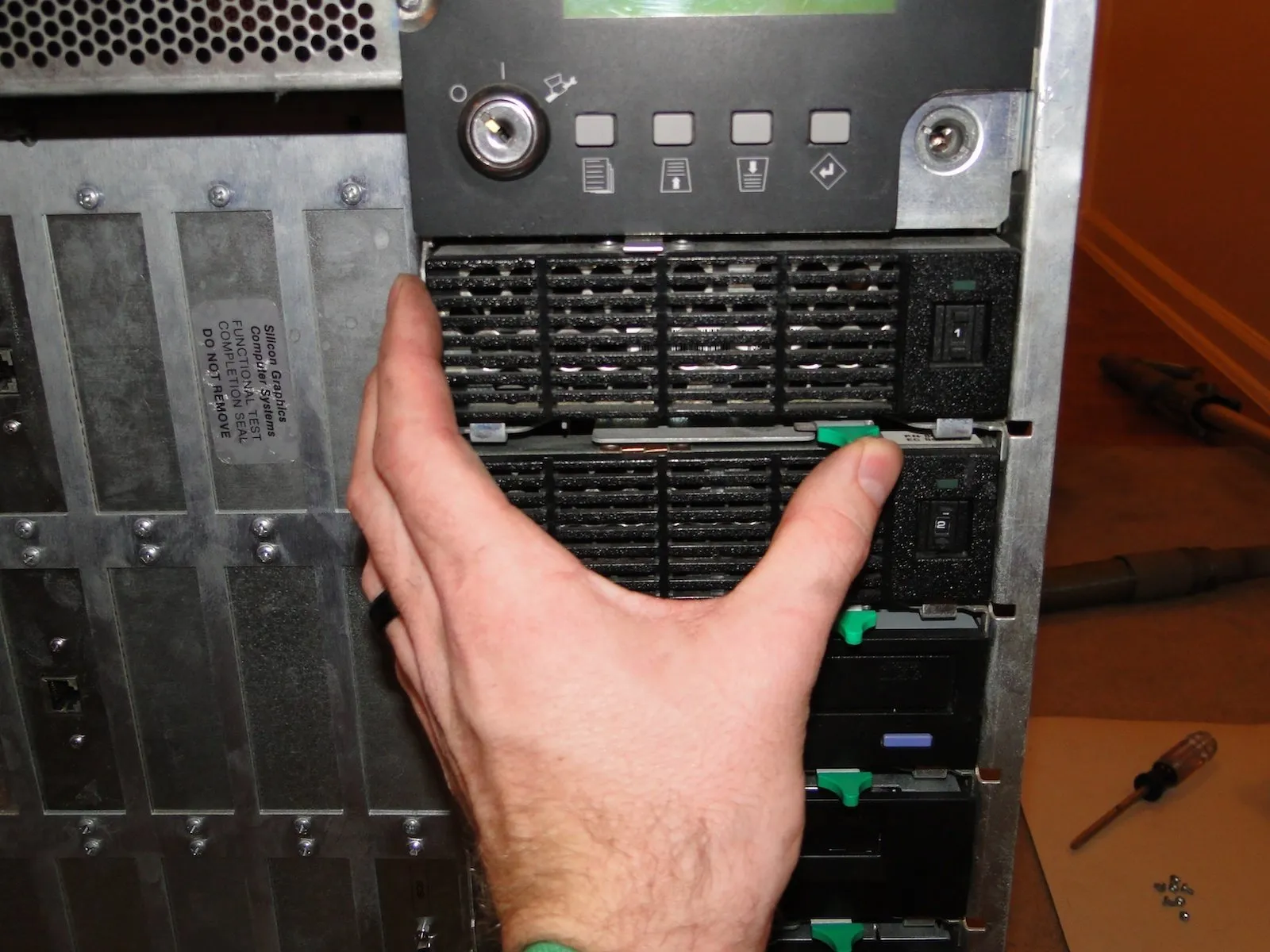

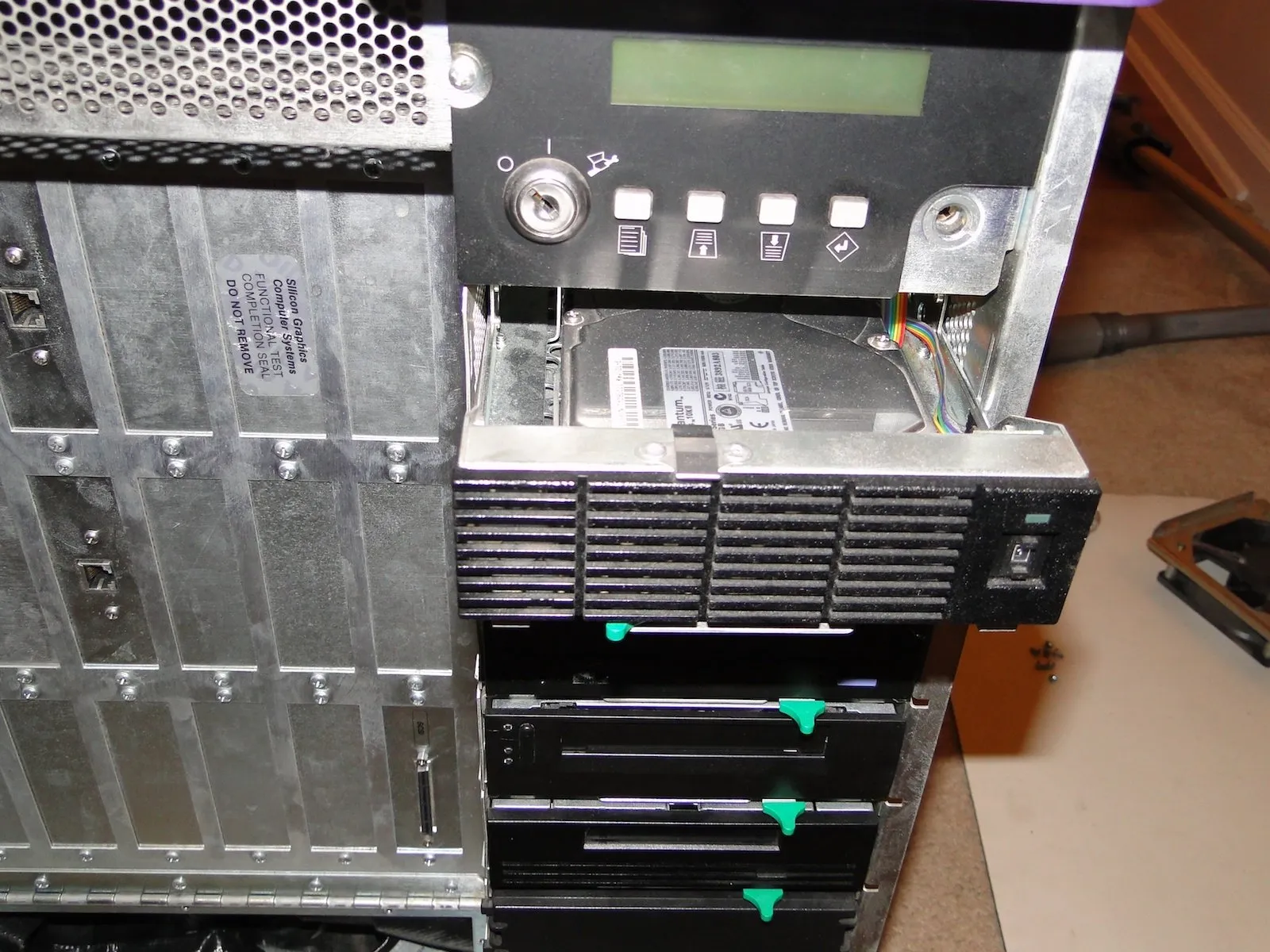

• Устройства SCSI установлены на салазках. На салазках могут размещаться устройства размером 3,5 и 5,25 дюйма.

• Можно разместить и устройства полной высоты, но отсек над используемым отсеком будет недоступен.

• Чтобы снять салазки, сдвиньте зеленый рычаг влево.

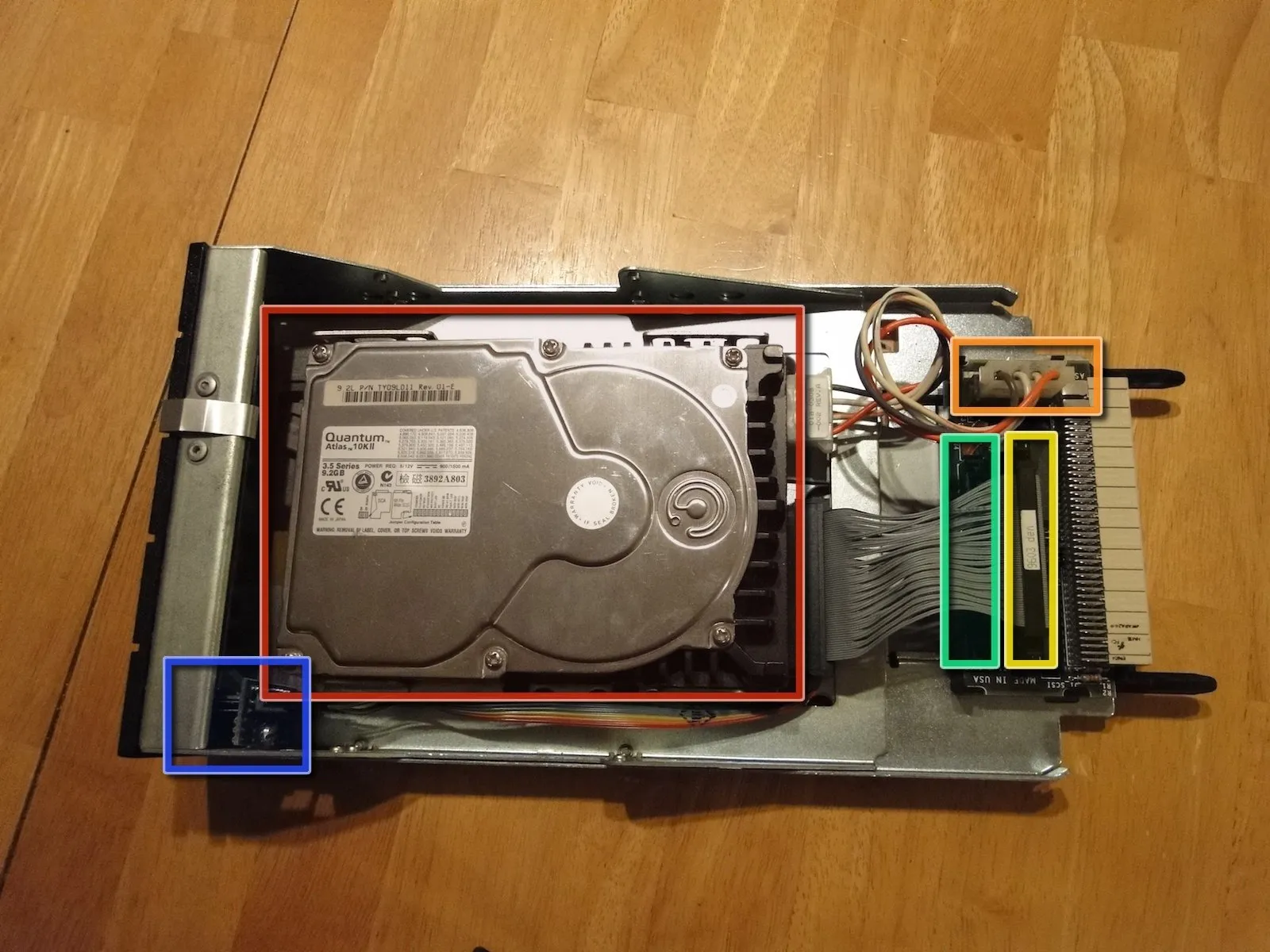

• В этом отсеке находится системный диск - Quantum со скоростью вращения шпинделя 10k RPM и объемом 9 ГБ. Медленный и маленький по сегодняшним меркам, он типичен для технологий конца 90-х.

• Подключение питания салазок.

• Подключение шины 0 (одностороннее)

• Подключение шины 1 (дифференциальный сигнал)

• Идентификатор устройства можно установить с помощью переключателя на передней панели. Этот переключатель подключается к диску.

Шаг 23

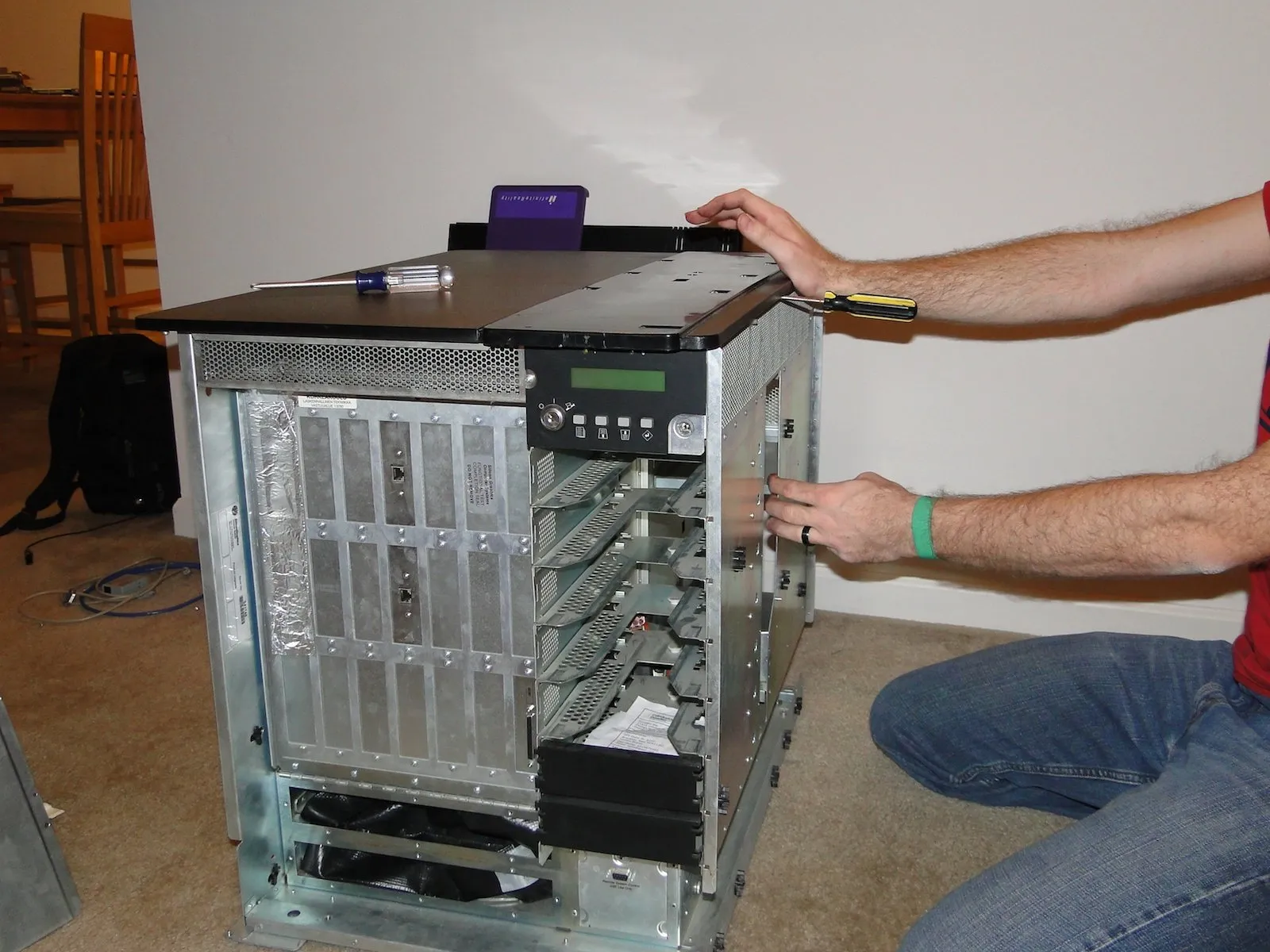

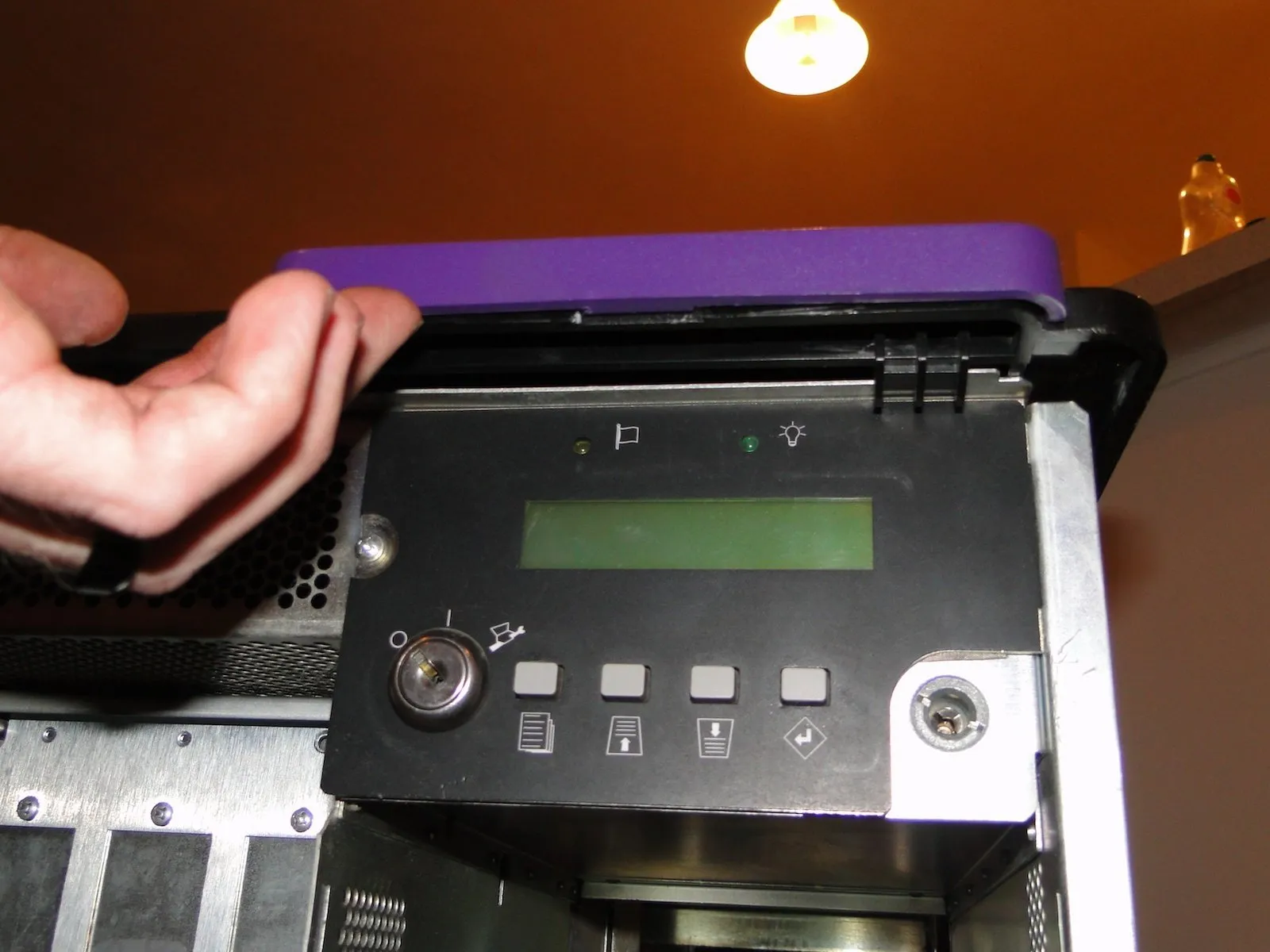

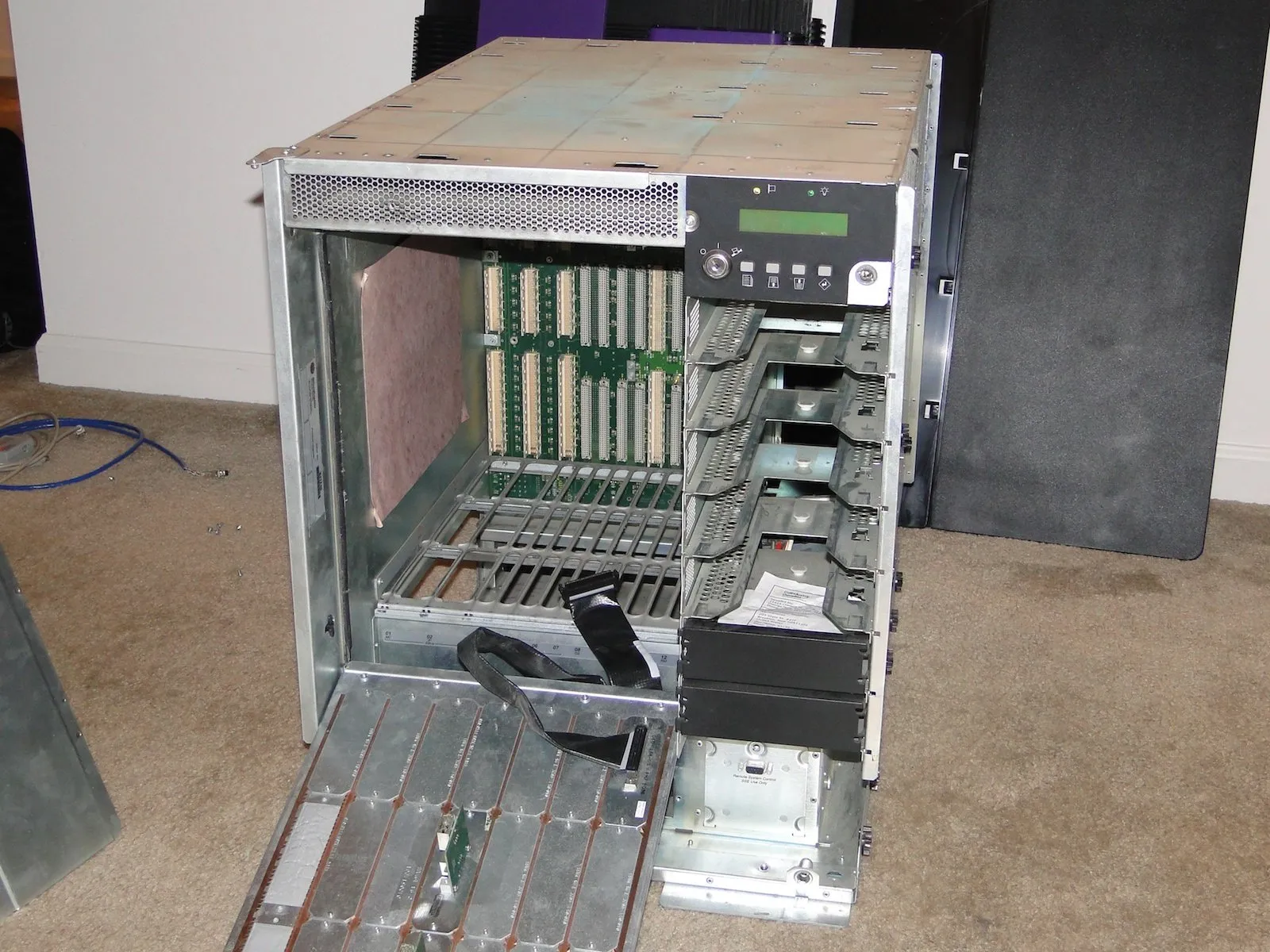

• Снимать верхний слой необходимо только при замене верхнего слоя кожи

• Чтобы снять фиолетовую шапочку, приподнимите переднюю часть детали и сдвиньте ее назад. Затем снимите.

• Чтобы снять верхнюю шкурку, снимите обе боковые шкурки. Вставьте отвертку с лезвием в выступ на правой стороне кожи и сдвиньте кожу влево.

• Верхняя шкурка снимется. Теперь наша машина выглядит довольно потрепанной.

Шаг 24

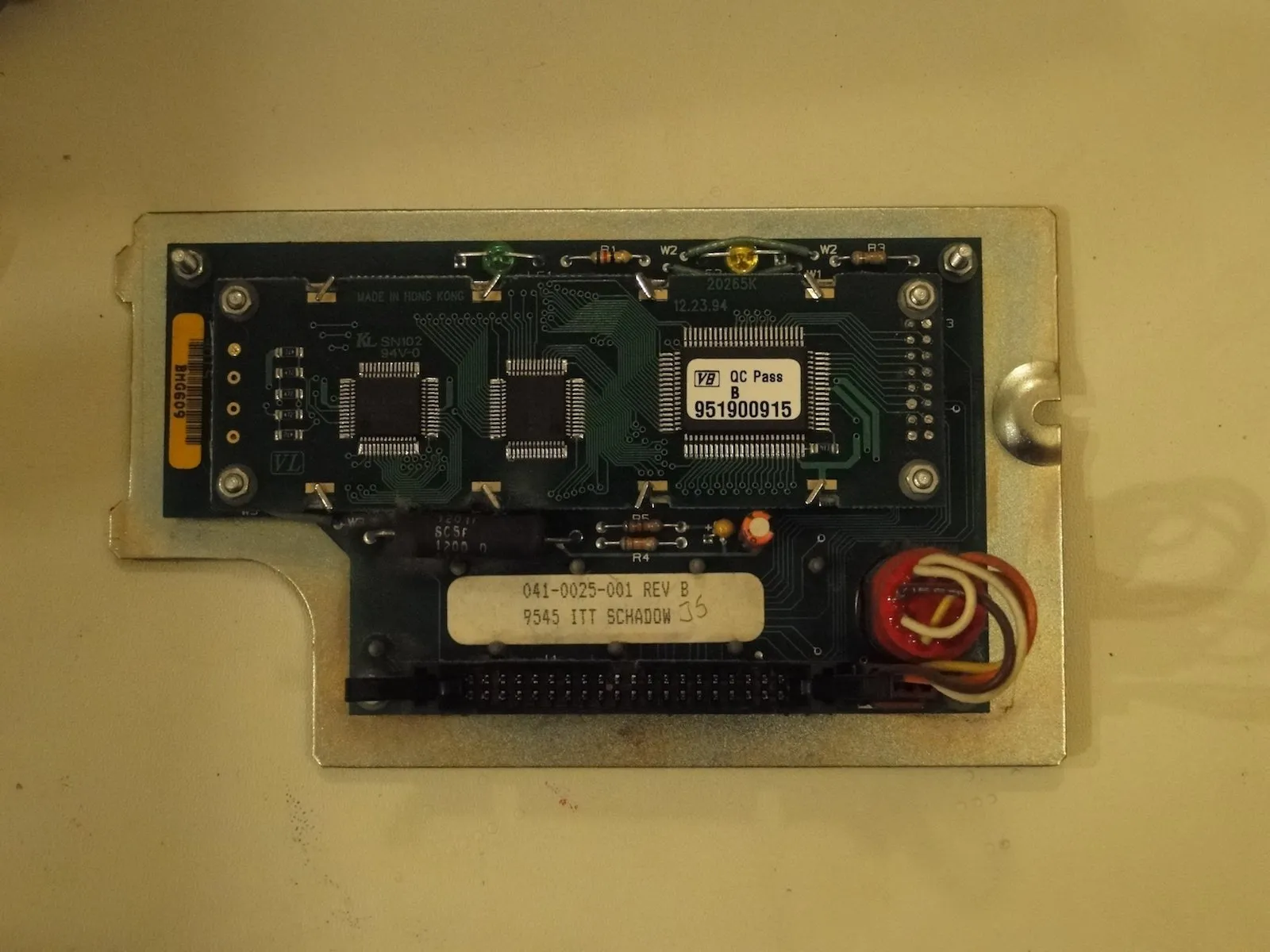

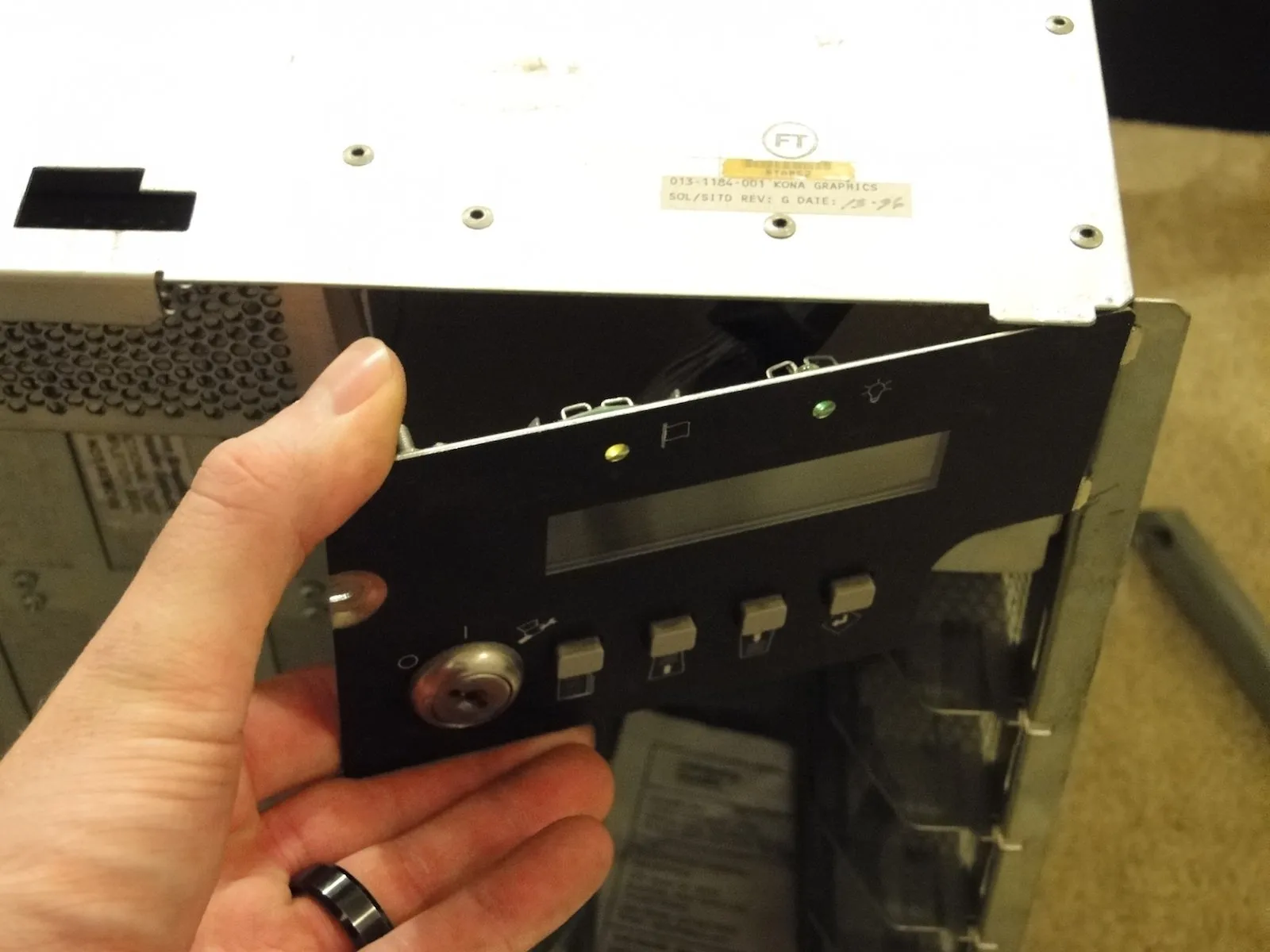

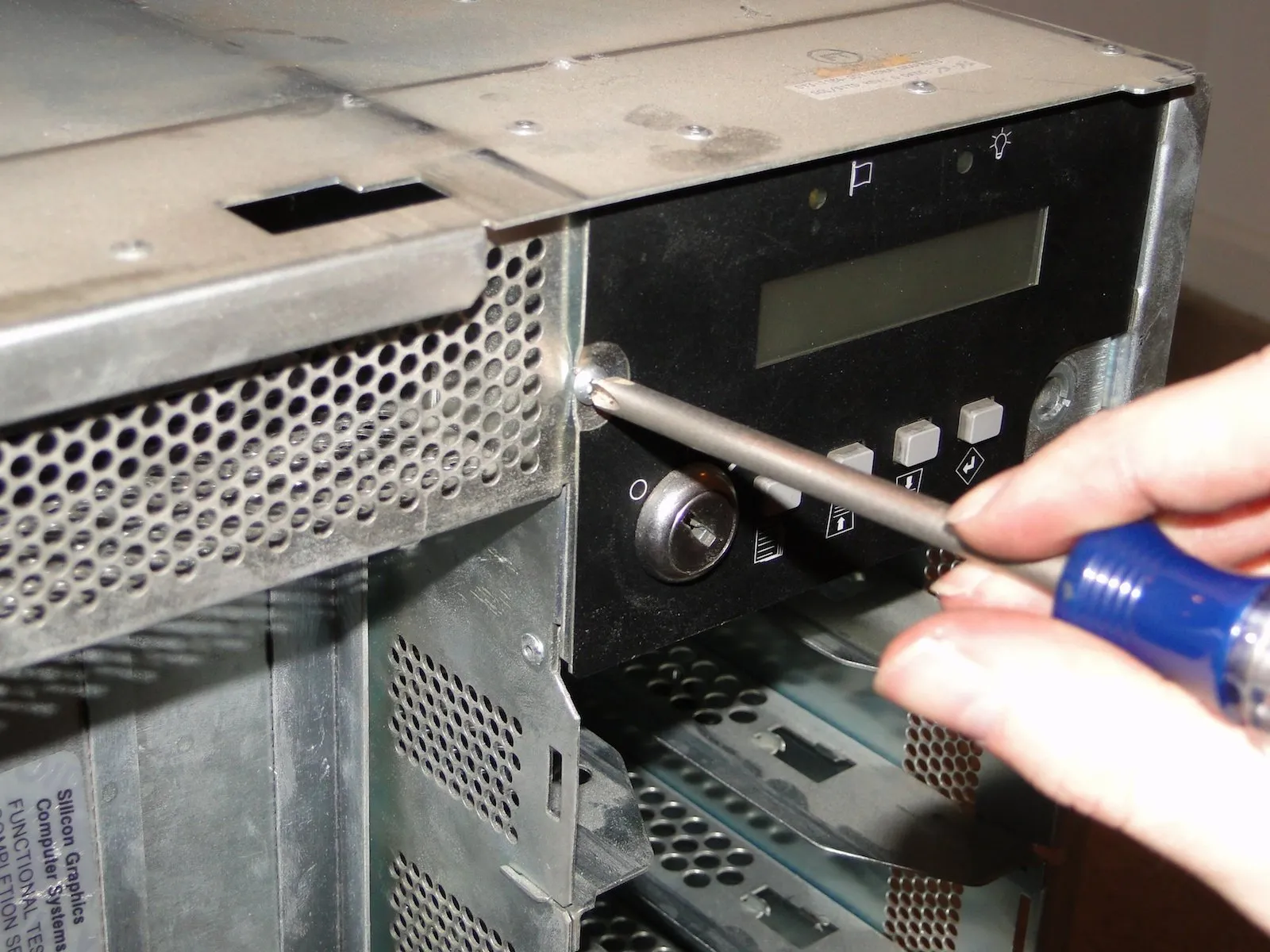

• Системный контроллер/панель оператора удерживается на месте одним винтом.

• Выкрутите винт и вытащите панель из защелок.

• Системный контроллер содержит клавишу для запуска и остановки машины, ЖК-дисплей, на котором отображается удобный график использования процессора во время работы, и 4 кнопки оператора для управления системным контроллером.

• Эта консоль может отображать скорость вращения и температуру вентиляторов, напряжение питания и регистрируемые сообщения об ошибках.

• Много ли вы знаете компьютеров, которые запускаются с помощью ключа зажигания? :)

Шаг 25

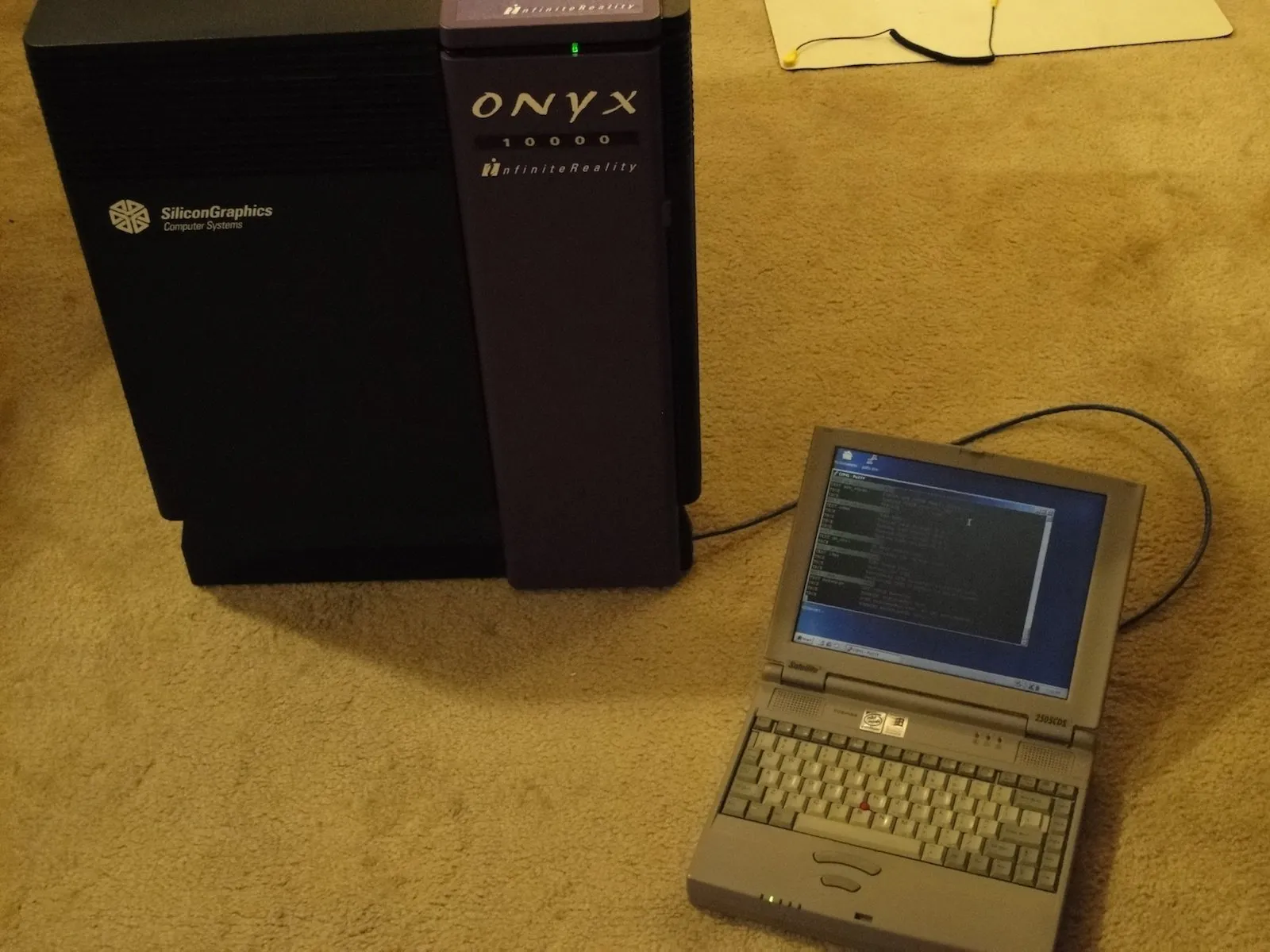

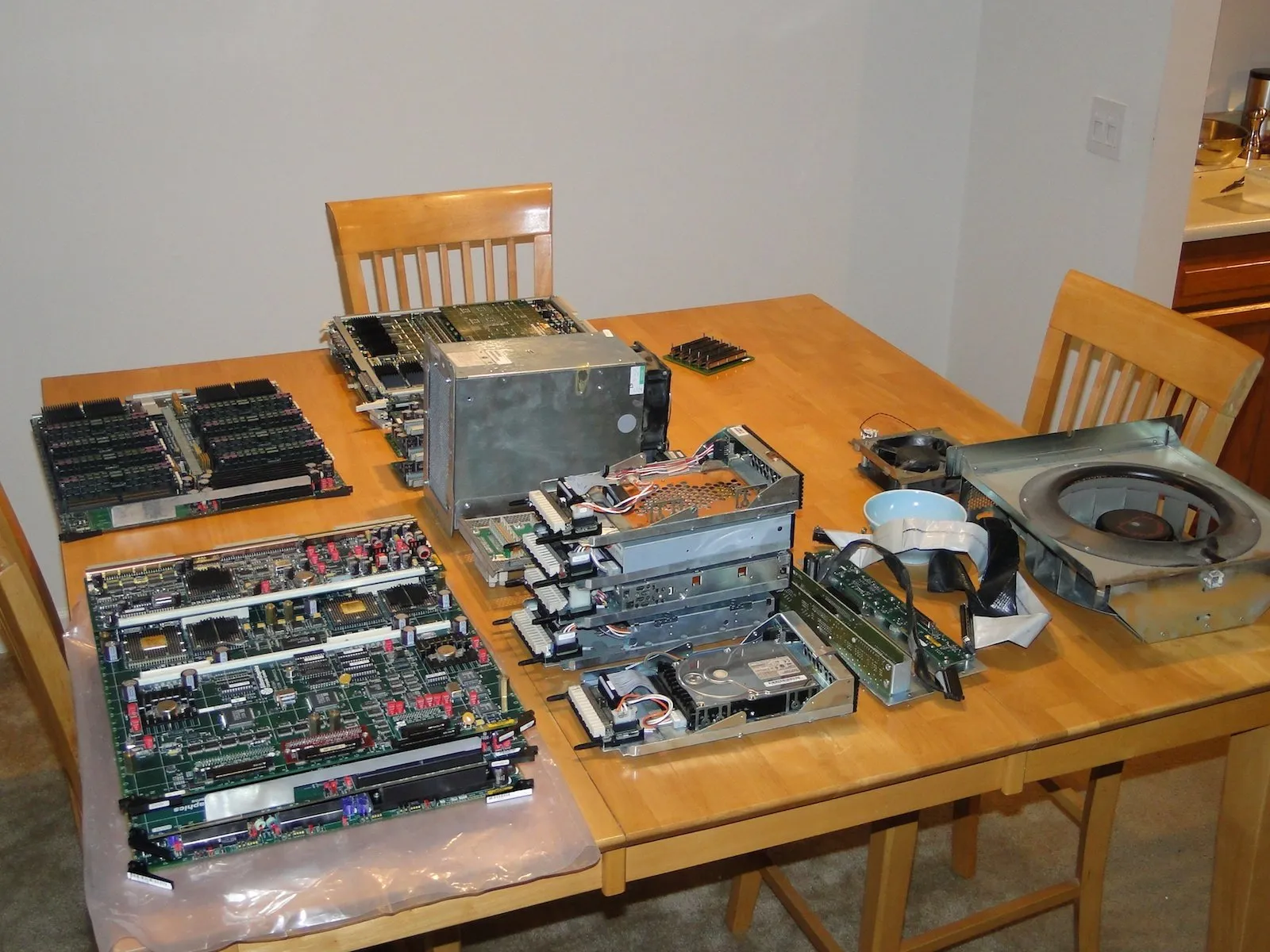

• Что на ужин? Графический суперкомпьютер!

• После сборки компьютера Onyx стоит проверить его и убедиться, что все компоненты работают правильно.

• BIST при включении питания отлично справляется с проверкой памяти и процессоров.

• Чтобы полностью протестировать графическую систему, запустите irsaudit из последовательного терминала. Полный путь - /usr/diags/IR/bin/irsaudit.
