Разборка Smart Battery Case

Введение

В один из самых неудачных моментов в истории Apple выпустила чехол-аккумулятор Smart Battery Case, и он уродлив. Слухи об этом неожиданном аксессуаре ходят очень быстро, давайте откроем его и посмотрим, как он работает.

За праздничным счастьем следите за нами в Instagram, Twitter или Facebook.

Что вам нужно

Инструменты

•

•

•

•

•

•

•

Шаг 1 Разборка корпуса аккумулятора Smart

• Некоторые 'умные' характеристики для вашего ознакомления:

• До 25 часов работы в режиме разговора, 18 часов работы в Интернете по LTE и 20 часов воспроизведения видео.

• Разъем Lightning

• Внутренняя отделка из микрофибры, внешняя отделка из силикона

• Совместим с док-станцией iPhone Lightning Dock

Шаг 2

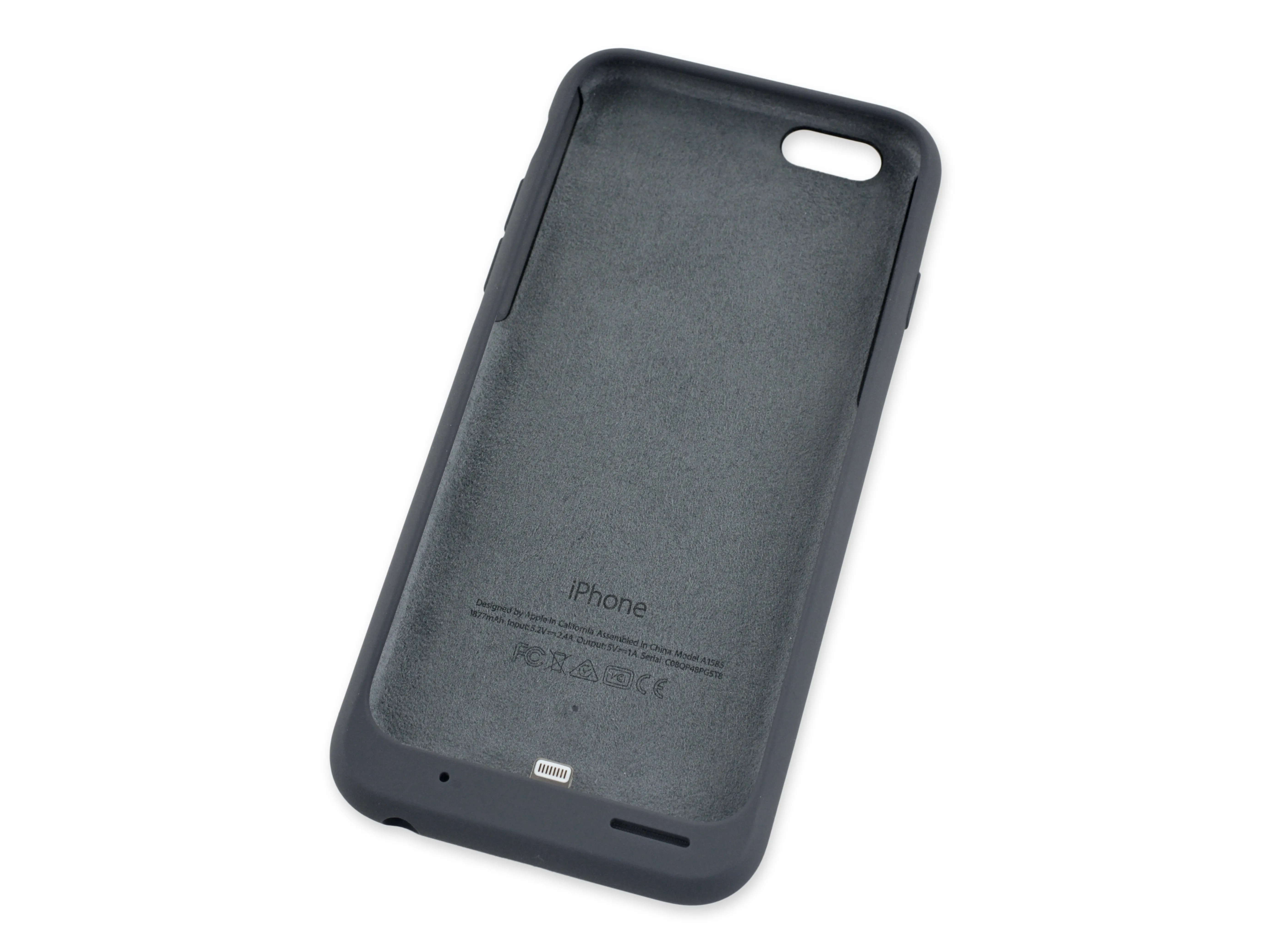

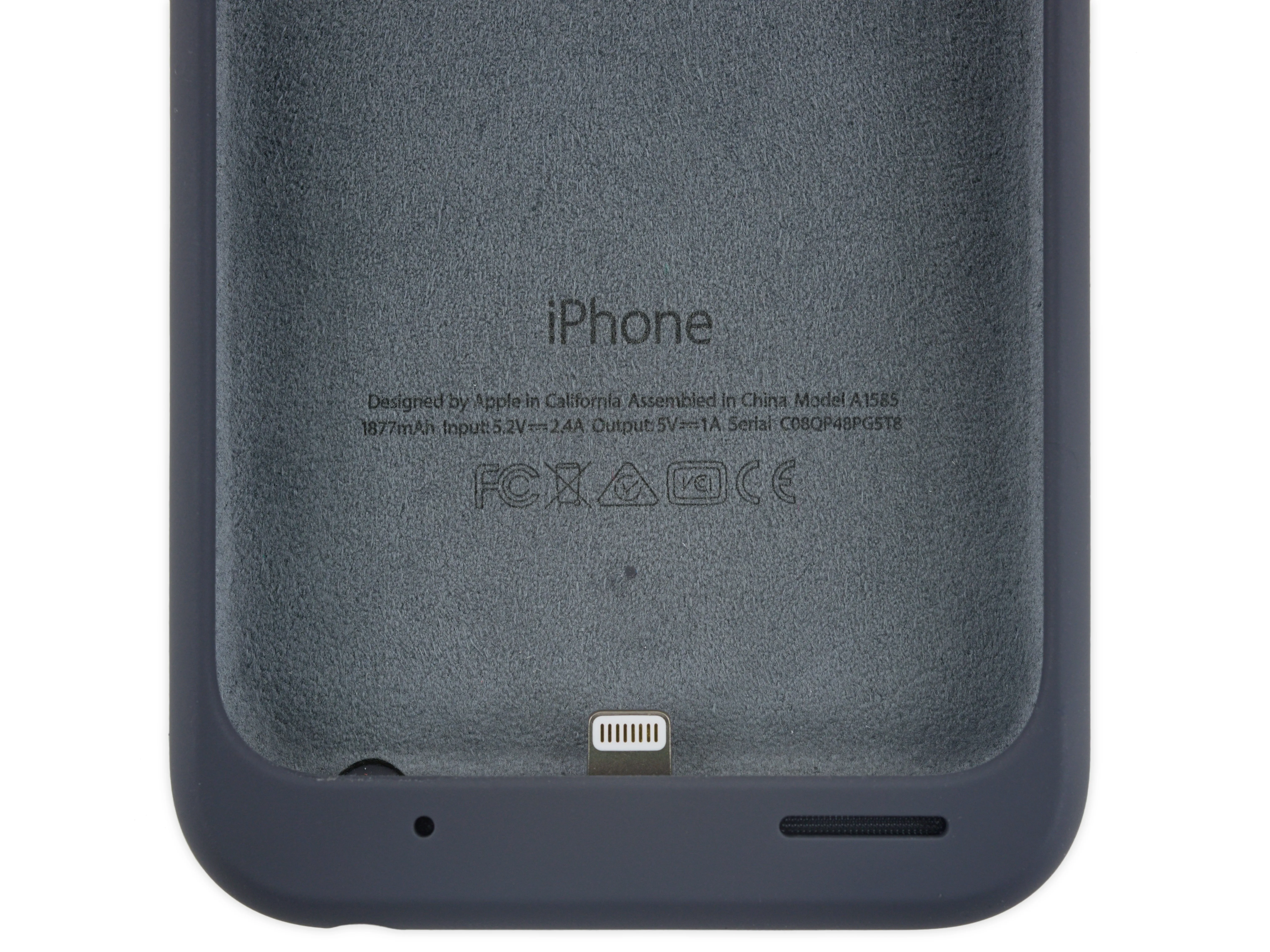

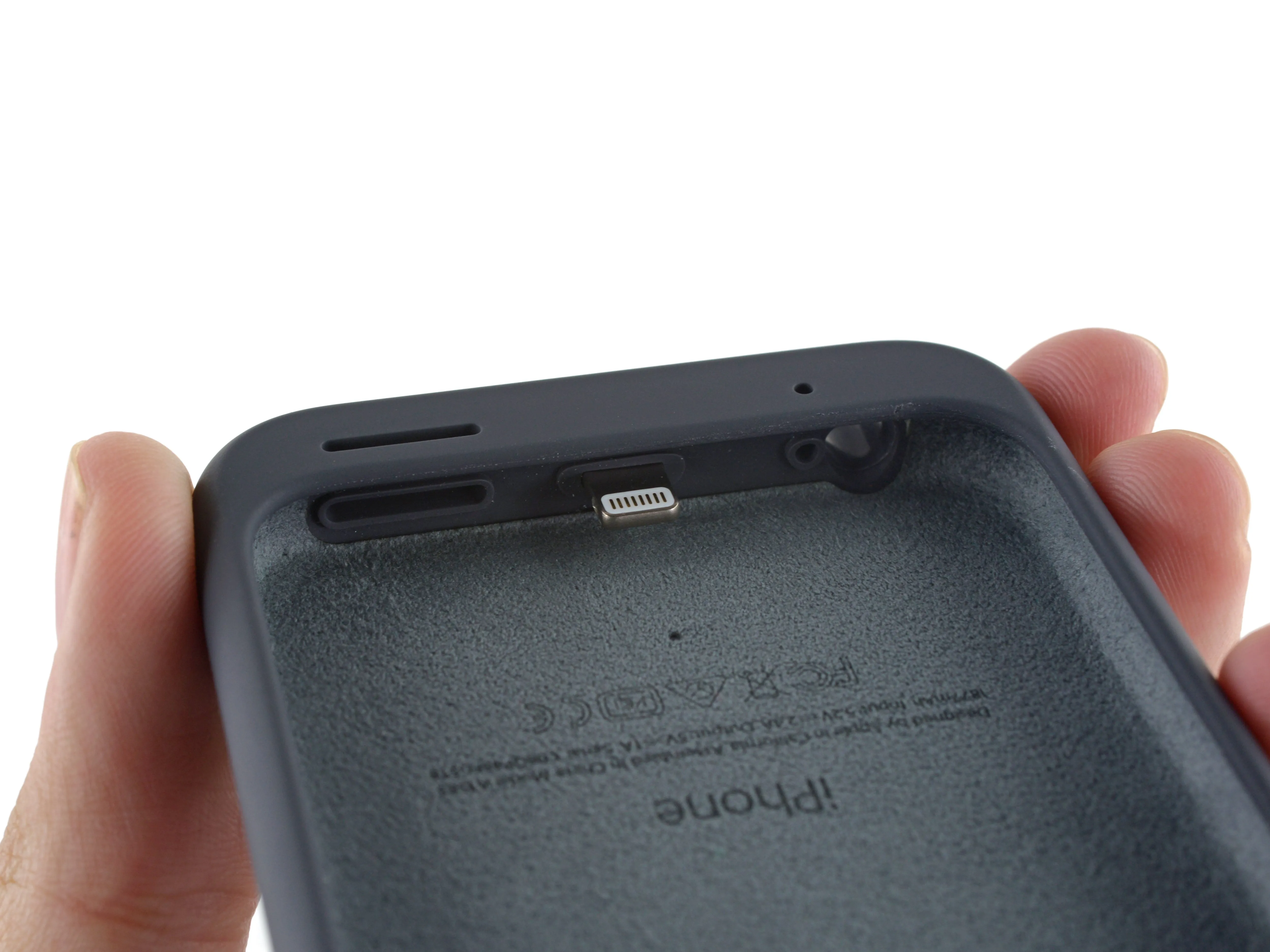

• На мягкой подкладке из микрофибры мы видим номер модели чехла-аккумулятора: A1585.

• С помощью хитроумного воздуховода Apple превратила динамик, направленный вниз, в динамик, направленный вперед.

• Умный ход, Apple! Похоже, пользователям нравятся динамики, обращенные вперед, может быть, это пробный вариант для будущих iPhone?

• Микрофон также направлен вперед и имеет такую же дополнительную решетку над ним, как и порт динамика.

• Мы, аудиофилы, не можем не задаться вопросом, как эти изменения повлияют на качество звука.

Шаг 3

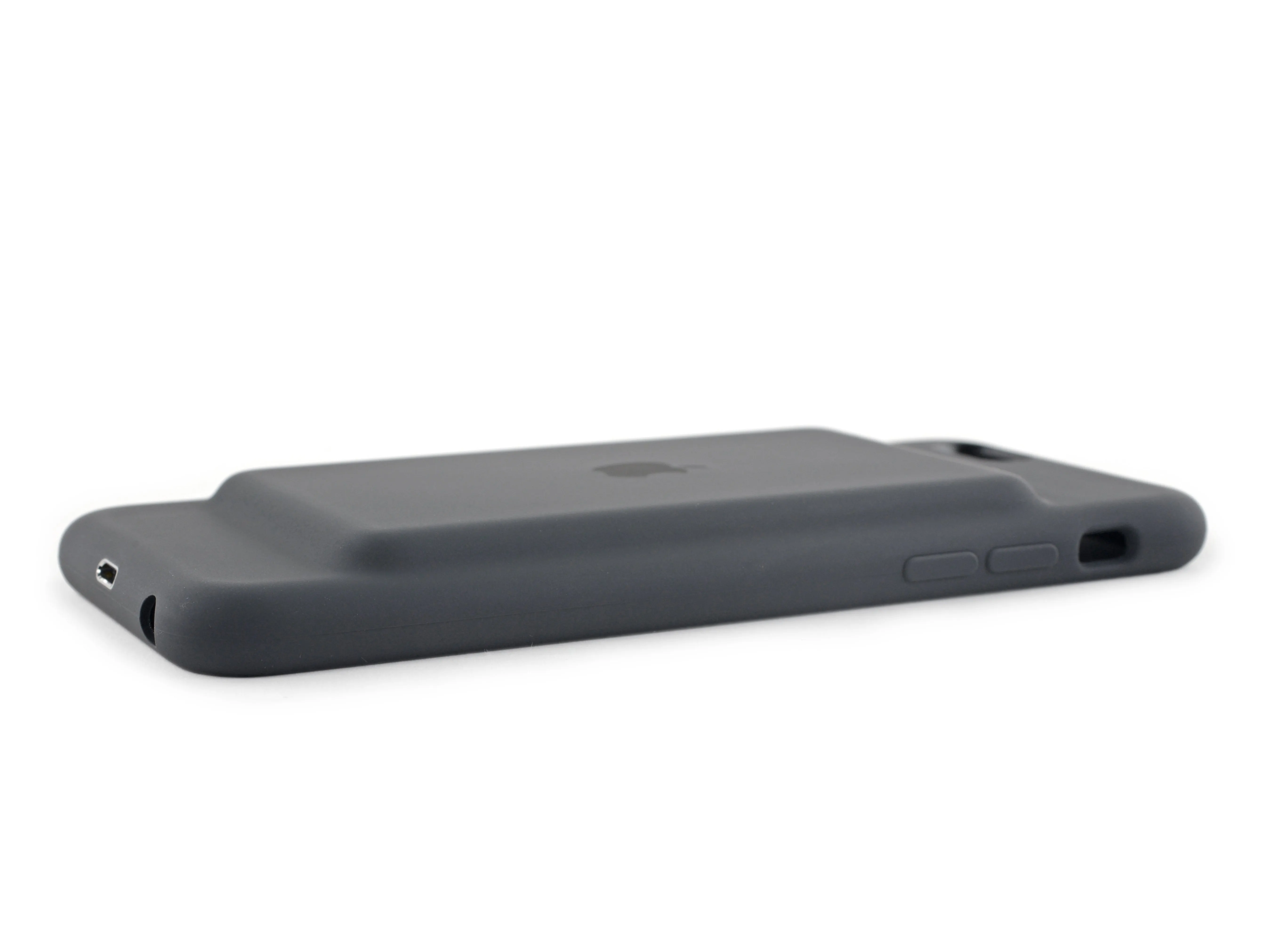

• На задней стороне чехла-аккумулятора находится его самая важная особенность: Рюкзак для iPhone 4!

• Jk... Возможно.

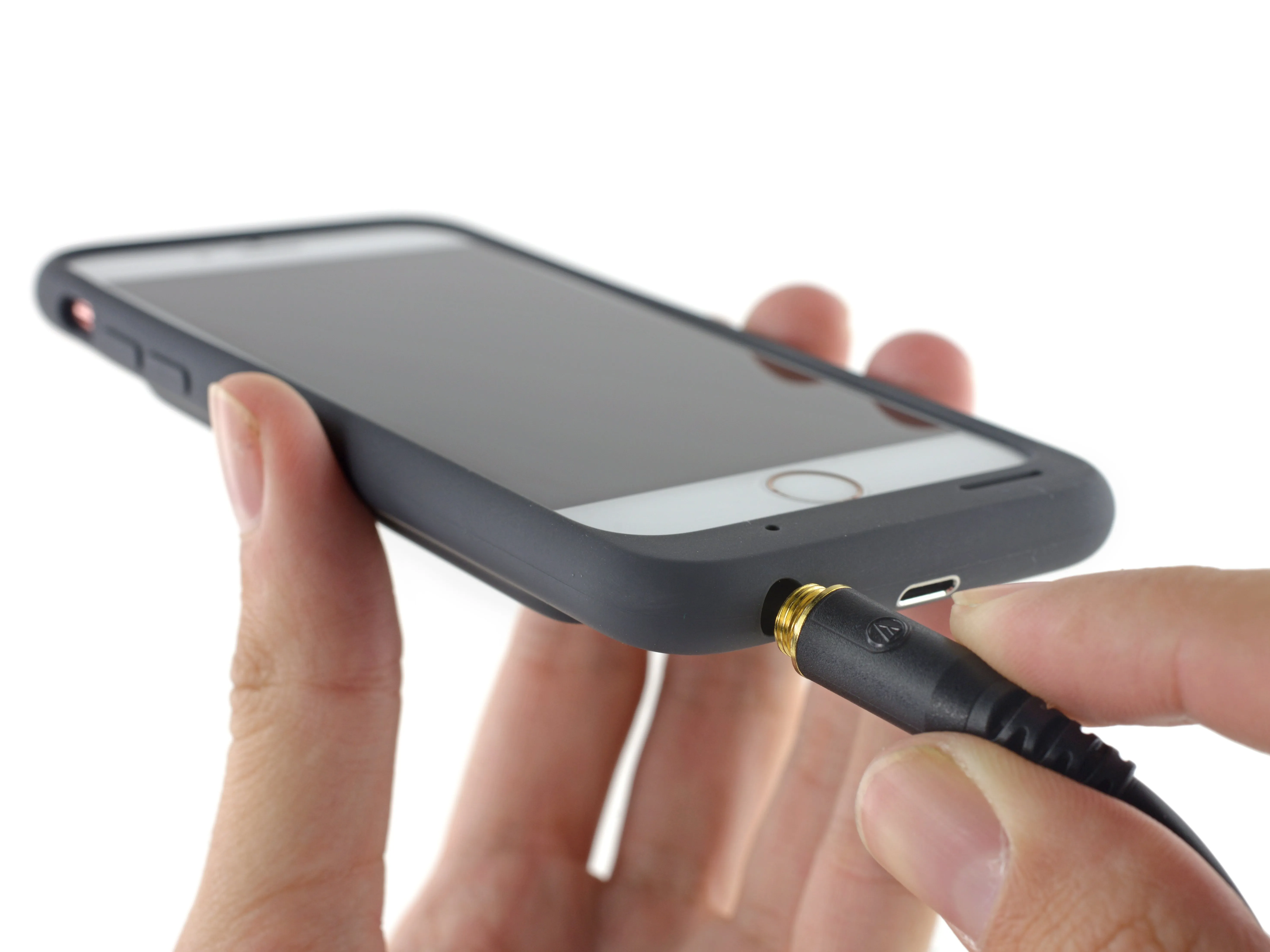

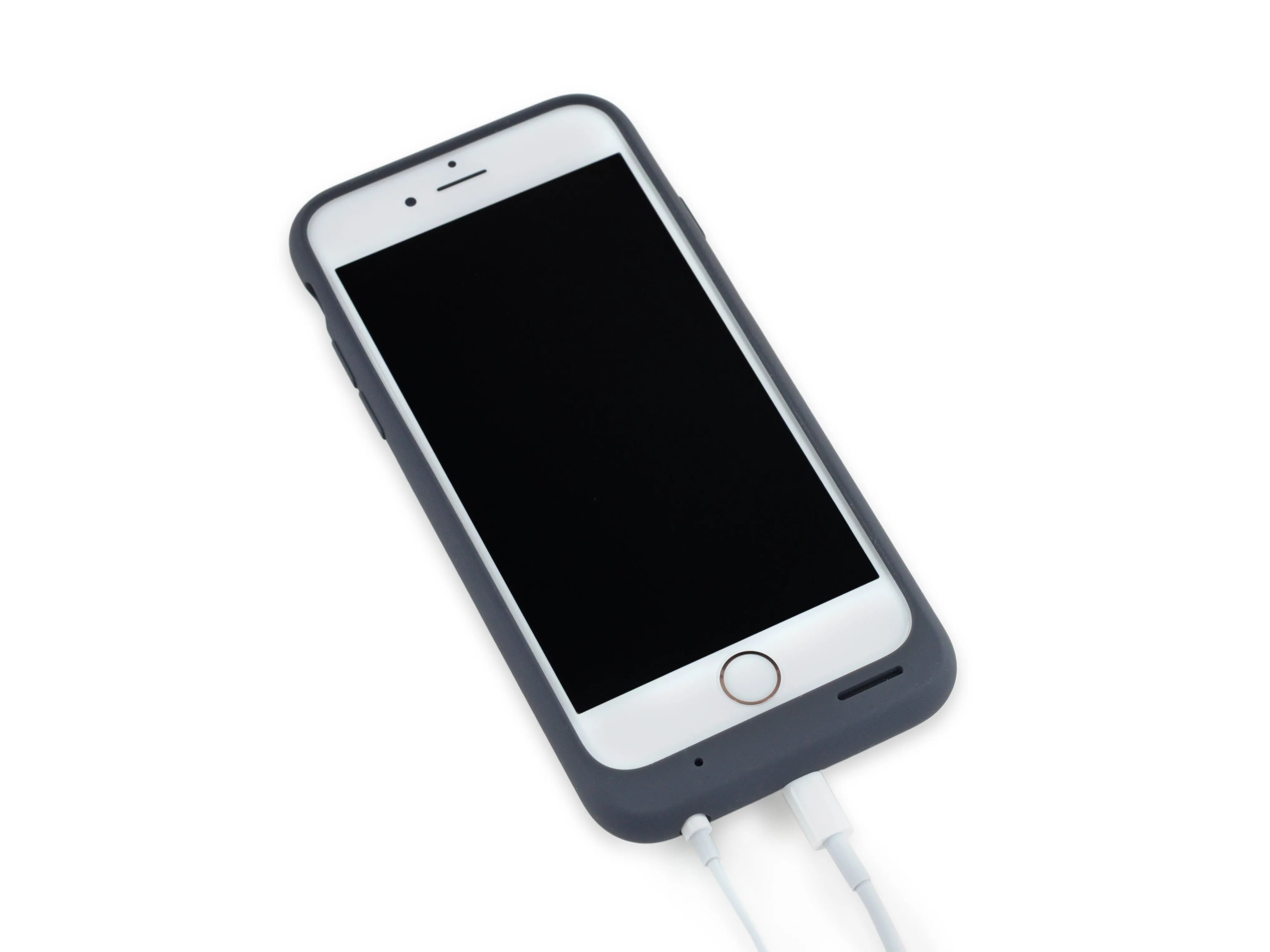

• В то время как Smart Battery нуждается в собственном внешнем разъеме Lightning для зарядки и передачи данных на iPhone внутри, 3,5-миллиметровый разъем для подключения наушников представлен в виде... отверстия.

• Как и ожидалось, сквозное отверстие идеально подходит для входящих в комплект поставки iPhone наушников Apple Earpods.

• Однако для чего-нибудь большего вам понадобится какой-нибудь переходник. Никаких модных студийных разъемов в этом комплекте нет.

Шаг 4

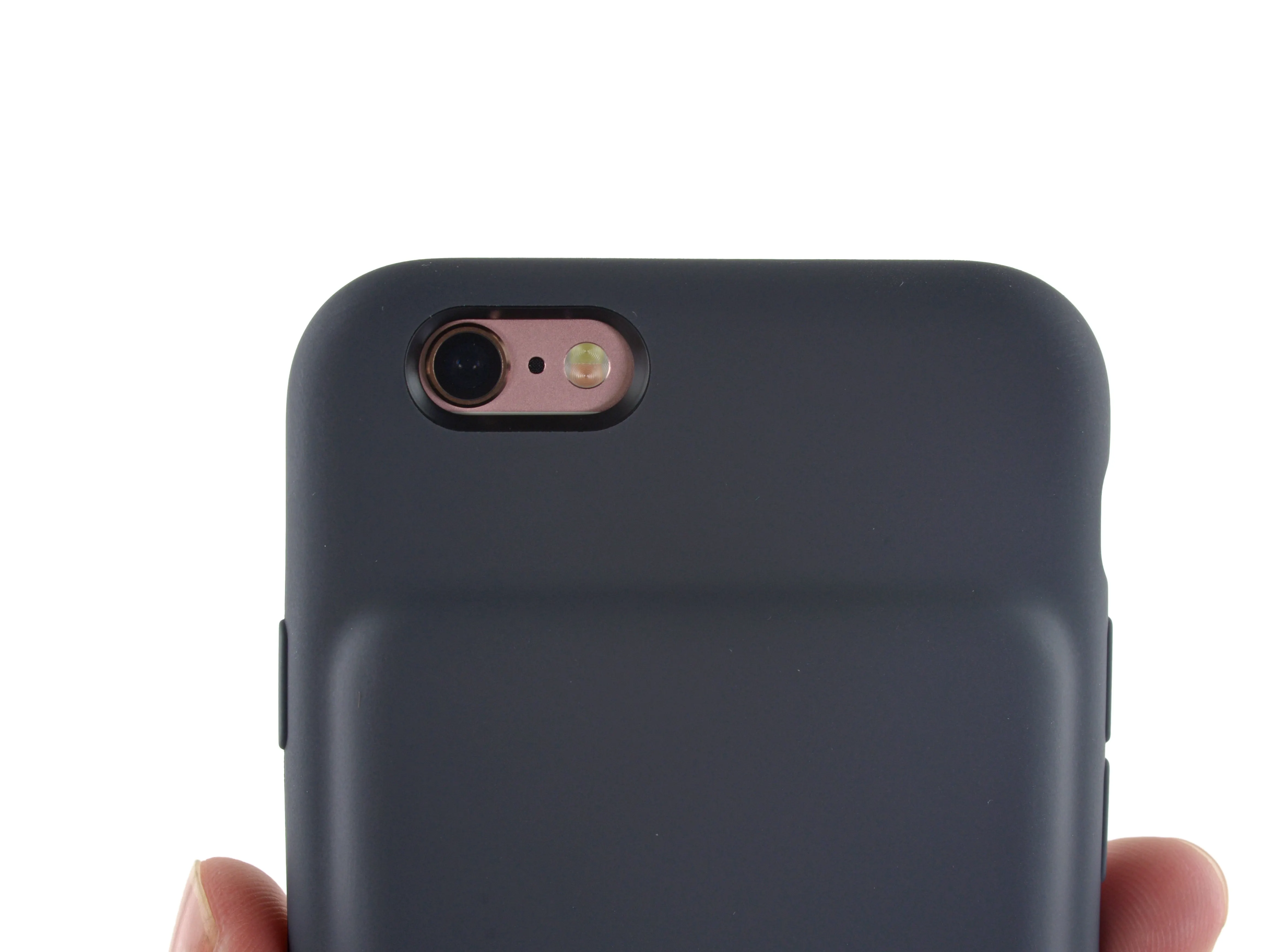

• Любители розового золота могут пострадать от уменьшения яркости вспышки, поскольку чехол закрывает большую часть блестящего металлического корпуса.

• К счастью, вспышка вашей камеры не пострадает.

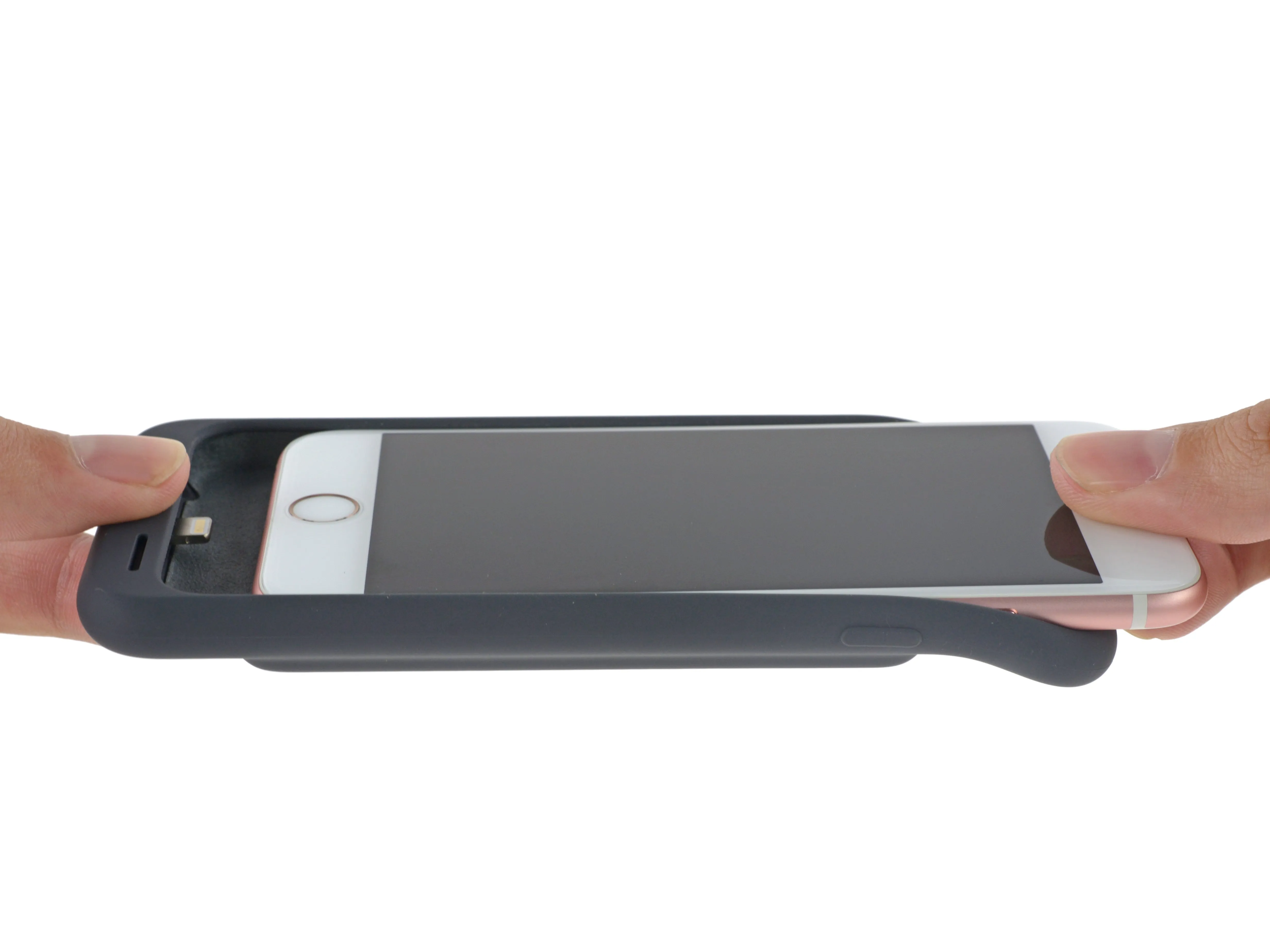

• Чехол изогнут над выпуклостью аккумулятора, чтобы можно было вставлять и вынимать телефон.

• Это работает довольно хорошо. Возможно, вы не захотите делать это каждый день, но, скорее всего, там есть какое-то укрепление (подробнее об этом позже).

Шаг 5

• Как и последний 'Smart', это будет неизбежно разрушительный разбор. Пристегнитесь!

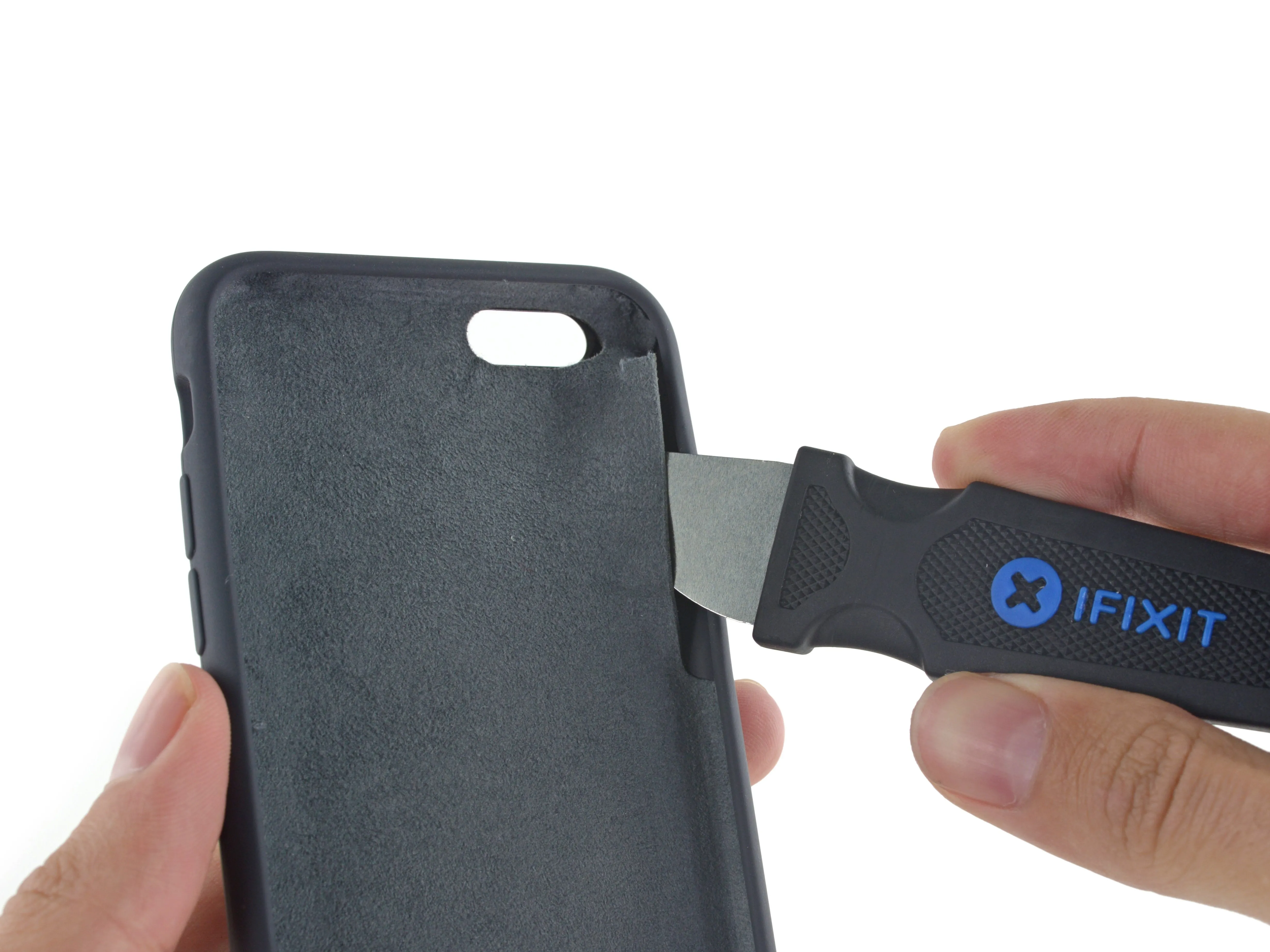

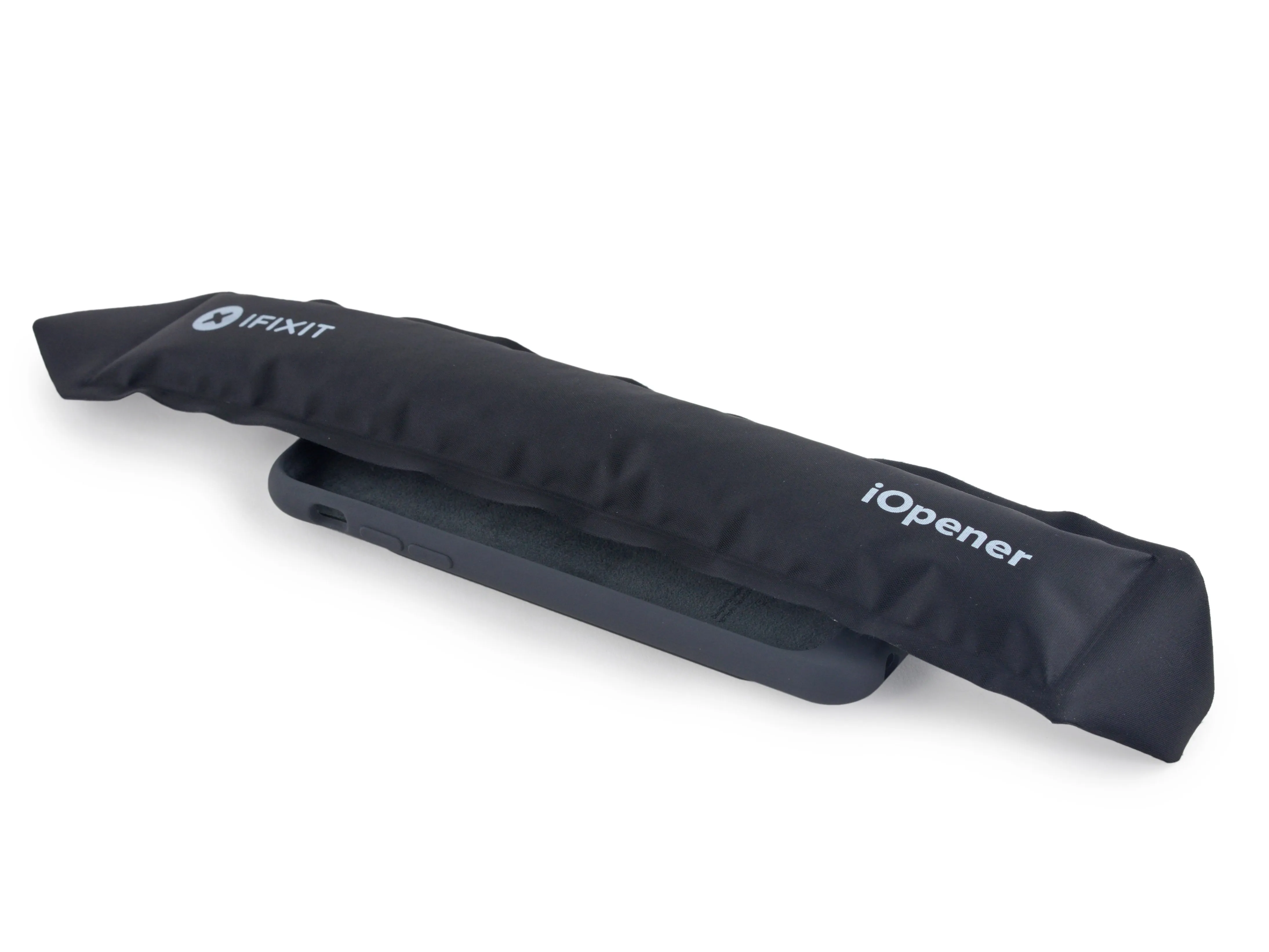

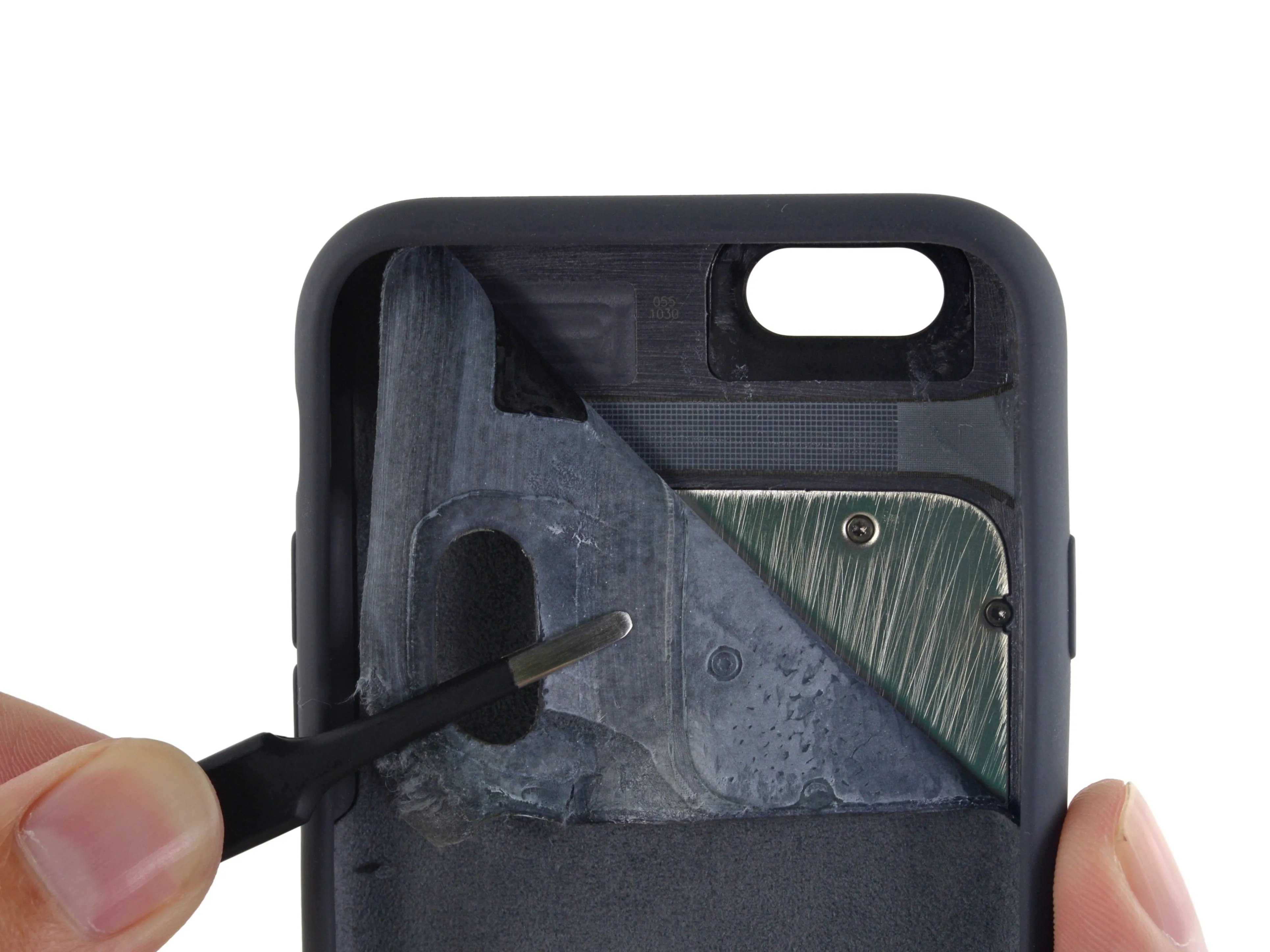

• Горячая открывалка iOpener размягчает клей, крепящий мягкую подкладку, а затем ловким движением отклеивает тканевый слой.

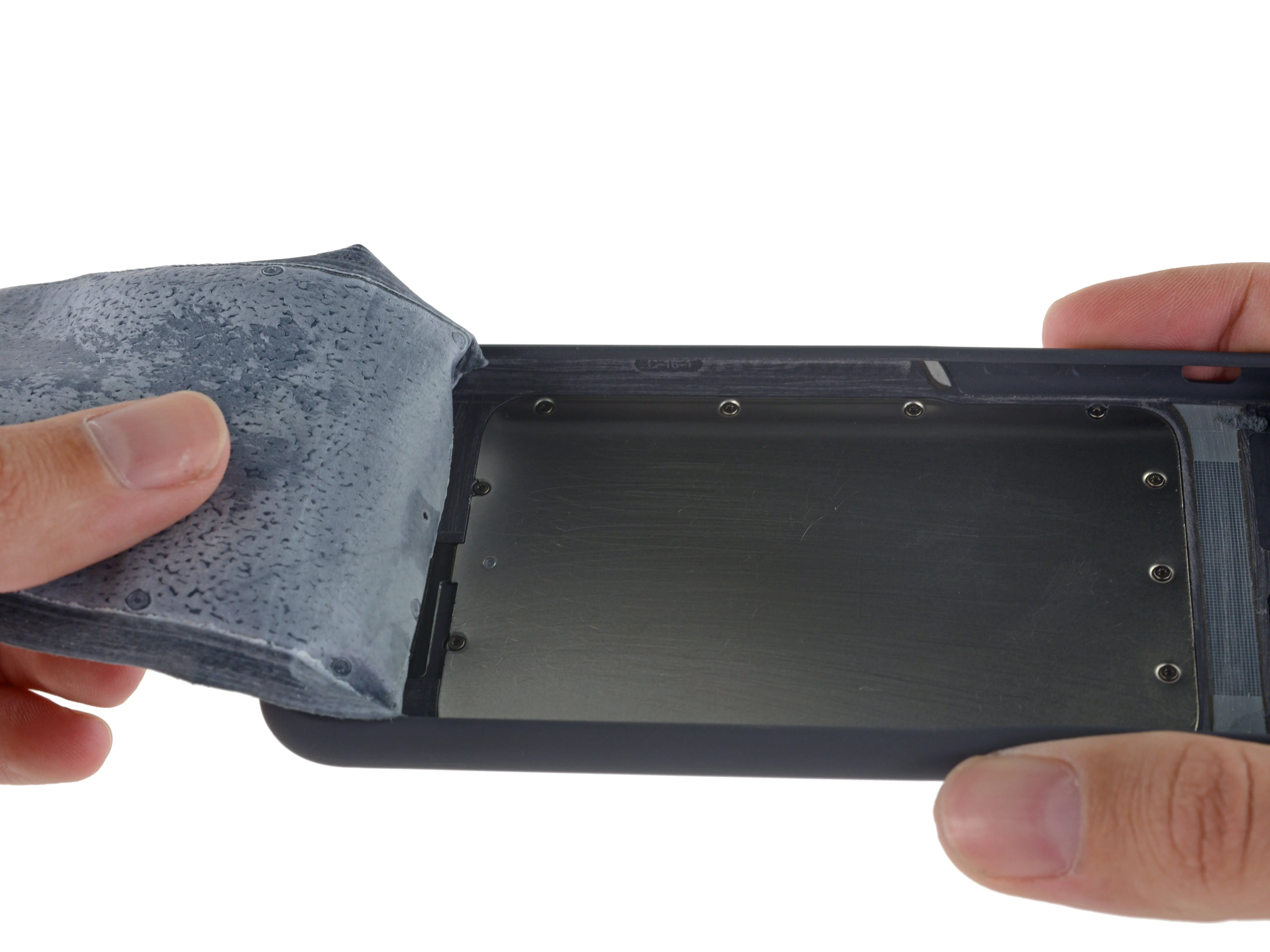

• Отклеив подкладку, мы впервые видим под ней 'матовый' алюминий.

• Мы предполагаем, что эти неприглядные царапины сделаны для того, чтобы улучшить сцепление с клеем.

• Мы также обнаружили сетчатую прослойку, которая укрепляет силиконовый шарнир, предотвращая усталостные повреждения. Круто!

Шаг 6

• Через крошечное отверстие в микрофибре просвечивает светодиодный индикатор зарядки - индикатор, который вы увидите только в том случае, если заряжаете чехол-аккумулятор без iPhone.

• То есть примерно никогда.

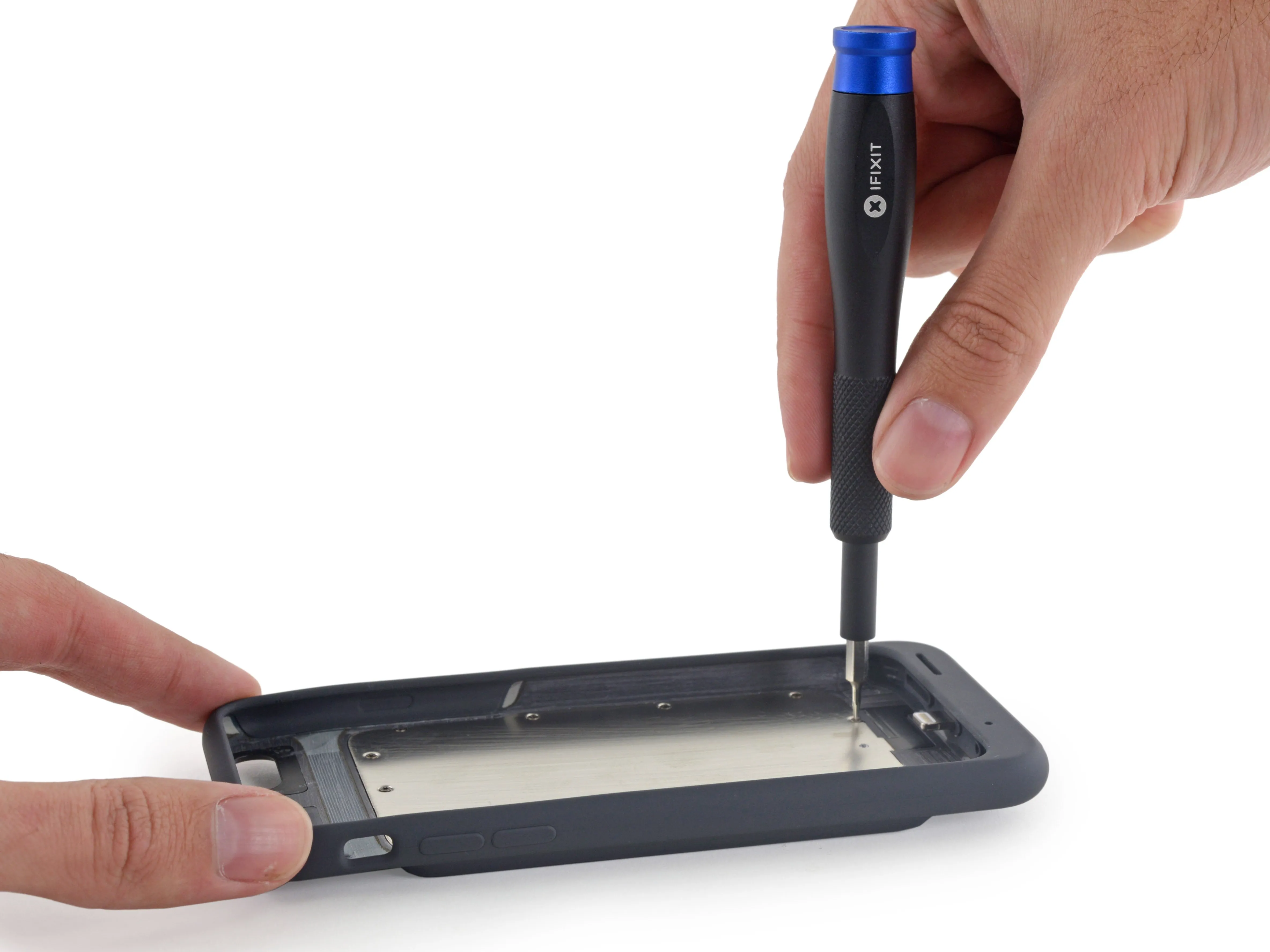

• Обнаружив набор (неожиданный!) винтов T3 Torx, мы приступаем к работе, которую делаем лучше всего!

• Сегодняшнее действие по закручиванию винтов происходит благодаря нашему новому 64-битному набору драйверов.

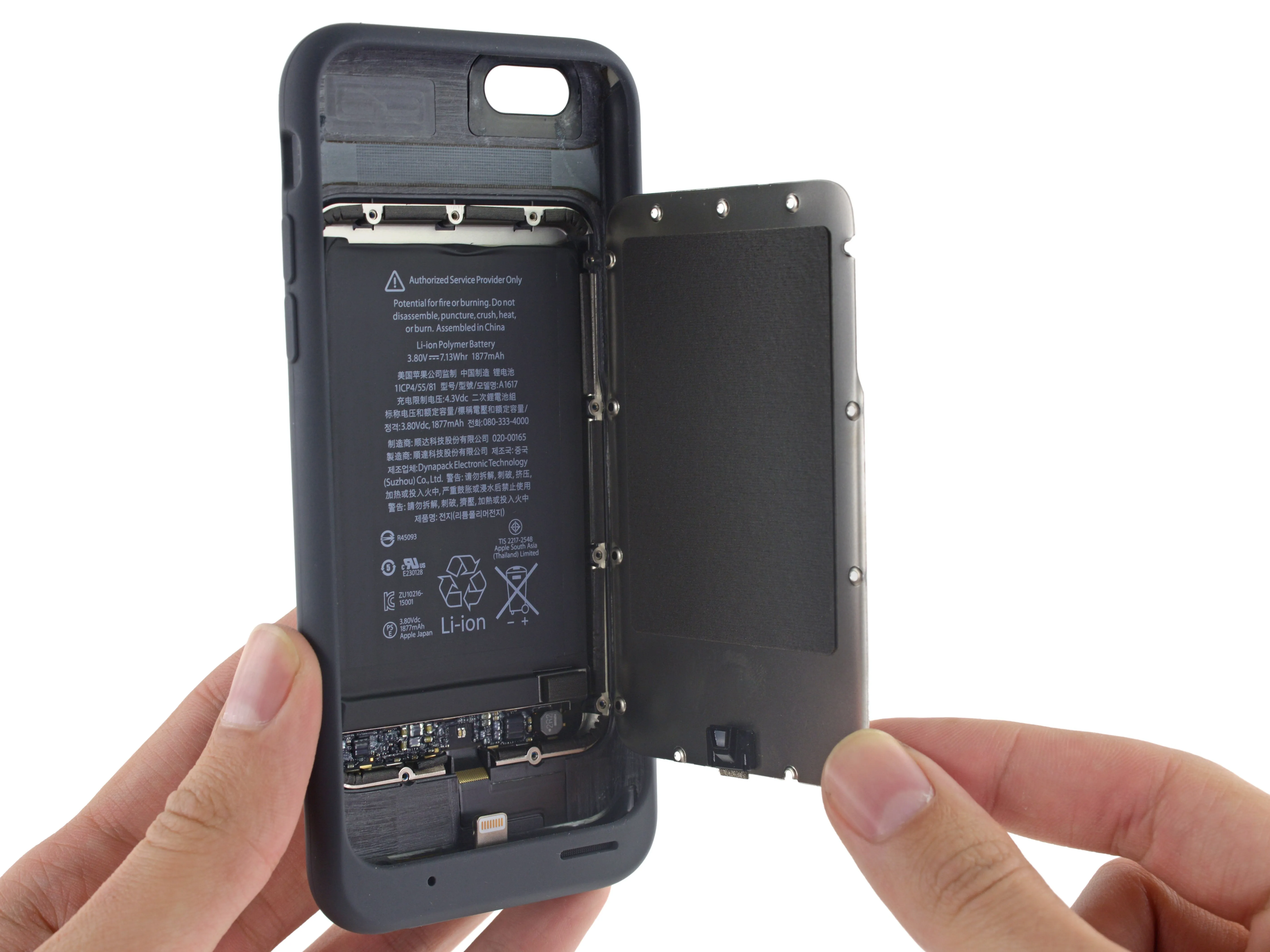

• Эта металлическая пластина является удобной дверцей в батарейный отсек и служит как для придания жесткости корпусу, так и для защиты батареи.

Шаг 7

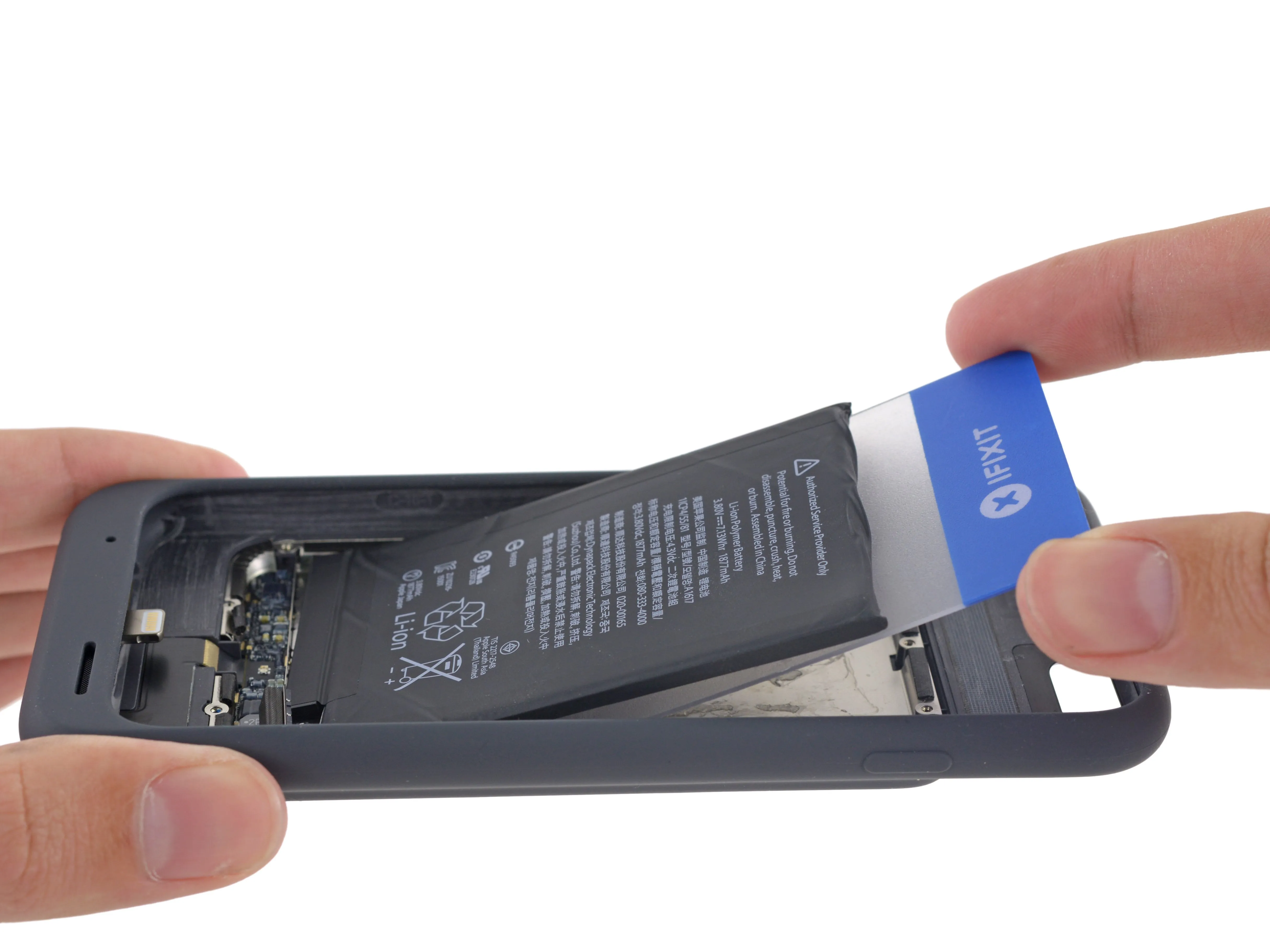

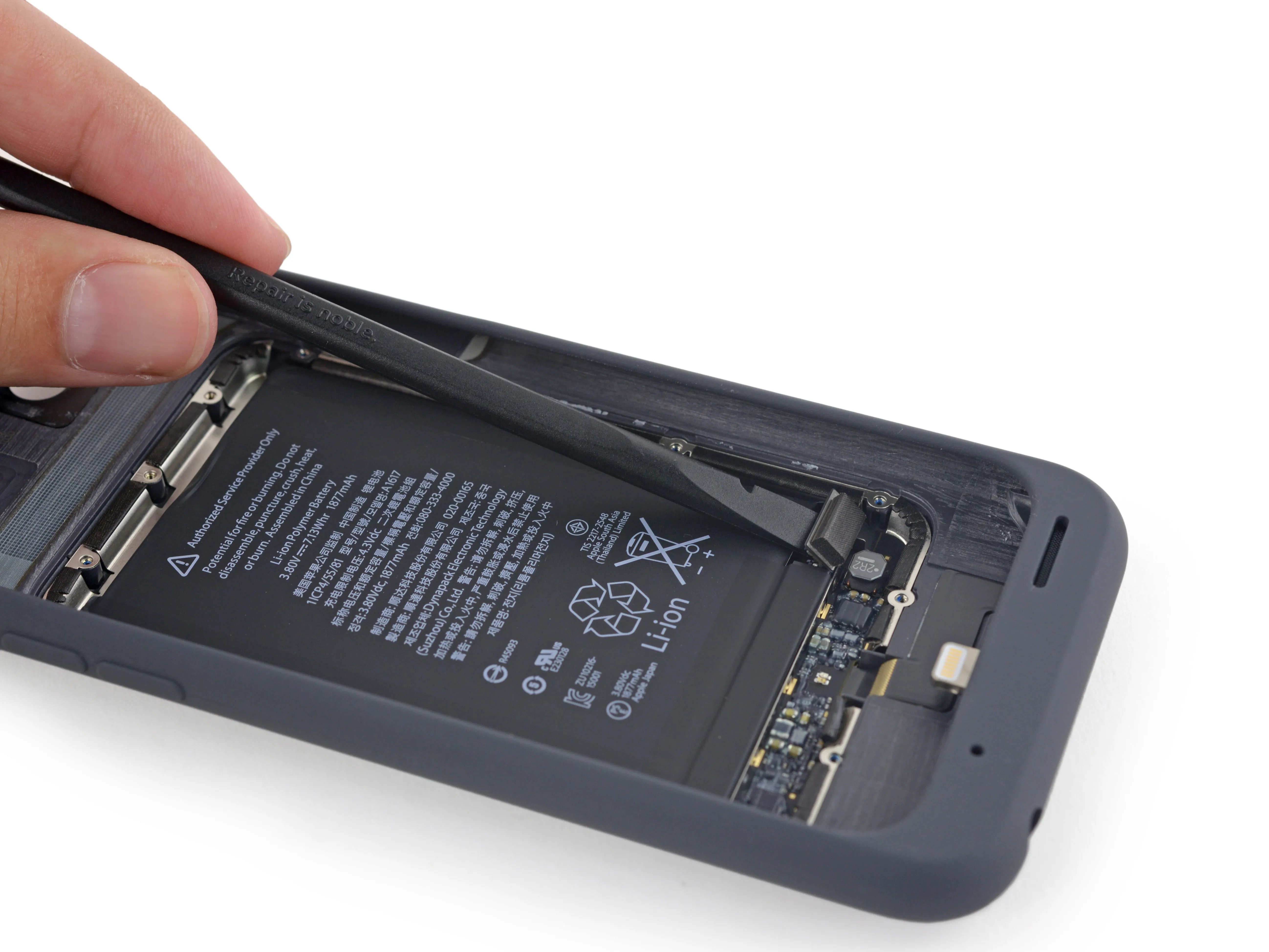

• Разъем для подключения аккумулятора!

• Первым делом отсоединяем аккумулятор, чтобы предотвратить случайное замыкание или разрядку. Всегда приятно видеть батарею с подобным разъемом, так что нам не придется доставать паяльник.

• Аккумулятор очень прочно прикреплен к корпусу - вероятно, для того, чтобы он мог усилить жесткость корпуса и защитить свой драгоценный груз - ваш новый iPhone 6s.

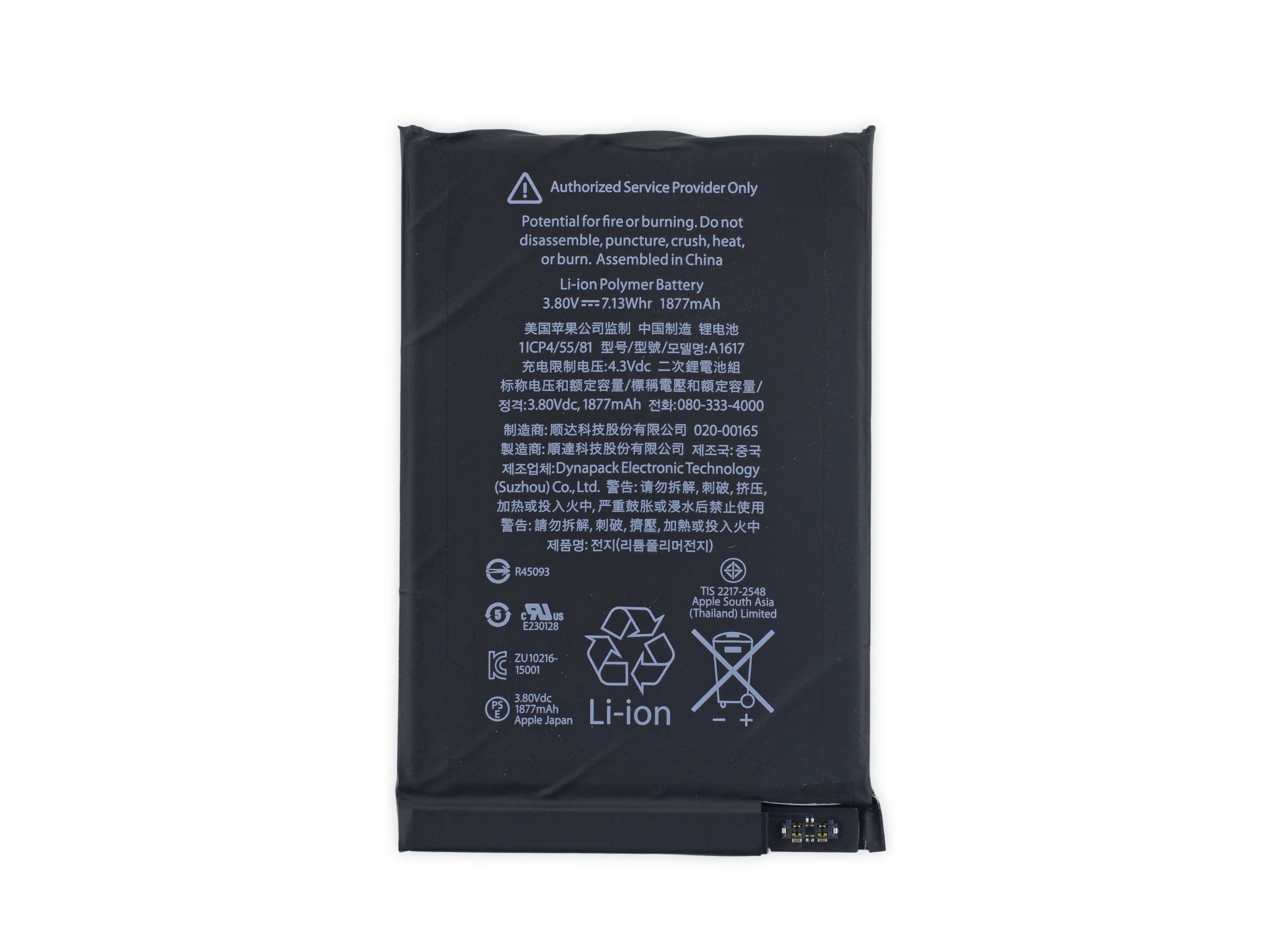

• С емкостью 7,13 Втч (1877 мАч при 3,8 В) этот аккумулятор более чем в два раза увеличивает возможности вашего iPhone 6s (6,55 Втч).

• Хотя если вам нужна именно мощность, есть множество других вариантов, почти вдвое превосходящих Smart Battery Case по мощности.

Шаг 8

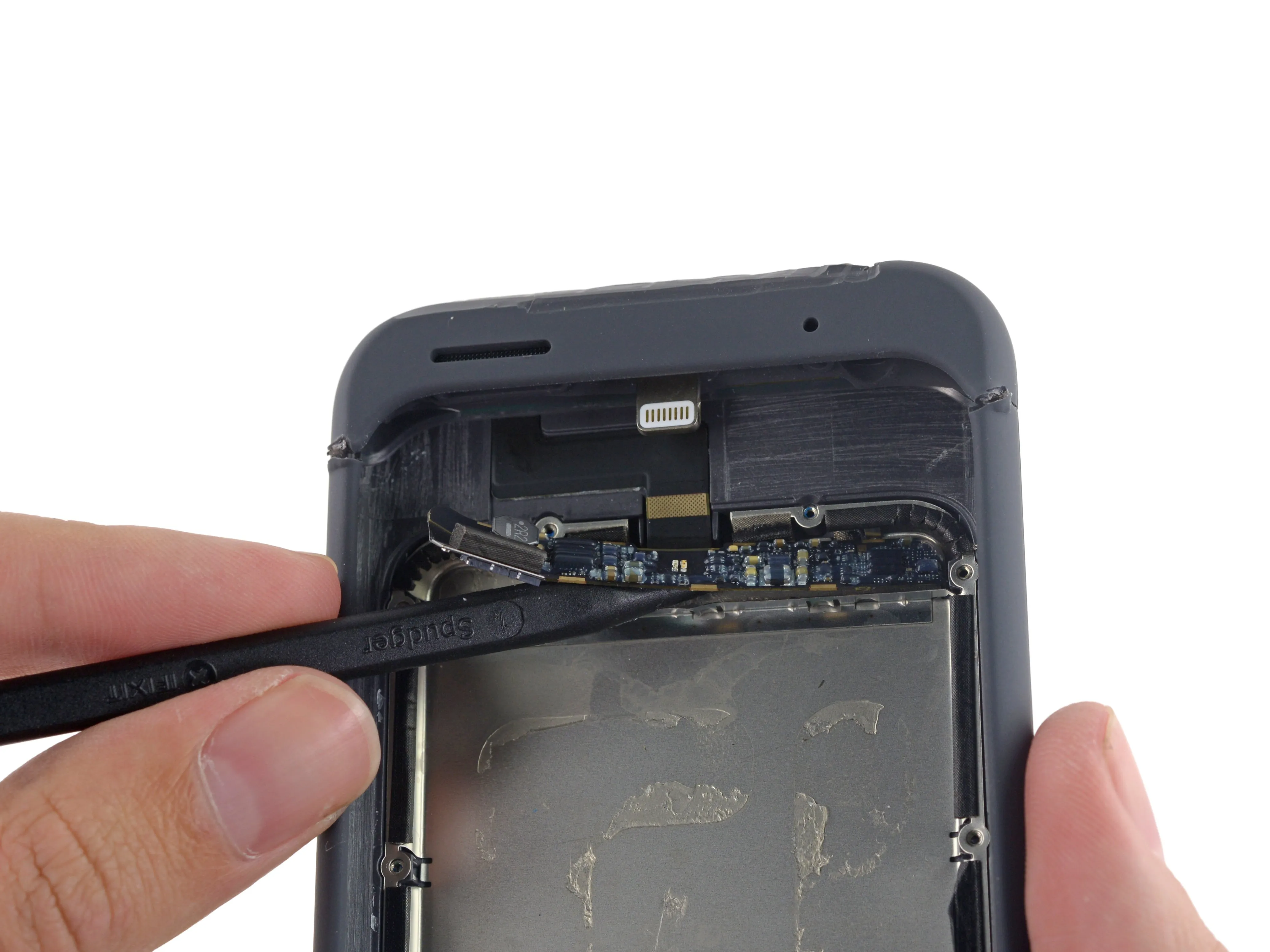

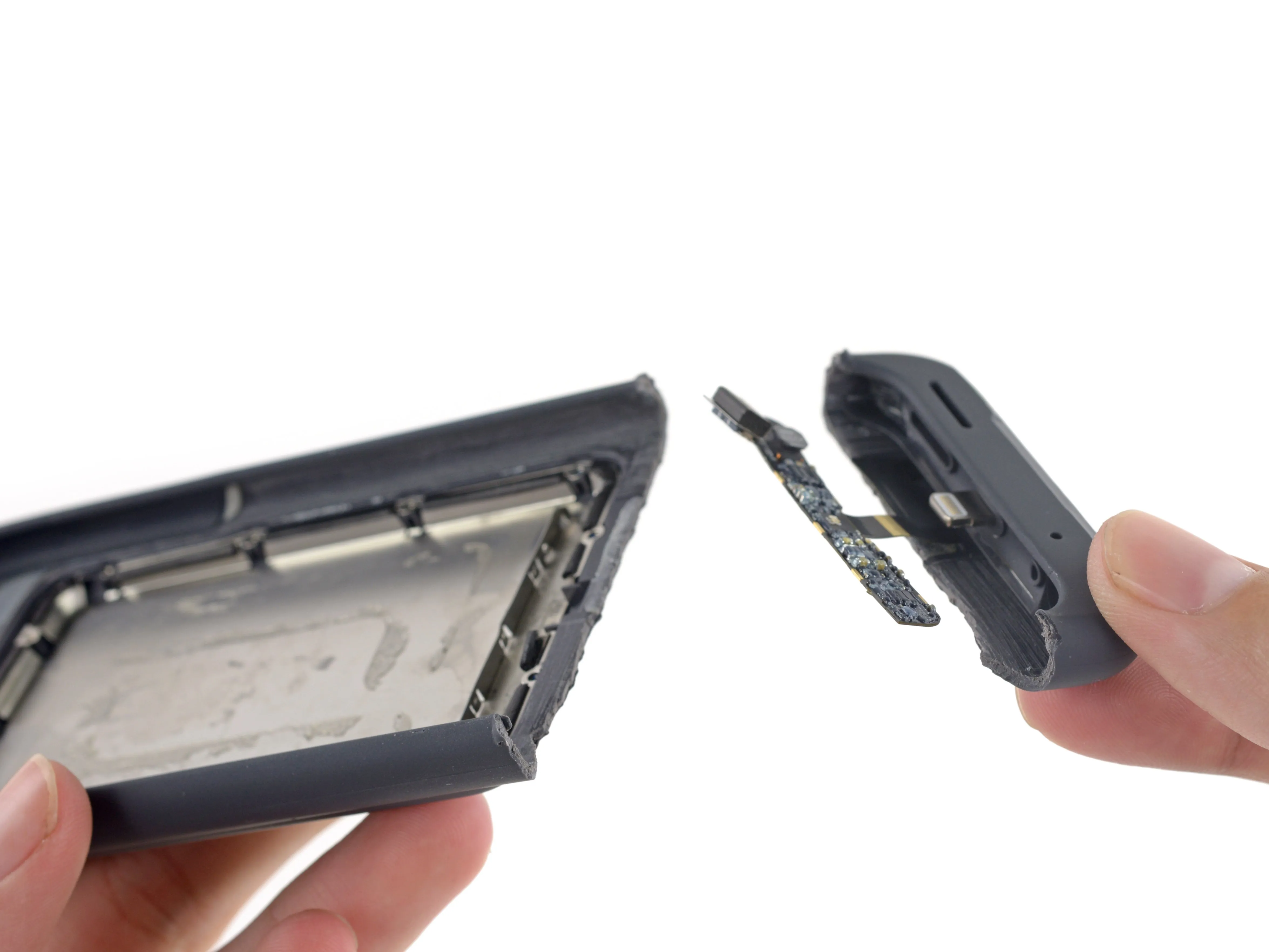

• Вытащив аккумулятор, мы приступили к отсоединению логической платы... и проследили за ее кабелем в глубине нижней пластиковой части корпуса.

• Похоже, нам все равно придется резать путь внутрь, поэтому мы воспользуемся коротким путем и отломим кусочек от этого батончика Kit-Kat.

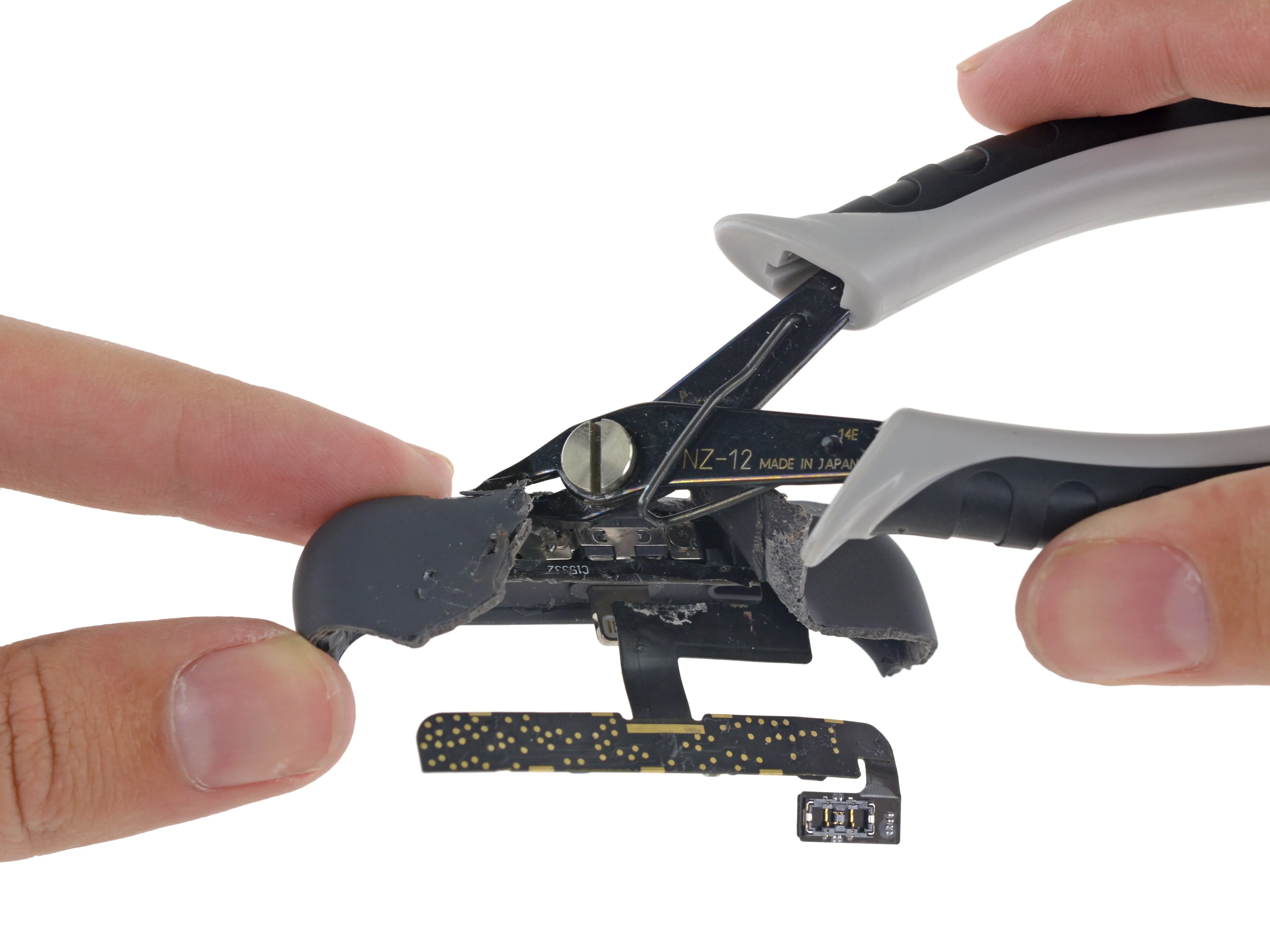

• Сняв нижнюю часть корпуса, мы приступаем к работе, отрезая его пластиковую оболочку. Весь корпус (за исключением гибкого шарнира) изготовлен из твердого пластика, покрытого мягким силиконом. Жестко, но удобно держать в руках.

Шаг 9

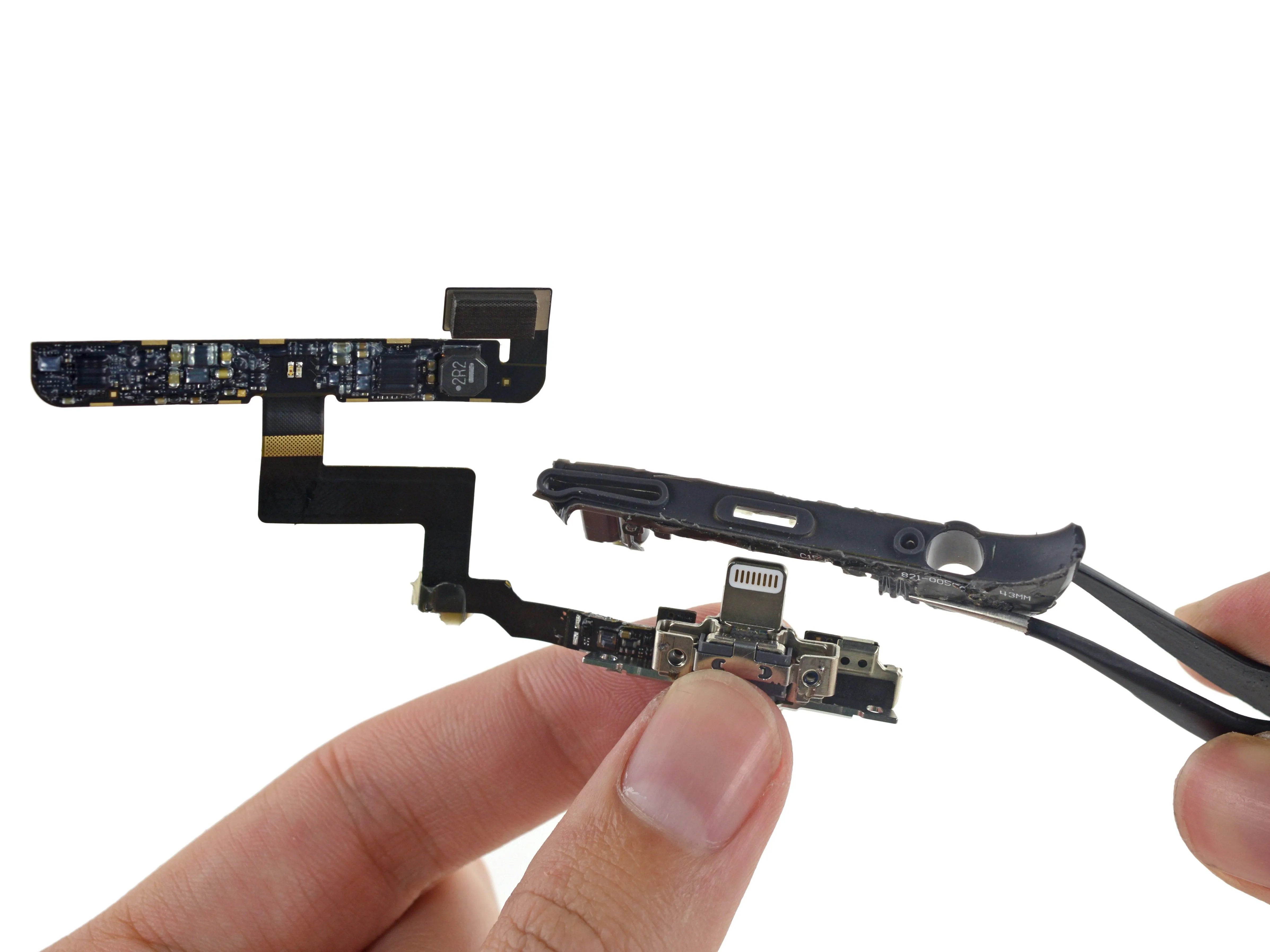

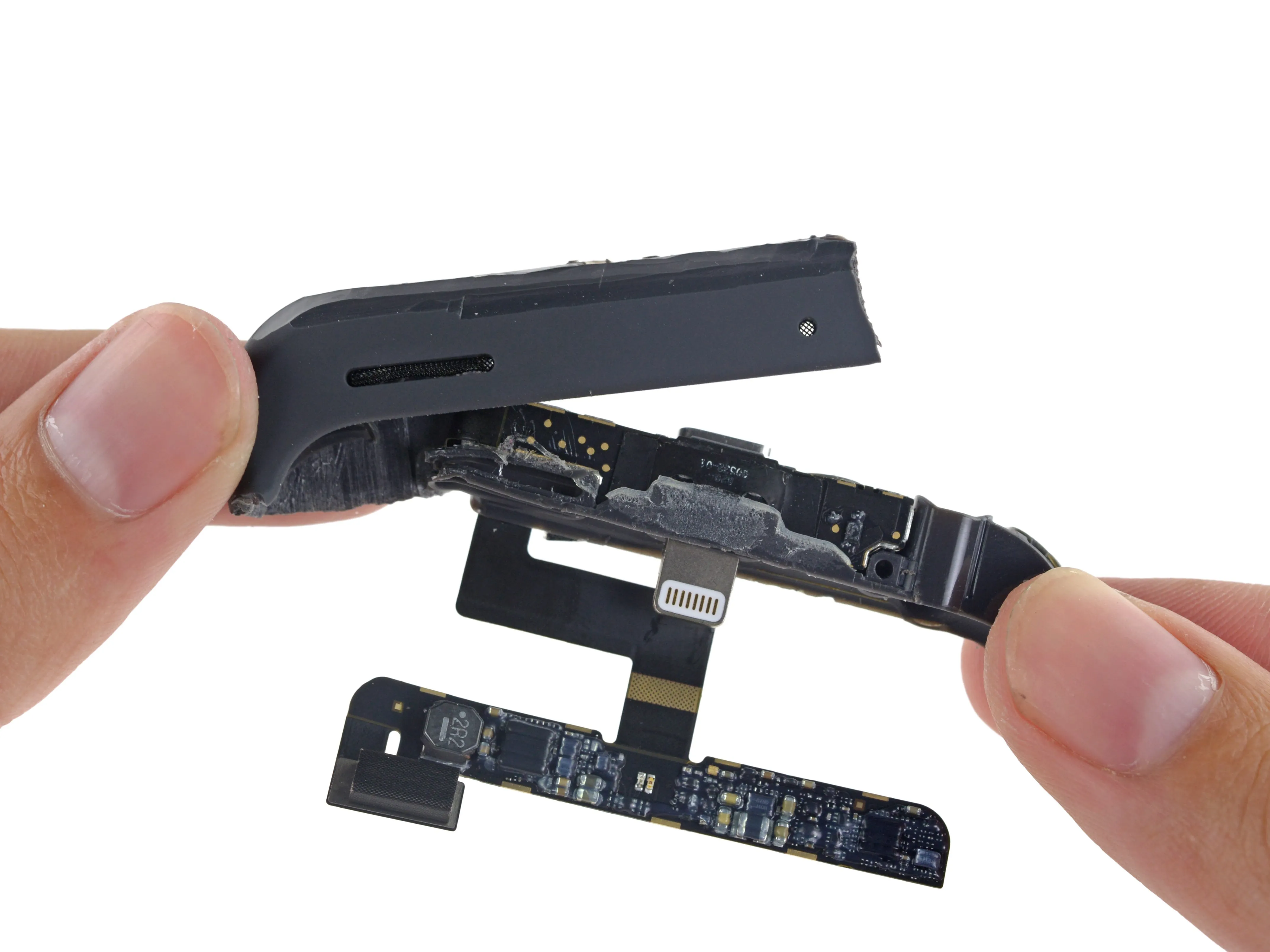

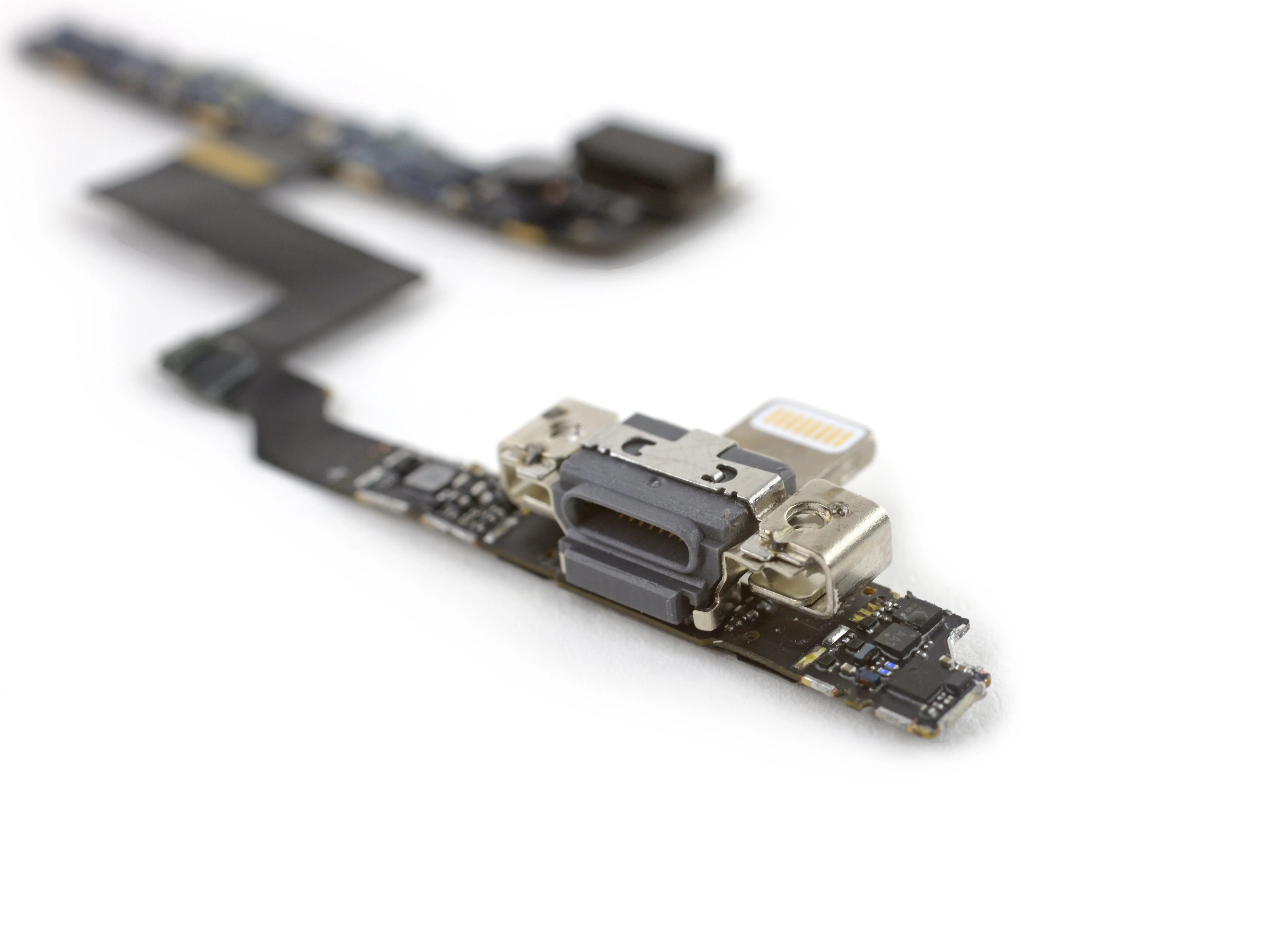

• Мы свободны! После некоторой самоотверженной работы, которая заставила нас вернуться к разборки прошлых летмы извлекли детали, которые делают этот аккумулятор Smart.

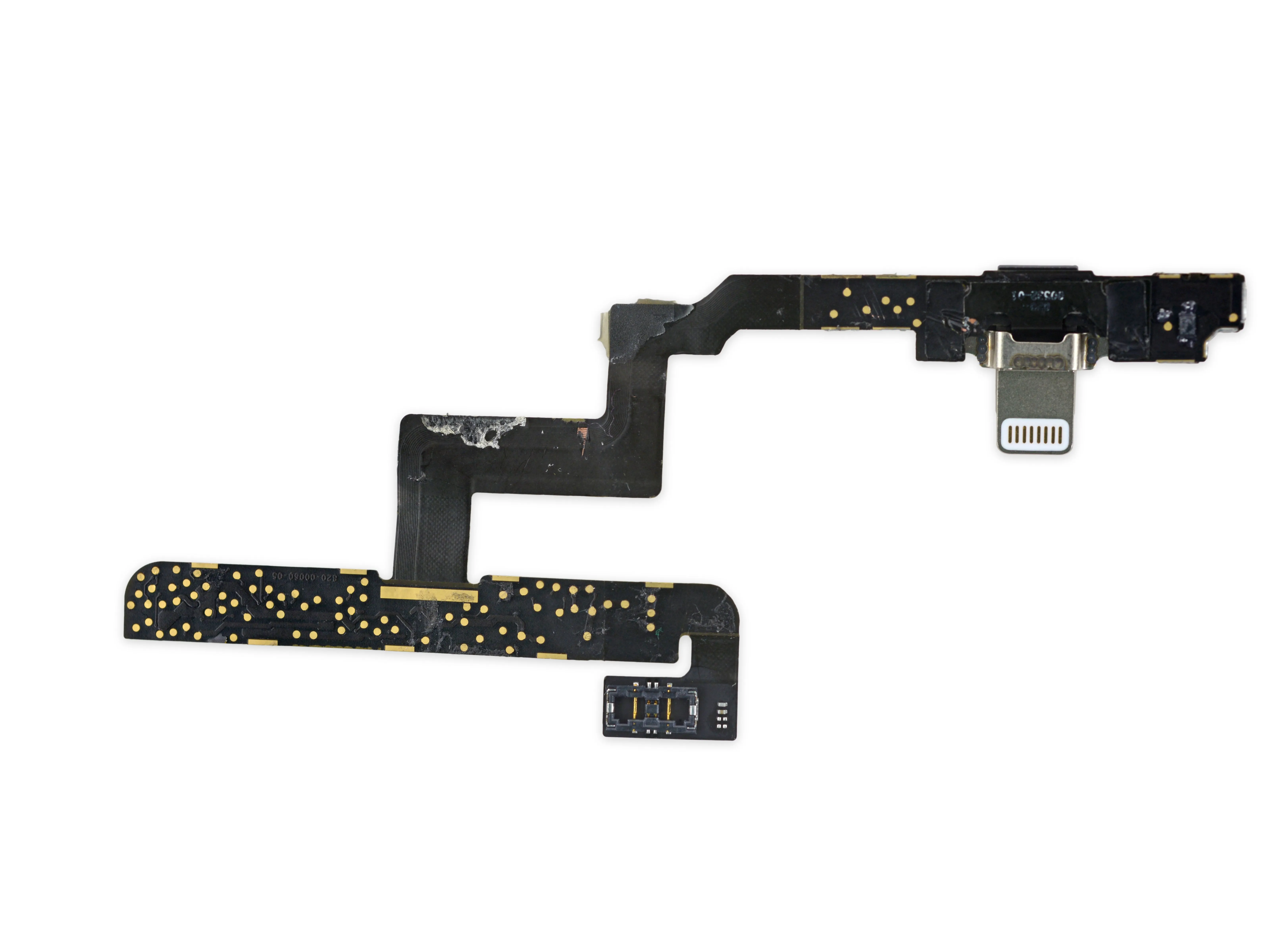

• Два разъема Lightning расположены на одной плате, а соединительный кабель обернут вокруг пластиковой рамки.

Шаг 10

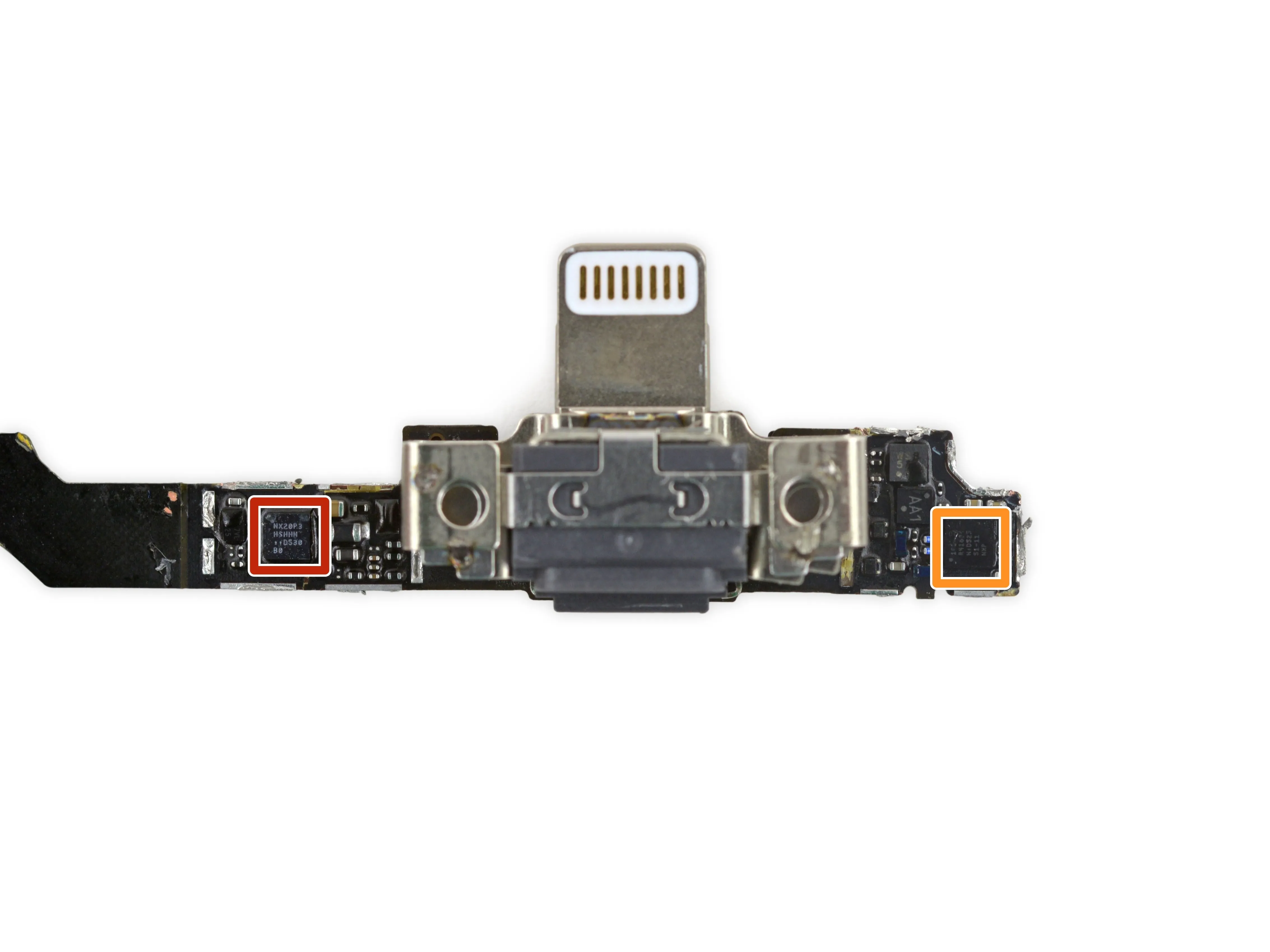

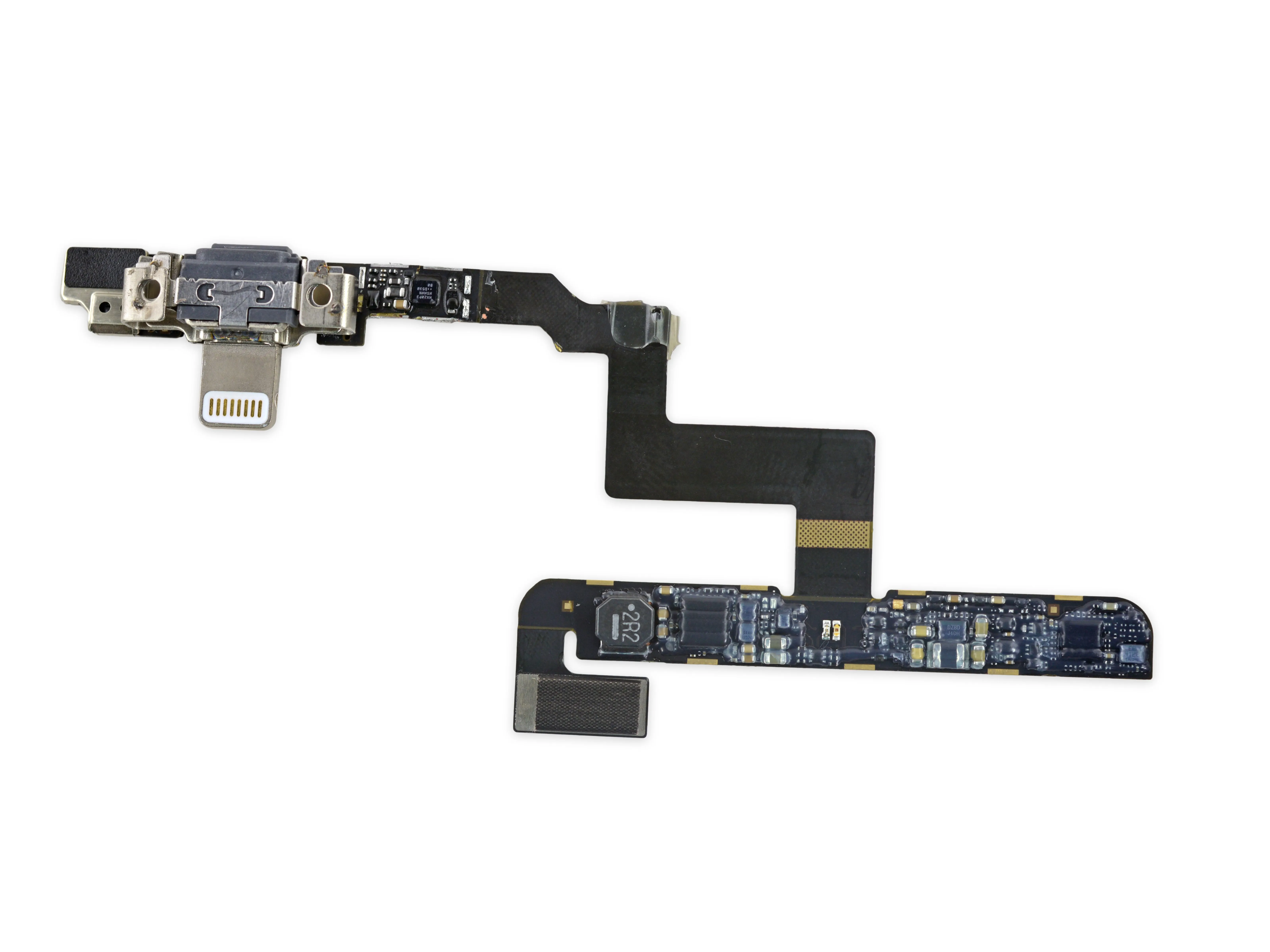

• Для такой 'умной' батареи, похоже, большая часть мозгов, вероятно, живет в программном обеспечении на вашем iPhone. Внутри мы находим лишь несколько рудиментарных микросхем:

• переключатель нагрузки NXP Semiconductor NX20P3, также встречающийся в Кабели Lightning и USB

• NXP Semiconductor 1608A1 (CBTL1608) зарядная микросхема

Шаг 11

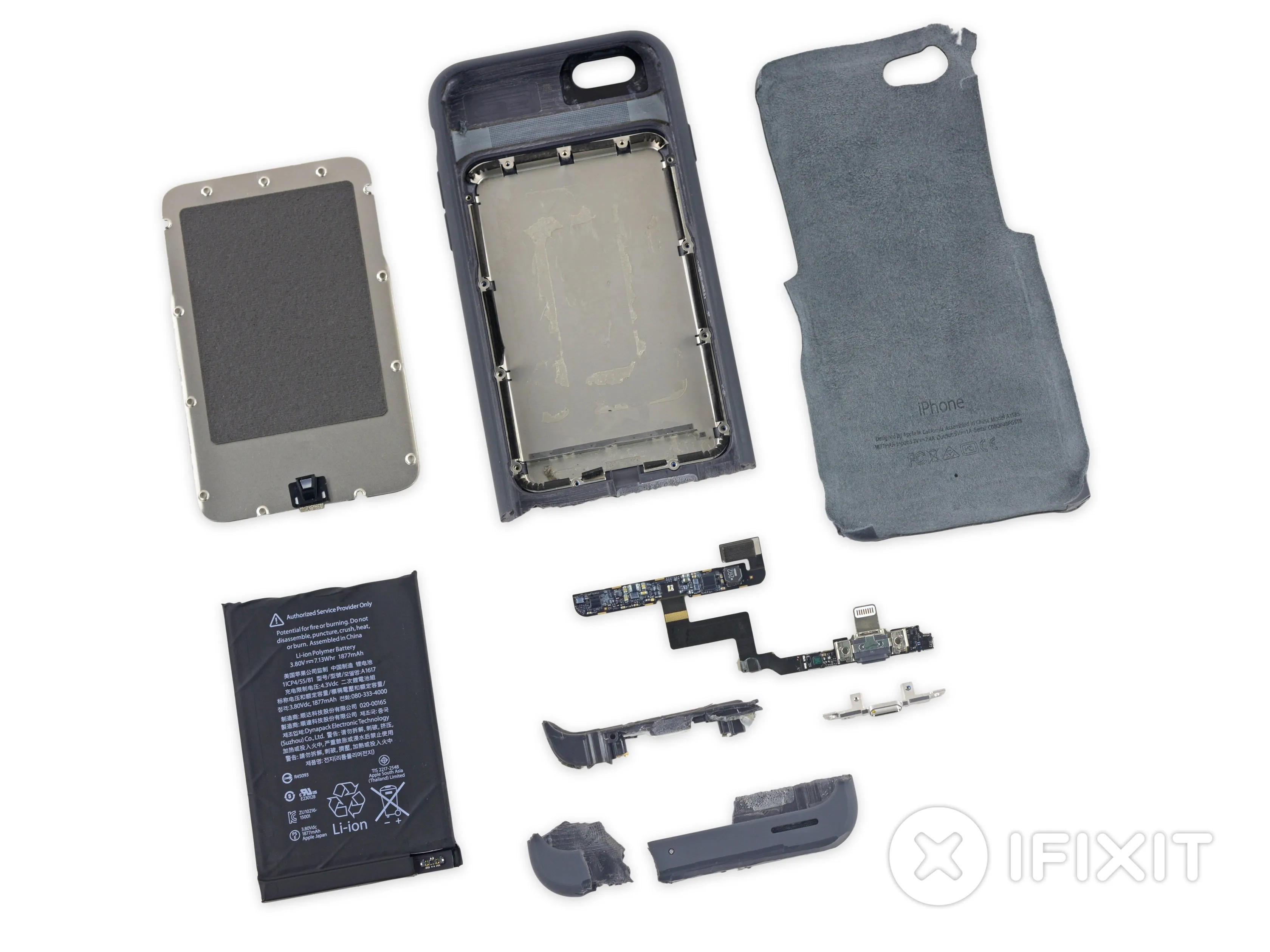

• Ремонтопригодность аккумулятора Smart Battery 2 из 10 (10 - самый простой ремонт):

• Нестандартные винты T3 Torx делают ремонт более доступным, но они закрыты прочно приклеенной подкладкой из микрофибры.

• Замена аккумулятора возможна, но, скорее всего, приведет к разрушению микроволоконной подложки.

• Единственный возможный ремонт - замена батареи - затруднен из-за очень сильного клея.

• Никакой другой ремонт невозможен без разрушения устройства.
