Разборка DLP-проектора Smart UF75

Введение

Проектор Smart UF75 излучает свет через вращающееся цветовое колесо на цифровое микрозеркальное устройство (DMD) с 1024*768 маленькими зеркалами, которые двигаются, чтобы включить или выключить каждый пиксель. Затем свет фокусируется и отражается от изогнутого зеркала, создавая ультракороткое расстояние.

В руководстве показано разделение основных компонентов проектора.

Руководство включает в себя демонтаж важных оптических деталей, которые, вероятно, изначально были собраны в чистой комнате. Не делайте этого, если вы собираетесь использовать проектор в дальнейшем.

Что вам понадобится

Инструменты

•

  Посмотреть

•

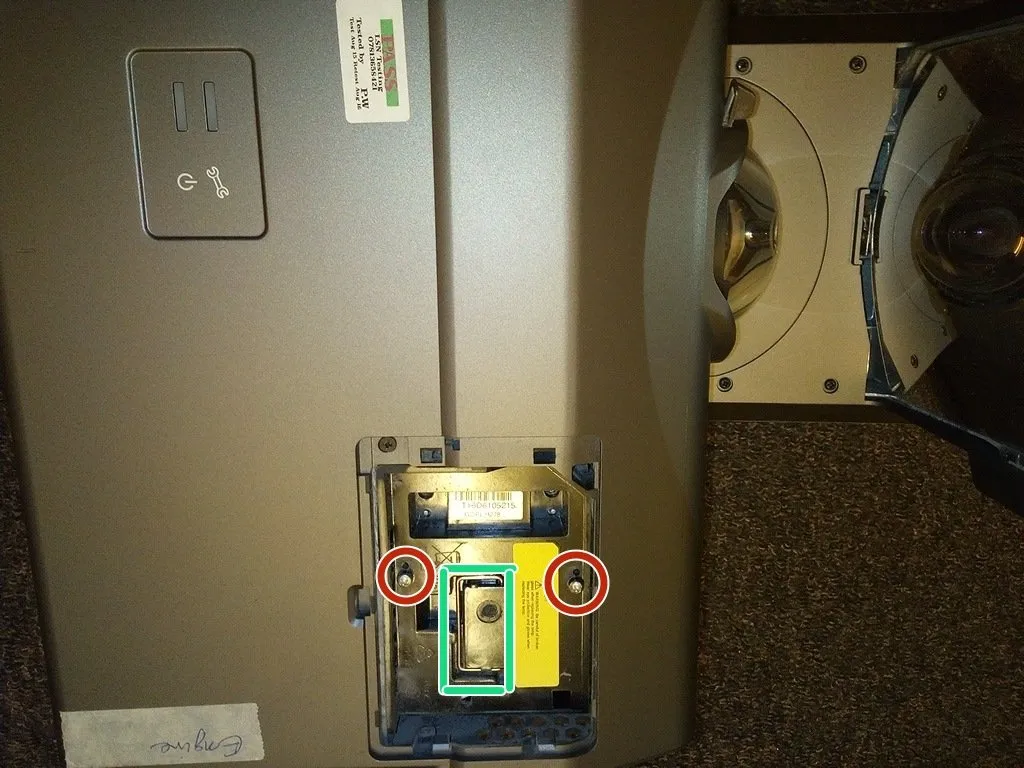

Шаг 1 Извлеките модуль лампы

• С помощью плоской отвертки или монеты снимите крышку, закрывающую модуль лампы.

• Открутите 2 винта Philips №2. Эти винты должны оставаться в модуле лампы.

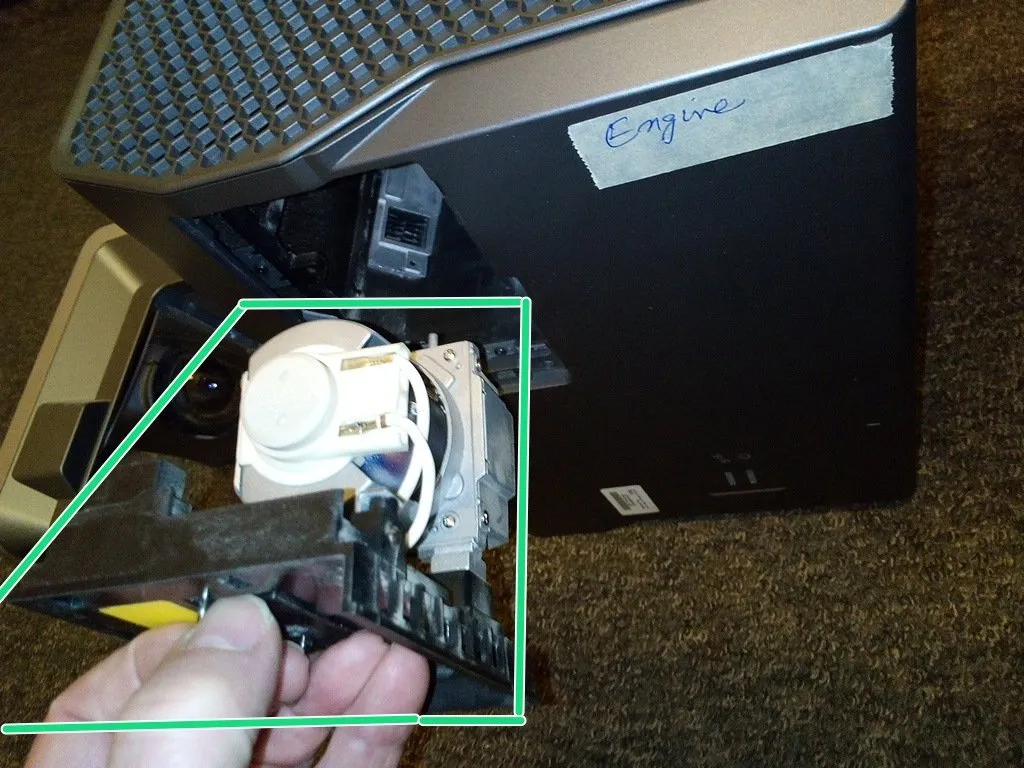

• Поднимите эту ручку и вытащите модуль лампы.

• Важно избежать попадания пыли в оптические детали. Я пропылесосил область лампы с помощью насадки с мягкой щеткой, а затем пропылесосил другие пыльные участки, так как они были открыты во время разборки.

• Не прикасайтесь к зеркалу. Хрупкая передняя посеребренная поверхность зеркала легко царапается.

Шаг 2 Снимите крышку

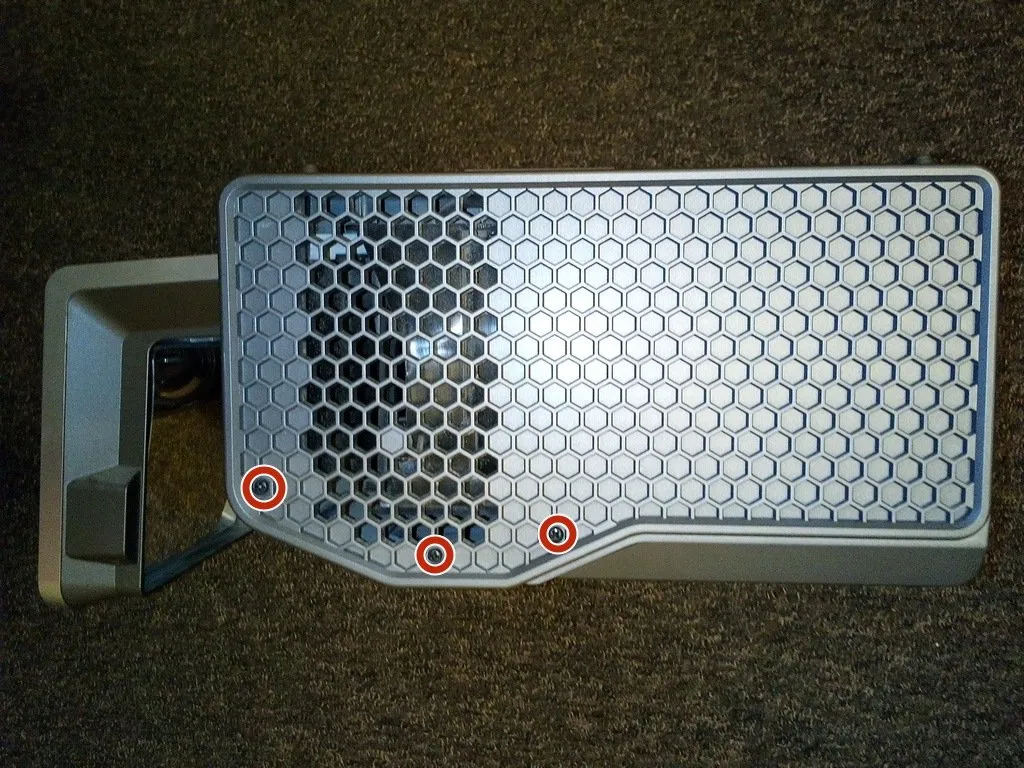

• Открутите 3 черных 5 мм винта Philips #2 с правой боковой панели.

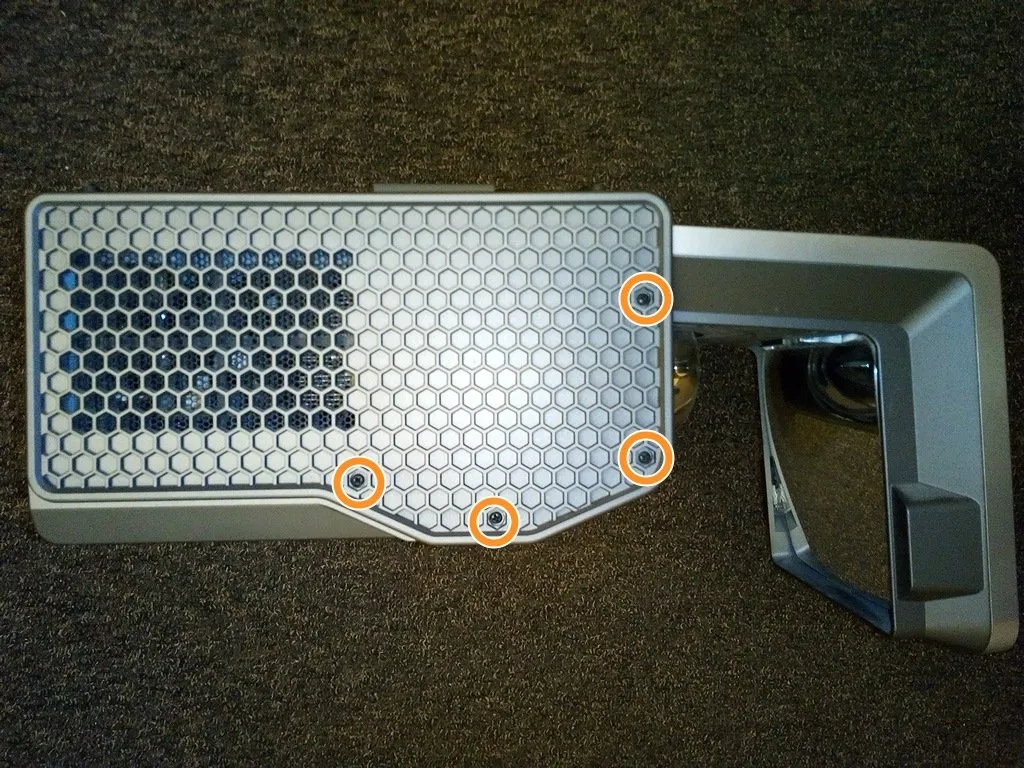

• Выкрутите эти 4 черных 5-миллиметровых винта Philips #2 из левой боковой панели.

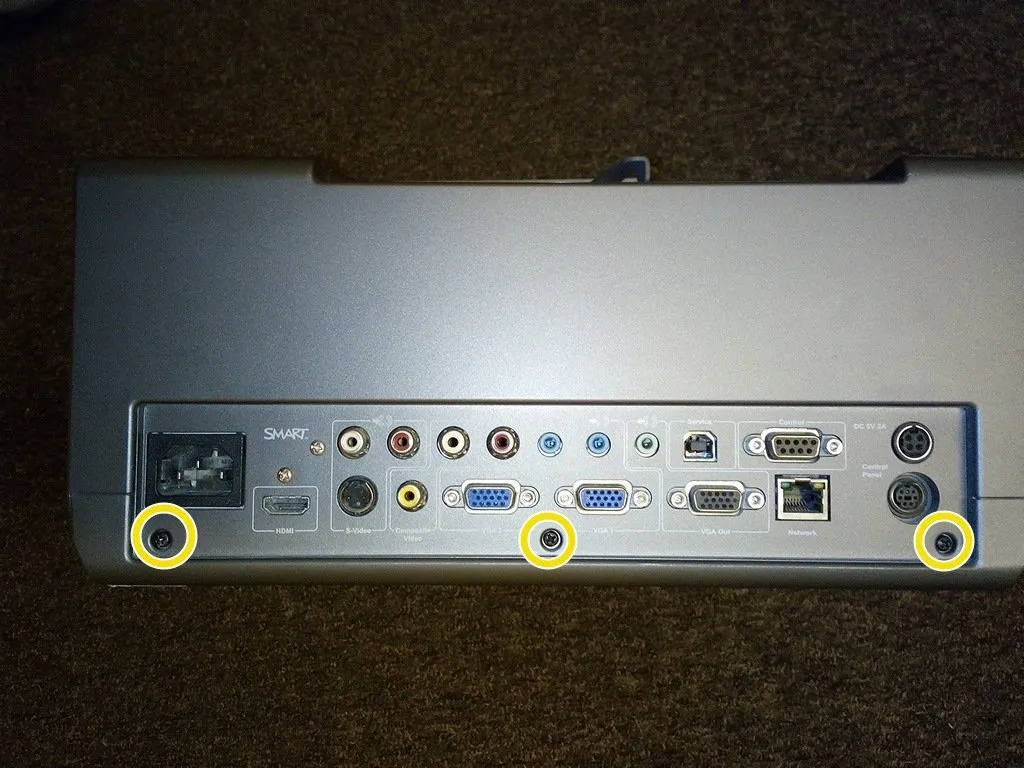

• Выкрутите эти 3 черных 5-миллиметровых винта Philips #2 из задней панели.

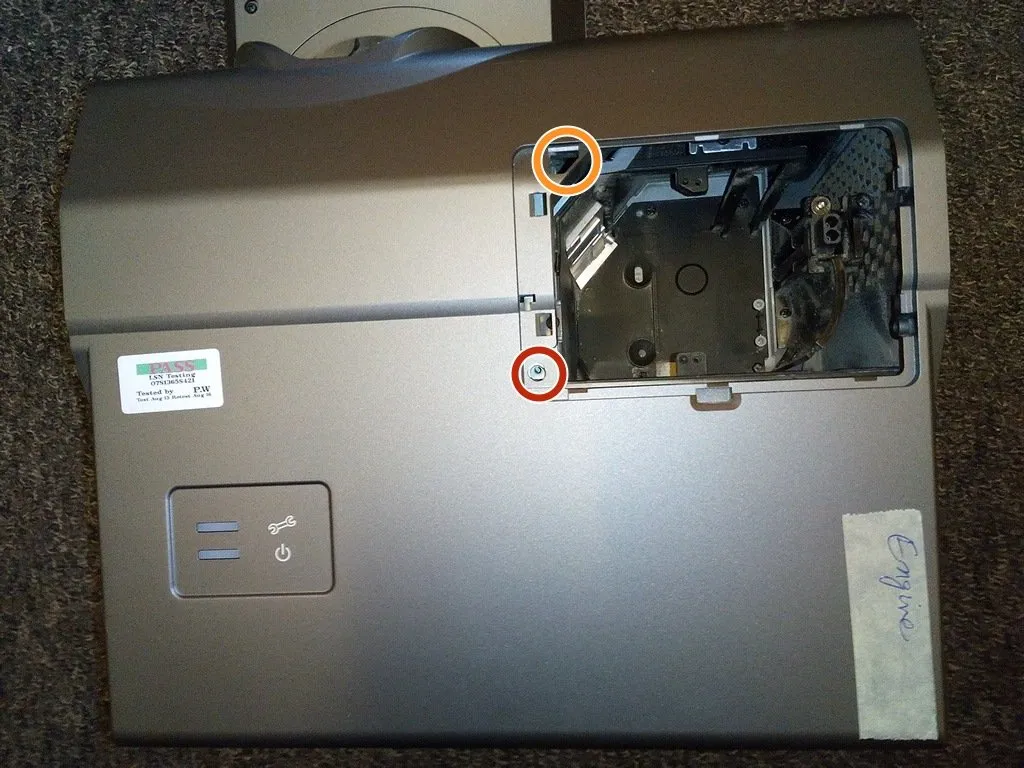

Шаг 3 Снимите крышку

• Выкрутите 7-миллиметровый винт Philips #2 под крышкой лампы.

• Выкрутите 7-миллиметровый винт Philips #2, расположенный глубоко в этом отверстии. Для извлечения и замены этого труднодоступного винта необходима магнитная отвертка.

• Теперь можно снять крышку, аккуратно поддев ее, начиная с отверстия для лампочки.

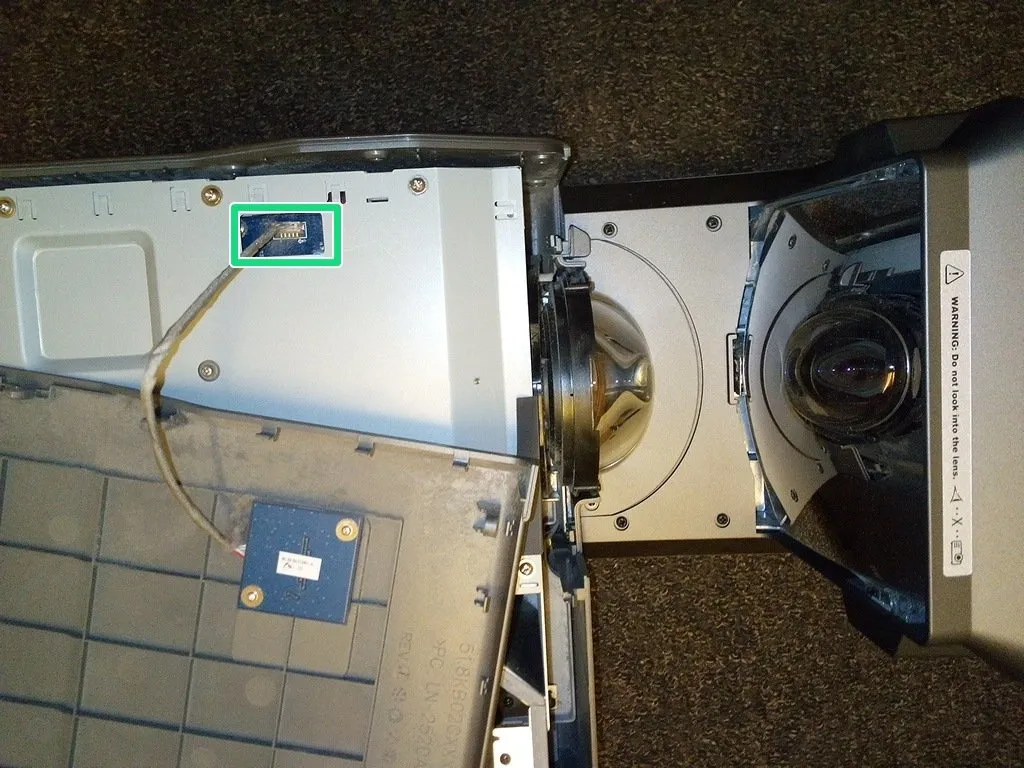

• Отсоедините этот кабель и отложите крышку проектора в сторону.

Шаг 4 Снимите металлическую крышку

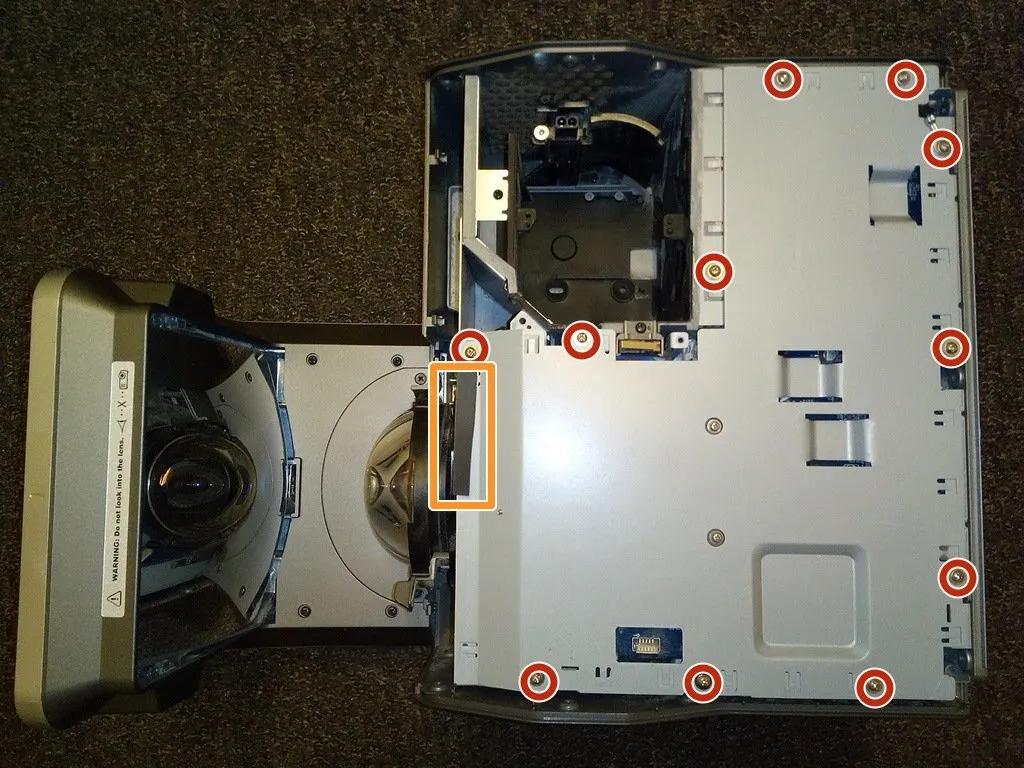

• Выкрутите эти 11 серебристых 5-миллиметровых винтов Philips #2 из металлической крышки.

• Отклейте эту черную карточку, которая приклеена к металлической крышке.

• Поднимите металлическую крышку, чтобы открыть главную печатную плату.

Шаг 5 Открутите главную печатную плату

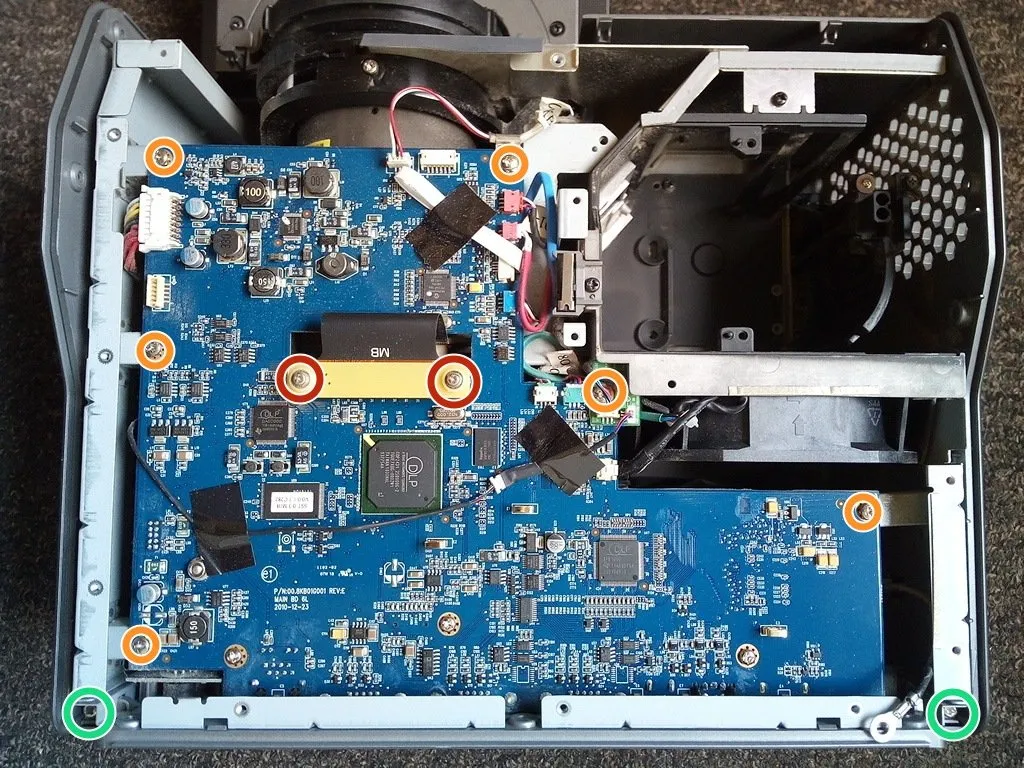

• Открутите 2 серебристых 8-мм винта Philips #1 и белые пластиковые шайбы, затем отсоедините ленточный кабель. Этот штекер выпадет через отверстие в плате, когда вы снимите плату.

• Выкрутите эти 6 серебристых 8-миллиметровых винтов Philips #2 из главной печатной платы.

• Выкрутите 2 серебристых винта Philips № 2 диаметром 6 мм, которые крепят плату разъемов на задней панели проектора.

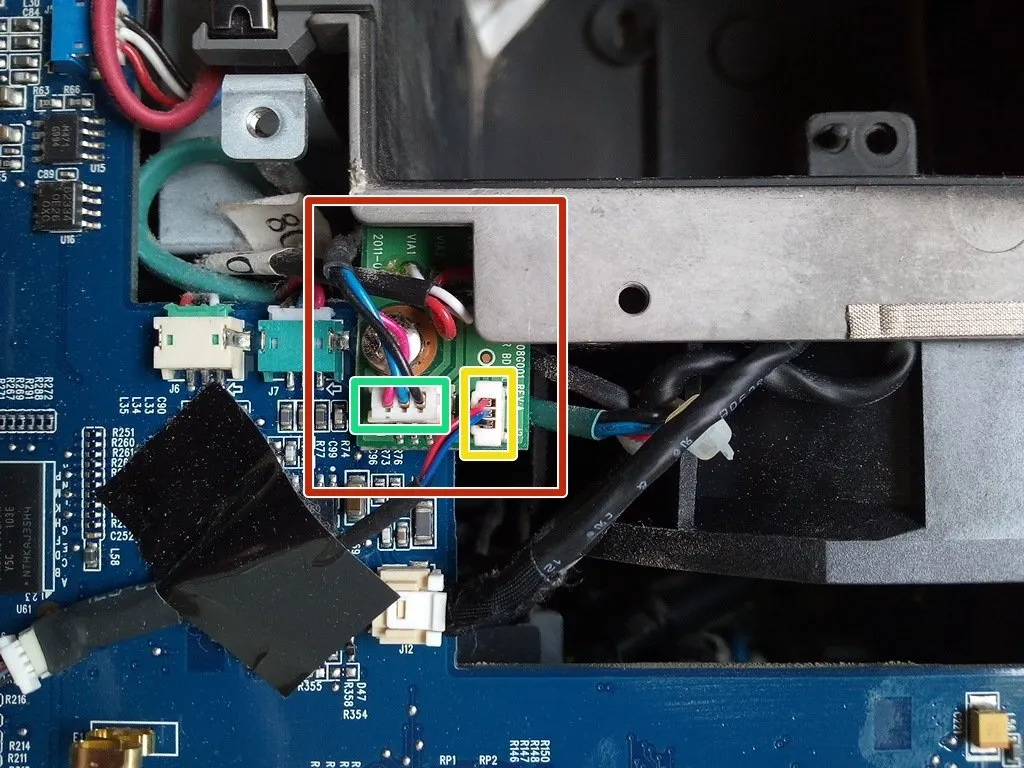

Шаг 6 Освободите маленькую печатную плату

• В проекторах, выпущенных в 2010 году, имеется небольшая дополнительная печатная плата. Вы можете пропустить этот шаг, если у вас более новый проектор без этой дополнительной платы.

• Отсоедините этот провод от маленькой печатной платы. Отклейте два куска ленты, удерживающие провод, оставив один конец каждого куска ленты прикрепленным к плате для последующей сборки.

• Отсоедините другой штекер от этой малой печатной платы. Теперь малая плата может свободно отсоединиться от основной платы.

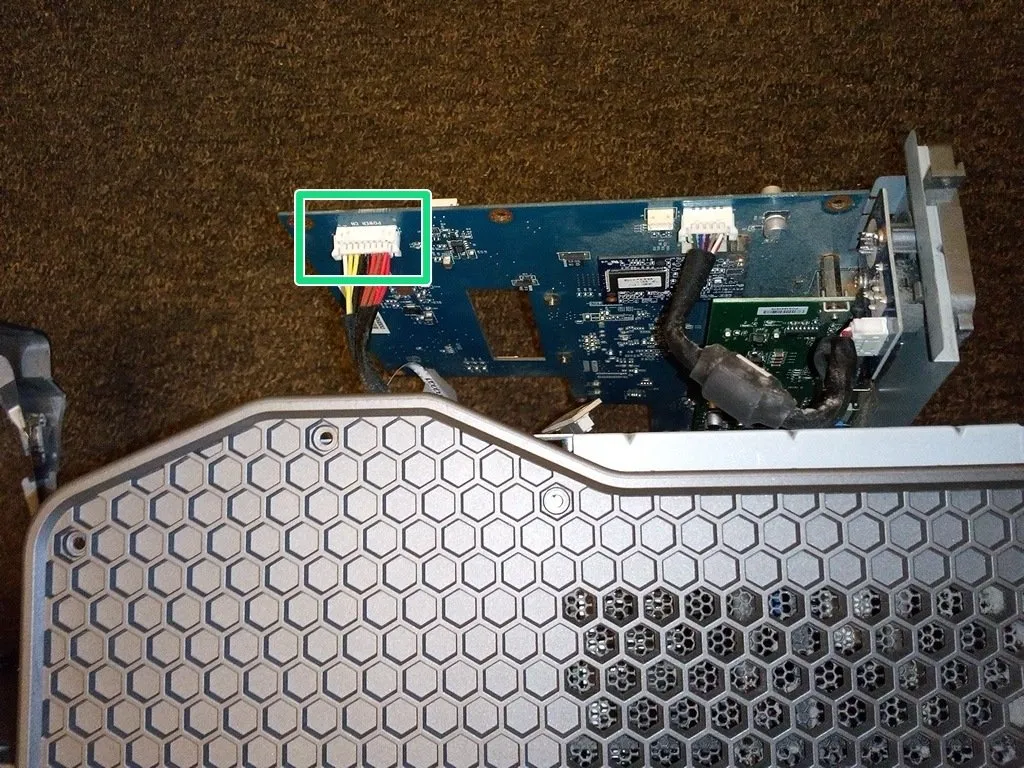

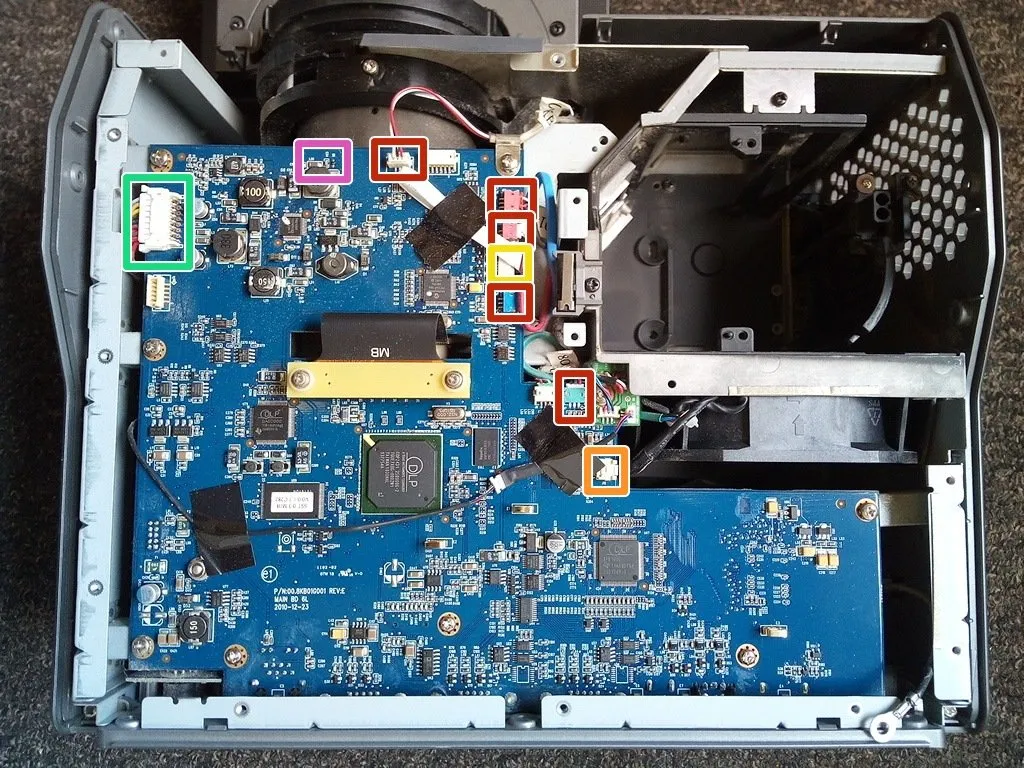

Шаг 7 Отсоедините главную печатную плату

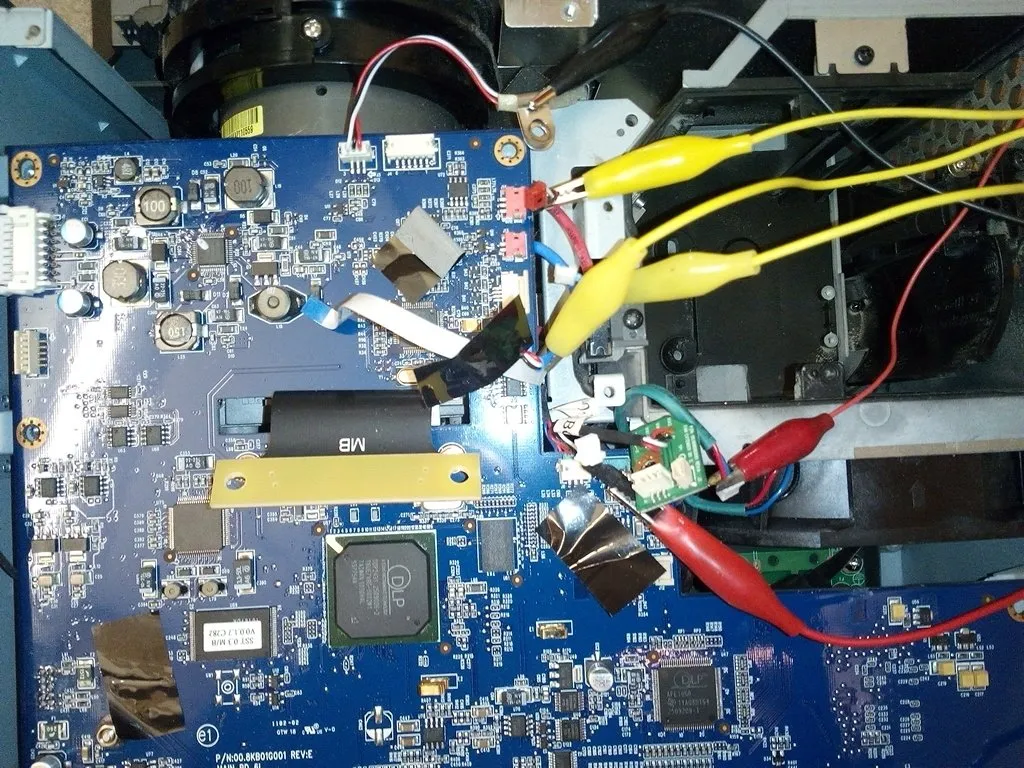

• Отсоедините эти 5 штекеров. Эти штекеры жесткие, но нет никаких зажимов или защелок, чтобы их отсоединить. Я использовал сочетание плоскогубцев и миниатюрных бокорезов, чтобы захватить два края каждого штекера и освободить его.

• Снимите этот разъем, нажав на заднюю часть разъема, чтобы освободить фиксатор.

• Аккуратно отсоедините этот тонкий ленточный кабель, потянув назад пластиковую заглушку и вытащив кабель. Отсоедините ленточный кабель от платы.

• В более поздних моделях здесь есть дополнительный провод, который нужно отсоединить.

• Снимите эту большую заглушку, сжав два конца, чтобы освободить зажимы. В более поздних моделях этот разъем находится под платой, поэтому его нужно будет отсоединить, пока вы снимаете плату.

• Подсказка: из-за большого количества маленьких штекеров легко оставить штекер под платой при повторной сборке. Прикрепите длинный провод к каждому разъему, чтобы сделать их более очевидными.

• Совет: Сфотографируйте, как подключены маленькие штекеры на главной печатной плате, чтобы облегчить сборку, поскольку расположение штекеров в разных проекторах немного отличается.

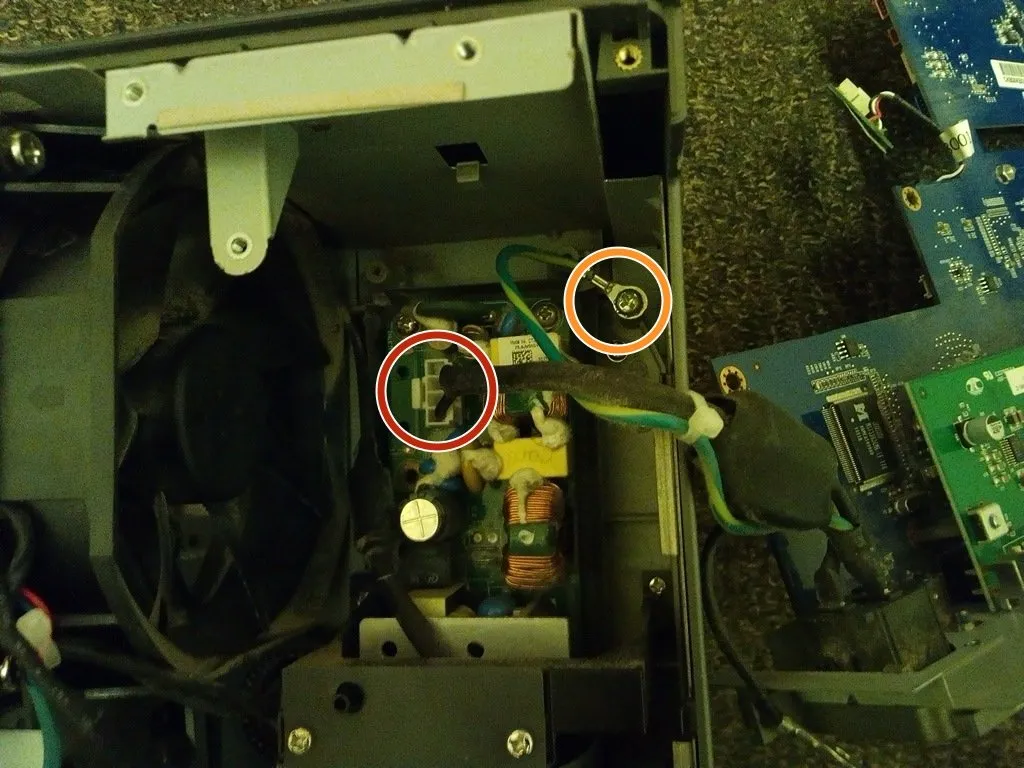

Шаг 8 Снимите главную печатную плату

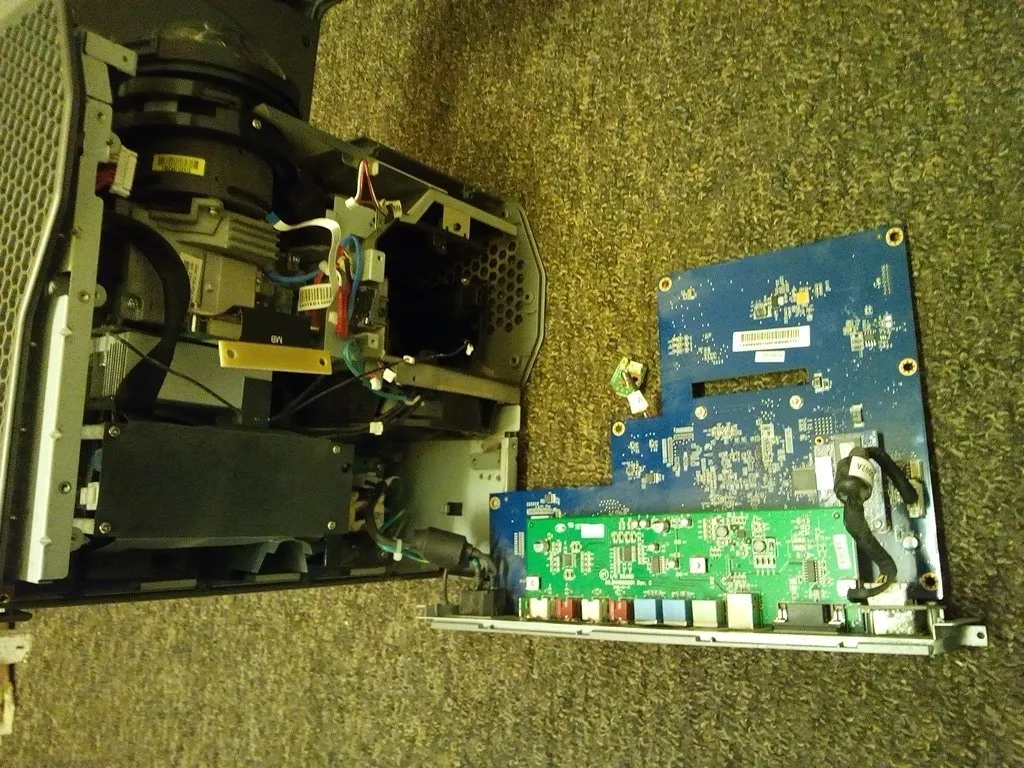

• Снимите главную печатную плату, приподняв ее с задней стороны, где расположены внешние разъемы.

• Выньте вилку из розетки.

• Отсоедините провод заземления, открутив этот серебристый 5 мм винт Philips #2 с зубчатой шайбой.

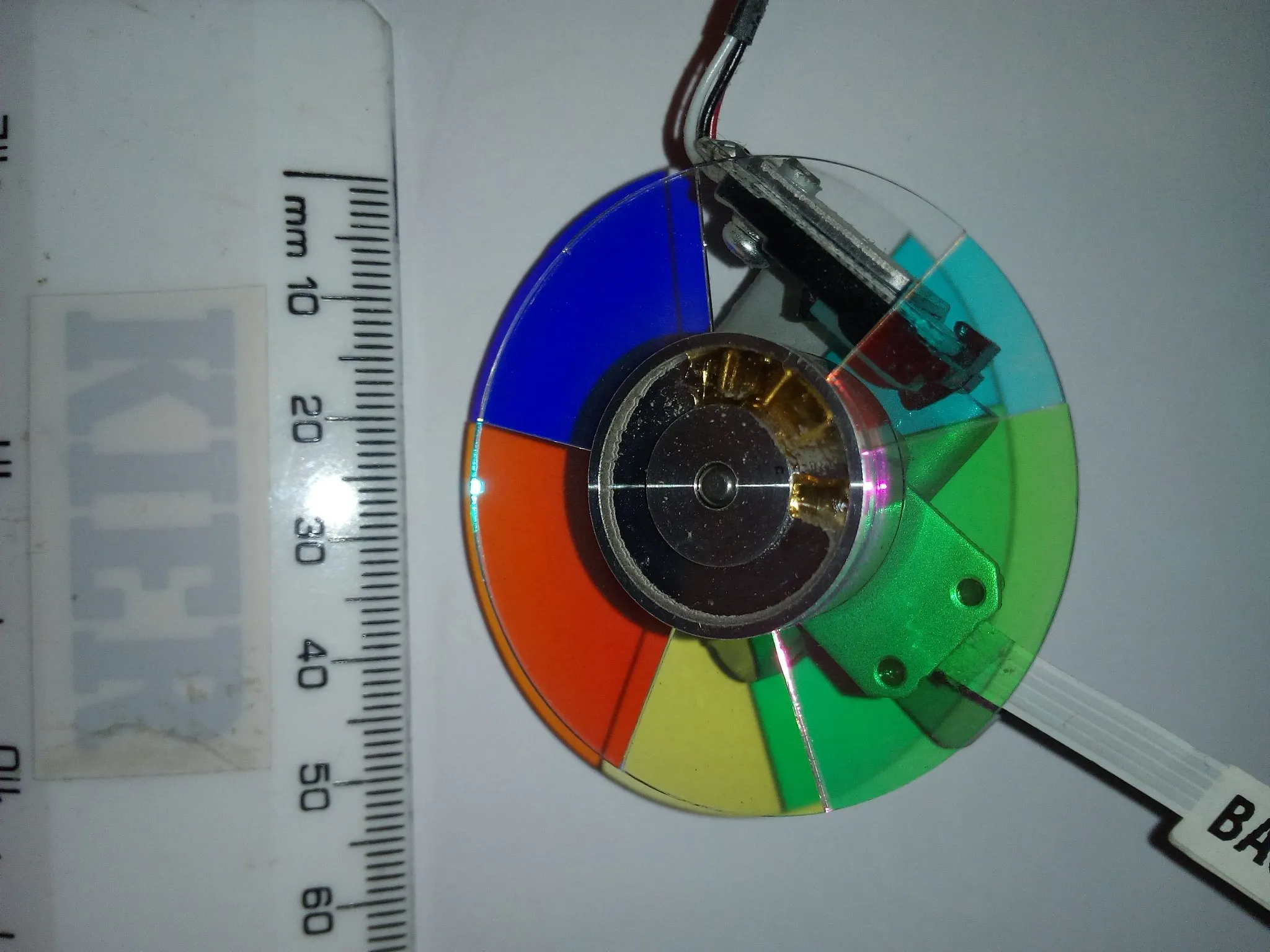

Шаг 9 Извлечение цветового колеса

• Чтобы создать цветное изображение, свет проходит через вращающееся цветовое колесо и попадает на цифровое микрозеркальное устройство (DMD) с 1024*768 маленькими зеркалами, которые двигаются, чтобы включить или выключить каждый пиксель.

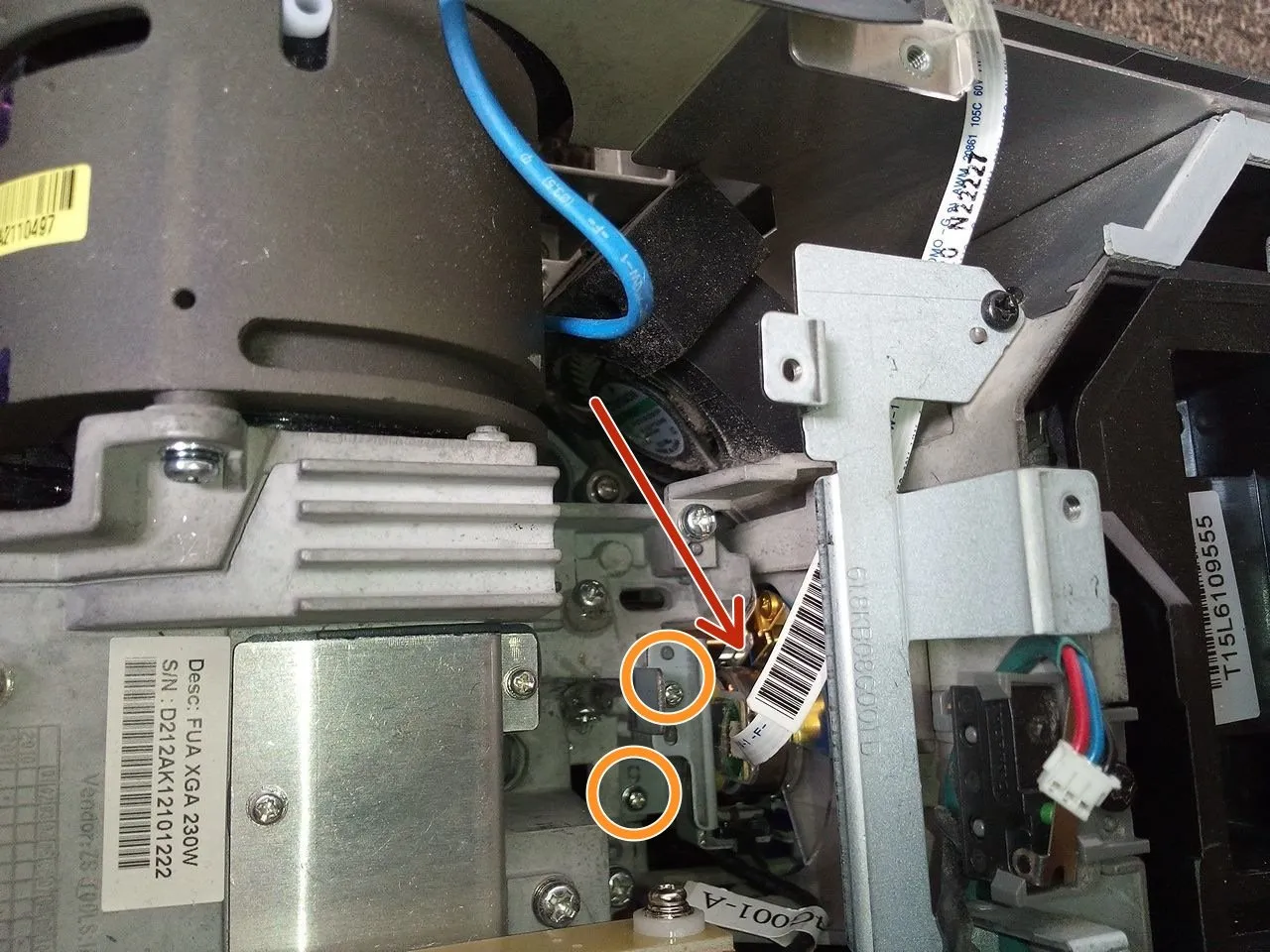

• Чтобы отсоединить цветовое колесо, выкрутите 2 серебристых 6-миллиметровых винта Philips #1.

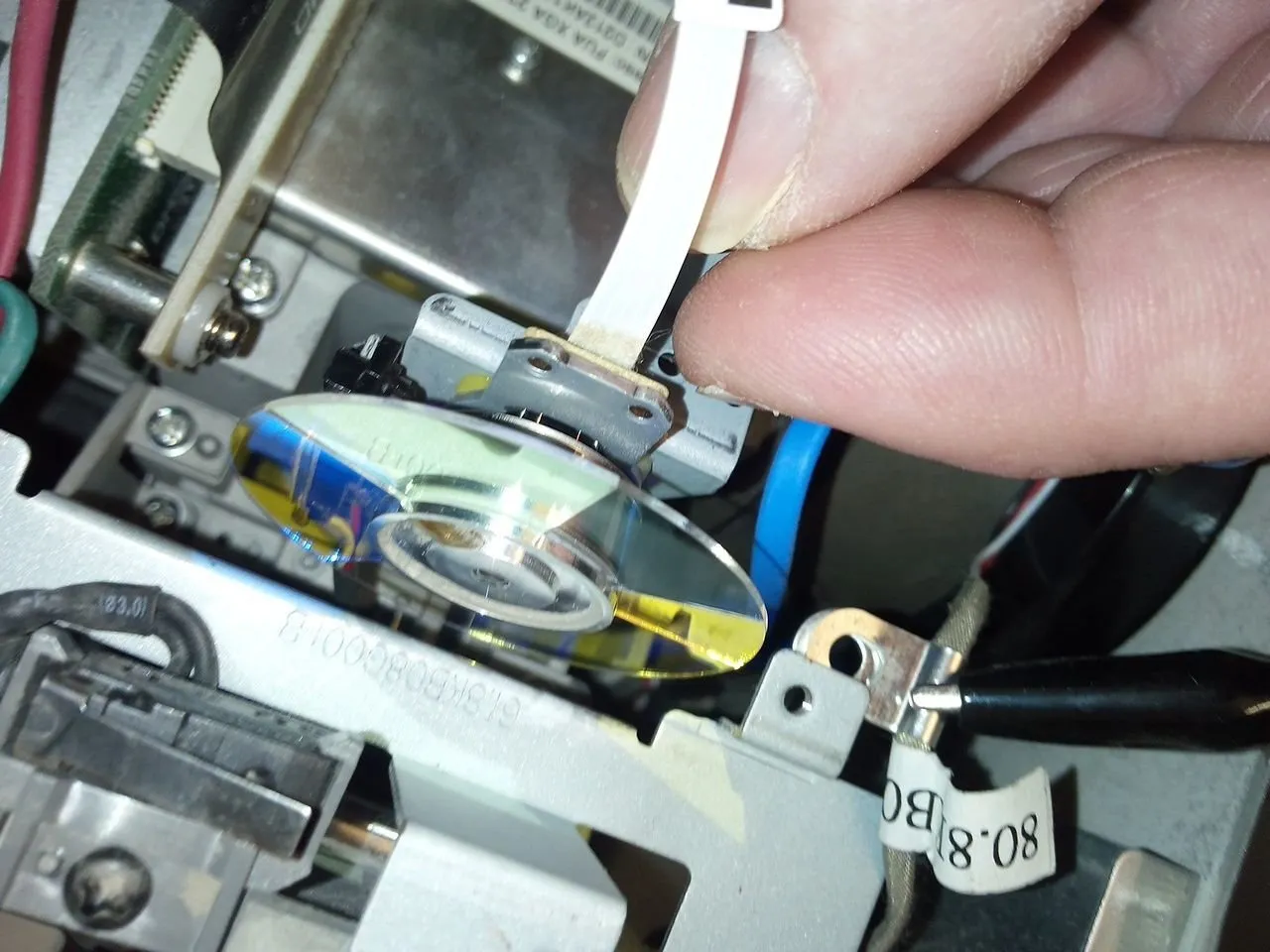

• Чтобы снять цветовое колесо, нужно перерезать кабельную стяжку и отвести провода в сторону.

• Затем аккуратно снимите хрупкое стеклянное колесико.

• Интересный факт: свет в этой точке имеет узкий луч, проходящий через отверстие 4 мм * 5,3 мм.

Шаг 10 Извлеките блоки питания

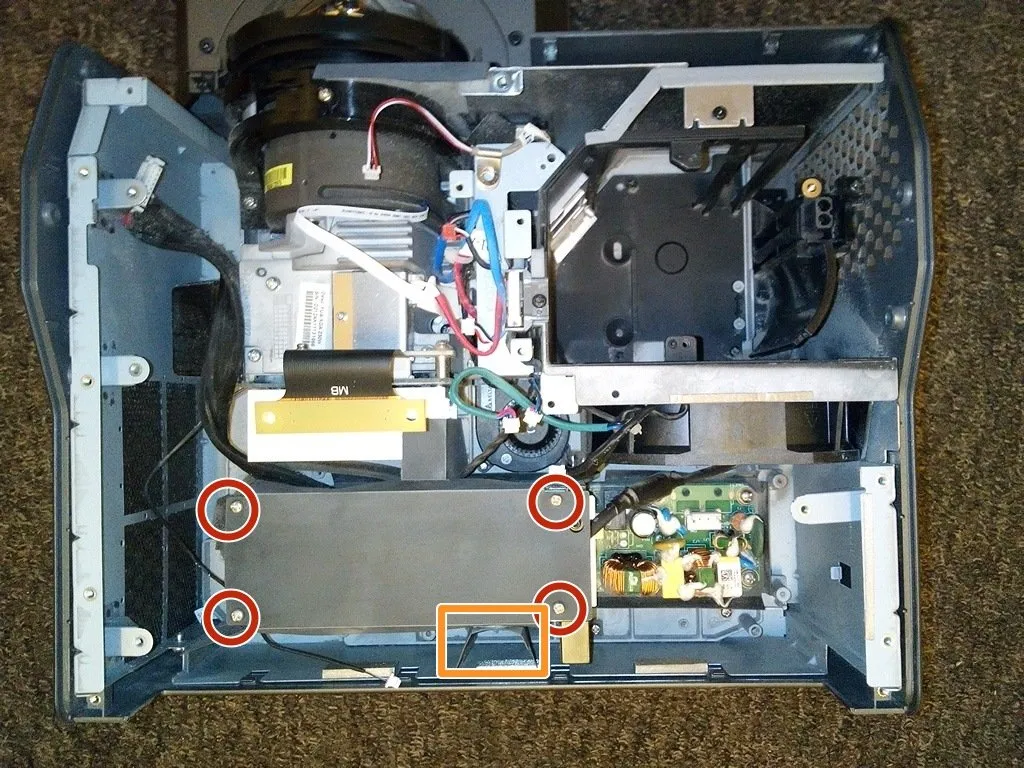

• Выкрутите 4 серебристых 6-мм винта Philips #2, чтобы снять верхний блок питания.

• Отклейте картон, приклеенный к крышке блока питания.

• Отсоедините большой штекер на каждом конце блока питания и меньший провод вентилятора. Теперь можно снять верхний блок питания.

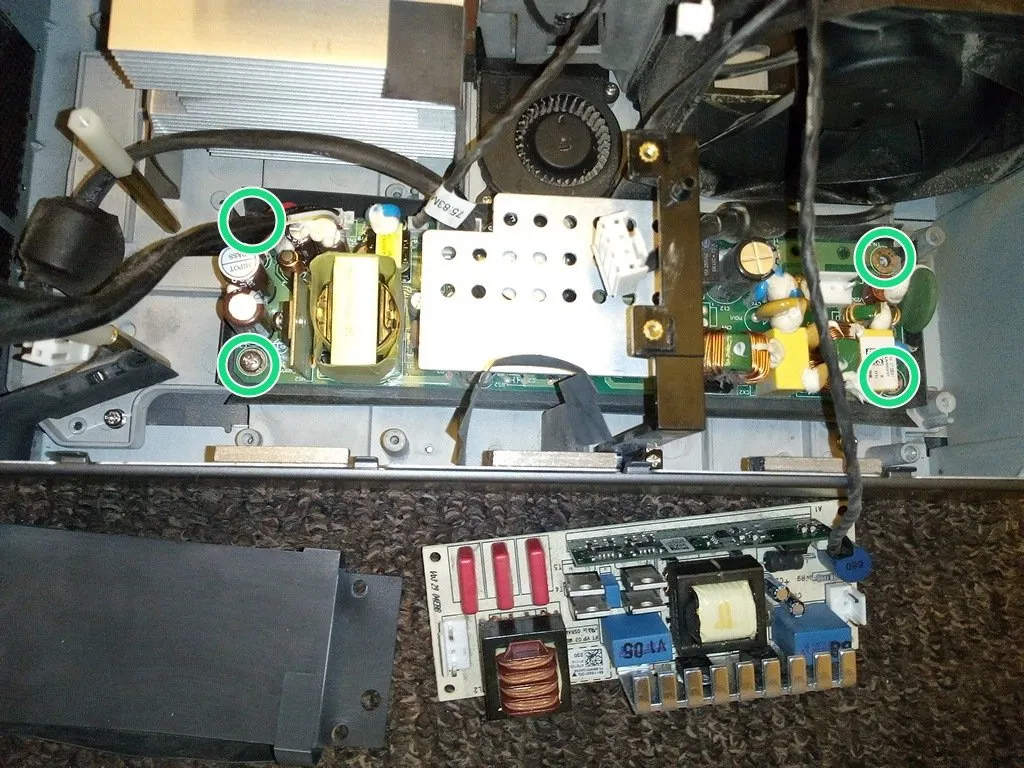

• Выкрутите эти 4 серебристых 8-миллиметровых винта Philips #2 из нижнего блока питания и отсоедините маленький провод. Теперь можно снять блок питания и плату, на которой он находится.

Шаг 11 Снимите защитные пластины зеркал

• Этот шаг необязателен. Вы можете разобрать остальную часть проектора, не снимая крышки зеркал.

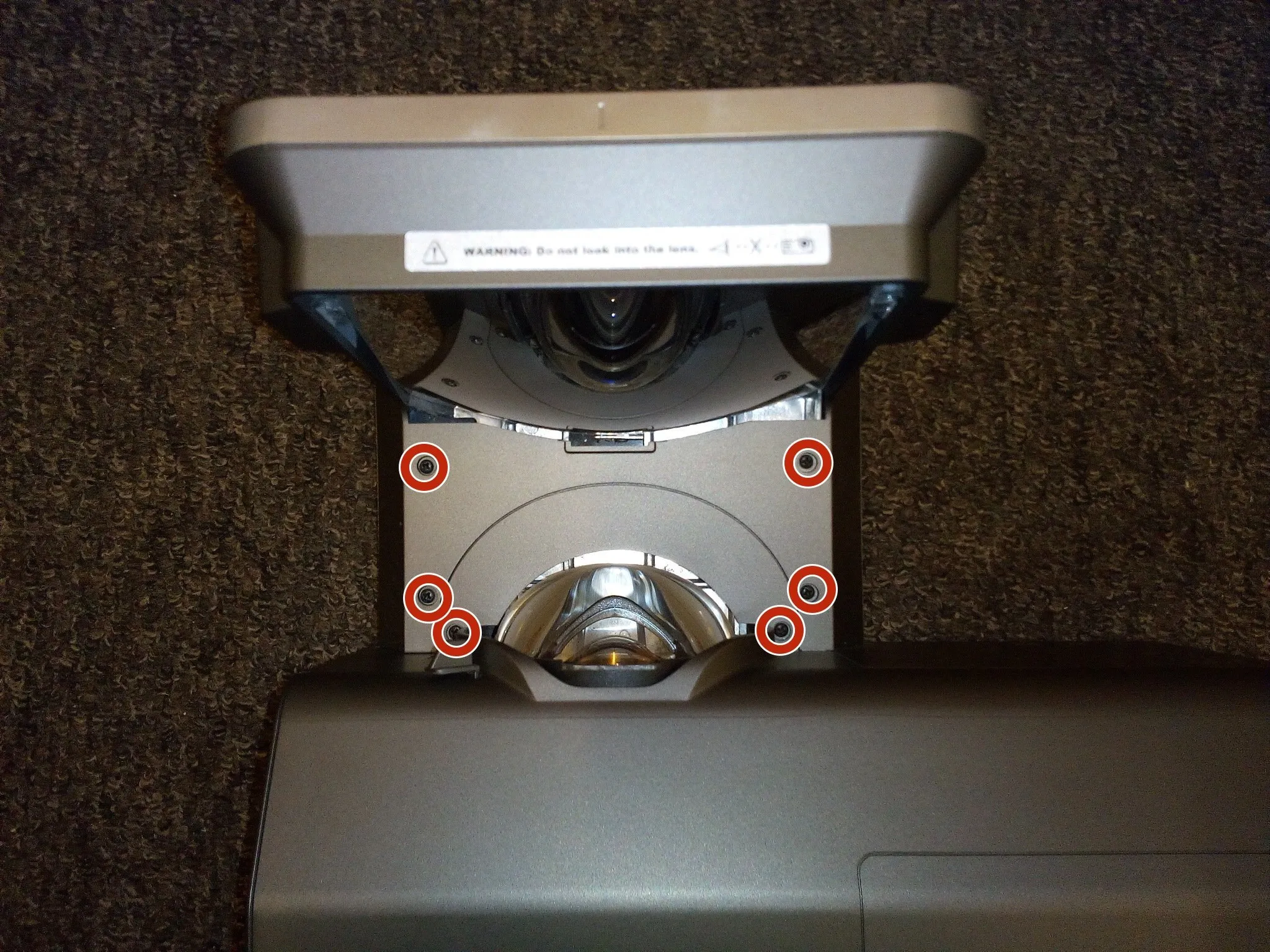

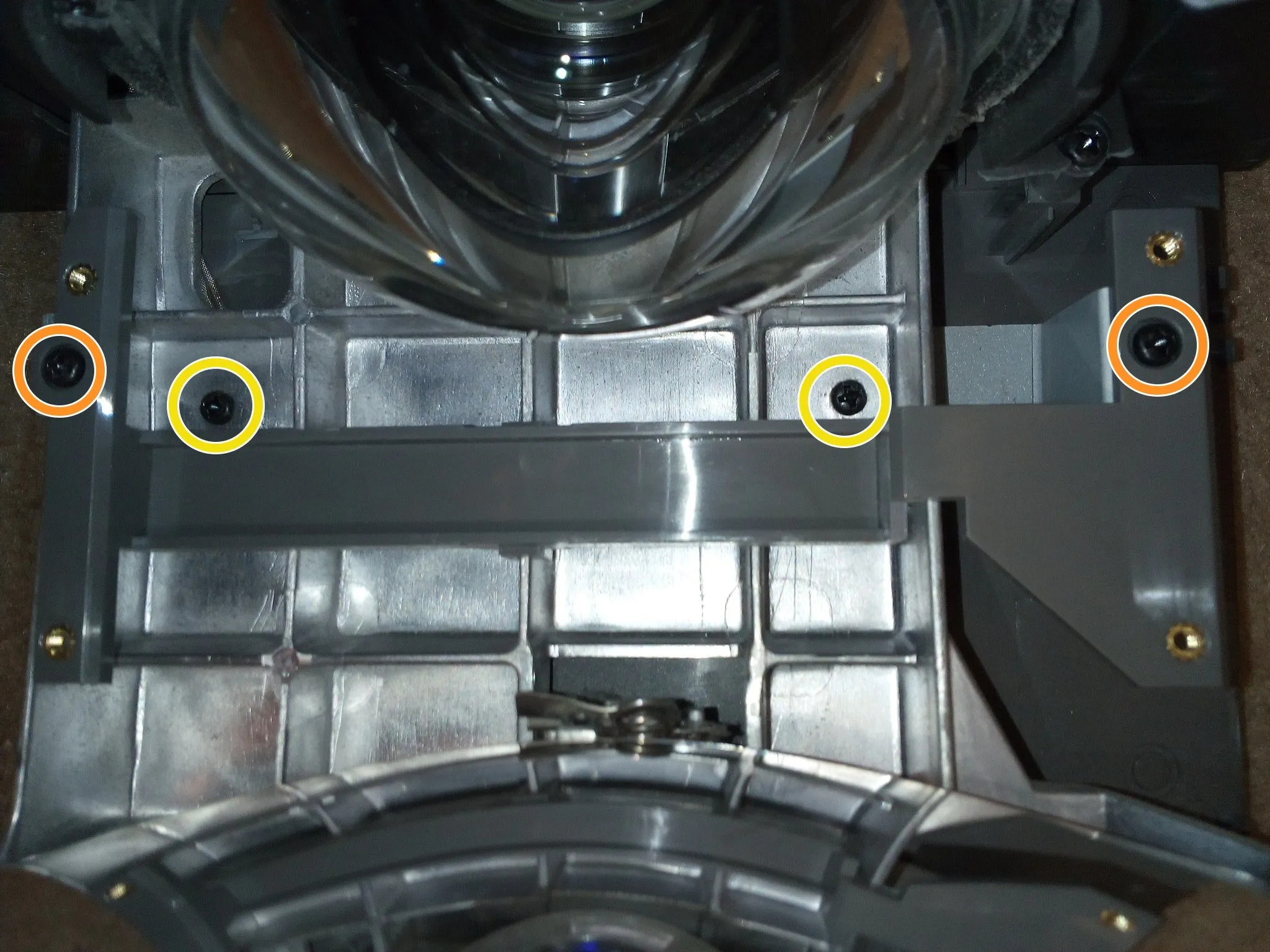

• Выкрутите 6 черных 5-миллиметровых винтов Philips #2, чтобы снять две пластиковые крышки на передней части зеркала.

• Выкрутите эти 2 черных винта Philips 5 мм № 2, чтобы снять пластиковую планку, поддерживающую переднюю крышку.

• Выверните эти 2 черных винта Philips 5 мм № 2, чтобы отсоединить металлическую планку, которая крепила опору передней крышки.

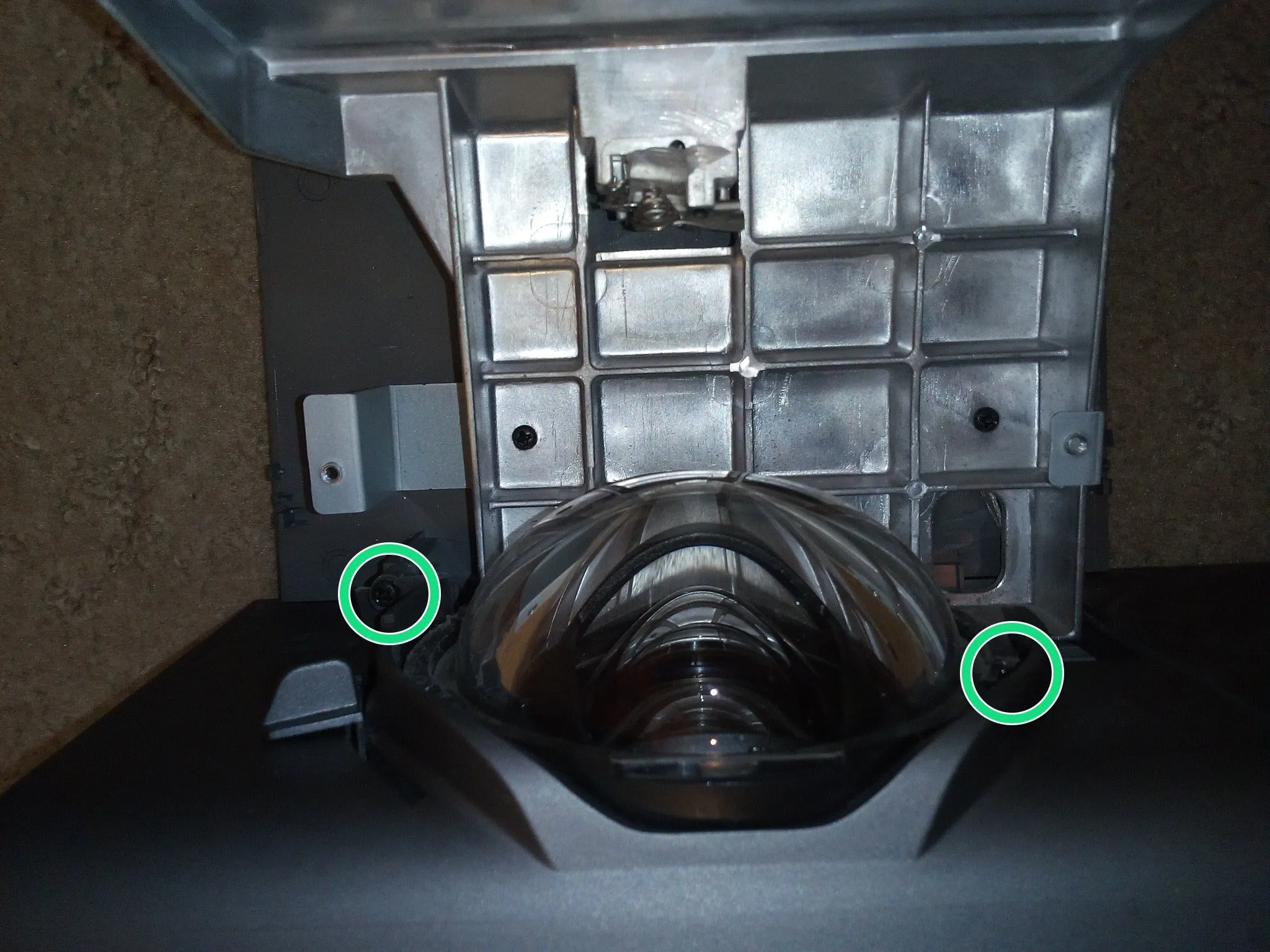

• Выкрутите 2 черных 5-миллиметровых винта Philips #2, крепящих крышку заднего зеркала.

• Аккуратно отогните крышку заднего зеркала, чтобы освободить приемник дистанционного управления от металлического крепления зеркала, за которое он зацеплен. Затем потяните крышку зеркала назад, чтобы отсоединить пластиковые клипсы от главного проектора.

• Пластиковое зеркало крепится заклепками, поэтому его нельзя снять без повреждений. У проектора, который я использовал для последующих этапов этой разборки, зеркало отсутствует.

Шаг 12 Снимите кронштейн регулировки объектива

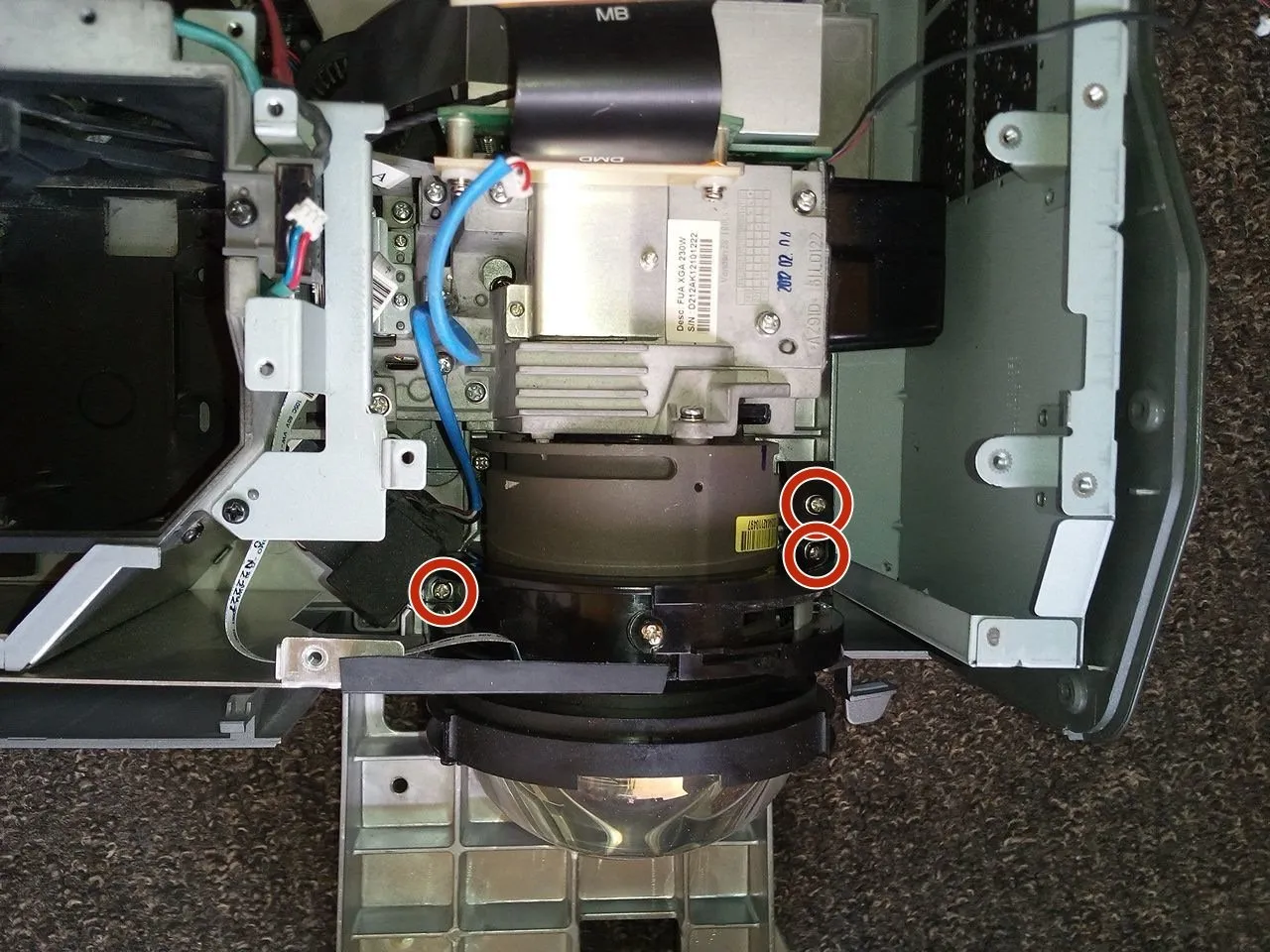

• Выкрутите 3 серебристых 8-миллиметровых винта Philips #2, чтобы освободить кронштейн, удерживающий ручку регулировки объектива.

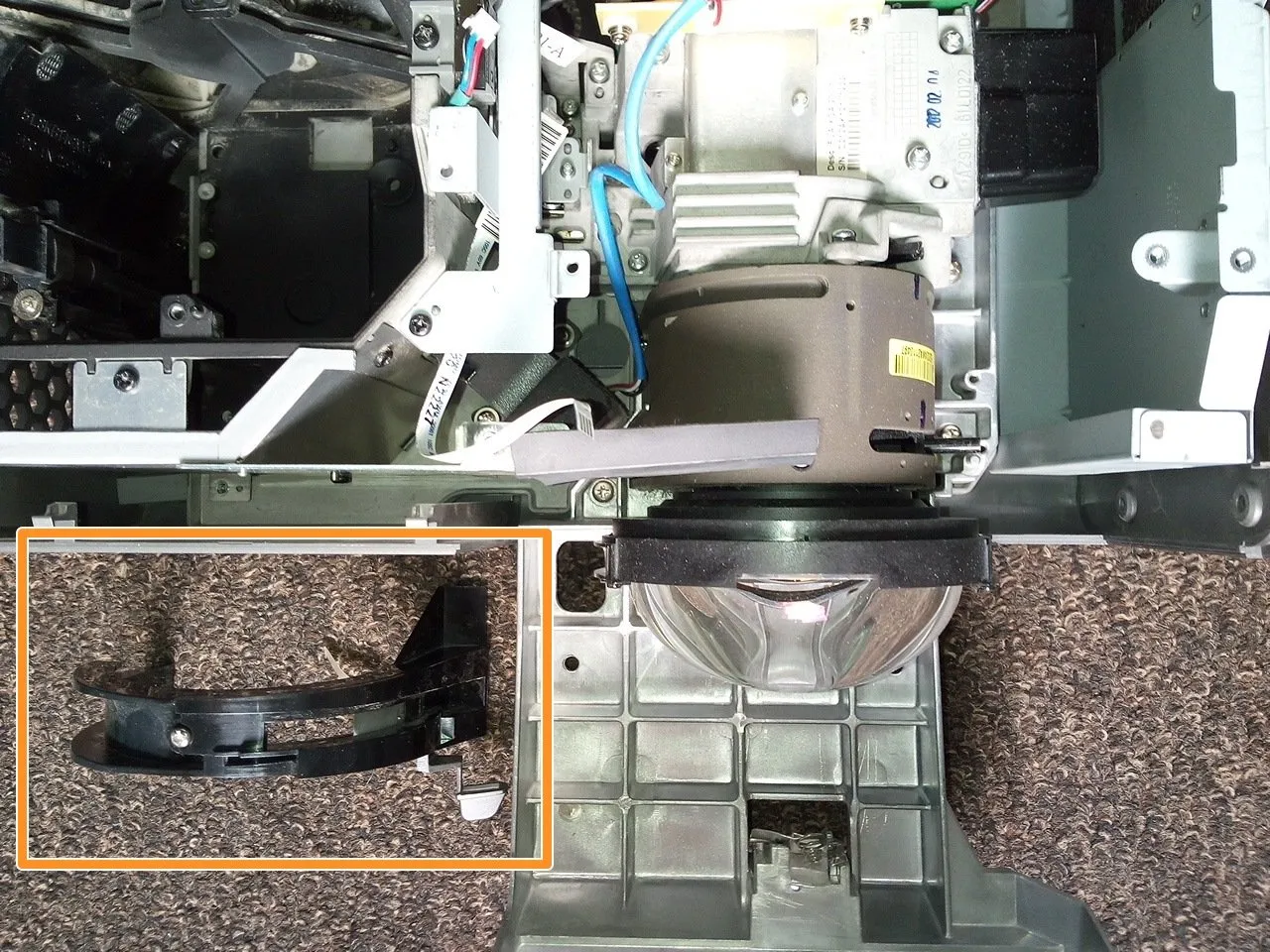

• И снимите кронштейн.

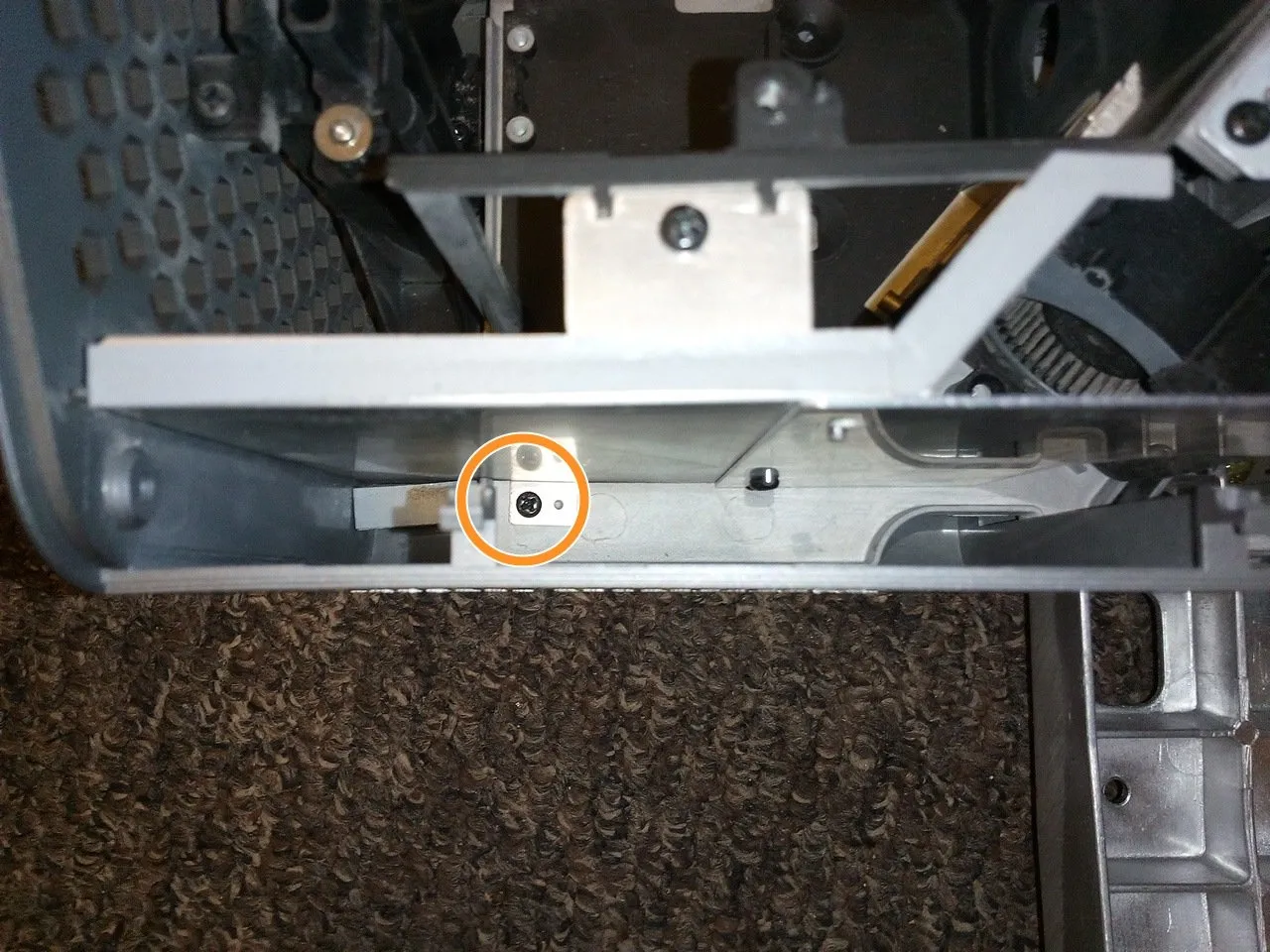

Шаг 13 Открутите корпус лампы

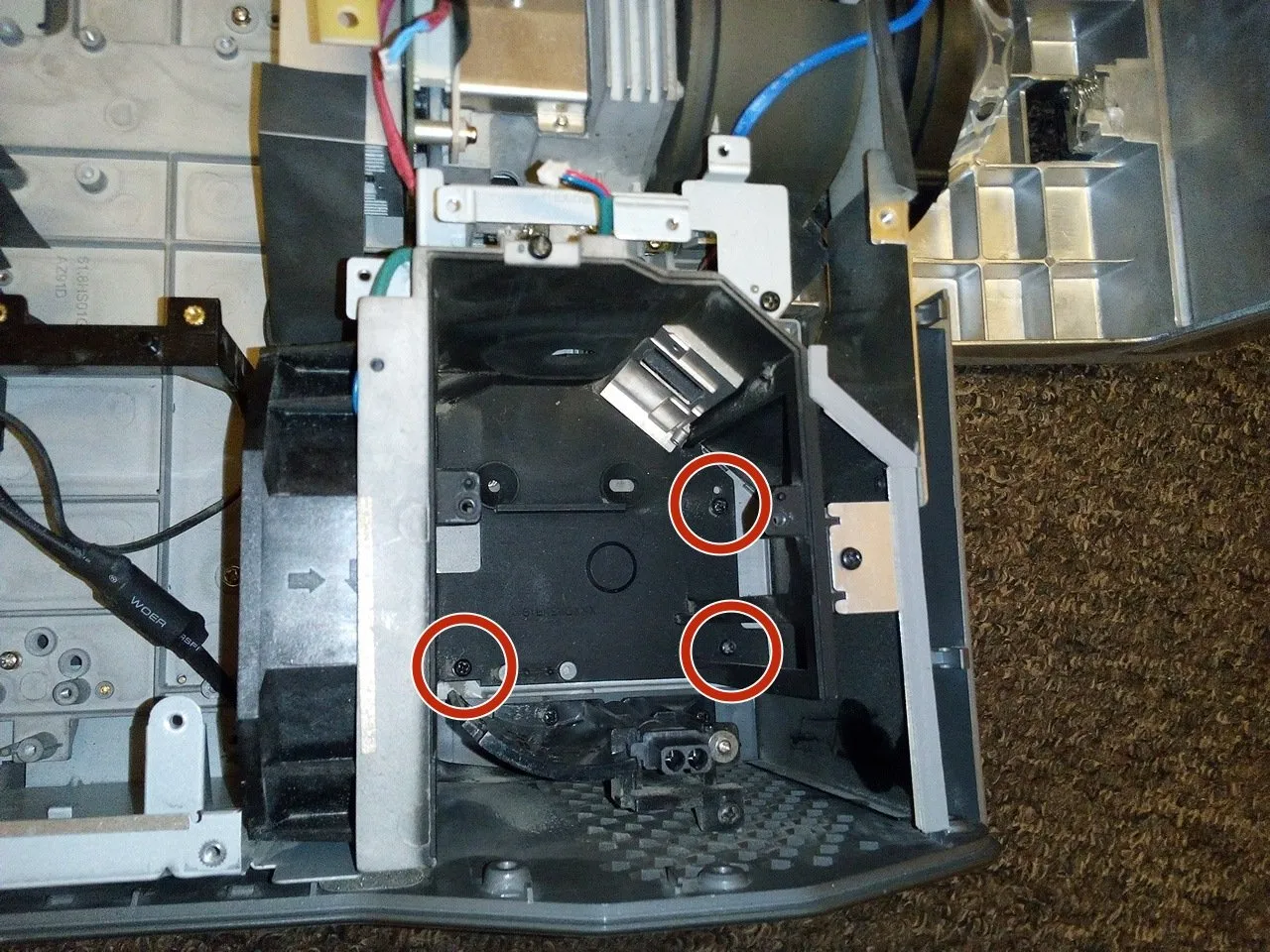

• Открутите 3 черных 8-мм винта Philips #2, удерживающих корпус лампы.

• Выкрутите четвертый черный 8-миллиметровый винт Philips #2, крепящий переднюю часть корпуса лампы.

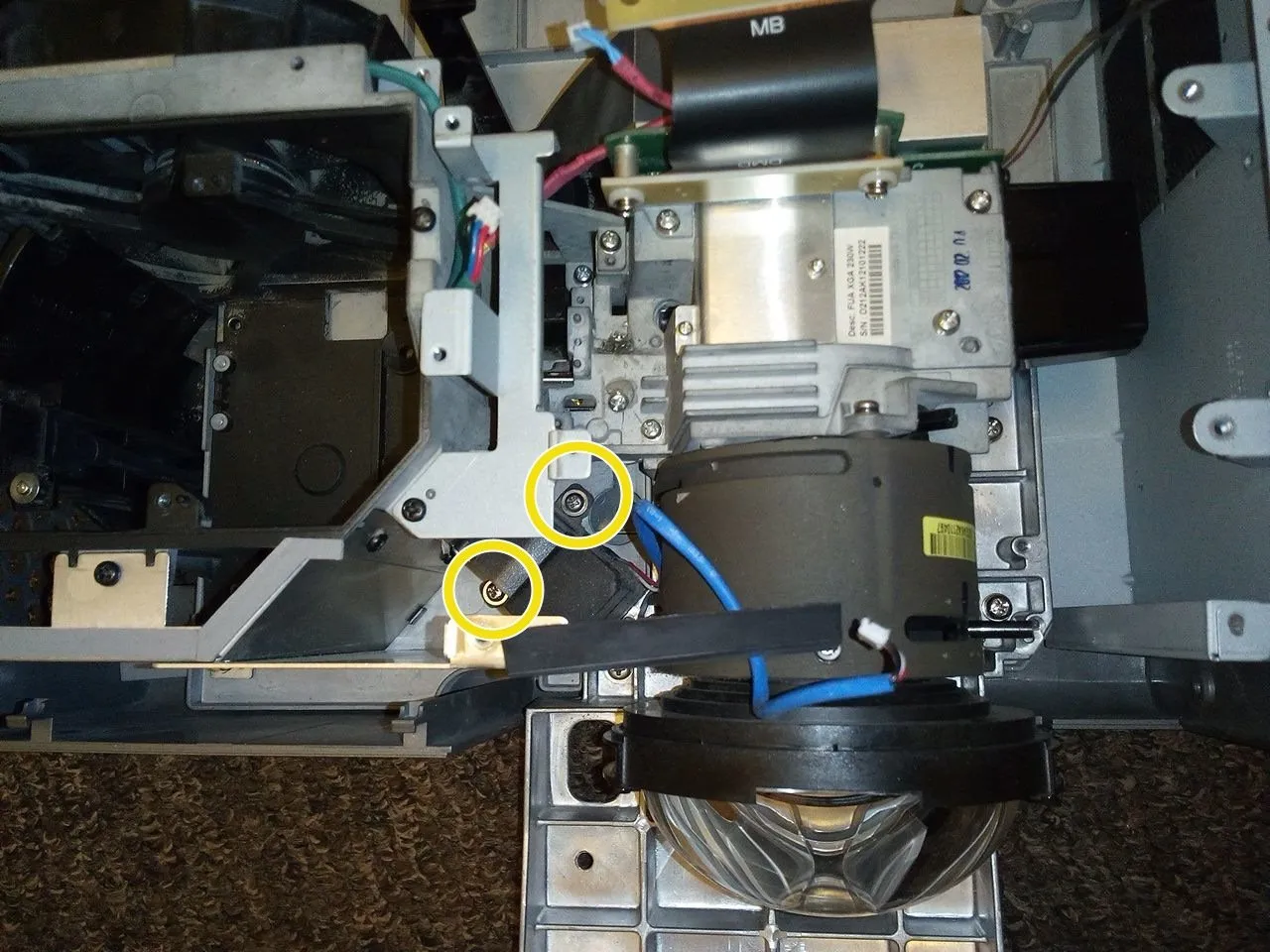

• Выкрутите 2 серебристых винта Philips № 2 диаметром 6 мм, крепящих вентилятор лампы.

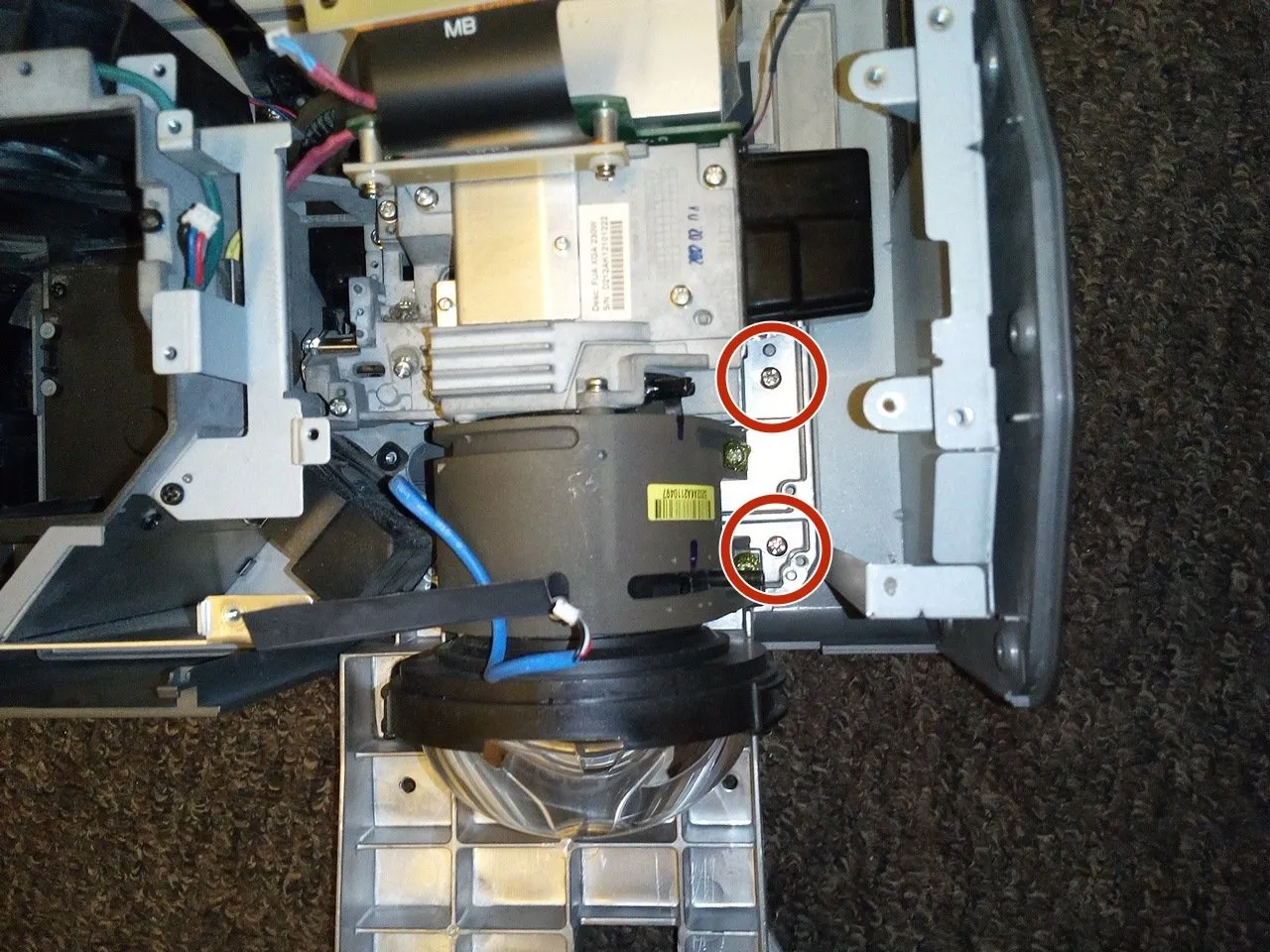

Шаг 14 Снимите оптическую систему

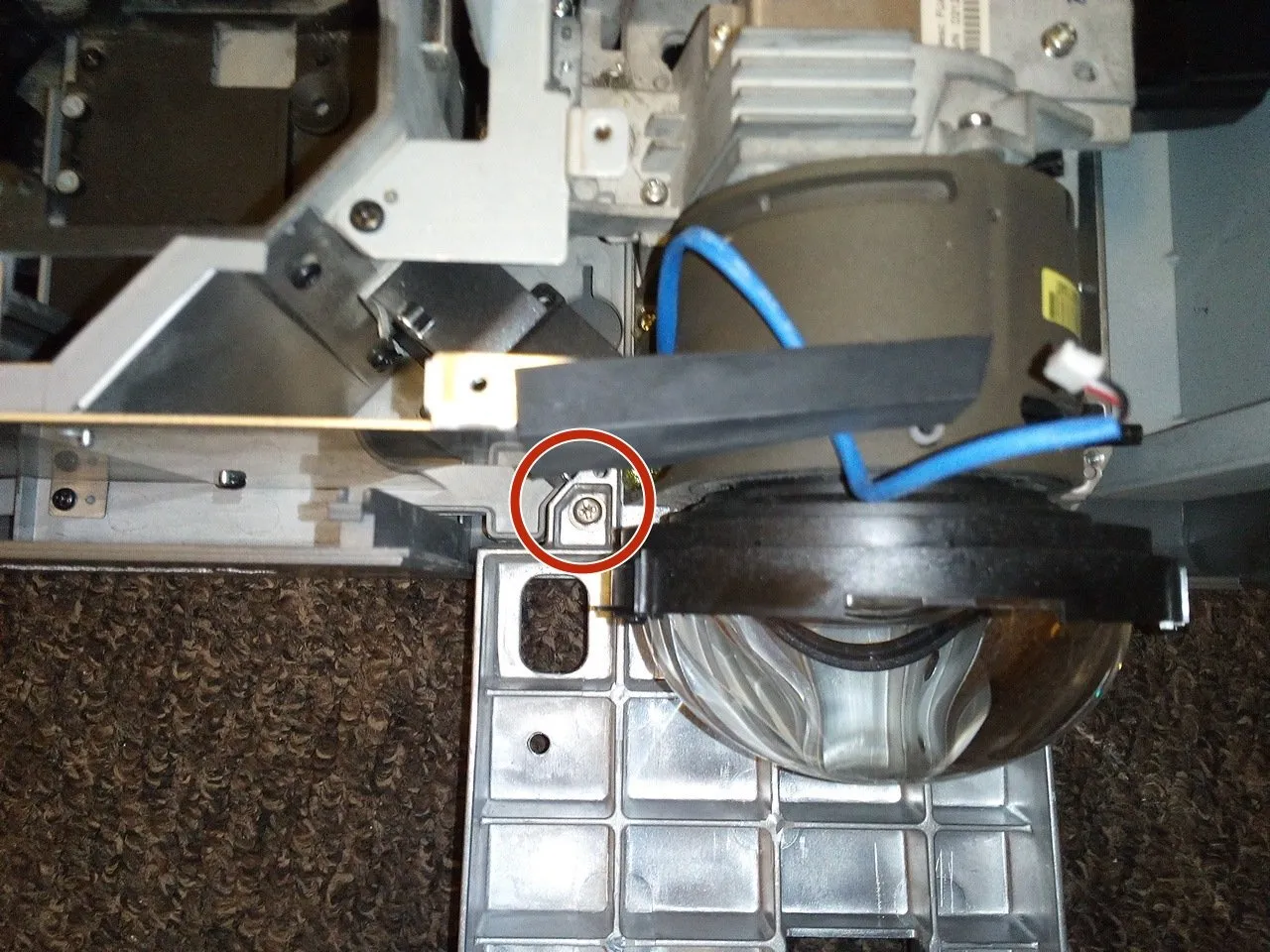

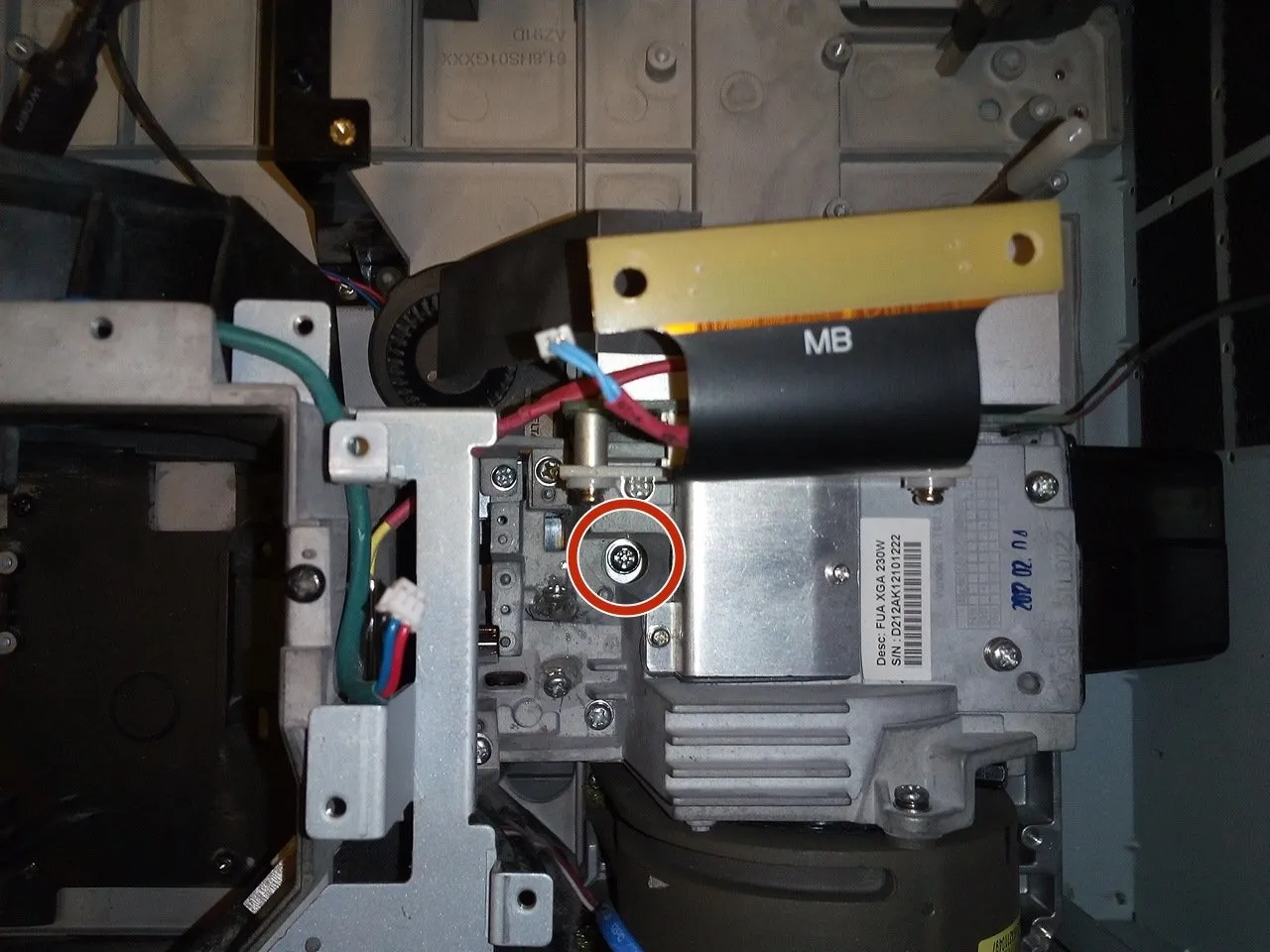

• Открутите 4 серебристых 9-мм винта Philips #2, крепящих основную оптическую систему.

Шаг 15 Отделите основание от корпуса

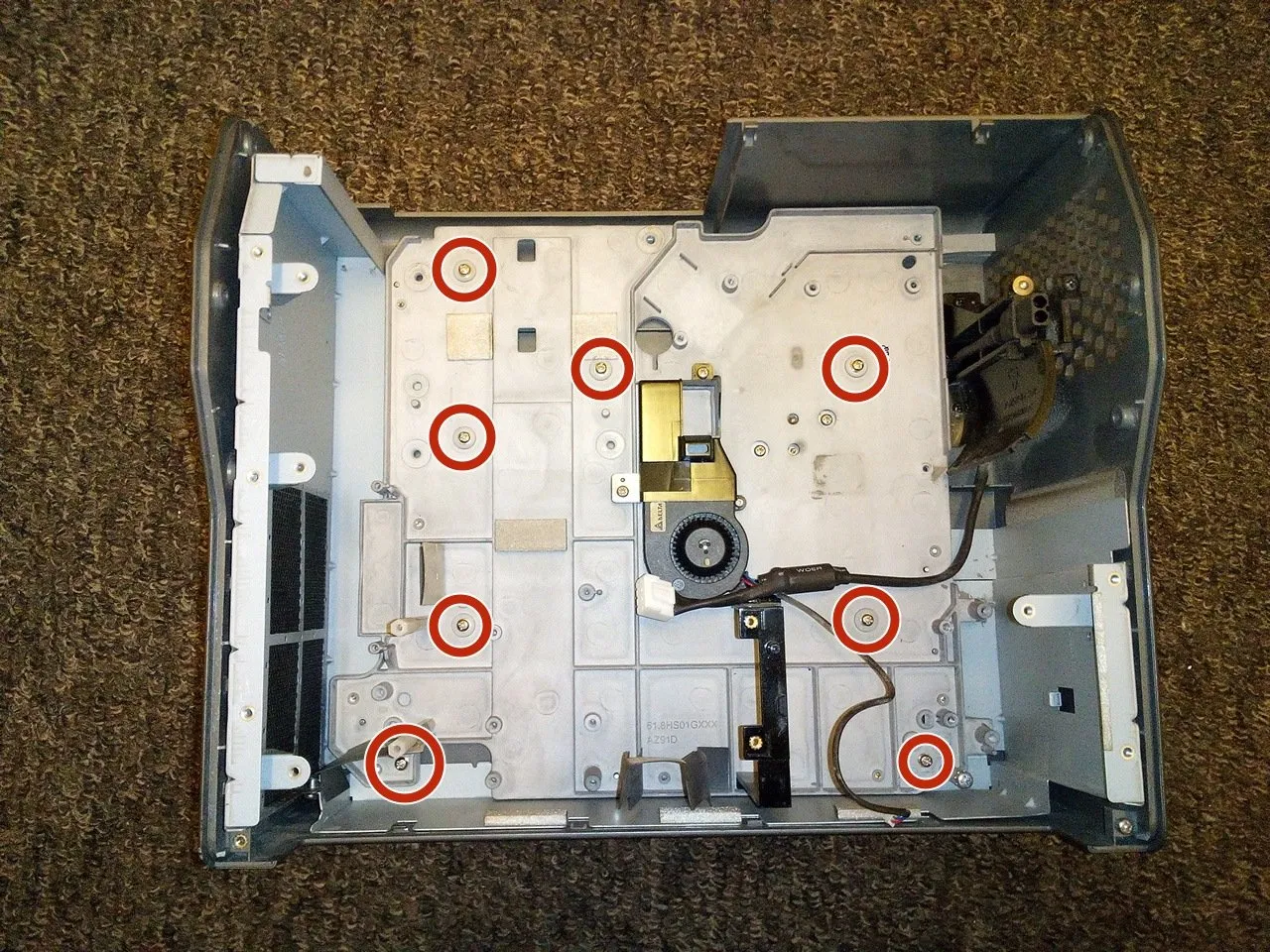

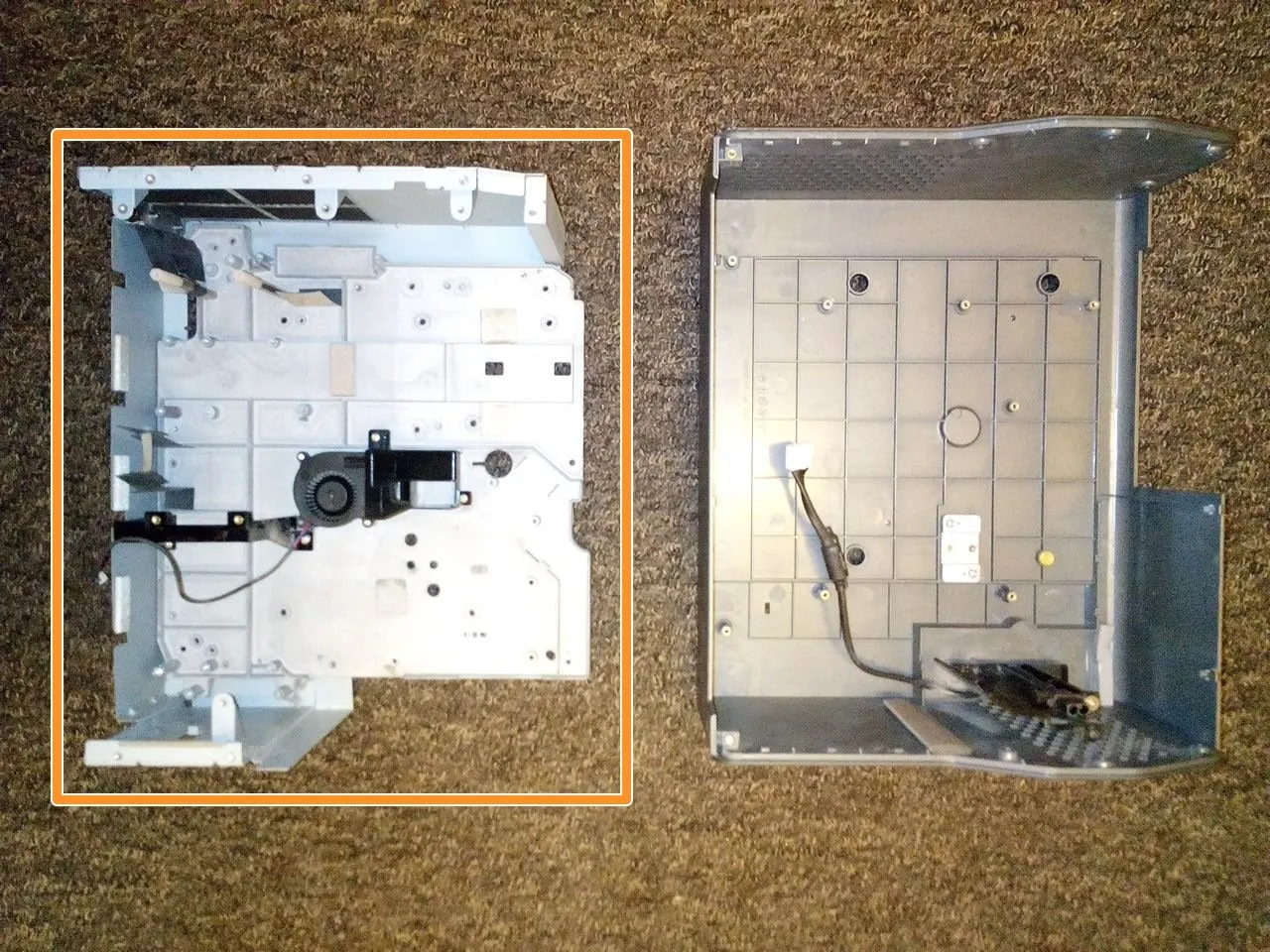

• Если вы хотите отделить базовое шасси от корпуса, выкрутите эти 8 серебристых 8-миллиметровых винтов Philips #2, чтобы отделить внутренний корпус от внешнего.

• Затем вытащите базовое шасси.

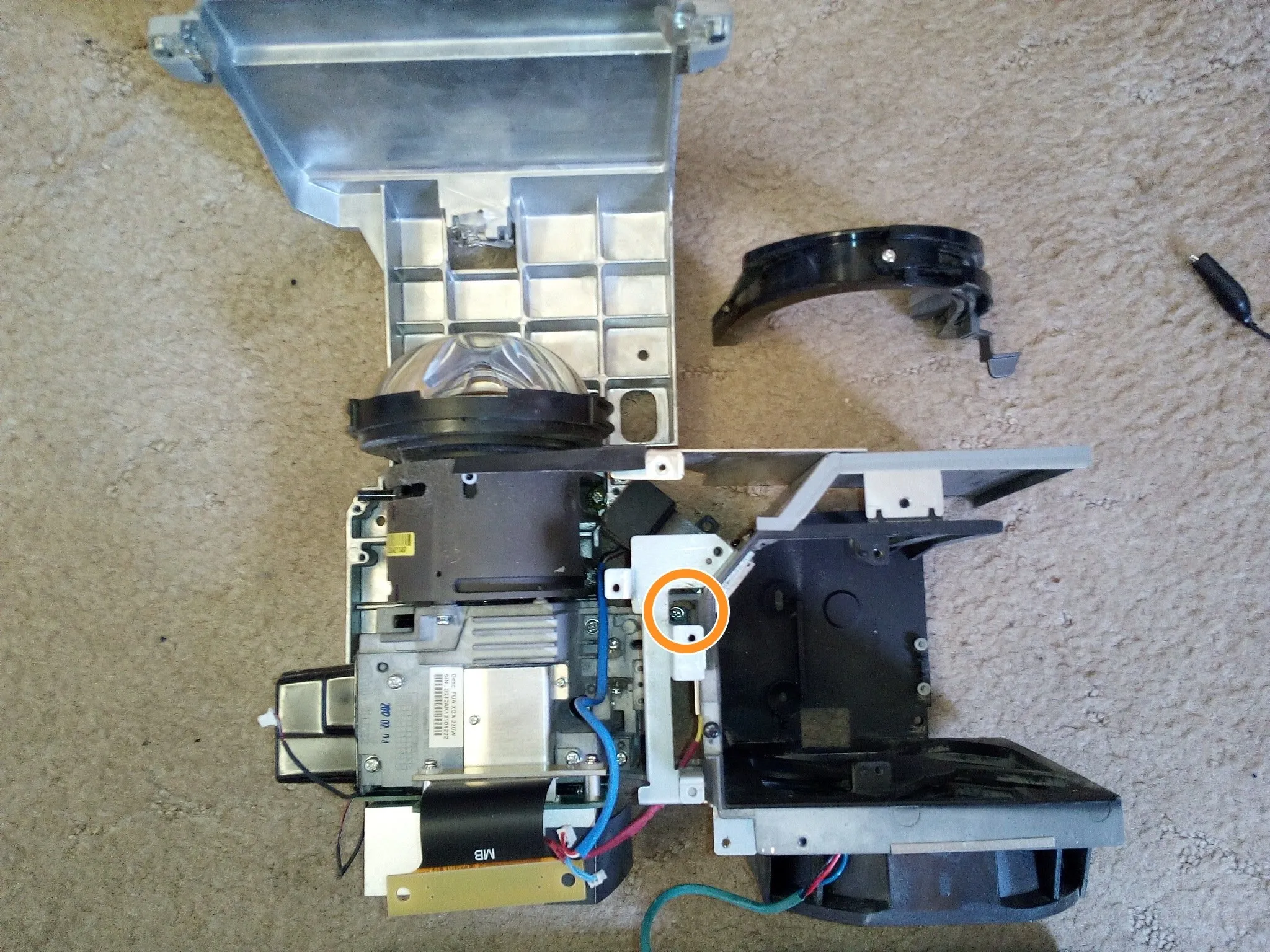

Шаг 16 Отделите корпус лампы

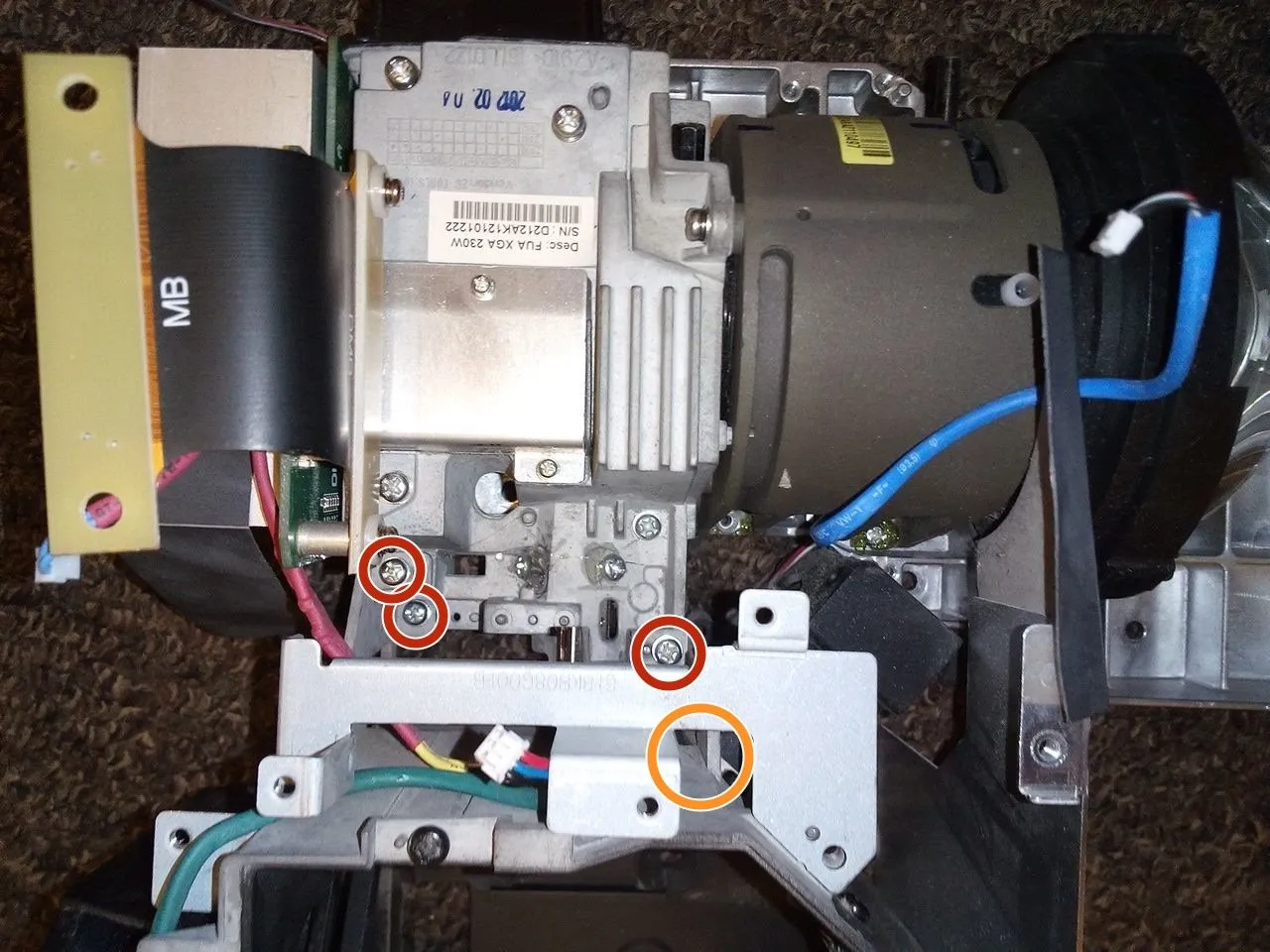

• Выкрутите эти 3 серебристых 8-миллиметровых винта Philips #2.

• Выкрутите четвертый винт, который находится в глубине этого отверстия. Четвертый винт легче всего увидеть на второй фотографии.

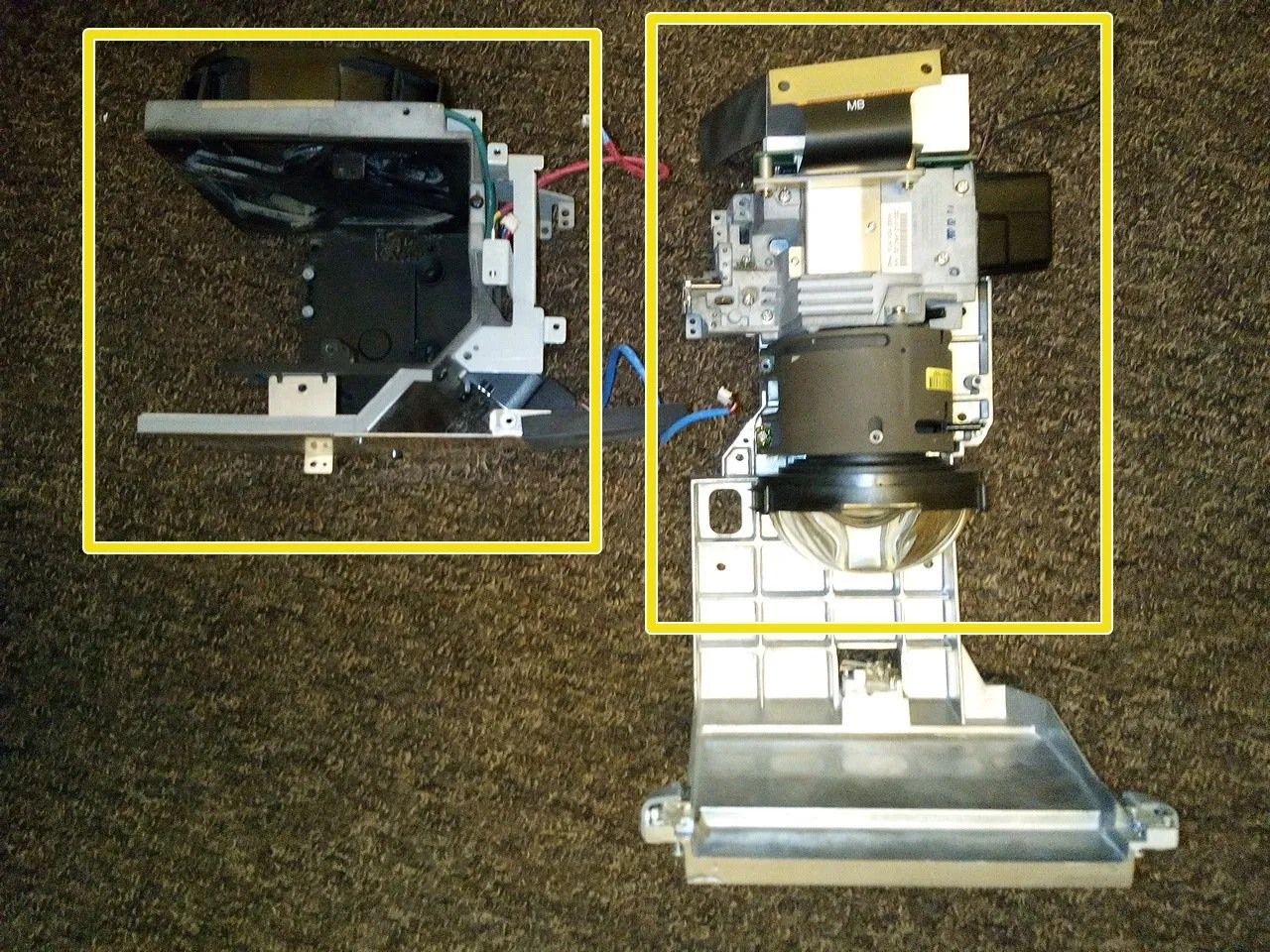

• Теперь вы можете отделить корпус лампы от остальной оптической системы.

Шаг 17 Отделите секцию передней линзы

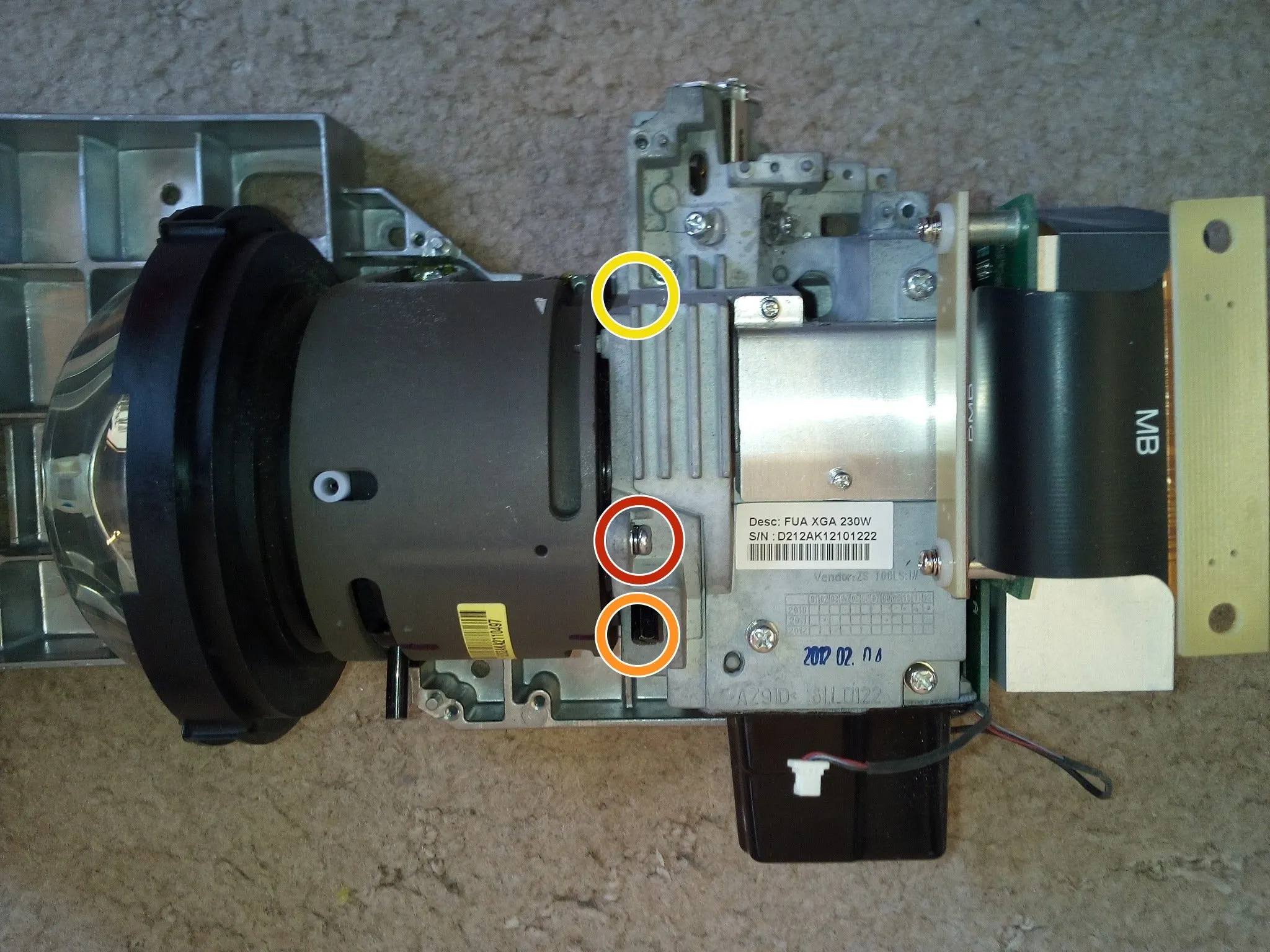

• Выкрутите 3 серебристых 12-миллиметровых винта Philips #2, соединяющих оптическую секцию DMD с передней линзой. Все три винта не видны на одной фотографии, поэтому прилагаются три фотографии.

• Верхний винт виден, когда вы смотрите вниз на устройство.

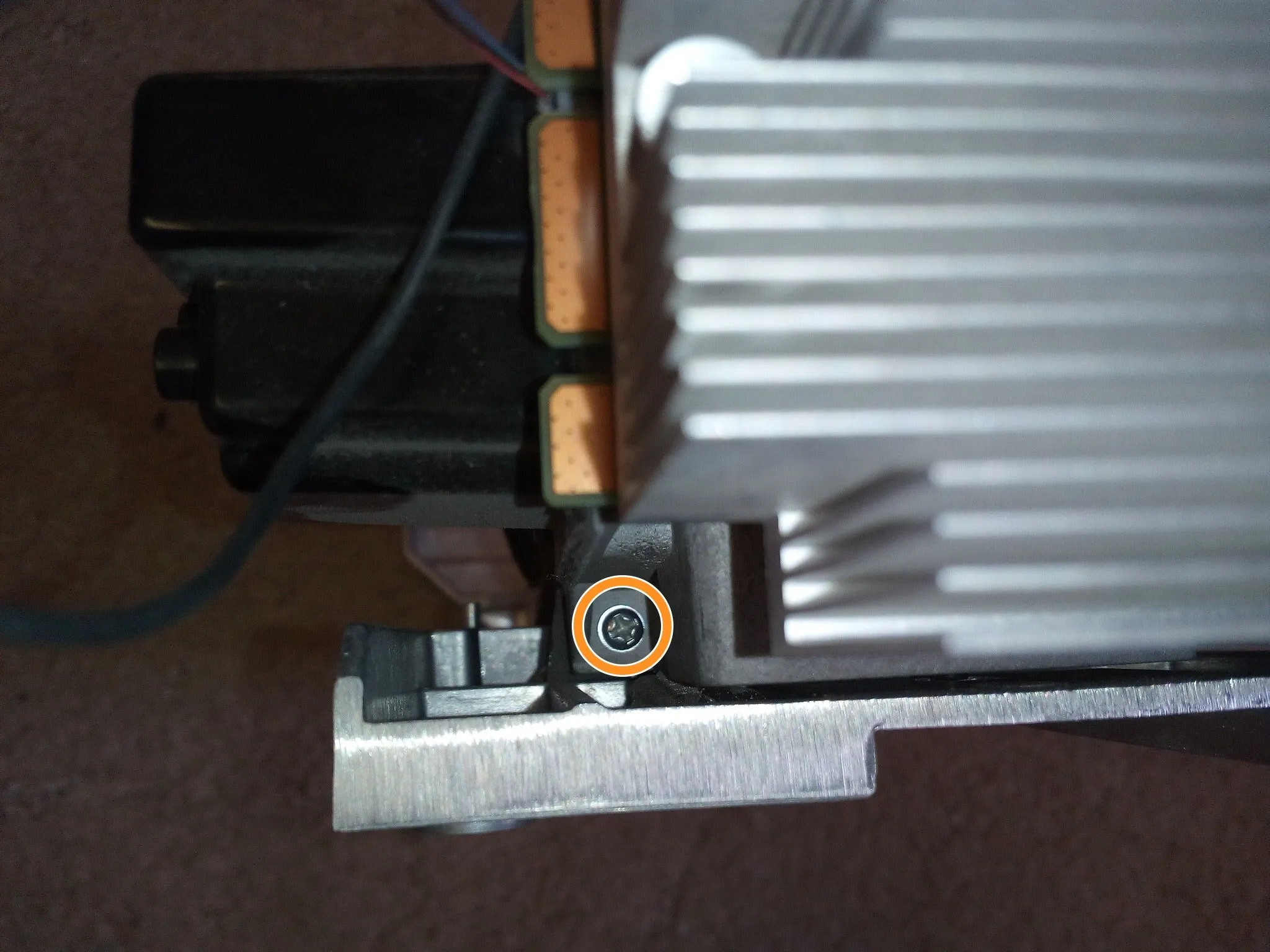

• Левый винт виден, когда вы смотрите вдоль левой стороны радиатора DMD.

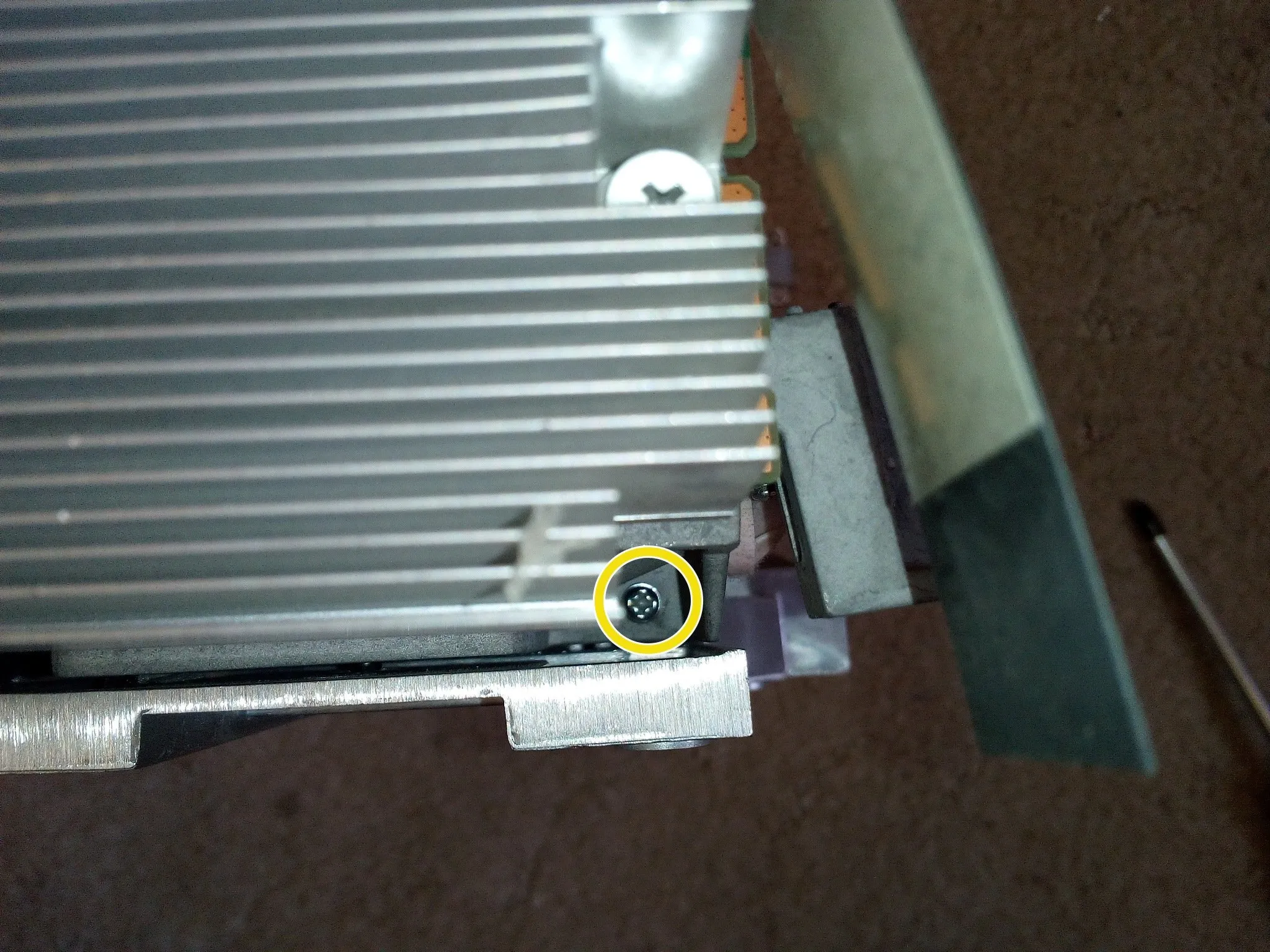

• Правый винт виден, когда вы смотрите на правую сторону радиатора DMD.

Шаг 18 Взгляд на отделенные оптические части

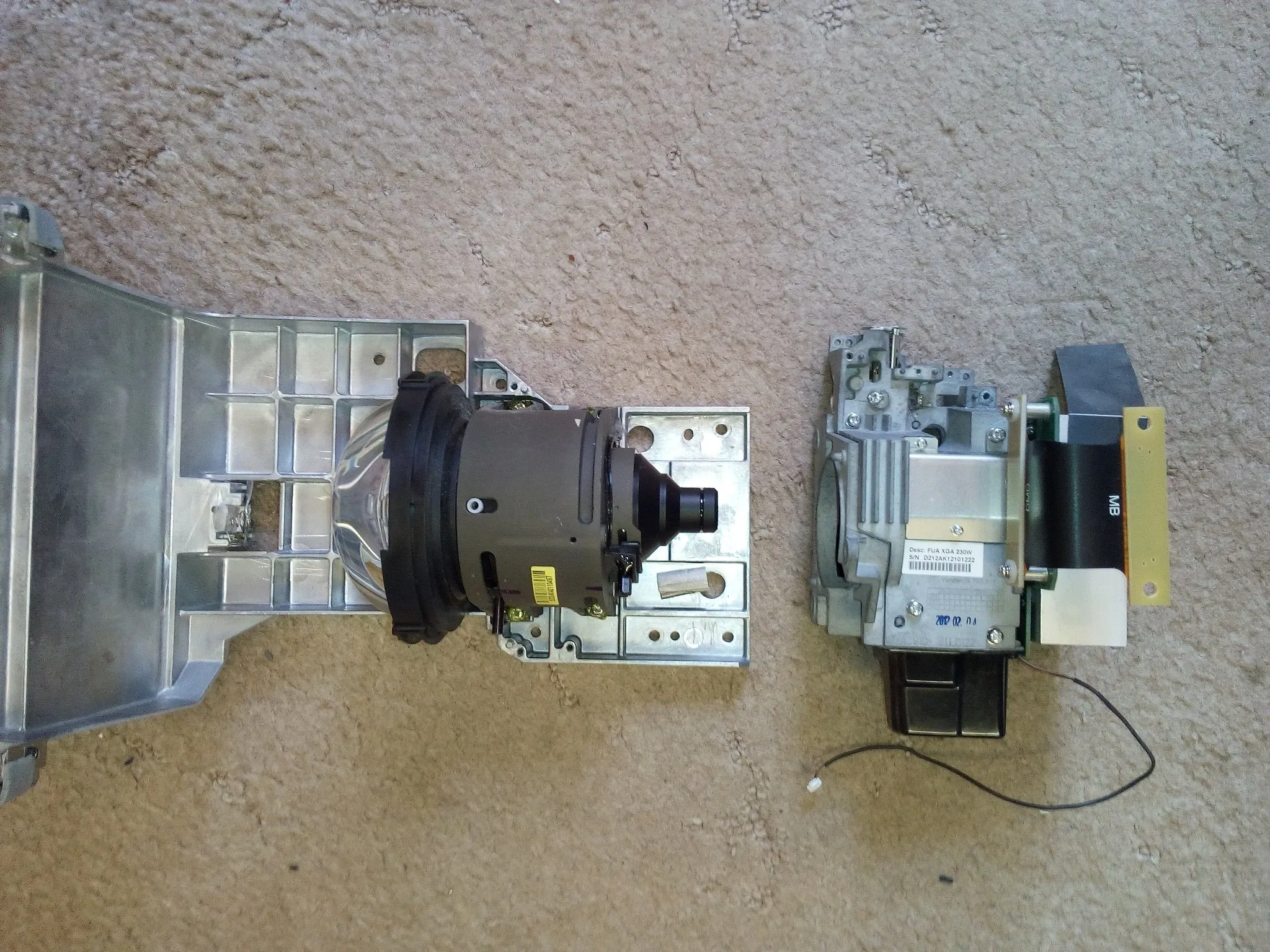

• На первом изображении показана передняя линза, отделенная от оптической части DMD.

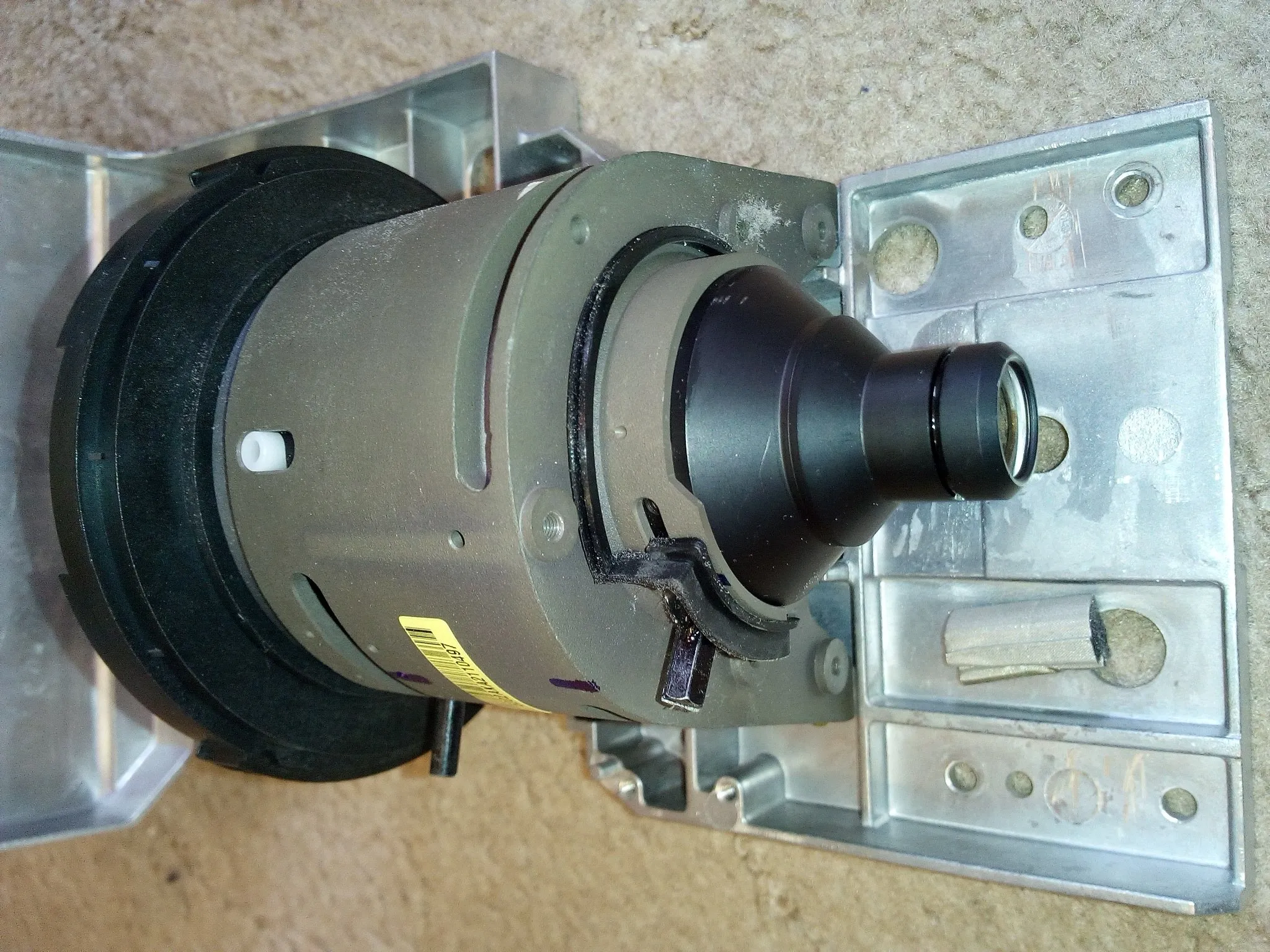

• На втором изображении - крупный план маленькой линзы в задней части передней линзы.

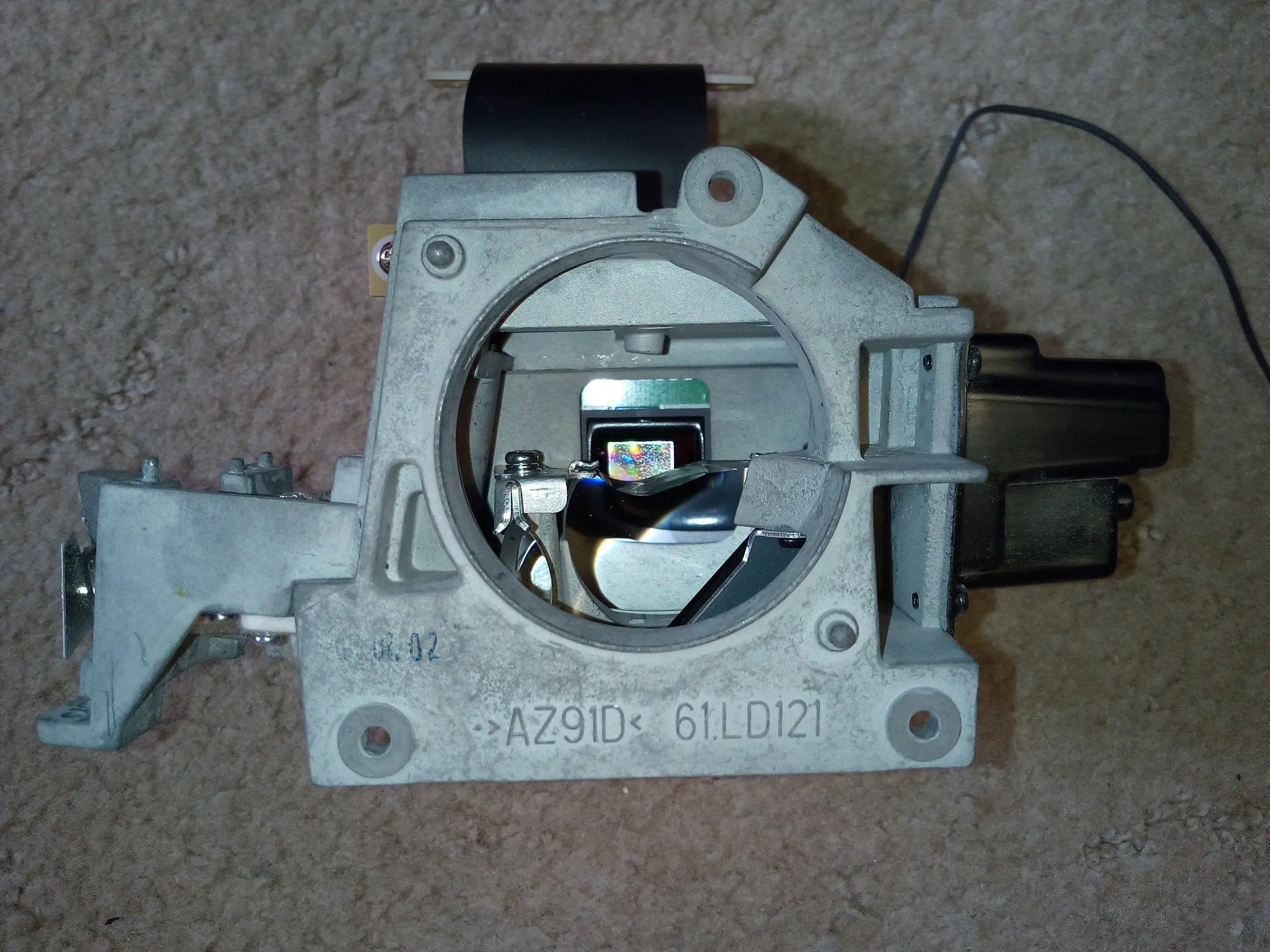

• Третья фотография - это первый взгляд на удивительно сложную оптическую секцию DMD. В следующем шаге мы заглянем внутрь этого устройства.

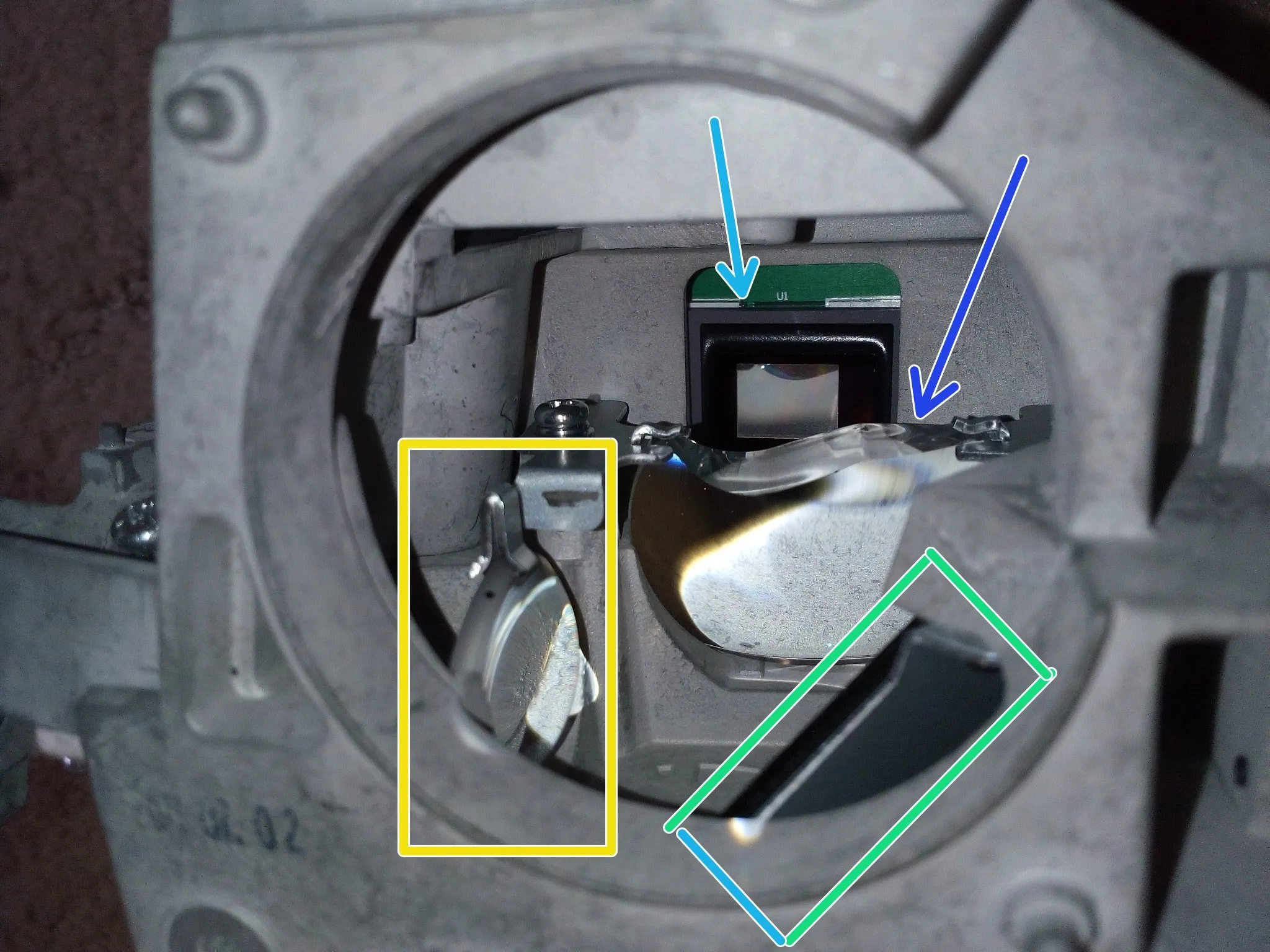

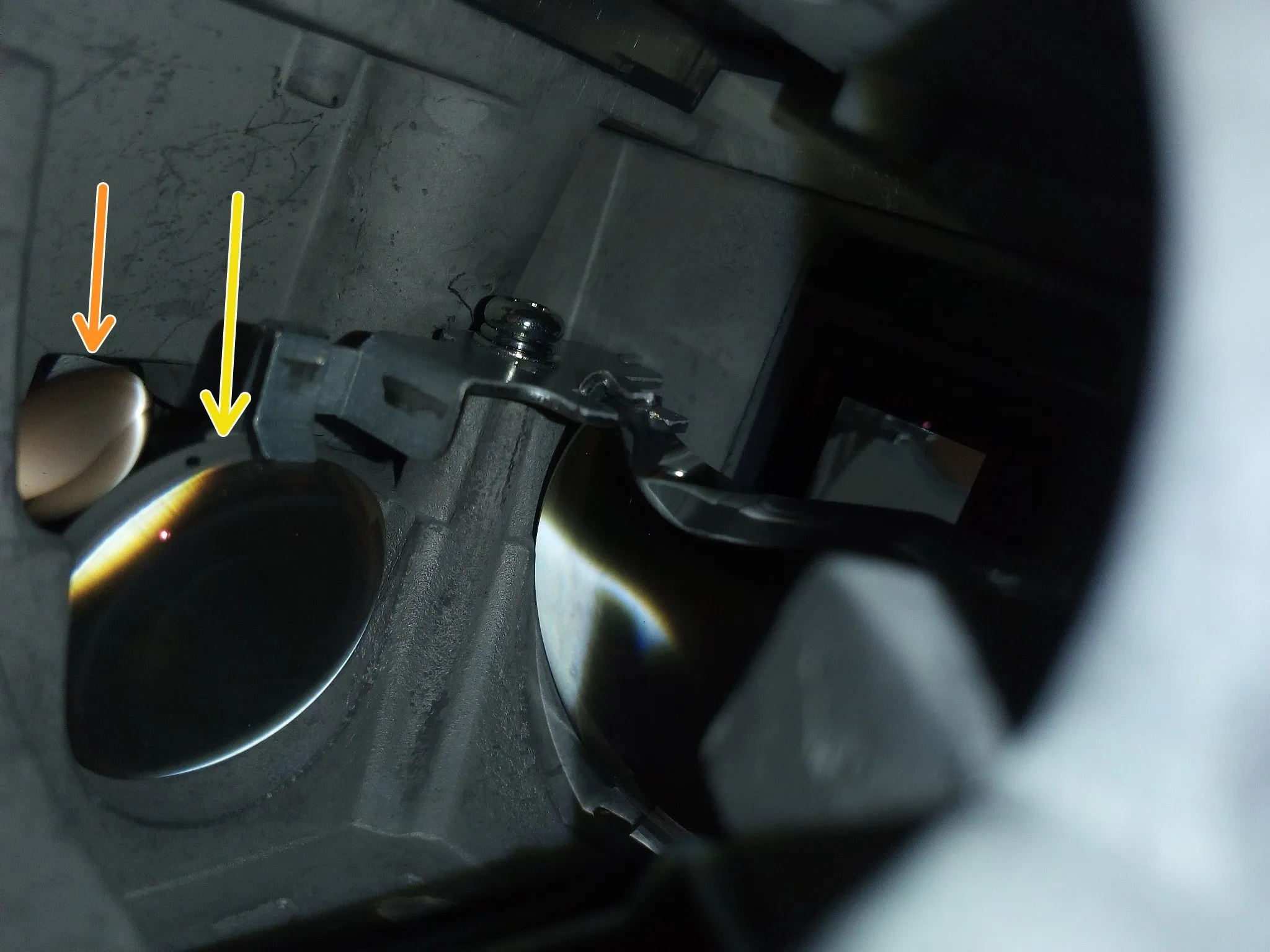

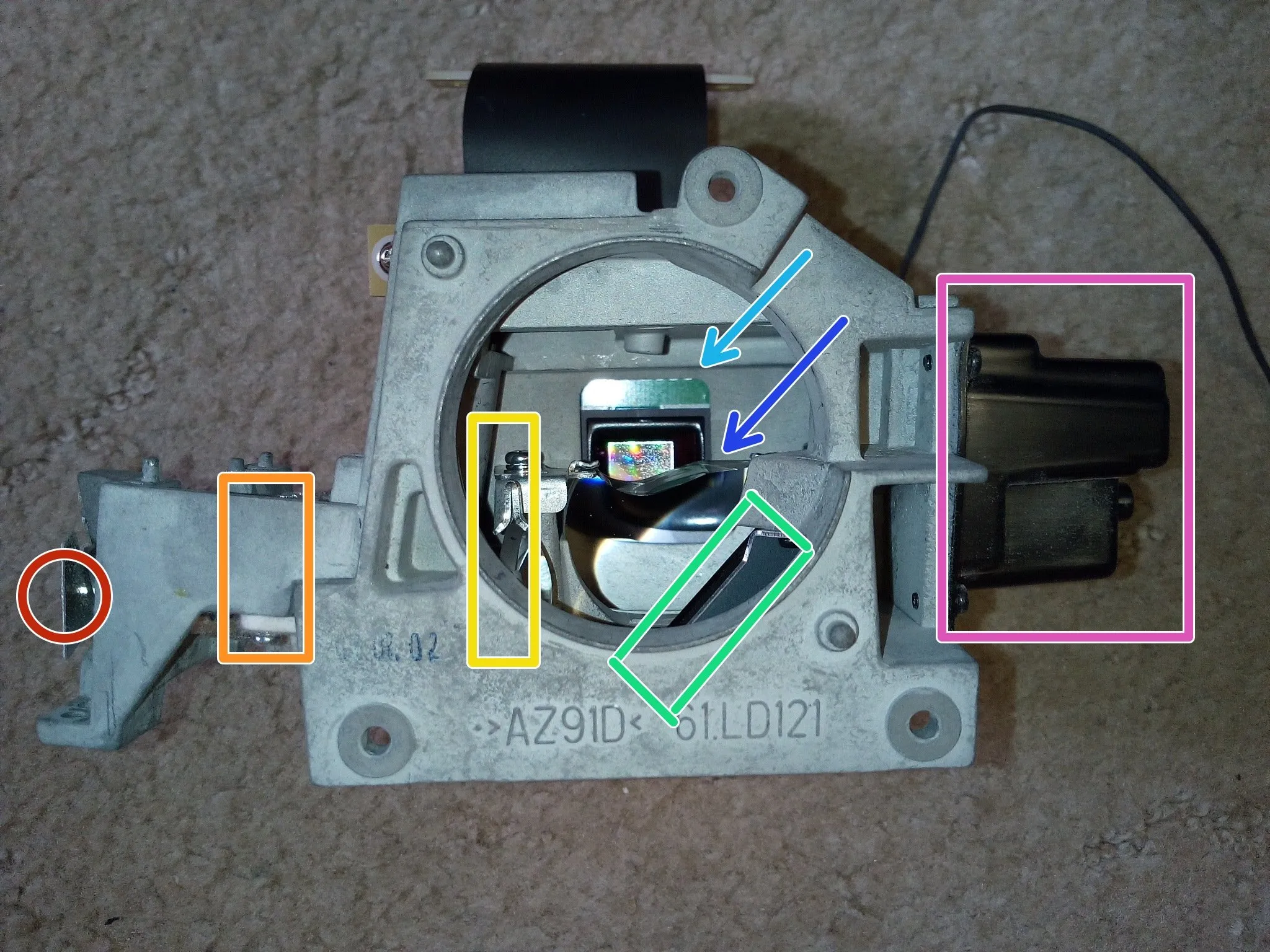

Шаг 19 Взгляд внутрь оптического блока DMD

• Свет поступает из цветового круга через очень маленькое отверстие здесь.

• Он проходит через маленькую линзу здесь.

• Затем он проходит через эту линзу.

• отражается от этого зеркала

• и через эту странную полулинзу попадает на DMD-чип сзади.

• Чип DMD отражает выбранные пиксели вперед на переднюю часть объектива.

• Черная коробка сбоку - это еще один вентилятор охлаждения.

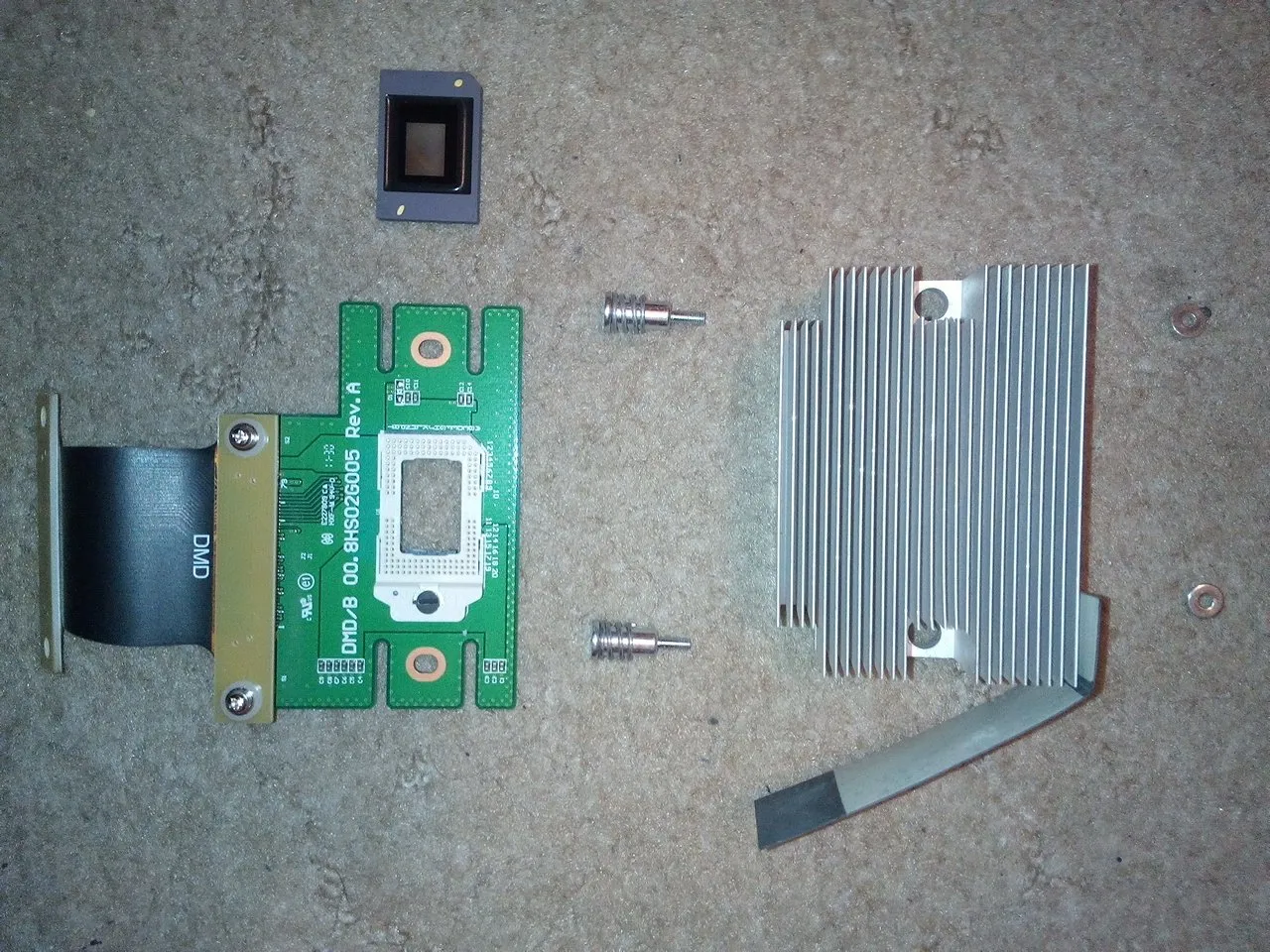

Шаг 20 Извлечение чипа DMD

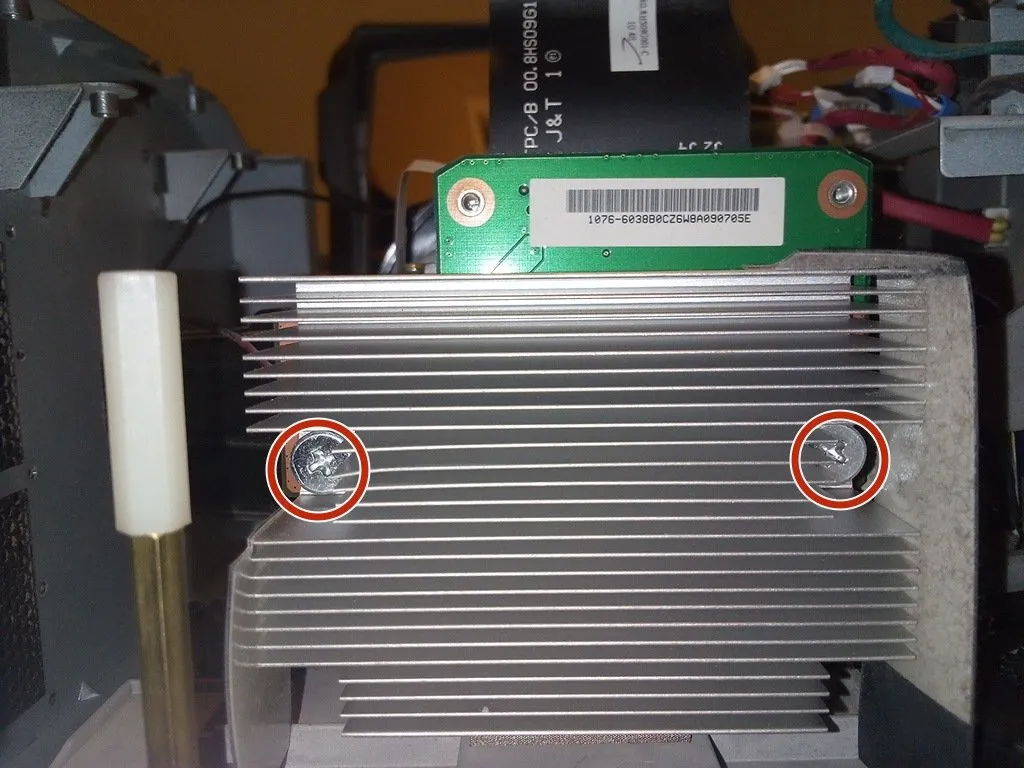

• Открутите 2 винта Philips #2, удерживающих радиатор DMD.

• Потяните радиатор назад, затем снимите модуль DMD.

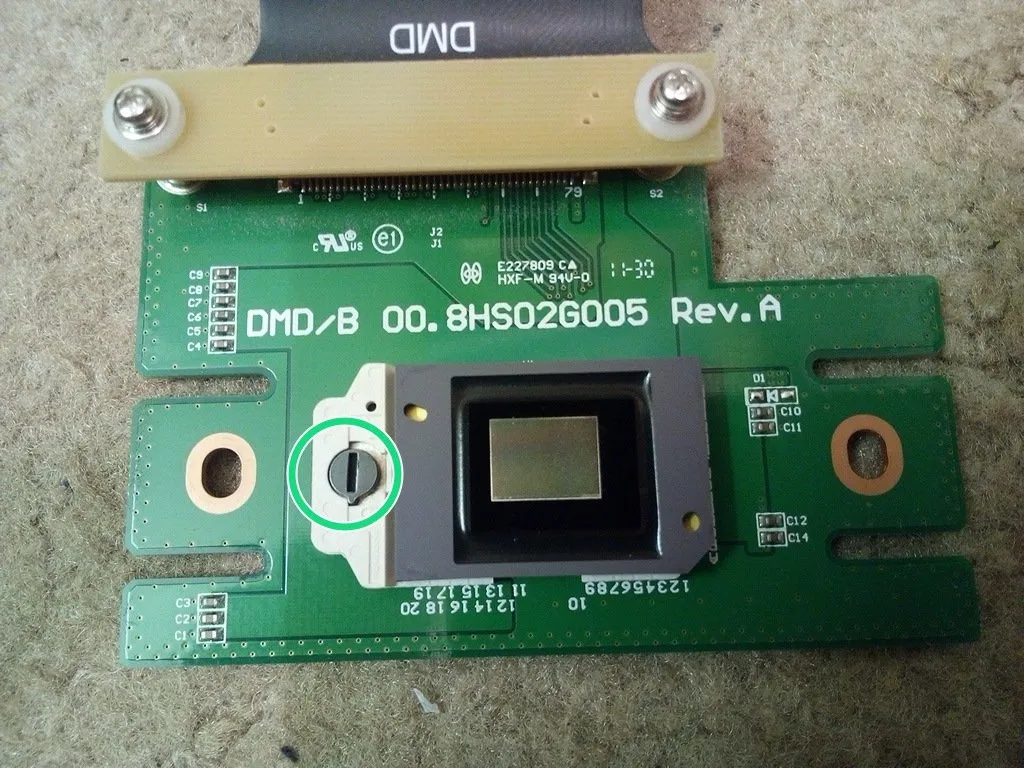

• Чтобы извлечь чип DMD, поверните этот винт на пол-оборота против часовой стрелки.
