Разборка SmartParts SP800WS Цифровая фоторамка

Введение

Эта фоторамка - устройство стоимостью 20-30 долларов, которое мой брат купил на eBay для моей мамы. К сожалению, она прожила недолго. Я решил ее разобрать. Разъем, соединяющий блок кнопок с логической платой, был поврежден мной, поэтому я приклеил его гориллой. Наверное, стоит отметить, что поврежден был именно штекер, а не пластиковый разъем на логической плате. Дисплей, похоже, имеет очень низкое разрешение. Кроме того, несмотря на то, что на этой странице указано, что это разборка, а не ремонт, я считаю, что все мои разборки должны быть руководствами по ремонту всего устройства. Просто зайдите так далеко, как вам нужно.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разборка цифровой фоторамки SmartParts SP800WS

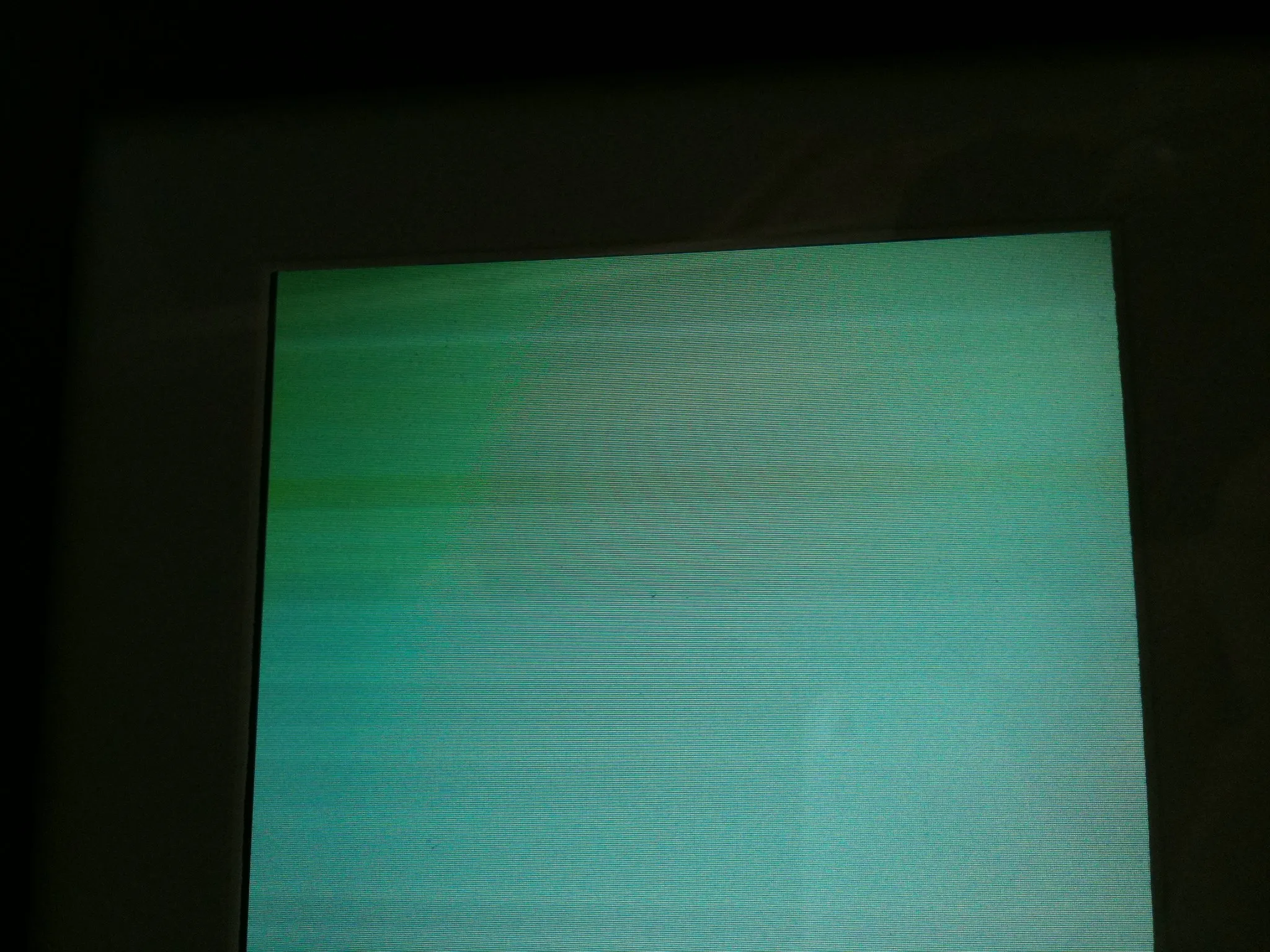

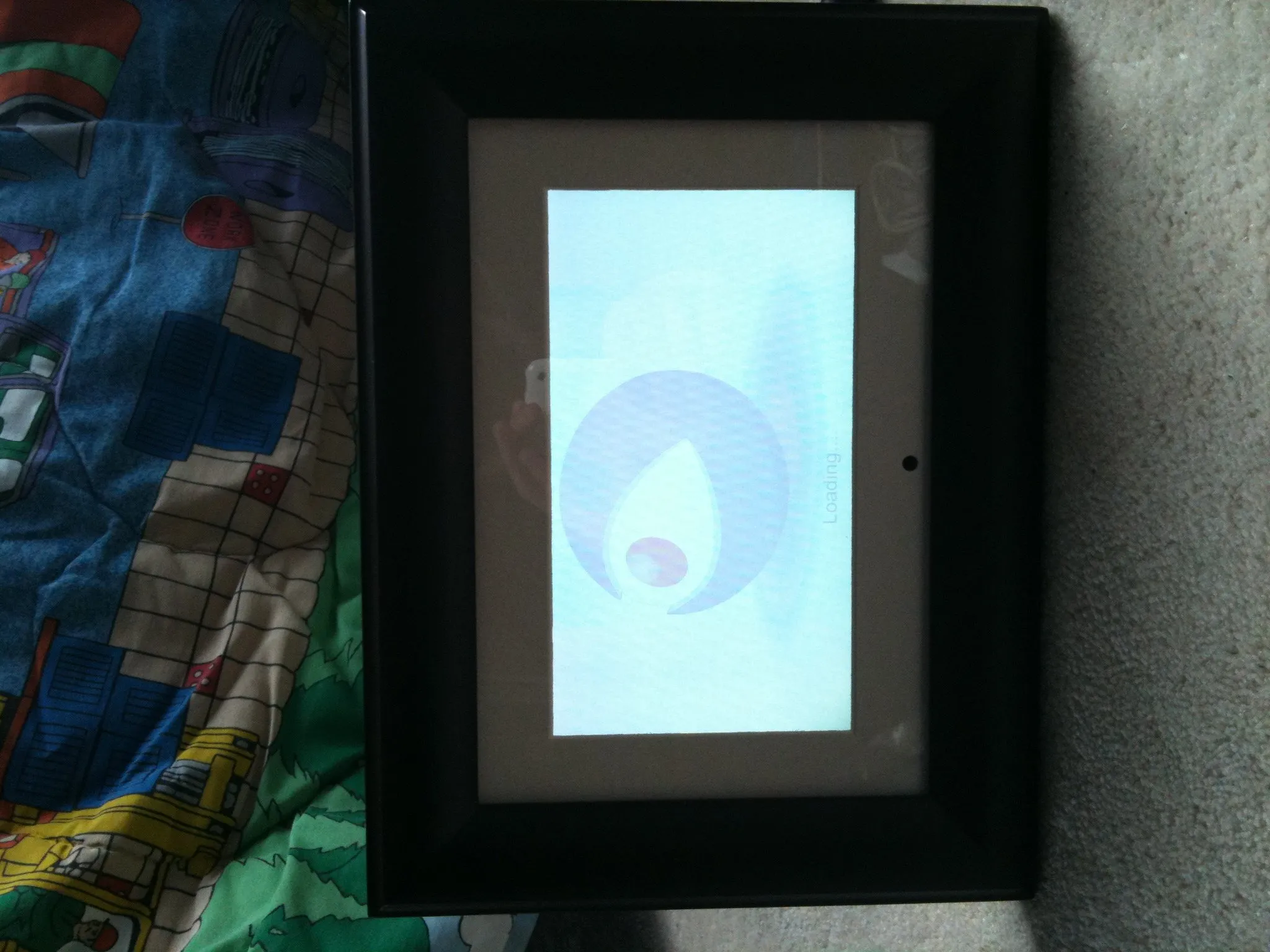

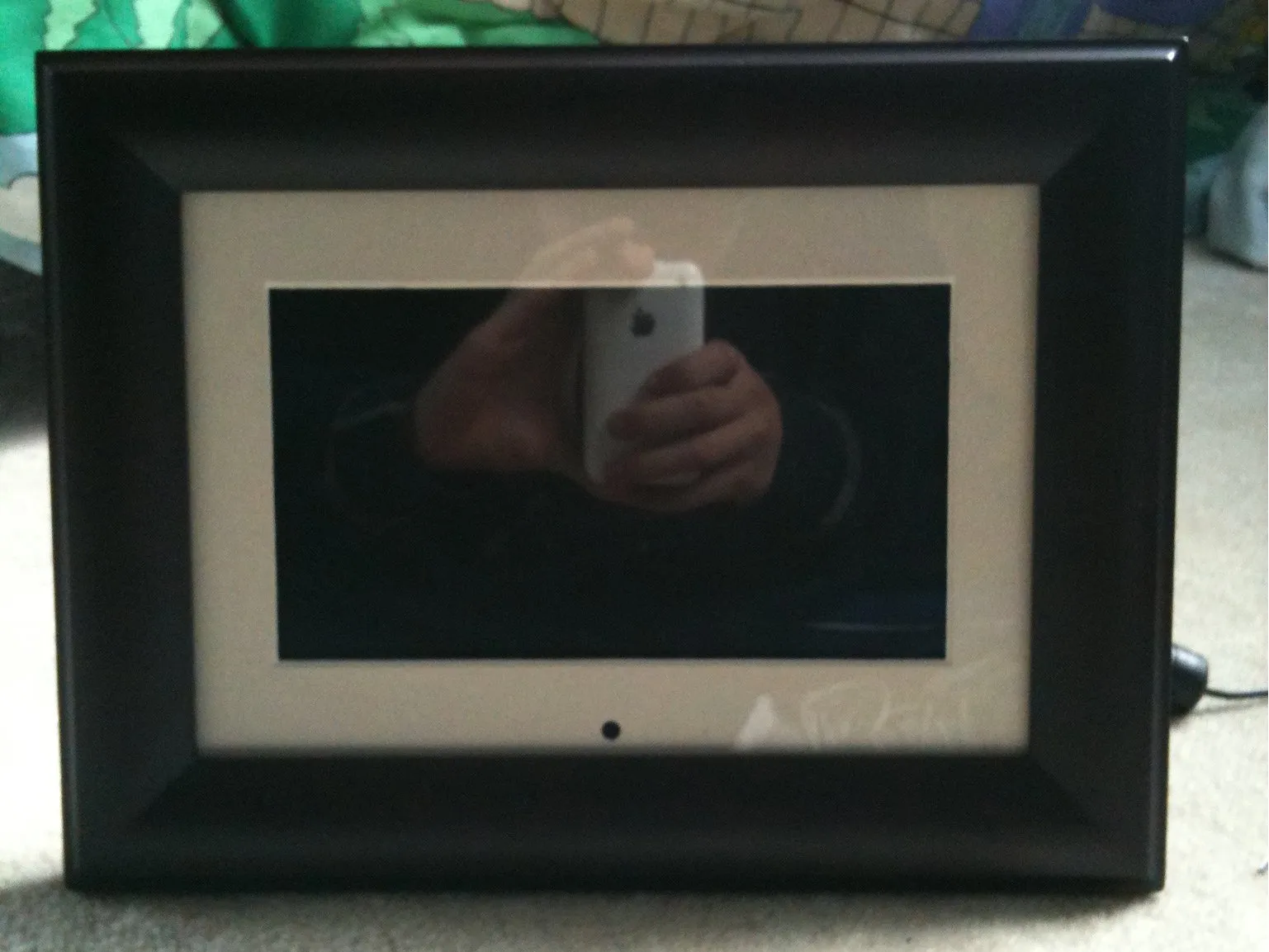

• Он прекрасно отображает наши семейные фотографии.

• Его дисплей был немного ниже, чем у его друзей, но он пользовался большим уважением.

• RIP SP800W. Почему у вас такая короткая жизнь?

Комментарии к шагу

Вы имеете в виду недорогое устройство? Он был очень дешевым для того, что он делает. К сожалению, я не могу решить эту проблему. Я сохраню его, потому что мне нравится разбирать вещи в свободное время. Я не хочу, чтобы какой-нибудь шестилетний ребенок в Африке или Китае 'переработал' это дерьмо.

Я купил его для своего босса 2 года назад, и Sony говорит мне, что есть ошибка ЖК-дисплея. У меня есть более дешевое устройство без названия, и оно работает нормально - вот вам и Sony!

Шаг 2

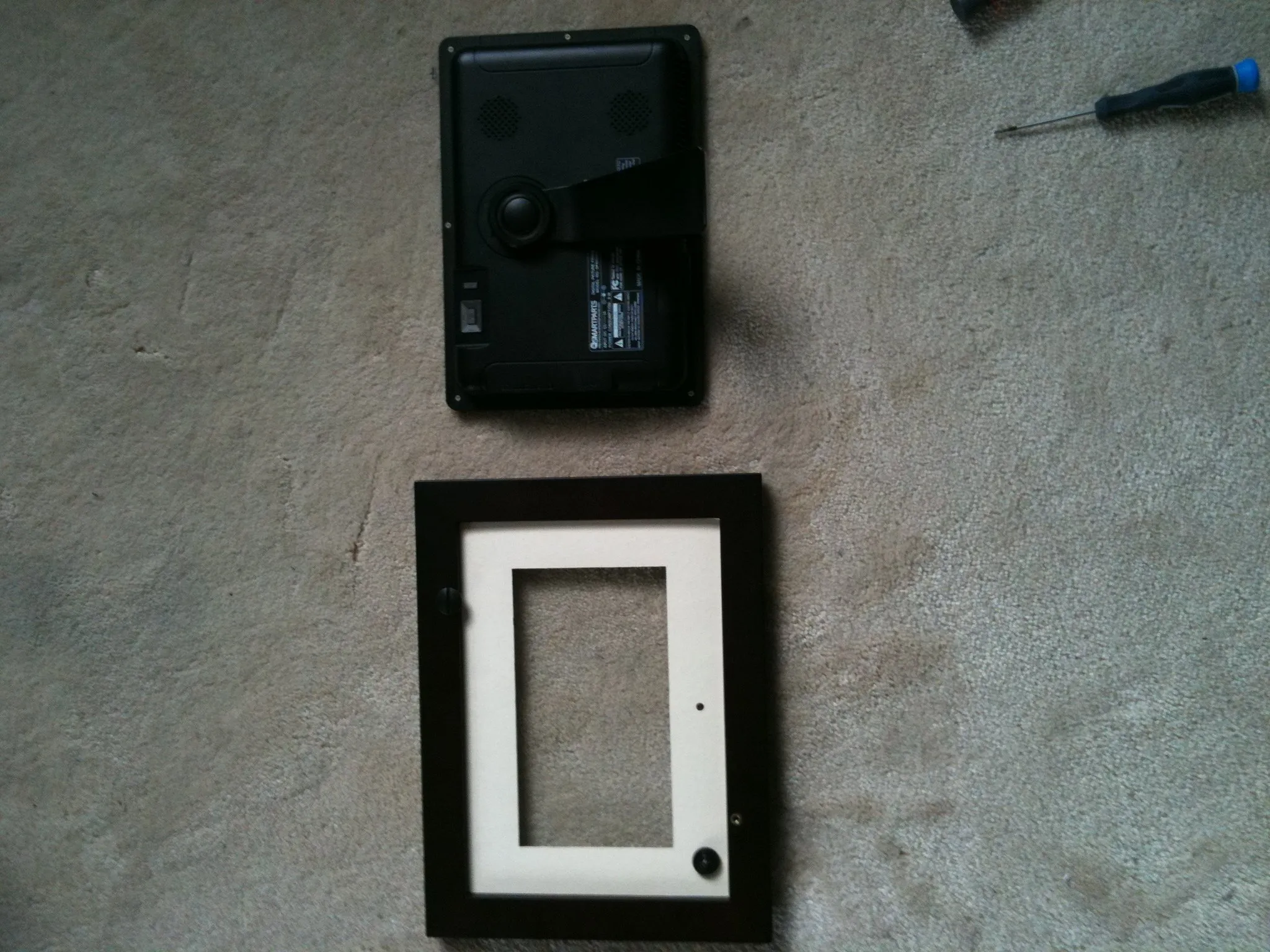

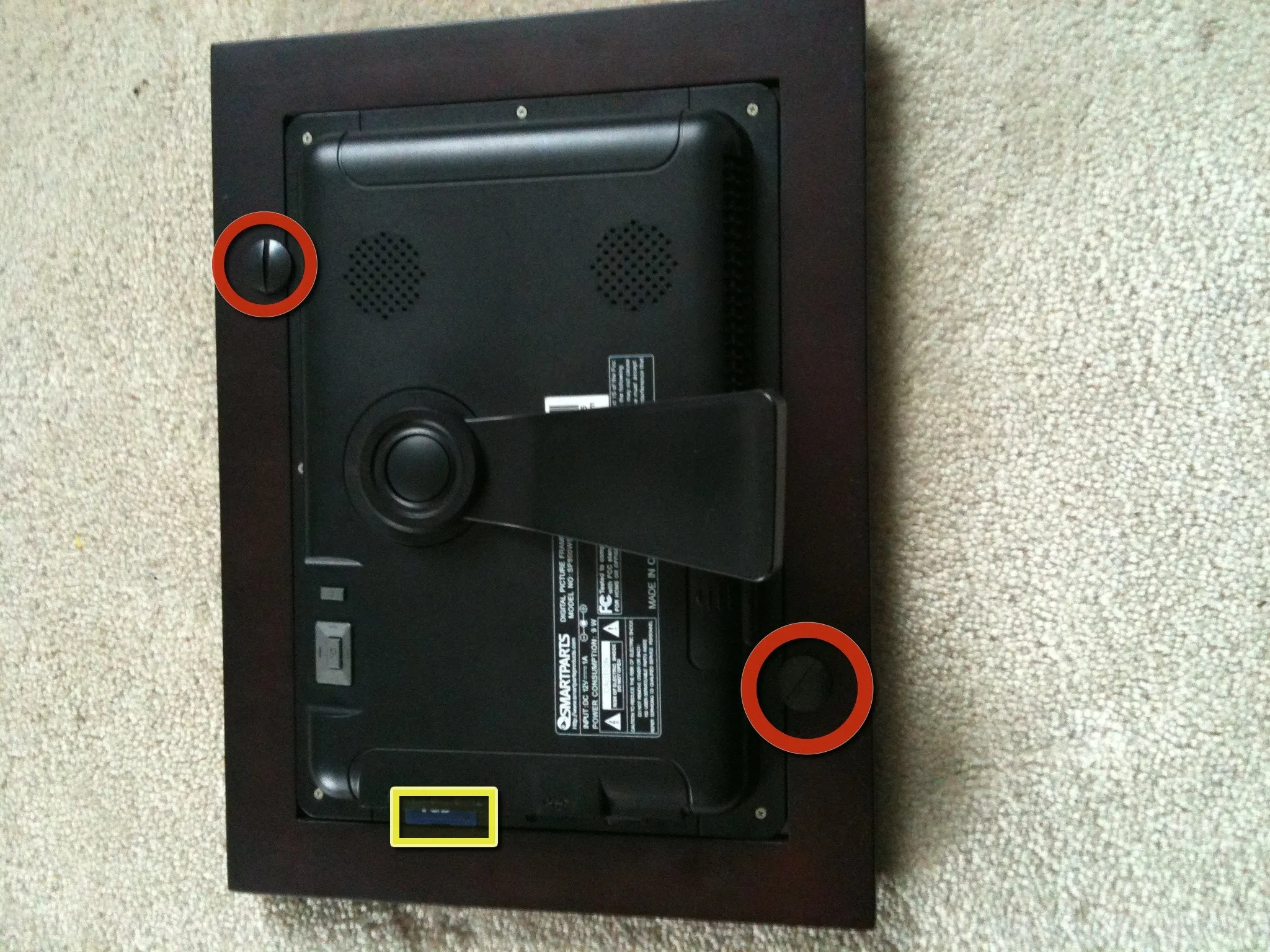

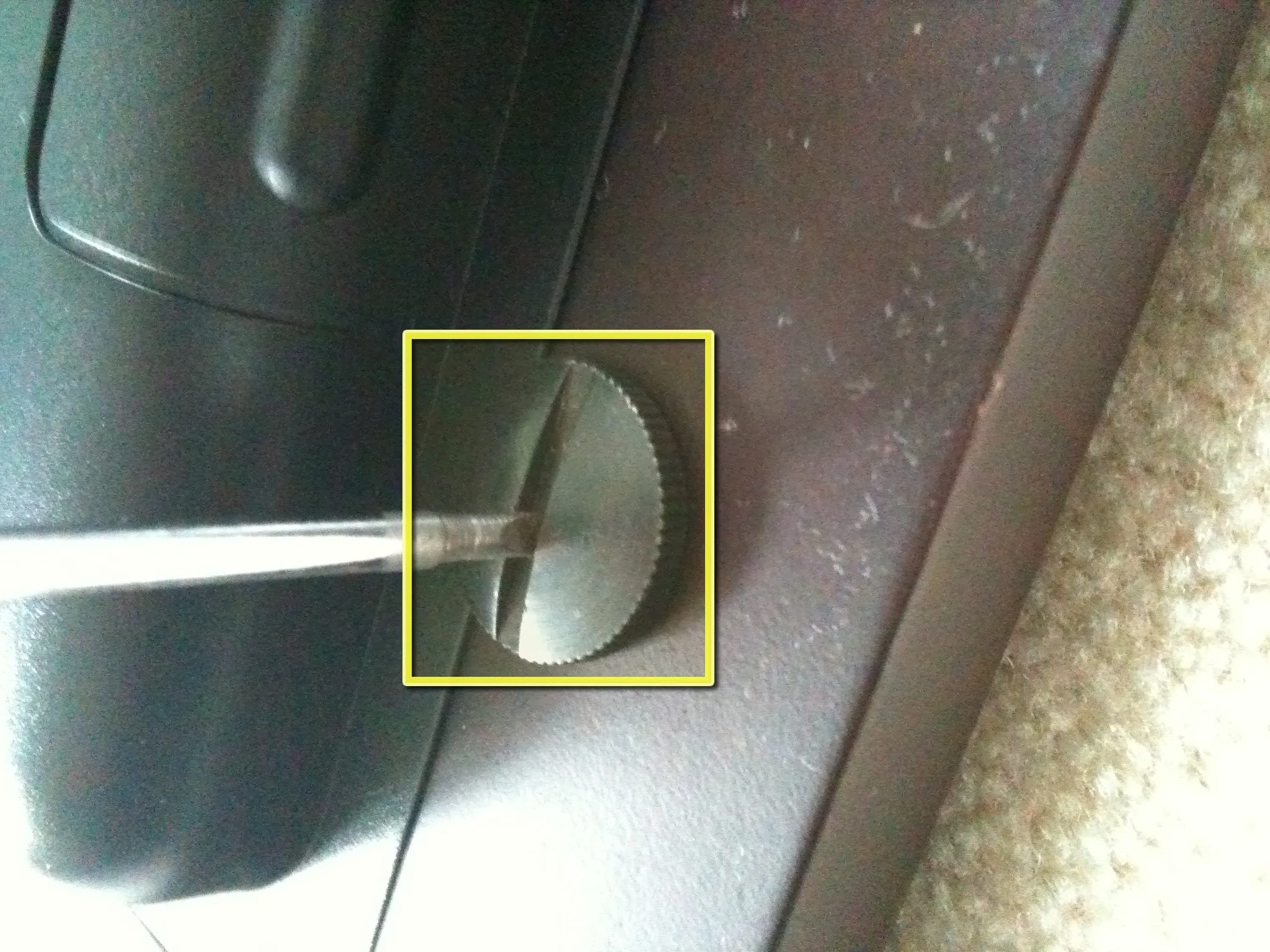

• Открутите винты с прищепками, крепящие электронный фотоблок к дисплею.

• После удаления винтов электронный блок дисплея просто вынимается.

Шаг 3

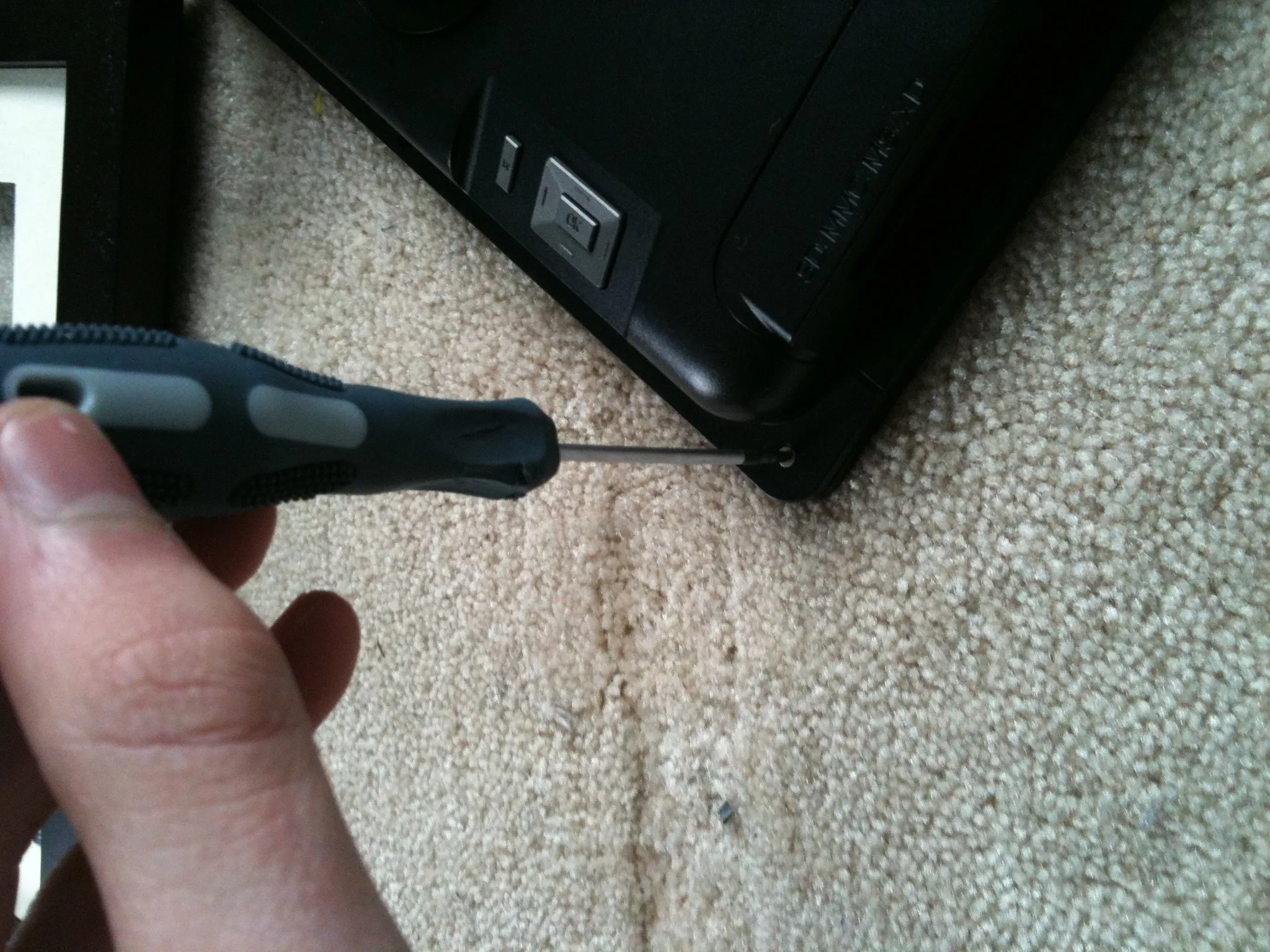

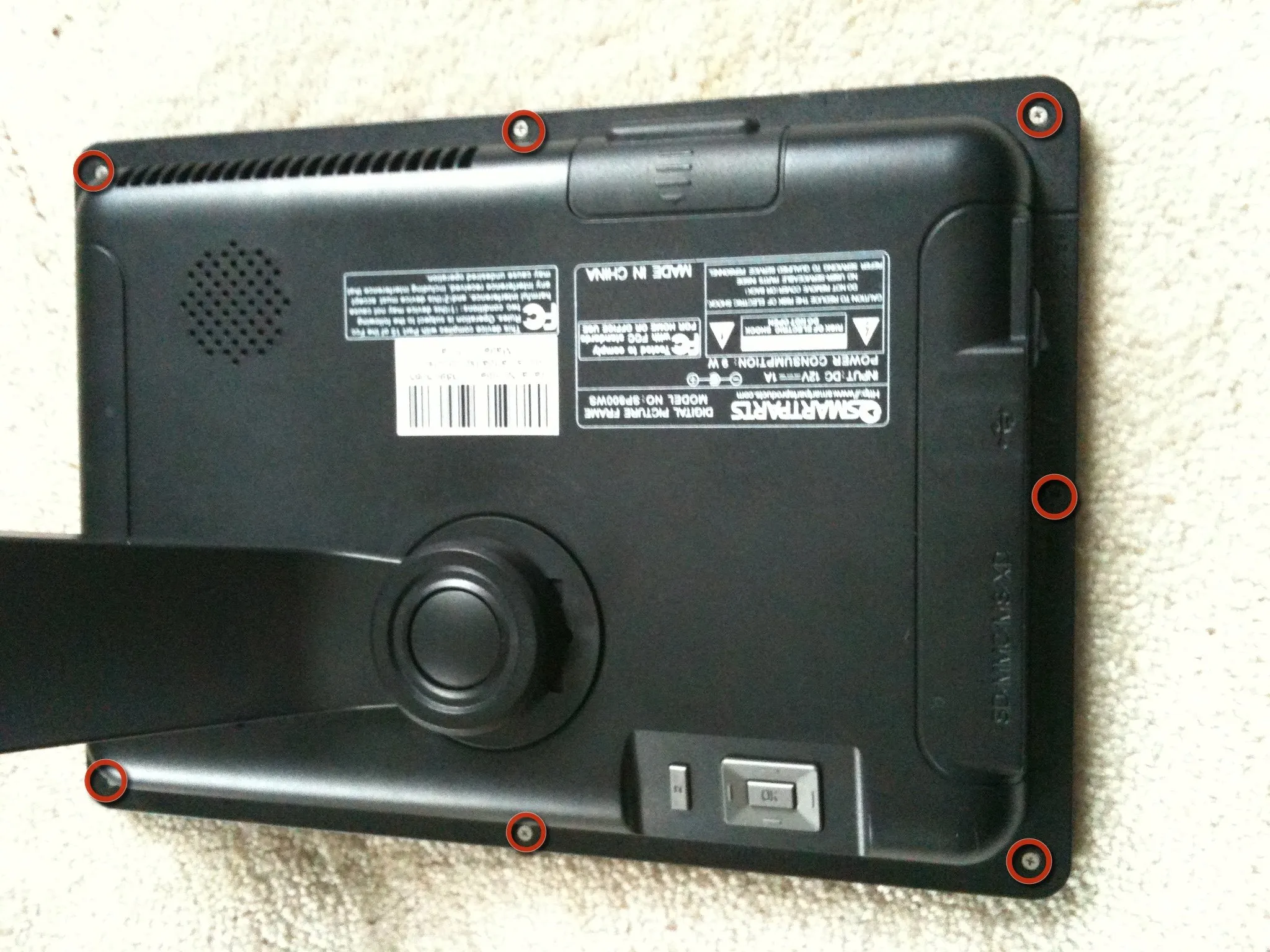

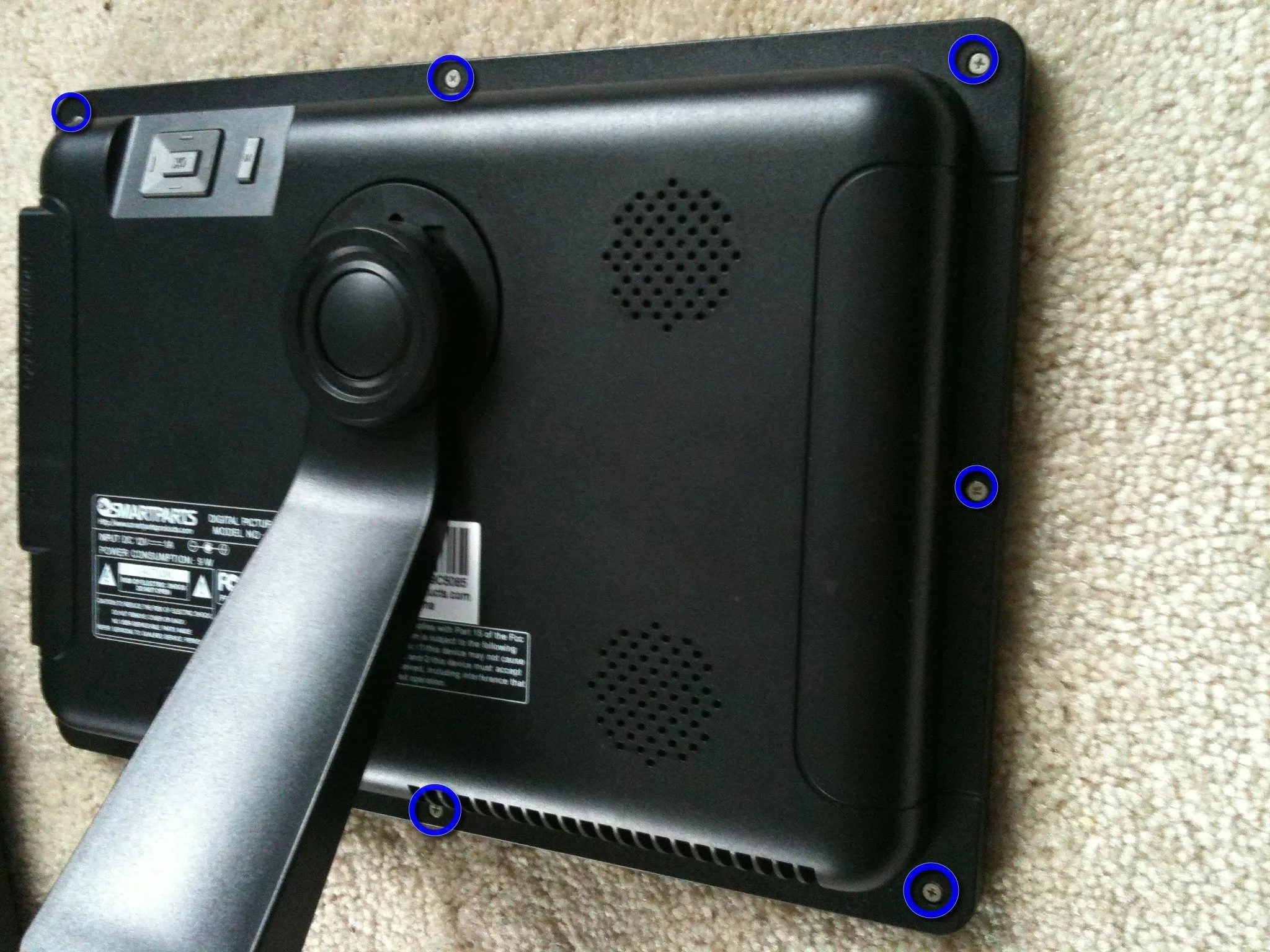

• Необходимо открутить винты, обведенные синим и красным кружками.

• К сожалению, тот, что находится возле карты памяти, был утерян.

Шаг 4

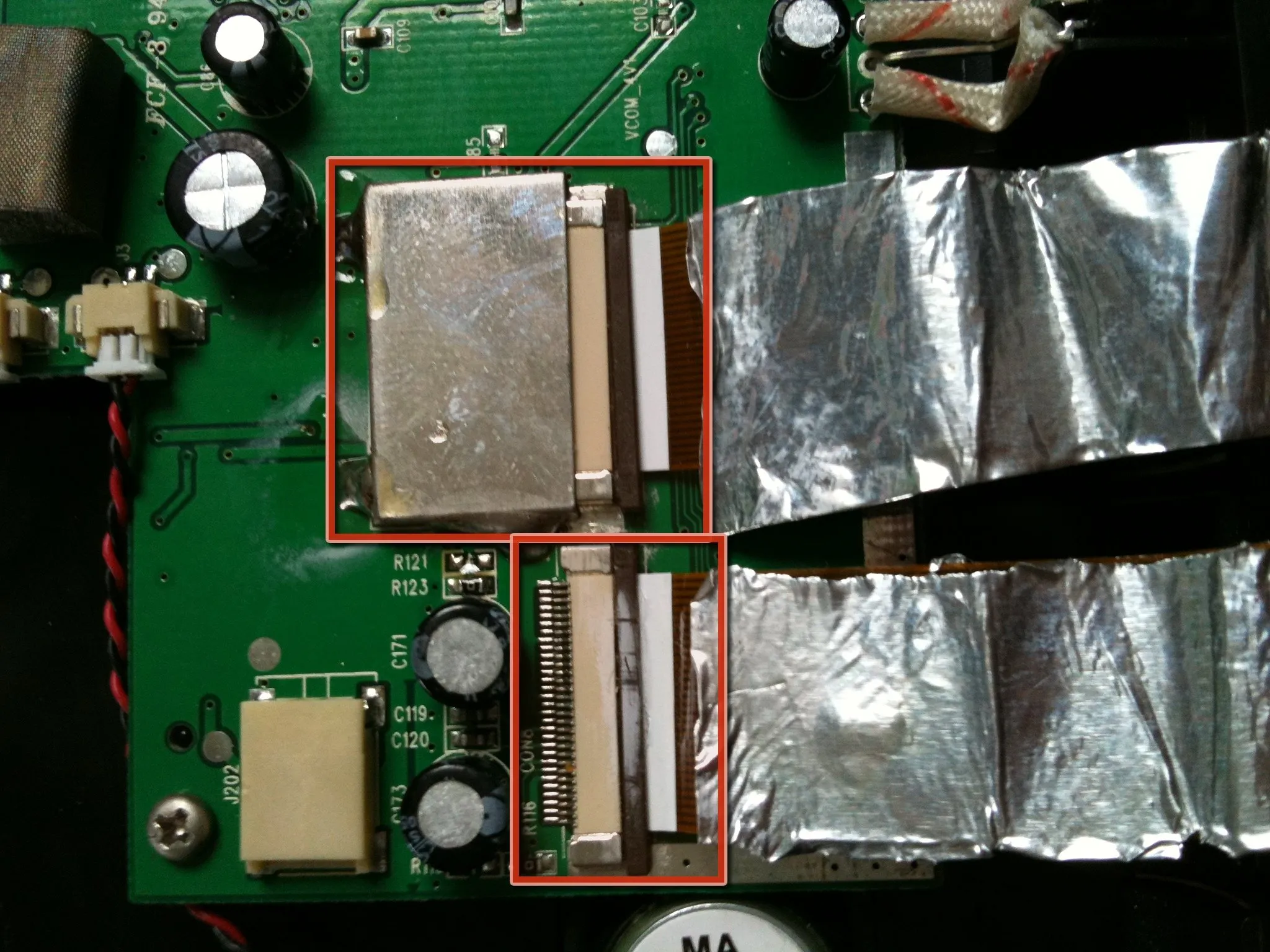

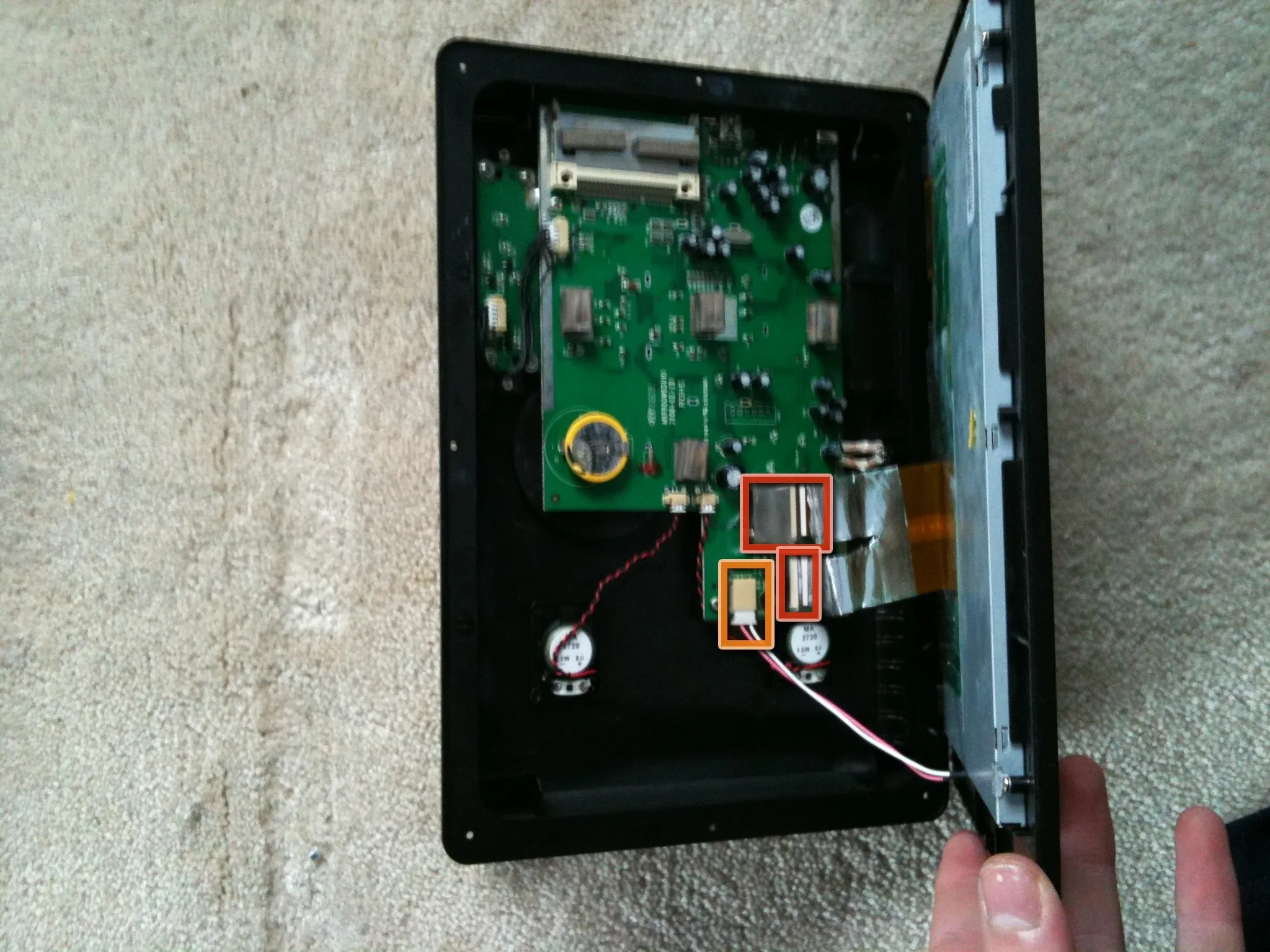

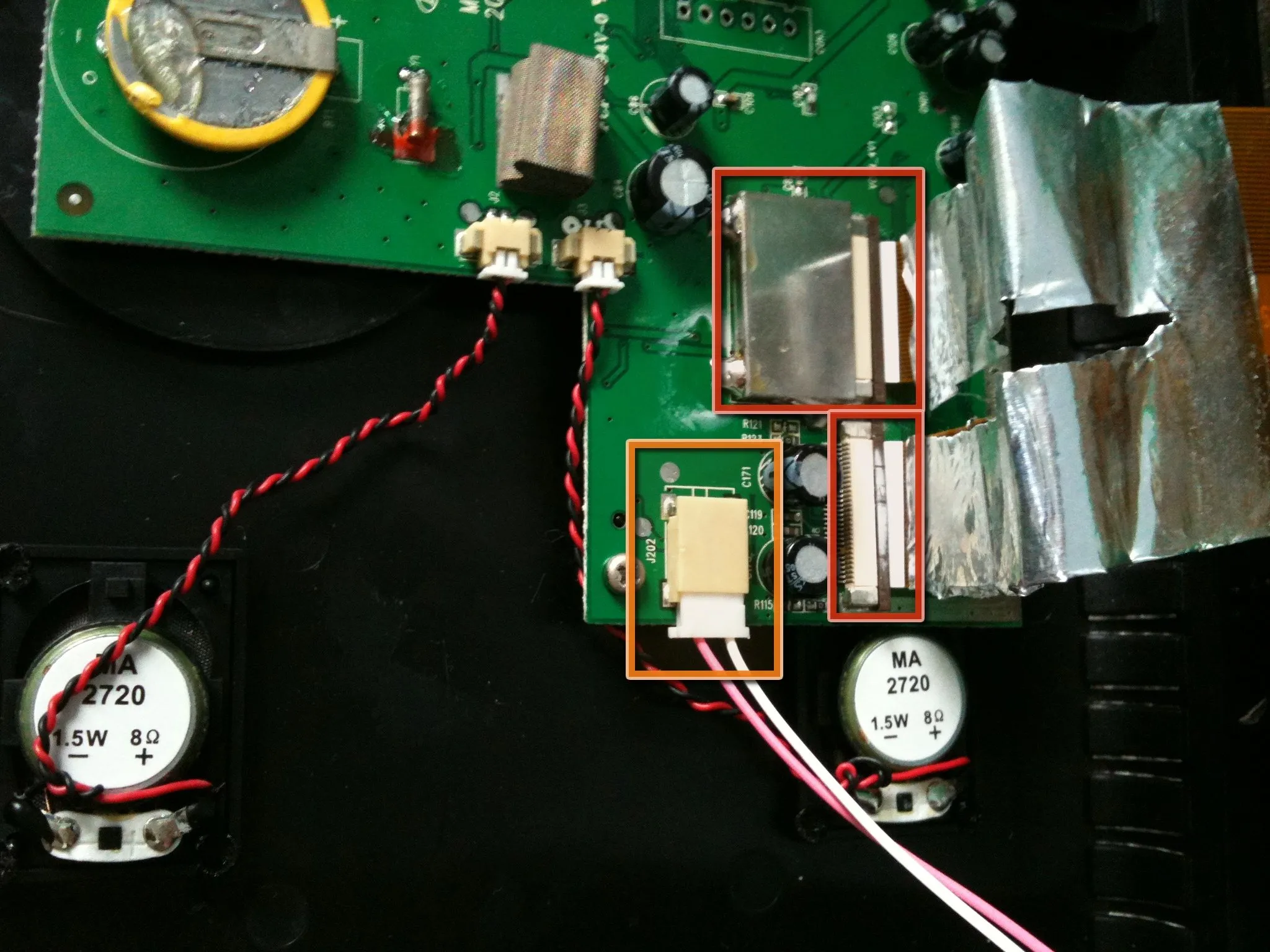

• Разъем в оранжевой коробке обеспечивает питание подсветки дисплея.

• Y-образные ленточные разъемы в красной коробке подают изображение на дисплей.

• Без разъема в оранжевой коробке изображения будут появляться, но для их просмотра понадобится лампа.

• Если не подключать разъемы для передачи данных, то подсветка будет гореть, и все. Она будет полностью белой.

Шаг 5

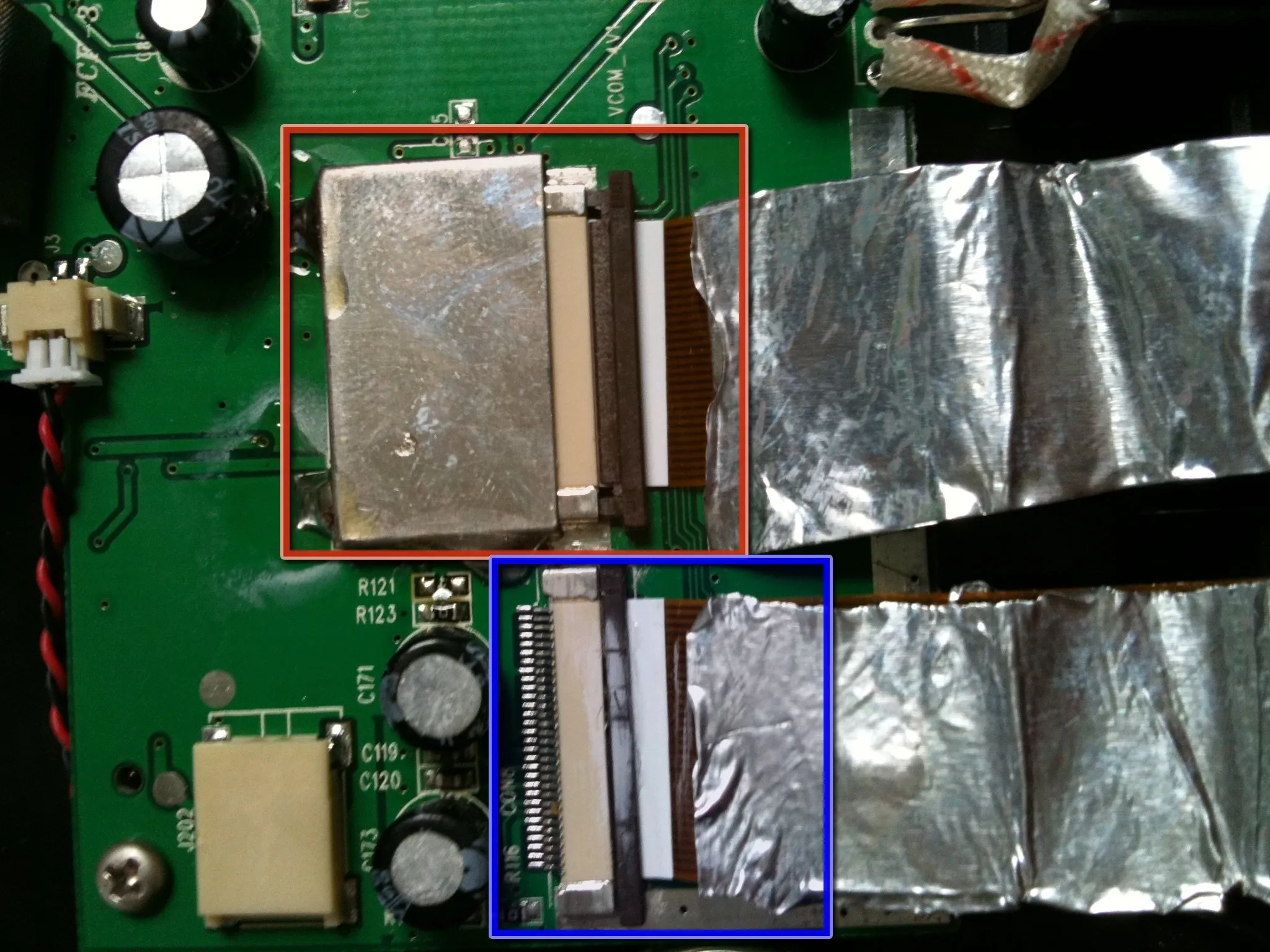

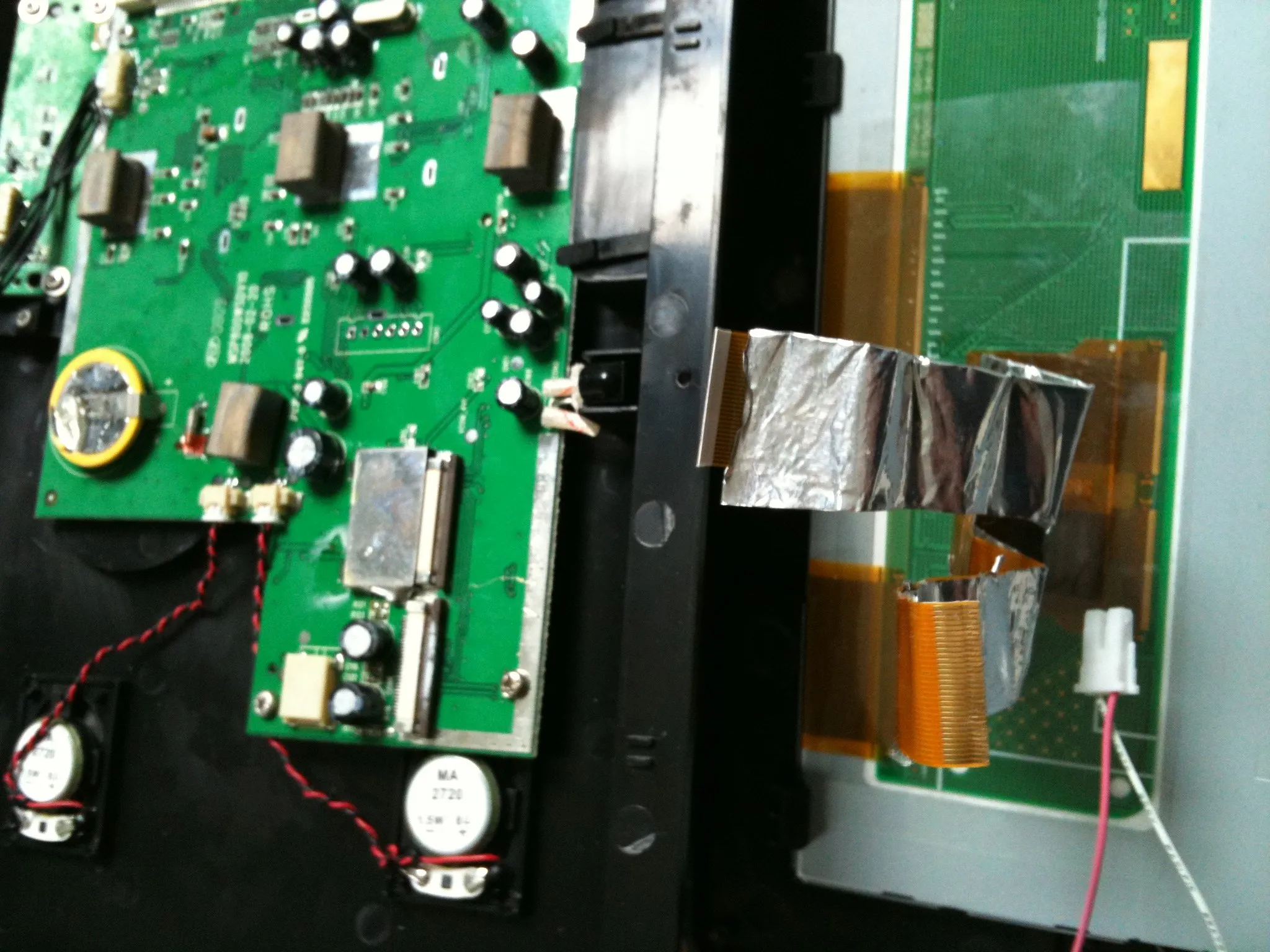

• На разъеме в красной рамке показано, как защелка освобождает кабель. Чтобы освободить кабель, коричневую защелку нужно сдвинуть в сторону.

• В синей рамке показан слегка поврежденный, но выглядывающий кабель.

Шаг 6

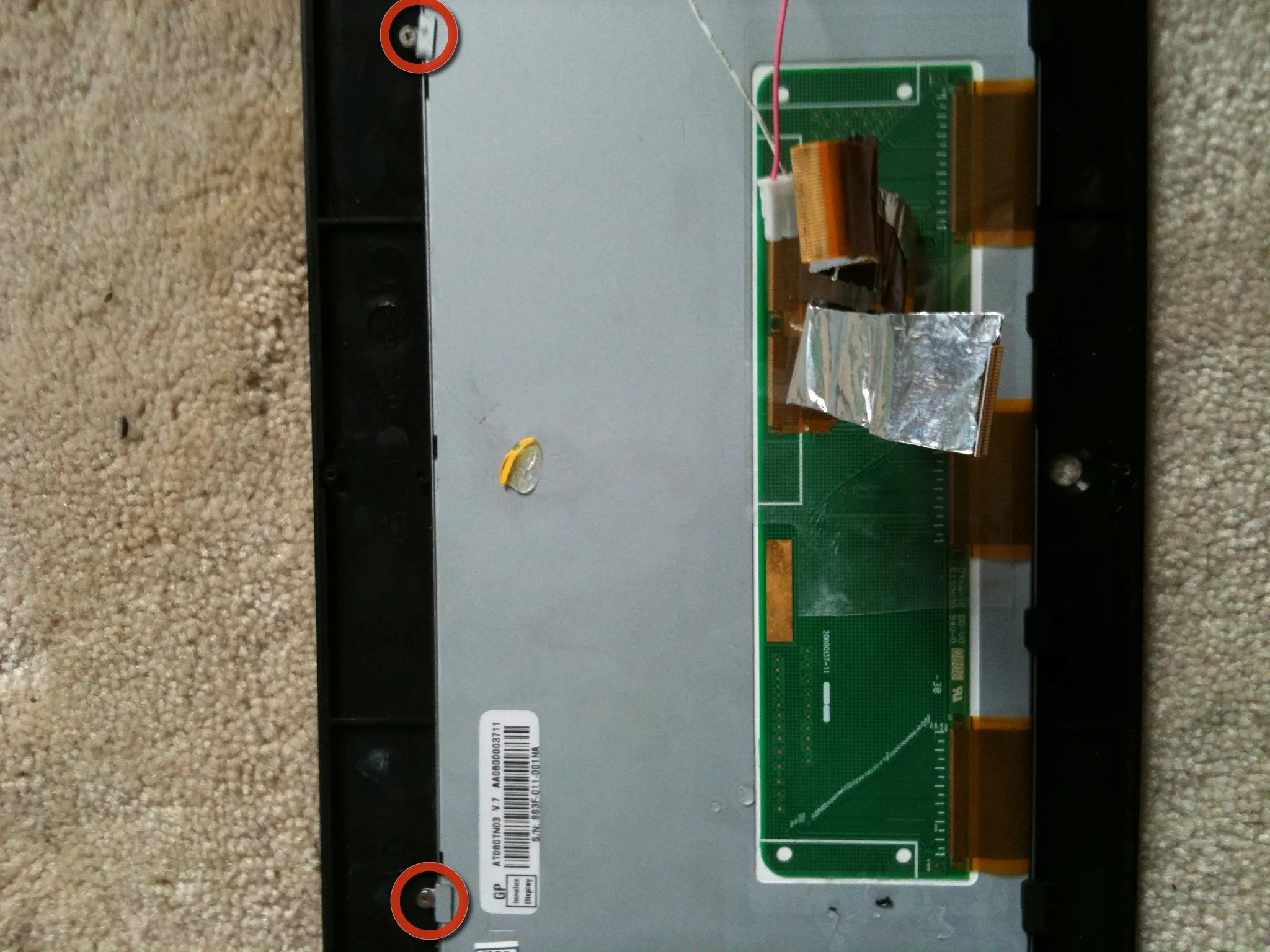

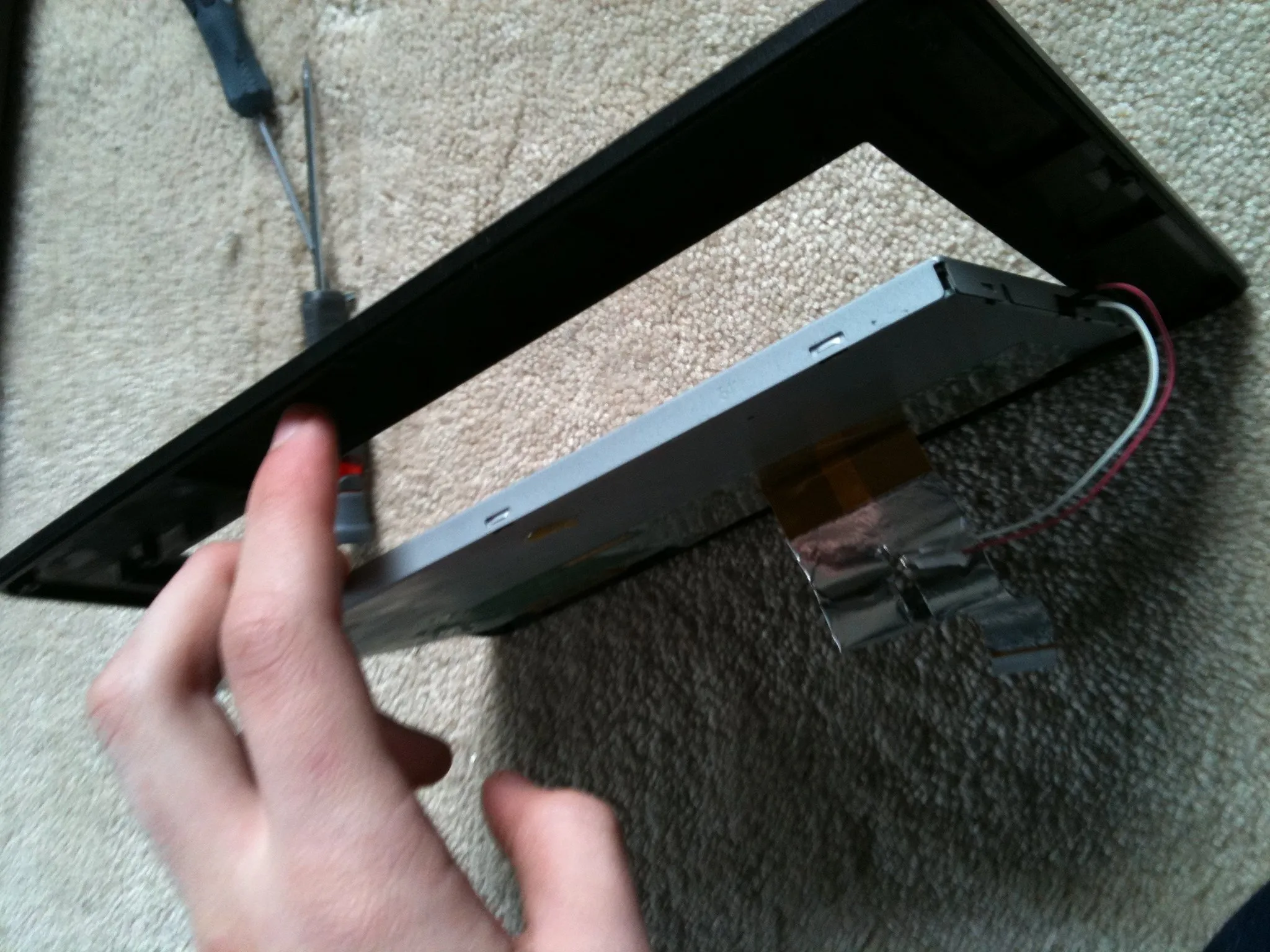

• Выкрутите винты с помощью отвертки philips 00 и снимите два металлических кронштейна, удерживающих ЖК-дисплей на дешевой черной рамке.

• Поднимите дисплей с пластиковой рамки.

Шаг 7

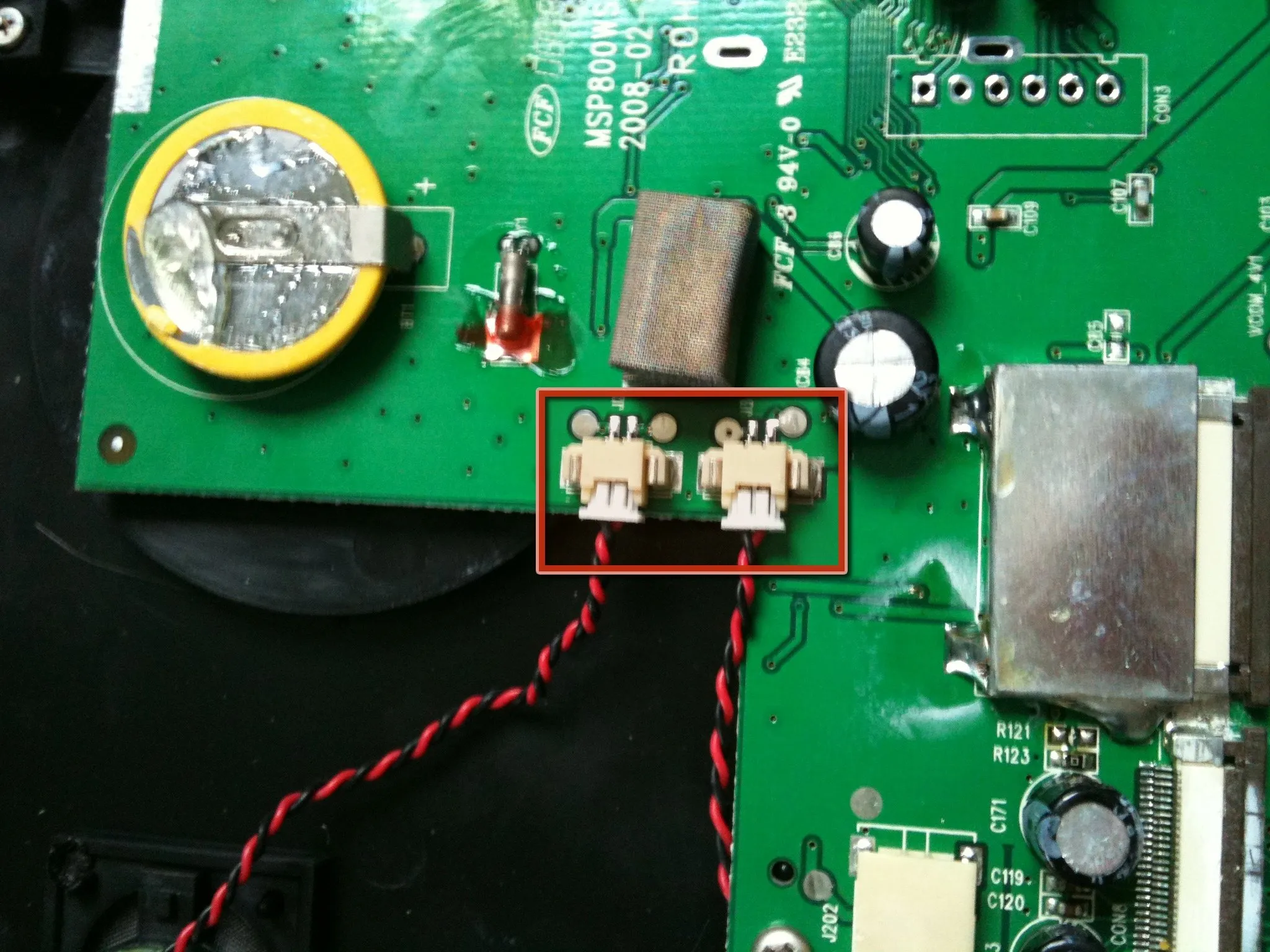

• Отсоедините разъемы динамиков от логической платы

• Для этого потяните за провод. Как бы глупо это ни звучало, вы ДОЛЖНЫ использовать провод. Потянув за хрупкий пластик, вы повредите разъем динамика (не разъем логической платы) Как вы видите, я потянул за разъем платы управления и повредил его.

• Я использовал горилловый клей, чтобы исправить это.

Шаг 8

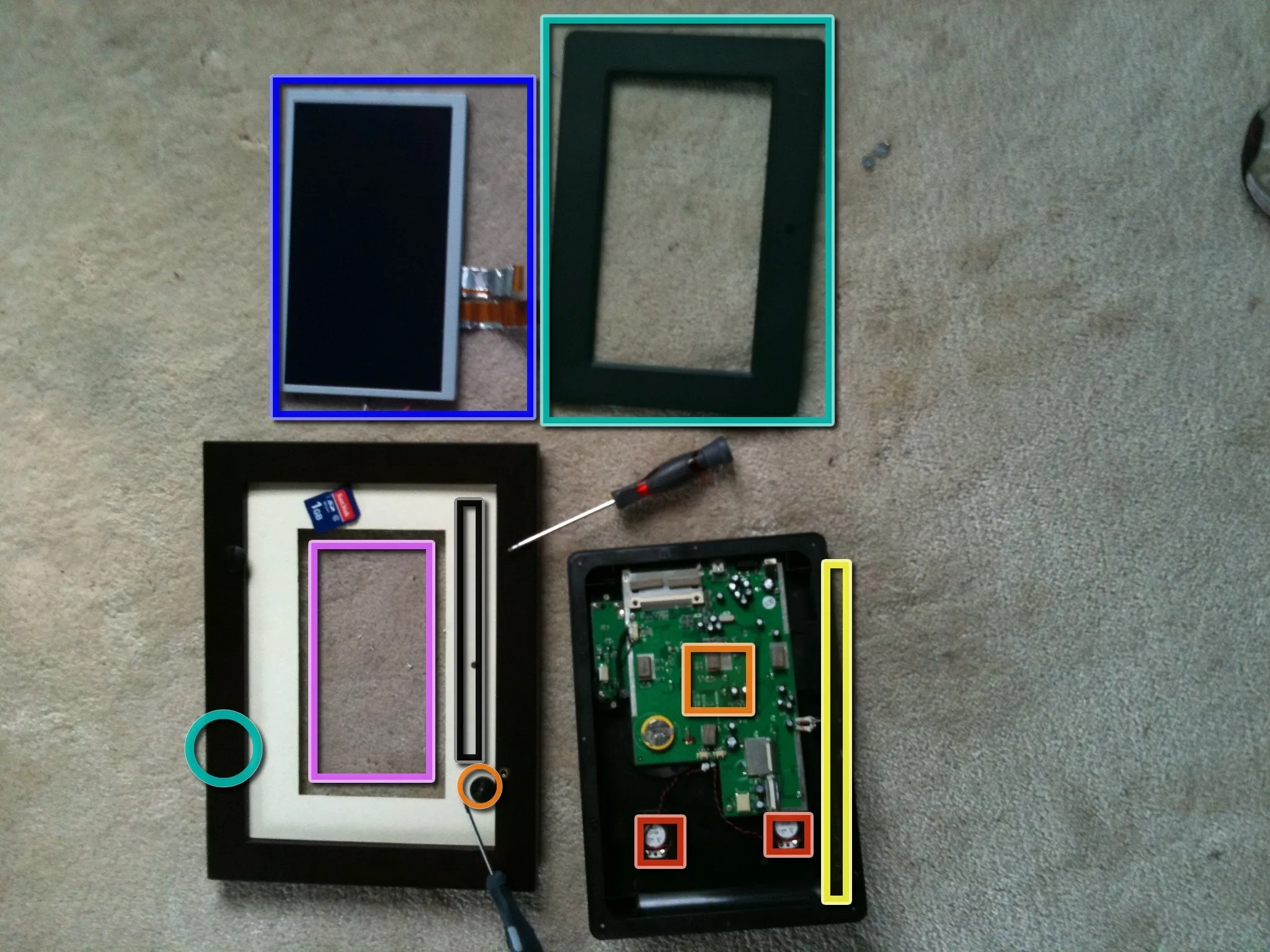

• У вас должны быть

• логическая плата, динамики

• задний корпус в сборе, дисплей (ЖК-панель)

• пластиковая передняя рамка дисплея

• деревянная рамка, винты с прищепками

• стекло

• картонная панель

Шаг 9

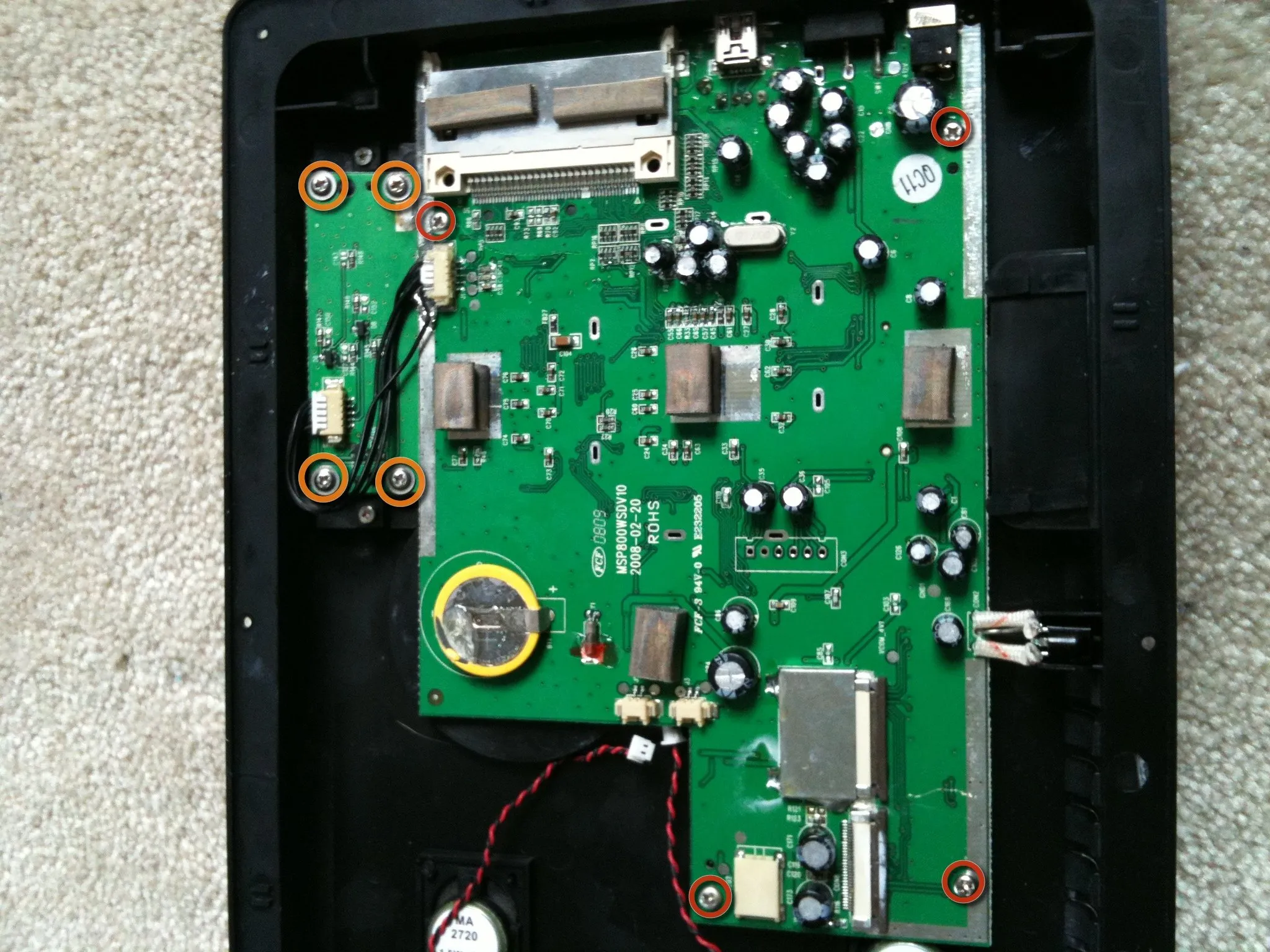

• На первой фотографии показано, какие винты нужно открутить

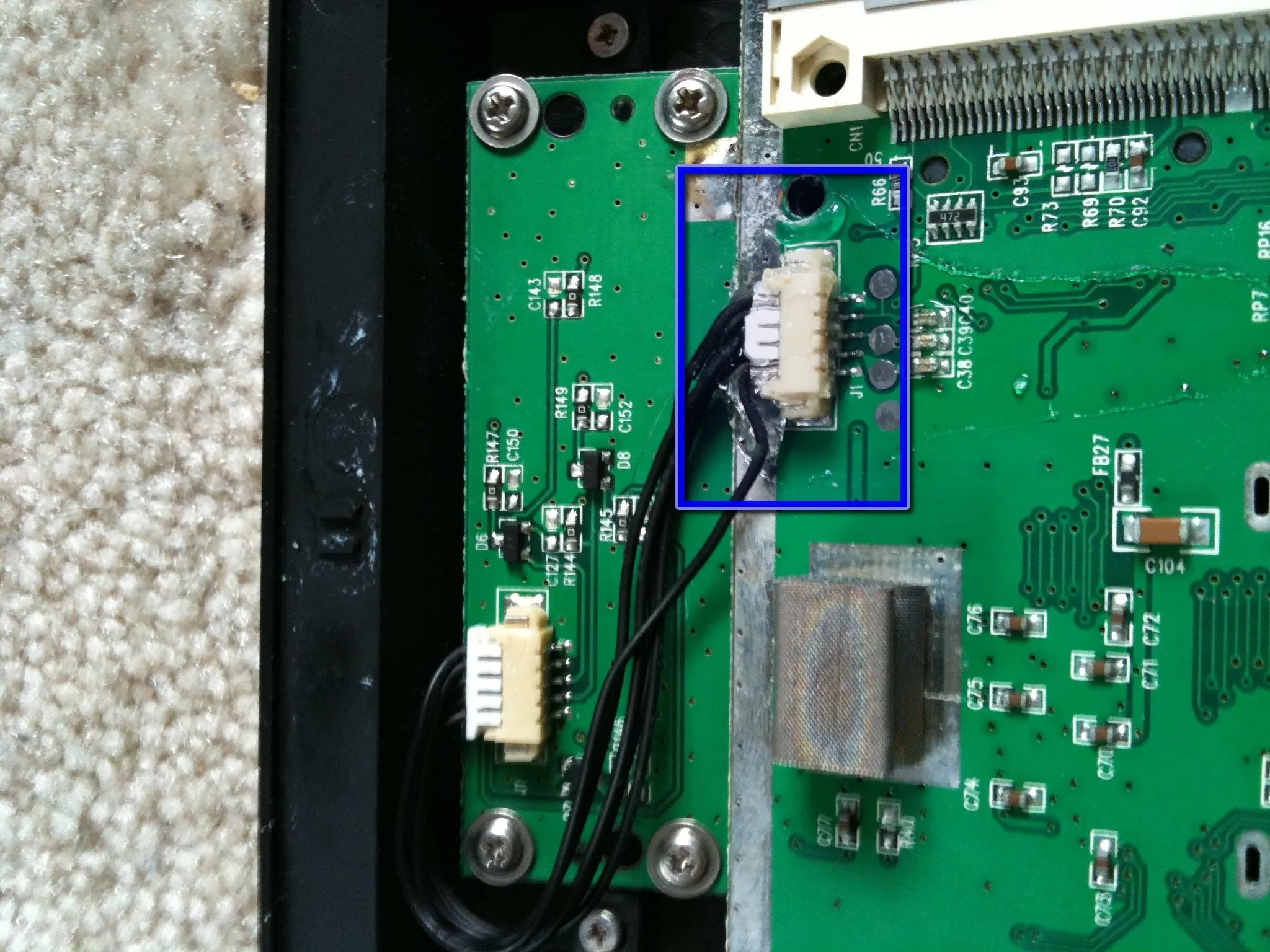

• На втором фото показано, что произошло, когда я потянул за разъем.

• Нужно было потянуть за черные провода.

Шаг 10

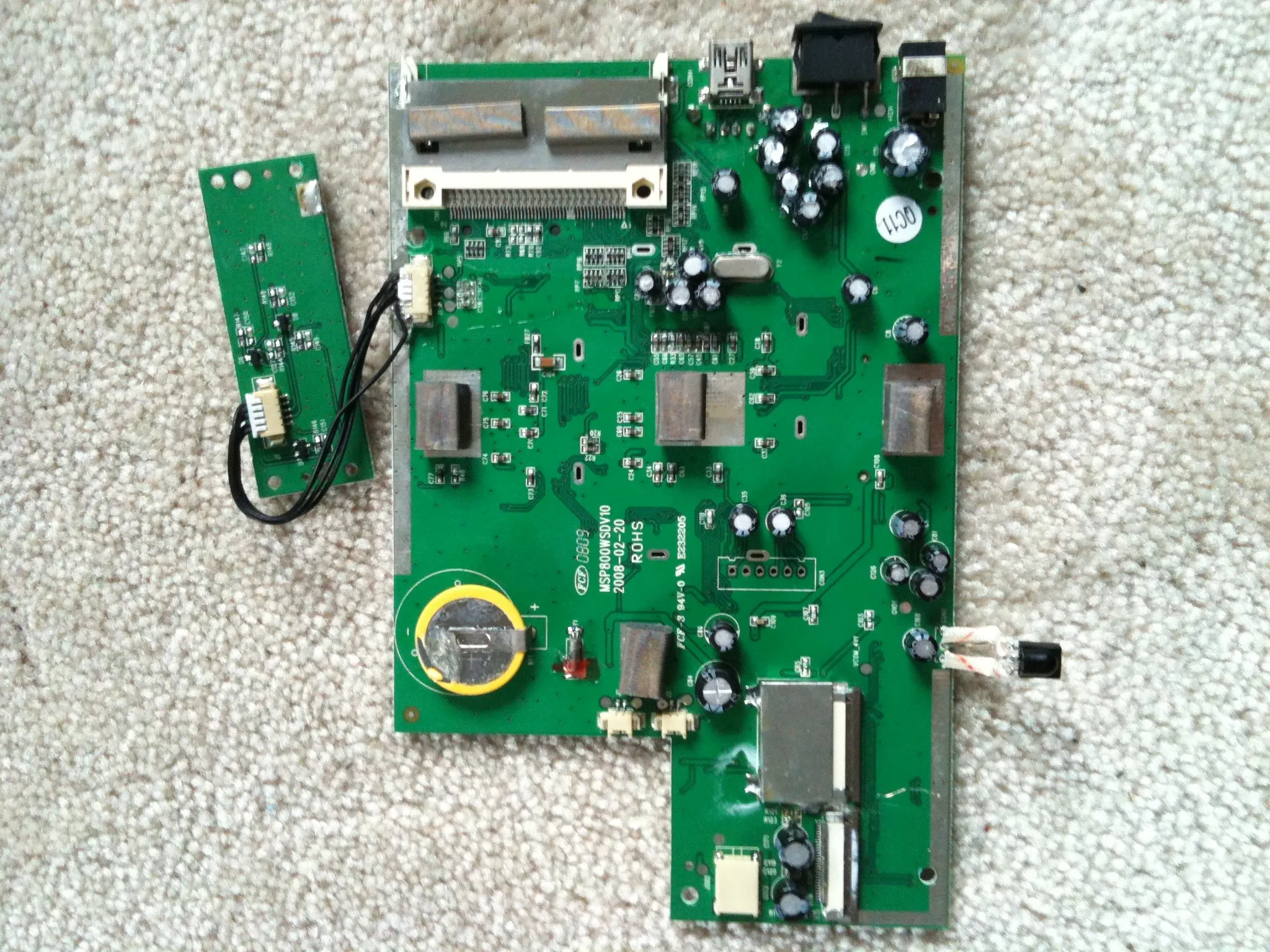

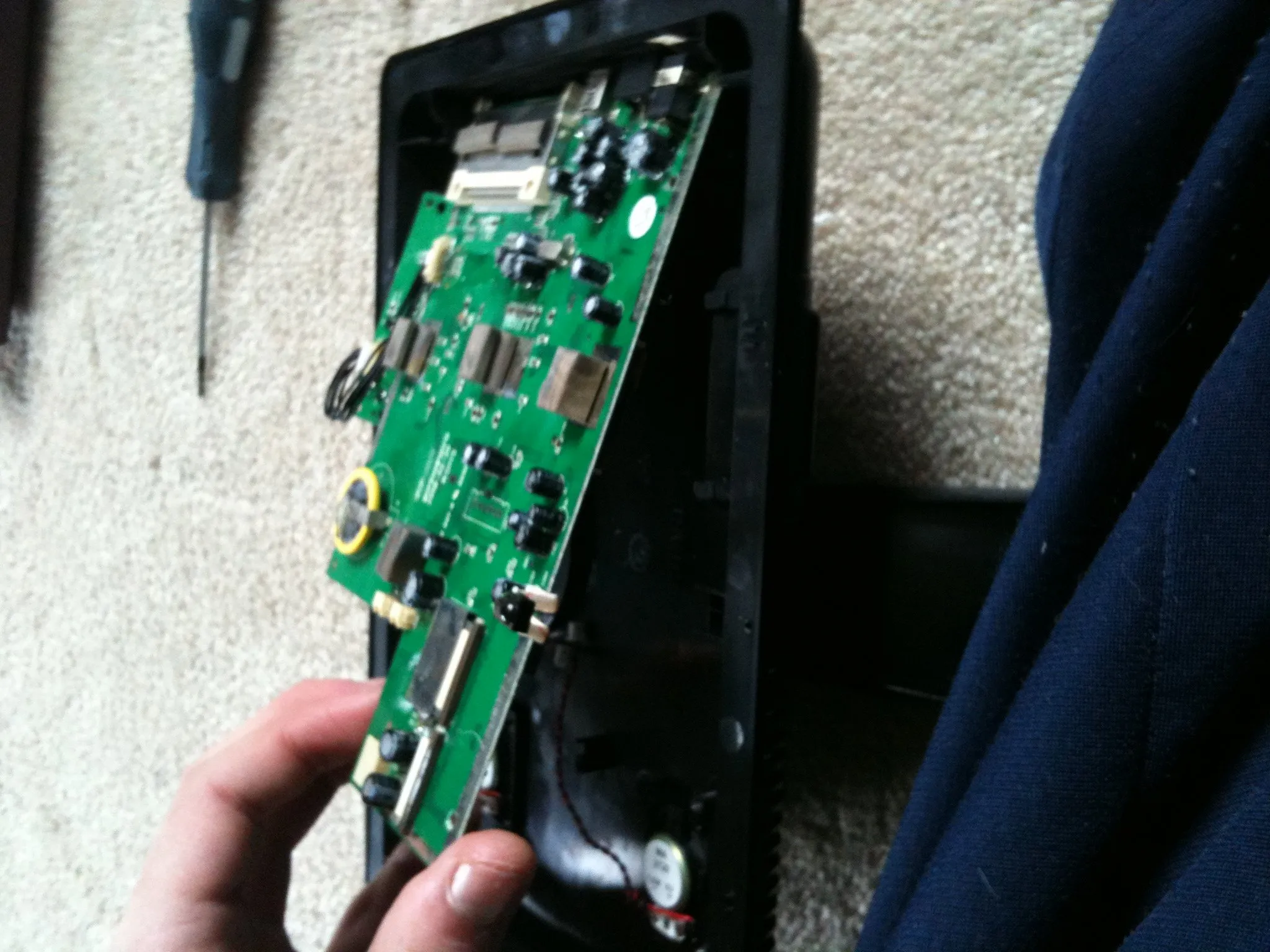

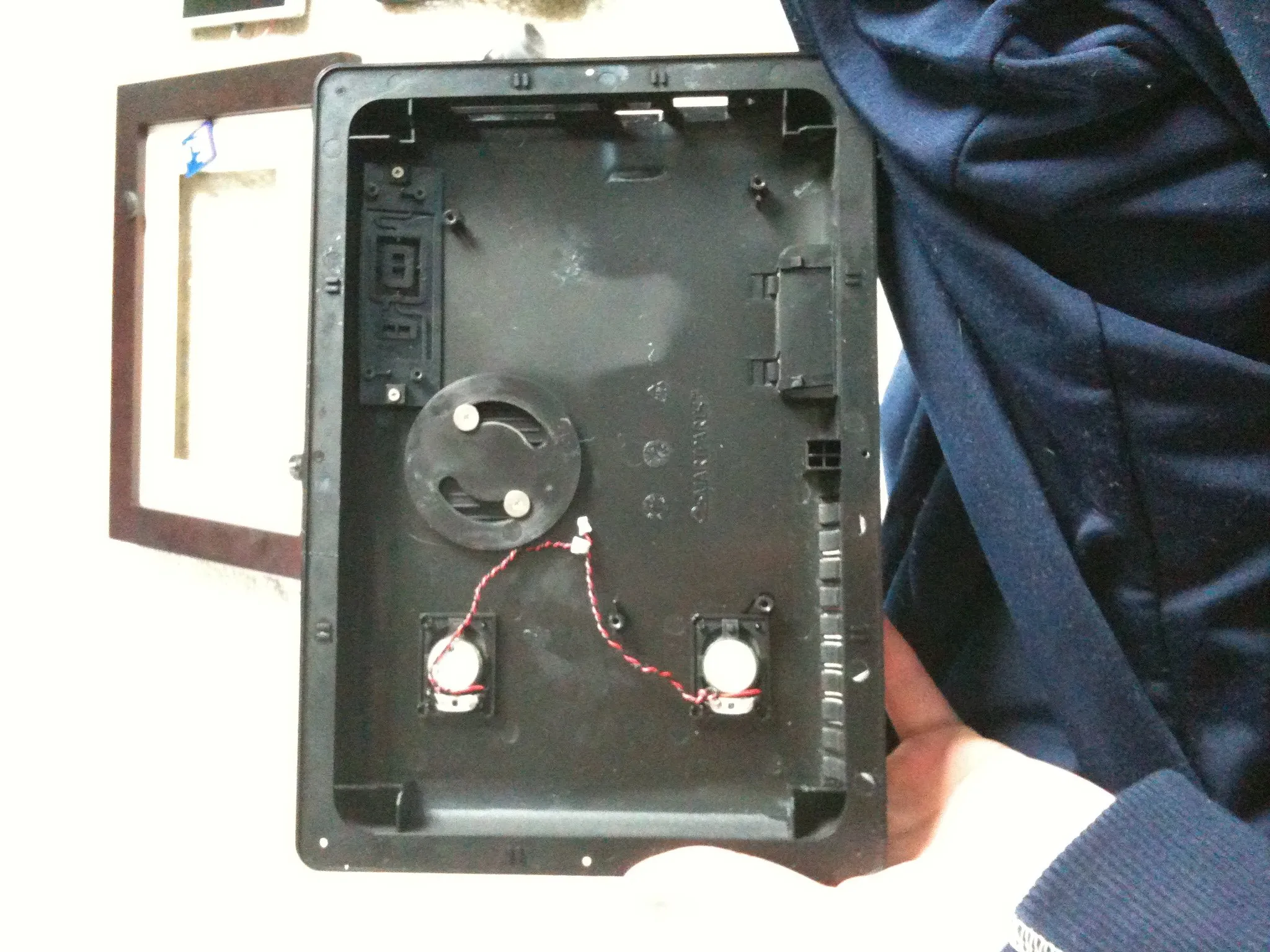

• Снимите логическую плату, а корпус и динамики останутся.

Шаг 11

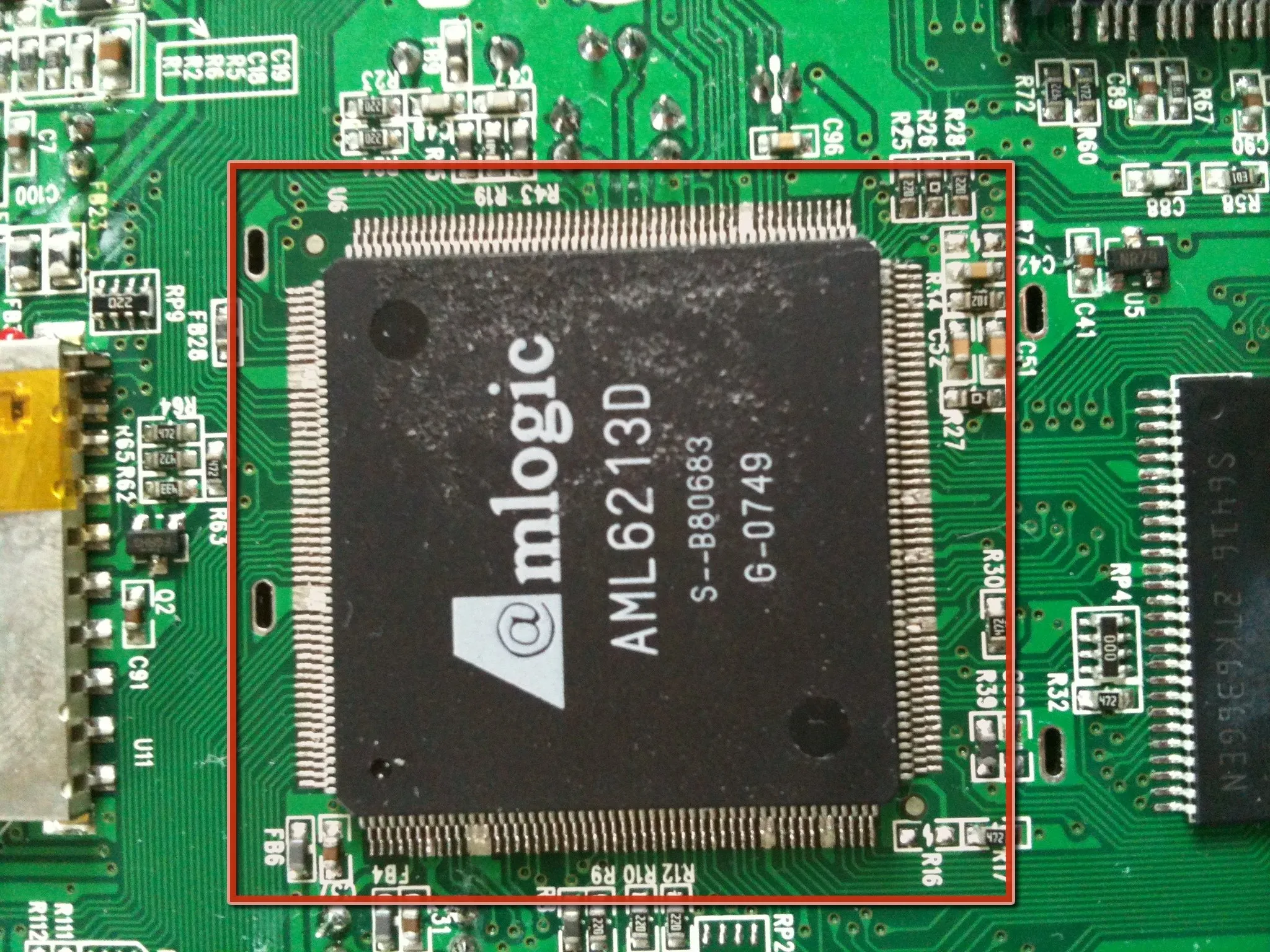

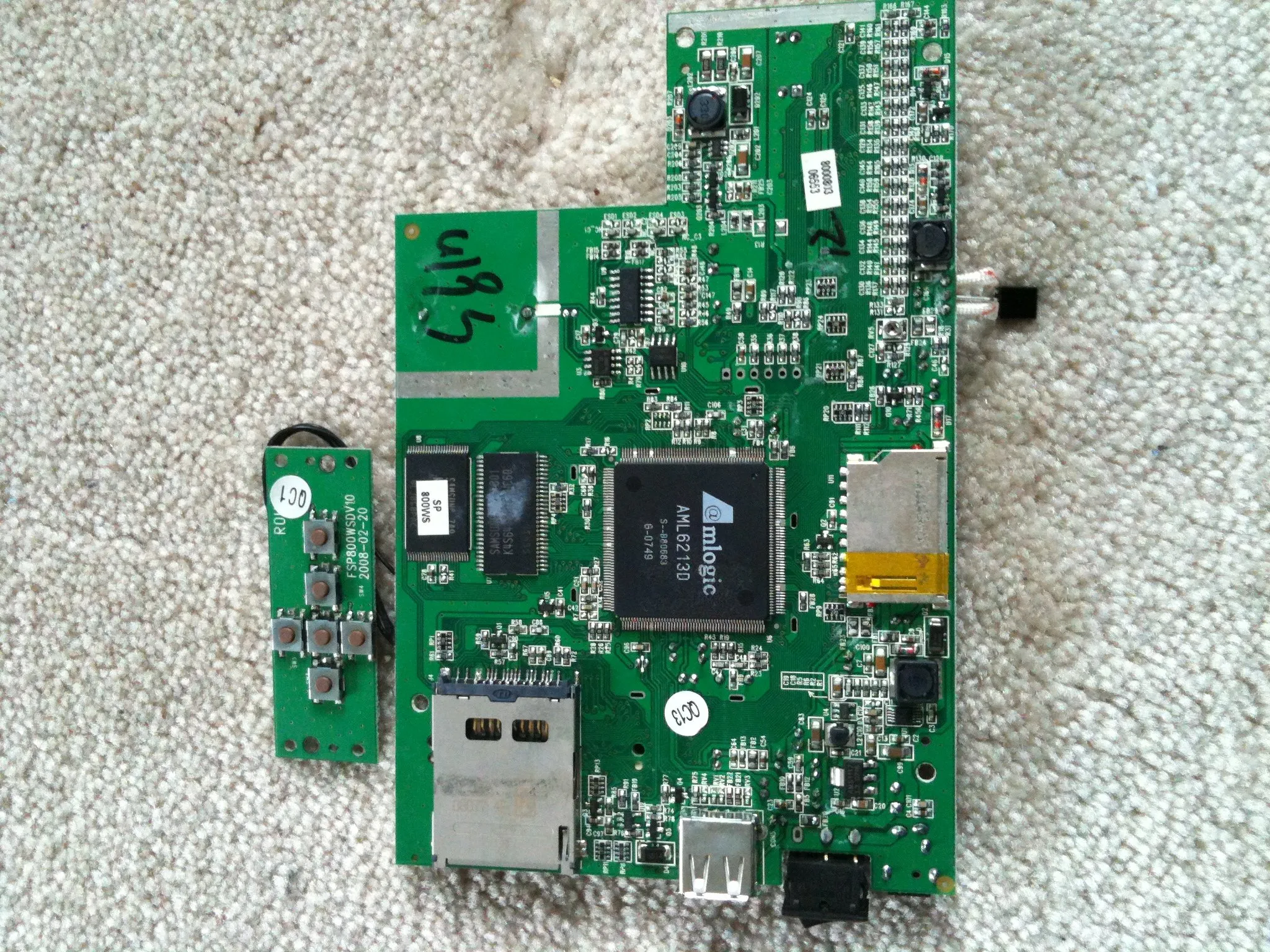

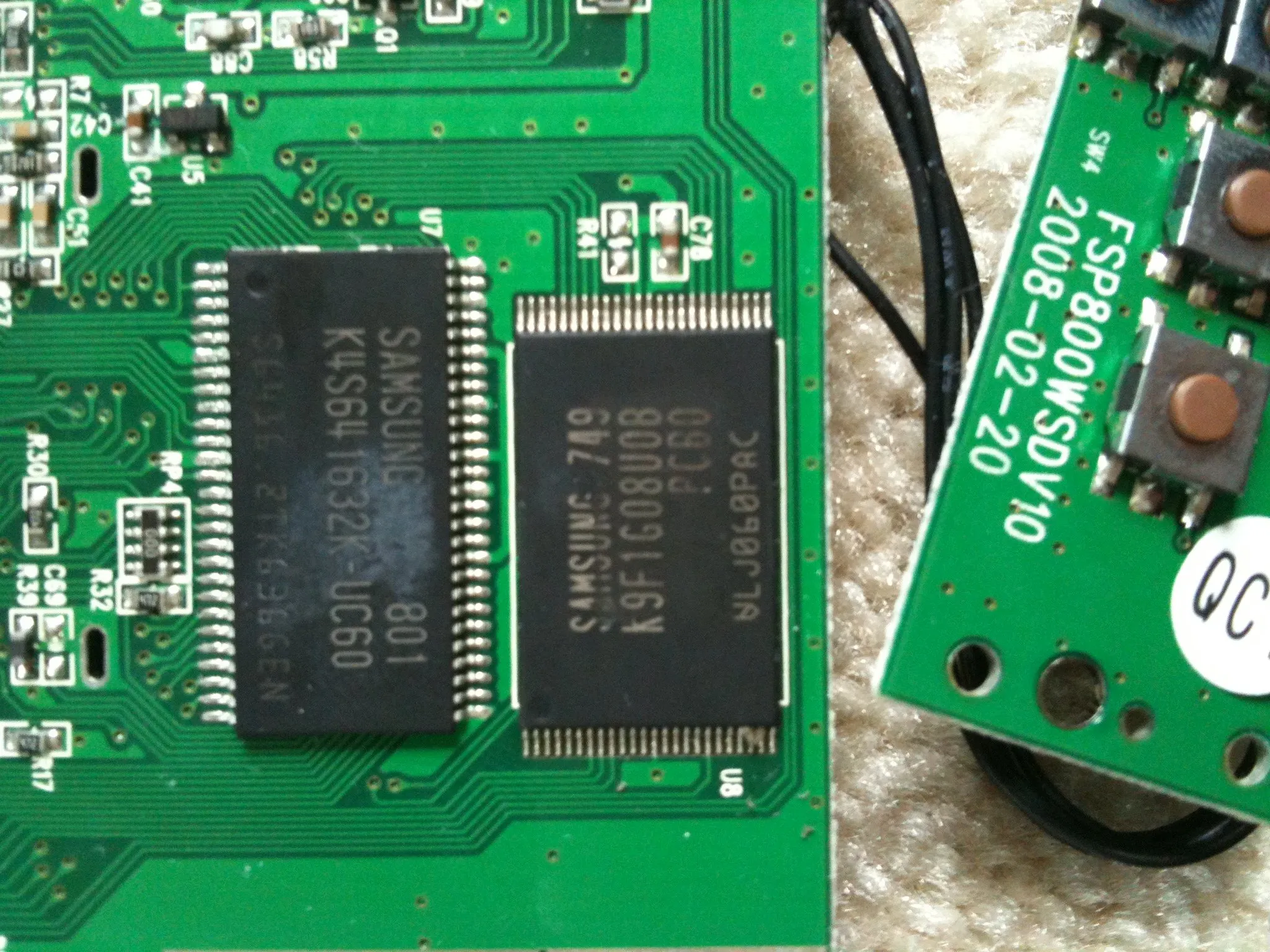

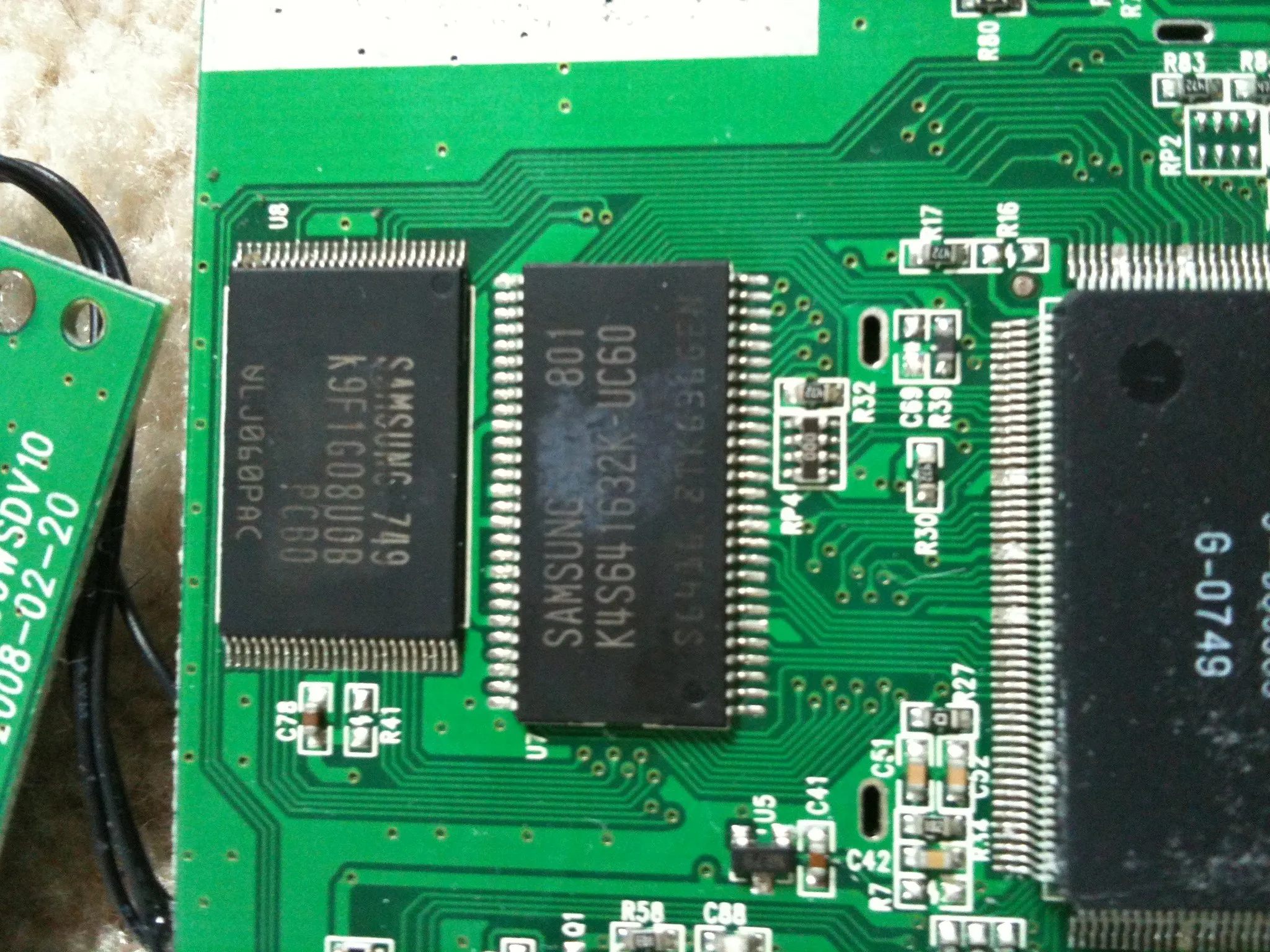

• Я погуглил Mlogic AML62130 и ничего не нашел. Но можно предположить, что это системная микросхема от китайской компании AMLogic.

• Сайт AMLogic является правильным. Сайт AMLogic СШАЭто американская версия.

• Там даже показана фотография SOC по ссылке выше. Та же модель.

• Тогда они могут отредактировать это руководство и дать миру знать, что они из себя представляют.

Шаг 12

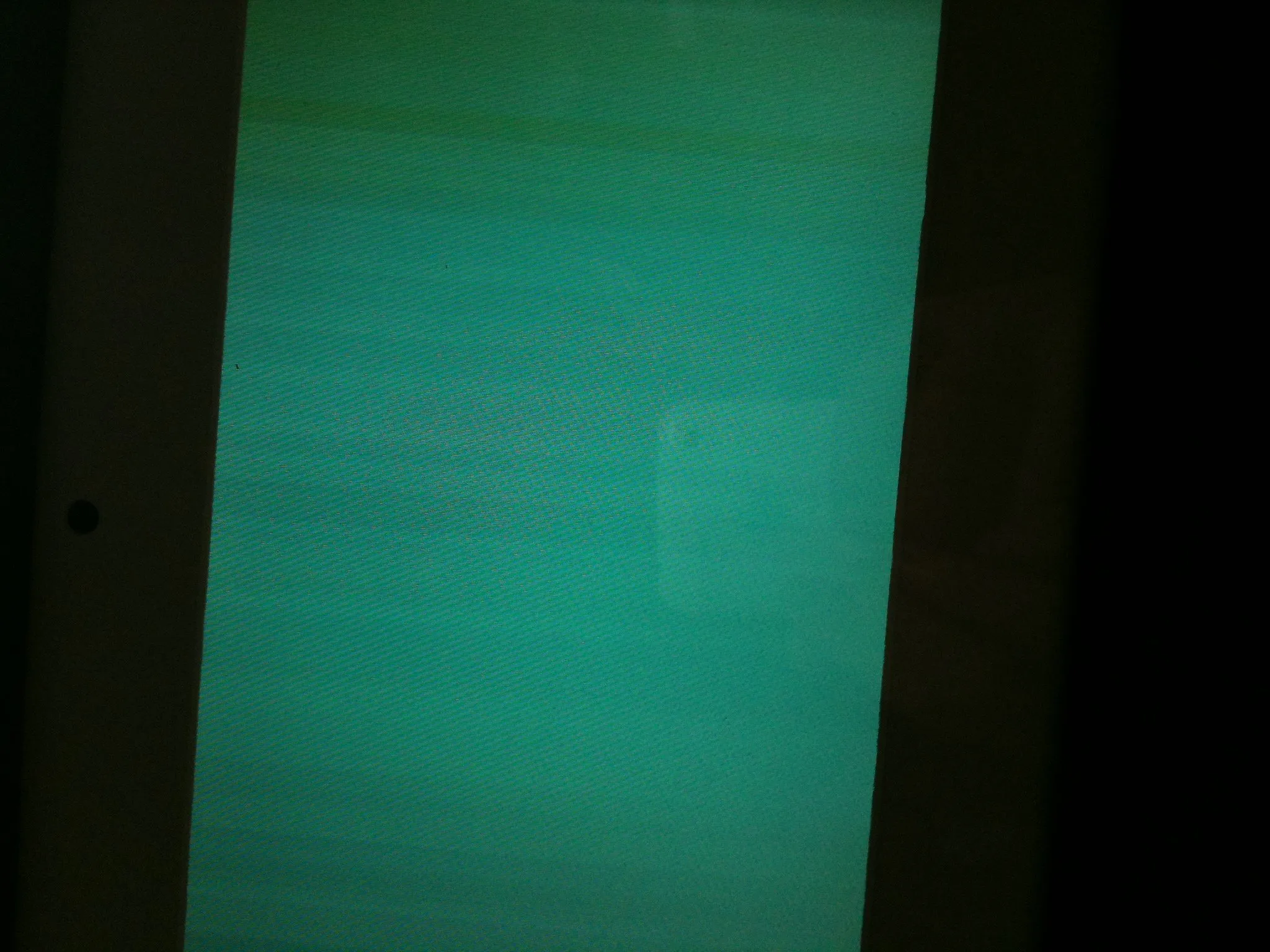

• Итак, после сборки фоторамки она все еще кажется мертвой.

• Ну что ж. Было приятно, когда он работал.

• Все эти фотографии были сделаны на Apple iPhone 3GS 16GB White. Я использовал солнечный свет для этих фотографий, никакого искусственного освещения.

• Пожалуйста, дайте мне знать, если вы найдете какие-либо грамматические ошибки, или у вас есть предложения... Я хочу знать.
