Введение

Для нашего проекта по реинжинирингу мы выбрали детектор дыма. Этот детектор дыма состоит из датчика для обнаружения дыма и громкого электронного зуммера для оповещения людей в здании.

Что вам понадобится

Детали

  • Плоская головка 3/32
    Плоская головка 3/32 | Источник - ifixit.com

Инструменты

  • Паяльная рабочая станция
    Паяльная рабочая станция | Источник - ifixit.com
  • Паяльная оплетка
    Паяльная оплетка | Источник - ifixit.com

Шаг 1 Разбор дымового извещателя

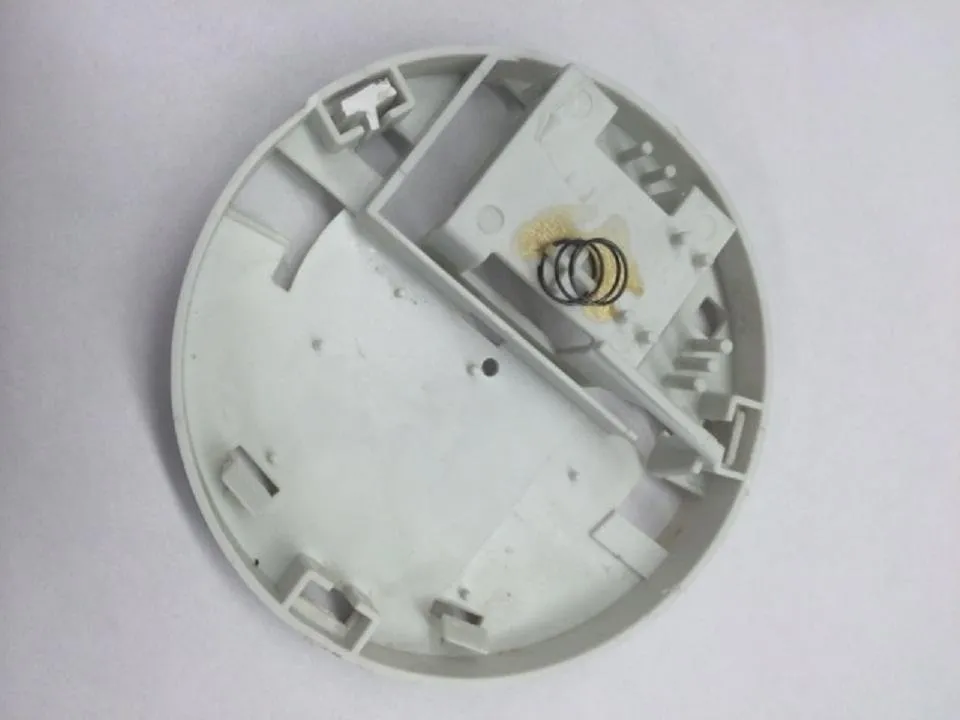

Разборка дымового детектора, разборка дымового детектора: шаг 1, изображение 1 из 2
Разборка детектора дыма, разборка детектора дыма: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Снятие дымового извещателя, снятие дымового извещателя: шаг 1, изображение 2 из 2
Разбор дымового датчика, разбор дымового датчика: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • С помощью отвертки подденьте пластиковый корпус. Если вам нужен дополнительный рычаг, может быть проще протолкнуть зуммер через отверстие.

Шаг 2

Разбор детектора дыма: шаг 2, изображение 1 из 1
Разбор дымового извещателя: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Зуммер отсоединяется от печатной платы руками.

Шаг 3

Разбор дымового извещателя: шаг 3, изображение 1 из 2
Разборка детектора дыма: шаг 3, изображение 1 из 2 | Источник - ifixit.com
Разборка детектора дыма: шаг 3, изображение 2 из 2
Разборка детектора дыма: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Это схема для детектора дыма. Он питается от батареи 9 В. Три металлические пластинки - это контакты для звукового сигнала, а большая пластинка - для кнопки проверки.

Шаг 4

Разборка детектора дыма: шаг 4, изображение 1 из 1
Разбор дымового детектора: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Металлическая крышка снимается, чтобы обнаружить микросхему драйвера MC145017 и датчик америция. Не удаляйте америций из датчика!
