Разборка Sonos Play:3

Введение

Давно прошли времена аналоговых бумбоксов; поздоровайтесь с портативными беспроводными колонками. Популярность цифрового музыкального контента требует нового и инновационного способа прослушивания музыки. Встречайте Sonos Play:3 - универсальный беспроводной музыкальный плеер с 3 встроенными динамиками.

Следите за нами в Twitter и Facebook чтобы узнать последние новости об устройстве.

Что вам понадобится

Инструменты

•

•

  Посмотреть

•

•

Шаг 1 Разборка Sonos Play:3

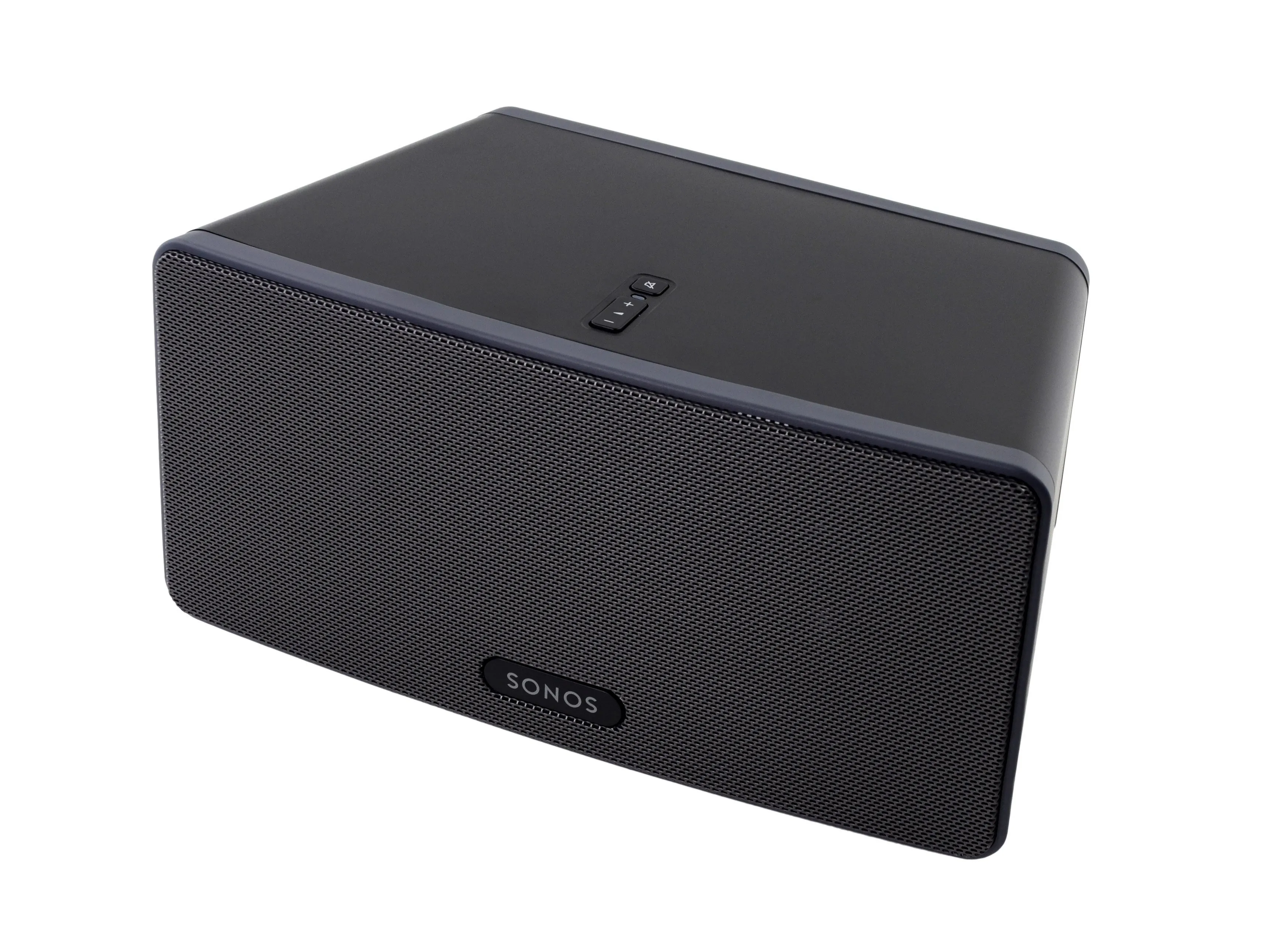

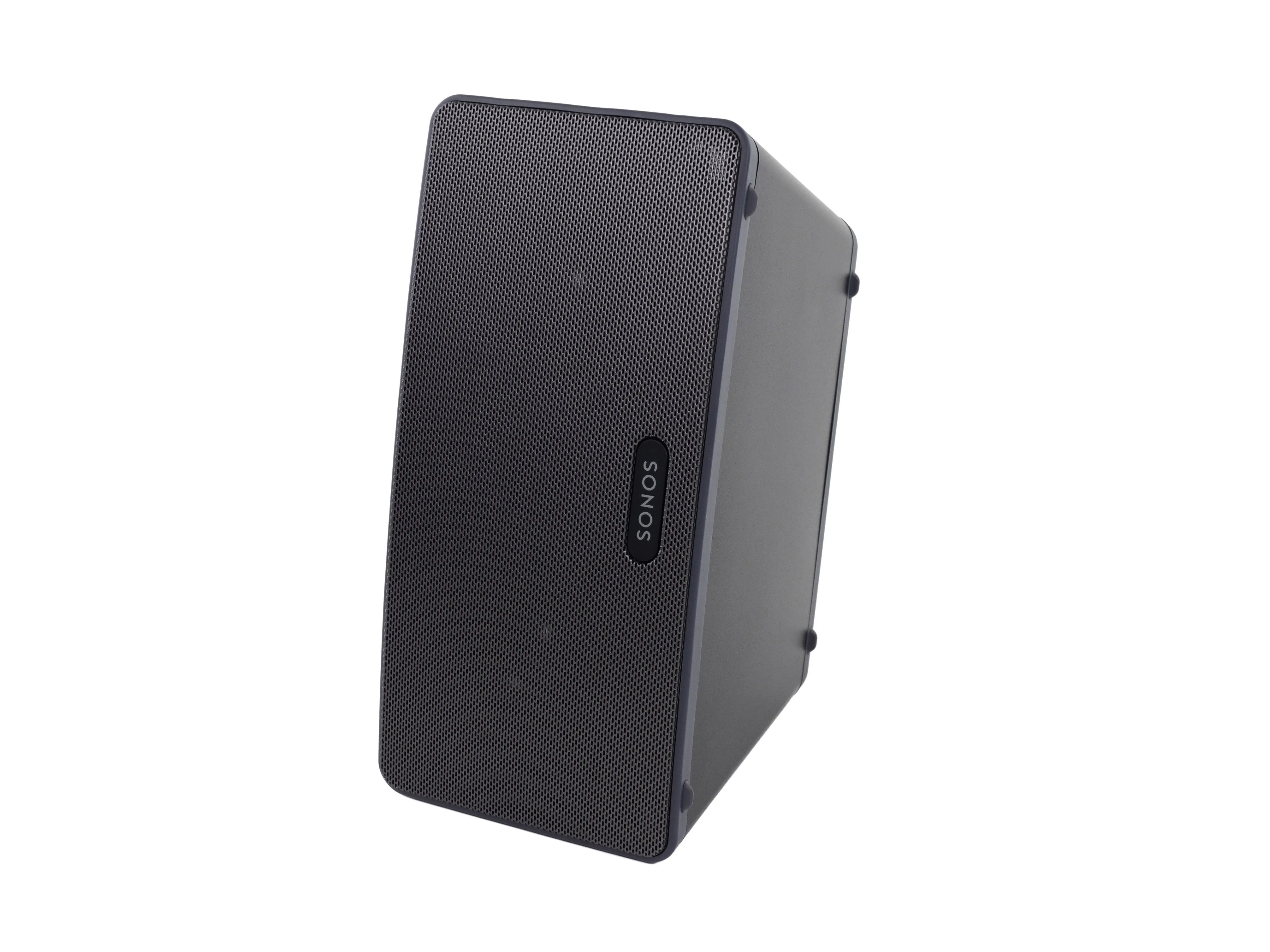

• Дамы и господа, позвольте представить вам беспроводной* музыкальный плеер Sonos Play:3 'все-в-одном'.

• *На сайте Amazon об этом сказано лучше всего: Play:3 'легко подключается к беспроводному маршрутизатору с помощью входящего в комплект кабеля Ethernet или к беспроводной сети в любом месте с помощью Sonos Bridge'. Так что если вы хотите использовать его без проводов, вам придется выложить еще 50 долларов за Sonos Bridge. В противном случае подключиться к нему можно только через Ethernet.

• Что именно содержит этот музыкальный плеер 'все в одном'? Мы рады, что вы спросили:

• Три цифровых усилителя класса D

• Трехдрайверная акустическая система - два среднечастотных вуфера и твитер.

• Стильная серая коробка, которая работает как горизонтально или вертикально

Комментарии к шагу

Это, конечно, неправильно, она полностью беспроводная.

Это больше не соответствует действительности. Sonos сняла с производства мост, и он больше не нужен для использования с приложением - это все, что вам нужно.

Шаг 2

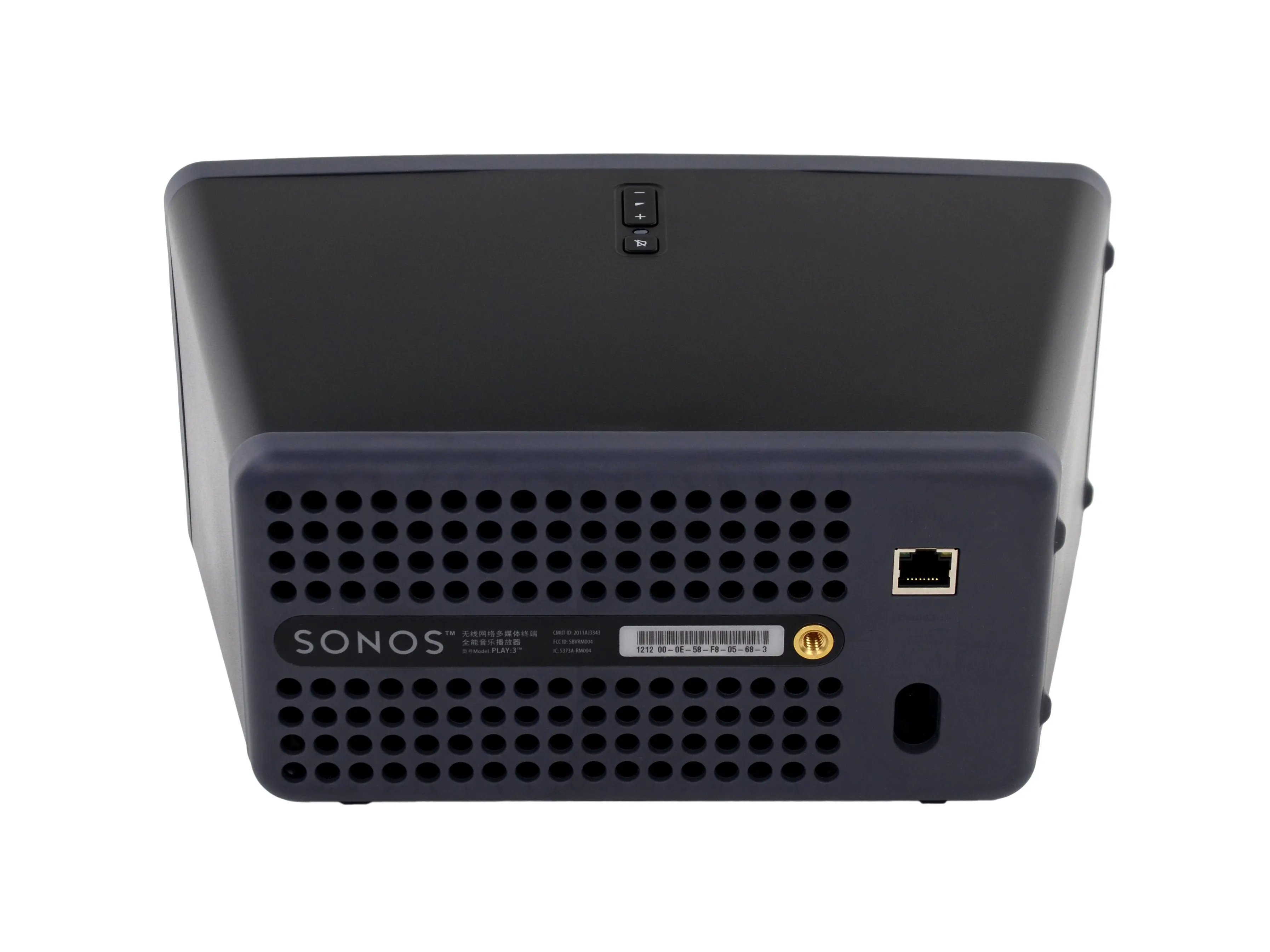

• На задней стороне Sonos Play:3 расположено минимальное количество портов:

• Ethernet-порт

• Порт питания переменного тока 120/240 В

• Стандартное монтажное гнездо с резьбой ¼'-20

Шаг 3

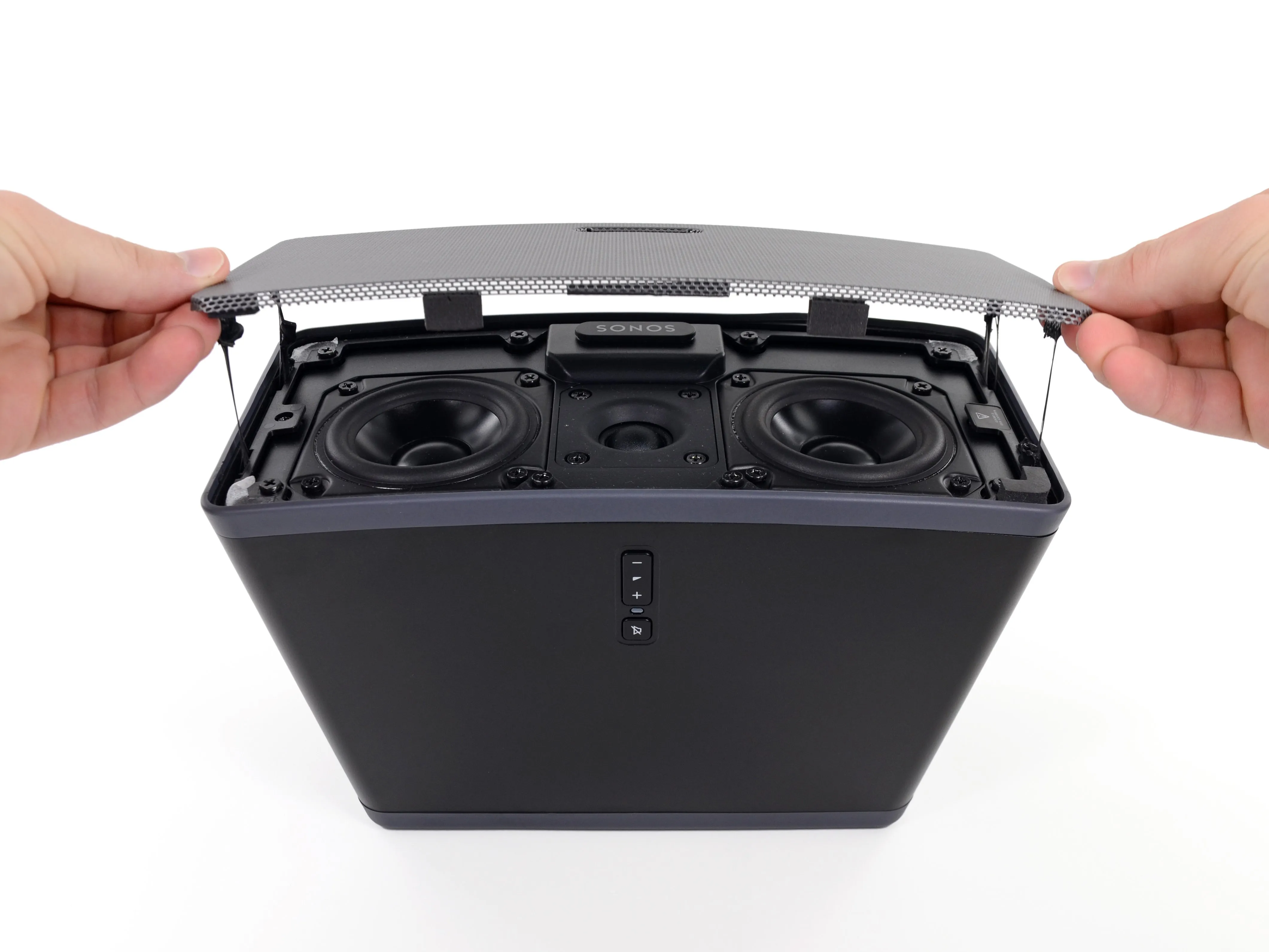

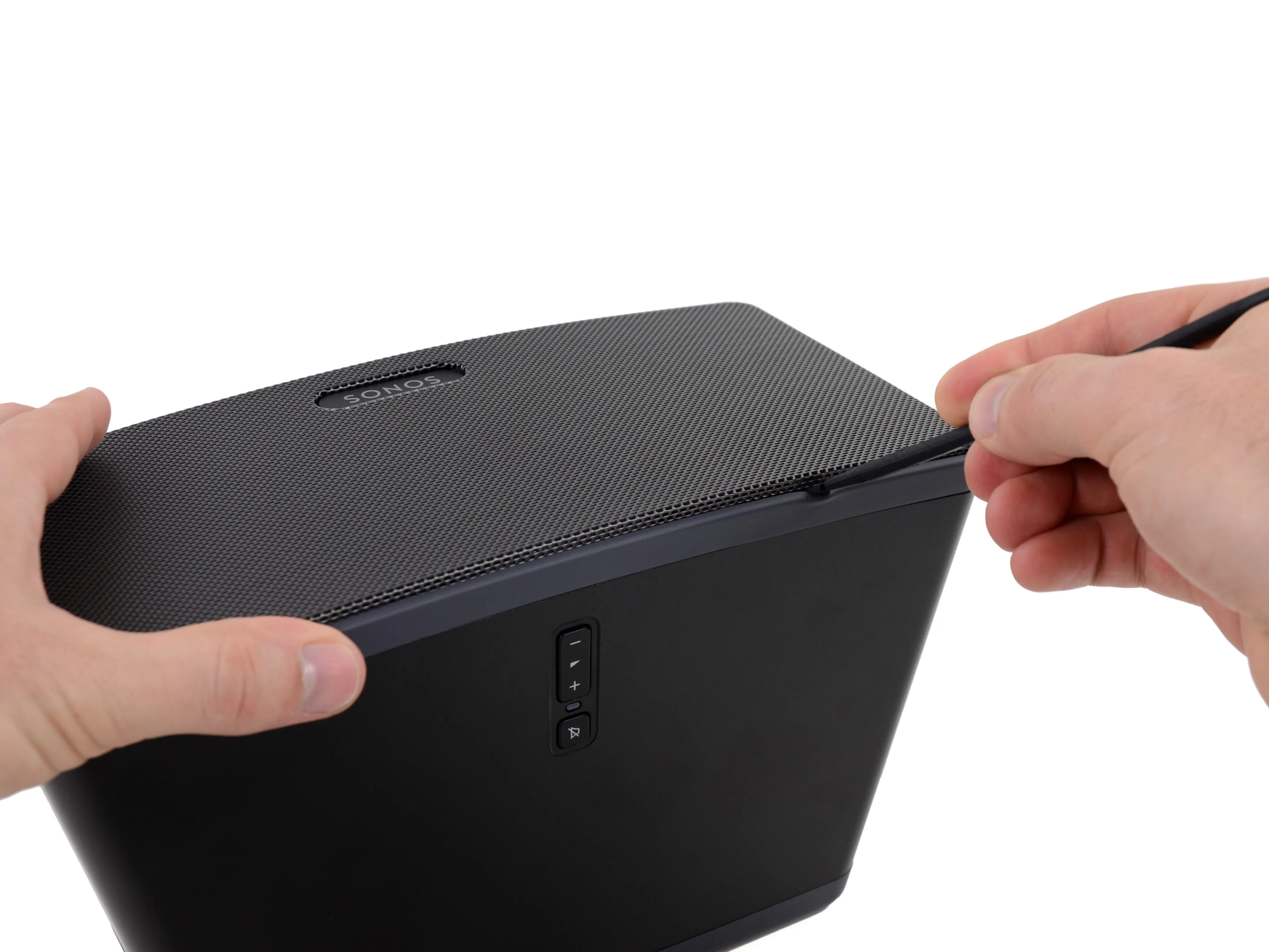

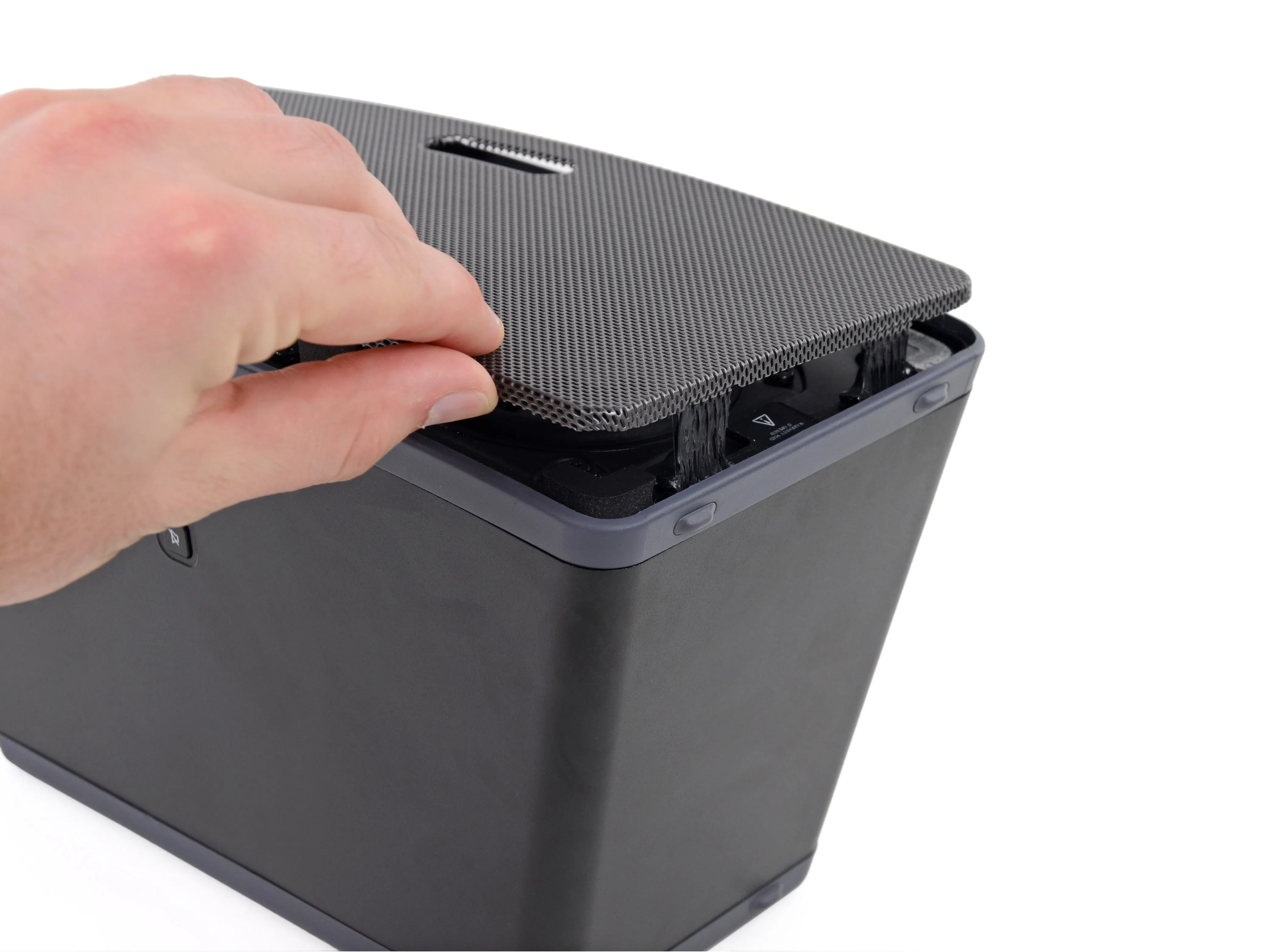

• Щелчок палочкой позволяет нам с относительной легкостью снять решетку динамика, хотя липкий клей на зажимах по периметру не желал отклеиваться.

• Первый взгляд внутрь показывает именно то, что мы ожидали - динамики!

Шаг 4

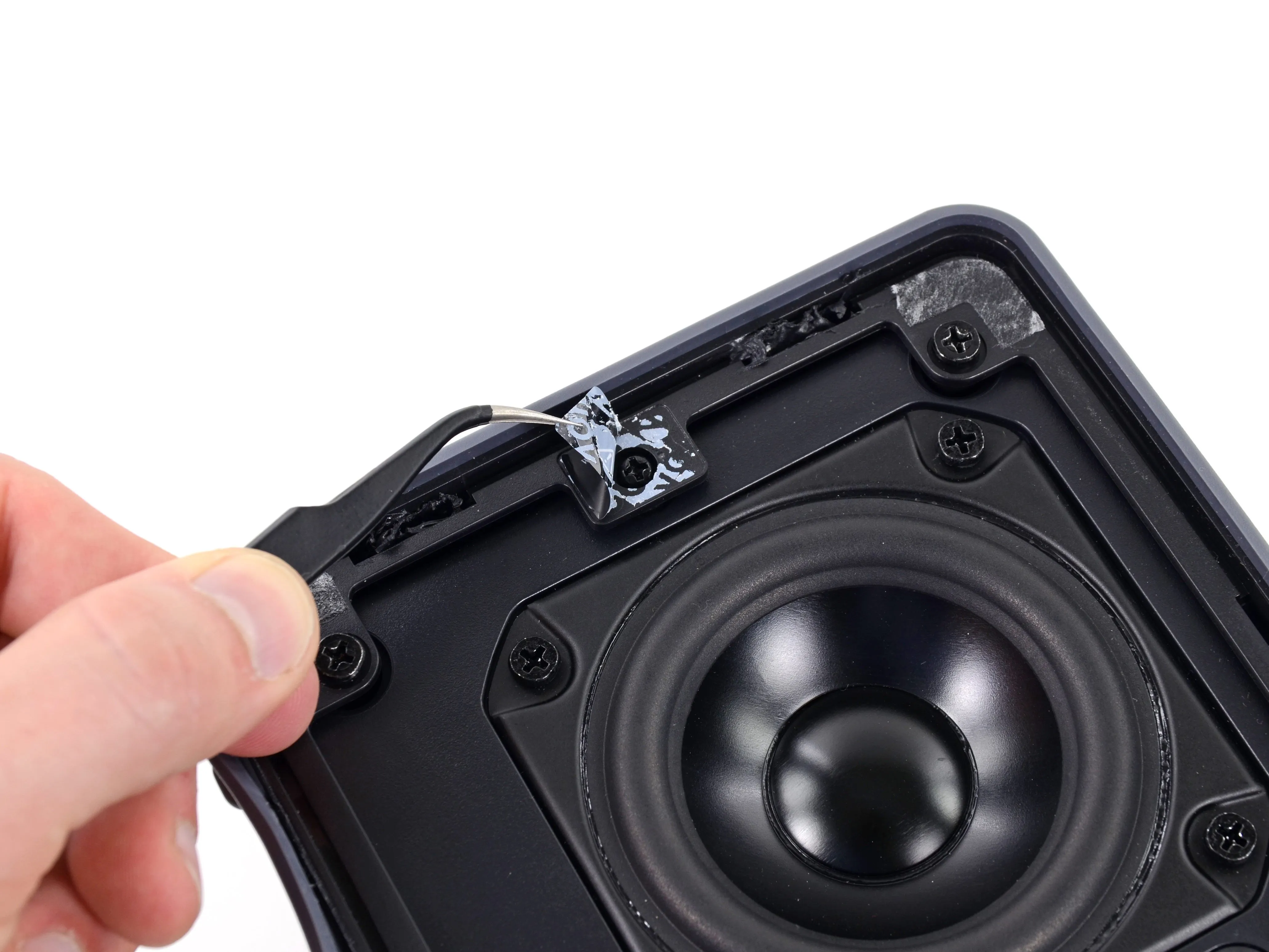

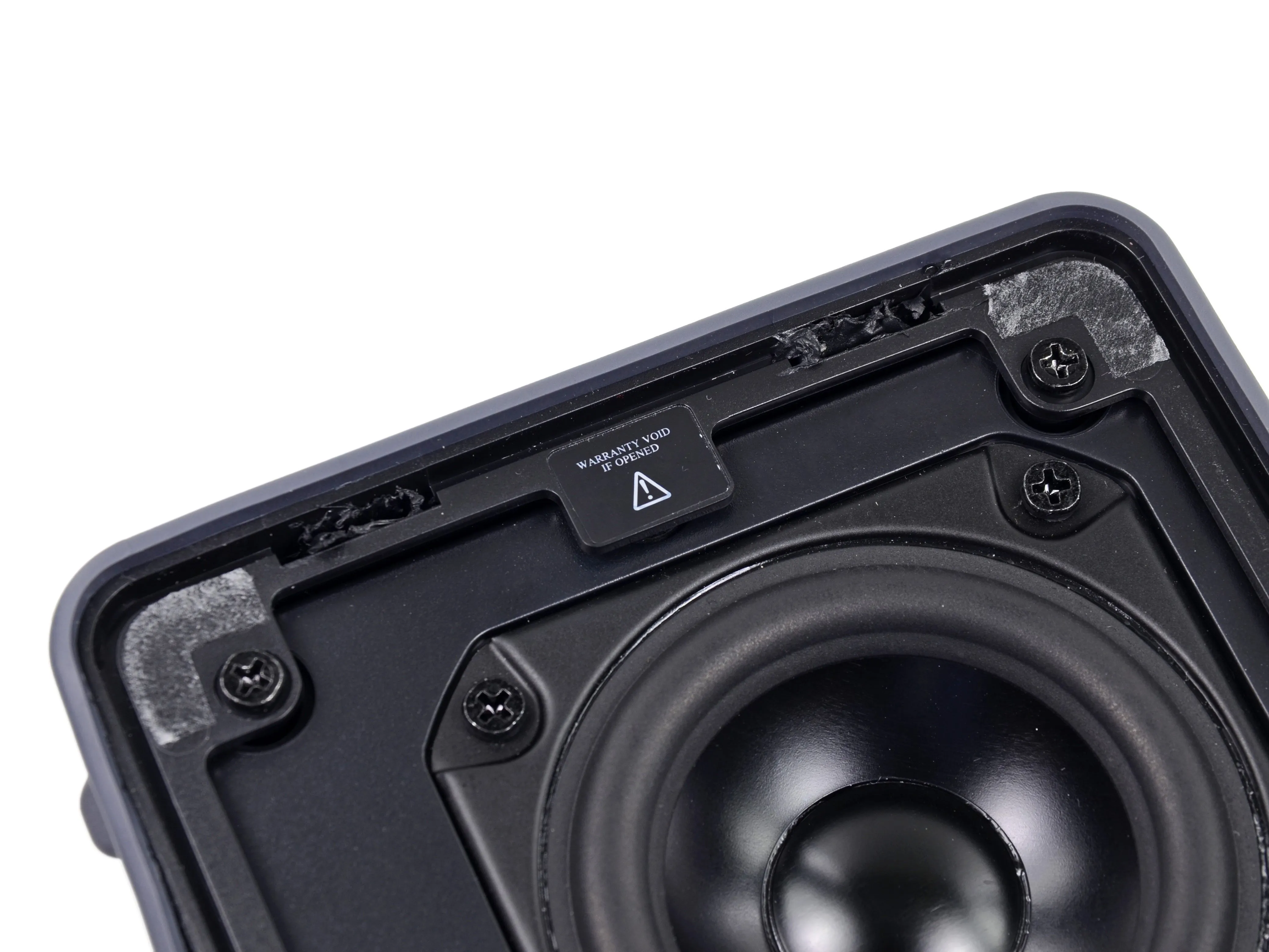

• Что у нас здесь? Уж не наш ли это добрый друг, наклейка 'Гарантия недействительна при вскрытии'.

• Увы, кузен, мы тебя почти не знали.

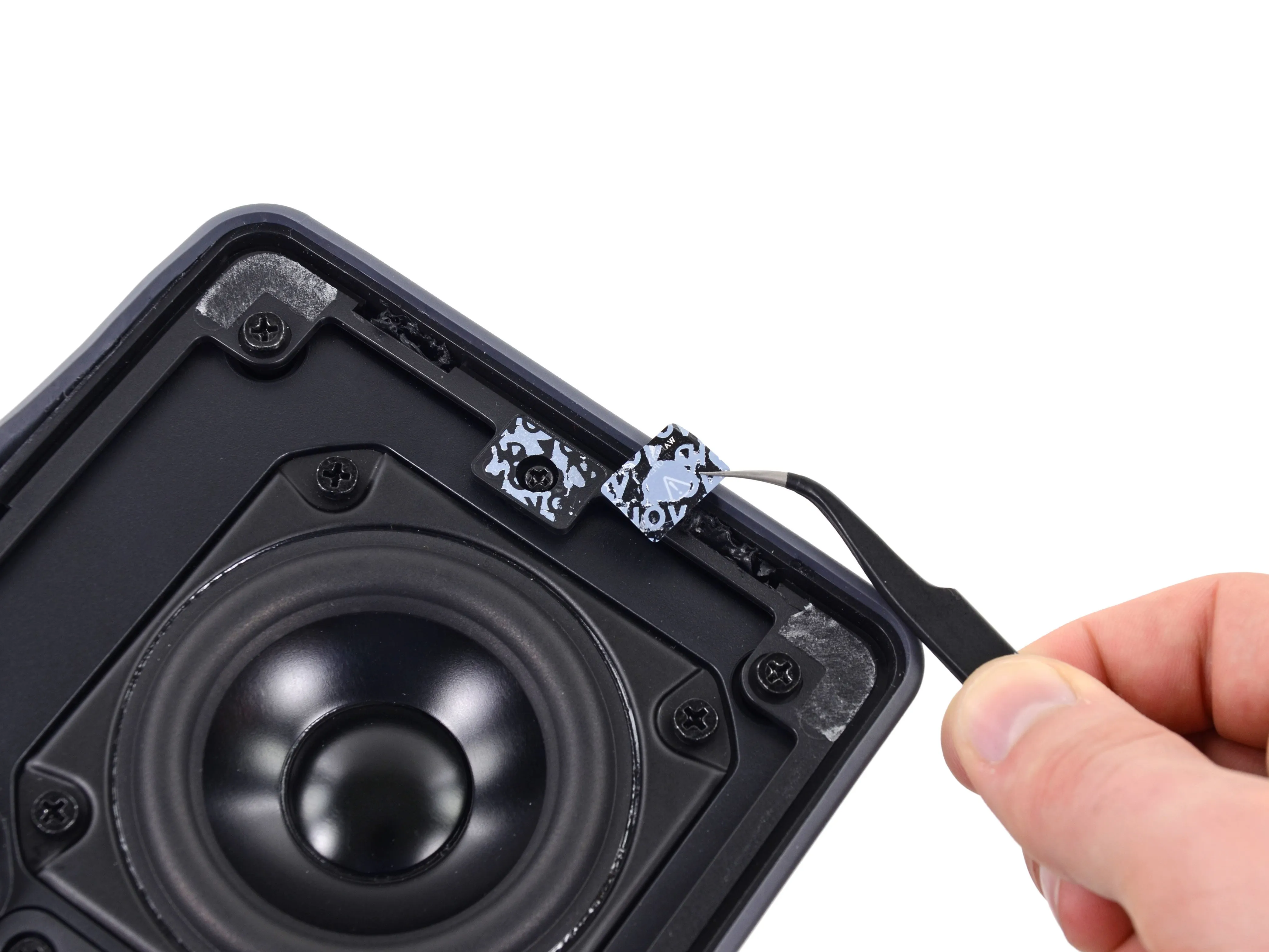

• Как мы и думали, под наклейкой 'не пройдешь' находится скрытый винт.

• Хрупкая наклейка легко отклеивается, но оставляет свой след на передней панели: повторяющийся узор из слова 'VOID'. Похоже, Sonos не хочет, чтобы пользователи сами обслуживали свои плееры.

Шаг 5

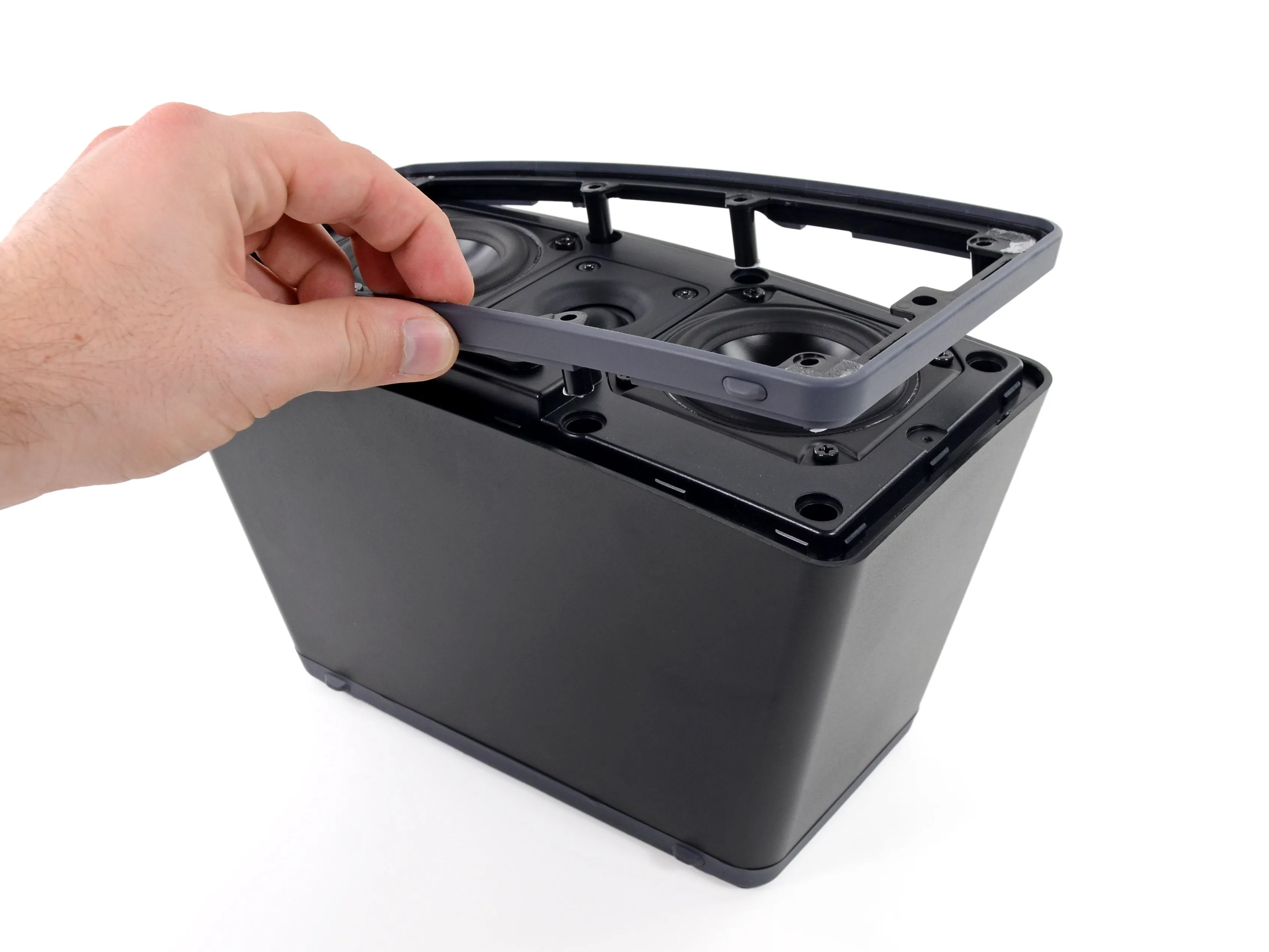

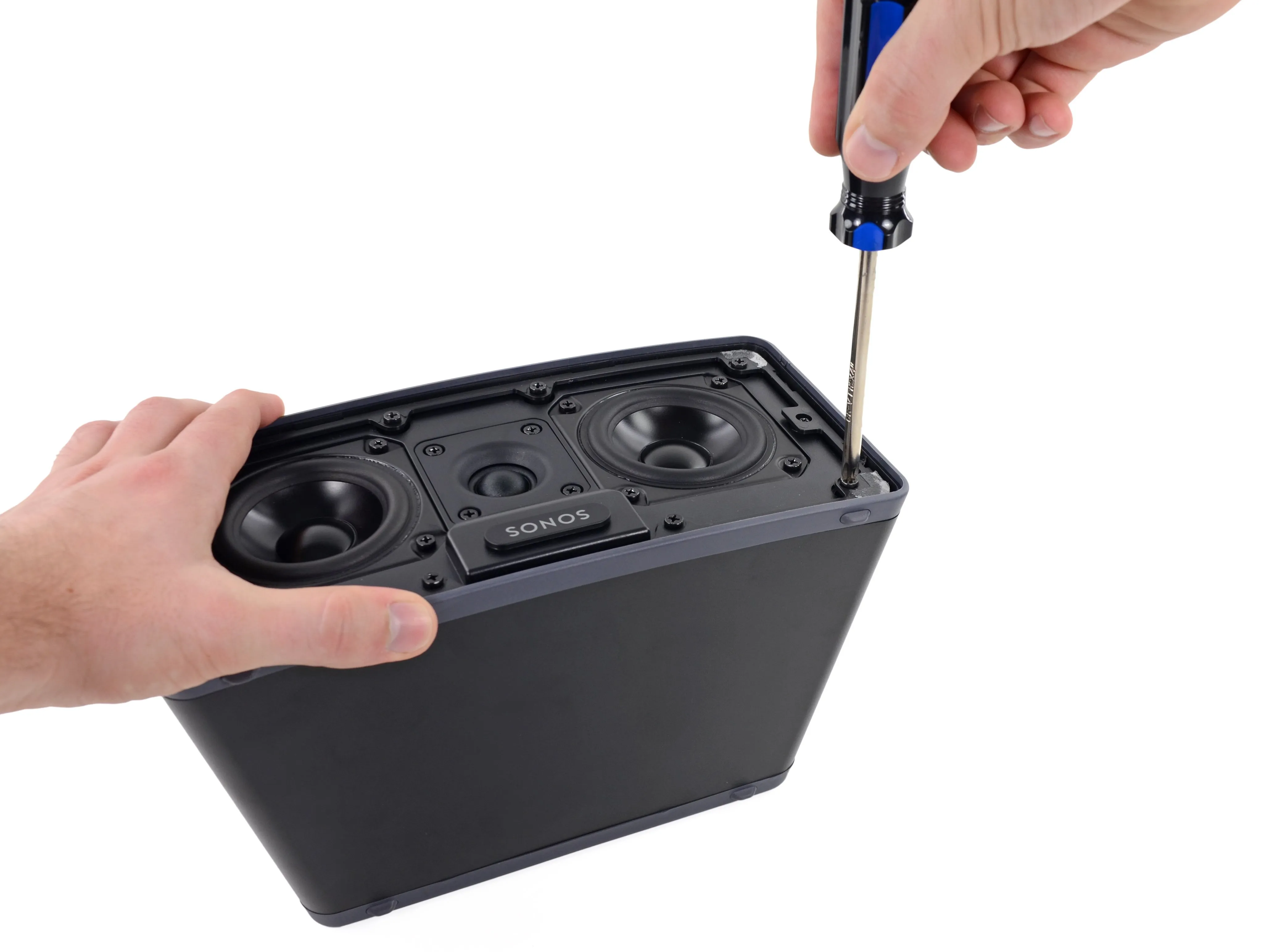

• А вот и инструмент, который мы обычно не достаем из своего арсенала, - мощная отвертка Phillips #2.

• Хотя в наши наборы бит входят биты № 2, маленькая отвертка оставит вас с некоторыми очень бугристые предплечья.

• Десять винтов спустя, передняя панель уже на пути к выходу.

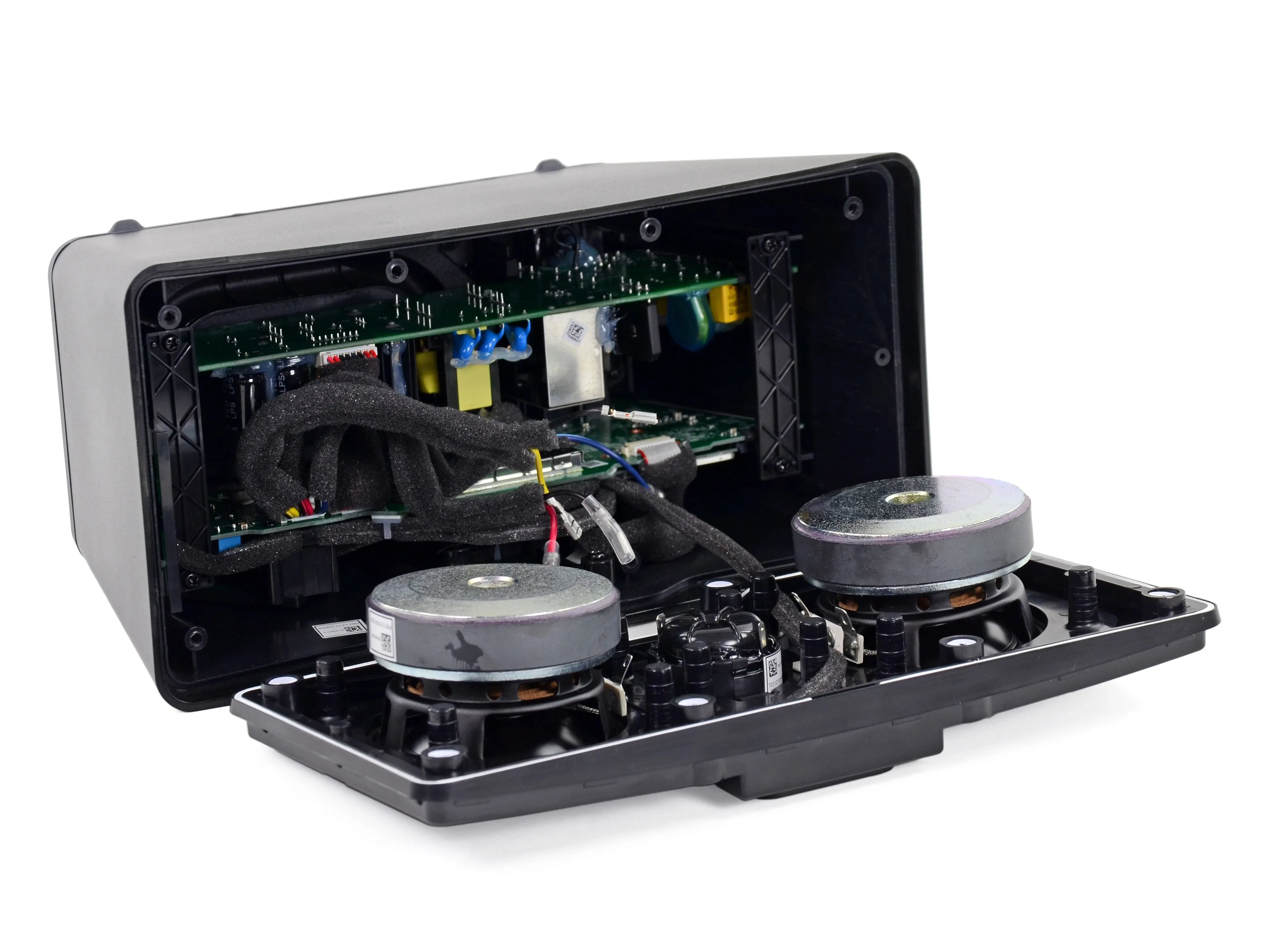

Шаг 6

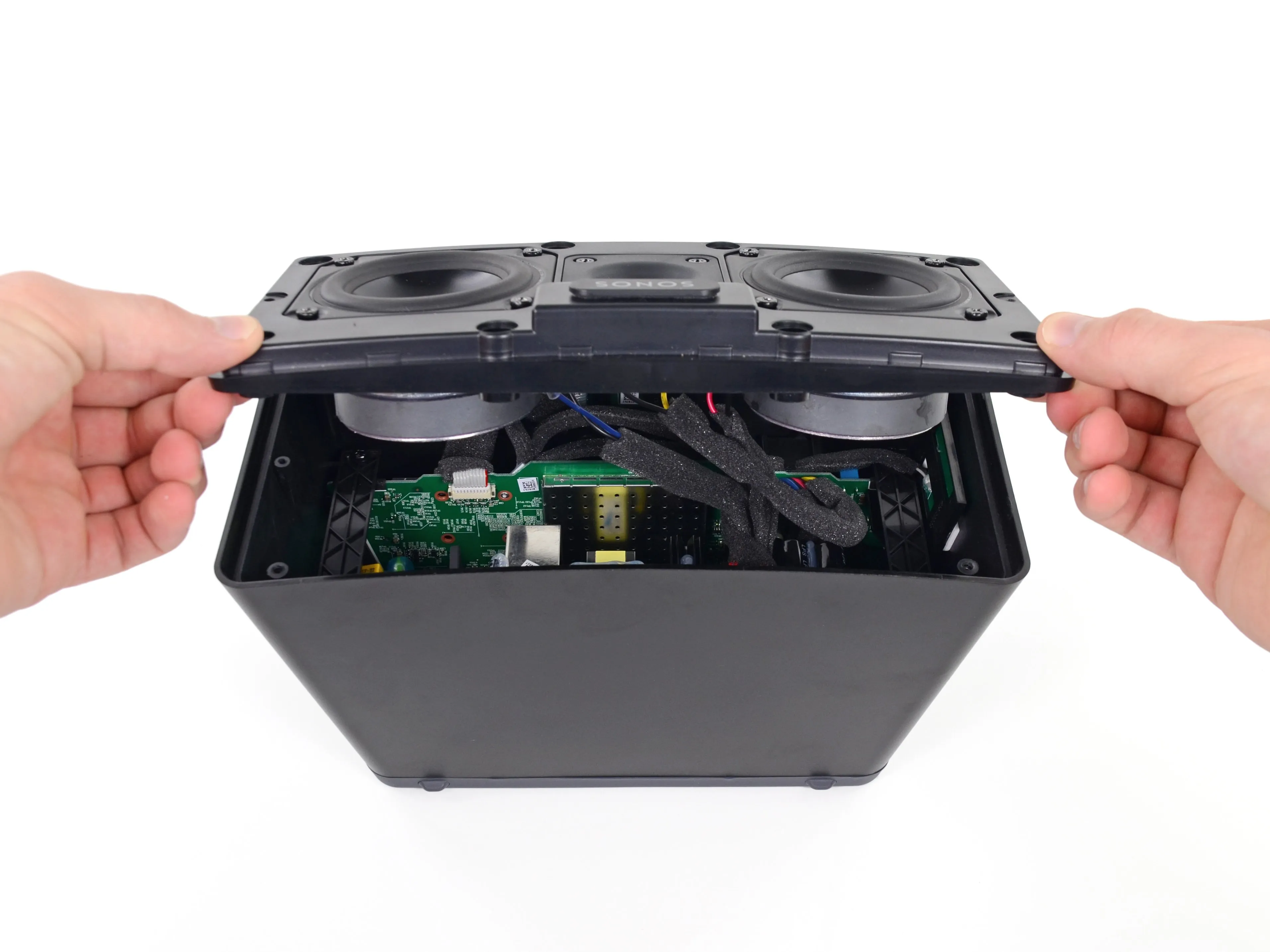

• Вот что значит открыть ящик Пандоры. Будем надеяться, что это действие не приведет к серьезным и далеко идущим последствиям.

• Внутри Sonos Play:3 - игровая площадка из проводов и печатных плат, расположенных методично для экономии места.

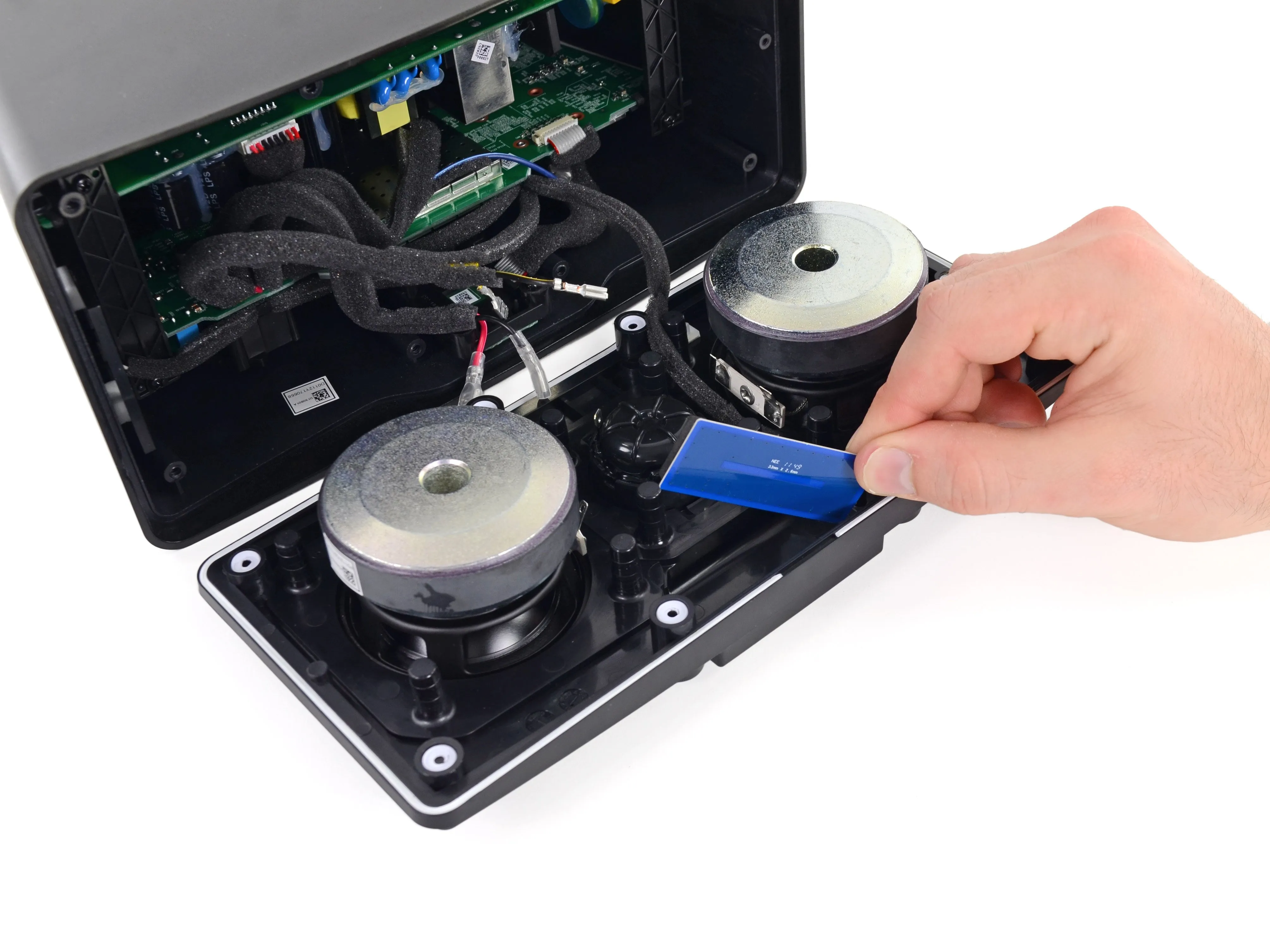

• Прежде чем освободить переднюю панель, необходимо отсоединить провода динамиков и вытащить то, что, судя по всему, является антенной Wi-Fi.

• Если для Sonos требуется сетевой кабель, то для чего нужен этот? Подробнее об этом через несколько шагов...

Шаг 7

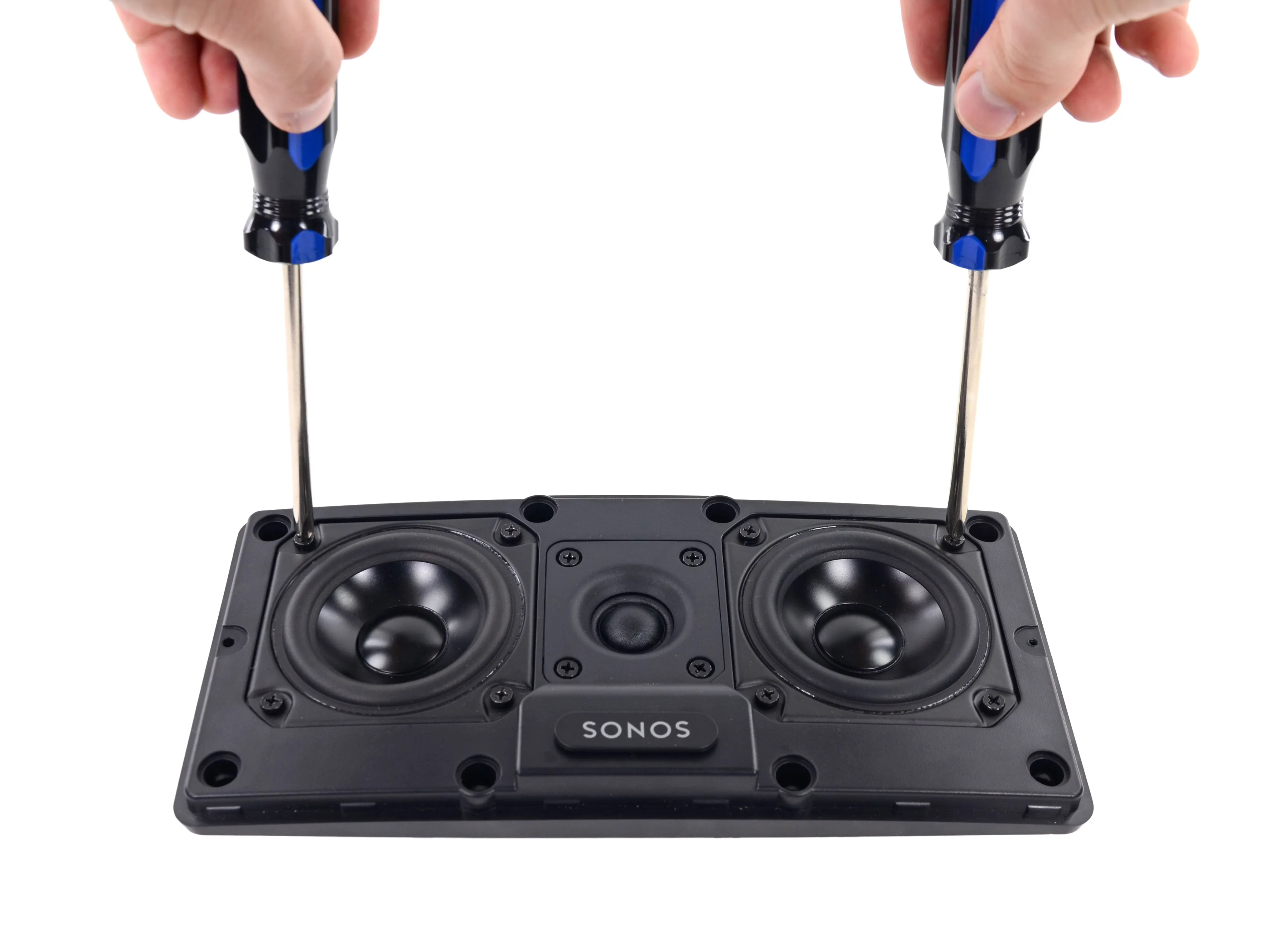

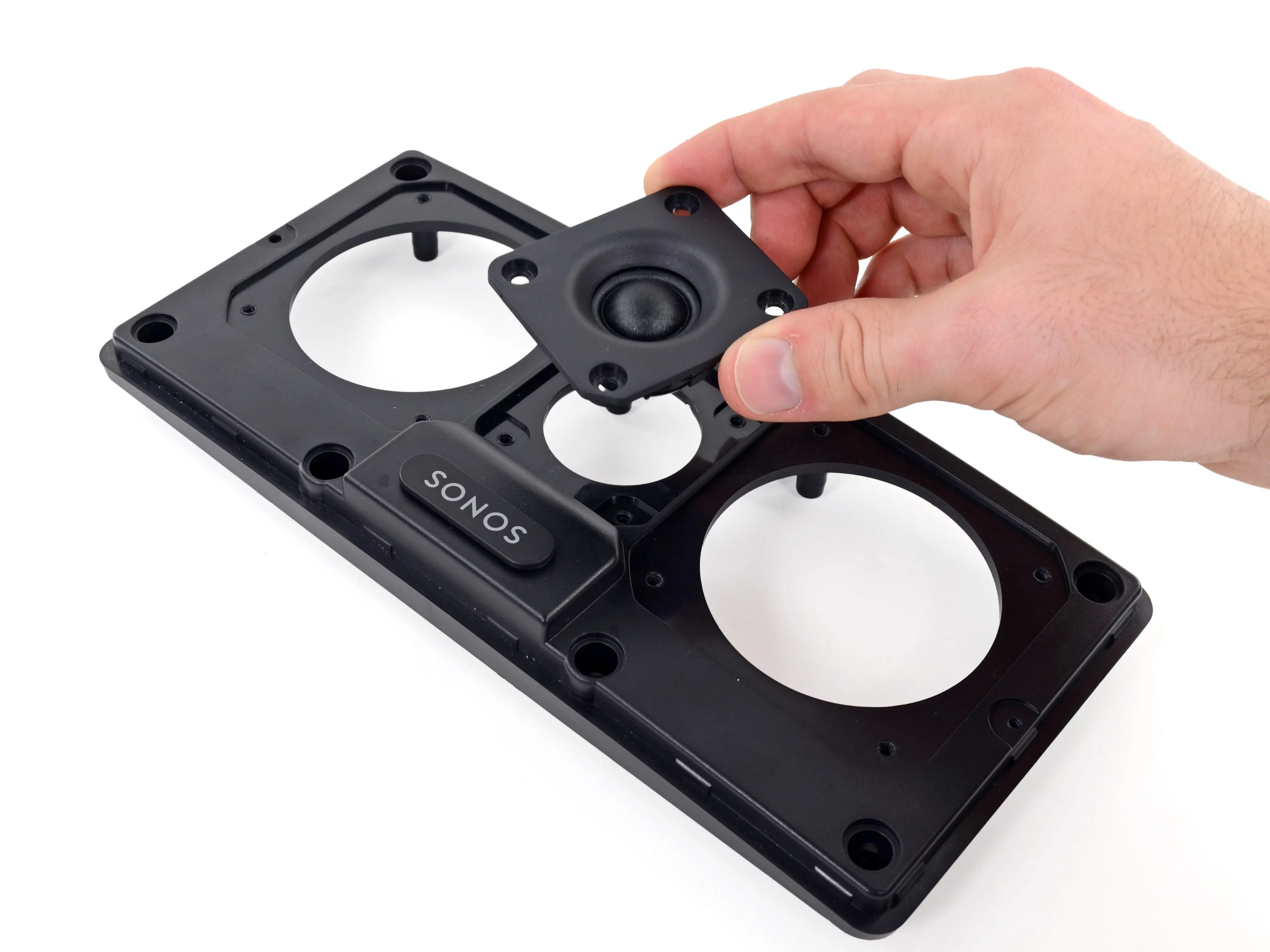

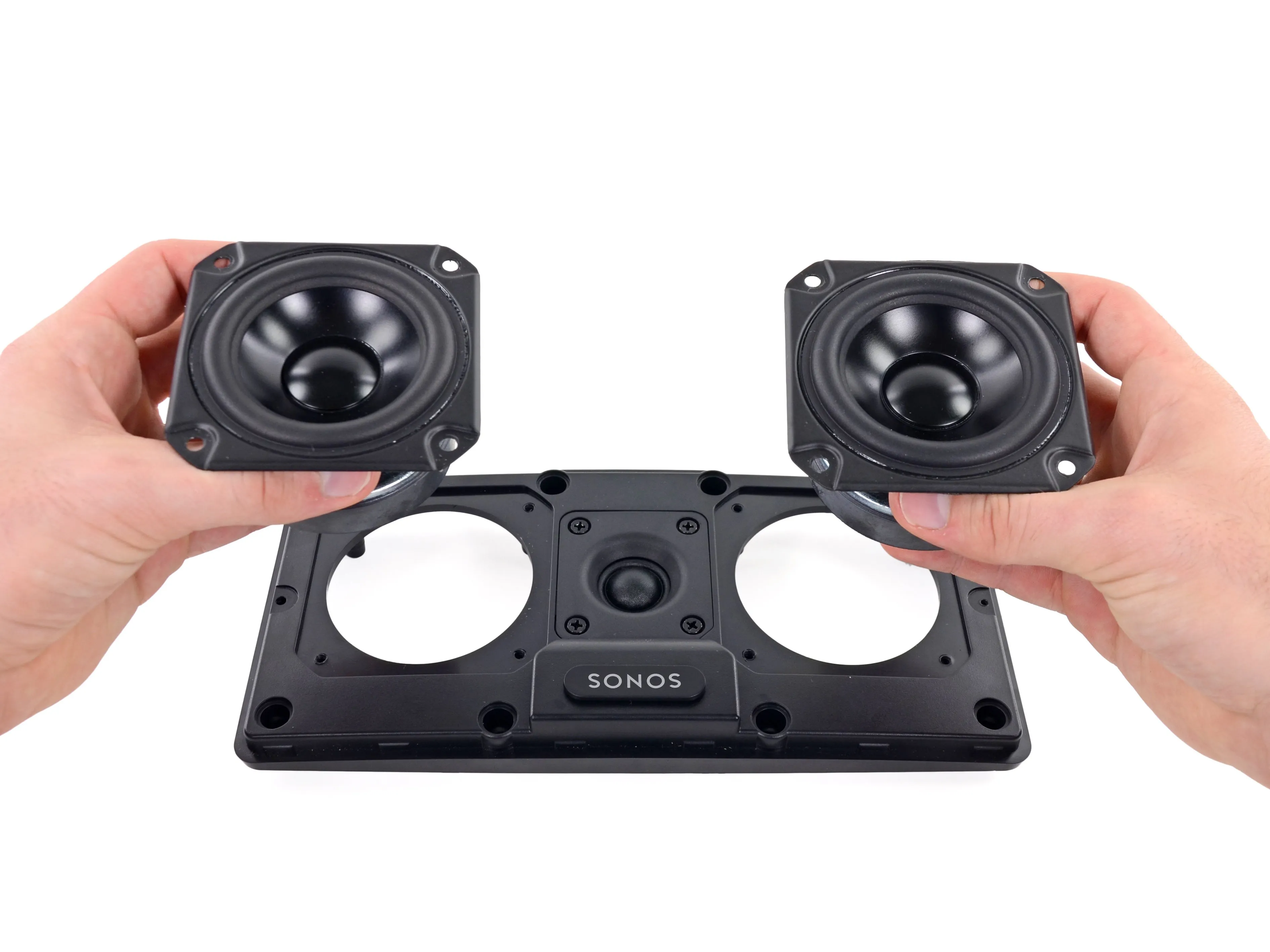

• Насколько сложно заменить два среднечастотных динамика и один высокочастотный динамик? Не очень сложно. Каждый из них удерживается четырьмя винтами Phillips, а всего их двенадцать, чтобы вытащить трифекту музыкальных излучателей.

• Вытащив эти динамики из передней панели, мы, возможно, сможем установить туда что-нибудь побольше.

Комментарии к шагу

Я думаю, что ссылка на MTX Jackhammer изменилась на эту.

https://international.mtx.com/jackhammer-...

Можете ли вы просто предоставить спецификации для поиска? Ссылки больше не действительны.

Шаг 8

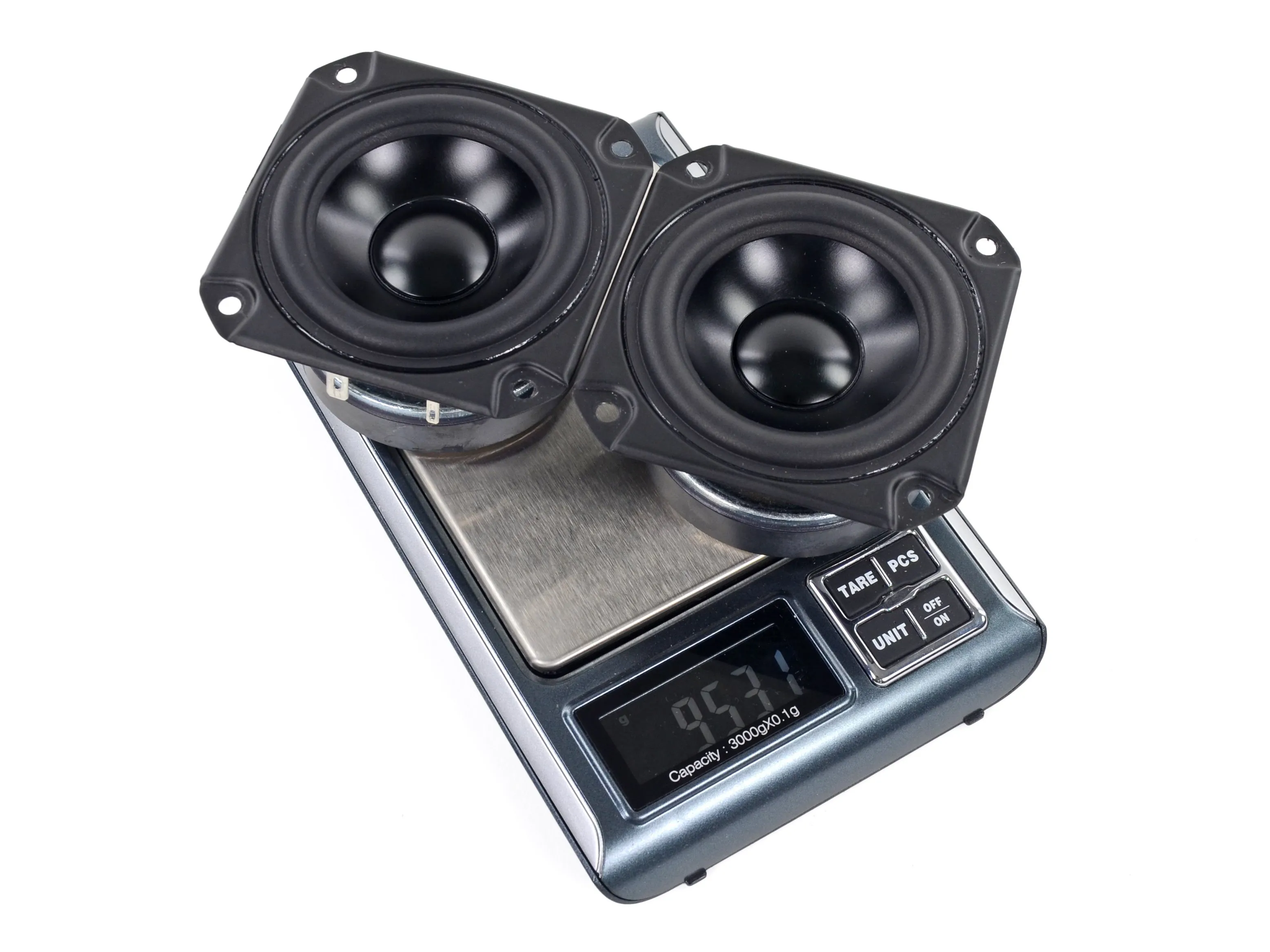

• Среднечастотные динамики оснащены довольно внушительными постоянными магнитами, на которые приходится 37% от общего веса устройства в 5,7 фунтов.

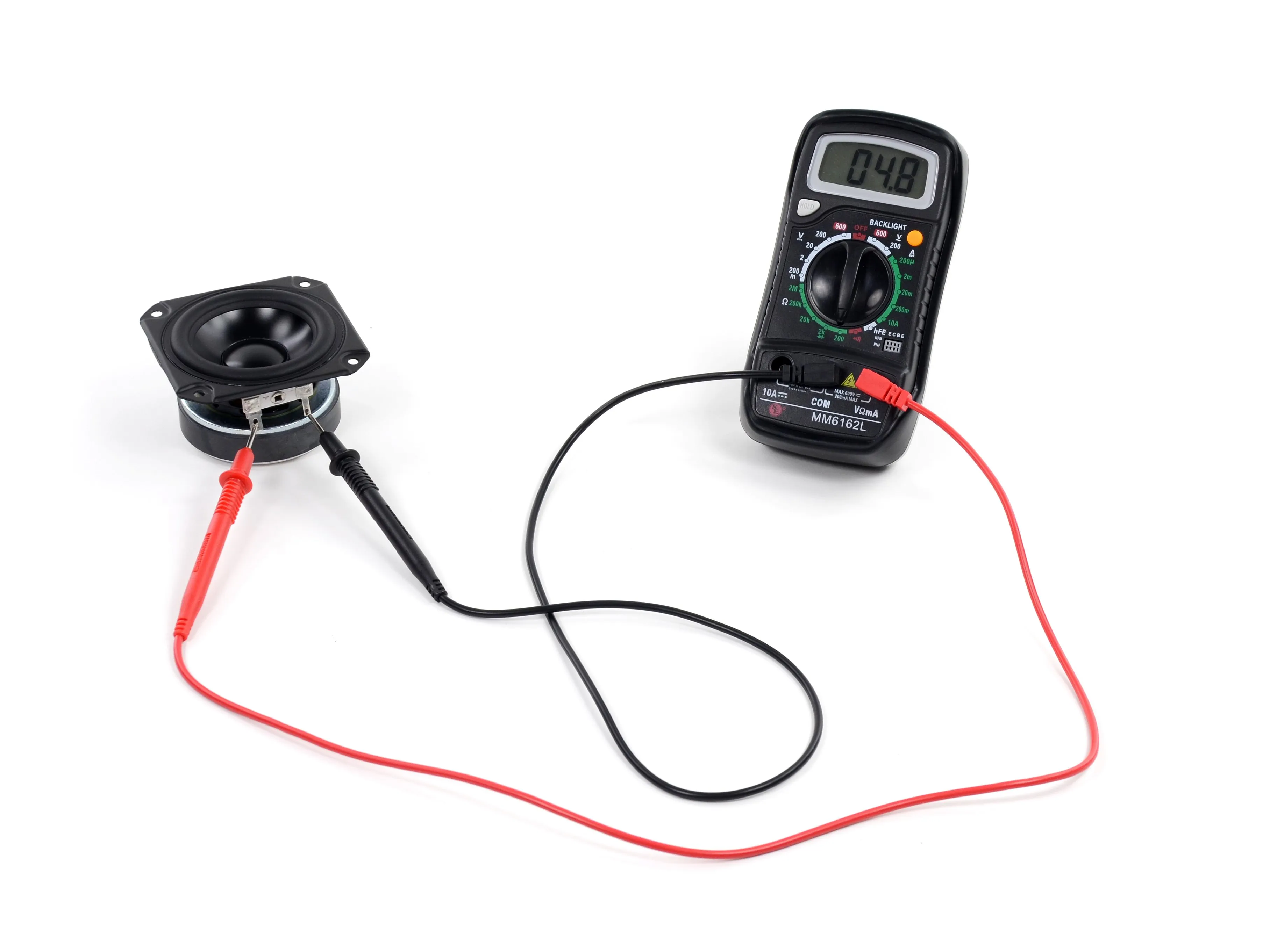

• Хотите больше спецификаций динамиков? Мы тоже. Так как Sonos не говорит о них, мы решили немного поизучать их. Вот что у нас получилось:

• 2 ¾-дюймовых среднечастотных динамика (2 дюйма композитные диффузоры)

• Измеренное сопротивление 4,8 Ом

• 1' твитер с шелковым куполом

• 3,7 Ом измеренное сопротивление (твитер)

• Почему мы подчеркиваем, что это измеренные сопротивления? Хотя номиналы колонок указаны в омах, единицах измерения сопротивления, на самом деле это значения импеданса, который зависит от конкретной частоты воспроизведения. Импеданс домашних стереоколонок обычно составляет 8 Ом, но поскольку мультиметр может измерять только сопротивление, наше измерение будет меньше.

Шаг 9

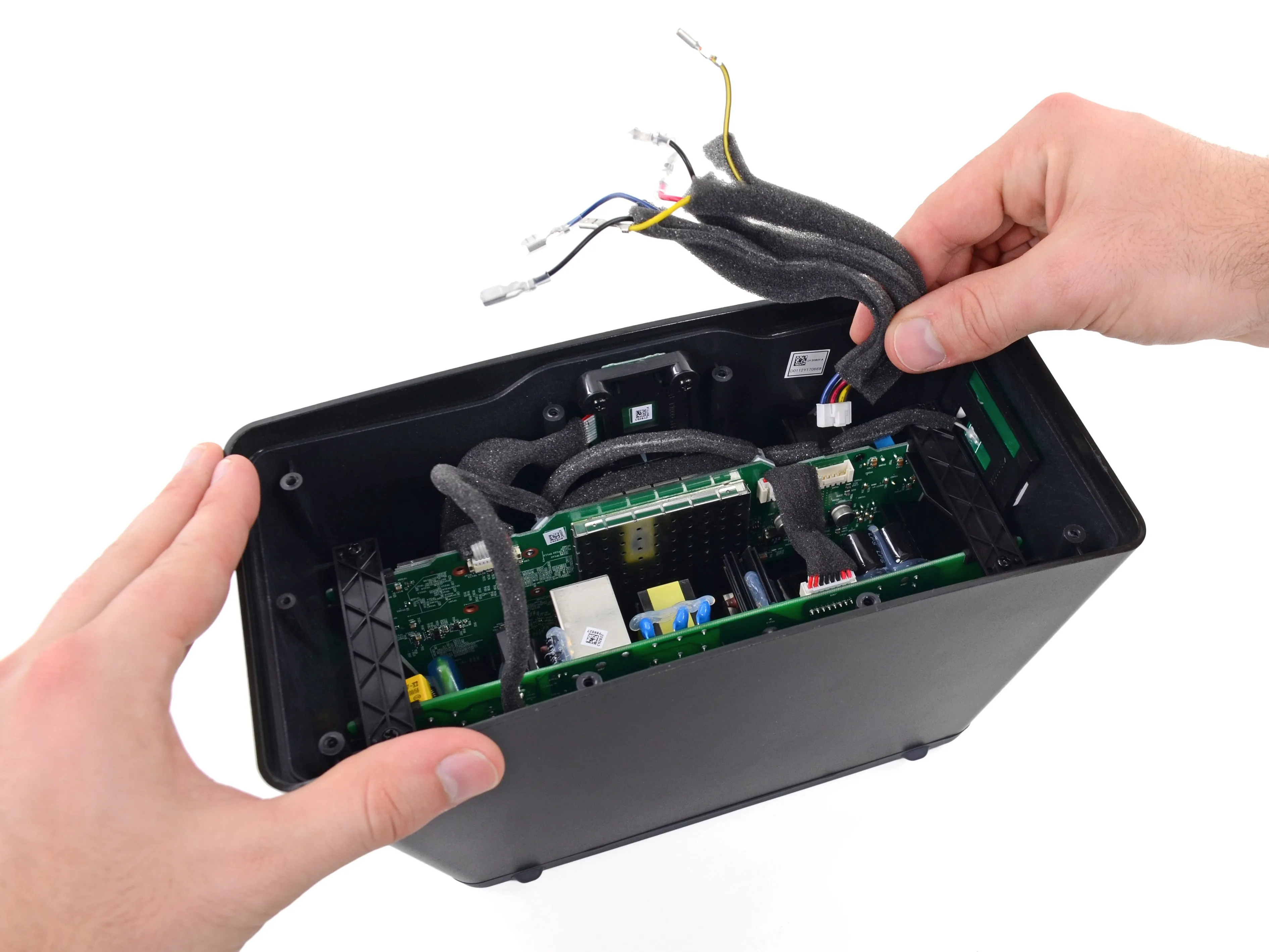

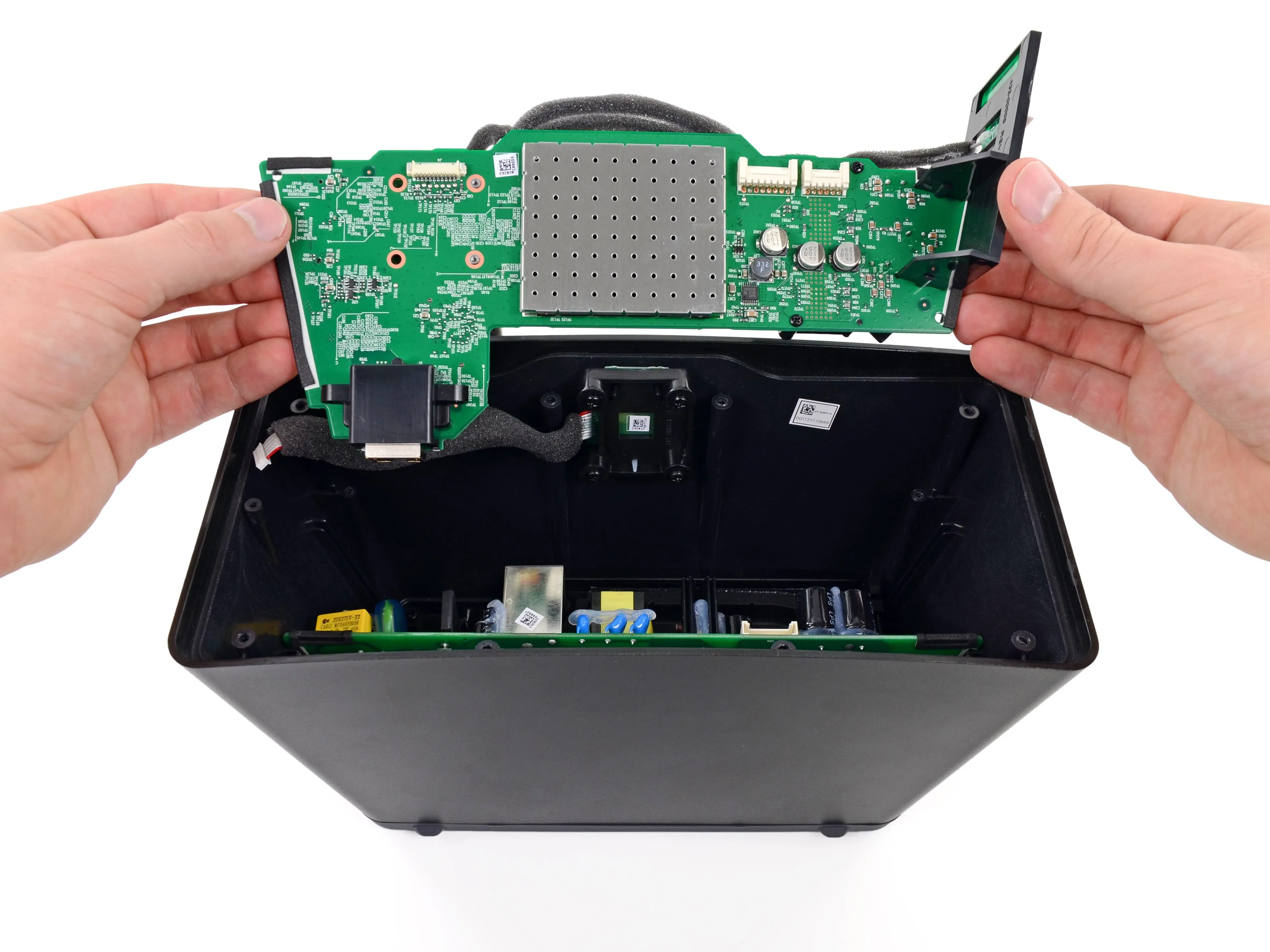

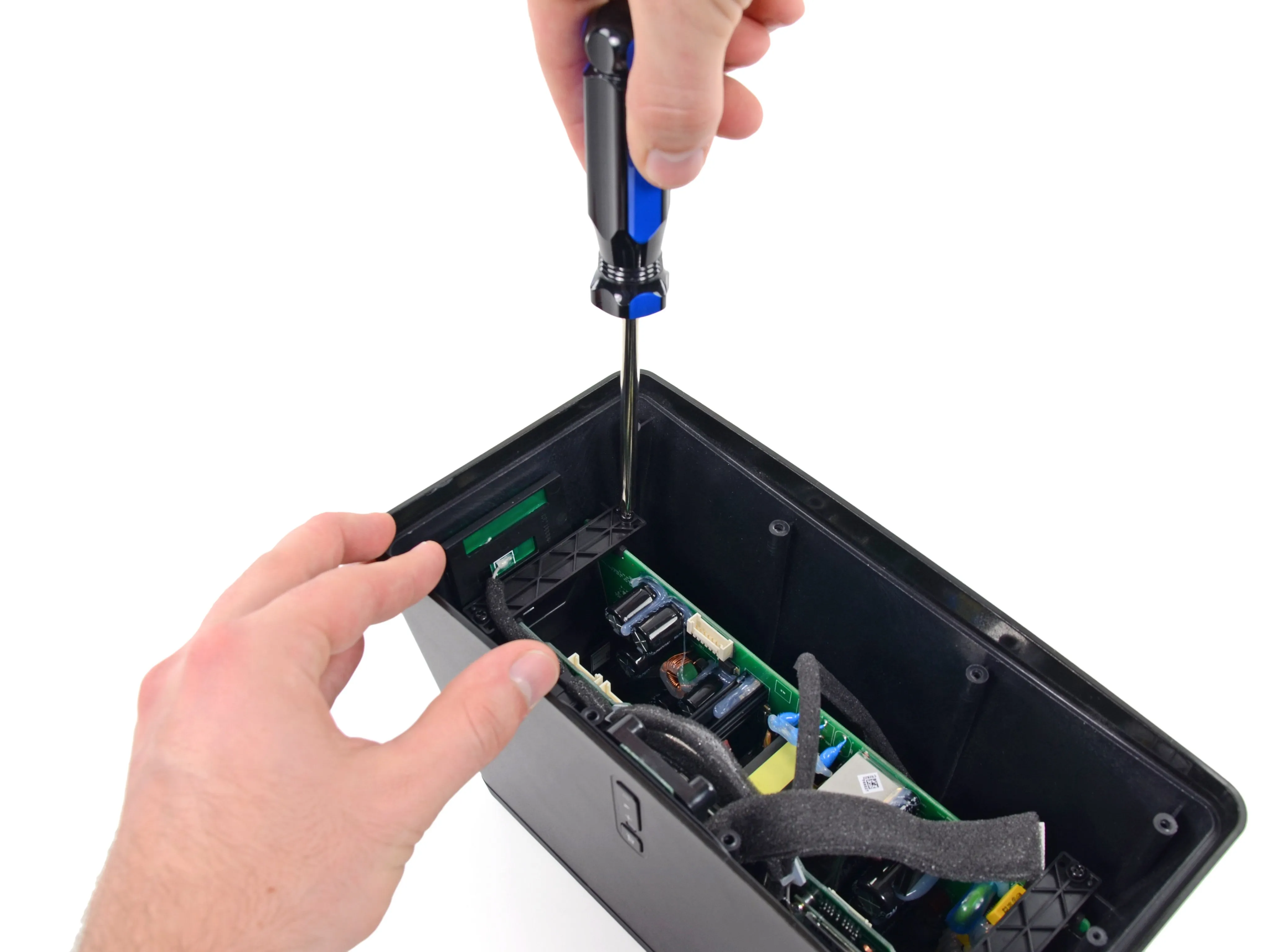

• Добраться до материнской платы Play:3 не было сложной задачей, хотя для этого и пришлось победить Hydra кабели, а также несколько крестообразных винтов.

• Какие бы препятствия ни стояли на нашем пути, мы пройдем путь чтобы разобрать это устройство.

Шаг 10

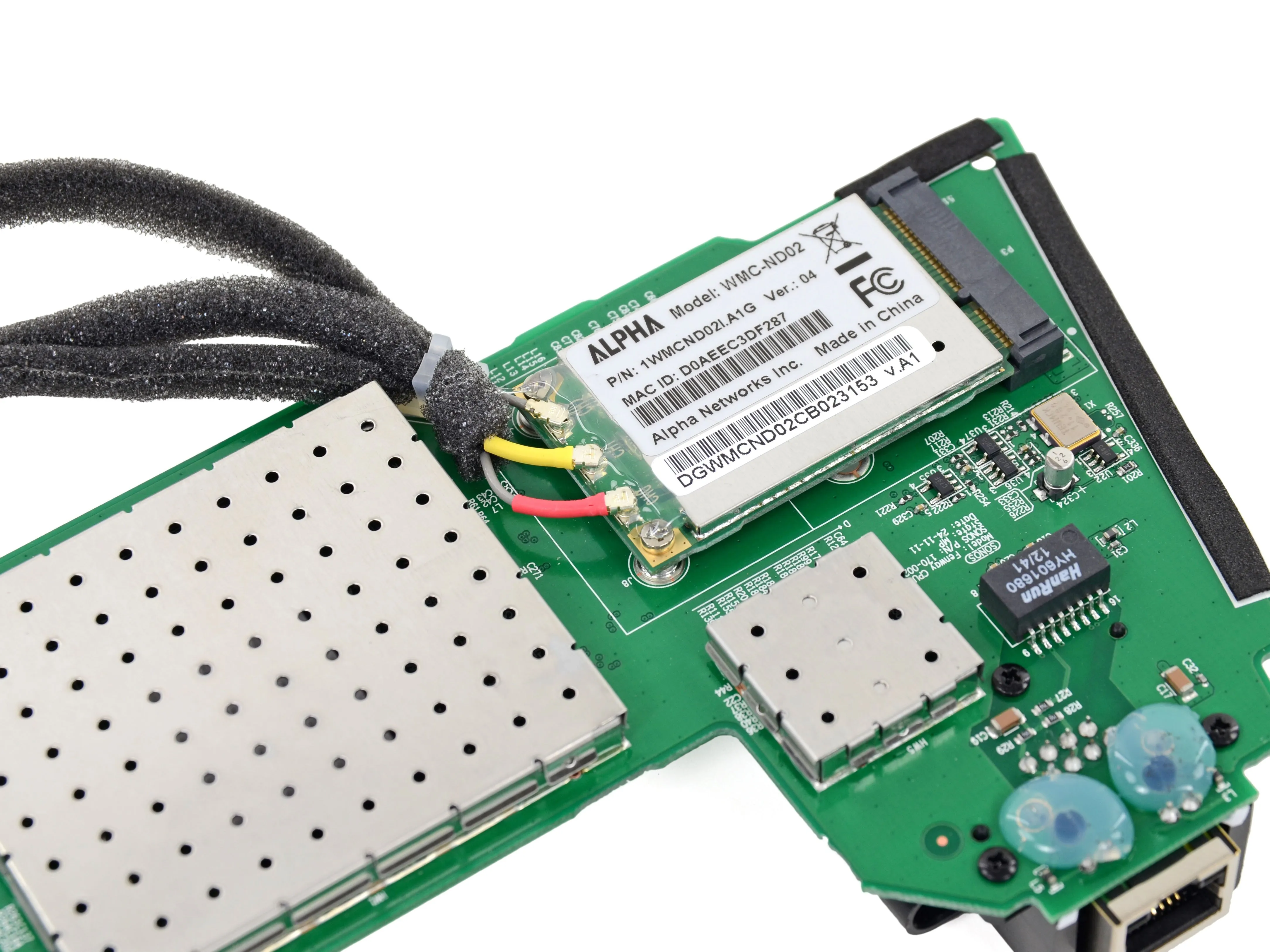

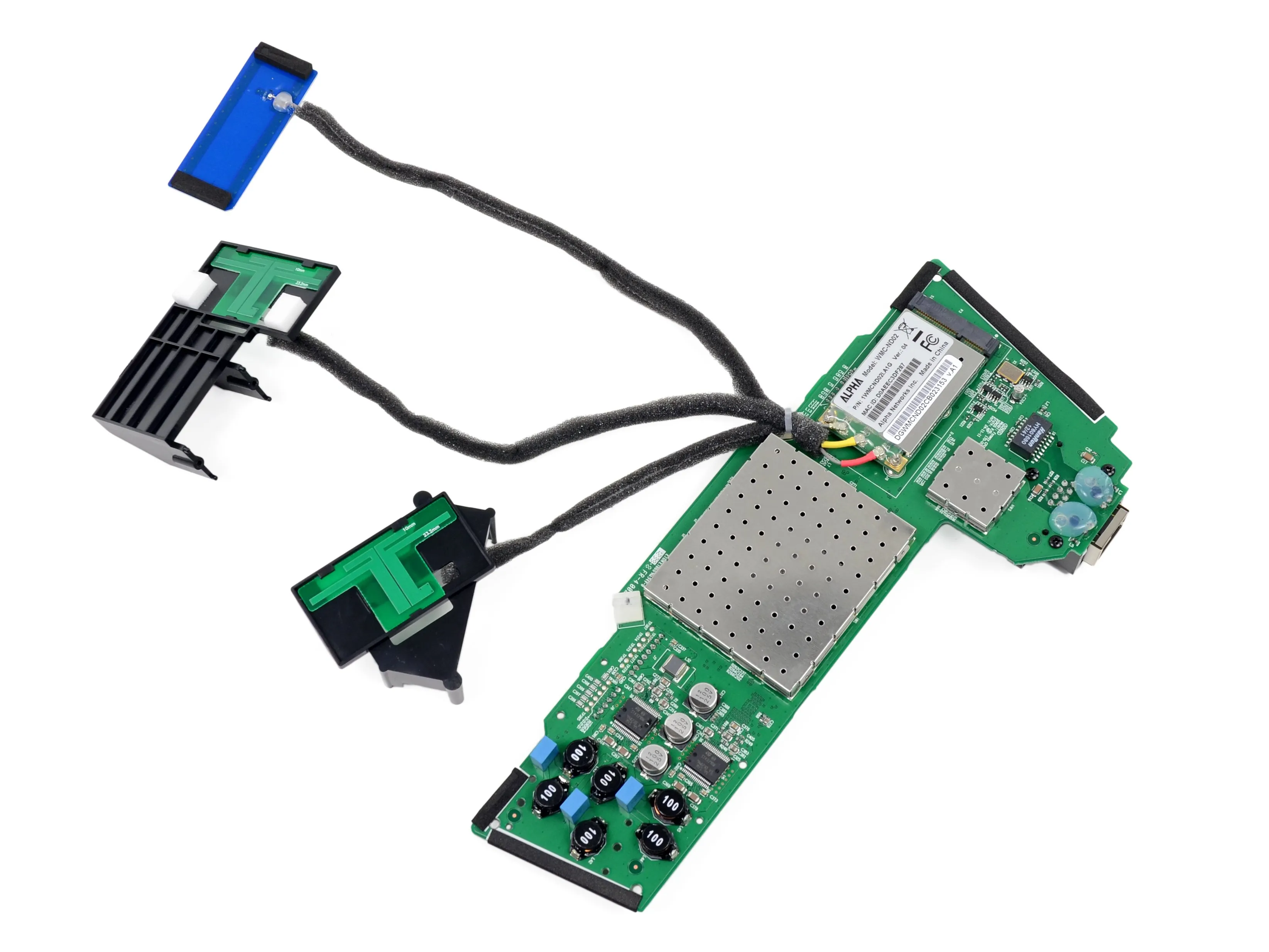

• В Sonos Play:3 мы обнаружили три антенны, все они были прикреплены к коммуникационной плате на материнской плате и держались на месте с помощью мягкого клея.

• Через комбинацию этих трех антенн Play:3 обменивается данными по сети SonosNetфирменной беспроводной ячеистой сети, которая соединяет плеер с Sonos Bridge или другим плеером (но не с домашней беспроводной сетью).

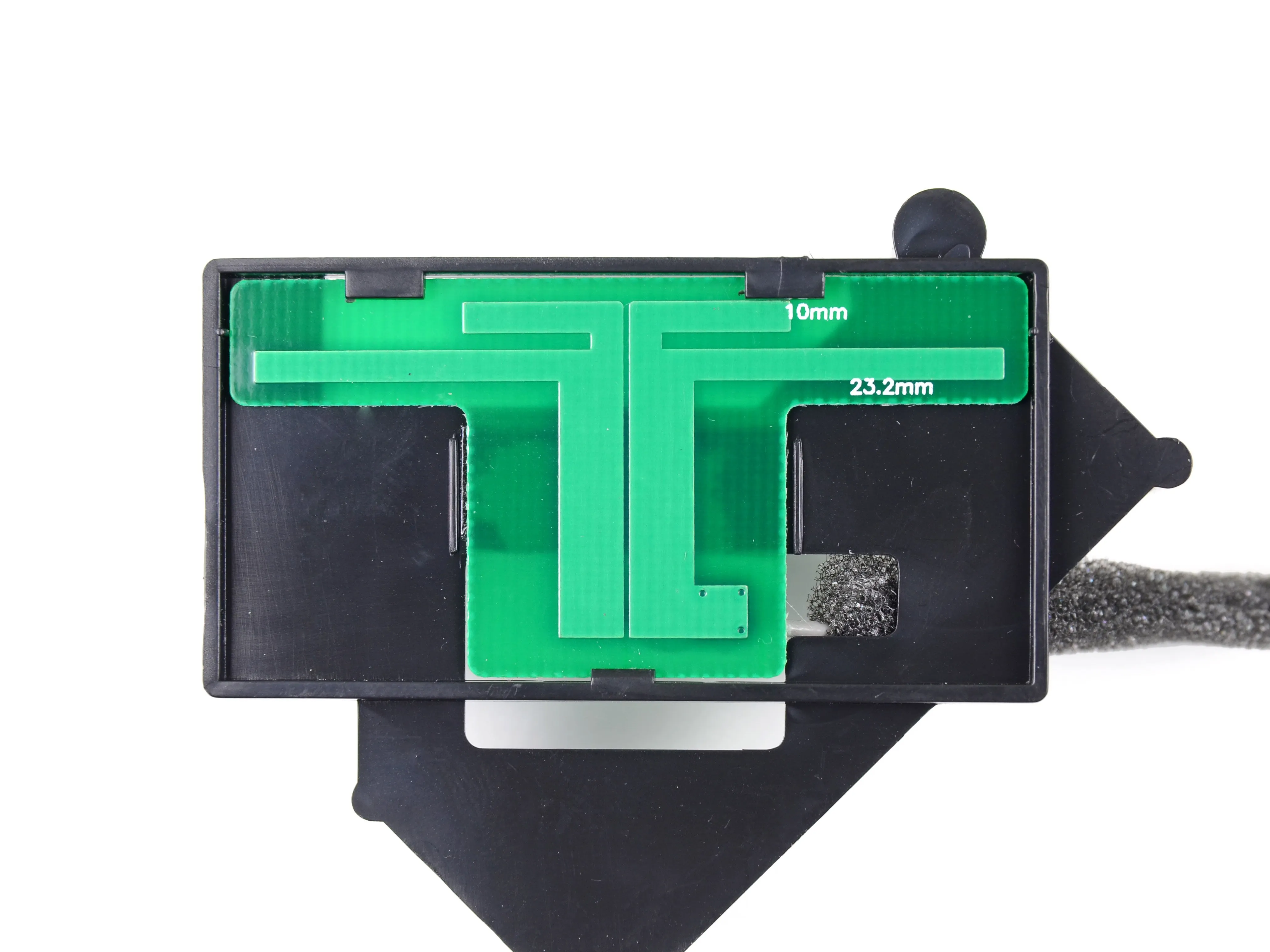

• На плате антенны указана длина шлейфов (10 и 23,2 мм). Похоже, что конструкция антенны представляет собой перевернутая F-антеннараспространенной в малой электронике и реализованной для уменьшения размера антенны и улучшения многовходового многовыходного сигнала (MIMO).MIMO) систем.

Шаг 11

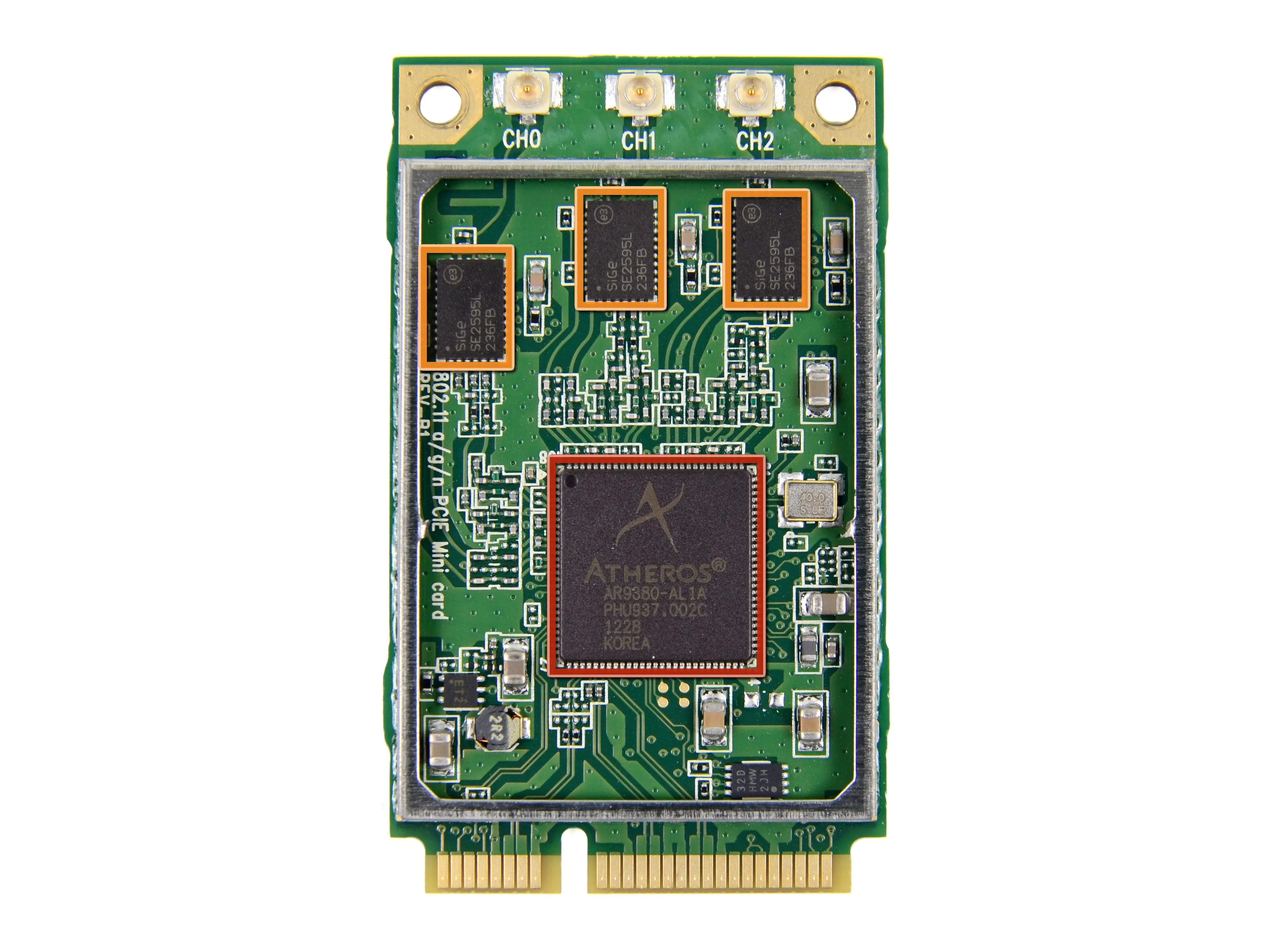

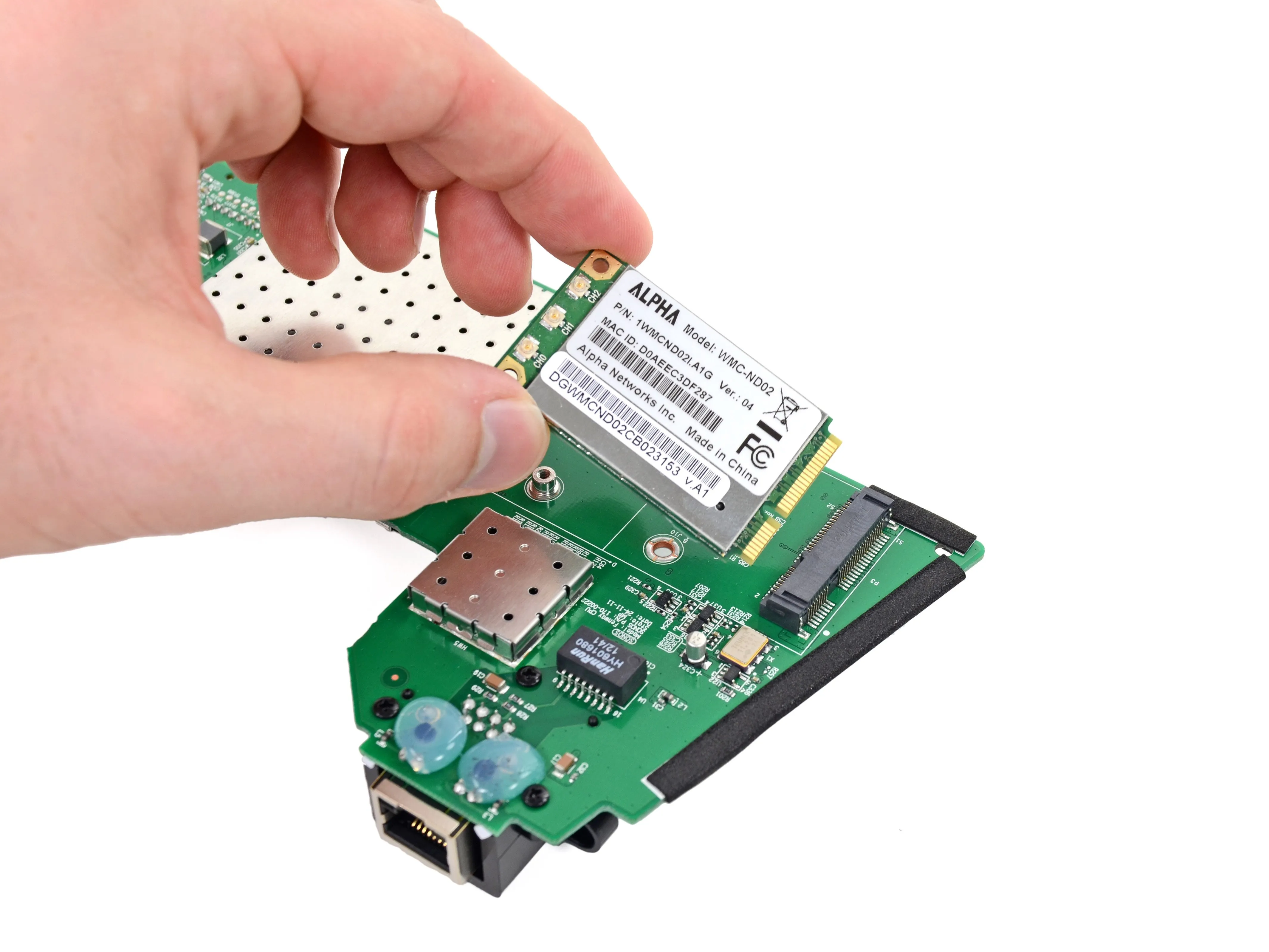

• Вытащив коммуникационную карту с материнской платы, можно обнаружить микросхемы, отвечающие за ее работу:

• Qualcomm Atheros AR9380 однокристальная система, 2,4/5 ГГц, 3-потоковое решение 802.11a/b/g/n с технологией SST3

• Skyworks SE2595L двухдиапазонная передняя панель беспроводной локальной сети 802.11n

Шаг 12

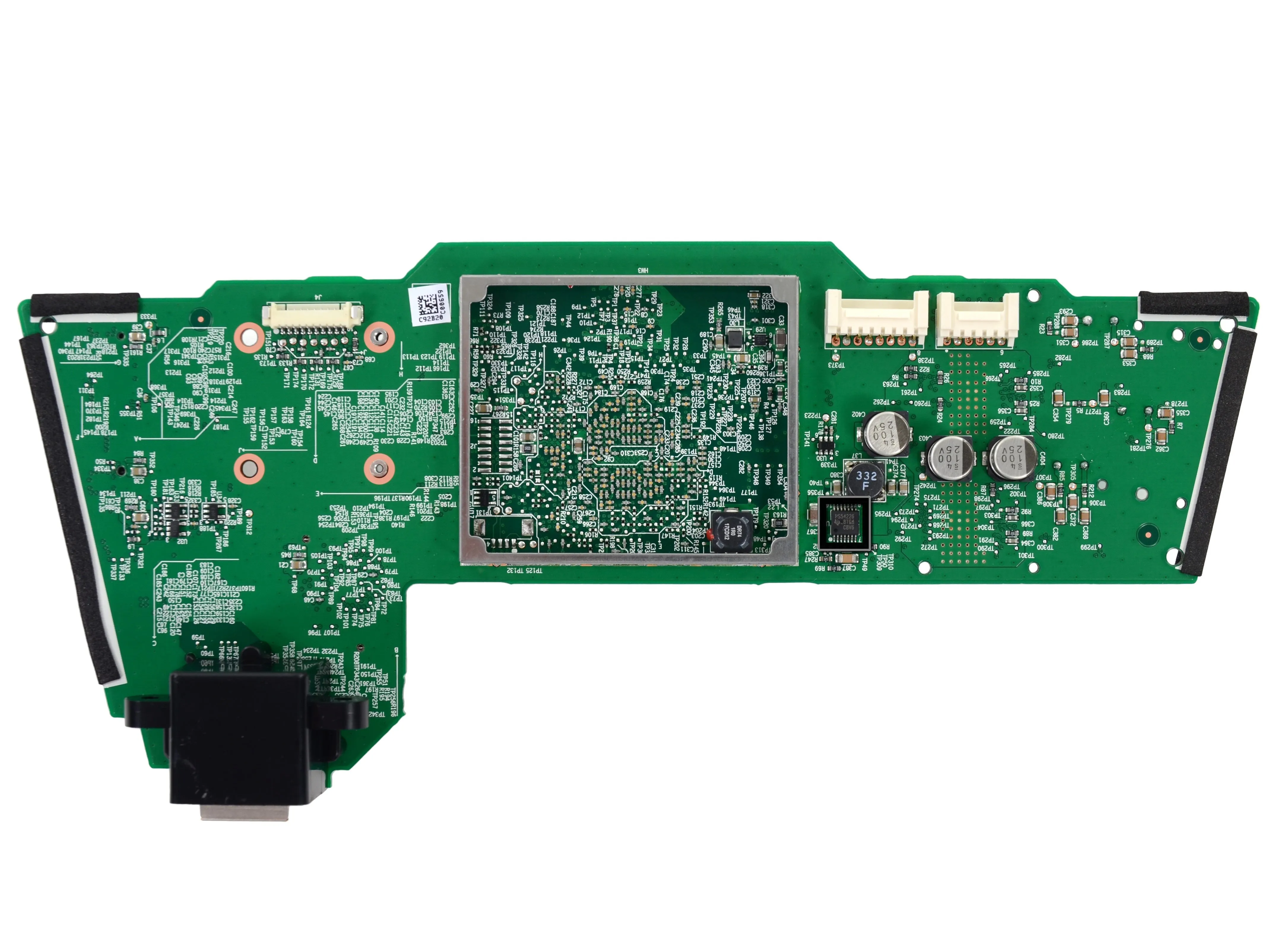

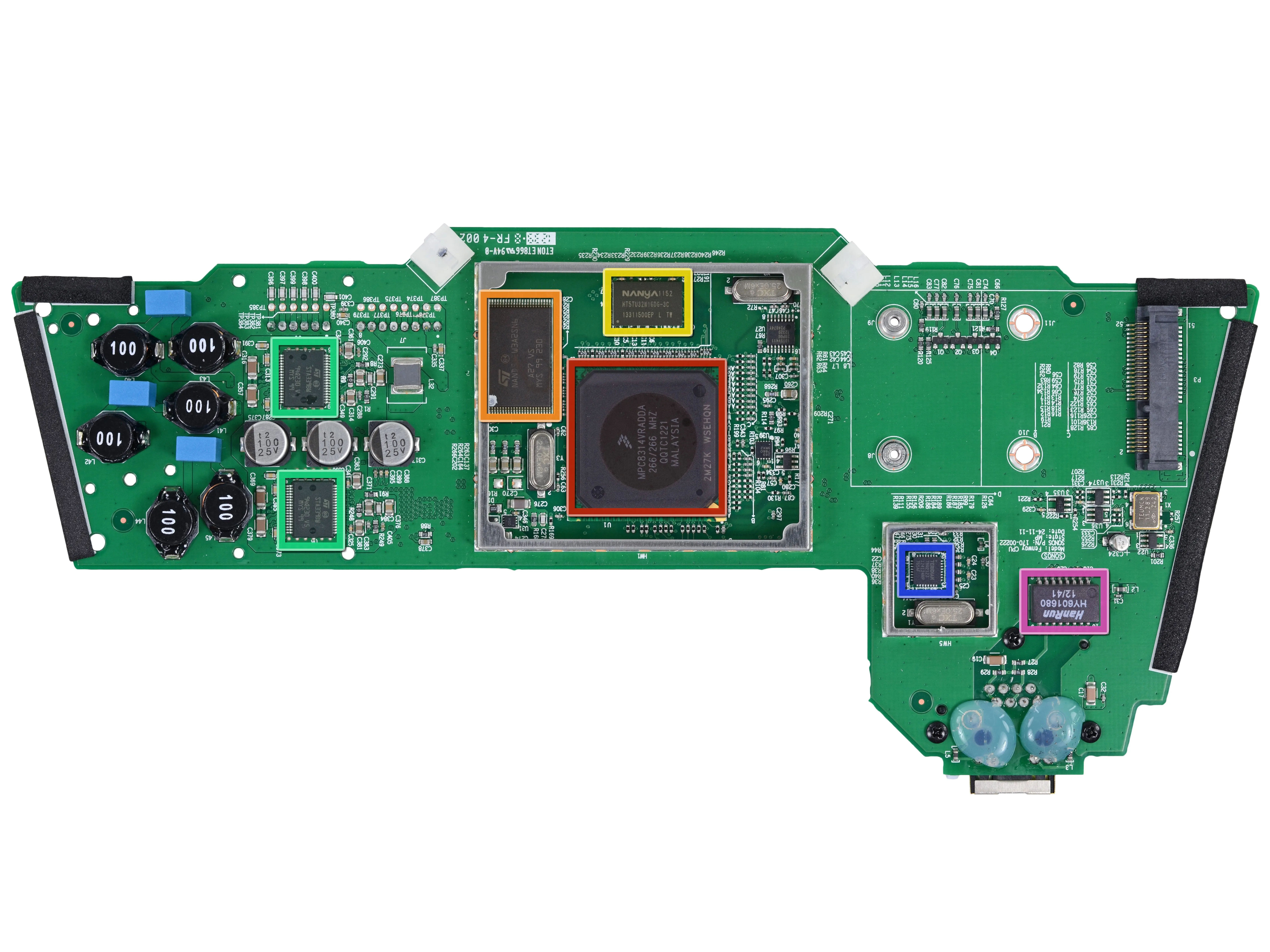

• Сняв и разобрав материнскую плату, мы, наконец, увидим управление, стоящее за музыкой. Это устройство питается от следующих заметных микросхем:

• MPC8314VRADDA маломощный процессор PowerQUICC II pro 266 МГц

• STMicroelectronics NAND 512W3A2SN6

• Nanya NT5TU32M16DG-3C 512 Мб оперативной памяти DDR2

• STMicroelectronics STA339BW 2.1-канальная высокоэффективная цифровая аудиосистема, способная выдавать 2 x 20 Вт на 8 Ω при напряжении 18 В (мы предполагаем, что эти две микросхемы составляют 'три цифровых усилителя класса D', перечисленных на сайте Sonos)

• Maxim 78Q2123 10/100 быстрый Ethernet MicroPHY

• HanRun HY601680 Трансформаторный модуль 10/100Base-T

• На задней стороне: Texas Instruments TPS54226 Входное напряжение 4,5 В - 18 В, синхронный понижающий SWIFT-преобразователь 2 А

Шаг 13

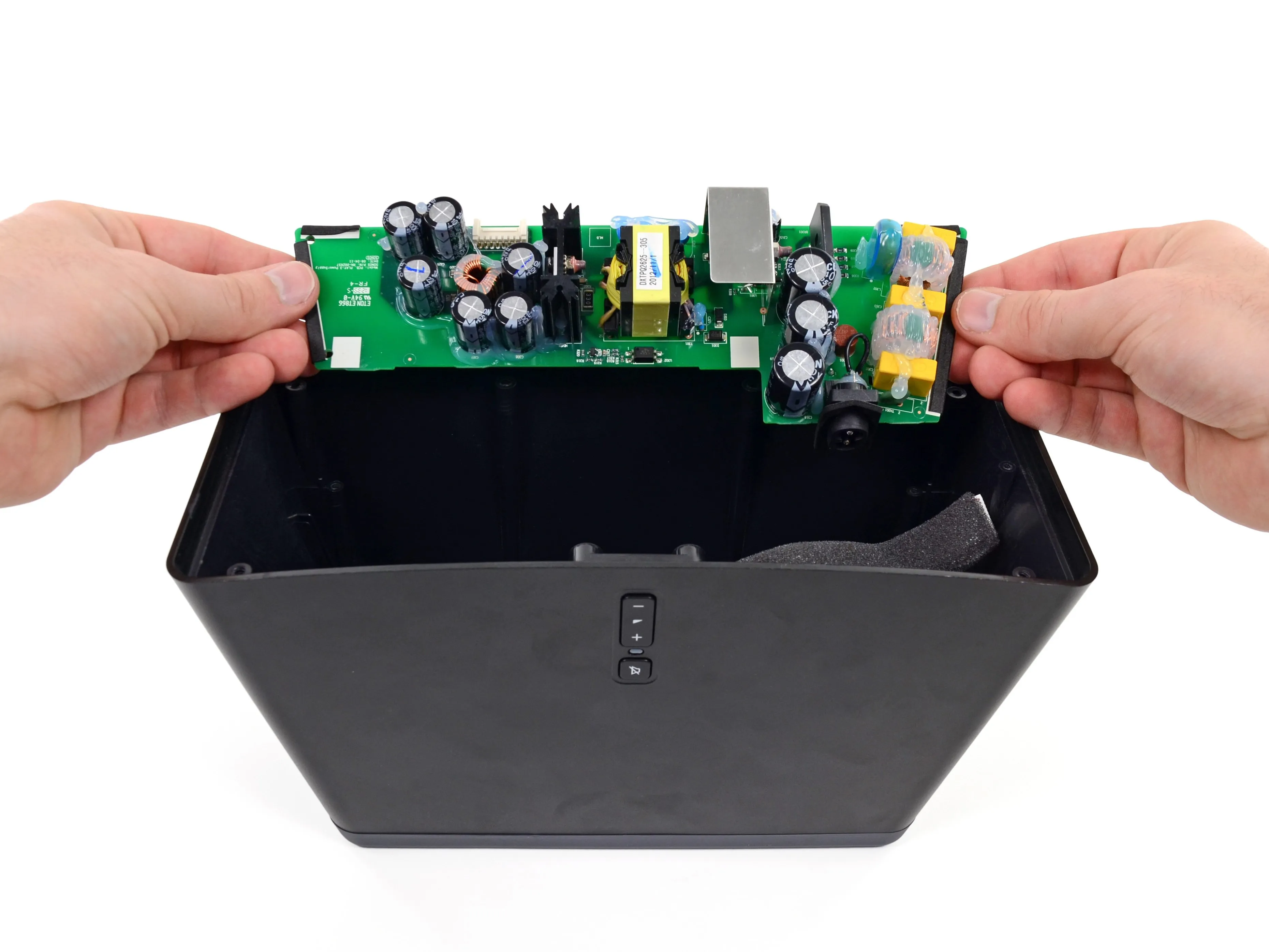

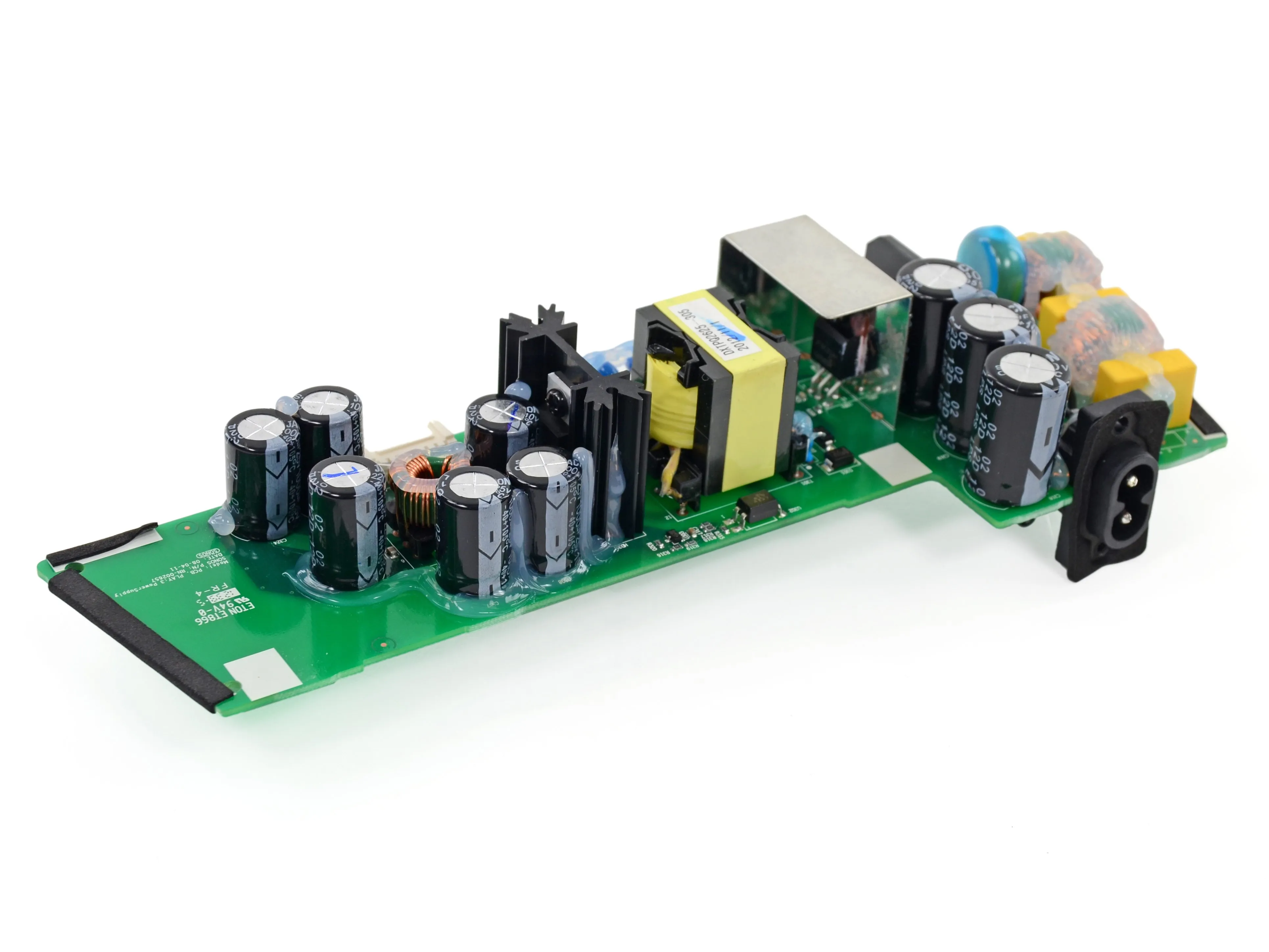

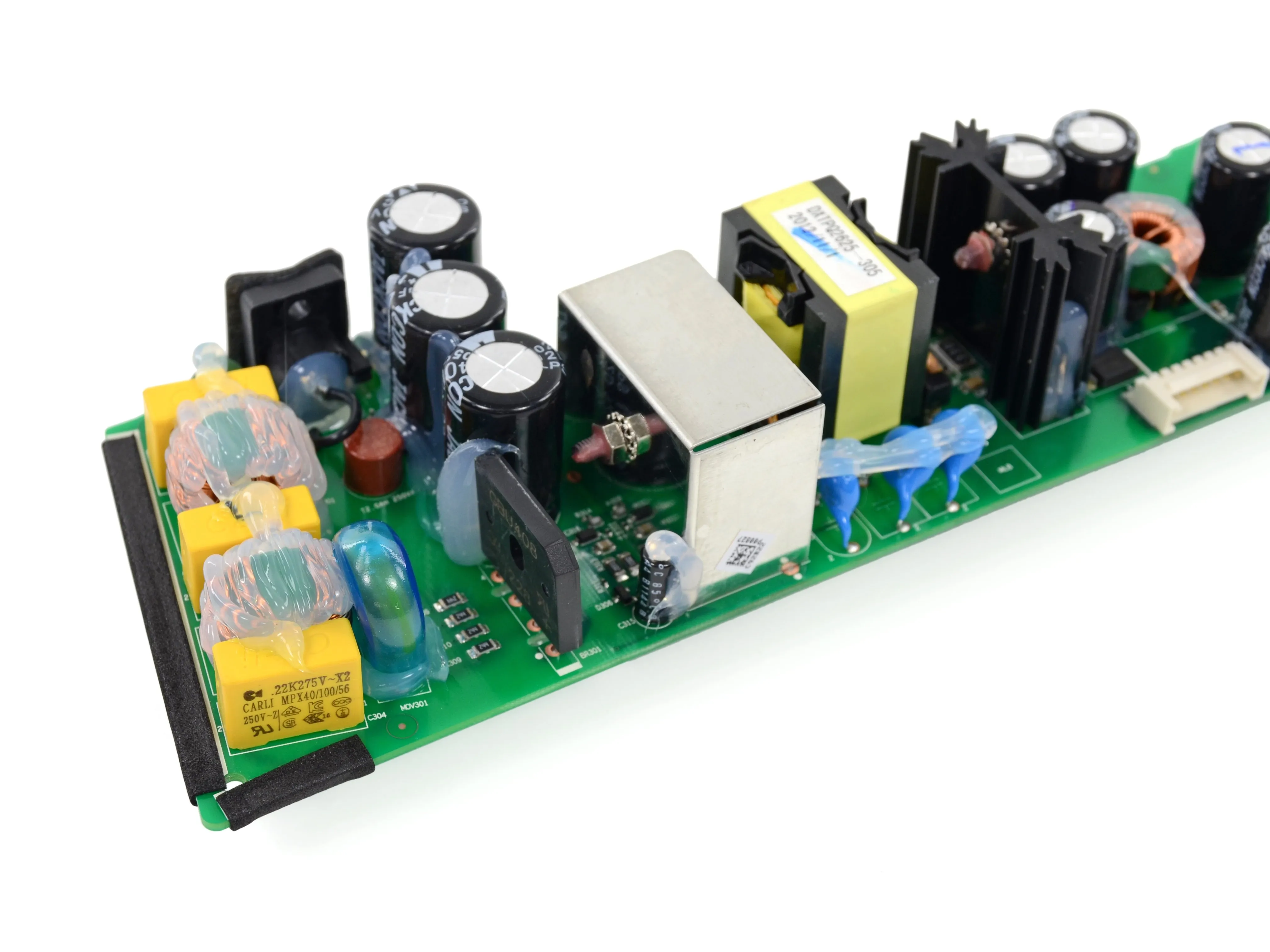

• Соблюдая осторожность, мы аккуратно снимаем плату блока питания 'AC 120/240V, 50-60Hz, auto-switchable'.

• Перед нами возвышающийся мегаполис, населенный множеством конденсаторов и индукторов.

• Обратите внимание на капельки клея, разбрызганные по многим компонентам. Малейший дребезг или вибрация внутри Play:3 вызовет бурю (и, вероятно, возврат товара), поэтому все надежно приклеено на место.

Комментарии к шагу

Мы заметили недостаток в конструкции этой печатной платы после того, как починили уже довольно много подобных устройств. Винт, выходящий из радиатора рядом с крышками, сильно нагревается. Его близость к крышкам приводит к тому, что крышки вылетают и сжигают плату. Мы заменили многие колпачки на более надежные и отогнули их от винта как можно дальше, но в итоге они снова взрываются. Если увеличить пространство между этим винтом, выходящим из радиатора, и колпачками, то надежность устройства значительно повысится, и оно перестанет взрываться каждые 2-4 года использования.

Я закрываю поврежденный винт большим количеством горячего клея, чтобы хоть как-то изолировать тепло, и пока ни один из них не вернулся.

Здравствуйте, разобрав Play 3, я обнаружил, что у меня перегорела плата, есть ли способ получить замену?

Шаг 14

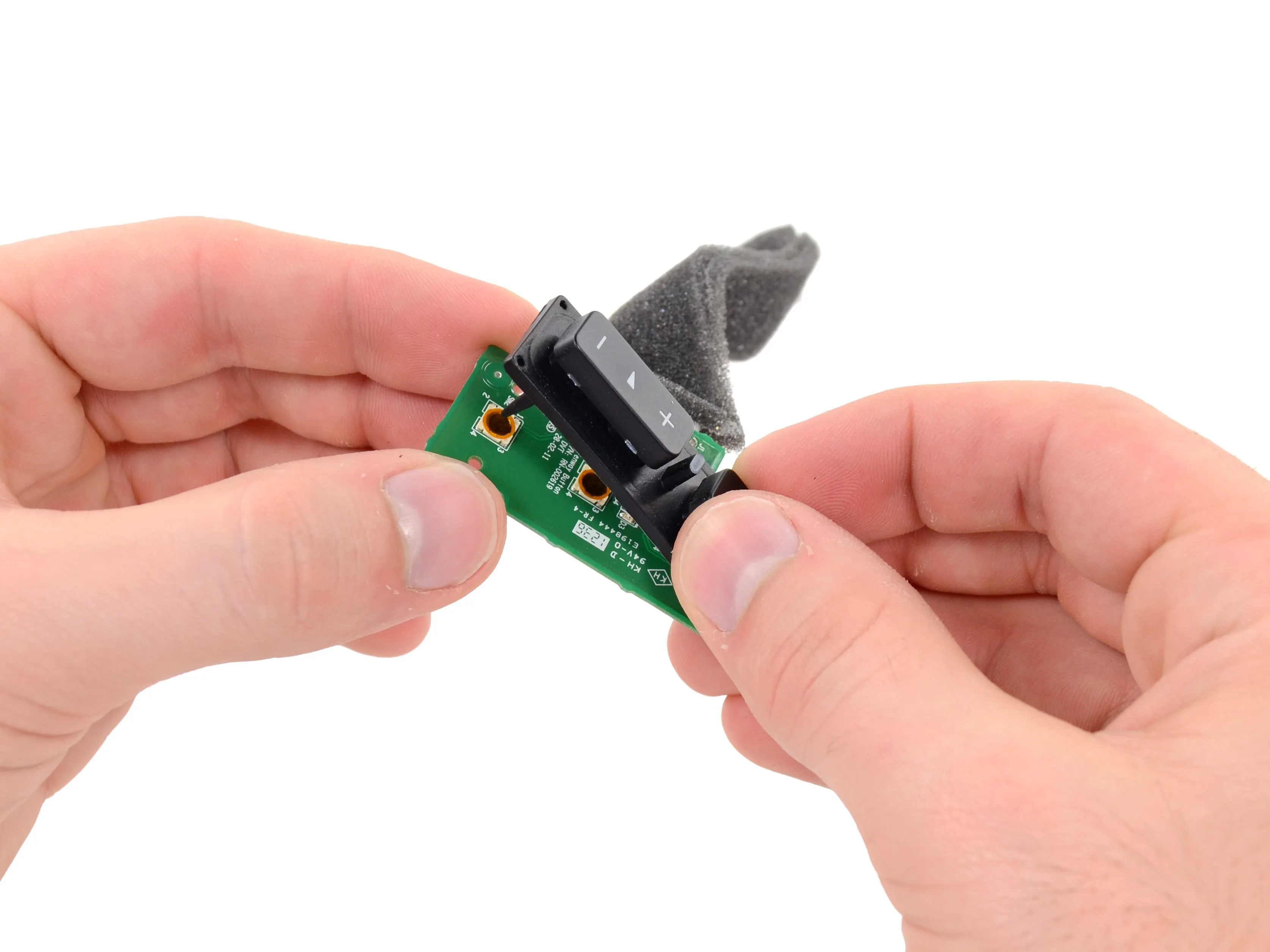

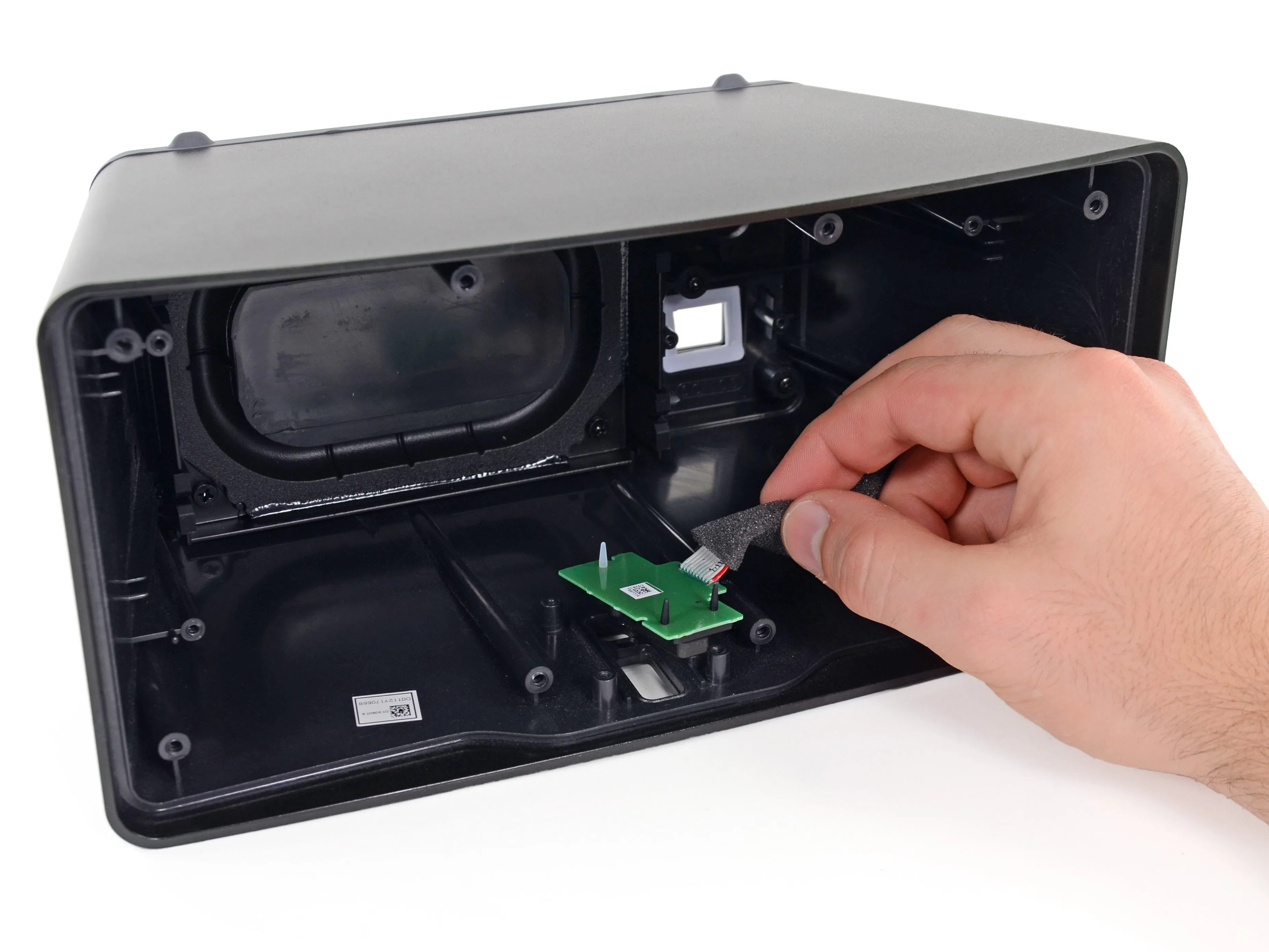

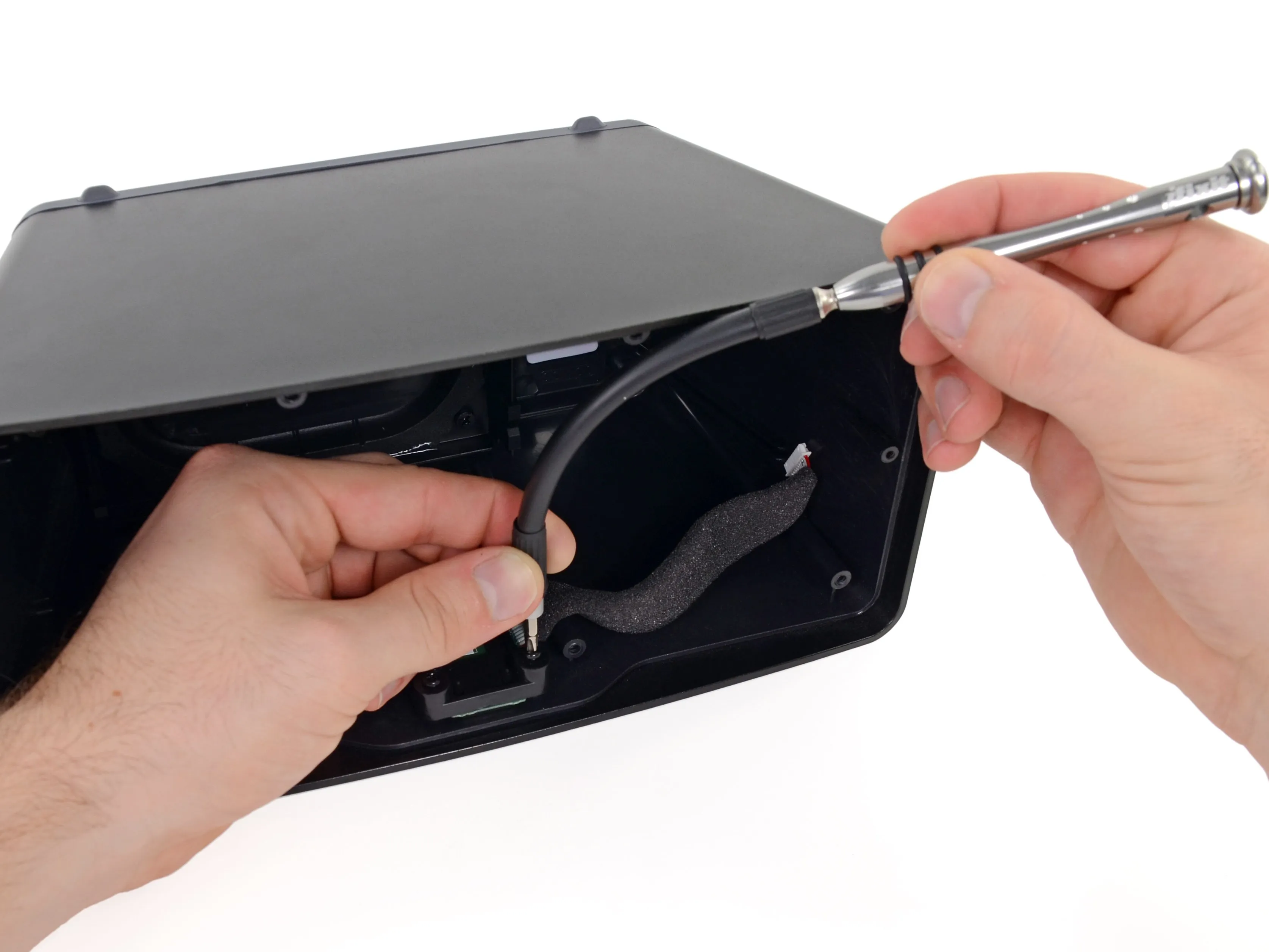

• Небольшой зазор внутри корпуса чуть было не привел нас в негодность, пока мы не достали насадку с гибким валом из нашего набора 54 Bit Driver Kit.

• Имея в руках еще один редко используемый инструмент, мы просунули биту Phillips #0 внутрь корпуса, вытащили несколько винтов и освободили плату кнопок.

• Хотя саму плату кнопок легко заменить (при наличии соответствующих инструментов), немного неприятно, что для того, чтобы добраться до нее, нужно разобрать большую часть устройства.

Шаг 15

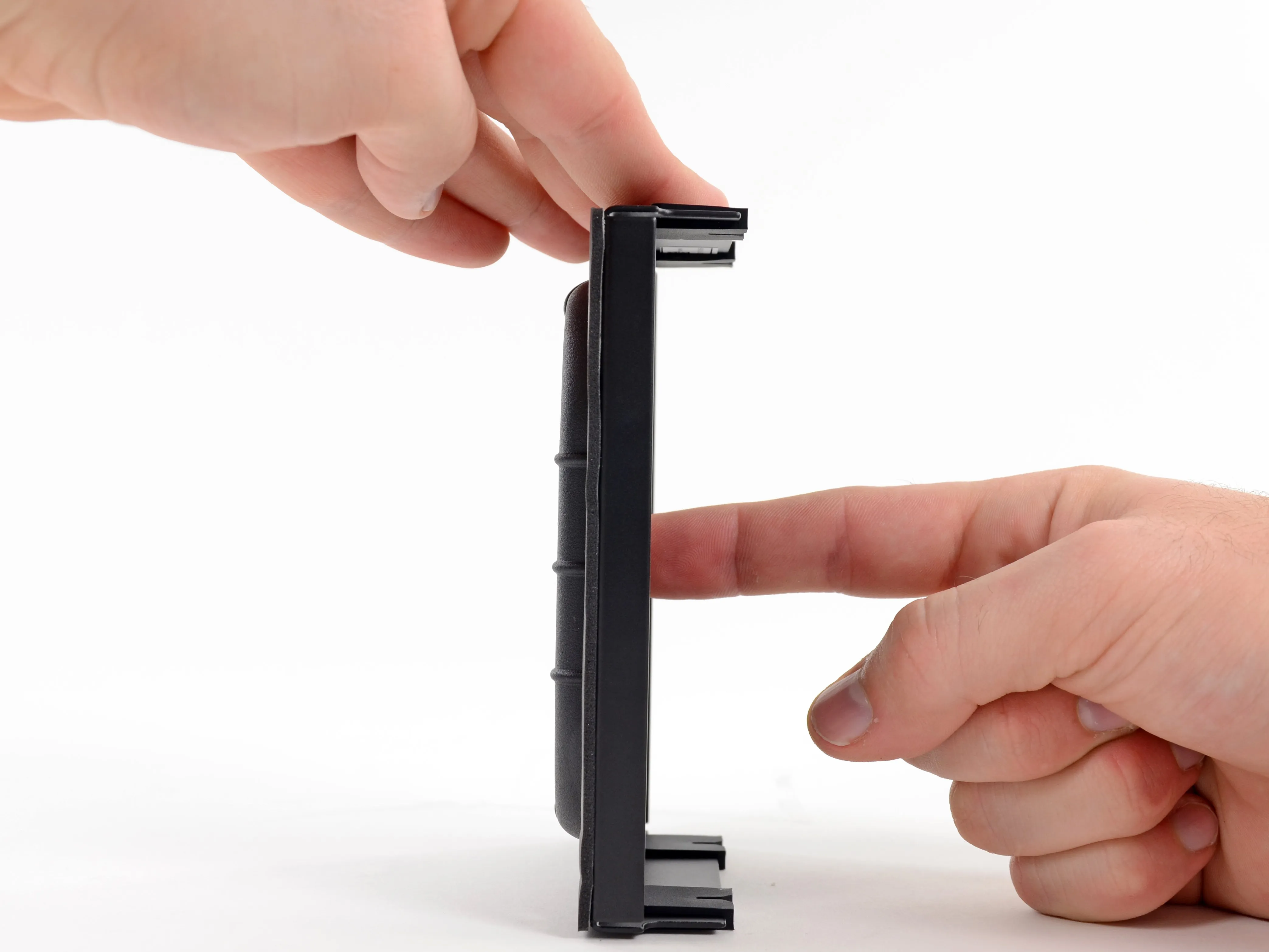

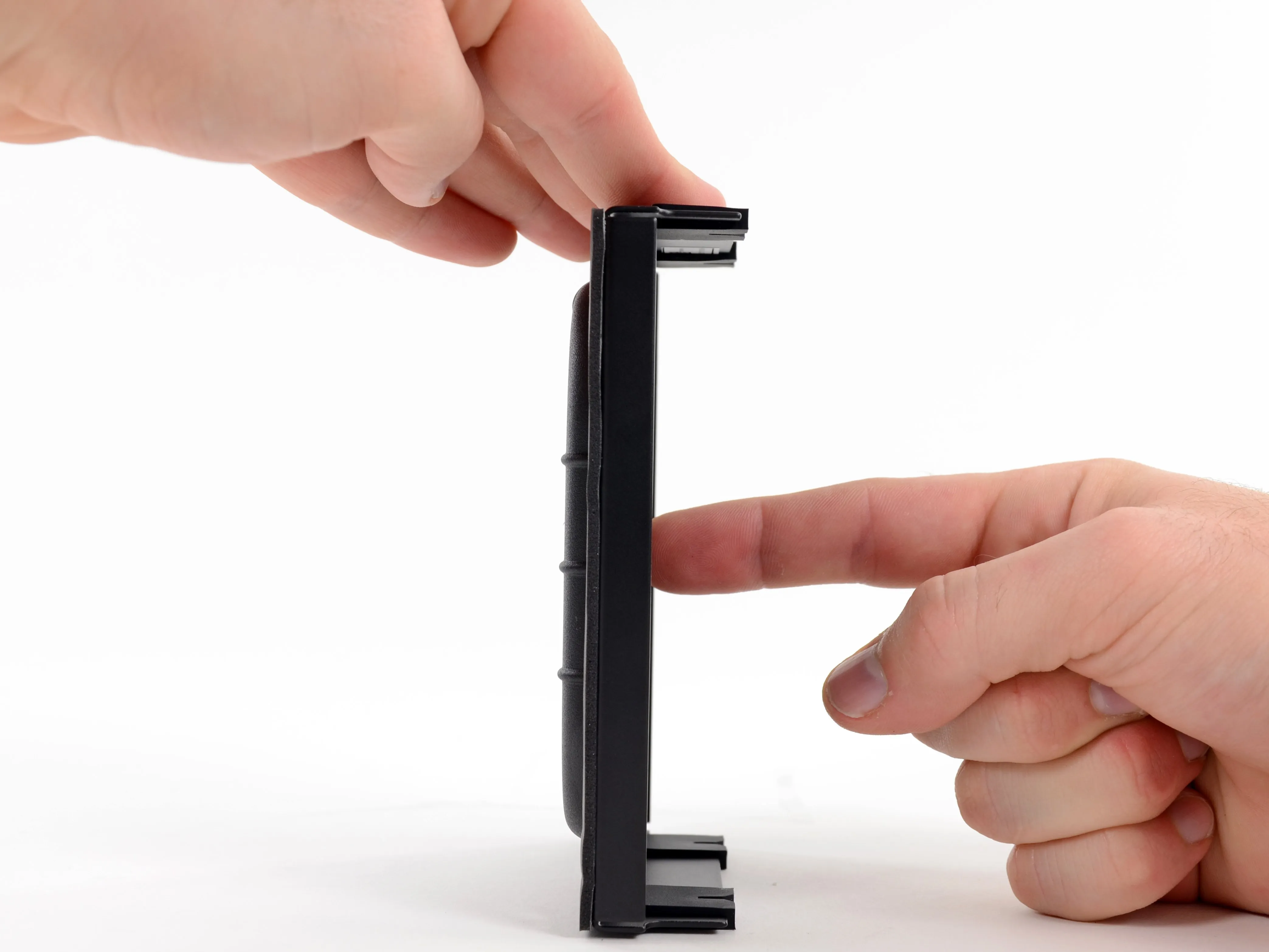

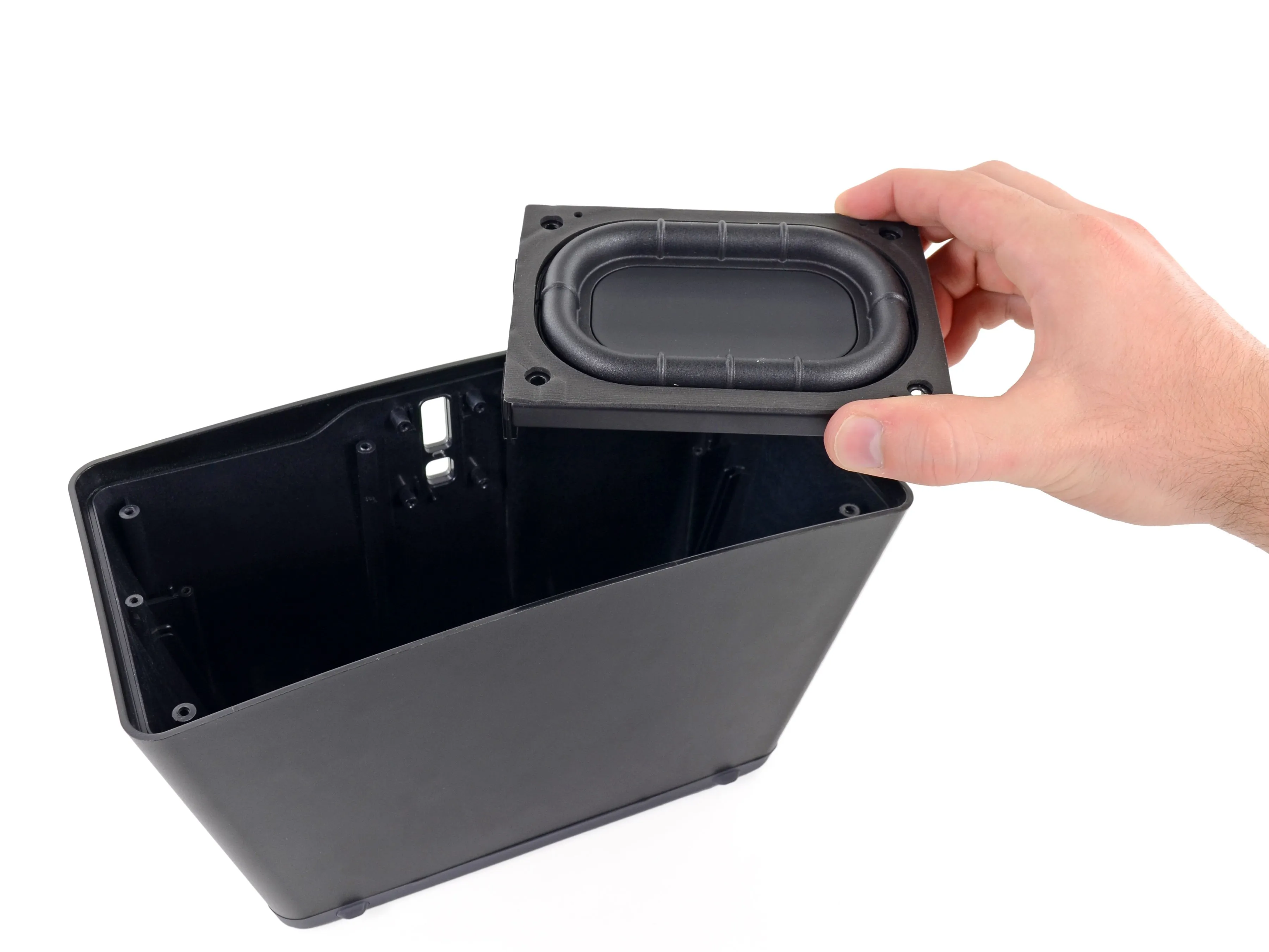

• Наконец-то мы нашли рекламируемыйбасовый радиаторпассивный диффузор динамика, закрепленный в самой задней части корпуса, который является недорогой альтернативой мощному сабвуферу.

• Хотите узнать, как работает басовый радиатор? Больше не удивляйтесь. Когда среднечастотные динамики двигаются вперед-назад, они создают давление воздуха внутри корпуса. Басовый радиатор использует это давление воздуха для создания более низкого звучания, не занимая лишнего места. По принципу действия он похож на порт фазоинвертора в корпусе, не занимая при этом много места.

Шаг 16

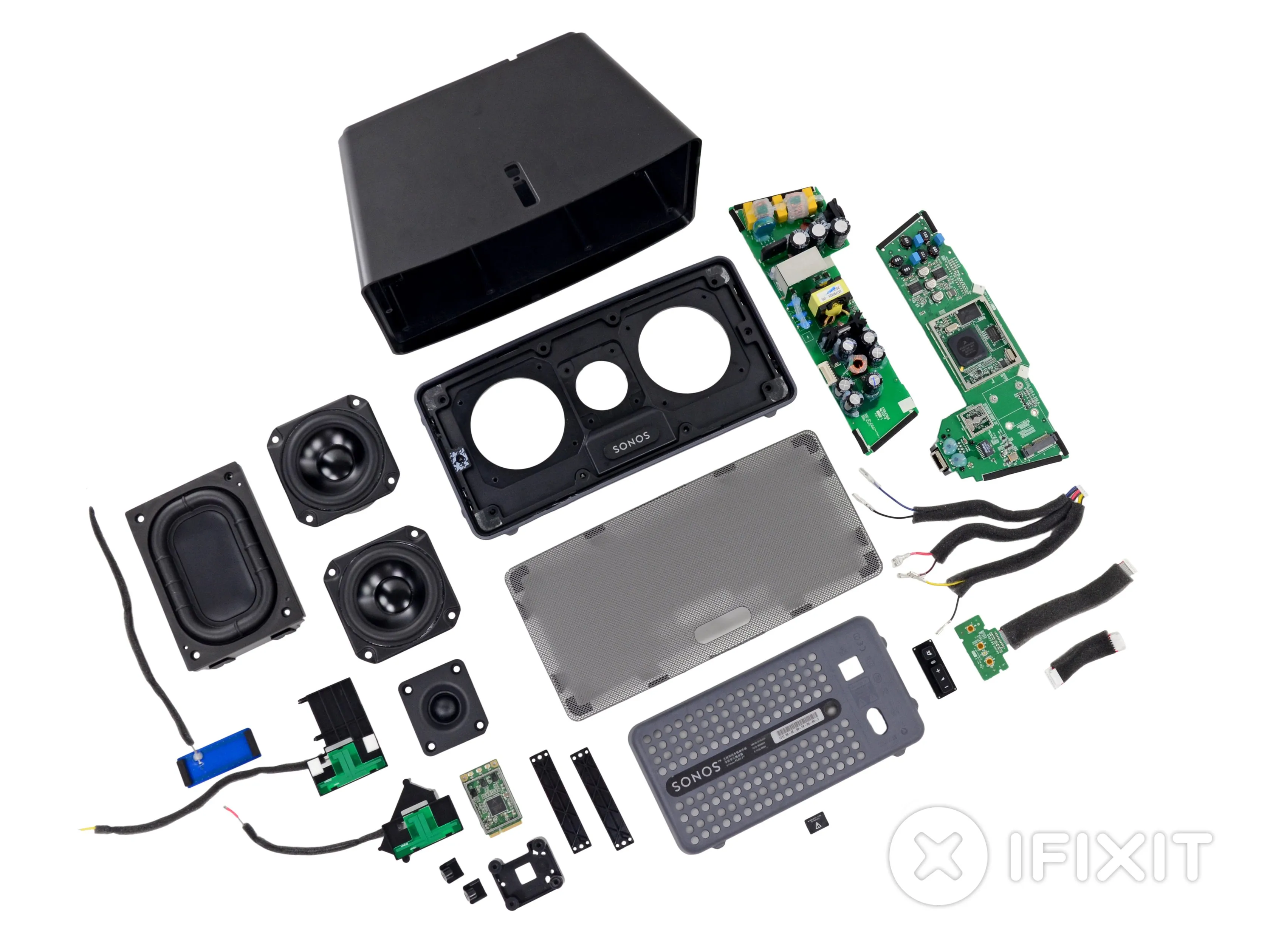

• Оценка ремонтопригодности Sonos Play:3: 8 из 10 (10 - самый простой ремонт)

• Все основные компоненты крепятся с помощью винтов Phillips, многие из которых одинакового размера.

• Вся разборка довольно проста.

• Модульная конструкция означает, что почти каждый компонент может быть заменен по отдельности.

• Клей и склеивание не исключены, но для гашения вибраций их определенно нужно наносить заново.

• Между вами и любым ремонтом стоит наклейка 'гарантия недействительна'.
