Введение

Модель a7R II - это вторая попытка Sony создать беззеркальную камеру профессионального уровня со сменными объективами, но на этот раз Sony утверждает, что она может сравниться с любой зеркальной камерой Canikon. Испытание огнем может быть лучшим способом оценить камеру, но мы специализируемся на разборе. Учитывая цену в 3199 долларов и отсутствие зеркальной системы, мы надеемся, что эта камера, состоящая в основном из твердых элементов, будет обладать столь же высоким показателем ремонтопригодности.

Любопытно, что движет этими новыми устройствами? Позвольте нам пролить на них свет! Следите за нами на Facebook, Instagram или Twitter, чтобы быть в курсе последних новостей о разборке!

Что вам понадобится

Инструменты

  • Набор драйверов JIS
    Набор драйверов JIS | Источник - ifixit.com
  • Пинцет
    Пинцет | Источник - ifixit.com
  • Spudger
    Spudger | Источник - ifixit.com

Шаг 1 Разборка Sony a7R II

Sony a7R II Teardown, Sony a7R II Teardown: шаг 1, изображение 1 из 2
Sony a7R II Teardown, Sony a7R II Teardown: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Sony a7R II Teardown, Sony a7R II Teardown: шаг 1, изображение 2 из 2
Sony a7R II Teardown, Sony a7R II Teardown: шаг 1, изображение 2 из 2 | Источник - ifixit.com

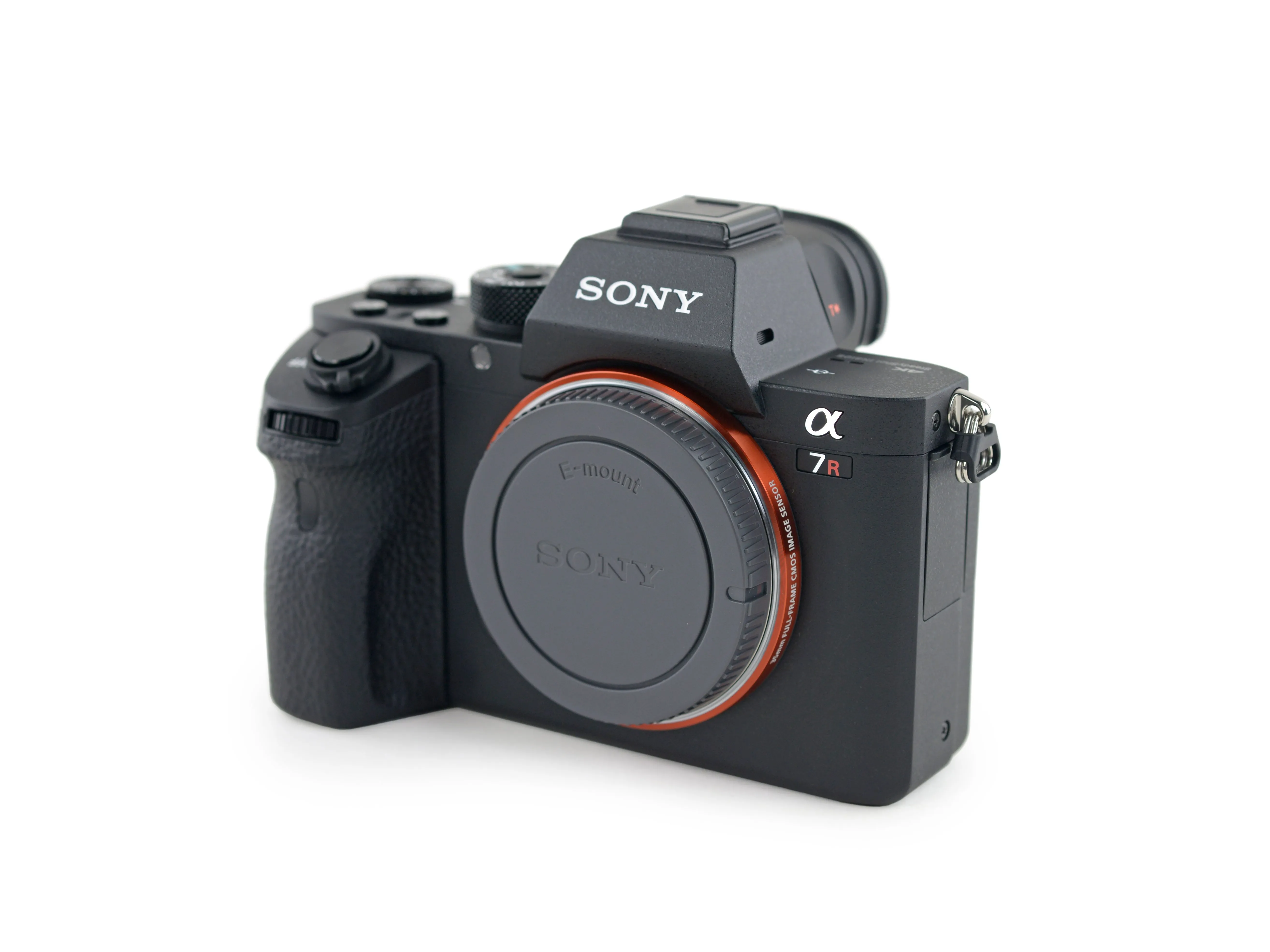

  • Камера a7R II приземлилась! Вторая долгожданная попытка Sony создать беззеркальную камеру про-класса со сменными объективами привлекла наше внимание. Давайте посмотрим, какие новые технологии заставляют эту камеру сиять:

  • 42,4 МП матрица Exmor R CMOS с обратной засветкой

  • Процессор обработки изображений BIONZ X

  • 5-осевая оптическая стабилизация изображения внутри корпуса

  • Запись видео в формате 4K

  • Быстрая гибридная система автофокусировки с 399 точками фокусировки

  • Возможность подключения NFC и Wi-Fi

  • Одних только технических характеристик достаточно, чтобы у нас зачесались пальцы, но сначала о главном. Настало время разборки.

Шаг 2

Sony a7R II Teardown: шаг 2, изображение 1 из 2
Sony a7R II Teardown: шаг 2, изображение 1 из 2 | Источник - ifixit.com
Sony a7R II Teardown: шаг 2, изображение 2 из 2
Sony a7R II Teardown: шаг 2, изображение 2 из 2 | Источник - ifixit.com

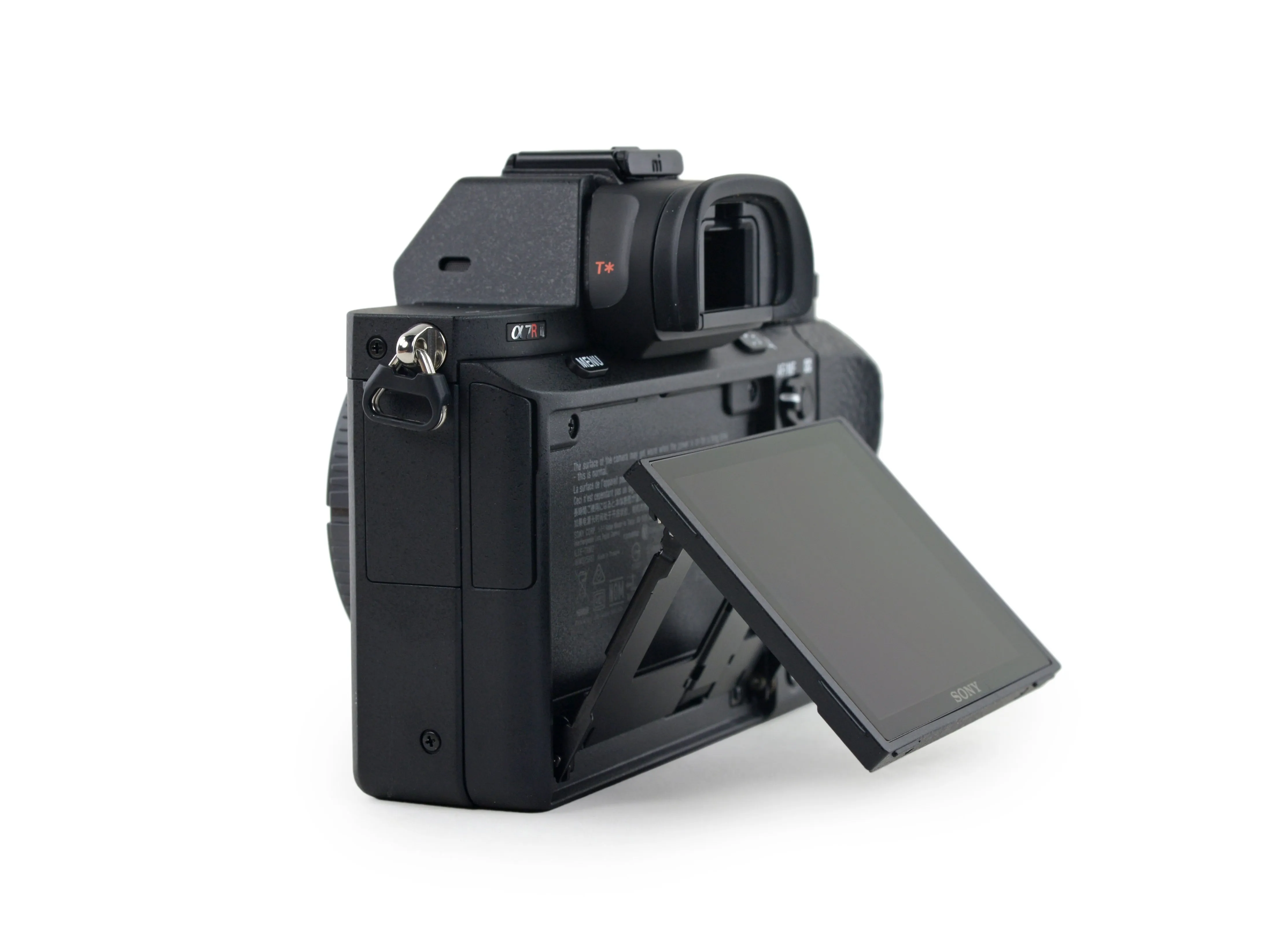

  • Заднюю часть камеры украшает шарнирный 3-дюймовый ЖК-дисплей. Это TFT ЖК-дисплей с 1 228 800 точками. Точки? Что такое точки? Пока точка - это (обычно) треть пикселя..

  • Поскольку никто не указывает другие измерения, кроме 3 дюймов, для этого дисплея, мы достали штангенциркуль и калькулятор. При размерах 2,5 х 1,75 дюйма и конвертации точек в пиксели мы получили около 270 ppi.

  • Короче говоря, меньше, чем у iPhone (326 у iPhone 6), но, безусловно, высокая плотность. И это хорошо, учитывая, что отсутствие зеркала означает отсутствие оптического видоискателя.

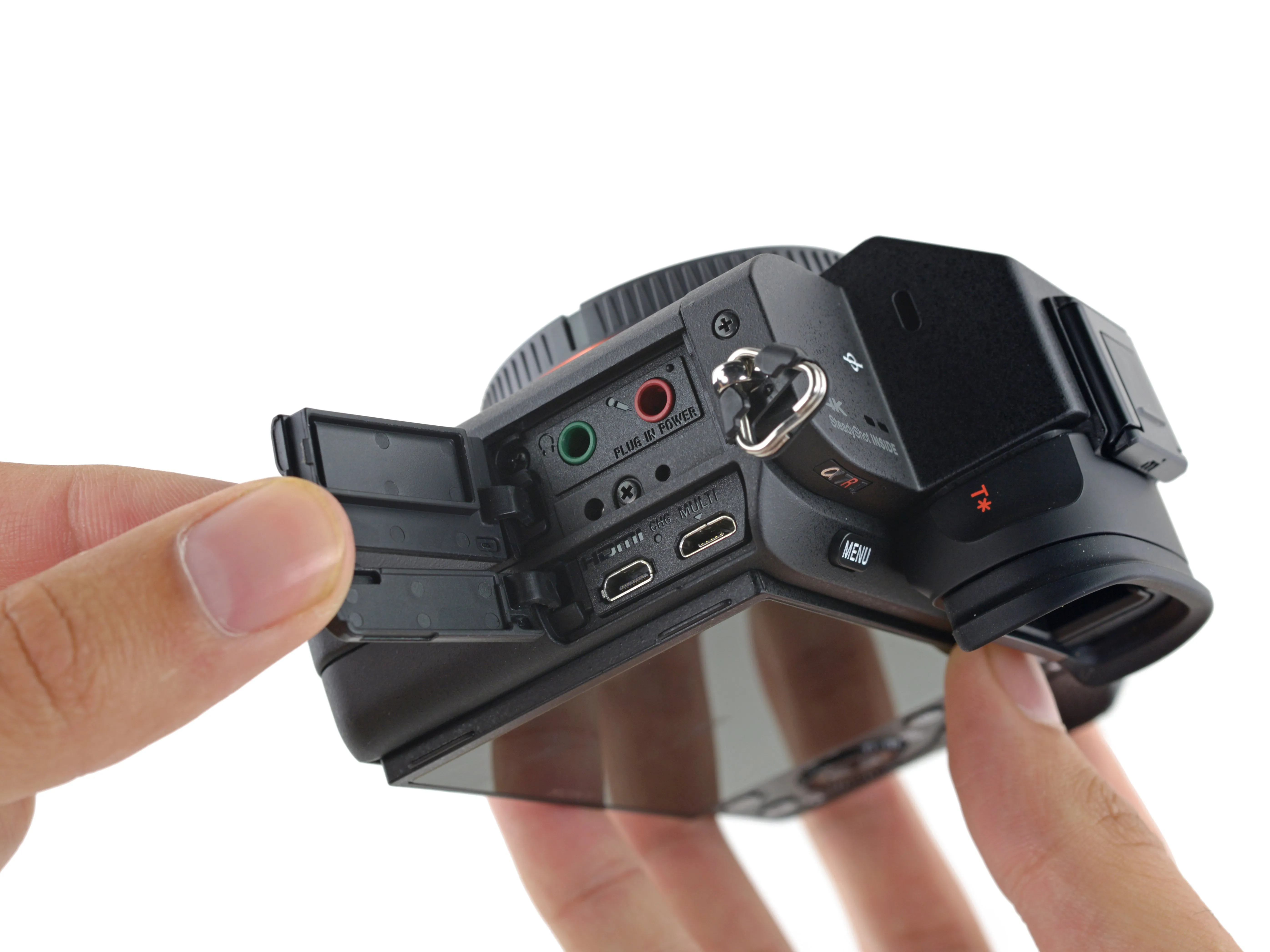

  • На левой стороне корпуса камеры расположено множество входов/выходов - микроразъем HDMI, 3,5-мм стереоразъемы для микрофона и наушников, а также разъем micro-USB.

Шаг 3

Sony a7R II Teardown: шаг 3, изображение 1 из 2
Sony a7R II Teardown: шаг 3, изображение 1 из 2 | Источник - ifixit.com
Sony a7R II Teardown: шаг 3, изображение 2 из 2
Sony a7R II Teardown: шаг 3, изображение 2 из 2 | Источник - ifixit.com

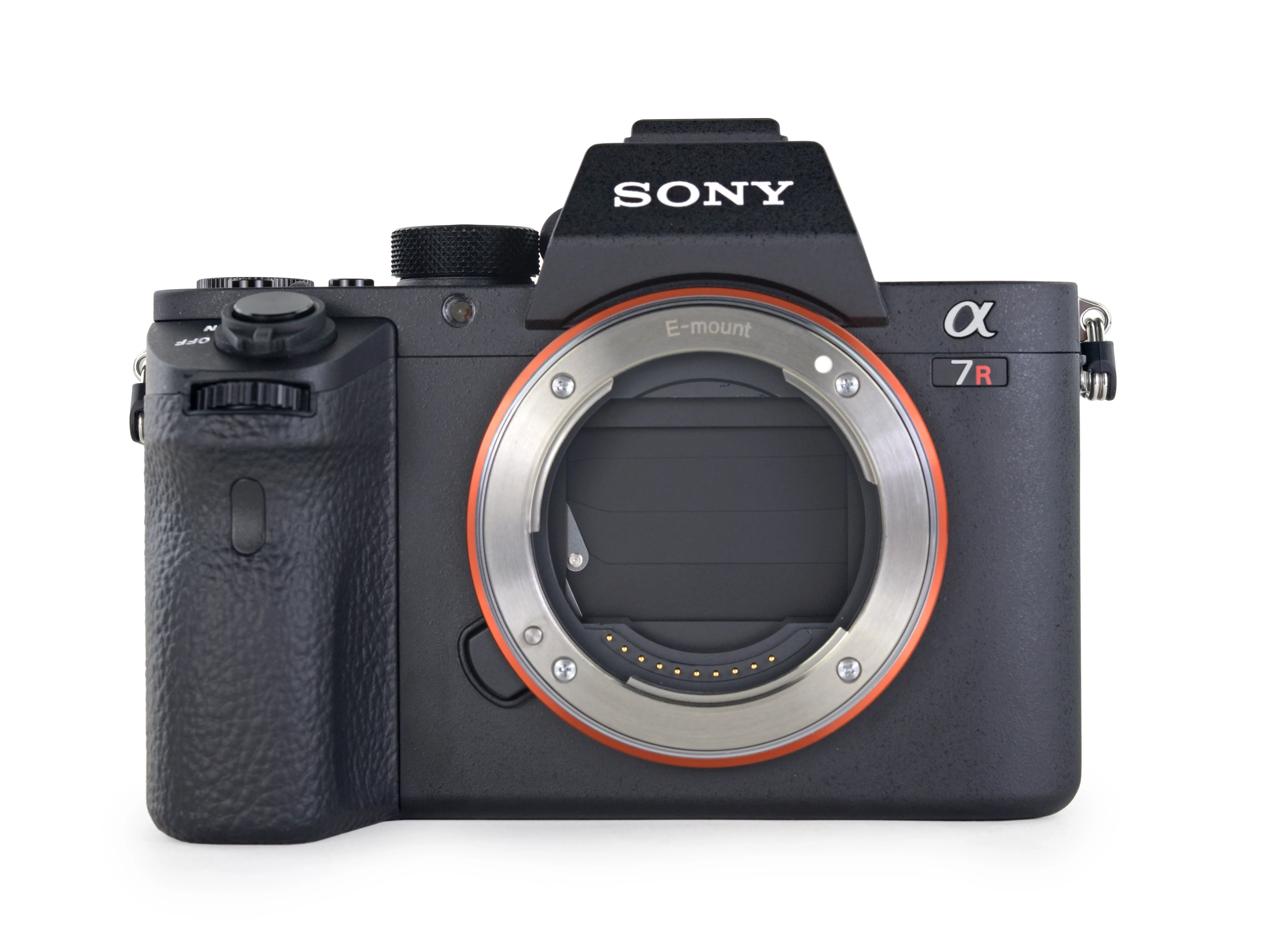

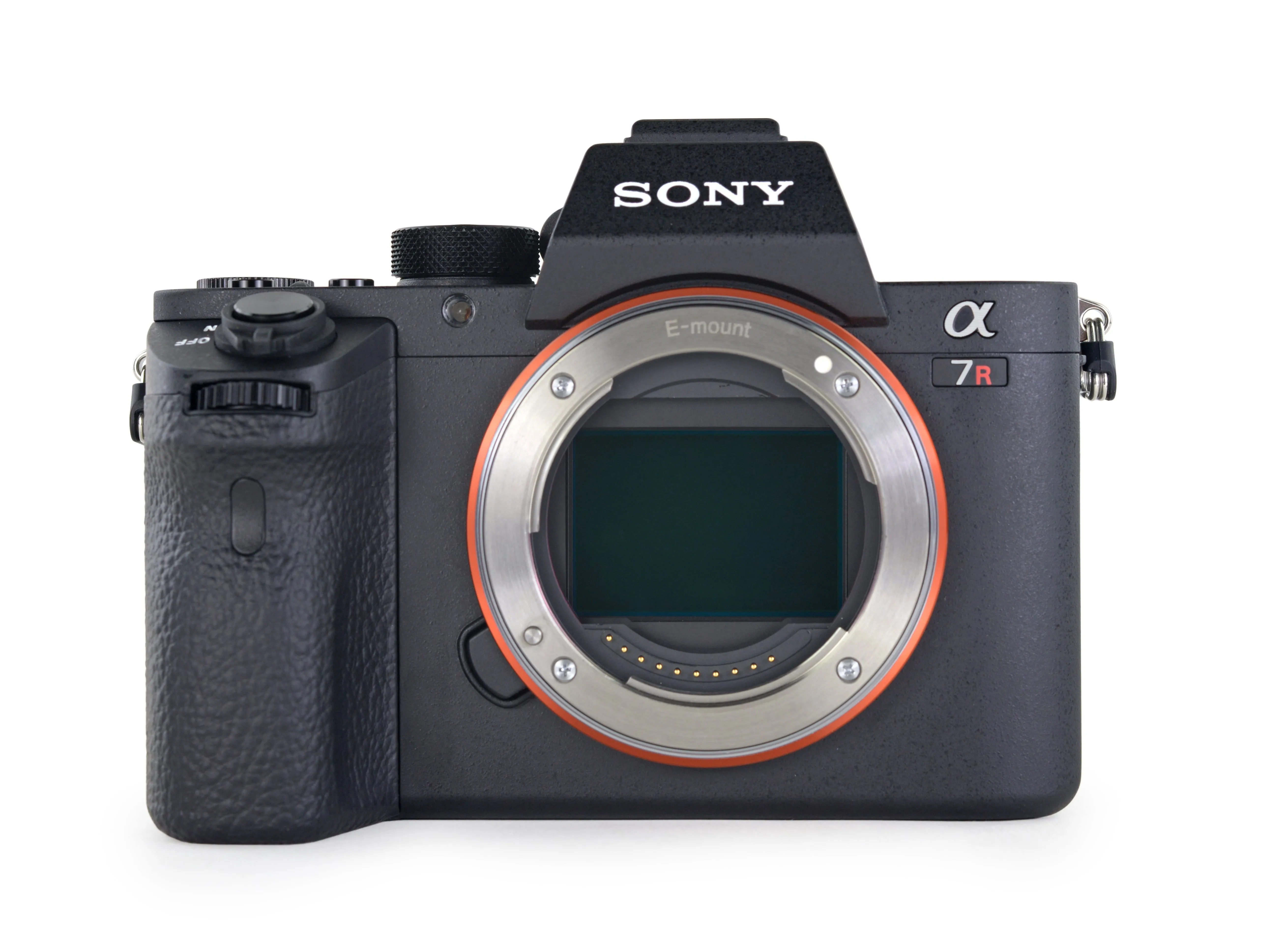

  • Сняв крышку корпуса, мы впервые видим первый в мире полнокадровый сенсор с обратной засветкой (BIS) и бесшумный затвор.

  • Улыбнитесь безлинзовой камере! Мы получили базовую комплектацию, что, к сожалению, означает отсутствие объектива в комплекте.

  • Несмотря на принадлежность к серии 'Альфа', в камере a7R II используется система крепления E-mount.

  • С помощью адаптера эта 'альфа' может оставаться верной своим объективам с байонетом A-mount.

Шаг 4

Sony a7R II Teardown: шаг 4, изображение 1 из 2
Sony a7R II Teardown: шаг 4, изображение 1 из 2 | Источник - ifixit.com
Sony a7R II Teardown: шаг 4, изображение 2 из 2
Sony a7R II Teardown: шаг 4, изображение 2 из 2 | Источник - ifixit.com

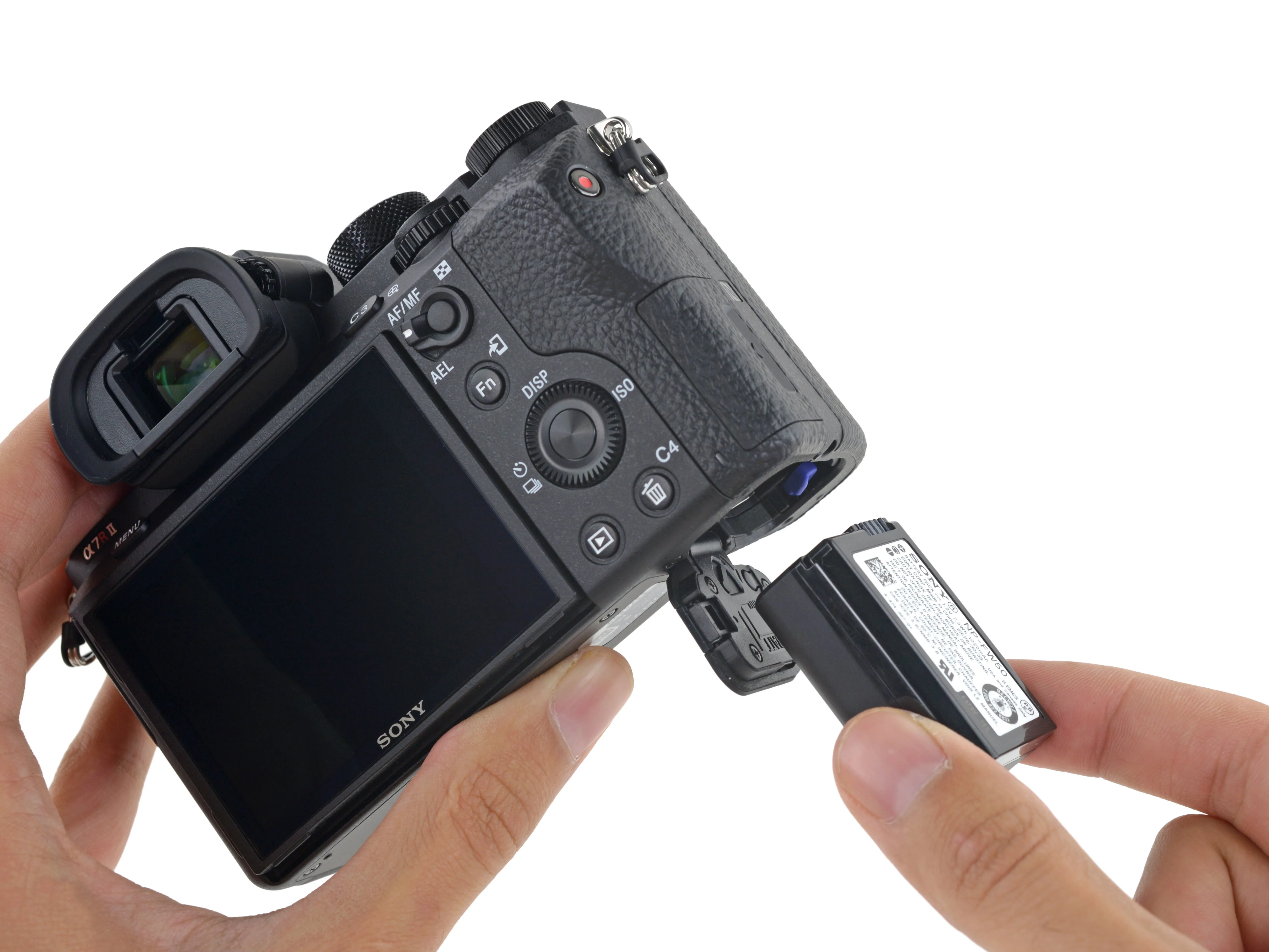

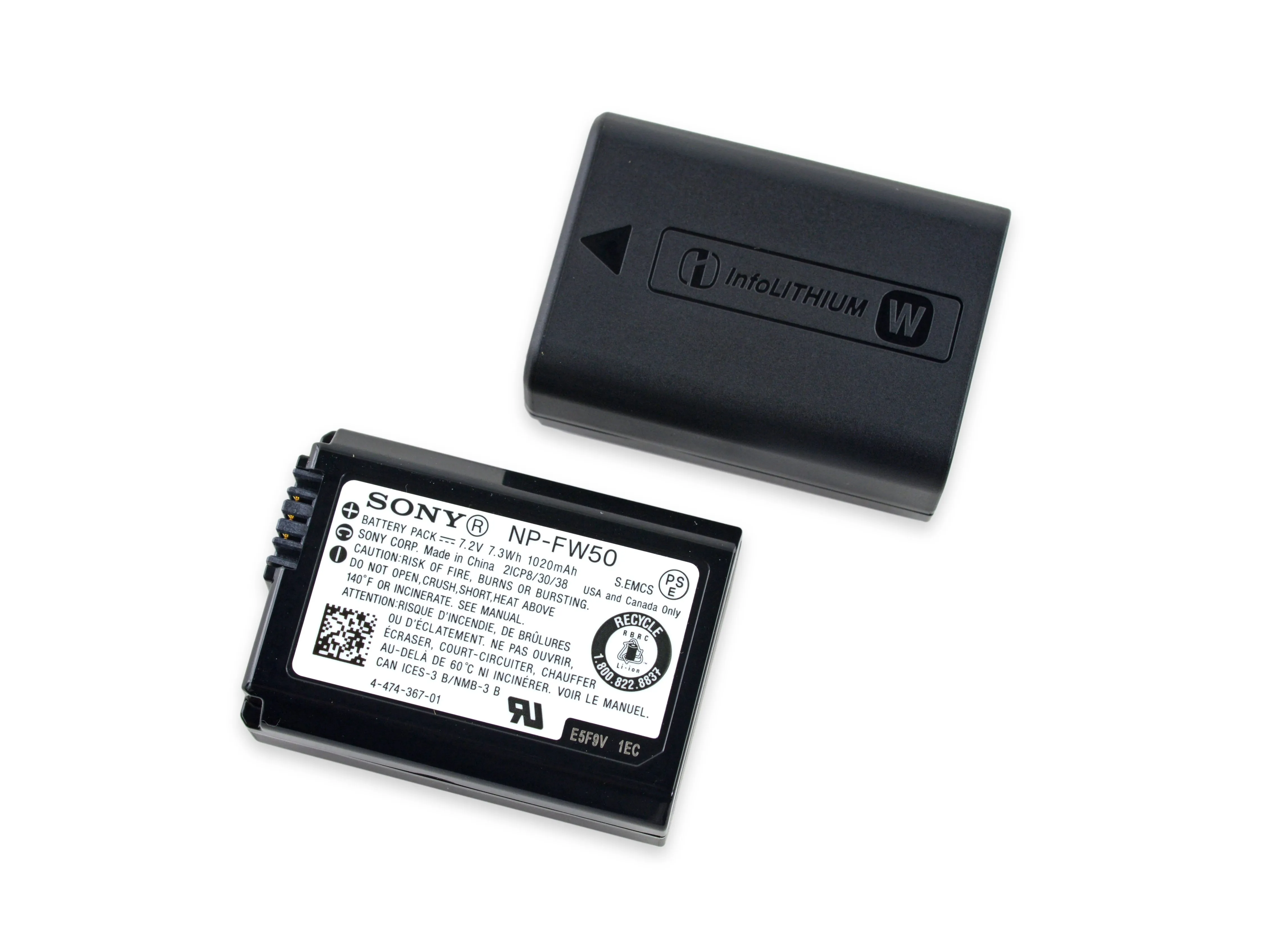

  • Мы обнаружили тот же сменный аккумулятор NP-FW50 7,2 В, 1020 мАч, что и в оригинальной модели a7R и остальных моделях линейки Sony Alpha - хорошая новость для тех, кто собирает парк флагманских беззеркальных камер.

  • Sony заявляет о времени автономной работы в 290 фотографий (до 340 без электронного видоискателя), что немного больше, чем 270 фотографий в прошлогодней модели.

  • Sony любезно включила в комплект не один, а два аккумулятора. Вы также можете заряжать батарею внутри (USB-адаптер входит в комплект), и даже питать камеру полностью через USB.

Шаг 5

Sony a7R II Teardown: шаг 5, изображение 1 из 3
Sony a7R II Teardown: шаг 5, изображение 1 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 5, изображение 2 из 3
Sony a7R II Teardown: шаг 5, изображение 2 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 5, изображение 3 из 3
Sony a7R II Teardown: шаг 5, изображение 3 из 3 | Источник - ifixit.com

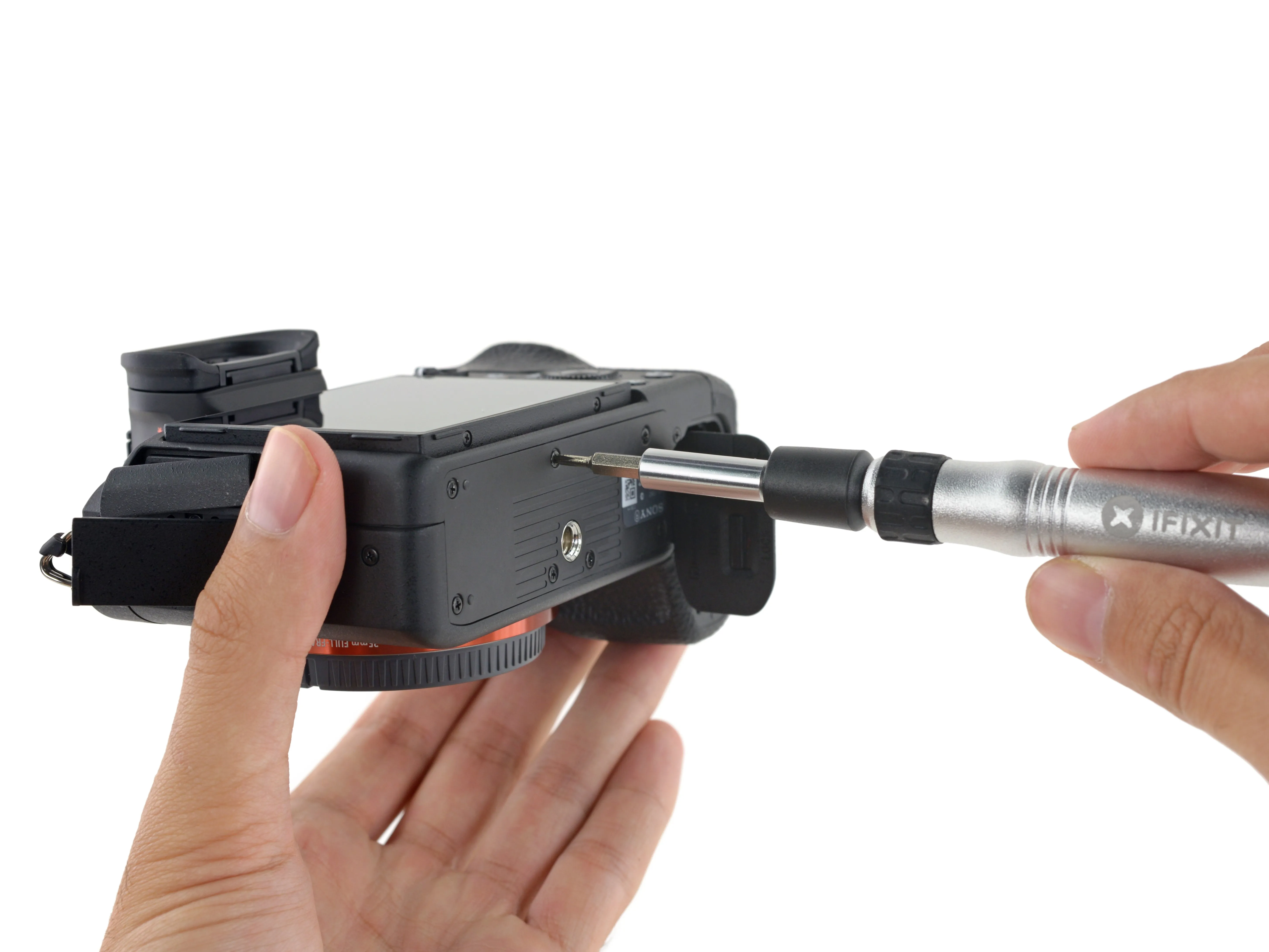

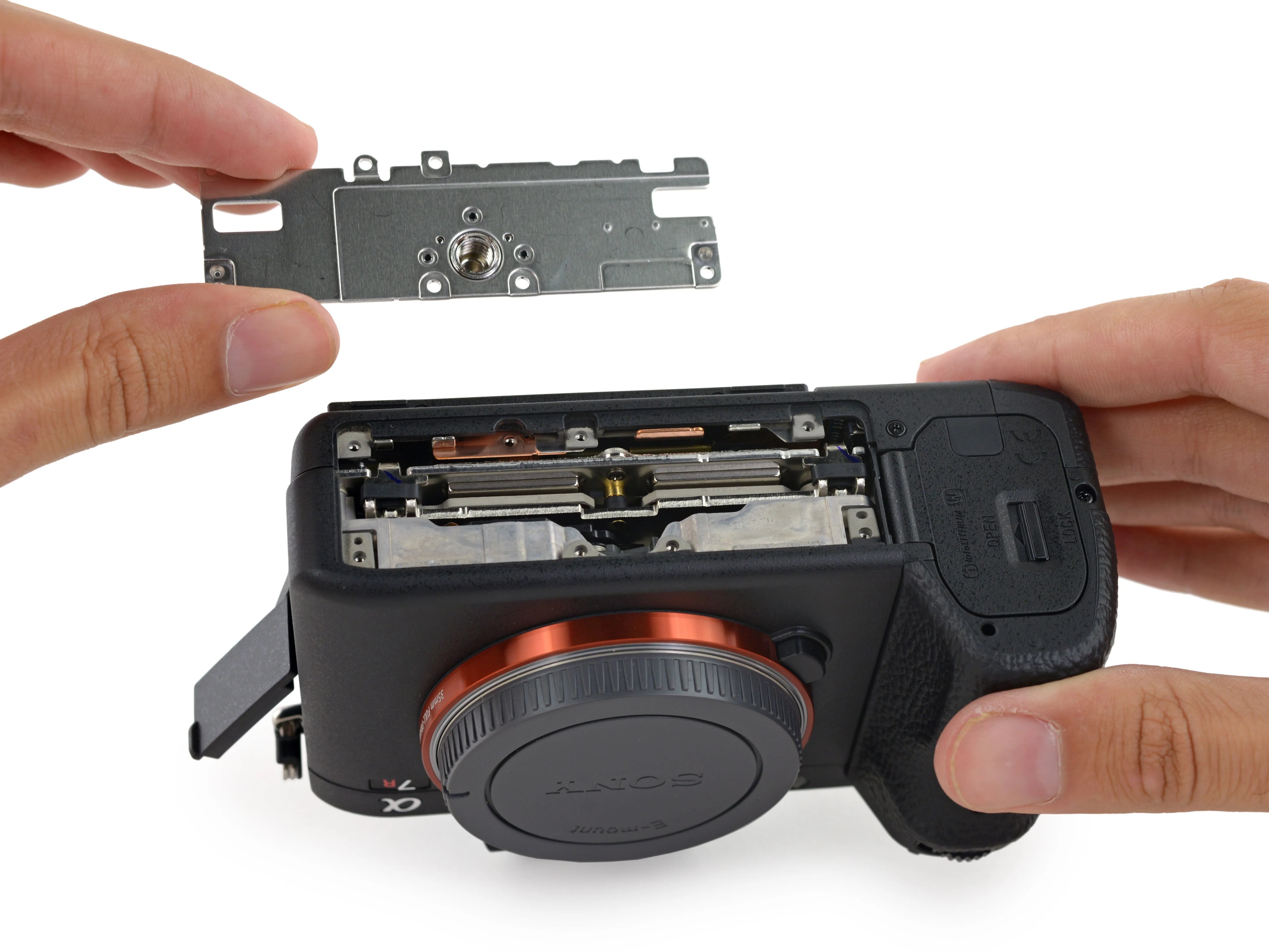

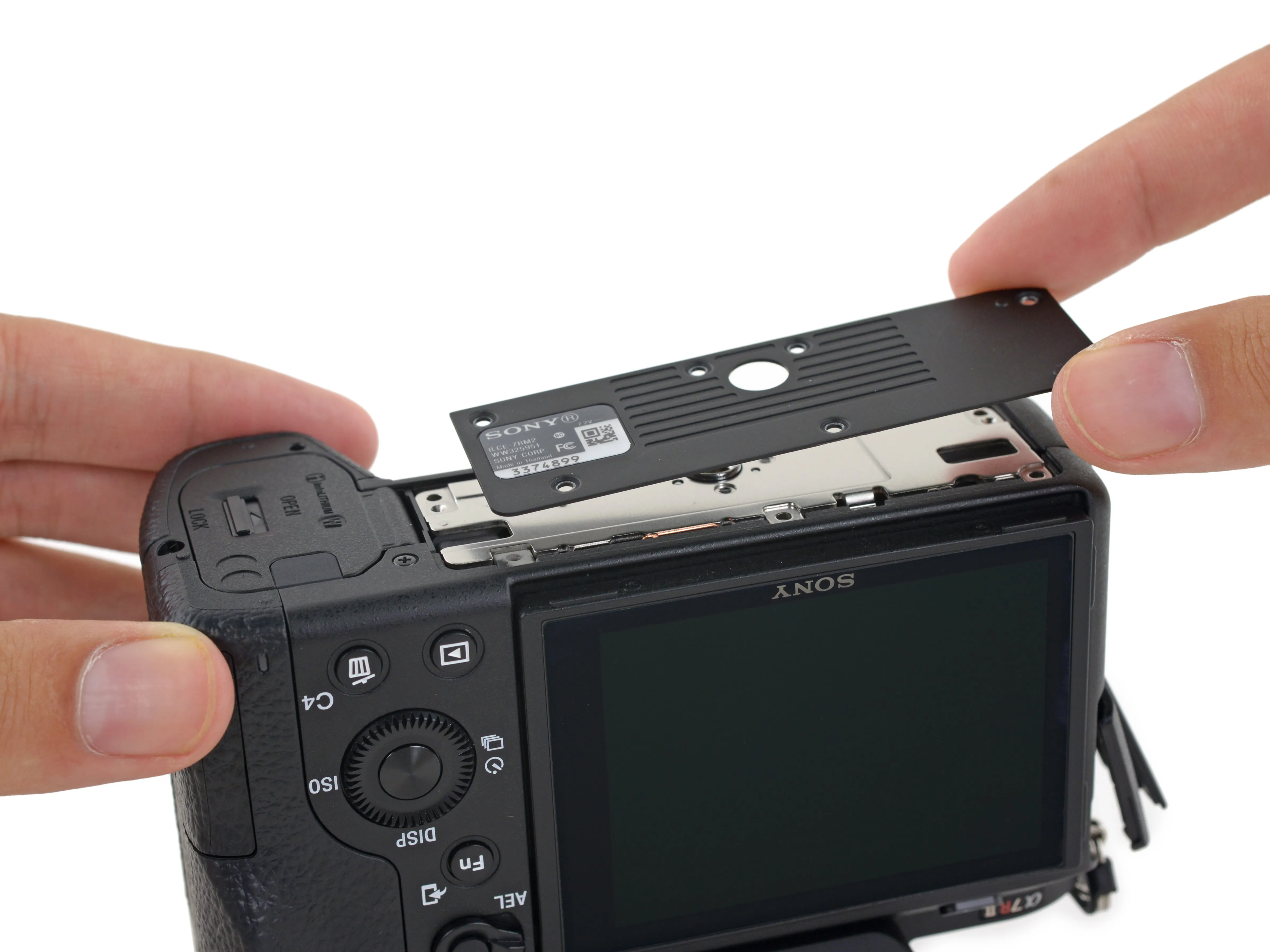

  • Мы обращаем внимание на винты JIS, крепящие нижнюю пластину, и разеваем рты в предвкушении того, что под ней находится...

  • ...И найдите пластину крепления штатива.

  • Может быть, это и не очень эффектно, но крепление штатива легко выдвигается, что очень удобно для ремонта. Владельцы штативов могут быть спокойны.

  • Для тех, кто задавался вопросом, да, a7R II соответствует требованиям FCC.

Комментарии к шагу

Где я могу найти деталь крепления для штатива? Мое было поцарапано стабилизатором, я бы хотел заменить эту деталь.

Какого размера винты? Я потерял один из них

https://encompass.com/item/10238061/Sony...

Шаг 6

Sony a7R II Teardown: шаг 6, изображение 1 из 2
Sony a7R II Teardown: шаг 6, изображение 1 из 2 | Источник - ifixit.com
Sony a7R II Teardown: шаг 6, изображение 2 из 2
Sony a7R II Teardown: шаг 6, изображение 2 из 2 | Источник - ifixit.com

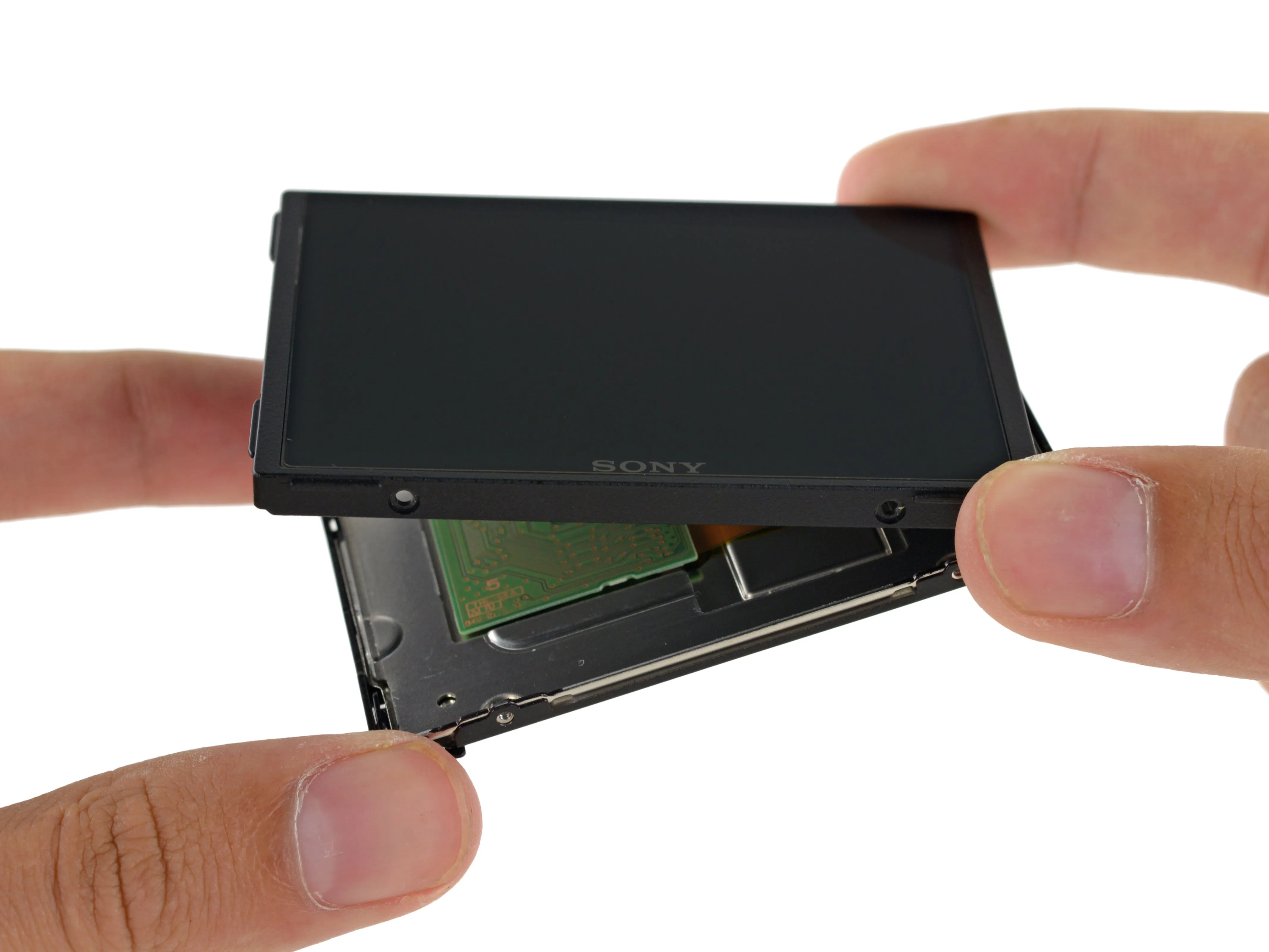

  • Нижняя панель была немного красной селедкой, поэтому мы исследуем кронштейн ЖК-дисплея на предмет слабых мест.

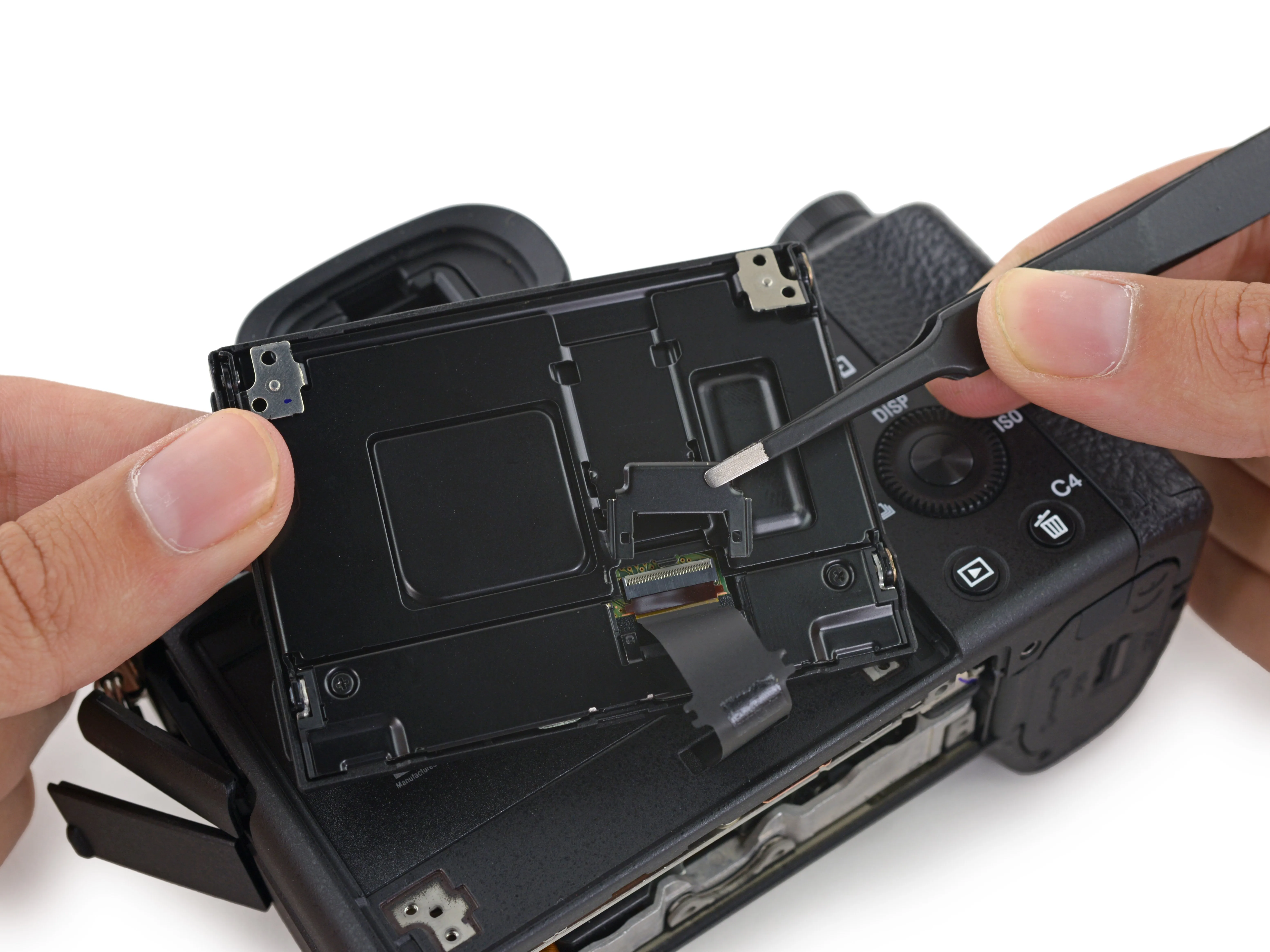

  • Задняя ЖК-панель соединена тонким ленточным кабелем, который исчезает в задней части корпуса камеры. Вероятно, нам придется разобраться с этим, прежде чем мы сможем открыть эту камеру...

  • К счастью, небольшая дверца на задней панели дисплея открывает путь к крошечному ZIF, фиксирующему кабель.

  • Мы позволяем себе небольшое отступление, чтобы исследовать дисплей, прежде чем погрузиться в корпус камеры.

Комментарии к шагу

Как извлечь этот ленточный кабель? Разъем, кажется, не откидывается или что-то, что я видел раньше, любая помощь?

Вы выяснили это та же проблема не знаю, если его как zif крепления сверху или снизу я чувствую, что он отломается?

Неважно, выяснил, что это тонкий серый выступ сверху, кажется, что он не будет подниматься, но он поднимается. однако я обнаружил это после того, как сломал черную часть, думая, что это выступ.

Серая вкладка НЕ должна подниматься/откидываться/перемещаться. Это ZIF (Zero Insertion Force). Это означает, что вы просто вытаскиваете или вставляете кабель.

Чтобы снять остальную часть ЖК-дисплея, это может быть разрушительным, если вы не будете осторожны. Даже после извлечения кабеля он приклеивается к различным частям металлической рамки ЖК-дисплея. Есть также много других граней/частей ЖК-дисплея, которые можно снять.

Это видео для sony a7II мне очень помогло: https://www.youtube.com/watch?v=urZbHlwG...Я думаю, что для a7RII все будет примерно так же.Я нагрел клеевое соединение кабеля с помощью простого вентилятора для сушки волос. Чтобы отсоединить кабель от разъема ZIF, нужно поддеть тонкий почти белый (или очень светло-серый) язычок. В подключенном состоянии он находится в горизонтальном положении, поэтому его нужно перевернуть. Подключение происходит в обратном порядке - из вертикального положения в горизонтальное. Для меня было очень непонятно, как отсоединить этот разъем. Сам кабель находится под серо-черным пластиковым разъемом, а там, где должен быть конец кабеля, то есть 'сзади' разъема, есть очень тонкий бело-серый язычок. Она была довольно жесткой, но я аккуратно при помощи пинцета приподнял ее с одной стороны на другую (вкладка кажется очень гибкой) - чтобы закрыть ее, я использовал корпус пинцета, чтобы нажать на нее сразу.

Шаг 7

Разбор Sony a7R II: шаг 7, изображение 1 из 3
Sony a7R II Teardown: шаг 7, изображение 1 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 7, изображение 2 из 3
Sony a7R II Teardown: шаг 7, изображение 2 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 7, изображение 3 из 3
Sony a7R II Teardown: шаг 7, изображение 3 из 3 | Источник - ifixit.com

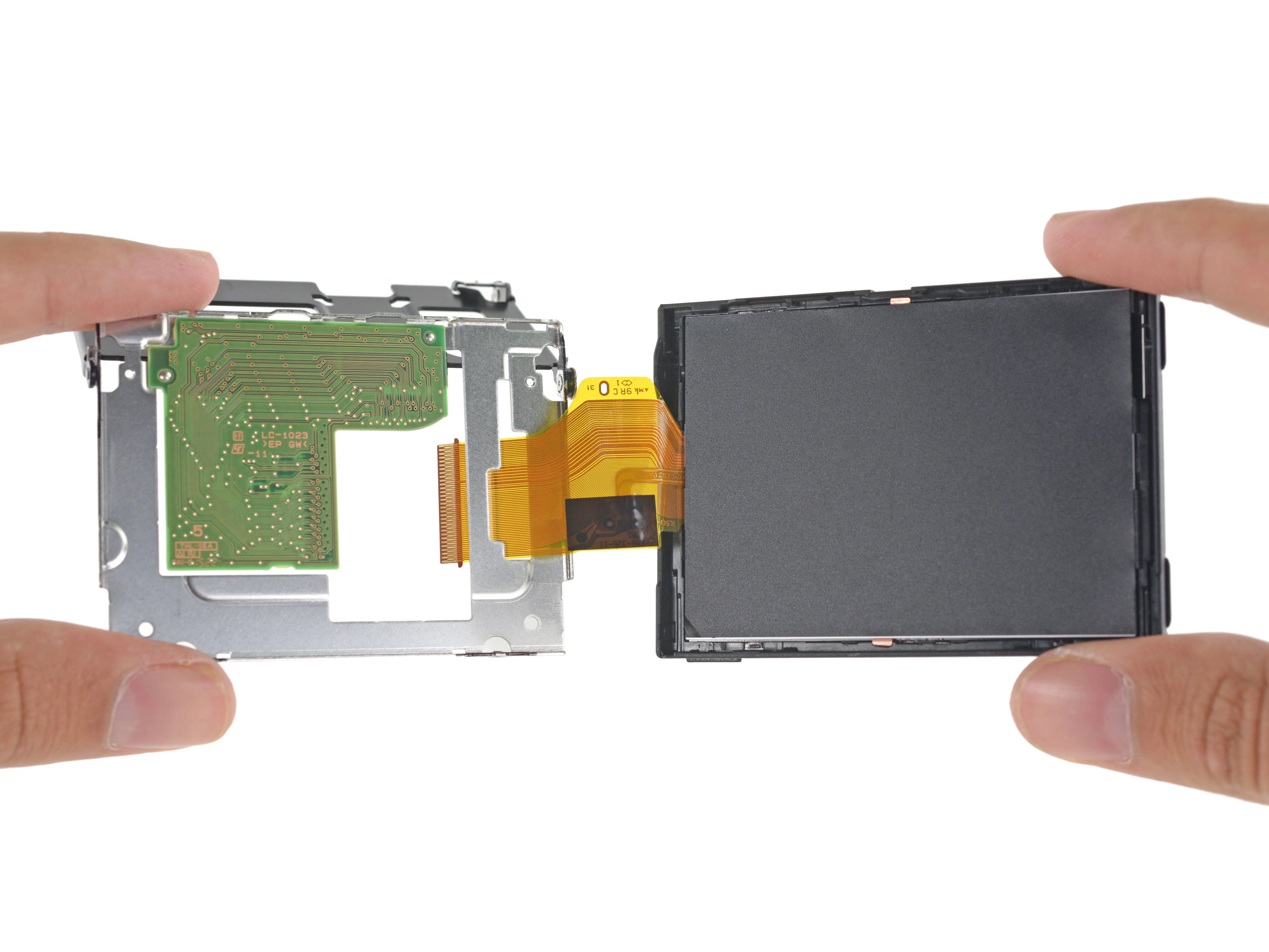

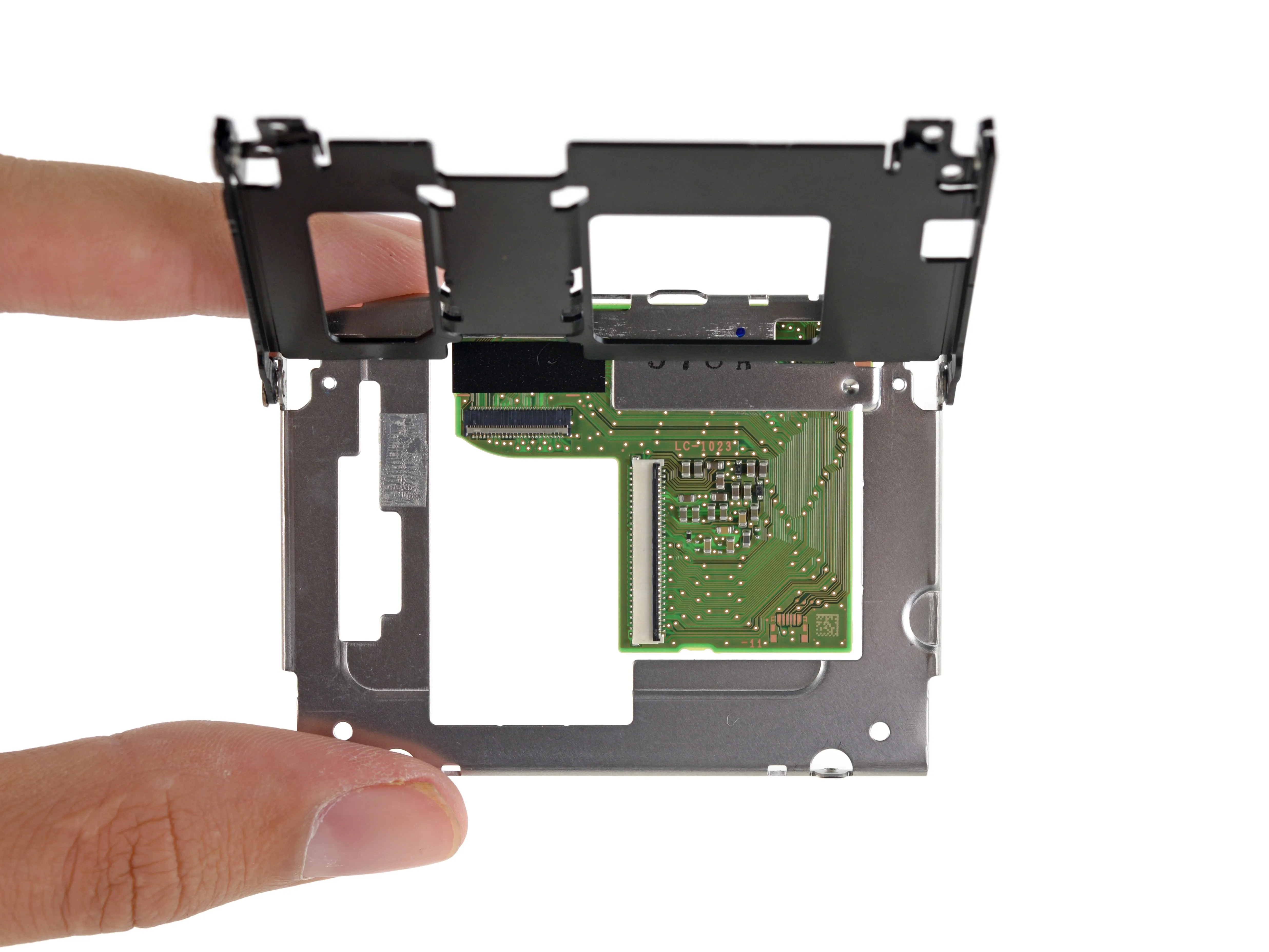

  • Отделив ЖК-дисплей от шарнирного кронштейна, можно обнаружить печатную плату с пассивными элементами.

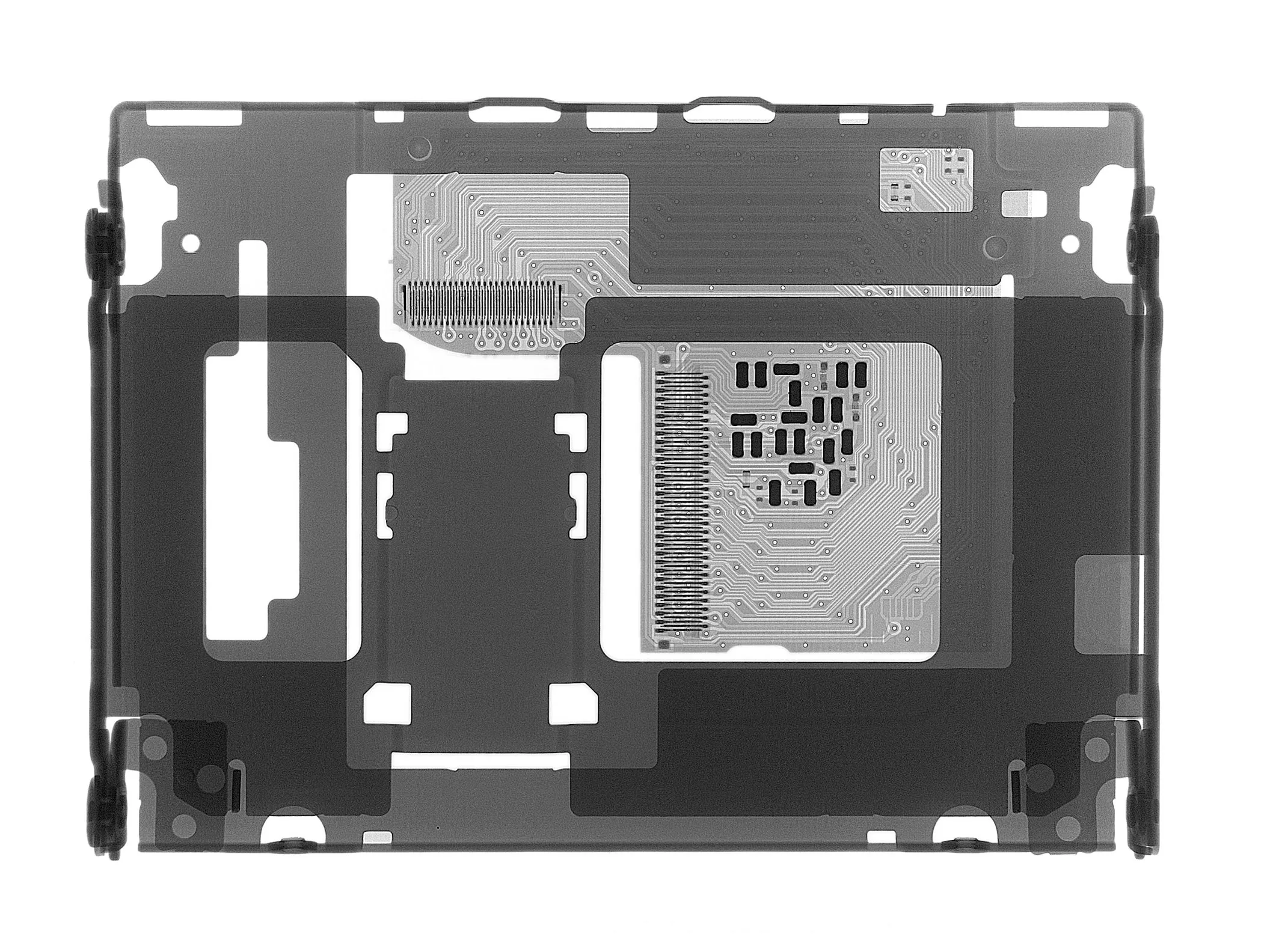

  • Эта маленькая печатная плата, вероятно, является разводкой для ЖК-дисплея, позволяющей проложить более тонкий кабель от камеры.

  • Конденсаторы, вероятно, уменьшают шум дисплея; они хорошо видны в виде небольшого скопления темных точек на этом рентгеновском снимке, любезно предоставленном нашими приятелями из Creative Electron. Creative Electron.

  • Технология дисплеев наконец-то близка к тому, чтобы пройти тест Тьюринга: стать неотличимой от зеркальных изображений в камерах высокого класса. Этот технологический скачок позволил создать беззеркальные камеры, такие как серия A7.

  • Apple называет их дисплеями Retina, но поскольку дисплей камеры должен находиться гораздо ближе к глазу, пиксели должны быть настолько меньше, чтобы казаться невидимыми.

Комментарии к шагу

как снять ЖК-дисплей/шнур?

Здравствуйте, стекло приклеено вместе с ЖК-дисплеем или отдельно?

Спасибо

Шаг 8

Sony a7R II Teardown: шаг 8, изображение 1 из 3
Sony a7R II Teardown: шаг 8, изображение 1 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 8, изображение 2 из 3
Sony a7R II Teardown: шаг 8, изображение 2 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 8, изображение 3 из 3
Разбор Sony a7R II: шаг 8, изображение 3 из 3 | Источник - ifixit.com

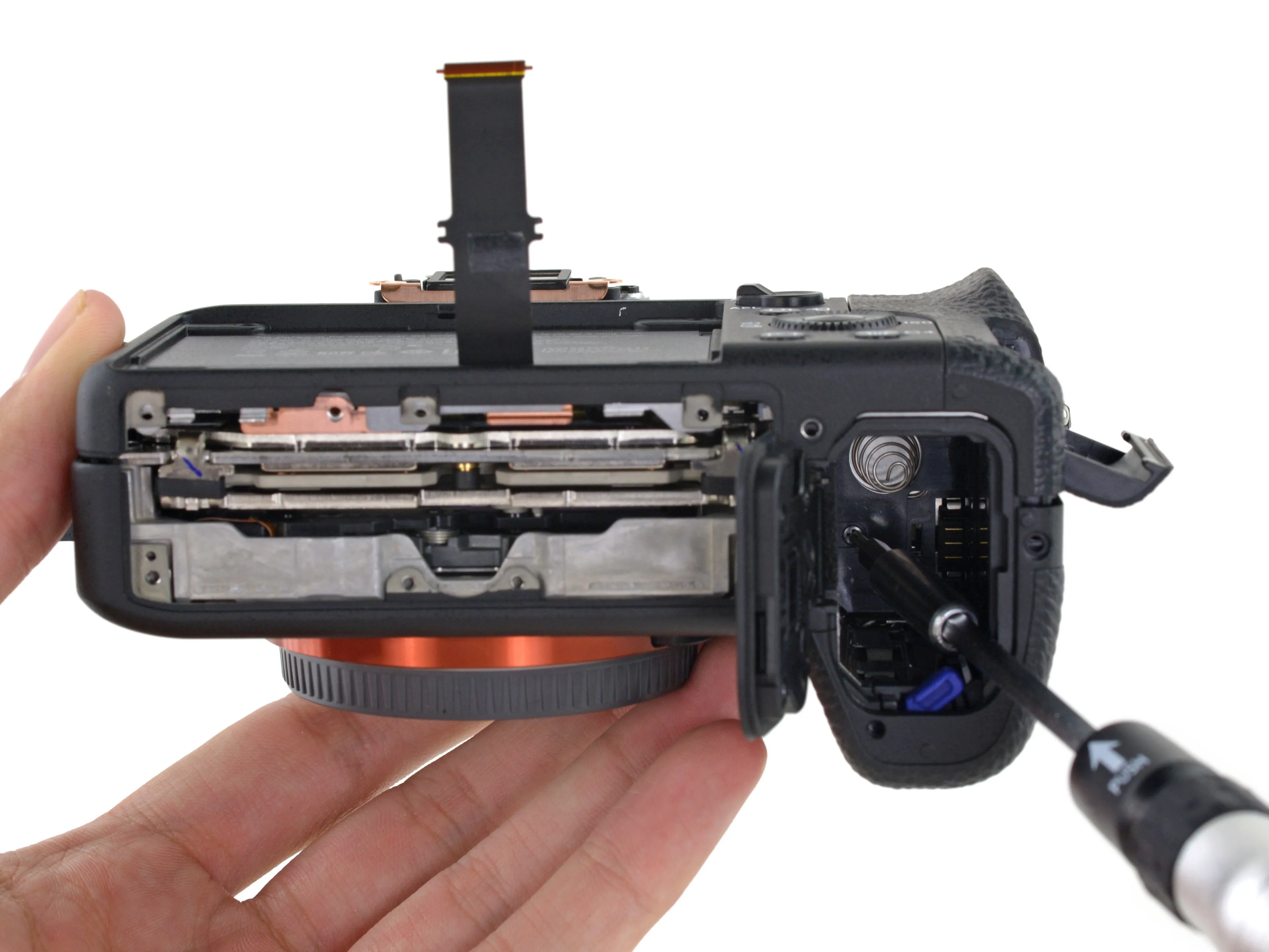

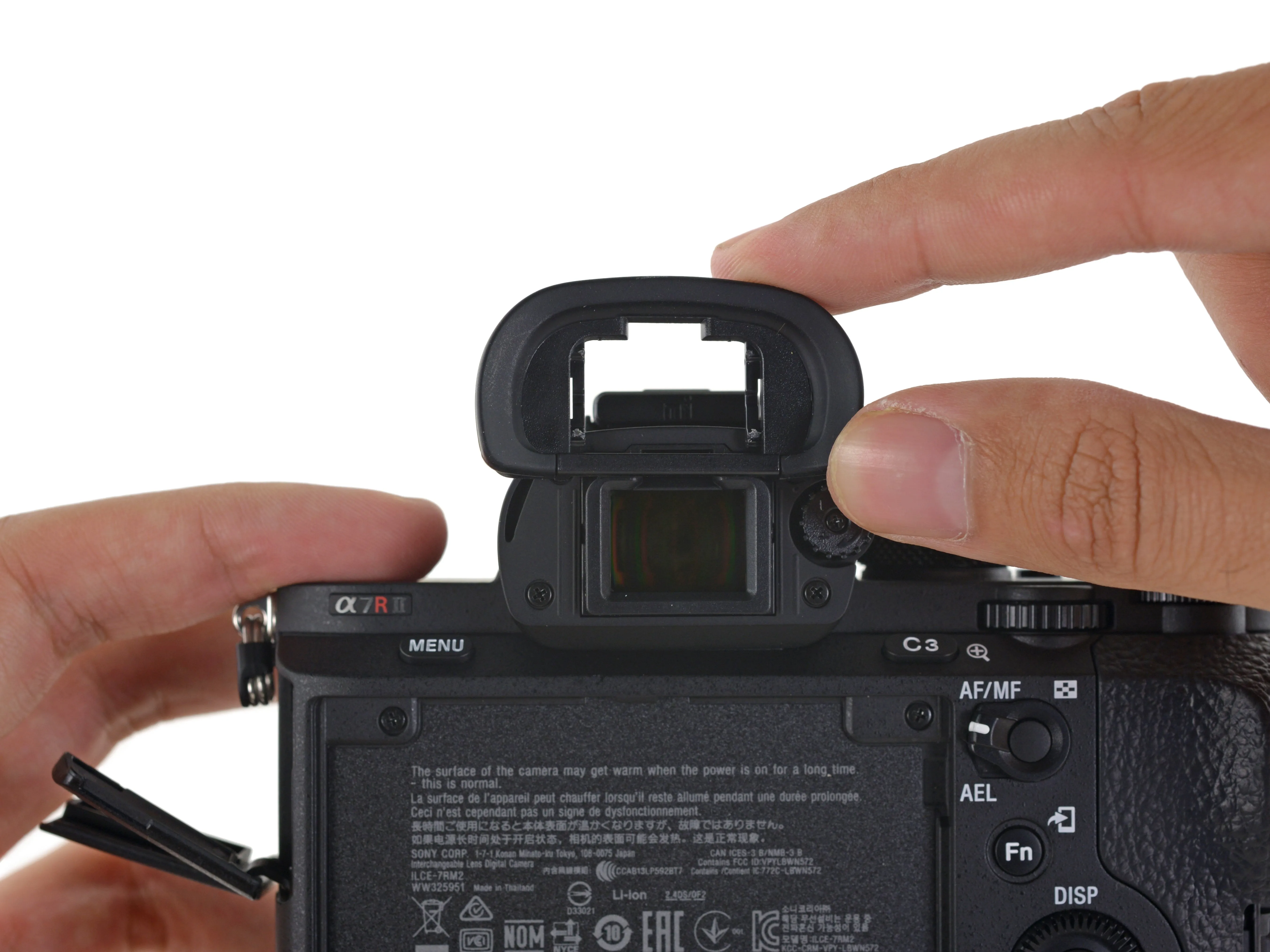

  • Как только мы извлекли ЖК-дисплей и его хрупкий гибкий кабель, в ход пошли детали.

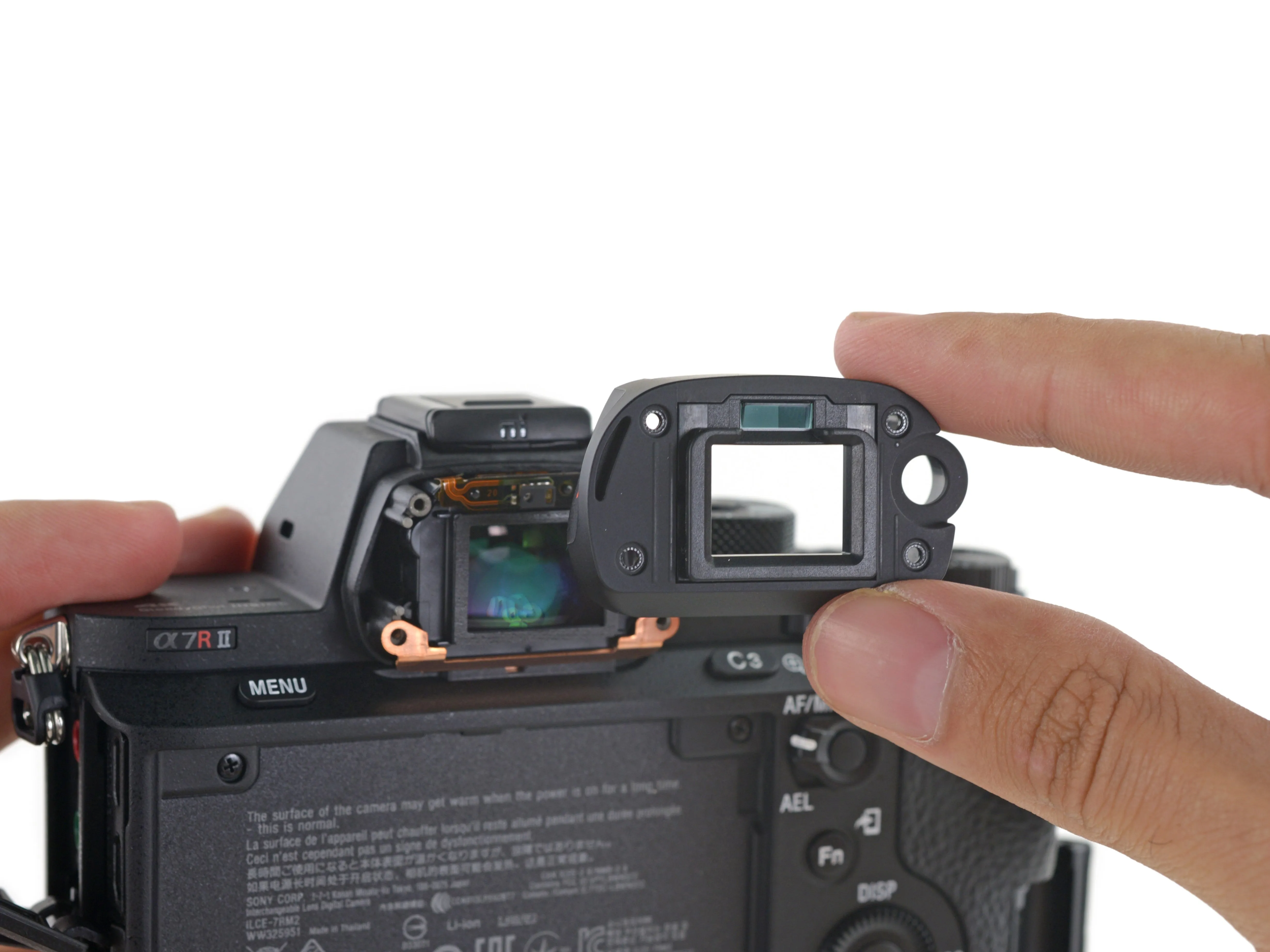

  • В первую очередь это окуляр и рамка видоискателя. Окуляр снимается для удобства замены, а рамка видоискателя держится на месте с помощью нескольких винтов.

  • Как беззеркальная камера, a7R II не имеет оптического видоискателя. Вместо него в видоискателе используется OLED-экран XGA (1024 x 768 пикселей), обеспечивающий пользователю точный предварительный просмотр изображений.

  • При внимательном поиске мы обнаружили несколько оставшихся винтов, спрятанных в отсеке для аккумулятора. Мы очень рады возможности использовать телескопическую рукоятку драйвера в нашем универсальном наборе бит.

Комментарии к шагу

Я ищу рамку для видоискателя. Я уронил свою a7sii и сломал ее.

Вы нашли такую? Моя сломалась сама по себе

https://www.ebay.co.uk/itm/New-for-Sony-...

Большое спасибо

Неправильный винт на 3-й фотографии. Это должен быть серебристый винт рядом с пружиной.

Как открутить винт на диске регулировки видоискателя?

'циферблат видоискателя'

Я ищу рамку видоискателя. Кто-нибудь знает, где можно достать эту простую деталь?

Шаг 9

Sony a7R II Teardown: шаг 9, изображение 1 из 3
Sony a7R II Teardown: шаг 9, изображение 1 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 9, изображение 2 из 3
Sony a7R II Teardown: шаг 9, изображение 2 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 9, изображение 3 из 3
Sony a7R II Teardown: шаг 9, изображение 3 из 3 | Источник - ifixit.com

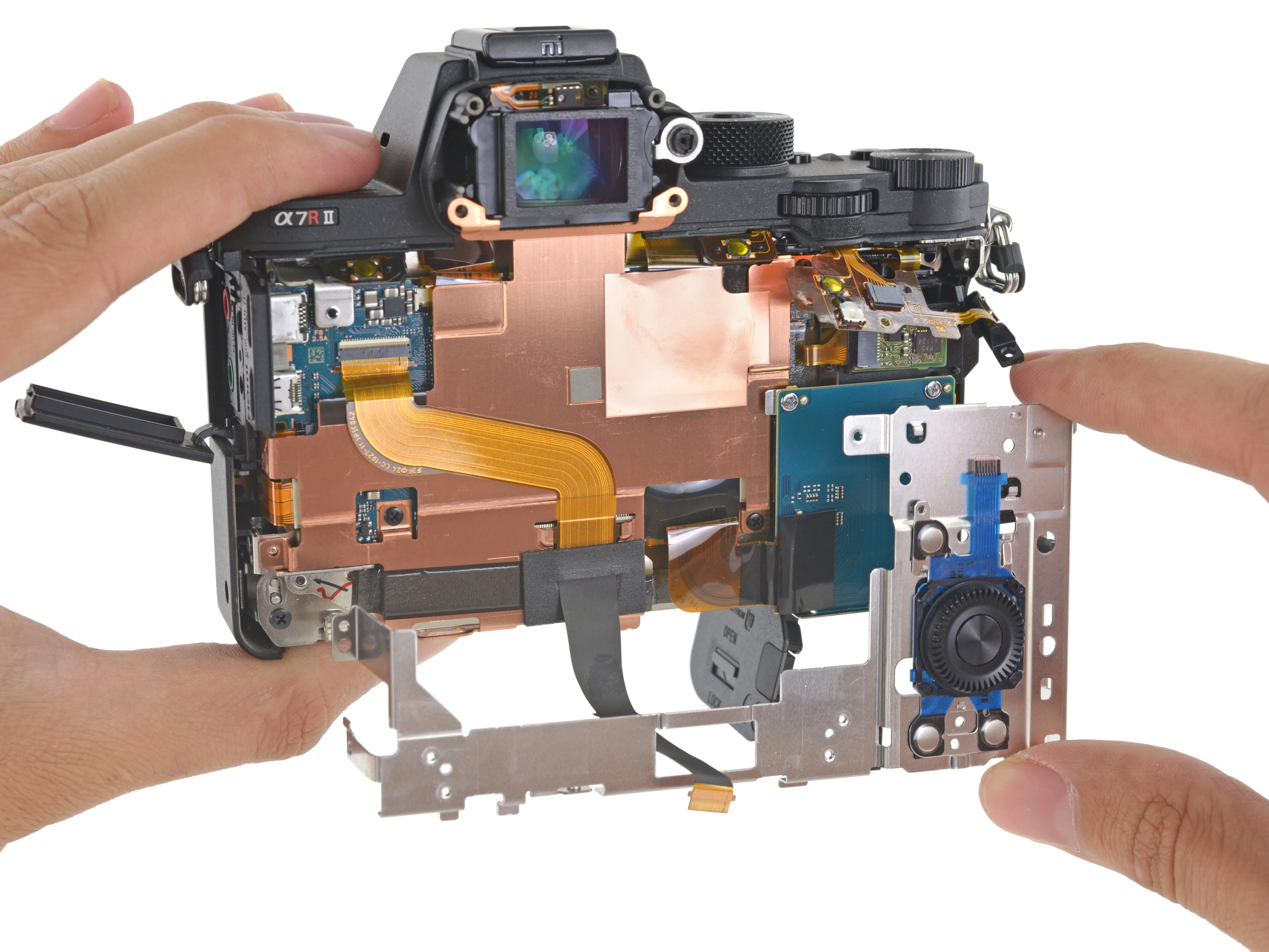

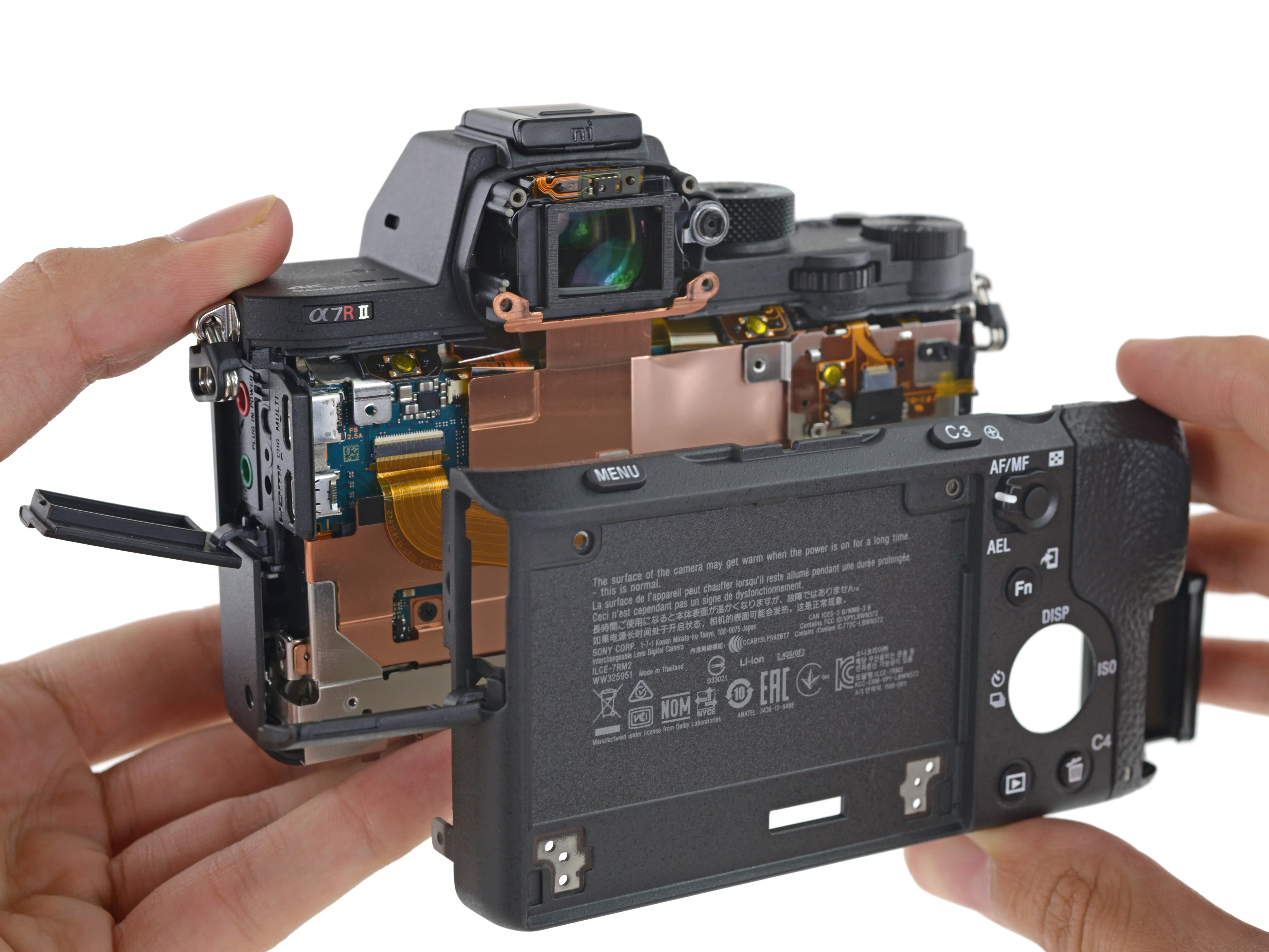

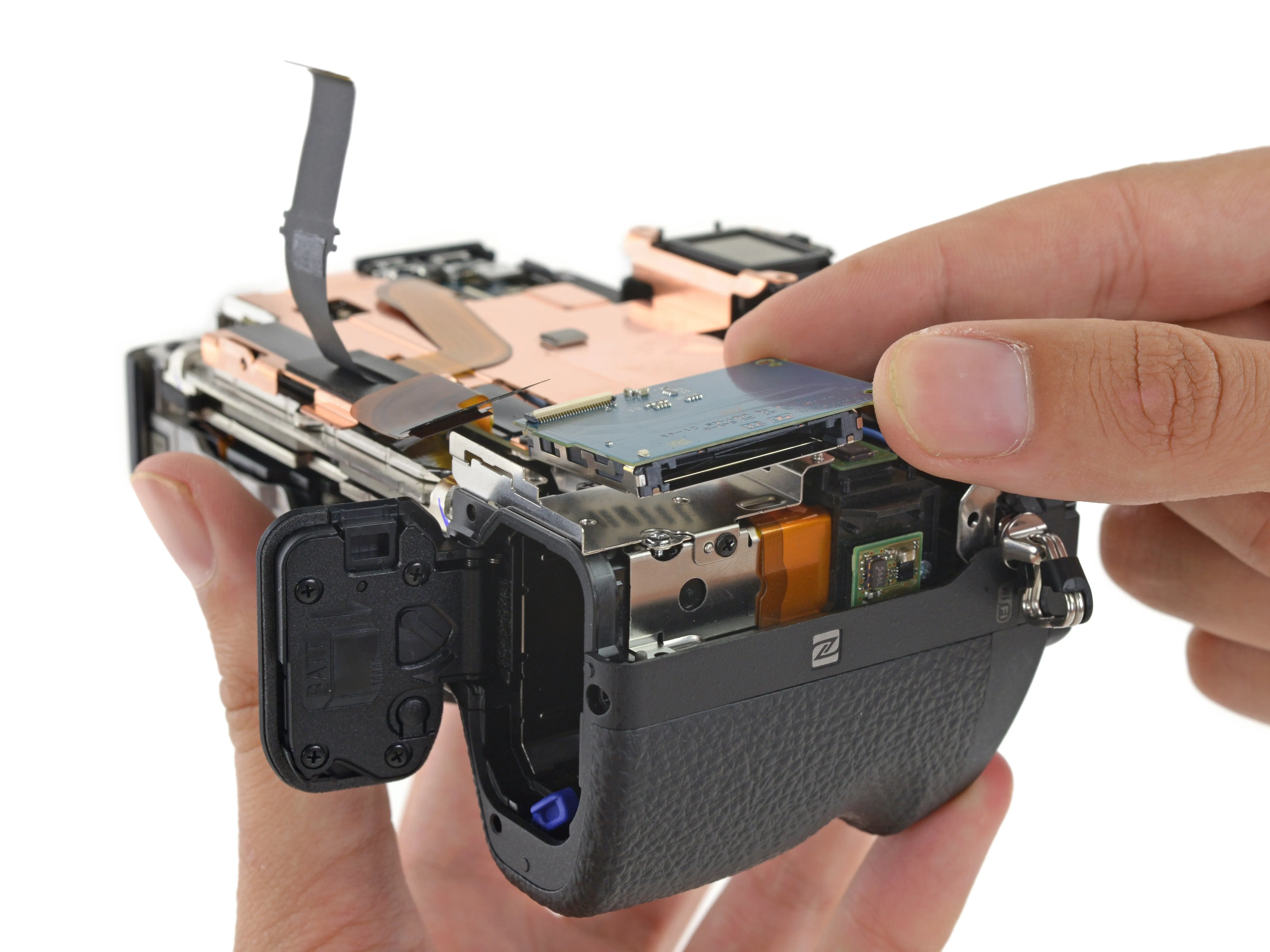

  • Теперь, когда рамка видоискателя и ЖК-панель сняты, задний корпус отсоединяется.

  • Все переключатели кнопок закреплены на внутренних компонентах, а не на рамке, поэтому не нужно беспокоиться о хрупких кабелях.

  • Отсоединив один кабель, мы извлекаем ту самую монтажную рамку и прикрепленный к ней блок задних кнопок.

  • Далее находится мультиформатный кардридер. Он работает тихо.

  • Мы втайне надеемся, что эта камера играет в Nintendo DS игры.

Комментарии к шагу

Есть ли какой-нибудь секрет, как снять 'отдельный кабель' (предполагаю, что это синяя лента от диска ISO, которая вставляется в серую часть. Мне кажется, что он очень тугой.

И как его вставить обратно после снятия?

Это видео помогло мне с этим: https://www.youtube.com/watch?v=urZbHlwG... (оно не на английском и для a7II, но для a7RII очень похоже).Чтобы отсоединить диск ISO (круглый диск с кнопкой OK, кнопками play/delete/fn, который имеет ленту синего цвета) от верхней части (лента медного цвета, где находится диск записи и AEL/AF/MF) - это просто фрикционная посадка. Лента кабеля сделана из относительно толстого пластика на конце, где она подключается, и имеет пластиковые 'ушки' по бокам. Я воспользовался пинцетом и просто аккуратно вывел синий ленточный кабель из разъема, надавив на эти 'ушки'. Я слегка надавил на него слева, потом справа, потом слева, потом справа и т. д., пока он медленно не вышел.

Шаг 10

Разбор Sony a7R II: шаг 10, изображение 1 из 3
Sony a7R II Teardown: шаг 10, изображение 1 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 10, изображение 2 из 3
Sony a7R II Teardown: шаг 10, изображение 2 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 10, изображение 3 из 3
Sony a7R II Teardown: шаг 10, изображение 3 из 3 | Источник - ifixit.com

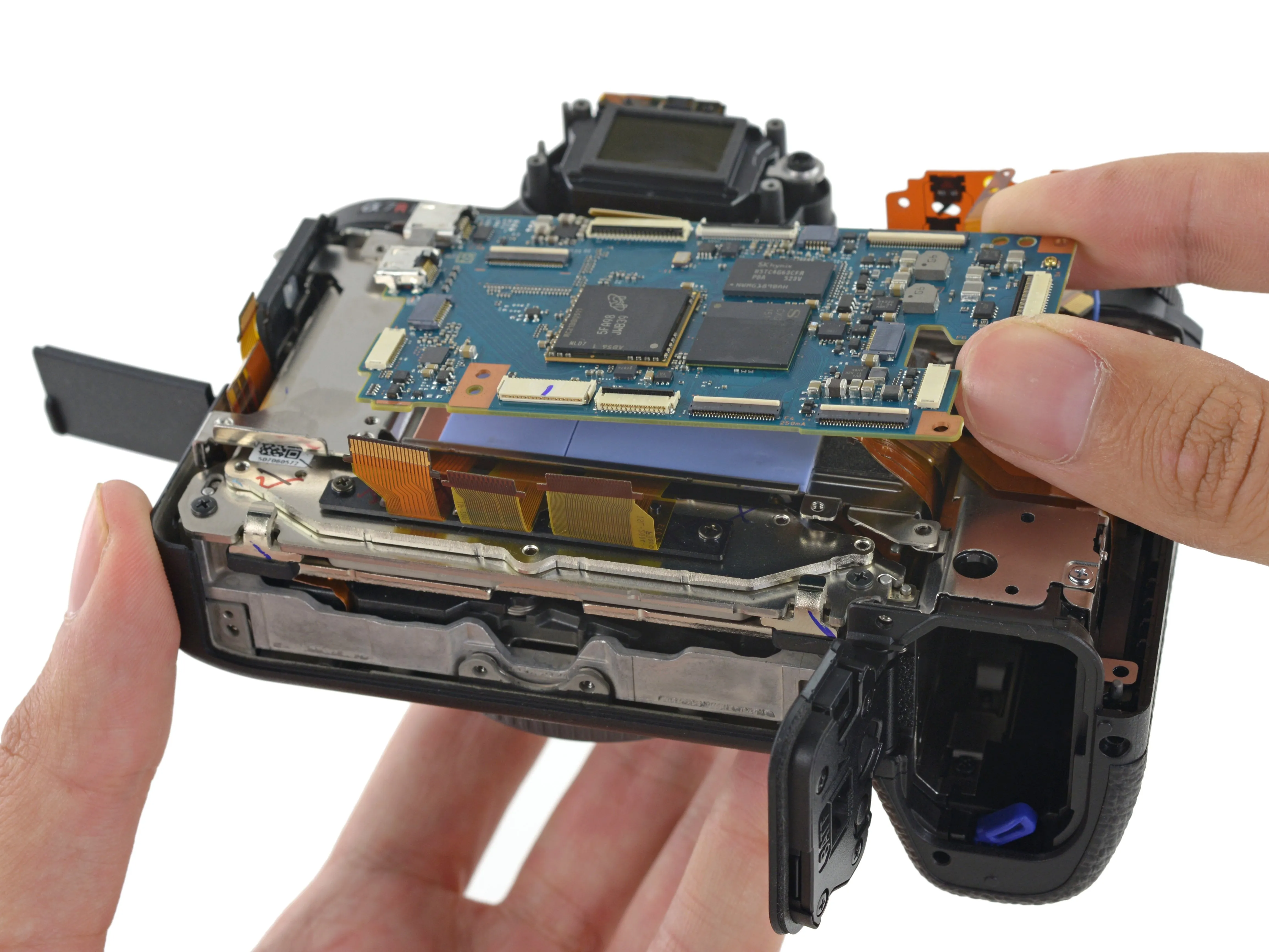

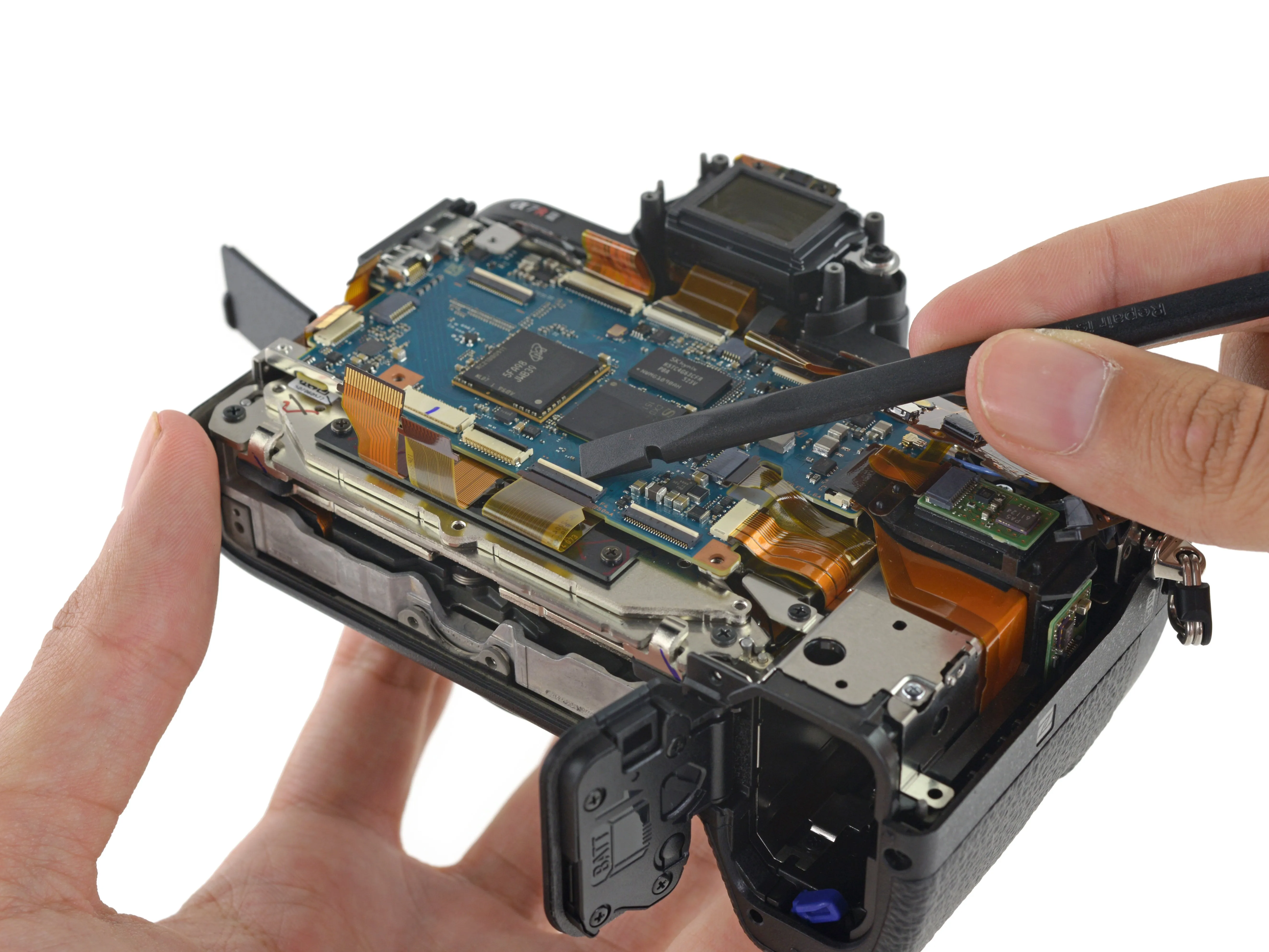

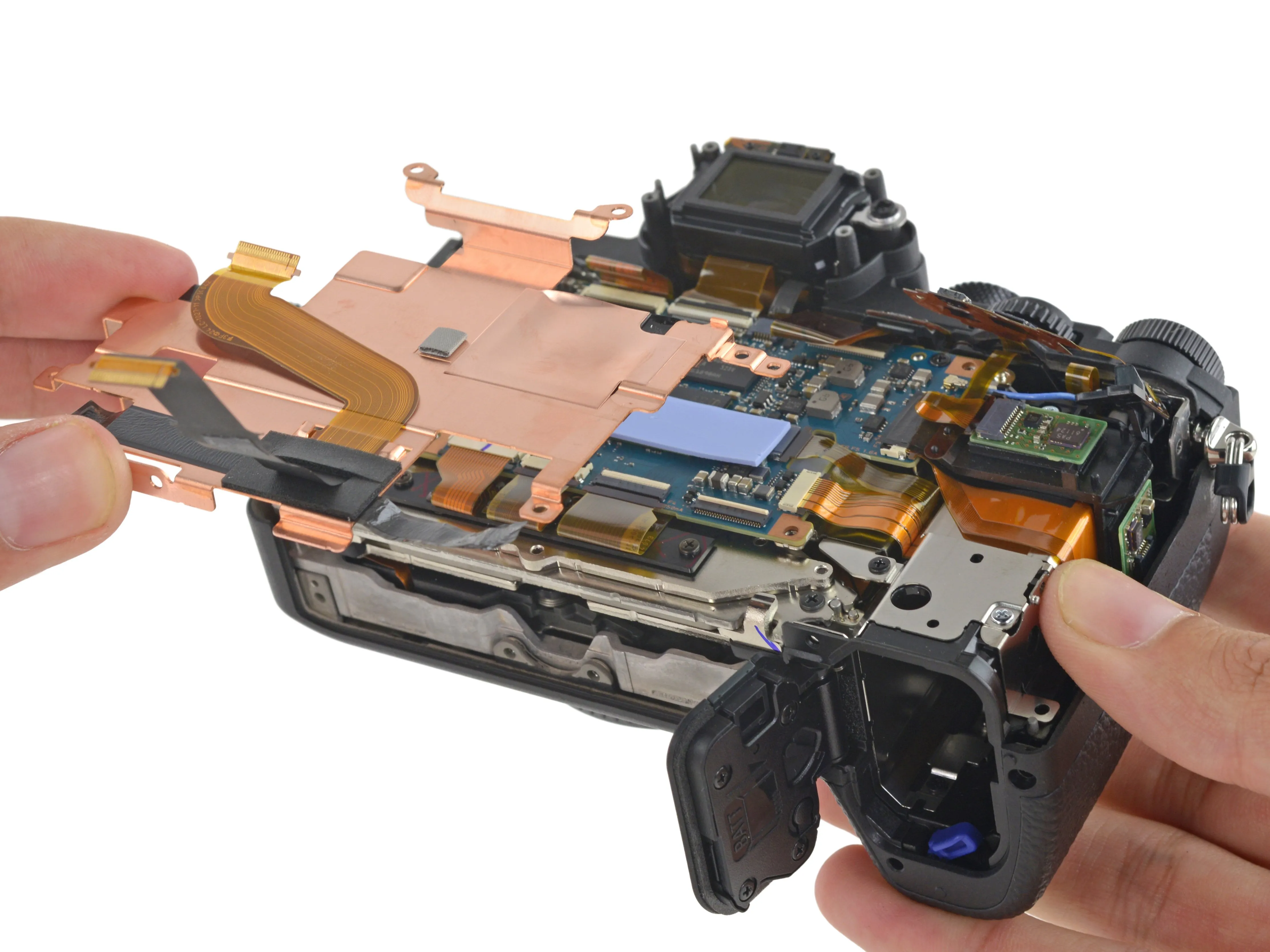

  • После снятия заднего корпуса и блока кнопок экран материнской платы вынимается без особого сопротивления.

  • Получив первый ясный вид на материнскую плату, мы приступили к работе по отсоединению всех ленточных кабелей, созданных со времен зари времен.

  • Примечание: На этом этапе нам удалось извлечь материнскую плату, но мы уверены, что это не то, что задумала Sony. Если бы они соизволили дать нам инструкцию, мы бы знали, что нужно пропустить несколько шагов вперед.

Шаг 11

Sony a7R II Teardown: шаг 11, изображение 1 из 3
Sony a7R II Teardown: шаг 11, изображение 1 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 11, изображение 2 из 3
Sony a7R II Teardown: шаг 11, изображение 2 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 11, изображение 3 из 3
Sony a7R II Teardown: шаг 11, изображение 3 из 3 | Источник - ifixit.com

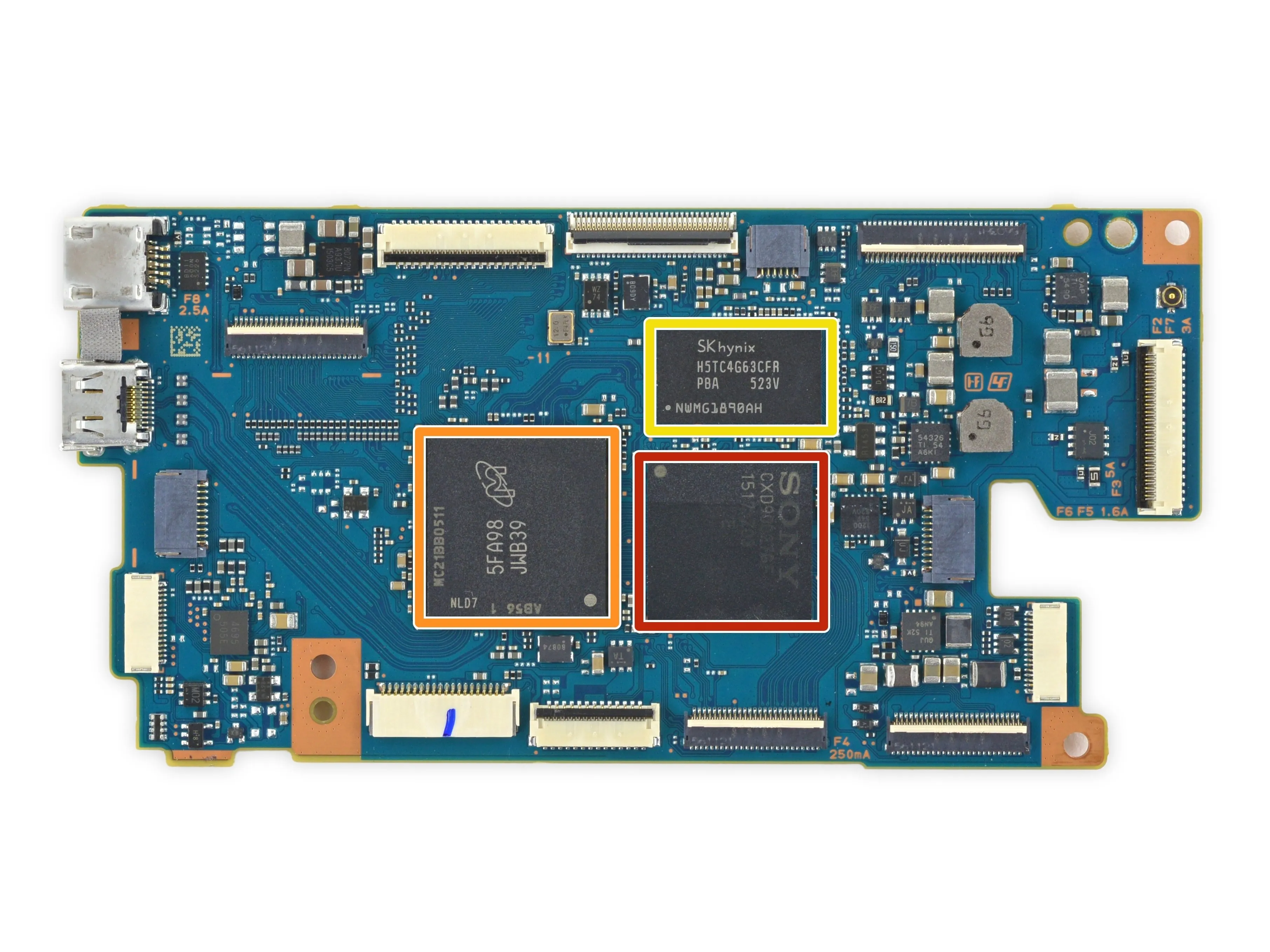

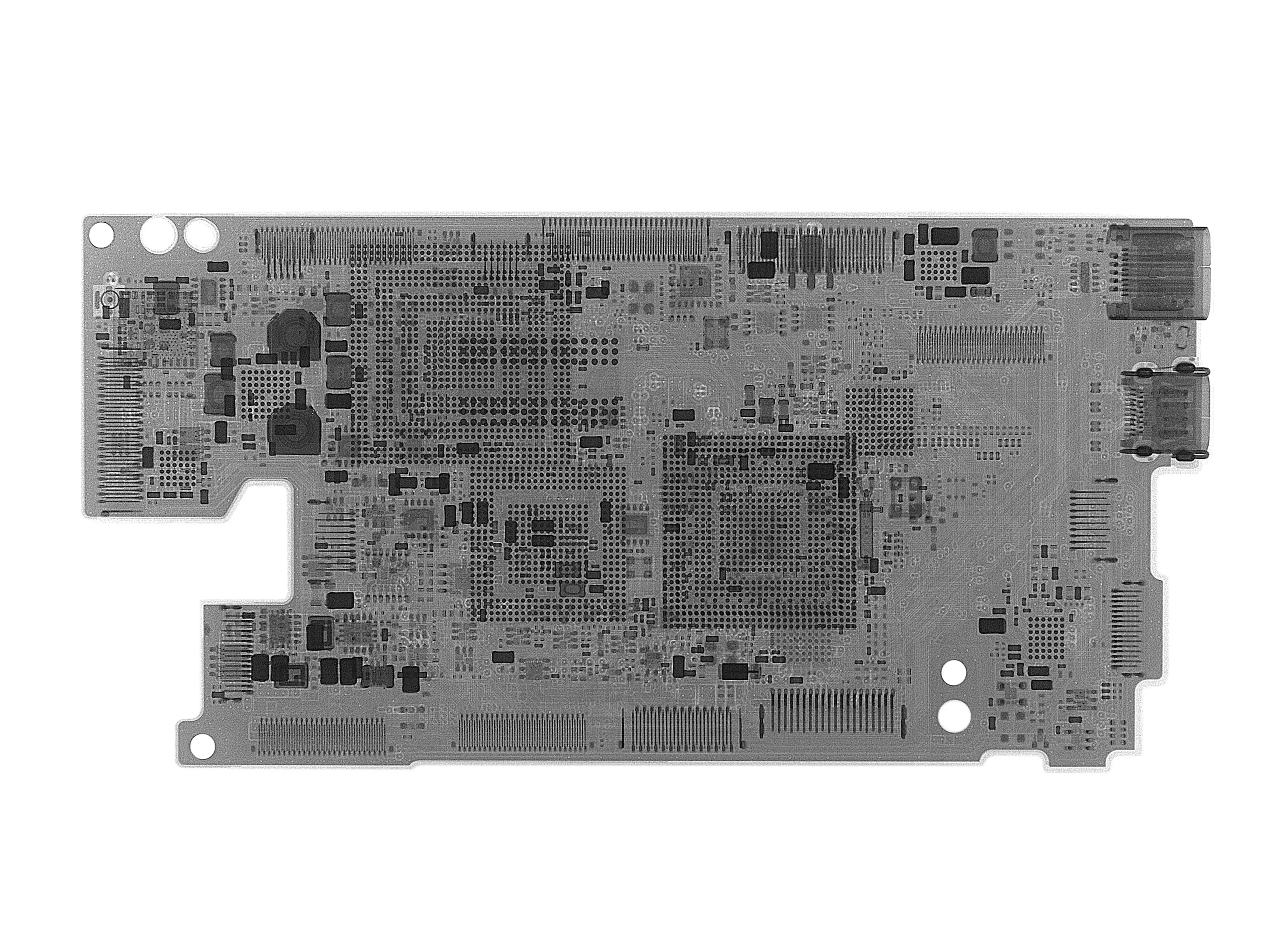

  • Поднимаем материнскую плату для осмотра и обнаруживаем:

  • Sony CXD90027GF SoC

  • Технология Micron 5FA98 JWB39 eMCP

  • SK Hynix H5TC4G63CFR 4 Гб DDR3L SDRAM

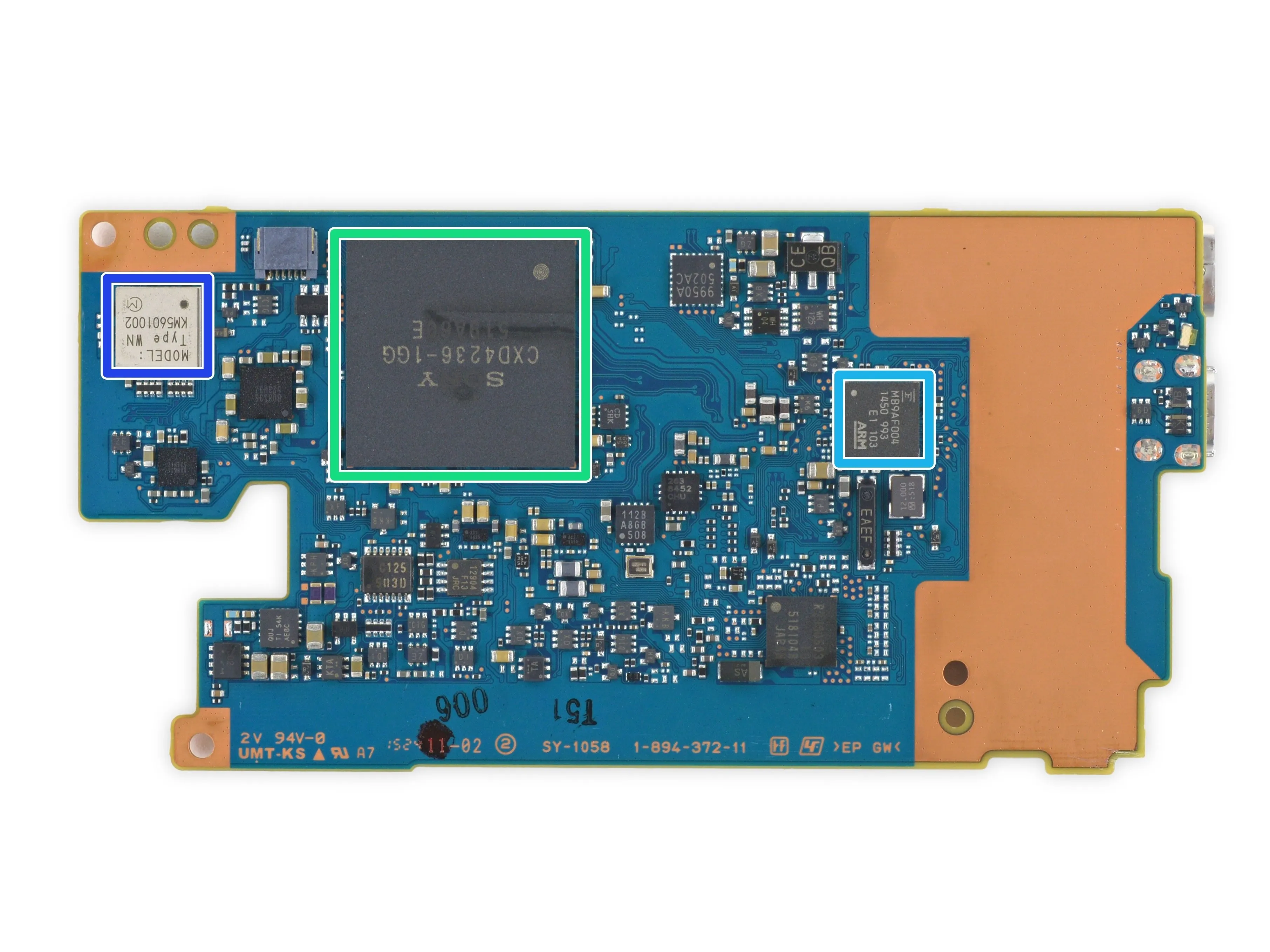

  • И на обратной стороне:

  • Sony CXD4236-1GG, вероятно, более новая версия CXD4236GG процессор изображения

  • Fujitsu MB9AF004 32-битный процессор ARM Cortex-M3

  • Murata KM5601002

Комментарии к шагу

могу ли я получить подробную схему материнской платы

Можем ли мы найти, где находится внутренний аккумулятор? Что это за батарея?

Шаг 12

Sony a7R II Teardown: шаг 12, изображение 1 из 3
Sony a7R II Teardown: шаг 12, изображение 1 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 12, изображение 2 из 3
Sony a7R II Teardown: шаг 12, изображение 2 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 12, изображение 3 из 3
Sony a7R II Teardown: шаг 12, изображение 3 из 3 | Источник - ifixit.com

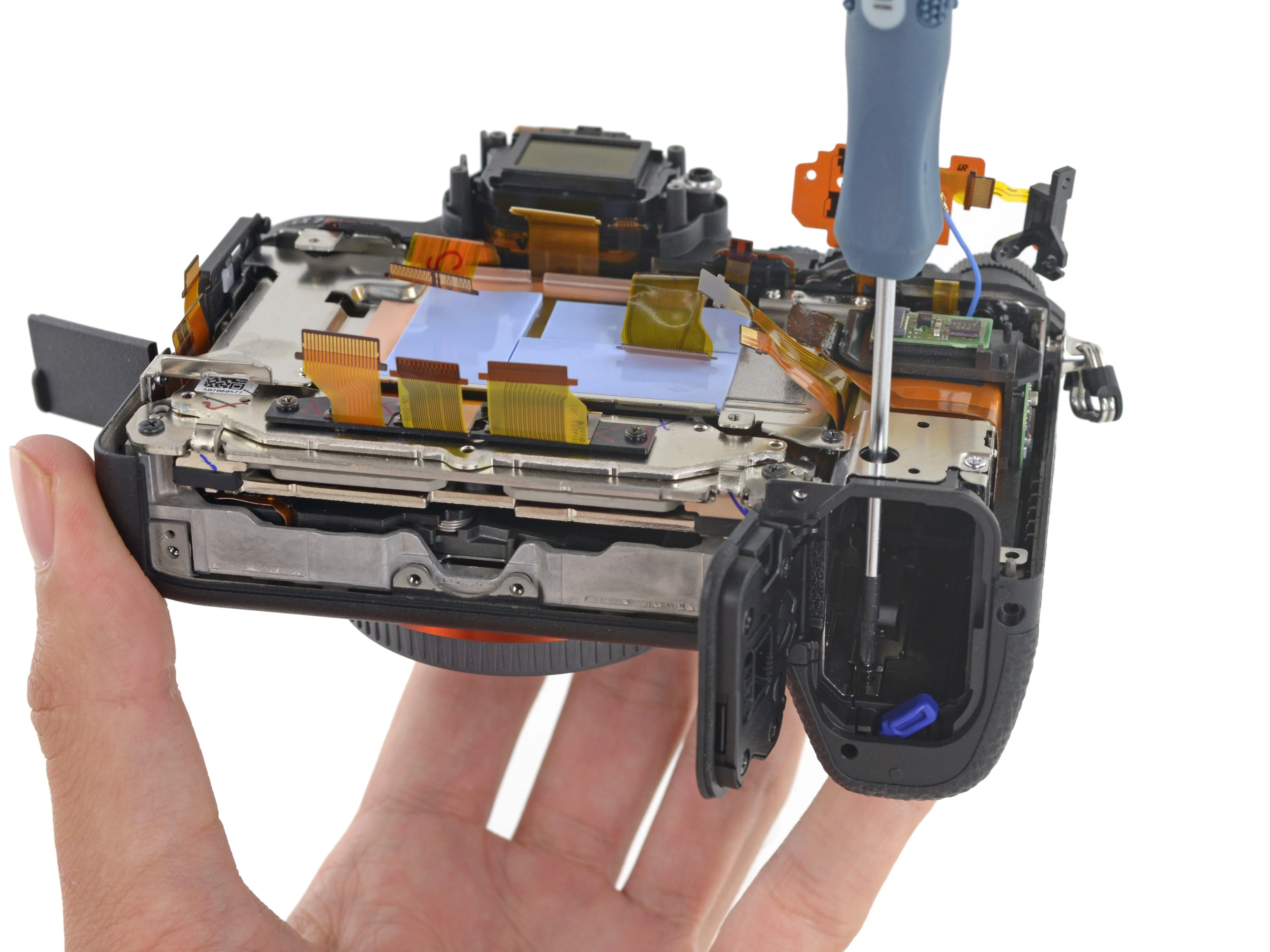

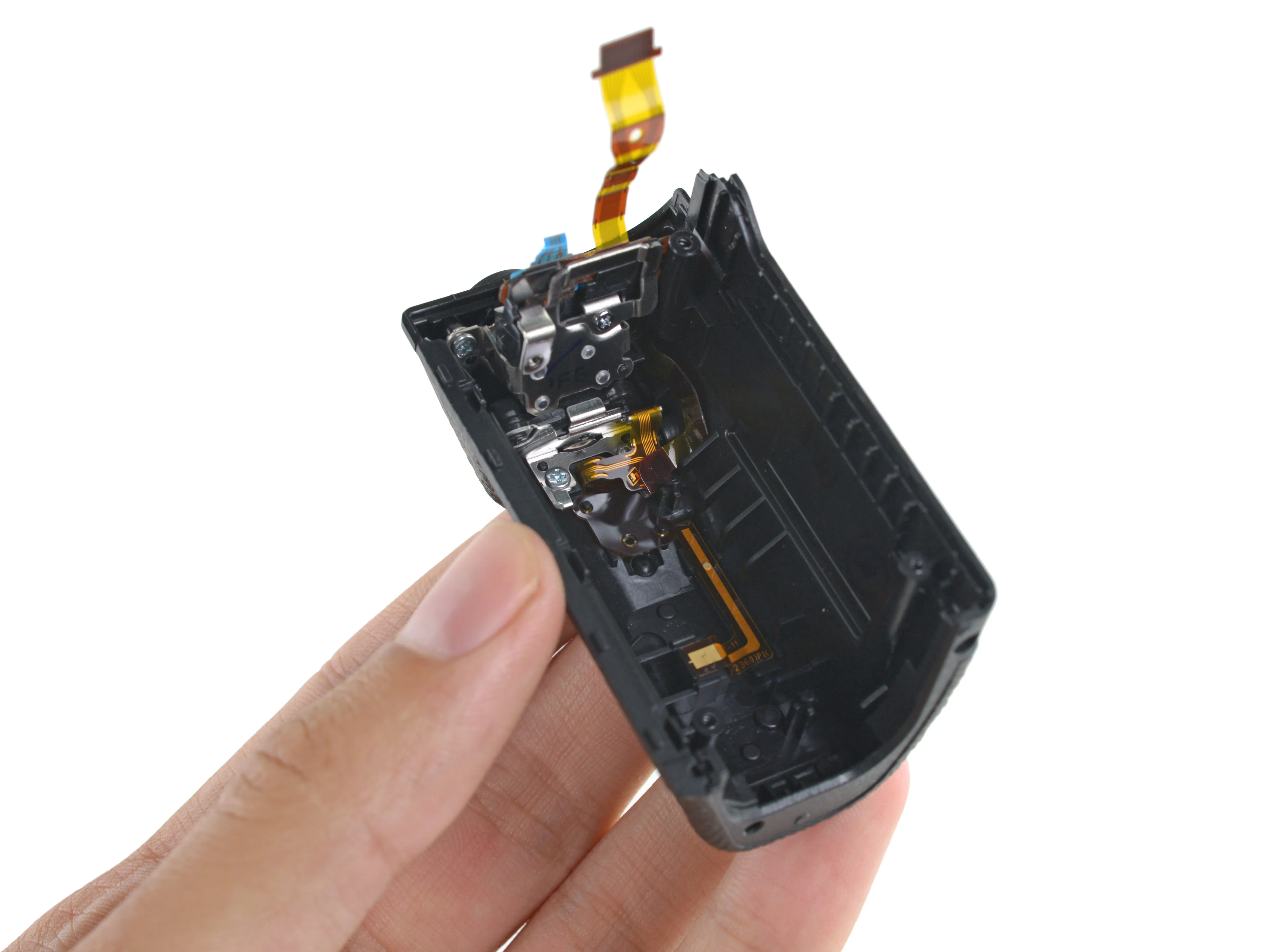

  • В этой части мы беремся за рукоятку, то есть за рукоятку камеры.

  • Отверстие для доступа позволяет нам выкрутить последний винт, крепящий переднюю рукоятку к корпусу.

  • Любители фотоаппаратов живут и умирают благодаря колесикам регулировки. На рукоятке расположены передняя крутилка и кнопка спуска затвора, а также антенна Wi-Fi.

Шаг 13

Sony a7R II Teardown: шаг 13, изображение 1 из 3
Sony a7R II Teardown: шаг 13, изображение 1 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 13, изображение 2 из 3
Sony a7R II Teardown: шаг 13, изображение 2 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 13, изображение 3 из 3
Sony a7R II Teardown: шаг 13, изображение 3 из 3 | Источник - ifixit.com

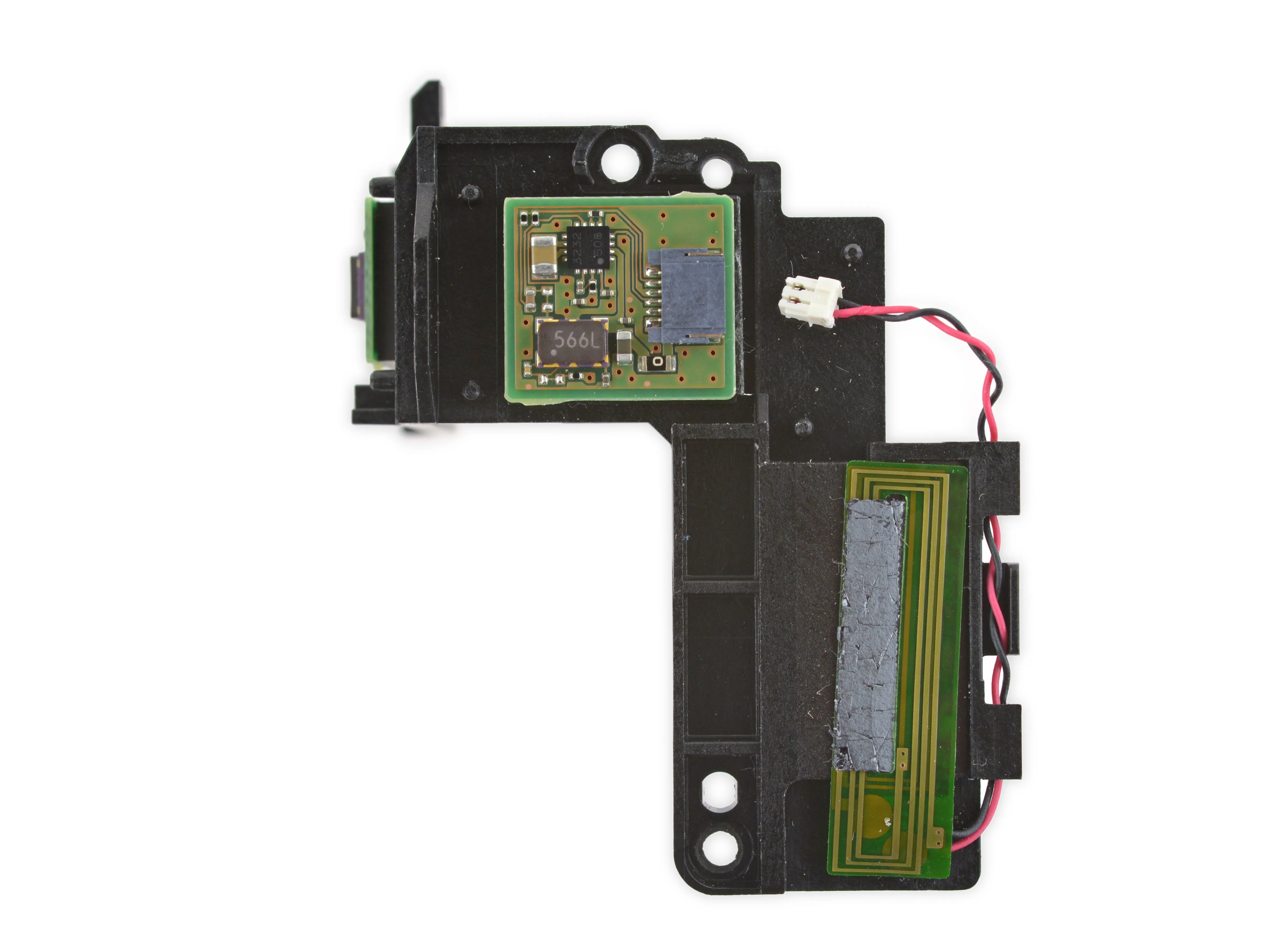

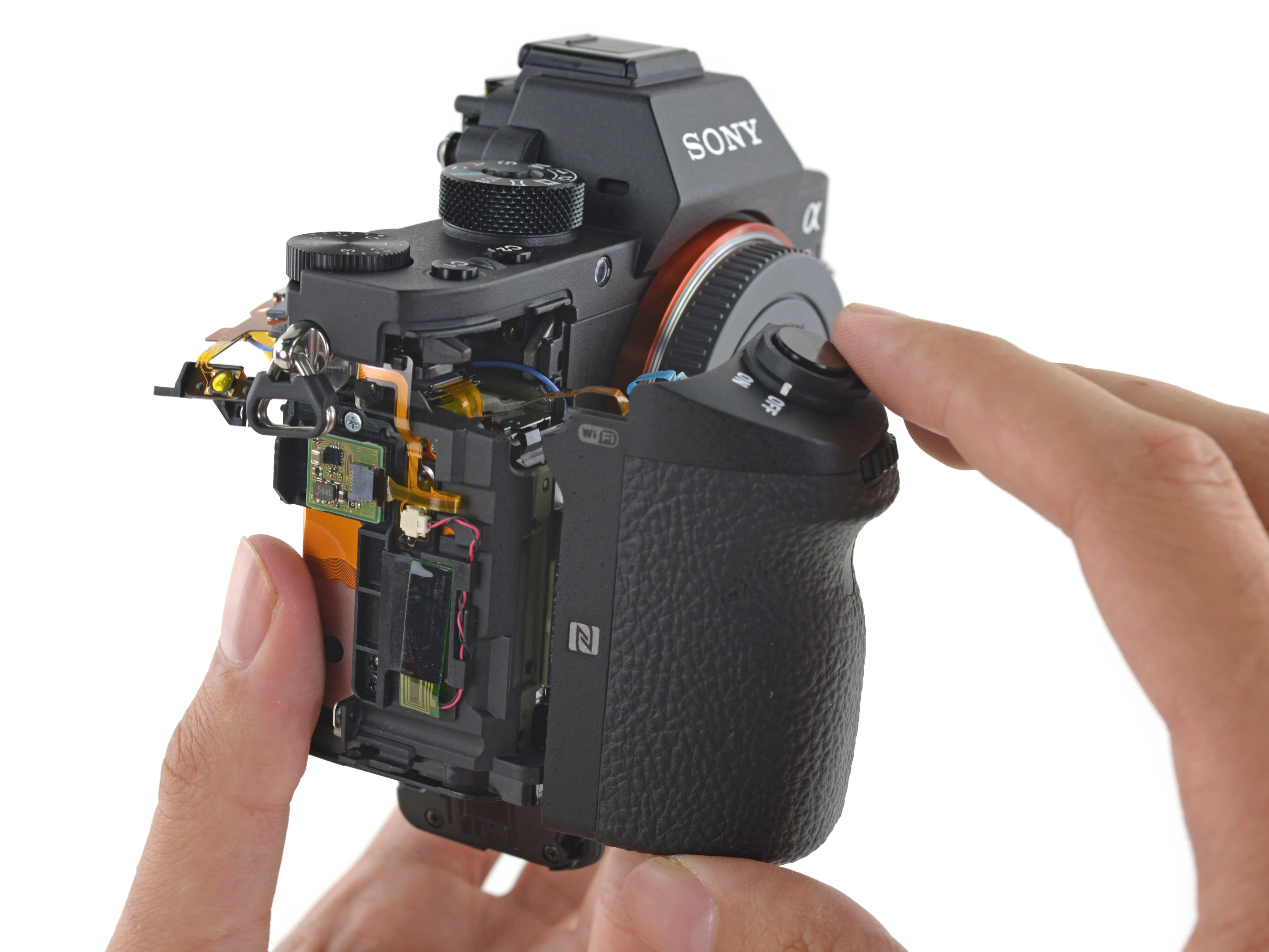

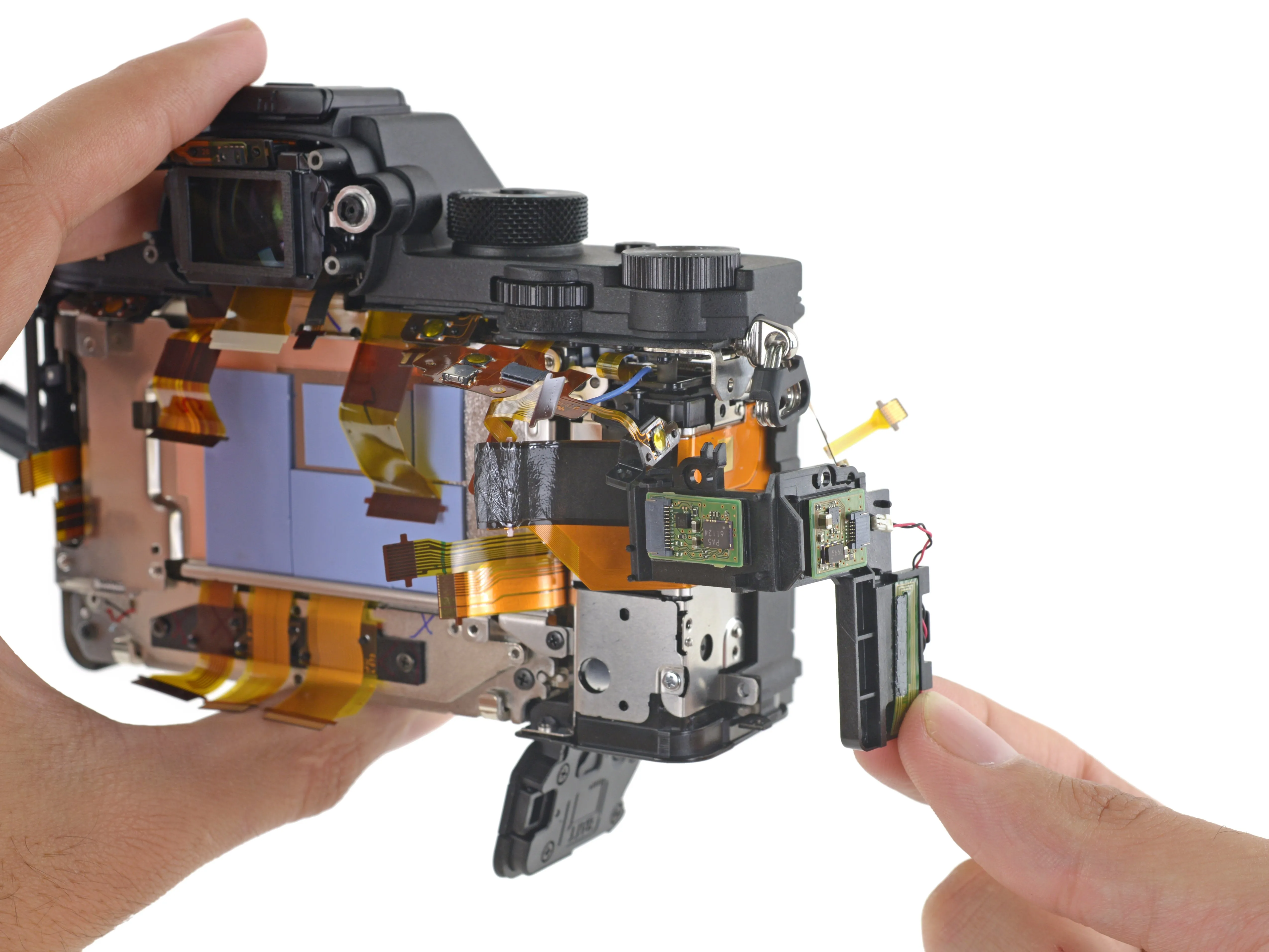

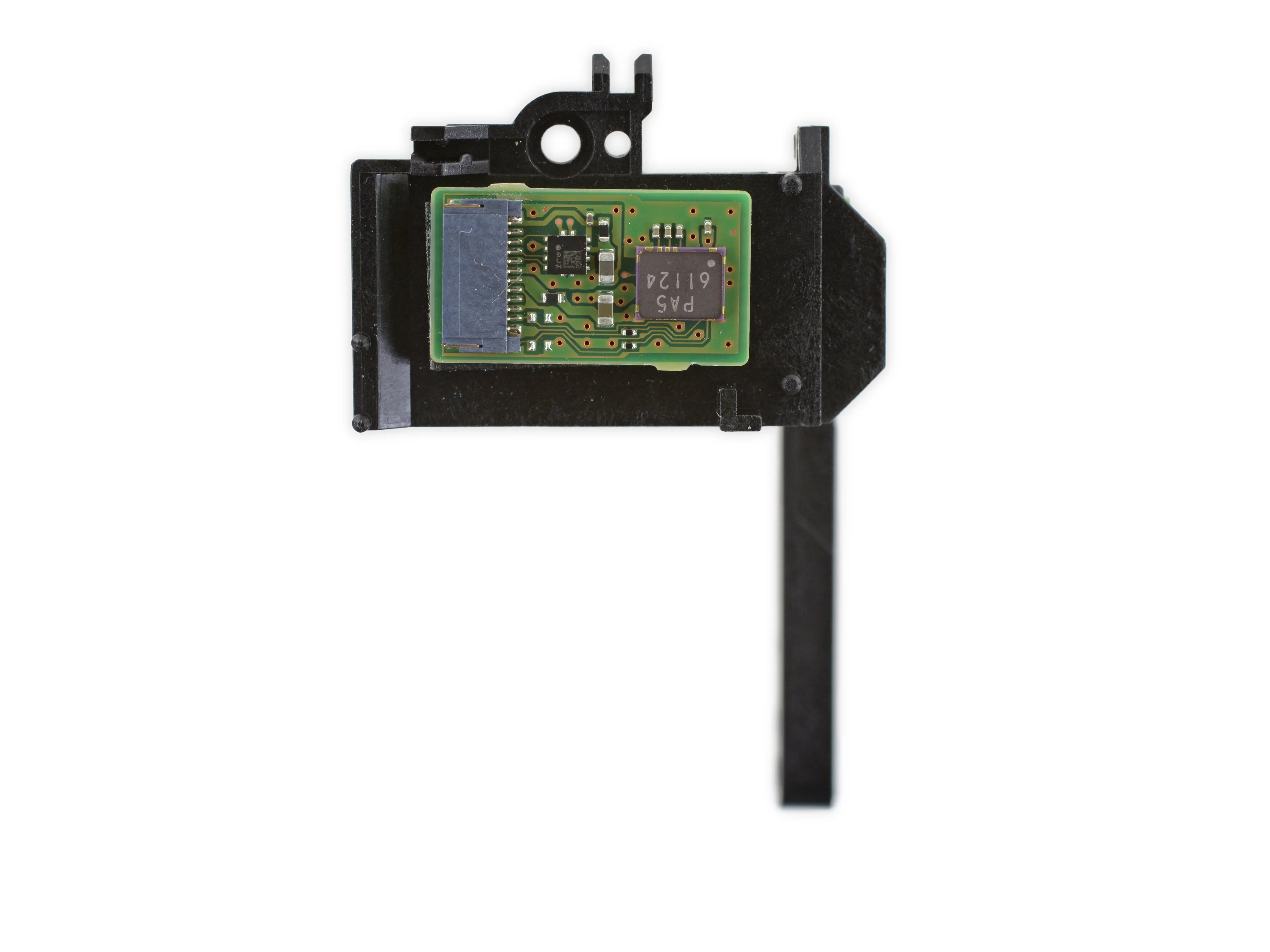

  • За рукояткой скрывается трио плат, поддерживающих пару чипов и, похоже, антенну NFC.

  • Чип NFC идеально подходит для приложения Playmemories Mobile от Sony и позволяет взаимодействовать между смартфонами и камерой a7R II, когда Wi-Fi не работает.

  • Забавно, что наши смартфоны становятся все более похожими на камеры, а камеры - на смартфоны, да?

Шаг 14

Sony a7R II Teardown: шаг 14, изображение 1 из 3
Sony a7R II Teardown: шаг 14, изображение 1 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 14, изображение 2 из 3
Sony a7R II Teardown: шаг 14, изображение 2 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 14, изображение 3 из 3
Sony a7R II Teardown: шаг 14, изображение 3 из 3 | Источник - ifixit.com

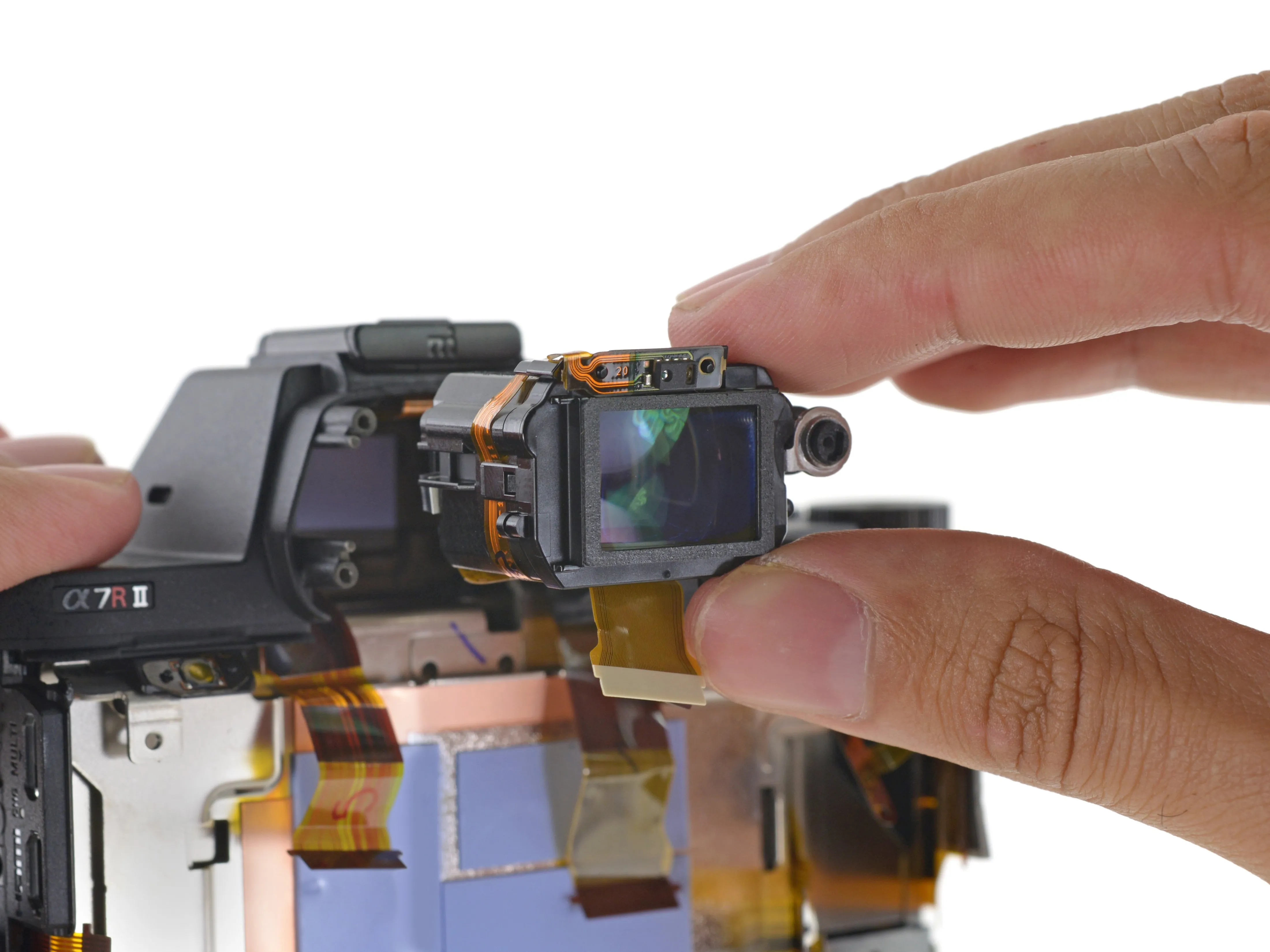

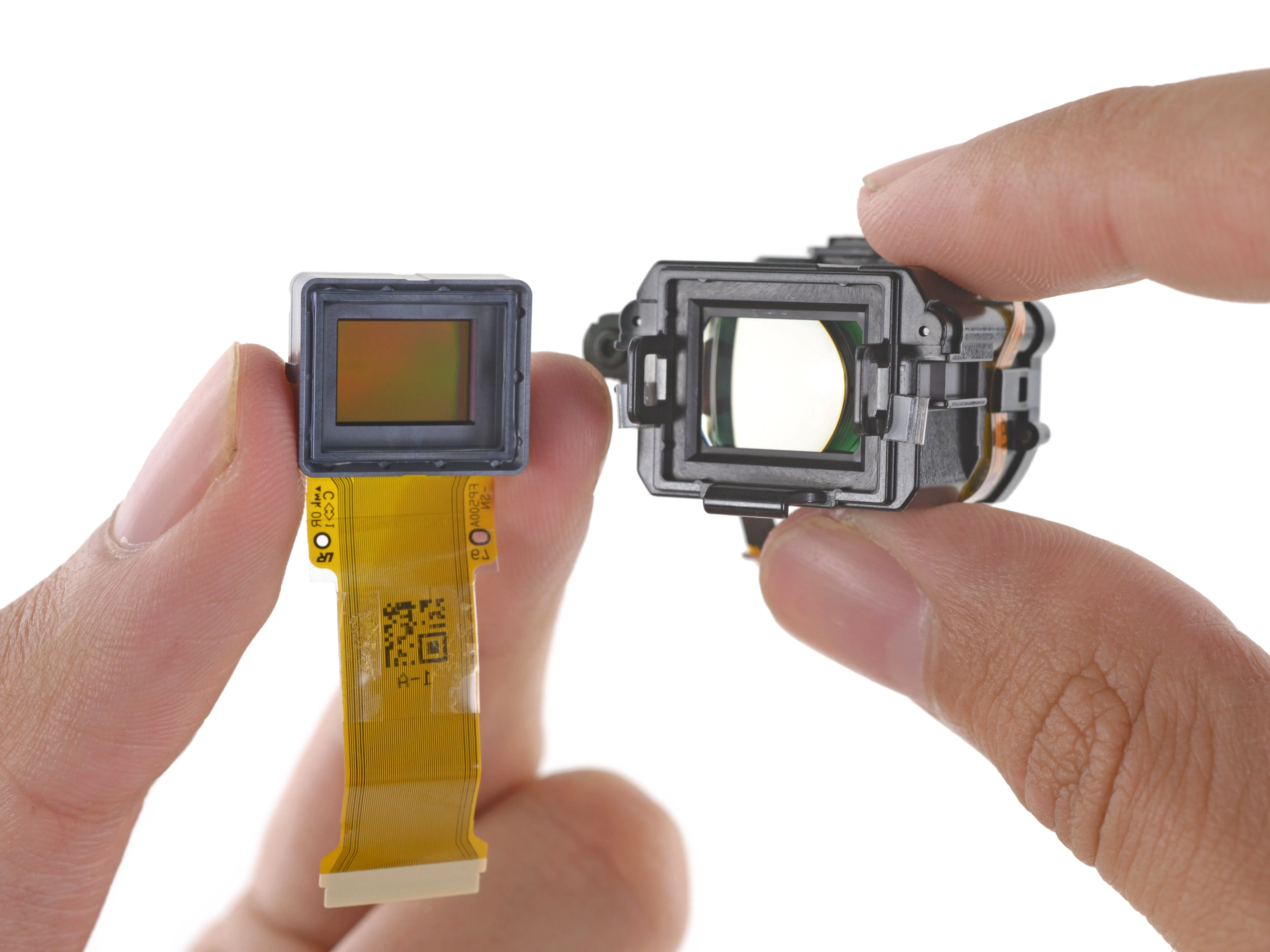

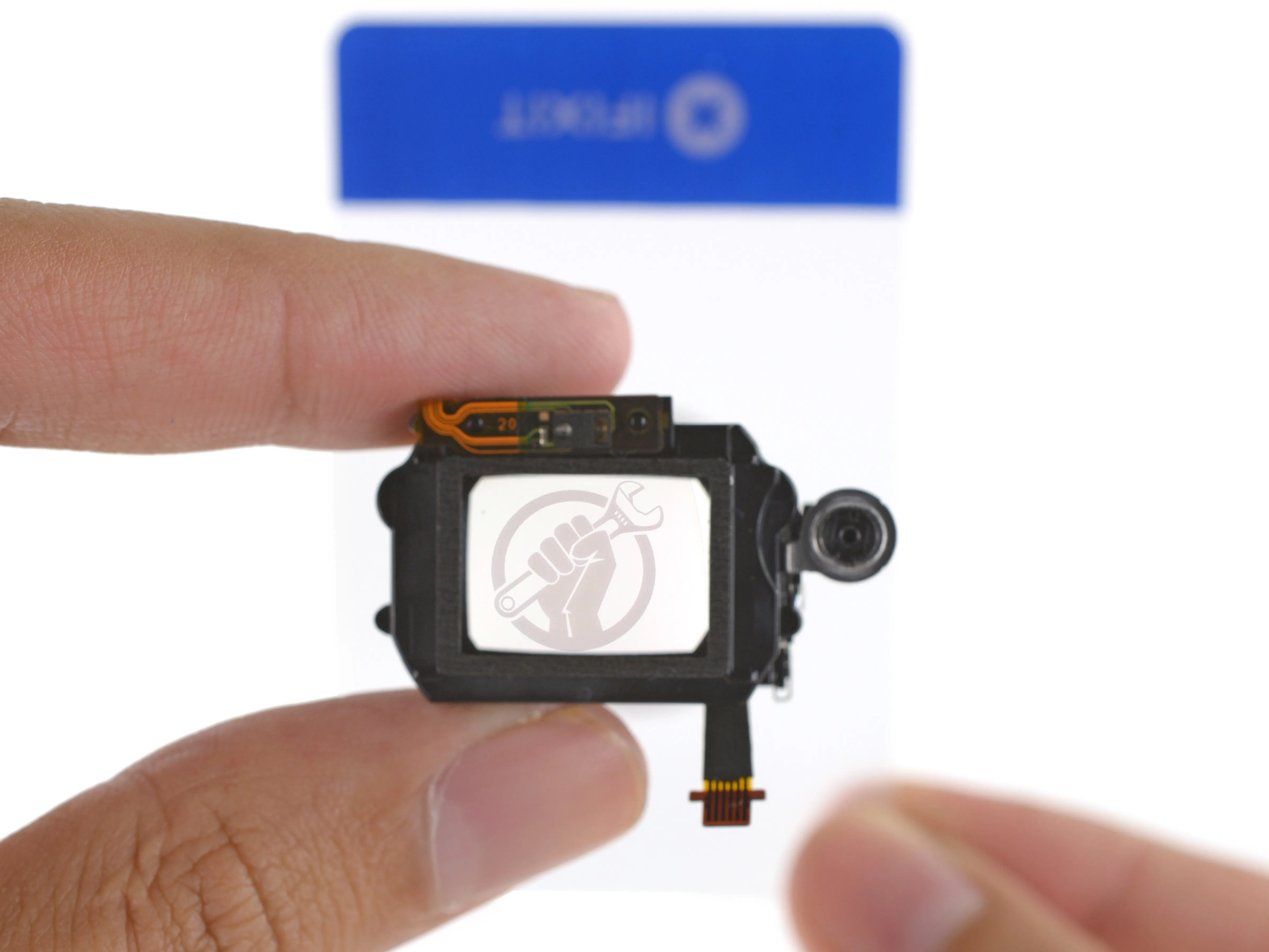

  • Вернемся к видоискателю - оказывается, его можно вытащить прямо из полости. Рамка видоискателя была ранее удалена, и его удерживала на месте только липкая термопрокладка.

  • Почему именно термопрокладка? Возможно, это связано с 1,3-см XGA OLED-дисплеем. 1024 x 768 пикселей на полдюйма - это 2 560 ppi. Вауза.

  • Сняв OLED, мы заглянули в блок объектива. Набор из четыре оптические линзы улучшает поле зрения, минимизируя искажения.

  • Блок линз даже работает как самостоятельный перевертыш! Разве не оптика круто? Этот логотип - точно.

Шаг 15

Sony a7R II Teardown: шаг 15, изображение 1 из 3
Sony a7R II Teardown: шаг 15, изображение 1 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 15, изображение 2 из 3
Sony a7R II Teardown: шаг 15, изображение 2 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 15, изображение 3 из 3
Sony a7R II Teardown: шаг 15, изображение 3 из 3 | Источник - ifixit.com

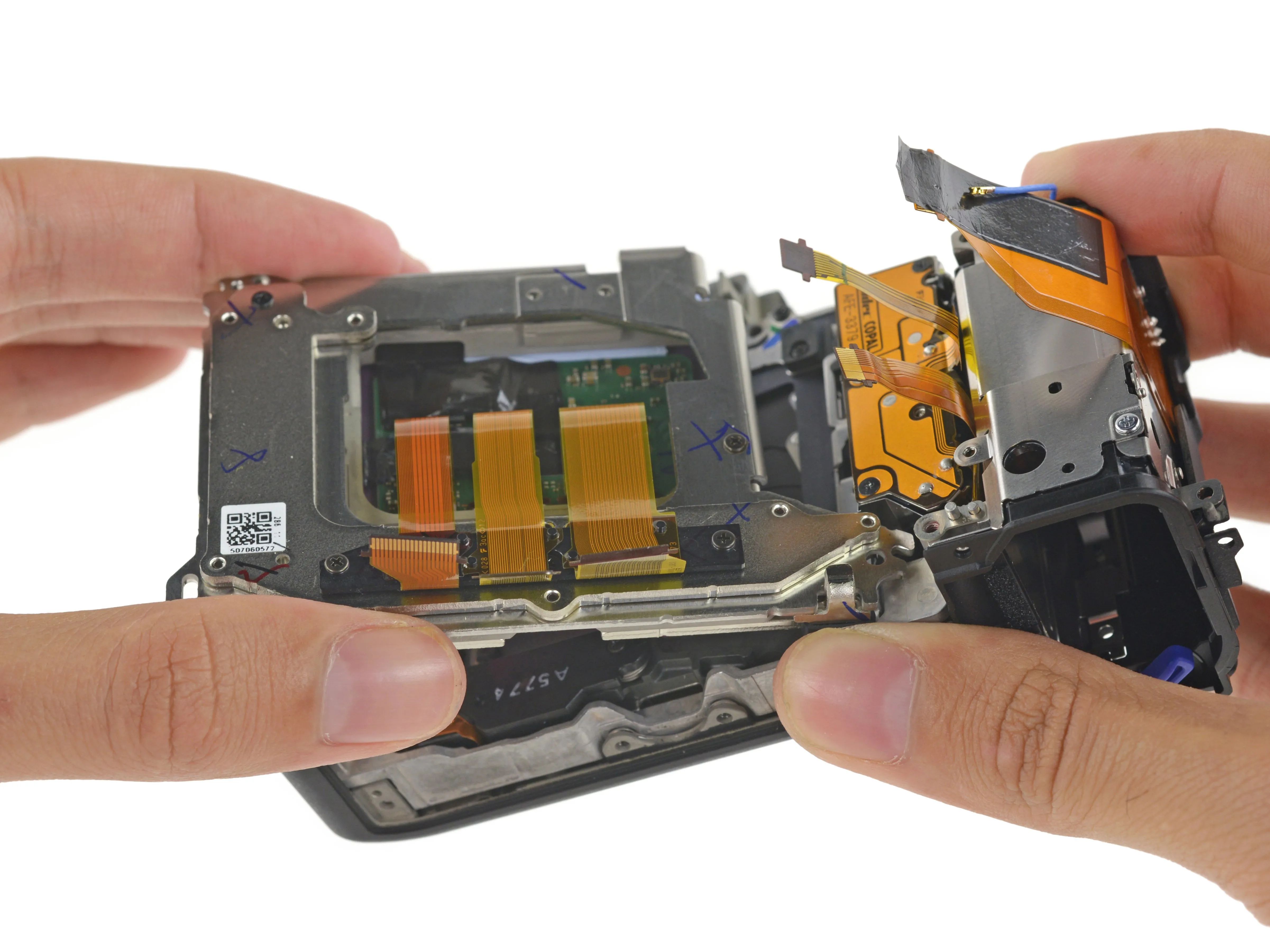

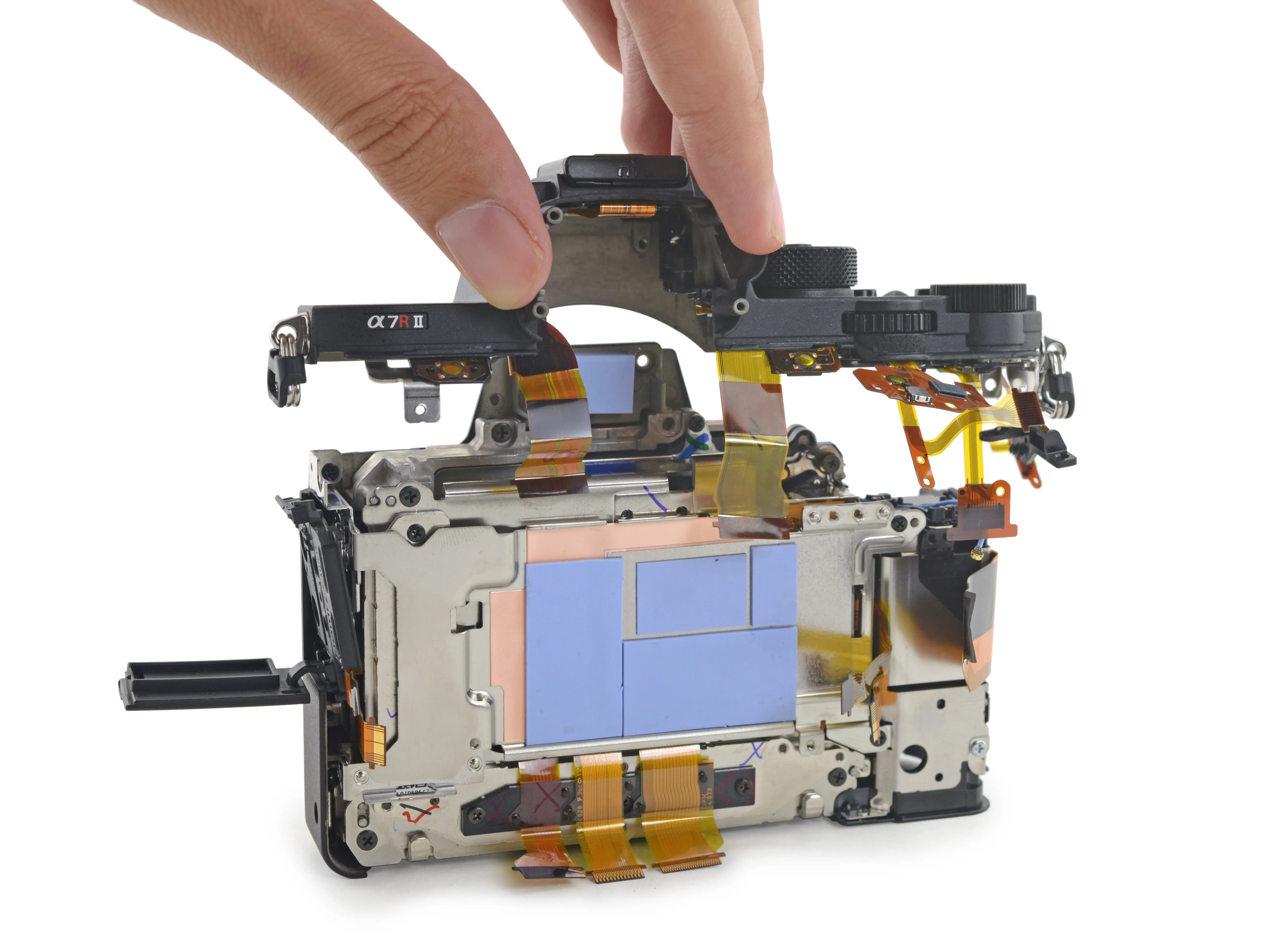

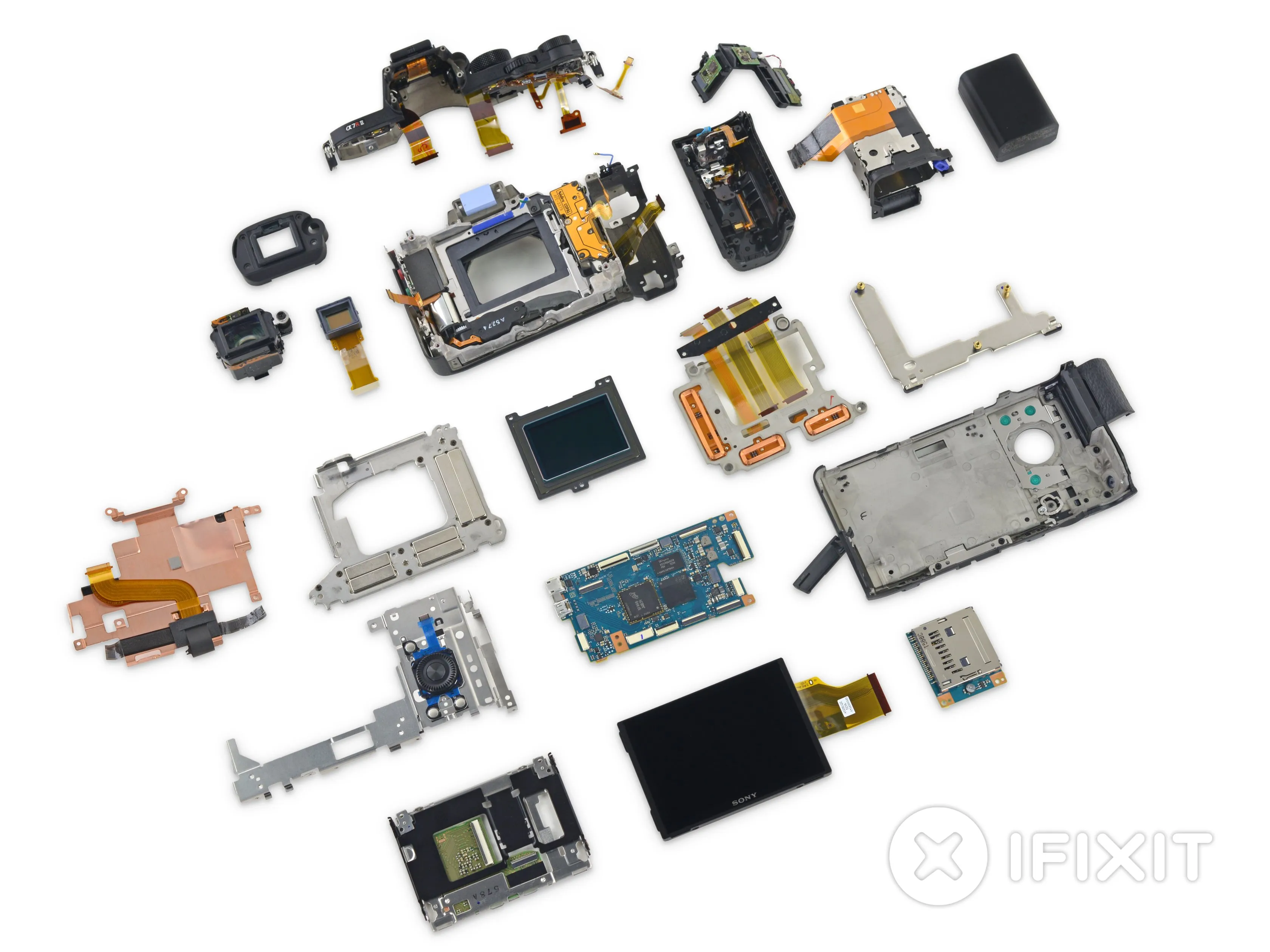

  • Снимаем шляпу перед Sony! Вы заставили нашего инженера по разборке устать, но не победить. Верхний регистр отсоединяется и отходит в сторону, чтобы мы могли взглянуть на товар.

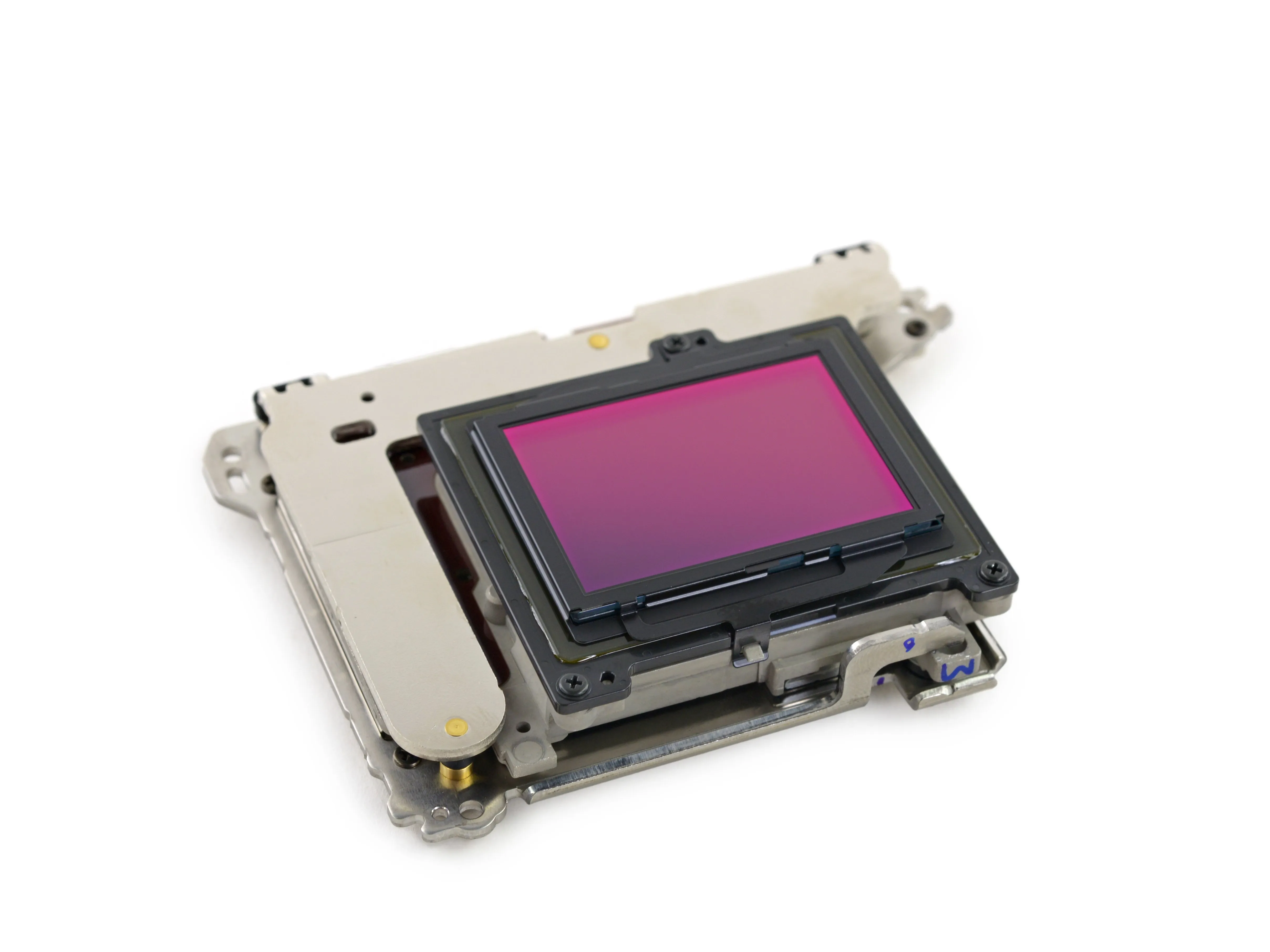

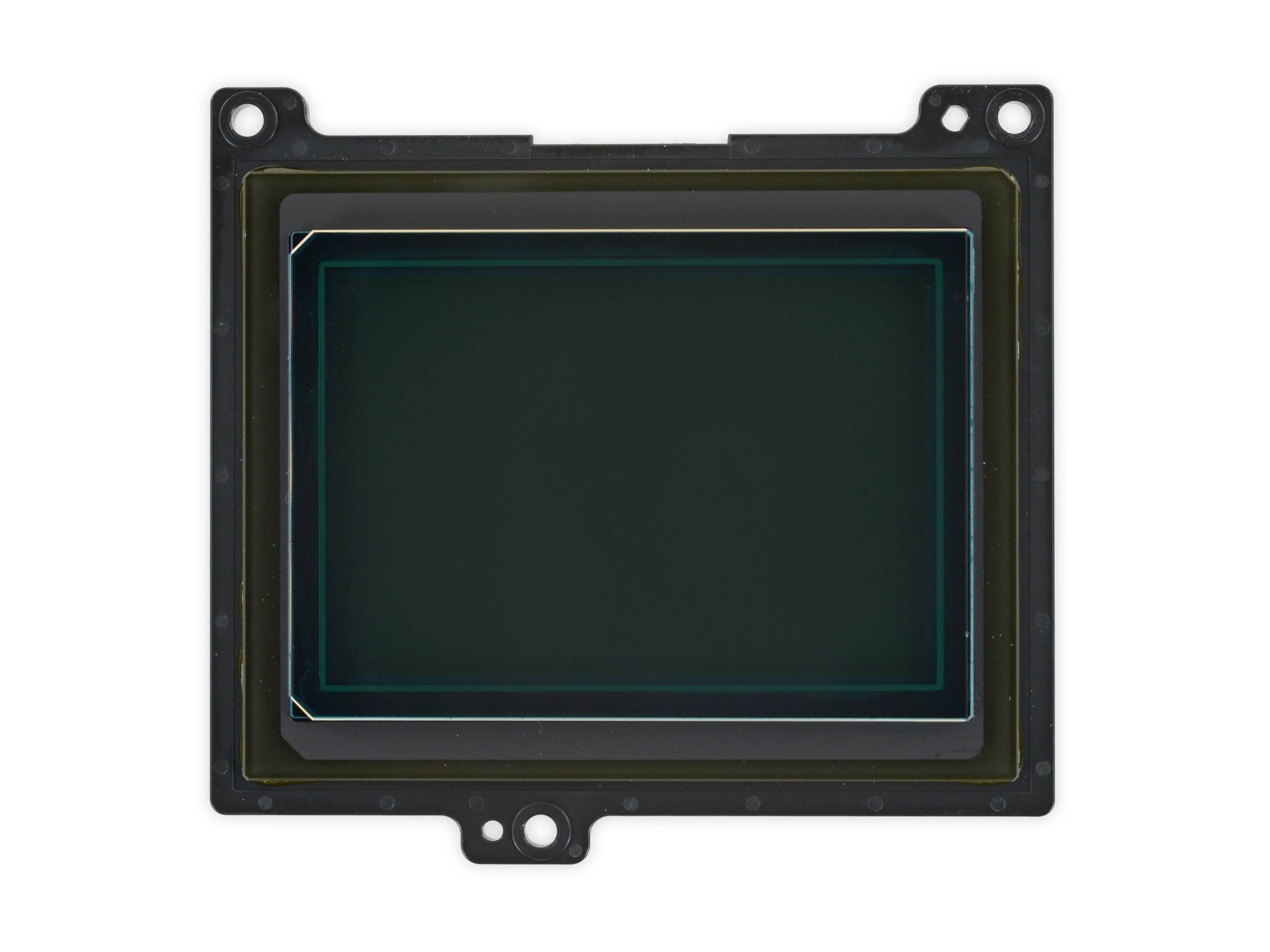

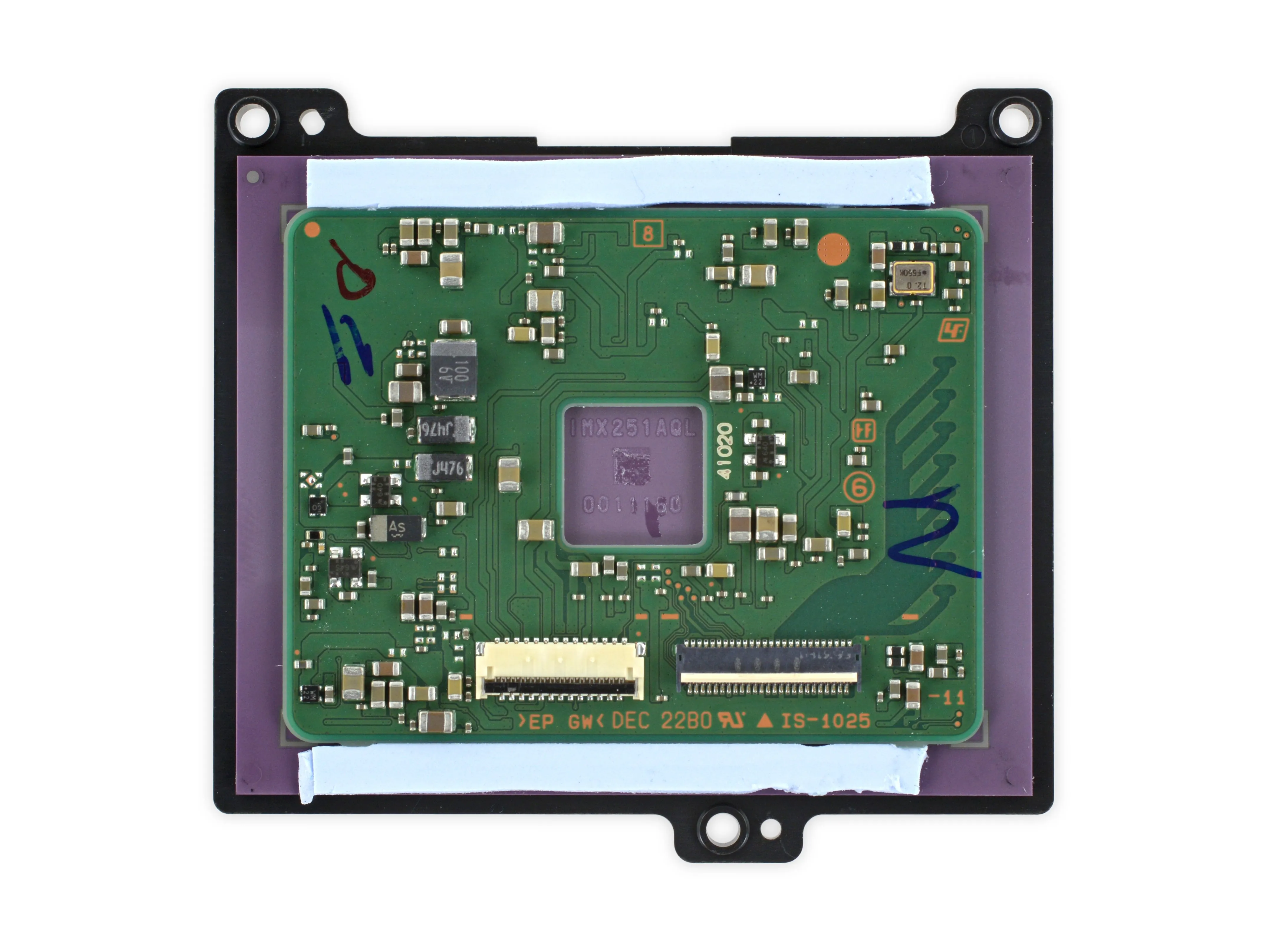

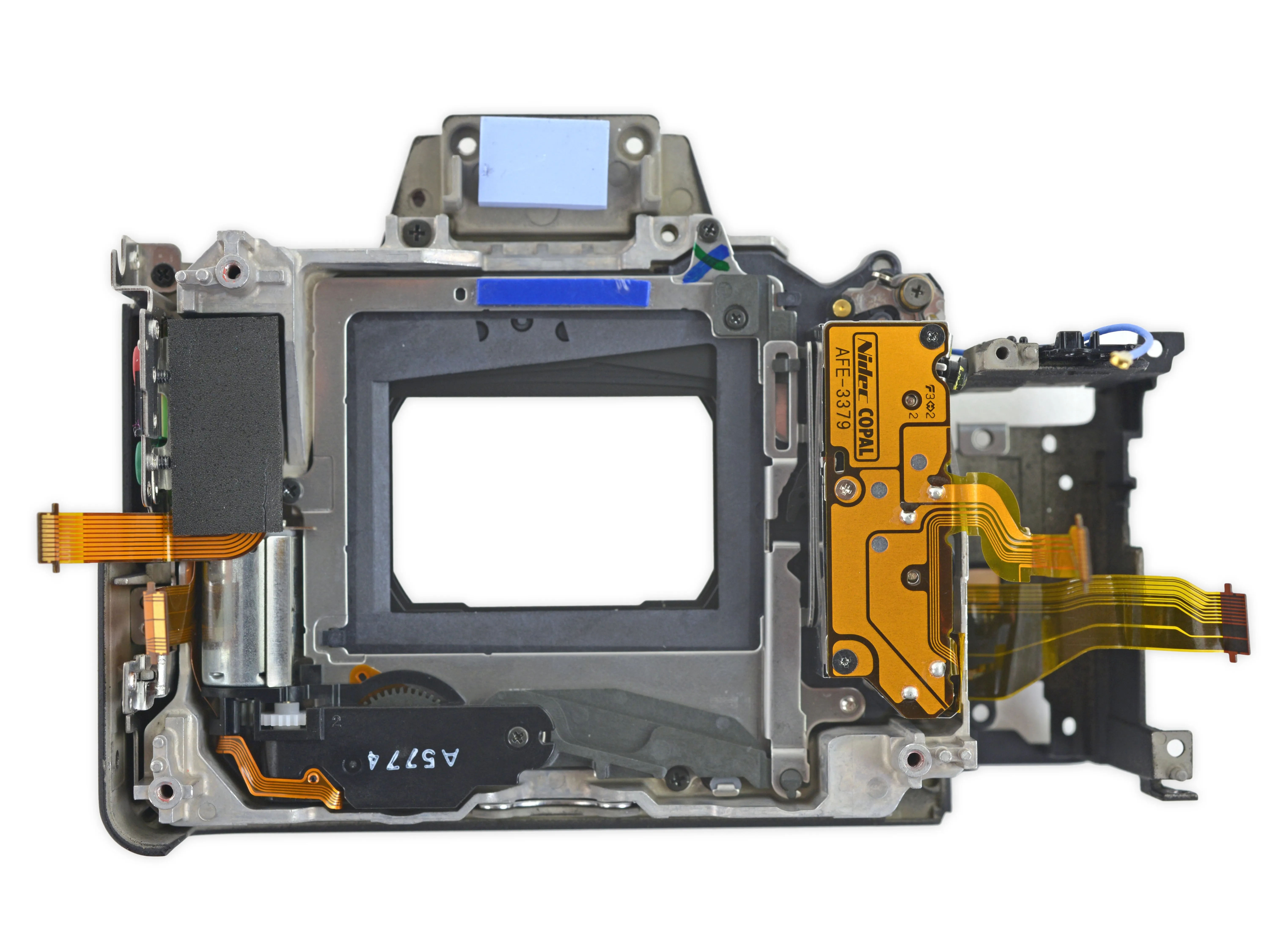

  • Нам не терпится впервые взглянуть на новую Exmor R CMOS-сенсор, мы извлекаем из камеры весь сенсор в сборе. Остальная часть корпуса кажется пустой шелухой без громоздкого сенсора и стабилизационной подставки.

  • Для получения более подробной информации о том, как в камере a7R II сдвиг сенсора продолжайте прокручивать страницу.

Комментарии к шагу

Как вы отсоединили крышки аудио- и видеопортов на левой стороне?

Можно ли снять 'рамку' с петель ремешка камеры? Я знаю, что петли можно снять, но мне интересно, можно ли открутить или как-то снять саму рамку (отверстие в рамке?)?

Можно ли снять рамку с крючками для ремешков или они встроены в рамку? Я знаю, что крючки для петель можно снять, но можно ли как-то открутить или снять саму раму, к которой они крепятся (отверстие в раме?)?

Шаг 16

  • В сегодняшнем эпизоде Делаете.ру Teardown Cinema мы видим механизм стабилизации со сдвигом сенсора в действии.

  • Это довольно плавное действие. Вероятно, он работает на магнитах. Или чудеса. Скорее всего, магия. Или единороги. Скорее всего, магия единорогов.

  • CMOS-сенсор лежит на легком поддоне, плавая между двумя тяжелыми пластинами.

Шаг 17

Sony a7R II Teardown: шаг 17, изображение 1 из 3
Sony a7R II Teardown: шаг 17, изображение 1 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 17, изображение 2 из 3
Sony a7R II Teardown: шаг 17, изображение 2 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 17, изображение 3 из 3
Sony a7R II Teardown: шаг 17, изображение 3 из 3 | Источник - ifixit.com
  • Прежде чем мы перейдем к магнитам, сделаем небольшой экскурс: мы вынимаем 42,4-Мп датчик изображения камеры a7R II из системы стабилизации.

  • Вынув CMOS-сенсор, мы получаем более четкое представление о том, что его называют первым в мире полнокадровым 35-мм сенсором с обратной засветкой.

  • По словам Sony, фотодиоды на этом новый сенсор расположены гораздо ближе к объективу на кристалле, чем в предыдущих моделях, что позволяет им более эффективно собирать свет.

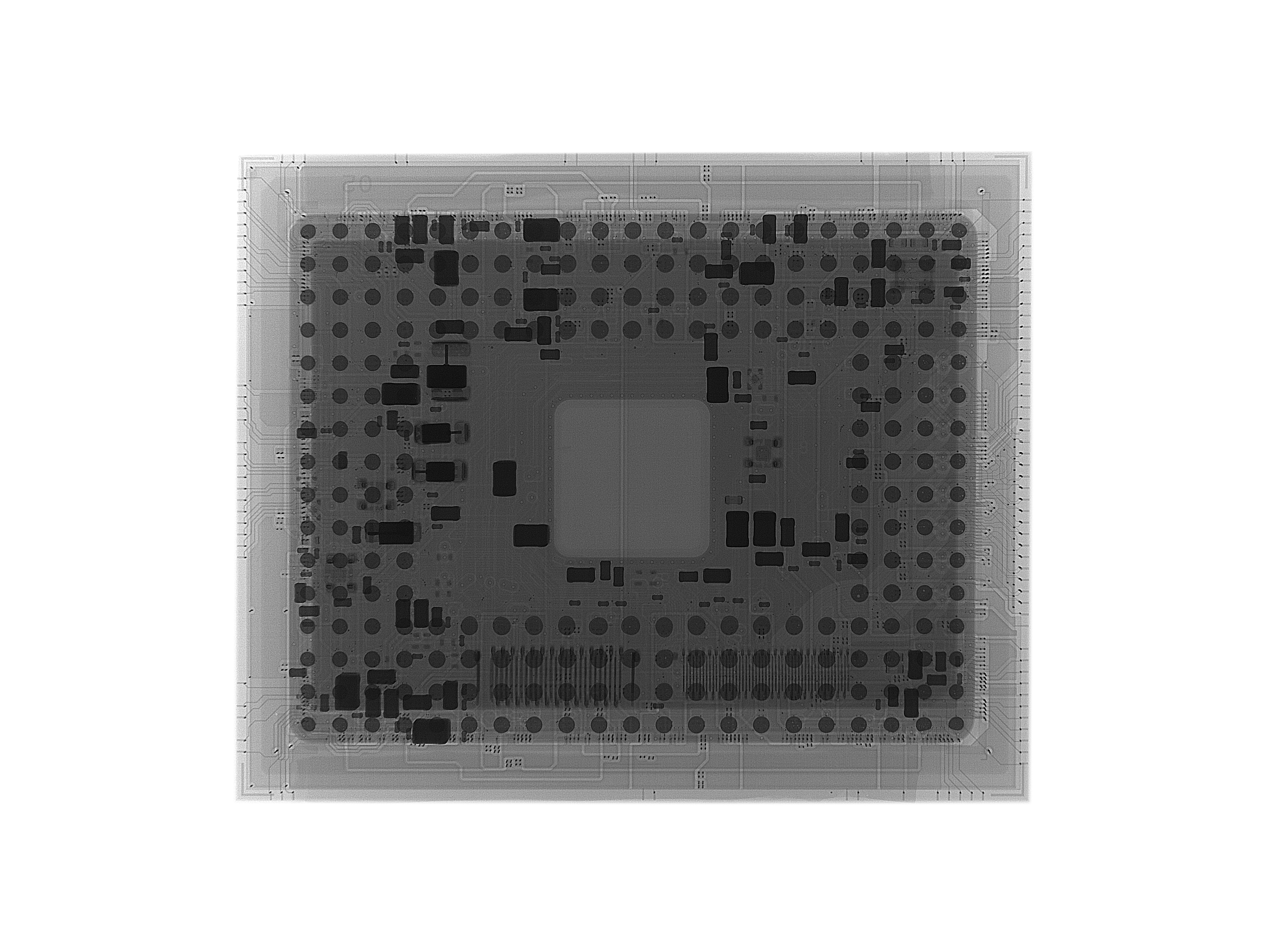

  • Квадратное отверстие в печатной плате сенсора также намекает на сложный процесс сборки - скорее всего, это вырез, используемый для размещения вакуумного сопла, которое удерживает сенсор во время сборки, о чем свидетельствует небольшое пятно царапин в центре выреза. Взгляд с помощью рентгеновского аппарата обнаруживает массив шариков припоя, который соединяет все вместе, когда все готово.

Шаг 18

Sony a7R II Teardown: шаг 18, изображение 1 из 3
Sony a7R II Teardown: шаг 18, изображение 1 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 18, изображение 2 из 3
Sony a7R II Teardown: шаг 18, изображение 2 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 18, изображение 3 из 3
Sony a7R II Teardown: шаг 18, изображение 3 из 3 | Источник - ifixit.com

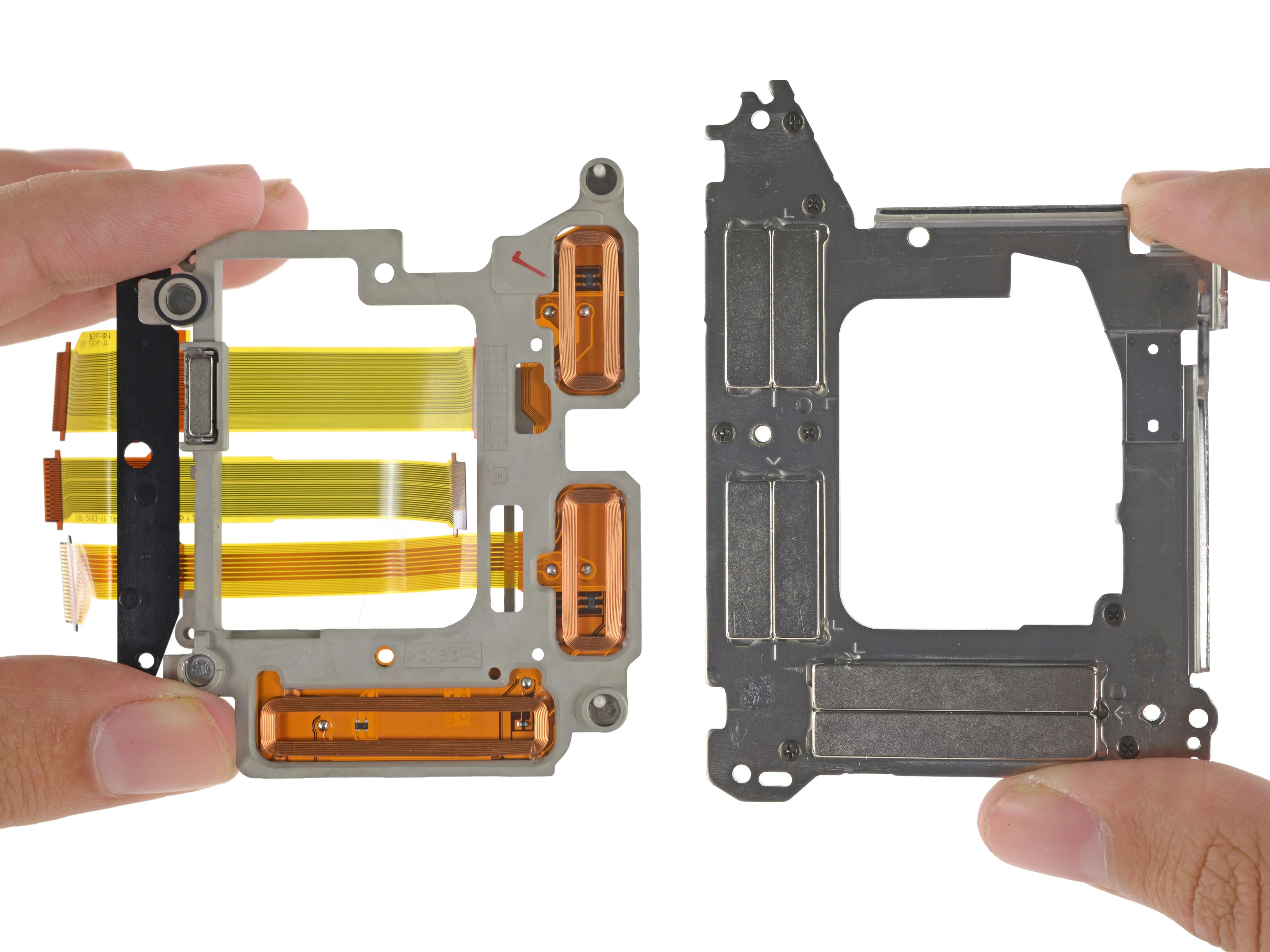

  • Это Трекпад Force Touch? Нет, это вид на аппаратную стабилизацию сдвига сенсора в камере a7R II. Маркетологи Sony назвали ее 5-осевой SteadyShot. Причудливо.

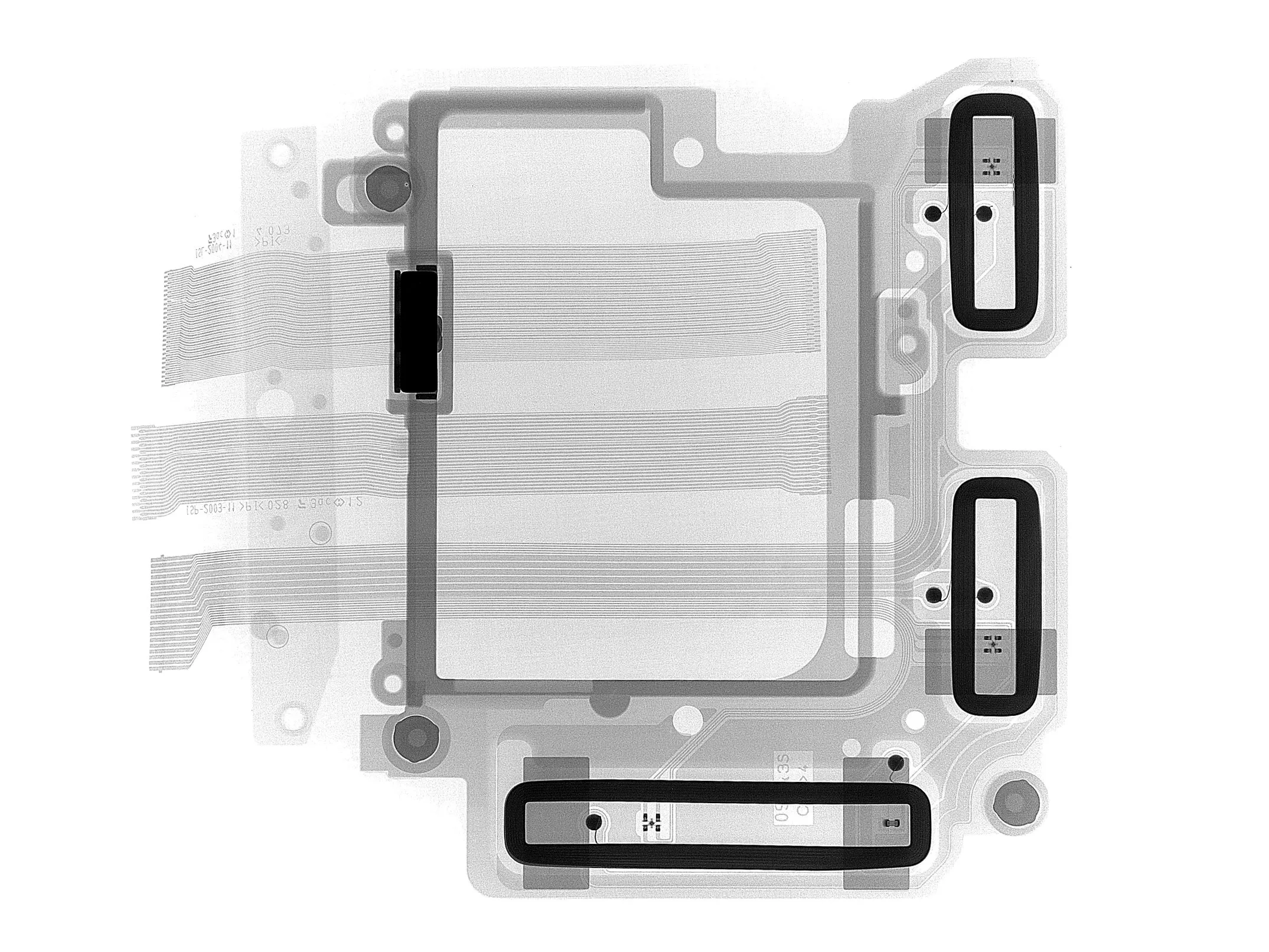

  • В центральном лотке стабилизатора находится датчик изображения, а также три электромагнита, каждый из которых является компонентом звуковая катушкаЭлектромеханическое устройство, используемое для невероятно точного позиционирования.

  • Звуковые катушки также встречаются в жестких дисках с пластинамиОни управляют манипулятором чтения/записи.

  • Эти катушки живут в магнитных полях своих приятелей с постоянными магнитами, что означает, что незначительное изменение мощности трех катушек создает силы в различных направлениях. Достаточно много, чтобы настроить сенсор по пяти различным осям. Не такой уж и маленький подвиг для полнокадровой камеры.

Шаг 19

Sony a7R II Teardown: шаг 19, изображение 1 из 3
Sony a7R II Teardown: шаг 19, изображение 1 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 19, изображение 2 из 3
Sony a7R II Teardown: шаг 19, изображение 2 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 19, изображение 3 из 3
Sony a7R II Teardown: шаг 19, изображение 3 из 3 | Источник - ifixit.com

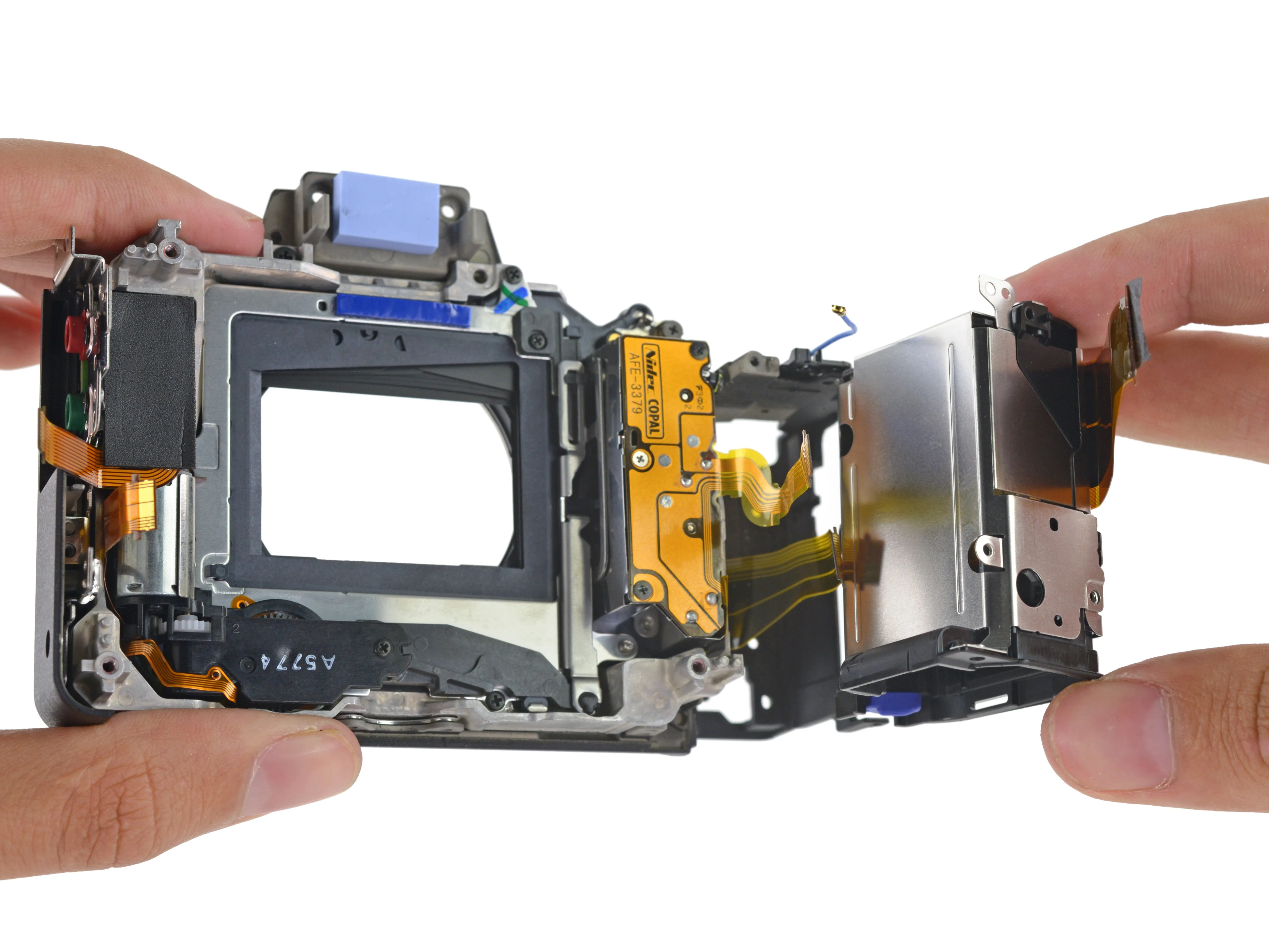

  • Мы нашли золотой датчик и магнит, и теперь пришло время навести порядок и дать команде разборки немного поспать. Это был долгий день!

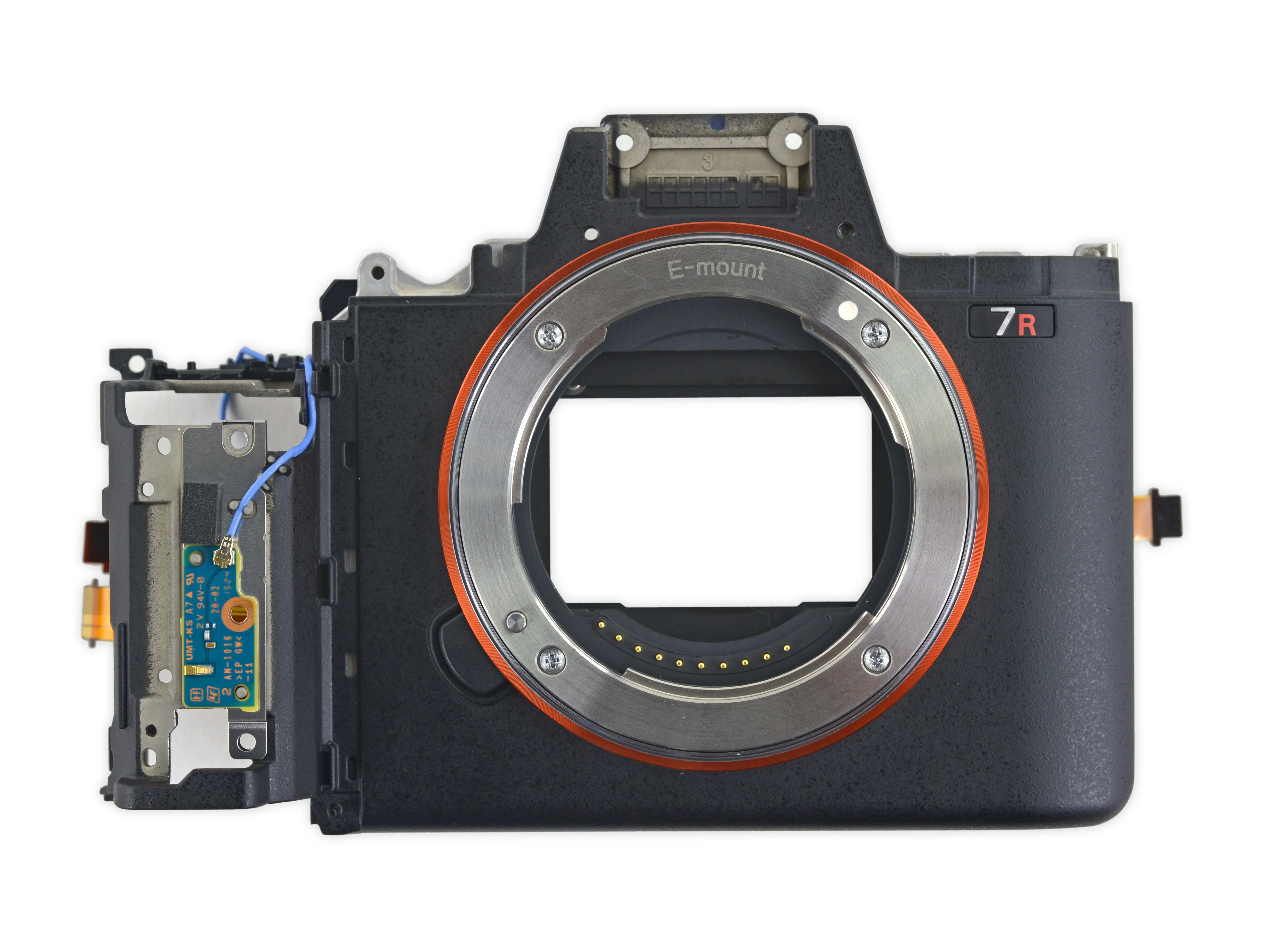

  • После извлечения батарейного отсека осталось совсем немного - бесшумный механизм затвора, несколько блуждающих кабелей и на передней части корпуса пружинный контакт, ведущий к антенне Wi-Fi, которую мы нашли ранее.

  • Глядя на этот некогда могучий подвиг современной инженерии, мы не можем не задаться вопросом: как, черт возьми, мы соберем эту штуку обратно? Ответ: скорее всего, с помощью магии единорога.

Шаг 20

Sony a7R II Teardown: шаг 20, изображение 1 из 3
Sony a7R II Teardown: шаг 20, изображение 1 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 20, изображение 2 из 3
Sony a7R II Teardown: шаг 20, изображение 2 из 3 | Источник - ifixit.com
Sony a7R II Teardown: шаг 20, изображение 3 из 3
Sony a7R II Разборка: шаг 20, изображение 3 из 3 | Источник - ifixit.com
  • Оценка ремонтопригодности A7R II: 4 из 10 (10 - самый простой ремонт).

  • Батарею можно легко заменить без инструментов.

  • Крепление для штатива и видоискатель можно заменить, не разбирая корпус камеры.

  • Хотя это очень сложно, заднюю ЖК-панель также можно снять, не разбирая корпус камеры.

  • Чтобы получить доступ к чему-либо внутри камеры, необходимо сначала снять сложную заднюю ЖК-панель.

  • Внутренние компоненты очень хитро устроены, и ремонт без сервисного руководства будет очень сложным.

  • Наконец, мы от всей души благодарим наших друзей из Creative Electron за их мастерство в создании рентгеновских снимков. Спасибо, ребята!

Комментарии к статье

Нашли ли вы какие-нибудь уплотнители для защиты от непогоды?

Уплотнений для защиты от непогоды не найдено...

Вы знаете, как заменить крышку батарейного отсека? Я потерял свою - свяжитесь со мной! maryfaith497@gmail.com

То же самое! Я потерял крышку батарейного отсека для A7ii и не могу найти ничего конкретного в Интернете. Самое близкое, что я нашел, это вот это: https://sony.encompass.com/item/10237844...

Здравствуйте. Моя камера теряет время и дату каждый раз, когда я меняю внешний аккумулятор. Я думаю, что проблема во внутренней батарее, ее нужно заменить. Не могли бы вы показать мне, где я могу найти внутреннюю батарею? Спасибо!

Похоже, что он установлен за рамкой позади материнской платы (та часть, на которой расположены термопрокладки) и подключается ленточным кабелем к правому верхнему углу задней панели материнской платы.

Я бы хотел демонтировать видоискатель и вырезать верхний корпус (в котором находится видоискатель). Я не использую evf и хочу, чтобы камера была меньше. Любопытно, будет ли она работать без него.

Да. Просто установите датчик видоискателя в положение 'выключено' перед тем, как делать этот мод!
