Разборка Sony Alpha 5100

Введение

Запасные части можно найти здесь:

https://sony.encompass.com/model/SONILCE...

Я думаю, что это довольно техническая и сложная процедура. Пожалуйста, делайте дополнительные записи!

И следите за всеми винтами. Я не буду указывать размеры винтов, так как не владею этой информацией!

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Приготовьтесь к разборке!

• Выключите камеру

• Извлеките аккумулятор

• Извлеките карту памяти

• Отсоедините ремень камеры, если он прикреплен к камере

• Возможно, вам захочется отсоединить и объектив камеры. Только не забудьте уберечь датчик изображения от пыли и собственных пальцев!

Шаг 2 Снимите крышку вспышки

• Открутите один крепежный винт крышки панели вспышки

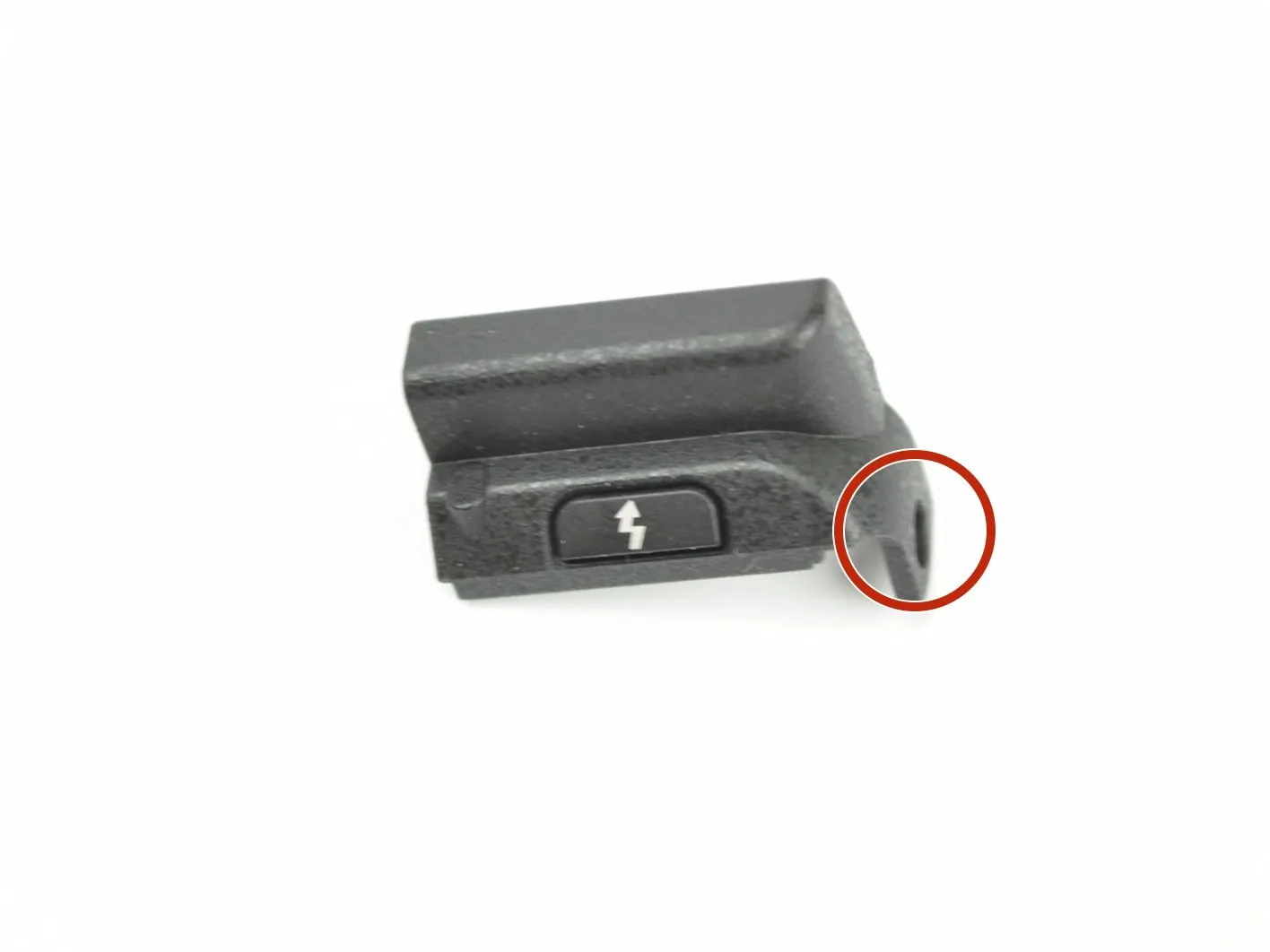

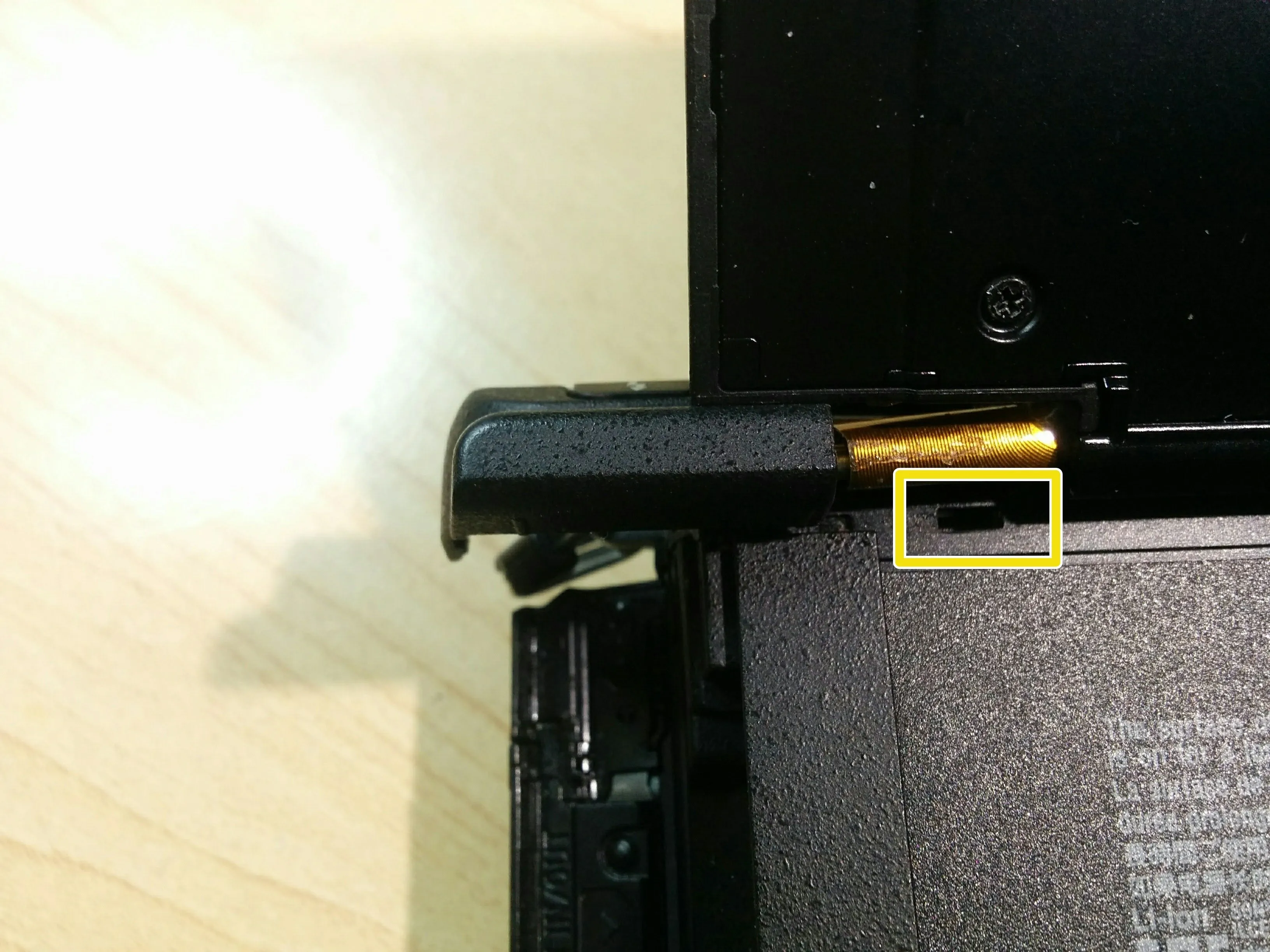

• С помощью инструмента для открывания или гитарного медиатора подденьте пластину. Там есть небольшой крючок, поэтому не давите на него! Желтый квадрат показывает отверстие, в которое входит крючок крышки пластины вспышки.

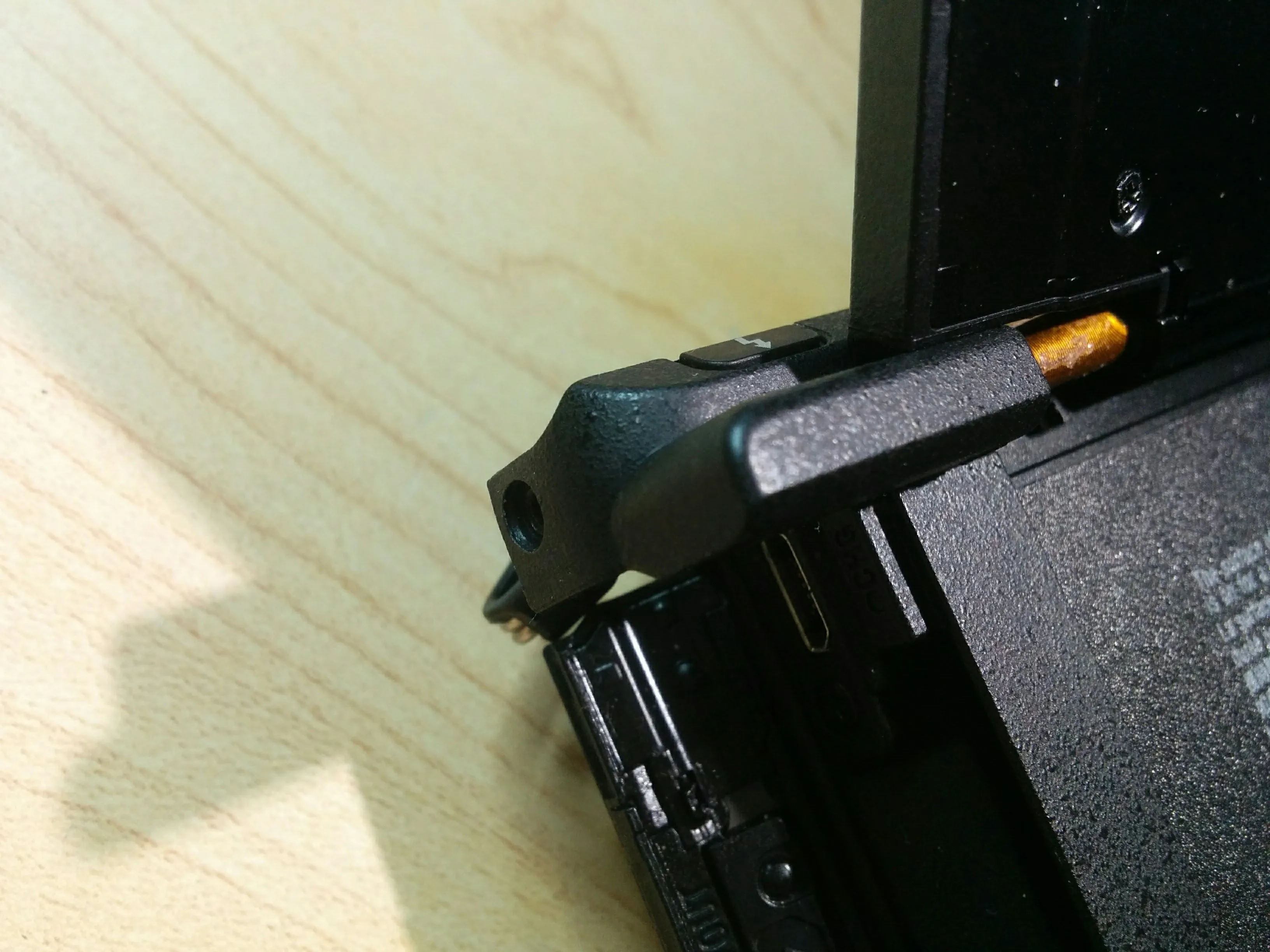

• Аккуратно сдвиньте пластину с корпуса камеры. Возможно, вам придется несколько раз сдвинуть дисплей с места.

Шаг 3 Снятие передней панели (часть 1)

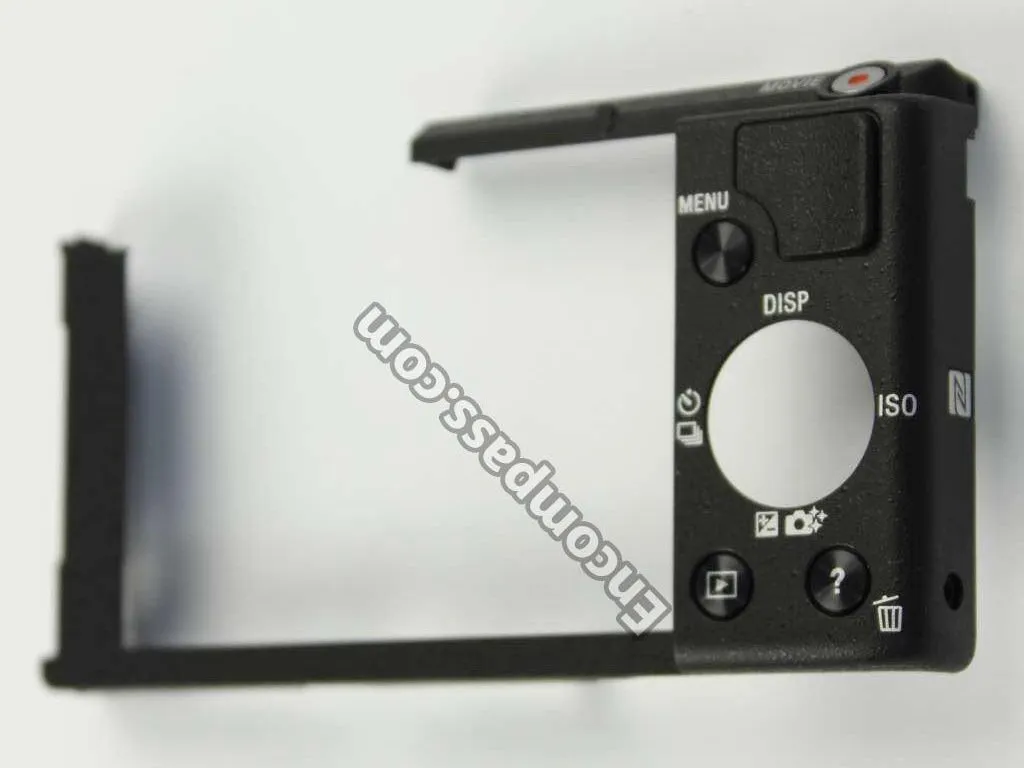

• Первая фотография иллюстрирует то, что мы пытаемся снять.

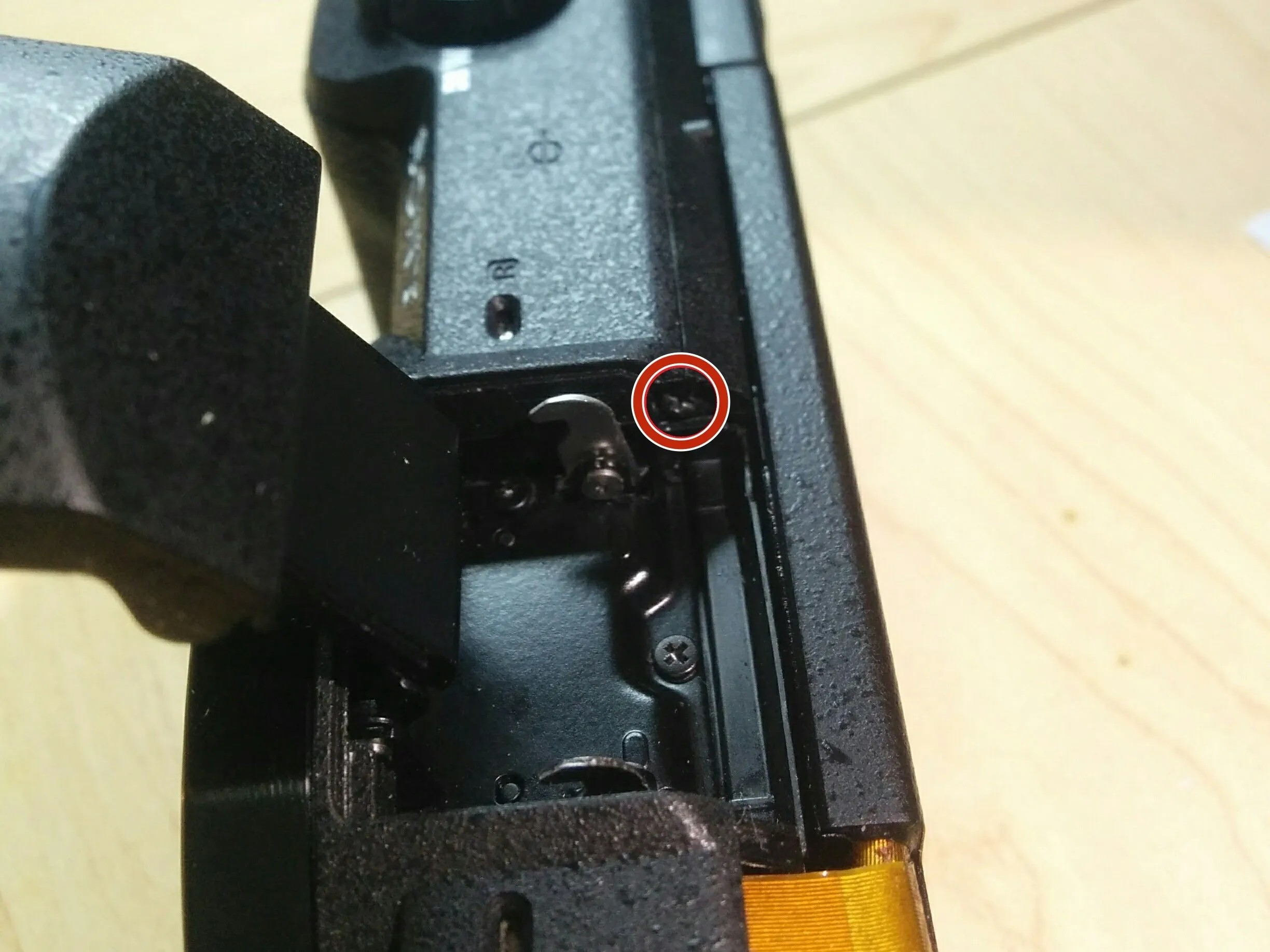

• Снимите вспышку. Открутите первый винт.

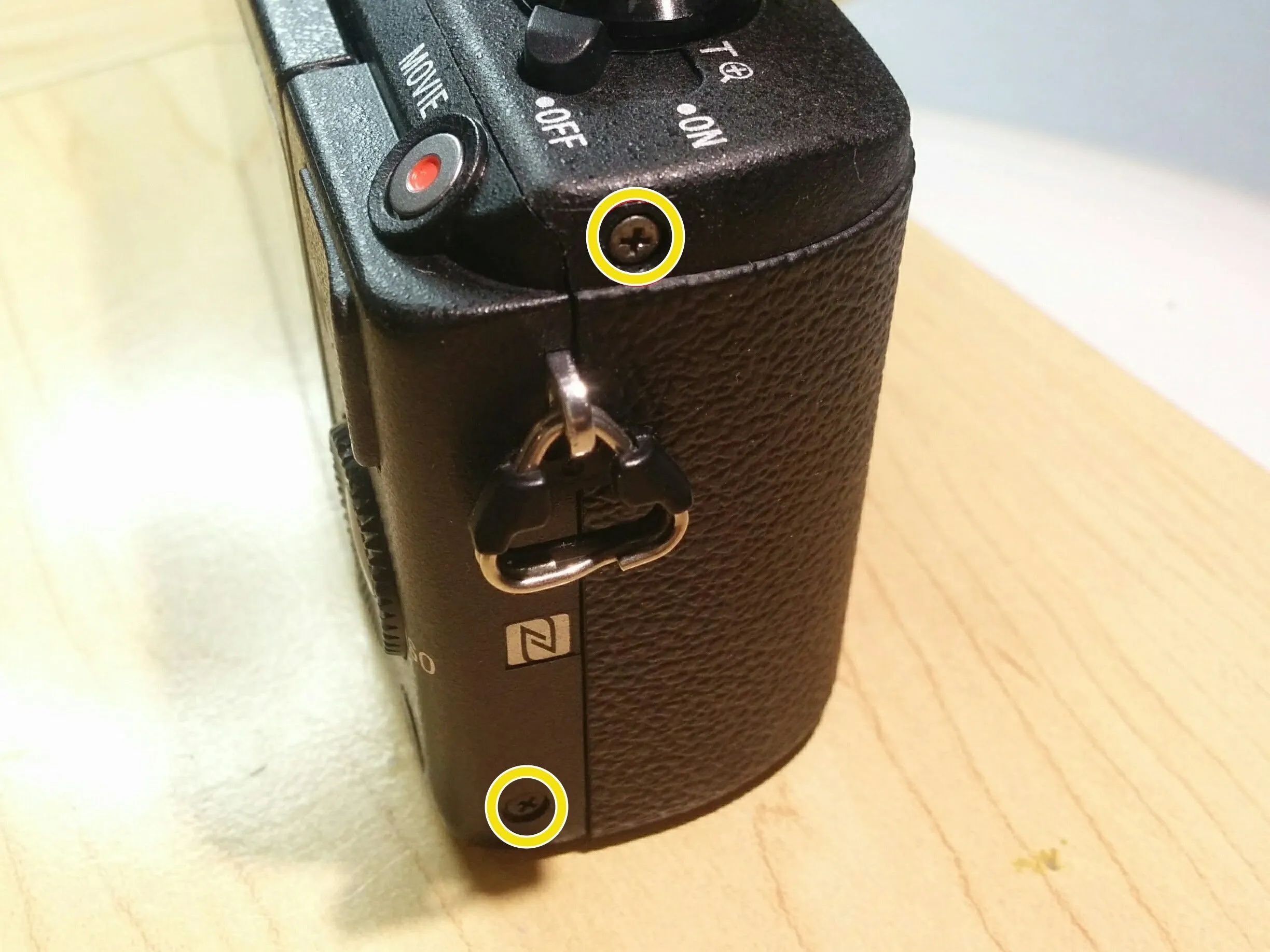

• Открутите еще 2 винта на боковой стороне корпуса

Шаг 4 Снятие передней панели (часть 2)

• Откройте дверцу карты памяти

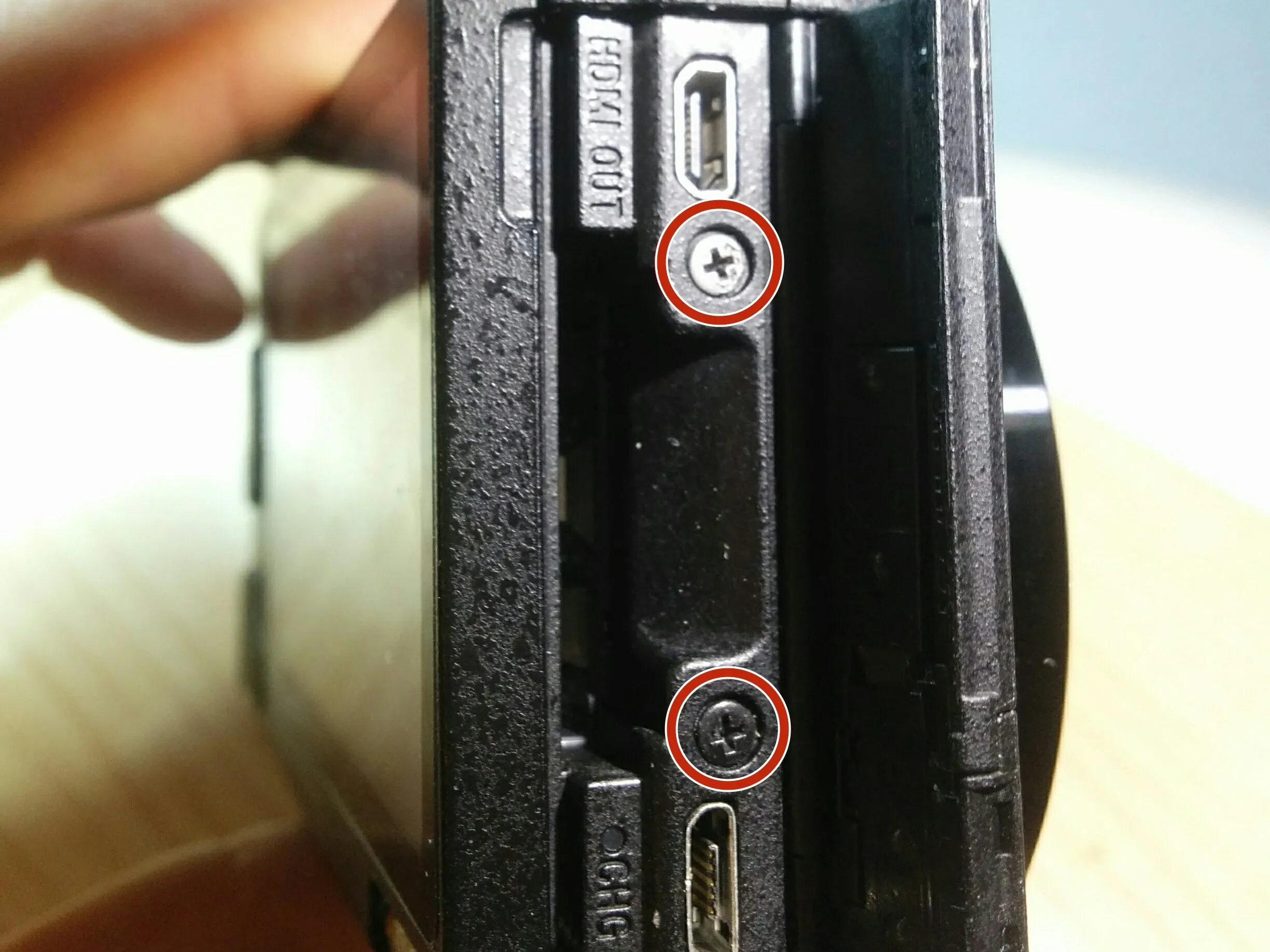

• Открутите еще 2 винта

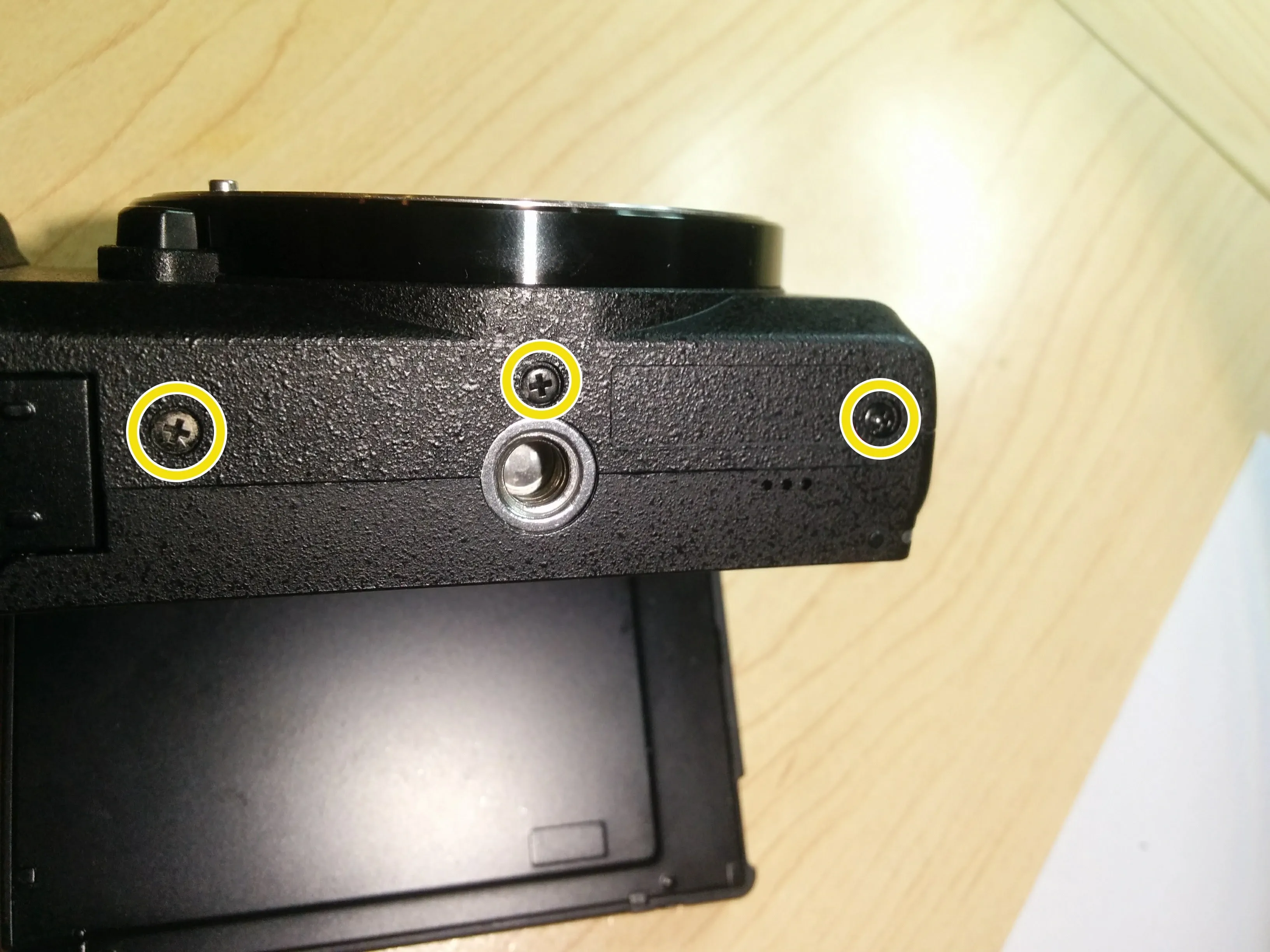

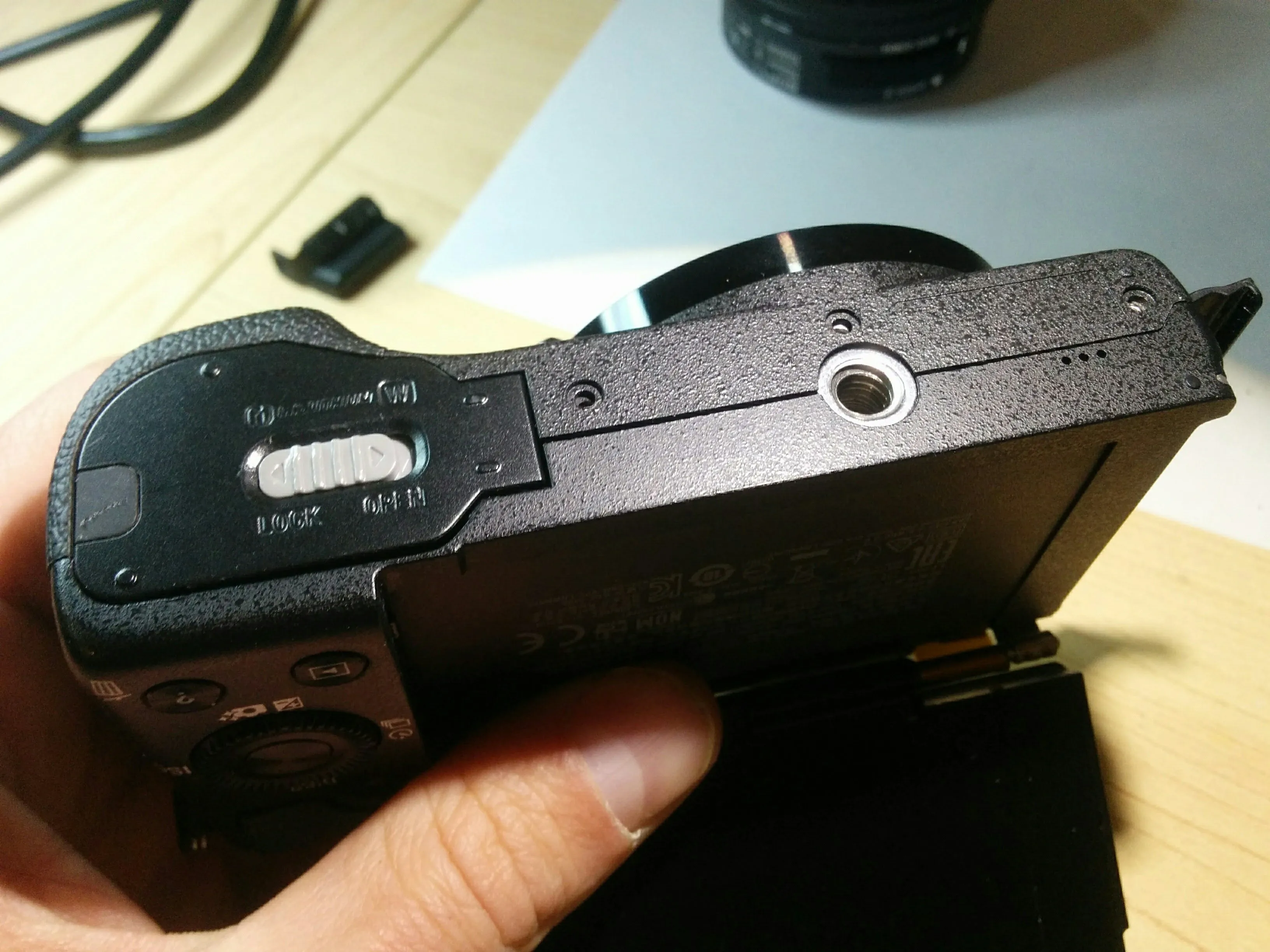

• Открутите еще 3 винта в нижней части камеры

Шаг 5 Снятие передней панели (часть 3)

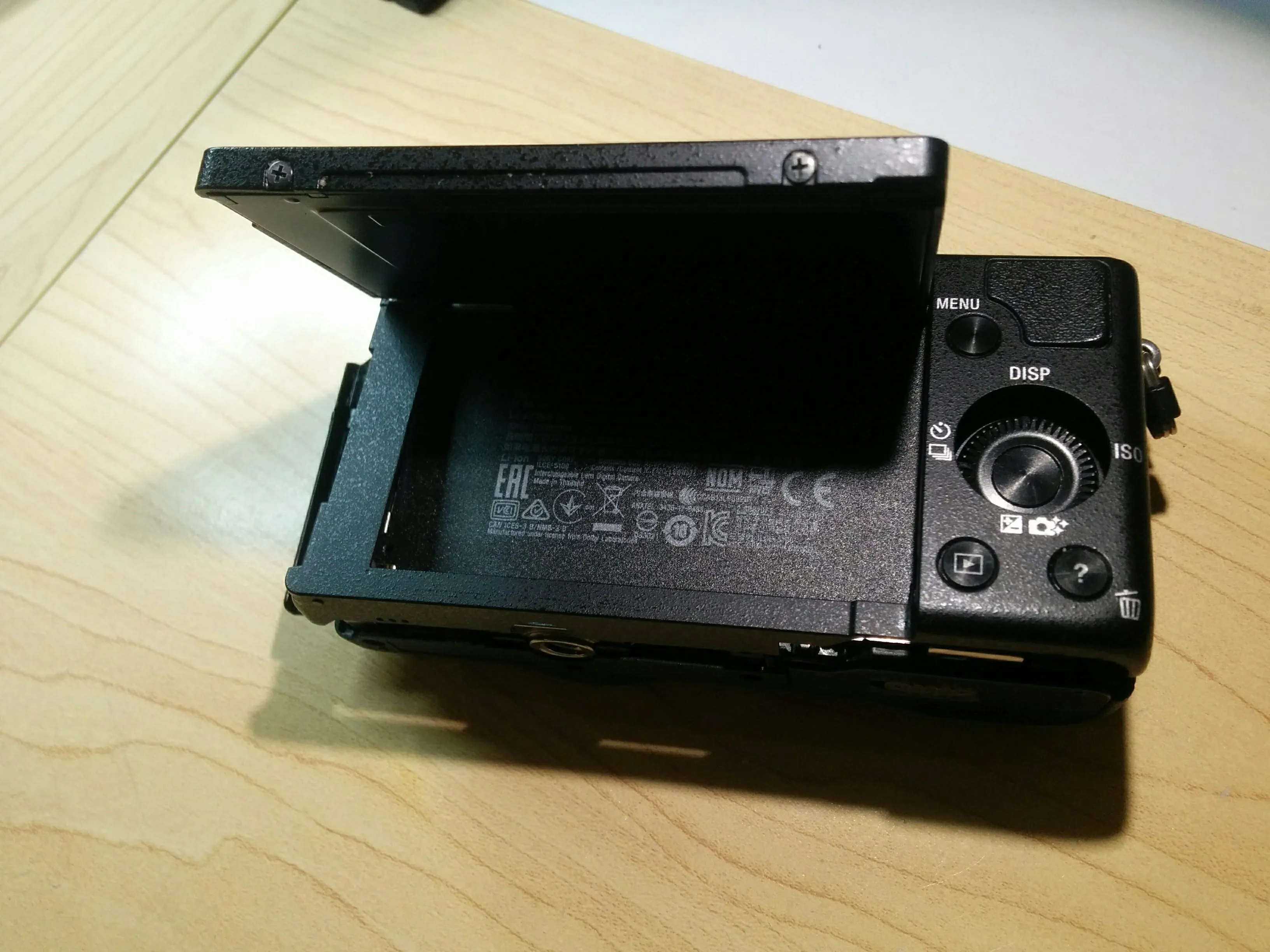

• Используйте инструмент для открывания, гитарный медиатор (или что-то другое), чтобы отделить переднюю панель от основного корпуса.

• Будьте очень аккуратны!

• Снимите переднюю панель

Шаг 6. Извлеките гибкую схему NFC в сборе

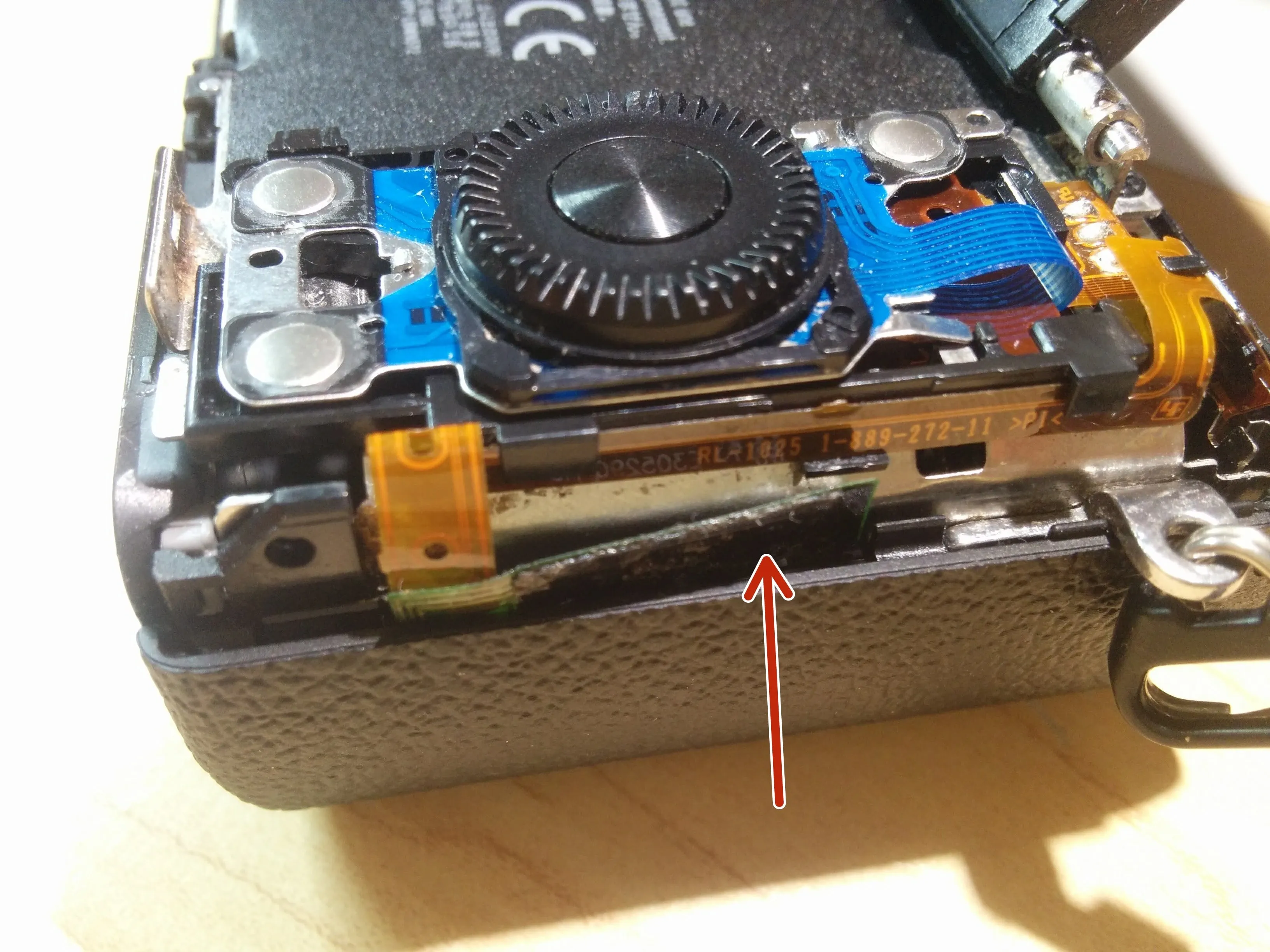

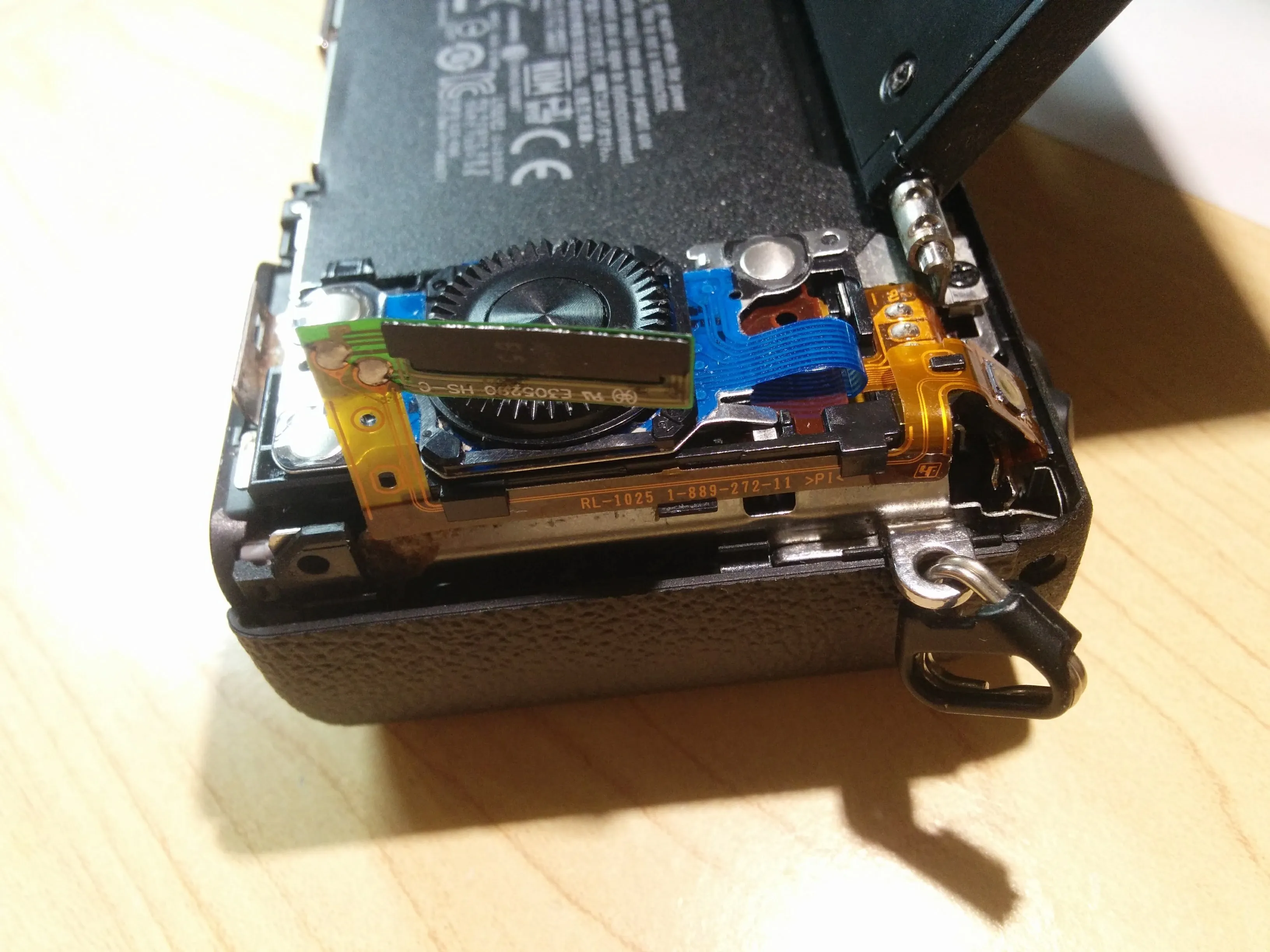

• Аккуратно отделите гибкую схему NFC от корпуса. Она может быть приклеена к корпусу, поэтому будьте предельно осторожны, чтобы не повредить ее!

• Продолжайте отделять схему вниз по линии. Процедура должна быть довольно очевидной...

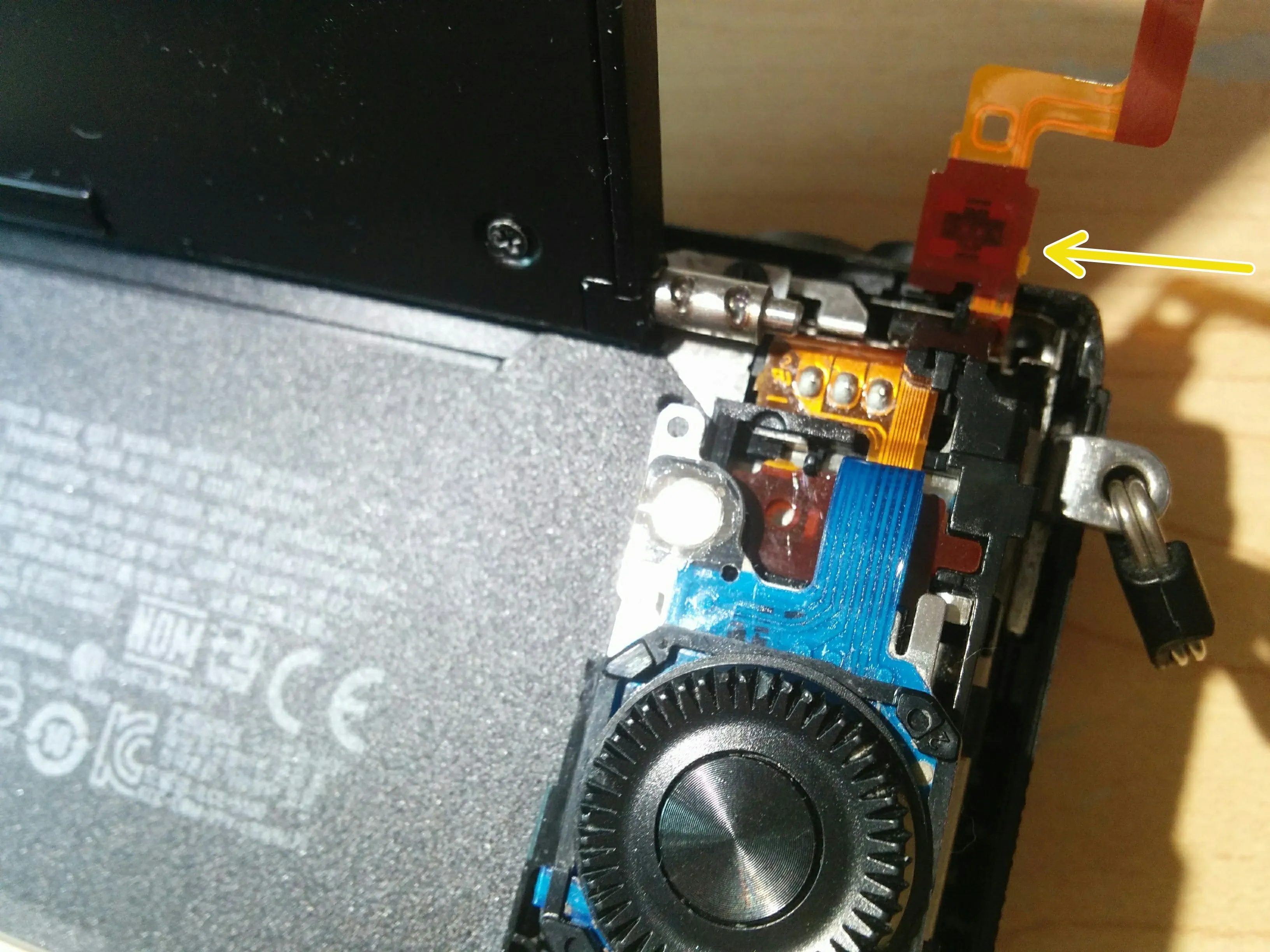

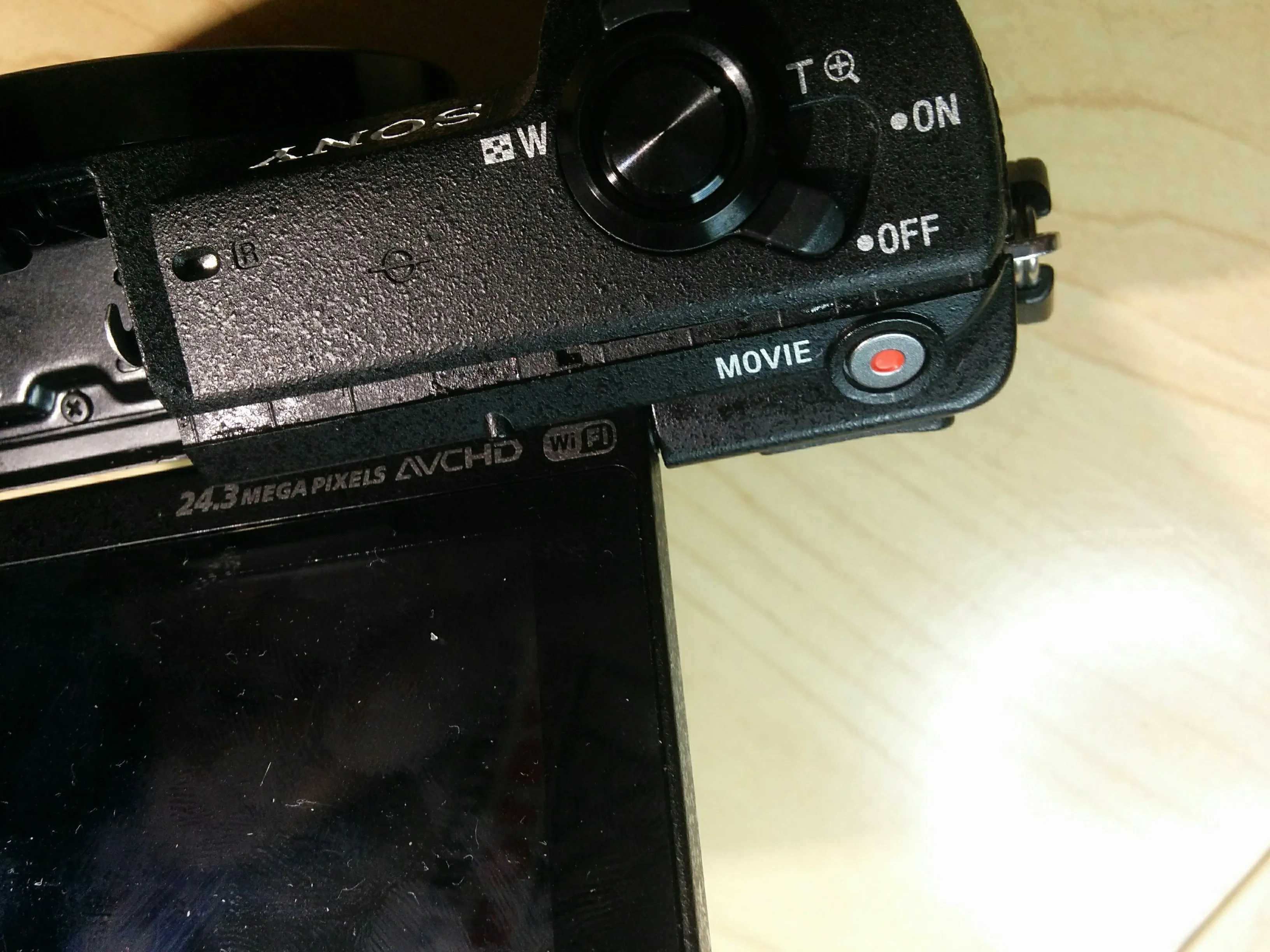

• Снимите кнопку видеосъемки с корпуса камеры. Переместите гибкую цепь в сторону.

Шаг 7. Снимите панель кнопок

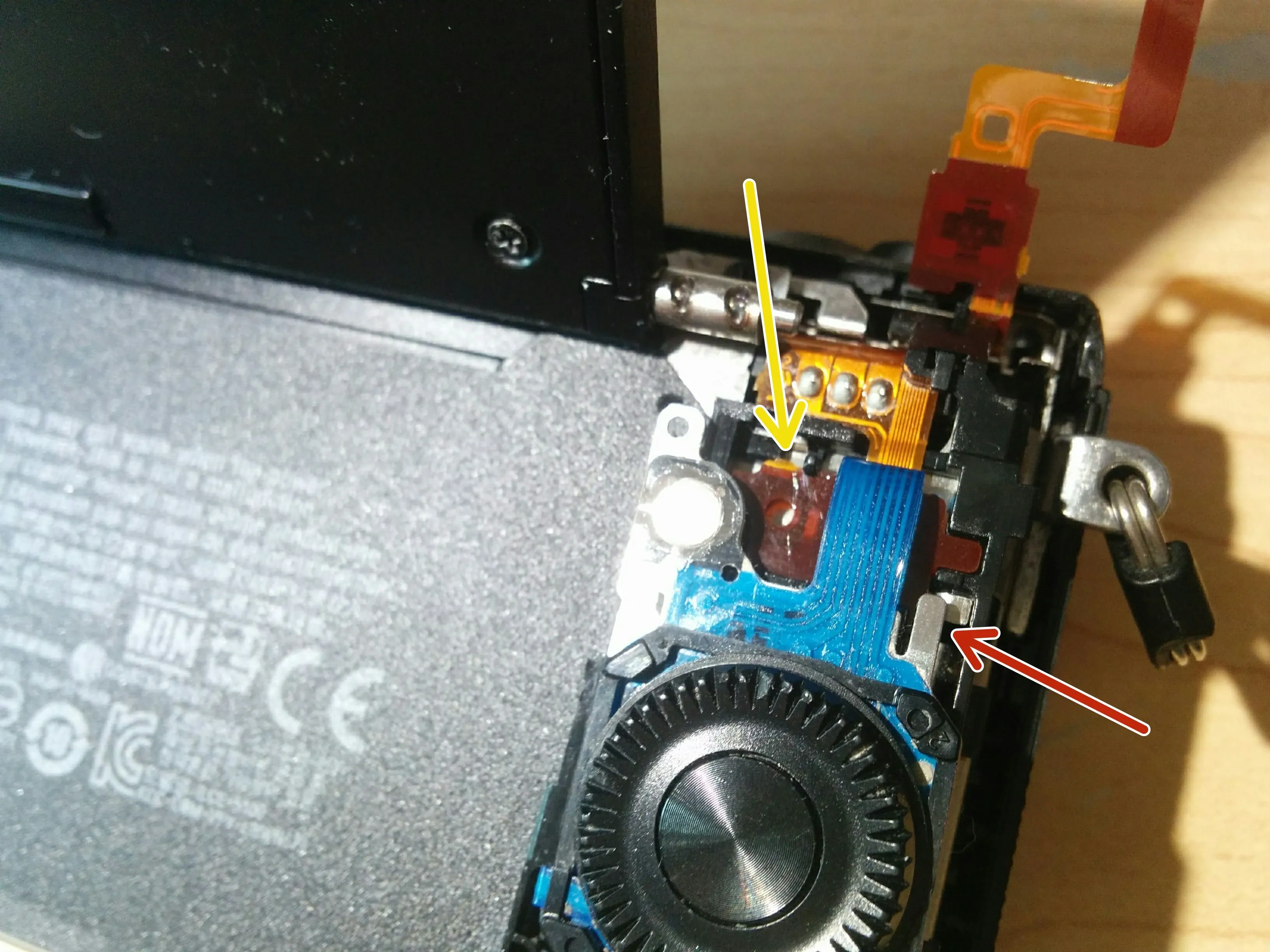

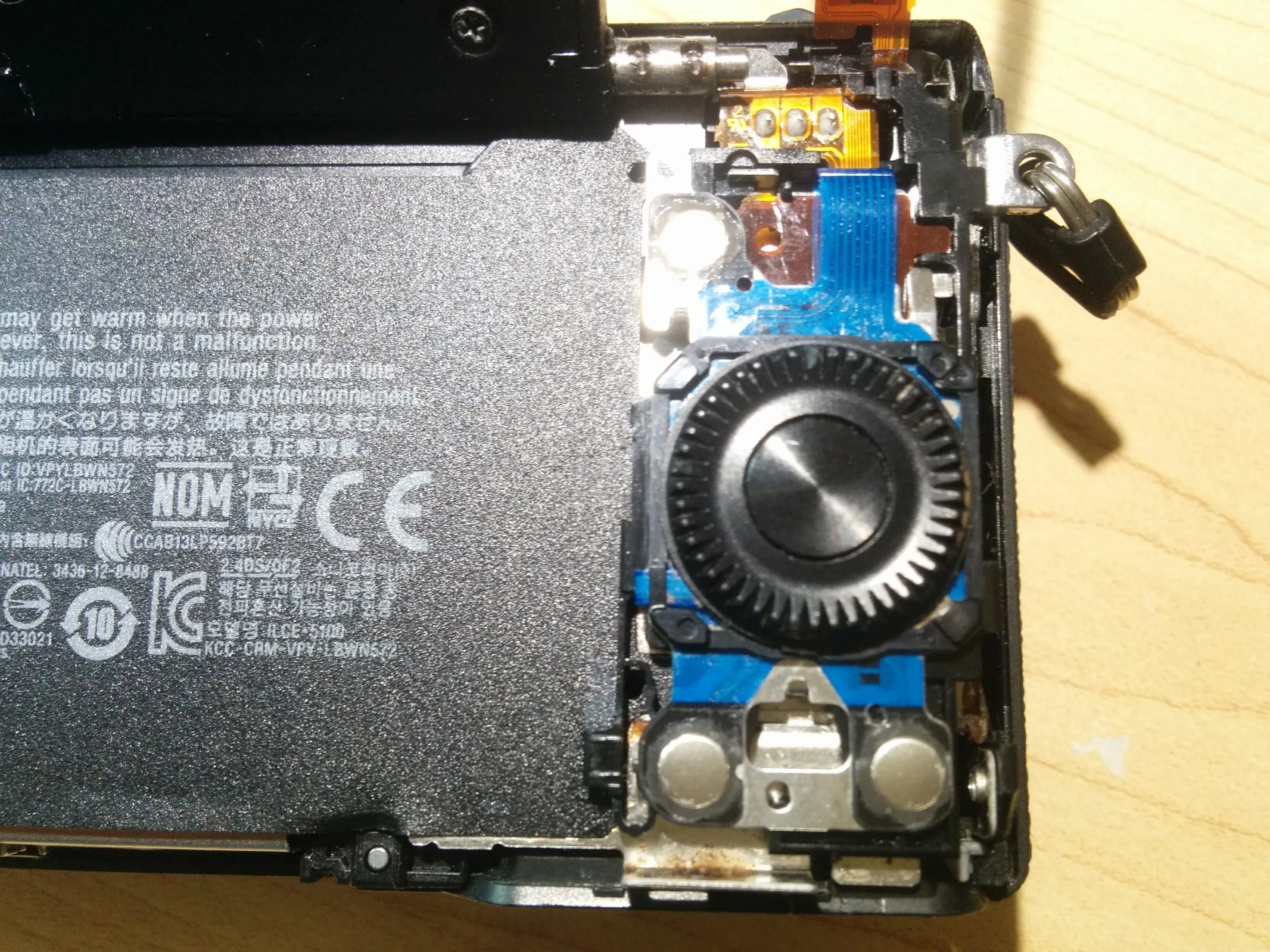

• Подденьте металлическую заглушку панели кнопок и отделите ее от пластикового корпуса камеры. (Посмотрите на изображения 1 и 2, чтобы найти разницу)

• Сдвиньте весь блок кнопок вверх, пока не сможете отделить его от корпуса.

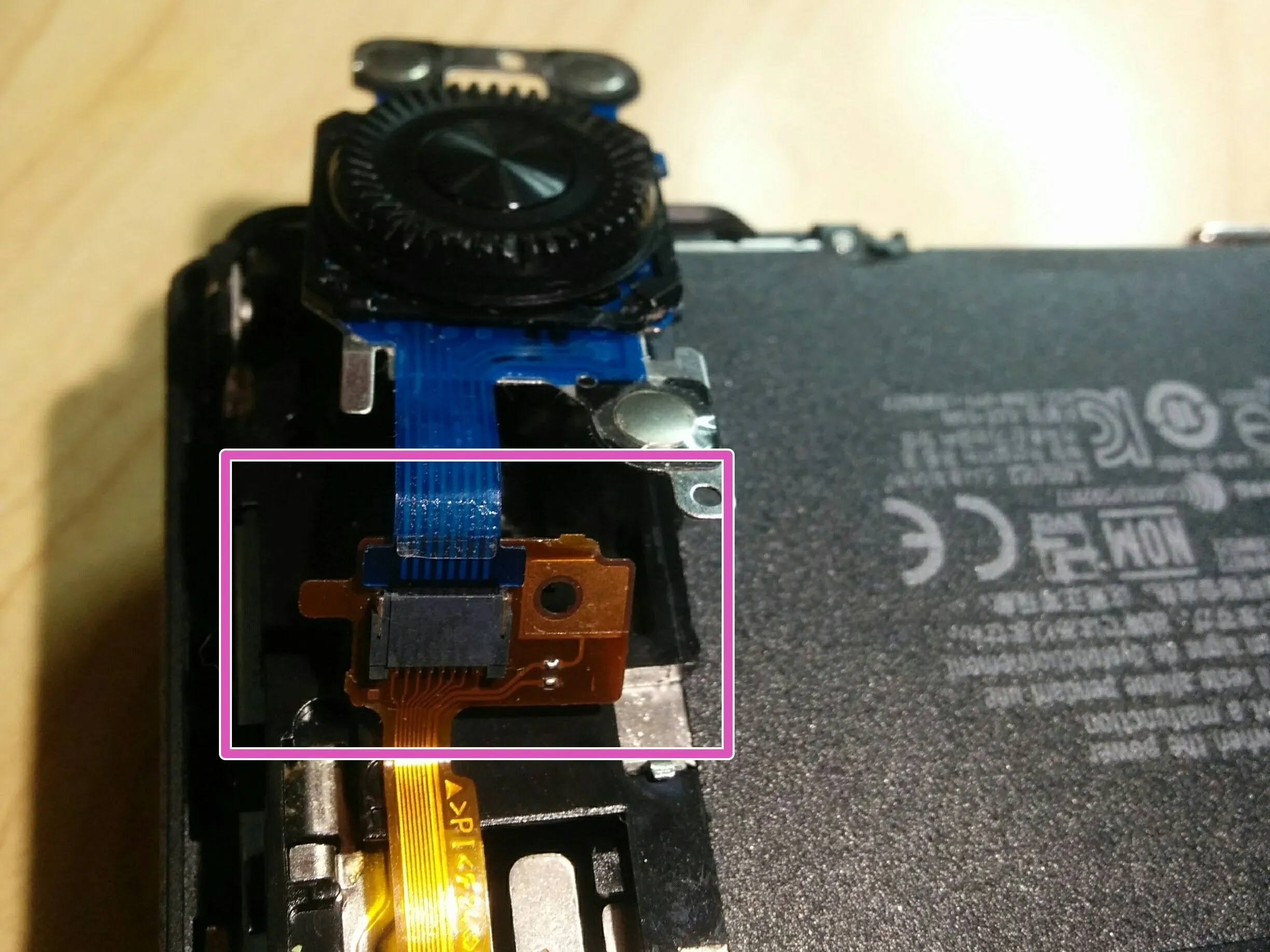

• Аккуратно подденьте зеленую гибкую схему из средней части корпуса. См. рисунок № 2.

• Теперь вы можете отсоединить гибкую цепь панели кнопок от гибкой цепи среднего корпуса. (Читайте: синий флекс от зеленого флекса). И полностью отделите панель кнопок от камеры!

Шаг 8 Снимите ЖК-экран

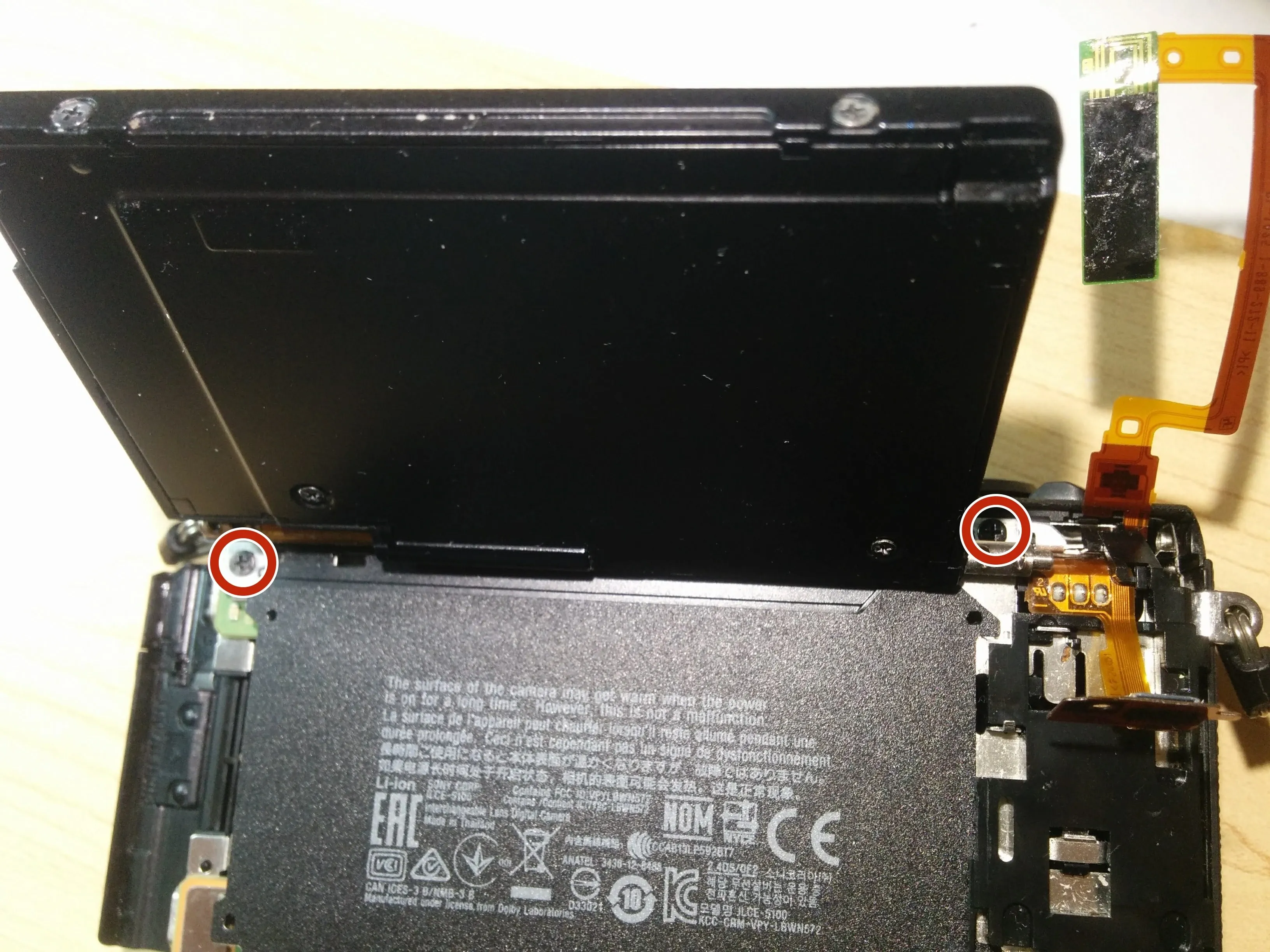

• Выкрутите 2 винта, крепящие ЖК-экран в сборе

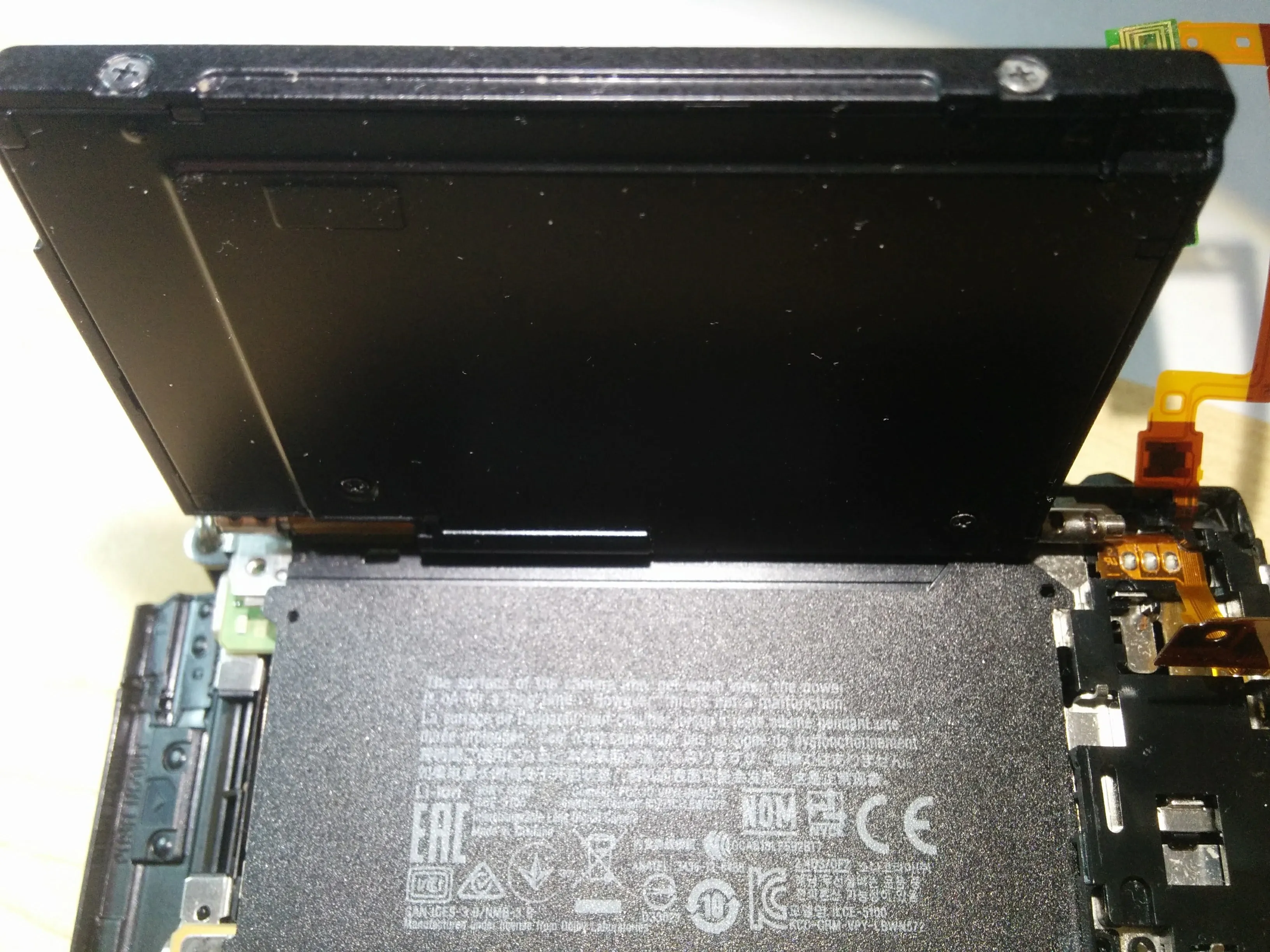

• Отделите ЖК-экран от корпуса камеры. Используйте инструмент для открывания, гитарные медиаторы, что угодно. Будьте осторожны!

• Осторожно отодвиньте ЖК-экран от корпуса. Он все еще будет подключен к печатной плате через гибкую цепь!

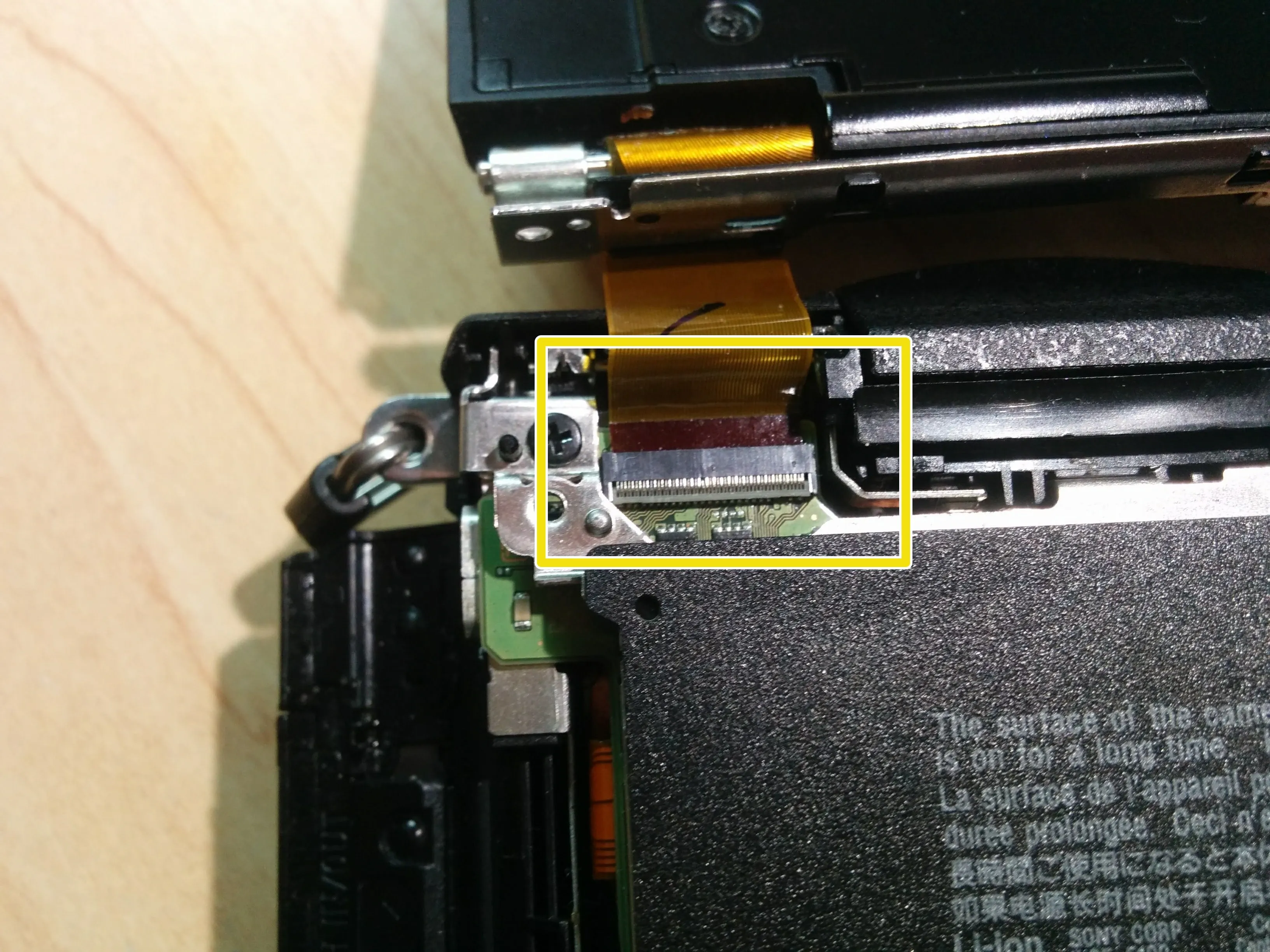

• Отщелкните маленькую защелку разъема ЖК-экрана и аккуратно отсоедините ЖК-экран от корпуса камеры.

Комментарии к шагу

Знаете ли вы, как заменить панель дисплея? Моя камера упала, и кажется, что не работает либо сам дисплей, либо какой-то разъем. Дисплей показывает только 'пиксели дикого цвета'. Купил новую панель дисплея и инструменты и теперь пытаюсь ее заменить. Заранее спасибо!

Да, просто следуйте этому руководству до шага 8 и обратной процедуры для процесса сборки. Повеселитесь!

Как открыть маленькую защелку?

Используйте гитарный медиатор, чтобы поддеть ее

Привет,

Есть ли у вас более подробная информация о том, как 'открыть маленькую защелку' разъема ЖК-экрана? Может быть, где-нибудь есть видео?

Я искал везде и не могу ничего найти. Я понятия не имею, как отсоединить этот конкретный разъем гибкого кабеля.

Спасибо!

Защелка' для гибкого кабеля дисплея - это тонкая полоска на противоположной стороне, в которую входит гибкий кабель. А НЕ БОЛЕЕ ШИРОКАЯ ЧАСТЬ. Чтобы освободить защелку, аккуратно подведите ноготь или небольшой пластиковый инструмент под ее край с противоположной стороны, куда входит кабель (край, расположенный ближе всего к нижней части камеры), и осторожно подденьте вверх. Он откидывается вверх по направлению к гибкому кабелю.

Для повторной установки фиксатор должен находиться вверху (вертикально), осторожно вставьте гибкий кабель до упора. Затем, удерживая его в нужном положении, осторожно нажмите на фиксатор, чтобы повернуть его вниз к нижней части камеры.

Шаг 9 Извлеките вспышку

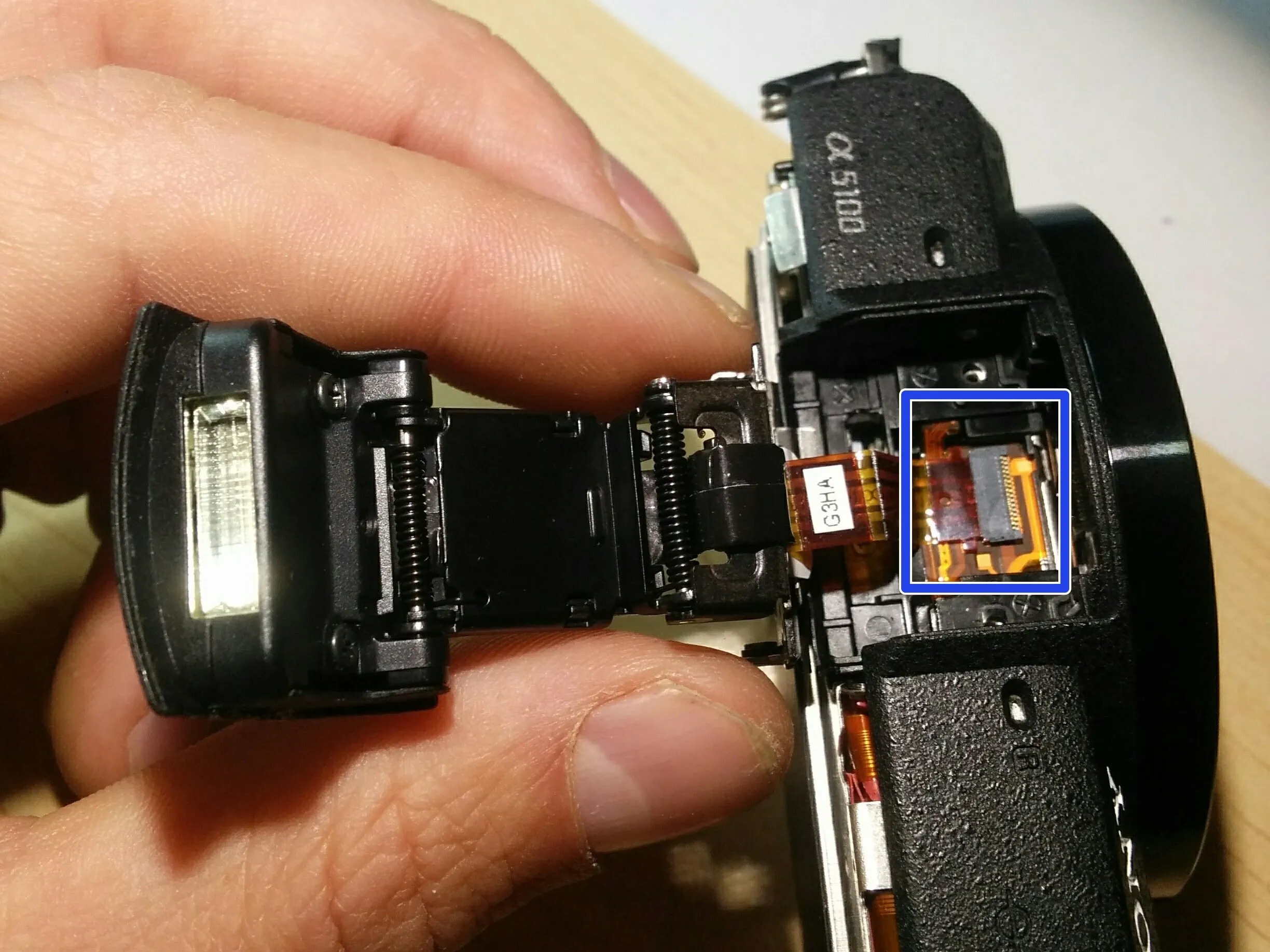

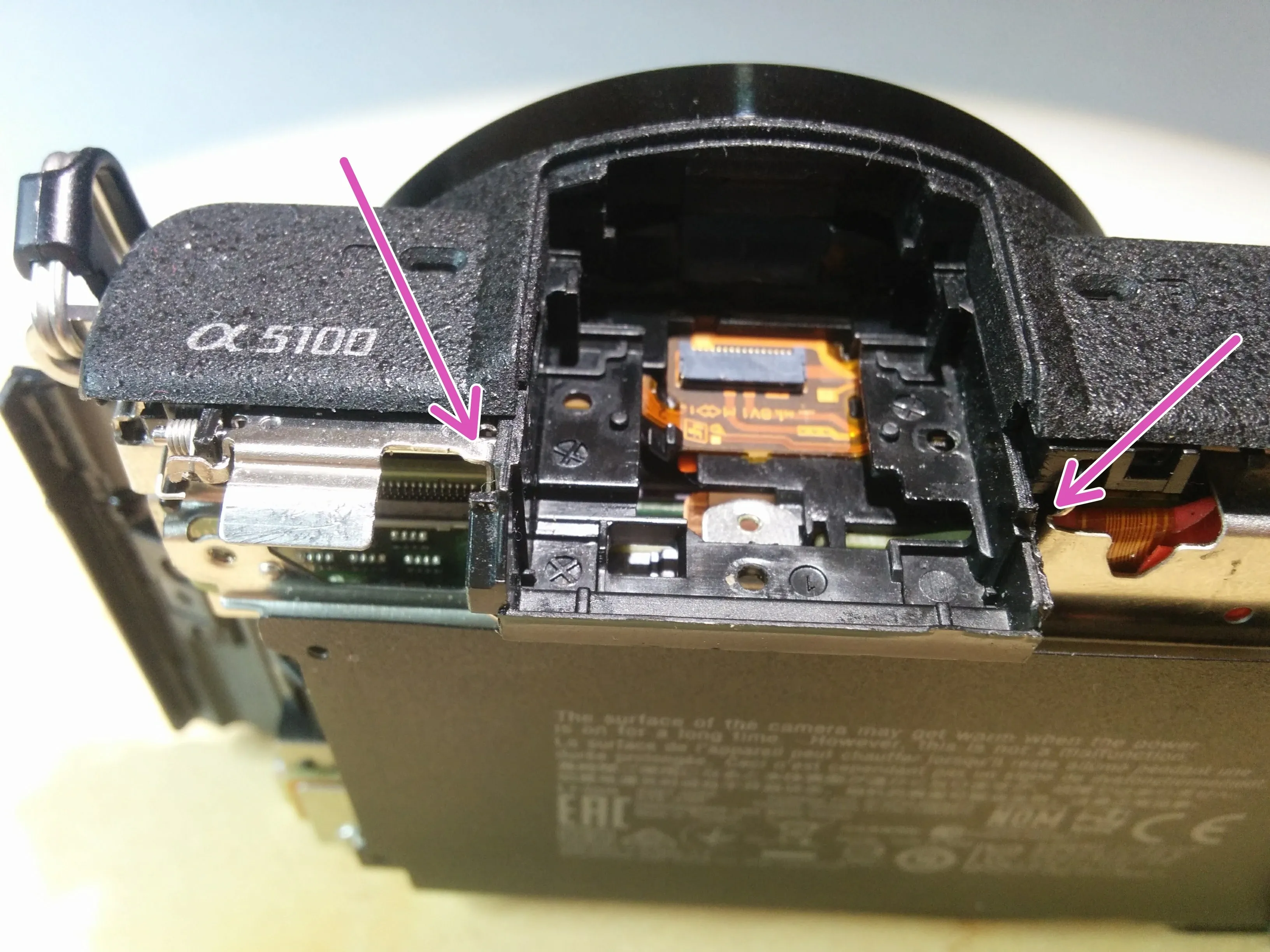

• Снова извлеките вспышку. У вас не будет кнопки, но останется металлический рычажок.

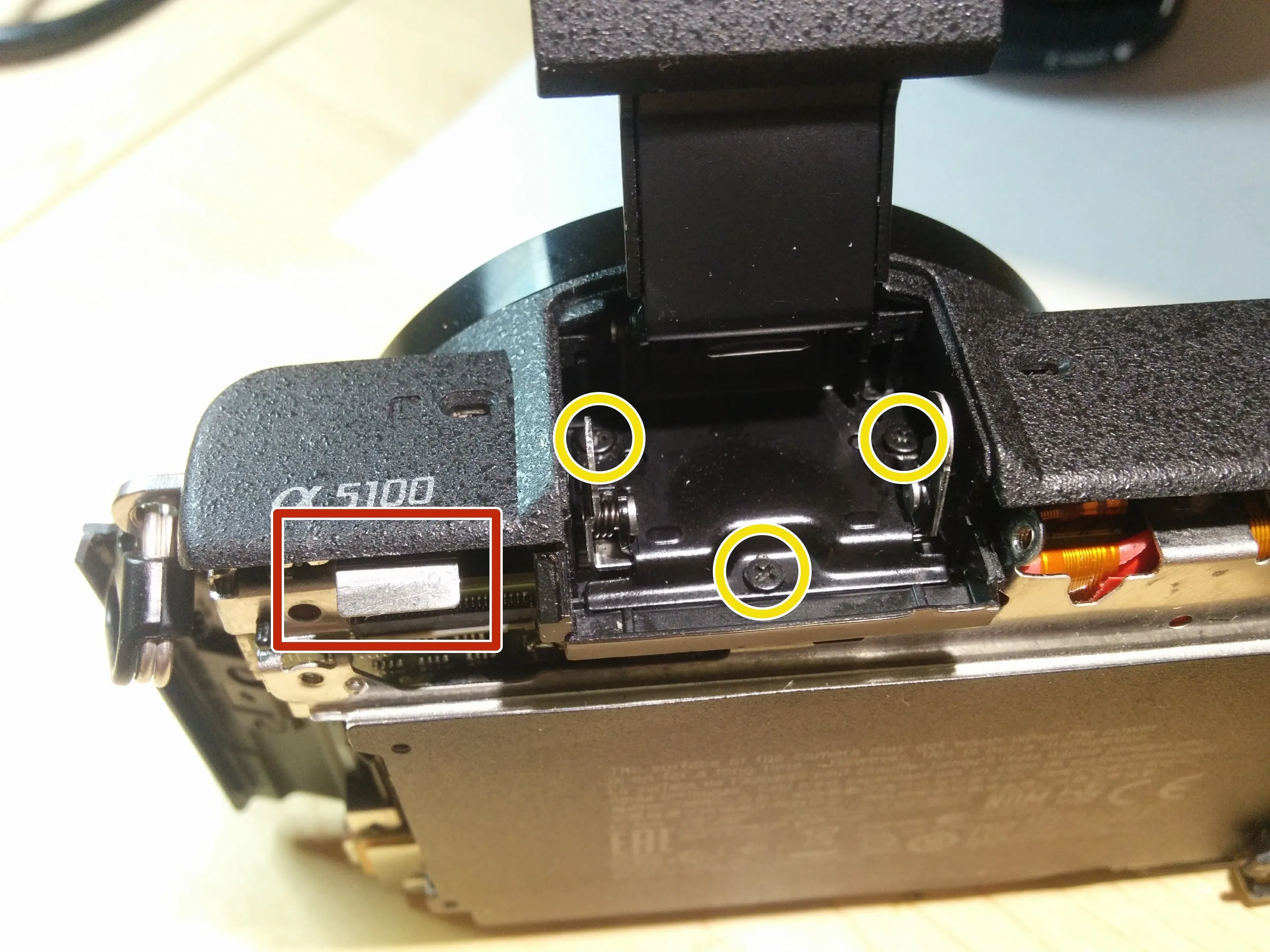

• Открутите 3 винта, которыми вспышка крепится к корпусу камеры.

• Аккуратно отодвиньте вспышку от корпуса. Отсоедините гибкую цепь вспышки от корпуса камеры. На этот раз никаких защелок!

• Осторожно выдвиньте лоток вспышки из камеры. На последней фотографии показано, что лоток находится на середине пути из камеры. Полностью вытащите лоток из корпуса.

Шаг 10 Удаление средней рамки (часть 1)

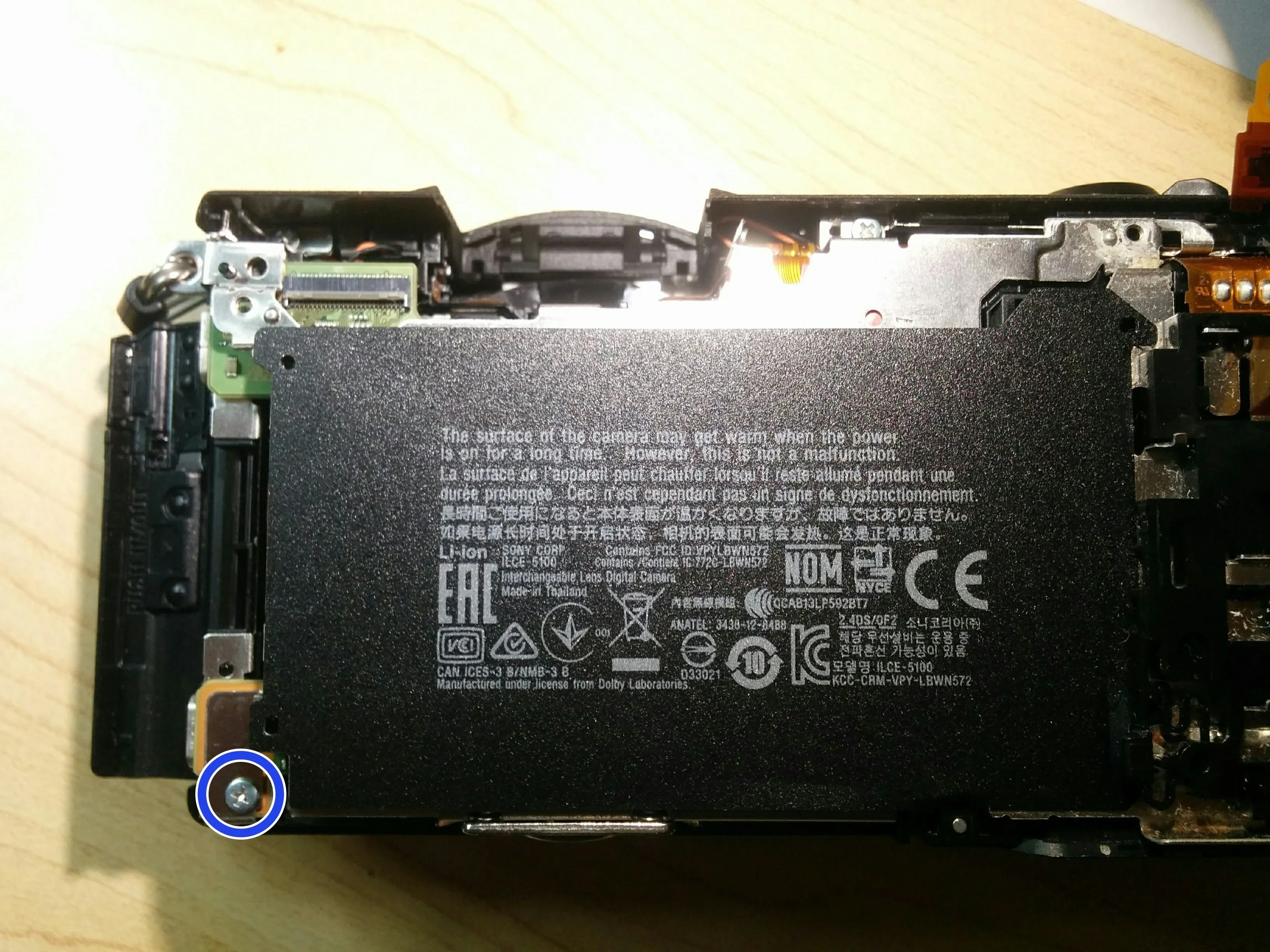

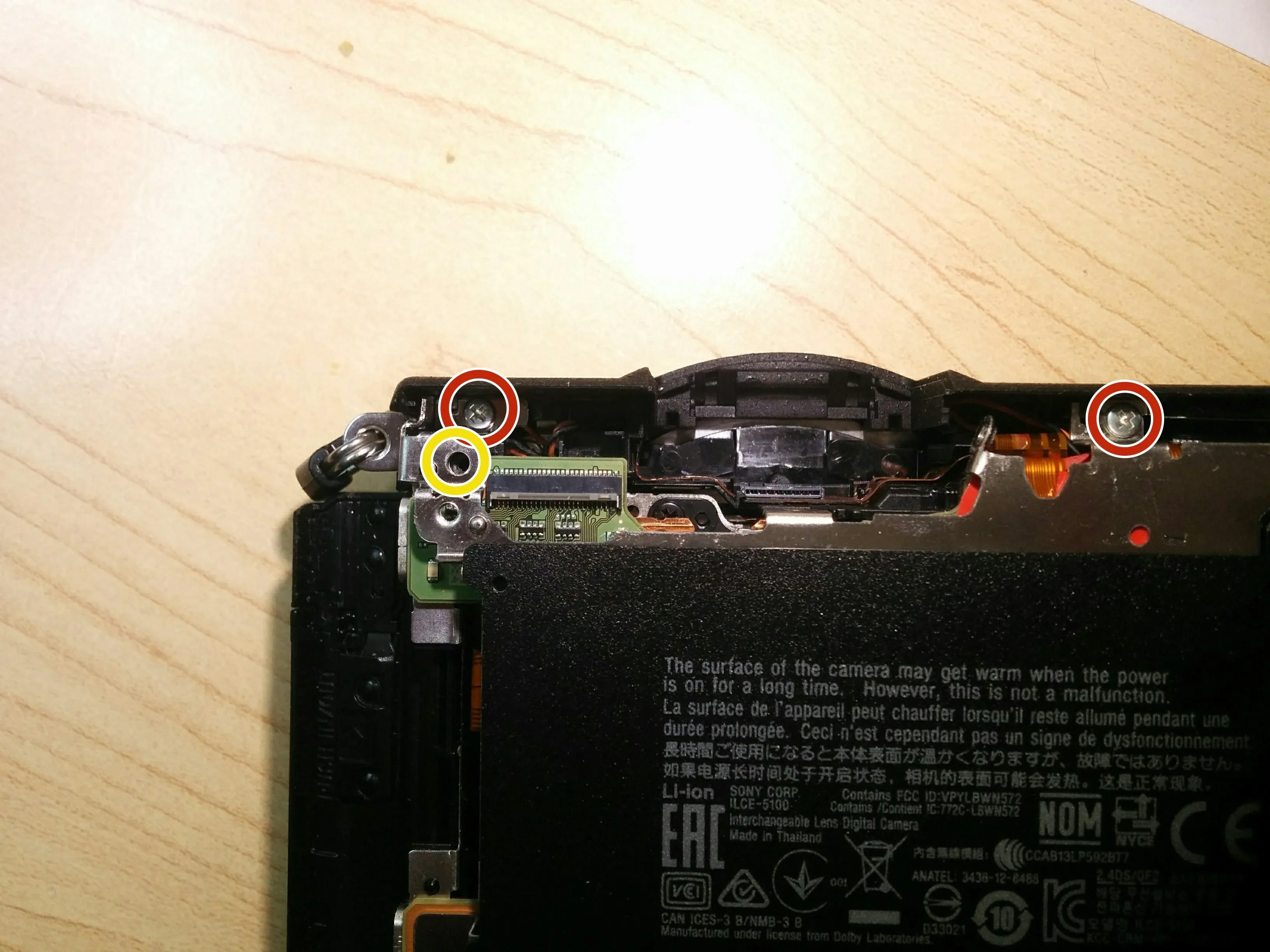

• Открутите 2 винта

• Выкрутите 1 винт. Я не уверен на 100%, но думаю, что это черный. Остальные - серебристые.

• Выкрутите еще один винт

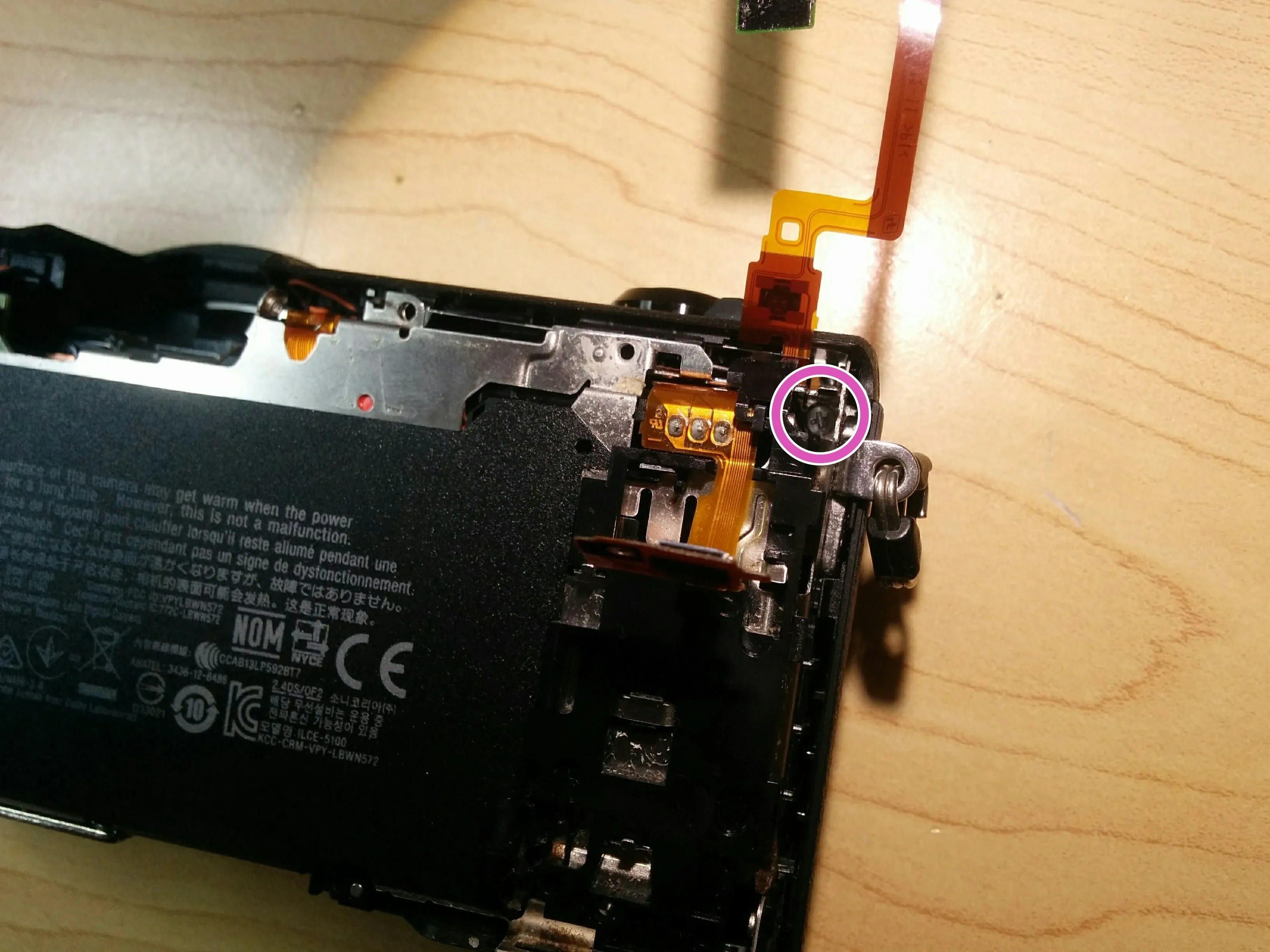

• И последний винт, спрятанный за рамкой. Может потребоваться довольно тонкая отвертка...

Комментарии к шагу

Привет,

Я выкрутил все винты, но левый верхний угол не снимается!

Помогите?

Спасибо

У меня то же самое. У вас есть идея для верхнего левого угла? Мой винт находится снизу, а не как на фото!

Потяните прямоугольную вспышку, пока она не будет полностью удалена из камеры, чтобы найти верхний угловой винт.

Я думаю, что у них могут быть вариации или я мог оставить винт недокументированным.

Кто-нибудь нашел решение? У меня та же проблема с верхним левым углом, который прочно застрял. Я подтянул его на несколько мм по внешнему краю, но внутренняя часть кажется прочно застрявшей. Никаких винтов для удаления я не вижу.

Не забудьте снять пробную вспышку. Это еще одна деталь, она влечет за собой металлическую кнопку вспышки. За ней вы найдете последний винт, на картинке он обведен красным. После того как 5-й винт будет вынут, средняя рамка выдвинется.

Шаг 11 Снятие средней рамки (часть 2)

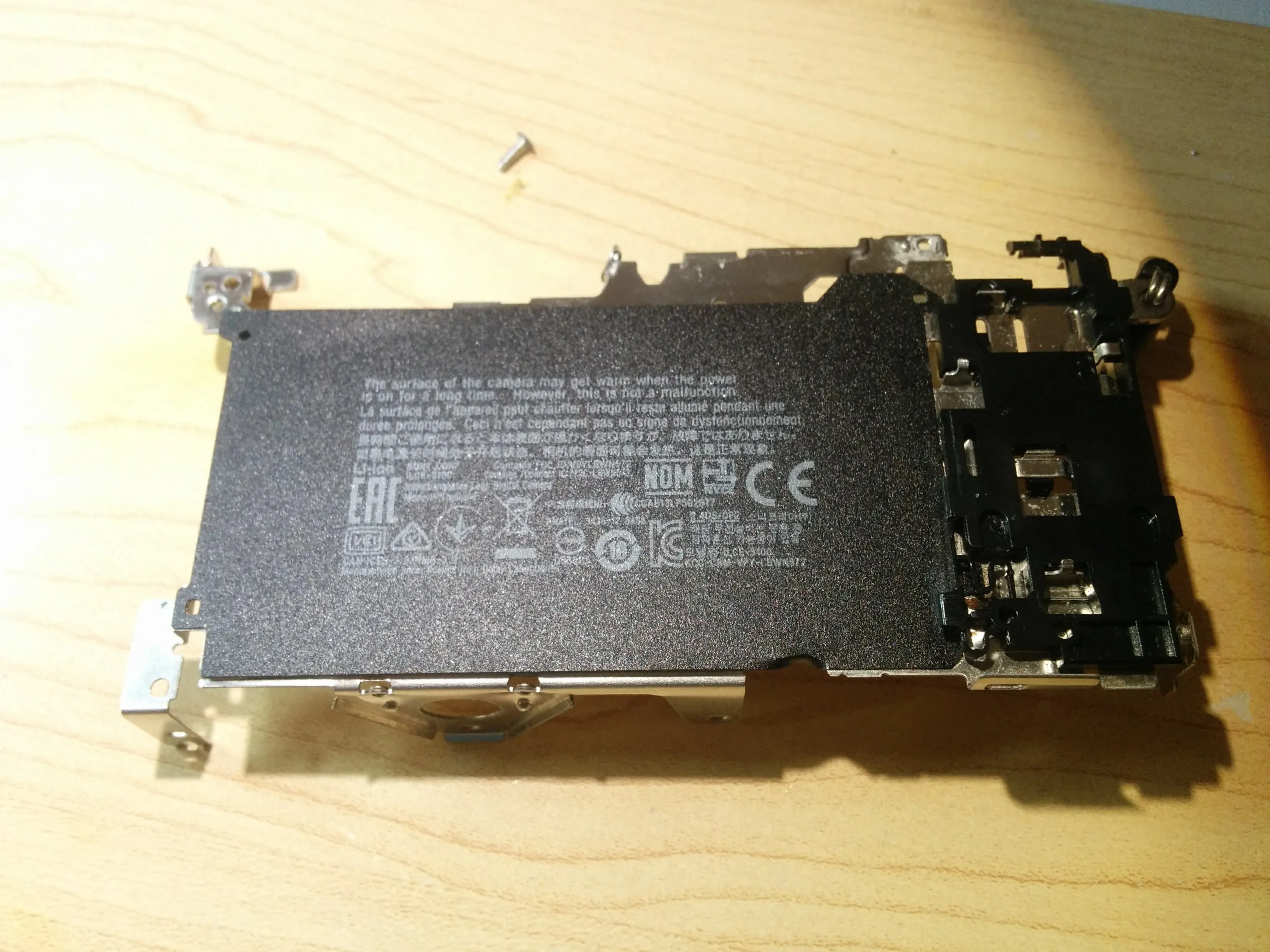

• Аккуратно отделите среднюю рамку от корпуса. Убедитесь, что все гибкие цепи убраны с дороги. Этот шаг может оказаться сложным. Рамка может быть приклеена, поэтому будьте предельно осторожны, чтобы ничего не повредить!

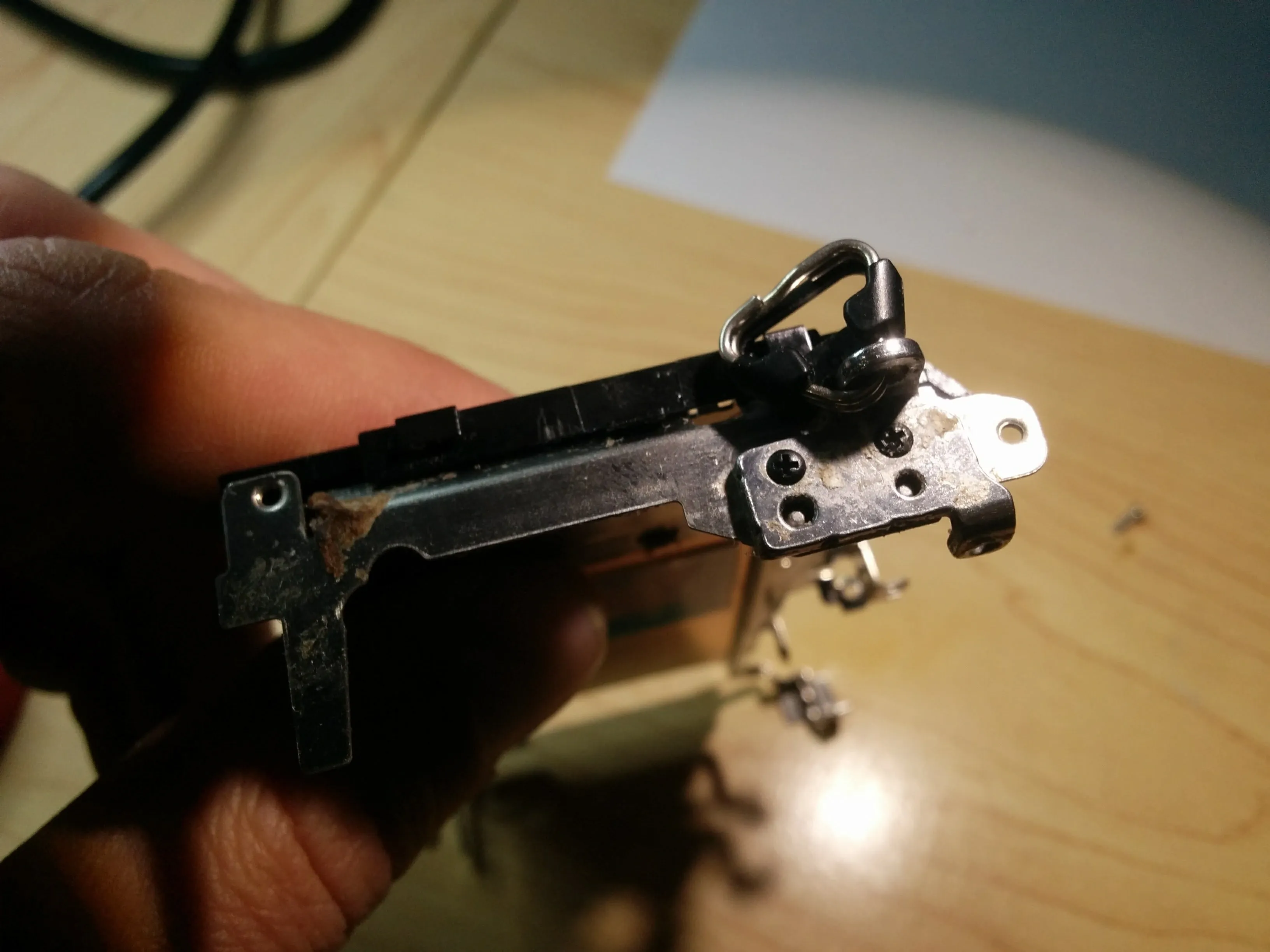

• Возможно, вам не придется снимать крепление камеры. Но я все равно это сделал!

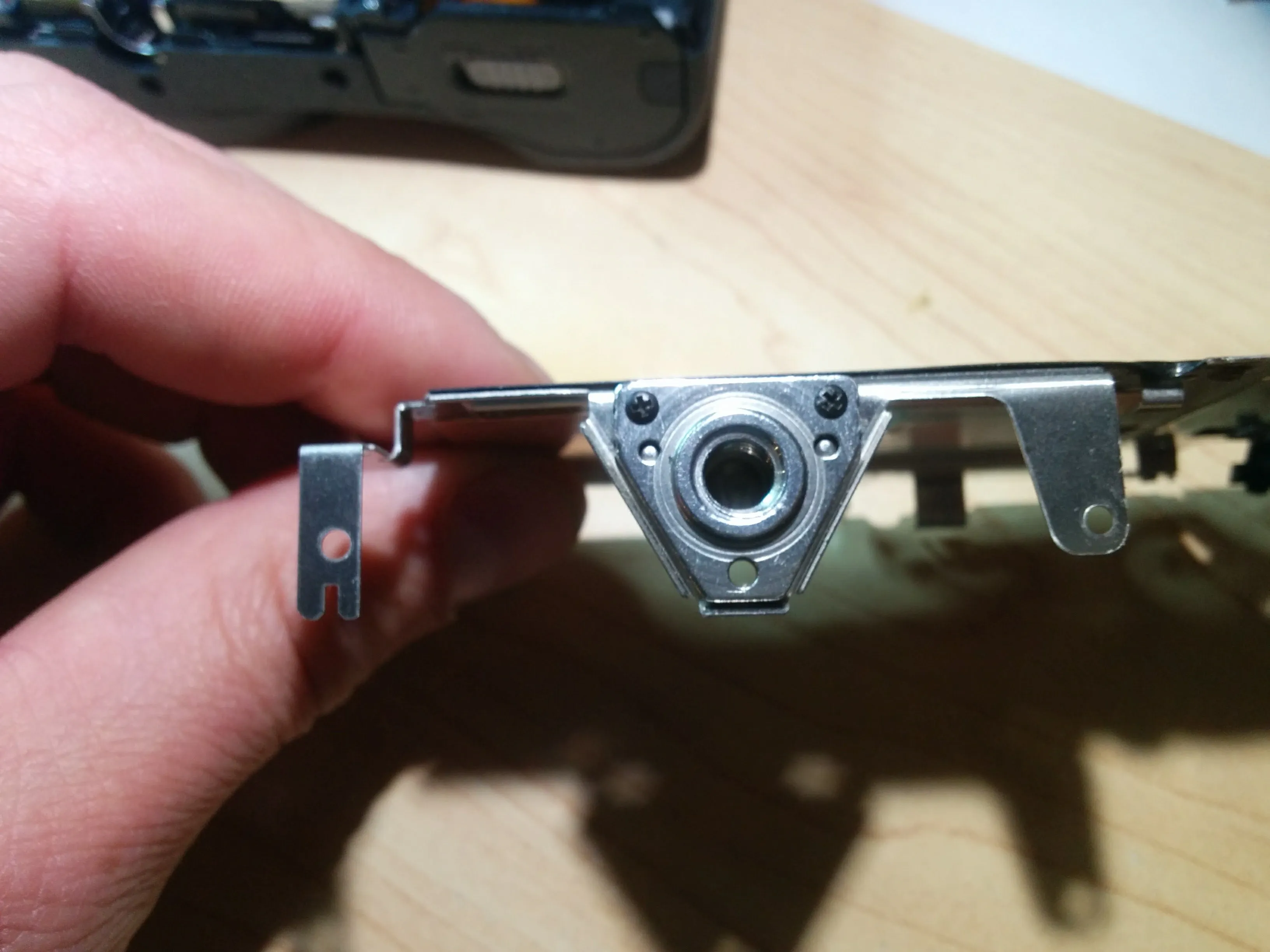

• Скорее всего, вам также не придется снимать крепление для ремня камеры. Я бы рекомендовал использовать его в качестве дополнительного рычага при снятии средней рамки с корпуса.

Шаг 12 Снимите радиатор

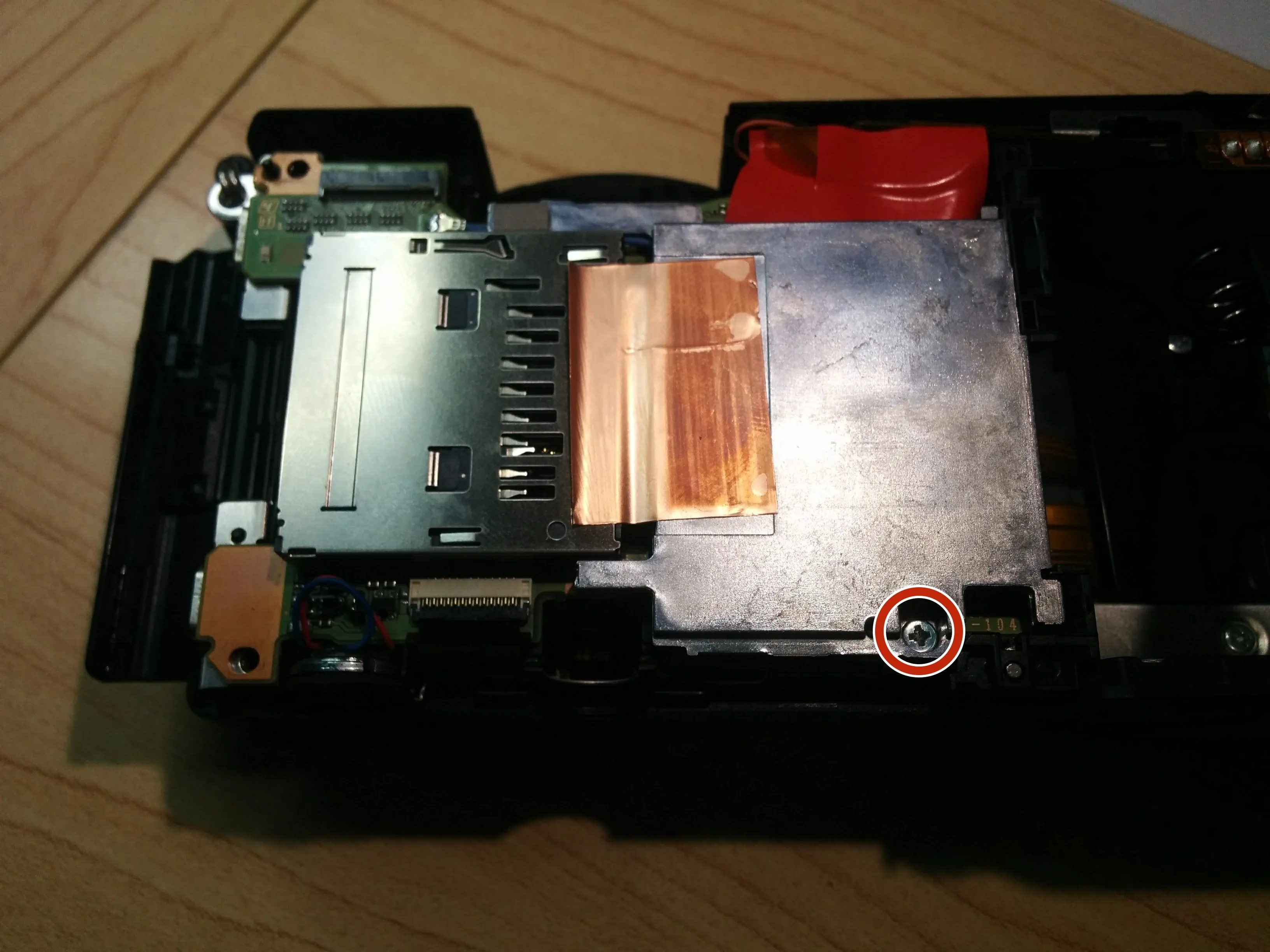

• Открутите один винт радиатора.

• Отклейте наклейку с разъема карты памяти.

• Снимите радиатор. Он может быть приклеен термопастой к материнской плате.

Шаг 13 Отсоединение материнской платы (часть 1)

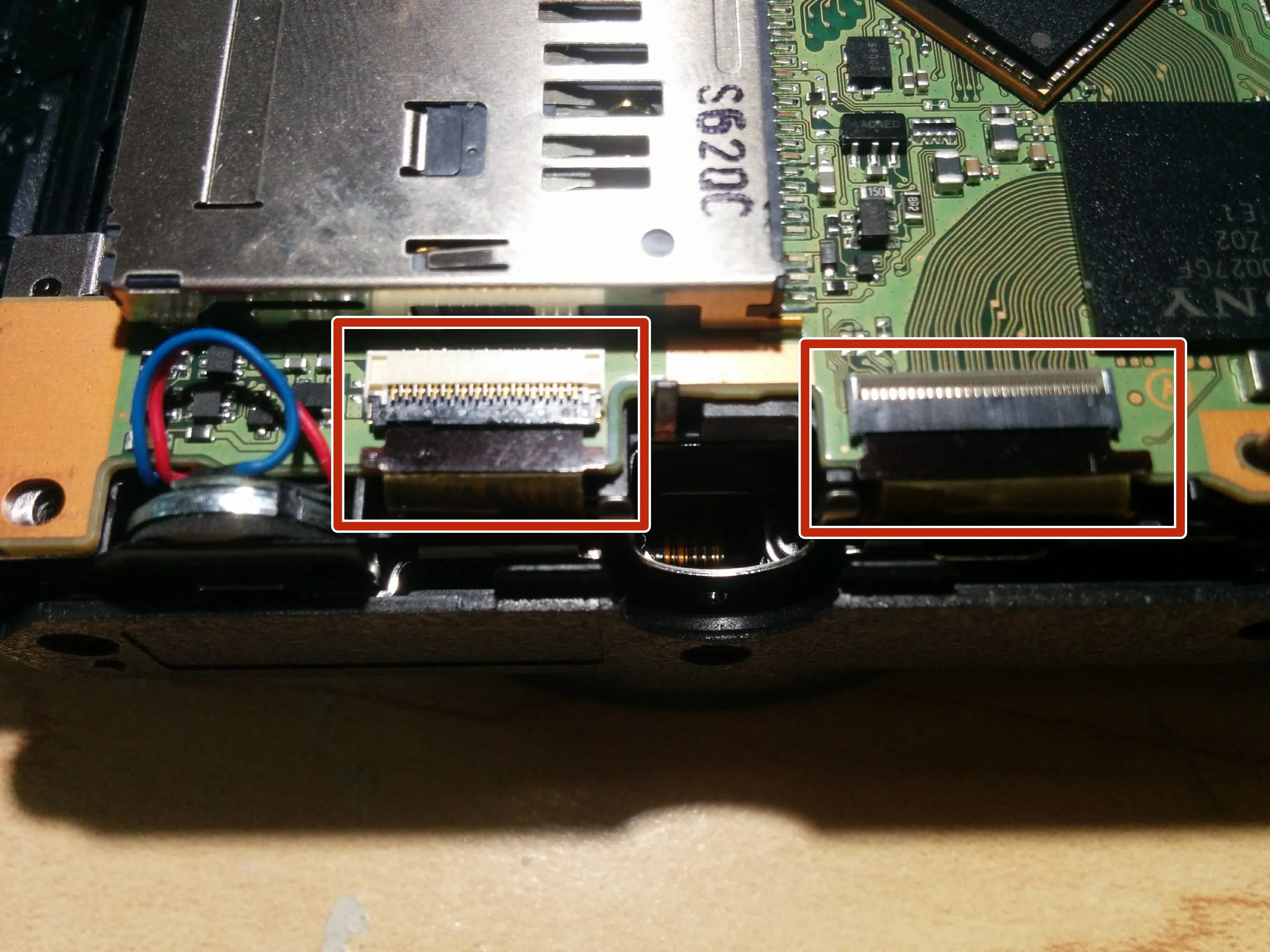

• Откройте защелки с помощью гитарного медиатора или инструмента для открывания.

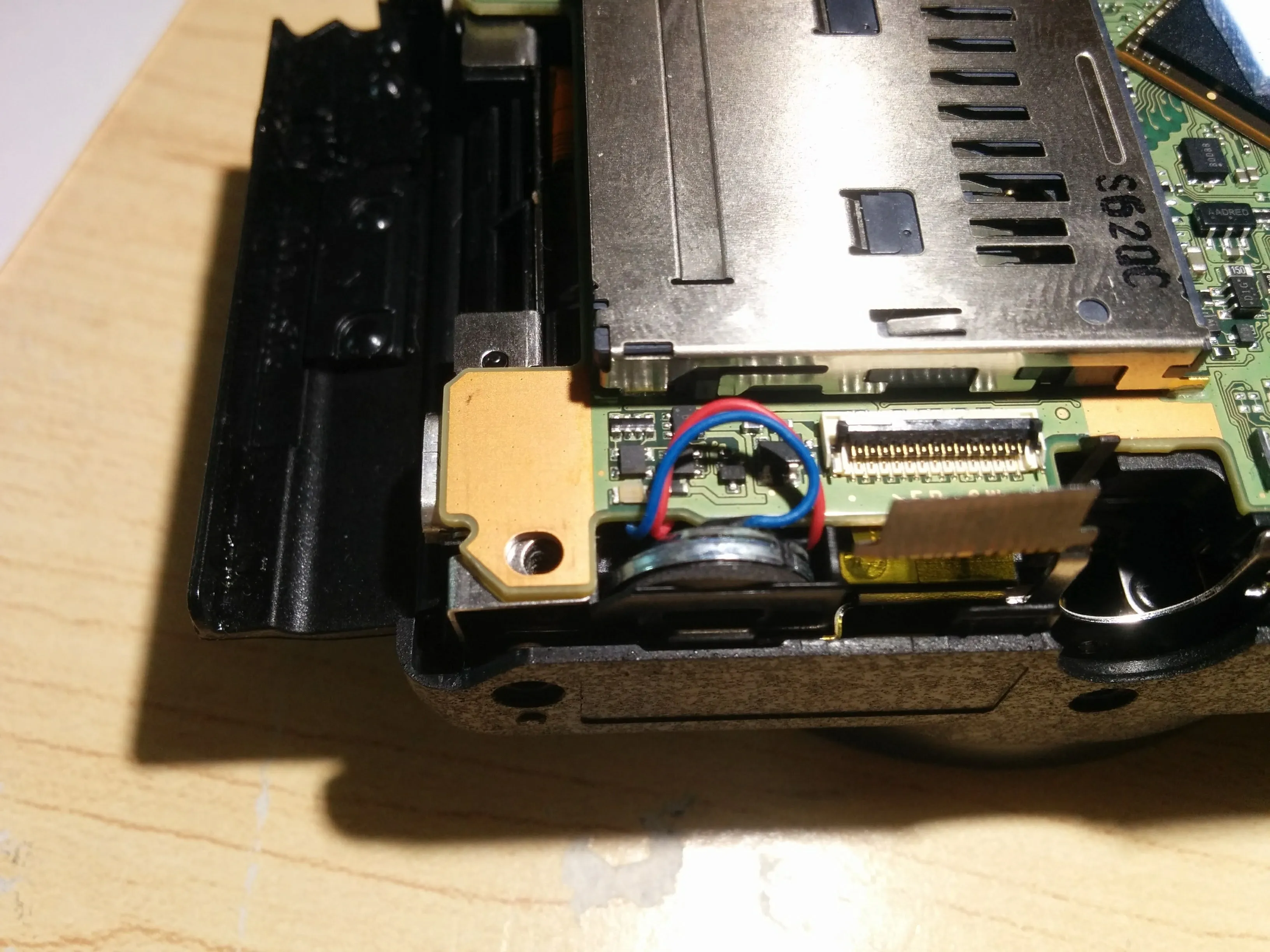

• Отсоедините гибкие цепи датчика изображения от материнской платы.

• Аккуратно выньте гибкую цепь из разъема! Будьте осторожны, прикладывайте достаточное усилие!

• Пока вы работаете в этой области, вы можете вытащить динамик из корпуса с помощью пинцета.

Шаг 14 Отсоедините материнскую плату (часть 2)

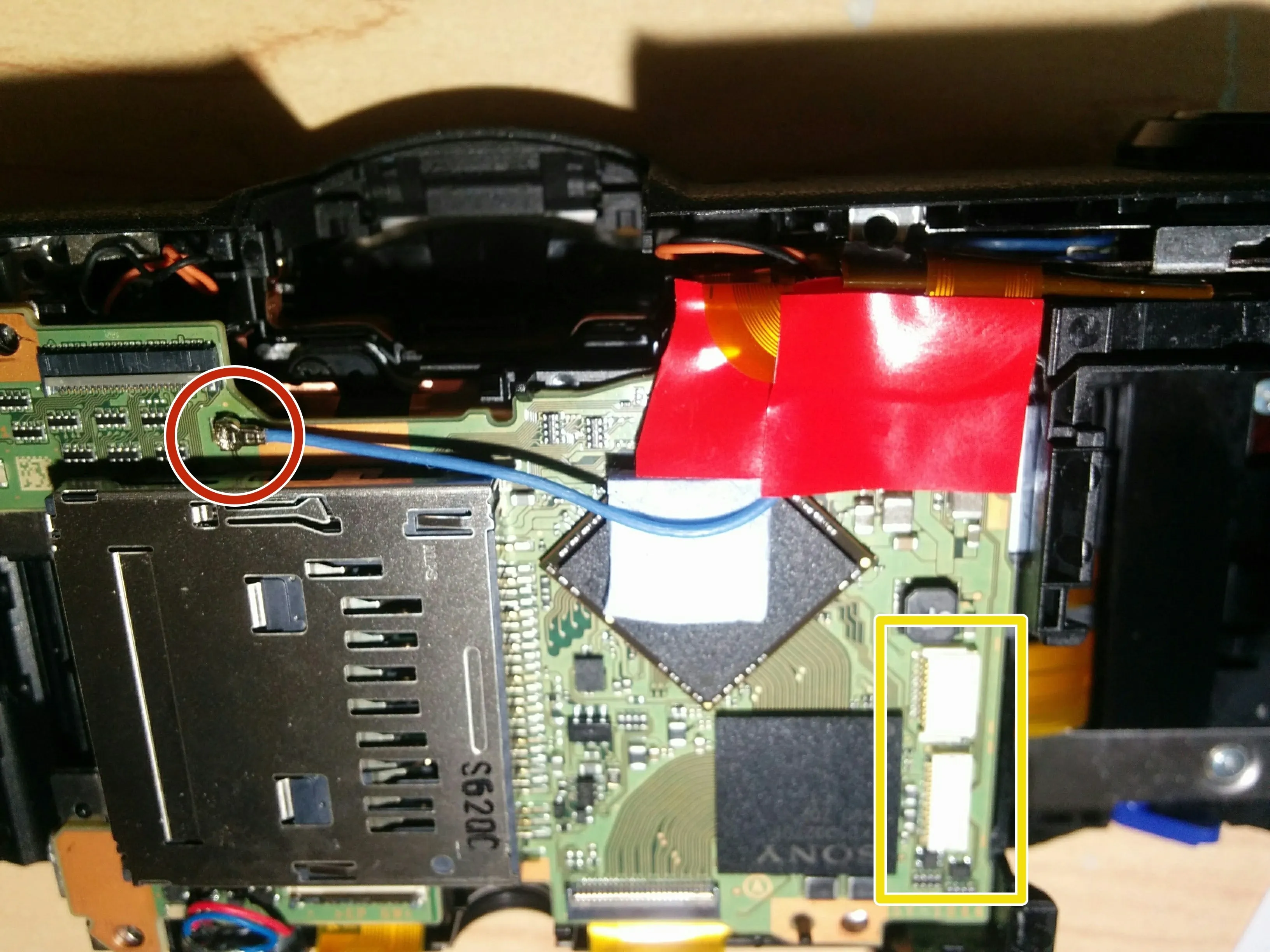

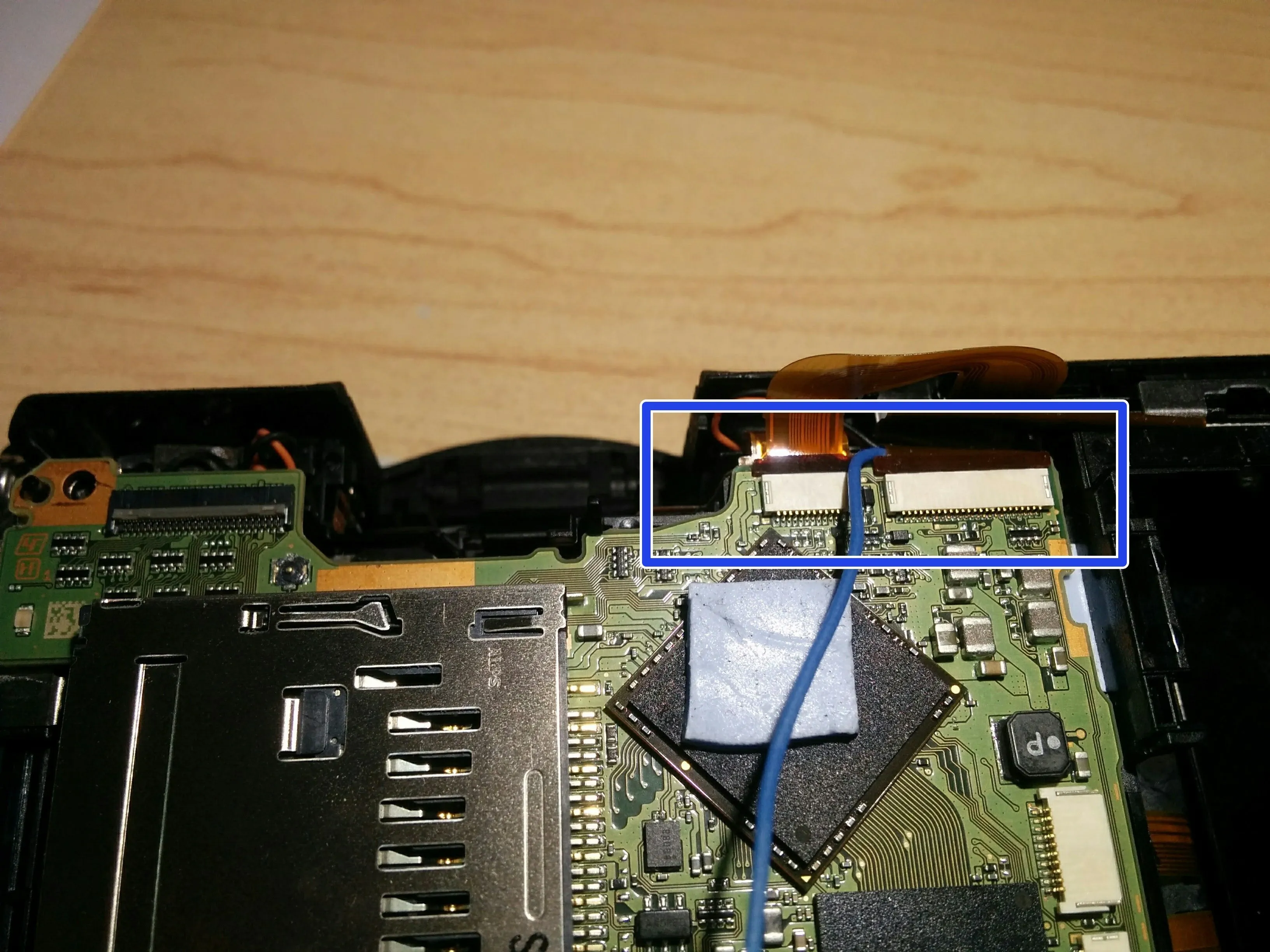

• Отсоедините кабель антенны WiFi. Очень аккуратно отсоедините его!

• Отсоедините 2 гибкие цепи объектива камеры в правом нижнем углу материнской платы. Никаких защелок здесь нет!

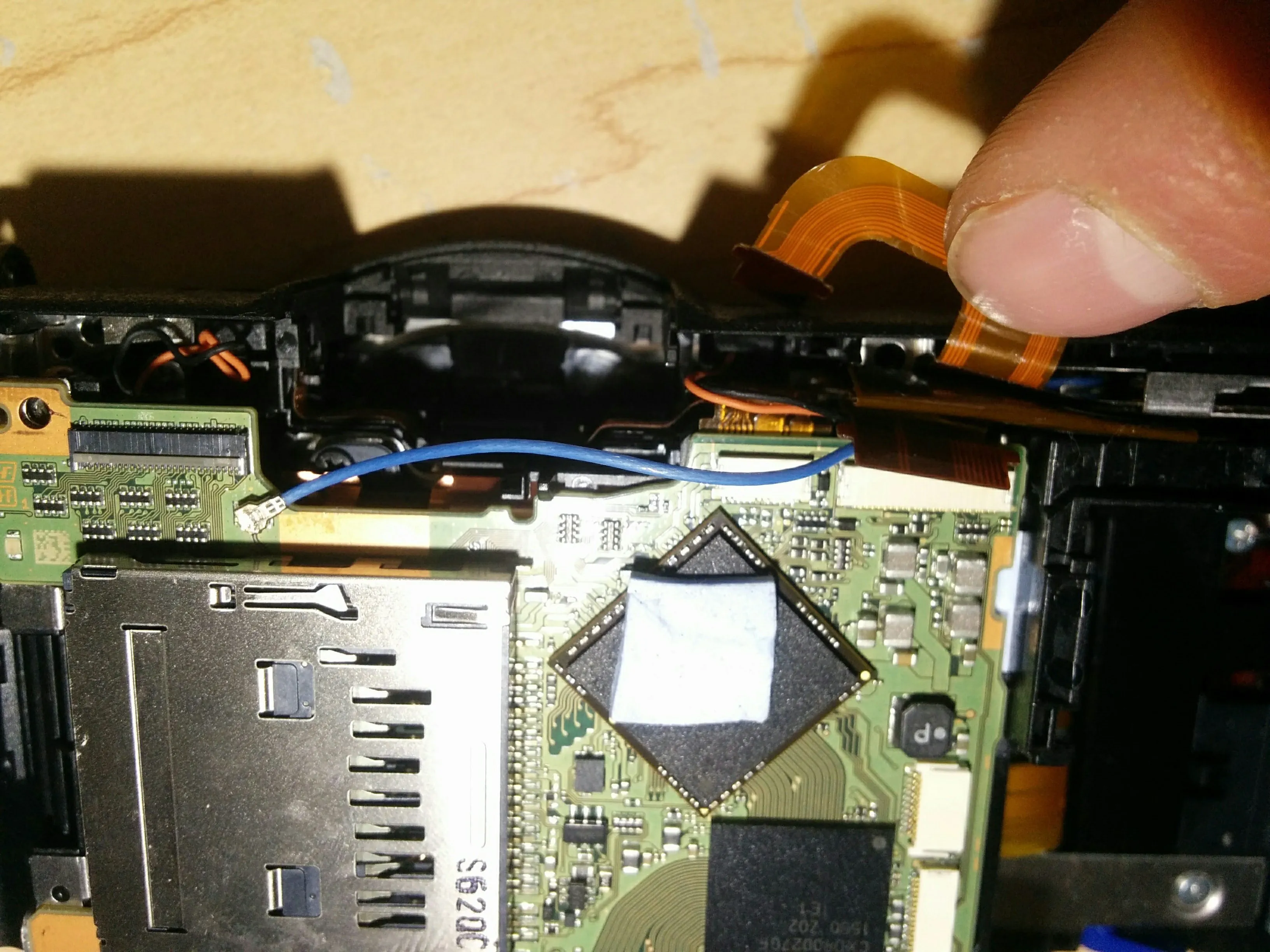

• Снимите малярный скотч с материнской платы. Скорее всего, ваша малярная лента будет черной, а не красной!

• Отсоедините еще 2 гибких кабеля. Один из них - это гибкий кабель питания, а другой - гибкий кабель вспышки или кнопки.

Шаг 15 Отключение материнской платы (часть 3)

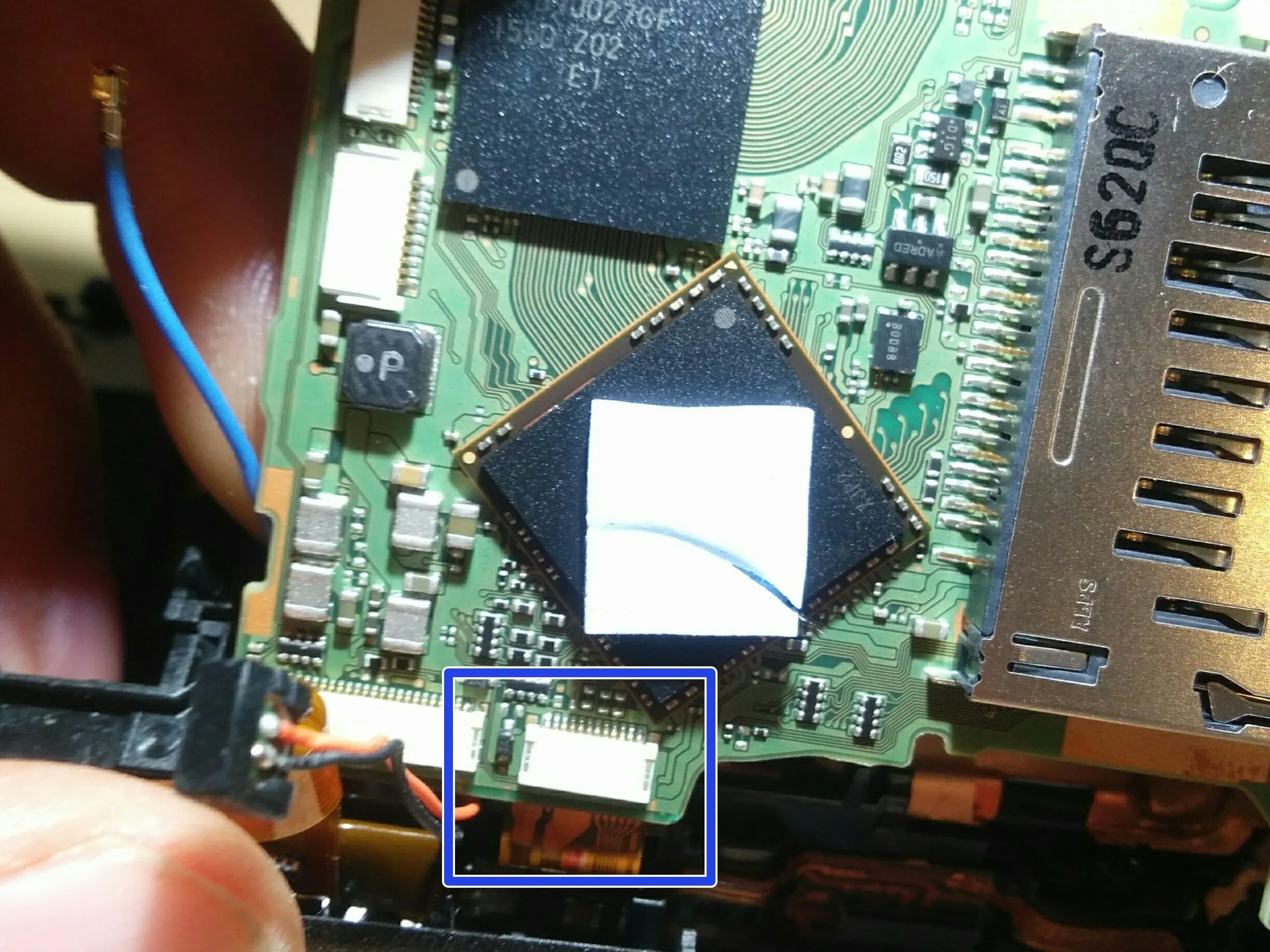

• Отсоедините гибкий кабель затвора от нижней стороны материнской платы. Здесь нет защелки. Аккуратно отсоедините его! Готов поспорить, что вы уже мастер по отсоединению таких кабелей!

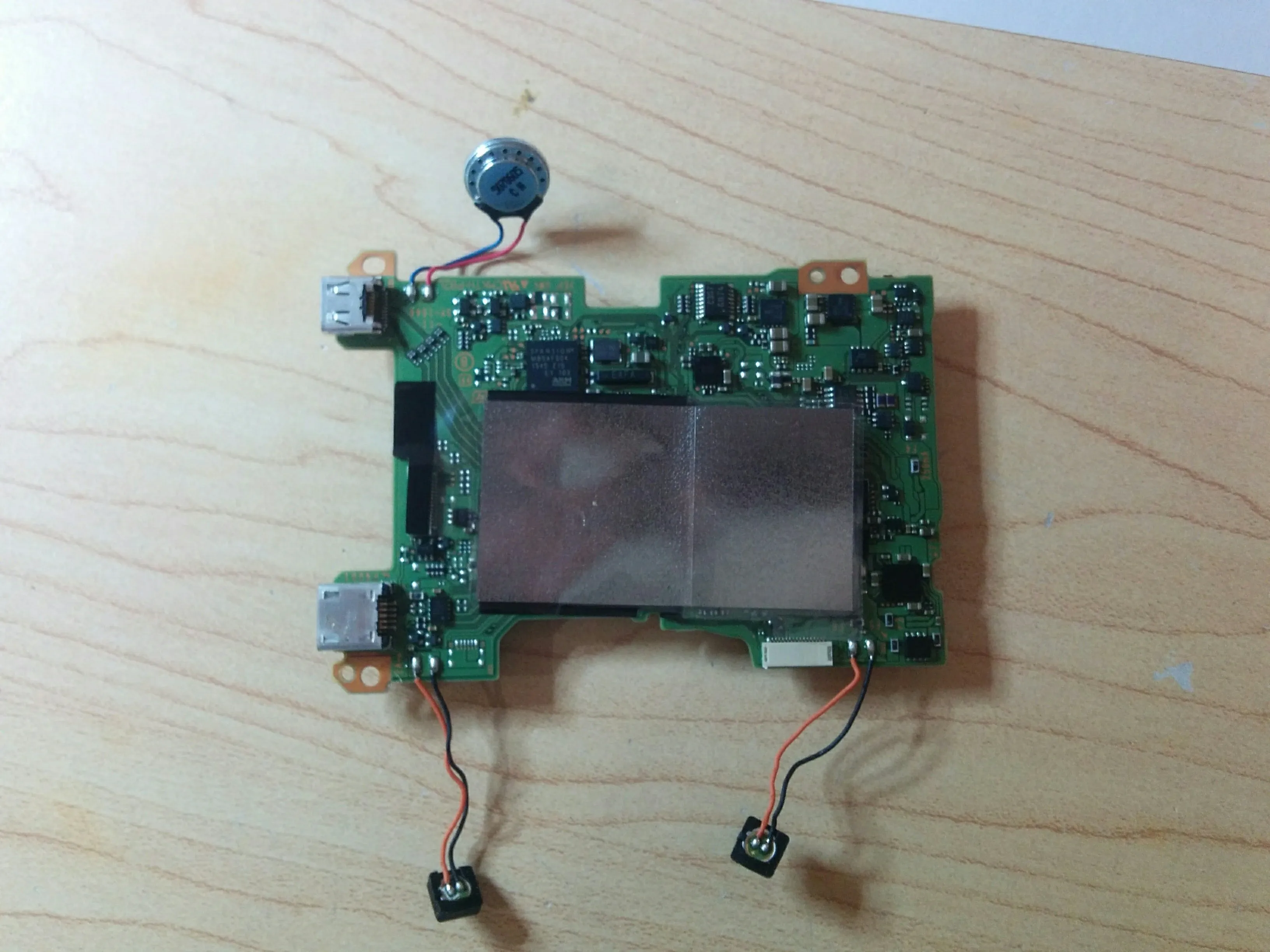

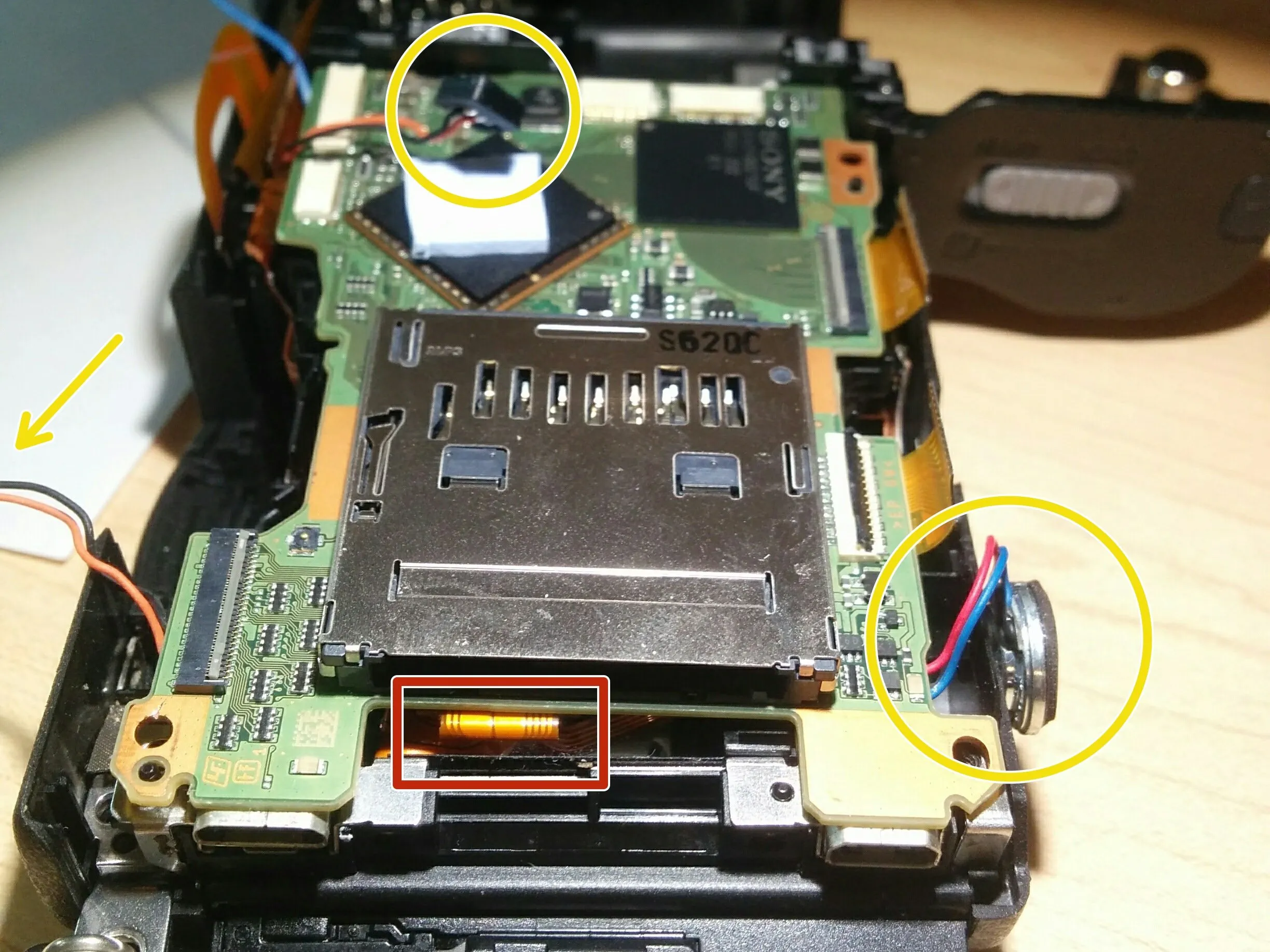

• Убедитесь, что оба микрофона и динамик выведены из корпуса камеры.

• Отсоедините еще одну гибкую цепь, подключенную к нижней части материнской платы. Здесь нет защелки. Это либо вспышка, либо кнопки гибкой цепи.

• Снимите материнскую плату.

Шаг 16 Снимите пластиковый корпус в сборе

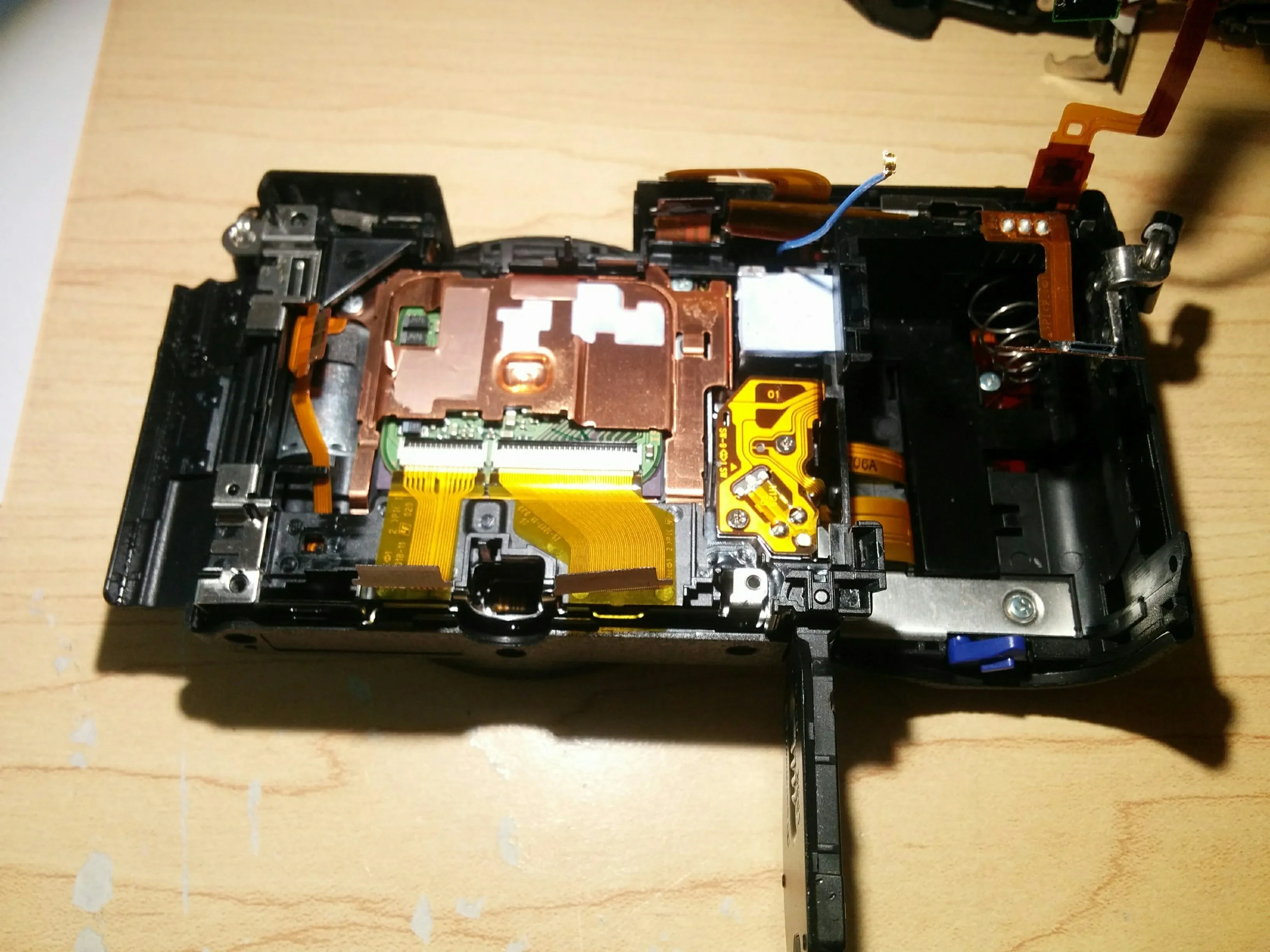

• Аккуратно снимите пластиковый корпус в сборе. Обратите внимание на гибкие цепи вокруг корпуса. Отметьте, какие из них должны остаться в корпусе, а какие - в передней панели.

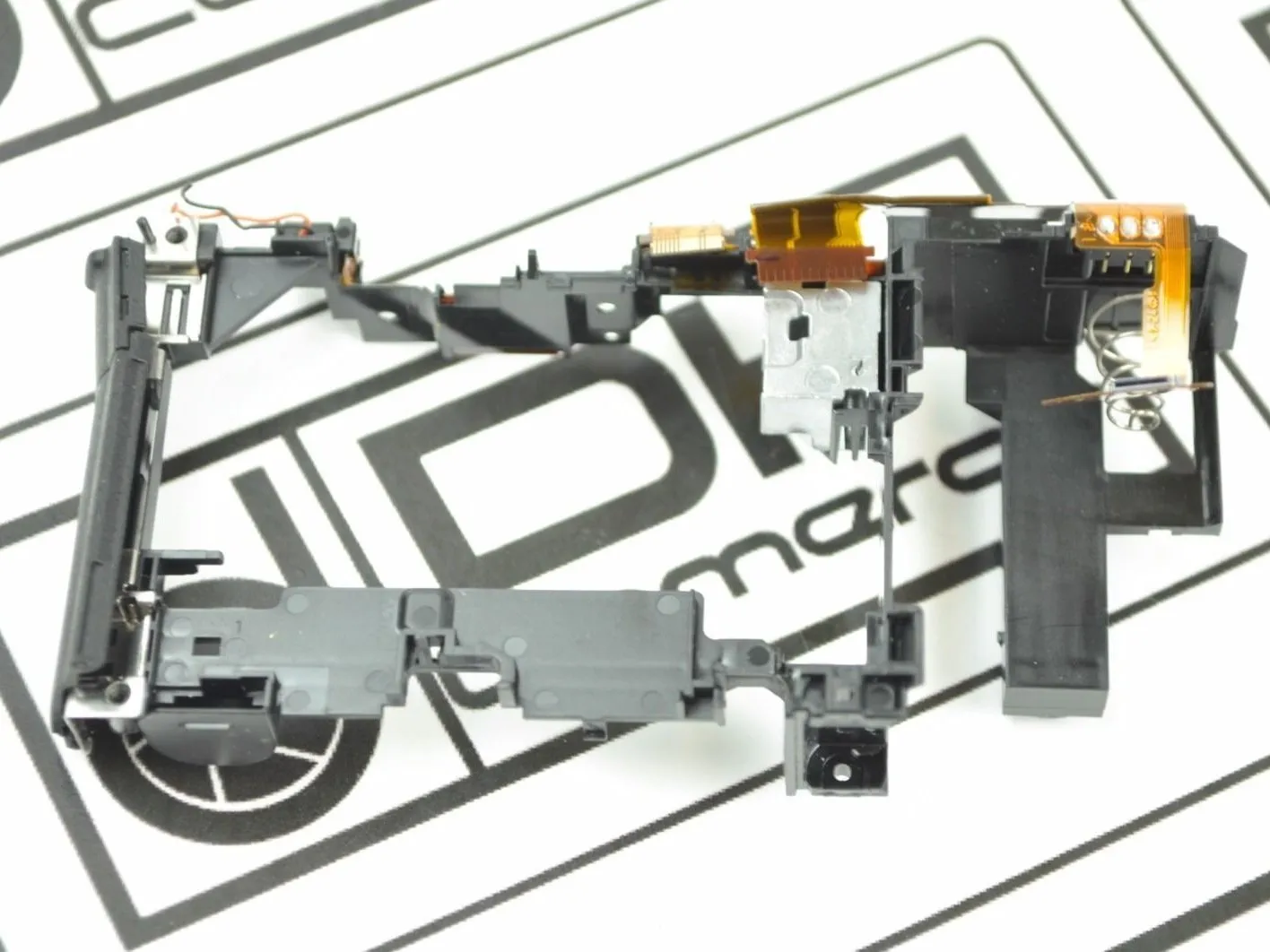

• Пластиковая рамка корпуса показана на последней фотографии. Он показан без крышки батарейного отсека. Дверцу батарейного отсека снимать не нужно!

Шаг 17 Извлечение гибких цепей датчика изображения

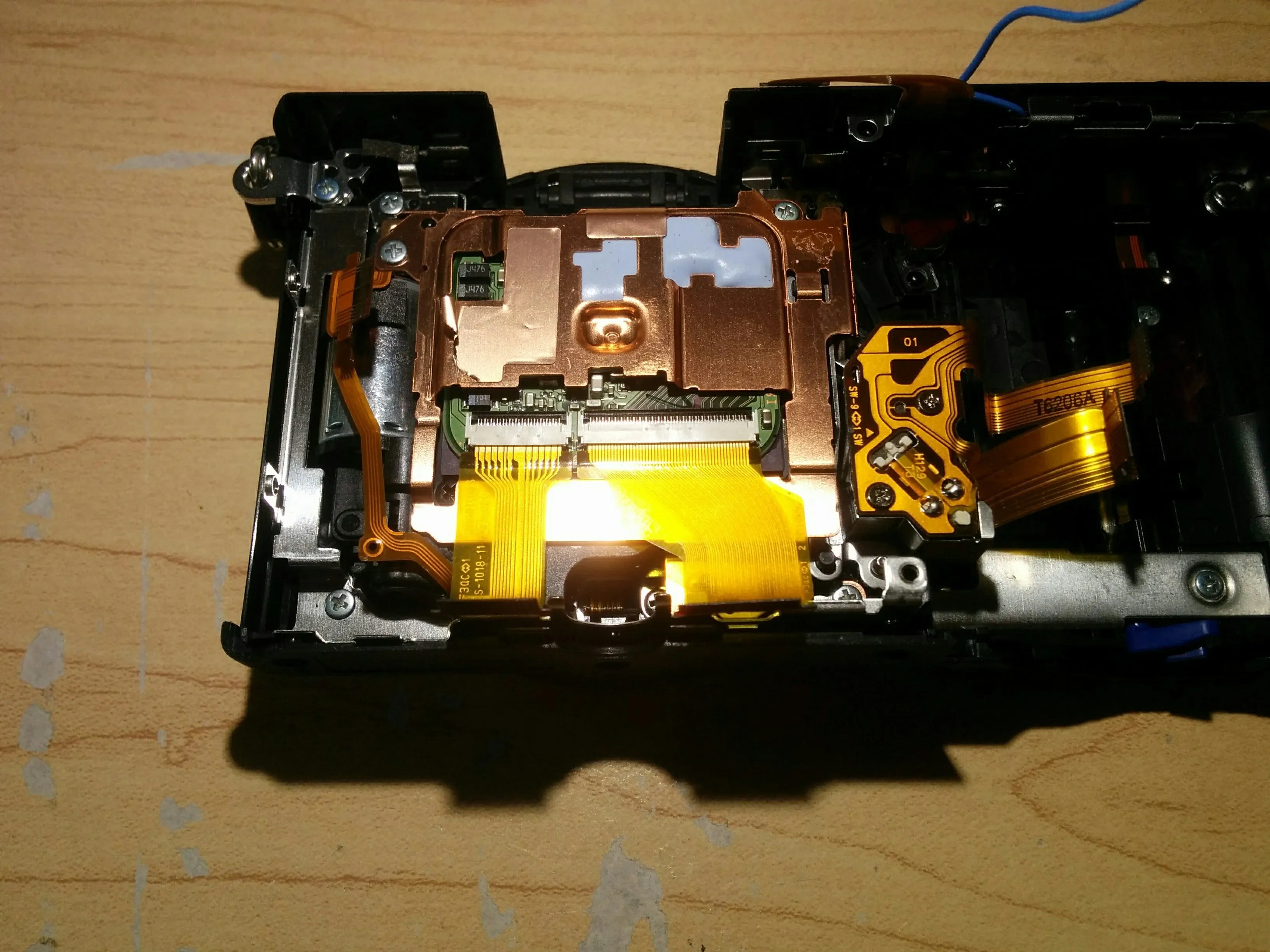

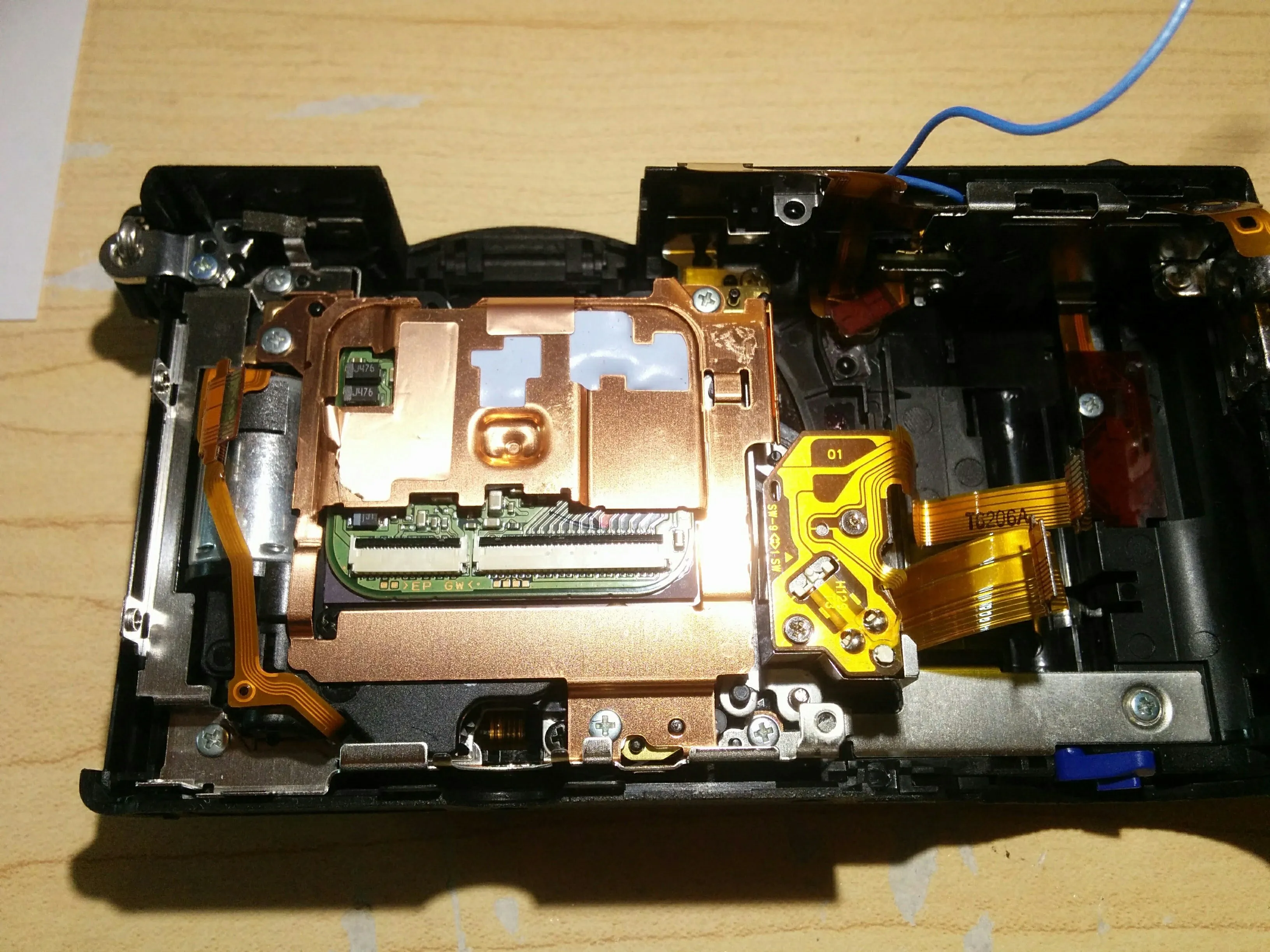

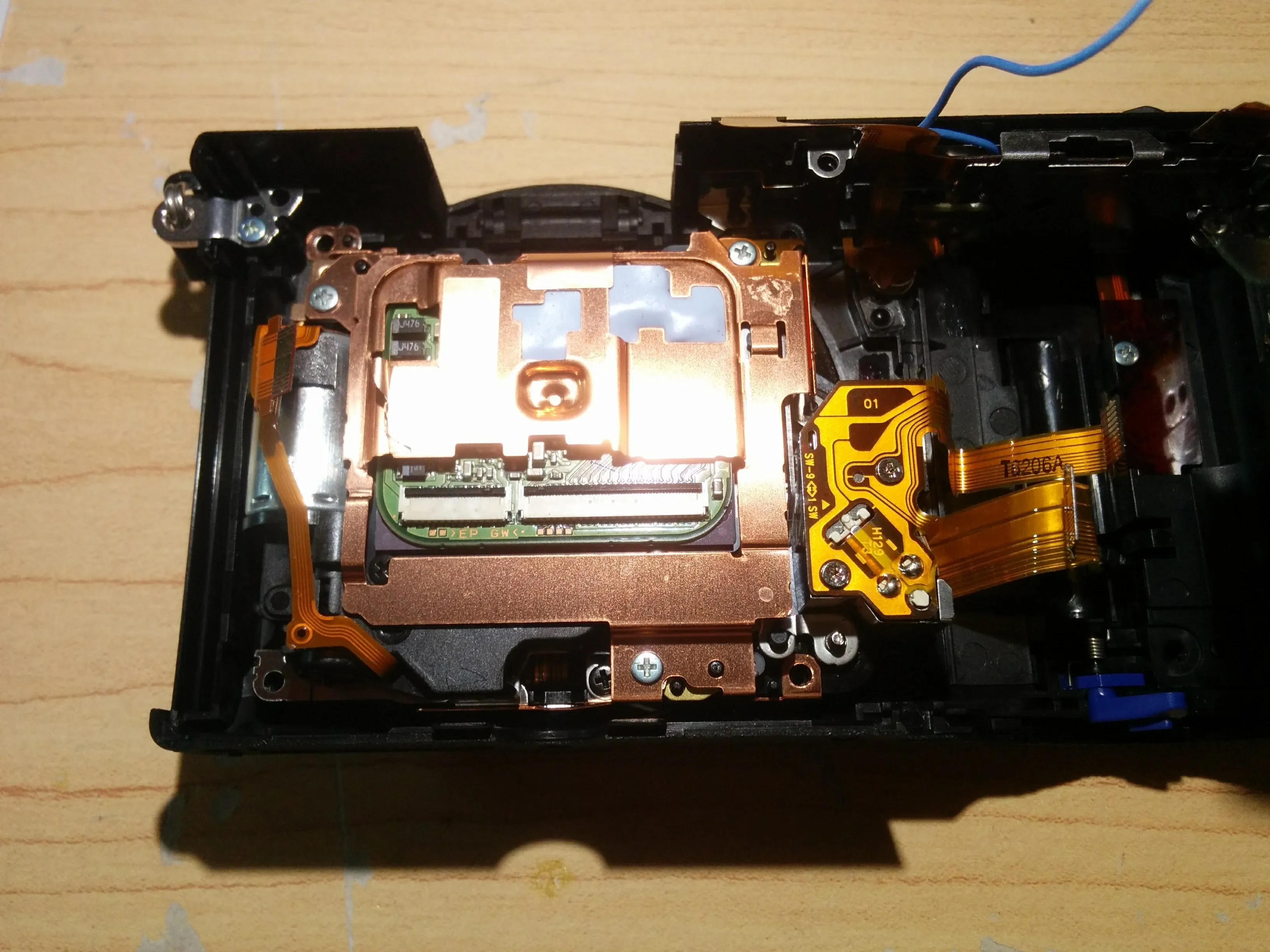

• Сначала откройте защелки. Аккуратно снимите обе гибкие цепи, прикрепленные к датчику изображения. Запишите, какой из них куда подходит.

Шаг 18 Снятие датчика изображения в сборе

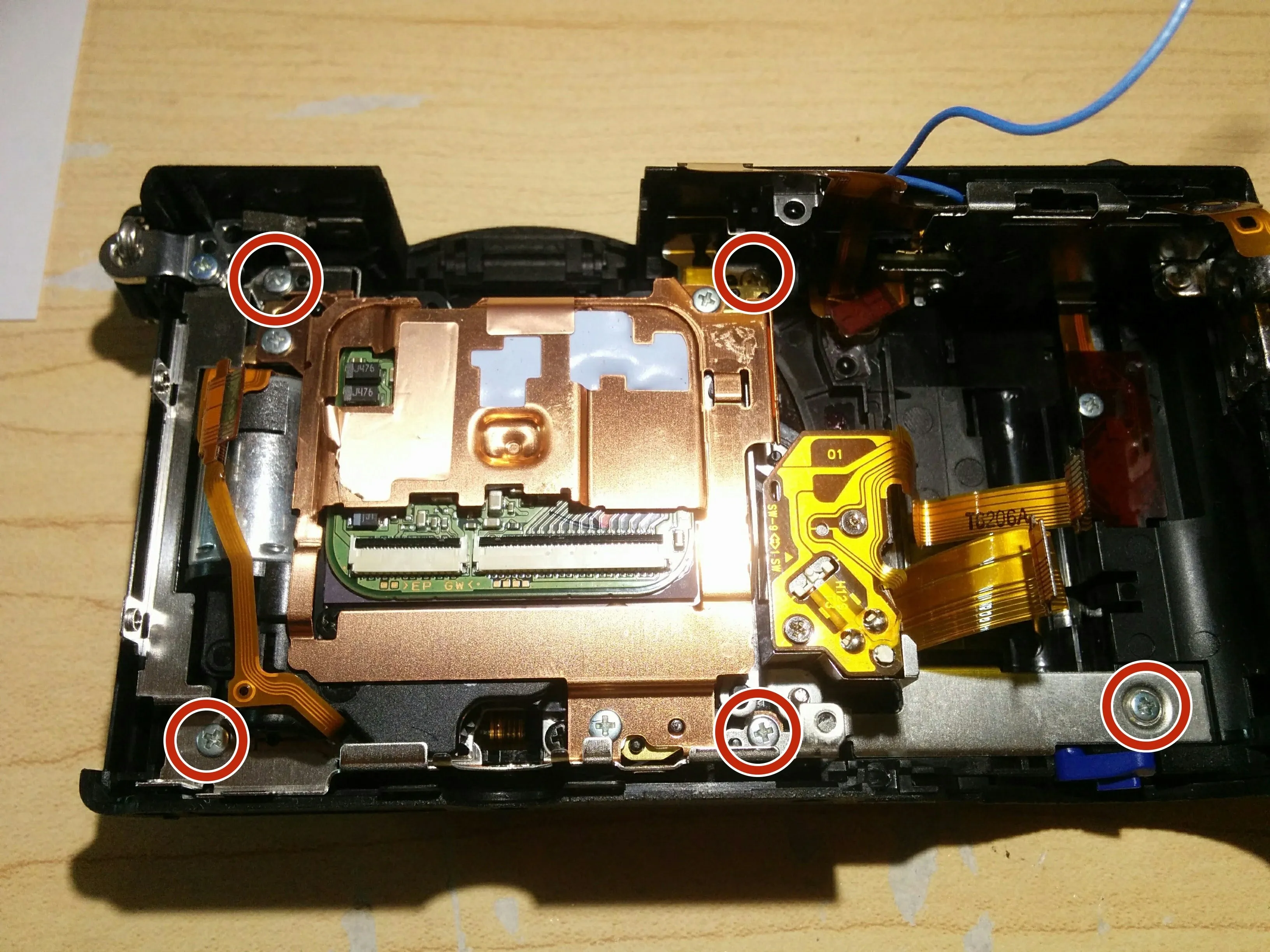

• Открутите 5 винтов

• Снимите переднюю металлическую рамку

• Снимите датчик изображения в сборе

• Вы можете продолжить разборку, если хотите отделить датчик изображения от затвора. Я не заходил так далеко, но уверен, что это не должно быть слишком сложно.

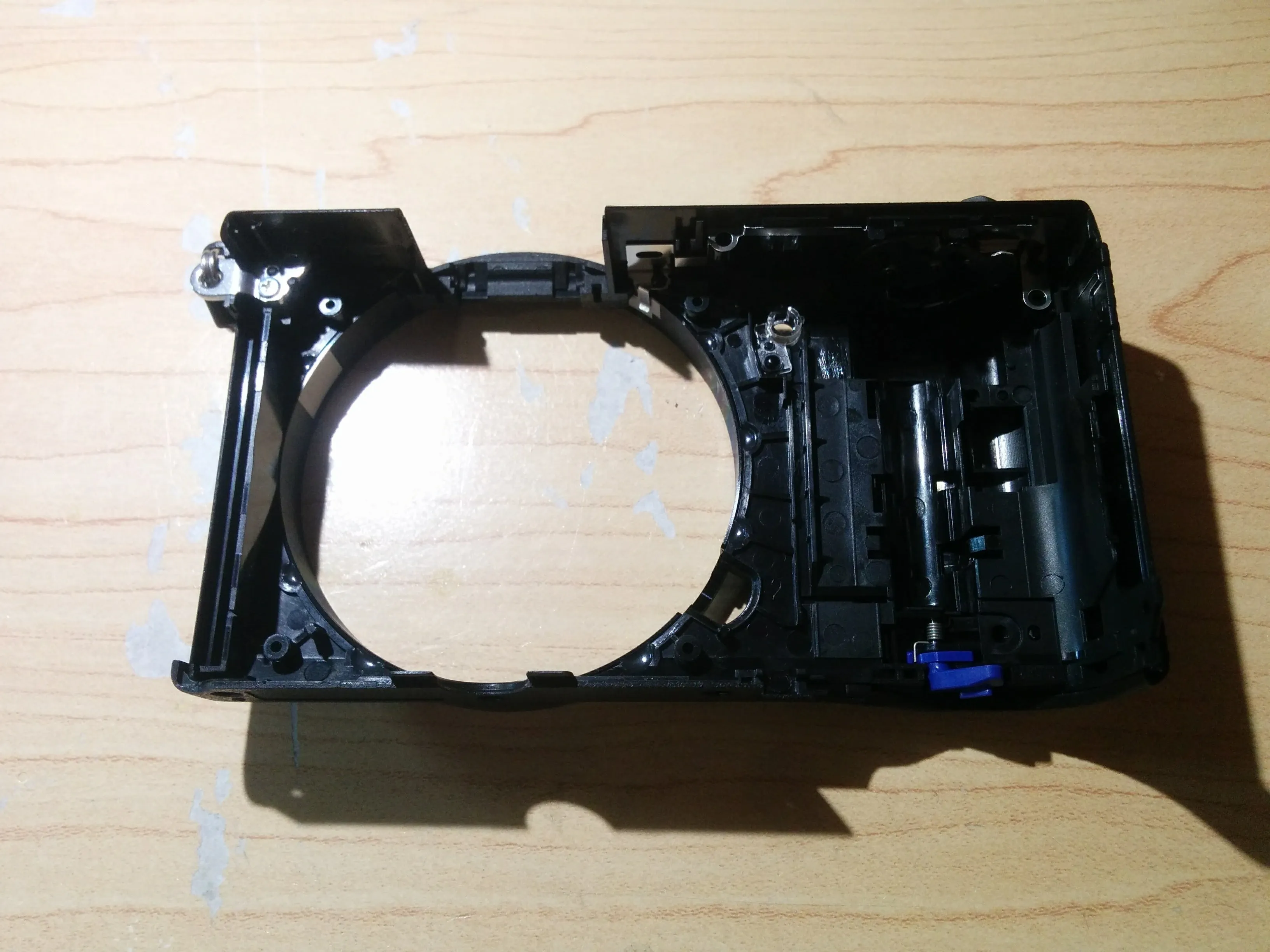

• На последней фотографии показан передний корпус камеры. Он не включает гибкую цепь. Гибкая цепь должна быть прикреплена к переднему корпусу!

• Обратите внимание, что зажим для ремня камеры по-прежнему прикреплен к переднему корпусу камеры. Его не нужно отсоединять!

Комментарии к шагу

Здравствуйте, большое спасибо за подробные инструкции. Я получил сообщение об ошибке в моей камере a5000, и эта инструкция очень помогла мне открыть камеру. Однако на данном этапе мне нужно было еще открыть цепь датчика, чтобы починить пружинную защелку, соединенную с затвором. Это можно было легко исправить. Но во время сборки камеры я обнаружил следующую деталь, которую я совершенно не помню, как/куда подключать. Я даже не могу понять, откуда она взялась. Всего я нашел 3 металлические рамки от блока сенсора, и я нашел, как две из них можно установить назад, но именно эту я не могу понять, куда/как ее установить. Пожалуйста, помогите мне, если можете. Я понимаю, что модель камеры другая, но у них много сходства.

https://www.dropbox.com/s/r571jnr3yprv4z...

https://www.dropbox.com/s/juuyf66myaasir...

Пожалуйста, дайте мне знать, если вам нужно больше фотографий.

Большое спасибо.

Похоже на крышку для затвора, но я не уверен. Работает ли она без нее? Похоже, что она не служит для электрических целей, только для механических...

Я тоже так думаю. Она полностью механическая. Я приостановил сборку на этом. Я попробую собрать без него, чтобы увидеть, работает он или нет.

Спасибо за ваш ответ.

Есть одна догадка, похоже, что вы не уверены в этом компоненте. Значит, либо он предназначен исключительно для модели a5000, либо он из какой-то области, которую вы не открыли. Что вы думаете?

Точно! Возможно, я остановился слишком рано! И да, у разных моделей должна быть разная процедура сборки/разборки! Удачи!

Шаг 19 Сборка камеры

• Соберите камеру в обратном порядке! Убедитесь, что вы ничего не забыли, иначе камера не будет работать должным образом!

• Я порвал одну из гибких схем во время разборки камеры. Мне ее заменили. У меня не было этого руководства, поэтому я надеюсь, что вы не совершите ту же ошибку, что и я!

• Удачи! И удачи, если она вам понадобится!
