Разборка Sony BDP-S5200

Введение

Привет всем! Я здесь. Я разбираю свой Blu-Ray плеер, чтобы почистить его. Я решил, что могу выложить разборку. Я записываю видео и делаю фотографии с помощью iPad, поэтому качество изображения может быть не очень хорошим. Кроме того, он довольно грязный (я купил его в магазине), и в нем могут отсутствовать винты и тому подобное. На полную разборку у меня ушло около часа и 20 минут, но я также писал руководство, так что для вас это, вероятно, будет быстрее.

Видео обзор

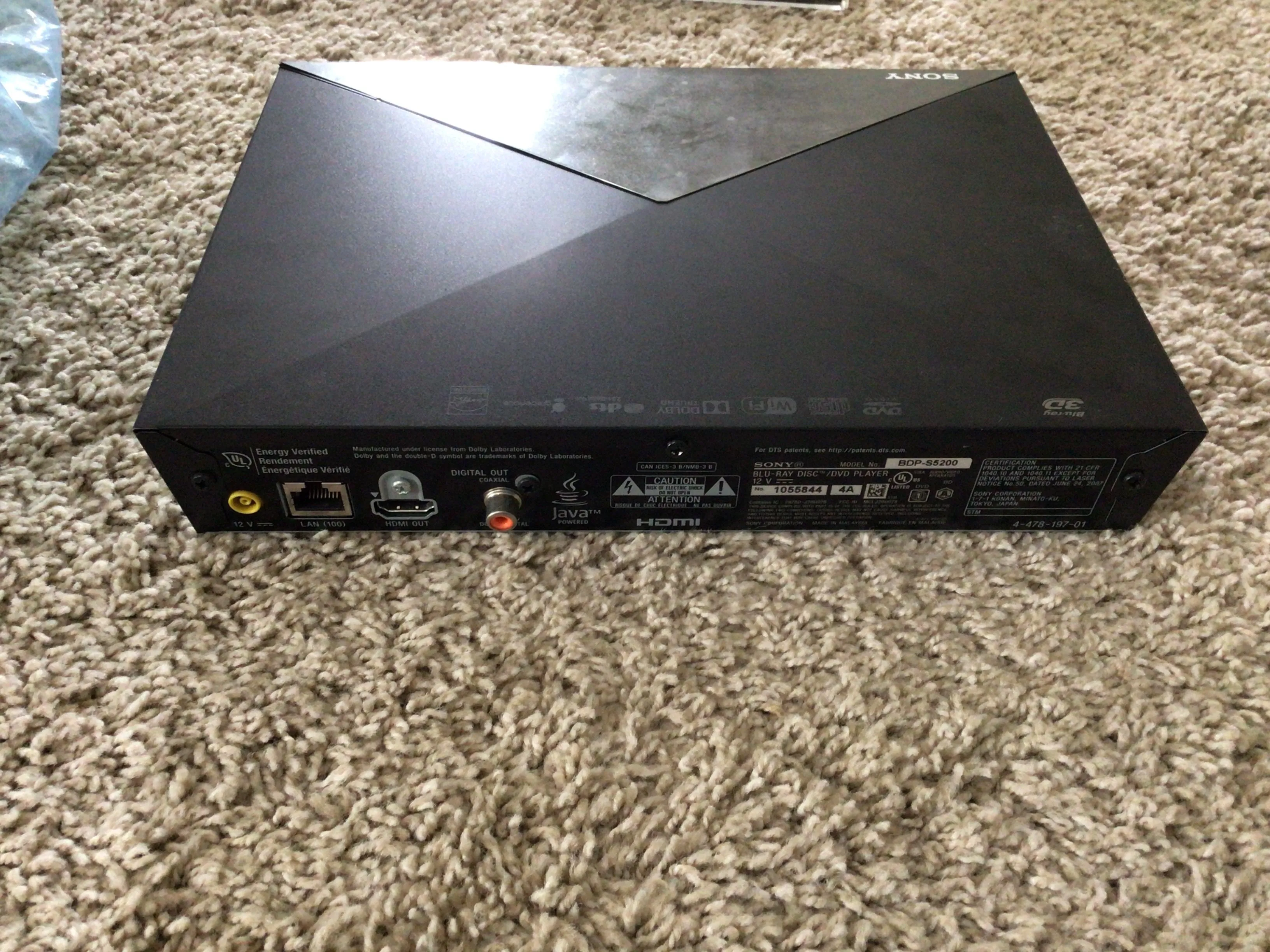

Шаг 1 Отсоедините все

• Отсоедините все кабели и разъемы.

Шаг 2 Открутите внешние винты корпуса

• Открутите три внешних черных винта на задней панели устройства. Не откручивайте серебристый винт над портом HDMI. Не откручивайте черный винт рядом с разъемом COAX.

Шаг 3 Снимите внешнюю оболочку

• Теперь можно аккуратно снять внешнюю оболочку.

Шаг 4 Снимите застежки передней панели

• Снимите застежки в нижней части устройства.

Шаг 5 Снимите боковые застежки передней панели

• Снимите застежки на боковых сторонах устройства

Шаг 6 Снимите переднюю панель

• Снимите переднюю панель.

Шаг 7 Выкрутите винты материнской платы

• Выкрутите два оставшихся винта на задней панели устройства (о них говорилось ранее).

• Открутите три винта материнской платы (используются для крепления материнской платы к корпусу.

• Не обращайте внимания на мой бред, не откручивайте пока винт(ы), крепящий(ие) накопитель.

• Не вынимайте материнскую плату, только винты.

Шаг 8 Снятие дочерней платы Pt. 1

• Выкрутите винт из разъема USB/дочерней платы ИК-приемника. (На передней панели).

Шаг 9 Снятие дочерней платы Pt. 2

• Отстегните застежку, дочерняя плата выйдет. Не забудьте, что ленточные кабели все еще подключены.

Шаг 10 Снятие дочерней платы Pt. 3

• Выкрутите винт модуля WiFi.

• Выведите ленточный кабель наружу и над фиксирующим зажимом.

• Теперь модуль WiFi выйдет наружу, как и дочерняя плата USB.

• Опять же, не забывайте, что ленточные кабели все еще подключены, поэтому будьте осторожны.

Шаг 11 Извлечение накопителя

• Открутите два винта, удерживающие накопитель, и теперь вы можете (вроде как) извлечь его.

Шаг 12 Извлечение ленточных кабелей дочерней платы и модуля WiFi

• Просто аккуратно вытащите ленточные кабели.

Шаг 13 Снятие ленточного кабеля привода

• Просто вытащите их, как и раньше.

Шаг 14 Извлечение накопителя (на этот раз по-настоящему)

• Теперь вы действительно можете извлечь накопитель.

Шаг 15 Извлечение материнской платы

• Теперь вы можете извлечь и материнскую плату!
