Разборка Sony BDV-NF620
Что вам нужно
Инструменты
- Посмотреть
Шаг 1 Винты верхней крышки
Вот оно. BD/CD/DVD-плеер Sony, A/V-ресивер, усилитель и тюнер - и все это в одном устройстве, похожем на PS3 Super Slim! Не затруднит ли все эти функции его ремонт? Давайте посмотрим!
Прежде чем открыть устройство, отключите его от сети!
Открутите семь винтов PH1, отмеченных кружком под плеером (на устройстве они отмечены двумя полустрелками).

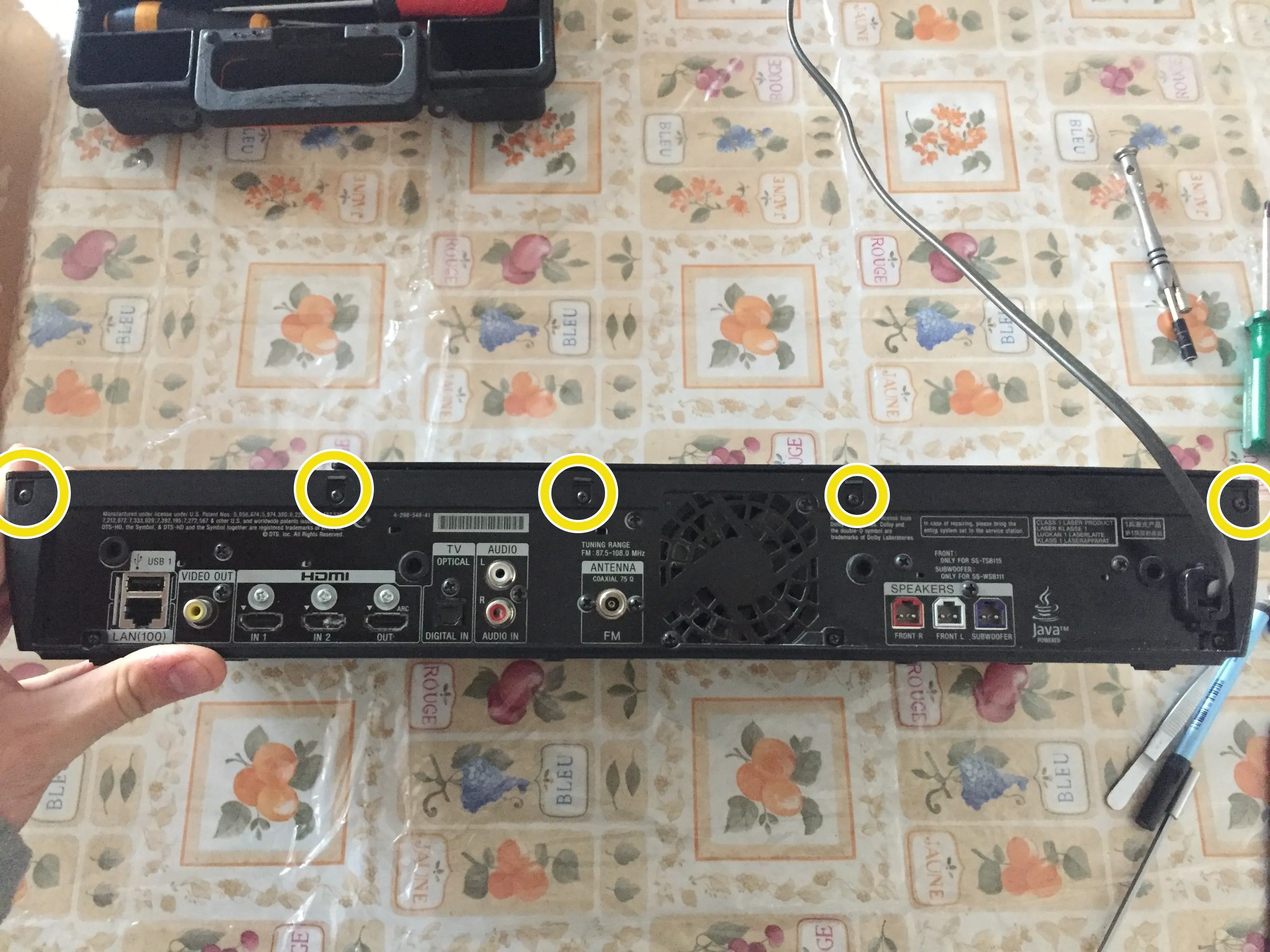

На задней стороне устройства открутите пять винтов PH1, отмеченных желтым цветом (они такие же, как и те, что находятся внизу).

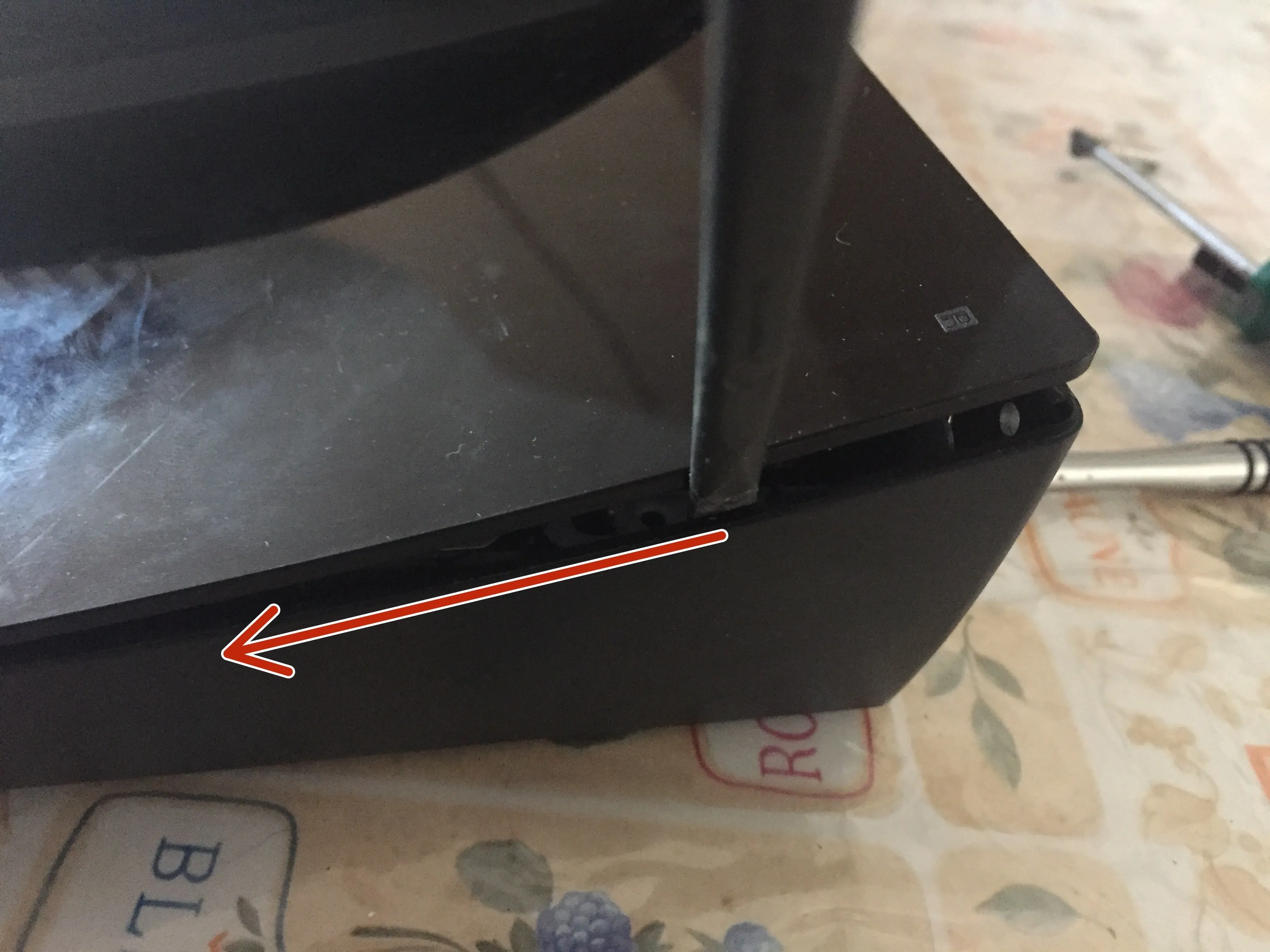

Шаг 2 Зажимы верхней крышки

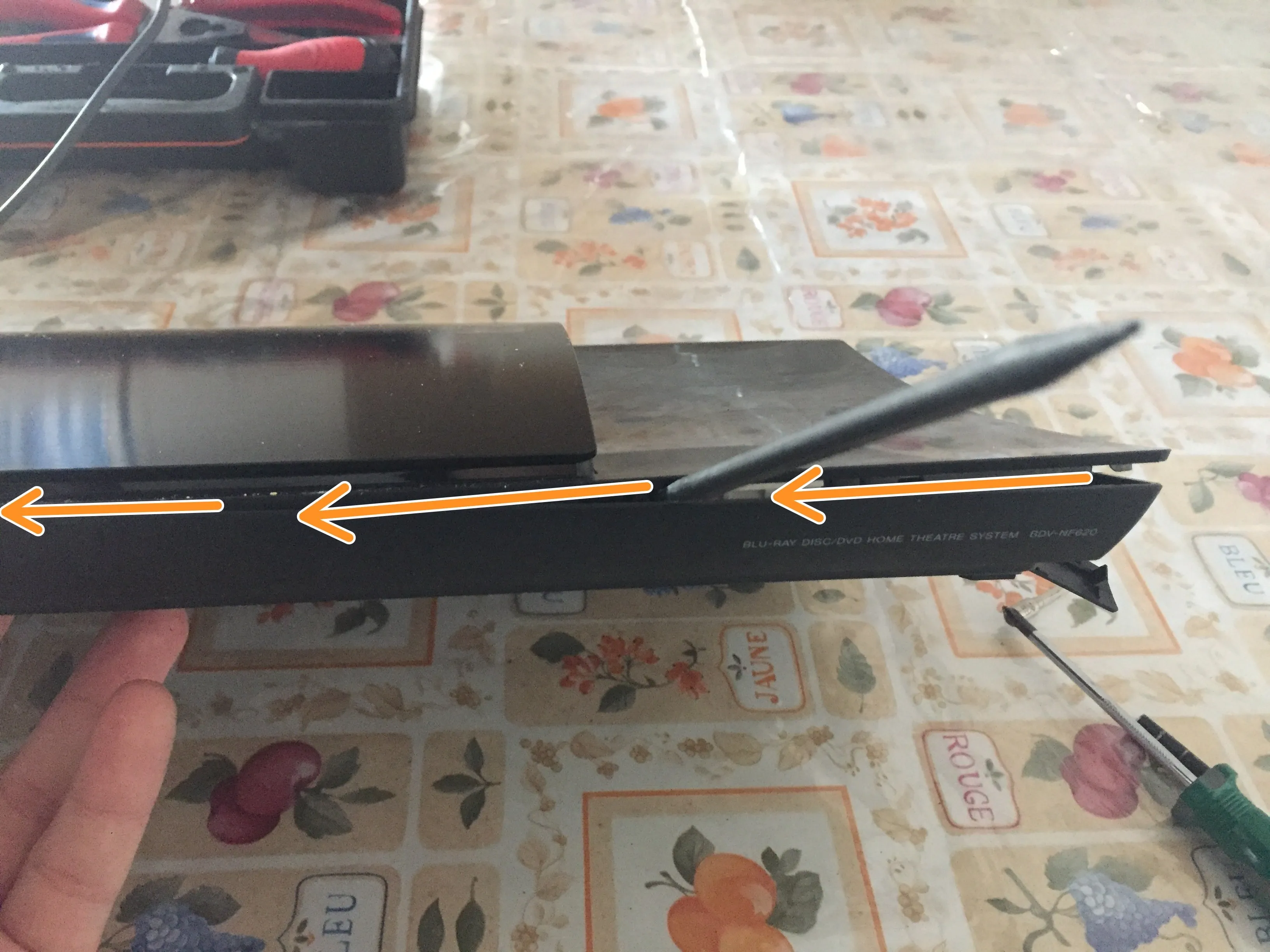

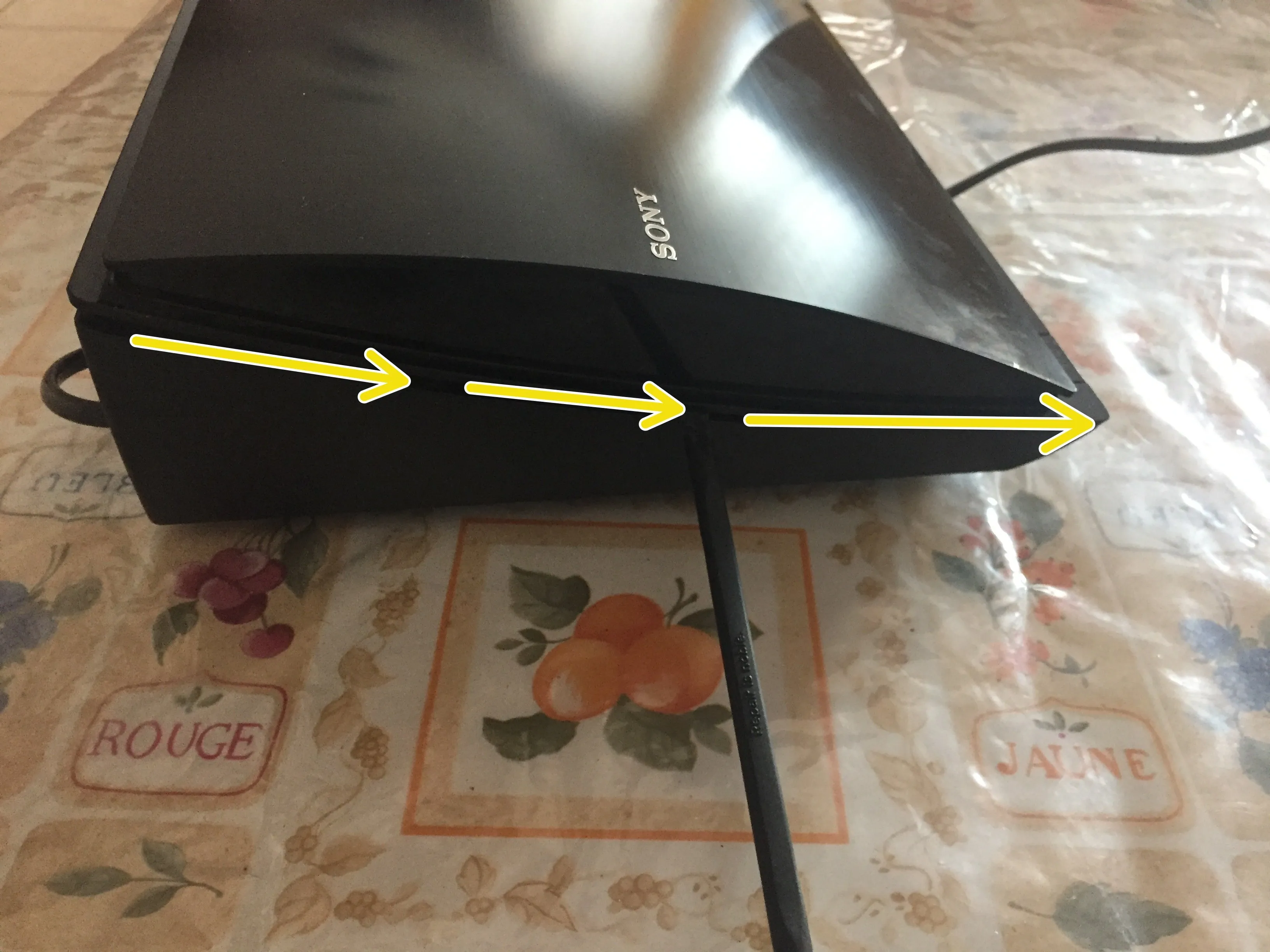

Вставьте палец (или другой тонкий пластиковый инструмент) в небольшой зазор между основанием и верхней частью. Поверните его, как на картинке, и проведите по боковой поверхности. Вы почувствуете некоторое сопротивление там, где находятся клипсы, это нормально.
Будьте осторожны, чтобы не сломать их!
Сделайте то же самое для передней части...
...и с другой стороны.

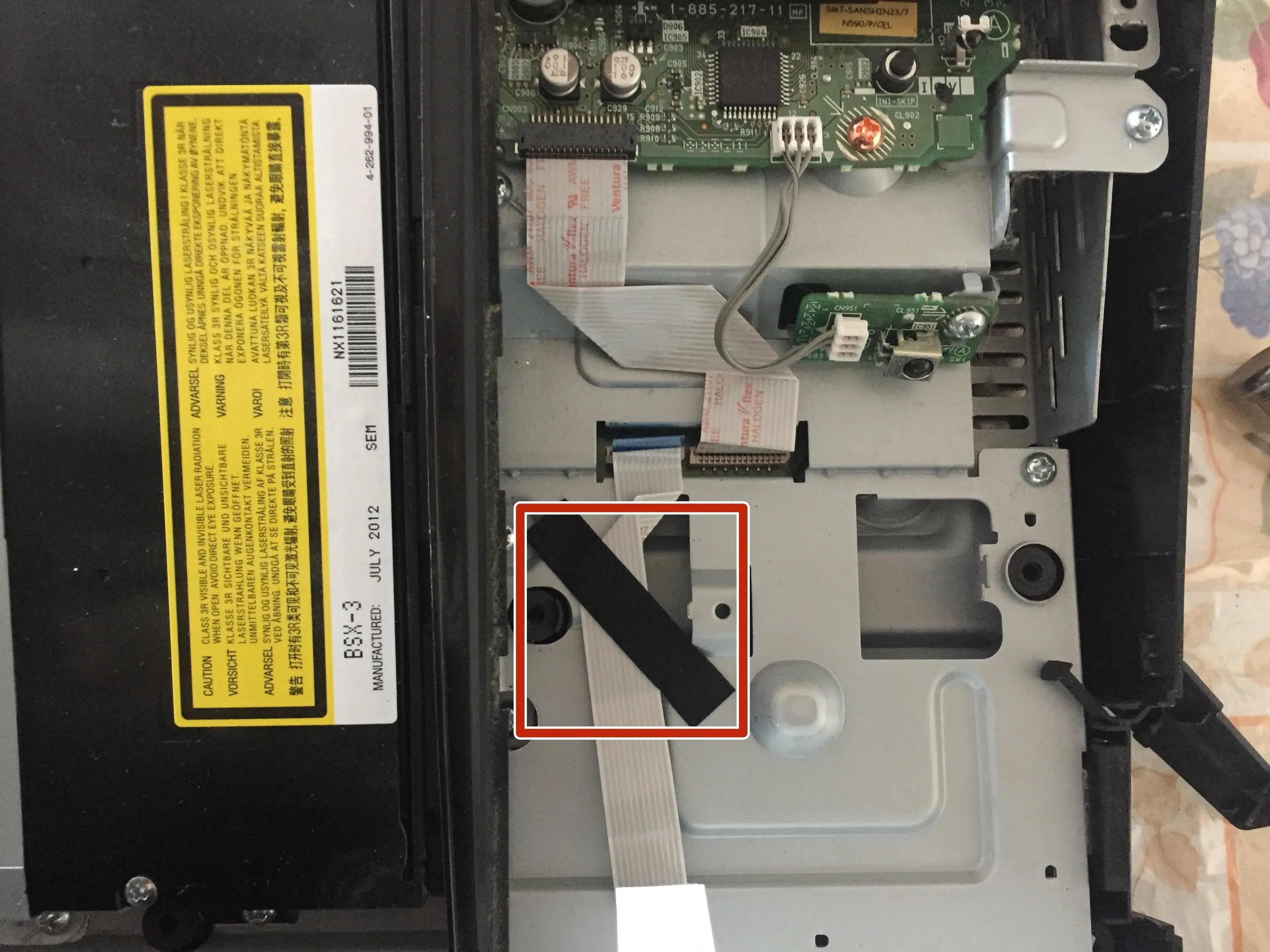

Шаг 3 Снятие верхней крышки
Приподнимите верхнюю крышку примерно на 5 см и положите ее перед устройством изогнутой стороной на стол.
Аккуратно снимите черную войлочную ленту.
Отсоедините кабель сенсорных клавиш.

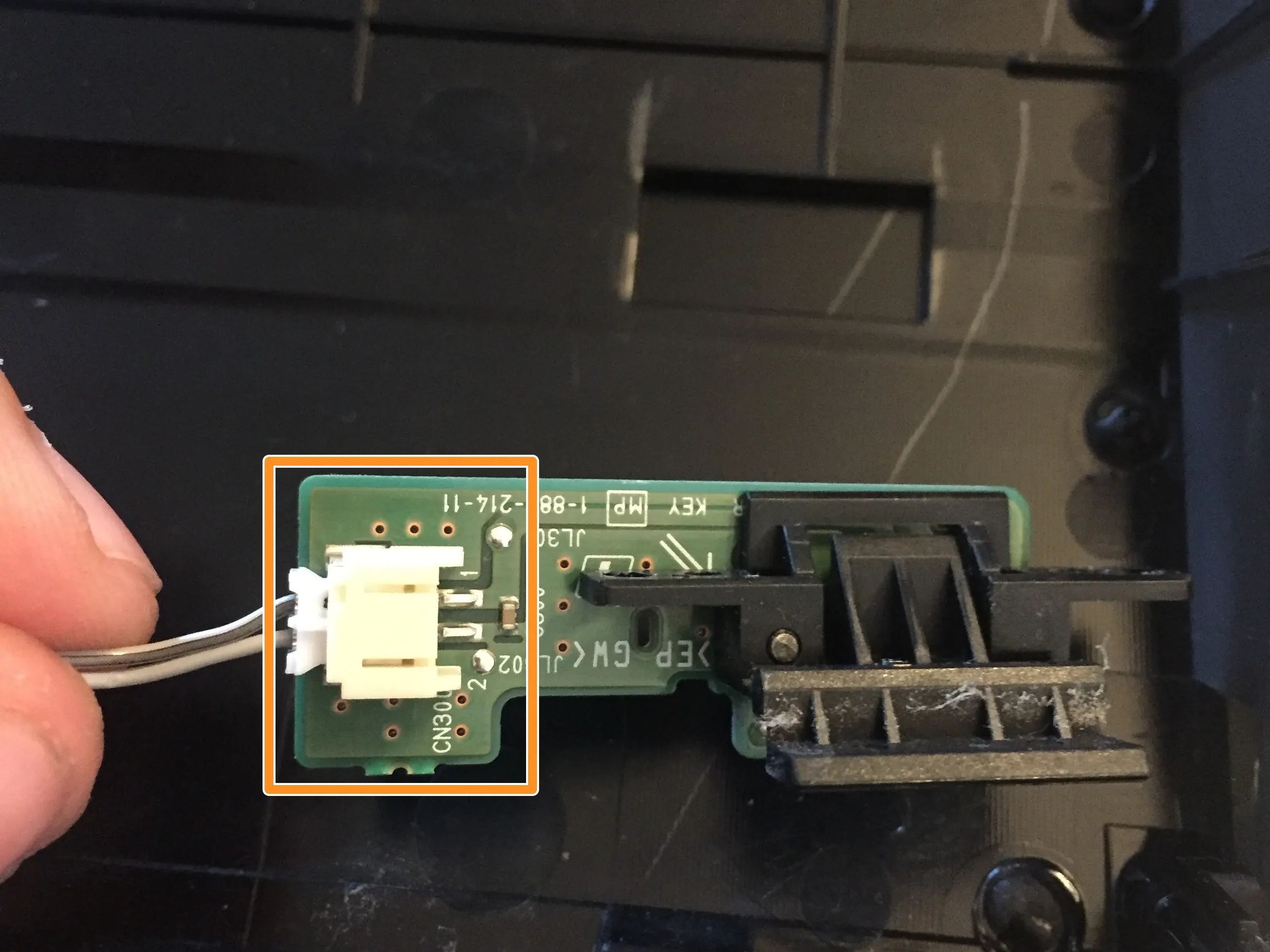

Шаг 4 Кнопка перехода в режим ожидания

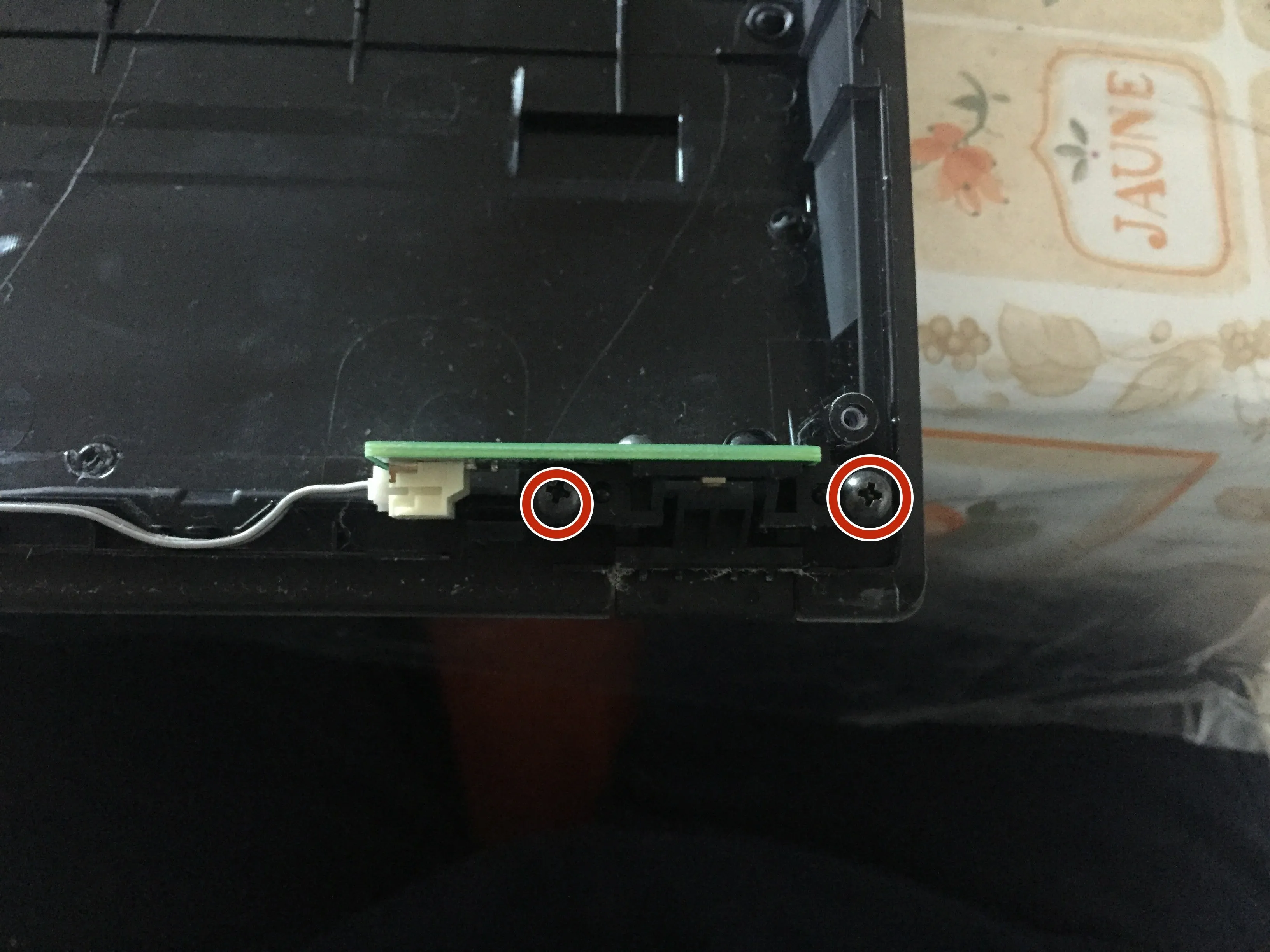

Выкрутите два винта PH1.
Извлеките кабель.
НИКОГДА не тяните кабель за провода! Всегда снимайте его, взявшись за разъем.

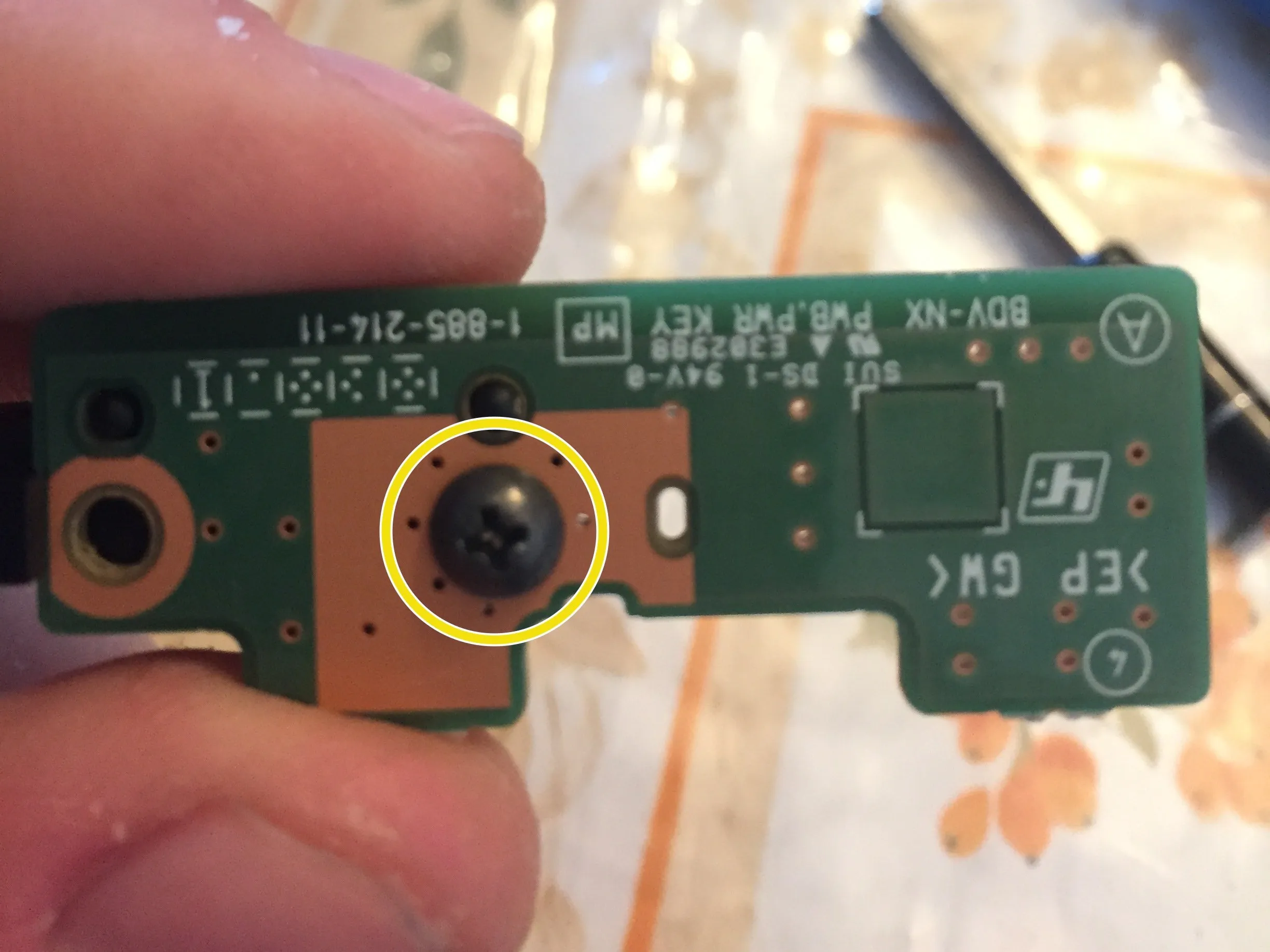

Выкрутите один винт PH1 и отсоедините плату от пластика.

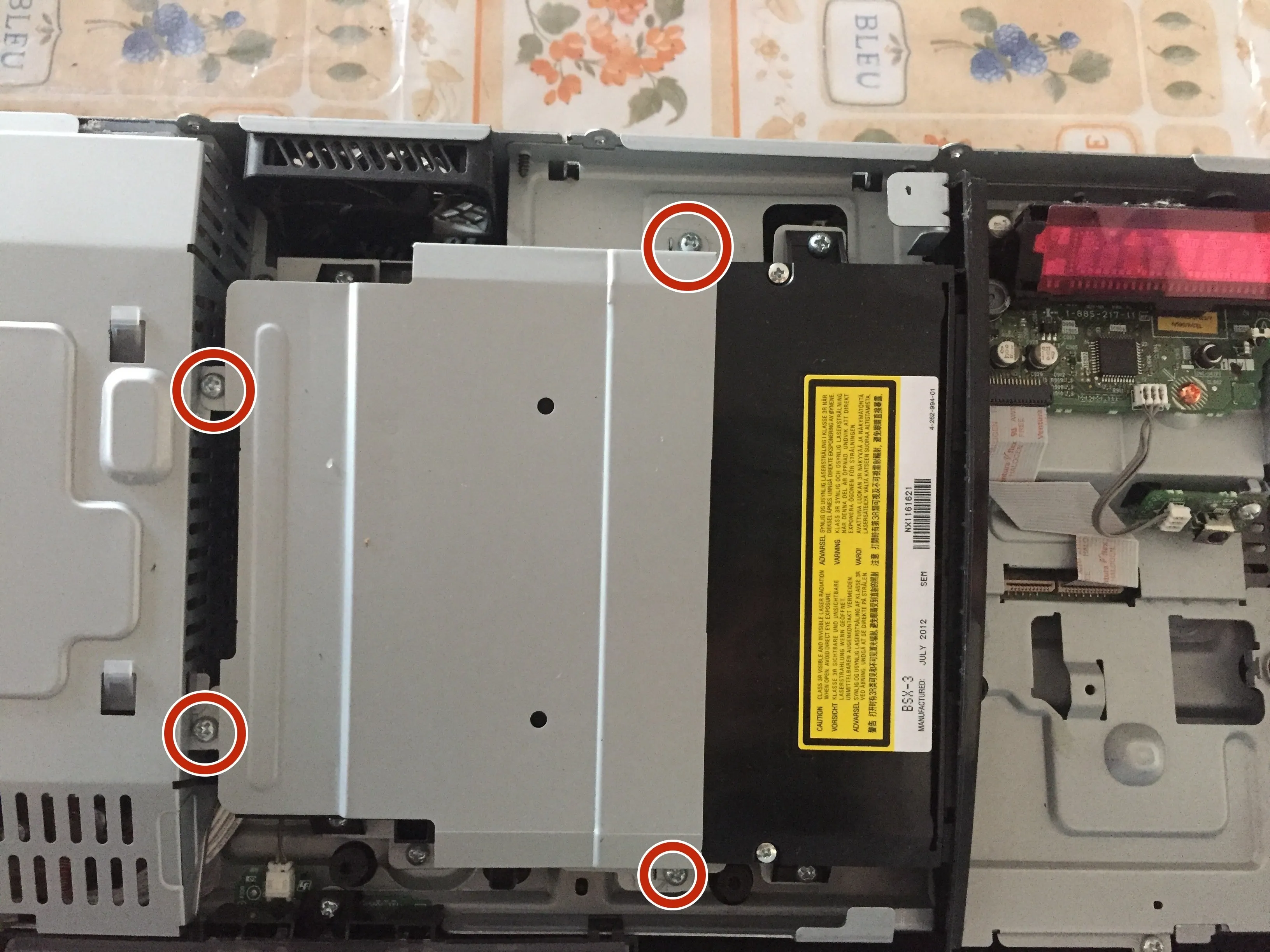

Шаг 5 Оптический привод
Теперь вернемся к основному устройству!
Открутите четыре винта PH1 и выньте экран.

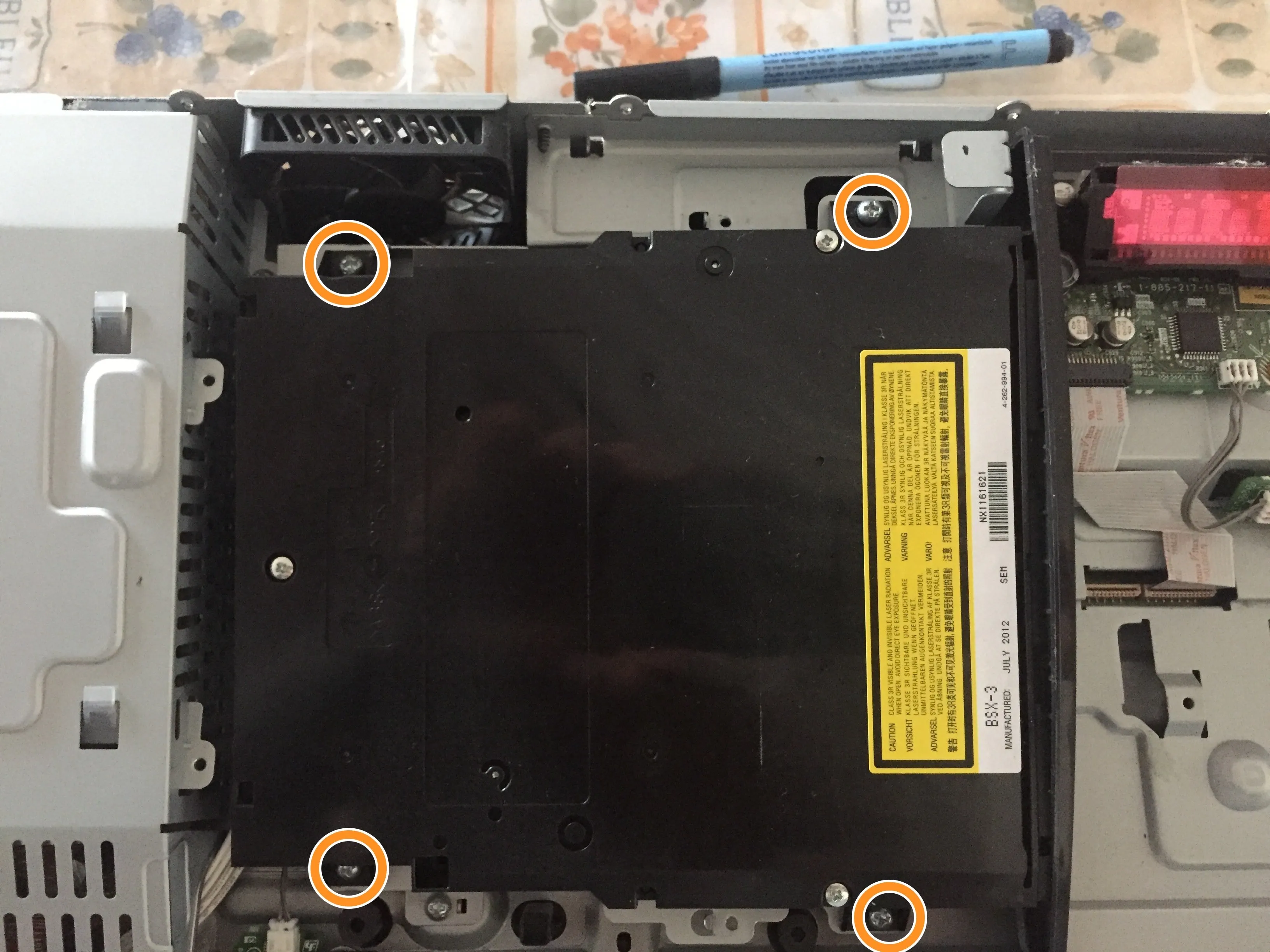

Выкрутите четыре винта PH1 (идентичные четырем другим).

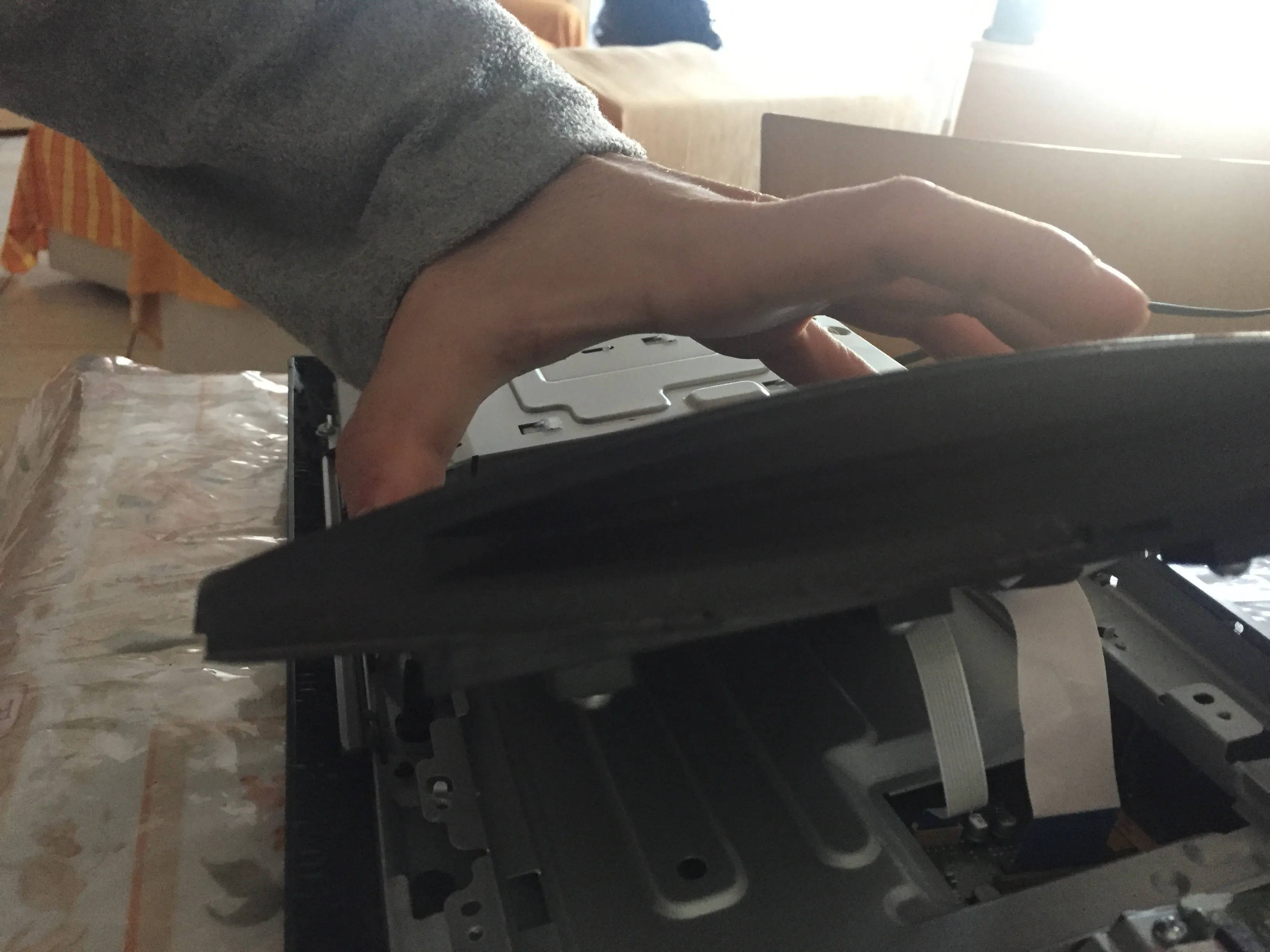

Аккуратно поверните оптический привод на 90 градусов.
Шаг 6 Кабели оптического привода

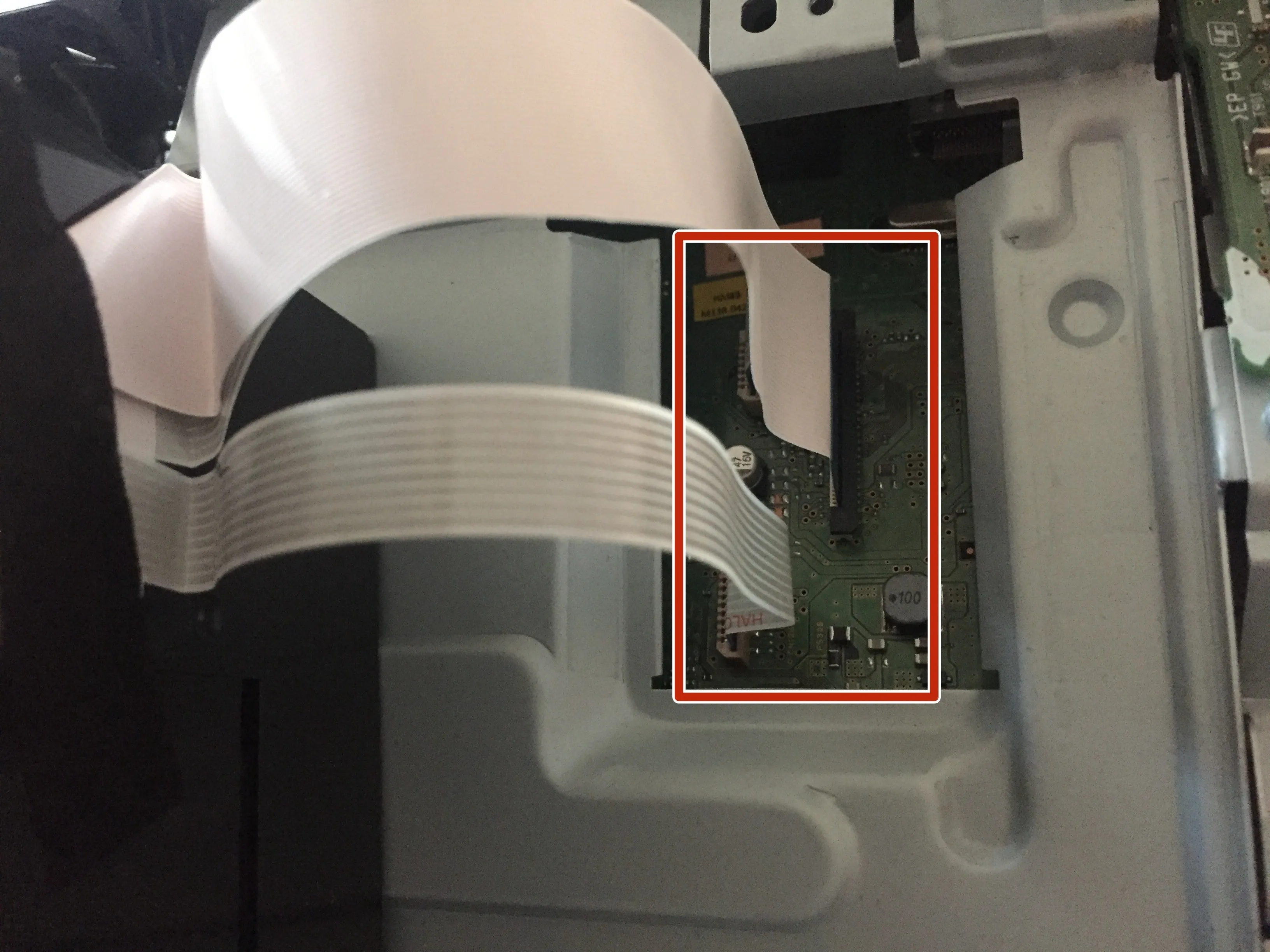

Отсоедините три кабеля.

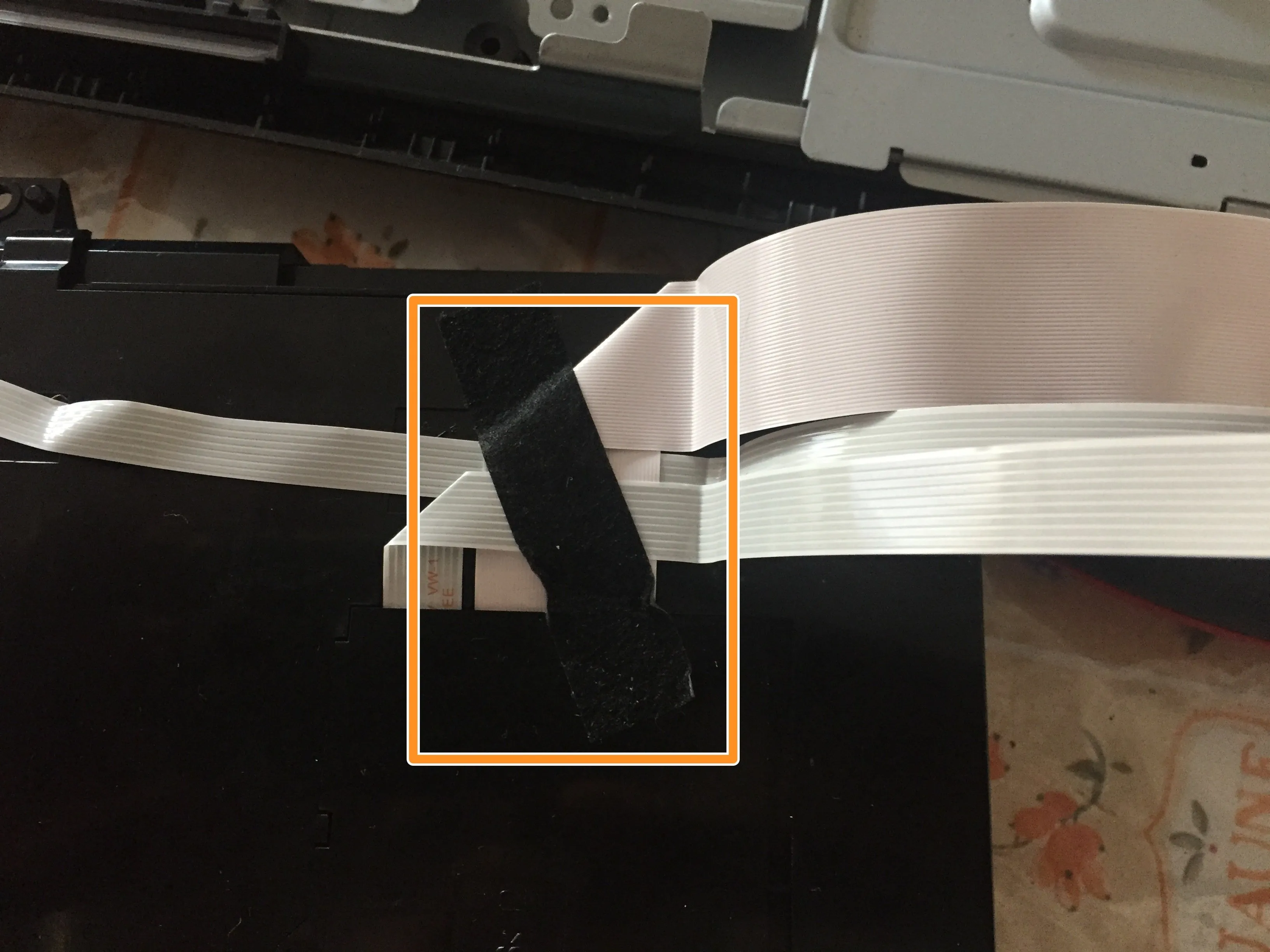

Снимите черную фетровую ленту.

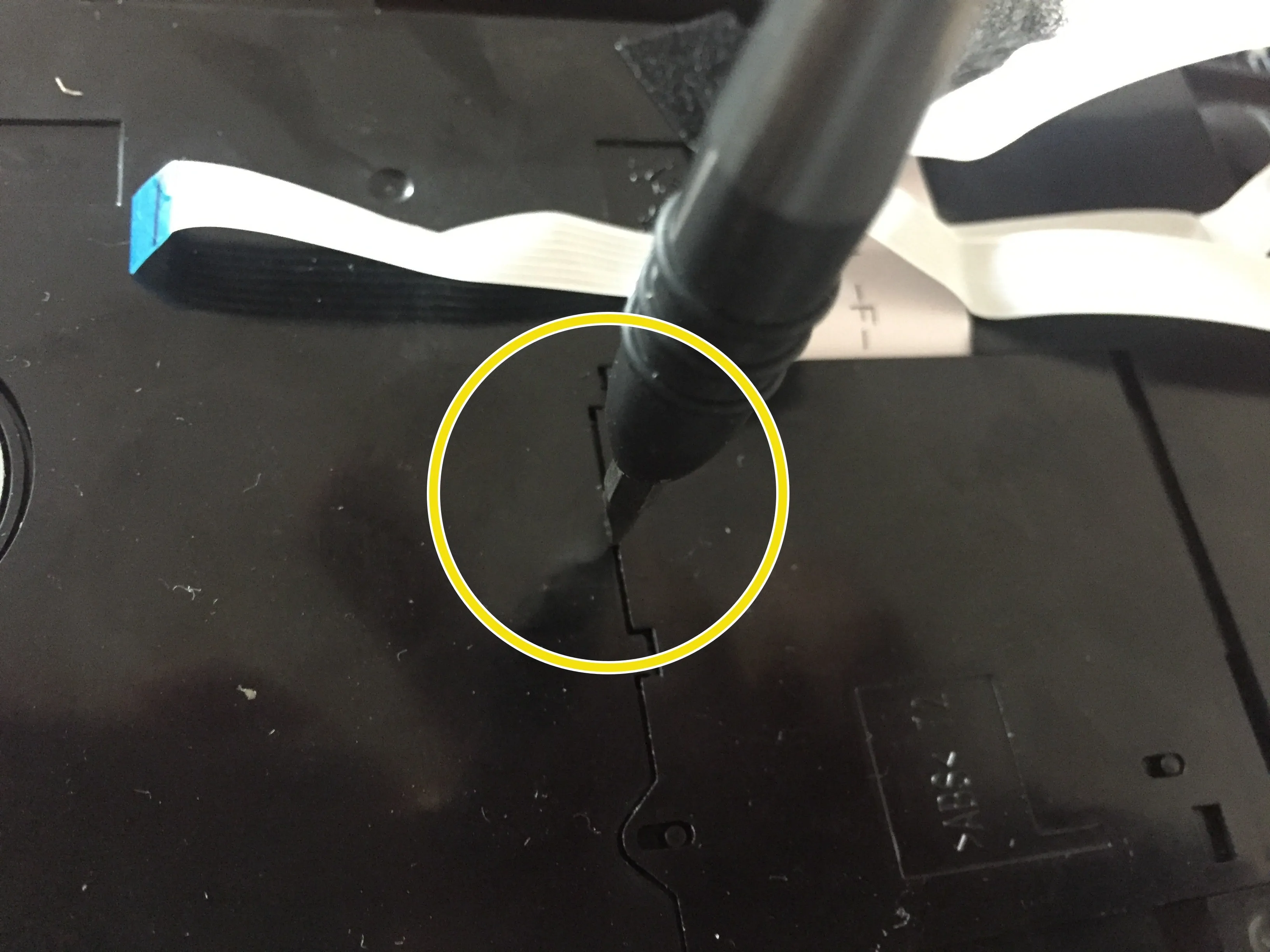

Вставьте плоскую отвертку в зазор между нижней частью оптического привода и маленькой панелью, поверните ее и снимите панель.
Шаг 7 Нижняя панель оптического привода

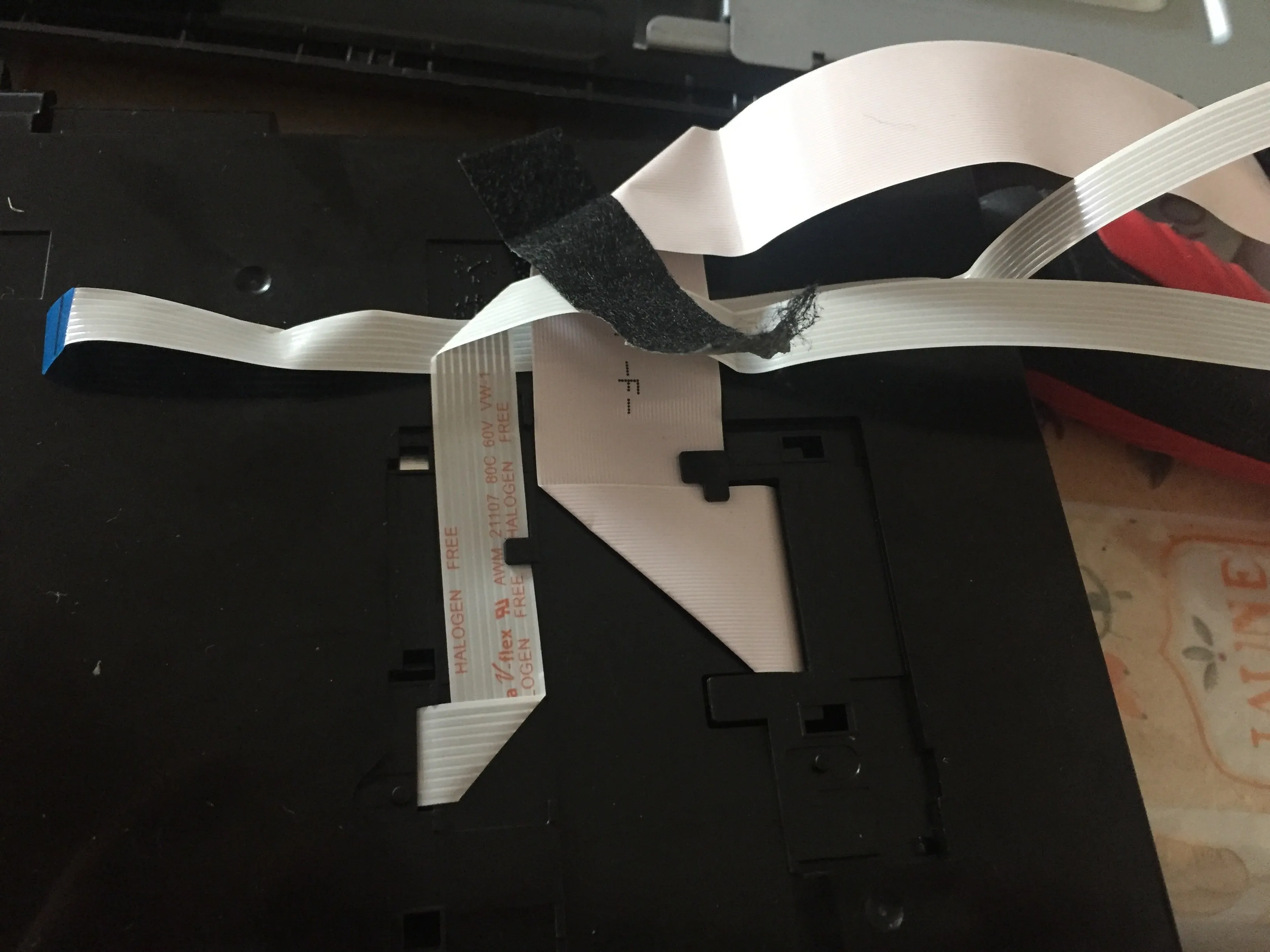

Аккуратно извлеките кабели из пластиковых опорных выступов.

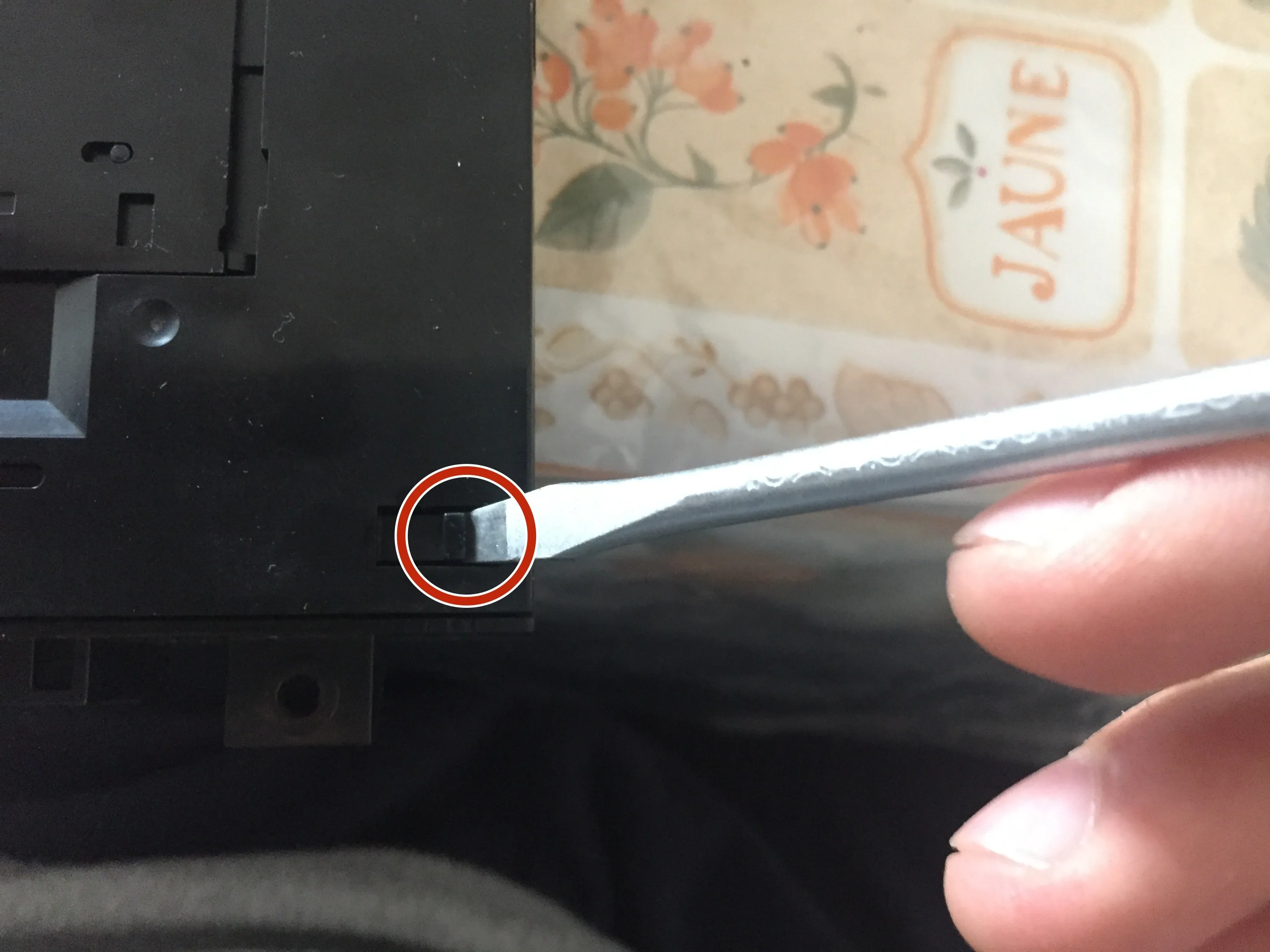

Вставьте плоскую отвертку в отверстие рядом с L-образной частью. слегка поверните ее вниз и сдвиньте всю нижнюю часть привода вправо до упора.

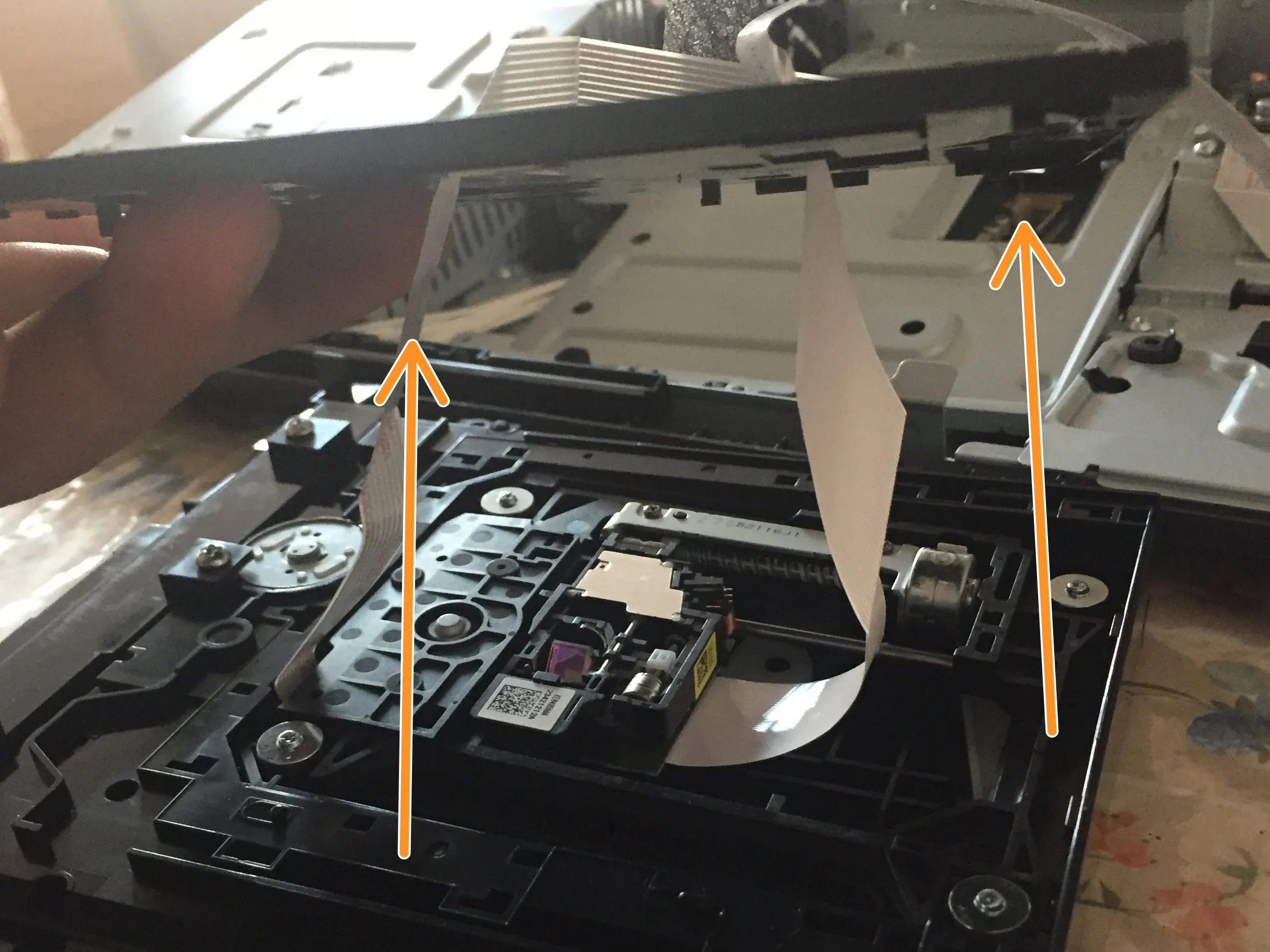

Поднимите крышку, стараясь не повредить кабели.
Шаг 8 Вход для диска

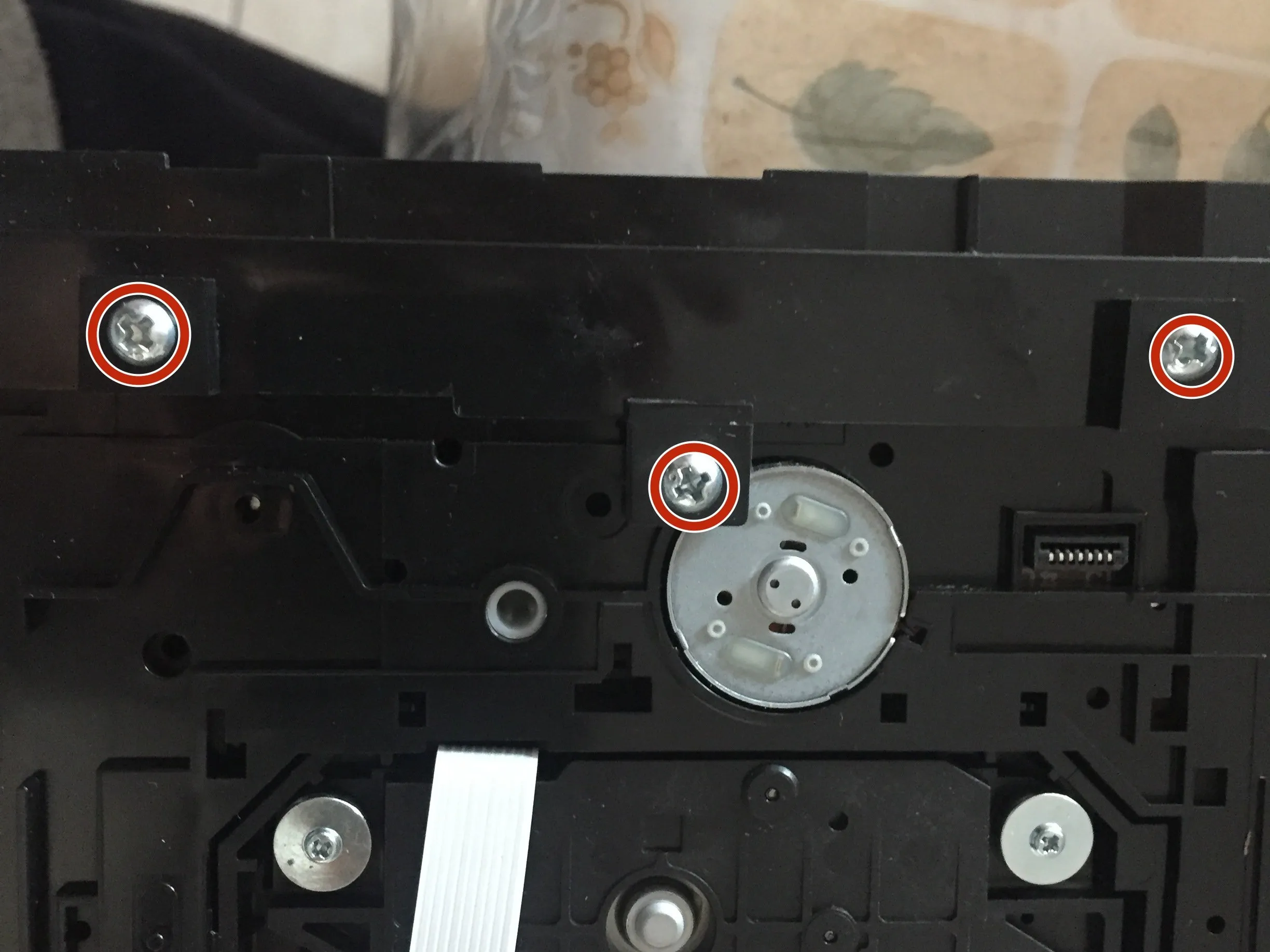

Выкрутите три винта PH2.

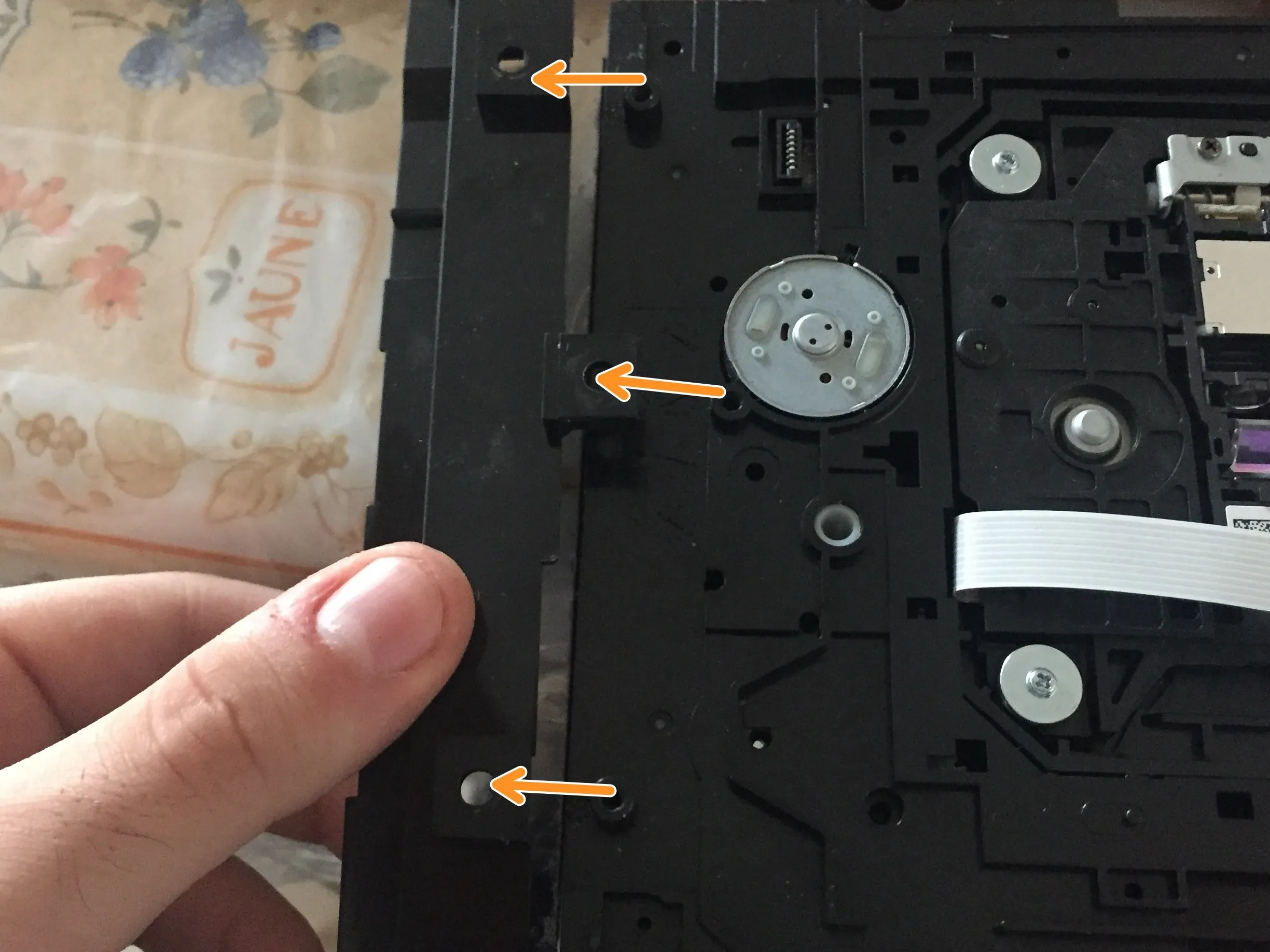

Сдвиньте входное отверстие, чтобы снять его.

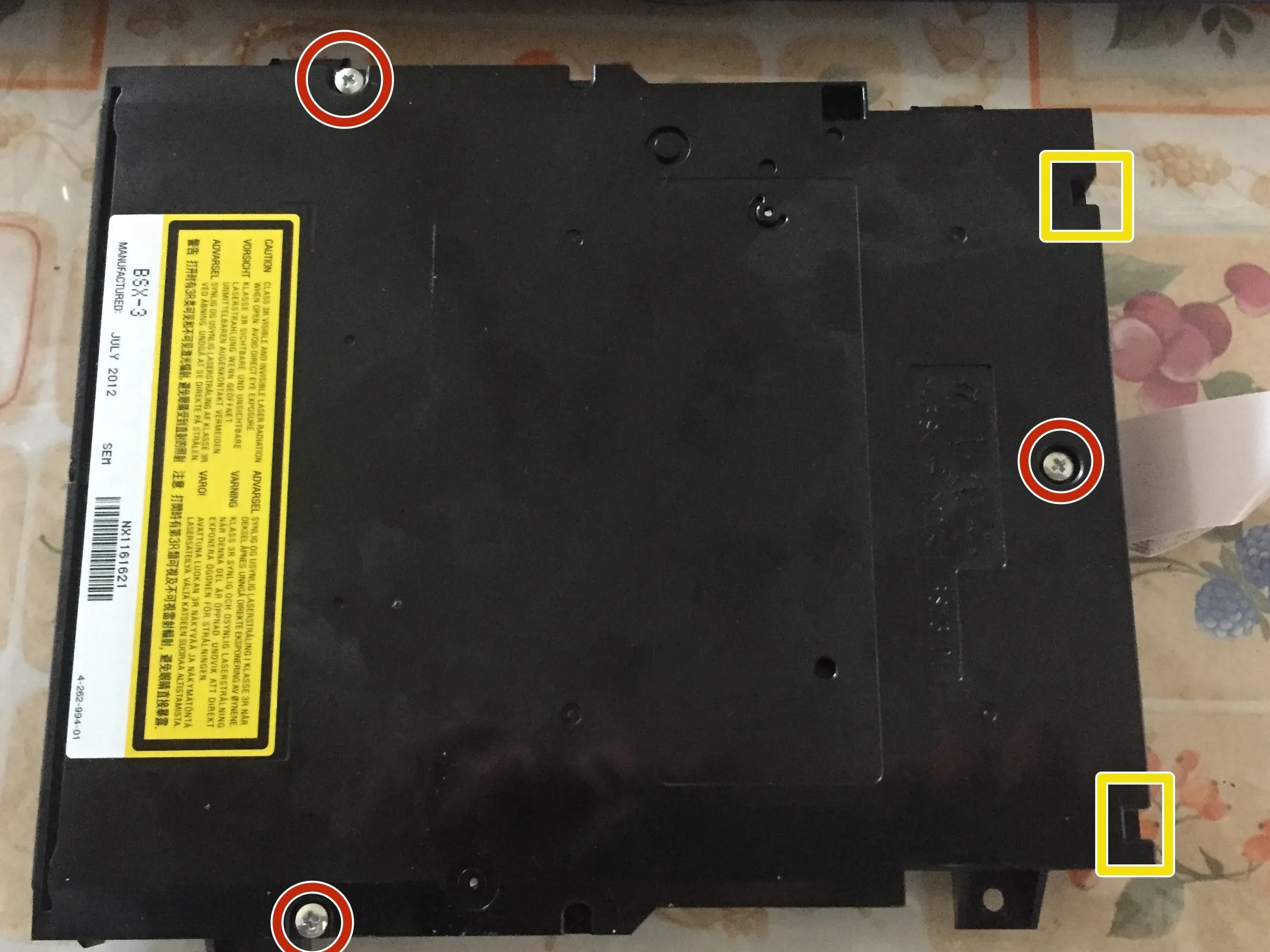

Шаг 9 Верхняя крышка
Если у вас застрял диск, это тот шаг, который вы ищете!
Открутите три винта PH1.
(Я забыл сфотографировать...) Вставьте палочку (или что-то подобное) в щель между двумя частями диска и проведите ею по углам. Вокруг желтых квадратов есть два зажима, которые соскочат, когда вы сдвинете их.

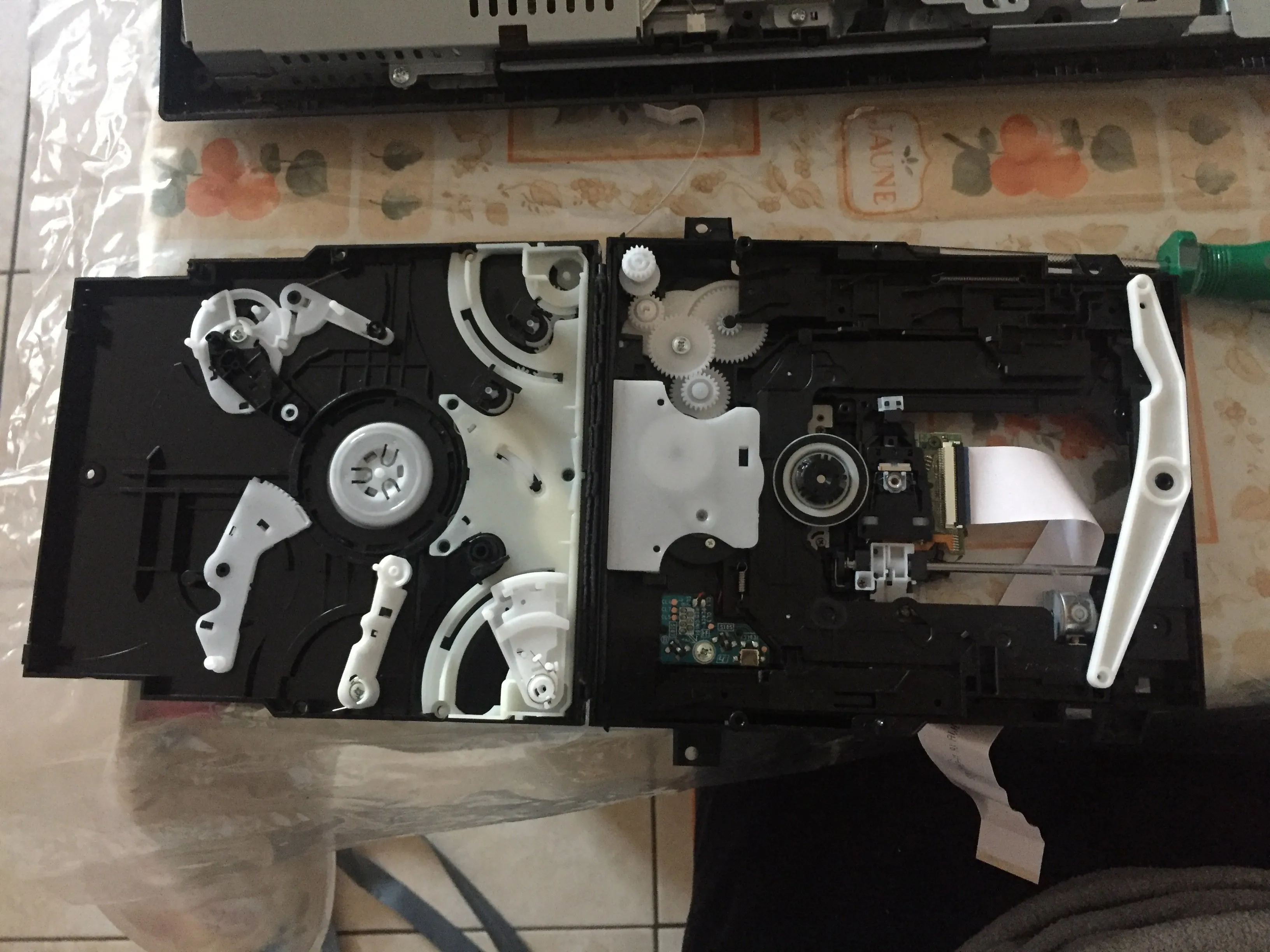

Поверните верхнюю крышку и извлеките застрявший диск. Будьте осторожны, чтобы не сломать какую-нибудь деталь на верхней части!
Шаг 10 Дисплей

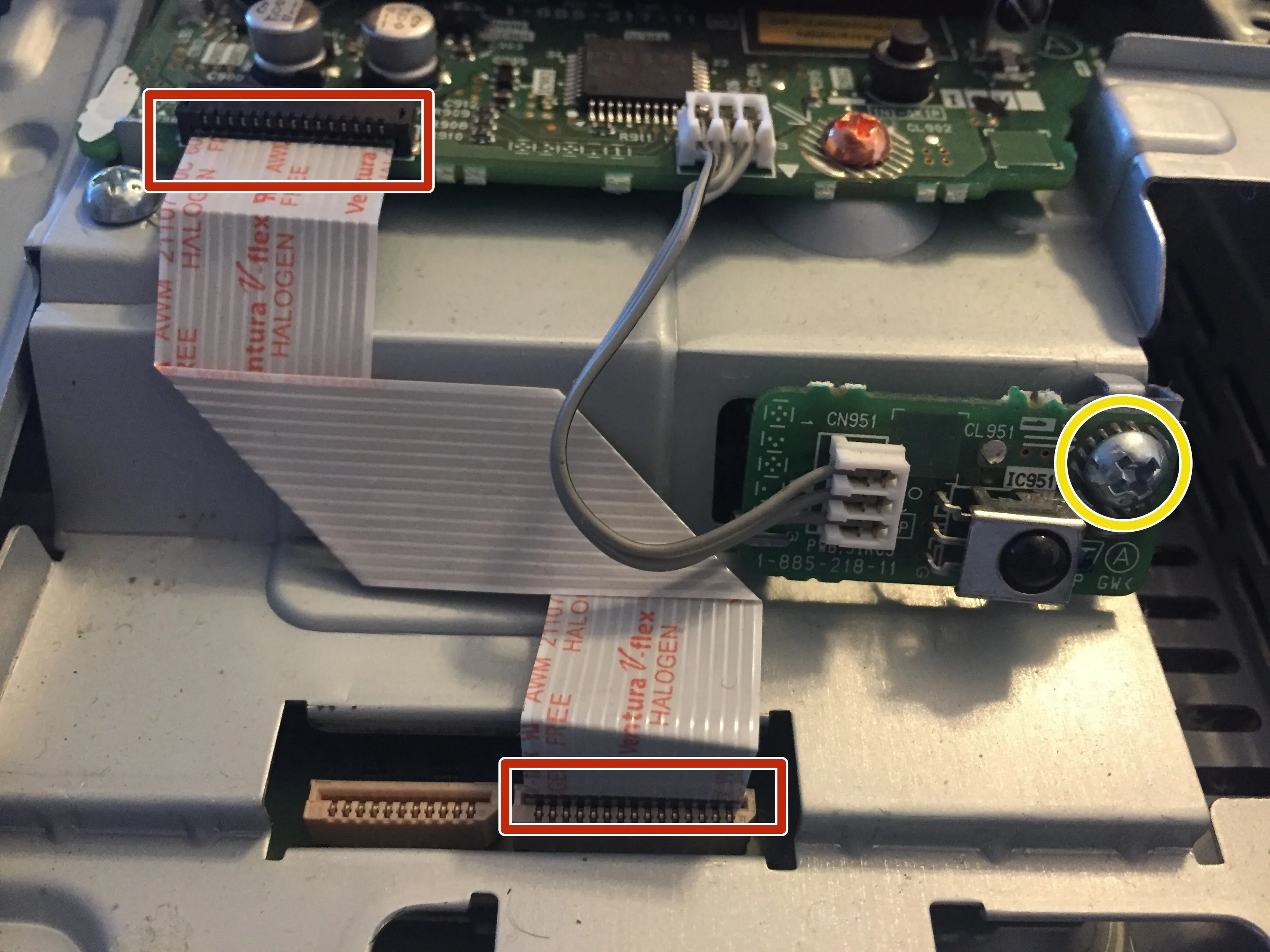

В основном блоке отсоедините кабель дисплея...
...винт PH2 ИК-датчика...

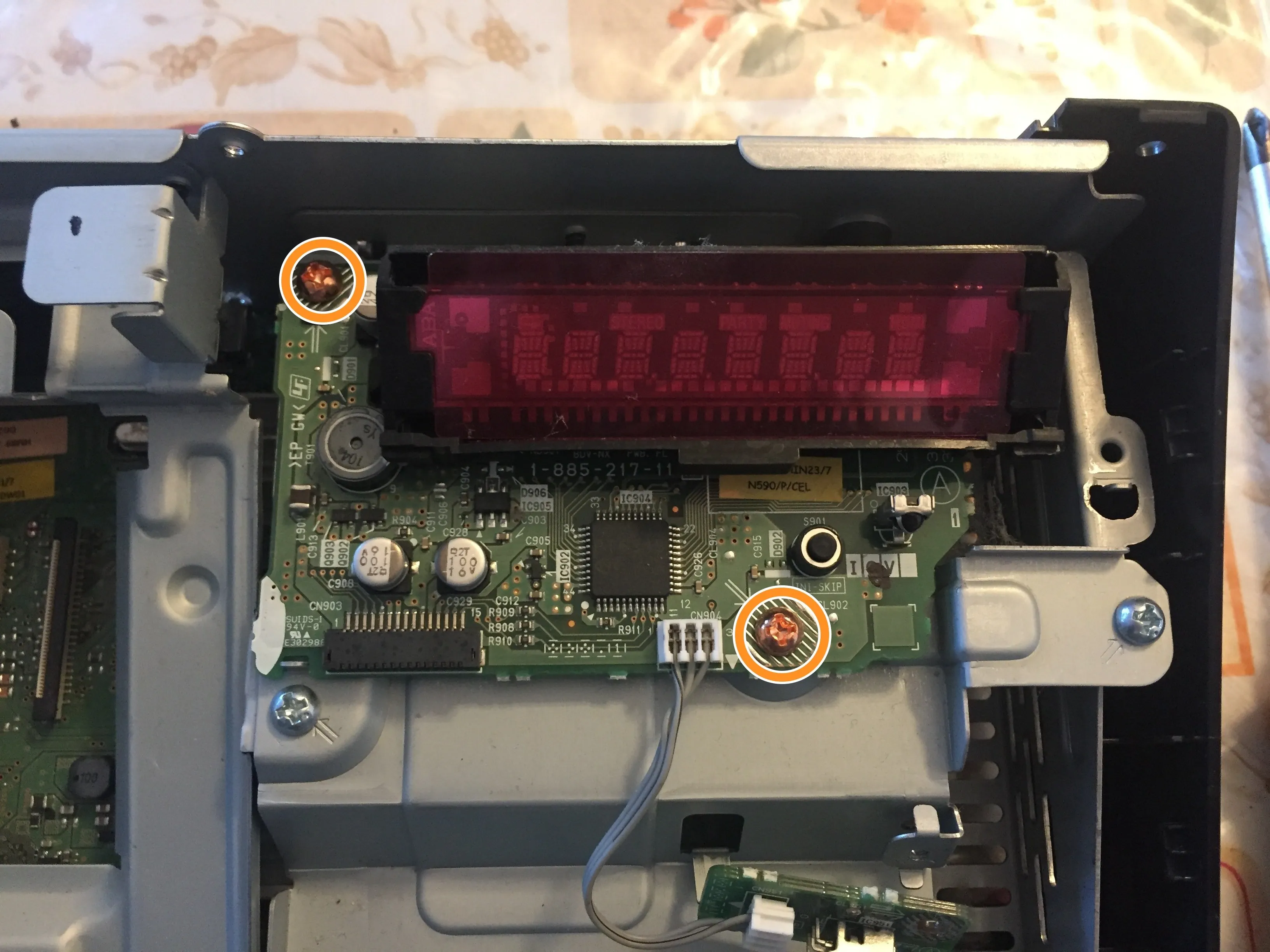

...и два оранжевых винта PH2.
Выньте дисплей из устройства.
Шаг 11 Сначала снимите экран

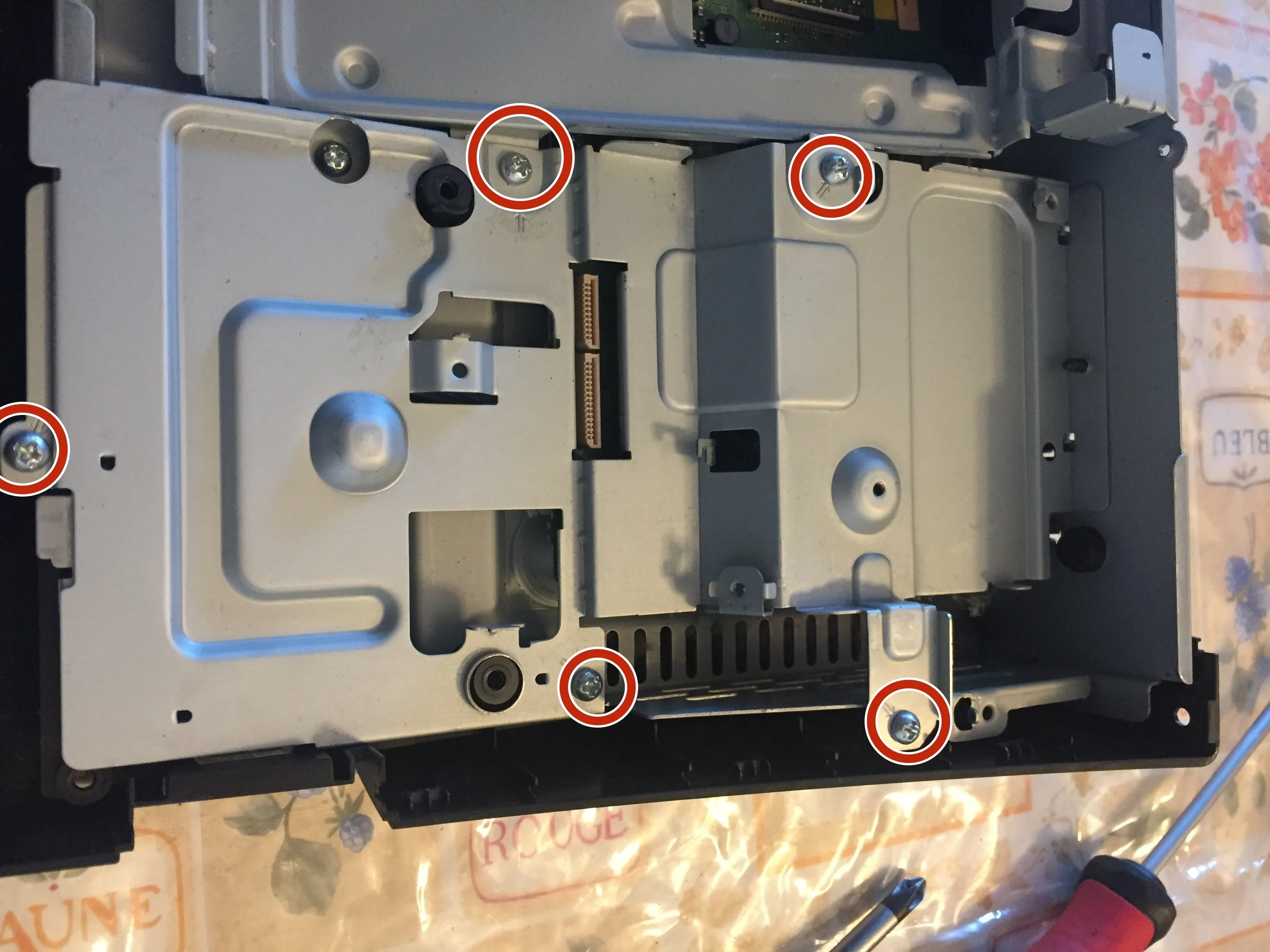

Выкрутите пять винтов PH2 (отмечены на экране двойными полустрелками).

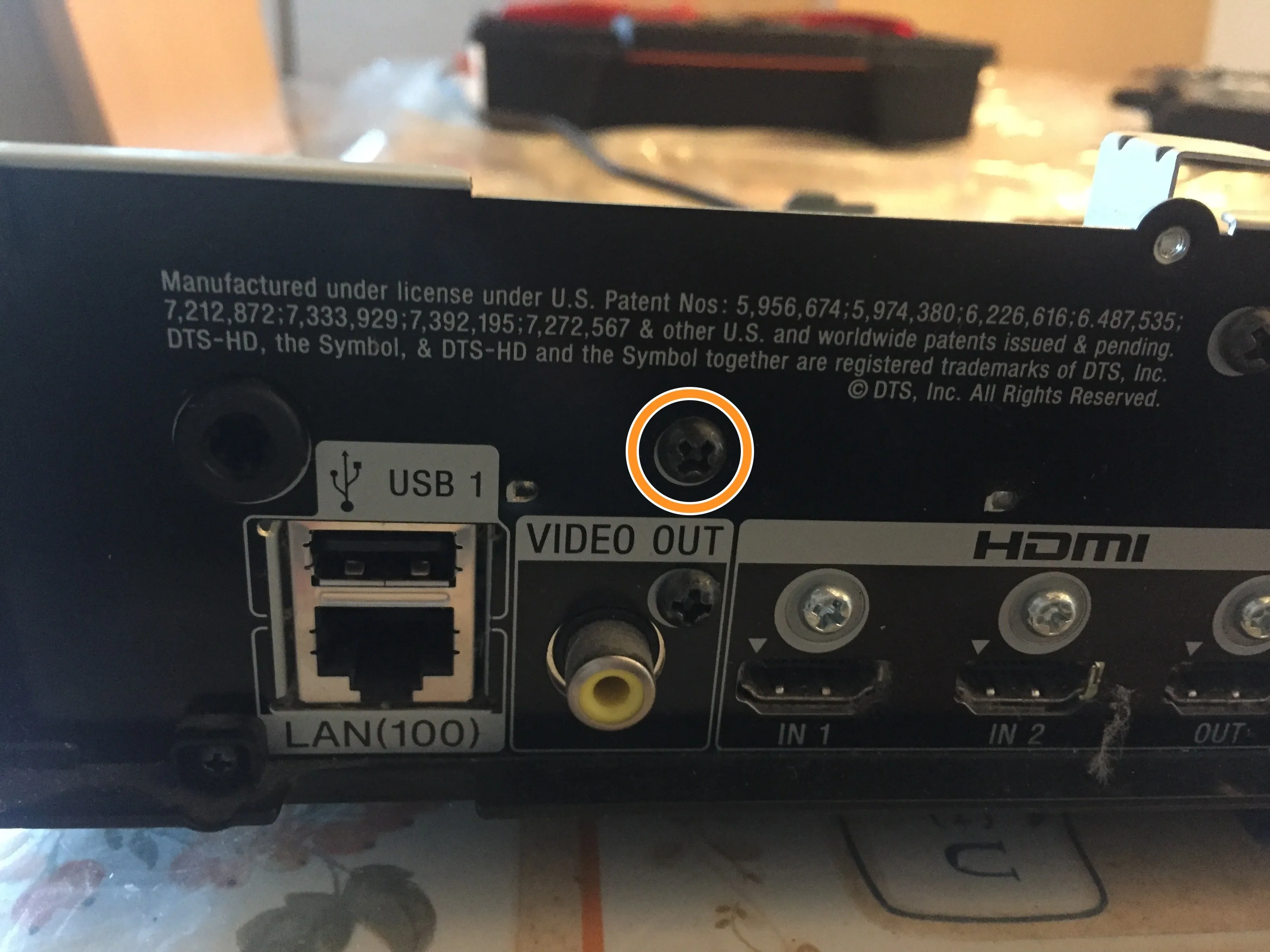

Сзади выкрутите один винт PH2.
Выньте экран.
Шаг 12 Второй экран

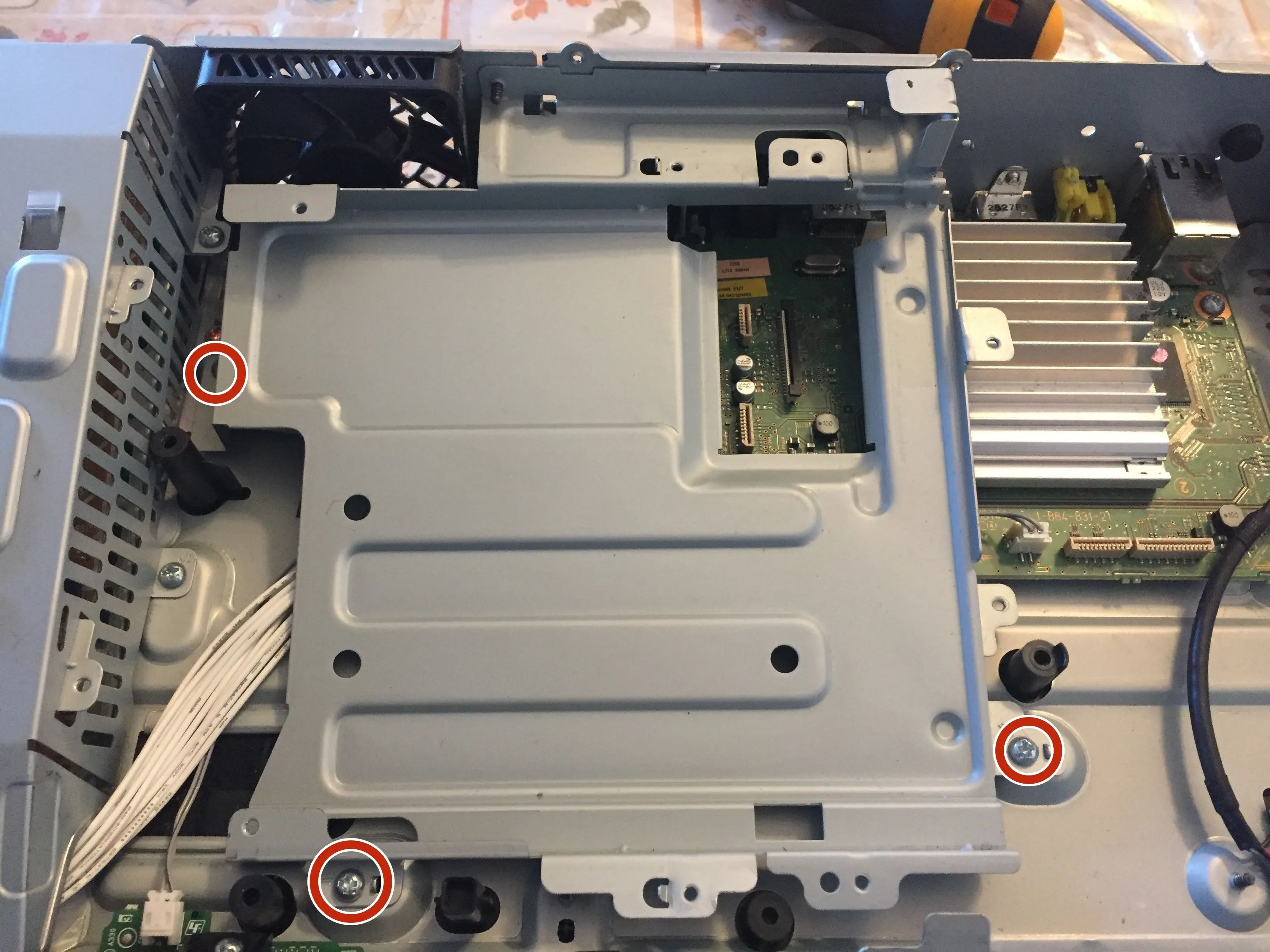

Выкрутите три винта PH2.

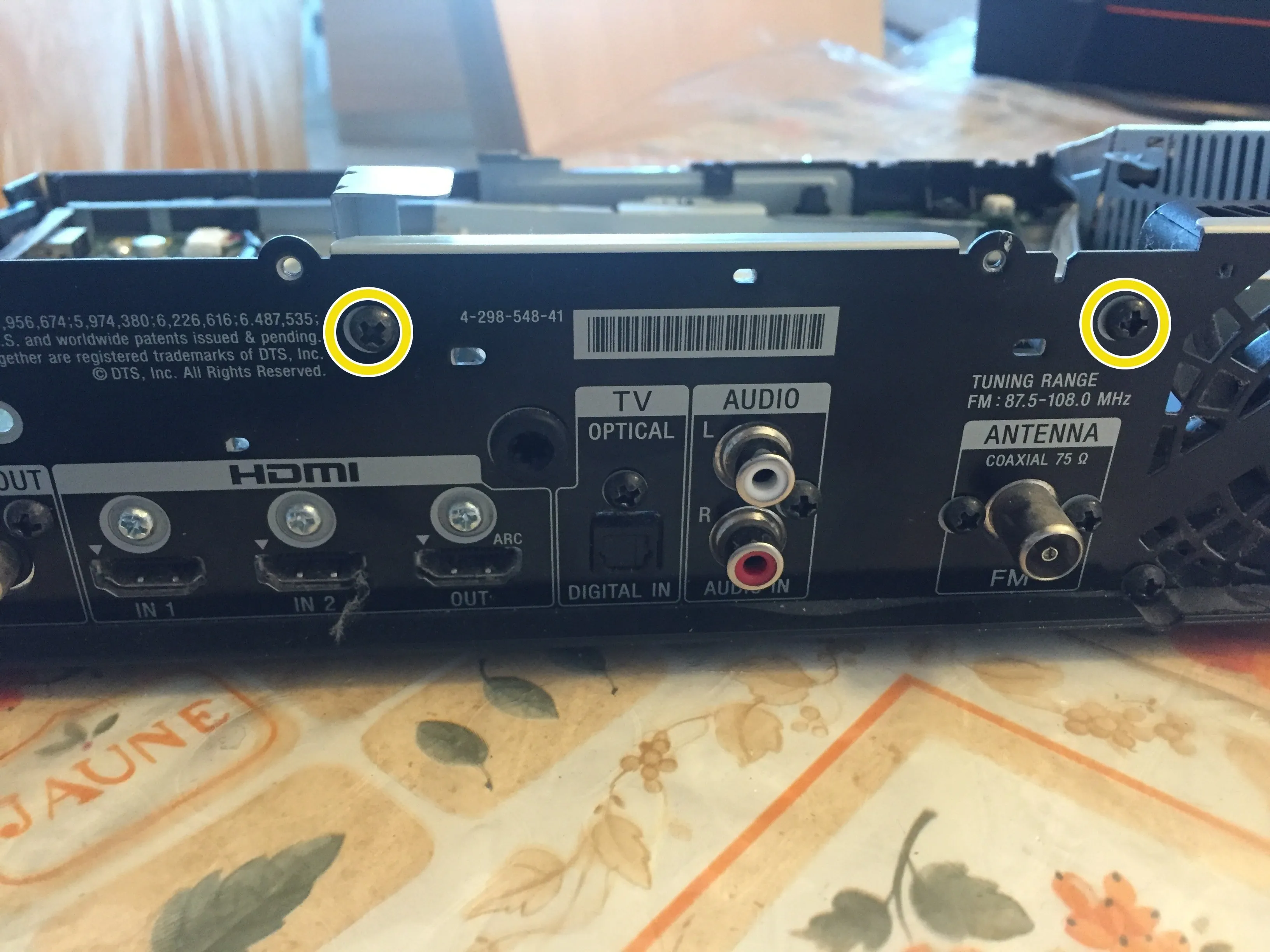

На задней панели устройства выкрутите два винта PH2.
Выньте экран.

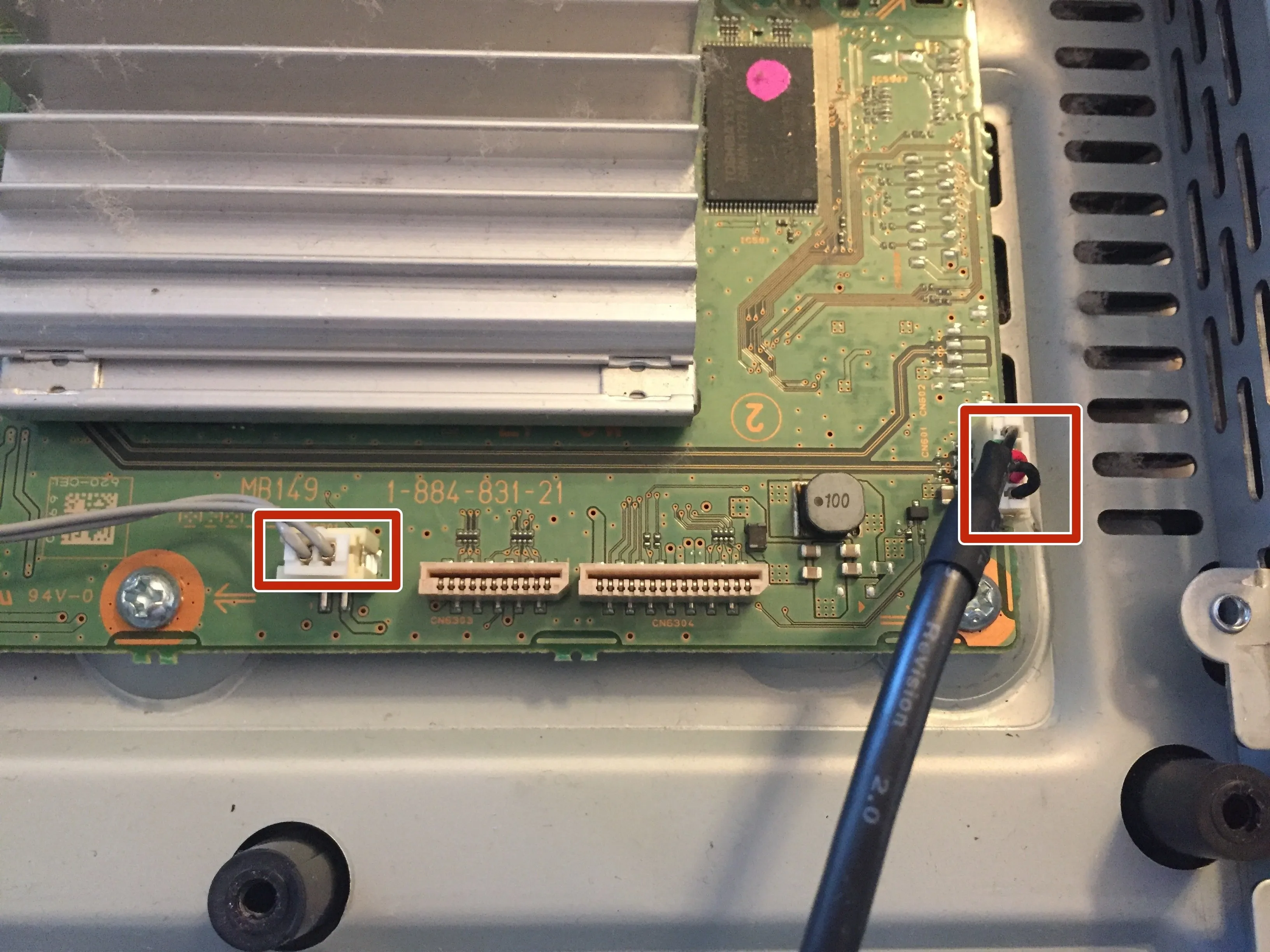

Шаг 13 Логическая плата

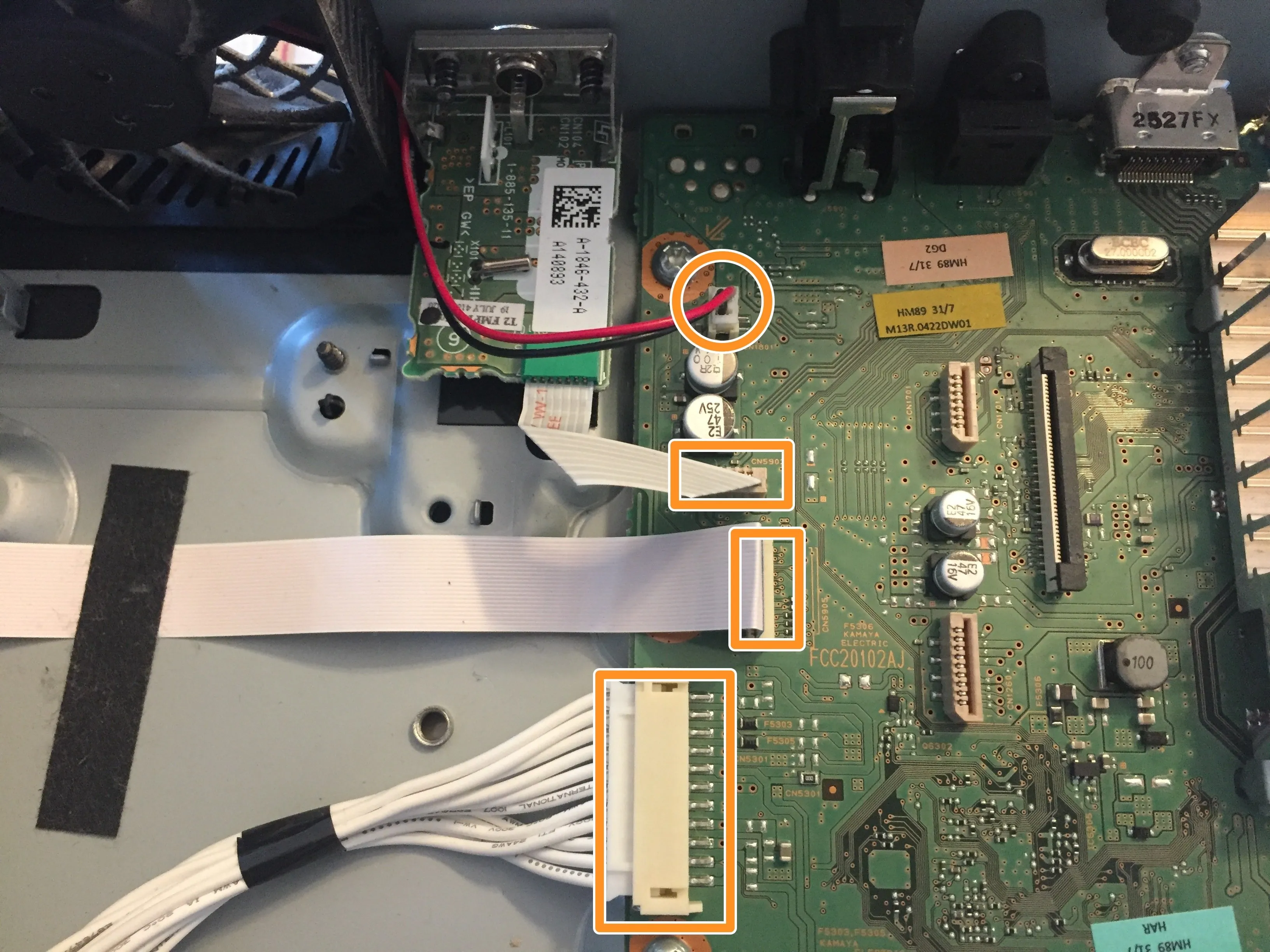

Отсоедините светодиодный кабель (серый) и боковой USB (черный, толстый).
Отсоедините вентилятор, антенну, аудиокабель и кабель питания.

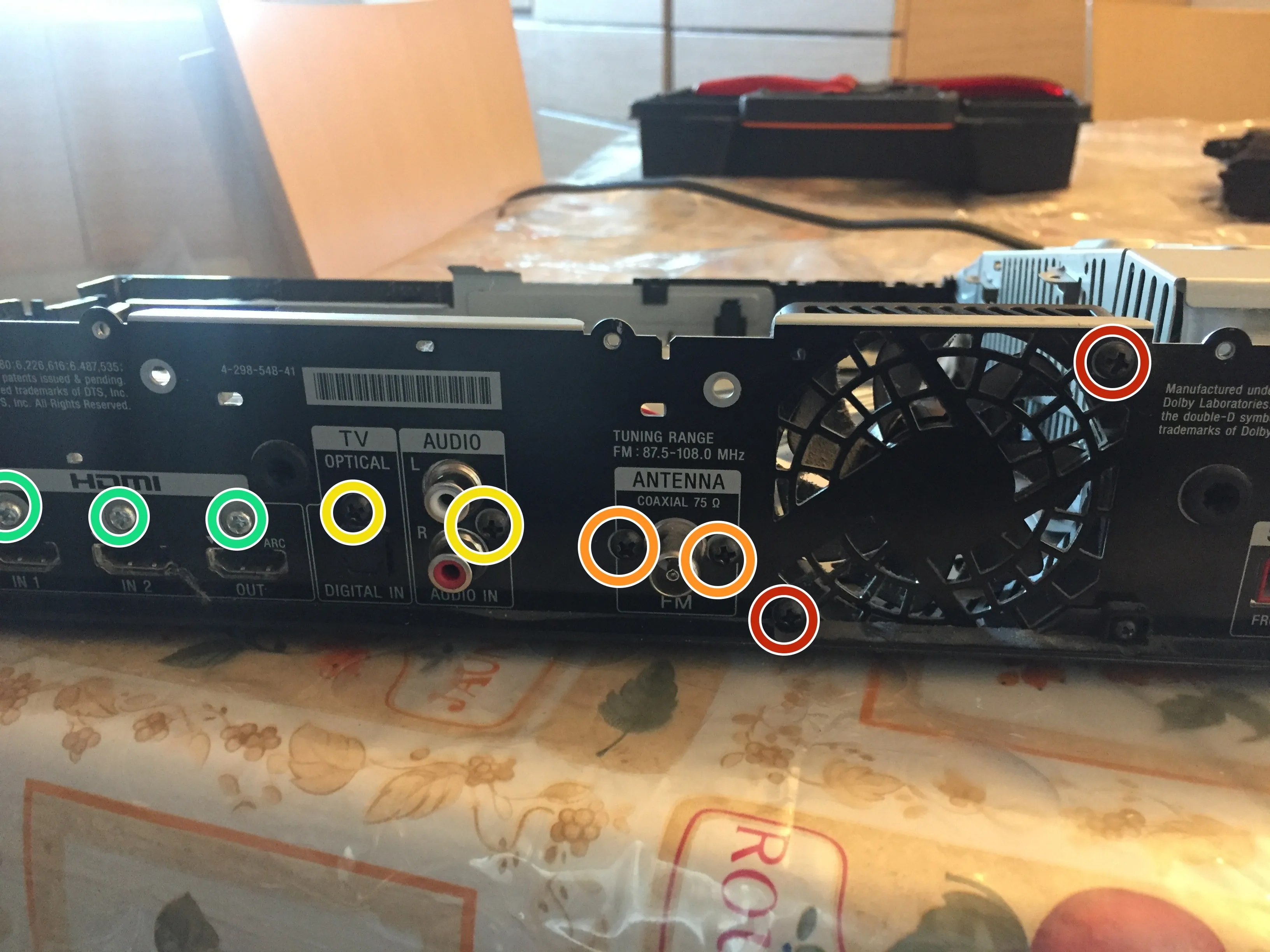

Шаг 14 Логическая плата
Открутите винты вентилятора и снимите вентилятор...
...винты антенного разъема и модуль...
...винты аудио, оптического и (не показаны) видеоразъемов (все они имеют черный PH2)...
...(серебристые PH2) винты HDMI....

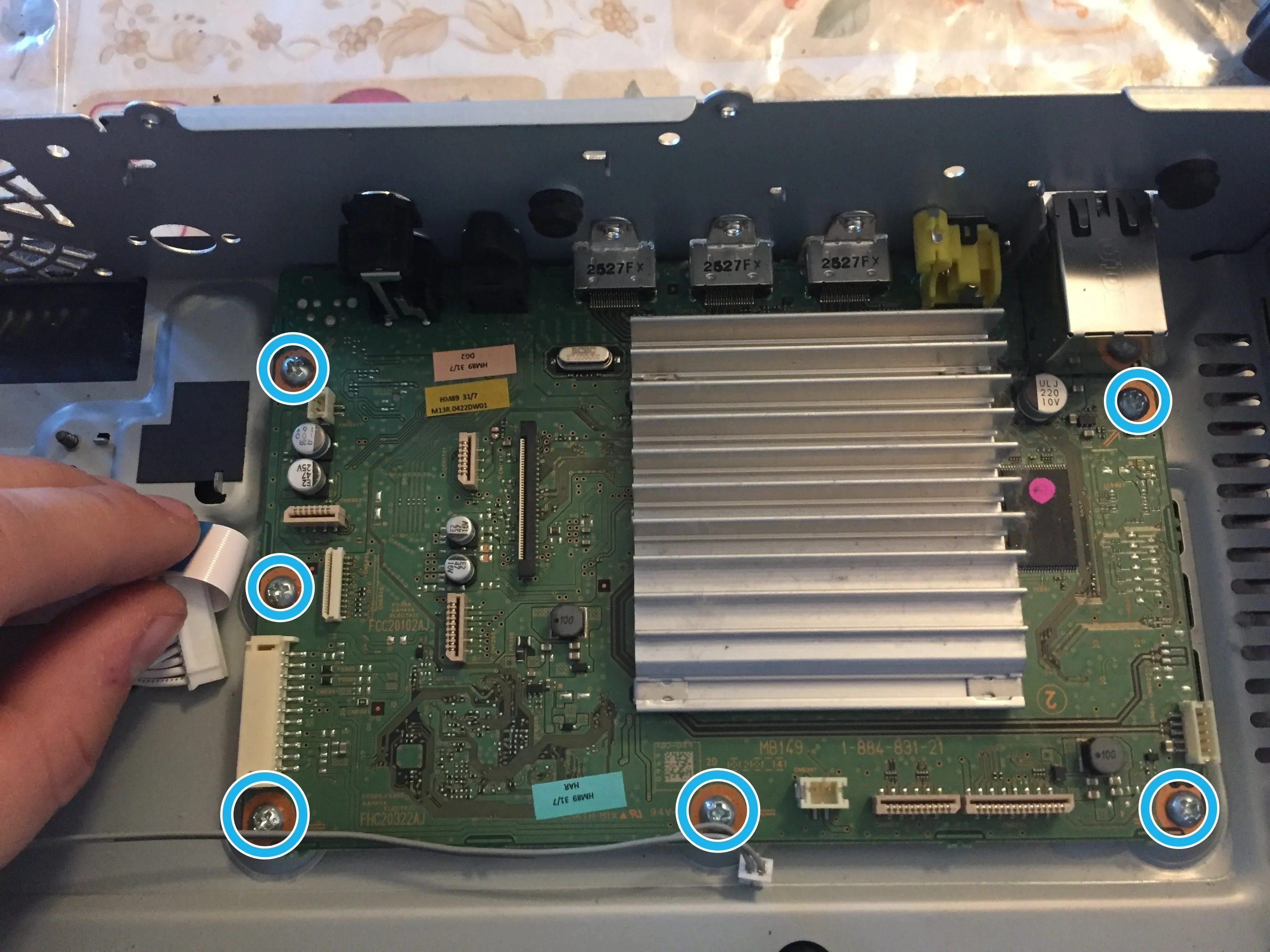

...и, наконец, шесть винтов PH2 логической платы.

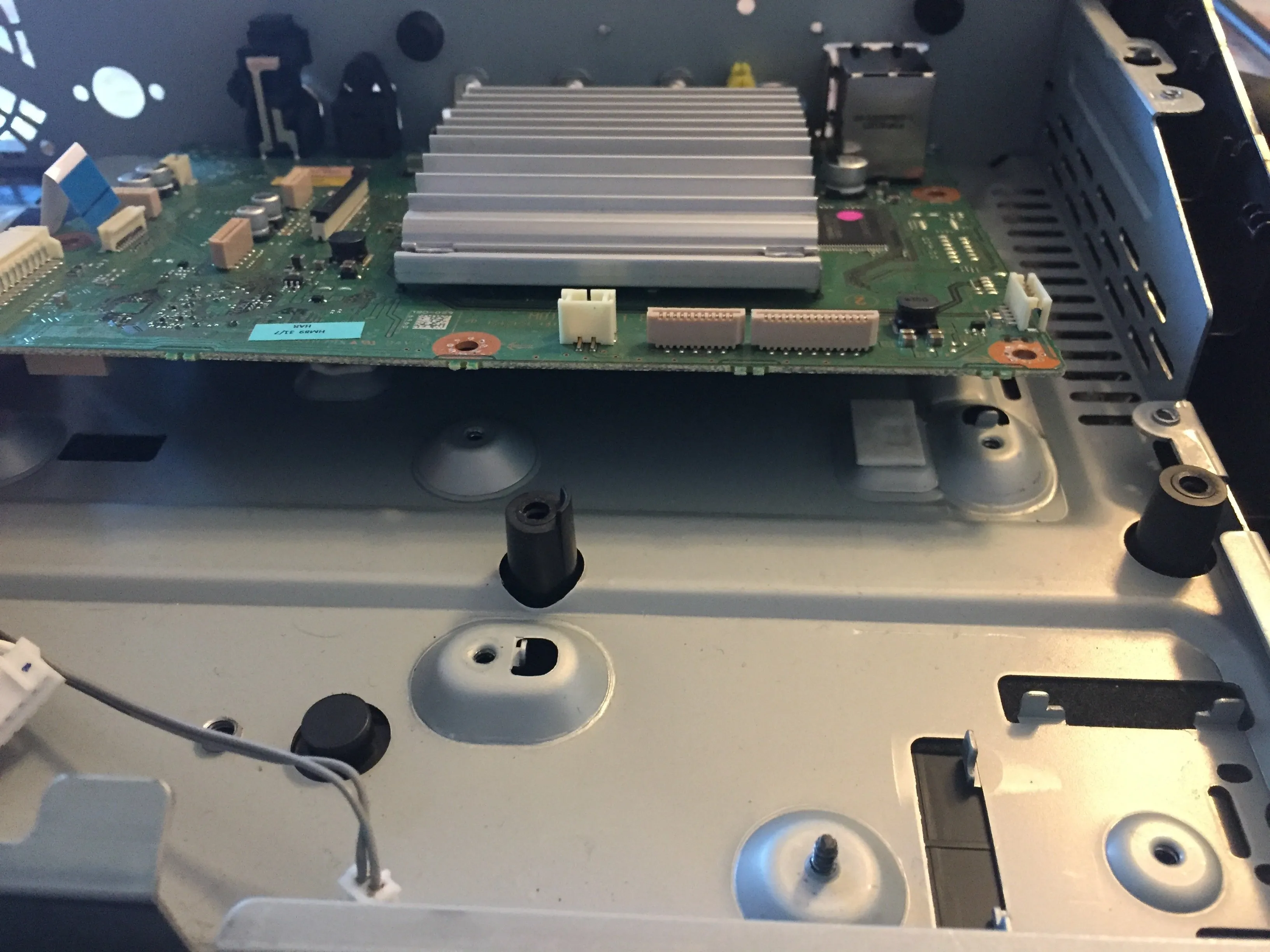

В последнюю очередь поверните плату и сдвиньте к себе, чтобы снять ее.

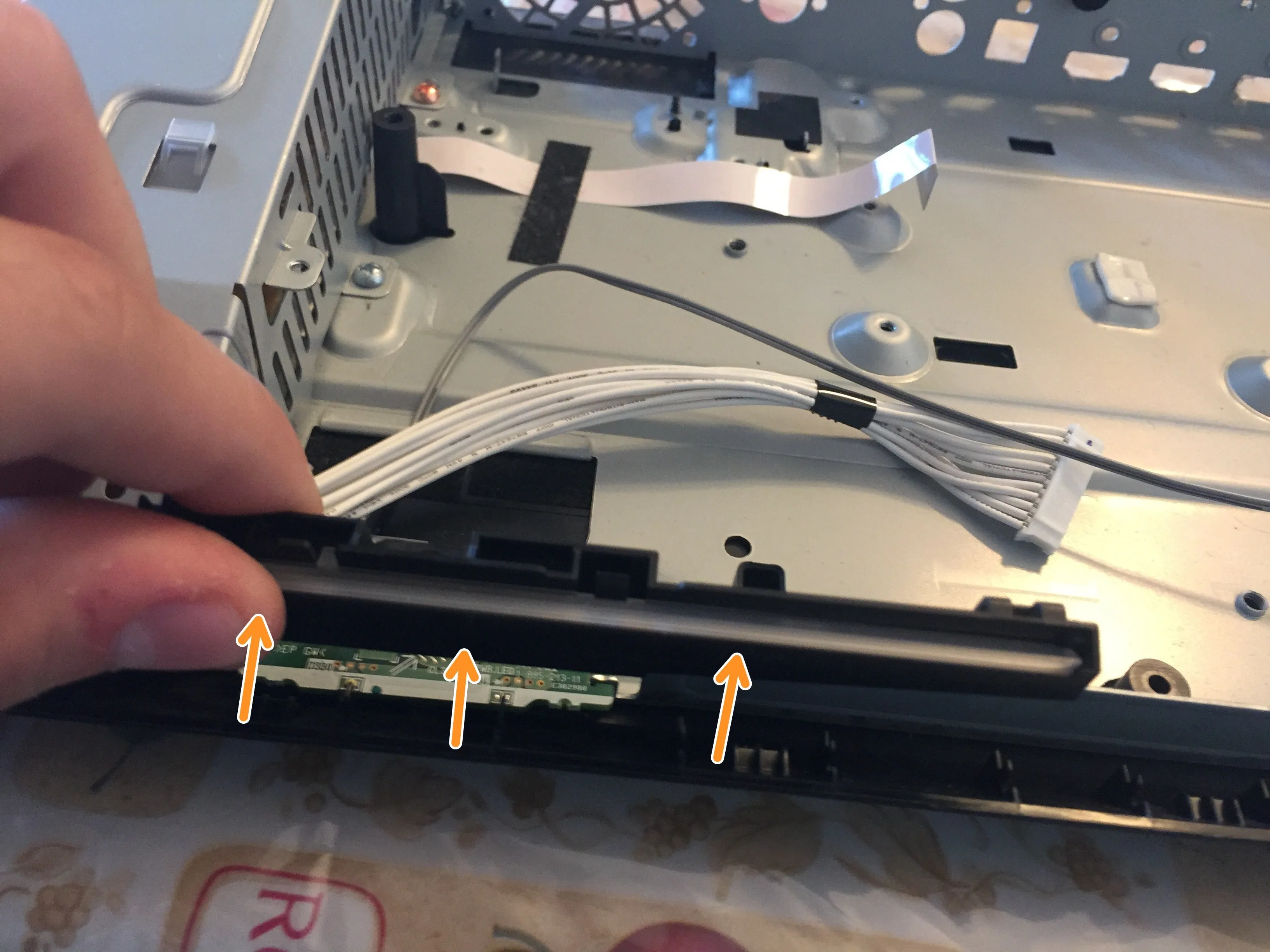

Шаг 15 Передний светодиодный индикатор

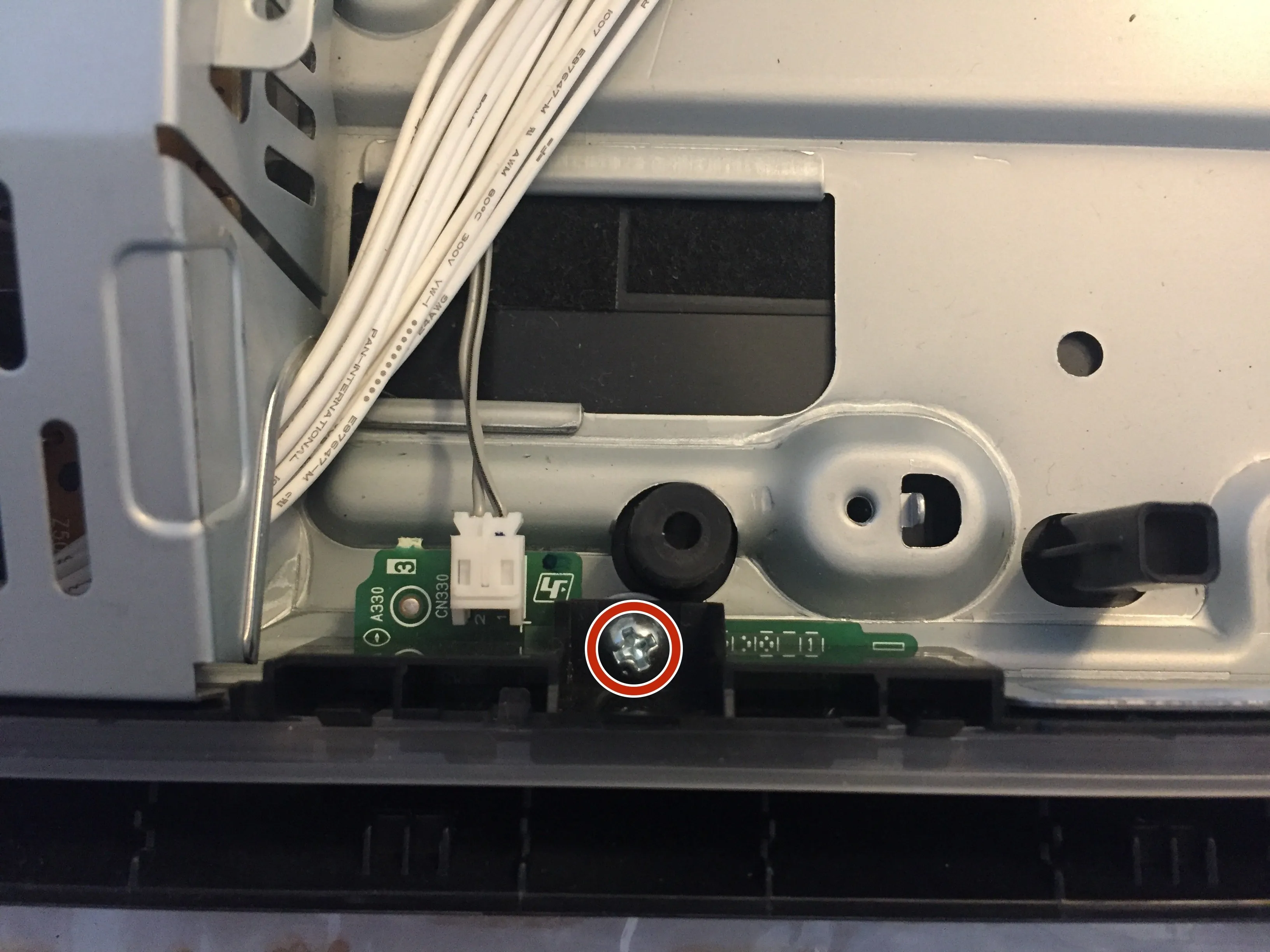

Выкрутите один винт PH2, удерживающий световод.
Приподнимите и снимите световод.

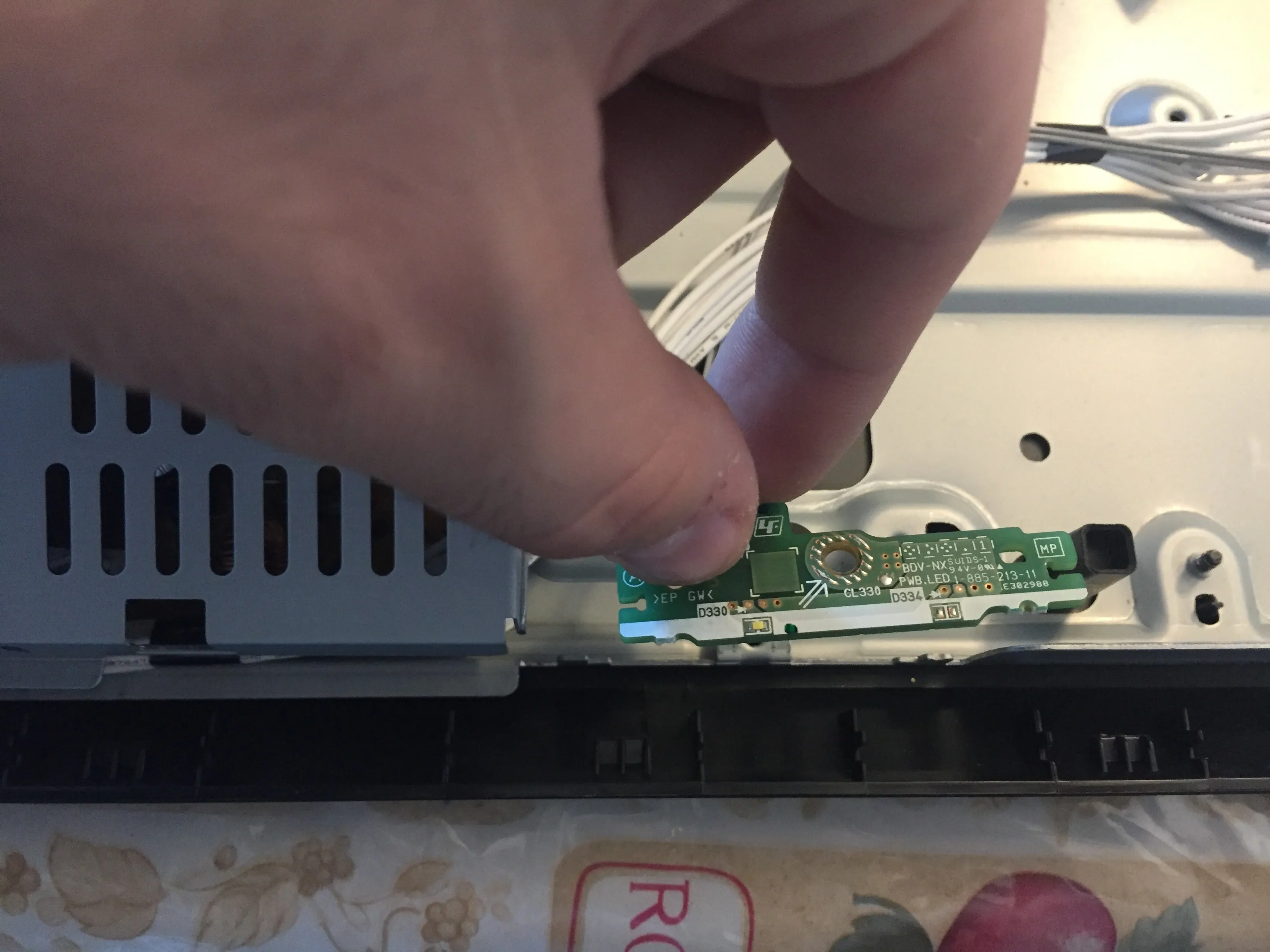

Извлеките плату светодиода.
Шаг 16 Щит блока питания

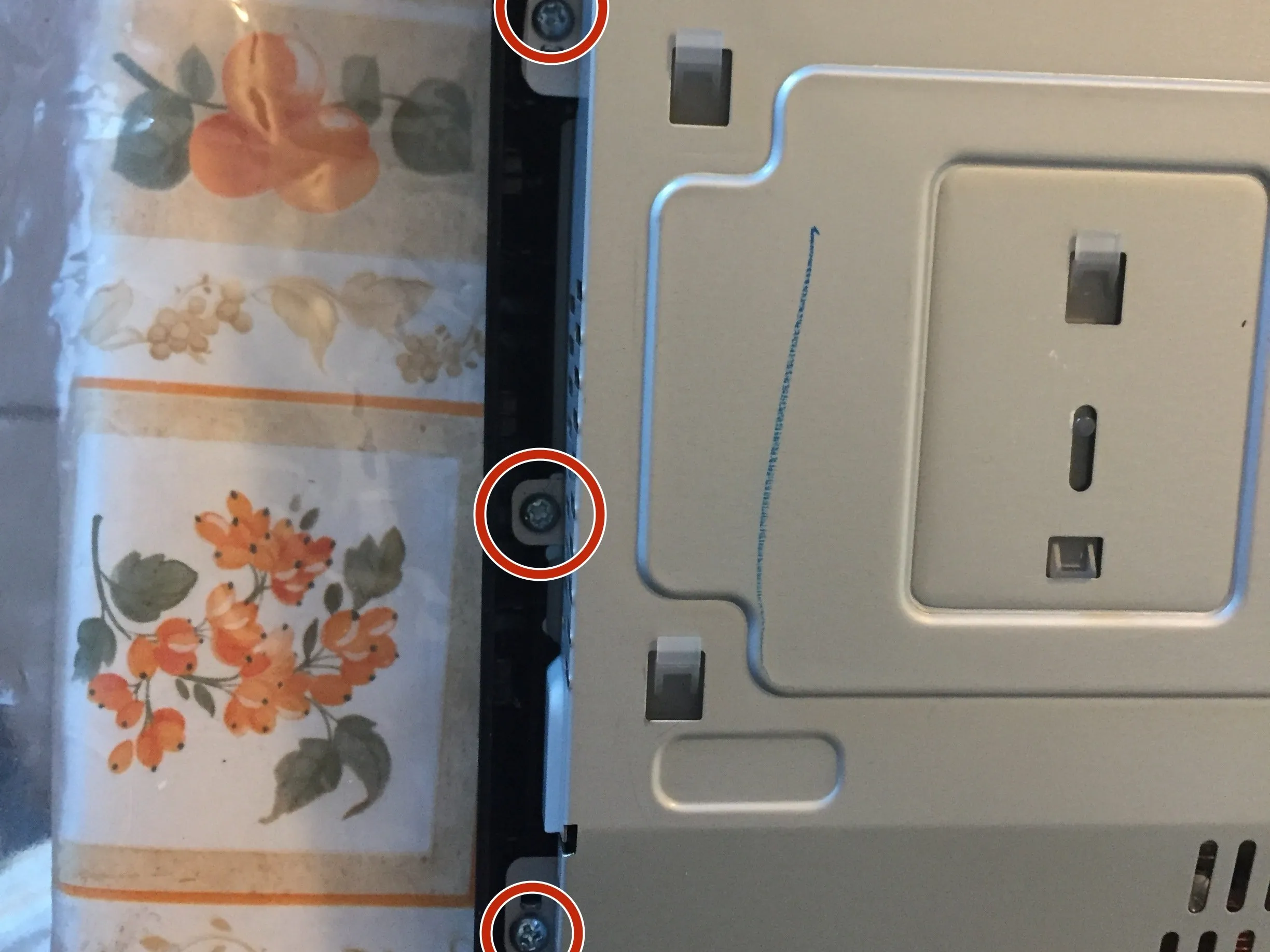

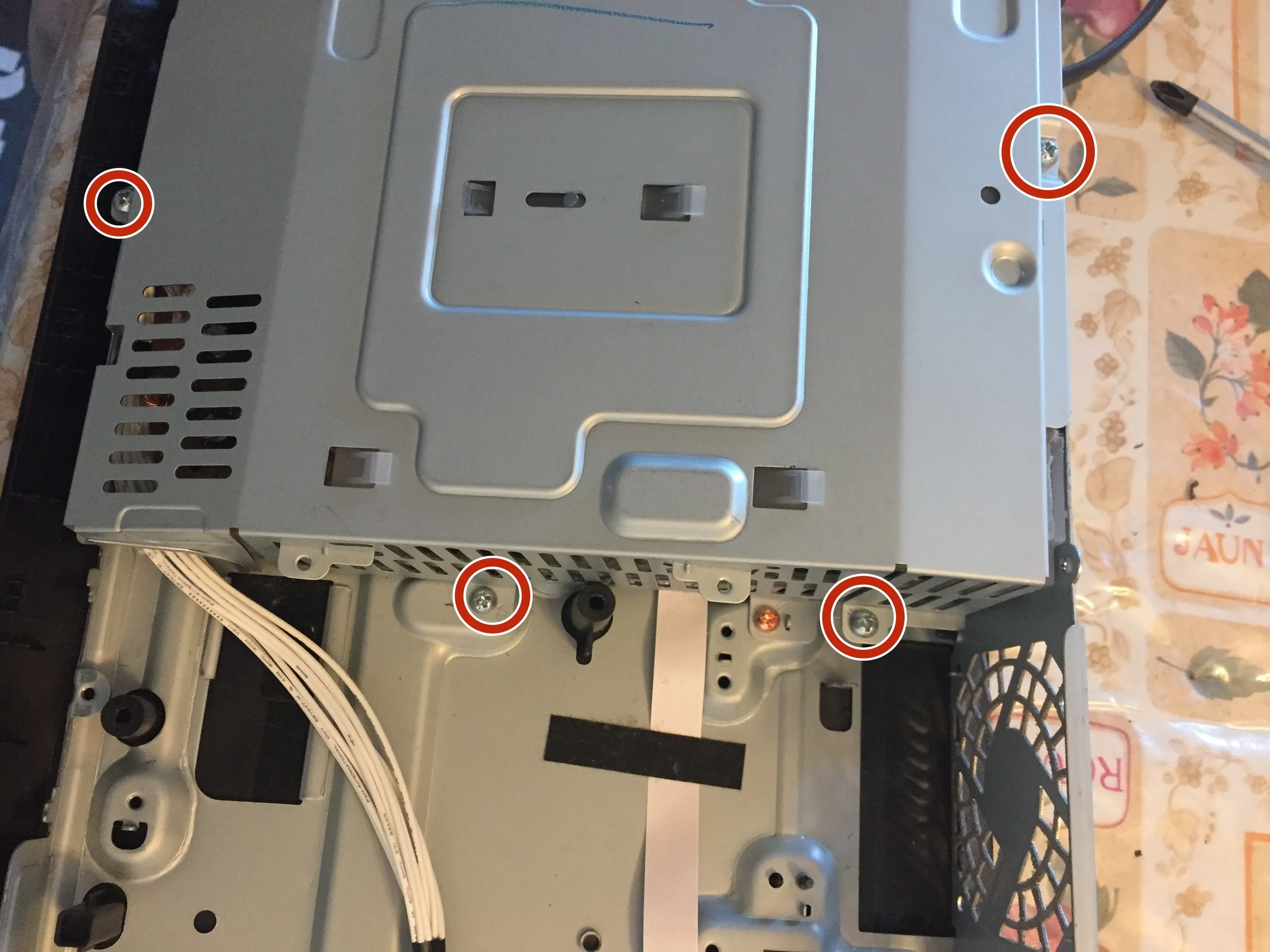

Открутите три винта PH2 на щите.

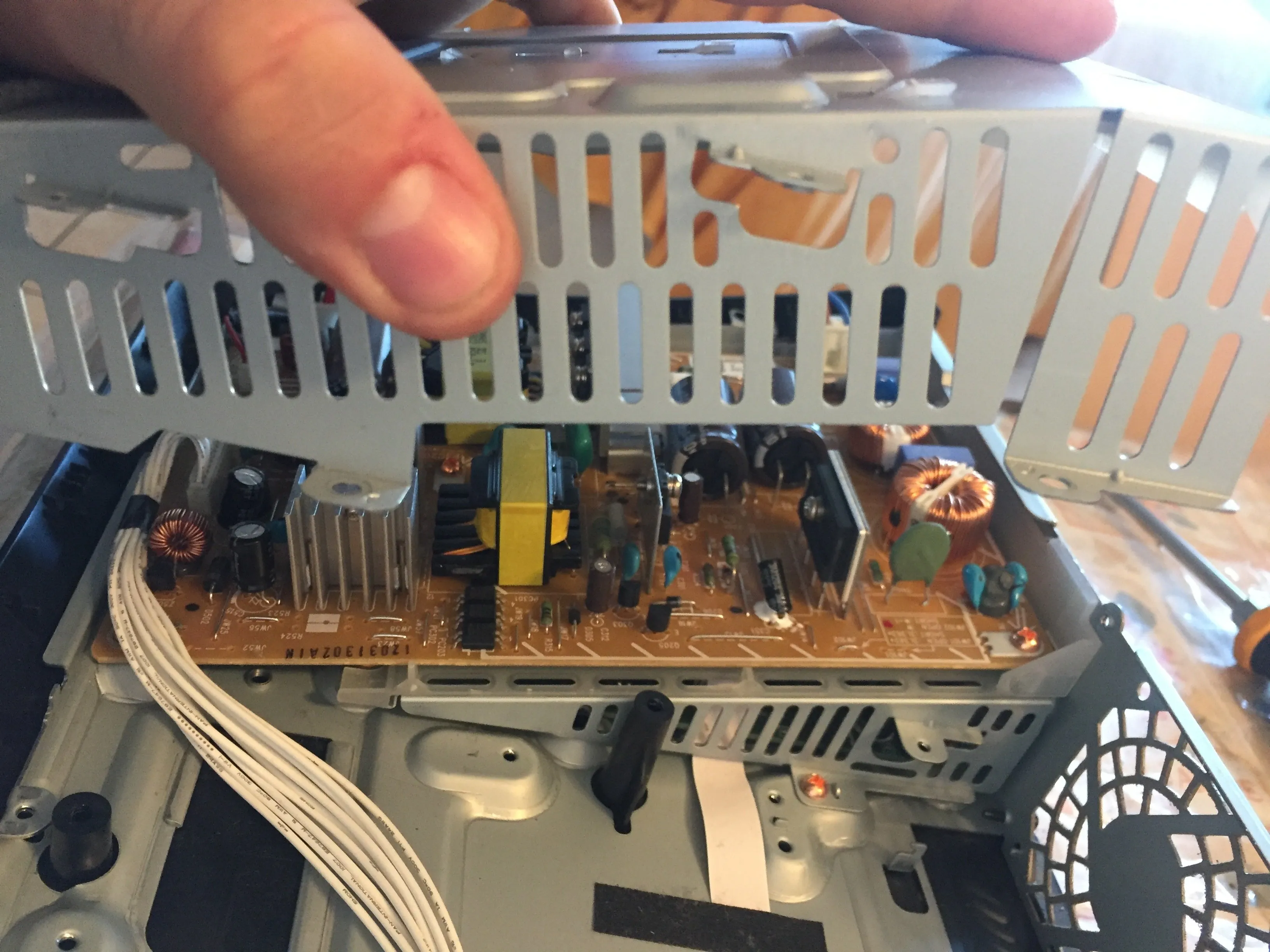

Снимите экран, приподняв его.

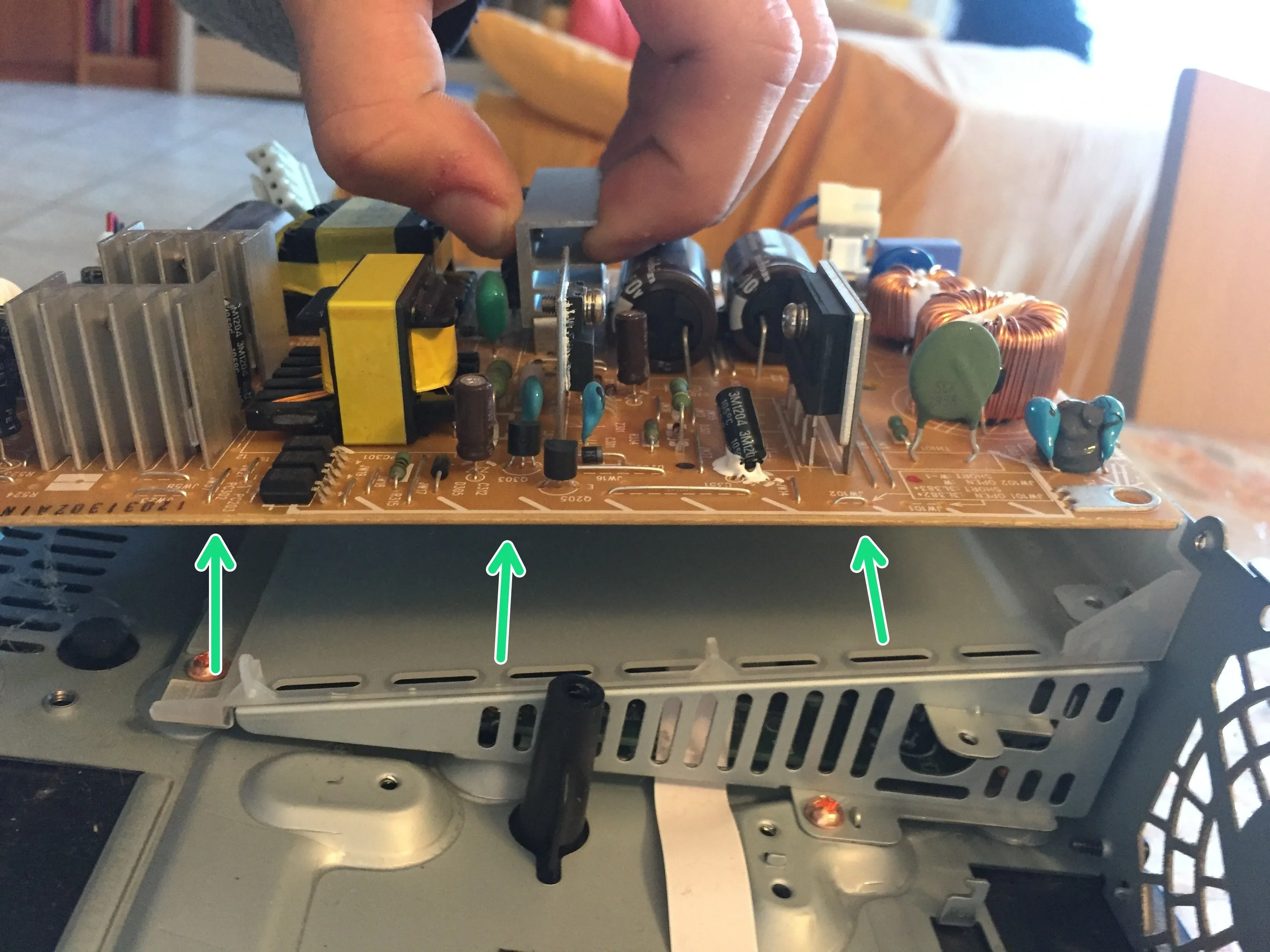

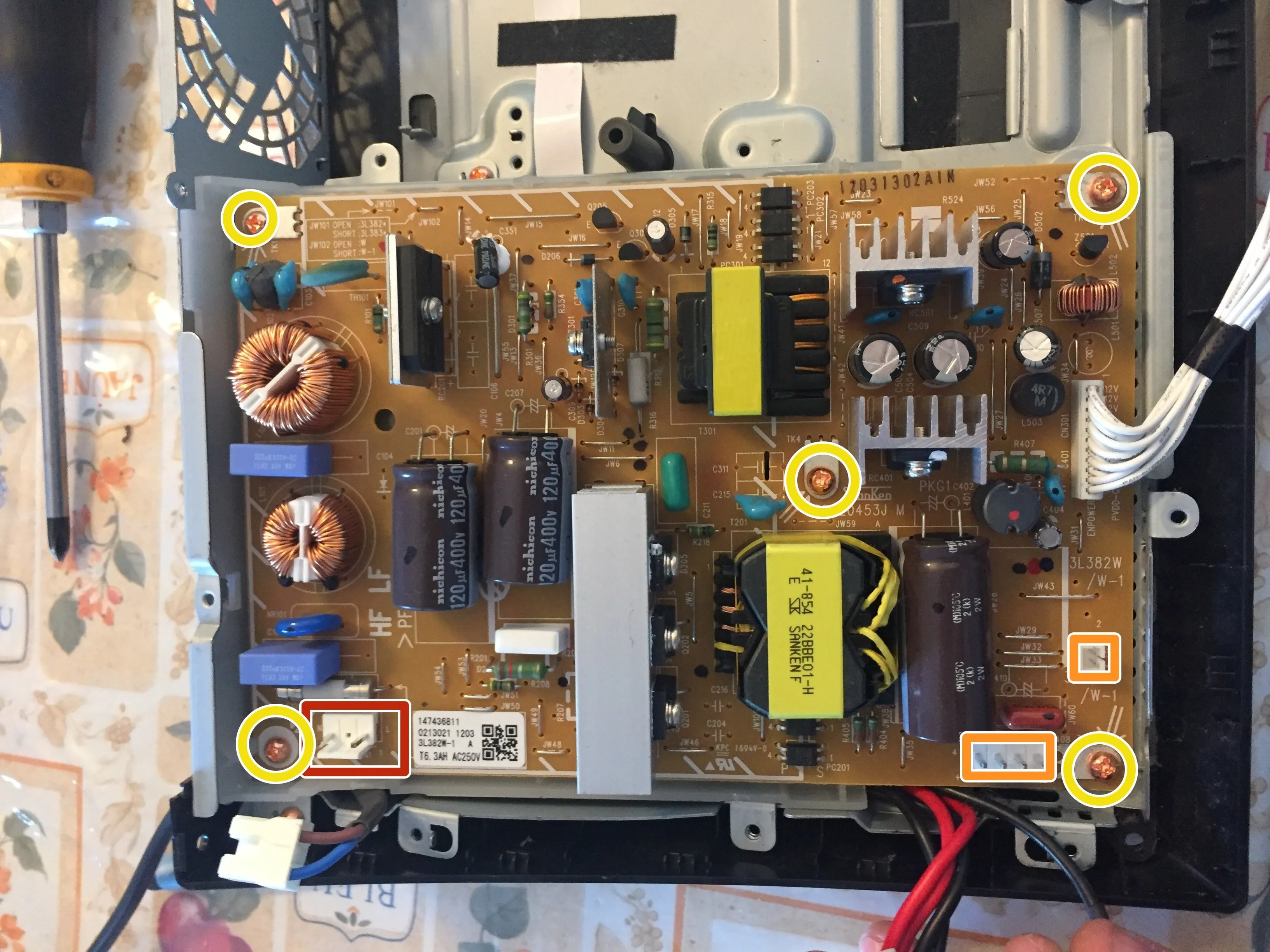

Шаг 17 Блок питания нит
Будьте осторожны: большие конденсаторы могут все еще держать небольшой заряд! Не трогайте их выводы!!!!.

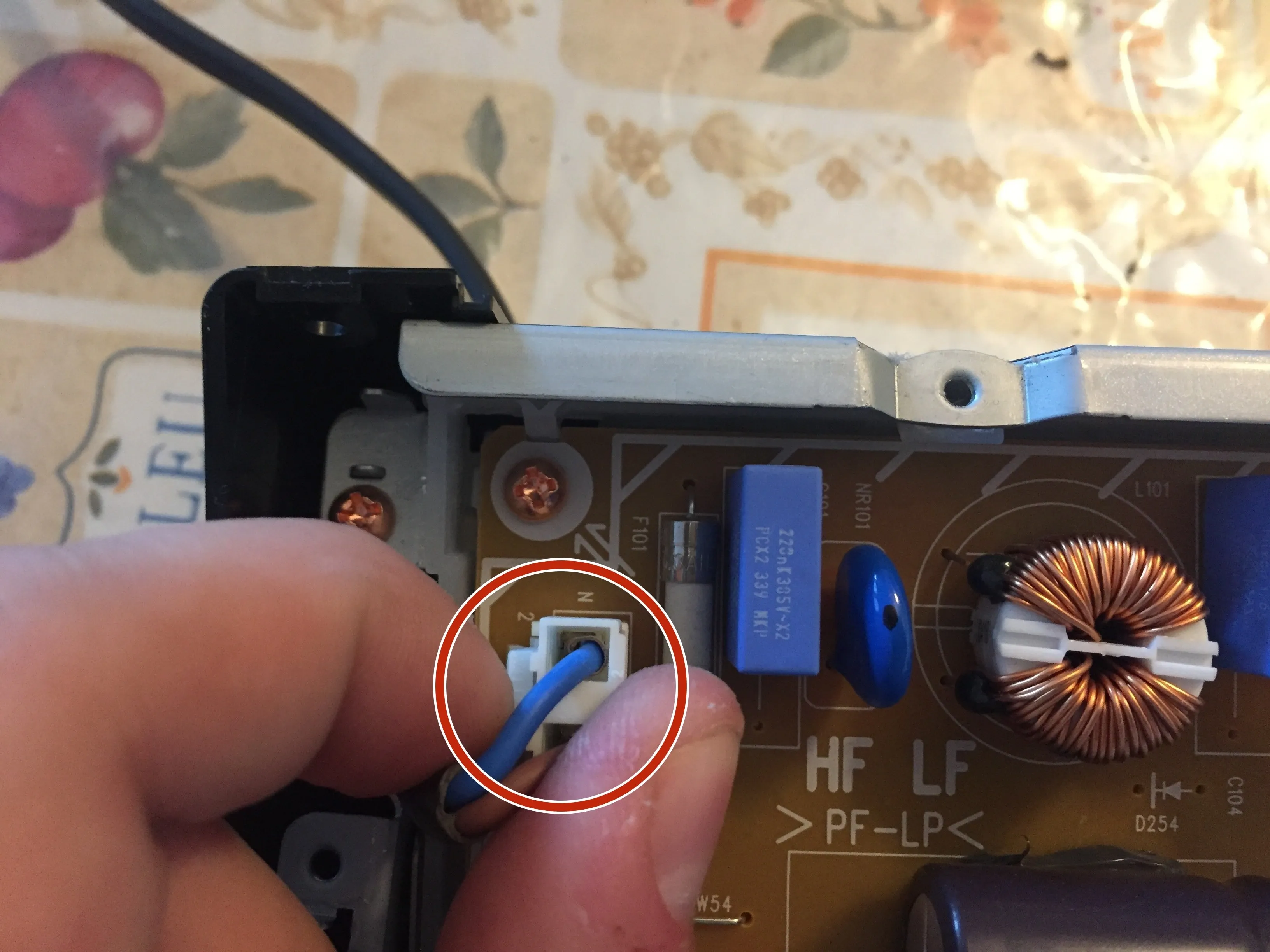

Отсоедините сетевой разъем, нажав на маленький рычажок на нем...
...затем два других разъема...
И пять оранжевых винтов PH2.
Возьмите блок питания за центральный радиатор и поднимите его, чтобы снять.

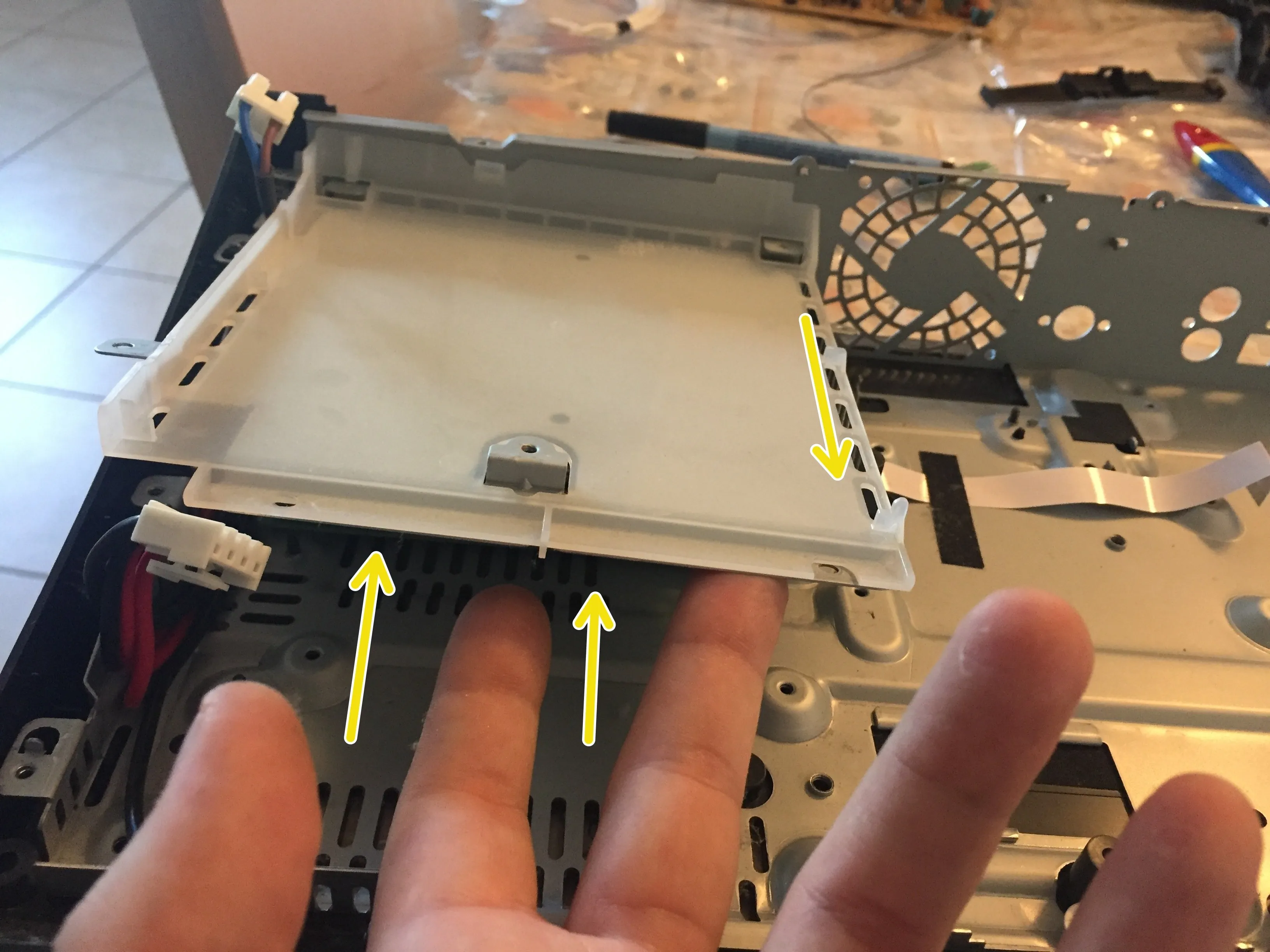

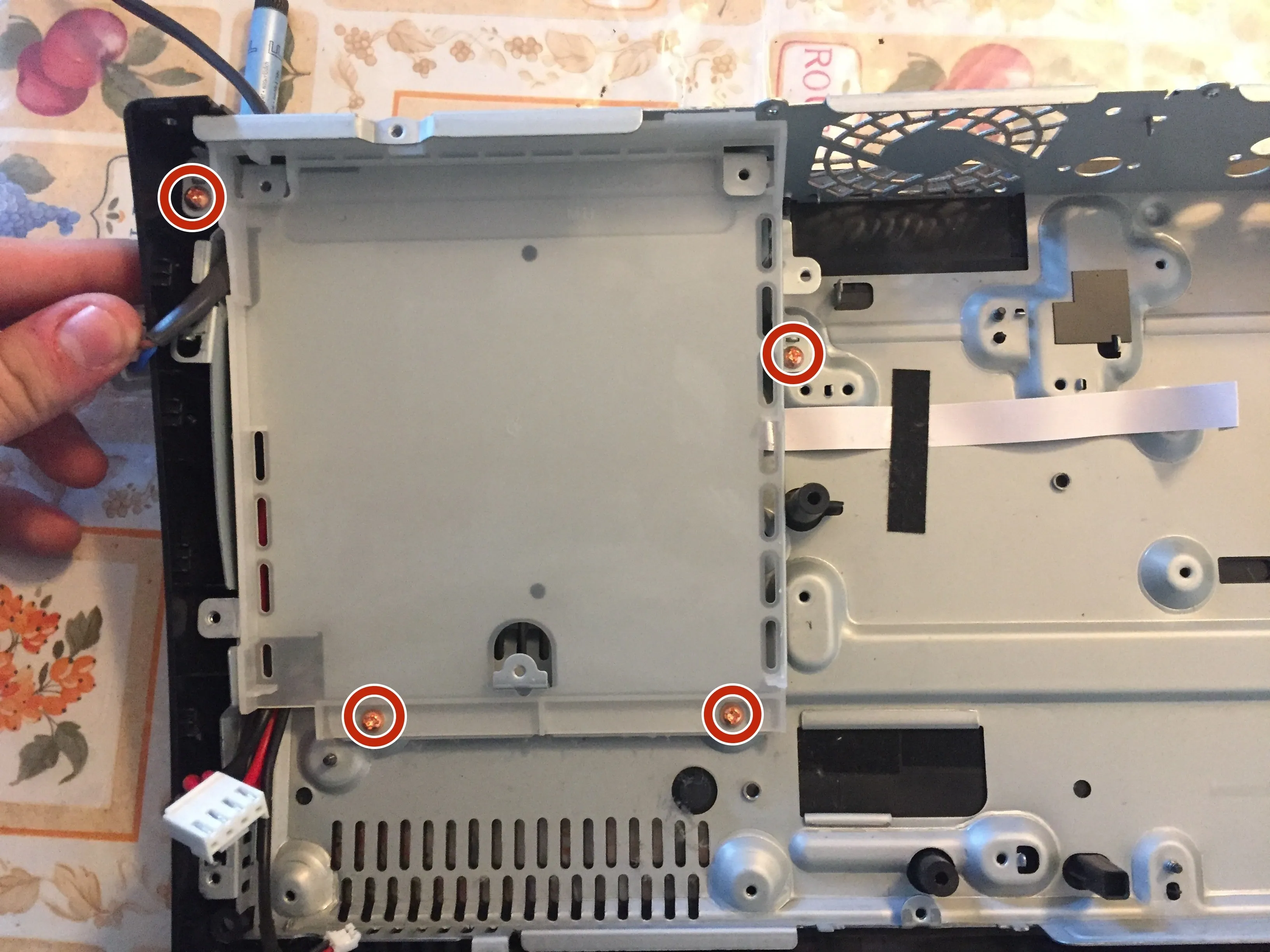

Шаг 18 Экран звуковой платы
Выкрутите четыре оранжевых винта PH2.

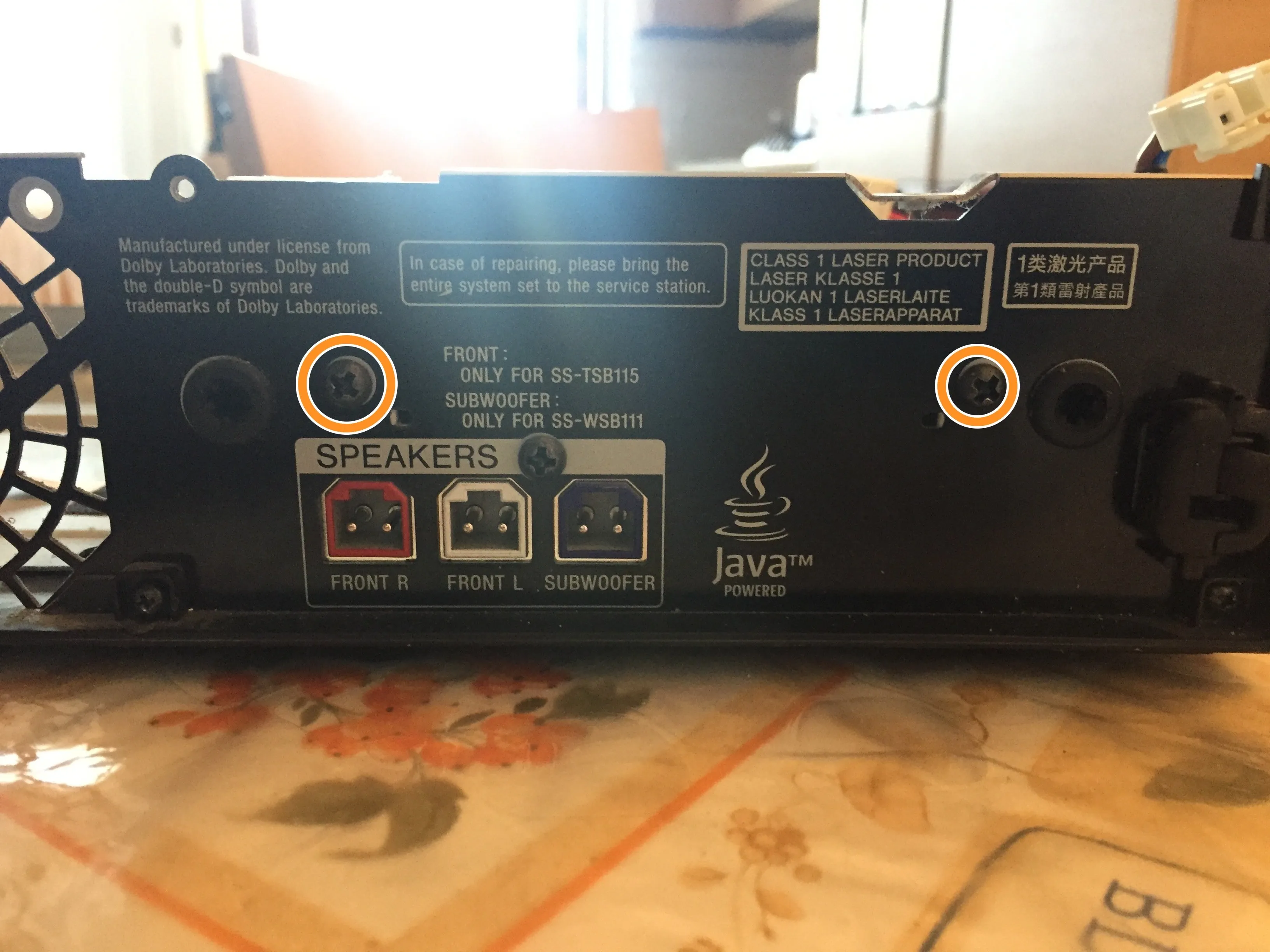

С задней стороны открутите два верхних винта PH2.
Поверните нижний край экрана и потяните его на себя, чтобы снять.
При сборке обратите внимание на пластик над ним, так как он может сдвинуться и не защитить основание блока питания.
Шаг 19 Аудиоплата

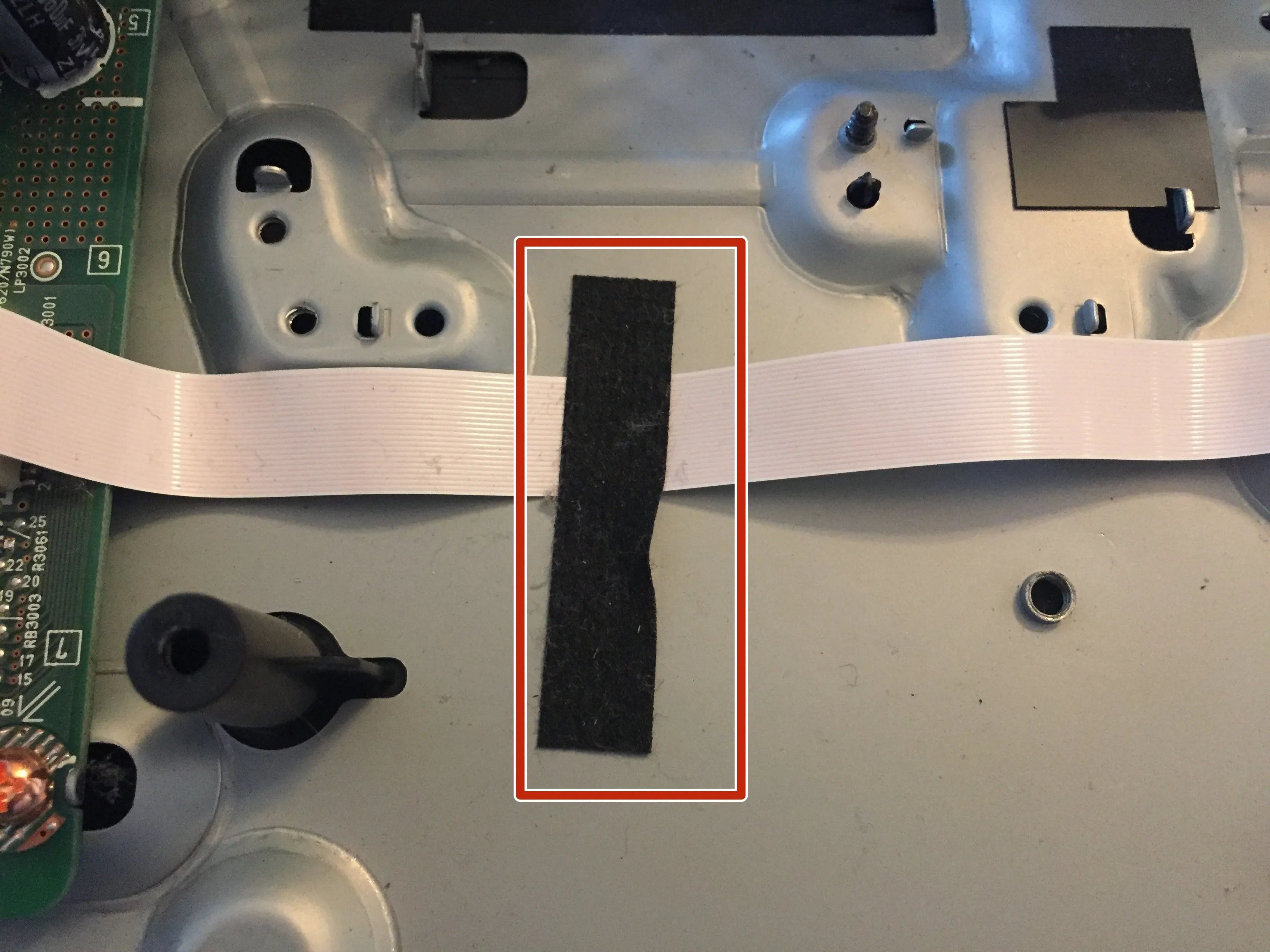

Снимите черную фетровую ленту.

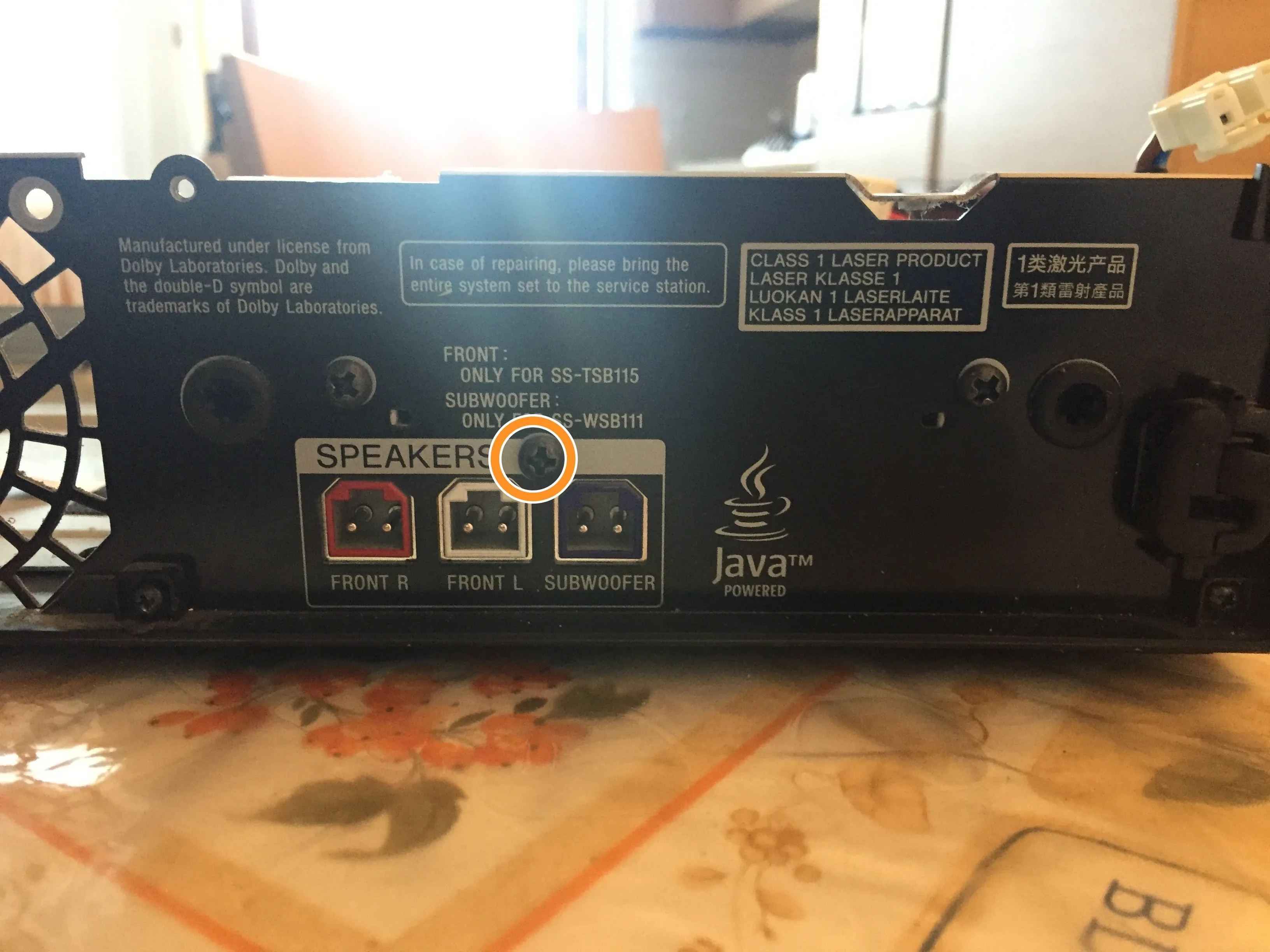

Сзади открутите один черный винт PH2 над разъемами динамиков.

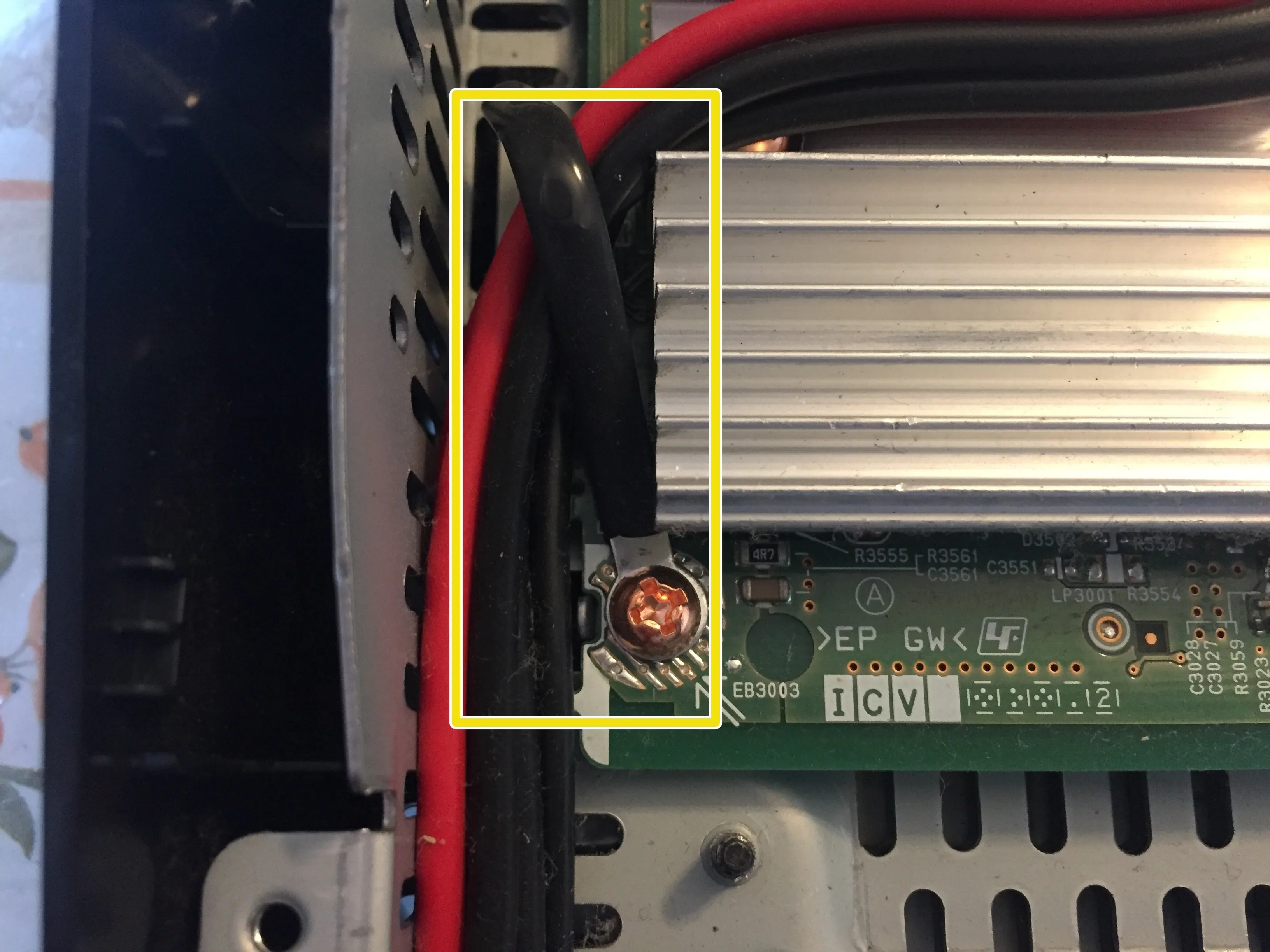

Открутите левый нижний винт с держателем проводов.

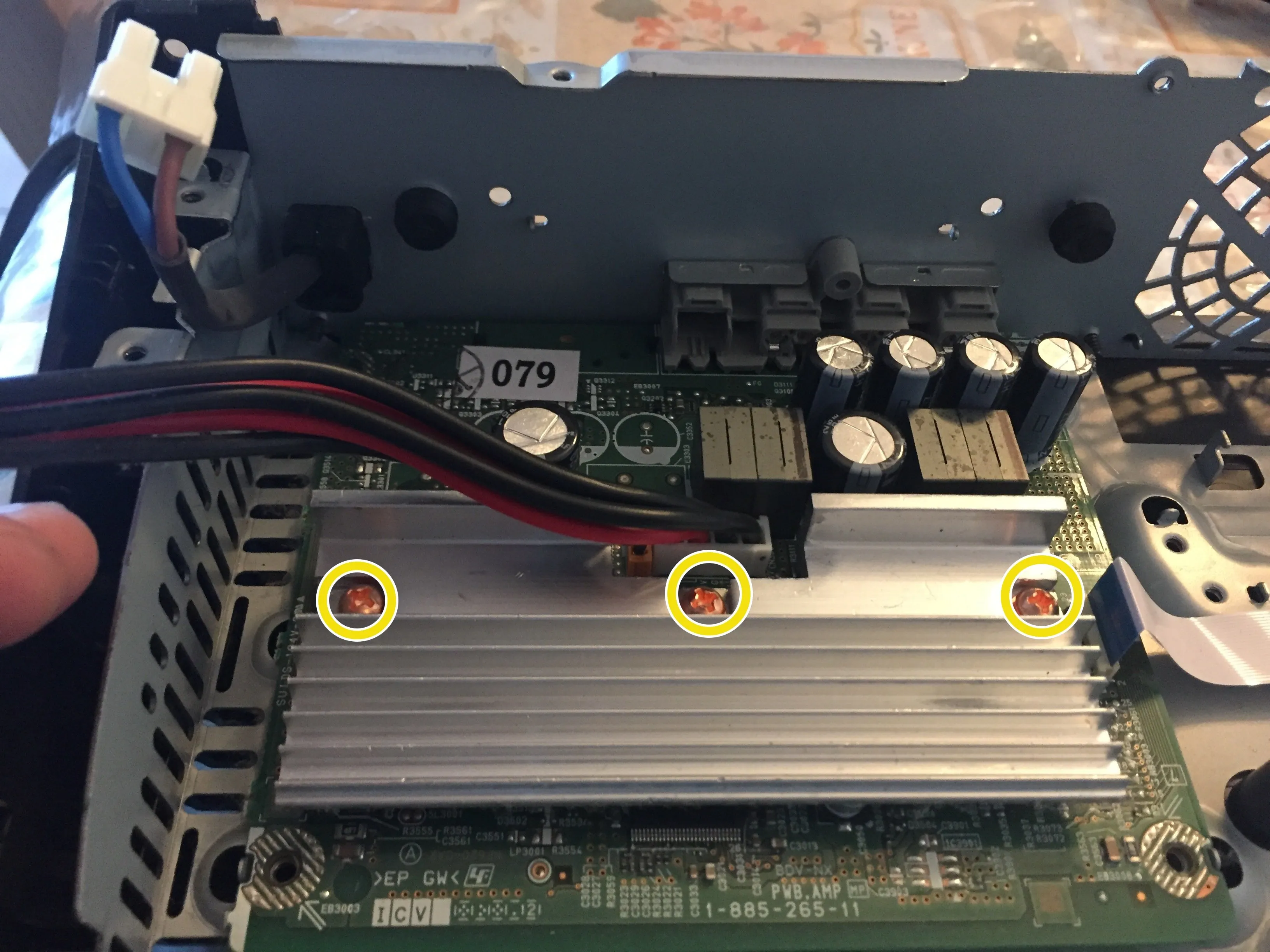

Шаг 20 Звуковая плата

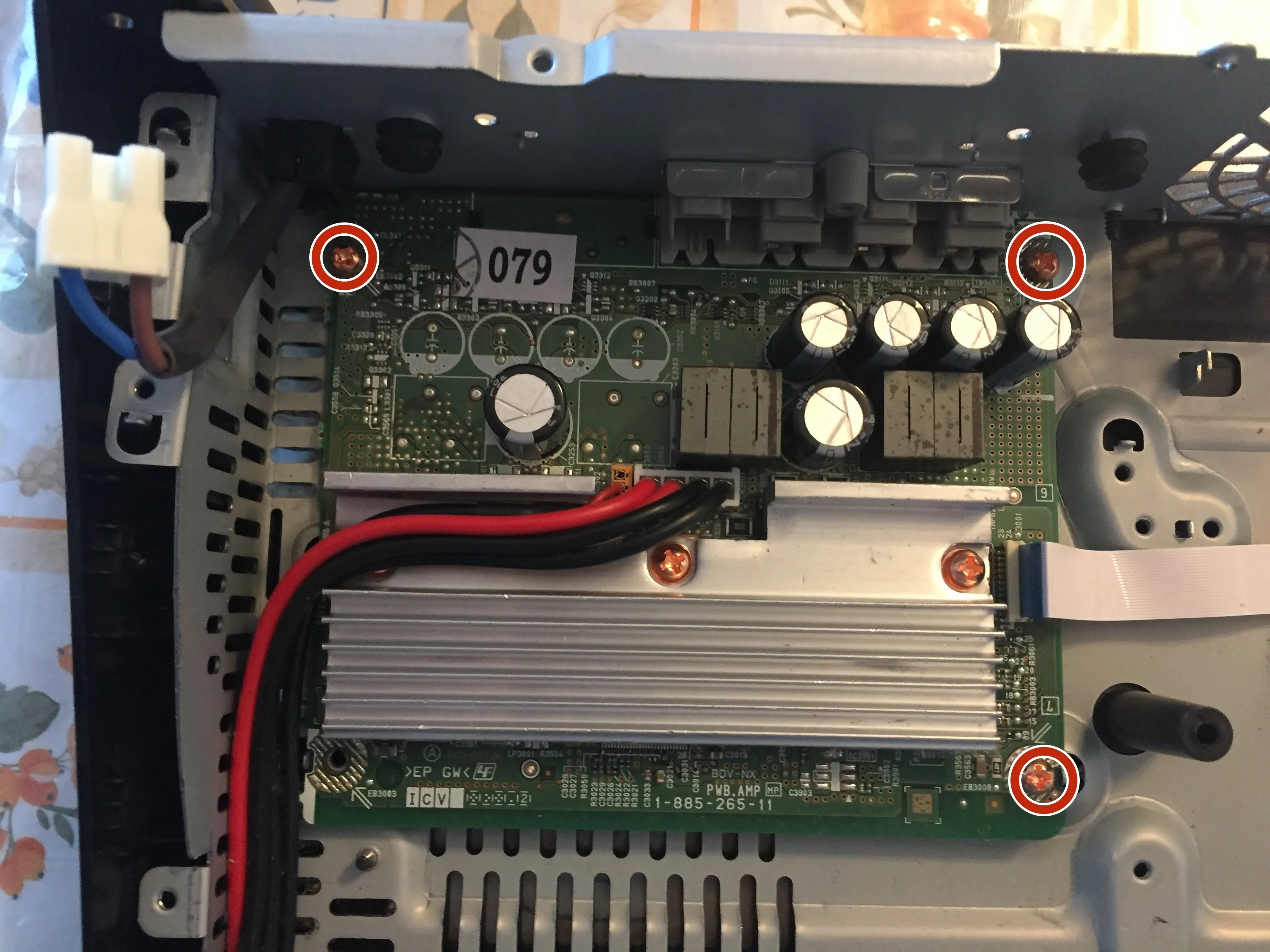

Открутите три оранжевых винта по углам платы.
Поднимите черные и красные провода и открутите три оранжевых винта PH2 (это самые длинные винты в устройстве).

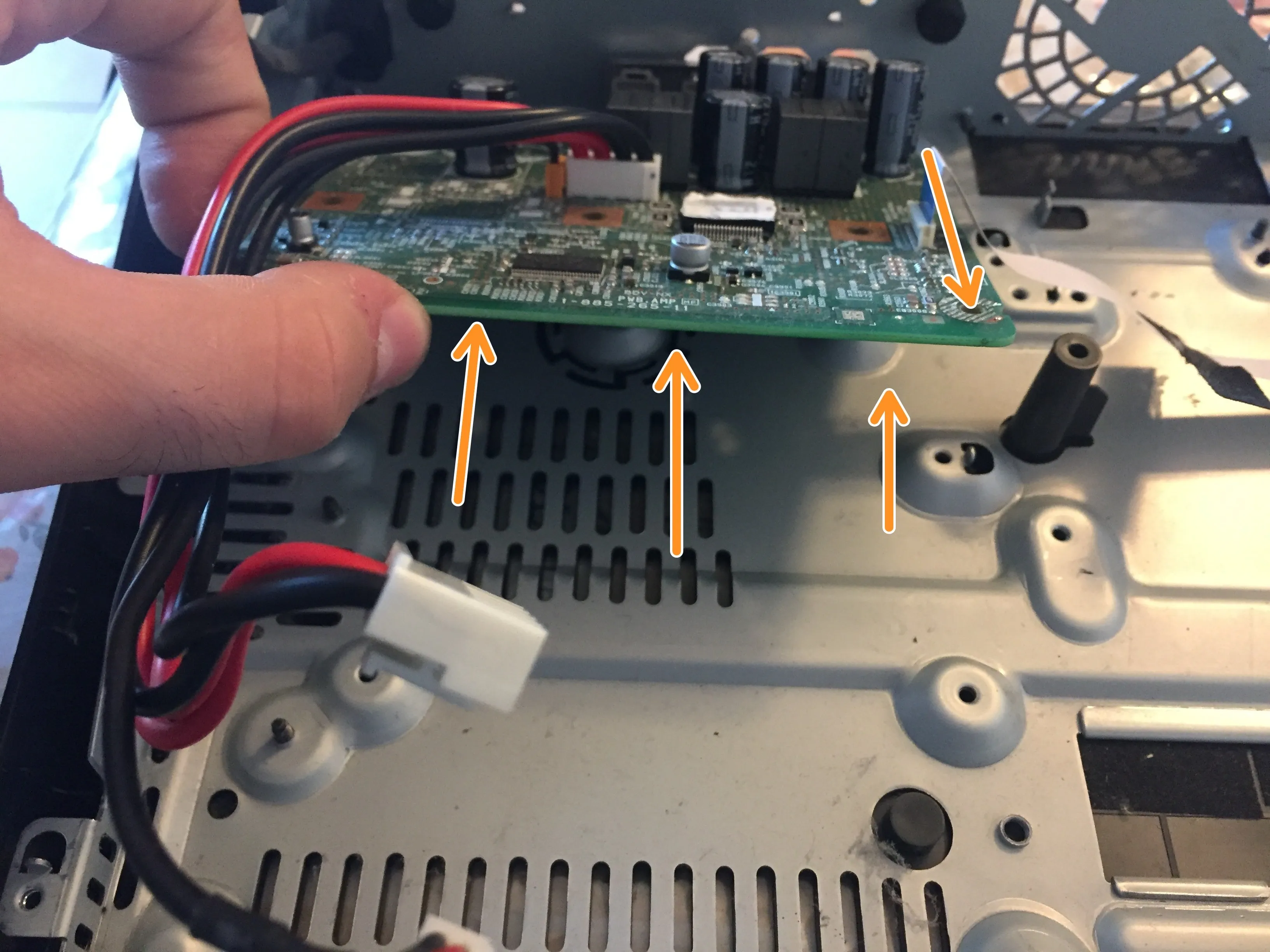

Шаг 21 Аудиоплата

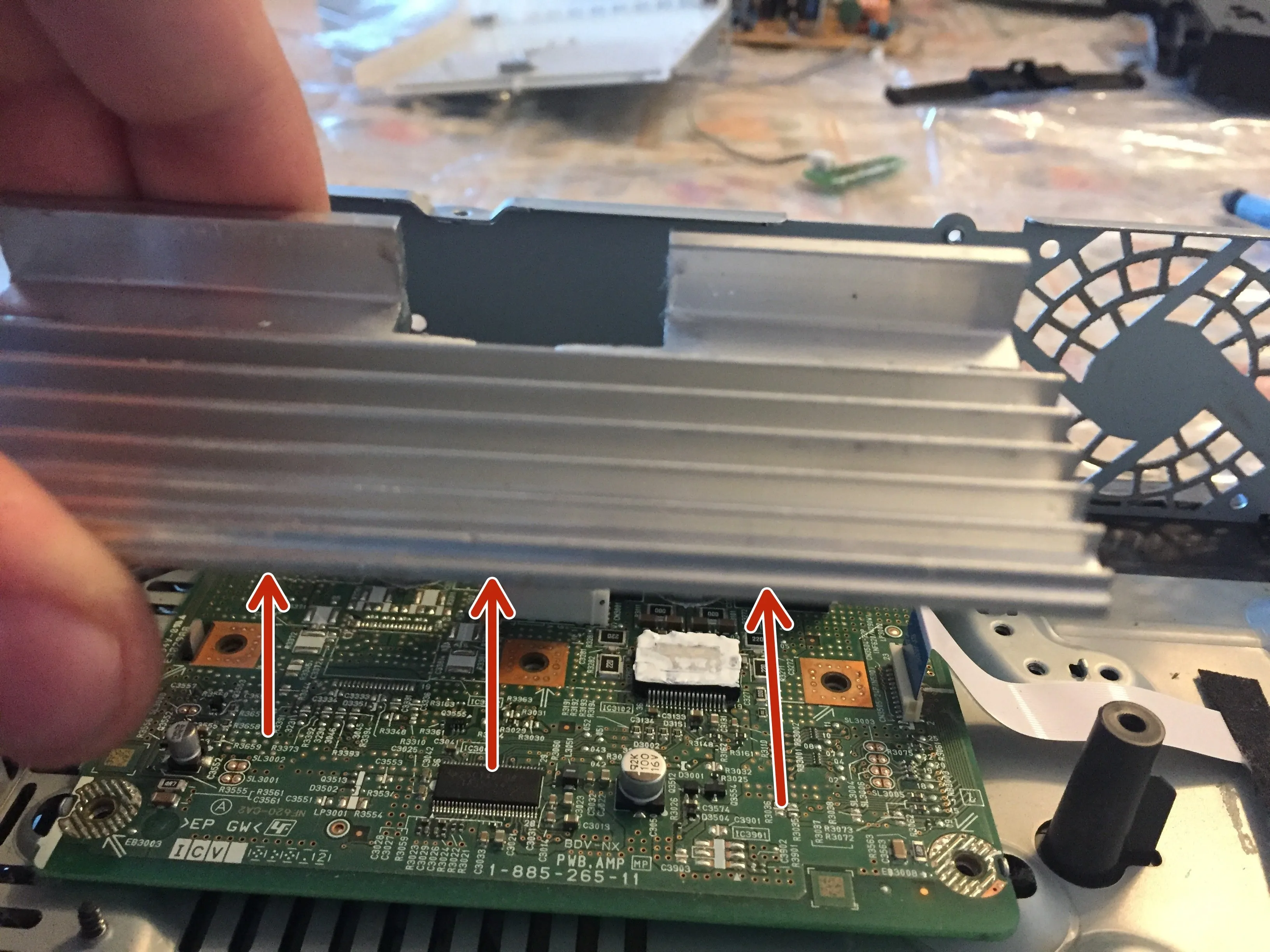

Поднимите радиатор...
Затем поверните и потяните на себя аудиоплату.
Шаг 22 Металлическая рамка

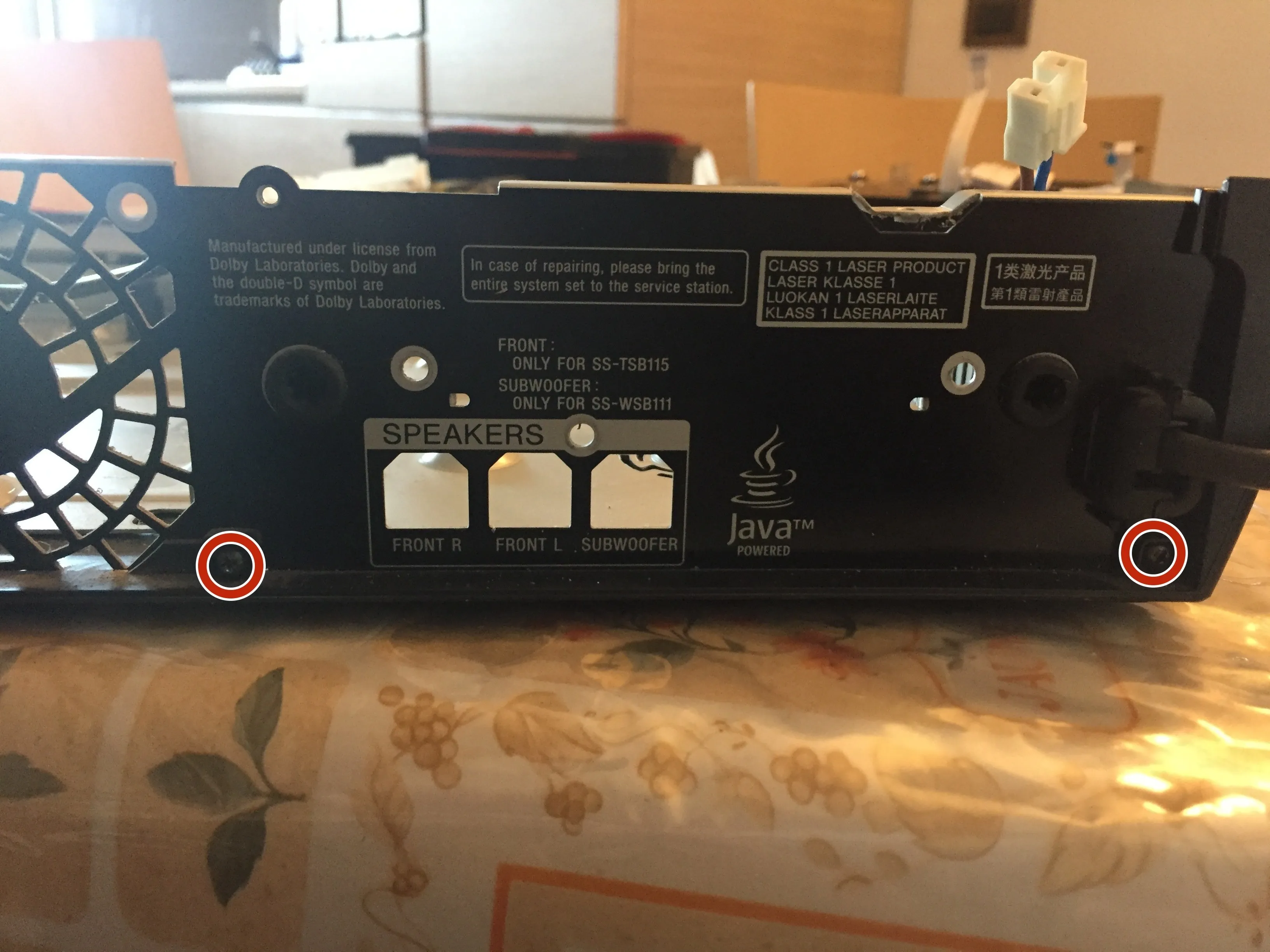

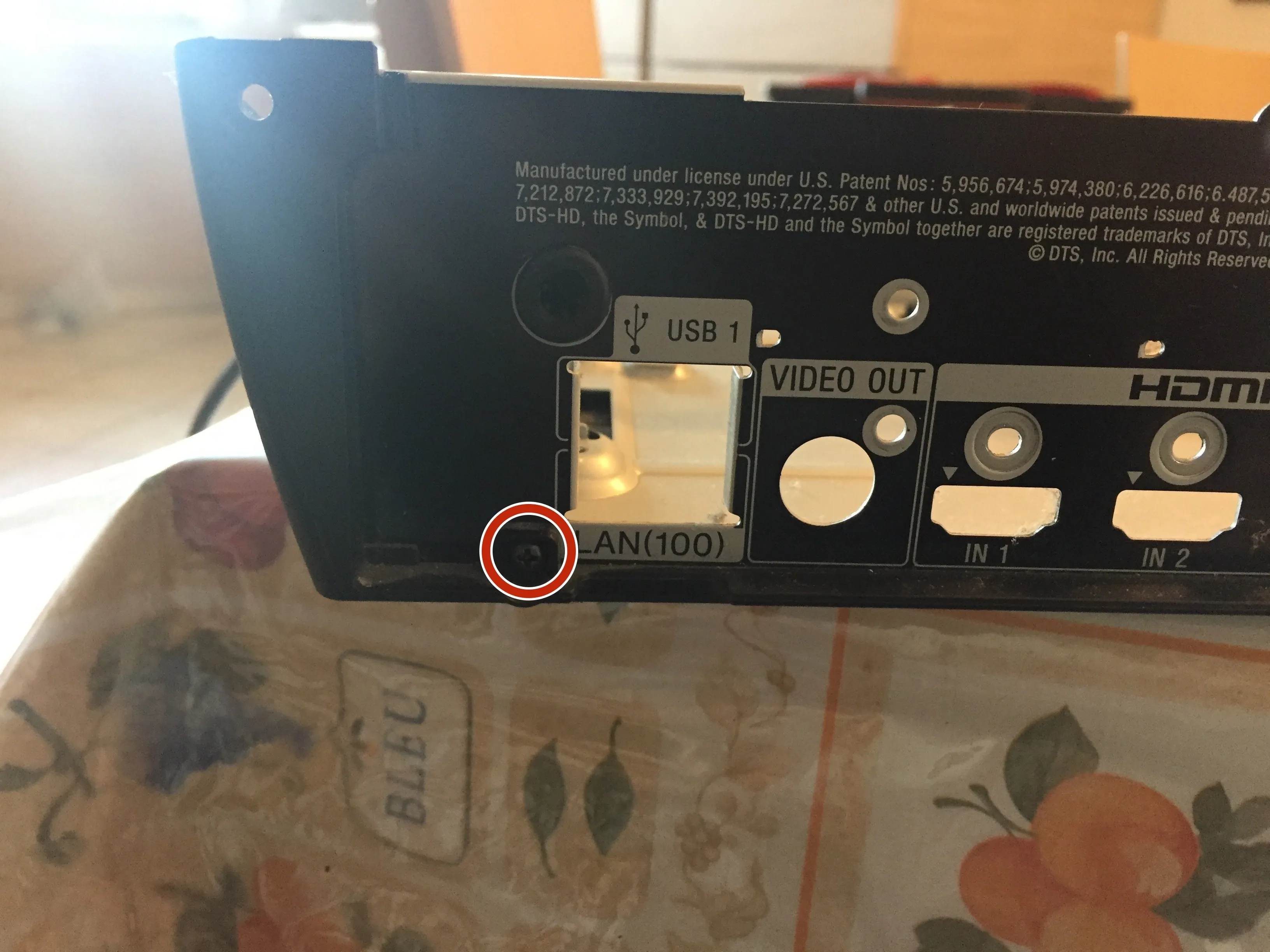

Открутите три оставшихся винта на нижнем пластике устройства.
Шаг 23 Металлическая рамка

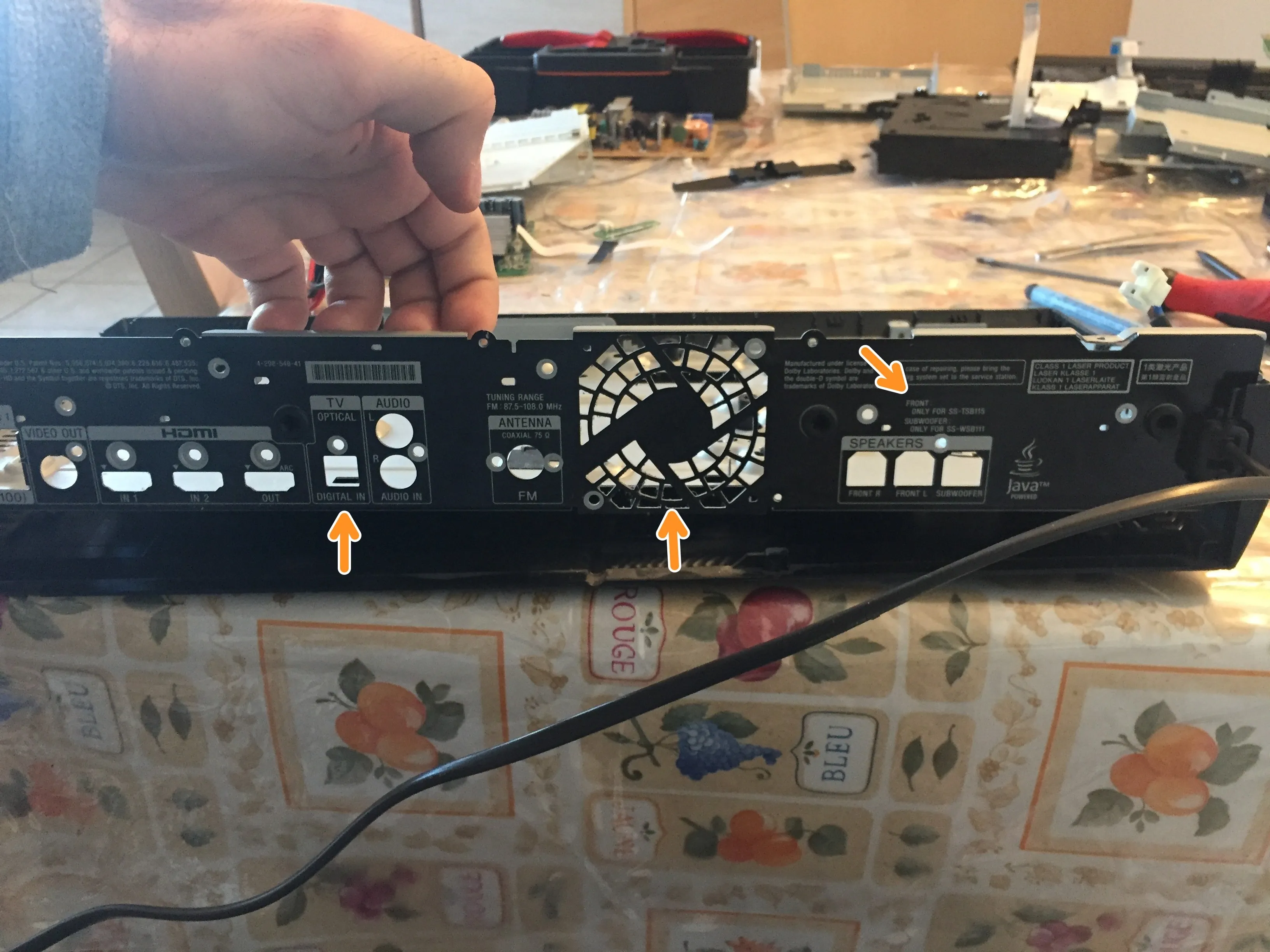

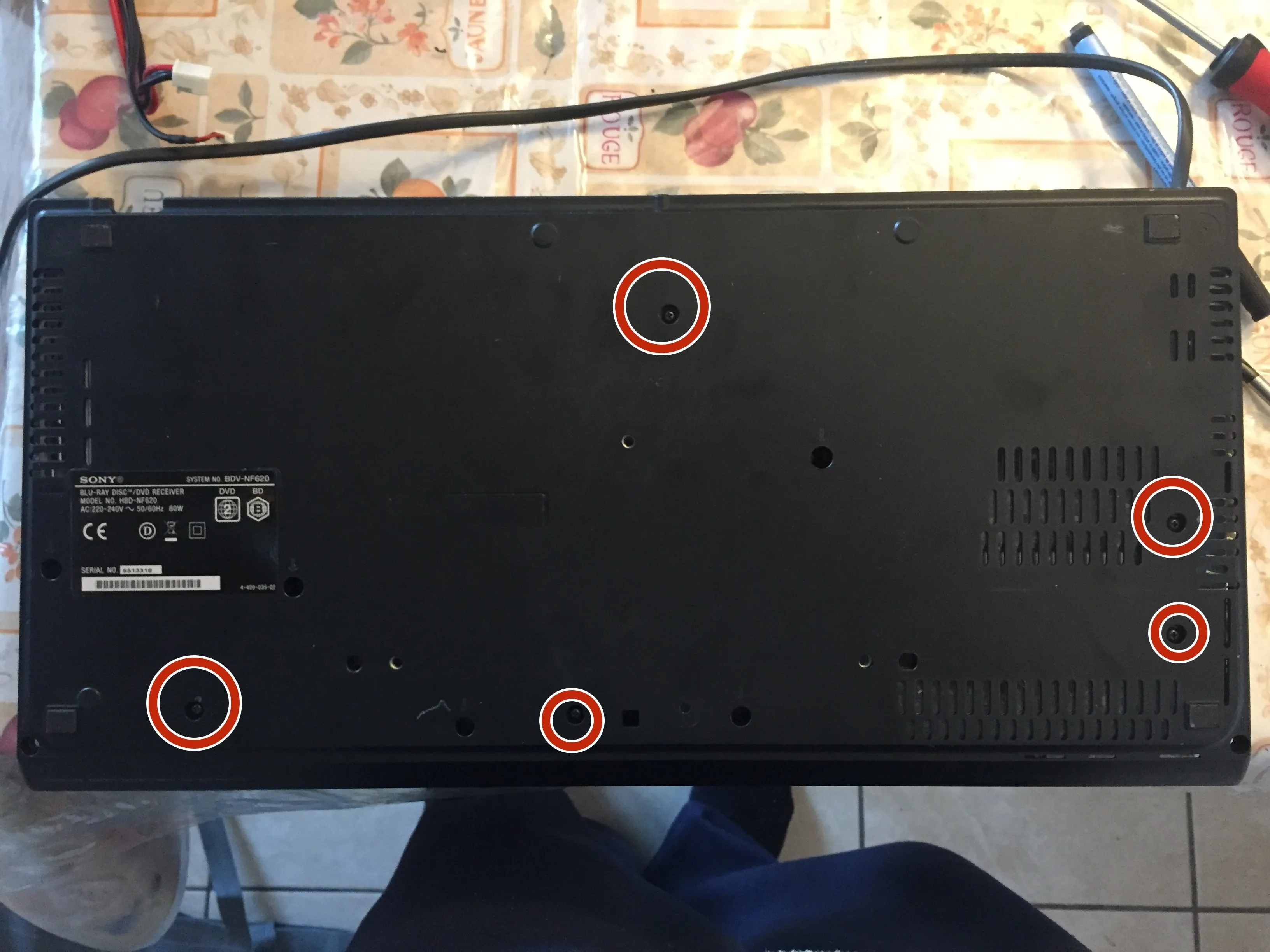

Поверните и поднимите рамку, чтобы снять ее.
Поздравляем, вы разобрали все устройство!
Шаг 24
Спасибо Делаете.ру за изображение 10/10.
Я считаю, что это устройство заслуживает 10-/10, потому что все легко снимается, есть только пять типов винтов (и три разных размера), а кабели не приклеены, а держатся на вспененной ленте.
Я поставил минус за то, что ИК-приемник не имеет разъема, а припаян, и за то, что сенсорные 'клавиши' приклеены к верхней крышке.
