Разборка Sony CD Walkman D-NF430

Введение

В первую очередь я делаю это для того, чтобы выиграть PS3 Slim или PSP Go. Я также делаю это, чтобы узнать, что находится внутри этого CD-плеера.

Что вам понадобится

Инструменты

•

•

Шаг 1 Разборка Sony CD Walkman D-NF430

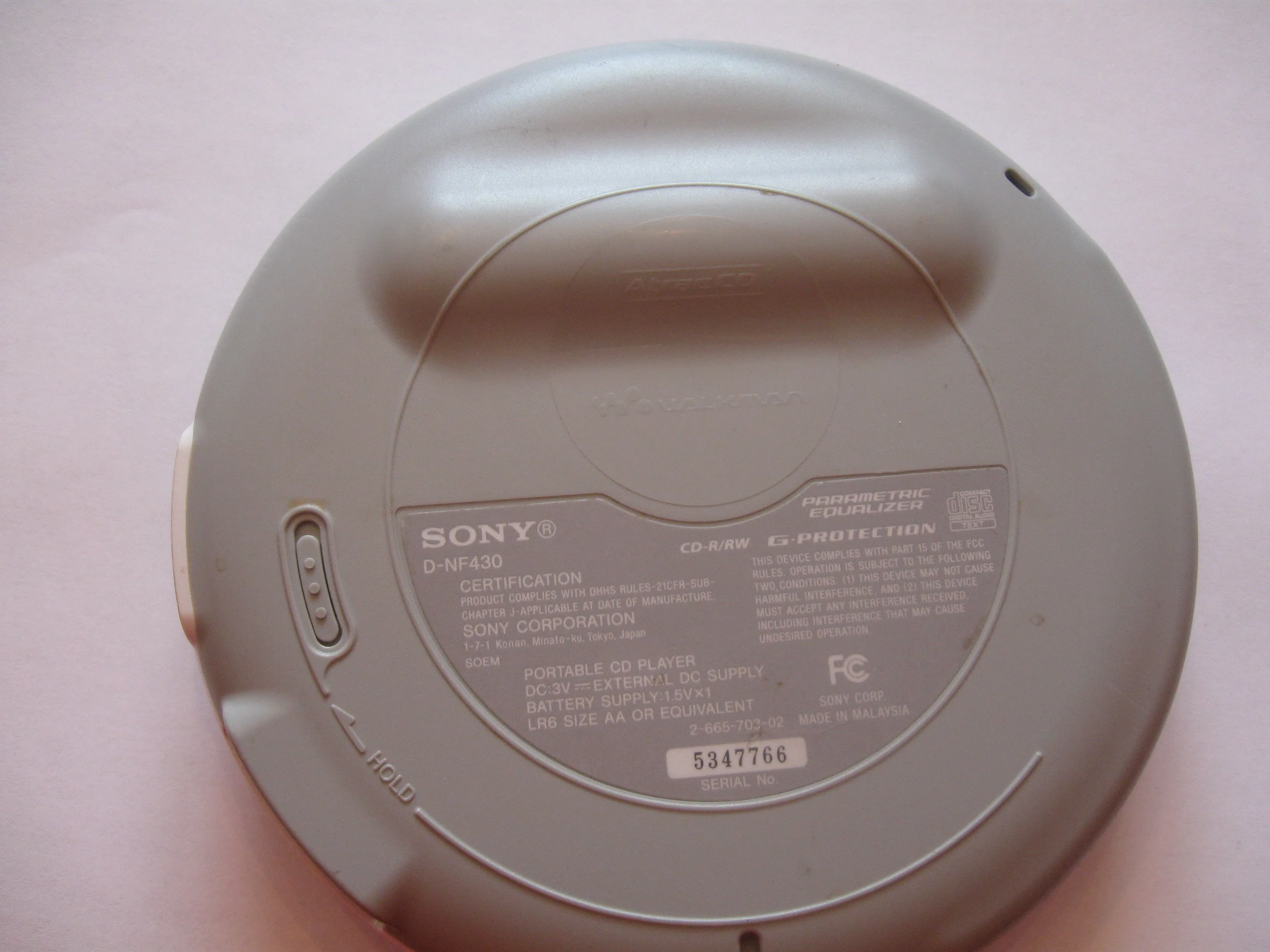

• Начните с рассмотрения мелких деталей внешнего вида.

Шаг 2

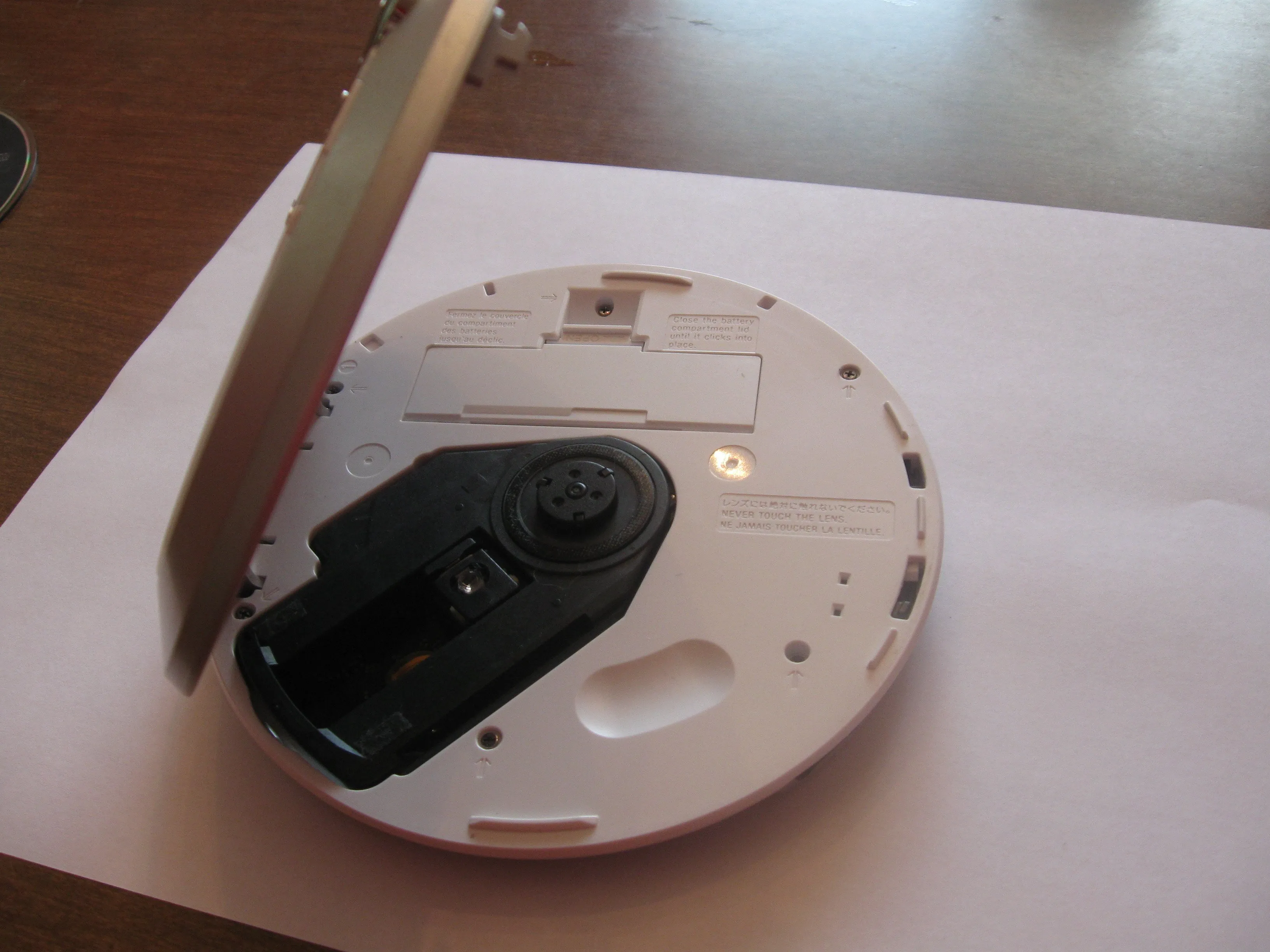

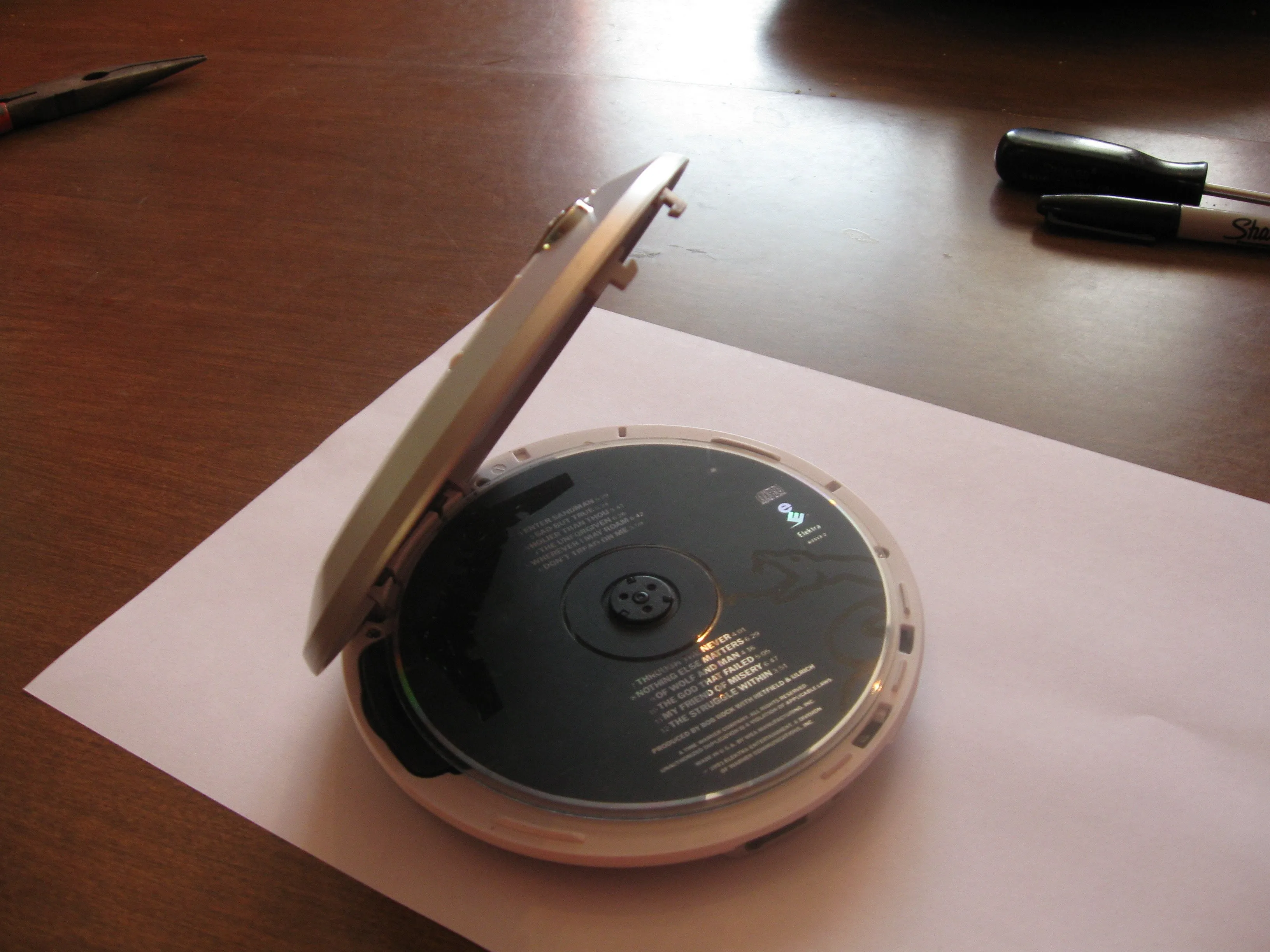

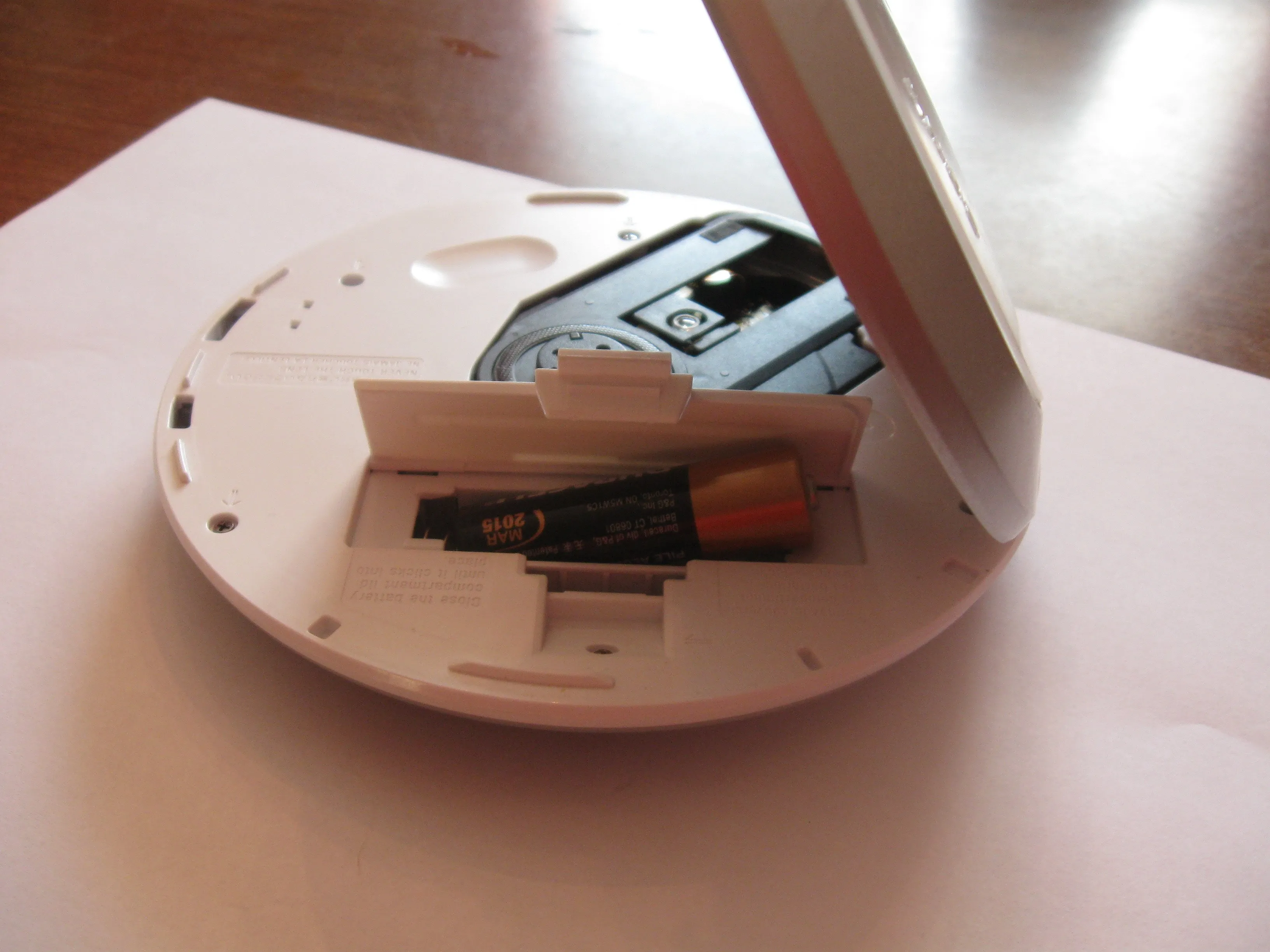

• Откройте его, извлеките все компакт-диски и уберите. Откройте крышку батарейного отсека и извлеките батарею.

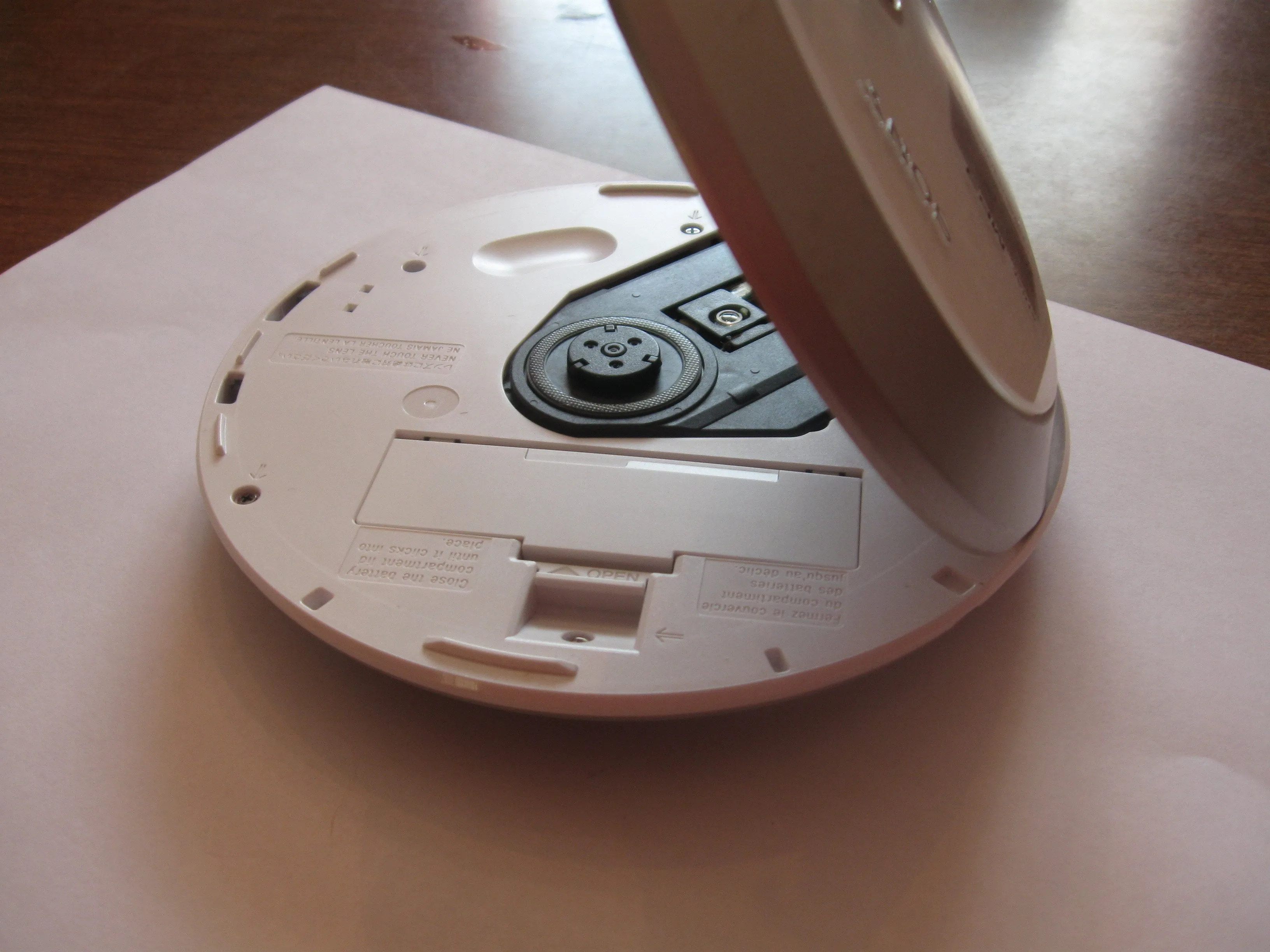

Шаг 3

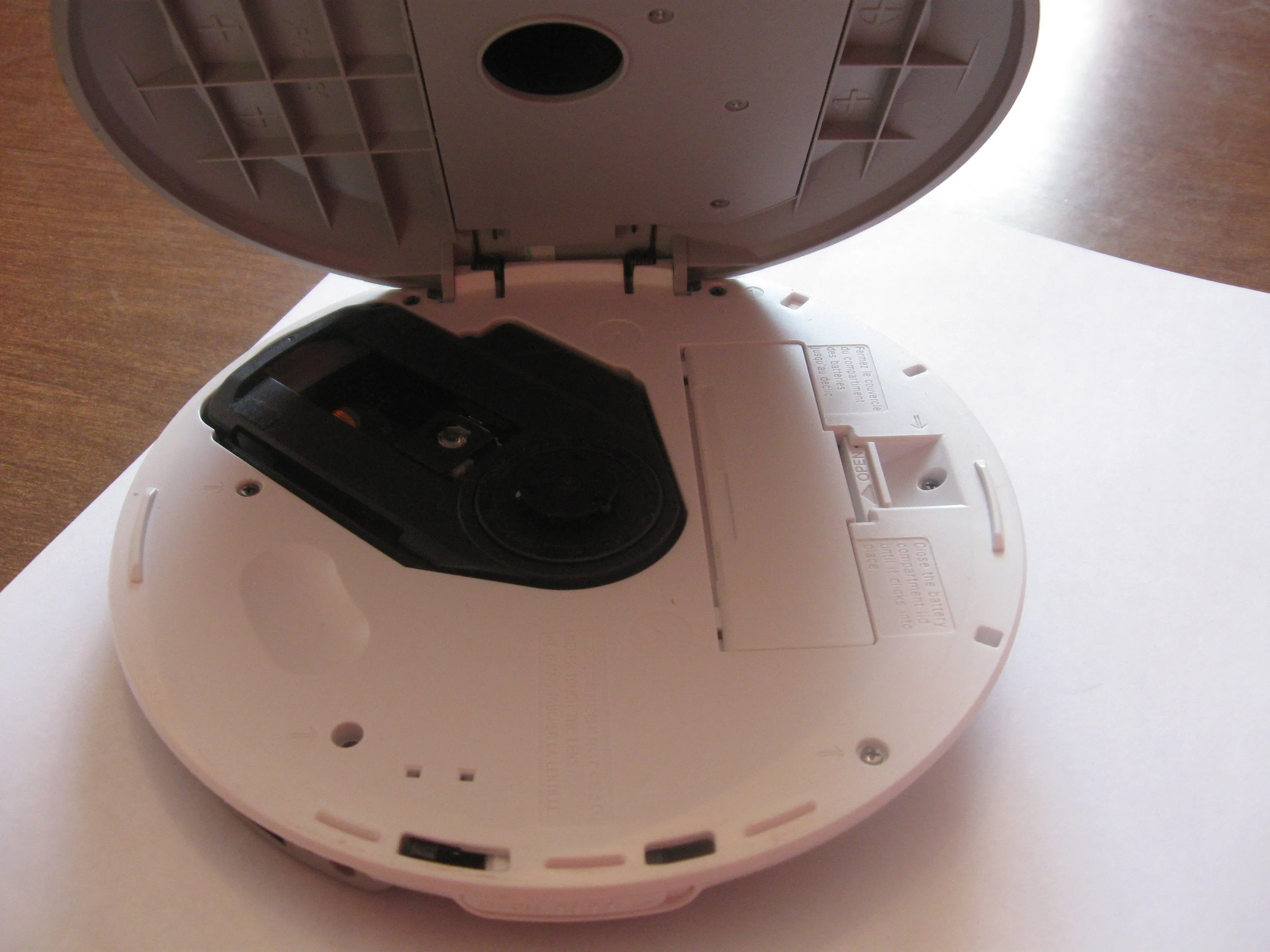

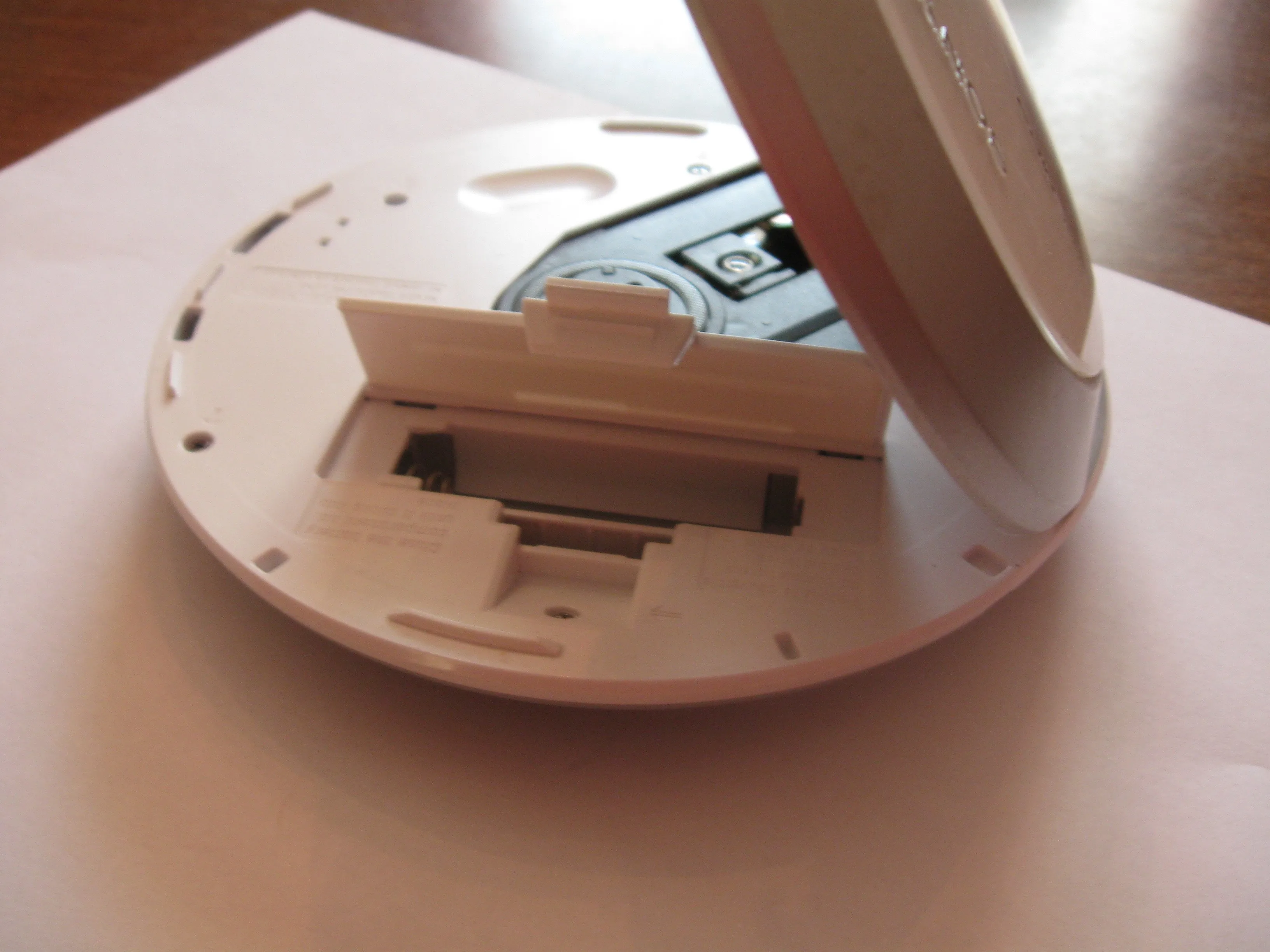

• Закройте крышку батарейного отсека и найдите отвертку.

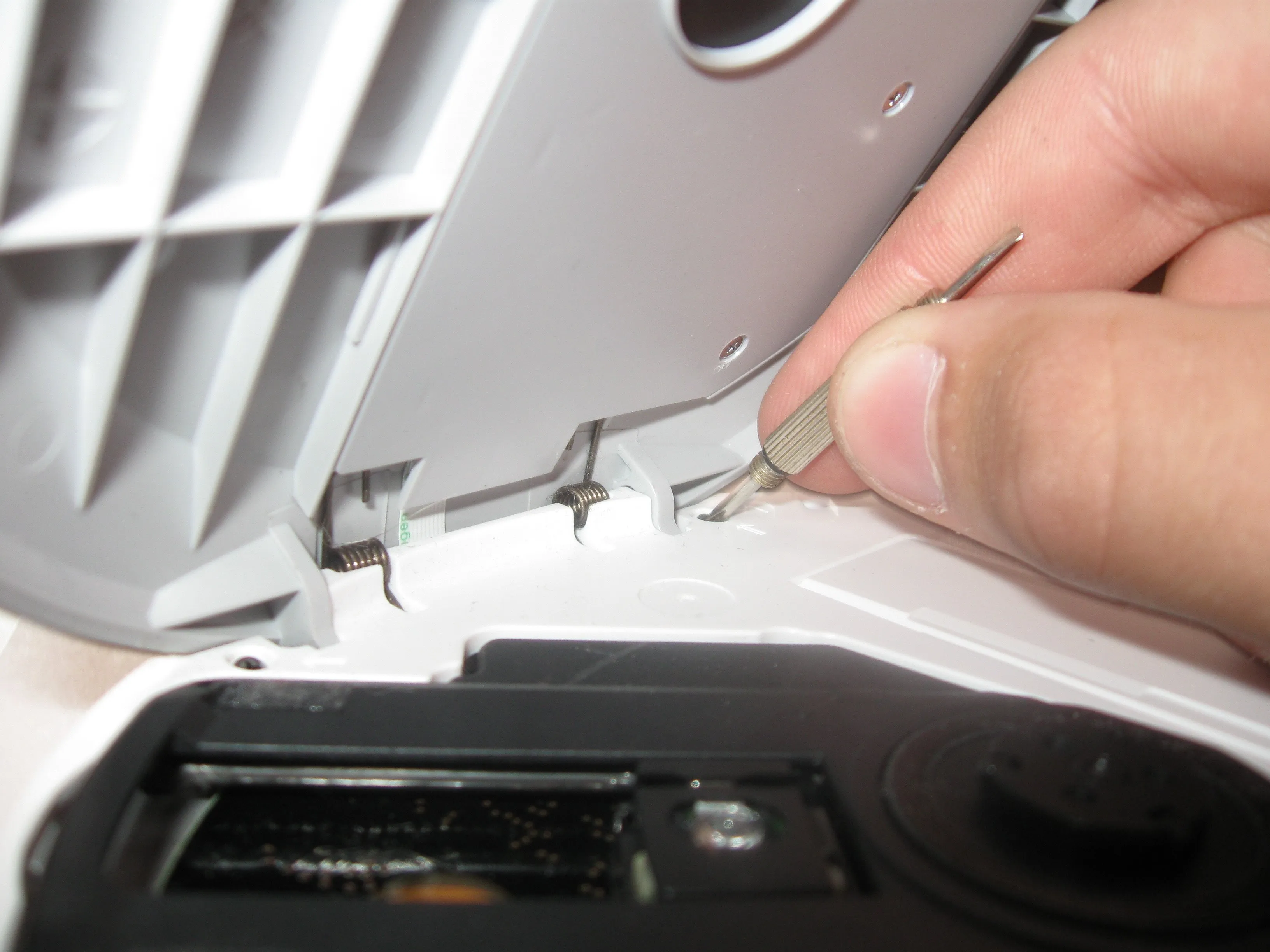

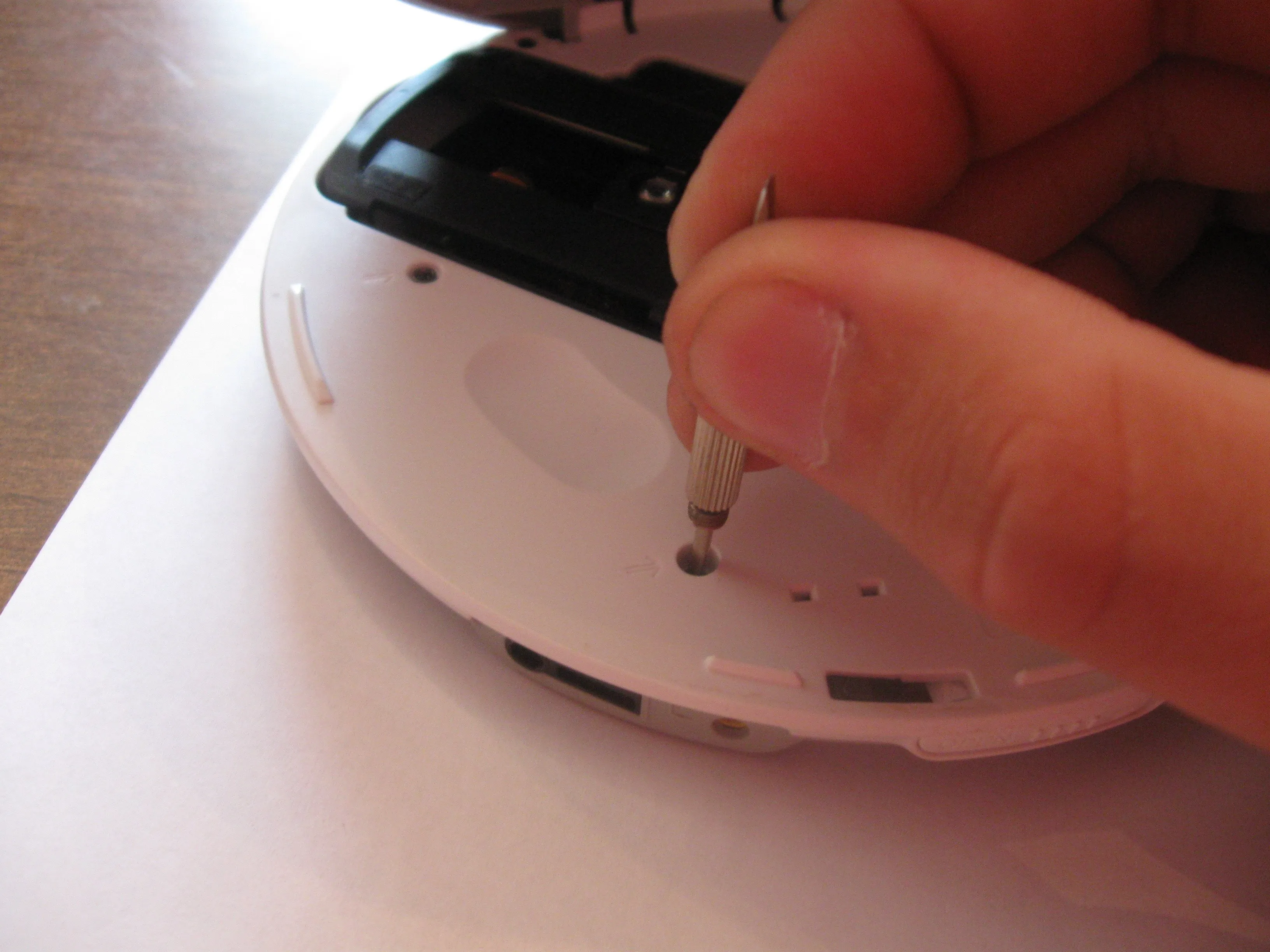

Шаг 4

• Открутите шесть винтов и положите их на магнит, чтобы потом их можно было найти. Sony предусмотрительно положила винты рядом с крышкой под углом, чтобы можно было просунуть туда отвертку.

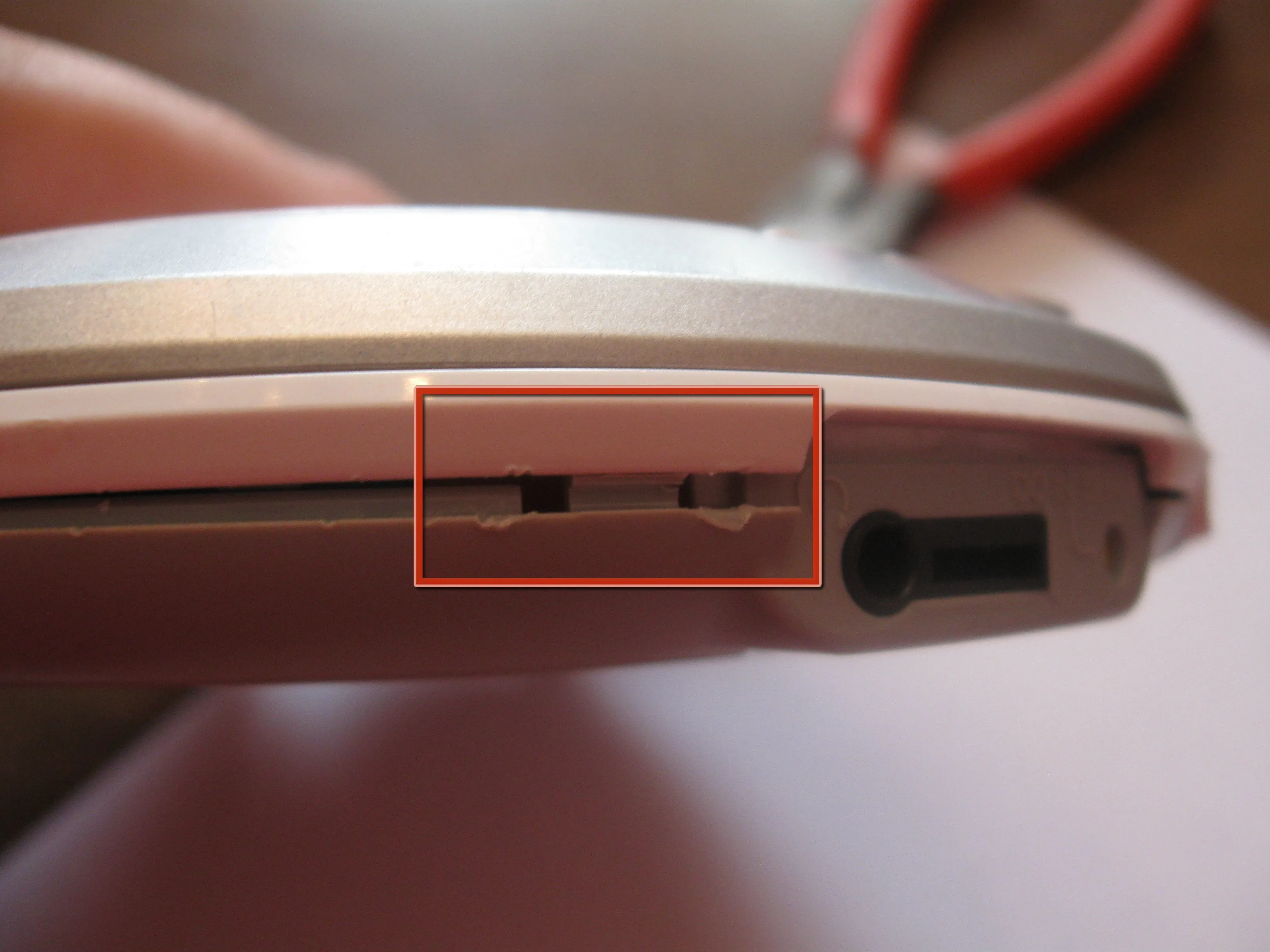

Шаг 5

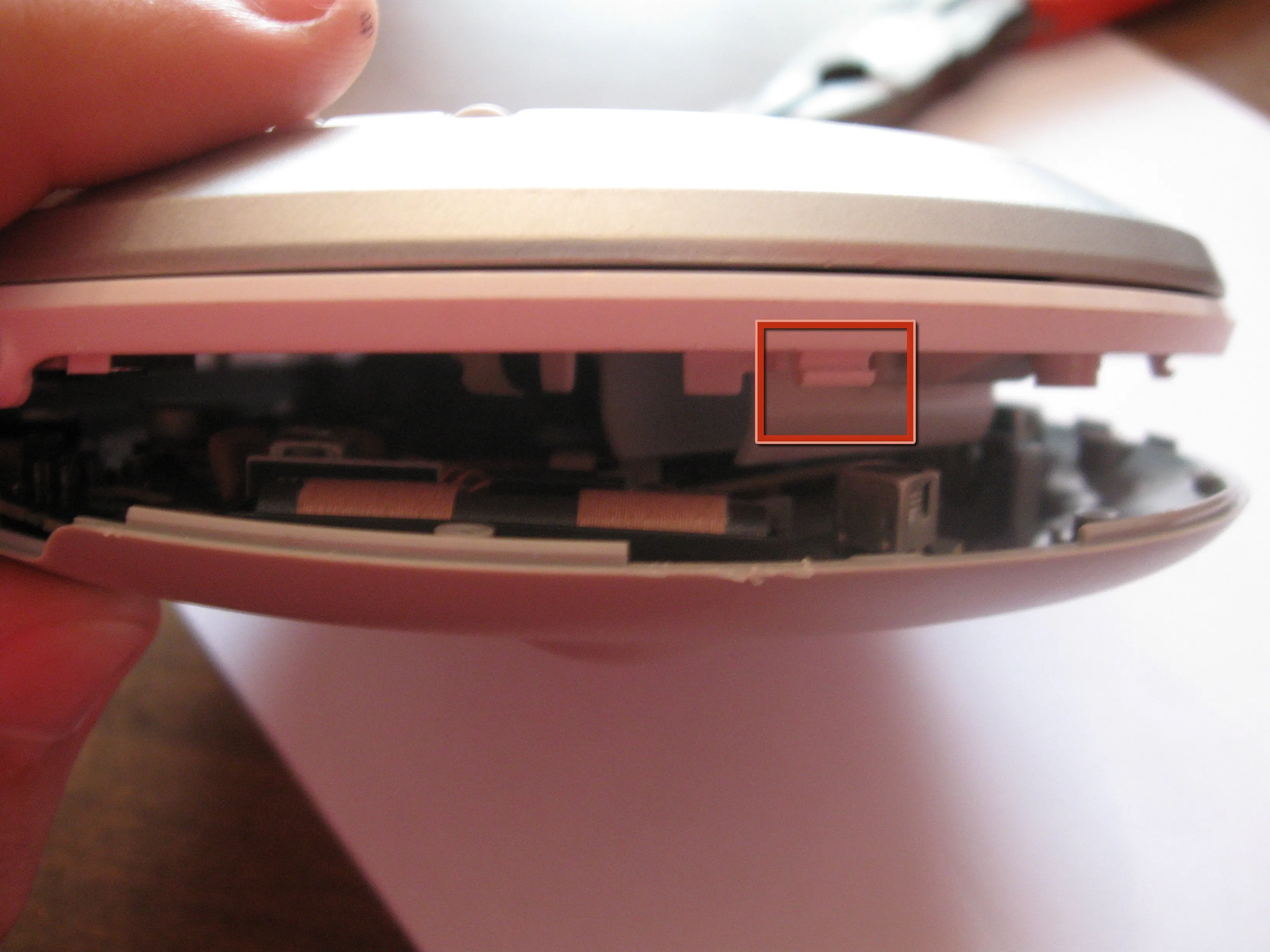

• Вставьте кончик отвертки между белым верхним и серым нижним слоями. Осторожно подденьте. Там есть маленькие клипсы, которые удерживают два слоя вместе, и вы не хотите их сломать.

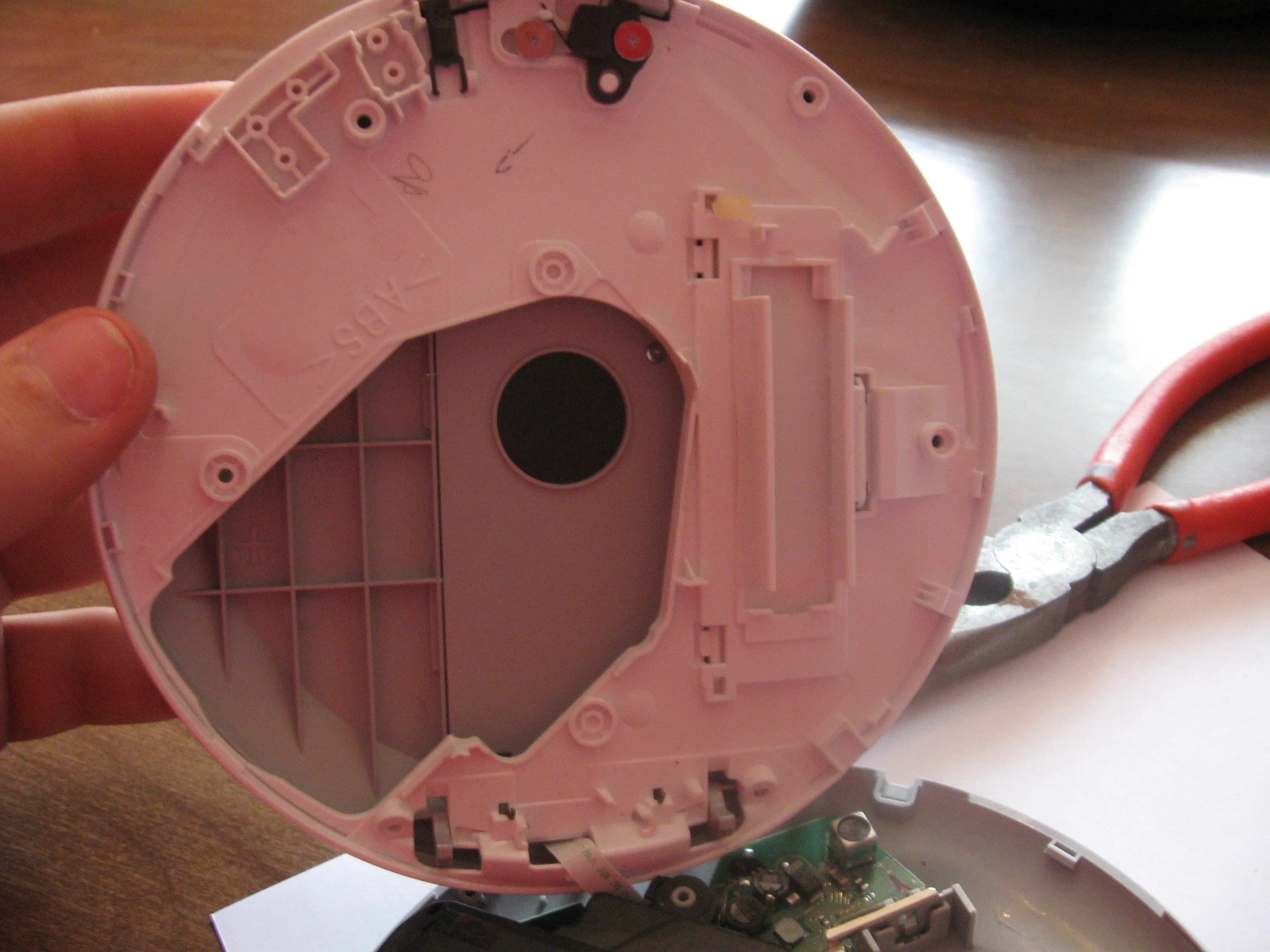

Шаг 6

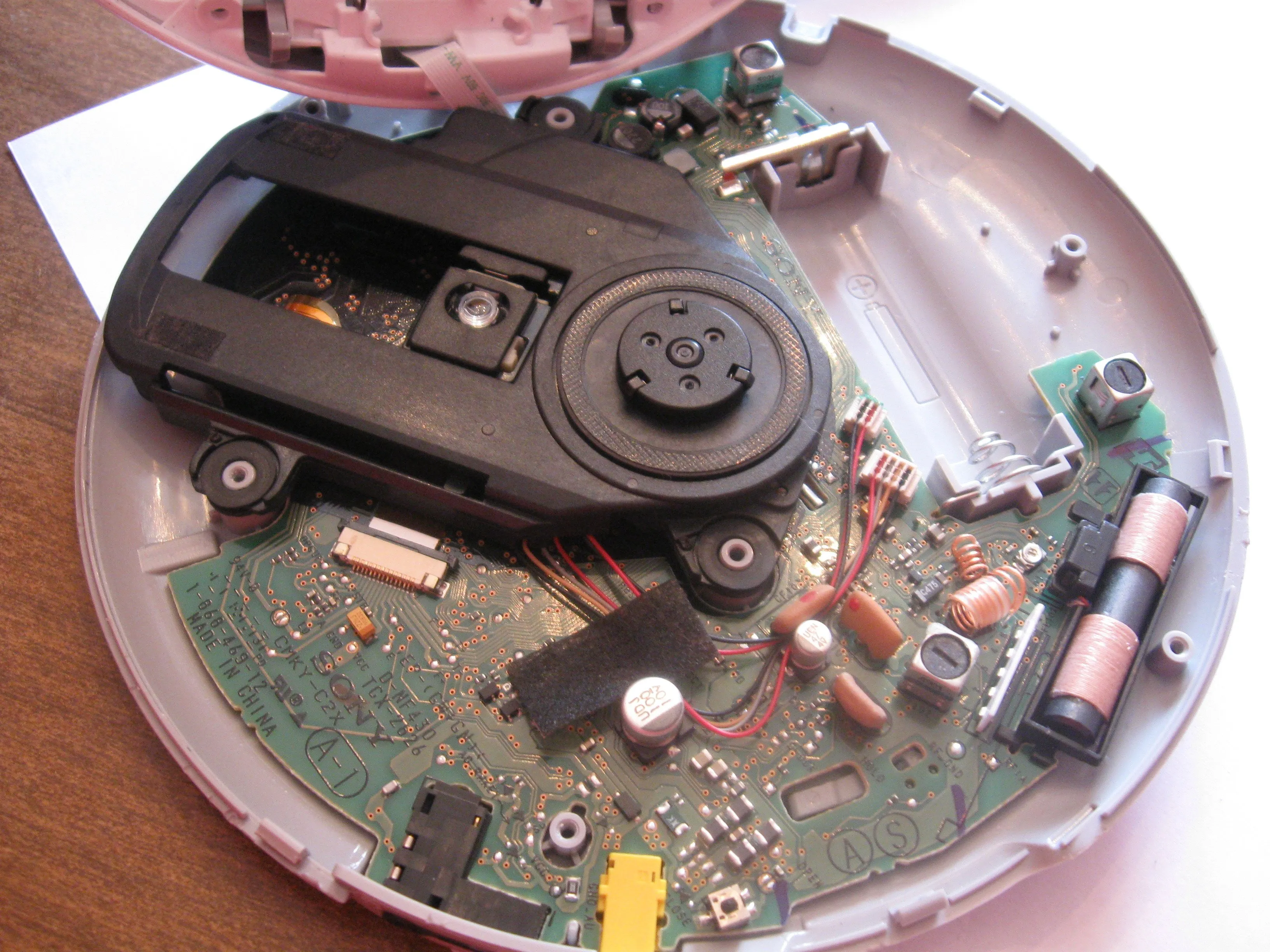

• Вот внутренняя часть нижнего слоя.

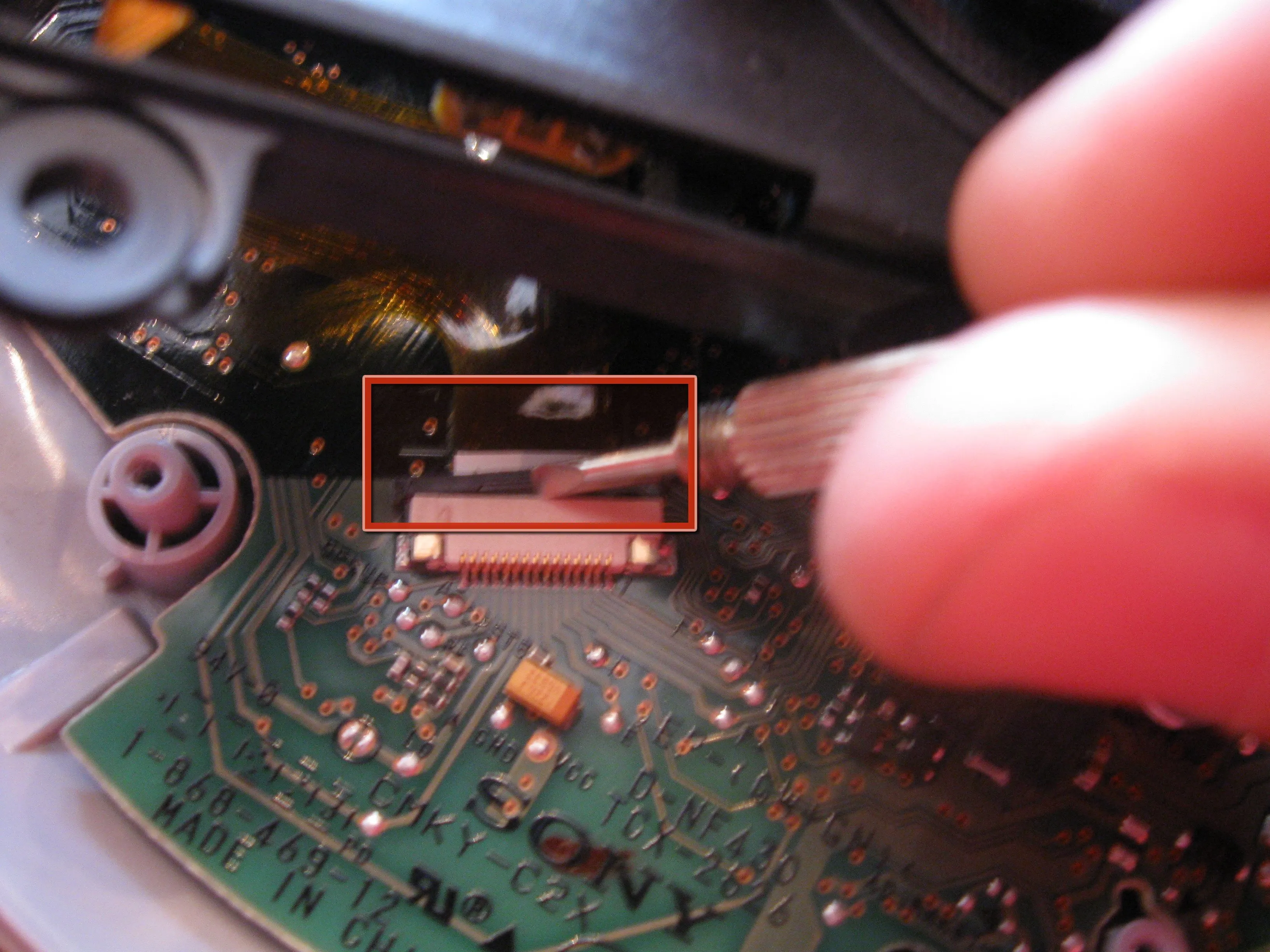

Шаг 7

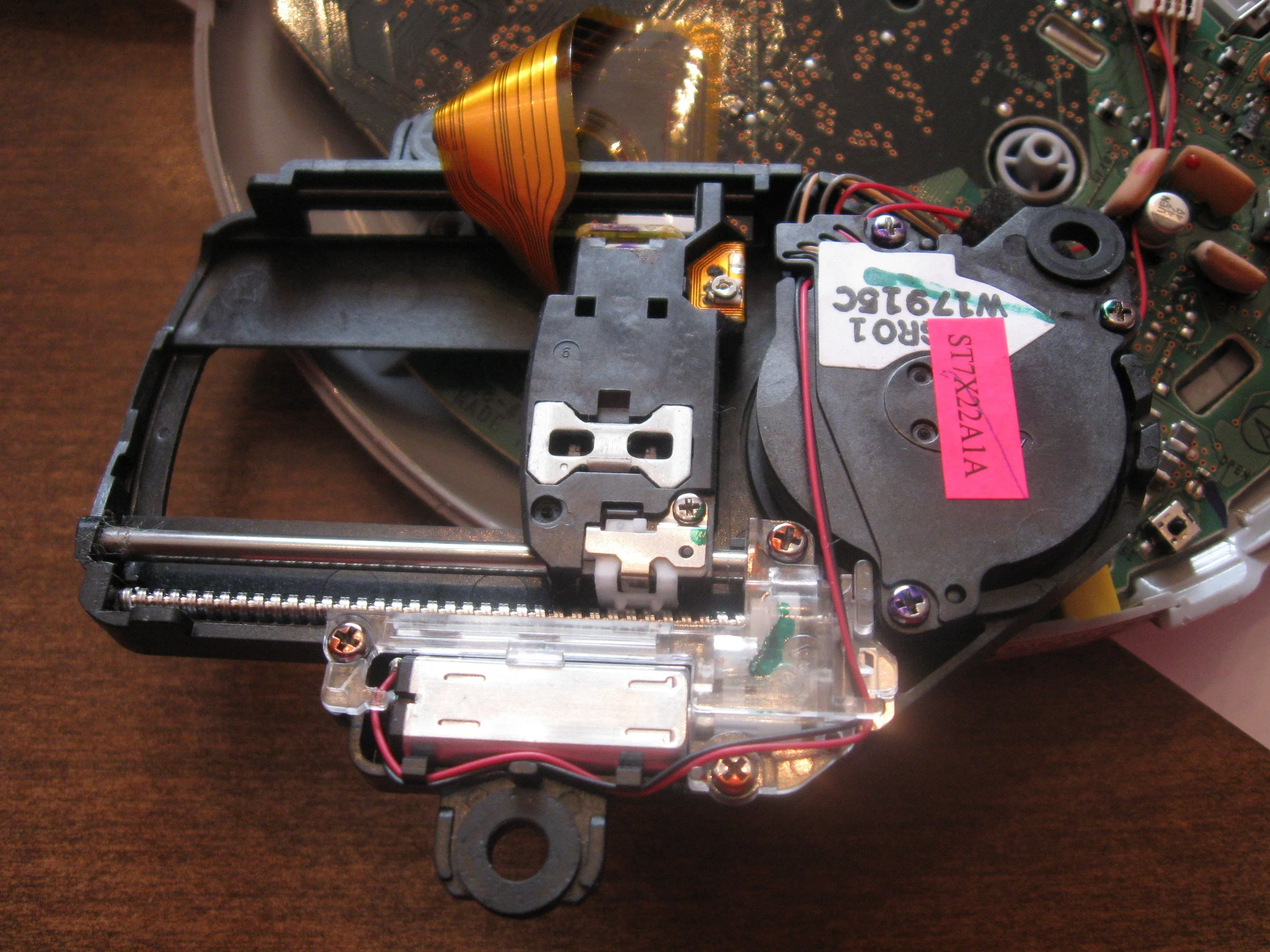

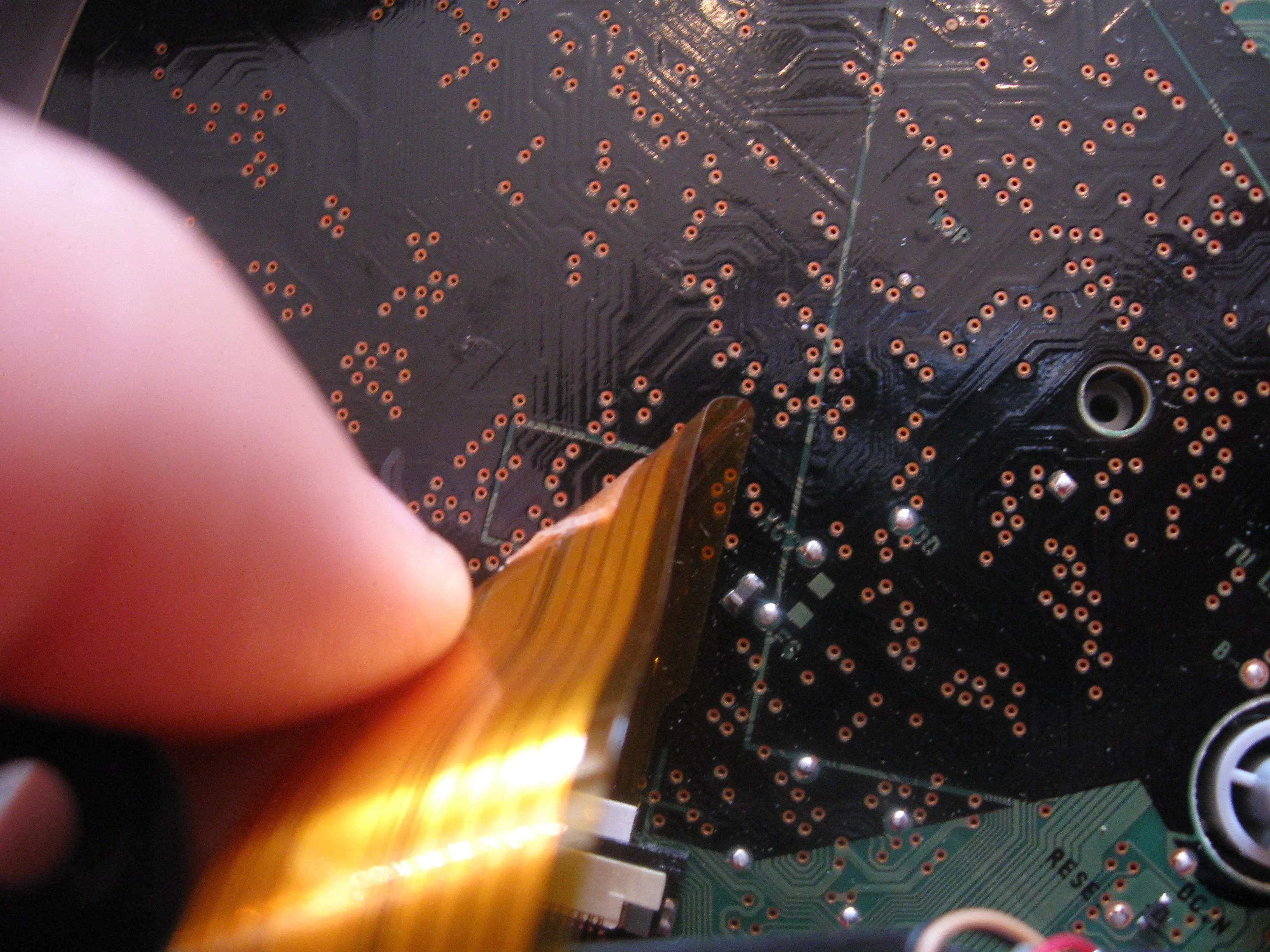

• Теперь снимите узел лазерного считывания. Осторожно отделите оранжевую ленту данных от печатной платы до разъема. С помощью плоской отвертки подденьте черный зажим и отделите его от загорелой части.

Шаг 8

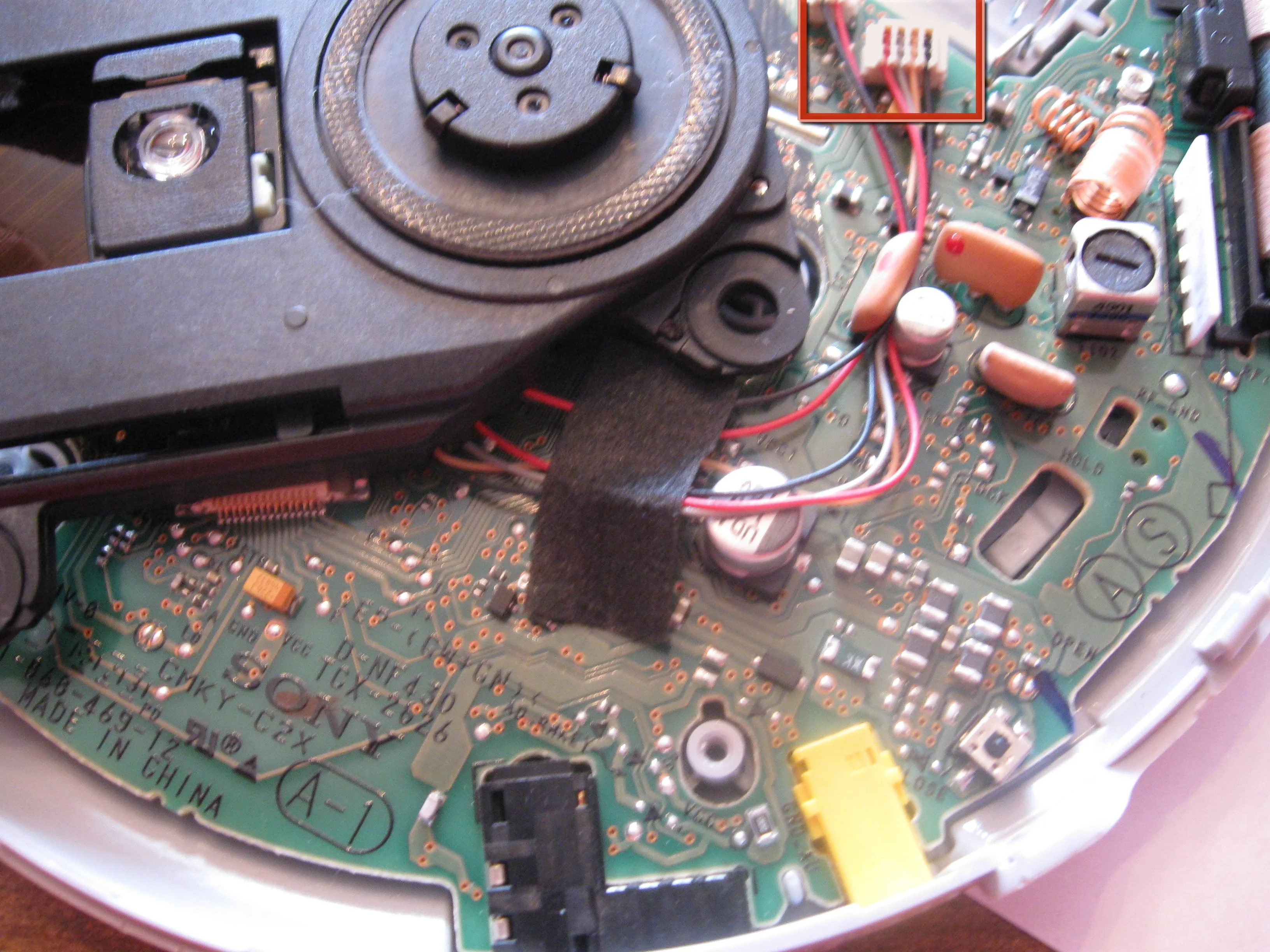

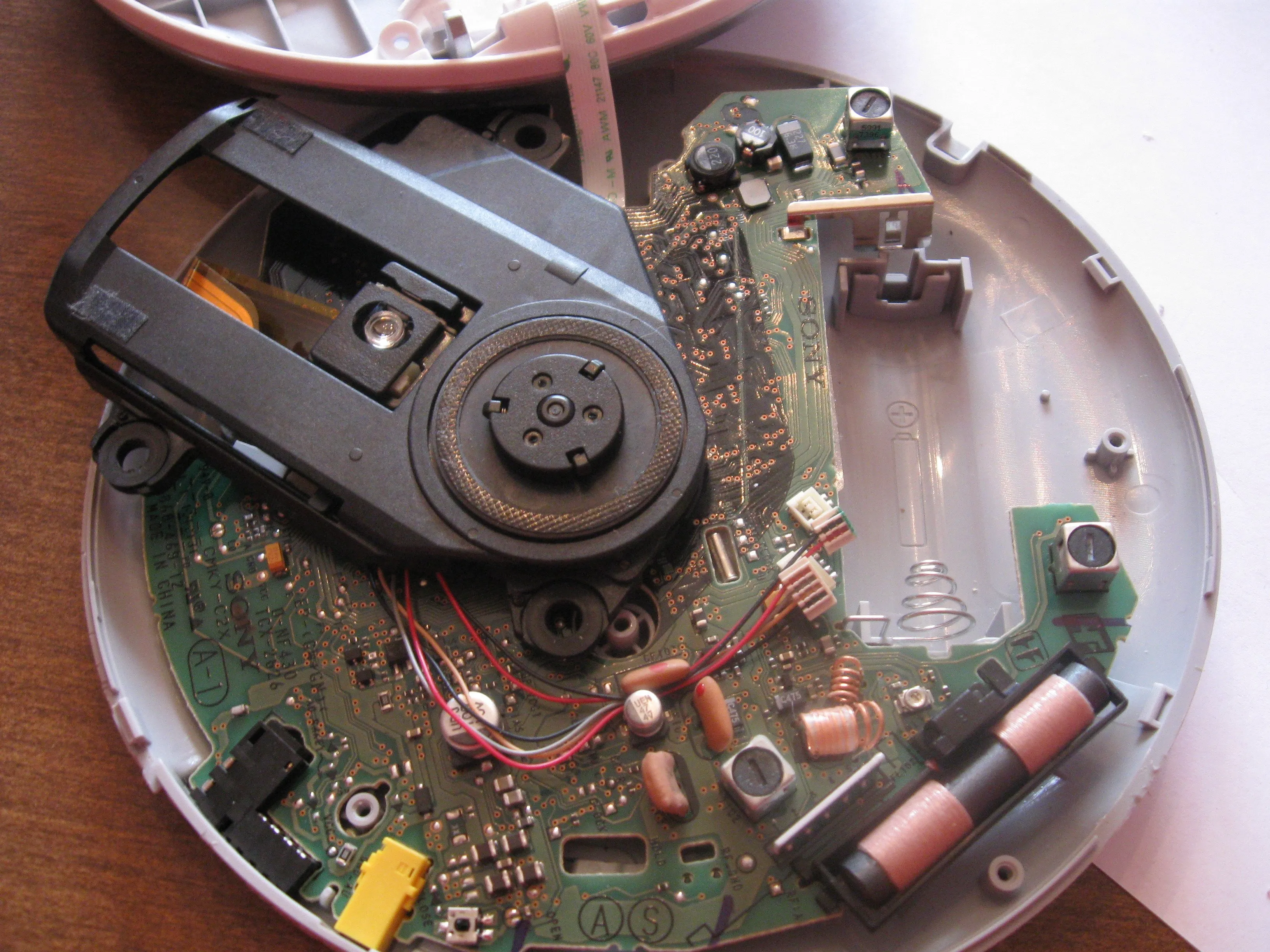

• Теперь к проводам питания. Подденьте со стороны, противоположной проводам.

Шаг 9

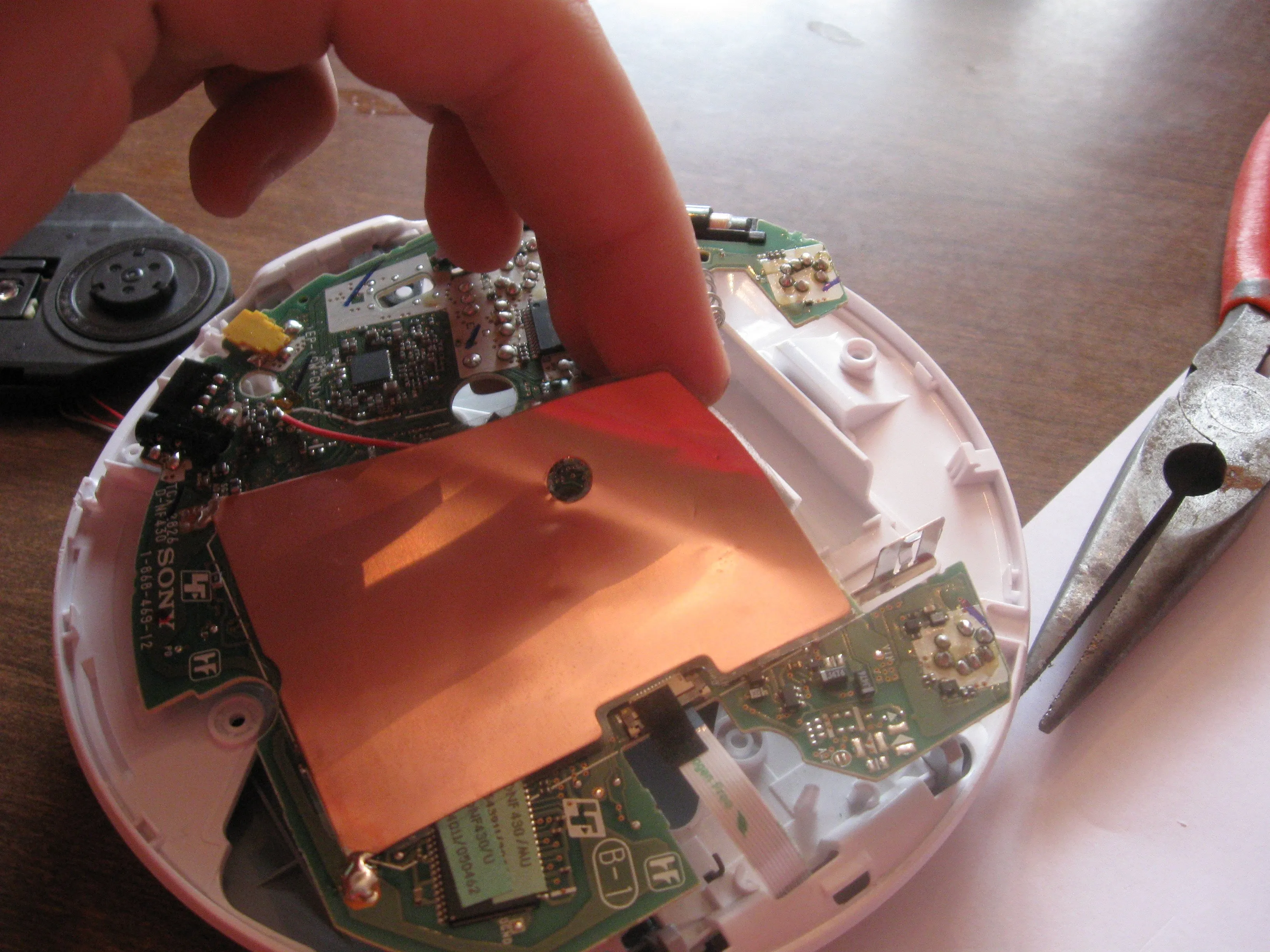

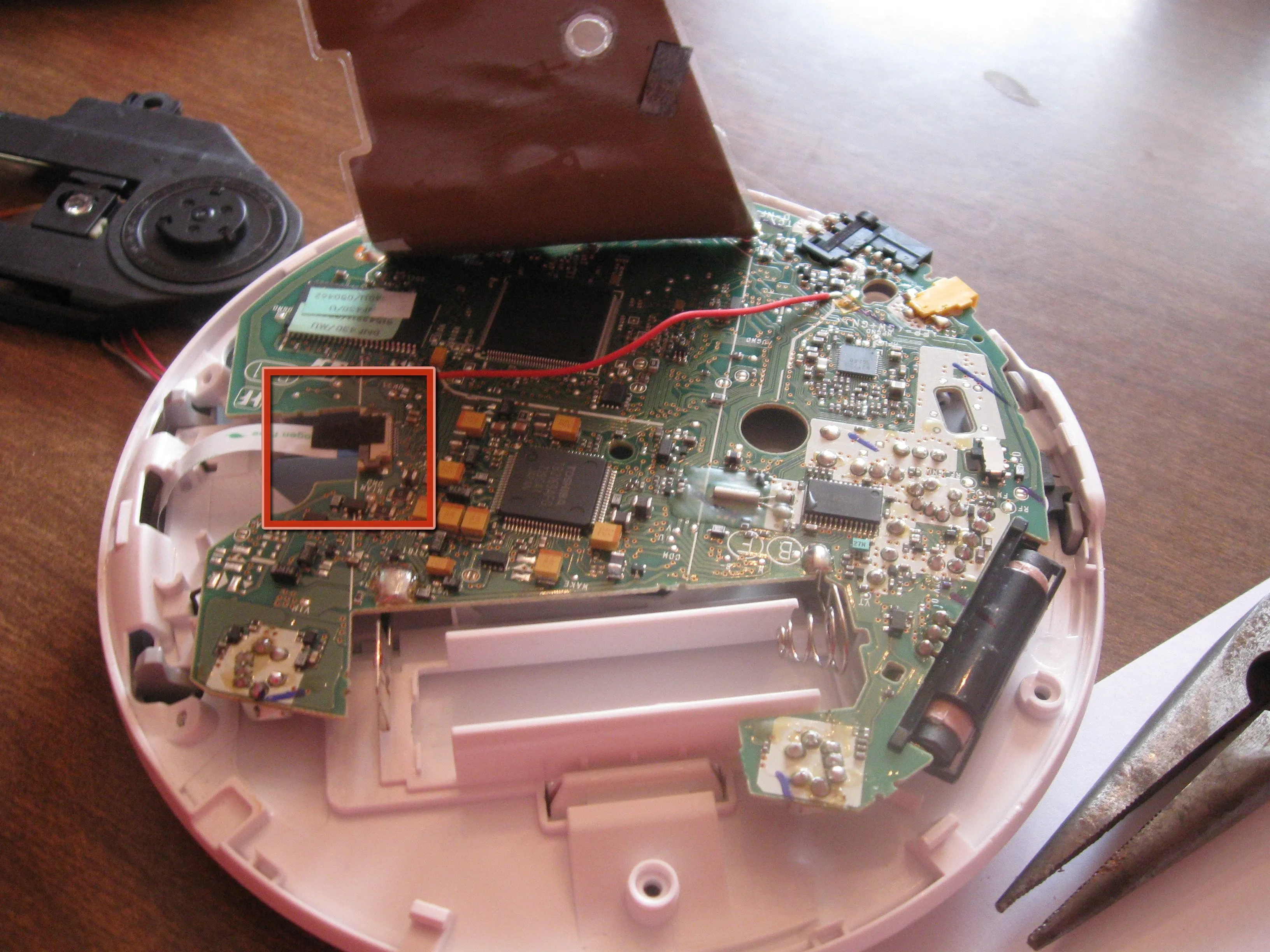

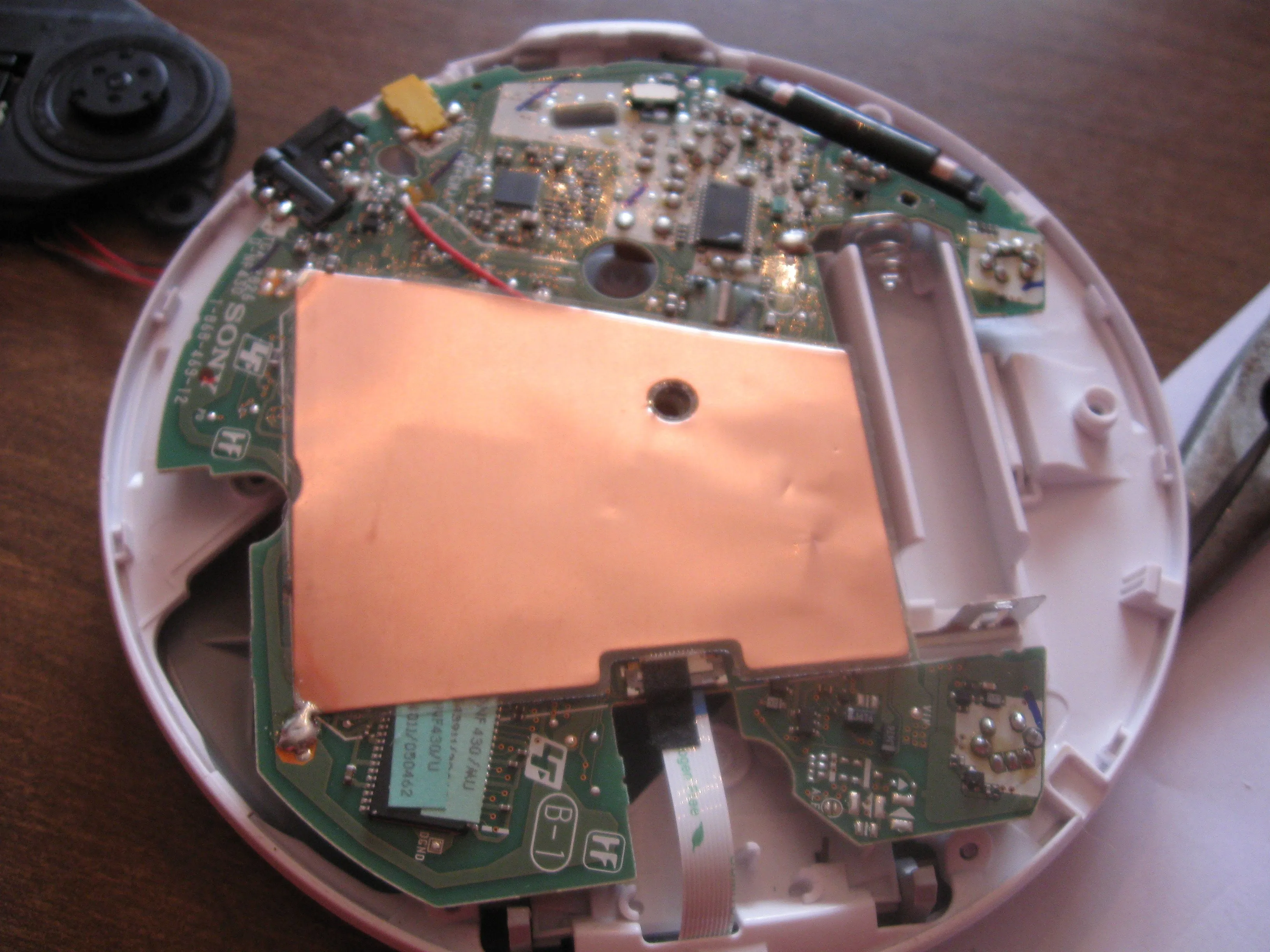

• Теперь перейдем к другой стороне. Осторожно отделите антенную пластину, чтобы можно было добраться до другой ленты данных.

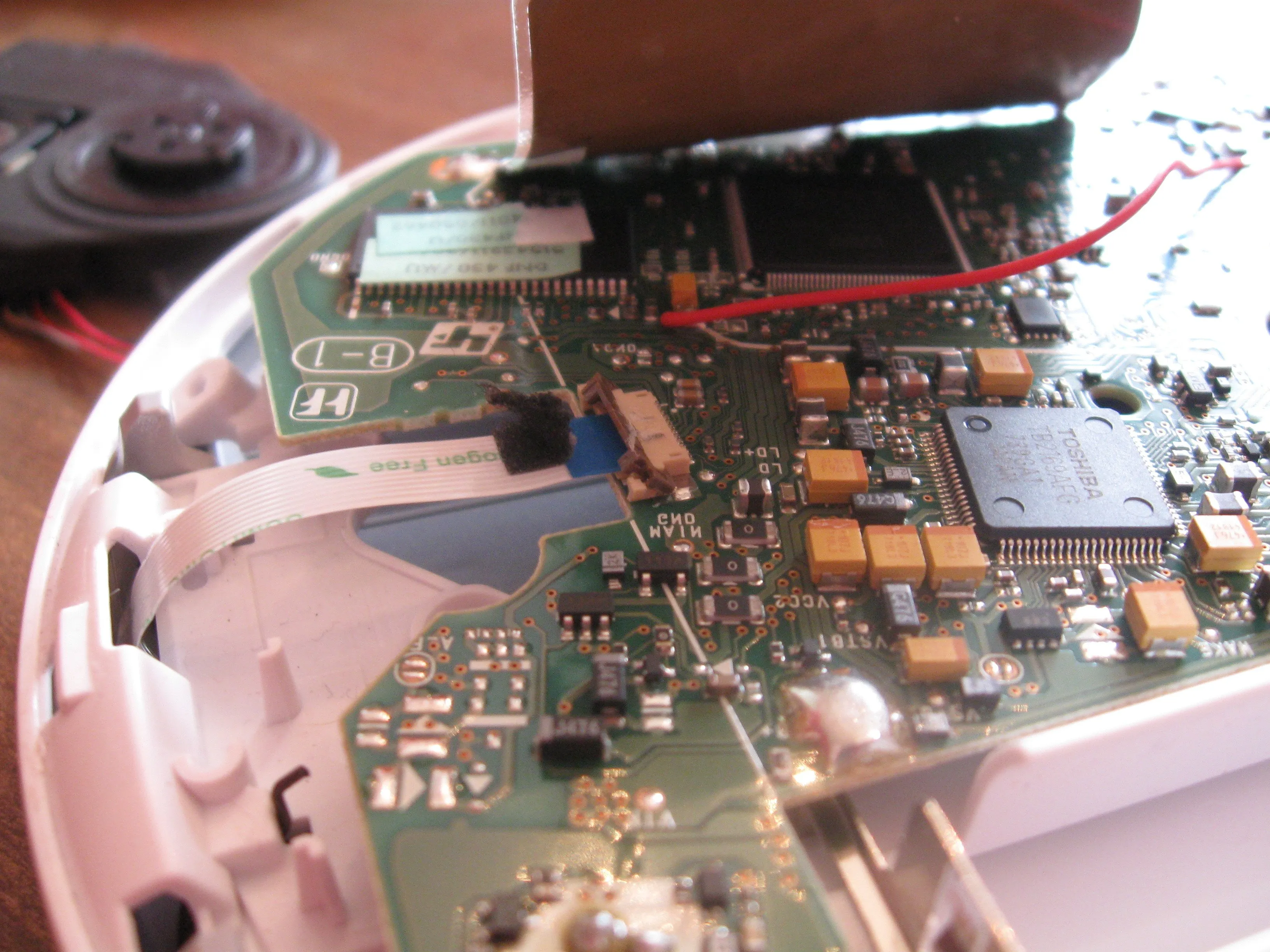

Шаг 10

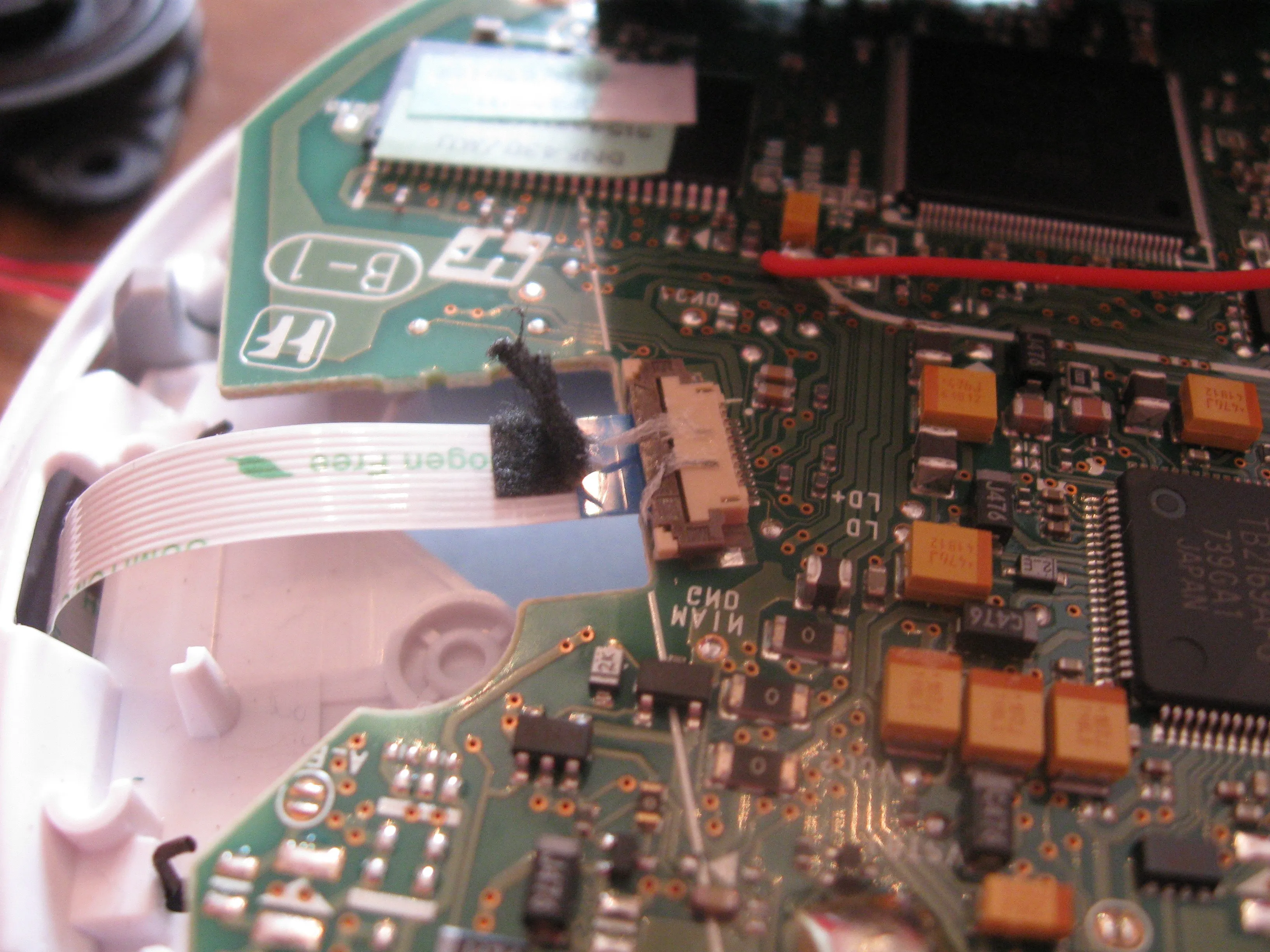

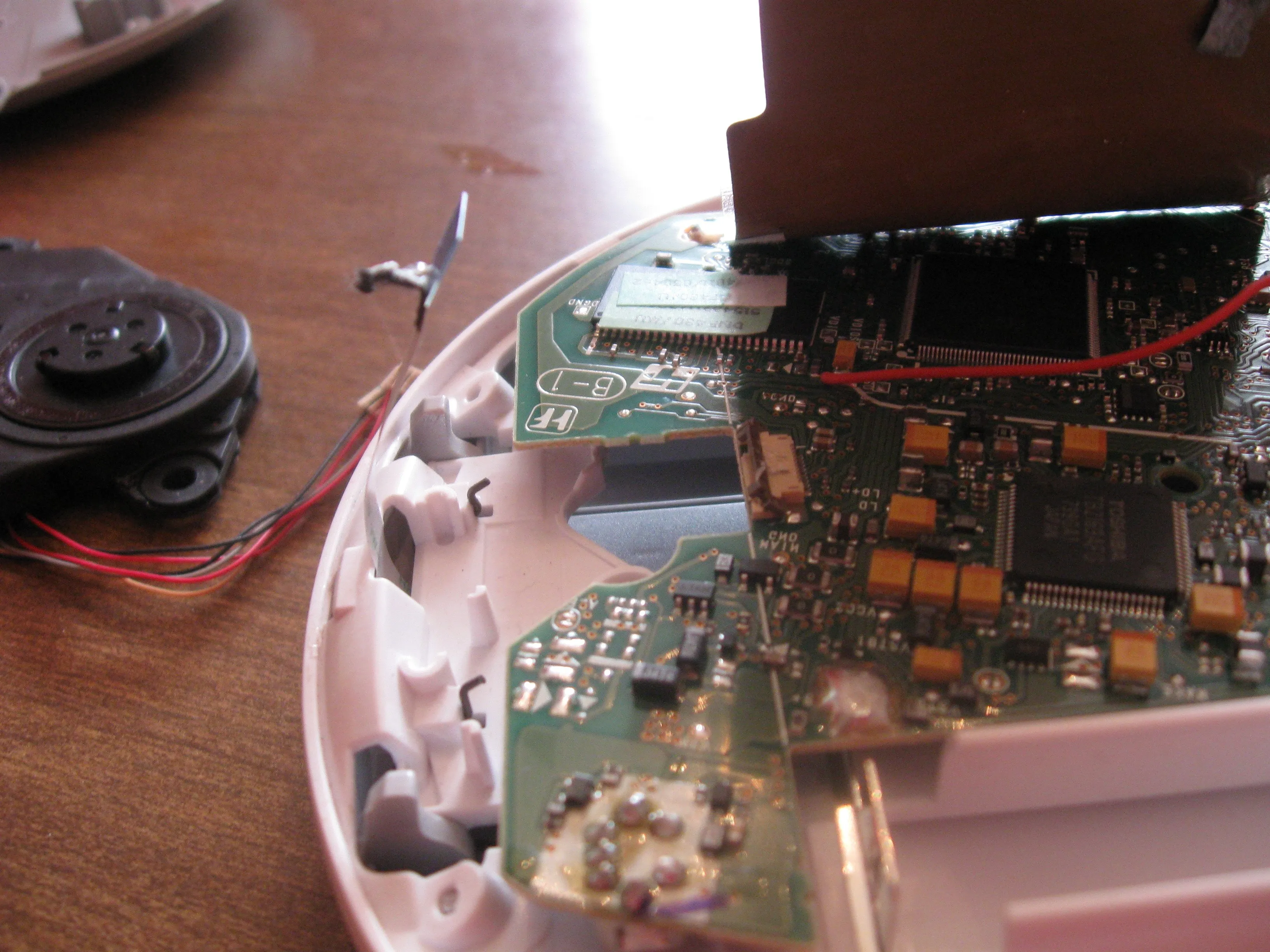

• Отклейте черную ленту с разъема. Подденьте отверткой коричневую клипсу и извлеките ленту данных.

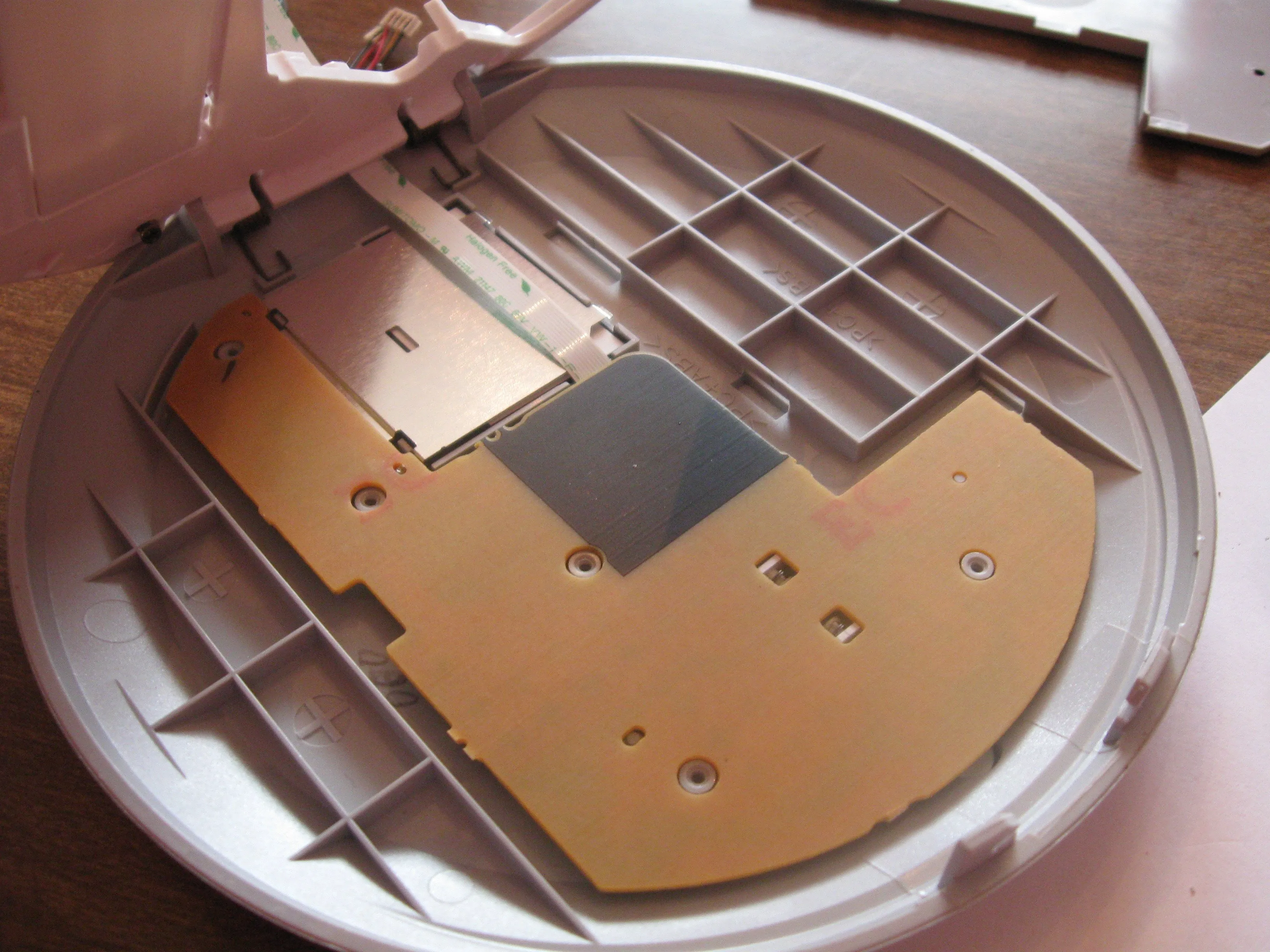

Шаг 11

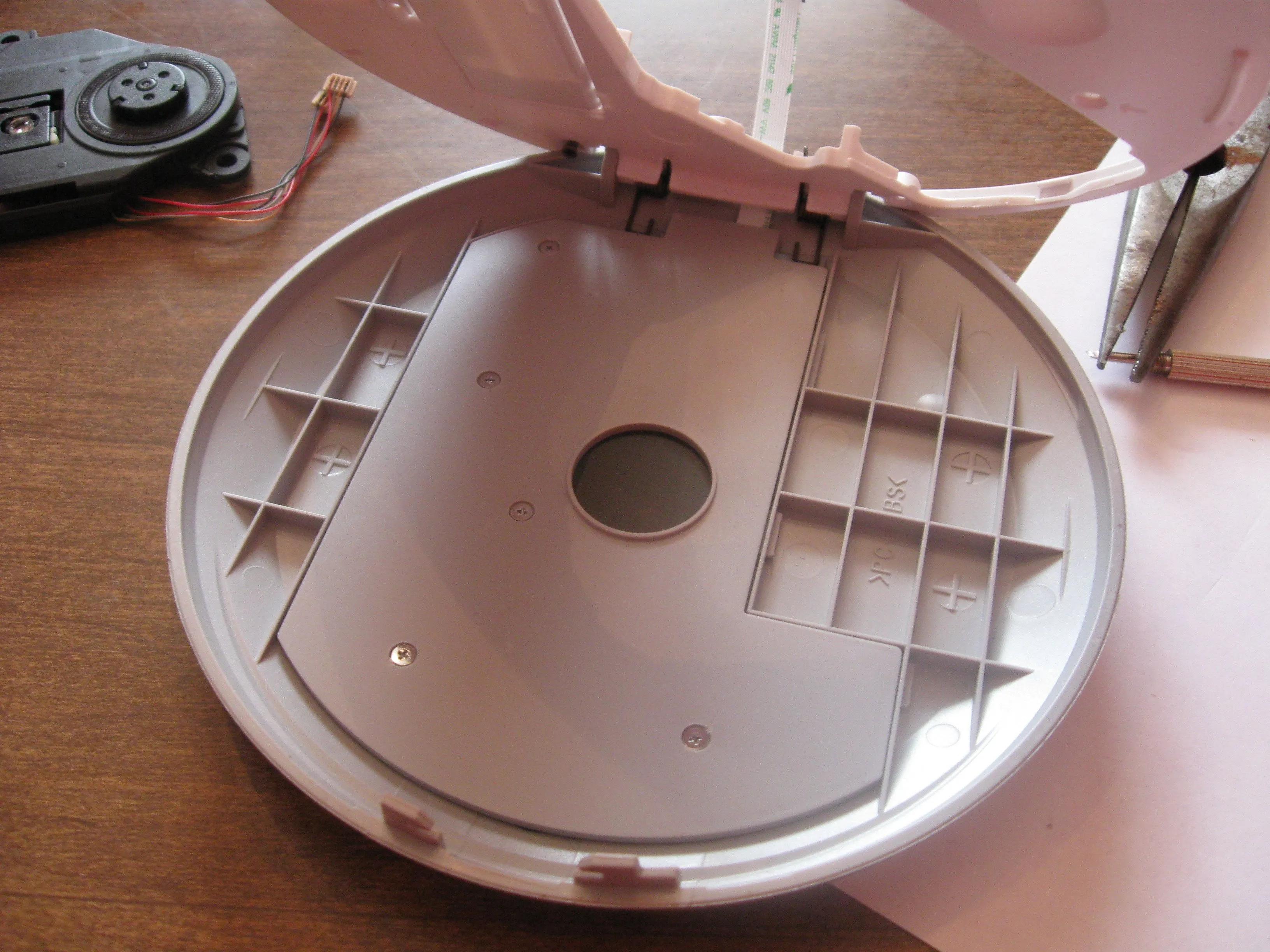

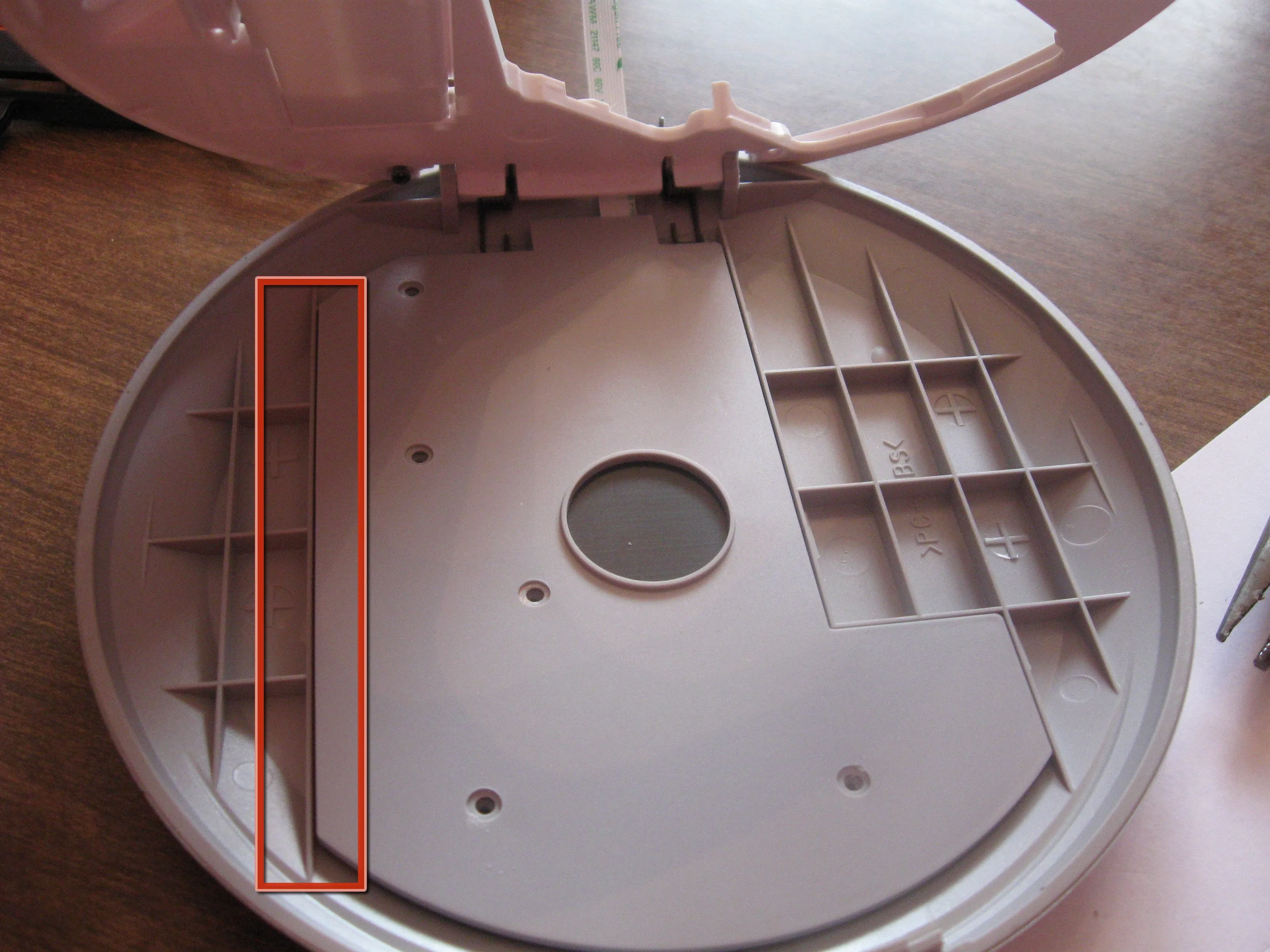

• Теперь верхний слой. Открутите пять винтов и положите их на магнит. Подденьте с указанной стороны, чтобы снять крышку.

Шаг 12

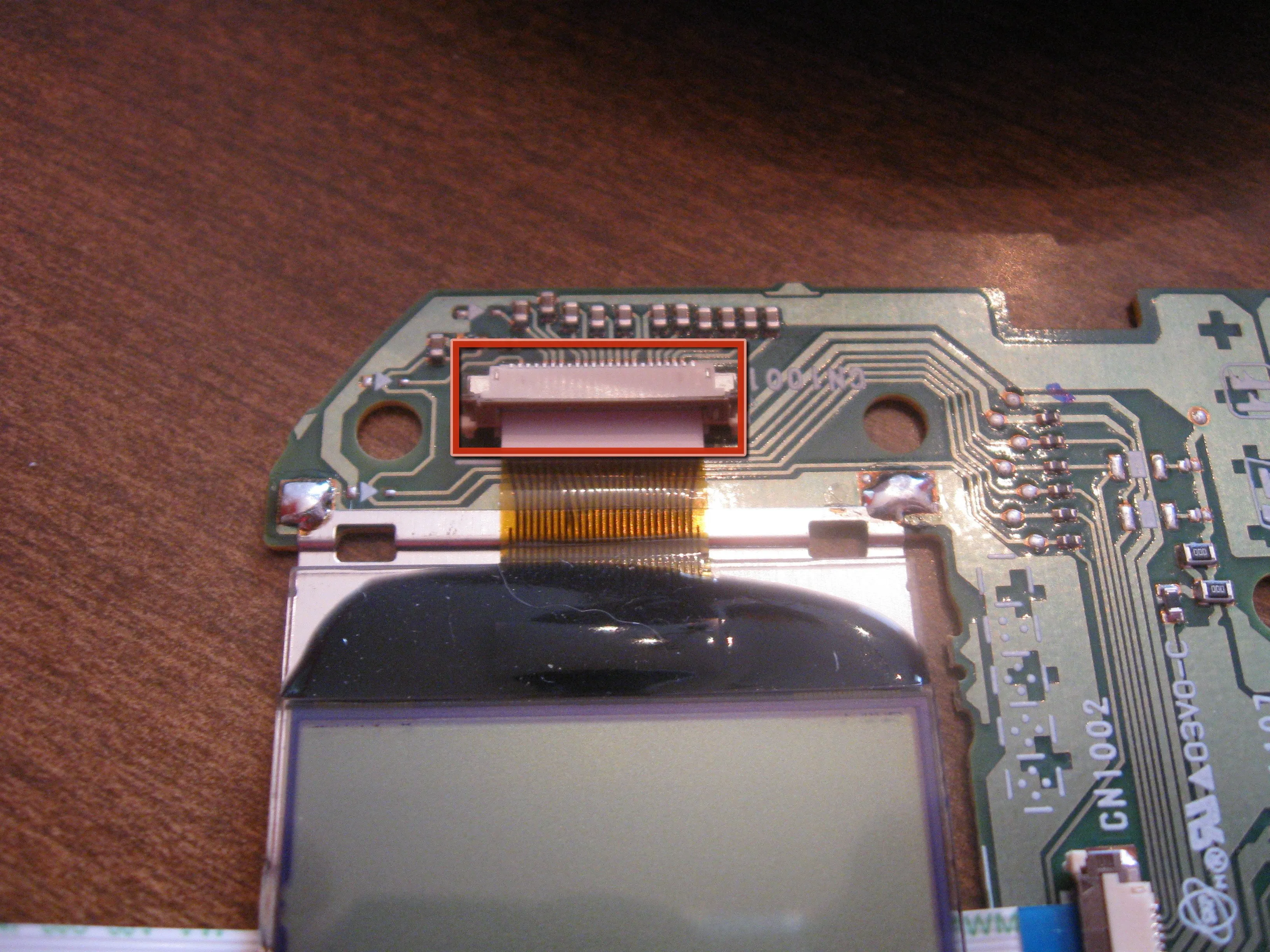

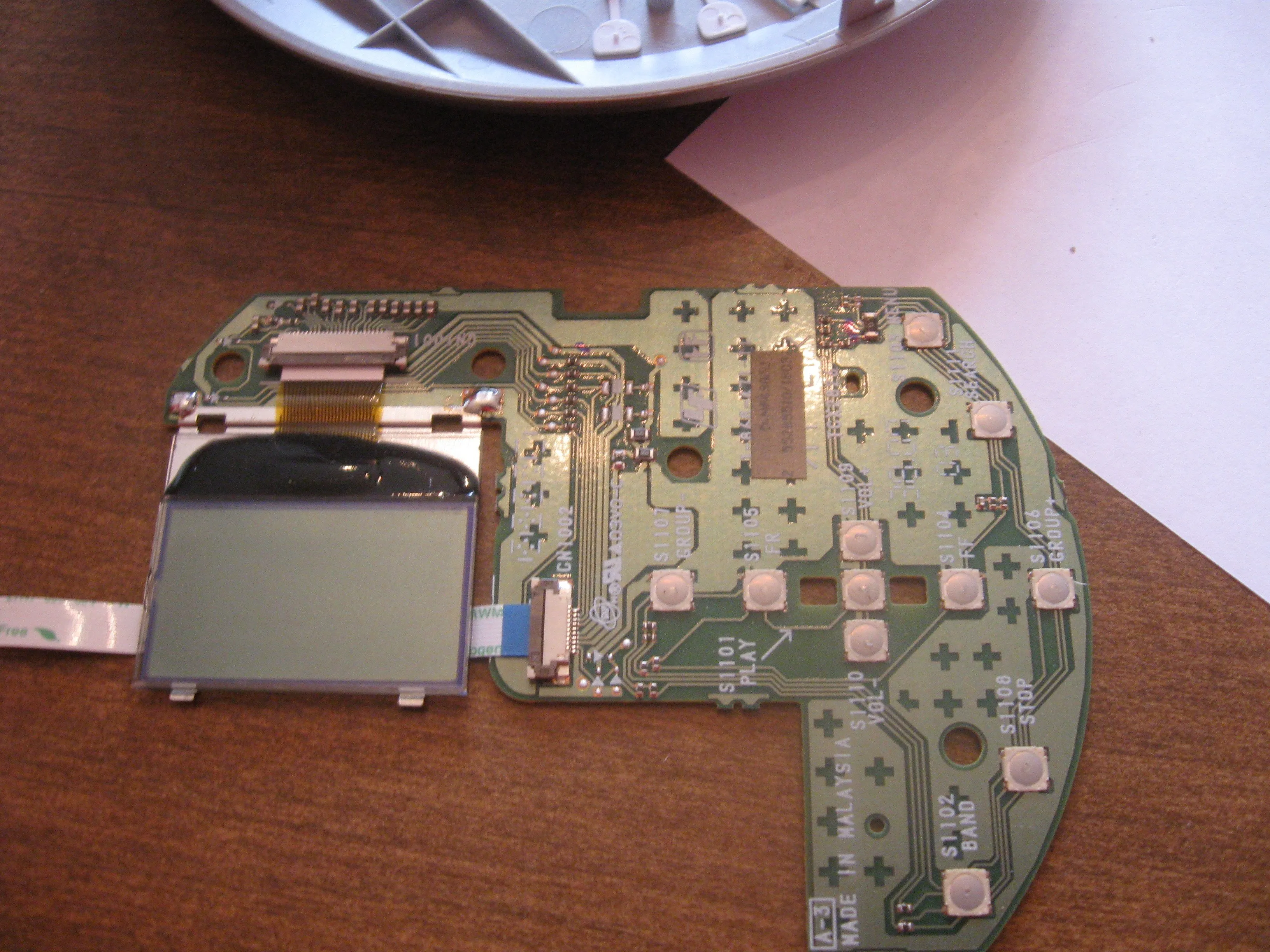

• Вытащите печатную плату и ЖК-экран в сборе. Подденьте коричневый зажим, чтобы снять ЖК-экран.

Шаг 13

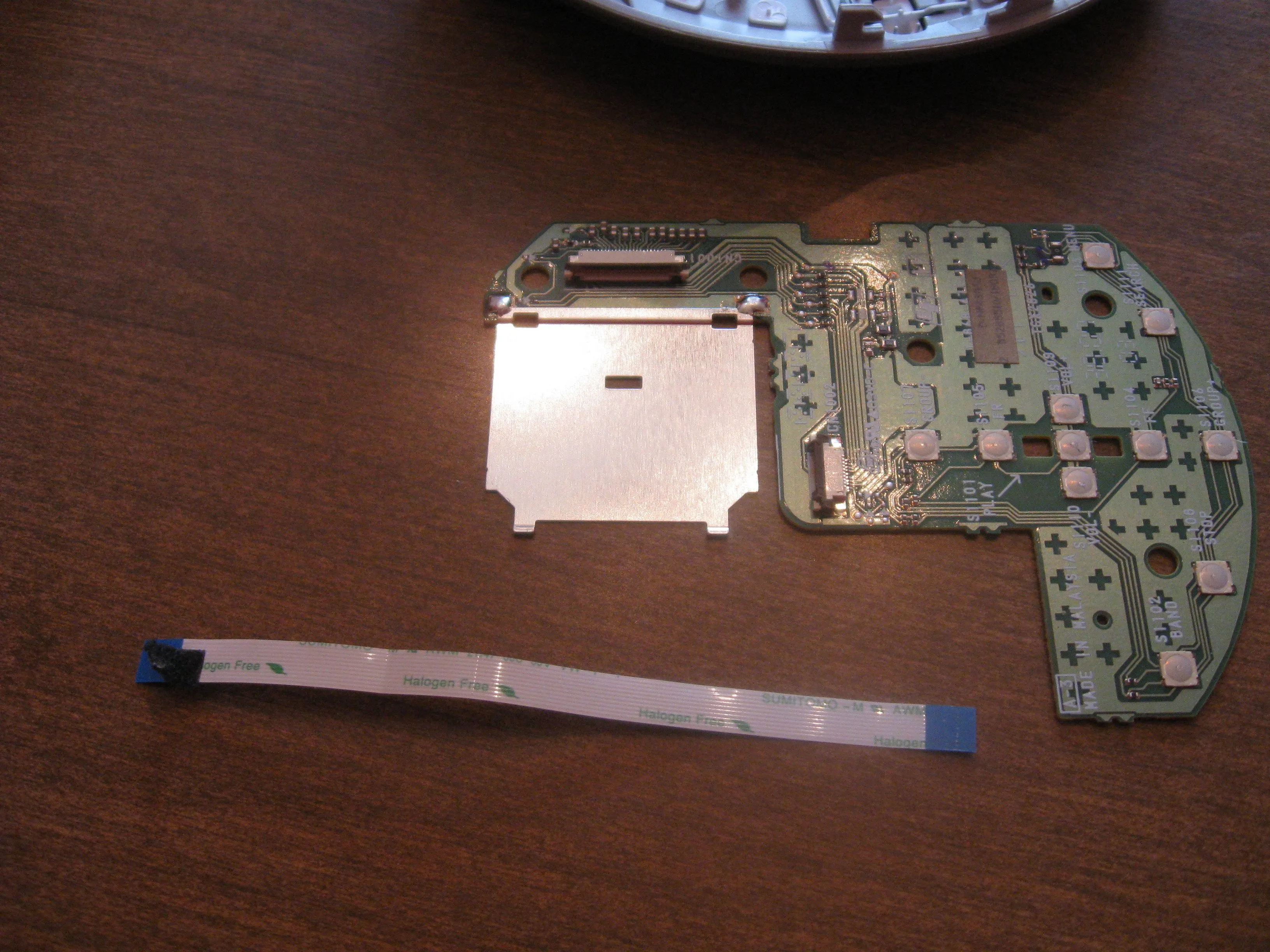

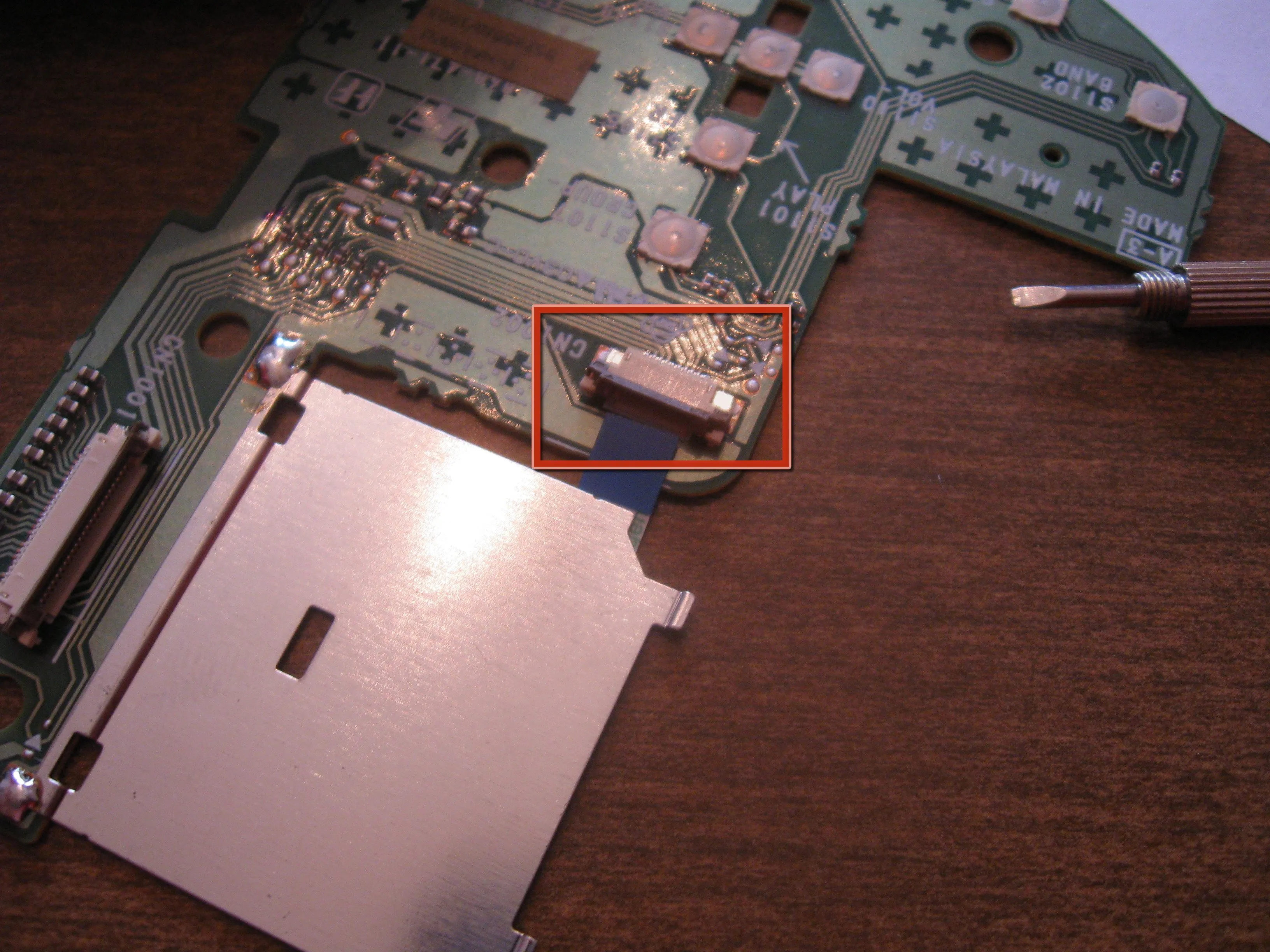

• Теперь вы можете извлечь ленту данных, поддев коричневую клипсу.

Шаг 14

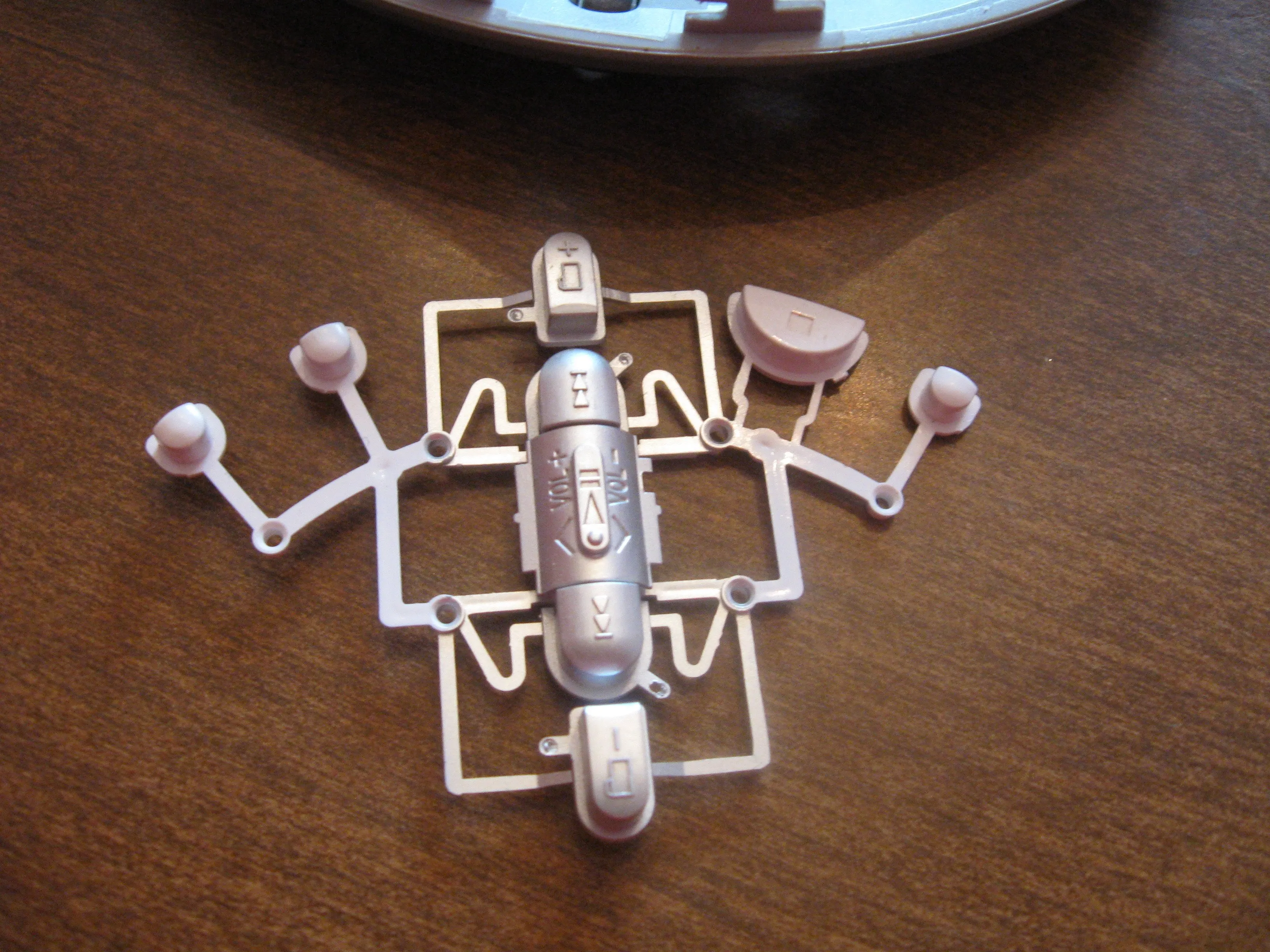

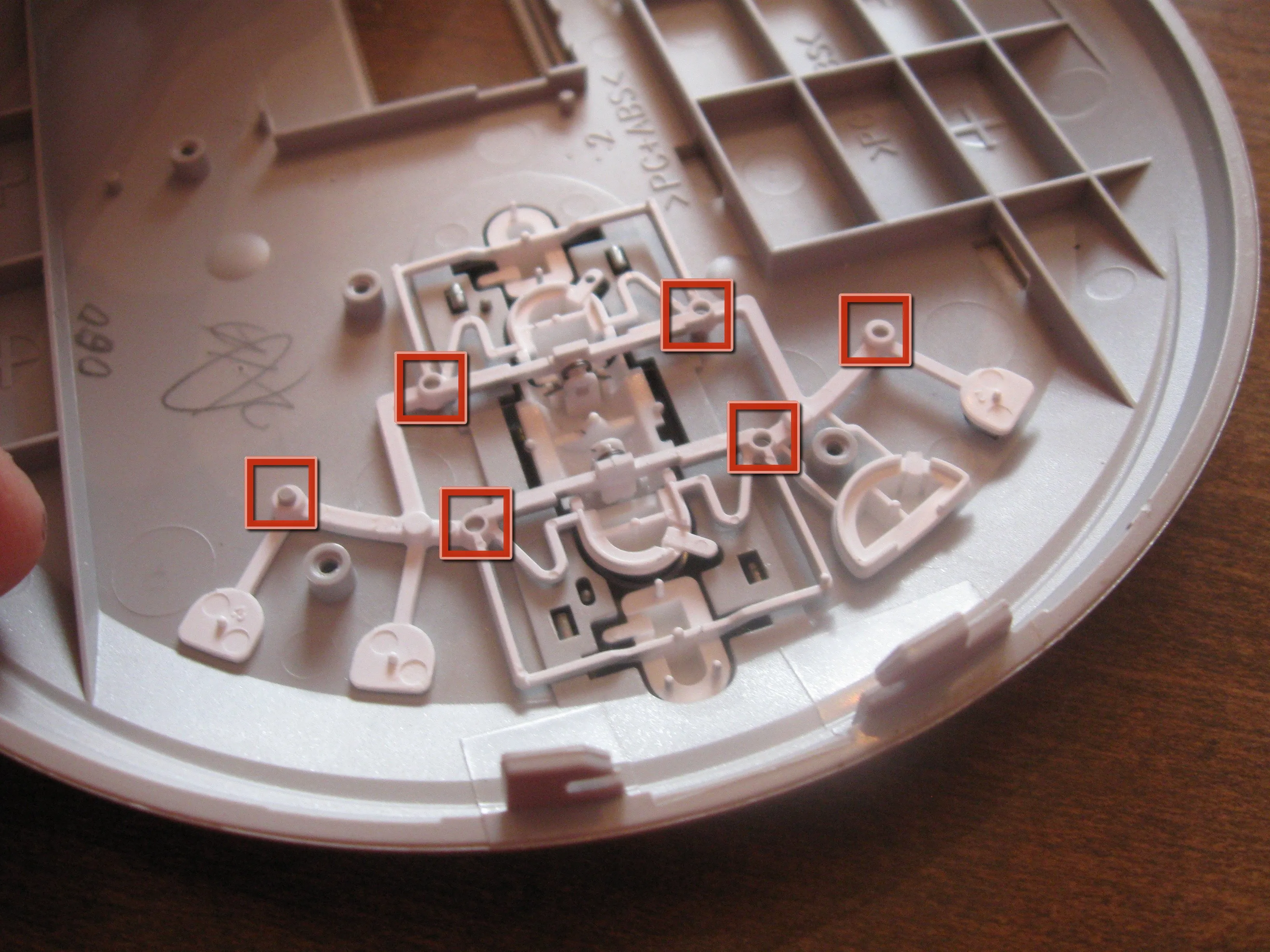

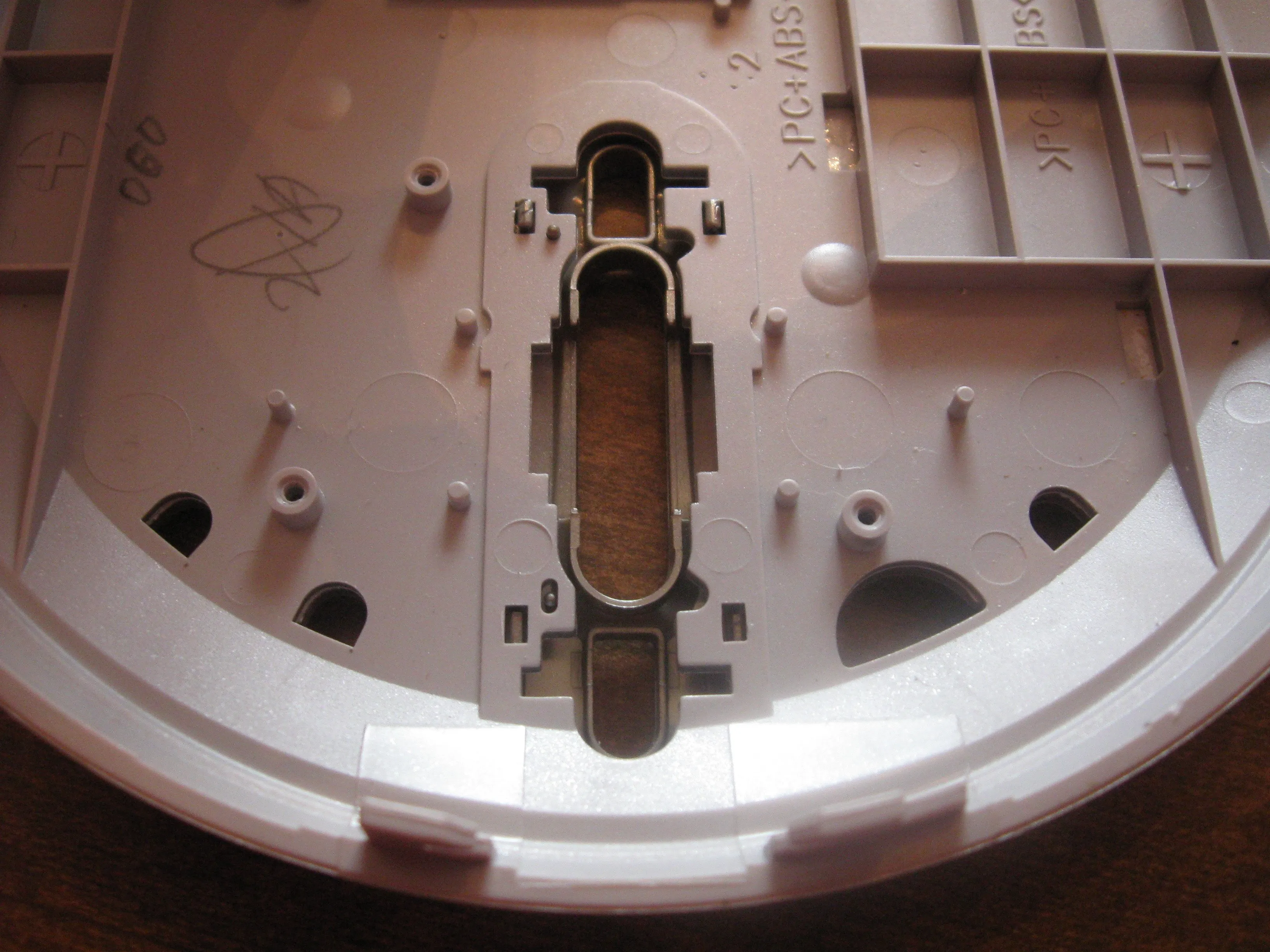

• Чтобы снять кнопки, аккуратно подденьте маленькие штифты и потяните вверх.

Шаг 15

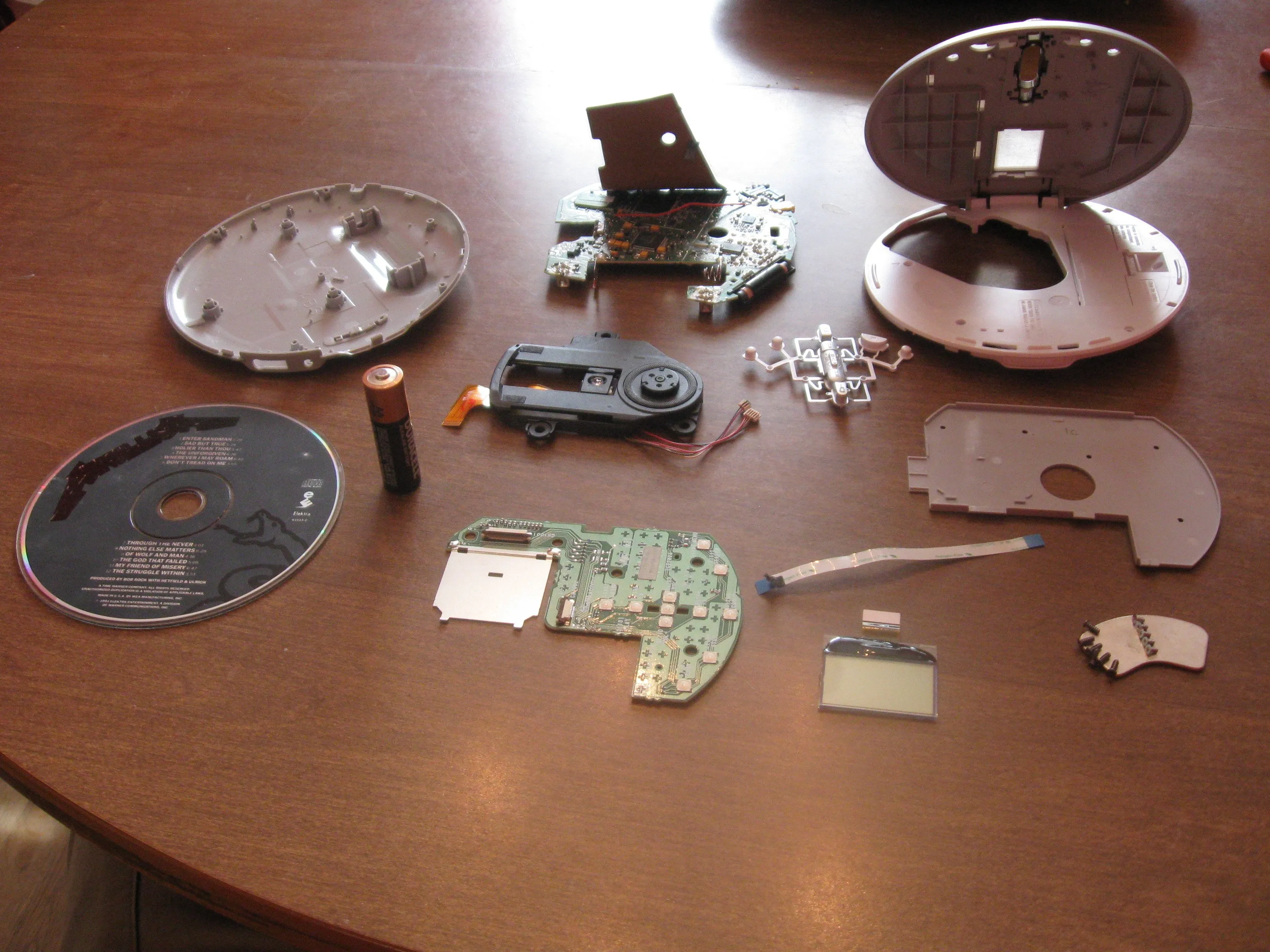

• Вы закончили! Вы разобрали этот CD-плеер на части и разложили его на отдельные компоненты. Теперь нужно собрать его обратно.
