Разборка Sony Clie PEG-SJ20
Введение
Это разборка моего самого первого КПК. Sony Clie PEG-SJ20. КПК, который я использовал так мало, но носил с собой так много, что теперь я пришел к выводу, что единственной причиной, по которой я его купил, было желание выглядеть круто. Когда-то было время, когда было круто носить с собой сотовый телефон, mp3-плеер, цифровой органайзер и пейджер. (Ну, может быть, не пейджер, но, черт возьми, если бы я знал некоторых хип-хоп приятелей, у которых их было два или три). Я пишу об этом с большим волнением, потому что это, пожалуй, единственное целенаправленное действие, которое я когда-либо совершал с этим устройством.
Что вам понадобится
Инструменты
Отвертка Phillips #0 | Источник - ifixit.com
Spudger | Источник - ifixit.com
Шаг 1 Разборка Sony Clie PEG-SJ20

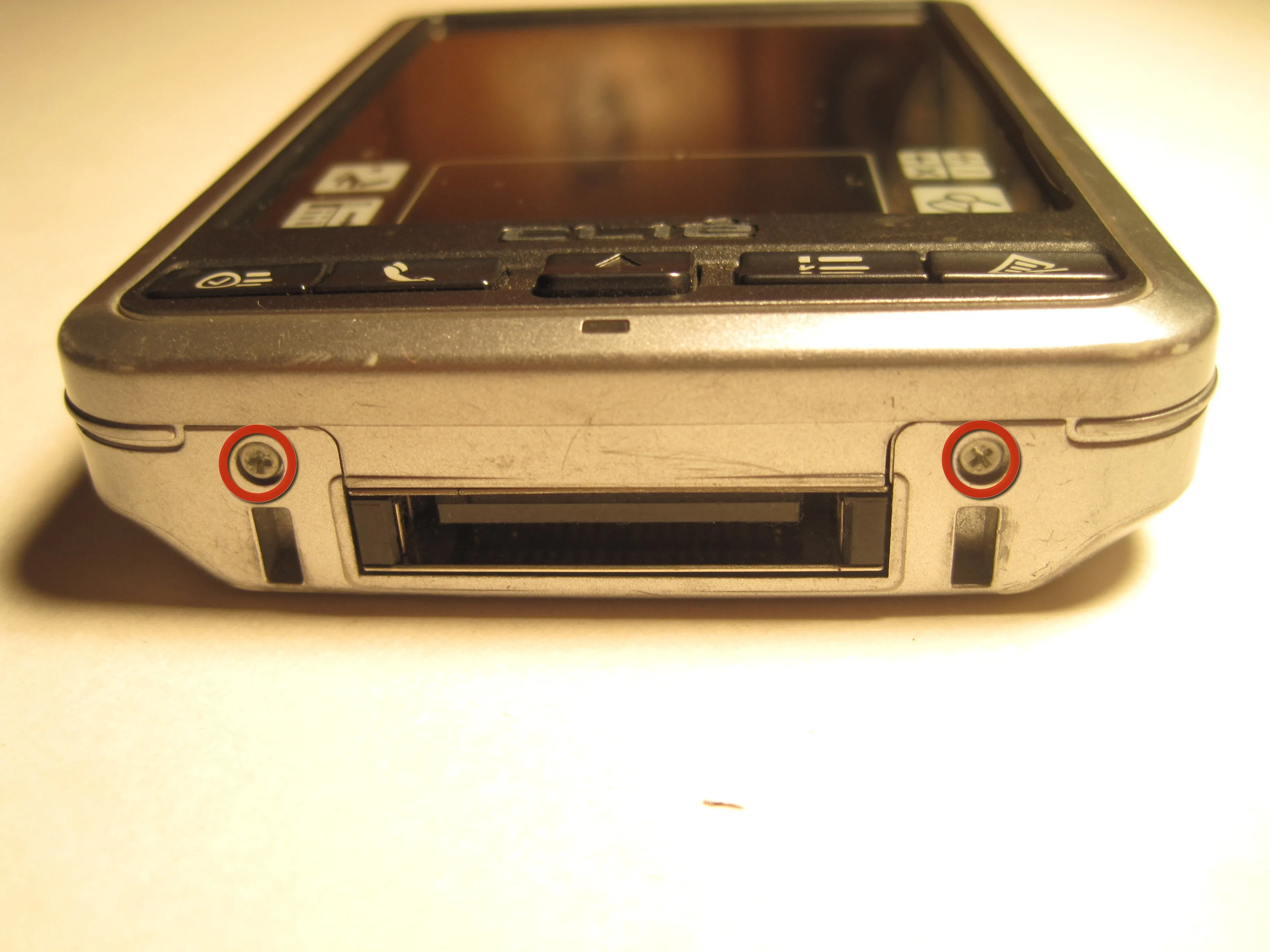

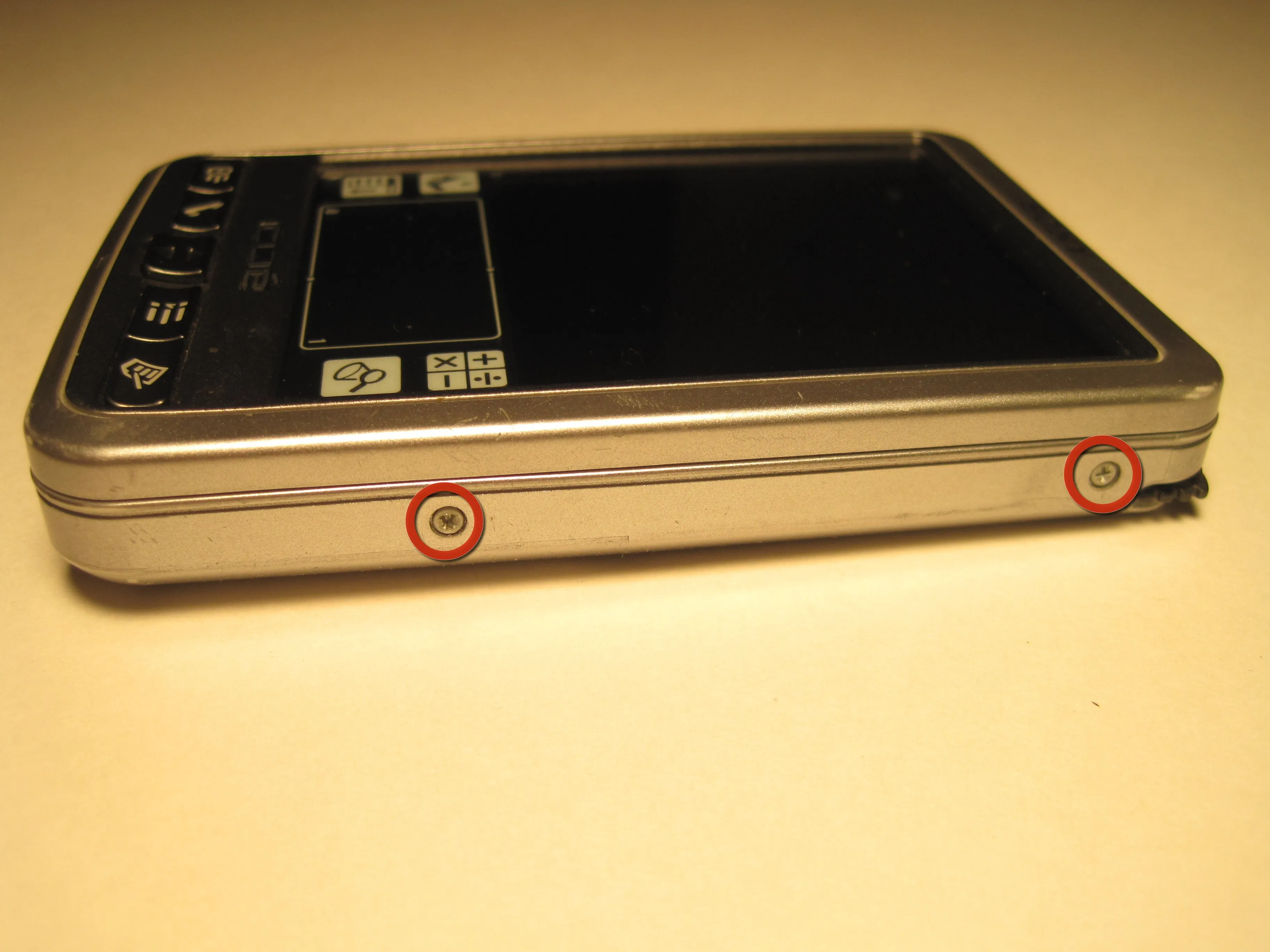

Первое, что вам нужно будет сделать, чтобы разобрать этот ноутбук, - это открутить 6 винтов по трем сторонам устройства. Для этого потребуется крестовая отвертка №0.

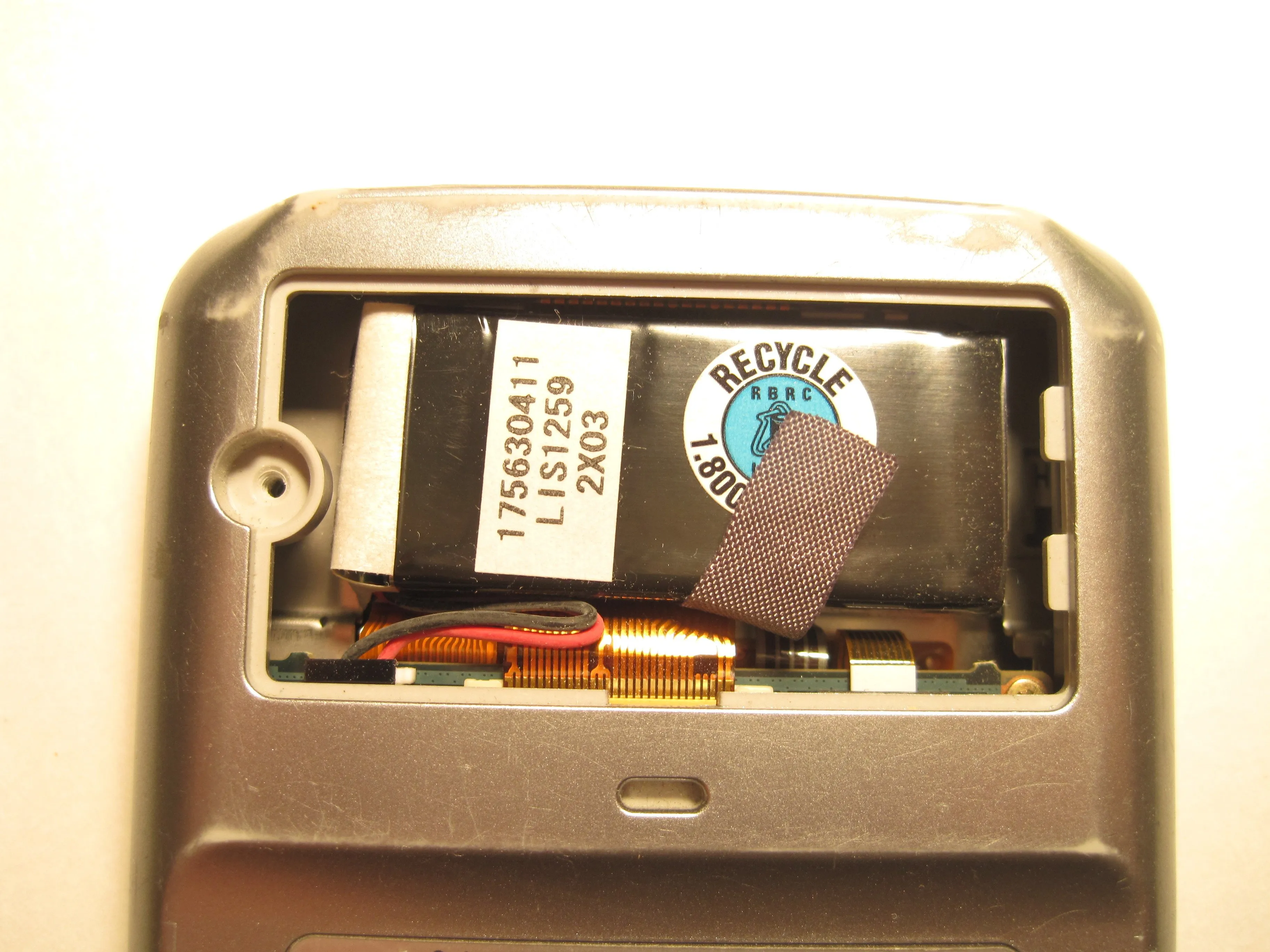

Шаг 2

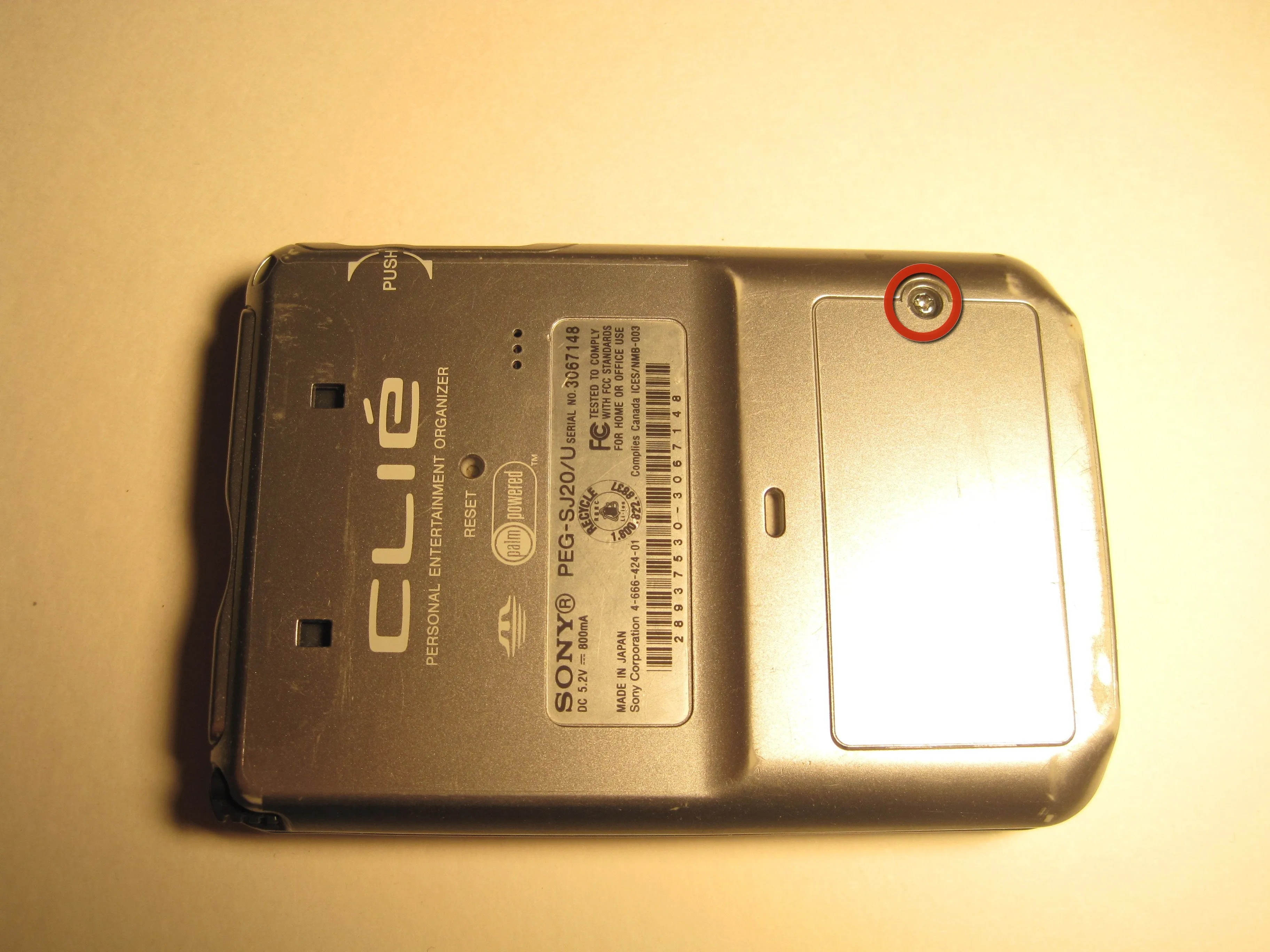

Следующее, что вам нужно сделать, это открутить винт батарейного отсека. Вынимать батарею пока не нужно. Этот маленький жучок легче вынимается после снятия внешней рамки.

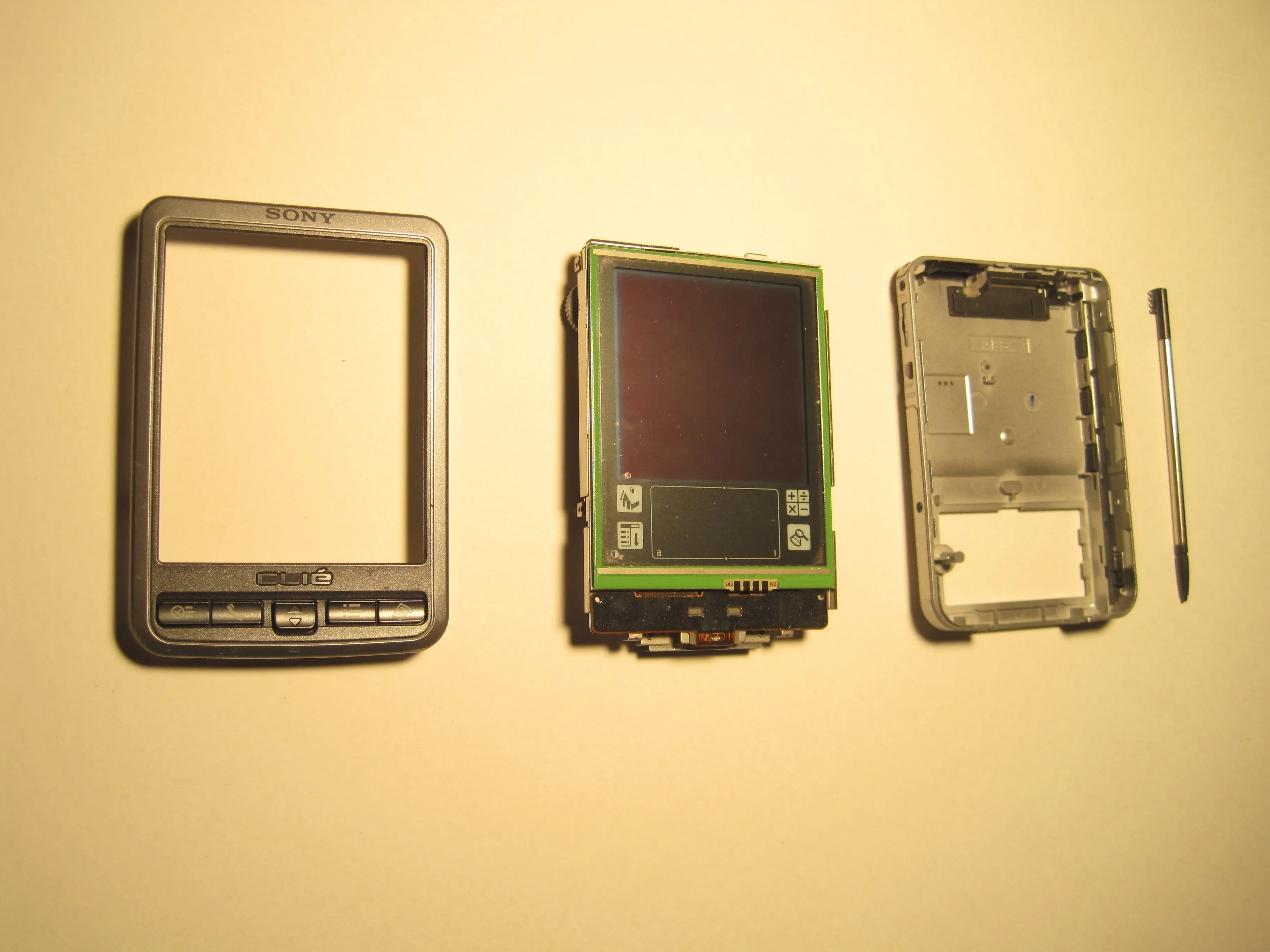

Шаг 3
Отделить рамку от внутренностей довольно просто. Просто потяните устройство на себя, и все выйдет наружу в виде трех частей. Не забудьте извлечь стилус, прежде чем разбирать устройство.

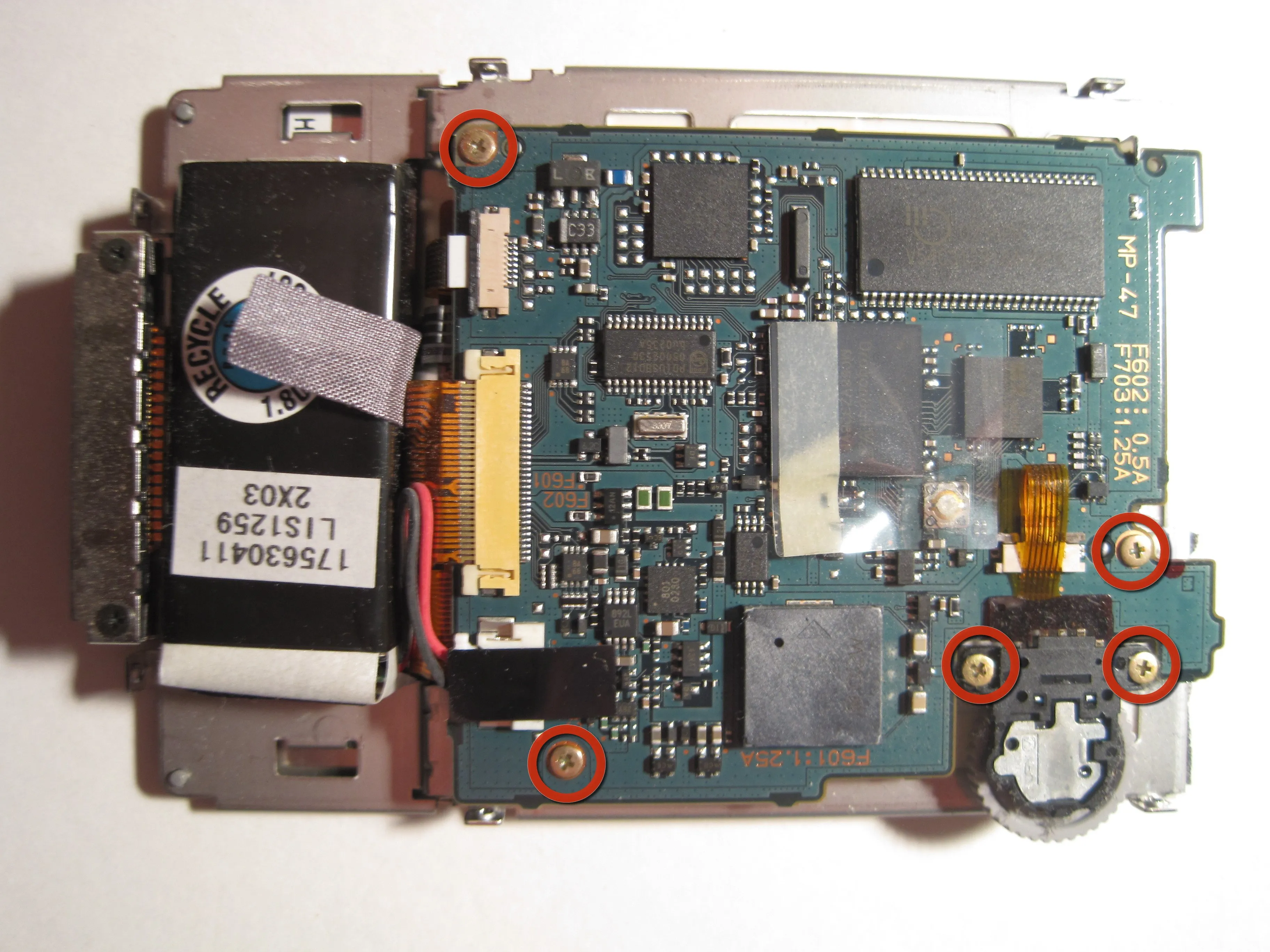

Шаг 4
Эта часть разборки оказалась самой неприятной. ИМЕЙТЕ В ВИДУ, ЧТО 5 ОБВЕДЕННЫХ ВИНТОВ БЫЛИ ОЧЕНЬ ТУГИМИ! Я фактически сломал свою дешевую крестовую отвертку №0. Эти 5 винтов необходимо открутить, чтобы отделить экран от печатной платы. На этом этапе я думаю, что должен раскрыть технический аспект того, что я обнаружил на печатной плате. К сожалению, я не вижу ничего примечательного. Как и было обещано, здесь есть процессор Dragonball, но у меня нет возможности узнать его скорость. Предположительно, это процессор с частотой 33 мГц.

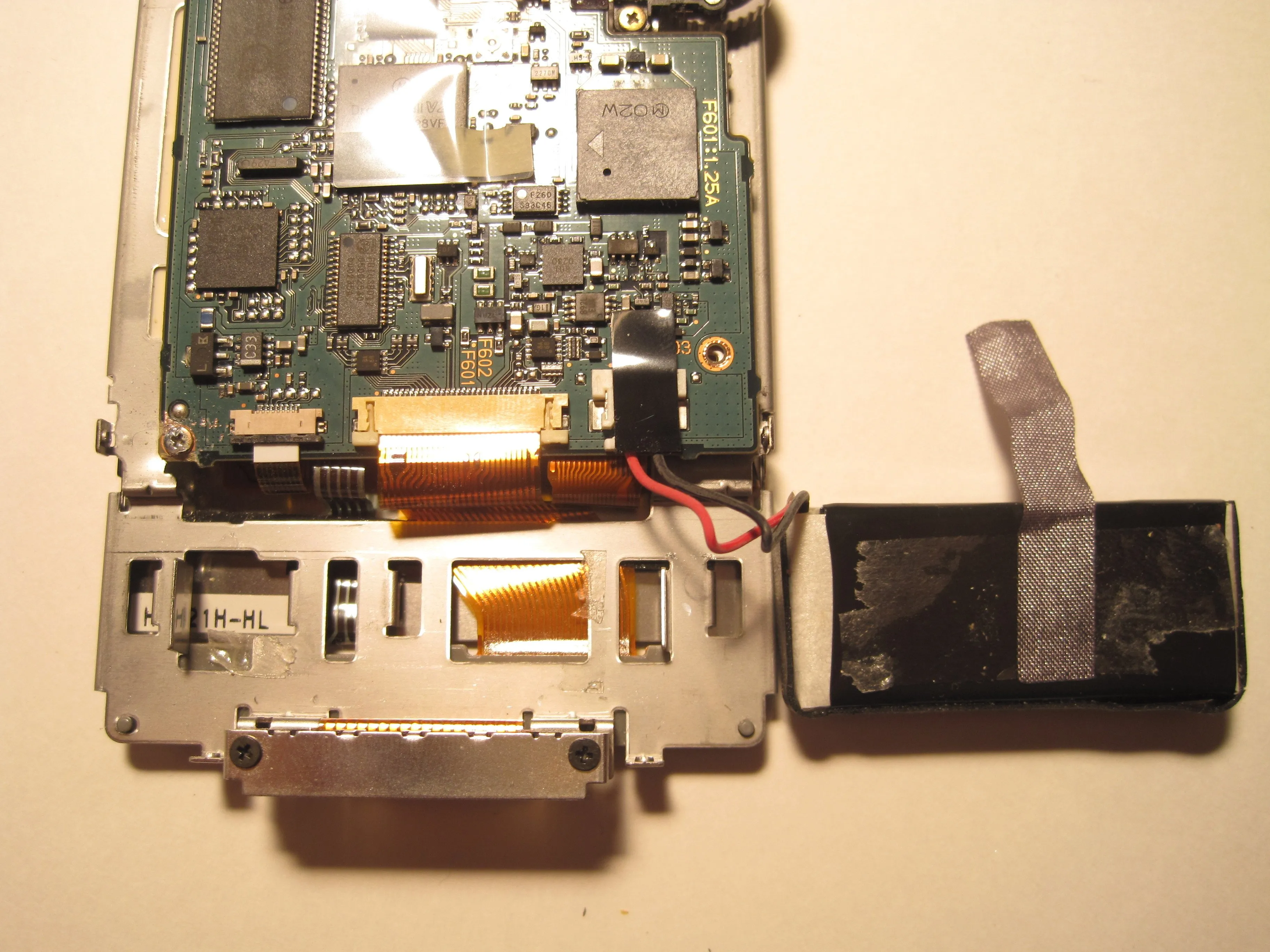

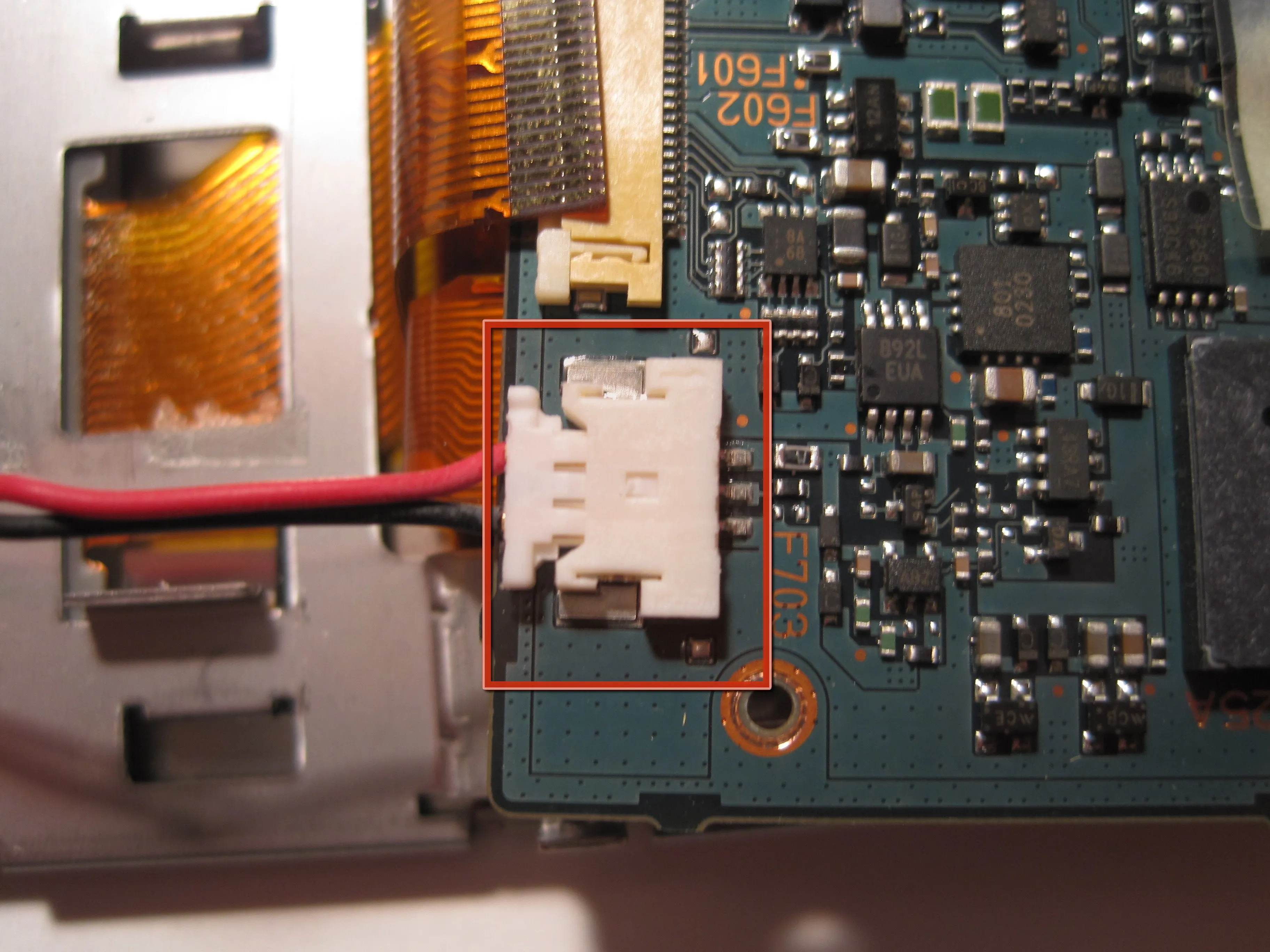

Шаг 5
Далее снимите аккумулятор. Просто найдите красный и черный провода в месте их соединения с разъемом на печатной плате. Снимите черную ленту, возьмитесь за разъем рядом с проводами и потяните. Все достаточно просто.

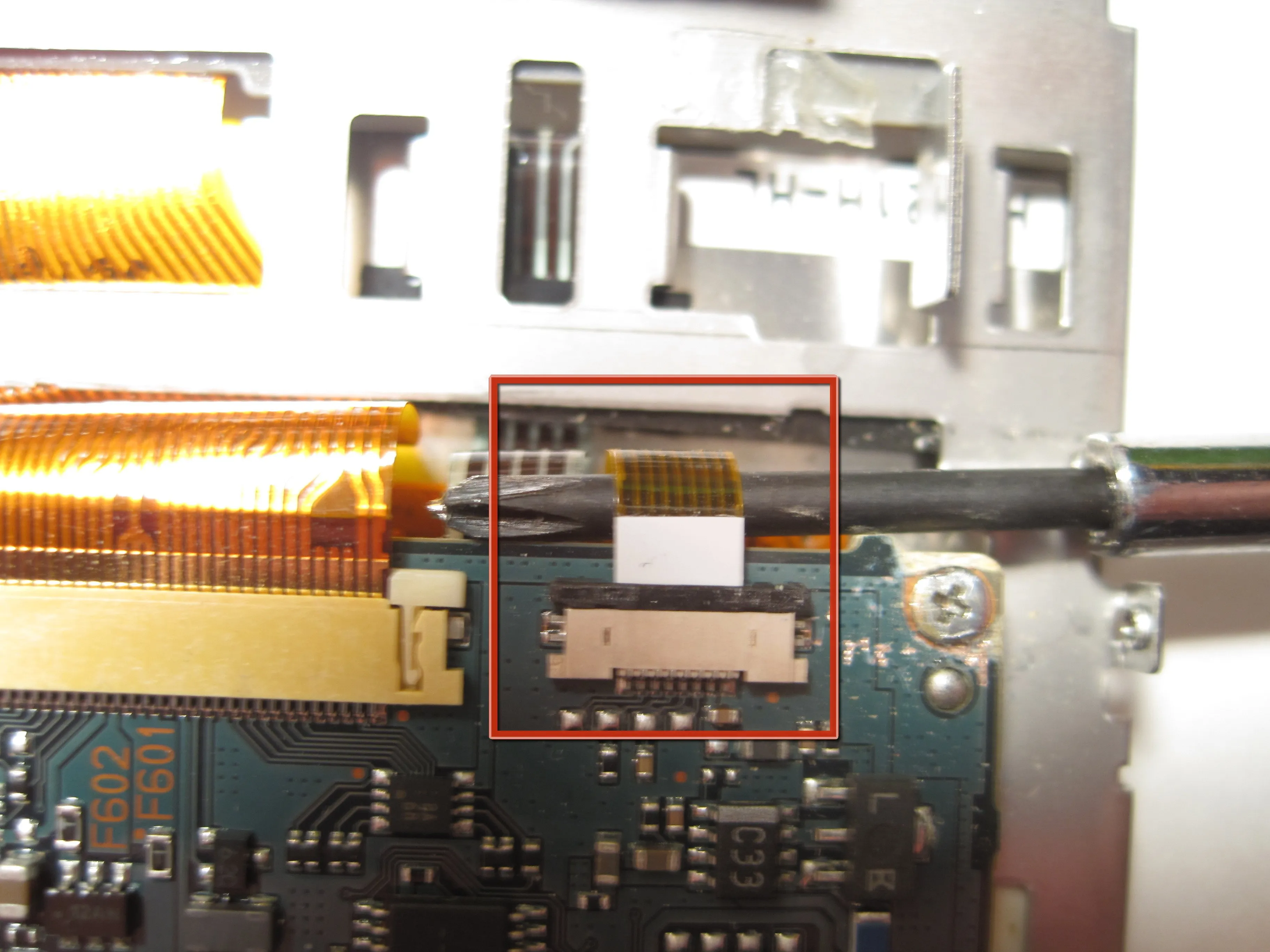

Шаг 6
На следующем этапе необходимо отделить все различные ленточные провода от экрана и печатной платы. Их пять. Первый провод - это ленточный провод, который соединяет карту памяти с печатной платой. Я вытащил его с помощью отвертки, как показано на рисунке, но я уверен, что этот черный кусок пластика можно было бы сдвинуть, чтобы освободить провод от мощного захвата разъемов.

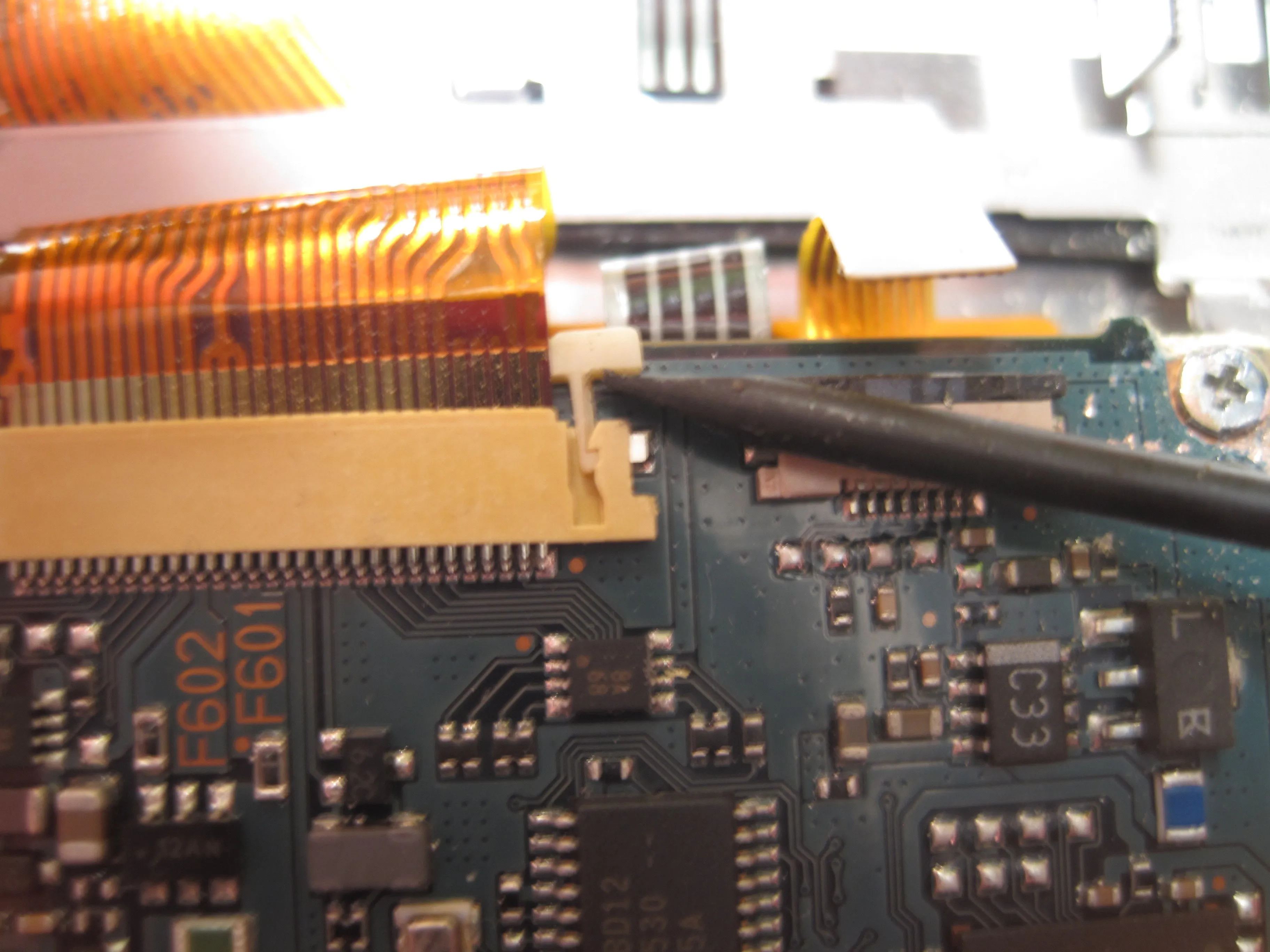

Шаг 7

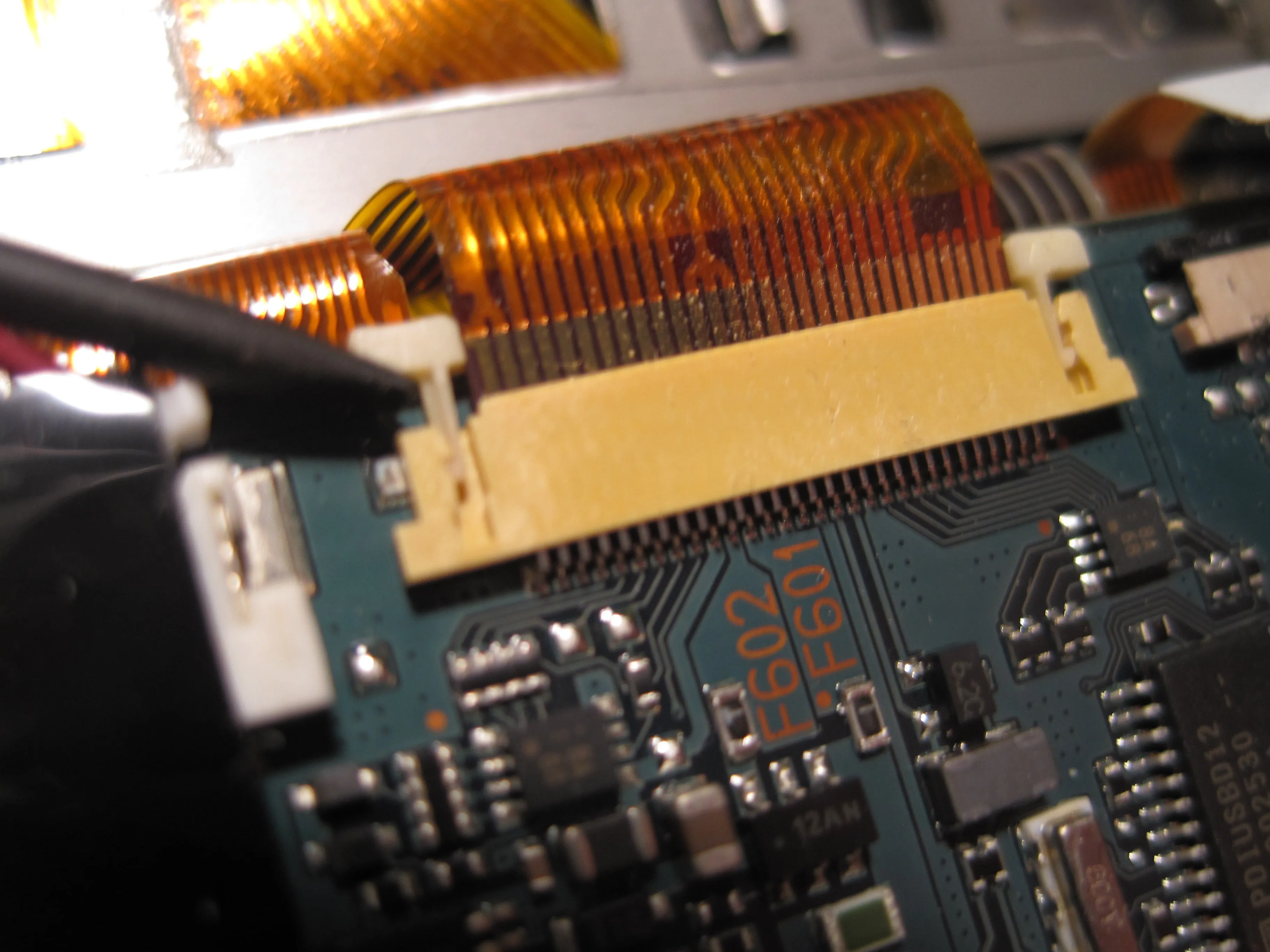

Далее я отсоединил широкую ленту, соединяющую интерфейс с печатной платой. Подняв по обе стороны от разъемов два белых язычка, вы освободите ленту.
Шаг 8

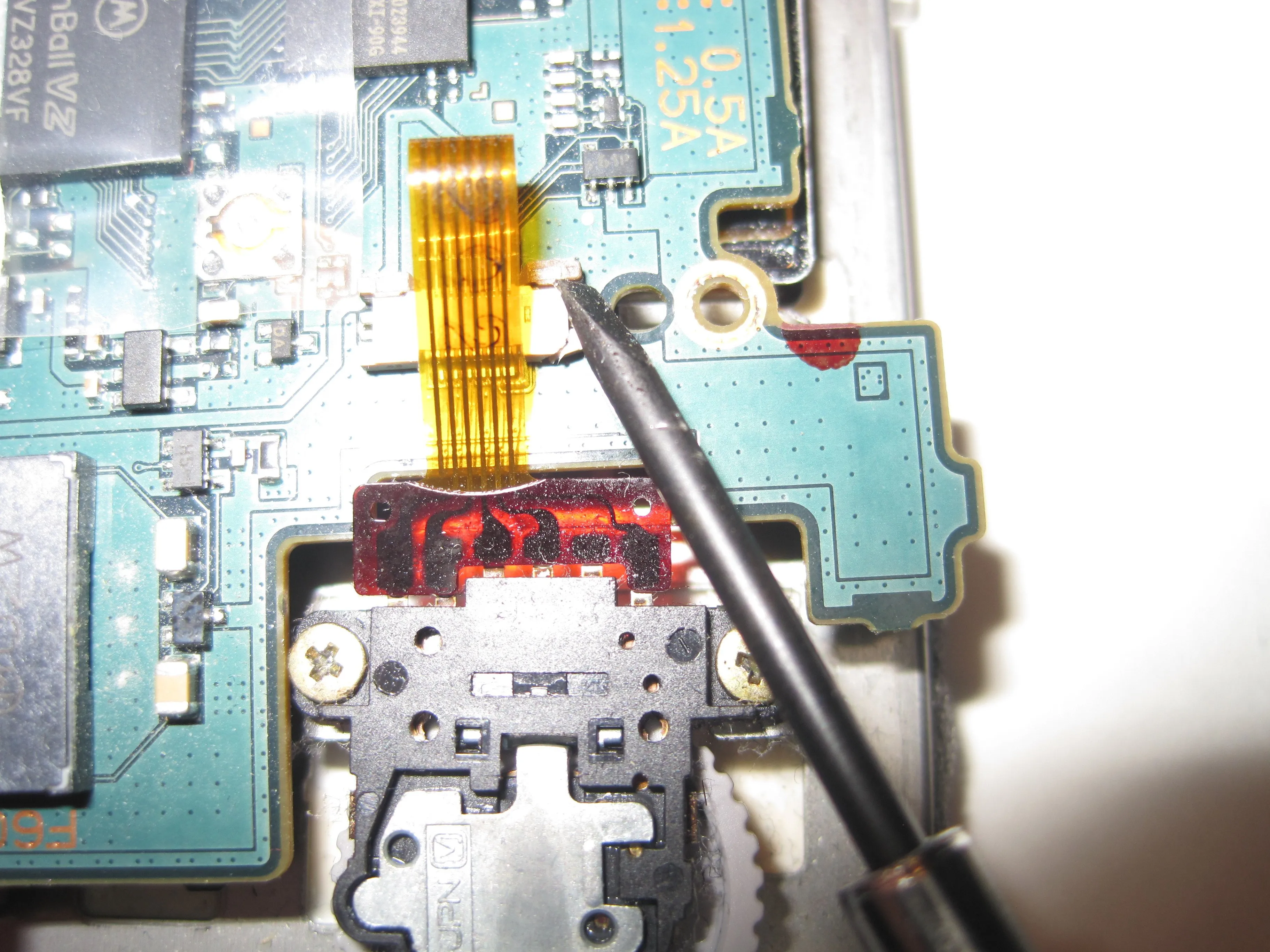

Затем с помощью отвертки подденьте разъемы, соединяющие колесо прокрутки с печатной платой. Затем вытащите ленту.
Шаг 9

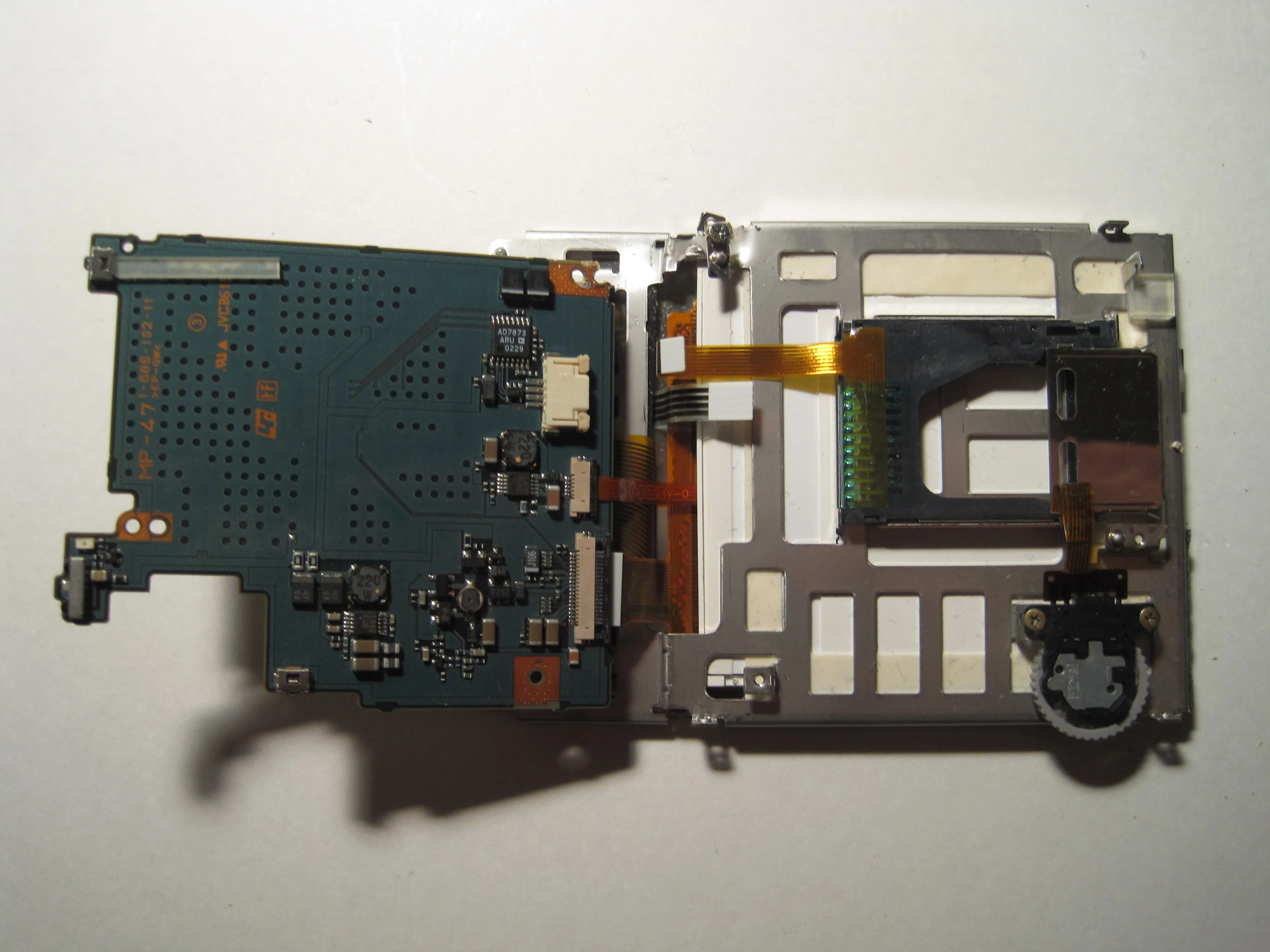

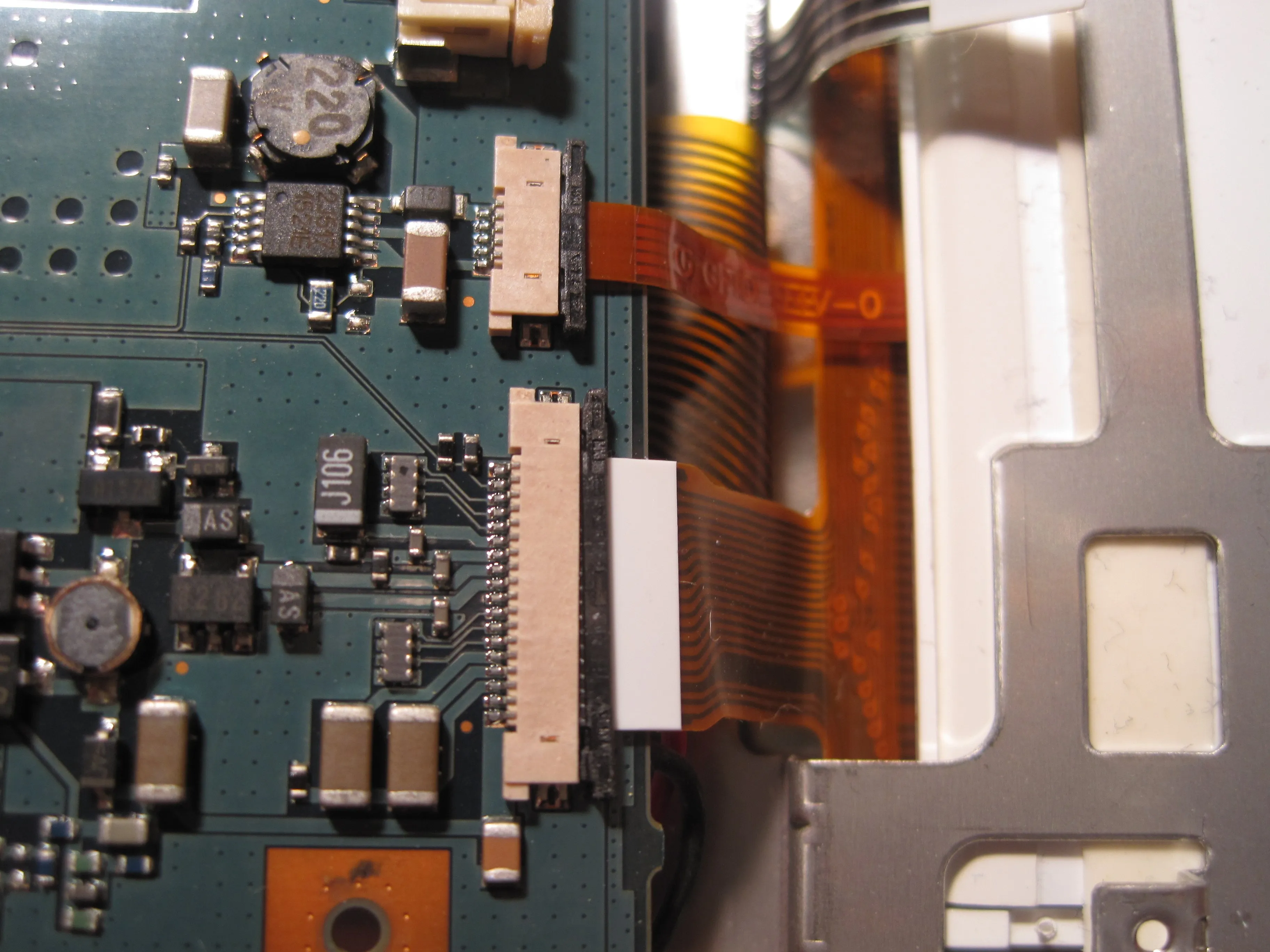

Затем переверните плату так, чтобы была видна обратная сторона. К плате должны быть прикреплены 3 ленты. (На фотографии белая лента не была прикреплена, так как она легко вышла, когда я перевернул плату). Отсоедините эти ленты от разъемов, просто потянув их на себя. Теперь печатная плата должна полностью отделиться от рамки, удерживающей экран.

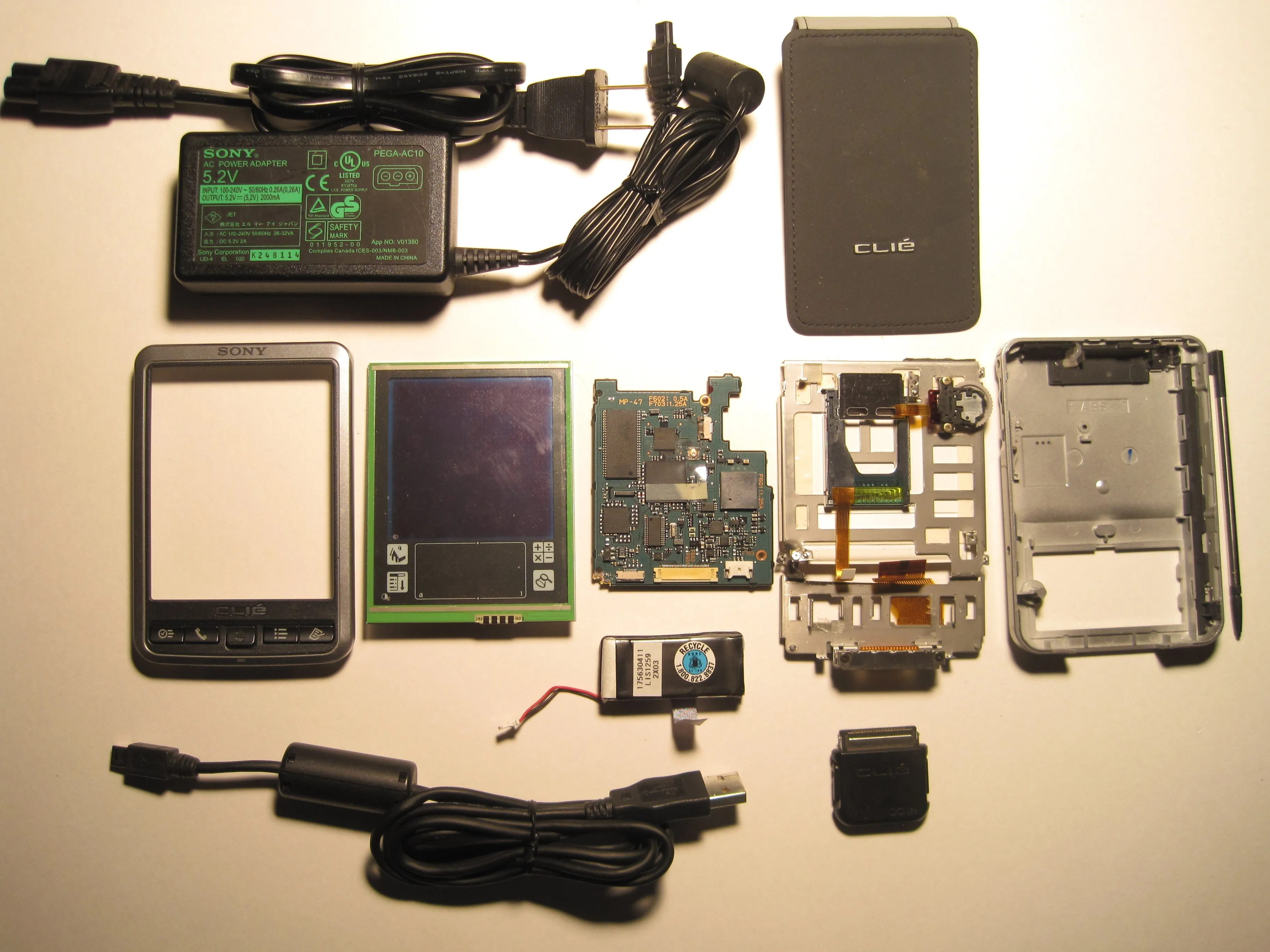

Шаг 10
Извлечение экрана из рамки было очень простым. Я просто вытащил его, так как он не имел никаких креплений.
В итоге окончательный демонтаж займет у вас менее 15 минут. Оказалось, что в устройстве нет никаких дополнительных функций. Никакого дополнительного fm-радио, модуля Bluetooth или пасхальных яиц. В общем, внутренности этого устройства не впечатляют.
