Разборка Sony Cyber-shot DSC-H2

Введение

Внутренняя история компактной цифровой камеры от sony. Этот фотоаппарат принадлежит моему другу и на самом деле сломан, сломалась кнопка спуска затвора.

Что вам понадобится

Инструменты

•

Шаг 1 Разборка Sony Cyber-shot DSC-H2

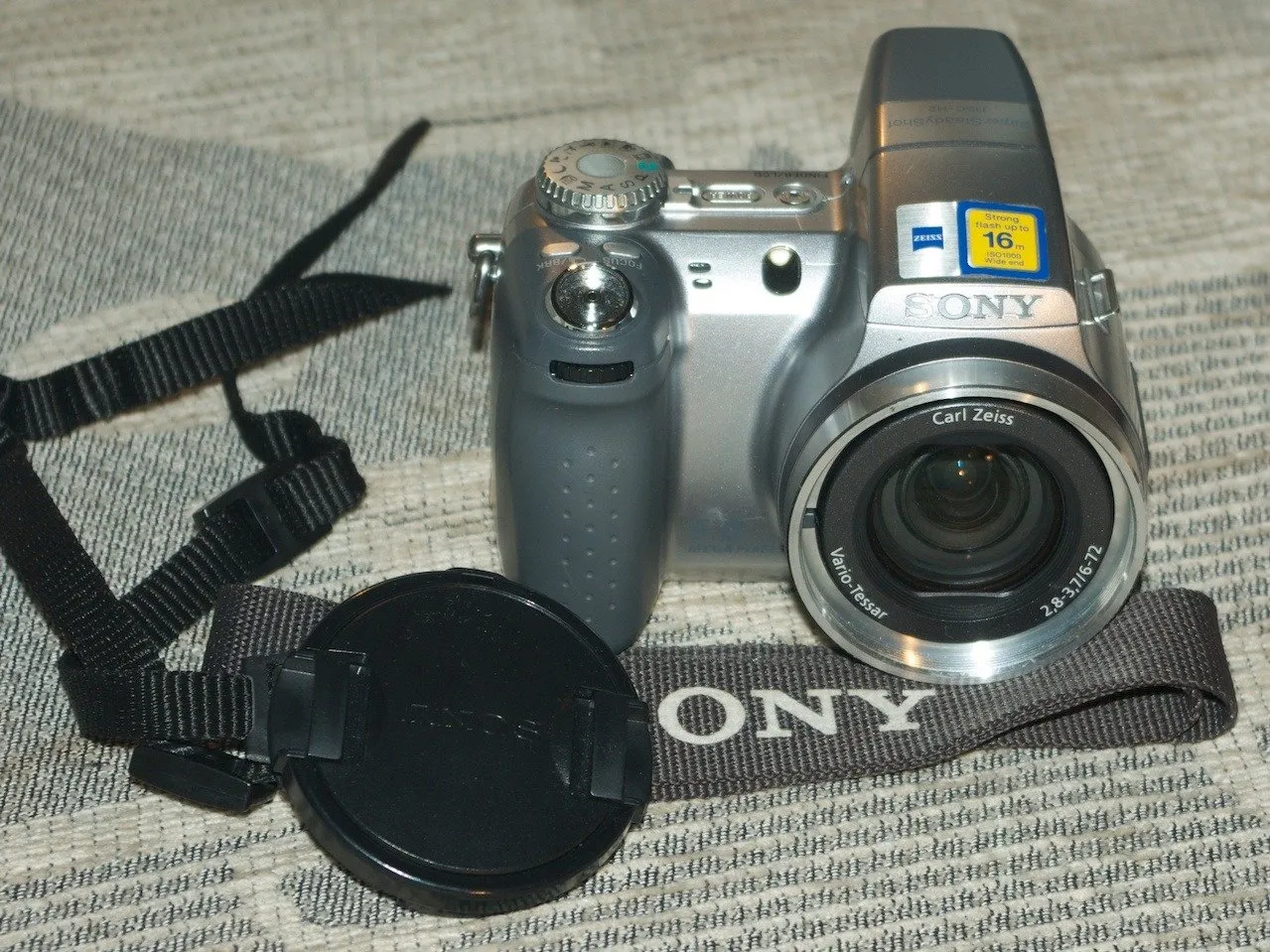

• Это Sony DSC-H2, которую мы собираемся разобрать.

• Это компактная цифровая камера с разрешением 6,0 Мпикс и 12-кратным оптическим зумом.

• Она служила хорошо до того момента, когда у нее отвалилась кнопка спуска затвора.

• Чтобы разобрать ее на части, нам понадобится только отвертка #0 Philips, что очень мило с вашей стороны, Sony!

Шаг 2

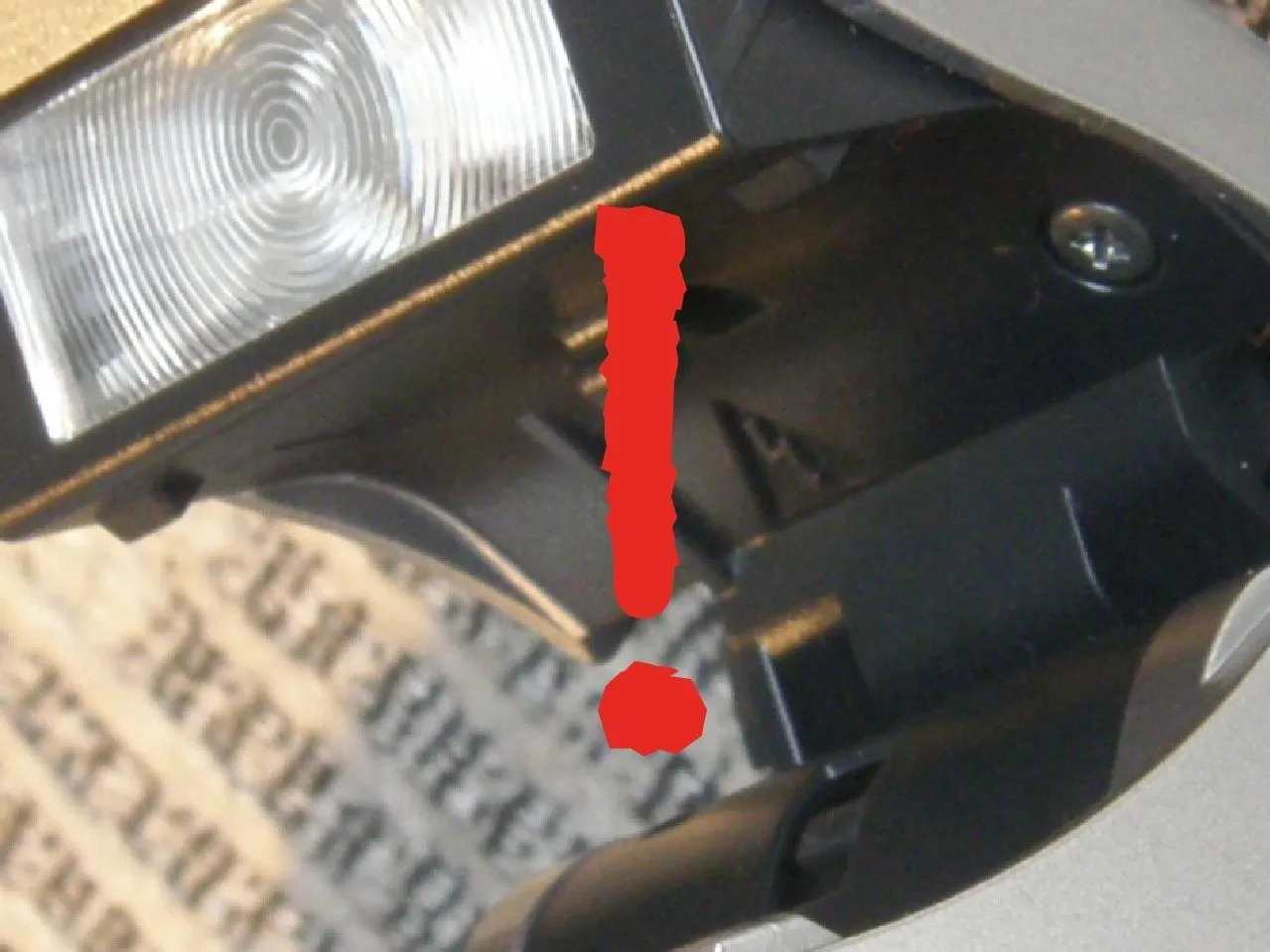

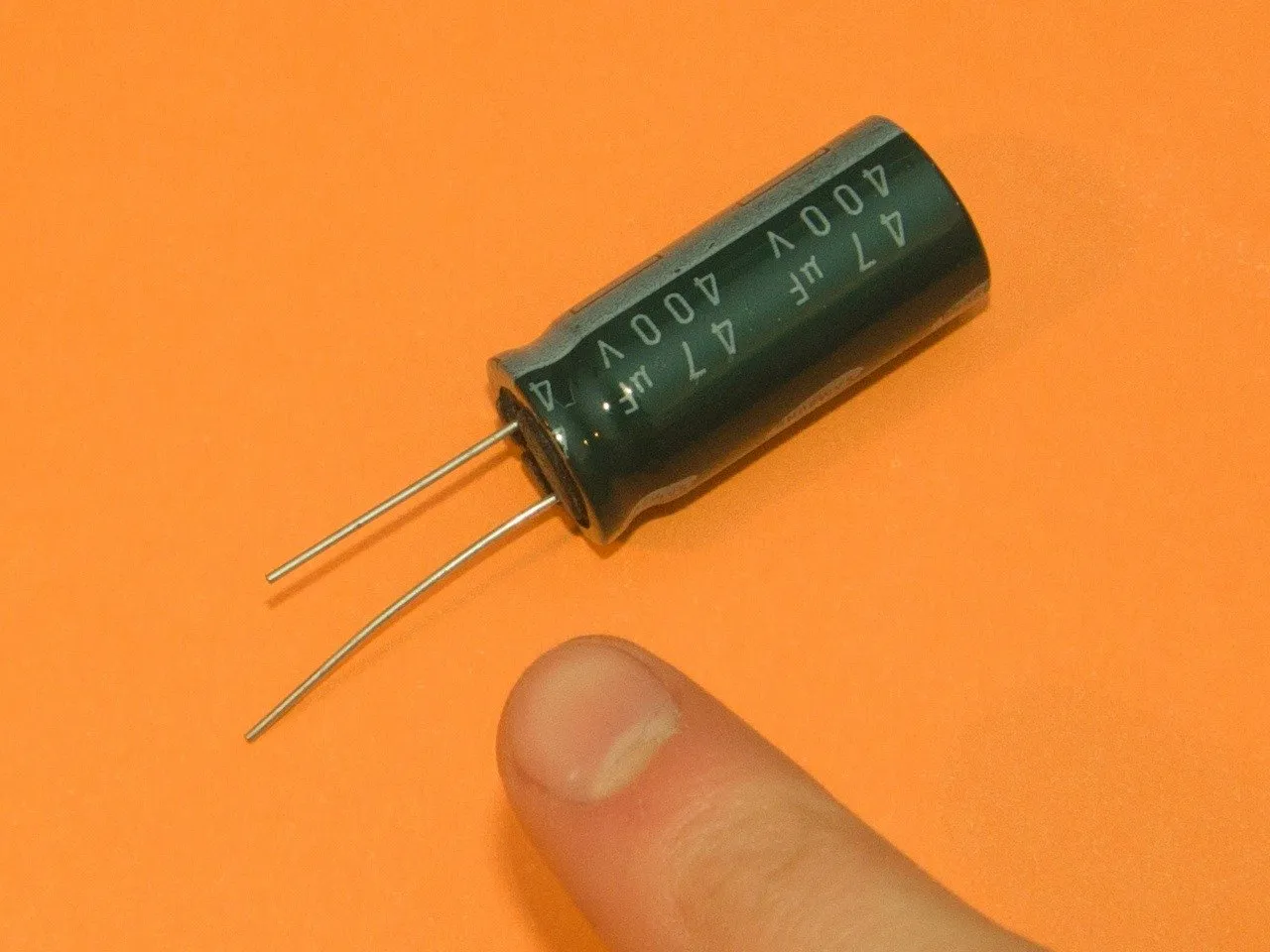

• Почти все фотоаппараты оснащены высоковольтной цепью и конденсатором для питания вспышки.

• Прежде чем разбирать камеру, выньте батареи и подождите сутки, чтобы убедиться, что конденсатор разрядился.

• Никогда не используйте голые пальцы или инструменты с металлическими ручками рядом с высоковольтным конденсатором, в разрядке которого вы не уверены!

Шаг 3

• В целях безопасности найдите отвертку с пластиковой, деревянной или другой непроводящей ручкой.

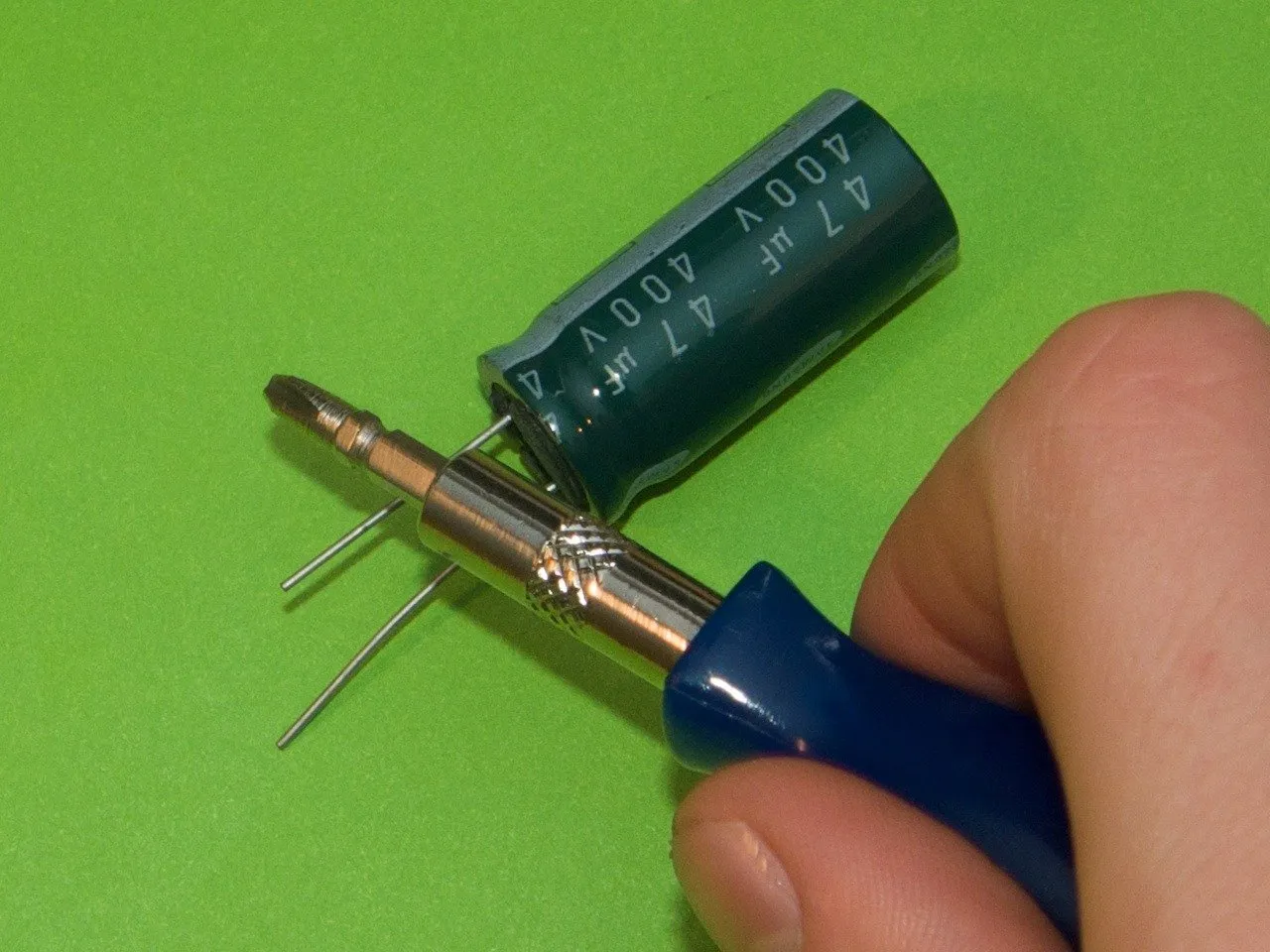

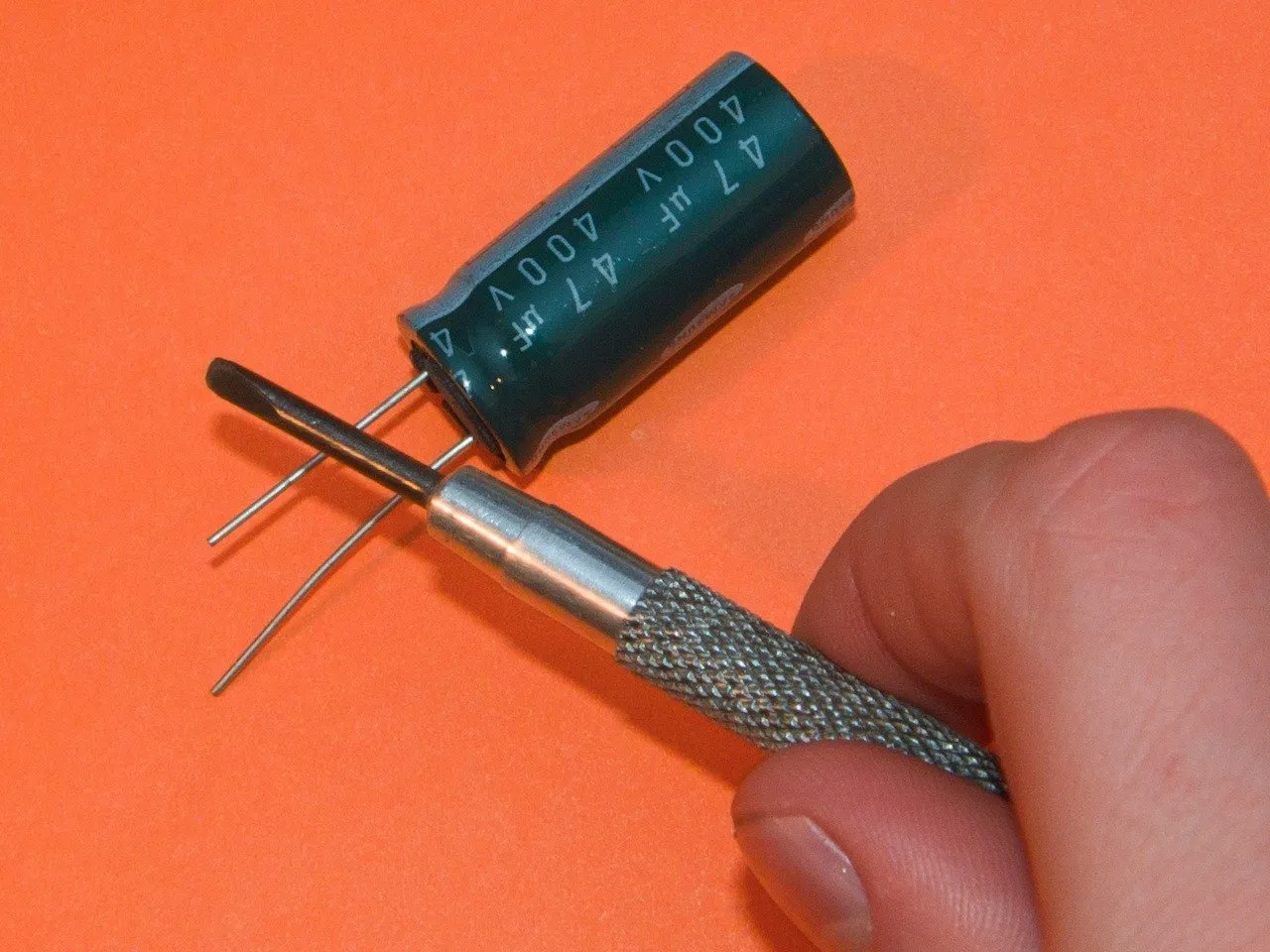

• На второй фотографии показаны искра и плазменное облако, образовавшиеся при быстрой разрядке конденсатора, подобного тому, что стоит в этой камере. (Фотография была сделана в техническом университете Лодзи, Польша, не пытайтесь сделать это дома!)

Шаг 4

• Теперь приступим к церемонии!

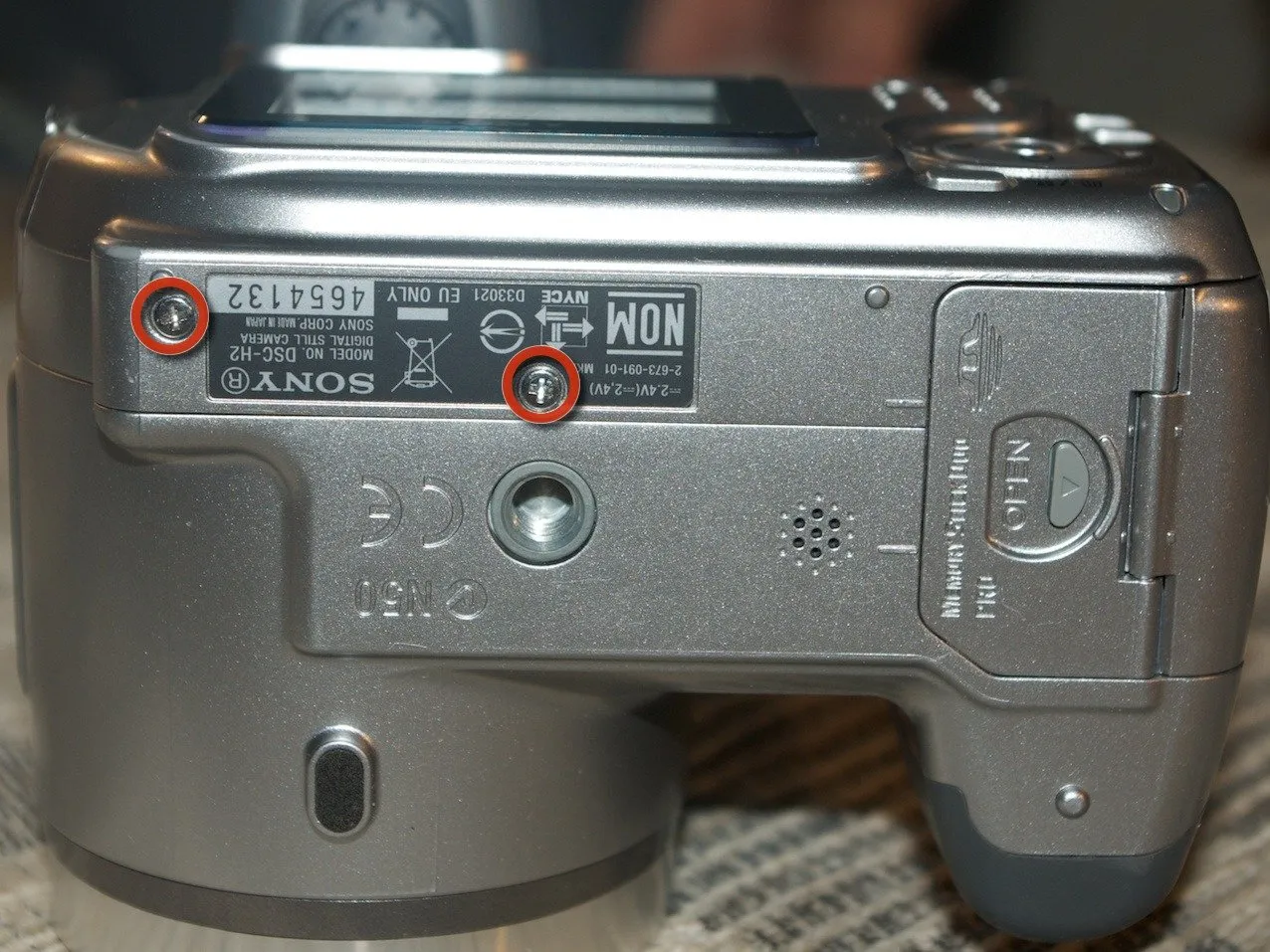

• Открутите два винта в нижней части.

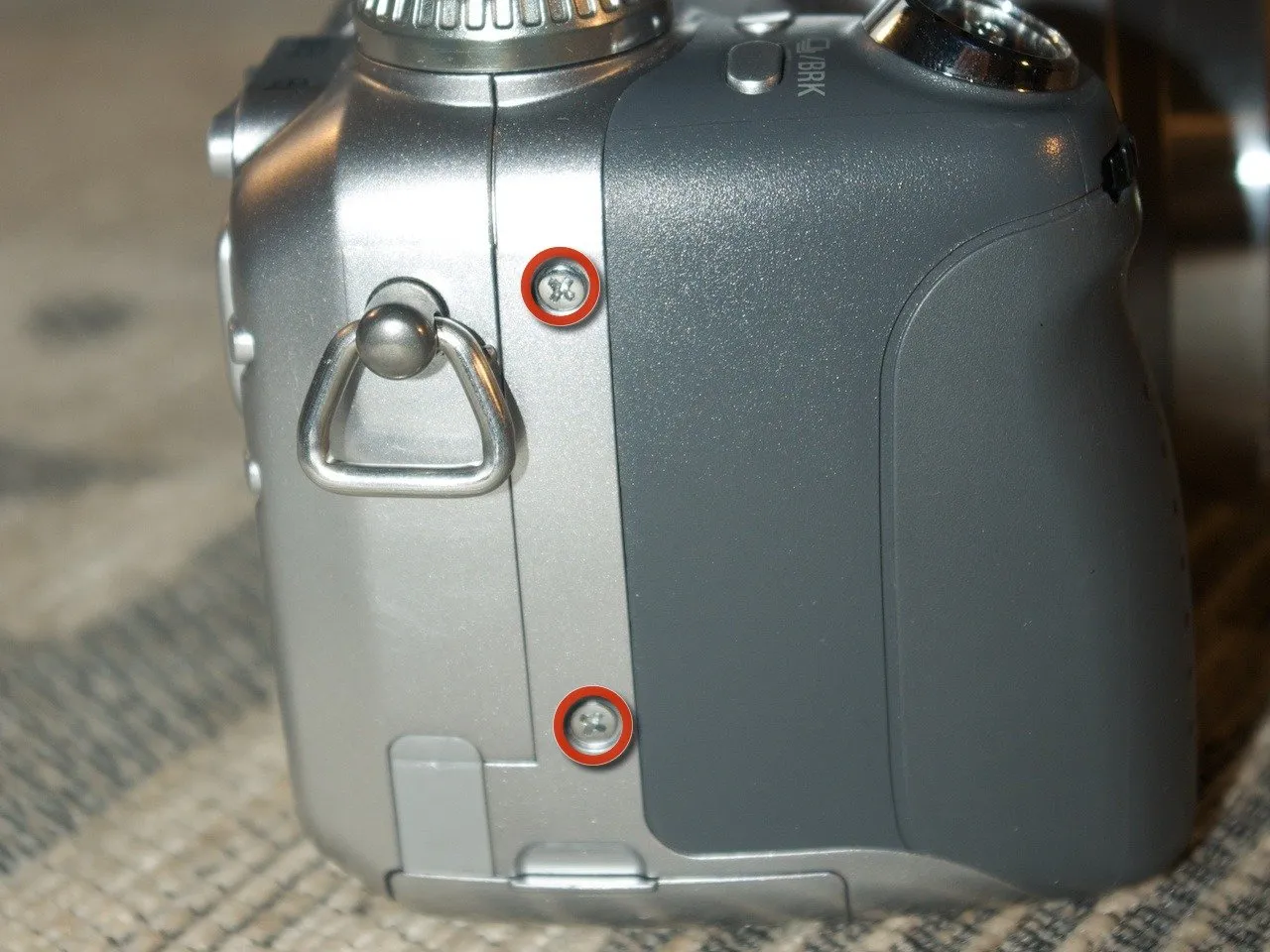

• Два с правой стороны.

• И один с левой стороны.

Шаг 5

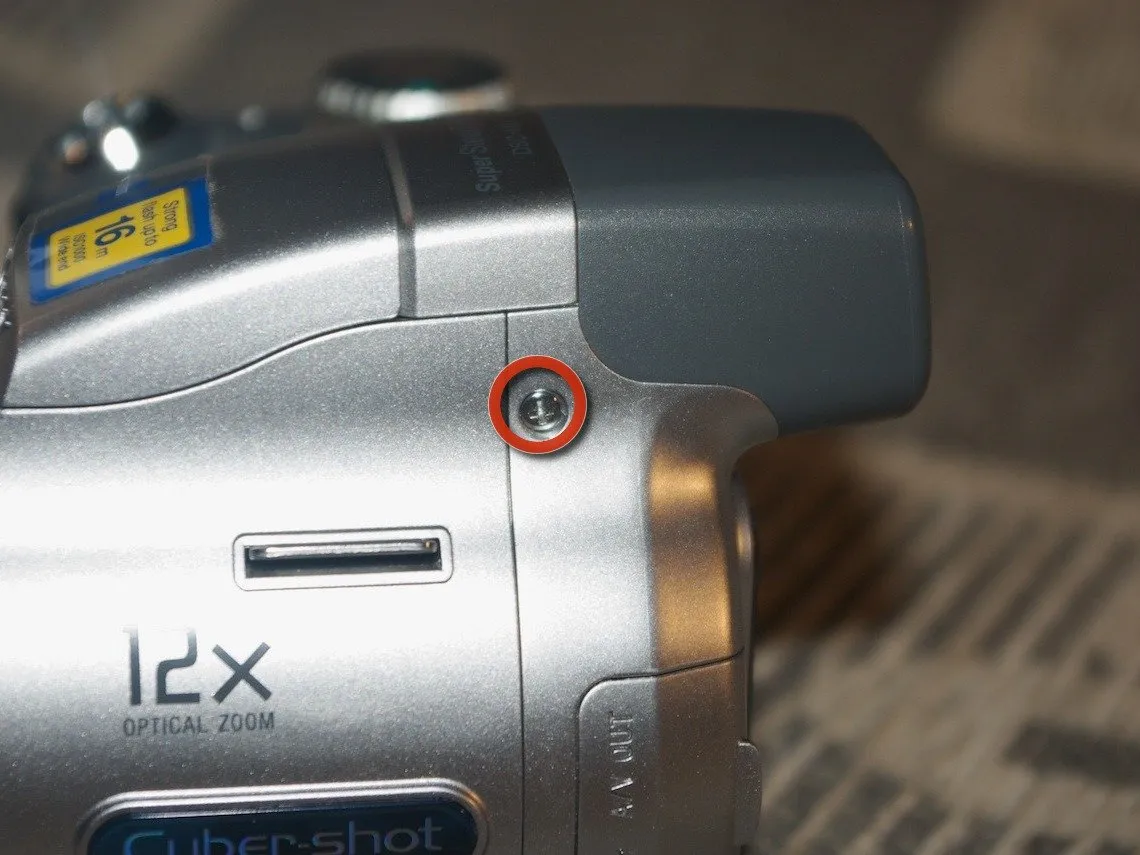

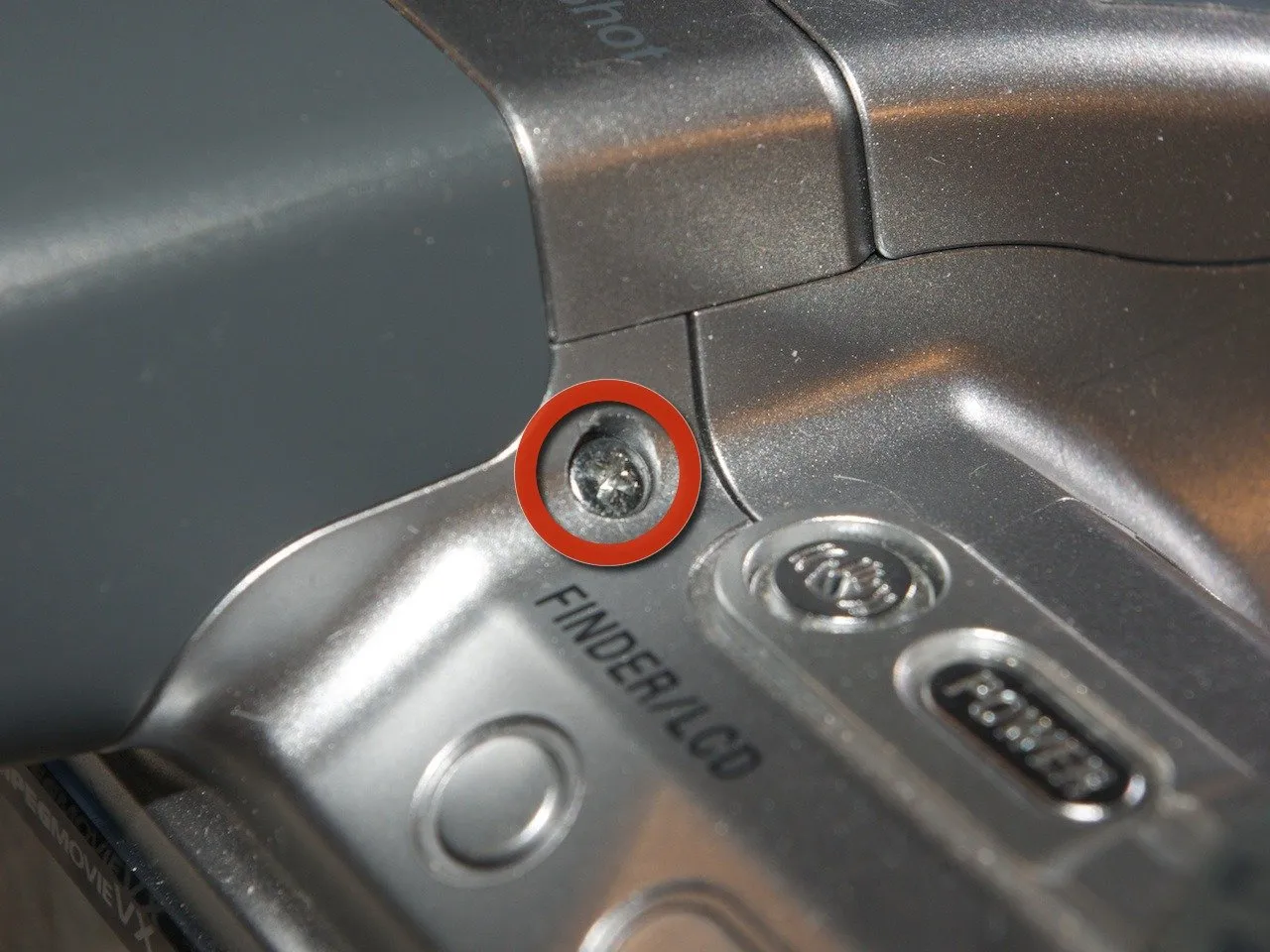

• Еще один винт находится с правой стороны лампы вспышки.

• Эти 5 винтов идентичны и уникальны для внешнего корпуса камеры.

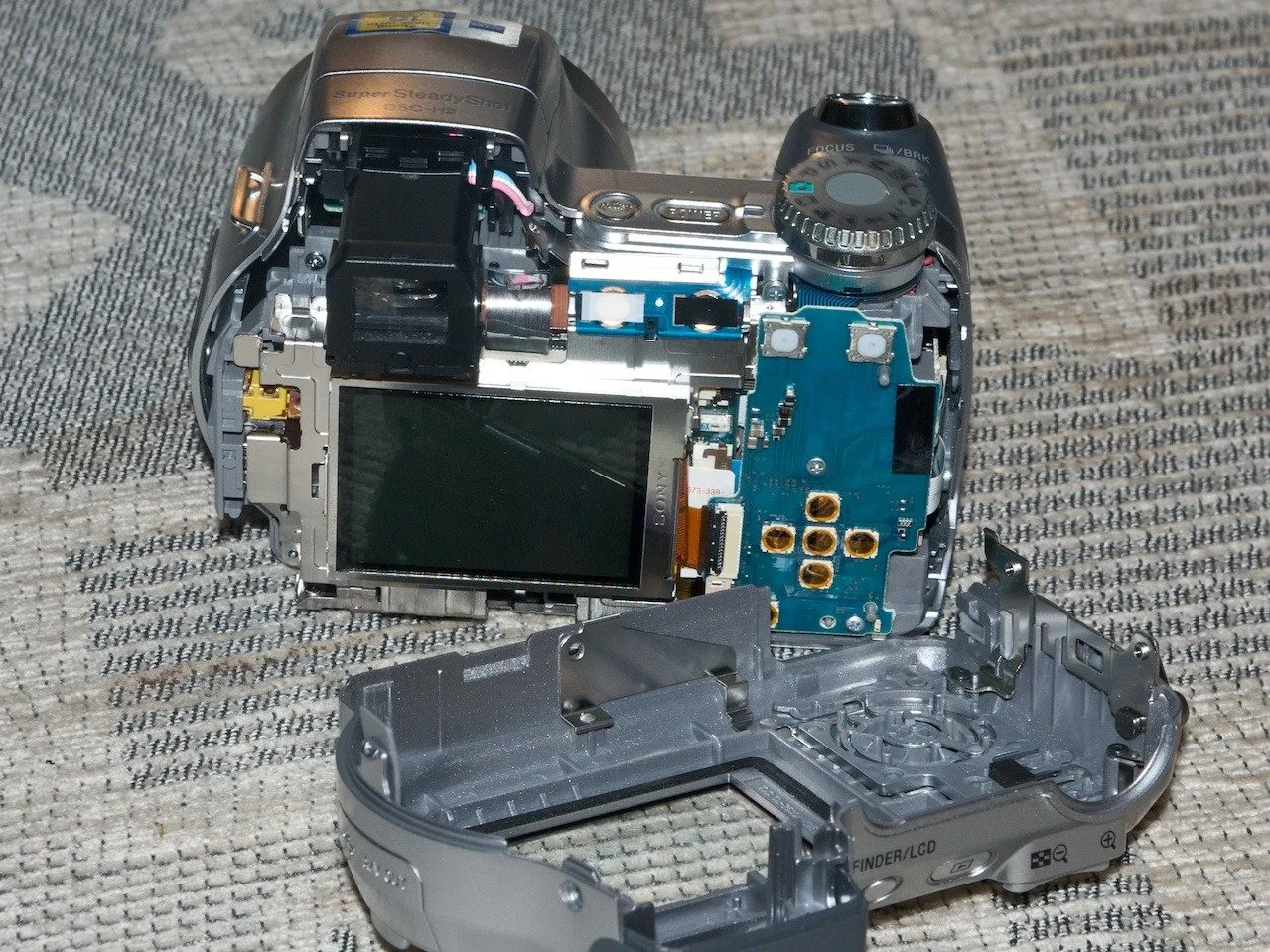

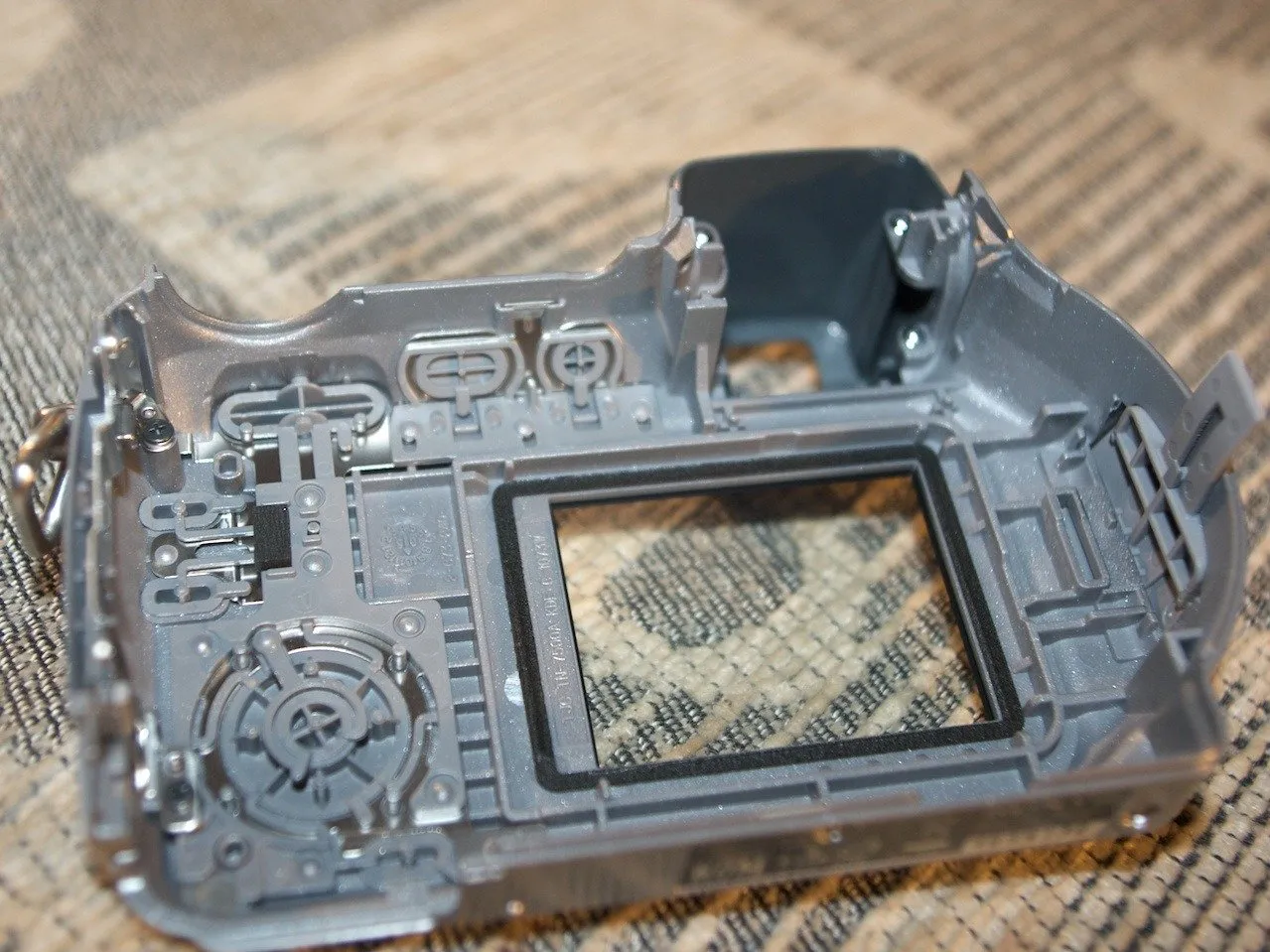

• Теперь мы можем снять заднюю крышку, открыв ЖК-дисплей и заднюю панель управления.

• Корпус толстый и выглядит прочным

Шаг 6

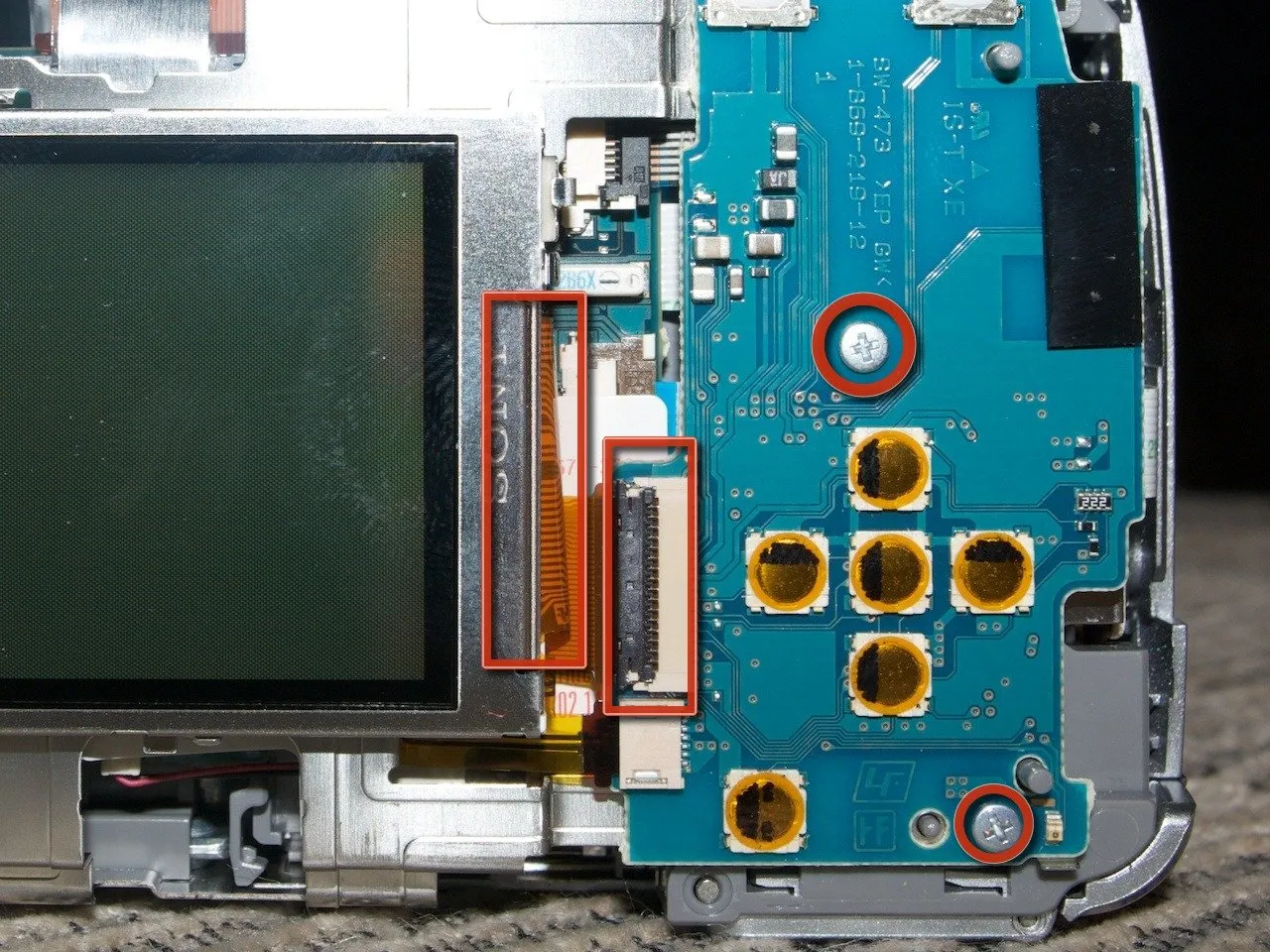

• Выкрутите два винта philips и снимите две ленты.

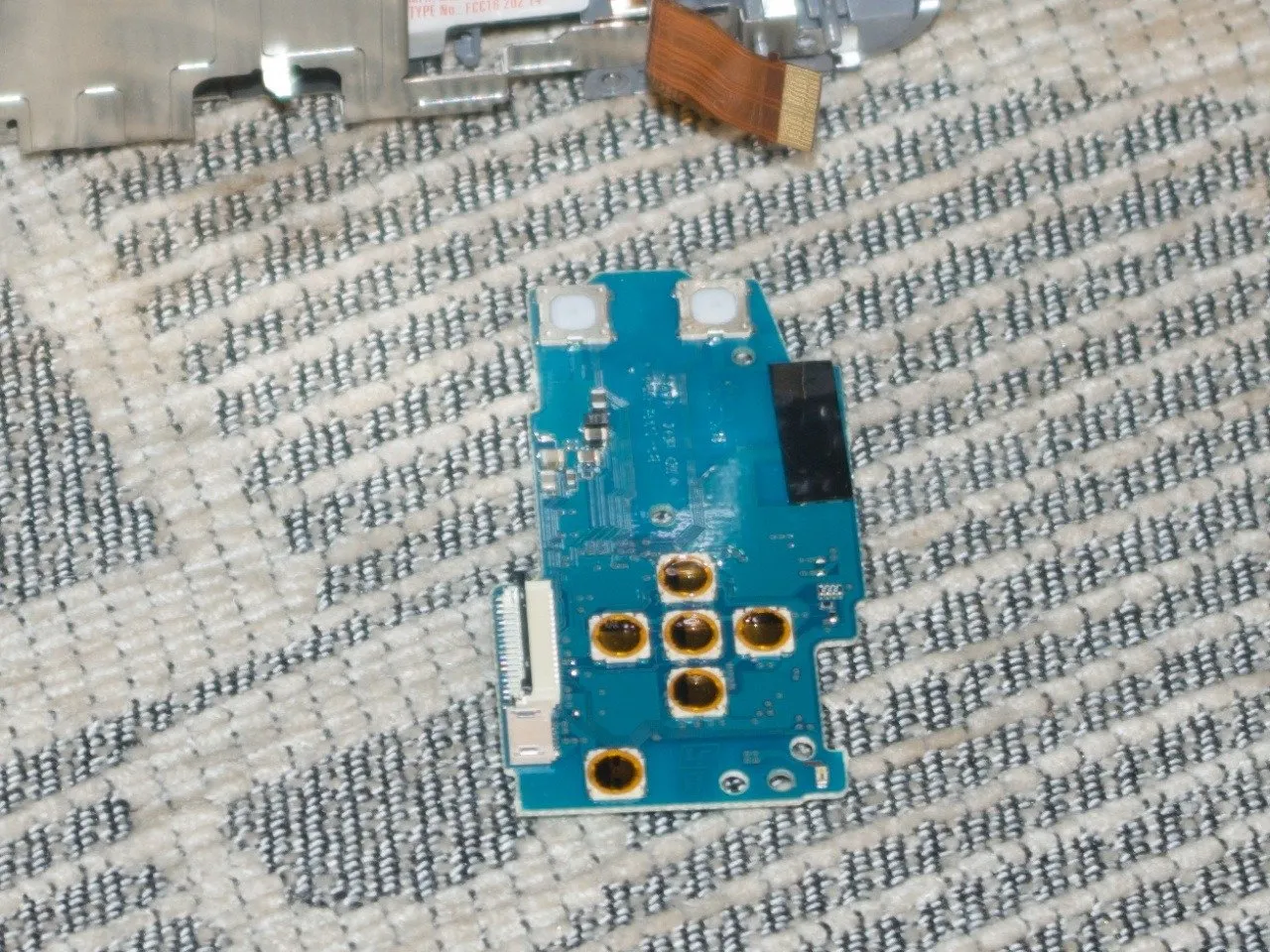

• Теперь панель кнопок и ЖК-дисплей свободны.

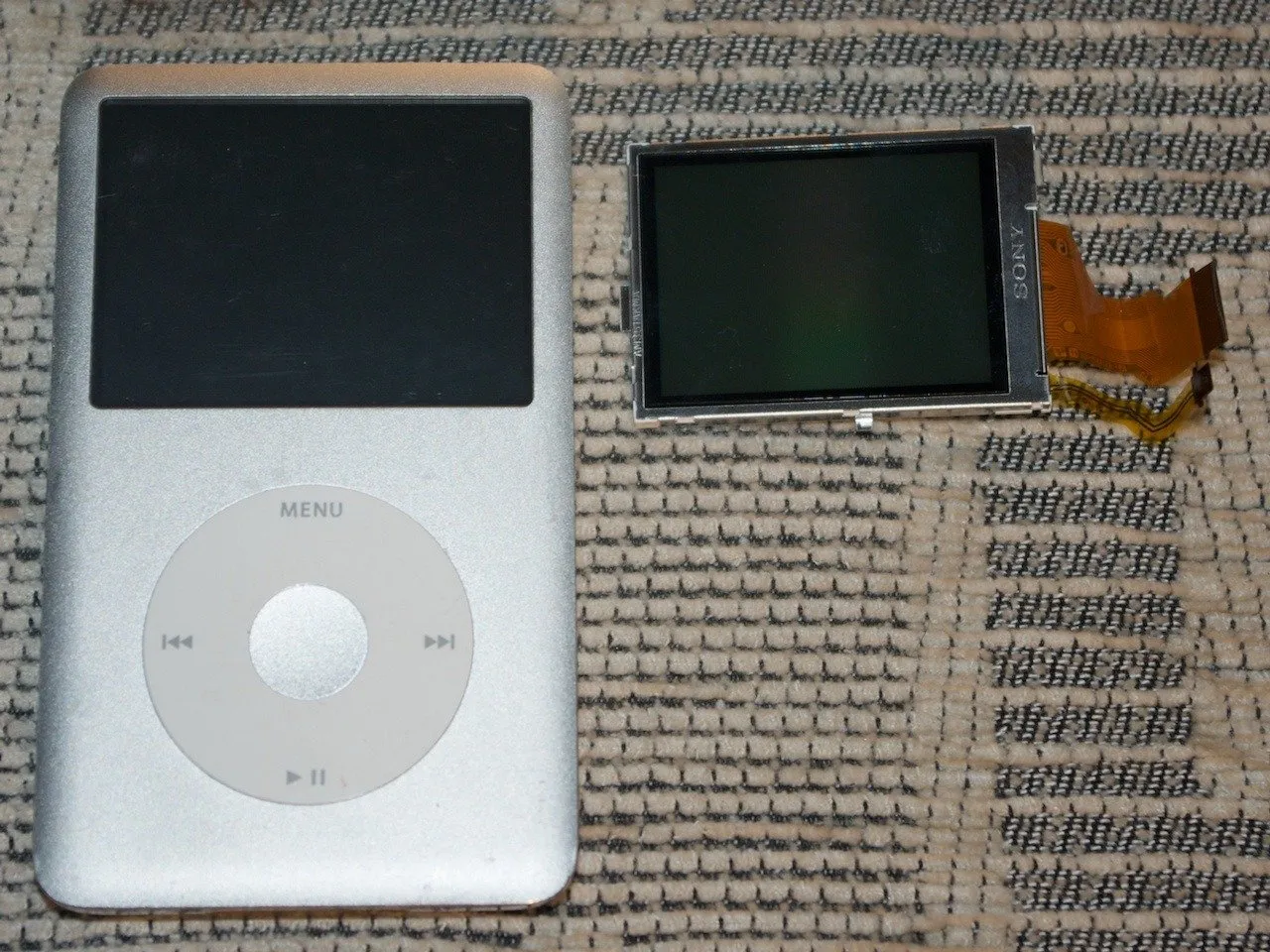

• Камера оснащена 2,0-дюймовым ЖК-дисплеем с разрешением 85 000 точек.

Шаг 7

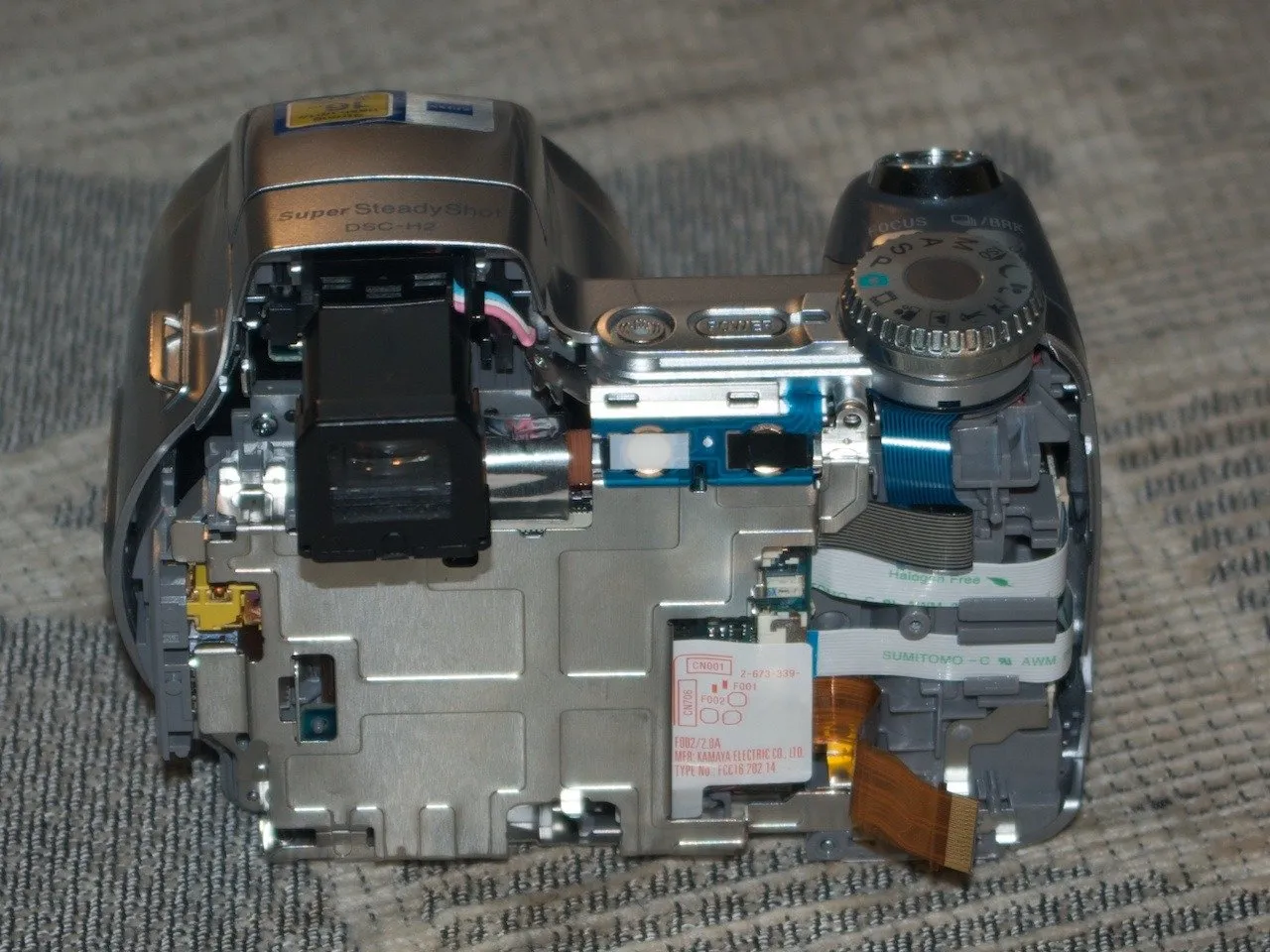

• Под ЖК-дисплеем находится металлический экран, защищающий логическую плату.

• Осторожно отсоедините его сверху и с левой стороны.

• Мы внутри

• Отсоедините все ленточные кабели. Их здесь очень много.

• На некоторых ленточных кабелях есть надпись 'Halogen free'. Это хорошо, но мы все равно не будем выбрасывать камеру, пока что.

Шаг 8

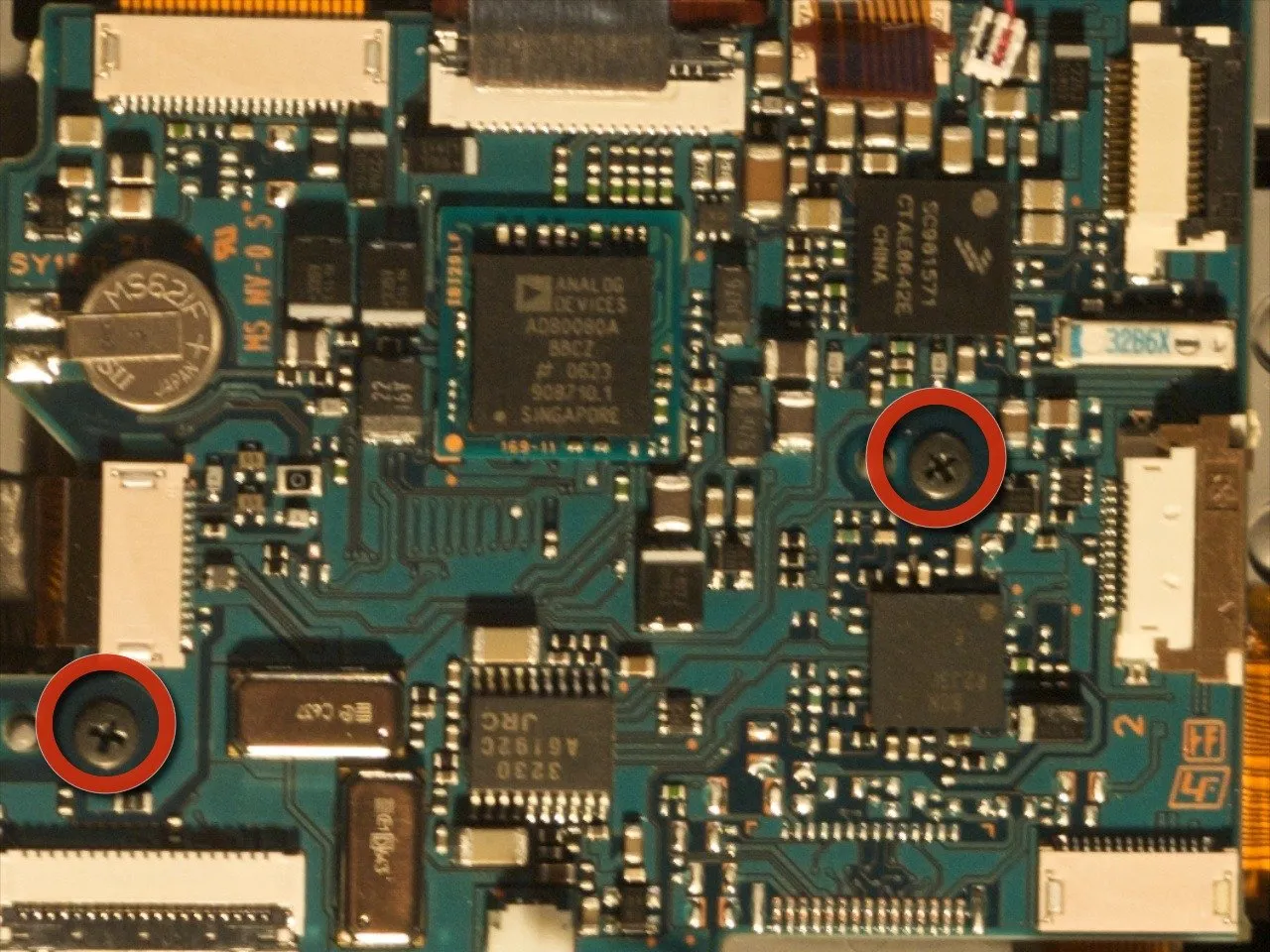

• Эти два винта держат логическую плату.

• При извлечении платы будьте осторожны с оставшимися ленточными кабелями.

• Плата извлечена!

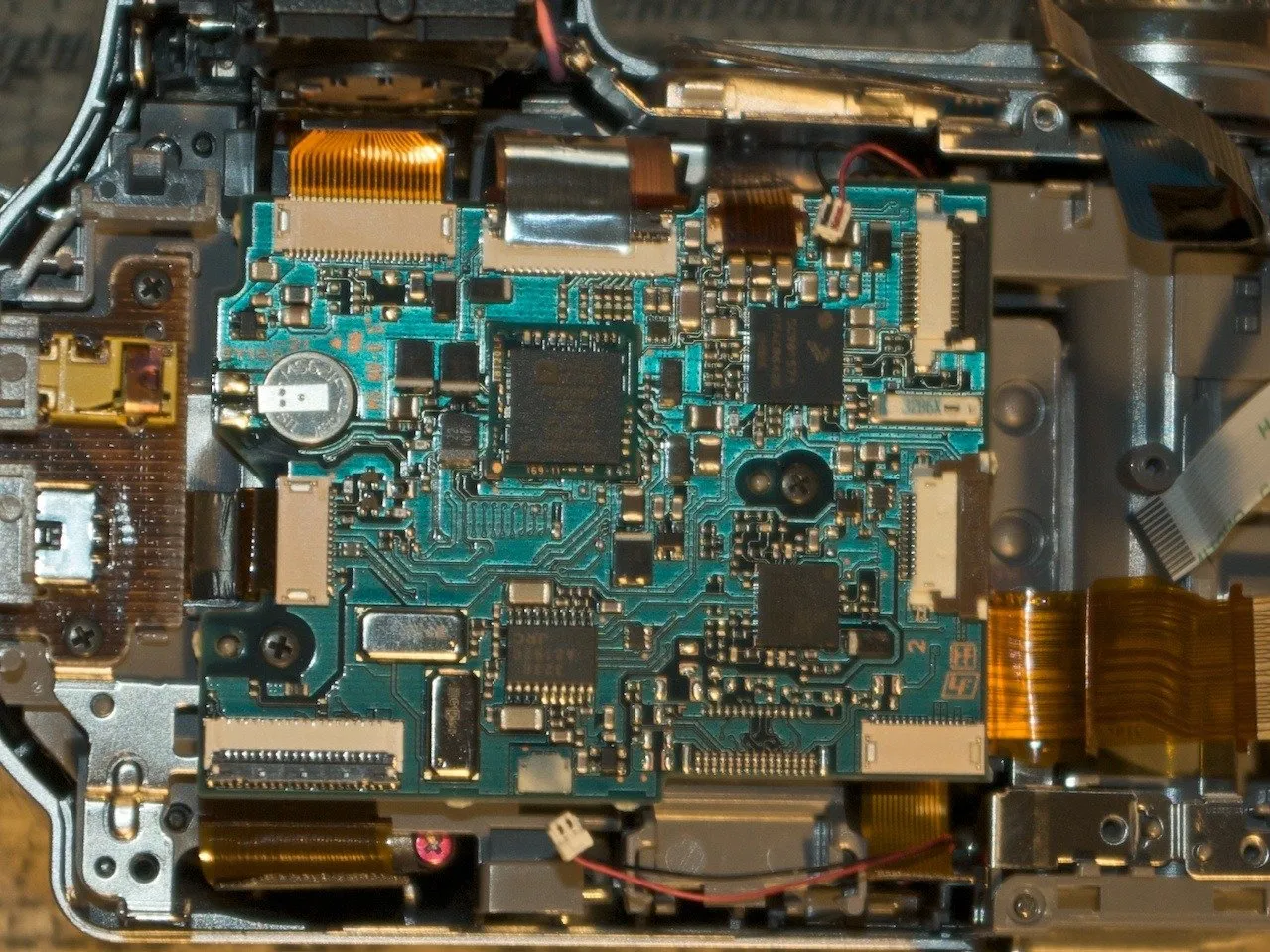

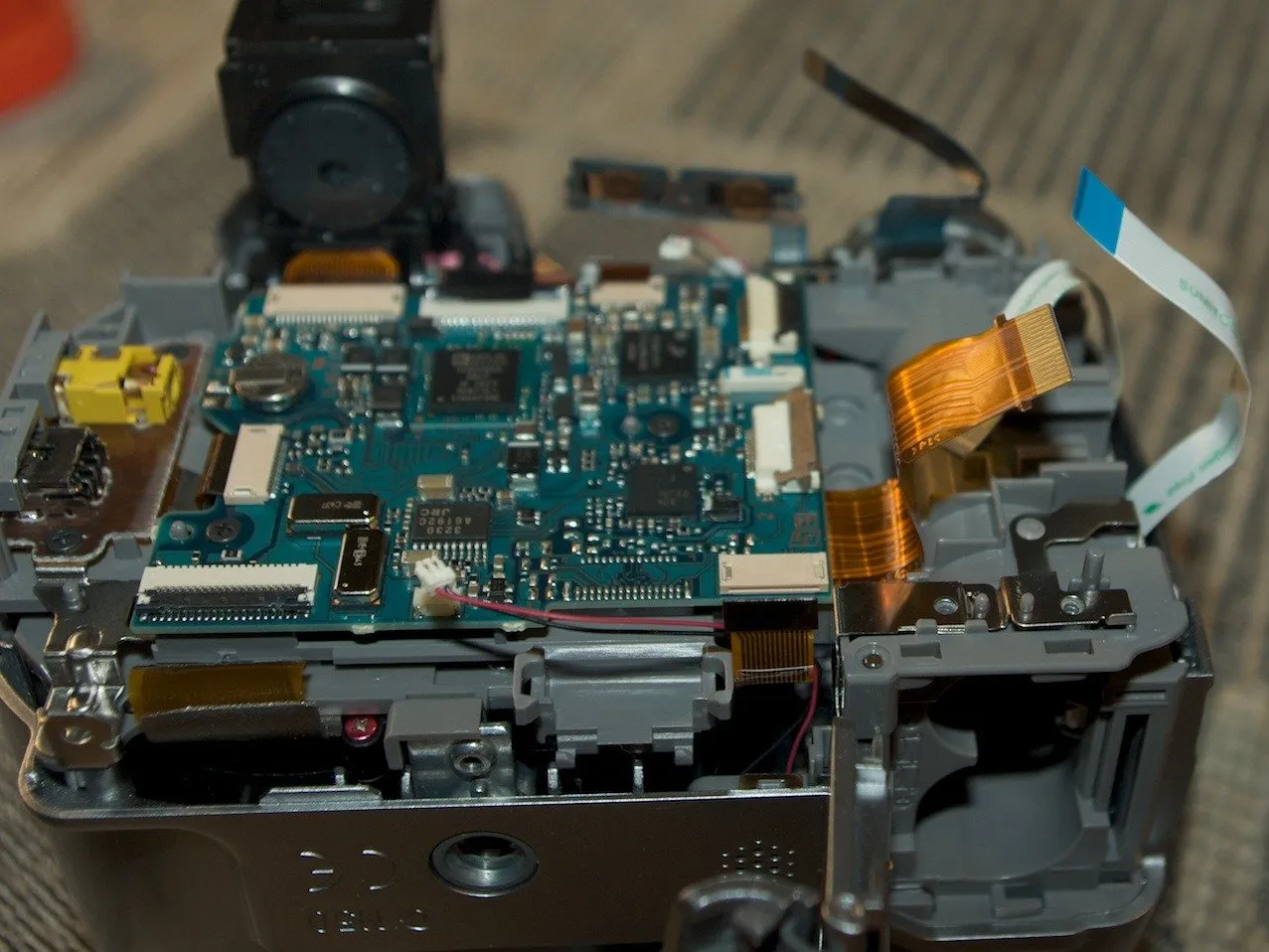

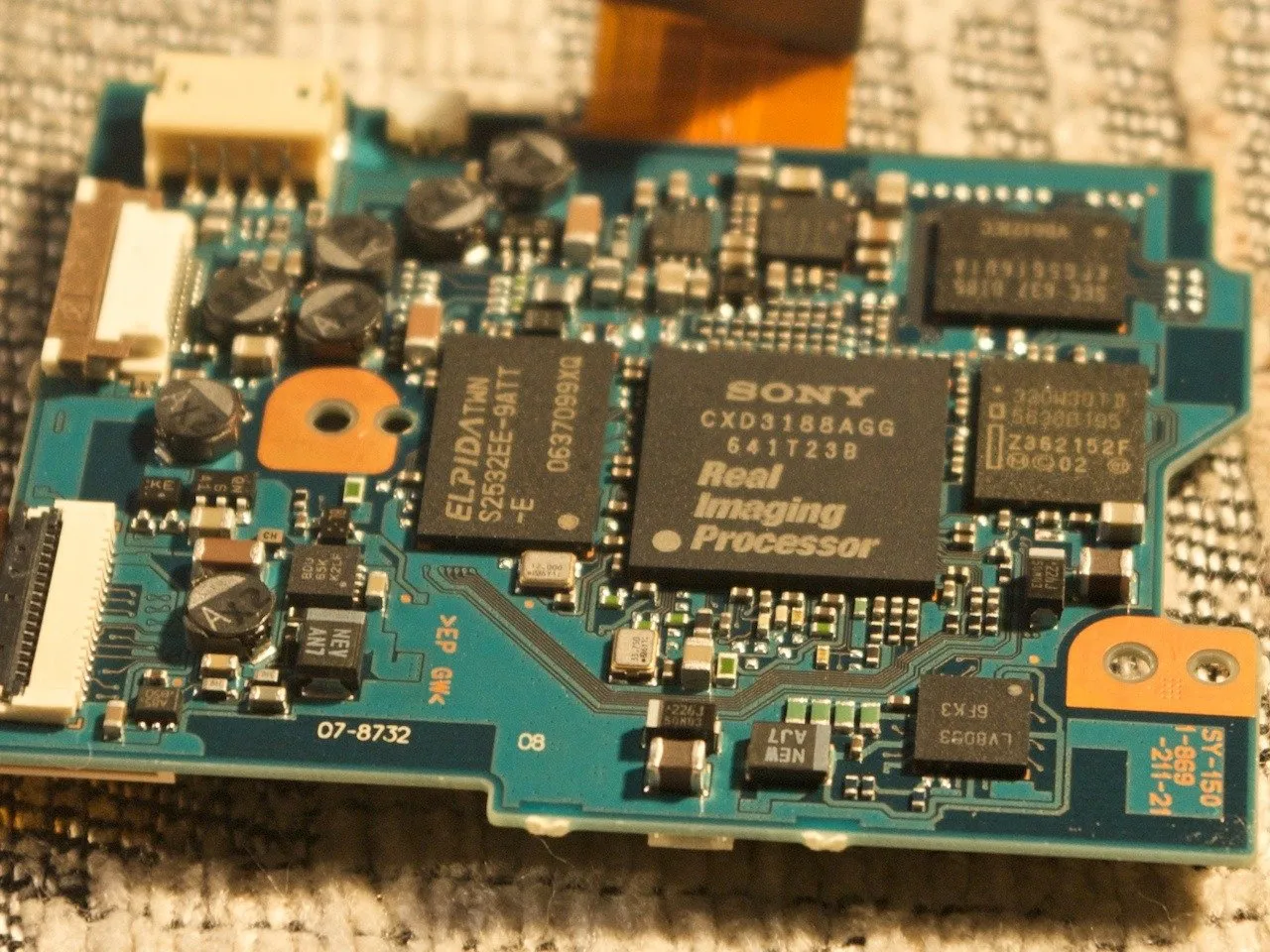

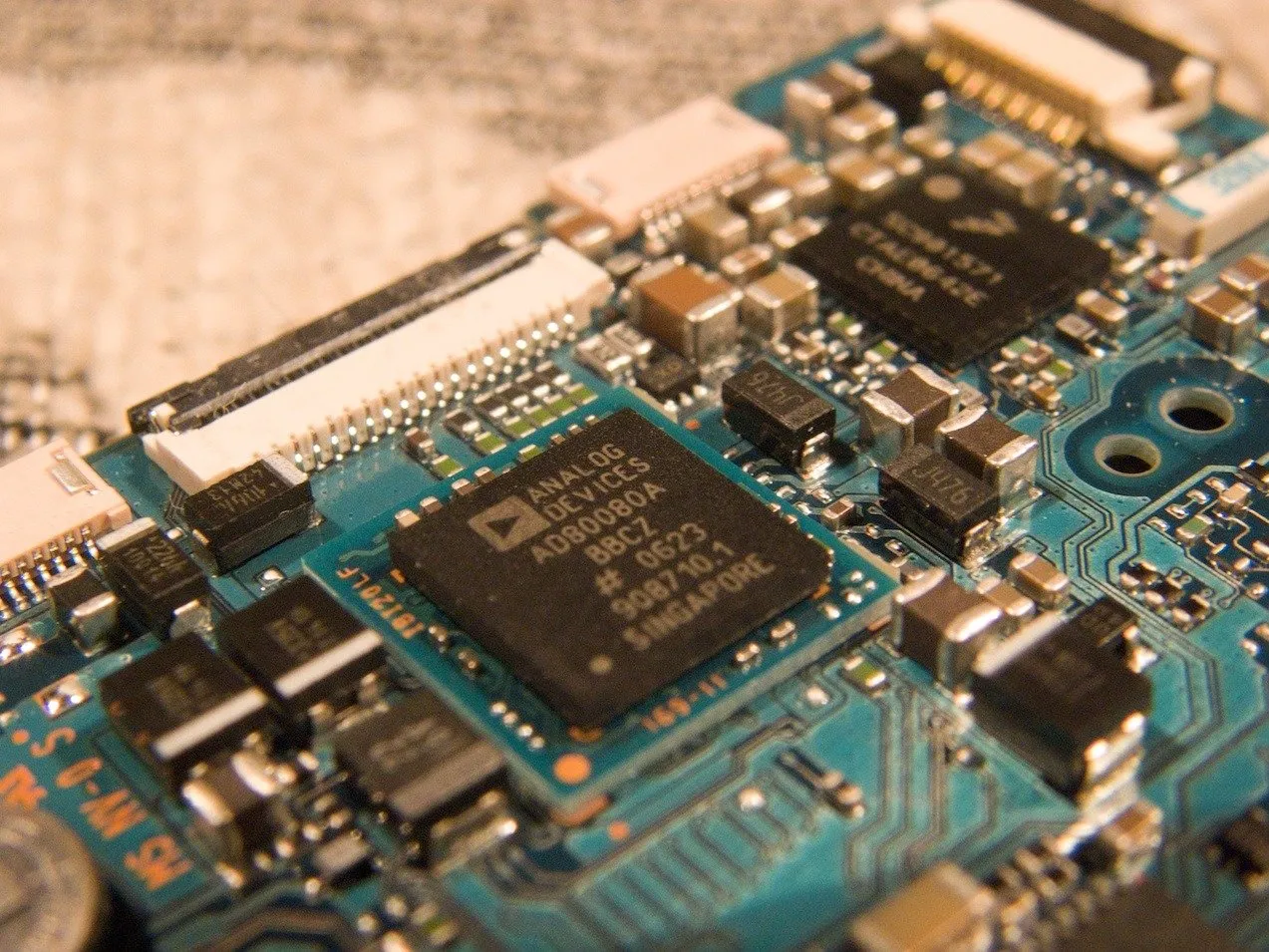

• С одной стороны мы видим микросхему AD80080A от Analog devices, отвечающую за захват аналогового сигнала с ПЗС-матрицы.

• С другой стороны мы видим процессор Sony 'Real Imaging Processor', который преобразует необработанные фотоданные в красивые и удобные для просмотра файлы .jpg.

• Аналоговый кабель, соединяющий ПЗС-матрицу с логической платой, экранирован кусочками металла для уменьшения шума.

Шаг 9

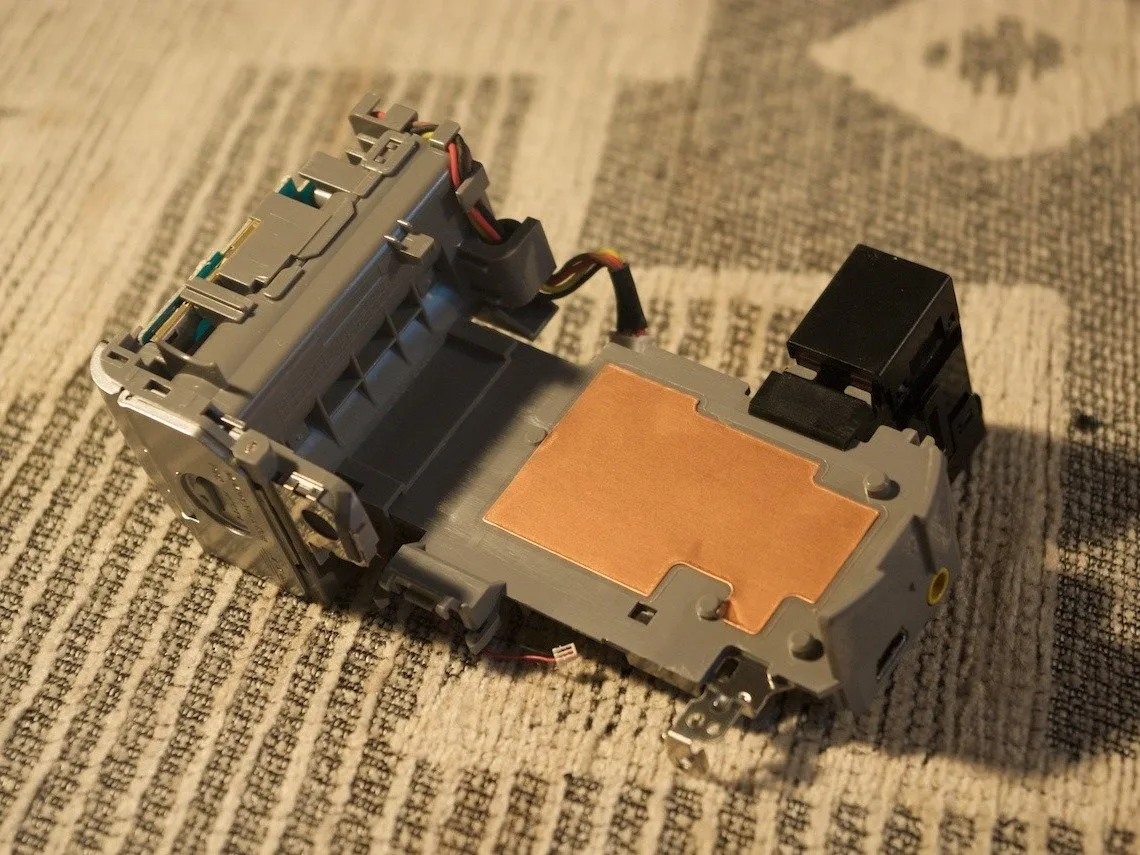

• Под логической платой находится этот кусок пластика, отделяющий объектив и сенсор от остальной части камеры.

• Он вынимается сразу, без всяких винтов и прочего.

• Отсоедините электронный видоискатель сверху.

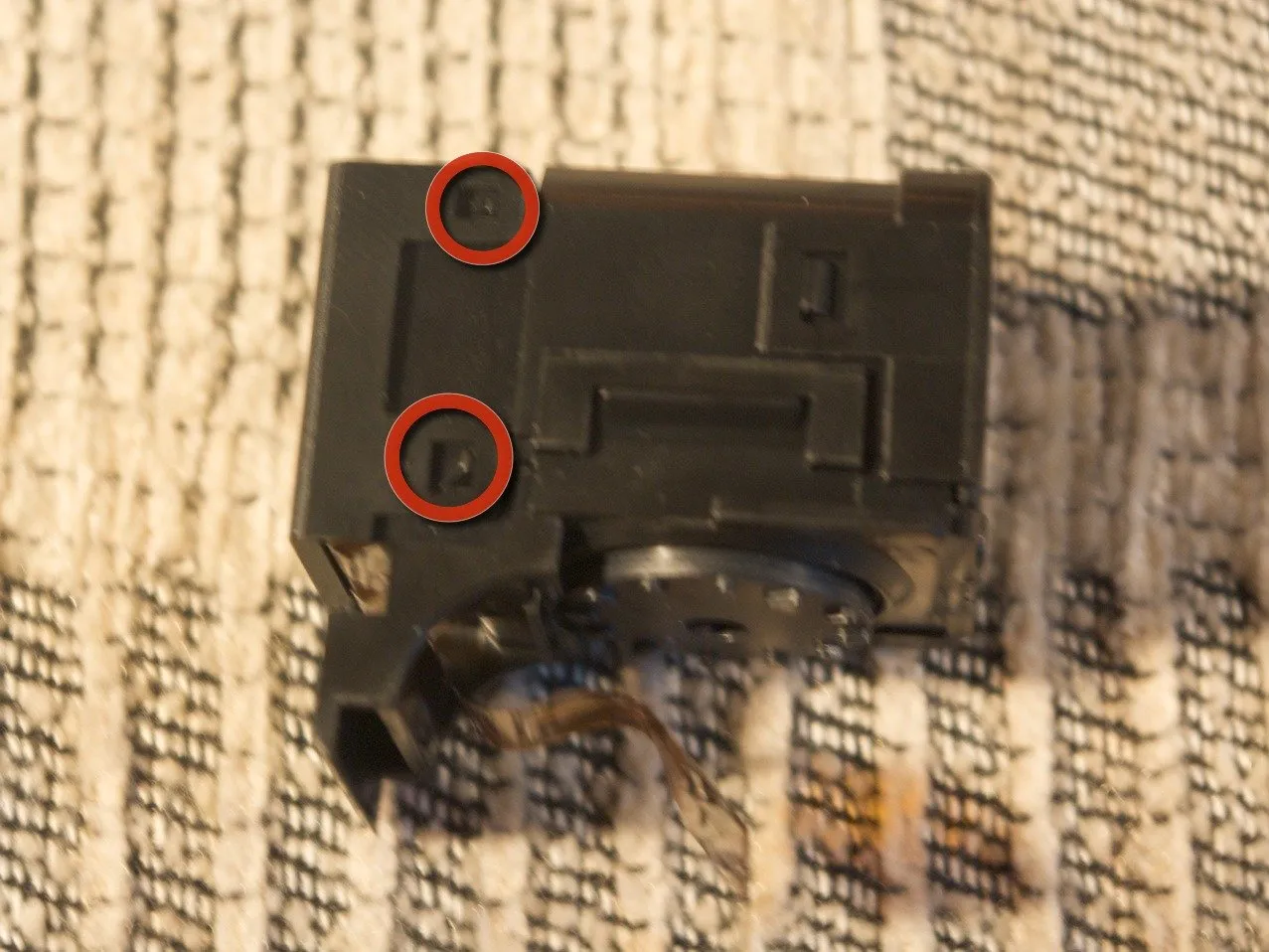

• Пластиковые фиксаторы удерживают объектив и экран электронного видоискателя вместе.

Шаг 10

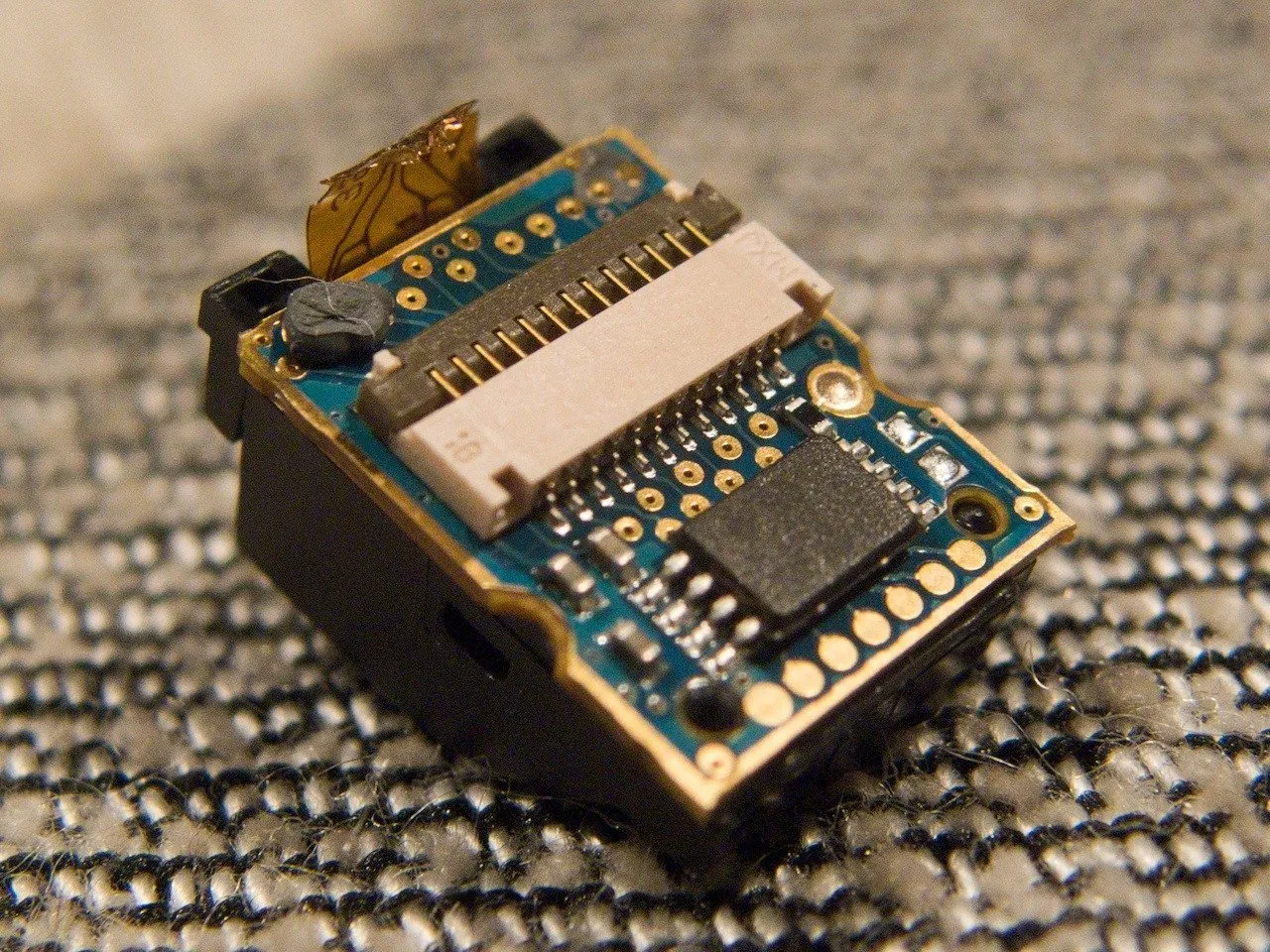

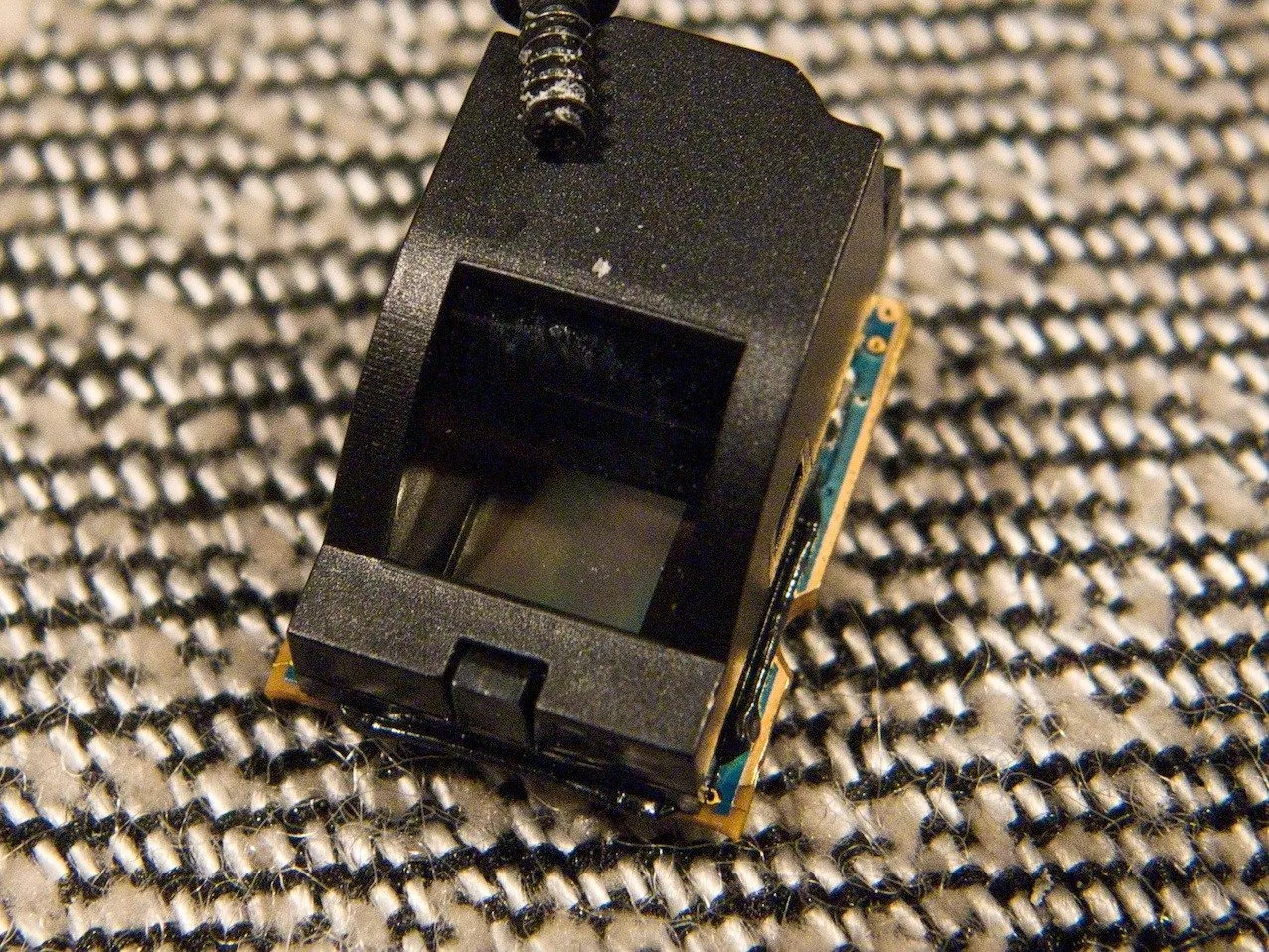

• Экран видоискателя такой маленький!

• Он имеет 200 000 точек и около 30 мм² площадь

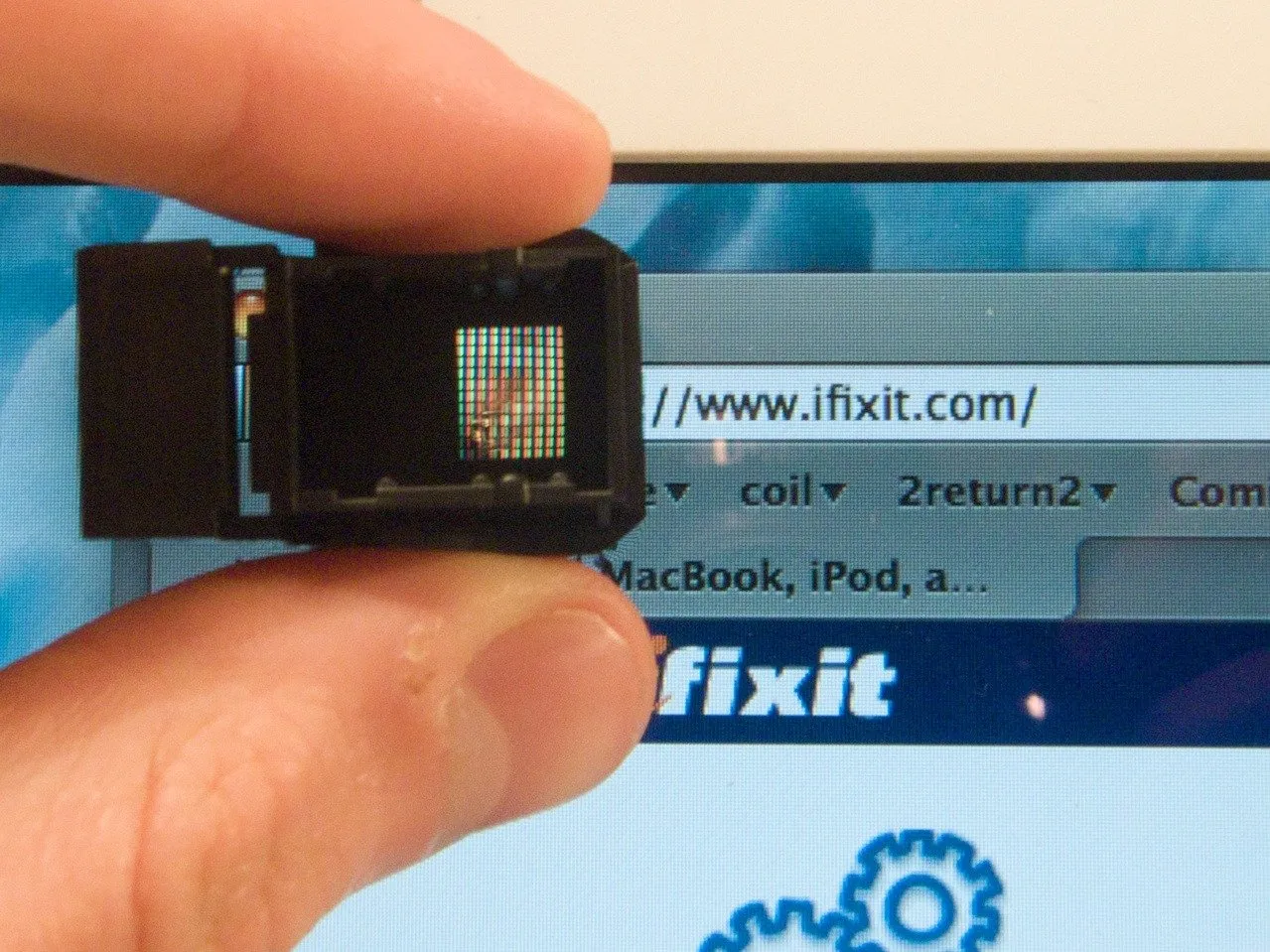

• Это безумная плотность пикселей, посмотрите, что происходит, когда оптику, используемую для просмотра этого дисплея, прижимают к обычному дисплею ноутбука - вы можете увидеть субпиксели!

Шаг 11

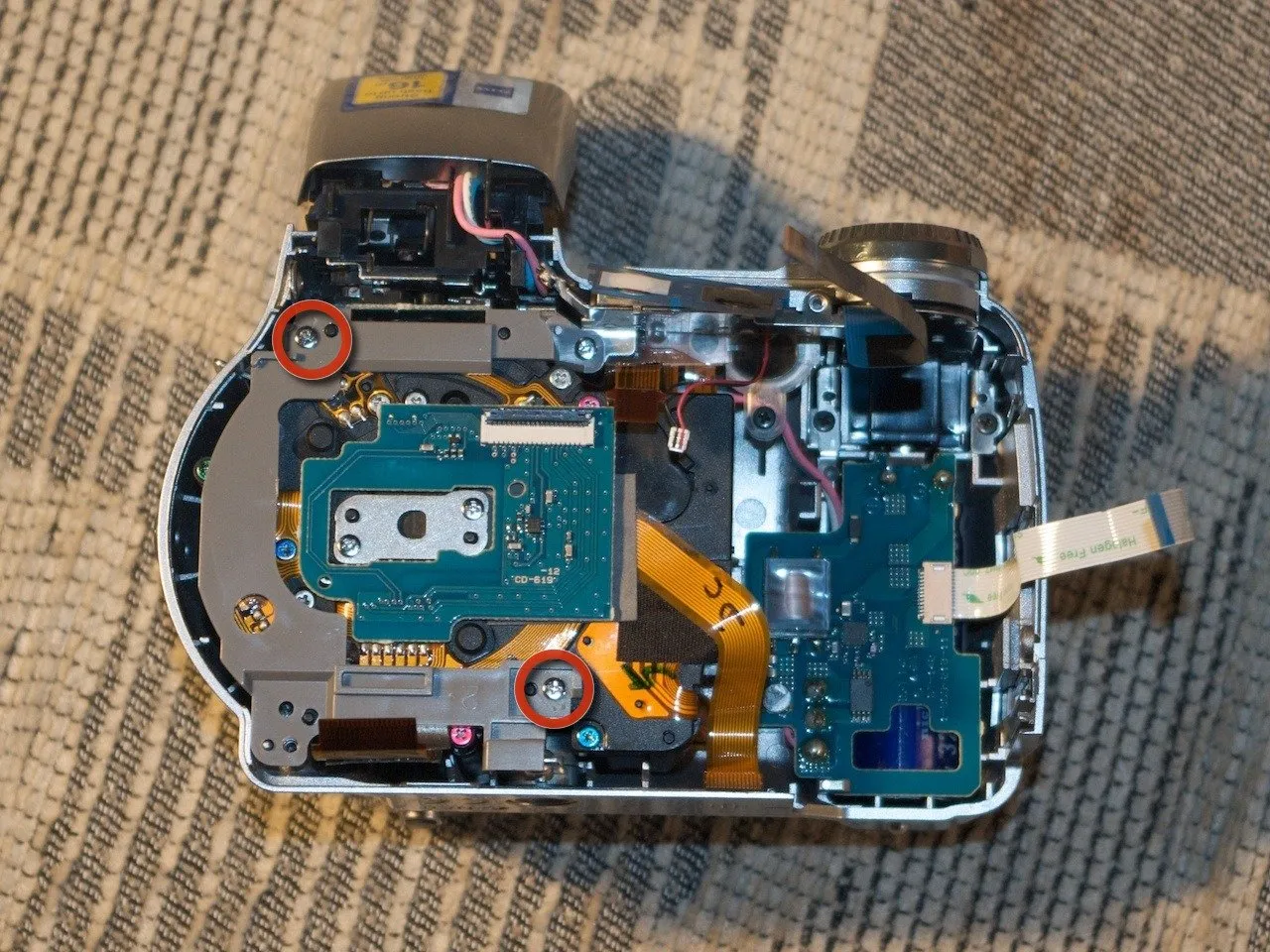

• Следующие два винта держат объектив и модуль датчика.

• Он вынут, и он огромен.

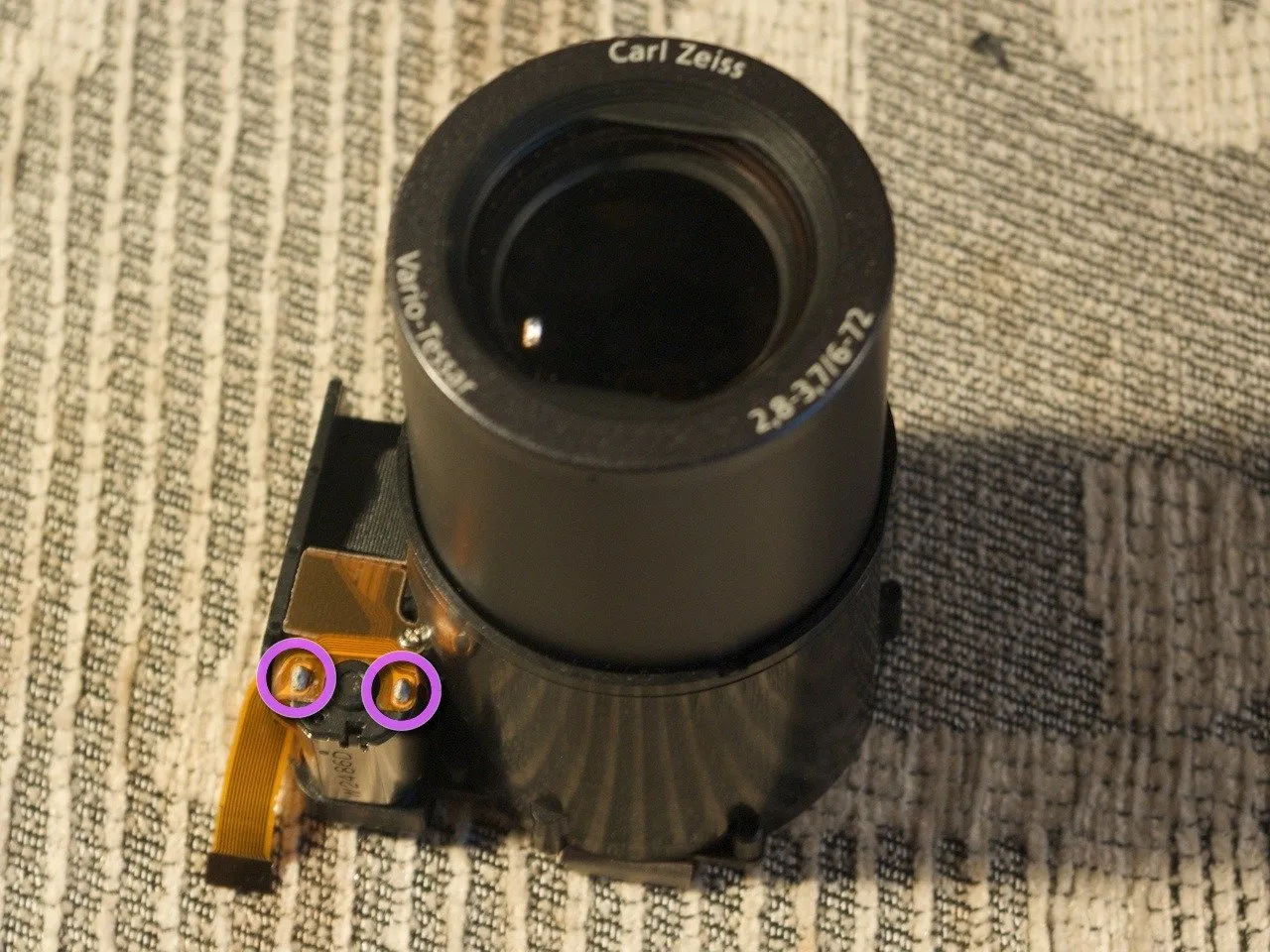

• Вы можете сделать его еще больше, подайте 3 вольта на отмеченные клеммы, чтобы выдвинуть линзу.

Шаг 12

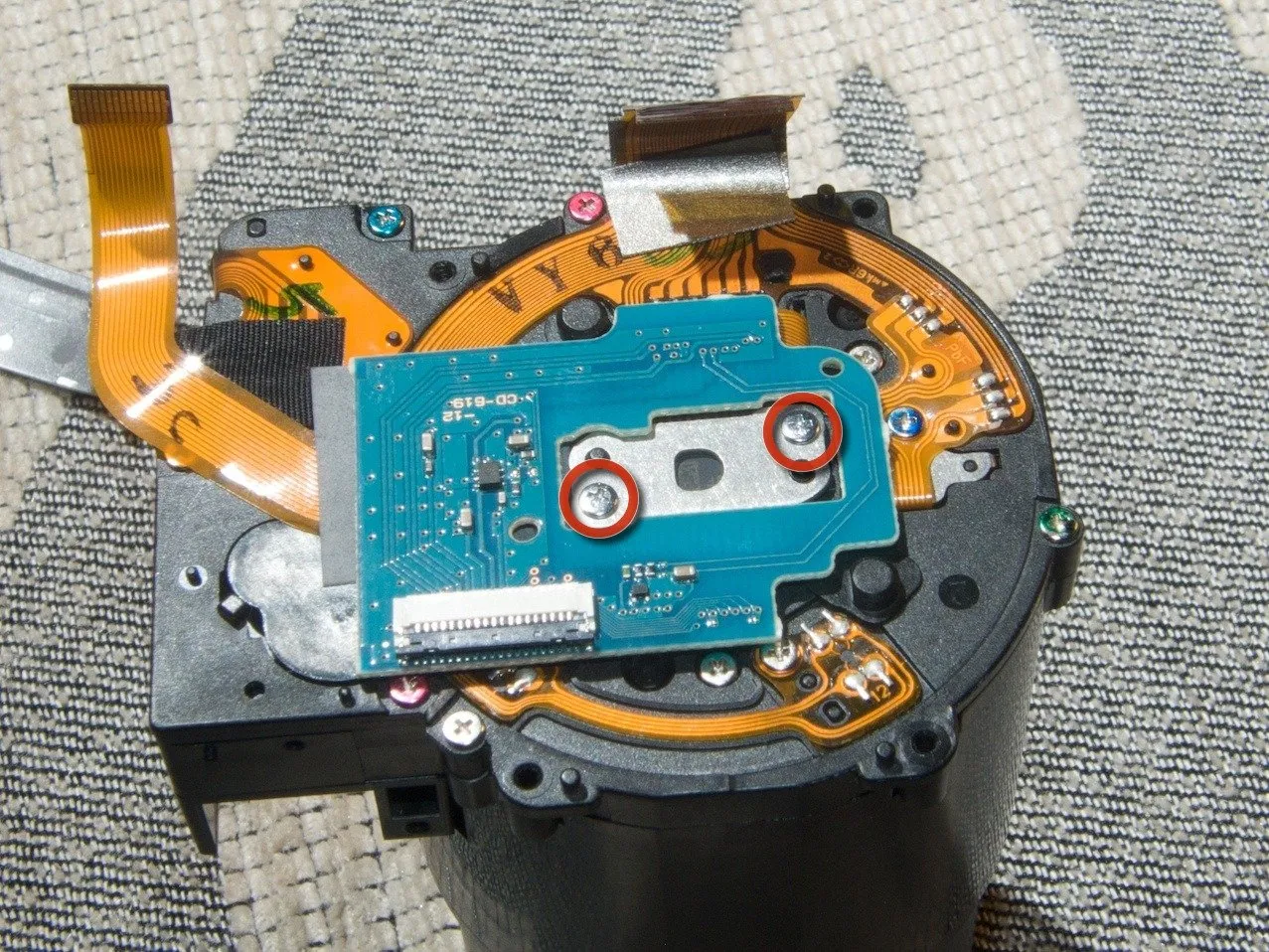

• Открутите эти два винта, чтобы отсоединить датчик от объектива.

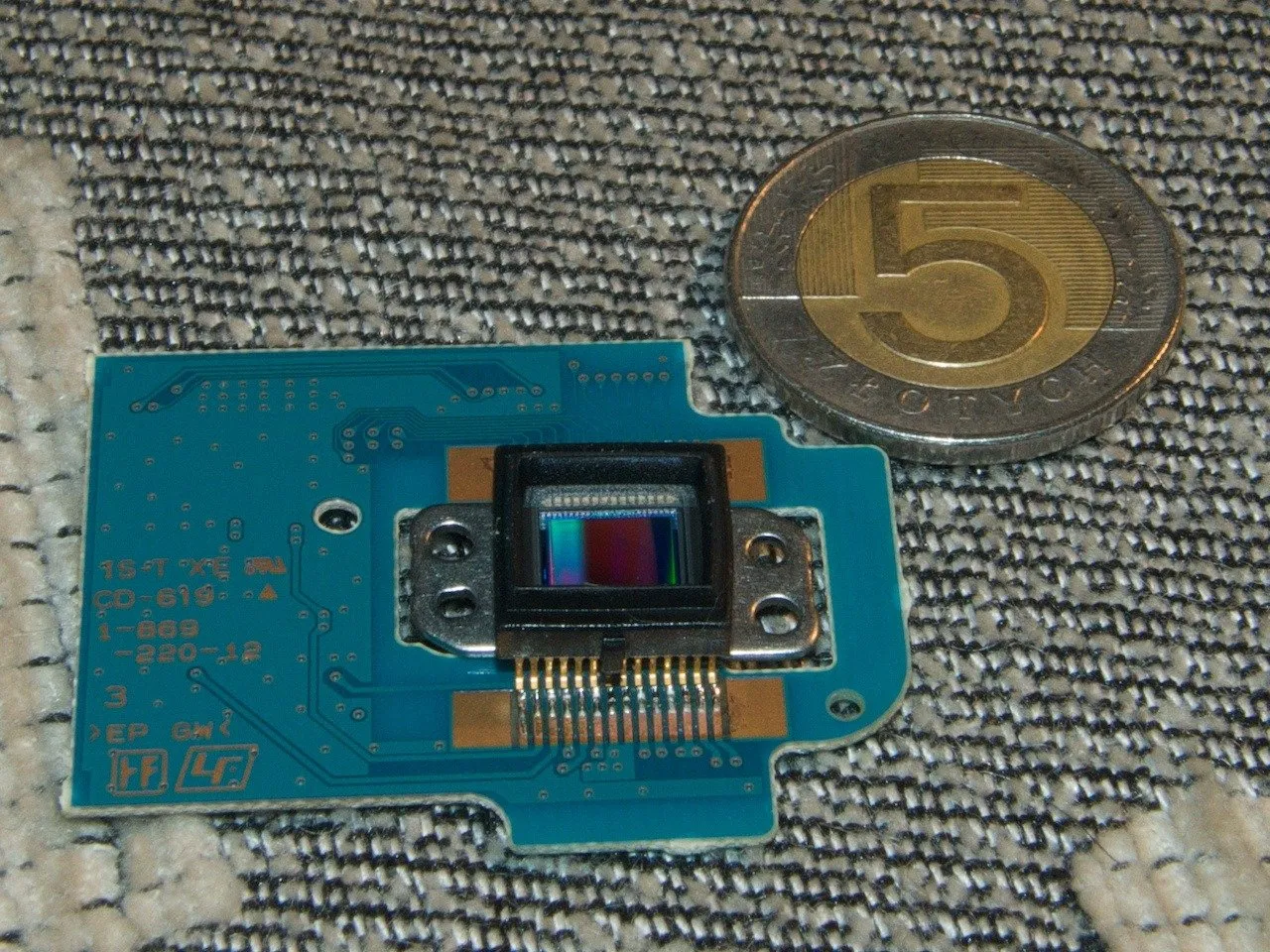

• Датчик имеет типичный размер 1/2,5'. Это не очень большой датчик.

• Для сравнения здесь представлена монета номиналом 5 польских злотых.

• 5 польских злотых - это примерно $1,80, если вы еще не поняли размер :)

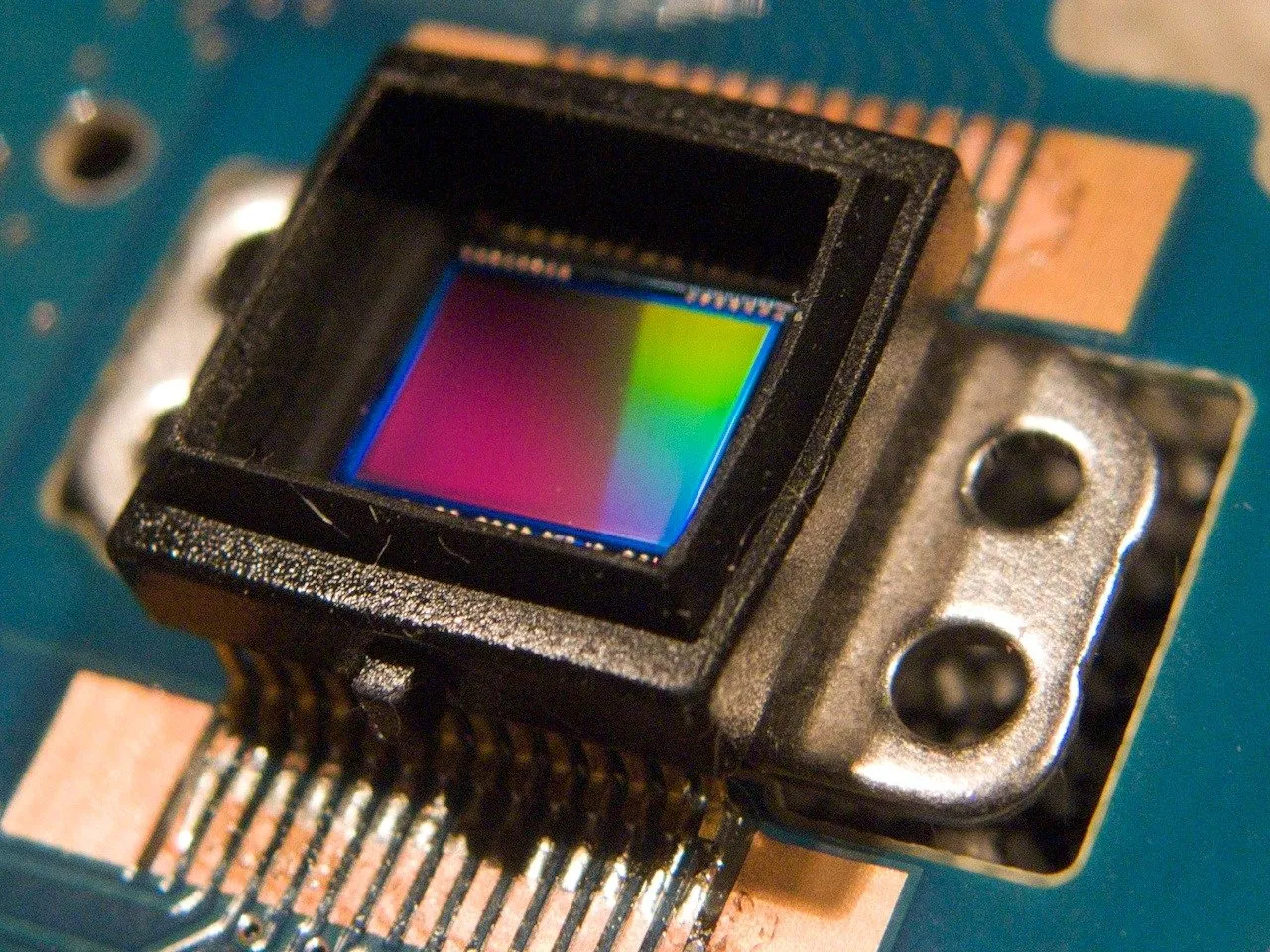

• ПЗС-матрица очень блестящая.

• 6 мегапикселей с 1 / 2.5' сенсора - это все равно, что ожидать 70 мегапикселей от 35-мм пленочной камеры. Но это все равно лучше, чем выкачивать 12 мегапикселей из сенсора размером с булавочную головку в мобильных телефонах.

• Производители, пожалуйста, прекратите войну за мегапиксели. Спасибо.

Шаг 13

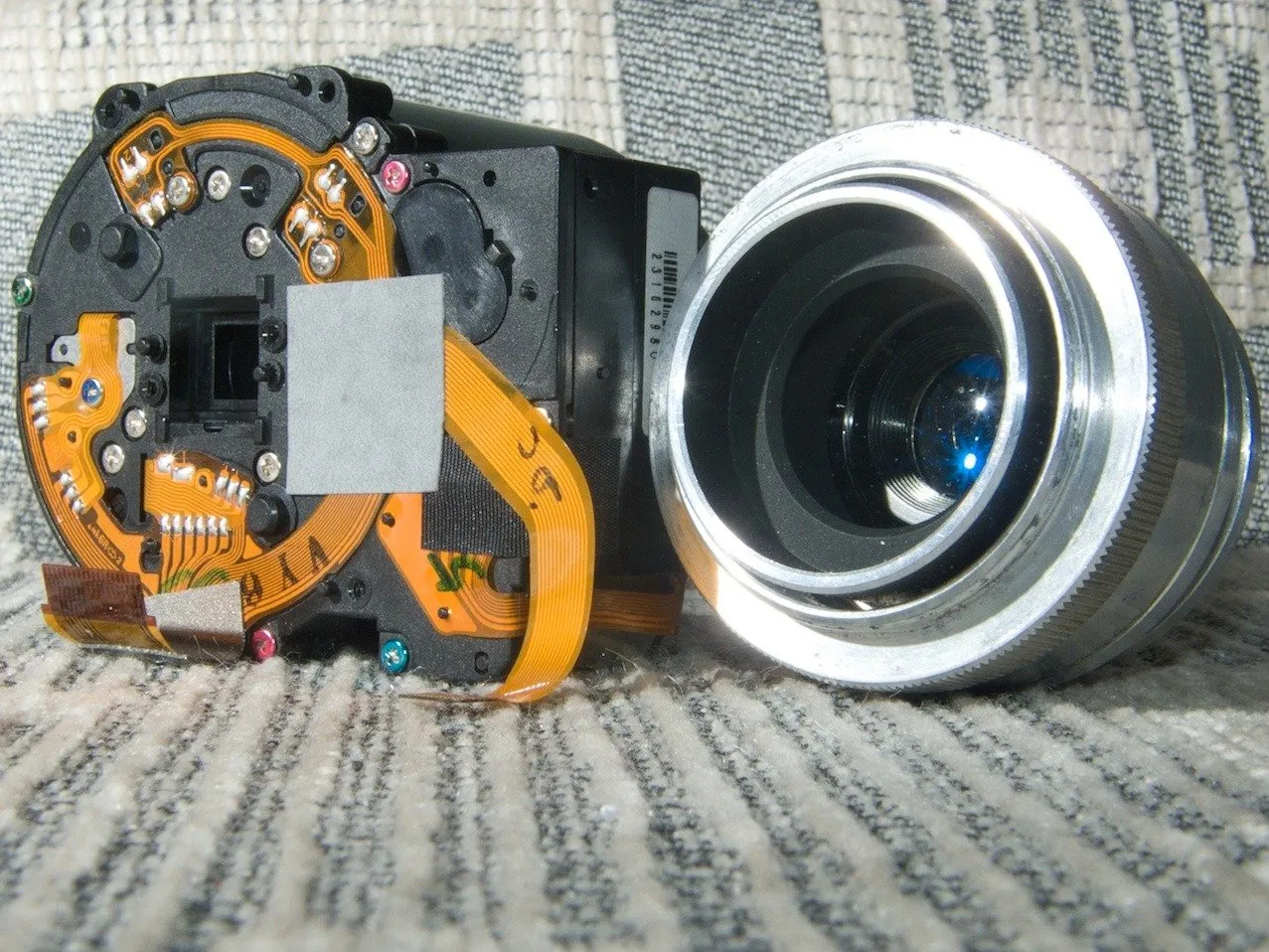

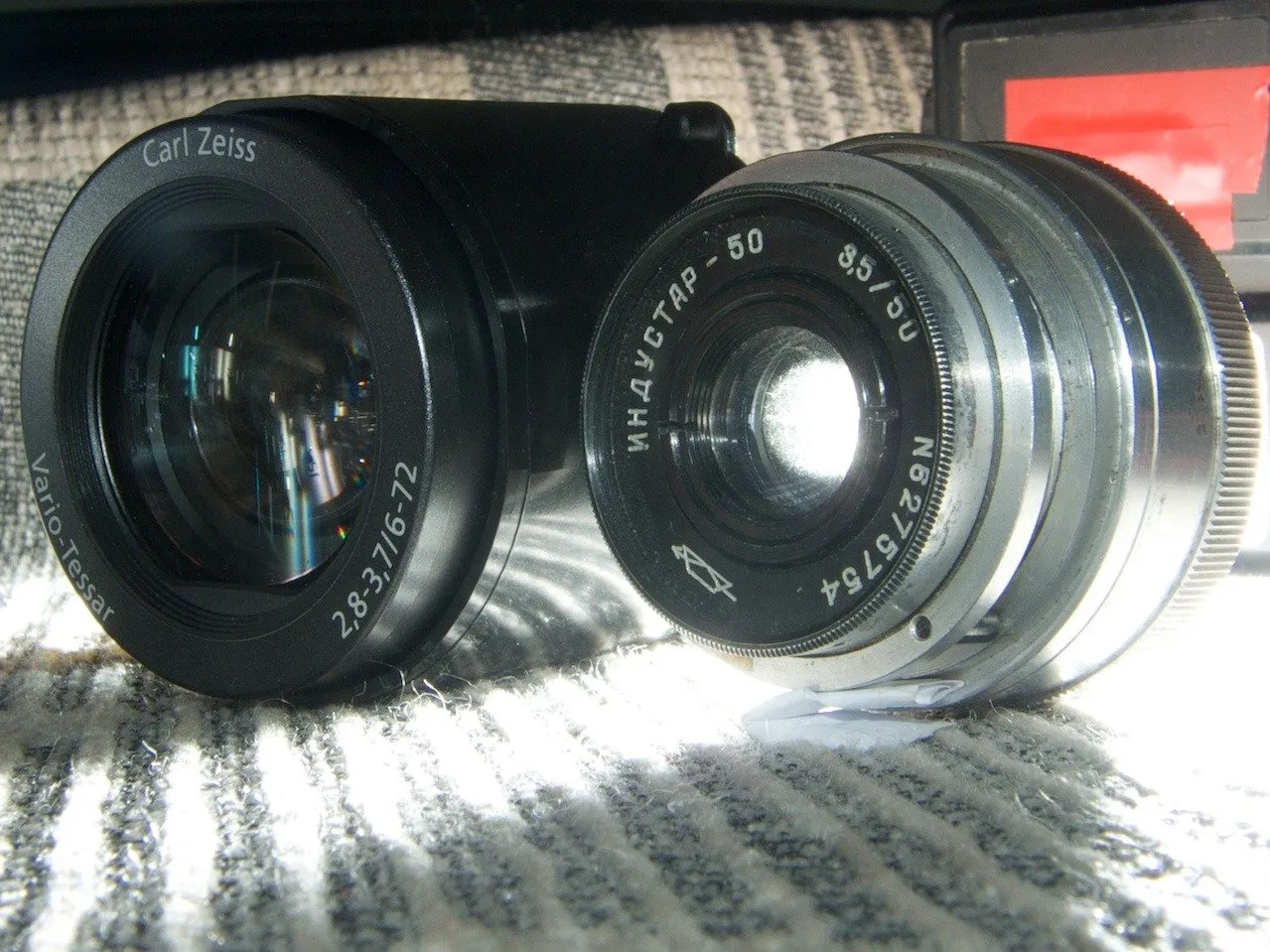

• Объектив Carl Zeiss из камеры sony рядом с объективом из советского компактного дальномерного фотоаппарата 'Зоркий-6' 1960 года.

• В отличие от Sony, 'Зорька' все еще работает, несмотря на то, что ей уже более 40 лет.

• На задней панели Zeiss значительно больше электроники, ленточных кабелей и сервомеханизмов, чем на объективе Zorka.

Шаг 14

• Вернемся к корпусу камеры.

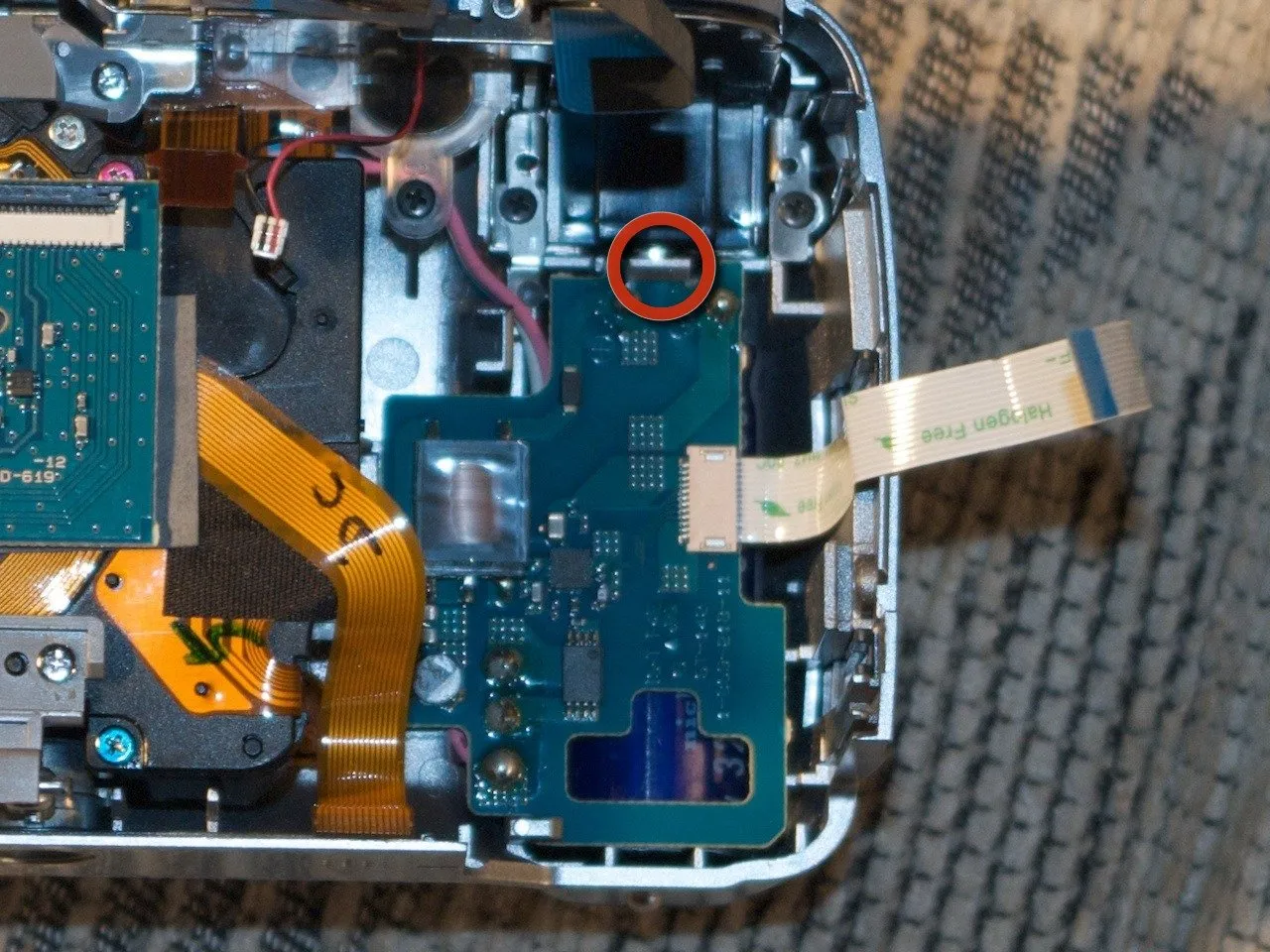

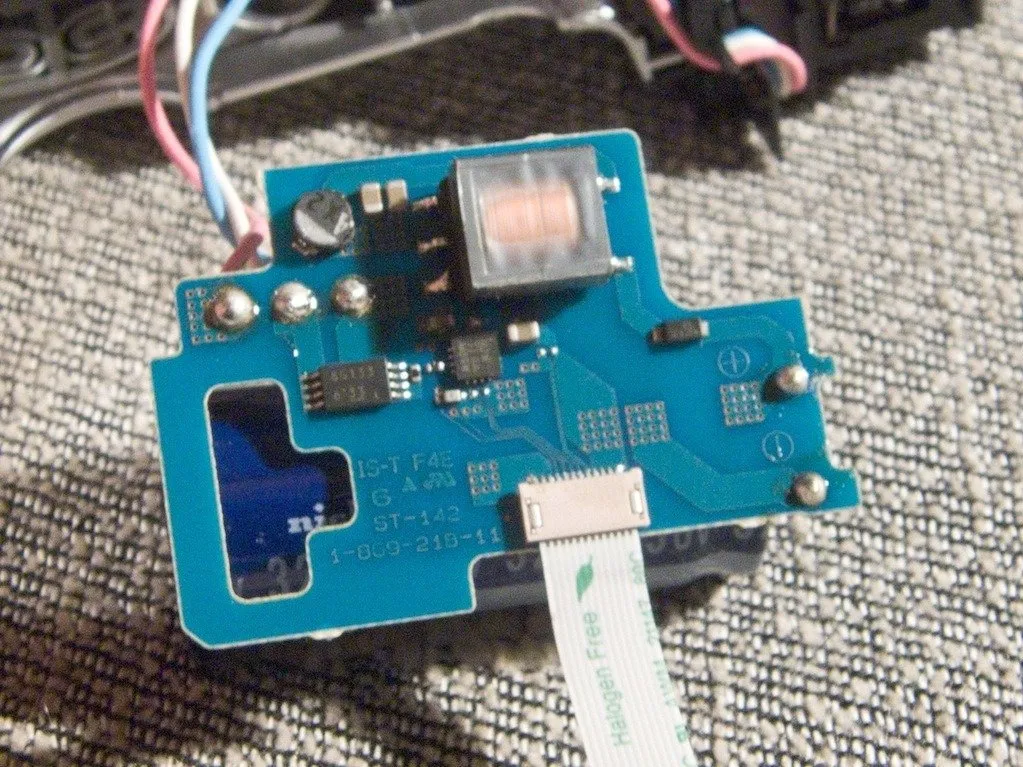

• Поднимите этот пластиковый замок, чтобы извлечь высоковольтную микросхему, питающую лампу подсветки.

• 3 кабеля соединяют эту плату с лампой, и они припаяны.

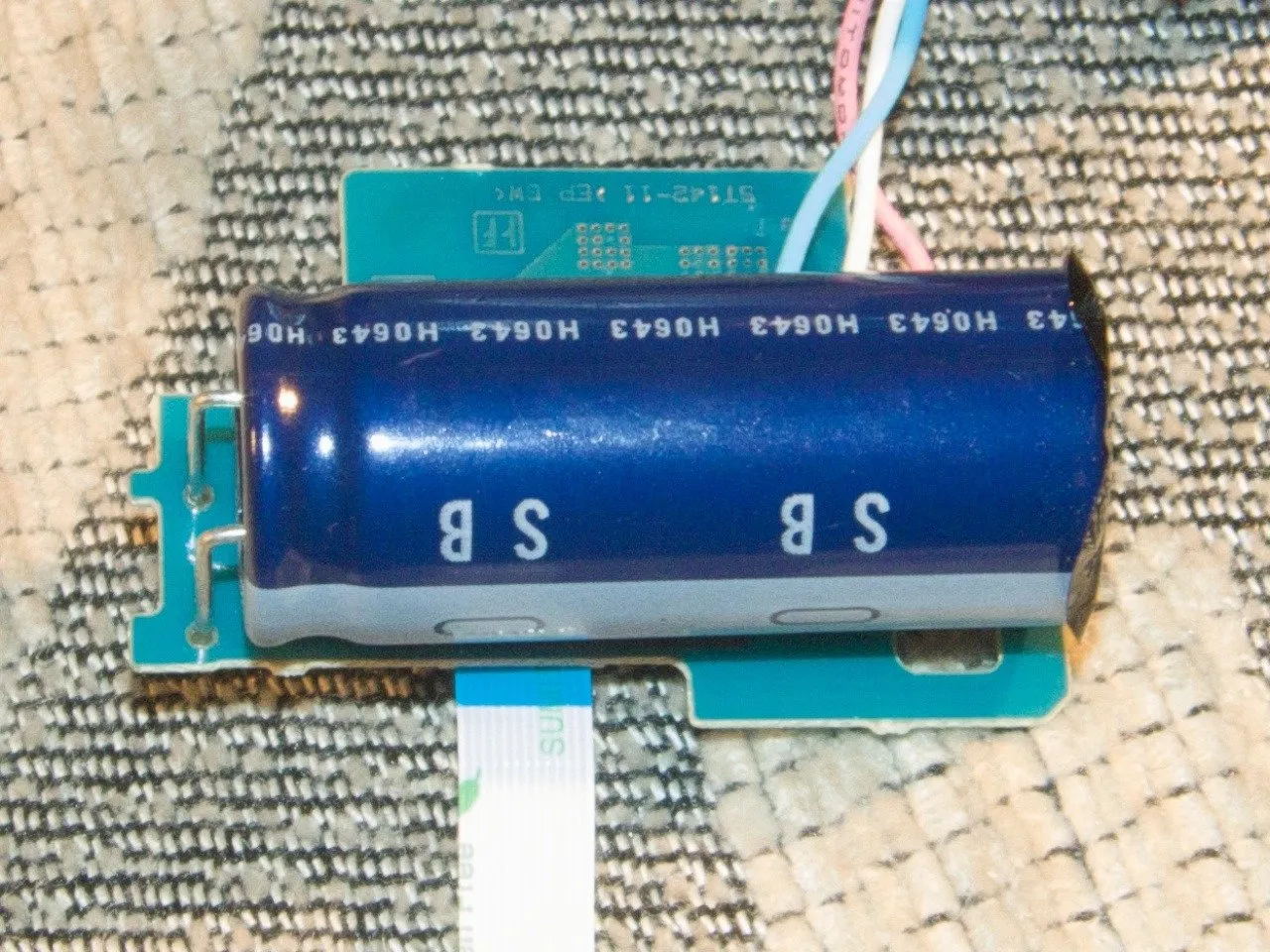

• Конденсатор имеет емкость 320 микрофарад и работает при напряжении 330 вольт. Это 17,4 джоуля потенциальной электрической энергии, что довольно много для лампы скоростного света.

Шаг 15

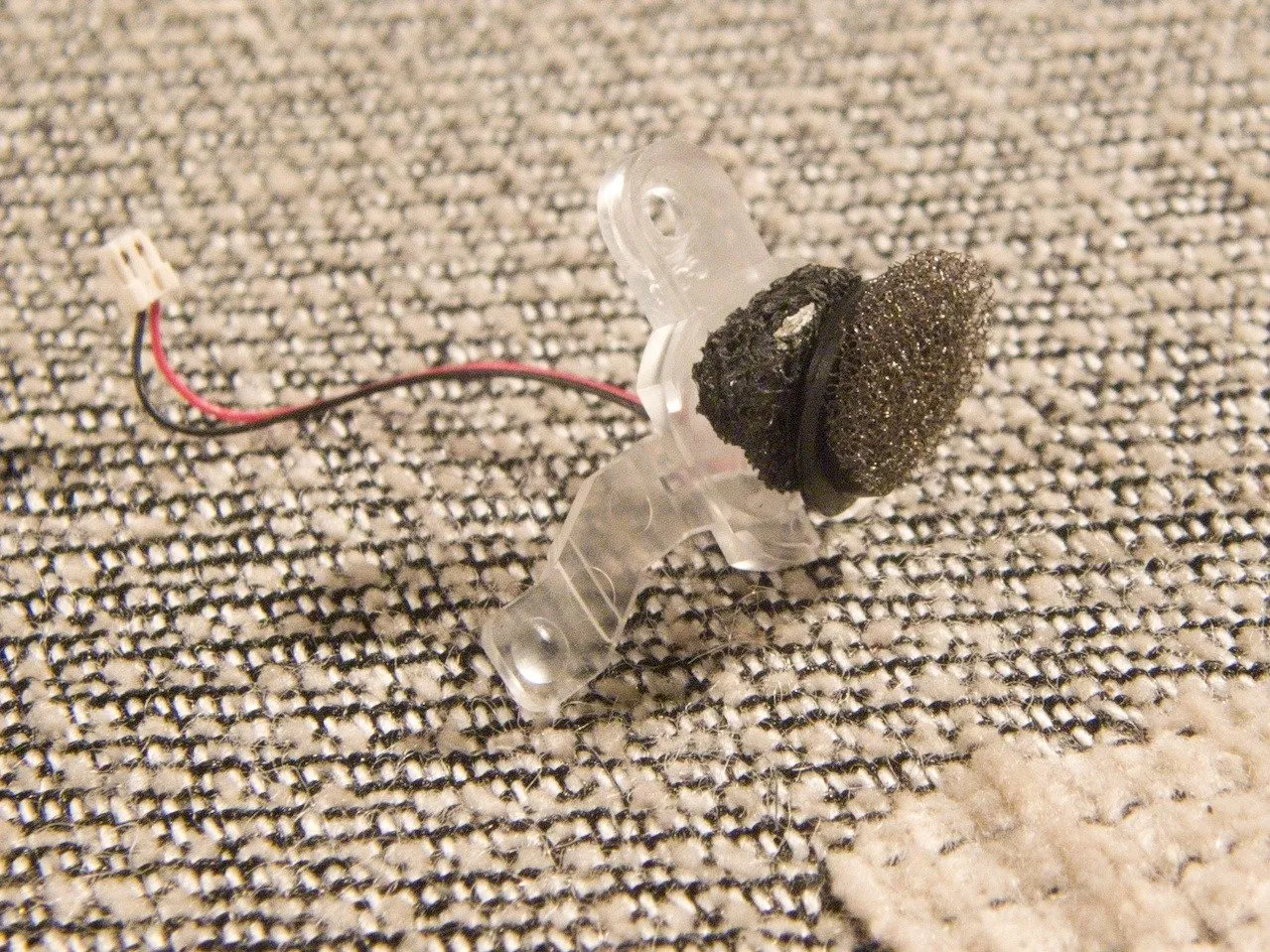

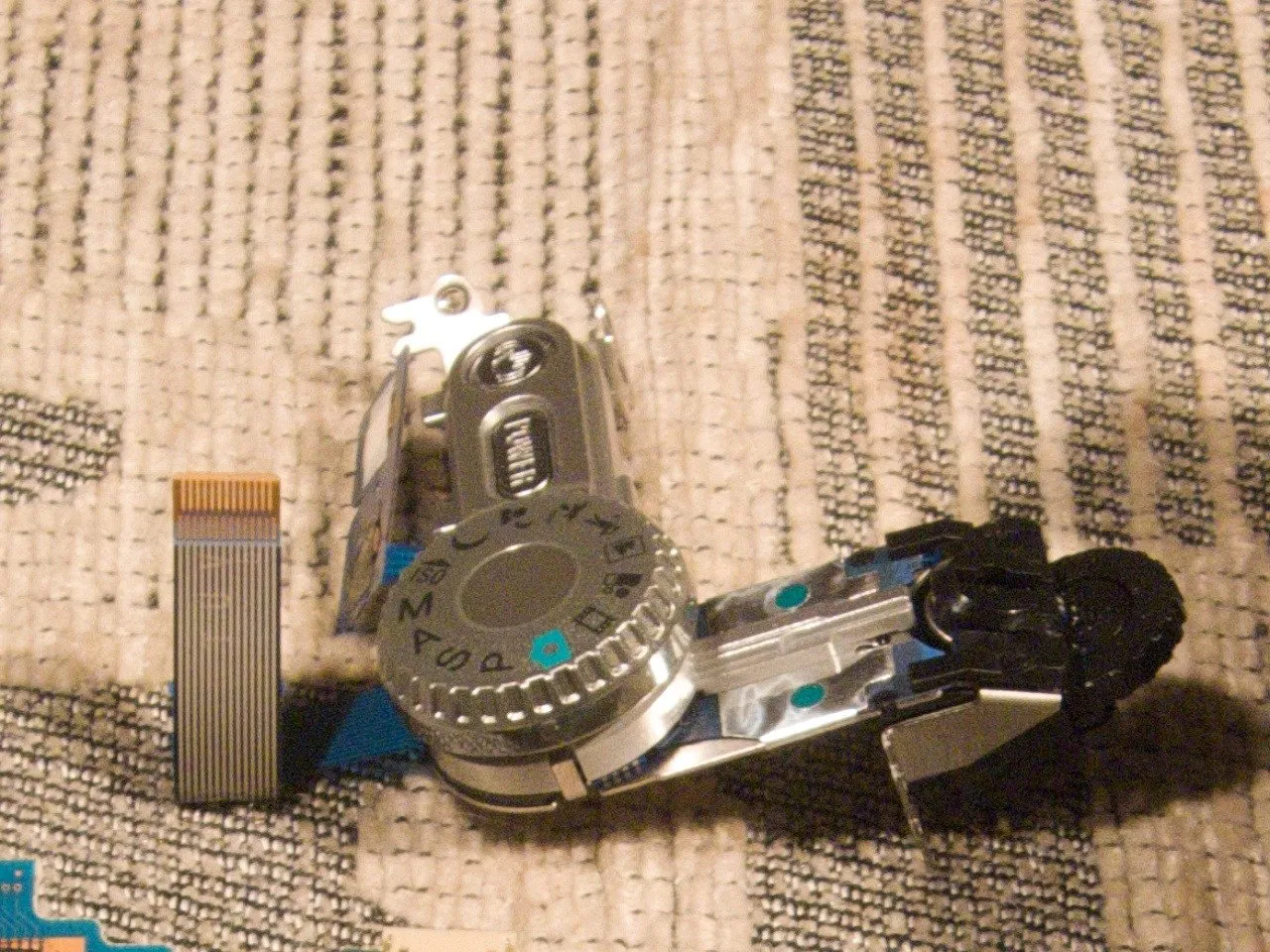

• Чтобы добраться до микрофона и верхней панели кнопок, открутите эти три элемента.

• Sony позаботилась о том, чтобы микрофон кэшировал именно тот звук, который вам нужен, а не внутренний шум мотора или шум ветра. Это очень впечатляющая работа, большинство производителей камер не заботятся об этом так сильно.

• Наконец, панель кнопок со сломанной кнопкой спуска затвора.

Шаг 16

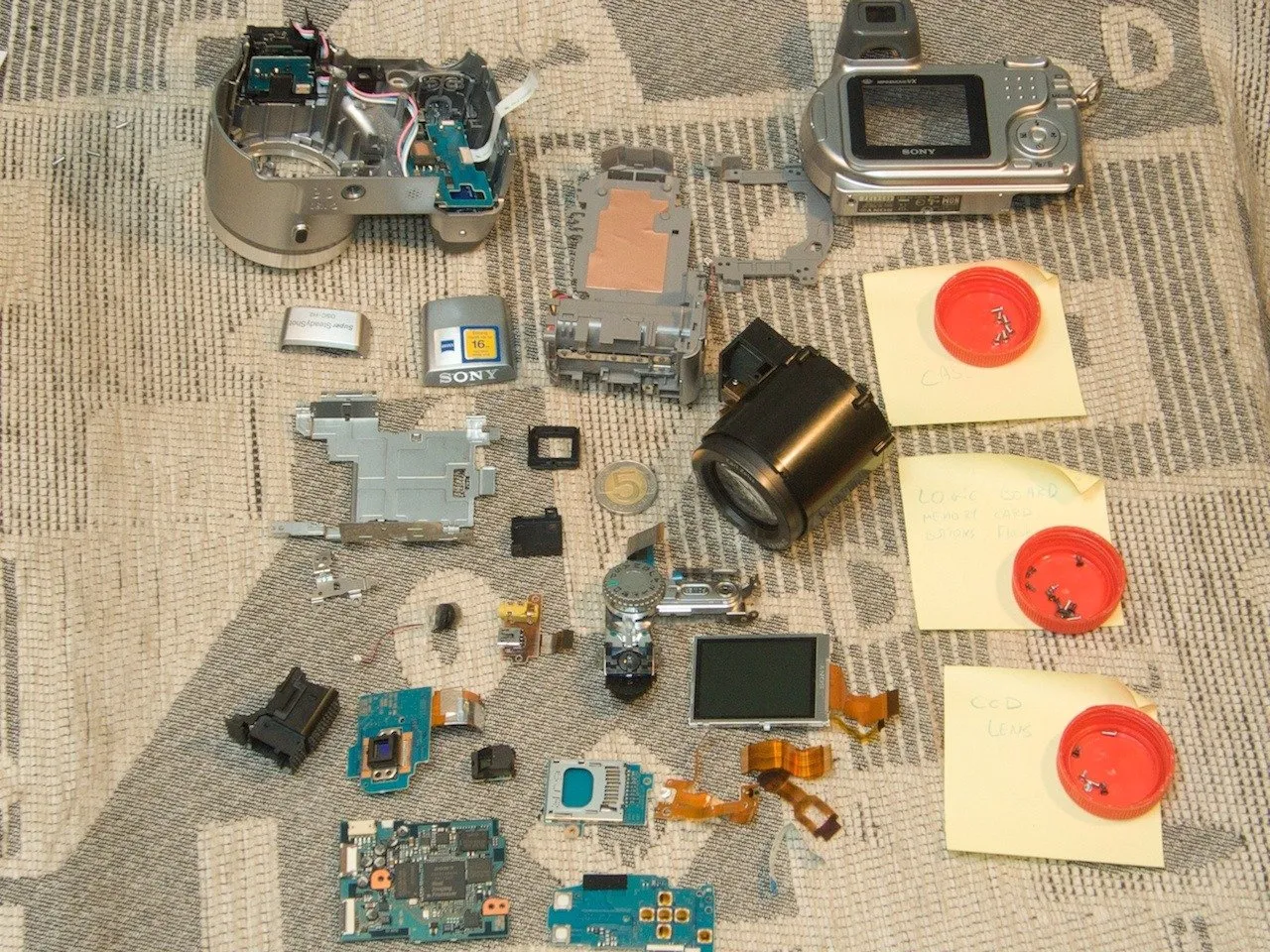

• Вот и все. Один фотоаппарат Sony DSC-H2 по частям. Спасибо за чтение.
