Разборка Sony Cyber-shot DSC-HX400V

Введение

Это будет полная разборка камеры. У камеры, которая была разобрана, были проблемы с подвижным объективом.

Что вам нужно

Инструменты

•

Шаг 1 Возьмите фотоаппарат

• КМОП-сенсор 20,4 МП

• 50-кратный оптический зум

• GPS, NFC и WiFi

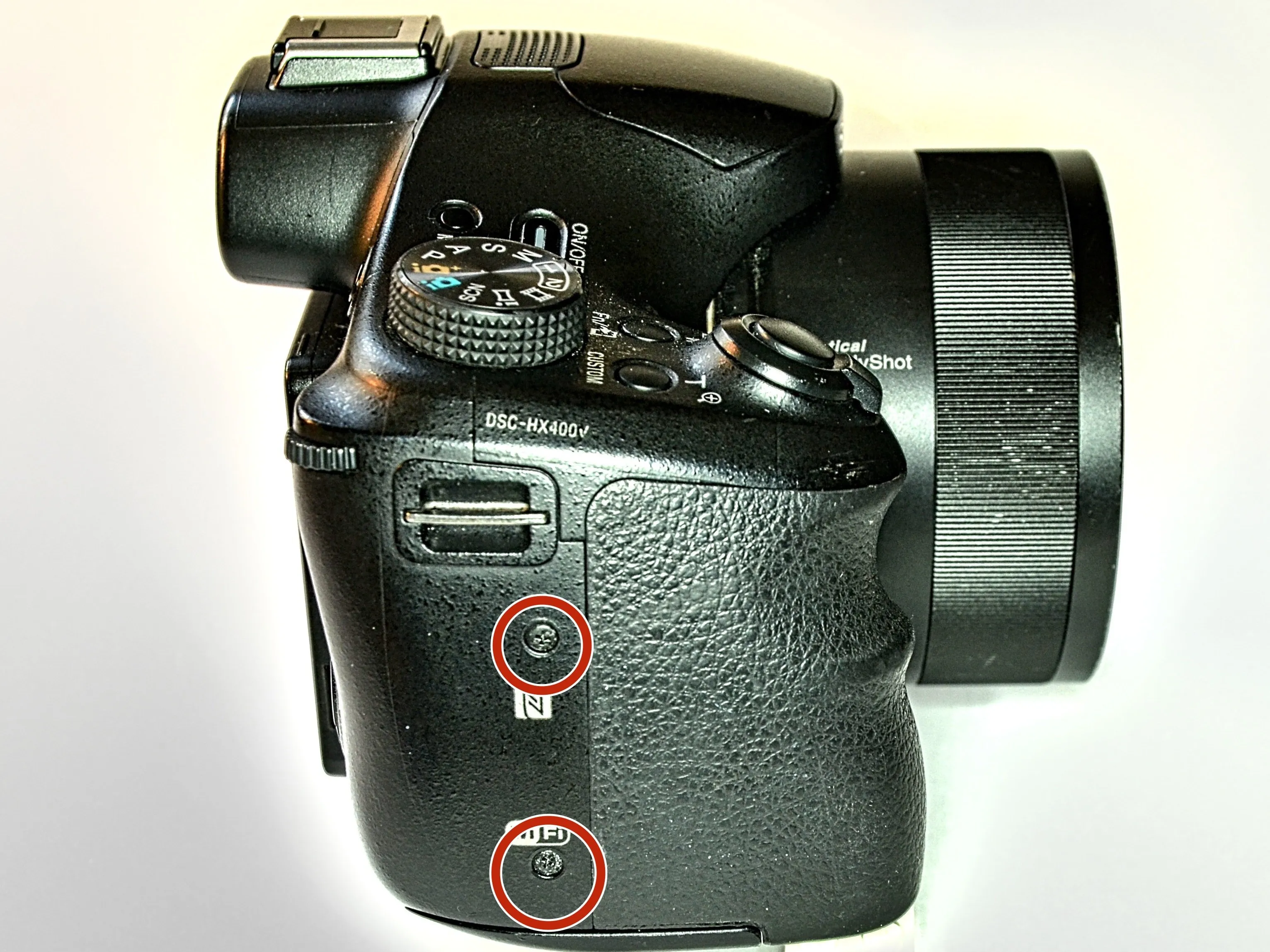

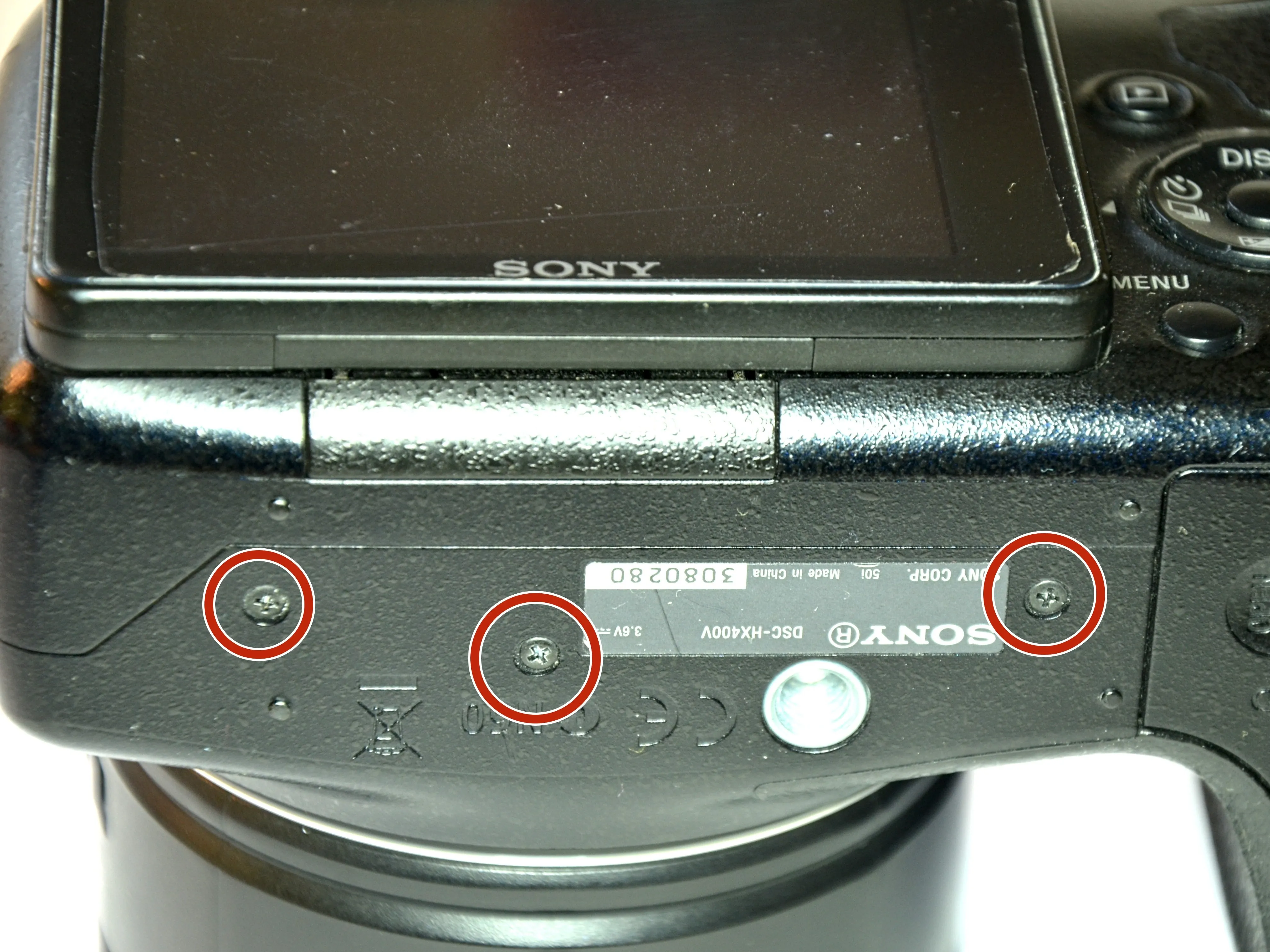

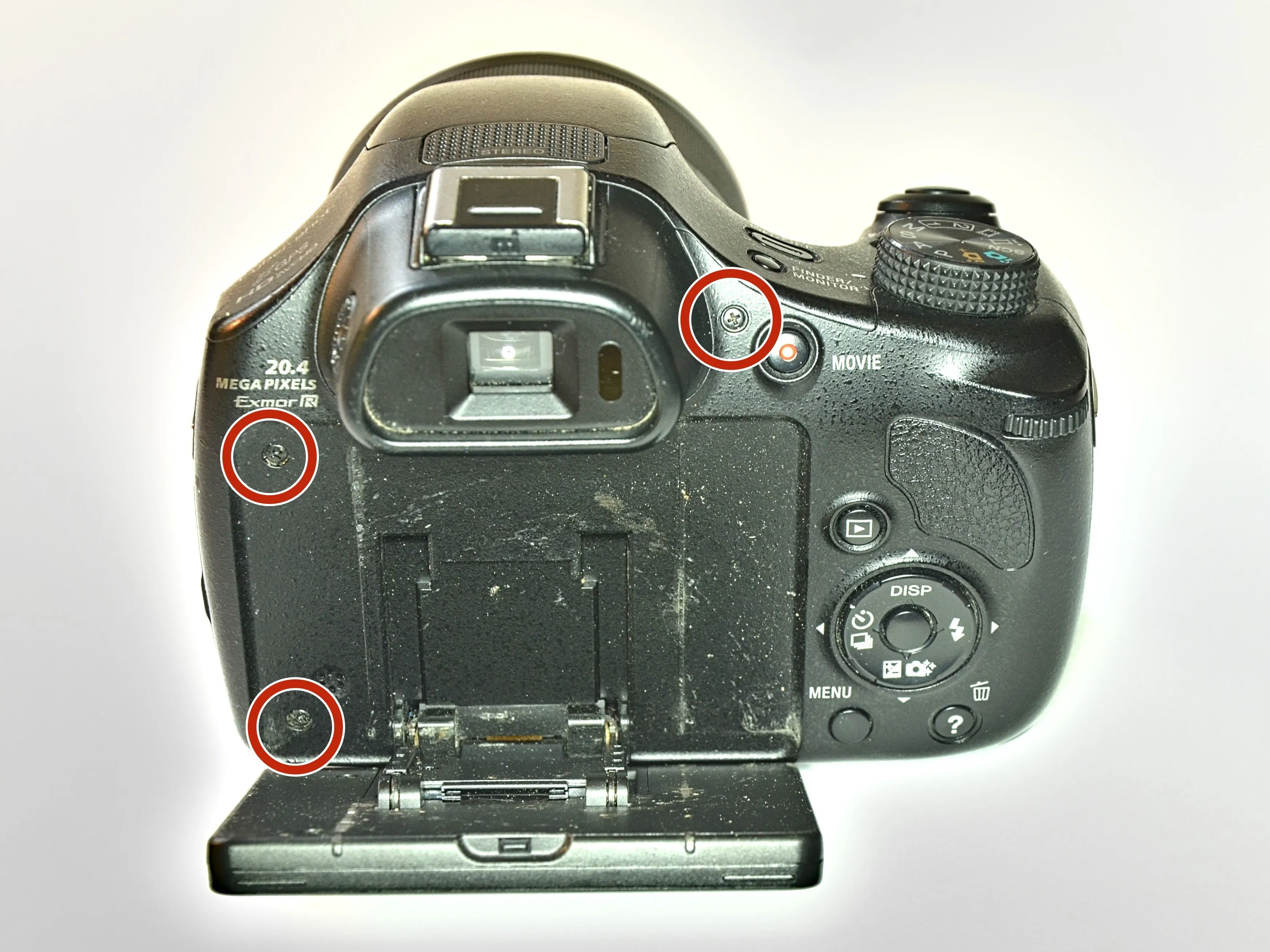

Шаг 2 Чехол

• Открутите восемь винтов.

Комментарии к шагу

Размер 0 Делаете.ру биту для отвертки.

Эти винты черного цвета с мелкой резьбой длиной 4,3 мм.

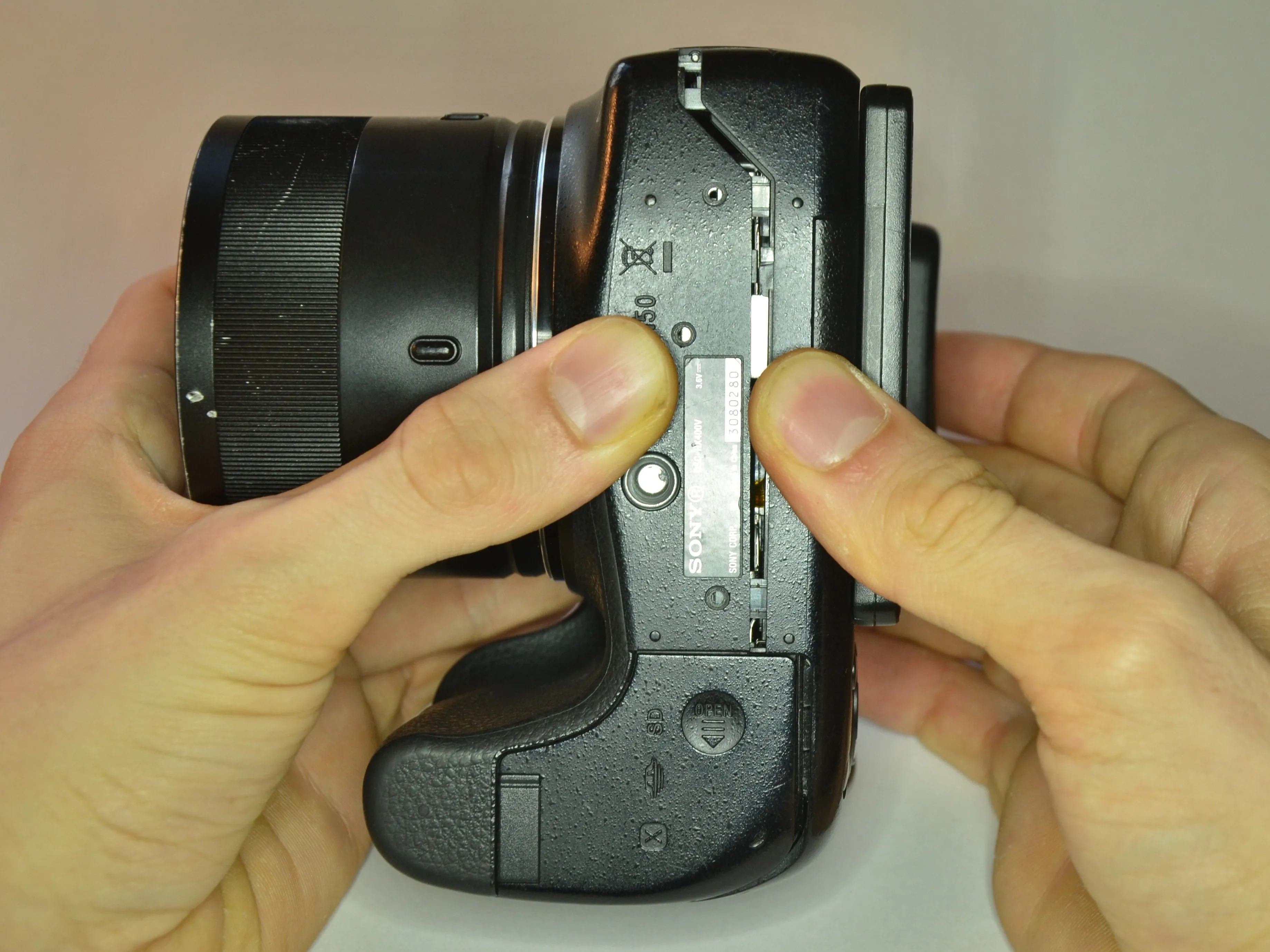

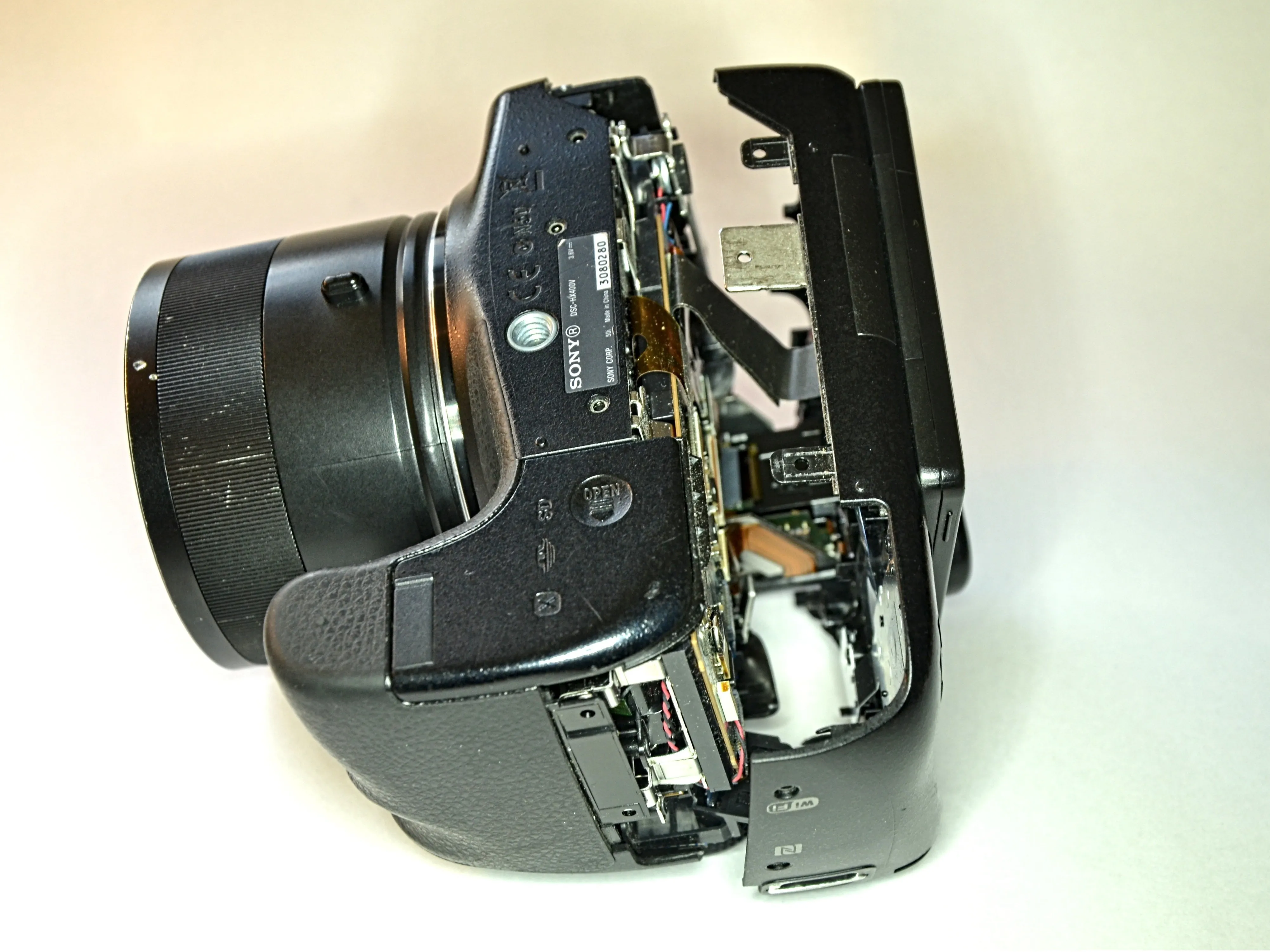

Шаг 3 Разберите корпус

• Начните с нижней части и потяните корпус на себя.

• Будьте осторожны с ленточным кабелем дисплея.

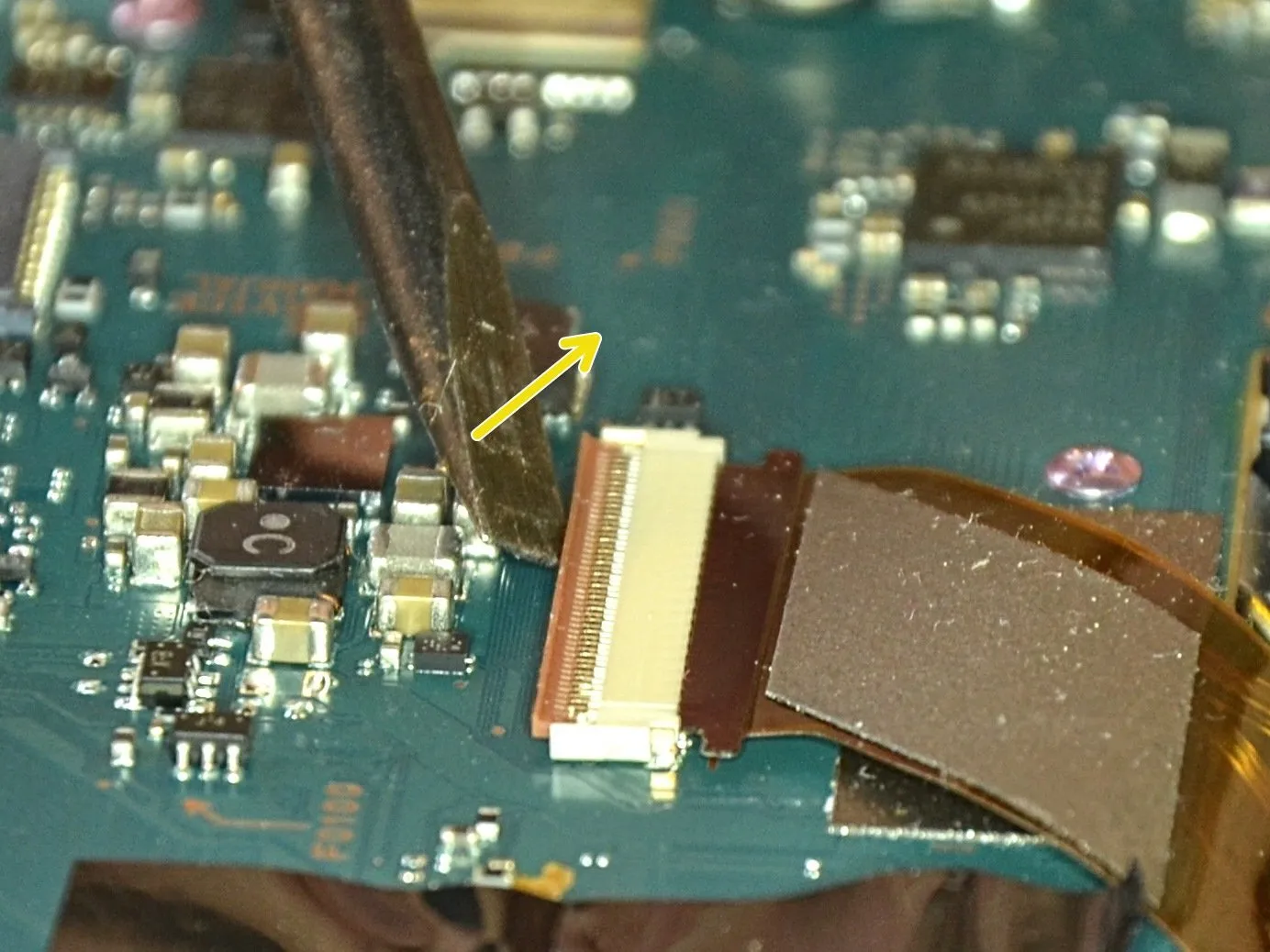

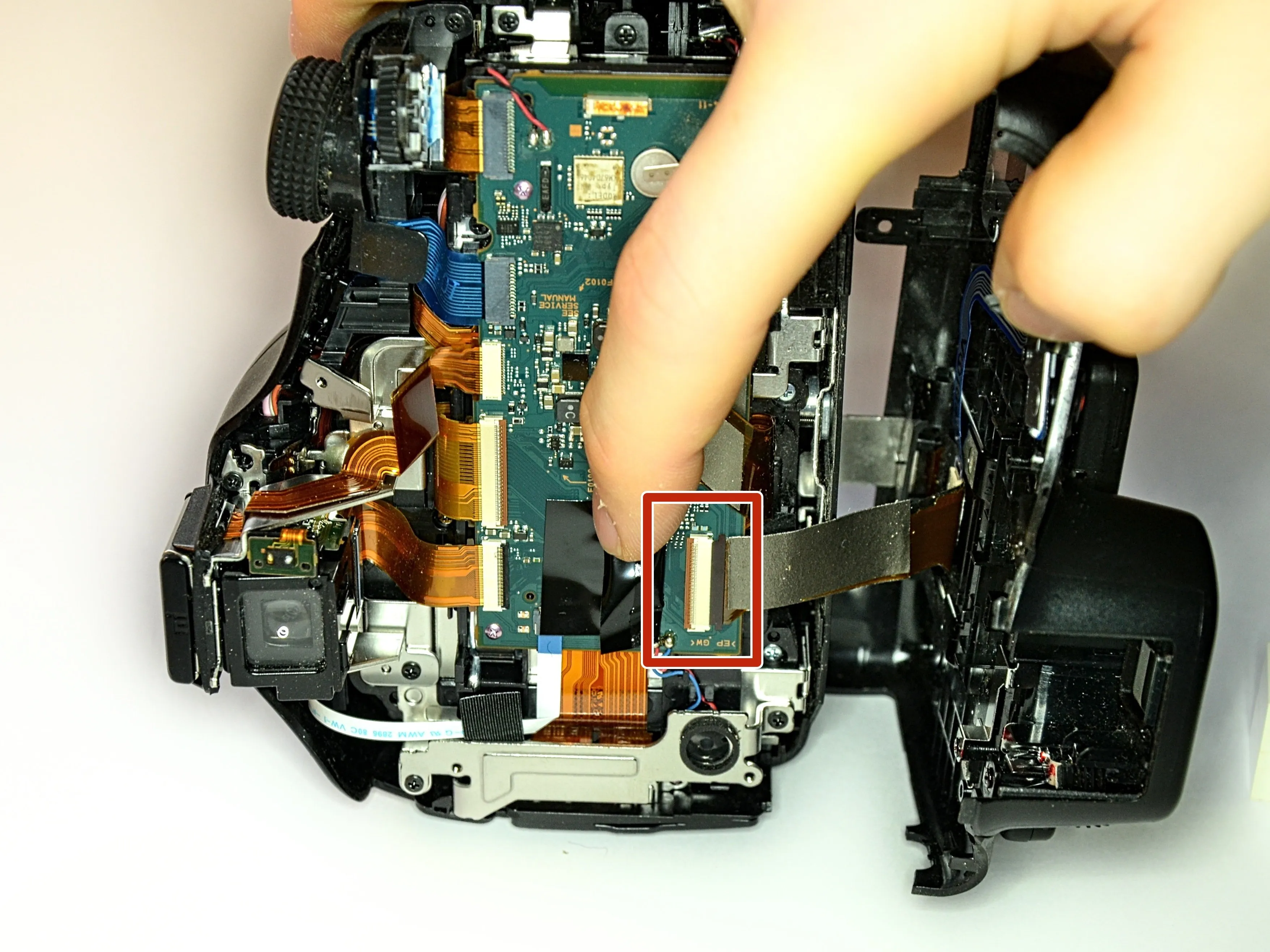

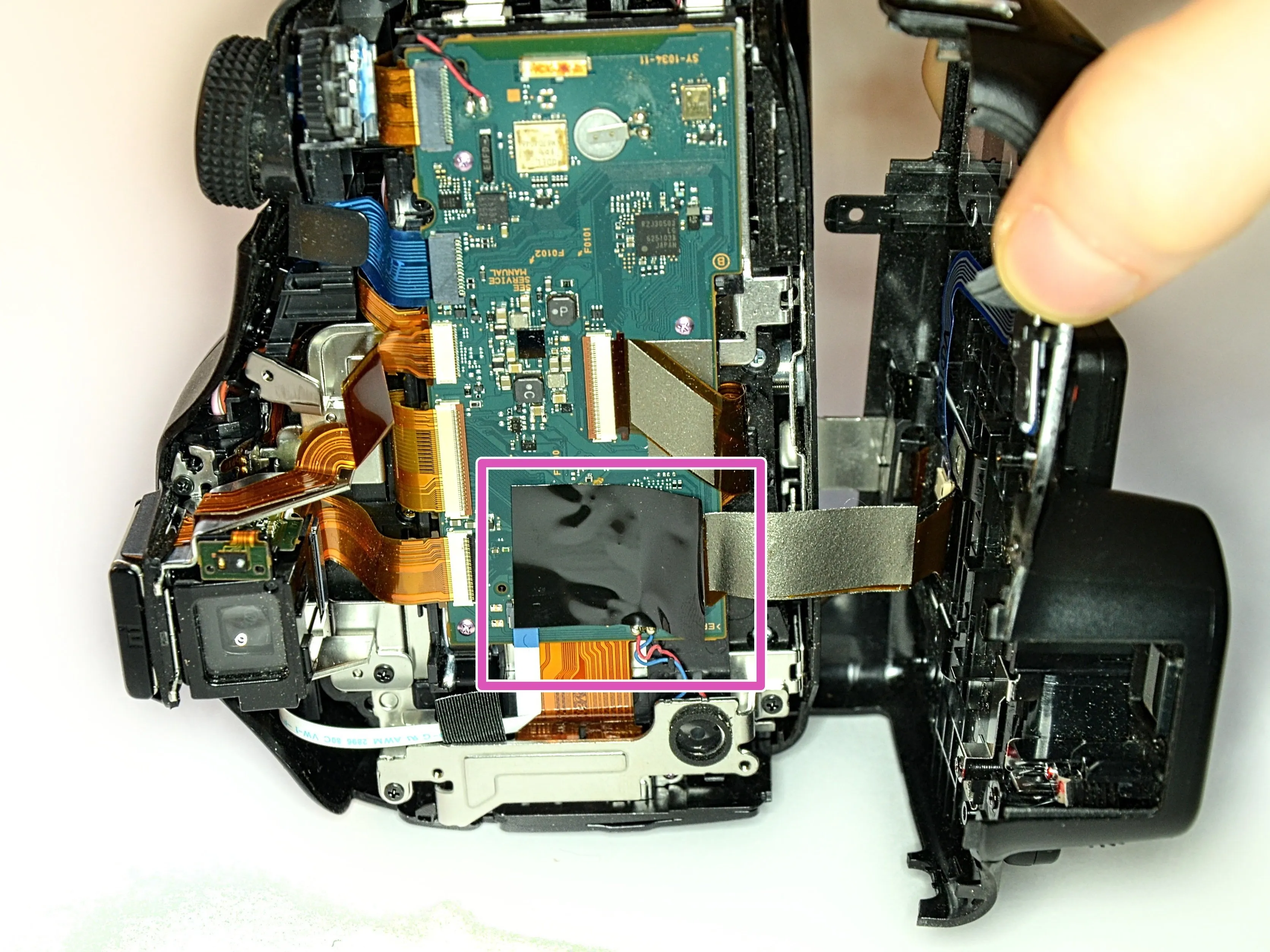

Шаг 4 Отделите корпус

• Освободите разъем под черной лентой.

• Отсоедините ленточный кабель.

• Чтобы открыть разъем, нужно потянуть его за коричневый край. (Здесь показан другой разъем для следующего шага).

• Этот кабель используется для подключения дисплея, а также кнопки на задней панели к материнской плате.

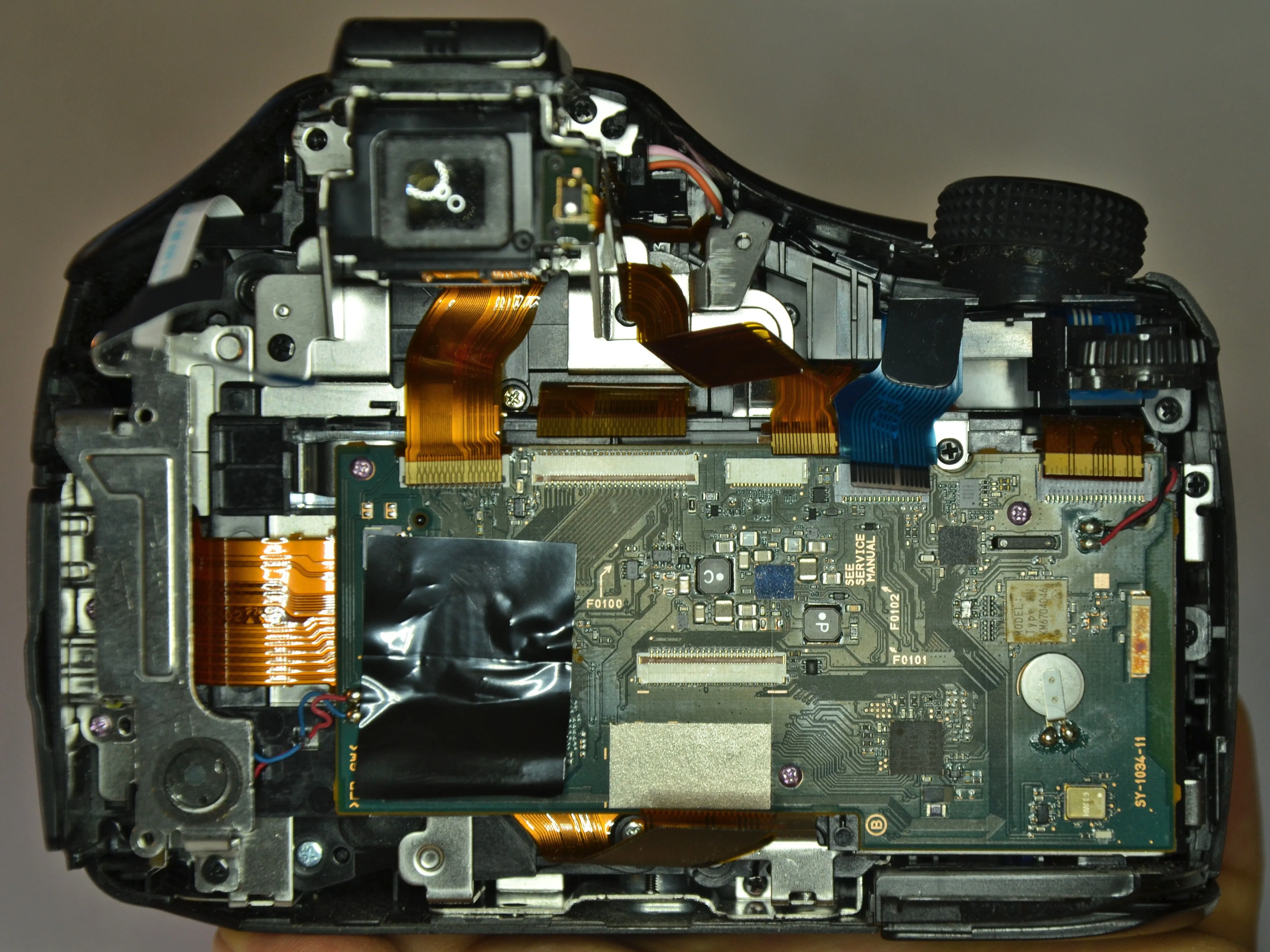

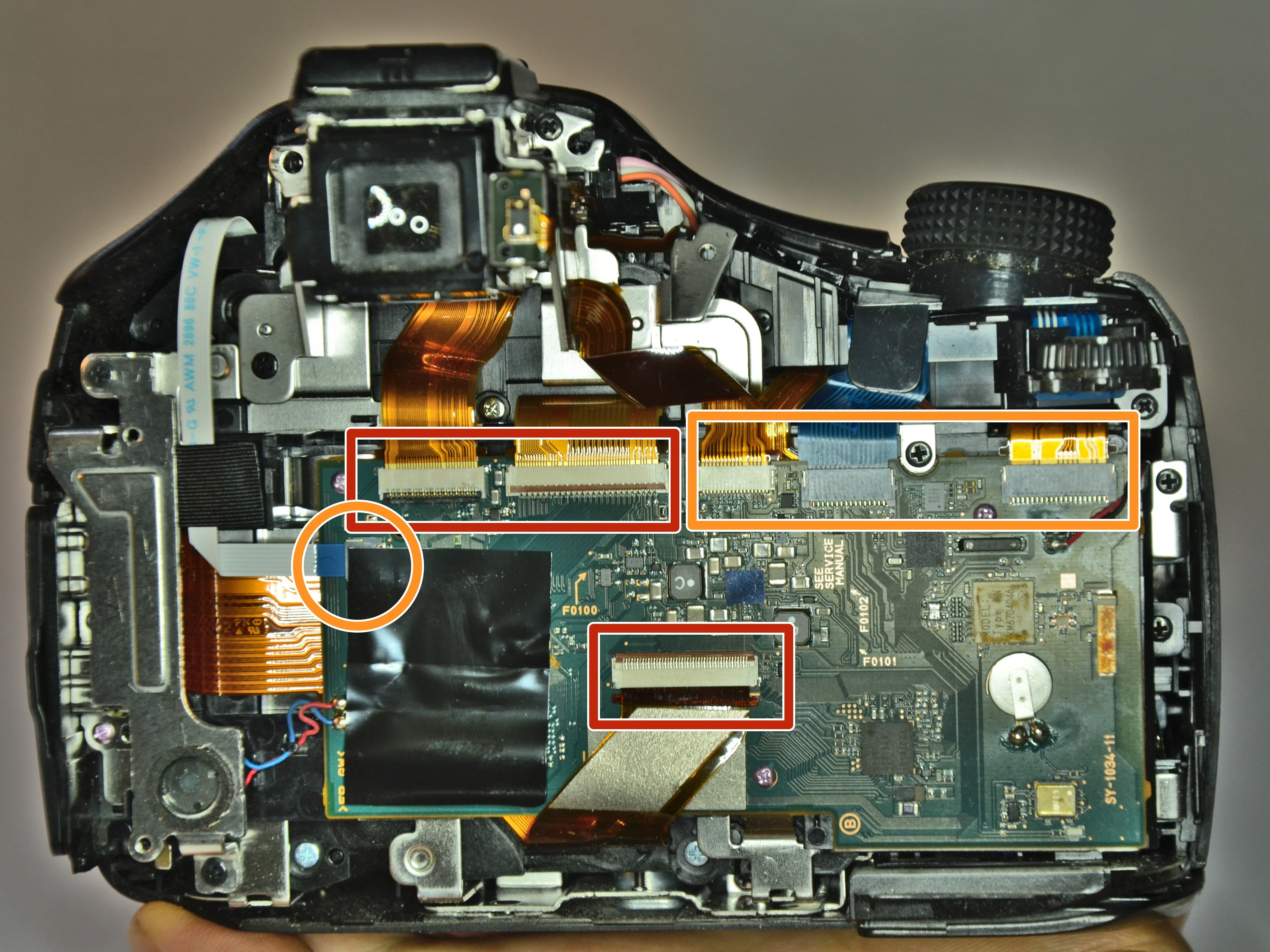

Шаг 5 Отсоедините материнскую плату

• Отсоедините все семь оставшихся ленточных кабелей.

• Отсоедините их, используя технику из предыдущего шага.

• Просто вытащите их из разъема. На кабеле есть небольшой бортик, чтобы легко вытащить его.

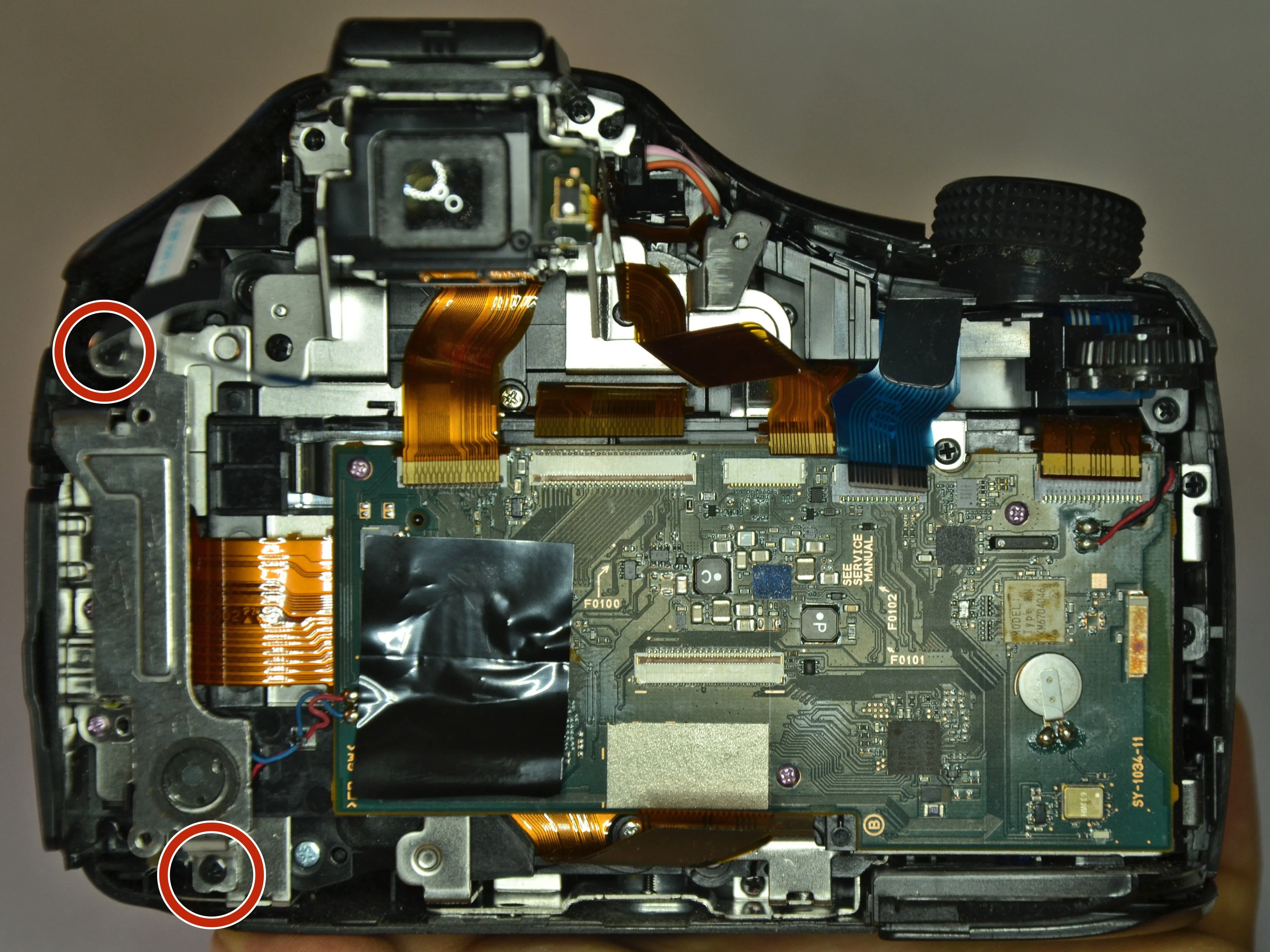

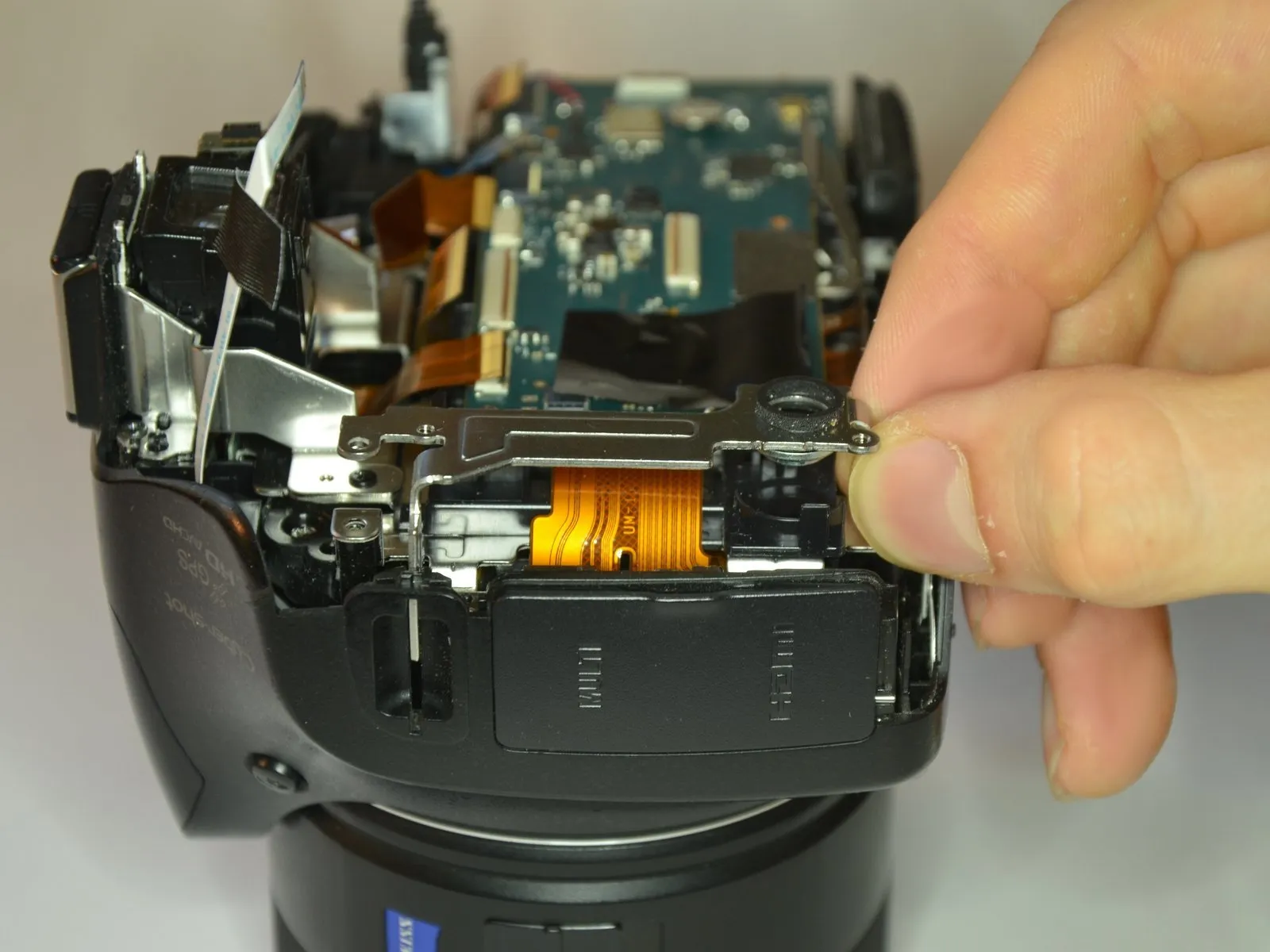

Шаг 6 Динамик

• Открутите оба винта

• Выньте кронштейн. После этого вы можете снять кронштейн с динамика.

• Будьте осторожны с кабелем между динамиком и материнской платой.

• Кронштейн динамика также является креплением для ремешка камеры.

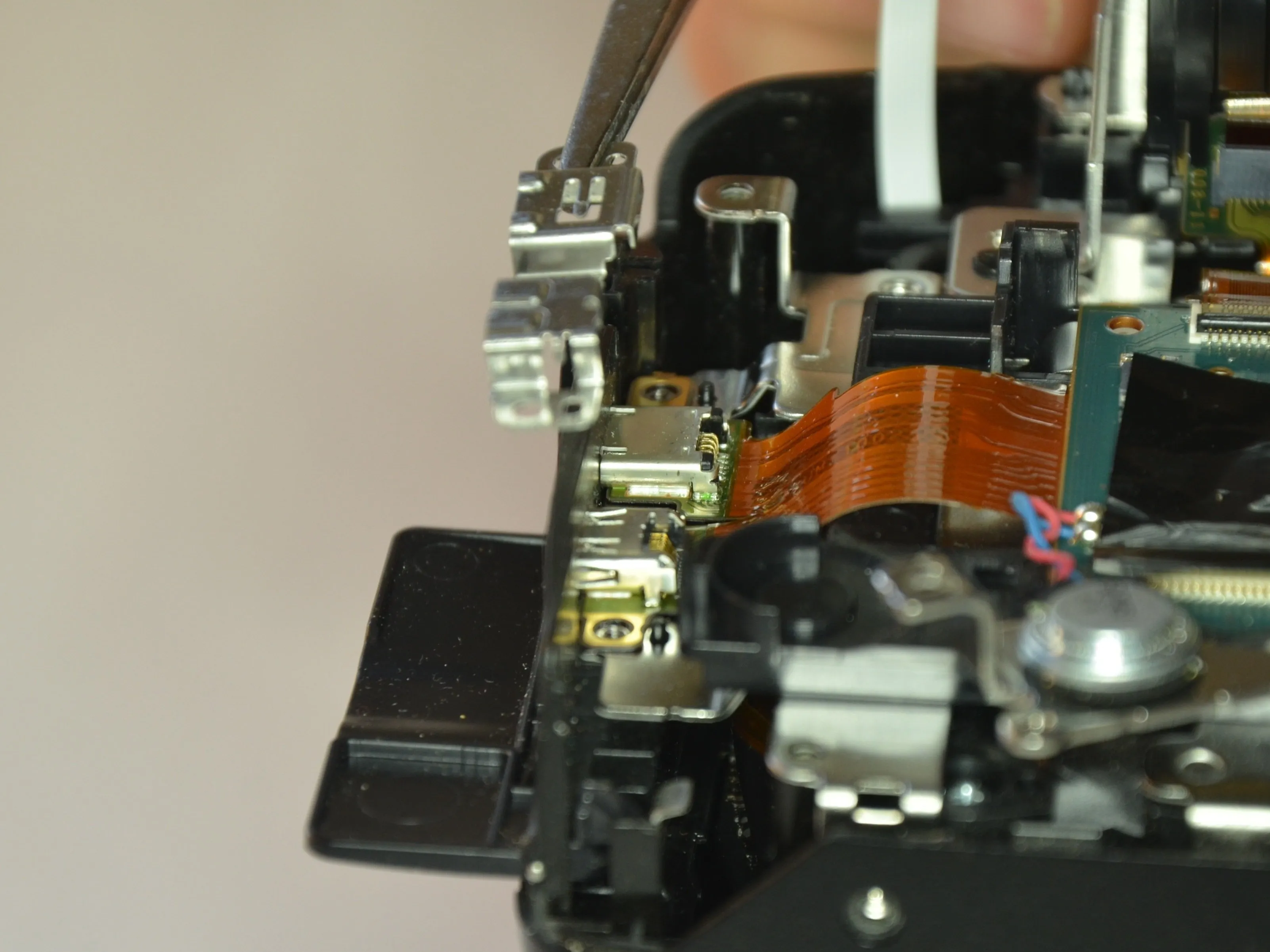

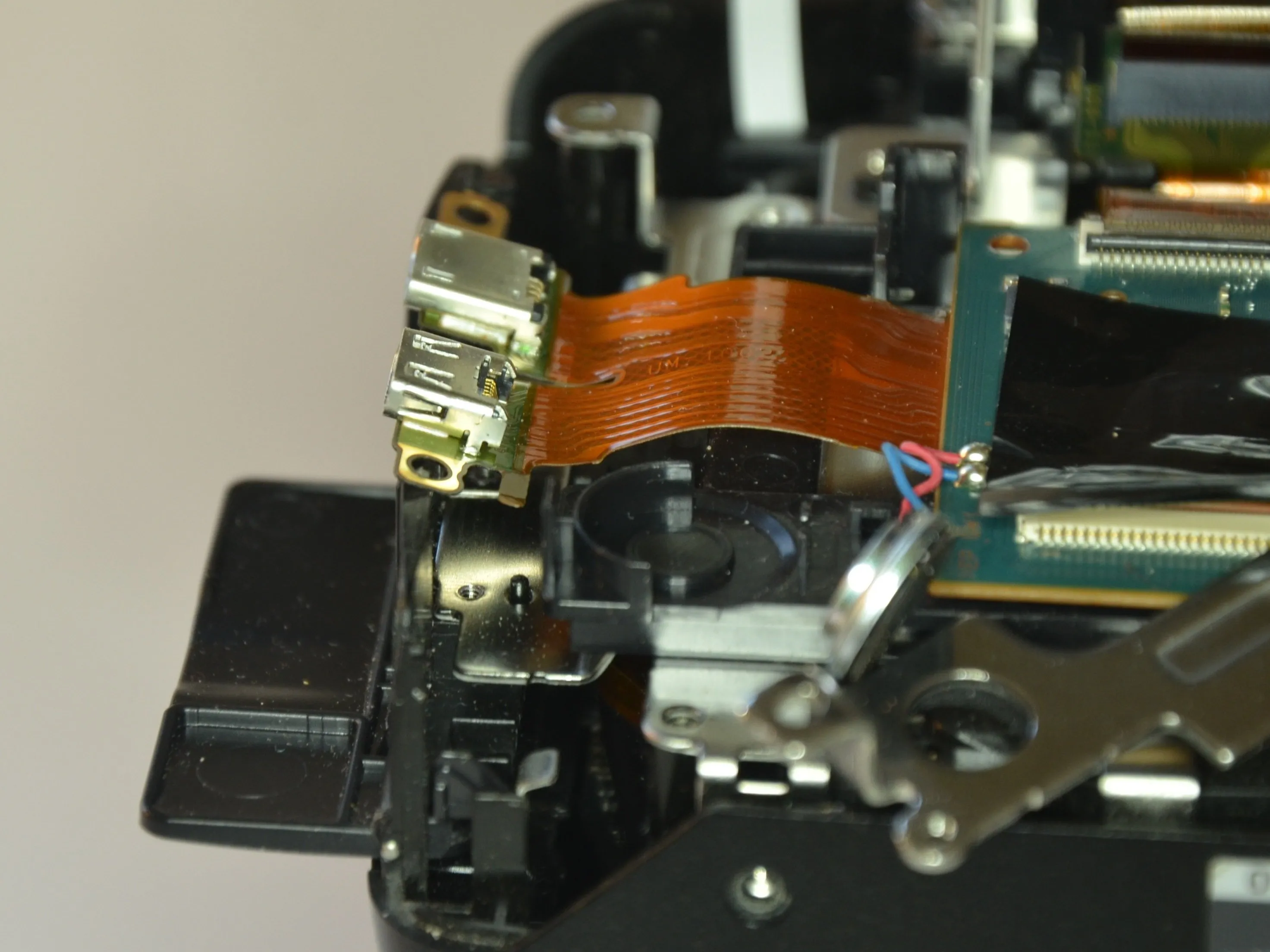

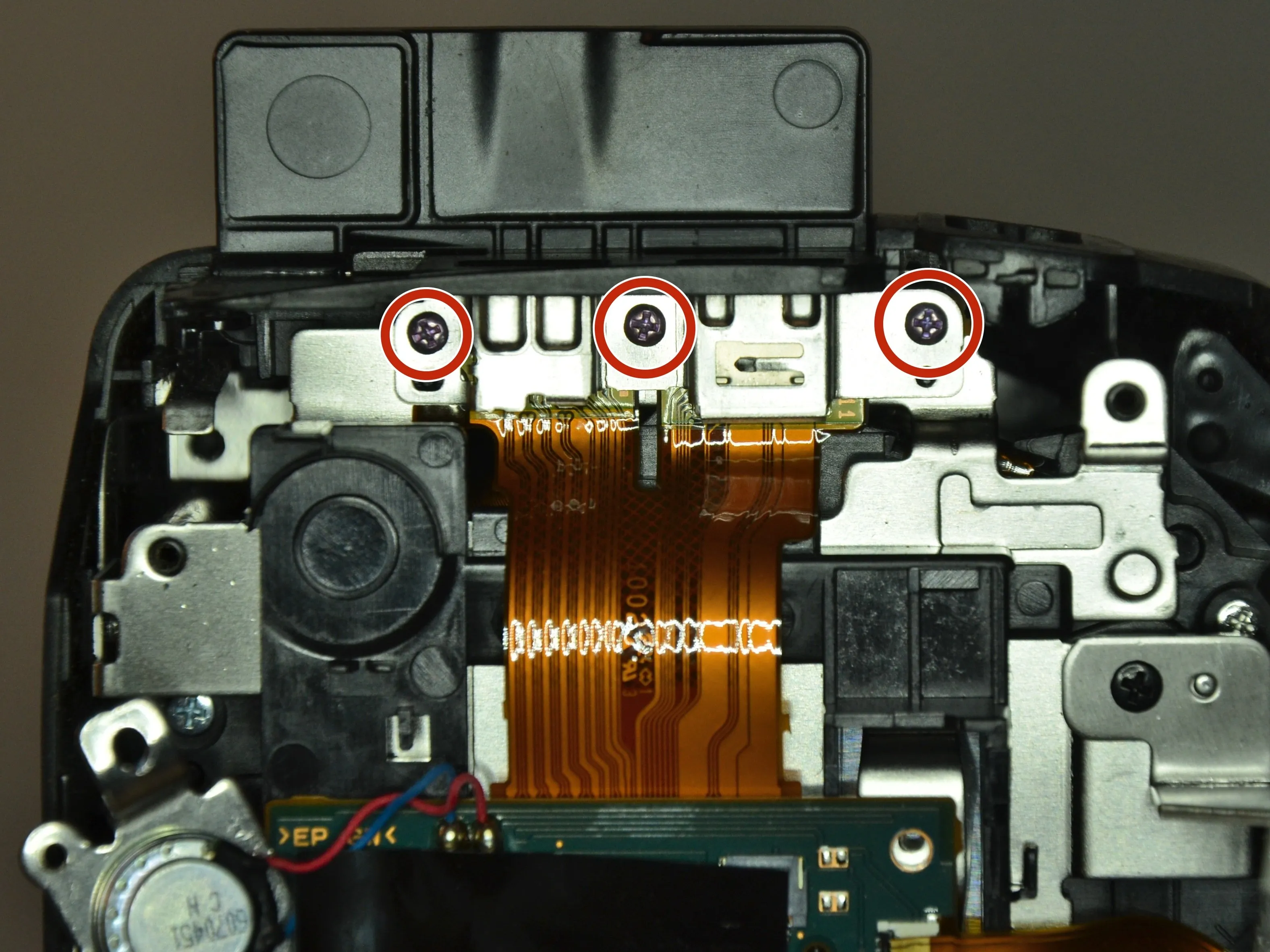

Шаг 7 Разъемы HDMI и MicroUSB

• Открутите все три винта, удерживающие кронштейн.

• Поднимите кронштейн, а затем разъемы.

Комментарии к шагу

Эти три винта серебристого цвета (нержавеющая сталь?).

Длина всех трех винтов 3,8 мм.

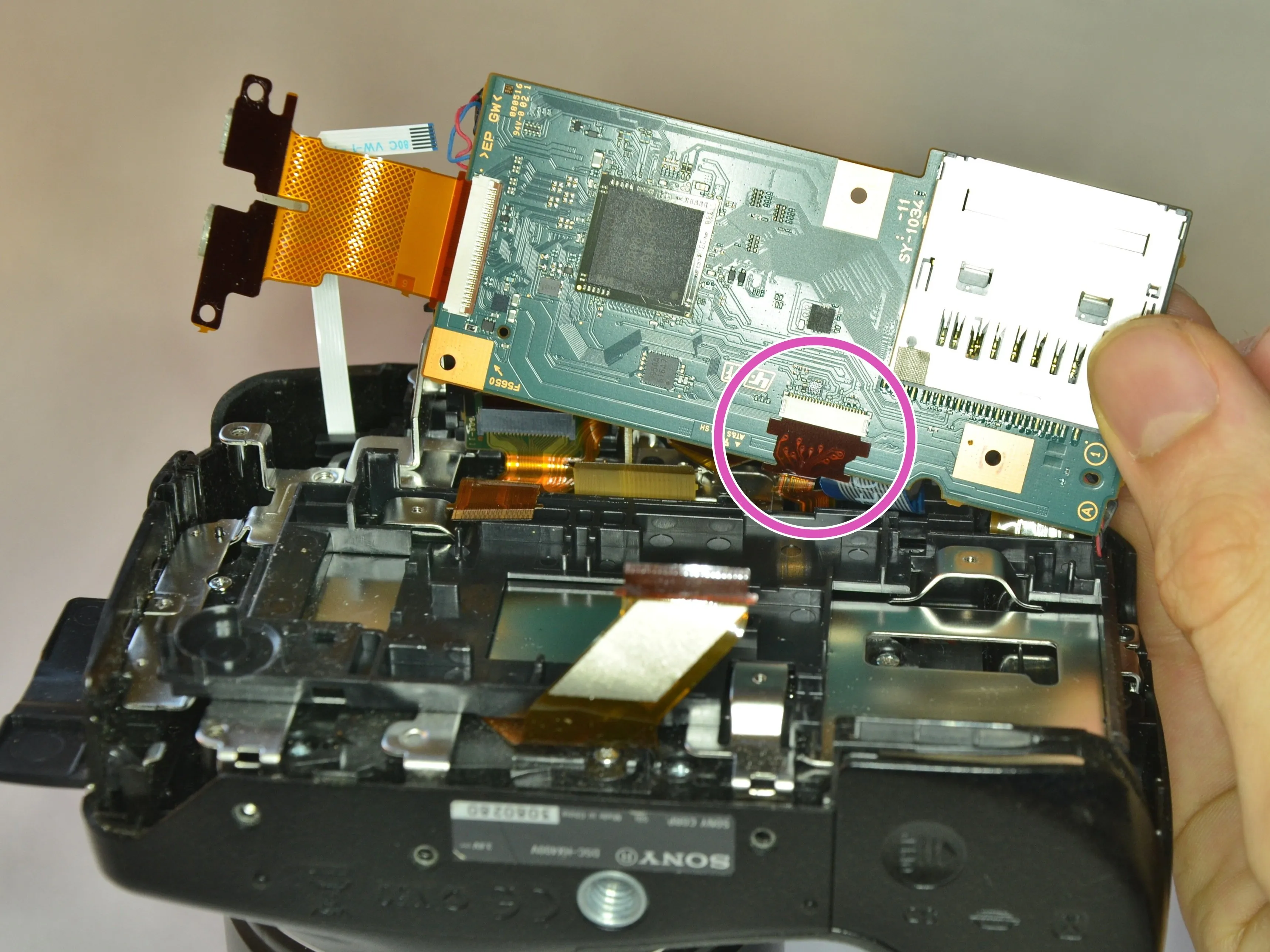

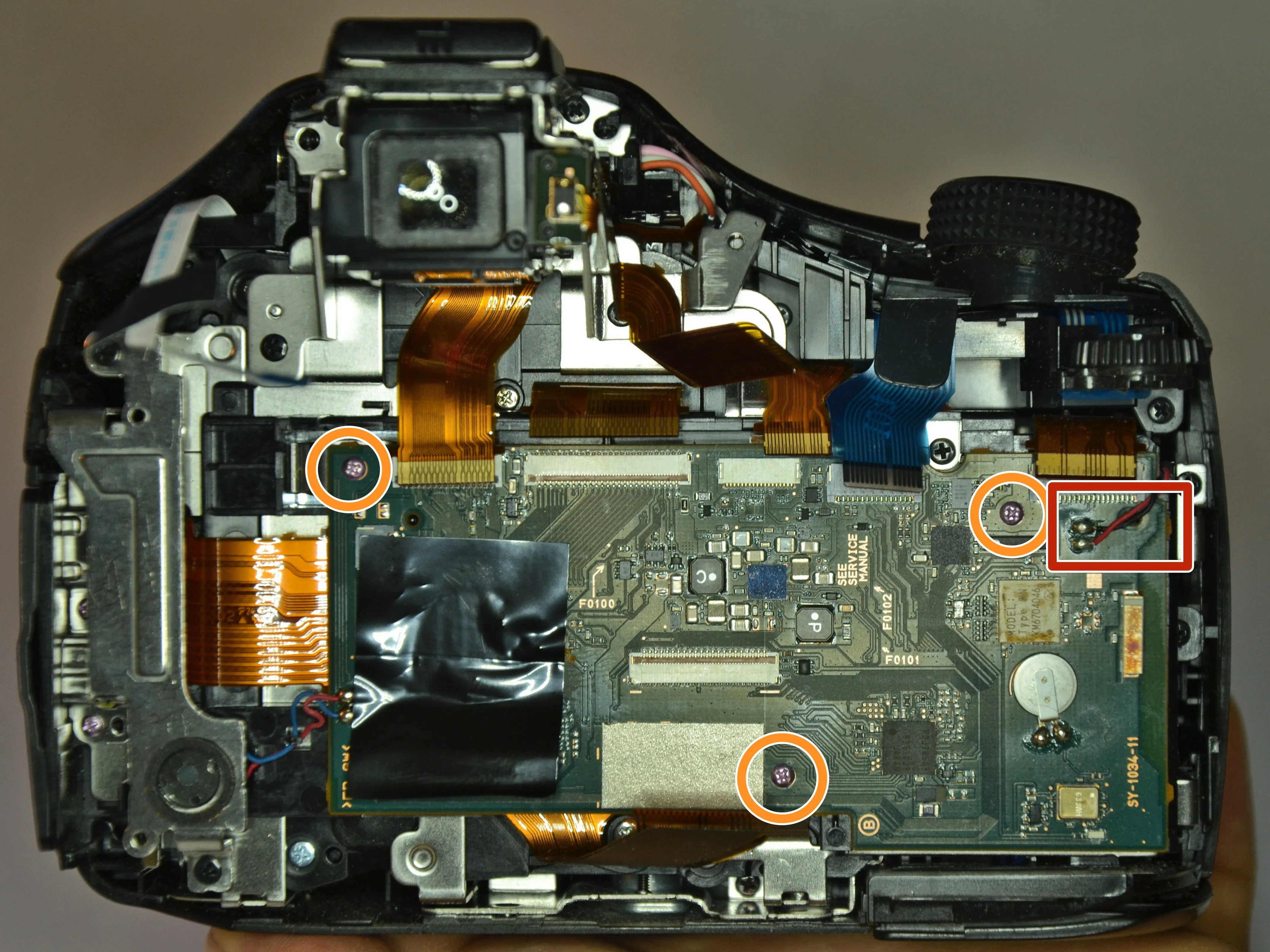

Шаг 8 Материнская плата

• Открутите три винта.

• Будьте осторожны с маленьким кабелем для антенны NFC (и WiFi?), который приклеен к корпусу батареи.

• Поверните материнскую плату и отсоедините последний ленточный кабель.

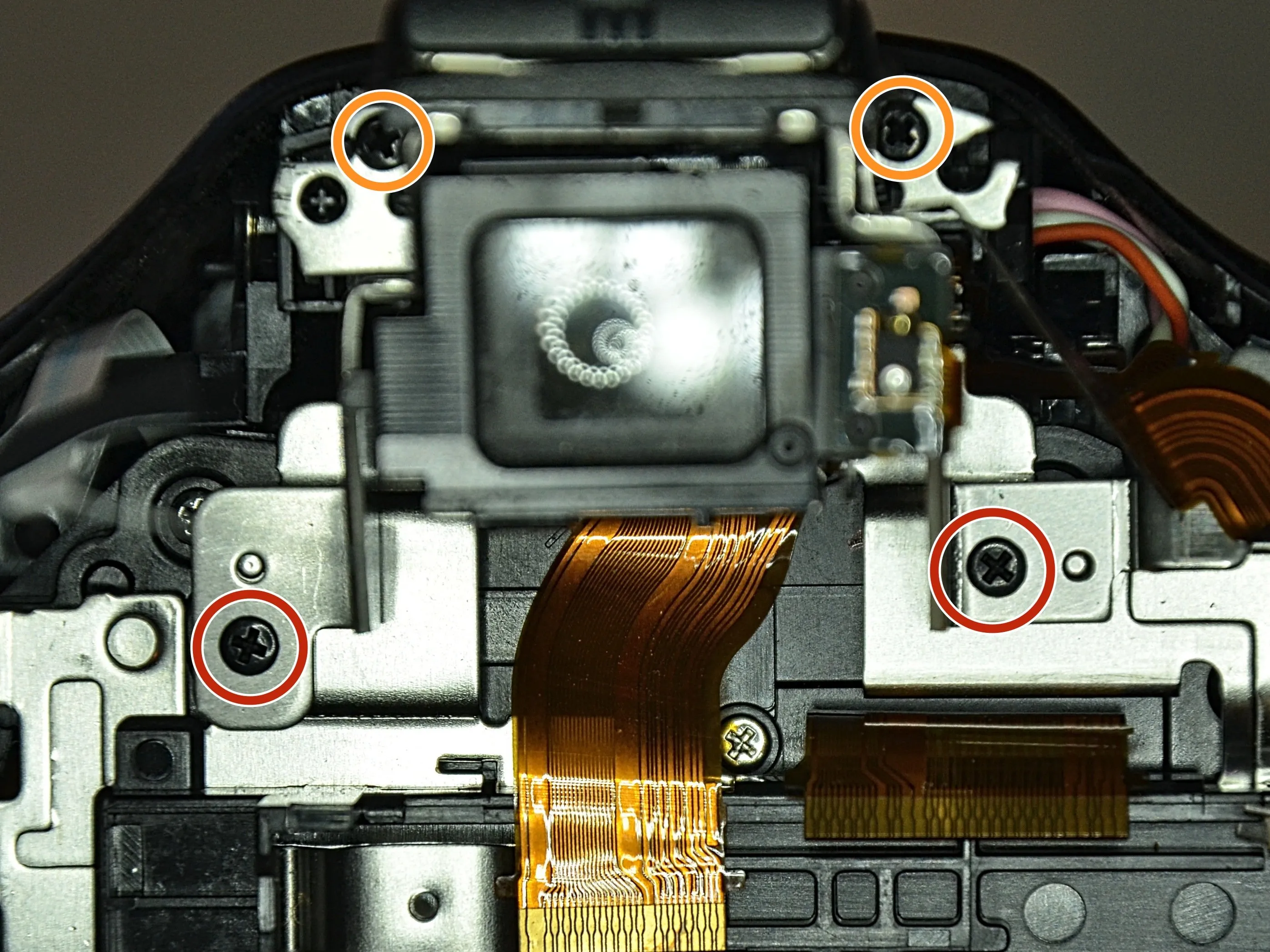

Шаг 9 Видоискатель и гнездо для вспышки

• Открутите четыре винта.

• Обратите внимание, что два нижних винта короче остальных.

• Видоискатель находится внутри кронштейна гнезда вспышки. Справа рядом с электронным видоискателем (он же дисплей с объективом) находится датчик приближения, который используется для переключения между дисплеем и видоискателем.

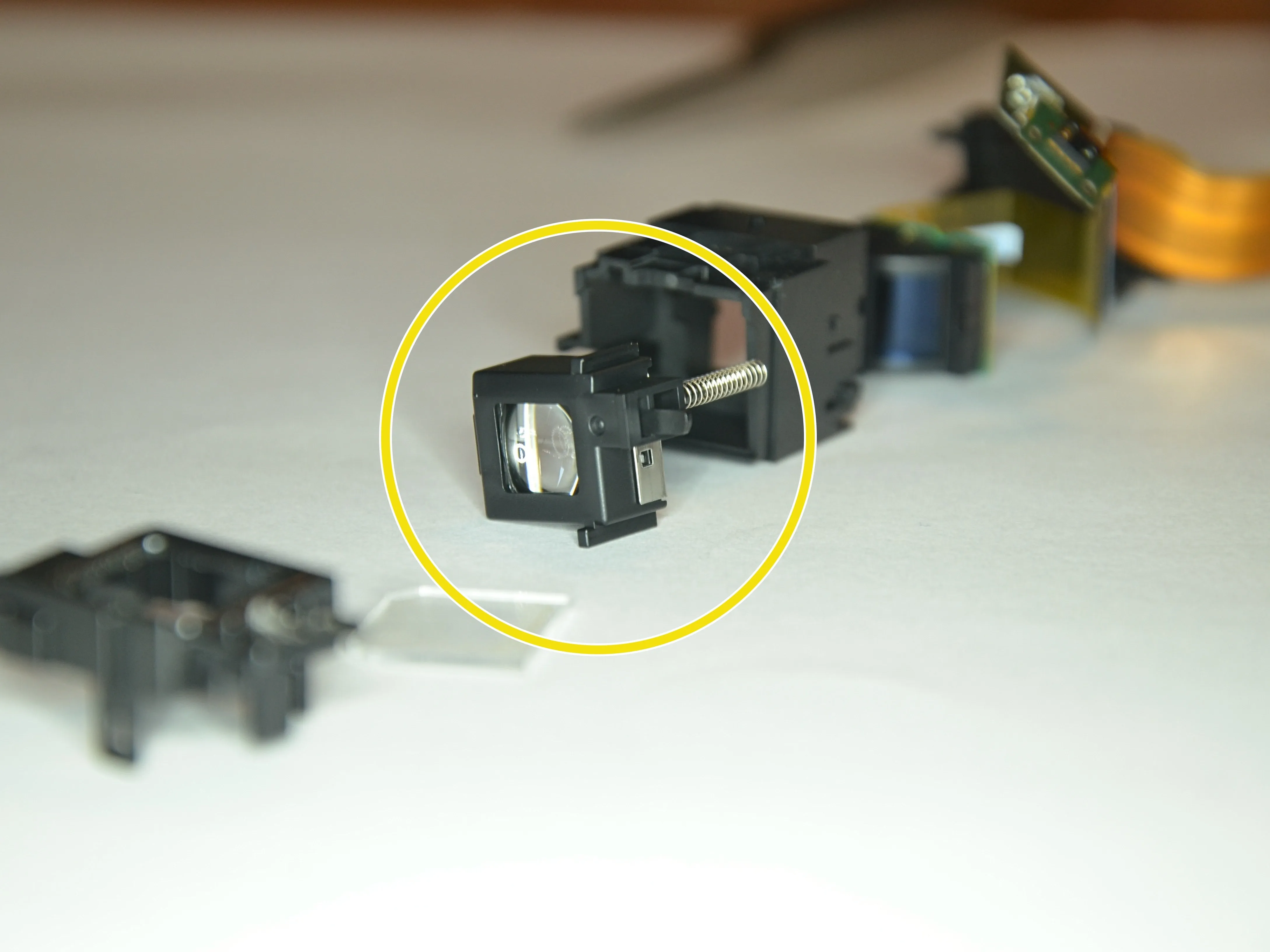

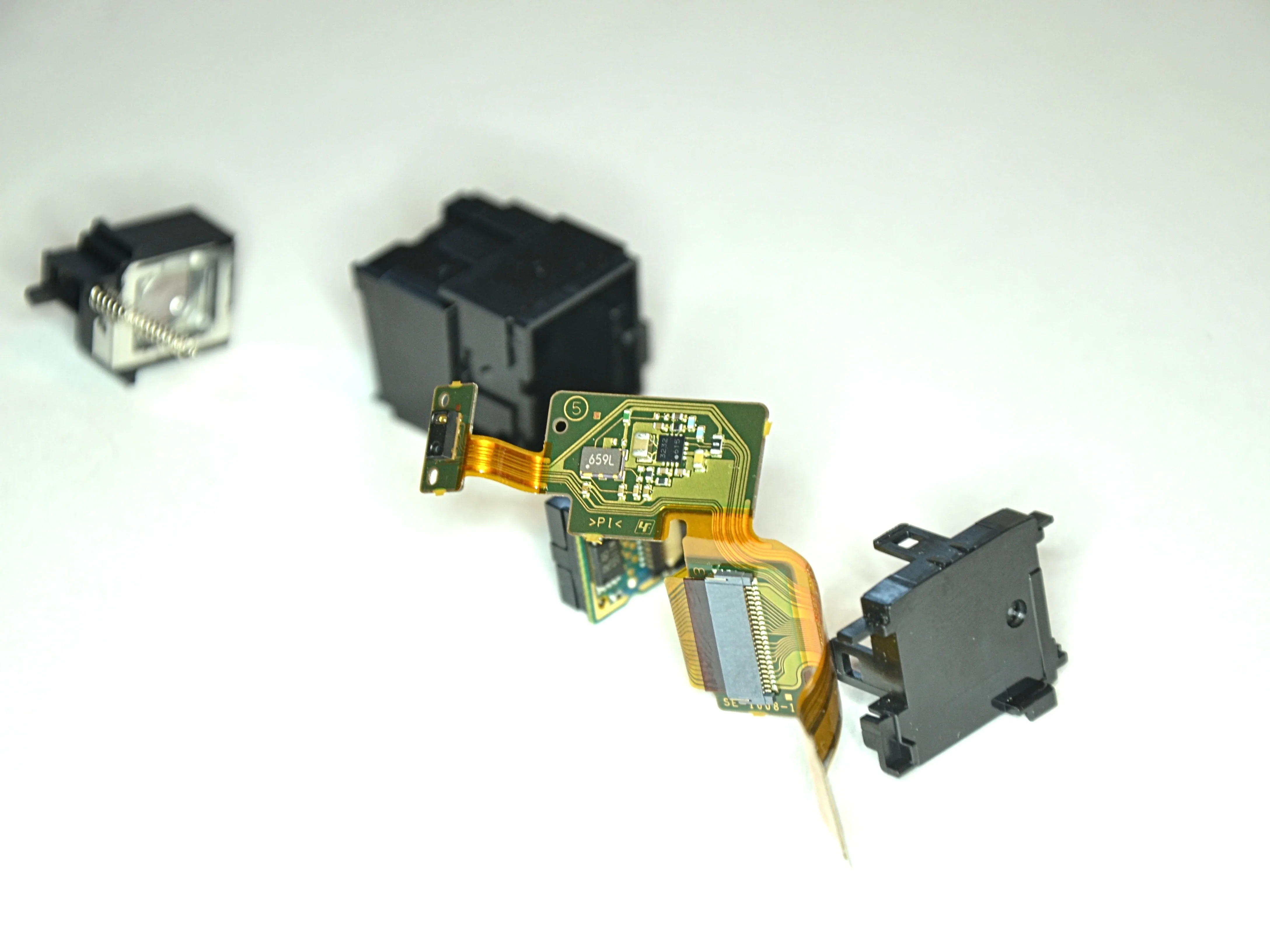

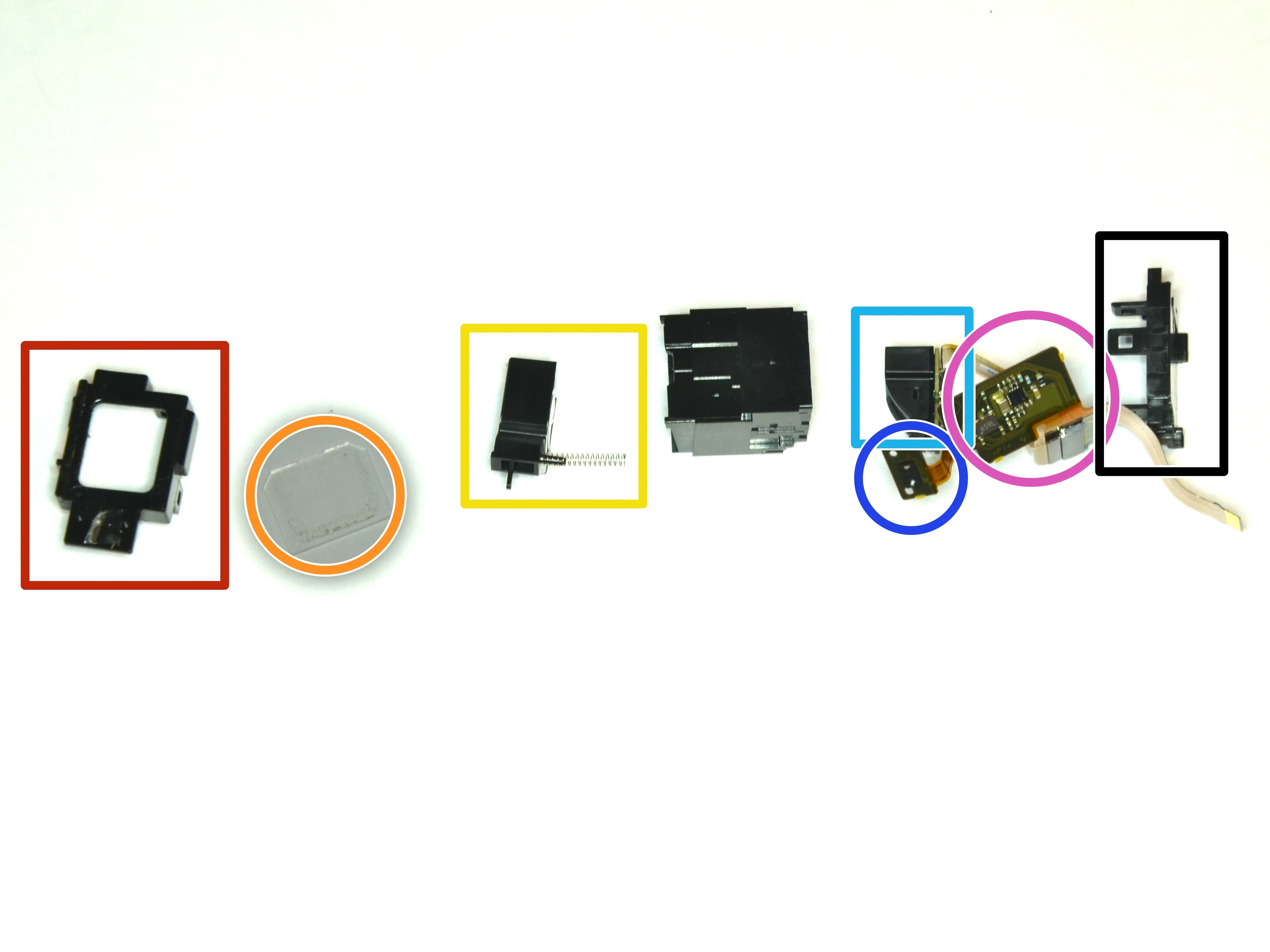

Шаг 10 Внутренности видоискателя

• Держатель переднего стекла

• Переднее стекло, его можно почистить, если вы его разбирали

• Линза с пружиной. Он используется для получения резкого изображения в видоискателе. Маленькое перо сдвигается в разные положения с помощью маленького циферблата на корпусе, чтобы настроить фокус для ваших глаз

• Монитор, очень маленький монитор. Очень похож на датчик изображения.

• Датчик приближения для обнаружения вашего глаза и, соответственно, переключения на видоискатель.

• Печатная плата с 2 неопознанными микросхемами (659L и 3232 615)

• Задняя крышка

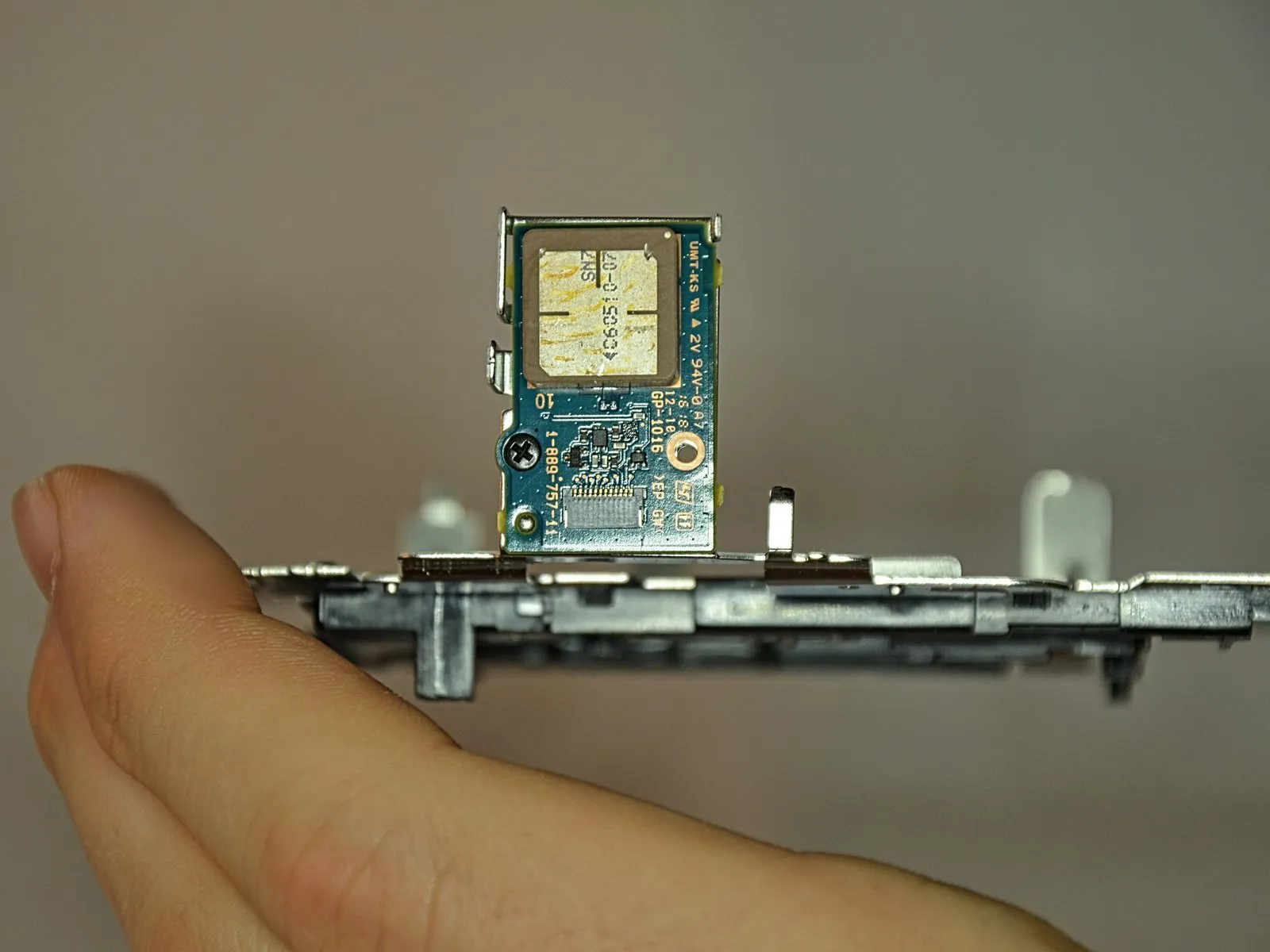

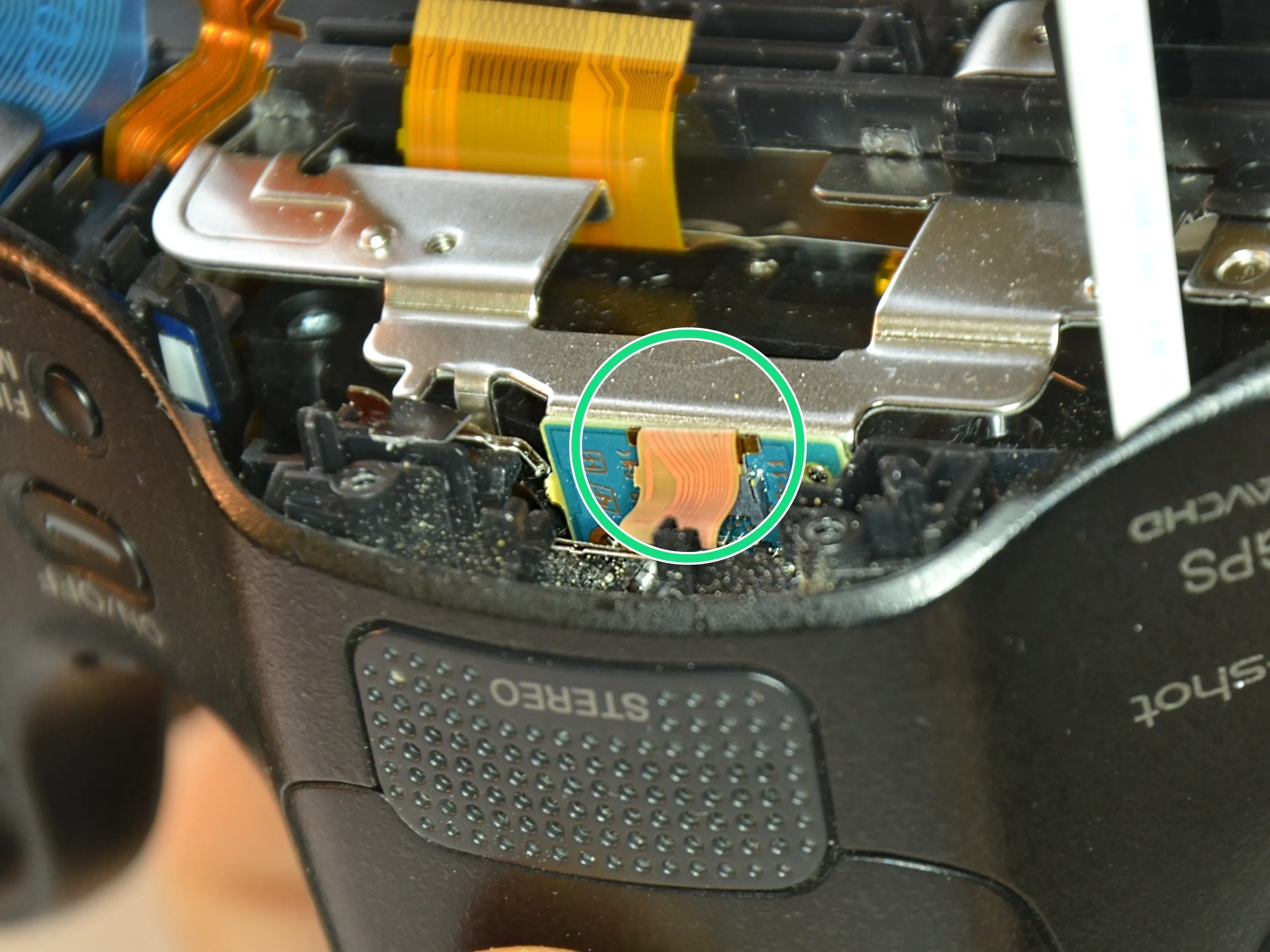

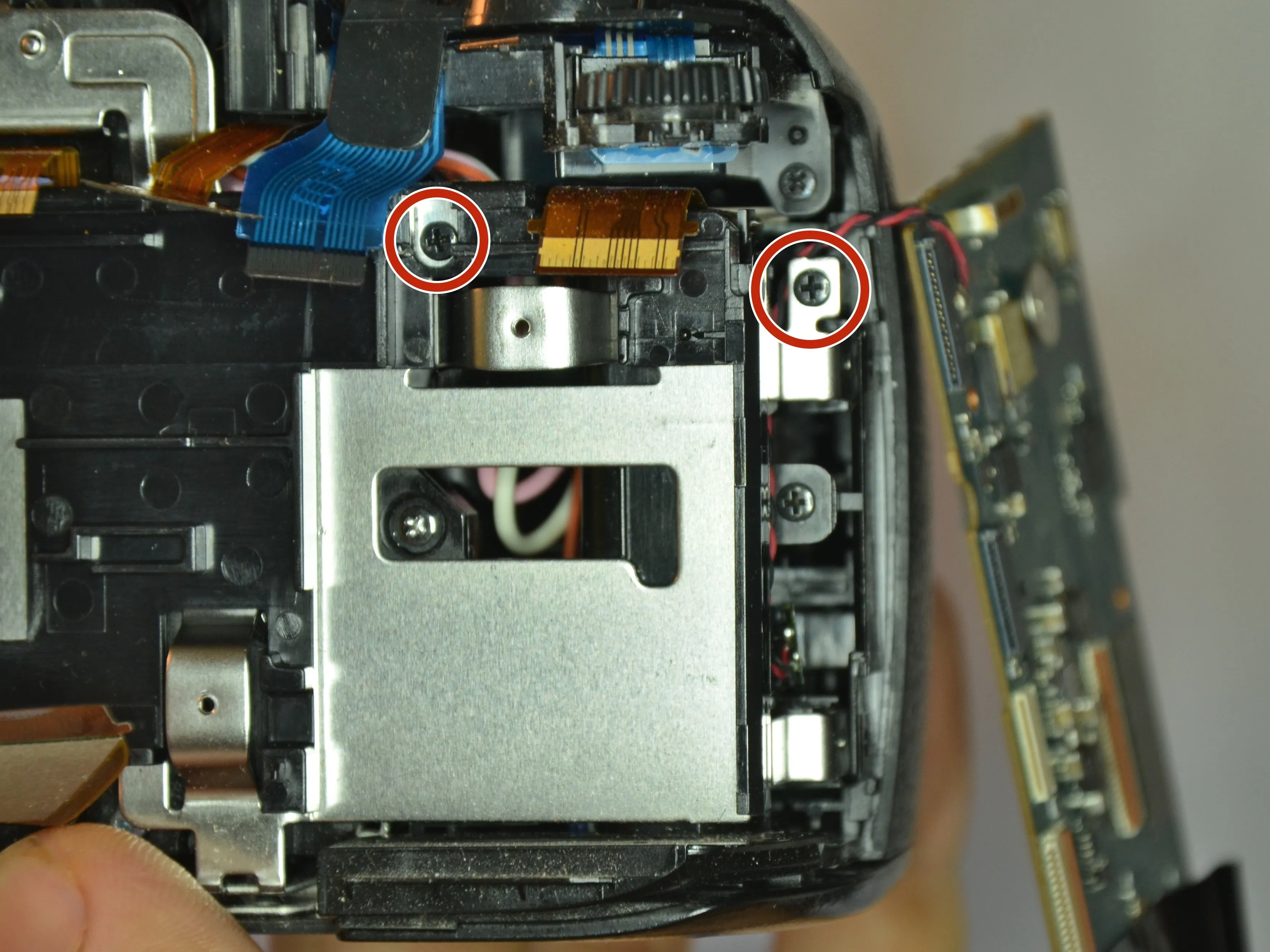

Шаг 11 Базовая пластина

• Отсоедините ленточный кабель от модуля GPS в верхней части.

• Открутите два последних винта опорной плиты. Затем потяните опорную пластину назад.

• Будьте осторожны с GPS-модулем, когда вытаскиваете базовую панель.

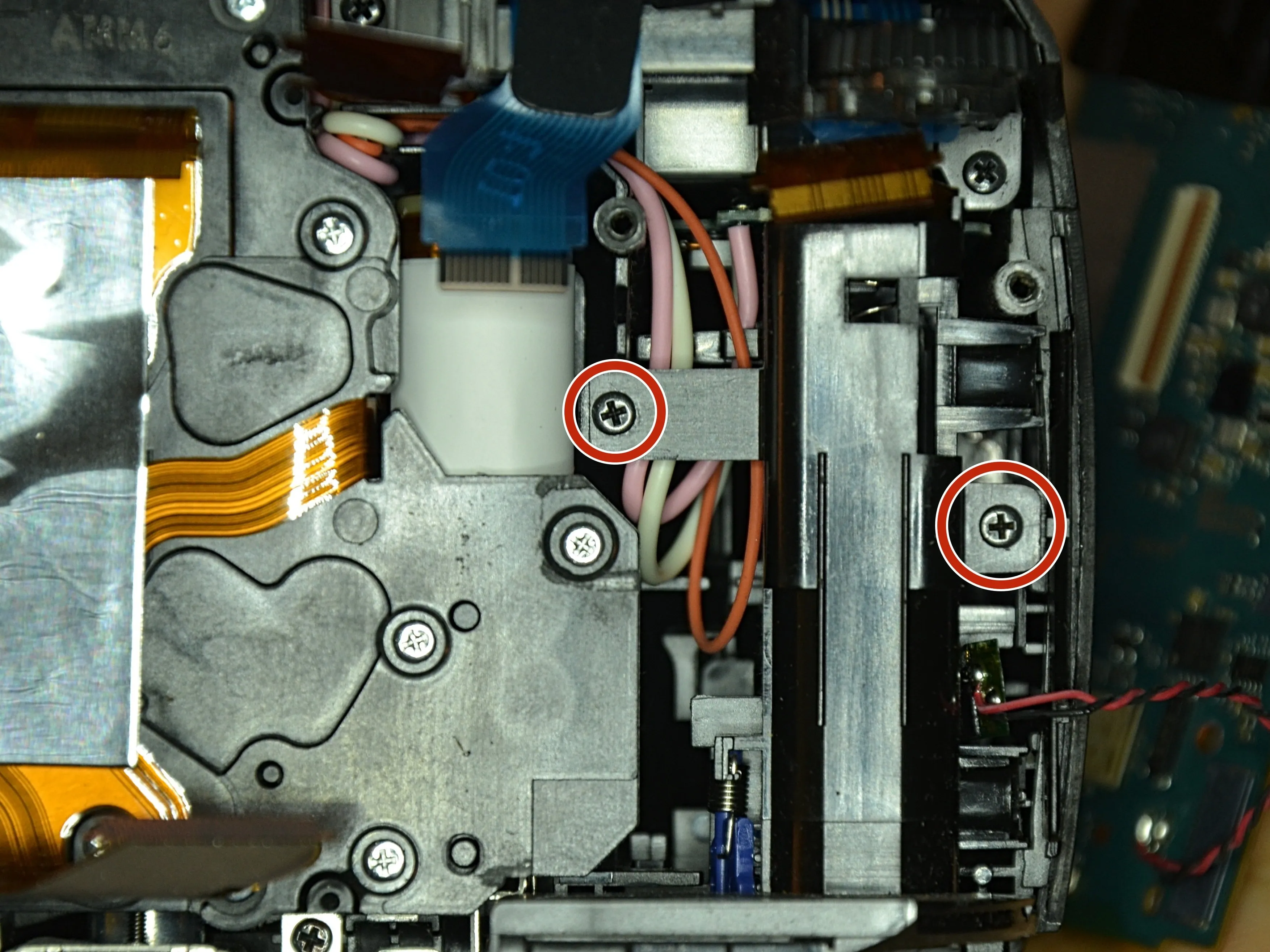

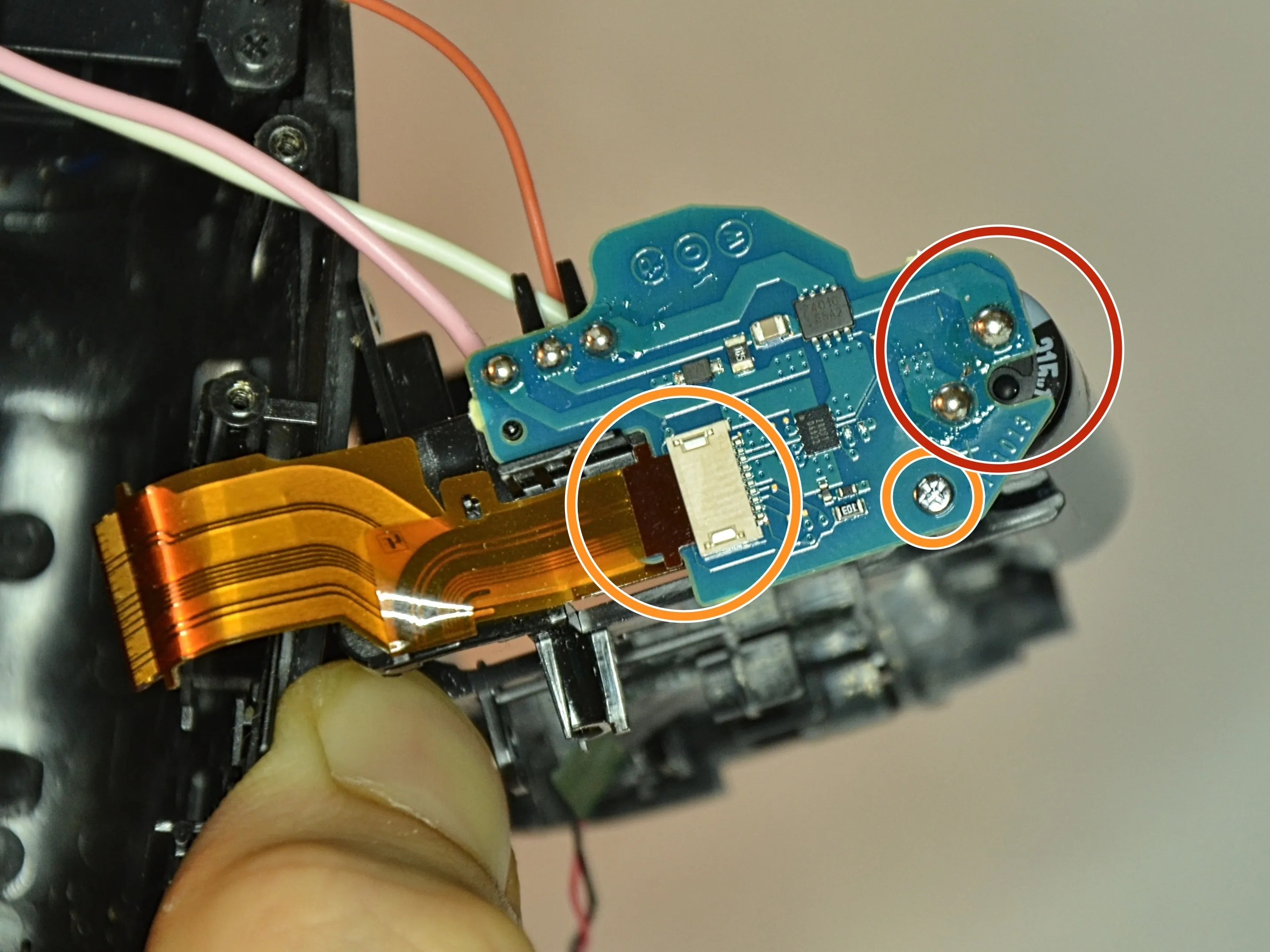

Шаг 12 Корпус аккумулятора

• Открутите корпус аккумулятора и вытащите его.

• Убедитесь, что перед этим вы отсоединили конденсатор вспышки. Теперь вы можете прикоснуться к нему и получить удар током. Он рассчитан на 315 В и 134 мкФ.

• Будьте осторожны с кабелем между материнской платой и антенной.

• Отсоедините ленточный кабель, отвинтите печатную плату вспышки от корпуса батареи и раздвиньте их. Наконец, основная плата (а значит, антенна и батарея) отделена от остальной части.

Комментарии к шагу

Эти два винта длиной 5,3 мм, в стиле 'саморез'.

Один винт для печатной платы вспышки имеет длину 6,3 мм, серебристого цвета, с резьбой типа 'саморез'.

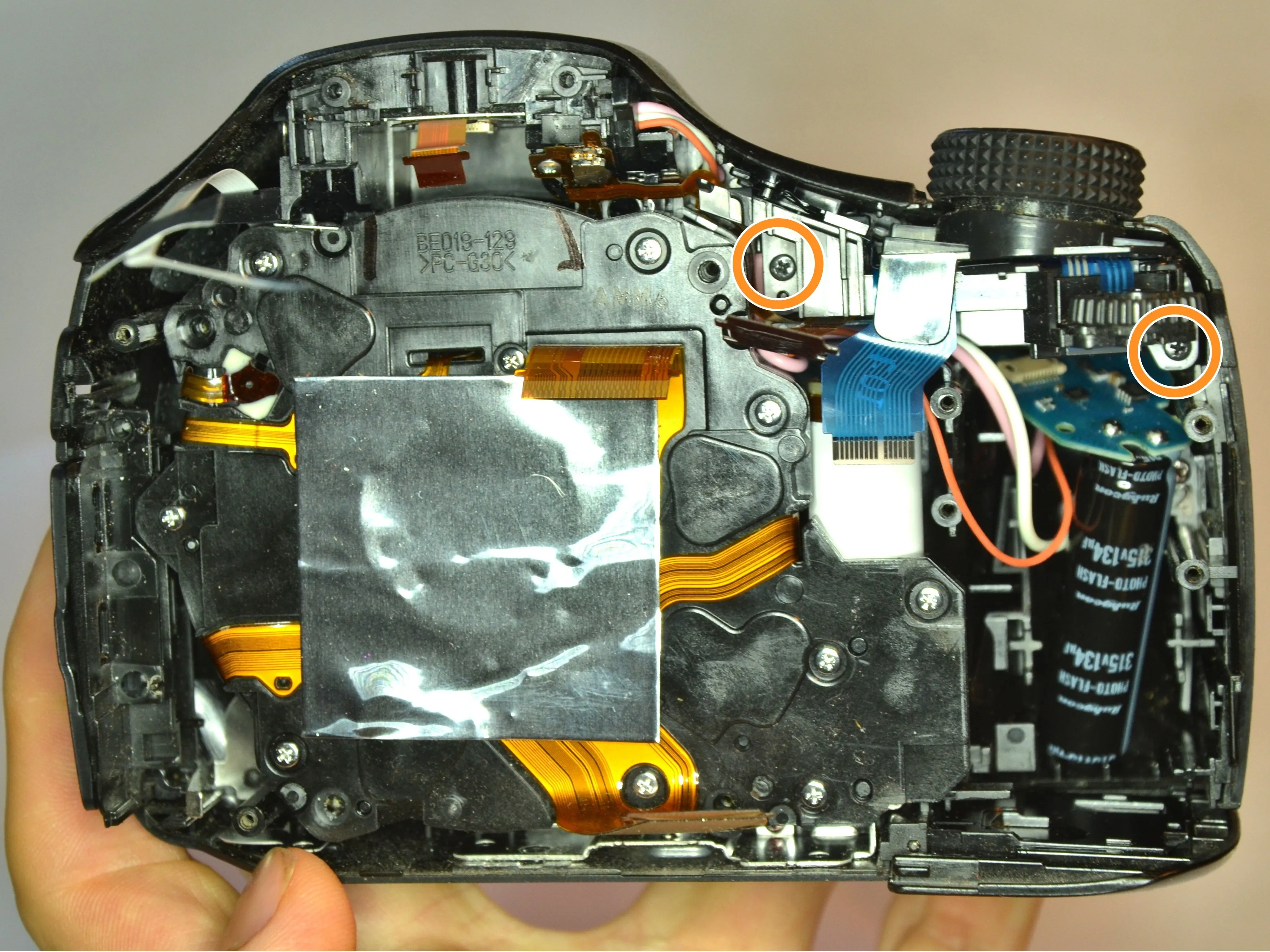

Шаг 13 Панель кнопок

• Чтобы снять панель кнопок, необходимо открутить эти два винта.

• При установке на место убедитесь, что перо зума находится в среднем положении. В противном случае зум будет работать все время.

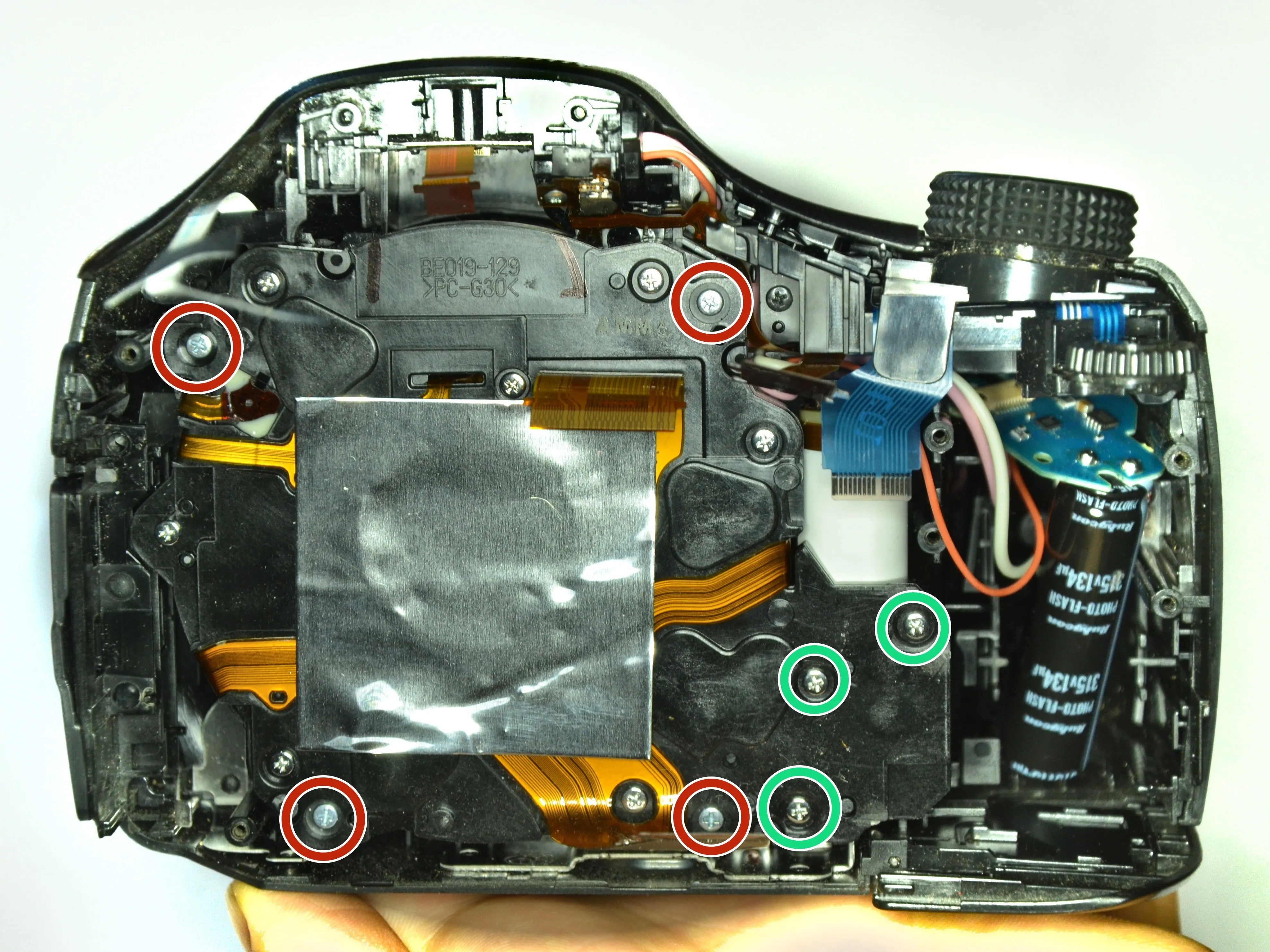

Шаг 14 Извлечение оптики

• Открутите эти 4 винта, чтобы отделить оптическую часть от остальной части корпуса

• Открутите эти винты, чтобы отсоединить двигатель от задней панели датчика

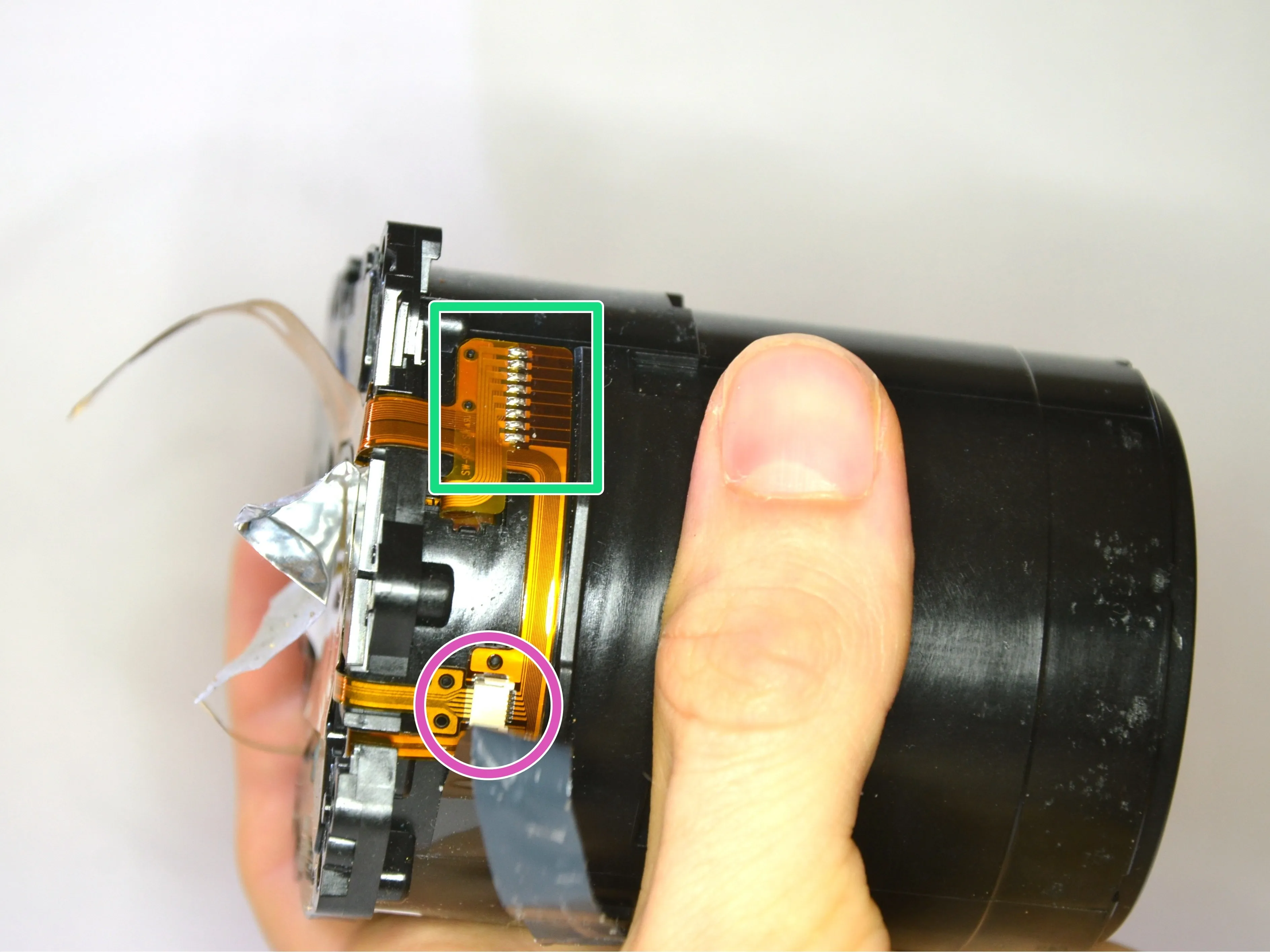

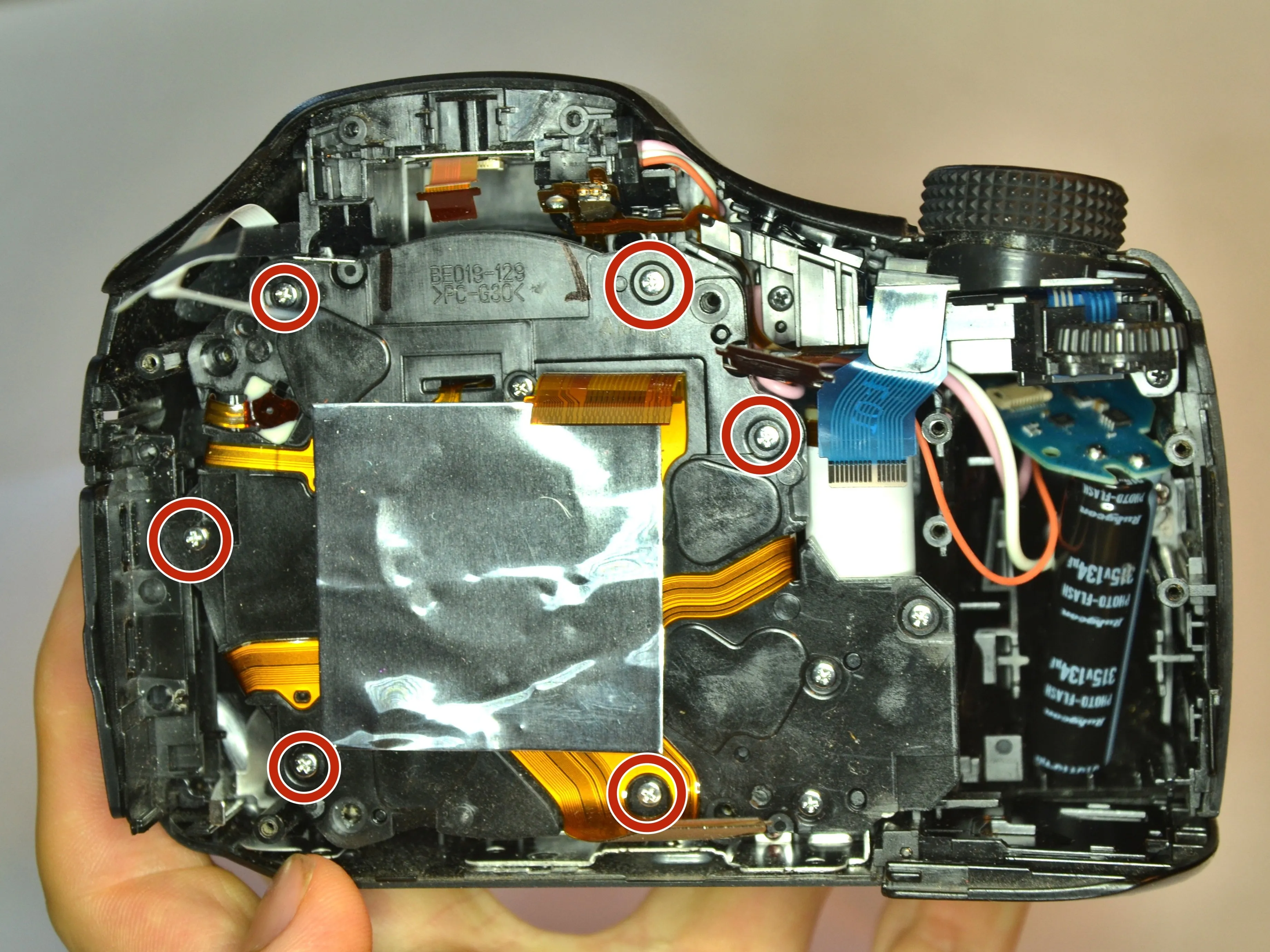

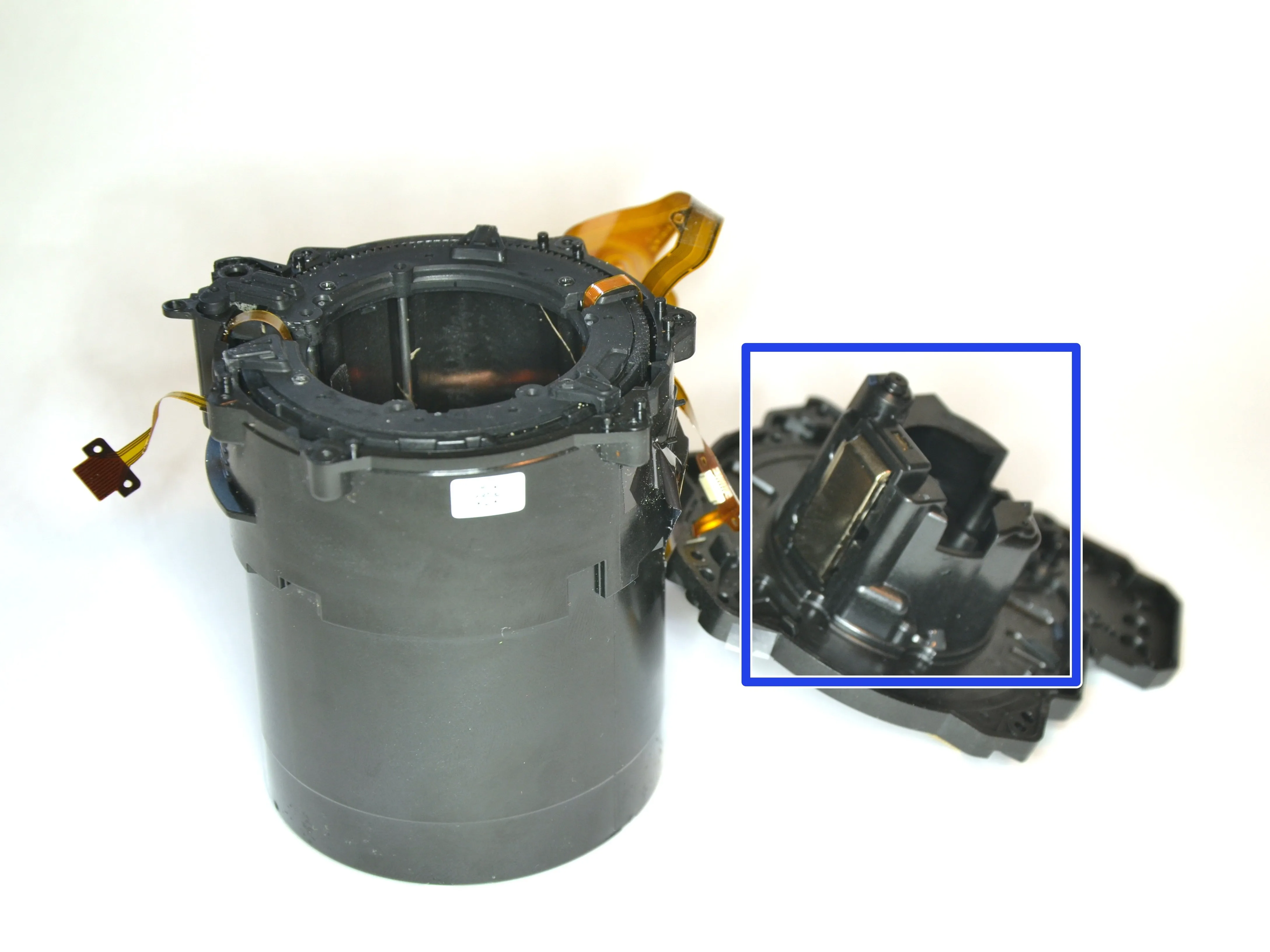

Шаг 15 Задняя панель сенсора

• После извлечения оптики из корпуса открутите эти 6 винтов. Обратите внимание, что три винта двигателя находятся на месте во время съемки, но их следует удалить в первую очередь

• Чтобы отделить сенсорную панель от остальных, необходимо отпаять коннектор.

• Отсоедините этот разъем, а также разъем на противоположной стороне.

• Наконец, у вас есть сенсор с (возможно?) объективом с автофокусом.

• Если на ваших снимках есть пыль, она не обязательно находится на сенсоре. Это маловероятно, так как она находится за пределами объектива автофокуса. Возможно, сначала вам стоит поискать в другой части оптики

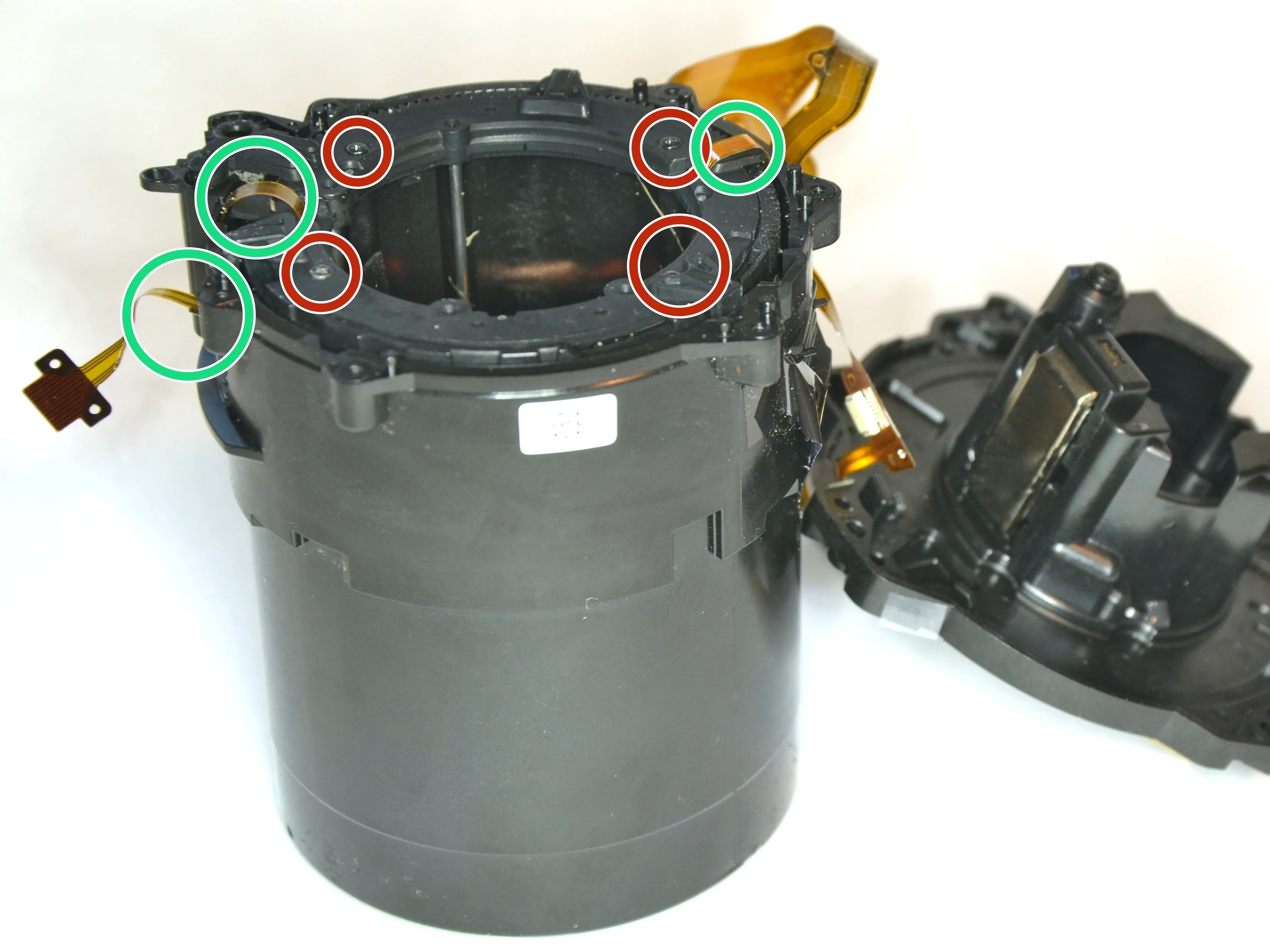

Шаг 16 Оптика

• Остальная часть оптики содержит 3 трубки, а также 3 подвижные линзы.

• Открутите 4 винта, чтобы ослабить звездочку

• Прежде чем снять ее, необходимо пропустить 2 ленточных кабеля через внешний корпус. Это нелегко, вам придется поворачивать их, но с этим можно справиться

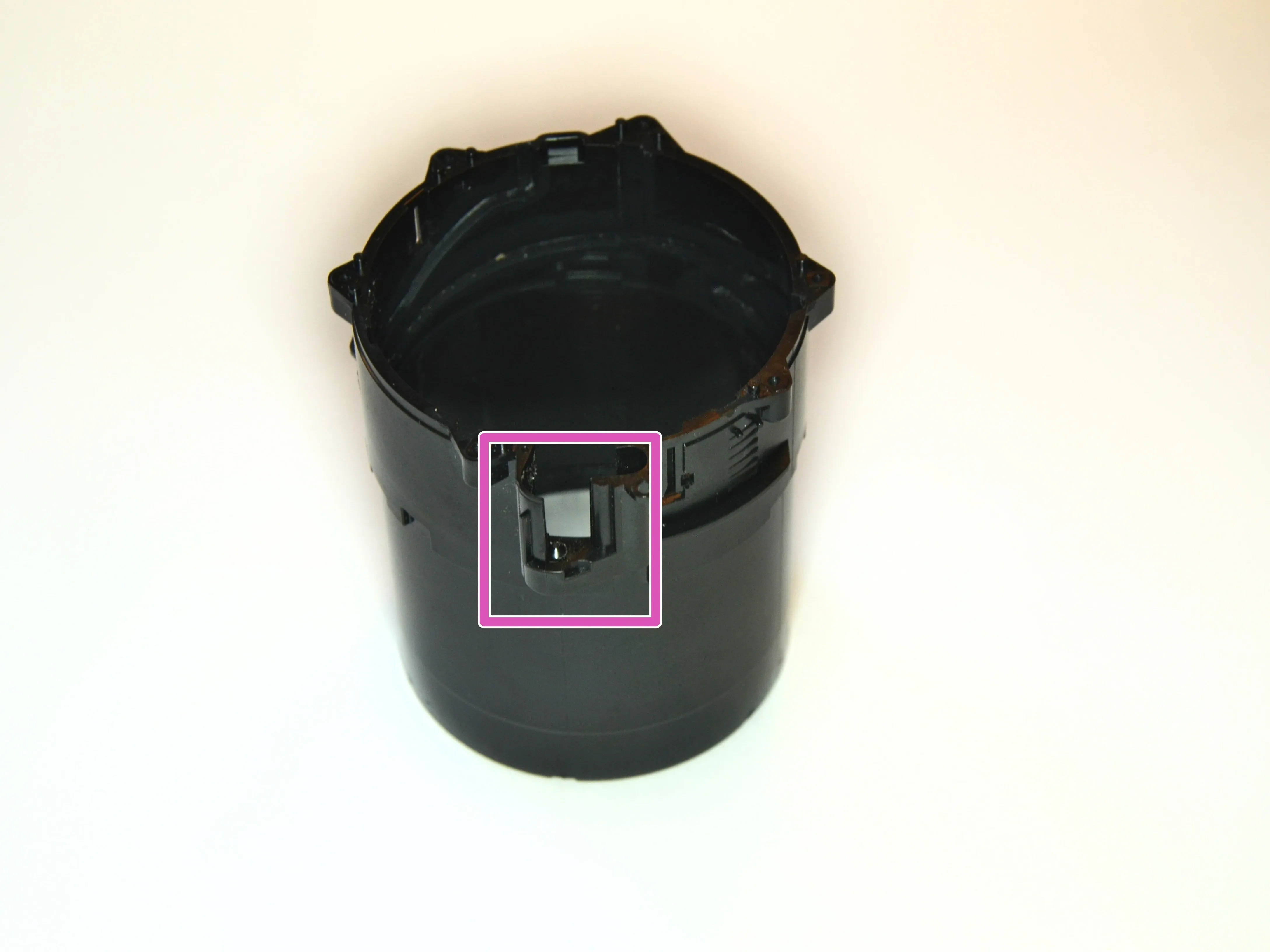

Шаг 17 Трубки

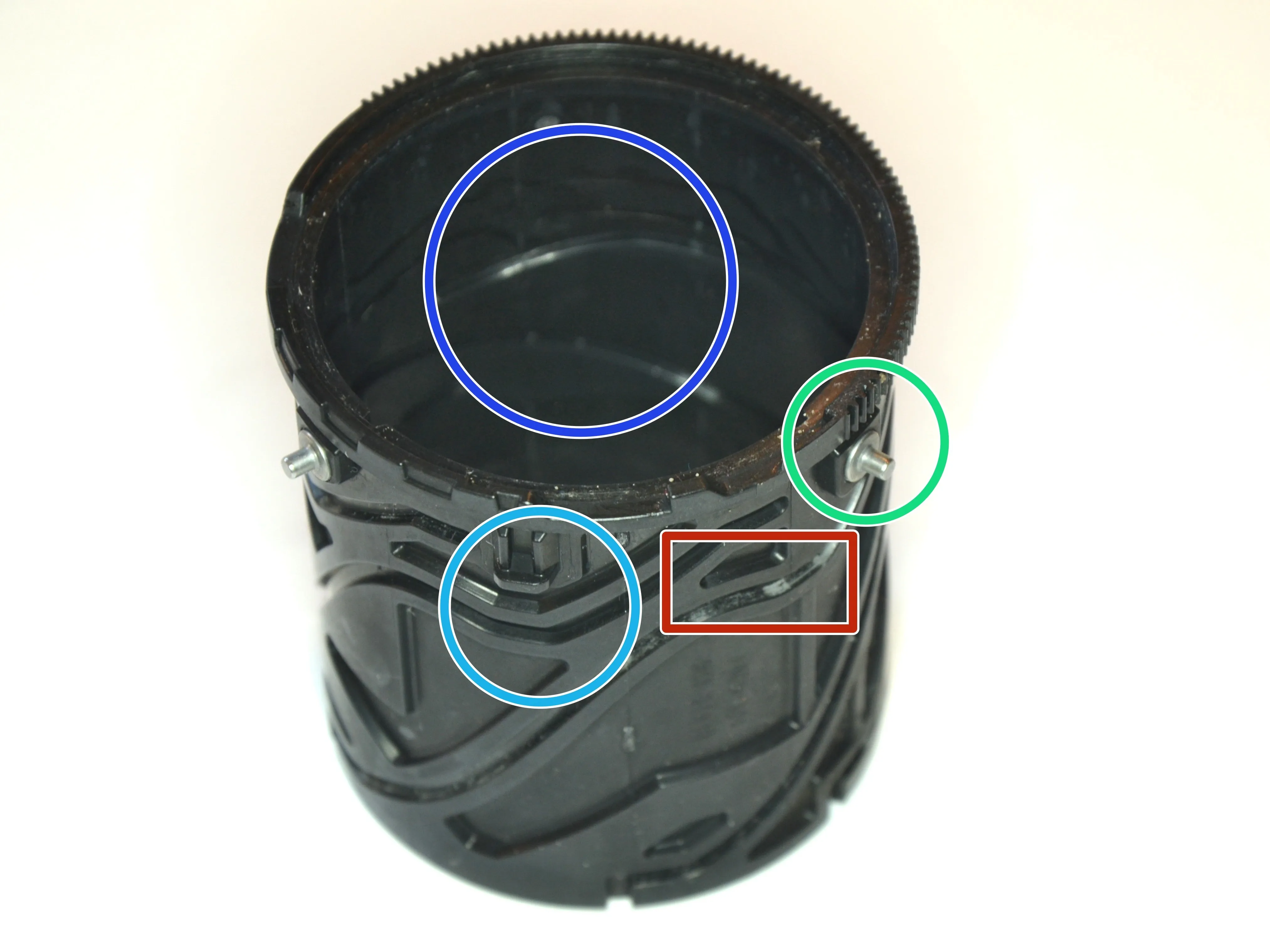

• На внешнем корпусе есть крепление для шестеренки и пазы для внутренней трубки.

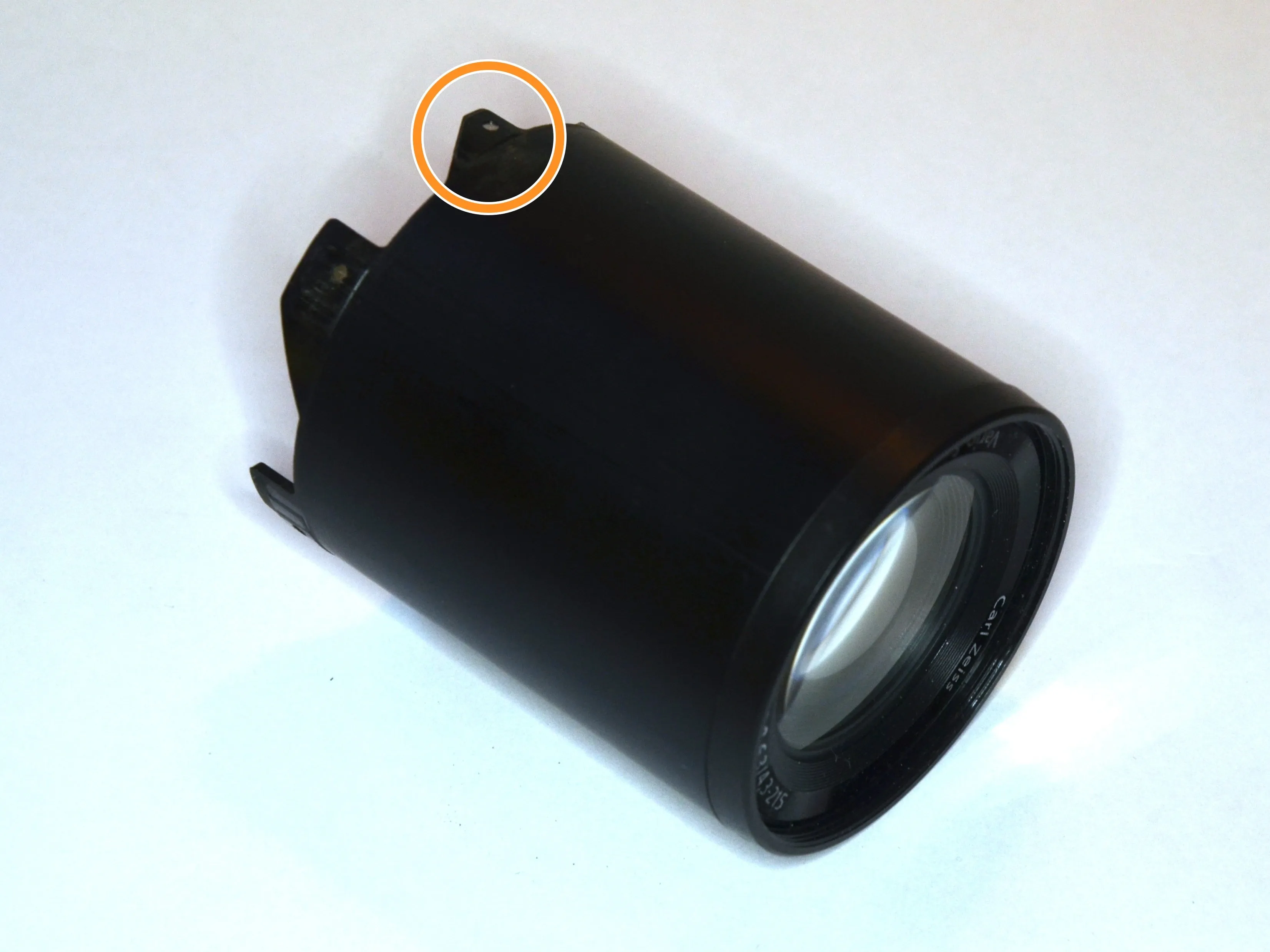

• В эту трубку встроен передний объектив, который виден снаружи при включении камеры и зумировании.

• Внутренняя трубка перемещает все 4 объектива.

• Этот паз перемещает трубку с передним объективом.

• Три внутренних паза перемещают стабилизатор изображения, затвор и дополнительный объектив.

• Этот паз взаимодействует с пазами на внешней трубке.

• Это пыль и грязь, которая мешала объективу выдвигаться. Ее немного. Так что будьте осторожны и держите свой объектив в чистоте. Мне не удалось полностью удалить это в моей камере, но теперь она работает с некоторой помощью.

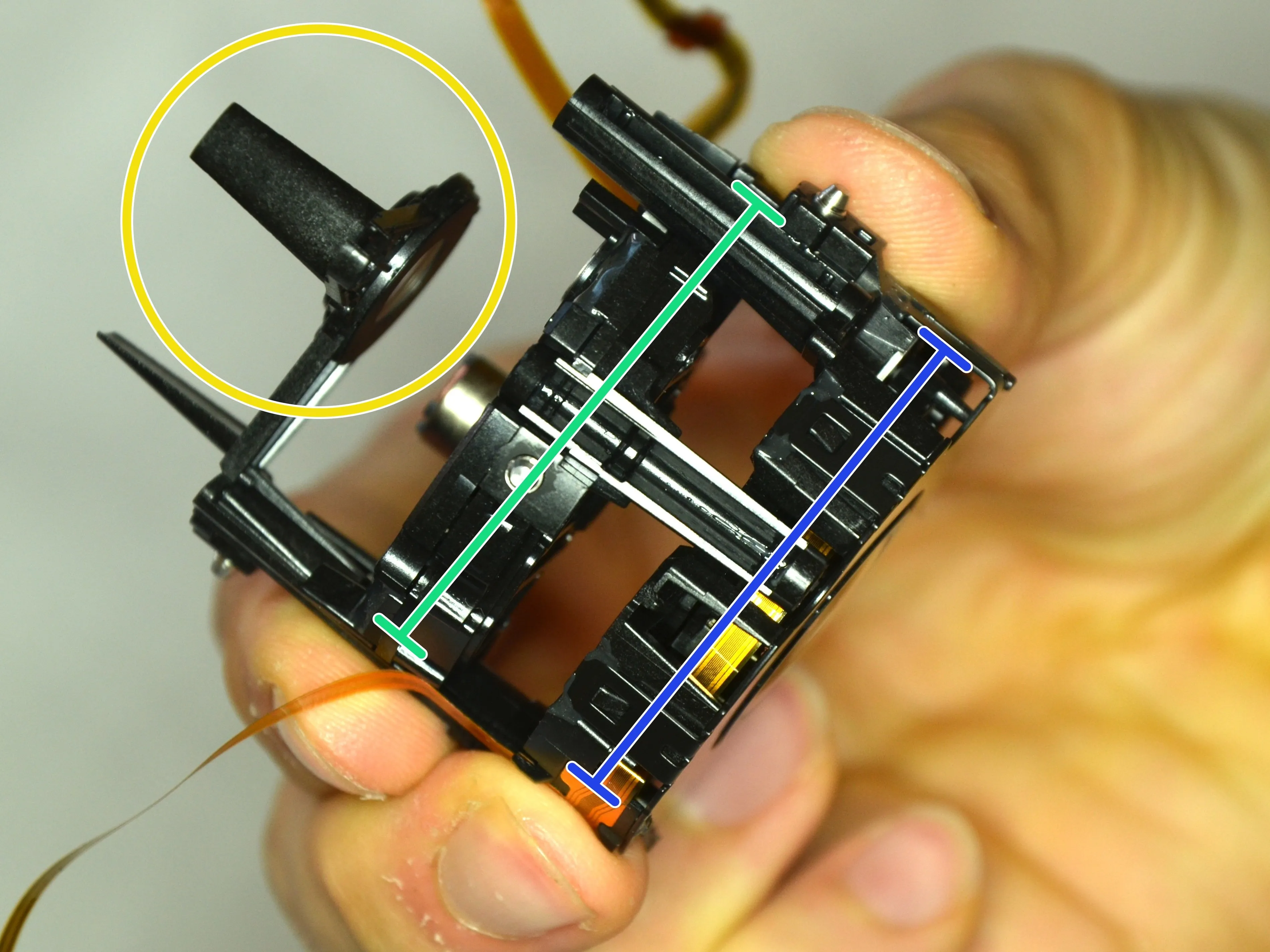

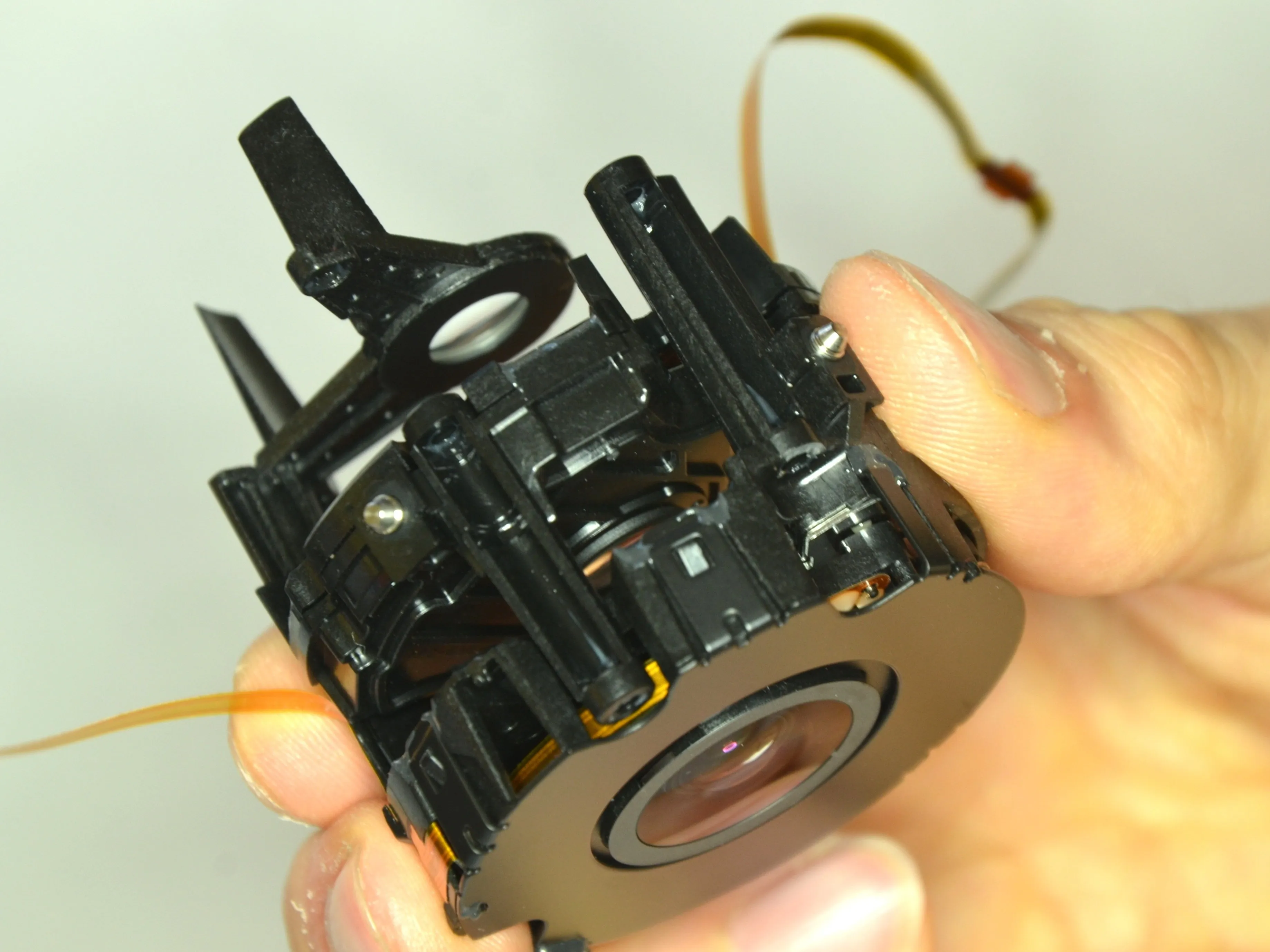

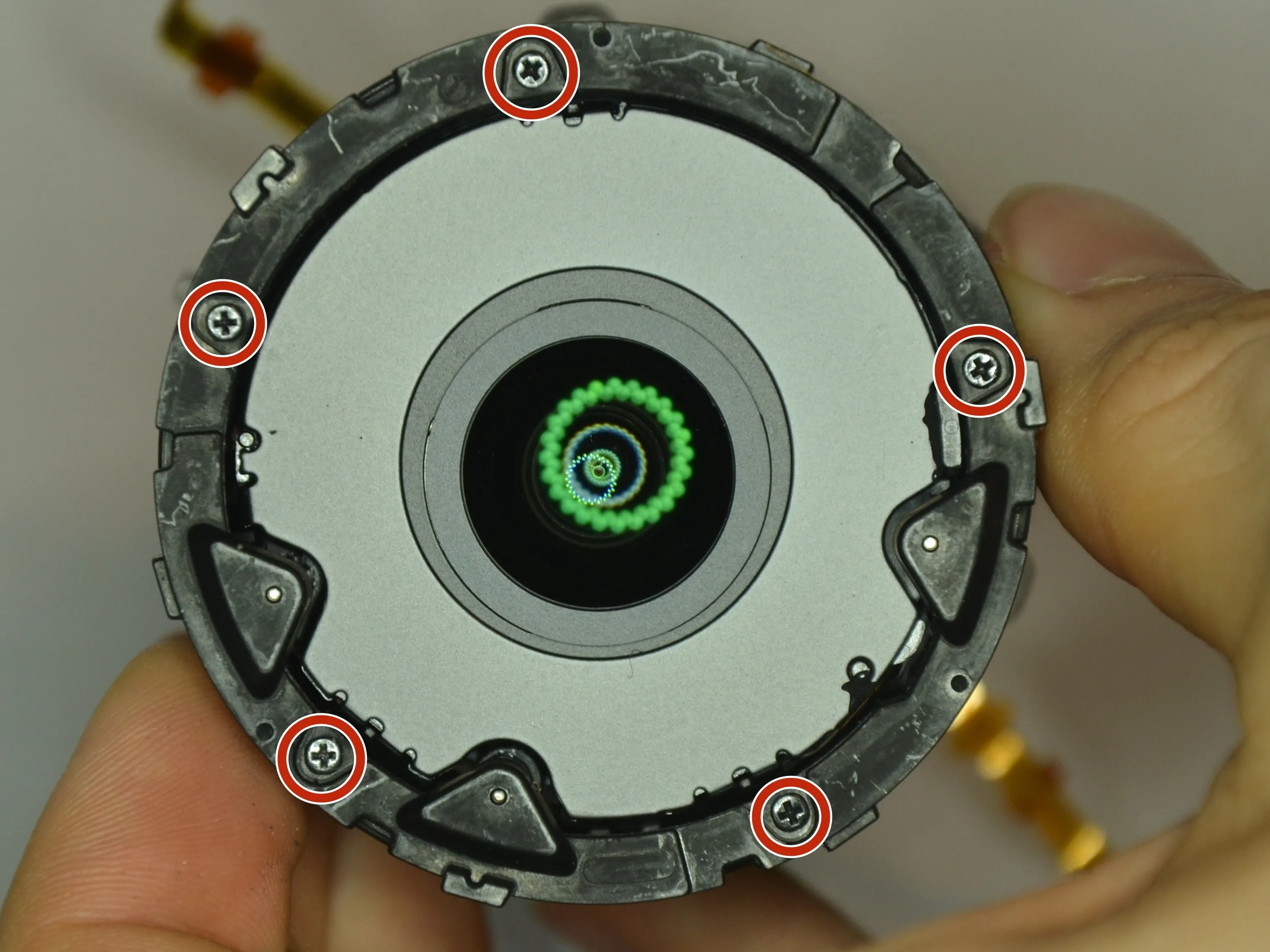

Шаг 18 Группы объективов

• Открутите все 5 винтов, чтобы снять держатель штанги. Затем вы можете отделить все три группы оптики.

• Это подвижный объектив, не имеющий другого назначения.

• Это модуль затвора и диафрагмы. В него также встроены некоторые объективы.

• Это стабилизатор изображения, который содержит две катушки и магниты.

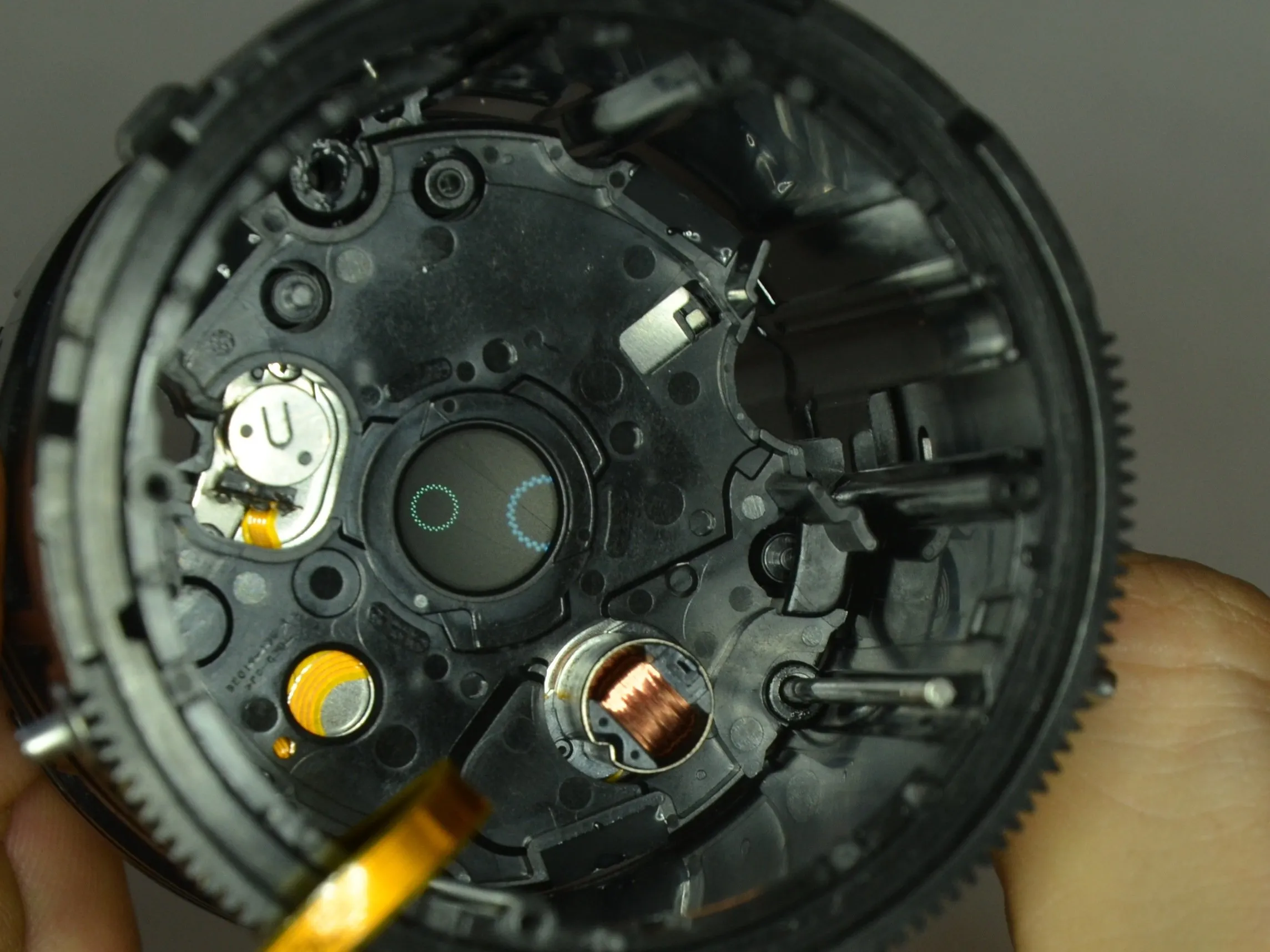

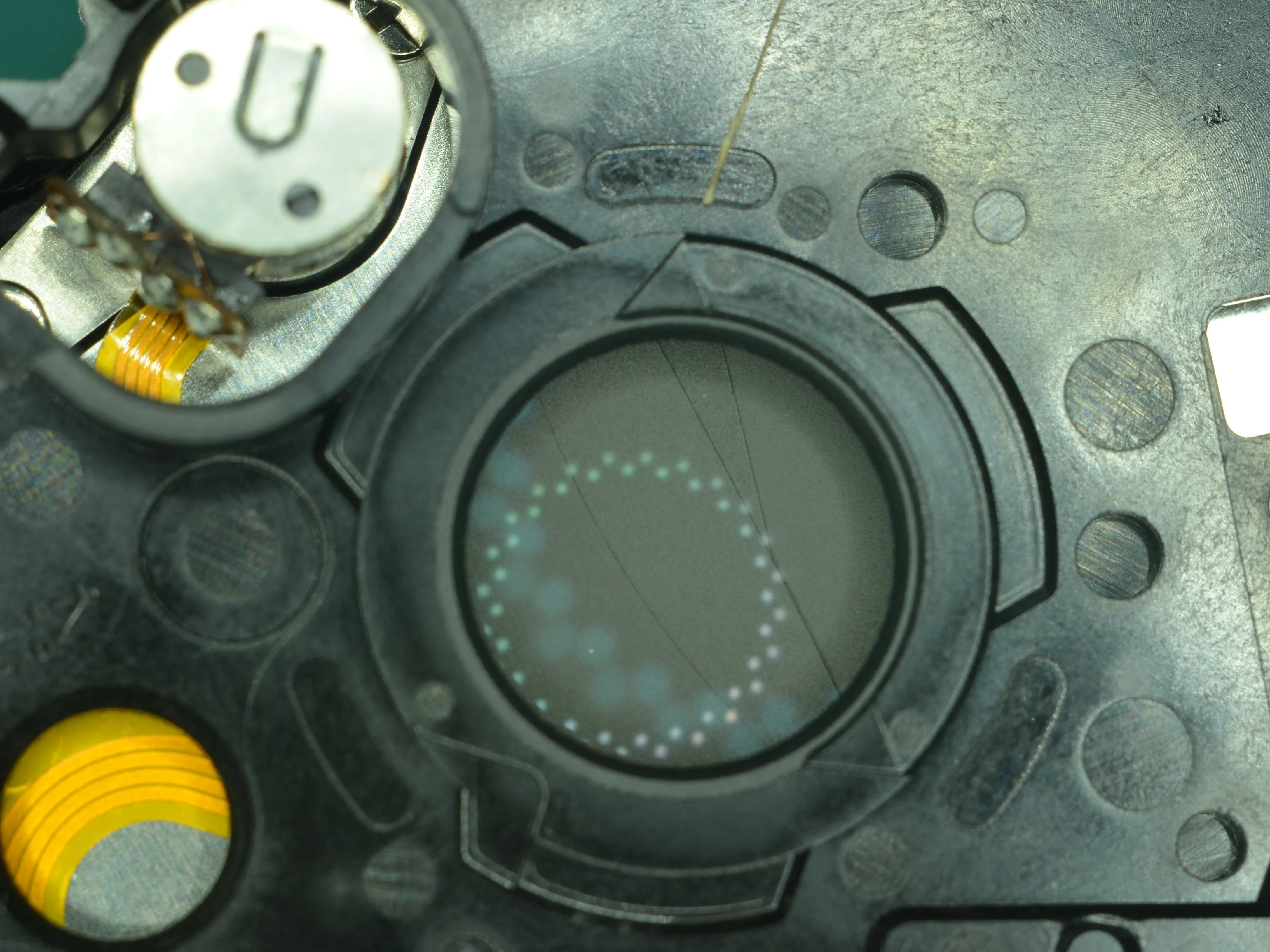

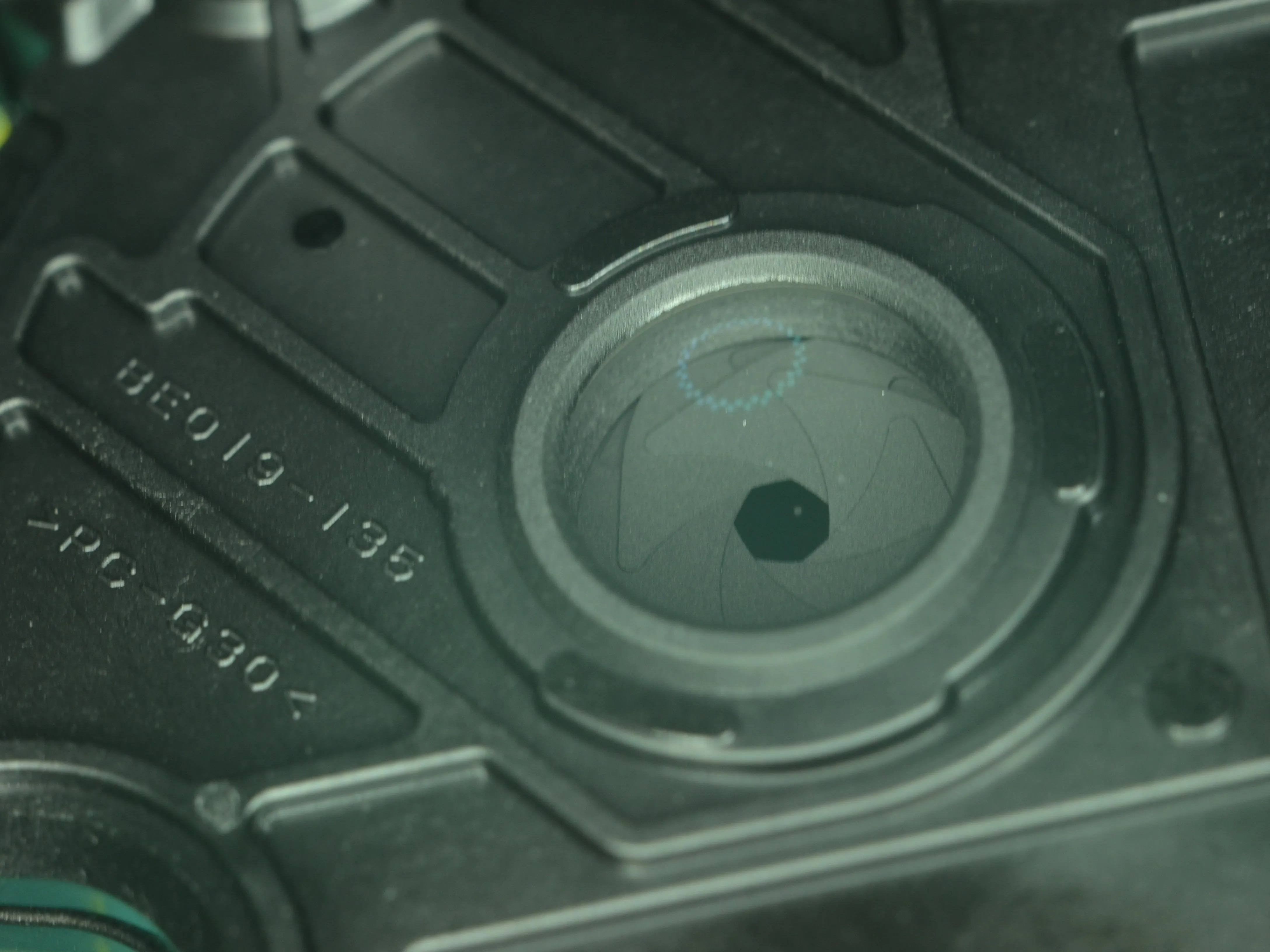

Шаг 19 Затвор и диафрагма

• Затвор и диафрагма объединены в один узел.

• Похоже, что затвор приводится в действие магнитом.

• Я смог открыть и закрыть затвор с помощью магнита.

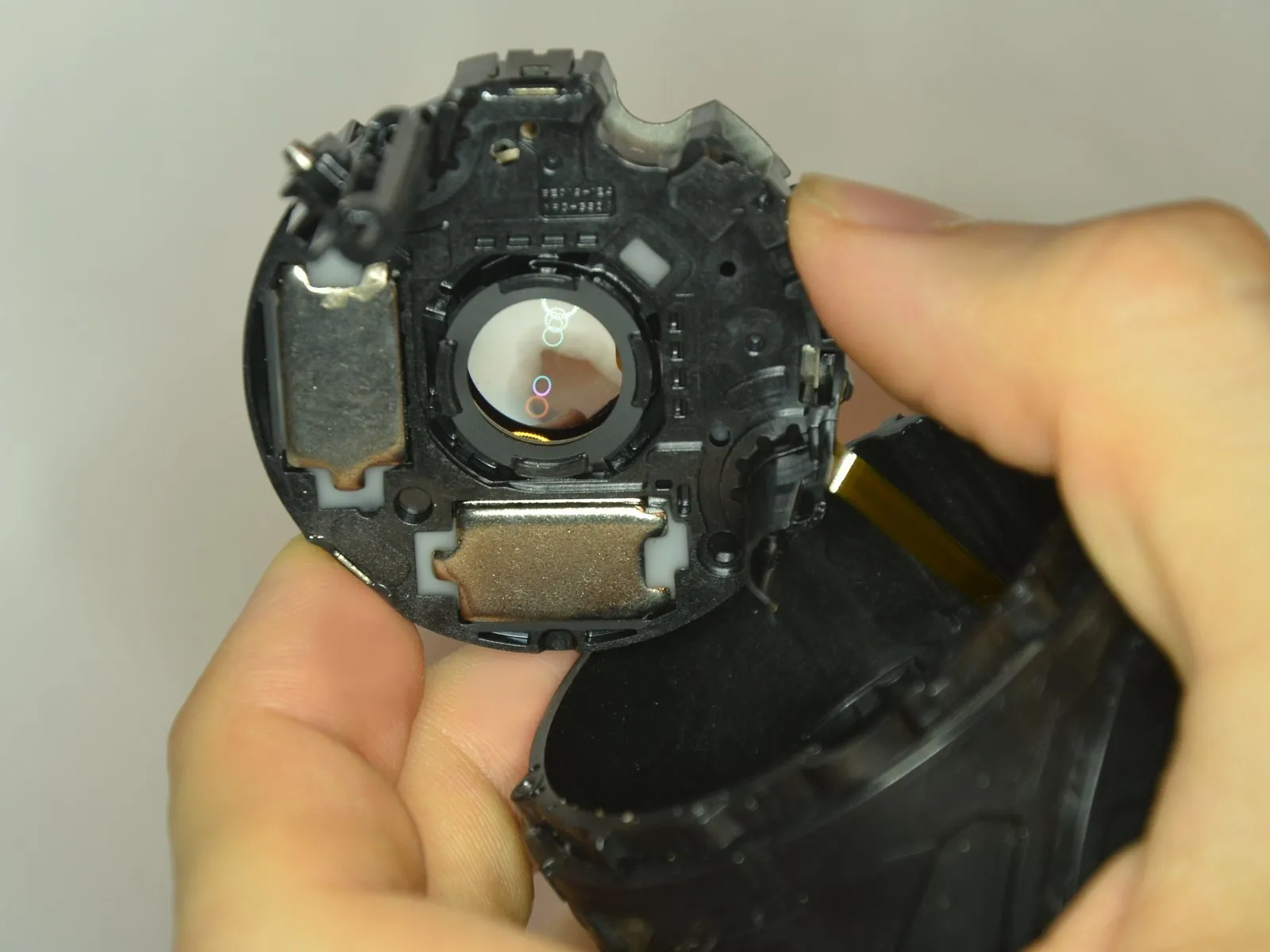

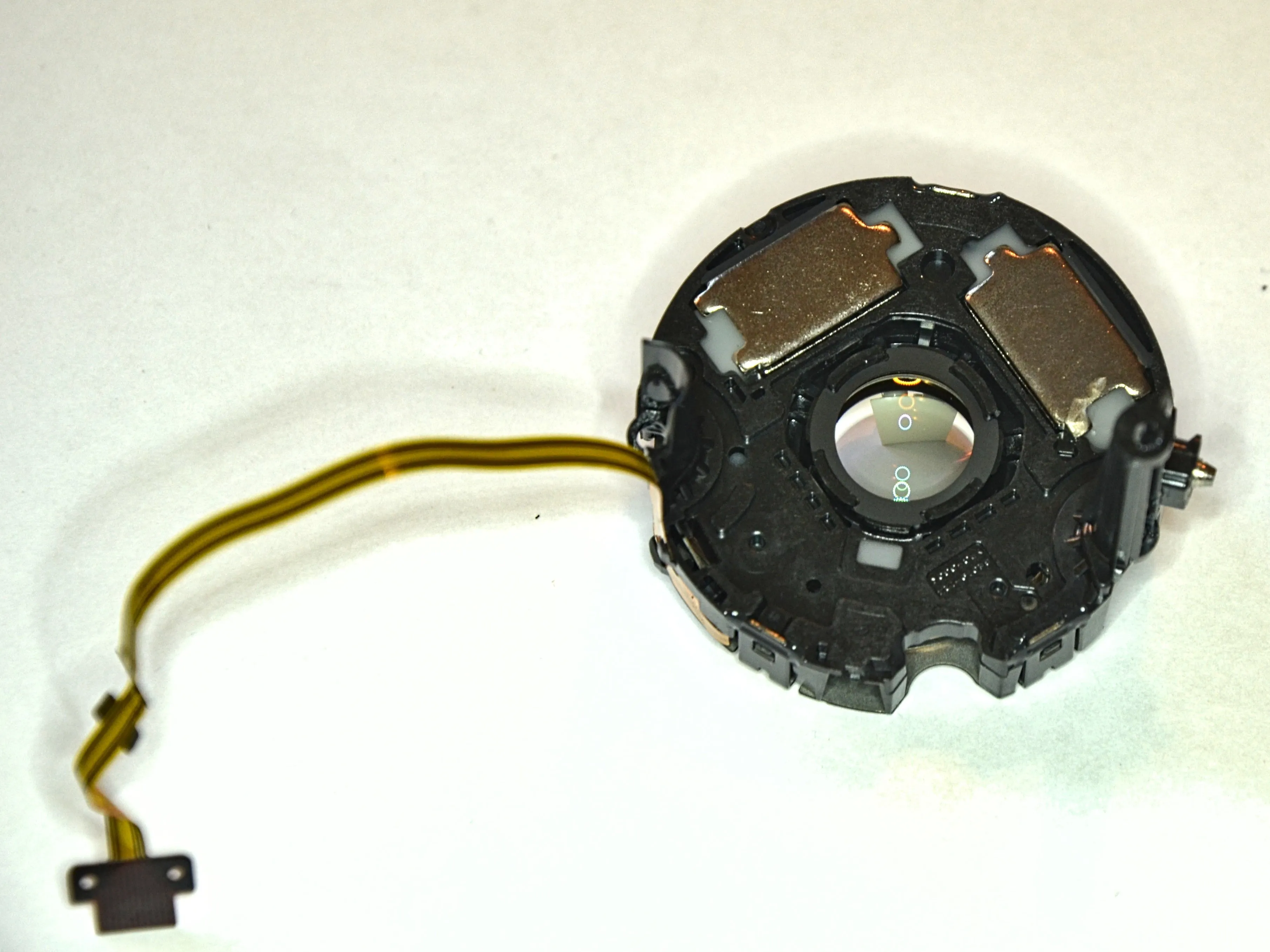

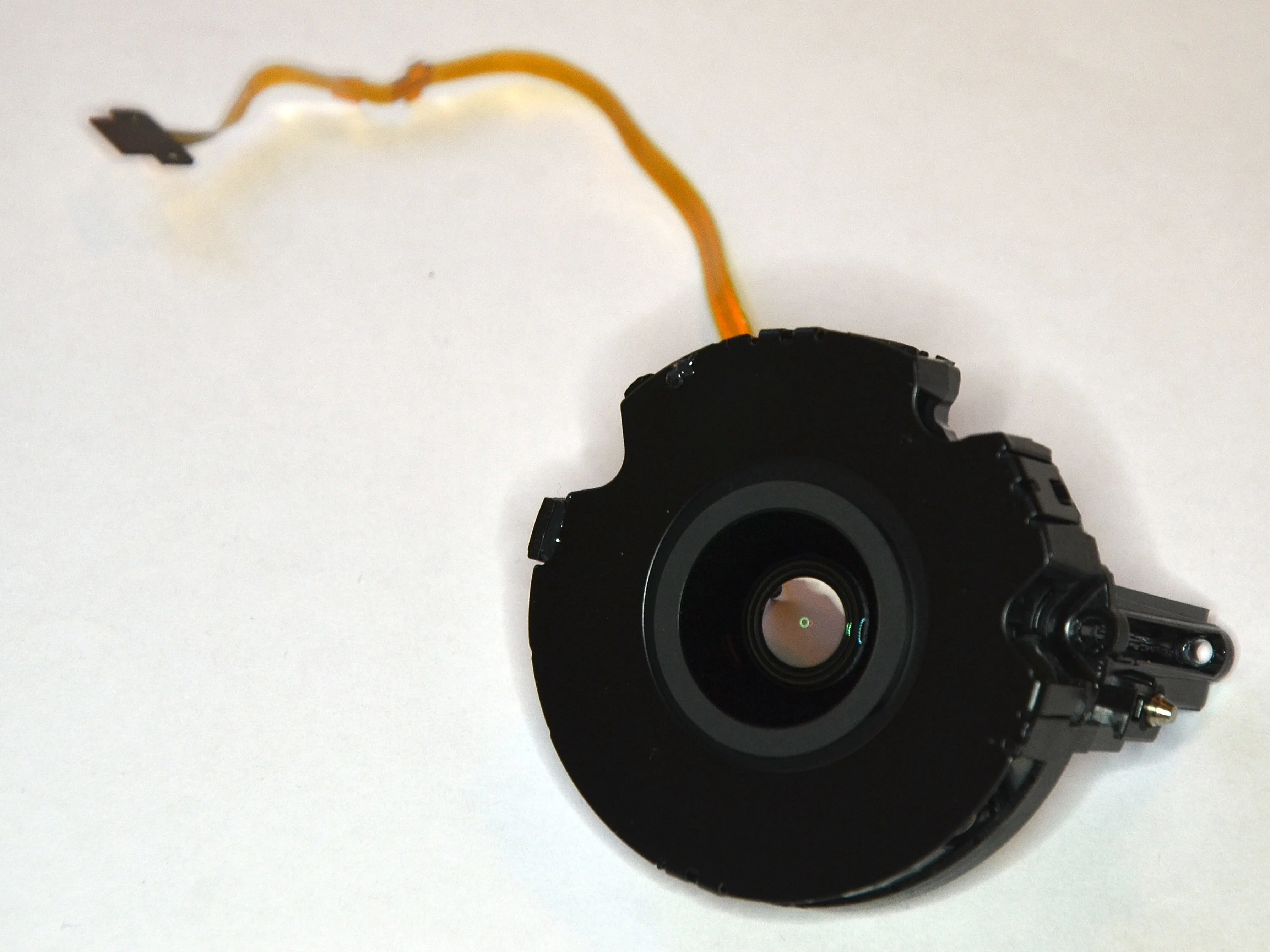

Шаг 20 Стабилизатор изображения

• Вы можете увидеть два магнита, которые используются для перемещения объектива

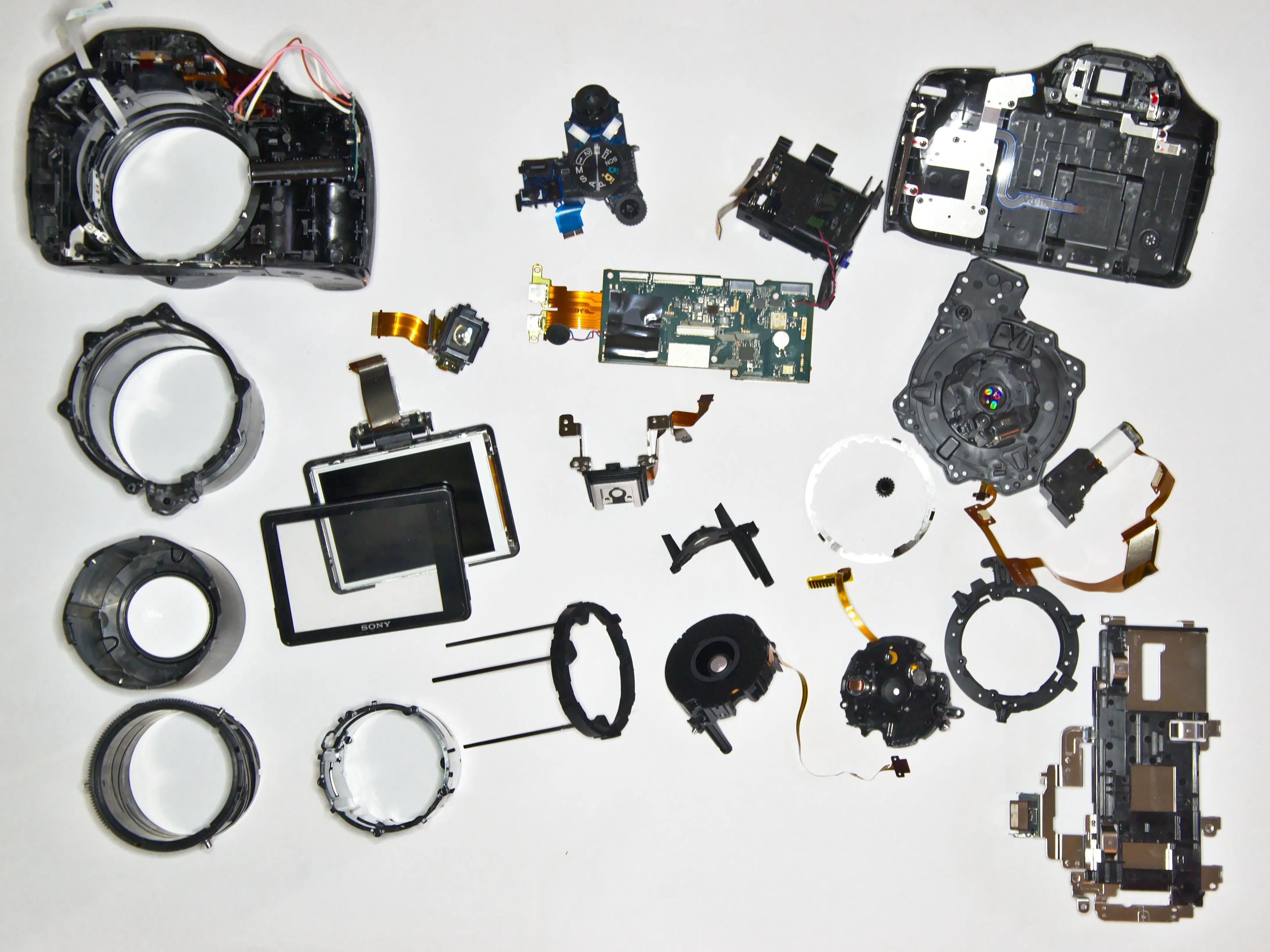

Шаг 21 Обзор

• Это все разобранные части. Не все вынимается из корпуса и разбирается полностью

Комментарии к статье

Подскажите, какую биту и какого размера мне нужно купить?

Это ph000?

Я надеюсь

Извините, но я не знаю, но я бы подумал, что ph000 слишком мал.

Я нашел Делаете.ру размер 0 Phillips бит подходит для винтов

Спасибо вам за это! Я нашел его очень полезным, чтобы помочь мне попытаться исправить (безуспешно) ужасную проблему E62:10. У меня есть две просьбы:

1) Не могли бы вы расширить эту статью, чтобы проиллюстрировать внутренности стабилизатора изображения?

2) Не могли бы вы определить два небольших электронных компонента, припаянных к концам кабеля стабилизатора изображения (те части, которые прилегают к магнитам лицевой стороной вниз)?

Я успешно заменил кабель стабилизатора изображения, используя ваше руководство по разборке, но я не ожидал увидеть два маленьких компонента, припаянных к концу старого кабеля. Замена не включала их, поэтому я был вынужден удалить и повторно использовать старые. Мой ремонт не удался, и я подозреваю, что это произошло потому, что эти два компонента были либо плохими, когда я начал работу, либо испорченными моими попытками использовать их повторно. Я бы попробовал еще раз, но я понятия не имею, что это за компоненты и как приобрести новые.

Здравствуйте, я не разбирал стабилизатор изображения во время разборки. Я также собрал камеру и отдал ее другу. Я добавил шаг 19 со всеми моими изображениями, которые у меня были после разборки. Но это все, что я могу предоставить, надеюсь, вы найдете решение.

Здравствуйте,

Удалось ли вам решить проблему с камерой E62:10?

Есть идеи, как удалить штифт, удерживающий крышку батарейного отсека? Я предполагаю, что нужно снять заднюю часть, но как вытащить штифт из задней части - загадка.

Извините, я не разбирал крышку батарейного отсека.

Трос стабилизации изображения двигается/растягивается при зумировании? Или он закреплен на одном месте? Потому что если он не двигается, то как он может сам по себе сломаться и вызвать ошибку e:62:10, о которой говорят на некоторых форумах.

Стабилизатор изображения движется при зумировании (у него есть перо, см. шаг 19, которое скользит в одном из трех внутренних пазов, см. шаг 17, последнее изображение), а значит, и ленточный кабель.

Какой тип затвора у hx400v?

Я добавил несколько подробных фотографий модуля затвора. Похоже, что он приводится в действие с помощью (электро)магнита.

Надеюсь, это поможет.

Спасибо, мой друг, за хорошую инструкцию. У меня та же проблема, и я попытался самостоятельно заменить ленту, питающую систему стабилизации. Не получилось, потому что провода катушки покрыты твердой массой (термоклей?) и отпаять практически невозможно. Датчики Холла - это отдельная проблема. Киды я пытался аккуратно отпаять, он рассыпался на 2 части. К сожалению, замены у меня нет, поэтому в основном это и стало причиной поломки. Тем не менее, для тех, кому интересно, важно обратить внимание на 3 белых шарика, по которым перемещается механизм при разборке крышки механизма стабилизации (действие, необходимое при попытке заменить ремень). У меня они просто выпали, и я долго искал их на полу. Резюмируя, скажу, что замена ленты в любительских условиях не очень возможна. Но для упорных - возможно, стоит попробовать.

Мне очень приятно, что это руководство помогает другим.

Поскольку в моей камере стабилизатор изображения не был неисправной деталью, я не стал разбирать его дальше. Было бы очень здорово, если бы вы сфотографировали внутренности стабилизатора изображения и добавили их в разборку (даже если некоторые детали отсутствуют, это все равно разборка ;)).

Я отломал синий рычажок для удержания батареи. Можно ли снять базовую пластину (шаг 11), не выполняя предыдущих шагов, чтобы затем снять батарейный отсек (шаг 12)?

Я так не думаю. Базовая пластина, которая закрывает корпус батареи, находится между основной платой и остальной частью камеры. Кроме того, от материнской платы к остальным элементам идет множество ленточных кабелей. Я не могу представить себе процедуру разборки для извлечения корпуса батареи без снятия материнской платы и основания.

Можно ли положить что-то между батареей и крышкой корпуса, чтобы удержать батарею на месте?

Gracias por la guía, me funciono a la perfección, partir del desmontaje de los lentes fue complicado y todo lo ordene!, se me rompieron los cables de la bobina, el flexor del obturador, tuve que realizar reparaciones, pero finalmente remplace el flex del estabilizador y funciono, aun que se me olvido limpiar el lente y quedo con pequeñas basuras :(

PD: Tenia error 62:10
