Разборка Sony Cyber-Shot DSC-W120

Введение

В этом разделе мы разберем цифровой фотоаппарат Sony Cyber-Shot DSC-W120... в прекрасном розовом цвете! Те же самые шаги применимы ко многим камерам Sony серии W, включая W150, использованную для съемки разбора. По своей природе фотоаппараты часто подвергаются воздействию внешних факторов, их легко толкнуть или уронить. К сожалению, они, вероятно, являются одним из самых часто выбрасываемых предметов при поломке. Если вы сможете найти детали, то большинство распространенных проблем с фотоаппаратами, таких как заклинивший или загрязненный объектив, можно легко устранить, проделав небольшую работу. Давайте начнем!

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разборка Sony Cyber-Shot DSC-W120

• Прежде чем разбирать камеру, нам нужно извлечь аккумулятор и карту памяти.

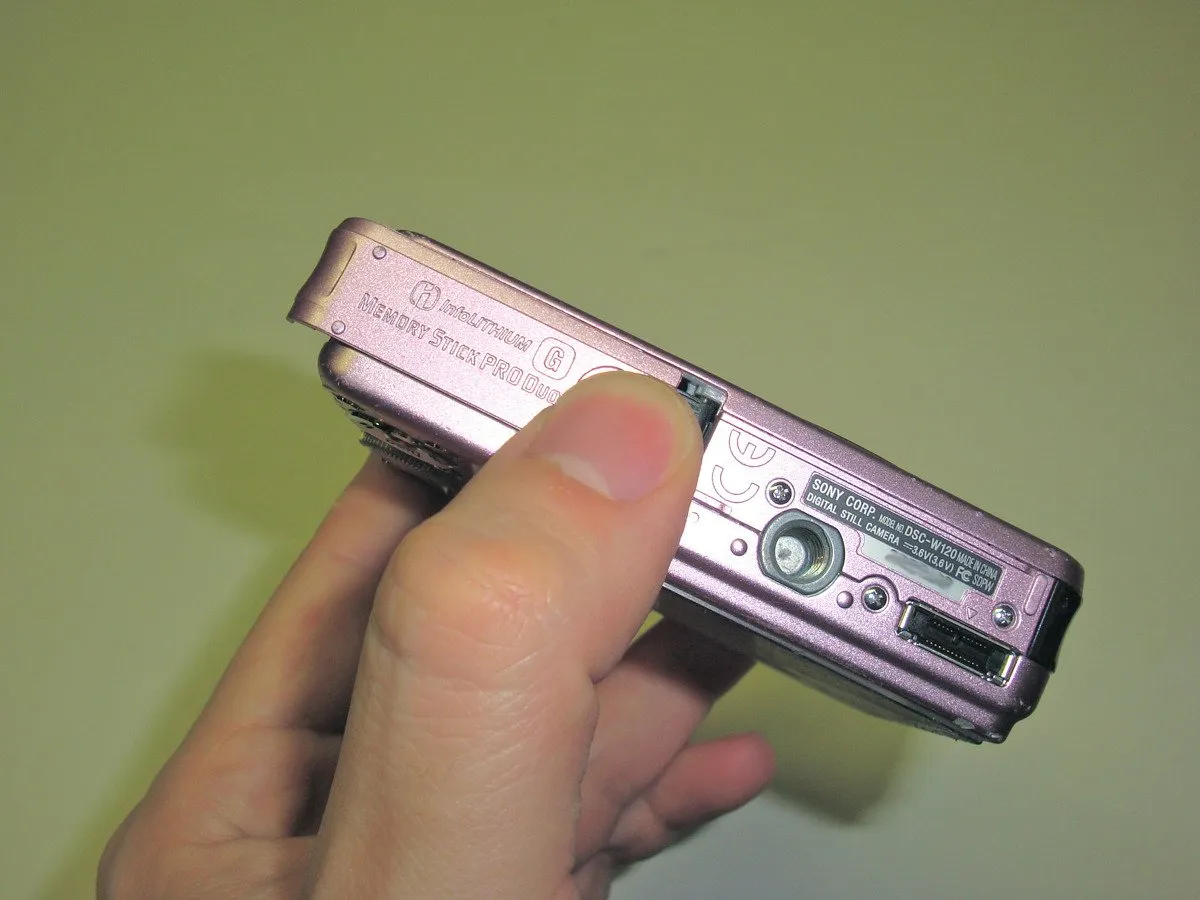

• Переверните камеру и аккуратно сдвиньте крышку батарейного отсека в сторону.

• Дверца подпружинена и откинется вверх.

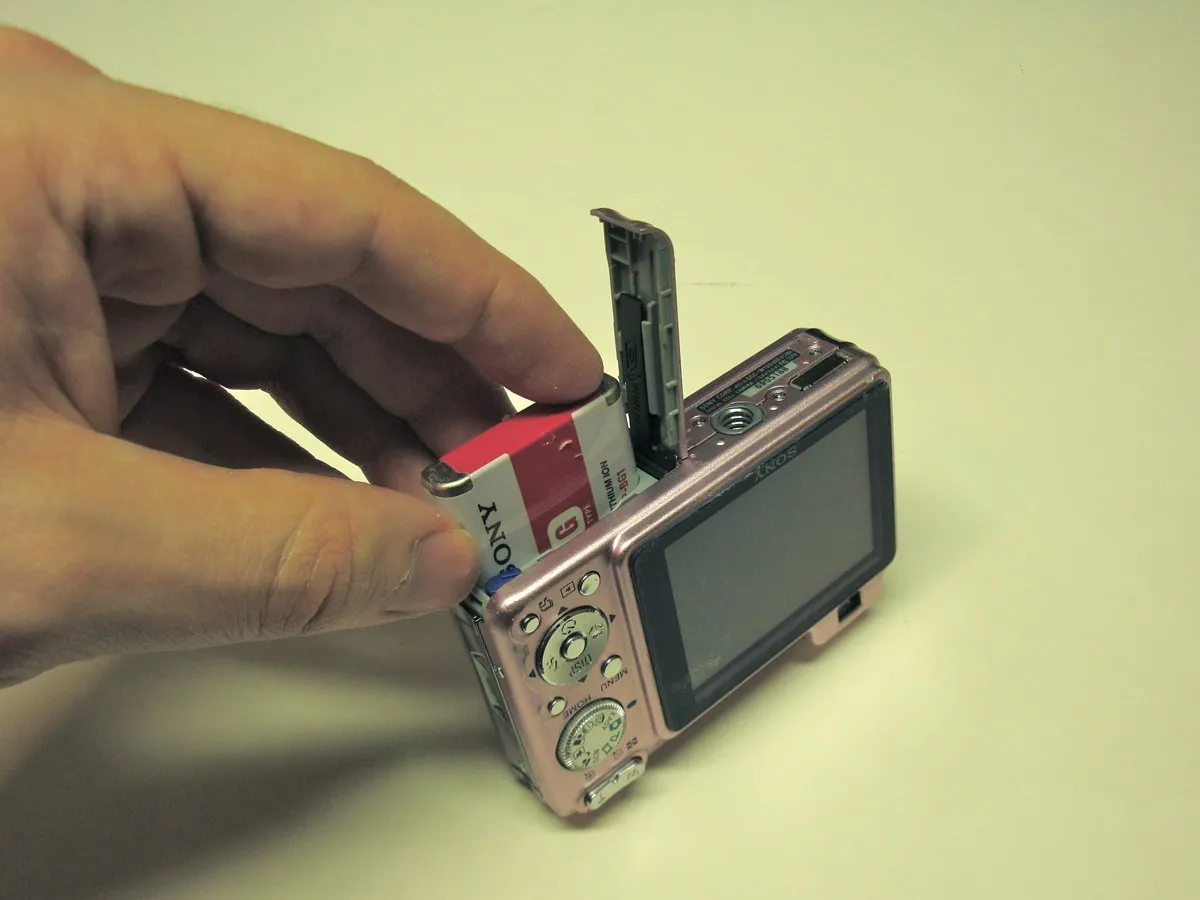

• Как только дверца откроется, нажмите на фиксатор батареи, и она вылетит. После этого батарея легко выскользнет.

• Если в устройстве установлена карта памяти Memory Stick, аккуратно нажмите на нее, и она извлечется из слота.

• После извлечения батареи и карты памяти закройте крышку батарейного отсека, чтобы не повредить ее при разборке.

Шаг 2

• Прежде чем разбирать основную камеру, мы рассмотрим, как разобрать зум-объектив. Это одна из самых распространенных деталей, которая застревает или повреждается, если камеру уронить или ударить. Пыль или мусор, попавшие в этот компонент, также могут ухудшить качество изображения.

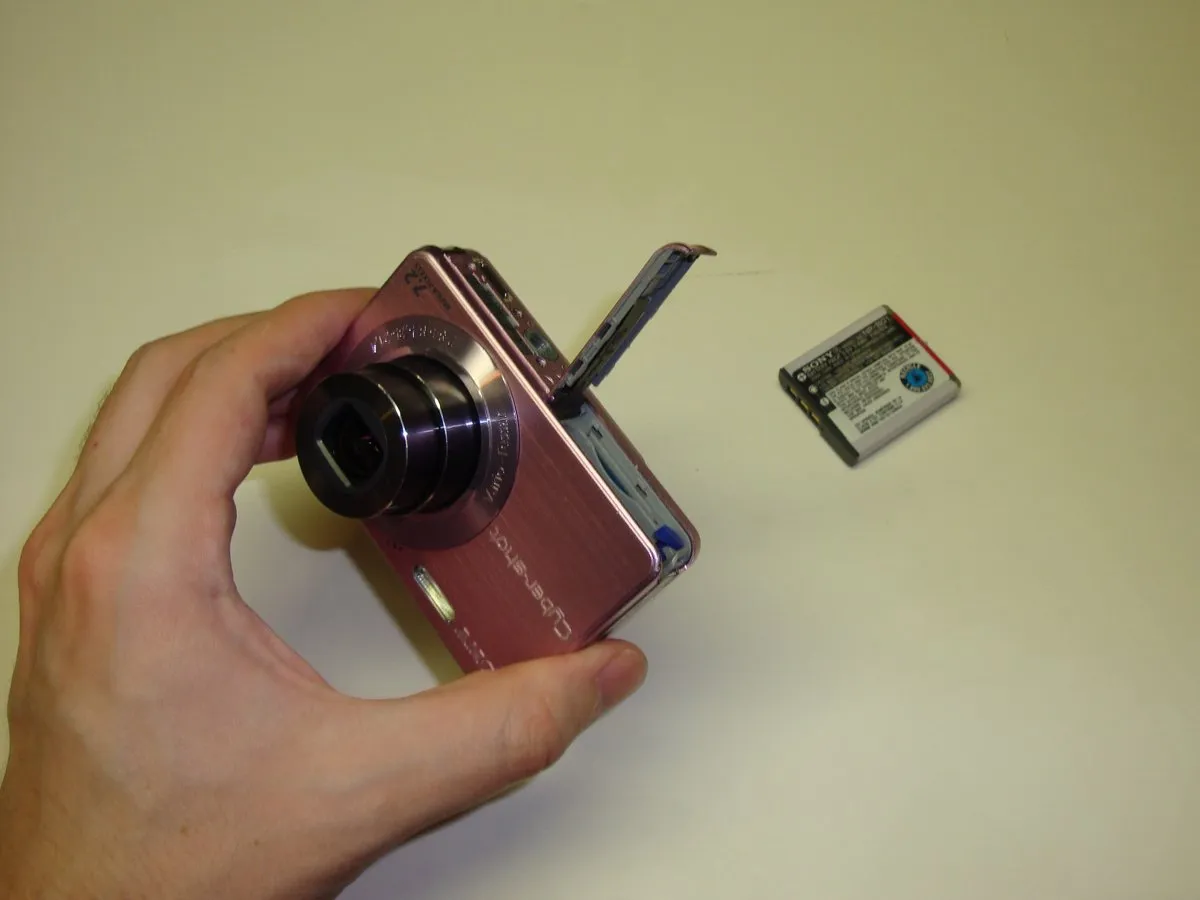

• Для начала включите камеру так, чтобы объектив полностью выдвинулся. Пока объектив выдвинут, извлеките батарею, как описано в первом шаге. В противном случае камера втянет объектив.

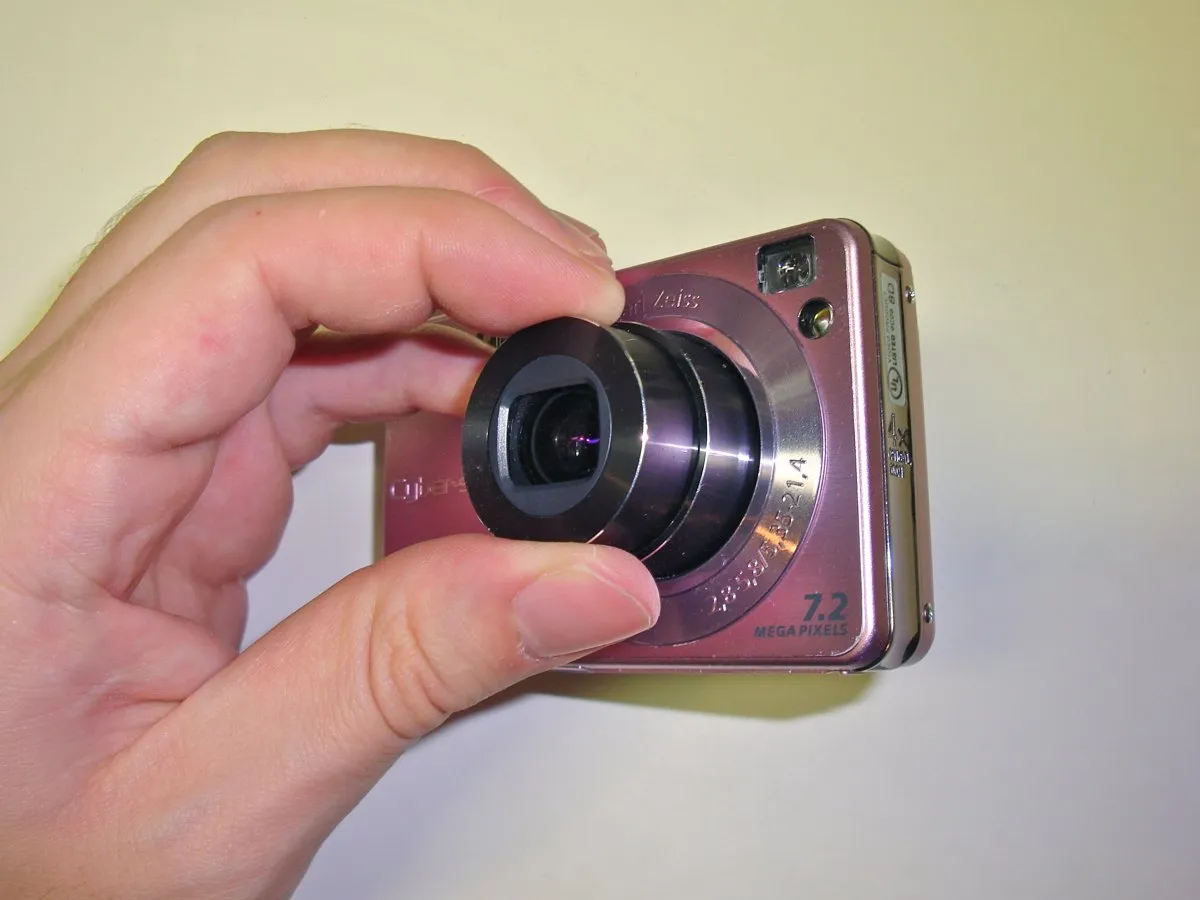

• Возьмитесь за внешний сегмент тубуса объектива и покрутите его вперед-назад. Я рекомендую придерживать внутренний сегмент другой рукой, чтобы не создавать слишком большую нагрузку на объектив.

• Внешняя крышка прикреплена тонкой полоской клея, поэтому вы столкнетесь с некоторым сопротивлением.

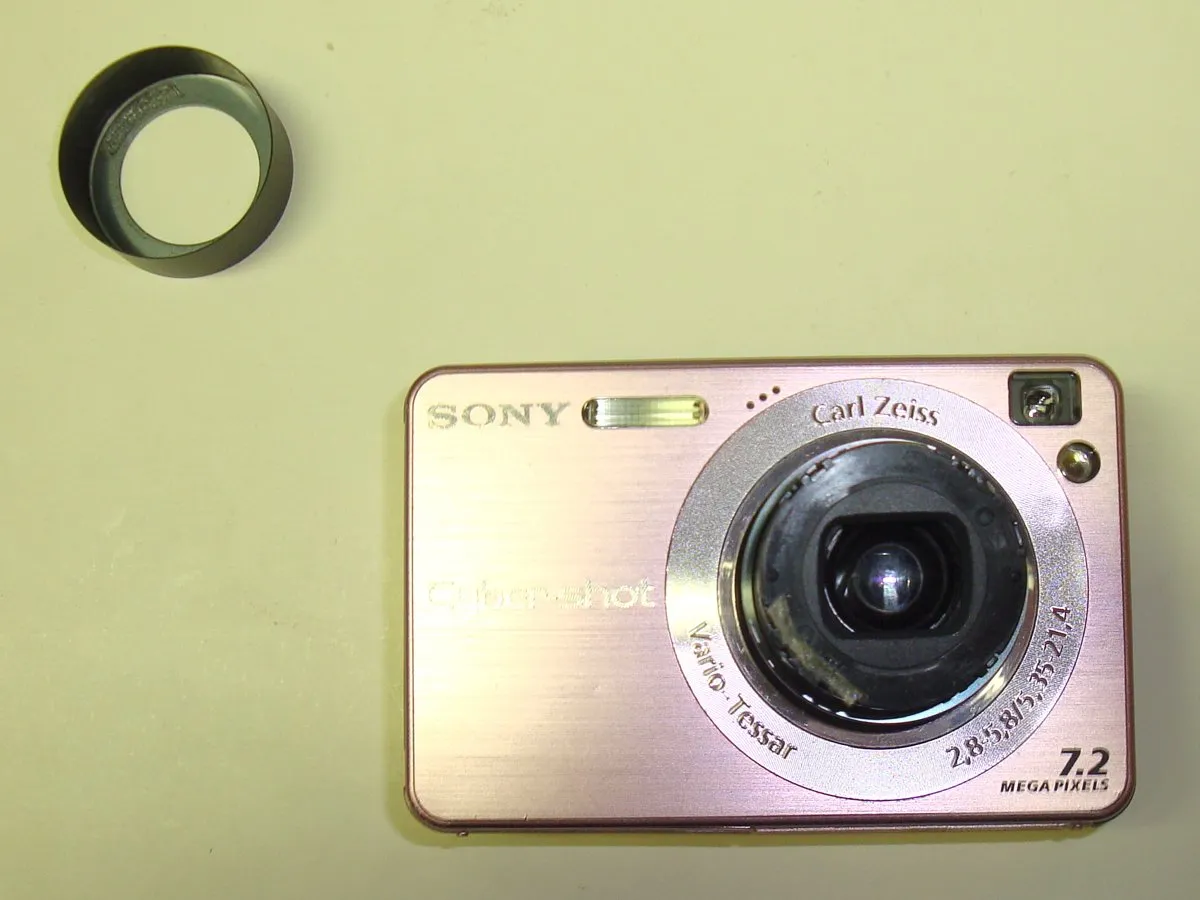

• Продолжайте аккуратно крутить вперед-назад, и внешняя крышка отклеится, обнажив механизм затвора.

Шаг 3

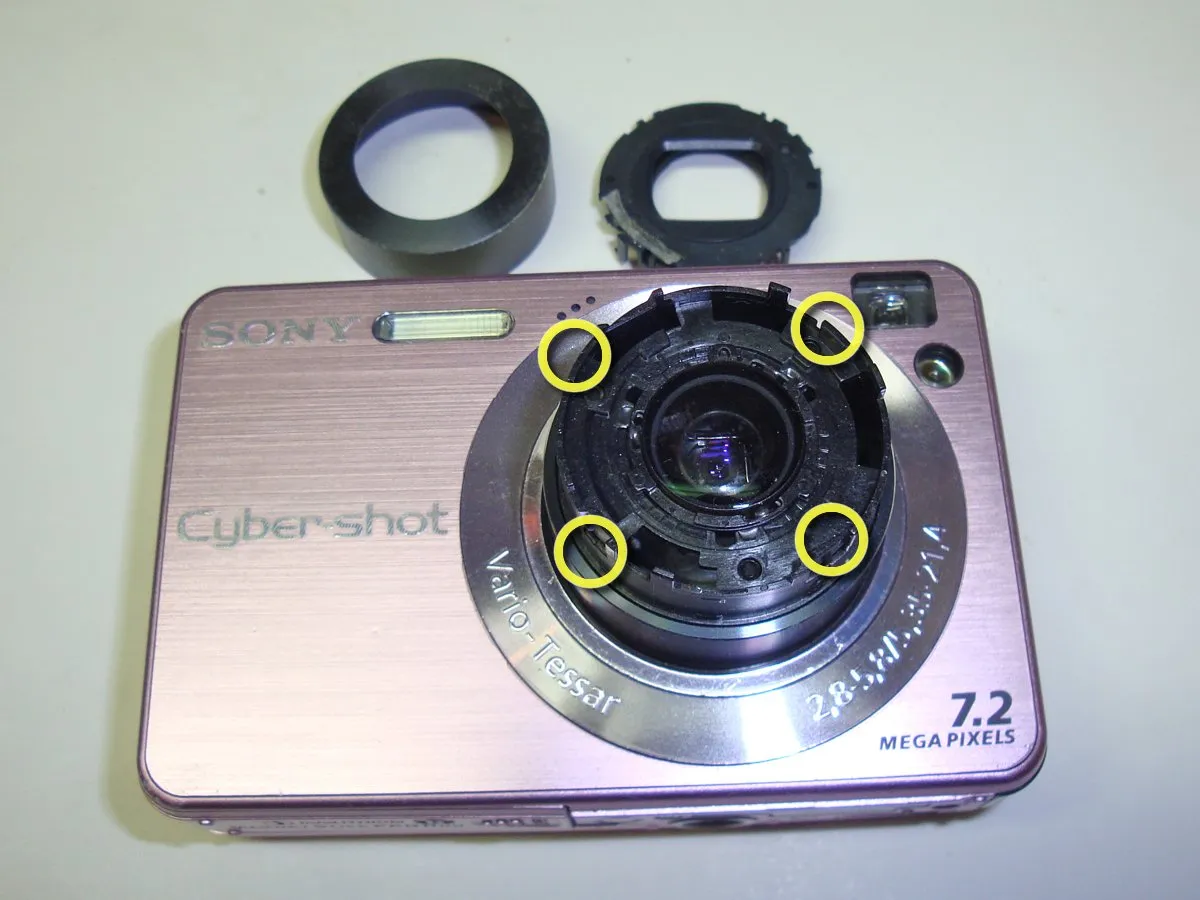

• Механизм затвора крепится к блоку объектива с помощью четырех выступов. Выступы крепятся к блоку объектива в четырех точках, отмеченных желтыми кружками.

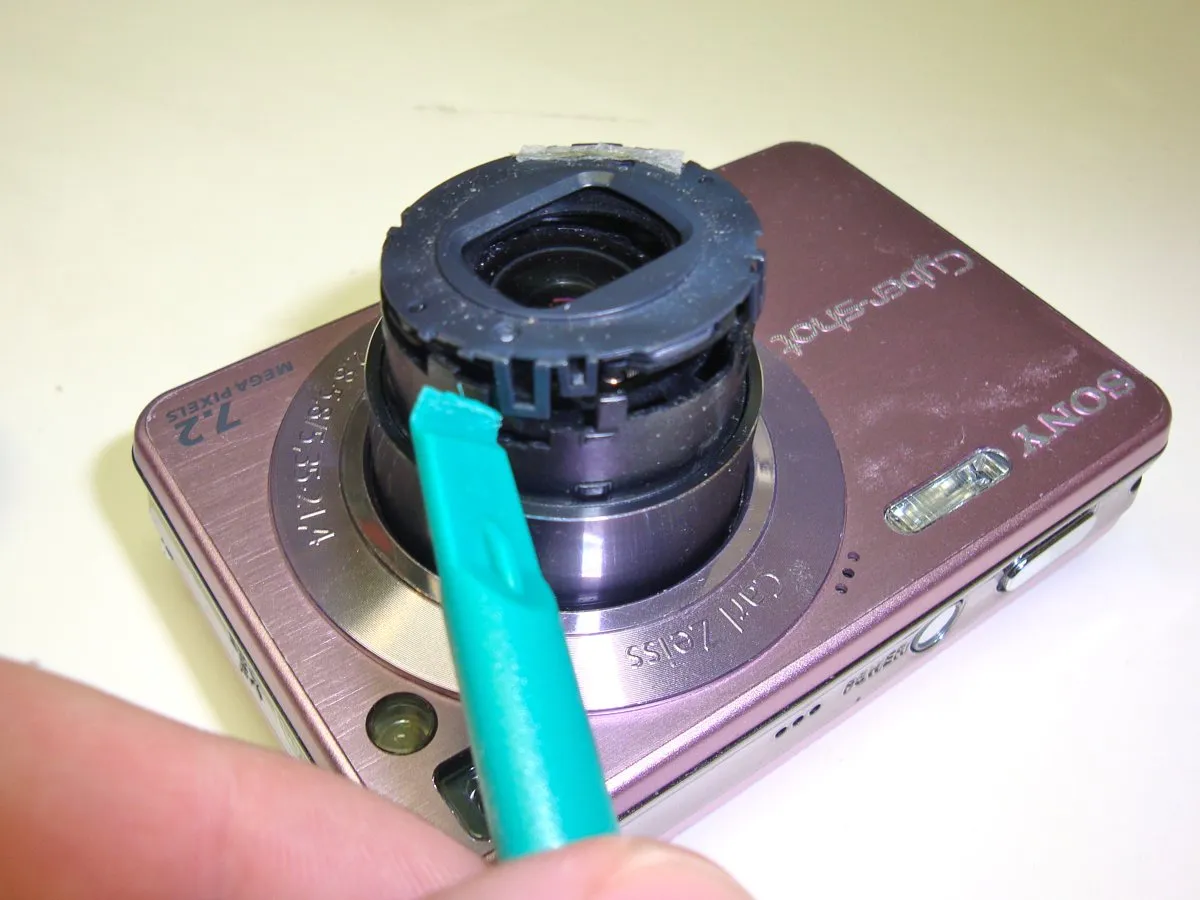

• Чтобы отсоединить затвор, осторожно подденьте выступы пластиковой лопаткой.

• Как только все четыре выступа будут освобождены, затвор в сборе снимется с объектива.

• После снятия затвора внешняя линза будет полностью открыта. Это отличная возможность очистить ее от отпечатков пальцев или чего-либо еще, что может на ней оказаться. Если вы будете предельно осторожны, то через отверстия по краям можно добраться и до внутренней линзы.

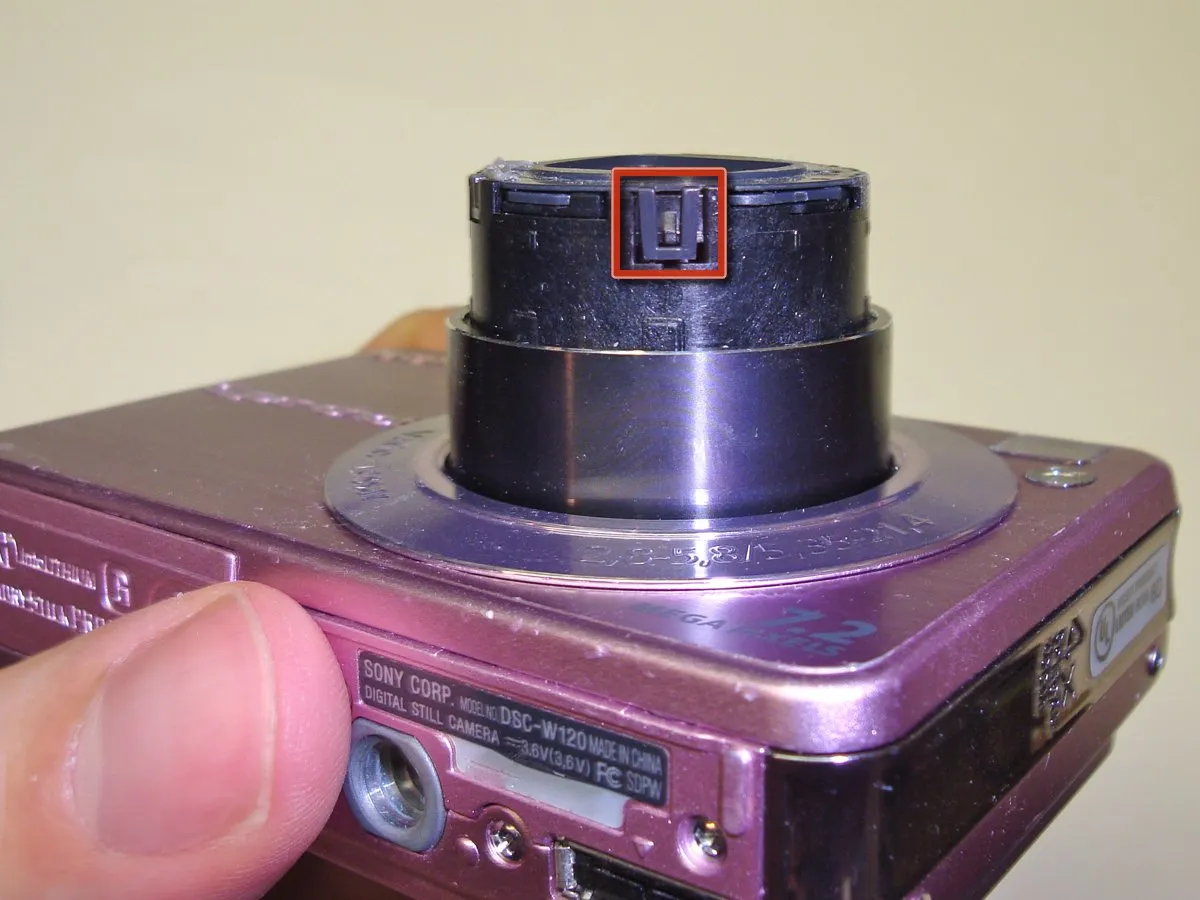

• Три вкладки идентичны и относятся к тому типу, который обозначен красной рамкой. Четвертая имеет другую конструкцию, но освобождается таким же образом.

Шаг 4

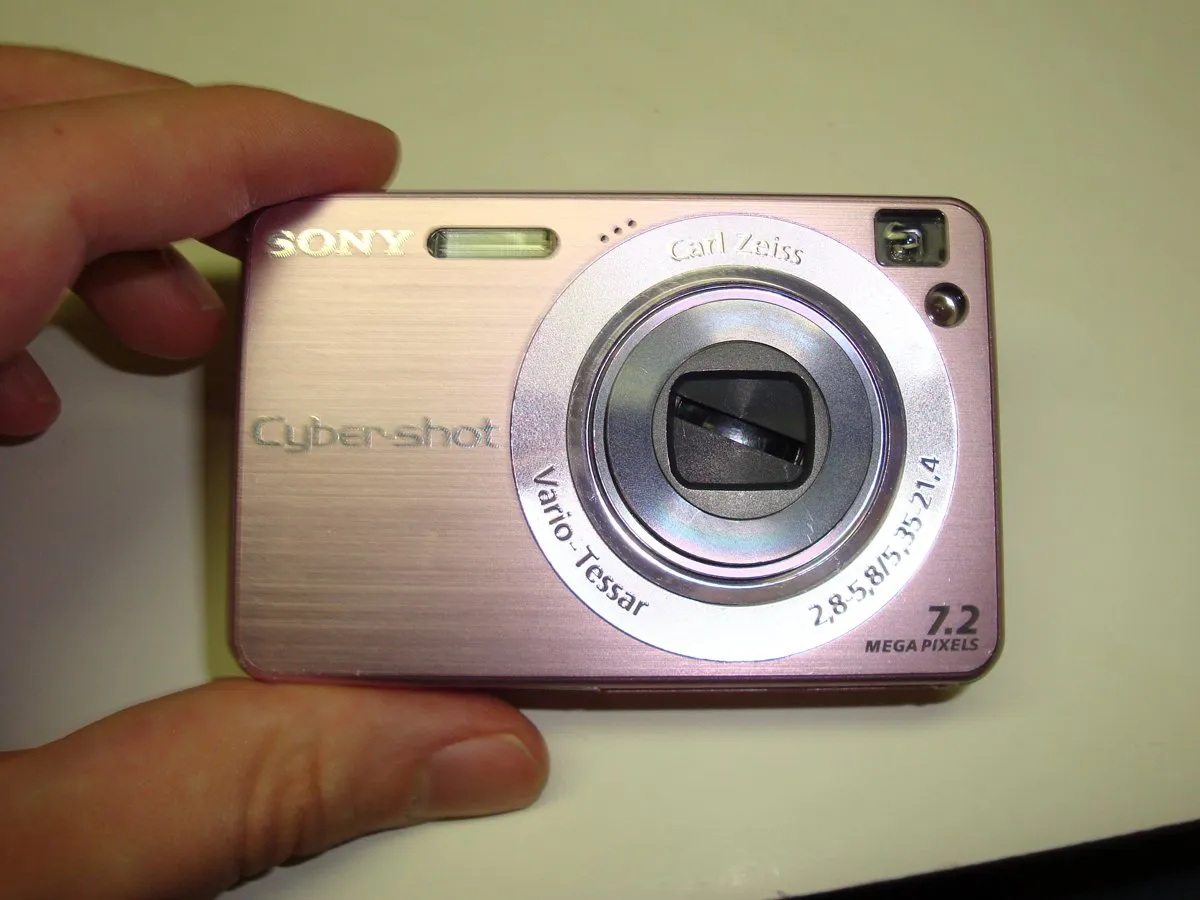

• Если в камере возникла проблема (как на рисунке), когда затвор открывается или закрывается не полностью, это можно исправить на данном этапе.

• Часто достаточно просто разобрать и собрать затвор в сборе, чтобы он снова заработал. Если этого не произошло, быстрое промывание в дистиллированной воде поможет удалить остатки или мусор, которые могут заклинить затвор.

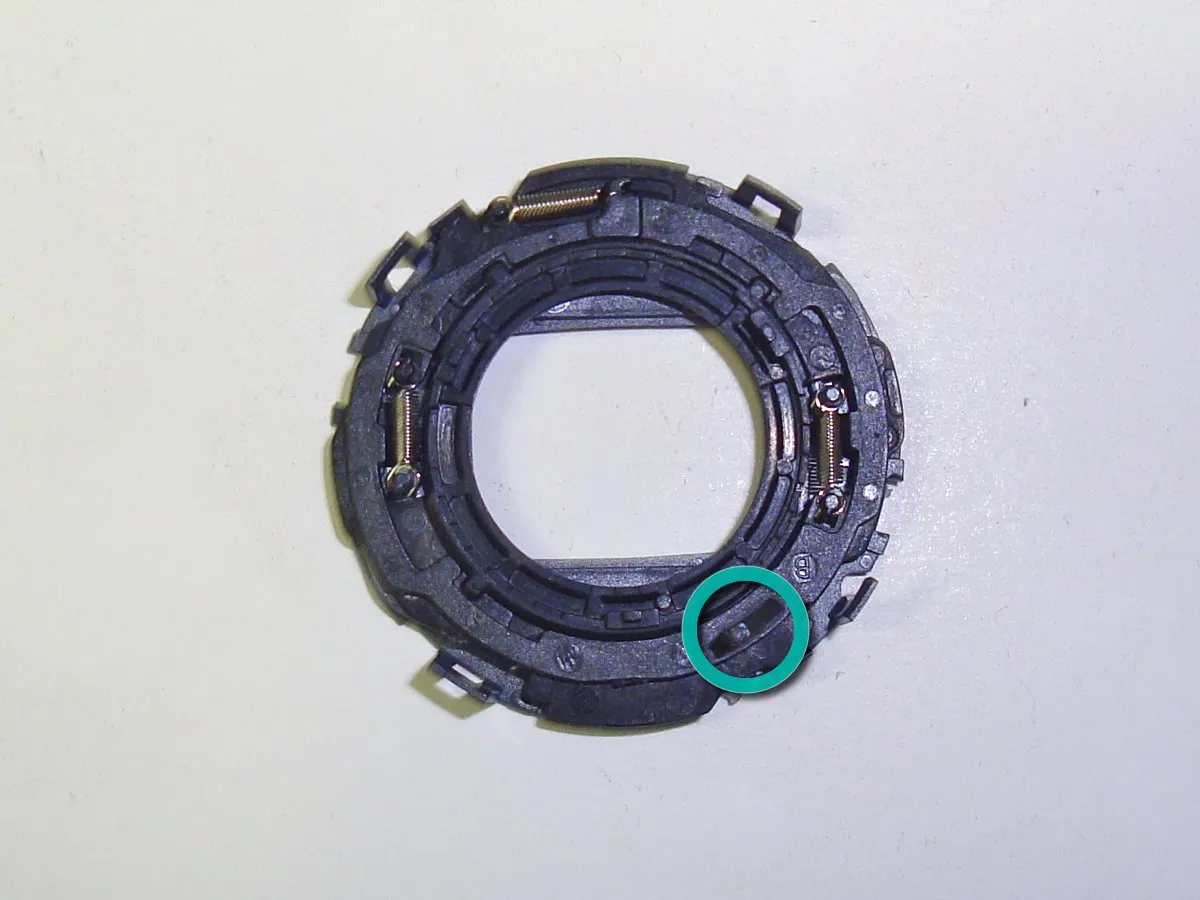

• Затвор открывается и закрывается с помощью язычка, показанного зеленым кружком. Когда камера собрана, этот выступ нажимается, когда объектив выдвигается и задвигается.

• Если вы разобрали объектив, соберите его обратно, выполнив эти действия в обратном порядке, затем вставьте батарею обратно, чтобы она выдвинулась, прежде чем приступать к разборке основной камеры. Не забудьте вынуть батарею обратно, прежде чем продолжить.

Шаг 5

• Теперь мы готовы приступить к разборке самой камеры. К счастью, Sony была достаточно любезна, чтобы сделать все необходимые винты видимыми и легкодоступными.

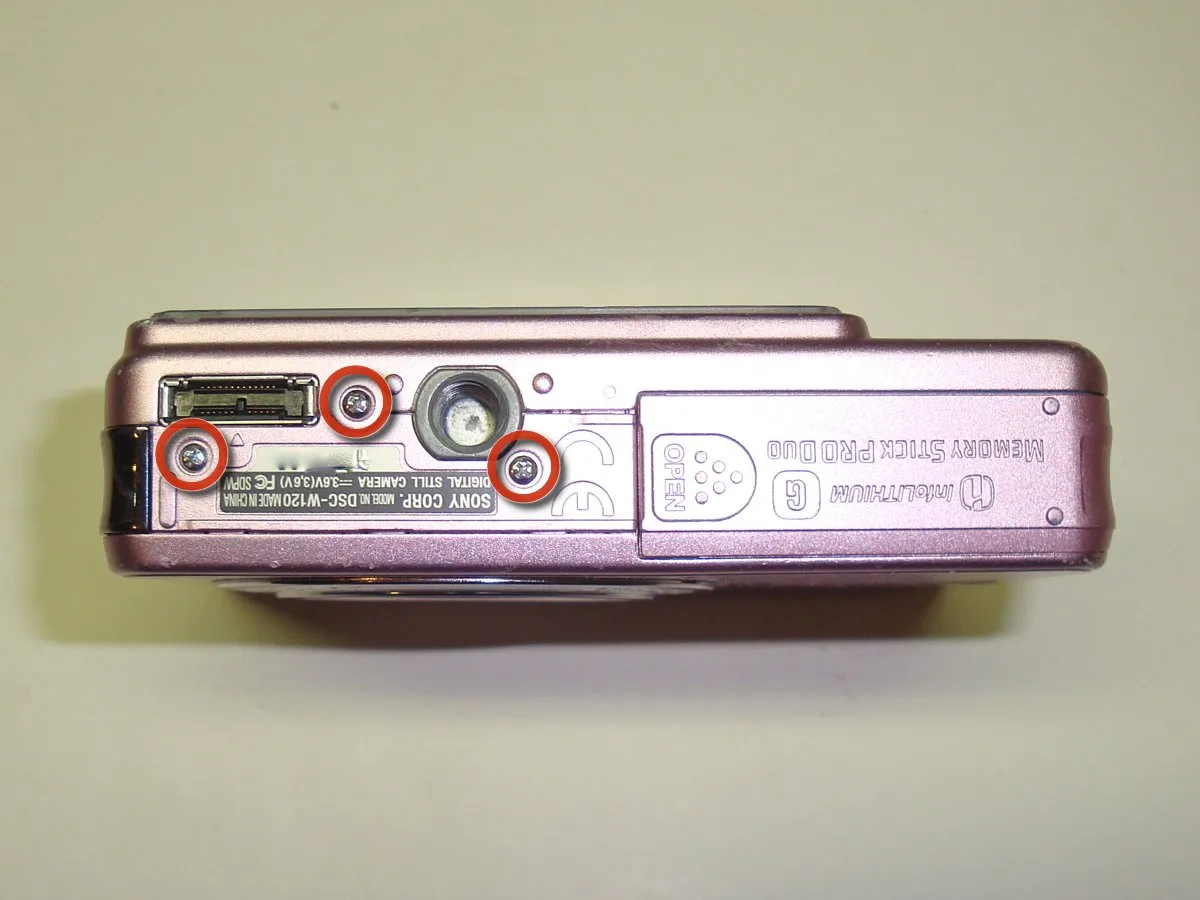

• Открутите три одинаковых маленьких винта Phillips на нижней части камеры.

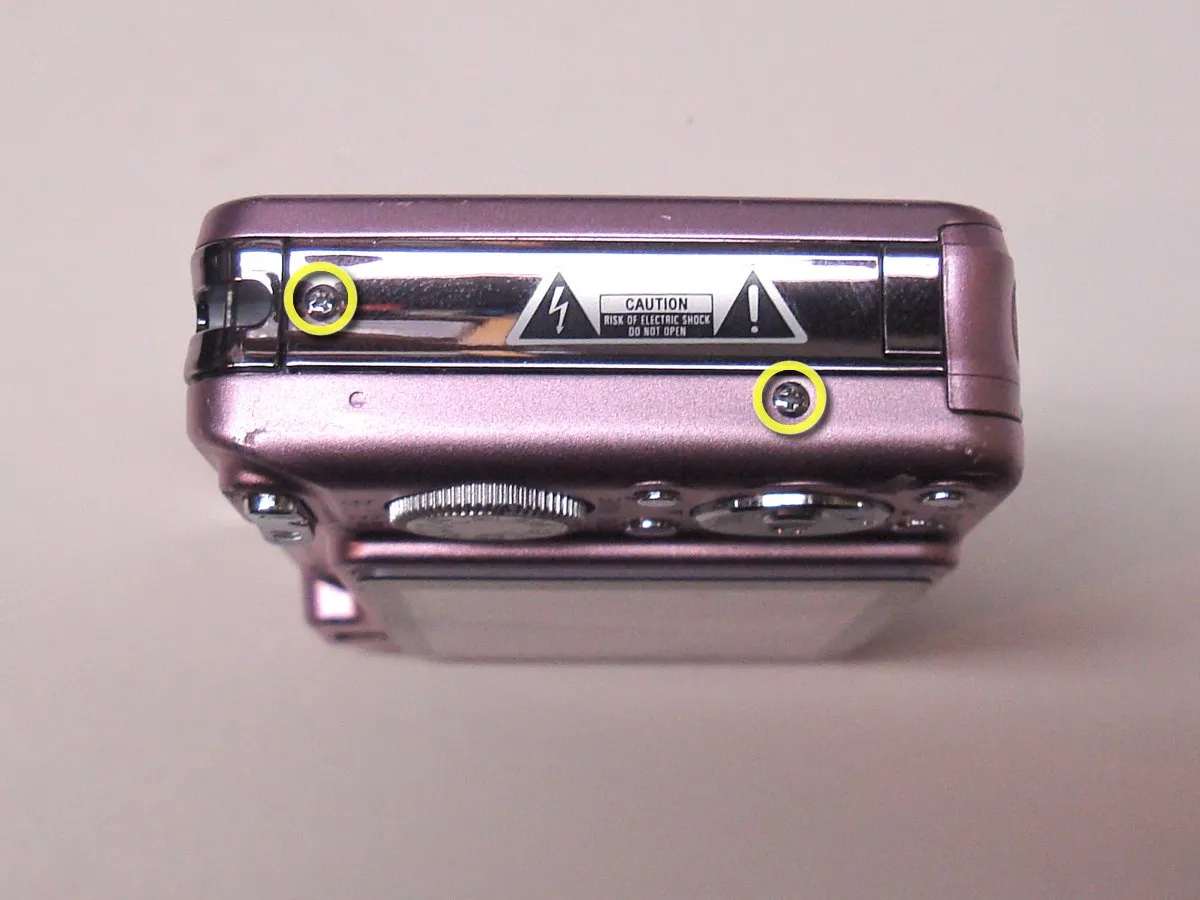

• Открутите два одинаковых маленьких винта Phillips на правой стороне камеры.

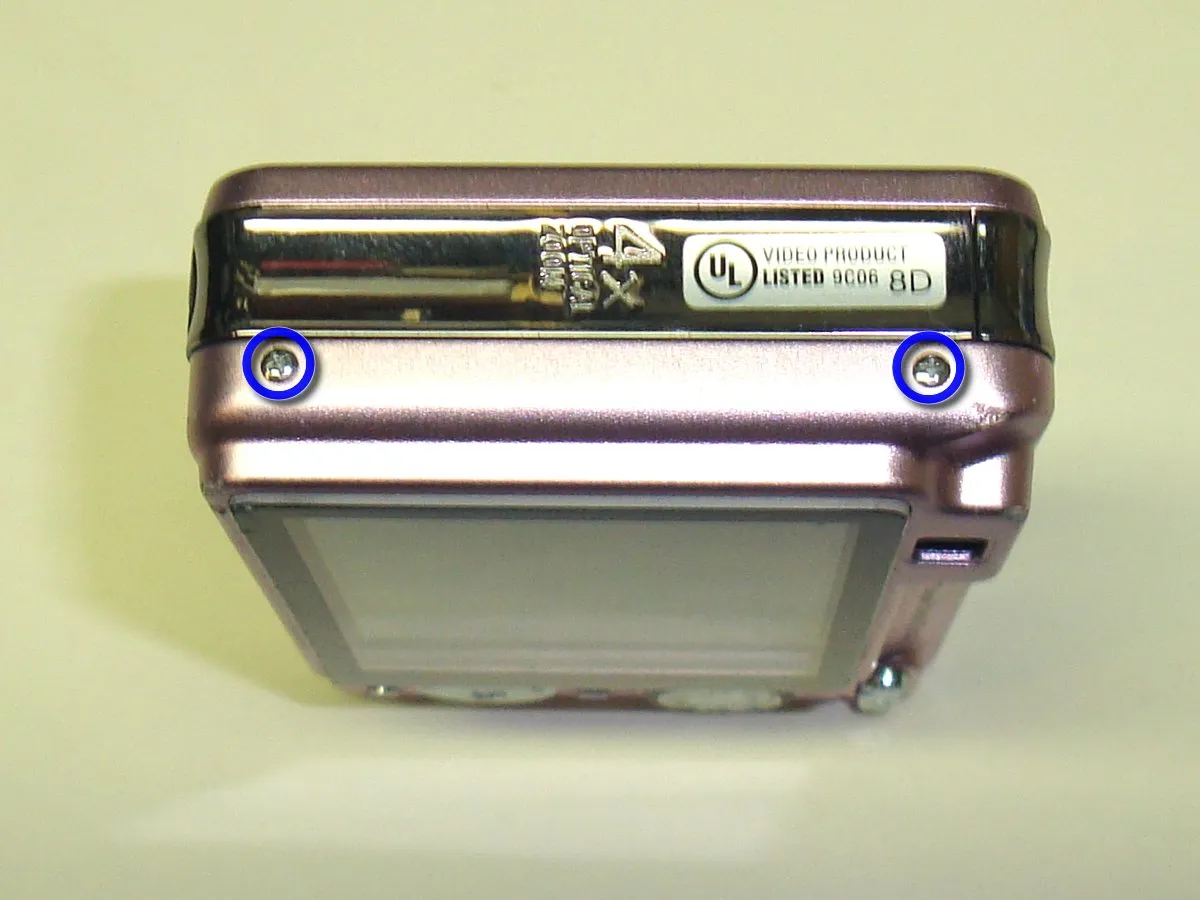

• Открутите два одинаковых маленьких винта Phillips на левой стороне камеры.

• Все винты, кроме одного, которые мы будем вынимать из камеры, идентичны, поэтому нет необходимости следить за тем, откуда именно они взялись.

Шаг 6

• После откручивания семи винтов в пятом шаге задняя панель фотоаппарата готова к снятию.

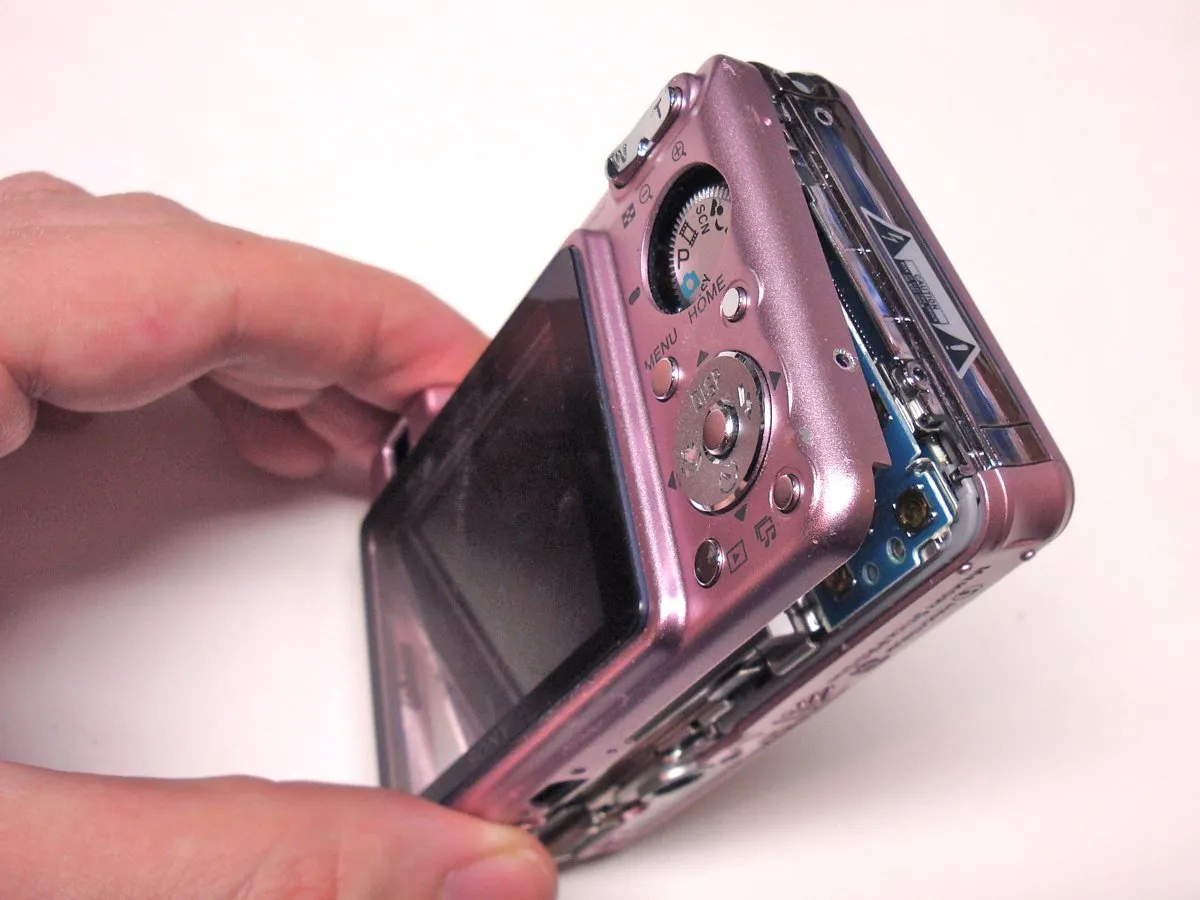

• Аккуратно покачайте заднюю панель, пока она не ослабнет.

• Начиная с нижней части камеры, приподнимите заднюю панель и откиньте ее в сторону верхней части камеры. Как только вы достигнете угла 45 градусов, верхние выступы должны разжаться, и задняя панель свободно снимется.

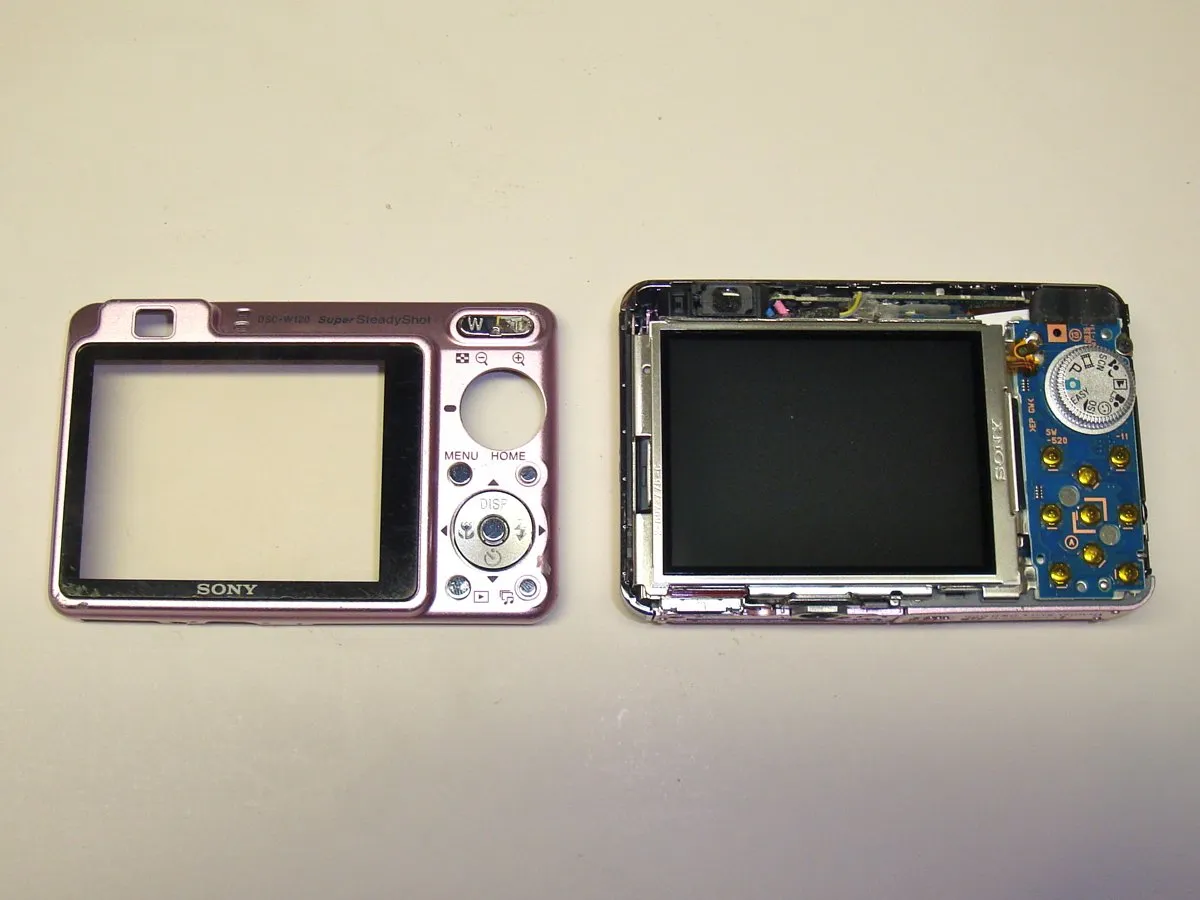

• Снимите заднюю панель камеры и отложите ее в сторону. Теперь открыты ЖК-дисплей и плата управления.

Шаг 7

• Далее мы собираемся снять блестящие пластиковые панели по бокам камеры.

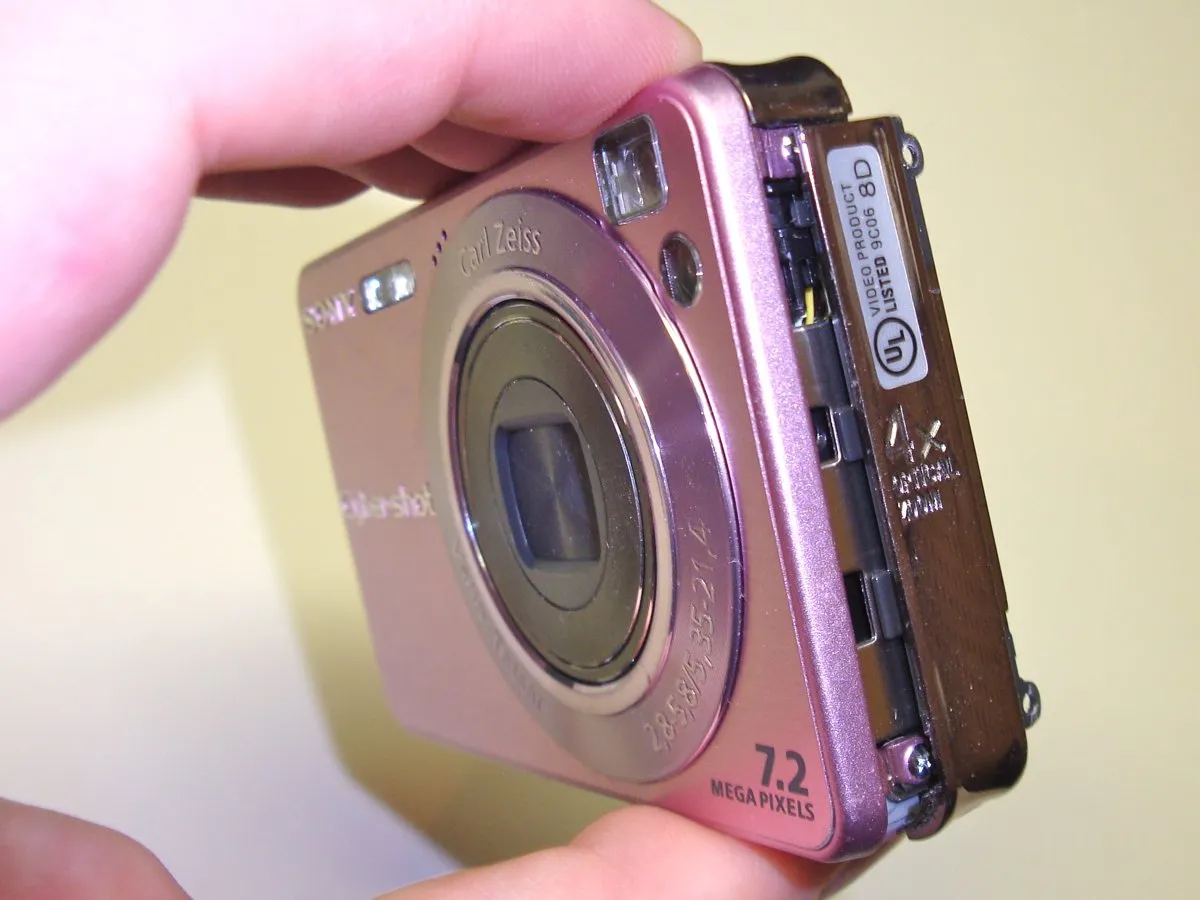

• Легче всего снять панель со стороны объектива камеры. Она просто сдвигается в сторону задней части камеры и снимается.

• Правая боковая панель также снимается довольно легко. Слегка подденьте панель в направлении передней части камеры, и она также легко снимется.

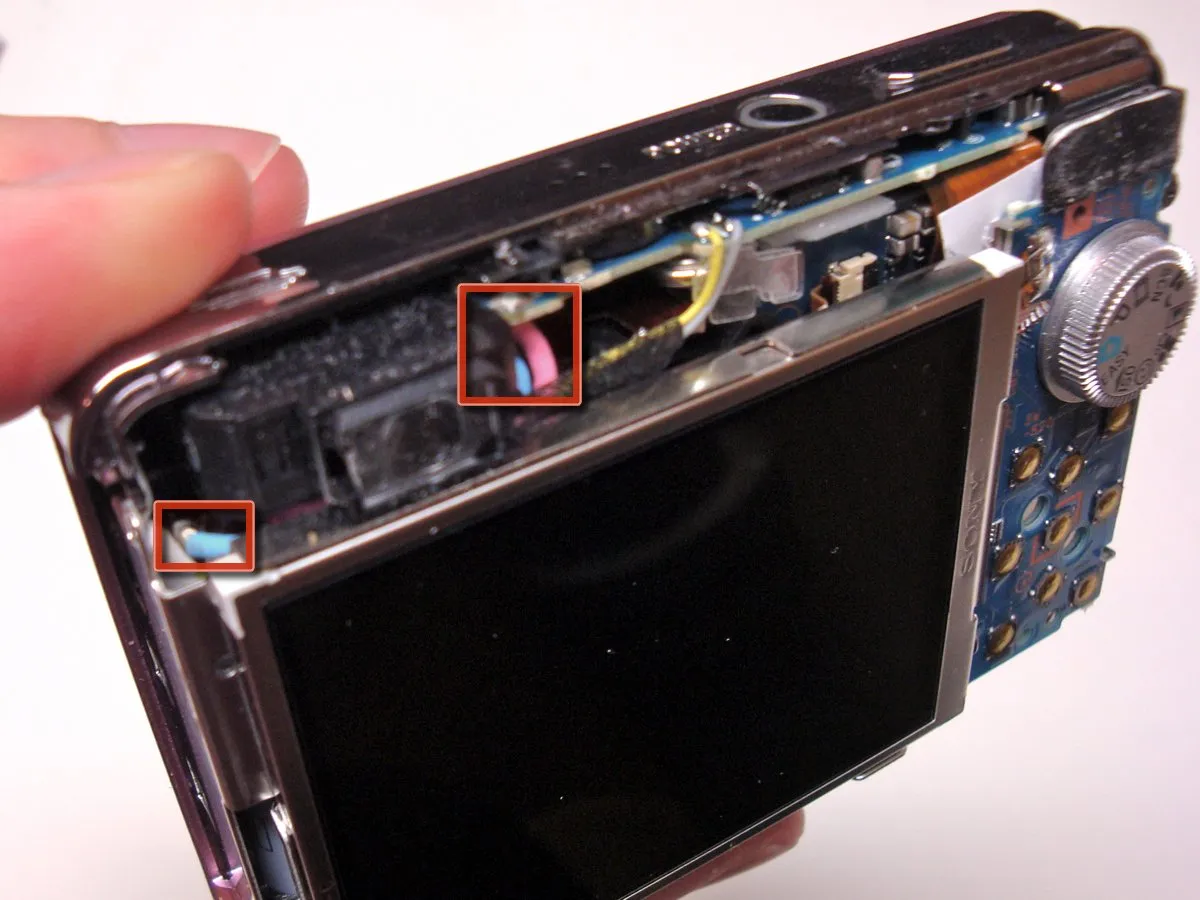

• Остерегайтесь розового и синего проводов, которые припаяны к печатной плате в верхней части камеры. Они подключаются к конденсатору вспышки, и даже при вынутом аккумуляторе они достаточно мощные. Будьте осторожны и не прикасайтесь к ним, иначе вы получите довольно неприятный удар током!

Шаг 8

• Теперь, когда боковые панели сняты, можно приступить к снятию передней панели камеры.

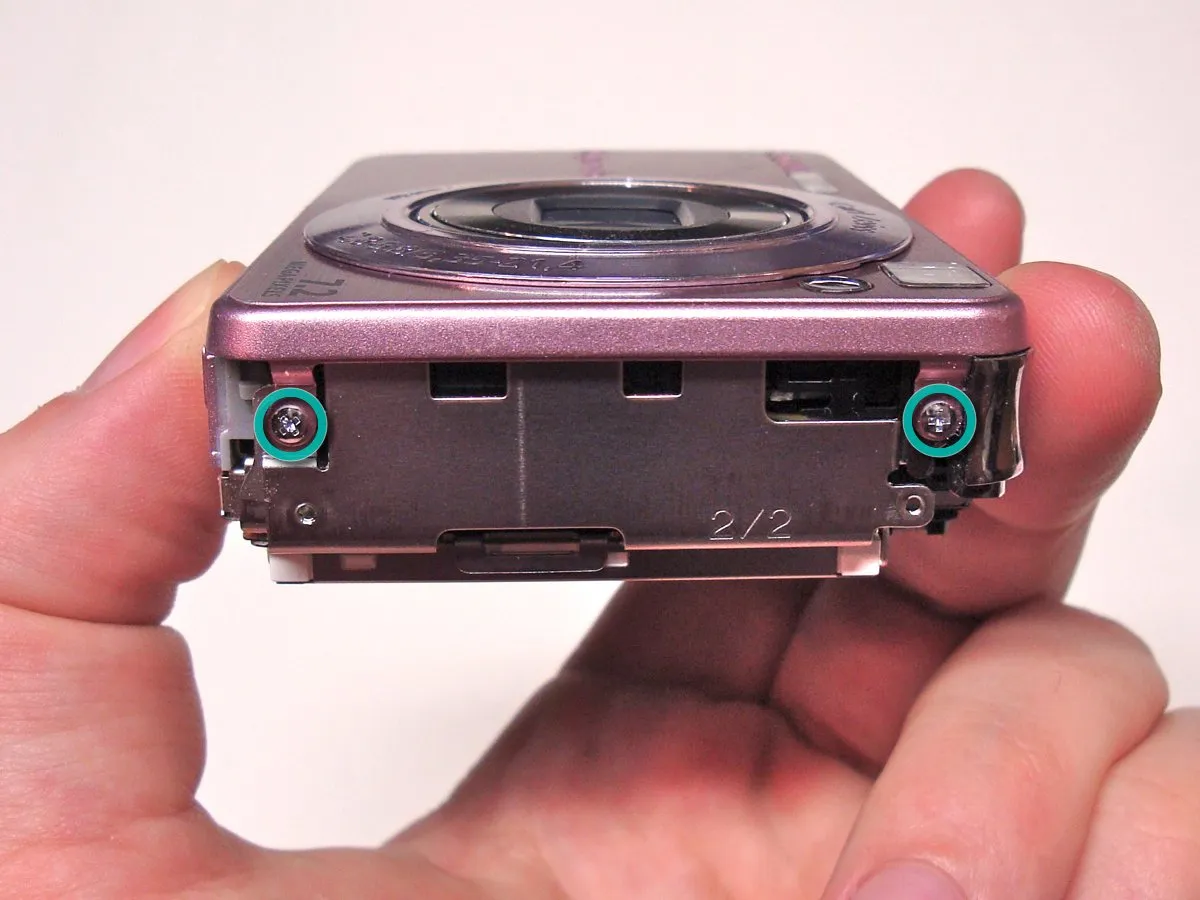

• Сначала открутите два маленьких винта Phillips со стороны объектива камеры. Они идентичны винтам, которые мы открутили ранее.

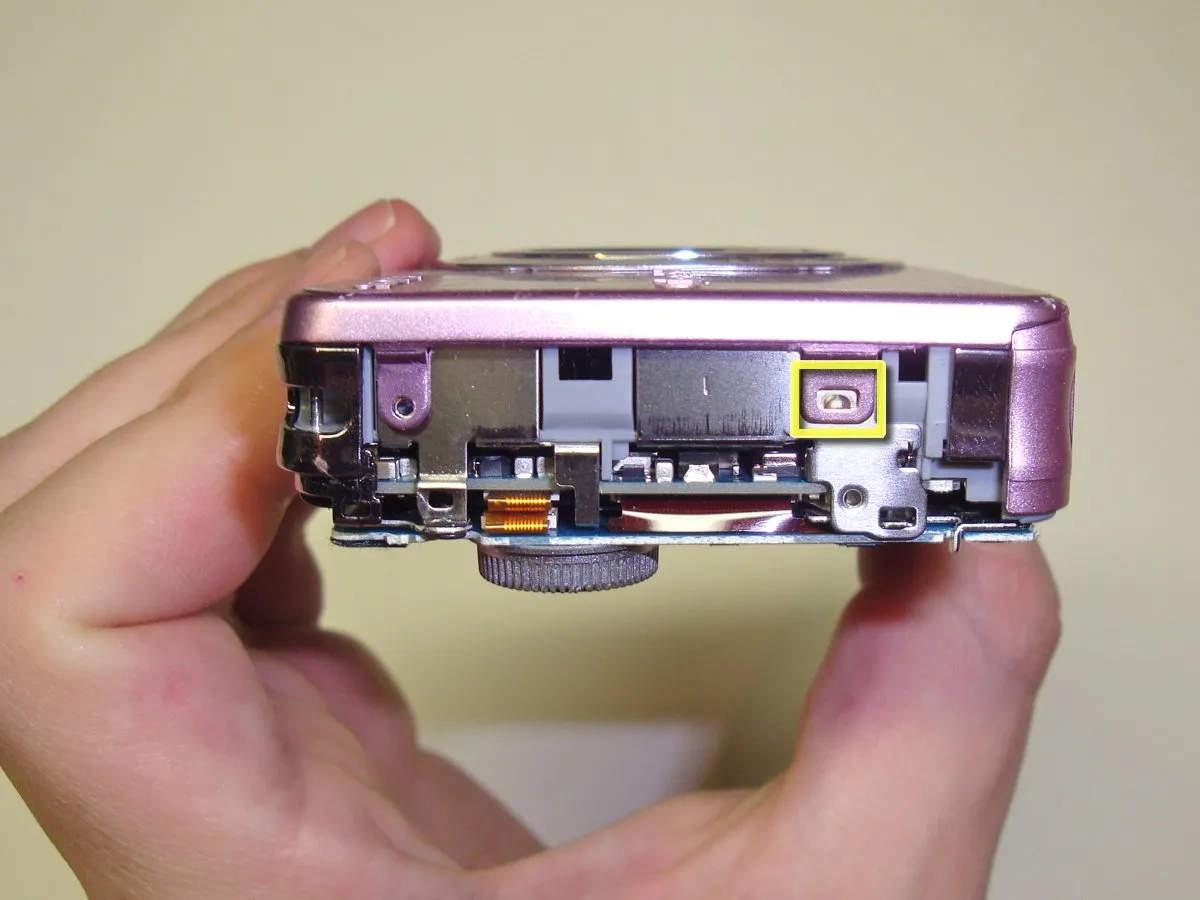

• С помощью лопатки или маленькой плоской отвертки осторожно поднимите металлический выступ с другой стороны камеры так, чтобы он вышел за выступ на корпусе.

• Надавите на переднюю рамку вперед настолько, чтобы выступ не защелкнулся на месте.

Шаг 9

• Передняя панель крепится к корпусу фотоаппарата с помощью нескольких легко снимающихся защелок.

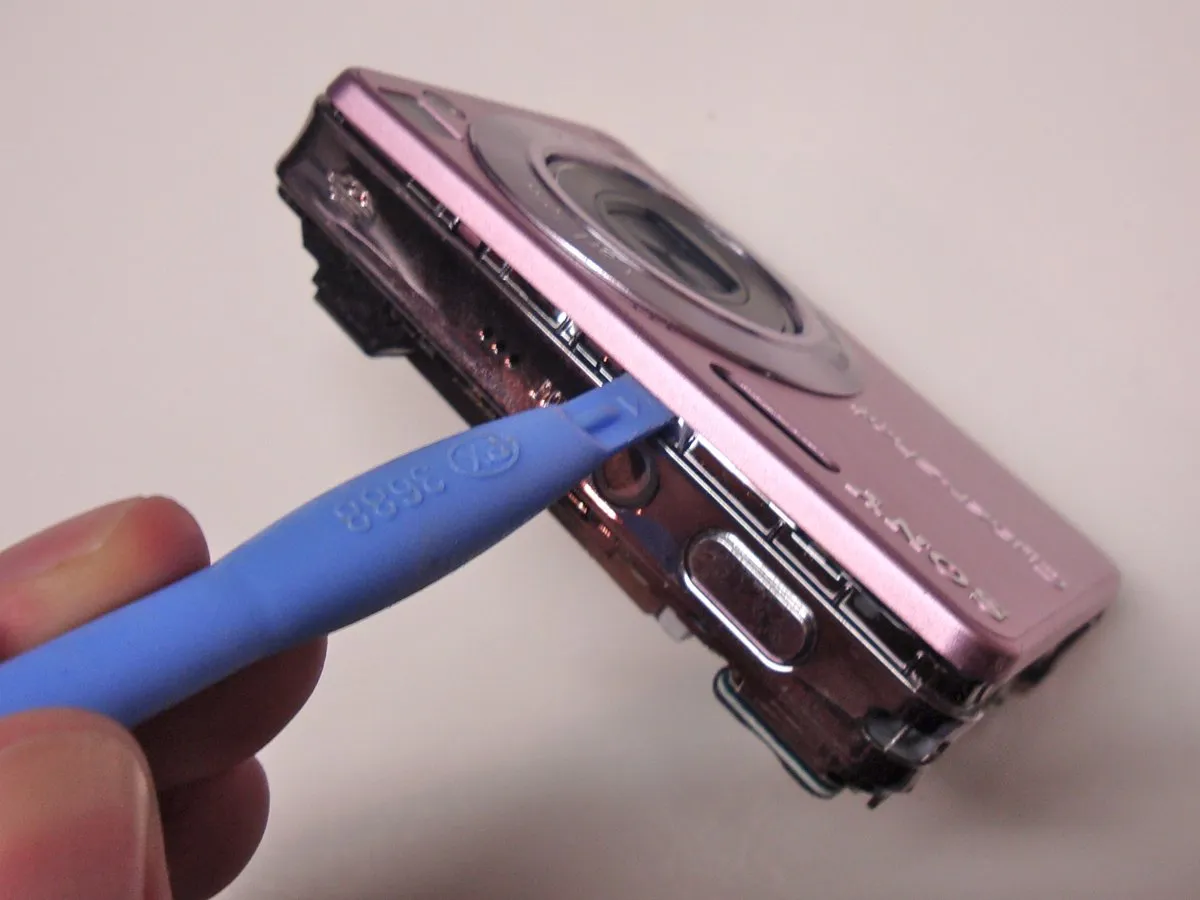

• Используя палец или инструмент для открывания пластика, начиная с верхней части камеры, проделайте путь вокруг корпуса камеры и освободите выступы, крепящие переднюю рамку к шасси. Для отсоединения язычков не нужно прилагать практически никаких усилий.

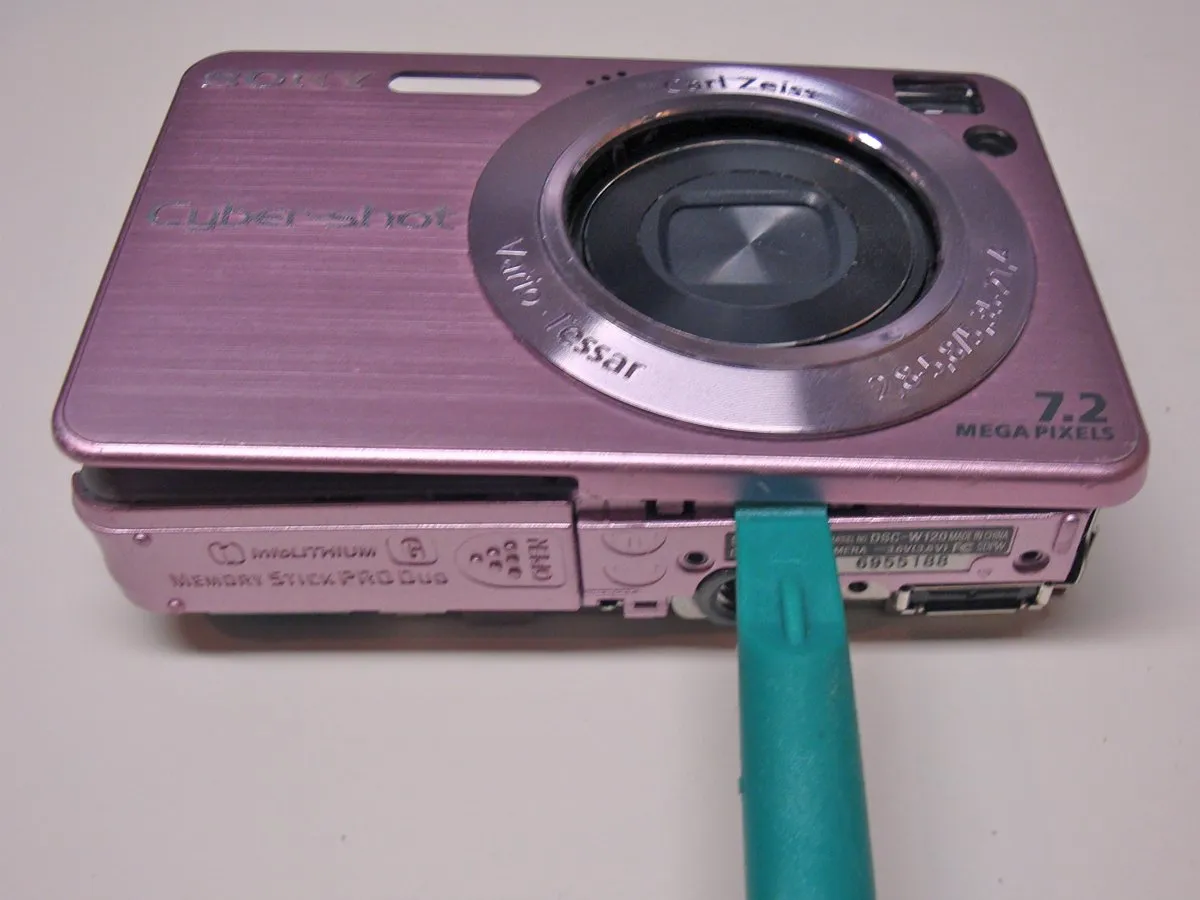

• Нижнюю часть камеры разобрать немного сложнее. Оно удерживается на месте тремя выступами со стороны объектива камеры. Используя пластиковый инструмент для открывания или пробойник, проведите вдоль шва, осторожно приподнимая ободок. Может потребоваться несколько попыток, чтобы освободить все выступы.

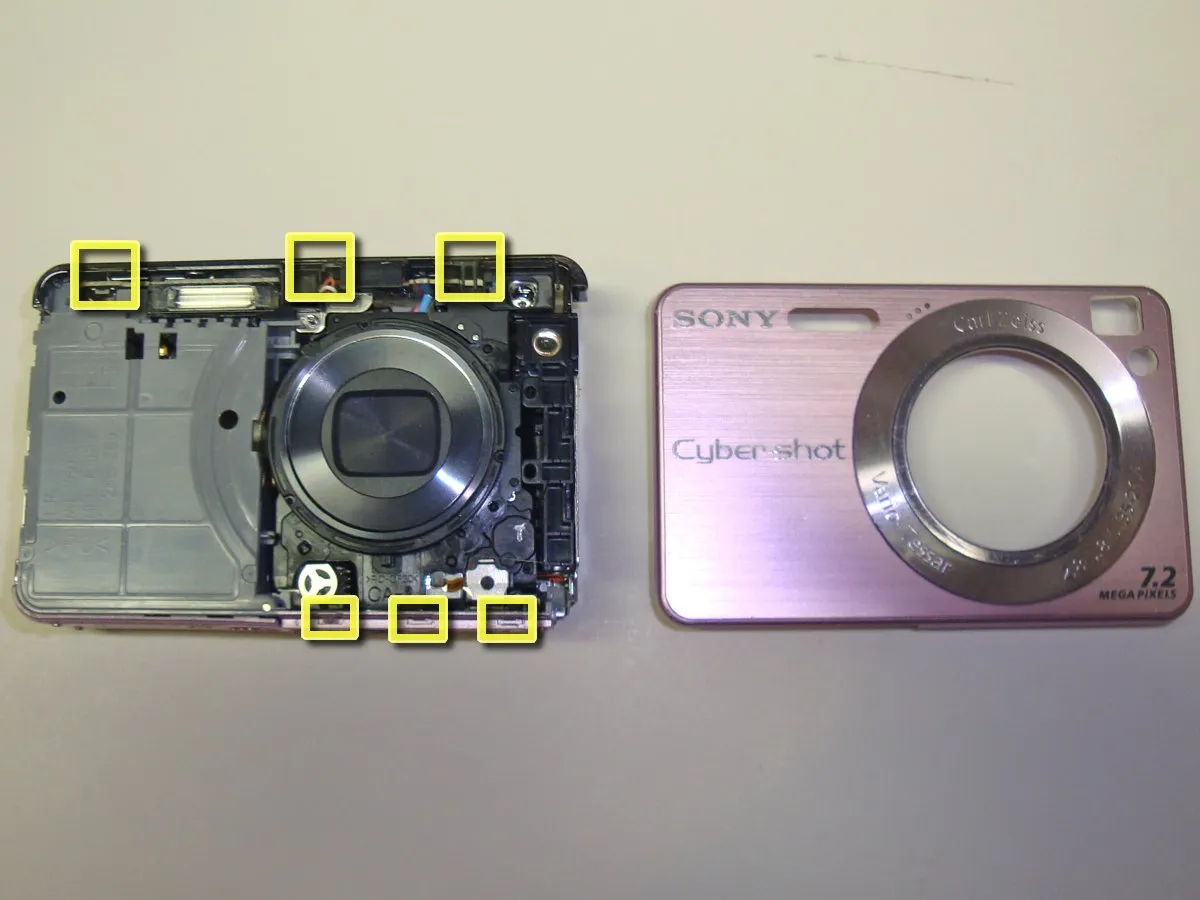

• Как только выступы будут освобождены, передняя панель просто снимется с камеры. Примерные места расположения выступов отмечены желтыми рамками.

Шаг 10

• Теперь, когда внешний корпус камеры снят, мы готовы приступить к разборке ее внутренностей.

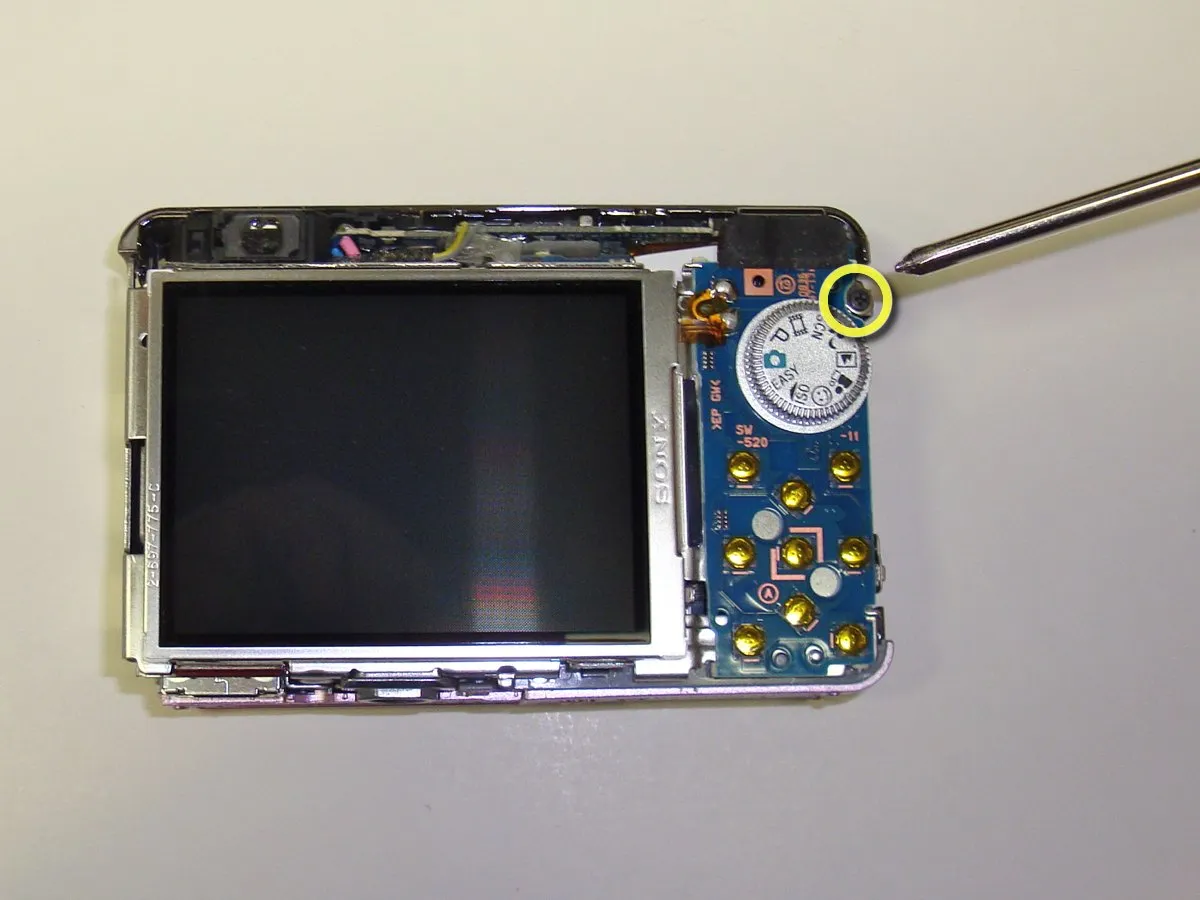

• С помощью маленькой крестообразной отвертки открутите один маленький черный крестообразный винт справа от диска выбора режимов.

• После того как винт будет удален, весь ЖК-дисплей и плата управления откинутся вправо. Будьте осторожны, так как он по-прежнему соединен с главной логической платой двумя ленточными разъемами.

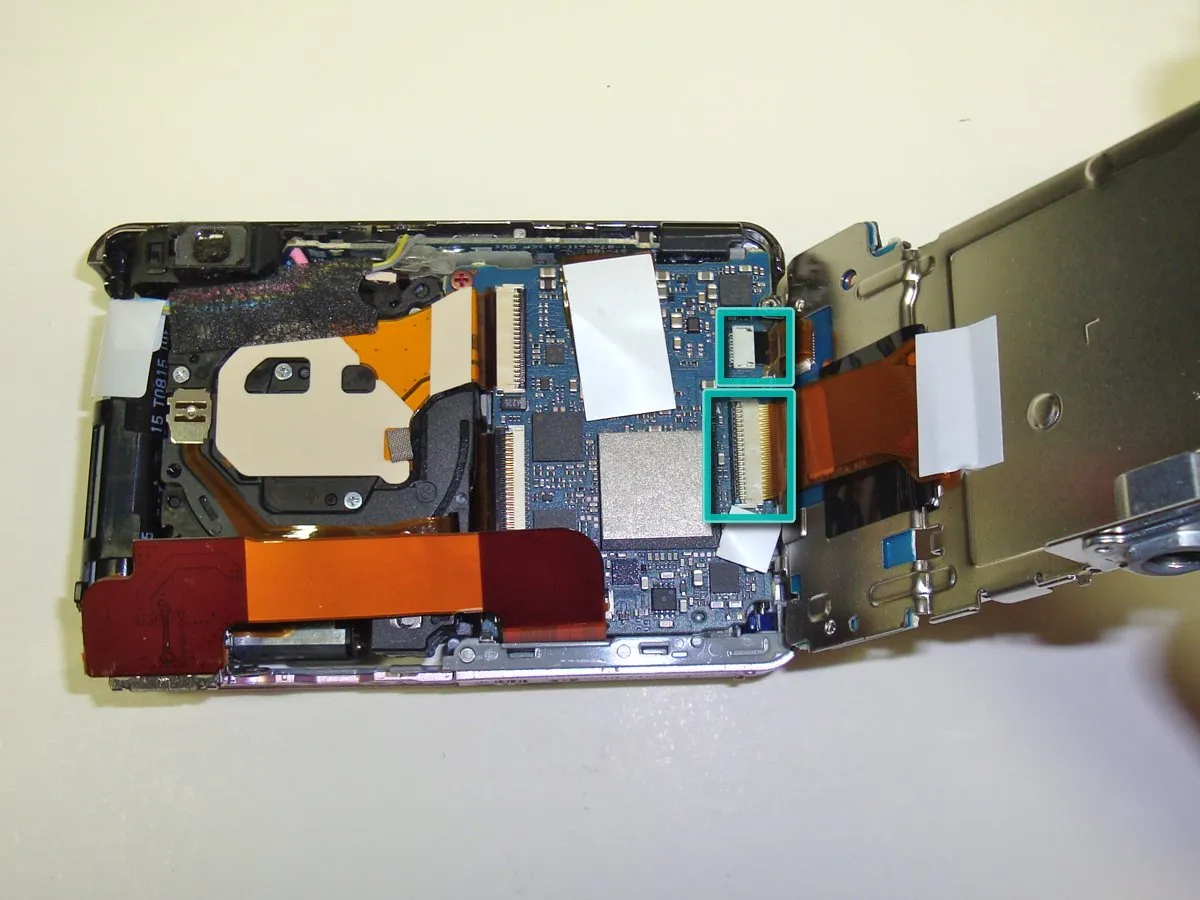

• С помощью пальца или пластиковой лопатки осторожно подденьте черные язычки на двух ленточных разъемах, показанных зеленым цветом. После этого ленточные кабели можно отсоединить от логической платы и извлечь весь ЖК-дисплей и плату управления из камеры.

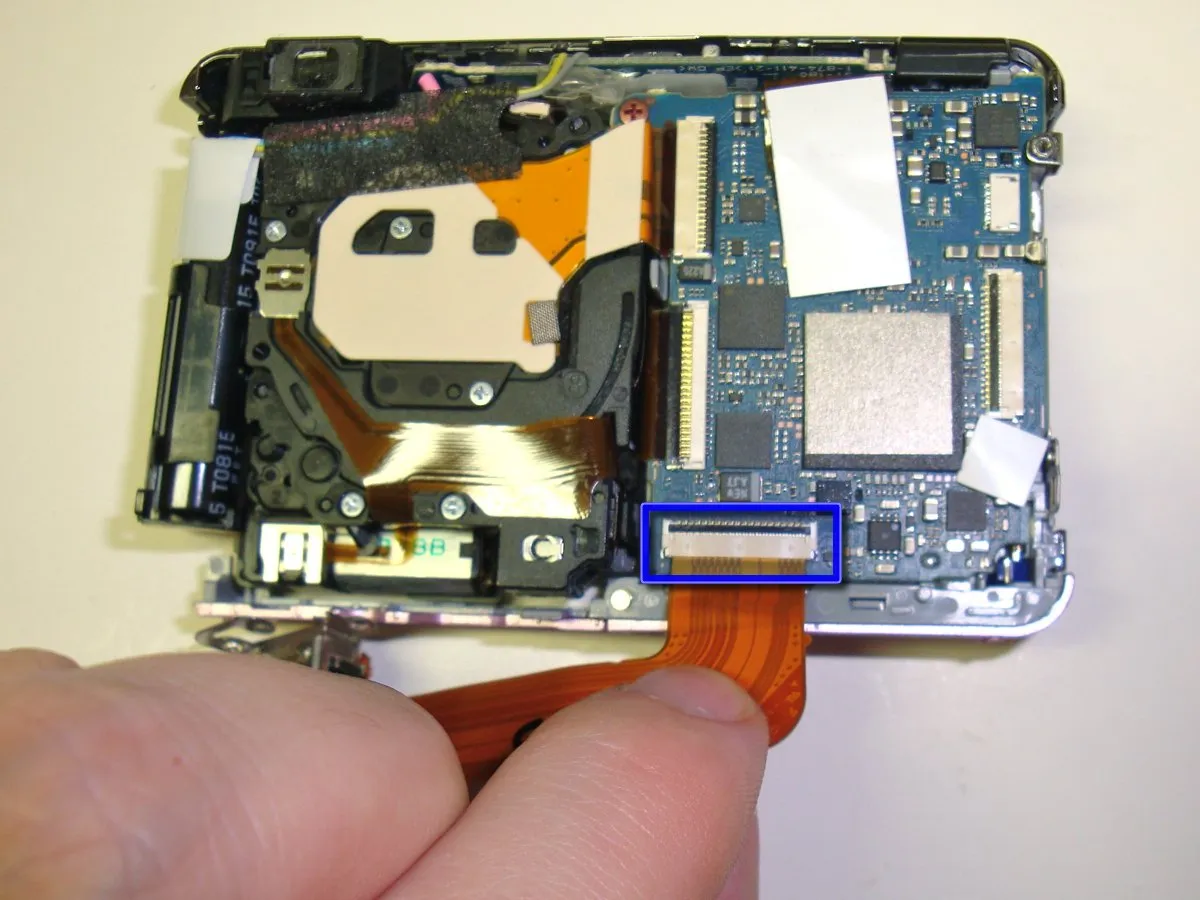

• Фирменный разъем порта ввода-вывода Sony прикреплен к основной логической плате одним ленточным кабелем. С помощью палочки аккуратно подденьте черный выступ на разъеме и отсоедините ленточный кабель. Теперь порт ввода/вывода можно извлечь.

• Если вам нужно заменить треснувшую ЖК-панель, вы можете легко сделать это на данном этапе. Кроме объектива, это одна из самых распространенных деталей, которые ломаются в фотоаппаратах.

Шаг 11

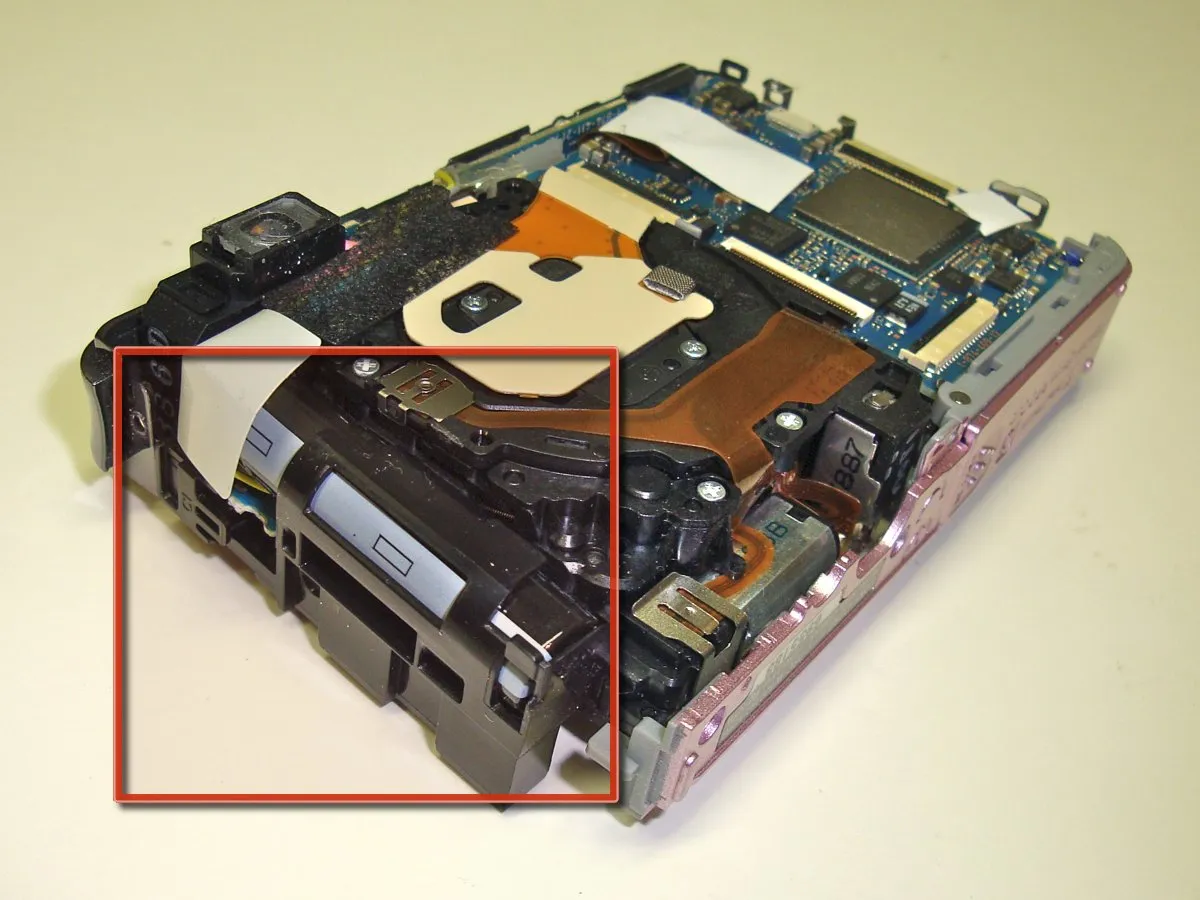

• Помните тот досадный конденсатор вспышки, с которым вы (надеемся) избежали контакта? Вот он, слева от блока объектива. По возможности не прикасайтесь к нему, так как выводы находятся под белой пластиковой лентой.

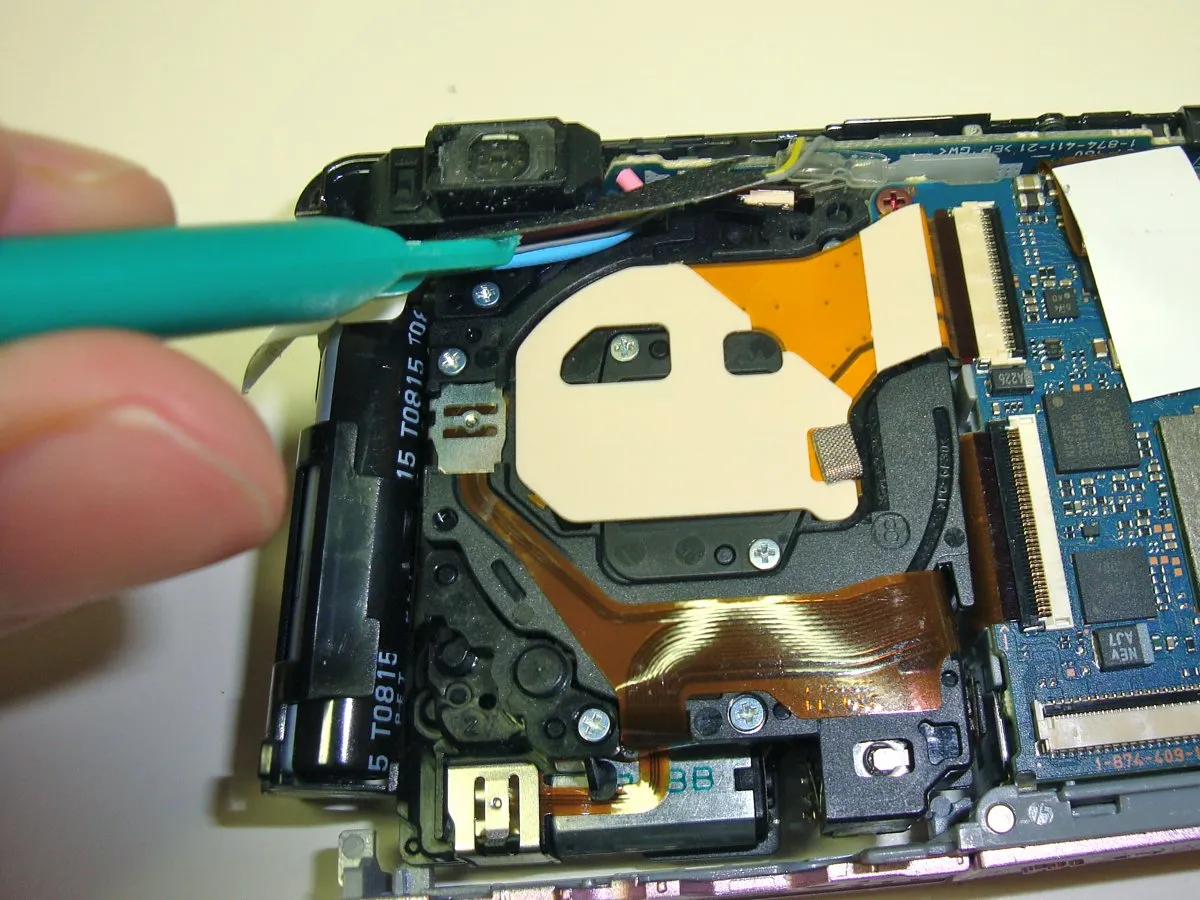

• С помощью пластиковой лопатки осторожно подденьте черную пенопластовую ленту, закрывающую выводы конденсатора.

• Когда розовый и синий провода будут свободны, осторожно поднимите корпус конденсатора и установите его над остальной частью камеры. Он все еще будет прикреплен к камере, но, по крайней мере, не будет мешать.

Шаг 12

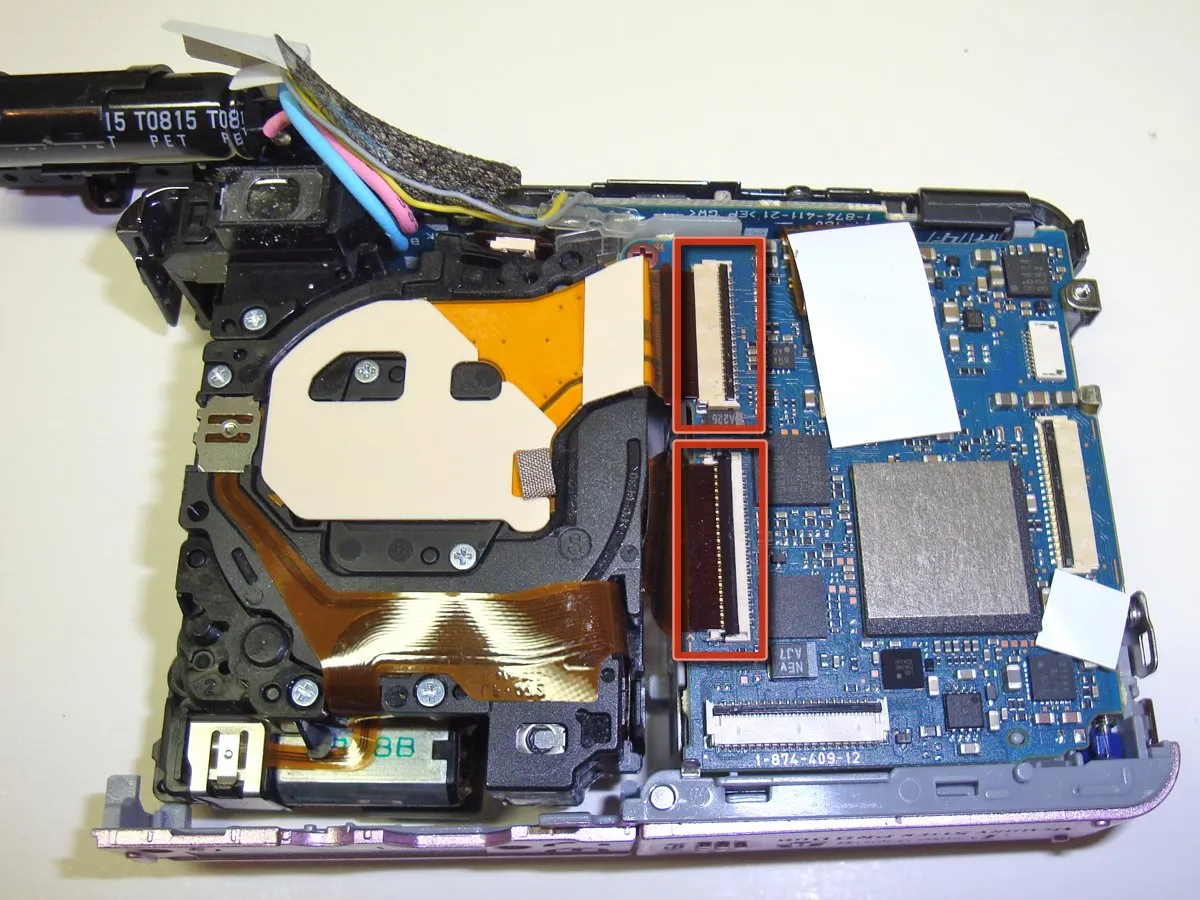

• Аккуратно поднимите черные язычки, удерживающие два ленточных кабеля, соединяющих узел объектива с главной логической платой, с помощью пальца или пластиковой лопатки.

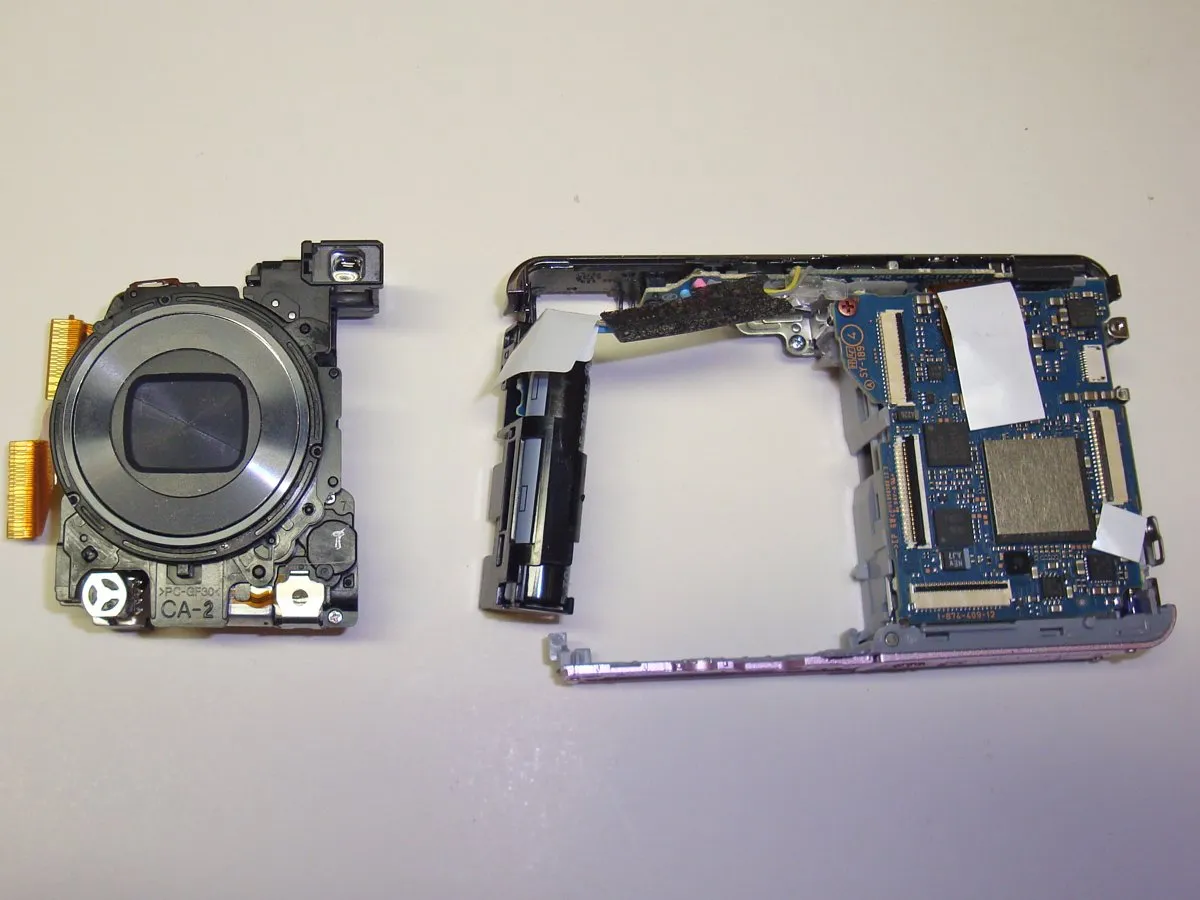

• В этот момент узел объектива удерживается на месте только ленточными кабелями. После удаления лент весь узел объектива легко отсоединится от остальной части камеры.

• Блок объектива представляет собой герметичное устройство, и я не рекомендую открывать его, если только у вас нет чистой комнаты или вы не планируете использовать камеру снова. Детали внутри очень крошечные и чувствительны к любой пыли. Если он поврежден, лучше заменить этот компонент.

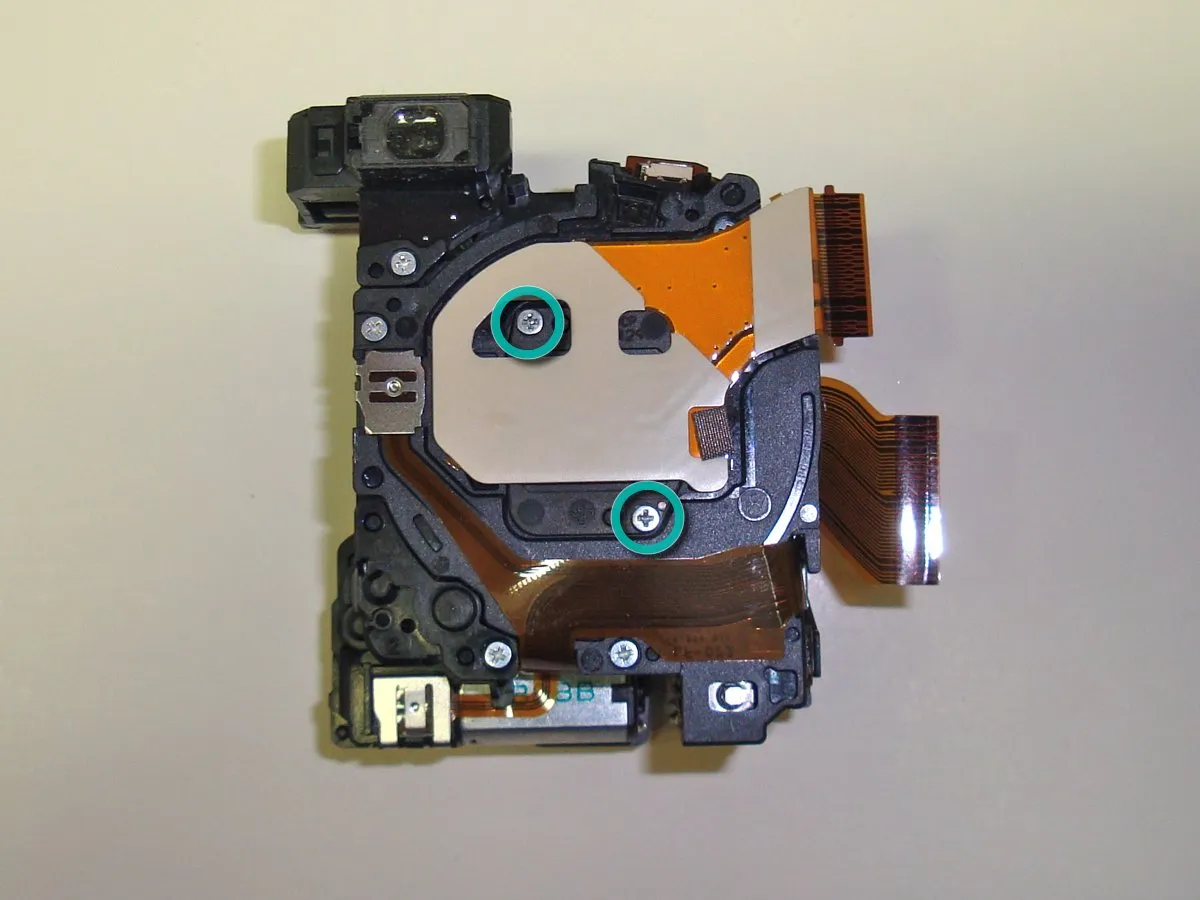

• Чтобы получить доступ к ПЗС-матрице, открутите два маленьких крестообразных винта, отмеченных зелеными кружками. Если на снимках появляются темные пятна, это может быть вызвано попаданием пыли на ПЗС-матрицу. Ее очистка часто помогает решить эти проблемы. Опять же, делать это нужно только в очень чистой среде.

Шаг 13

• К этому моменту почти ничего из камеры еще не собрано. Далее мы собираемся снять верхнюю панель и сопутствующую электронику. На корпусе останутся только батарейный отсек и главная логическая плата.

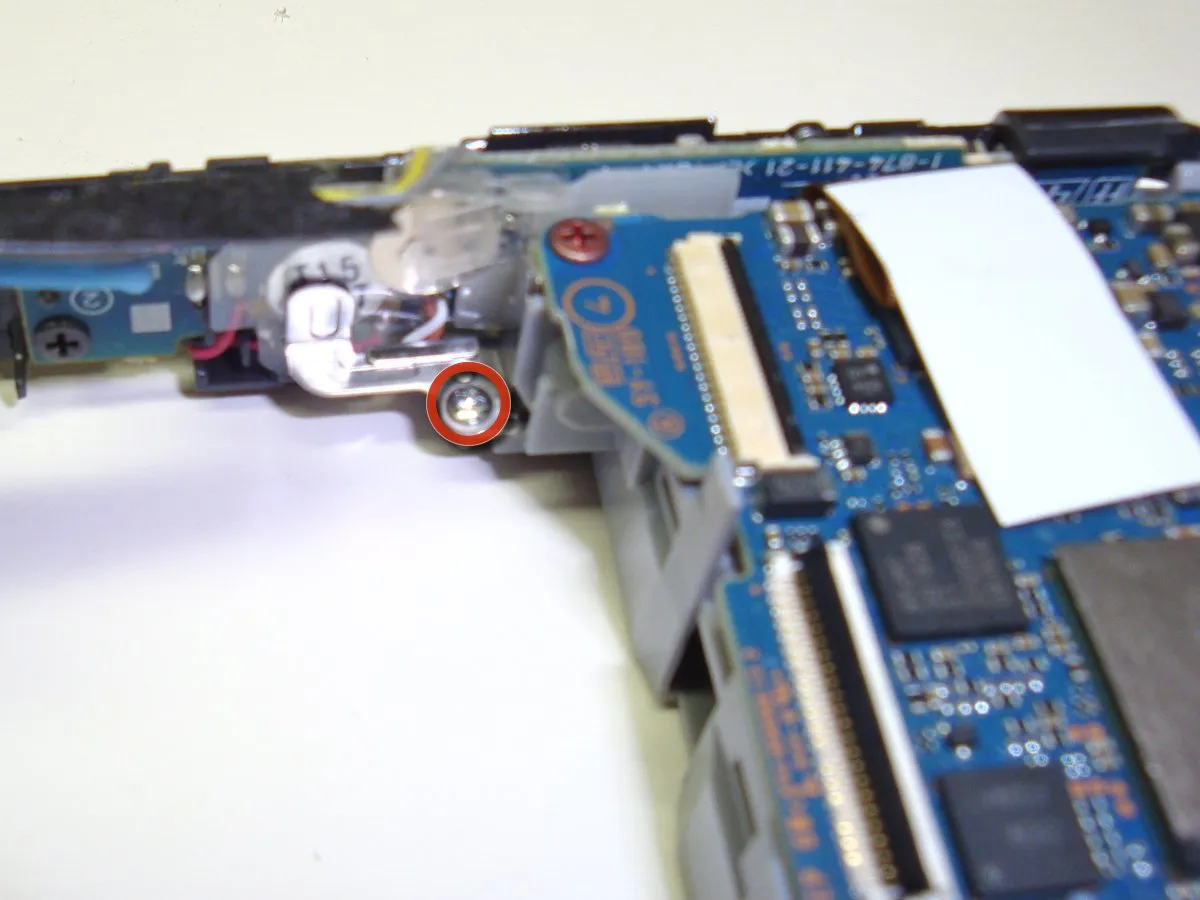

• Положив камеру лицевой стороной вниз, начните с откручивания маленького крестообразного винта, обозначенного красным кружком.

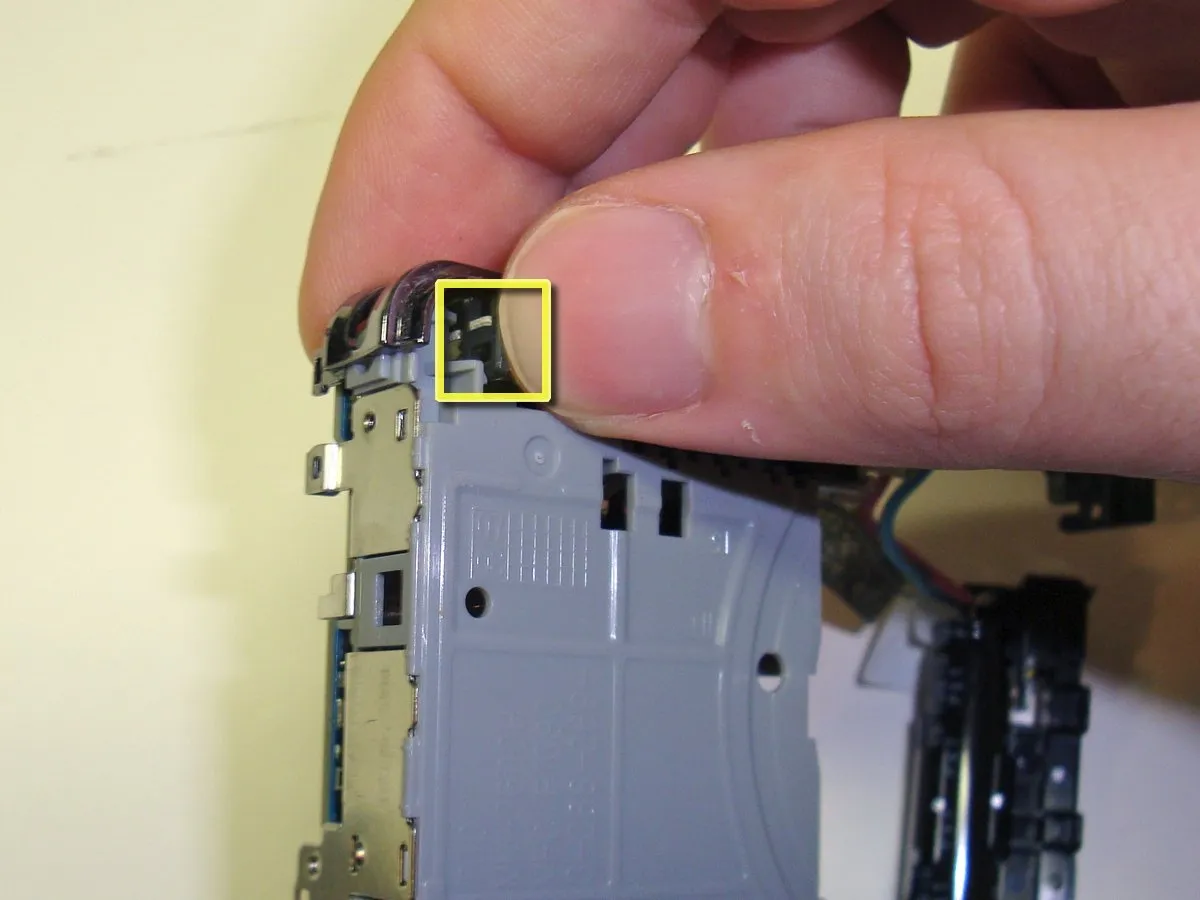

• Поверните камеру так, чтобы смотреть на переднюю часть. Пальцем или пластиковой лопаткой освободите выступ в левом верхнем углу.

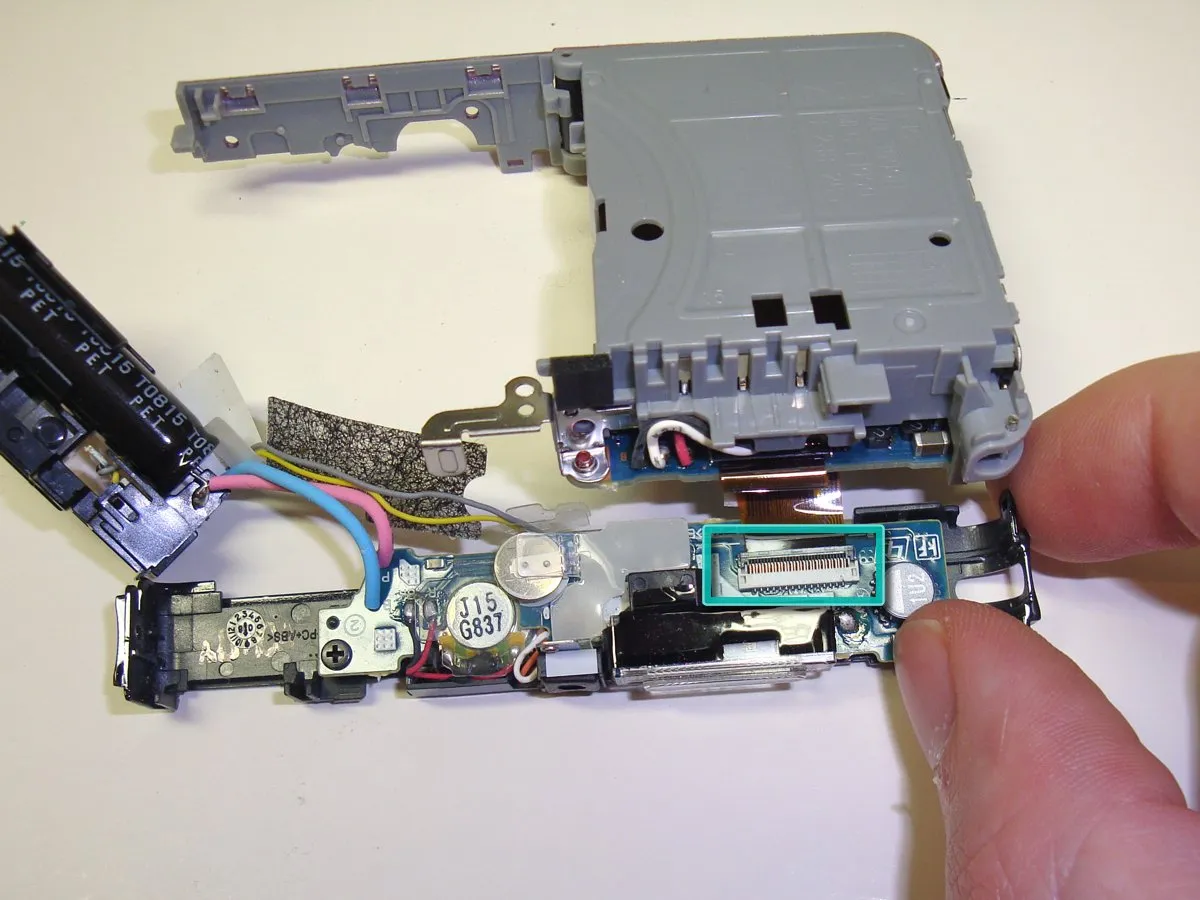

• Будьте осторожны при снятии верхней части. Он по-прежнему соединен с шасси ленточным кабелем. С помощью пробки аккуратно поднимите черный выступ, чтобы освободить ленточный разъем.

• Теперь вы можете отделить верхний блок. В этом узле находится лампа вспышки, а также кнопки питания и спуска затвора. К нему также подключен конденсатор вспышки, поэтому будьте очень осторожны при обращении с этой деталью.

Шаг 14

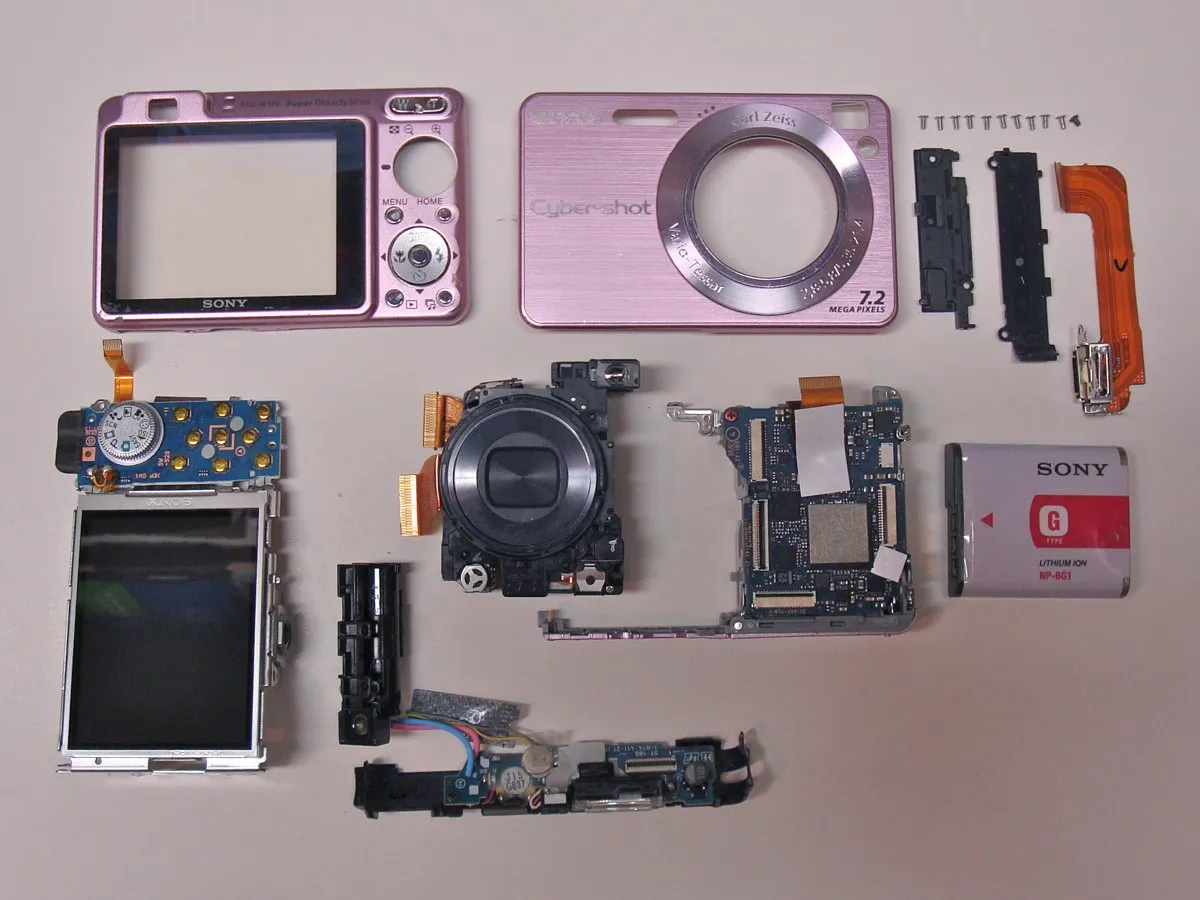

• Вы закончили! Теперь камера разобрана на основные компоненты. Если учесть, сколько мастерские берут за работу с камерами, то вскрыть ее и заменить детали самостоятельно не так уж и сложно.

• Некоторые наблюдения и мысли:

• В камере очень мало винтов, удерживающих ее вместе. Кажется, что она держится внутри просто за счет своей плотности.

• Учитывая сложность функций, внутри камеры не так много деталей. Большинство самых крупных деталей предназначены для взаимодействия с пользователем.

• Приятный сюрприз: когда я начал разбирать камеру, объектив не выдвигался и не задвигался должным образом. После простой сборки/выравнивания деталей и базовой чистки он, похоже, снова работает нормально. Вот так!
