Разборка Sony D-822K Car Discman
Введение
Я собираюсь препарировать старого друга, мой первый дисковый проигрыватель. Есть надежда, что эта разборка, обнажив гидроподвеску и зелено-янтарную подсветку, покажет крутость, достойную Sony PS3 Slim (конкурс Gadget Lab).
Что вам понадобится
Инструменты
Отвертка Phillips #00 | Источник - ifixit.com
Шаг 1 Разборка автомобильного дисковода Sony D-822K
Приобретите автомобильный проигрыватель D822-K Discman и пульт дистанционного управления. Правда, в нем есть DSP и Surround Sound, но 90-е уже прошли. Можно разобрать его на части.
Комментарии к шагу
Боже мой, до этого момента я совершенно забыл об этом плеере, у меня был точно такой же много лет!
Вау - это был и мой первый плеер. Дорогая штучка... Я забыл о яркости, пока вы не упомянули о ней - мне нравился зеленый цвет.
Он был дорогой, не так ли? Я ожидал немного больше изысканности в подвесе за такую цену.
О, на прошлой неделе я нашел тот недостающий выключатель подсветки. Когда поставлю его, попробую исправить ноющий звук из выхода для наушников.
Шаг 2

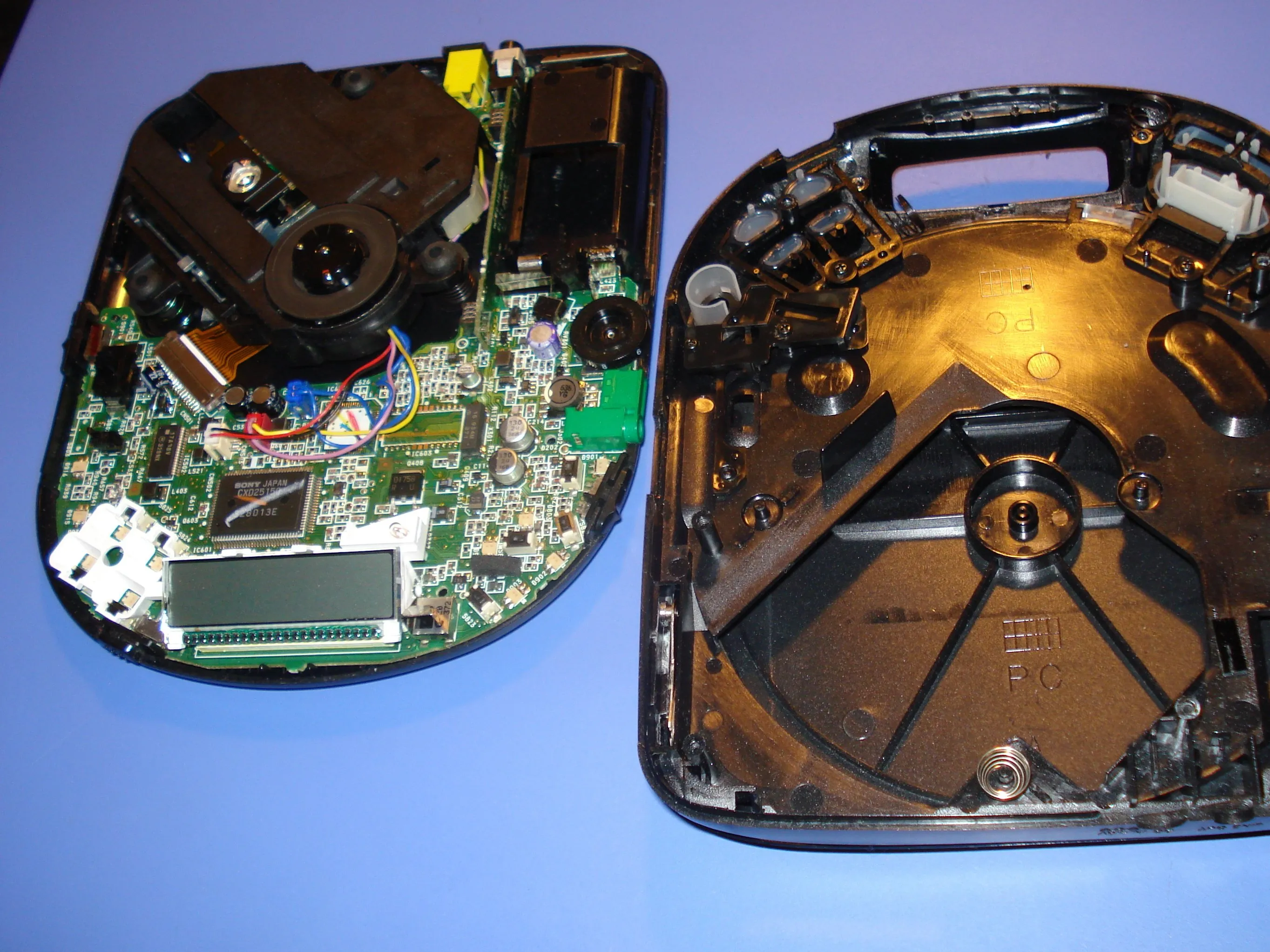

Расположите устройство так, чтобы нижняя часть была обращена вверх. Выкрутите 6 винтов.
Держите верхнюю и нижнюю части устройства вместе, переворачивая его нижней стороной вниз. Будьте осторожны: верхний и нижний корпуса, а также печатная плата теперь свободны.
Следите за переключателями AVLS и подсветки, они любят исчезать, если их не трогать. Снимите верхнюю часть корпуса.
Шаг 3

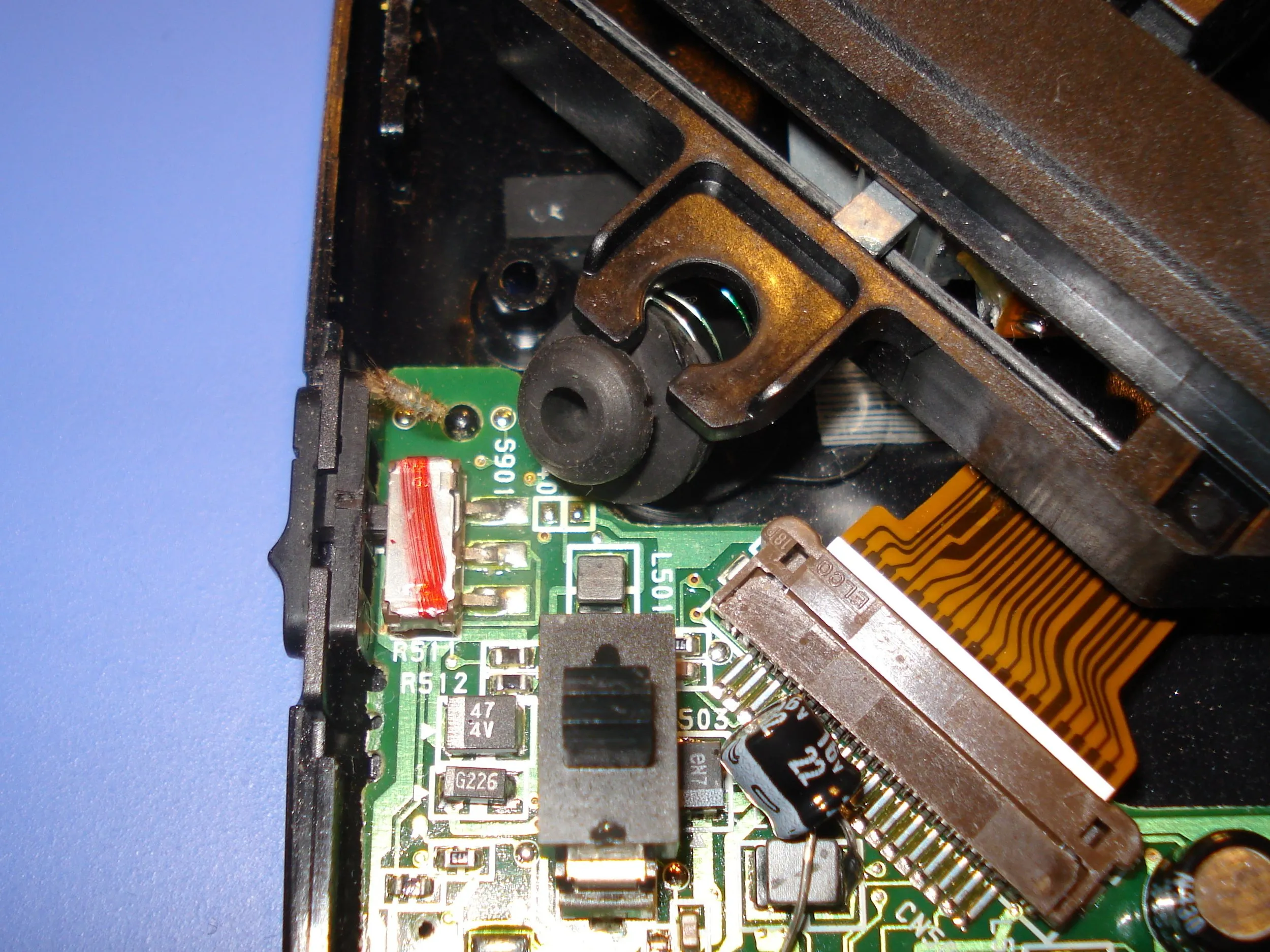

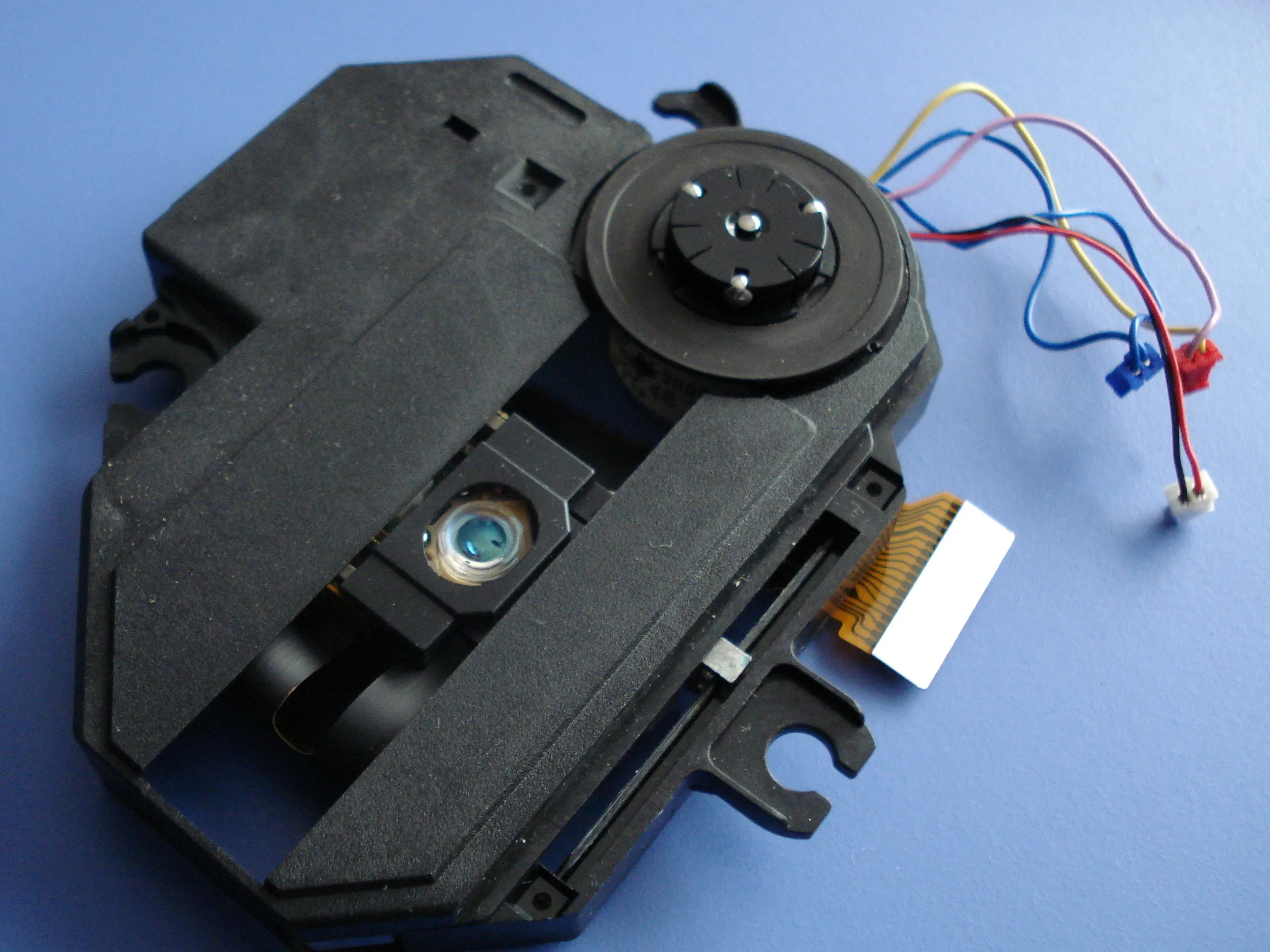

Извлечение устройства чтения компакт-дисков: Аккуратно потяните все 3 резиновых уплотнителя в стороны, в сторону от устройства чтения компакт-дисков.

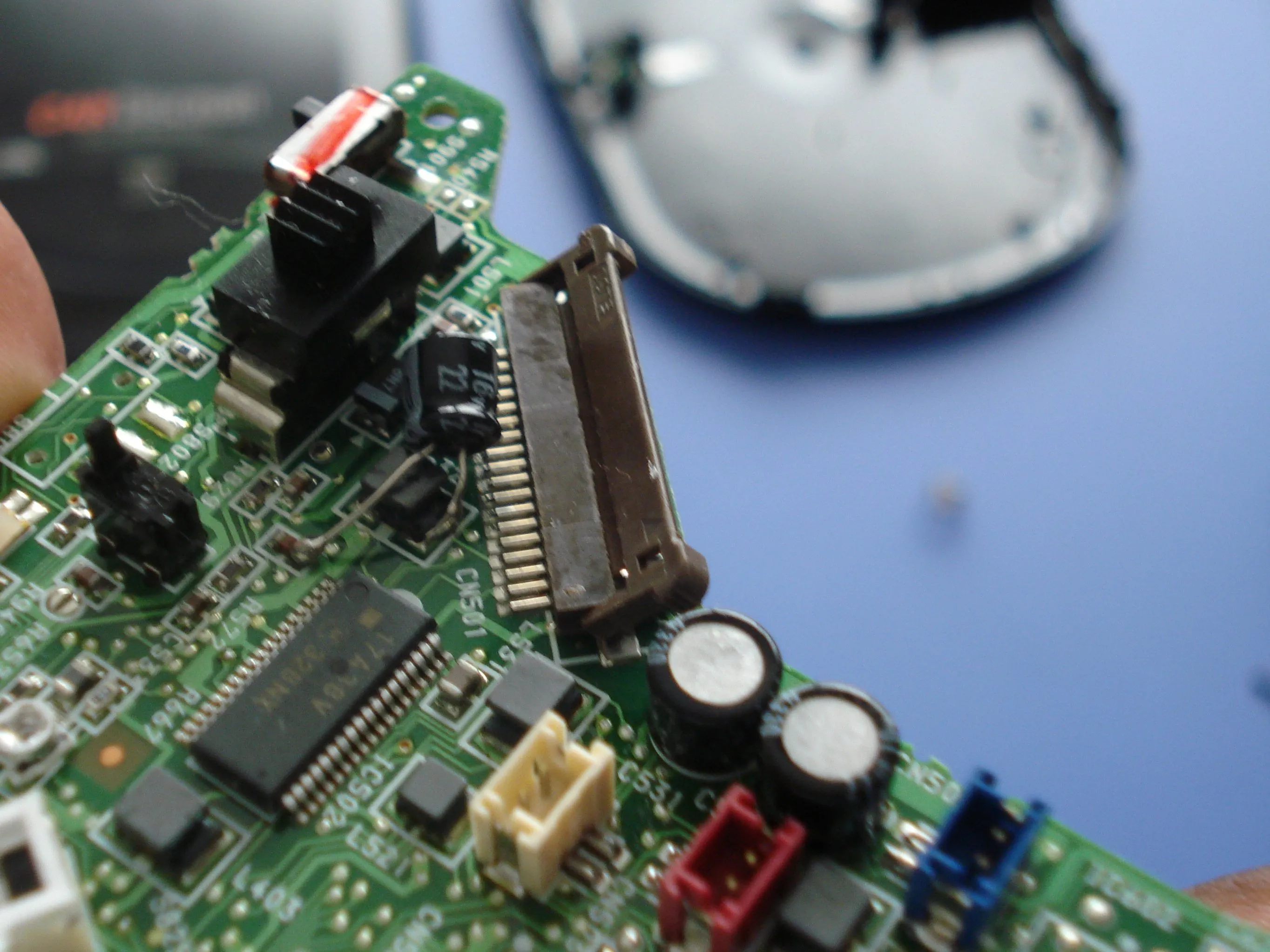

Сдвиньте край разъема ленточного кабеля в сторону ленточного кабеля, чтобы отсоединить его.
Отсоедините красный, белый и синий штекеры от печатной платы.
Шаг 4

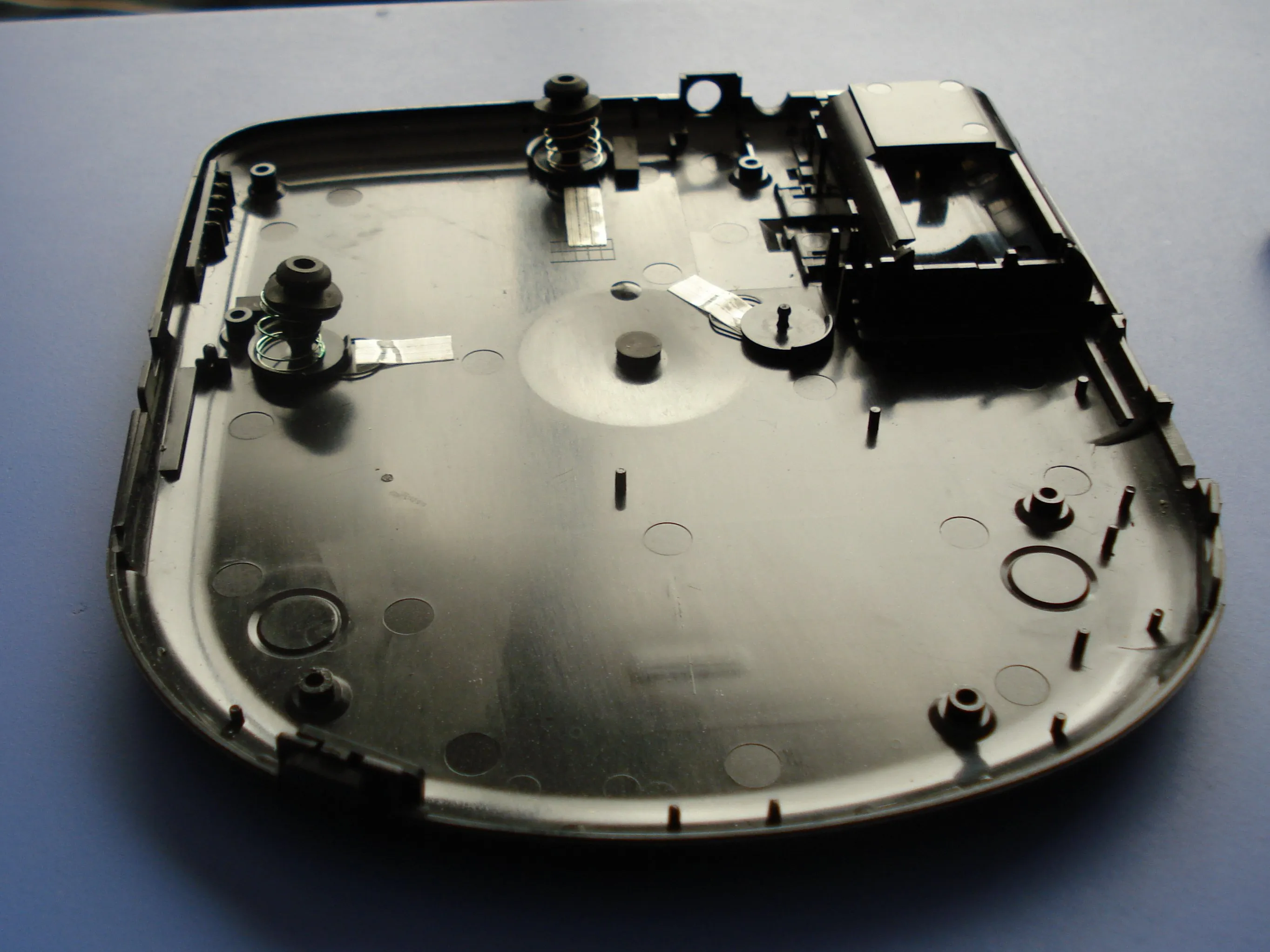

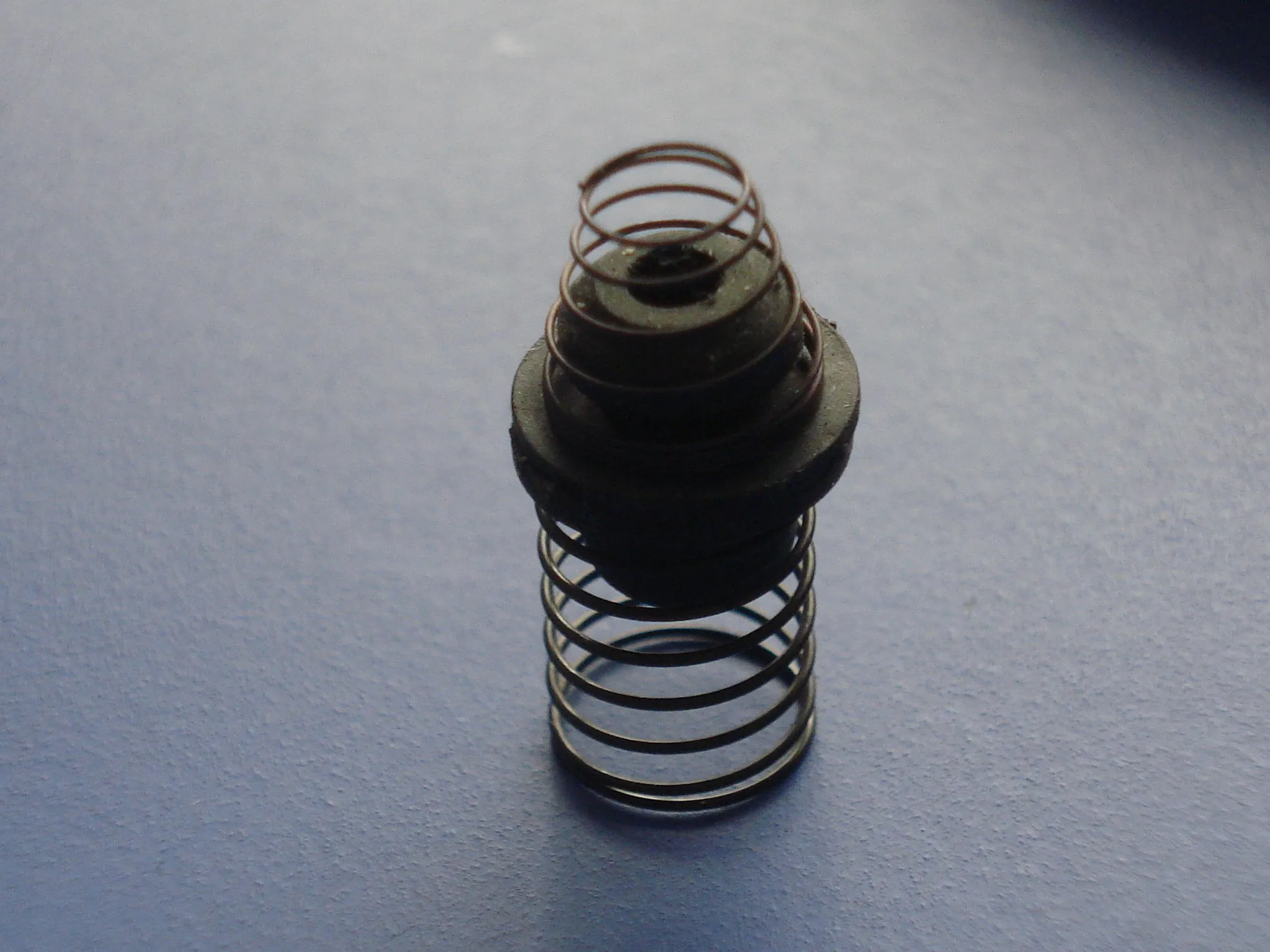

Наблюдение: Это система Hydro Suspension... действительно.
Шаг 5

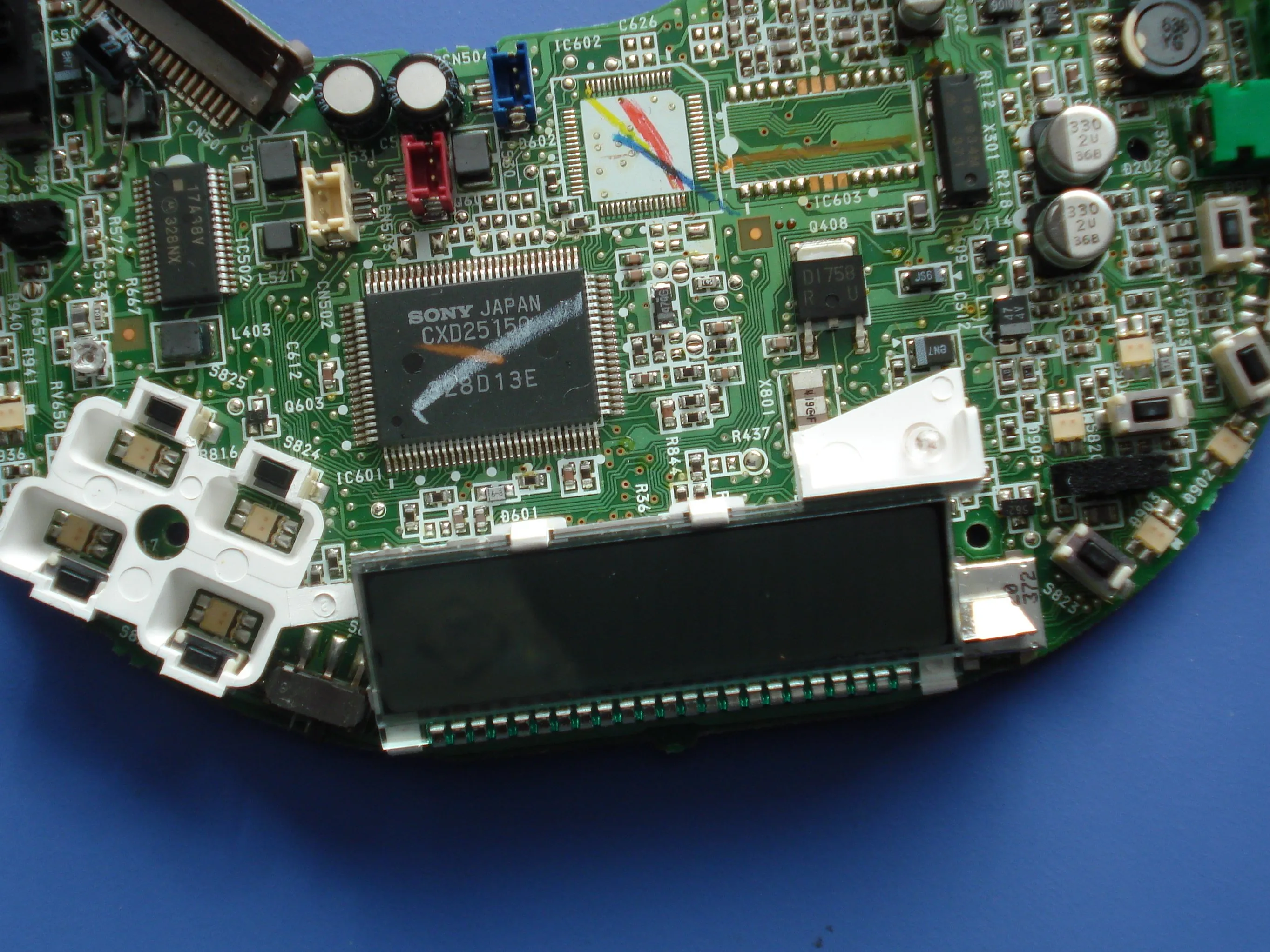

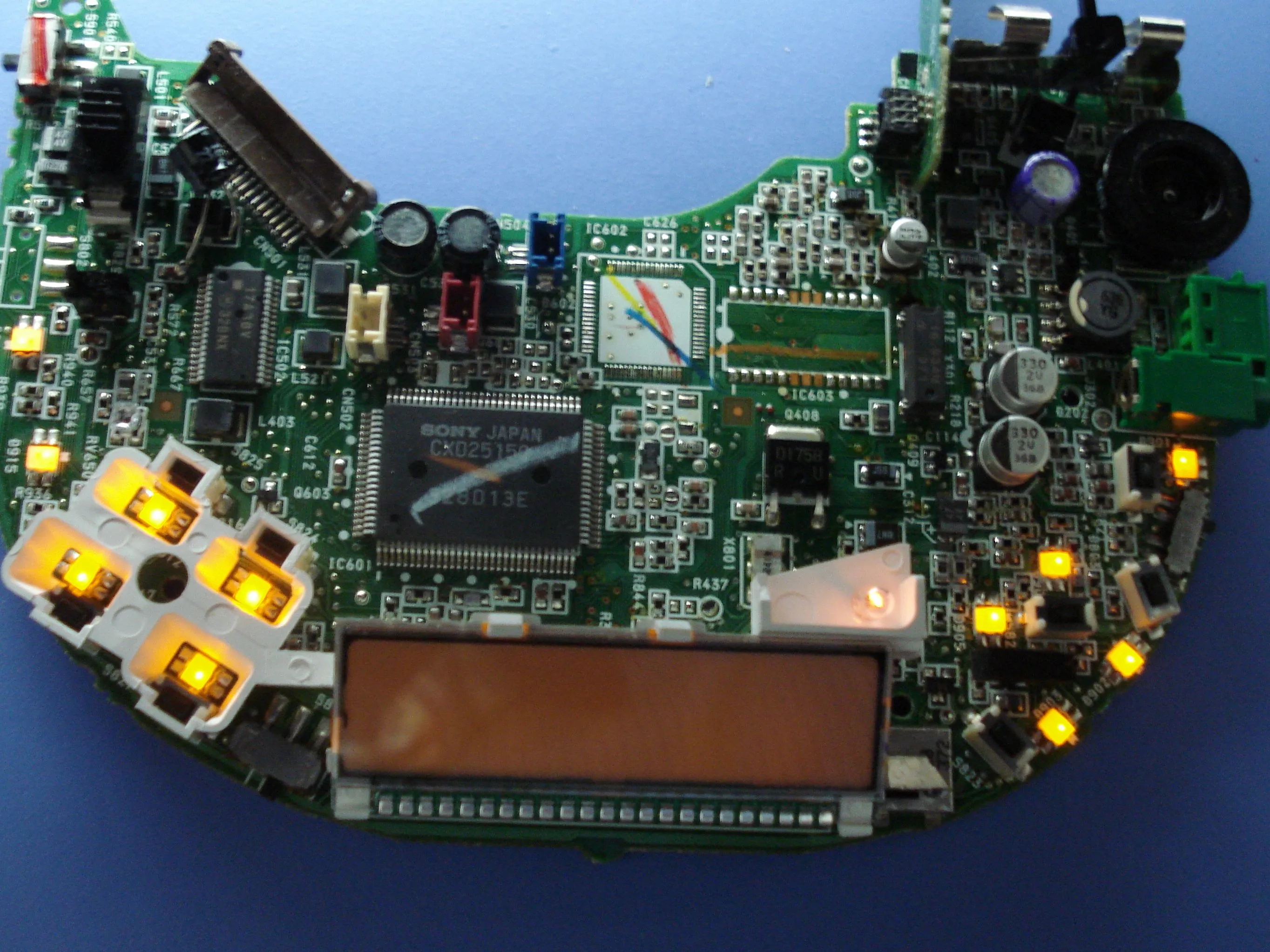

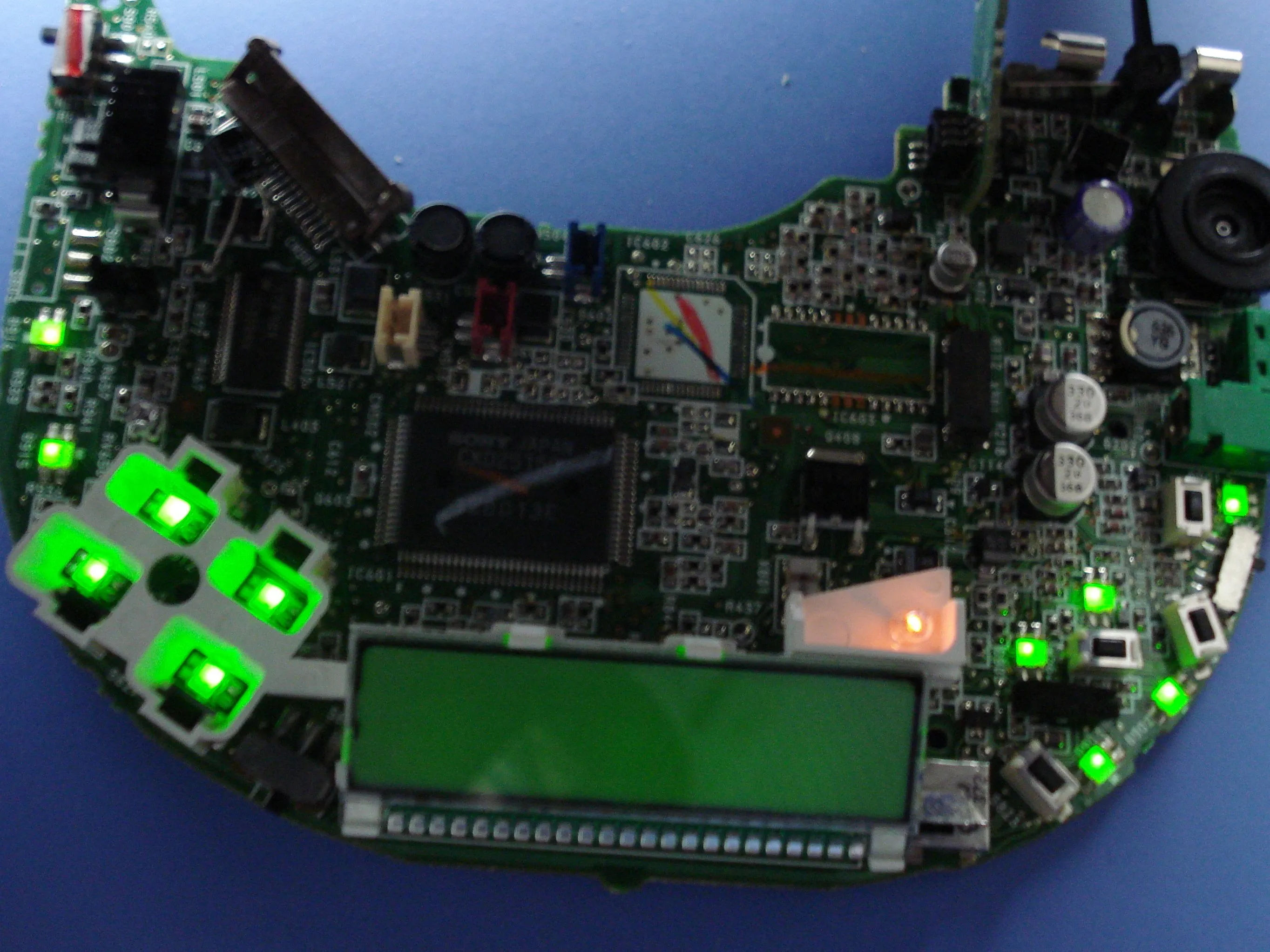

Снимите печатную плату
Обратите внимание на двухцветные световые модули. (Я временно подключил питание, чтобы продемонстрировать работу подсветки)
Шаг 6

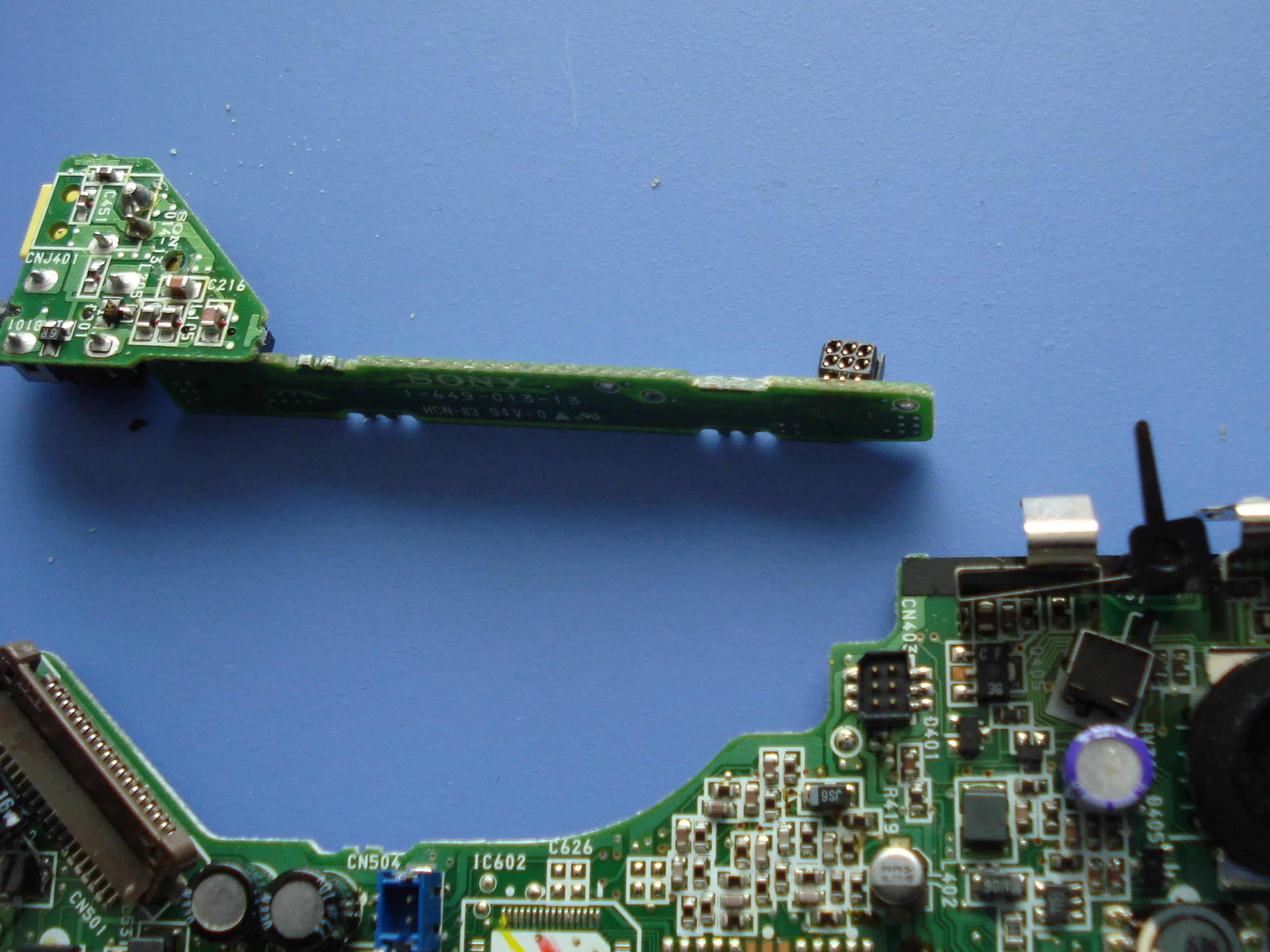

Отсоедините хвостовик и блок питания.
Шаг 7

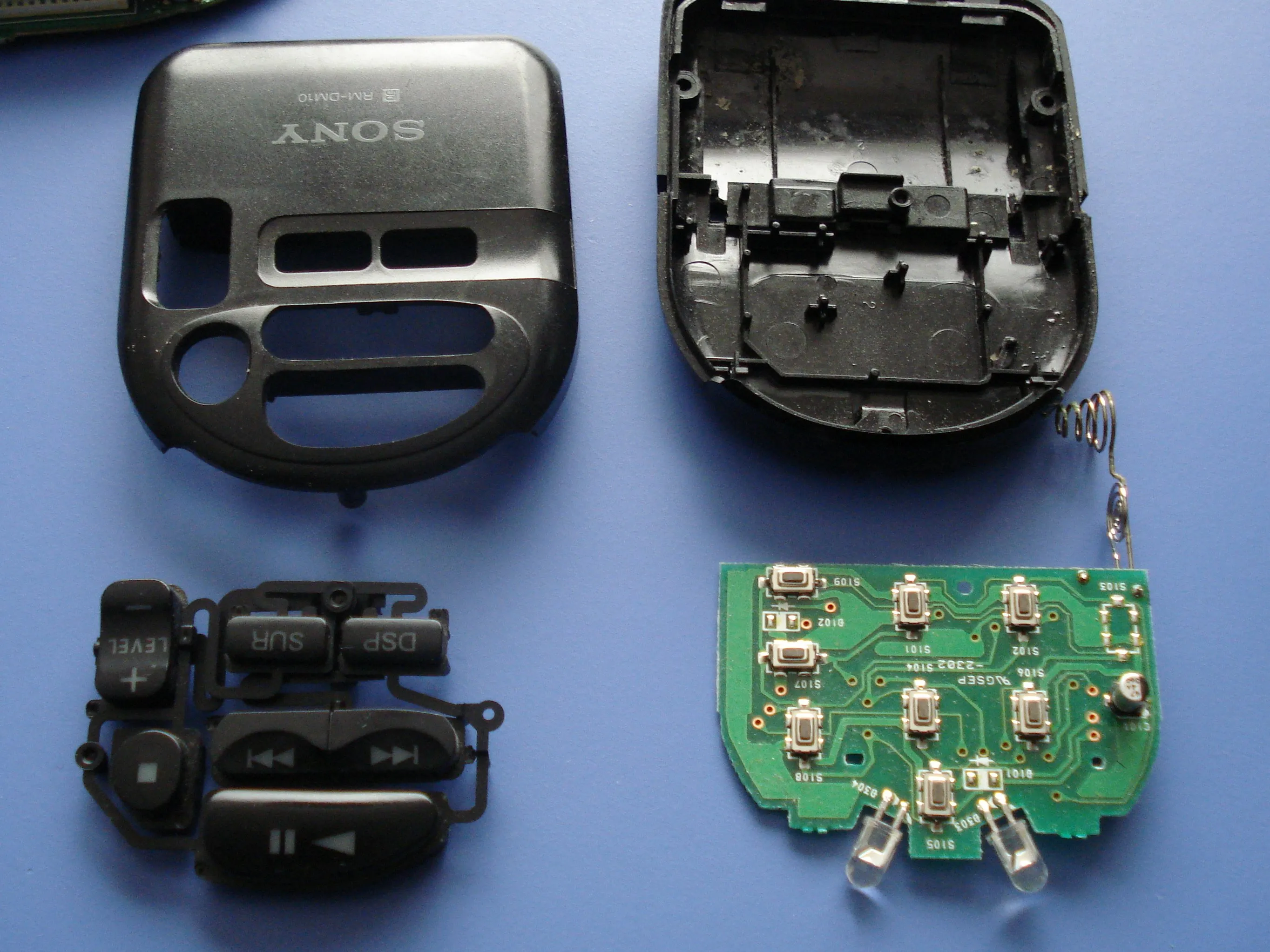

Пульт дистанционного управления: Открутите 3 винта снизу. Потяните в сторону.

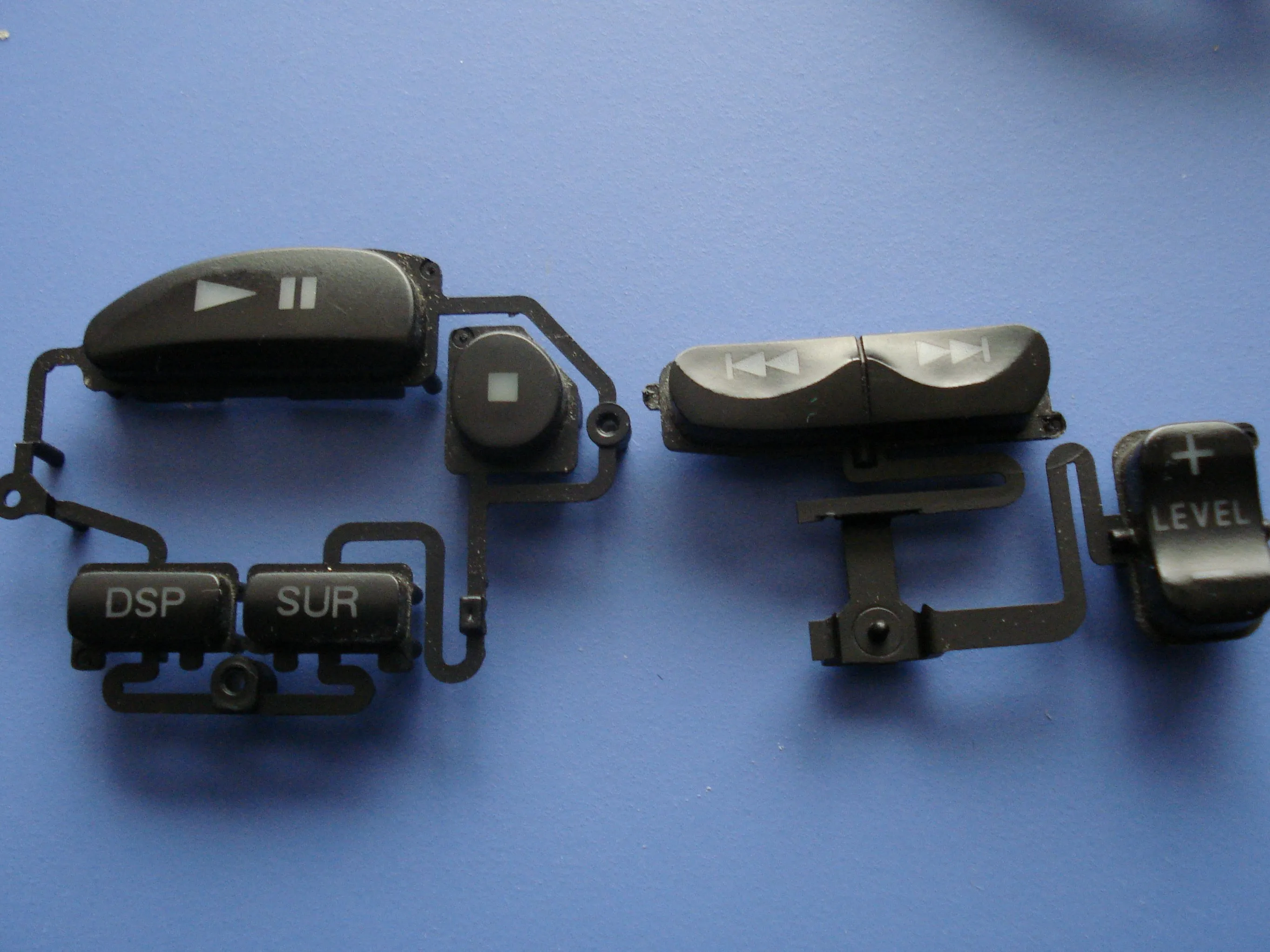

Функциональные кнопки имеют аккуратный накладной дизайн.
Шаг 8

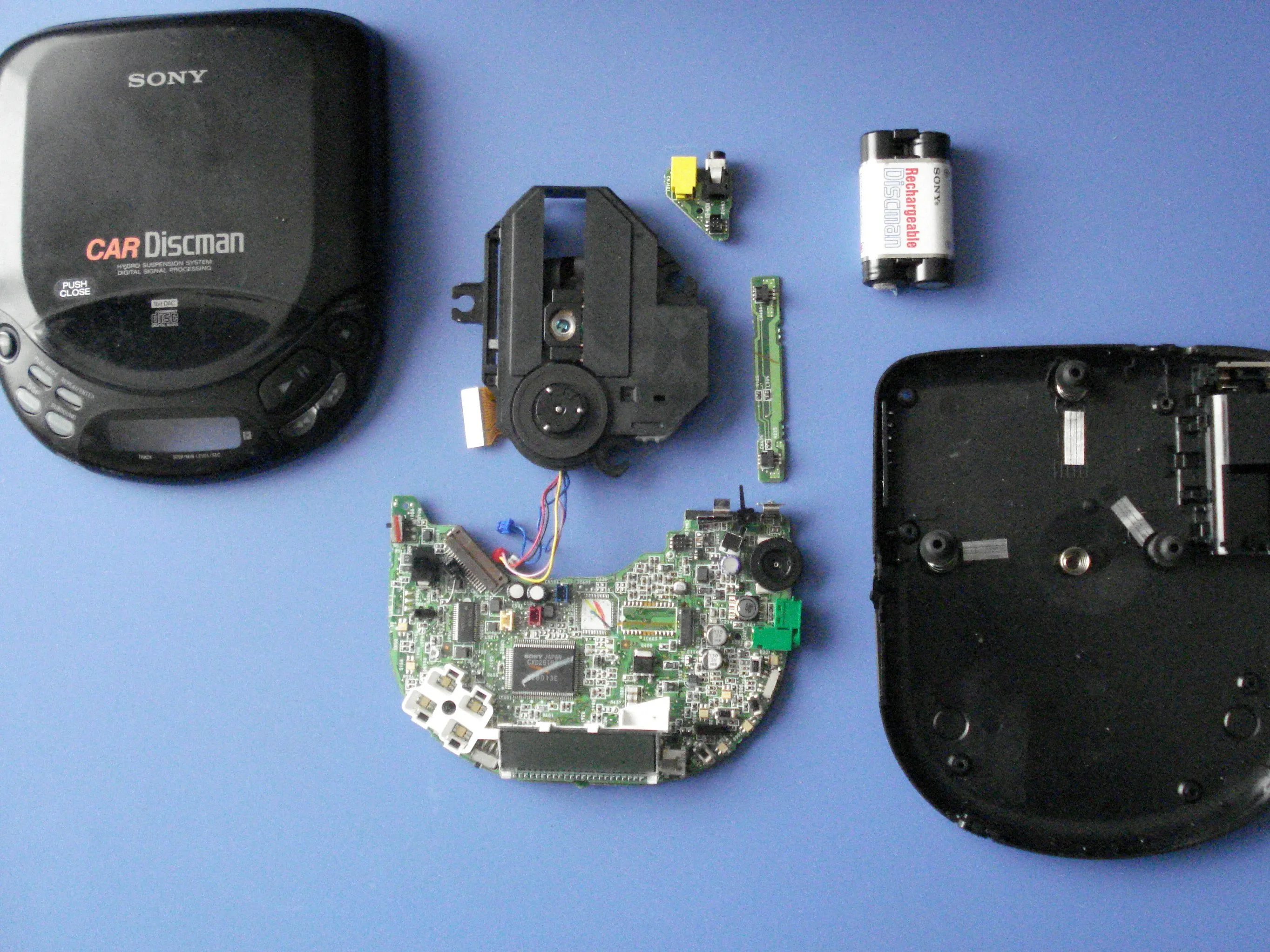

Полностью разобранный. Кнопка подсветки была потеряна на две недели после сборки... но кто теперь пользуется янтарными лампочками?
