Разборка цифрового проектора Sony VPL-ES1

Введение

Мультимедийный ЖК-проектор от Sony, VPL-ES1.

Эта разборка поможет вам починить/заменить многие элементы, которые могут выйти из строя в этом устройстве - заменить лампу, заменить автоматическую дверцу объектива и так далее.

Удивительно, как много они умещают в этих устройствах - напоминает то, что я люблю называть китайским тетрисом. Хотя Sony - очень японская компания.

-Далее...

Что вам понадобится

Инструменты

•

•

Шаг 1 Разборка цифрового проектора Sony VPL-ES1

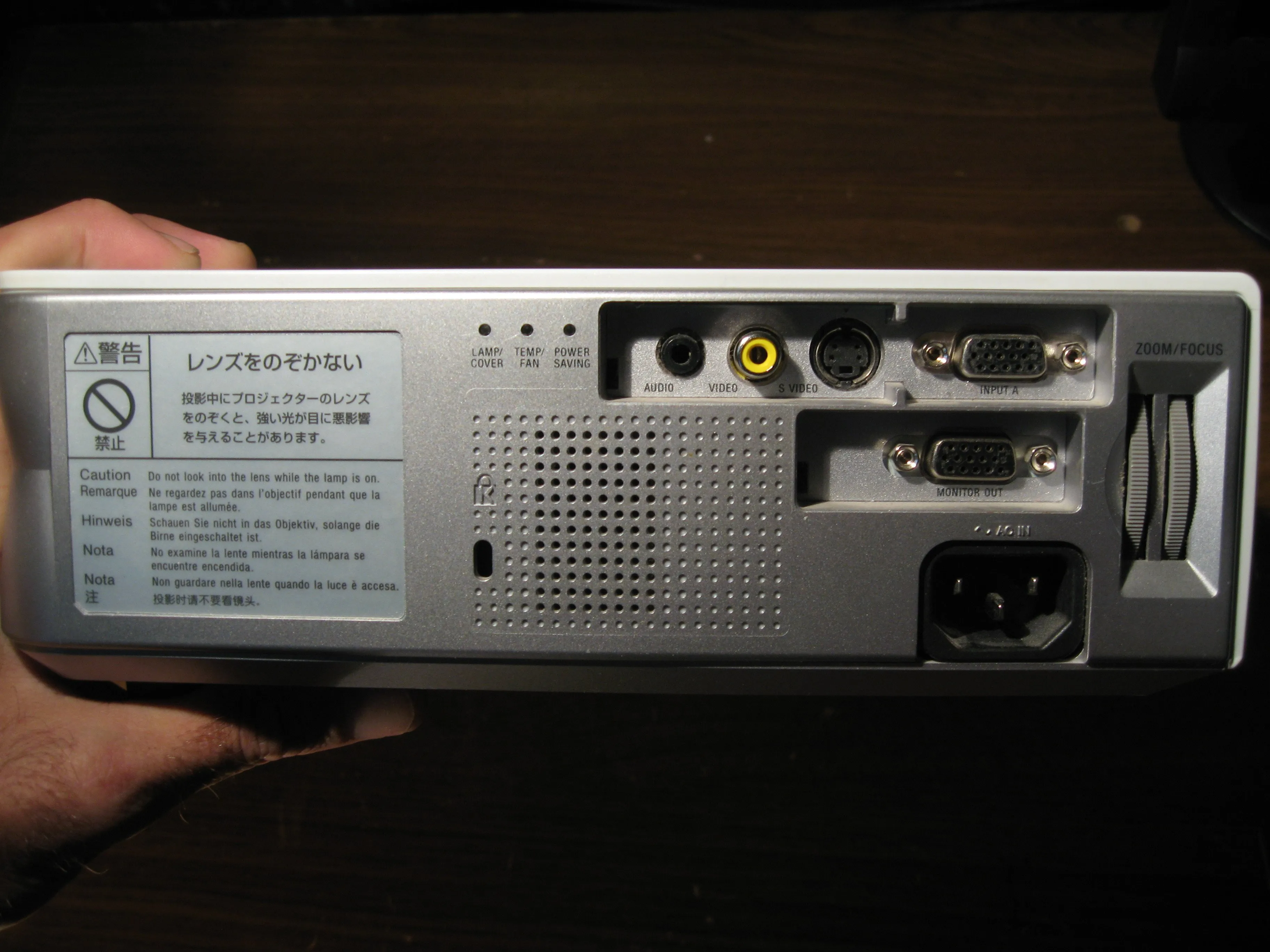

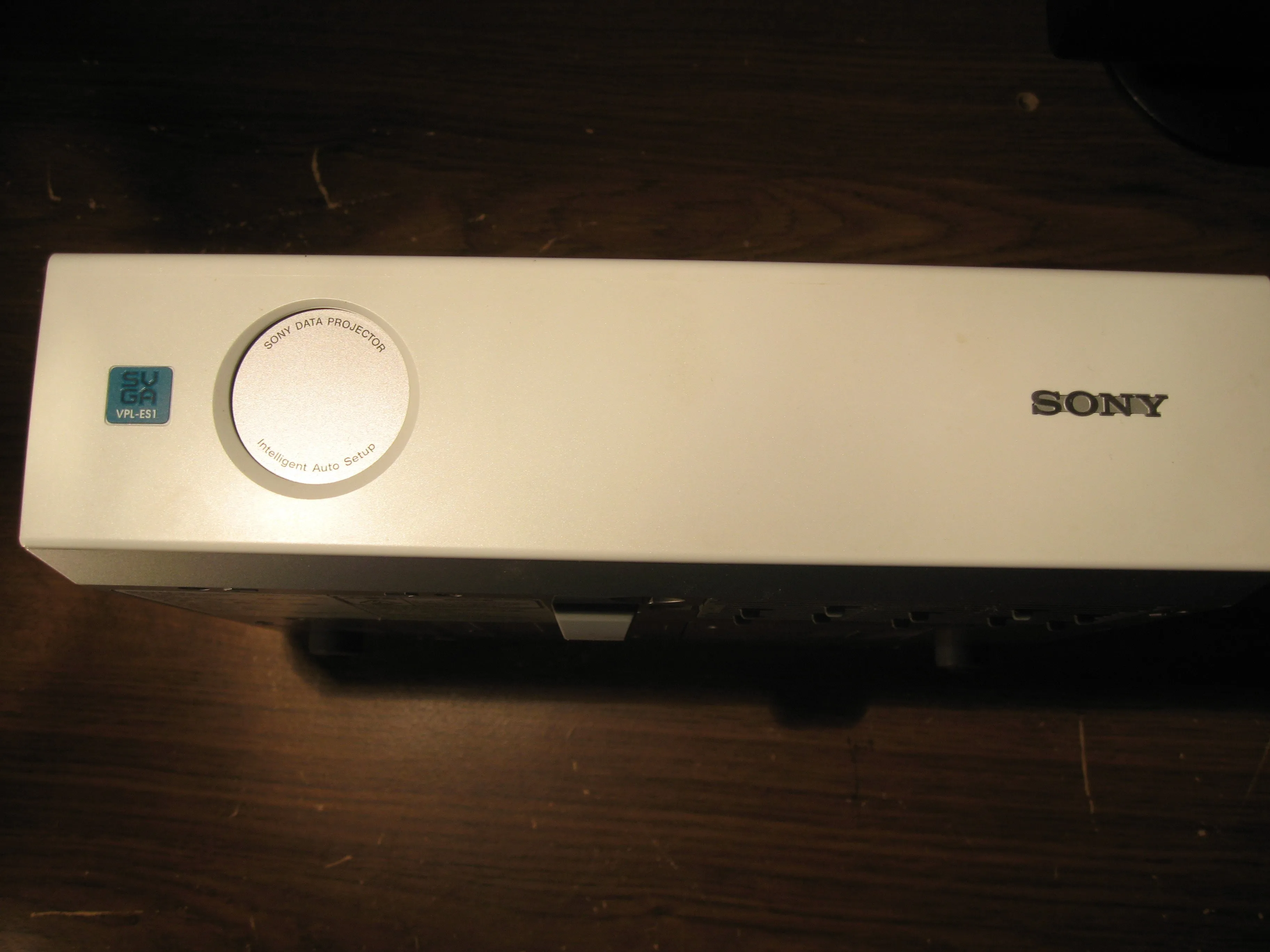

• Вид спереди, вид сбоку/вход питания, аудиовход, коаксиальный вход, VGA-вход и VGA-выход. А также кнопки масштабирования и фокусировки.

Шаг 2

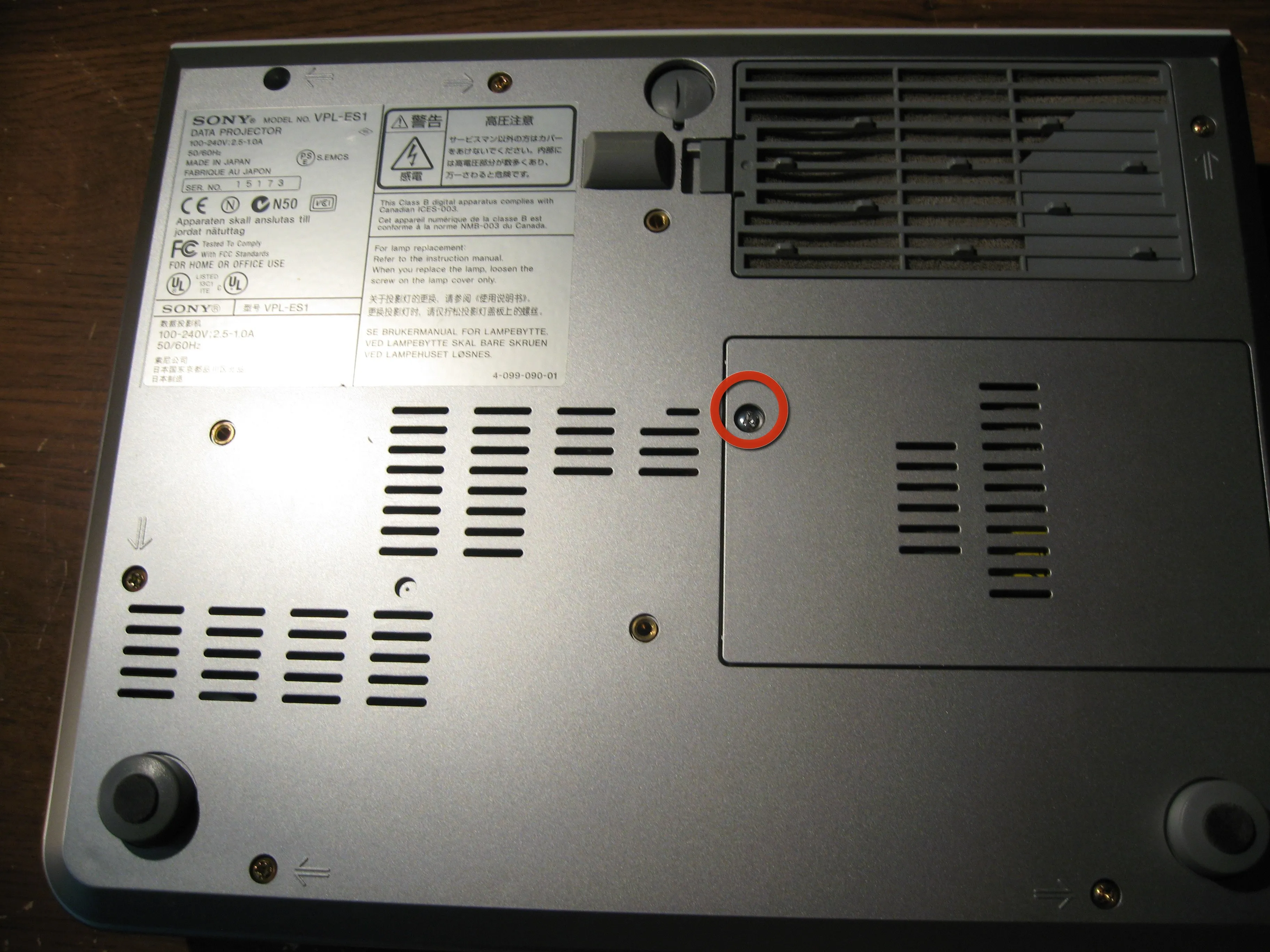

• Вид снизу

• Сначала мы собираемся снять лампу, открутив винт на первом изображении, открыв и сняв дверцу лампы.

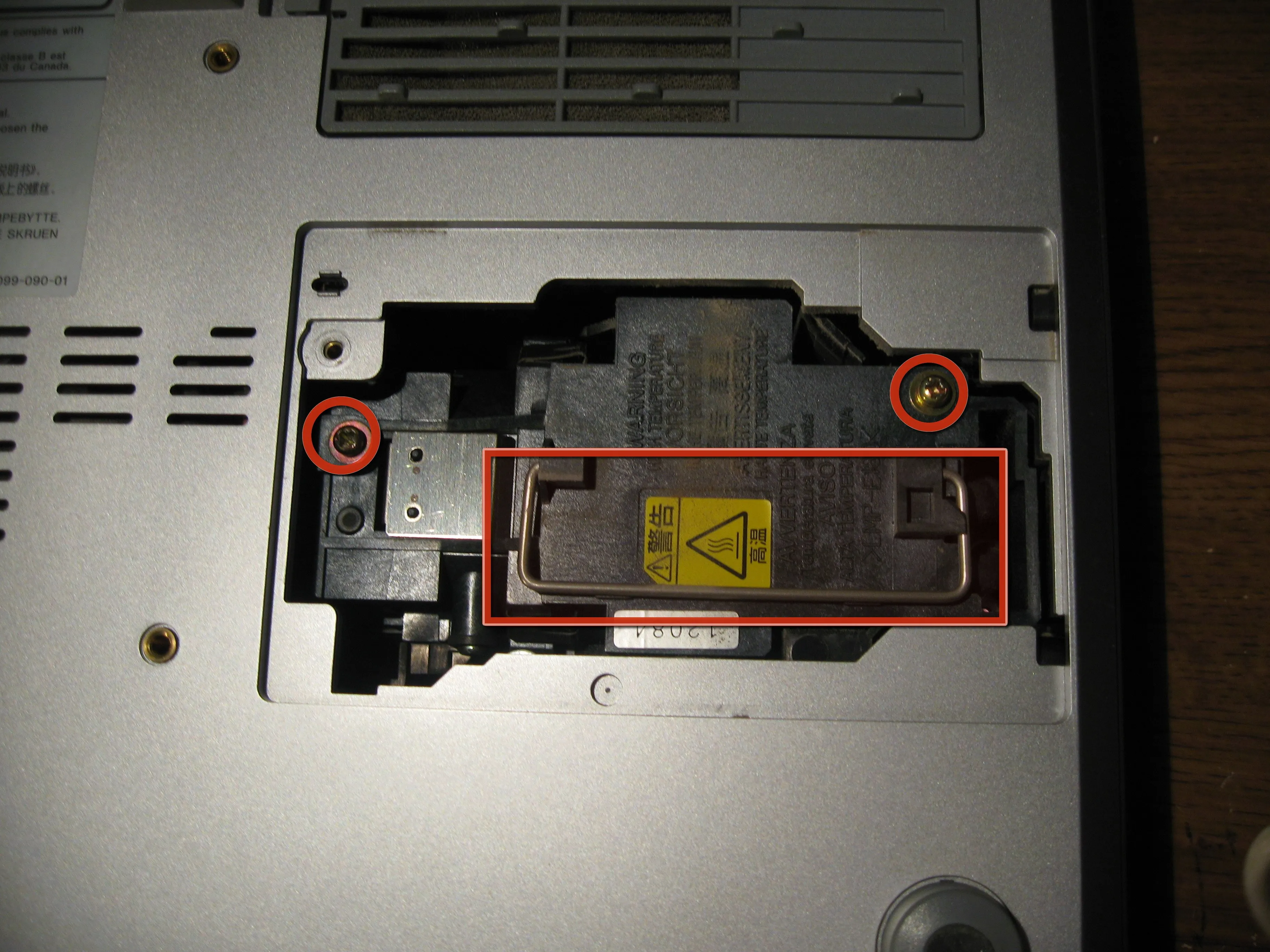

• Затем откручиваем два винта на лампе. Они не полностью отсоединяются от лампы. Поэтому после откручивания они останутся прикрепленными.

• Затем поднимите ручку лампы, чтобы извлечь лампу из проектора.

Шаг 3

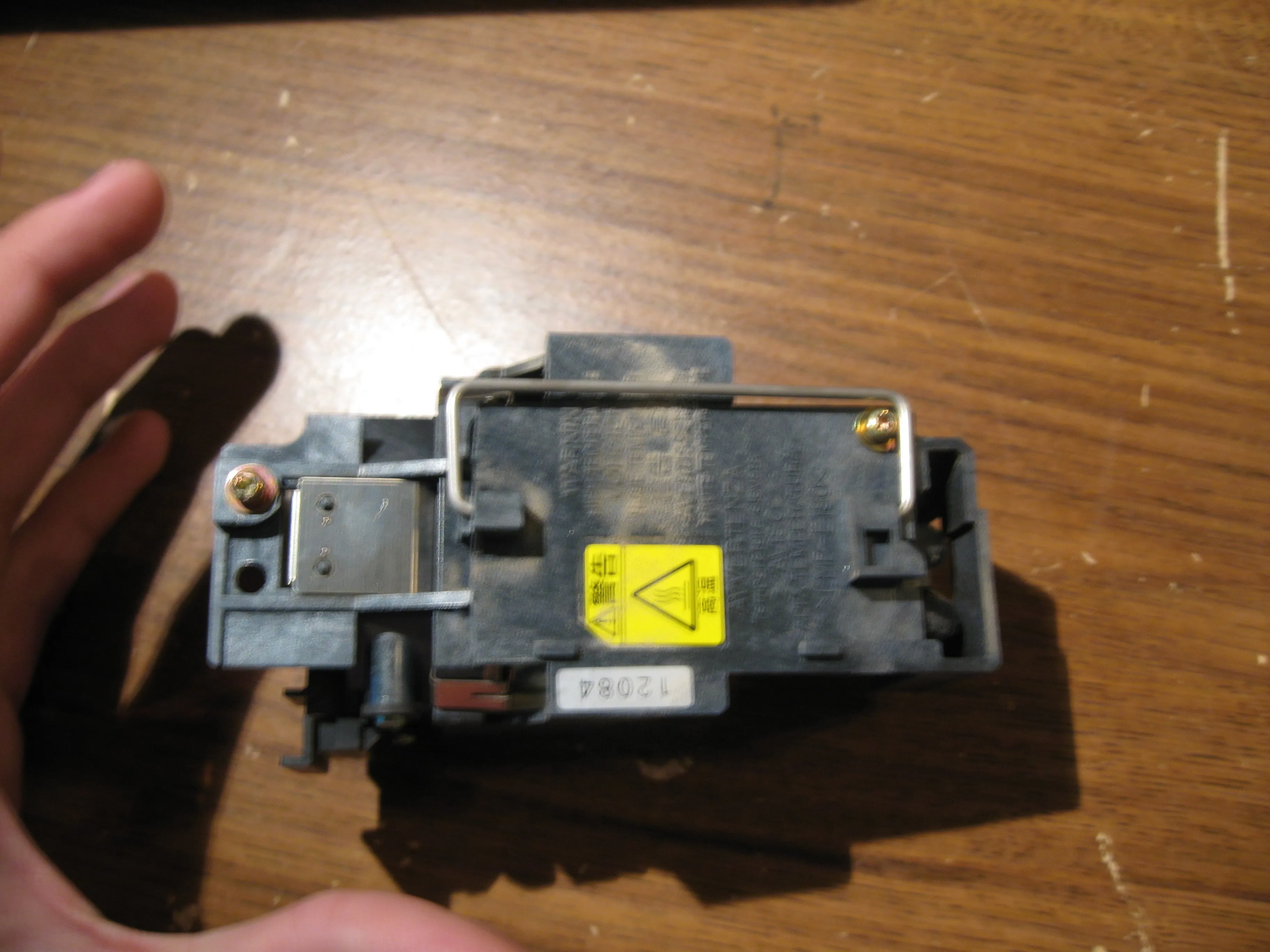

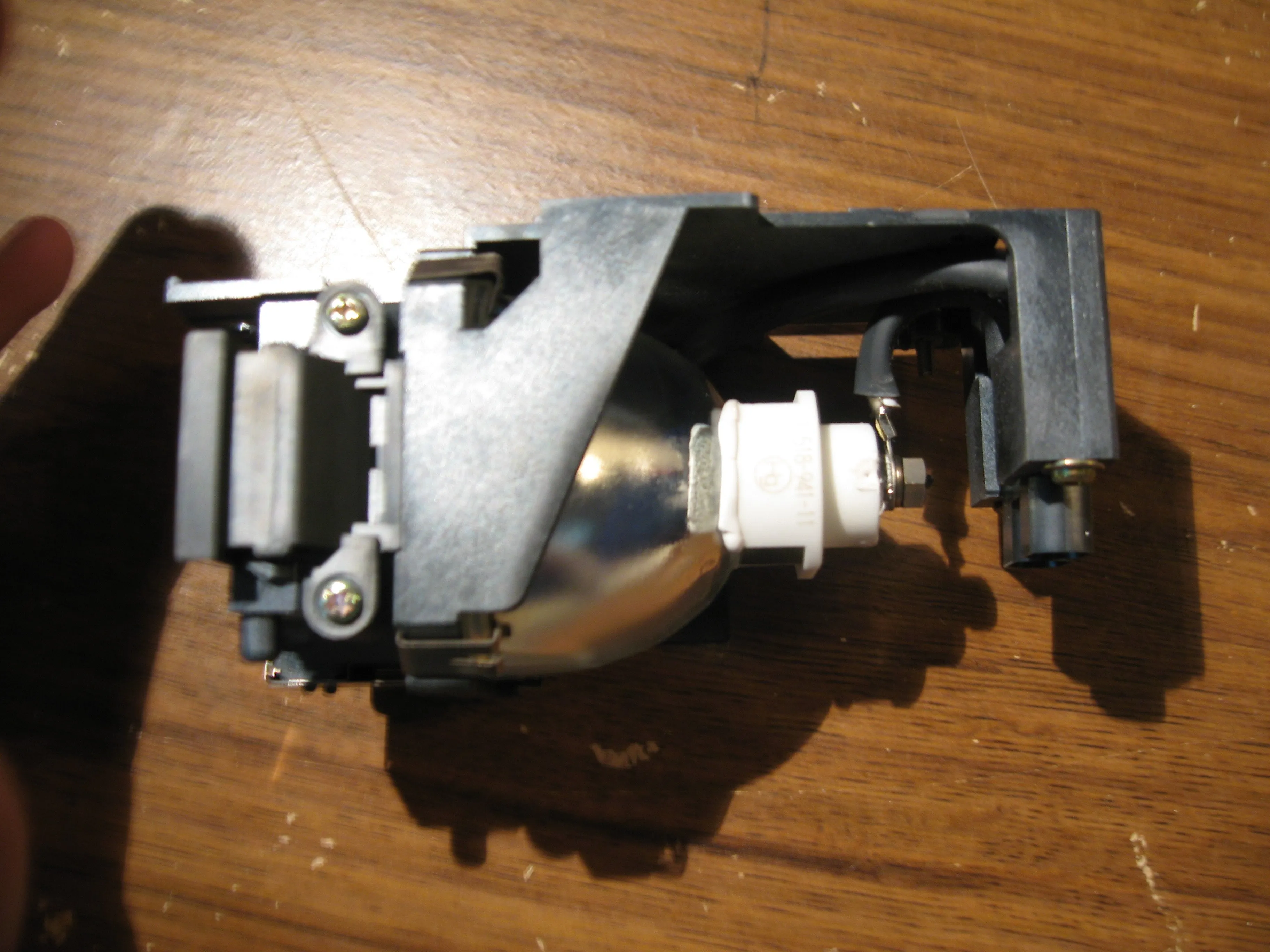

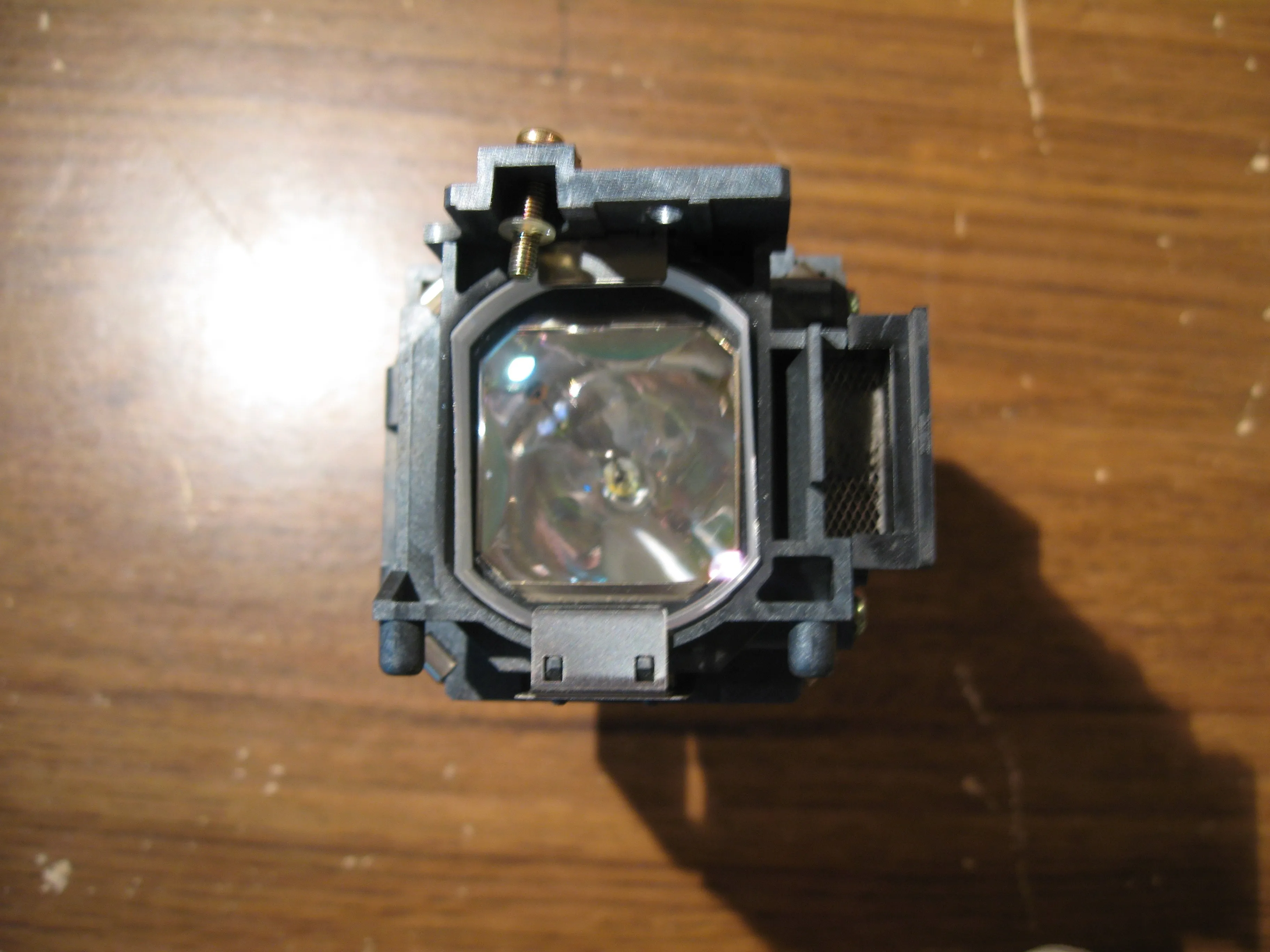

• Несколько фотографий лампы, снятой с проектора.

Шаг 4

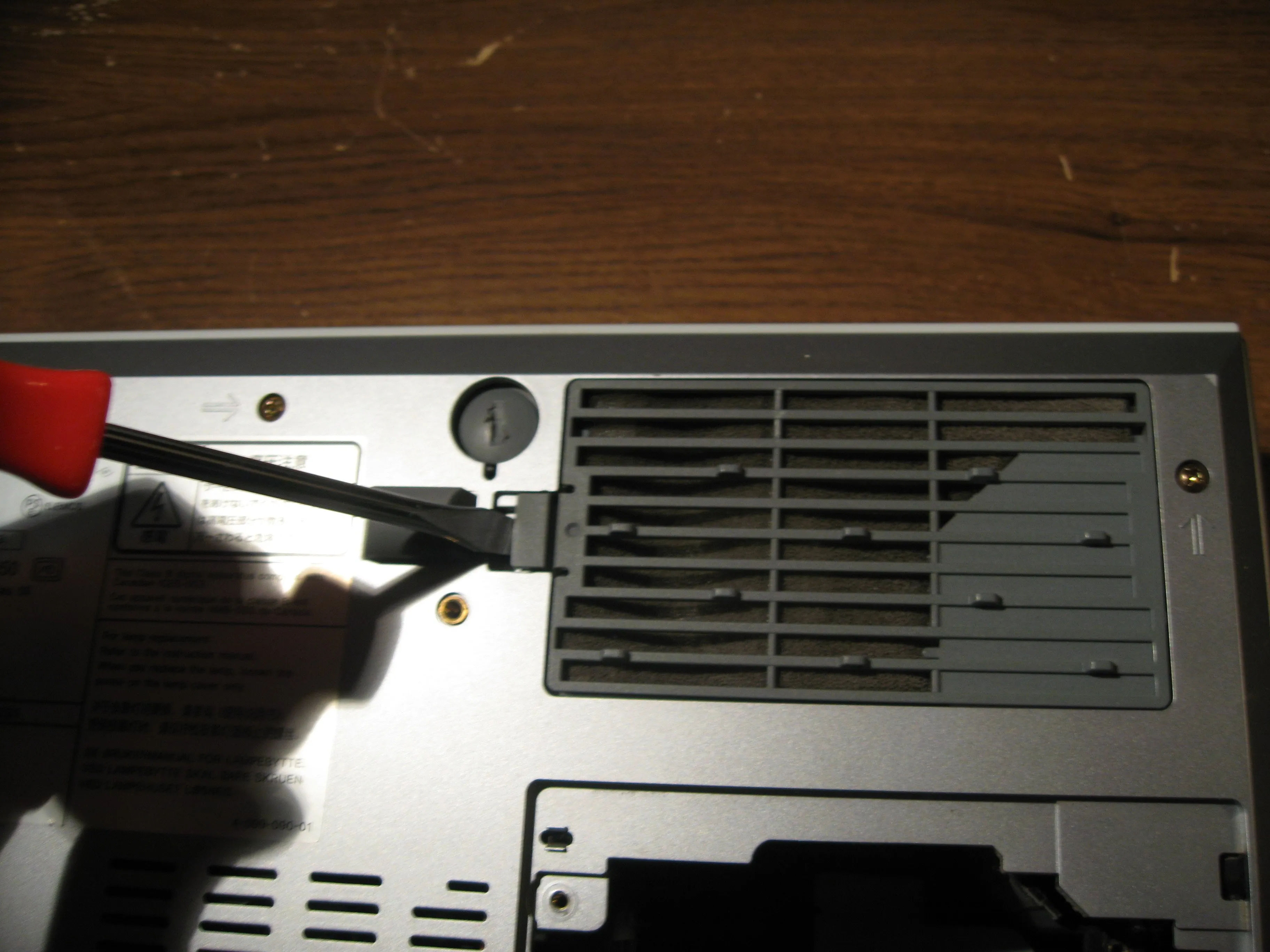

• Затем просто подденьте дверцу воздухозаборника и снимите ее.

Шаг 5

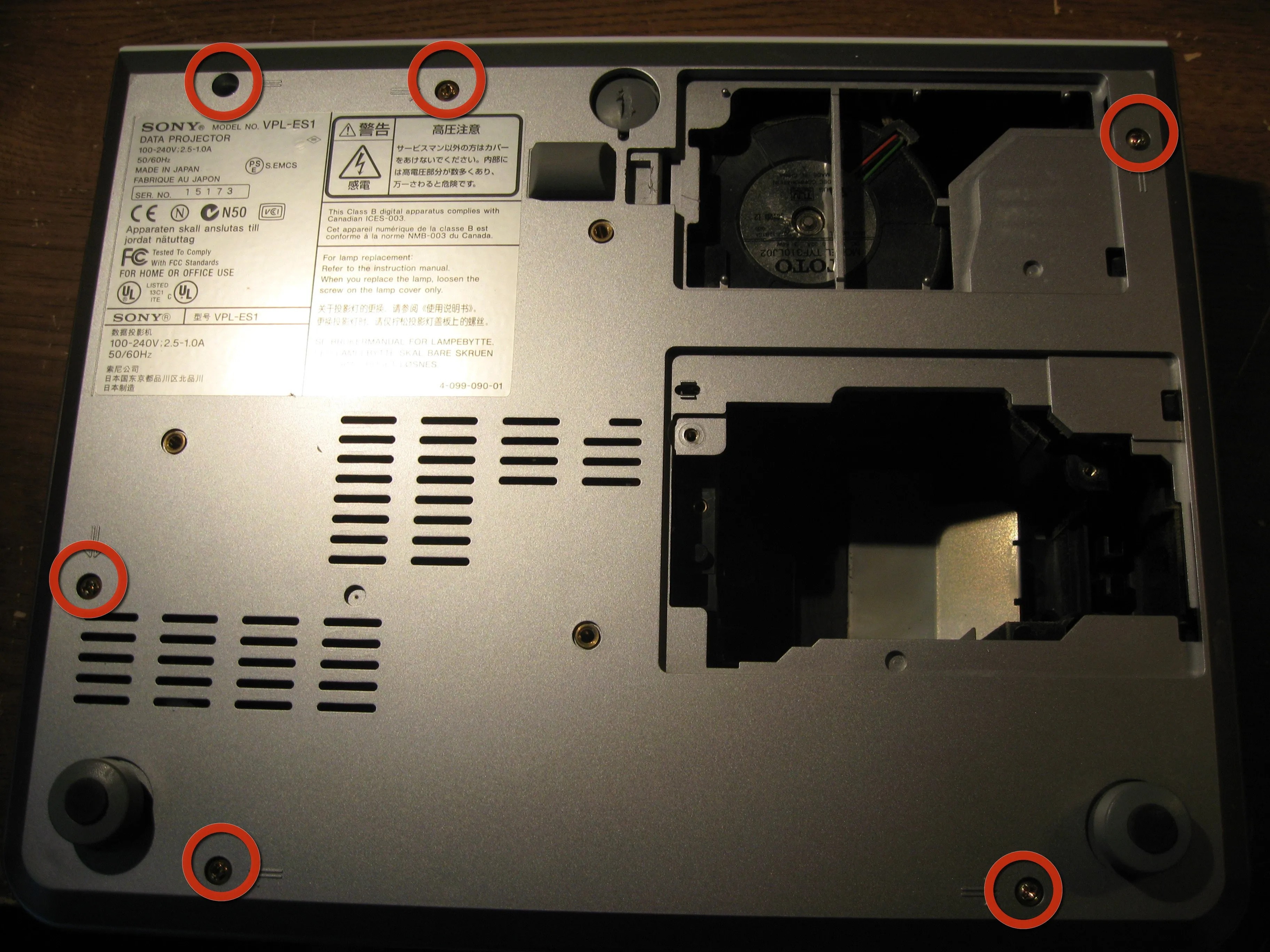

• На этом этапе мы открутим шесть винтов, расположенных на нижней стороне устройства.

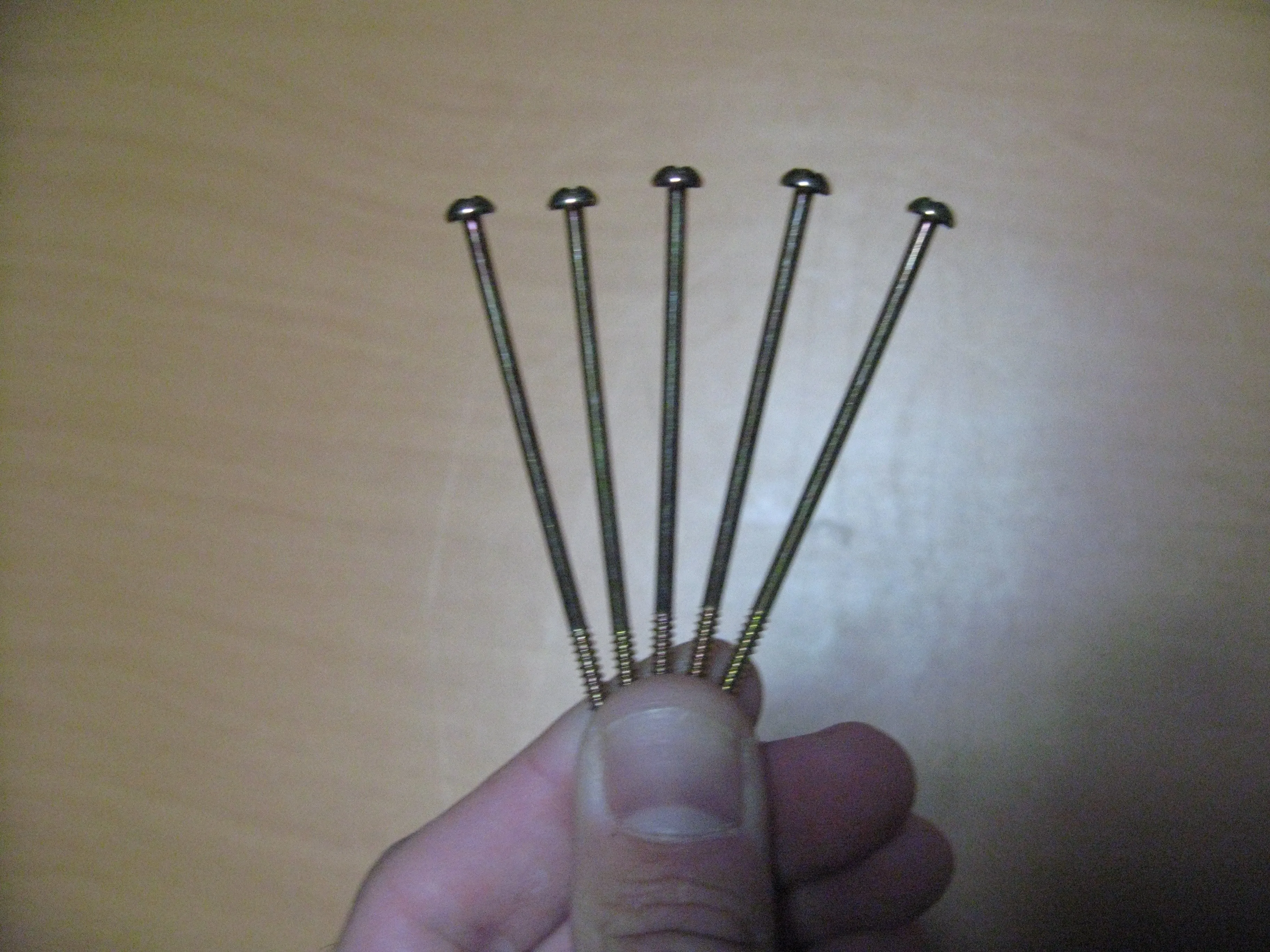

• Это длинные винты на второй фотографии.

Шаг 6

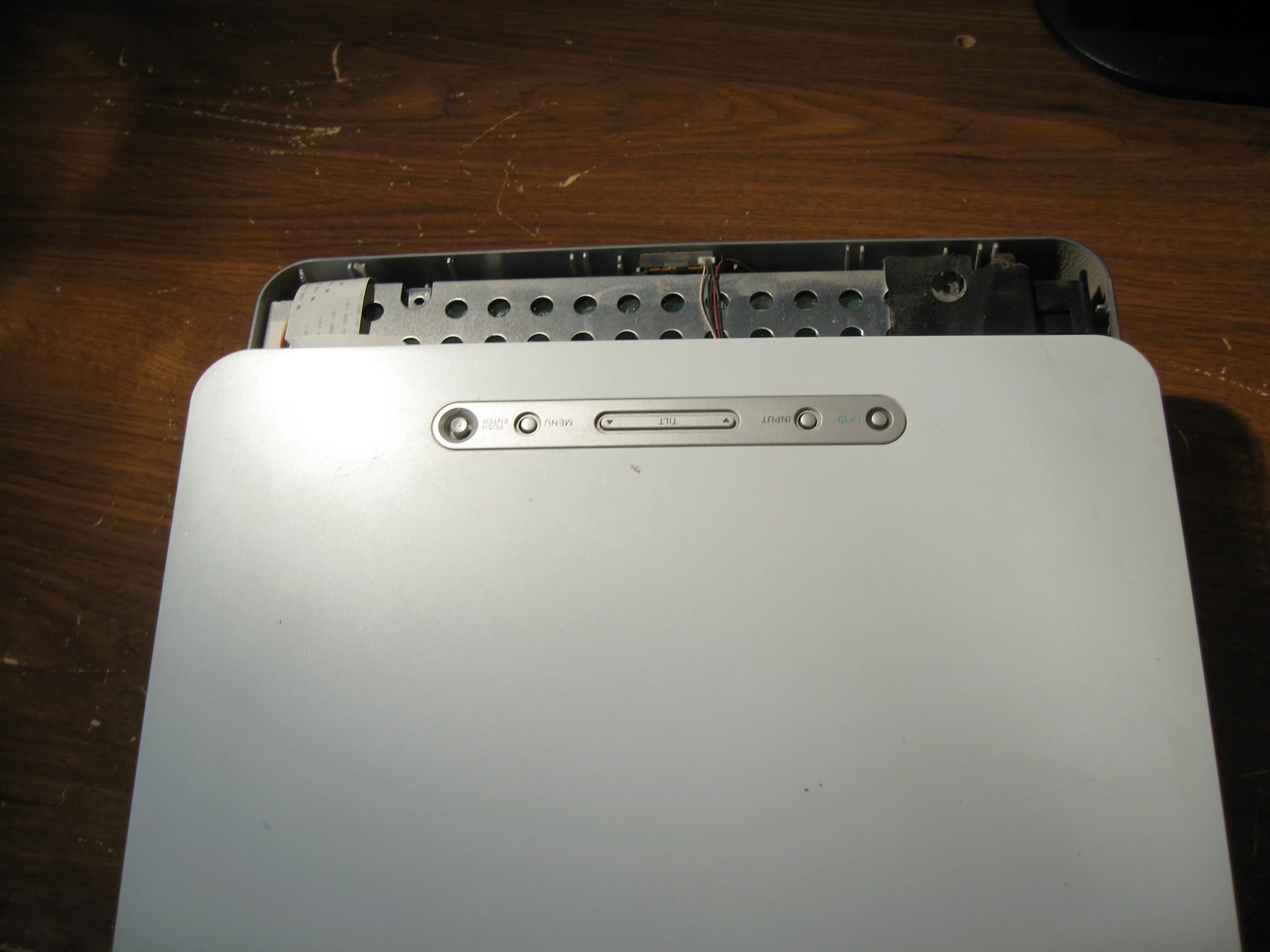

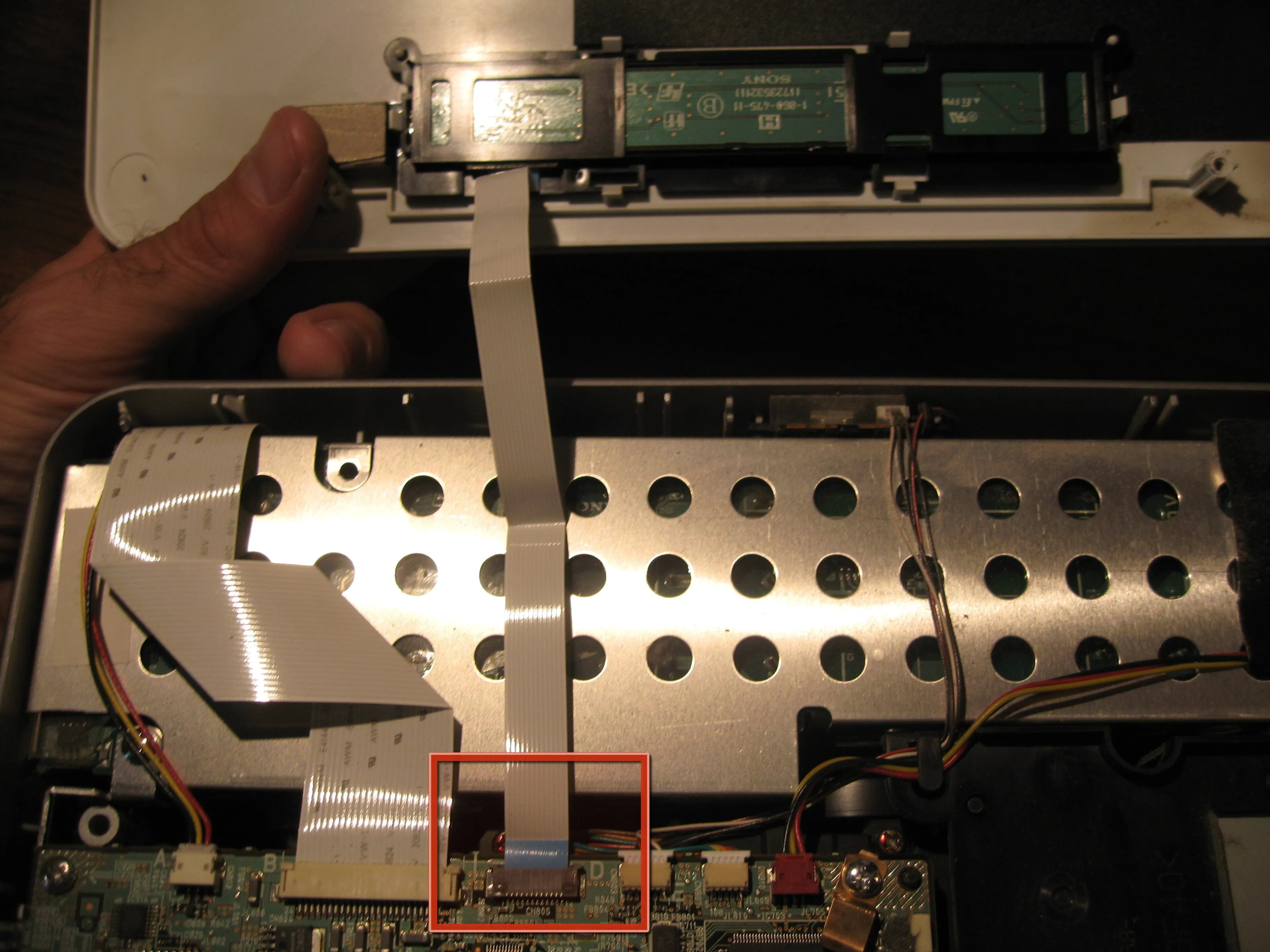

• Осторожно переверните устройство и подденьте корпус, работая по краям. Обратите внимание на ленточный кабель, идущий от внешней панели управления к материнской плате.

• Вытащите ленточный кабель из материнской платы. Положите верхнюю часть устройства в сторону от рабочей зоны.

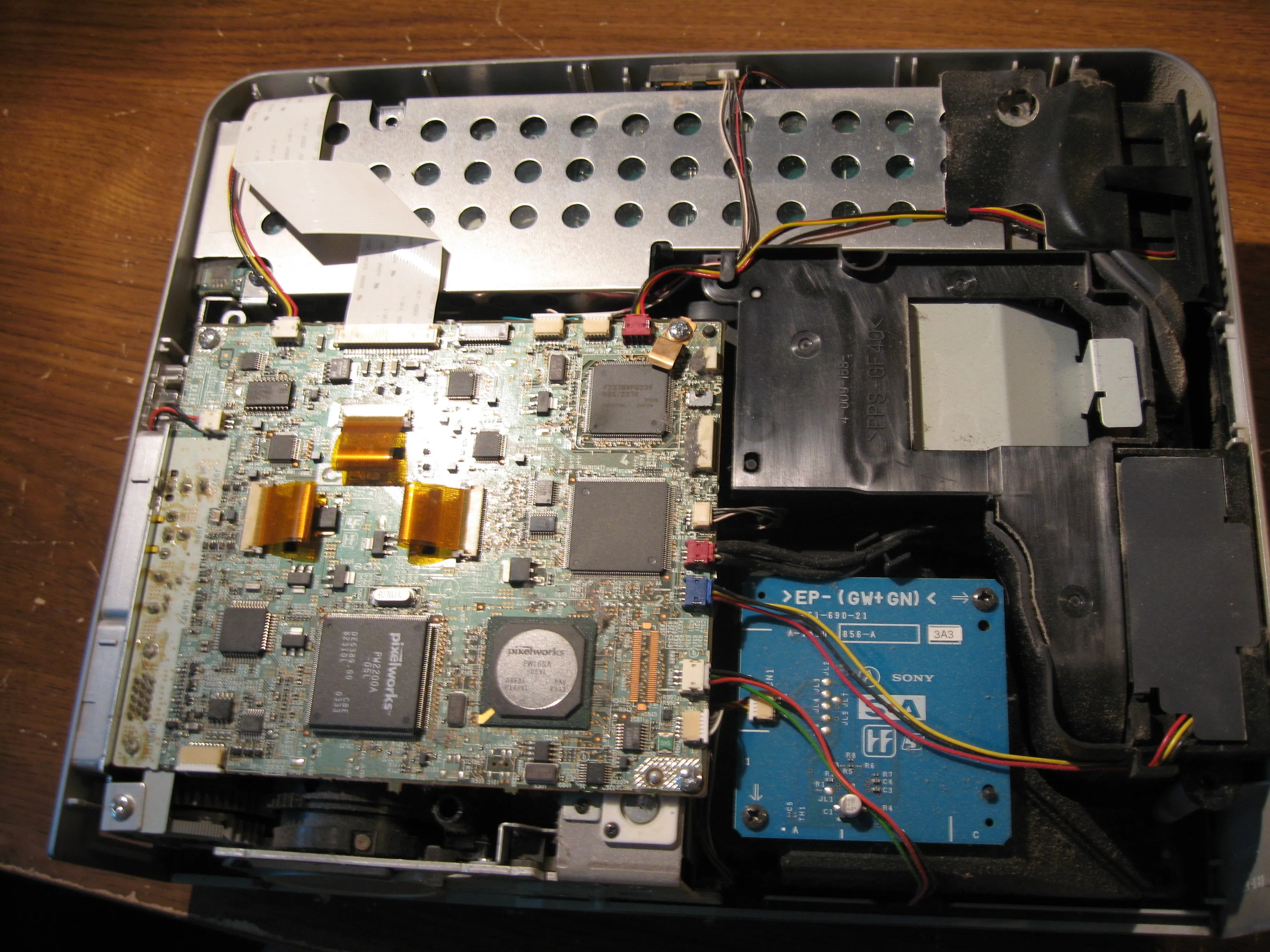

• Первый взгляд на внутренности

Шаг 7

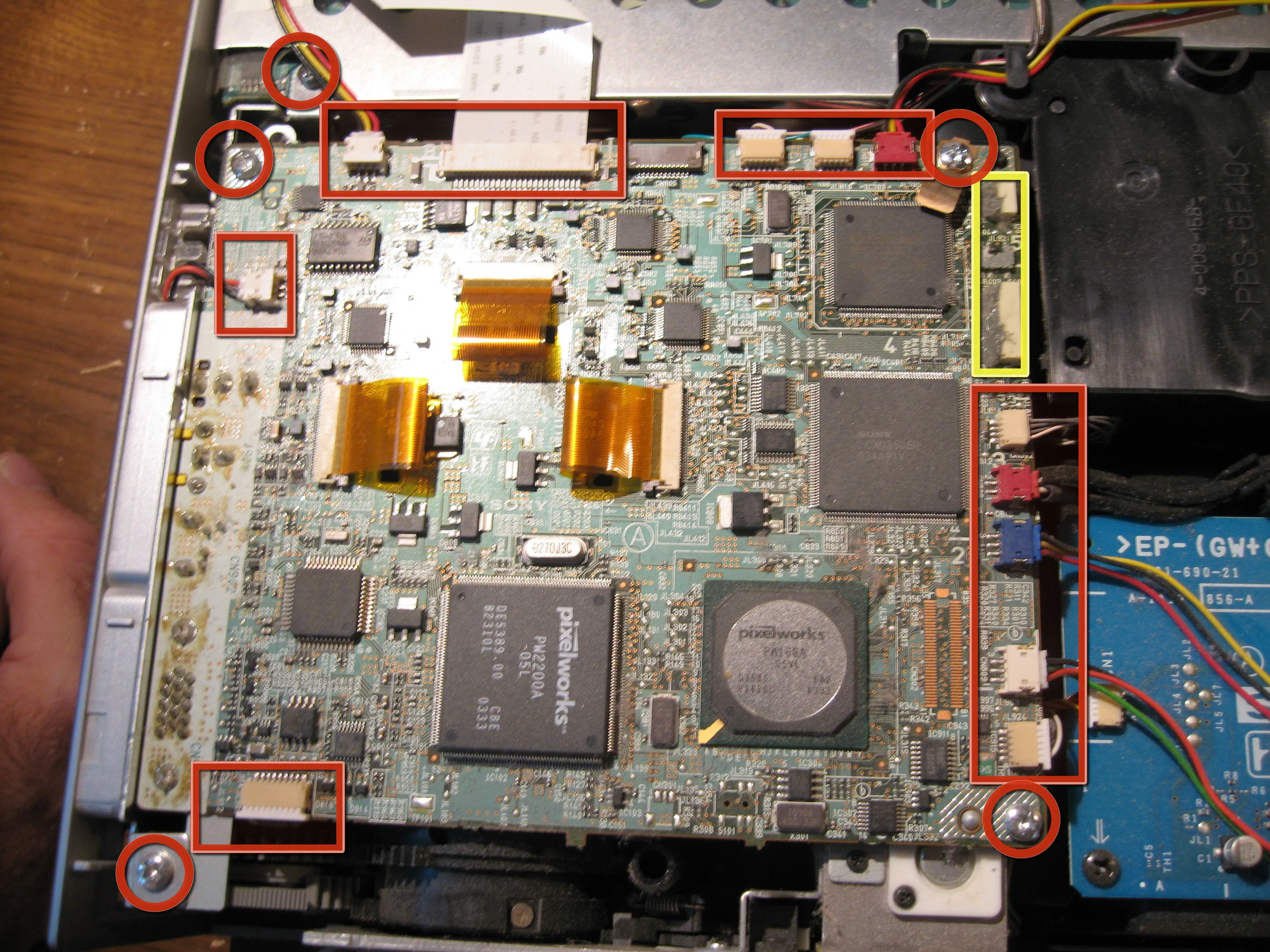

• Теперь отсоедините все остальные разъемы от внешних частей материнской платы, отмеченные красными прямоугольниками. Аккуратно извлеките их из мест подключения.

• Есть один разъем от материнской платы к маленькой синей плате в правом нижнем углу, которая подключена на нижней стороне материнской платы. Просто отсоедините его от синей платы.

• Вы увидите, что два разъема, помеченные желтым прямоугольником, ни к чему не подключены, что позволяет предположить, что эта плата может использоваться и с другими моделями проекторов.

• Открутите пять винтов, отмеченных красными кружками, с основной платы.

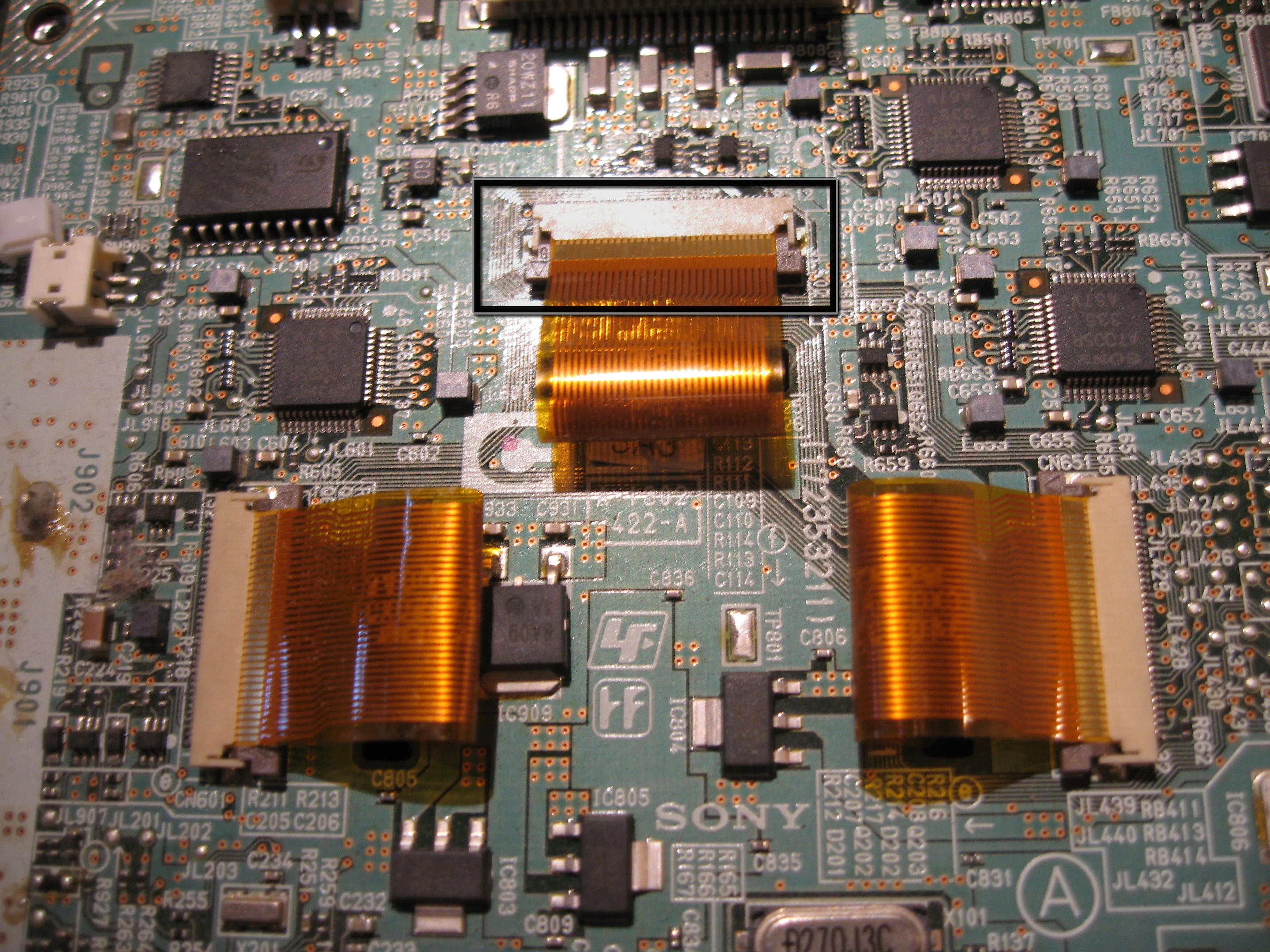

• На третьем изображении вы найдете ленточный кабель ЖК-дисплея в центре платы. Отсоедините три кабеля, аккуратно потянув вверх с обеих сторон крошечных коричневых разъемов, крепящих их к плате.

Шаг 8

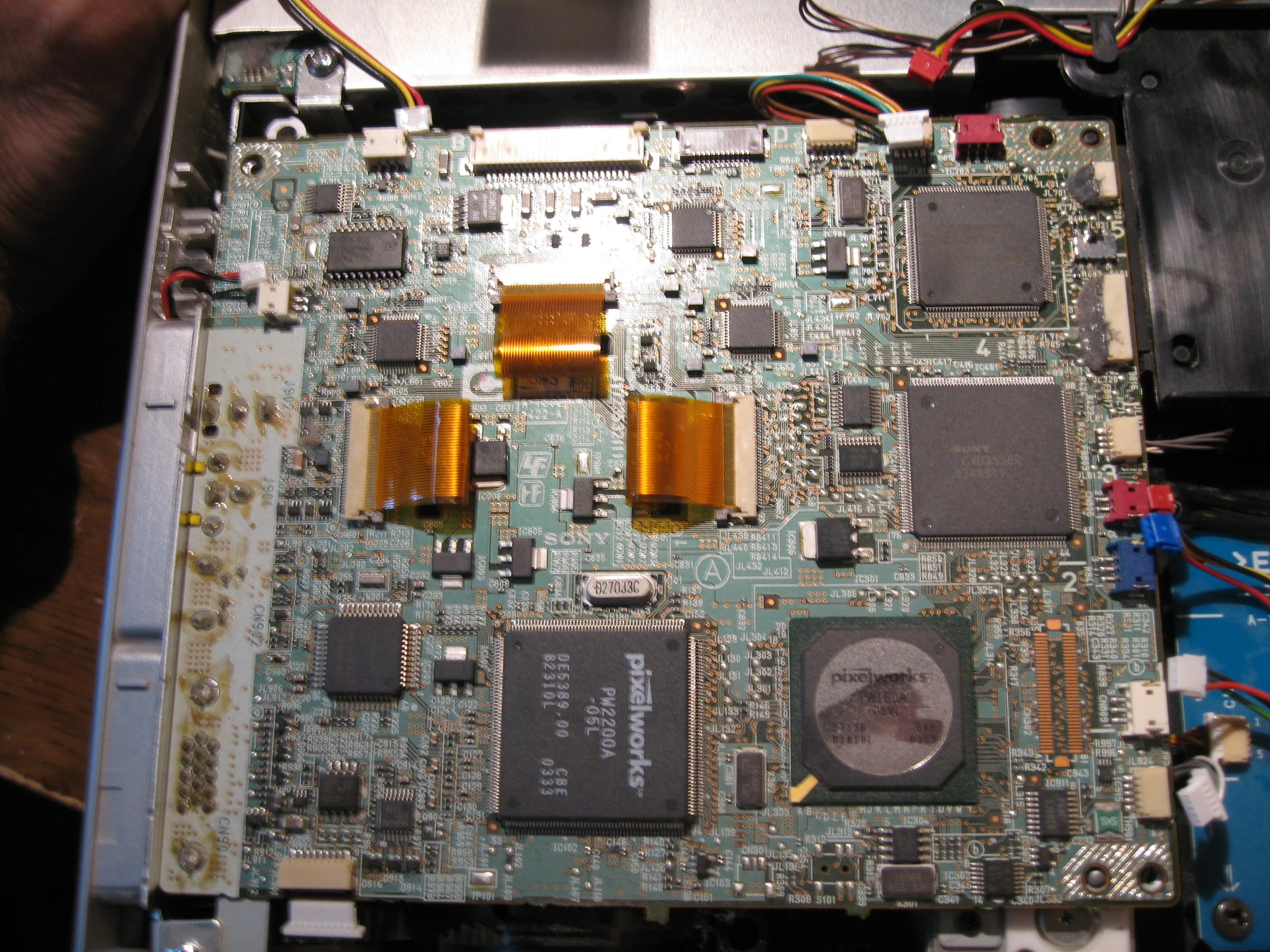

• Теперь снимите основную плату. Аккуратно подденьте левую сторону корпуса и поднимите плату вверх из блока. Будьте внимательны и следите за входными разъемами на боковой стороне корпуса.

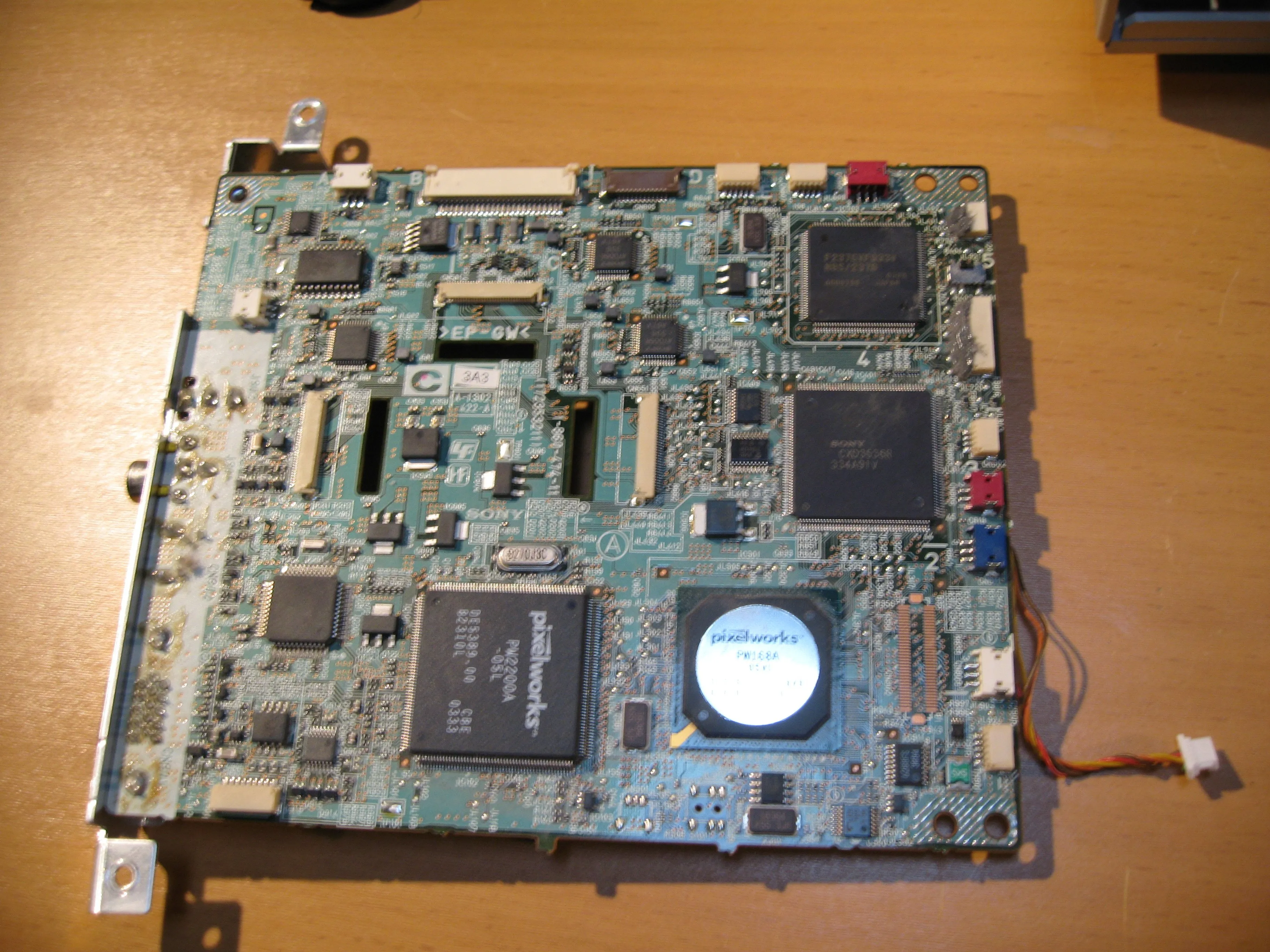

• Теперь материнская плата извлечена

Шаг 9

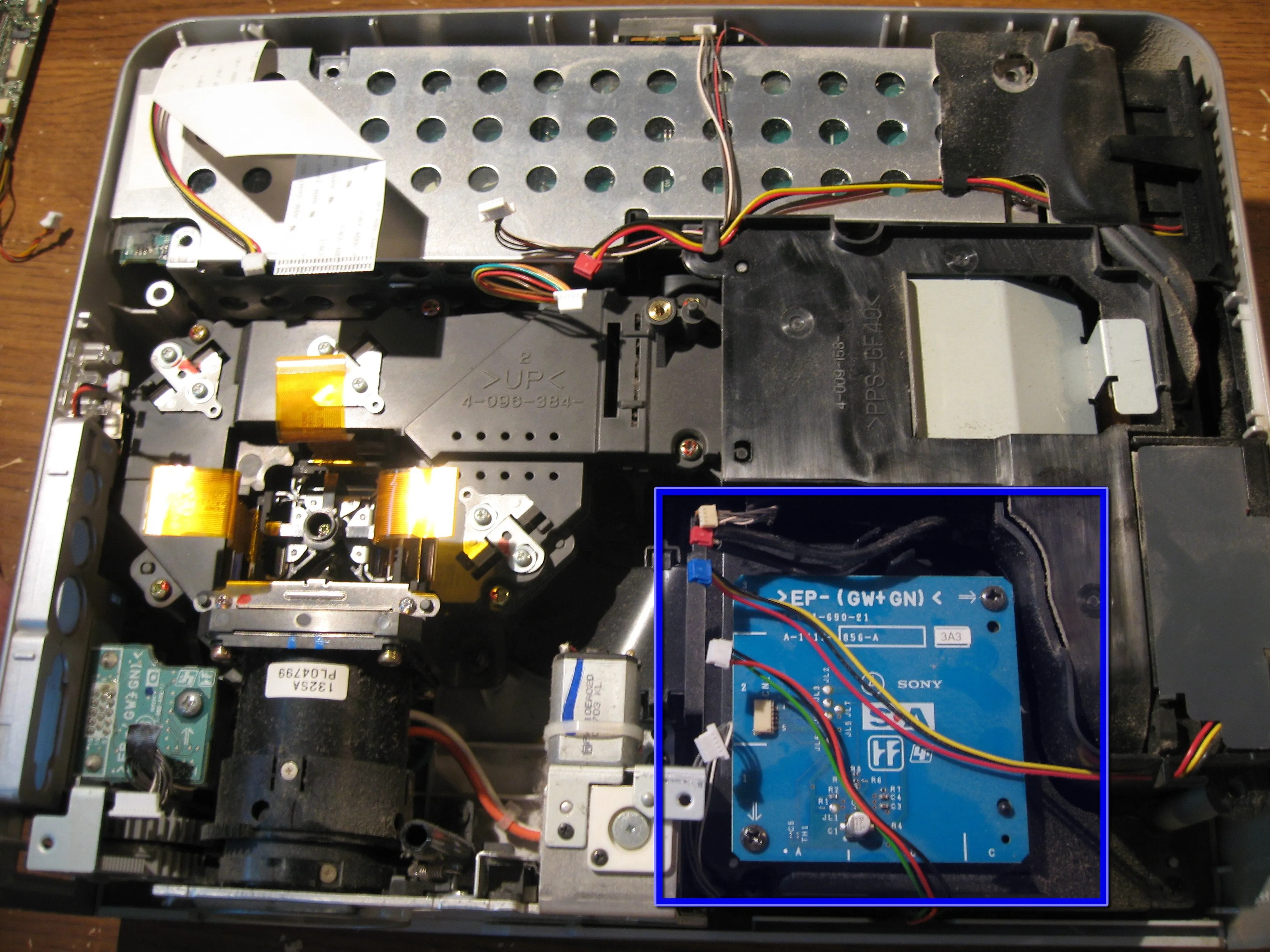

• Посмотрим на некоторые из наших основных компонентов. ЖК-дисплей и призма, подключенная к объективу, а также некоторые каналы охлаждения.

• Вы можете снять эту маленькую плату с кожуха вентилятора, но я решил оставить ее прикрепленной.

• Я снял ее, чтобы показать вам, как она выглядит.

• Я снял ее, чтобы показать вам, как она выглядит в любом случае.

Шаг 10

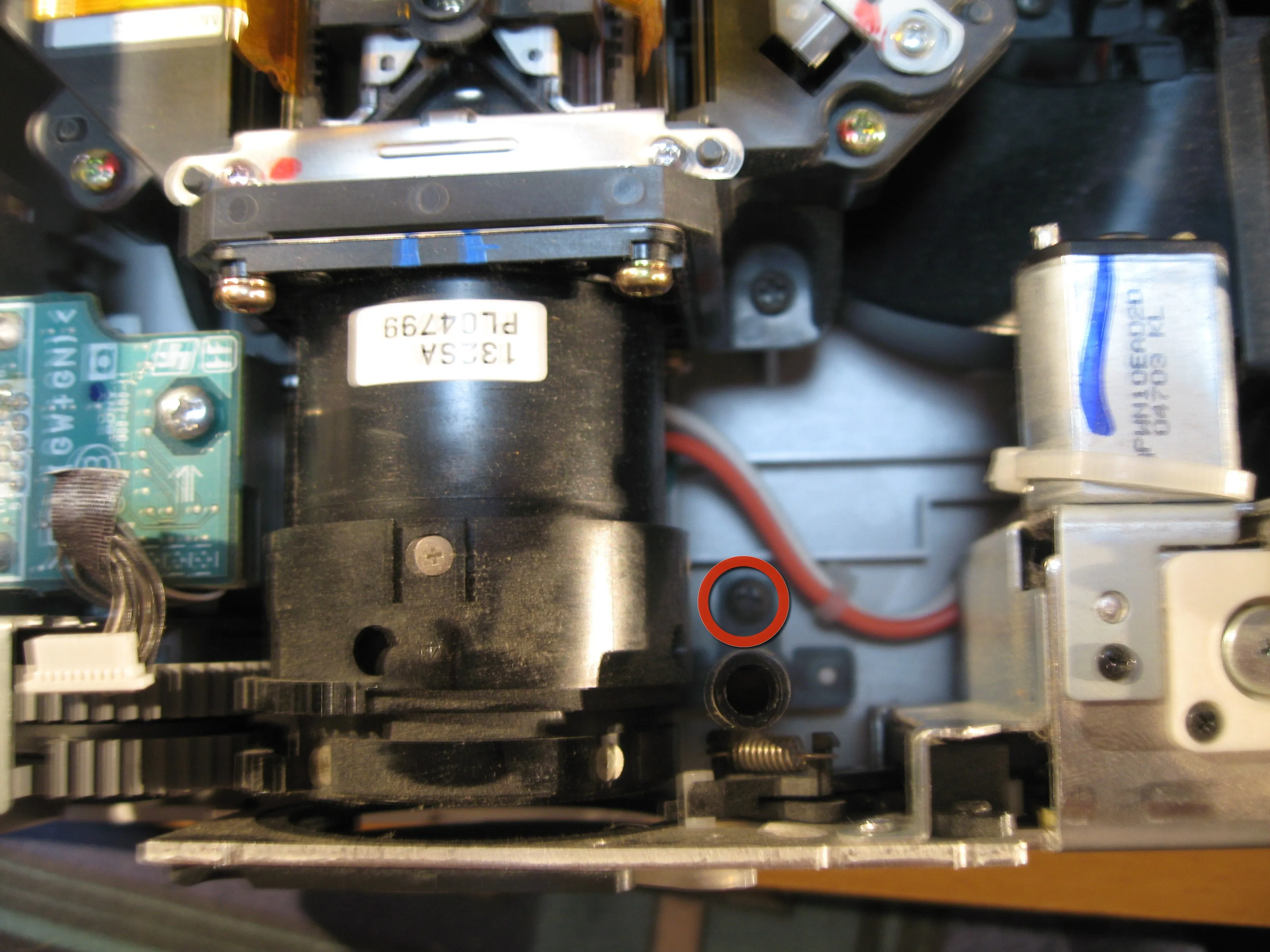

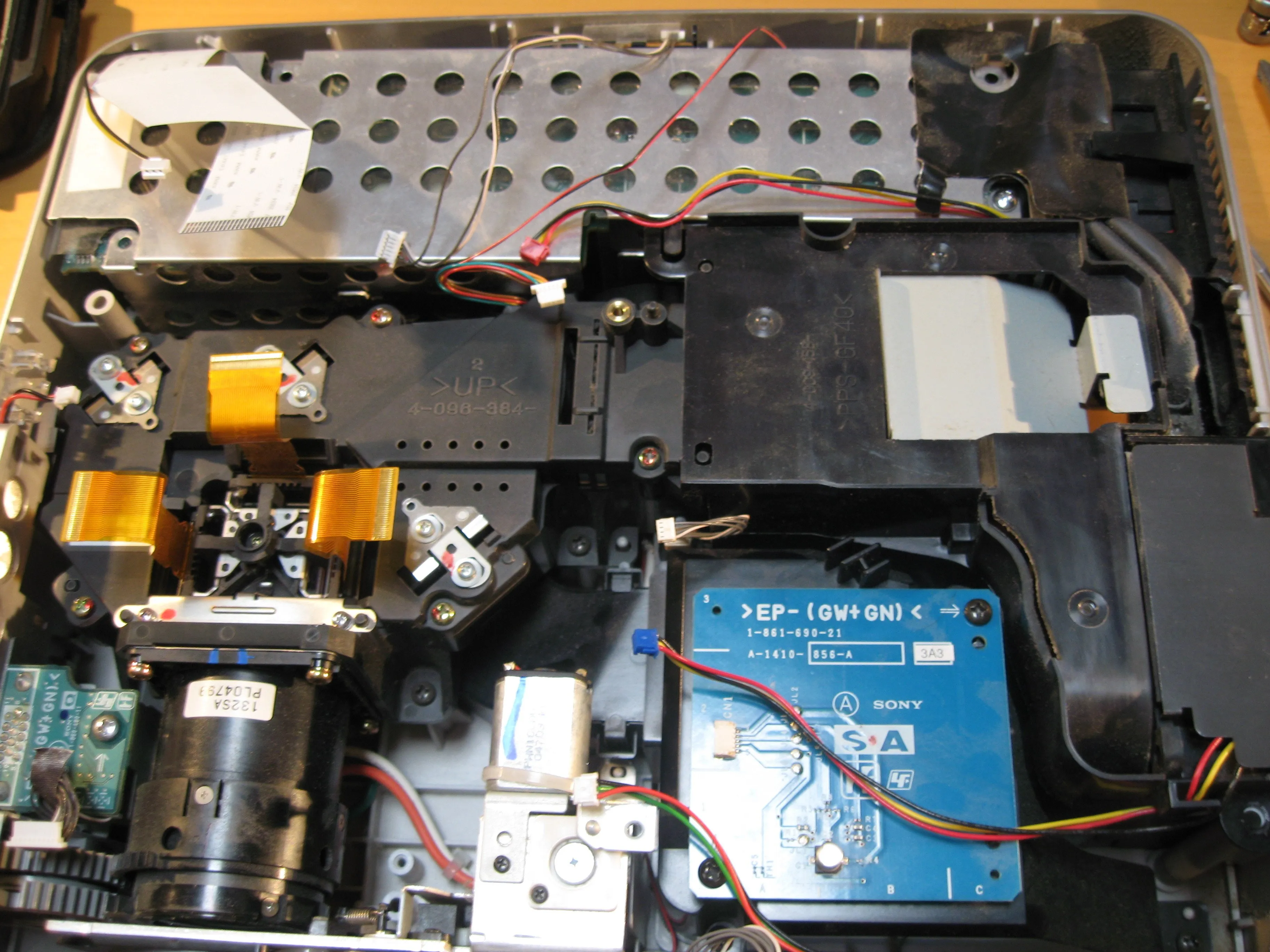

• Выкрутите винт, отмеченный красным цветом

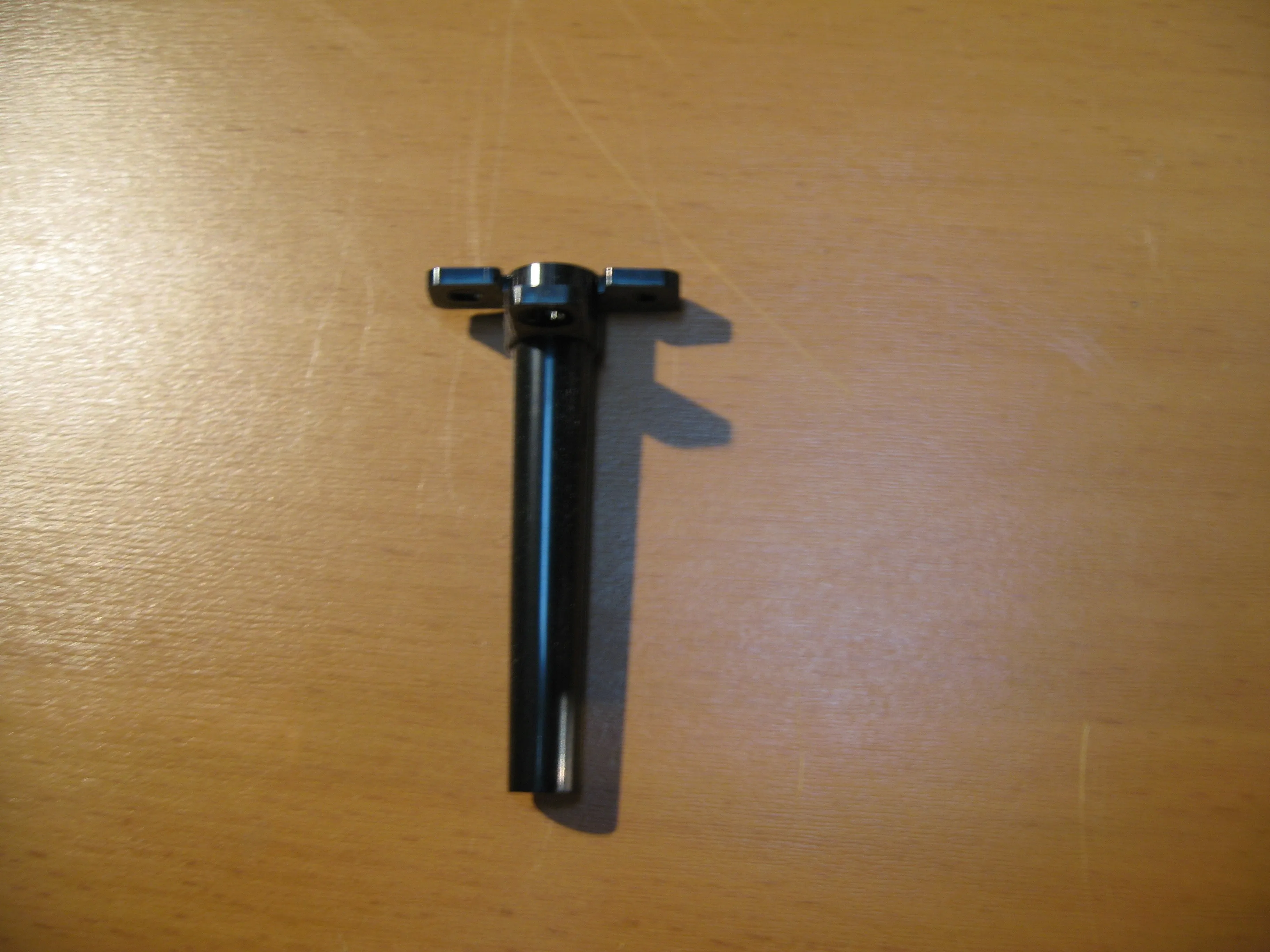

• Похоже, что это что-то, что удерживает плату на месте по какой-то непонятной мне причине?

• И фотография его удаления

Шаг 11

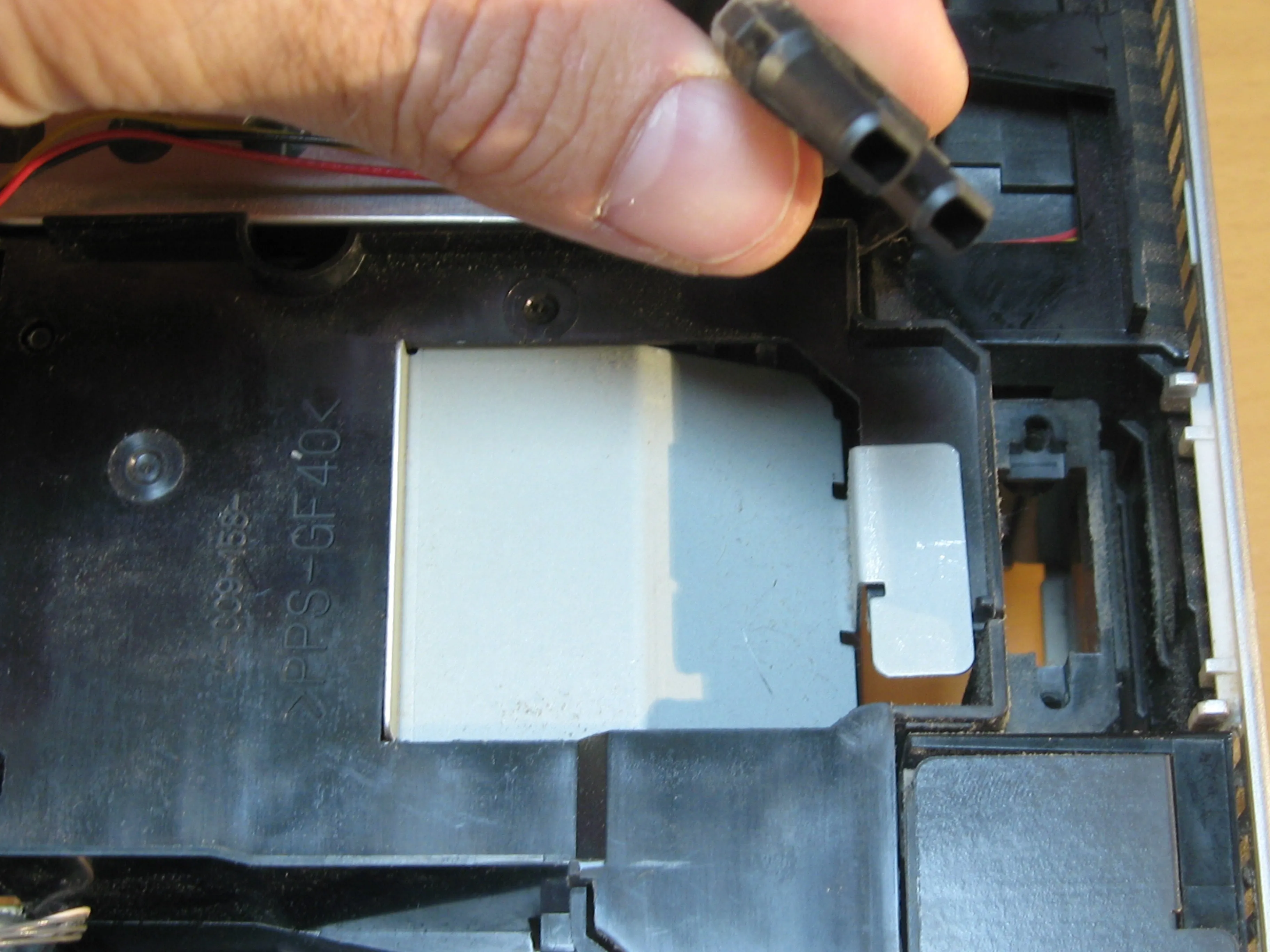

• Открутите два винта, идущие от блока питания к лампе.

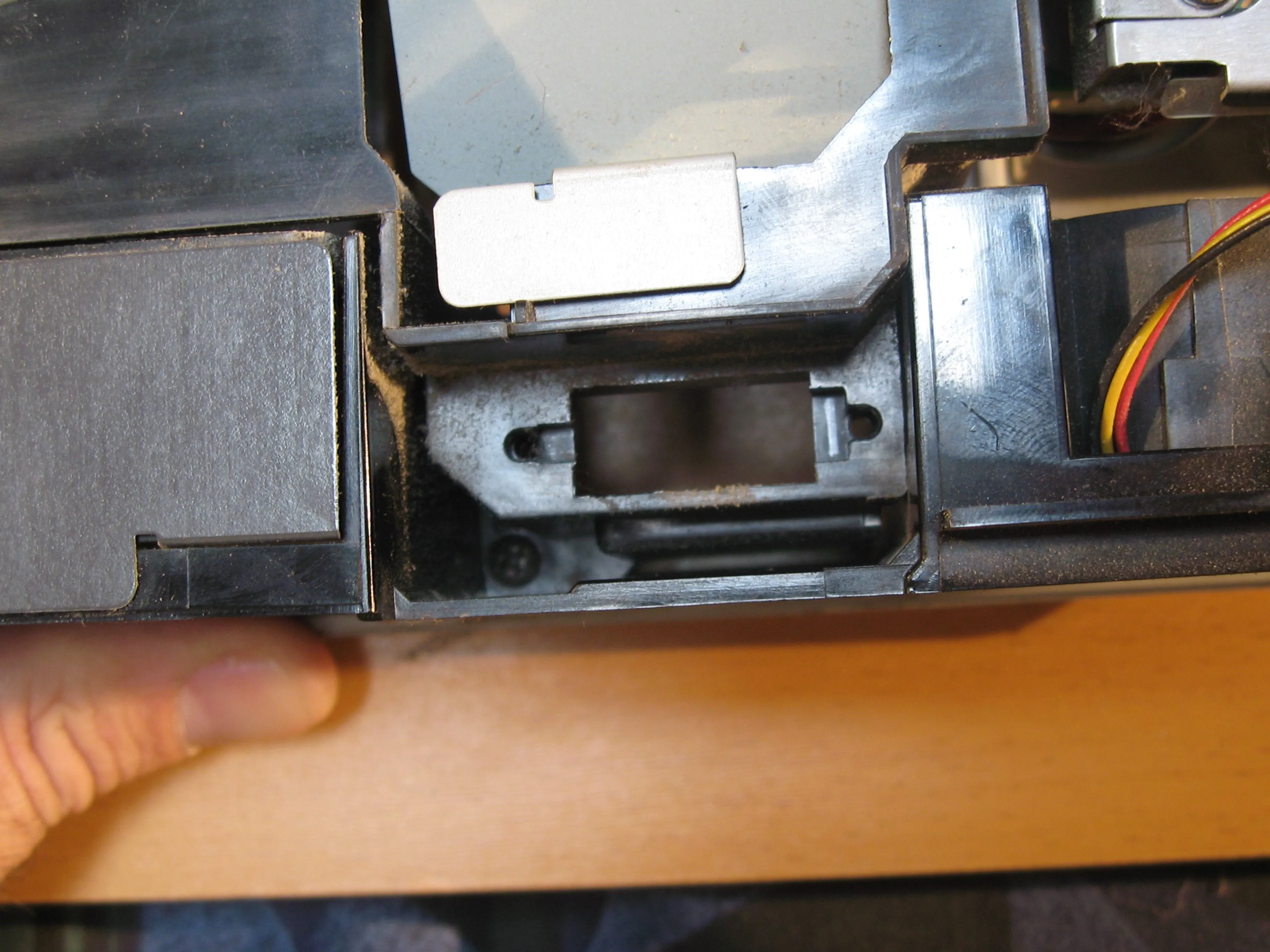

• Вытащите разъем

Шаг 12

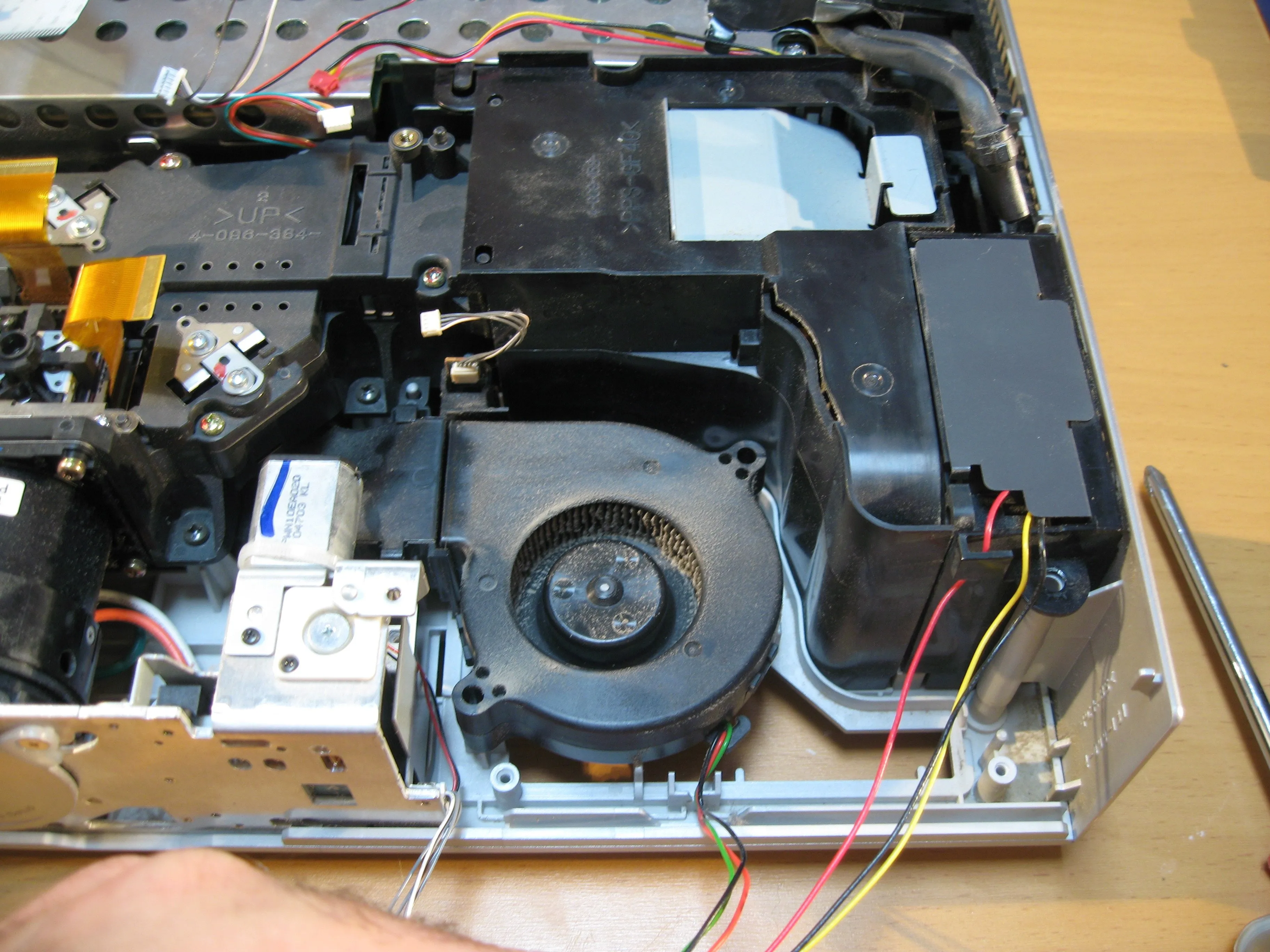

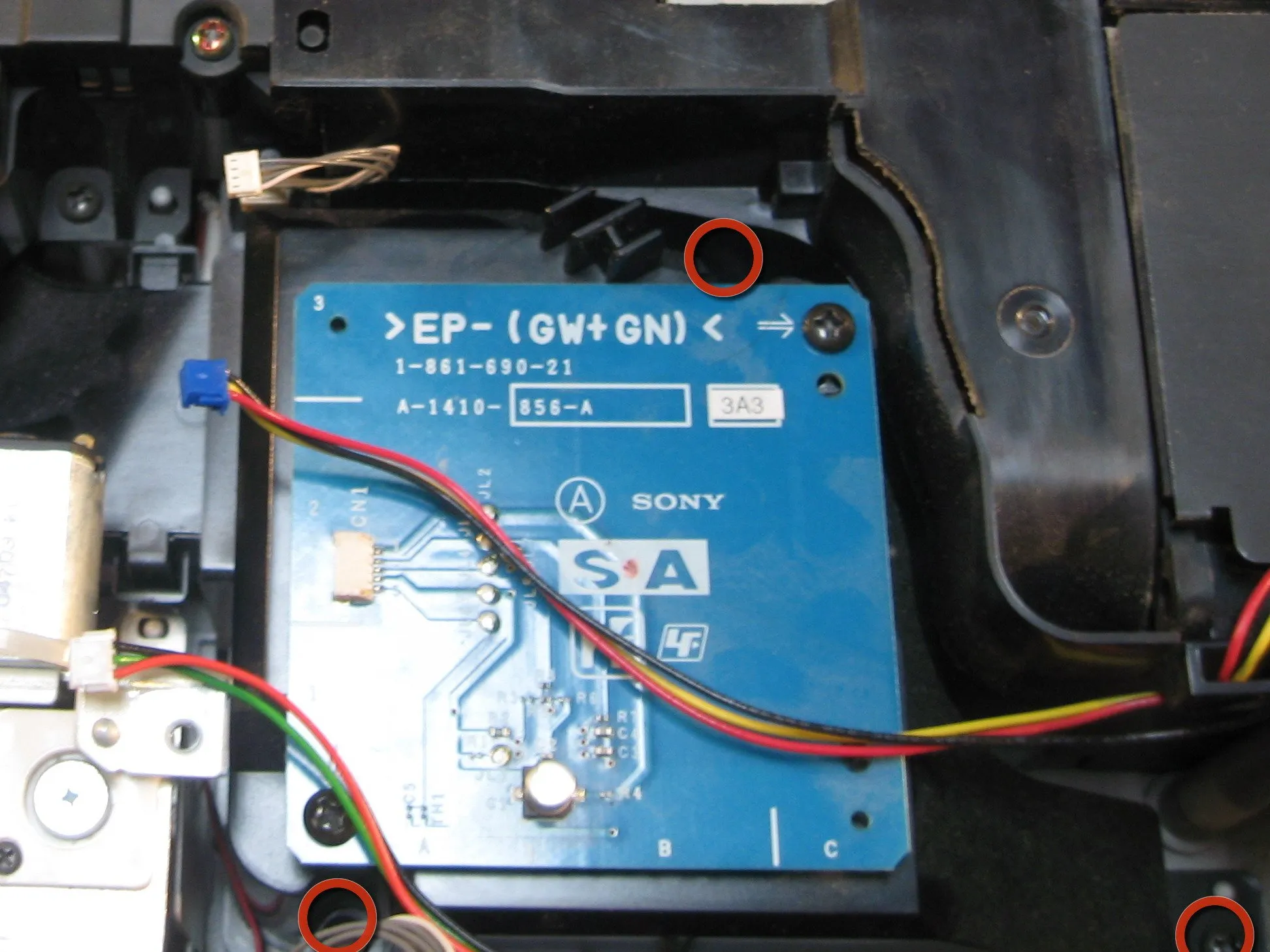

• В этом шаге необходимо выкрутить три винта из кожуха вентилятора.

• Снимите кожух вентилятора

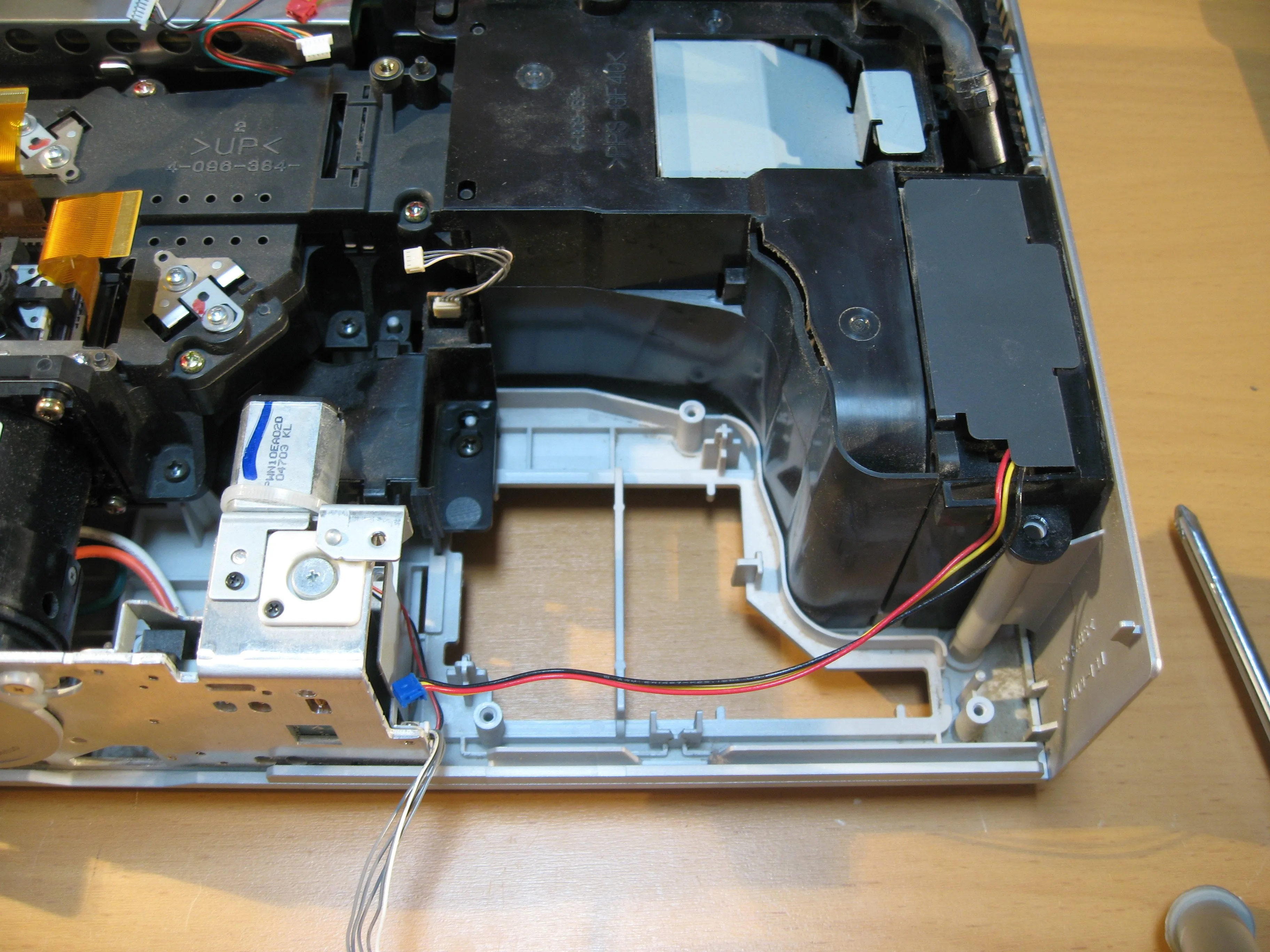

• Теперь приподнимите и снимите вентилятор

Шаг 13

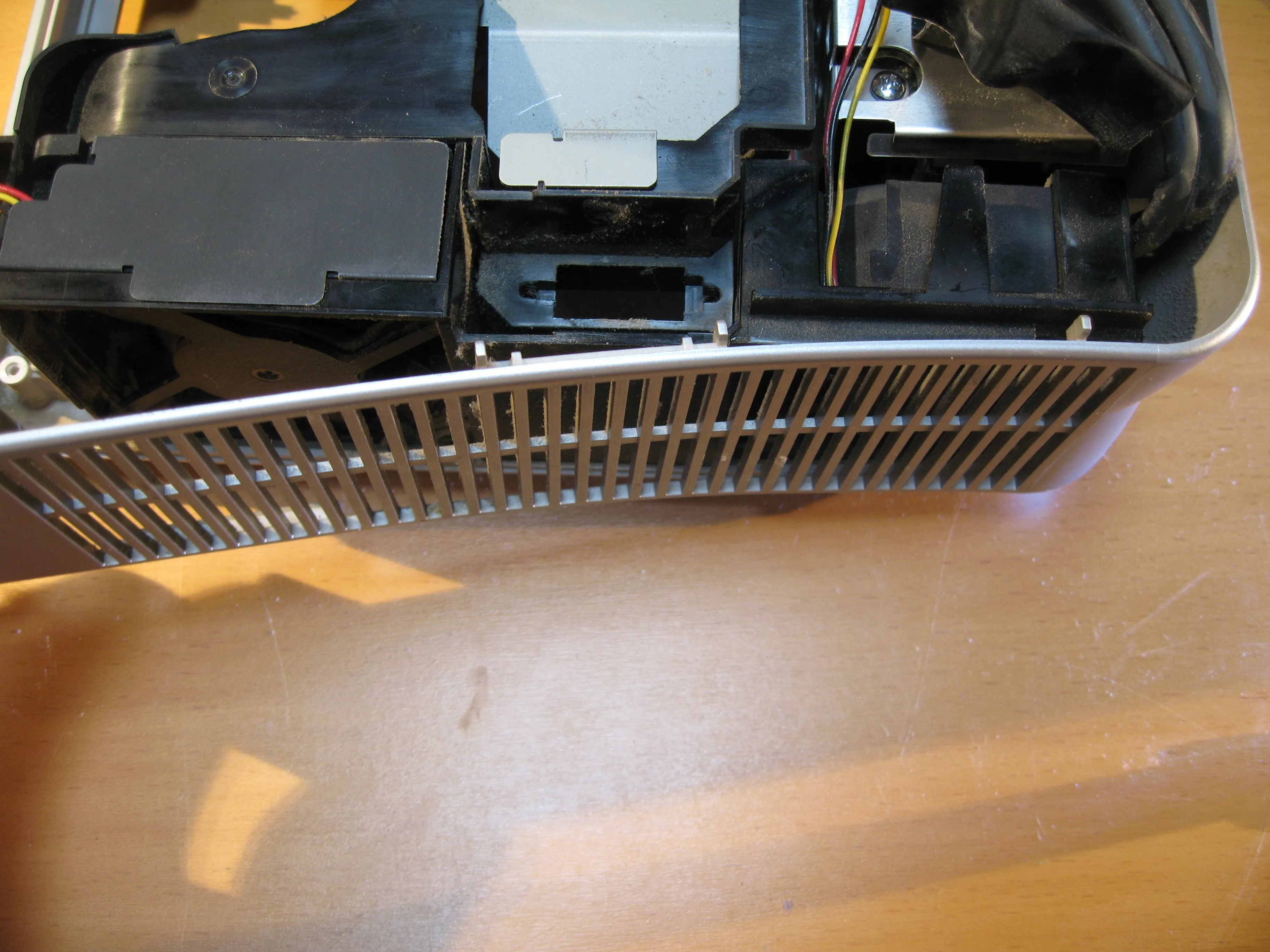

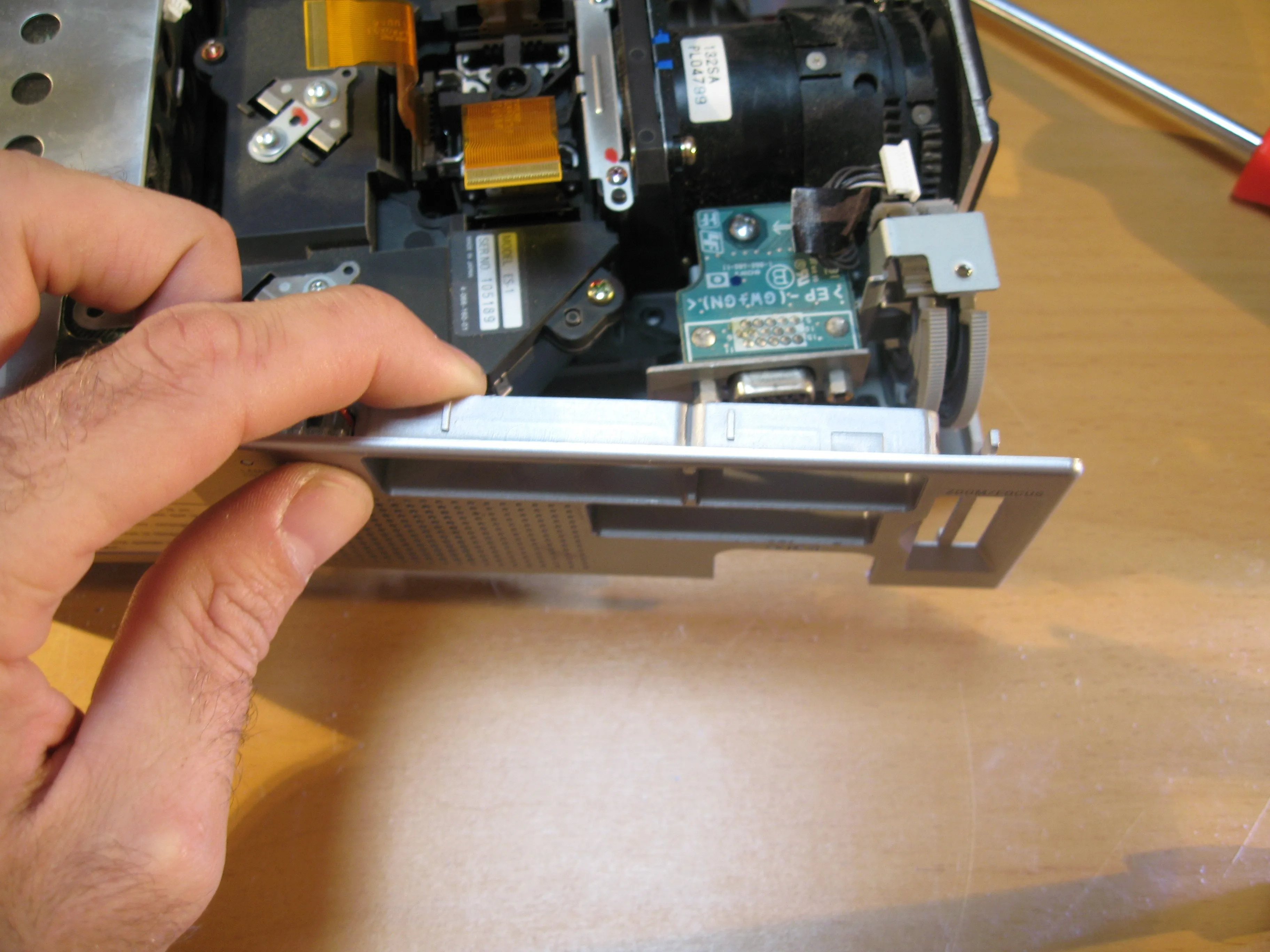

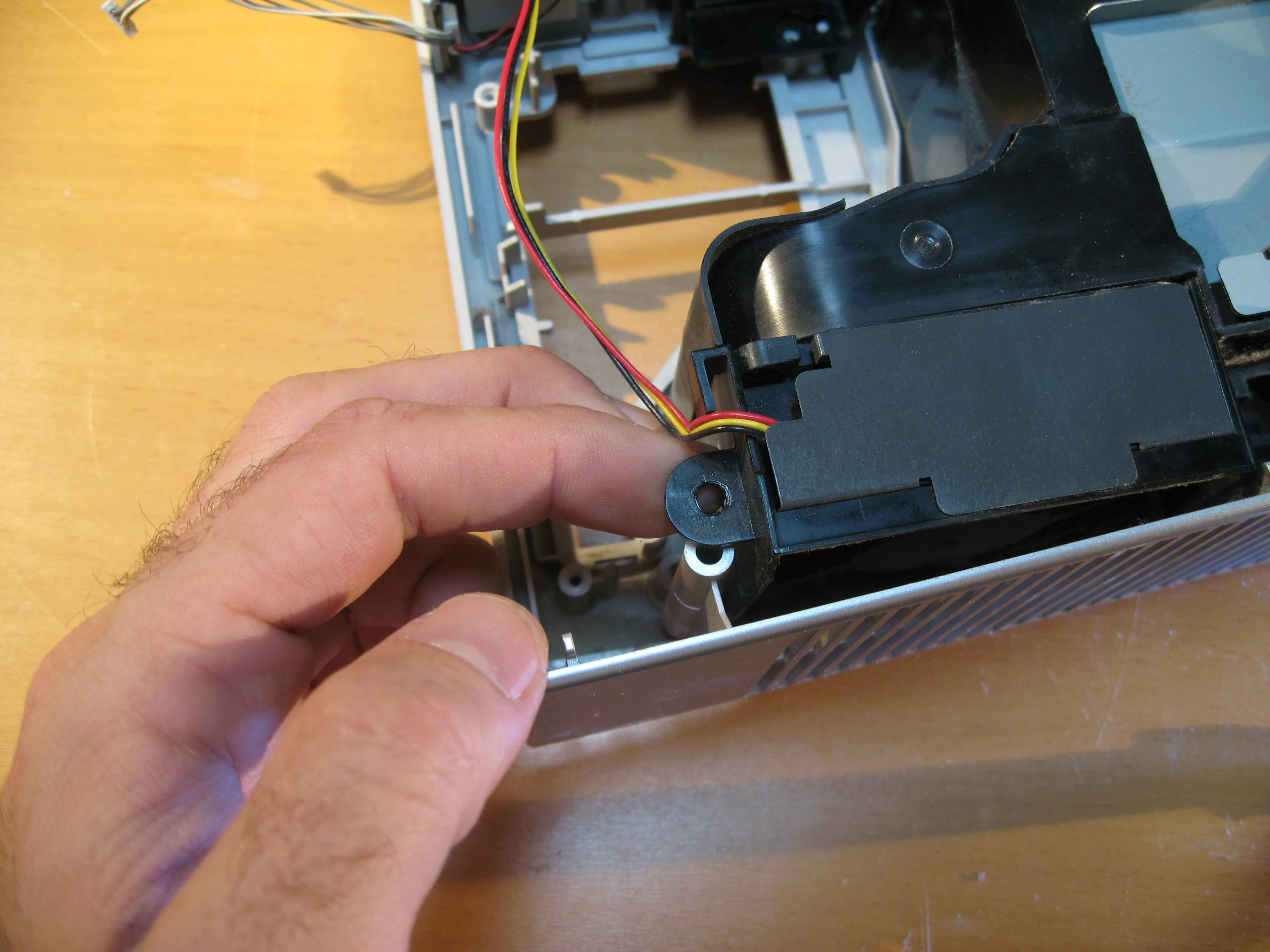

• Чтобы снять боковую панель корпуса, аккуратно подденьте ее по углам и снимите.

Шаг 14

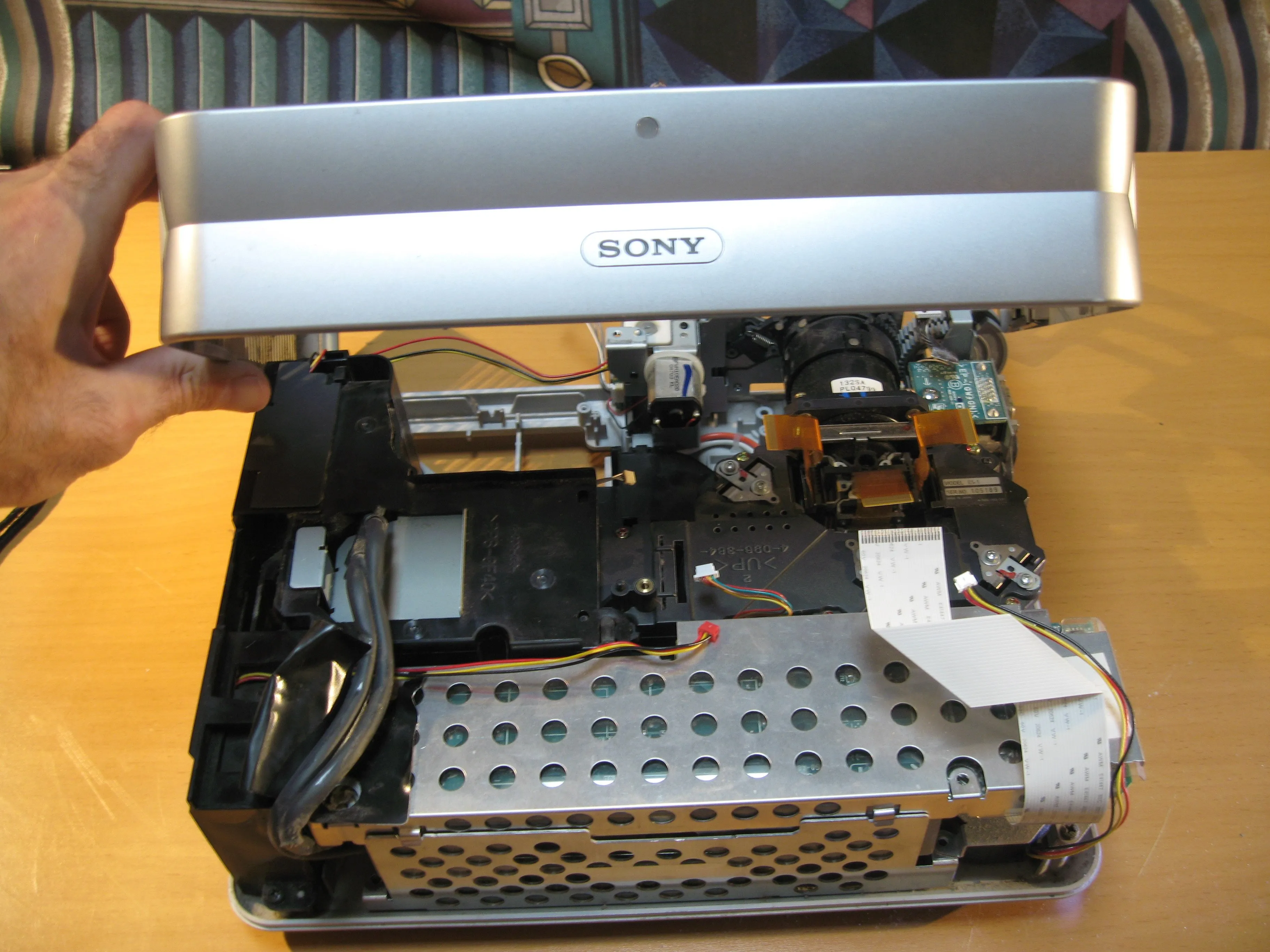

• Взгляд на снятые боковые и заднюю панели корпуса

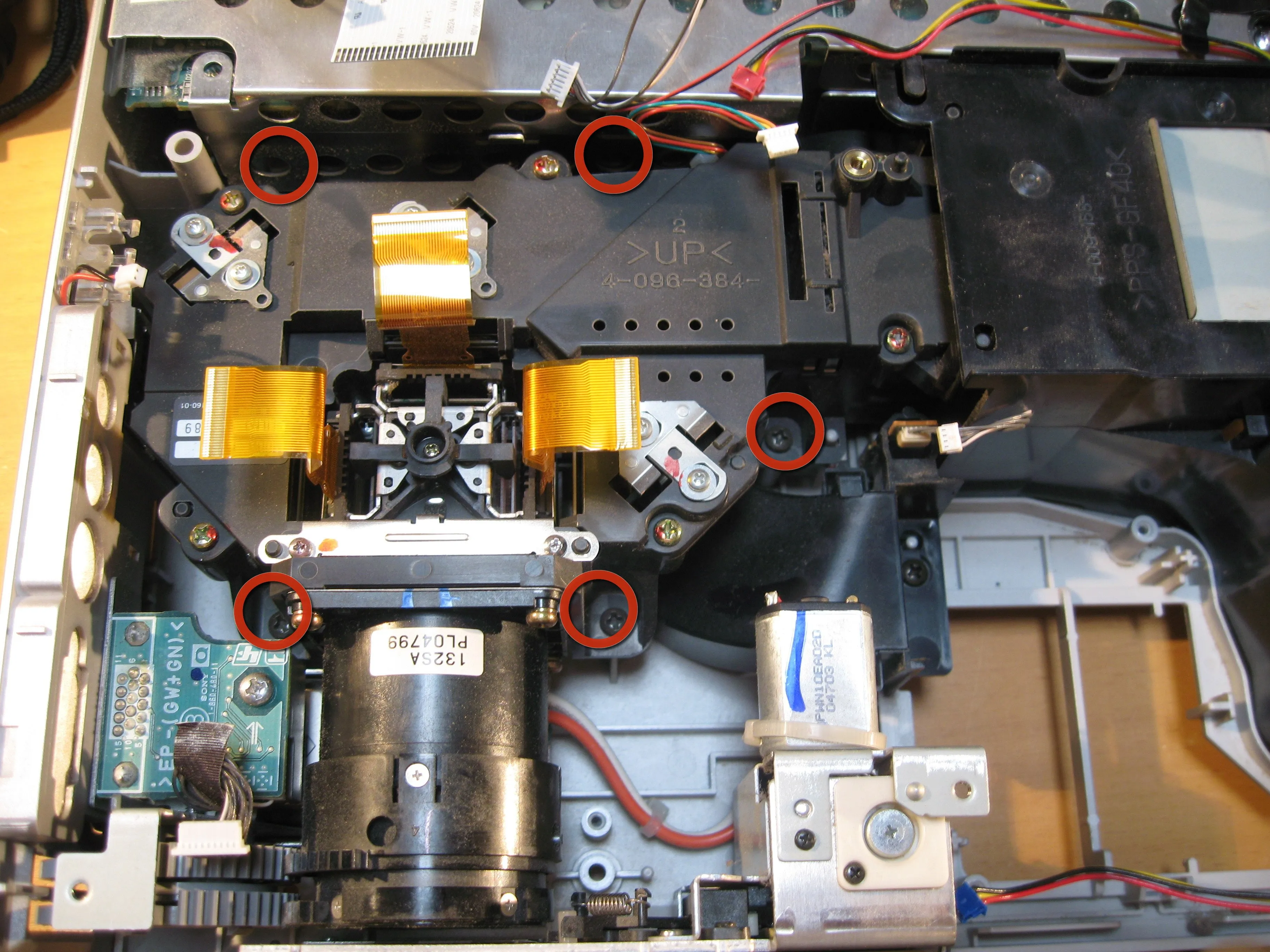

• Теперь откручиваем 5 винтов крепления зеркала/ЖК-дисплея/объектива.

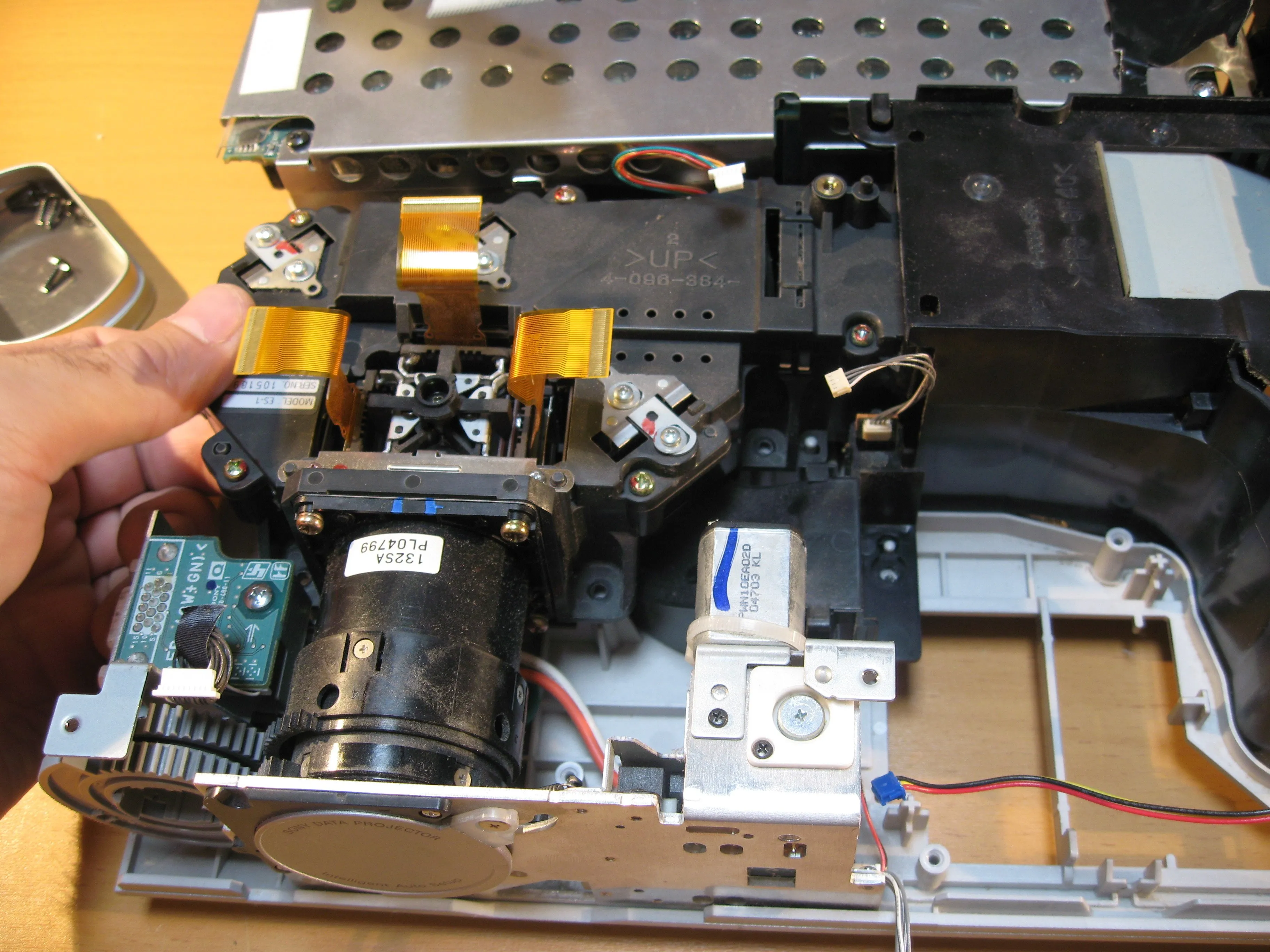

• И с левой стороны поднимите вверх проекционный блок, чтобы извлечь его из устройства.

Шаг 15

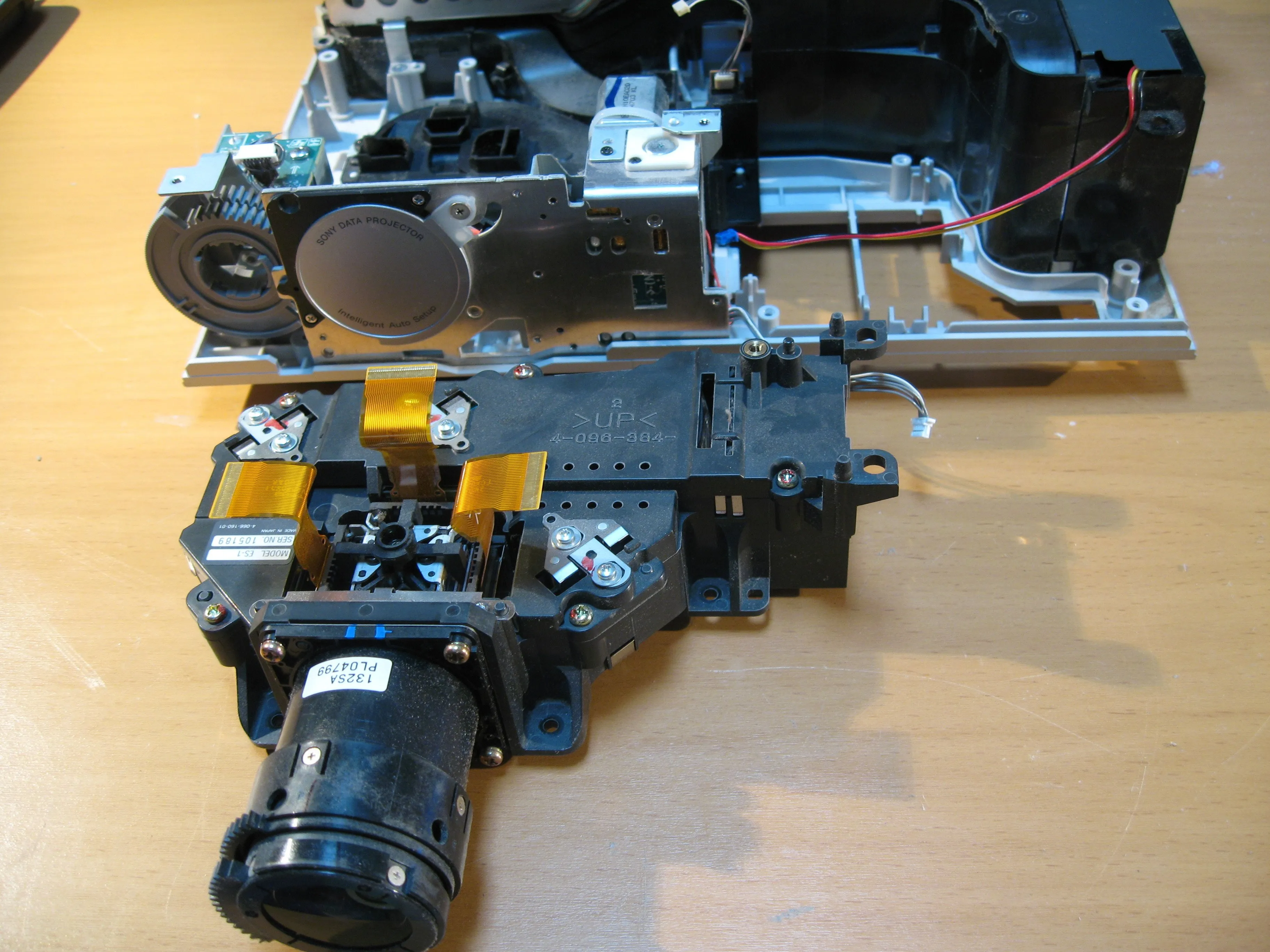

• Проектор в сборе снят

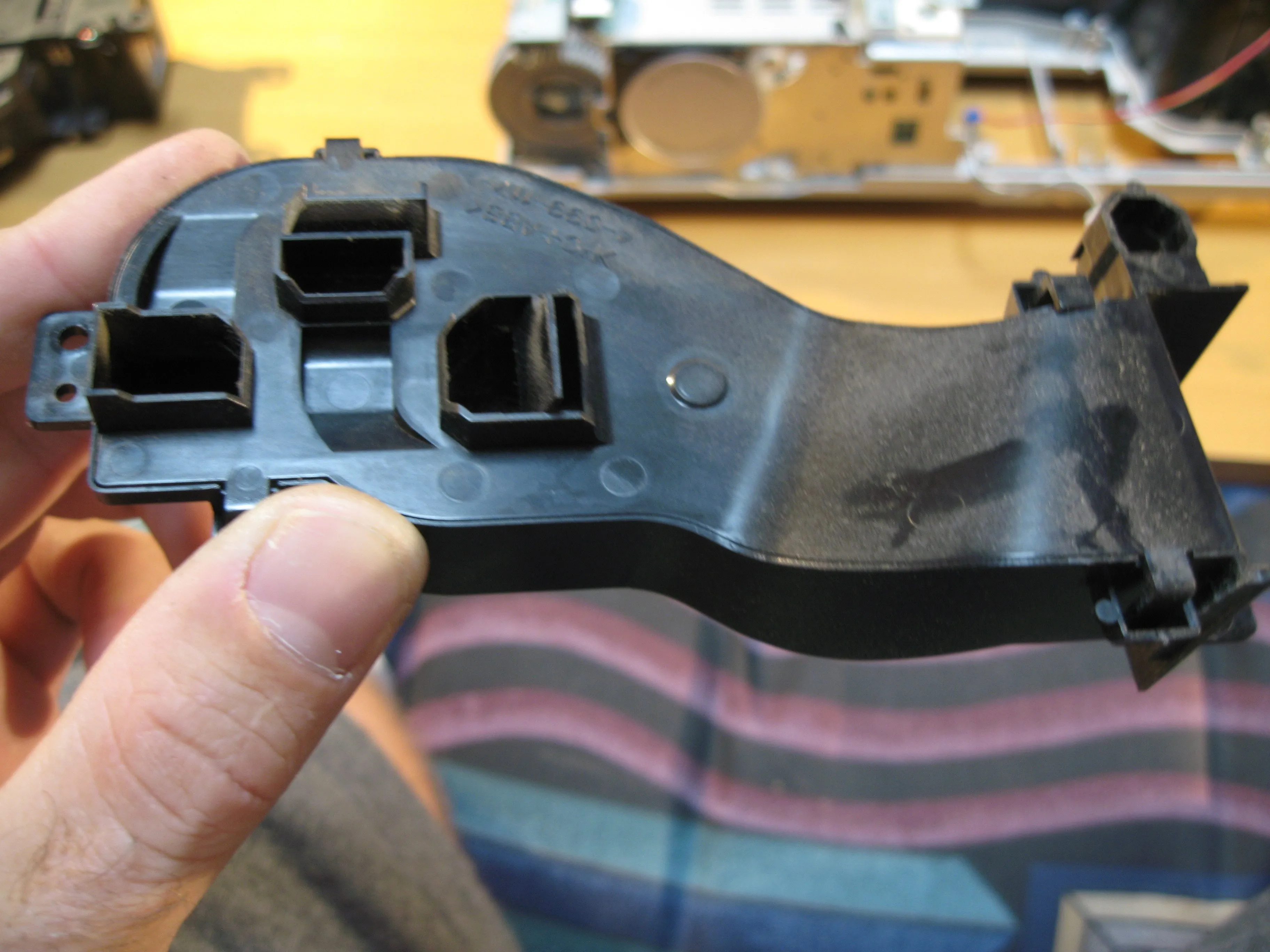

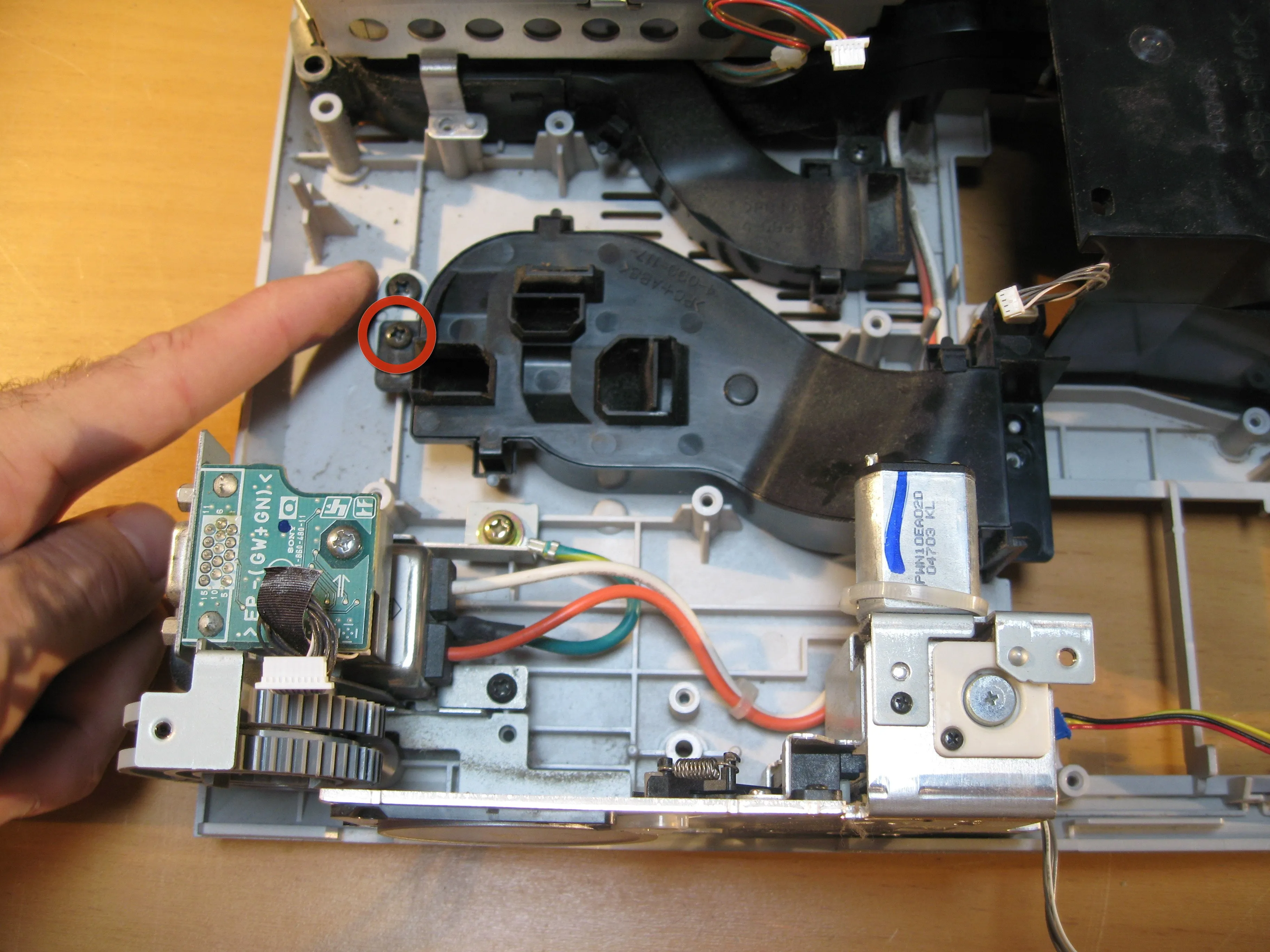

• Затем снимите канал вентилятора, открутив один винт, отмеченный красным кружком.

• Эта деталь кажется мне довольно интересной, учитывая, что задача одного вентилятора - направлять воздух, в частности, на нижнюю сторону трех ЖК-экранов для охлаждения

Шаг 16

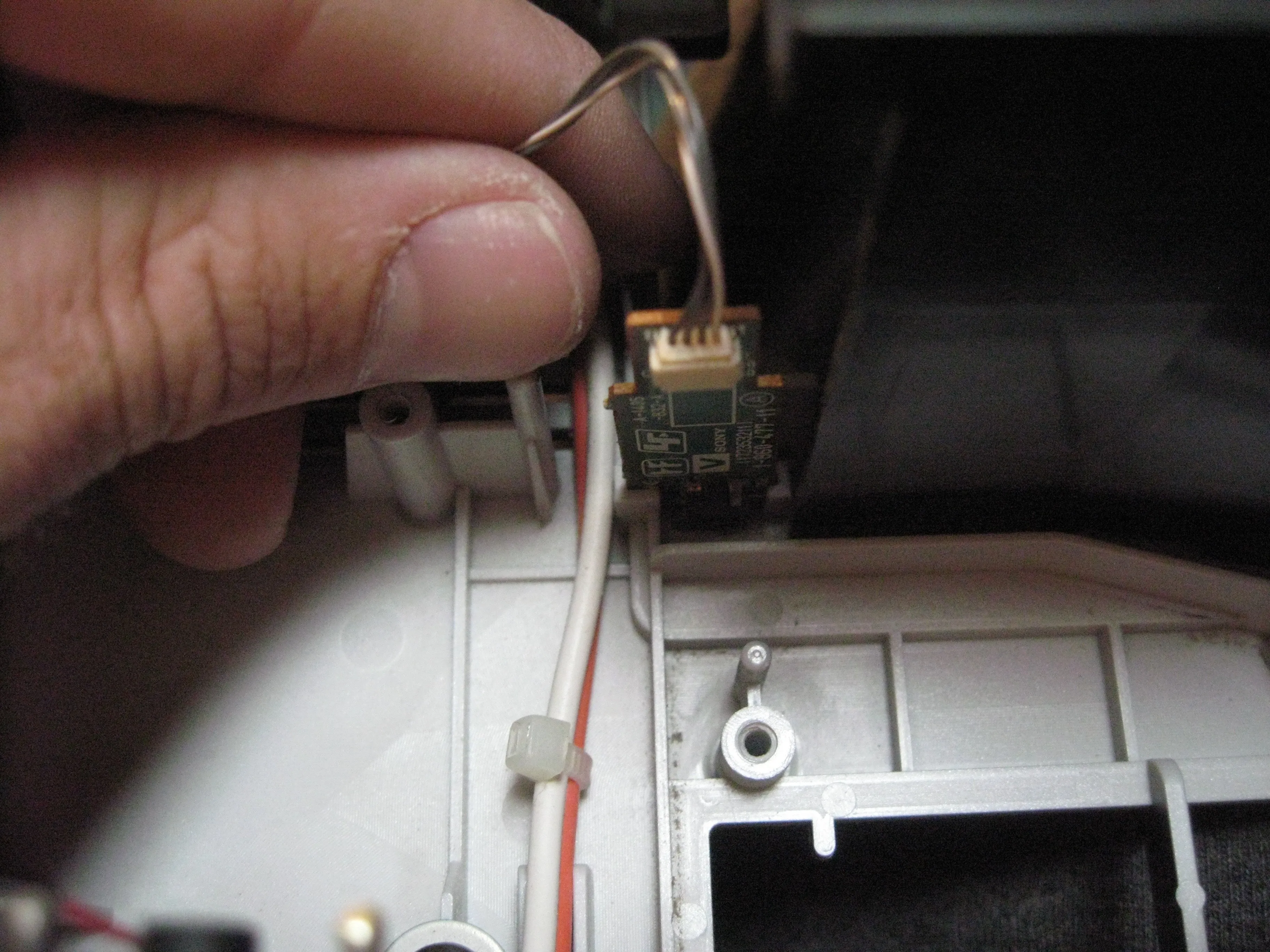

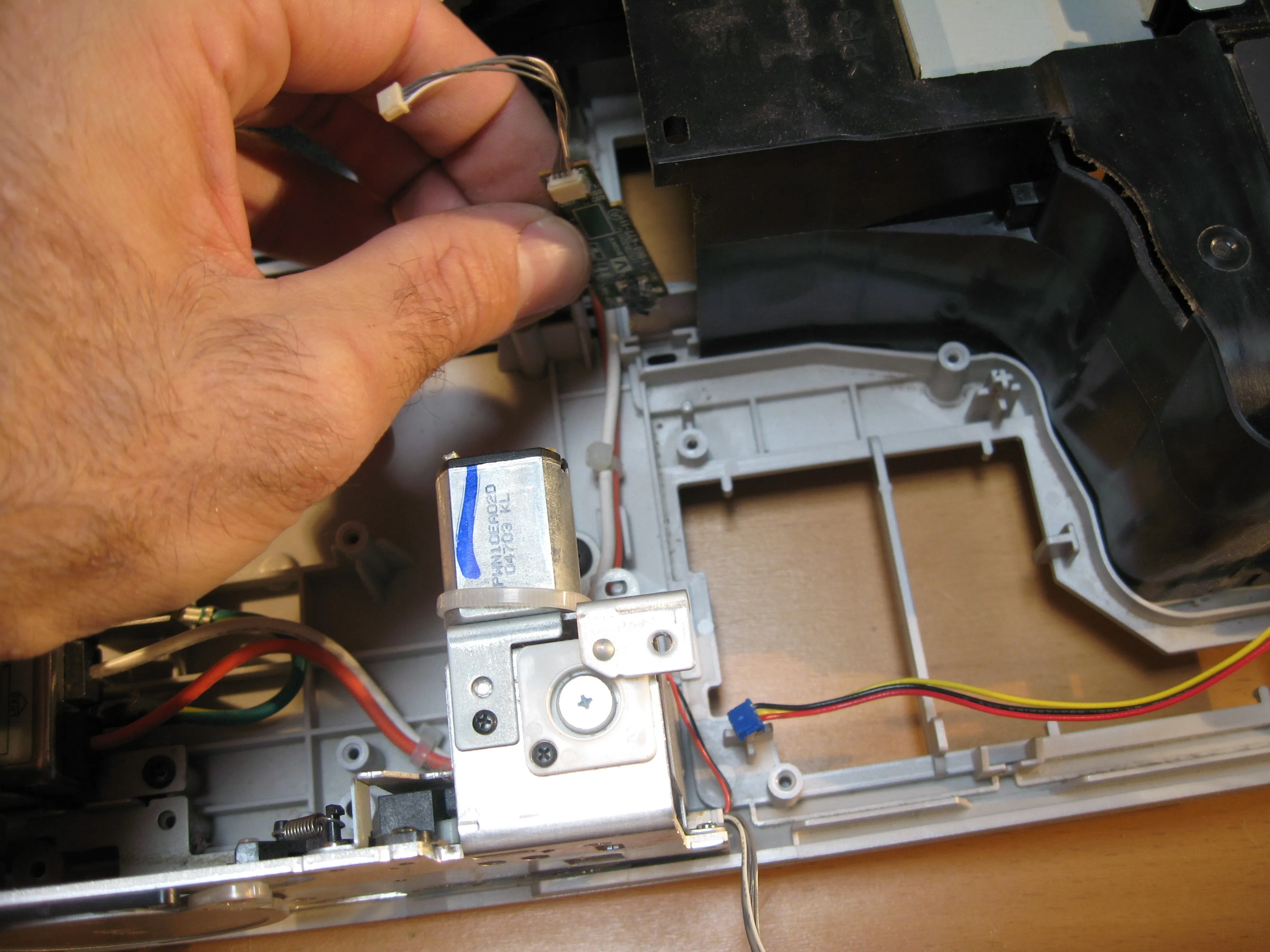

• После снятия канала вентилятора в вертикальном положении останется крошечный выключатель.

• Извлеките его, просто приподняв из ниши.

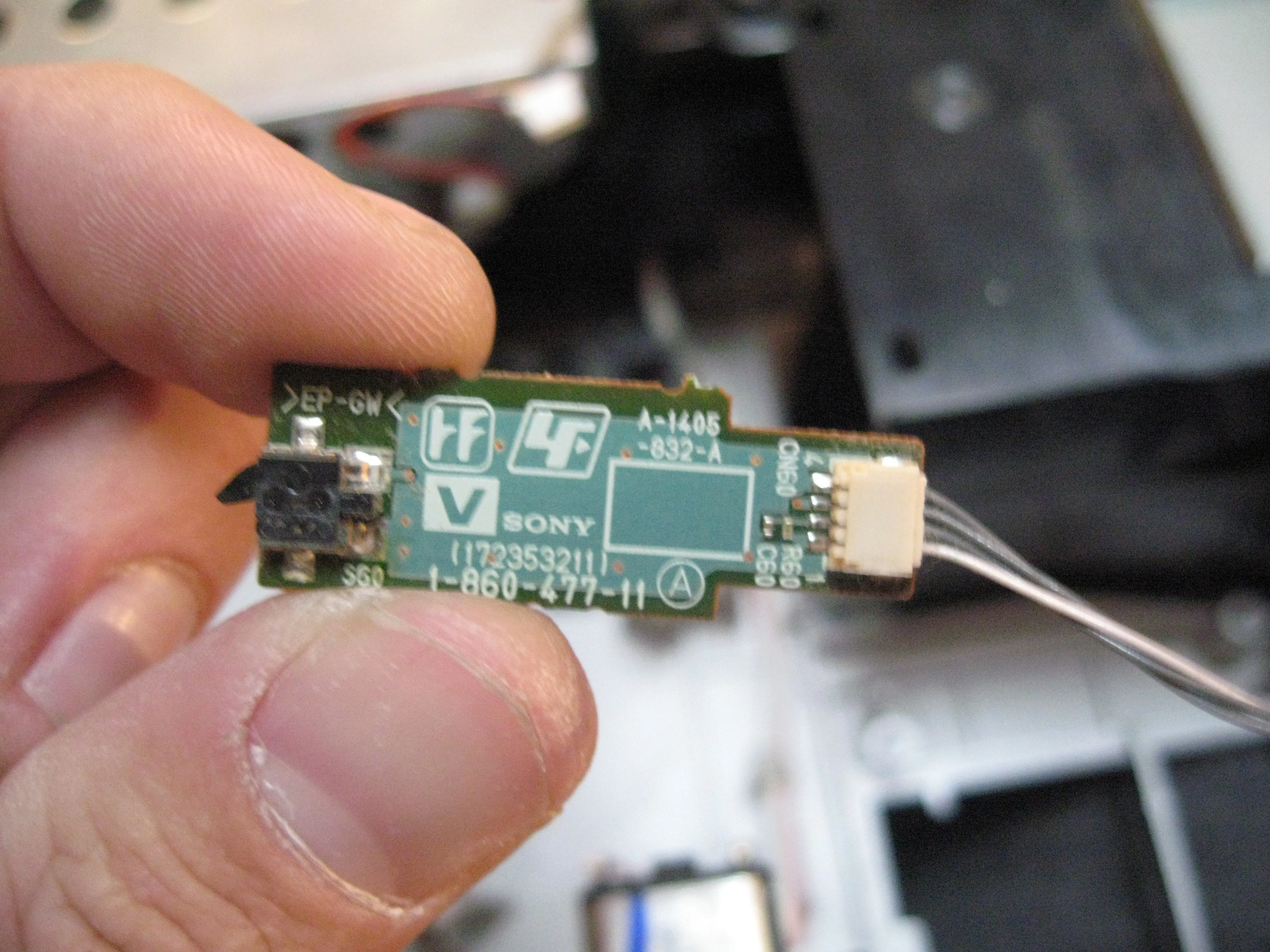

• Я обнаружил, что это аккуратный маленький выключатель. Маленький черный выключатель расположен на нижней стороне устройства в дверце блока ламп. Если выключатель не нажат, это означает, что дверца не закрыта и питание на лампу не подается - функция безопасности.

Шаг 17

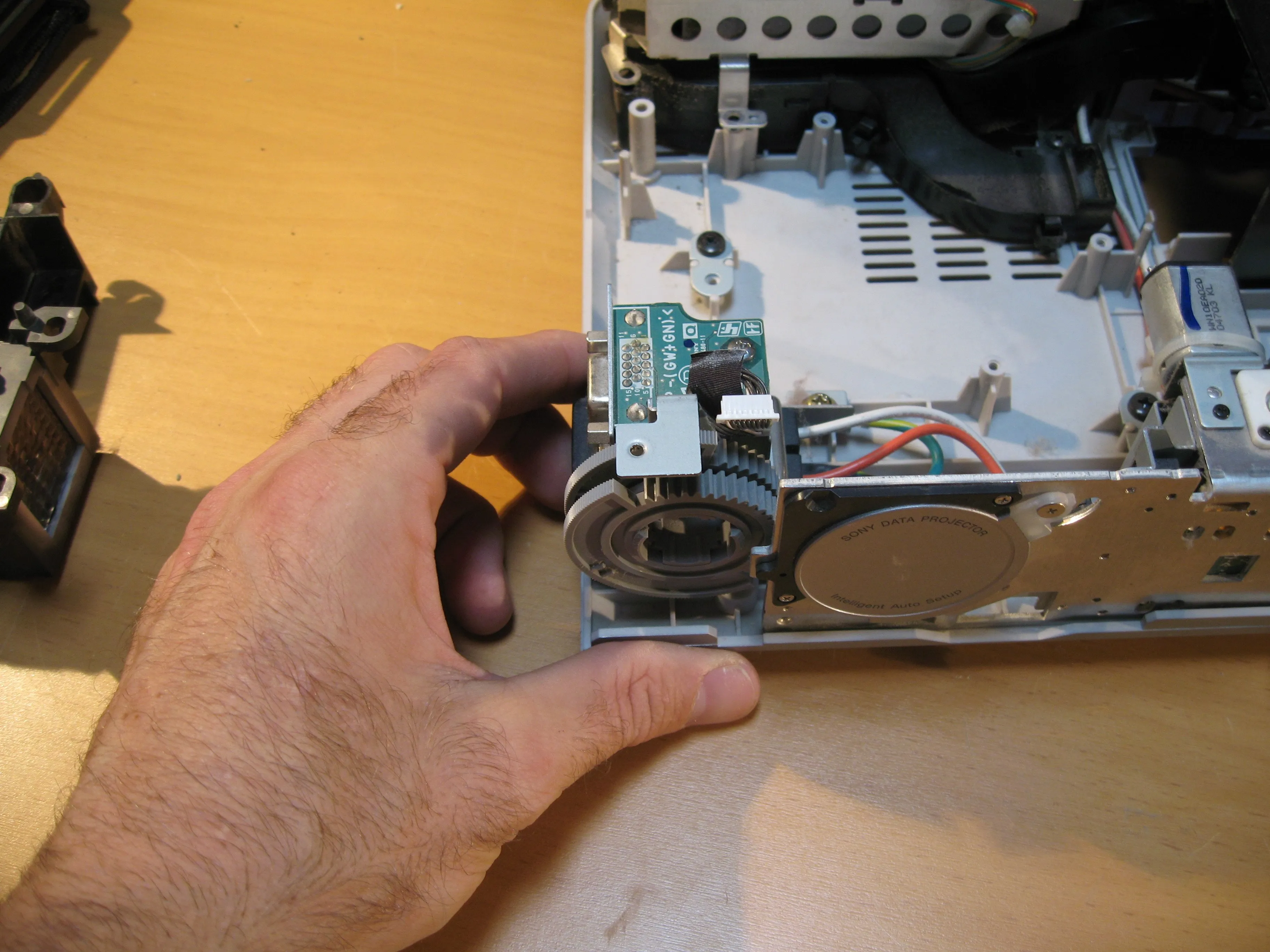

• Теперь мы рассмотрим снятие автоматической крышки объектива и дисков зума/фокусировки.

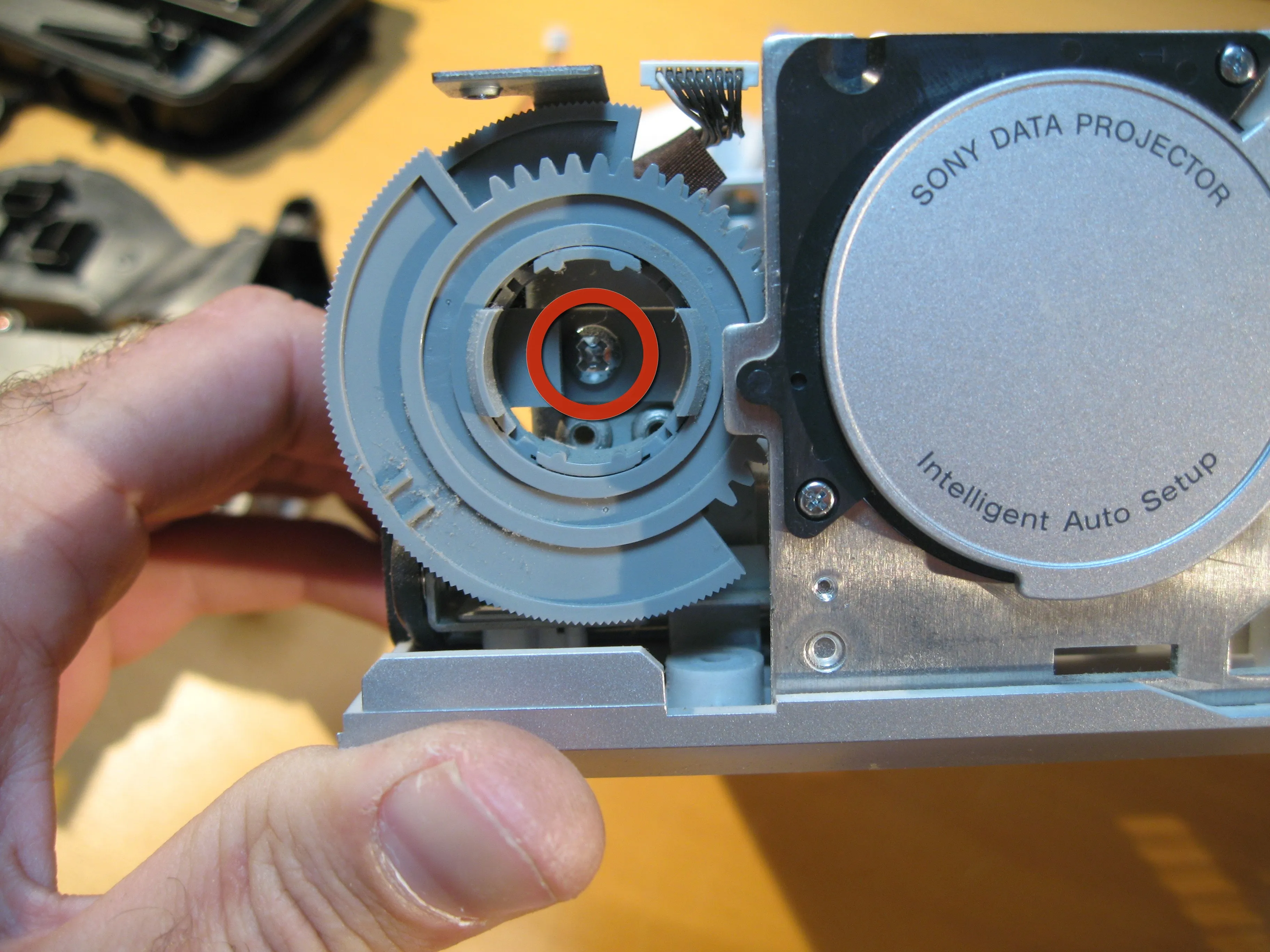

• Чтобы продолжить работу, сначала нужно снять циферблаты зума/фокуса. Открутите один винт, отмеченный красным кружком, и аккуратно выньте оба циферблата вместе.

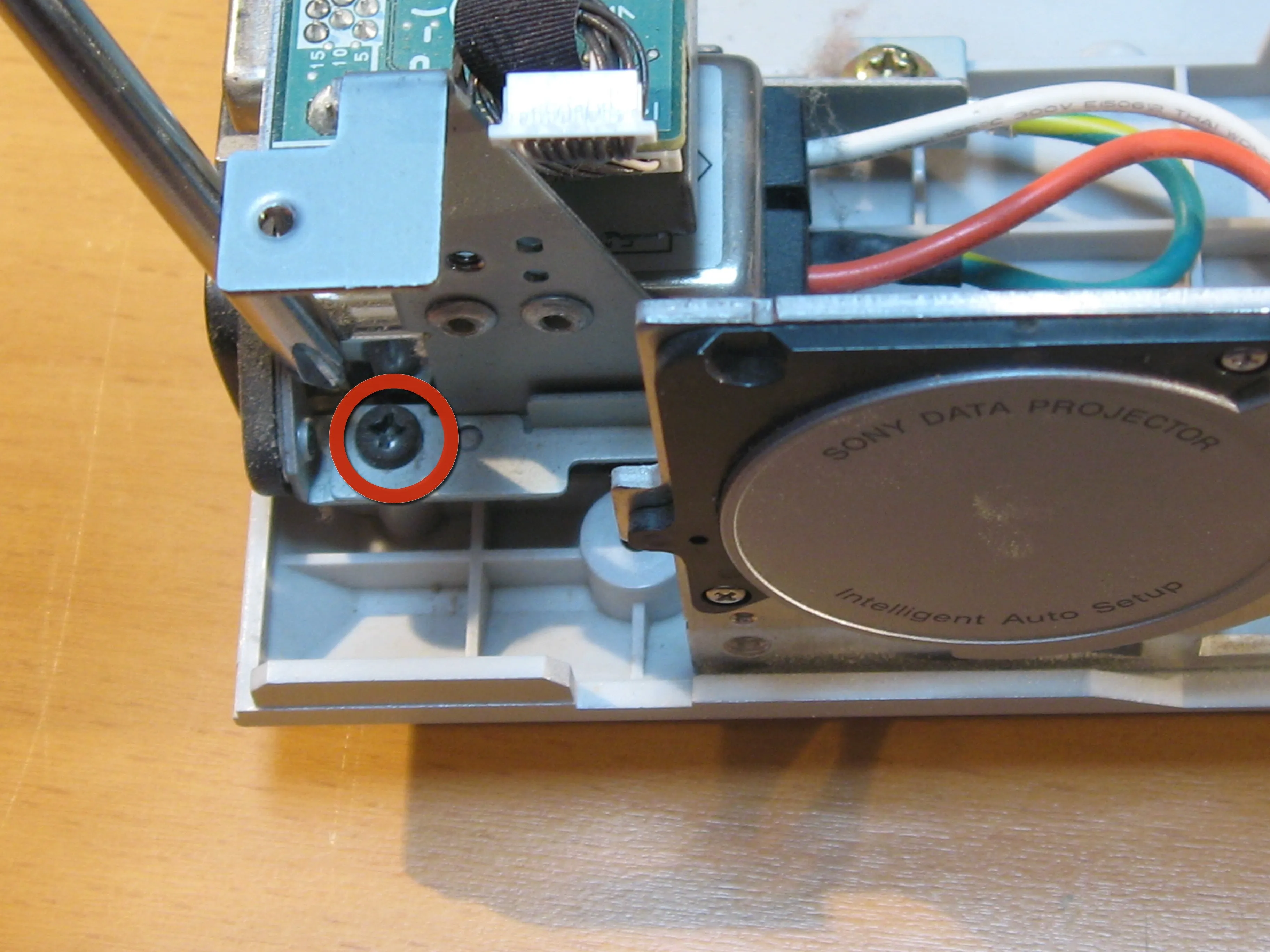

• Затем удалите винт, крепящий крышку автолинзы к остальной части устройства.

Шаг 18

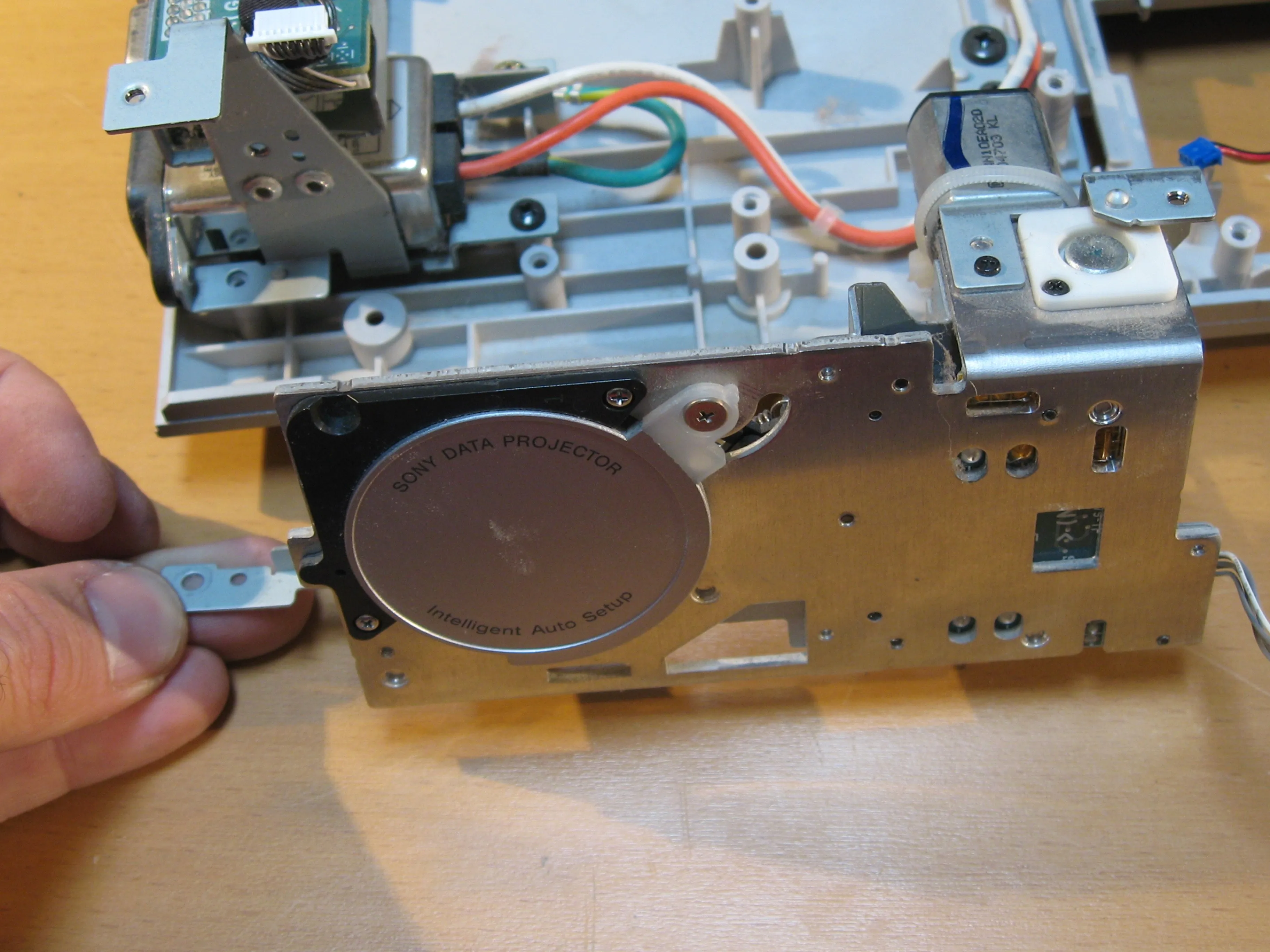

• Теперь вы можете снять крышку Autolens с прикрепленным мотором (справа).

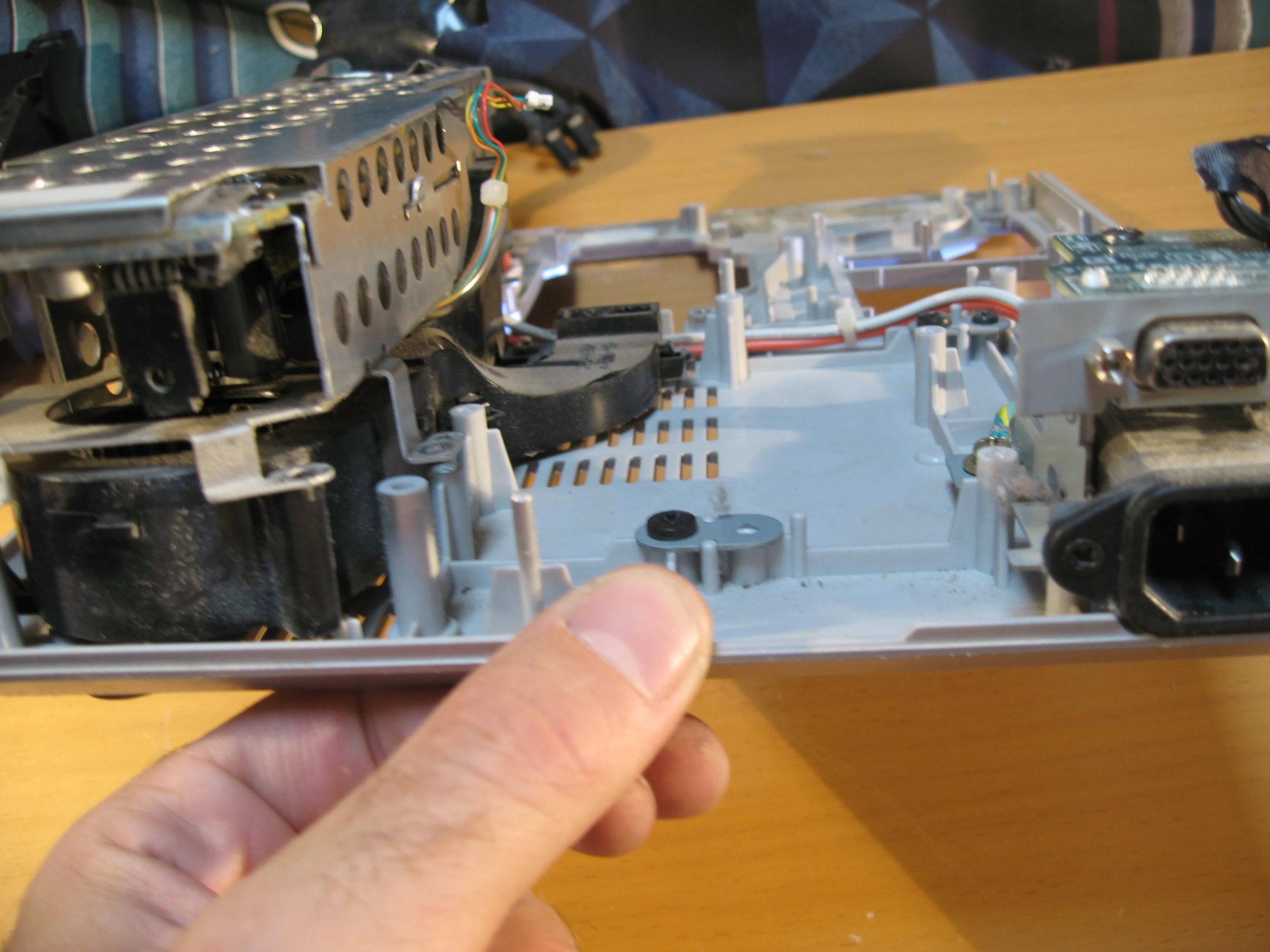

• На втором изображении показано, что осталось на устройстве с левой стороны.

• Я не собираюсь снимать блок питания и вентилятор под ним, но я дам вам эти фотографии, чтобы вы могли полюбоваться. Блоки питания могут быть опасны! Поэтому я снова оставлю все как есть.

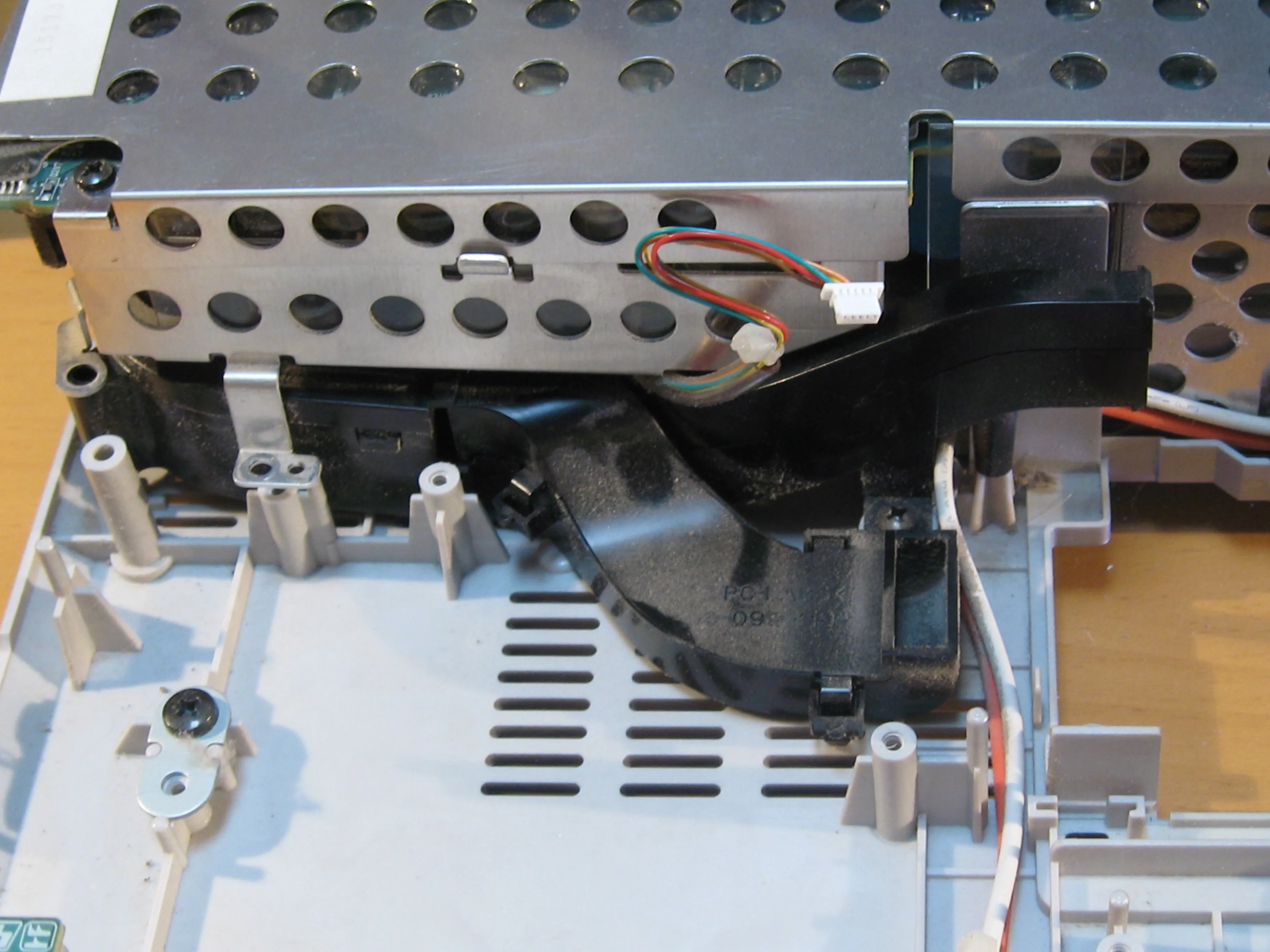

• На 3-м снимке показан еще один интересный канал вентилятора, идущий от левой нижней части блока питания к ламповому блоку по двум разным желобам.

Шаг 19

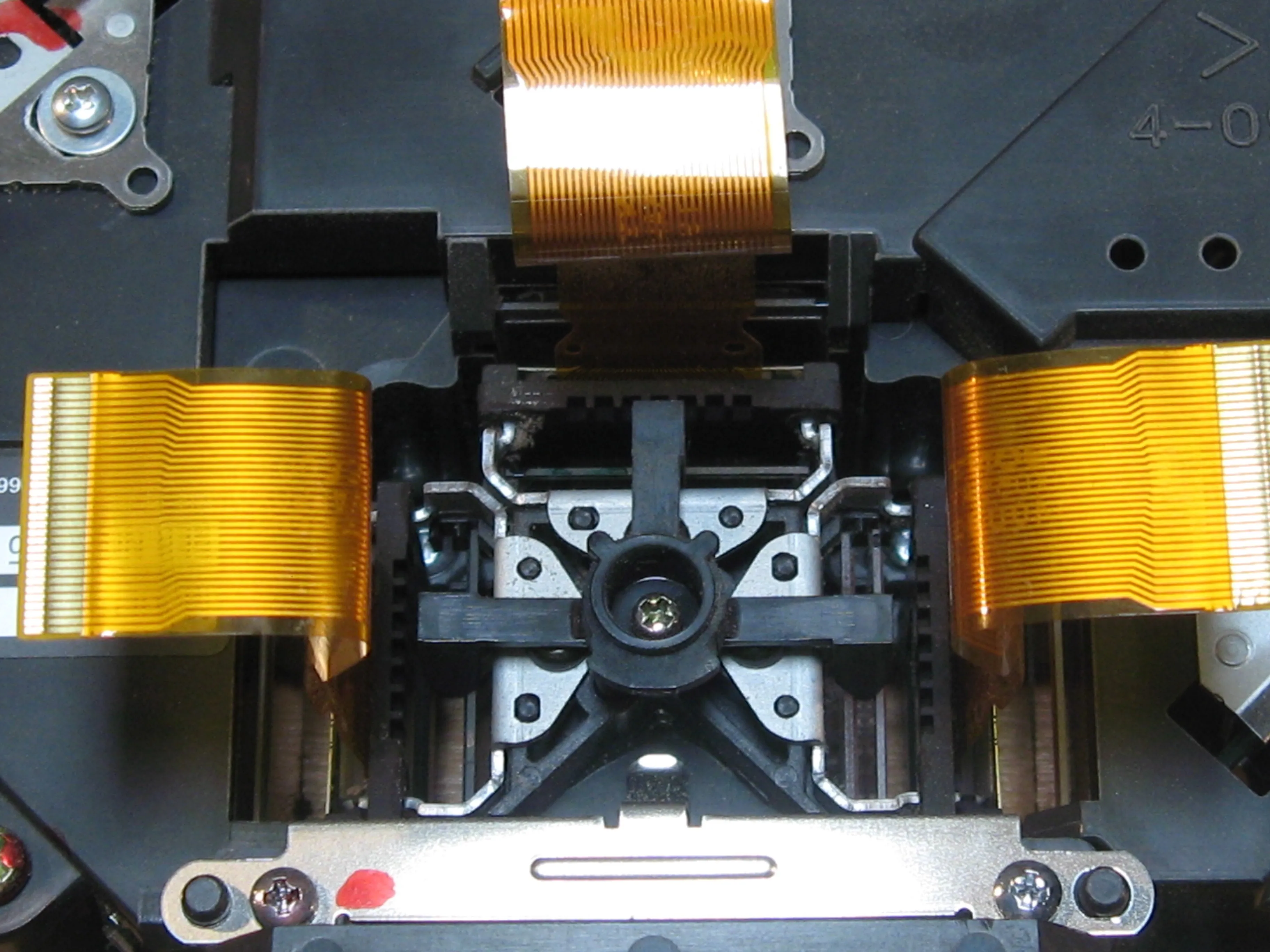

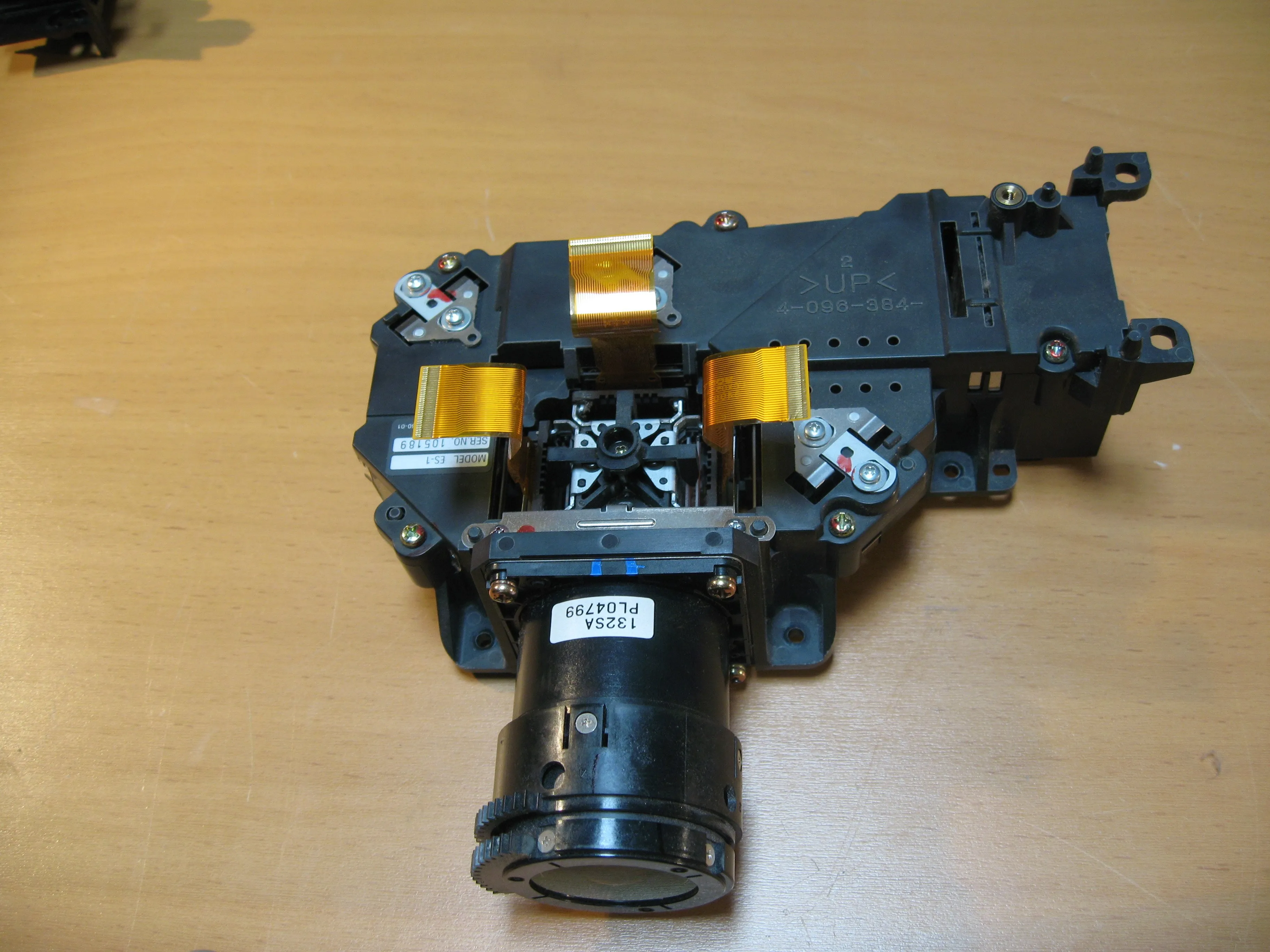

• Переходим к сборке ЖК-дисплея - сердцу этого проектора.

• Стреляйте в выхлопной канал LUkE!

• Пучки света преломляются зеркалами, проходя через лампу, чтобы сфокусировать три пучка света на эти ЖК-экраны, а затем на призму, которая переносит изображение на линзу - через линзу и на стену / потолок / сарай по вашему выбору.

Шаг 20

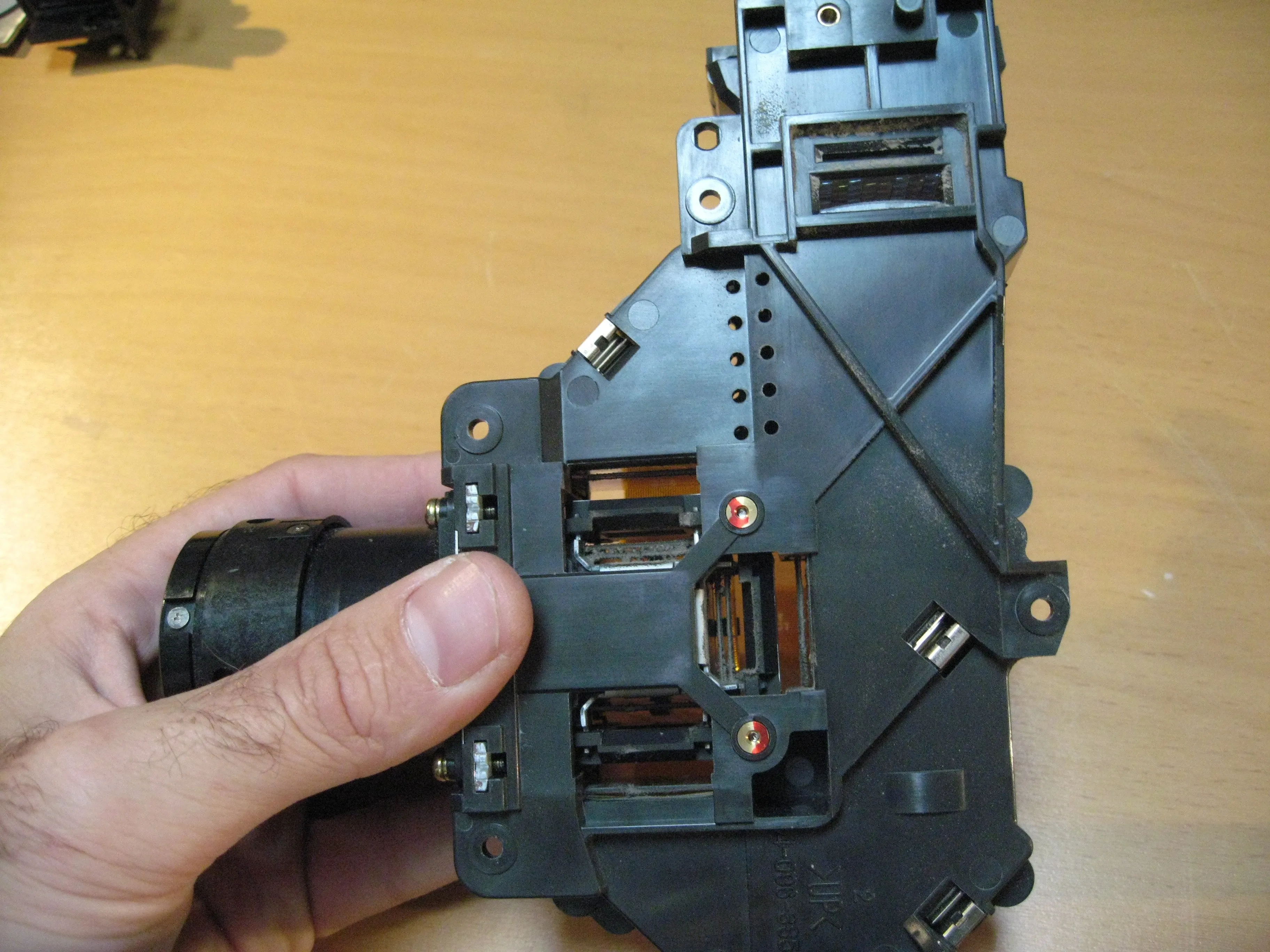

• Нижняя сторона ЖК-дисплея/объектива в сборе, чтобы показать каналы охлаждения, ведущие к ЖК-панелям. Красиво, да?

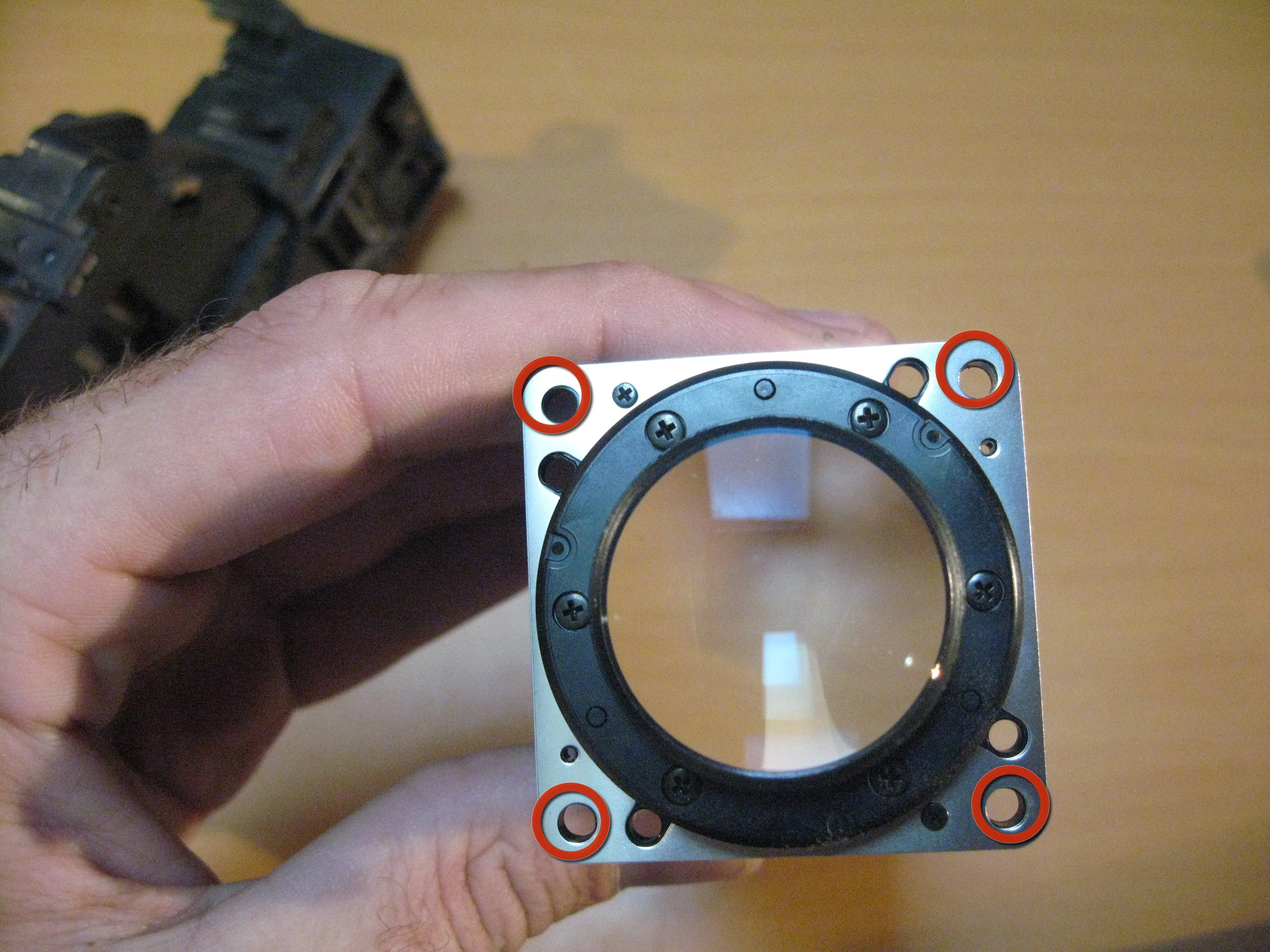

• Объектив снимается путем откручивания 4 винтов, расположенных на внешних углах крепления объектива.

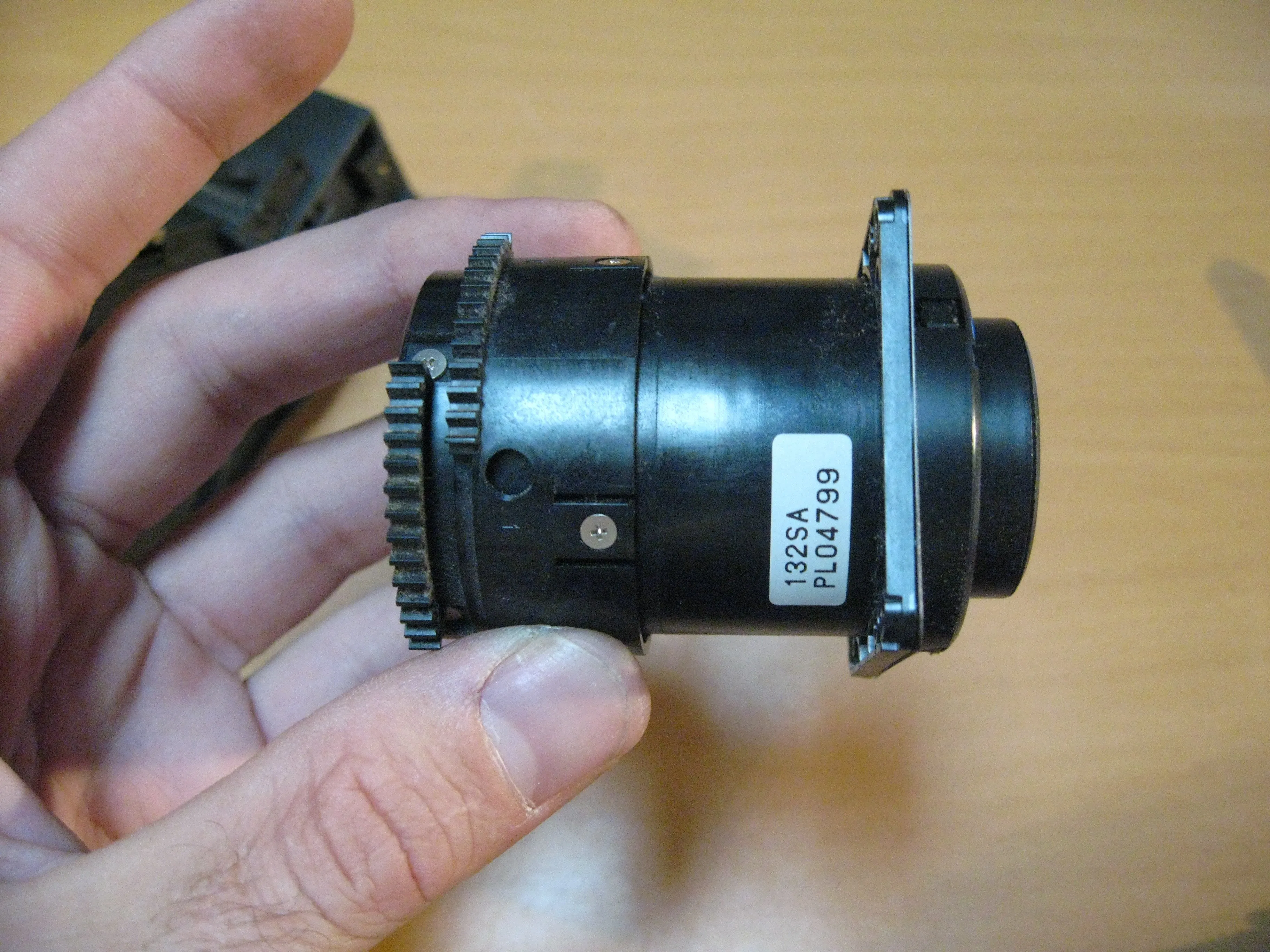

• Новая линия. И взгляд на объектив сам по себе и на кольца зума и фокусировки.

• Я не буду разбирать объектив - для пущей убедительности. Поскольку я не являюсь техническим специалистом Leica. - скорее всего, это не один из их объективов.

Шаг 21

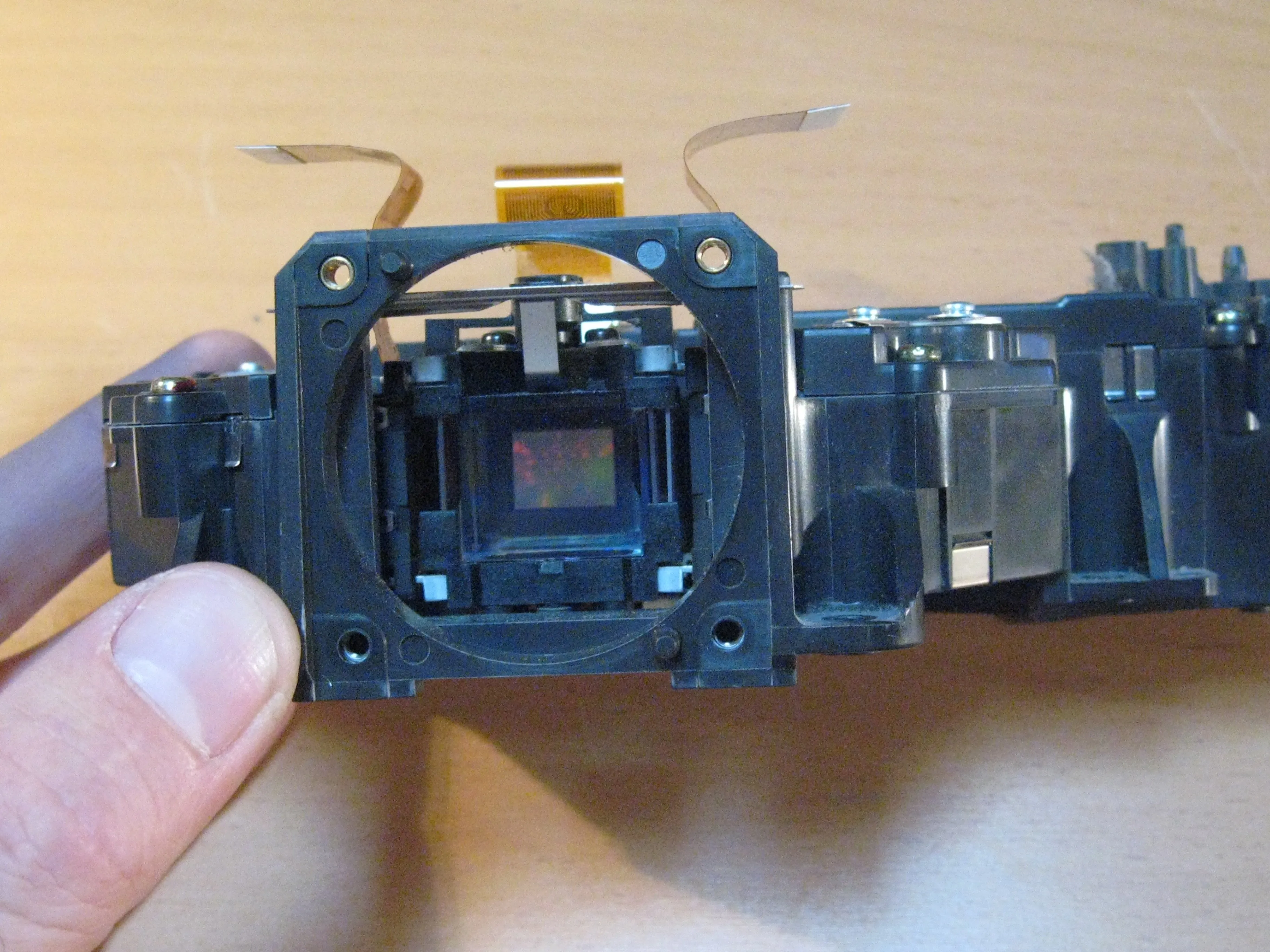

• Взгляд изнутри за вычетом объектива

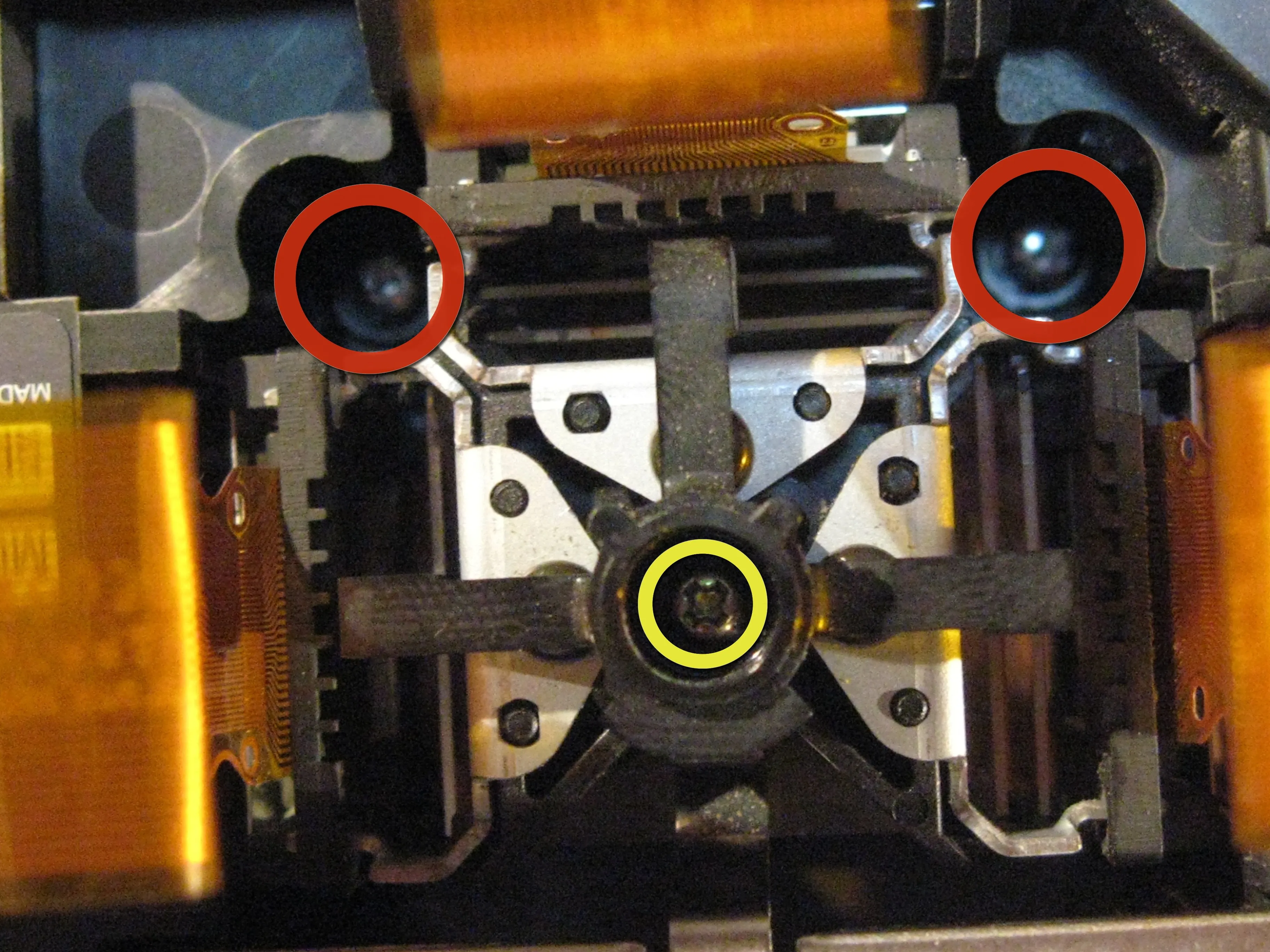

• Чтобы снять внутренности ЖК-дисплея, открутите два винта, отмеченные красными кружками.

• НЕ ОТВЕРТЫВАЙТЕ винт с желтой меткой - он удерживает цветные линзы на месте между ЖК-дисплеем и призмой (ОЧЕНЬ ВАЖНО).

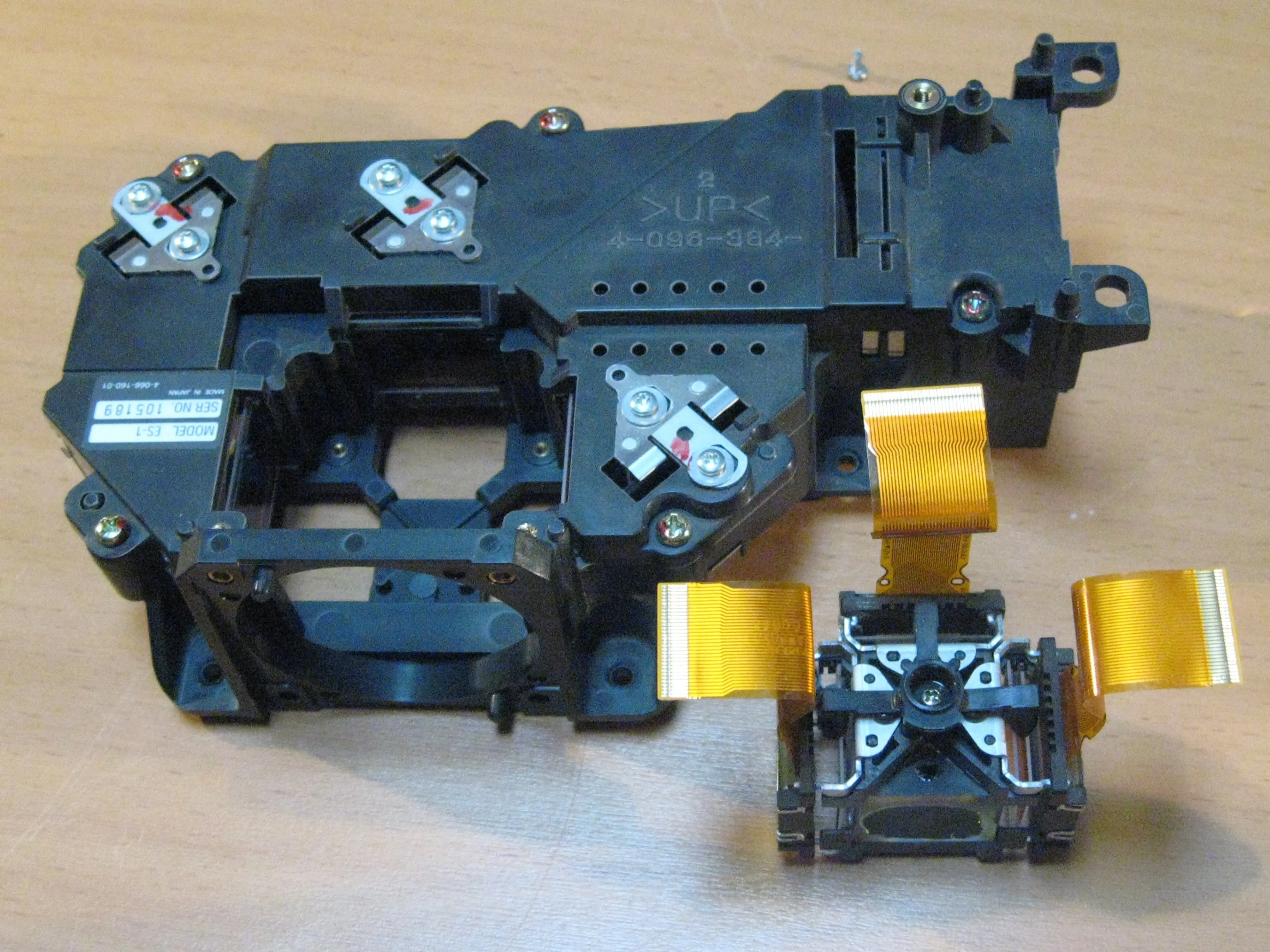

• Теперь, при необходимости, вы можете отсоединить ЖК-дисплей/призму от остальной части устройства, просто аккуратно потянув ее на себя.

Шаг 22

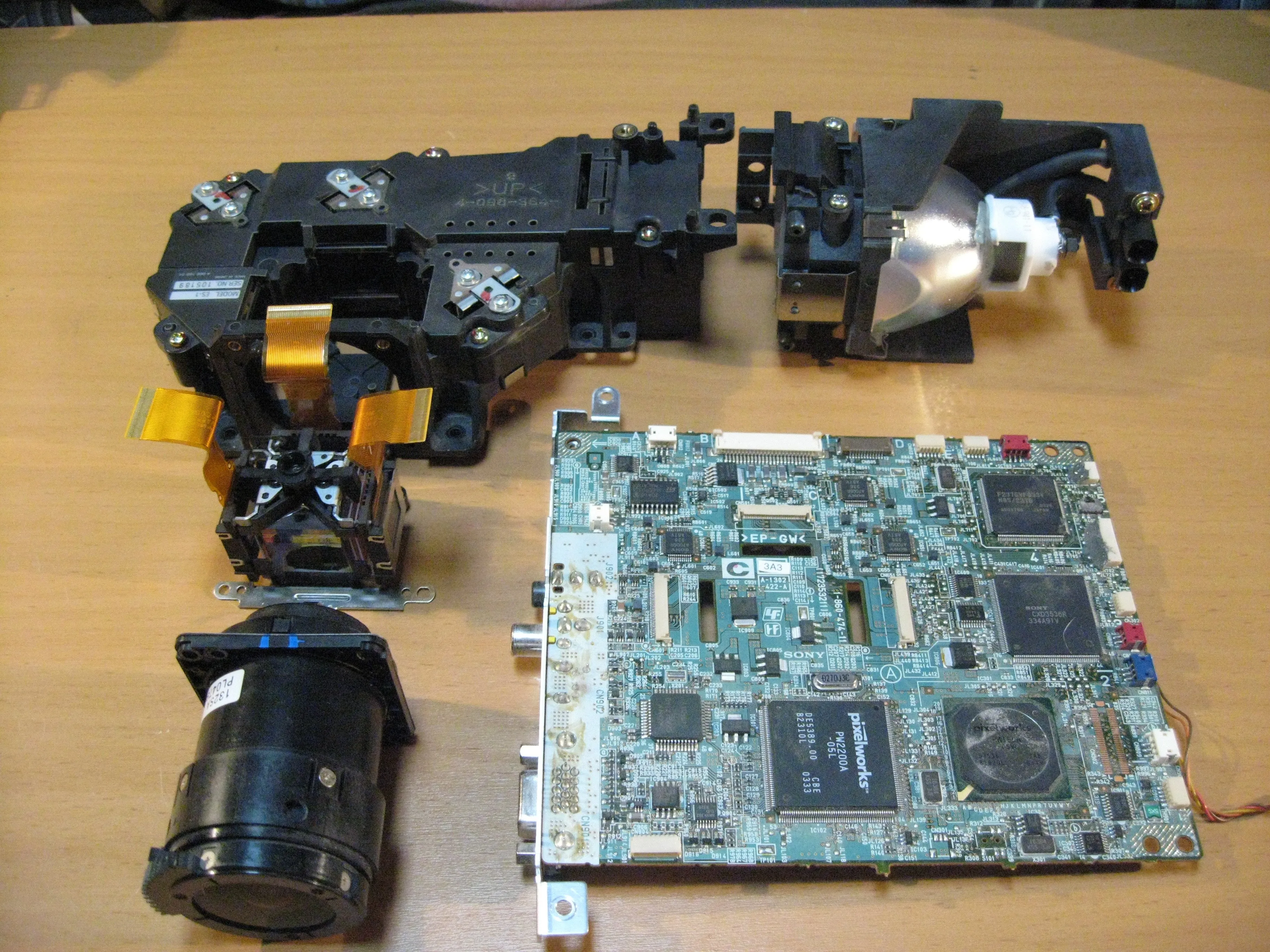

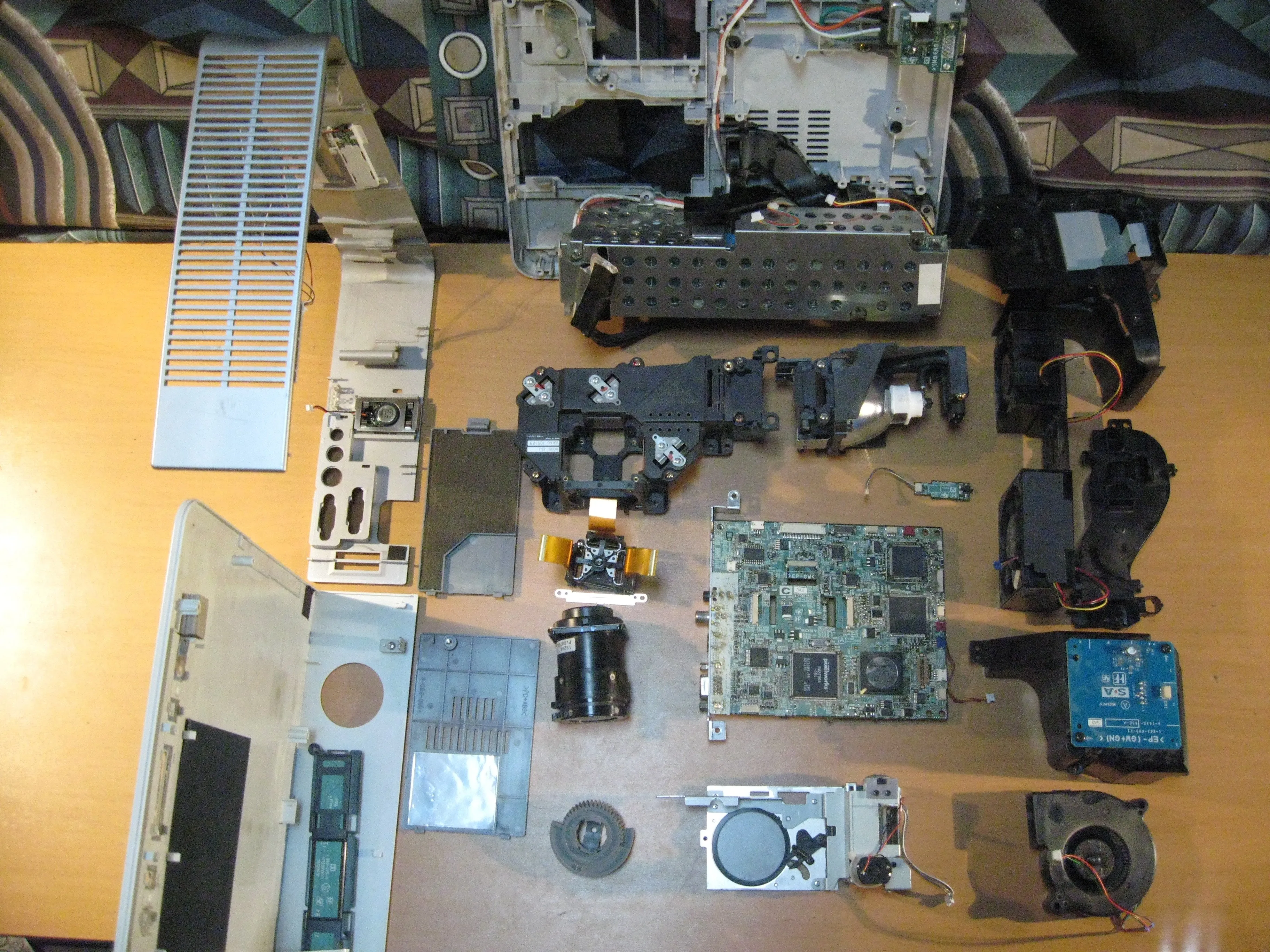

• Снимок ЖК-дисплея, объектива, лампы и материнской платы.

• Затем осмотр всех компонентов. Завершение разборки
