Разборка блока DVD-ROM Sony (DDU1615)

Разборка блока DVD-ROM Sony (DDU1615)

Введение

Я расскажу вам, как разобрать блок DVD-ROM на составные части, а затем покажу, что многие используют для создания горящего лазера.

Что вам понадобится

Инструменты

Шаг 1 Разборка блока DVD-ROM Sony (DDU1615)

Sony DVD-ROM Unit(DDU1615) Teardown, Sony DVD-ROM Unit(DDU1615) Teardown: шаг 1, изображение 1 из 2
Sony DVD-ROM Unit(DDU1615) Teardown, Sony DVD-ROM Unit(DDU1615) Teardown: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Sony DVD-ROM Unit(DDU1615) Teardown, Sony DVD-ROM Unit(DDU1615) Teardown: шаг 1, изображение 2 из 2
Sony DVD-ROM Unit(DDU1615) Teardown, Sony DVD-ROM Unit(DDU1615) Teardown: шаг 1, изображение 2 из 2 | Источник - ifixit.com

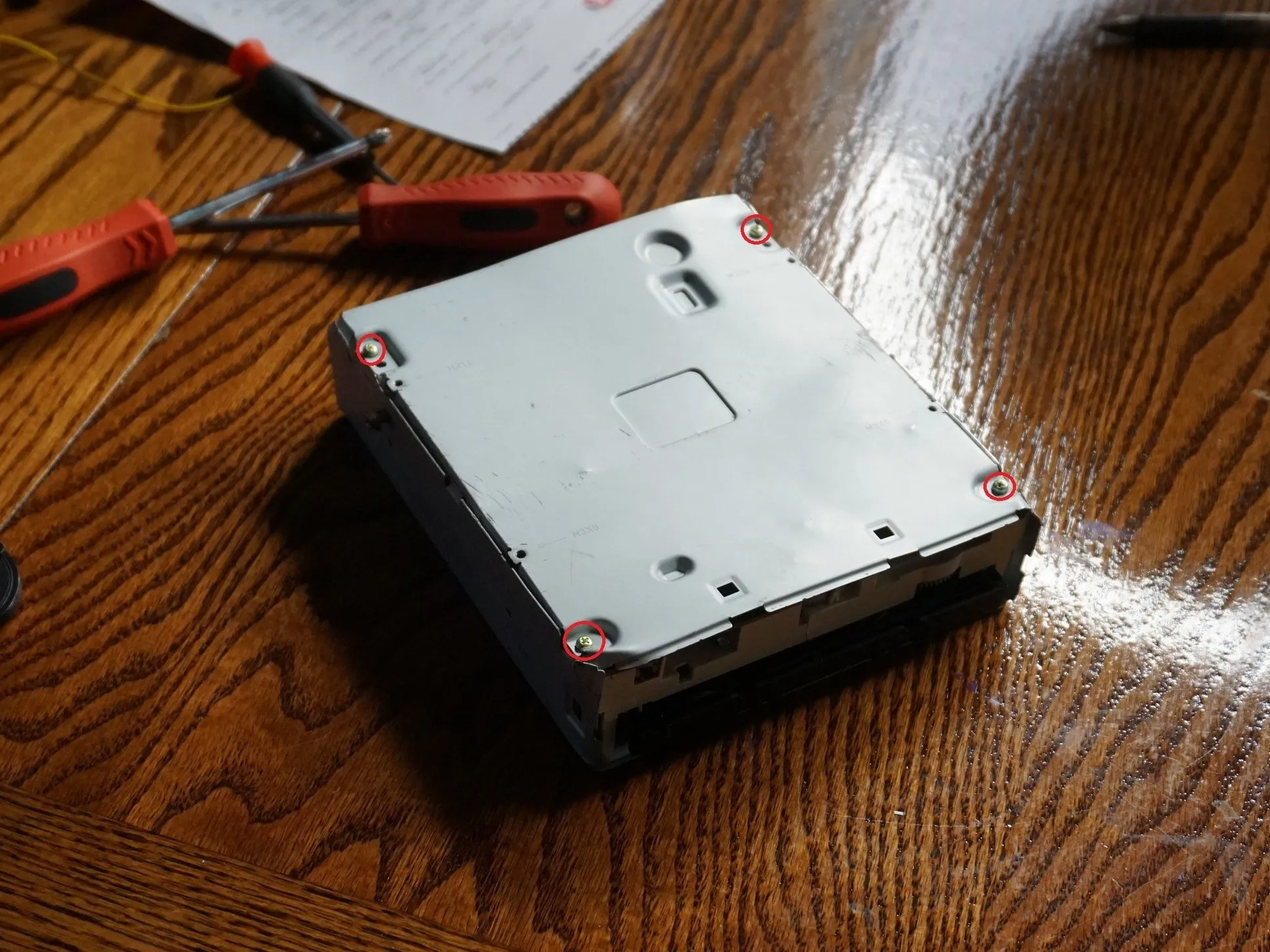

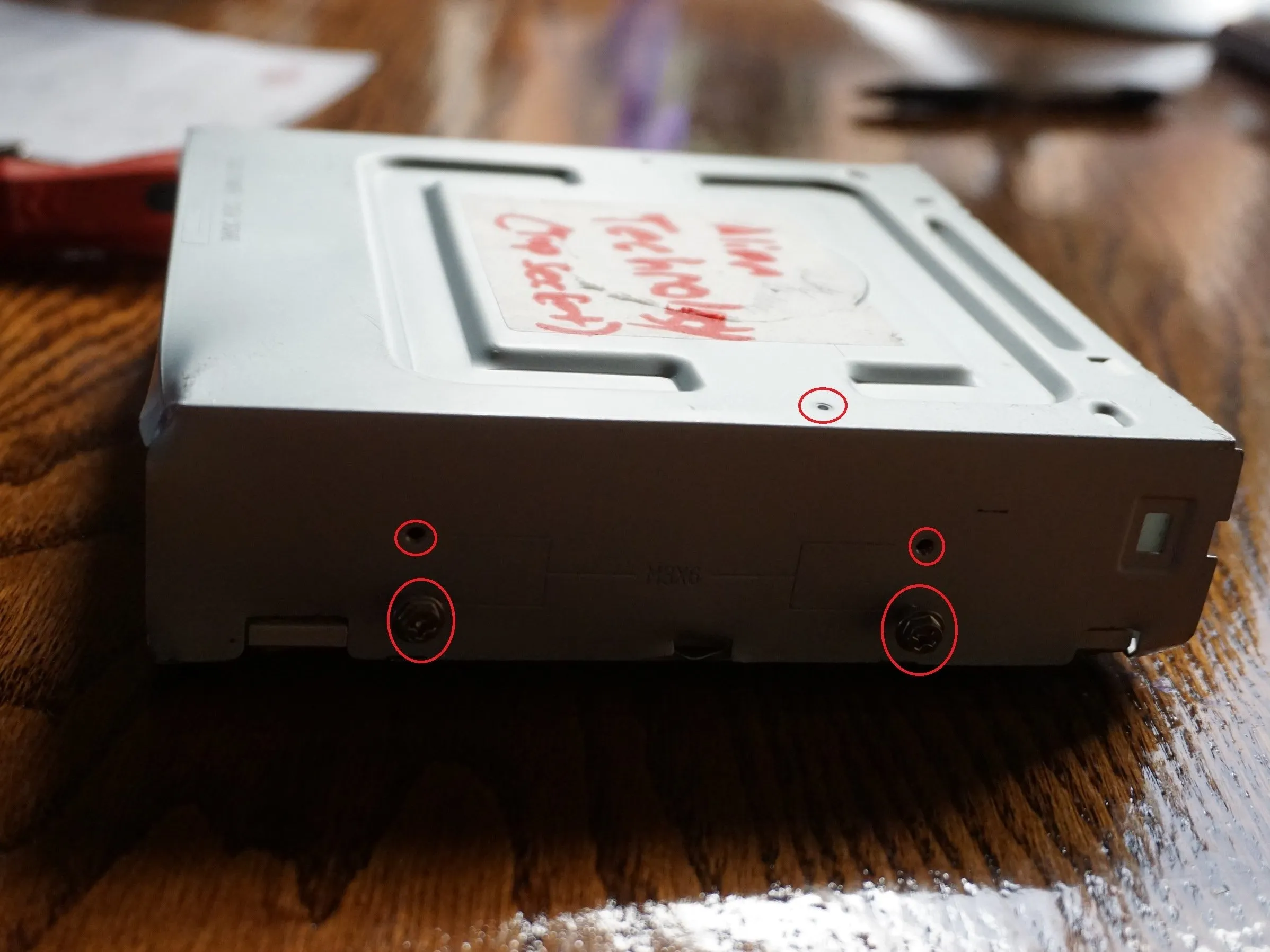

  • Выкрутите внешние винты, используя отвертку, подходящую под винт M3x6.

Шаг 2

Разборка блока DVD-ROM Sony (DDU1615): шаг 2, изображение 1 из 1
Блок DVD-ROM Sony(DDU1615) Разборка: шаг 2, изображение 1 из 1 | Источник - ifixit.com

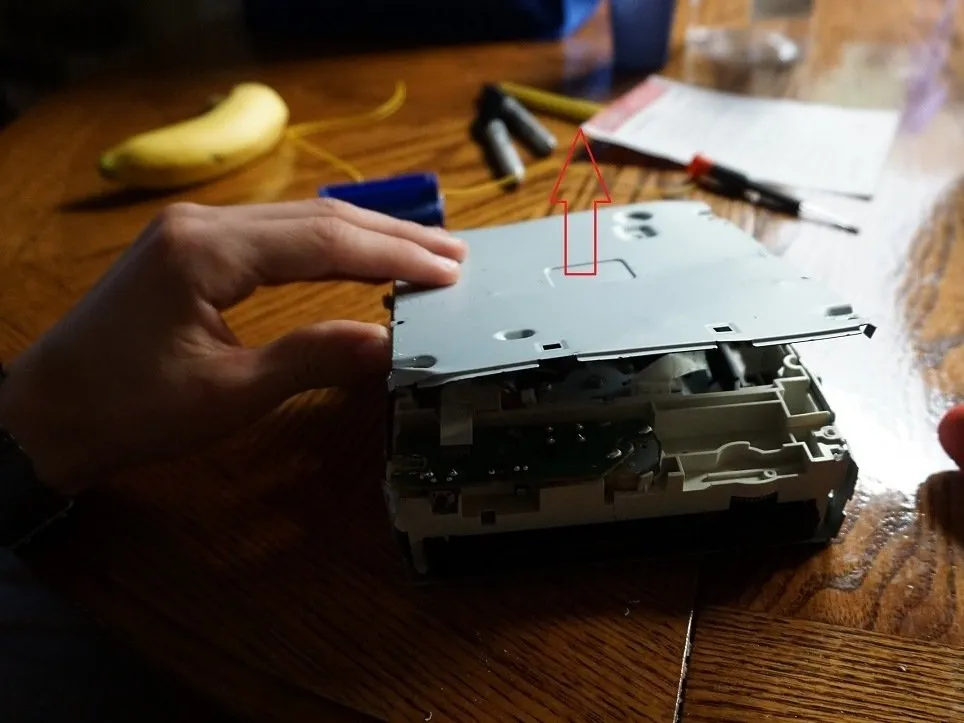

  • Аккуратно подденьте верхнюю часть корпуса, при этом наклейка с моделью должна быть направлена вниз. При необходимости сделайте покачивающее движение из стороны в сторону.

Шаг 3

Разборка устройства Sony DVD-ROM (DDU1615): шаг 3, изображение 1 из 2
Sony DVD-ROM Unit(DDU1615) Teardown: шаг 3, изображение 1 из 2 | Источник - ifixit.com
Устройство Sony DVD-ROM(DDU1615) Разборка: шаг 3, изображение 2 из 2
Sony DVD-ROM Unit(DDU1615) Разборка: шаг 3, изображение 2 из 2 | Источник - ifixit.com

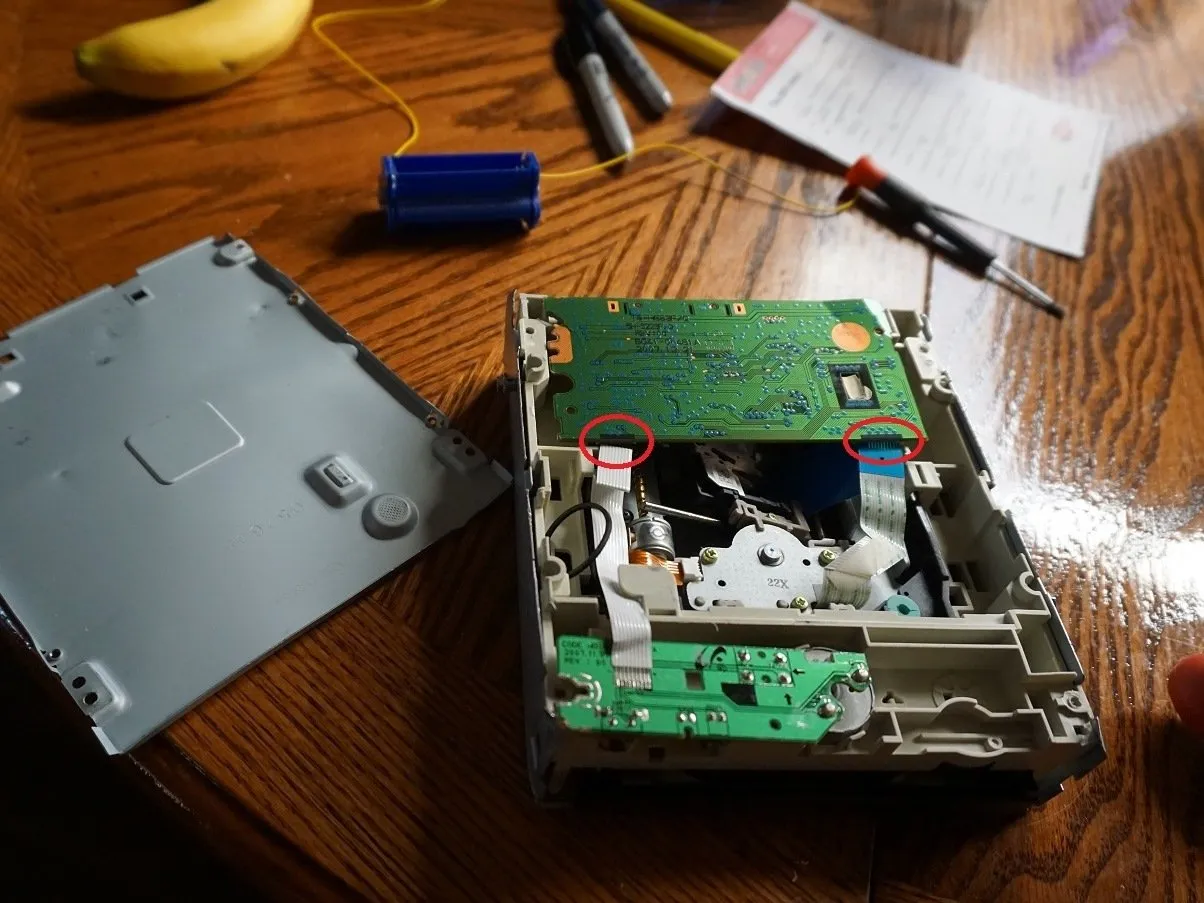

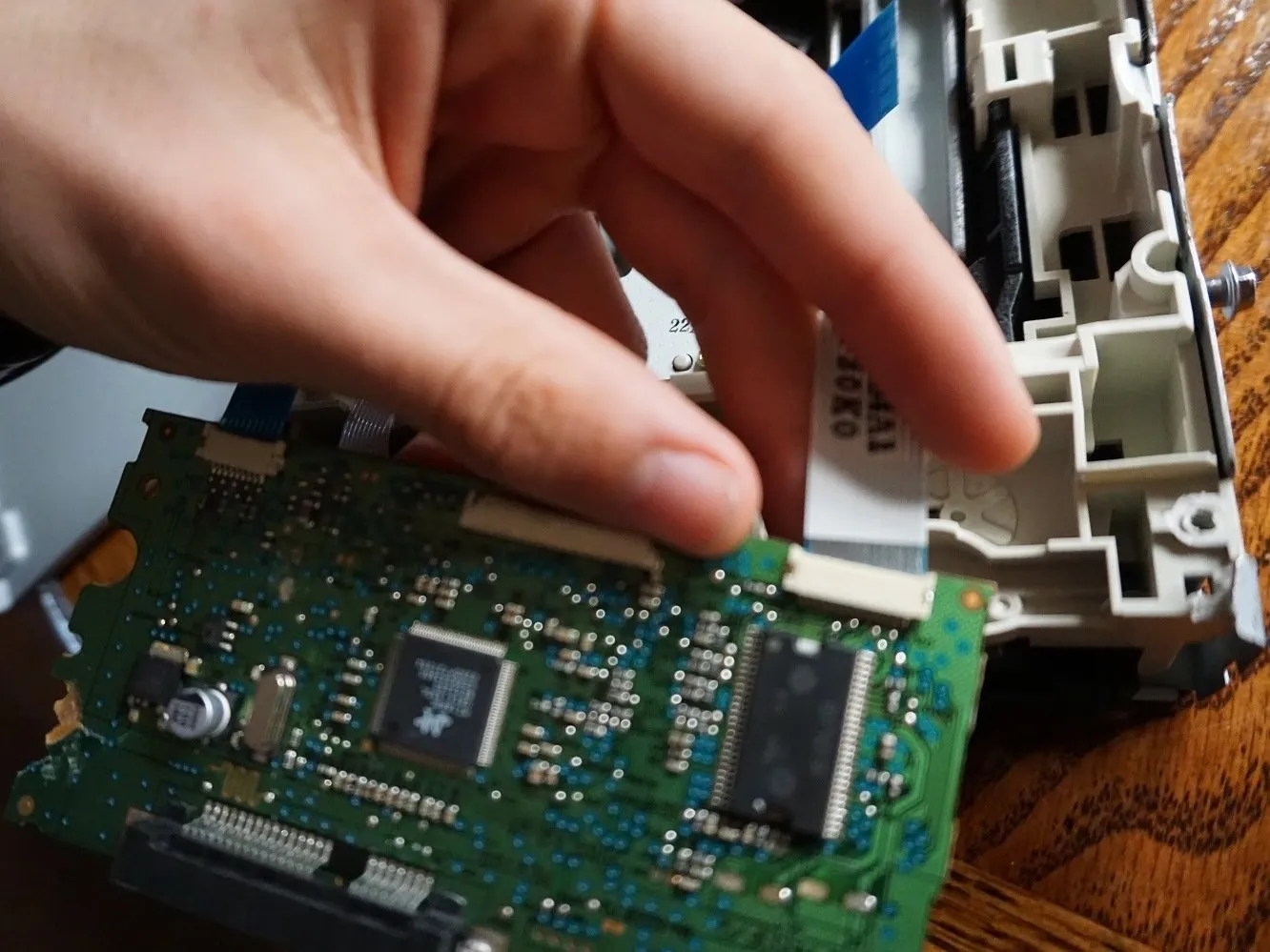

  • Извлеките все съемные ленты, покачивая их взад-вперед на горизонтальной оси

Шаг 4

Устройство Sony DVD-ROM (DDU1615) Разборка: шаг 4, изображение 1 из 1
Sony DVD-ROM Unit(DDU1615) Teardown: шаг 4, изображение 1 из 1 | Источник - ifixit.com

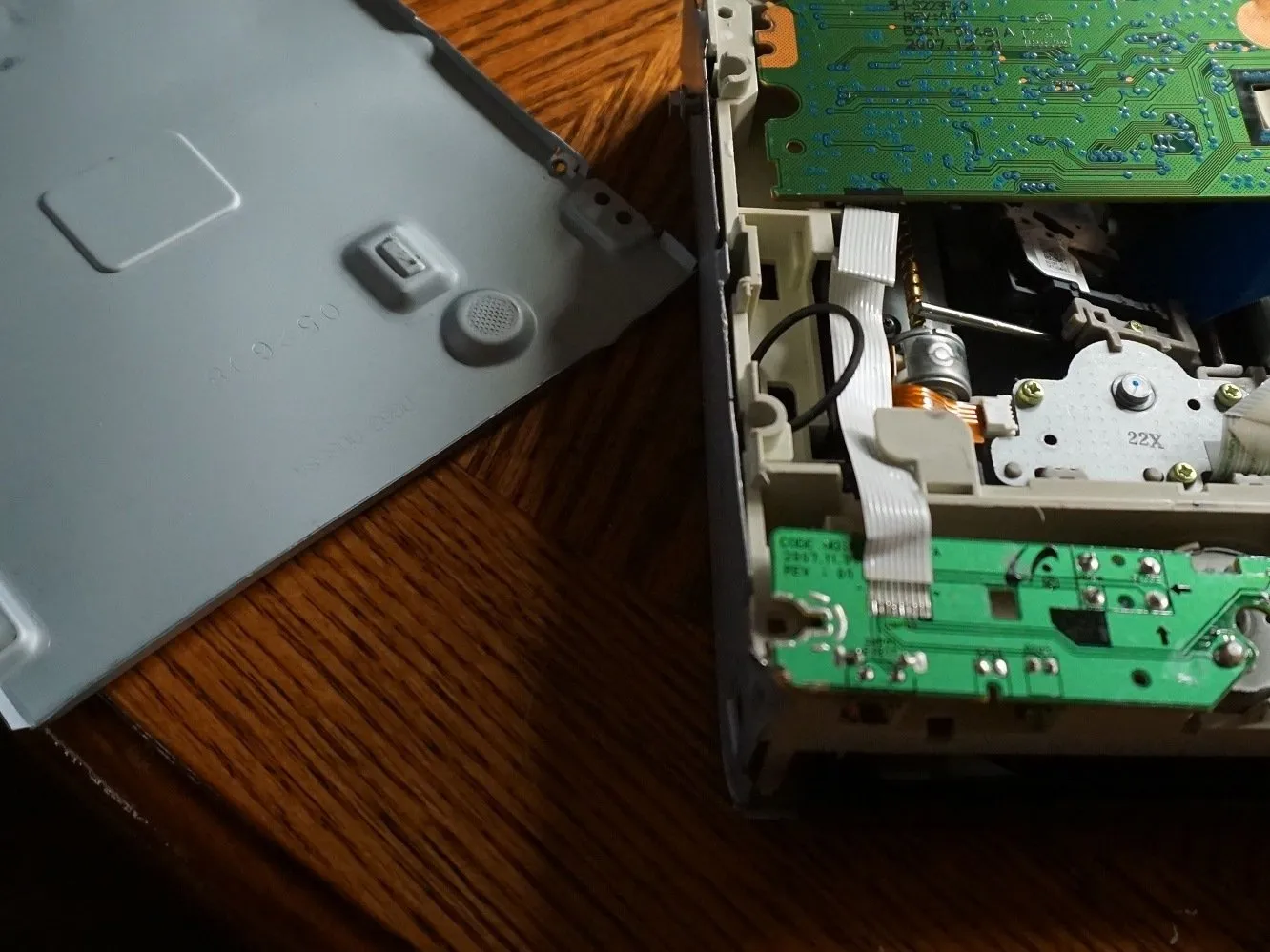

  • Проверьте, не остались ли винты по краям платы, если их нет, проверьте ленты и сдвиньте плату назад, пока она не освободится.

Шаг 5

Разборка блока DVD-ROM Sony(DDU1615): шаг 5, изображение 1 из 1
Sony DVD-ROM Unit(DDU1615) Teardown: шаг 5, изображение 1 из 1 | Источник - ifixit.com

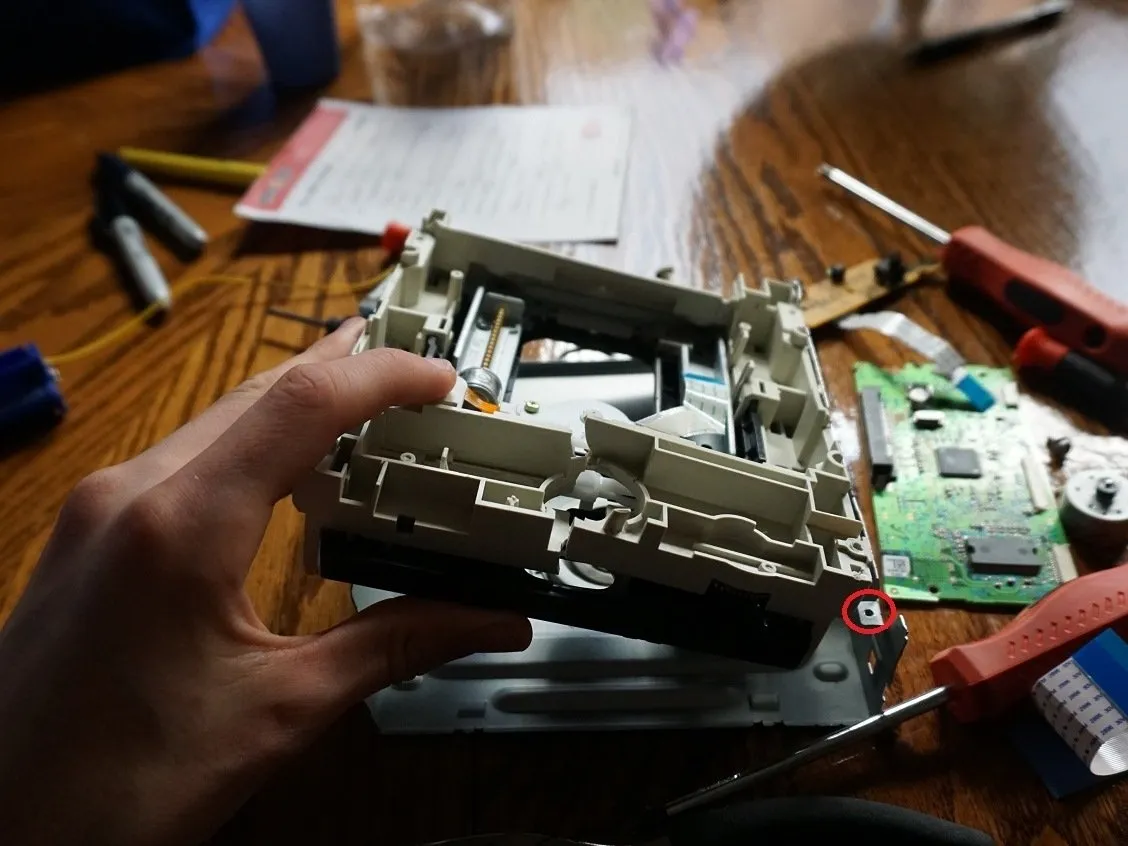

  • Чтобы снять загорелый пластик, убедитесь, что выкручены все винты на металлических выступах, показанных красным цветом

  • потяните на себя, прикладывая больше усилий то с одной, то с другой стороны.

  • Моя деталь уже сломана! У вас все может быть немного иначе

Шаг 6

Разборка блока DVD-ROM Sony (DDU1615): шаг 6, изображение 1 из 2
Sony DVD-ROM Unit(DDU1615) Teardown: шаг 6, изображение 1 из 2 | Источник - ifixit.com
Устройство Sony DVD-ROM(DDU1615) Разборка: шаг 6, изображение 2 из 2
Разборка Sony DVD-ROM Unit(DDU1615): шаг 6, изображение 2 из 2 | Источник - ifixit.com

  • Теперь большинство внутренних компонентов должны быть свободными и съемными

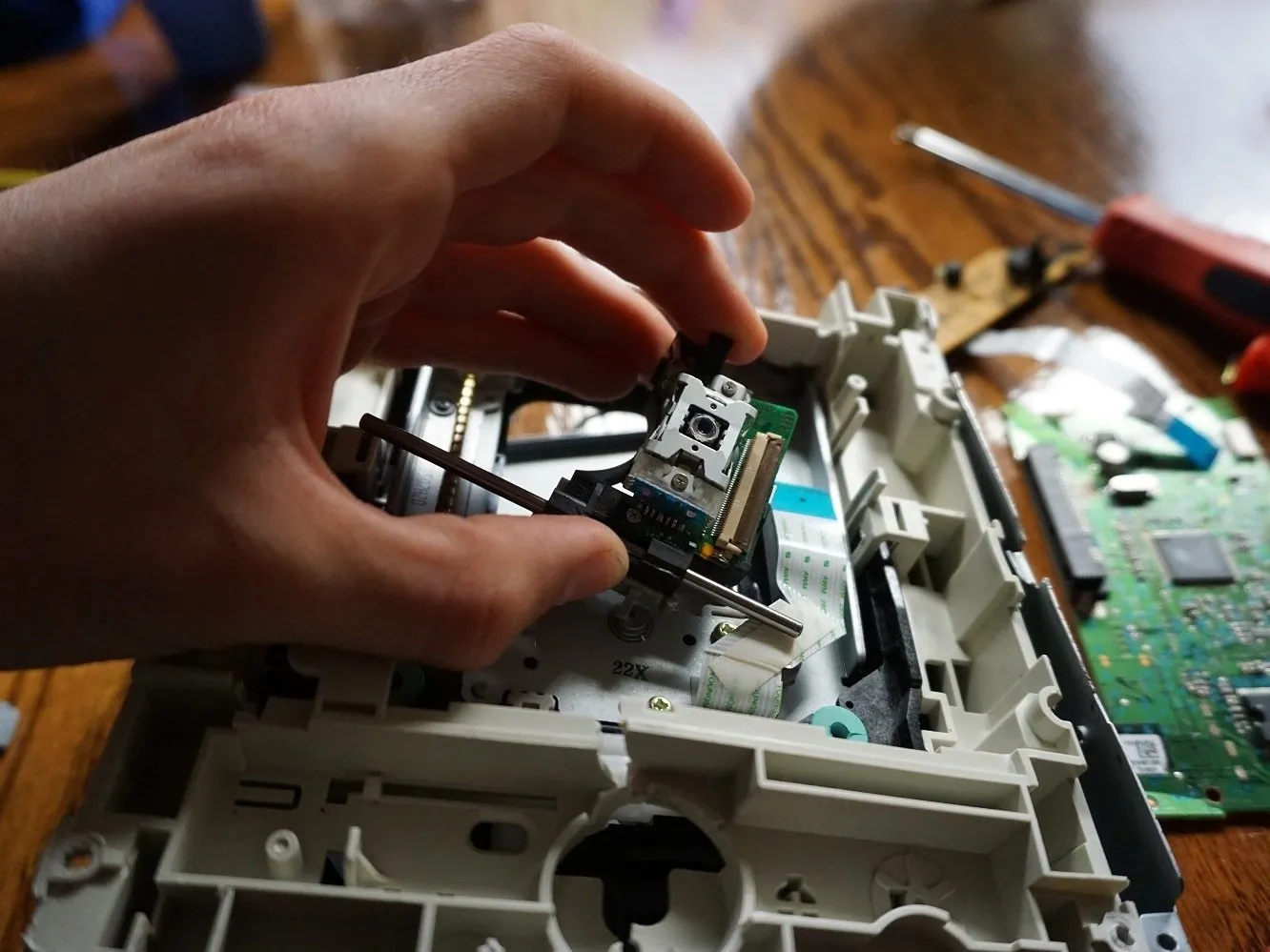

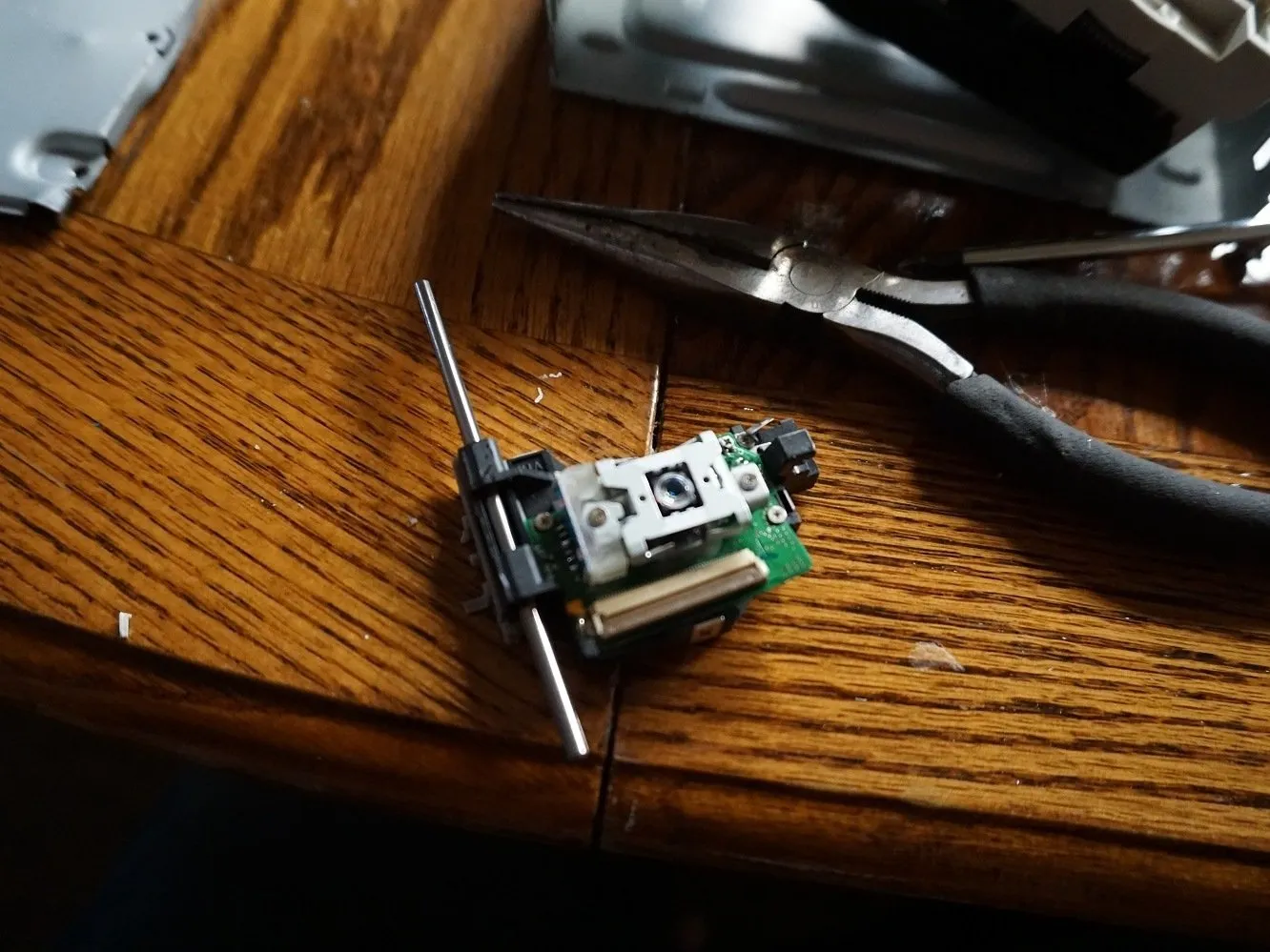

  • Это изображение процесса извлечения компонента лазерного диода (он все еще находится в корпусе, связанном с движением и преломлением).

  • Убедитесь, что вы делаете это осторожно!

Шаг 7

Разборка устройства Sony DVD-ROM (DDU1615): шаг 7, изображение 1 из 2
Устройство Sony DVD-ROM(DDU1615) Разборка: шаг 7, изображение 1 из 2 | Источник - ifixit.com
Устройство Sony DVD-ROM(DDU1615) Разборка: шаг 7, изображение 2 из 2
Sony DVD-ROM Unit(DDU1615) Разборка: шаг 7, изображение 2 из 2 | Источник - ifixit.com

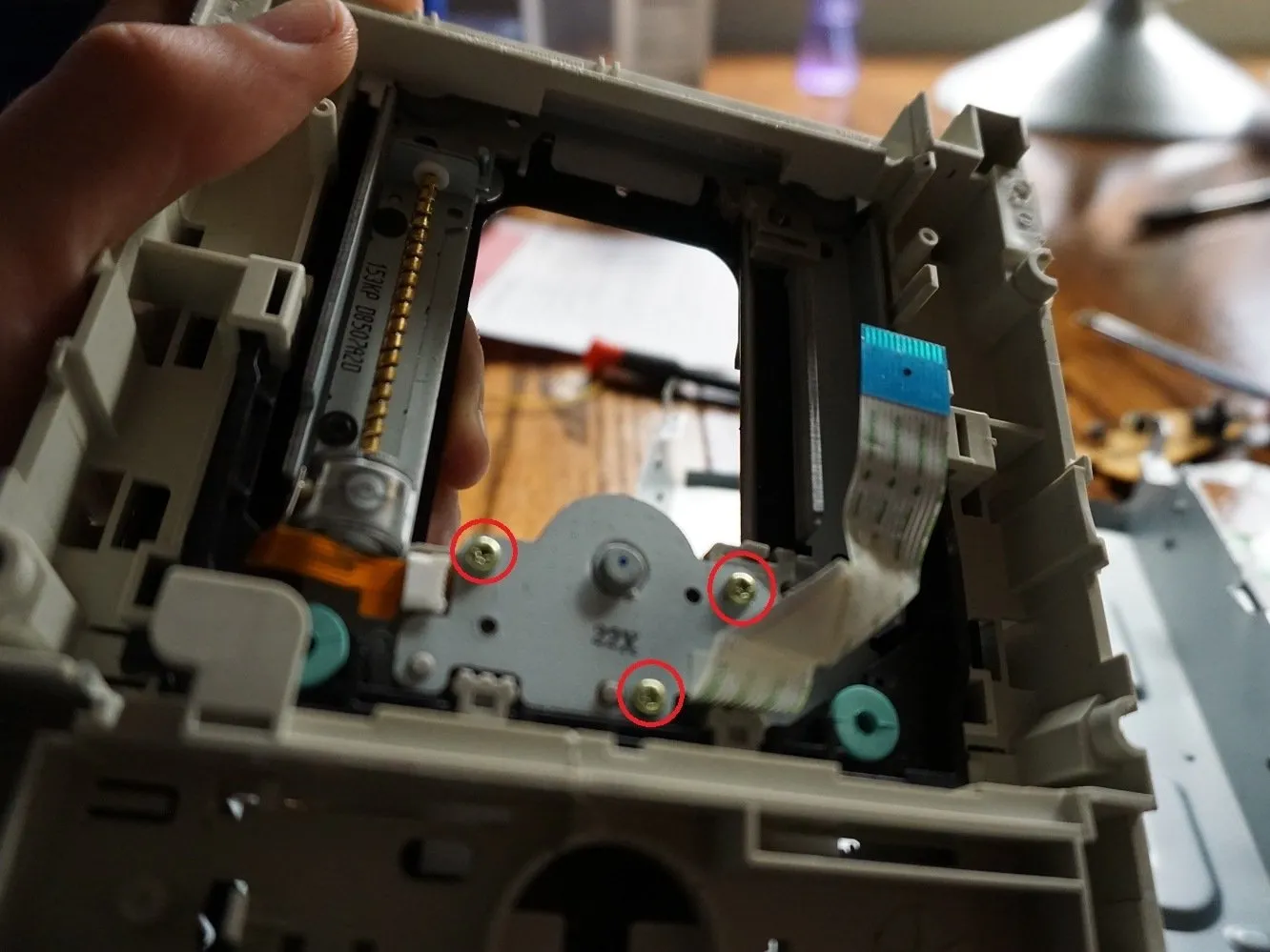

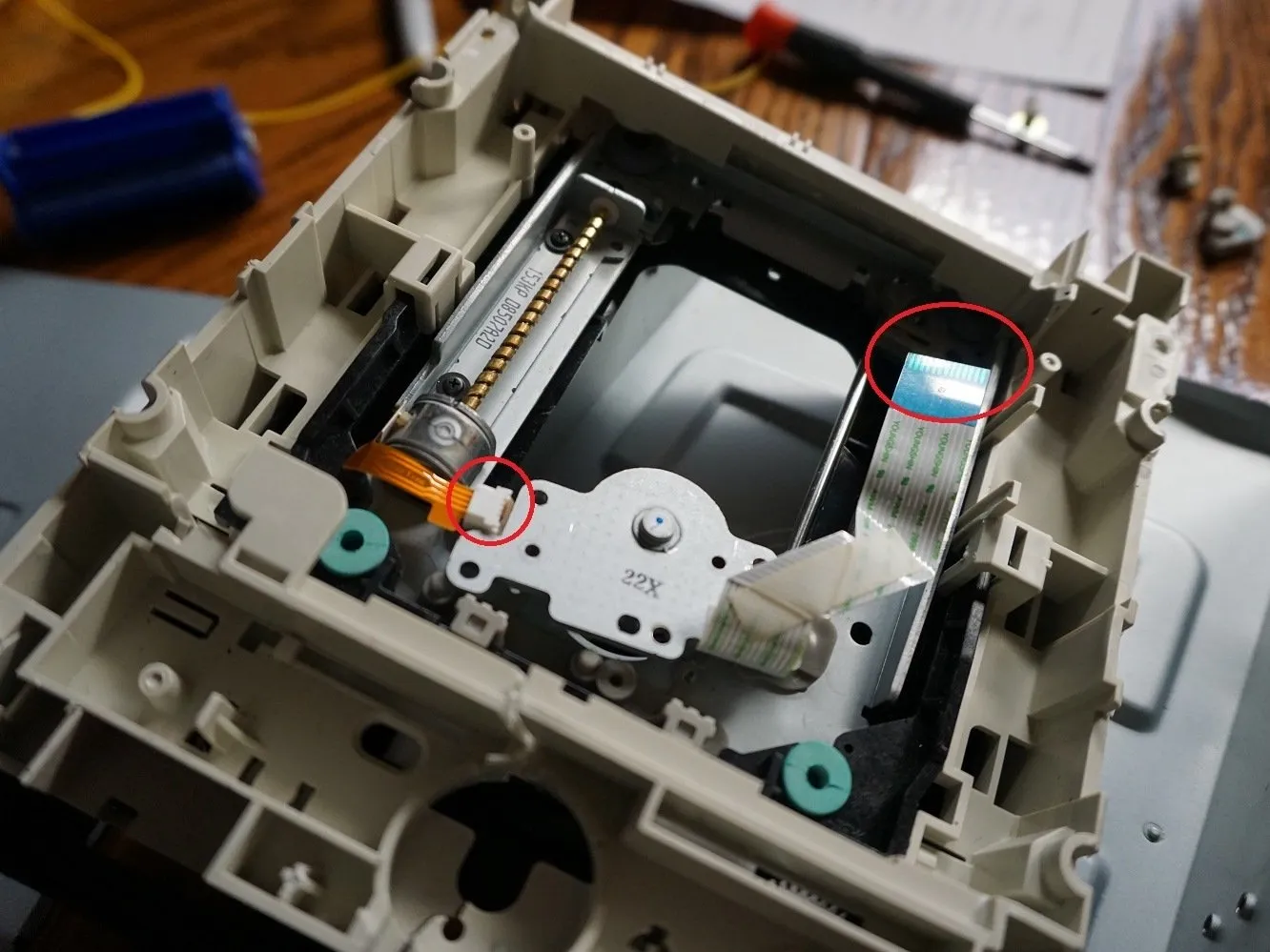

  • Открутите три винта вокруг второго компонента

  • Извлеките и проверьте, удалены ли все ленты на этом компоненте (обратите внимание, что оранжевый цвет помечен как 'бессвинцовый')

Шаг 8

Устройство Sony DVD-ROM(DDU1615) Разборка: шаг 8, изображение 1 из 2
Sony DVD-ROM Unit(DDU1615) Teardown: шаг 8, изображение 1 из 2 | Источник - ifixit.com
Устройство Sony DVD-ROM(DDU1615) Разборка: шаг 8, изображение 2 из 2
Sony DVD-ROM Unit(DDU1615) Разборка: шаг 8, изображение 2 из 2 | Источник - ifixit.com

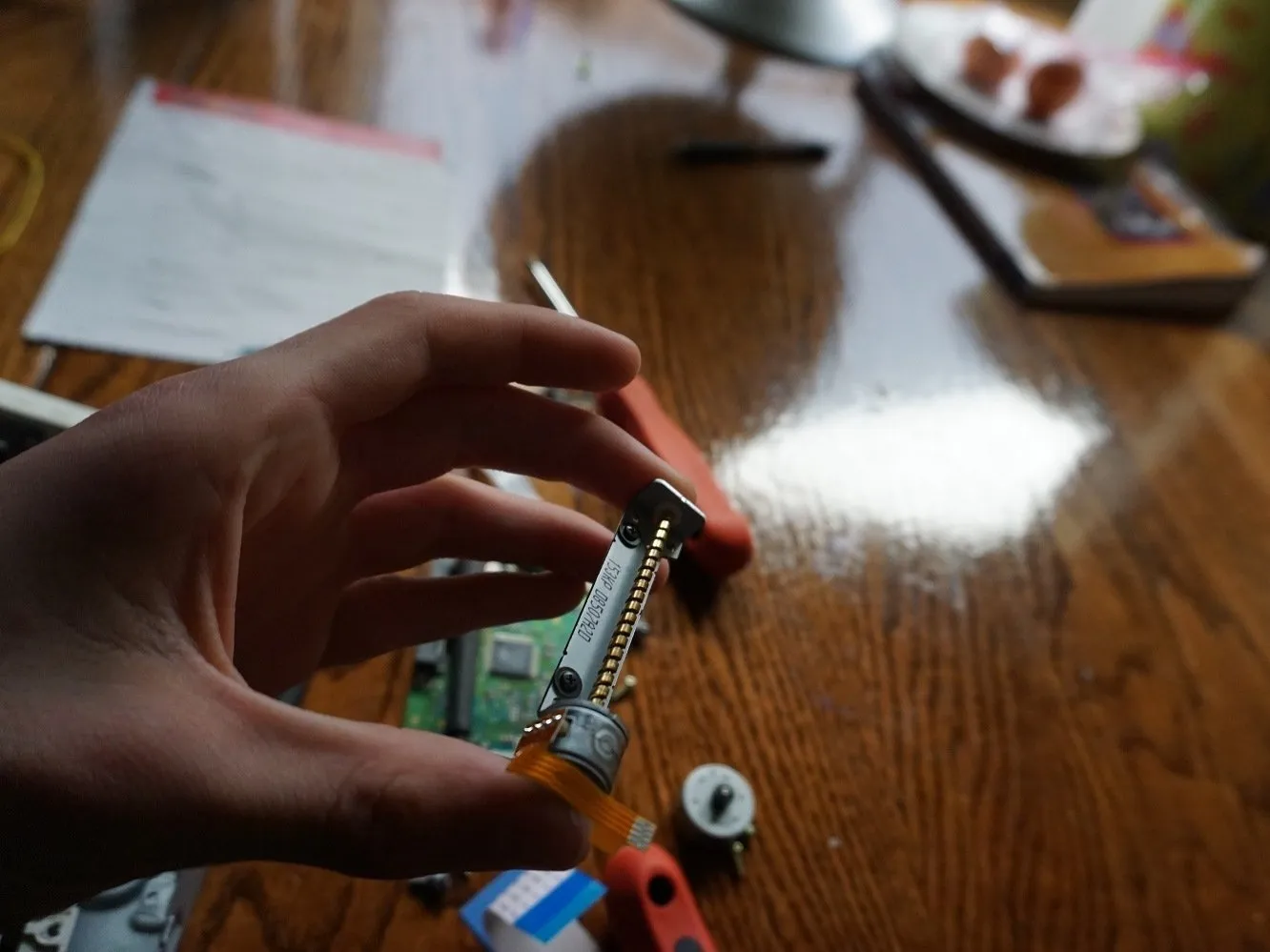

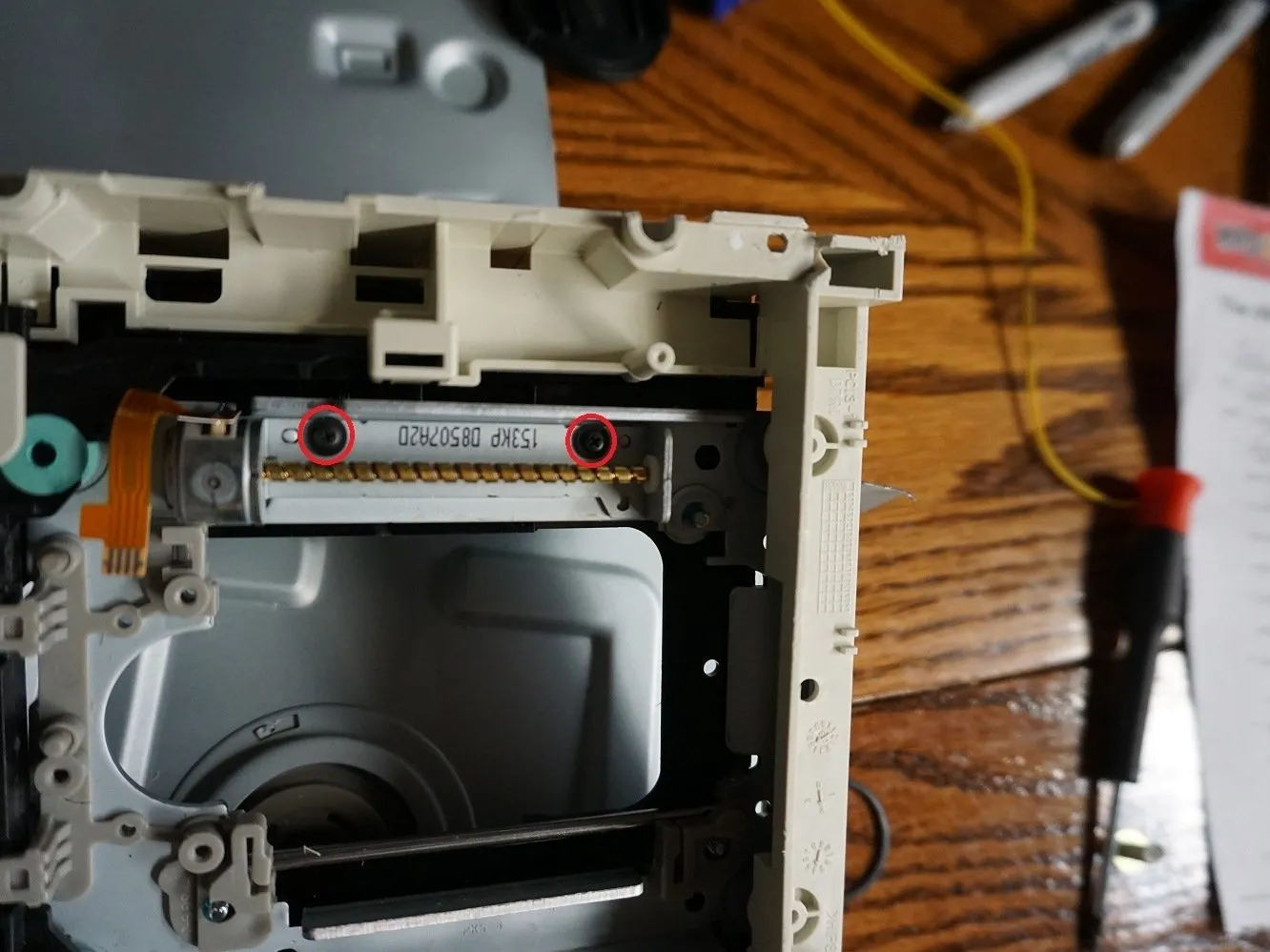

  • Открутите винты со стороны шагового компонента с помощью РАЗНОЙ ОТВЕРТКИ, чтобы избежать расслоения.

  • Отвертка должна быть меньше, чем M3x6.

  • Аккуратно извлеките после удаления винтов

Шаг 9

Разборка блока DVD-ROM Sony (DDU1615): шаг 9, изображение 1 из 3
Sony DVD-ROM Unit(DDU1615) Teardown: шаг 9, изображение 1 из 3 | Источник - ifixit.com
Устройство DVD-ROM Sony(DDU1615) Разборка: шаг 9, изображение 2 из 3
Sony DVD-ROM Unit(DDU1615) Разборка: шаг 9, изображение 2 из 3 | Источник - ifixit.com
Устройство Sony DVD-ROM(DDU1615) Разборка: шаг 9, изображение 3 из 3
Sony DVD-ROM Unit(DDU1615) Разборка: шаг 9, изображение 3 из 3 | Источник - ifixit.com

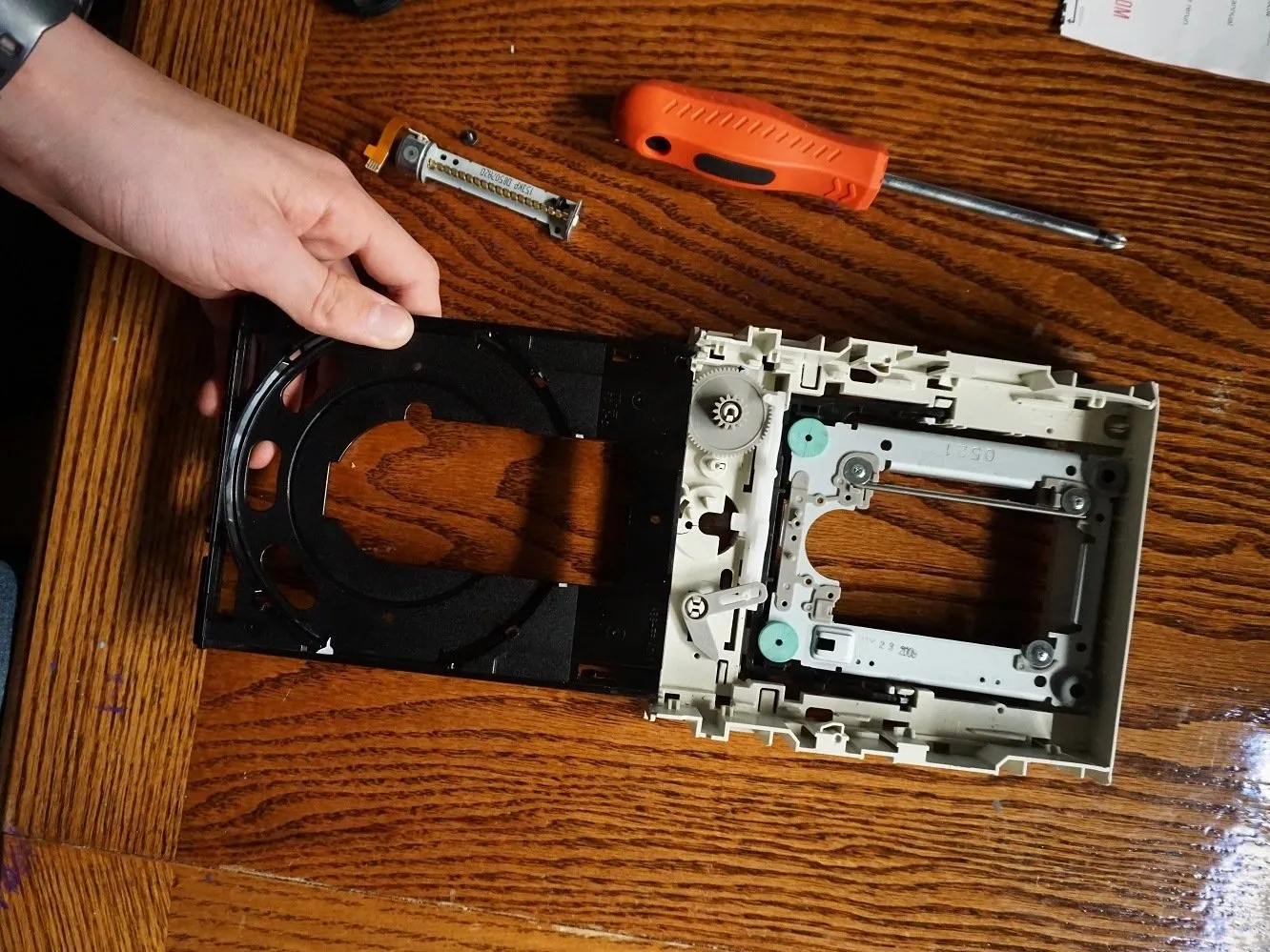

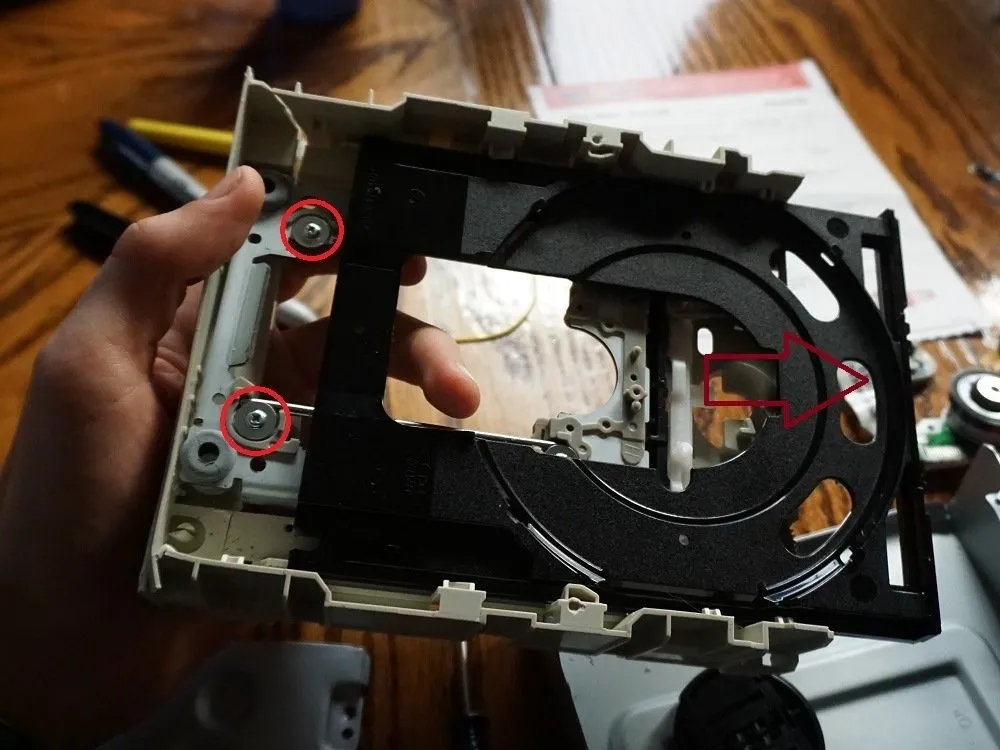

  • Переверните остатки и сдвиньте кусок черного пластика далеко вперед, чтобы открутить винты, удерживающие металл на месте

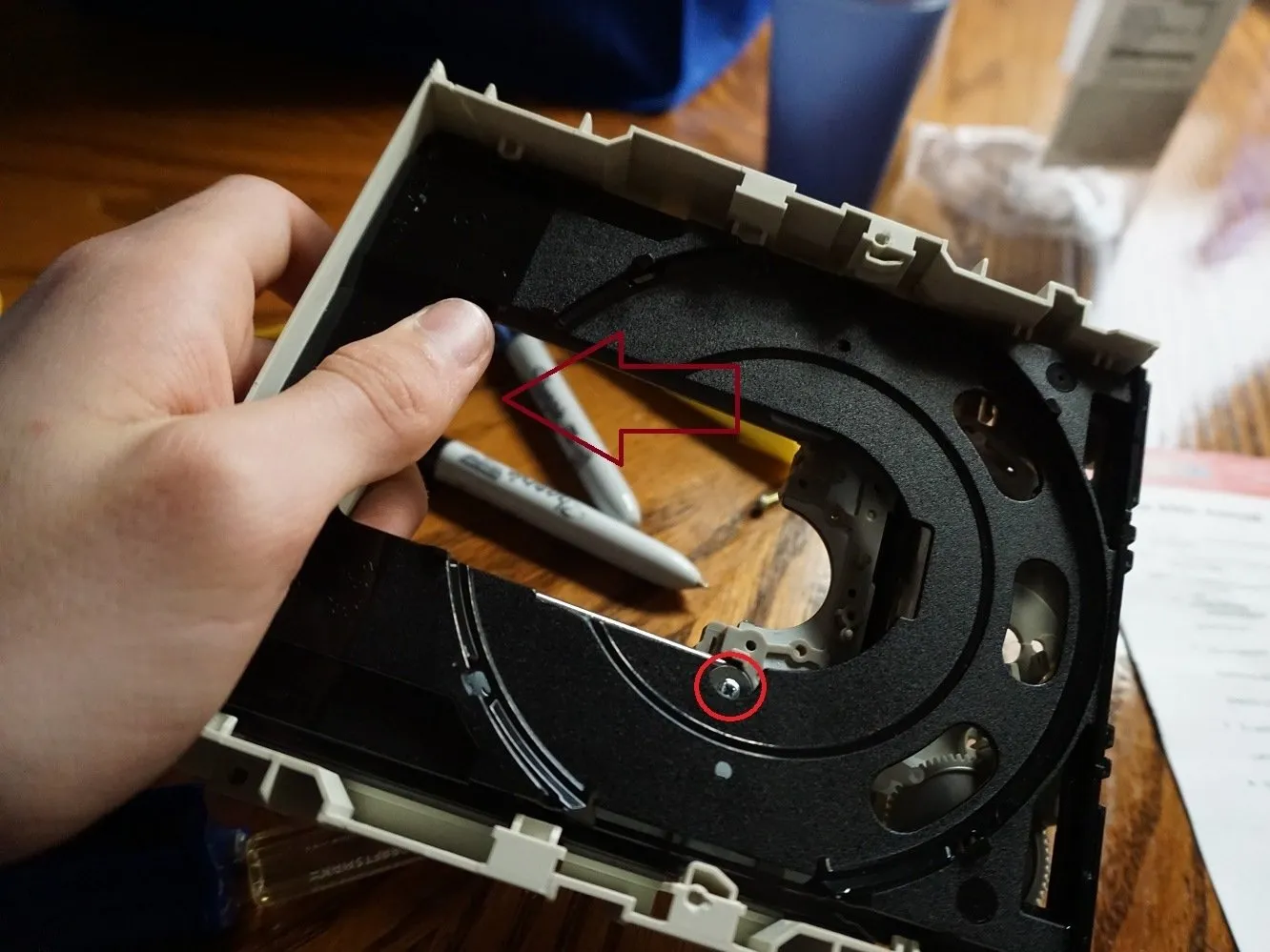

  • Сдвиньте лоток для дисков назад, если не можете снять его полностью, и открутите последний, третий винт.

  • Вам понадобится другая отвертка! Используйте тест на вихляние, чтобы найти правильную посадку! Они очень легко откручиваются!

Шаг 10

Разборка блока DVD-ROM Sony (DDU1615): шаг 10, изображение 1 из 3
Sony DVD-ROM Unit(DDU1615) Разборка: шаг 10, изображение 1 из 3 | Источник - ifixit.com
Устройство Sony DVD-ROM(DDU1615) Разборка: шаг 10, изображение 2 из 3
Sony DVD-ROM Unit(DDU1615) Разборка: шаг 10, изображение 2 из 3 | Источник - ifixit.com
Устройство Sony DVD-ROM(DDU1615) Разборка: шаг 10, изображение 3 из 3
Sony DVD-ROM Unit(DDU1615) Разборка: шаг 10, изображение 3 из 3 | Источник - ifixit.com

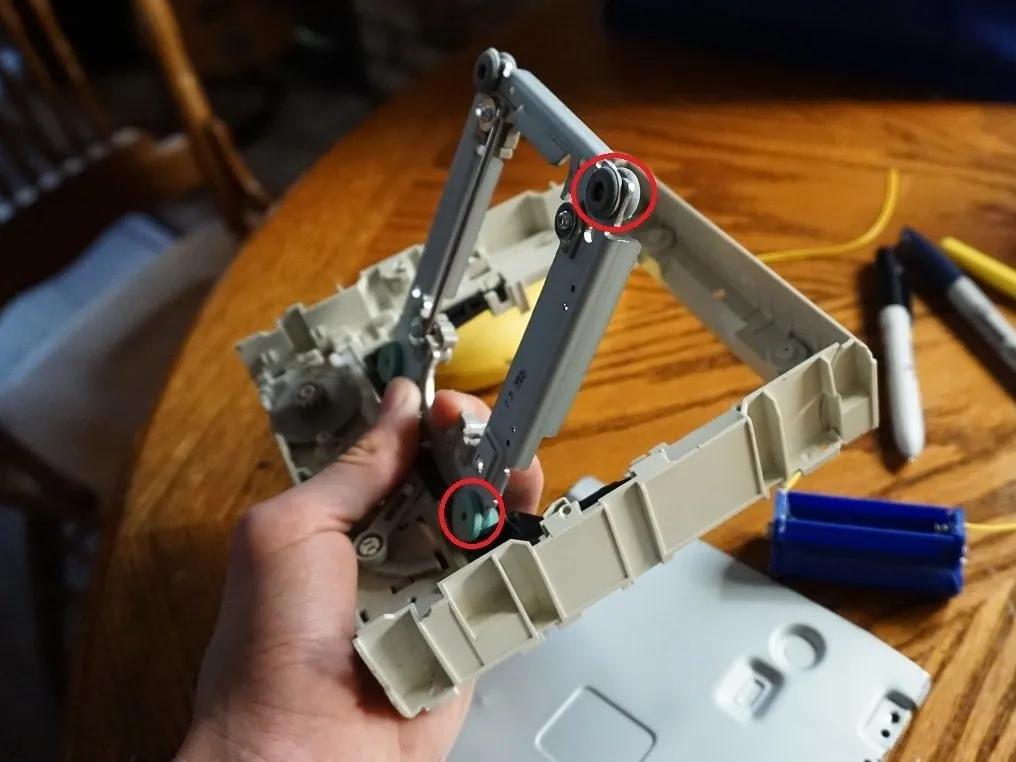

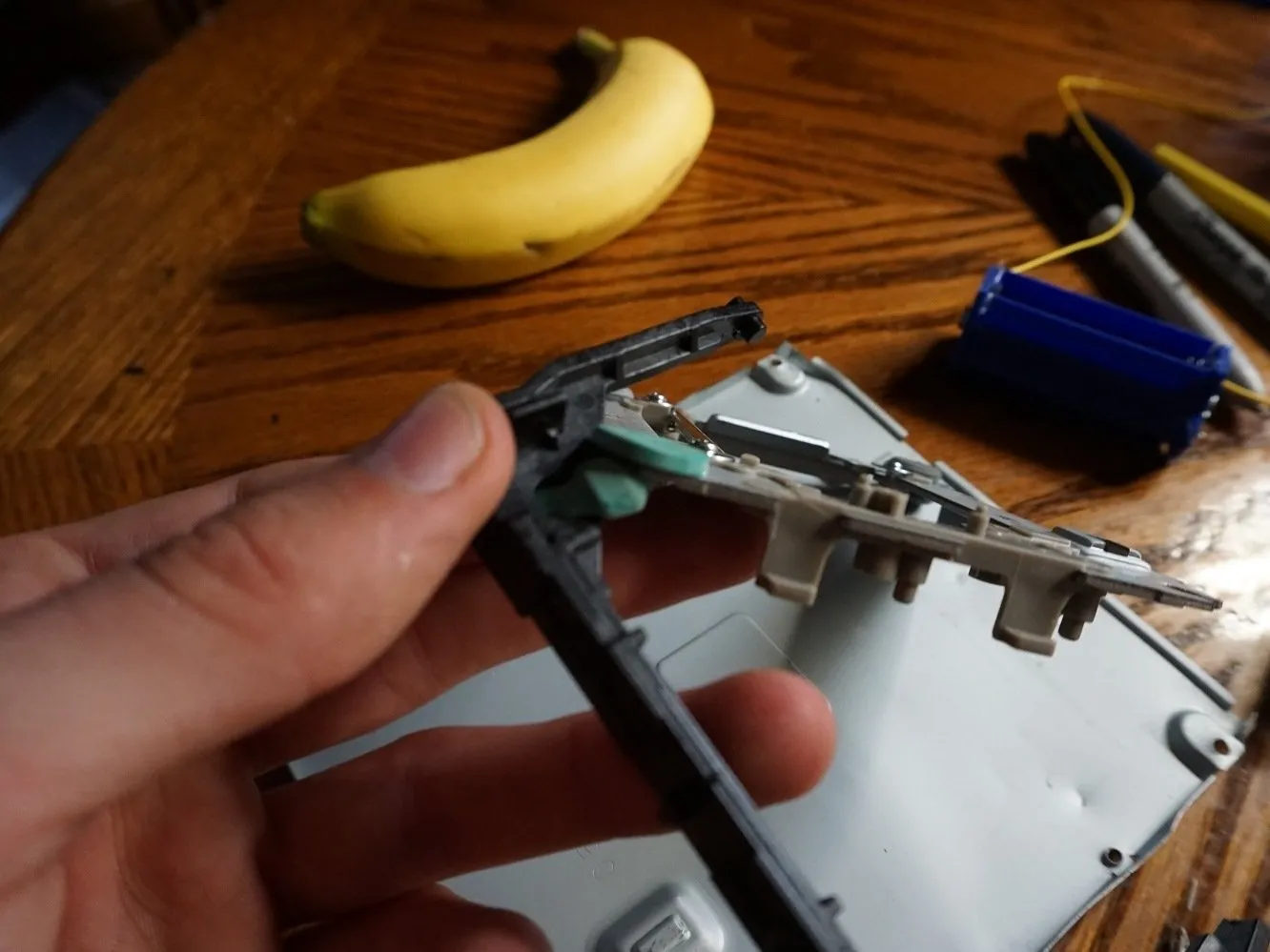

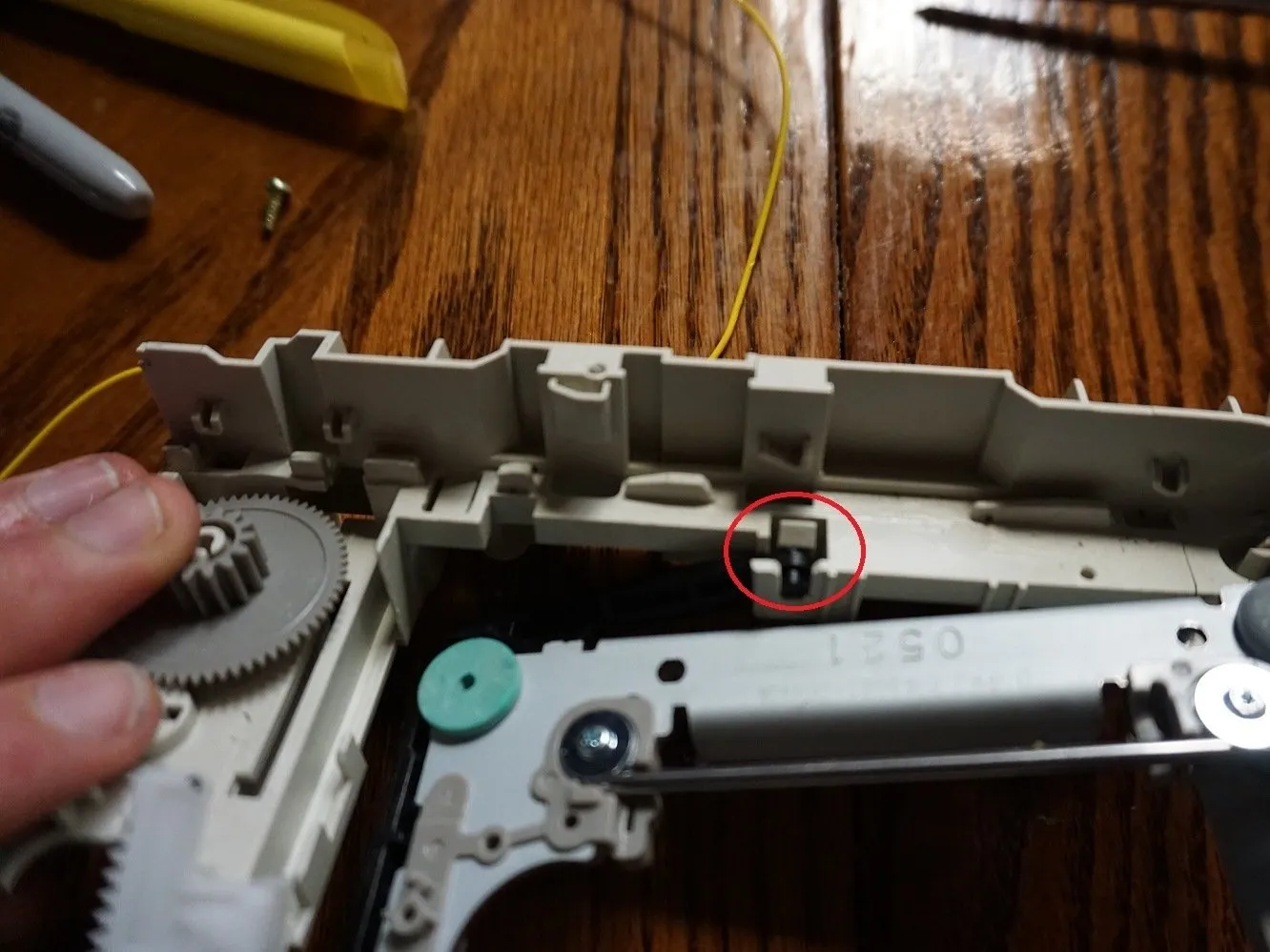

  • Аккуратно снимите все зажимы, чтобы единственным держателем стали резиновые колесики (обведены красным).

  • Аккуратно надавите, чтобы отвести от основного корпуса

  • Отстегните клипсы, показанные на фото 2

Шаг 11

Разборка устройства Sony DVD-ROM (DDU1615): шаг 11, изображение 1 из 3
Sony DVD-ROM Unit(DDU1615) Teardown: шаг 11, изображение 1 из 3 | Источник - ifixit.com
Устройство DVD-ROM Sony(DDU1615) Разборка: шаг 11, изображение 2 из 3
Sony DVD-ROM Unit(DDU1615) Разборка: шаг 11, изображение 2 из 3 | Источник - ifixit.com
Устройство DVD-ROM Sony(DDU1615) Разборка: шаг 11, изображение 3 из 3
Устройство Sony DVD-ROM(DDU1615) Разборка: шаг 11, изображение 3 из 3 | Источник - ifixit.com

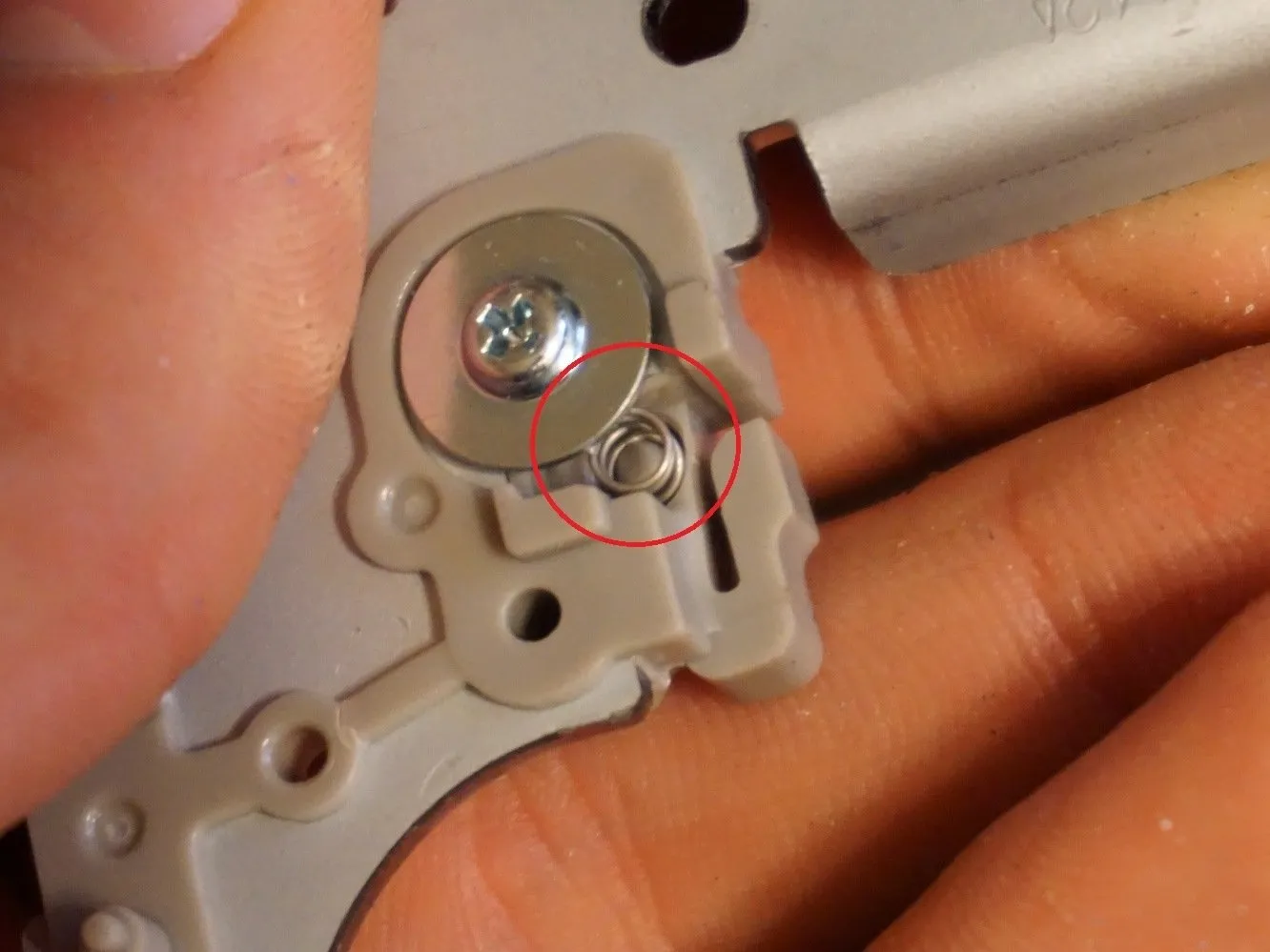

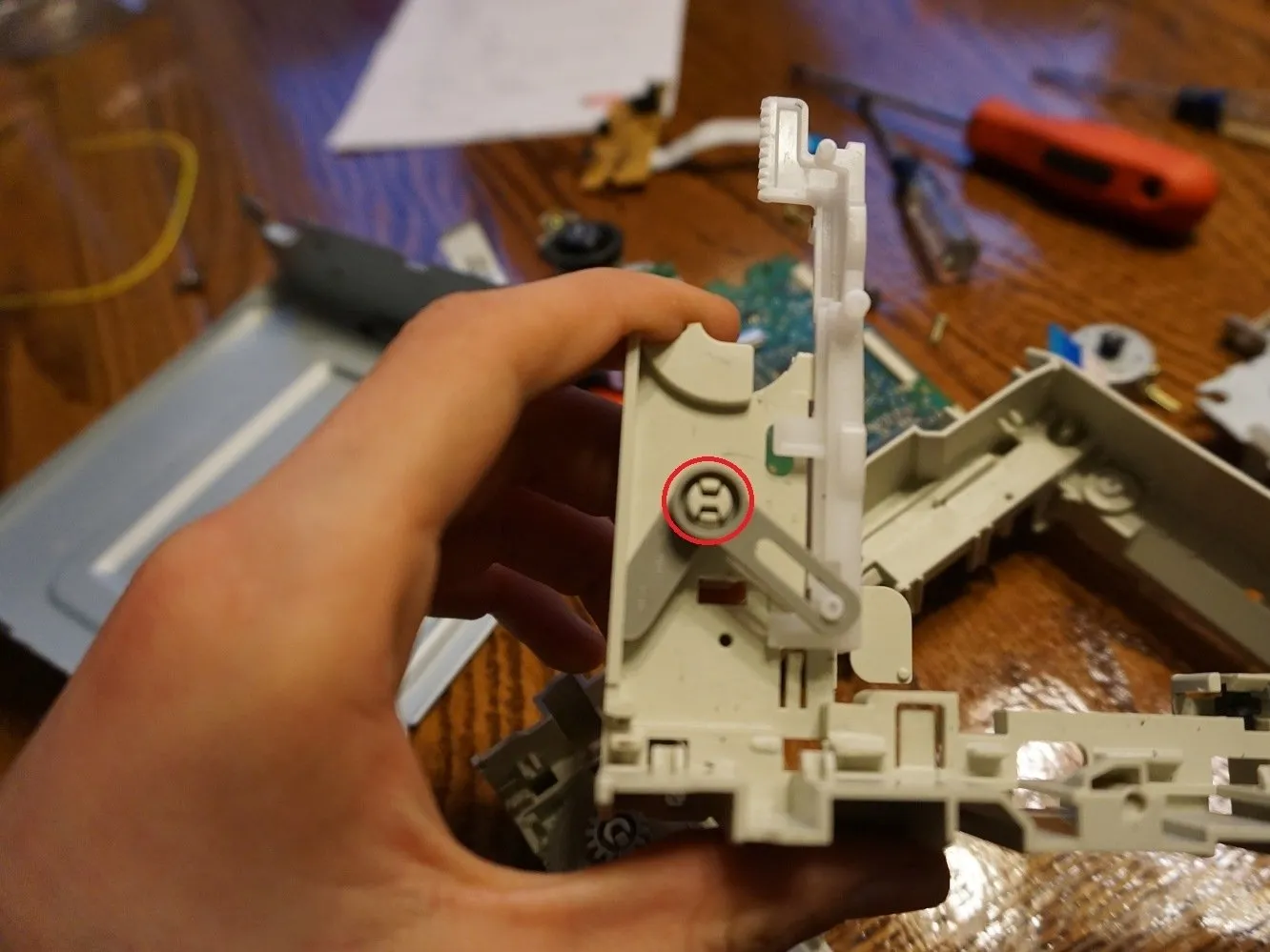

  • Чтобы снять шест, который был на картинке до снятия, надавите на пружину с винтом на одном конце, откиньте один конец вверх и снимите.

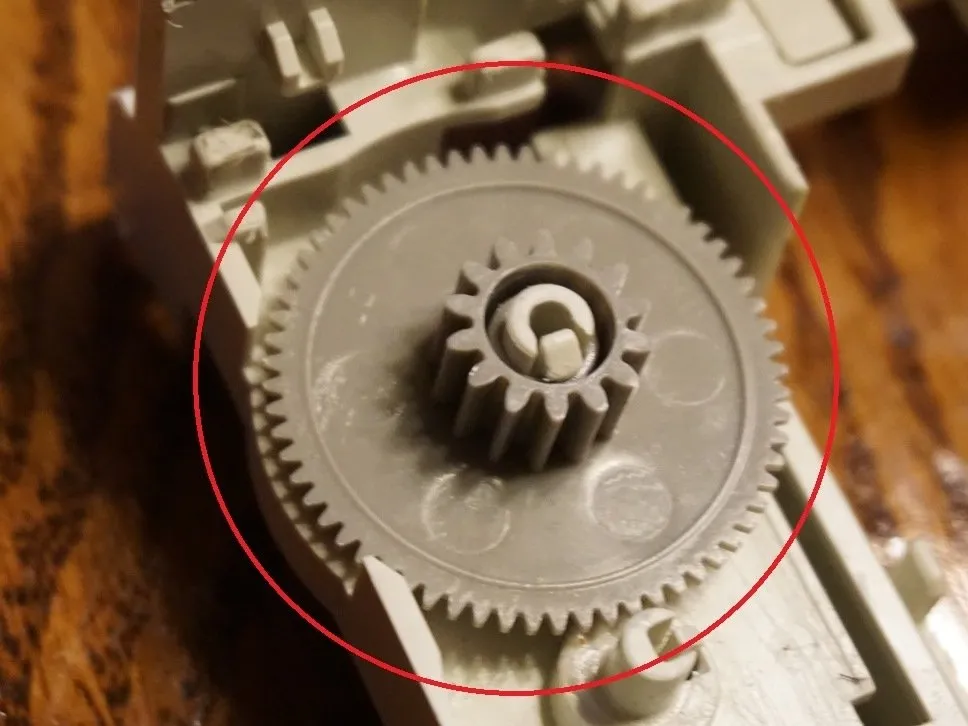

  • Чтобы снять зубчатую шестерню, надавите на зажим в середине шестерни и, удерживая давление на зажим, вытащите шестерню.

  • Примените ту же технику, что и на фото 2, но с клипсой на фото 3.

Шаг 12 Готово!

Разборка устройства Sony DVD-ROM (DDU1615), готово!: шаг 12, изображение 1 из 3
Sony DVD-ROM Unit(DDU1615) Разборка, готово!: шаг 12, изображение 1 из 3 | Источник - ifixit.com
Устройство Sony DVD-ROM(DDU1615) Разборка, готово!: шаг 12, изображение 2 из 3
Sony DVD-ROM Unit(DDU1615) Разборка, готово!: шаг 12, изображение 2 из 3 | Источник - ifixit.com
Устройство Sony DVD-ROM(DDU1615) Разборка, готово!: шаг 12, изображение 3 из 3
Sony DVD-ROM Unit(DDU1615) Разборка, готово!: шаг 12, изображение 3 из 3 | Источник - ifixit.com

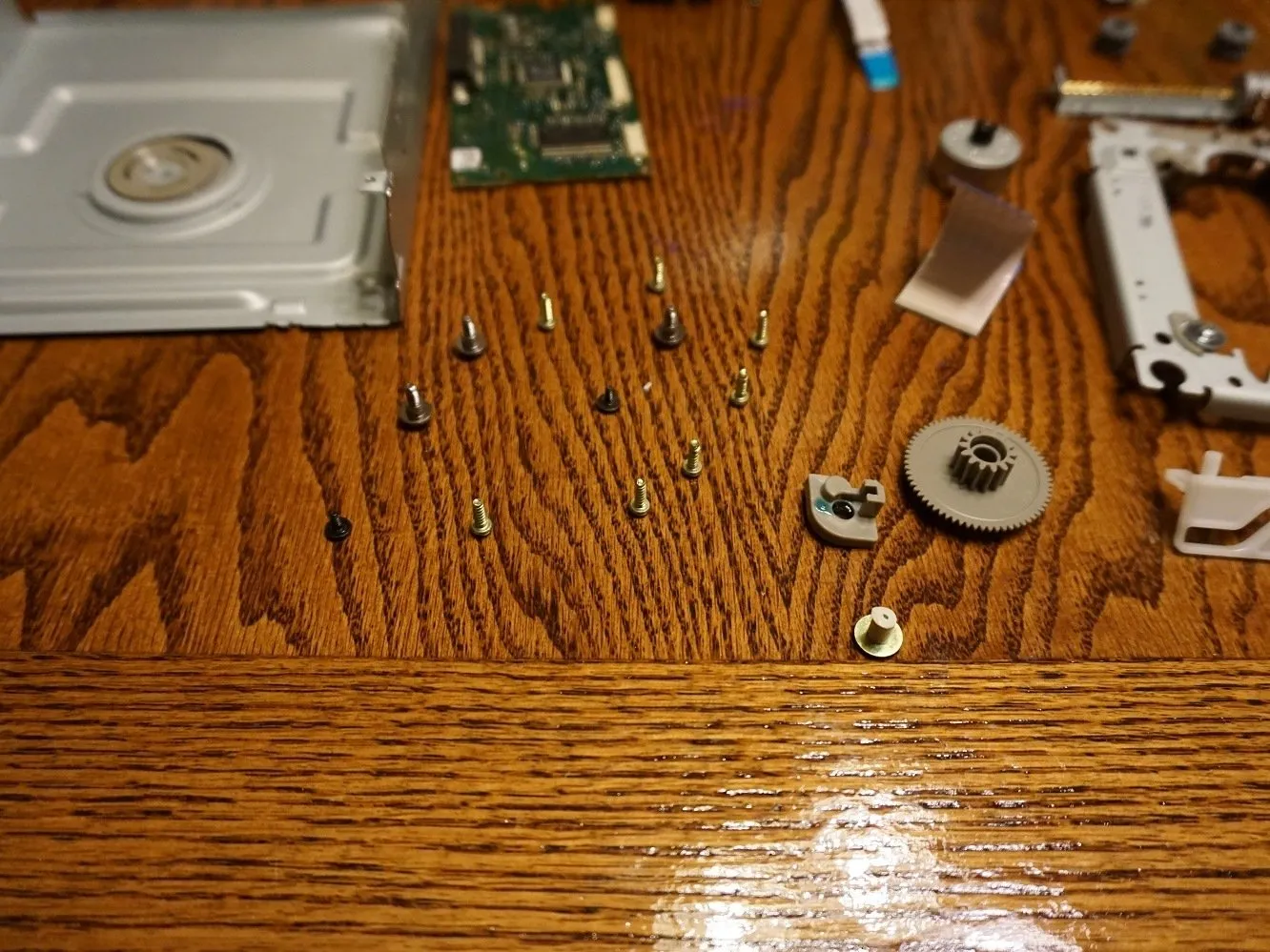

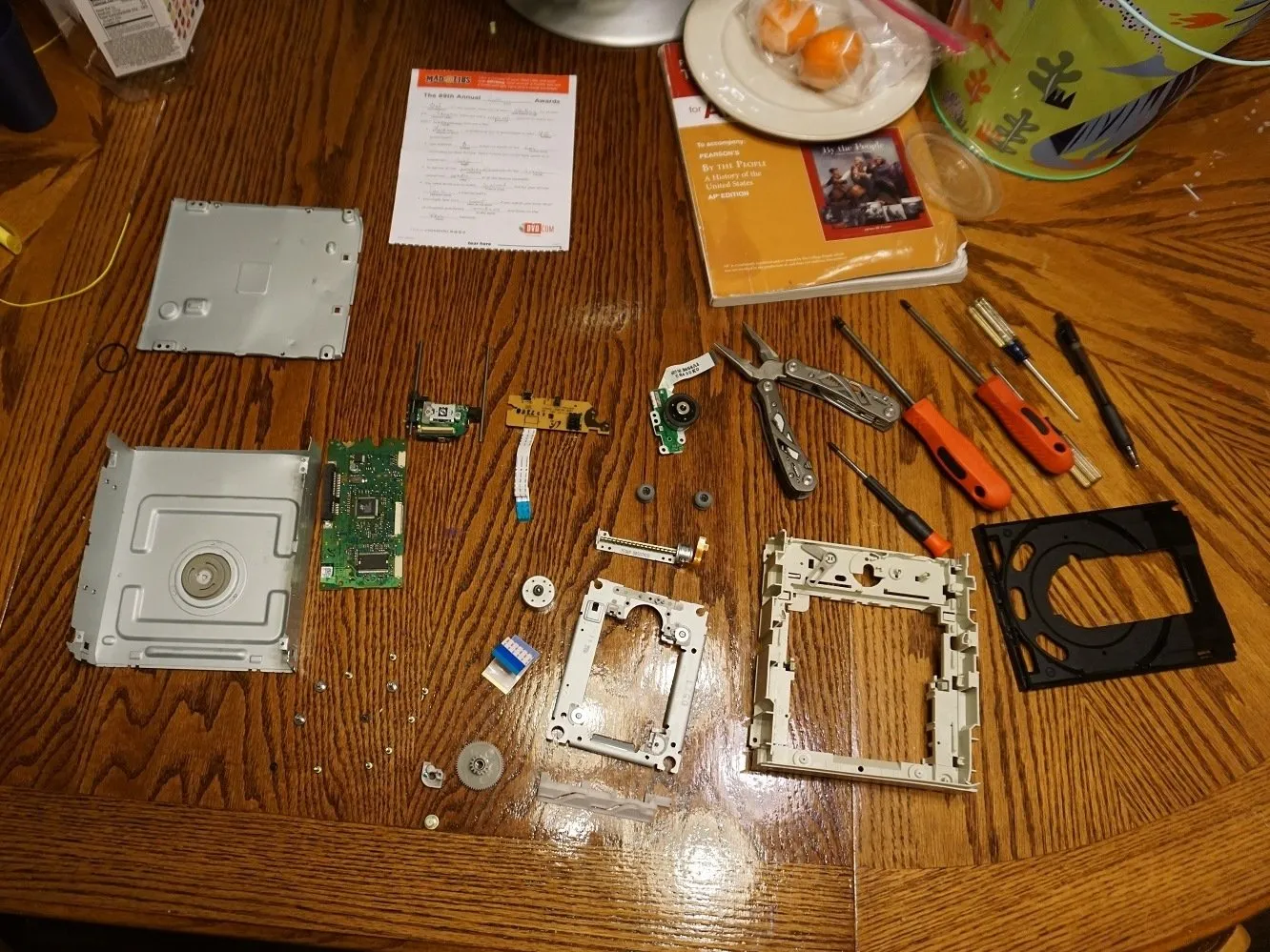

  • Вы практически закончили разборку.

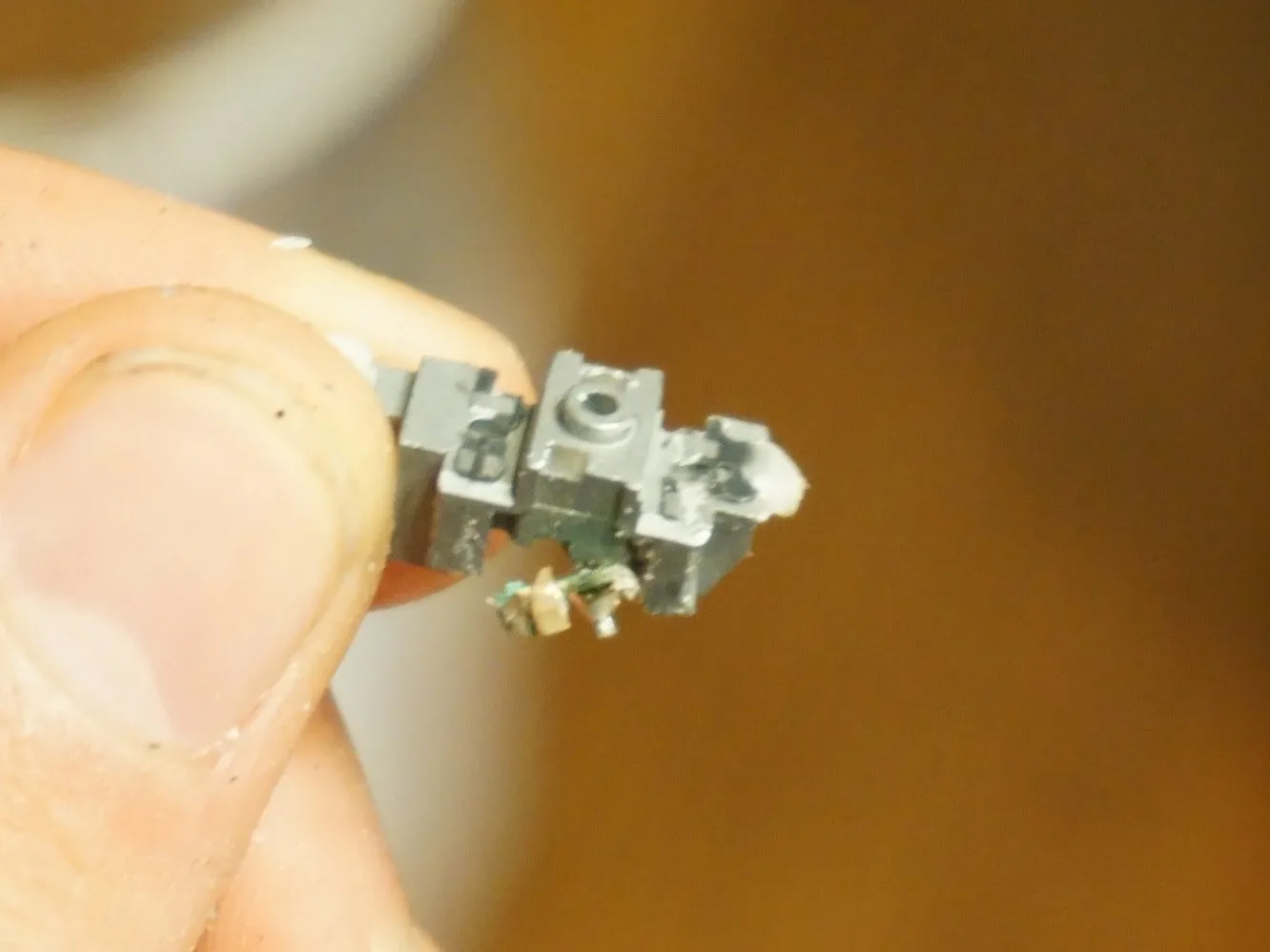

  • Если вы хотите снять лазерный диод, будьте осторожны! Фотография №3 - свидетельство того, что мне это не удалось
