Разборка Sony DVP-NS715P

Введение

Это мой текущий DVD-плеер, который я использую постоянно. Он имеет прогрессивную развертку и некоторые другие приятные опции, такие как коаксиальный/оптический выход. У меня этот плеер уже около 5 лет. Если вы сможете найти деталь / это руководство поможет вам заменить любую часть этого устройства.

Что вам понадобится

Инструменты

•

•

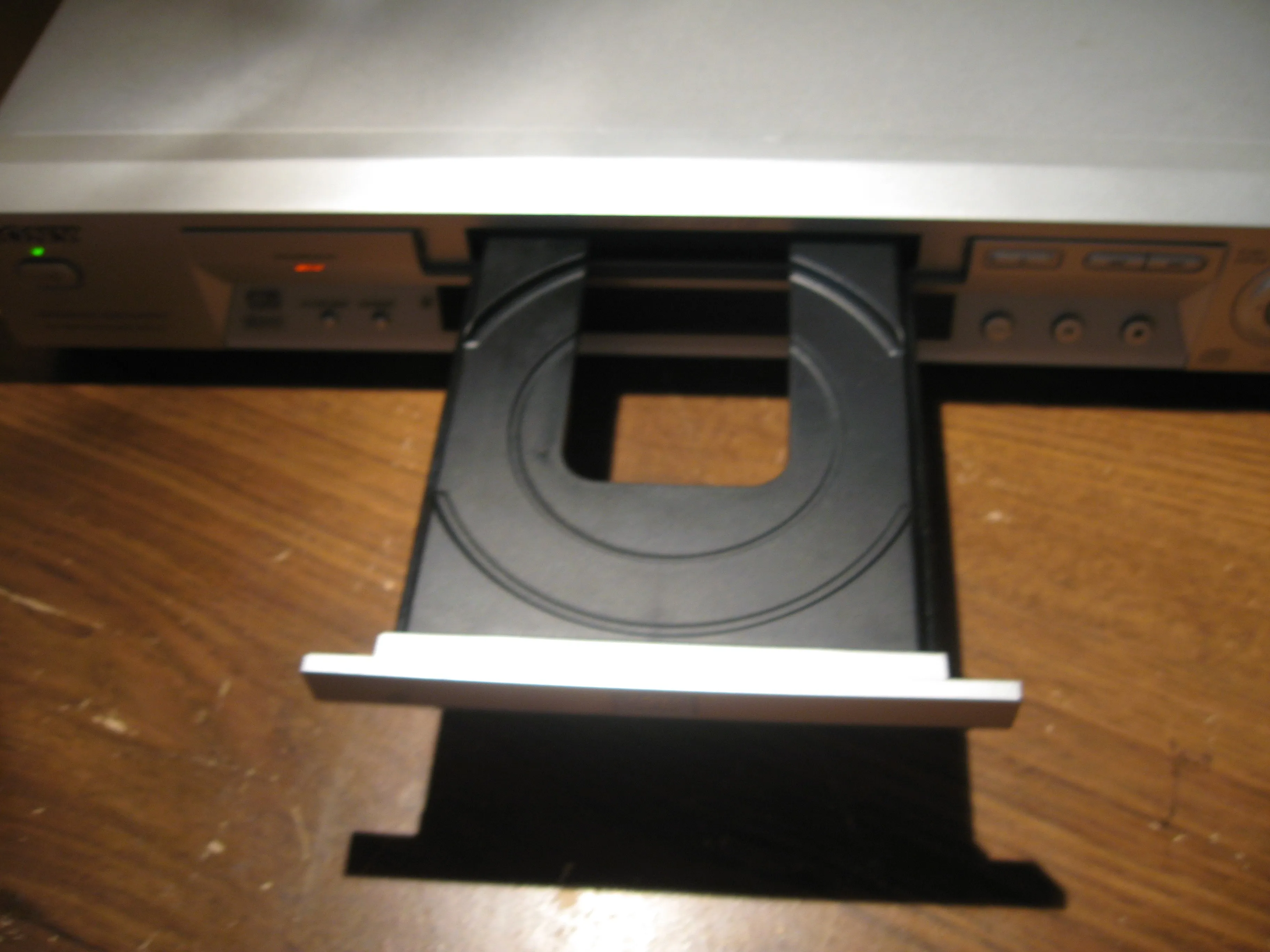

Шаг 1 Разборка Sony DVP-NS715P

• Сначала нужно подключить DVD-плеер к сети и извлечь лоток в открытое положение.

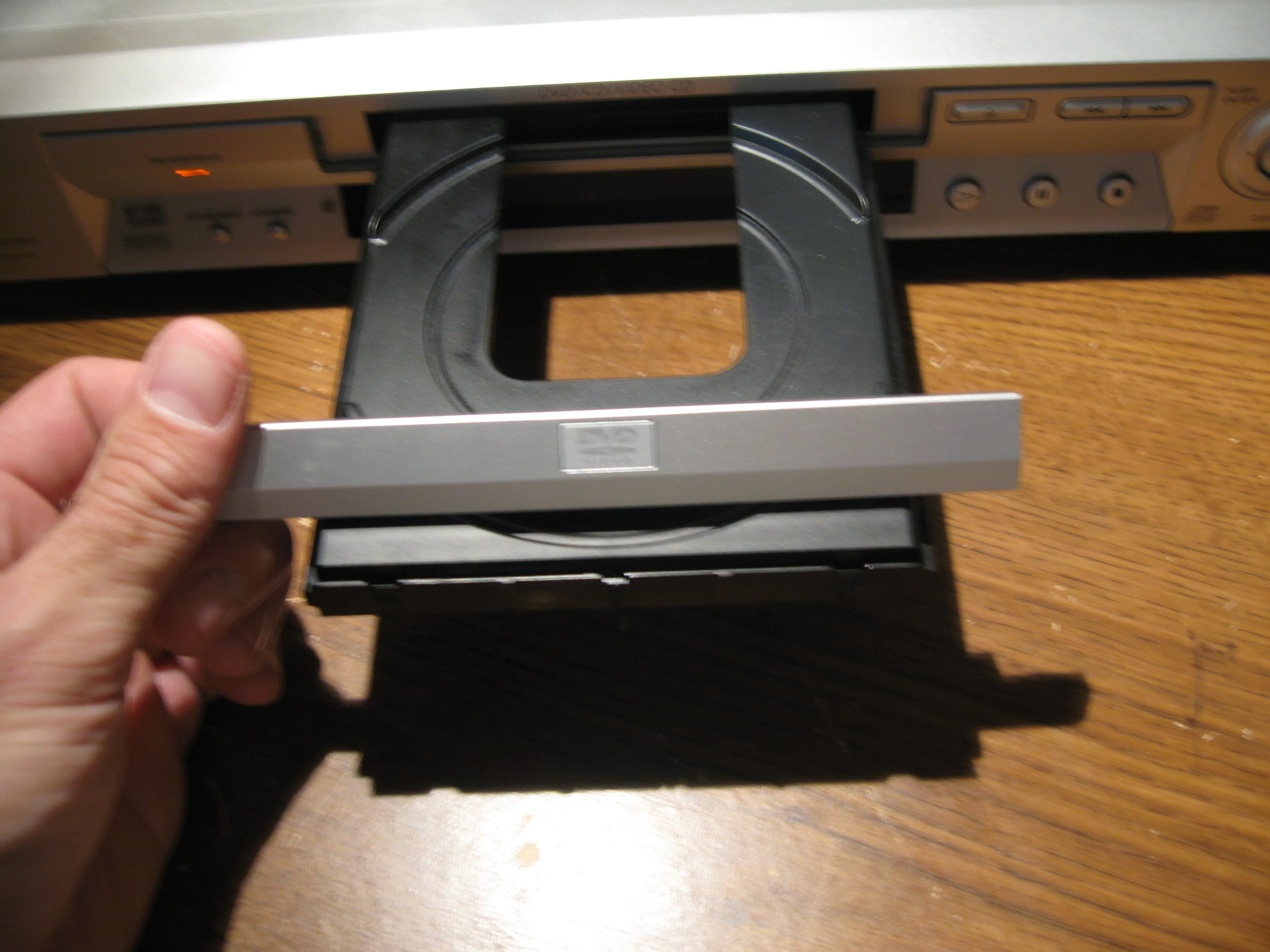

• Затем аккуратно подденьте серебристую поверхность лотка.

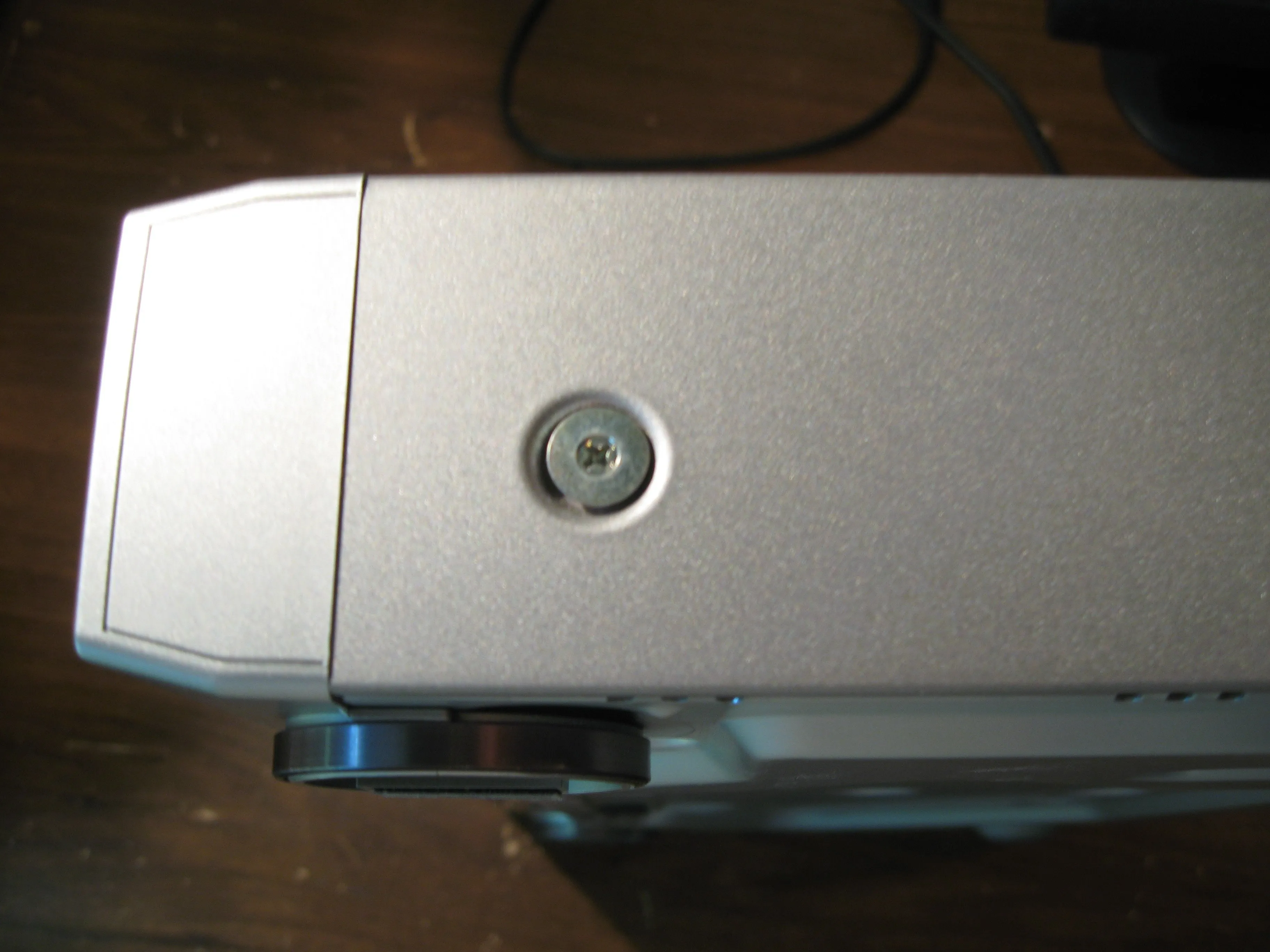

Шаг 2

• Открутите два винта с обеих сторон устройства.

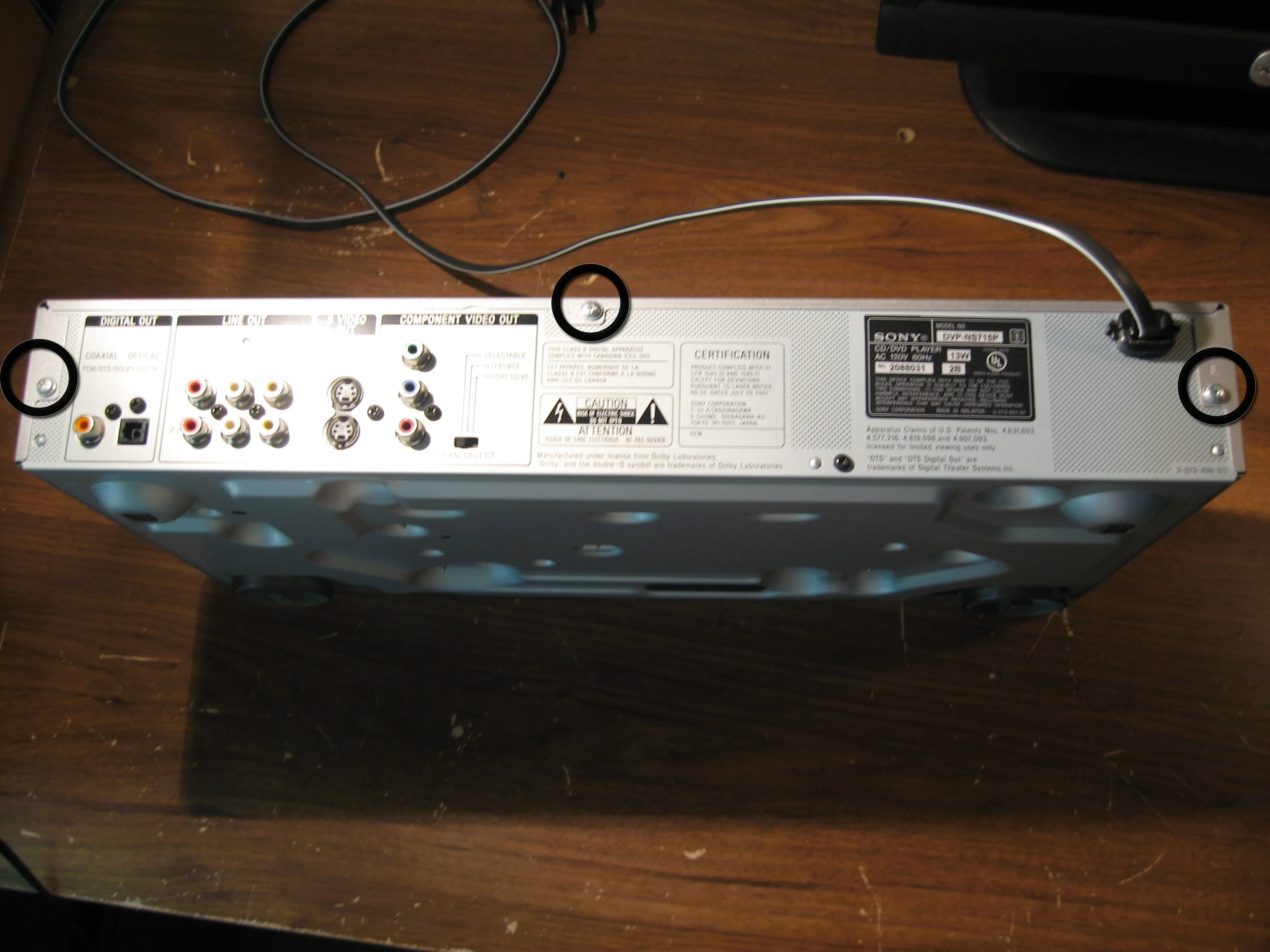

• Затем открутите три винта на задней панели устройства, обведенные черным кружком.

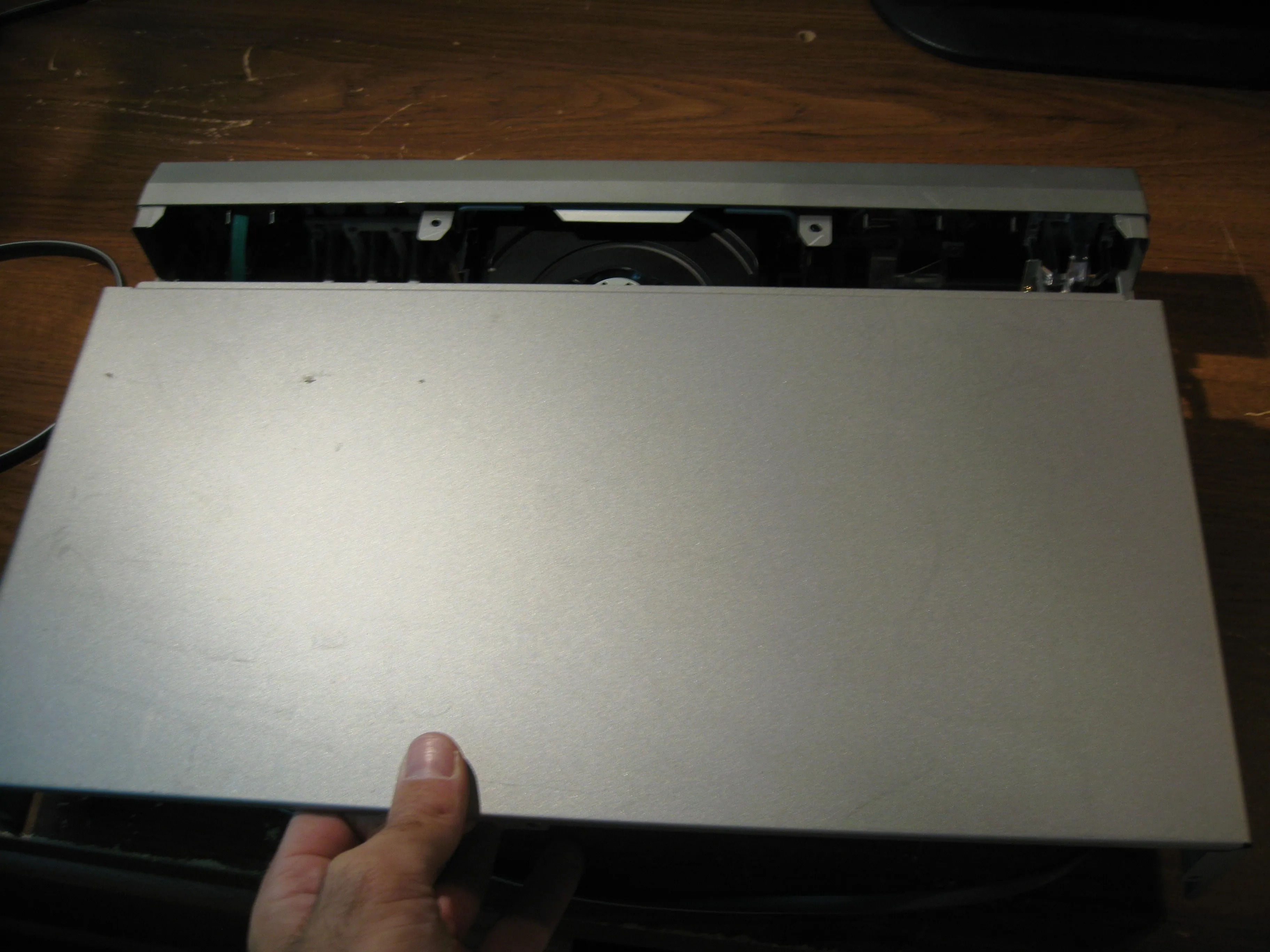

• Затем отсоедините внешний корпус, сдвинув его, потянув назад.

Шаг 3

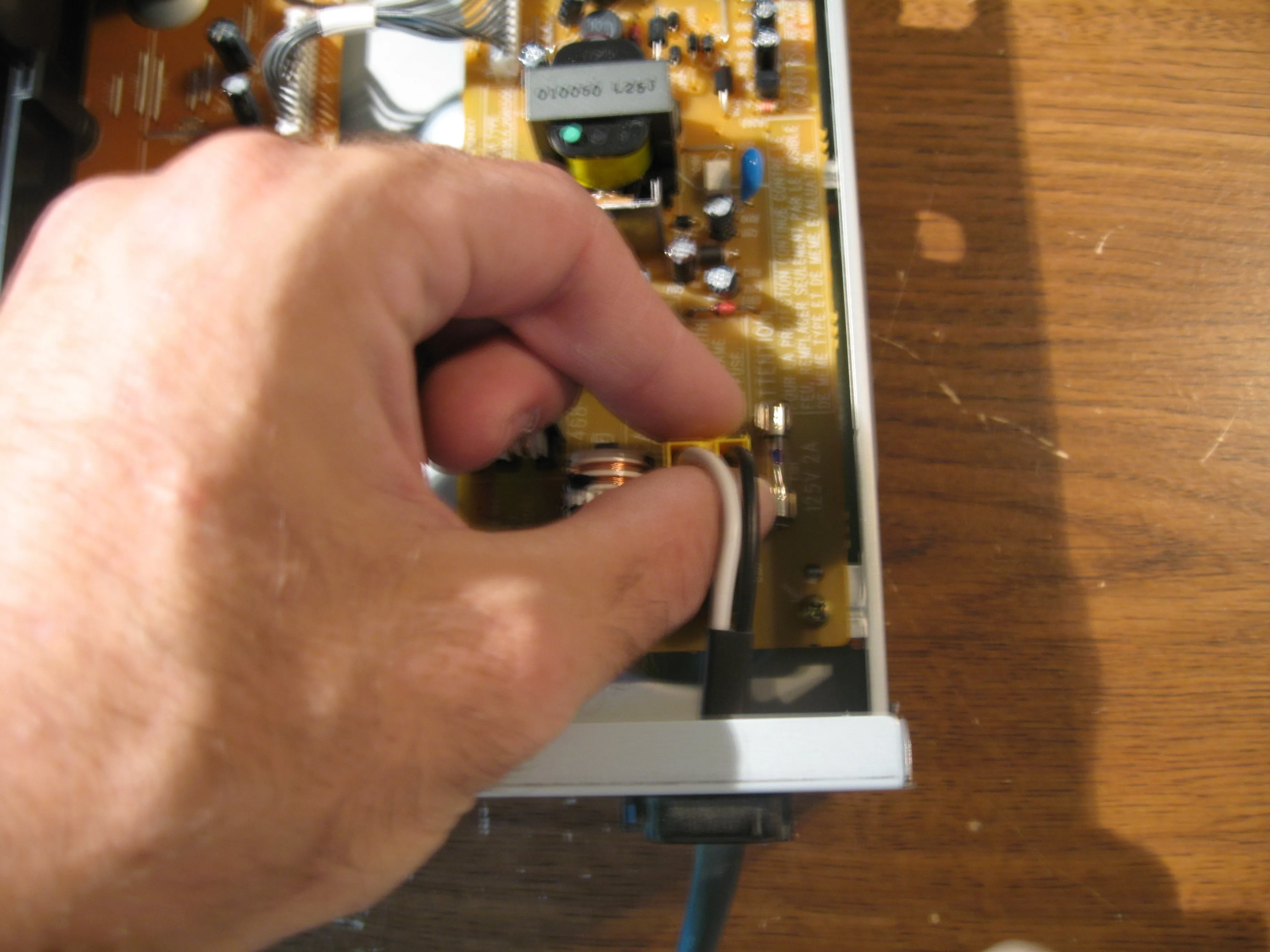

• Отсоедините кабель питания, подключенный к плате блока питания.

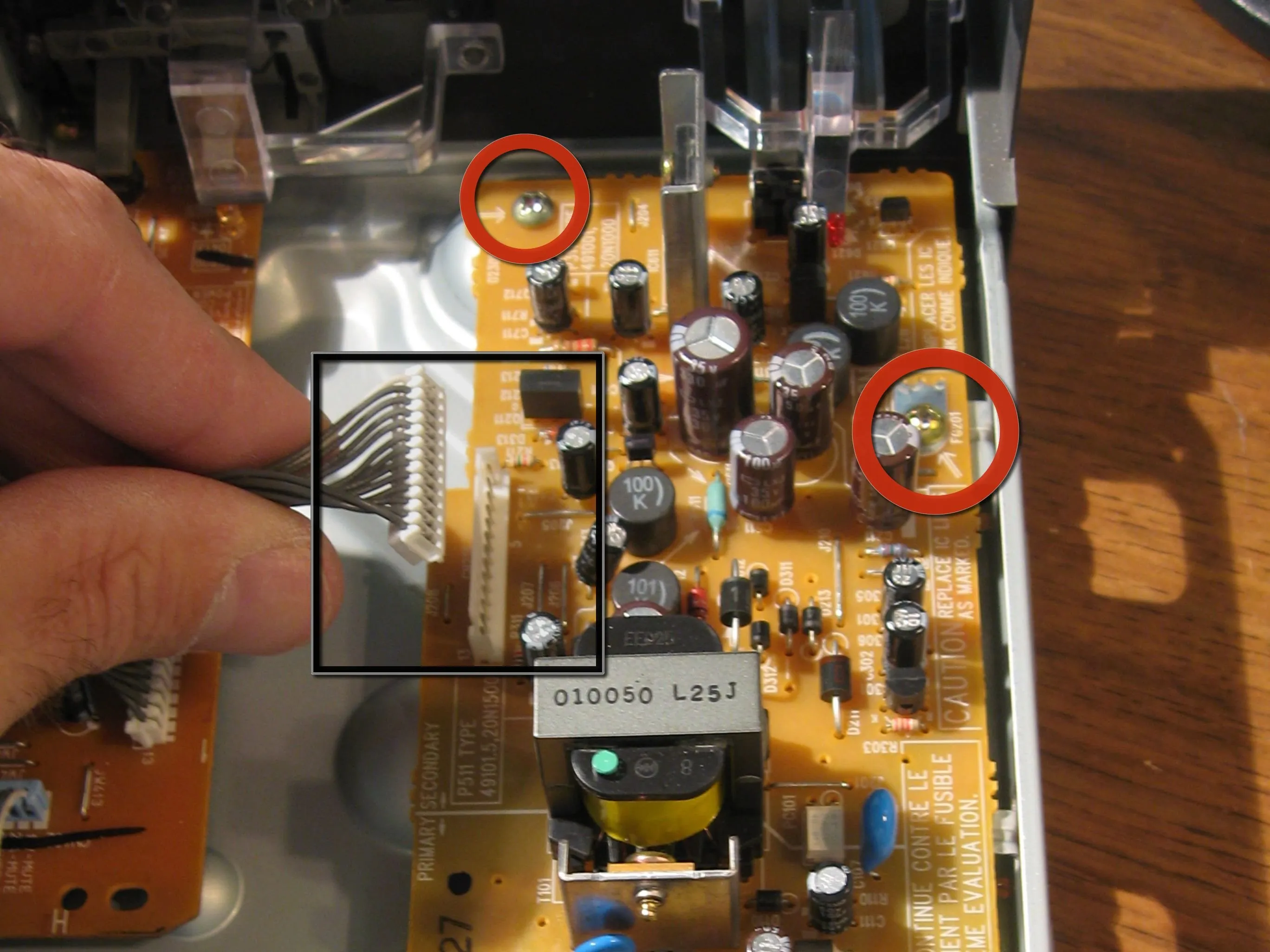

• Затем отсоедините разъем ленточного кабеля от блока питания (обозначен черным цветом).

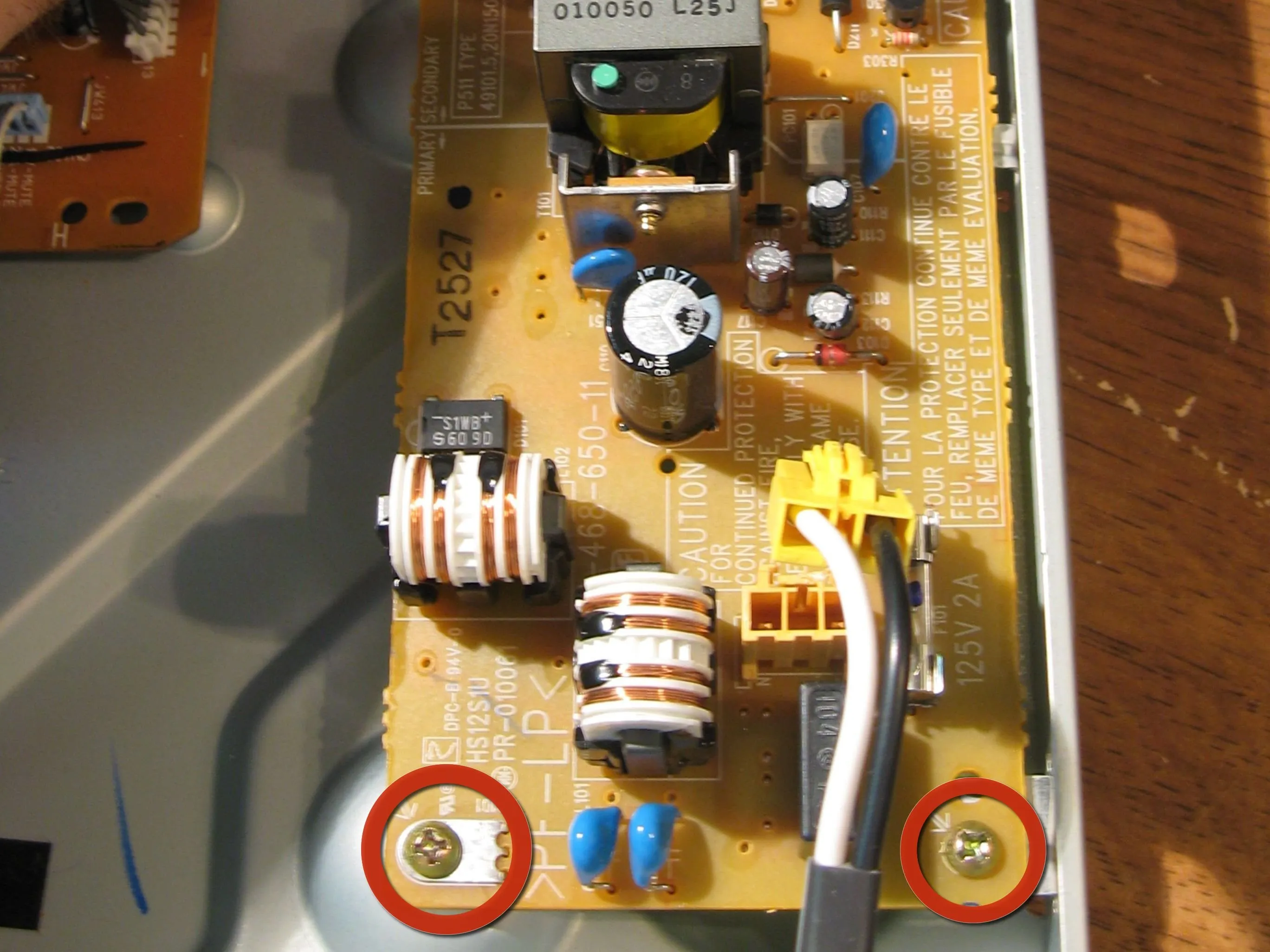

• Затем выкрутите четыре винта (обозначены красным), крепящие блок питания к нижней части устройства.

• Снимите плату блока питания

Шаг 4

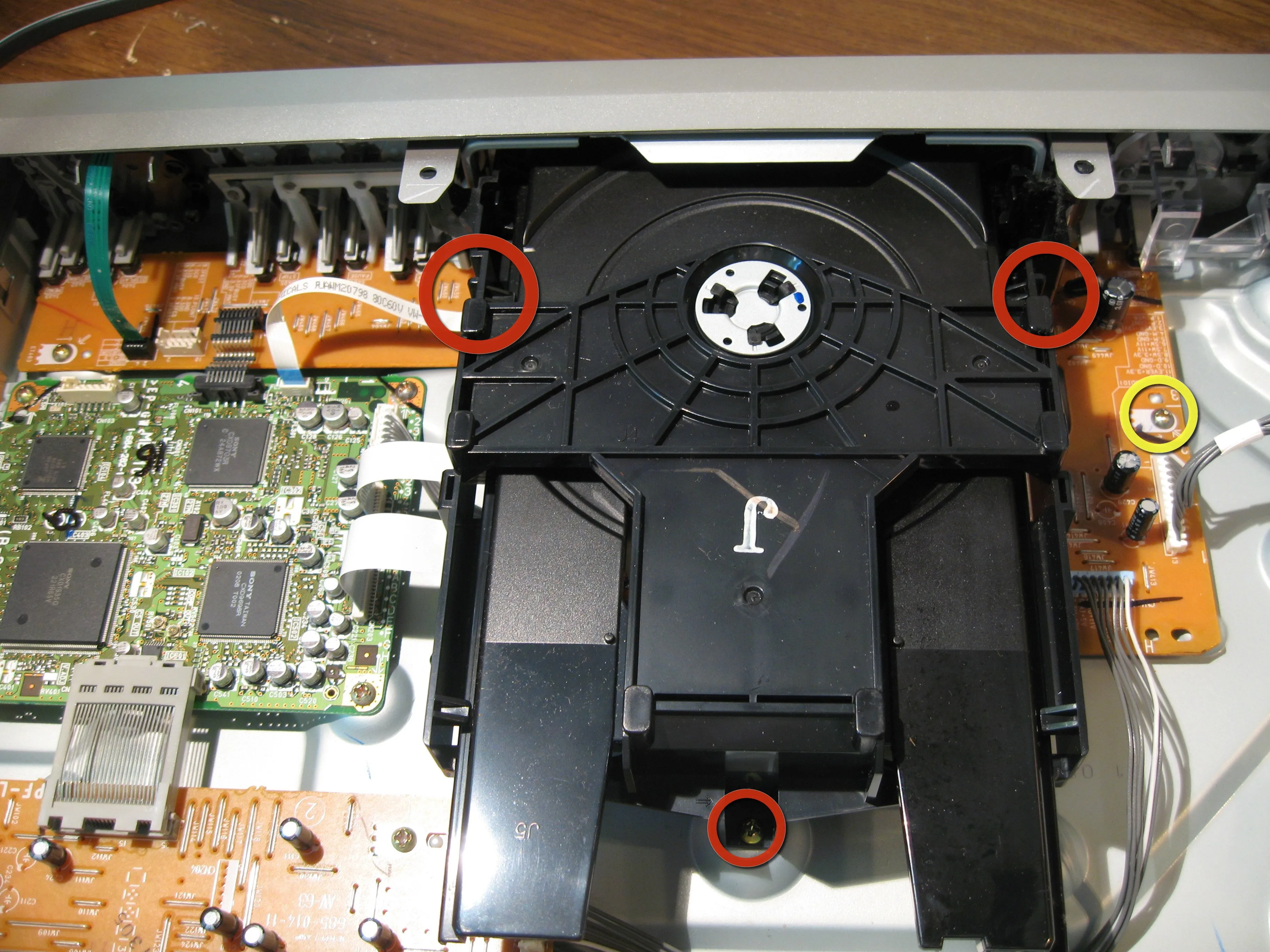

• Открутите один винт на правой стороне платы ЖК-дисплея. (обозначен желтым цветом, остальные мы удалим позже в процессе разборки.

• Есть три винта, крепящие лоток к нижней части устройства - открутите их.

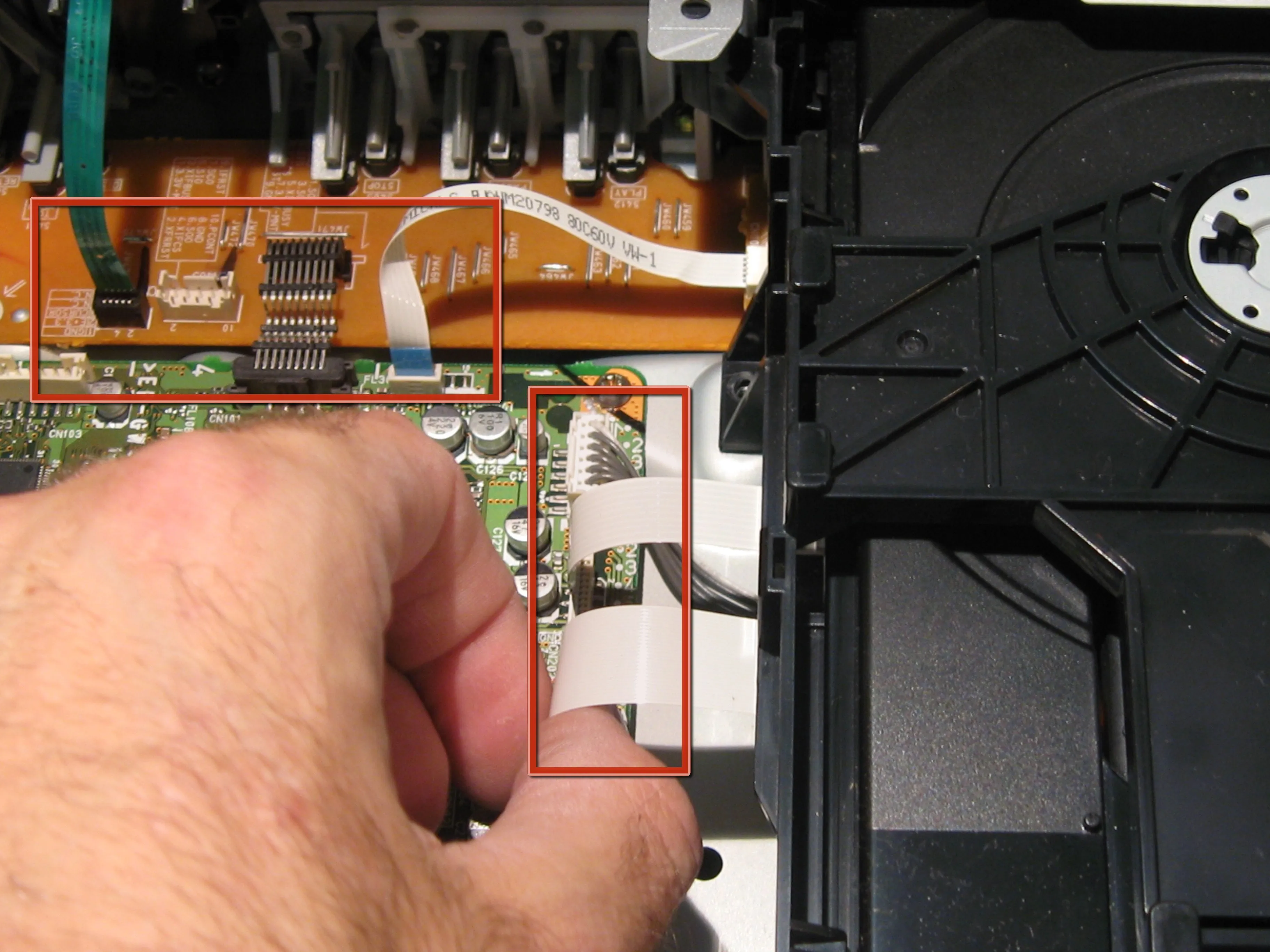

• Аккуратно отсоедините все разъемы (6), выделенные красным цветом.

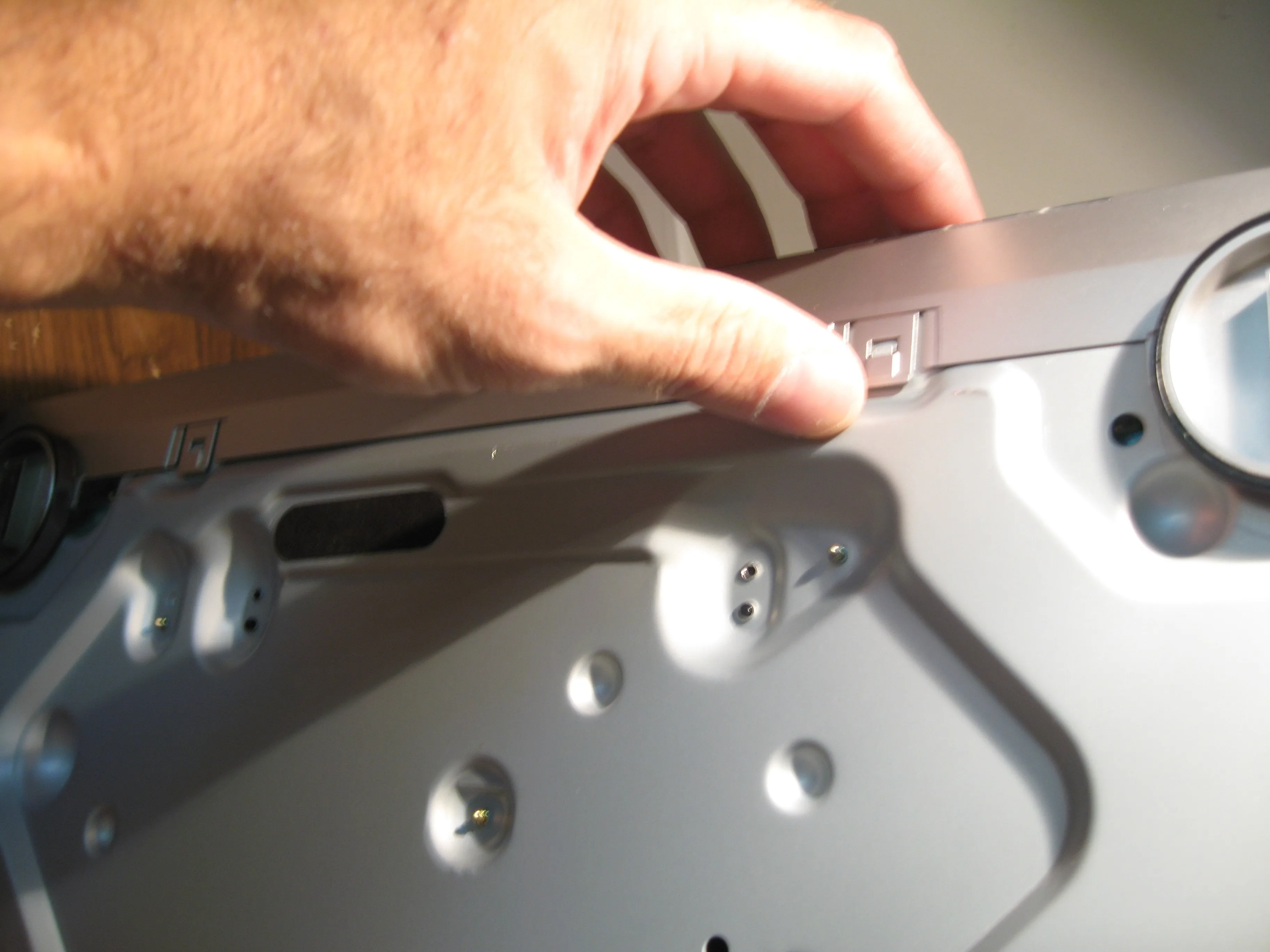

• Переверните устройство. Освободите два зажима на нижней стороне, а затем два с каждой стороны устройства, чтобы снять переднюю панель.

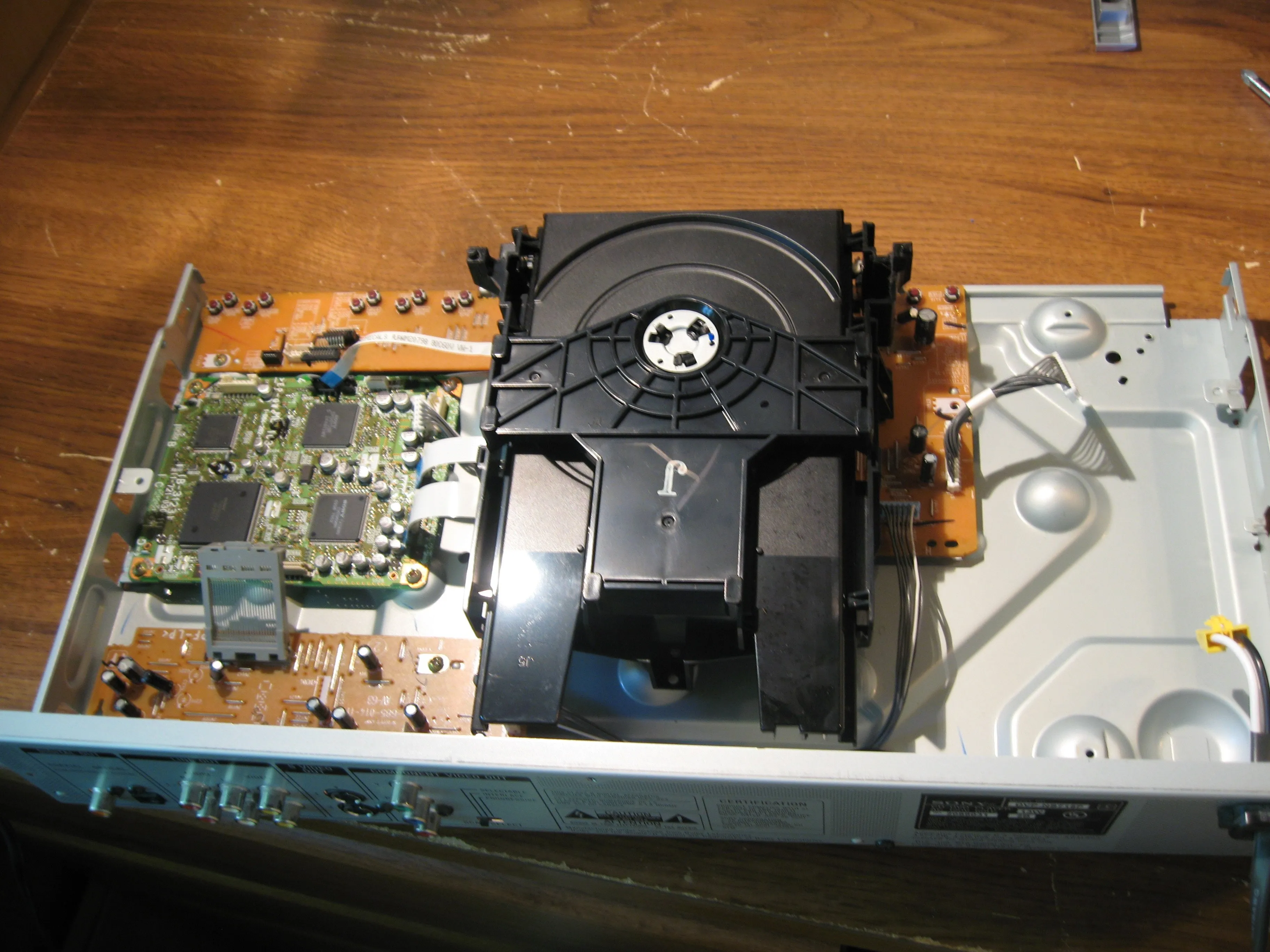

Шаг 5

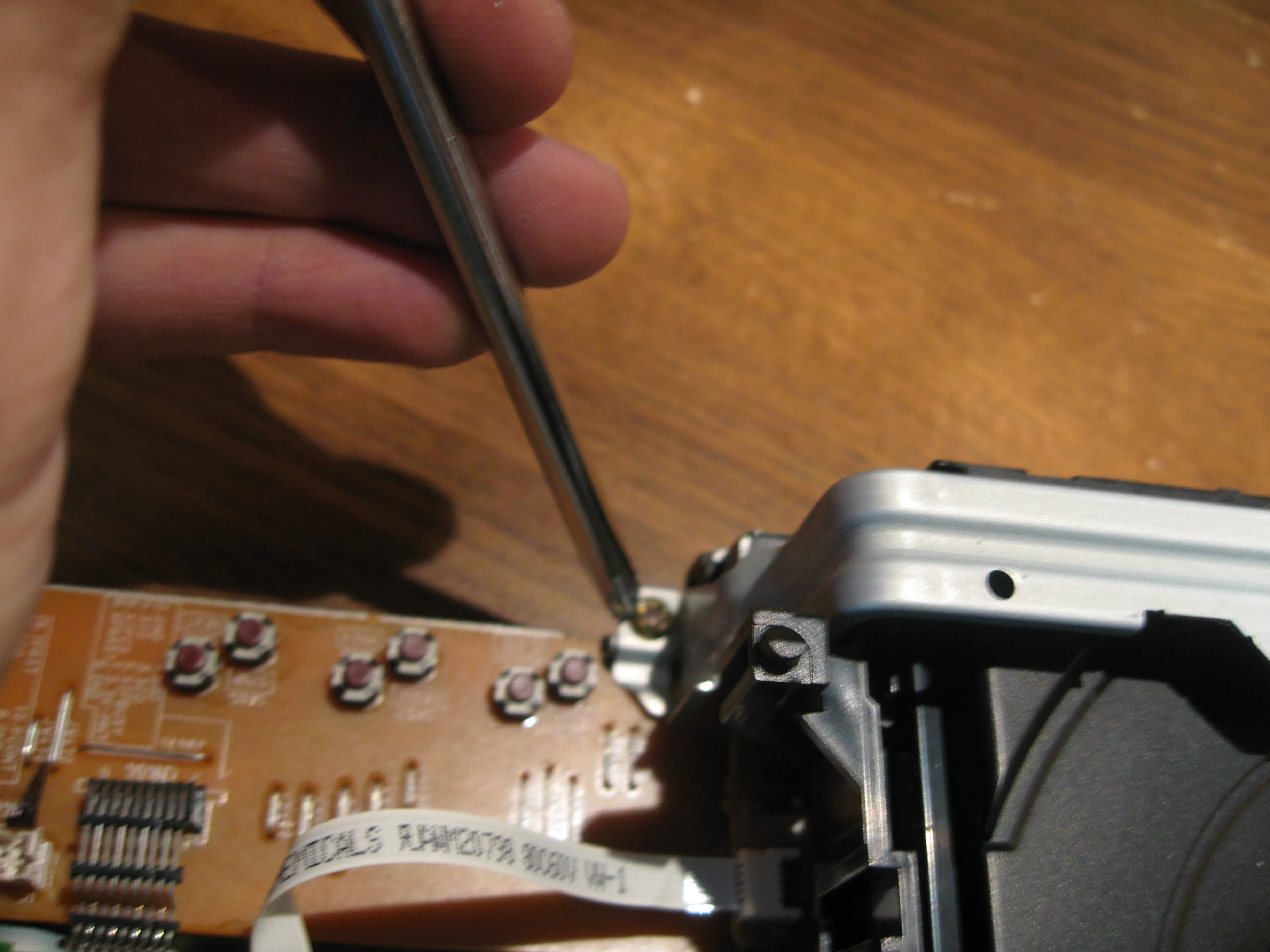

• Открутите два винта с обеих сторон крепления лотка для компакт-дисков.

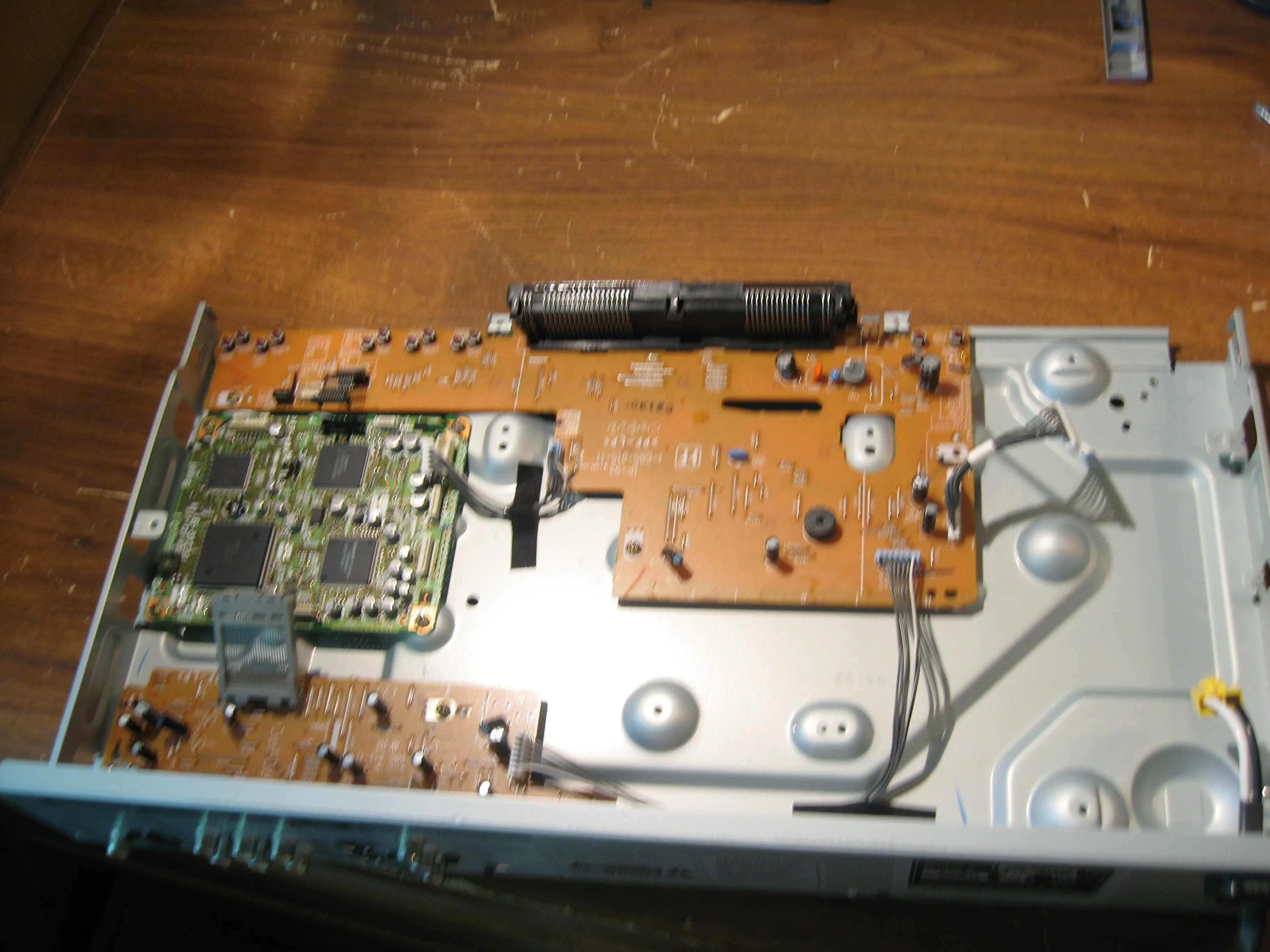

• Снимите лоток для компакт-дисков.

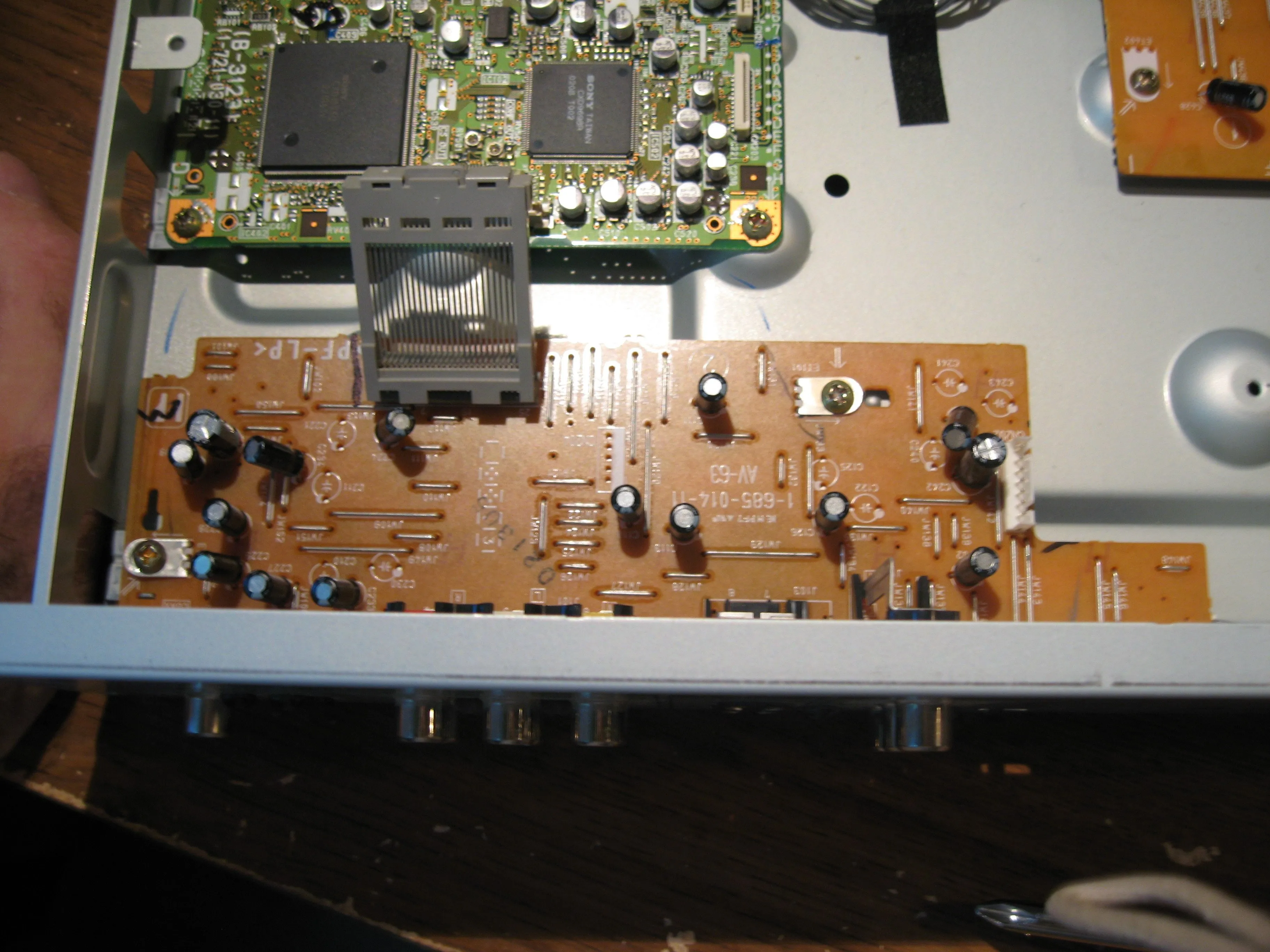

Шаг 6

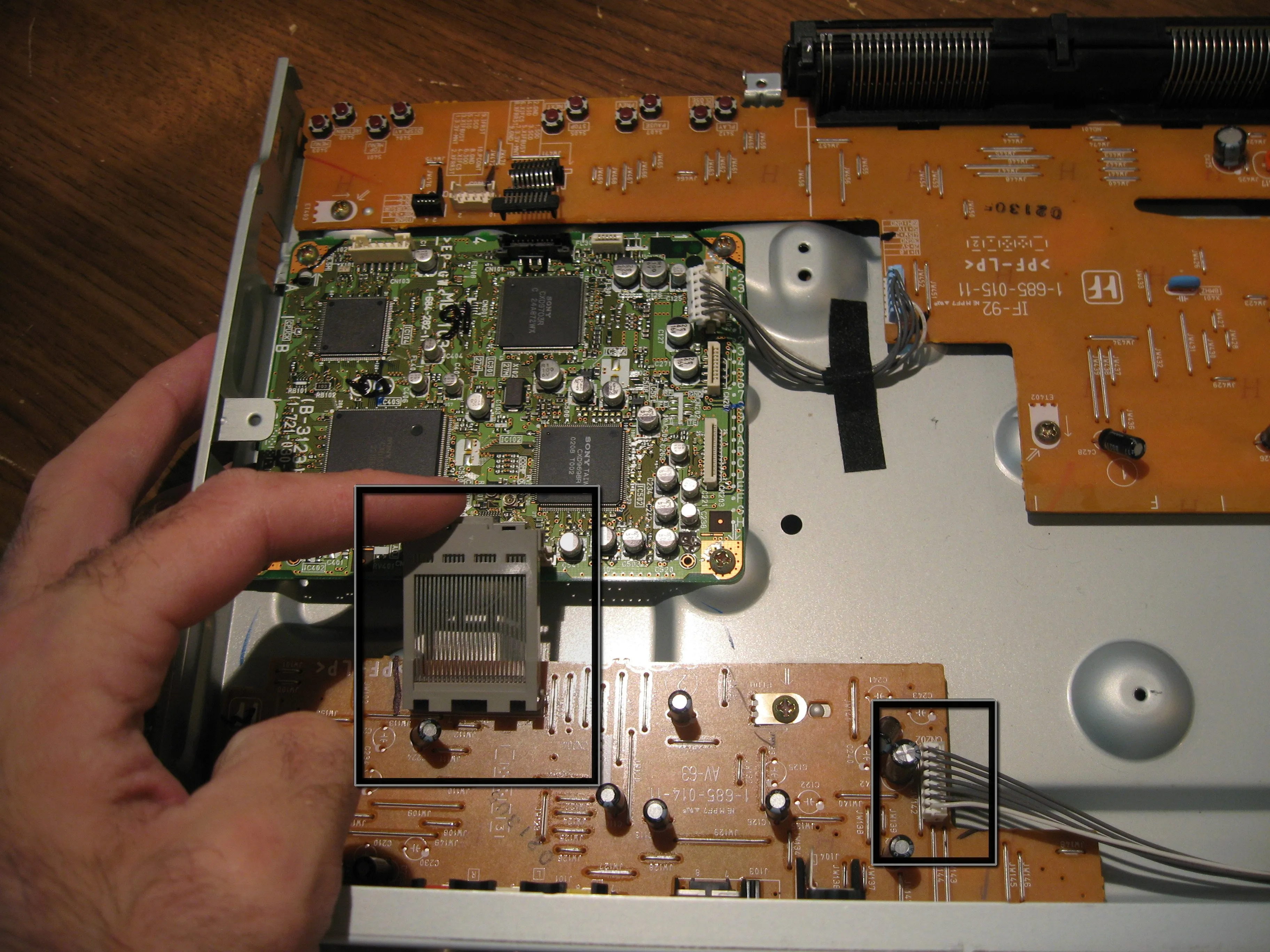

• Отсоедините два разъема (обозначены черным цветом) от платы ввода/вывода.

• Тот, что слева, открывается с помощью небольшой пружины. Тот, что справа, - это просто разъем питания.

Шаг 7

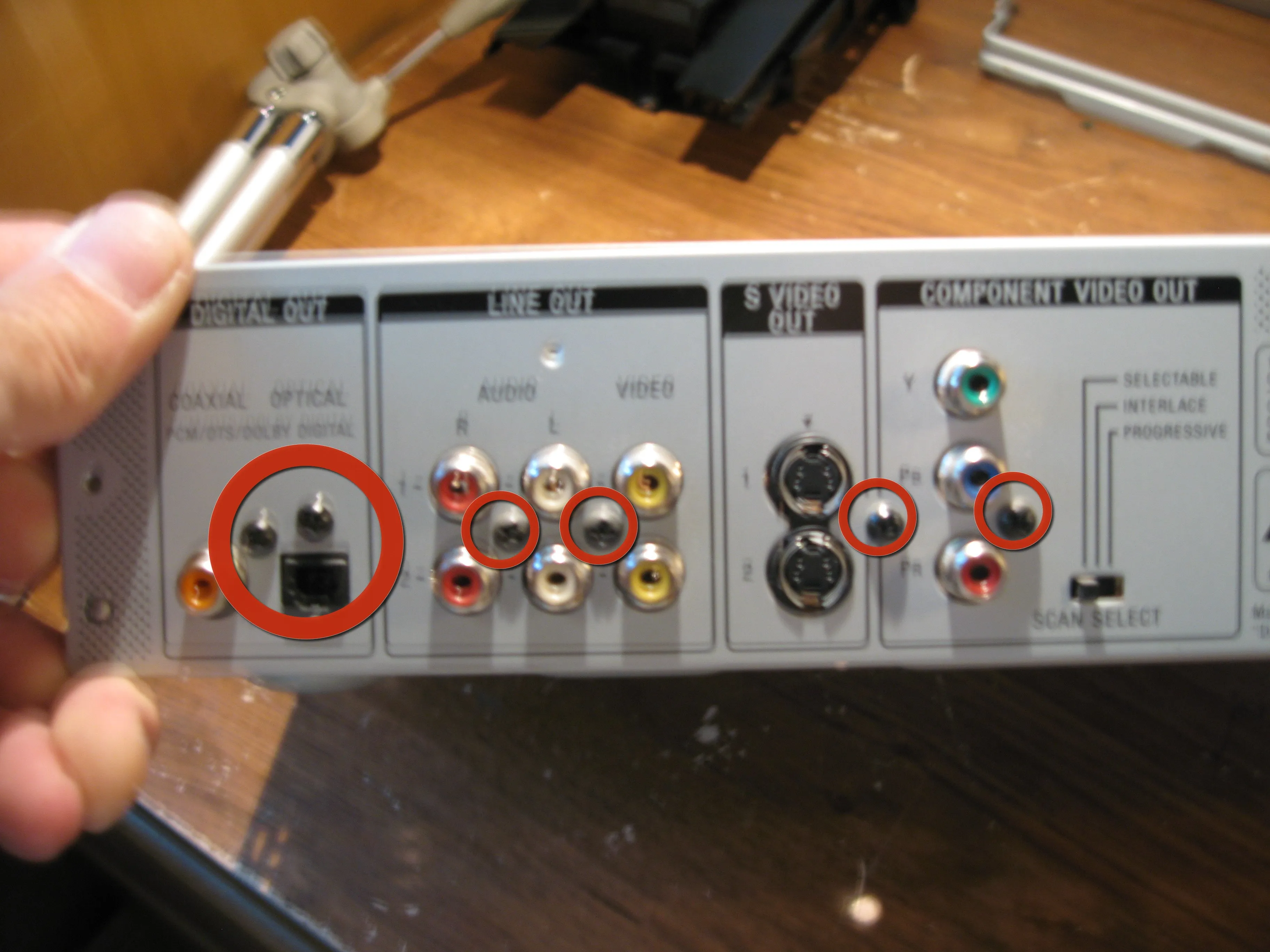

• Для того чтобы снять плату ввода/вывода, необходимо перейти к задней части устройства и открутить шесть винтов (помечены красным).

• Мне показалось интересным, что на этой части сборки находится так много винтов. Я думаю, что Sony считает, что именно здесь A) подключаются кабели, и вы хотите получить надежное соединение и/или B) поскольку к этому устройству будут подключаться другие устройства, если что-то упадет с телевизора или развлекательного устройства, у этой части устройства будет больше шансов не повредиться. Я уже видел такое, витые RCA-разъемы, которые больше не работают.

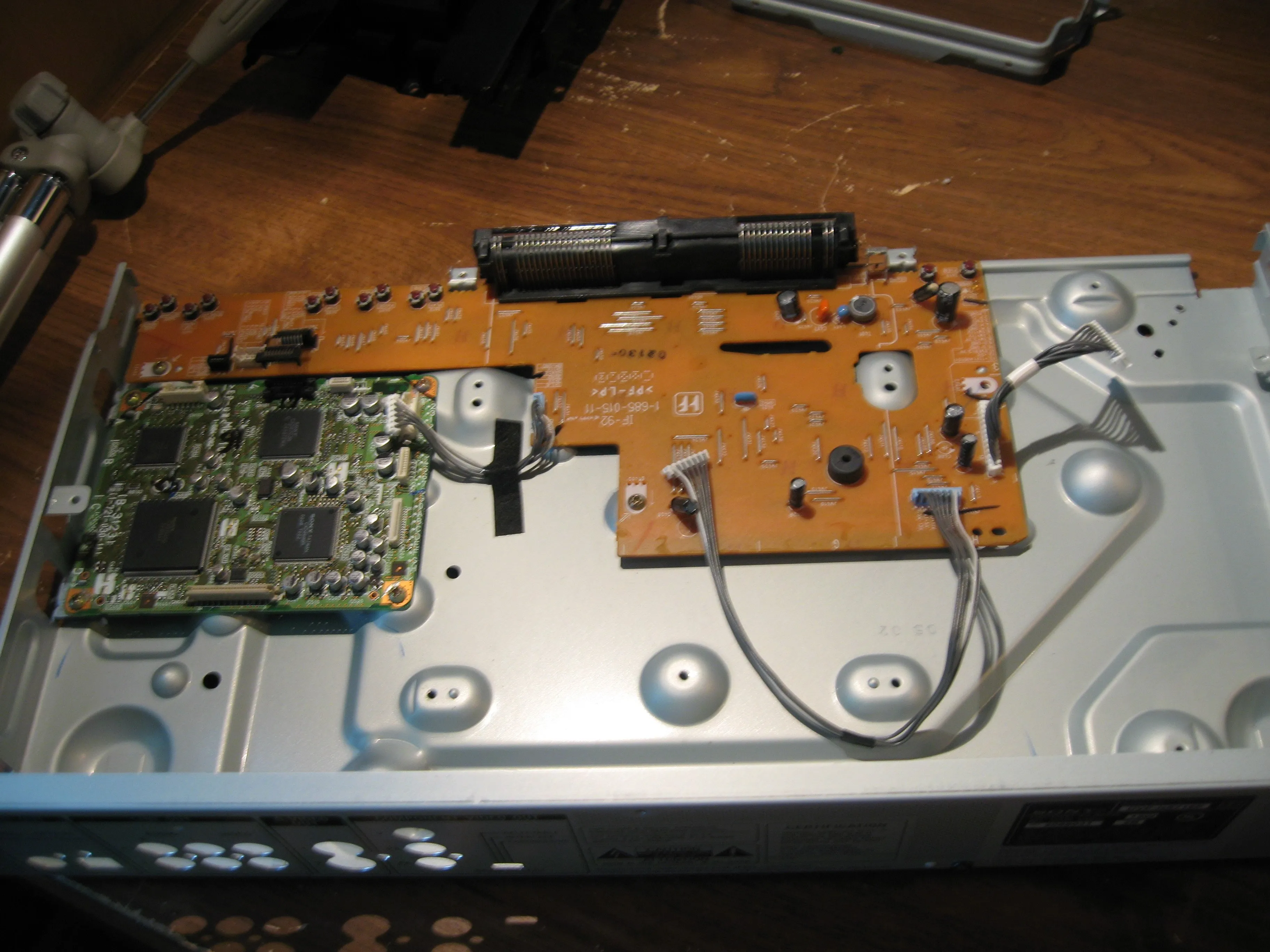

• Теперь снимите плату ввода/вывода, соблюдая осторожность с разъемами и переключателем в правом нижнем углу.

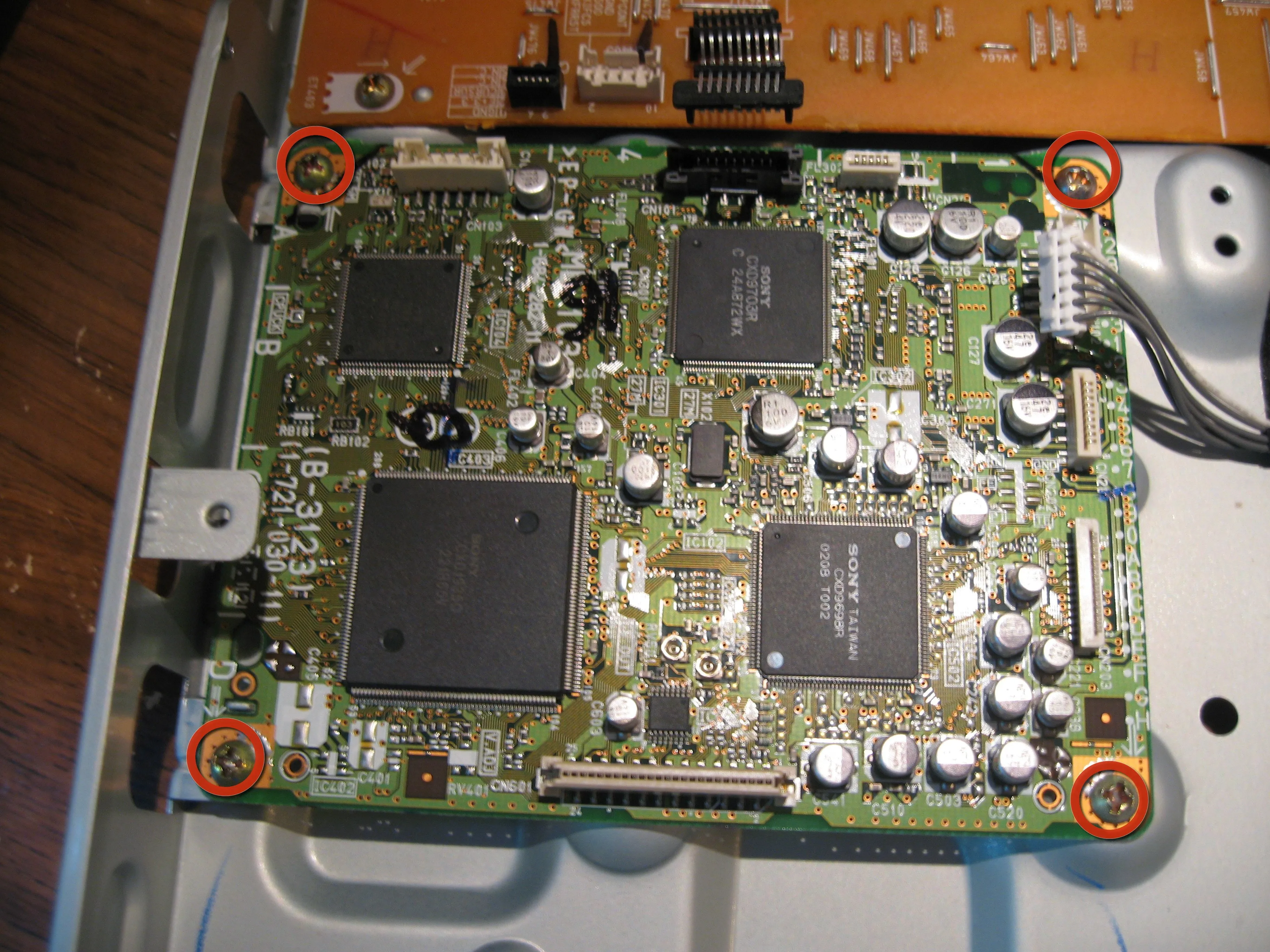

Шаг 8

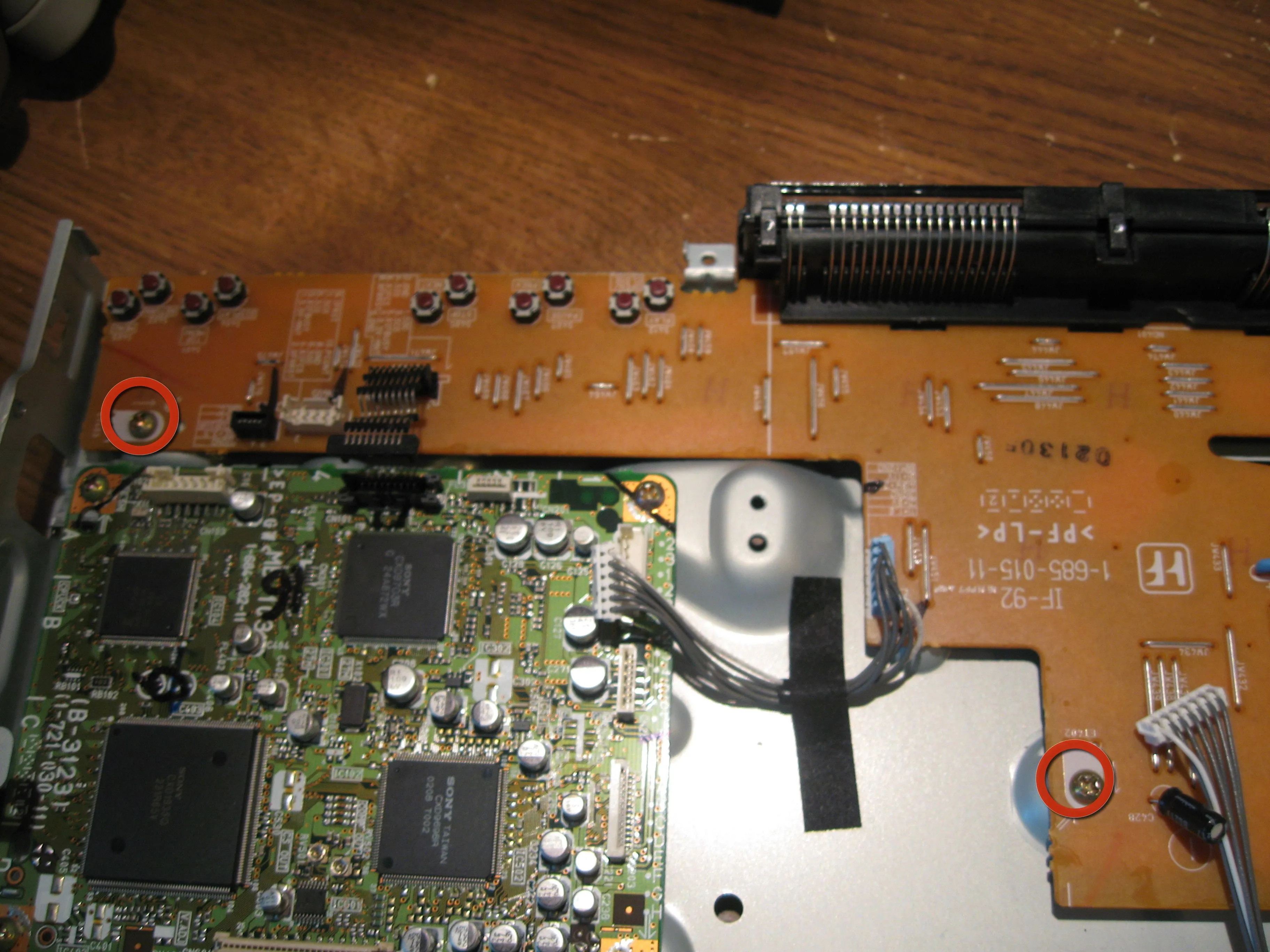

• Это плата обработки. Она напрямую связана с платой ввода/вывода и платой передней панели/ЖК-дисплея. Я просмотрел несколько микросхем и обнаружил, что та, что справа вверху, - это MPEG-чип. А маленькая верхняя левая микросхема - это 32-битный микроконтроллер. Больше ничего найти не удалось, не пришлось искать Datasheets.

• Открутите четыре винта (обведены красным), чтобы снять плату обработки.

• Затем оставшиеся два - с передней панели/платы ЖК-дисплея.

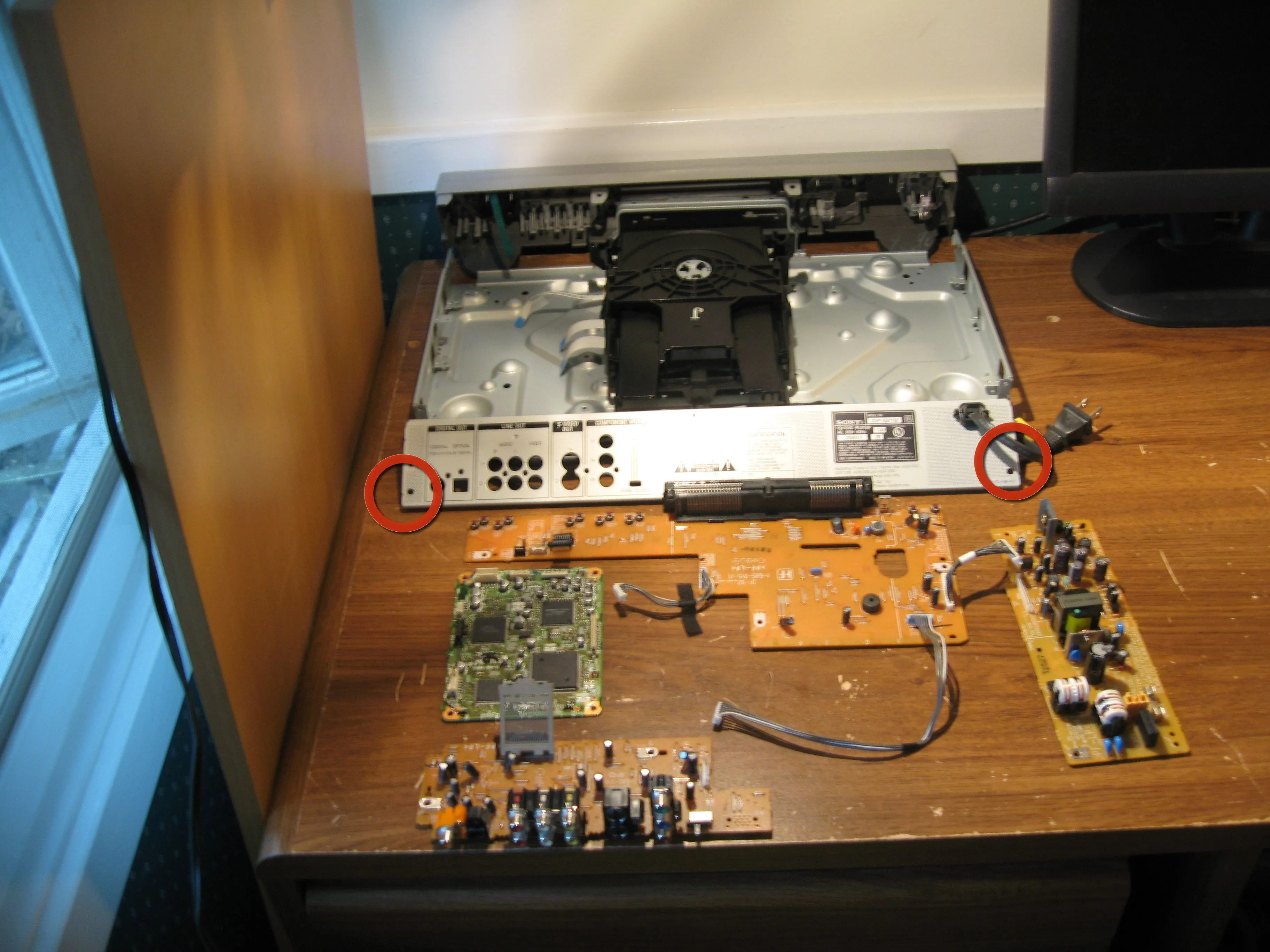

• Задняя панель может быть удалена при необходимости, я обвел на этой последней фотографии, где они были расположены.

• Кроме корпуса и cd/лотка в верхней части последней фотографии находится LCD плата, плата обработки, плата ввода/вывода и блок питания (против часовой стрелки) И это полностью разобранный DVD-плеер Sony.
