Разборка Sony Ericsson s710a

Введение

Sony Ericsson s710a - это камерофон со всеми функциями, которые ожидались от телефона середины 00-х годов.

Что вам понадобится

Инструменты

•

•

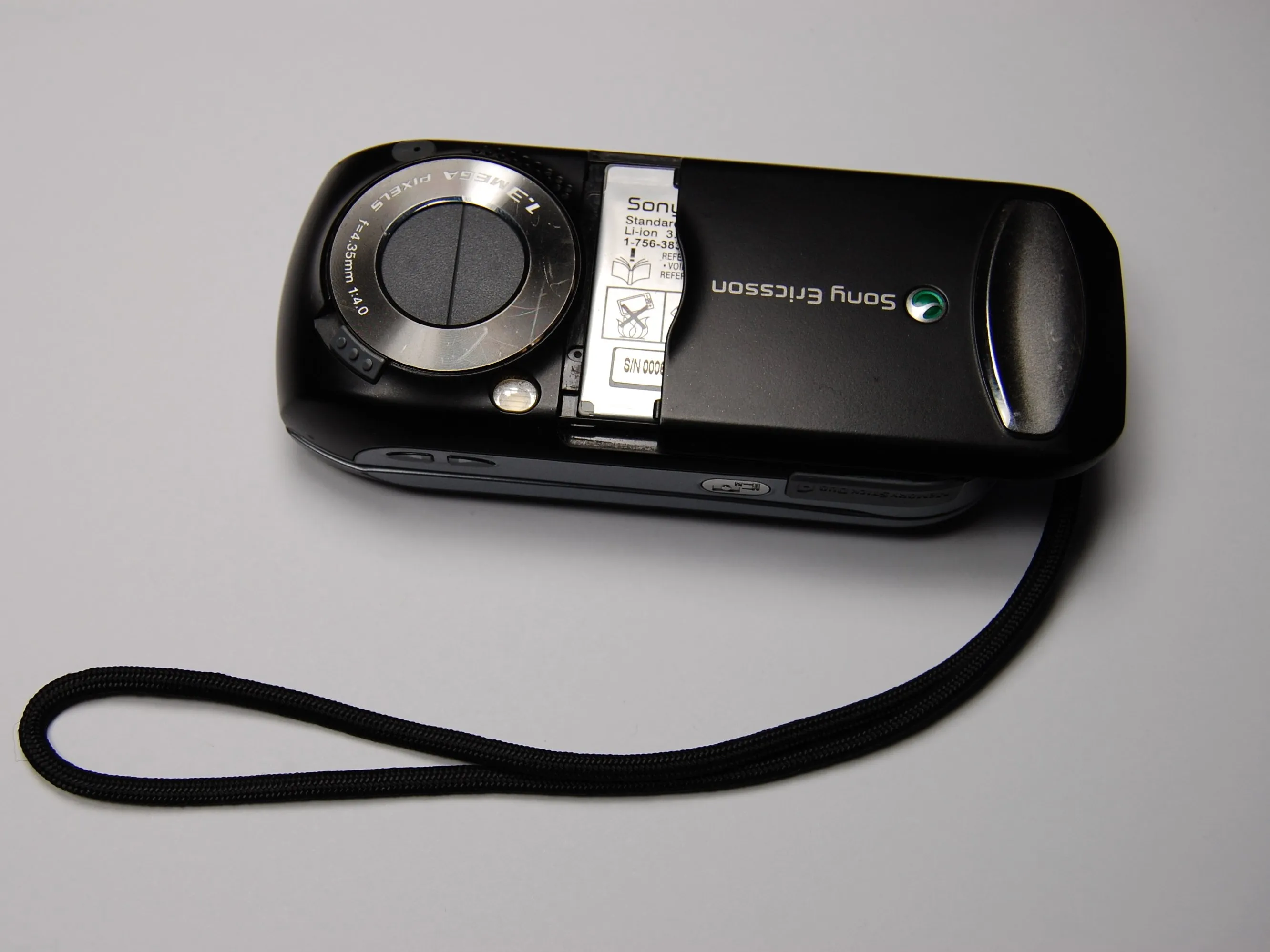

Шаг 1 Аккумулятор

• Снимите заднюю крышку, сдвинув ее.

Шаг 2

• Вытащите аккумулятор с помощью пальца.

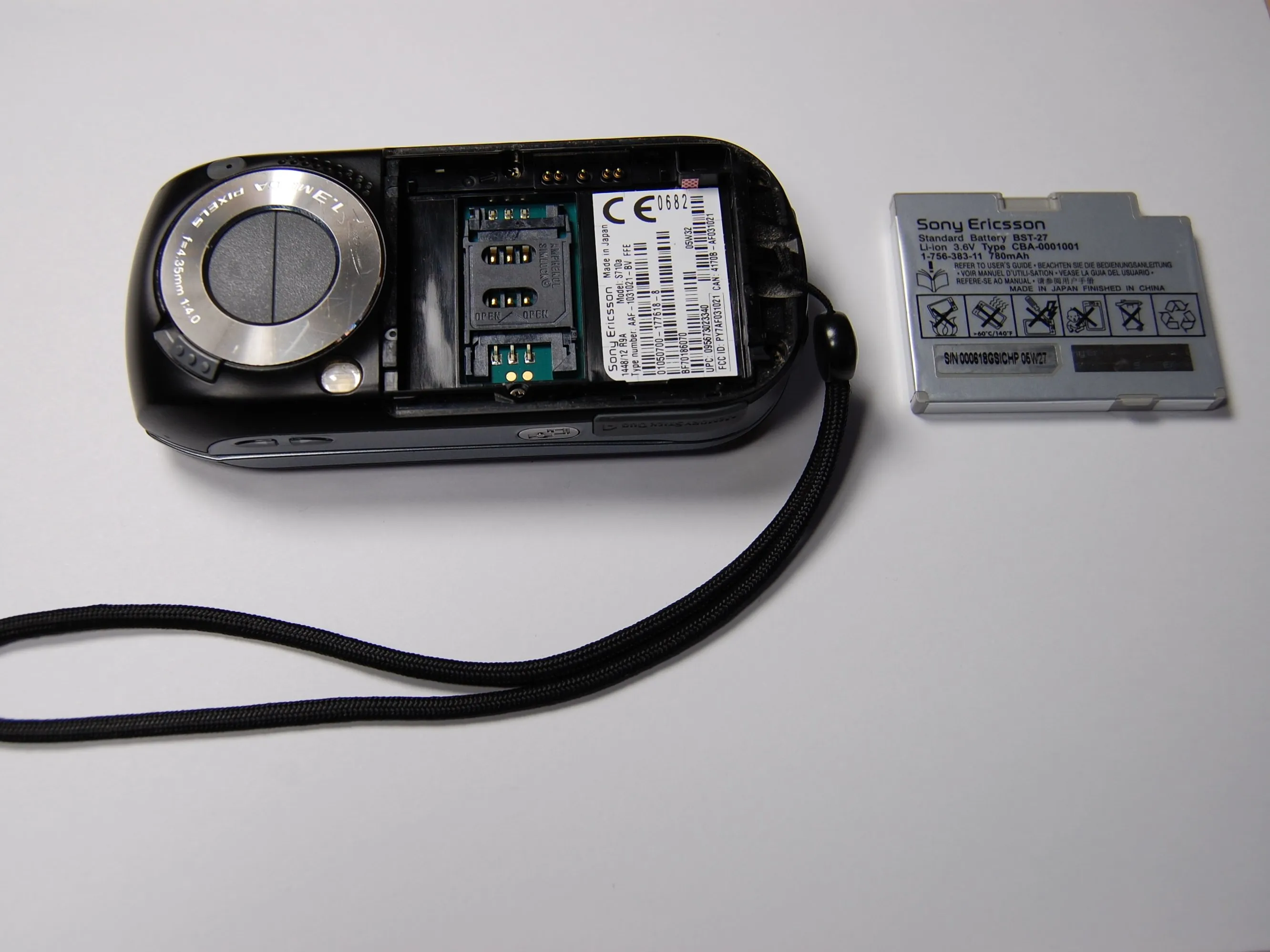

Шаг 3

• Теперь можно заменить аккумулятор.

• Это ионно-литиевая аккумуляторная батарея емкостью 780 мАч.

Шаг 4 Разборка Sony Ericsson s710a

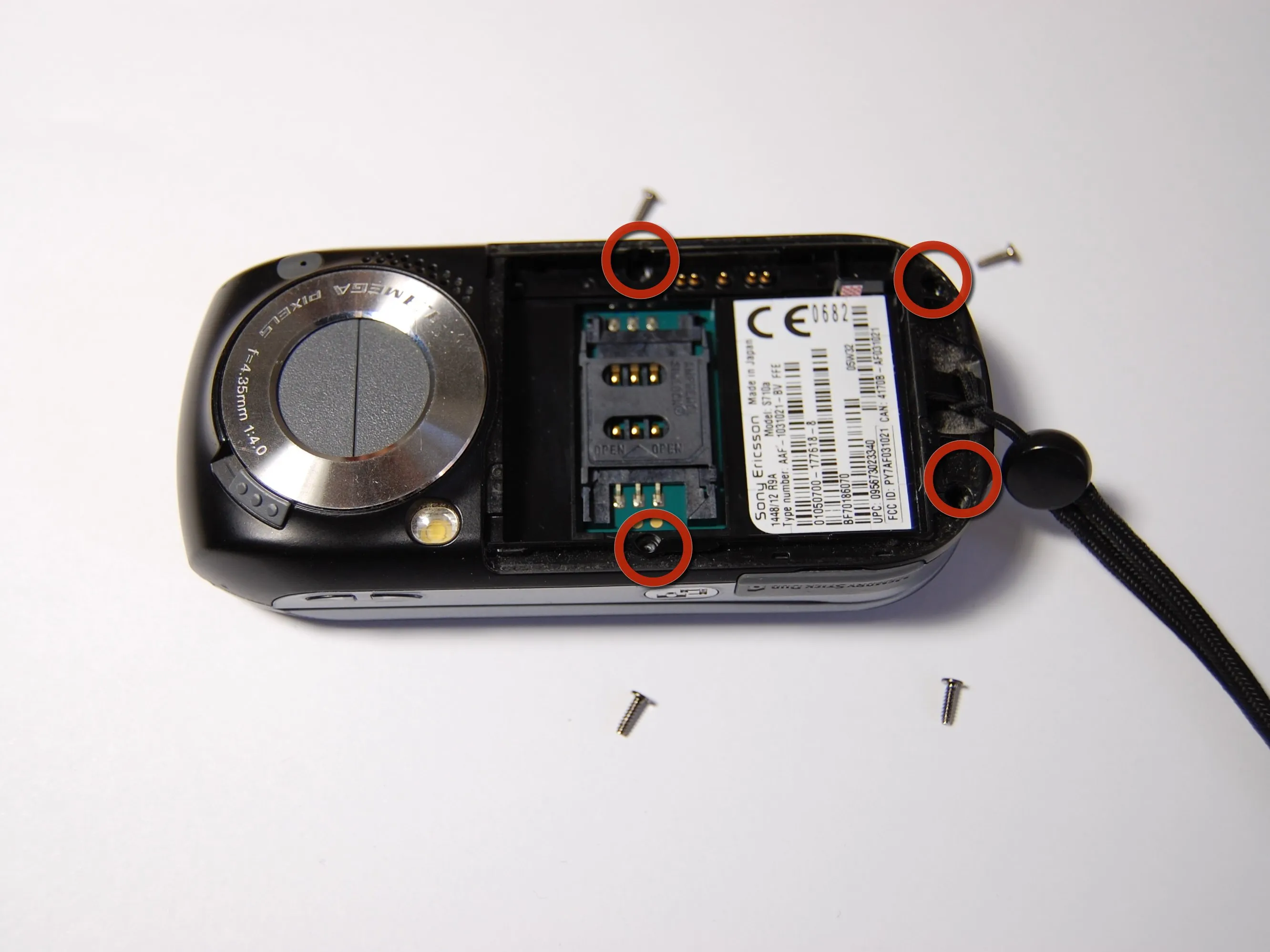

• Выкрутите четыре 6-мм винта за аккумулятором.

Шаг 5

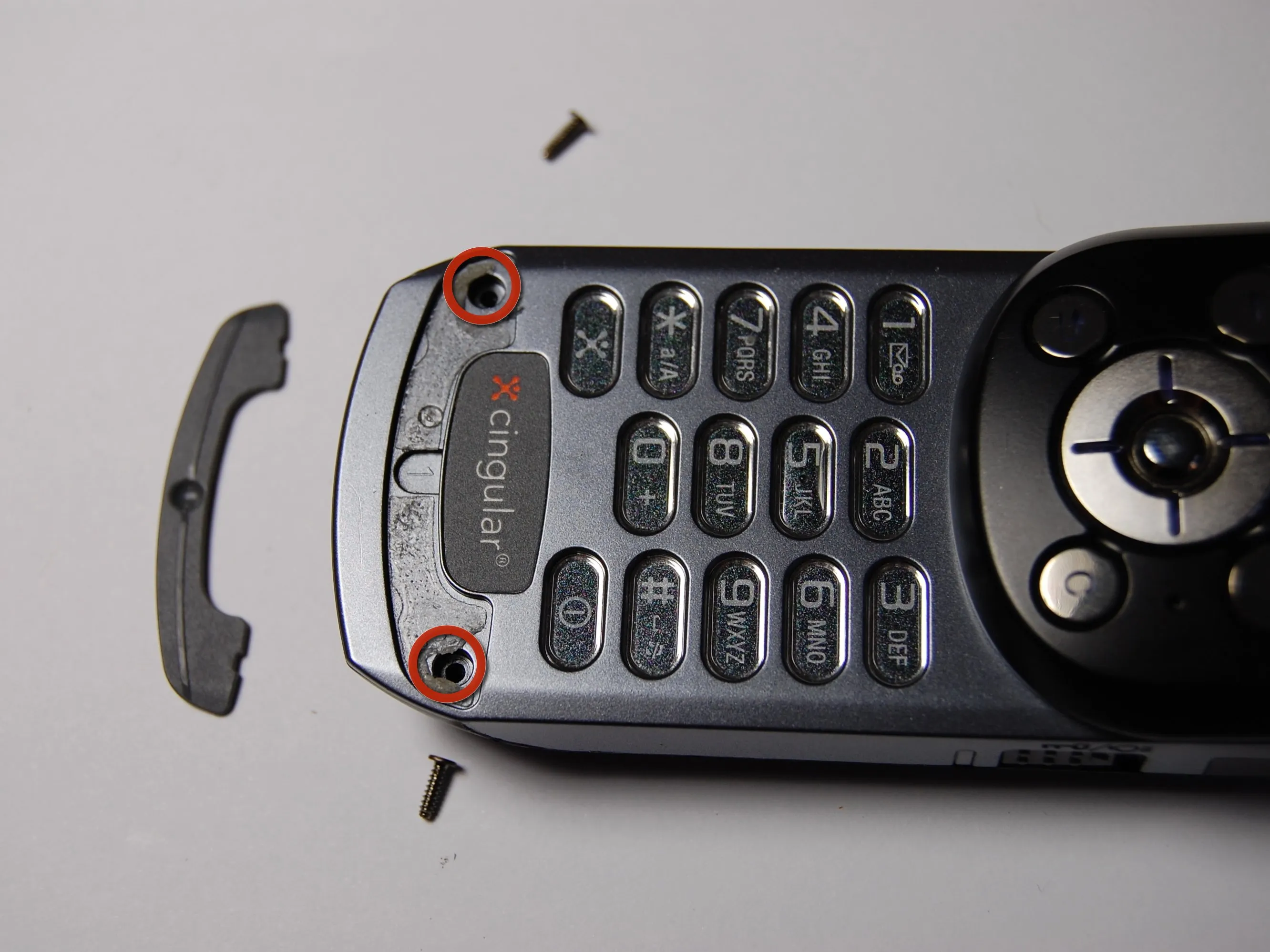

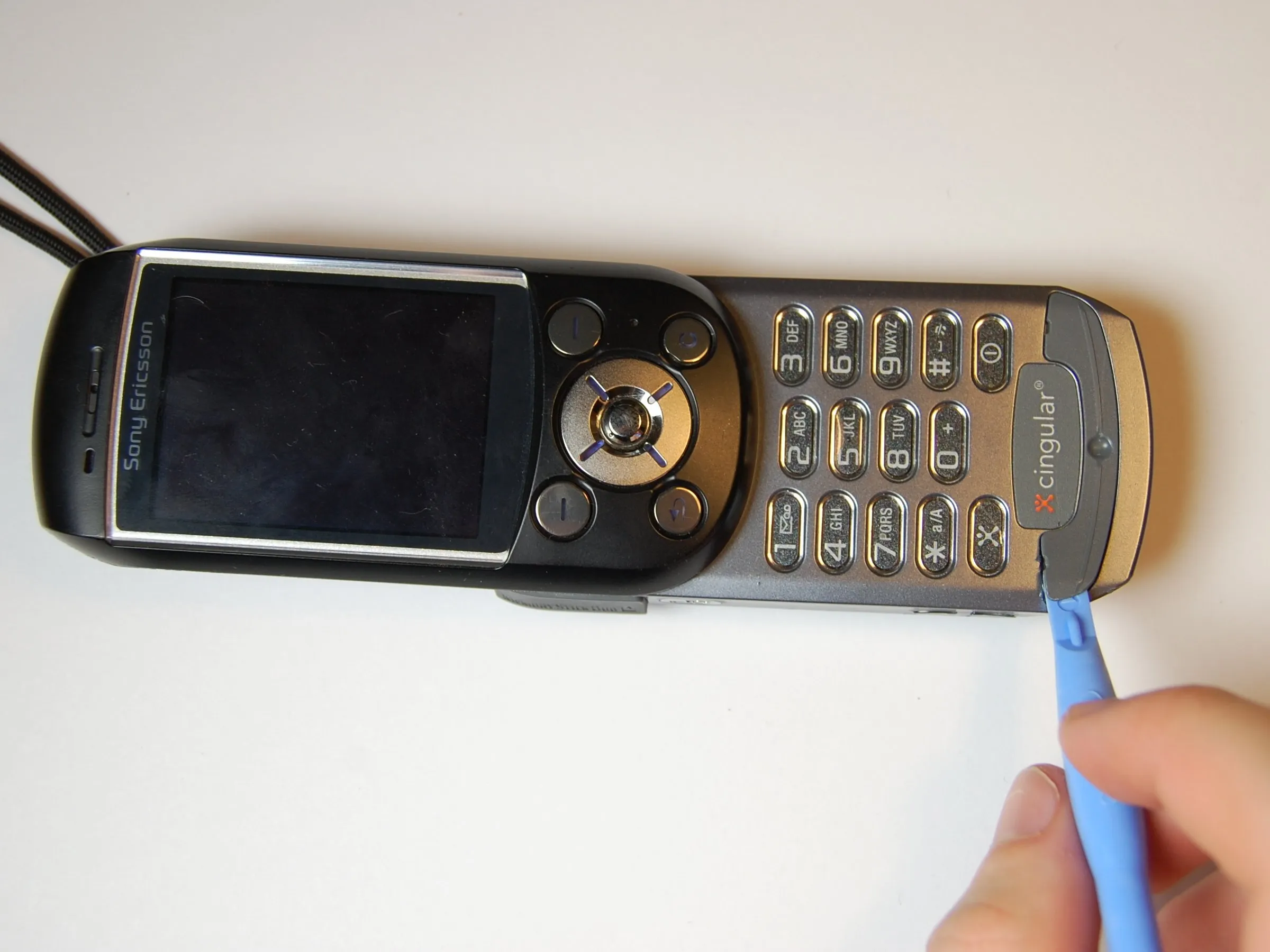

• Снимите пластиковую деталь у основания клавиатуры.

• Для этого придется поддеть его пластиковым инструментом для открывания и нарушить герметичность с помощью клея. К сожалению, без этого не обойтись.

• Затем открутите два 6-миллиметровых винта под пластиковой крышкой с помощью крестовой отвертки.

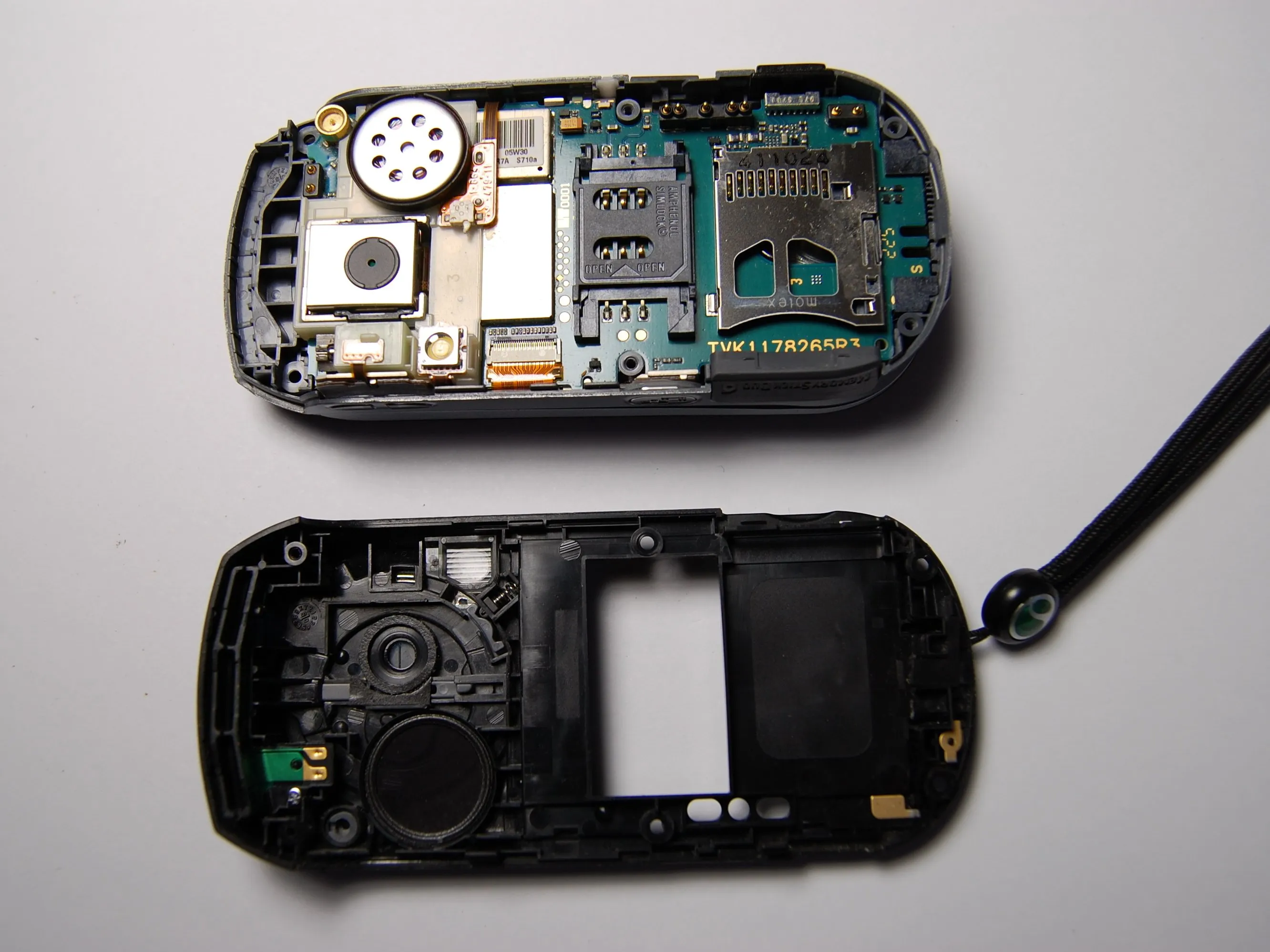

Шаг 6

• С помощью инструмента для открывания пластика отделите заднюю крышку телефона. Это потребует некоторой аккуратности.

• Начинать отжимать заднюю крышку следует со слота для SD-карты. Поочередно поддевайте заднюю крышку с каждой стороны, пока она не отскочит.

Шаг 7

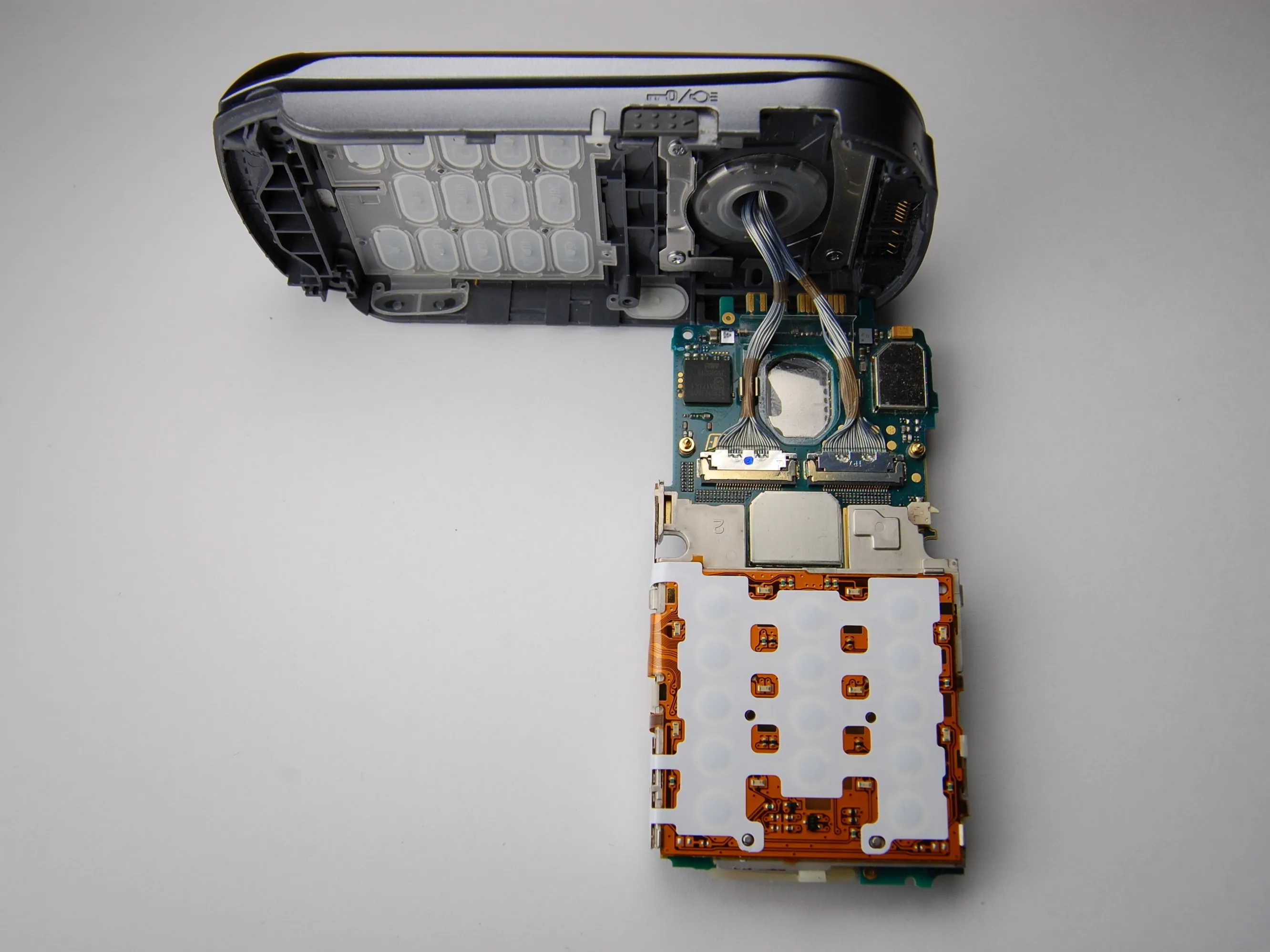

• Сняв заднюю крышку, с помощью инструмента для вскрытия пластика аккуратно подденьте печатную плату.

Шаг 8

• С помощью плоской отвертки отсоедините разъемы ЖК-кабеля, выходящие через отверстие для шарнира.

• Обязательно запишите, в каком порту находился каждый кабель, включая ориентацию, в которой они были подключены к каждому разъему.

• Теперь две части телефона разделены.

Шаг 9

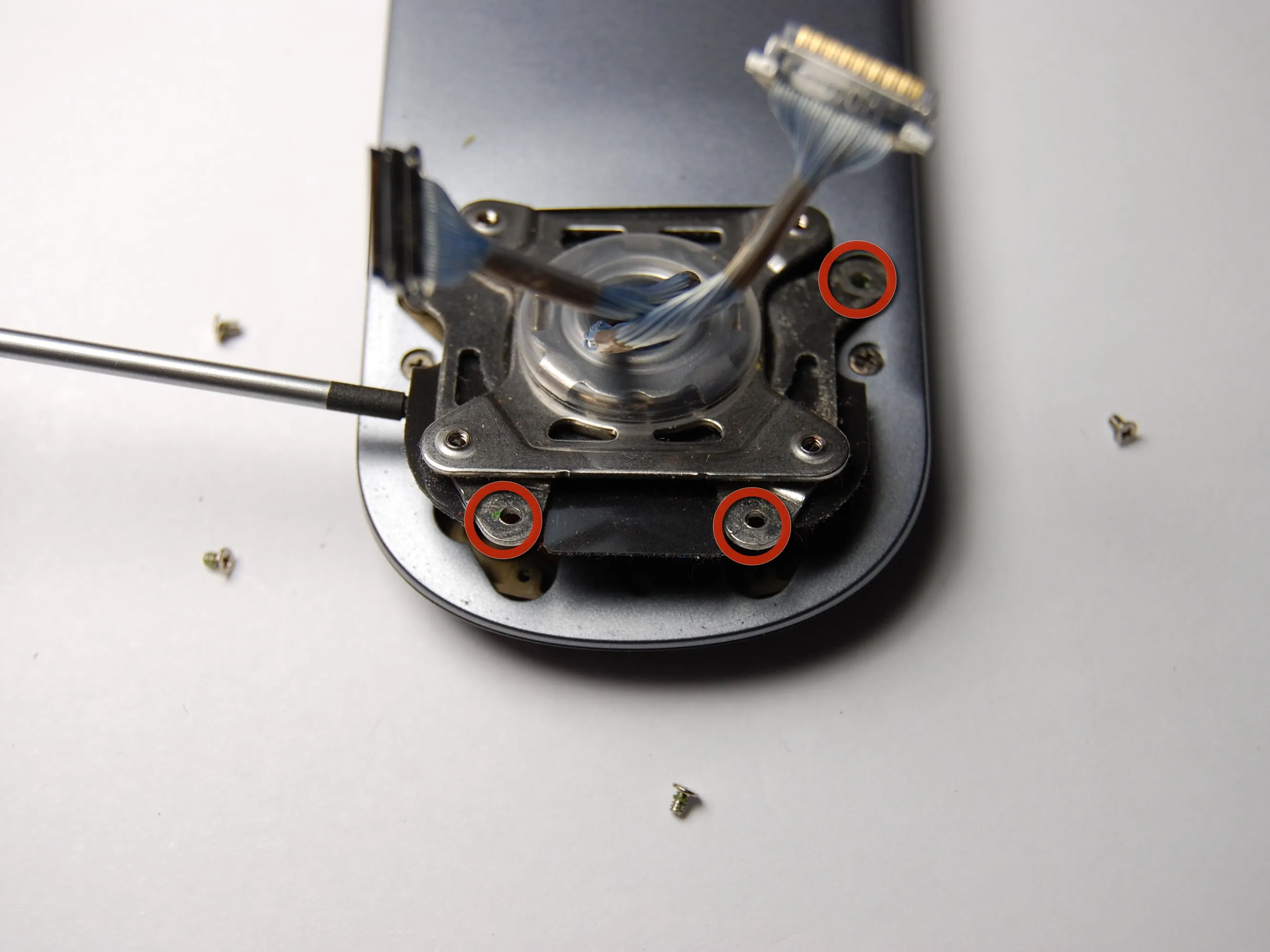

• На стороне телефона без камеры открутите четыре 3-миллиметровых винта и два 2,3-миллиметровых винта, удерживающих крутящуюся конструкцию.

• Когда вы снимите ее, вам нужно будет отсоединить кабели с другой стороны, используя тот же метод, что и в шаге 5.

• И снова не забудьте записать, в каком порту находился каждый кабель, и в какой ориентации они были подключены к каждому гнезду.

Шаг 10

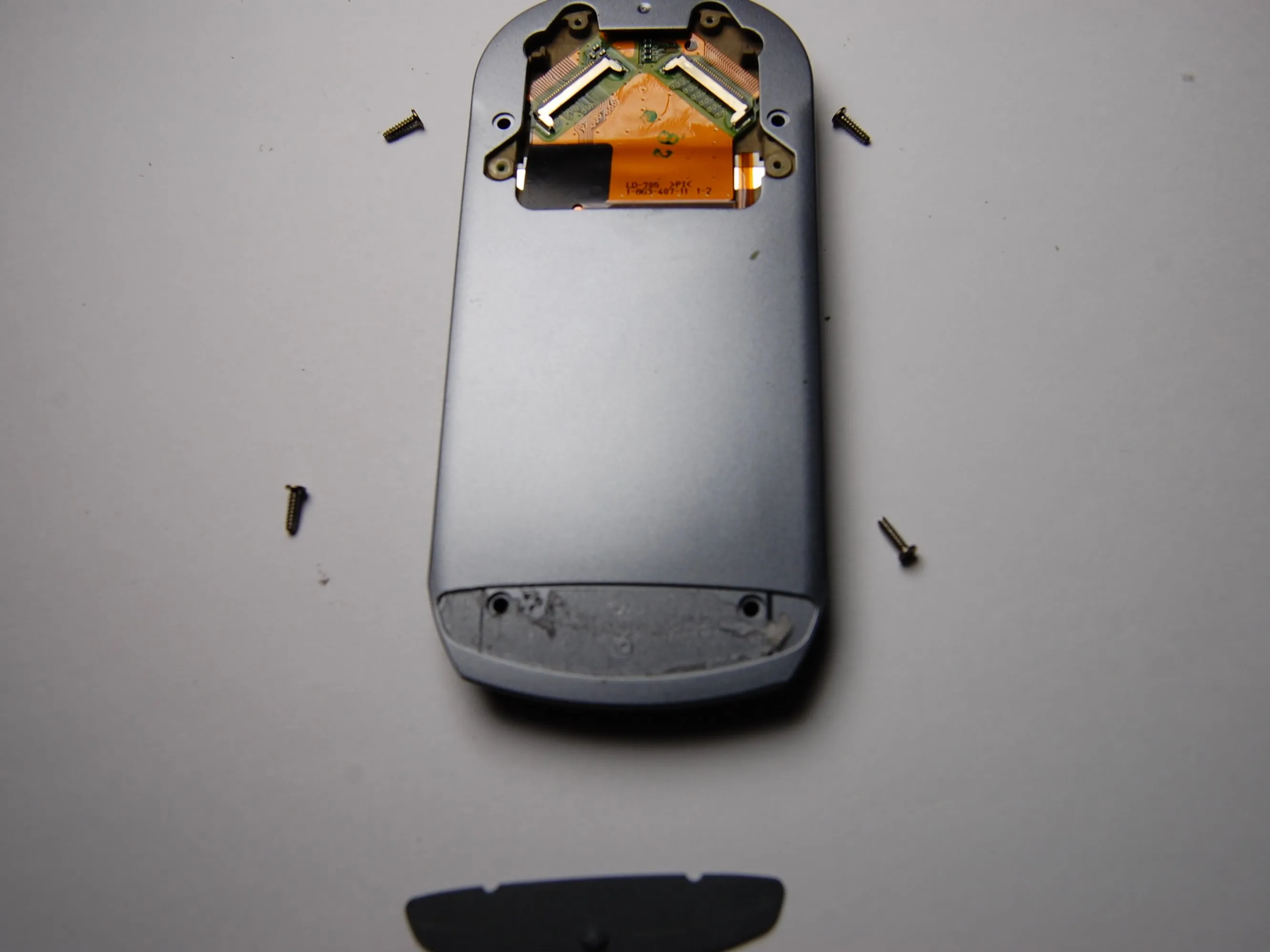

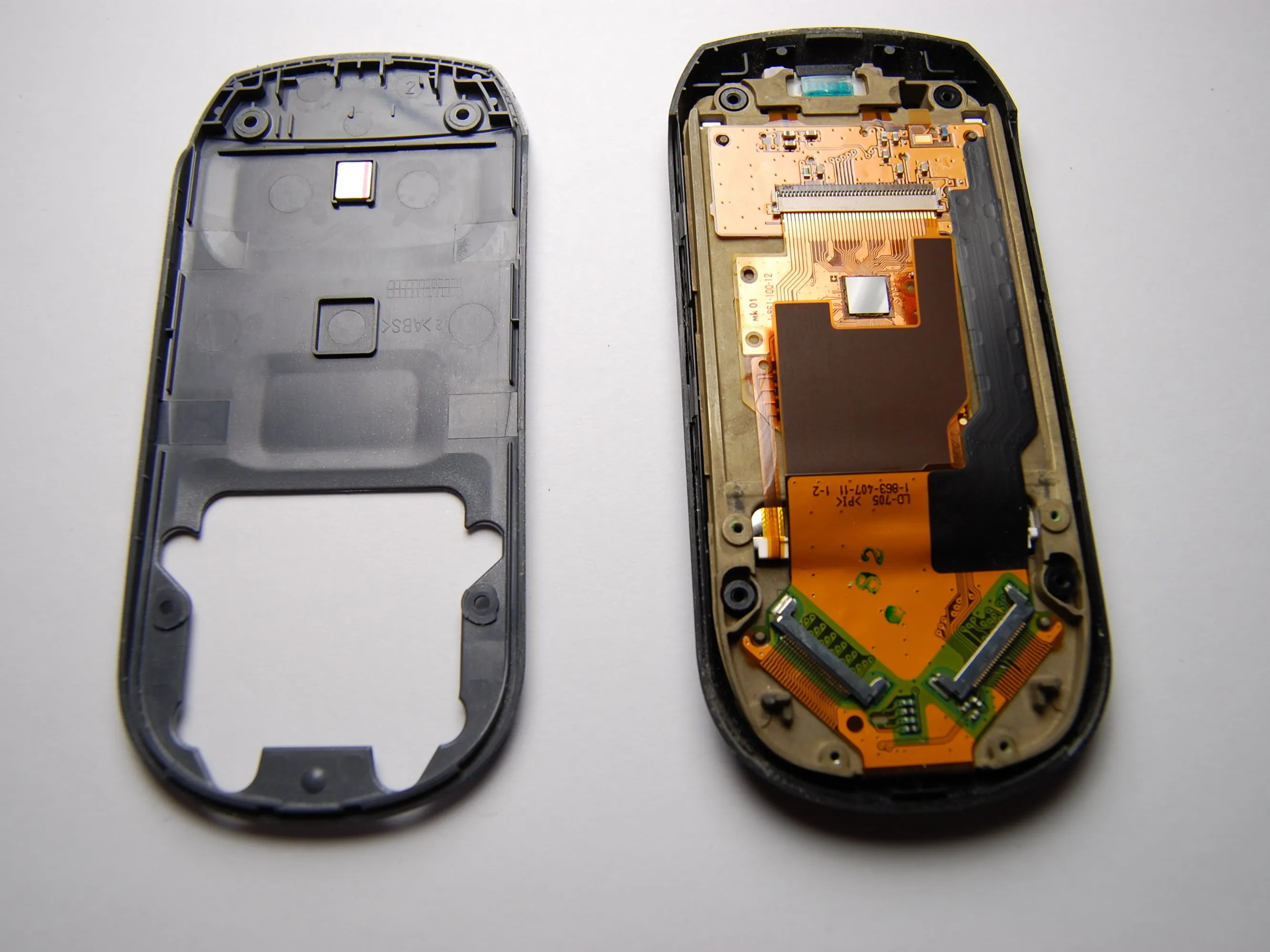

• Снимите пластиковую деталь в нижней части этой стороны телефона с помощью инструмента для открытия пластика. Это даст вам доступ к двум дополнительным винтам.

• Помните, что вам придется нарушить клеевую прокладку, но это не страшно.

• Выкрутите четыре видимых 6-миллиметровых винта. Затем снимите заднюю крышку.

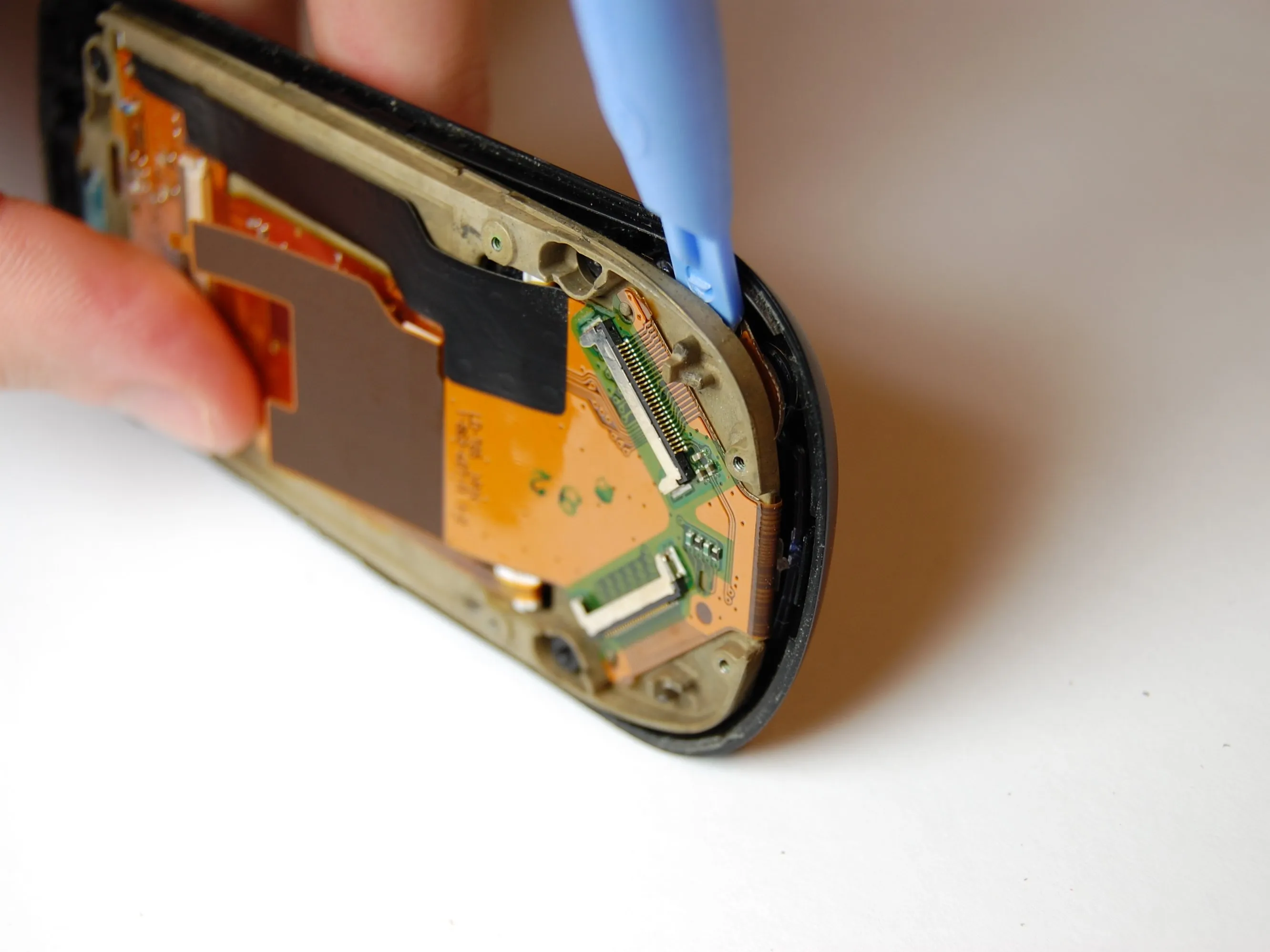

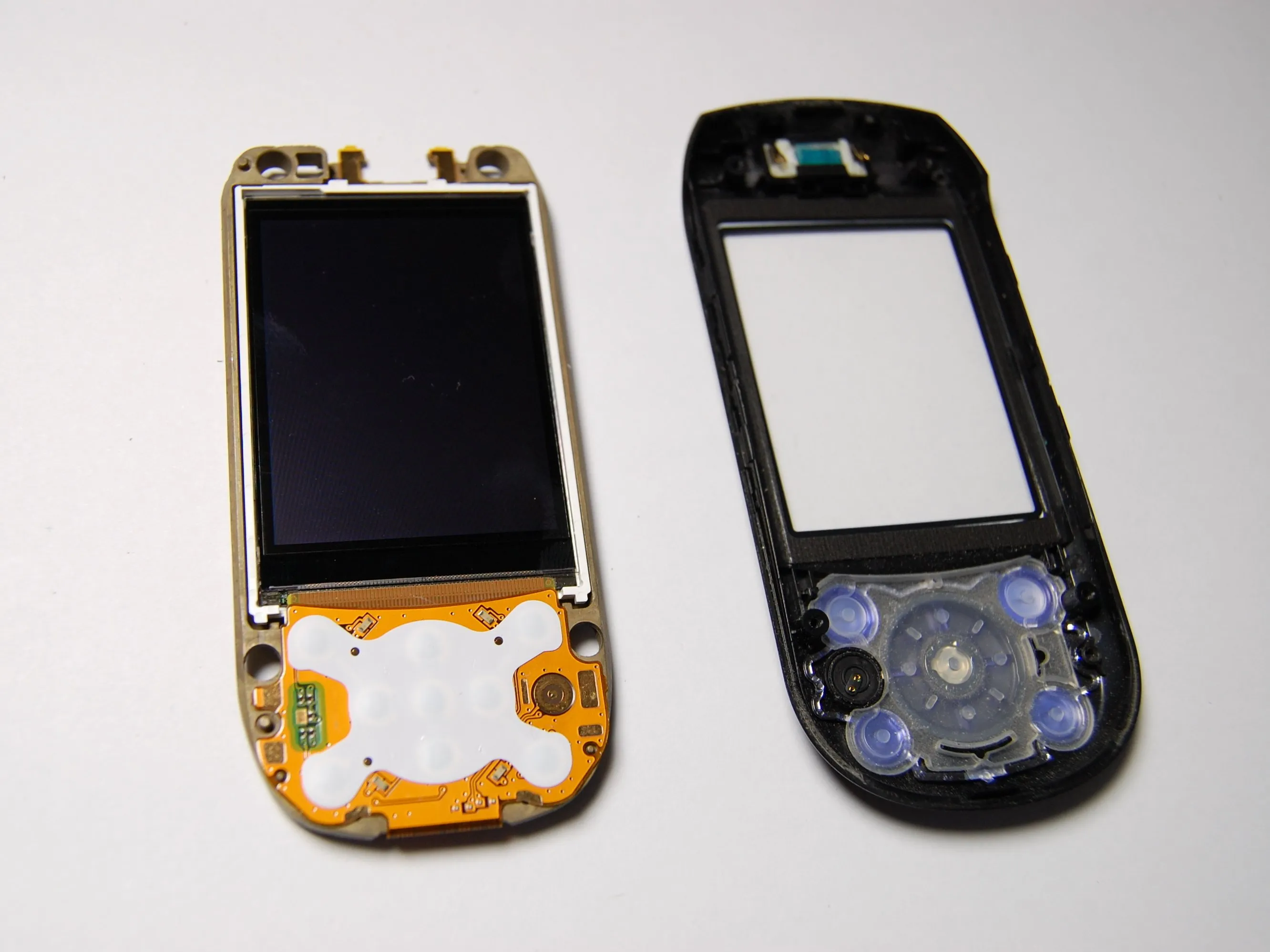

Шаг 11

• Чтобы снять ЖК-экран, подденьте пластиковую часть ЖК-экрана с помощью инструмента для открывания пластика. Выполняйте этот шаг осторожно, чтобы не поцарапать стеклянный экран.

Шаг 12

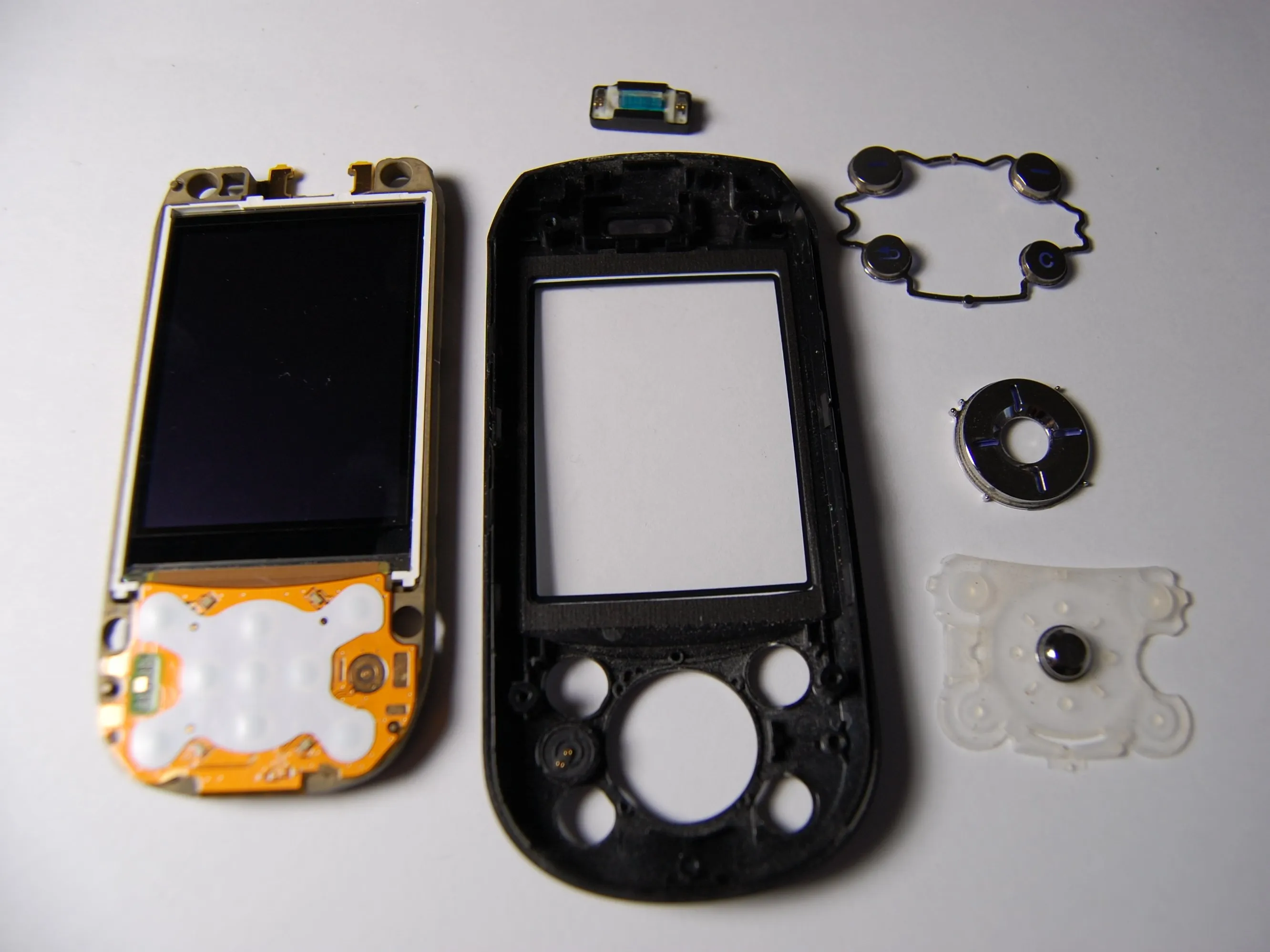

• На этом снимке вы можете увидеть все детали на стороне телефона, не связанной с камерой.

• Интересно, что четыре кнопки управления представляют собой единое целое.

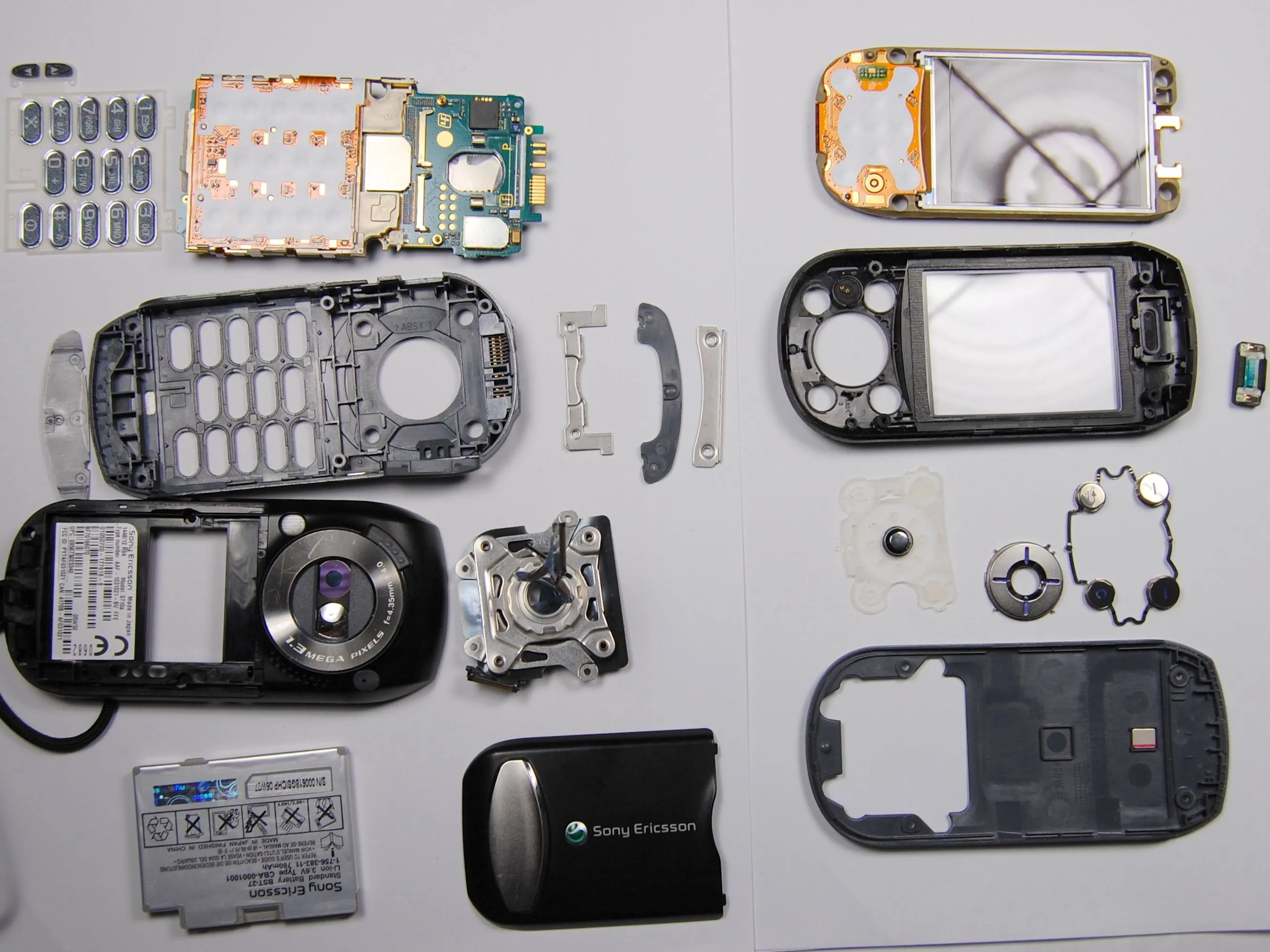

Шаг 13

• Этот телефон обладает широкими возможностями:

• Bluetooth

• Мегапиксельная камера

• Возможность воспроизведения MP3

• Возможность обмена сообщениями

• На этой фотографии показан окончательный результат полной разборки.
