Разборка Sony Ericsson Xperia Mini Pro SK17i

Введение

Руководство по SK17i не найти нигде на www, так что я решил сделать его для добрых людей, которые предоставили мне несколько замечательных руководств по ремонту, который я сделал :)

Пожалуйста, наслаждайтесь и комментируйте.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка Sony Ericsson Xperia Mini Pro SK17i

• Выключите телефон :), снимите заднюю крышку, аккумулятор и sim-карту + sd-карту с телефона!

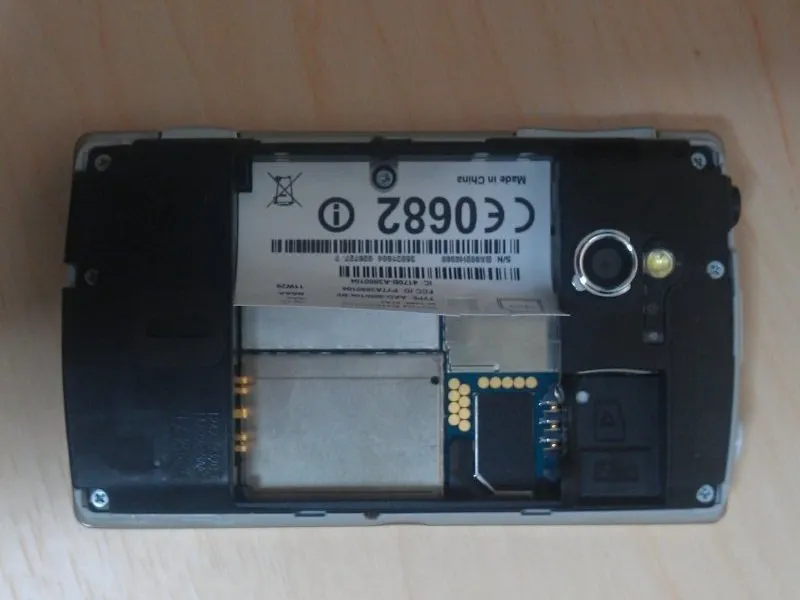

Шаг 2

• За батареей вам придется удалить наклейку CE!

• Снимите ее с Sim-лотка и опустите вниз, она не сломается.

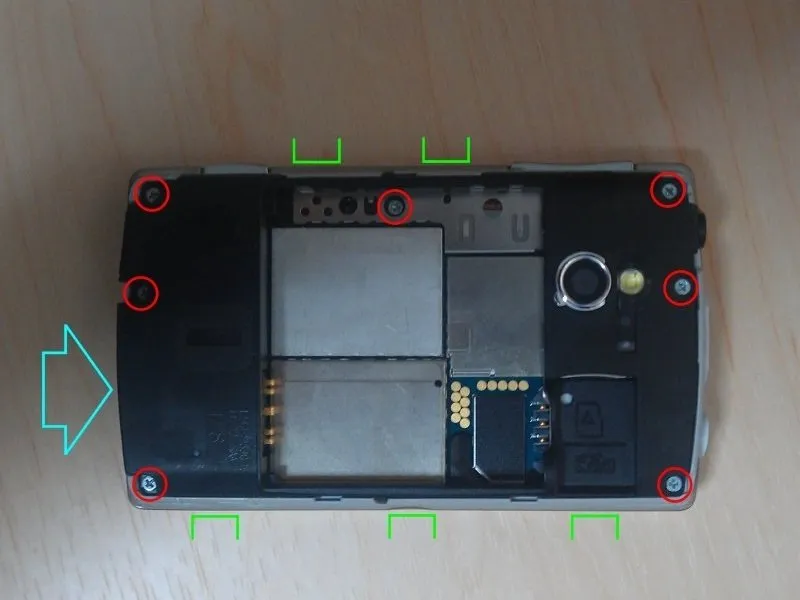

Шаг 3

• Открутите 7 болтов.

• Освободите фиксаторы, 5 штук (зеленые). Задняя панель должна приподняться.

• Освобождайте снизу вверх.

• Будьте осторожны рядом с камерой, так как прямо под ней находится кабель Flex, прикрепленный к логической плате.

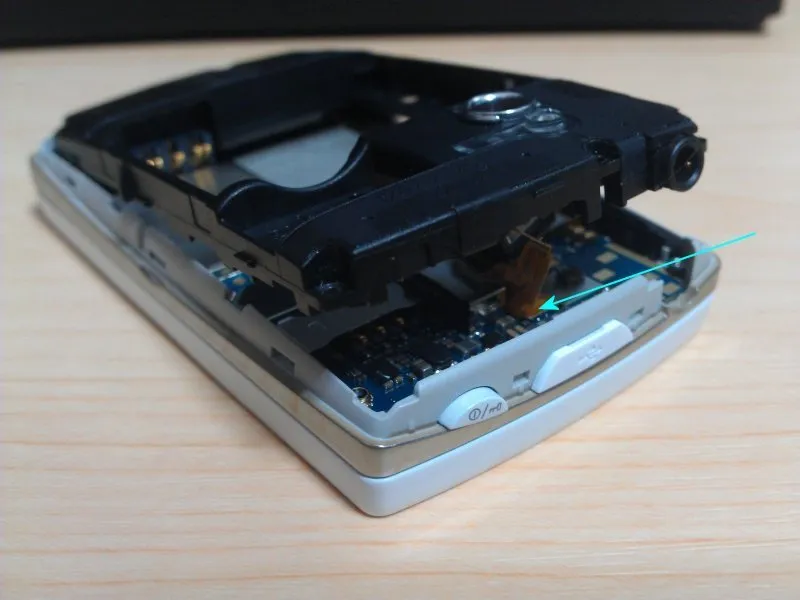

Шаг 4

• Освободите кабель Flex, подняв его нижний конец с логической платы, и снимите заднюю панель.

Комментарии к шагу

Как мне 'освободить гибкий кабель'? Спасибо!

Я разобрался. Просто поднимите его с того места, где он подключен, плоский квадратный конец поднимается, открывая квадрат под ним. Я использовал отвертку, чтобы аккуратно поддеть его.

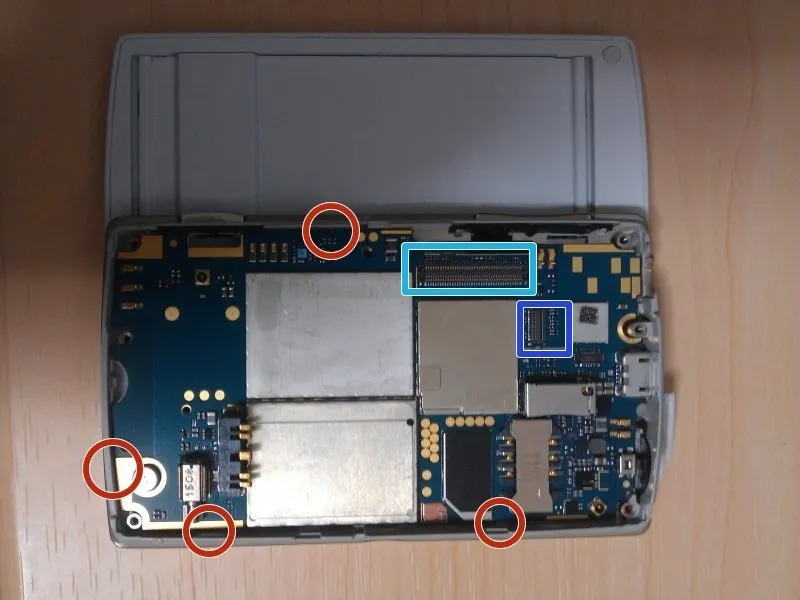

Шаг 5. Извлечение логической/материнской платы

• Отсоедините ленточный кабель клавиатуры/экрана

• Отсоедините камеру

• Отсоедините небольшие выступы, удерживающие материнскую плату, и выдвиньте ее.

• Поднимите материнскую плату со стороны, противоположной порту usb.

• Чтобы облегчить извлечение, осторожно надавите на материнскую плату со стороны клавиатуры.

Комментарии к шагу

Моя материнская плата, похоже, не поднимается. У нескольких других комментаторов была эта проблема, я думаю. Есть идеи?

Сначала мне пришлось отсоединить кабель экрана.

Чтобы освободить логическую плату, нужно отсоединить ленточный кабель сбоку (аккуратно подденьте плоскую стальную полоску) и снять резиновую заглушку с USB-порта. Затем выдвиньте клавиатуру и аккуратно надавите на клавиши, чтобы освободить плату из зажимов. Как только она будет частично поднята, попробуйте подсунуть под плату ноготь или что-то подобное и аккуратно поддеть ее, пока она не освободится.

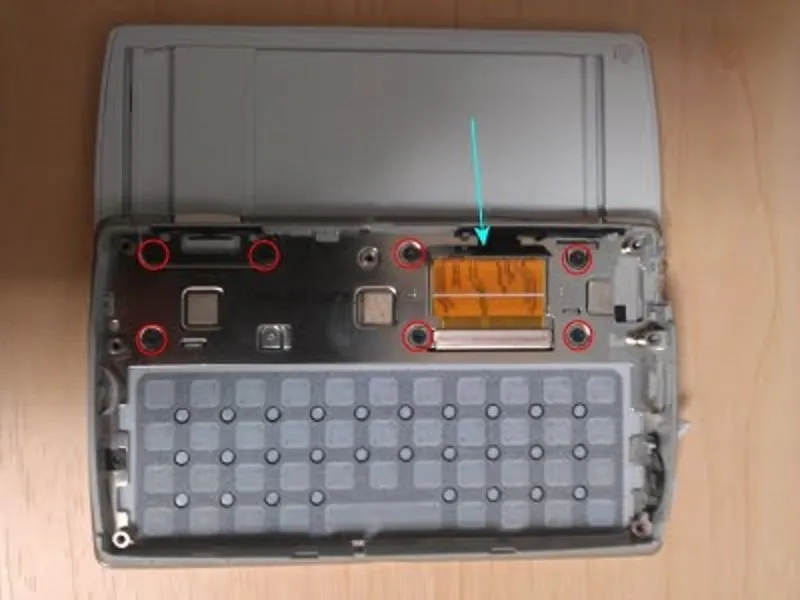

Шаг 6

• Освободите шлейф экрана + снимите клей под шлейфом!

• Открутите 7 болтов (черные), удерживающих слайд/экран на месте.

Комментарии к шагу

Знаете ли вы, что это за модели болтов?

На этой фотографии мы все еще можем видеть клавиатуру, верно? Меня это смущает, потому что я предполагал, что она должна была быть удалена вместе с материнской платой в предыдущем шаге...

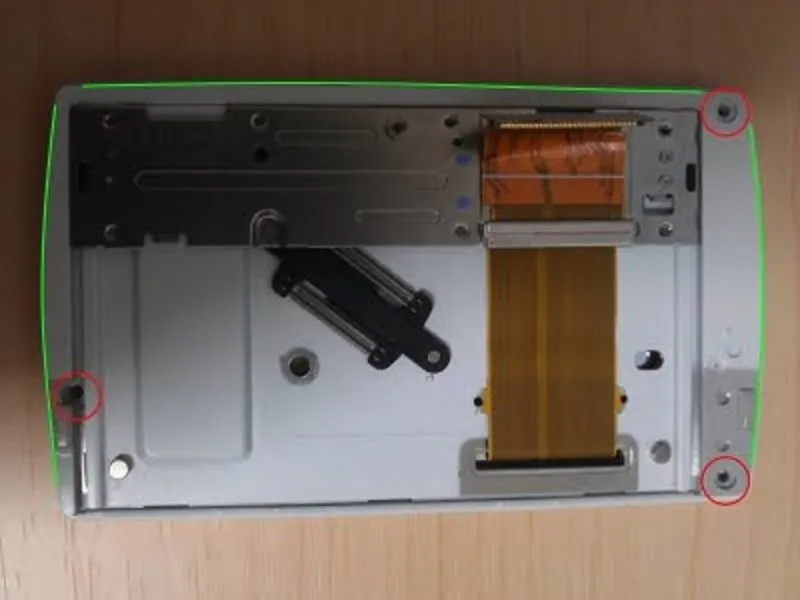

Шаг 7

• Открутите 3 болта, правый верхний закрыт, посмотрите внимательно.

• Зеленая линия показывает, где нужно отщелкнуть заслонку от экрана в сборе!

• Самый простой способ: подденьте его сверху, где вы открутили 2 болта. Она снимется довольно легко.

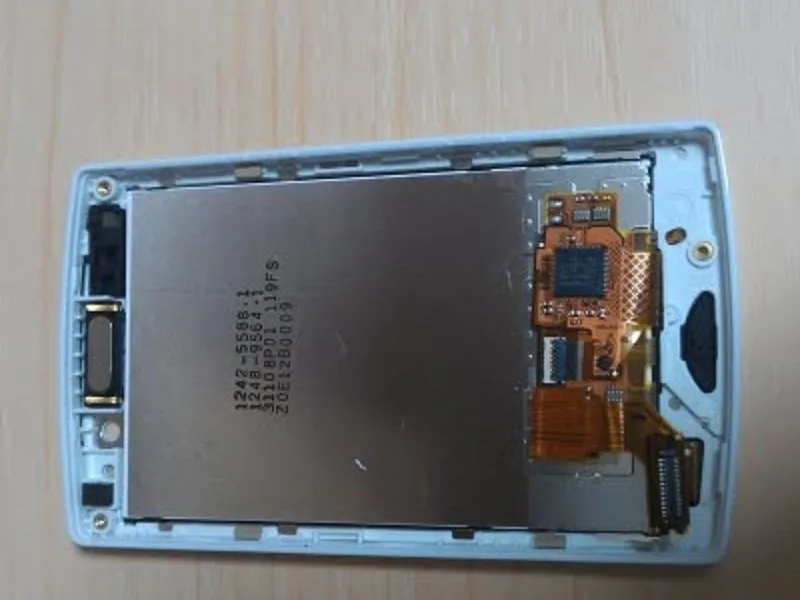

Шаг 8

• После снятия заслонки вы получаете доступ к ЖК-дисплею и сенсорному блоку. Легко отсоедините маленький гибкий кабель от сенсорного блока к ЖК-дисплею и снимите ЖК-дисплей.

• Если у вас новый ЖК-дисплей, то, скорее всего, в его состав не входит динамик. В таком случае не забудьте извлечь его из неисправного блока (см. крайний слева) и вставить в новый блок. Он просто крепится с помощью клея.

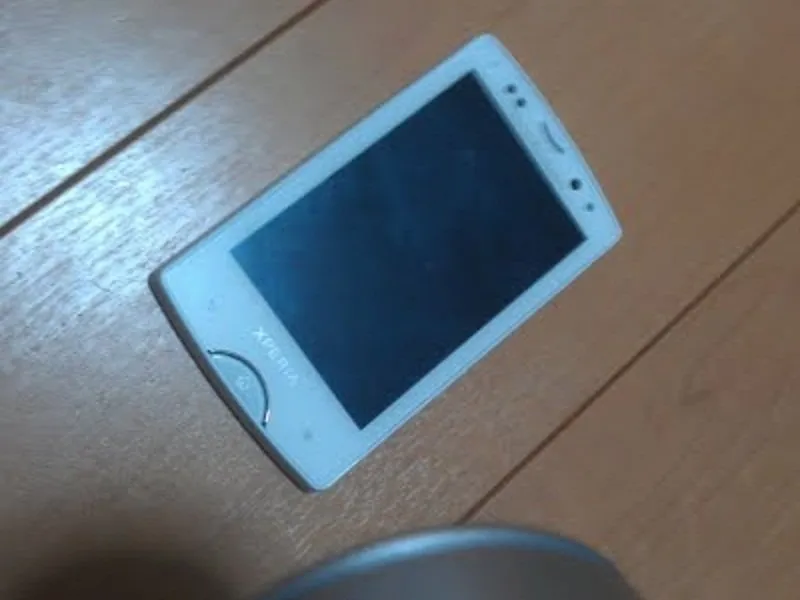

Шаг 9

• ЖК-дисплей и сенсорное стекло НЕ МОГУТ быть разделены!!!!!!!!.

• Переходите к шагу 10!

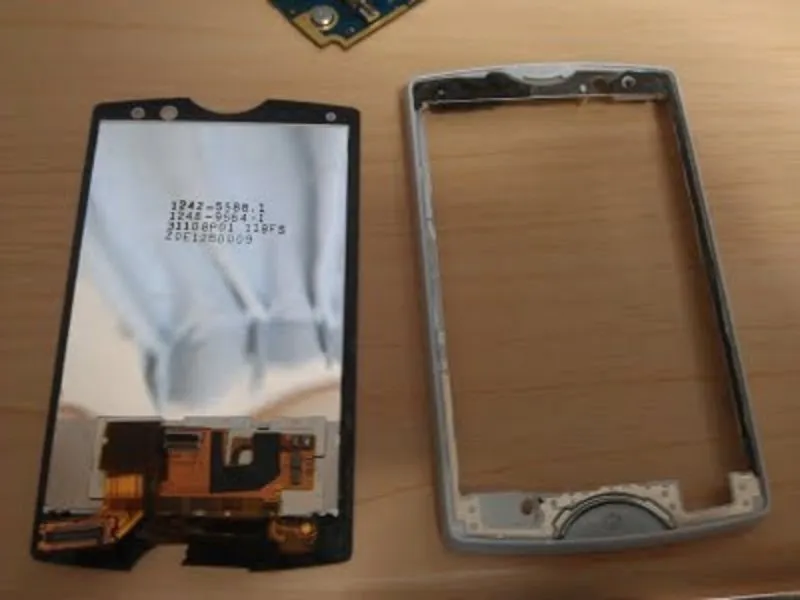

Шаг 10

• Используйте тонкий инструмент, чтобы вынуть сенсорный экран из металлической и пластиковой рамки, а затем выбросьте ЖК-дисплей + сенсорный экран в мусорное ведро (ТОЛЬКО ЕСЛИ НУЖНО ЗАМЕНИТЬ ЖК-дисплей ИЛИ ТАЧ-ЭКРАН).

• Надеюсь, это 10-шаговое руководство поможет некоторым из вас, ребята!

• ЕЩЕ РАЗ:

• LCD + СЕНСОРНОЕ СТЕКЛО НЕ МОГУТ БЫТЬ РАЗДЕЛЕНЫ! ПОКУПАЙТЕ НОВУЮ СБОРКУ!

Комментарии к шагу

Есть возможность снять сенсорную панель и стекло с lcd-экрана. Они приклеены друг к другу, но с помощью фена и тонкой пластиковой палочки можно разогреть клей и отделить их друг от друга.

Очистите остатки клея с ЖК-дисплея любым моющим средством, и вы сможете использовать сам ЖК-дисплей повторно. Будьте очень осторожны и не торопитесь.

Смотрите фото:

https://tinypic.com/r/98tx1w/6

Спасибо за отличные инструкции.

Хуже всего было удалить клей с рамки.

Так как у меня был новый экран/цифровое устройство, я использовал грубую силу.

Чарльз

Привет!

Я установил новый lcd + дигитайзер в сборе на свой телефон. Единственная проблема заключается в том, что lcd перестает показывать изображение при прикосновении. Сенсорная часть по-прежнему работает нормально. Это можно проверить на локскрине. Не знаете, в чем может быть проблема?

У меня тоже такая проблема. Когда я прикасаюсь к правой стороне сенсорного стекла, экран начинает мигать и внезапно становится черным. Чтобы определить причину, я специально осмотрел переднюю стеклянную панель. Я увидел, что в ответ на мое твердое прикосновение в правой части сенсорного стекла происходит движение внутрь и наружу. По моему мнению, переднее стекло потеряло связь с ЖК-дисплеем. Я не знаю, что теперь делать. Можете ли вы дать мне какую-нибудь идею?

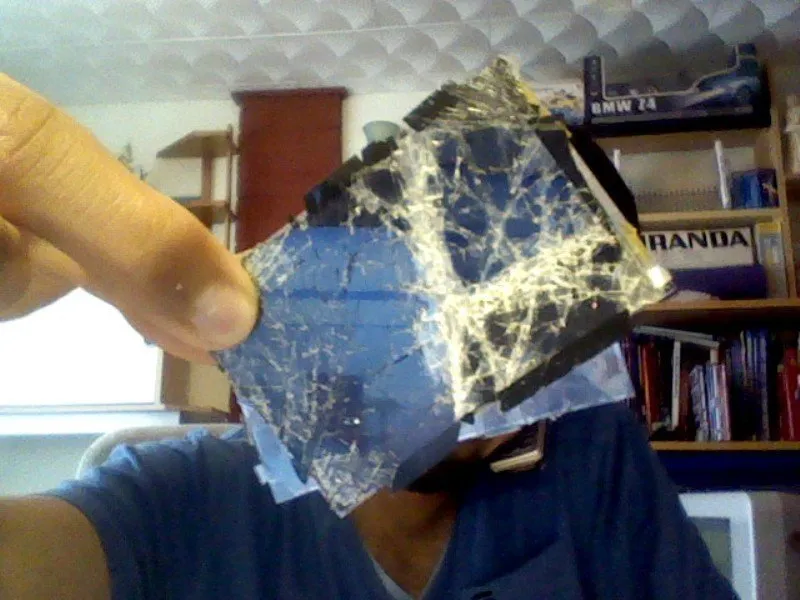

Шаг 11

• Пожалуйста, сканируйте и ставьте 'лайк'.

• И комментируйте мое руководство, если хотите :)

• Спасибо за просмотр!

Комментарии к статье

@ Шаг 10: Как новая ЖК-панель с дигитайзером снова приклеиваются к металлической части?

Джордж:

Вам нужна 'специальная' клейкая лента, тонкая, как та, что используется для сенсорных экранов iphone 3GS.

Или вы можете купить другой вид, он просто должен быть тонким, прочным и двусторонним!

Что нужно сделать: Обрежьте клей так, чтобы он прилегал к металлической рамке, не закрывая датчики в верхней части.

После этого сложите гибкие кабели так, как они были на старой части. На гибких кабелях ЖК-дисплея должно остаться немного клея, который нужно удалить.

Когда это будет сделано, снимите покрытие с двусторонней клейкой ленты и положите сенсор + ЖК-дисплей на нее, теперь нажмите и удерживайте около 30 секунд, пока не увидите, что сенсор держится, не забывайте об углах, здесь тоже нажмите!

ПОТОМ вы закончили, соберите телефон снова, закройте глаза и нажмите кнопку питания, надеюсь, вам 'повезло' и вы получили изображение на экране хехе :D Удачи, приятель.

Свяжитесь со мной в Skype: CRATERHEAD

С наилучшими пожеланиями

Apple Repair Herning DNK

Палле Сков

Спасибо большое! Я, вероятно, получу это: https://www.amazon.co.uk/Iphone-Touch-Pan...

Привет, чувак... Я в плохой ситуации... Я сломал свой mini pro некоторое время назад и заказал дигитайзер тачскрина отсюда: https://www.ebay.com/itm/OEM-Digitizer-To...

Теперь, когда я отдал телефон кому-то на ремонт, он сказал, что не может изменить только тачскрин, потому что он плохо приклеен к ЖК-дисплею и, таким образом, сломает даже ЖК-дисплей, если попытается это сделать. Теперь он сделал даже мой телефон непригодным для использования и плохо выглядящим, так как он сильно сломал сенсорный компонент во время ремонта. Что вы предлагаете? Должен ли он попытаться отделить ЖК-дисплей от сенсорного или это бесполезно? Вернуть ли мне деньги за тачскрин? Почему только тогда продается тачскрин, если его нельзя отделить от ЖК...:O...? Может мне лучше купить полный комплект? Пожалуйста, ответьте ... Спасибо

'Почему продаются только сенсорные экраны, если их нельзя отделить от LCD...:O...? '

---> Хороший вопрос! :P Дигитайзер приклеен к ЖК-панели, так что вам придется купить весь комплект и использовать клейкую ленту, как только что сказал г-н ArHerning. Не пытайтесь отделить его.

Привет, мне нужна ваша помощь, я заменяю lcd экран на моем sk17i самостоятельно и у меня проблемы с получением логической платы от :/ не хочу применять много силы, как я боюсь, что я повредить что-то. помощь! спасибо!

Привет, приятель, следую инструкциям, очень хорошим, кстати, но у меня небольшая проблема с удалением логики/материнской платы, какие-нибудь подсказки или советы. спасибо большое.
