Разборка Sony Ericsson XPERIA X1

Введение

Обзор аппаратной части Sony Ericsson XPERIA X1 с принципиальными схемами и обозначениями микросхем.

Инструменты

Sony Ericsson XPERIA X1 - это устройство, которое не боится хвастаться. У него внешность утонченного модерниста, интерфейс, которым можно похвастаться, и ценник, который взорвет ваш мозг и умы окружающих.
Для этого телефона нам пришлось быть особенно осторожными, когда мы вскрывали его (мы ведь любим наши гаджеты). Это было относительно легко, но скрытые винты всегда смертельно опасны. К счастью, экранировка микросхем была легко снята.

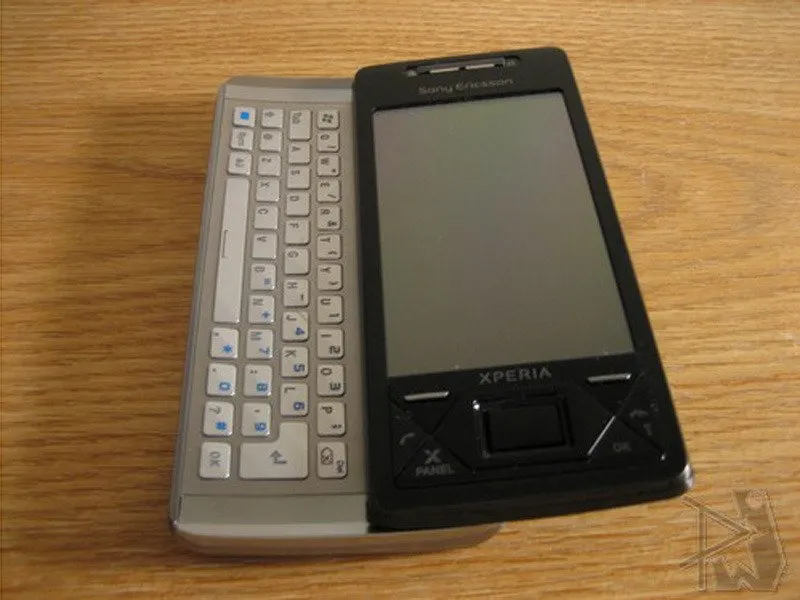

Это устройство - одно из самых великолепных, которые я видел. Оно не только хорошо выглядит, но и ощущается как миллион баксов (впрочем, оно и в самом деле стоит немало). Раздвижной механизм - самый плавный и прочный на сегодняшний день, и он действительно слегка наклоняет экран в вашу сторону. Он работает, и работает хорошо. Устройство абсолютно не отдает в руки благодаря матовым алюминиевым компонентам. К черту, крышка аккумуляторного отсека полностью алюминиевая, основание клавиатуры алюминиевое, даже клавиши на ощупь алюминиевые (мы не уверены, что они действительно алюминиевые).

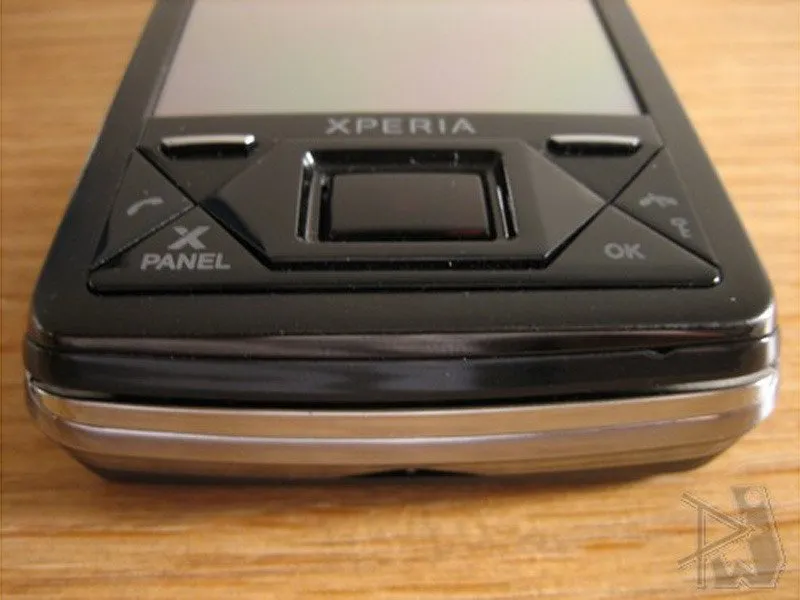

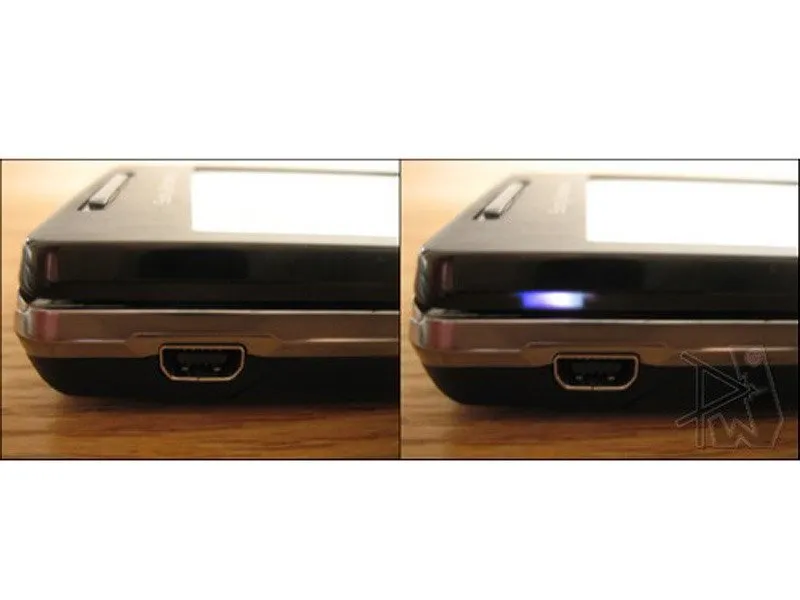

Sony Ericsson/HTC также проделали потрясающую работу над мелкими деталями. Посмотрите на скрытые индикаторы уведомлений! Есть акцентированные передние кнопки, прорезиненные ножки, а изогнутый слайдер просто великолепен.

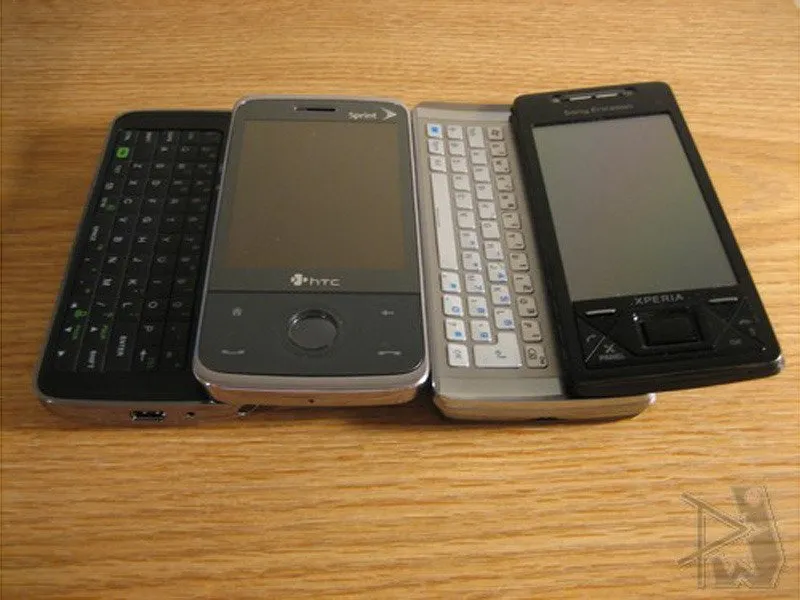

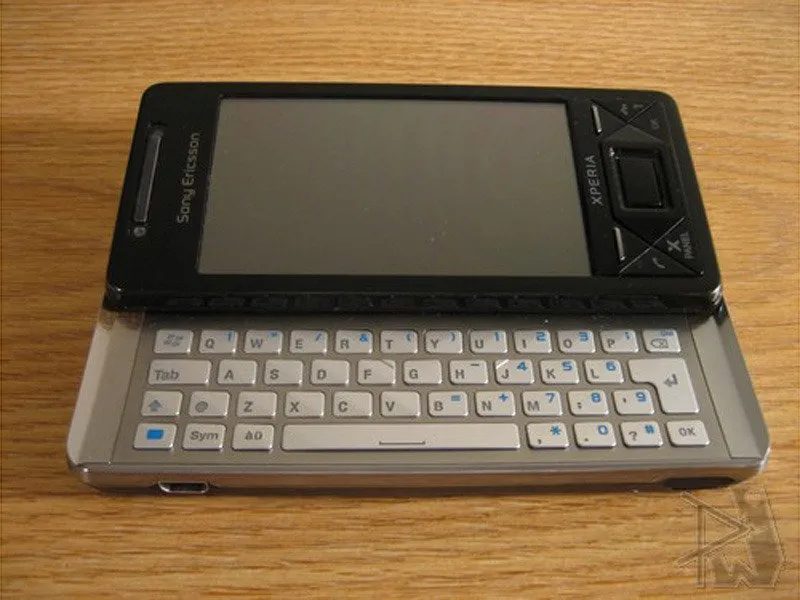

Четыре ряда клавиш, безусловно, полезны для обычного набора текста, и они даже расположены с эффектом ошеломляющей QWERTY, к которому легко привыкнуть. К сожалению, клавиши очень плоские и довольно мягкие, что дает приглушенную тактильную отдачу. Технически, это общая претензия к выдвижным клавиатурам, потому что они должны быть почти заподлицо, чтобы экран мог скользить сверху.

И, конечно же, экран. В X1 установлен один из первых экранов WVGA (800×480), и он прекрасен. Цвета яркие, мелкие тексты четкие и хорошо различимые. Жаль, что они выбрали резистивный сенсорный экран, а не емкостной, но, конечно, они сделали его одним из лучших резистивных дисплеев, с очень тонкими зазорами между пленкой и экраном. Он также очень отзывчивый.

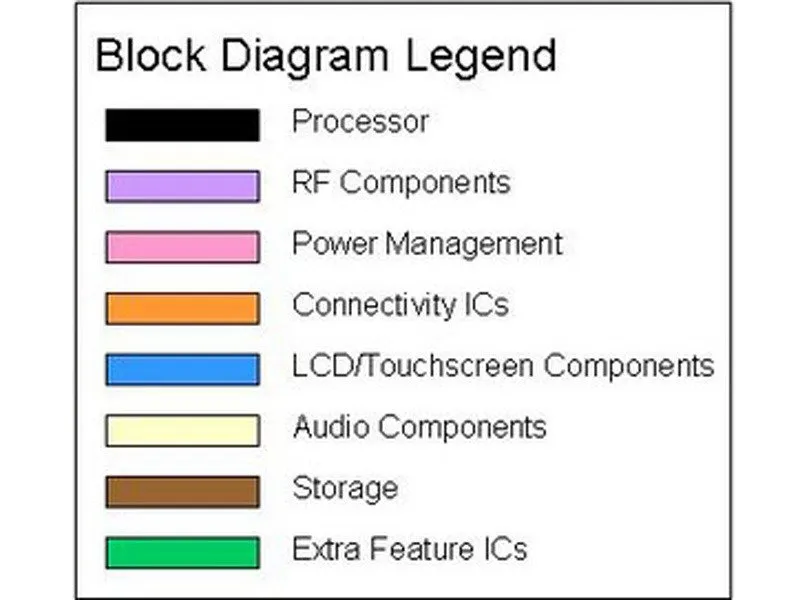

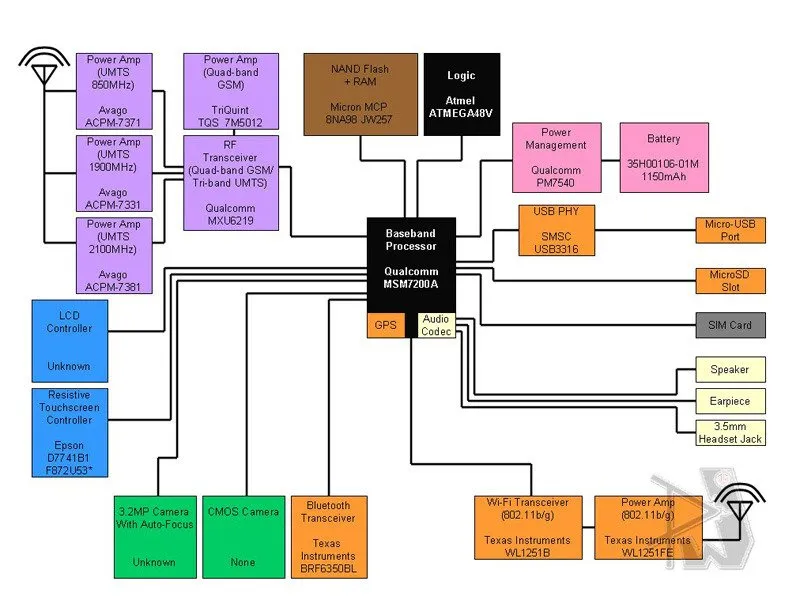

Как обычно, блок-схему можно найти здесь.

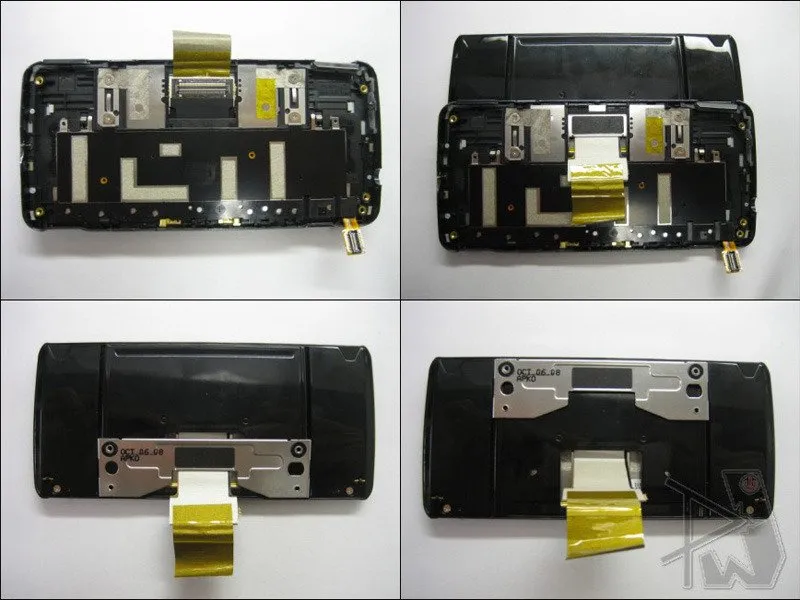

Что интересно отметить, так это действительно плавный механизм скольжения. Это достигается за счет изогнутой подложки экрана с роликами, закрепленными на внутренних направляющих.

Фактически используемые микросхемы очень похожи на те, что стоят в G1.
Основную схему микросхемы можно найти здесь.

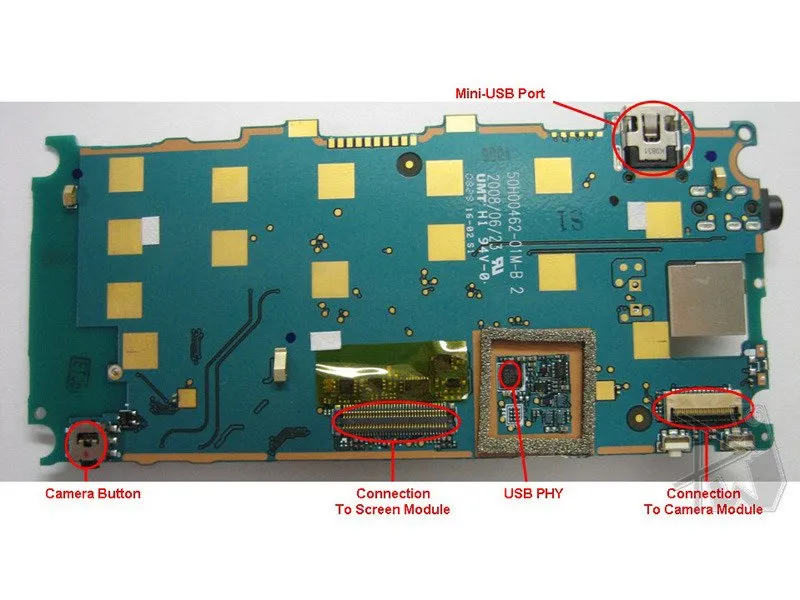

Еще один интересный момент - порт Mini-USB. Он до жути похож на традиционные для HTC порты ExtUSB. На самом деле, он выглядит точно так же, за исключением того, что он достаточно симметричен, чтобы внутри поместился только разъем Mini-USB.
На передней панели не так много интересного, кроме USB PHY, который, как мы полагаем, разработан компанией SMSC. Опять же, подобные чипы с похожей маркировкой встречались и в других устройствах.

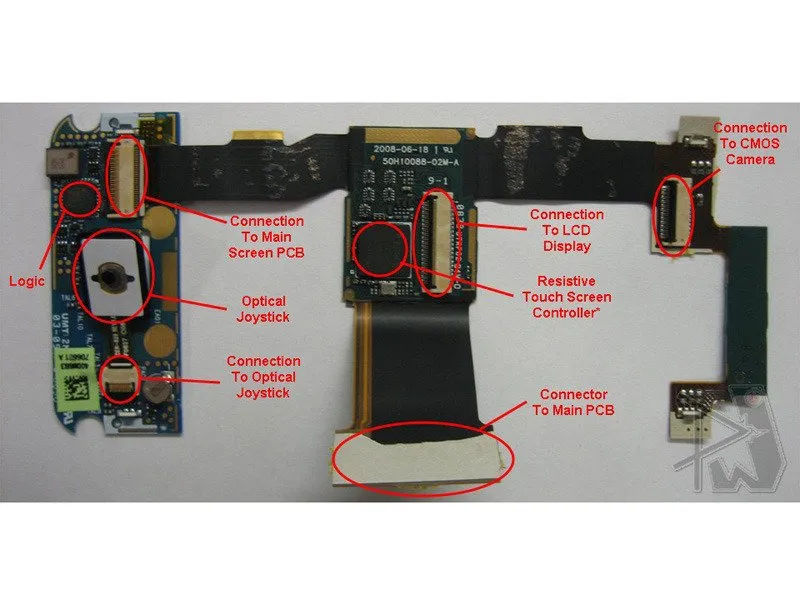

На экране расположены две печатные платы. Одна управляет основными передними кнопками, оптическим джойстиком и логическим микроконтроллером от Atmel, а на другой, как мы полагаем, находится контроллер Epson для резистивного сенсорного экрана.

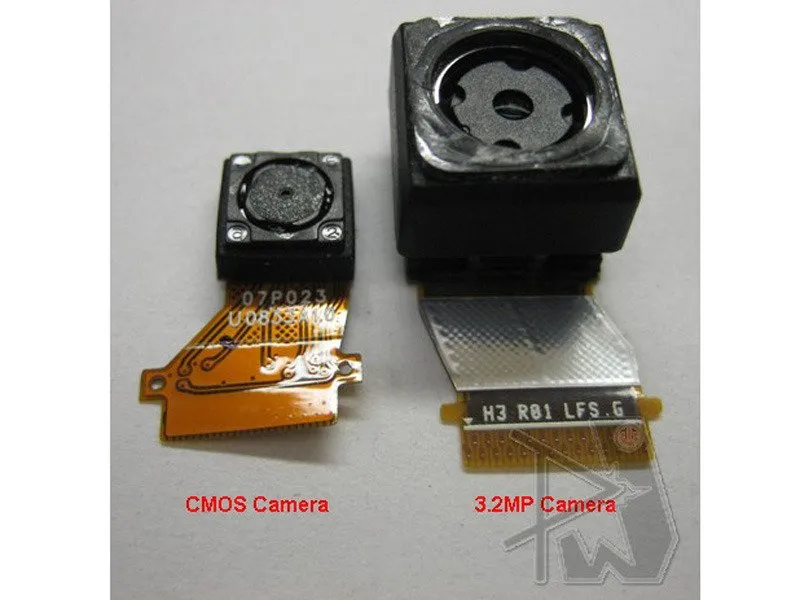

Наконец, справа находится разъем для подключения фронтальной CMOS-камеры. Оба модуля камеры показаны рядом, ниже.
Если у вас есть вопросы, замечания, проблемы, юмористические анекдоты, обязательно сообщите нам об этом в комментариях или по электронной почте (phonewreck@gmail.com). Также не забудьте зайти на вики, чтобы посмотреть больше фотографий (https://www.phonewreck.com/wiki/index.php...)! Спасибо!
