Разборка Sony Ericsson Xperia X10 Mini E10i
Введение
В разгар увлечения iPhone 4 мы стали нетерпеливыми и решили, что нам нужен телефон, ну, знаете, просто для того, чтобы поддерживать себя в отличной форме. И вот, пожалуйста, Sony Ericsson Xperia X10 Mini E10i.
Большое спасибо Брайану из EDN за предоставленный телефон для разбора. Обязательно ознакомьтесь с его предварительным обзором Xperia X10 Mini!
Что вам понадобится
Инструменты
Инструмент для вскрытия iFixit | Источник - ifixit.com
Spudger | Источник - ifixit.com
Отвертка T5 Torx | Источник - ifixit.com
Шаг 1 Разборка Sony Ericsson Xperia X10 Mini E10i

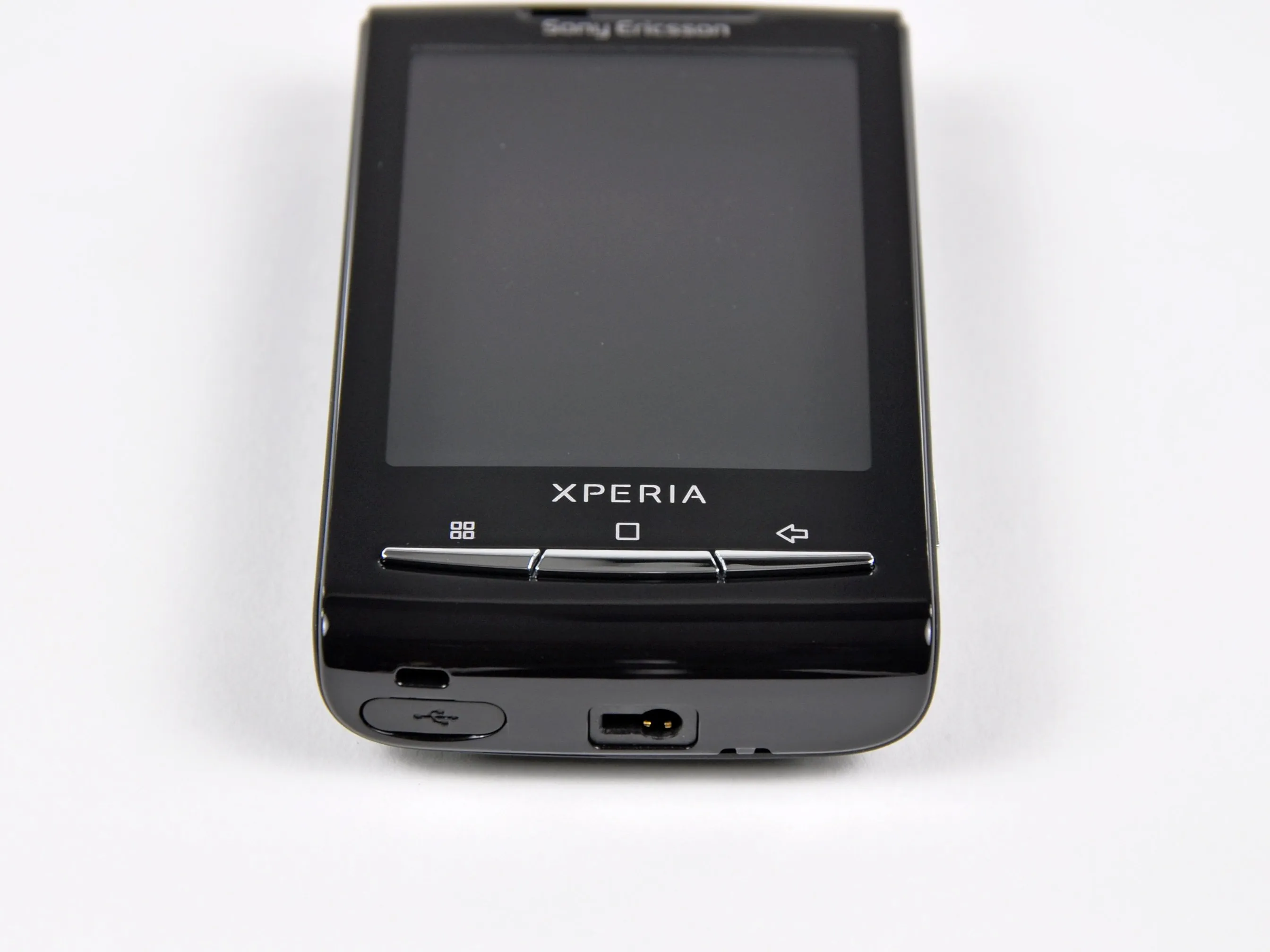

Sony Ericsson Xperia X10 Mini E10i - это уменьшенная версия Sony Ericsson Xperia X10.
Технические характеристики:
600 МГц Qualcomm MSM7227
256 МБ ОЗУ и 256 МБ встроенной ПЗУ (доступно только 128 МБ)
2,6-дюймовый цветной трансфлективный TFT-дисплей с разрешением 240 X 320 пикселей.
5-мегапиксельная камера с автофокусом
Беспроводная связь 802.11 b/g + Bluetooth 2.1

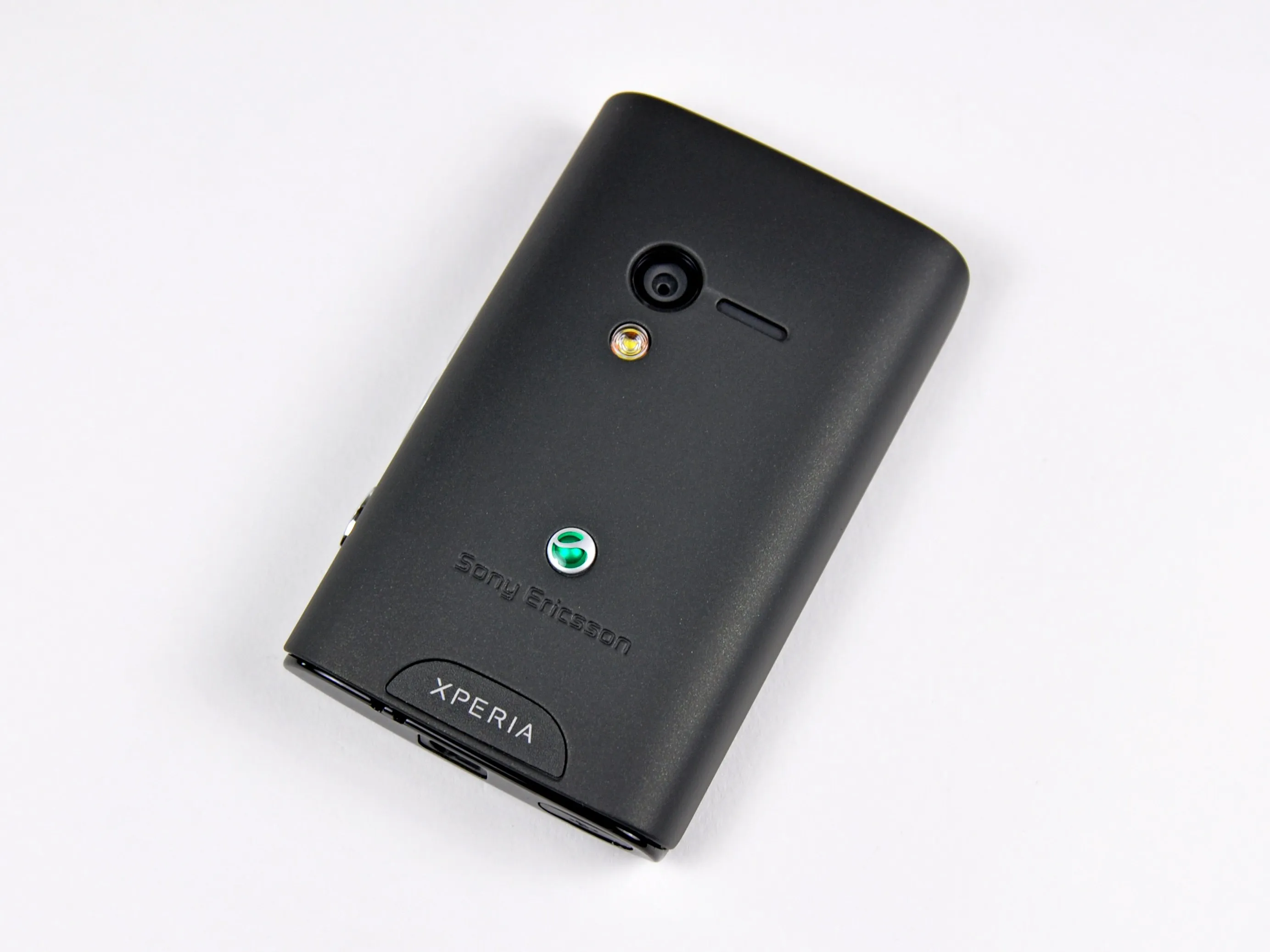

Задняя сторона X10 Mini E10i характеризуется гладким пластиковым корпусом с отверстиями для камеры, светодиодной вспышки и динамика.
Шаг 2

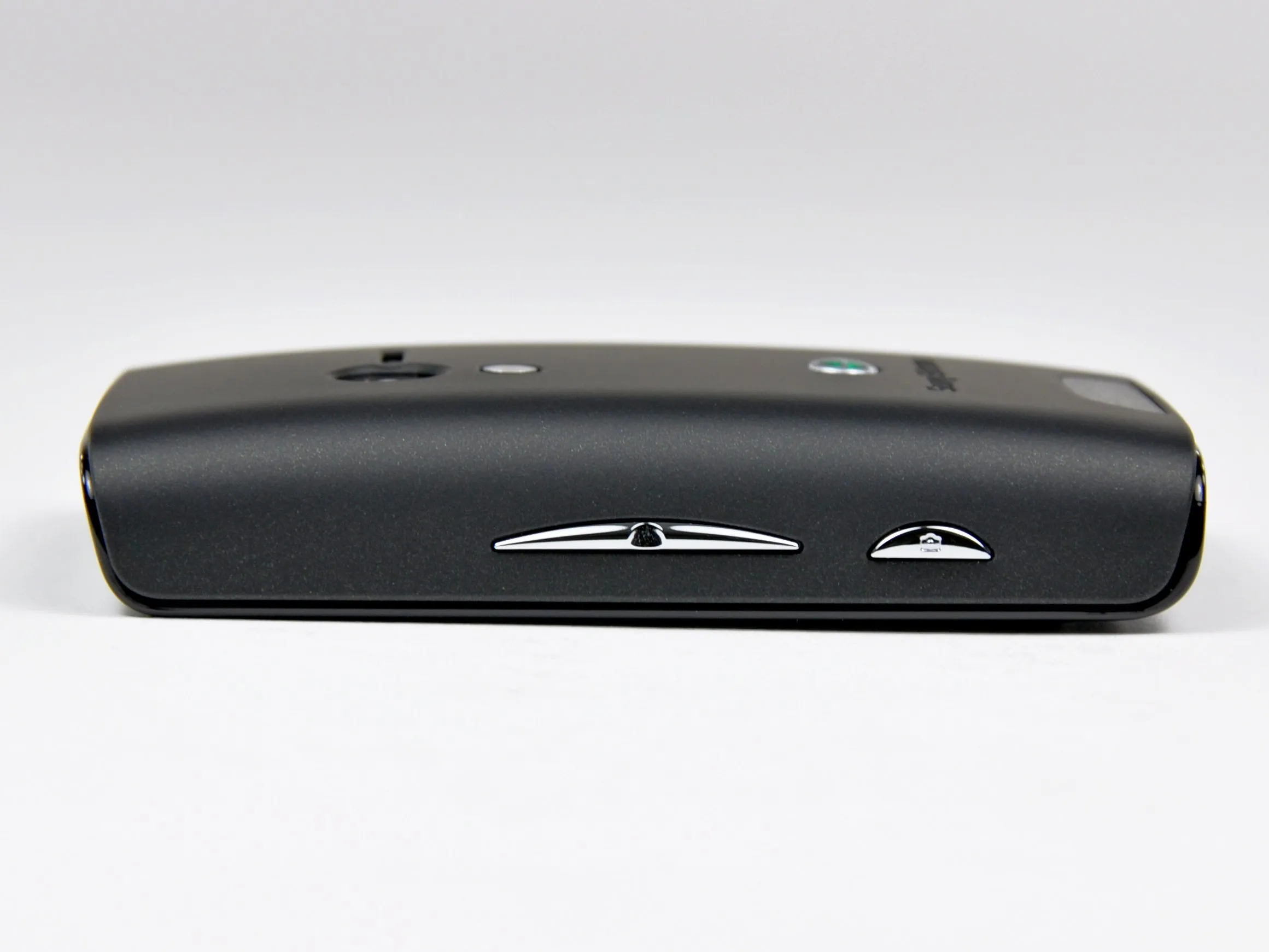

Элементы управления X10 Mini E10i довольно стандартны.

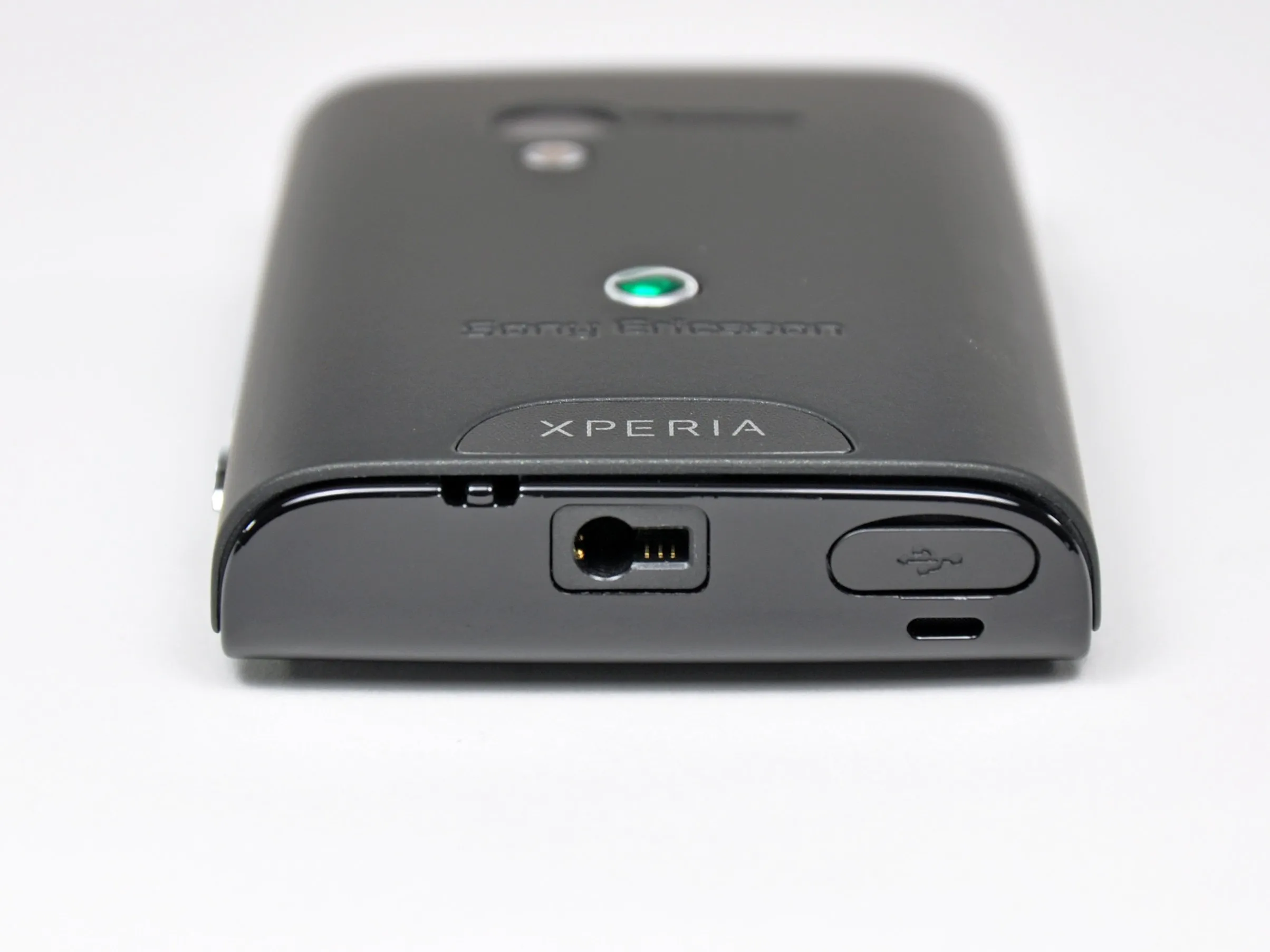

В нижней части X10 Mini E10i находится 3,5-мм разъем для наушников, а также порт micro-USB.

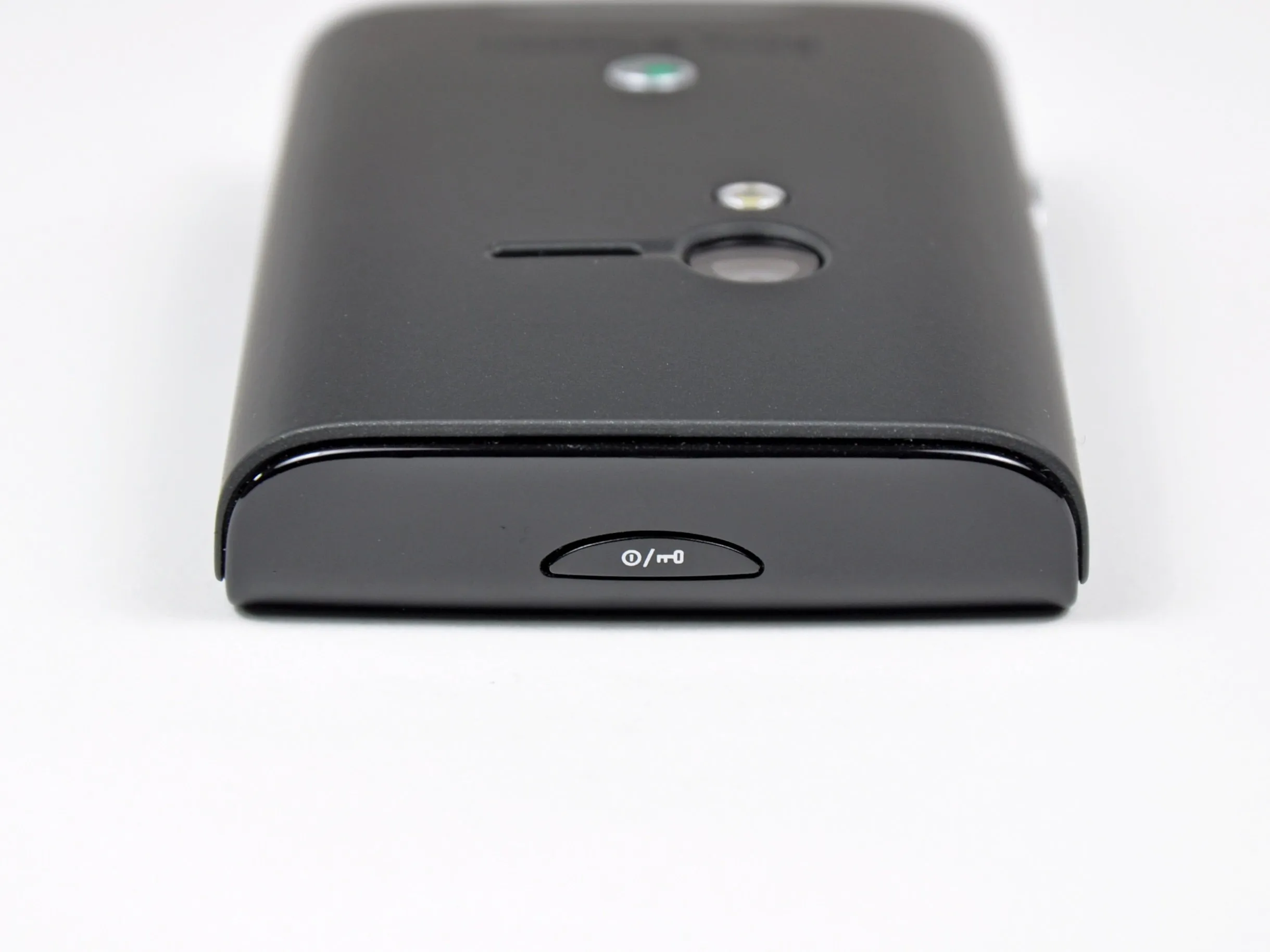

На верхней грани находится кнопка питания.
На левой грани разместились кнопки регулировки громкости и камеры, а правая сторона осталась пустой и без функций.
Шаг 3

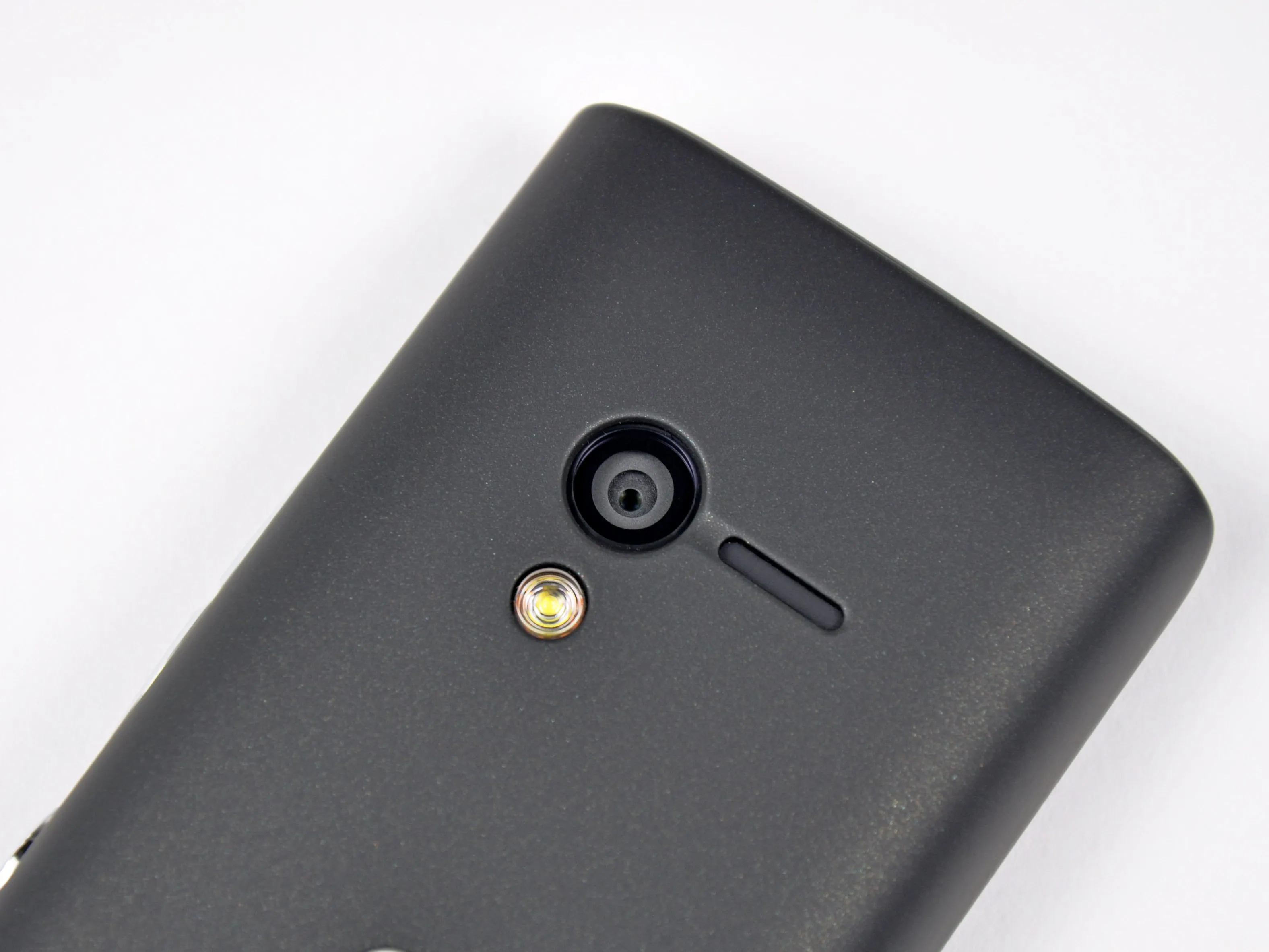

5,0-мегапиксельная камера в X10 Mini E10i оснащена 1-кратным оптическим зумом, автофокусом и встроенной светодиодной вспышкой.

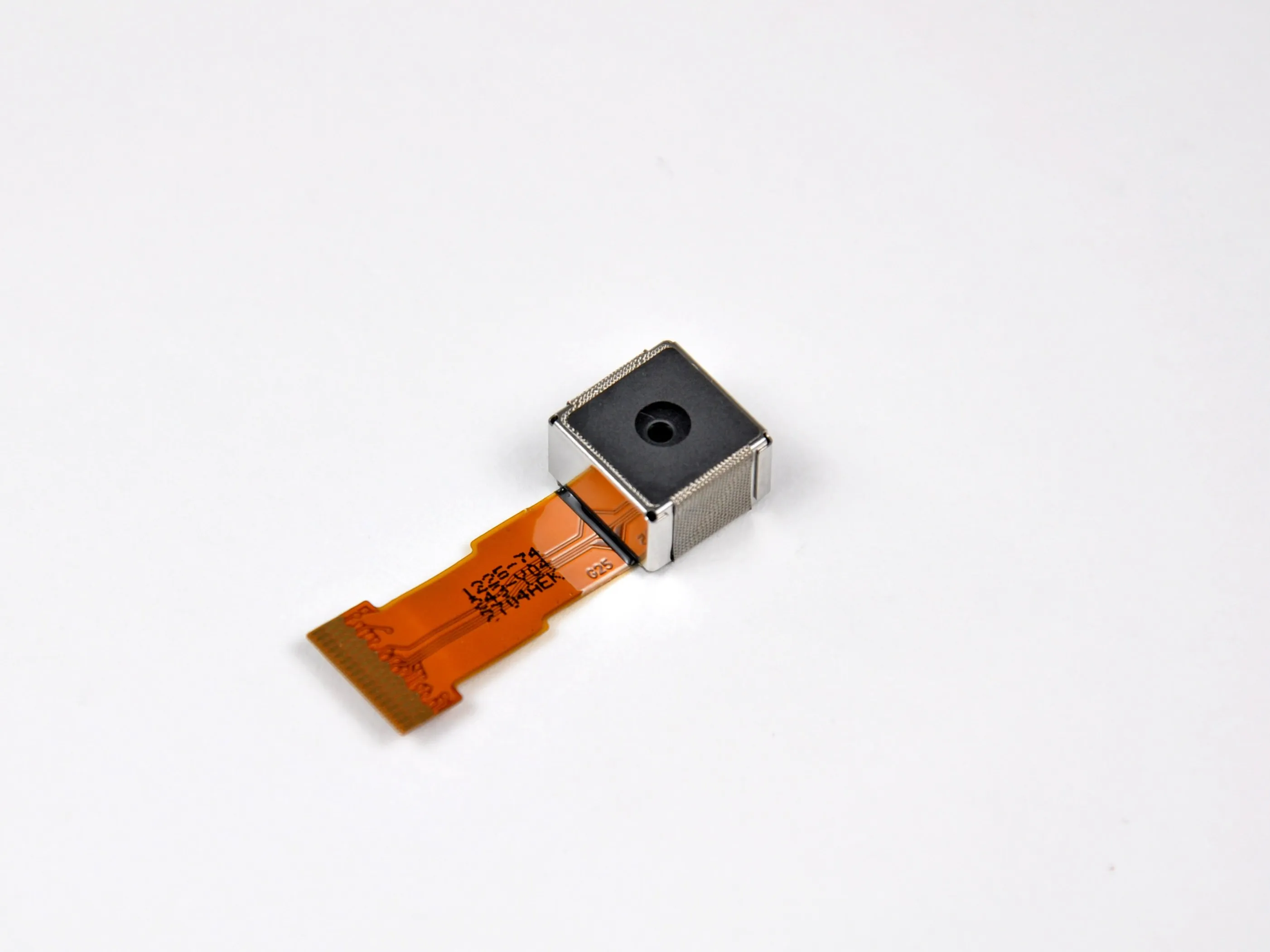

Размеры самой камеры составляют 8,8 x 9,1 x 6 мм.
Шаг 4

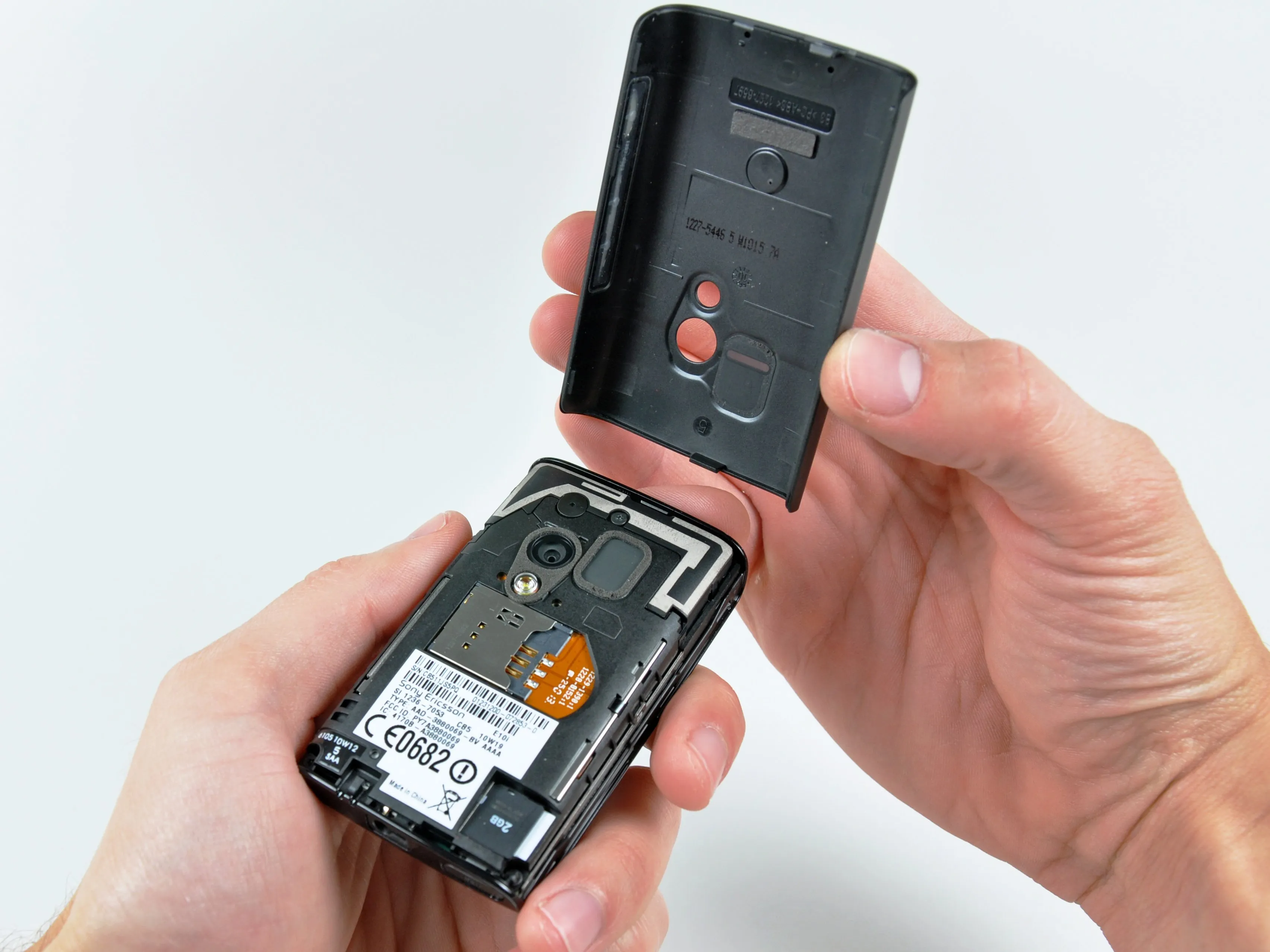

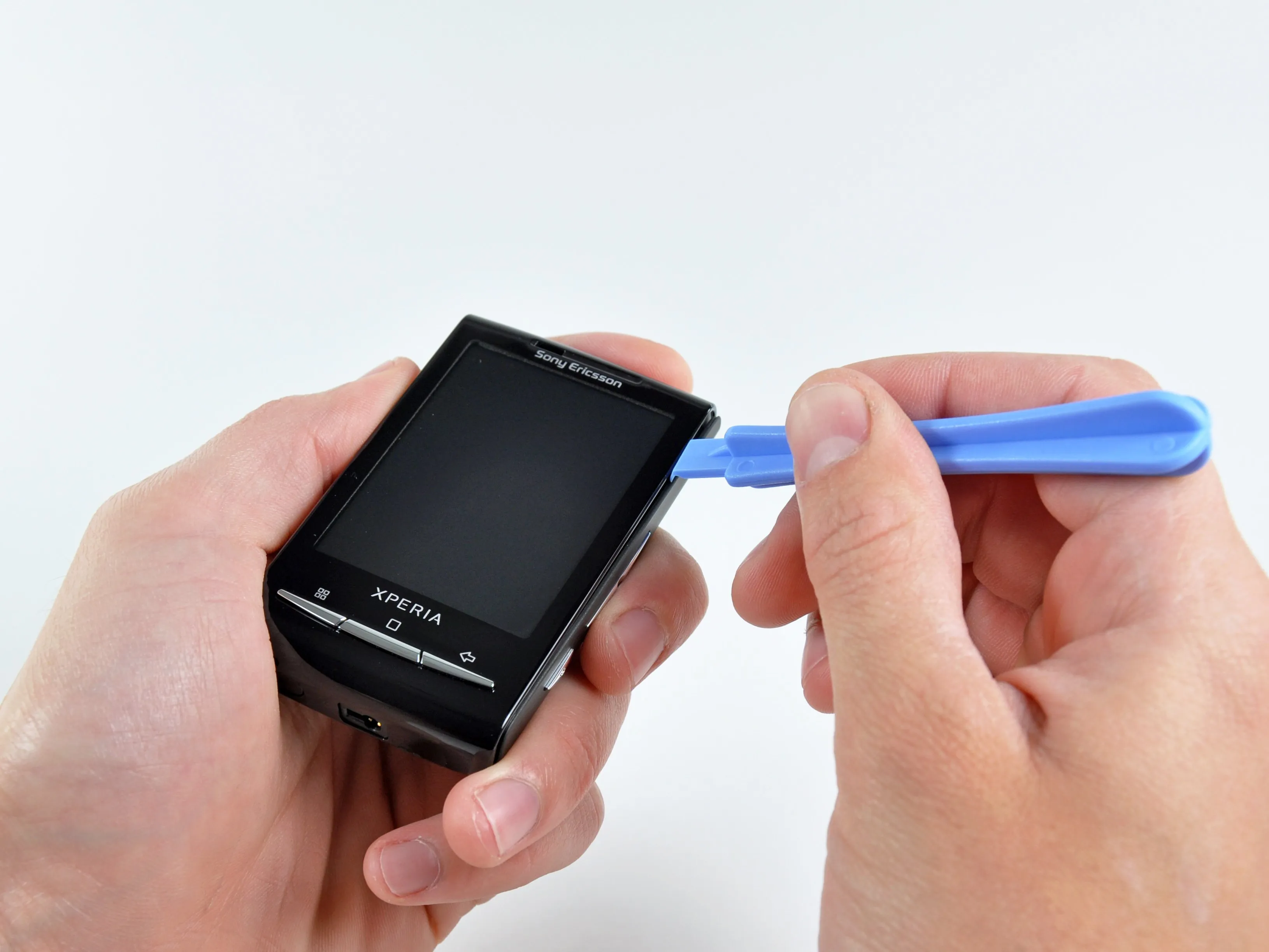

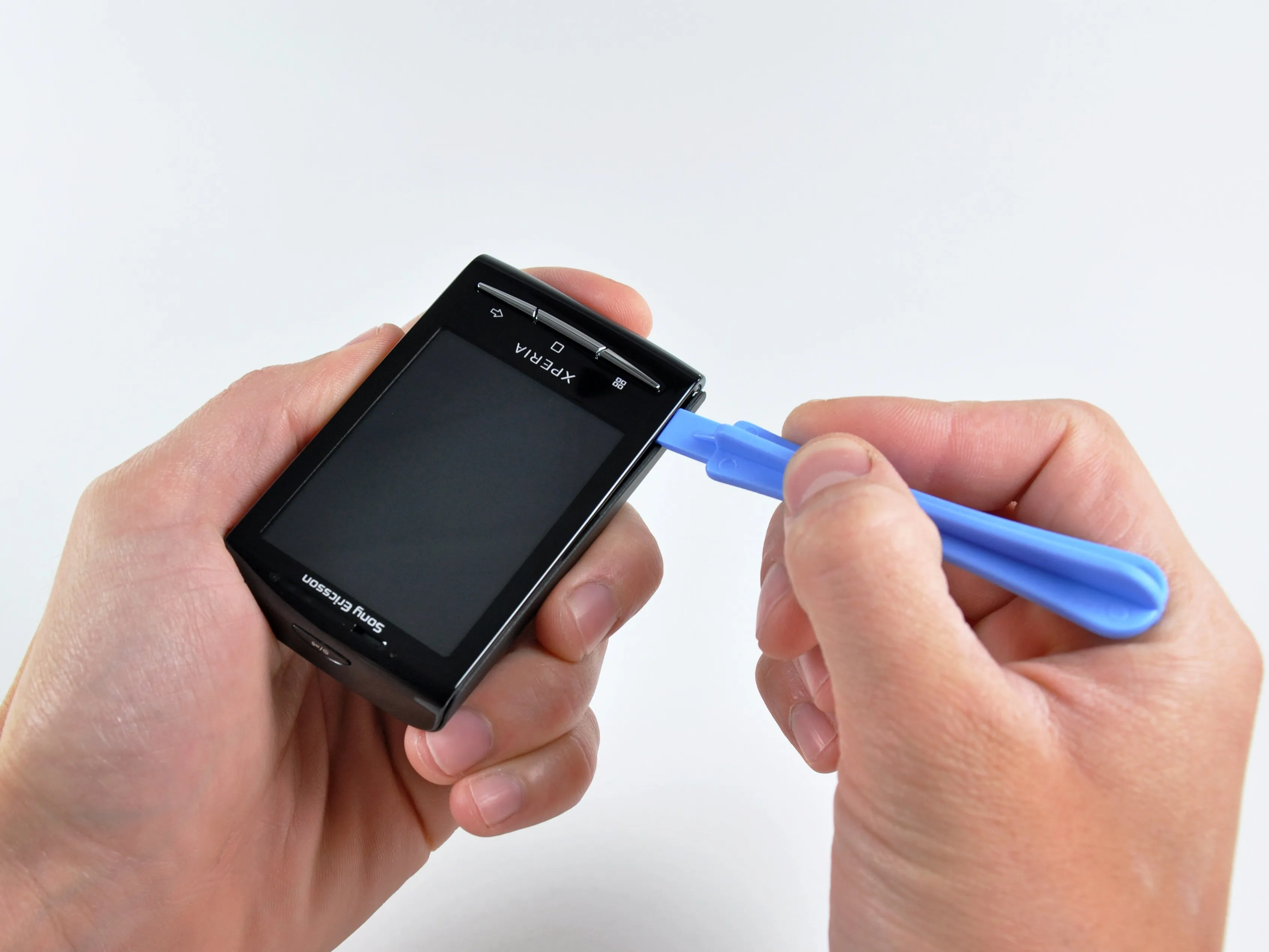

Несколько быстрых движений инструментом для вскрытия iPod по периметру X10 Mini E10i, и задняя крышка легко отделяется, открывая доступ к внутренностям телефона.
Собственно электронные кнопки громкости и камеры прикреплены непосредственно к логической плате. Кнопки, которые вы нажимаете на внешнем корпусе, - это просто хромированные крышки.
Шаг 5

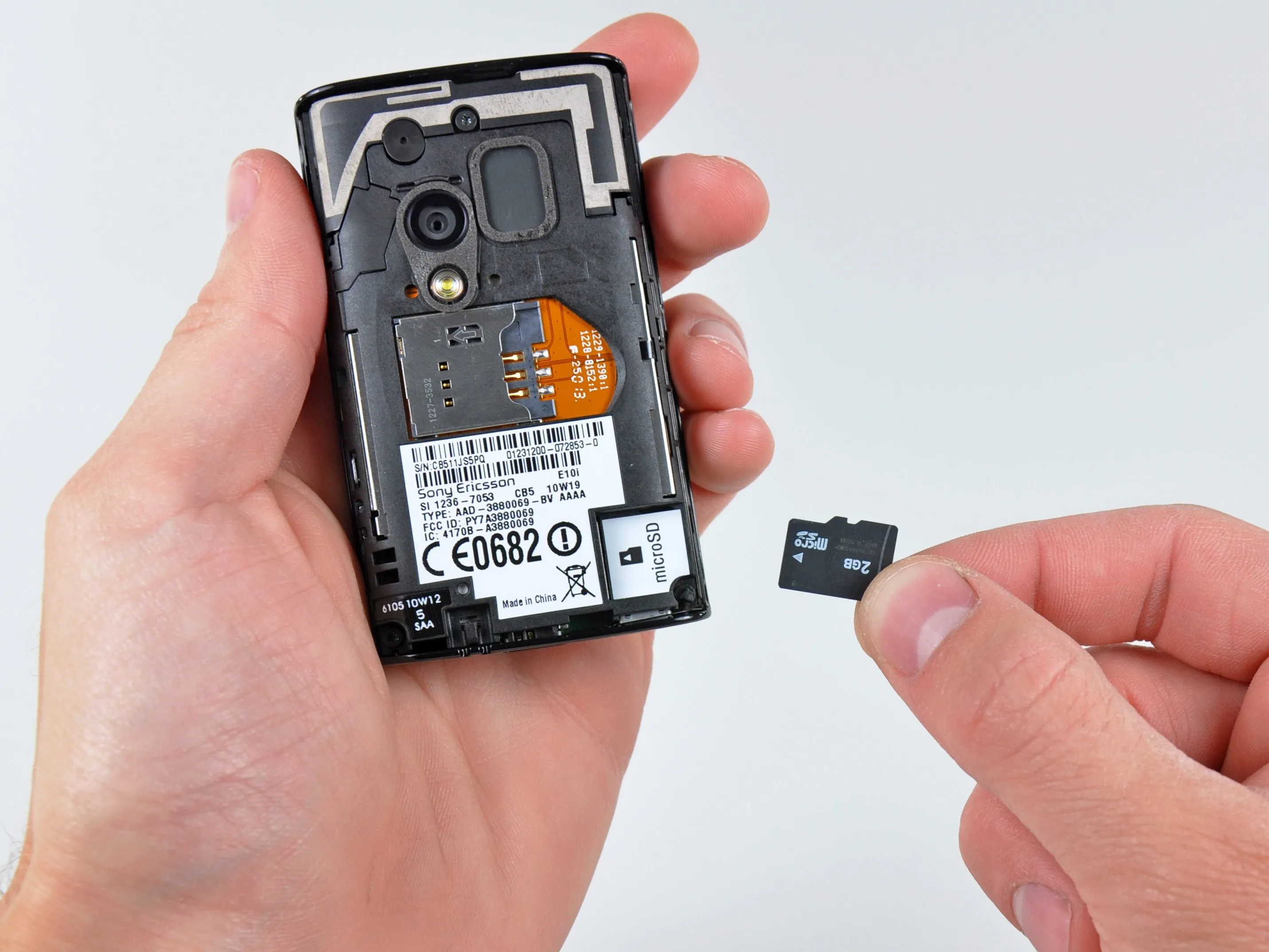

Чтобы извлечь карту памяти microSD из внутреннего корпуса, достаточно поддеть ее ногтем большого пальца.
Простая конструкция Mini E10 позволяет подключать большинство компонентов непосредственно к логической плате. Единственным исключением является внешний слот для карты microSD.
Шаг 6

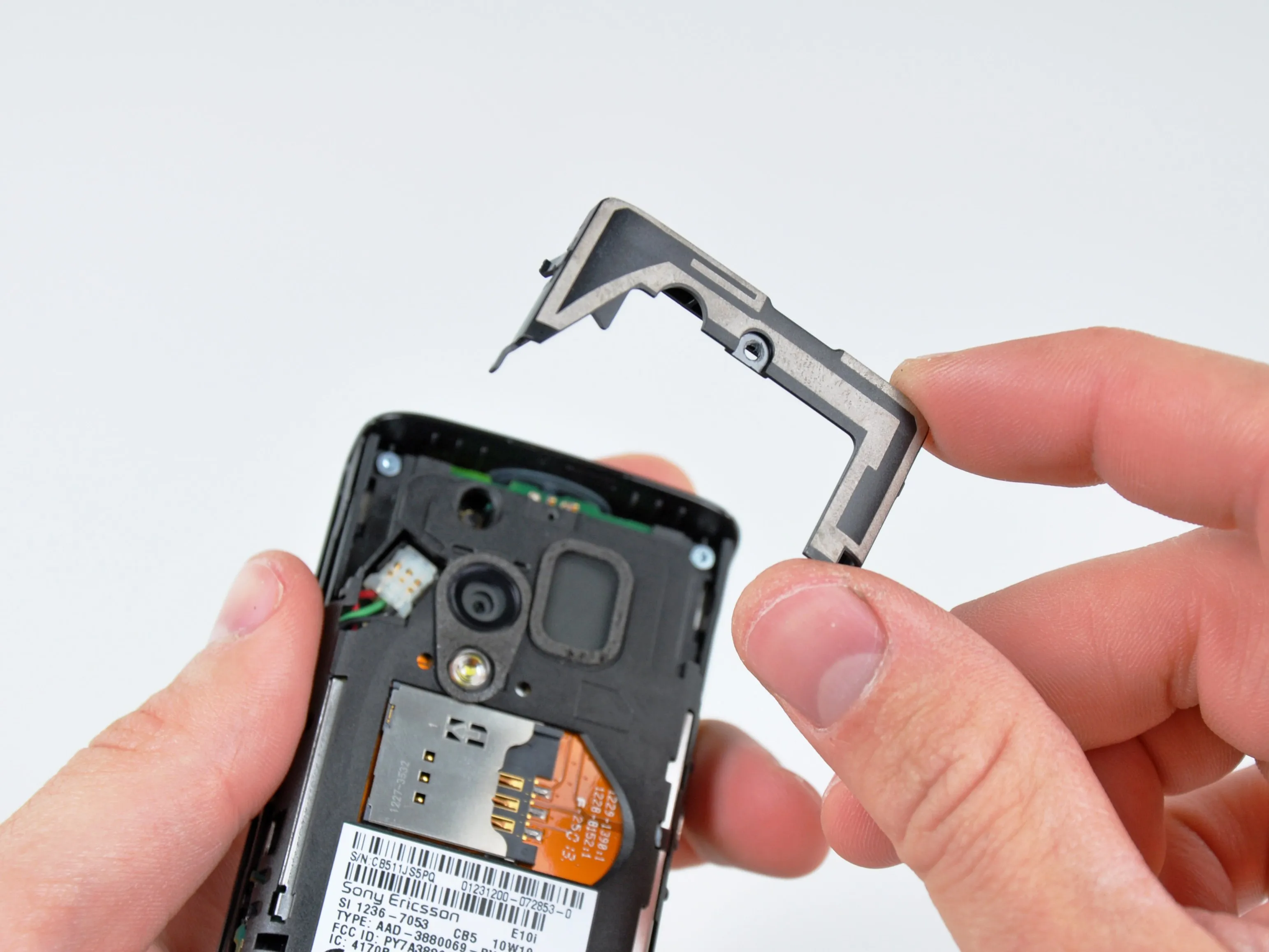

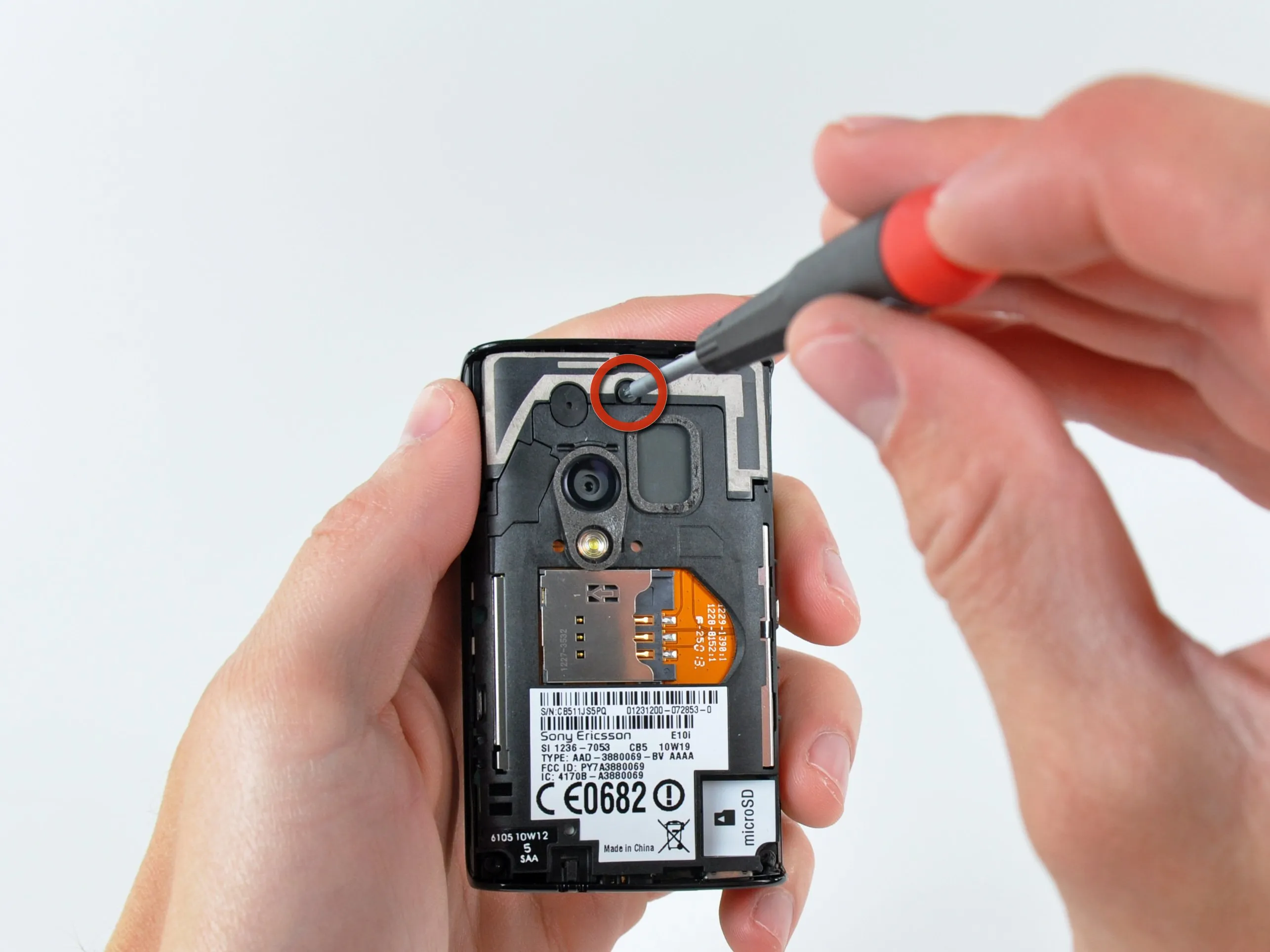

Один винт T5 Torx и несколько пластиковых клипс - вот и все, чем крепится антенный блок к внутреннему корпусу.
Для соединения с логической платой в антенном блоке используются простые, но эффективные прижимные контакты. Никаких разъемов не нужно!
Комментарии к шагу
не забудьте вынуть два нижних винта
Шаг 6. Могу ли я купить где-нибудь антенну или только эту часть... Мой друг потерял ее xD
Шаг 7

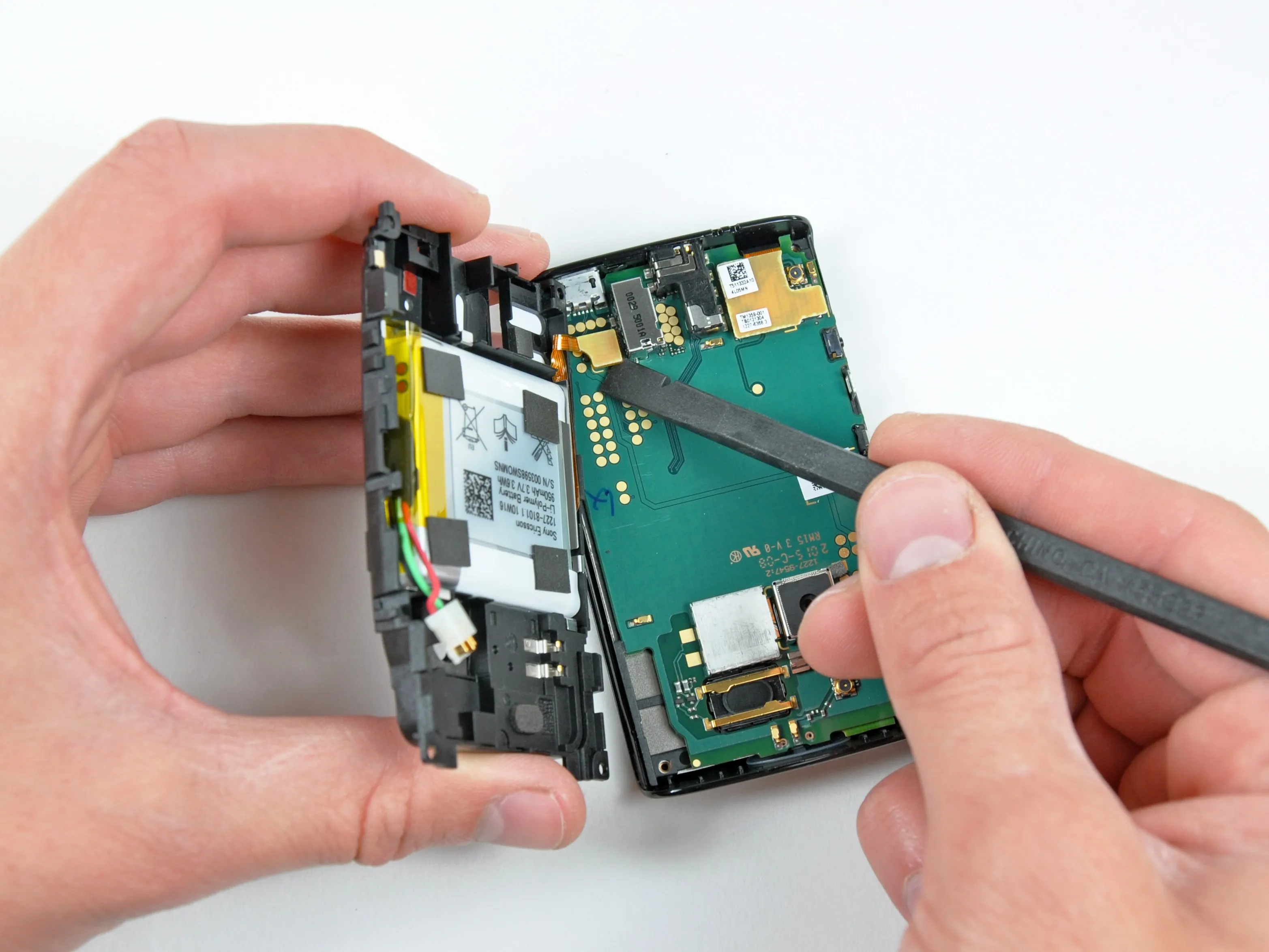

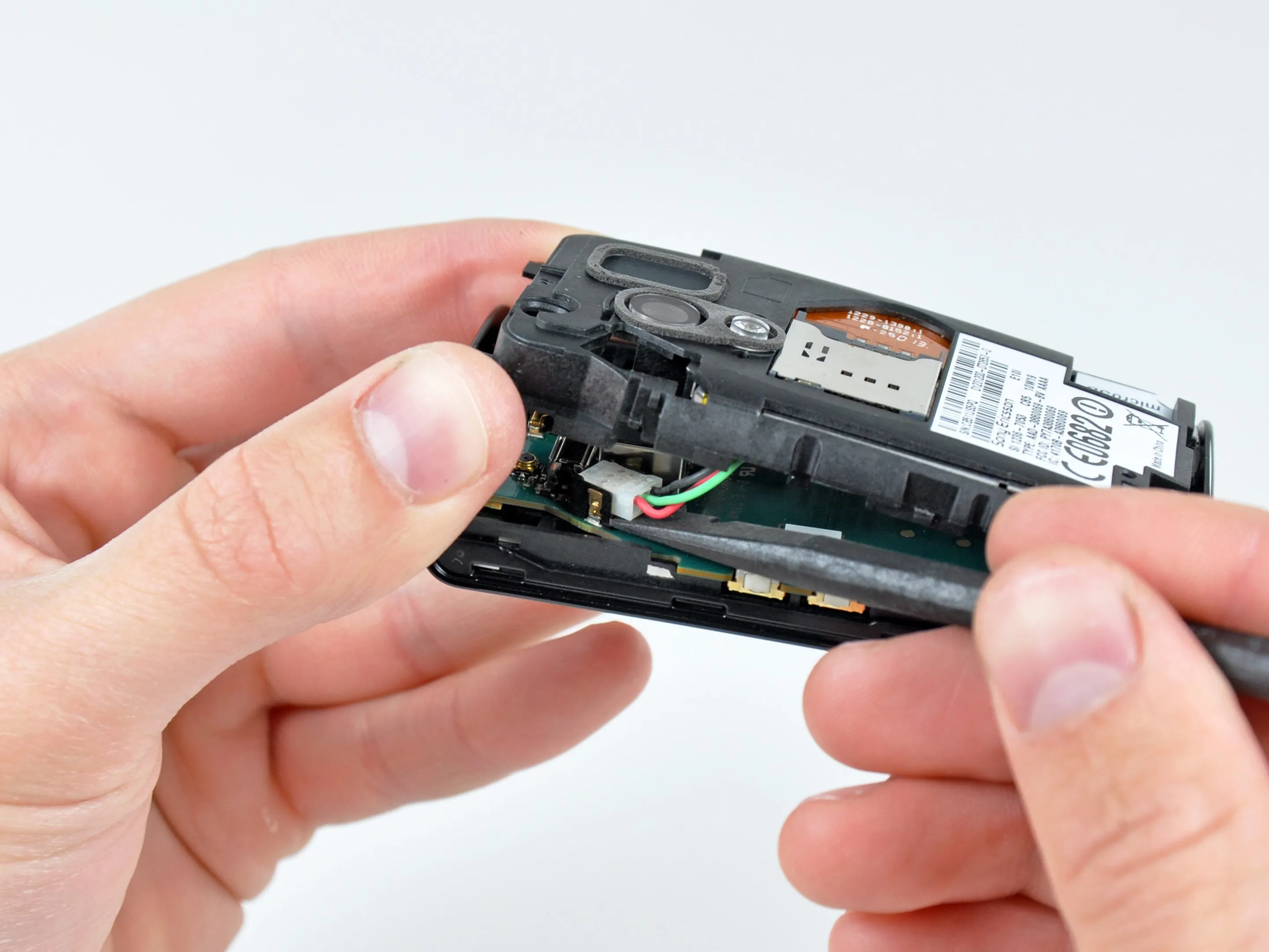

Еще несколько винтов T5 Torx крепят задний внутренний корпус и логическую плату к остальным частям X10 Mini E10i.
Отсоедините разъем аккумулятора от логической платы с помощью плоского конца палочки.
Подденьте разъем гнезда SIM-карты и снимите задний внутренний корпус с логической платы.
Шаг 8

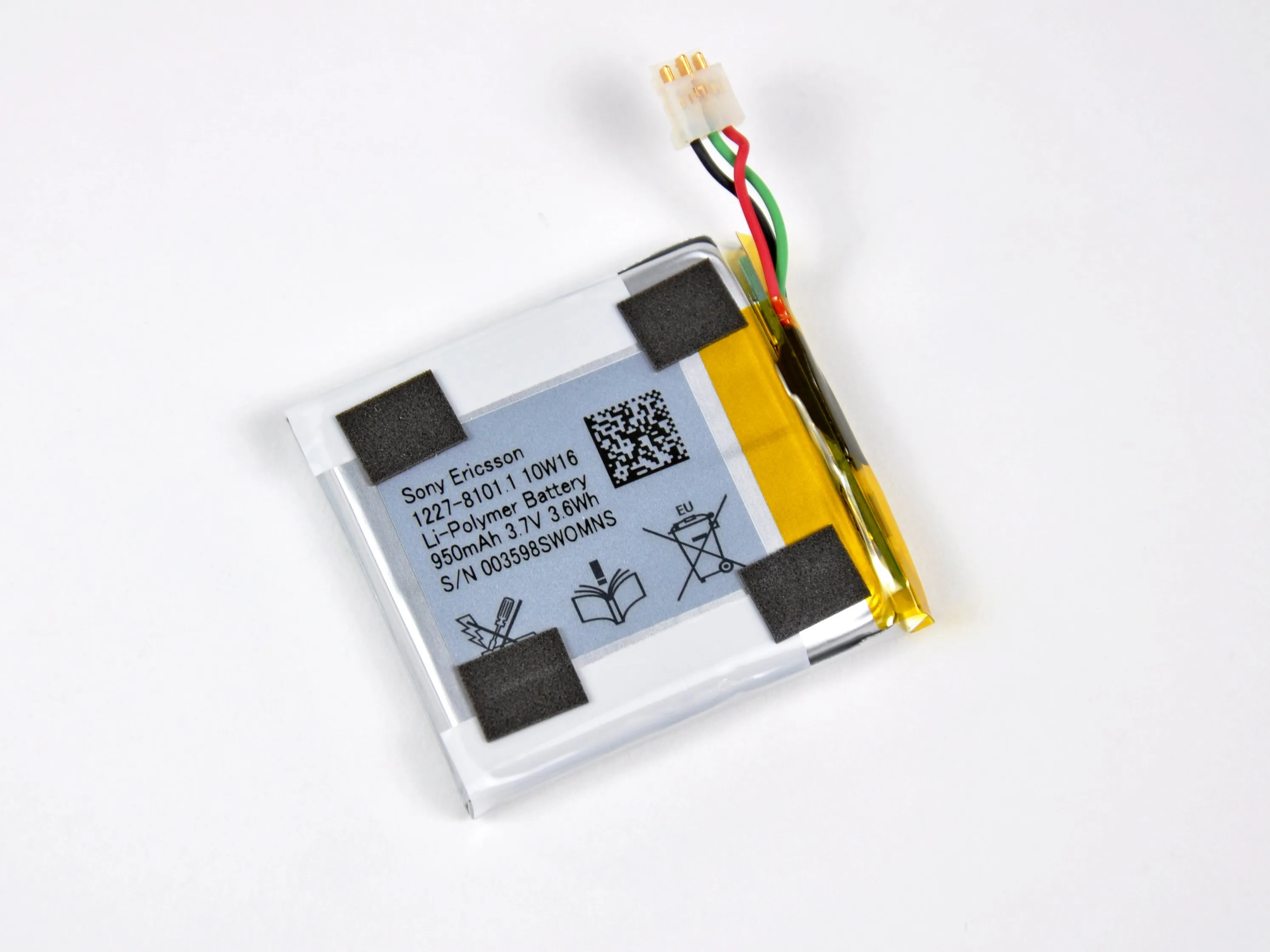

Литий-полимерный аккумулятор емкостью 3,7 В 950 мАч обеспечивает 4 часа работы в режиме разговора.
Аккумулятор X10 Mini E10i размером 40 x 35 x 5,5 мм и весом всего 18 граммов обеспечивает до 360 часов работы в режиме ожидания в сетях 3G.
Батареи обоих телефонов iPhone 3GS и X10 Mini E10i имеют емкость около 53 мАч на грамм.
Комментарии к шагу
Bettary не заряжается
https://forum.xda-developers.com/showthre...
Шаг 9

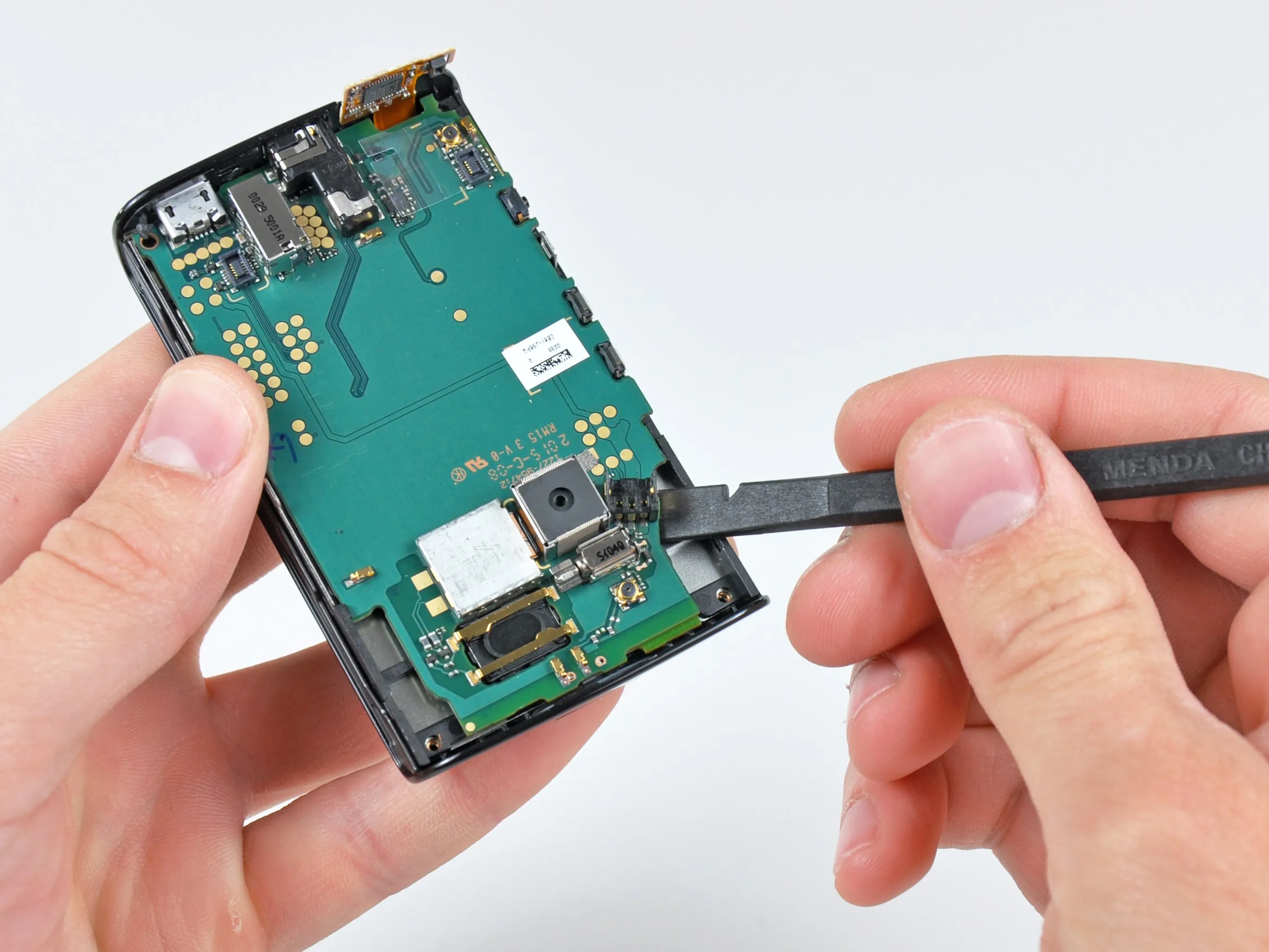

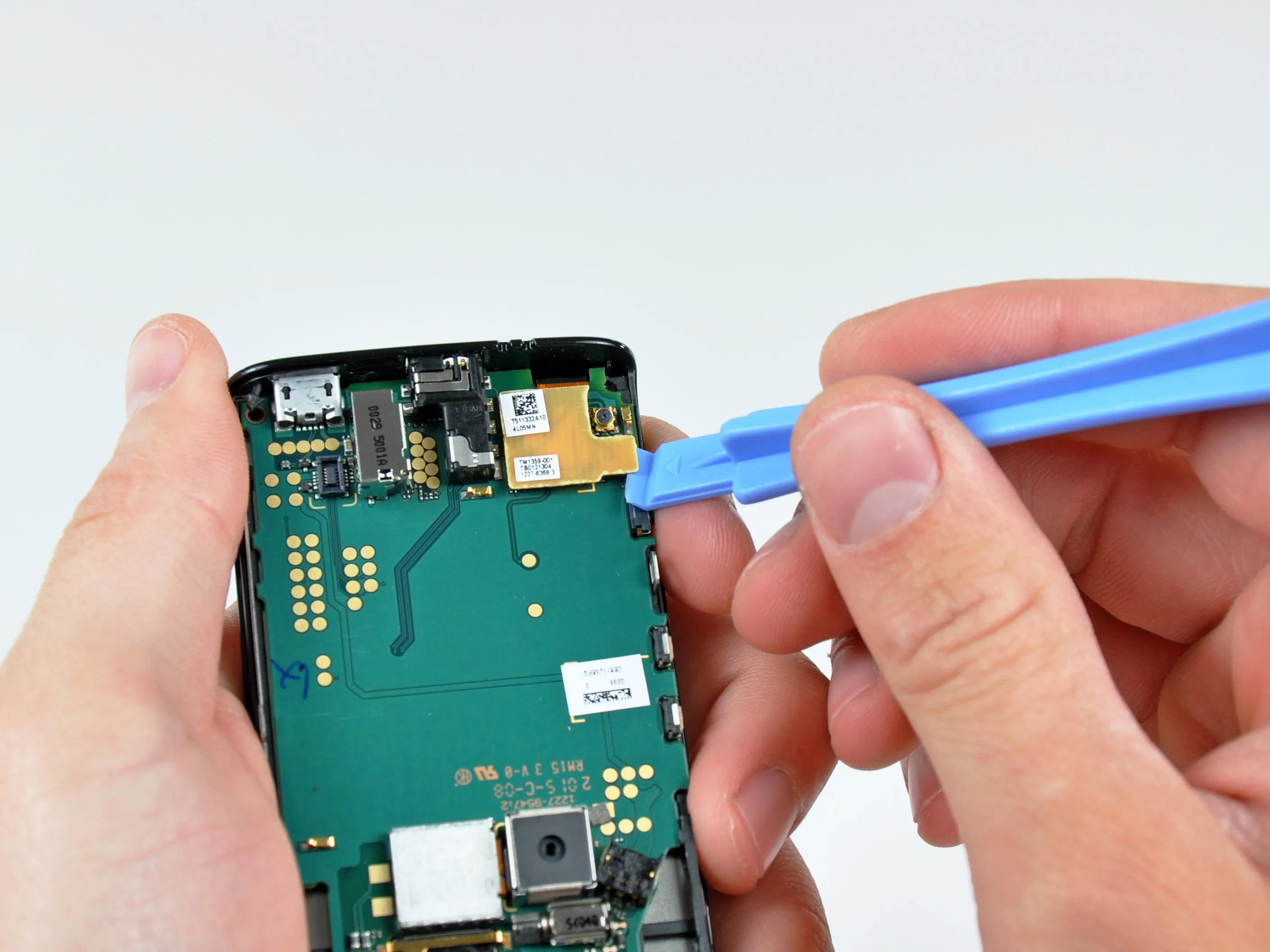

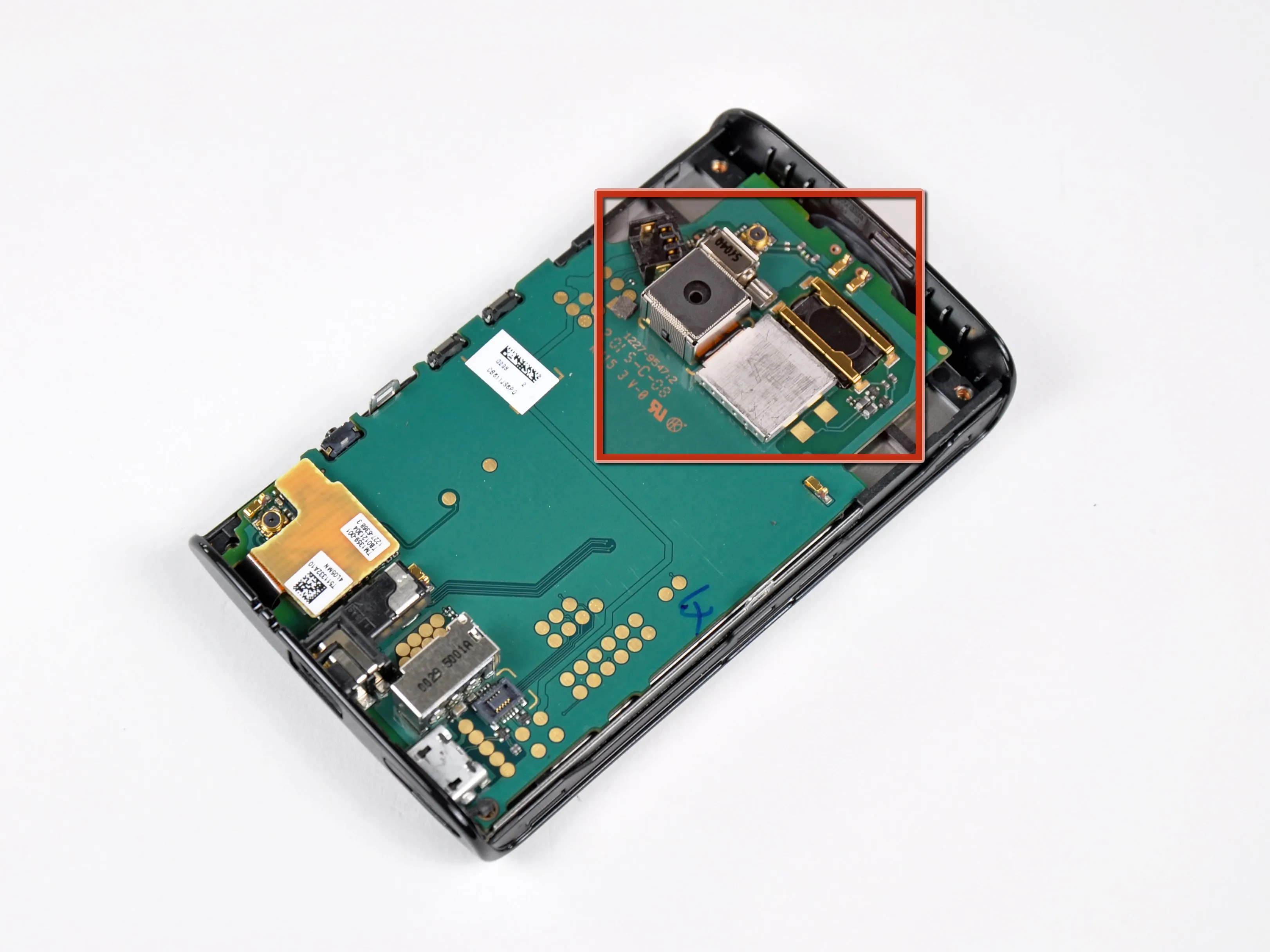

Камера 5 МП, разъем аккумулятора, вибромоторчик и динамик плотно размещены на логической плате в верхней части телефона.
Отсоединив разъем сенсорного экрана, можно аккуратно вынуть логическую плату из корпуса.
Шаг 10

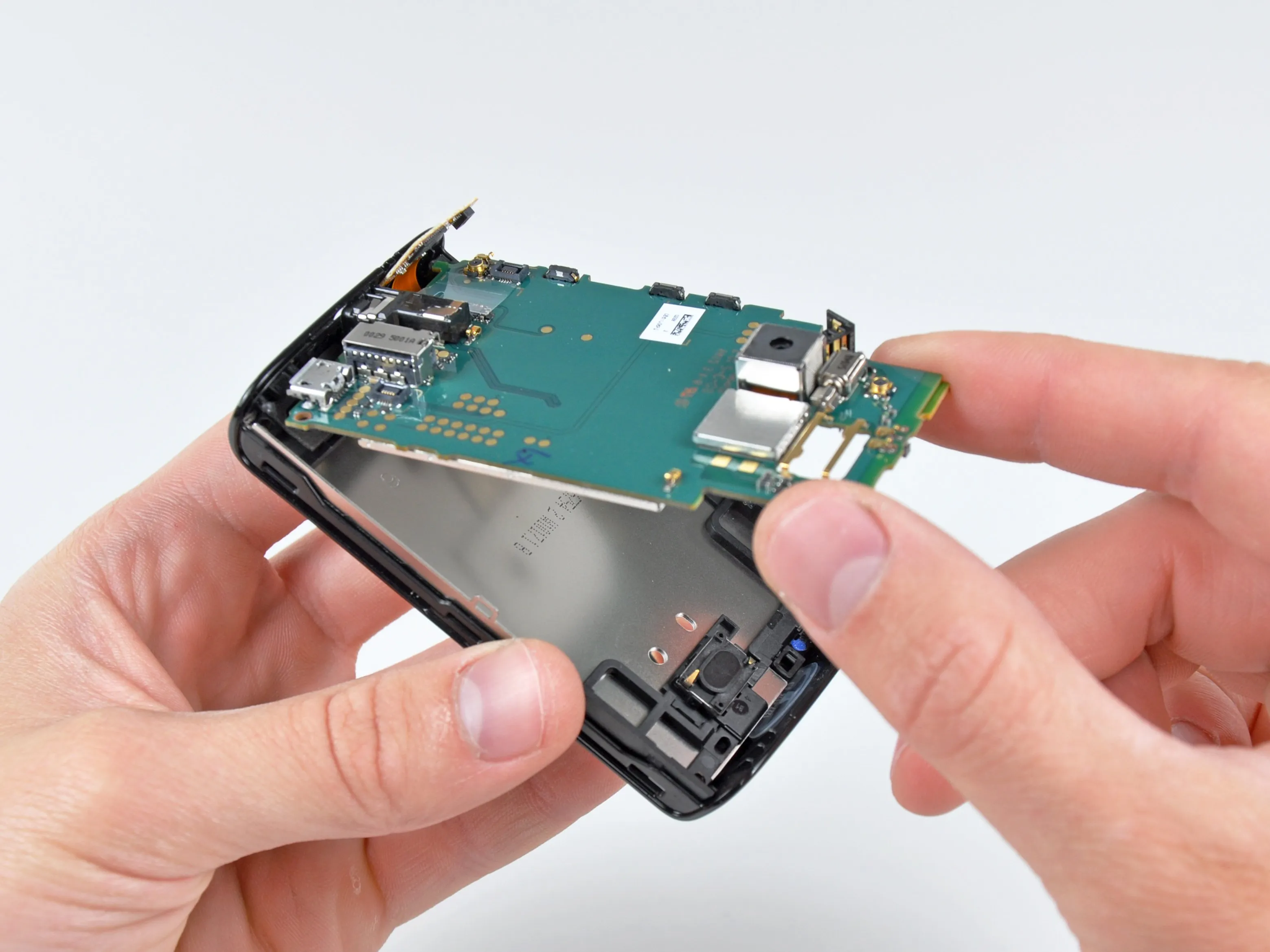

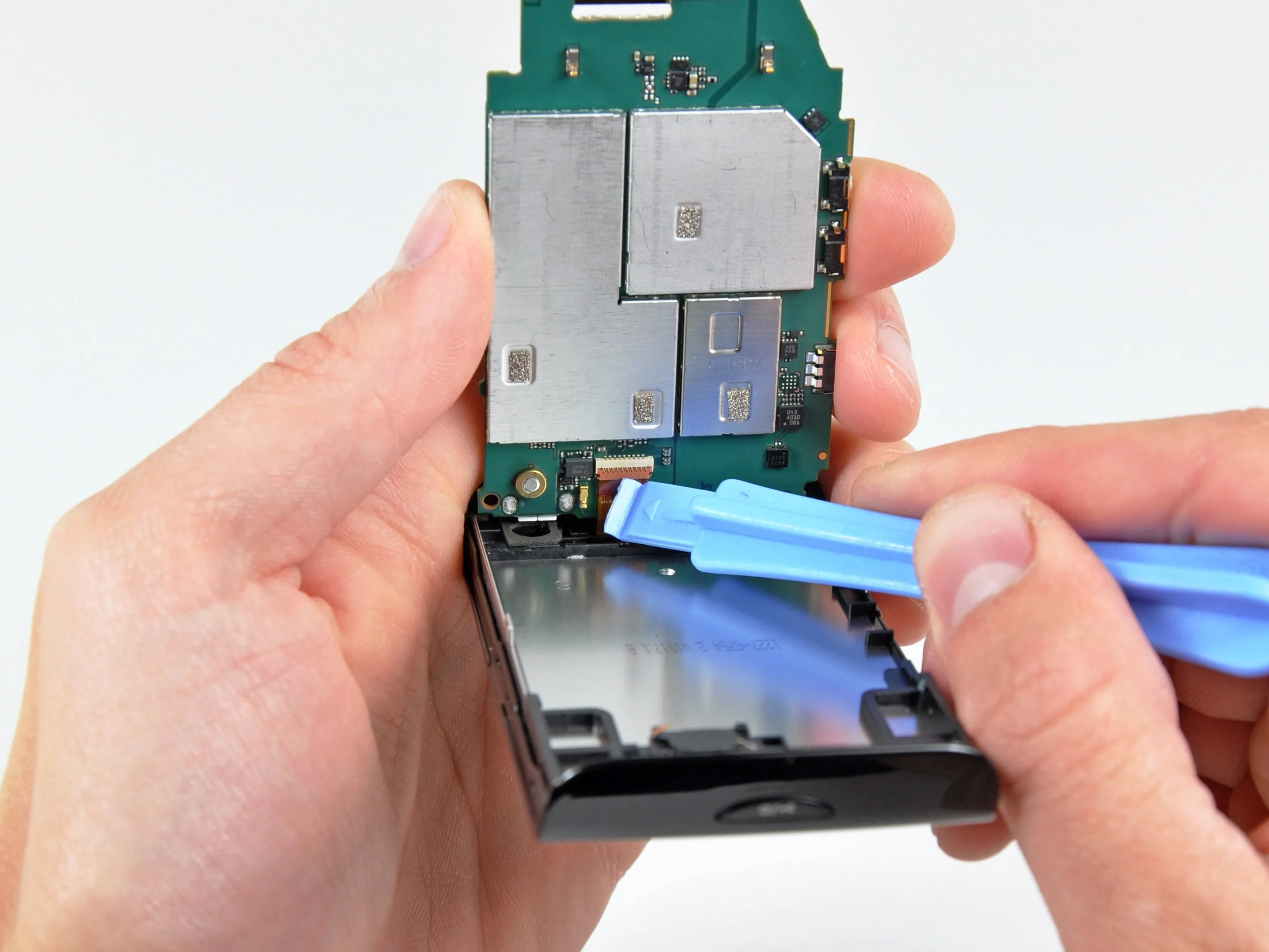

Поверните логическую плату вверх из подставки и с помощью инструмента для вскрытия iPod отсоедините ленточный кабель данных дисплея.
Экраны, покрывающие большинство микросхем, расположенных на логической плате, защищают их чувствительные схемы от электромагнитных помех.
Шаг 11

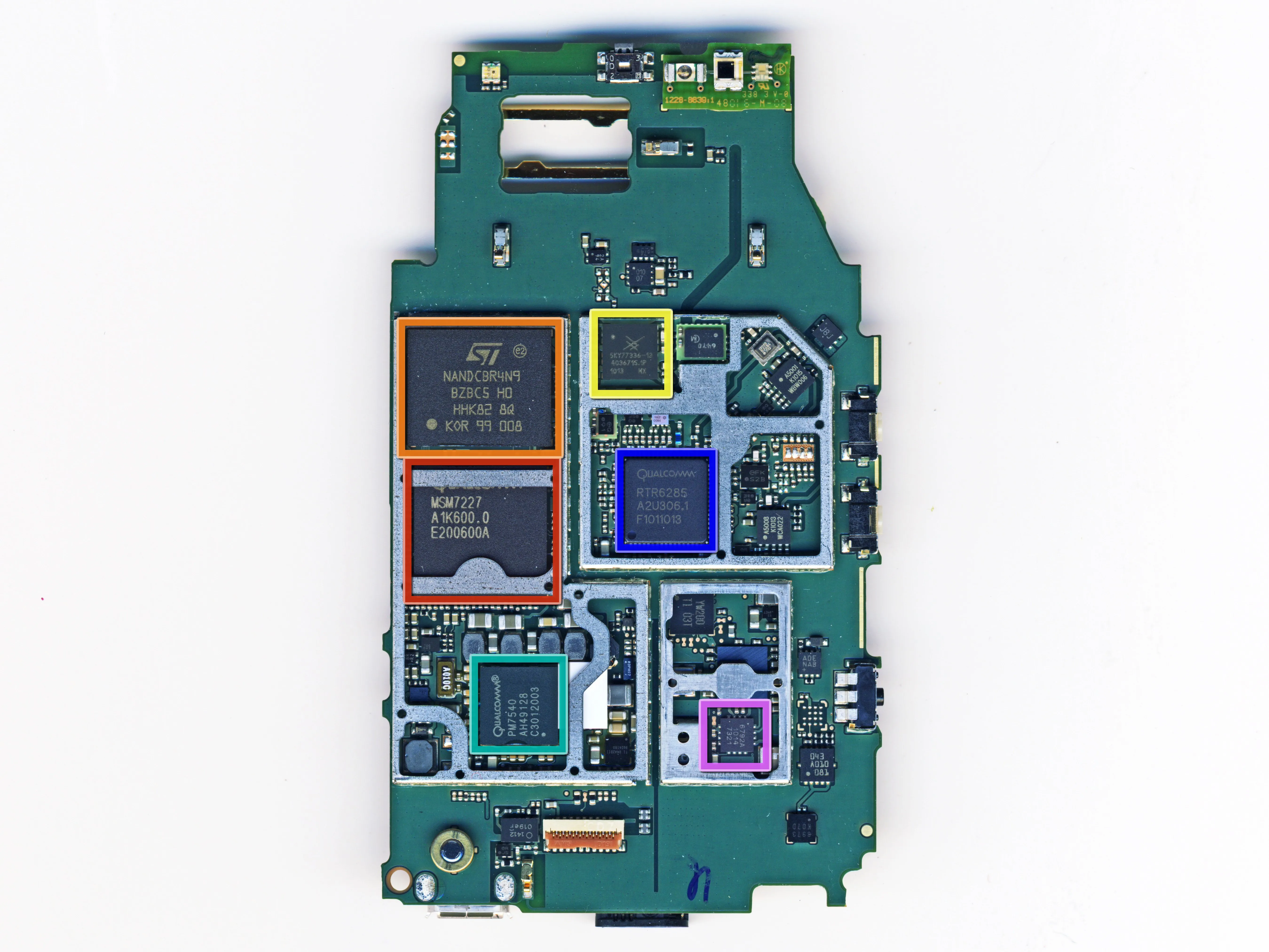

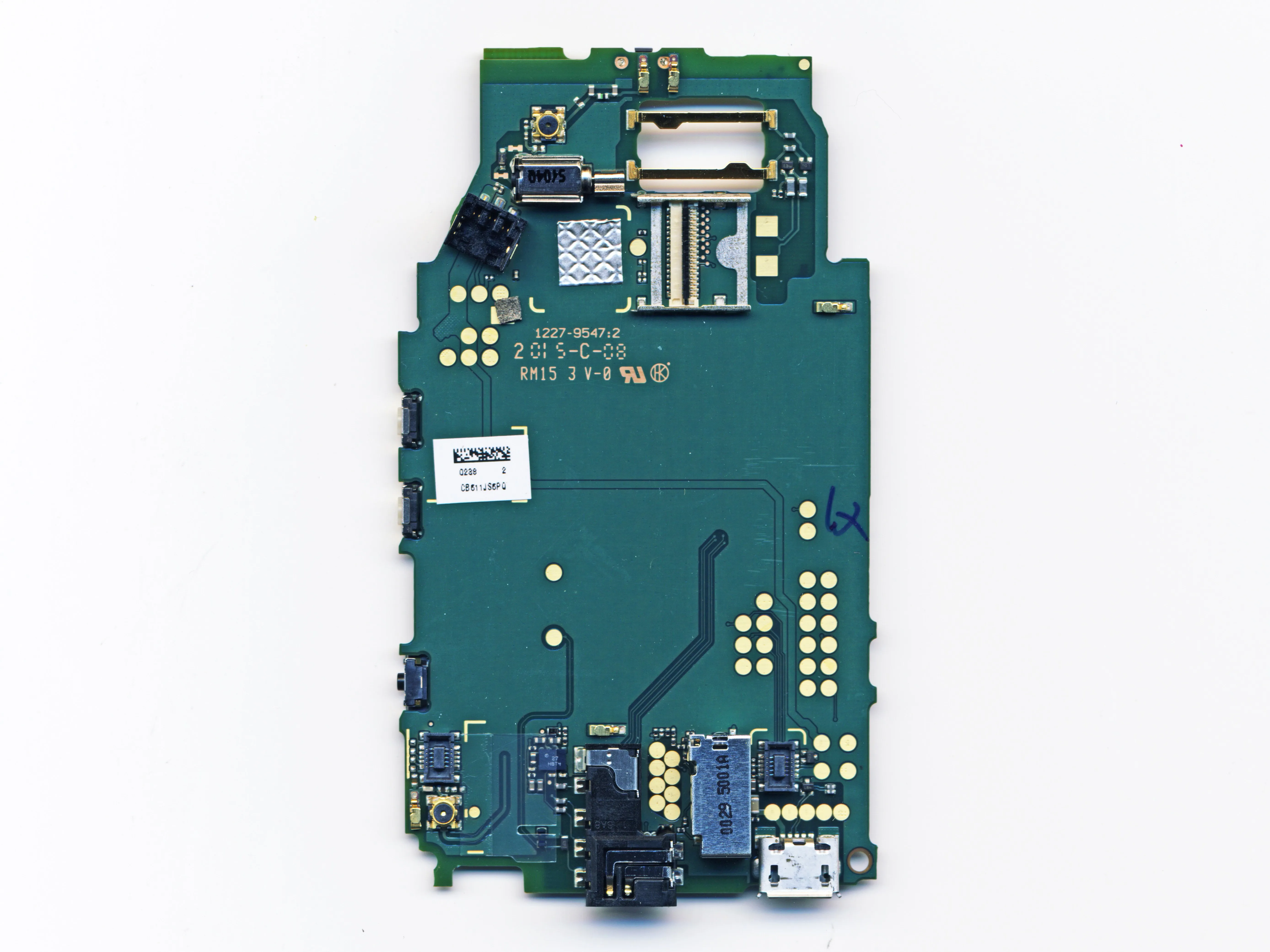

На плате присутствуют следующие крупные игроки:
Qualcomm MSM7227 с частотой обработки приложений 600 МГц, модемом 400 МГц, аппаратным ускорением 3D-графики, интегрированным Bluetooth 2.1 и GPS, а также функциями кодирования и декодирования изображений и видео.
STMicroelectronics NANDCBR4N9
Модуль усилителя мощности Skyworks SKY77336 GSM
ИС управления питанием Qualcomm PM7540
Qualcomm RTR6285 UMTS RF трансивер с разнесением приема и GPS
TriQuint TQM679002A Усилитель мощности WLAN
Шаг 12

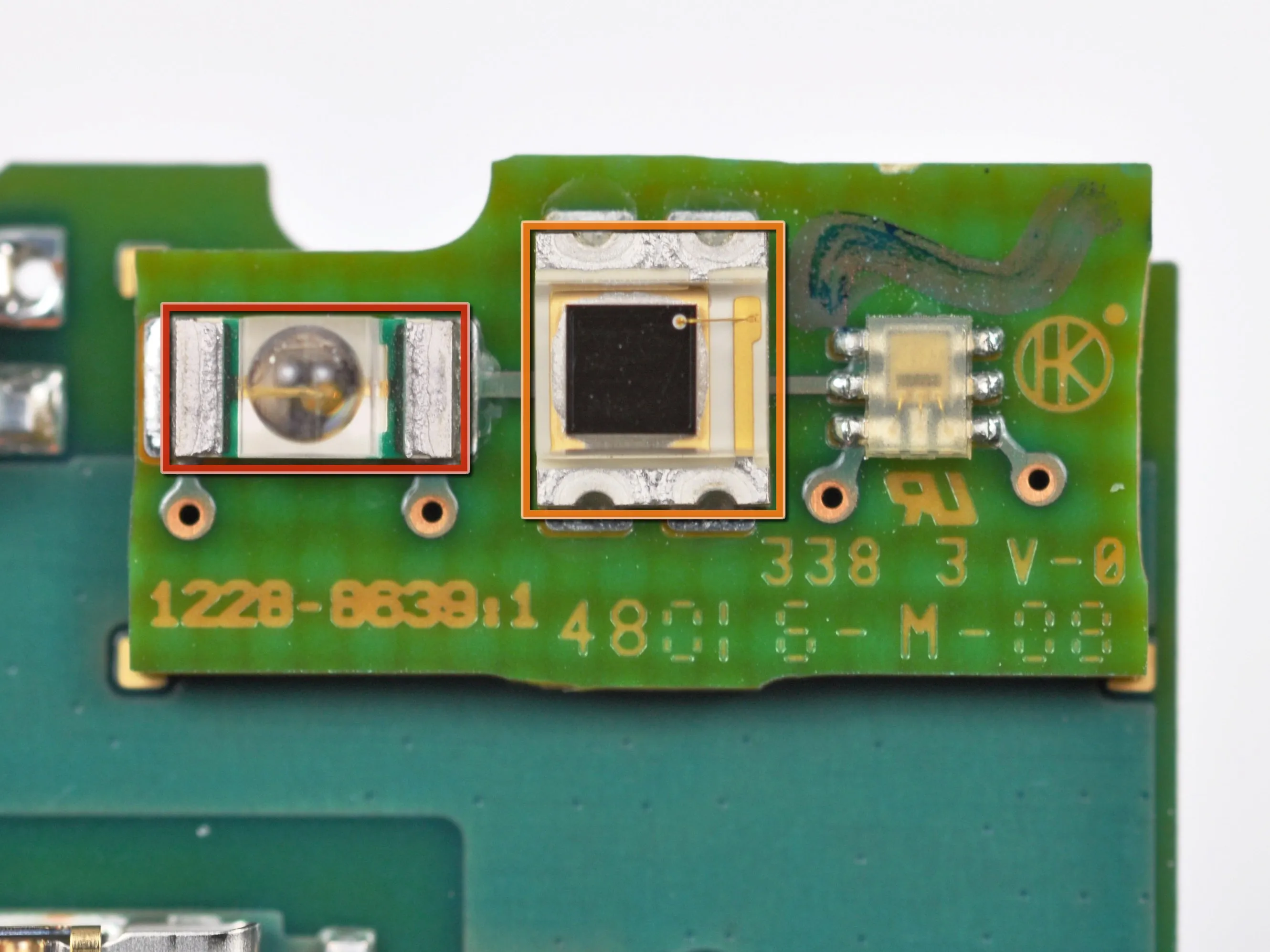

Датчики, расположенные в верхней части платы, обращены наружу с передней стороны телефона рядом с отверстием для наушников.
Датчик приближения отключает сенсорный экран, когда телефон находится напротив вашего лица.
Датчик освещенности автоматически регулирует яркость ЖК-дисплея для оптимального просмотра при любом освещении.
Шаг 13

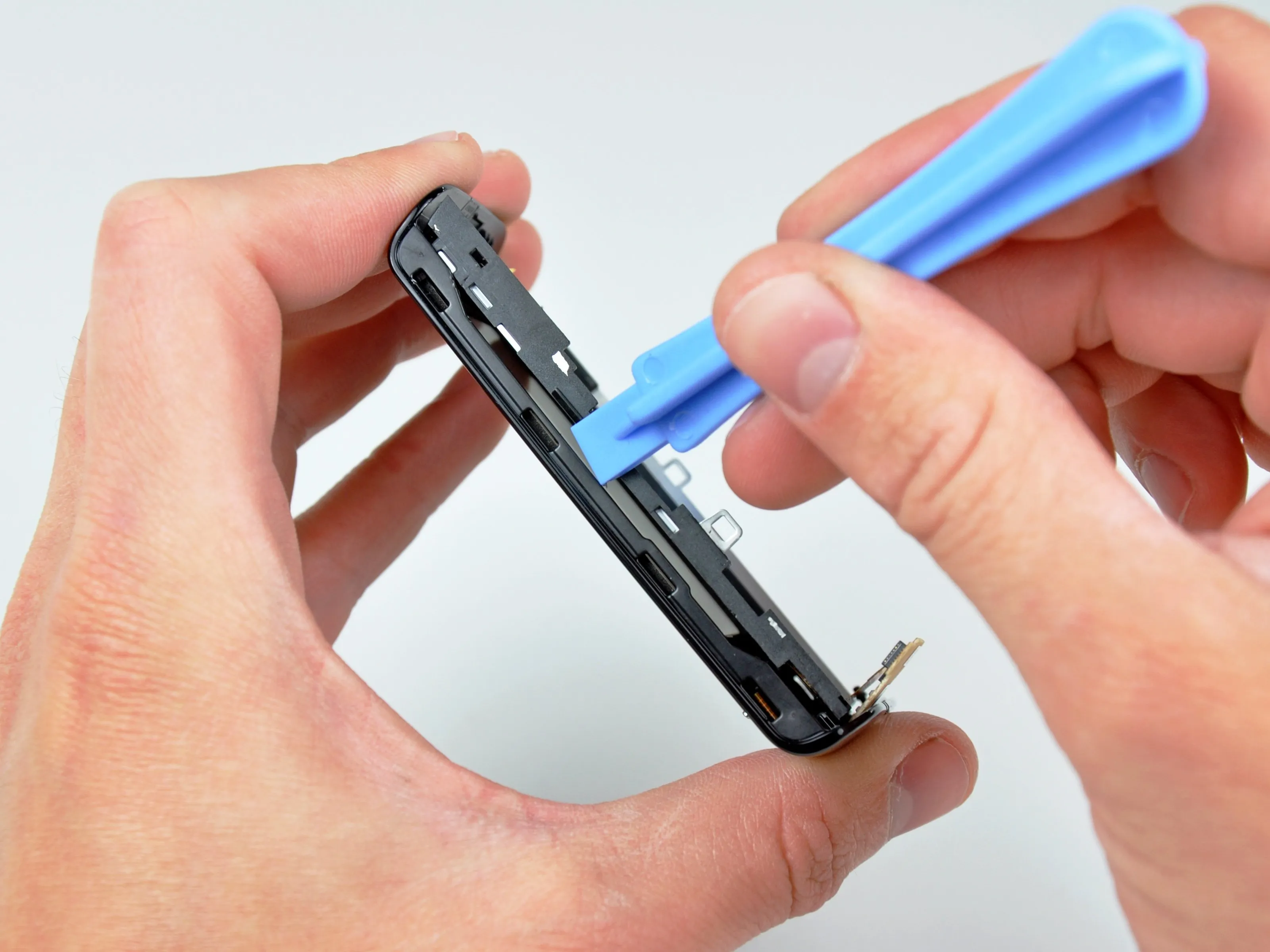

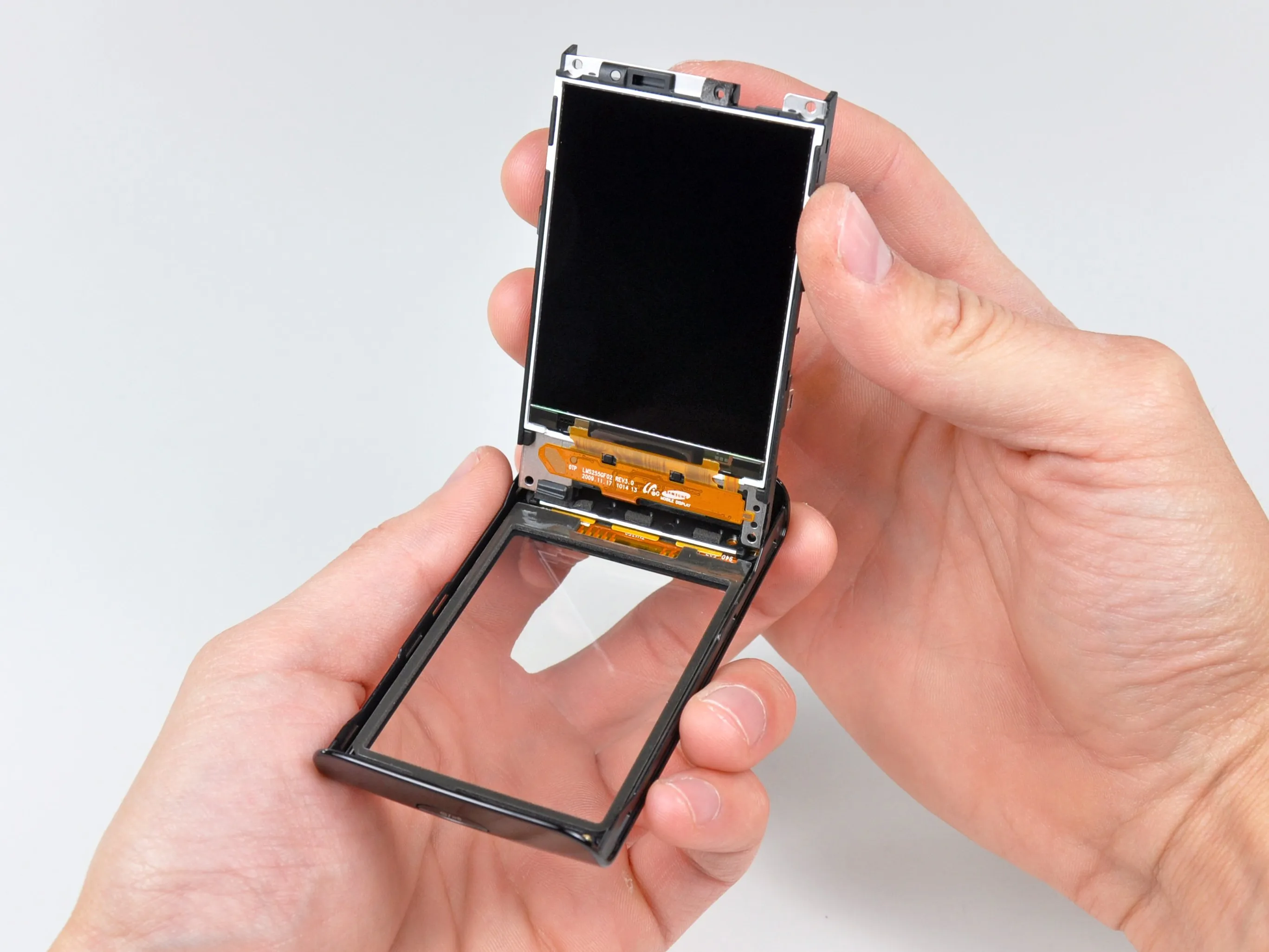

Дальнейшее поддевание по периметру передней панели позволяет отделить ЖК-дисплей от передней панели.
Шаг 14
Дигитайзер изготовлен компанией Synaptics, а основной контроллер сенсорного экрана маркирован как T1021A 1 0942 AC0P876.
Интересно, что он аналогичен дигитайзеру, установленному в Kin Two от Microsoft.

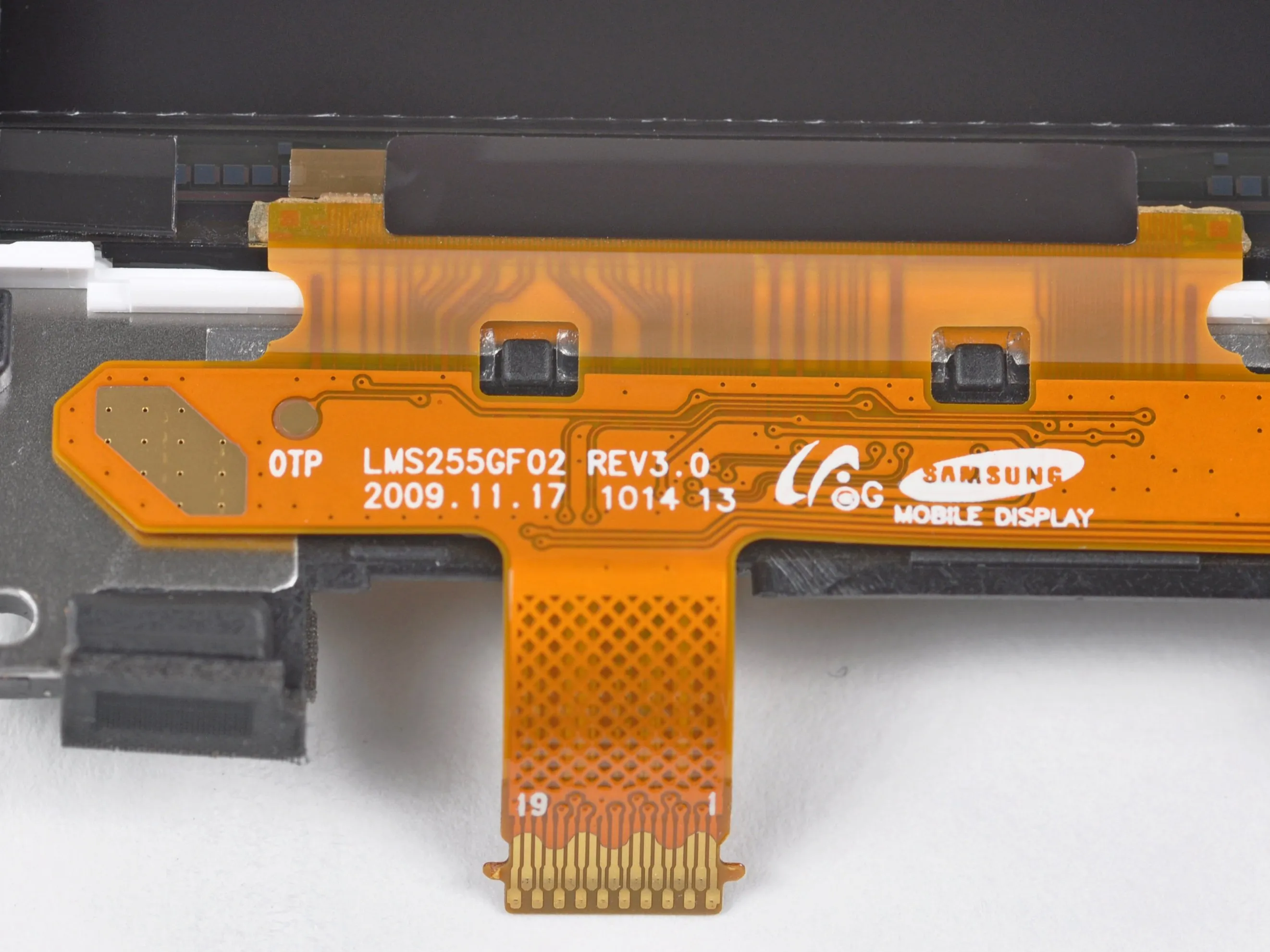

За дисплей Mini E10i отвечает Samsung LMS255GF02.
Шаг 15

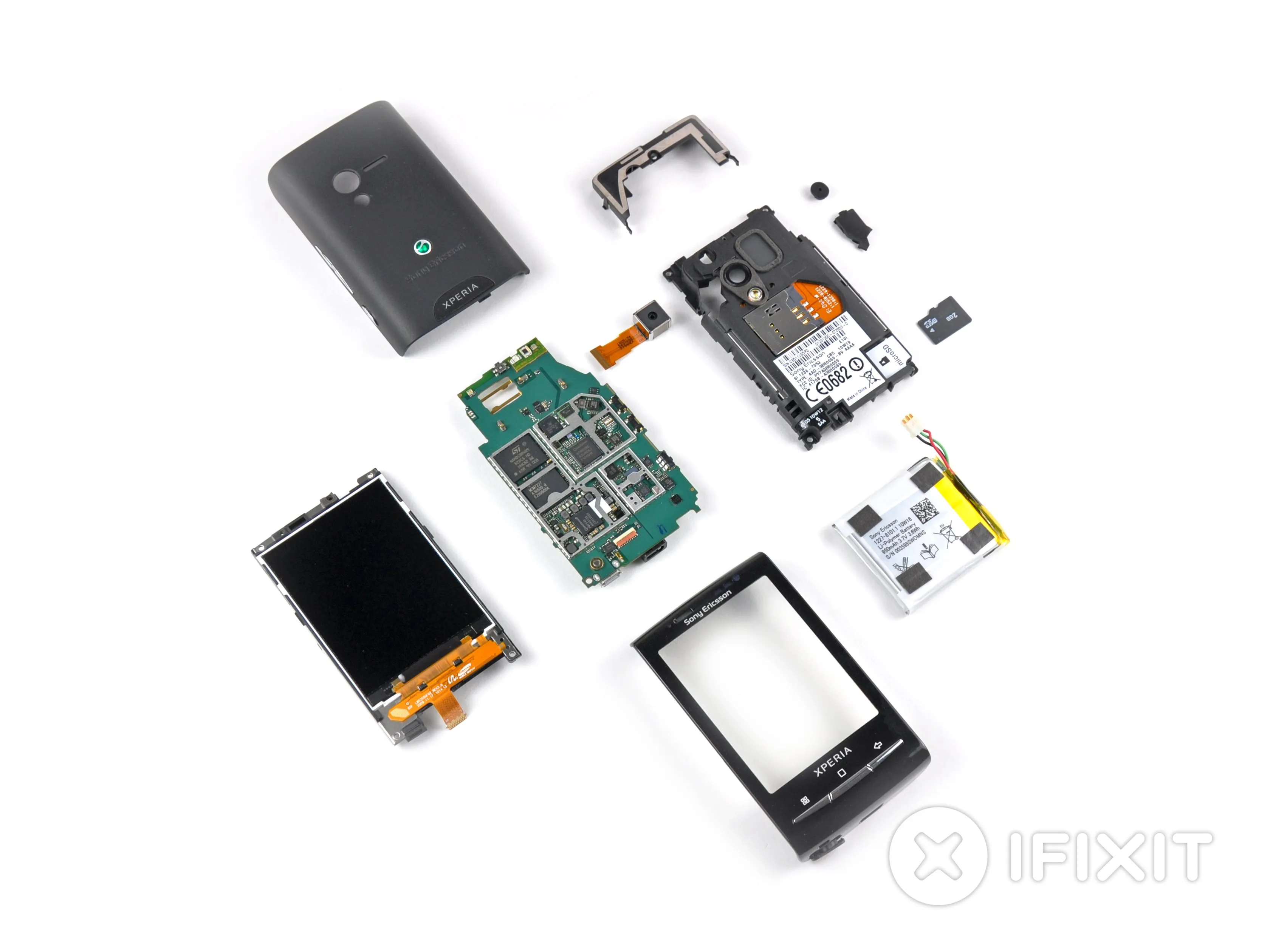

И вот так, темное дело сделано.
Спасибо, Sony, за простоту.
Более подробную информацию об этом малыше вы найдете в статье EDN 'Предварительный обзор Xperia X10 Mini'.
Следите на нашей странице Teardown за появлением долгожданного iPhone 4.
