Разборка Sony ICF-CD553RM Подкабинетное кухонное CD-часовое радио

Введение

В этом разделе мы отсоединим все основные компоненты с помощью винтов и немного узнаем о некоторых компонентах. Есть несколько точек остановки, если вы выйдете из своей зоны комфорта, а именно раздел разборки устройства чтения дисков.

Что вам понадобится

Инструменты

•

• Посмотреть

Шаг 1 Удаление винтов верхней крышки

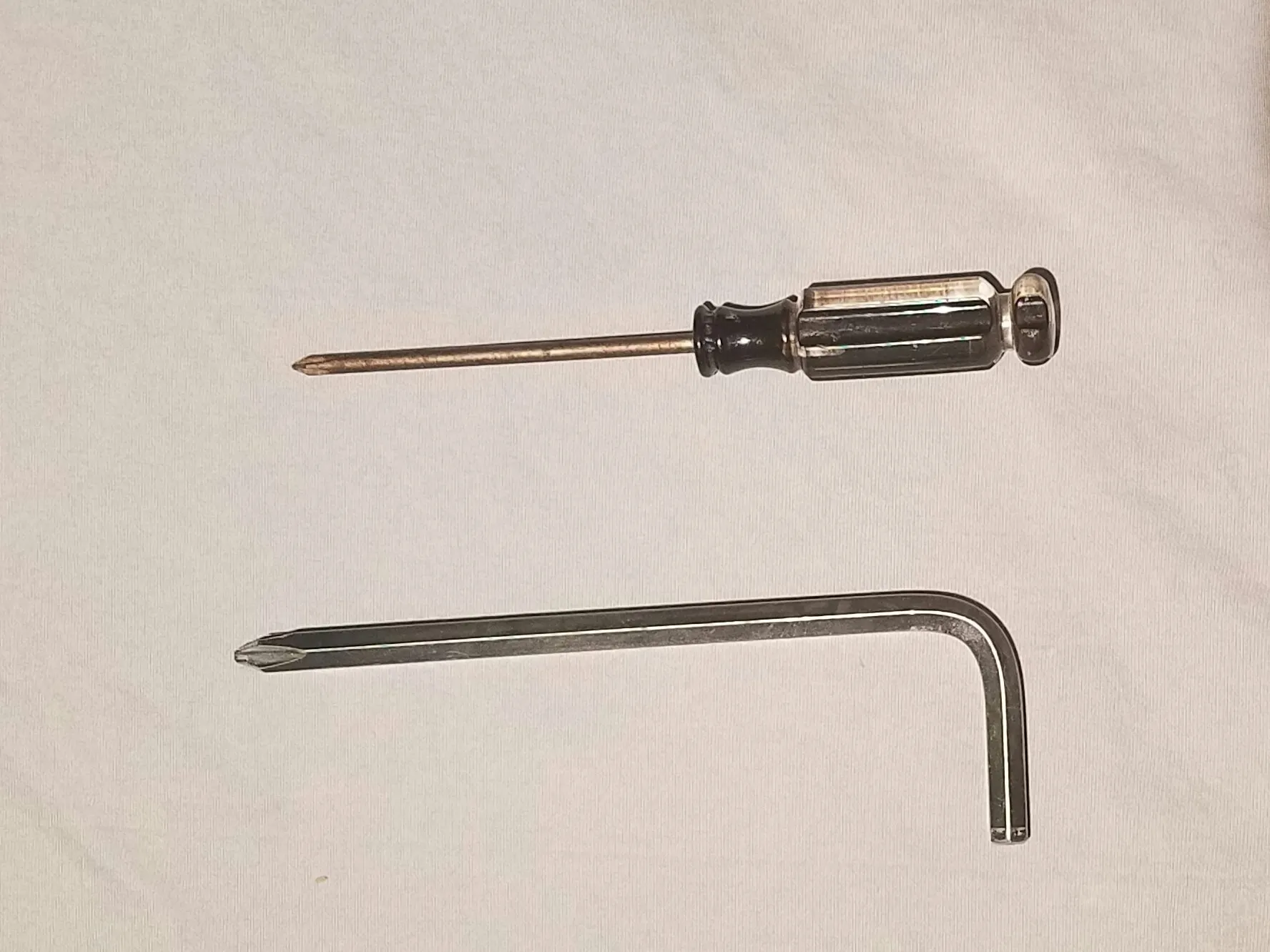

• Это единственные два инструмента, которые вам понадобятся во время этой разборки. Наличие торцевого шестигранного ключа НЕ ОБЯЗАТЕЛЬНО, но большая и маленькая отвертки необходимы.

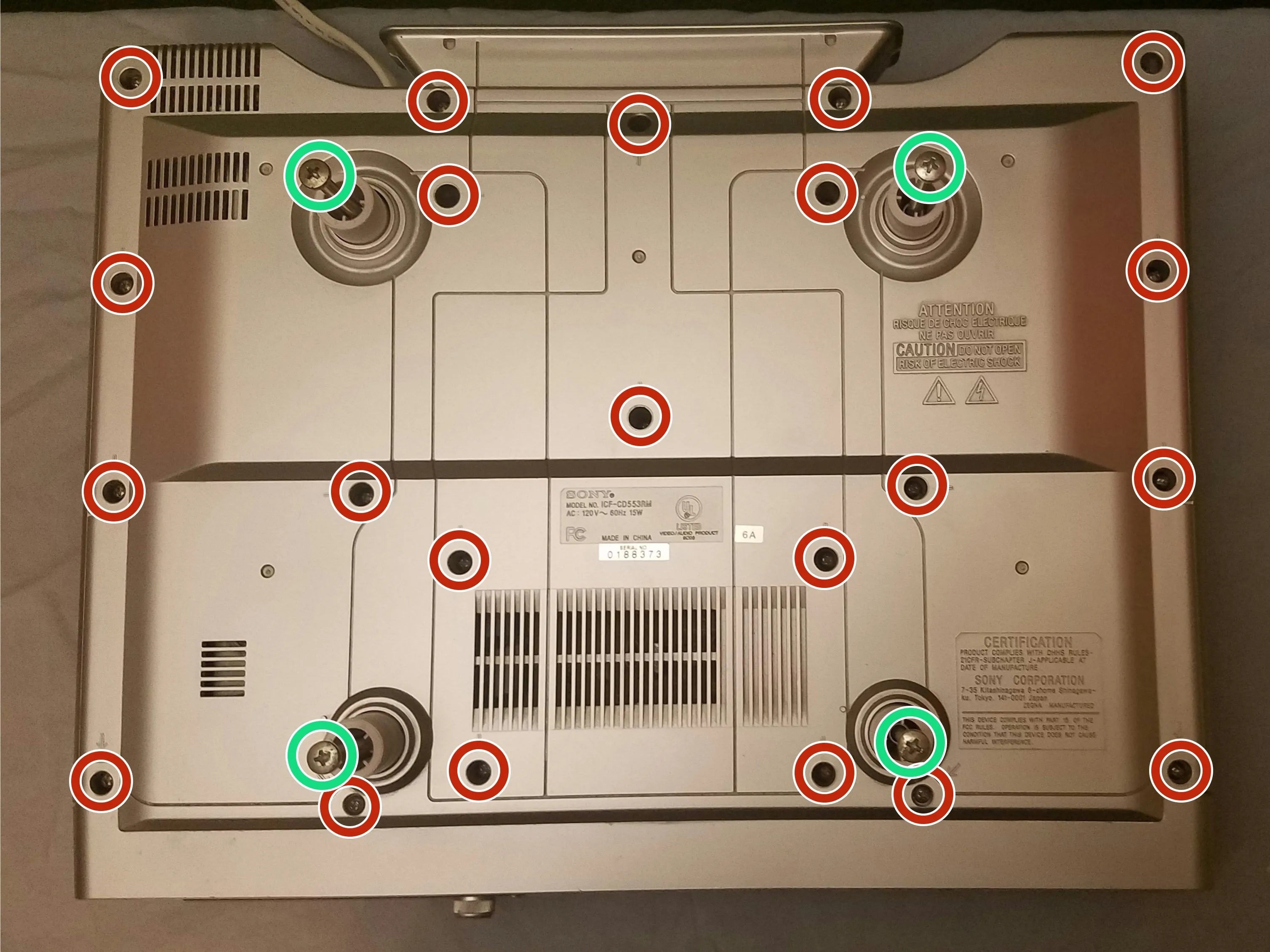

• Открутите четыре крепежных винта, отмеченных зеленым цветом, снимите соответствующие ПВХ-прокладки со своих мест.

• В каждом из отверстий, отмеченных красным цветом, находятся 22 винта с мелкими шлицами одинаковой длины. Выкрутите каждый из них.

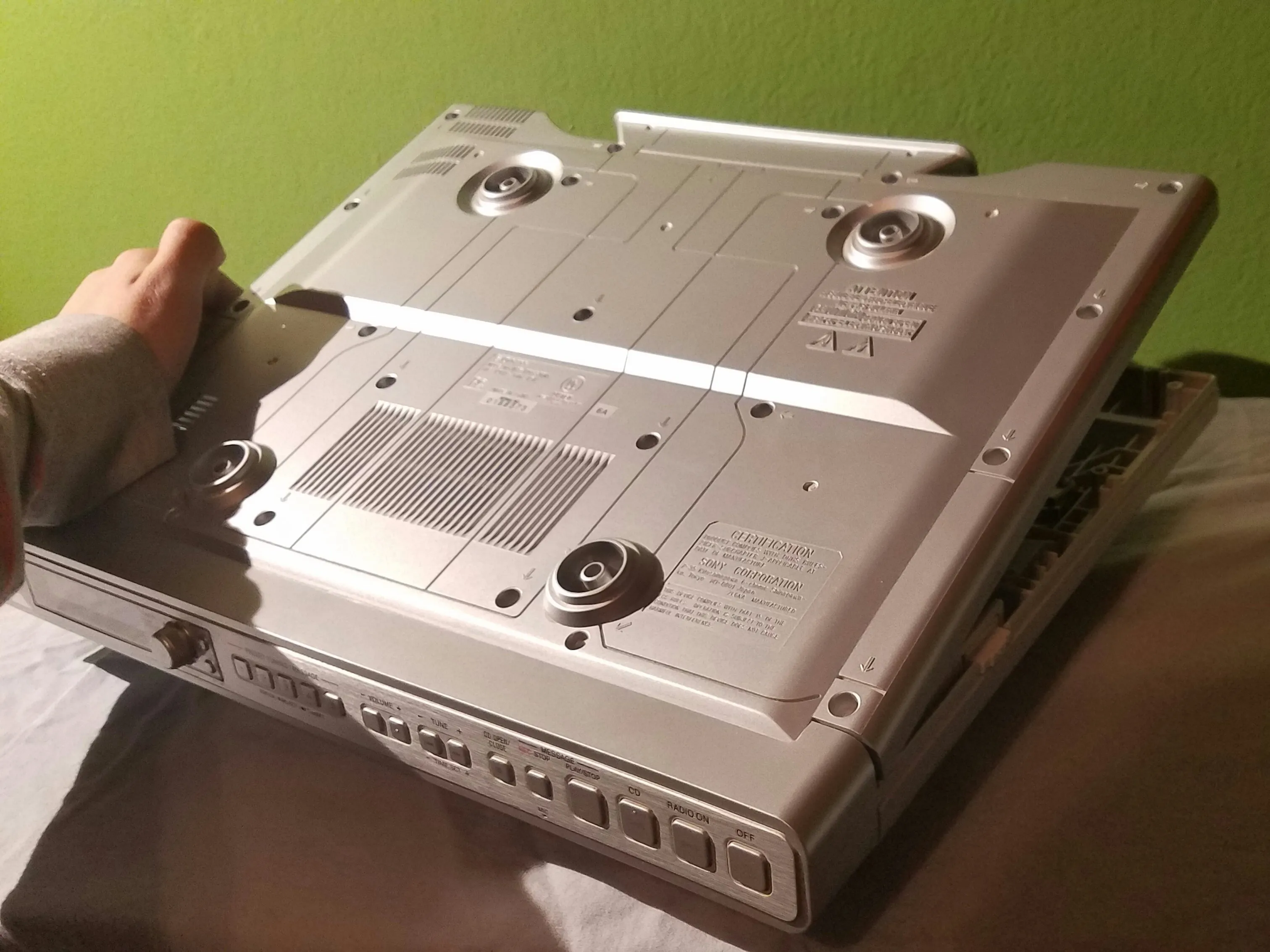

• Поднимите крышку вверх до появления сопротивления, затем ОБЕИМИ руками аккуратно покачайте крышку назад, пока она не освободится.

Шаг 2 Снятие левой платы и динамика

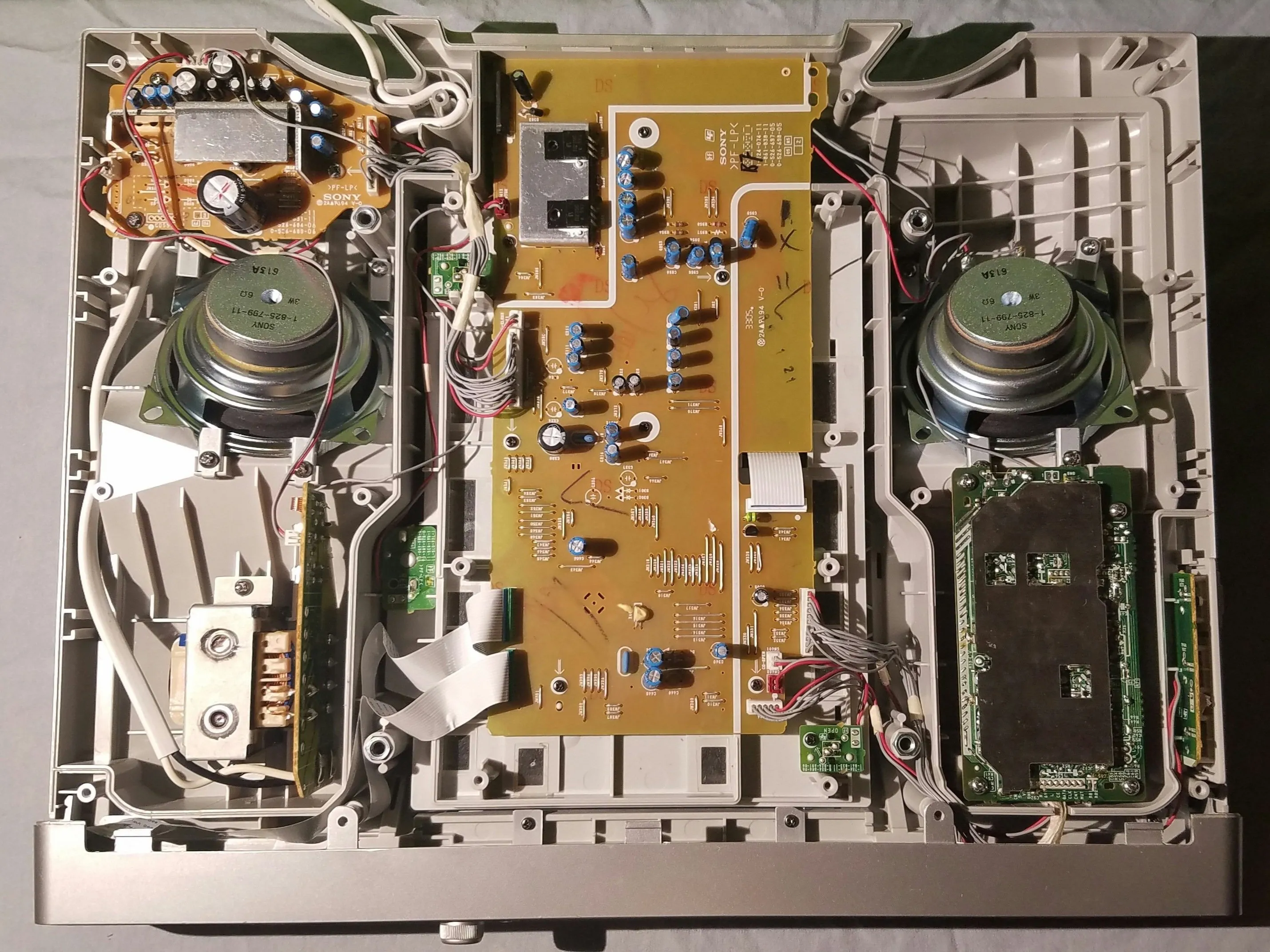

• Вот так, по сути, должна выглядеть внутренняя часть, когда вы впервые снимаете верхнюю крышку.

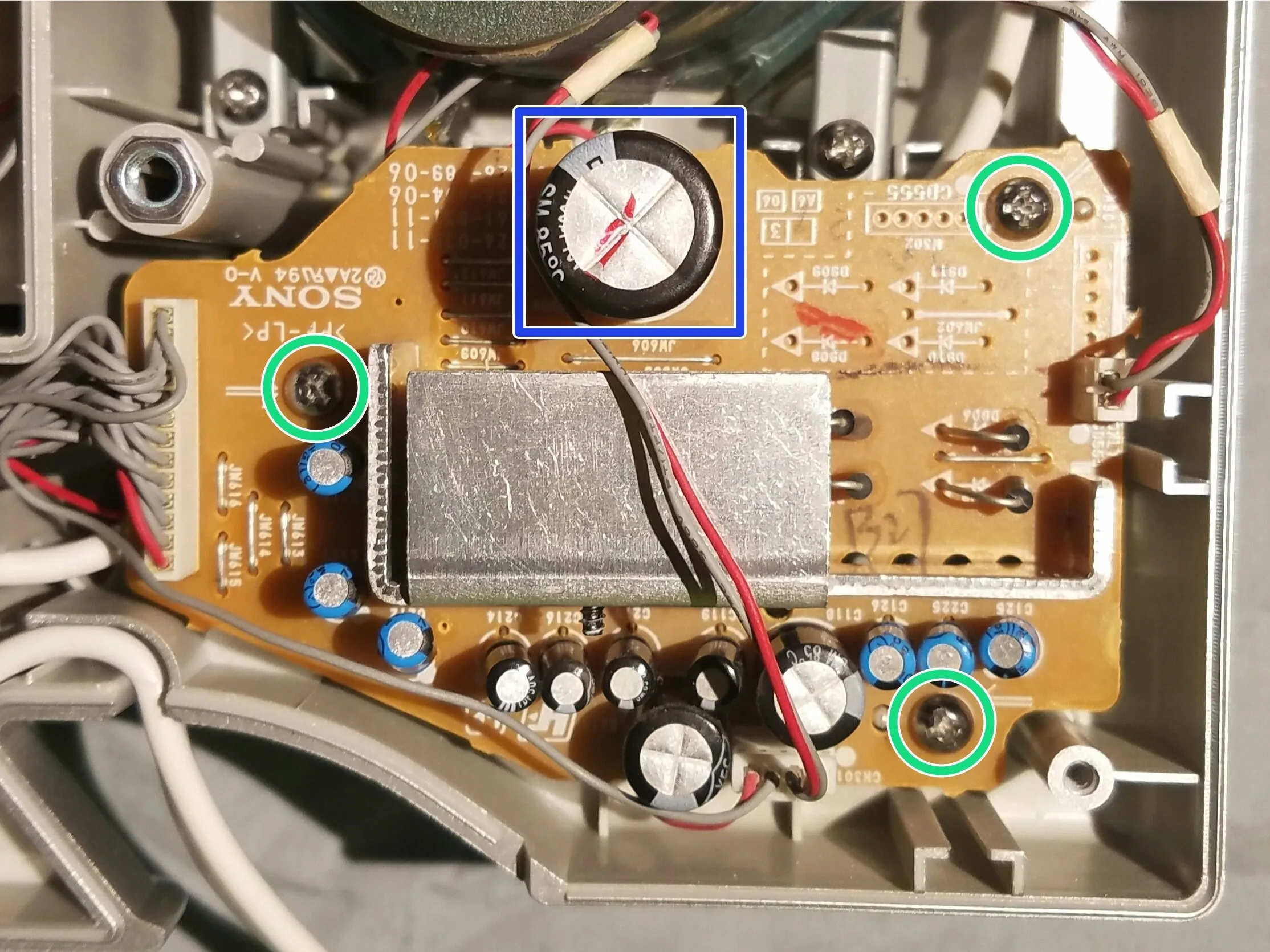

• Открутите 3 маленьких серебристых винта, отмеченных зеленым цветом. Когда они будут вынуты, сдвиньте печатную плату как можно дальше в сторону.

• Там повсюду подсоединены тонкие провода. Будьте очень осторожны с ними, они могут легко сломаться.

• Компонент, отмеченный темно-синим цветом, - это довольно большой конденсатор. В этом устройстве также есть много других.

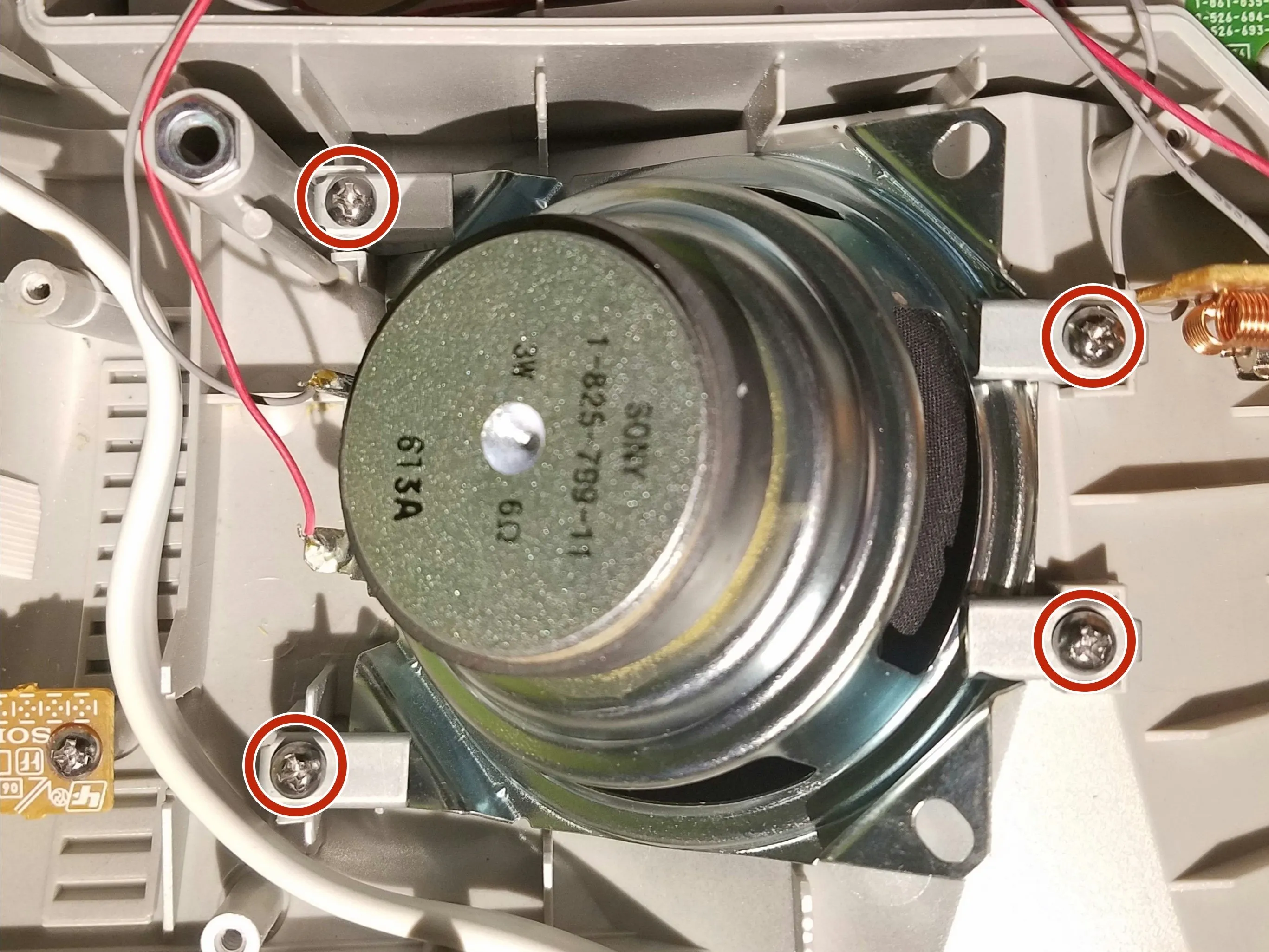

• Когда печатная плата будет извлечена, открутите 4 маленьких серебристых винта, помеченных красным цветом, и соответствующие металлические скобы под ними от динамика SONY мощностью 3 Вт, 6 Ом.

• Откладывая динамик в сторону, будьте осторожны, чтобы не повредить хрупкую диафрагму и голосовую трубку.

Шаг 3 Снятие трансформатора

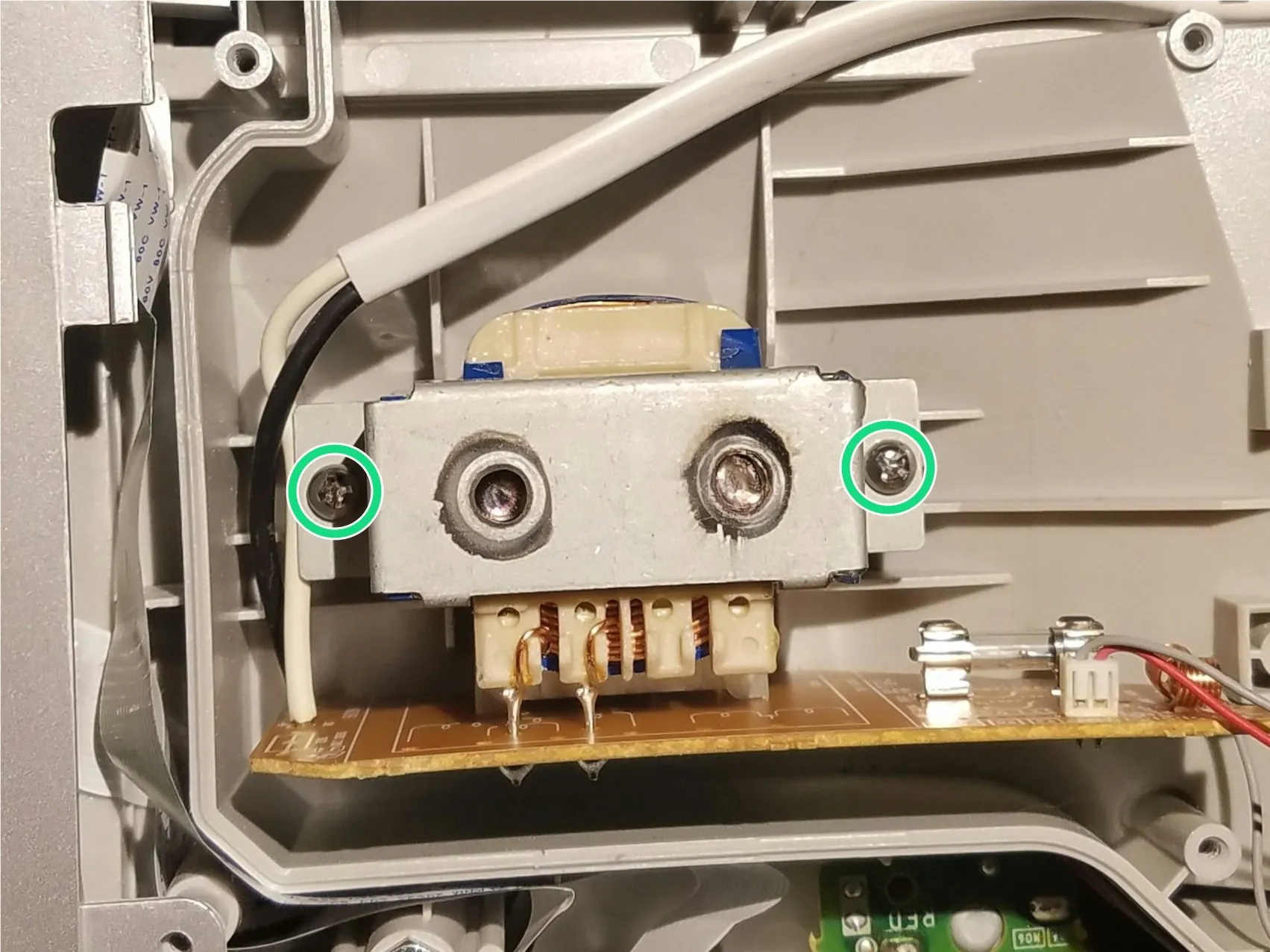

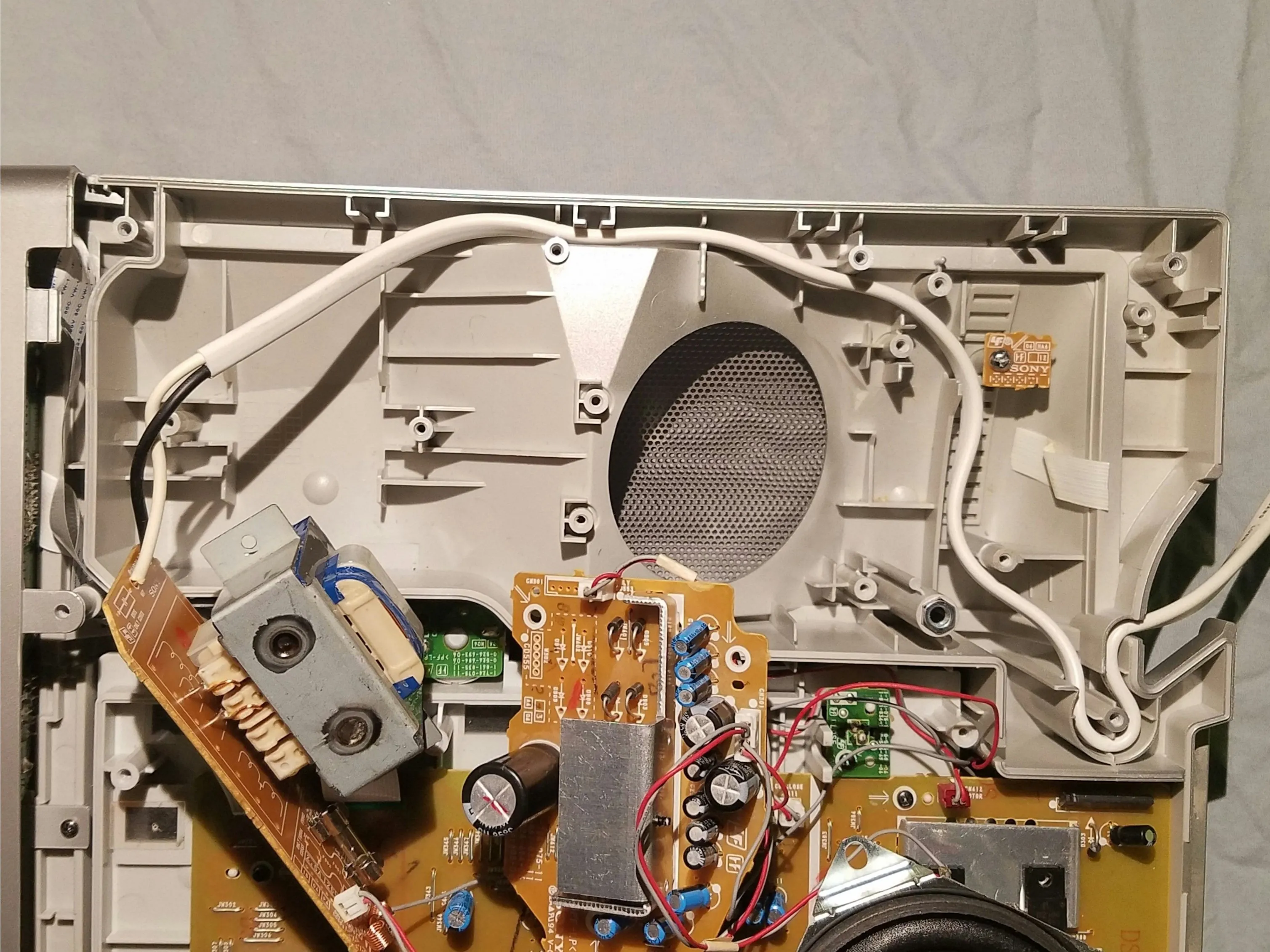

• Открутите 2 маленьких серебристых винта, отмеченных зеленым цветом. После их удаления отложите плату трансформатора в сторону.

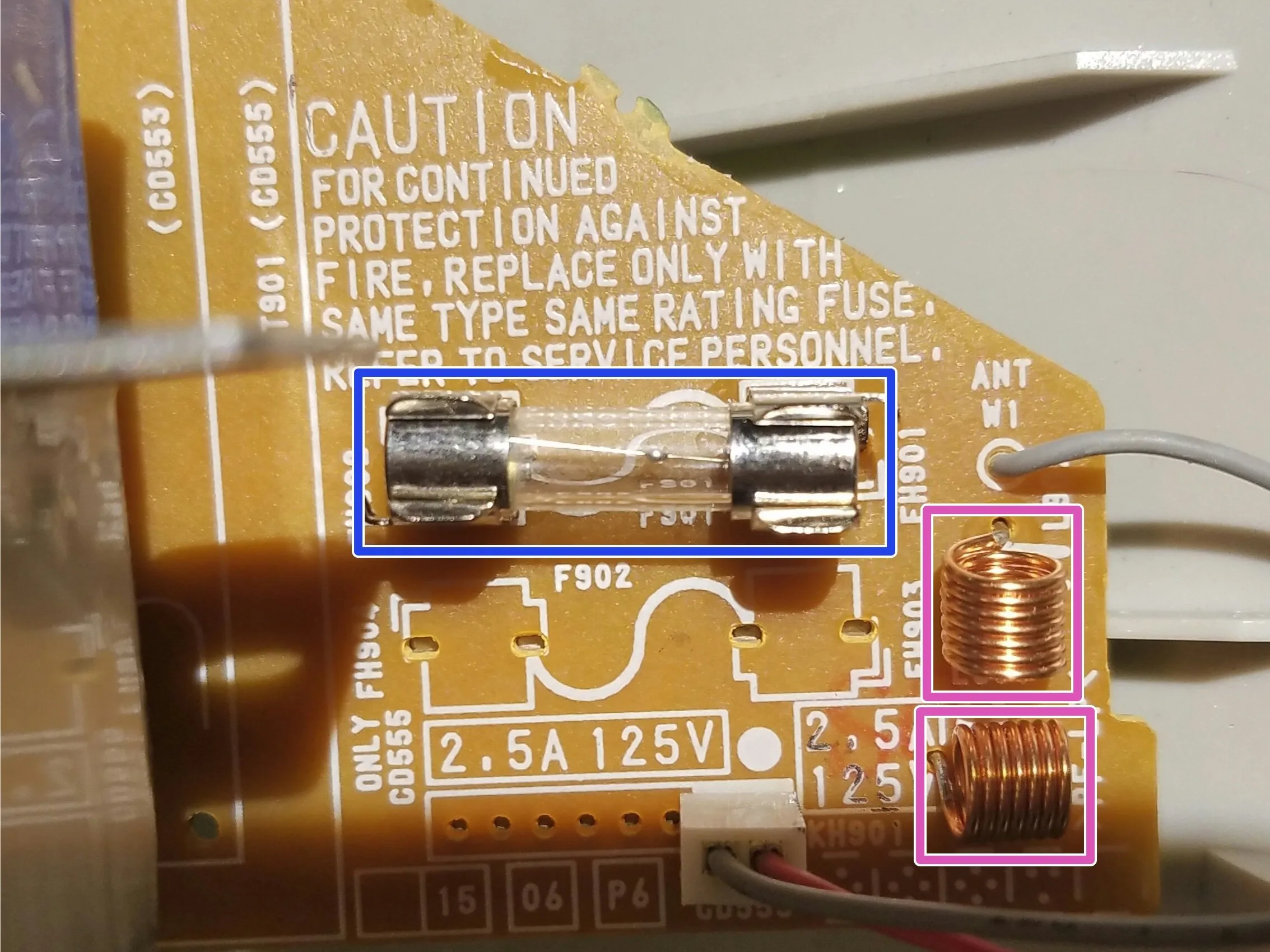

• Компонент, отмеченный темно-синим цветом, является предохранителем на случай перегрузки трансформатора.

• На печатной плате указано: 'ДЛЯ ЗАЩИТЫ ОТ ПОЖАРА ЗАМЕНЯЙТЕ ПРЕДОХРАНИТЕЛЬ ТОЛЬКО НА ПРЕДОХРАНИТЕЛЬ ТОГО ЖЕ ТИПА И ТОГО ЖЕ НОМИНАЛА. ОБРАТИТЕСЬ К СПЕЦИАЛИСТАМ СЕРВИСНОЙ СЛУЖБЫ'.

• Компоненты, обозначенные ЛАВЕНДЕРНЫМ цветом, являются индукторами.

• Обратите внимание на положение БОЛЬШИХ БЕЛЫХ шнуров питания после перемещения трансформатора в сторону, затем также переместите главный шнур питания.

Шаг 4 Снятие материнской платы

• На этом шаге много маркеров, поэтому будьте внимательны!

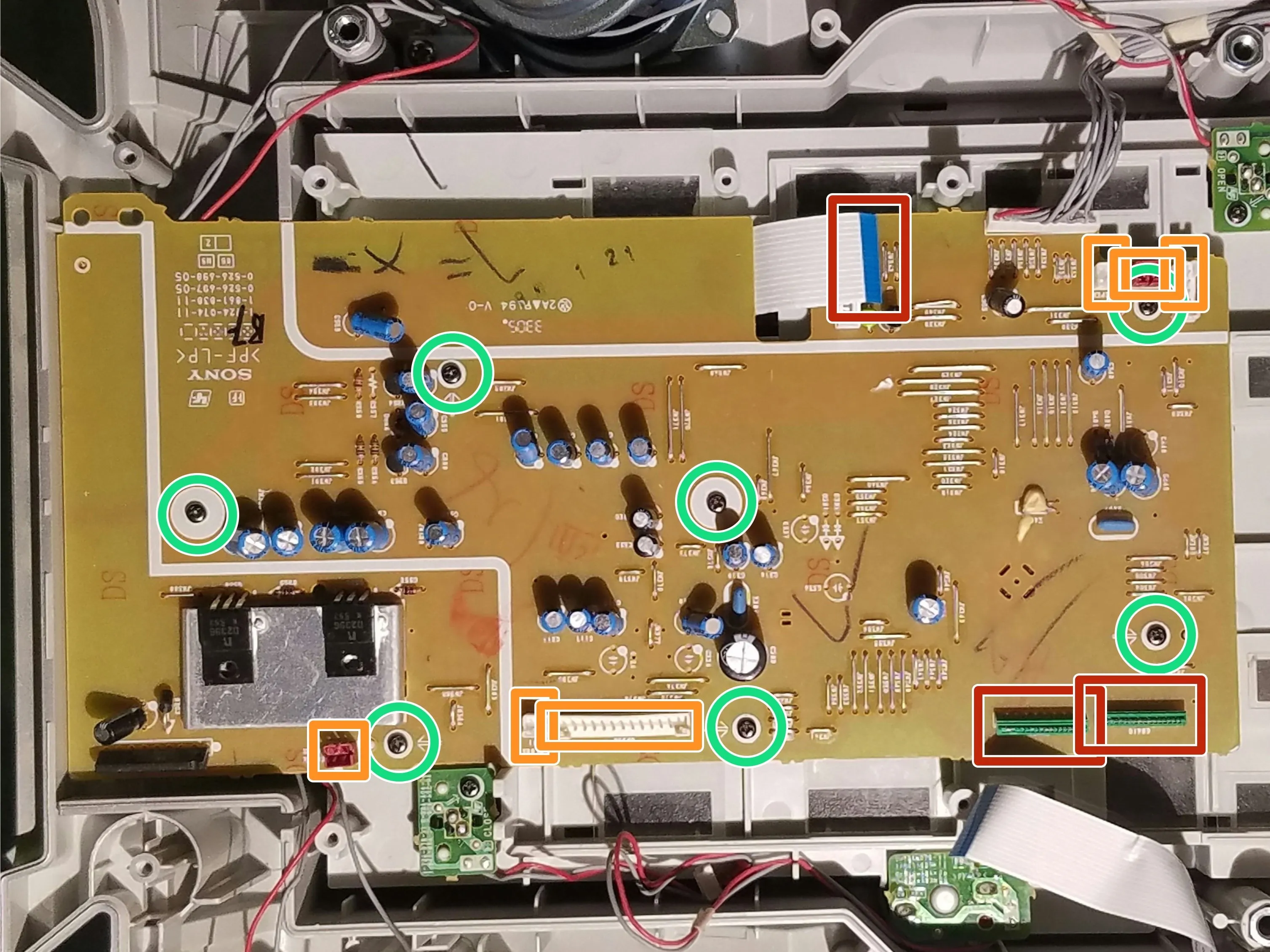

• Есть 7 маленьких черных винтов, помеченных зеленым цветом, удалите их.

• Есть 3 БЕЛЫХ 'RIBBON CABLES', помеченных КРАСНЫМ и подключенных к ЗЕЛЕНЫМ портам. Возьмитесь за них в месте соединения и осторожно, но сильно потяните вверх. Он должен плавно отсоединиться и иметь синий пластик на кончике. На этом рисунке показаны уже снятые кабели.

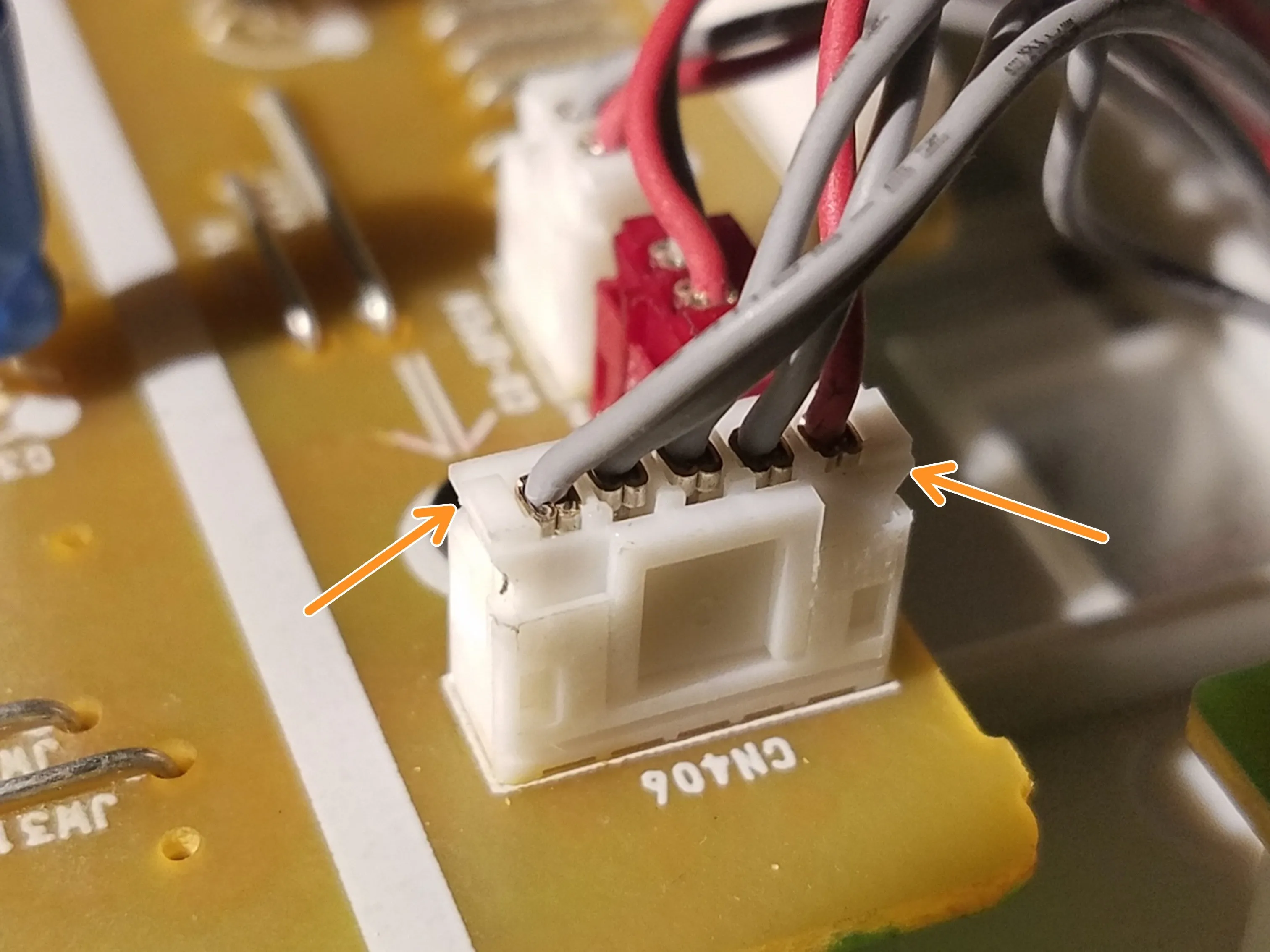

• Имеется 6 точек подключения пучка съемных проводов, обозначенных ОРАНЖЕВЫМ цветом. 2 - КРАСНЫЕ, 4 - БЕЛЫЕ. Будьте ОЧЕНЬ ОСТОРОЖНЫ при отсоединении пучков проводов. НЕ тяните за провода при попытке отсоединения. Вместо этого аккуратно, но сильно подденьте пластиковый разъем, приклеенный к проводам, от пластикового разъема, закрепленного на плате.

• Есть один длинный, немаркированный разъем для пучка проводов, который не снимается. Он предназначен для постоянного крепления материнской платы к основной схеме.

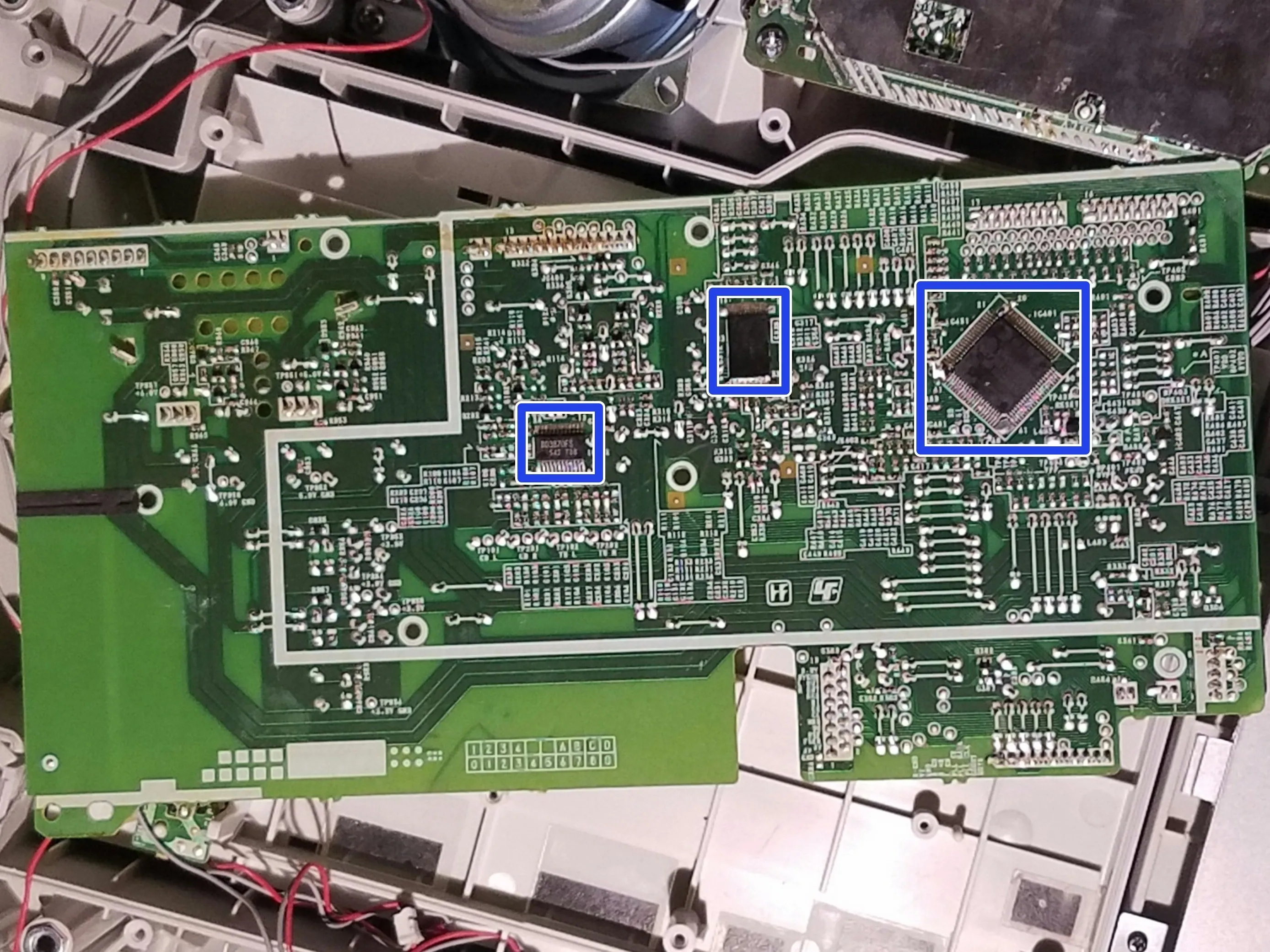

• На обратной стороне материнской платы находятся 3 микропроцессора, помеченные темно-синим цветом.

Шаг 5 Извлечение устройства чтения дисков

• Если вы хотите перейти к более простому разделу, не связанному с устройством чтения дисков, то перейдите к ШАГУ 6.

• Вытащите слот для диска через переднюю часть.

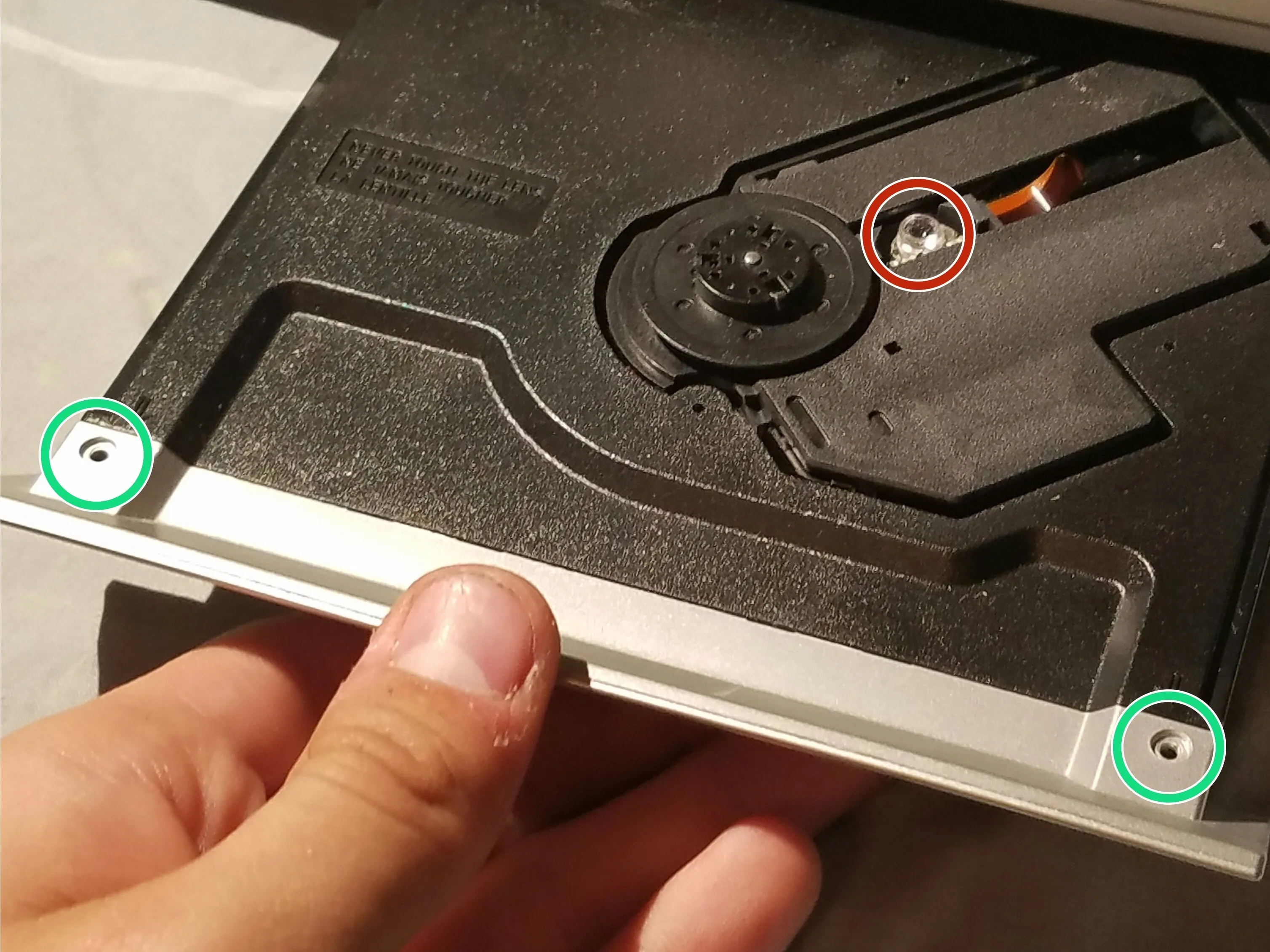

• Там есть 2 ОЧЕНЬ МАЛЕНЬКИХ серебристых винта, помеченных зеленым цветом. Открутите их.

• Двумя руками оттяните серебристый конец от черной части слота для диска.

• ВНИМАНИЕ! Убедитесь, что вы не прикасаетесь к лазерному индикатору чтения дисков LED (Light Emitting Diode), отмеченному КРАСНЫМ. Его можно легко повредить, а прикосновение может вывести его из строя.

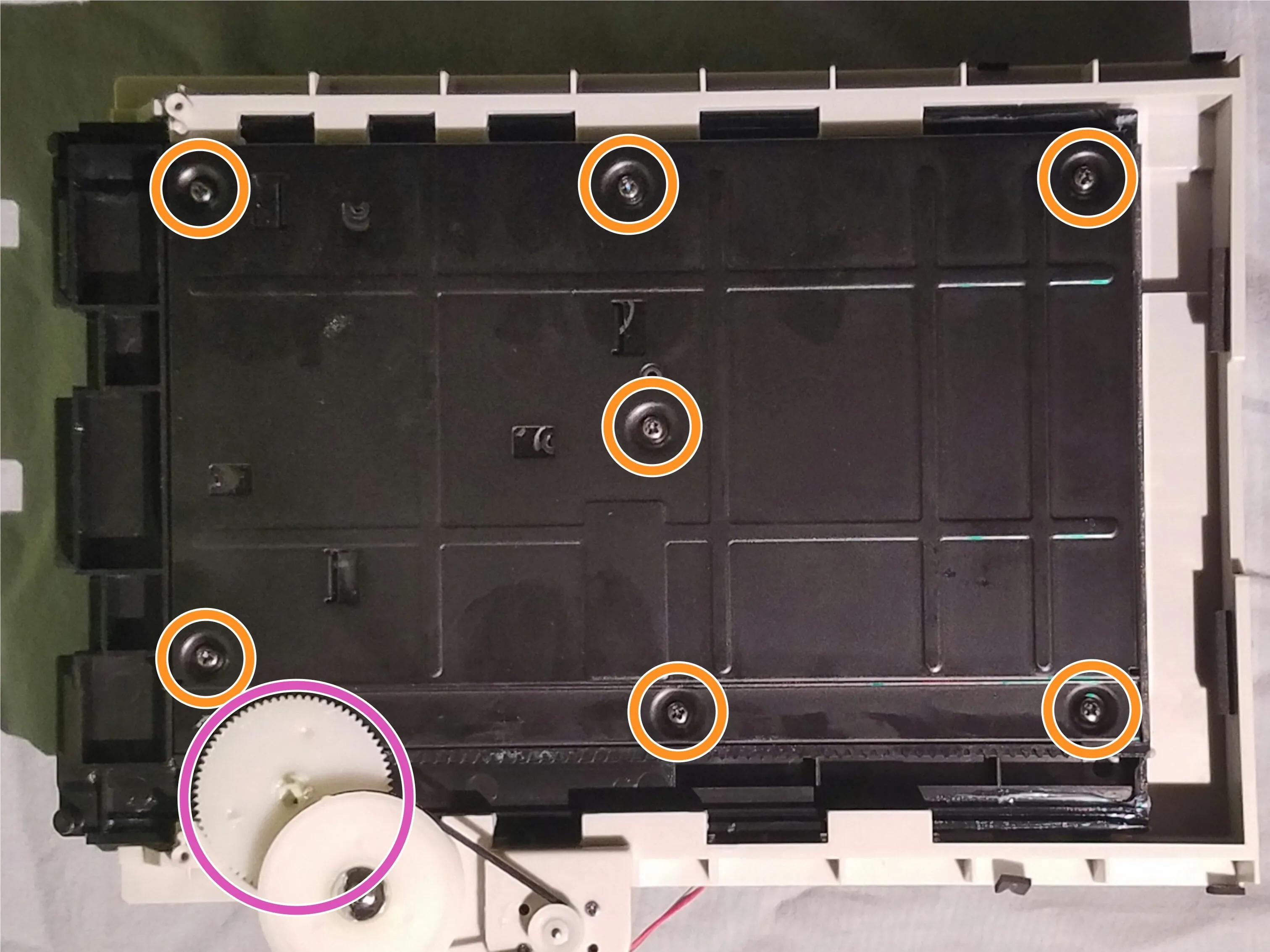

• Когда серебристая часть будет снята, вставьте слот для диска обратно в считывающее устройство и выньте весь блок с серой крышкой вверх и назад из основного корпуса. Теперь переверните устройство на черную сторону и удалите 7 маленьких черных винтов, отмеченных оранжевым цветом.

• Теперь снимите черную пластину, шестеренка, отмеченная фиолетовым цветом, мешает этому, но если потянуть ее за паз наружу и слегка приподнять шестеренку, это позволит вам снять пластину.

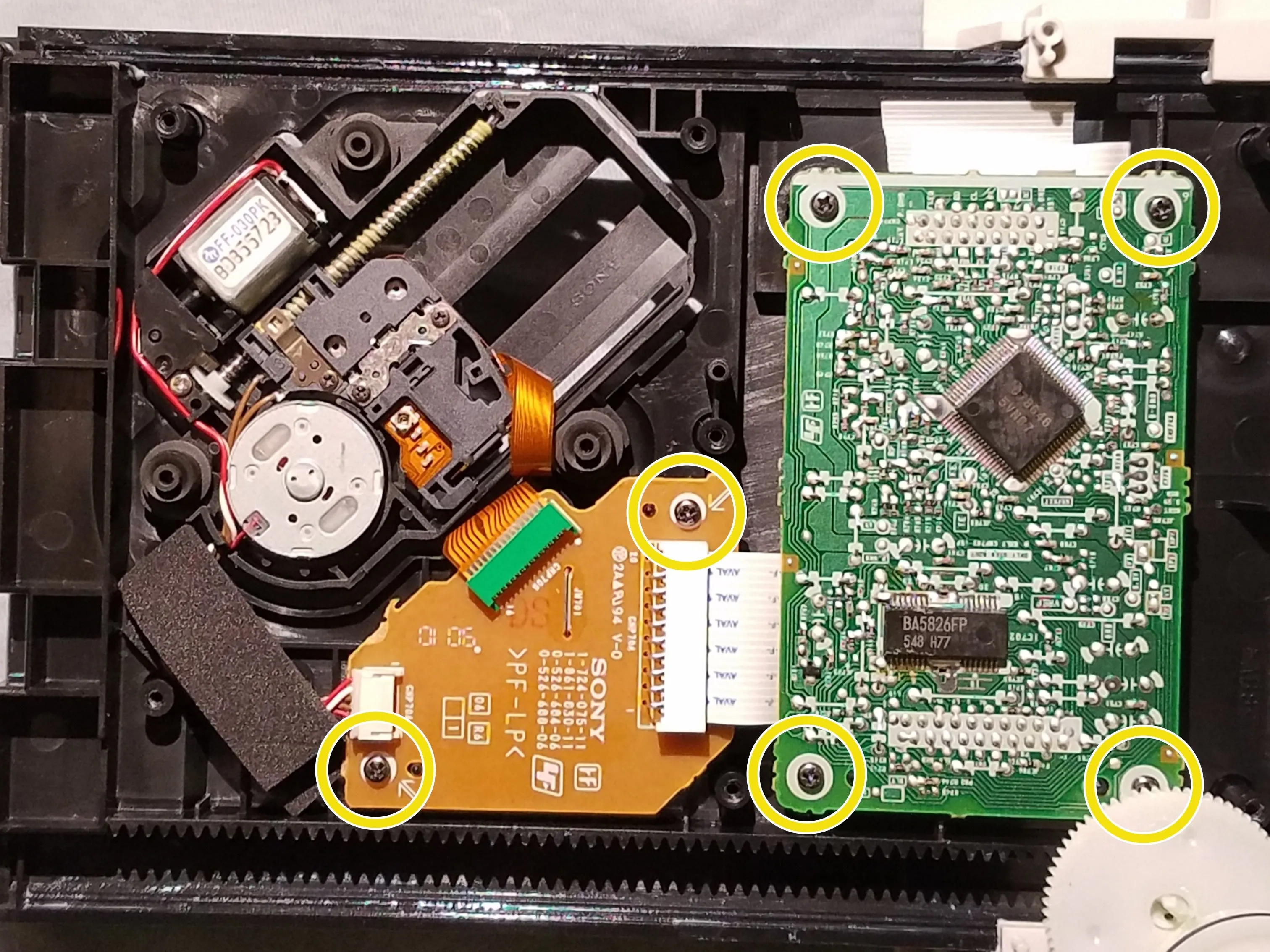

• Есть 5 маленьких черных винтов, отмеченных желтым цветом. Выкрутите их.

Шаг 6 Снятие правой печатной платы и динамика

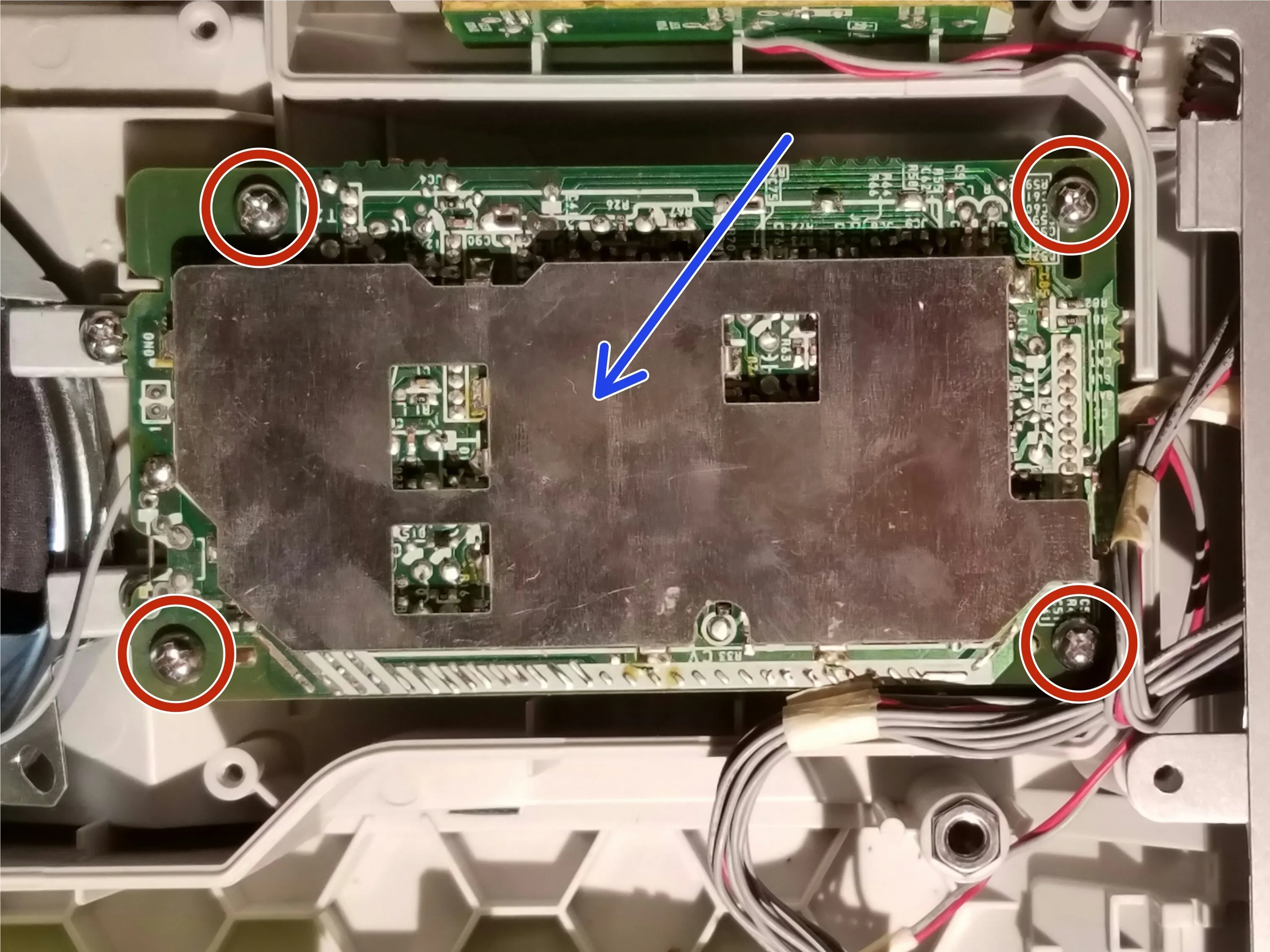

• Открутите 4 маленьких серебристых винта. Переверните печатную плату.

• Перед тем, как перевернуть, стрелкой в ТЕМНО-СИНИХ тонах отметьте защитное покрытие, это говорит о том, что на этой плате есть особо хрупкие компоненты.

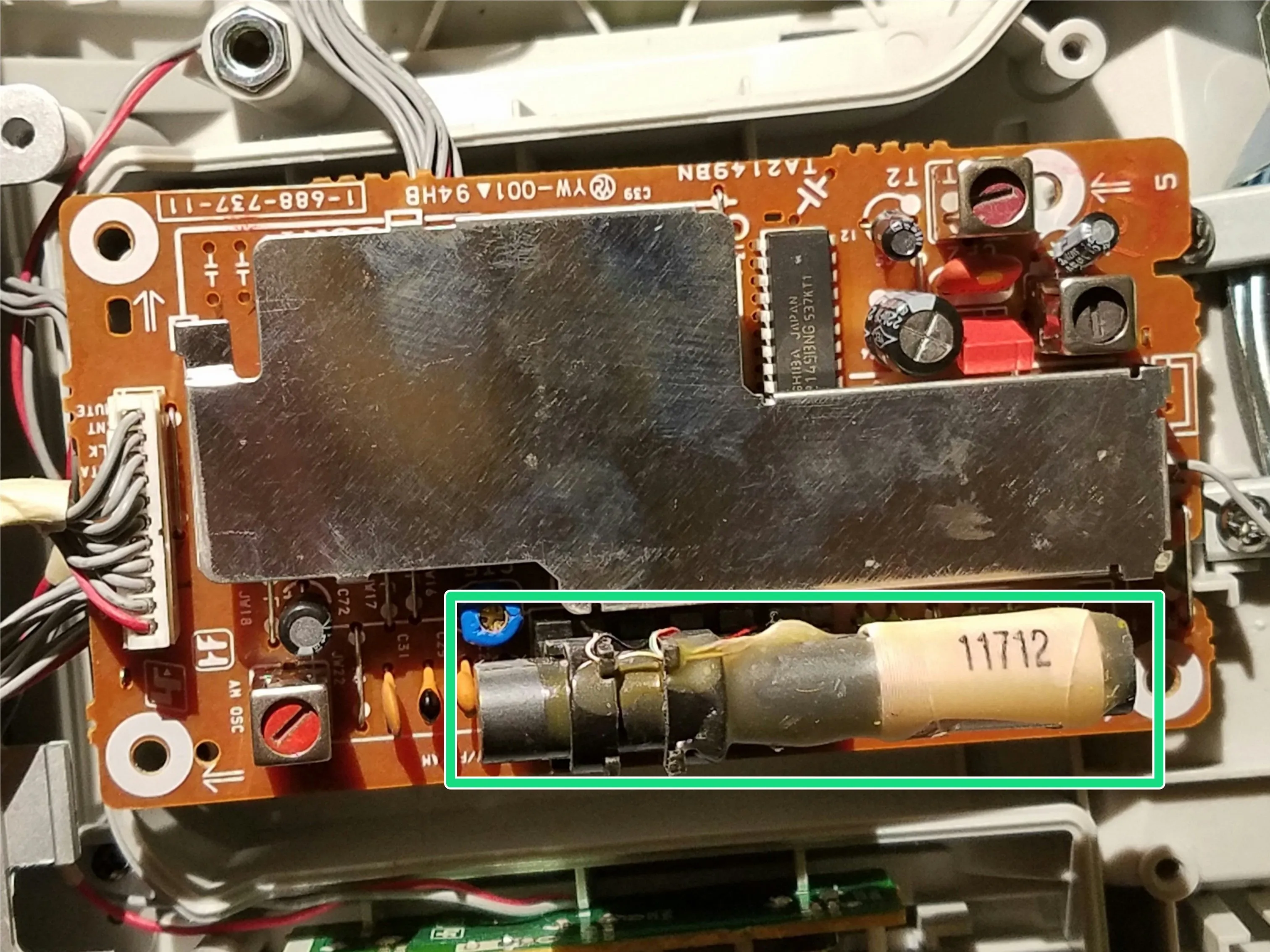

• Компонент, отмеченный ЗЕЛЕНЫМ цветом, - это тюнер для AM-радио.

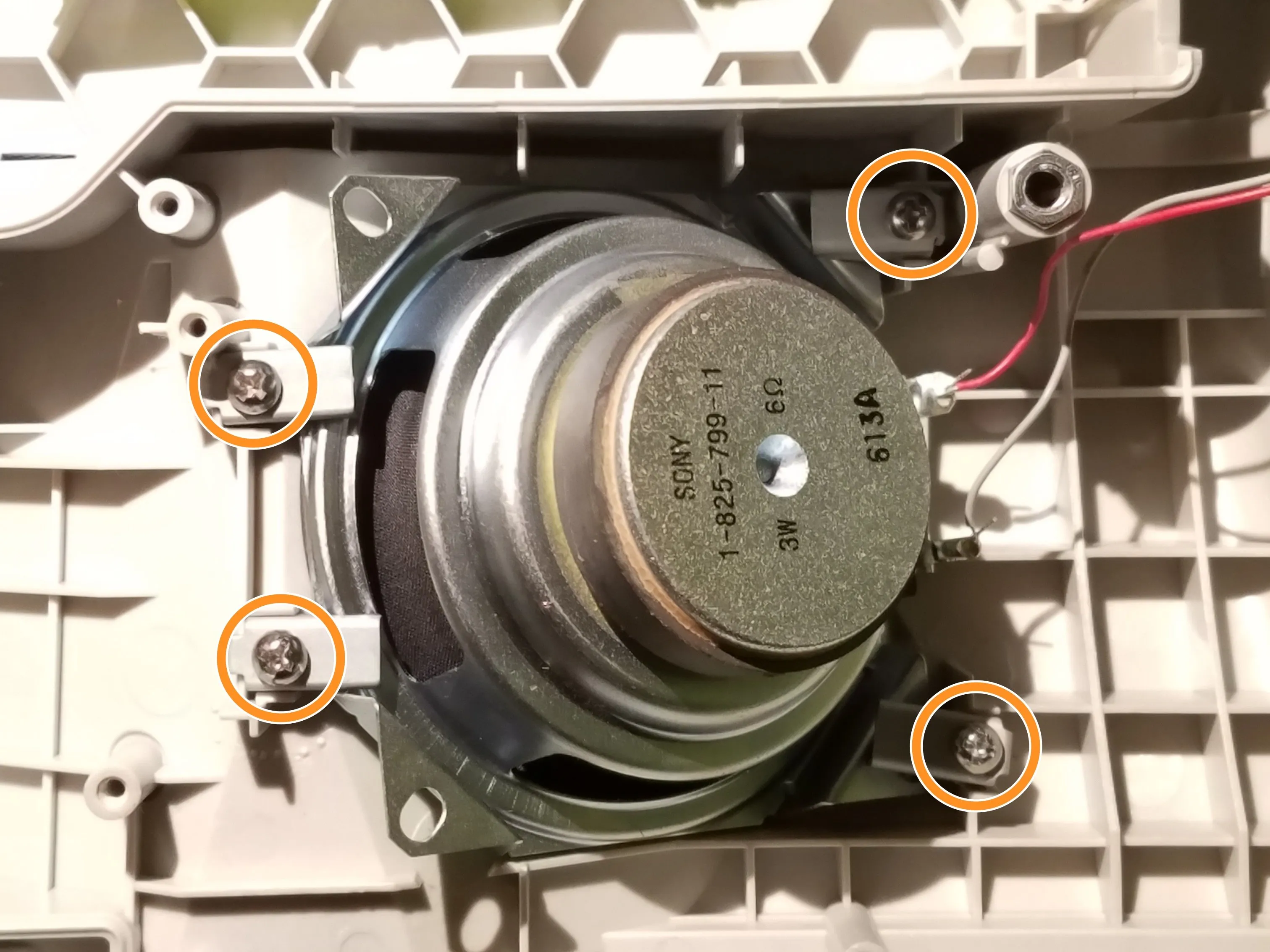

• Теперь сдвиньте плату с места и открутите 4 маленьких серебристых винта, помеченных оранжевым цветом, и соответствующие металлические скобы под ними с динамика SONY мощностью 3 Вт, 6 Ом.

• Откладывая динамик в сторону, будьте осторожны, чтобы не повредить хрупкую диафрагму и голосовую трубку.

Шаг 7 Снятие печатной платы боковой панели

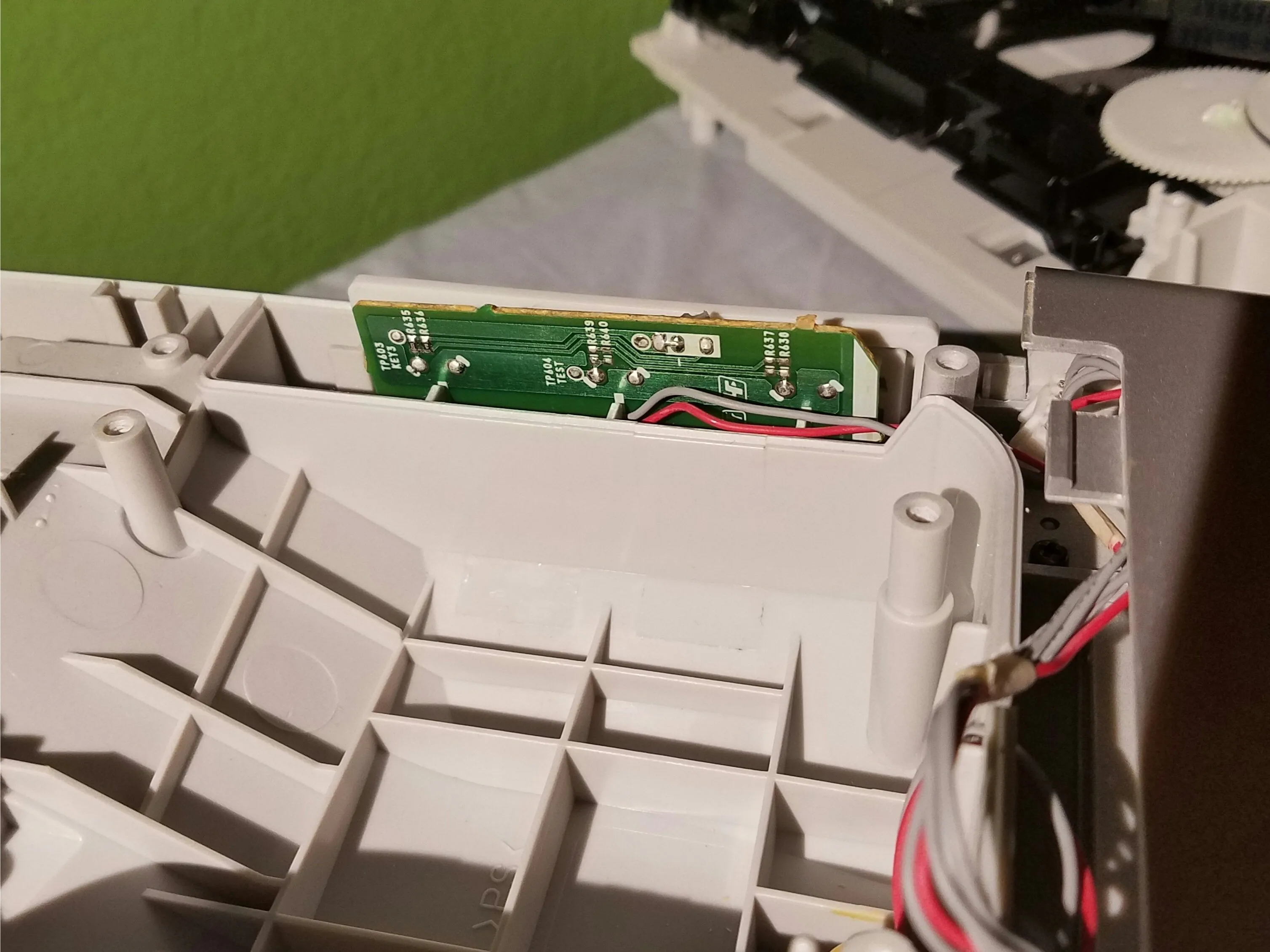

• Поднимите зеленую печатную плату на правой стороне основного корпуса и отложите ее в сторону.

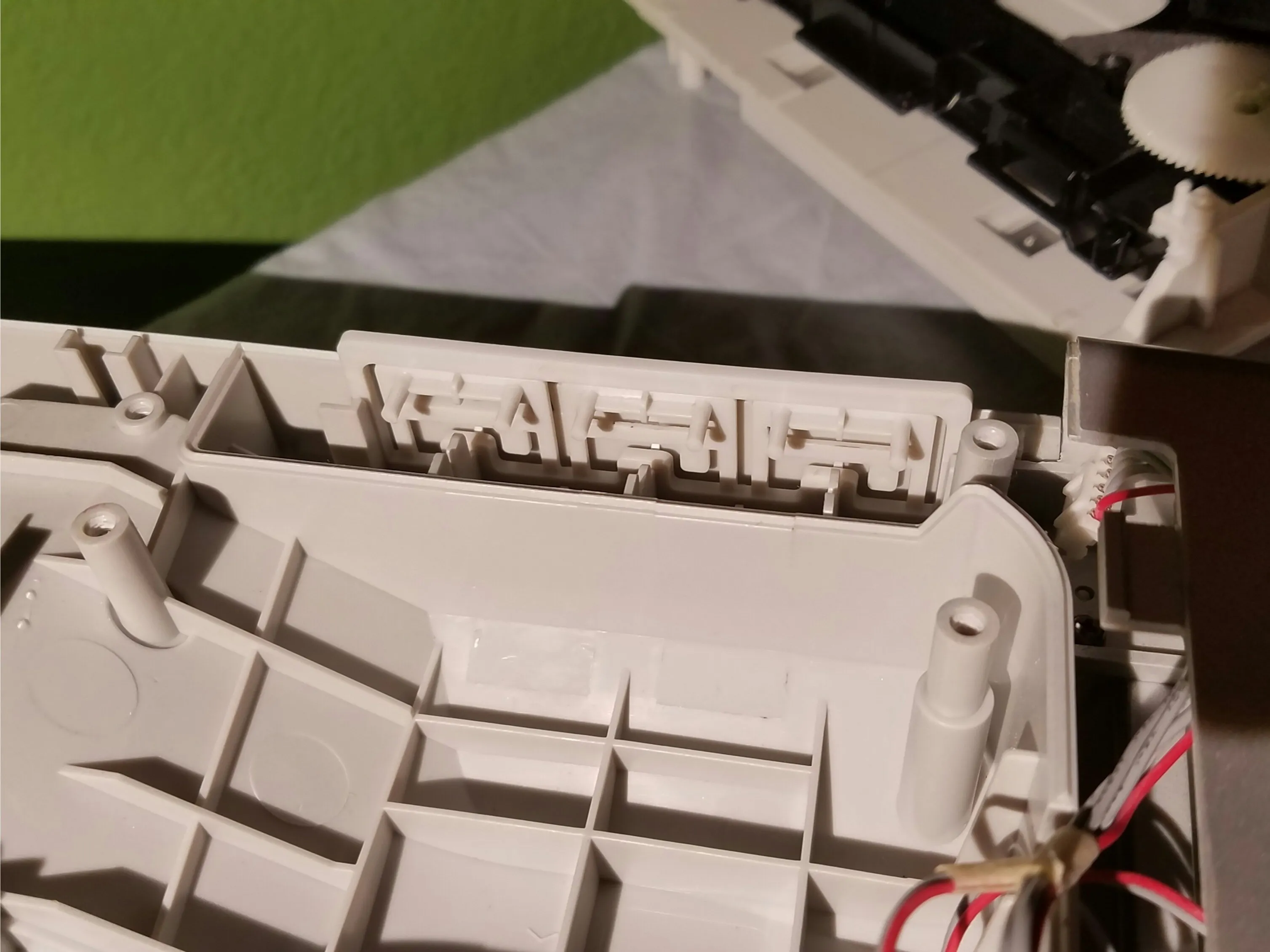

• Теперь поднимите серую рамку, расположенную сразу за печатной платой, и отложите ее в сторону.

Шаг 8 Снятие лицевой панели

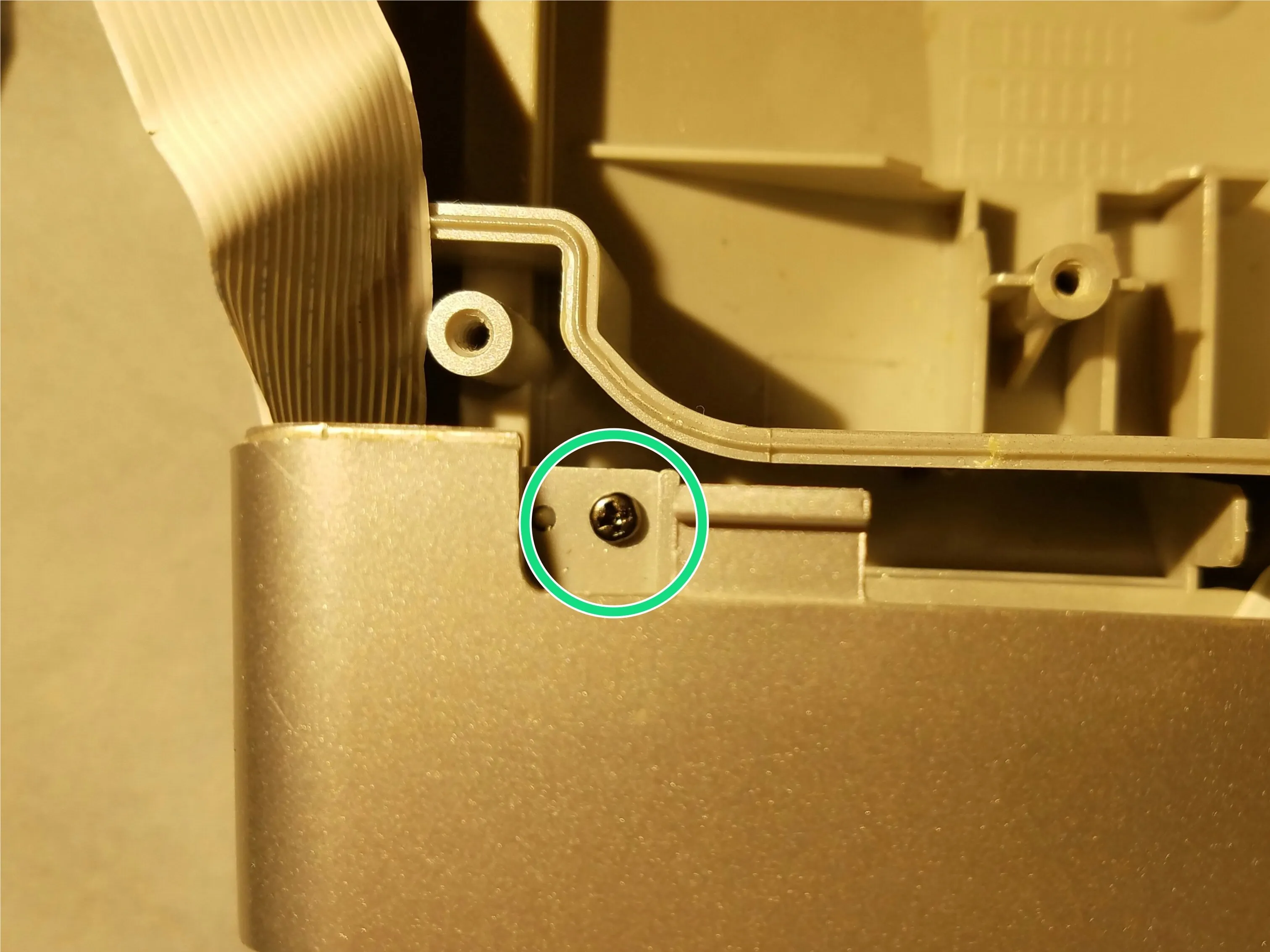

• Выкрутите 1 МАЛЕНЬКИЙ ЧЕРНЫЙ винт, отмеченный ЗЕЛЕНЫМ цветом, на левой передней стороне.

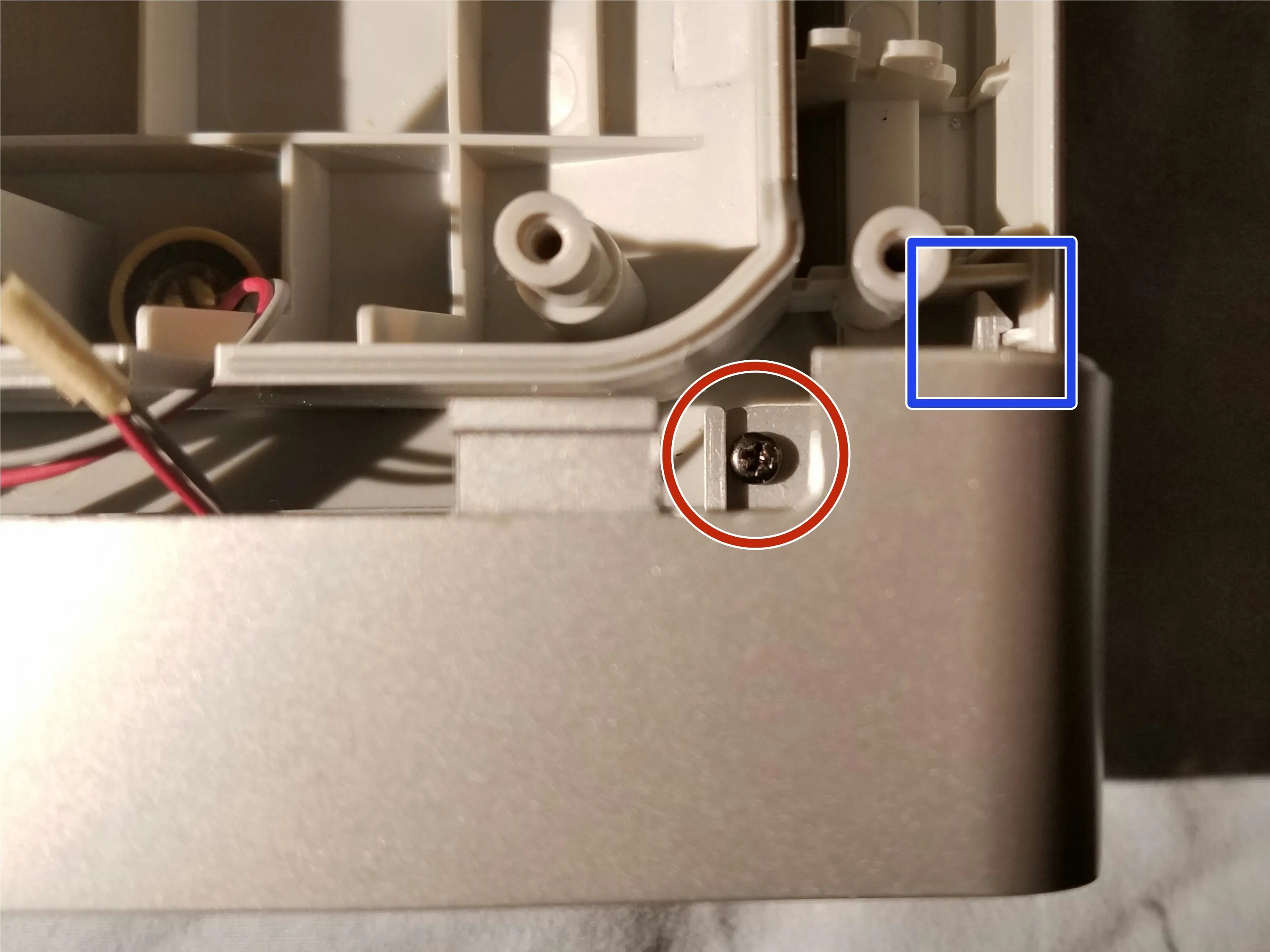

• Выкрутите 1 МАЛЕНЬКИЙ ЧЕРНЫЙ винт, помеченный КРАСНЫМ, на ПРАВОЙ передней стороне.

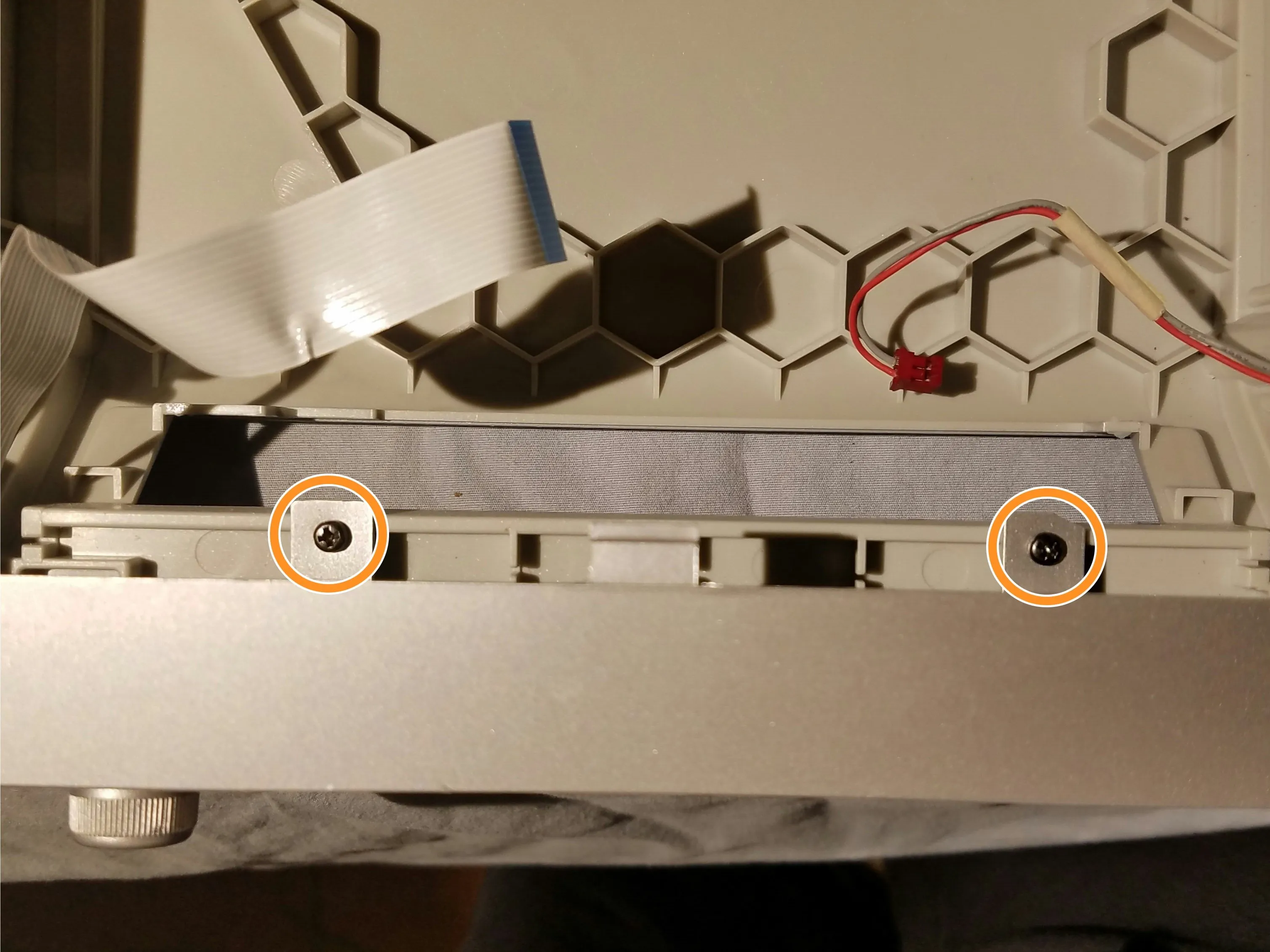

• Выкрутите 2 маленьких черных винта, помеченных оранжевым цветом.

• Обратите внимание на механизмы, отмеченные темно-синим цветом с обеих сторон, но показанные только с правой стороны. Они будут оказывать сопротивление при откручивании лицевой части.

Шаг 9 Разборка лицевой панели

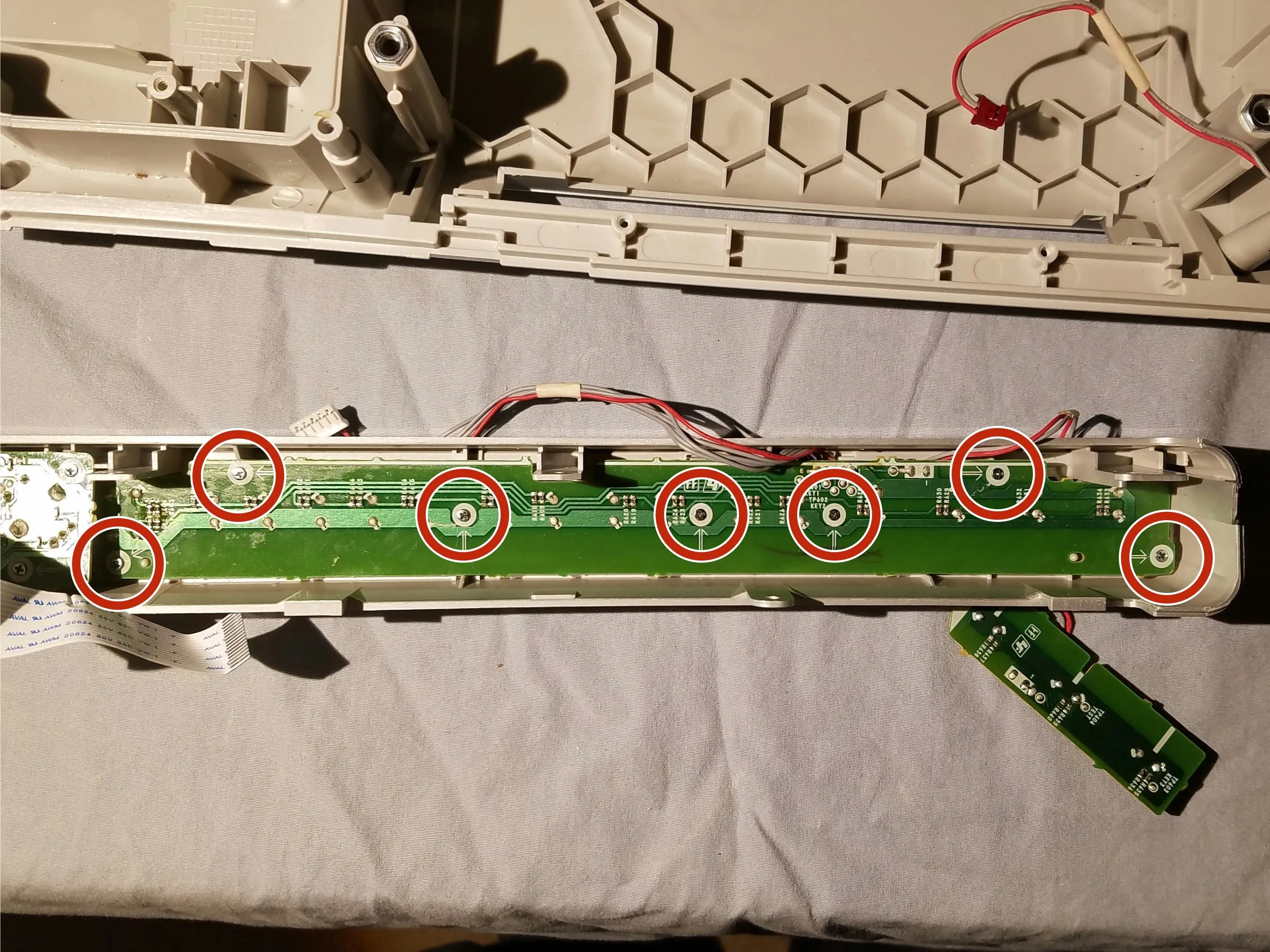

• Открутите 7 ОЧЕНЬ МАЛЕНЬКИХ серебристых винтов, отмеченных КРАСНЫМ.

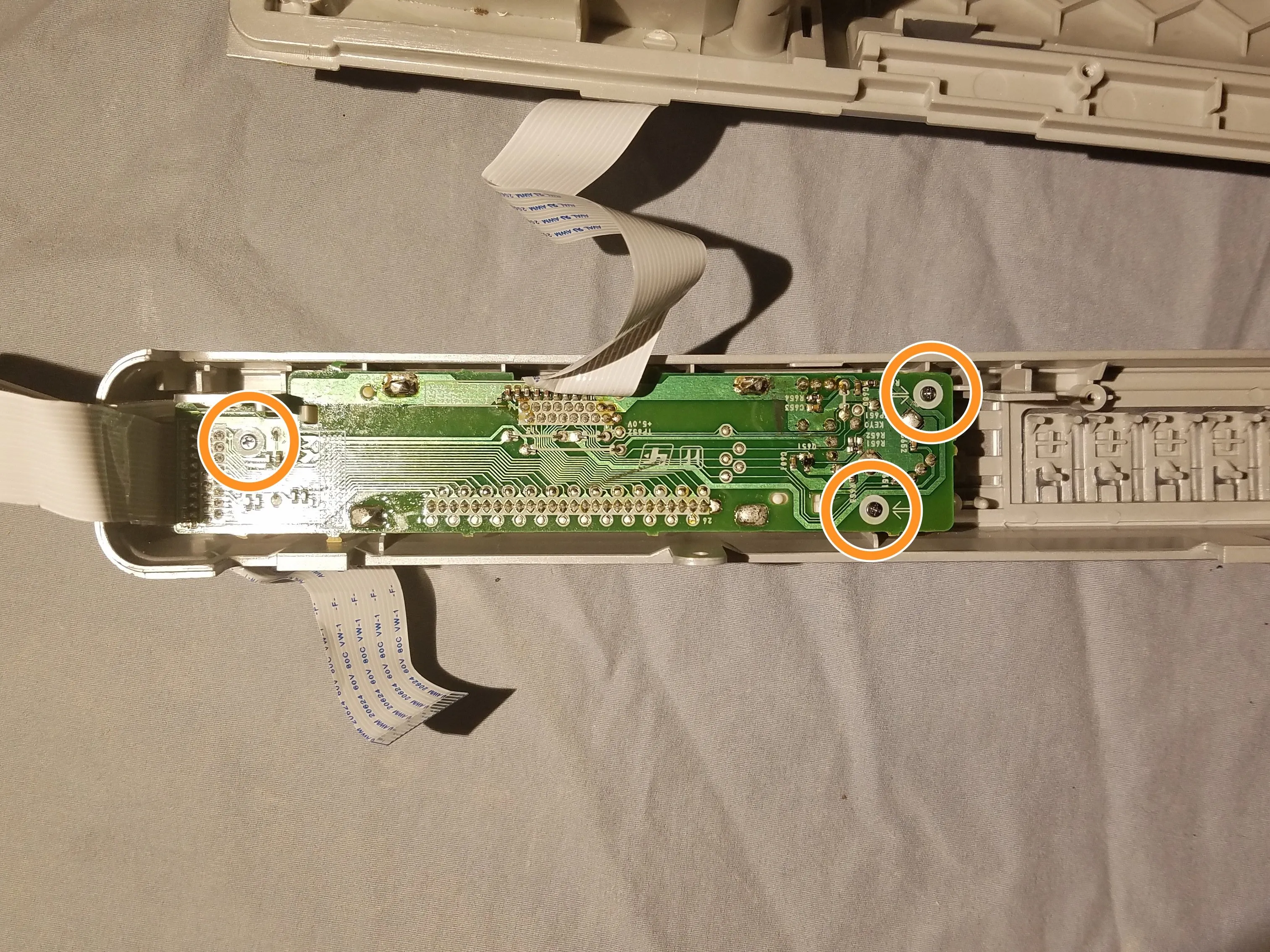

• Открутите 3 ОЧЕНЬ МАЛЕНЬКИХ серебристых винта, помеченных ОРАНЖЕВЫМ.

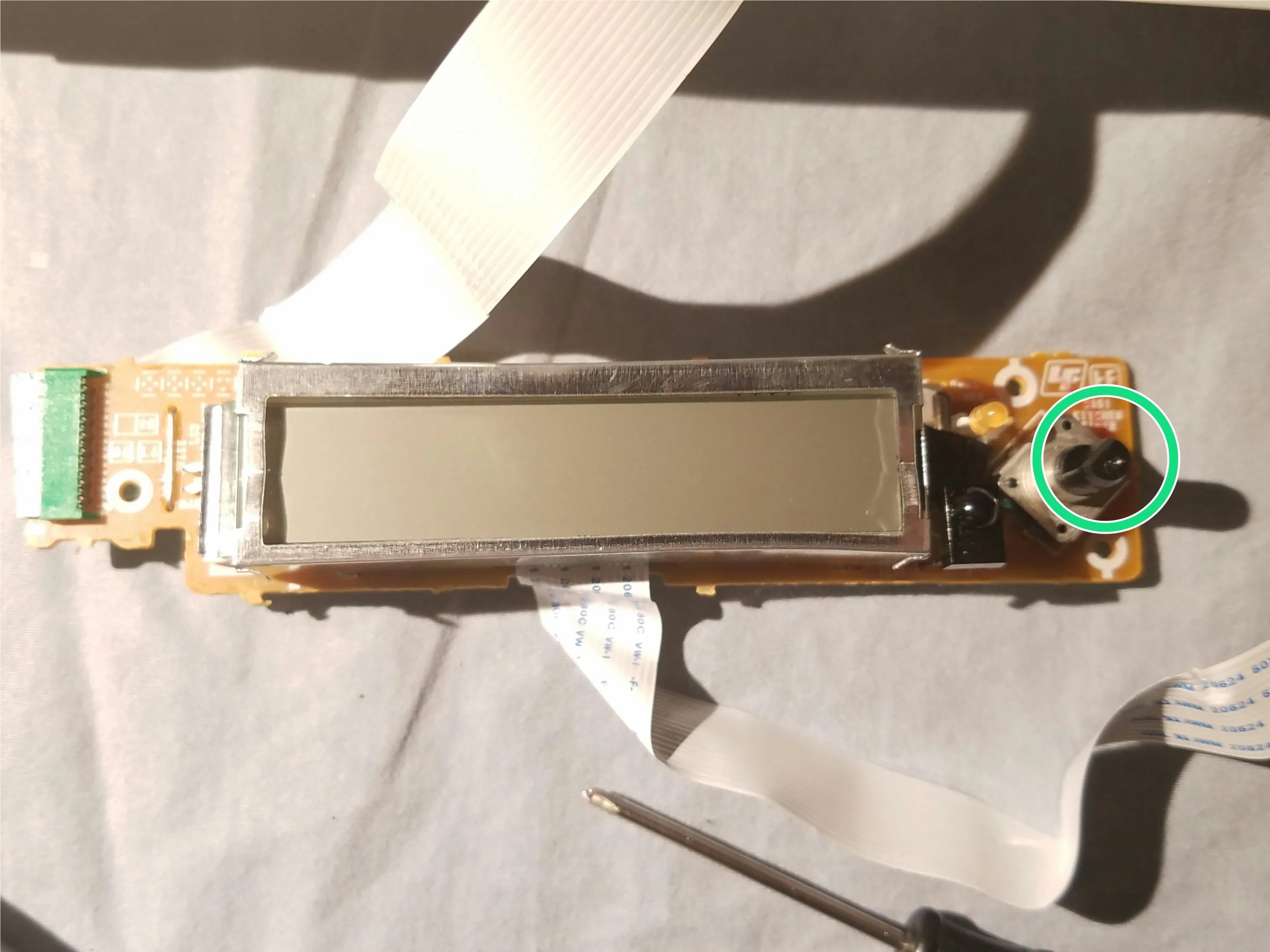

• Компонент ЖК-экрана: черная часть, помеченная зеленым цветом; прикреплена к основному циферблату.
