Разборка наушников с шумоподавлением Sony MDR-1000X
Введение
На мои новенькие MDR-1000X пролился кофе (*оуч!), и кнопки питания / NC / окружающего звука стали нажиматься все труднее. Я подозреваю, что причиной могут быть остатки кофе, поэтому я решил разобрать наушники...
Что вам понадобится
Инструменты
Spudger | Источник - ifixit.com

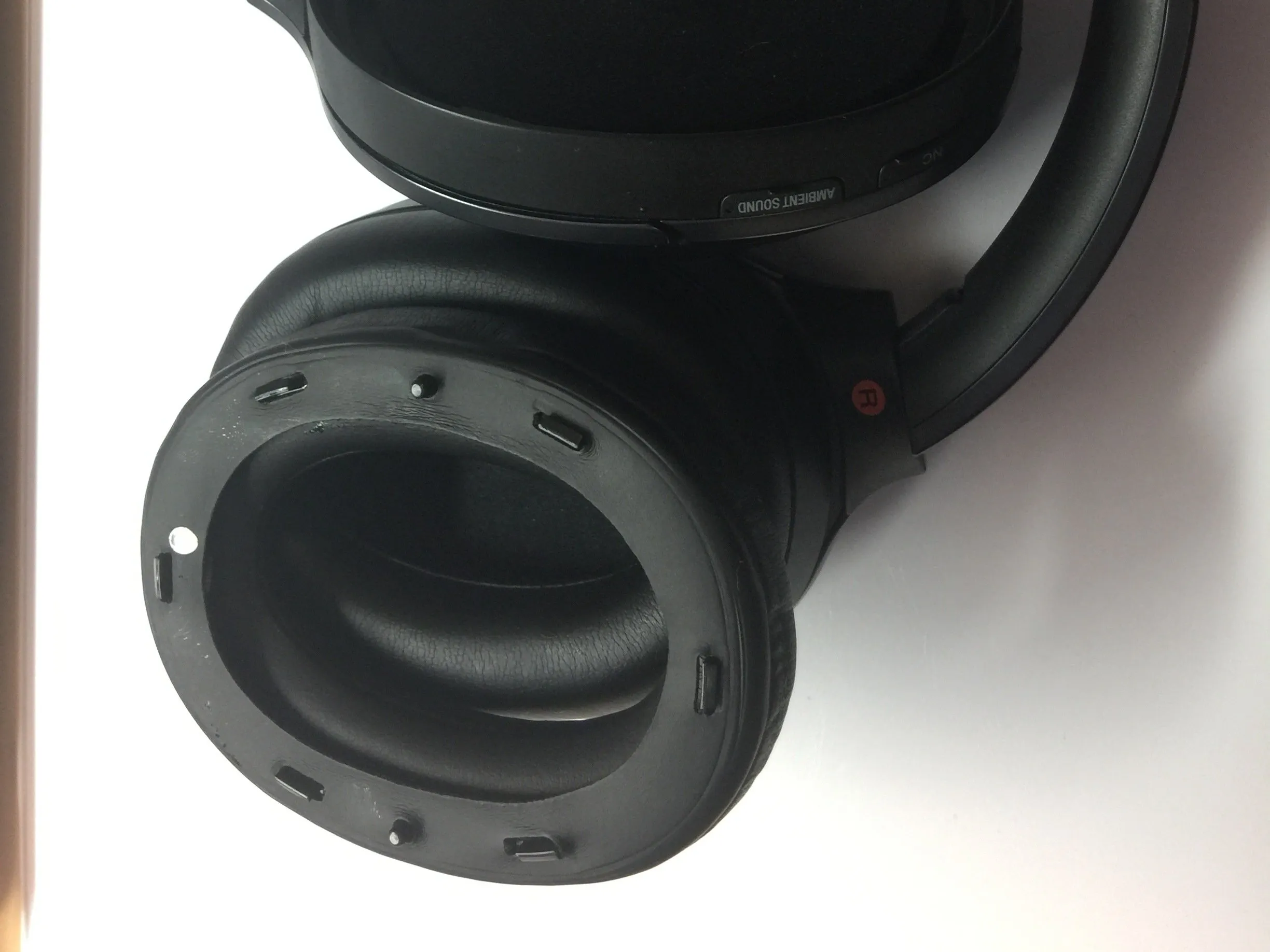

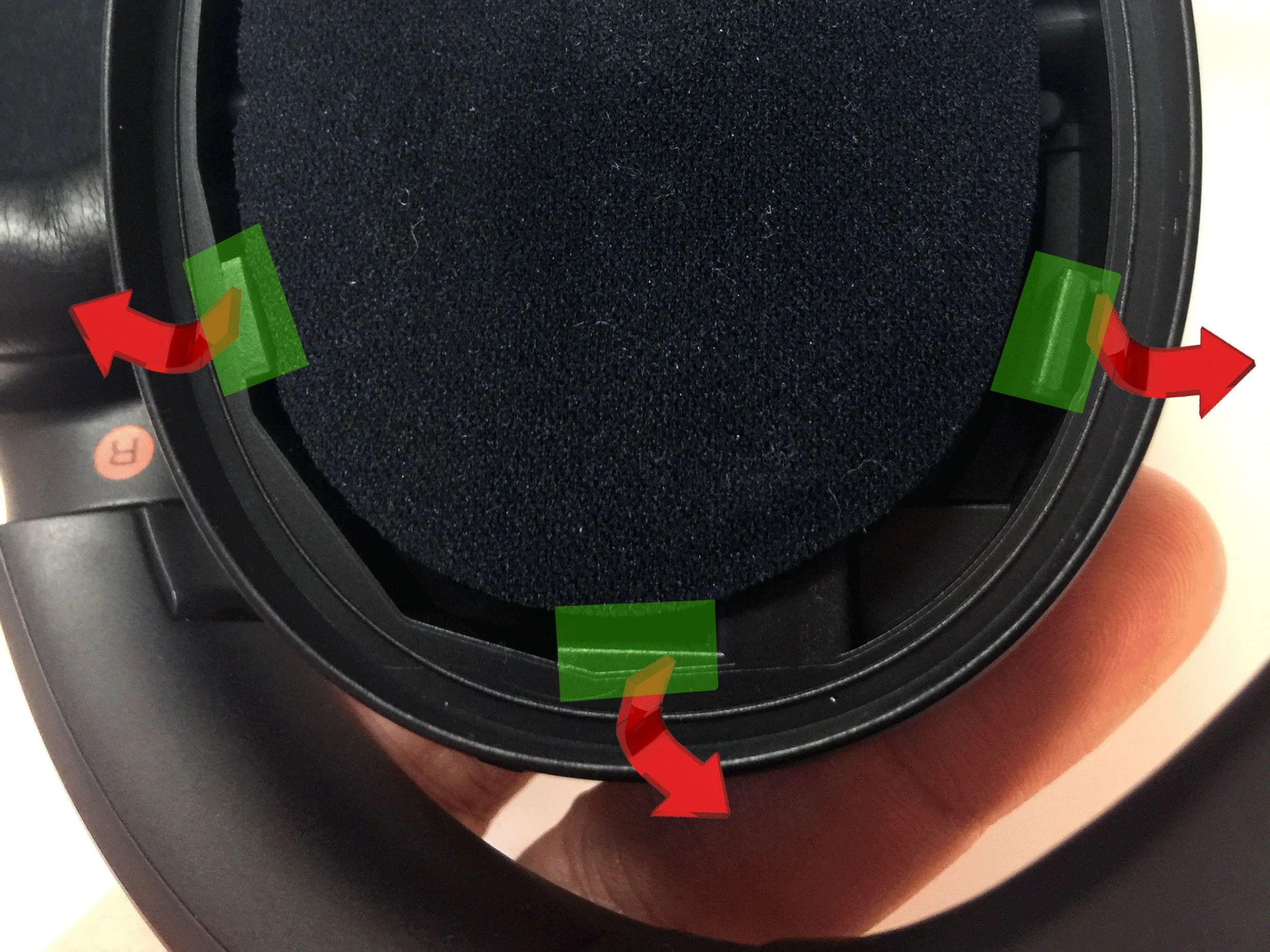

Шаг 1 Снимите пенопластовую чашку
Подденьте шесть выемок, удерживающих поролоновую чашку на наушниках.
Три выемки находятся сверху и три снизу.

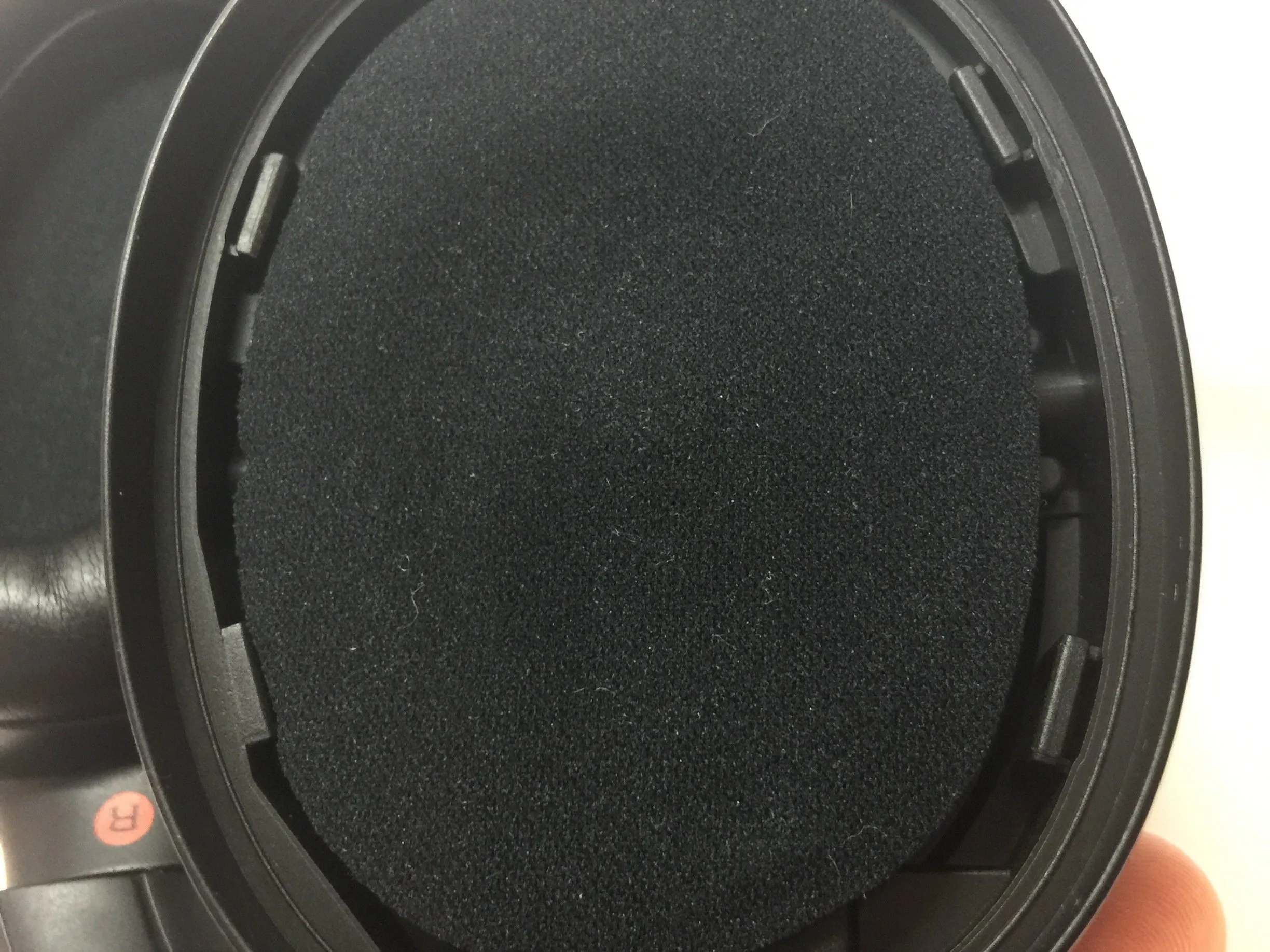

Шаг 2 Выкрутите 4 винта
После снятия поролоновой чашки наушников вы увидите кусок поролона круглой формы. Аккуратно приподнимите верхнюю часть, чтобы найти 2 винта, и приподнимите нижнюю часть, чтобы найти еще 2 винта.
Выкрутите все четыре винта.

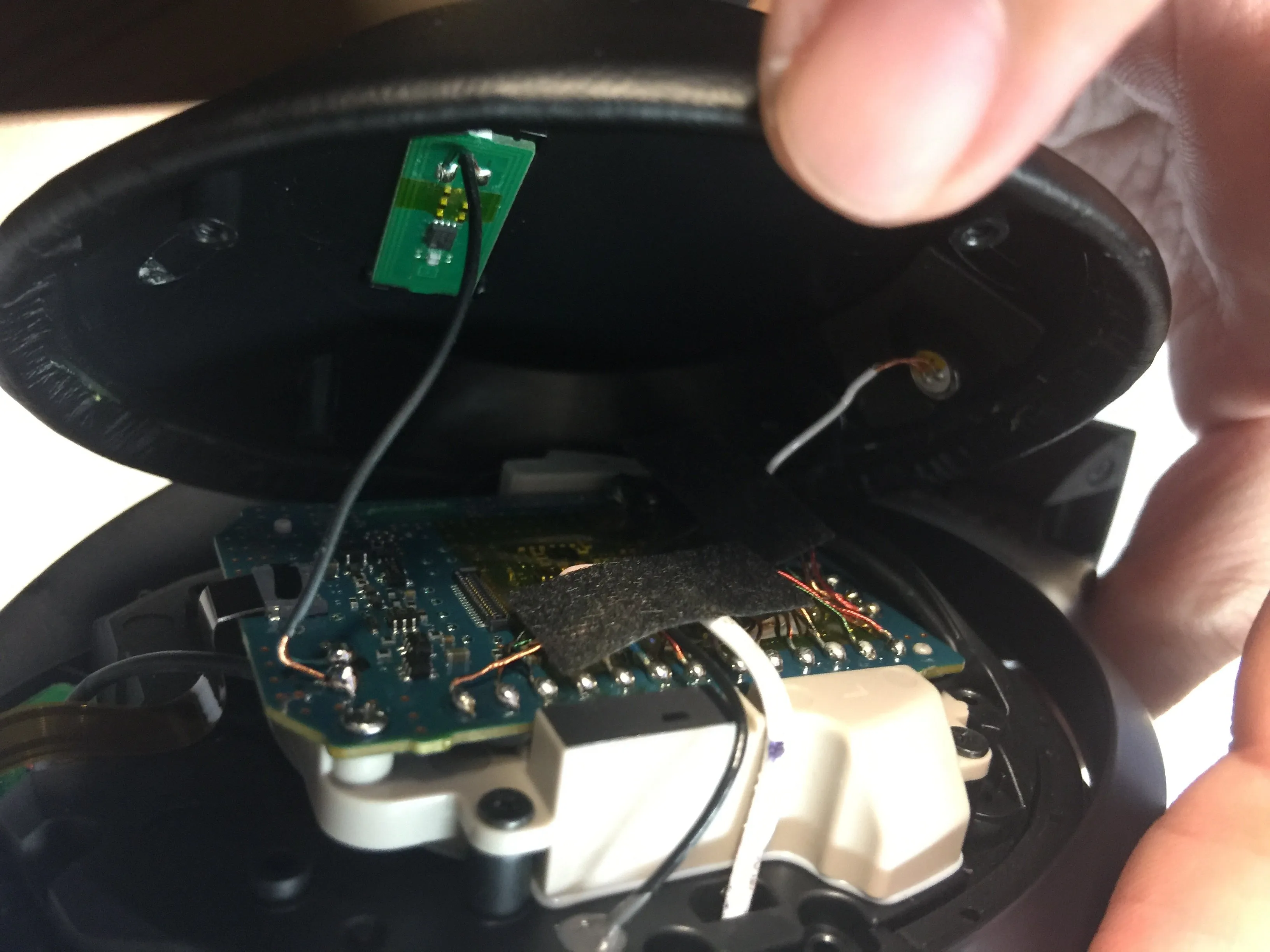

Шаг 3 Снимите внешнюю крышку
Подденьте внешнюю крышку, чтобы снять ее. *Обратите внимание, что к крышке все еще подключены кабели, поэтому не разбирайте ее с силой.

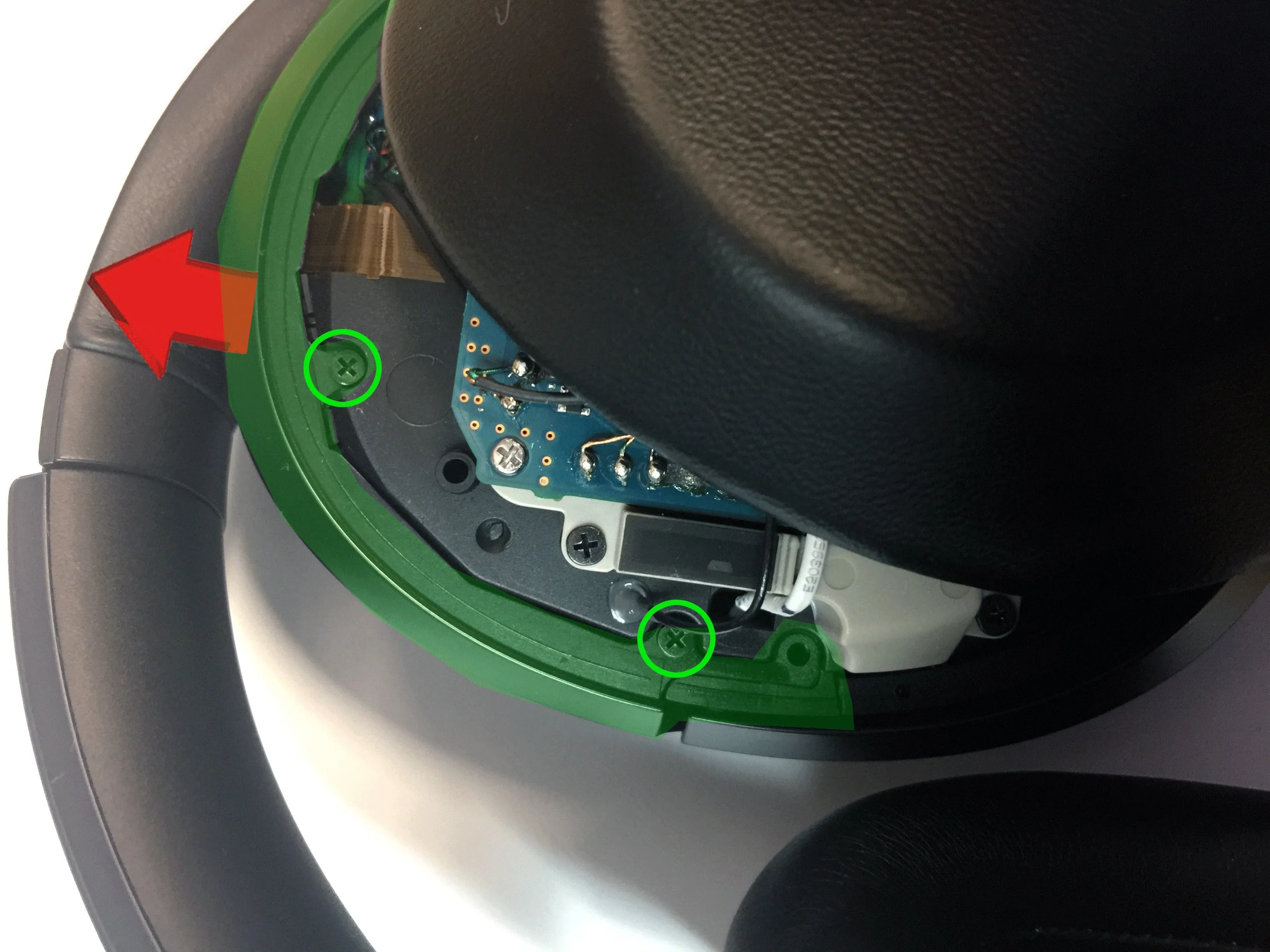

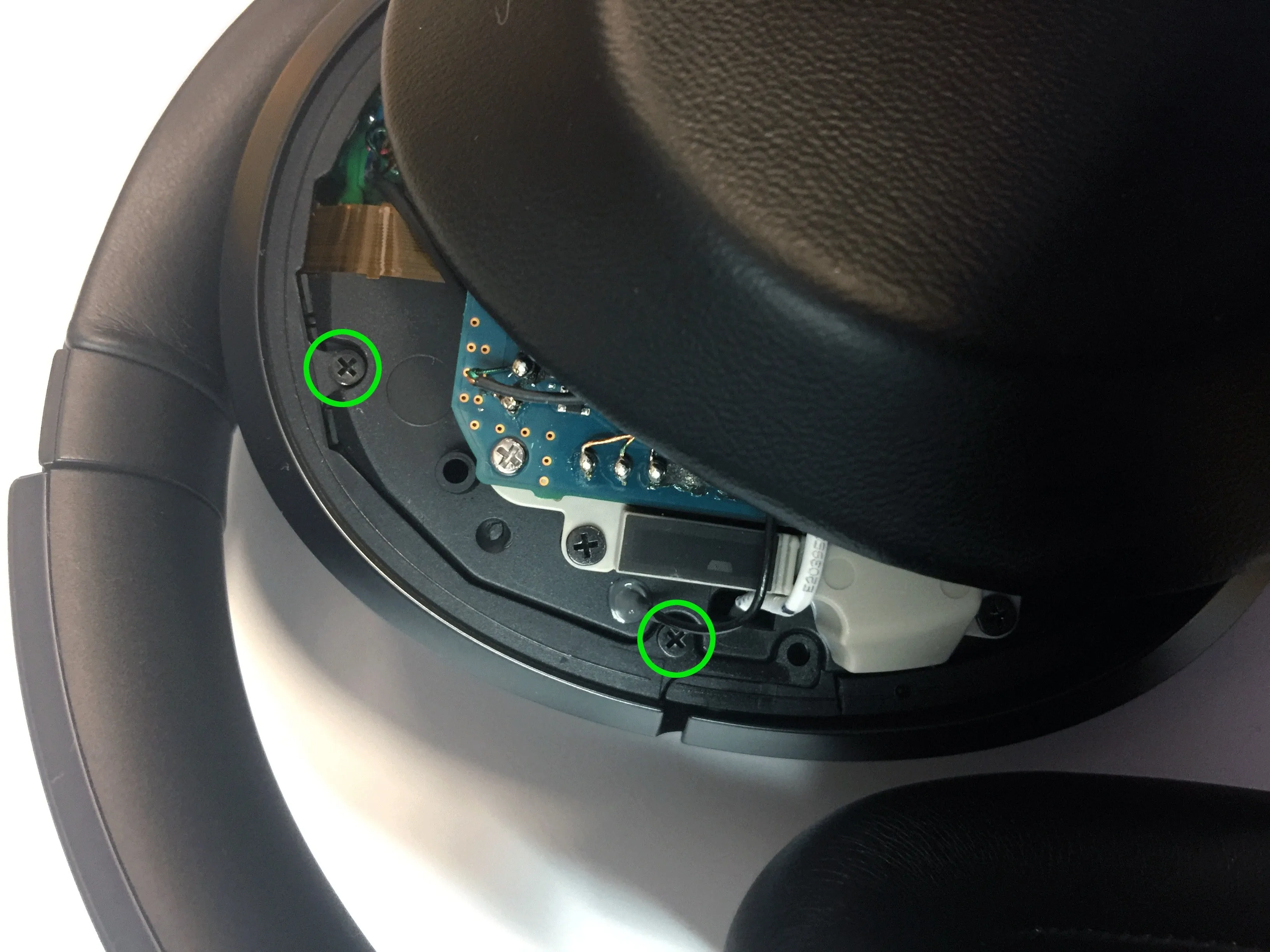

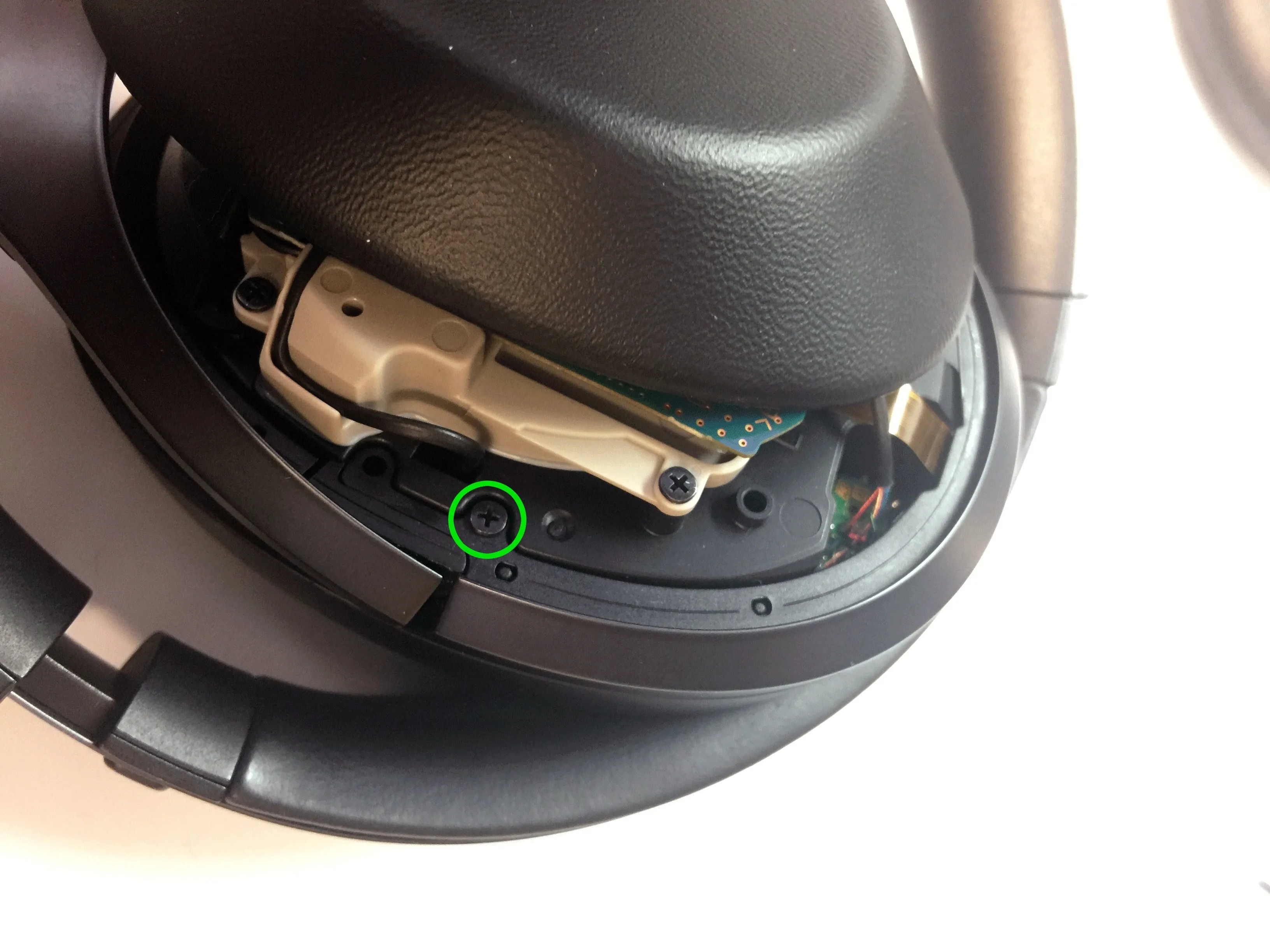

Шаг 4 Выкрутите 3 винта
Найдите 3 винта вокруг нижнего кольца. Открутите все 3 и аккуратно снимите кольцо.

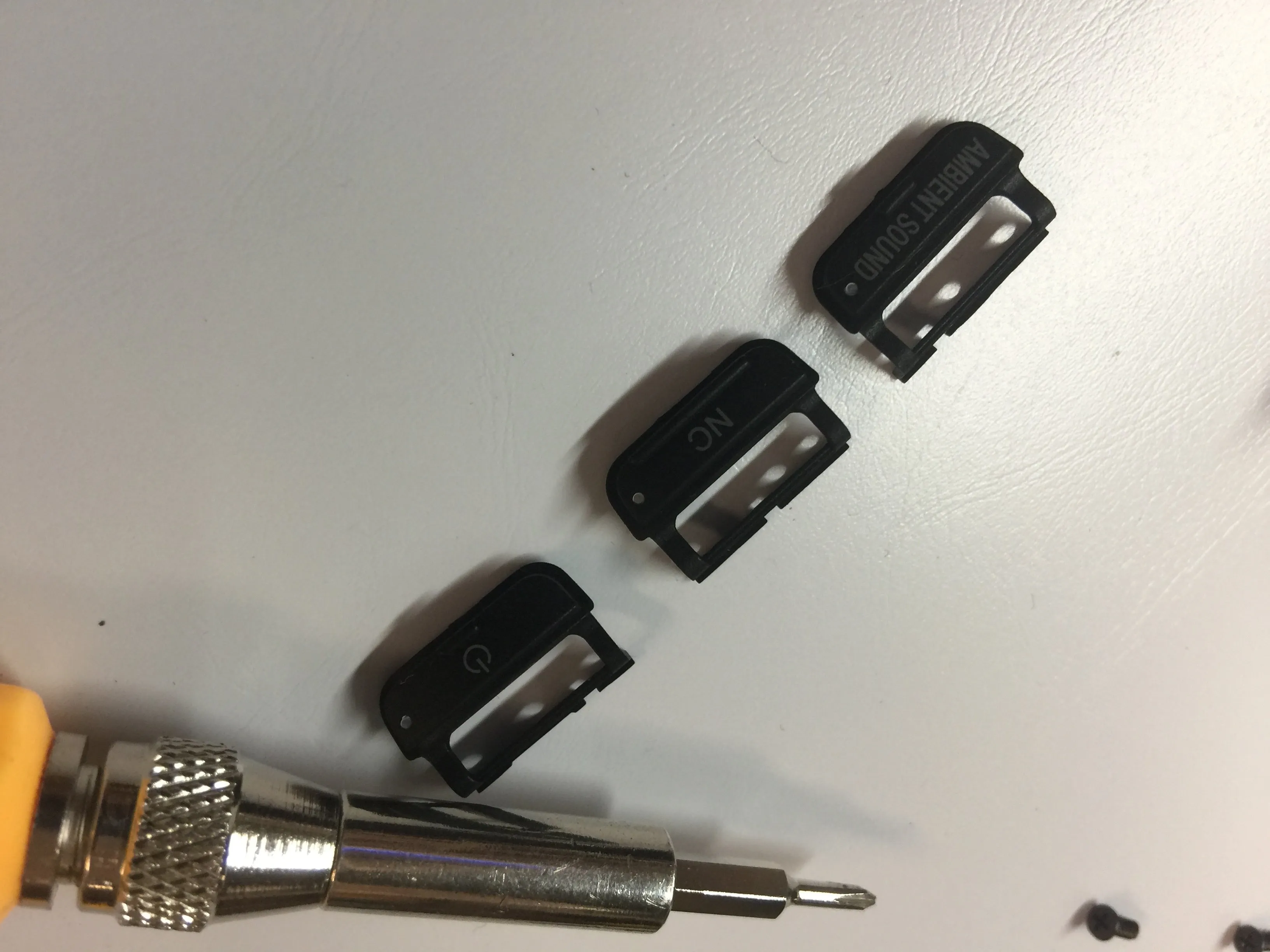

Шаг 5 Доступ к кнопкам питания / NC / Ambient
Вы сможете извлечь три кнопки! Чтобы установить их на место, выполните действия в обратном порядке :)

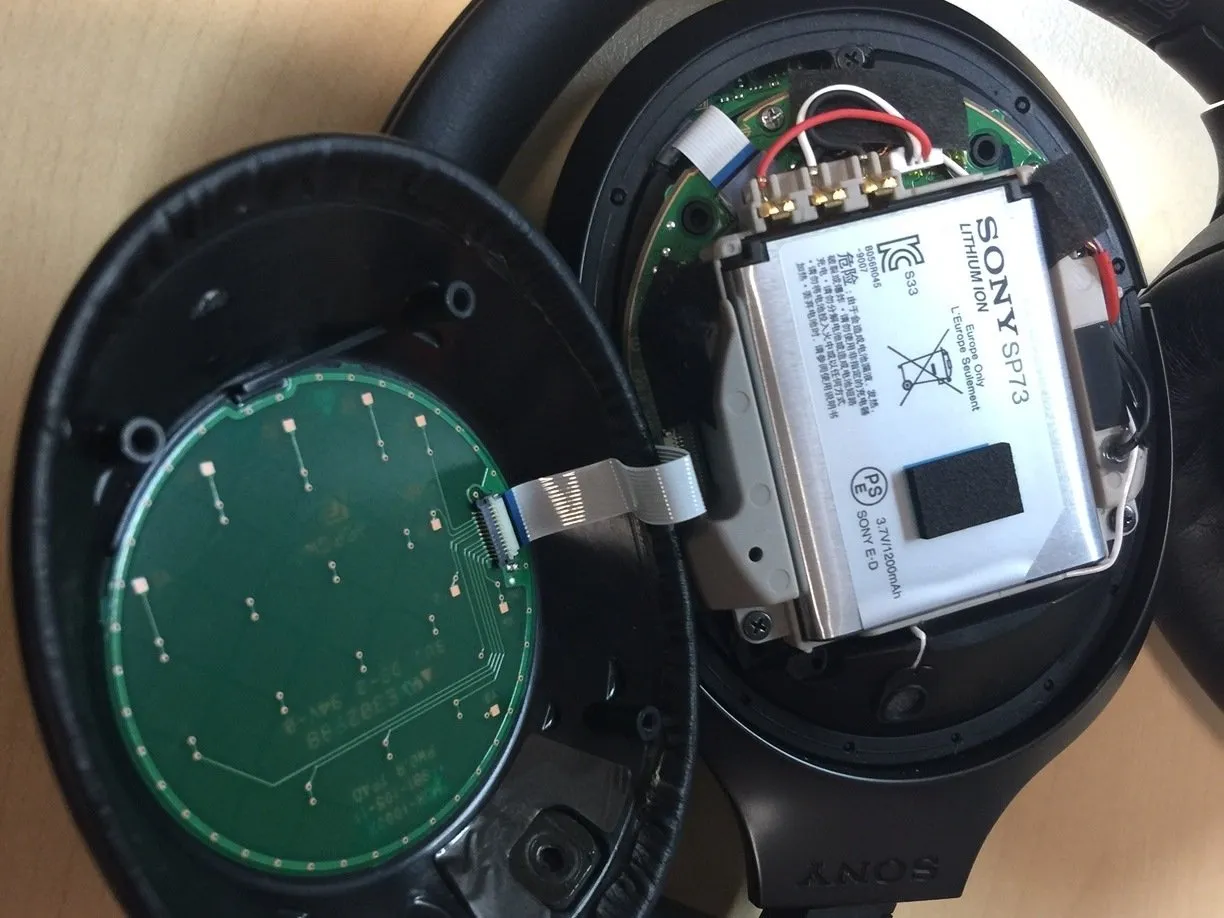

Шаг 6 Доступ к батарейному отсеку
Чтобы получить доступ к батарейному отсеку, повторите шаги 1 - 3, чтобы открыть другую сторону наушников.
Батарея в моих наушниках - это модель: Sony SP73, 3,7 В, 1200mah литий-ионный аккумулятор. Батарея держится на клею.
Шаг 7 Отсоедините амбушюры
Аккуратно поднимите белую заслонку с одной стороны ленточного кабеля, соединяющего чашку наушников с основной платой, и осторожно выдвиньте кабель. При необходимости немного покачайте его вперед-назад.

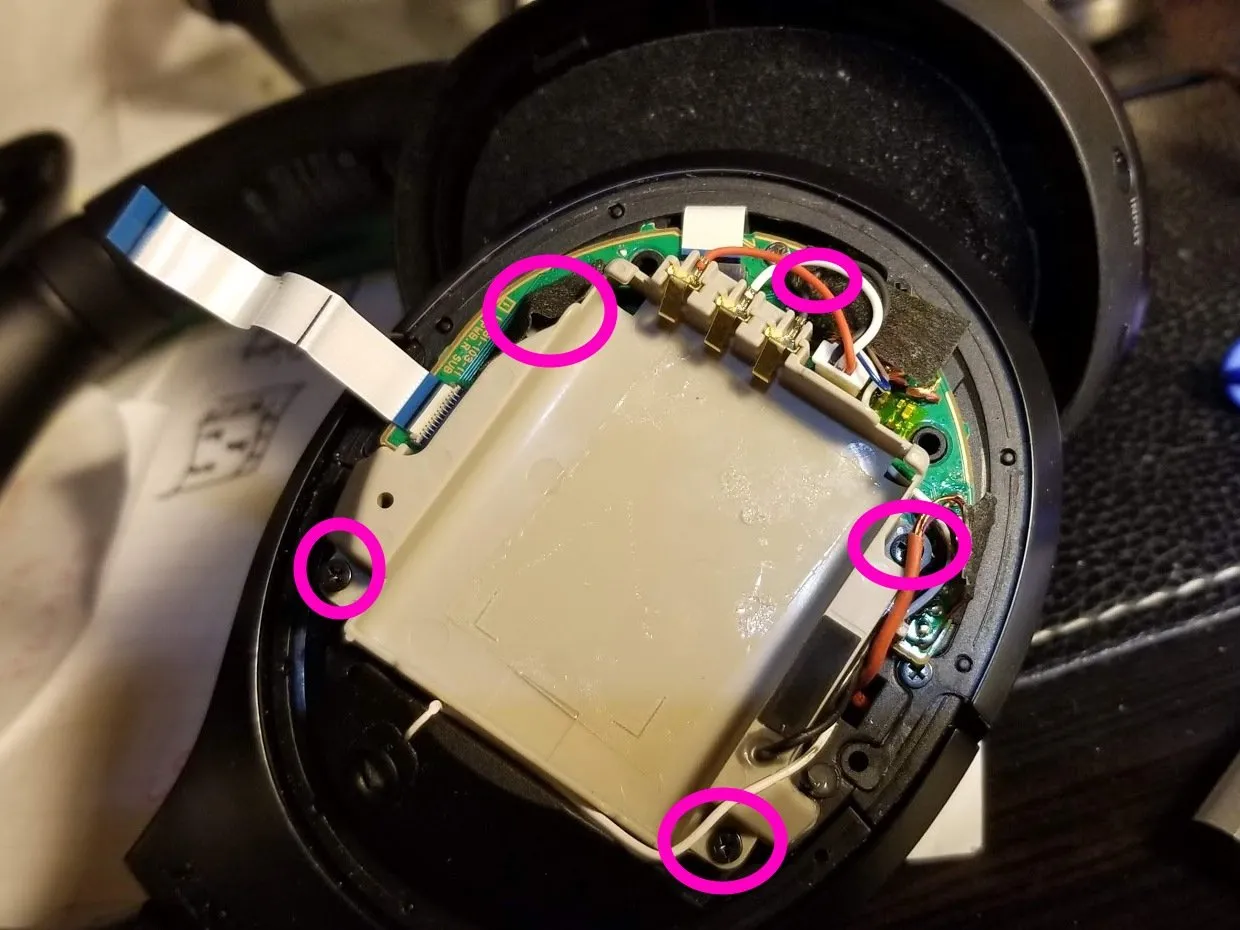

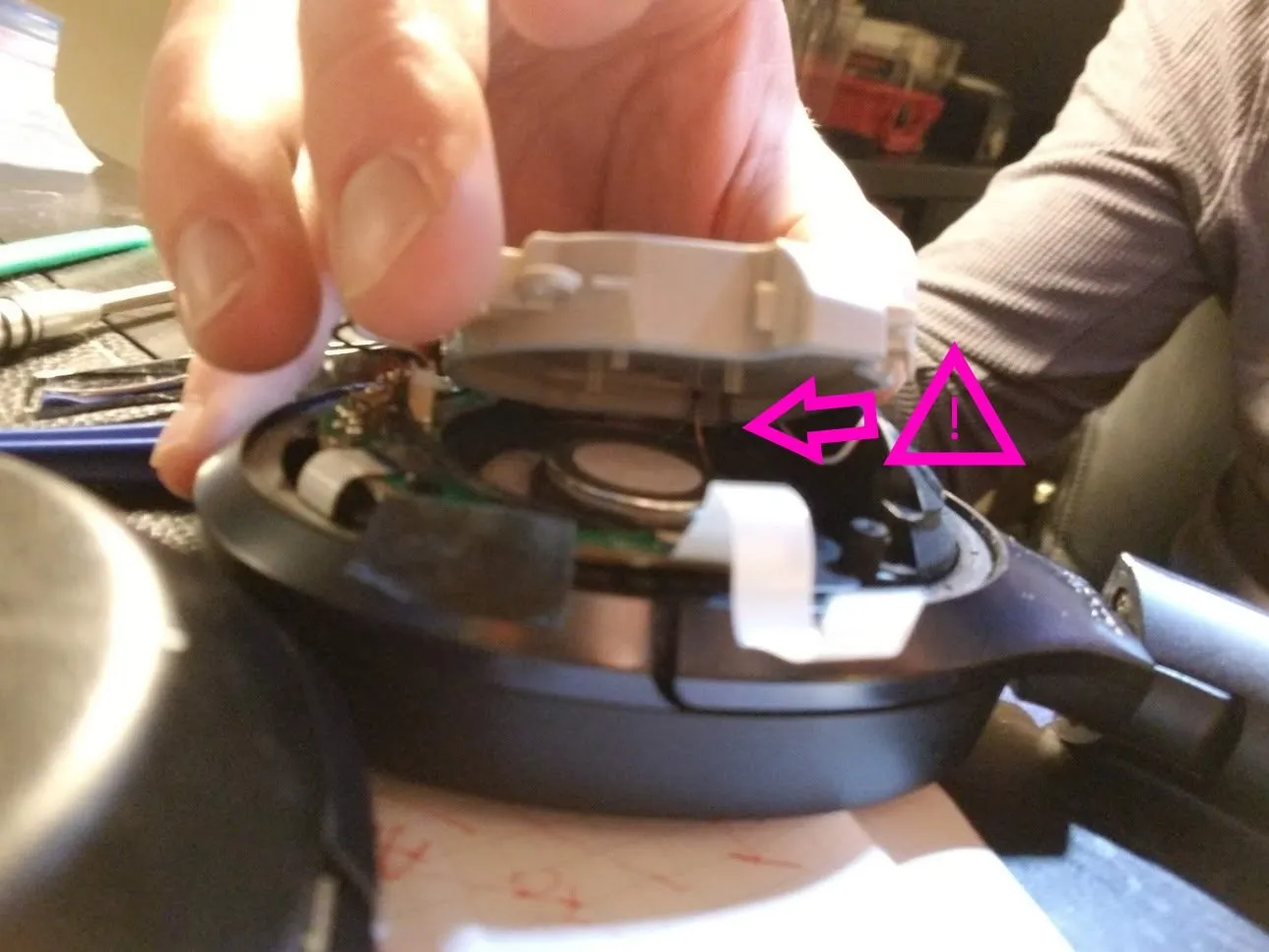

Шаг 8 Выкрутите 4 винта, удерживающие бежевое крепление
При необходимости удалите скотч, а затем аккуратно открутите 4 винта крепления бежевого аккумулятора и серебряный винт, крепящий основную плату.
Внимание!!! Крепление батареи подключено к кабелям с обратной стороны, не снимайте его полностью, нам просто нужно аккуратно сдвинуть плату ниже.

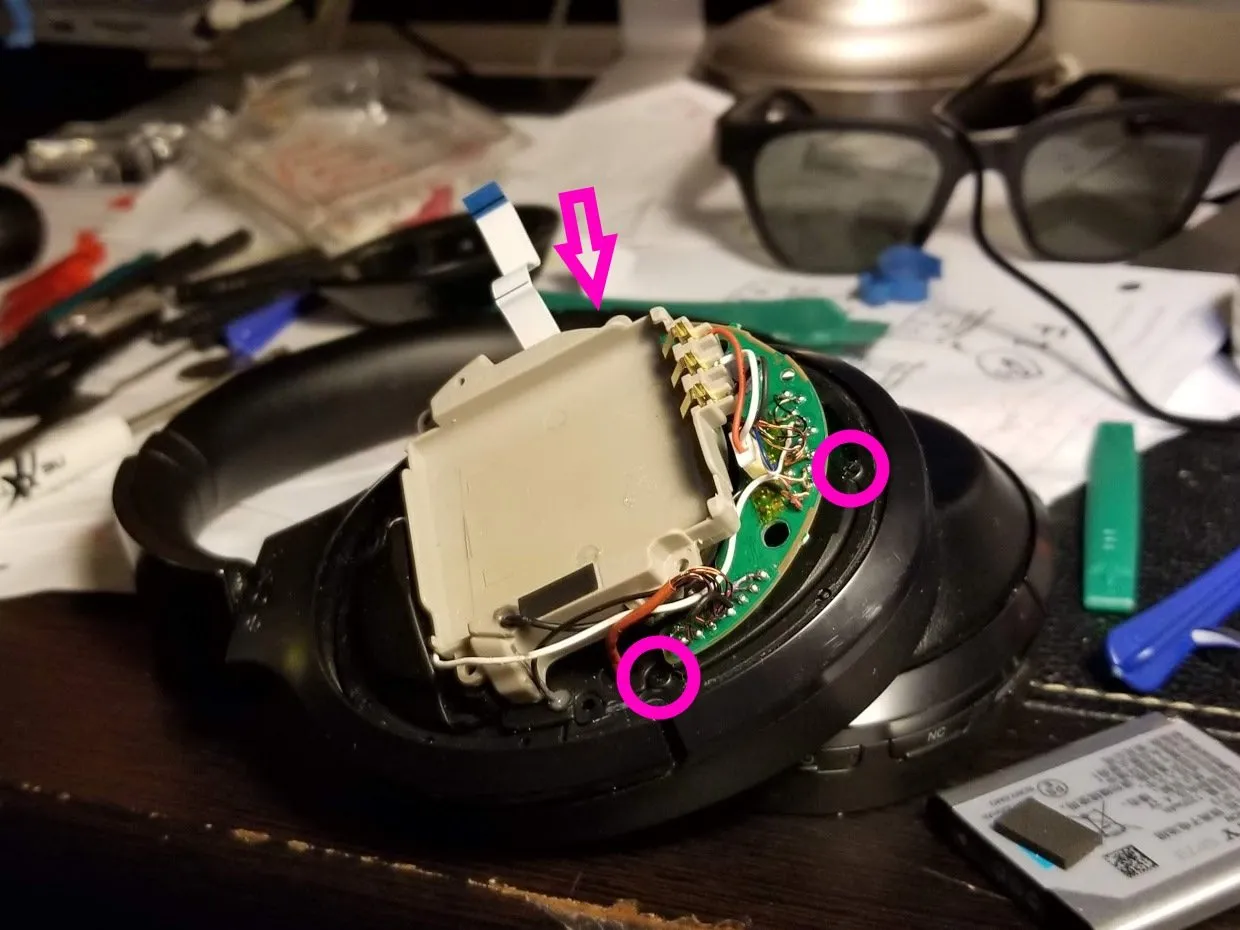

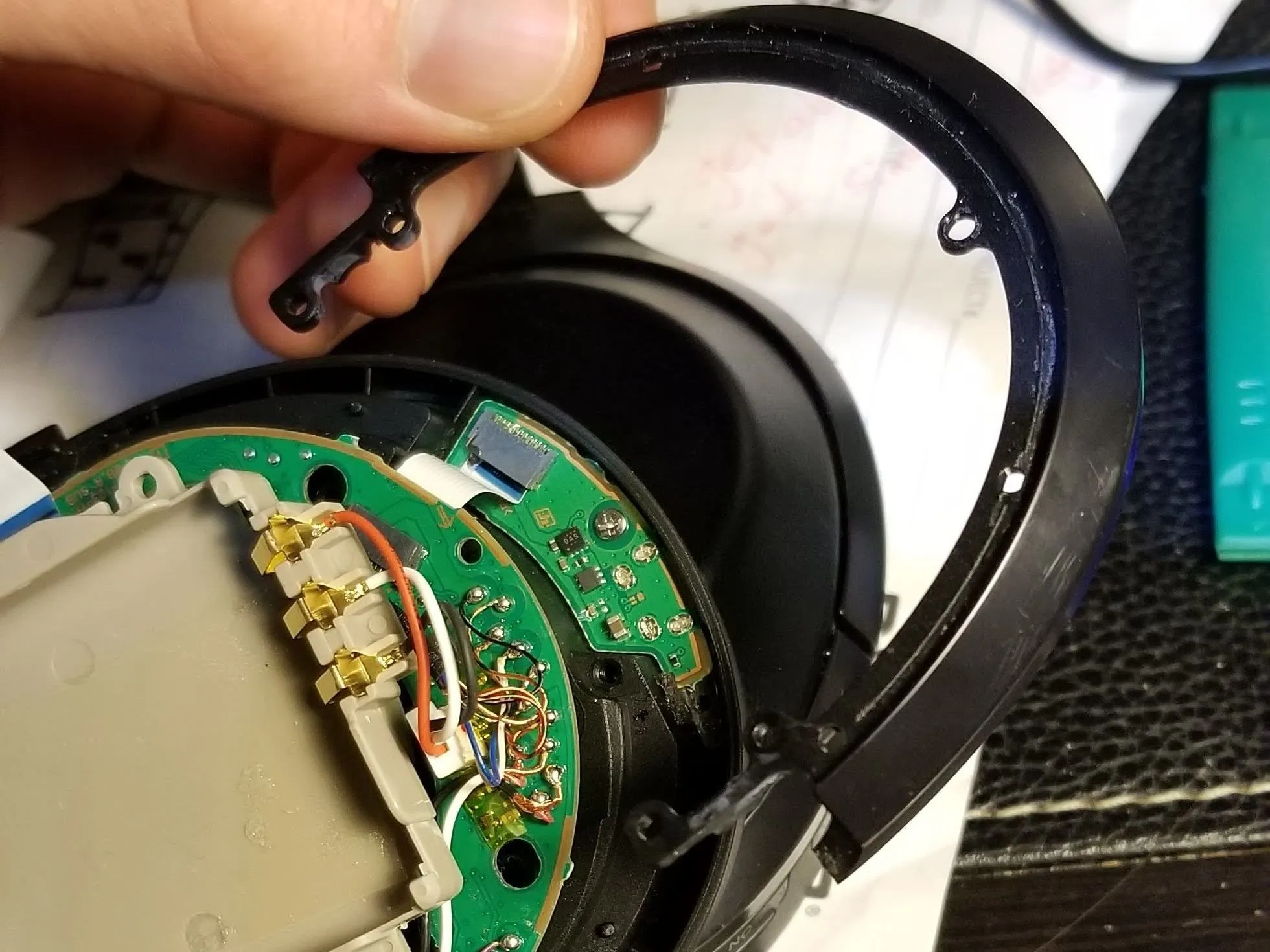

Шаг 9 Поднимите крепление аккумулятора и печатную плату и снимите крышку порта
Аккуратно сдвиньте крепление аккумулятора и основную плату, не снимая их полностью, чтобы получить доступ к трем винтам, удерживающим на месте крышку порта зарядки.
Сдвиньте крышку порта зарядки, чтобы открыть плату порта зарядки.

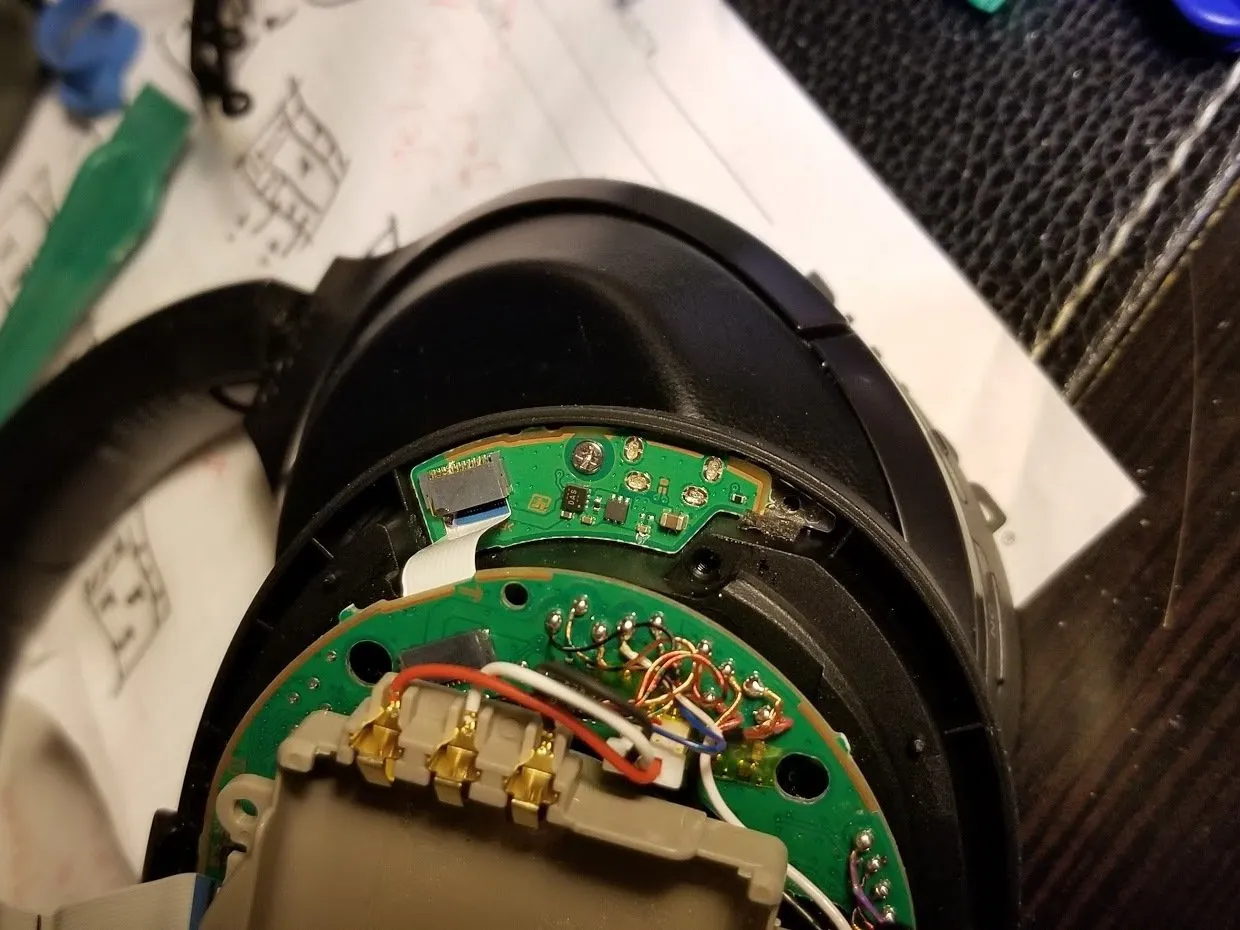

Шаг 10 Извлеките плату порта зарядки
Выкрутите единственный винт, удерживающий порт зарядки на месте, и выведите ленточный кабель из основной платы, чтобы отсоединить его.
Обратите внимание, что у этого ленточного кабеля нет белой защелки, он удерживается на месте за счет натяжения кабеля и самого корпуса, поэтому не пытайтесь поддеть его.
Комментарии к статье
Спасибо. Может быть, заменить немецкие заголовки (Einleitung, Schritt 1 и т.д.) на английский перевод ;-) Вы не знаете, где можно купить сменные чашки из пенопласта?
Привет, Тим, вы можете попробовать на aliexpress.com, чтобы посмотреть, есть ли у них это. Этот продукт довольно новый, поэтому его может быть трудно найти.
Спасибо за этот разбор. Я искал информацию о том, легко ли заменить батарею в домашних условиях - это очень важно для меня при покупке новой электроники. Я не нашел ни одной статьи об этом, может быть, вы случайно узнали, легко ли это сделать?
На данный момент этот продукт все еще находится на гарантии, поэтому я бы не хотел рисковать, разбирая его. Но я предполагаю, что процесс должен быть почти таким же.
Привет! Отличный пост. Большое спасибо.
Вы не знаете, можно ли удалить или навсегда отключить антенну bluetooth в MDR-1000x?
Тогда я бы с удовольствием купил его :-)
Здравствуйте. Я не уверен, зачем вам нужно удалять модуль Bluetooth. В любом случае, он должен быть на плате с той стороны, которую я показал на рисунке.
Аккумулятор находится в другой чашке наушников... тот же процесс, чтобы снять заднюю крышку. Батарею легко вытащить (она приклеена липкой лентой, поэтому нужно немного поддеть ее чем-то плоским), это 3,6 В 925 мАч 3,4 Втч Модель, которую я использовал, была SP70A
Спасибо. Приятно знать, на какой стороне он находится, прежде чем разбирать вещи. Я забочусь о своем, так что я ожидаю, что батарея переживет гарантию. Но все мы знаем, что батареи в конце концов выходят из строя...
Одинаков ли процесс изготовления батареи для 1000x M2 (новая версия этого продукта)? Я слышал, что они увеличили батарею, так что я подозреваю, что она может отличаться. Но для 1000x это выглядит очень просто. Я подумываю о покупке M2, но сменная батарея - это ключевой момент.
Потрясающий пост :) Большое спасибо. Я ездил на велосипеде с наушниками под дождем, и теперь 'беспроводная' часть этих наушников перестала работать вообще. То есть, проводные, динамики работают. Однако наушники больше не включаются. Когда я нажимаю кнопку 'вкл', синий свет на кнопке 'вкл' и кнопке 'nc' кратковременно загорается, и все. Это не связано с проблемами с кнопками, это также происходит, когда я напрямую нажимаю на контакт со снятыми кнопками. При этом наушники продолжают заряжаться. Есть идеи, как я могу это исправить?
Привет, Альдо. Как и в случае с любым другим достаточно новым продуктом, вы можете попробовать использовать свою гарантию (если срок ее действия еще не истек), чтобы узнать, сможет ли Sony сначала устранить проблему для вас. По крайней мере, диагностику будут проводить профессионалы. Если в ваши MDR1KX попала вода, это может привести к аннулированию гарантии. Если гарантия закончилась, лучше открыть и проверить модуль bluetooth, если он все еще работает. Надеюсь, это поможет.
Есть ли у кого-нибудь руководство по эксплуатации для этих наушников? Я купил пару на e-bay и это была афера, наушники, которые он послал был с кабелем, который не может быть удален, и они не включаются, только при подключении к USB питания.Я пытаюсь выяснить, что они могут иметь и как я могу исправить, они имеют аккумулятор внутри и все остальное.
Здравствуйте Крис, работает ли это для вас, потому что у меня та же проблема. EBay...
Не могли бы вы более подробно рассказать о снятии боковых сторон после винта? Я пытаюсь добраться до батарейного отсека, так как у меня версия с витрины магазина. Видео было бы лучше всего. У меня большое сопротивление возле порта ANC снаружи. Я бы не хотел их ломать. Спасибо
Я снял крышку, там есть липкая лента или что-то в этом роде. Теперь единственная проблема - снять саму батарею.
3,5 мм гнездо на моем комплекте неисправно, много статического электричества и кабель в конечном итоге выпадает, случилось ли это с кем-нибудь еще и можно ли его отремонтировать.
Та же проблема с 3,5-мм разъемом, ищу ответ здесь.
