Разборка Sony MDR-IF33K

Введение

Перед вами беспроводная система стереонаушников Sony, состоящая из инфракрасного передатчика и приемника, датируемая примерно 1993 годом. В то время еще не существовало iPod, а самыми маленькими персональными аудиоплеерами были кассетные Walkmans или компакт-дисковые Discmans. С помощью этого беспроводного комплекта наушников вы могли слушать свою стереосистему, свободно перемещаясь по комнате без 10-футового шнура для наушников или без довольно громоздкого аудиоплеера, прикрепленного к поясу.

Конечно, сегодня тысячи песен можно хранить в еще более компактном устройстве, прикрепленном к рукаву рубашки, поэтому подобный аудиоаксессуар уже не так интересен для большинства потребителей. Тем не менее, эта базовая технология по-прежнему используется во многих местах - например, в некоторых аудиториях устанавливаются большие ИК-массивы, обеспечивающие беспроводное аудио для слабослышащих зрителей.

Давайте разберем его на части и посмотрим, что внутри...

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка Sony MDR-IF33K

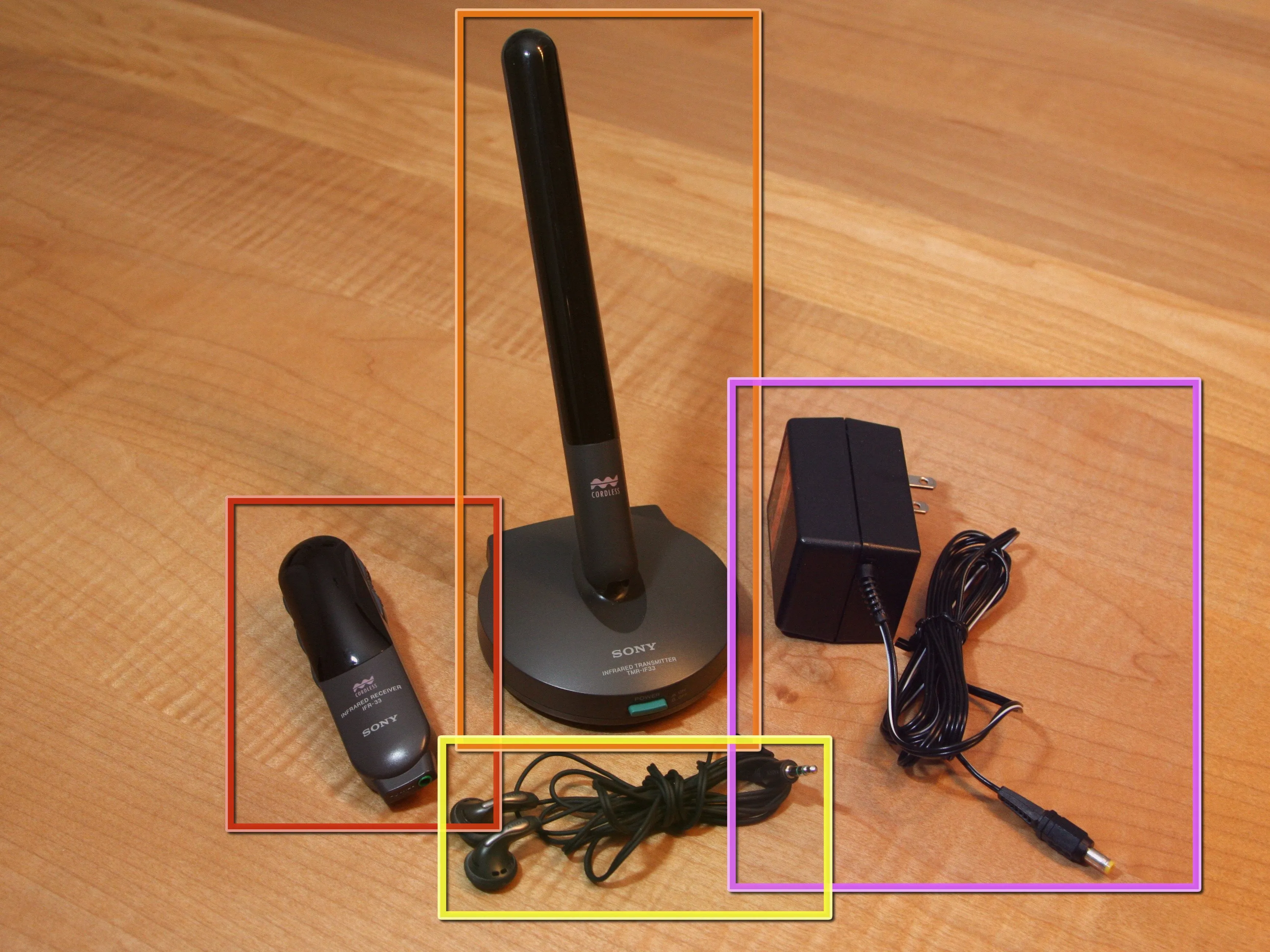

• Основными компонентами этого набора являются:

• беспроводной передатчик TMR-IF33

• Беспроводной приемник IFR-33

• Адаптер переменного тока с выходом постоянного тока 9 В

• Комплект наушников

• Я не уверен, продавался ли этот продукт в Северной Америке, этот был куплен в Японии. На второй фотографии вы можете увидеть оригинальную упаковку.

• Я знаю, что Sony использовала такую же систему ИК-передачи в некоторых своих телевизорах для Северной Америки - эти компоненты работают с беспроводными наушниками, которые поставлялись с моим старым телевизором XBR.

Шаг 2

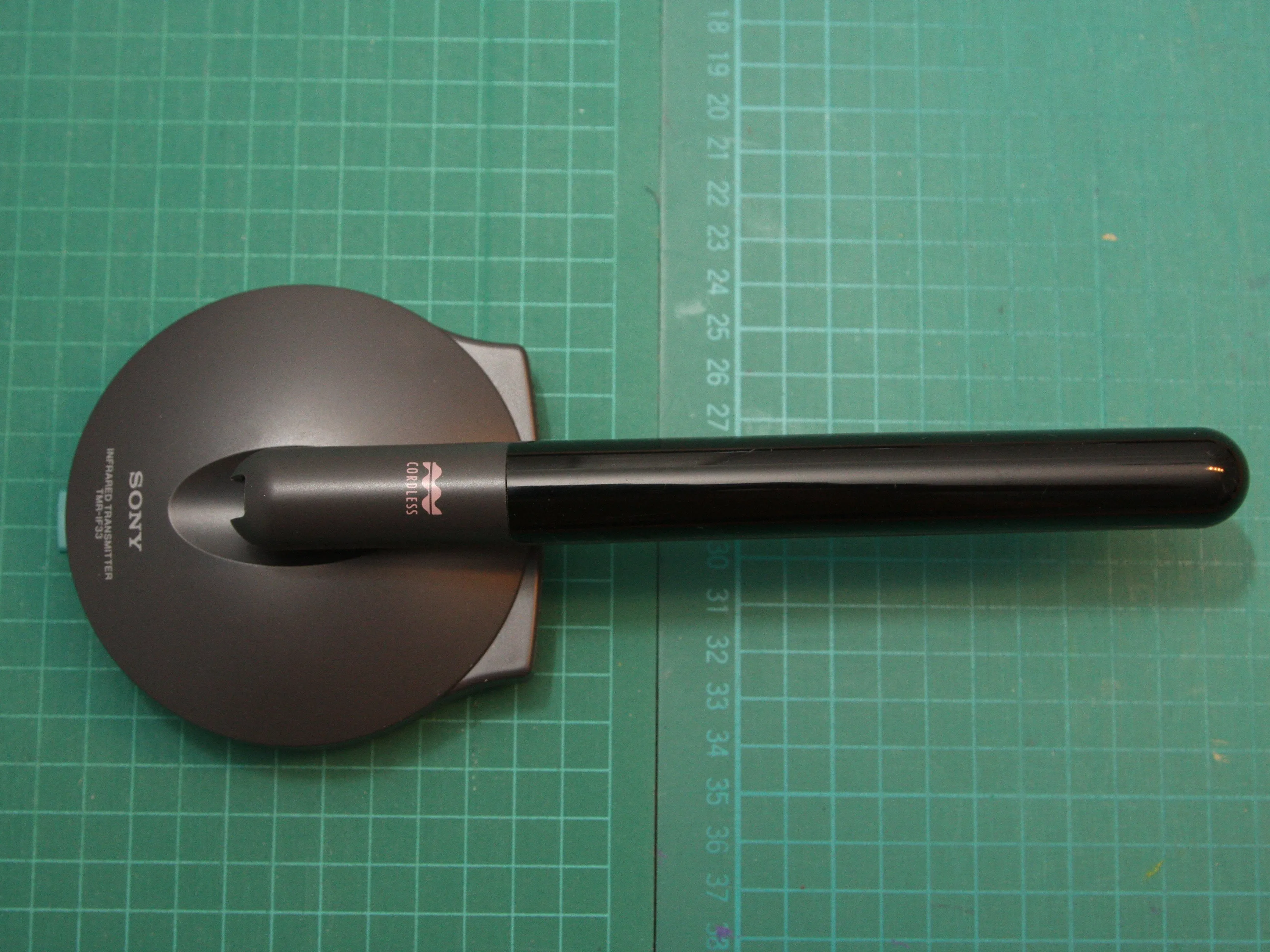

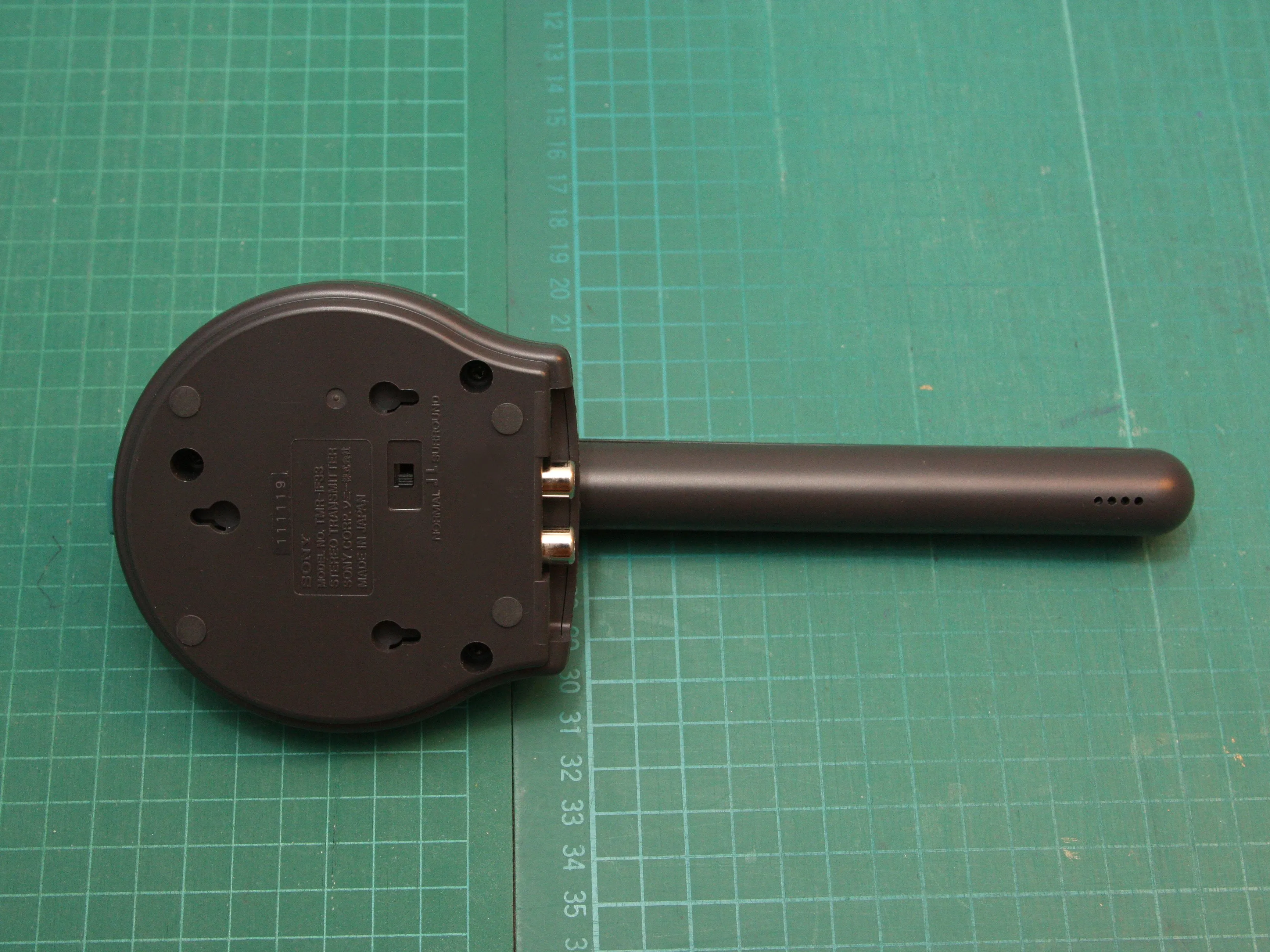

• Здесь представлены виды сверху и снизу инфракрасного передатчика TMR-IF33. В основании передатчика находится поворотная мачта, содержащая массив ИК-светодиодов за темным фильтром/линзой.

• Передатчик оснащен стереофоническим аудиовходом mini-jack, стереофоническими входами RCA и входным разъемом 9 В постоянного тока. В нижней части находится переключатель нормального/окружающего звука.

• На задней панели вы можете увидеть несколько монтажных отверстий с ключом для дополнительного настенного крепления передатчика.

• Сначала мы разберем этот передатчик...

Шаг 3

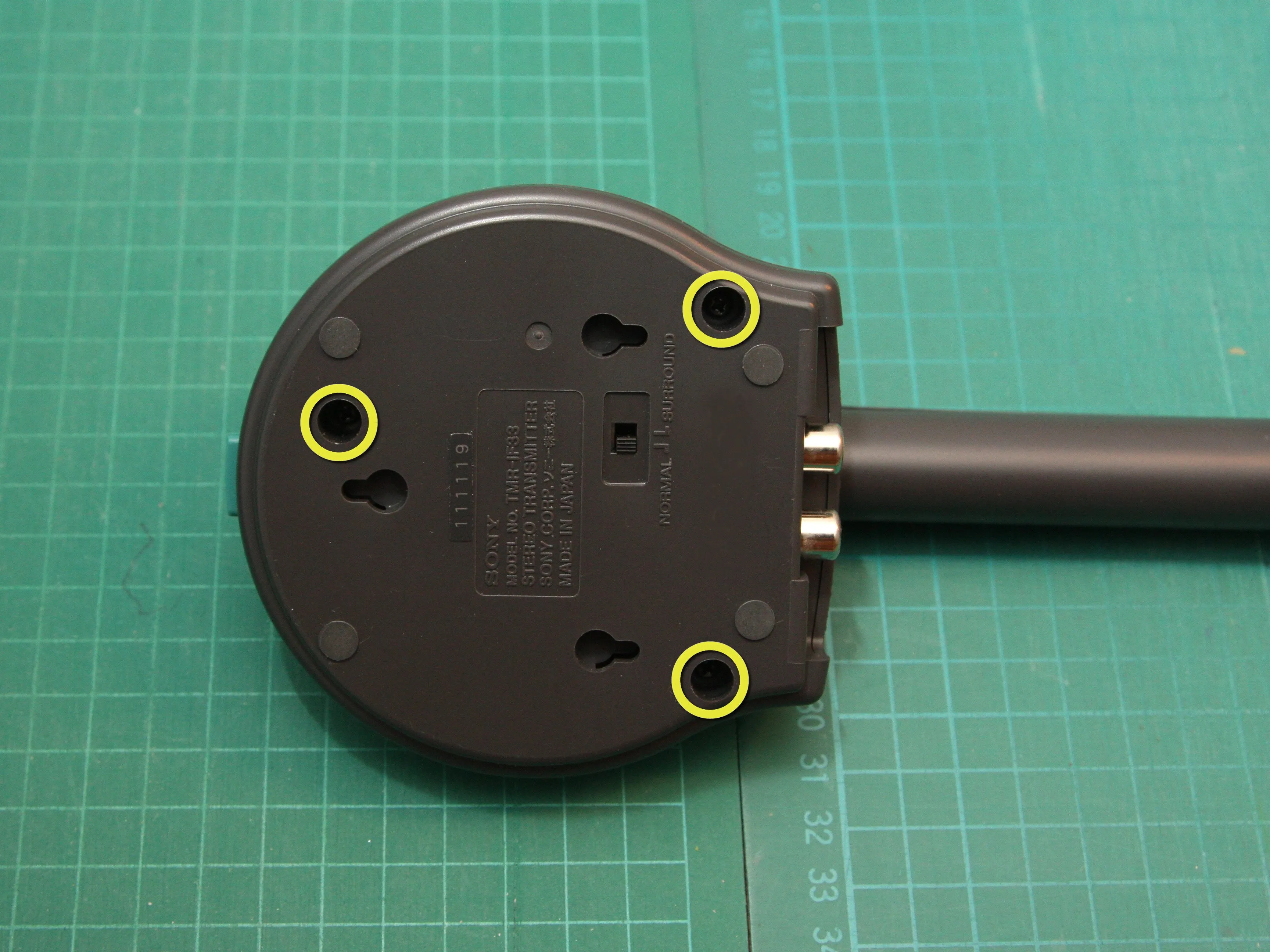

• Сначала открутите 3 винта в углубленных отверстиях на нижней части передатчика с помощью отвертки Phillips #1.

Шаг 4

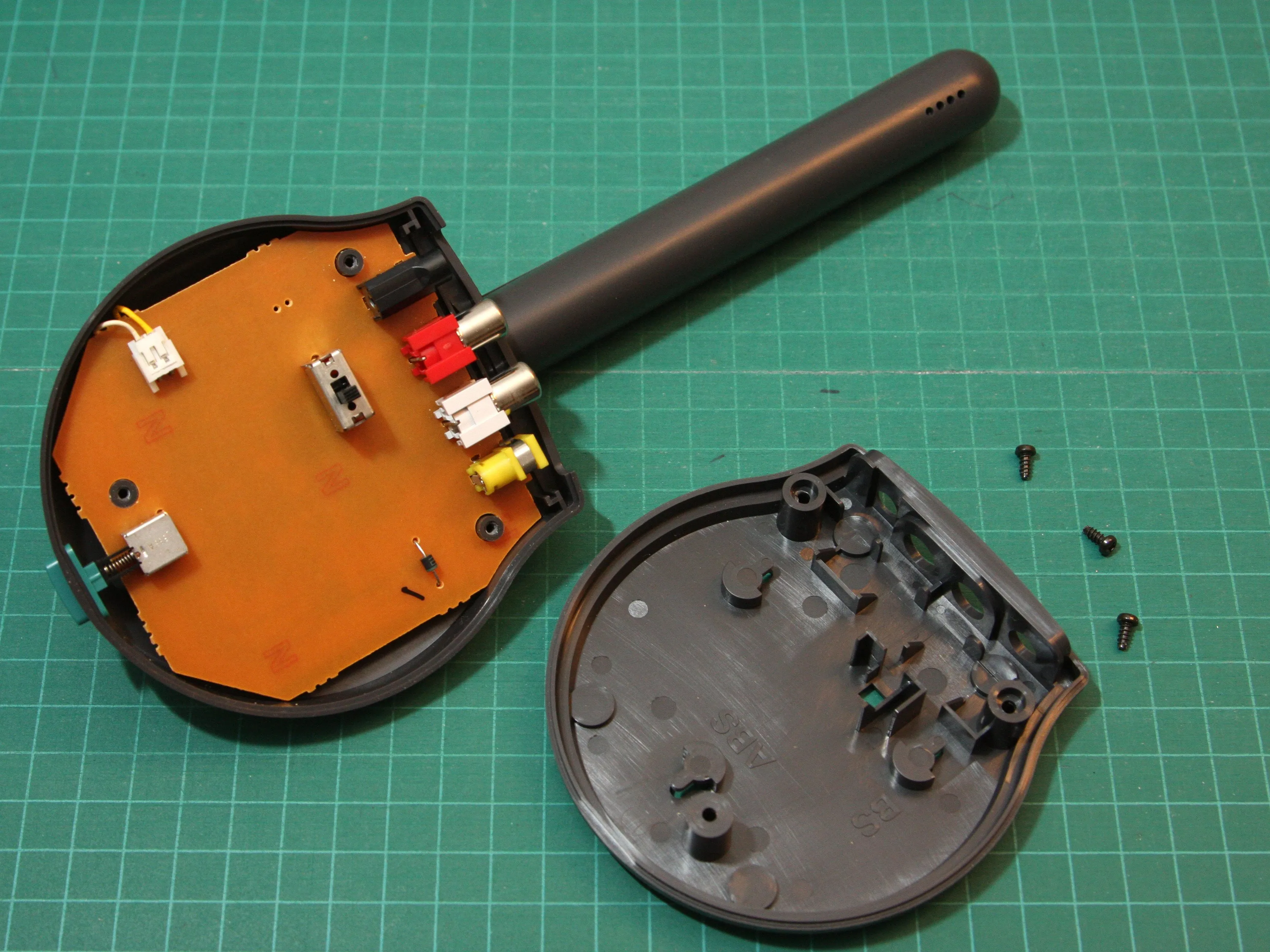

• После того как винты выкручены, можно снять нижнюю крышку.

Шаг 5

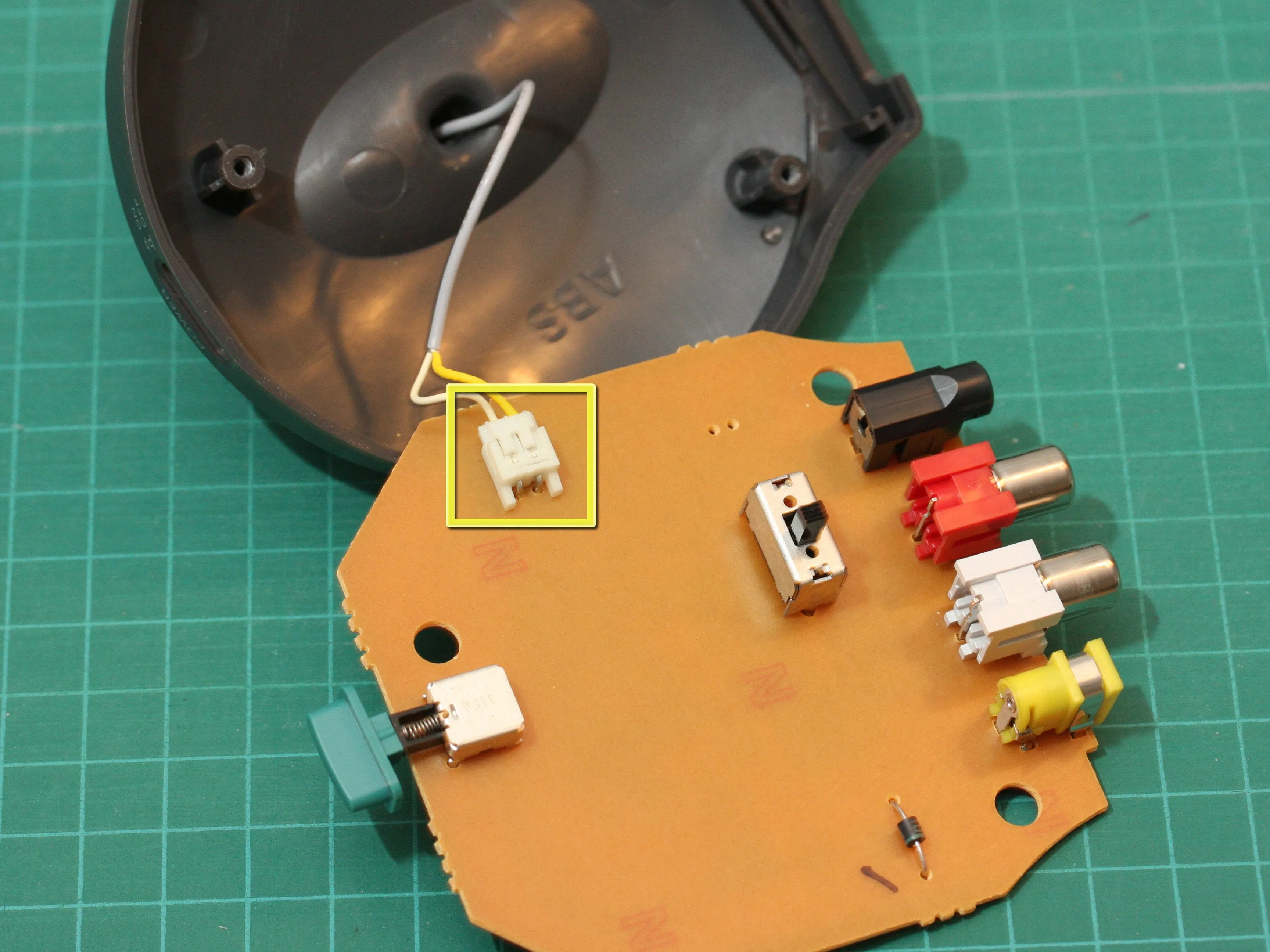

• Осторожно отсоедините показанный на рисунке разъем от печатной платы. Провода идут к массиву инфракрасных светодиодов, который мы увидим через некоторое время.

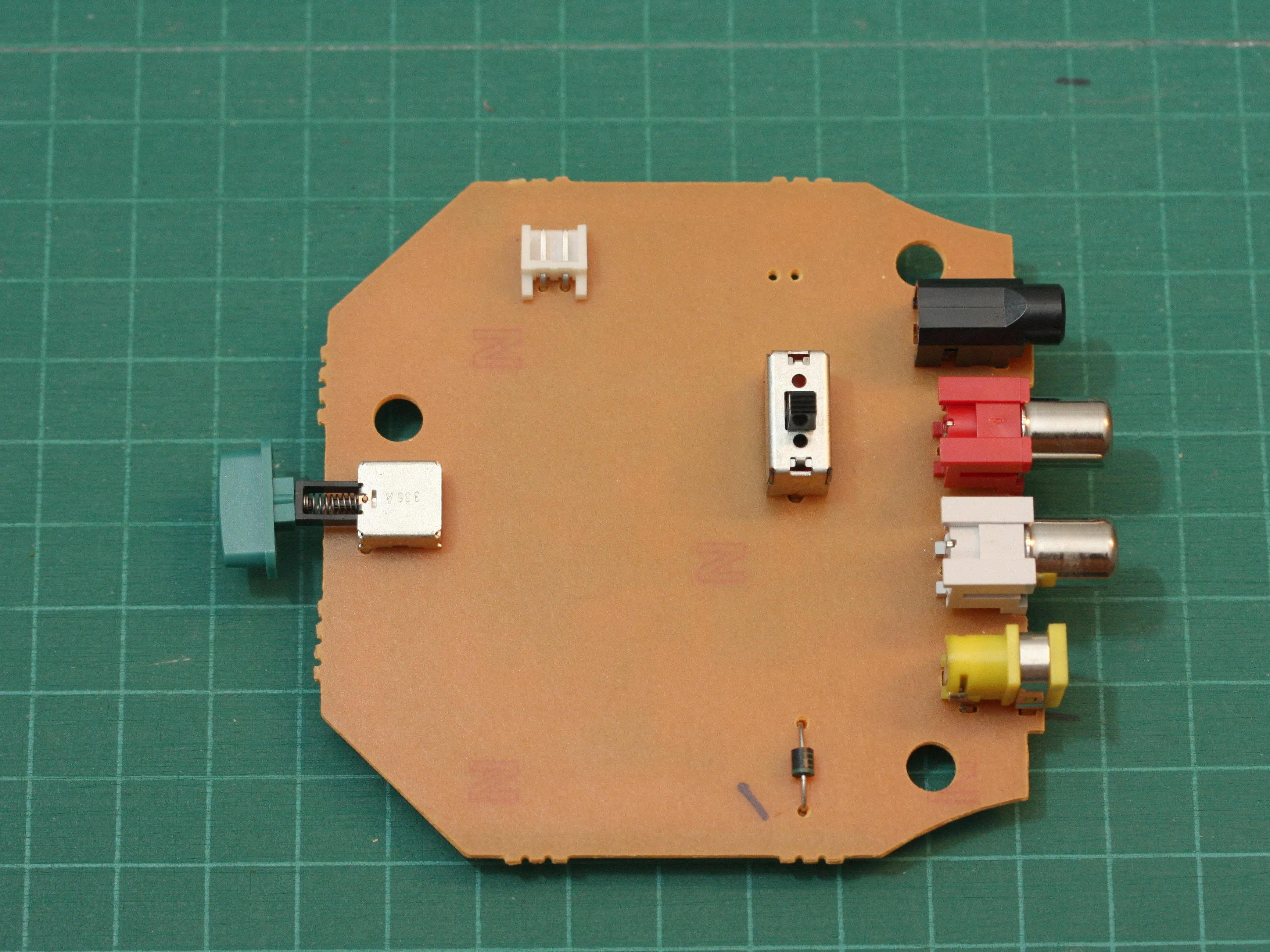

• С этой стороны печатная плата очень простая. Зеленая кнопка слева - это выключатель питания.

• Надеемся, что в схеме передатчика есть что-то еще, кроме одинокого диода, который виден с этой стороны...

Шаг 6

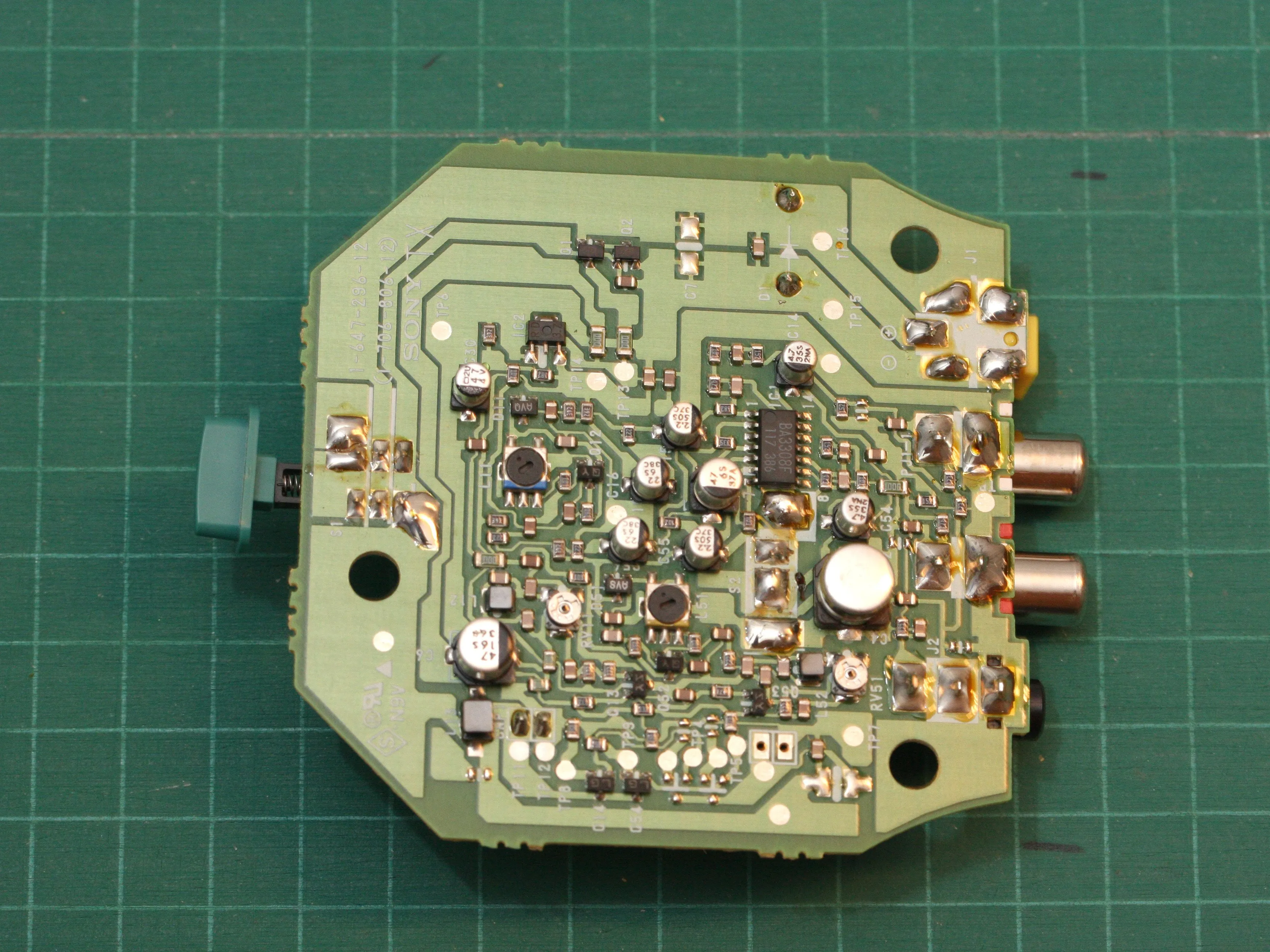

• Вот рабочая сторона печатной платы передатчика, а также несколько более близких видов.

• Передатчик состоит в основном из дискретных компонентов. Единственная микросхема в 14-контактном DIP-корпусе - двойной аудио предусилитель BA3308F.

Шаг 7

• Далее мы откроем корпус для массива ИК-передатчиков...

• С помощью ногтя большого пальца или шила аккуратно подденьте корпус вдоль шва.

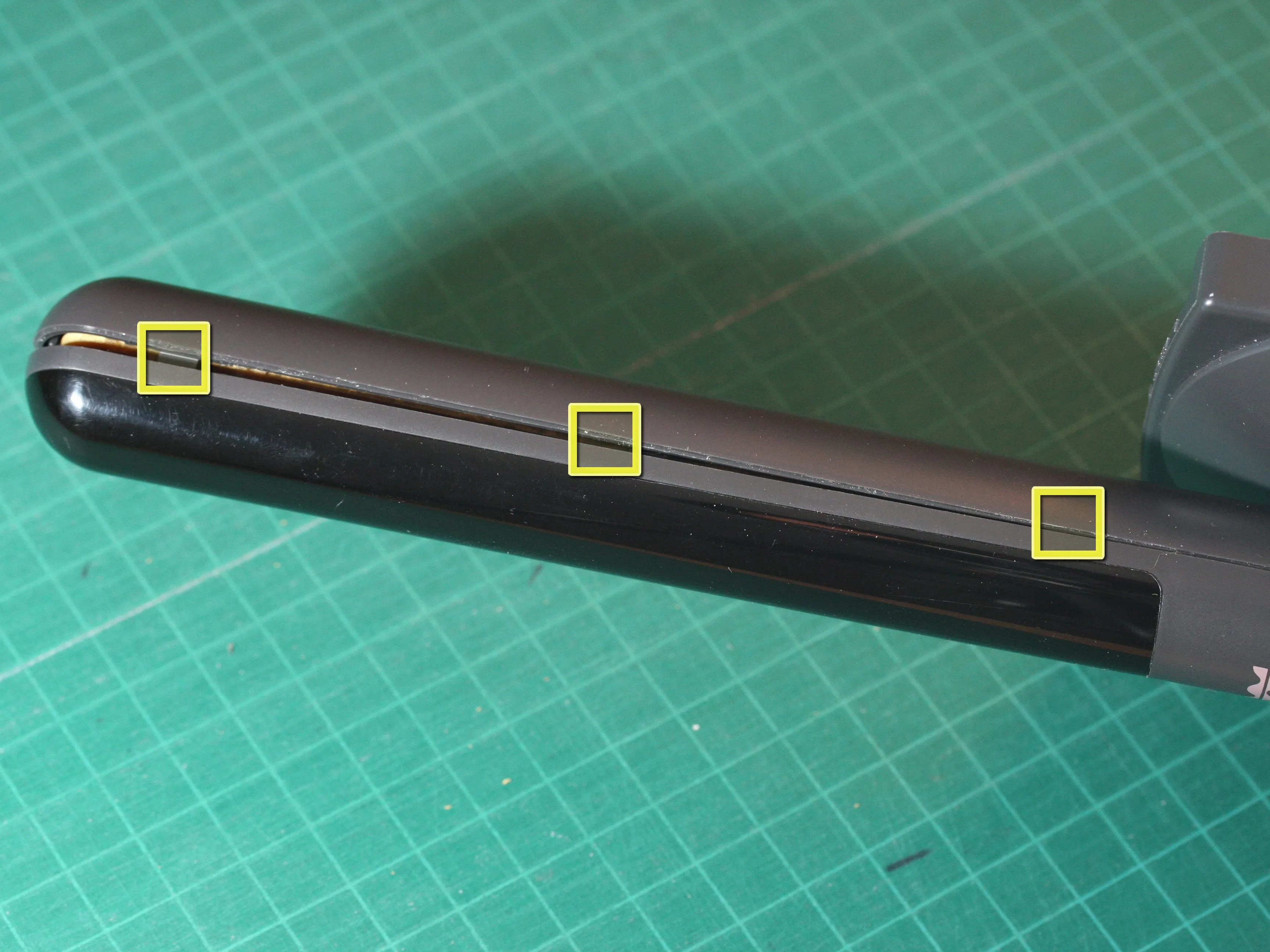

• По обе стороны от мачты излучателя есть 3 скрытые вкладки (см. маркеры на 2-й фотографии). Осторожно подденьте их, и часть корпуса с объективом снимется.

Шаг 8

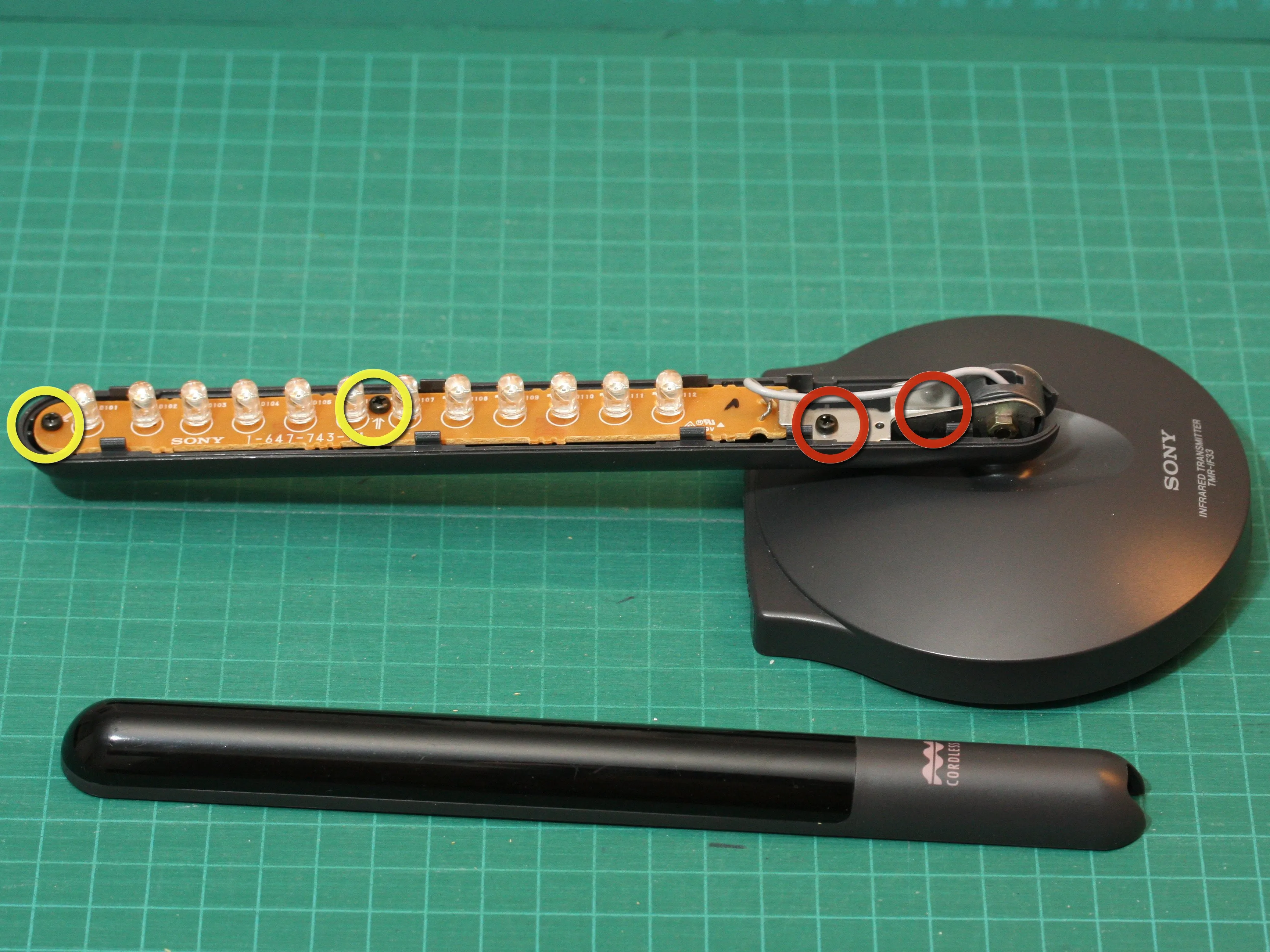

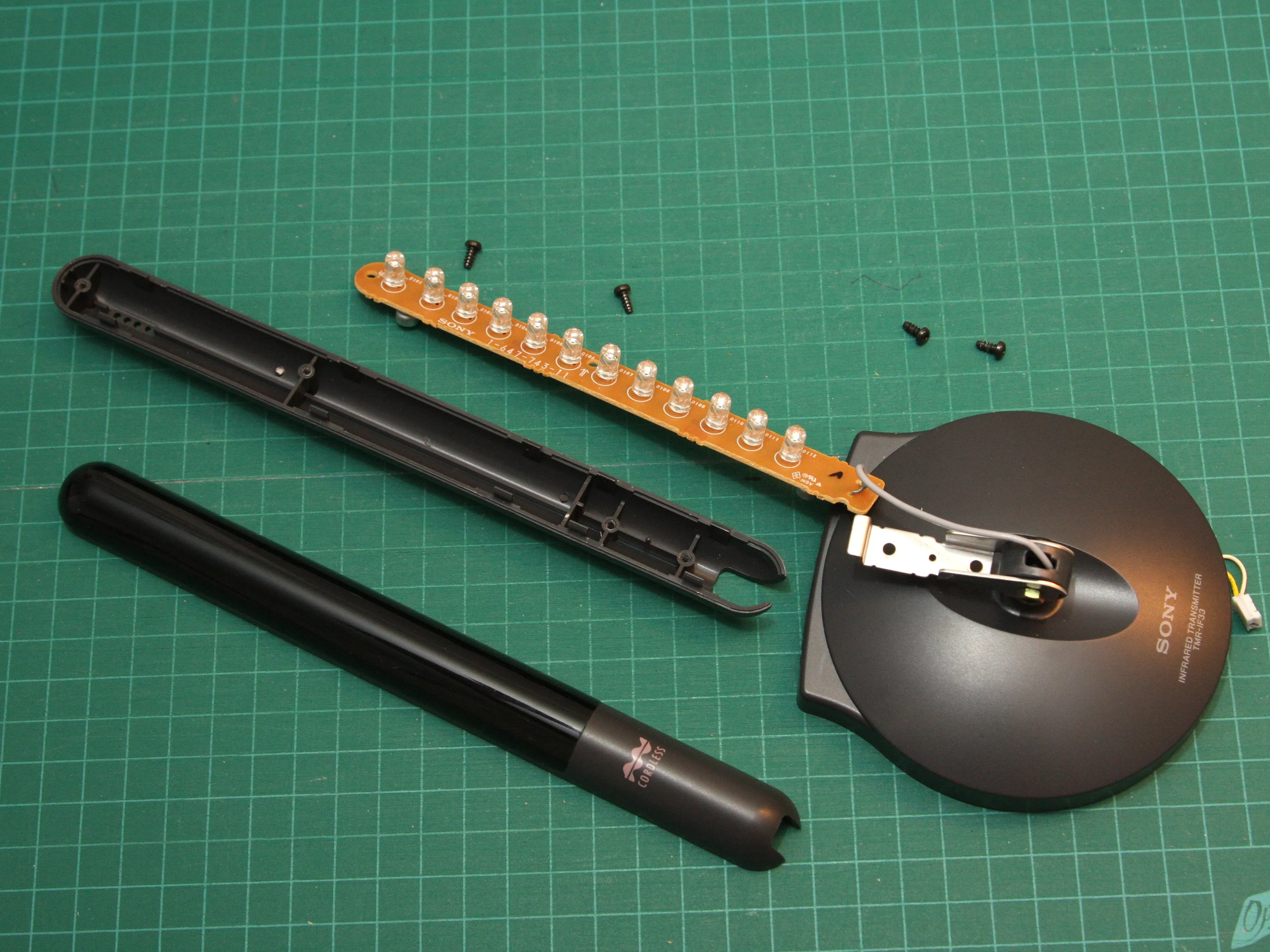

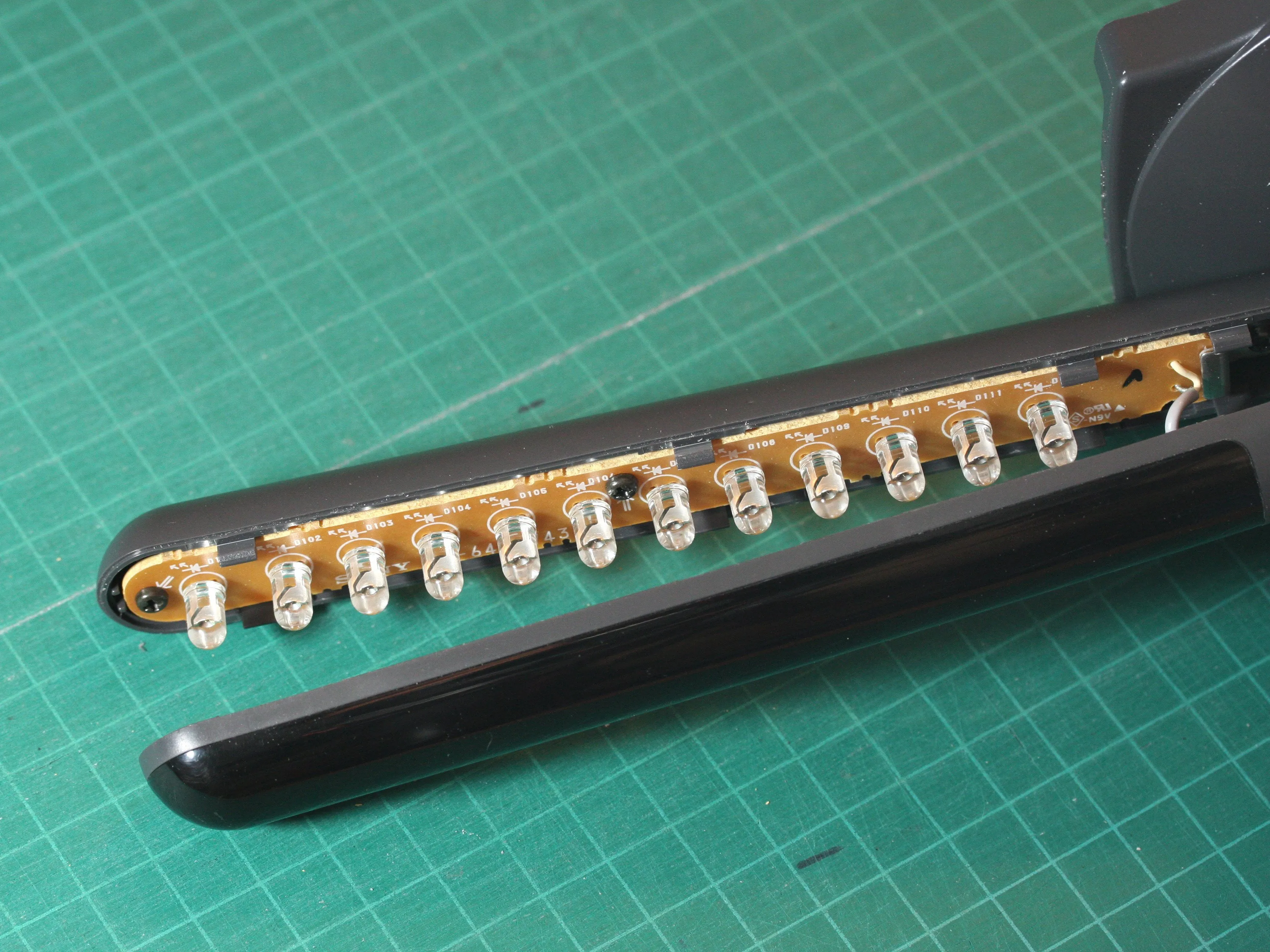

• Вот мачта передатчика со снятой передней линзой/крышкой корпуса. Внутри мы видим массив инфракрасных светодиодов.

• Далее открутите 4 винта Phillips. Два из них крепят металлический шарнир к задней половине корпуса (на первой фотографии один из них частично скрыт шарниром).

• Два других винта крепят печатную плату светодиодов к задней половине корпуса.

• На третьей фотографии показан более близкий вид некоторых инфракрасных светодиодов. Всего здесь 12 светодиодов. Они не излучают видимого света, но знаете ли вы, что ИК-луч может быть виден большинству видеокамер и цифровых фотоаппаратов.

• Светодиоды передают аудиосигнал с помощью FM-модуляции ИК-луча. Используются несущие частоты 2,3 МГц для левого канала и 2,8 МГц для правого. Максимальная дальность действия составляет 9 метров.

Шаг 9

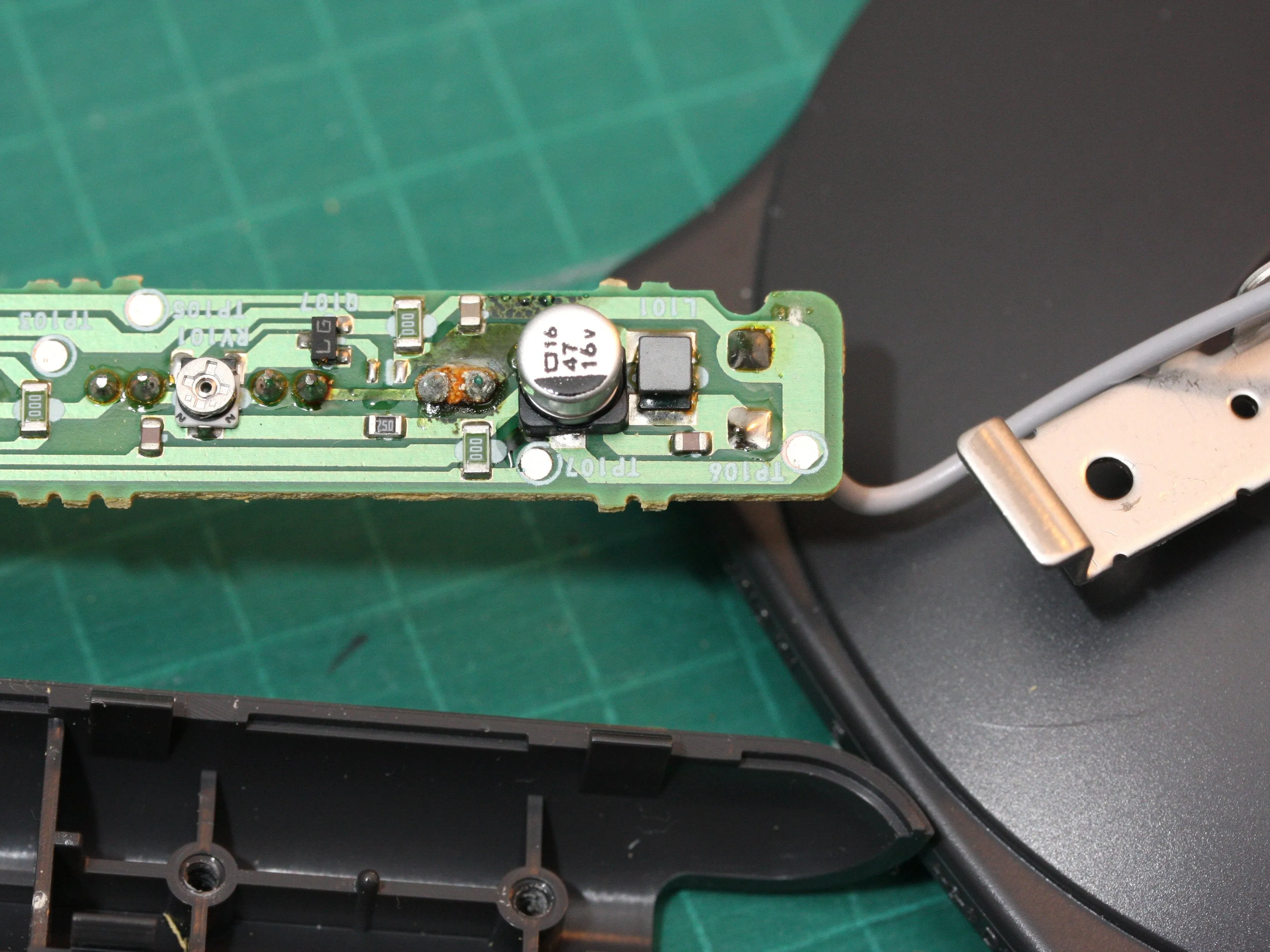

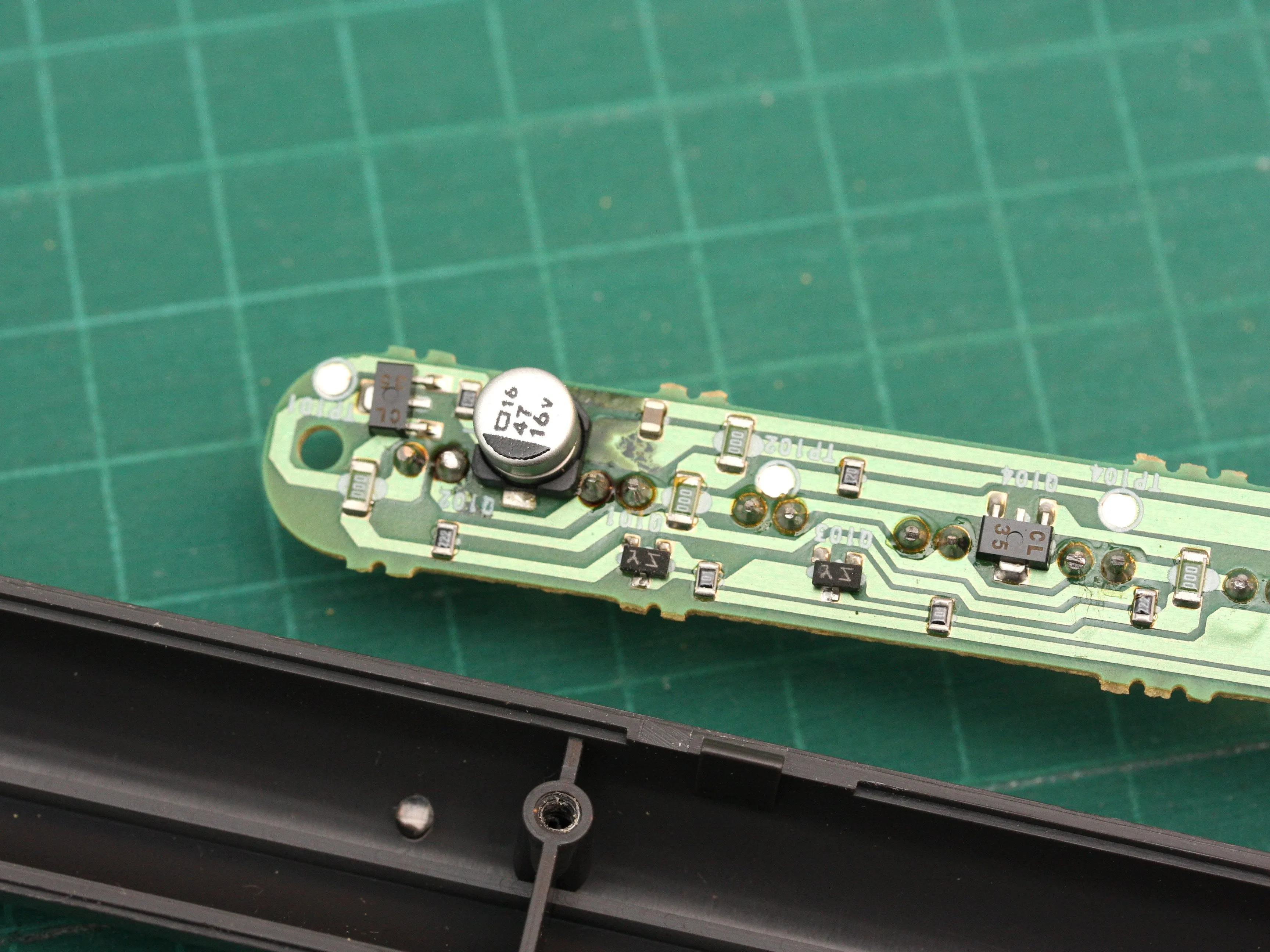

• Вот разобранный корпус передатчика и вид на заднюю сторону печатной платы светодиодного массива.

• Ничего особенного... все компоненты дискретные, ничего интересного.

• Это все, что касается передатчика. Следующий - приемник...

Шаг 10

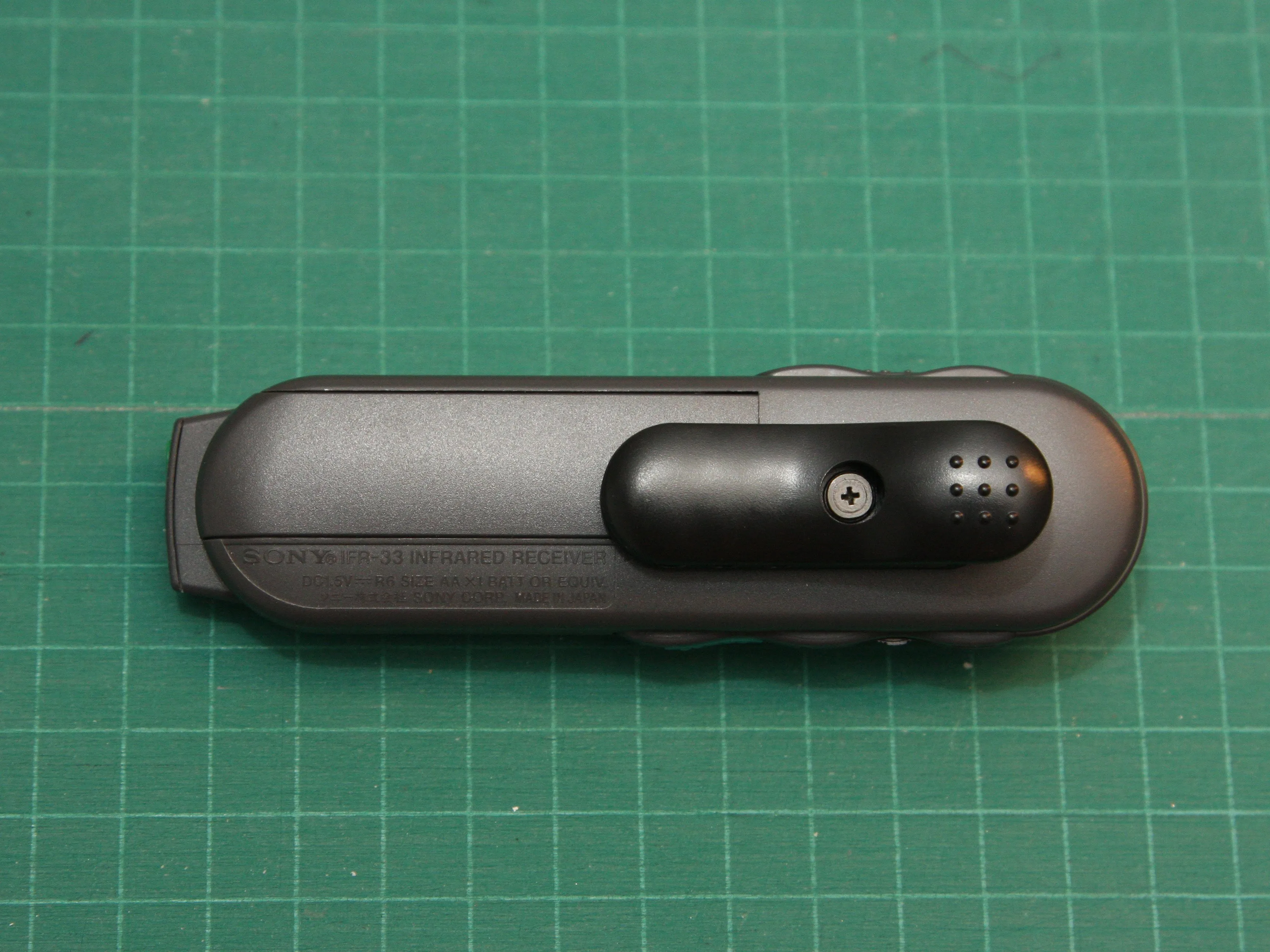

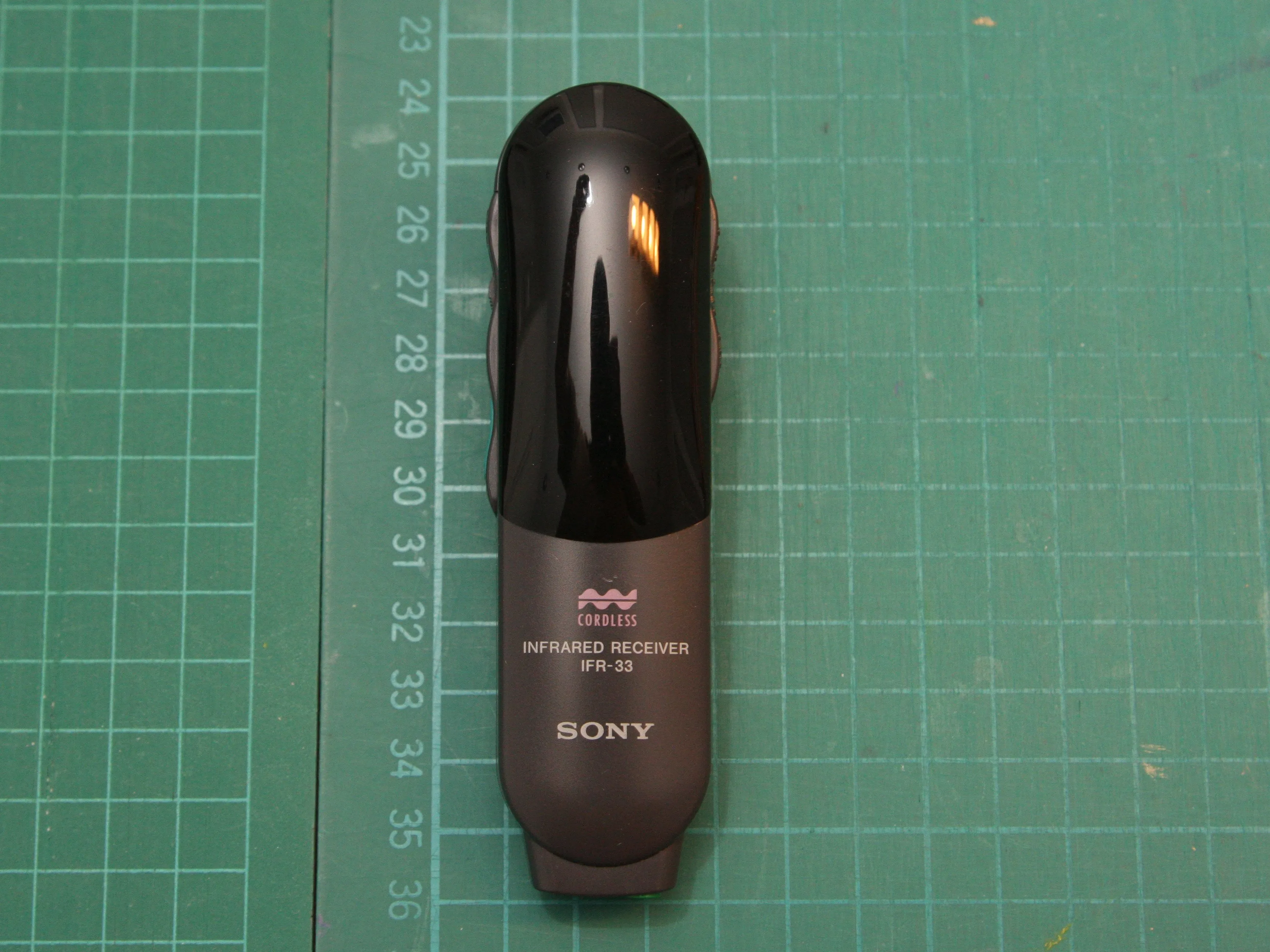

• Вот вид спереди и сзади инфракрасного приемника IFR-33. Он больше, чем iPod shuffle, и не несет никаких песен! ...или, может быть, он несет бесконечное количество песен, подключенных к вашей стереосистеме или другой аудиосистеме, в зависимости от того, как вы на это посмотрите...

• На задней панели вы найдете поворотную клипсу и крышку батарейного отсека.

• При использовании приемник можно закрепить на поясе или рубашке. В комплект также входит шнурок (не показан), который позволяет носить приемник на шее. Стандартные стереонаушники можно подключить к разъему в нижней части приемника.

• Приемник питается от одной батарейки AA.

Шаг 11

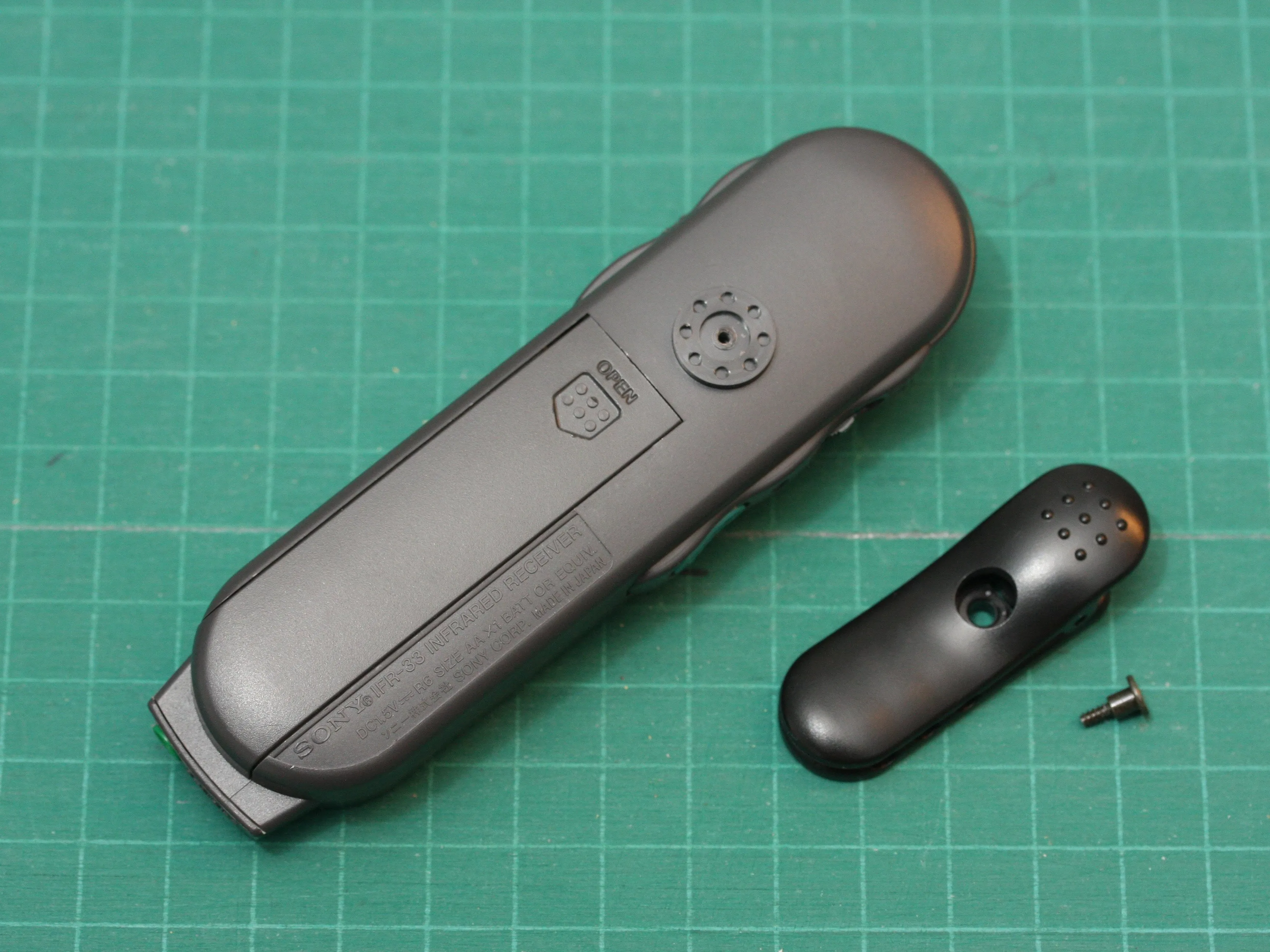

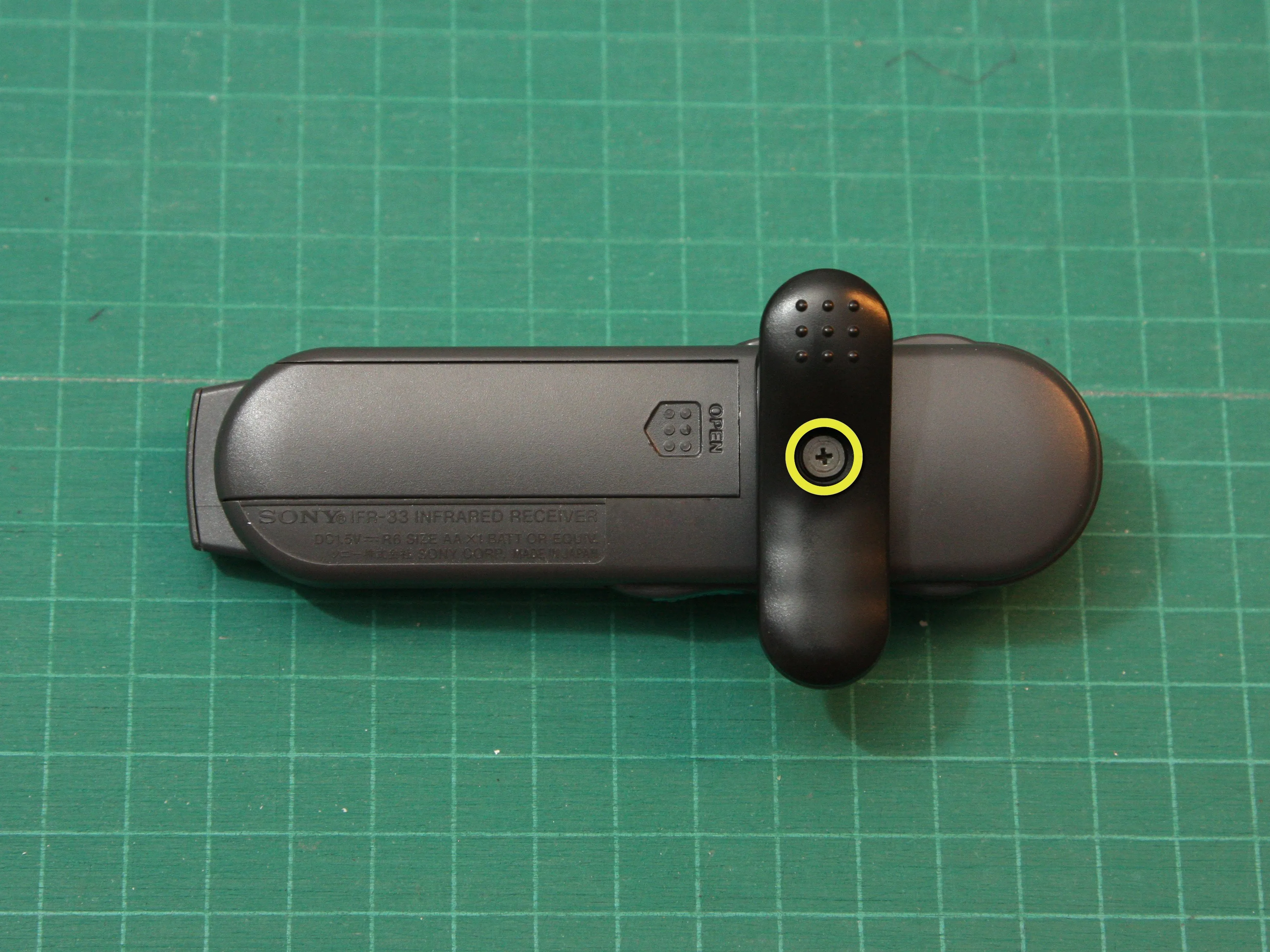

• Сначала открутите винт в центре клипсы с помощью крестообразной отвертки №0, а затем снимите клипсу.

Шаг 12

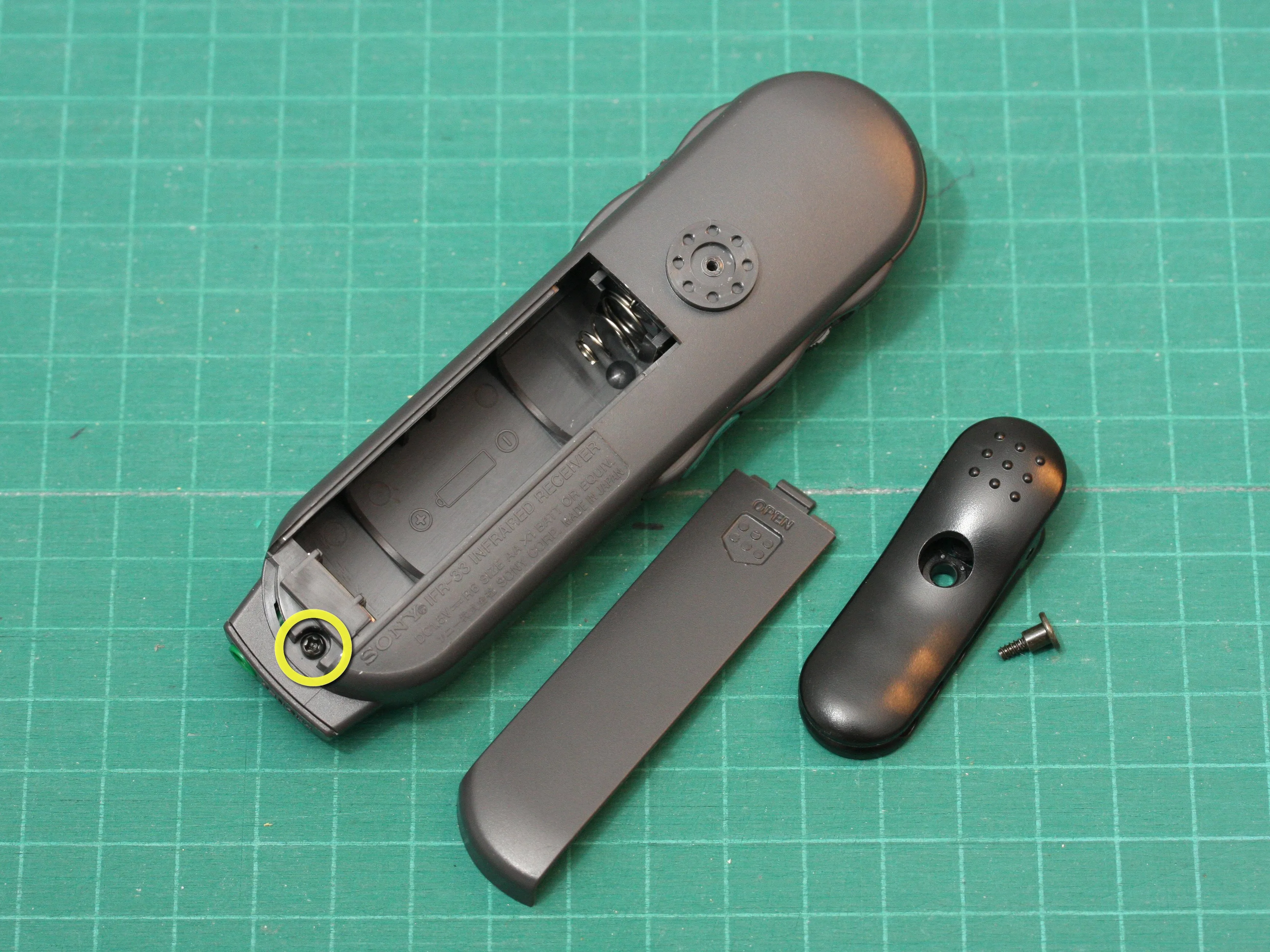

• Затем снимите крышку батарейного отсека.

• При этом откроется винт, который можно открутить с помощью крестовой отвертки.

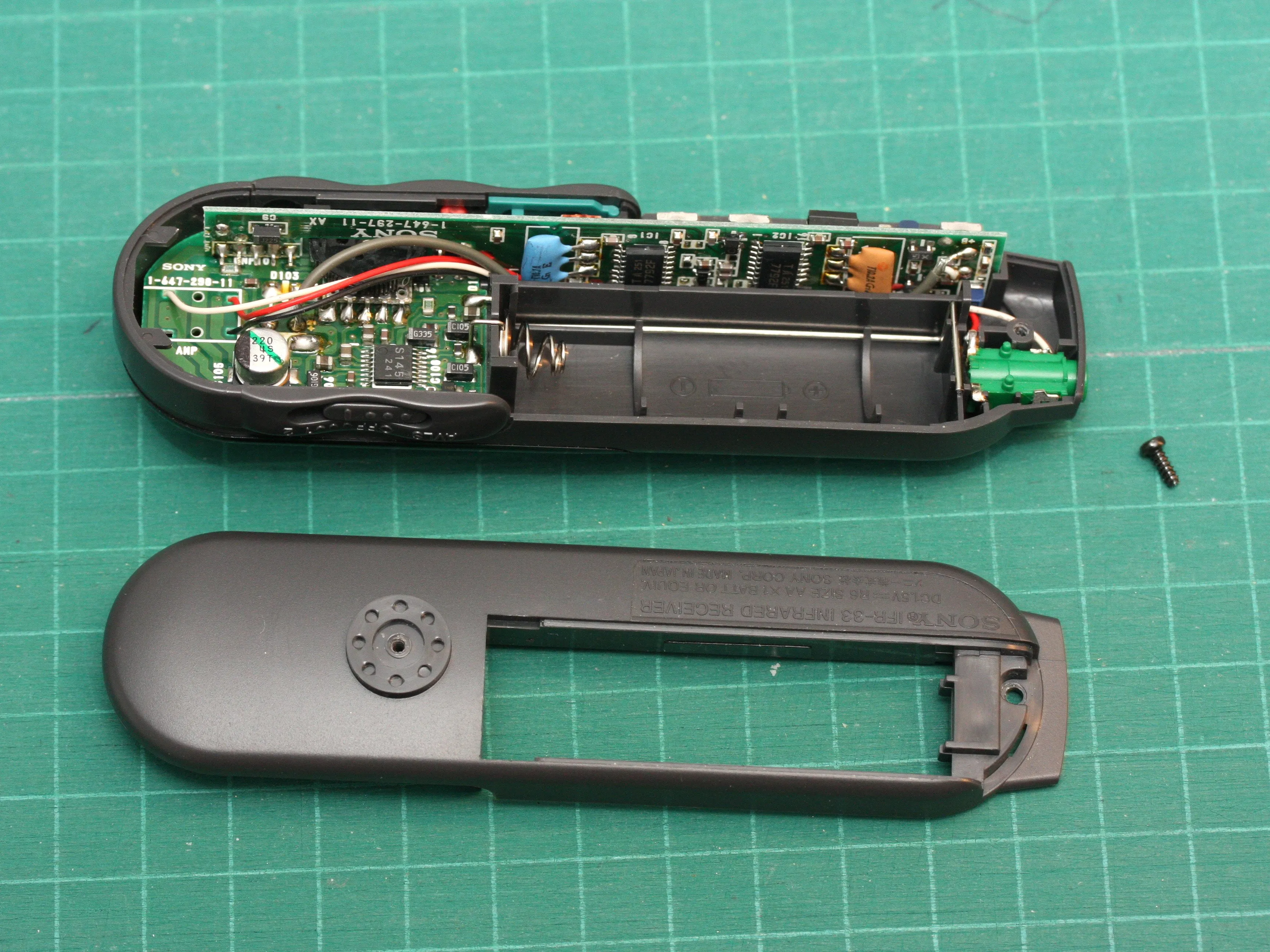

• Открутив этот винт, вы сможете поднять заднюю половину корпуса приемника, открыв внутреннюю схему.

Шаг 13

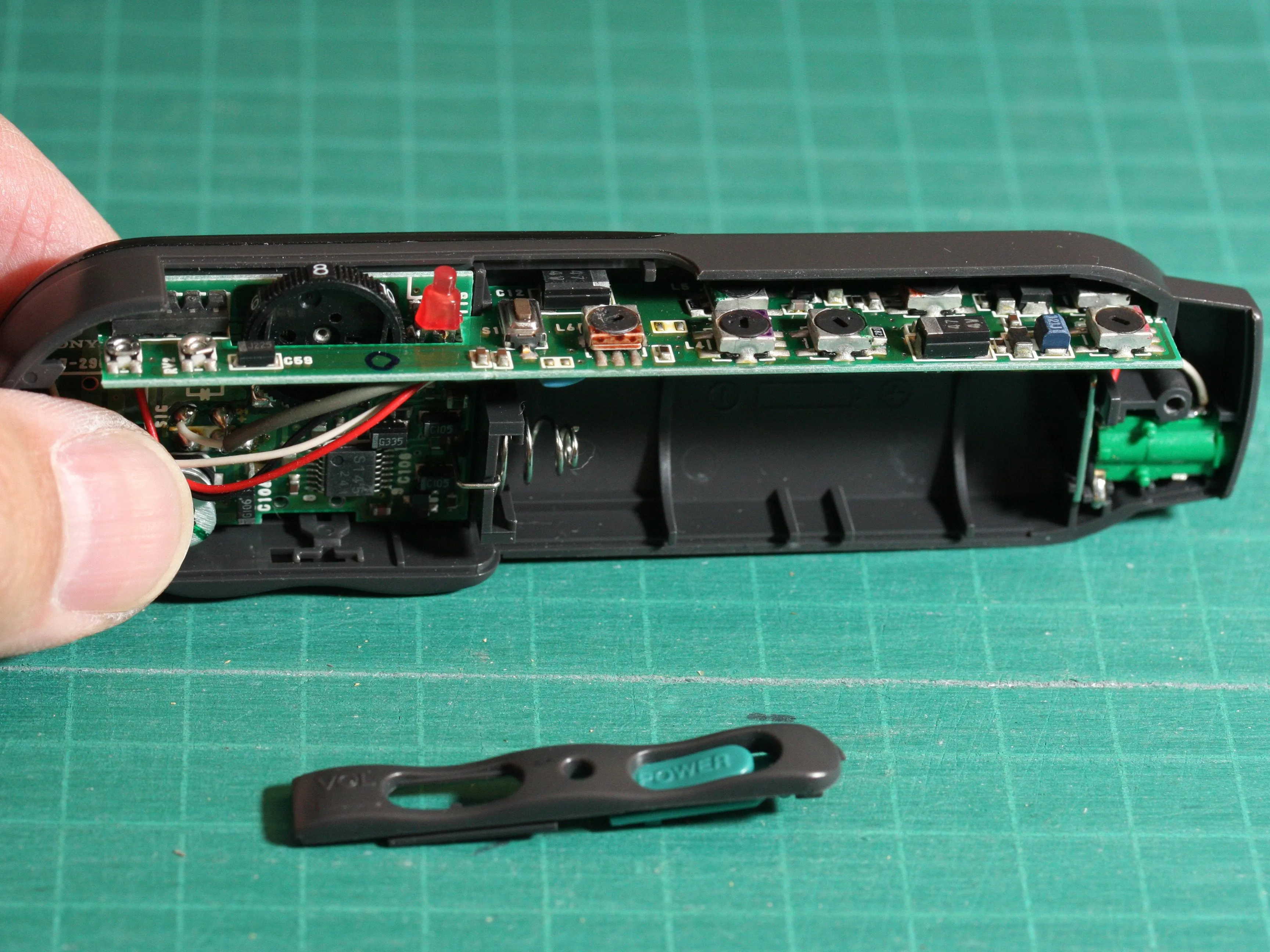

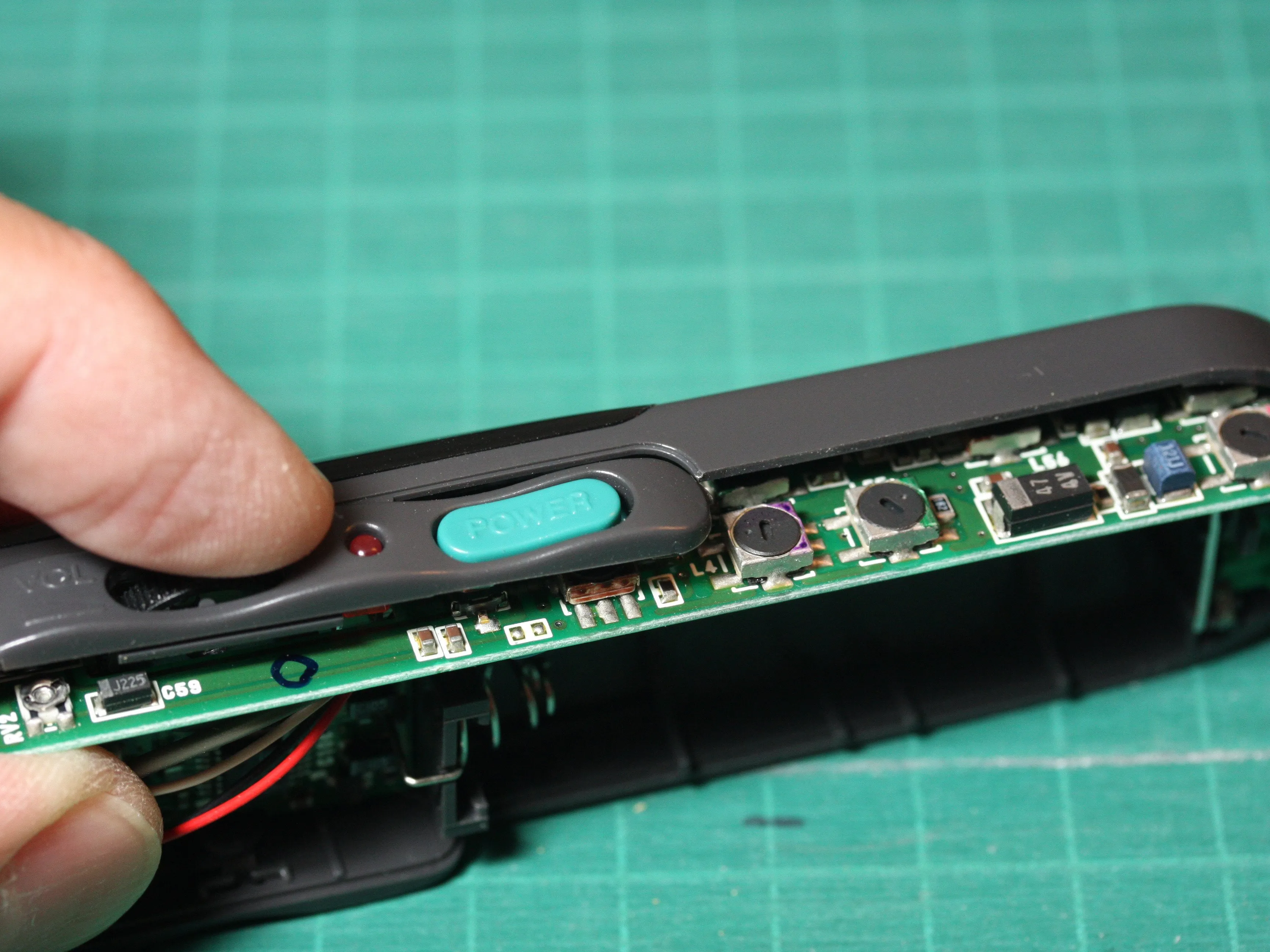

• Осторожно снимите ободок вокруг переключателя громкости и светодиодного индикатора включения/выключения. Будьте осторожны, чтобы не потерять маленькую крышку кнопки питания, которая отсоединится после снятия ободка.

Шаг 14

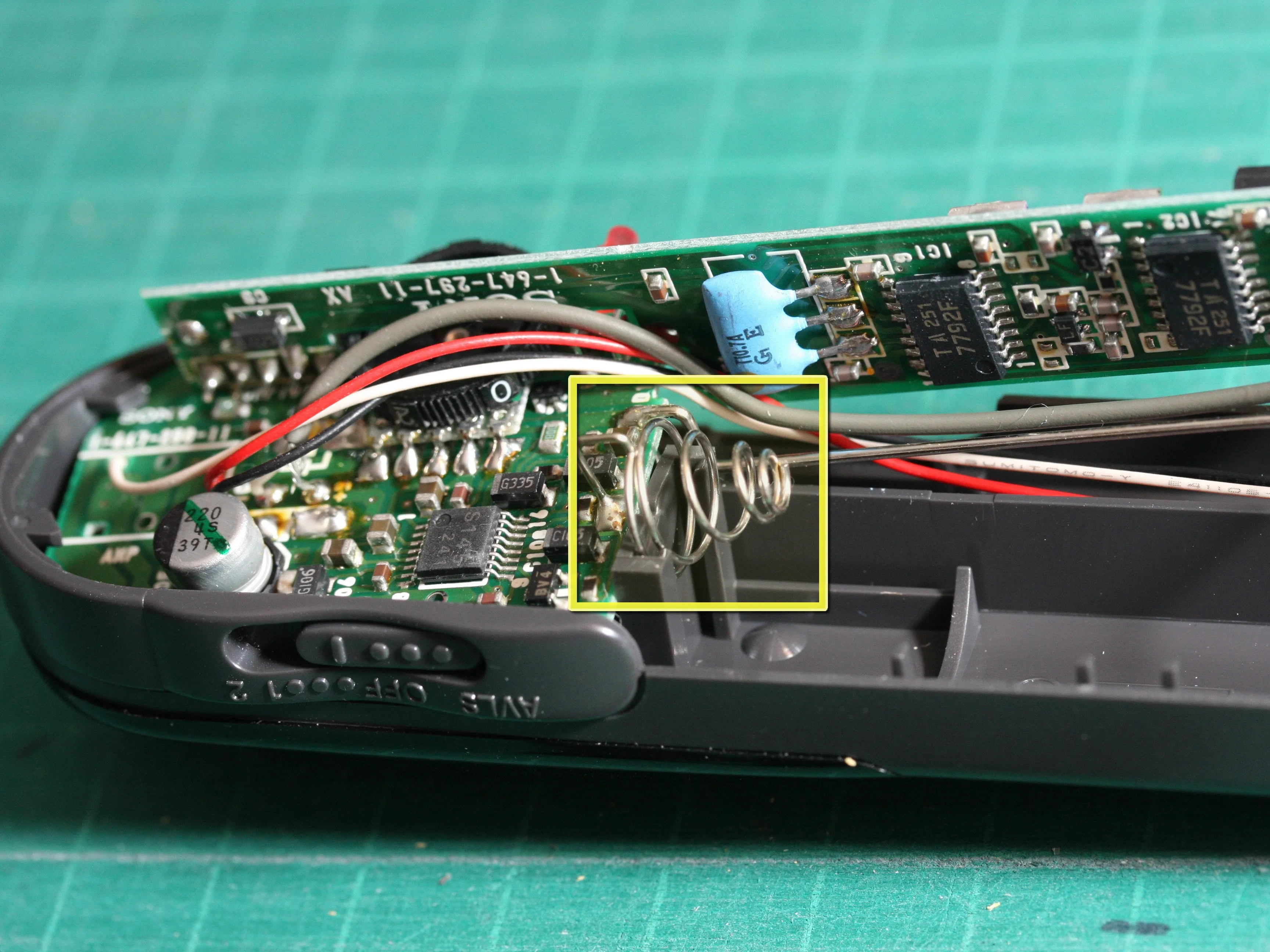

• Схема приемника расположена на двух небольших печатных платах, спаянных между собой перпендикулярно.

• Чтобы снять плату, сначала осторожно потяните контакт/пружину батареи вверх из монтажного гнезда. Это должно освободить печатную плату.

• Три провода соединяют плату со стереоразъемом для наушников (зеленый).

Шаг 15

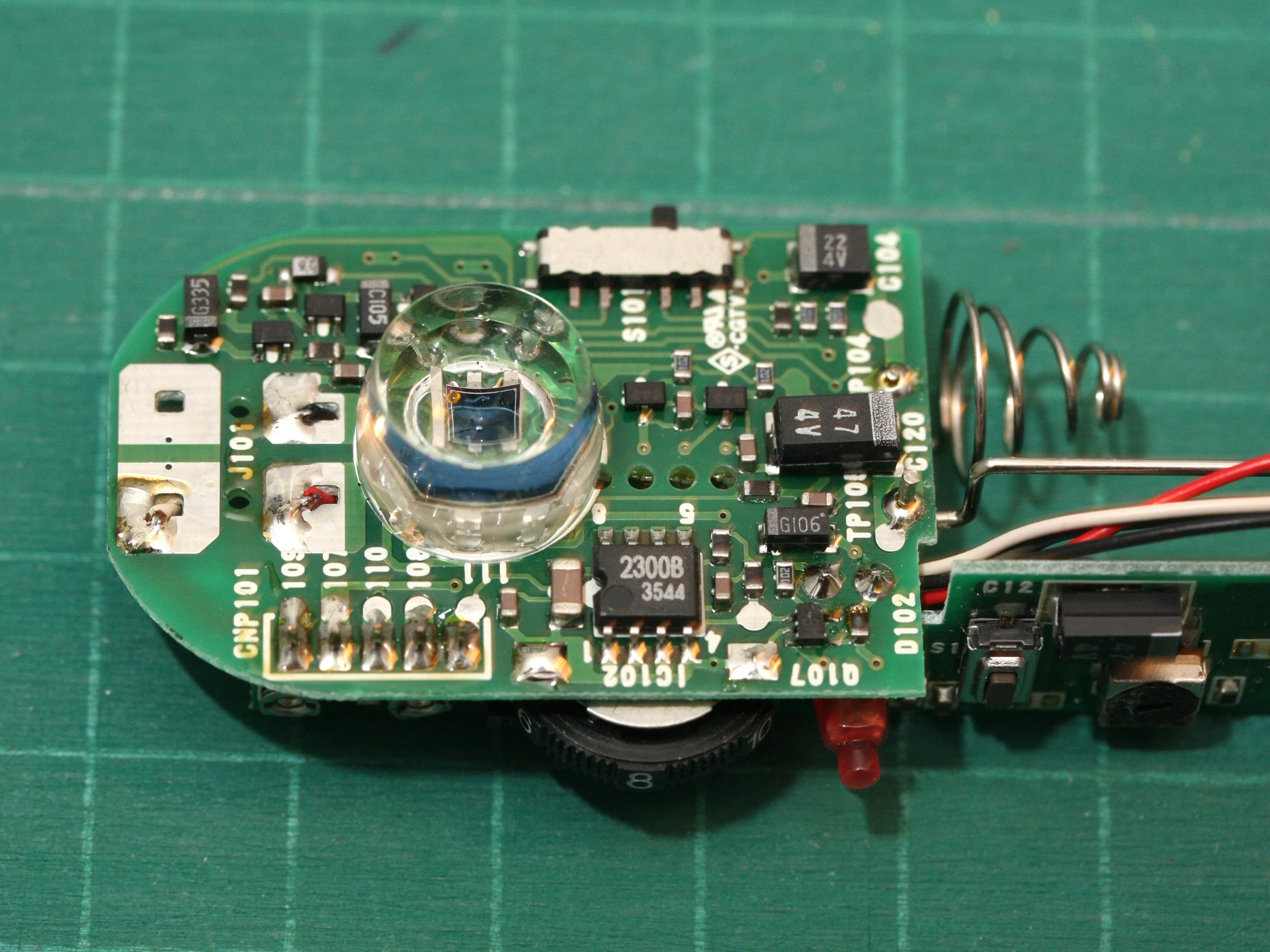

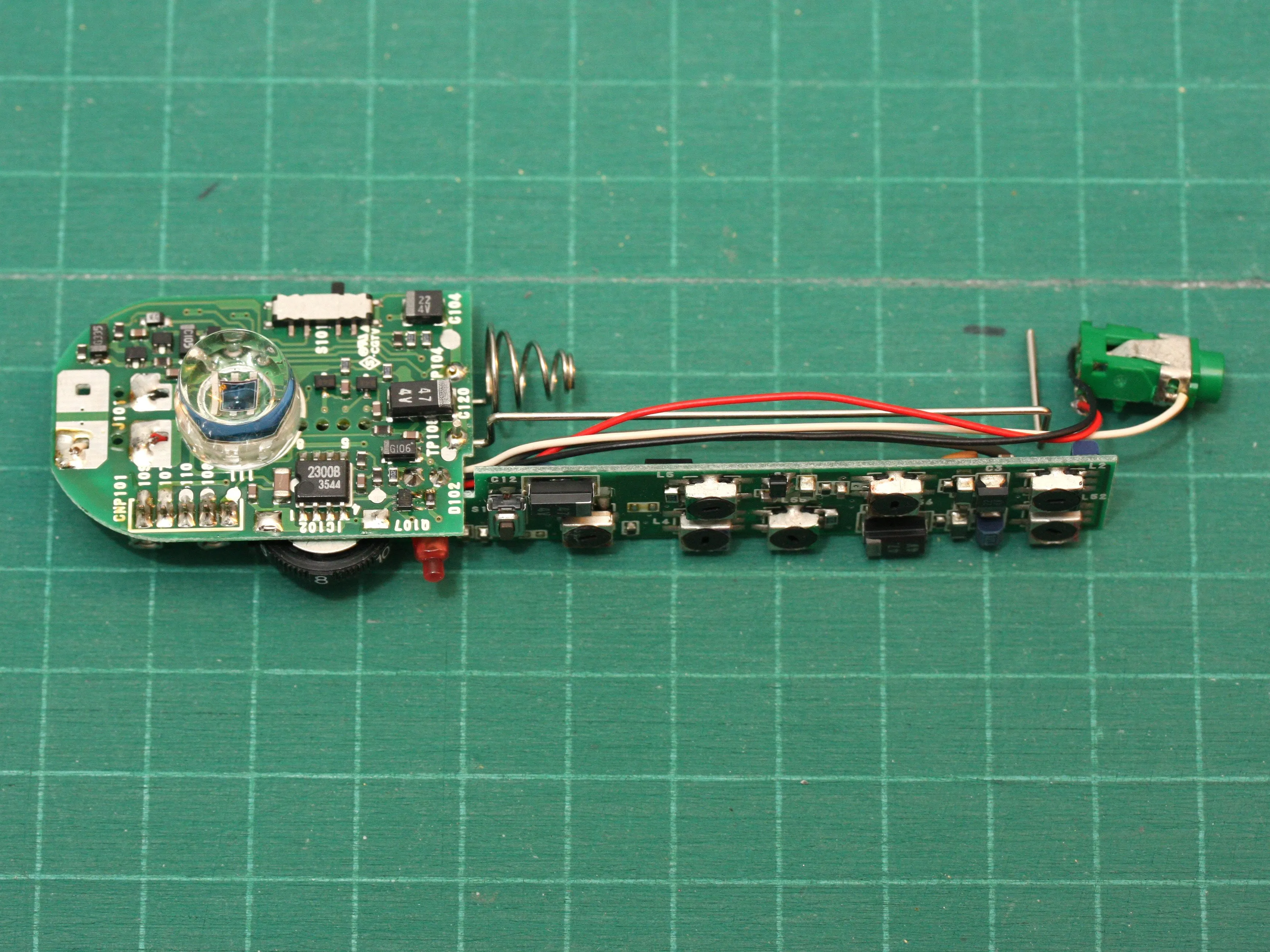

• Вот несколько видов печатной платы приемника.

• Под большой прозрачной пластиковой линзой виден оптический ИК-приемник. На фотографиях это не видно, но цилиндрическая линза имеет глубоко вогнутую переднюю часть.

• И снова мы видим в основном дискретные компоненты. Единственная микросхема в 8-контактном корпусе DIP - это микросхема оптопары 2300B.

Шаг 16

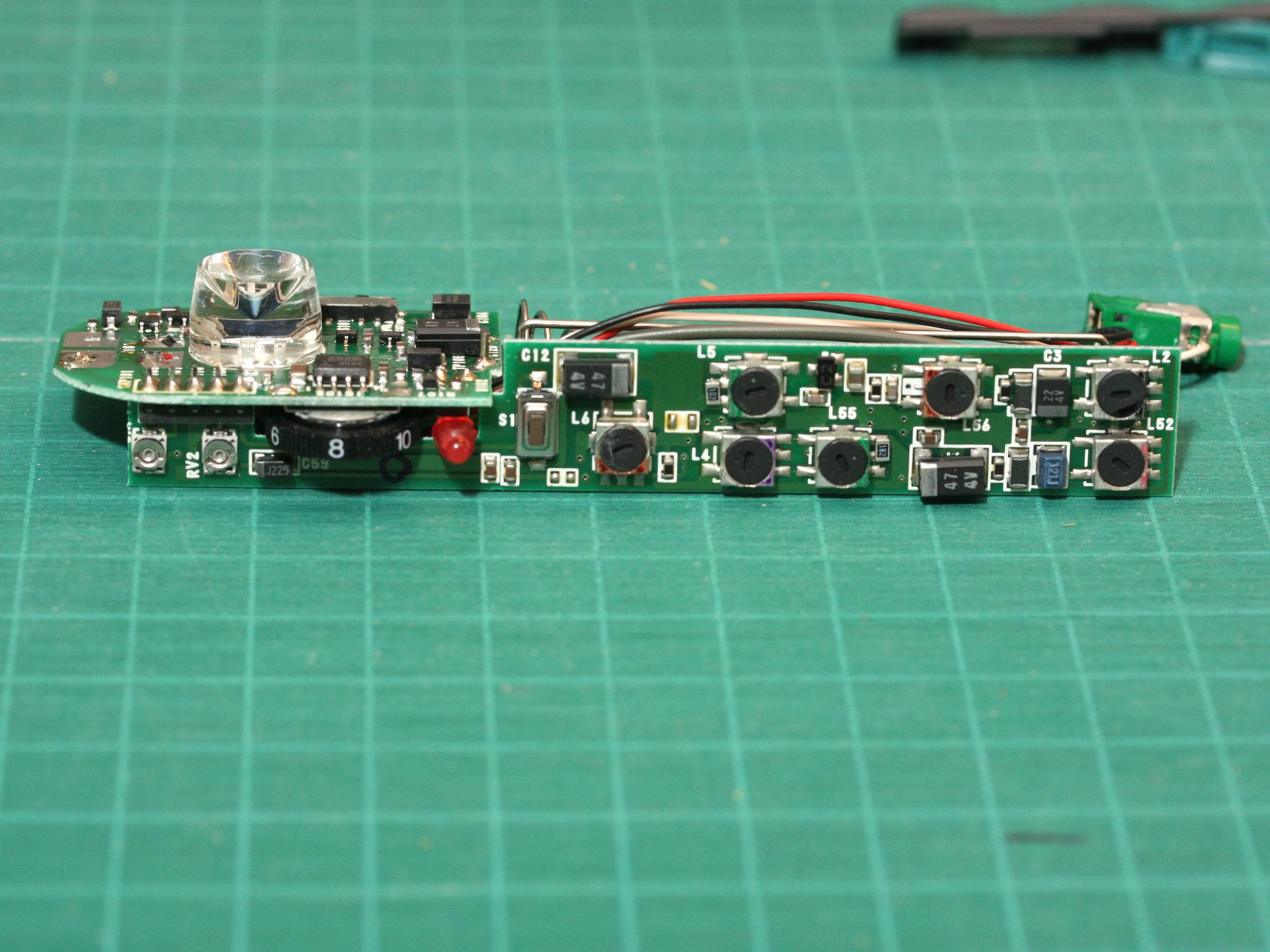

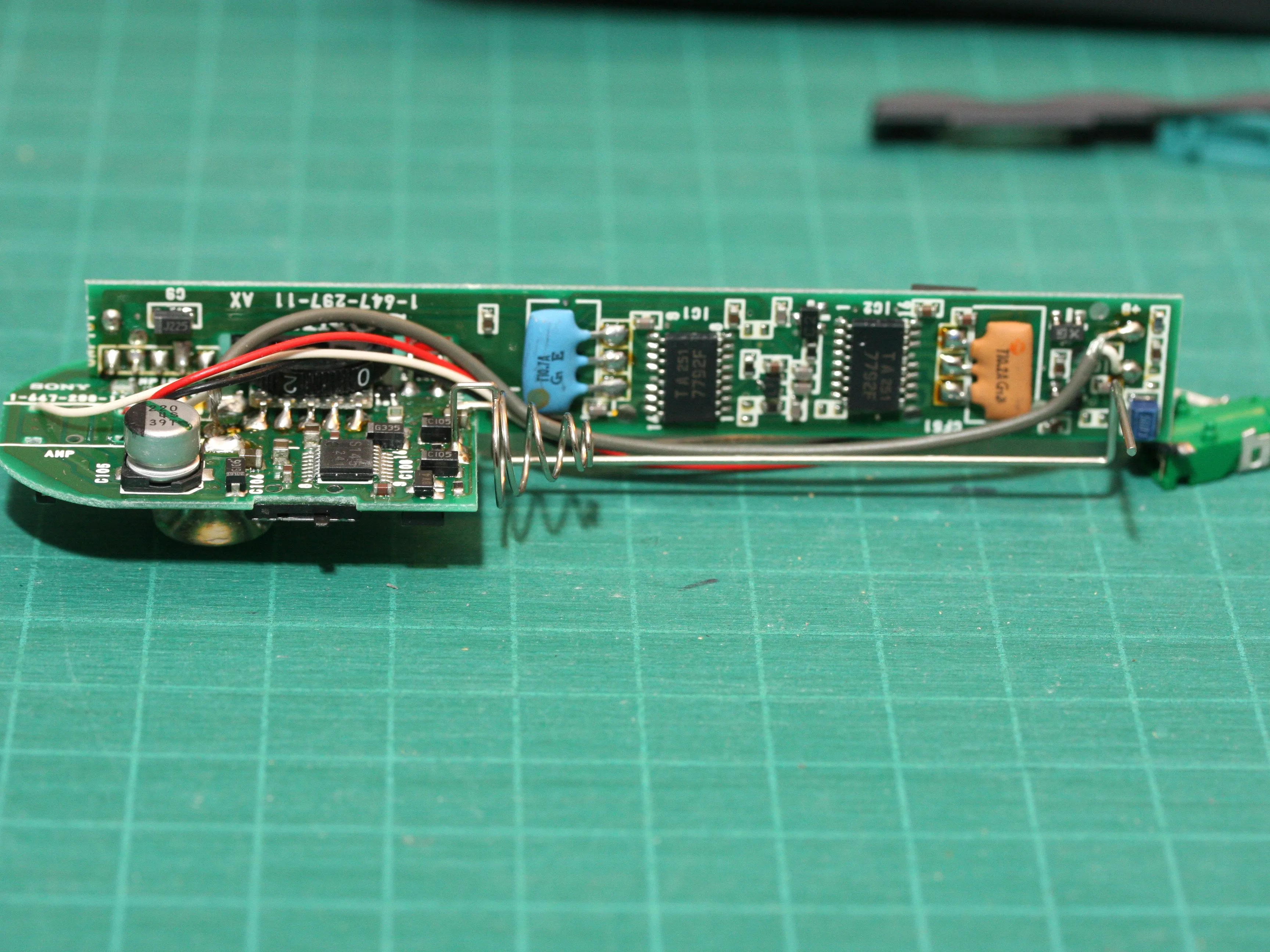

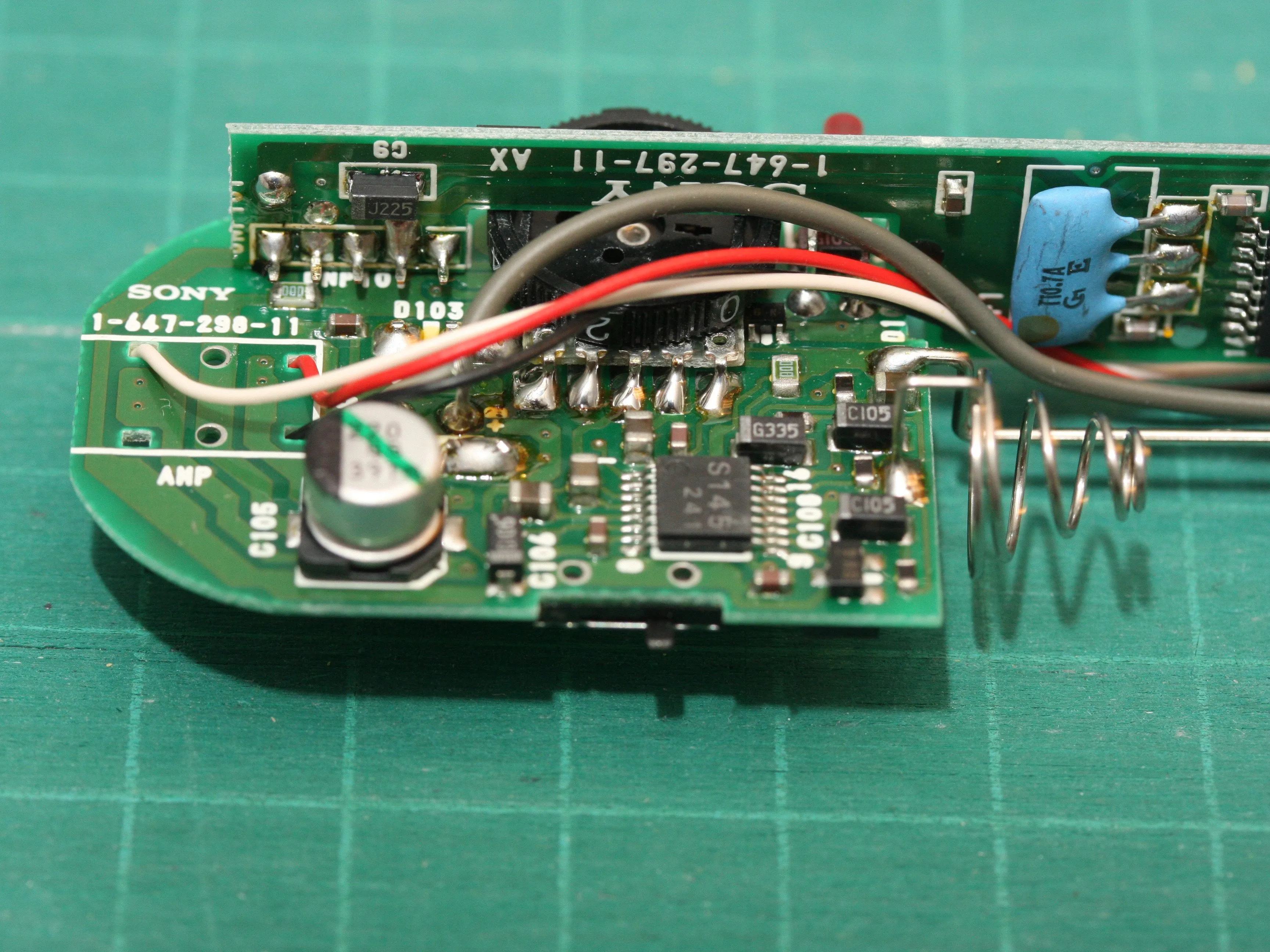

• Еще несколько видов схемы приемника.

Шаг 17

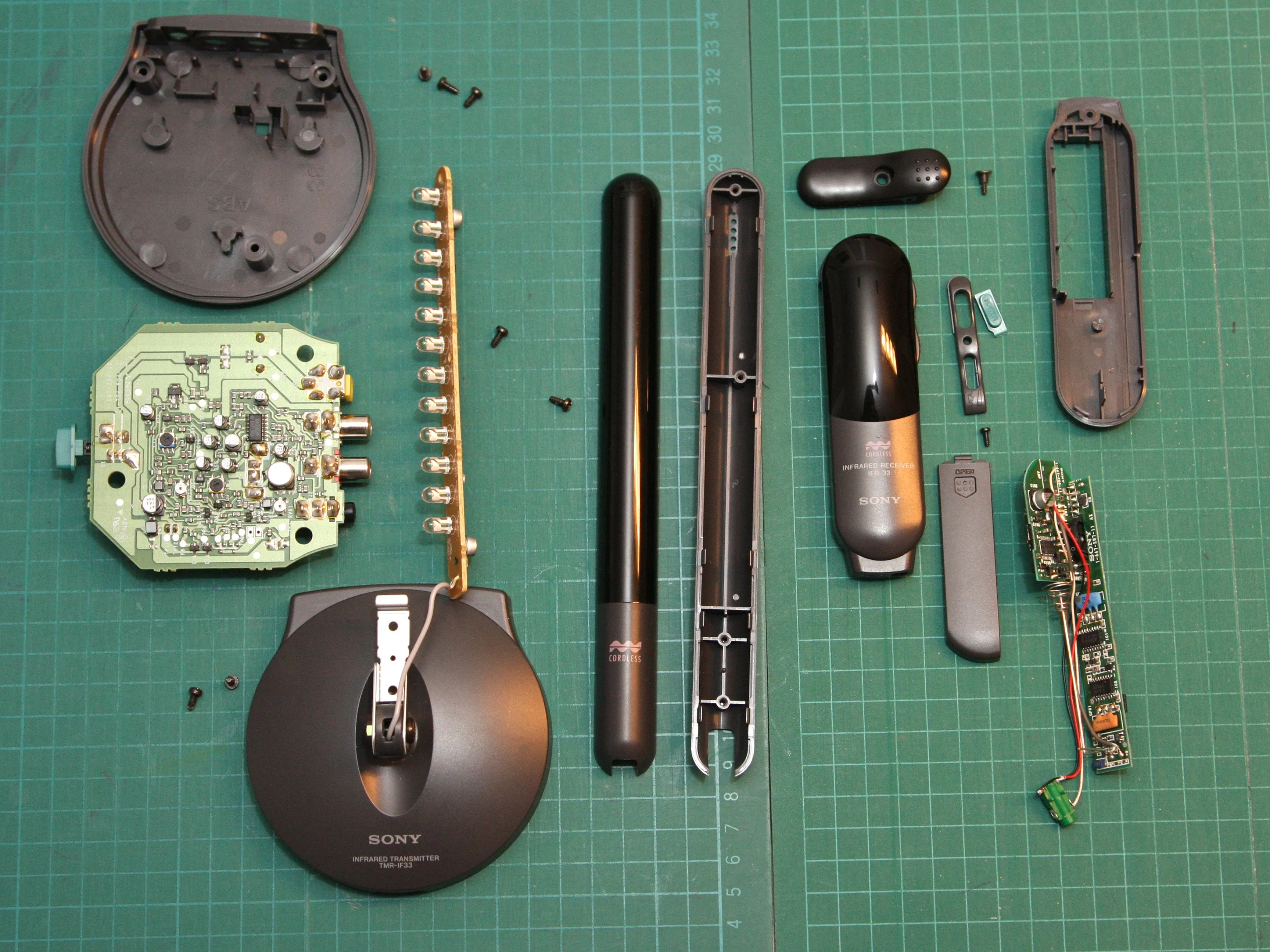

• Наконец, вот все разобранные компоненты.

• На этом все - надеюсь, вам было интересно!
