Разборка Sony MP-F75W

Что вам нужно

Инструменты

•

•

Шаг 1 Подготовьтесь

• Приготовьте инструменты, заземляющий коврик и ремень.

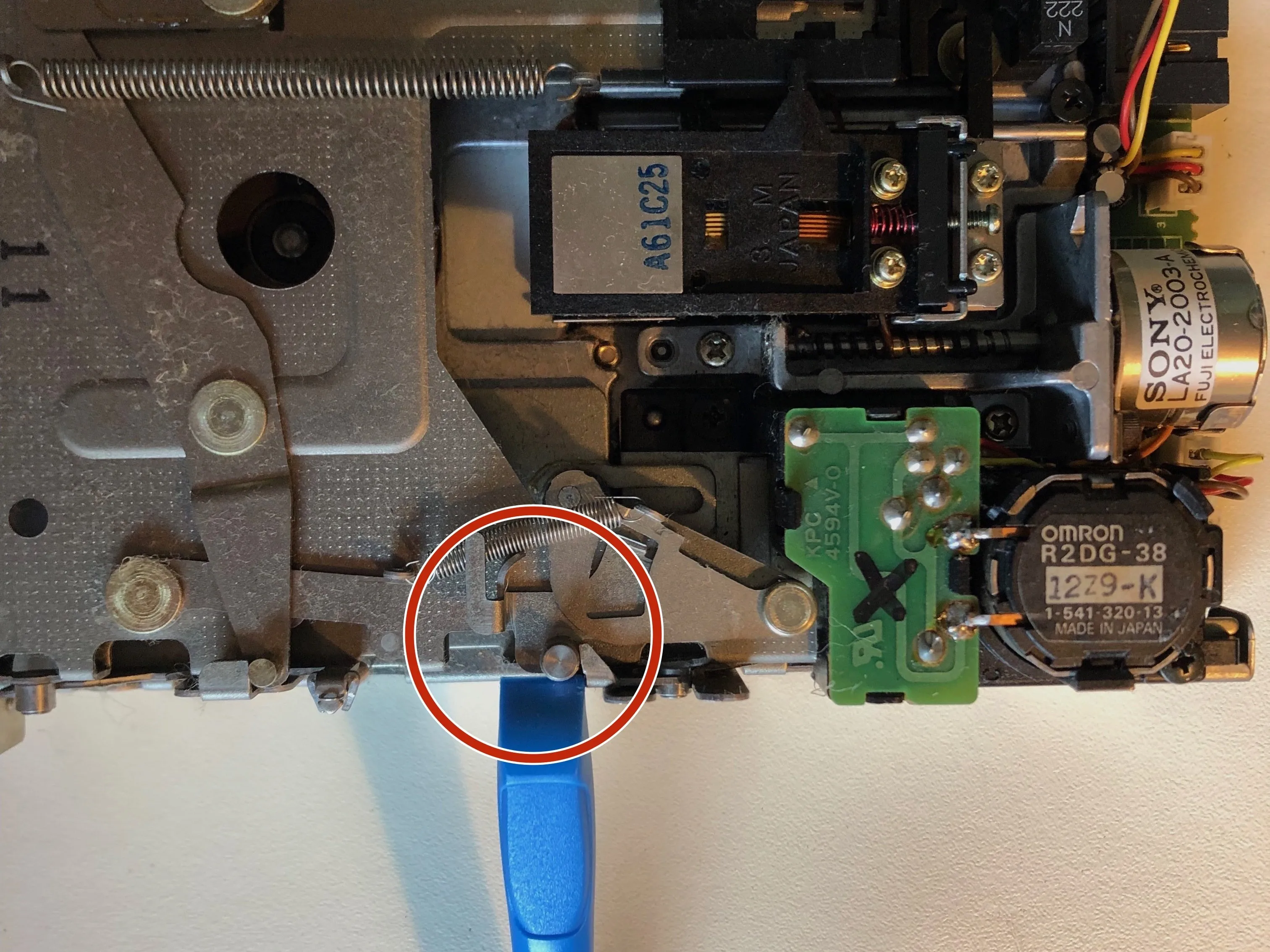

Шаг 2 Опускание лотка для дисков

• Нажмите на рычаг включения внутрь, чтобы перевести лоток для дисков в 'режим впрыска'.

• Будьте осторожны, чтобы не прищемить пальцы.

• Совет: Если вы планируете хранить накопитель в течение длительного времени, можно предварительно опустить лоток для дисков.

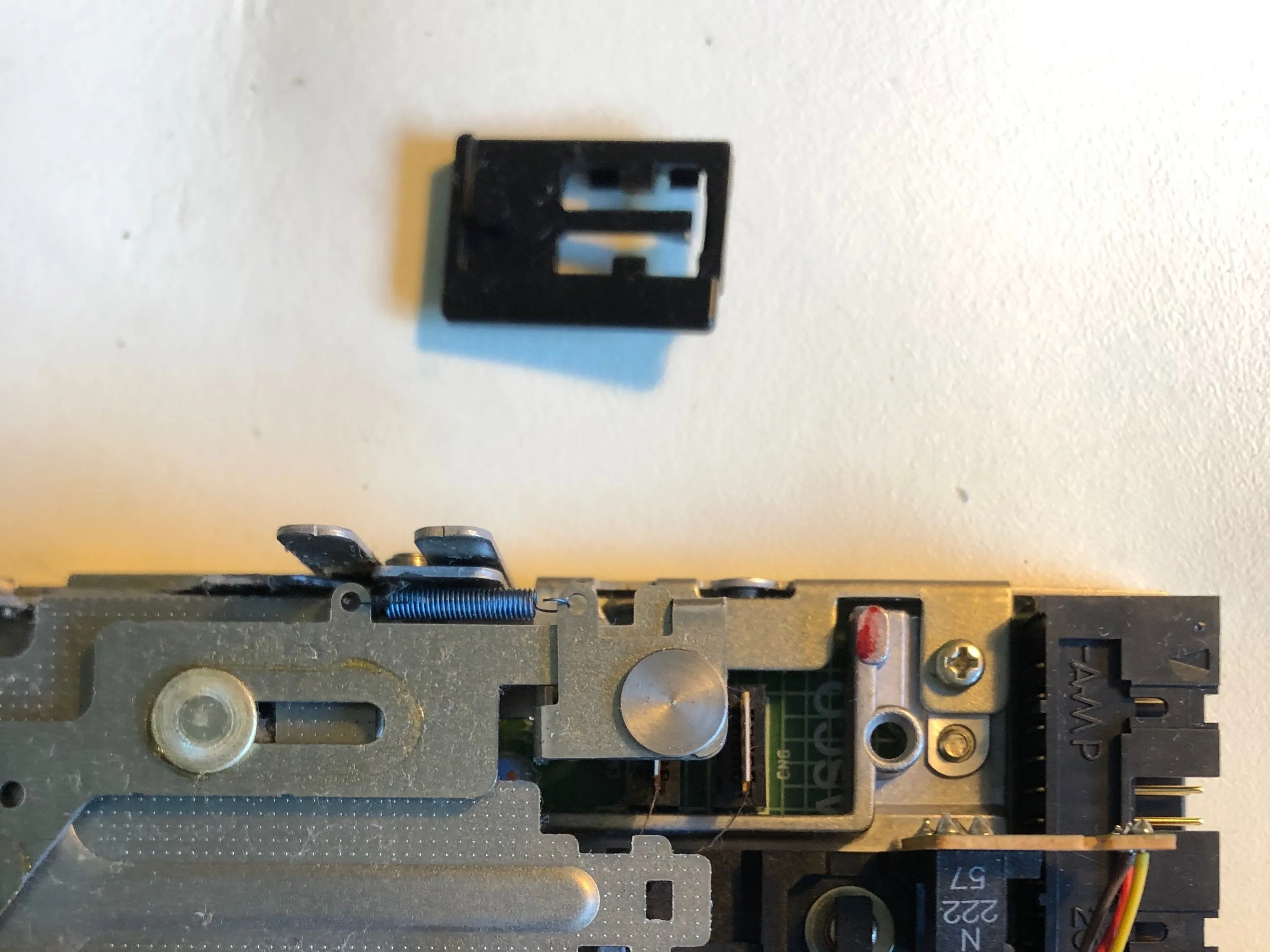

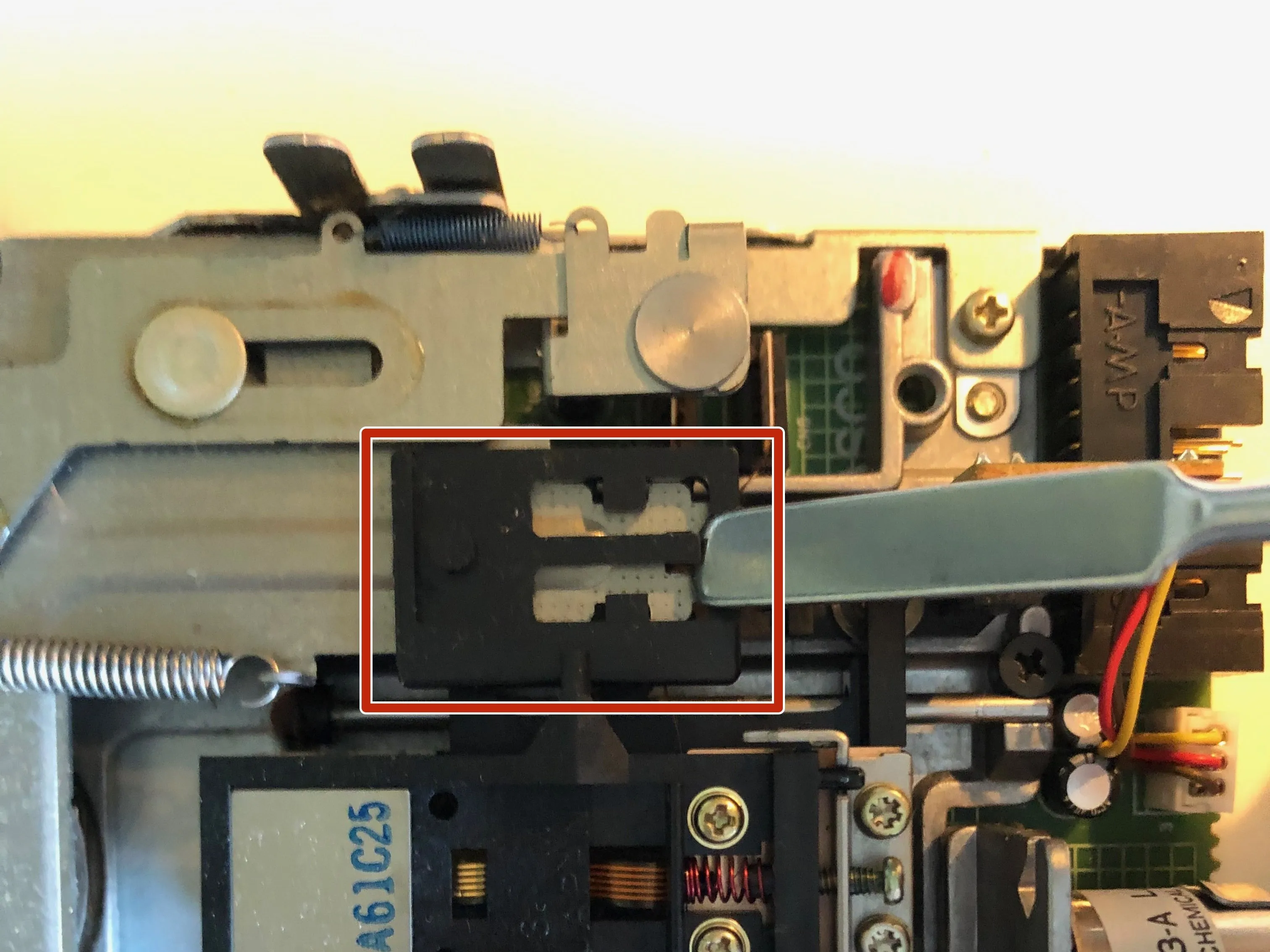

Шаг 3 Снятие стопора головки

• Аккуратно поднимите фиксирующий зажим.

• Затем переместите упор головки в заднюю часть диска, чтобы снять его.

• Перед выполнением этого действия убедитесь, что лоток для дисков опущен!

• Не сгибайте головку в сборе!

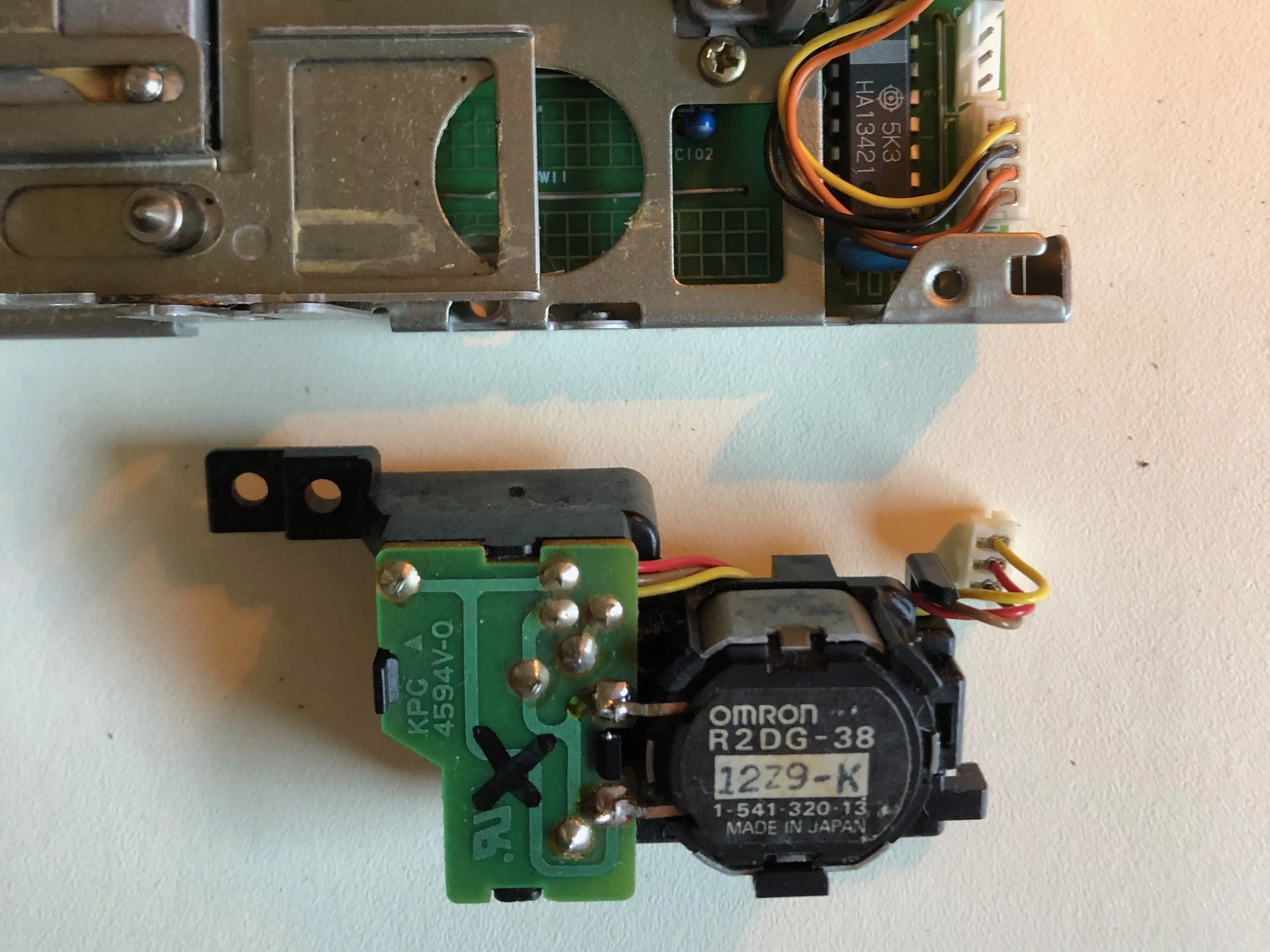

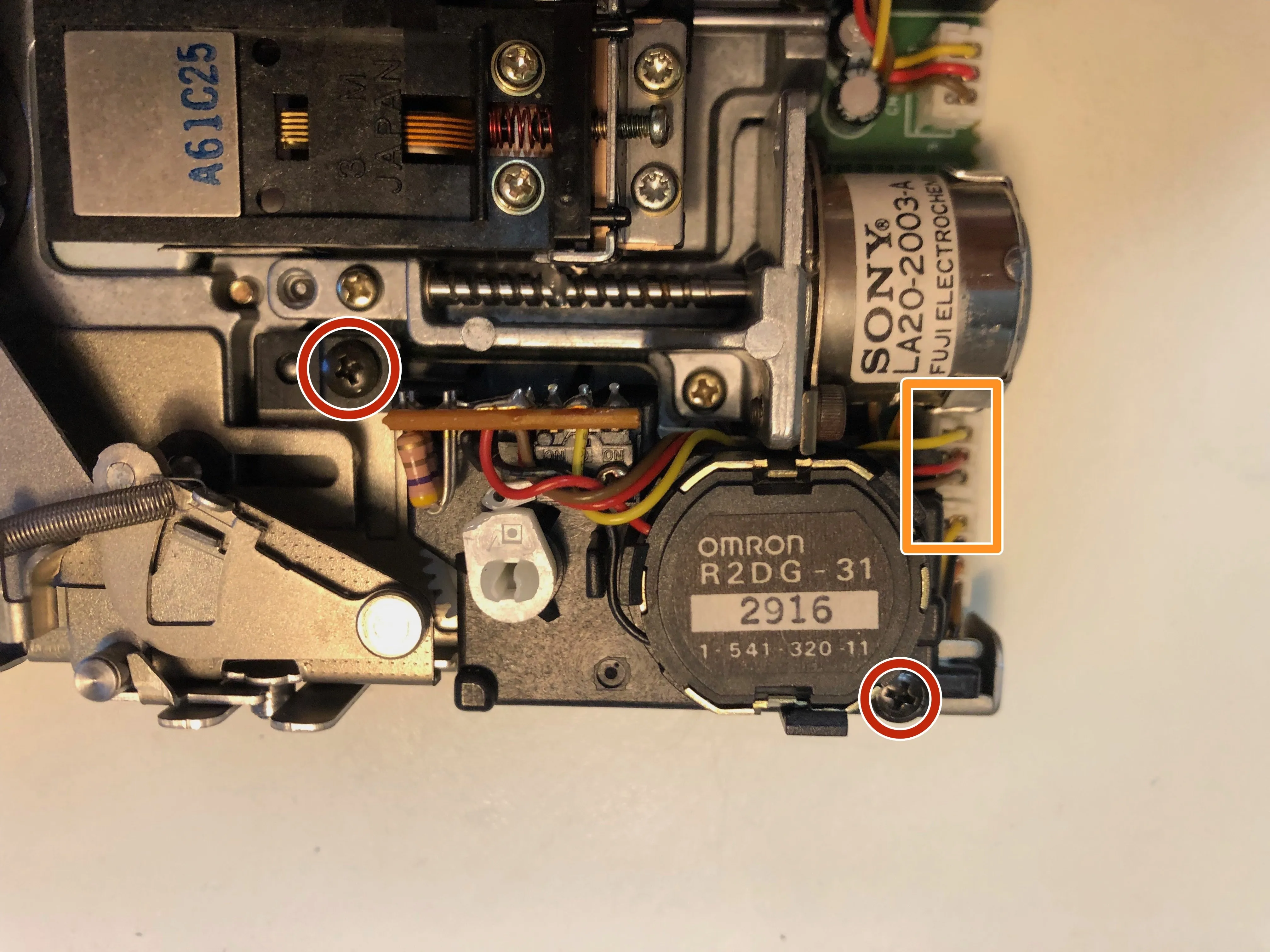

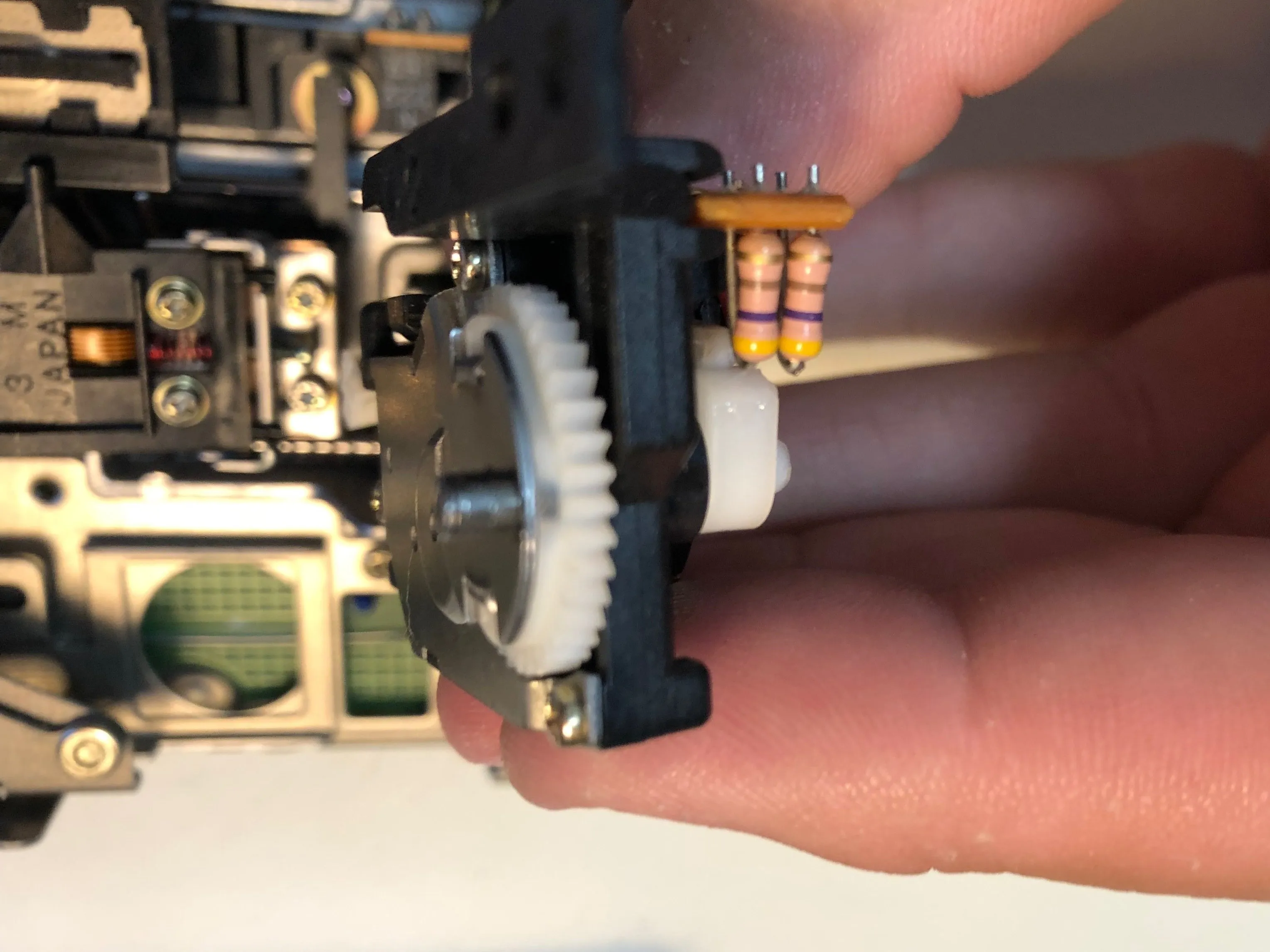

Шаг 4 Снятие блока двигателя выброса

• Открутите узел электродвигателя выброса.

• Аккуратно отсоедините его разъем.

• Приподнимите узел двигателя и снимите его.

Шаг 5 Снятие сдвижной пластины

• Снимите фиксирующие шайбы (осторожно, не потеряйте их!)

• Будьте осторожны, чтобы не потерять эти шайбы. Они практически не поддаются восстановлению.

• Поднимите скользящую пластину вверх и снимите ее полностью.

Шаг 6 Снятие шагового двигателя в сборе

• Выкрутите два латунных винта.

• Аккуратно отсоедините блок шагового двигателя и снимите его.

• Никогда не откручивайте болты для выравнивания головки, если только с ней что-то не в порядке.

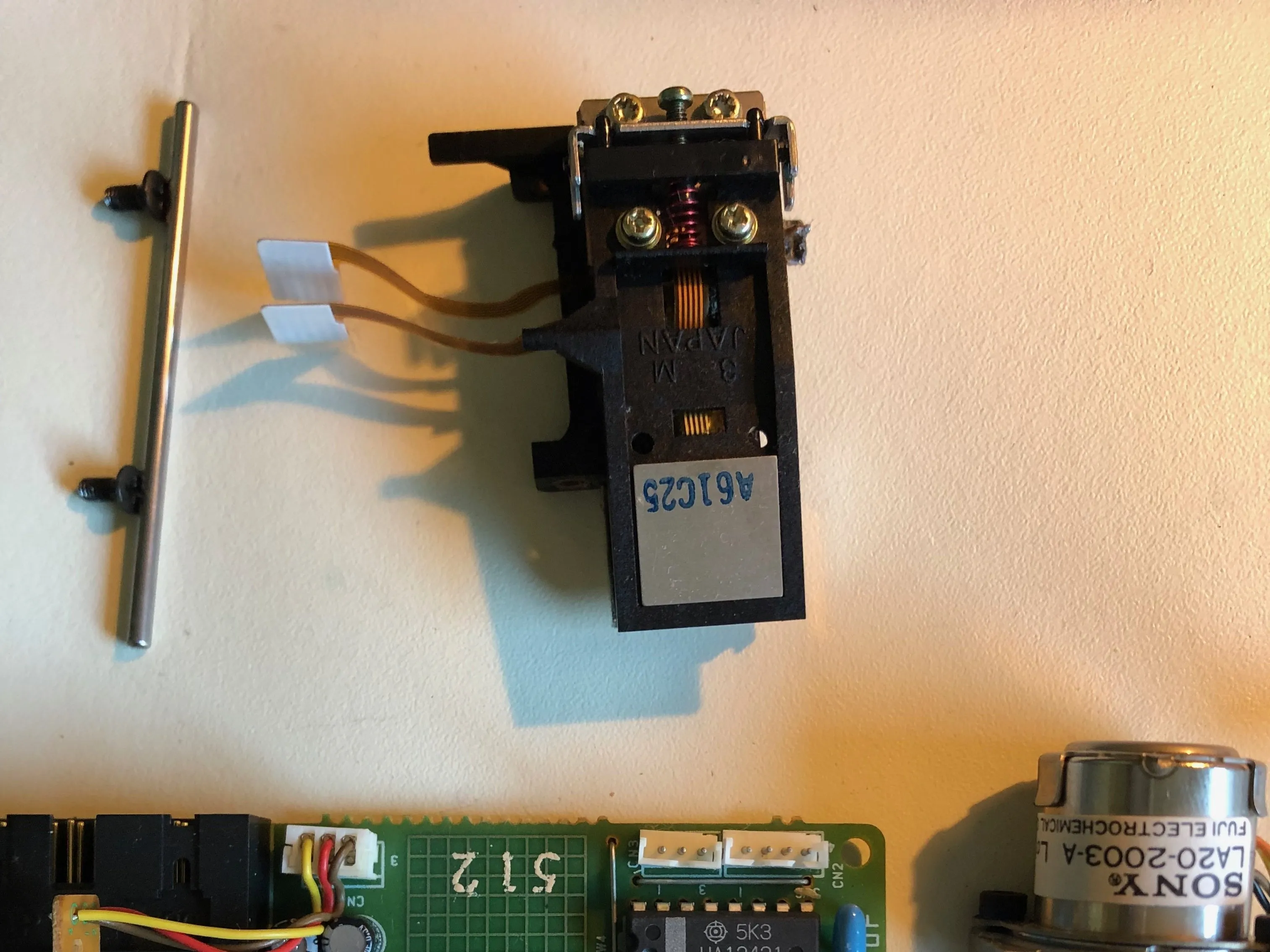

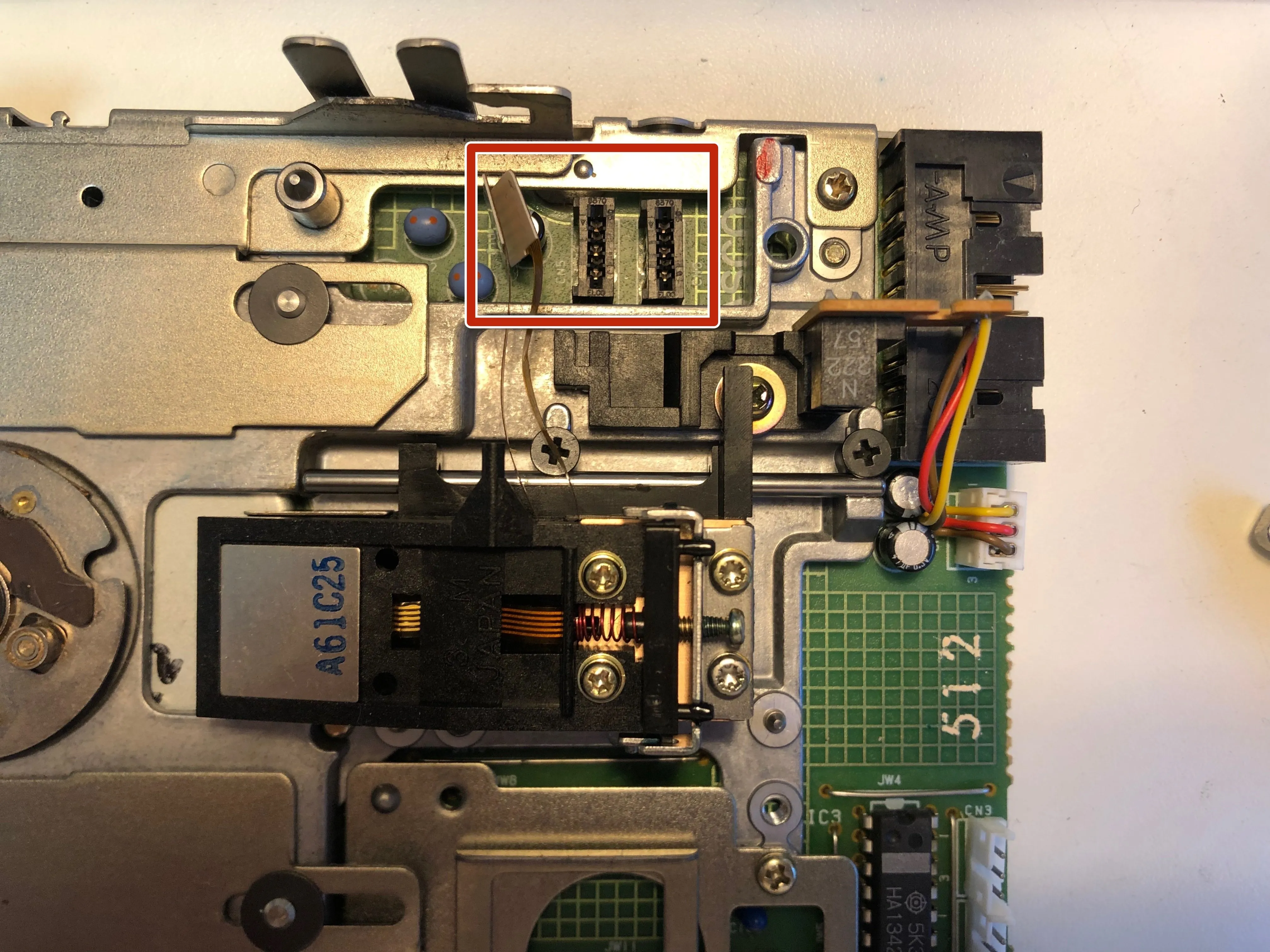

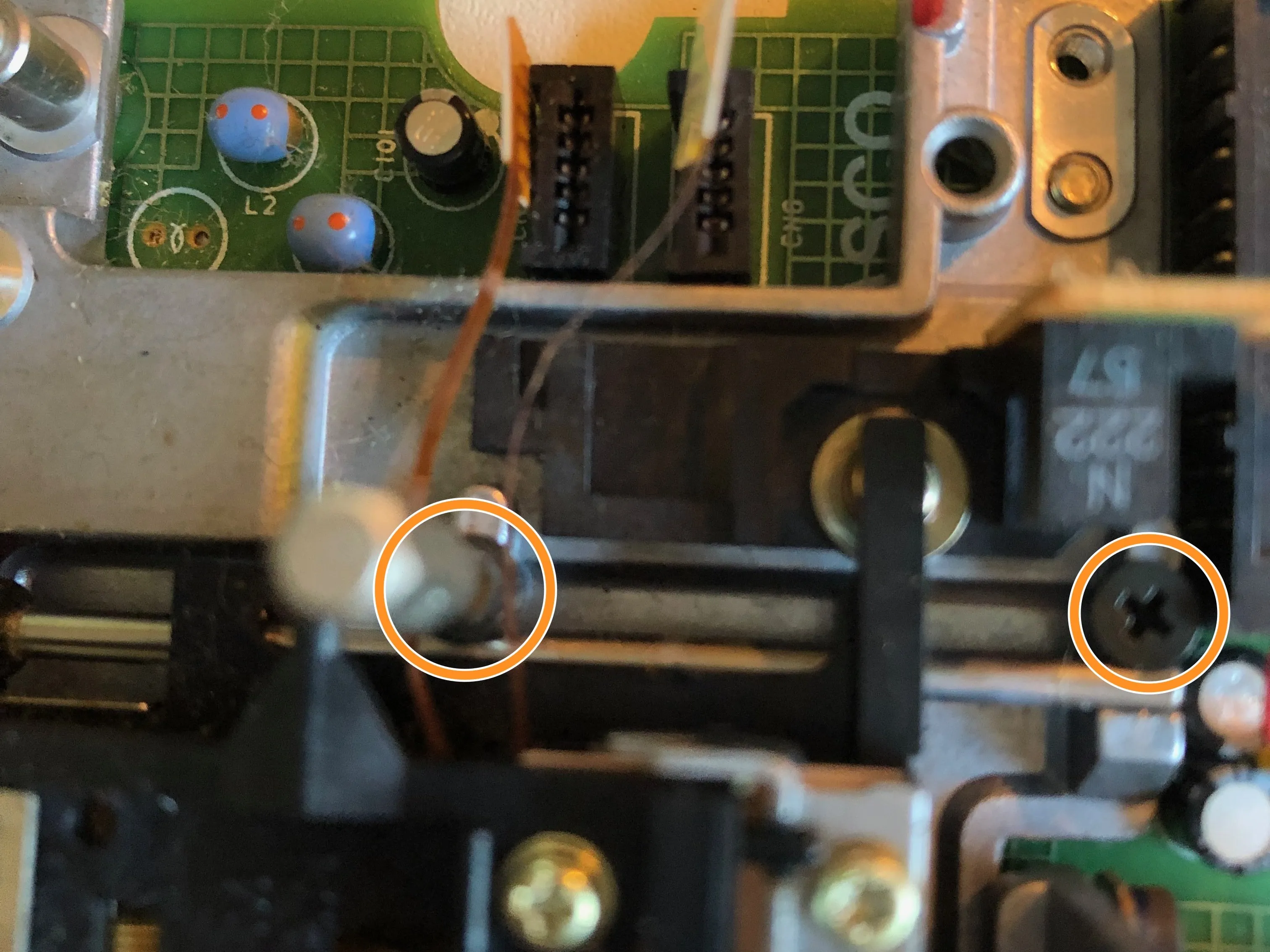

Шаг 7 Снятие головки в сборе

• Аккуратно отсоедините головку в сборе.

• Открутите черные винты, чтобы снять вал направляющей скольжения.

• Извлекайте головку в сборе с предельной осторожностью.

• Не открывайте блок головок слишком далеко. Это может привести к его полному повреждению.

Шаг 8 Снятие боковых кронштейнов

• Открутите и снимите боковые кронштейны.

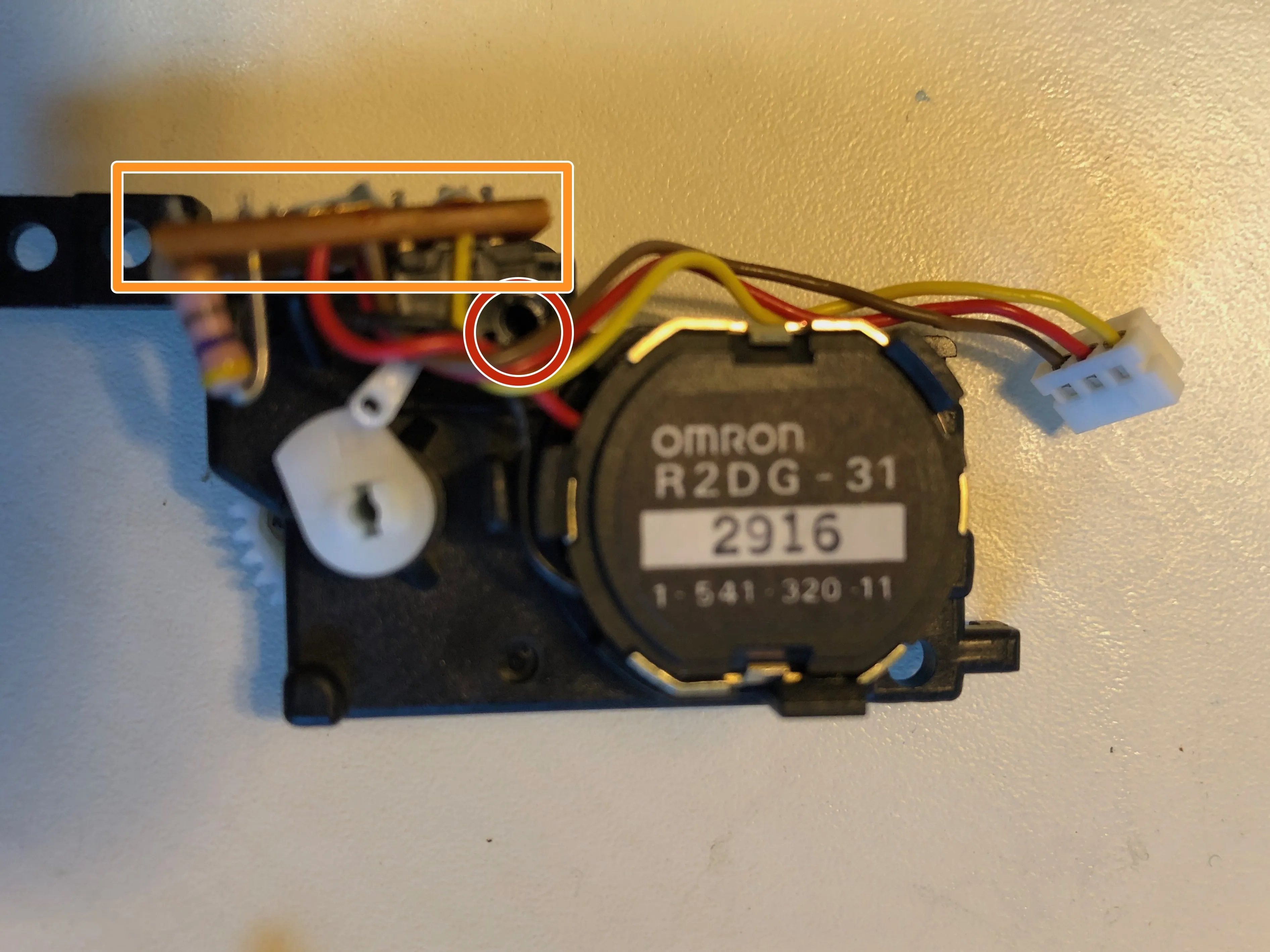

Шаг 9. Извлечение блока переключателей механизма выброса (новый дизайн)

• Открутите ...

• ... и снимите печатную плату переключателя.

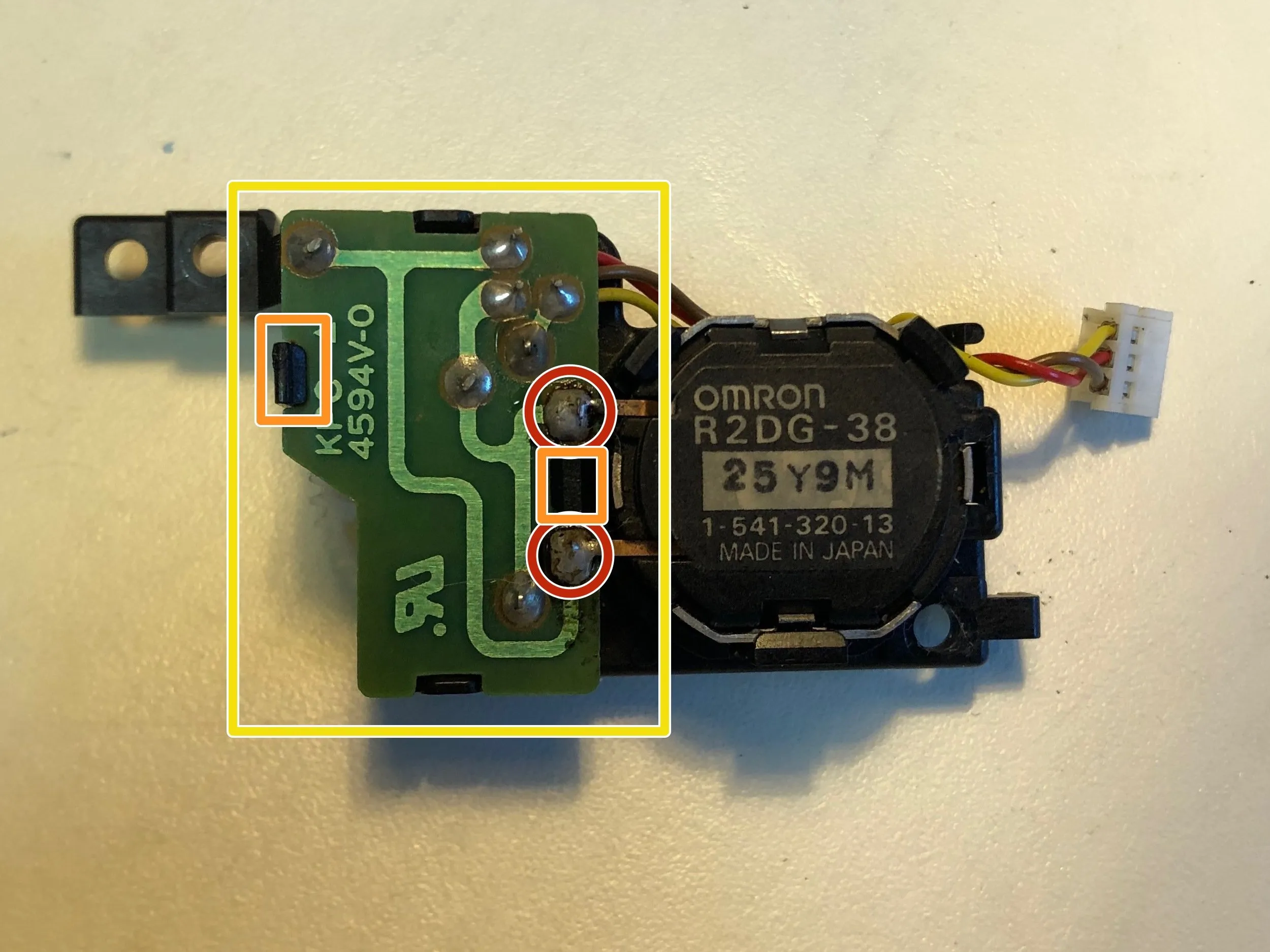

Шаг 10 Снятие блока переключателей шестерни выброса (старый дизайн)

• Отпаяйте ...

• ... отсоедините ...

• ... осторожно снимите печатную плату, чтобы не сломать хрупкий переключатель.

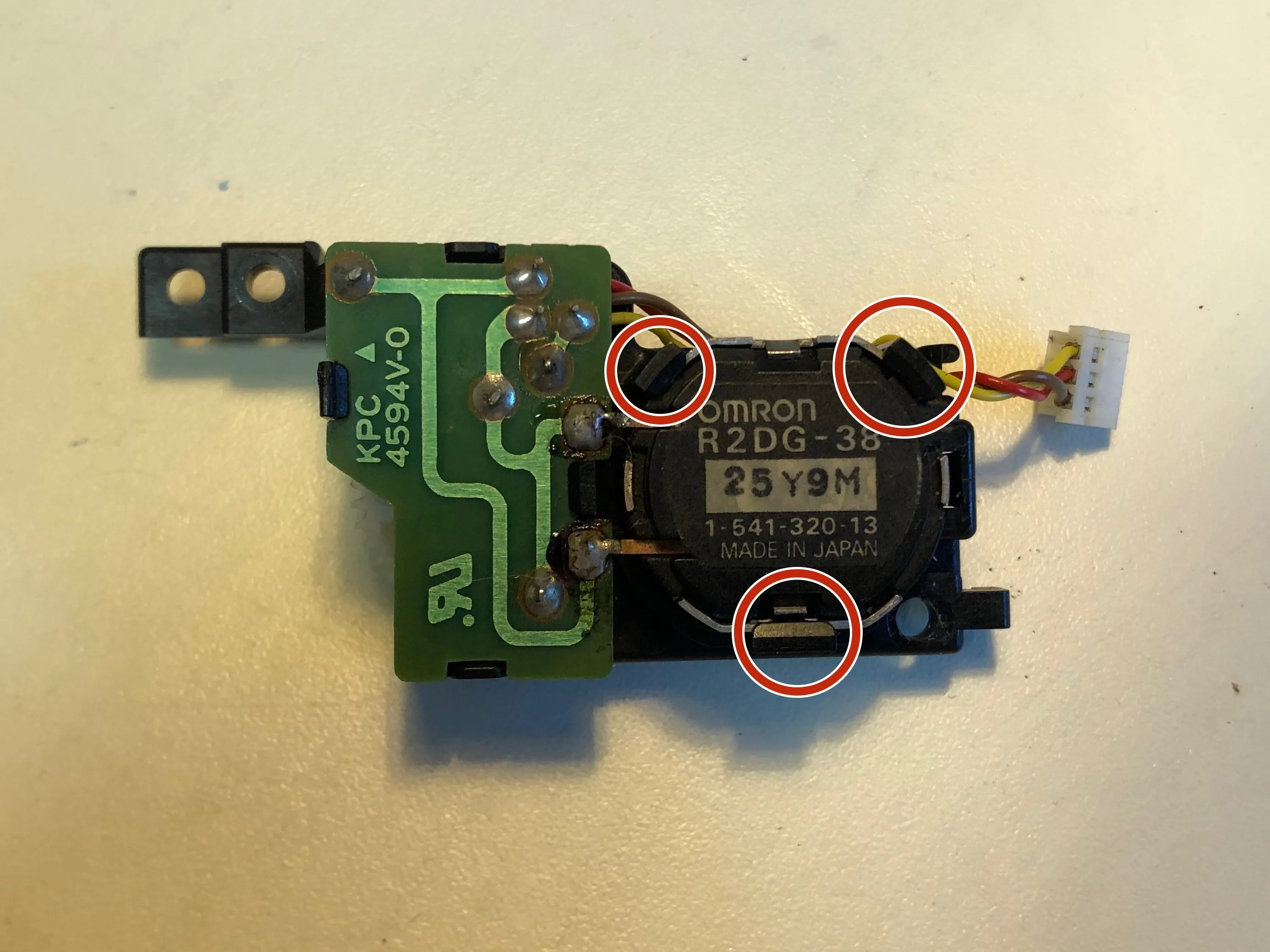

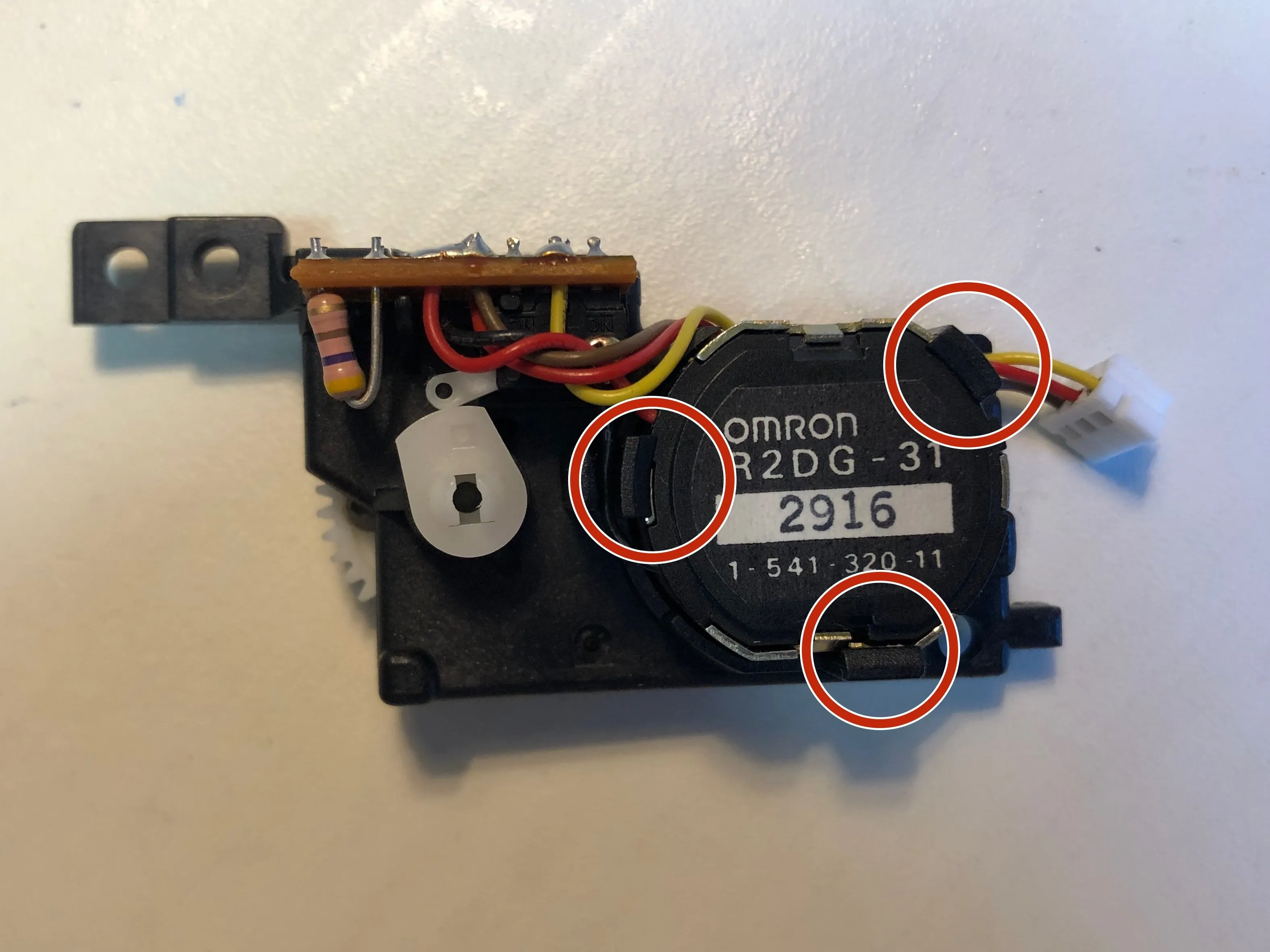

Шаг 11 Снятие двигателя выброса

• Осторожно отсоедините (отпаянный) мотор.

• Обратите внимание на прокладку кабелей!

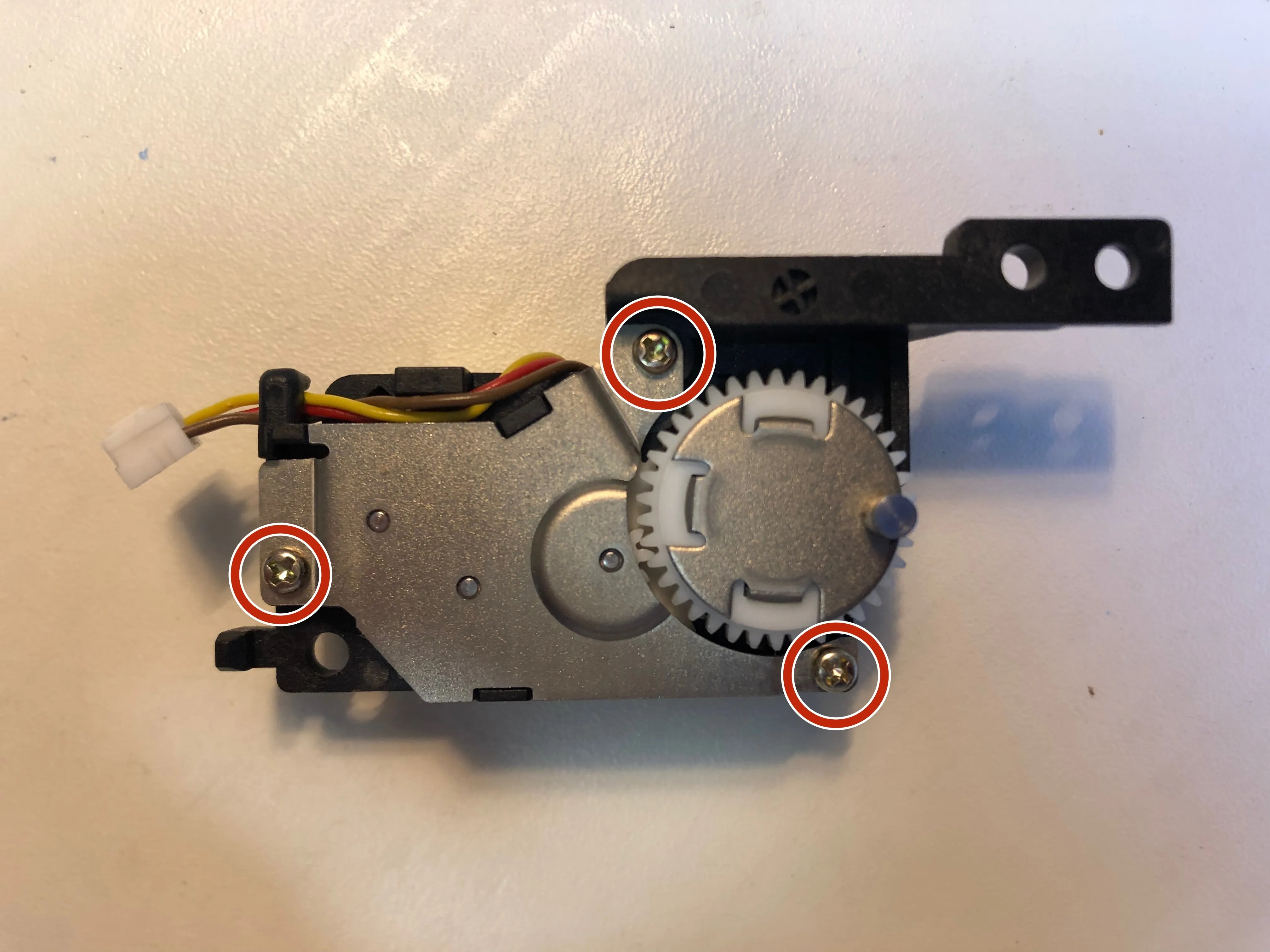

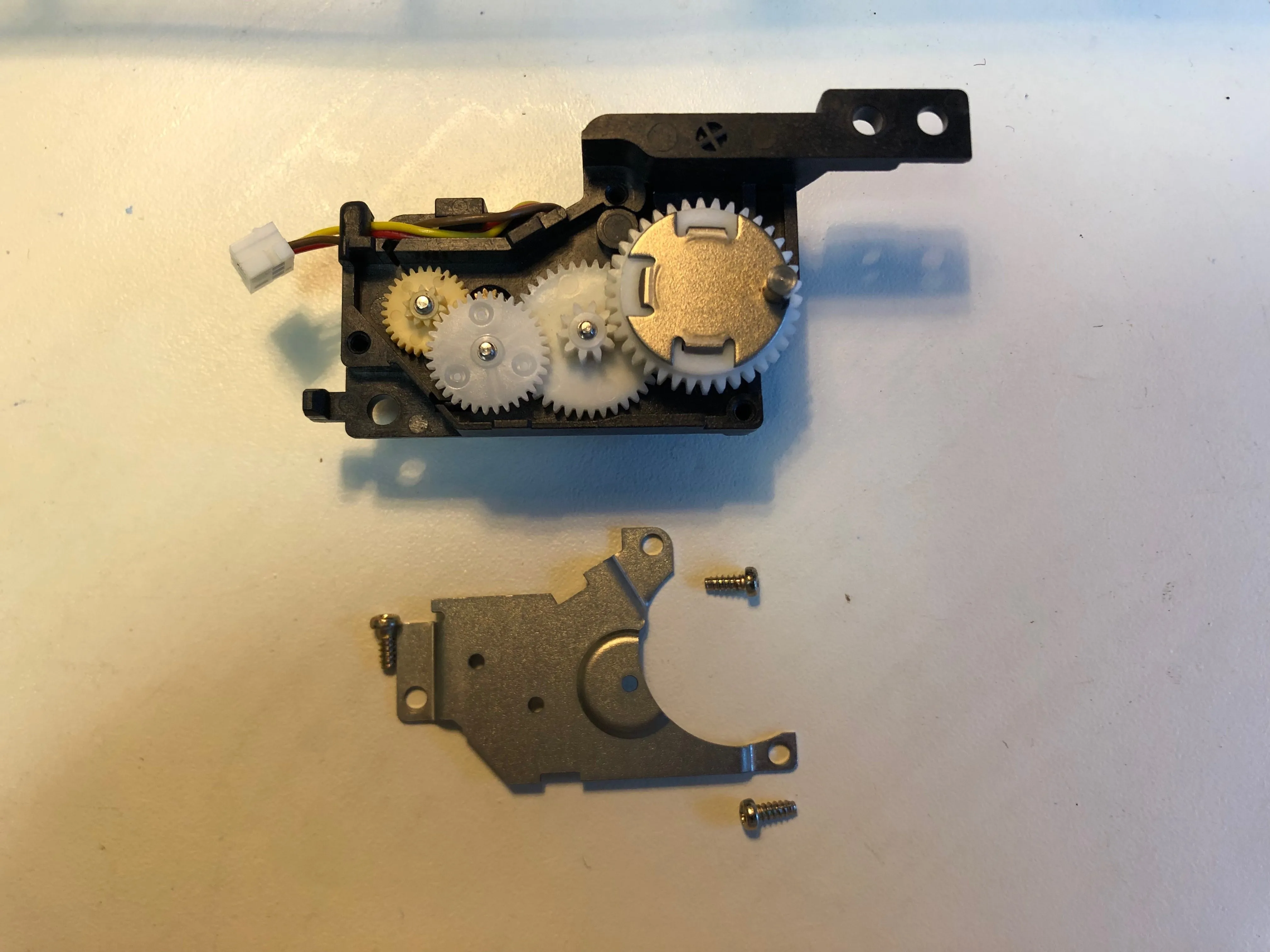

Шаг 12 Открытие редуктора выброса

• Откройте мотор выброса.

• Если двигатель старой конструкции и крепится с помощью зажимов, отогните один зажим с помощью пинцета или отвертки с длинным плоским лезвием.

• Обращайтесь со всеми зажимами очень осторожно! Вы можете сломать их, если надавите слишком сильно.

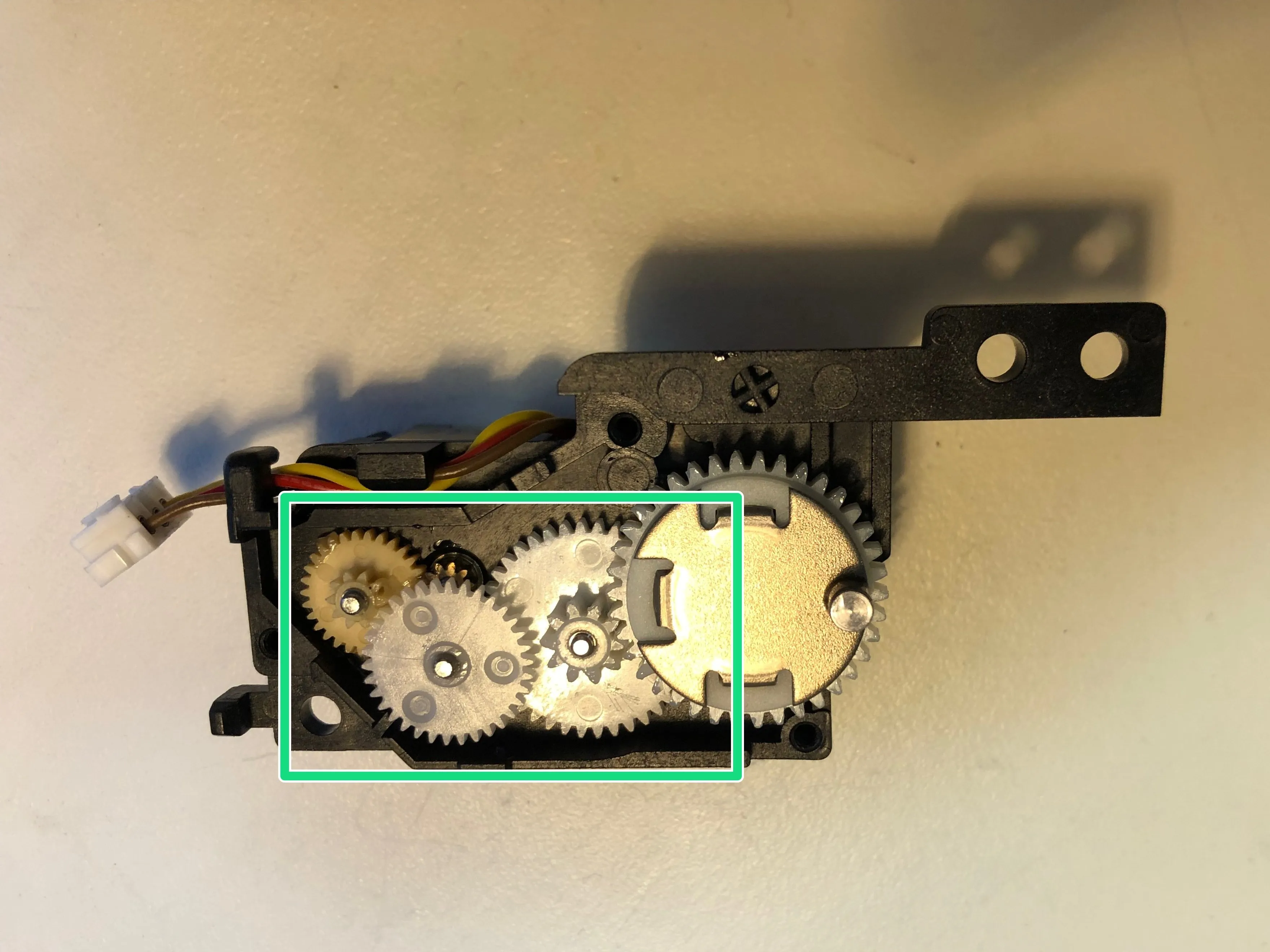

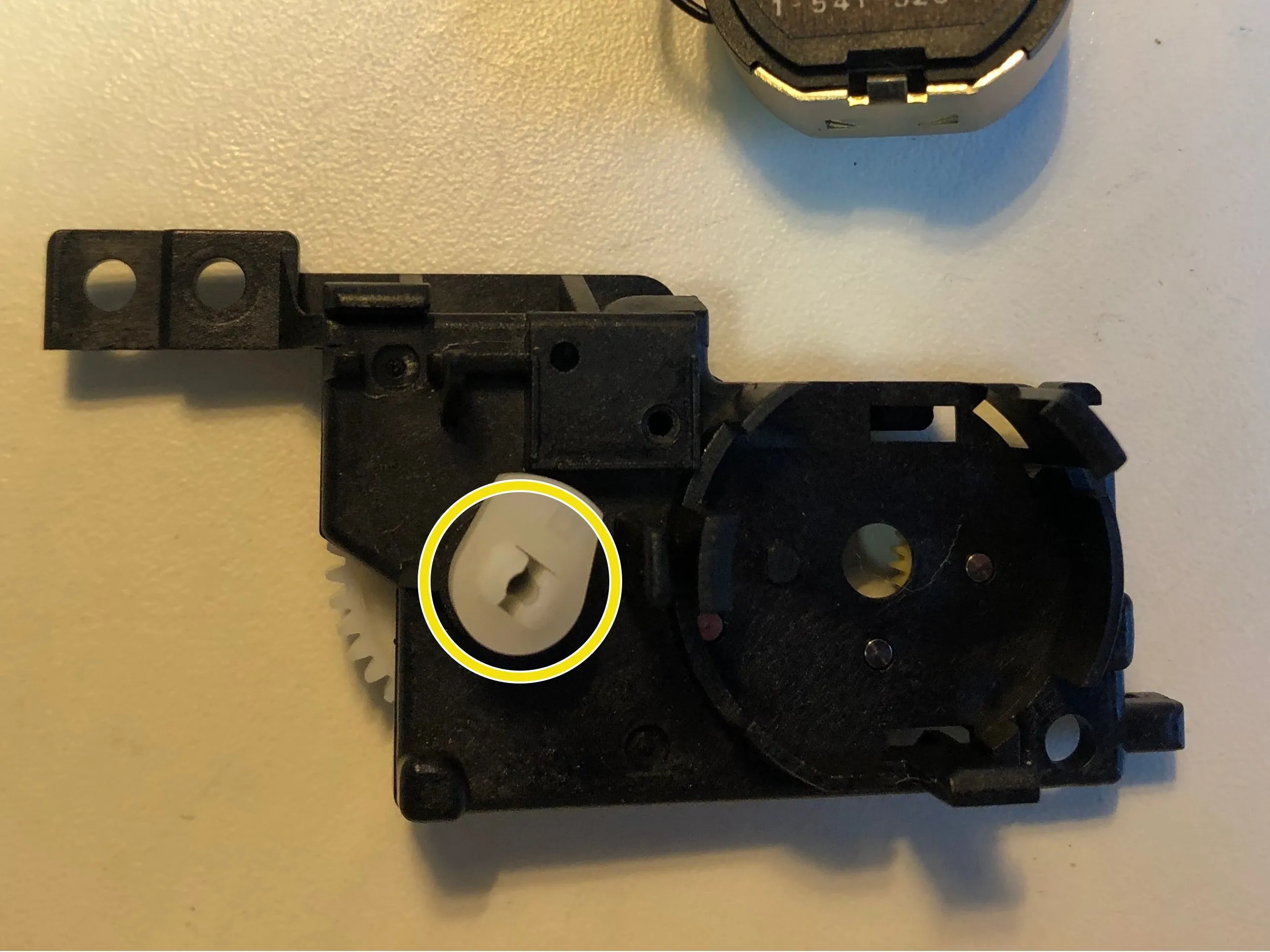

Шаг 13 Разборка блока шестерен выброса

• Снимите большое колесо выброса, зажав зажим и протолкнув его через шатун.

• Снимите остальные шестерни.

• Будьте особенно осторожны при открывании зажимов.

• Маленькая желтая шестеренка - это печально известная 'сырная шестеренка'. Со временем она испортится и рассыплется, в результате чего механизм выброса перестанет работать.

Шаг 14 Разборка завершена

• Вы успешно разобрали весь диск.
