Разборка Sony MZ-R700 Minidisc

Введение

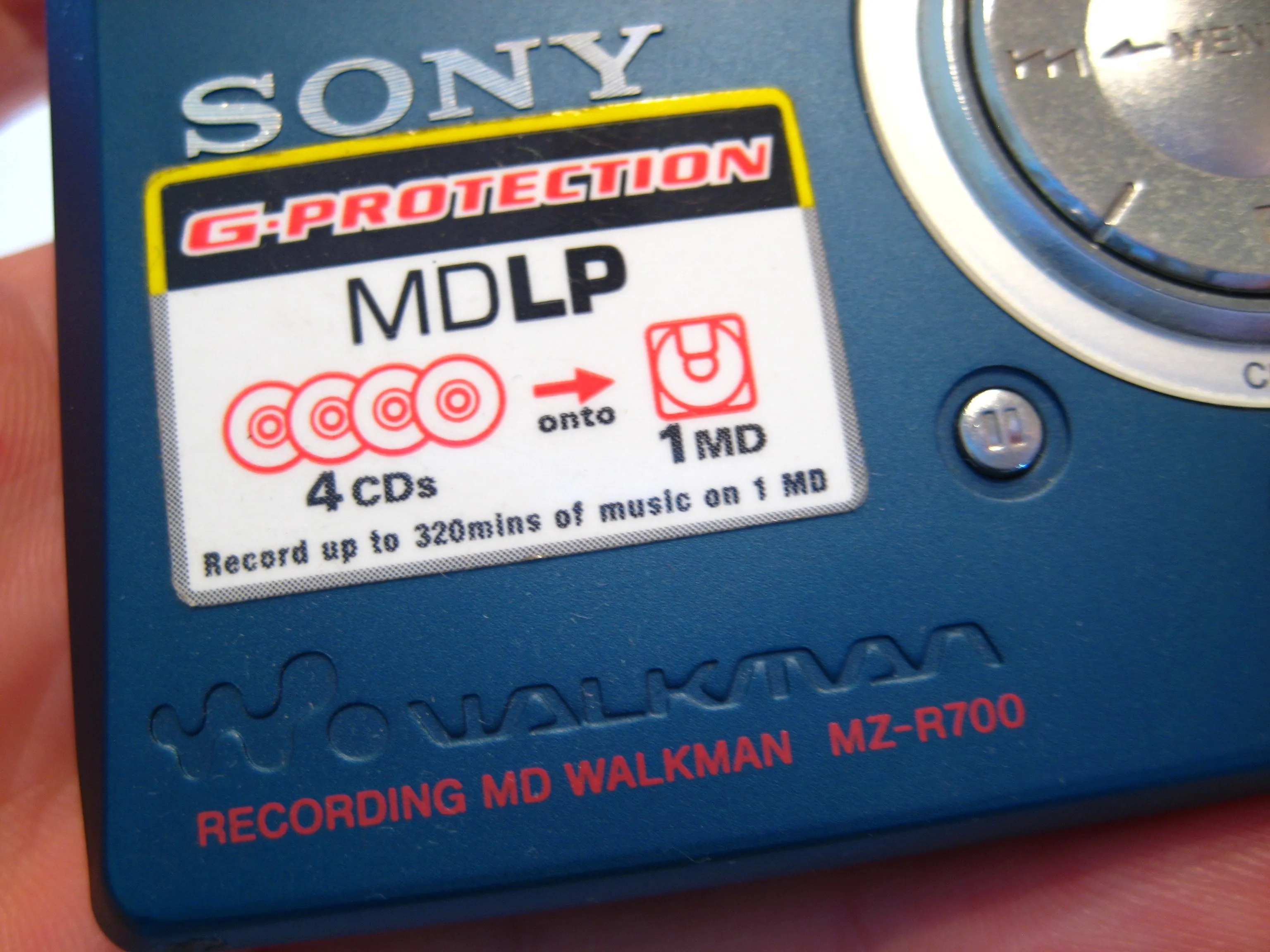

Это минидиск Sony MZ-R700 - попытка Sony создать альтернативу портативным CD-плеерам, предпринятая накануне революции mp3. Минидиски были особенно популярны в Европе и Азии, но в Северной Америке эти устройства не получили такого широкого распространения. Данная модель поддерживала MDLP и позволяла записывать до 4 полноценных аудио CD на один маленький минидиск (в фирменном формате ATRAC от Sony).

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка

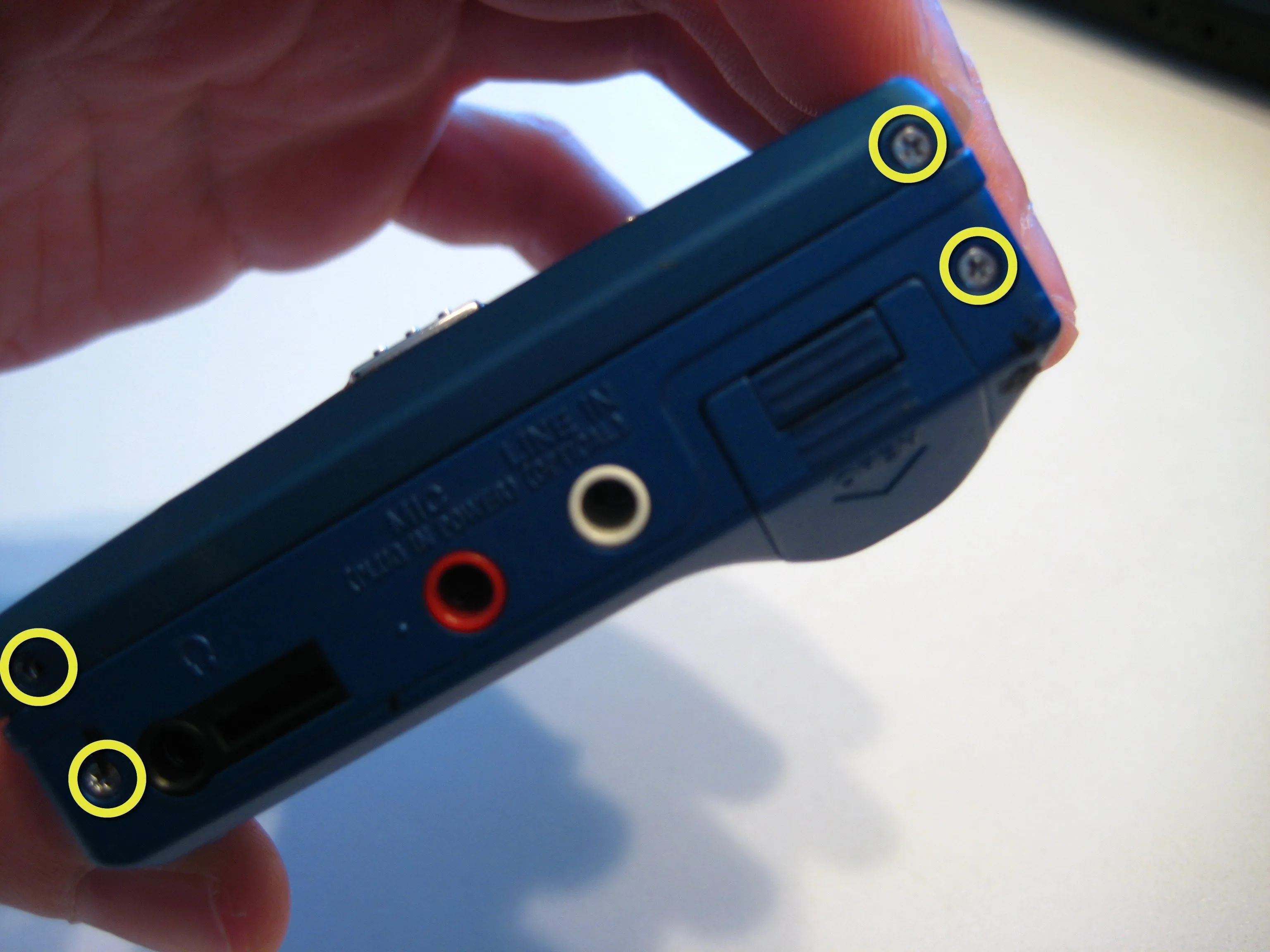

• Начните с откручивания 8 маленьких винтов с обеих сторон устройства. Передняя дверца будет по-прежнему соединена с помощью защелки.

Шаг 2

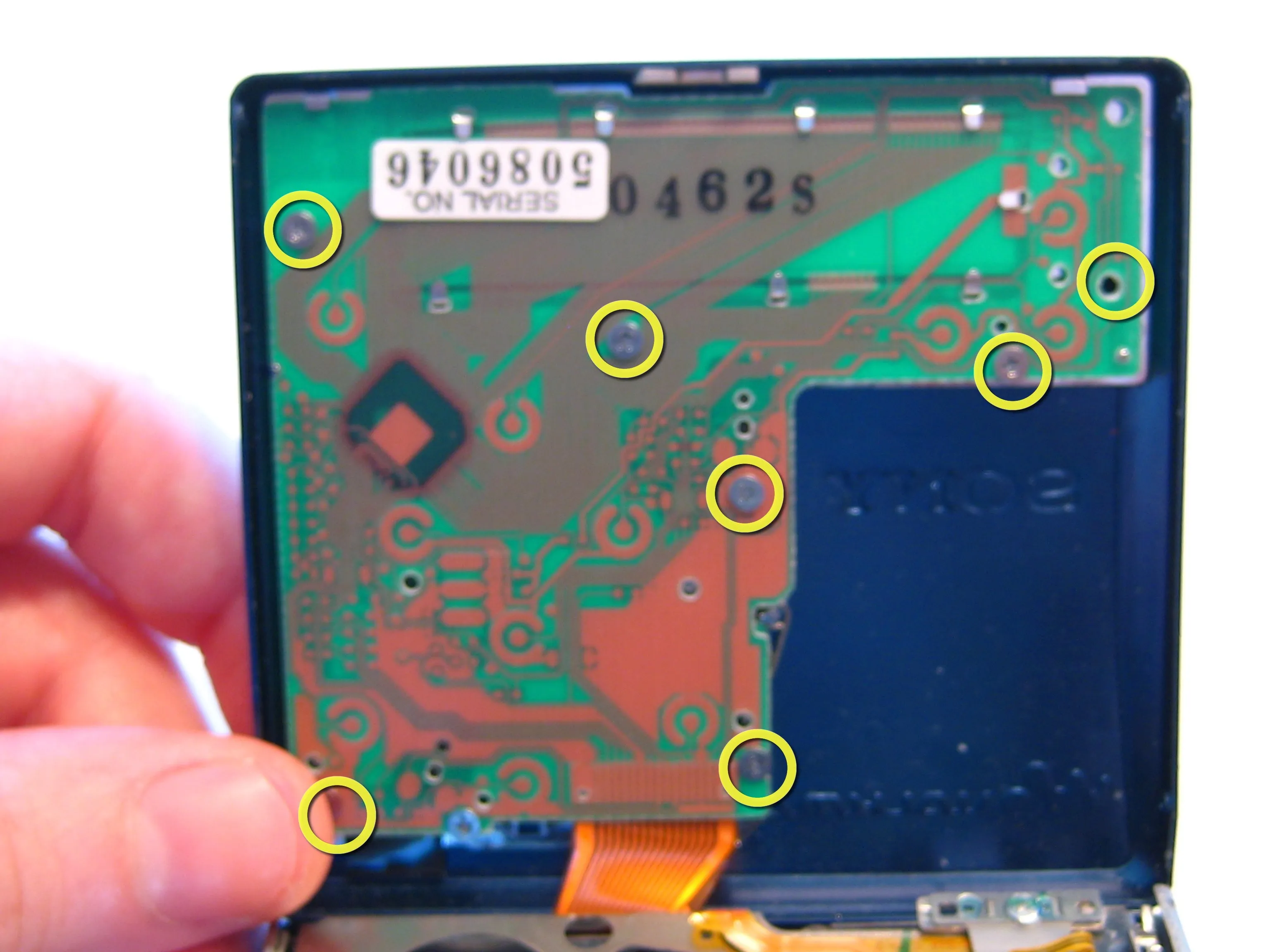

• Далее открутите 7 винтов на внутренней передней панели. Это позволит отсоединить переднюю логическую плату с ЖК-дисплеем и снять переднюю панель.

Шаг 3

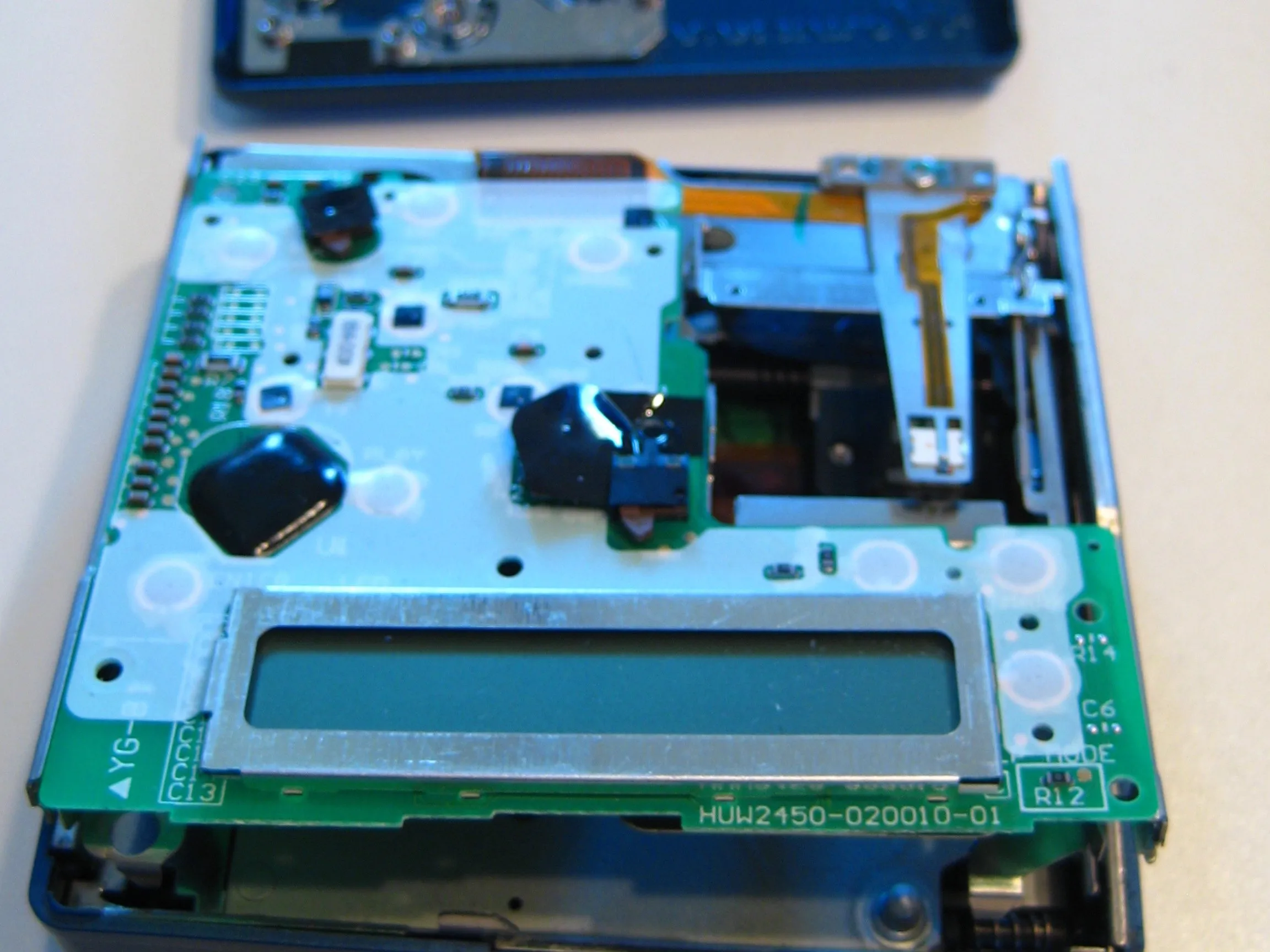

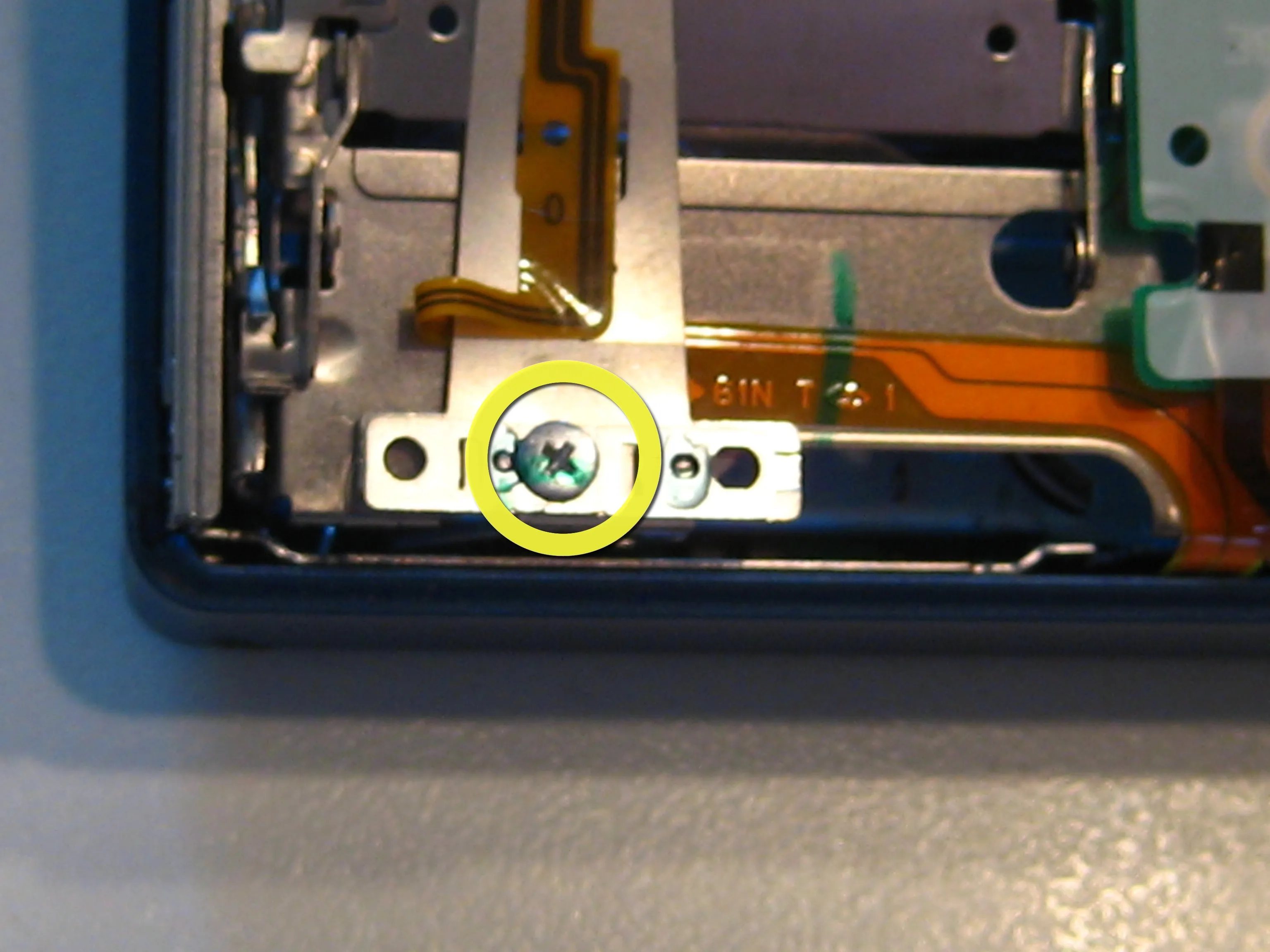

• Теперь можно снять переднюю панель. Затем выкрутите один винт на внутренней стороне передней панели.

Шаг 4

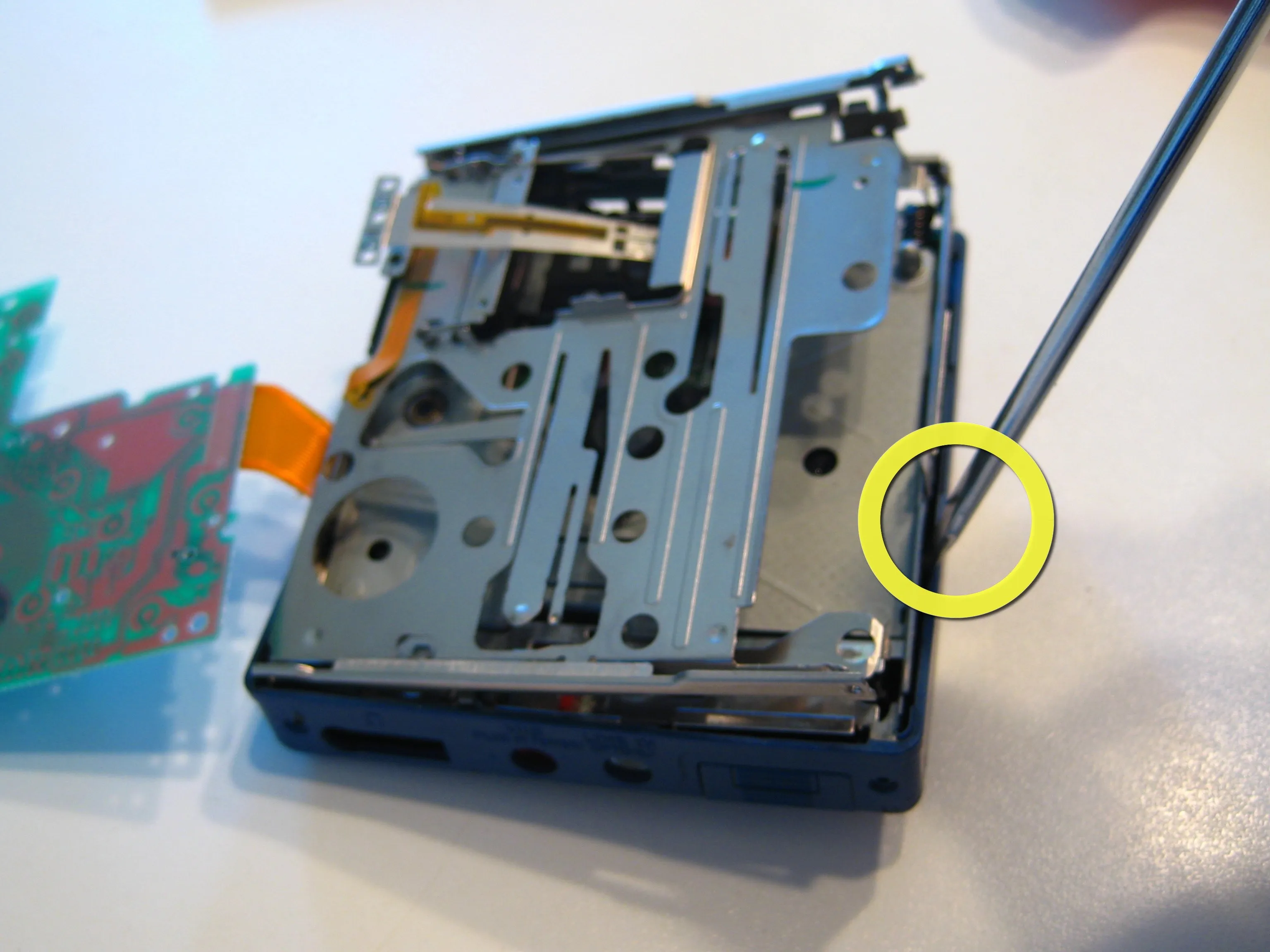

• Осторожно извлеките устройство из внешнего корпуса. Используйте палец или маленькую отвертку, чтобы поддеть его со всех сторон. Пластиковый корпус довольно податлив и имеет некоторую упругость, поэтому не будьте слишком осторожны.

Шаг 5

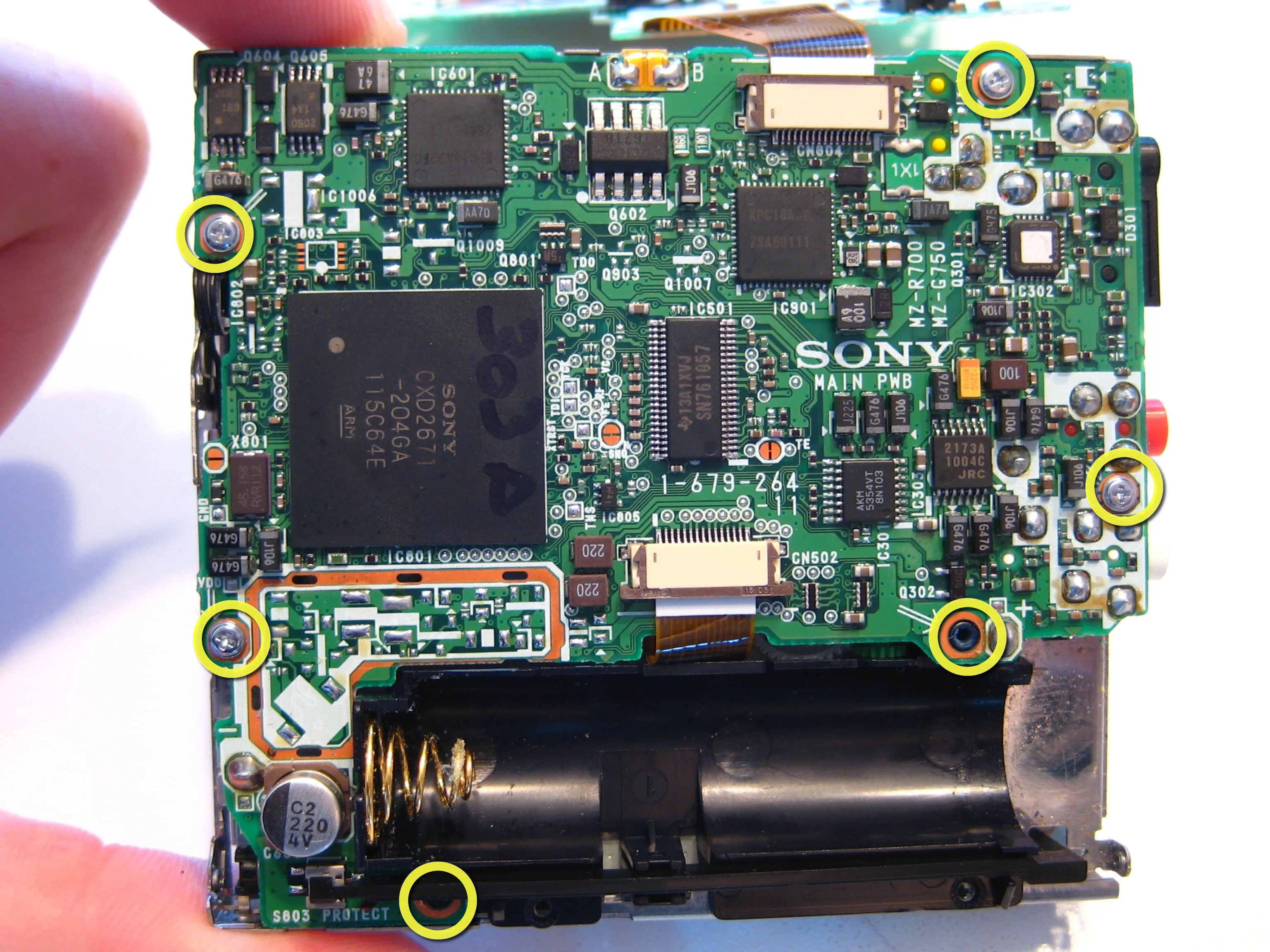

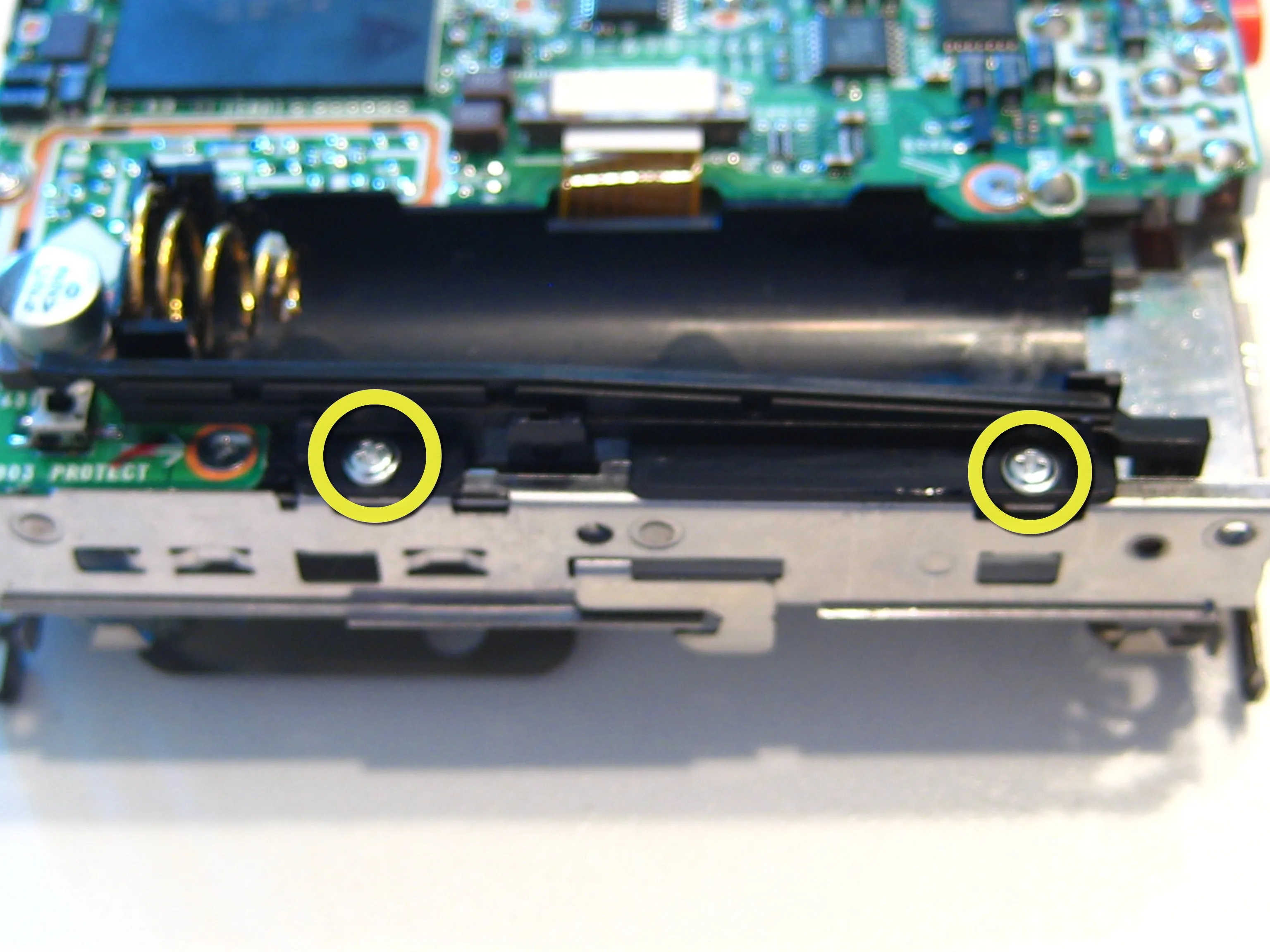

• Открутите 2 винта под корпусом батареи. На логической плате есть еще 6 винтов, которые нужно открутить: 3 с правой стороны и 2 с левой, а последний винт спрятан под корпусом батареи.

Шаг 6

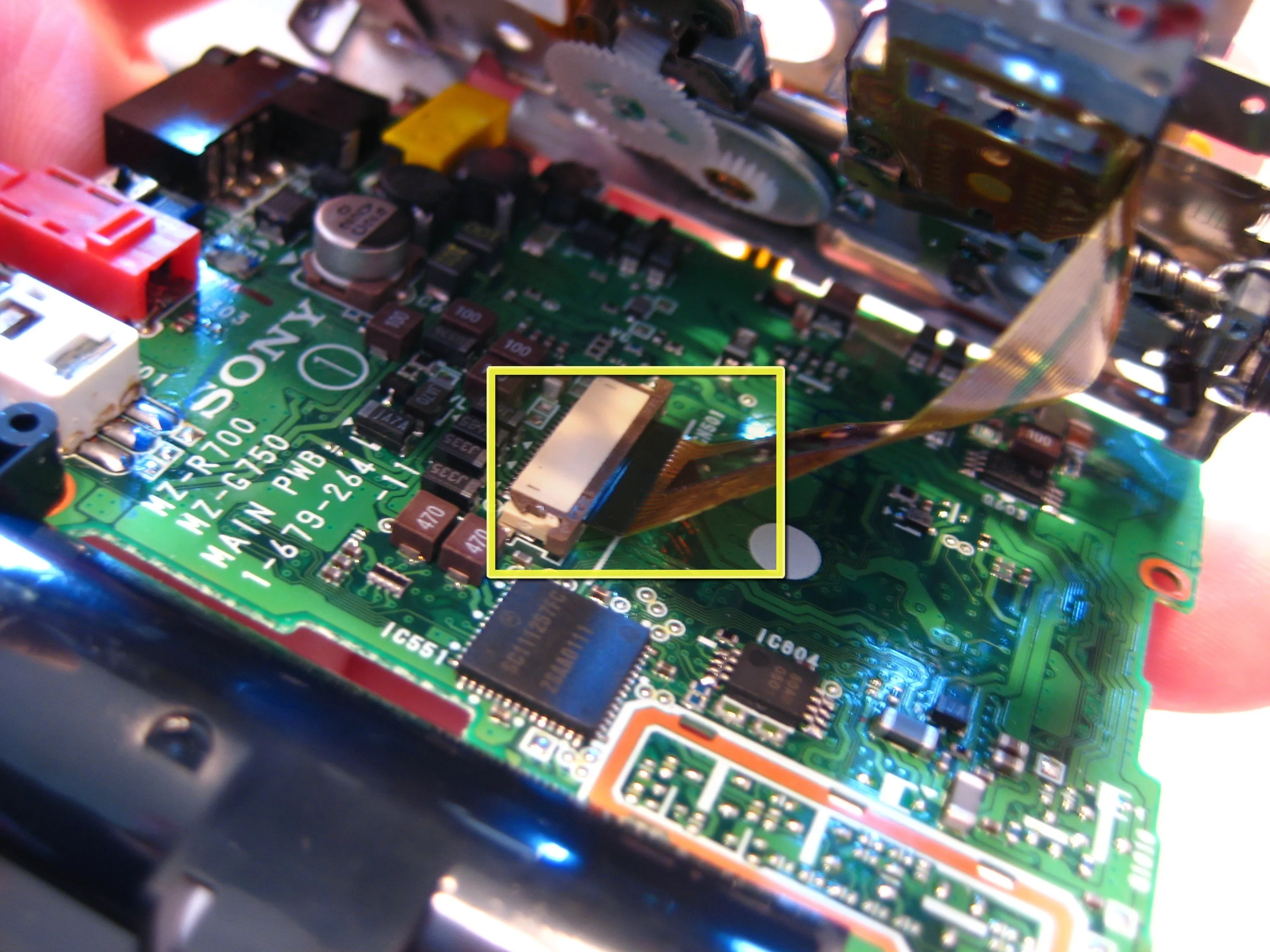

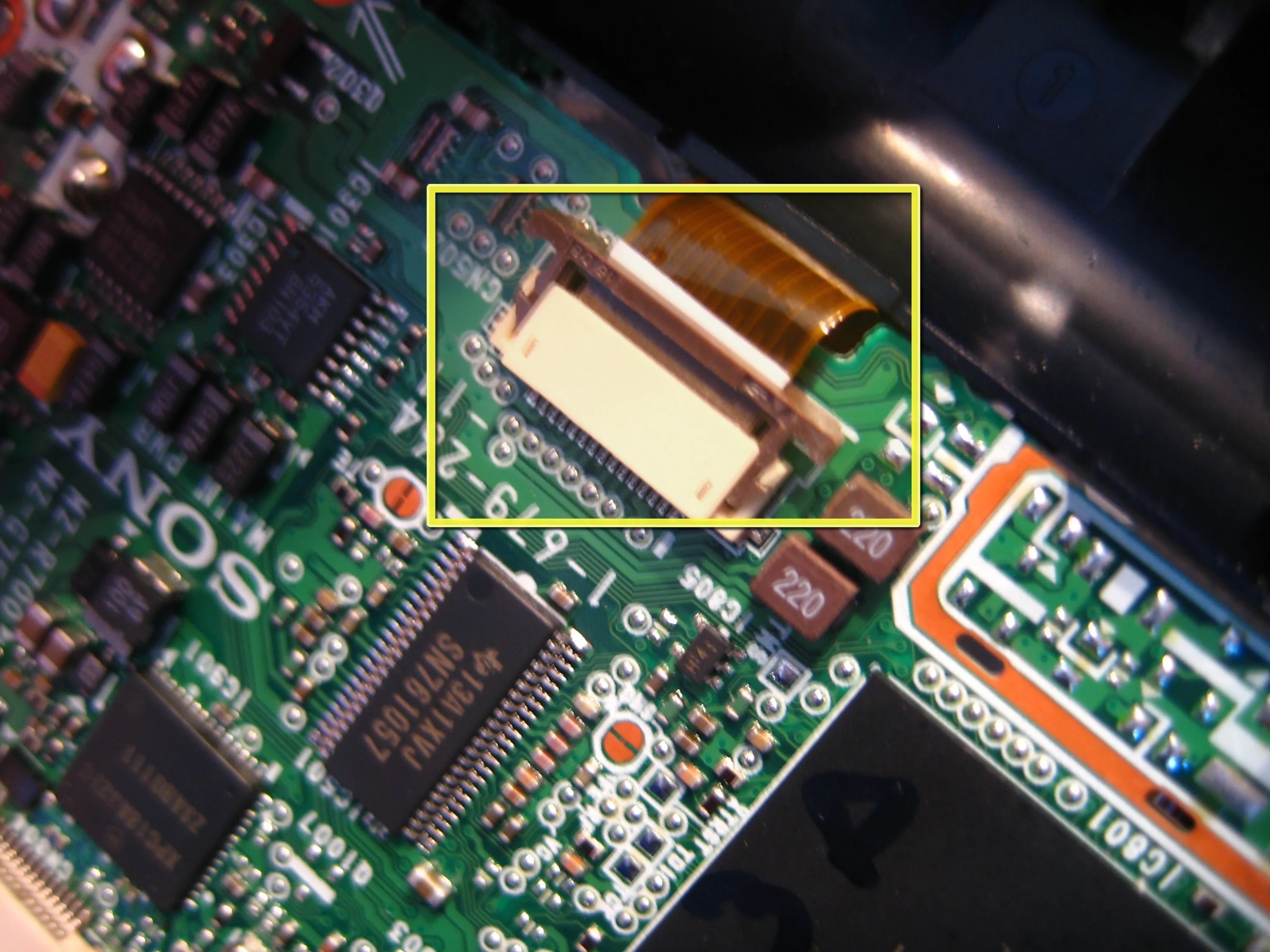

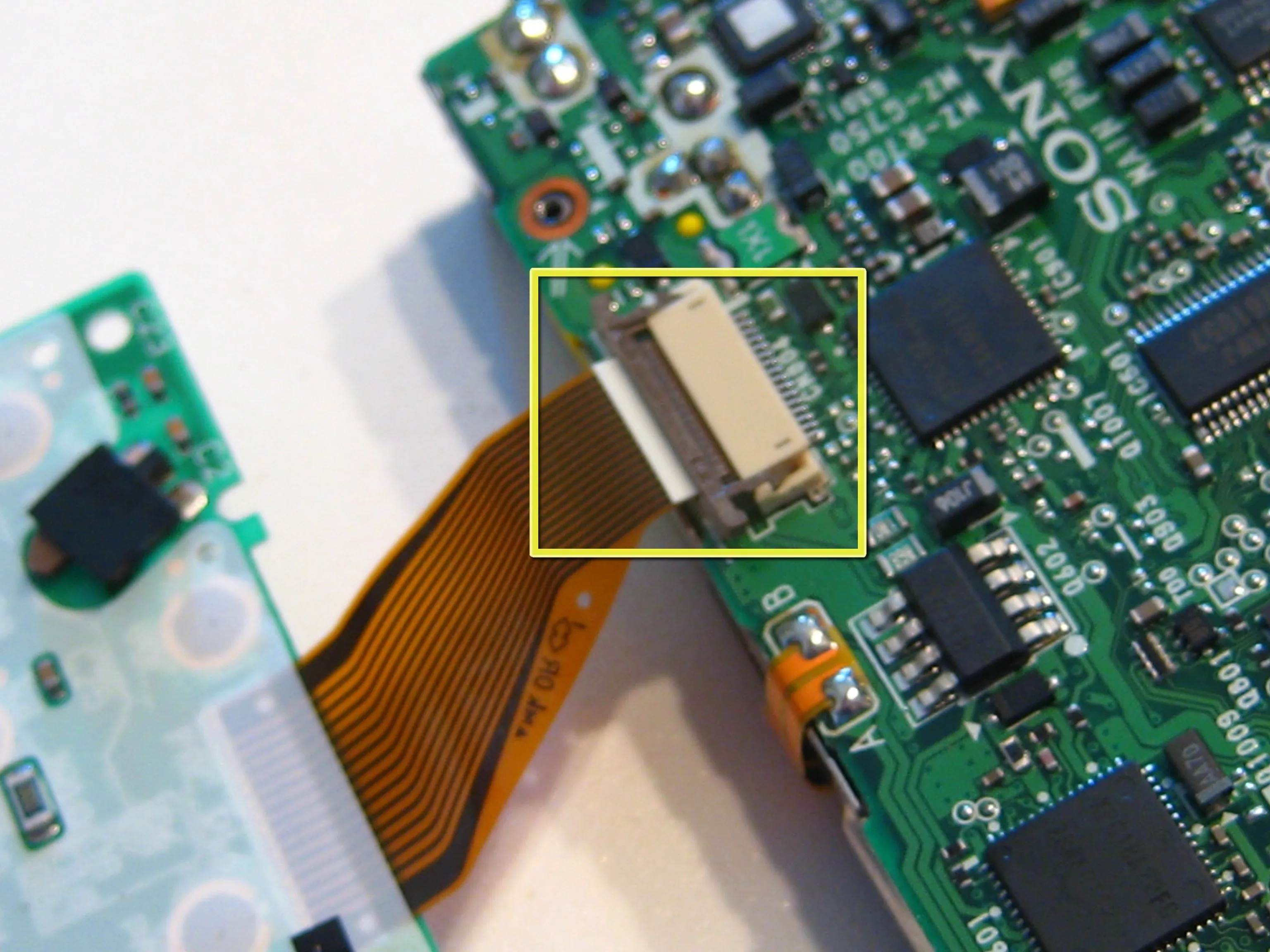

• Затем снимите переднюю панель с основной части устройства. Их соединяет ленточный кабель. Чтобы извлечь его, аккуратно потяните темно-коричневый разъем с обеих сторон бежевого держателя. Это освободит ленточный кабель, который можно вытащить и отделить. Всего их три: два снаружи, один под корпусом аккумулятора и один в нижней части устройства. Третий находится внутри устройства.

Шаг 7

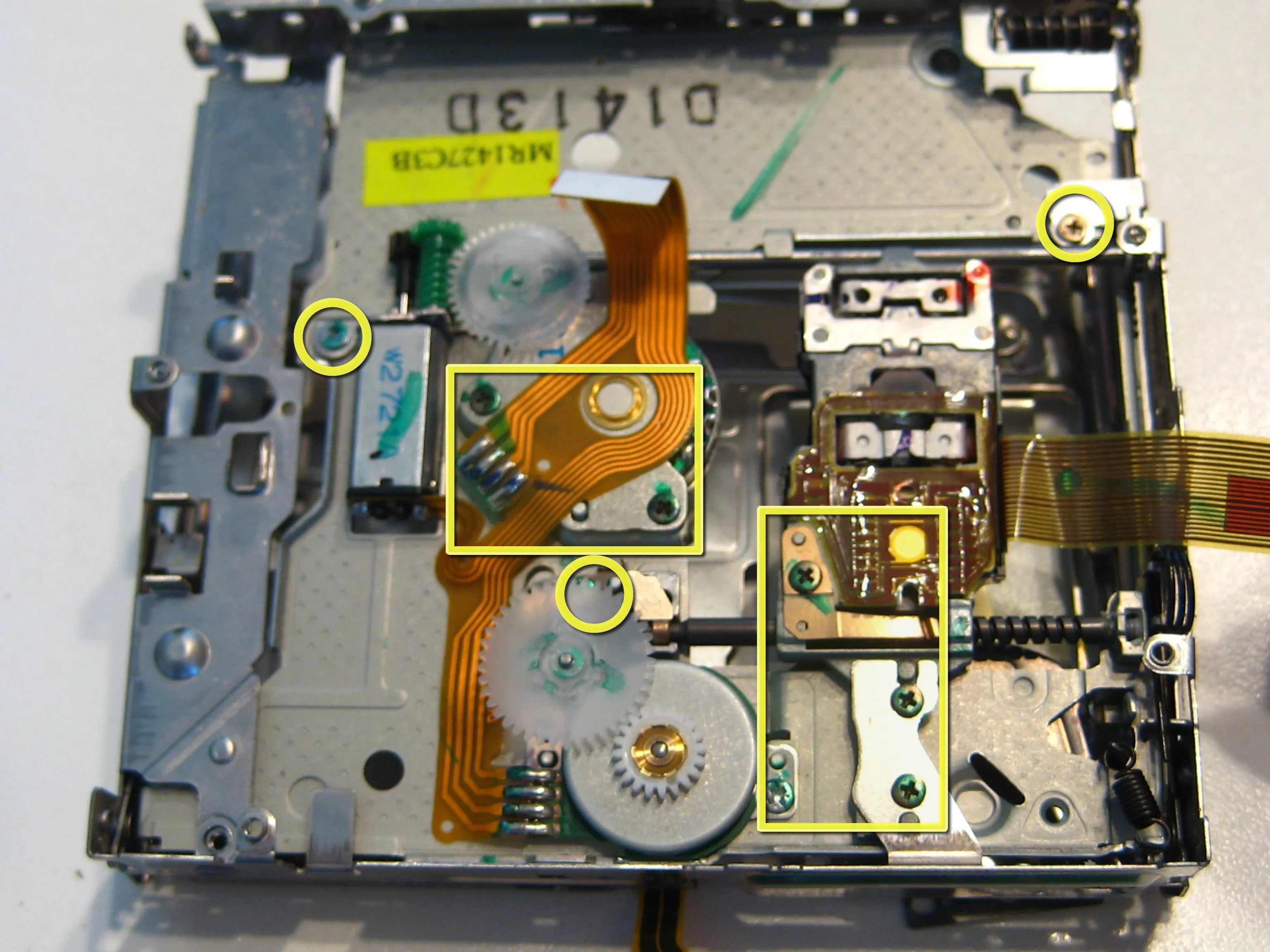

• Открутите оставшиеся 10 видимых винтов, которые соединяют лазерный глаз и связанный с ним механизм. Начинайте снизу вверх, так как они освободят различные защелки и разъемы от устройства.

Шаг 8

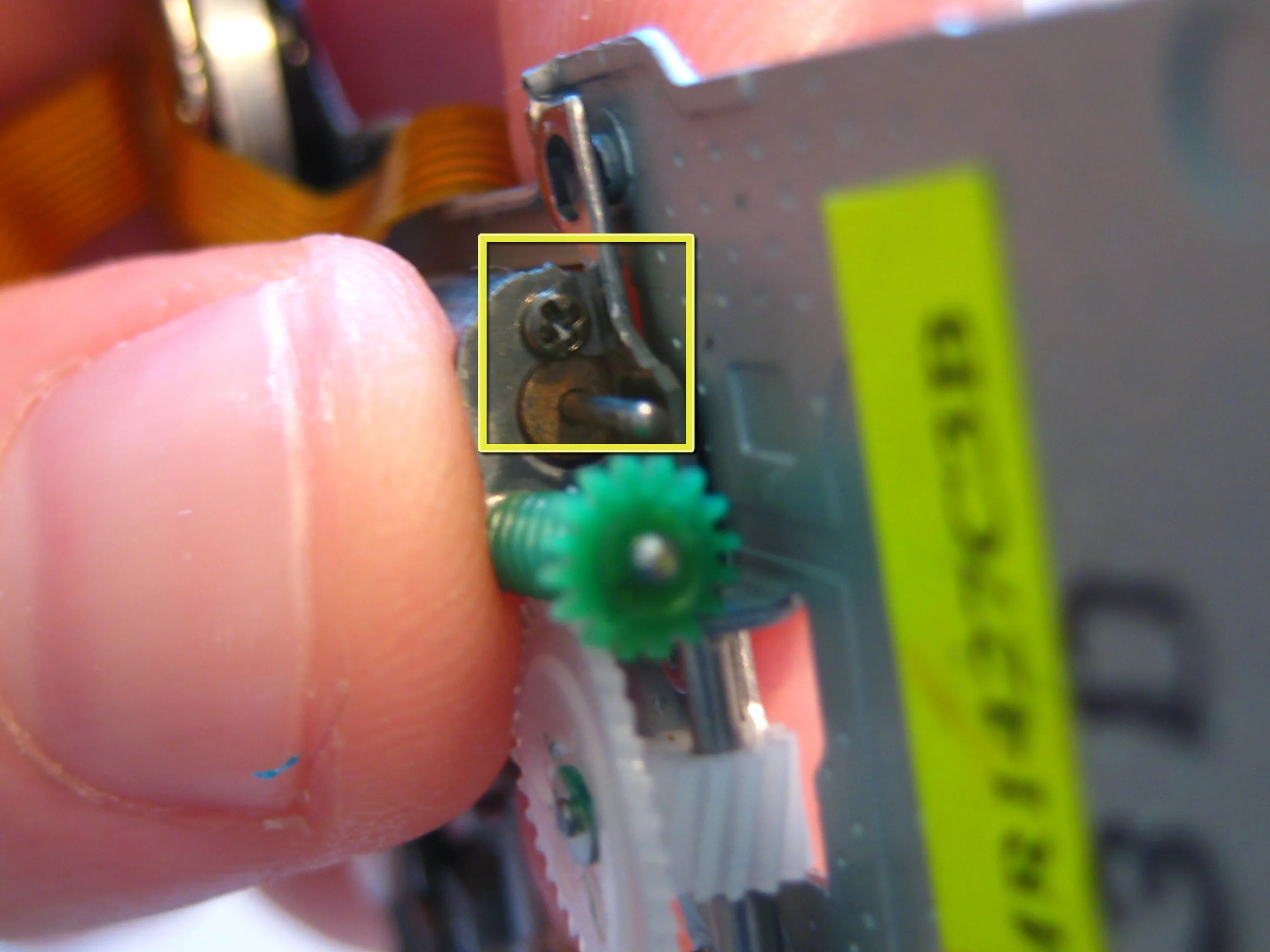

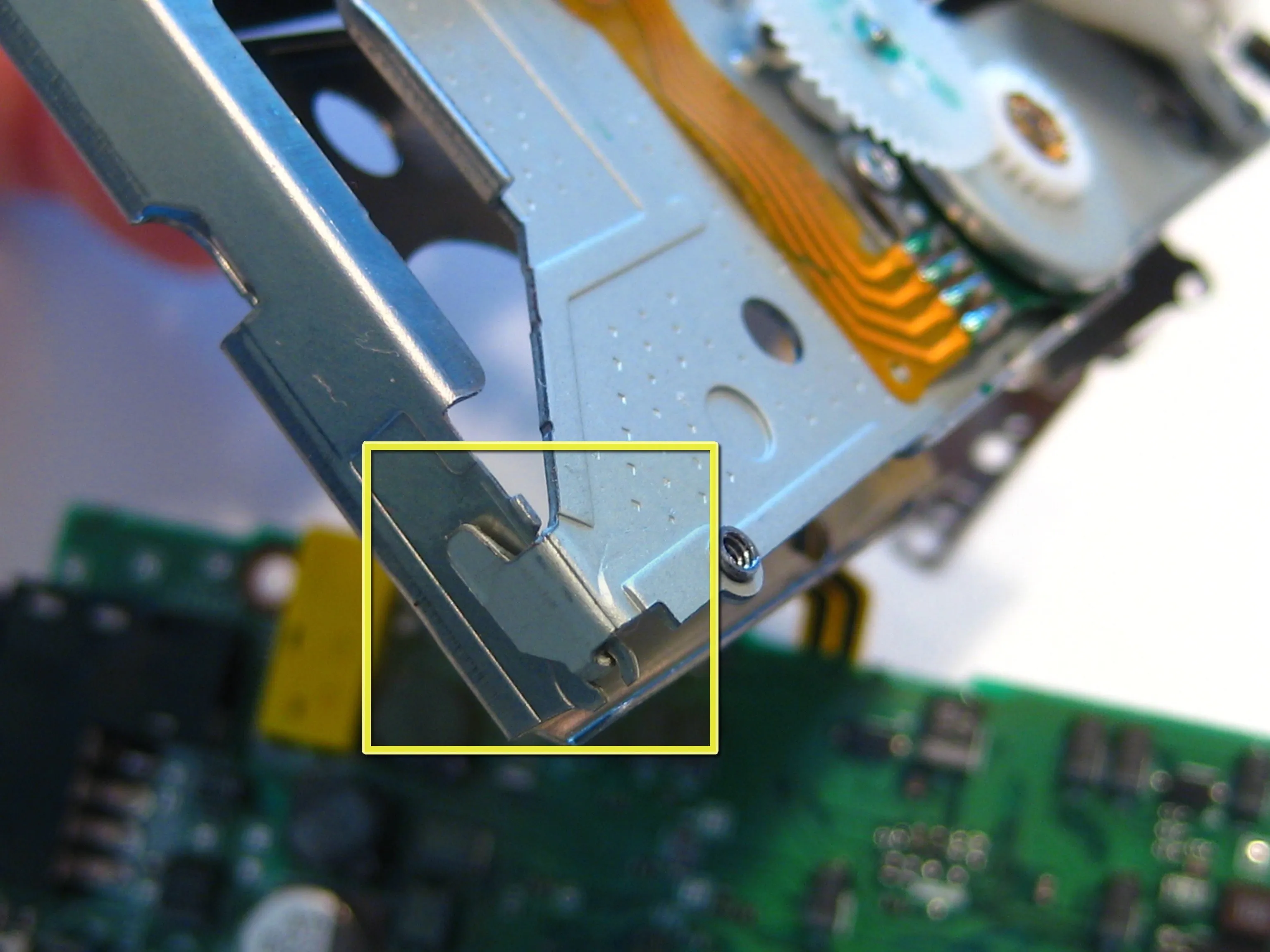

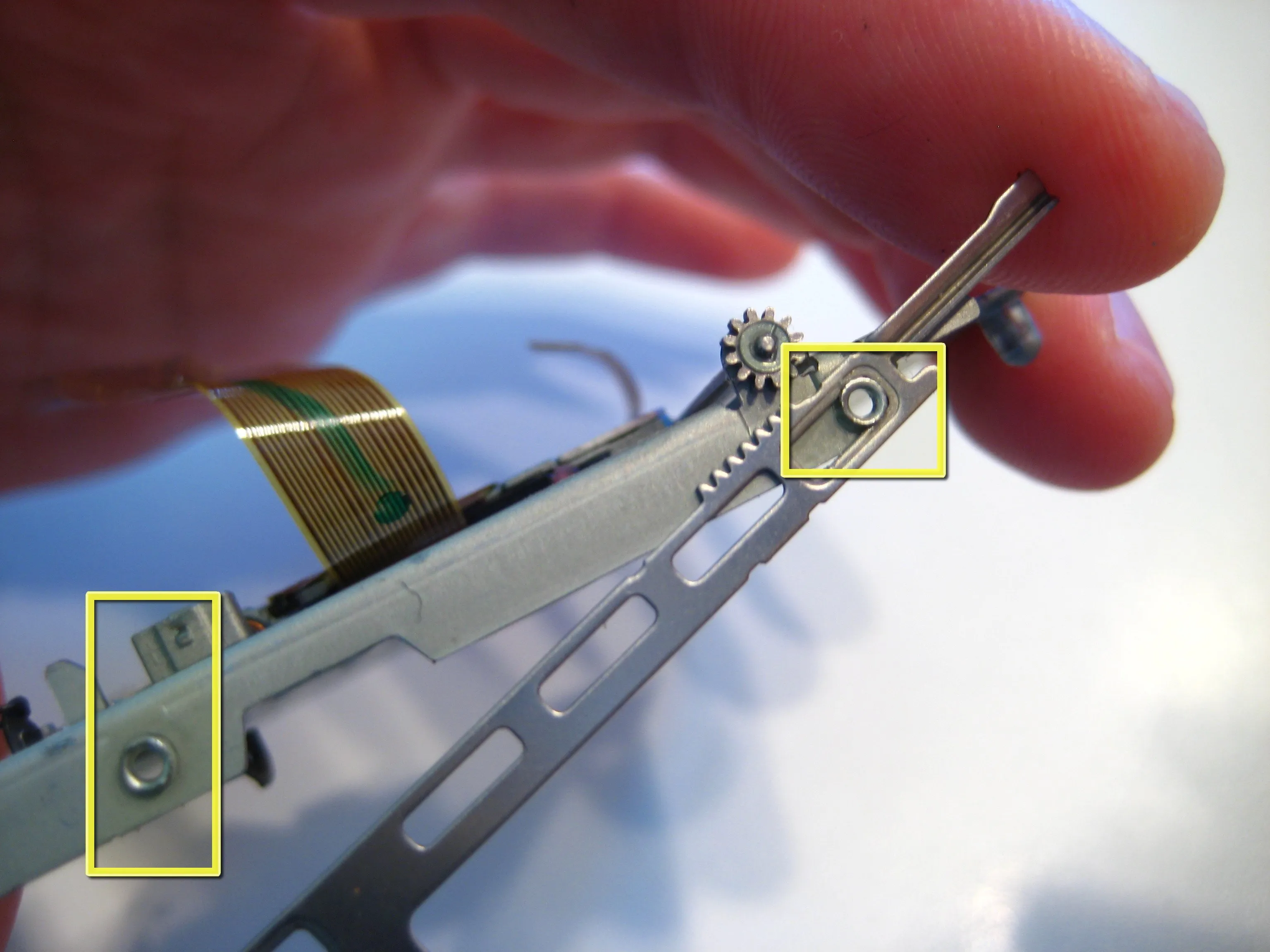

• Аккуратно подденьте дверцу и отделите ее от металлического корпуса. Затем снимите планку на боковой стороне корпуса. Просуньте между ними плоскую отвертку и аккуратно извлеките ее. Наконец, снимите черную шестеренку (над зеленой, снятой здесь), которая откроет еще один крошечный винт, который необходимо выкрутить. На этом этапе вы можете снять все оставшиеся защелки, соединенные с блоком. Просто подденьте их маленькой плоской отверткой и снимите.

Шаг 9

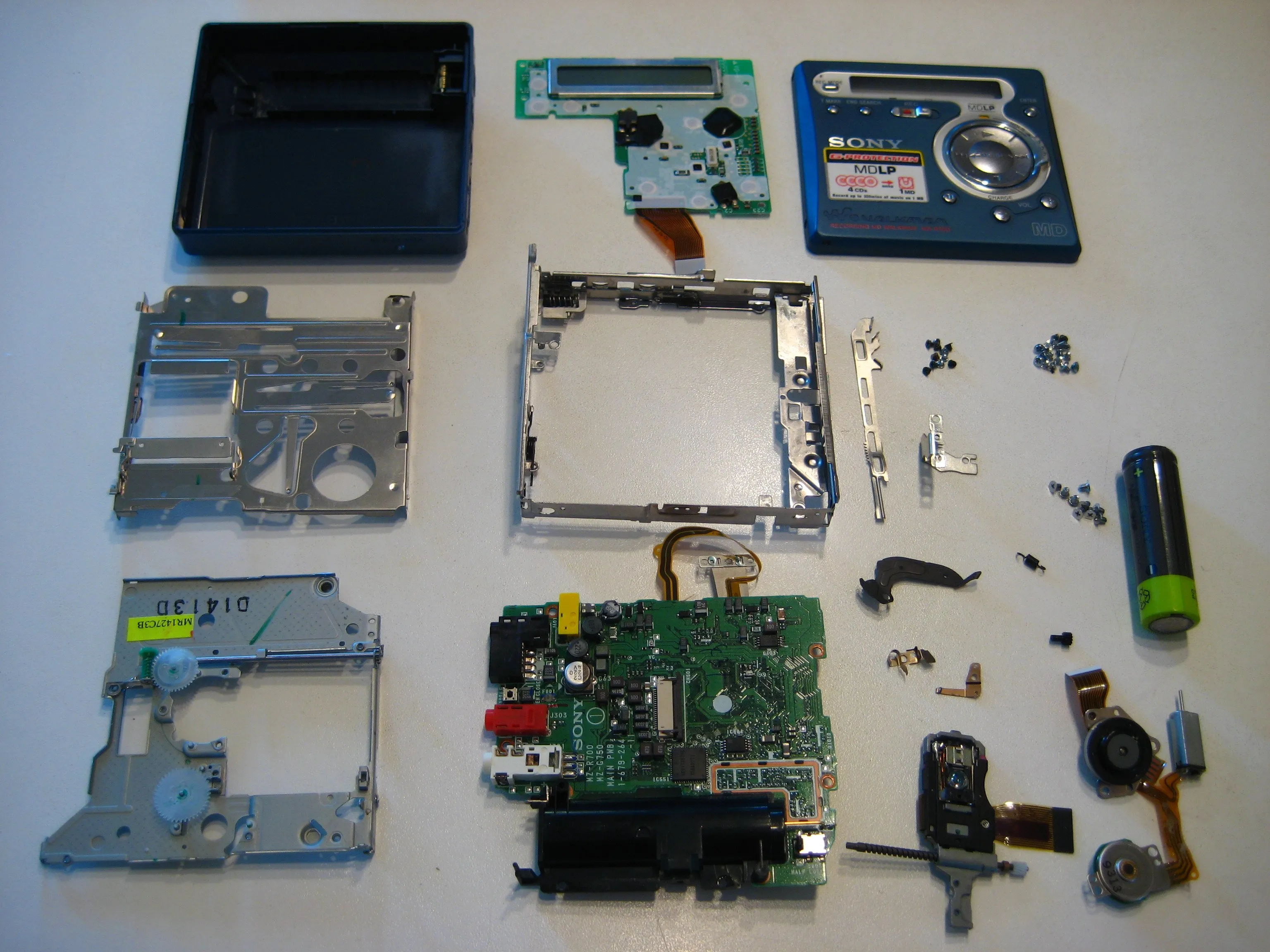

• Поздравляем, вы успешно завершили разборку Sony MZ-R700 Minidisc!
