Разборка Sony PlayStation 2

Введение

PlayStation 2 - предшественница новой PlayStation 3, впервые представленная публике в 1999 году. За прошедшие годы консоль была многократно усовершенствована, а недавно была представлена тонкая версия первой PS2. PlayStation 2 может стоять на боку или лежать плашмя, чтобы вписаться в любое пространство. Когда консоль только вышла, она была очень мощной. Сердце консоли - движок Emotion Engine - может обрабатывать миллионы полигонов в секунду и имитировать погоду, слова, поведение людей и эмоции, чтобы игры могли реагировать на действия игроков более реалистично. После установки консоли в домашний кинотеатр вас ждет достаточно четкое изображение и качественный звук. В комплекте с PlayStation 2, как и с любой другой консолью, идет композитный аудио-видео шнур, с помощью которого вы подключаете консоль к телевизору. Для воспроизведения объемного звука есть встроенный оптический цифровой аудиоразъем. Помимо интеграции с домашним кинотеатром, на передней панели вы найдете два USB-разъема и один порт IEEE 1394 (FireWire и iLink), а также порт на задней панели для подключения сетевого адаптера.

Что вам понадобится

Инструменты

•

•

•

Видео обзор

Шаг 1 Разбор Sony PlayStation 2

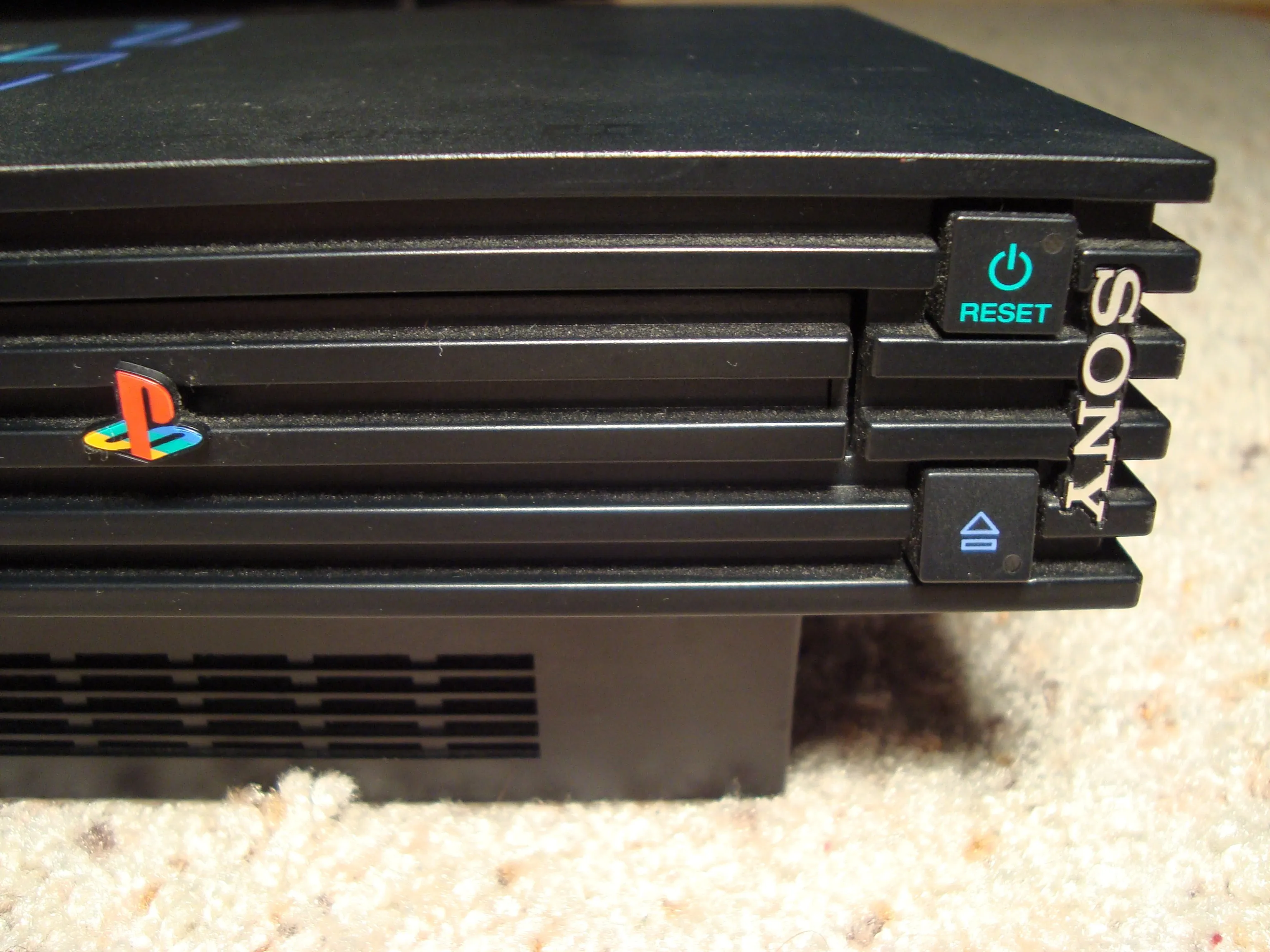

• На передней правой стороне консоли находятся кнопки включения/выключения и извлечения DVD-плеера.

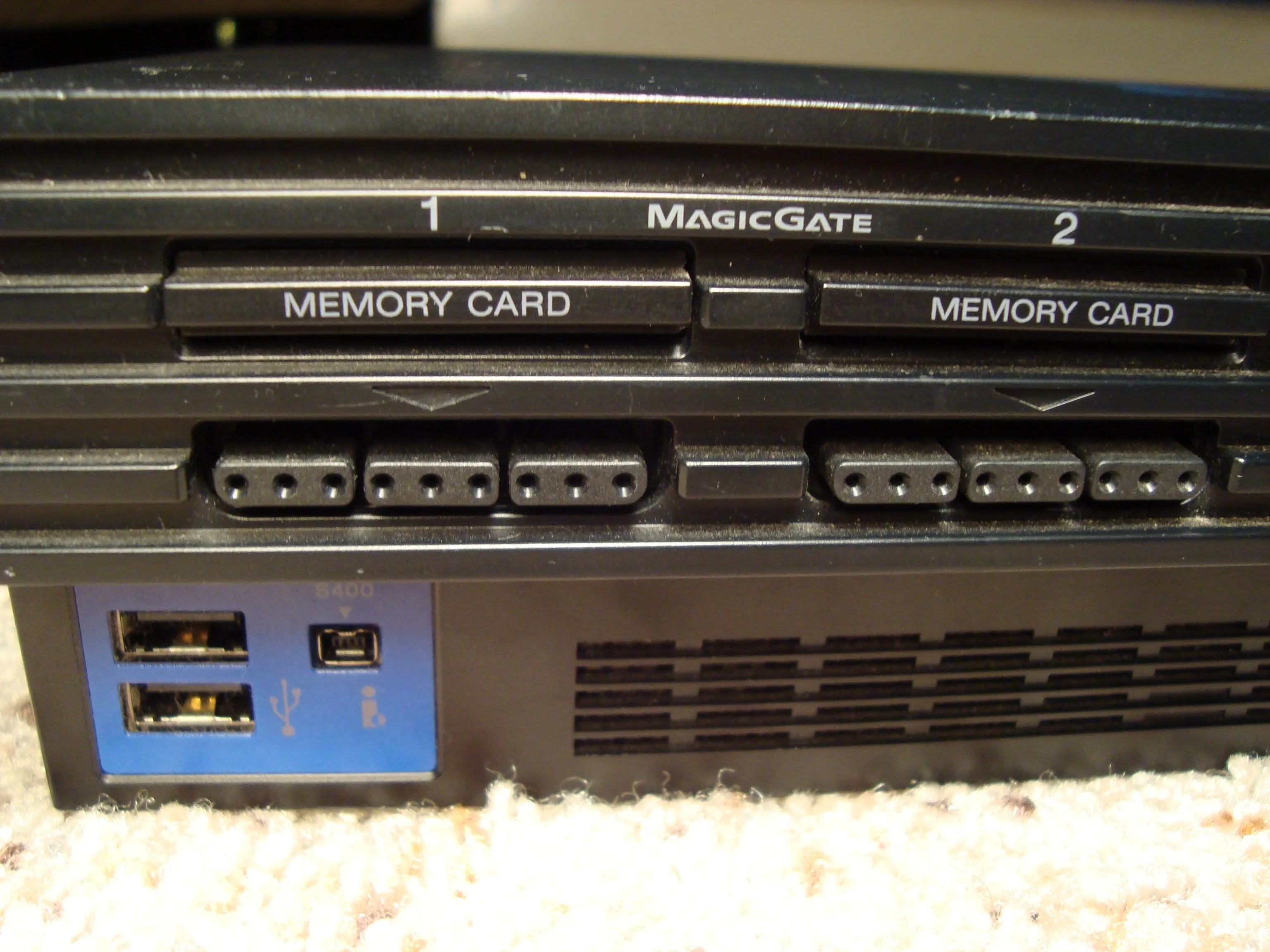

• На передней левой стороне мы видим два порта USB и порт Firewire. Два слота для карт памяти и два входа для контроллеров.

Шаг 2

• Приступаем к разборке!

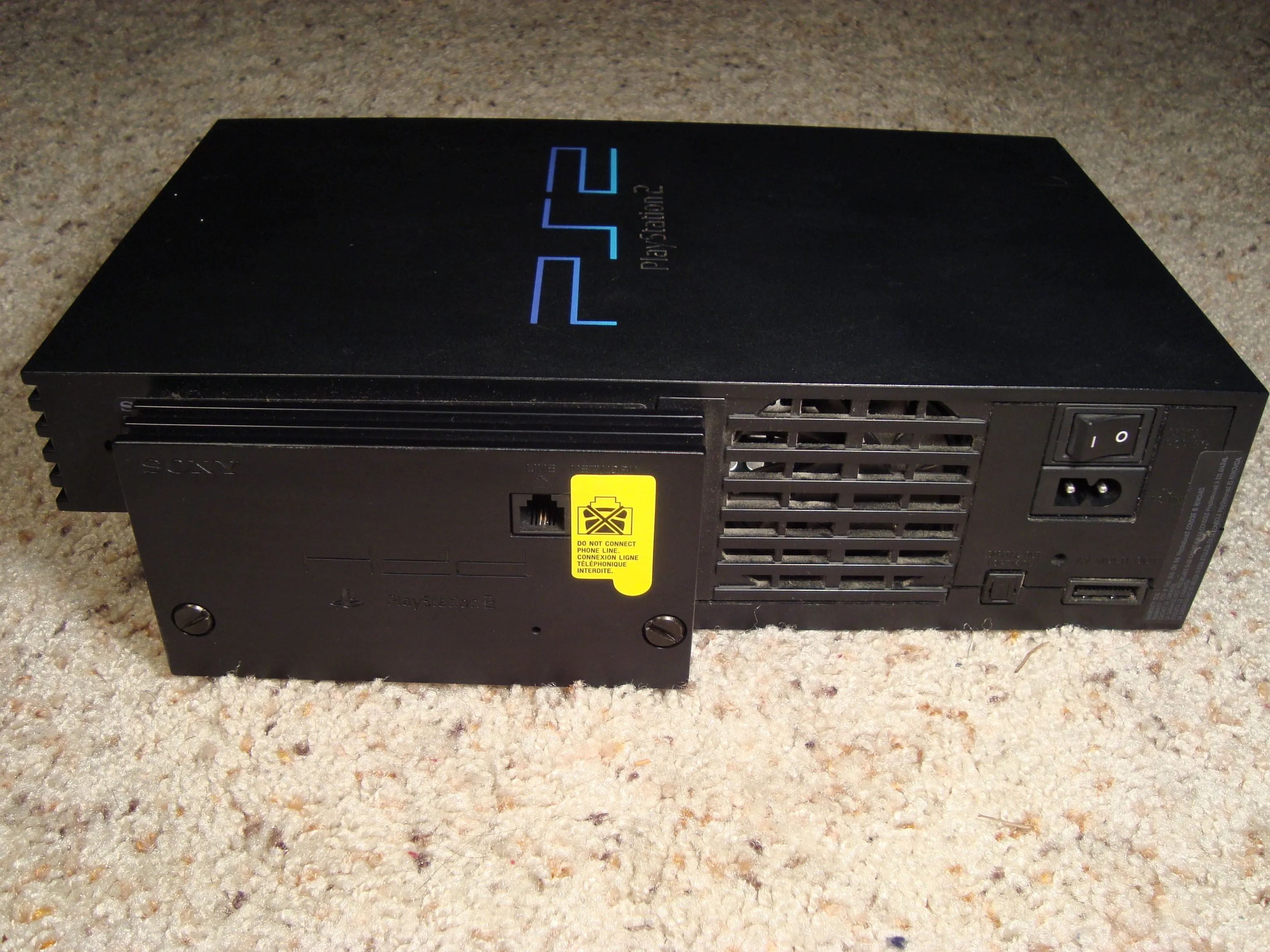

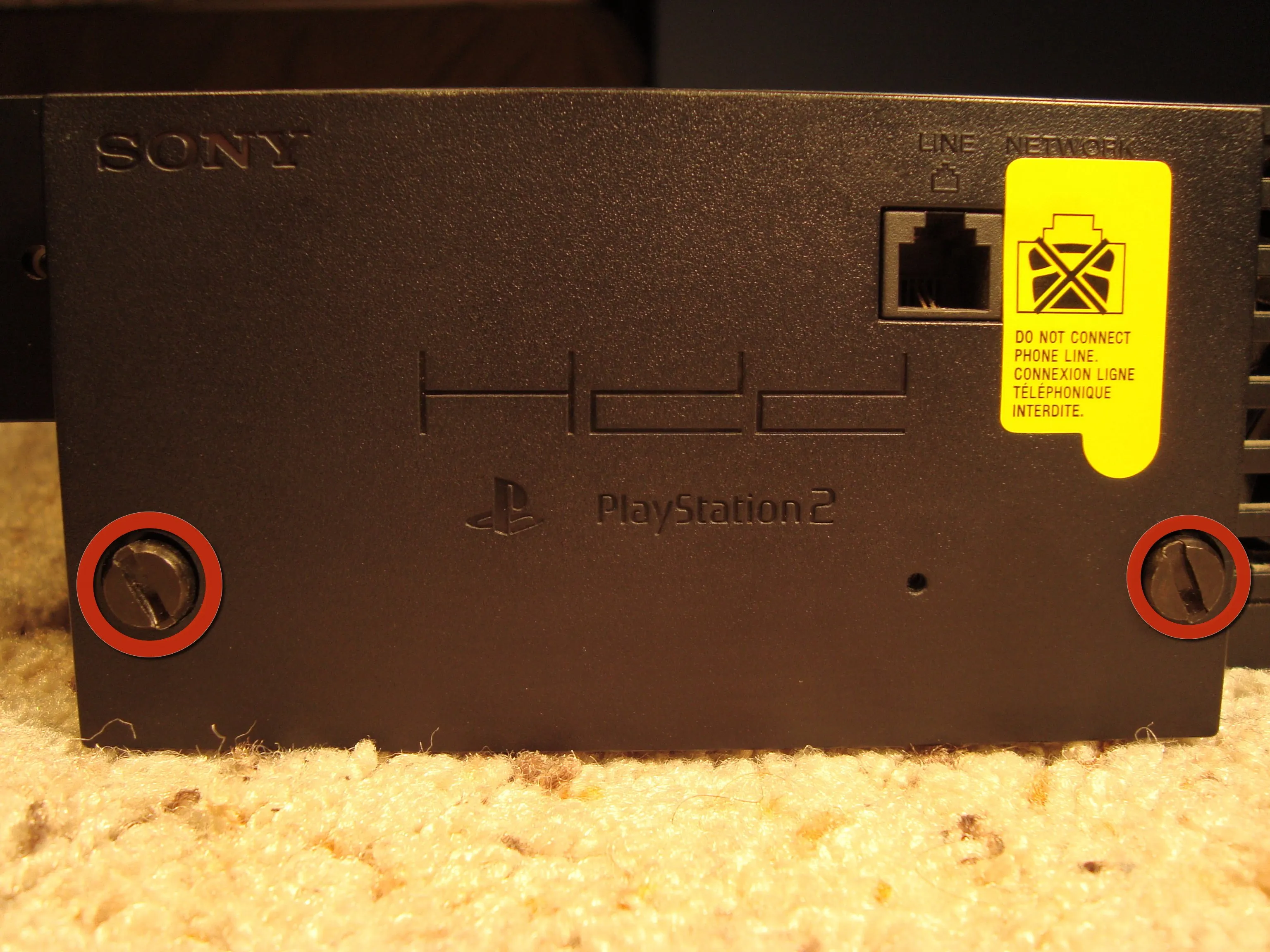

• Прежде всего нам нужно снять сетевой адаптер, который также дает возможность установить жесткий диск.

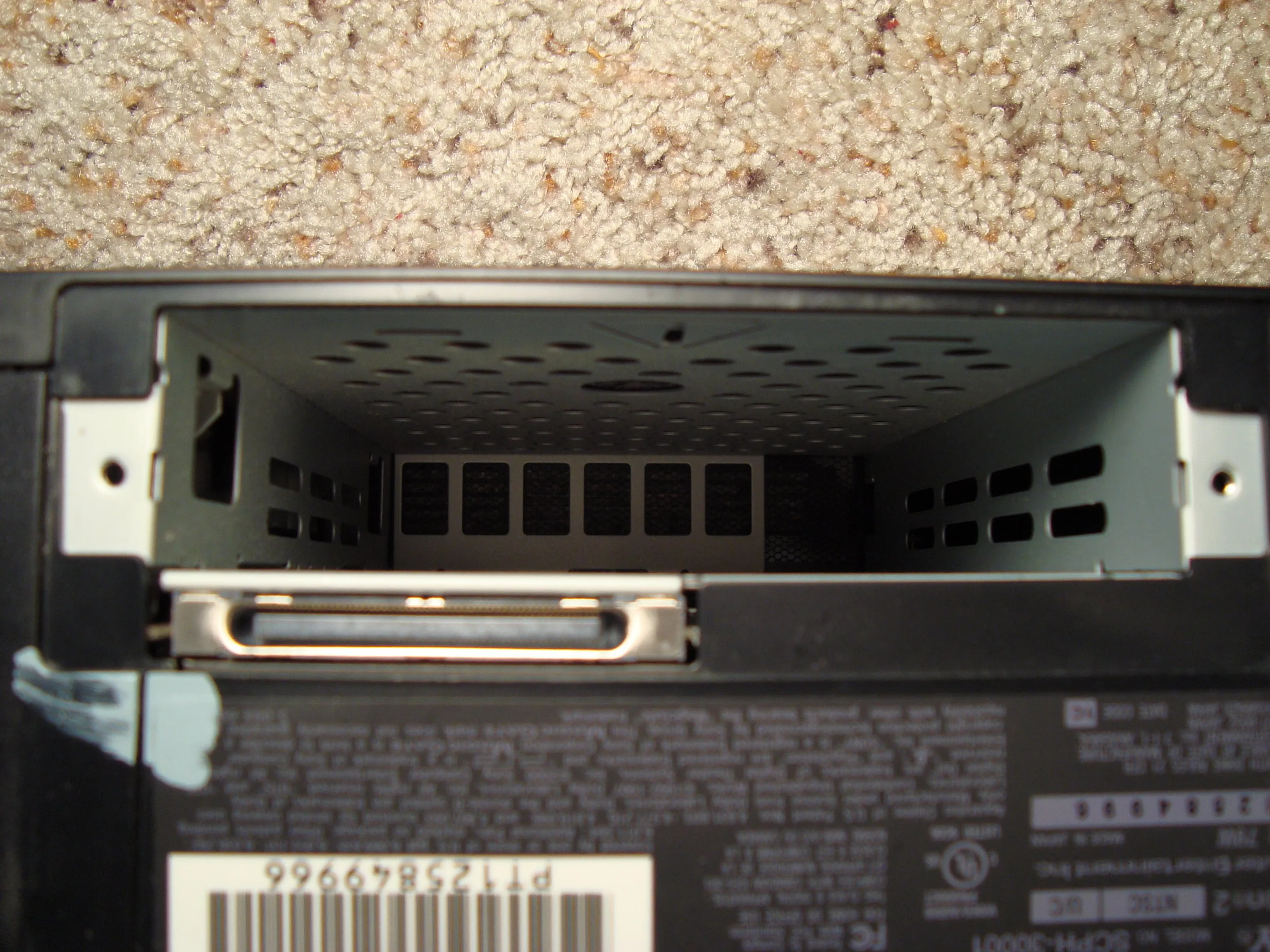

• На третьем рисунке показано место установки жесткого диска.

Шаг 3

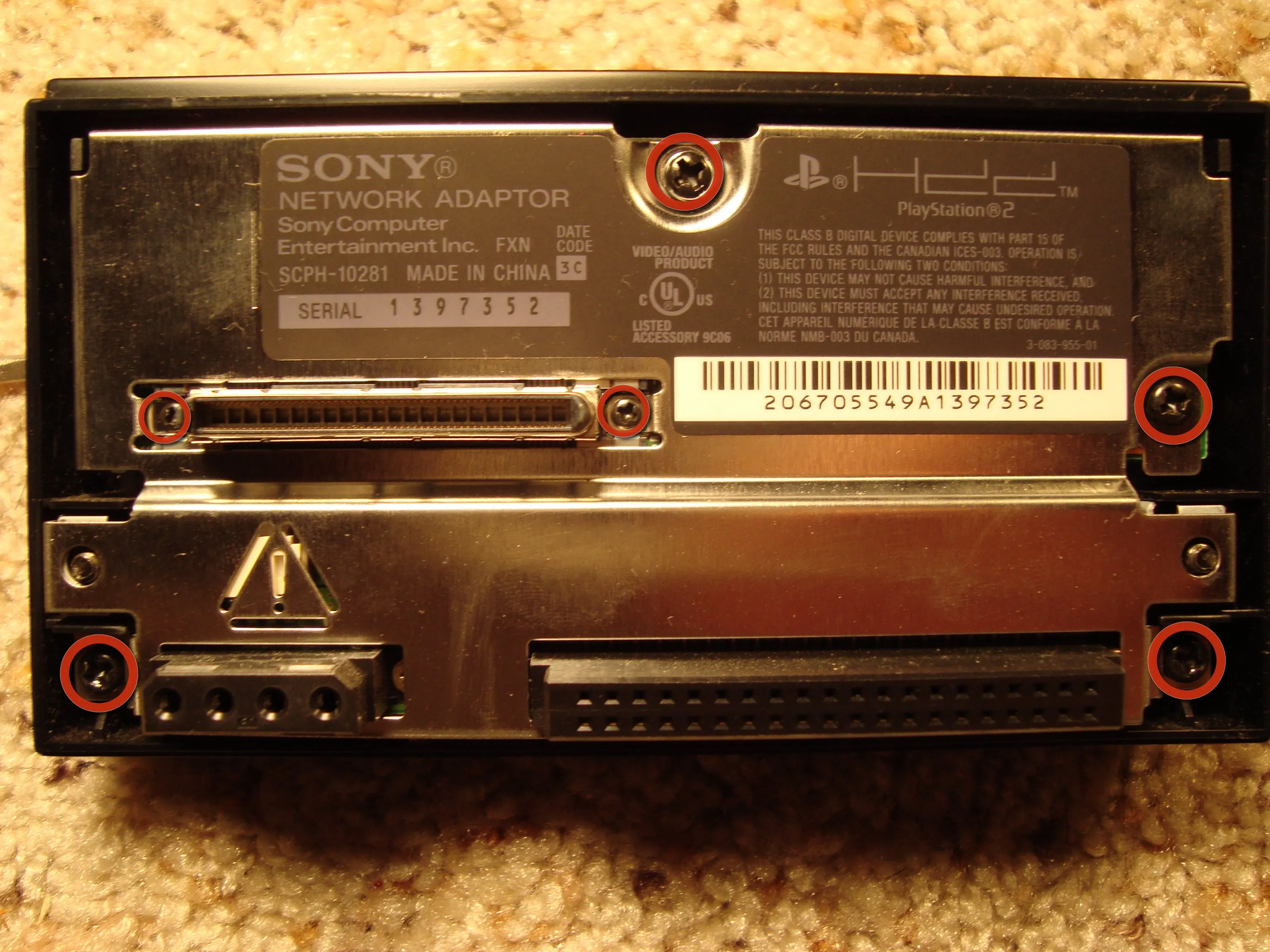

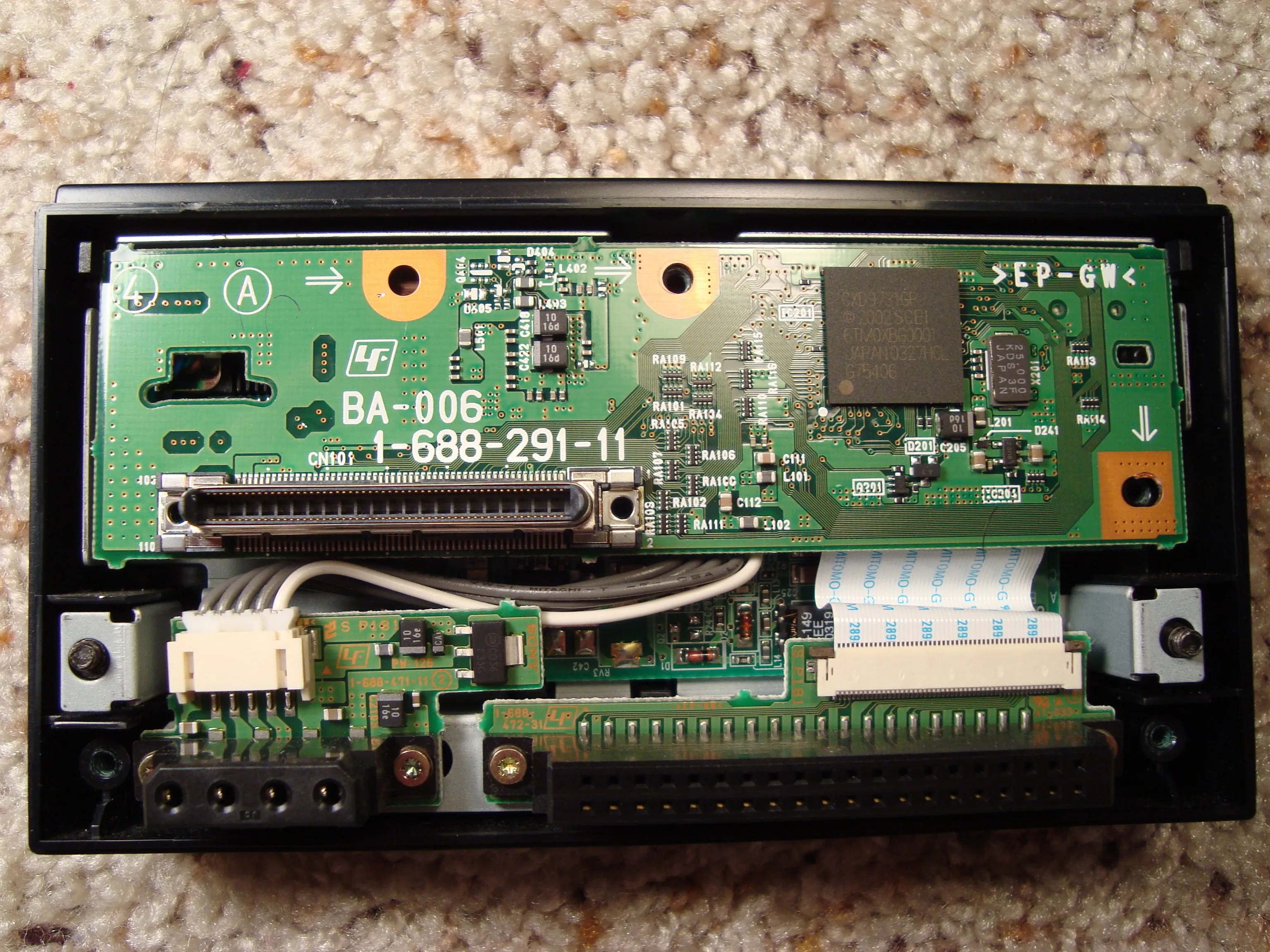

• Это сетевой адаптер, который мы только что сняли, давайте посмотрим на него, прежде чем переходить к консоли.

Шаг 4

• Переверните консоль вверх дном и с помощью винтов с плоской головкой снимите резиновые крышки, скрывающие 8 винтов.

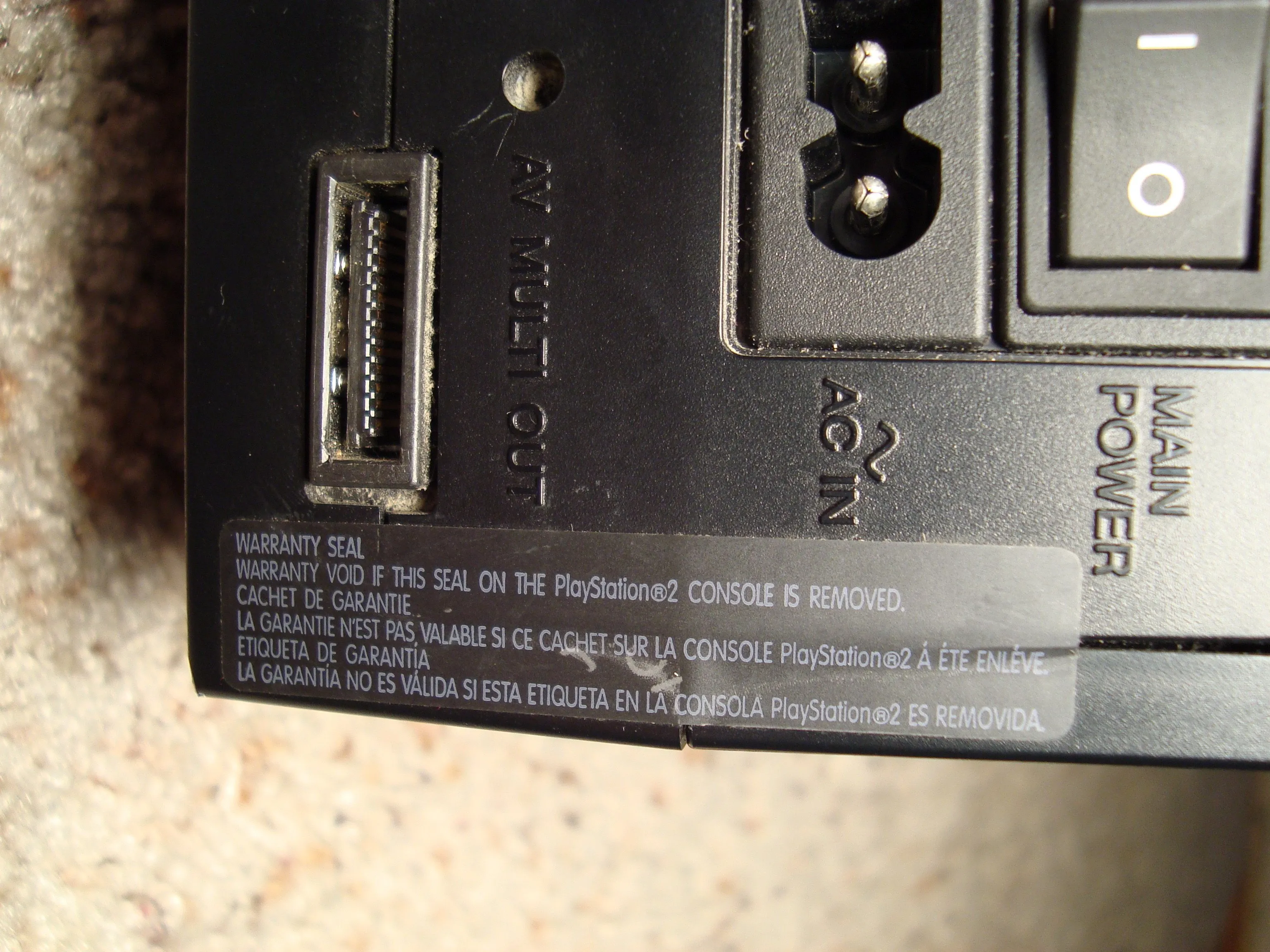

• На задней правой стороне консоли мы можем четко увидеть гарантийную пломбу... точка невозврата!

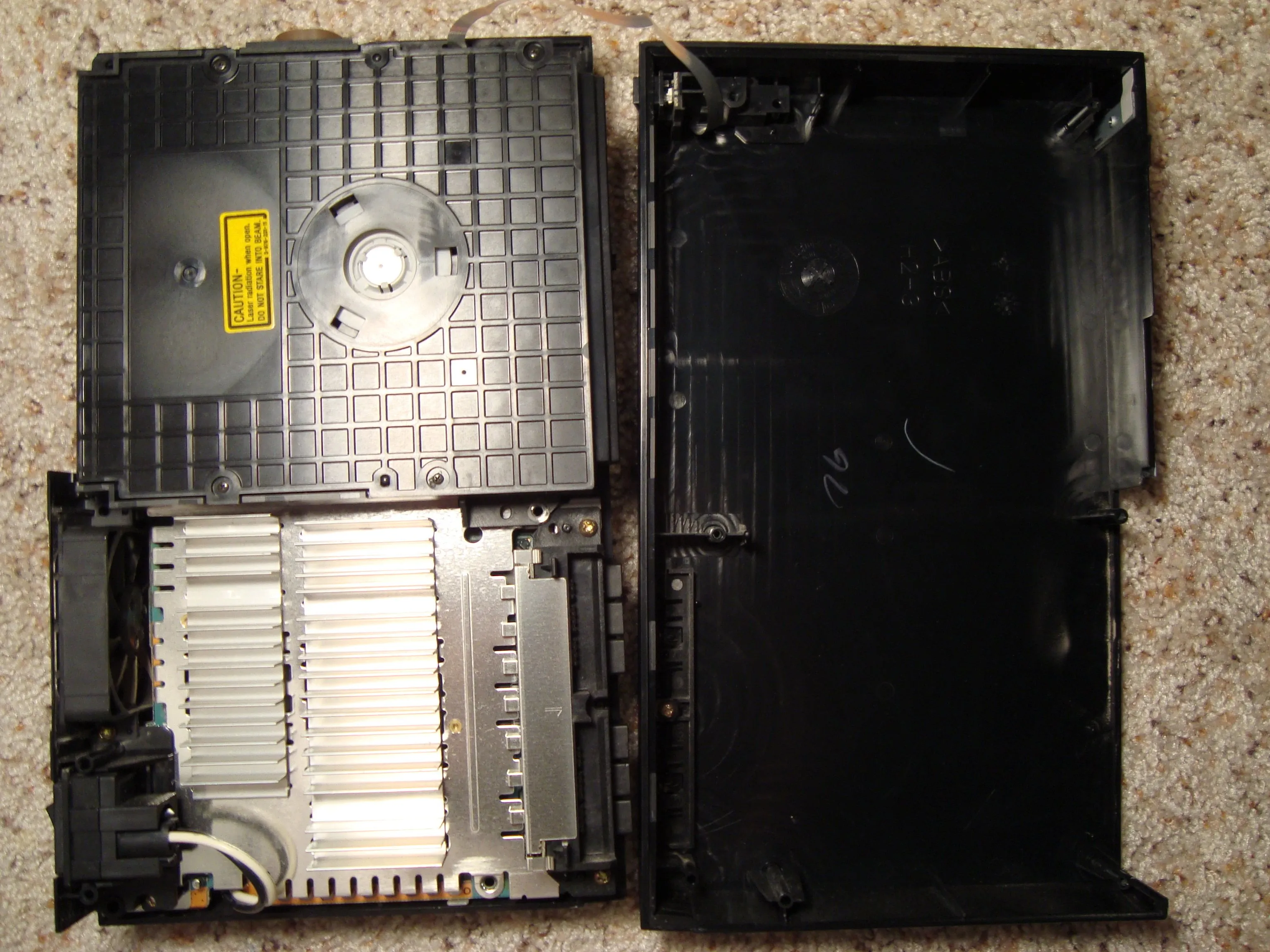

• Когда пломба и винты будут сняты, поднимите верхнюю часть консоли и приготовьтесь раскрыть секреты PS2.

Шаг 5

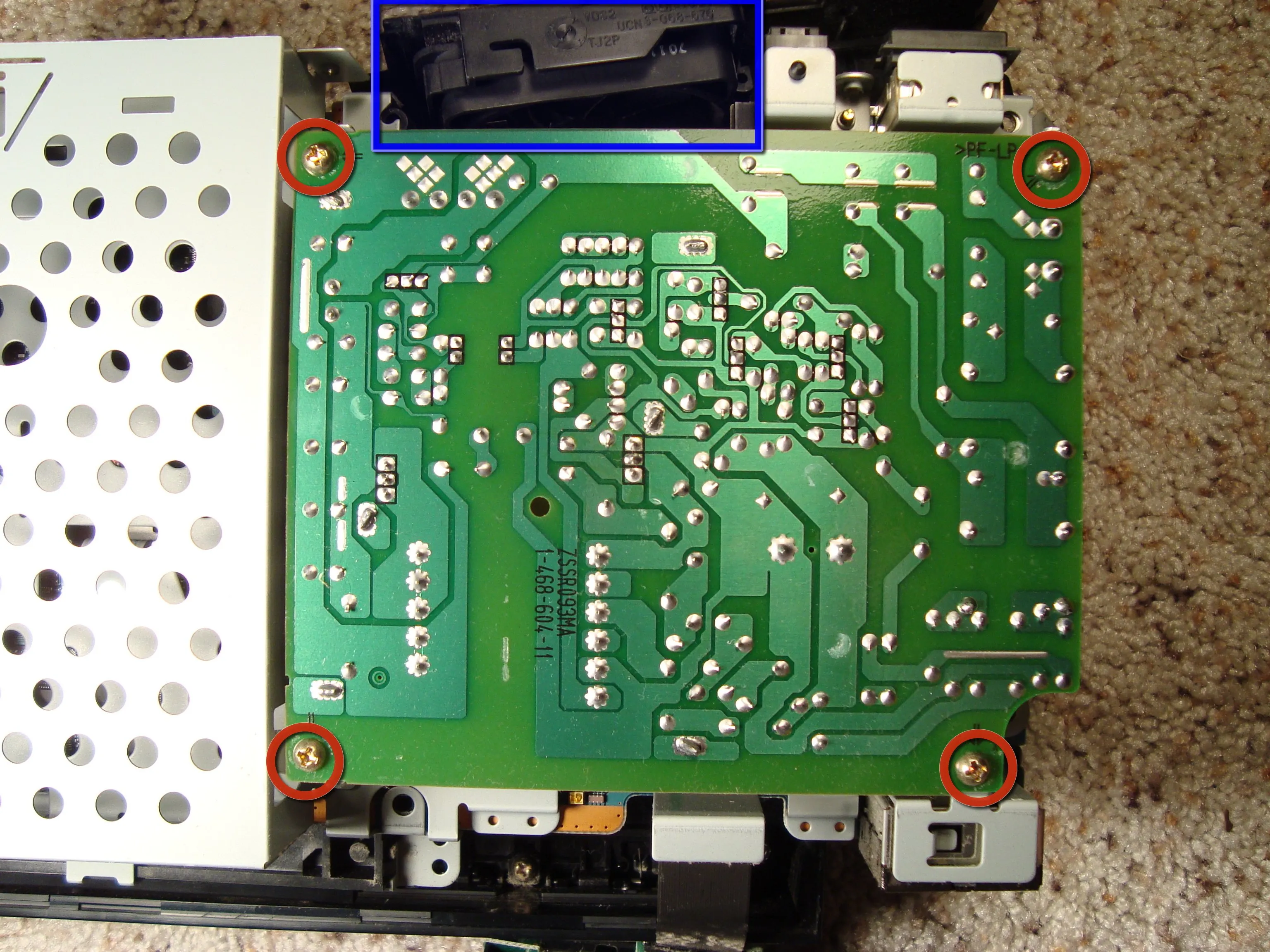

• Прежде всего, давайте снимем блок питания, открутив четыре винта. В синей рамке вы можете увидеть большой вентилятор, который находится перед блоком питания, чтобы обеспечить максимально низкую температуру и защитить 'Emotion Engine'.

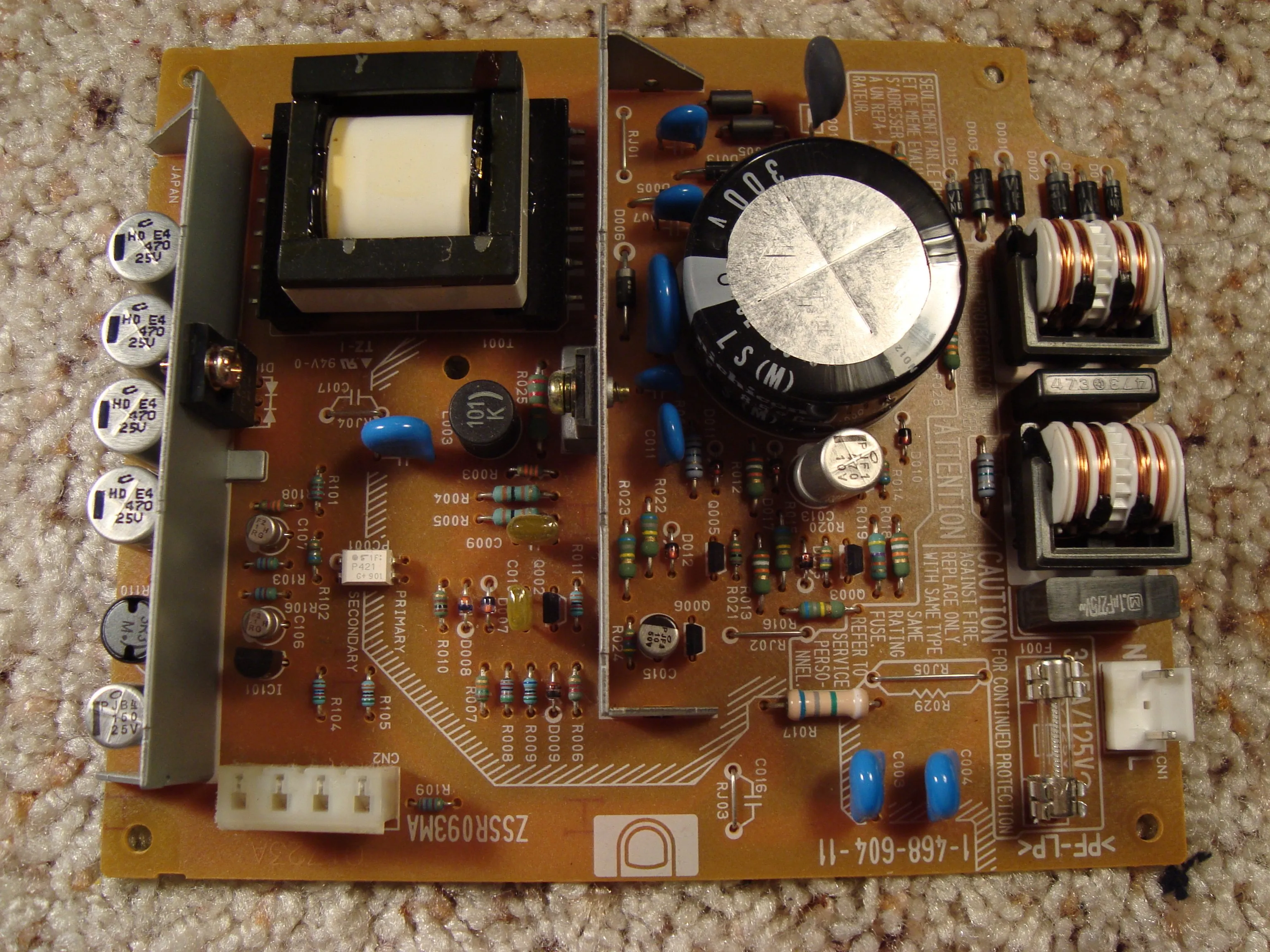

• Вот более подробный взгляд на массивный блок питания.

Шаг 6

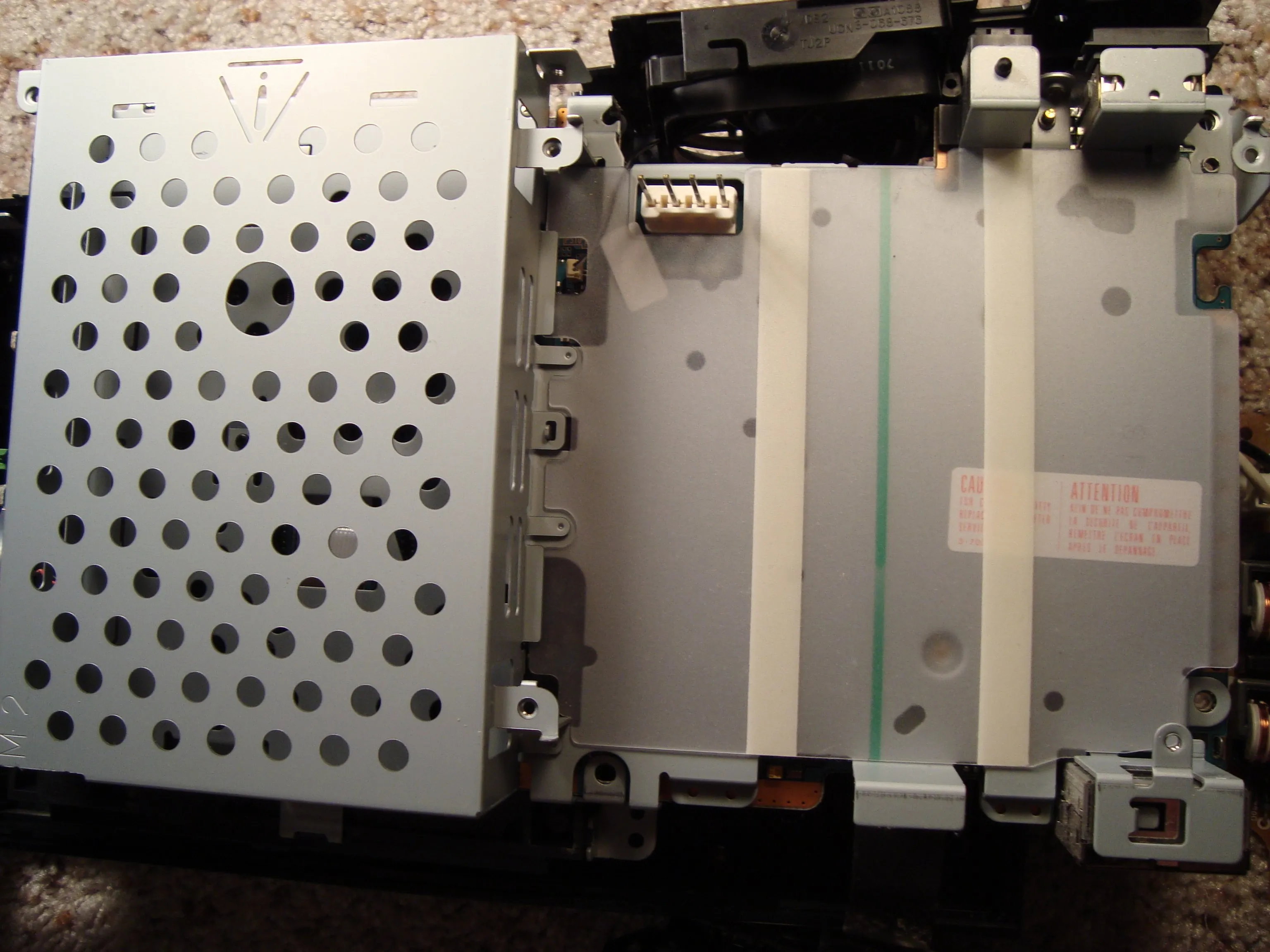

• Вот что осталось после снятия блока питания.

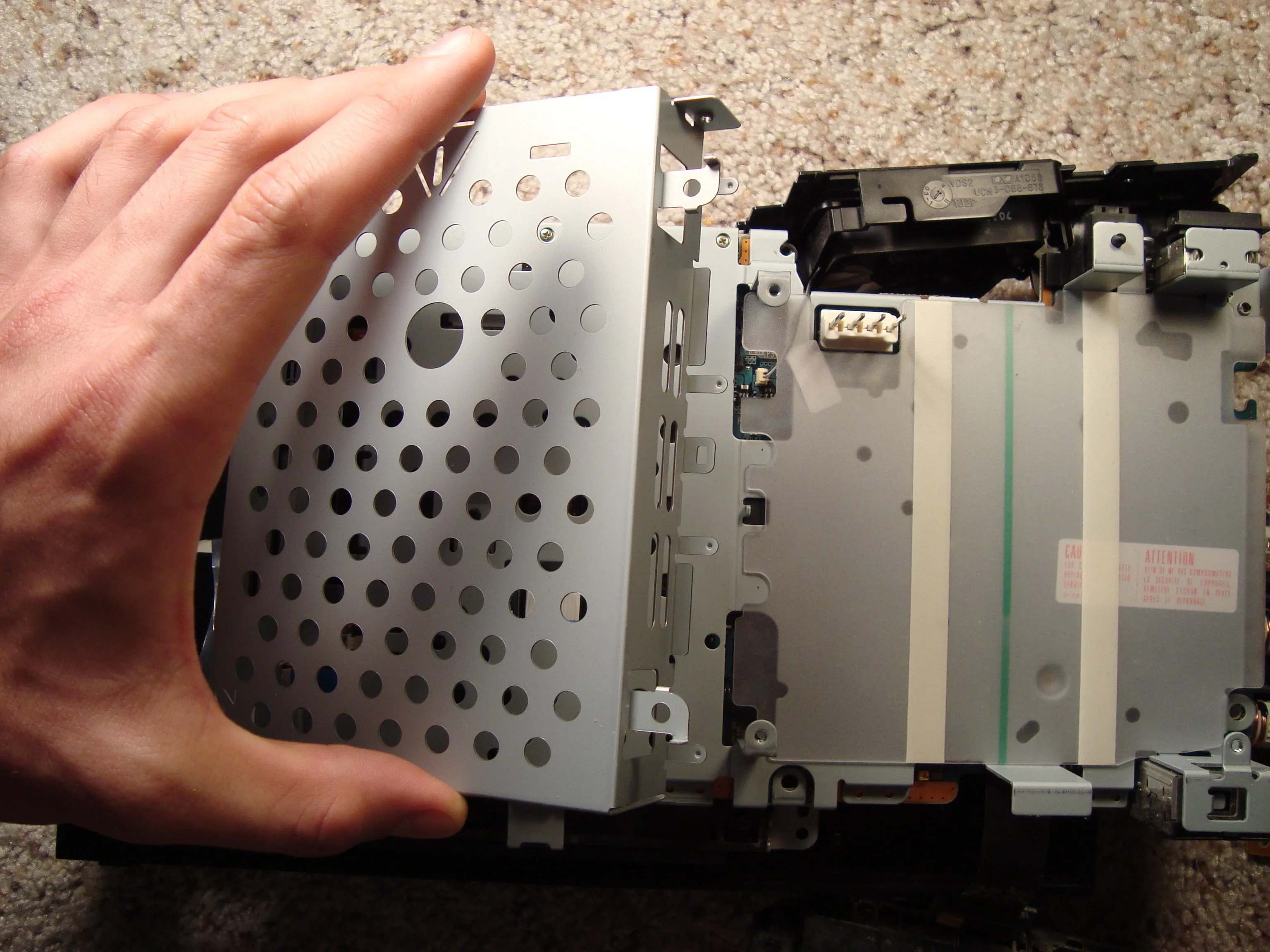

• Теперь мы можем легко снять защитный чехол для дополнительного жесткого диска.

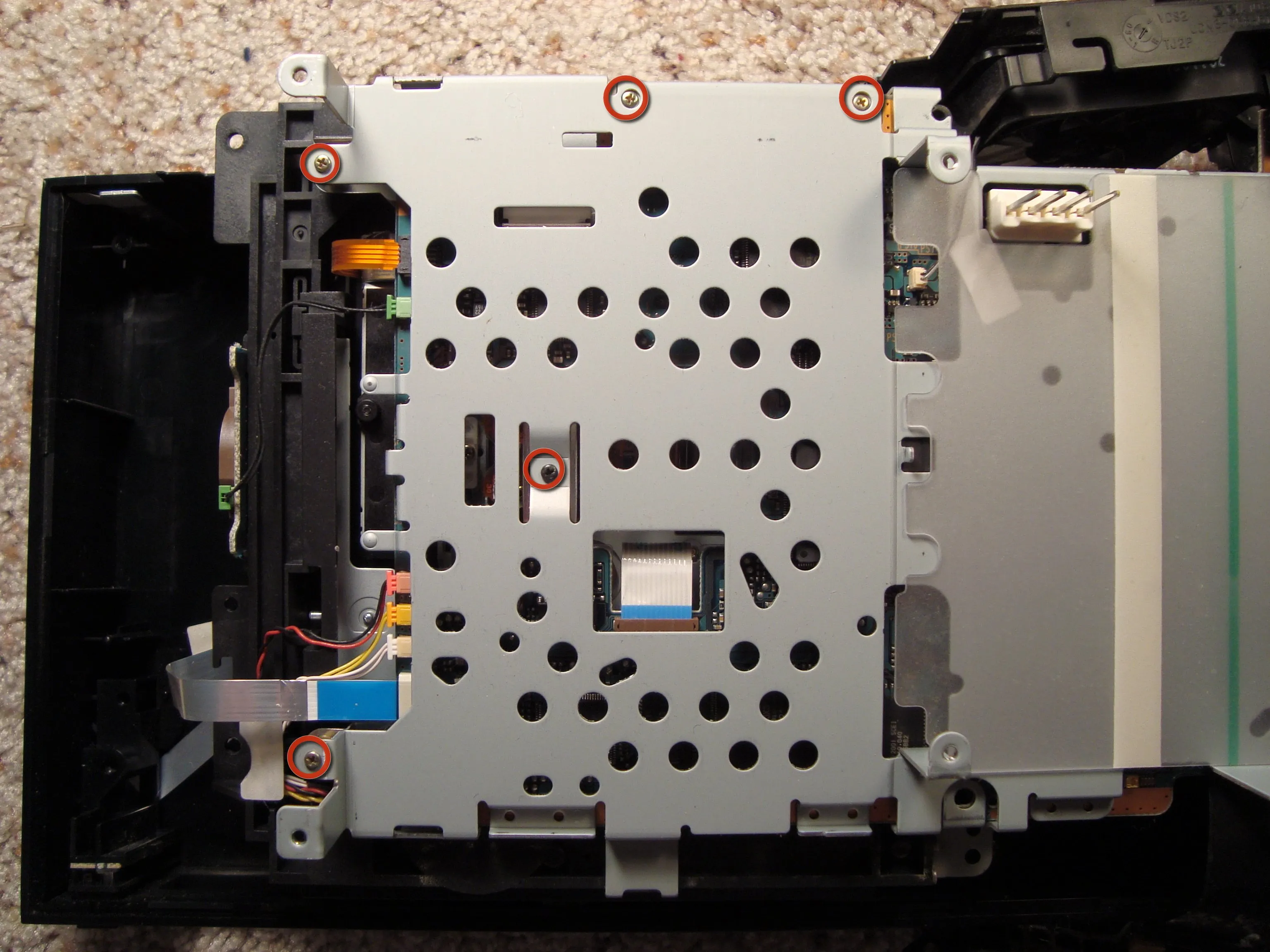

• После этого мы можем отсоединить оптический привод от металлической рамки.

Шаг 7

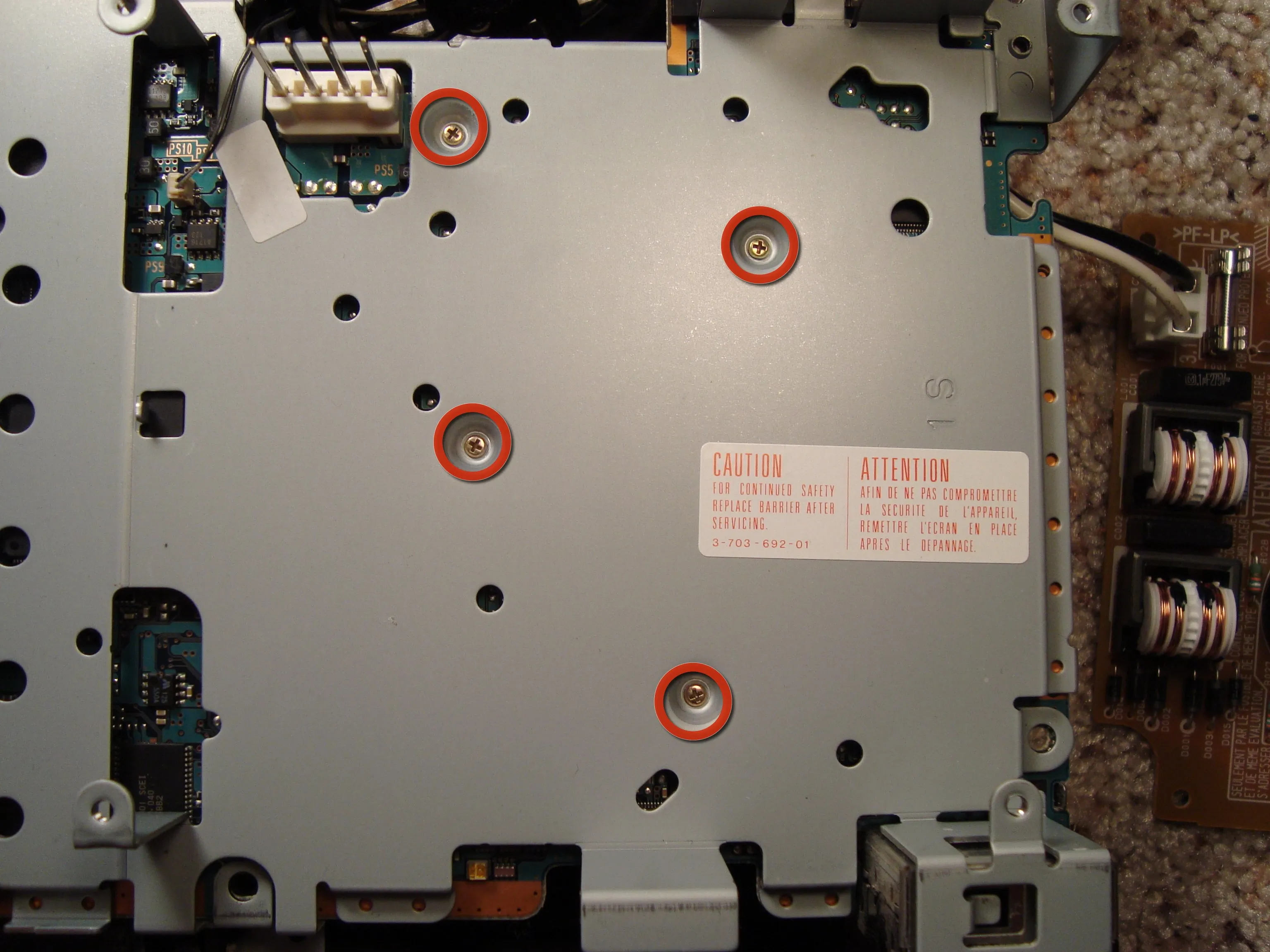

• Далее нам нужно снять пластиковый слой, защищающий блок питания, чтобы получить доступ к винтам под ним.

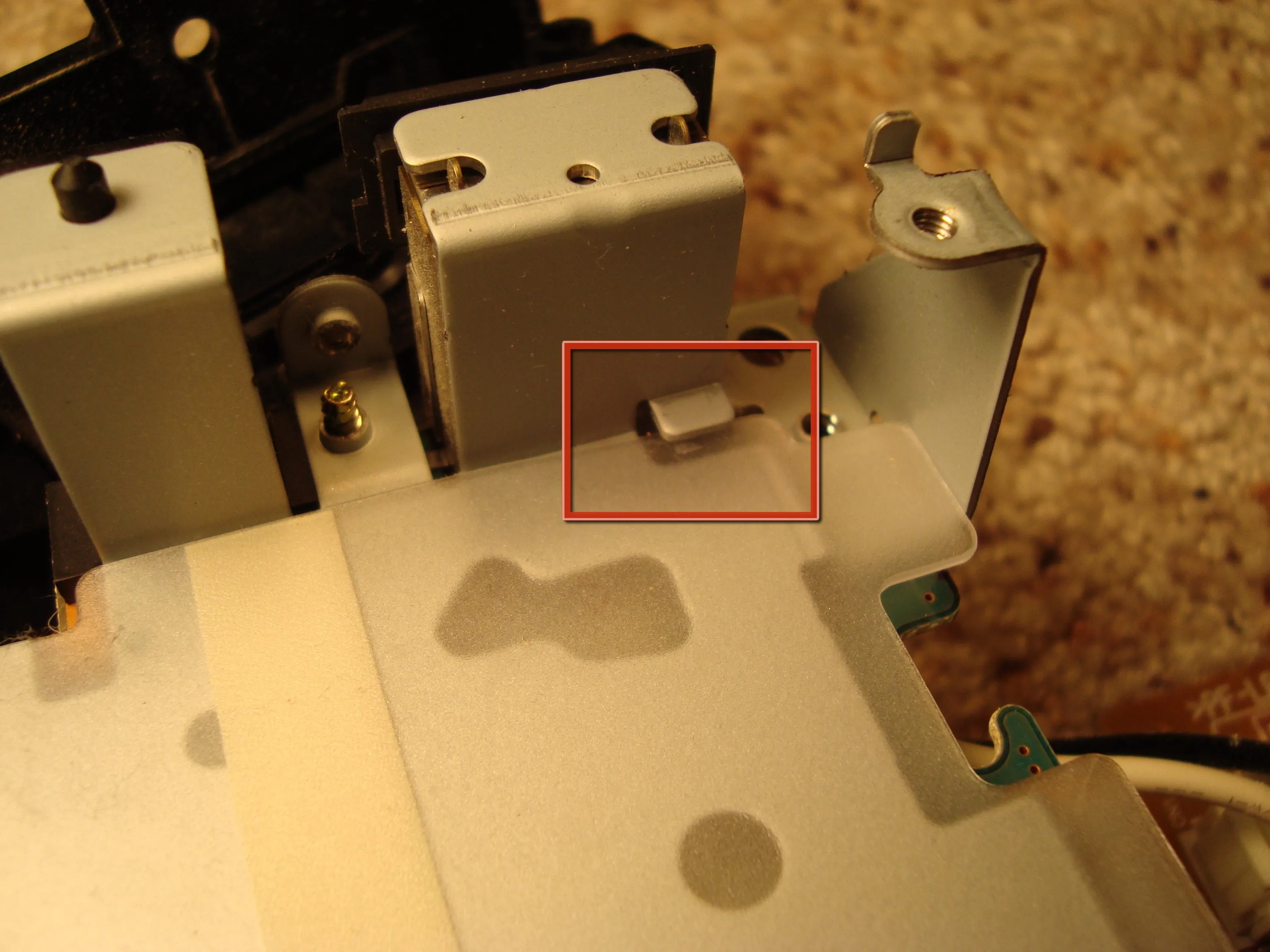

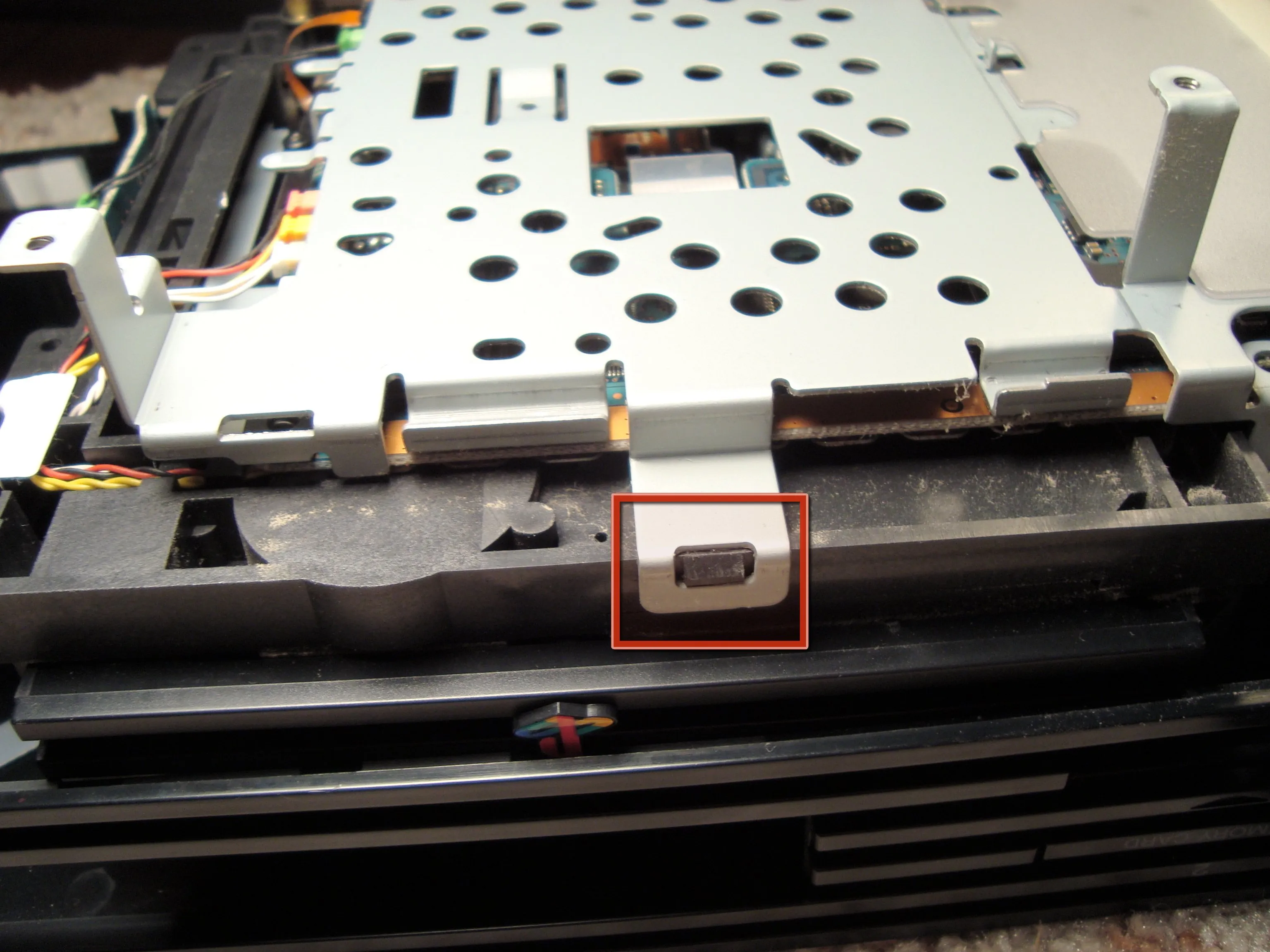

• Когда все винты будут удалены, мы сможем приподнять металлическую раму, используя винт с плоской головкой и некоторый рычаг, чтобы отсоединить все четыре стороны от пластикового корпуса оптического привода.

Шаг 8

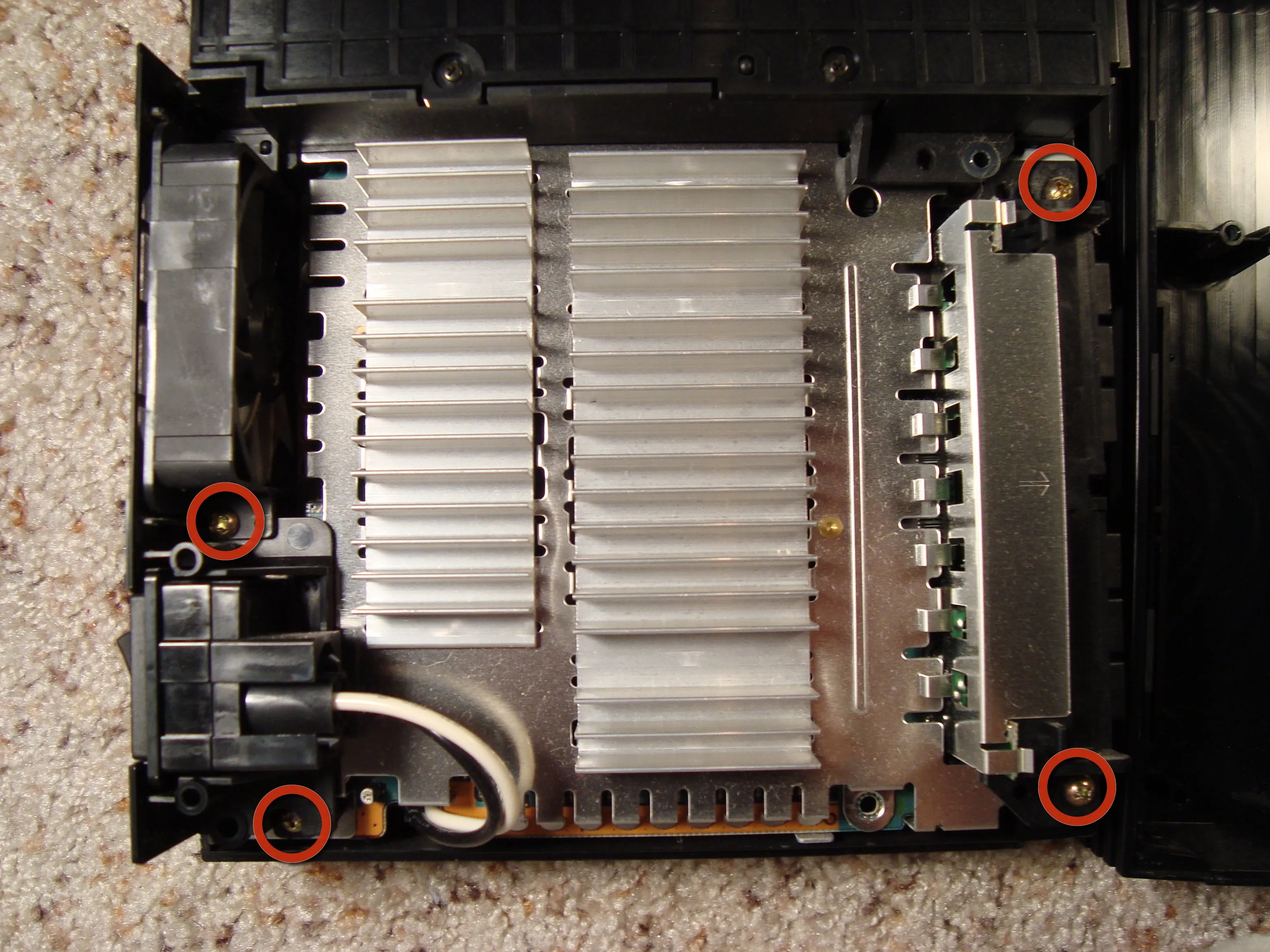

• Прежде чем открыть сердце PS2, нам нужно снять массивный радиатор, который предотвращает перегрев 'Emotion Engine'.

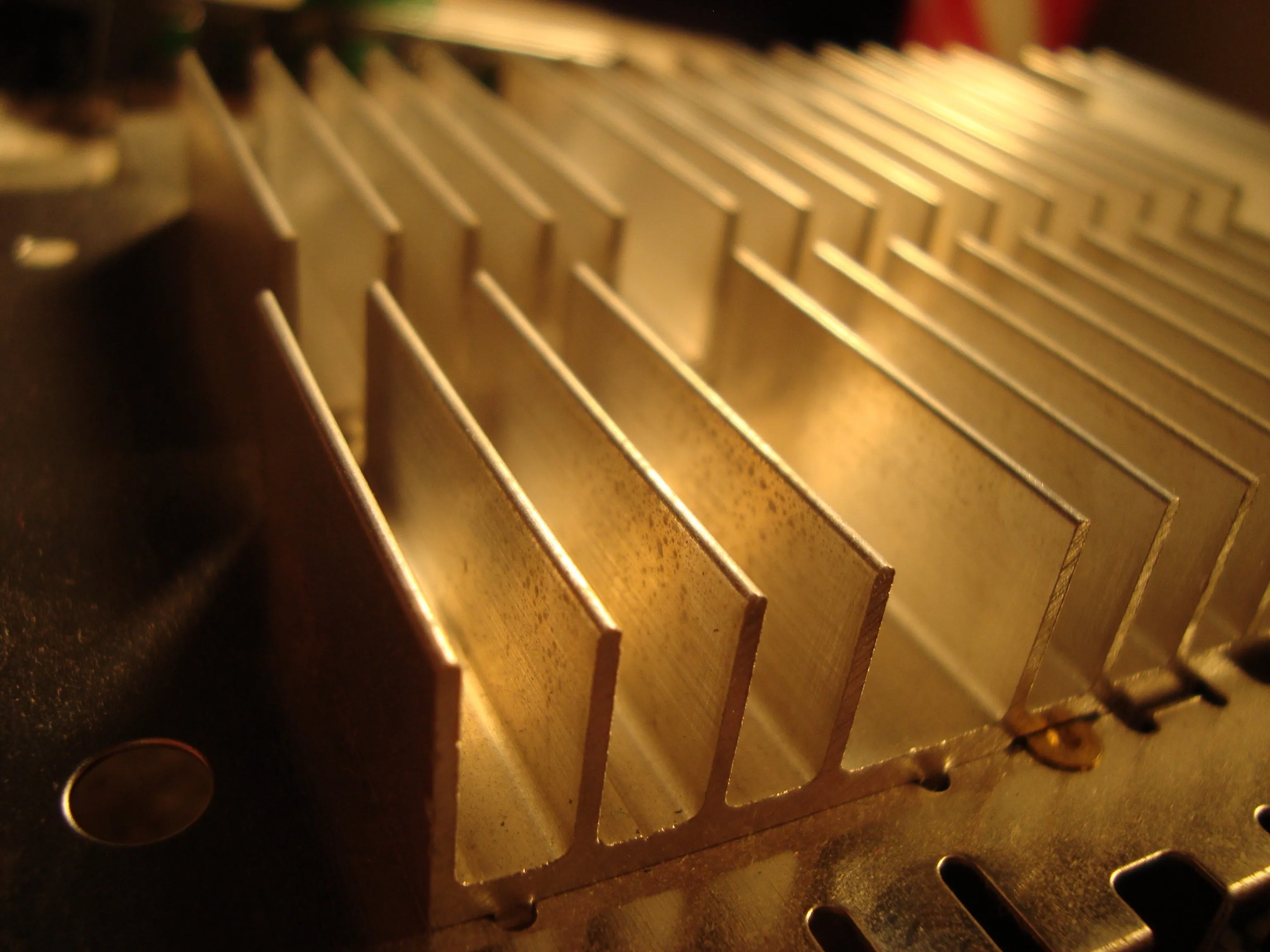

• Вид на красивый радиатор.

• Последнее, что нужно сделать перед снятием металлической рамы, - отсоединить вентилятор от печатной платы.

Шаг 9

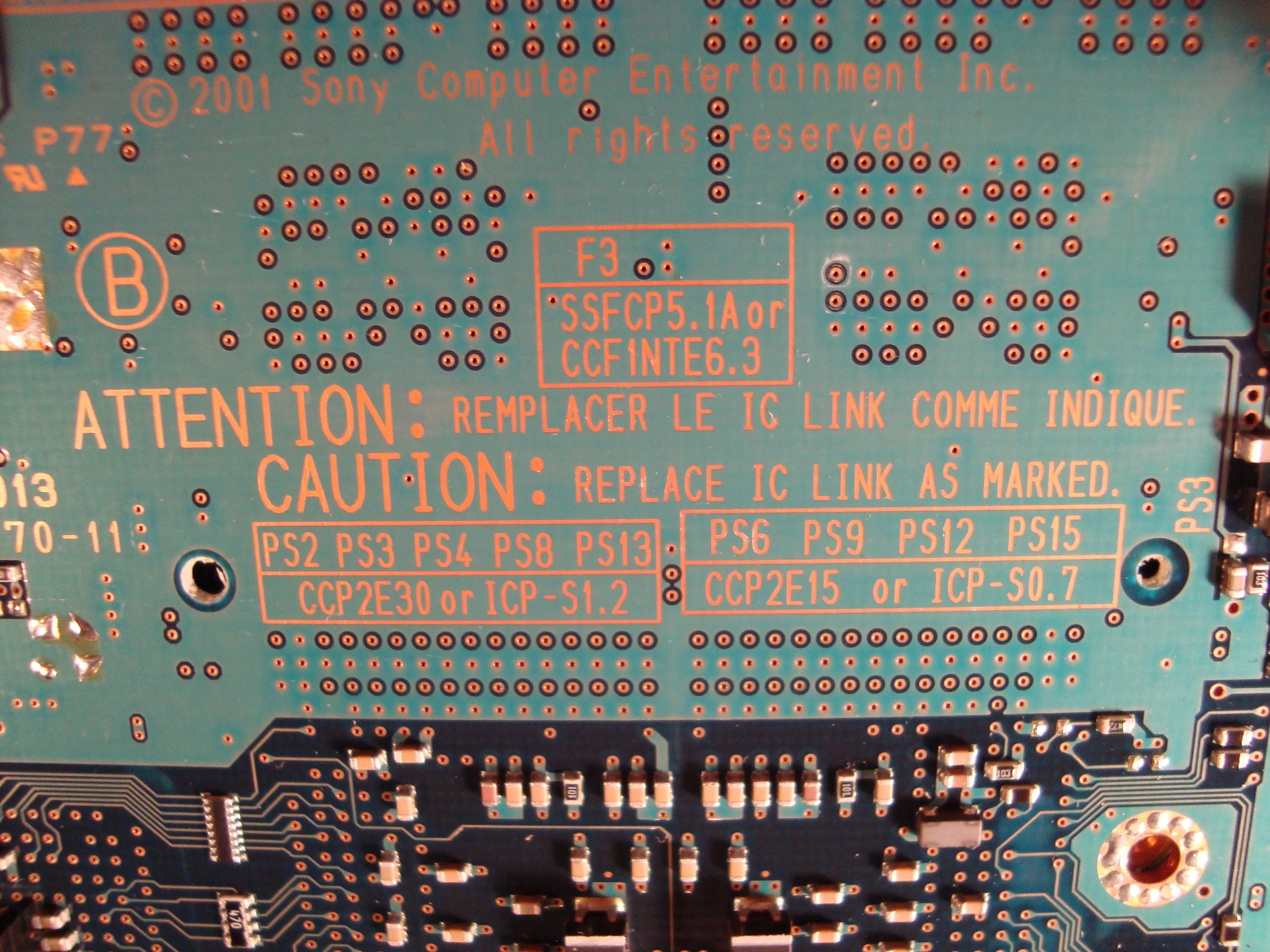

• Вот нижняя часть печатной платы.

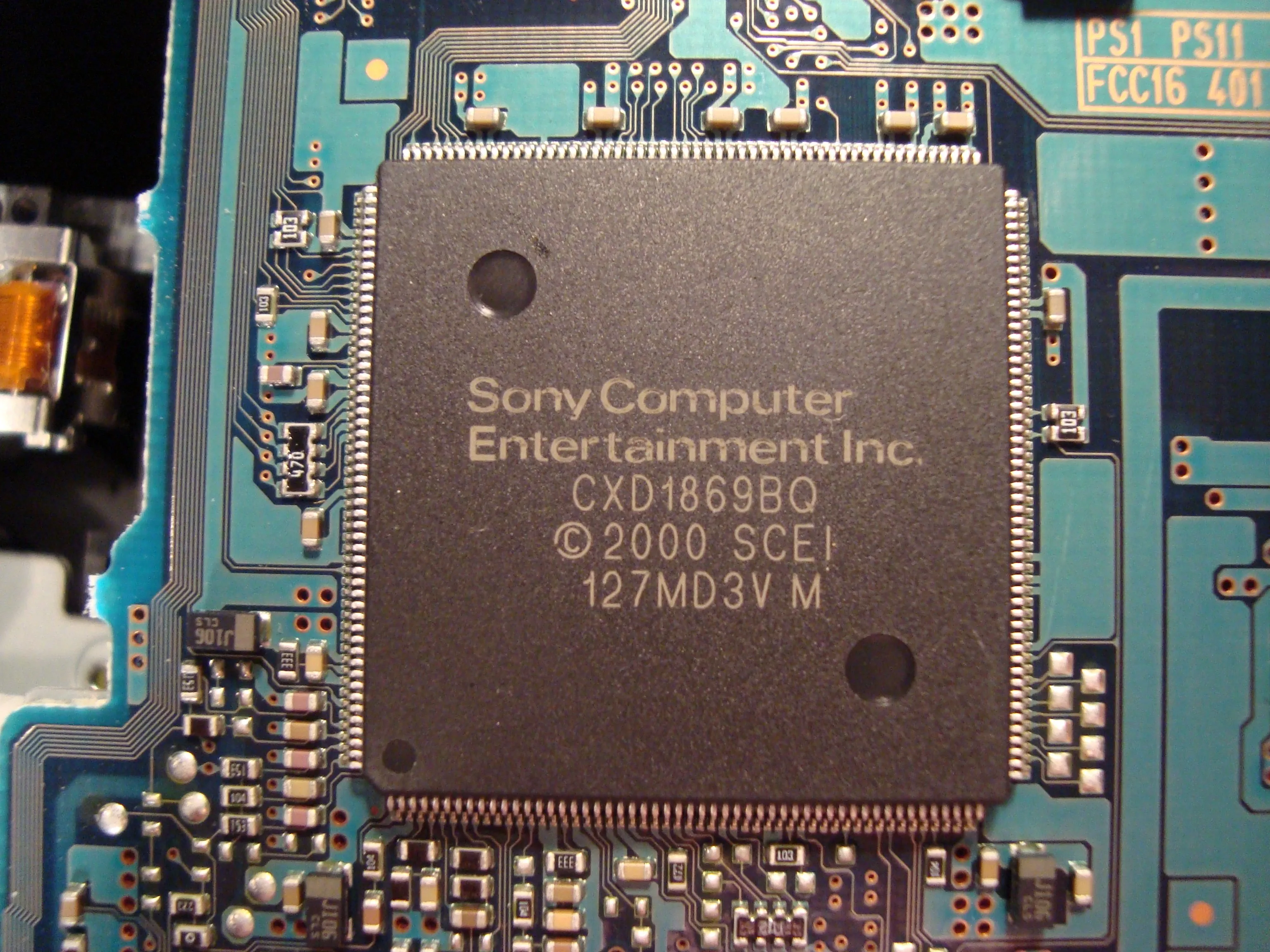

• Несколько фотографий платы.

Шаг 10

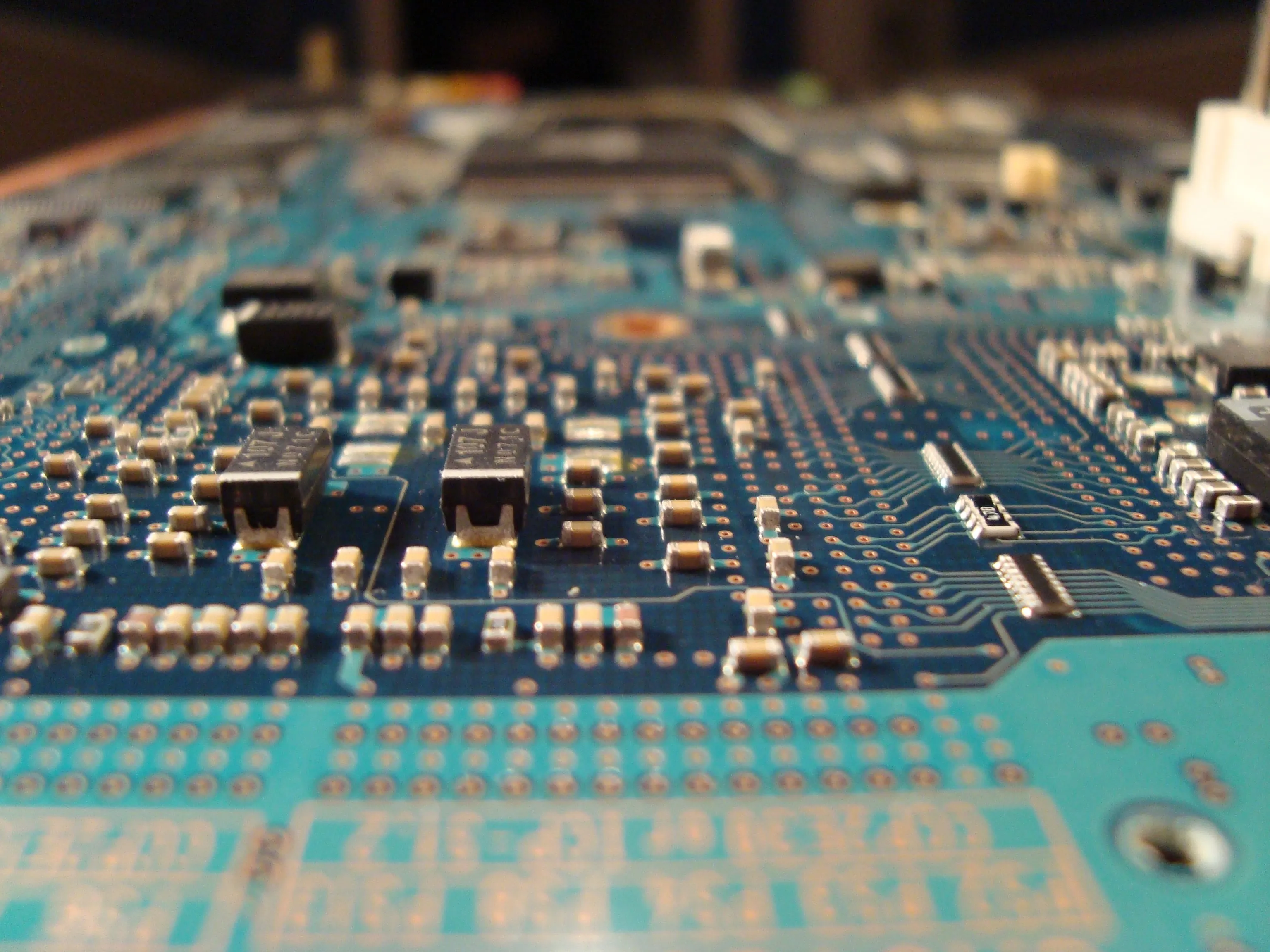

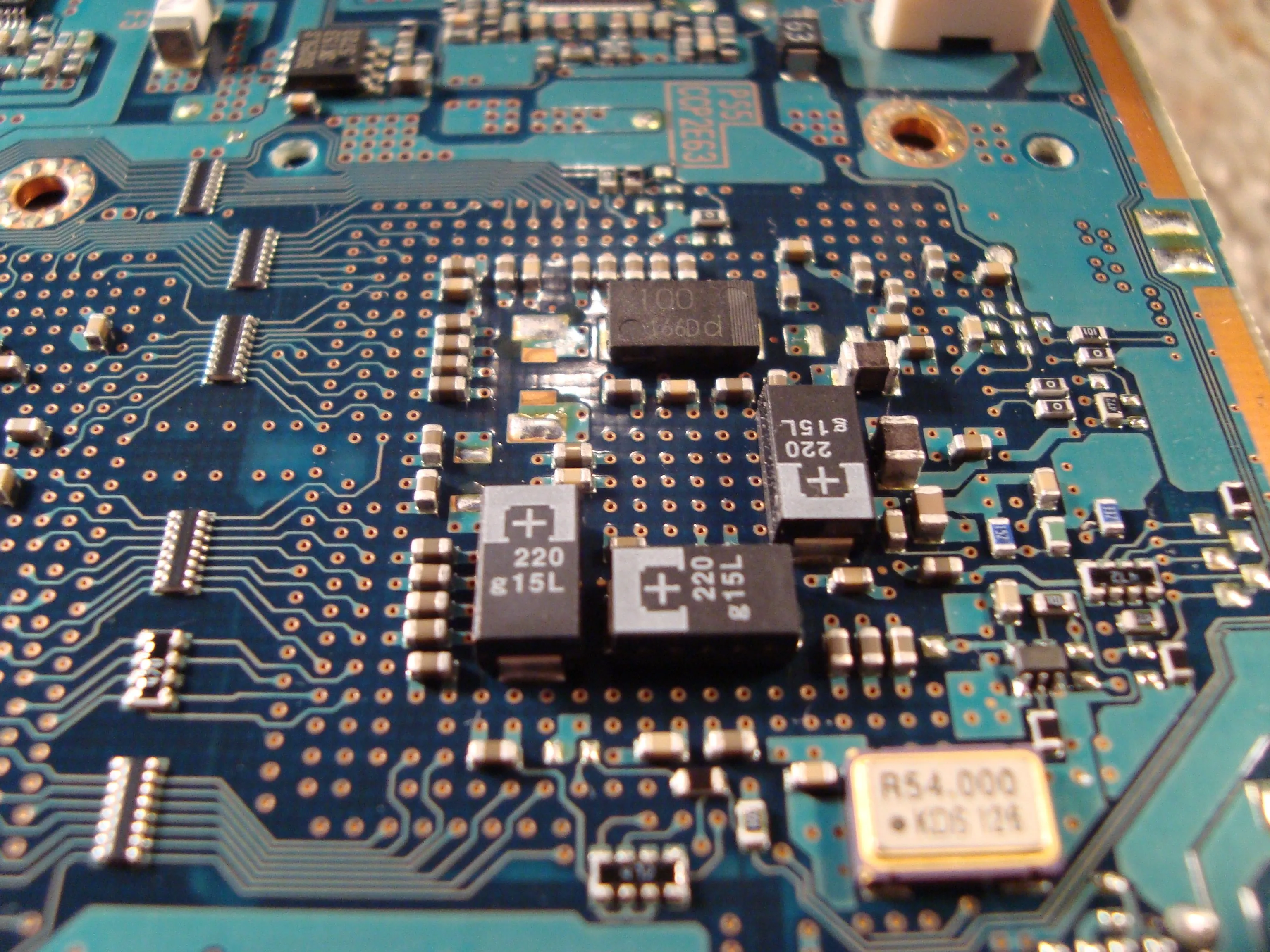

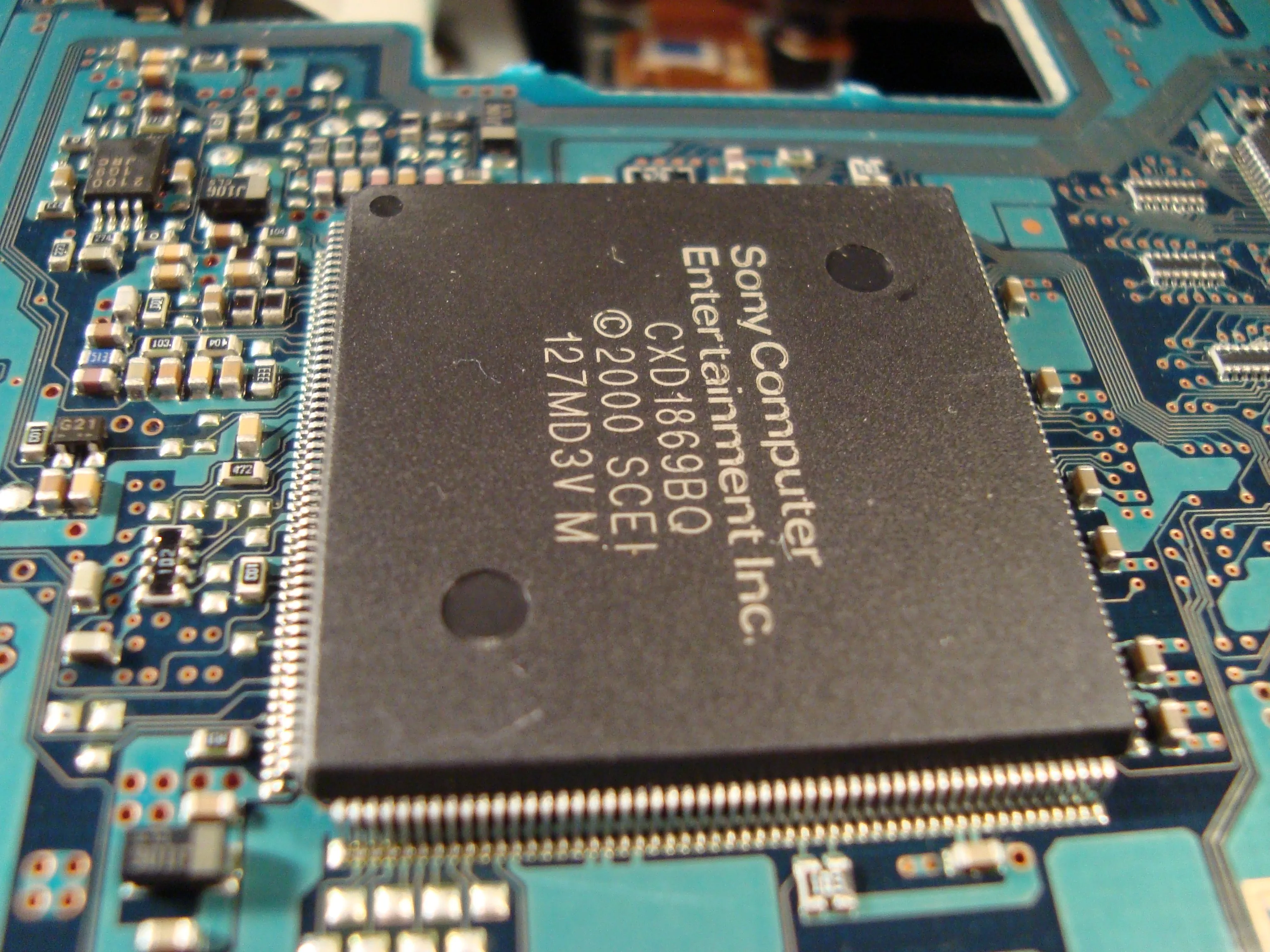

• Другие фотографии

Шаг 11

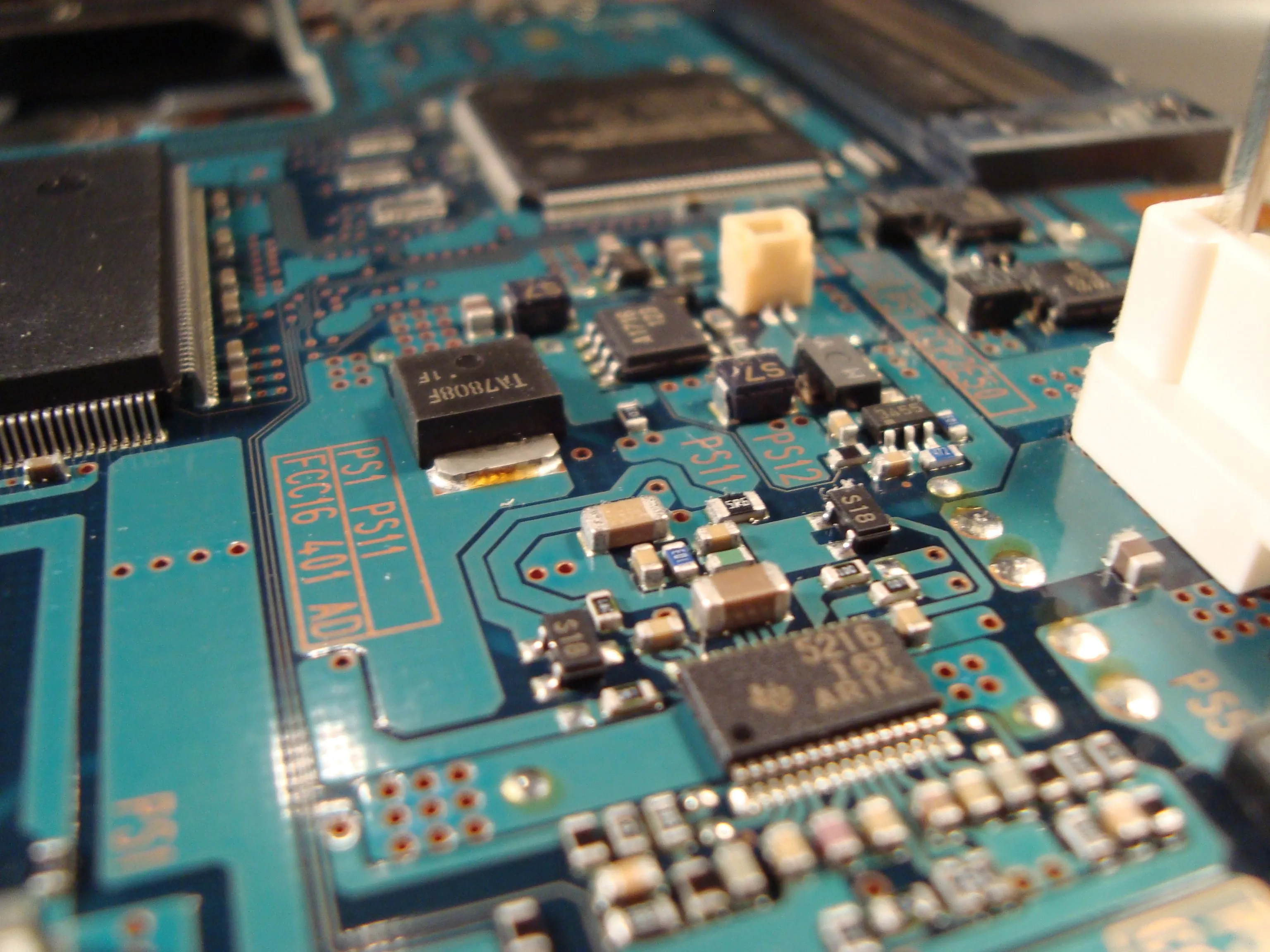

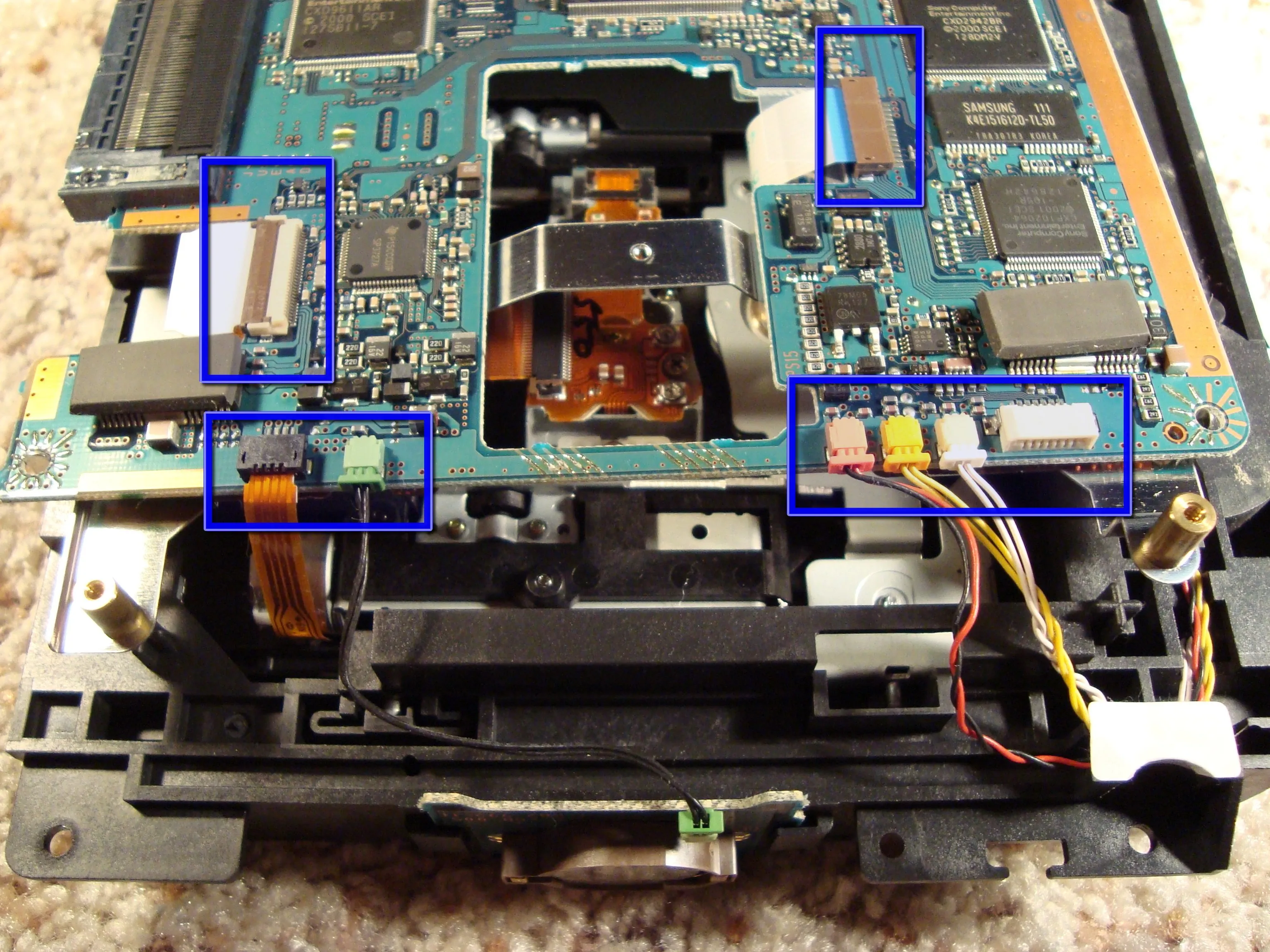

• Прежде чем перевернуть плату и посмотреть, где происходит все самое интересное, нам нужно отсоединить несколько разъемов, которые передают данные с печатной платы на оптический привод.

Шаг 12

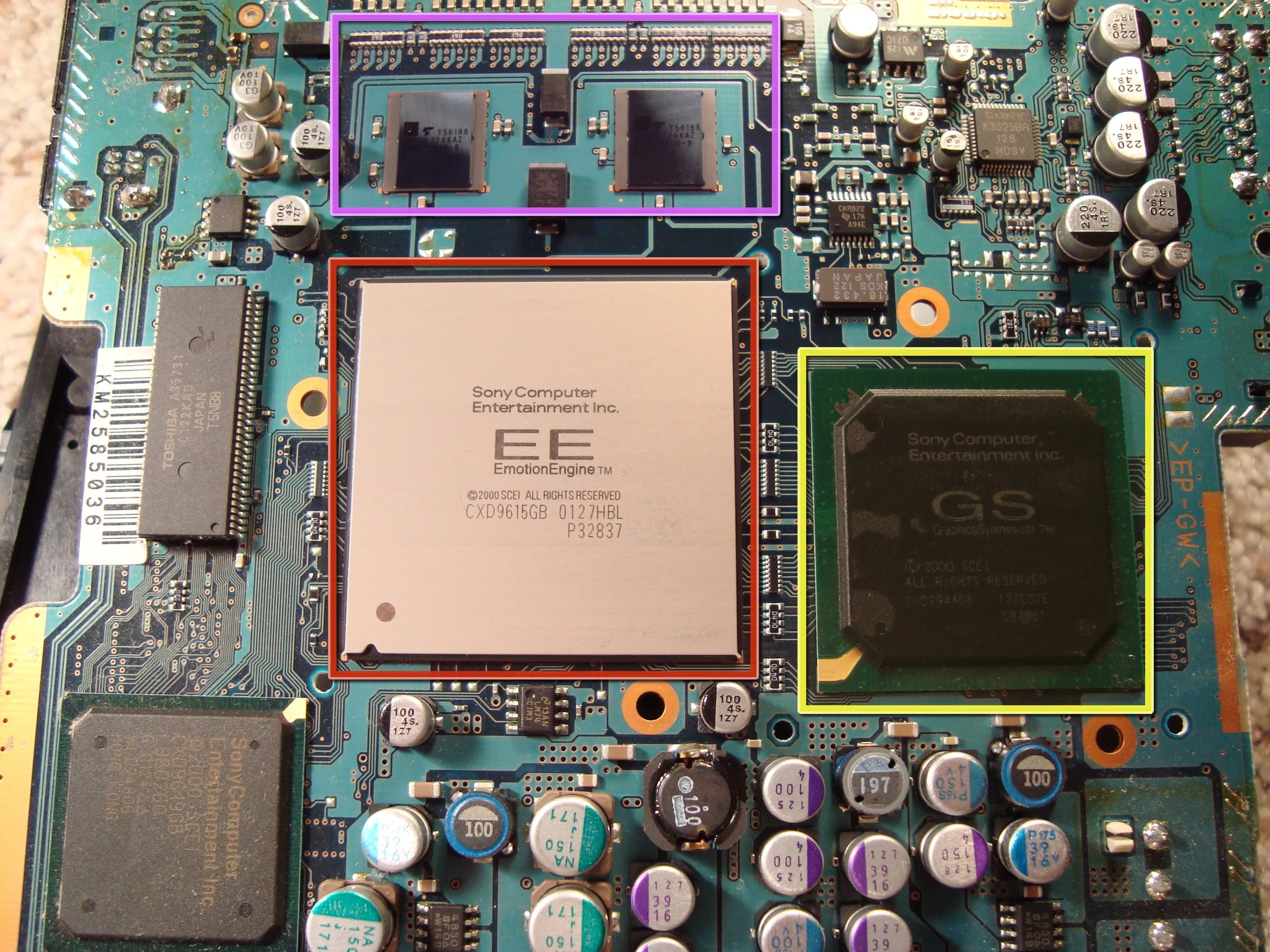

• И вот он... EE 'Emotion Engine' Некоторые подробности о EE: CPU 128 бит, работающий на частоте 300 МГц

• RDRAM 32 МБ

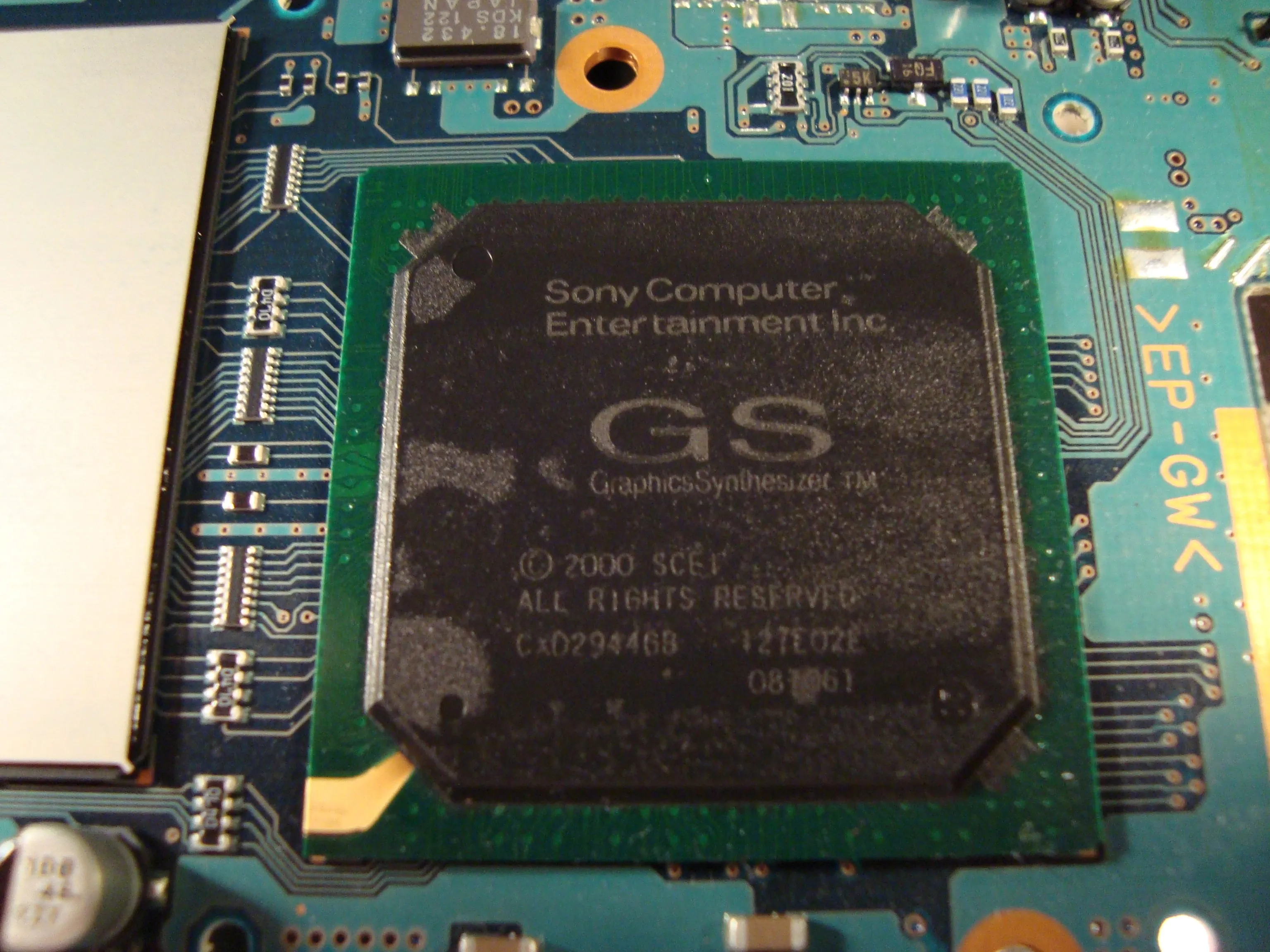

• GS 'Графический синтезатор' с тактовой частотой 150 МГц, пропускной способностью шины DRAM 48 ГБ в секунду, шириной шины DRAM 2560 бит и максимальной частотой полигонов 75 миллионов полигонов в секунду... довольно впечатляюще.

Шаг 13

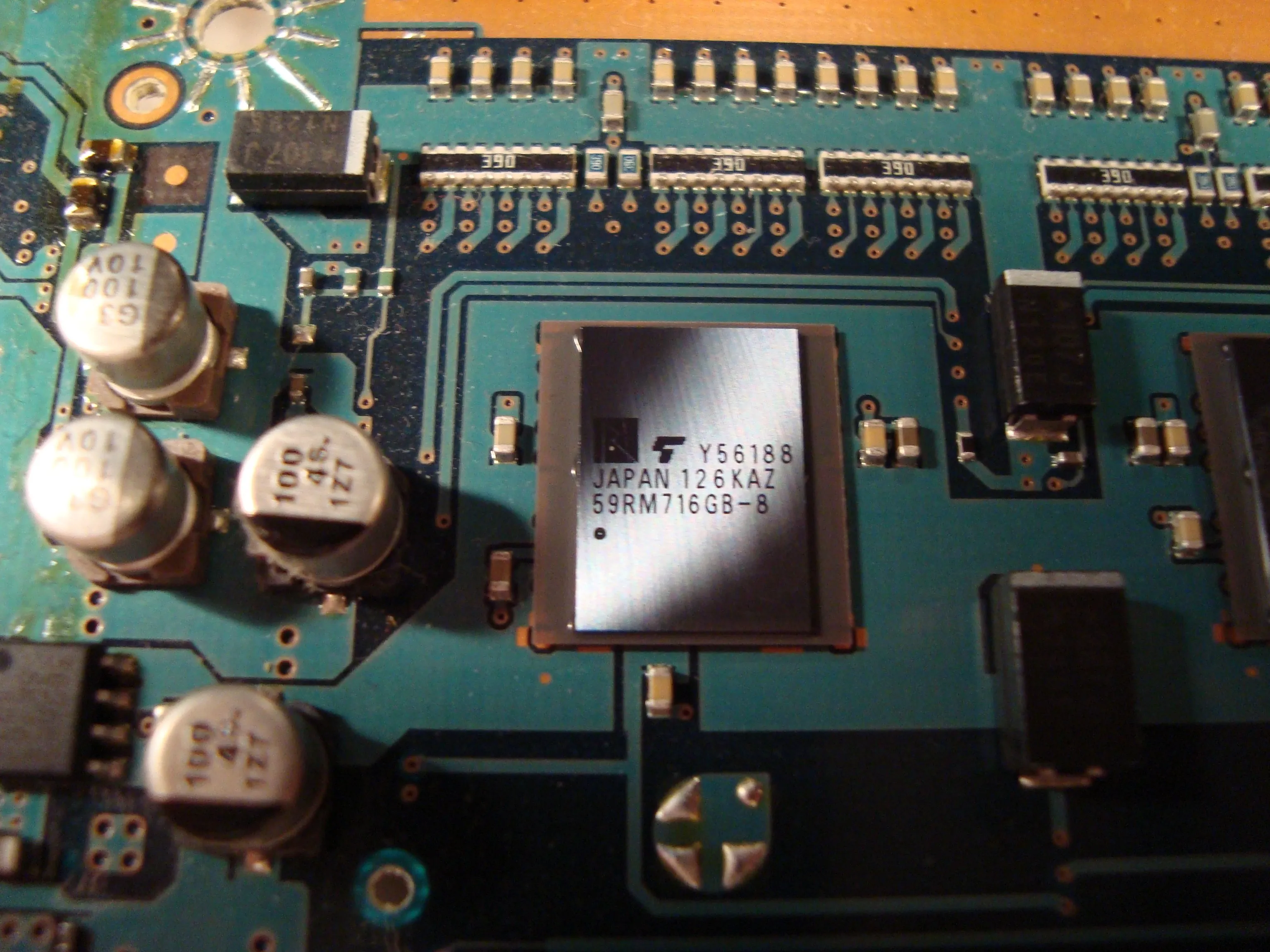

• Взгляд на одну из двух RDRAM в PS2.

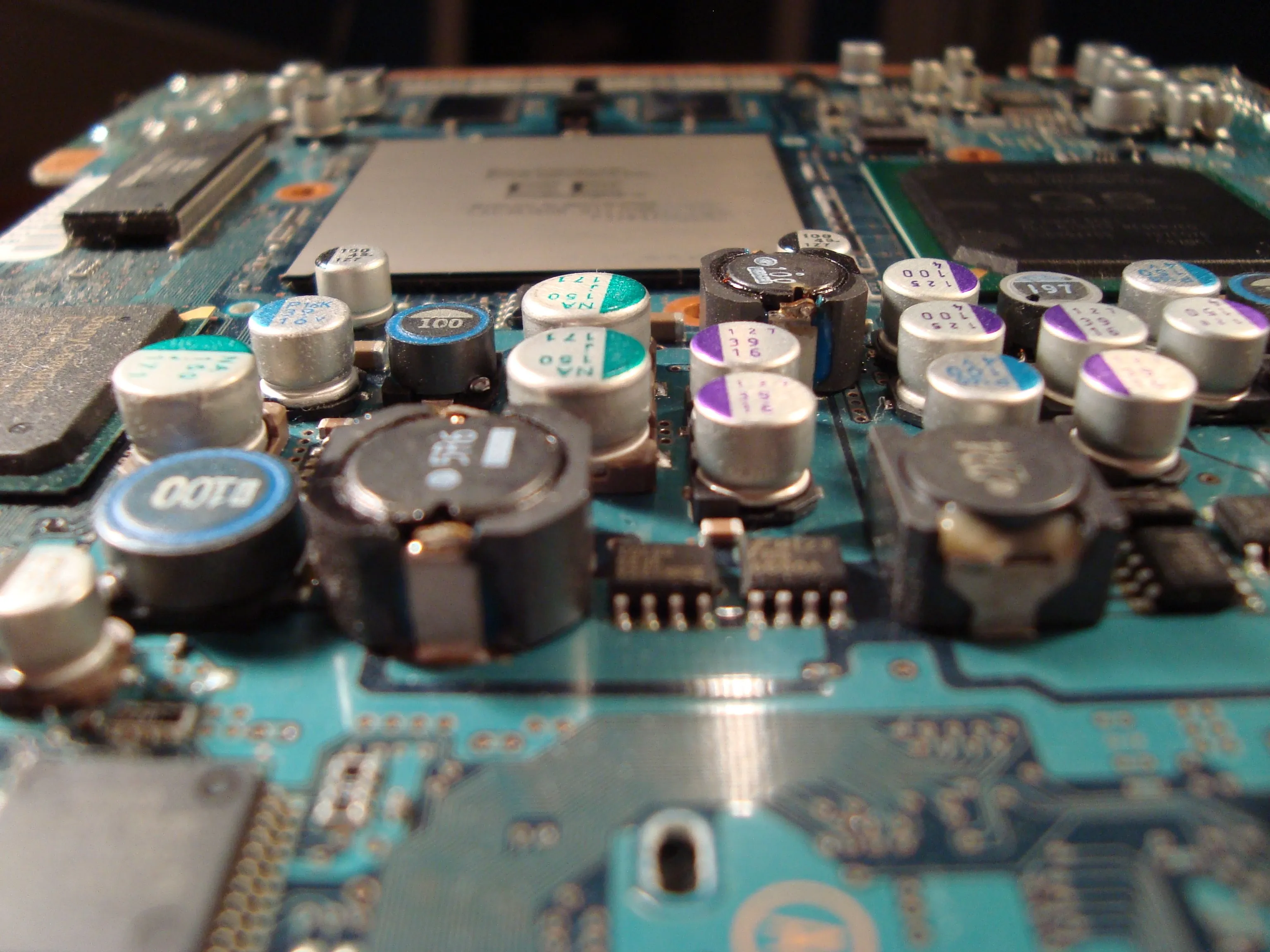

• ...на порты USB и Firewire...

• ...и другие фотографии.

Шаг 14

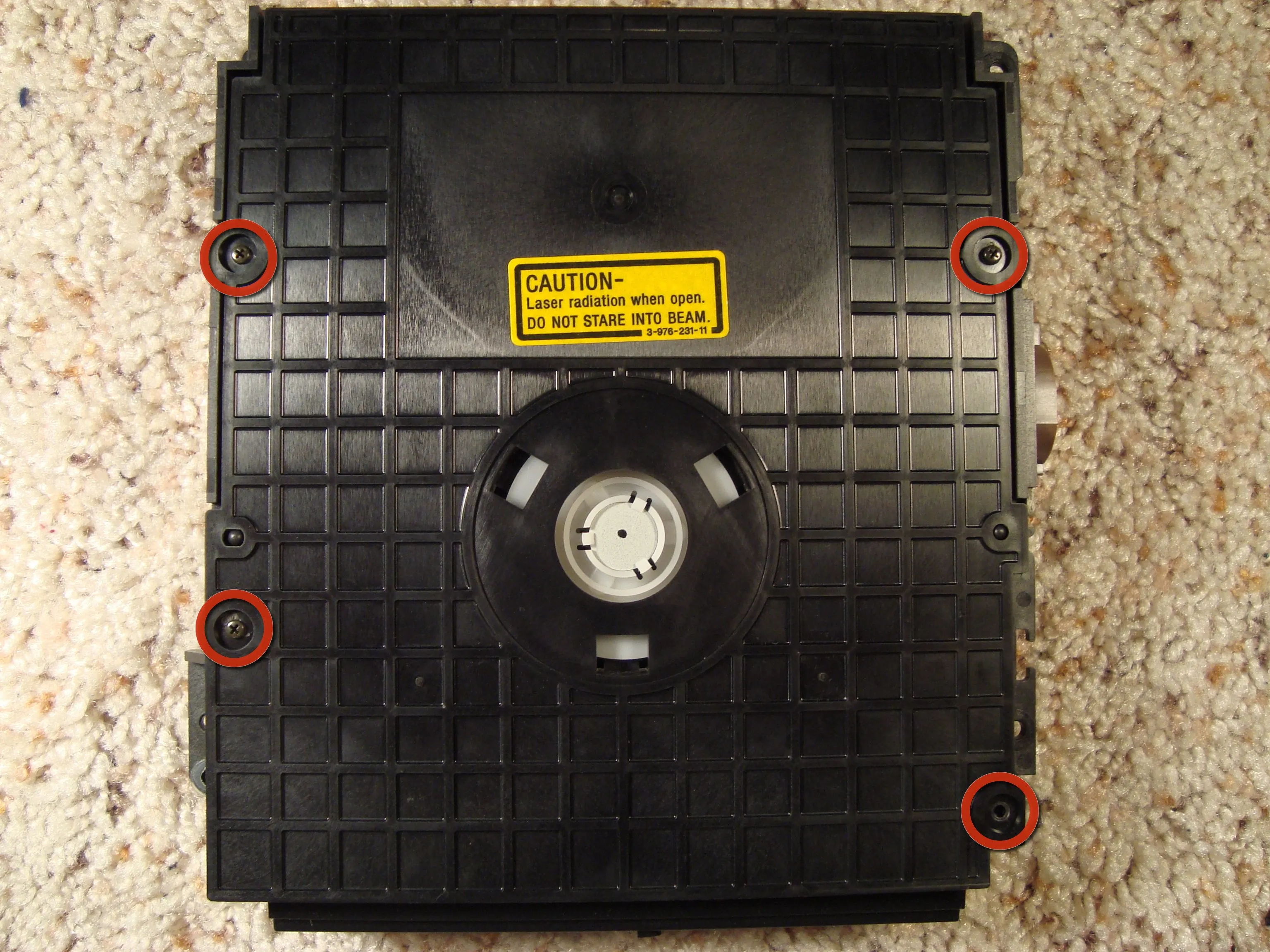

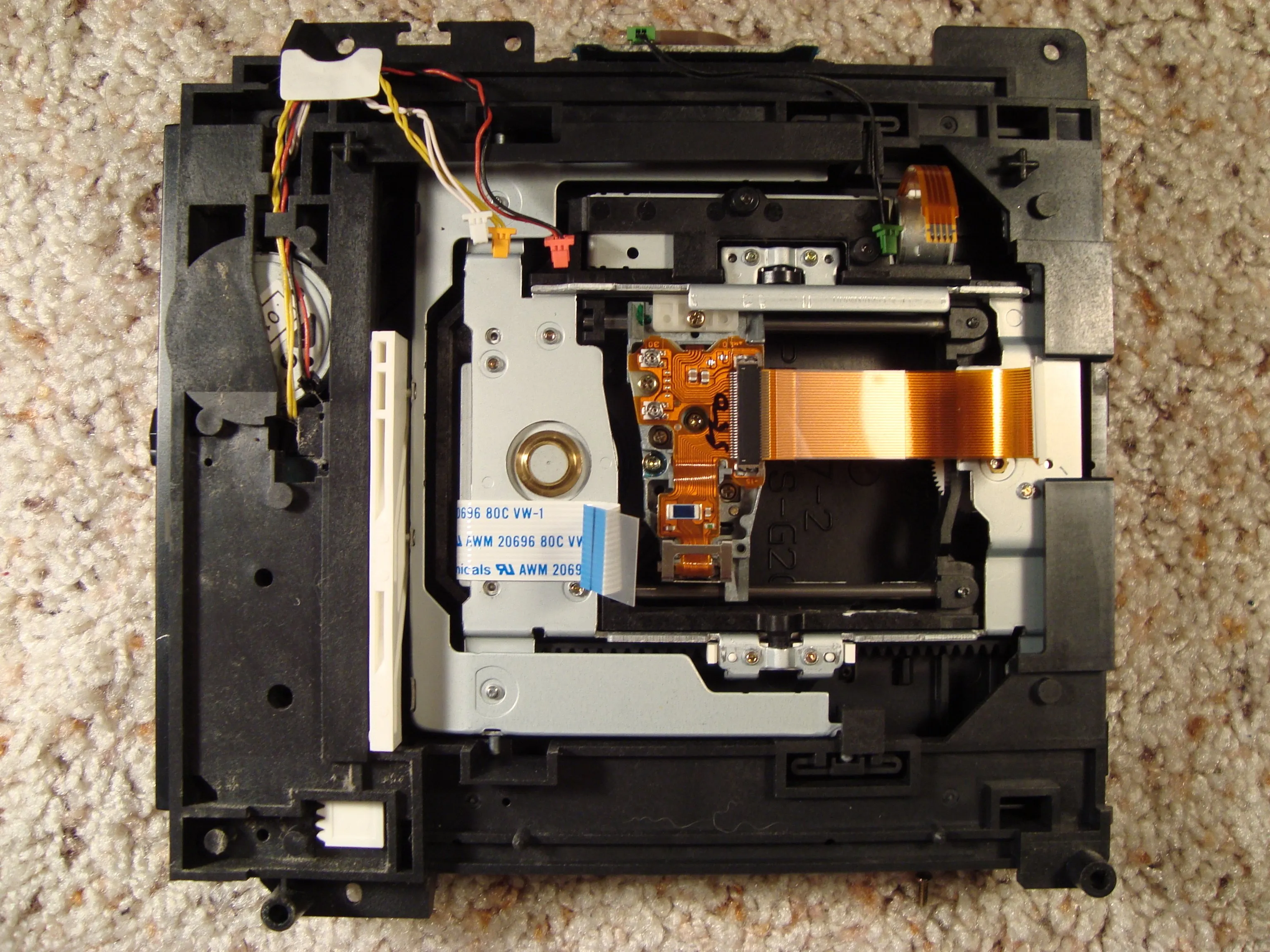

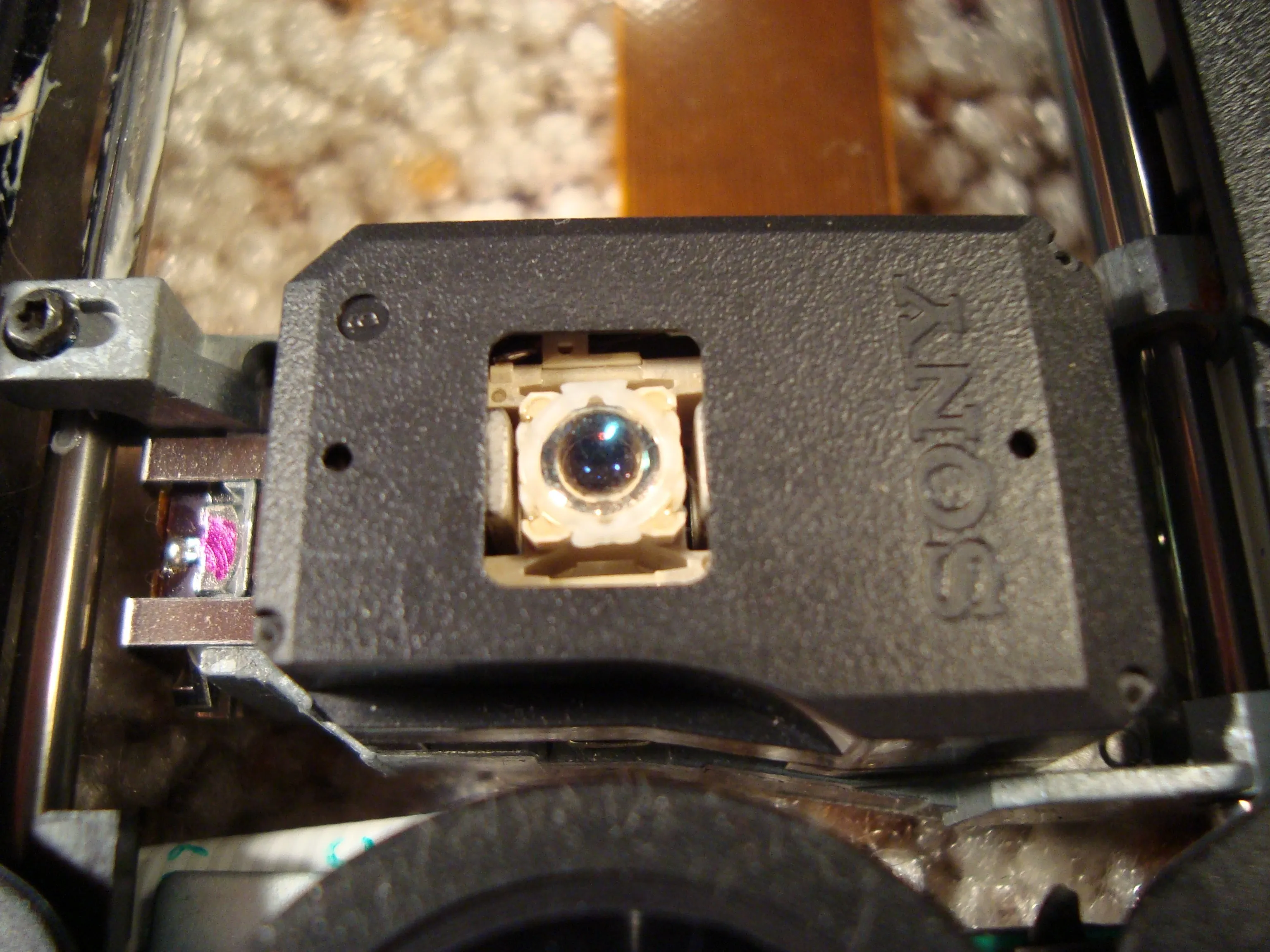

• Последнее, на что стоит обратить внимание, это оптический привод...

Шаг 15

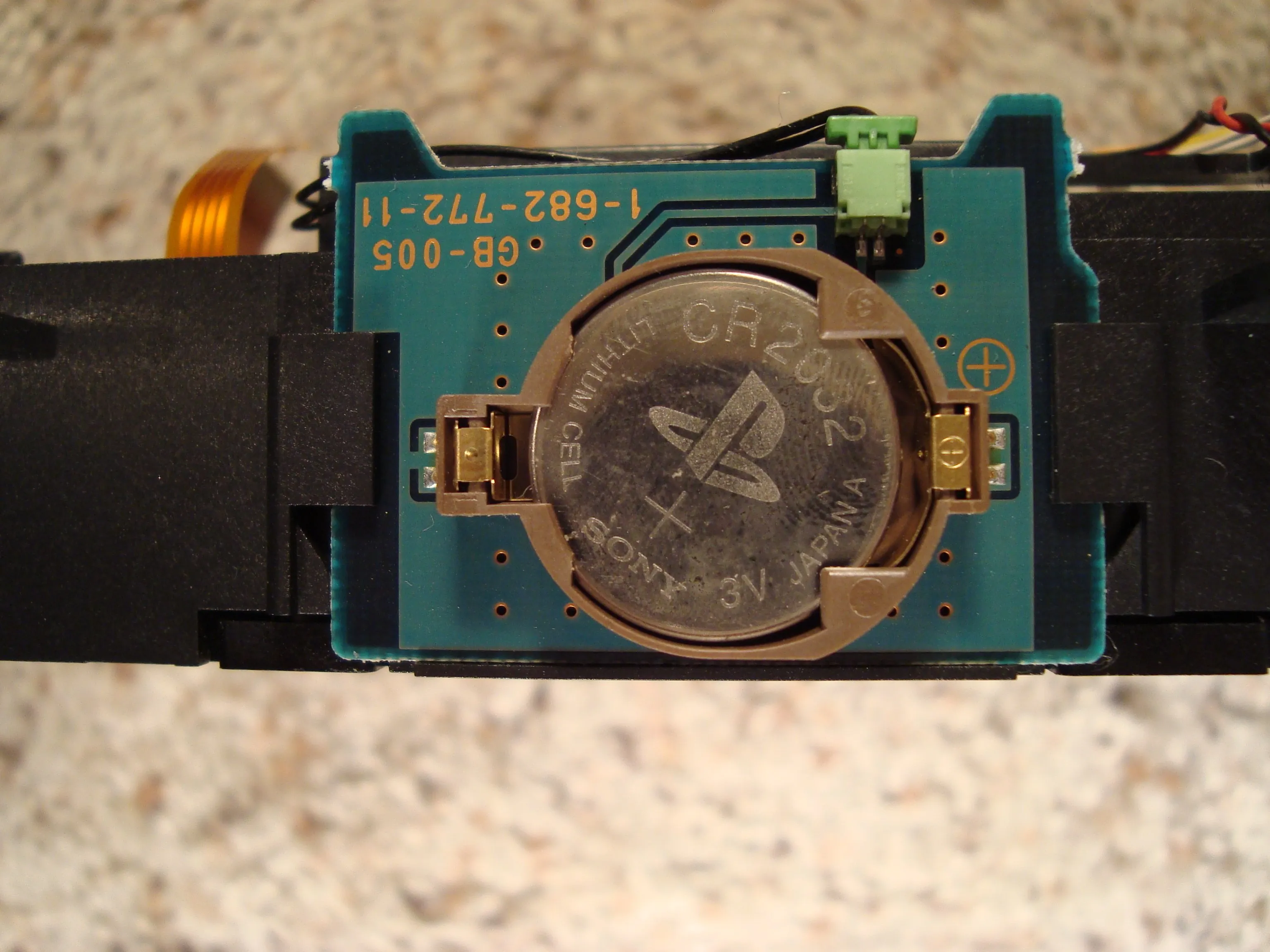

• Сбоку от DVD-плеера находится маленькая батарейка, которая помогает PS2 следить за датой и временем, даже когда она не подключена к сети... неплохо.

• Взгляните на нижнюю сторону оптического привода.

Шаг 16

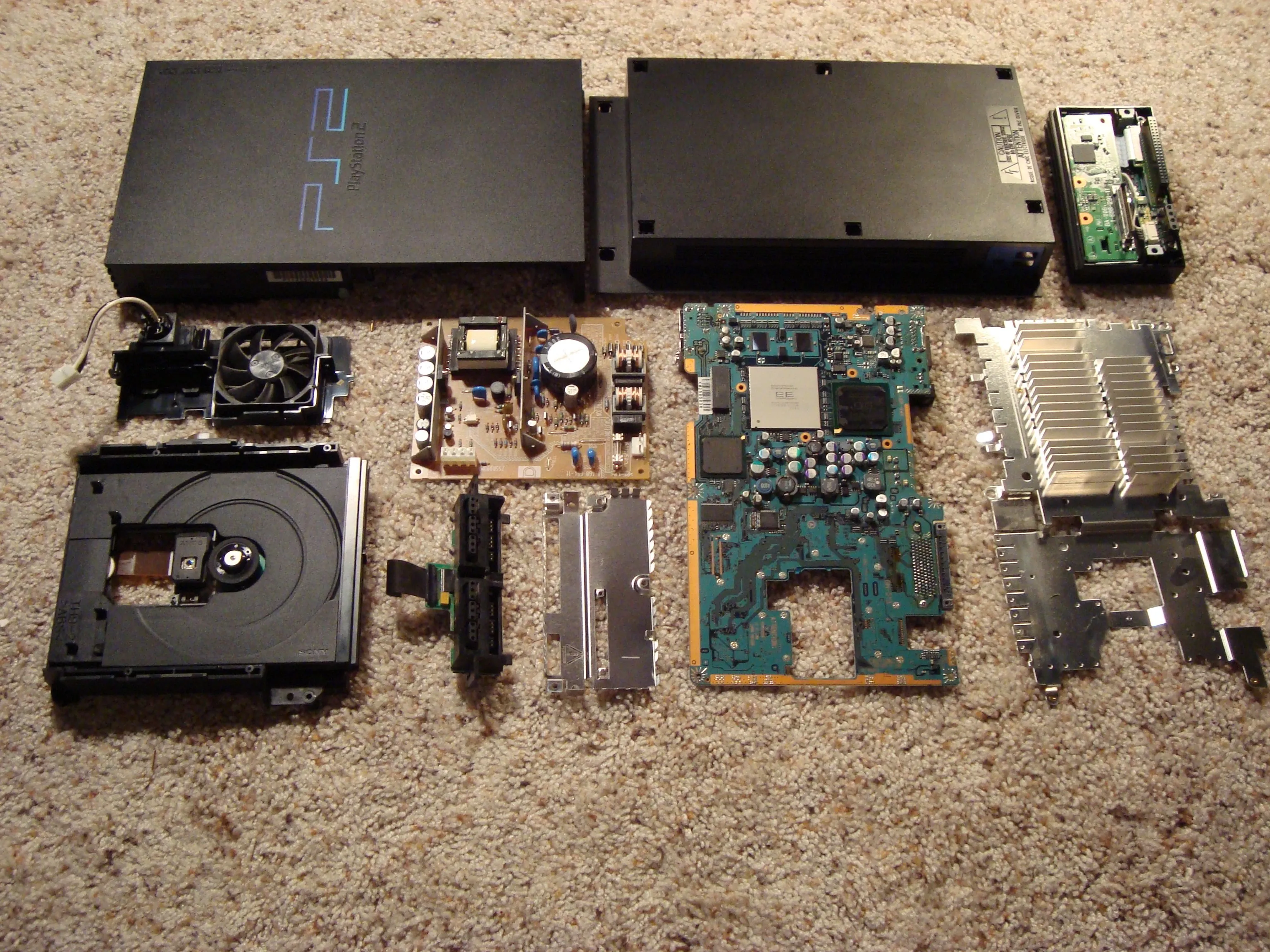

• К сожалению, наш разбор закончился, это было очень весело, надеюсь, вам тоже понравилось.
