Разборка Sony PlayStation SCPH-9002

Введение

У меня есть PlayStation 1, и я решил сделать новый разбор этой консоли.

Я испанец, поэтому мой английский немного беден, и прошу прощения за ошибки, допущенные в этом обзоре.

Без промедления, мы начинаем.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разбор Sony PlayStation SCPH-9002

• Вот PS1.

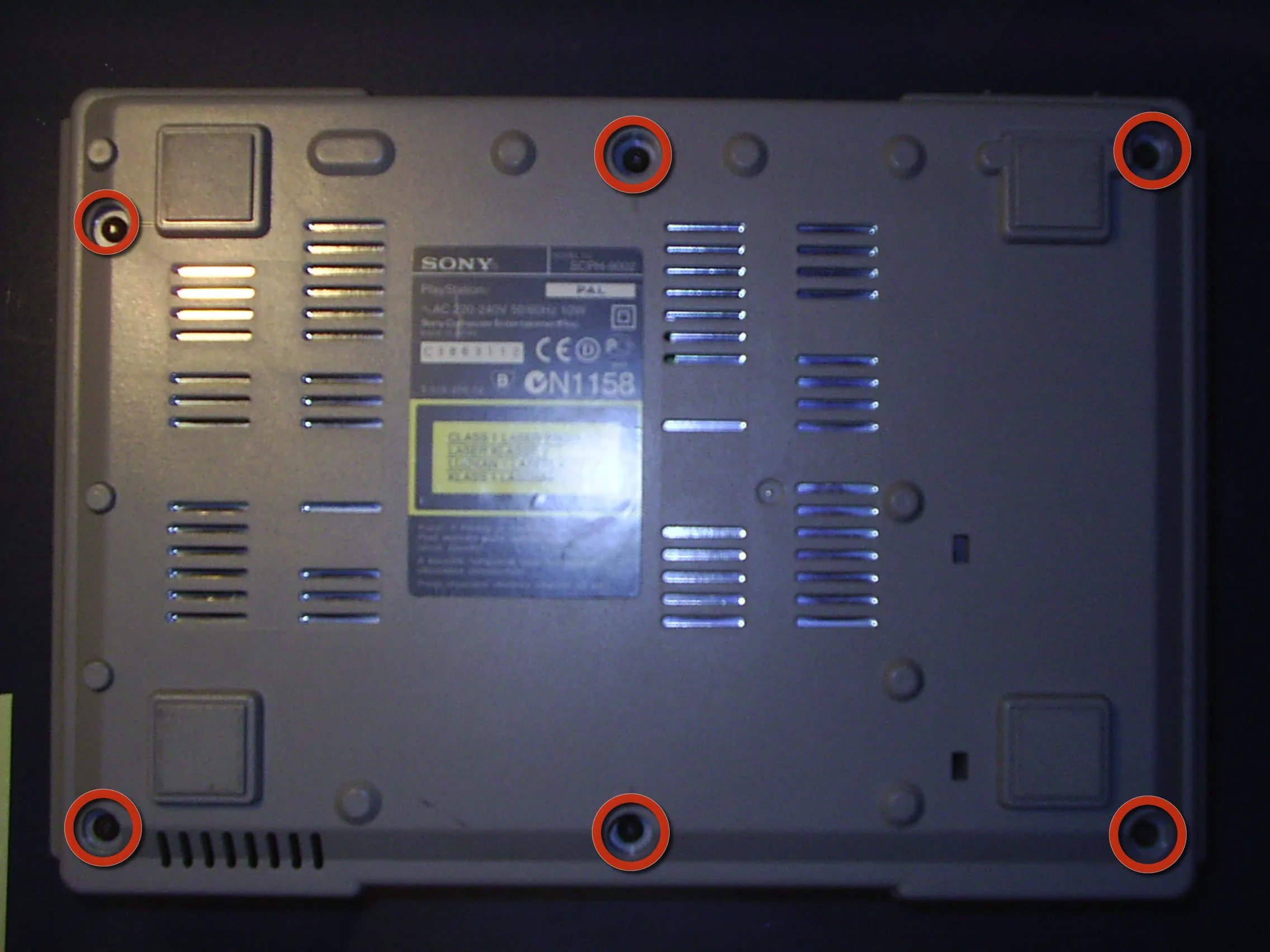

• Переверните PS1 и открутите шесть винтов.

• Примечание: номер детали +BV 3X14

Шаг 2

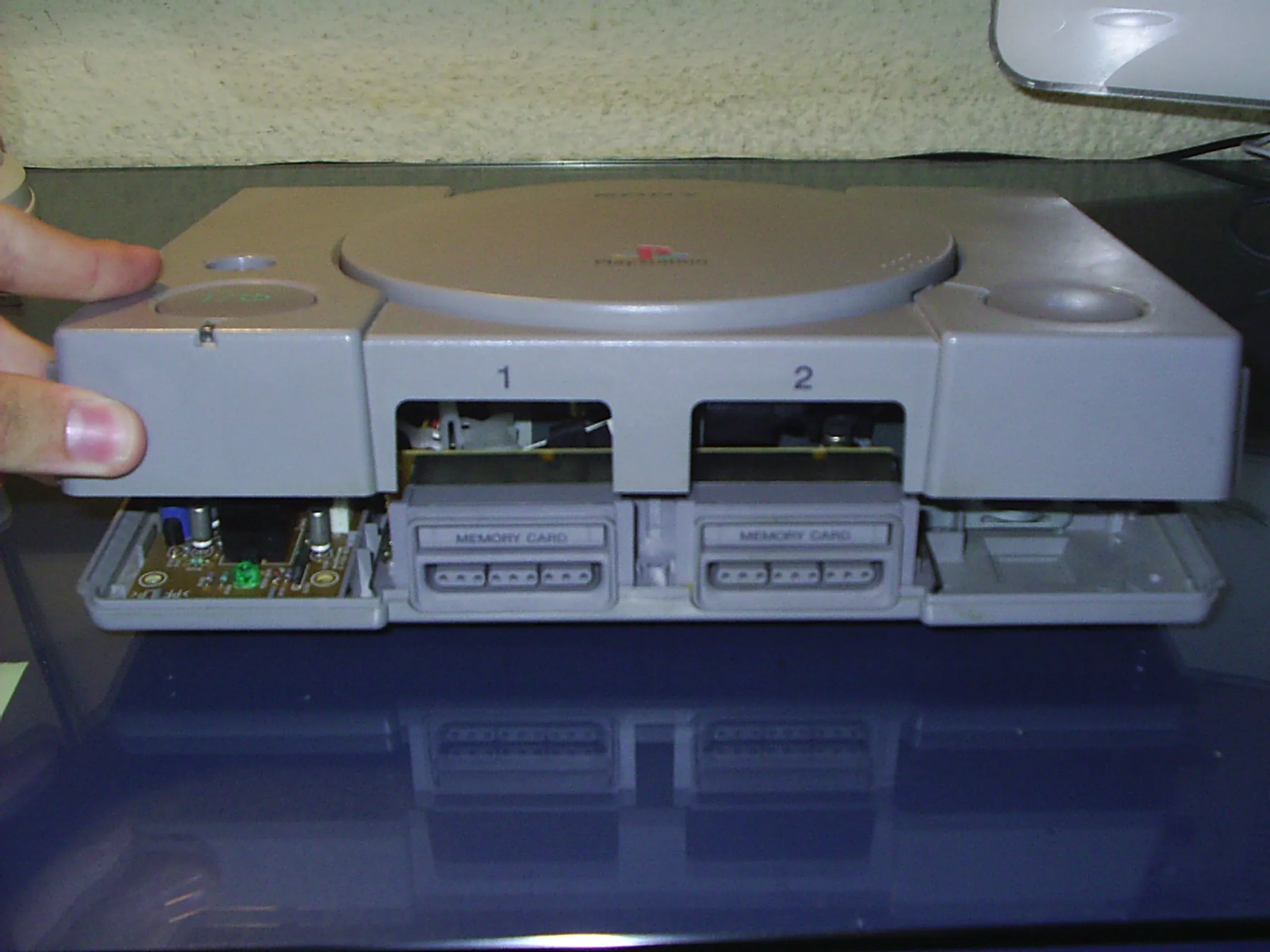

• Снимите верхнюю крышку. Это очень просто.

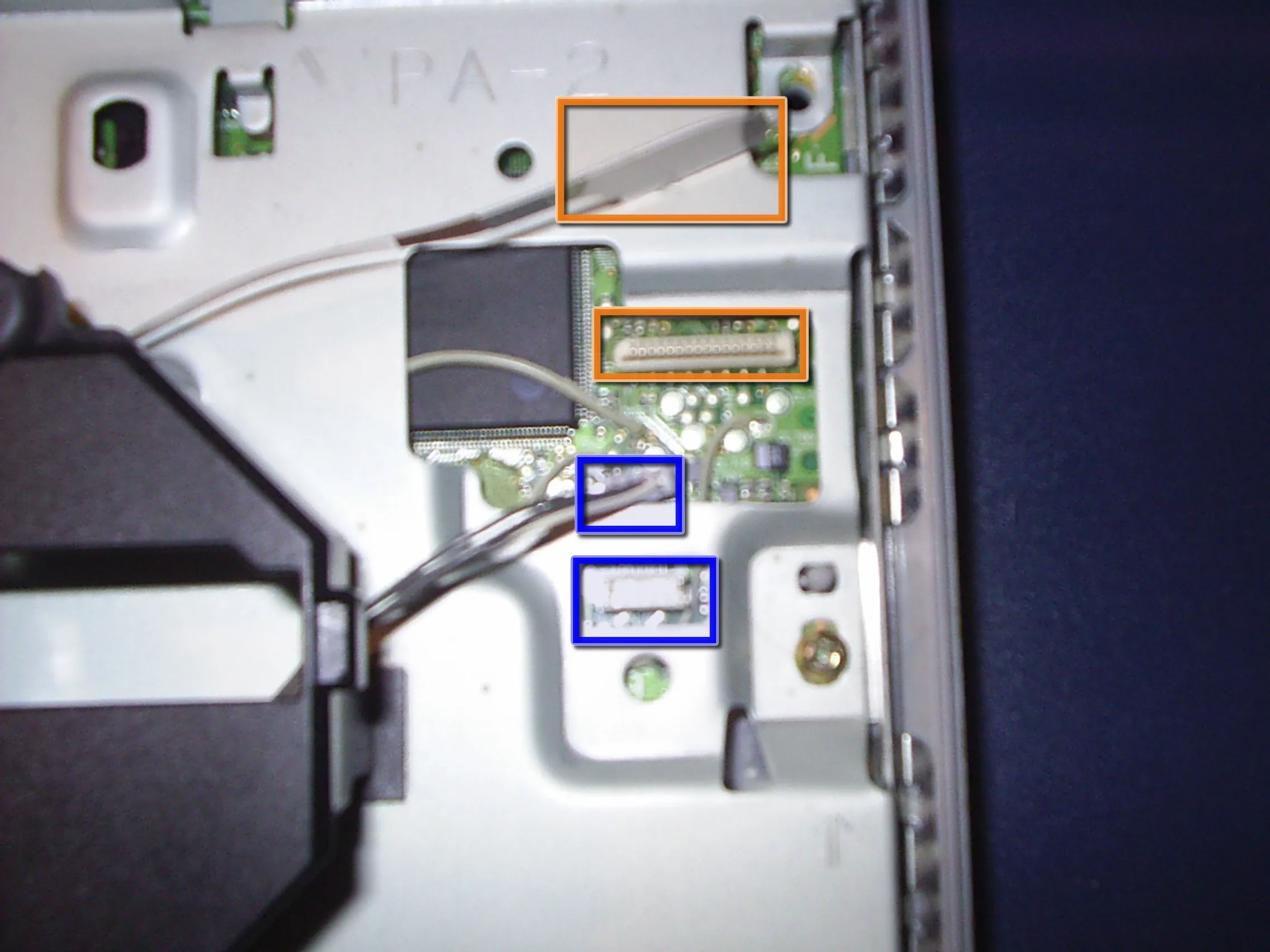

Шаг 3

• Отсоедините оба разъема CD-ROM.

• Первый разъем CD и гнездо, к которому он подключается.

• Второй разъем CD и гнездо, к которому он подключается.

• Примечание: номер детали DEVICE OPTICAL KSM-440AEM

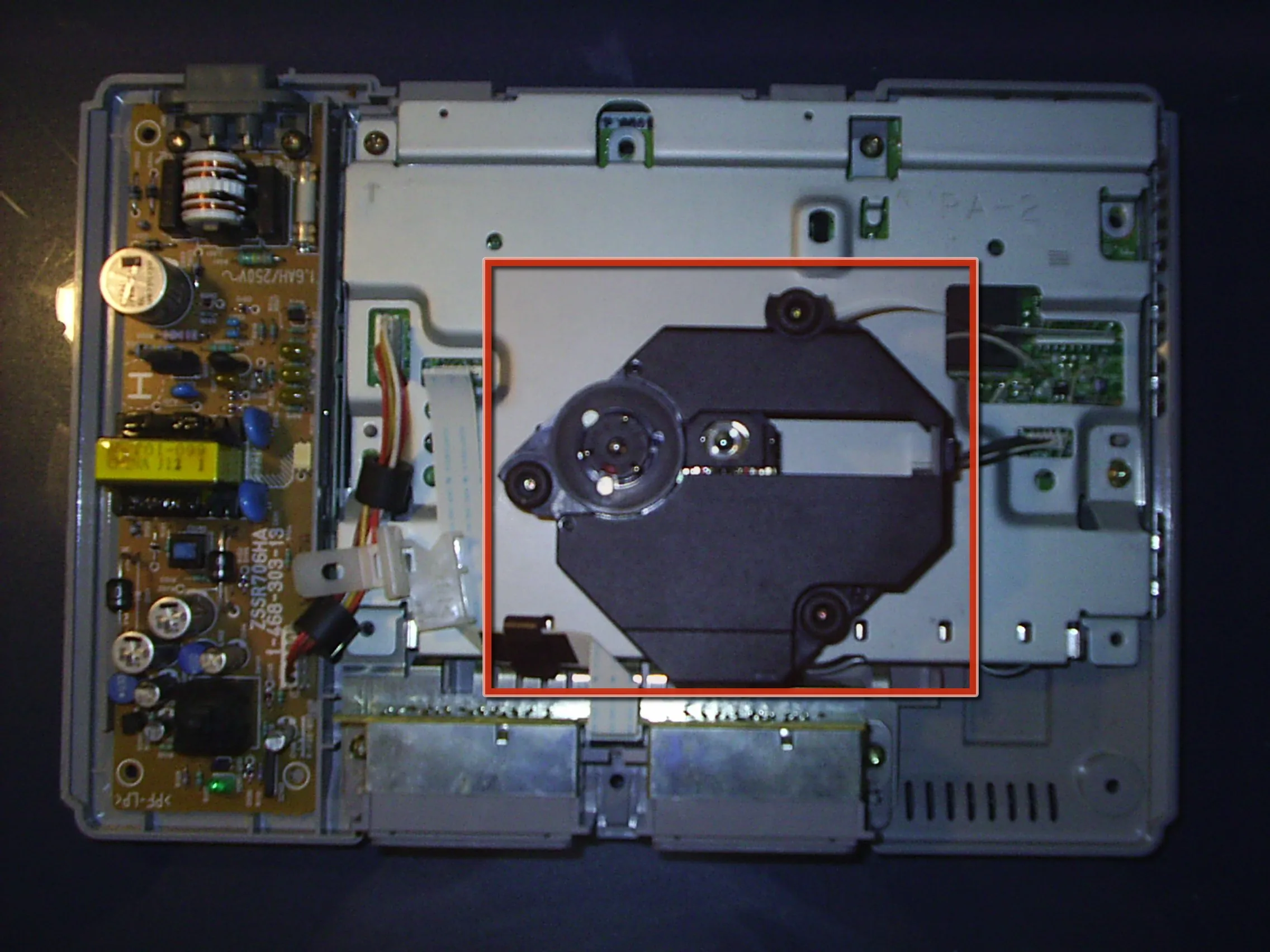

Шаг 4

• Извлеките устройство чтения компакт-дисков. Вы должны аккуратно вытащить его, хотя, возможно, вам придется немного пошатать его, чтобы ослабить резиновые держатели.

Шаг 5

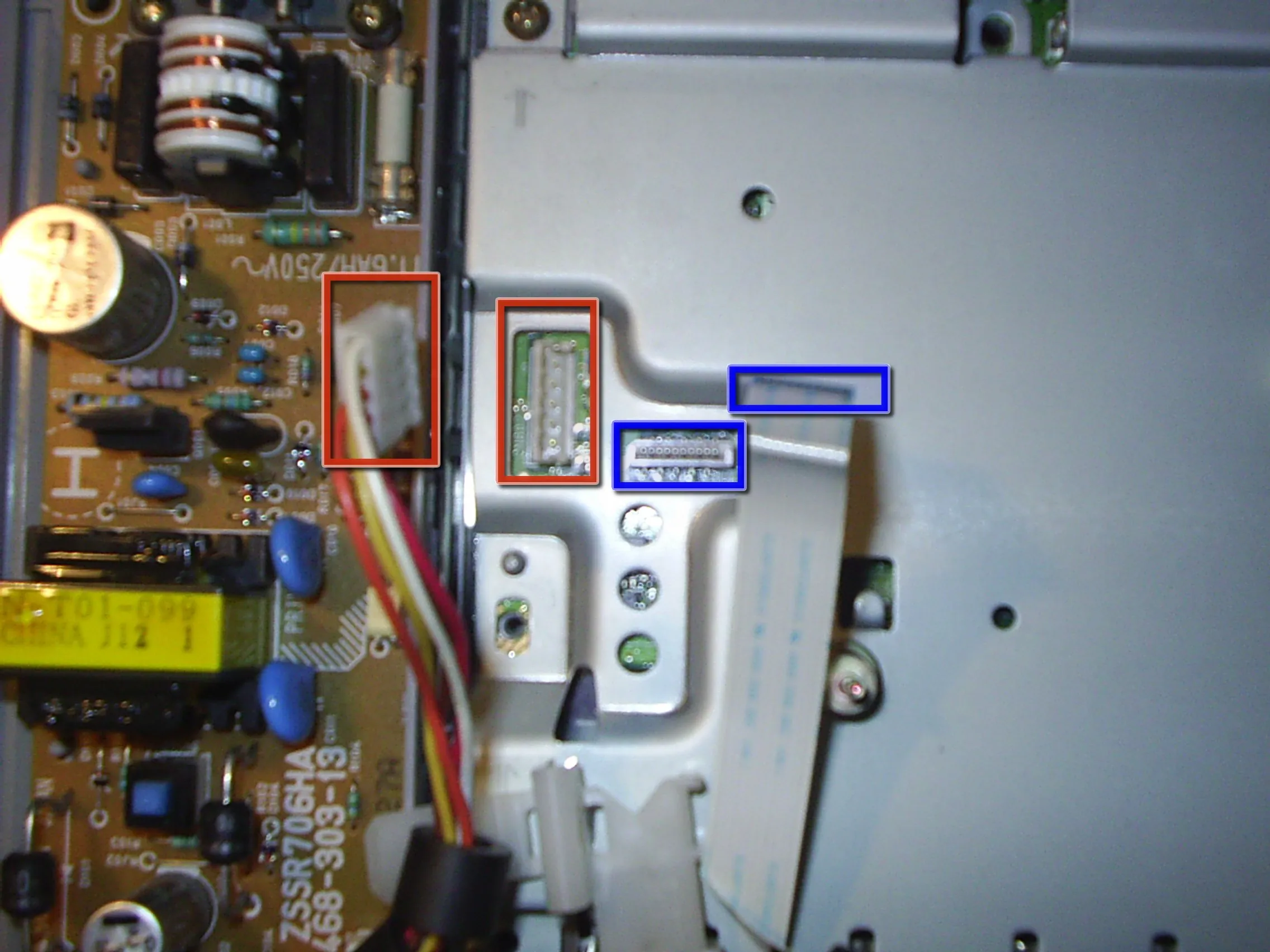

• Отсоедините оба кабеля. Они идут к блоку питания и к разъемам карт памяти и контроллера.

Шаг 6

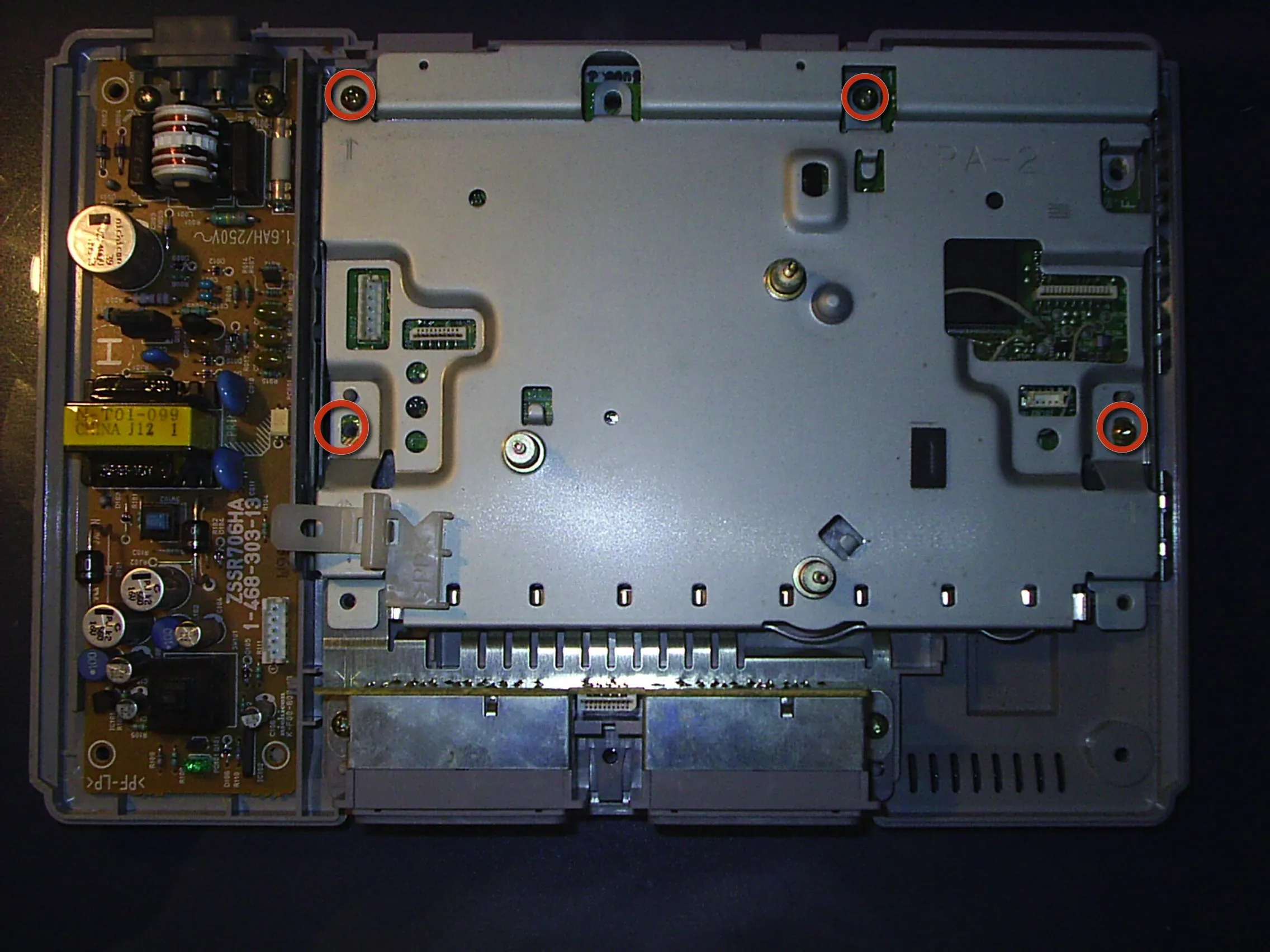

• Открутите четыре винта и снимите металлическую крышку.

Шаг 7

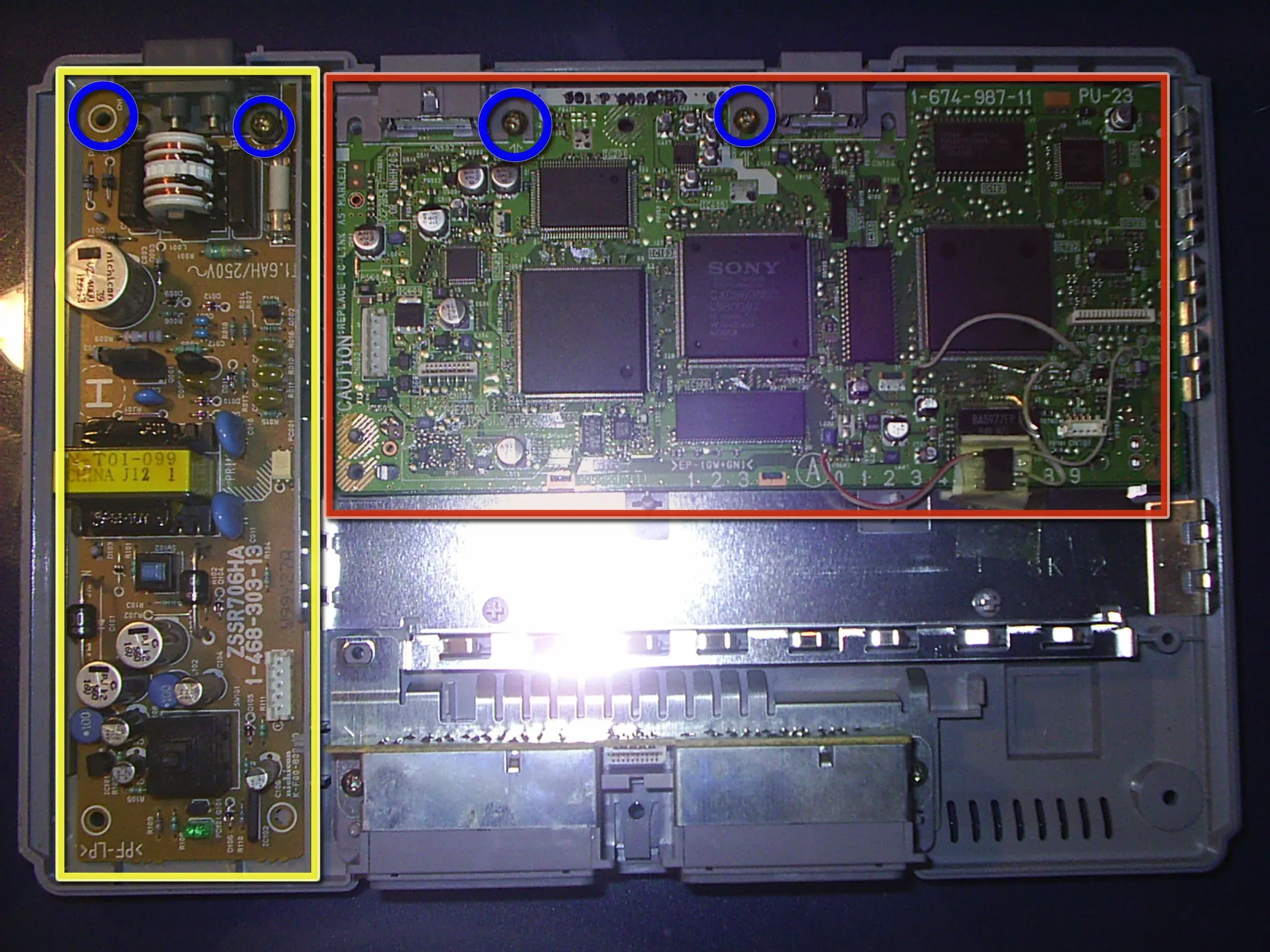

• Теперь у вас есть материнская плата!

• И блок питания.

• Выкрутите четыре винта из материнской платы и блока питания.

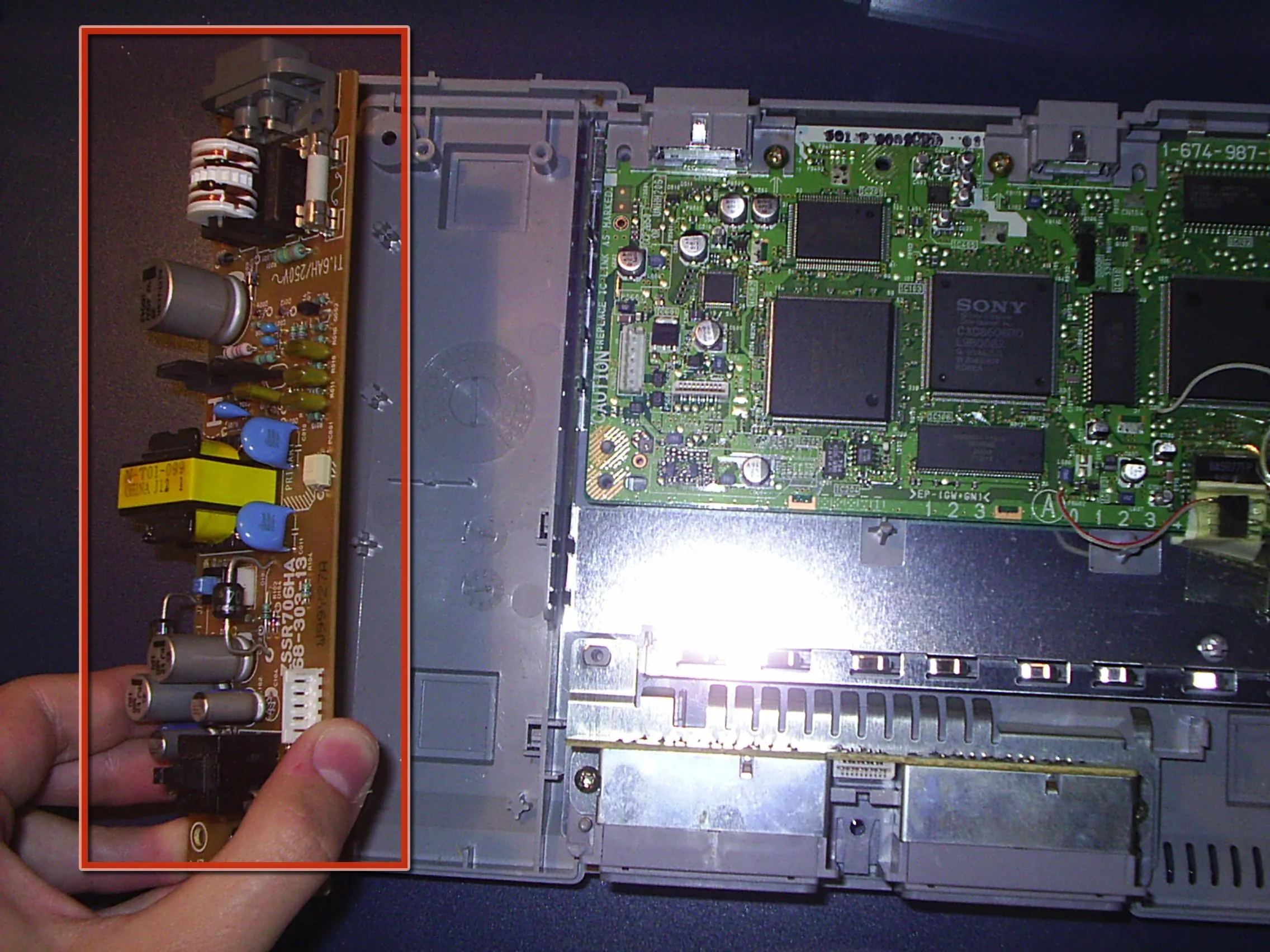

Шаг 8

• Выкрутив винты, снимите блок питания.

Шаг 9

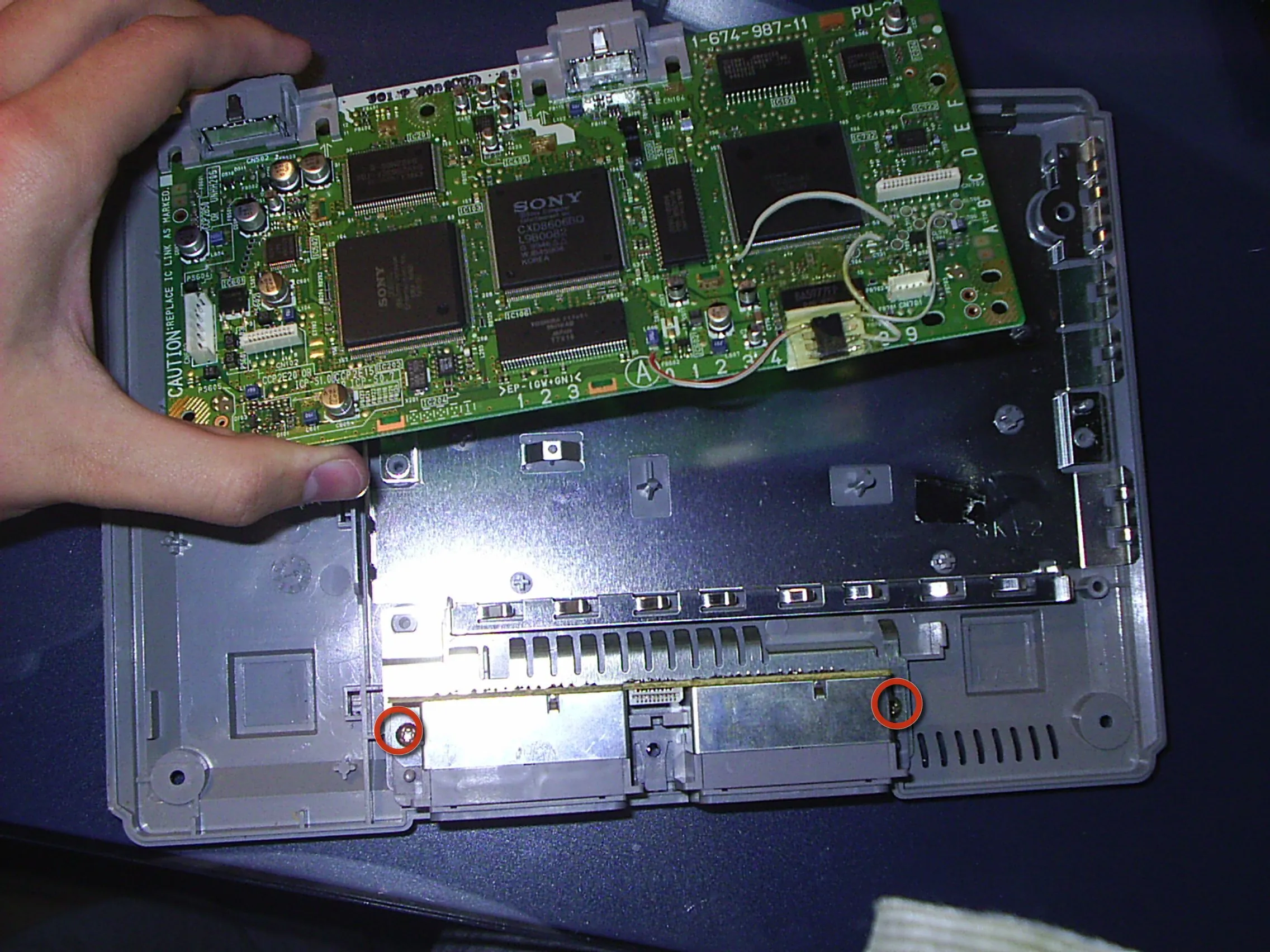

• Снимите материнскую плату и открутите оба винта с механизма подключения карты памяти/контроллера.

Шаг 10

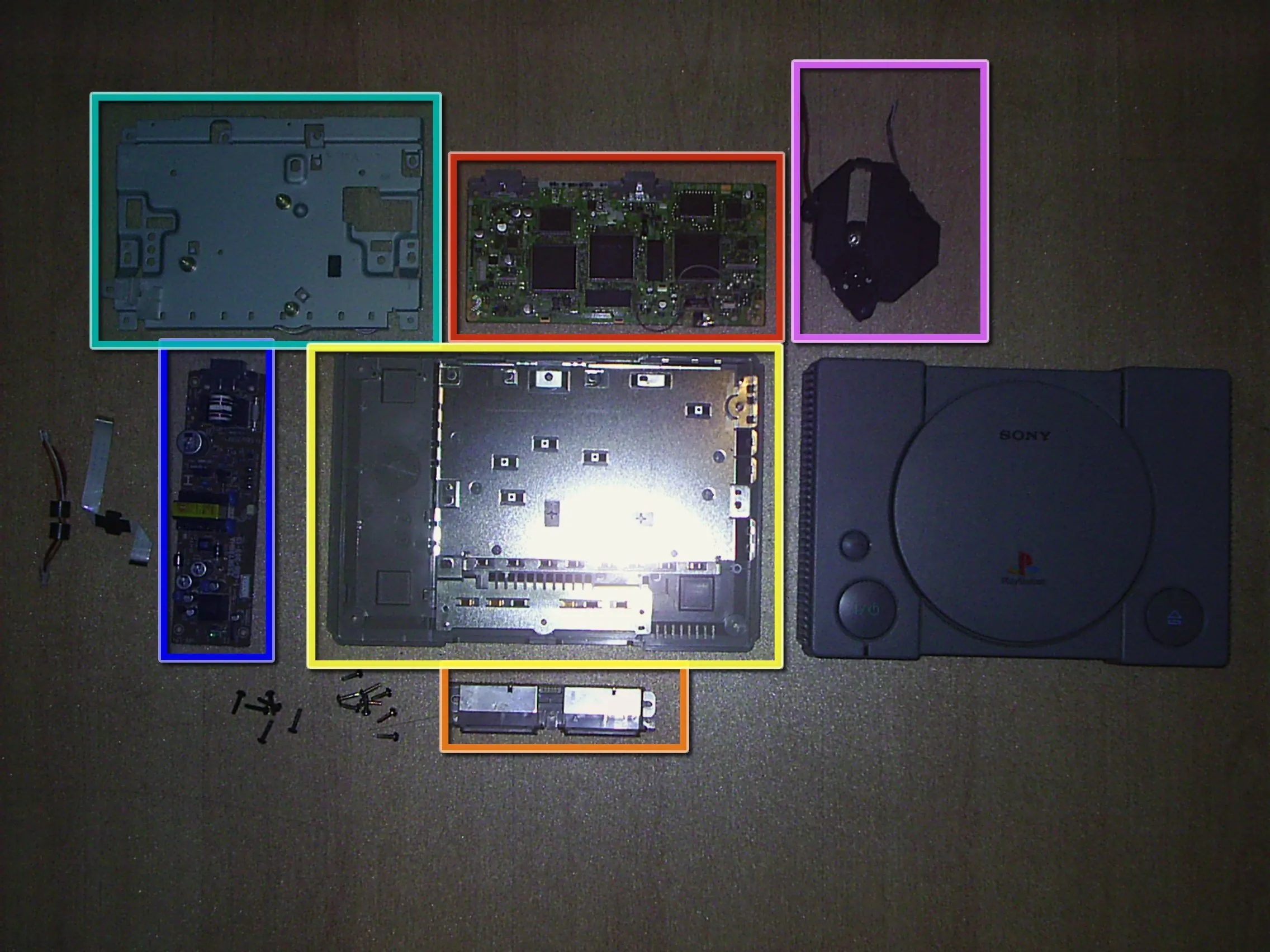

• Теперь у вас есть все детали PlayStation 1!

• Основная плата

• Нижний корпус

• ЭМИ-экран

• Блок питания

• Устройство чтения дисков

• Механизм карты памяти/контроллера
