Разборка PlayStation VR2 от Sony

Введение

Гарнитура Playstation VR 2 была выпущена в конце февраля 2023 года к восторгу геймеров, энтузиастов VR и членов сообщества Делаете.ру. Но, похоже, Sony сделала все возможное для сообщества Делаете.ру и опубликовала официальное видео разбора недавно выпущенной гарнитуры PlayStation VR2.

Первая гарнитура PlayStation VR была выпущена в октябре 2016 года для PlayStation 4, так что давайте посмотрим, насколько улучшилось следующее поколение технологии PlayStation VR. Все изображения взяты из видео разборки Sony. Делаете.ру официальное видео разбора.

Видео обзор

Шаг 1 Разборка PlayStation VR2

• С точки зрения технических характеристик PS VR2 улучшает некоторые аспекты оригинальной гарнитуры PS VR, которые выделяют ее среди других гарнитур-конкурентов.

• Один OLED-дисплей с разрешением 2000 x 2040 на каждый глаз

• Поле зрения около 110º

• Частота обновления до 120 Гц

• Шестиосевая система распознавания движений (трехосевой гироскоп, трехосевой акселерометр)

• Вес гарнитуры: 560 г (примерно на 50 г легче, чем предыдущая модель)

Шаг 2

• Если говорить о технических характеристиках, то Sony значительно улучшила гарнитуру в плане внешнего дизайна и настроек.

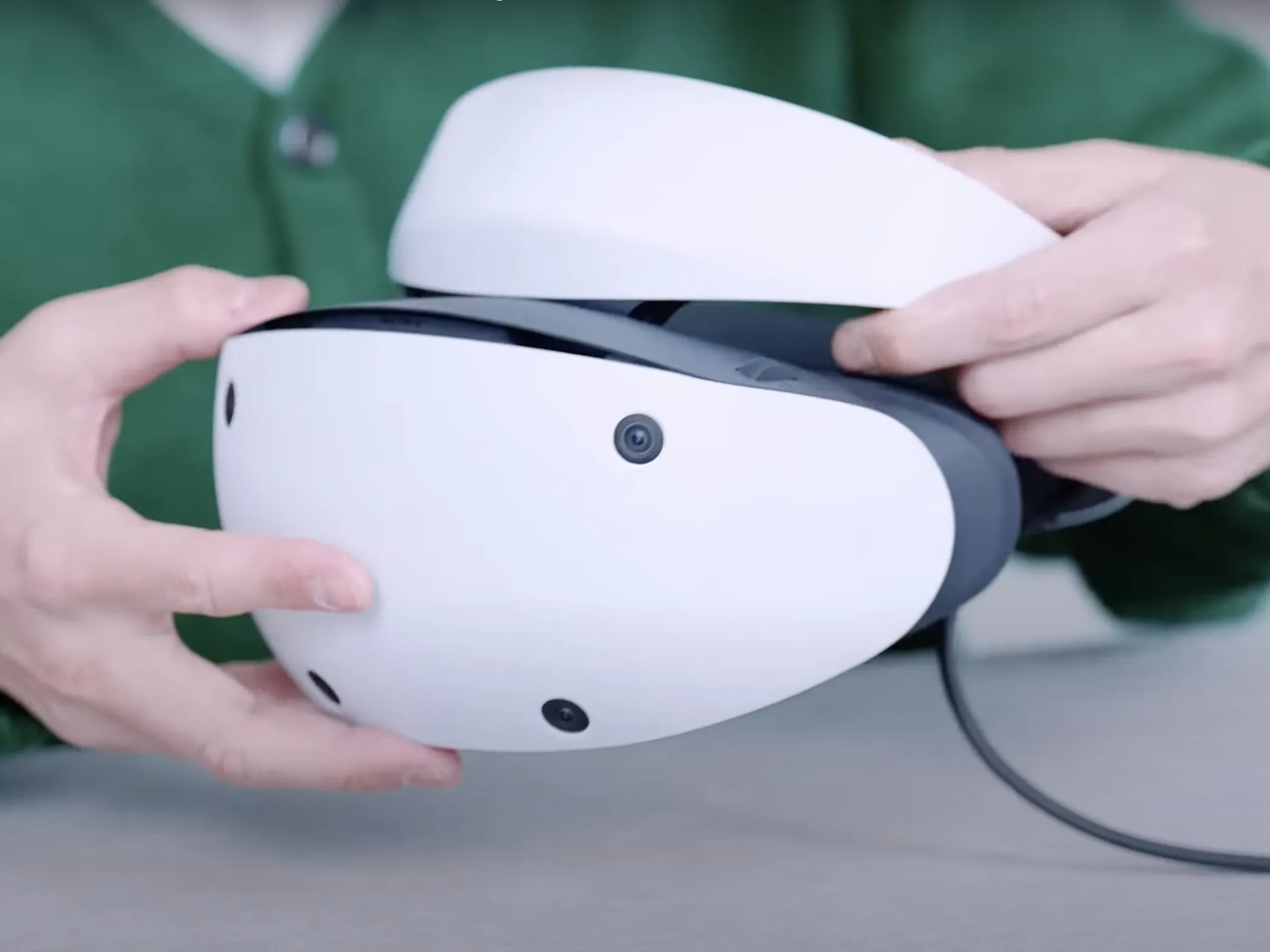

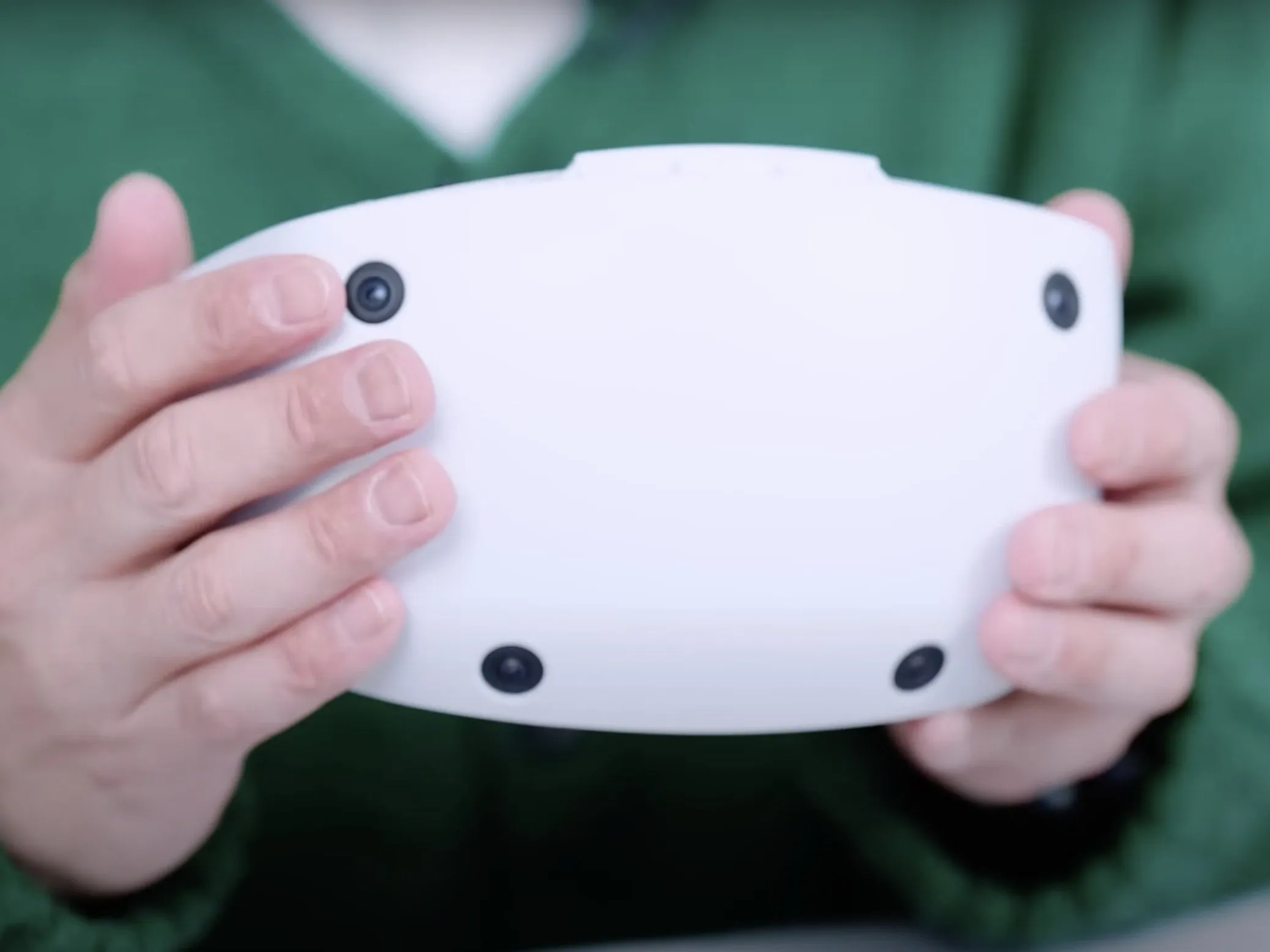

• Новая PlayStation VR оснащена 4 встроенными камерами для отслеживания движения внутри помещения, что устраняет необходимость в камере.

• Эта же система может использоваться для обзора зрителя и контроллеров.

• Sony также упростила процесс настройки, убрав процессорный блок, а значит, все просто - подключи и работай.

• В коробке вы получите гарнитуру, контроллеры Move нового дизайна, наушники, дополнительный кабель USB-C-to-A и руководство пользователя.

Шаг 3

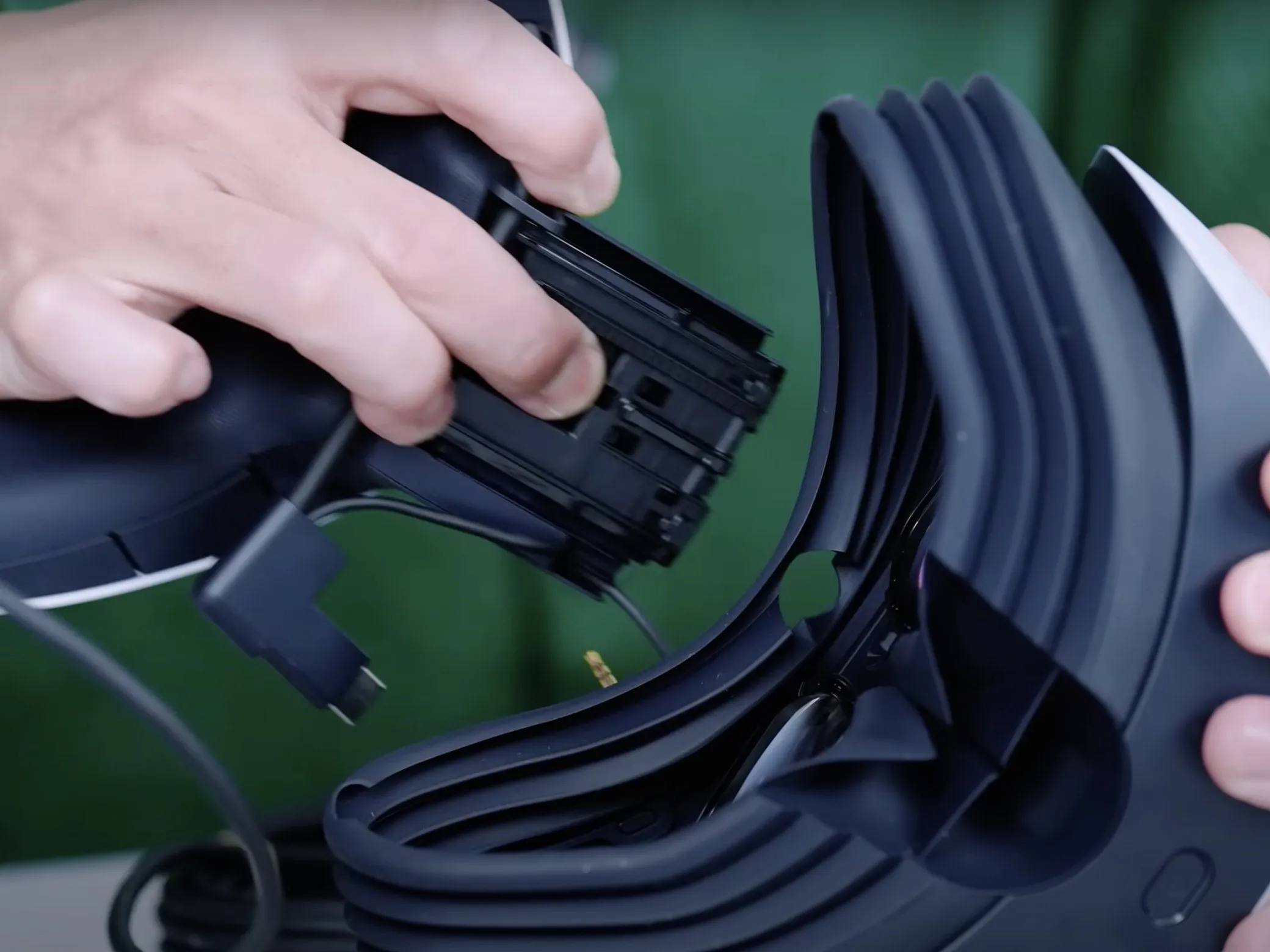

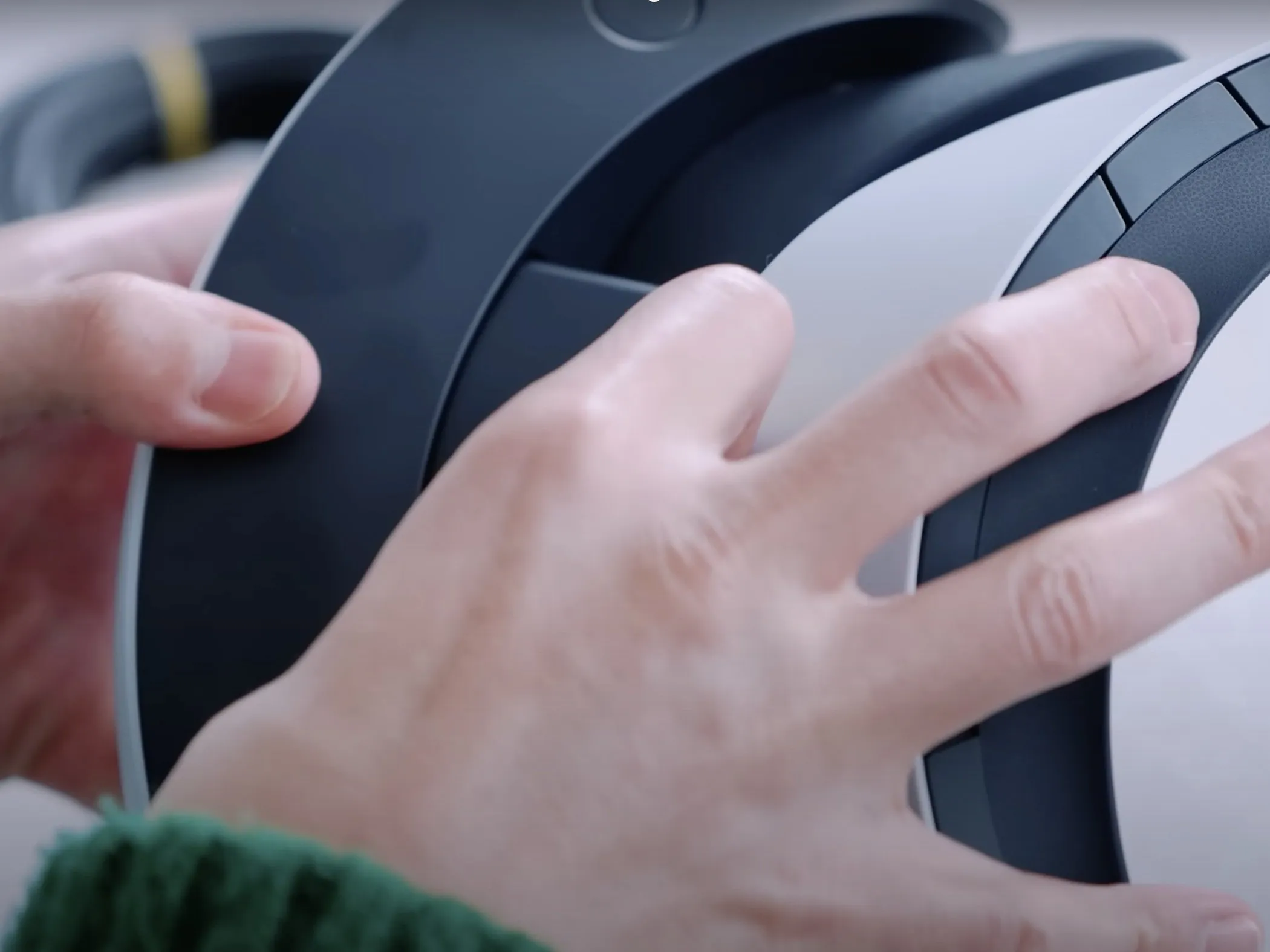

• Гарнитура оснащена таким же оголовьем и козырьком, как и предыдущая модель, но самым значительным изменением является то, что оголовье можно снять без каких-либо инструментов.

• Снять оголовье можно просто, отсоединив аудио- и видеокабели и нажав кнопку между светозащитным экраном и оголовьем.

• Это небольшое изменение значительно упрощает замену кабелей или оголовья, поскольку для снятия оголовья не нужно разбирать саму гарнитуру.

Шаг 4

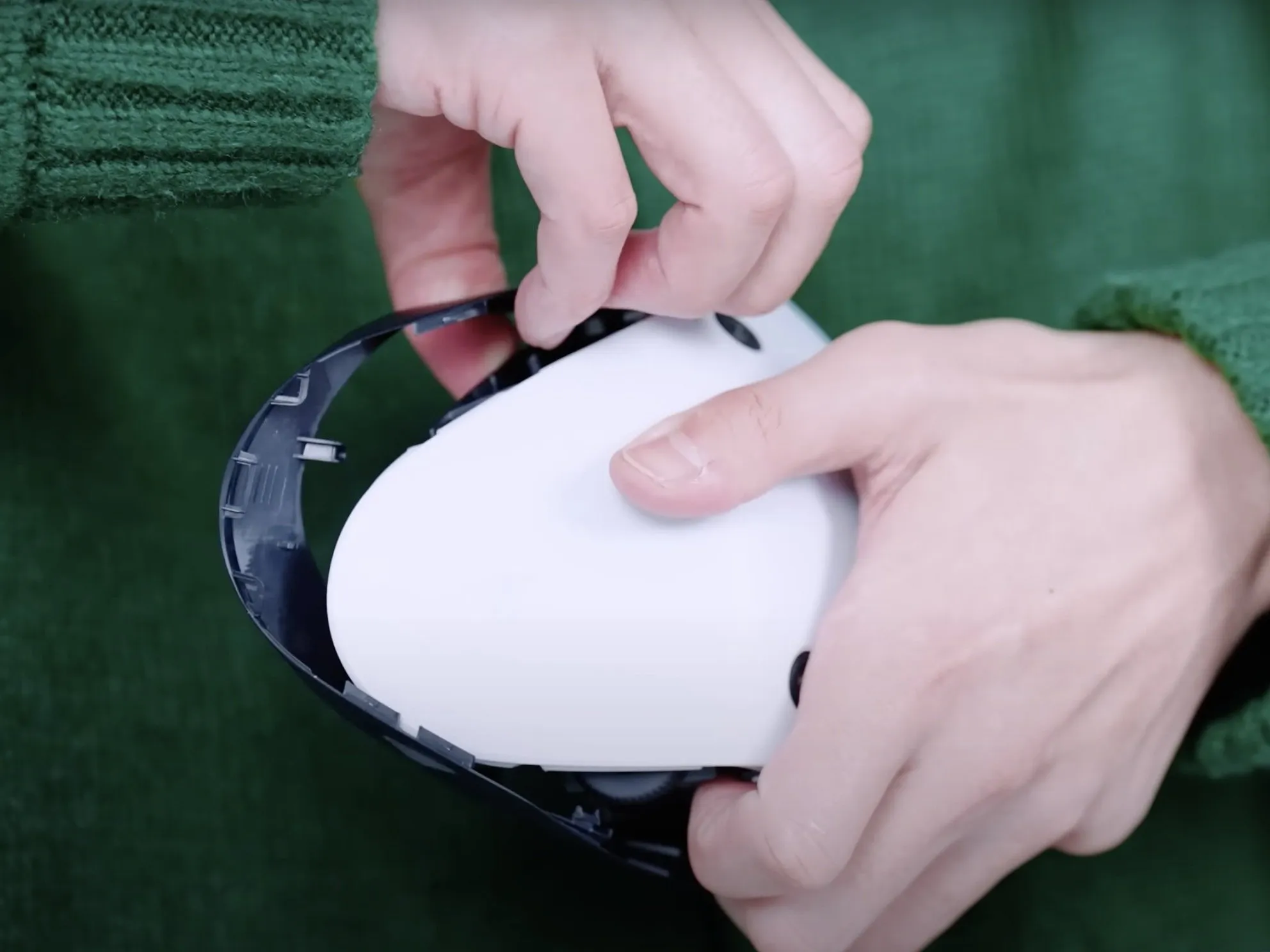

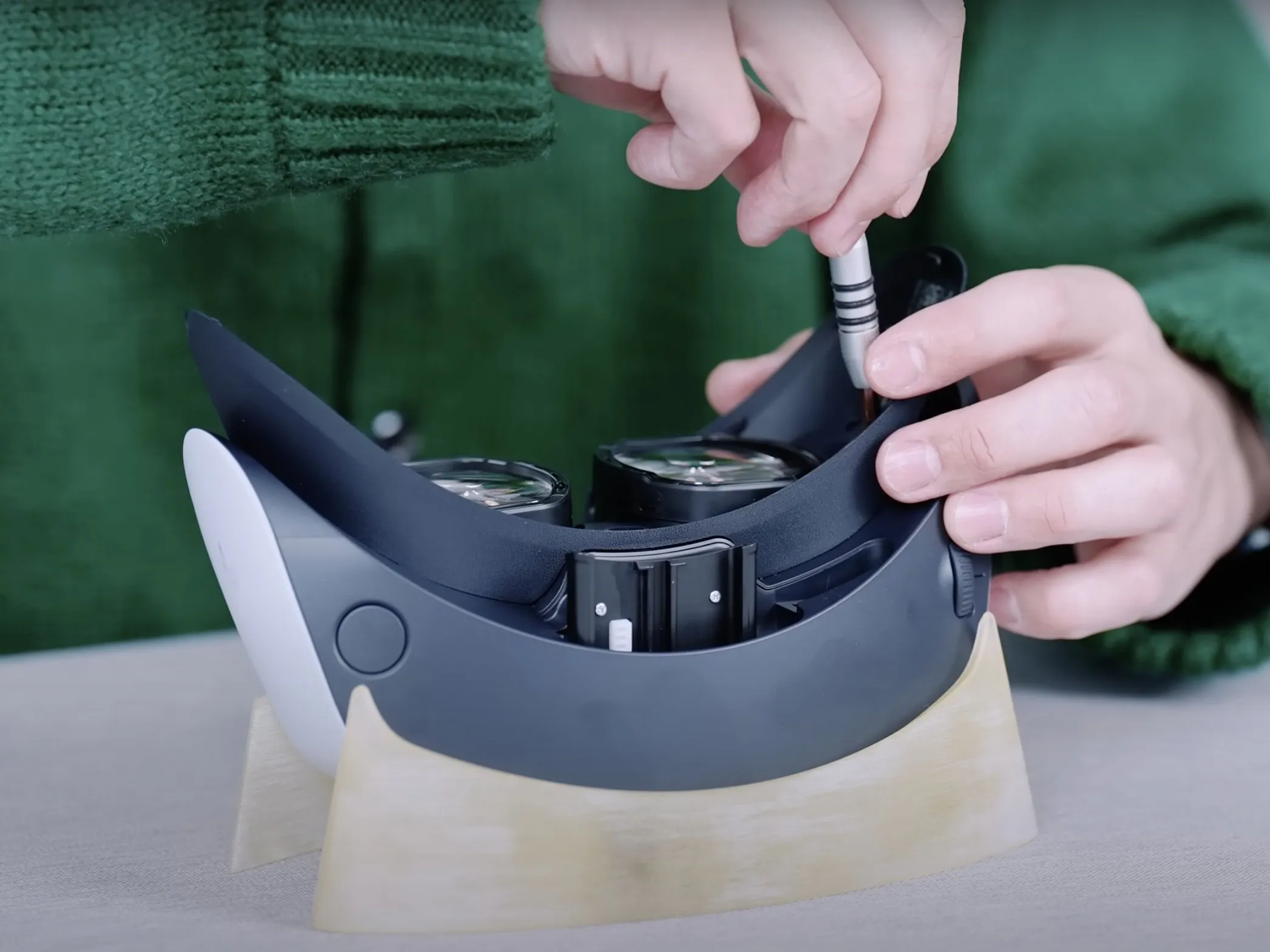

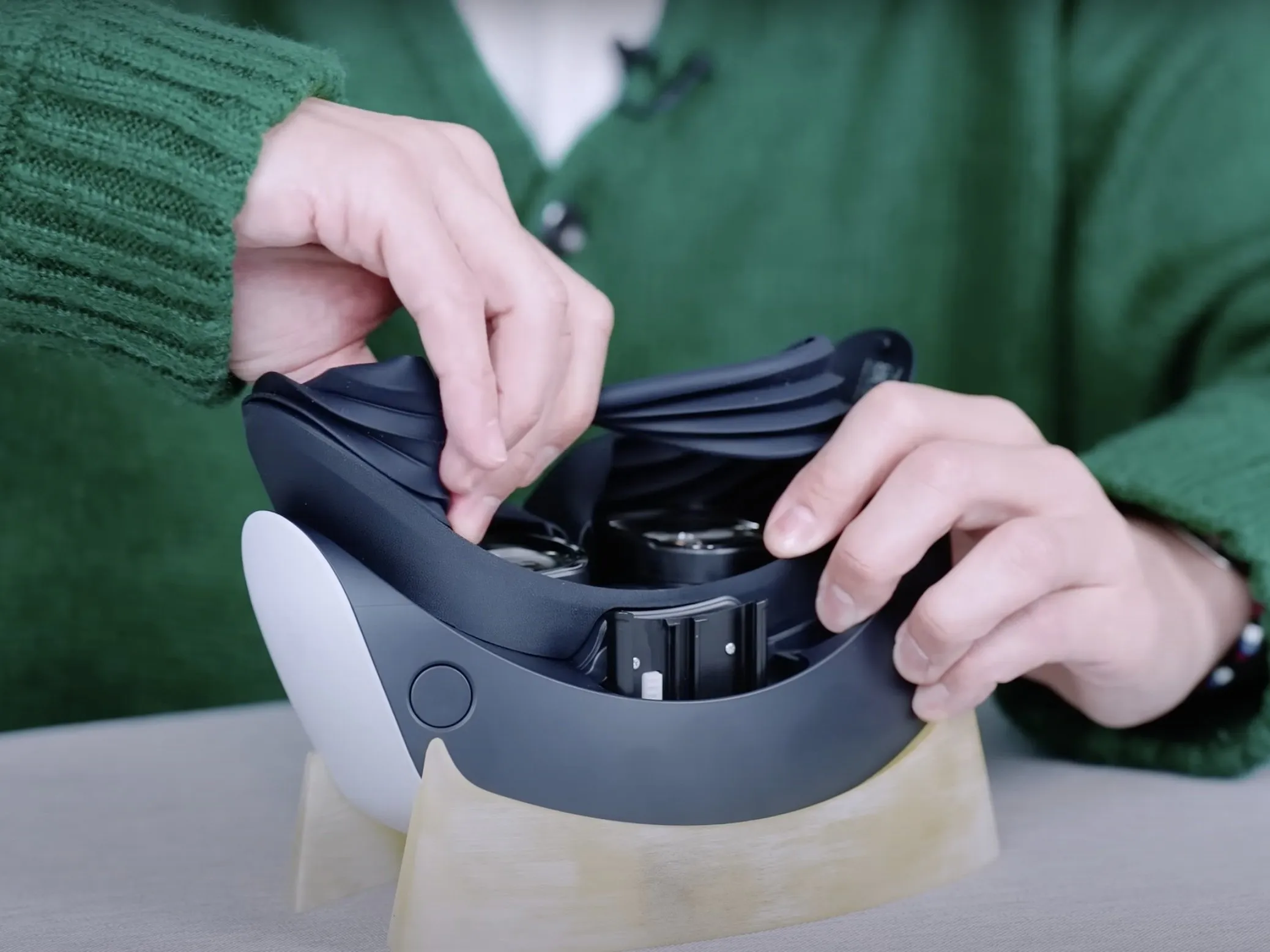

• В PS VR2 по-прежнему используется резиновый светозащитный экран, блокирующий свет, что означает, что мы получим ту же самую моющуюся поверхность.

• Дизайн светозащитного экрана значительно изменился, чтобы приспособить его к головам разной формы и более крупным носам.

• Держатель для светозащитного экрана крепится 4 винтами. Как только все винты будут удалены, мы сможем просто снять держатель без каких-либо проблем.

• Внешнее крепление удерживается только одним винтом. Выкрутив винт, мы сможем отделить крепление от передней части гарнитуры.

Шаг 5

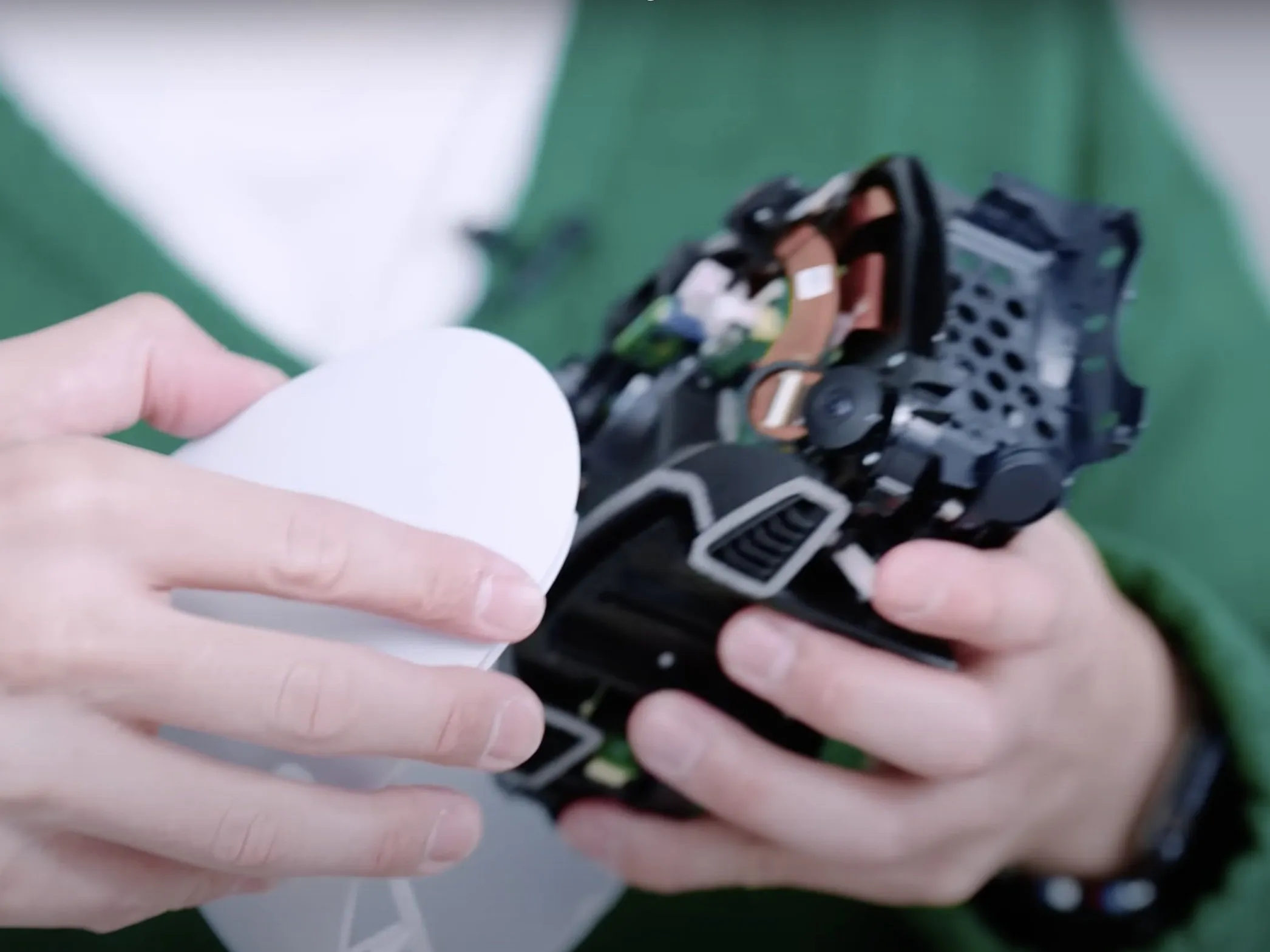

• Сняв крепеж, мы можем приступить к работе над передней крышкой.

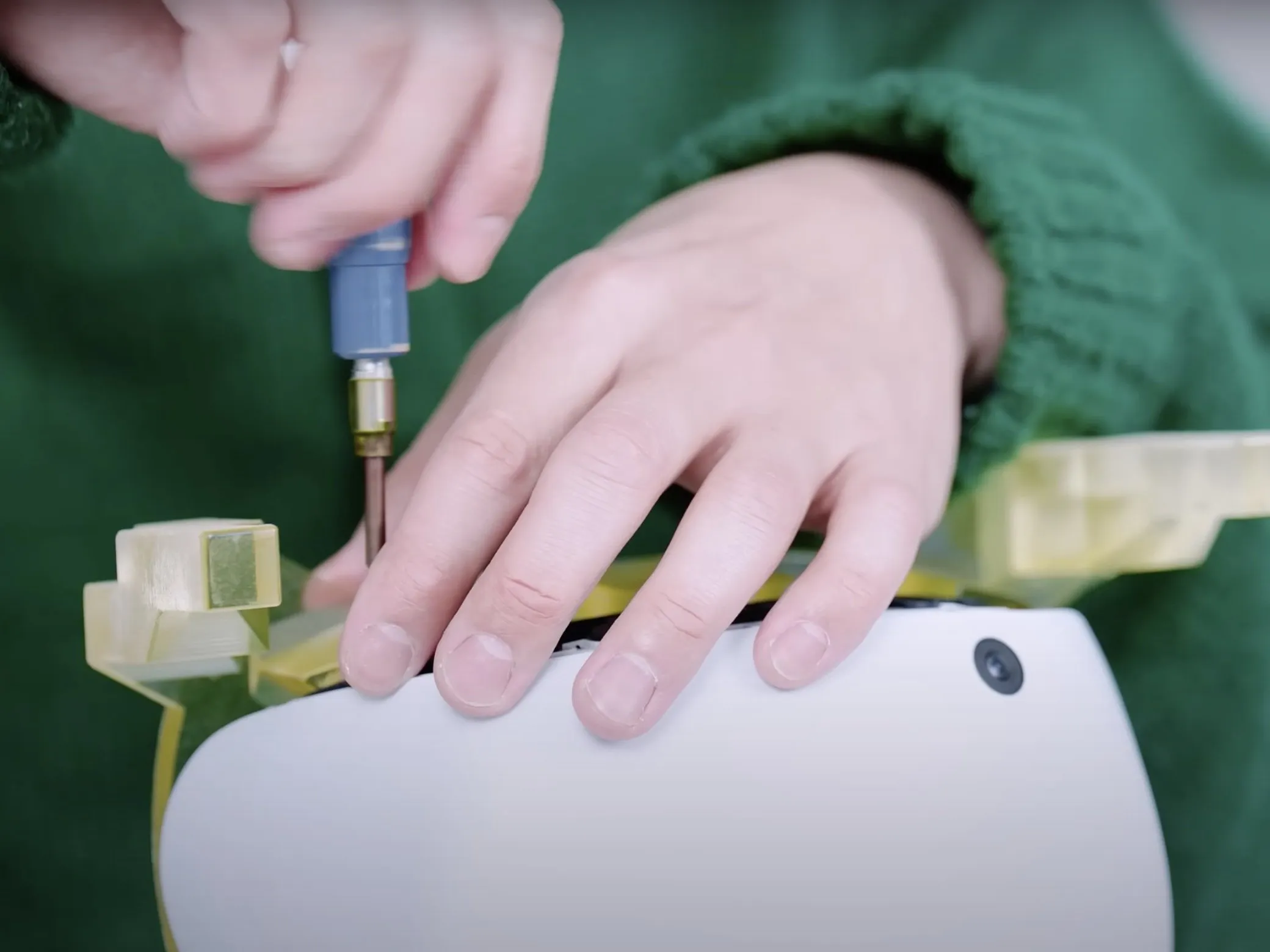

• Всего есть восемь винтов, удерживающих переднюю крышку на месте. Четыре сверху и четыре снизу.

• После удаления винтов мы наконец-то можем посмотреть, что находится внутри.

Шаг 6

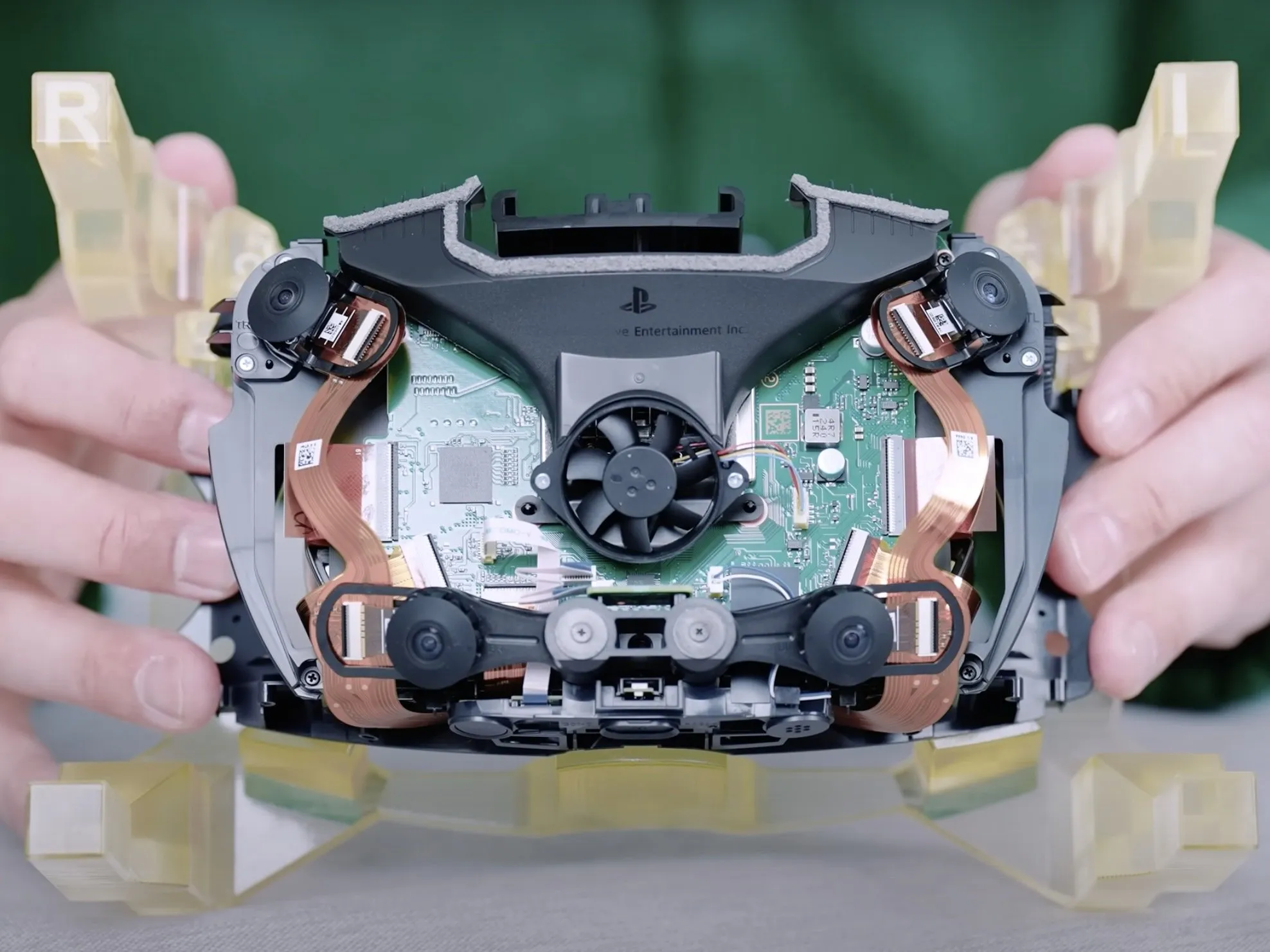

• Сняв переднюю крышку, мы можем заметить два существенных изменения.

• Море гибких кабелей, которые в изобилии присутствовали в предыдущей гарнитуре, значительно сократилось. Это делает возможный ремонт гораздо менее пугающим для тех, кто попытается это сделать.

• Стоит также отметить, что Sony разработала внутреннюю часть гарнитуры так, чтобы она была как можно более симметричной. Теоретически это должно означать, что ремонт одной стороны должен быть таким же простым, как и другой.

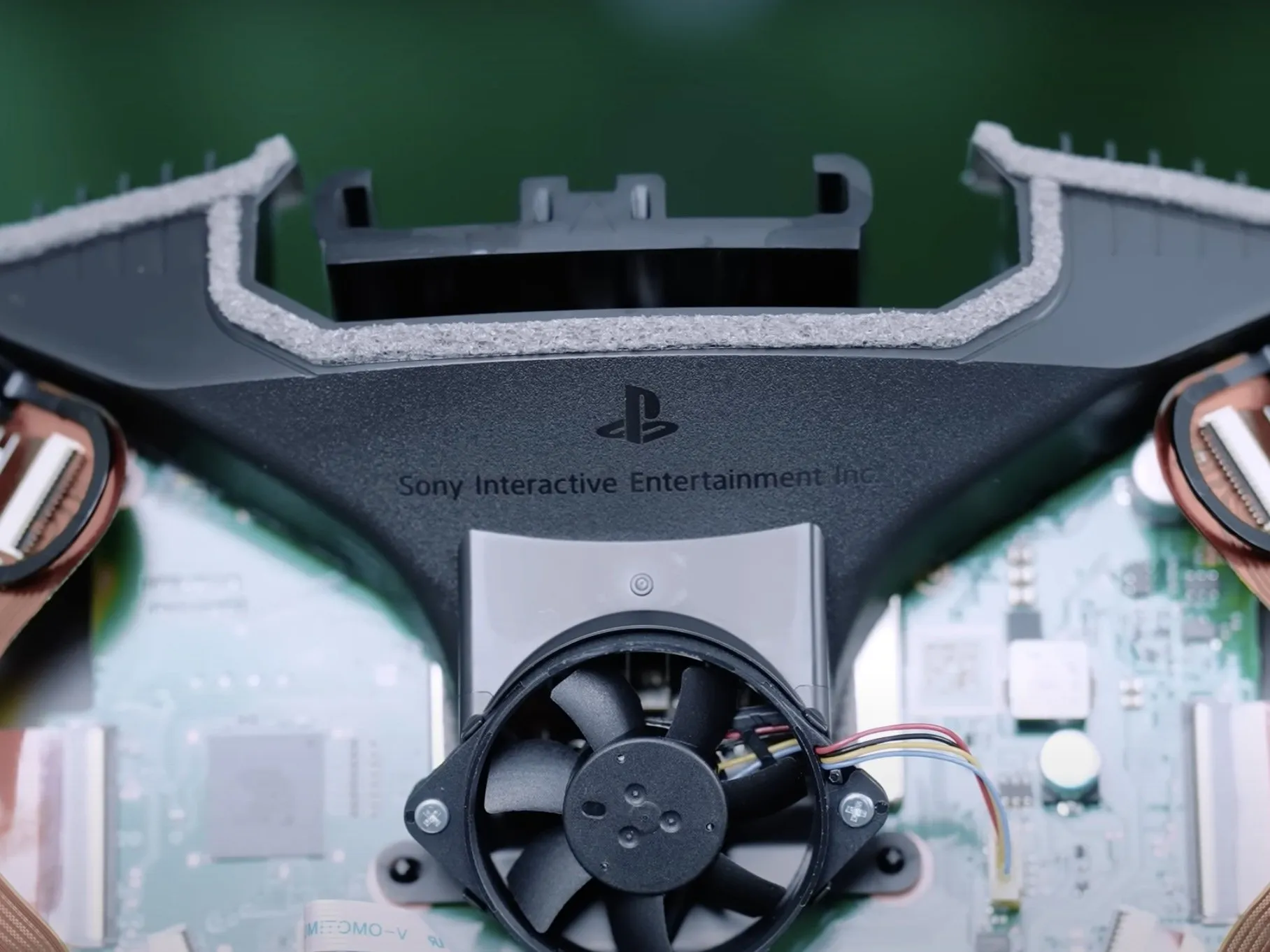

• Мы также видим, что Sony добавила вентилятор охлаждения. Предположительно, он предназначен для охлаждения электроники внутри камеры, но также означает, что эта же система охлаждения предотвратит запотевание линз.

• Интересно также, что Sony решила напечатать свой логотип на внутренней стороне головного гарнитура, где обычно он был бы закрыт. Возможно, у них есть все намерения, чтобы мы ремонтировали их гарнитуры.

Шаг 7

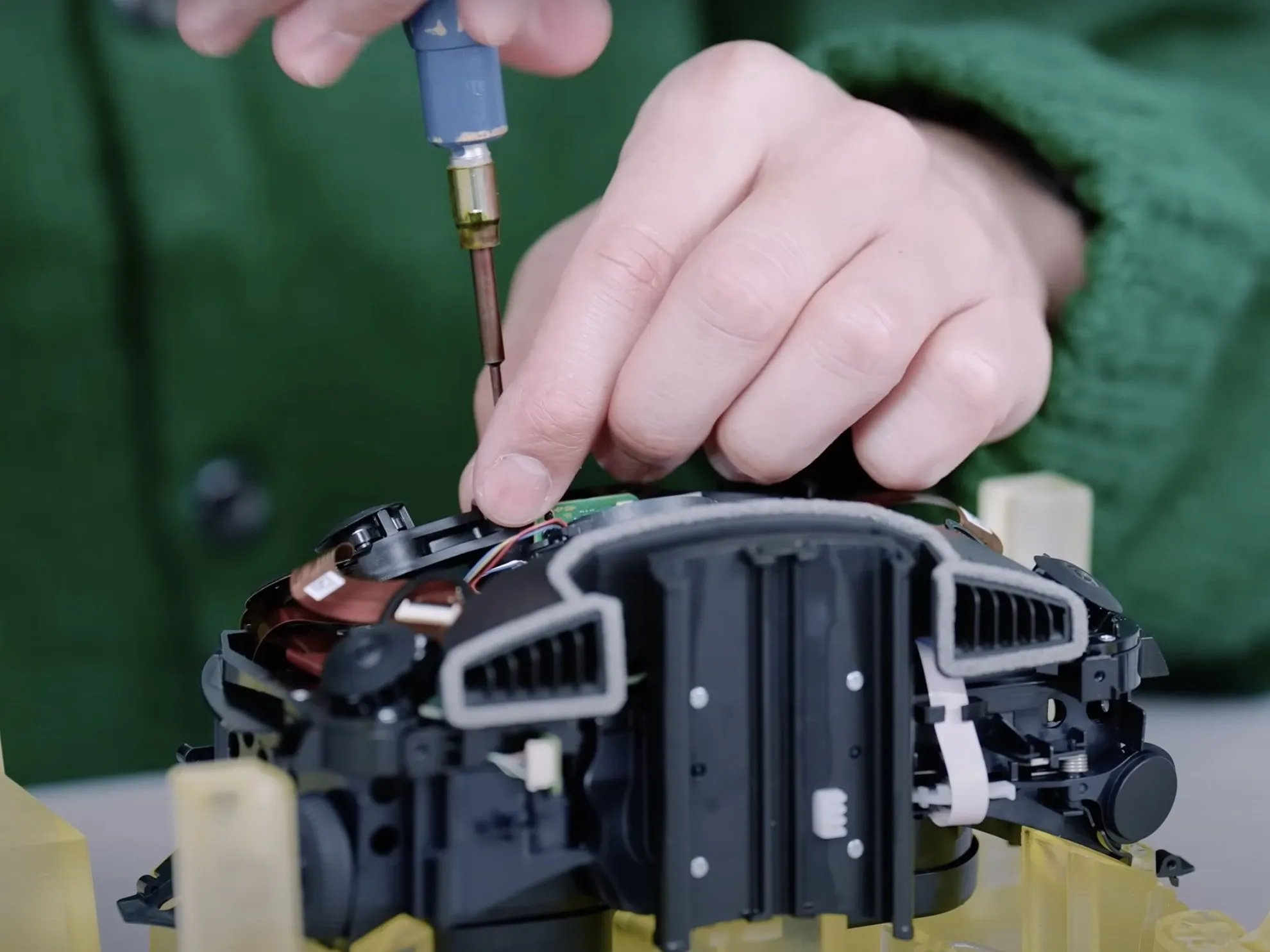

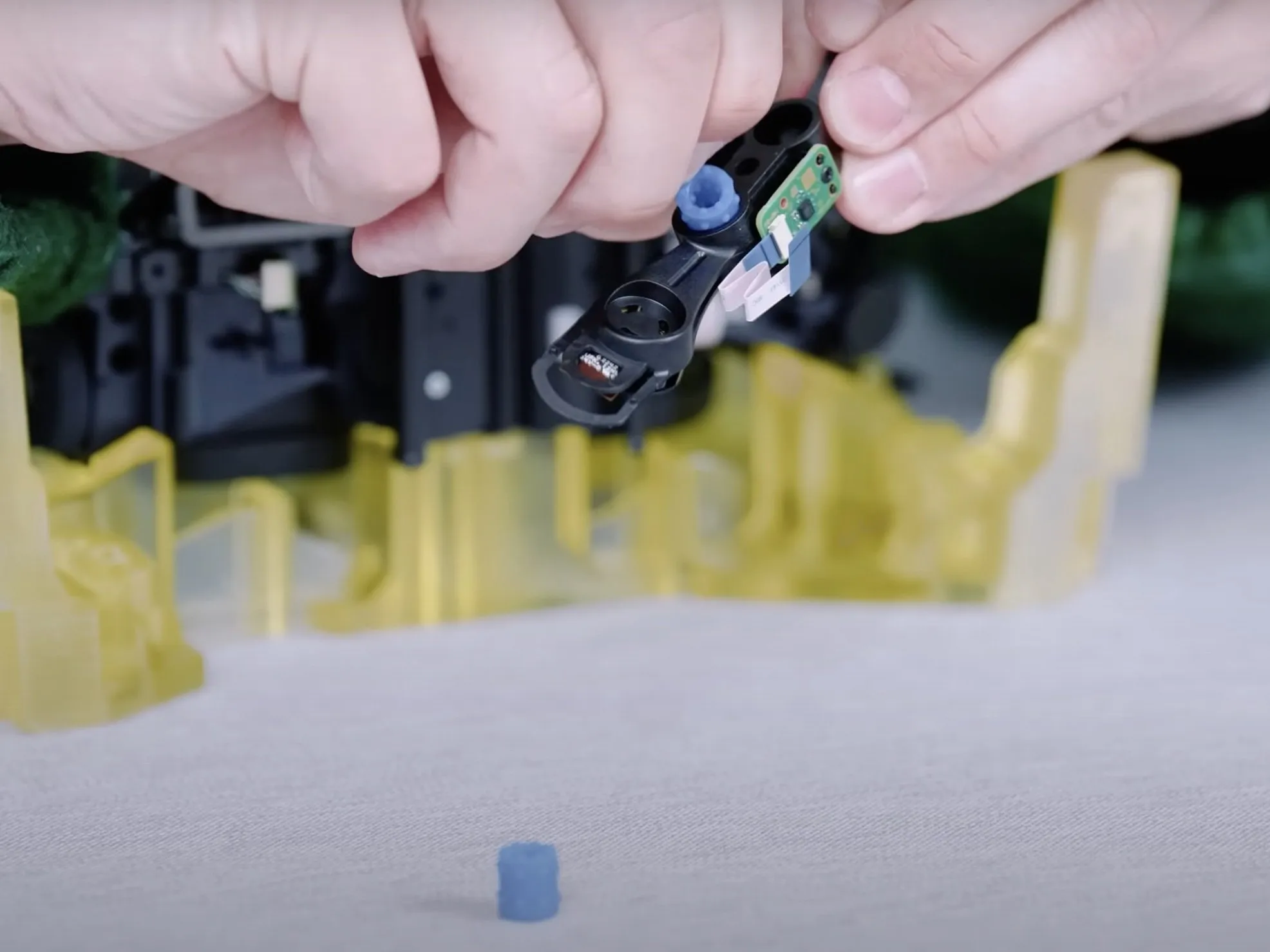

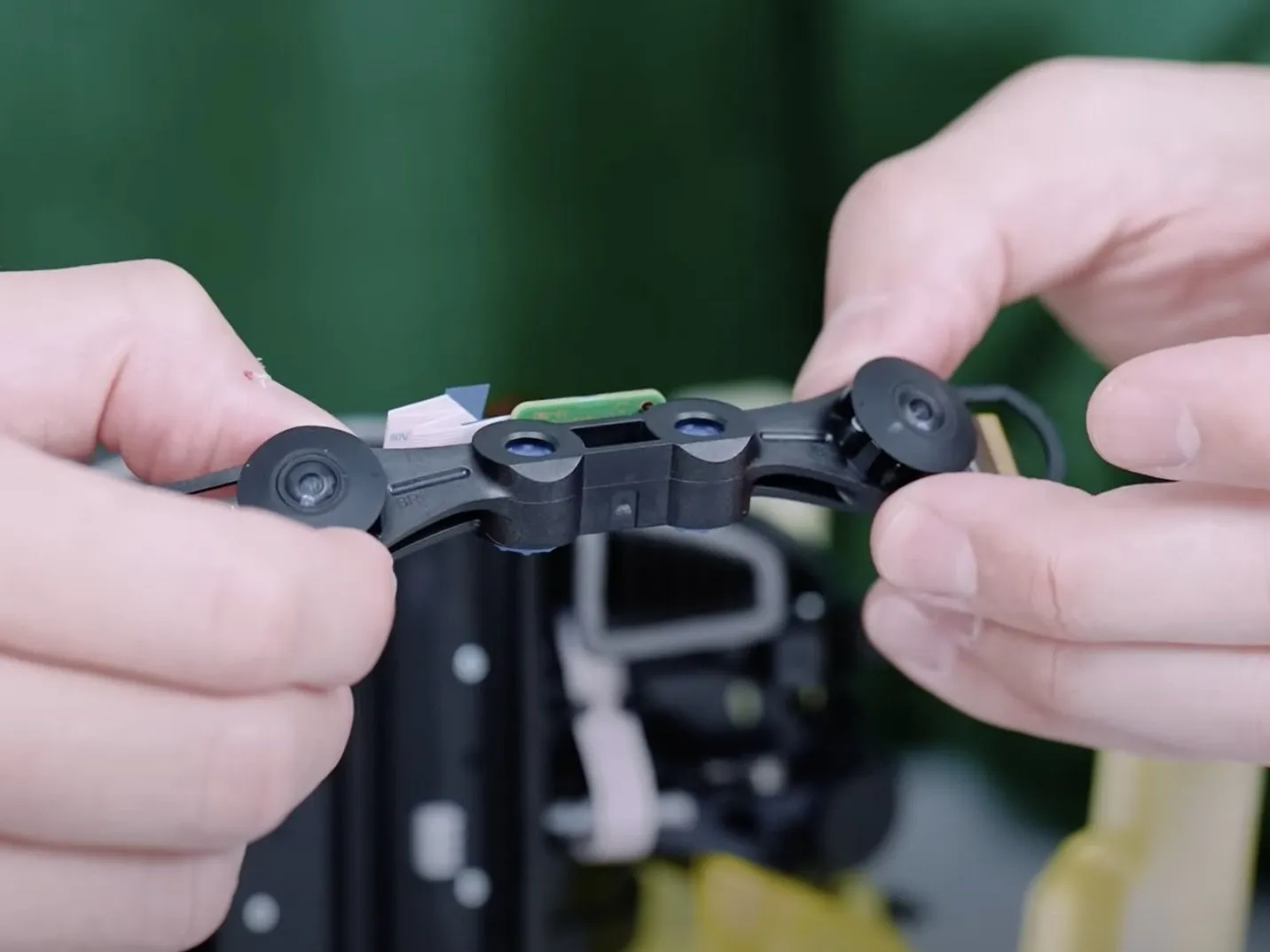

• Нижняя часть камеры может быть снята. Единственное, что удерживает этот узел на месте, - два винта и несколько гибких кабелей. С минимальными усилиями сборка освобождается.

• В предыдущей гарнитуре использовались четыре светодиода для слежения за передней панелью, которые крепились через один кабельный узел. Наличие верхней и нижней камер в отдельных узлах значительно упрощает их замену.

• Нижняя камера в сборе также имеет два амортизирующих резиновых уплотнителя. Они легко снимаются через нижнюю часть узла.

Шаг 8

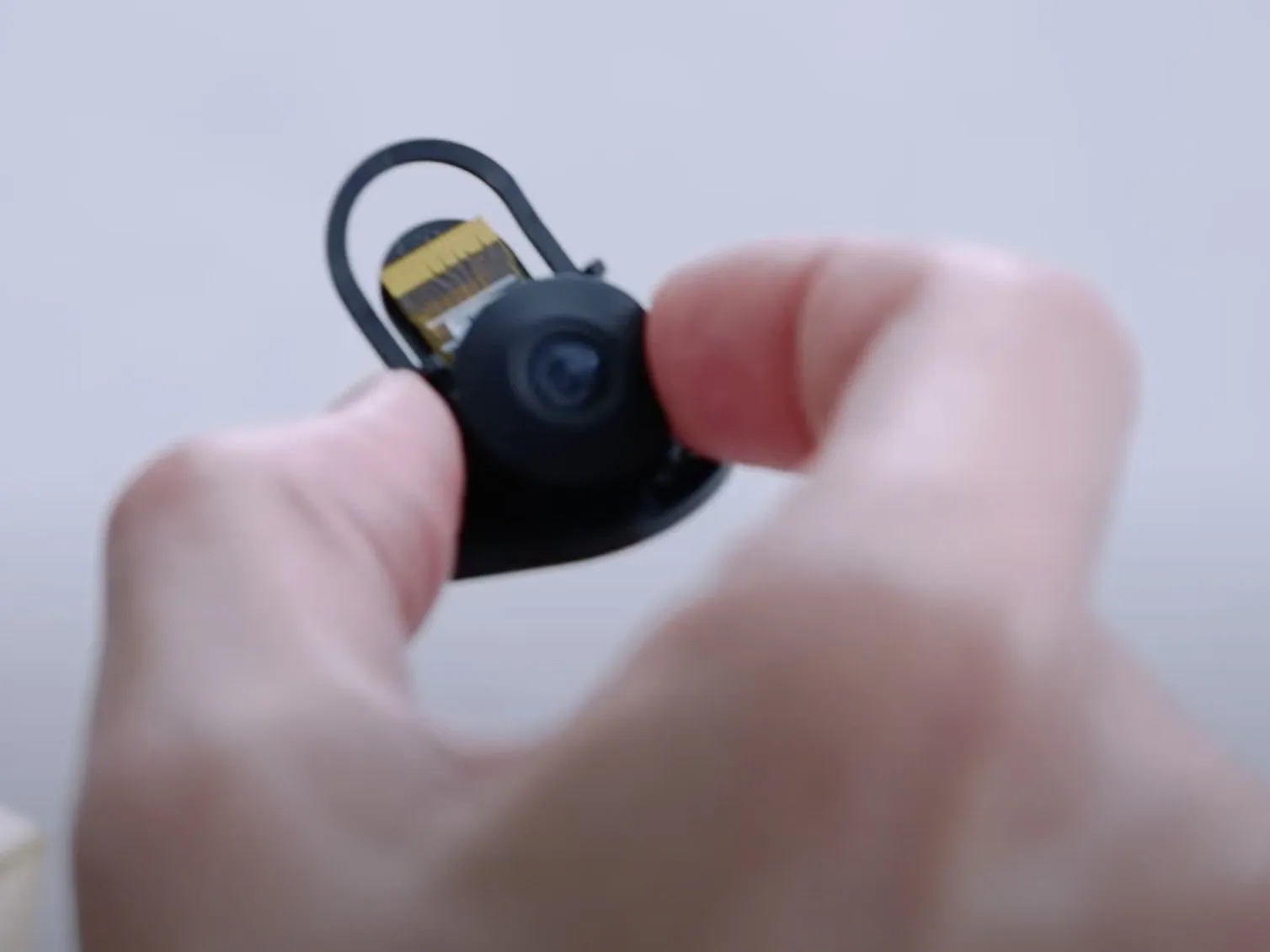

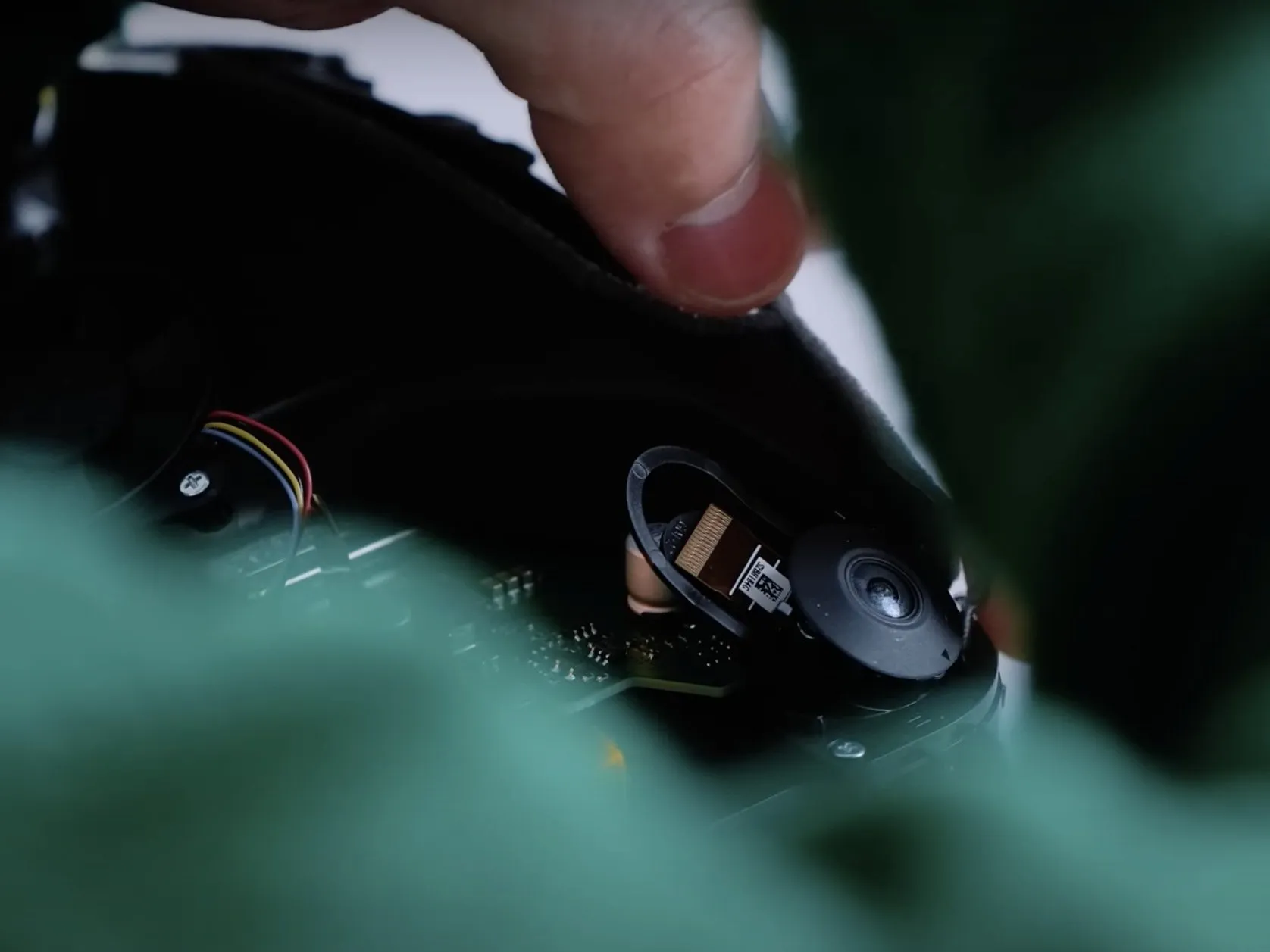

• Верхние камеры имеют свой собственный узел. Каждая из них удерживается одним гибким кабелем и одним винтом.

Шаг 9

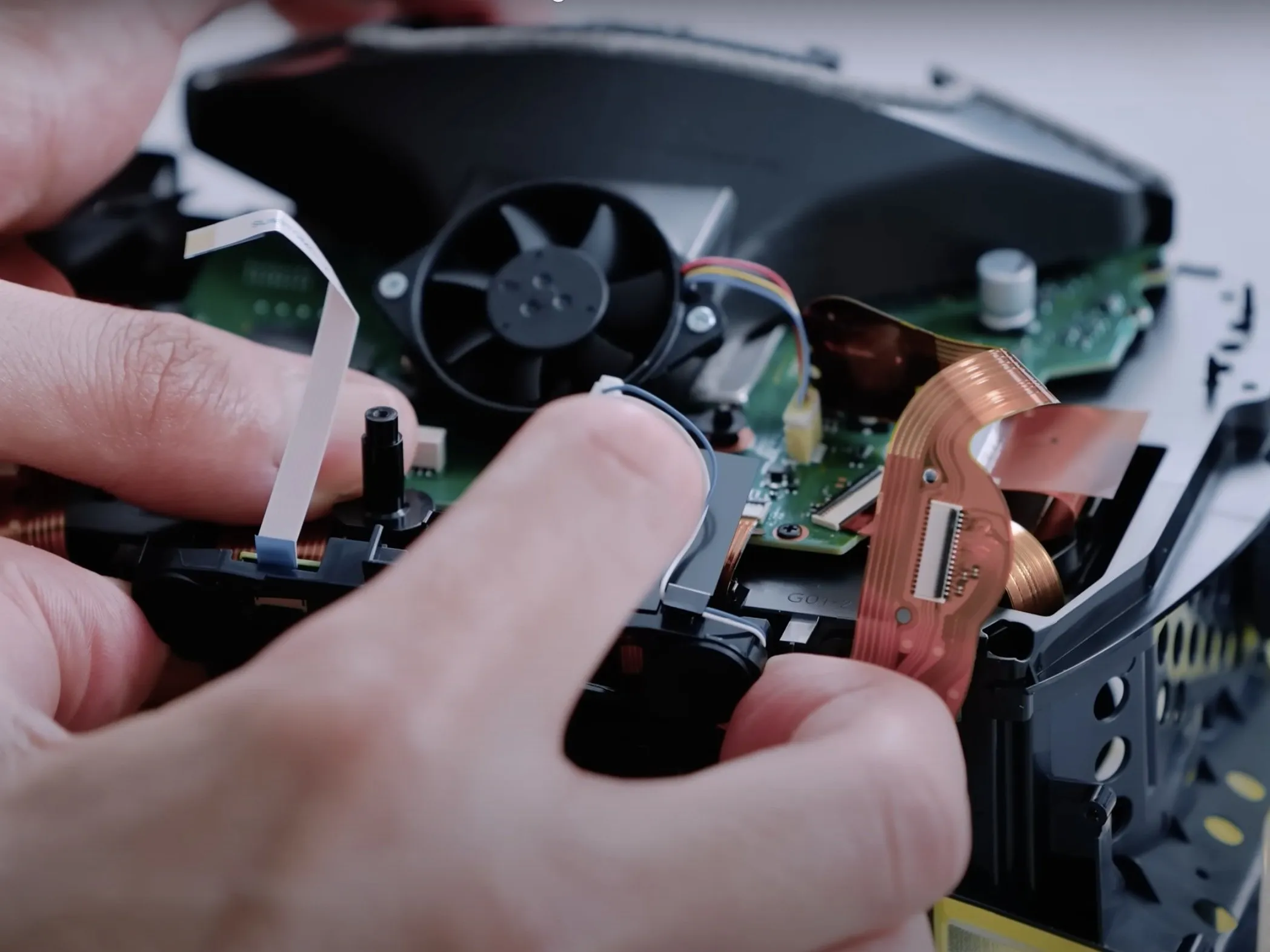

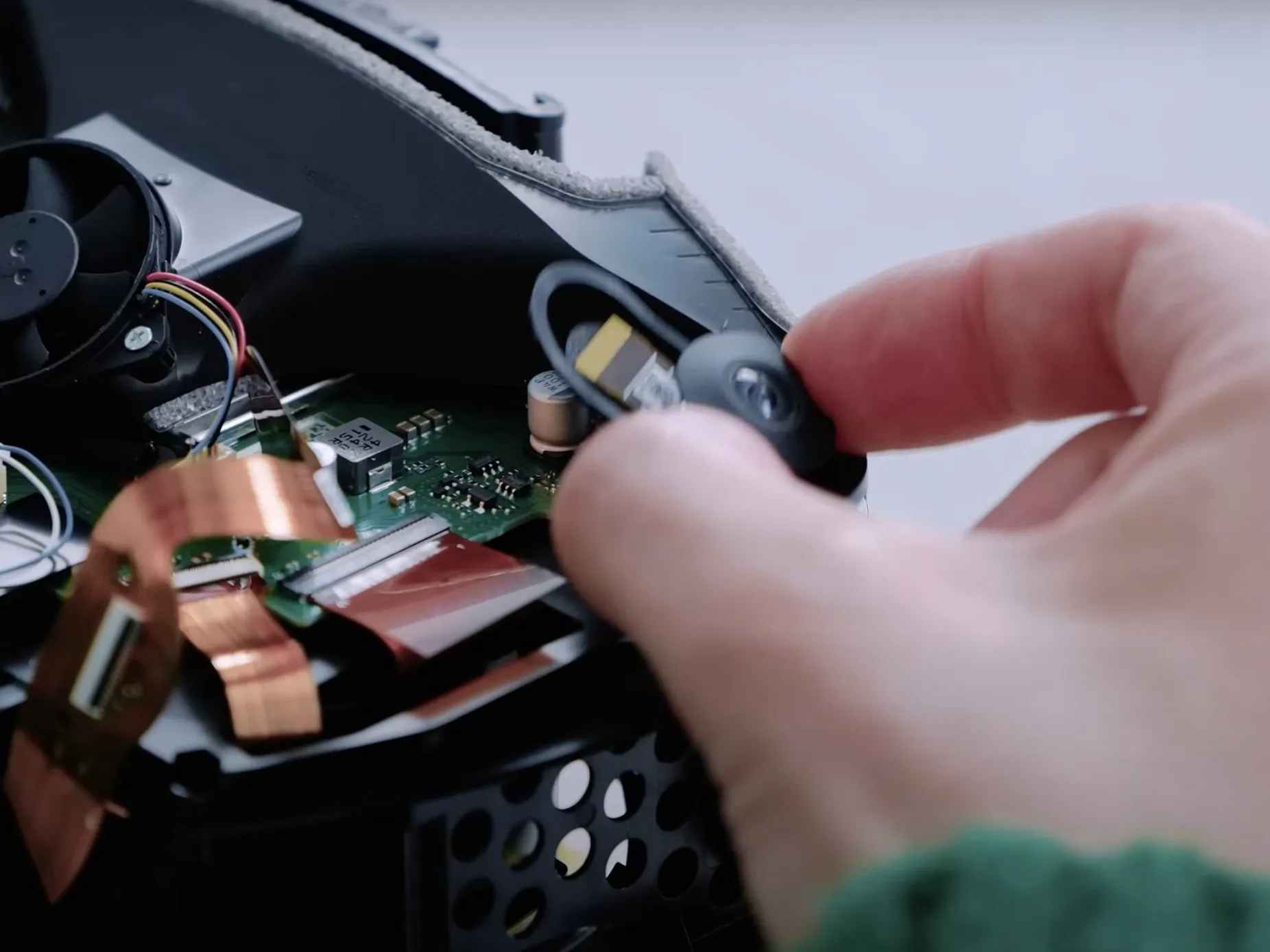

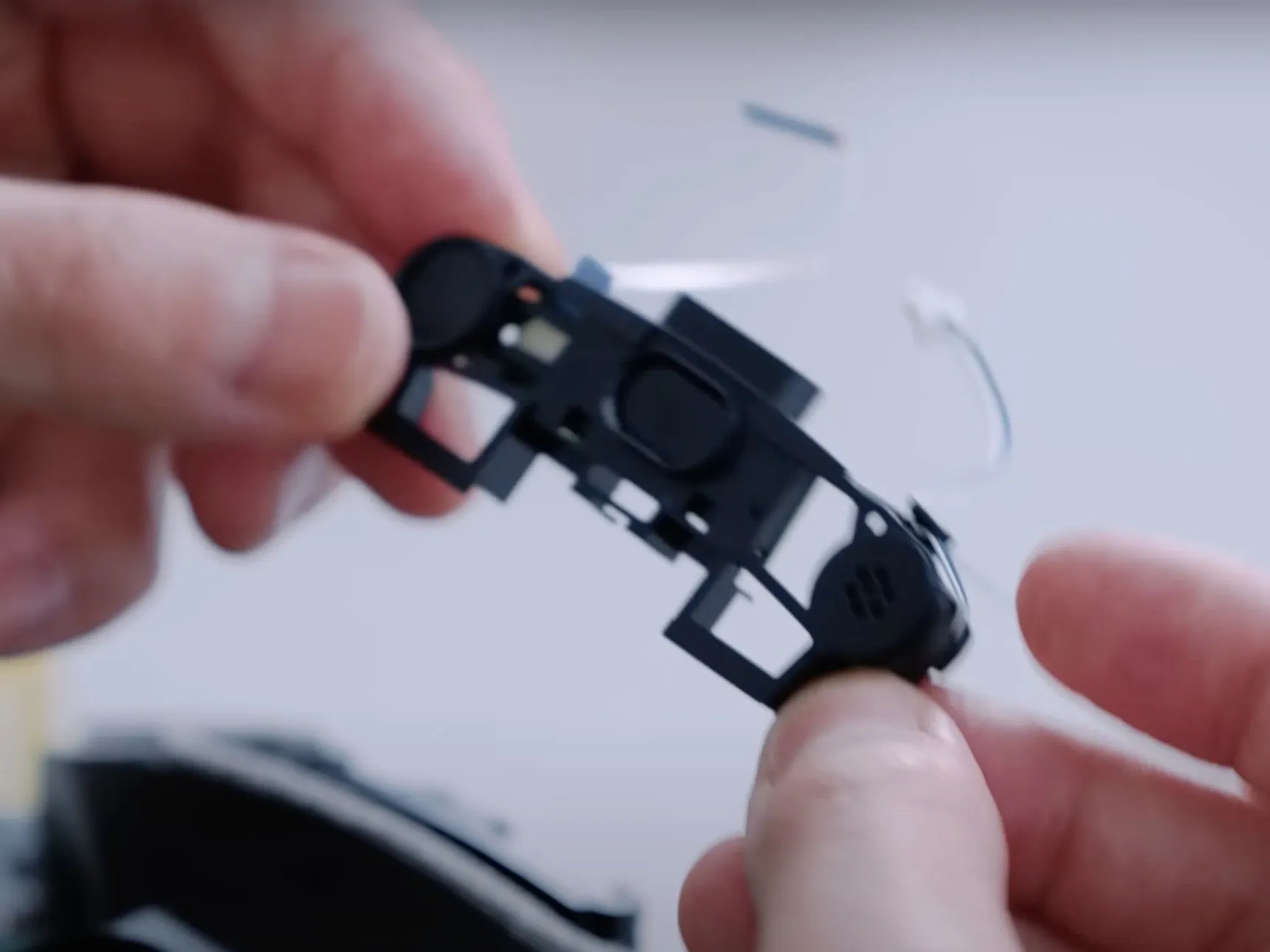

• Кнопка/микрофон в сборе может быть извлечена. Кроме кабелей, это единственное, что удерживает узел на месте, что делает его съемным без каких-либо инструментов.

• Этот узел также позволяет микрофону легко выдвигаться из пластикового корпуса. Это означает, что замена микрофона без демонтажа всего корпуса вполне возможна.

Шаг 10

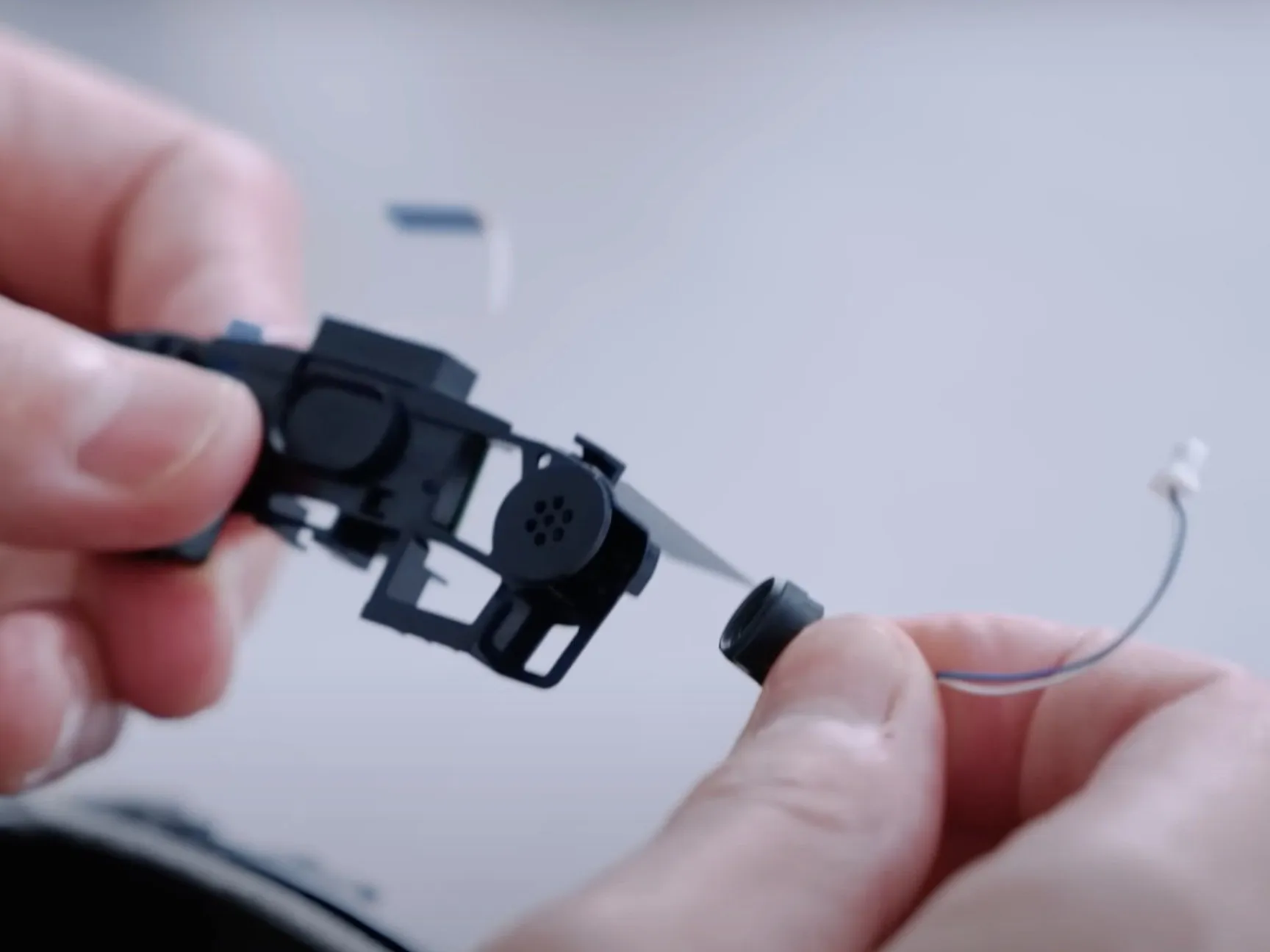

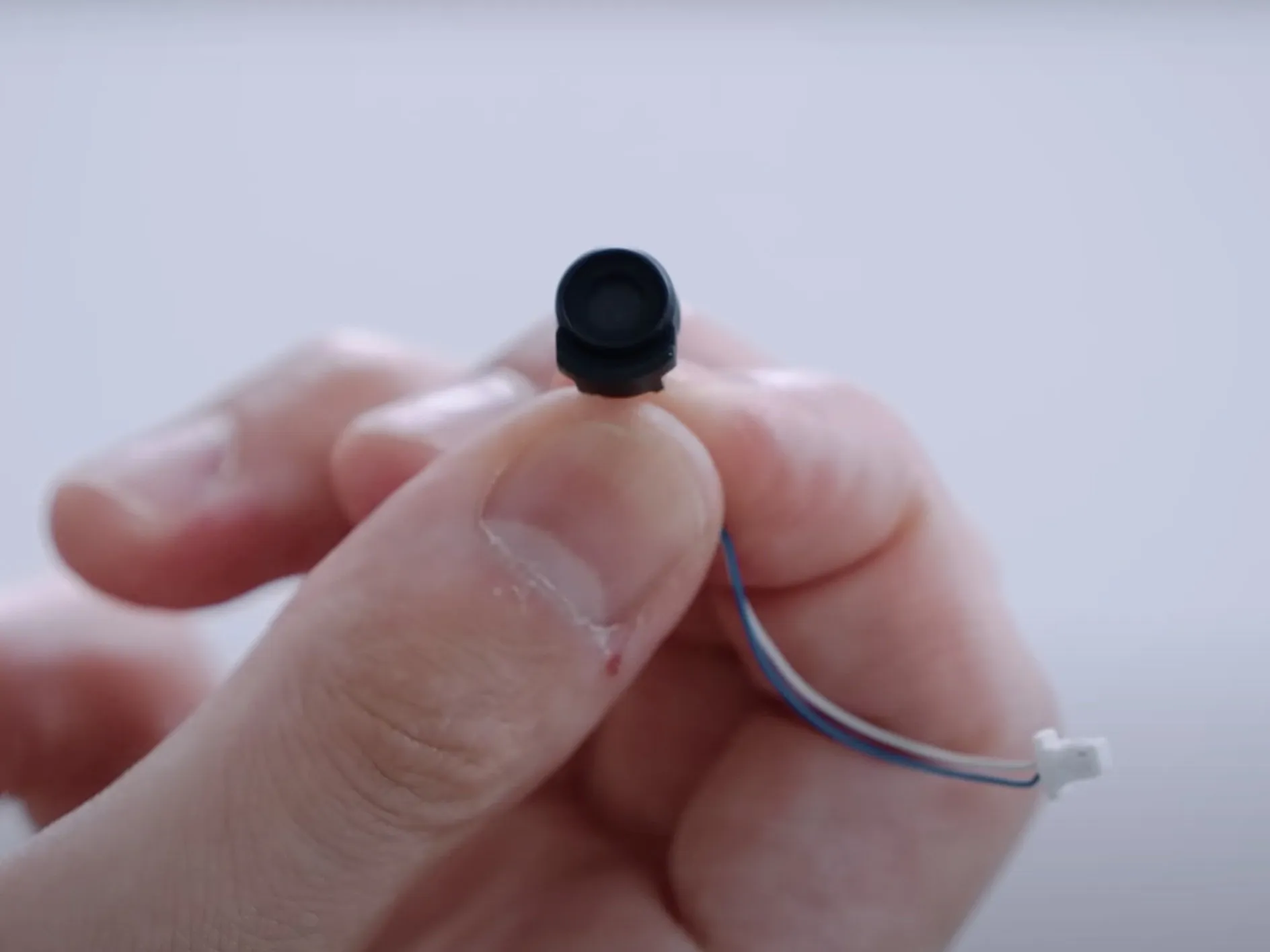

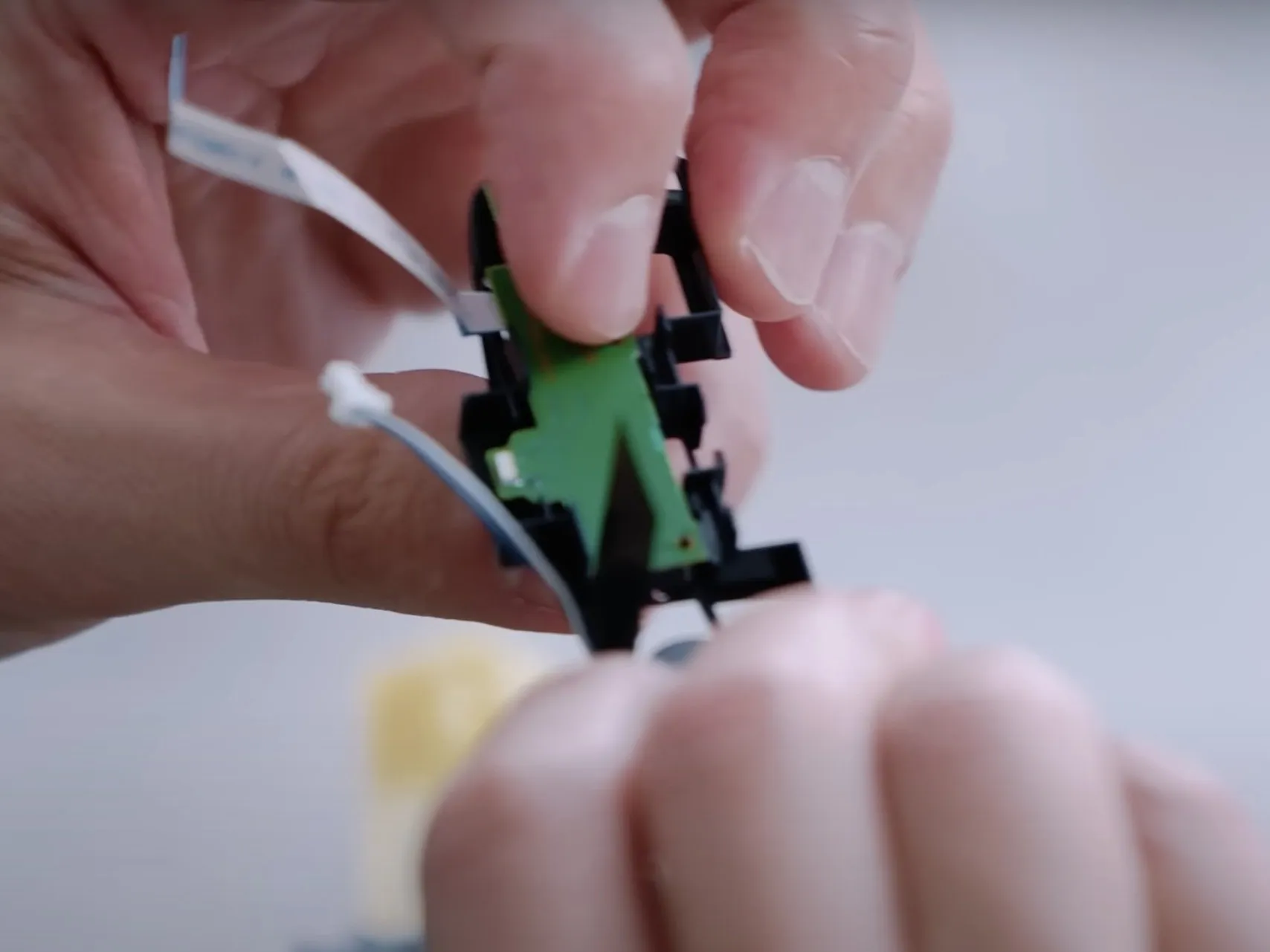

• Сам блок кнопок содержит кнопку питания и микрофон гарнитуры. Одна из самых приятных вещей, о которой не упоминается, заключается в том, что микрофон и кнопку питания можно заменить независимо друг от друга. Это означает, что если одна из них сломается, то весь узел не будет испорчен.

Шаг 11

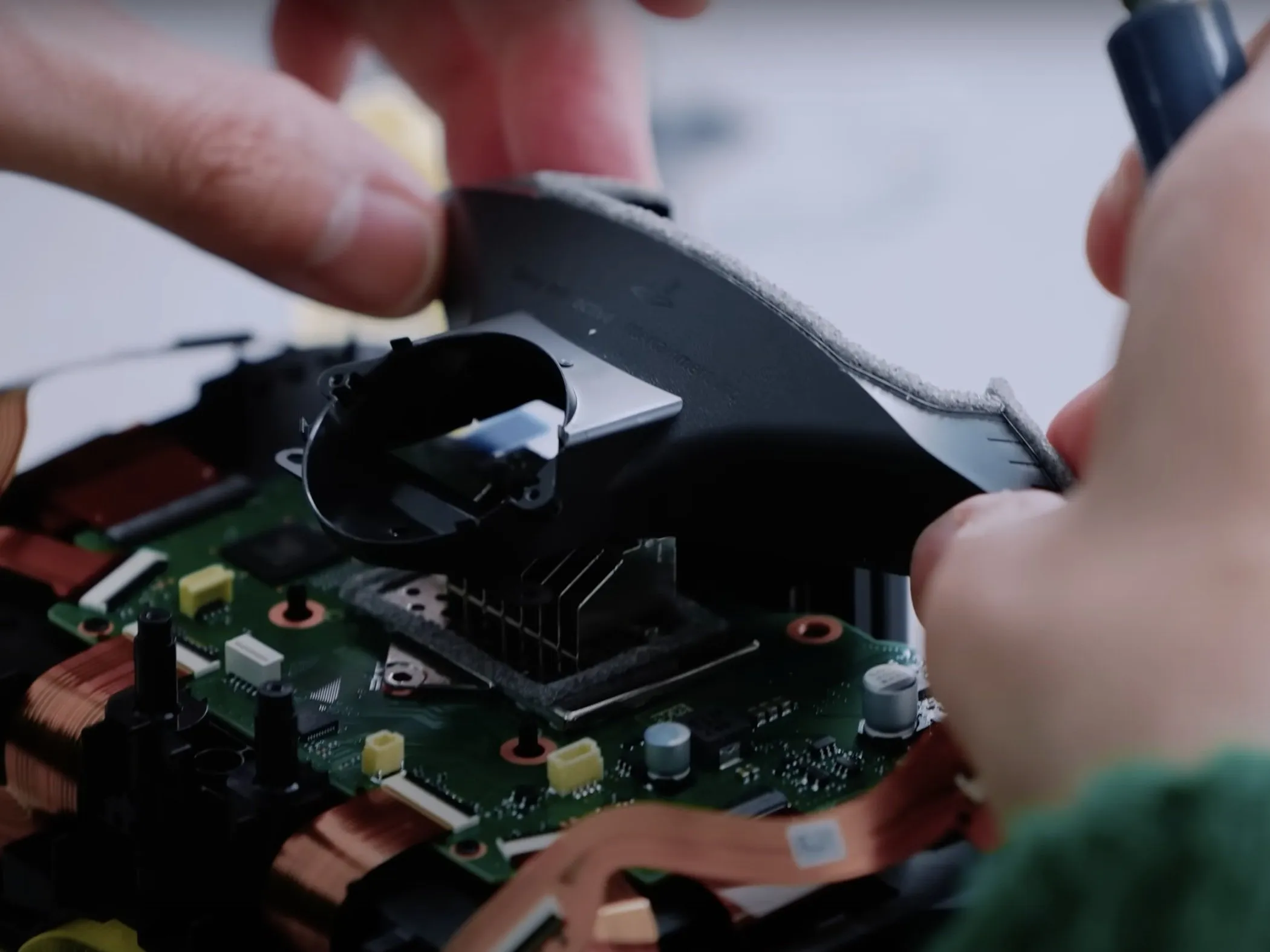

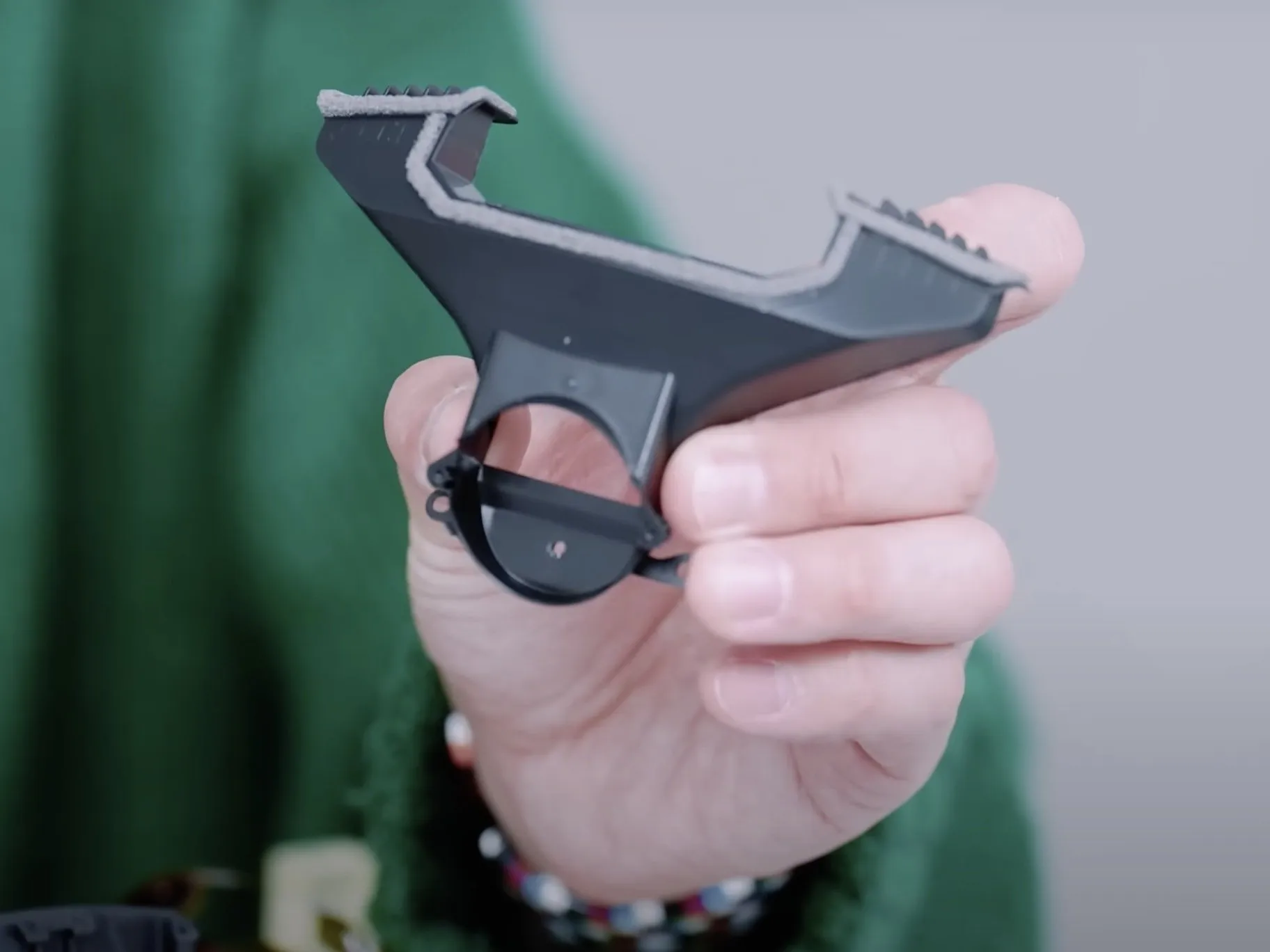

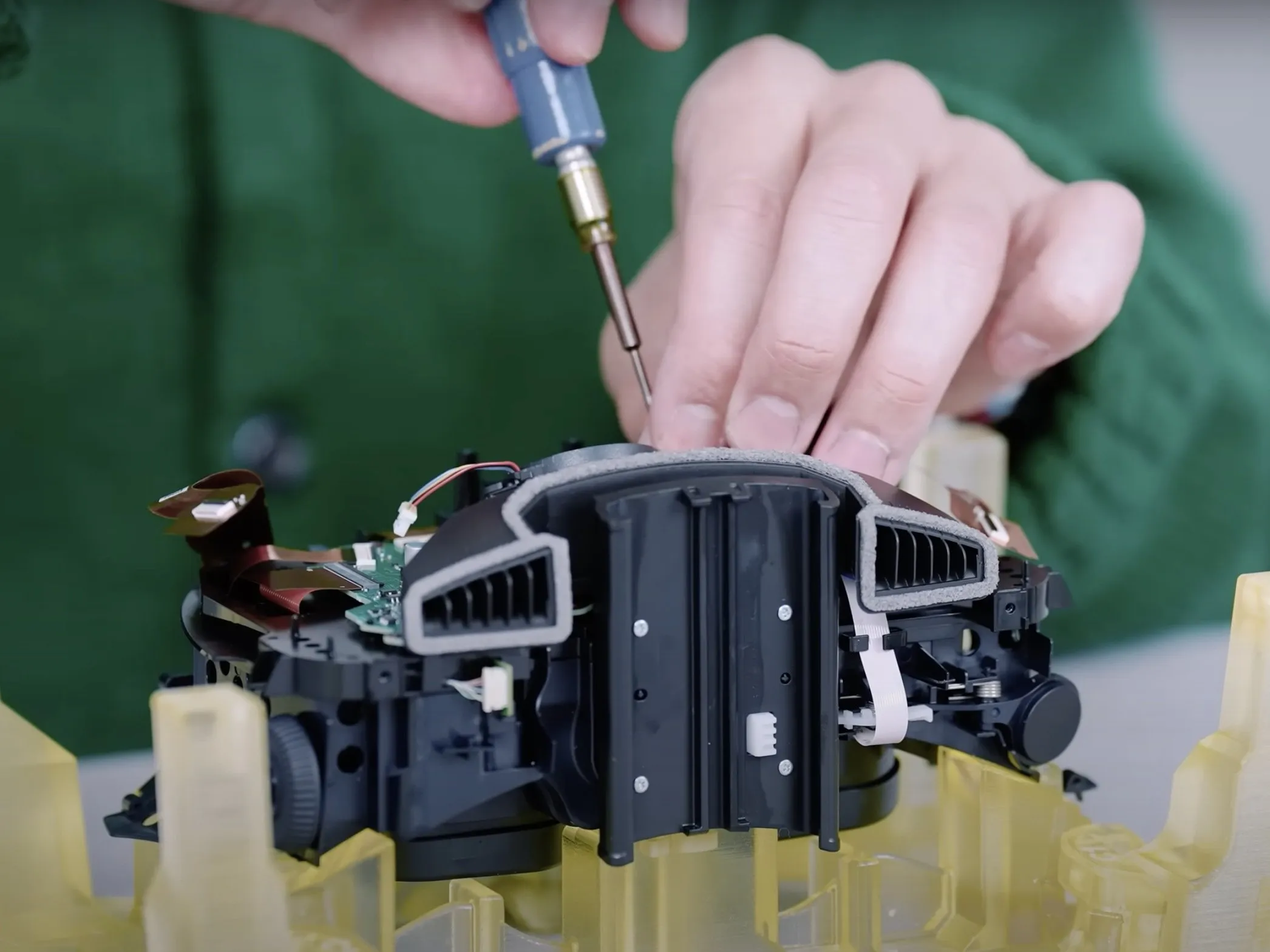

• Теперь можно снять систему охлаждения. Вентилятор крепится к воздуховоду двумя винтами, а воздуховод - к гарнитуре одним винтом, спрятанным под вентилятором.

Шаг 12

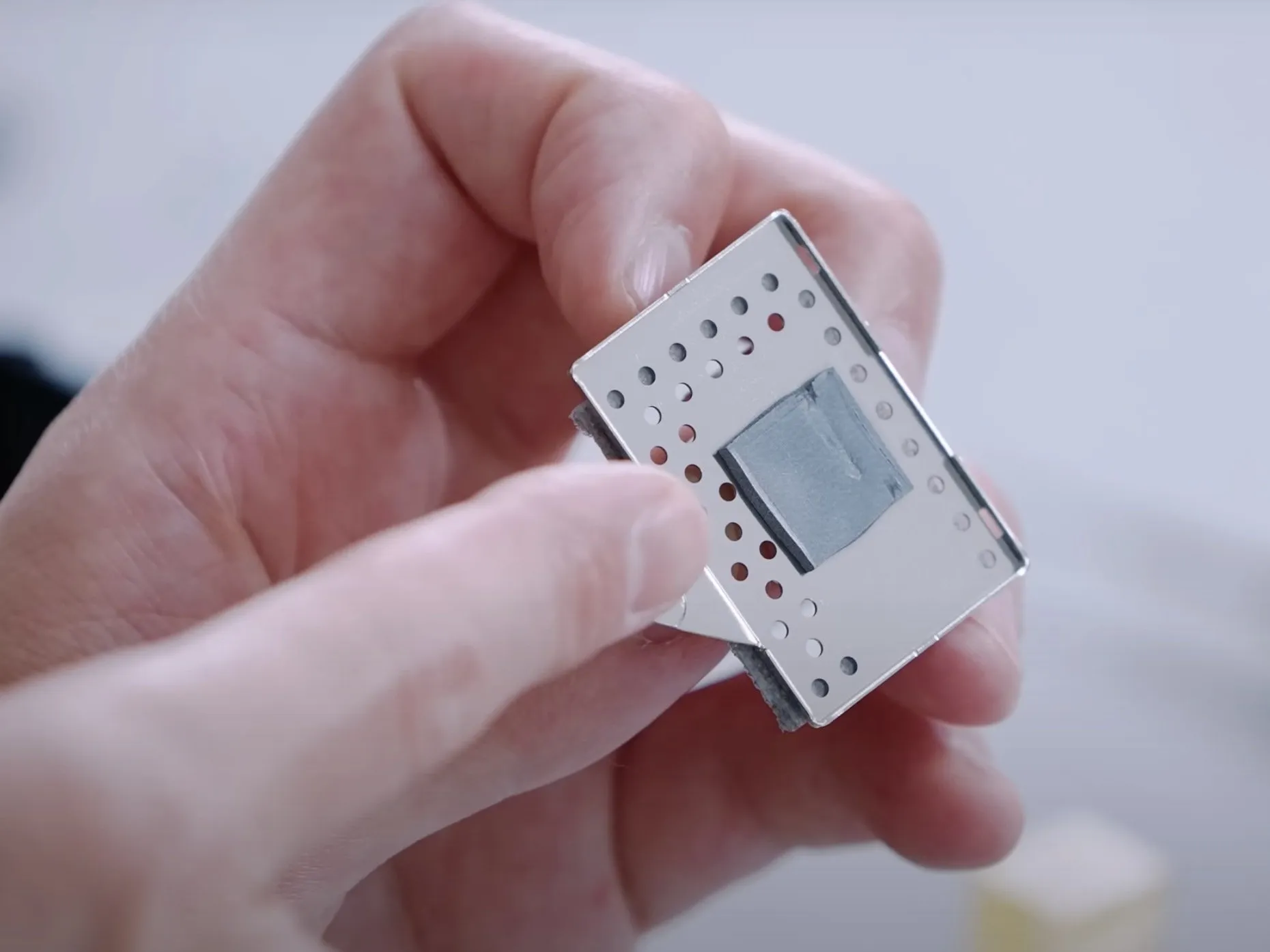

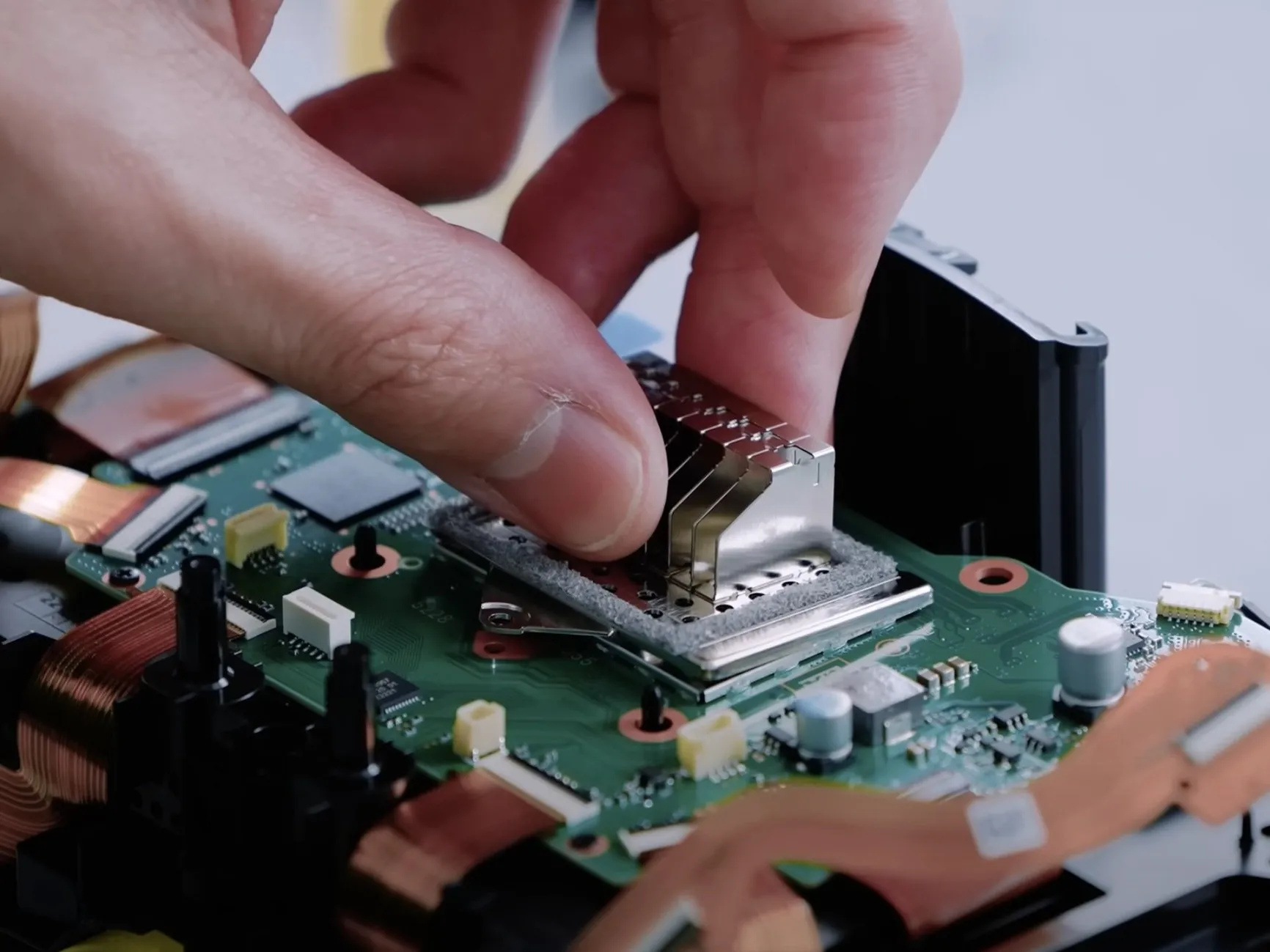

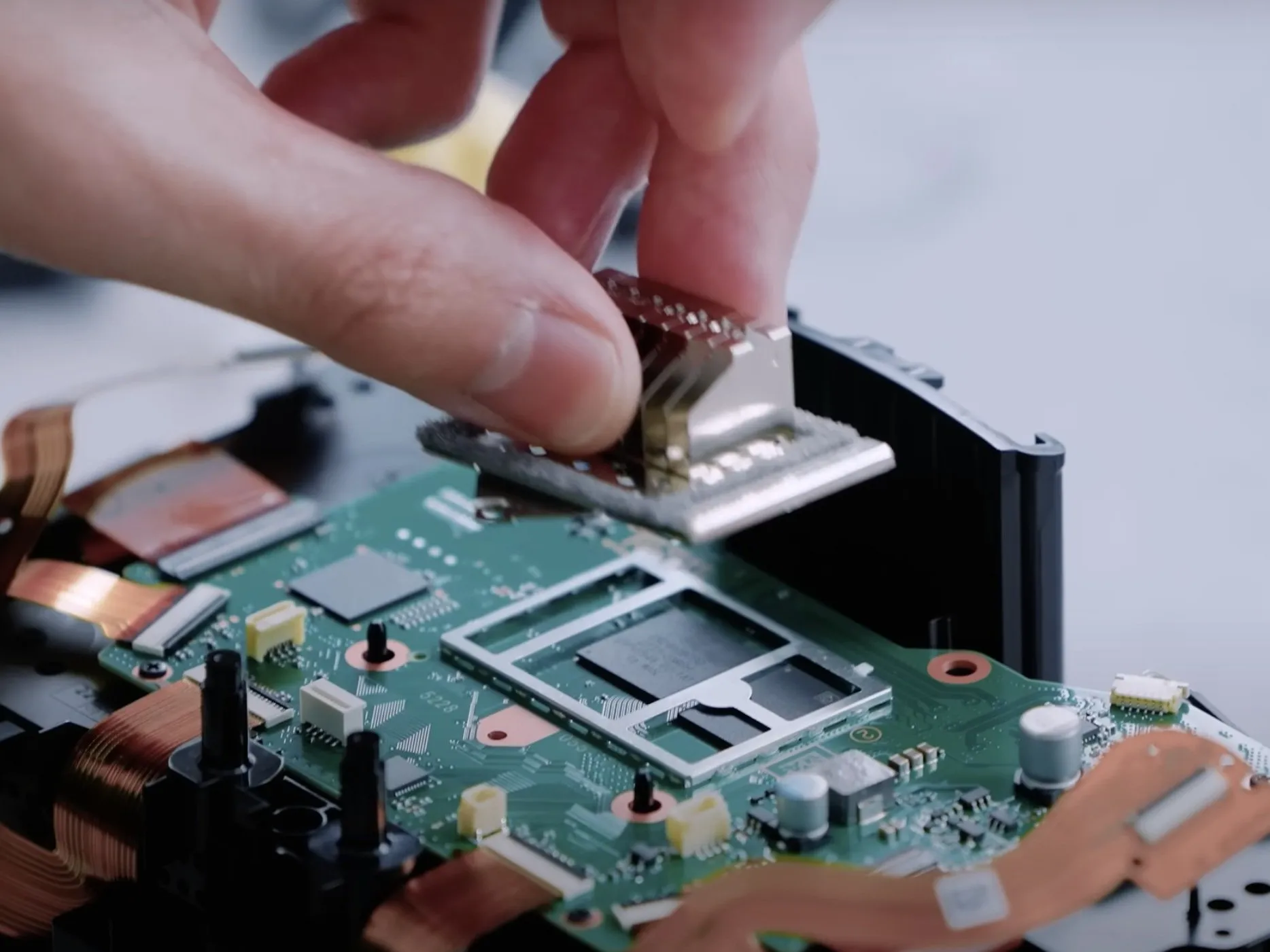

• Теперь можно снять радиатор. Это позволяет увидеть микросхемы гарнитуры.

• Sony называет теплопроводящий материал TIM, однако это название является сокращением от Thermal Interface Material, который на самом деле представляет собой категорию материалов, вставляемых между двумя компонентами, а не сам материал. Лучше всего предположить, что сам материал представляет собой тип неадгезивного термоклея.

Шаг 13

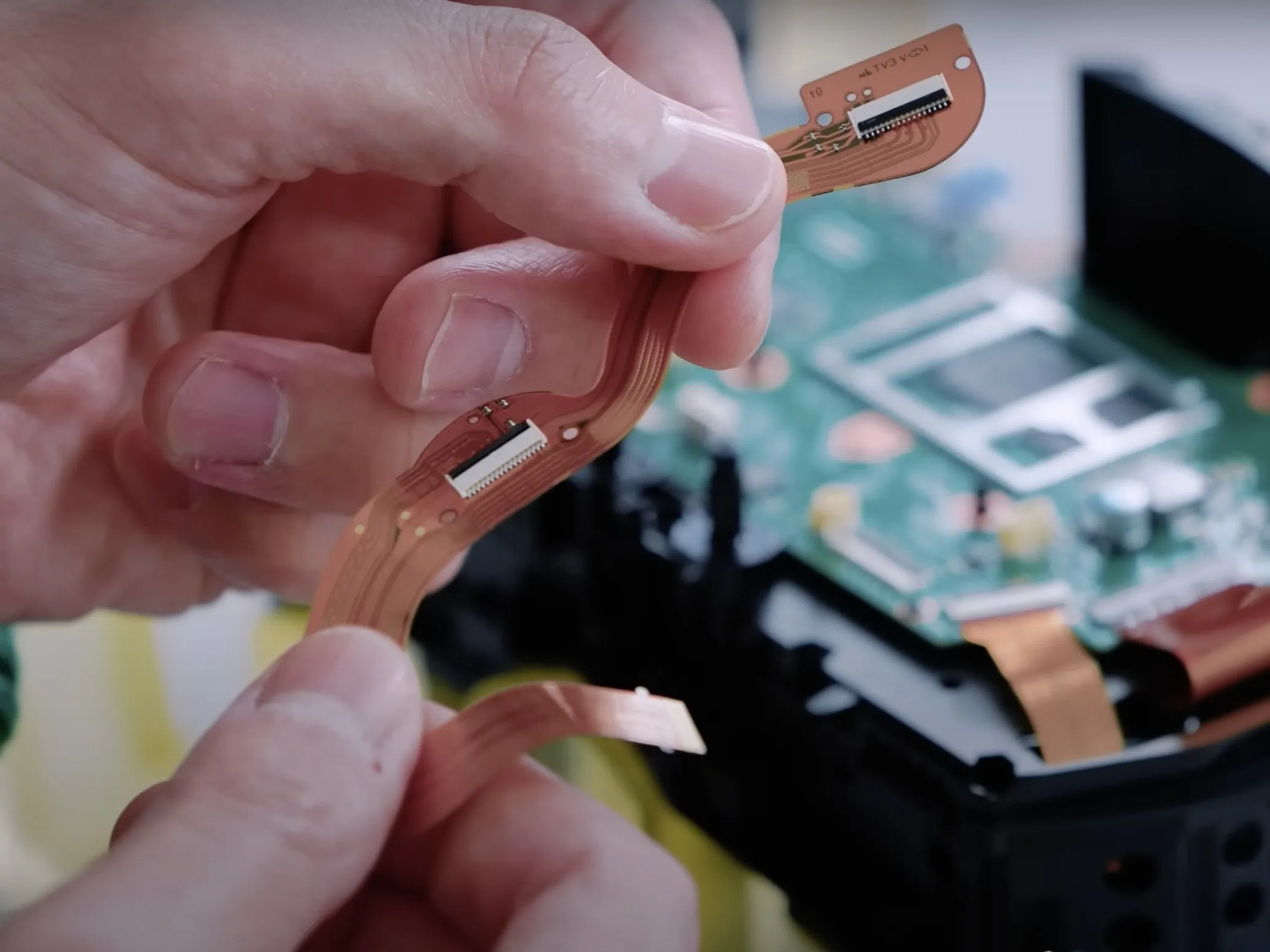

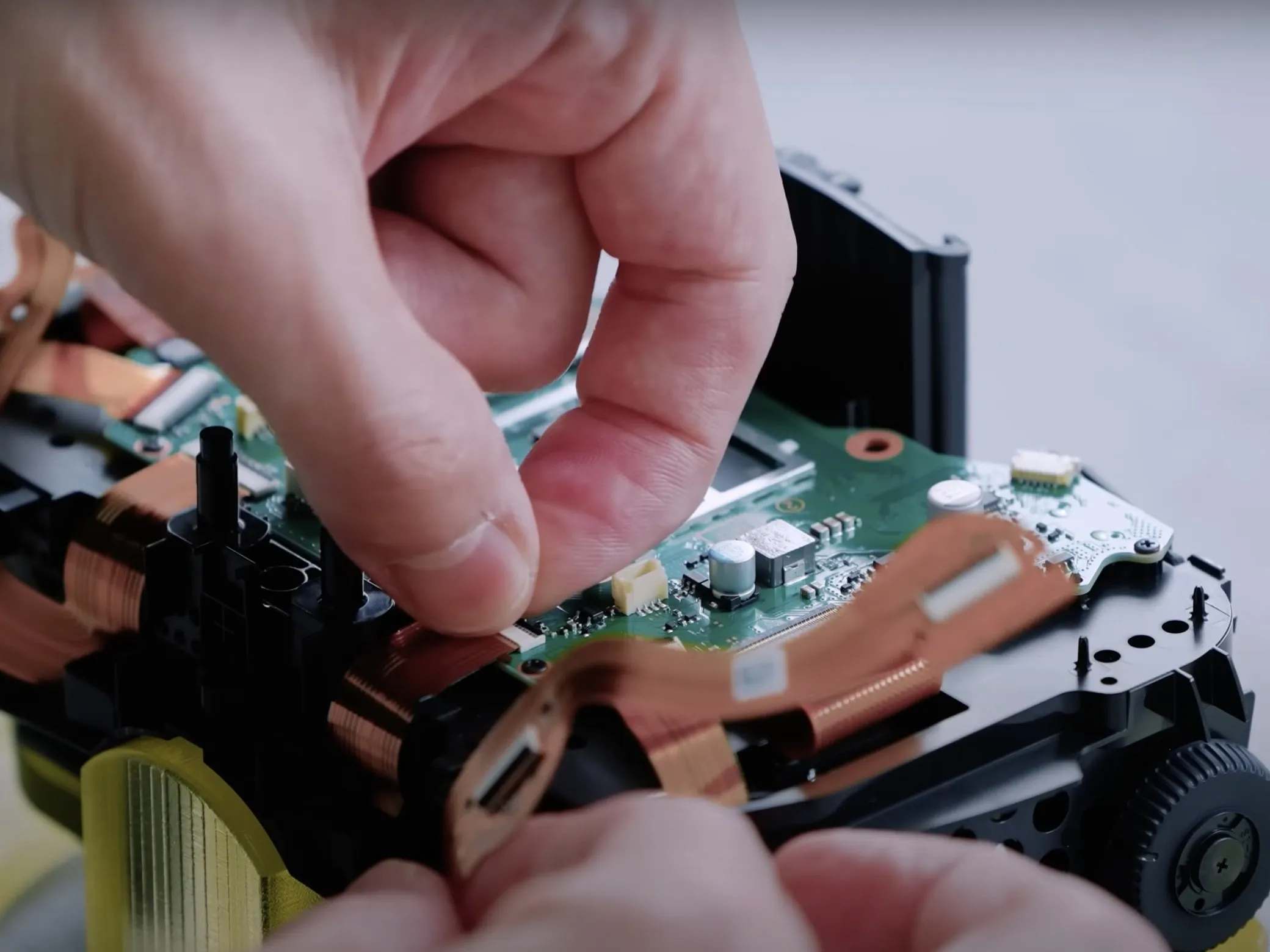

• Гибкие кабели для камер можно отсоединить от материнской платы. Клей не удерживает ленточный кабель, и каждый боковой кабель можно отсоединить независимо.

Шаг 14

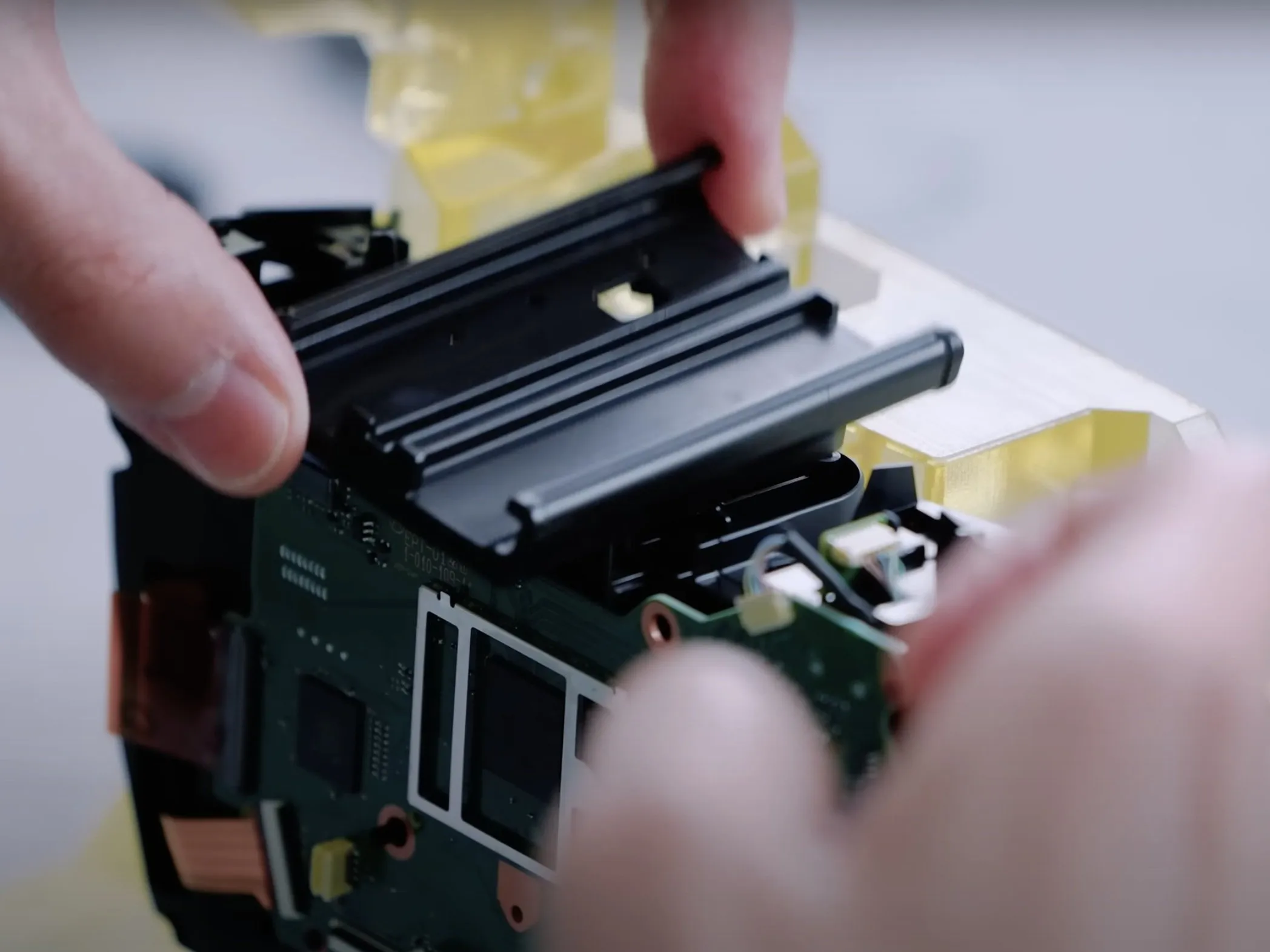

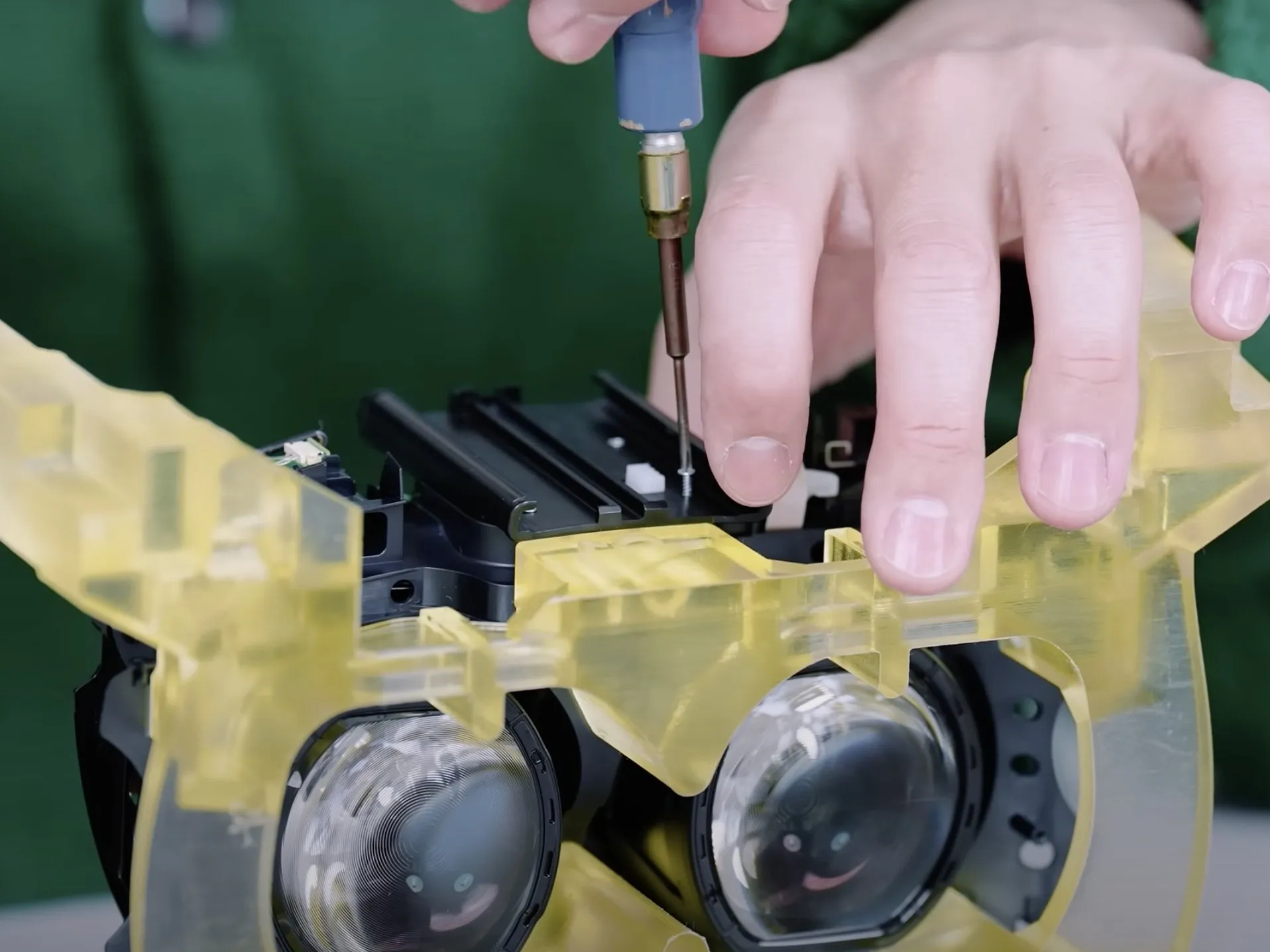

• Основание слайдера можно снять. Четыре винта удерживают основание на месте.

Шаг 15

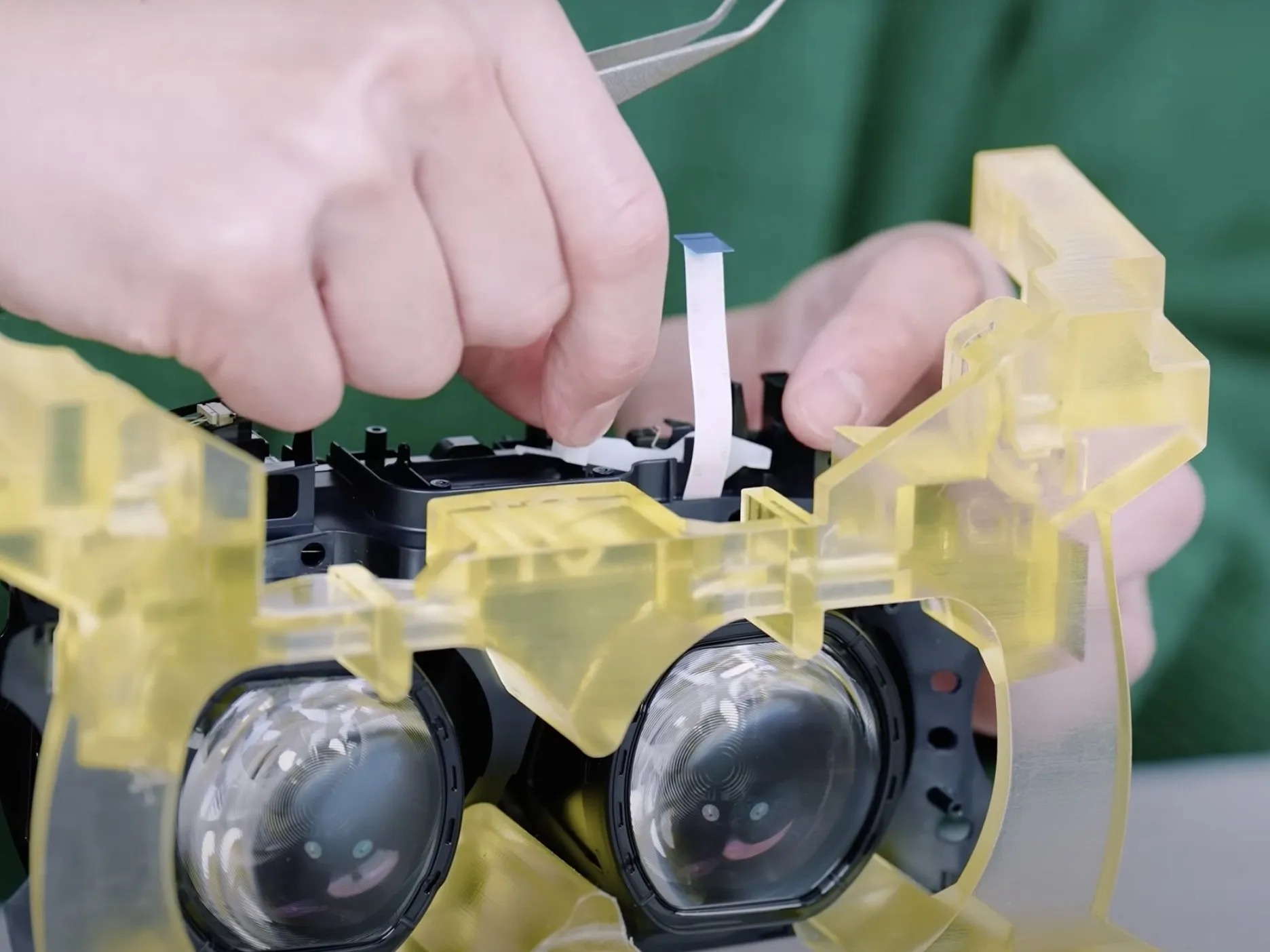

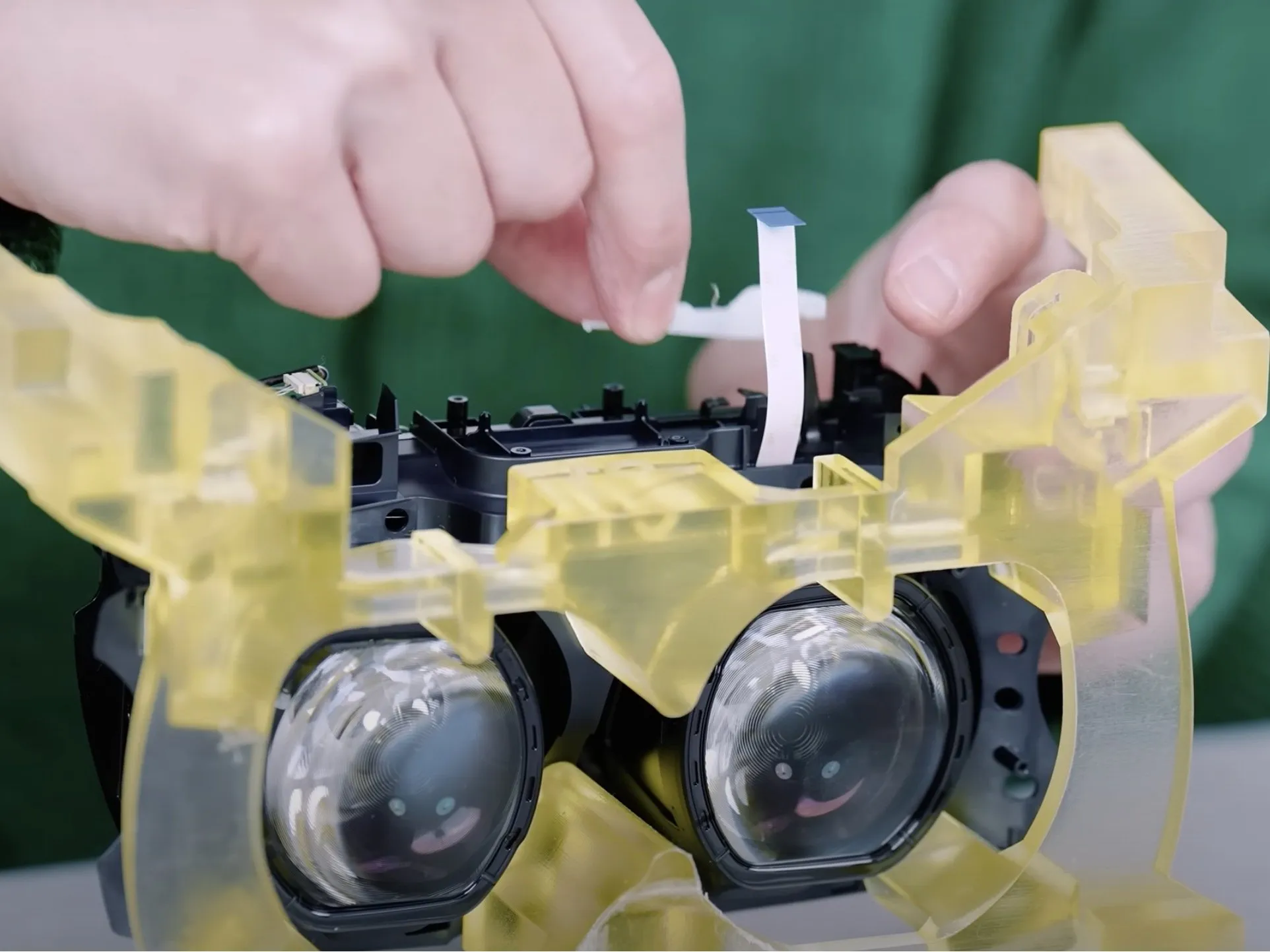

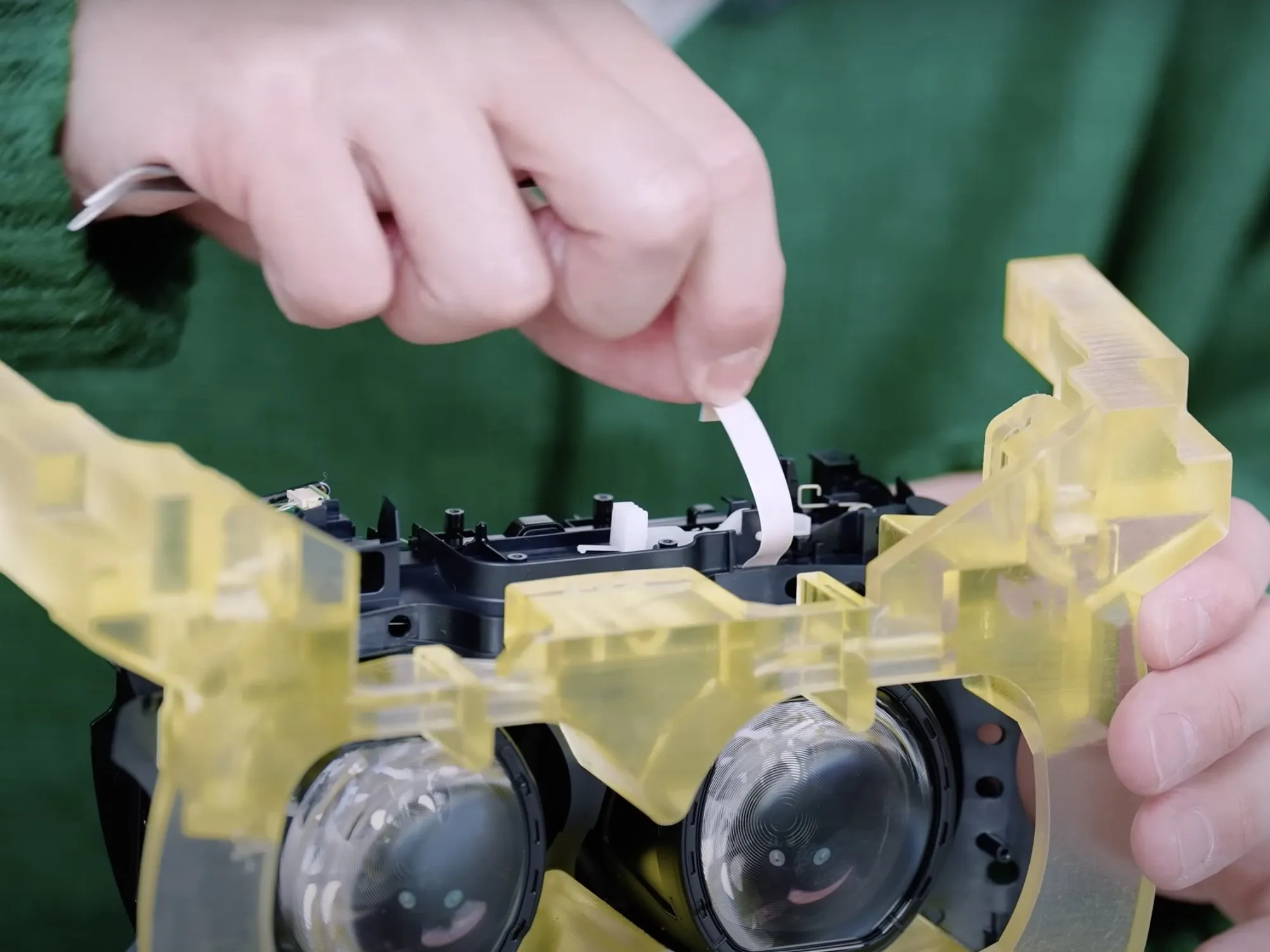

• Для регулировки оголовья имеется небольшой рычаг. Нам просто нужно отсоединить небольшой ленточный кабель, прикрепленный к логической плате.

• Отсоединив ленточный кабель, мы сможем снять два рычага, которые составляют систему блокировки регулировки оголовья.

Шаг 16

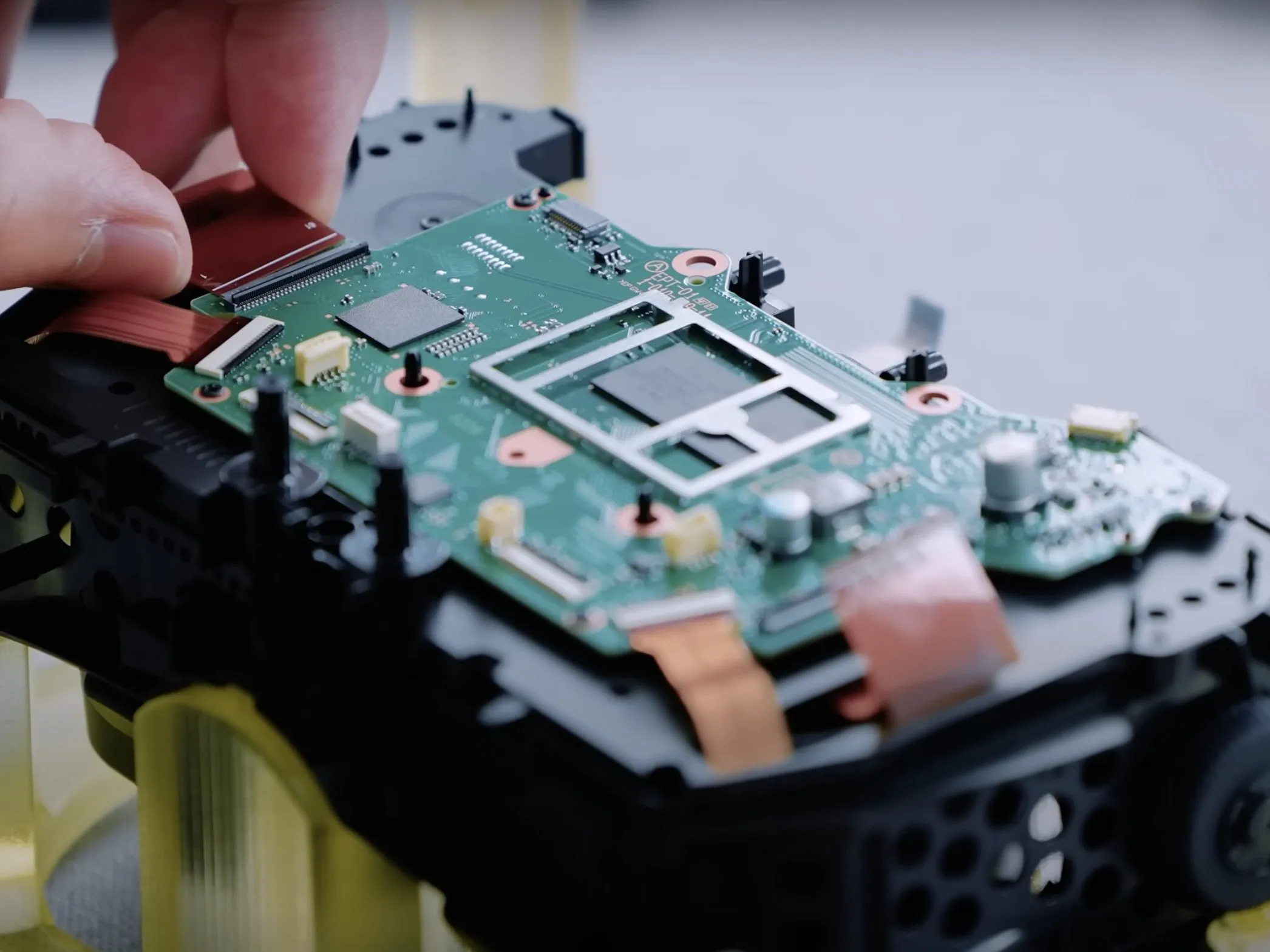

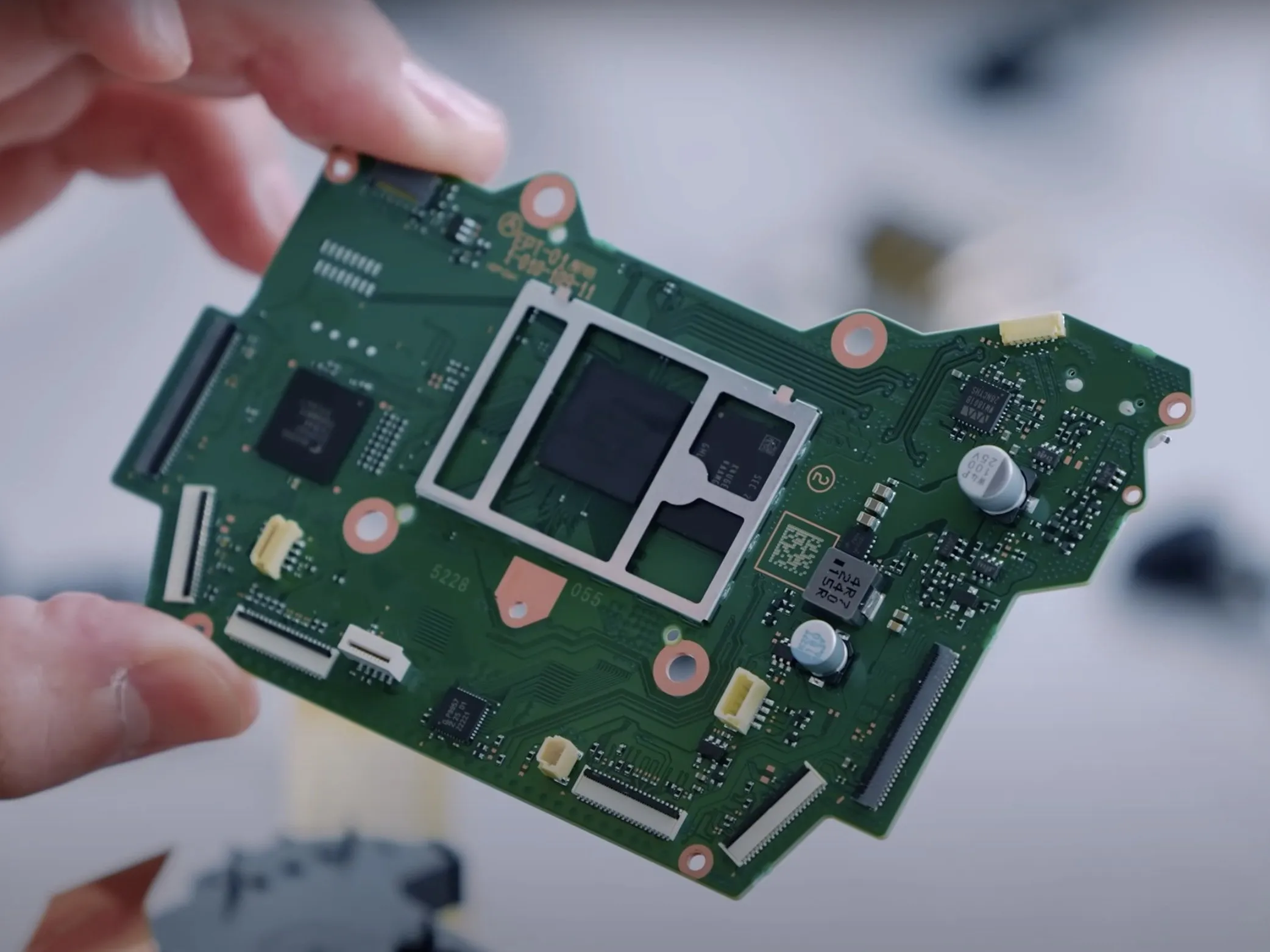

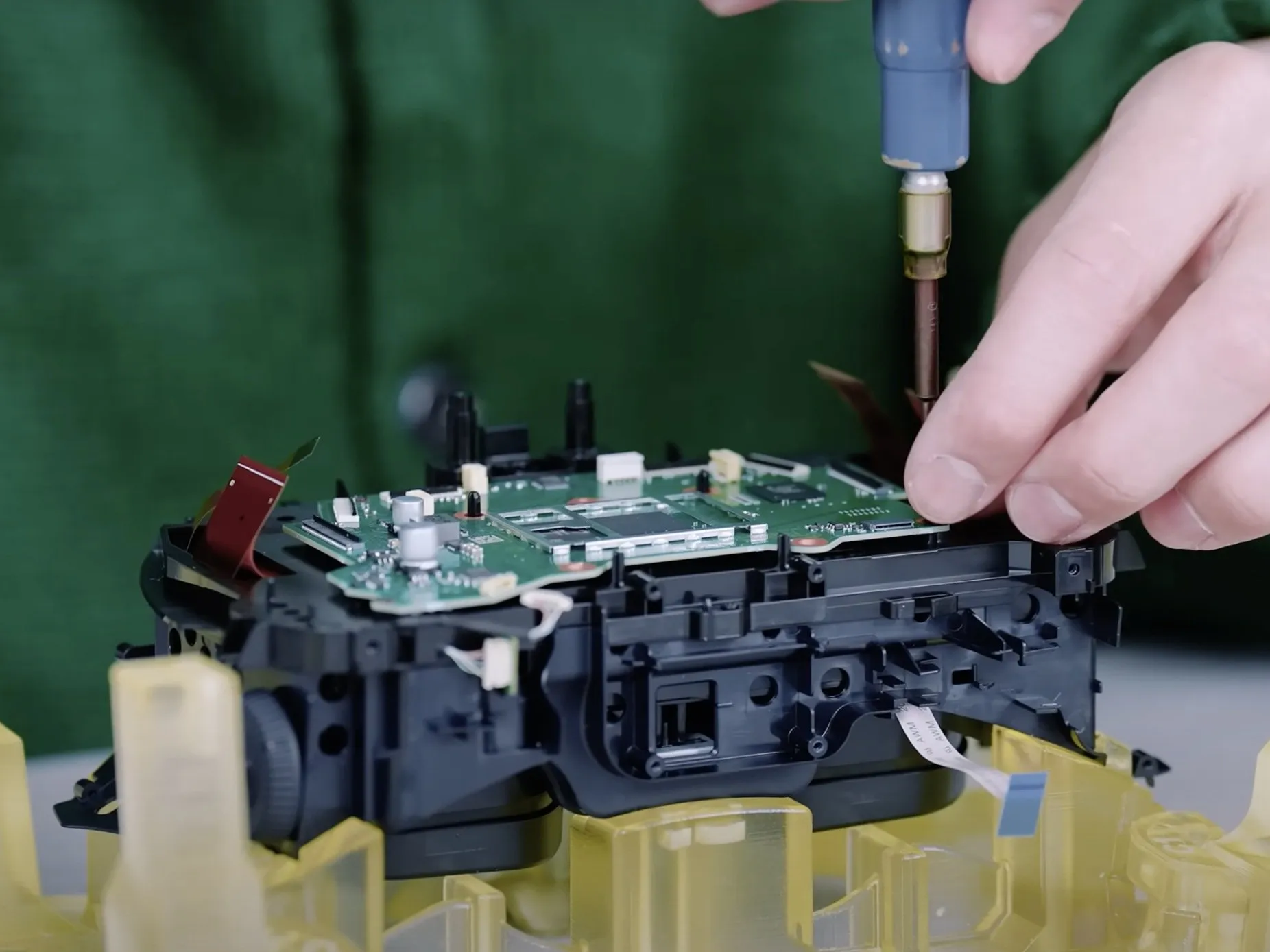

• Взглянув на материнскую плату, мы увидим, что здесь есть четыре гибких кабеля (два верхних - для видео, а два нижних - для отслеживания движения глаз), а также аудиокабель в правом верхнем углу.

Шаг 17

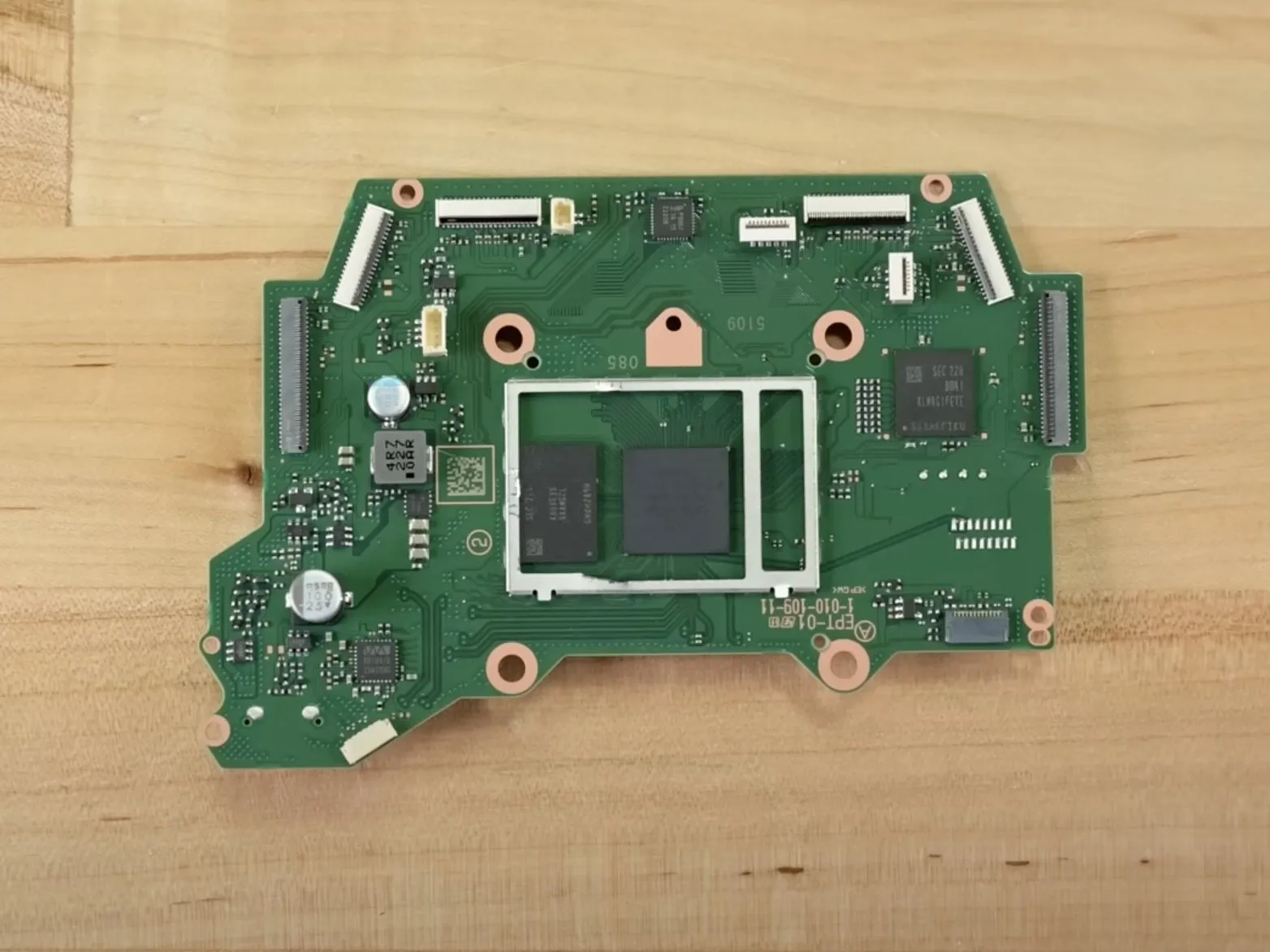

• Когда материнская плата извлечена из корпуса, мы можем лучше рассмотреть некоторые микросхемы, расположенные на устройстве.

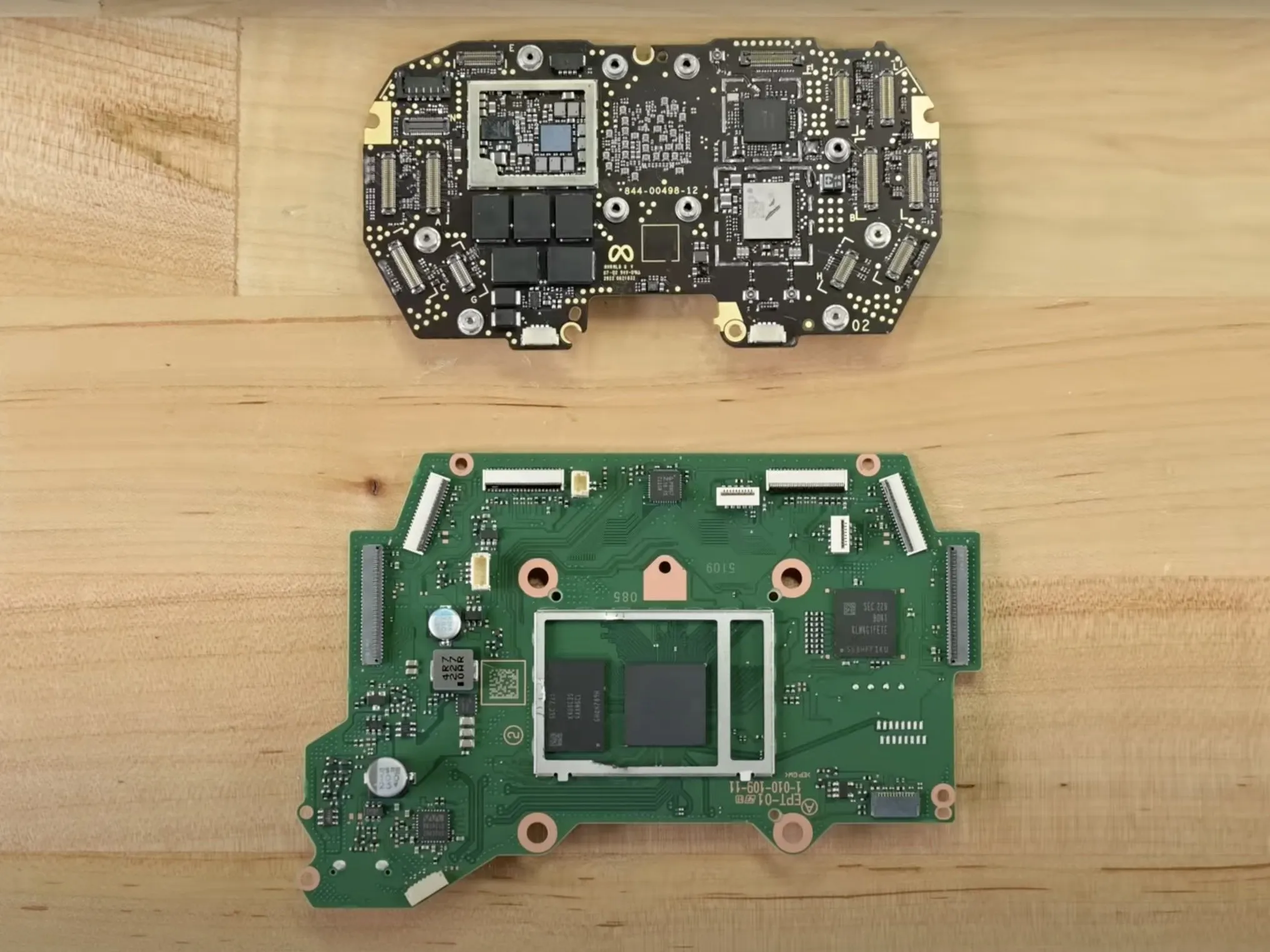

• В целом дизайн чуть больше, чем у материнской платы MetaQuest Pro.

• Подробное руководство по идентификации чипов можно найти здесь.

Шаг 18

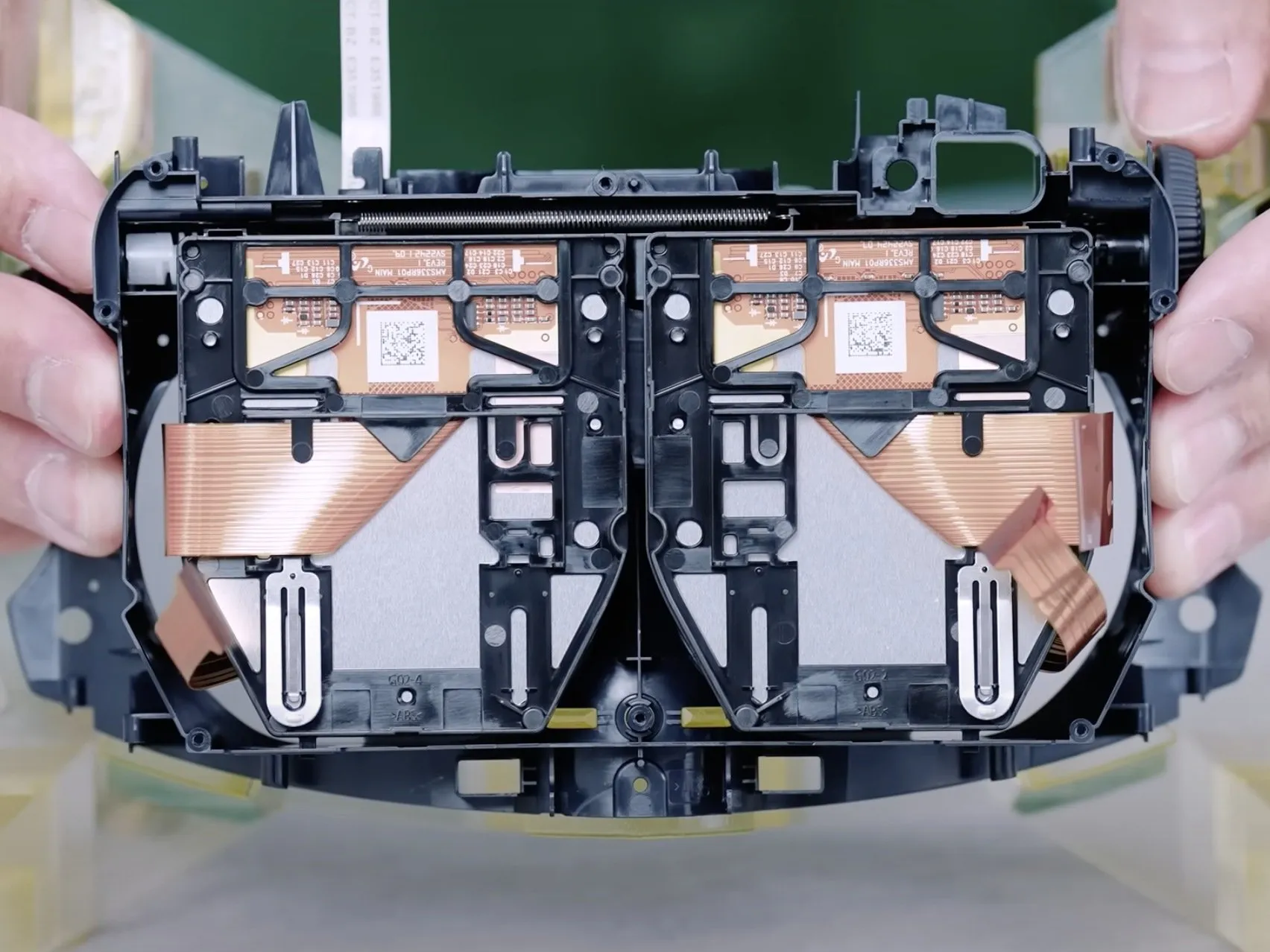

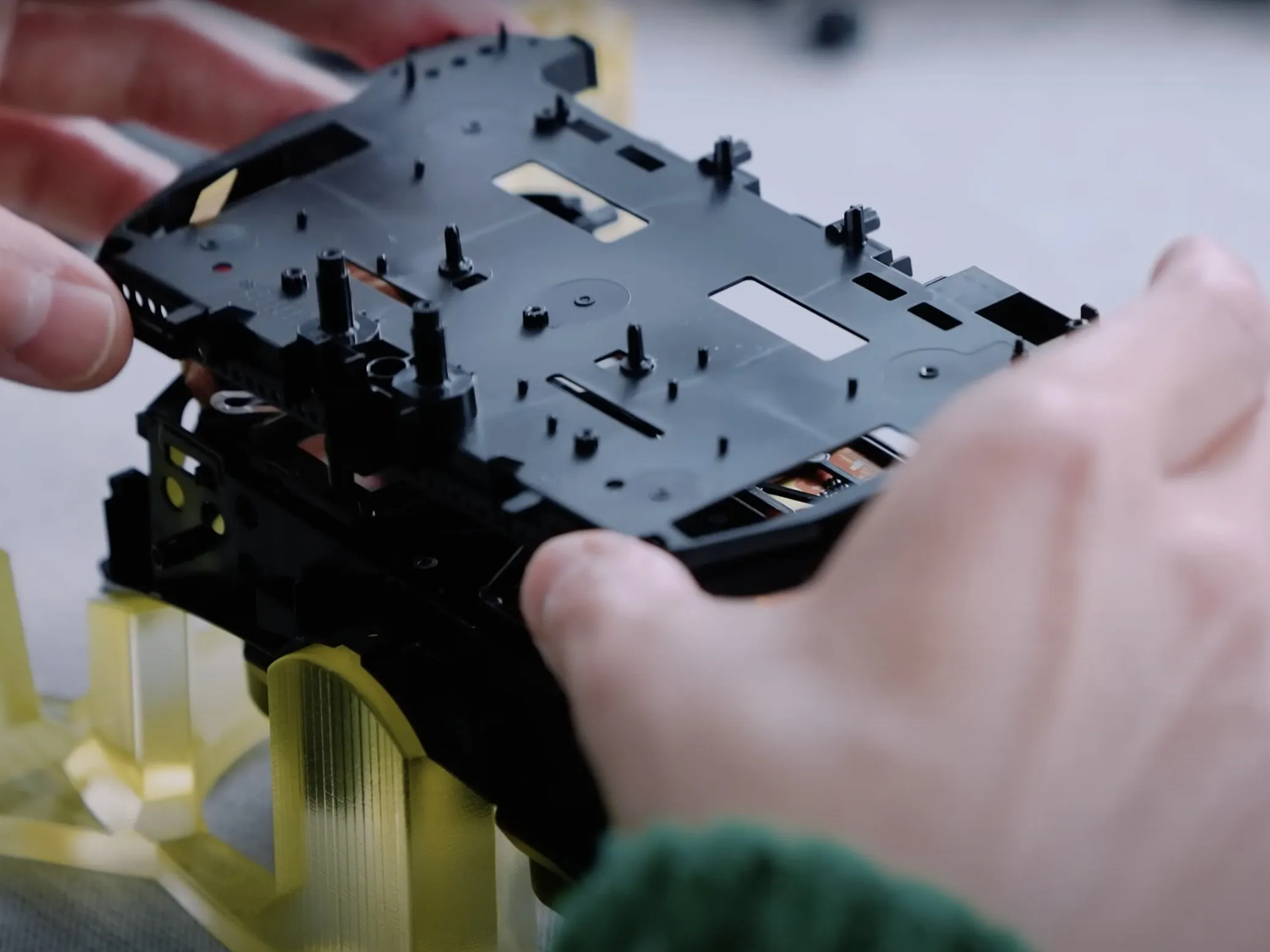

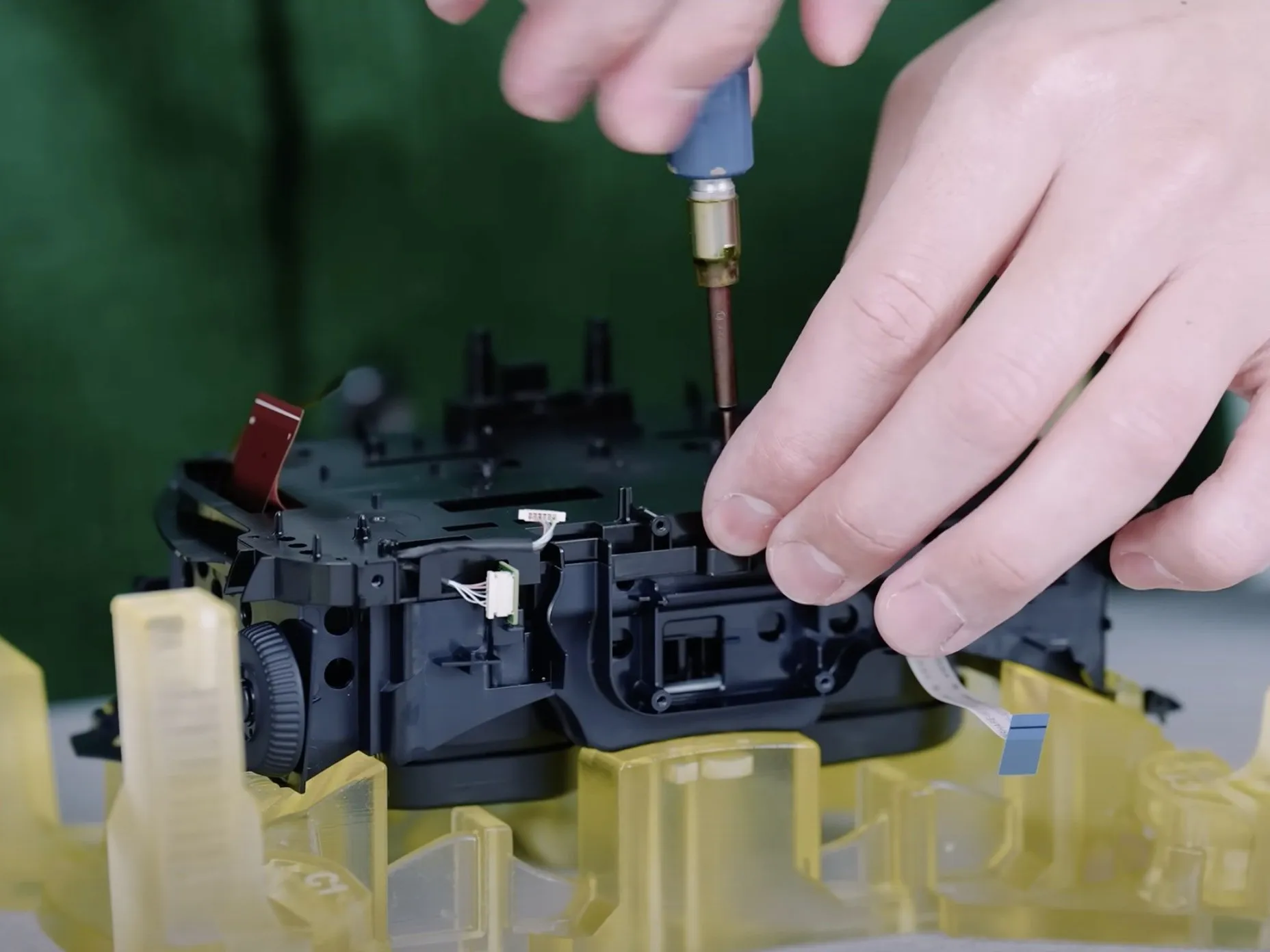

• Пластиковую панель для материнской платы можно снять. Всего четыре винта удерживают ее на месте. После снятия мы можем увидеть две линзы, которые составляют оптический блок гарнитуры.

Шаг 19

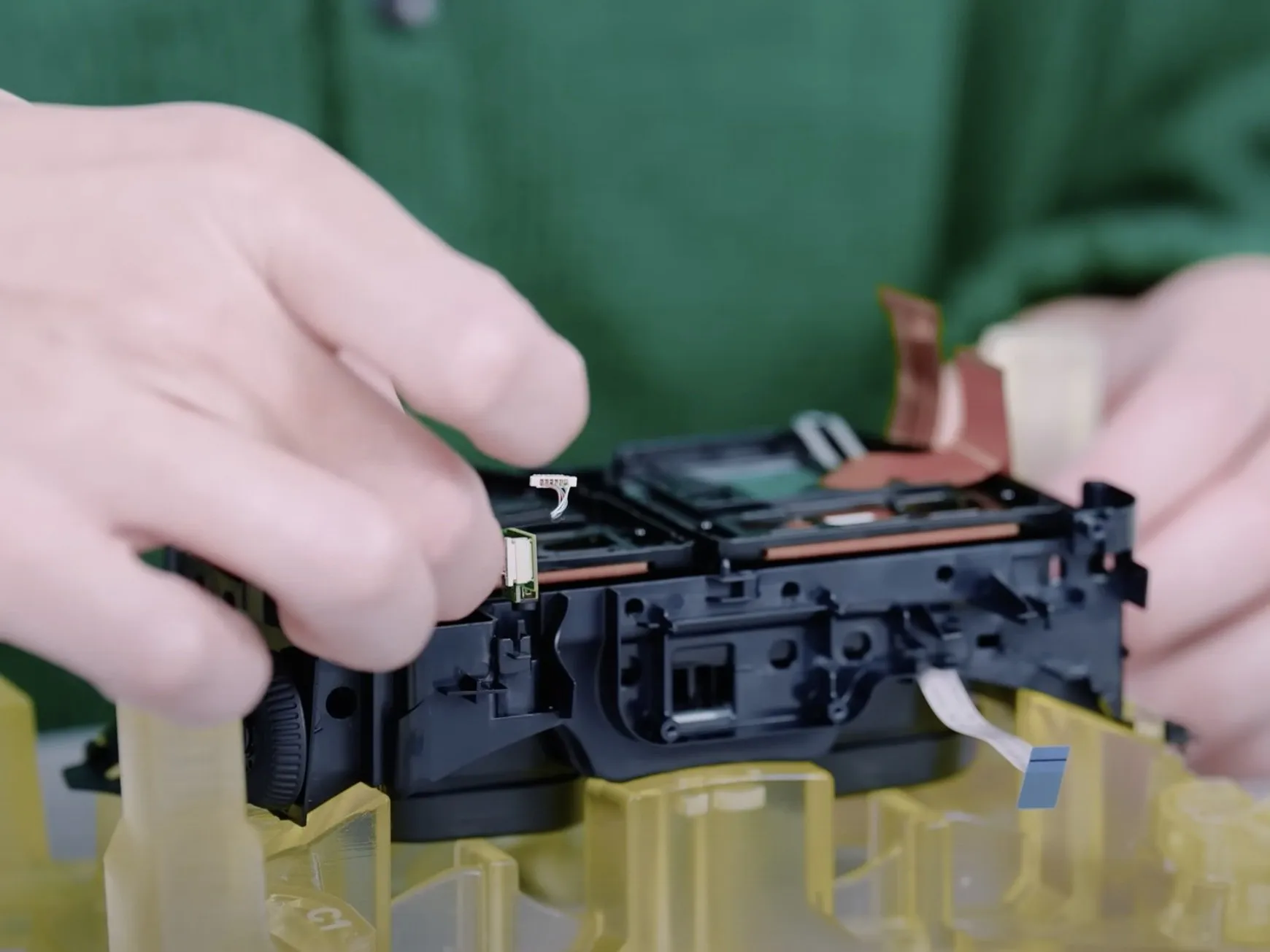

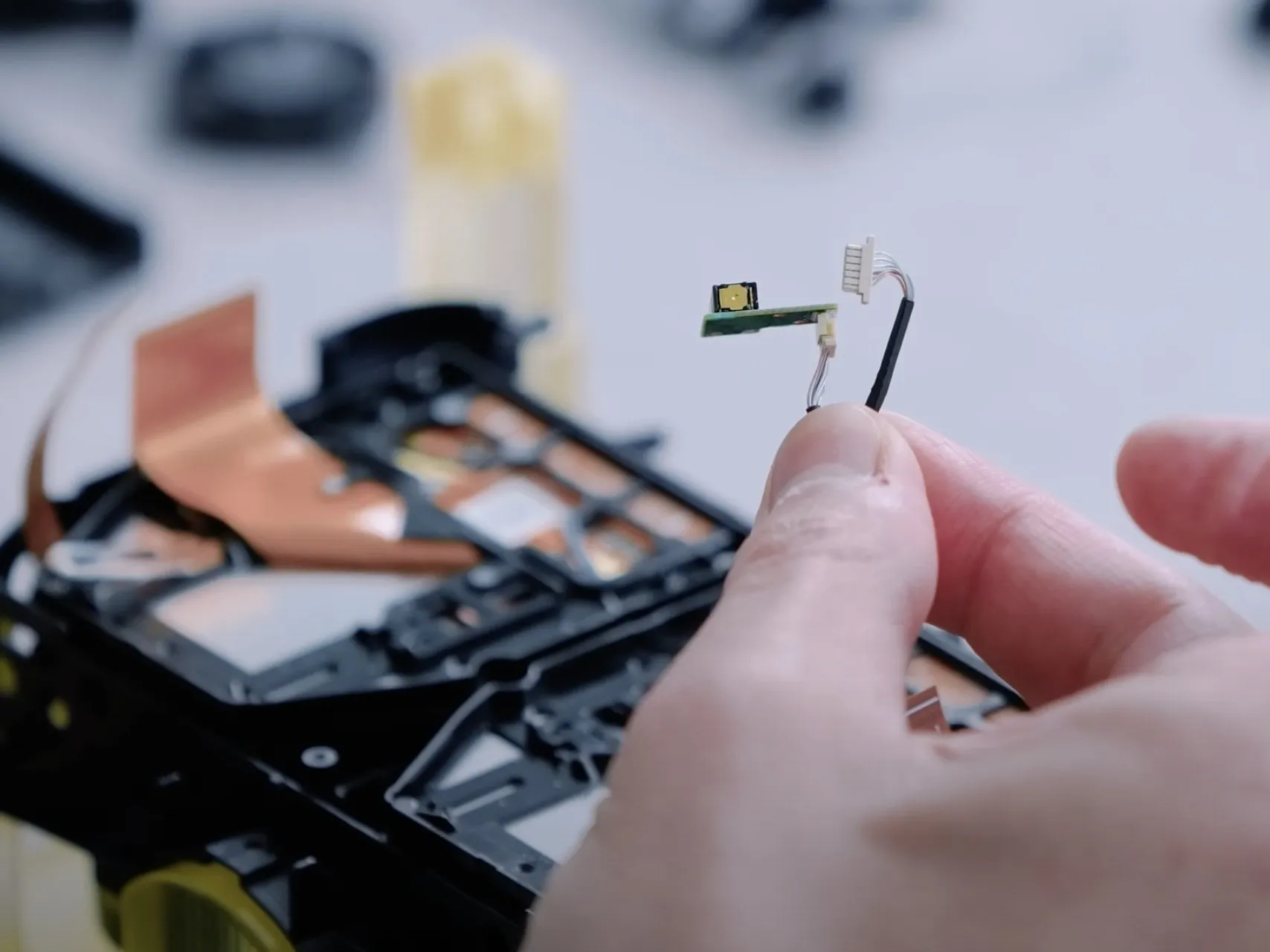

• Сняв скамейку, мы можем извлечь разъем аудиоразъема (он отличается от собственно аудиоразъема на оголовье.

• Разъем находится в небольшом корпусе гарнитуры и может быть извлечен без каких-либо инструментов.

Шаг 20

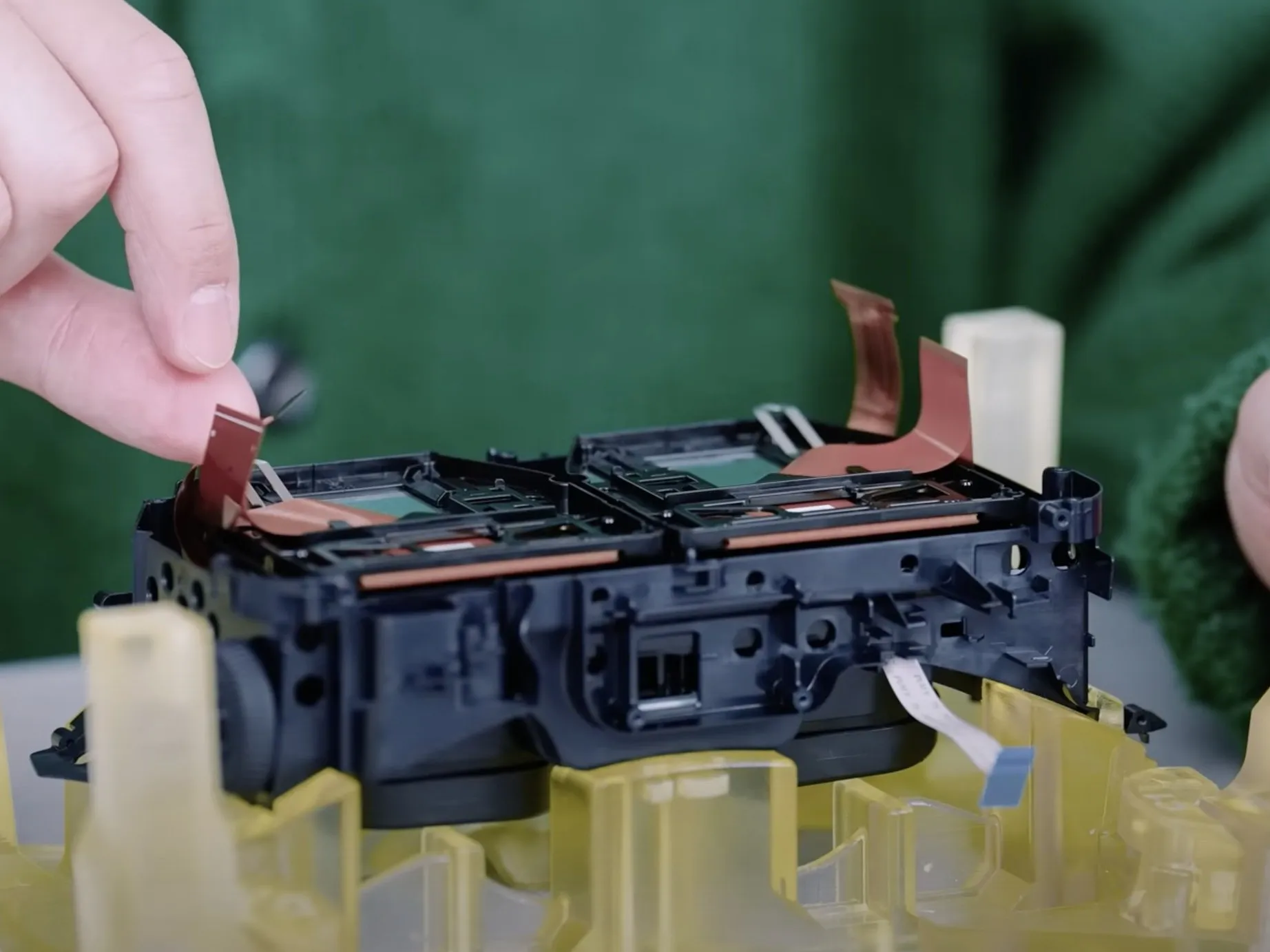

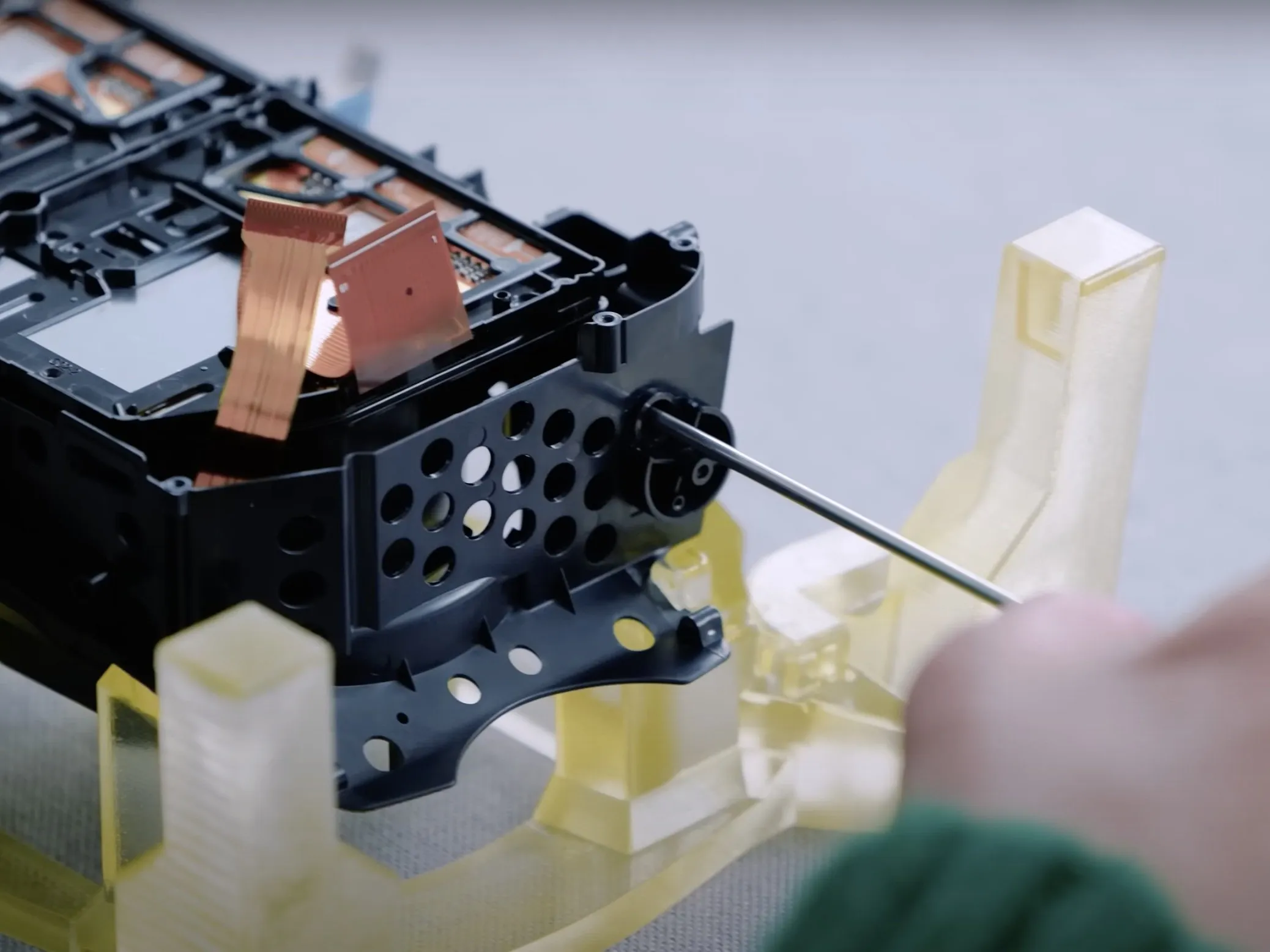

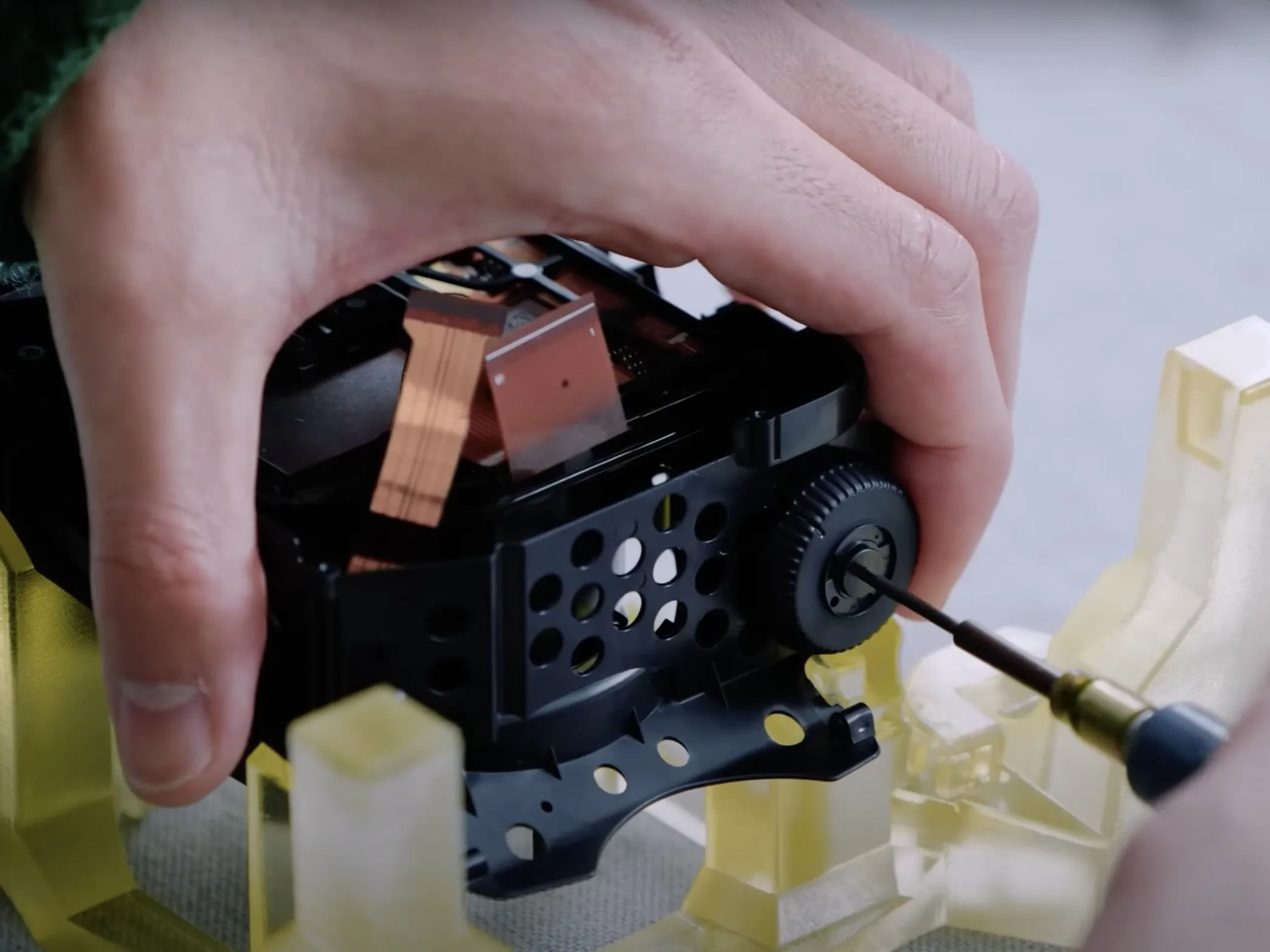

• Можно приступать к снятию оптического блока. Мы можем начать с удаления пружин для глубины линз.

• Мы также можем снять диск для горизонтального перемещения объектива. Он легко снимается с помощью отвертки с головкой Philips. После снятия мы можем просто выдвинуть металлический стержень.

Шаг 21

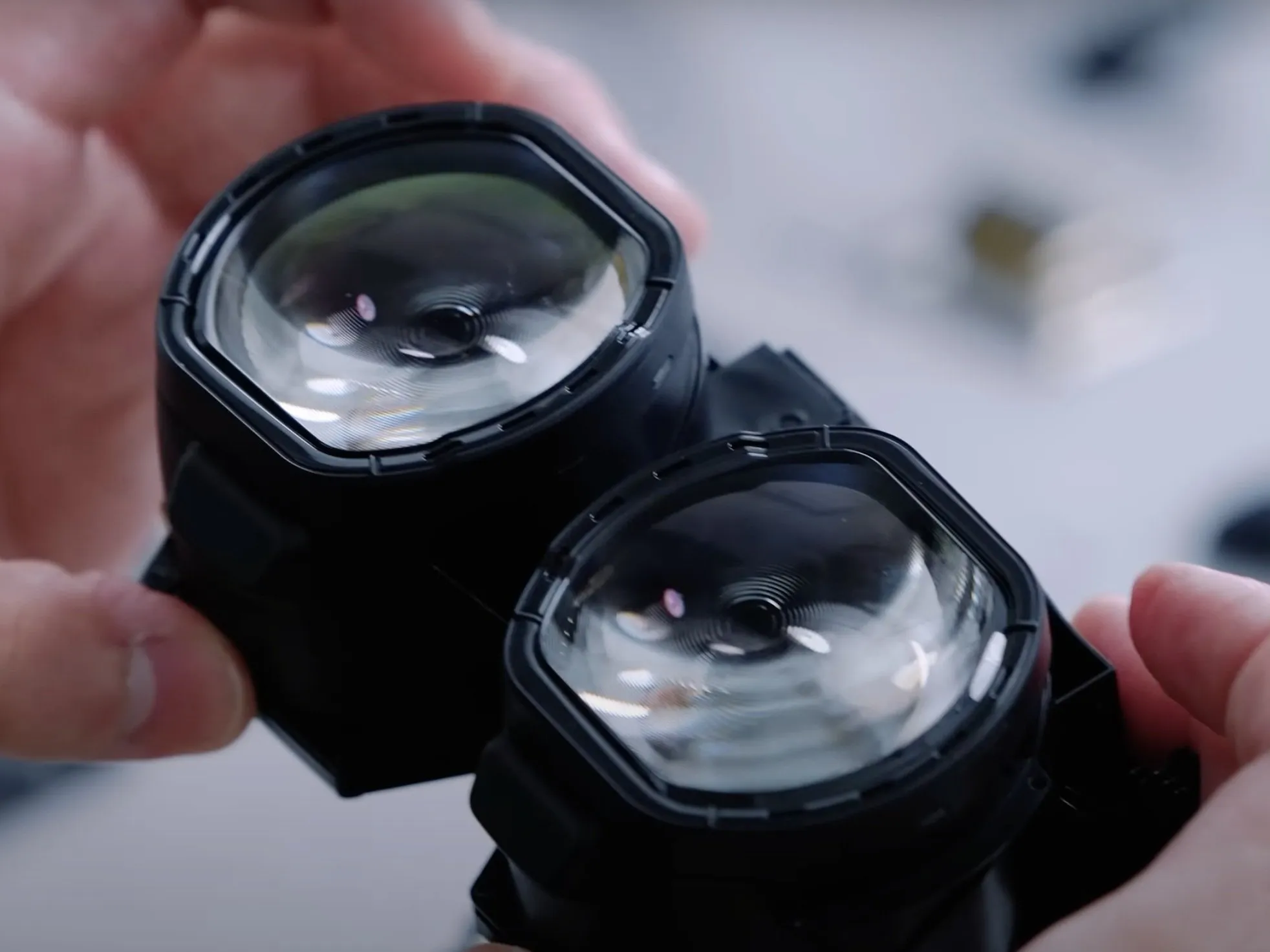

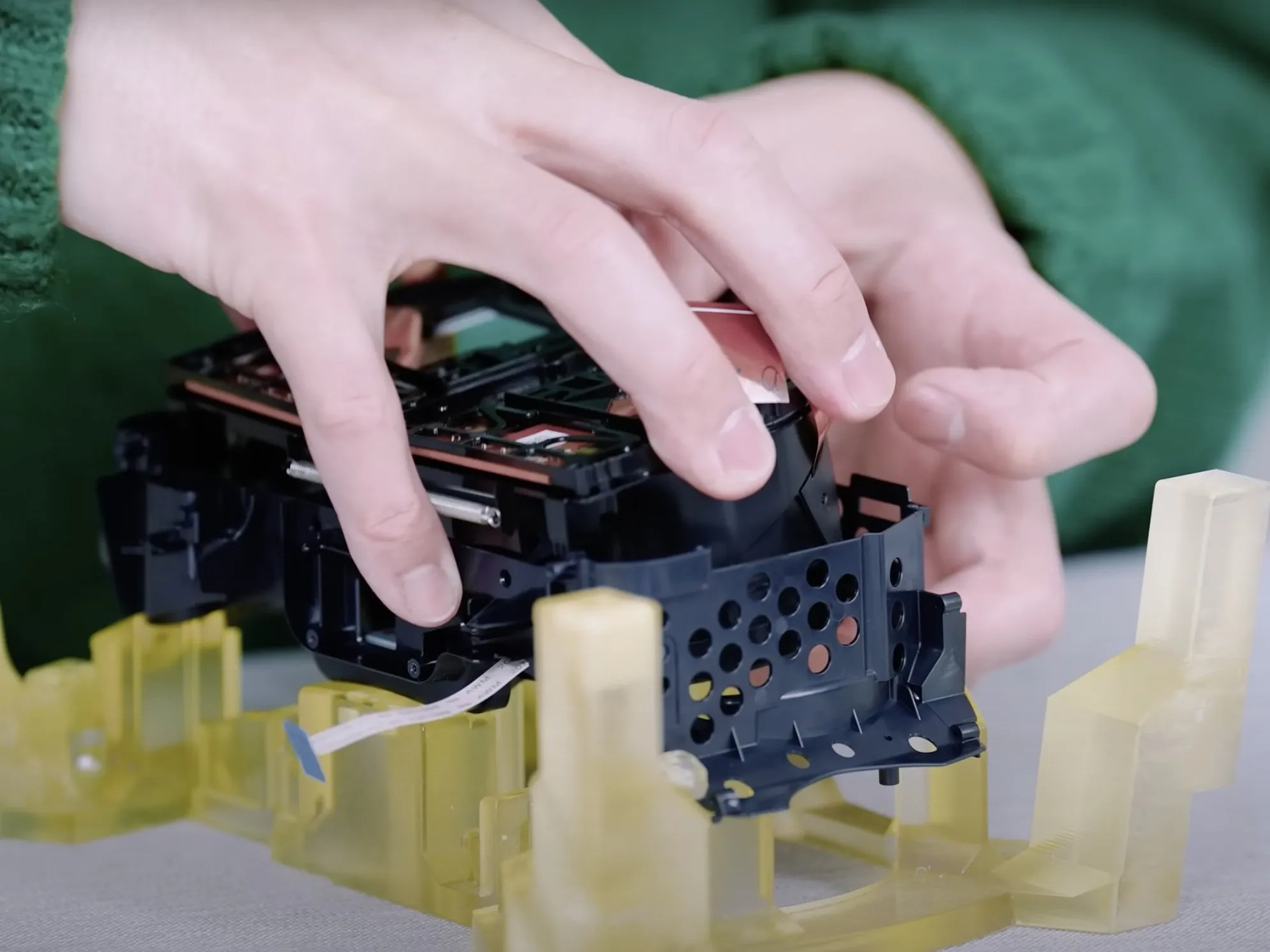

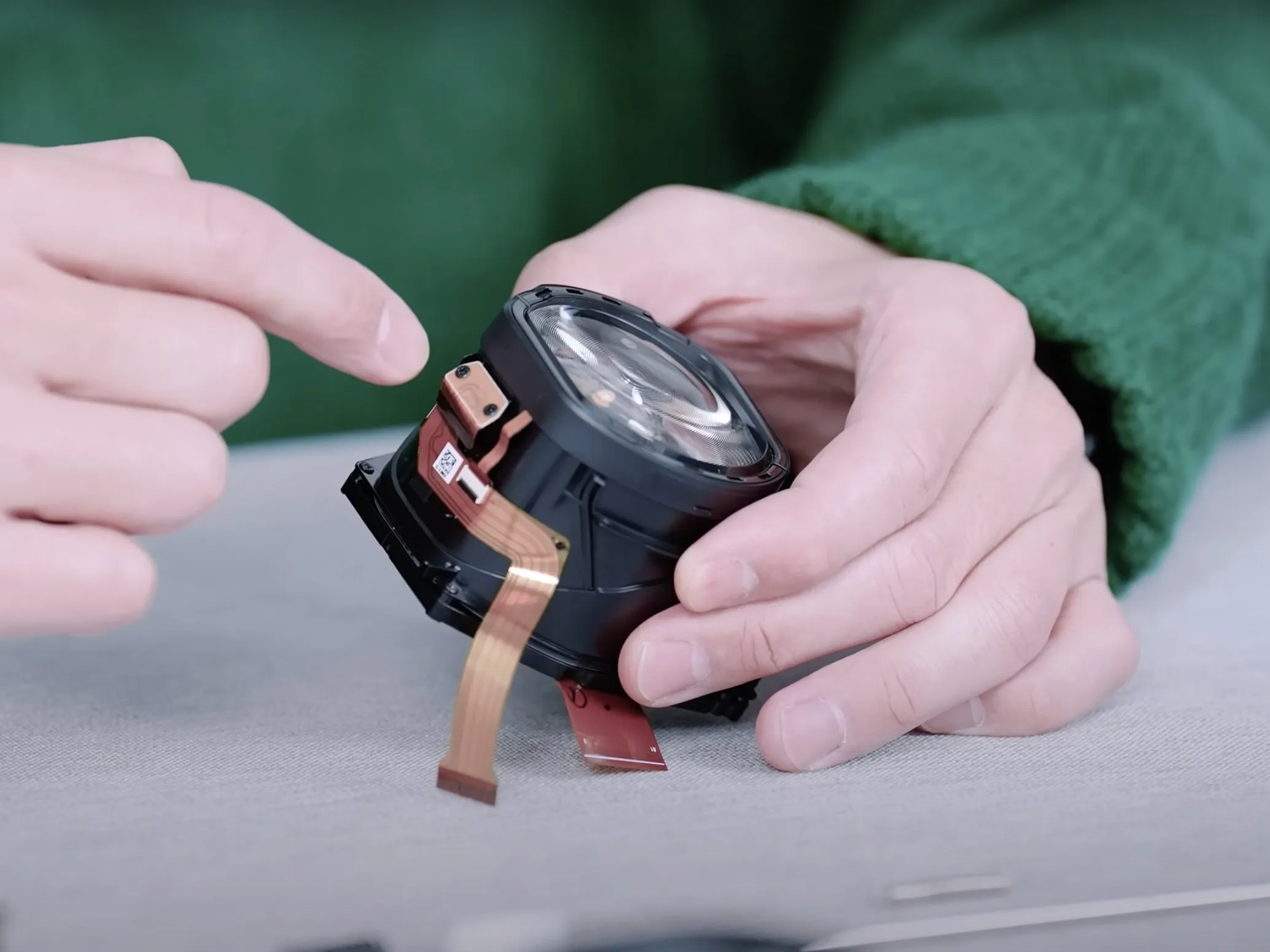

• Наконец, мы можем отсоединить линзы от остальной части корпуса гарнитуры.

• Обе линзы можно вытащить и отделить без каких-либо проблем.

Шаг 22

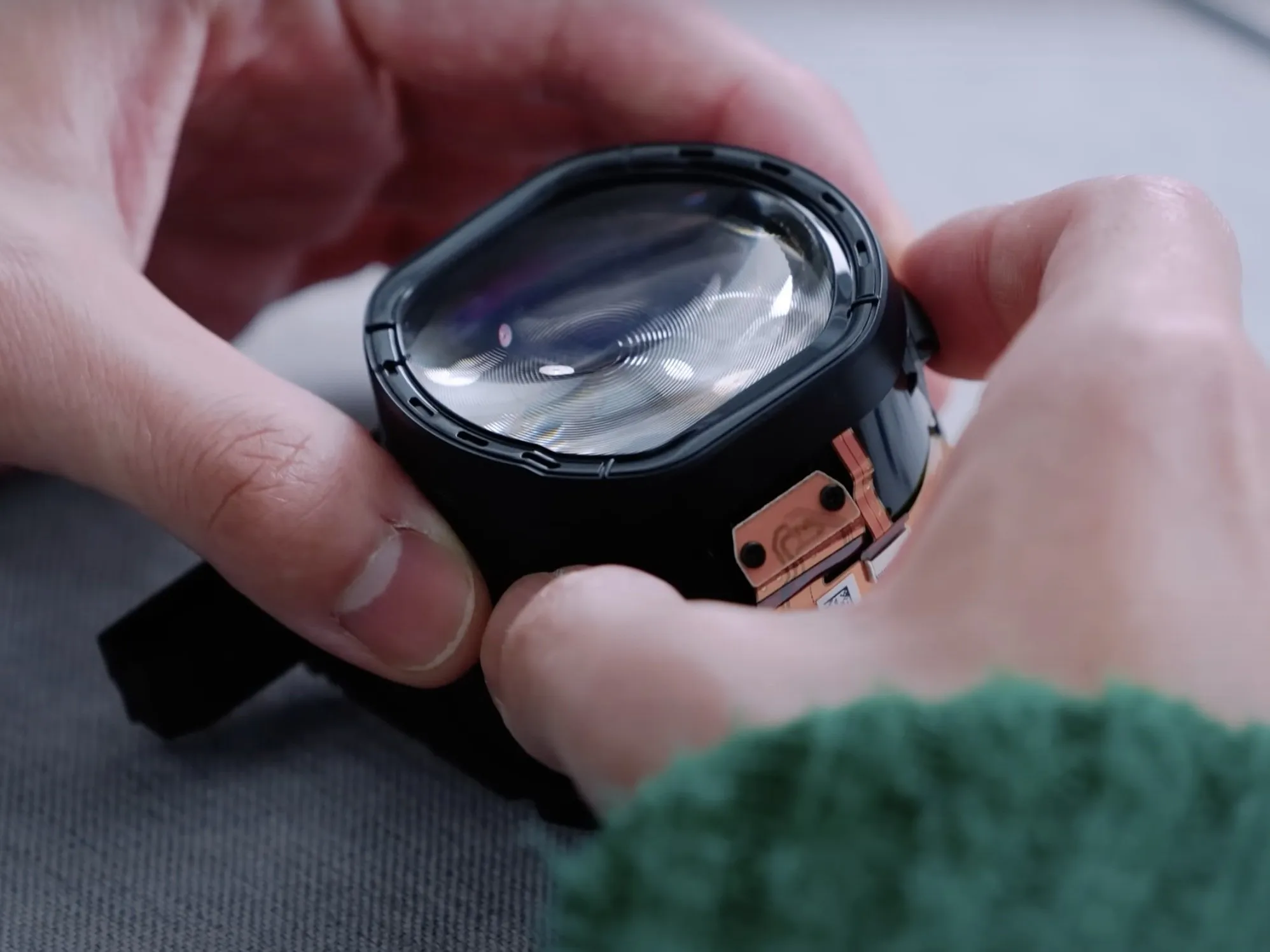

• Каждая отдельная линза в сборе содержит следующие компоненты.

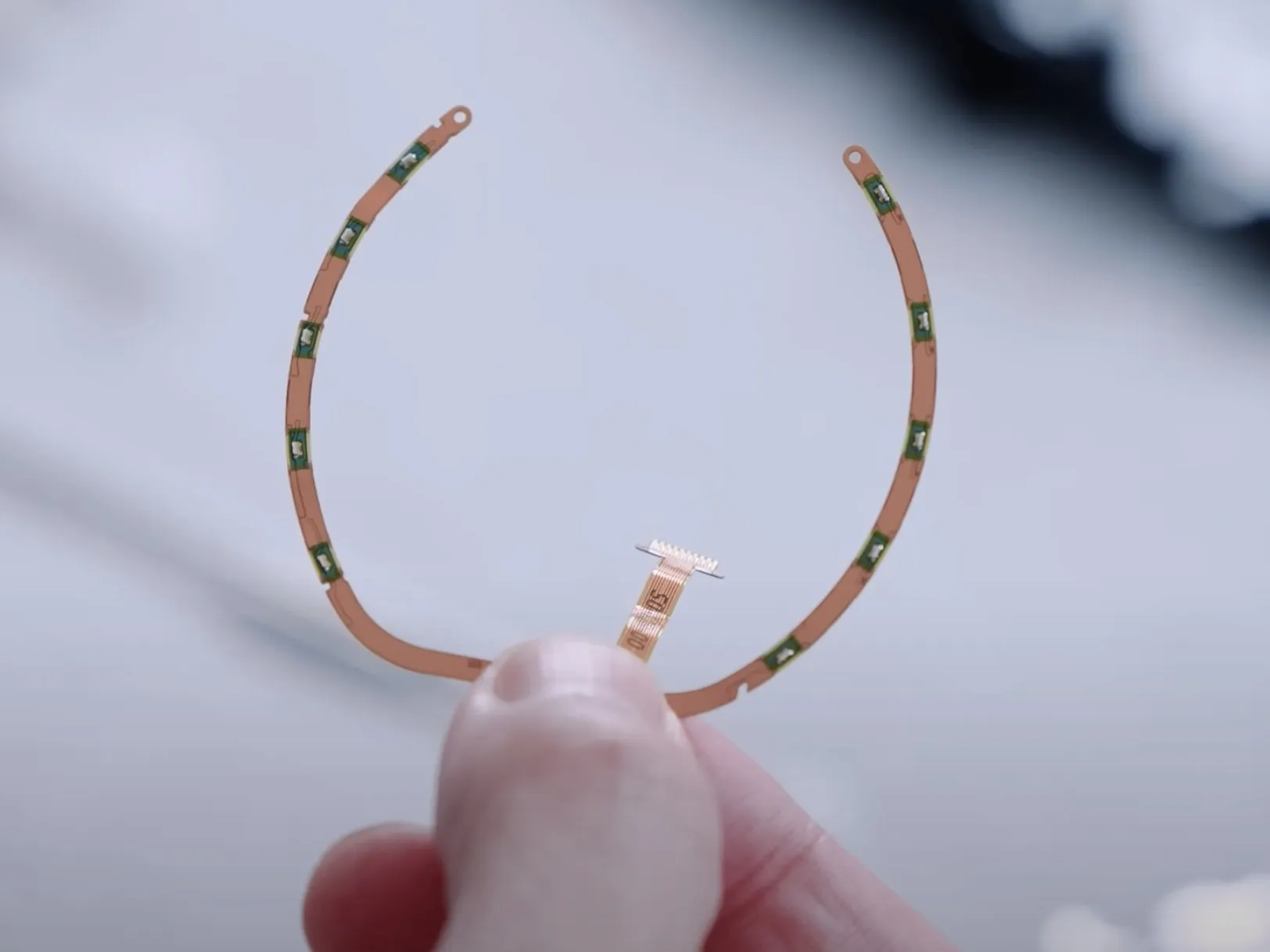

• Светодиодные излучатели инфракрасного света

• Инфракрасная камера

• Стеклянная линза

Шаг 23

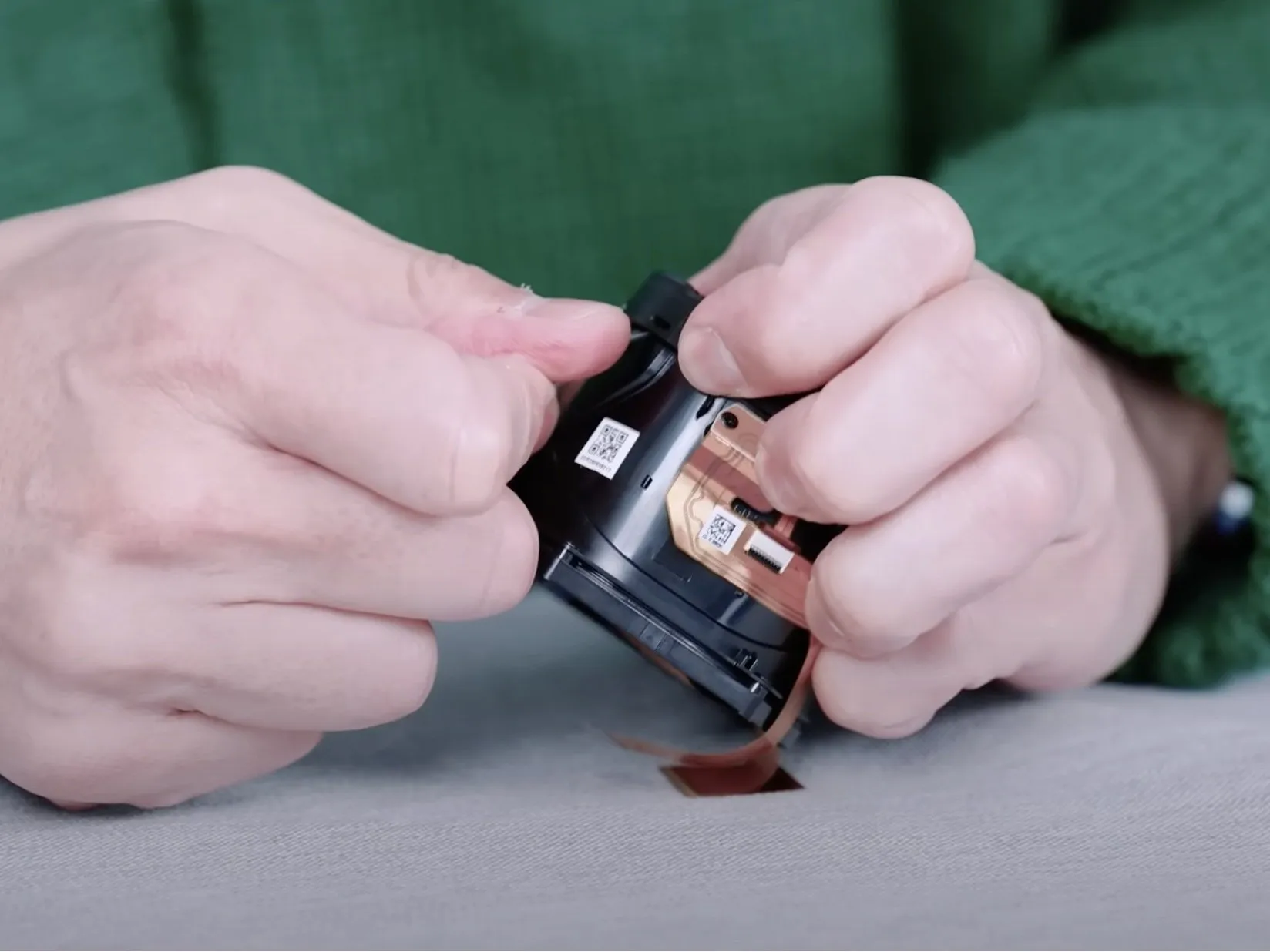

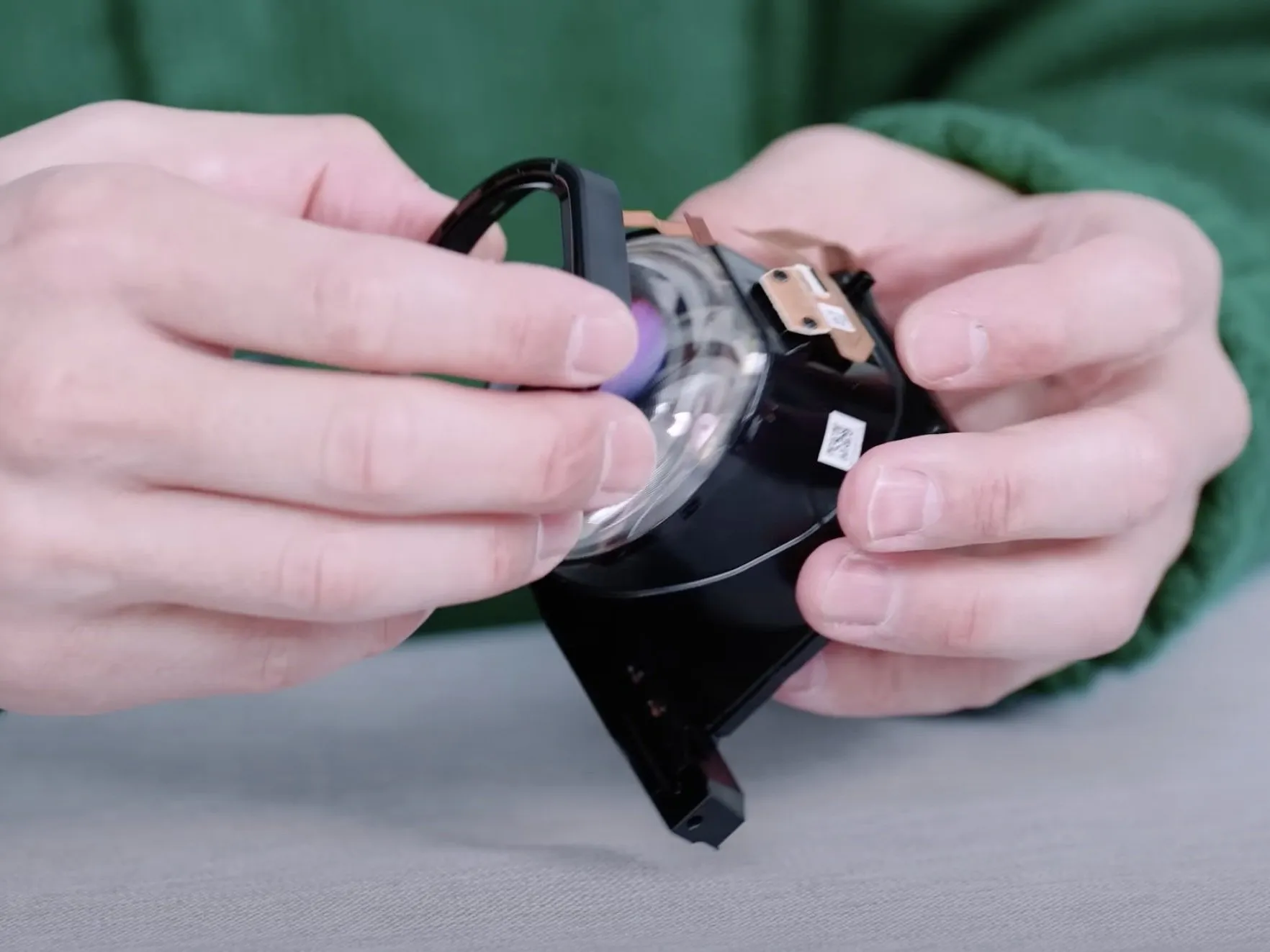

• ИК-лампы подключаются к остальной части арендной платы через разъем ZIF.

• ИК-лампы спрятаны в крышке на линзах. Ее можно отщелкнуть плоским концом пассатижей.

• И лампы можно вытащить без каких-либо проблем.

Шаг 24

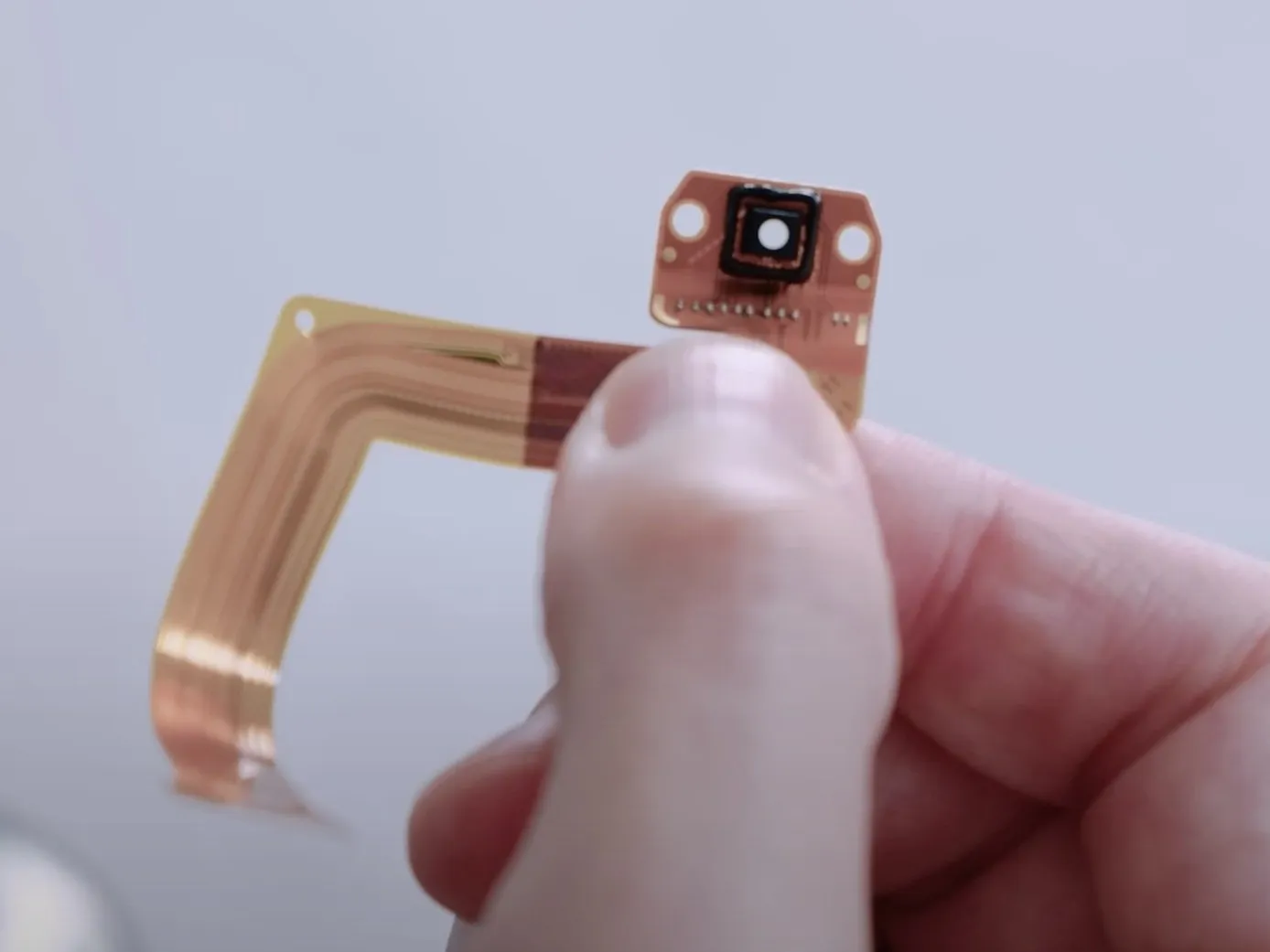

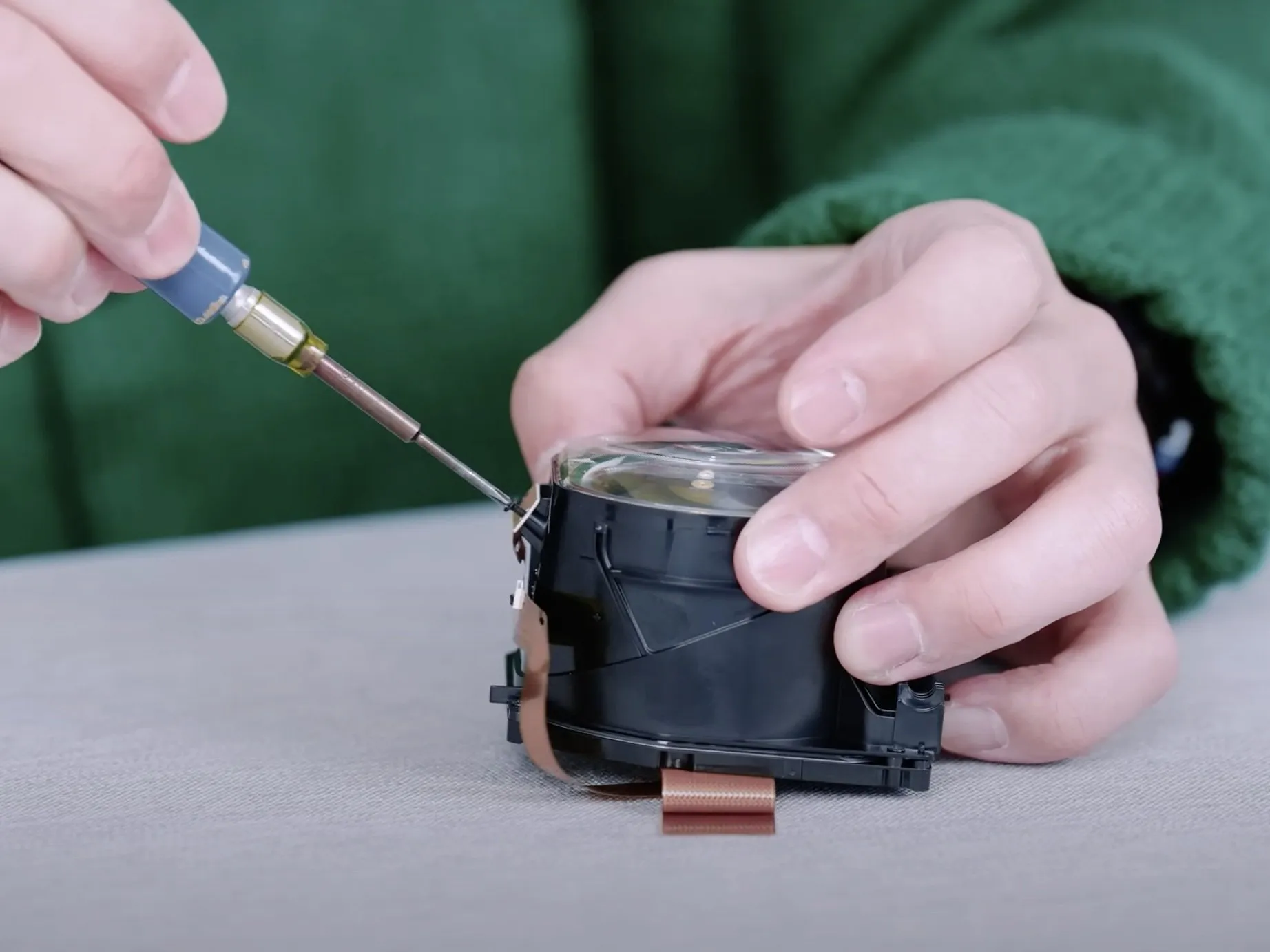

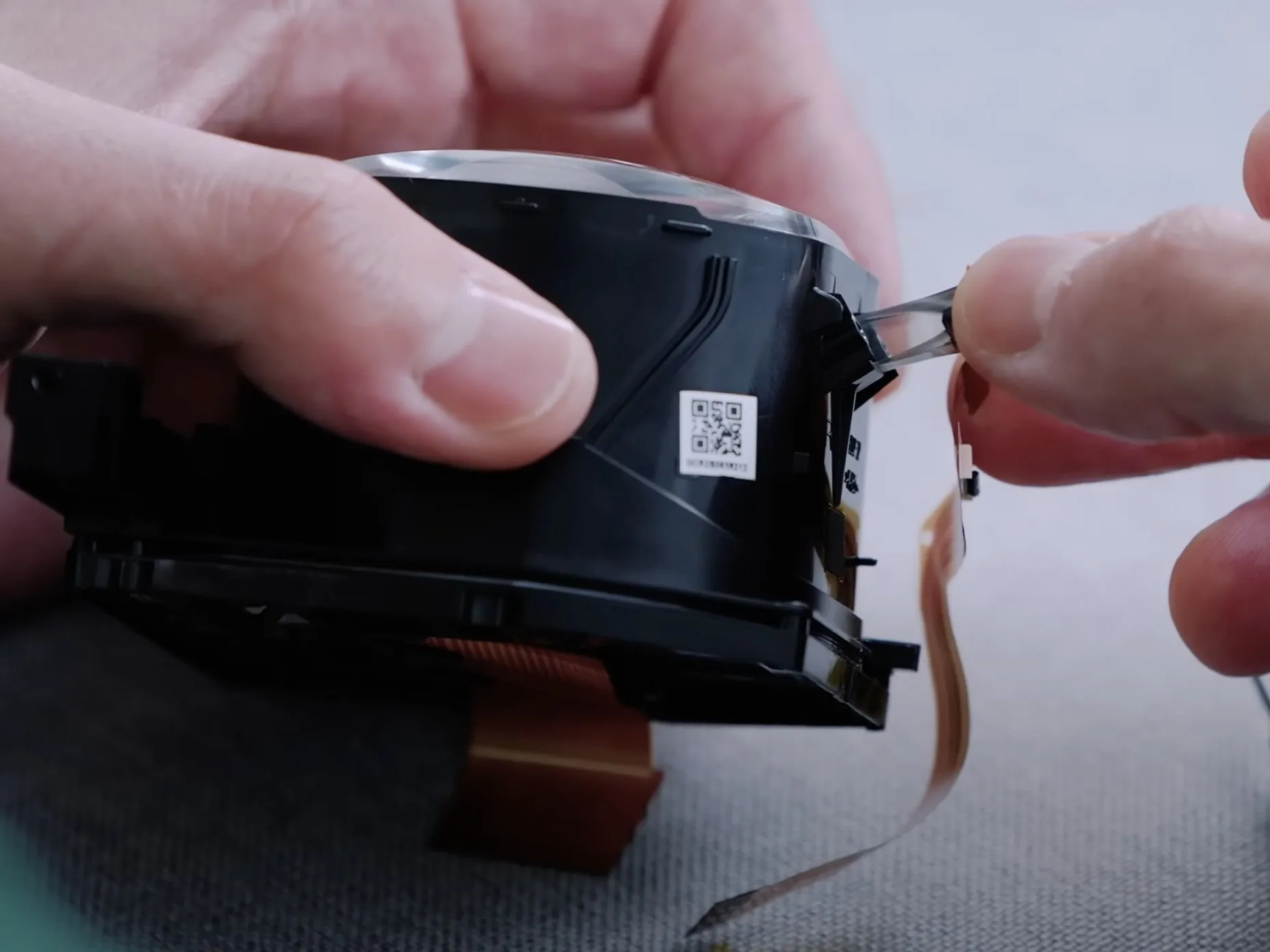

• ИК-камеры расположены сбоку от объективов. Простой отверткой можно снять камеру.

• Хотите верьте, хотите нет, но это первый случай, когда при разборке можно обнаружить какой-либо клей. На самом деле клей нужен только для того, чтобы не допустить попадания пыли внутрь линз.

Шаг 25

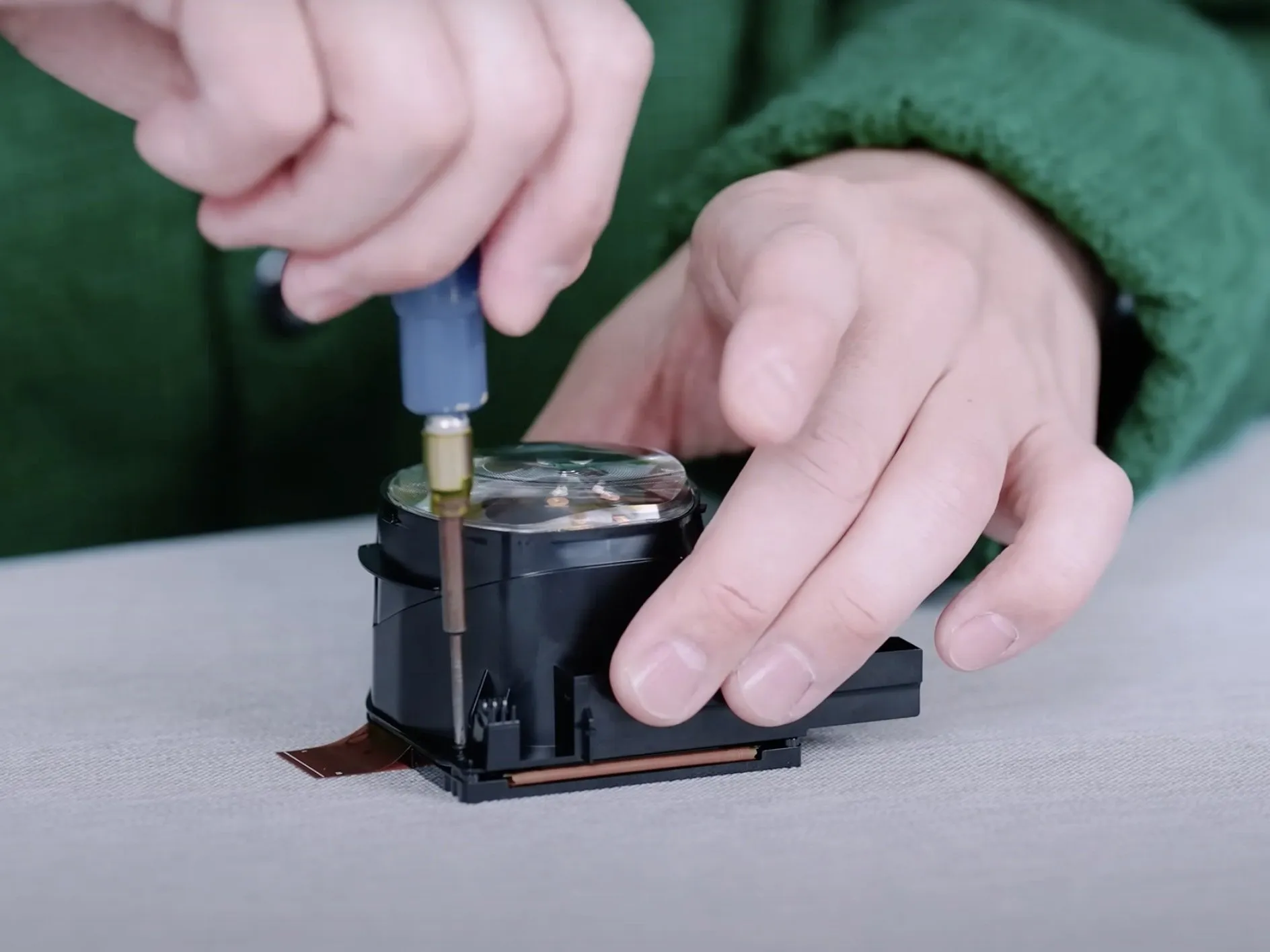

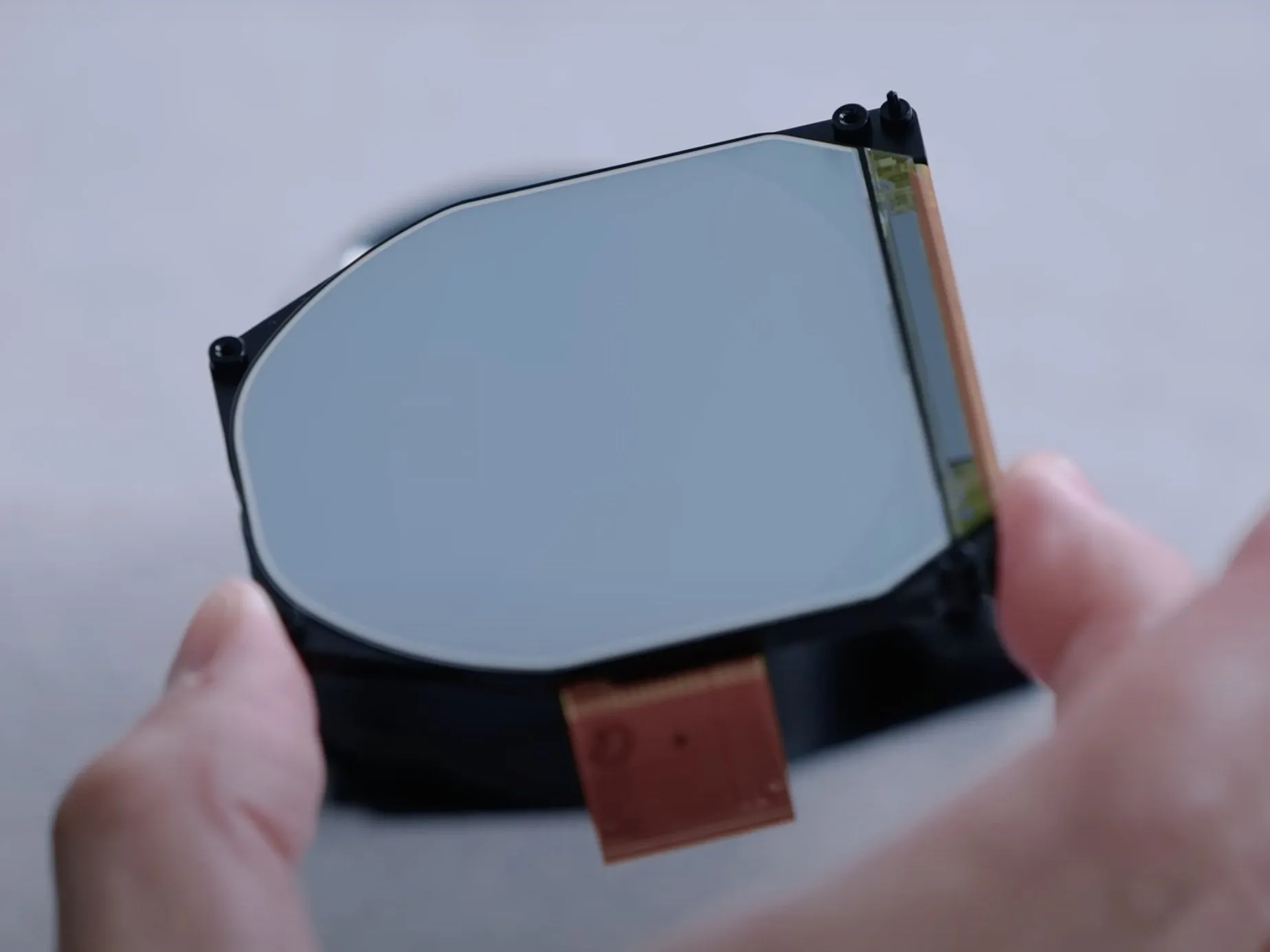

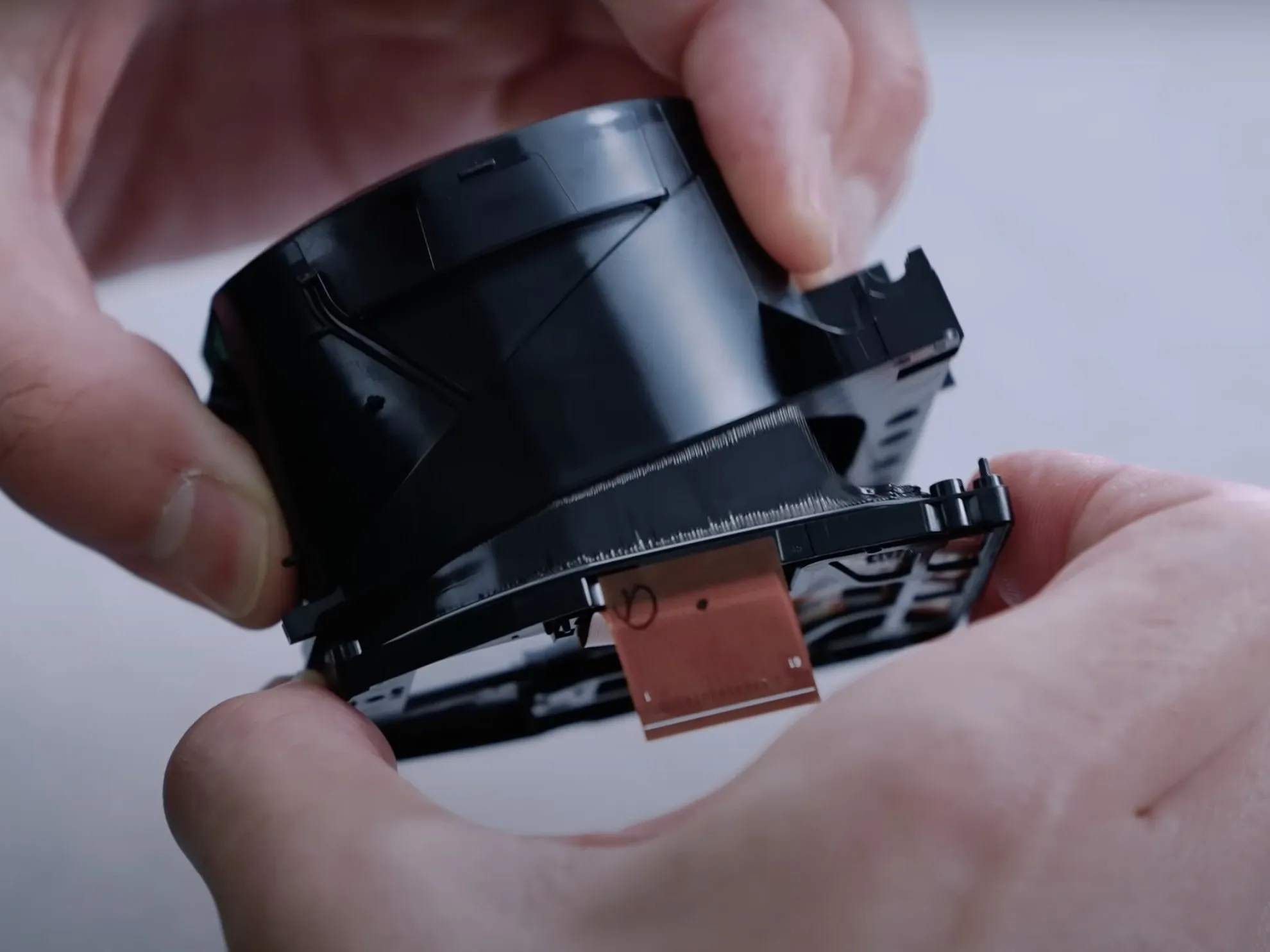

• Последняя деталь, которую можно снять с линз, - это микро OLED-дисплей.

• Как и ИК-камера, он держится на месте с помощью нескольких винтов и небольшого количества клея.

Шаг 26

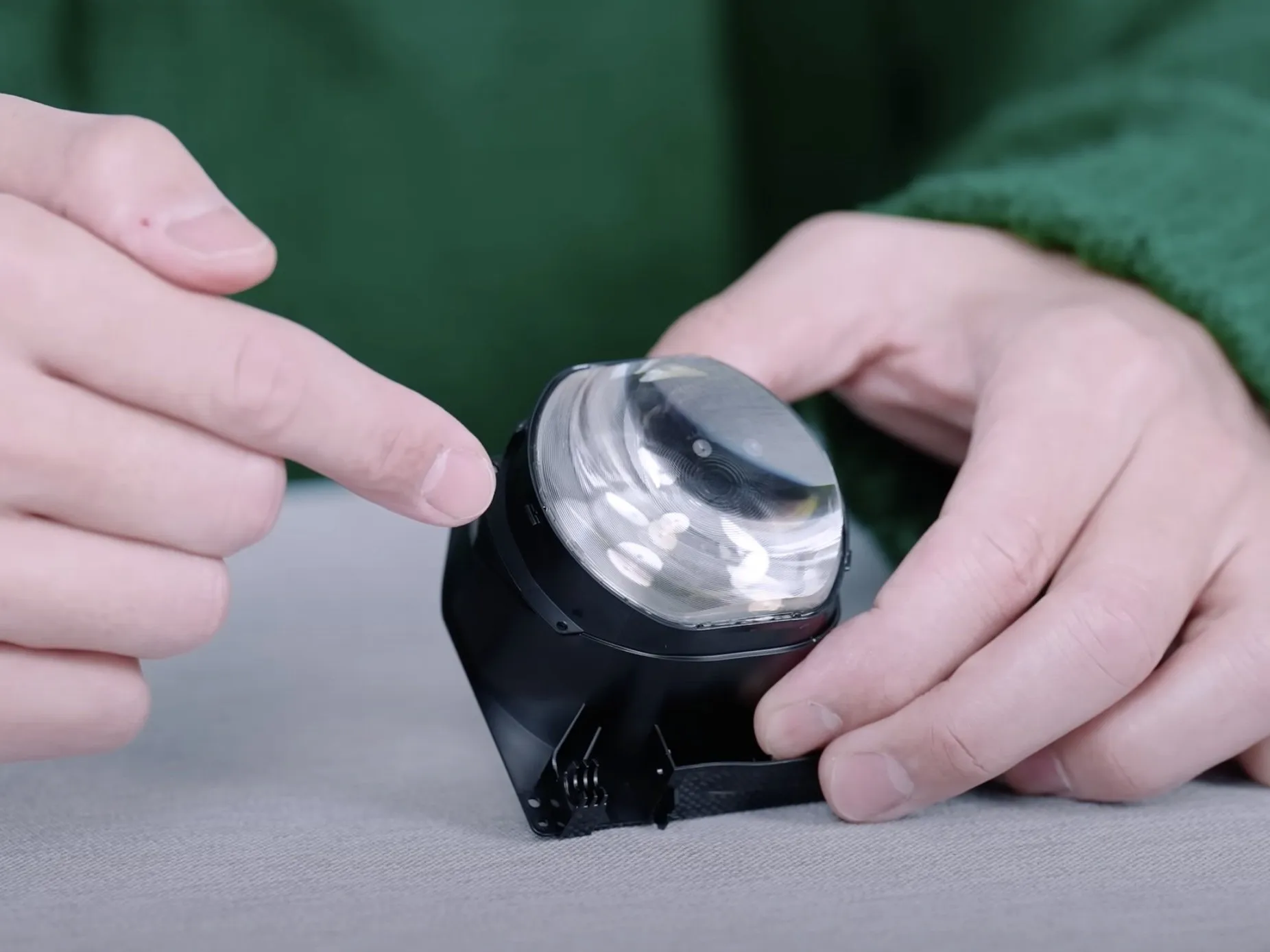

• Линзы Френеля надежно прикреплены к пластиковому корпусу.

• Это не является большой проблемой, если линзы нужно будет заменить, но это интересный выбор дизайна.

Шаг 27

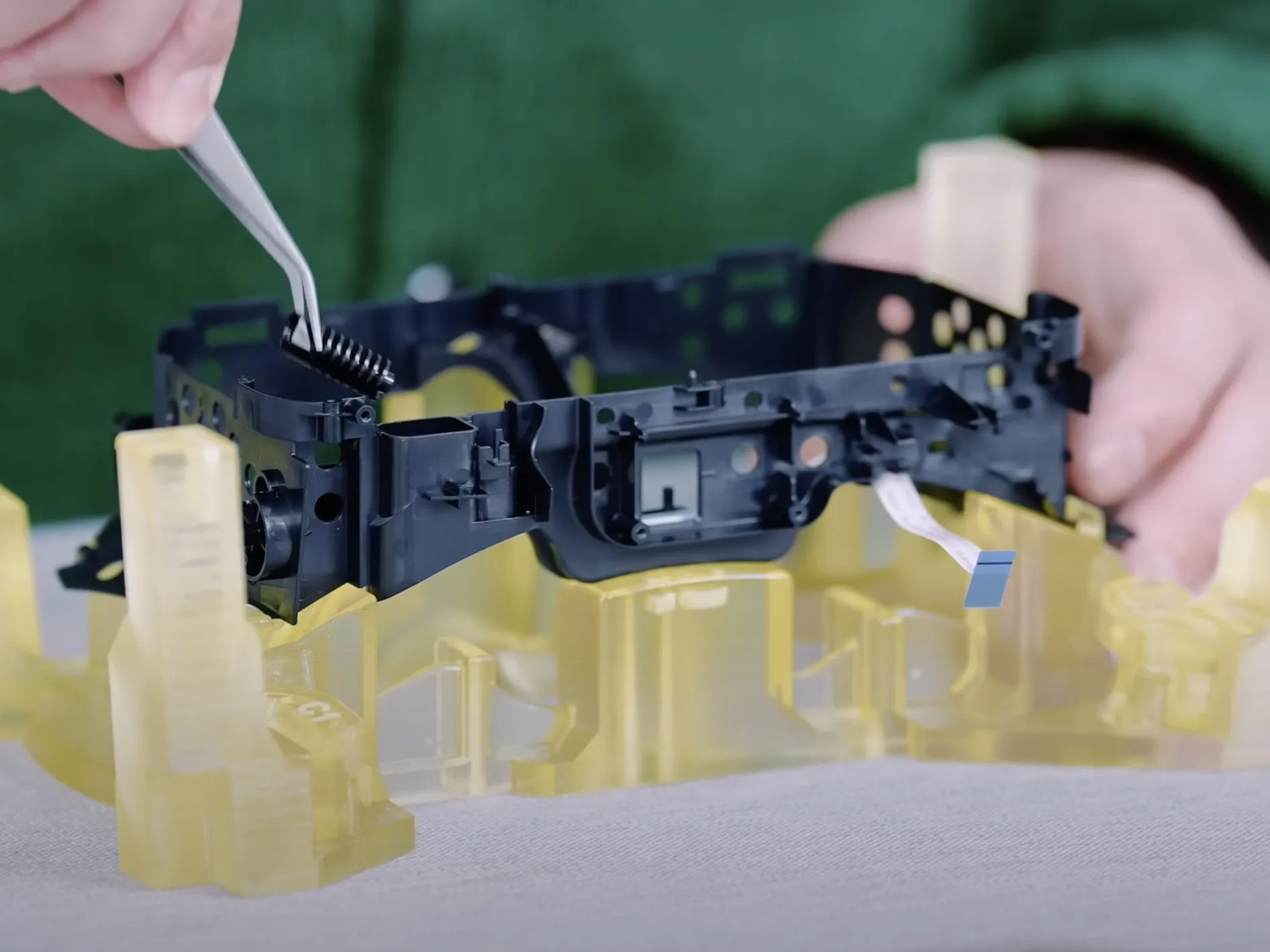

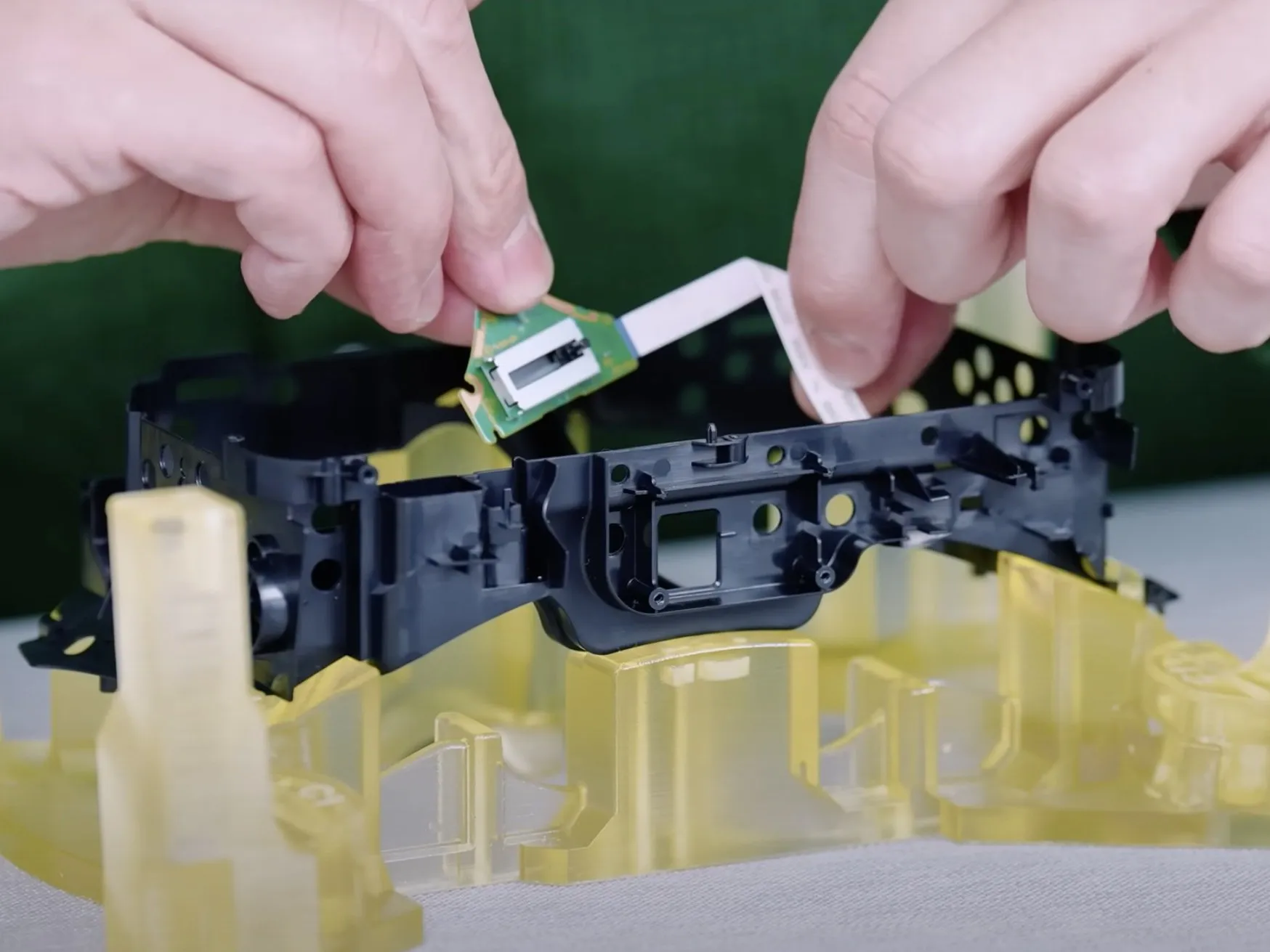

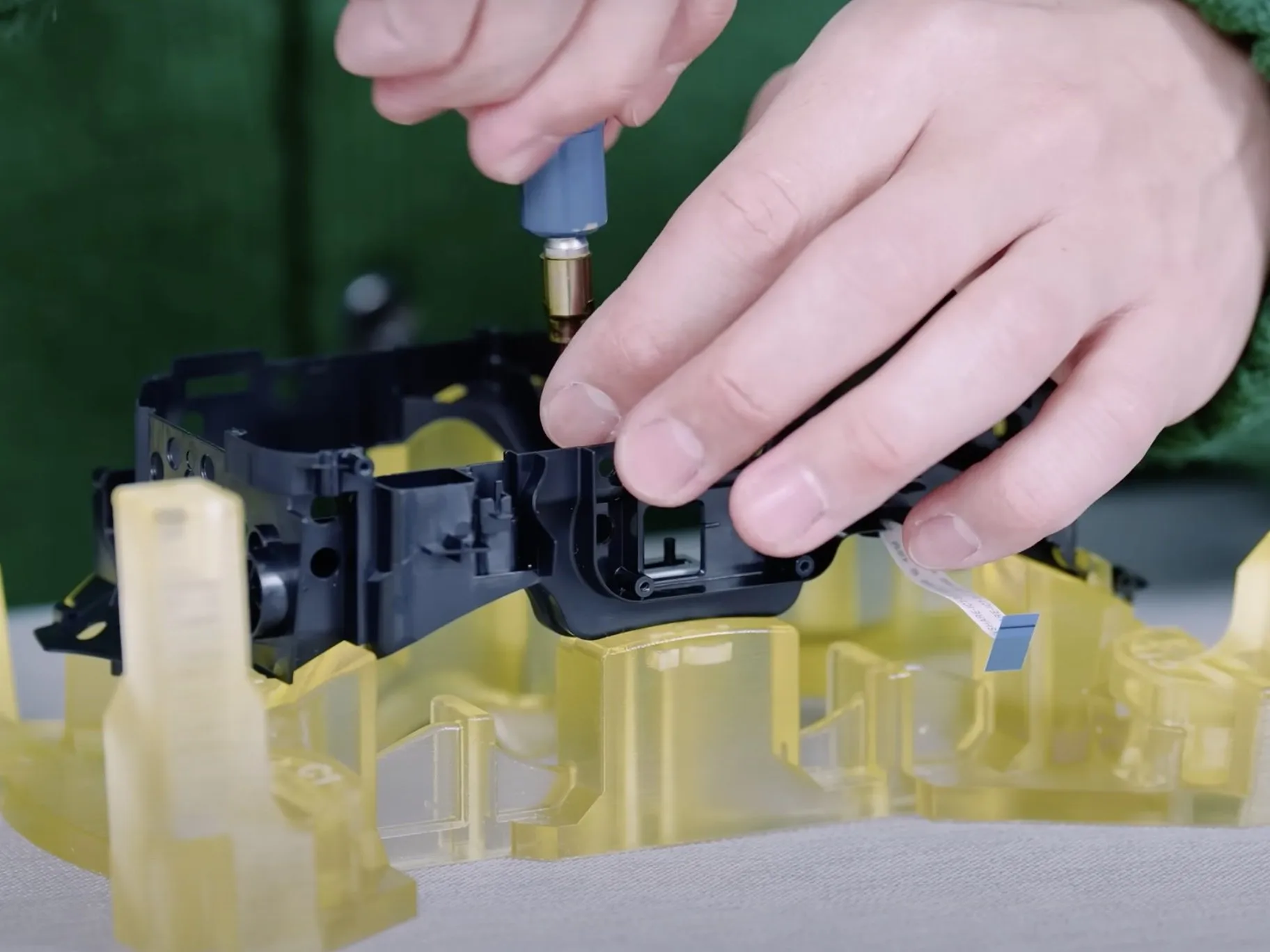

• Последние элементы, которые можно извлечь из корпуса, - это шестеренки для горизонтального перемещения и датчик приближения.

• Датчик ведет себя так же, как и в первой гарнитуре, когда гарнитура может определить, находится ли она на вашем лице или нет.

Шаг 28

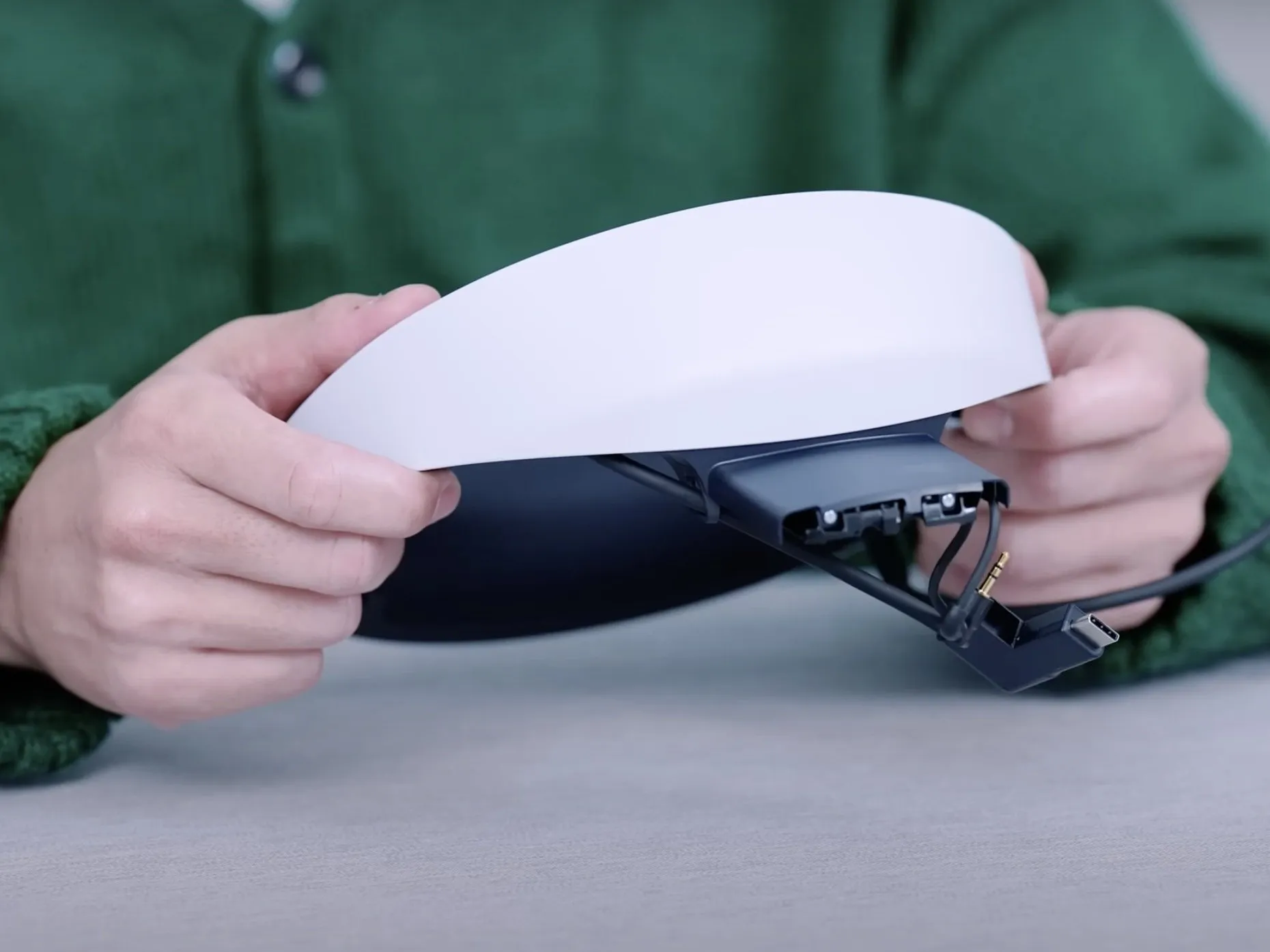

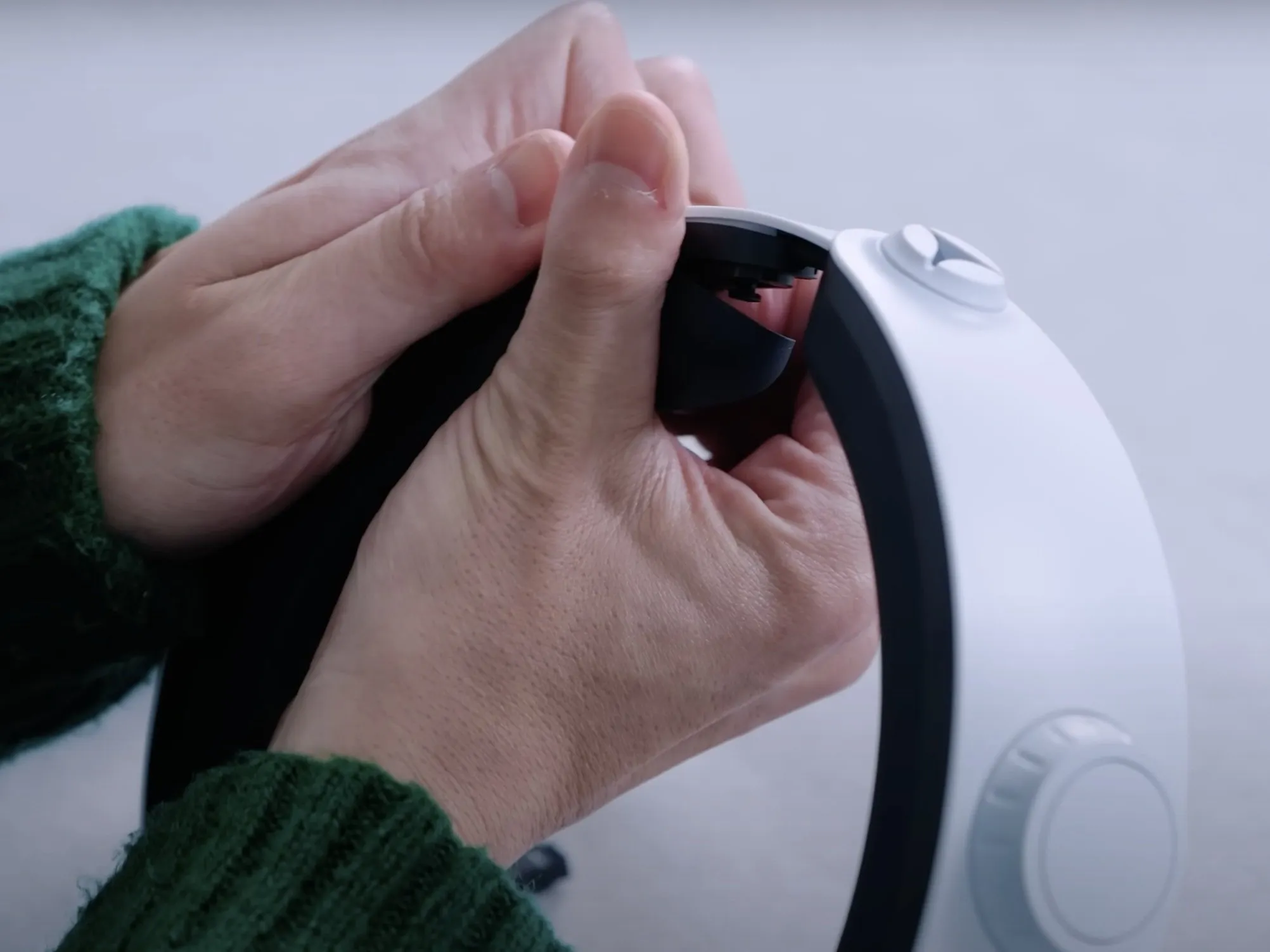

• Мы можем перейти к оголовью.

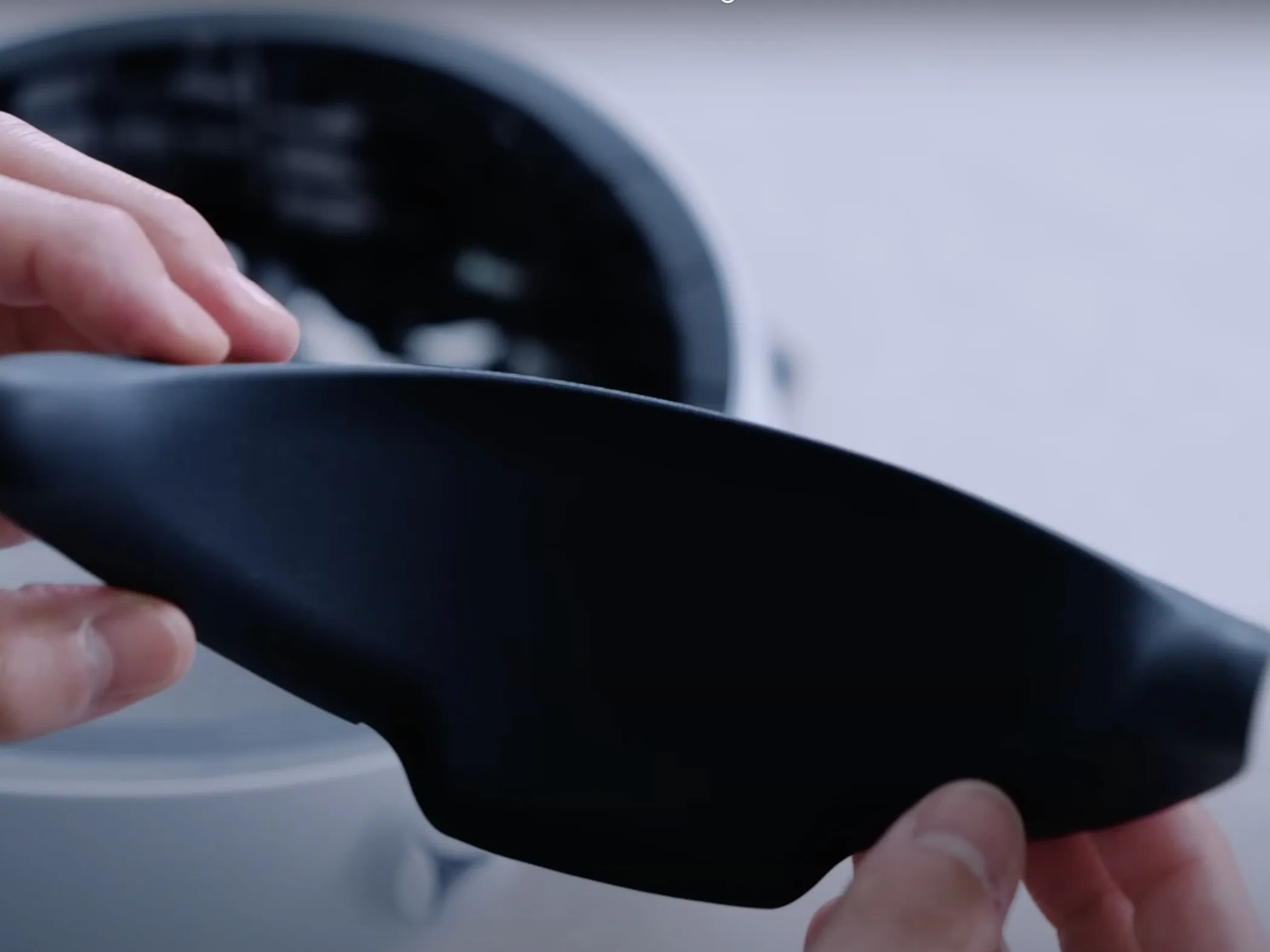

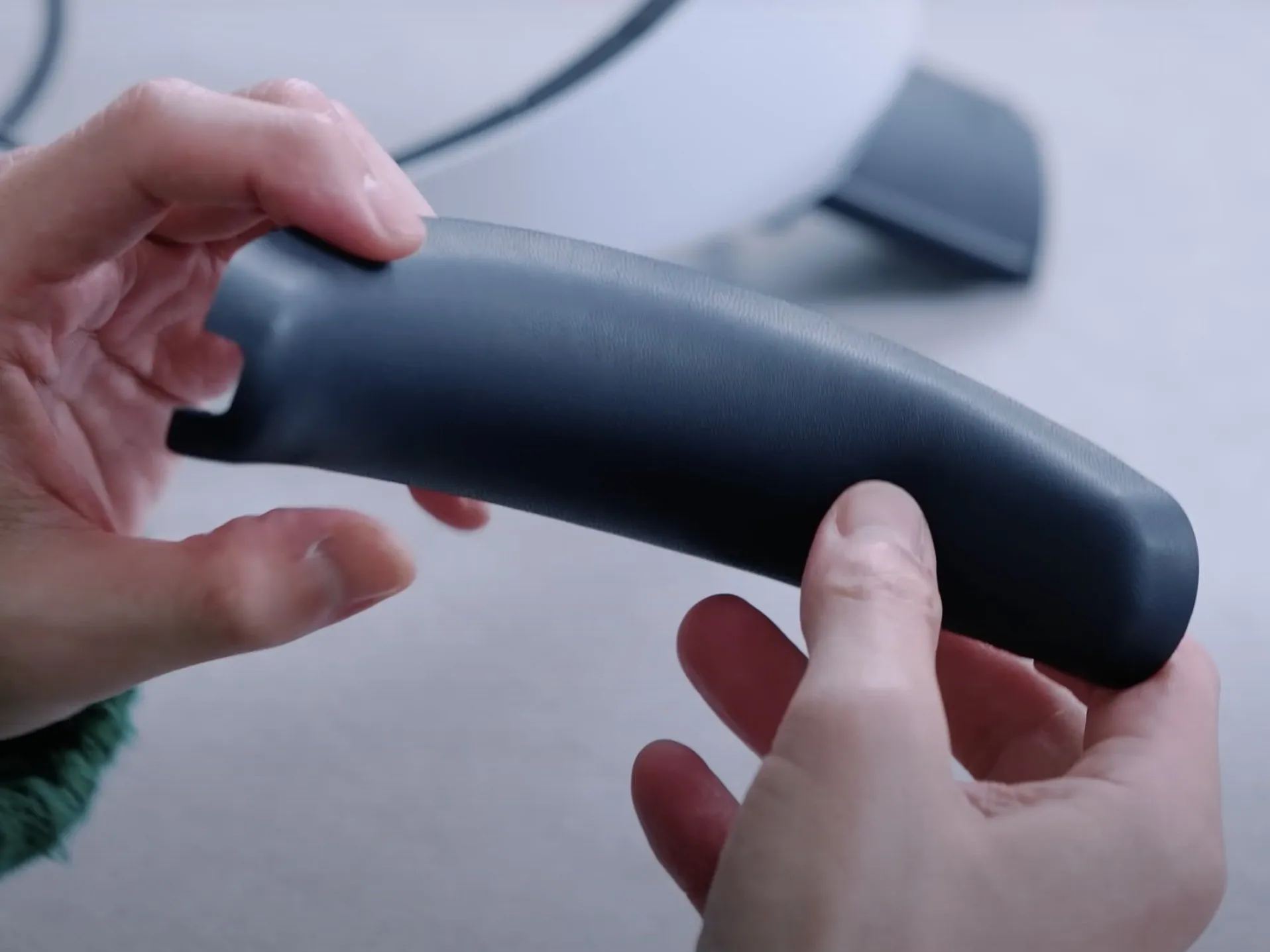

• Переднюю накладку можно отстегнуть, как и светозащитный экран.

Комментарии к шагу

Как его снять?

На самом оголовье есть кнопка между светозащитным экраном и оголовьем. Перед этим также необходимо отсоединить аудио- и видеокабели.

Я имею в виду переднюю накладку. Я пытался снять ее, но не хочу разрушать гарнитуру.

Шаг 29

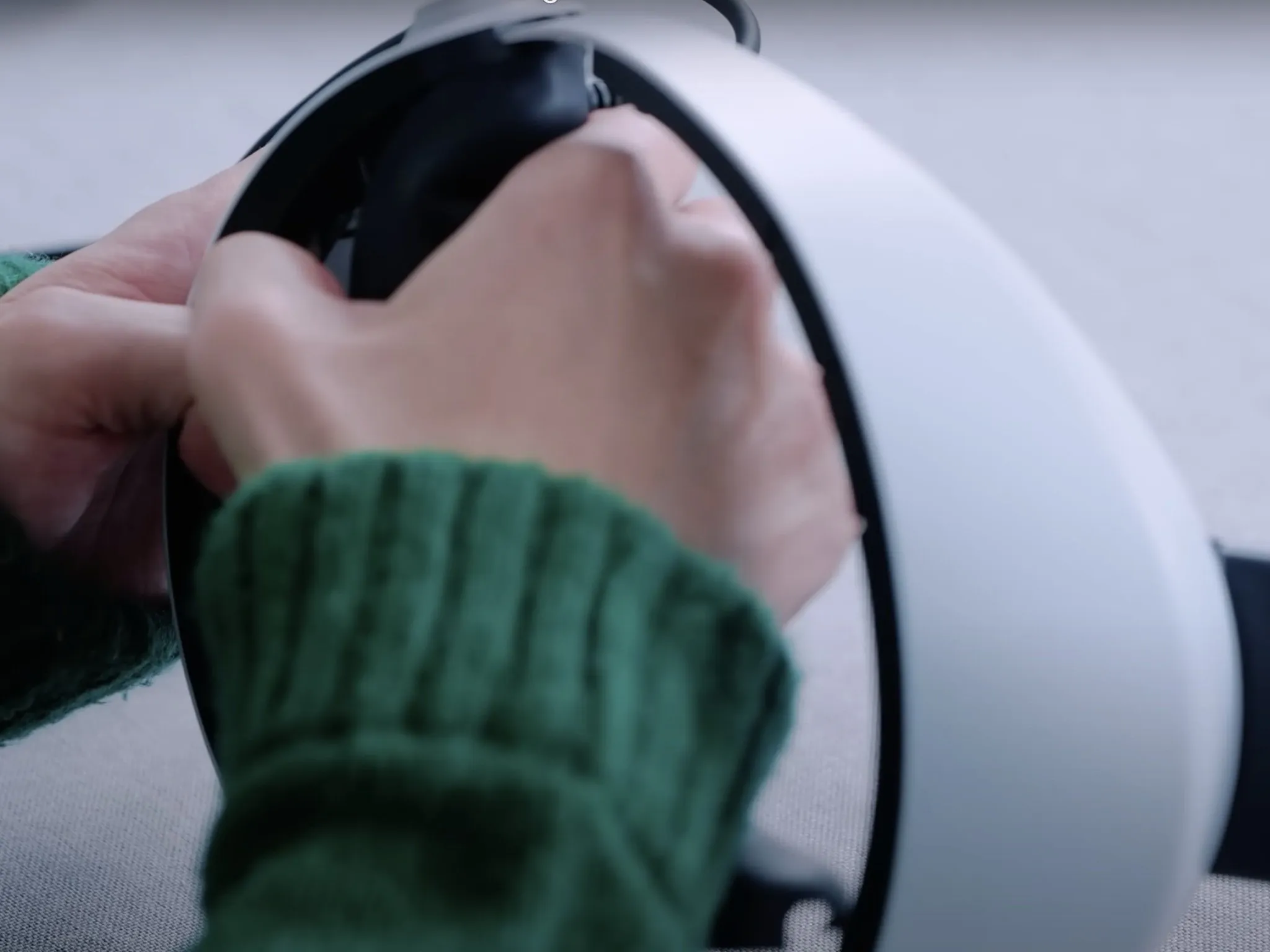

• Задняя накладка снимается так же, как и передняя.

Шаг 30

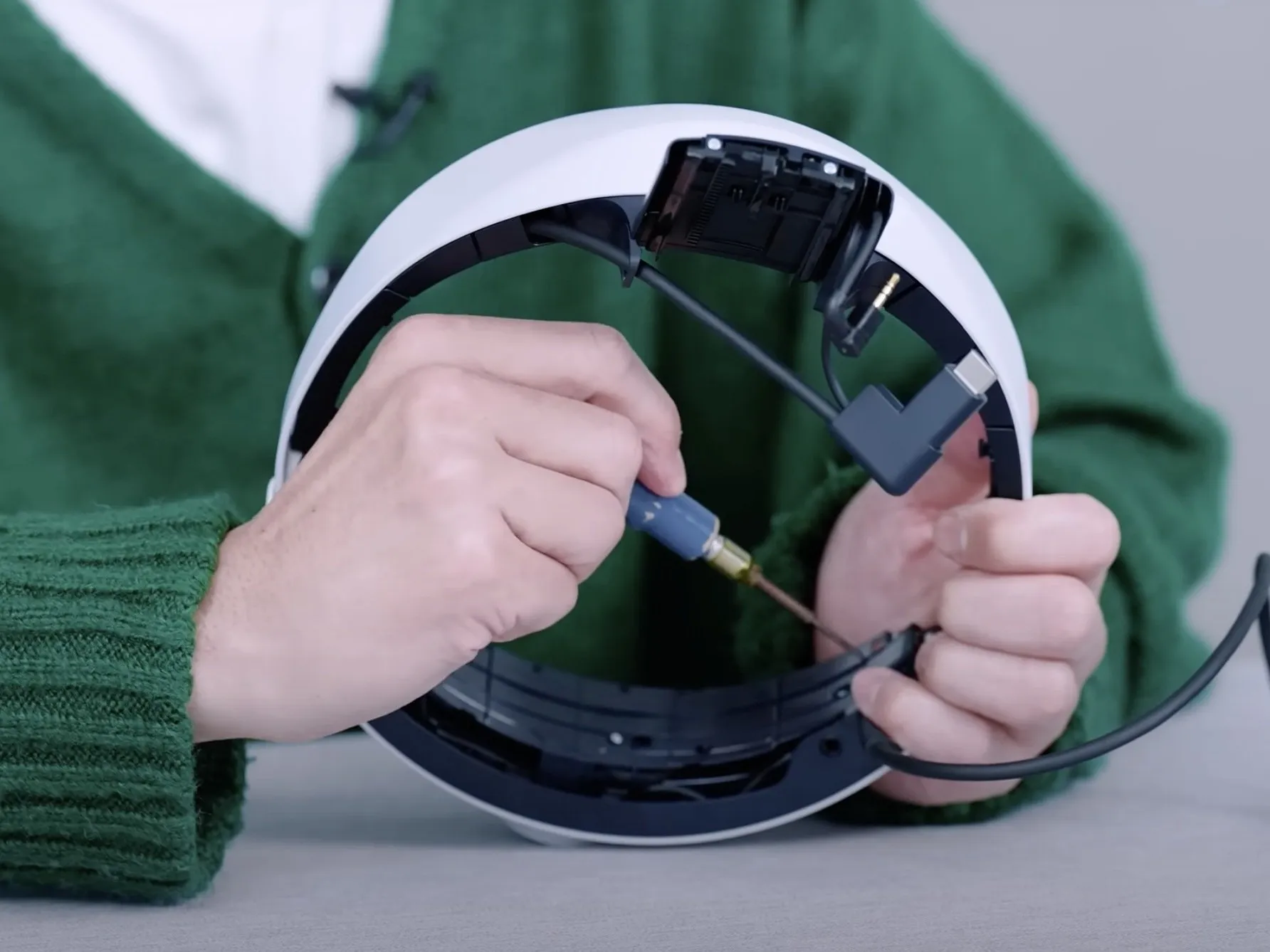

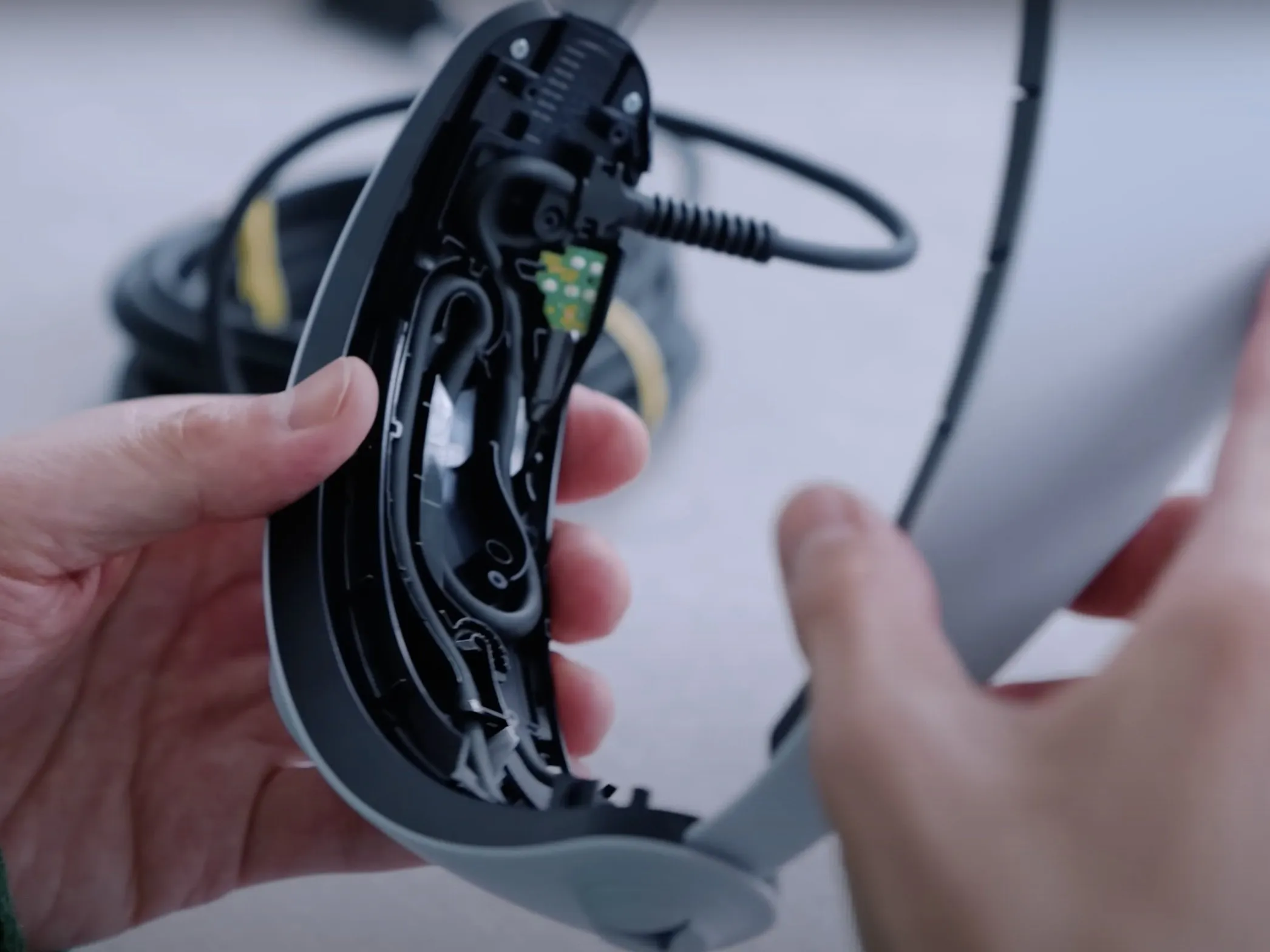

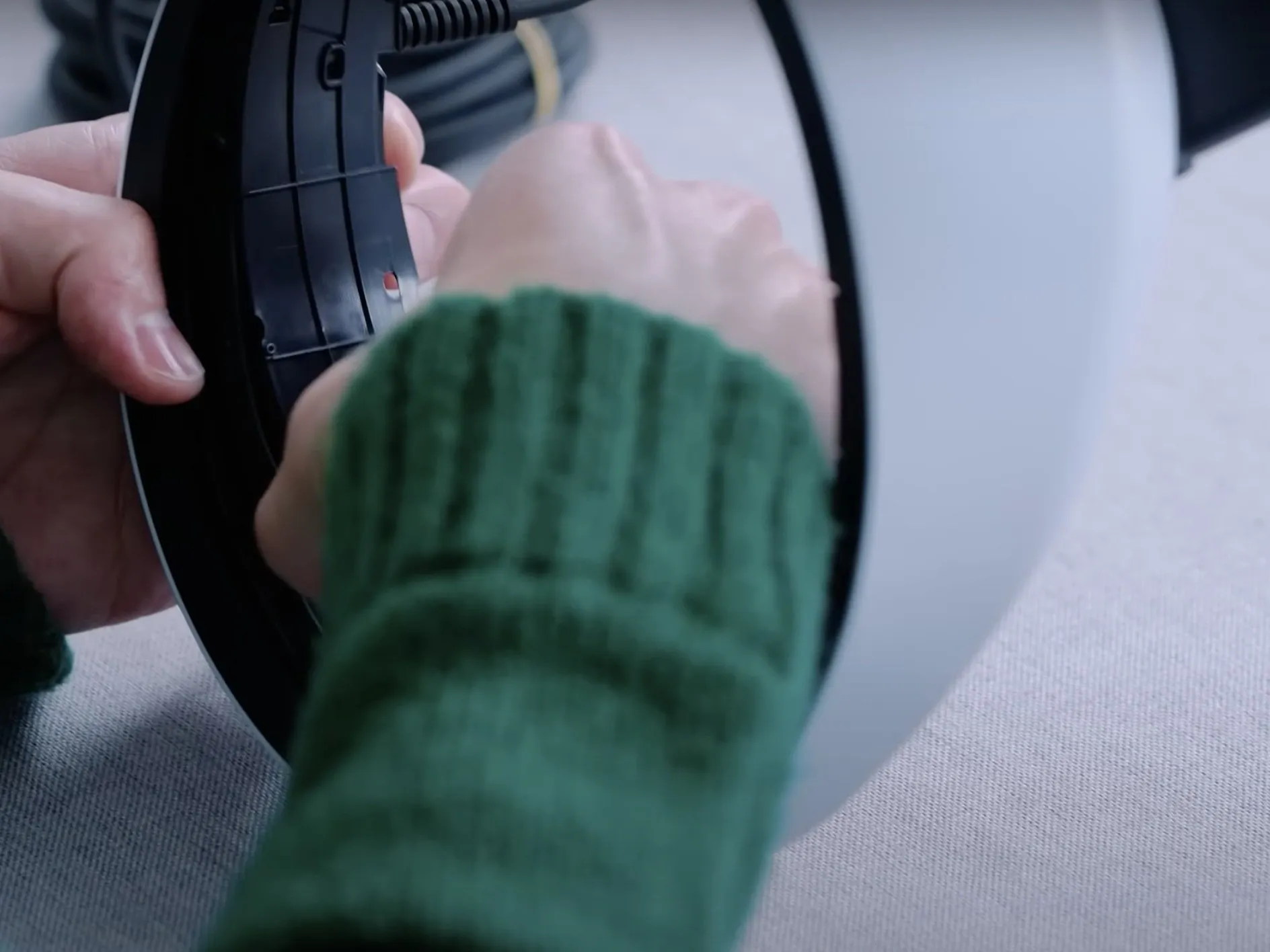

• Мы можем снять заднюю крышку. Всего три винта удерживают крышку на месте.

• Задняя крышка скрывает кабели питания и аудио. Мы также можем видеть разъем для наушников.

Шаг 31

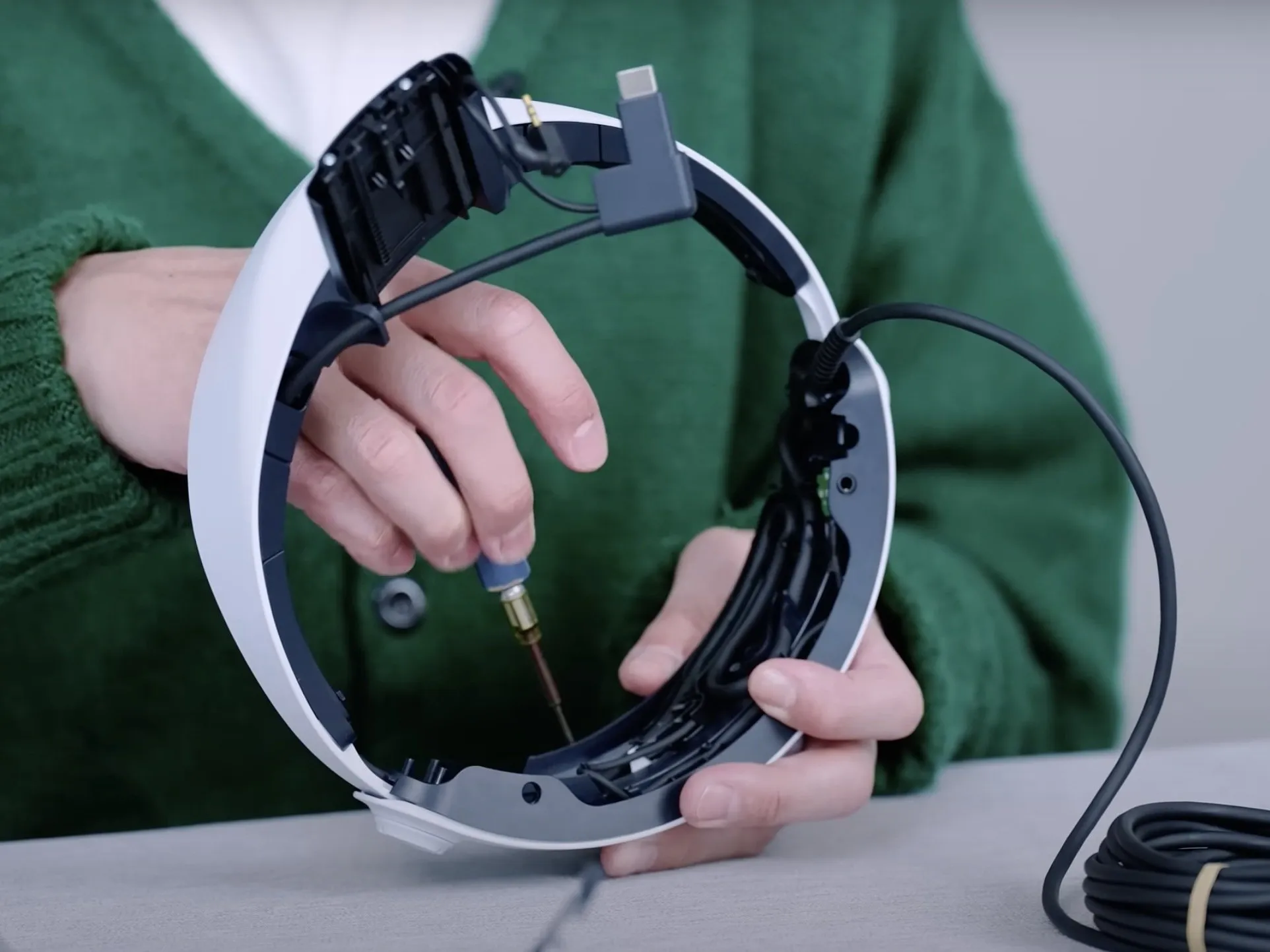

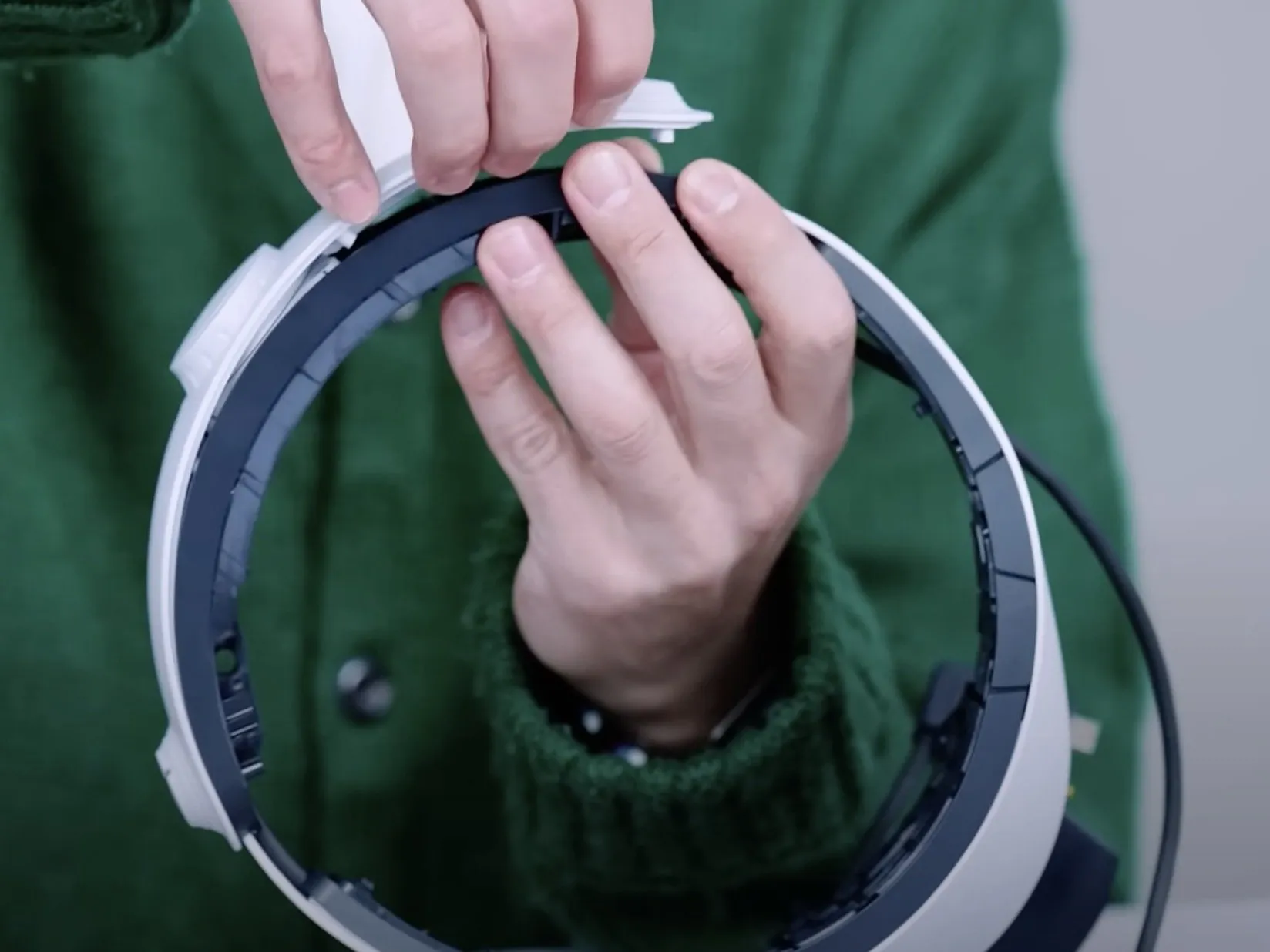

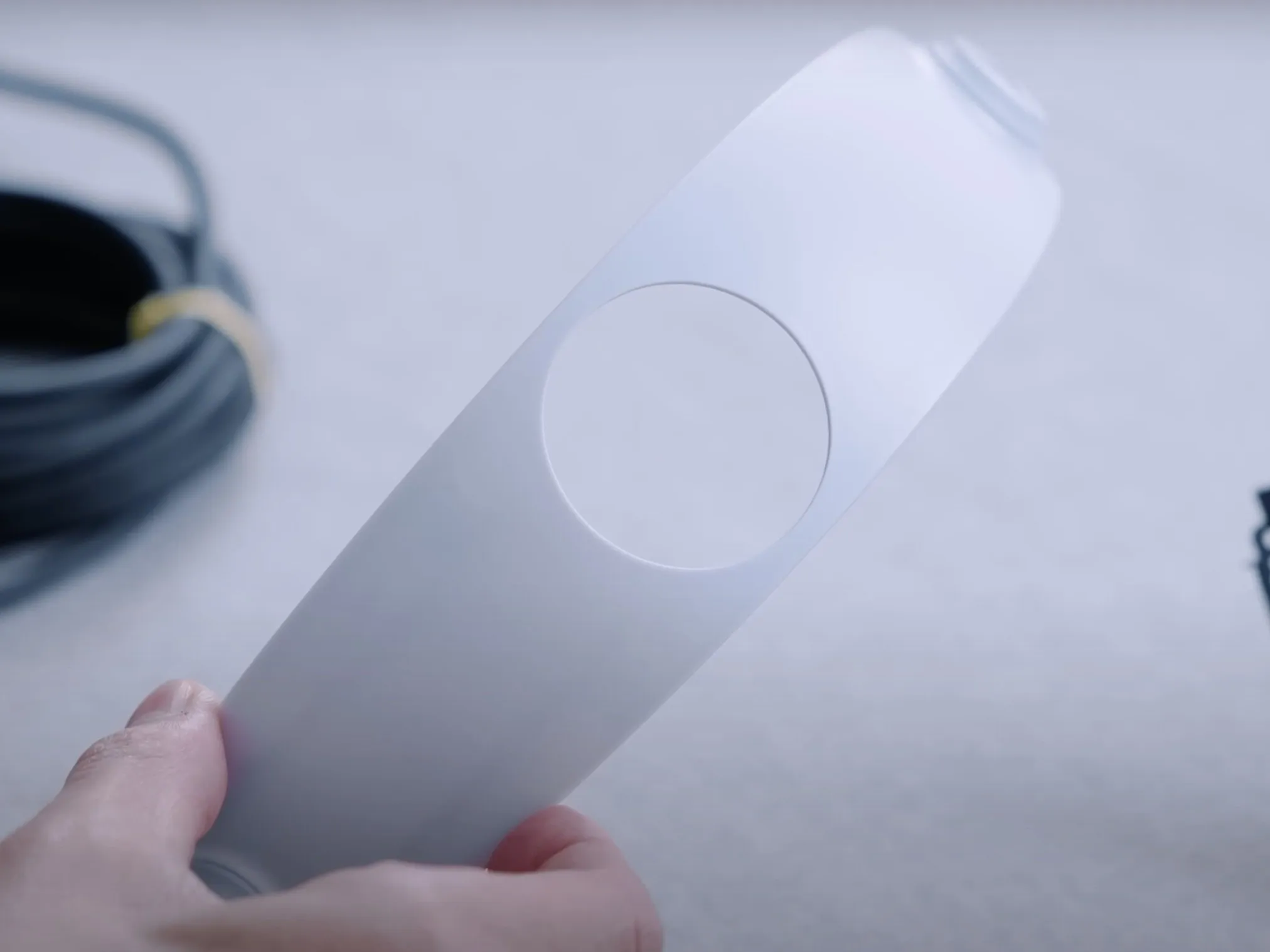

• Мы также можем снять внешнюю заднюю панель. Для этого нужно открутить шесть винтов, удерживающих ее на месте, и снять крышку.

Шаг 32

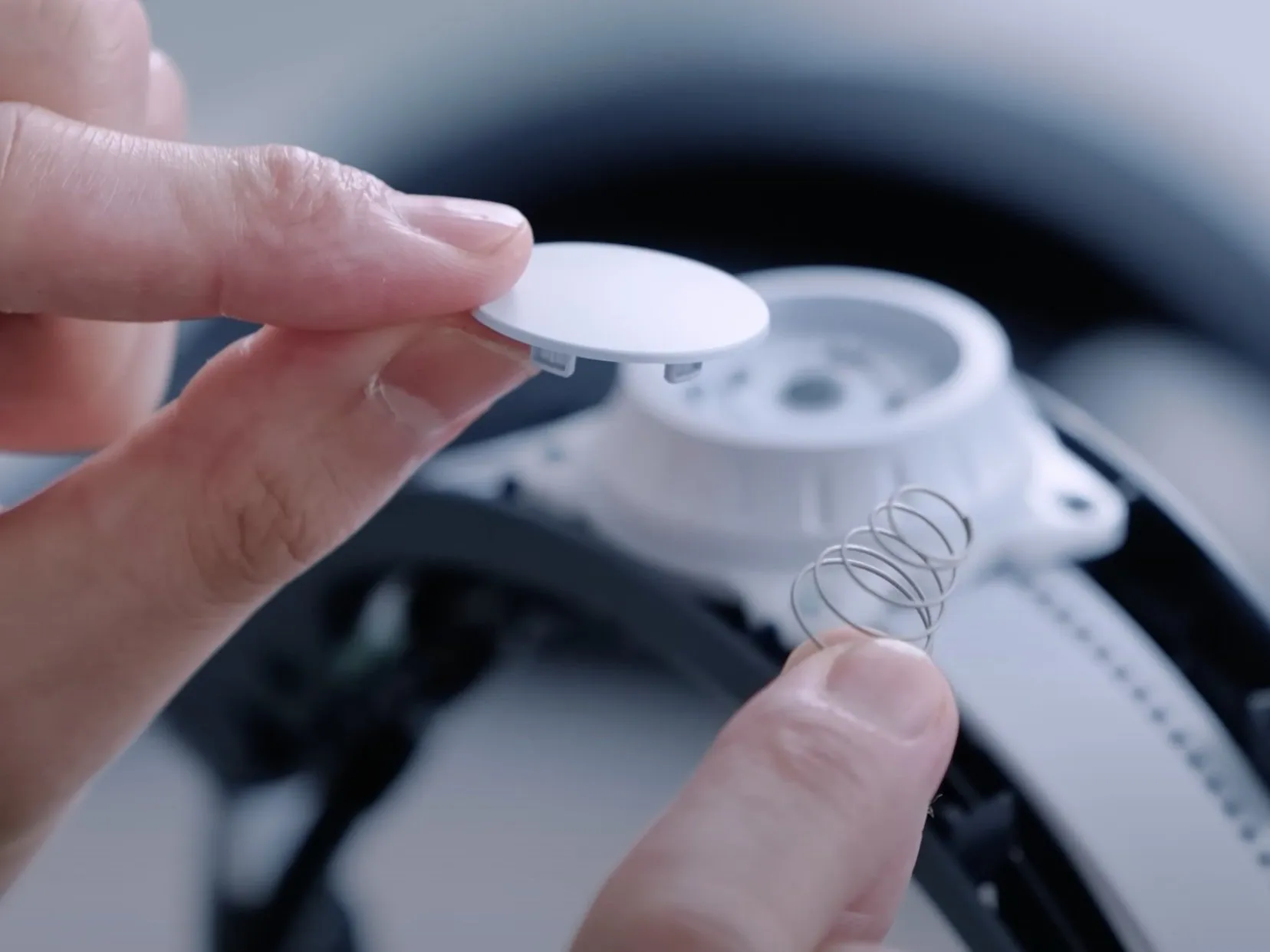

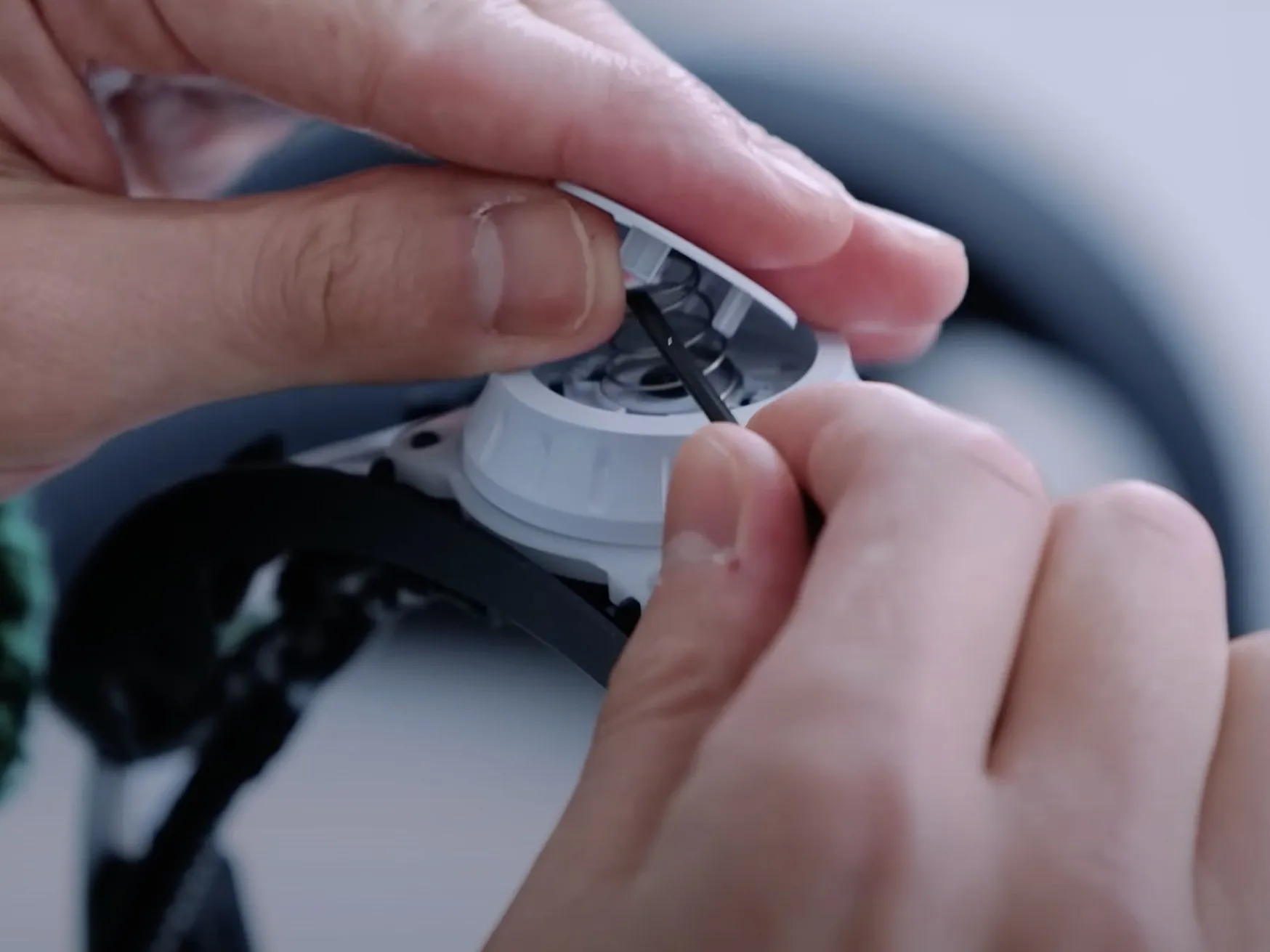

• Мы можем снять кнопку регулировки оголовья, подцепив ее с помощью Spudger.

Шаг 33

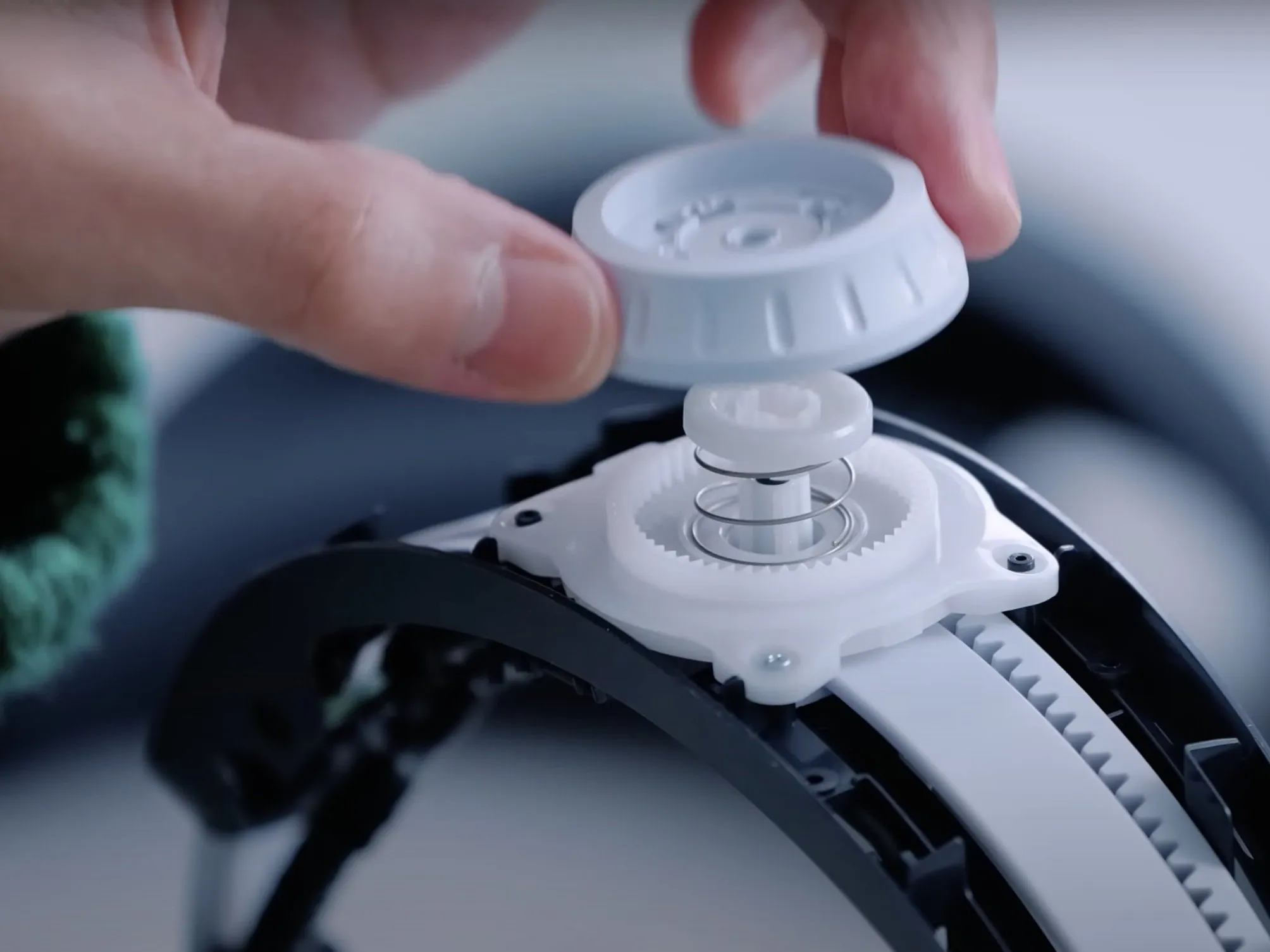

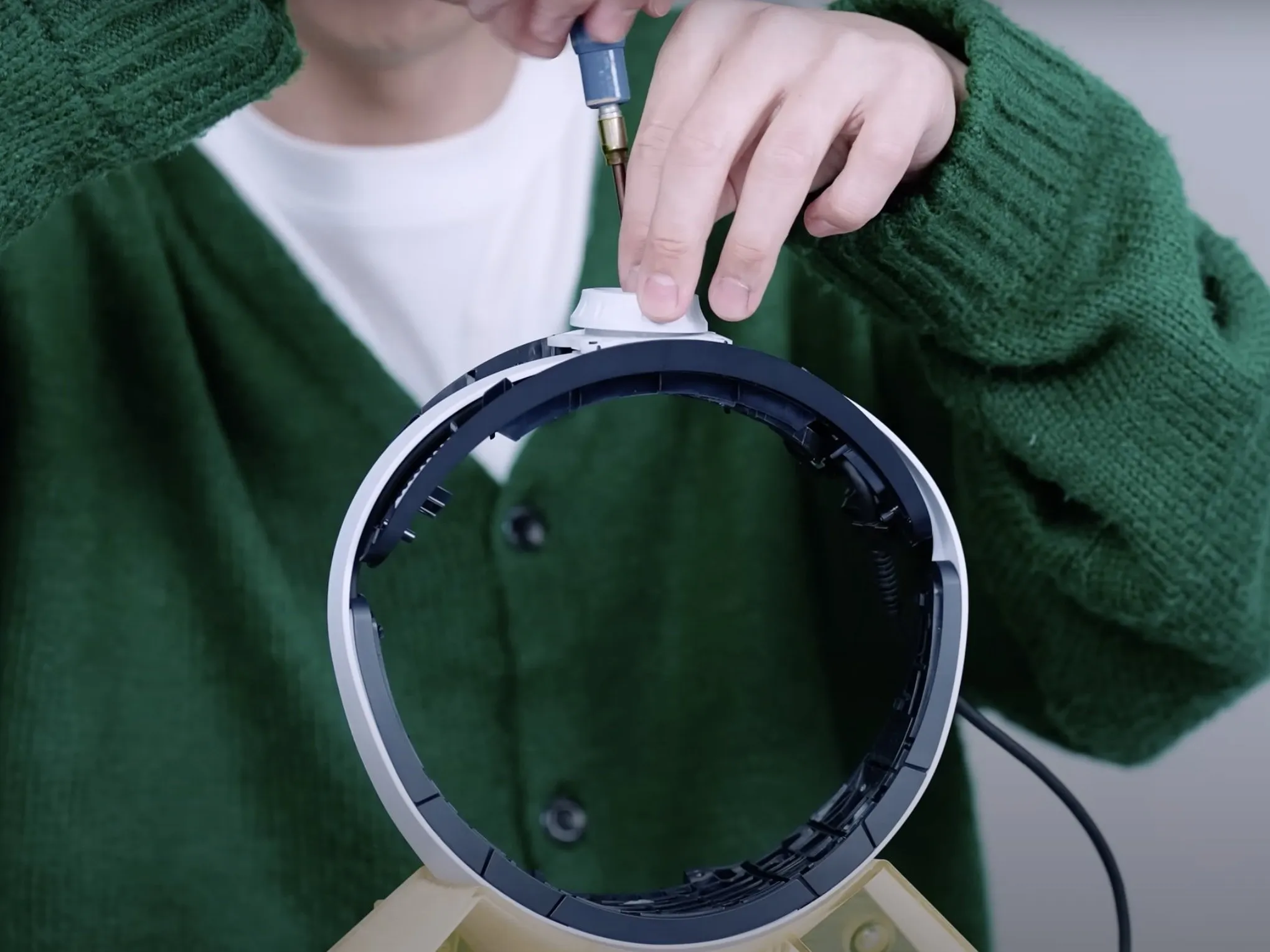

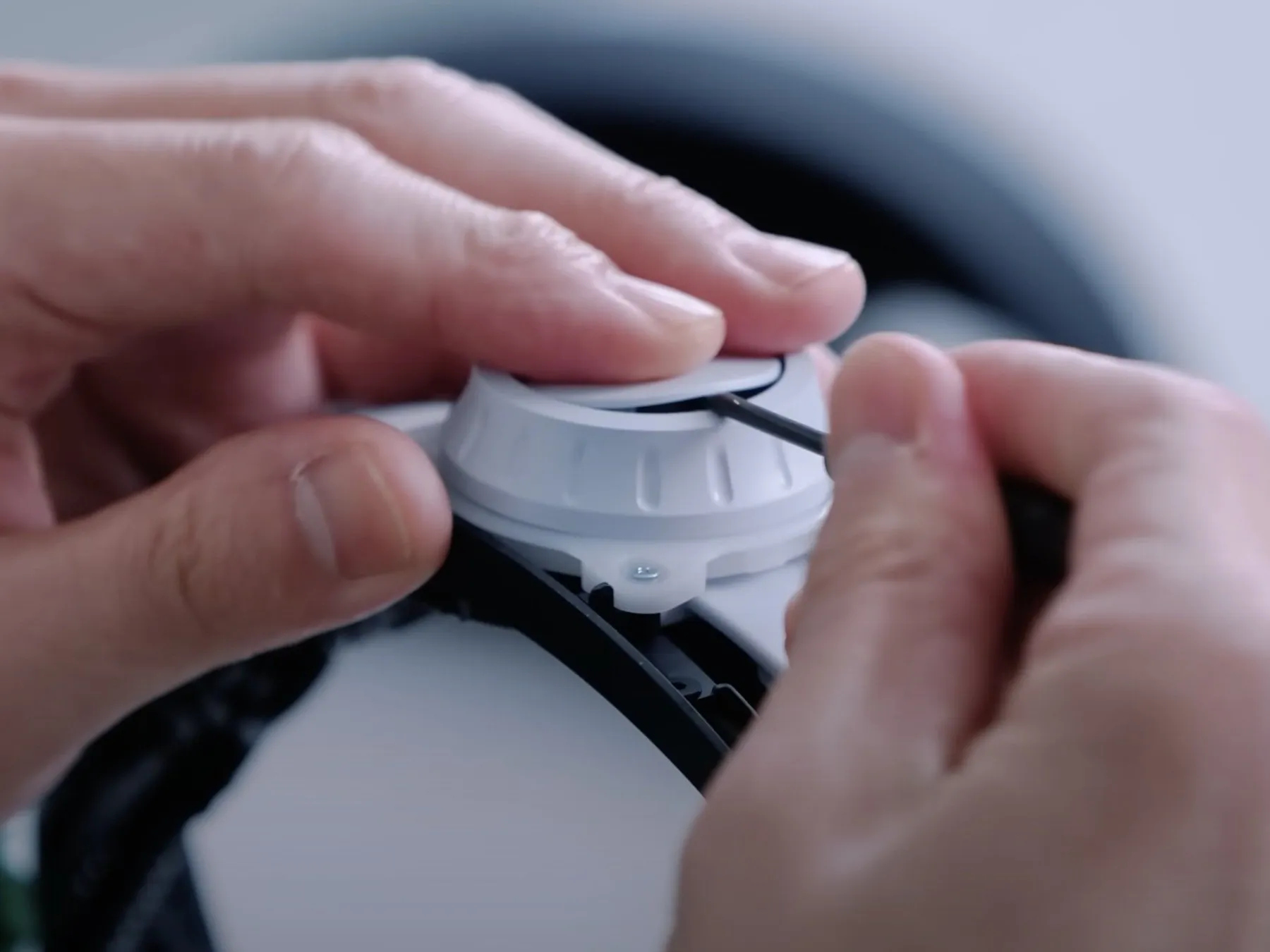

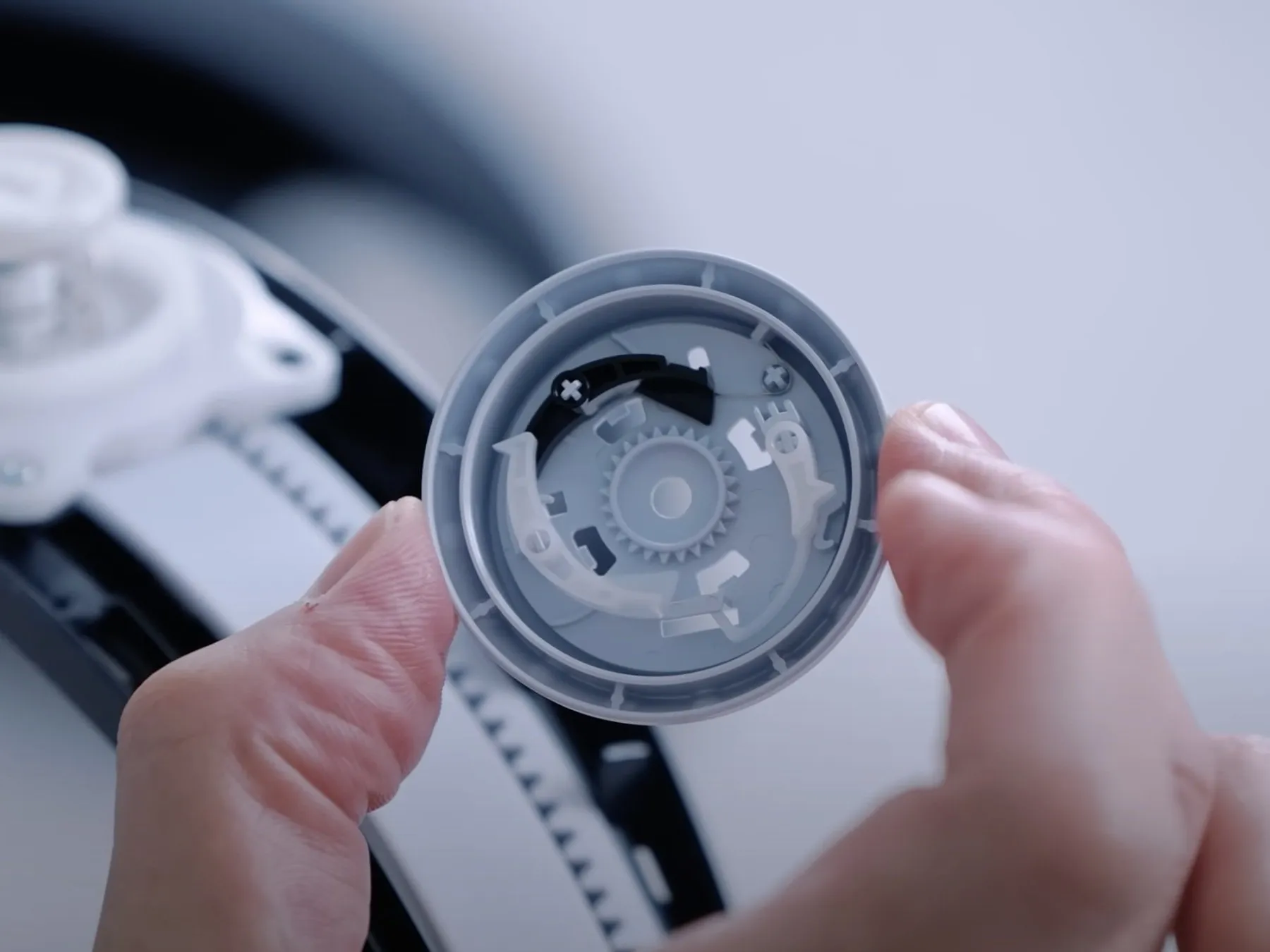

• Один винт удерживает регулировочное колесо на месте. Открутив его, мы сможем без проблем снять колесо.

Шаг 34

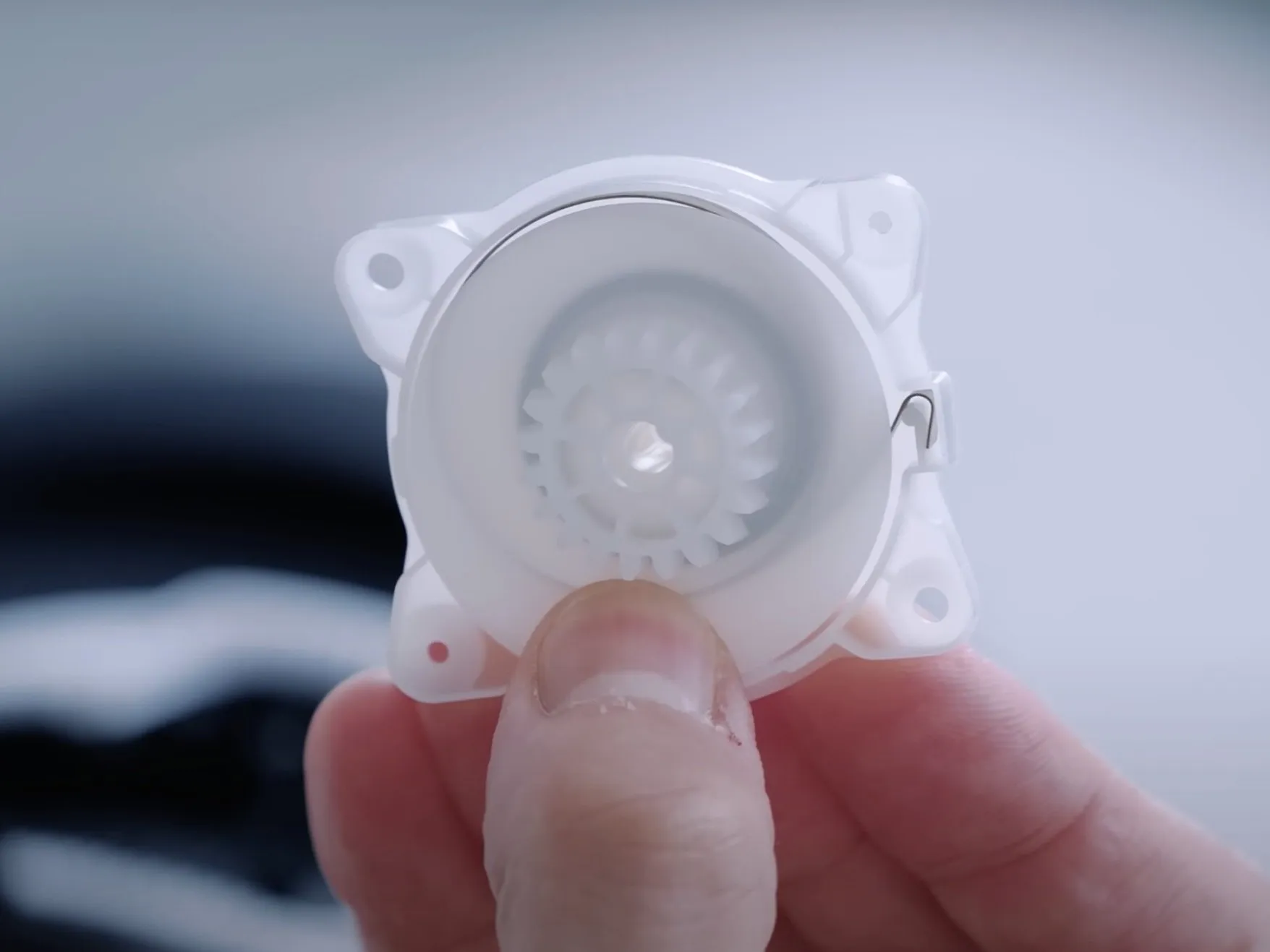

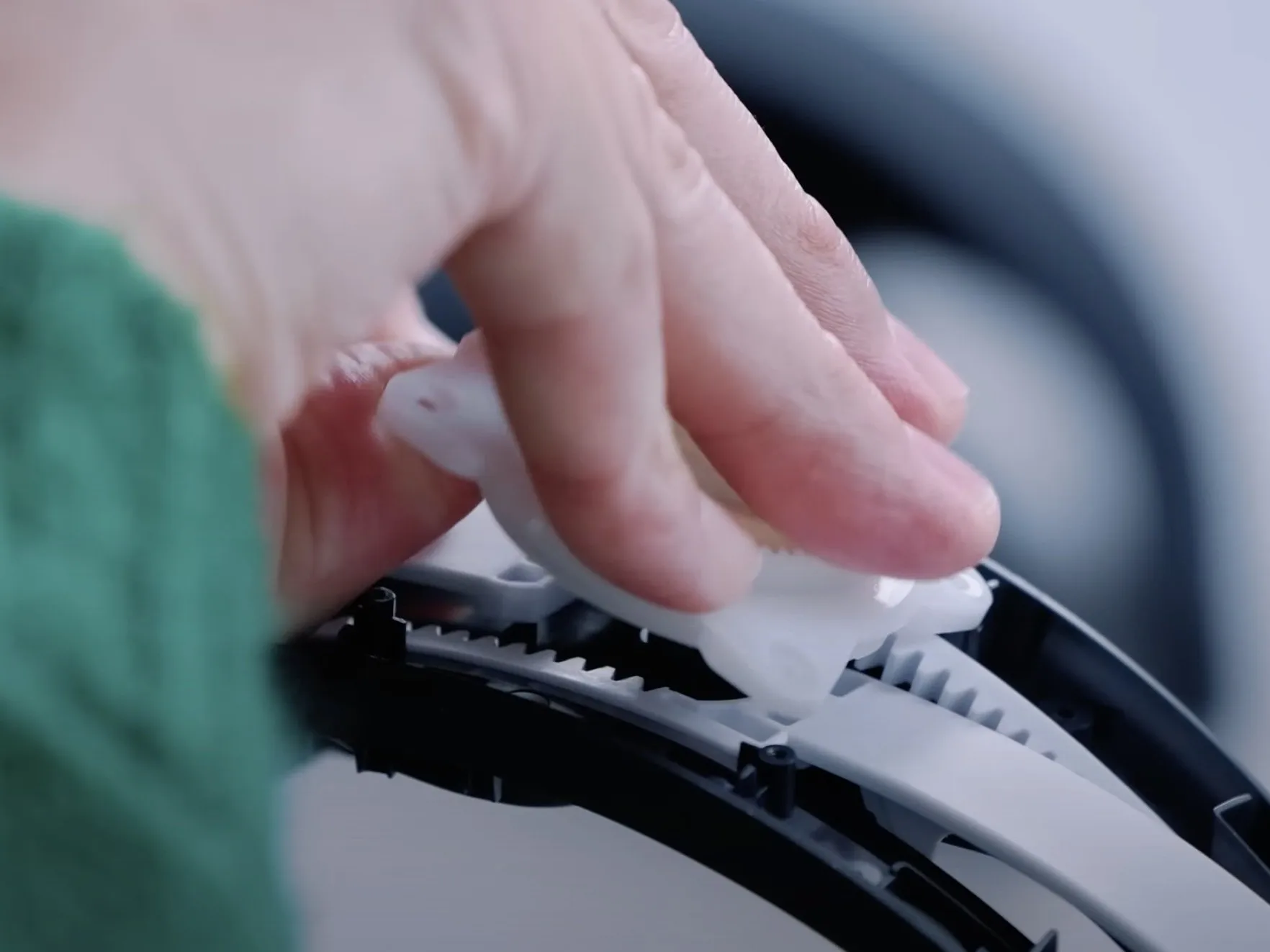

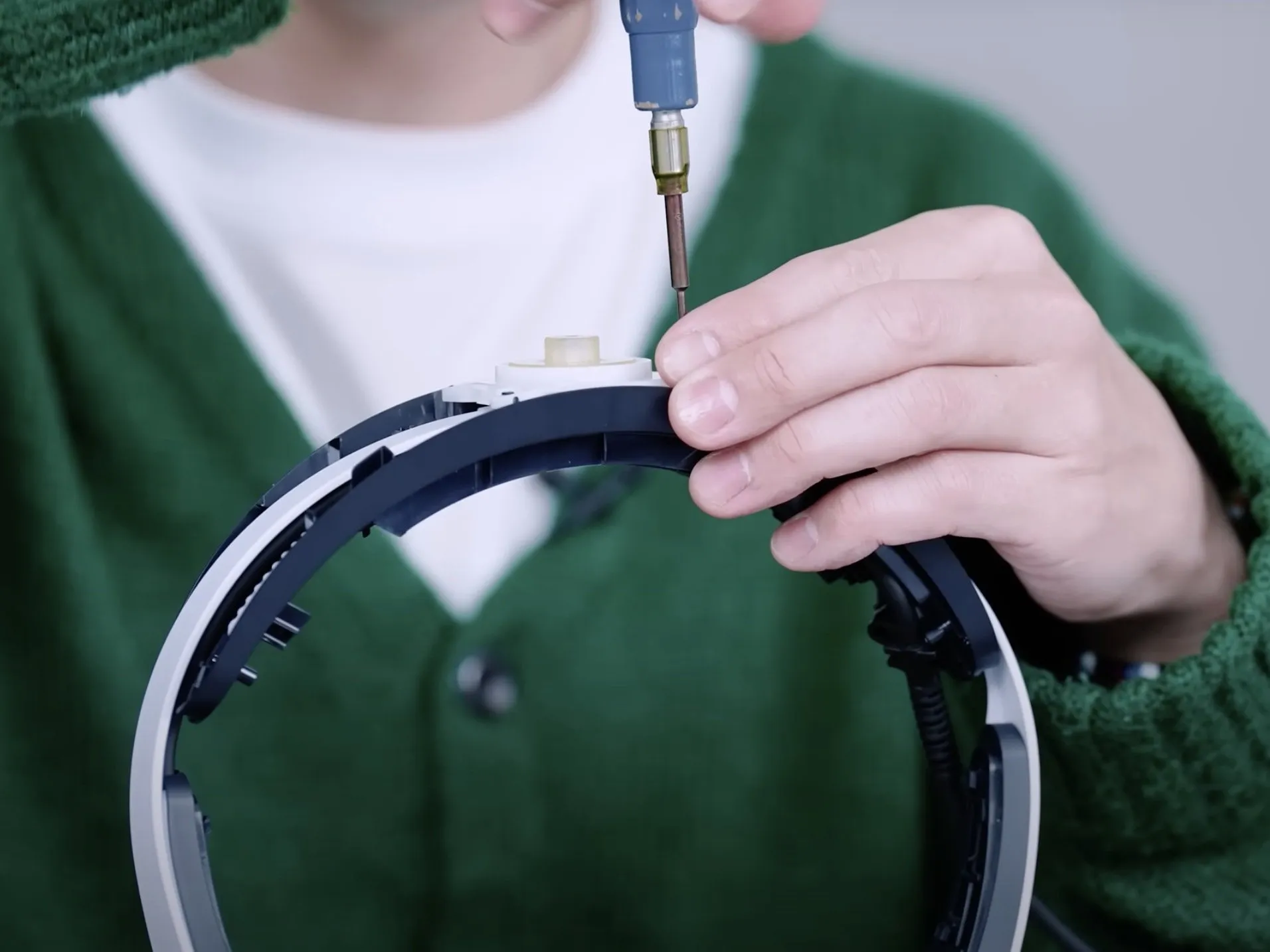

• Остальная часть блока регулировки крепится четырьмя винтами. После их удаления узел можно извлечь.

Шаг 35

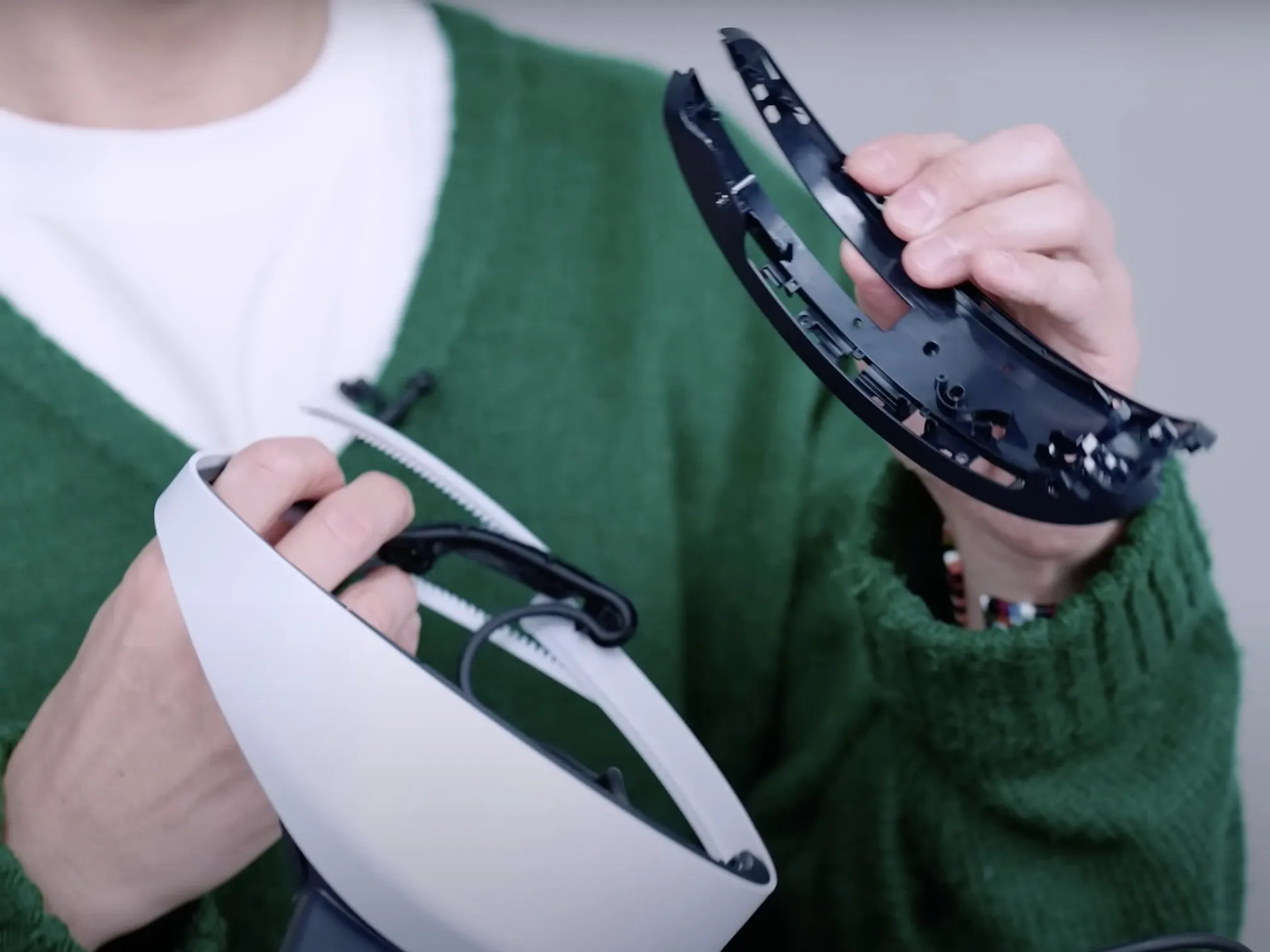

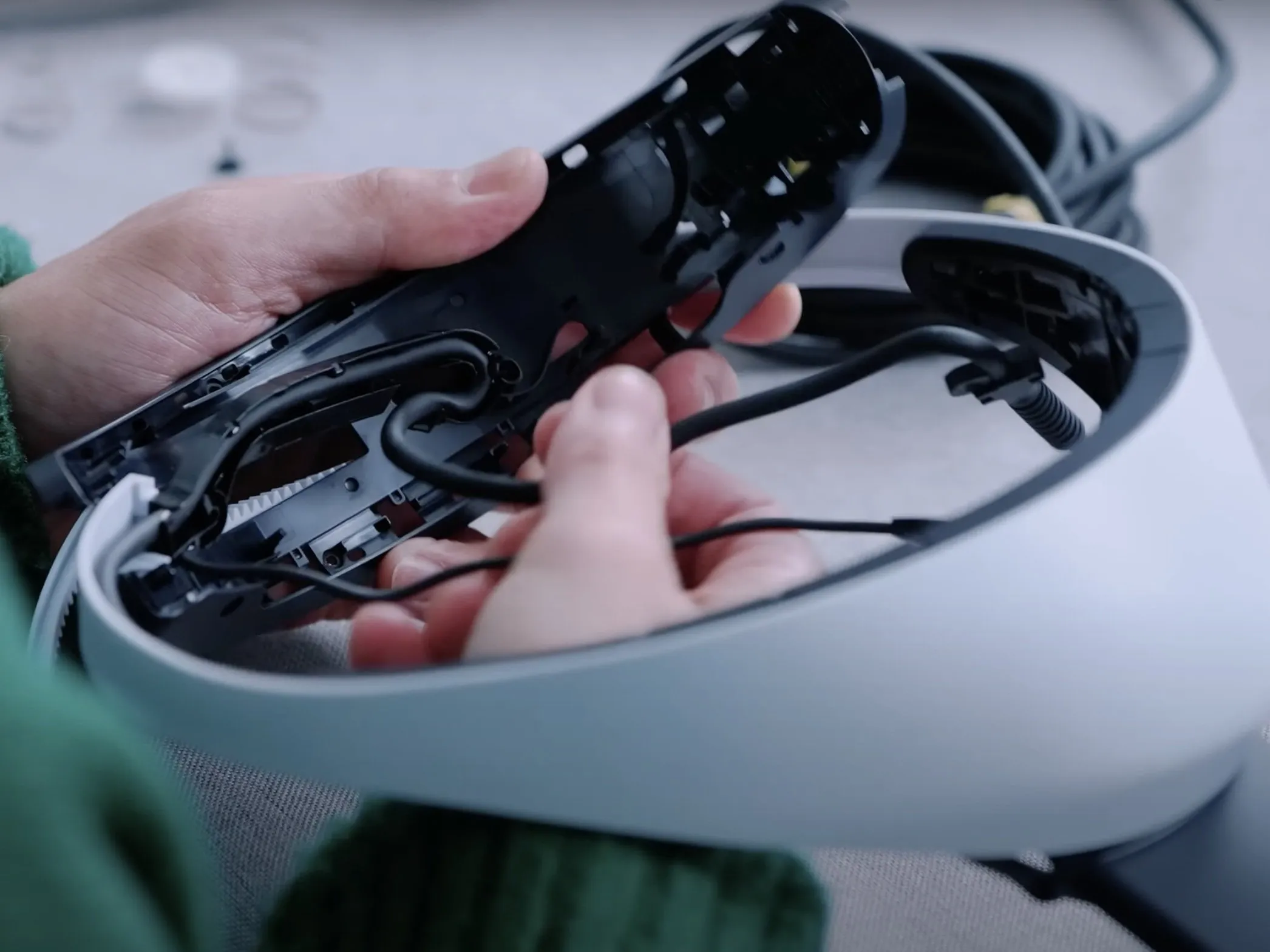

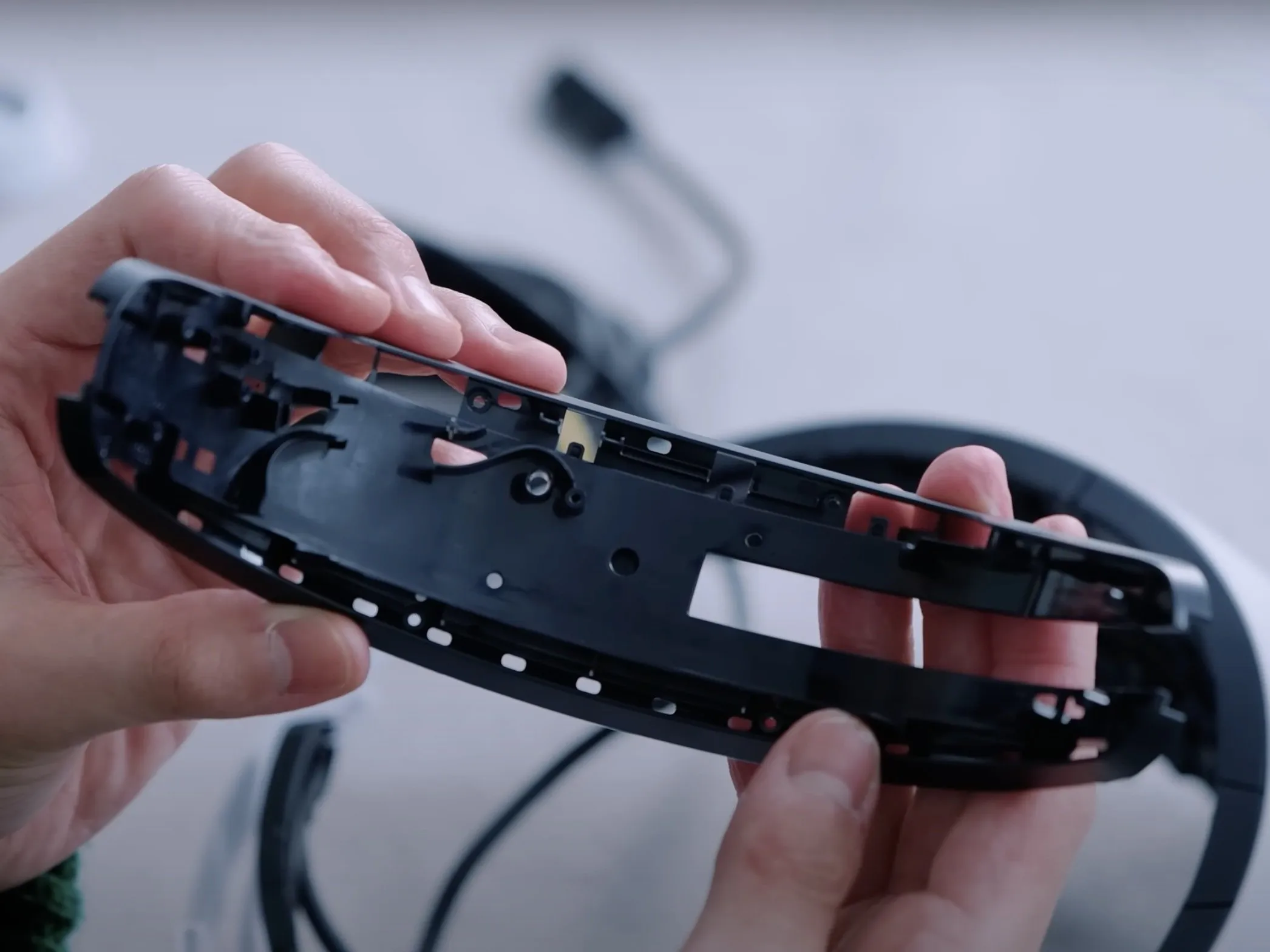

• Задний корпус кабеля снимается достаточно легко.

• Кабели можно вывести из канала без каких-либо проблем.

• Остальную часть корпуса можно снять, отведя ее в сторону от оголовья.

Шаг 36

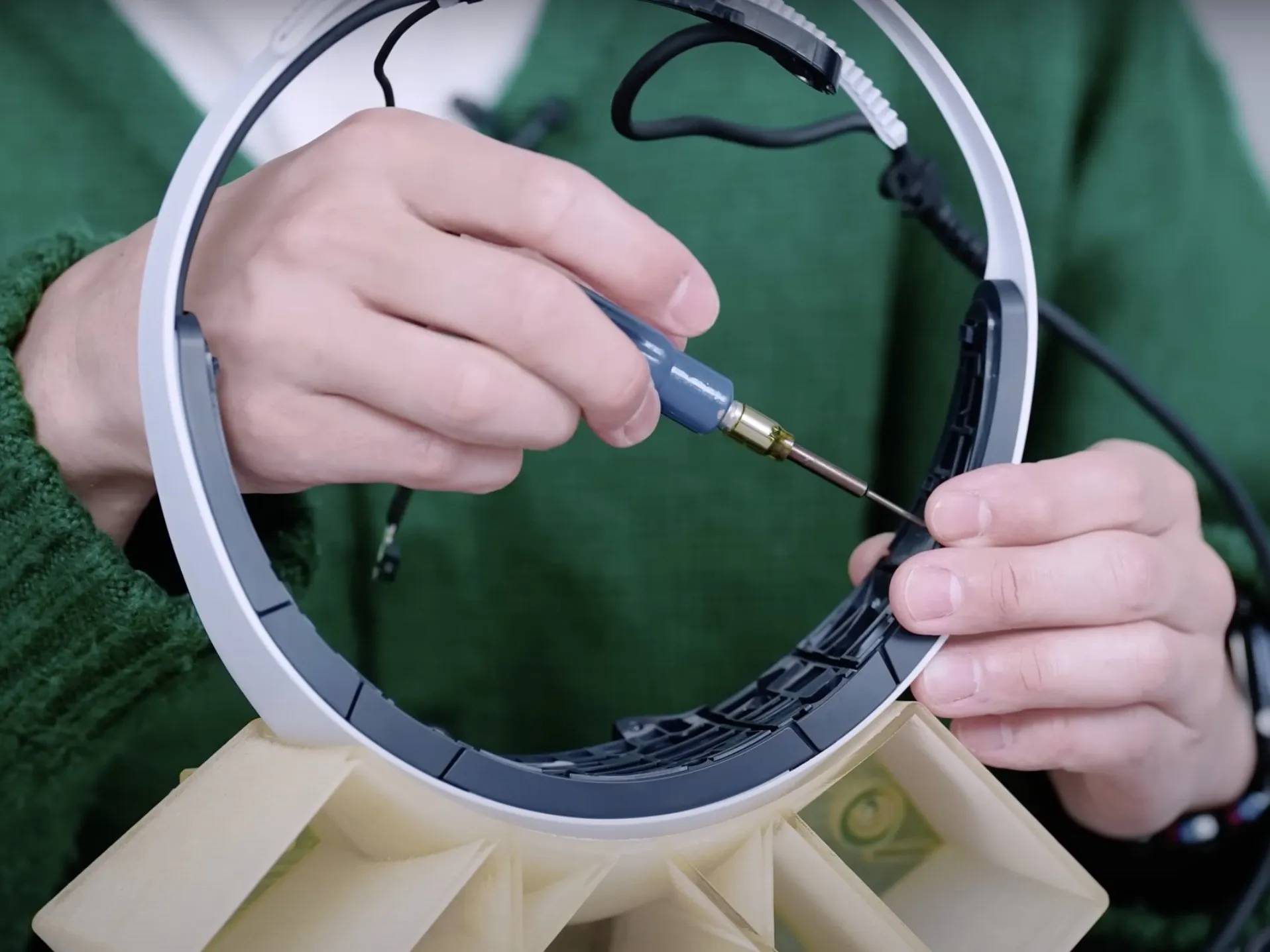

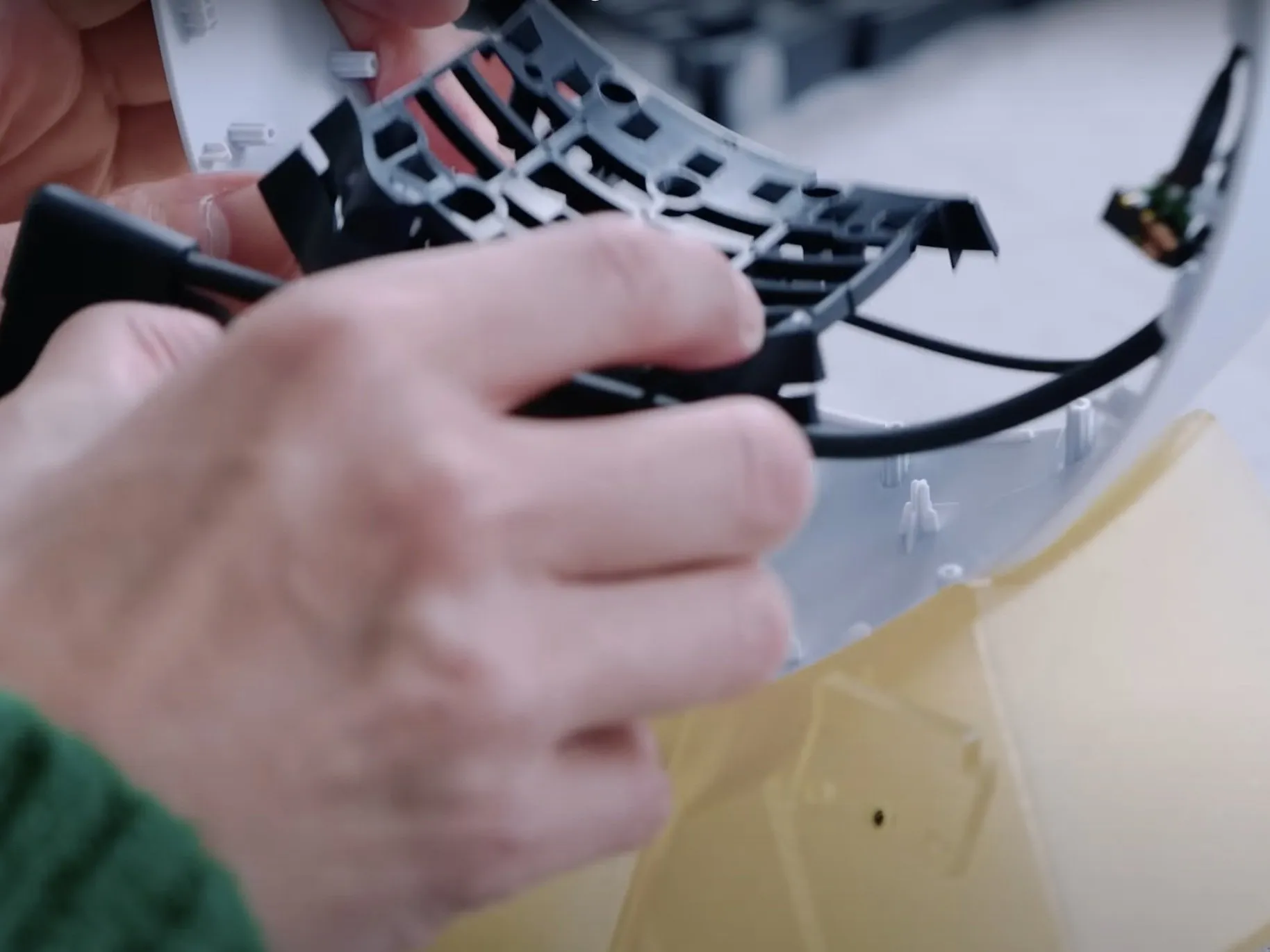

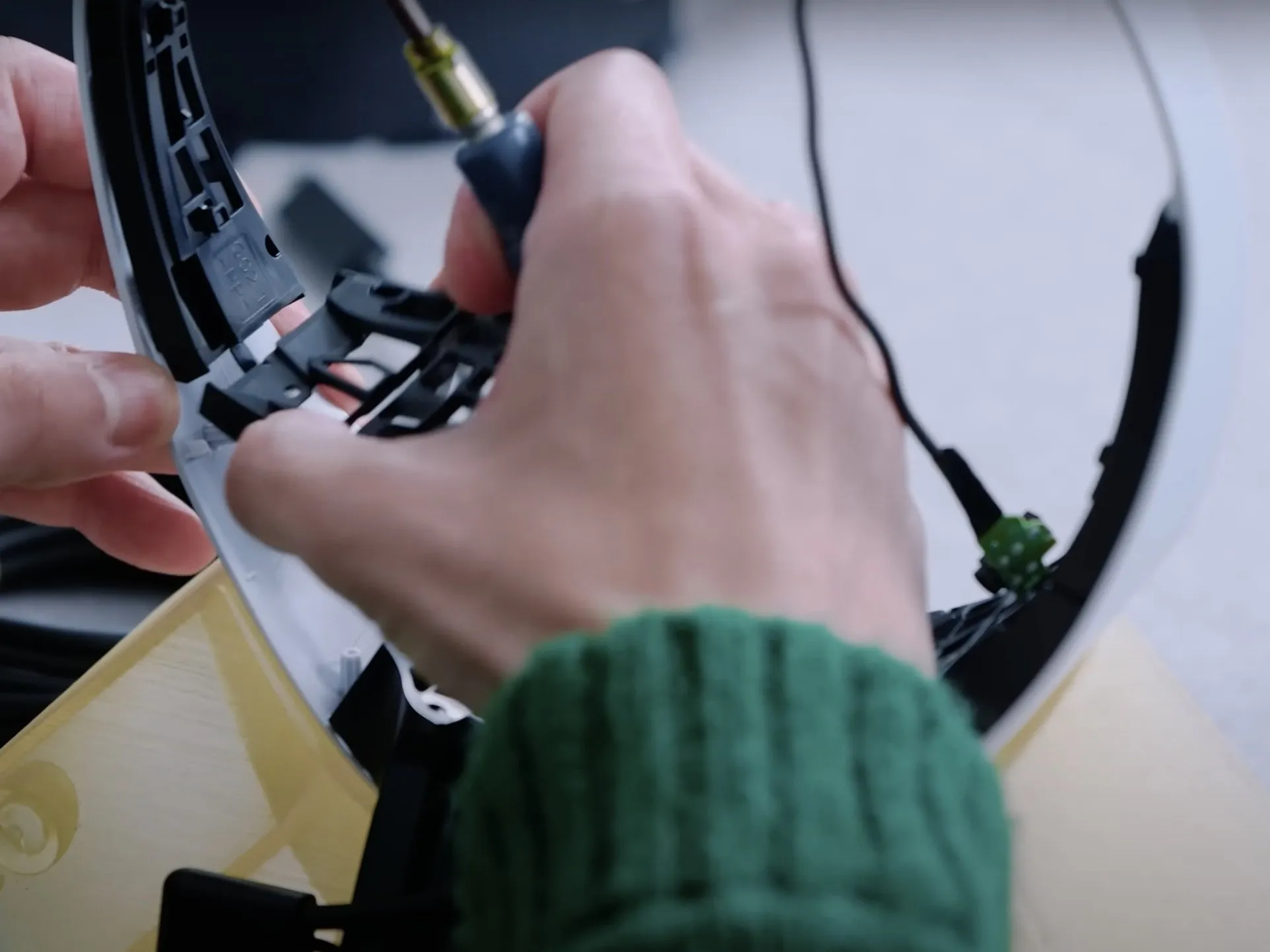

• Переднюю панель тоже можно снять. На ней находятся остальные кабели и моторчик гула.

Шаг 37 Заключительные размышления

• Оценка ремонтопригодности: 10 из 10 (10 - легче всего отремонтировать)

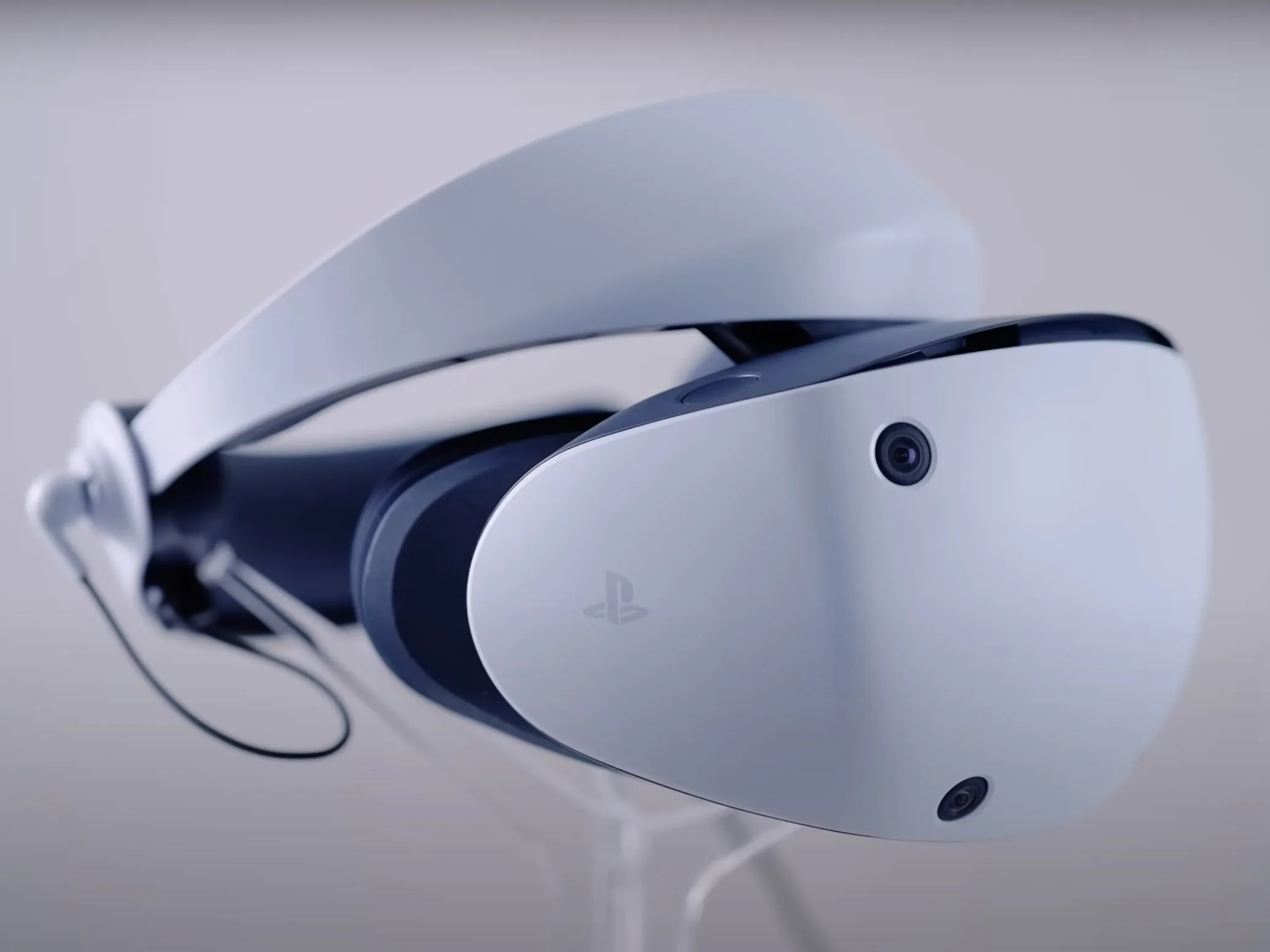

• В целом, новый дизайн PS VR2 - это определенное улучшение по сравнению с оригиналом, и Sony усовершенствовала многие аспекты, из-за которых первую гарнитуру PS VR было так сложно ремонтировать.

• Продуманная конструкция и довольно простая разборка.

• Многие детали, такие как подушечки и светозащитный экран, по-прежнему защелкиваются на месте, без использования сложных крепежей или клея.

• Sony уделила время уменьшению количества деталей, которые делали их первую гарнитуру такой сложной в разборке.

• Клей по-прежнему используется минимально, а тот, что есть, легко удаляется. Линзы легко снимаются.
