Разборка беспроводной колонки Sony SRS-X3 Bluetooth NFC
Что вам нужно
Инструменты
Отвертка Phillips #1 | Источник - ifixit.com
Шаг 1 Разборка беспроводной колонки Sony SRS-X3 Bluetooth NFC

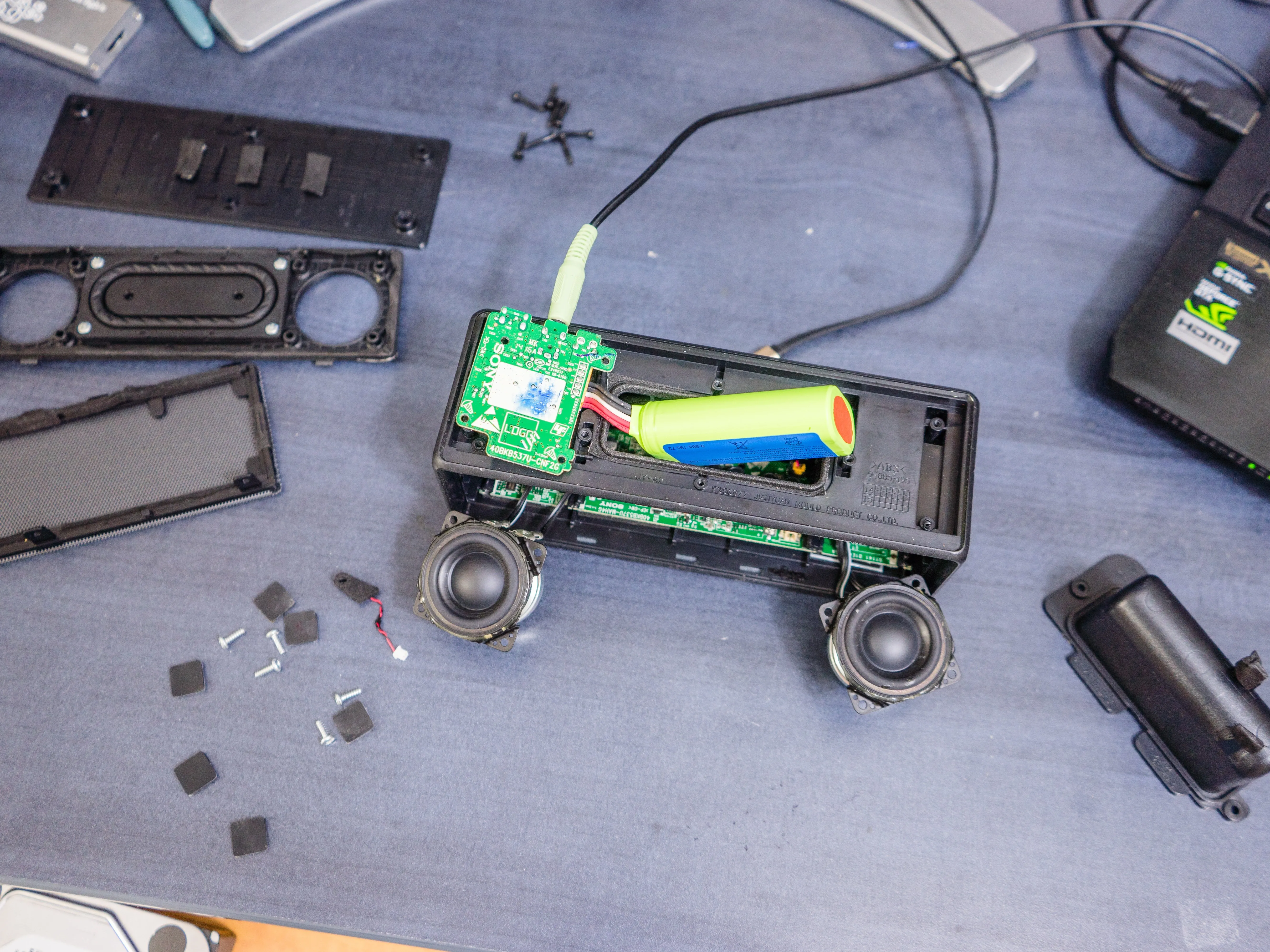

В нижней части под резиновыми ножками находятся 6 винтов. Открутив их, можно снять нижнюю панель, а затем переднюю панель, переднюю крышку и батарейный отсек.
Если вам нужны более качественные фотографии, пожалуйста, оставьте комментарий.
Шаг 2

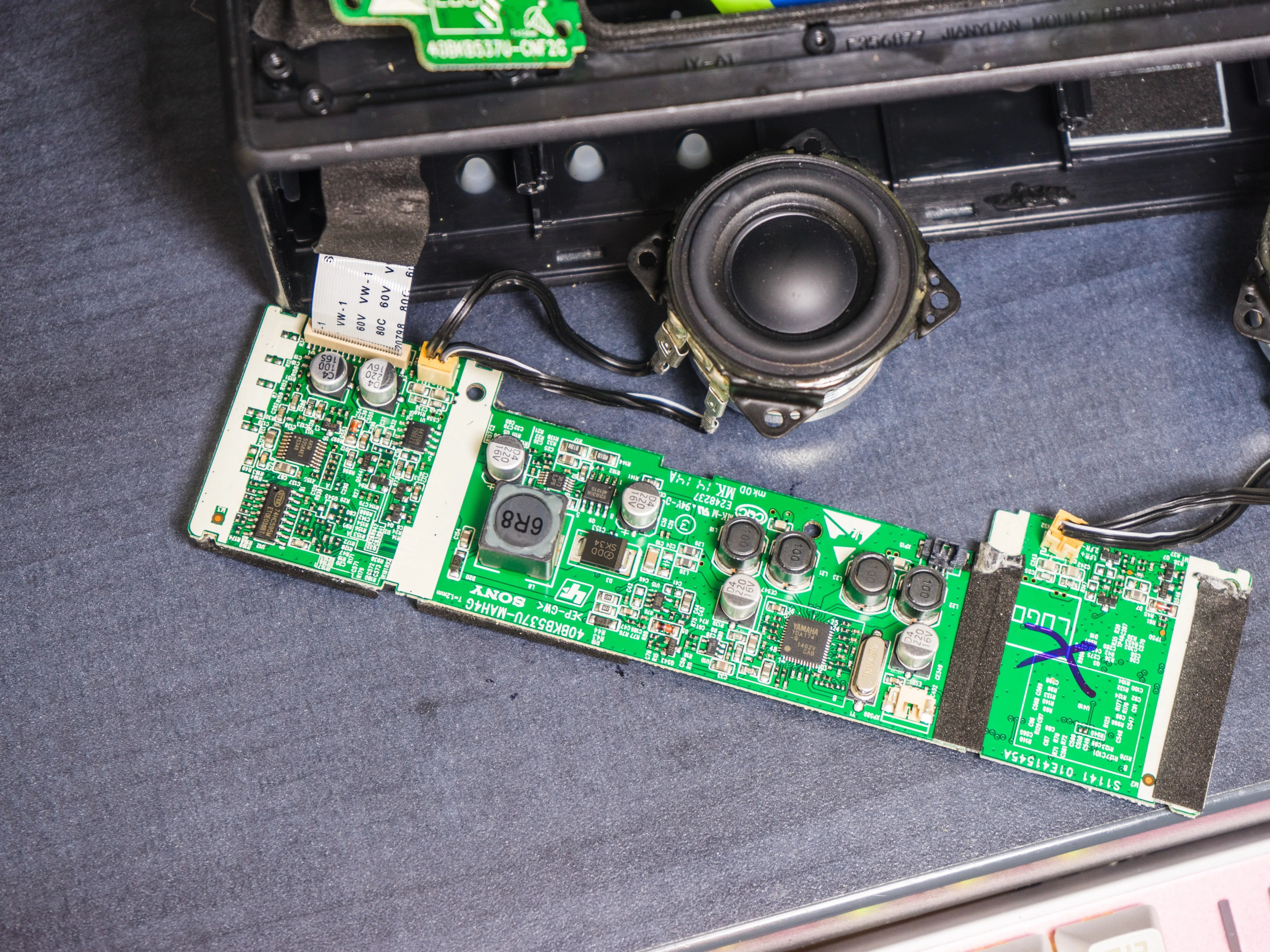

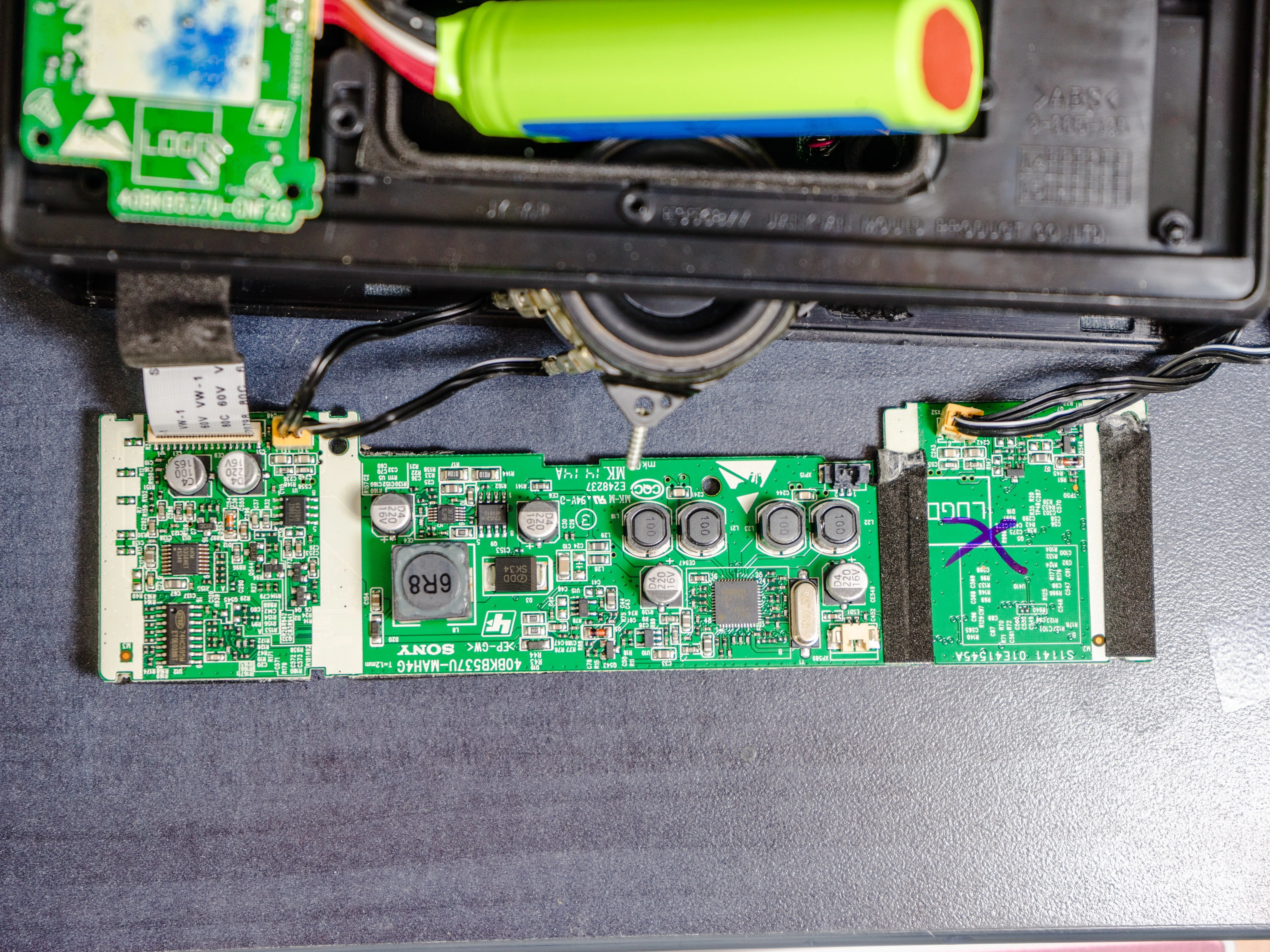

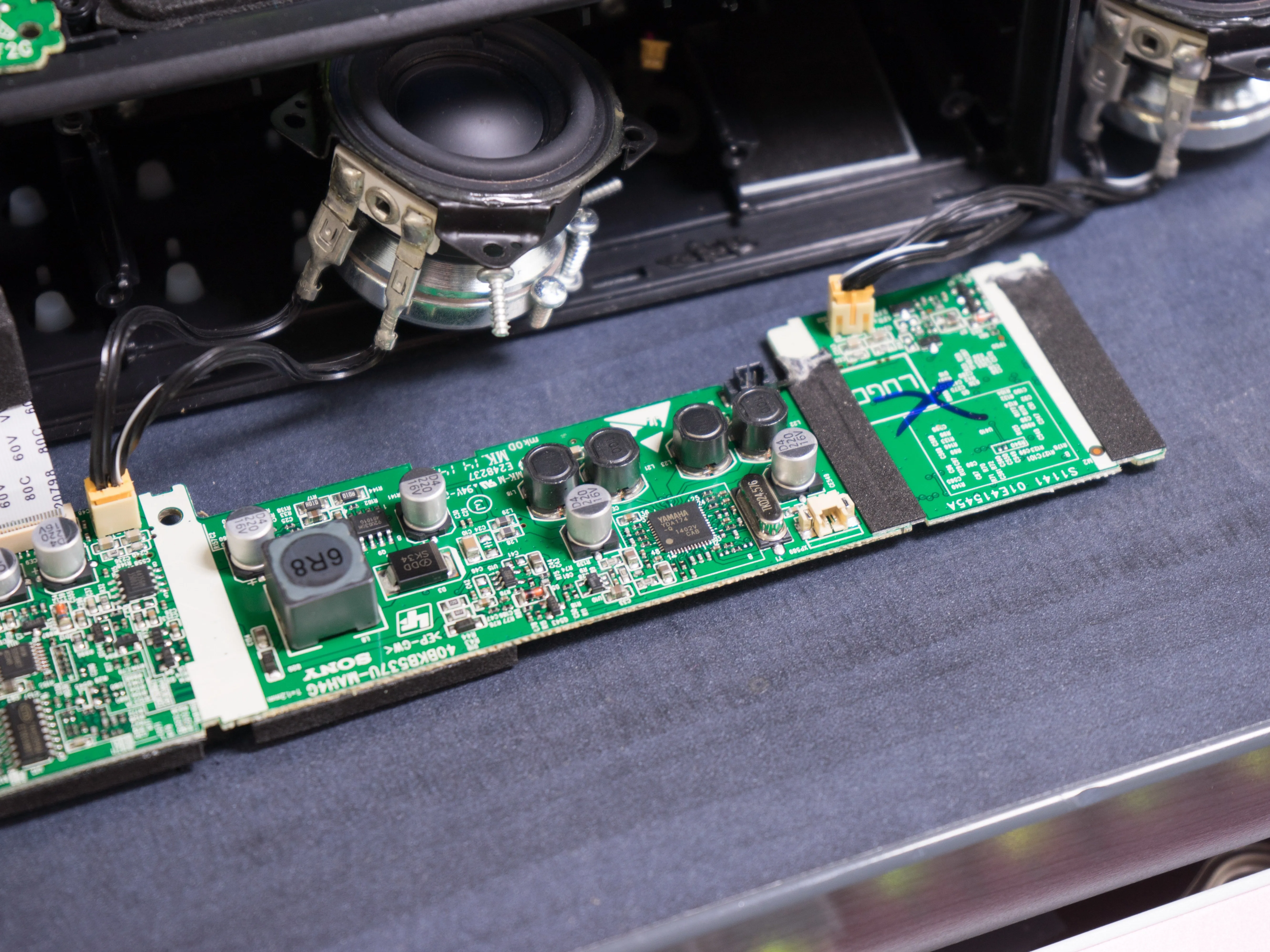

Фотографии основной печатной платы. Номера деталей микросхем можно прочитать на фотографиях.
Источник питания постоянного тока и индуктивности фильтра выходного сигнала аудиоусилителя Yamaha - основные части этой стороны.
Шаг 3

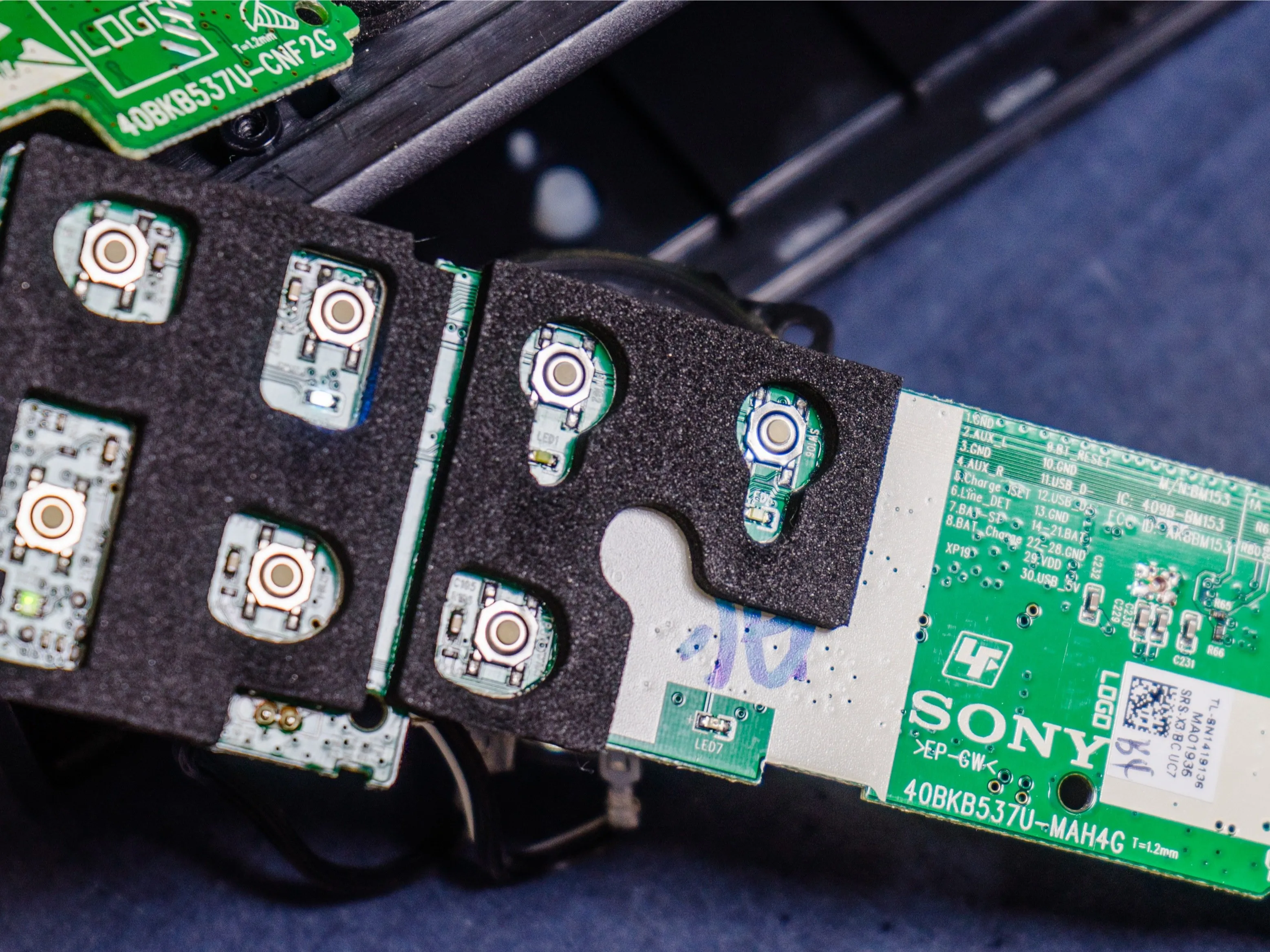

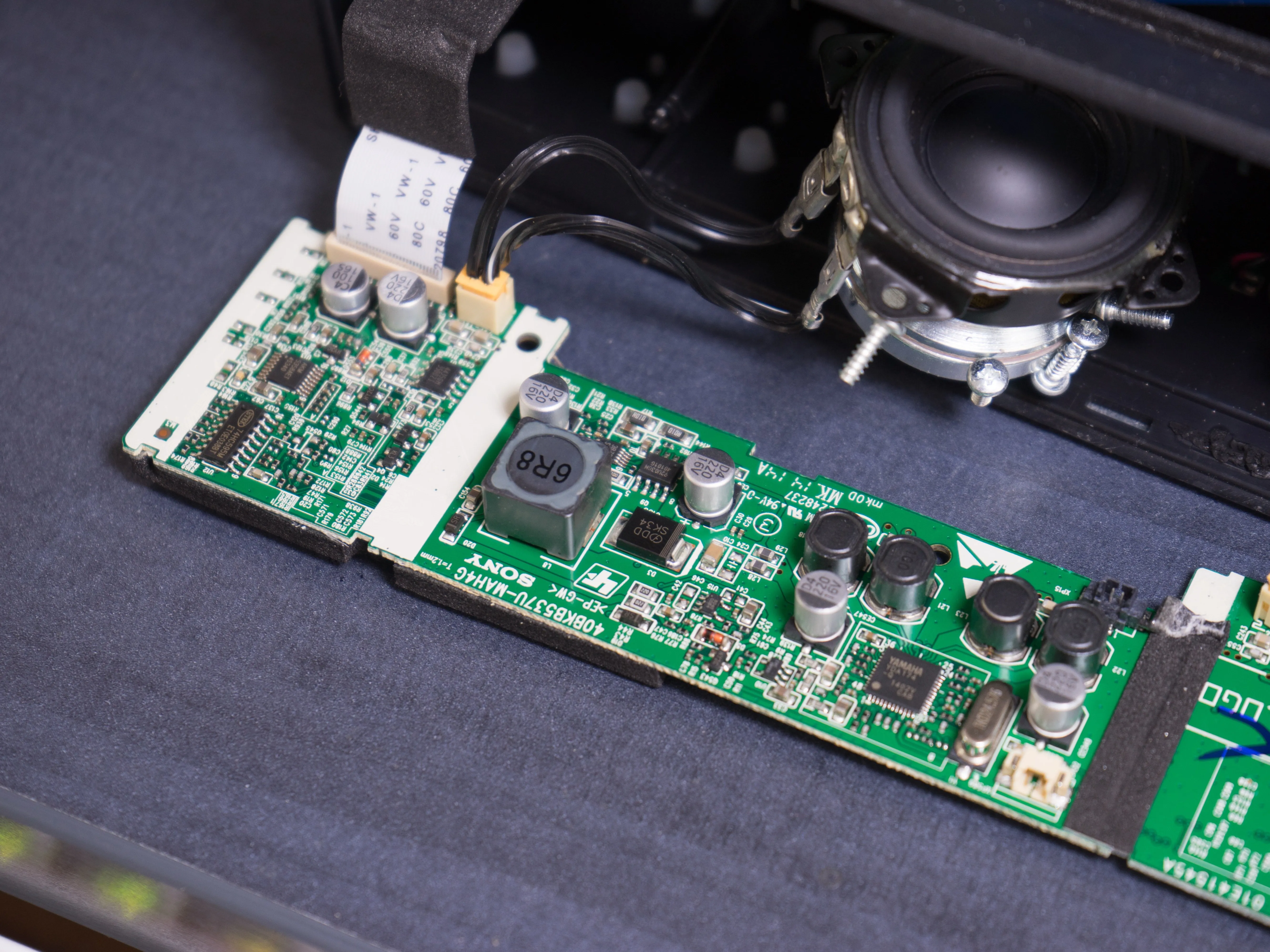

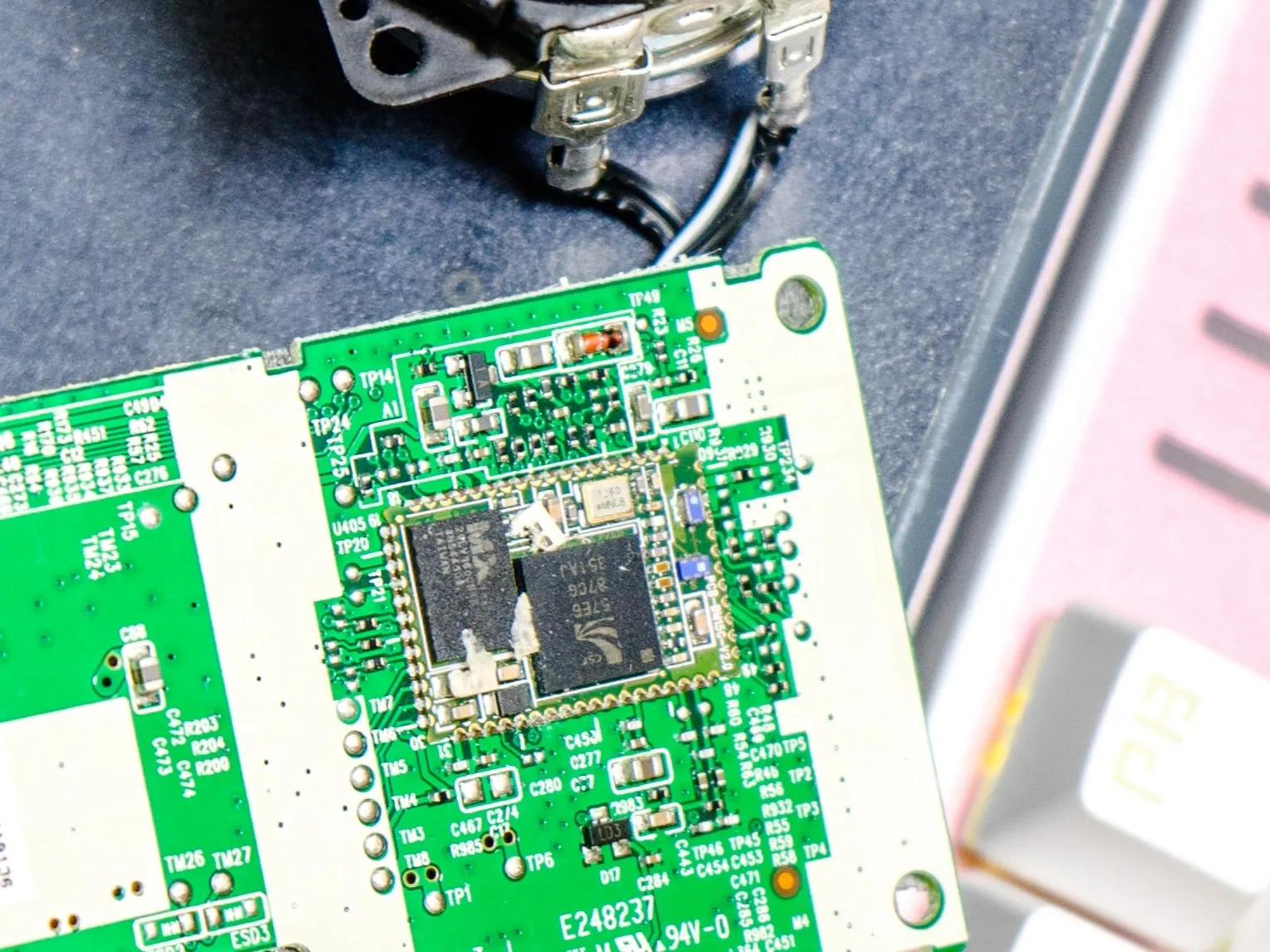

Еще изображения главной платы в сборе.
На плате указаны распиновки основных флексов, что является огромным плюсом.
В комплект поставки входит SoC CSR Bluetooth и флэш-память MXIC.
Комментарии к шагу
Где я могу купить эту плату? Спасибо
Можете ли вы написать мне на adijarwo26@gmail.com?
Большое спасибо
Шаг 4

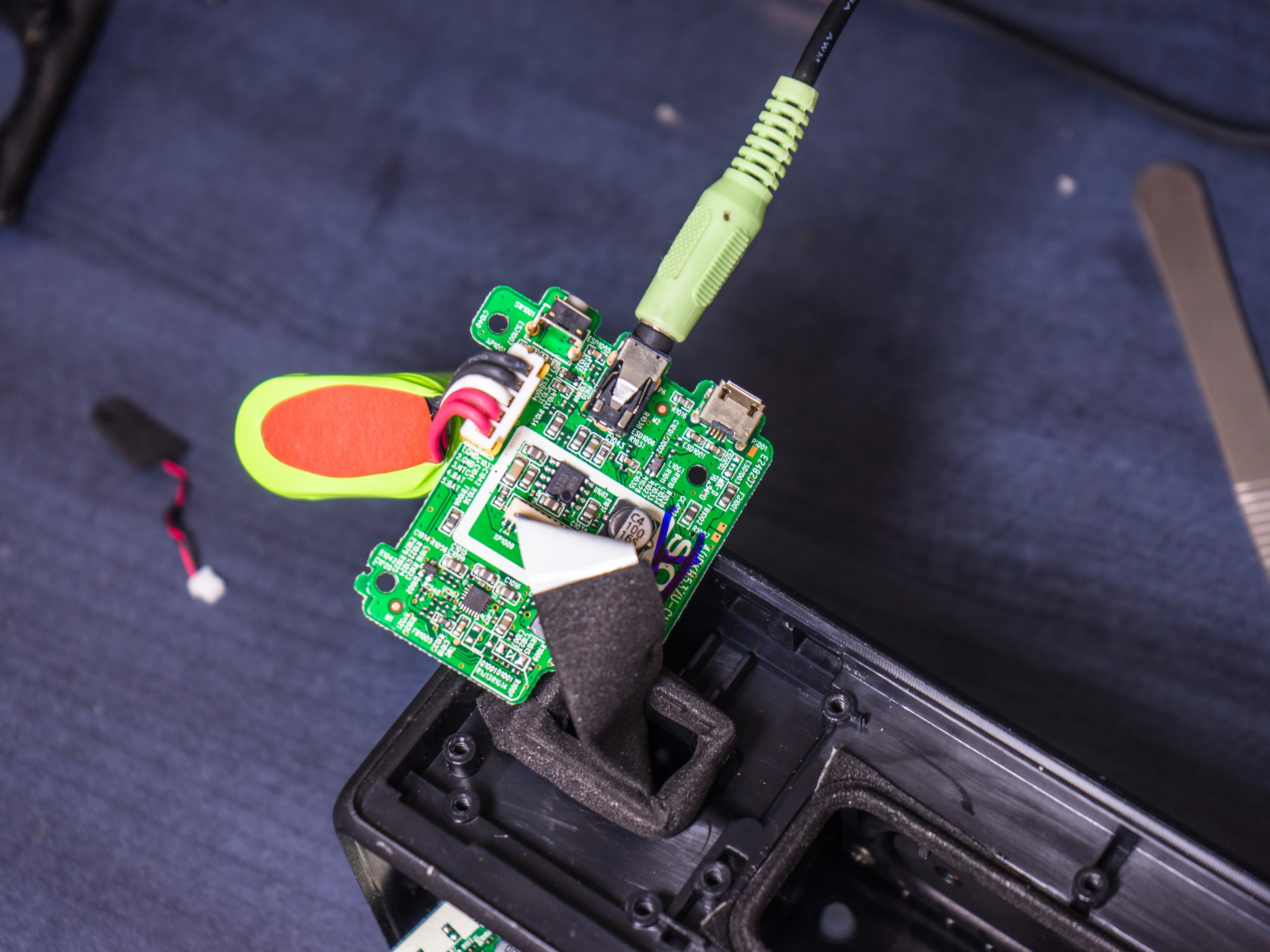

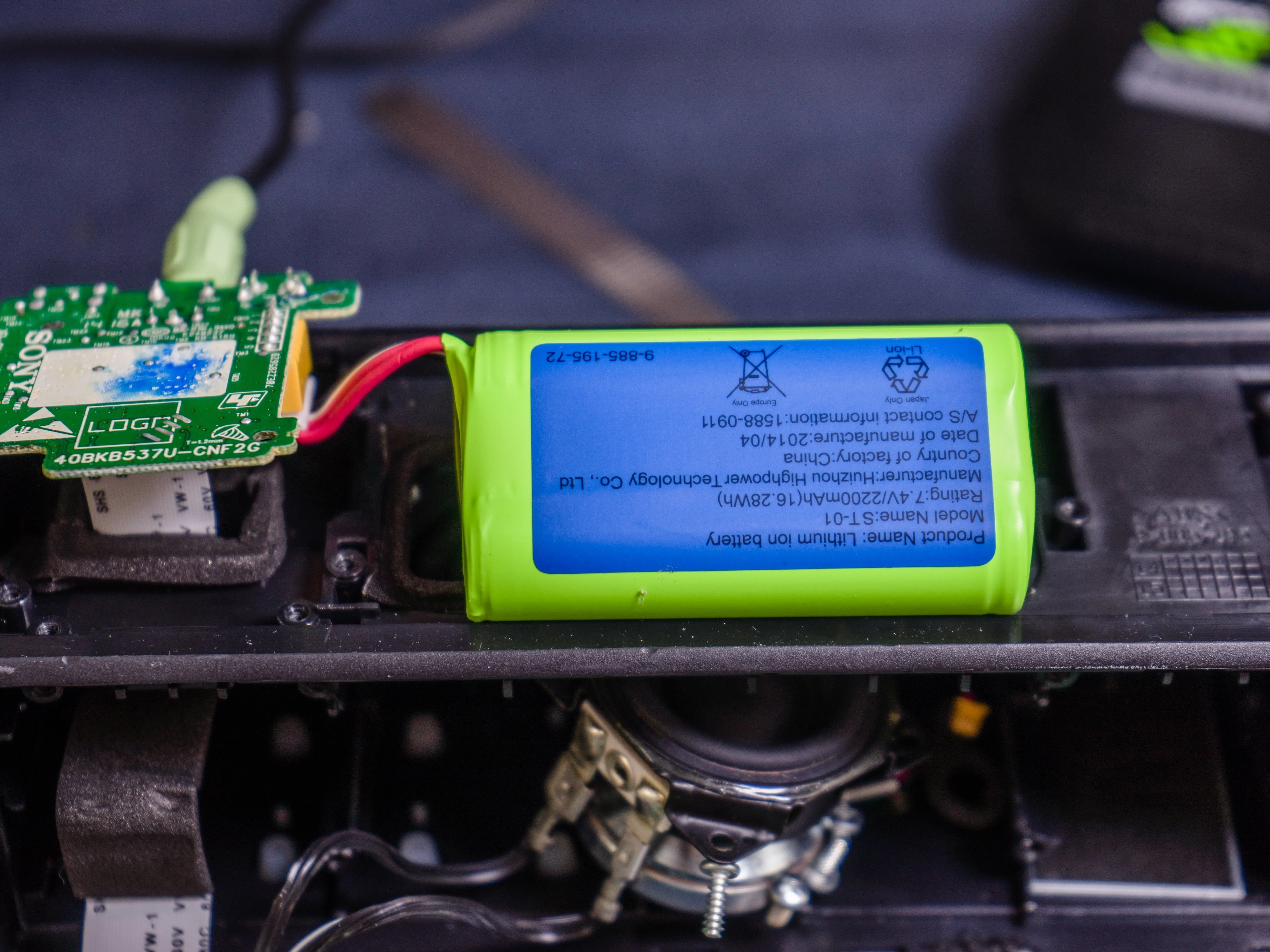

Батарейный блок находится на разъеме и может быть извлечен до того, как все это будет снято.
Аккумулятор - 2 элемента 18650 со встроенной защитой; 7,4 В.
Шаг 5

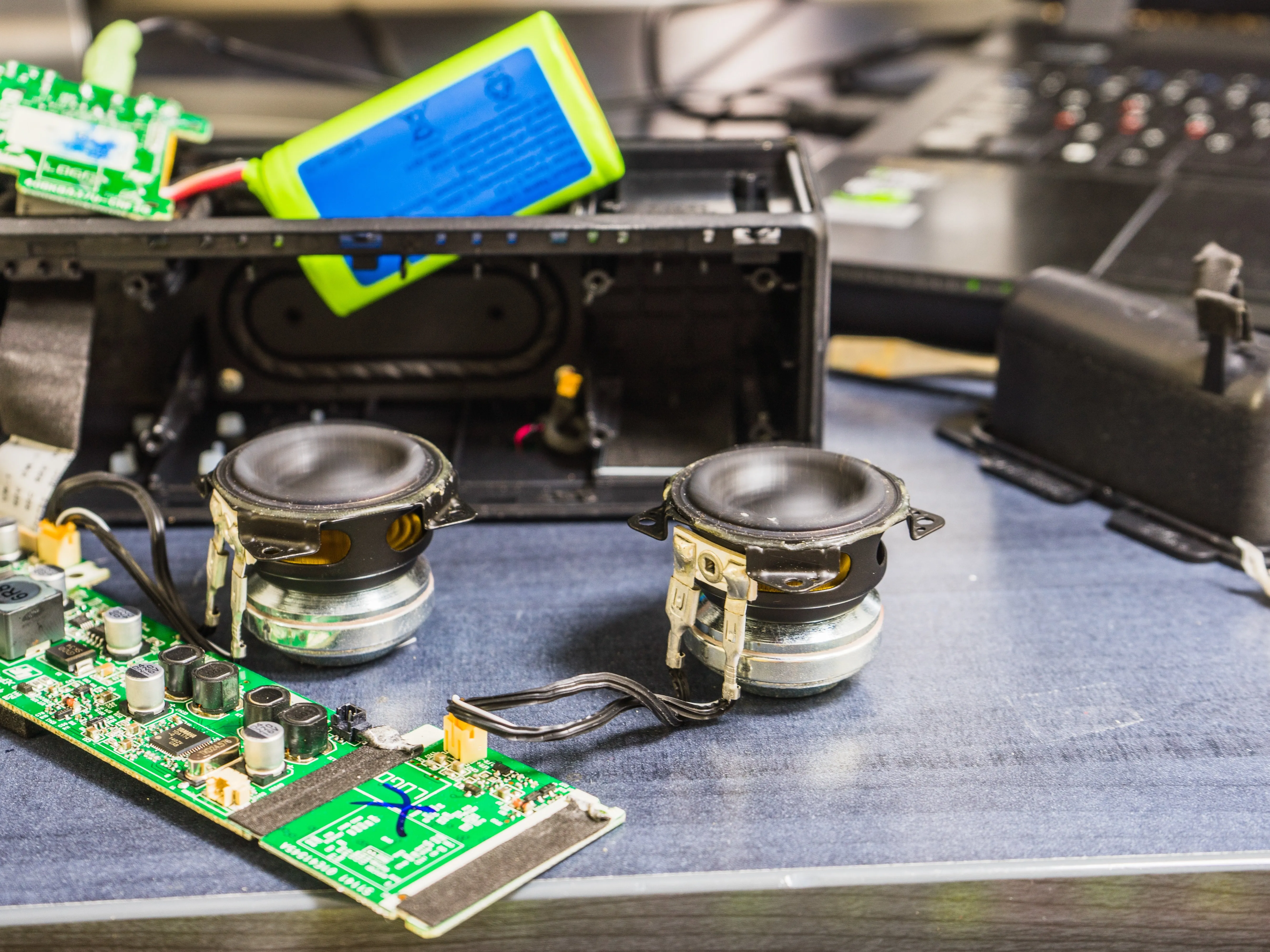

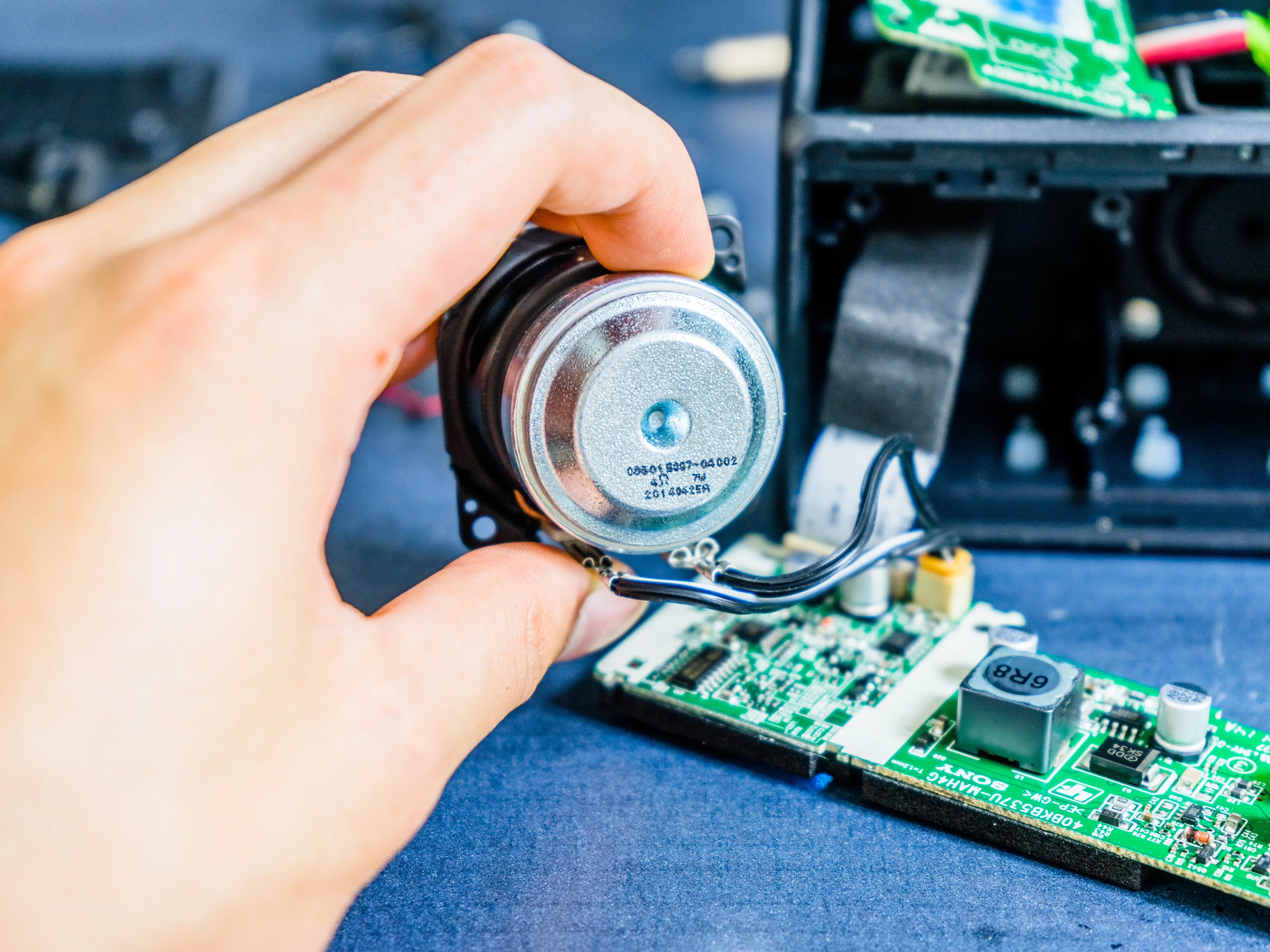

В этой колонке установлены два 7-ваттных динамика с сильными магнитами; на рынке она продается с выходной мощностью 20 Вт. Пик излучения составляет около 7-10 мм.
Шаг 6

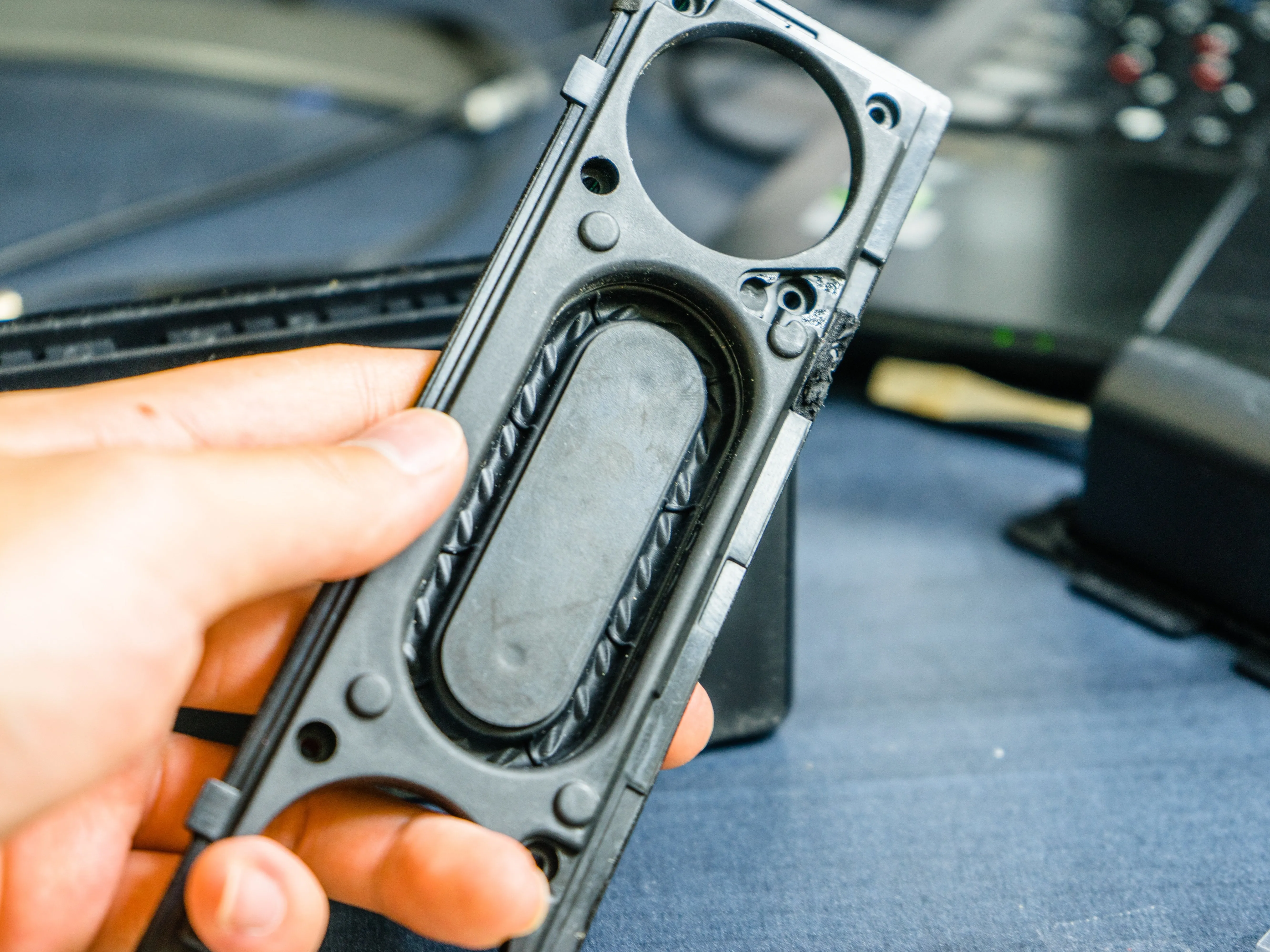

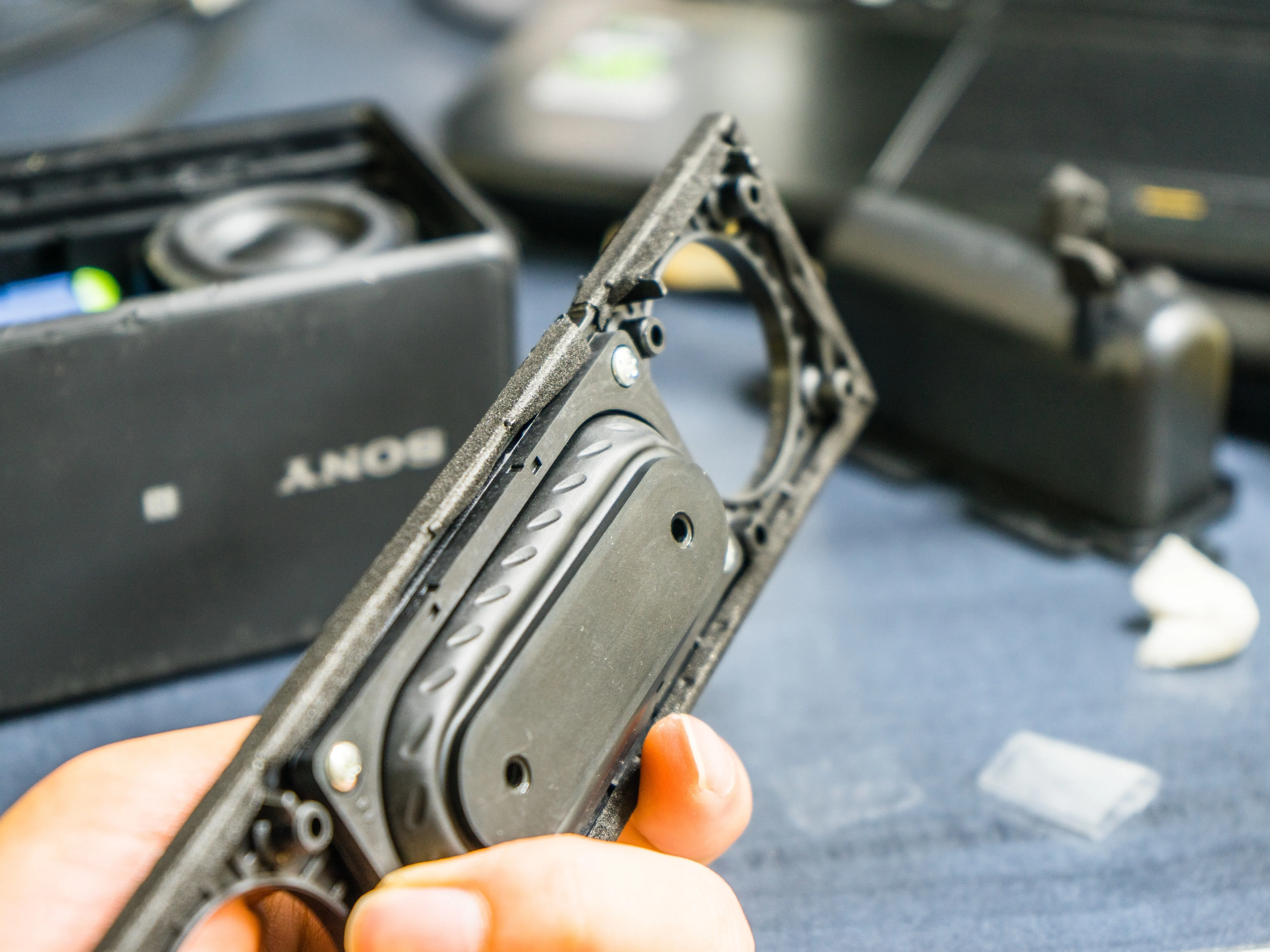

Внутри устройства находятся два пассивных радиатора. Они довольно тяжелые, но прорезиненные, резонируют и настроены на воспроизведение низких частот. Во время игры они сильно двигаются. 7-10 мм на сторону.
