Разборка Sony Stereo Cassette-Corder CFS-930

Введение

Это погодоустойчивый бумбокс образца 80-х годов. Эта вещь была вокруг в течение многих лет. Сейчас он стоит в гараже на рабочем столе и обычно играет Синатру и/или старые песни для моего отца.

Что вам нужно

Инструменты

•

•

Шаг 1 Разборка Sony Stereo Cassette-Corder CFS-930

• Немного погодоустойчивый корпус и кнопки в перчатках делают его отличным вариантом для пляжа или реки.

Шаг 2

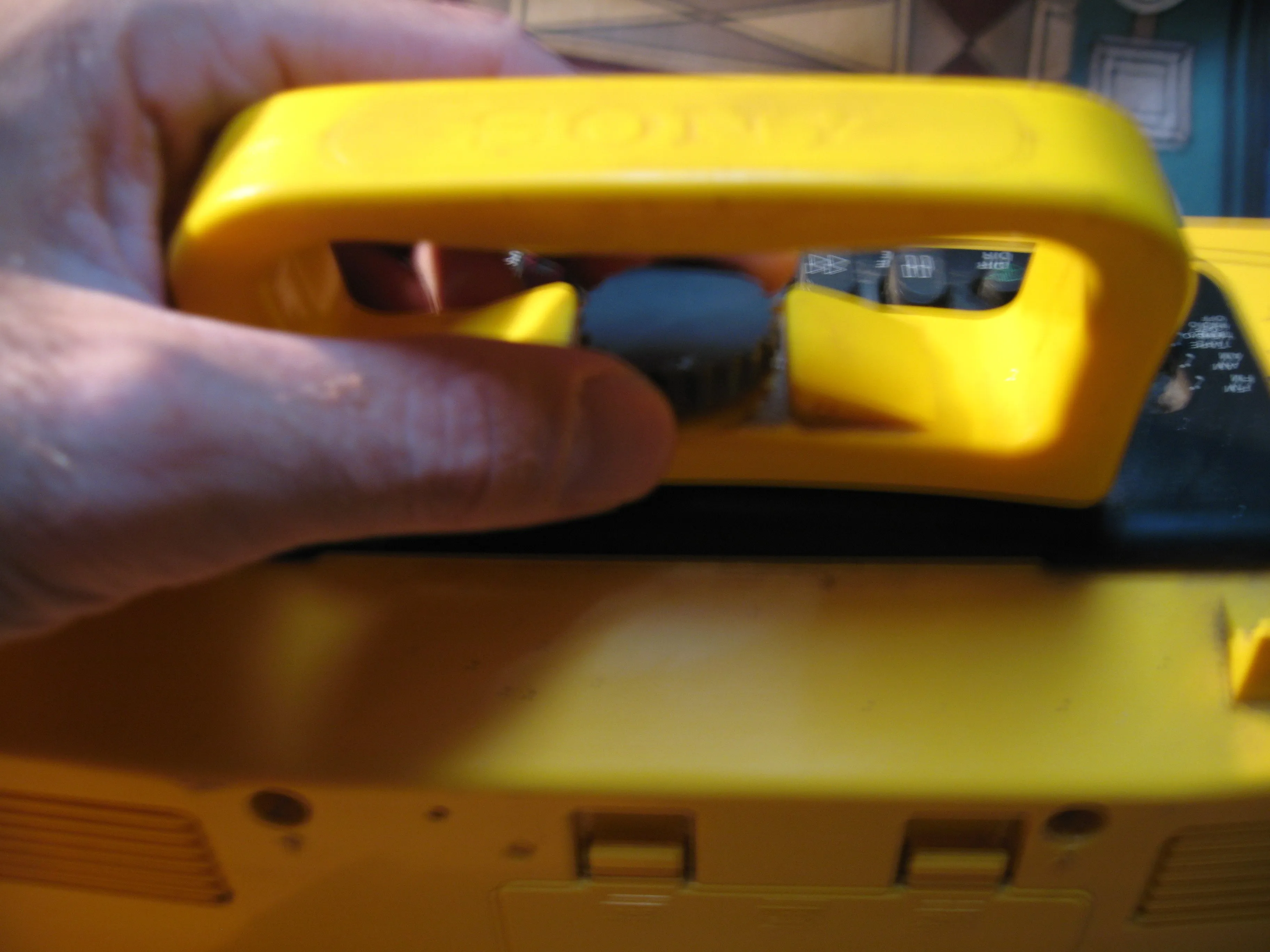

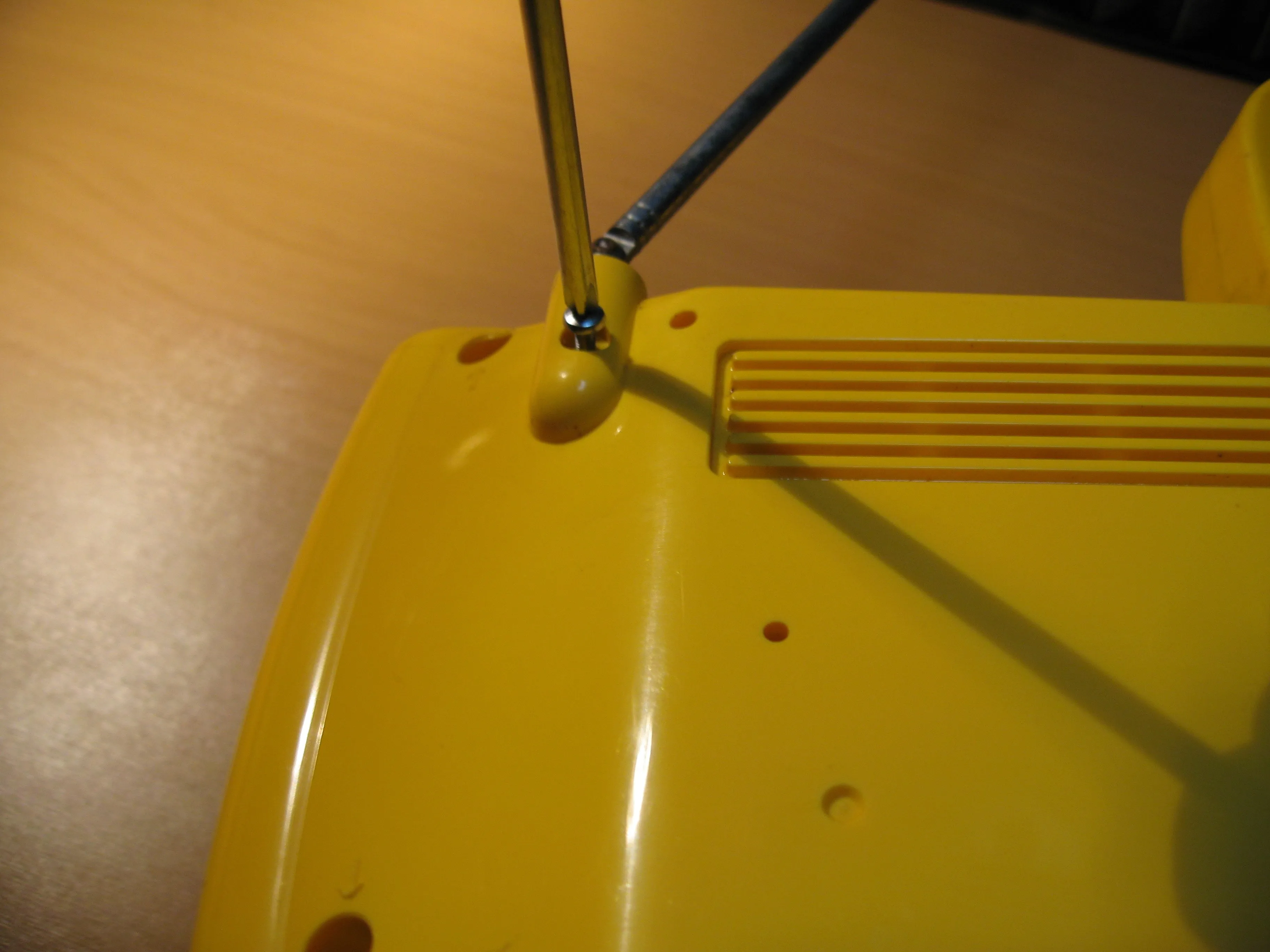

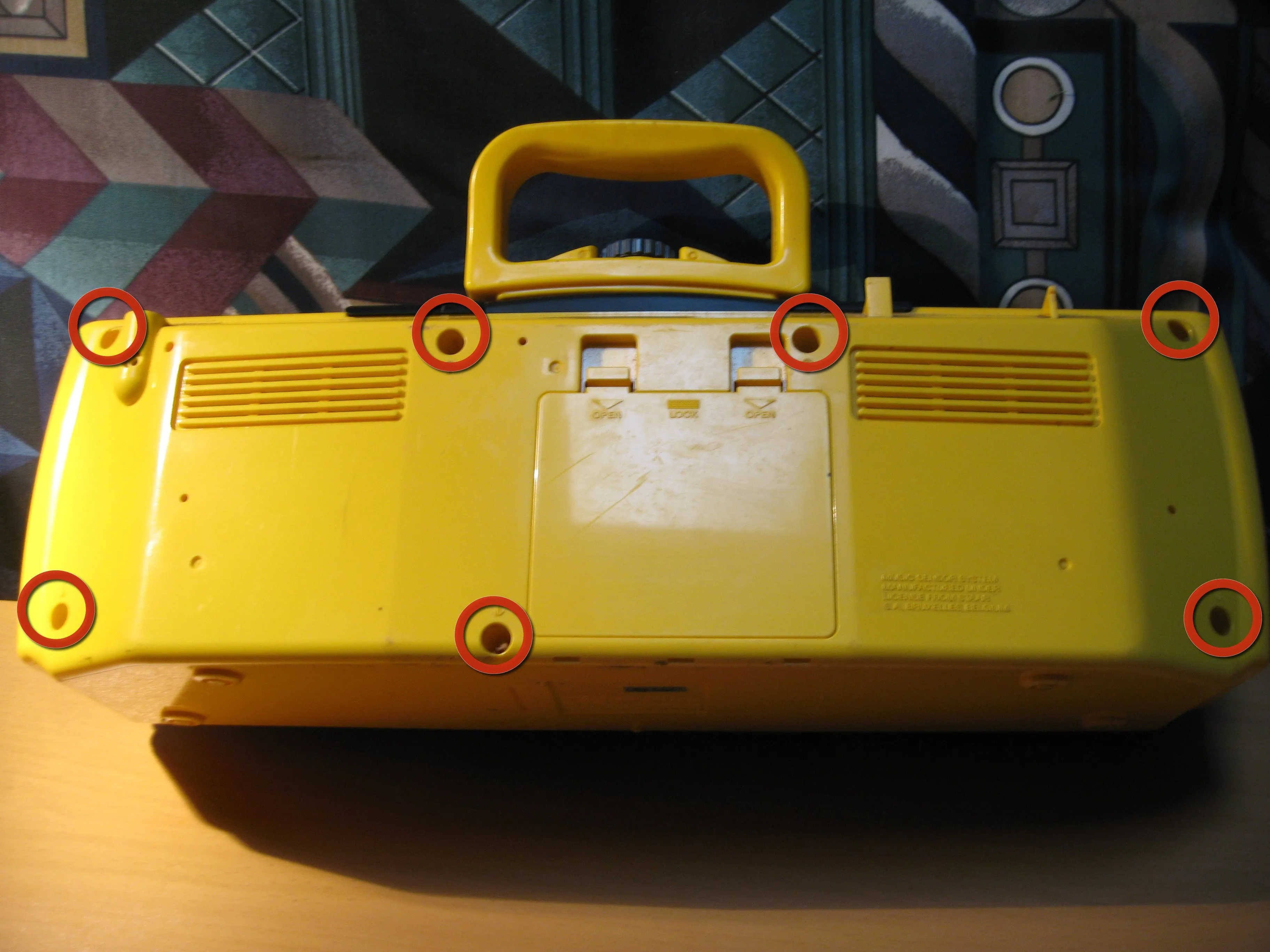

• Начните с демонтажа антенны, открутив один винт. Затем открутите семь винтов на задней панели радиоприемника, как показано на фото. Затем снимите ручку, просто открутив ручку посередине.

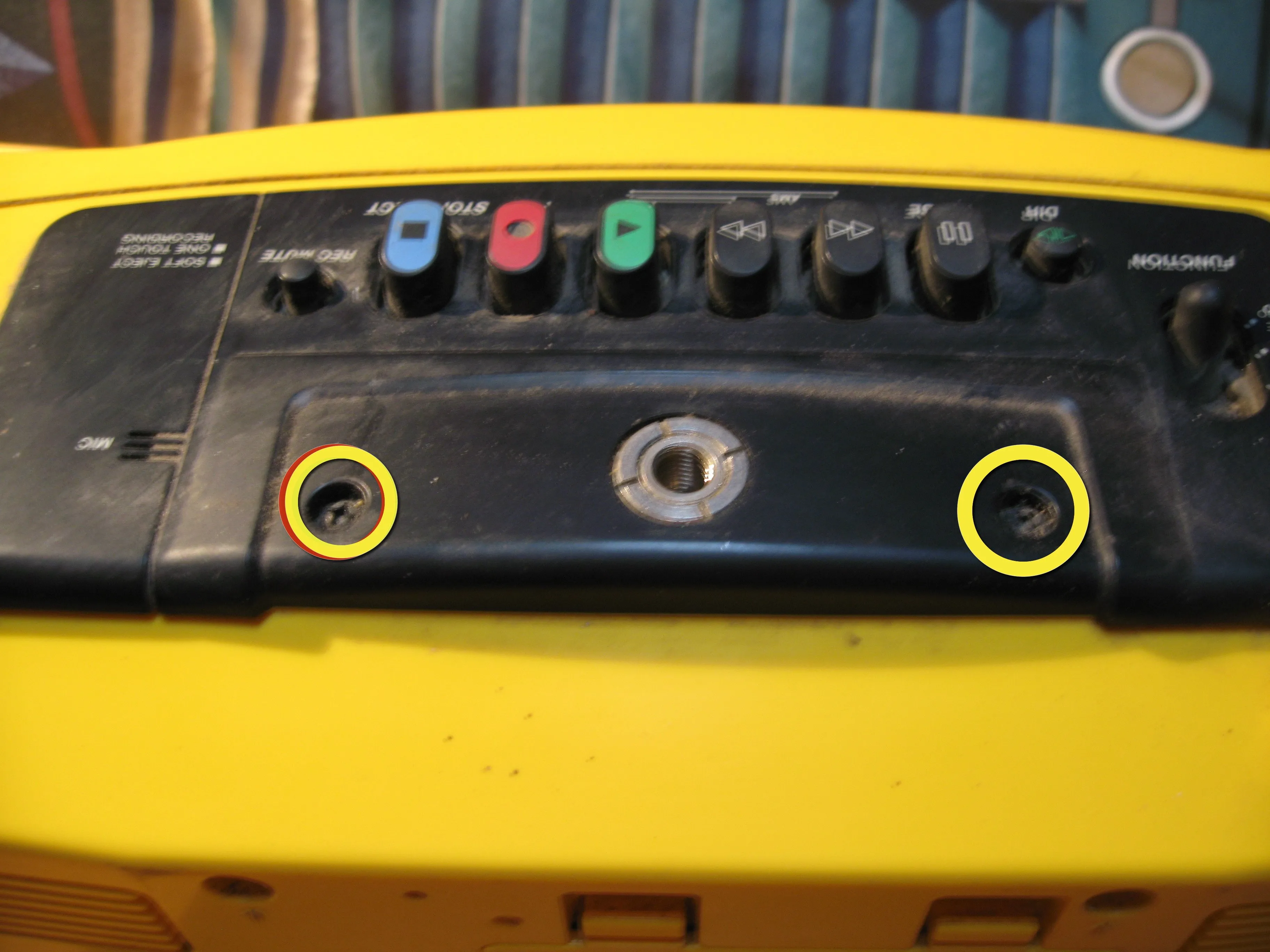

Шаг 3

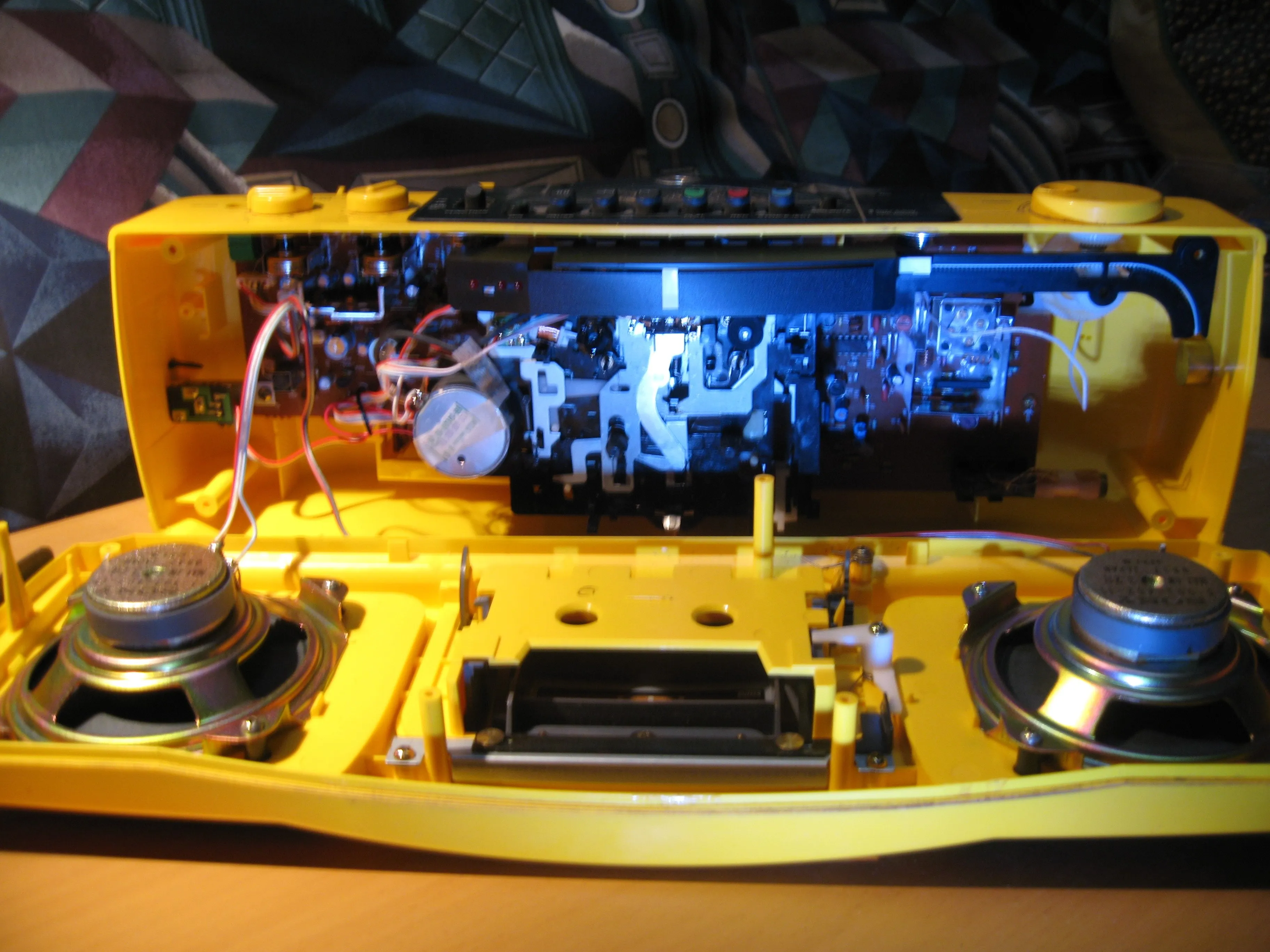

• Выкрутите два винта, расположенные под ручкой стереомагнитолы. Теперь откройте переднюю часть коробки. На этом этапе провода колонок все еще будут подключены, поэтому не тяните слишком сильно.

Шаг 4

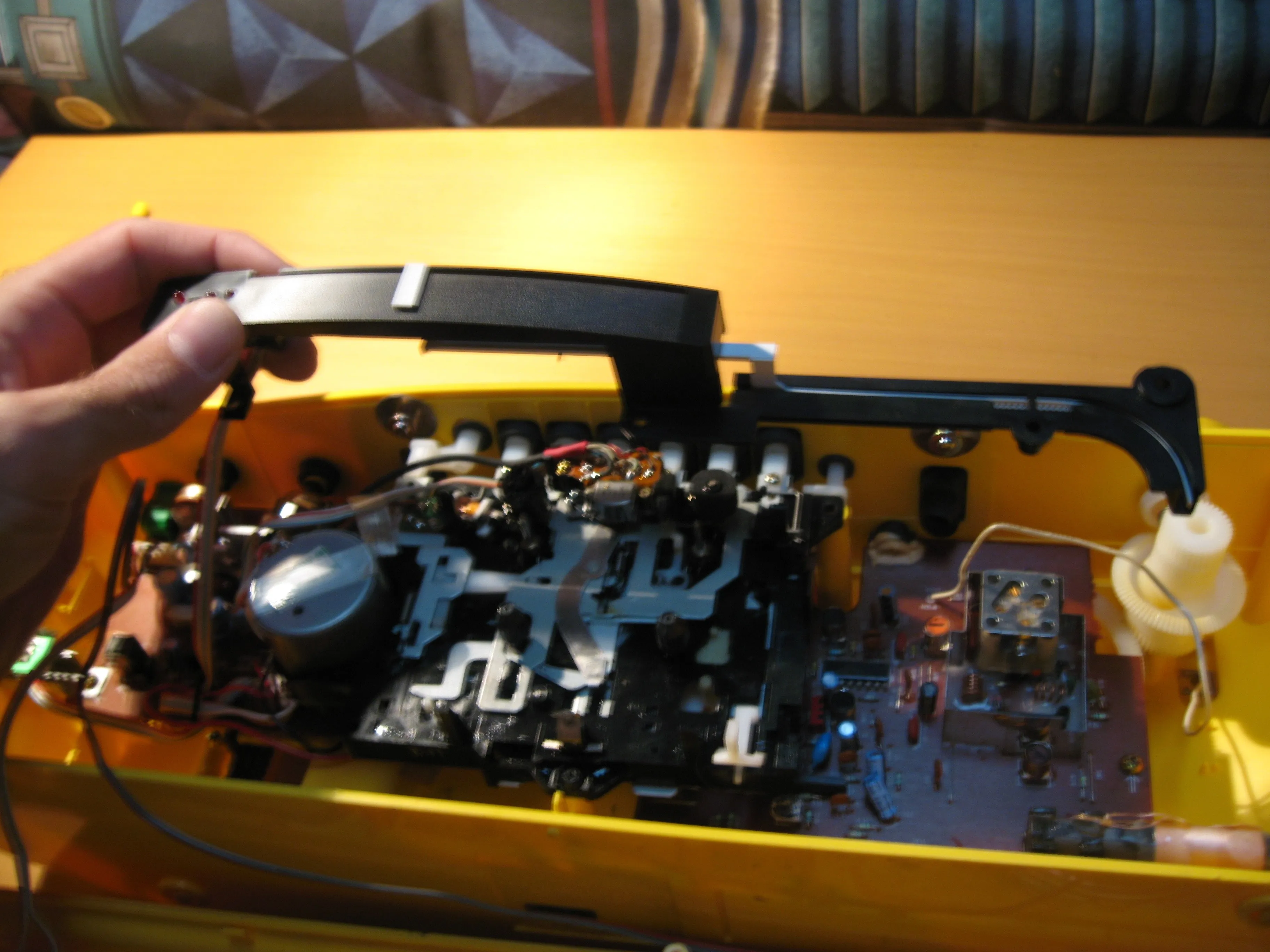

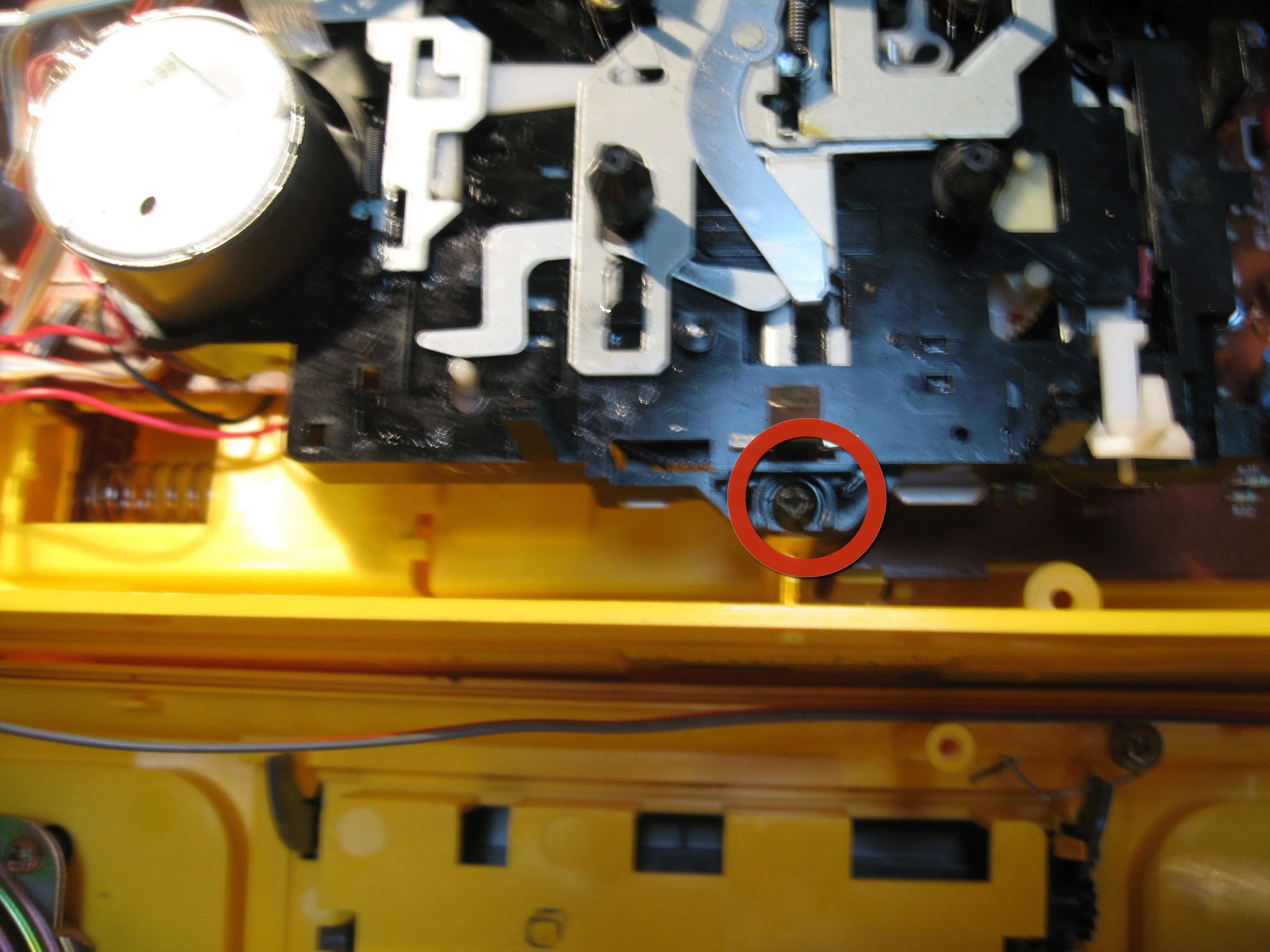

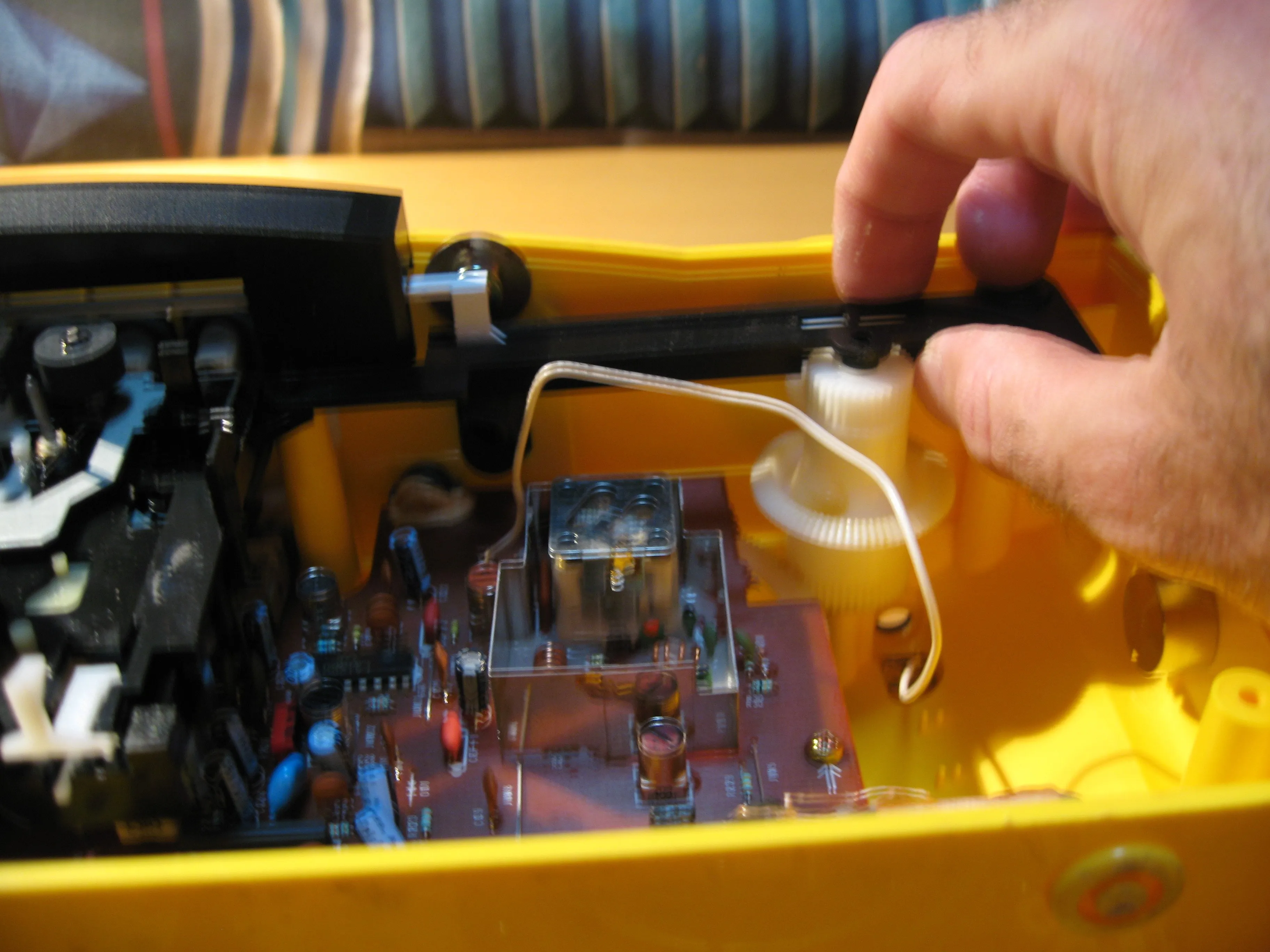

• Открутите один винт под механизмом кассеты. Аккуратно выньте рычажок индикатора радиотюнера и положите в сторону. Не пытайтесь снять эту деталь, она припаяна к светодиодам на передней панели.

Шаг 5

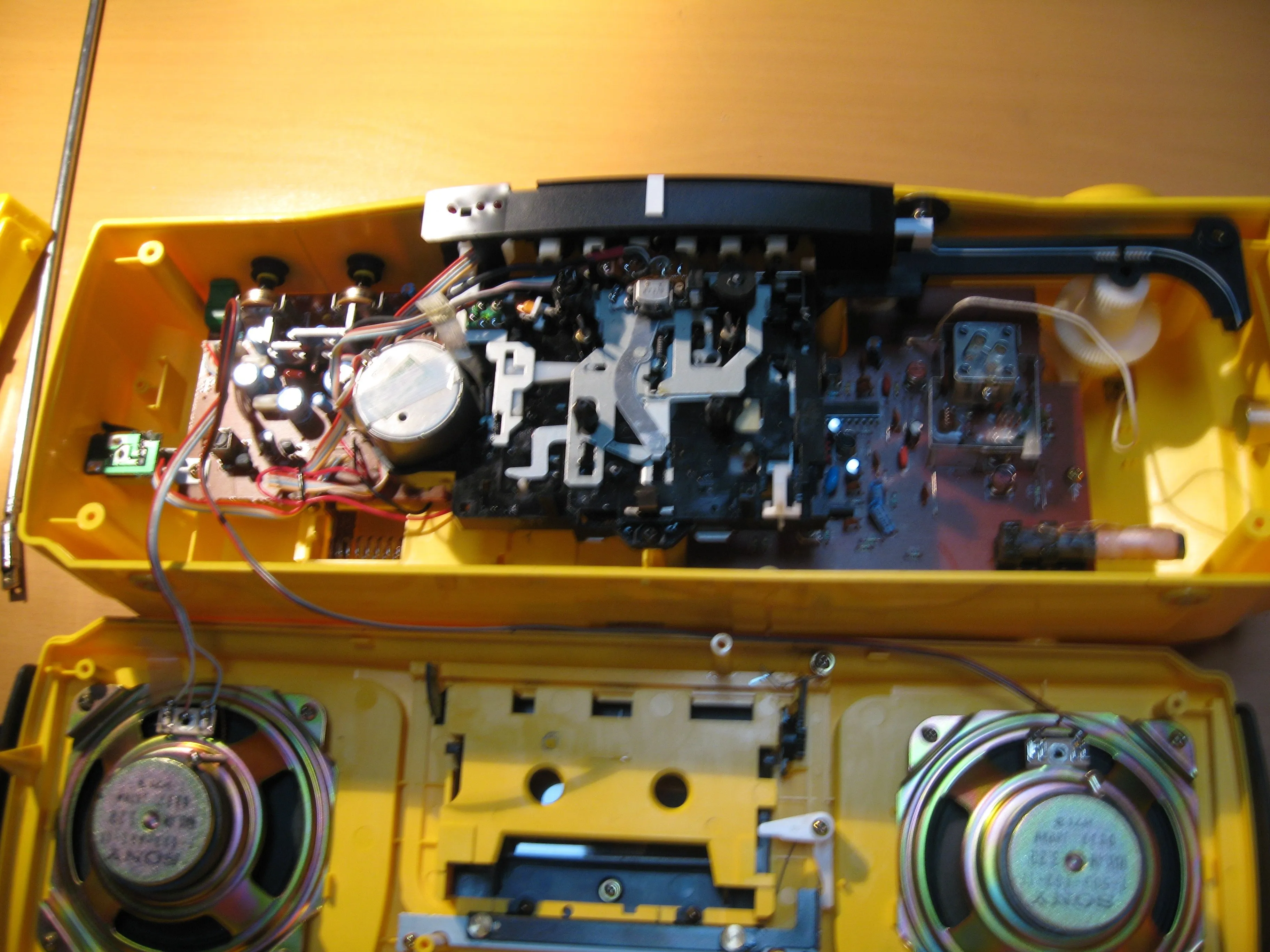

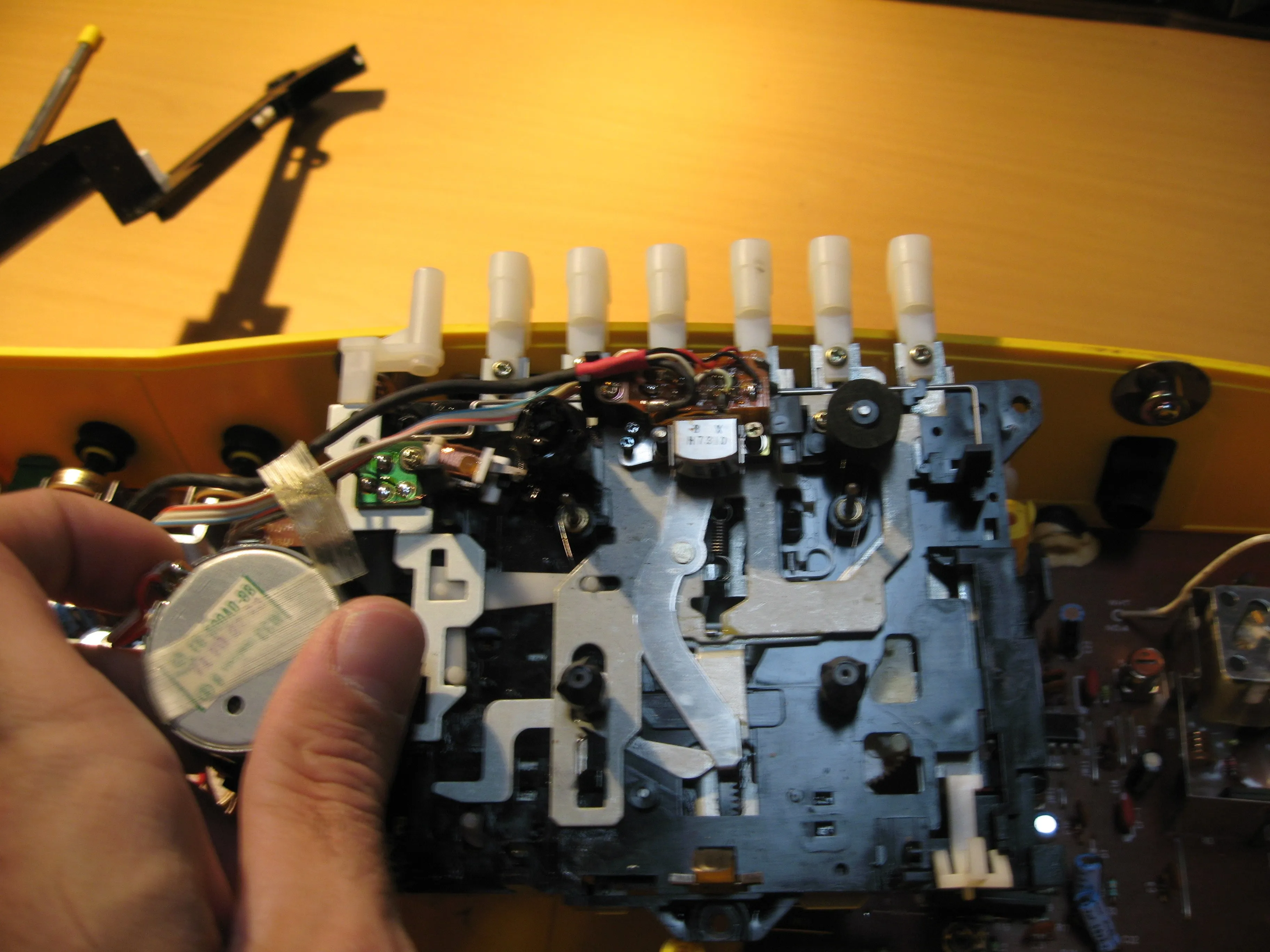

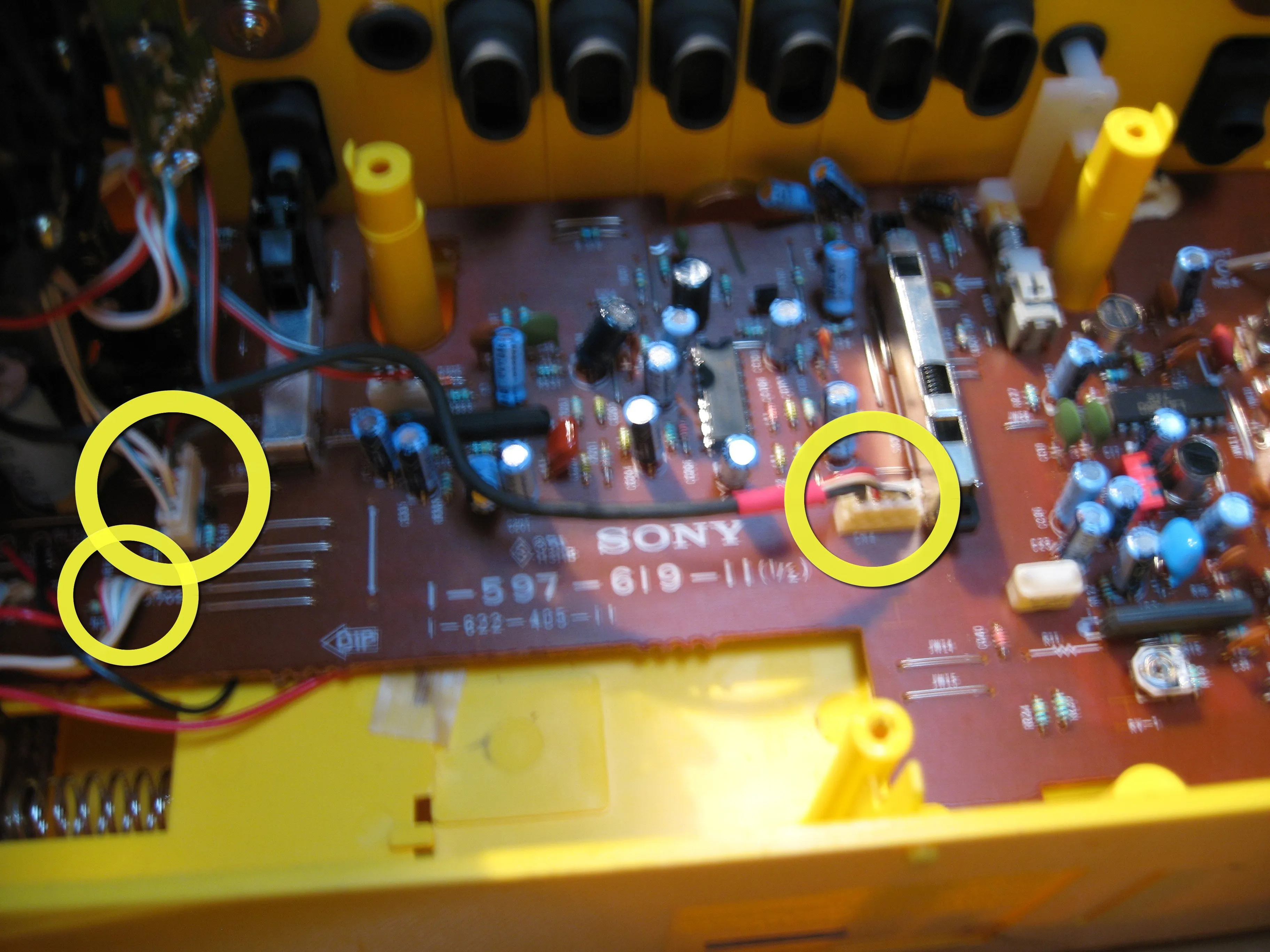

• Теперь снимите механизм кассеты. Кнопки находятся в перчатках, поэтому вам придется выковыривать их из рукавов. Затем, когда они будут извлечены из резинок. Отсоедините три (обведены желтым) плоских кабеля, подключенных к плате.

Шаг 6

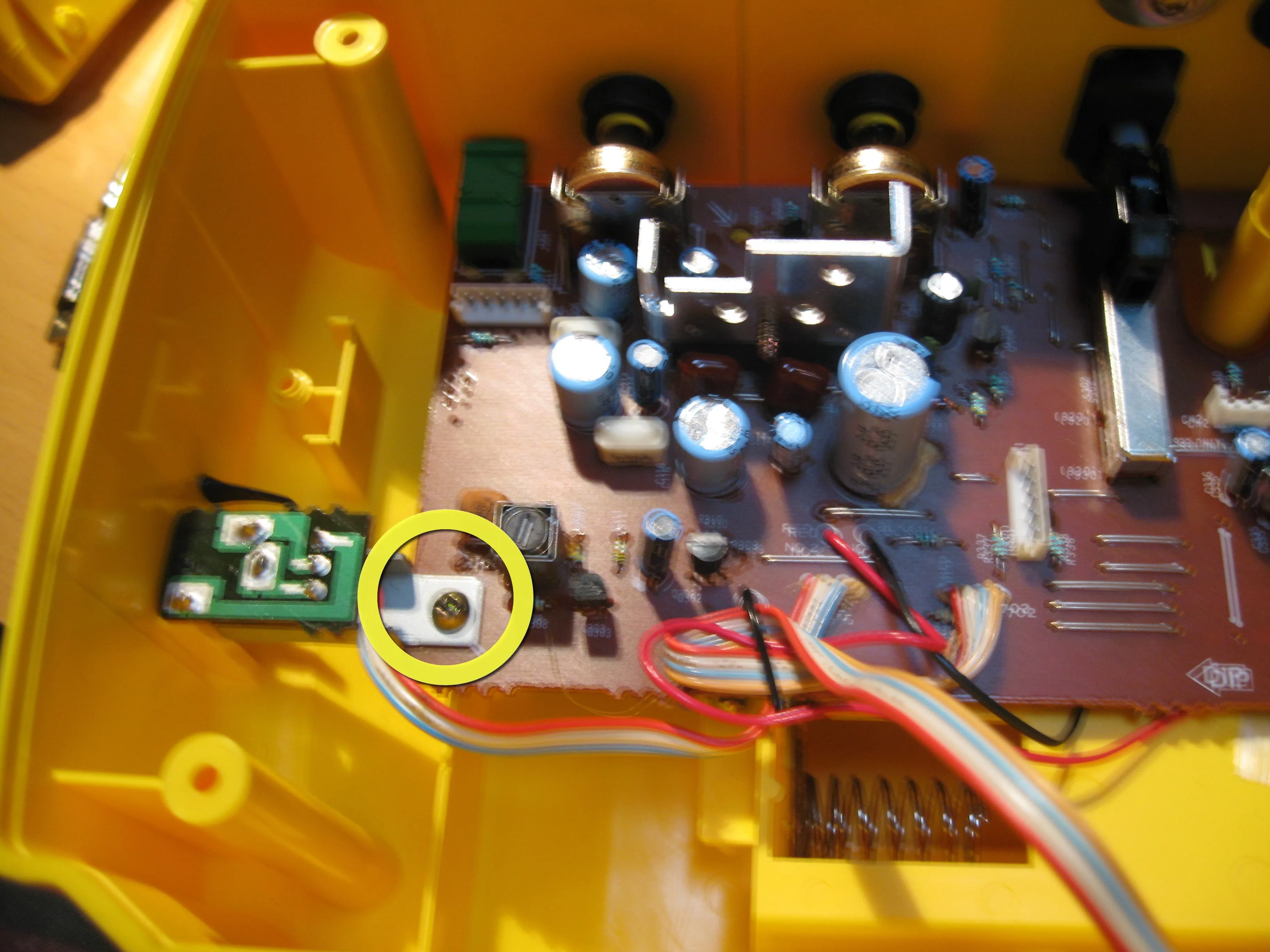

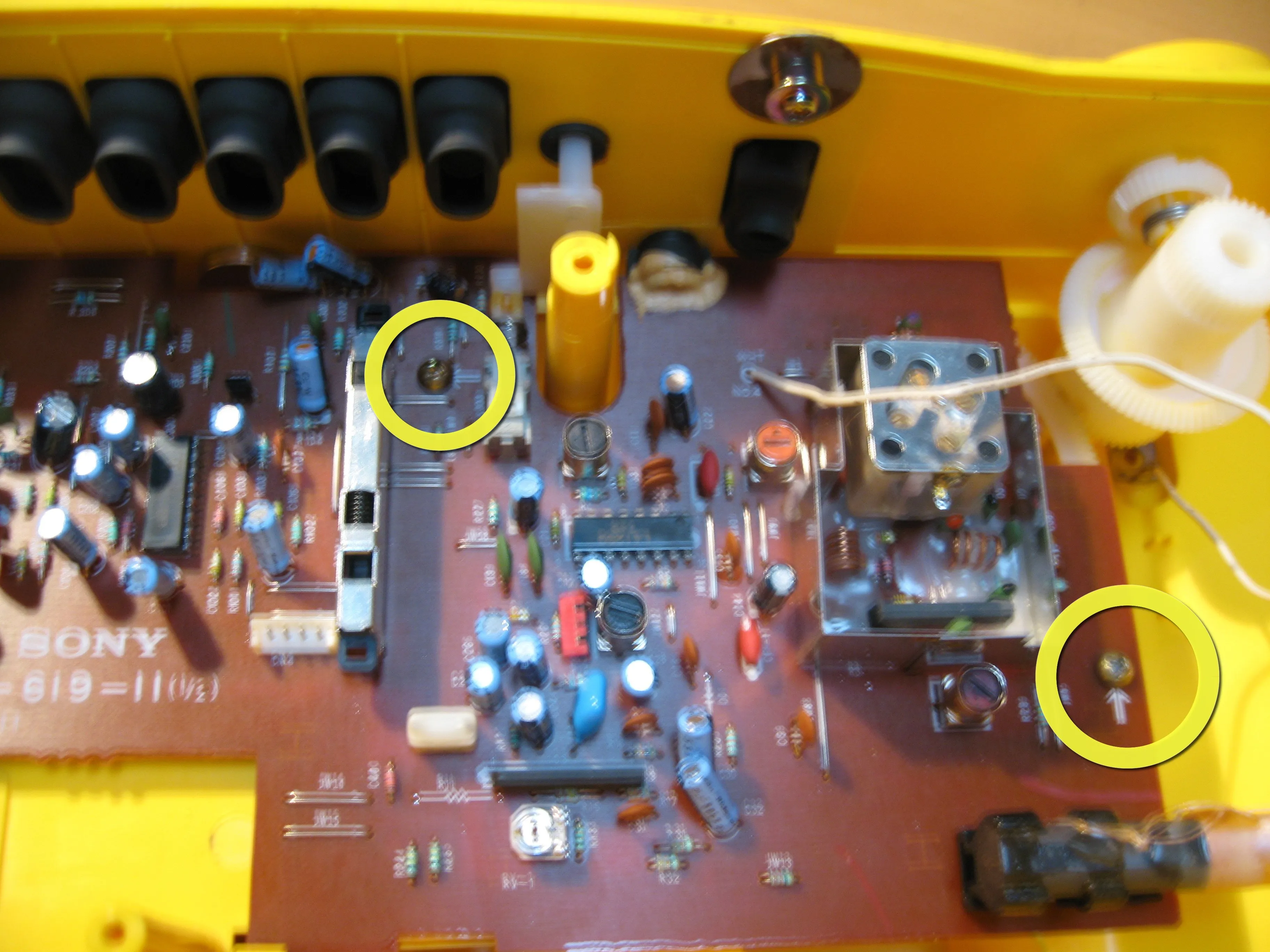

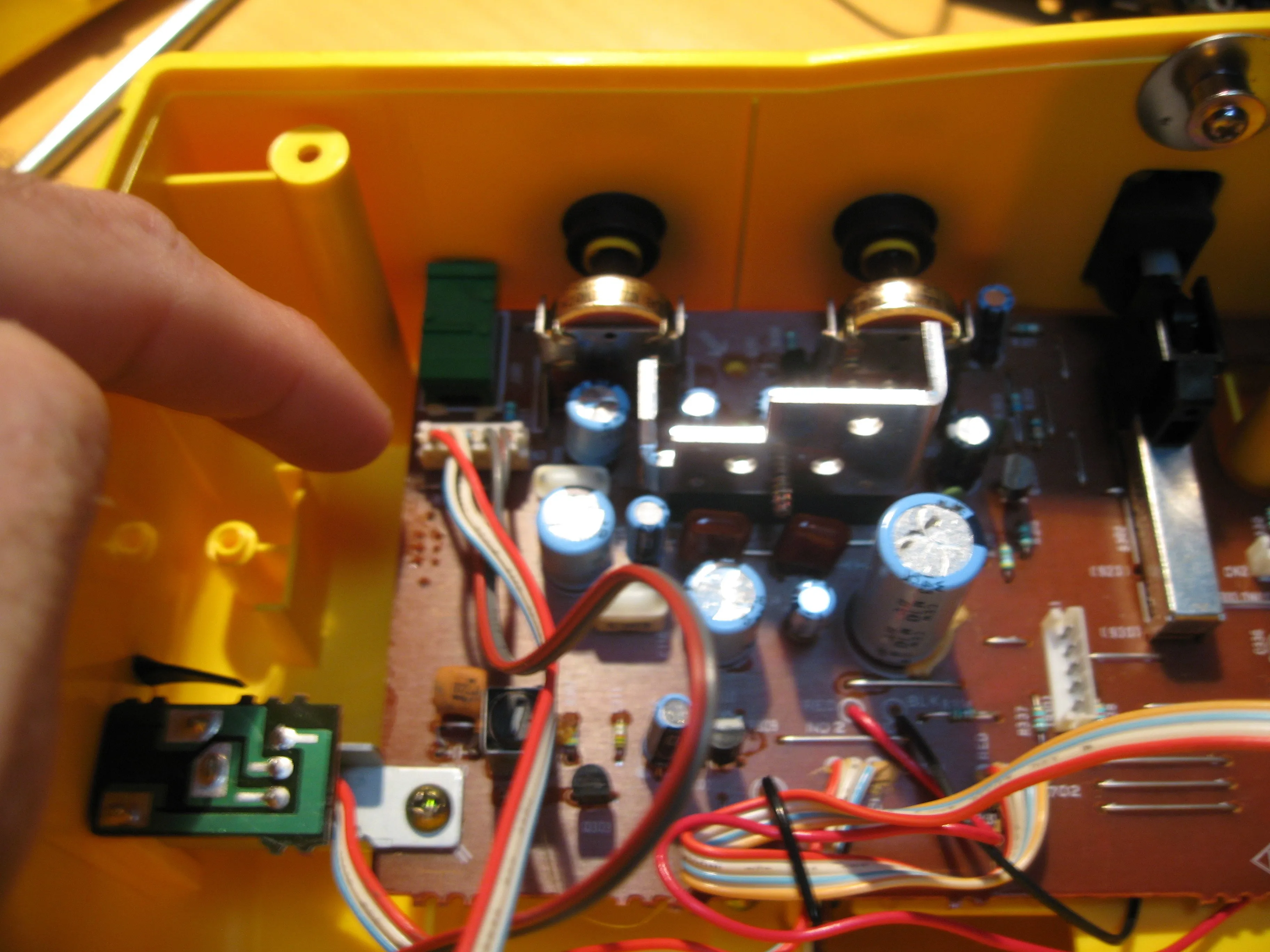

• Отсоедините плоский кабель, идущий к динамикам. Открутите винт справа, затем посередине, затем слева от основной платы. Слева есть небольшая металлическая деталь, снимите и ее.

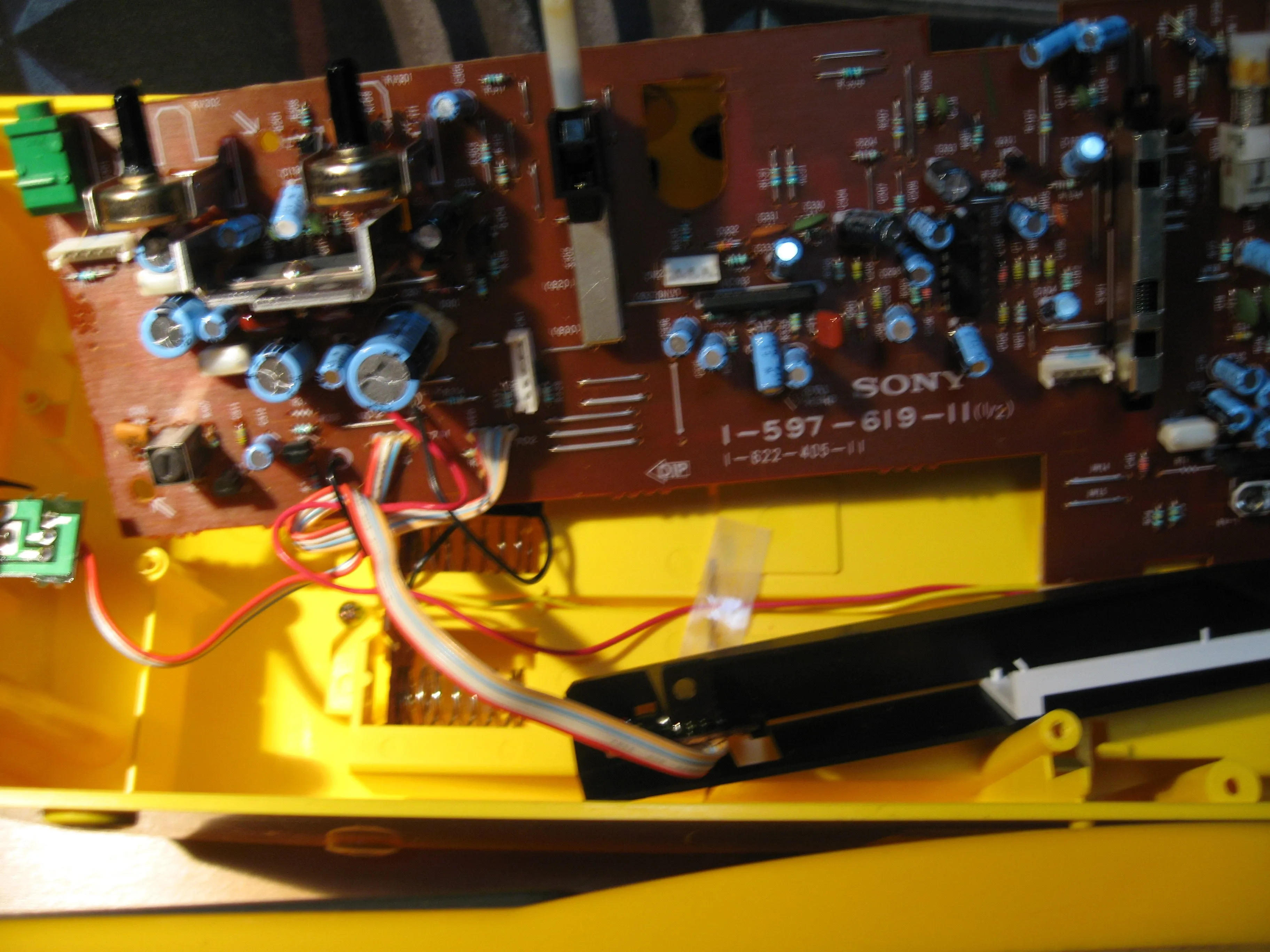

Шаг 7

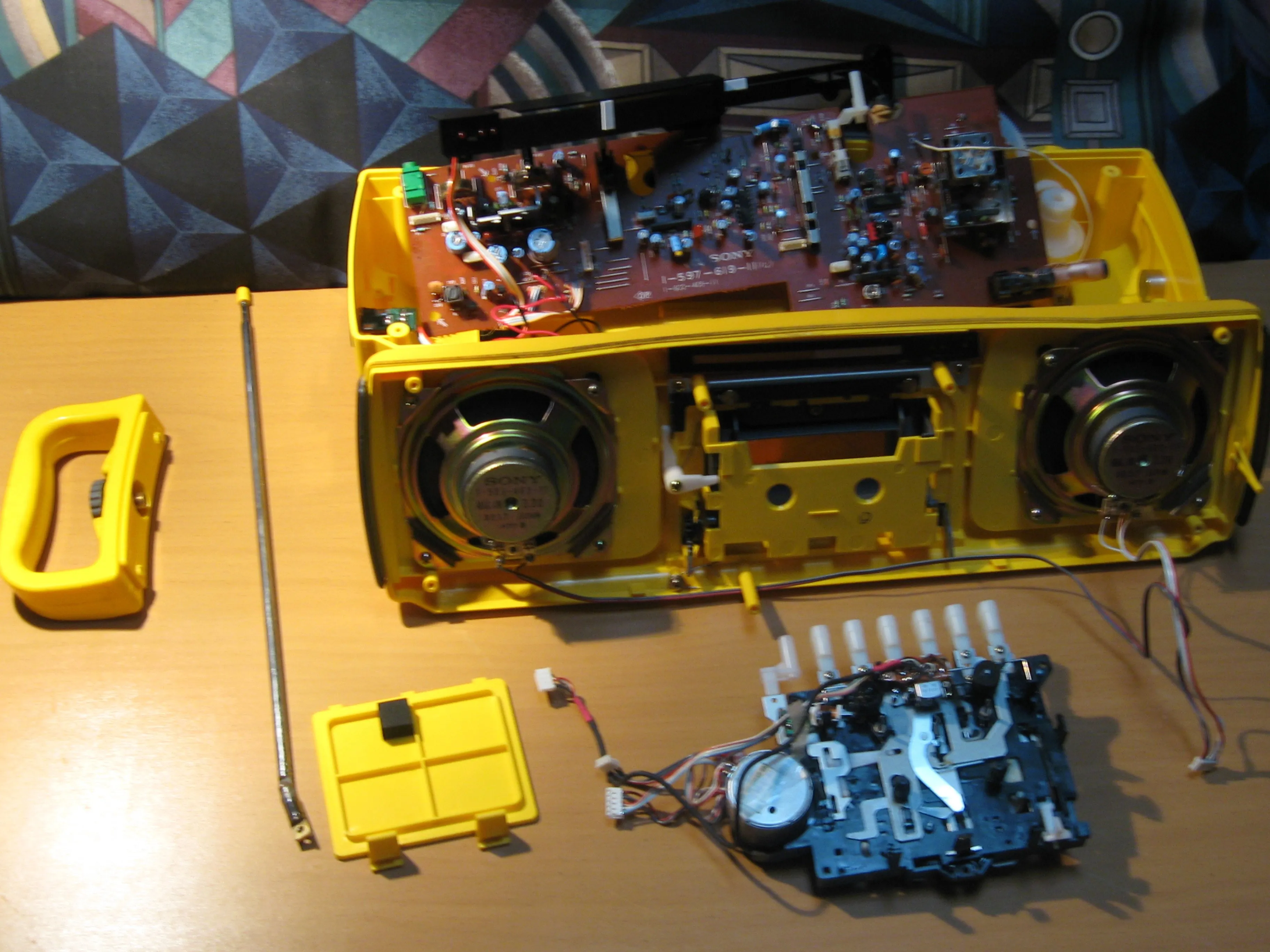

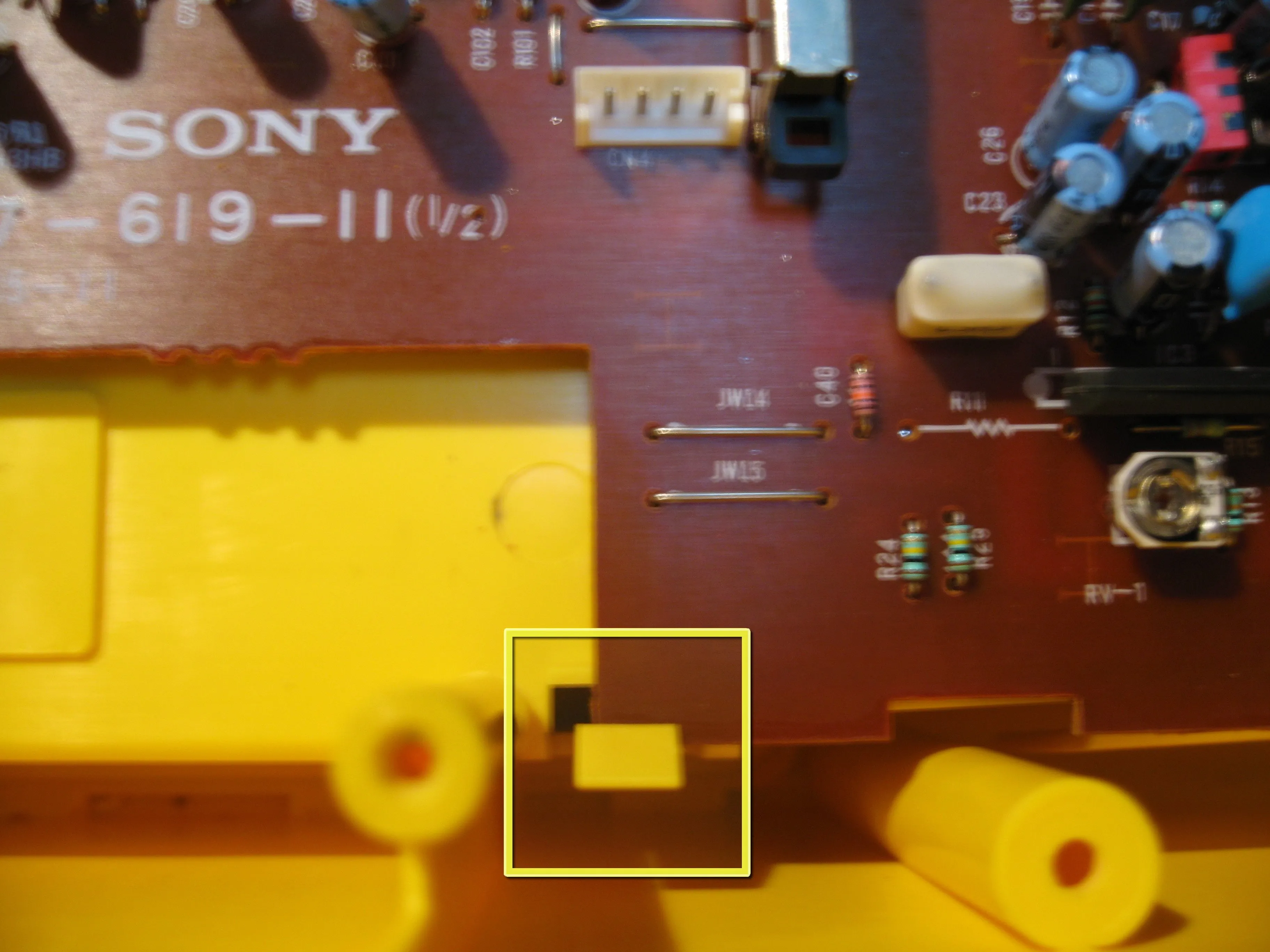

• Отсоедините фиксирующий зажим от платы. Убедитесь, что колесико радиоприемника находится справа от платы, и не забудьте выровнять его при сборке. Наклоните плату вверх. На этом я не собираюсь останавливаться, так как провода под платой припаяны. Веселое веселье! - Стереомагнитофон Sony в организованной куче.
