Разборка Sony Vaio PCV-RZ14G

Введение

Настольный компьютер Sony.

Собственная сила, которой является мой компьютер Pentium 4.

В то время, когда он был выпущен, это был очень полуприличный компьютер. Sony считала эту модель цифровой студией из-за всех ее аудио- и видеовходов и выходов. На передней панели расположены видеовходы, а на задней - оптические аудио- и DVI-видеовыходы. Также имеется плата Mpeg-декодера/энкодера для записи телевидения через кабельное соединение и инфракрасный пульт для управления некоторыми программами (Giga Pocket). Я модернизировал несколько вещей, включая добавление еще одного жесткого диска и увеличение памяти до 1,5 Гб.

Если вы будете использовать эту информацию для модернизации этого ПК, имейте в виду, что некоторые шаги, скажем, если вы собираетесь установить новую память или другой жесткий диск, как это сделал я, может быть проще пропустить.

Итак, вот она, систематическая разборка.

Чтобы вас действительно поразило волшебство - смотрите слайд-шоу,

-Ссылка ниже-

Что вам понадобится

Инструменты

•

•

Шаг 1 Разборка Sony Vaio PCV-RZ14G

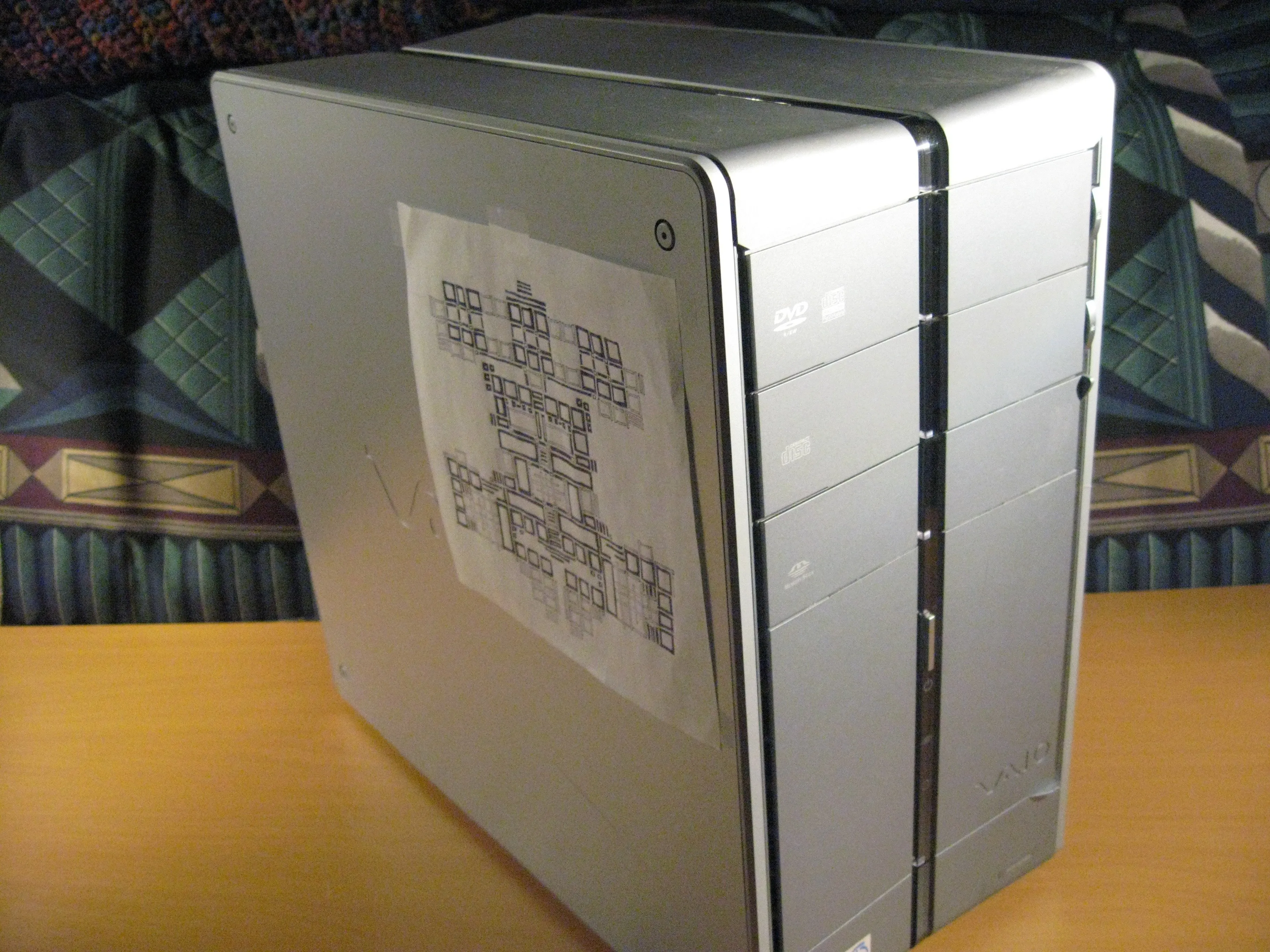

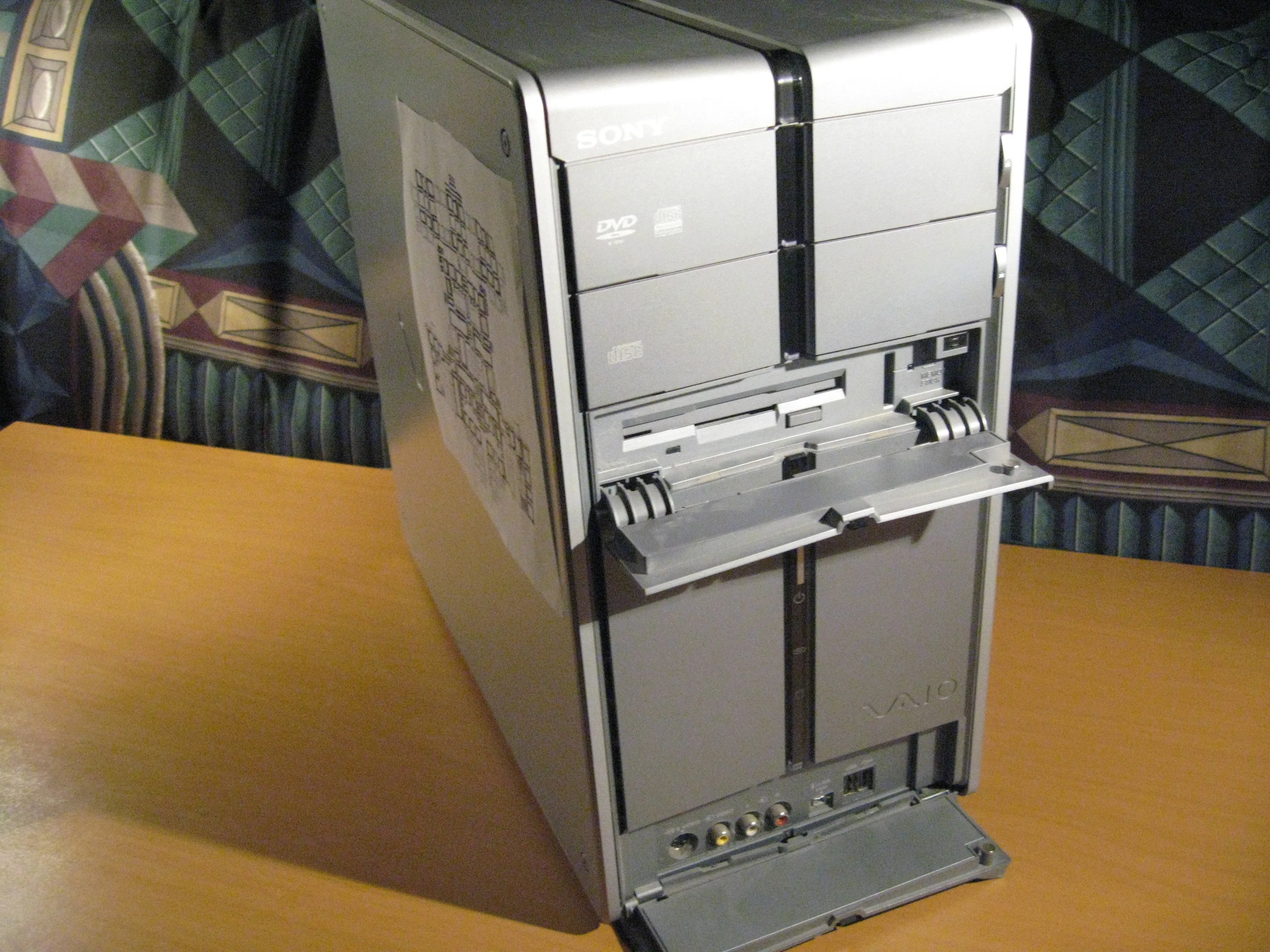

• Несколько фотографий передней и боковых панелей.

Шаг 2

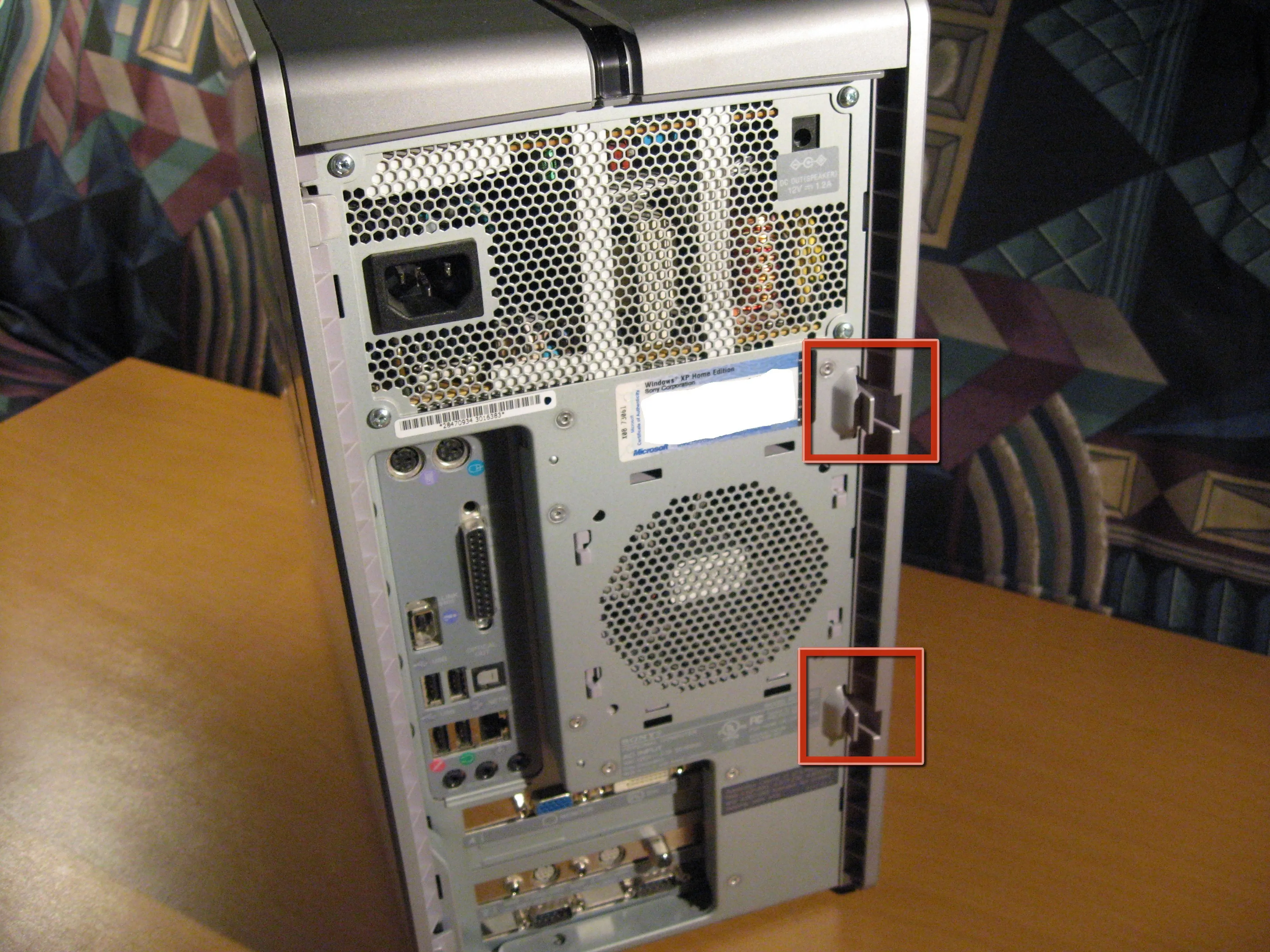

• Отсоедините все кабели и разъемы (включая питание) от задней панели компьютера, если вы этого еще не сделали.

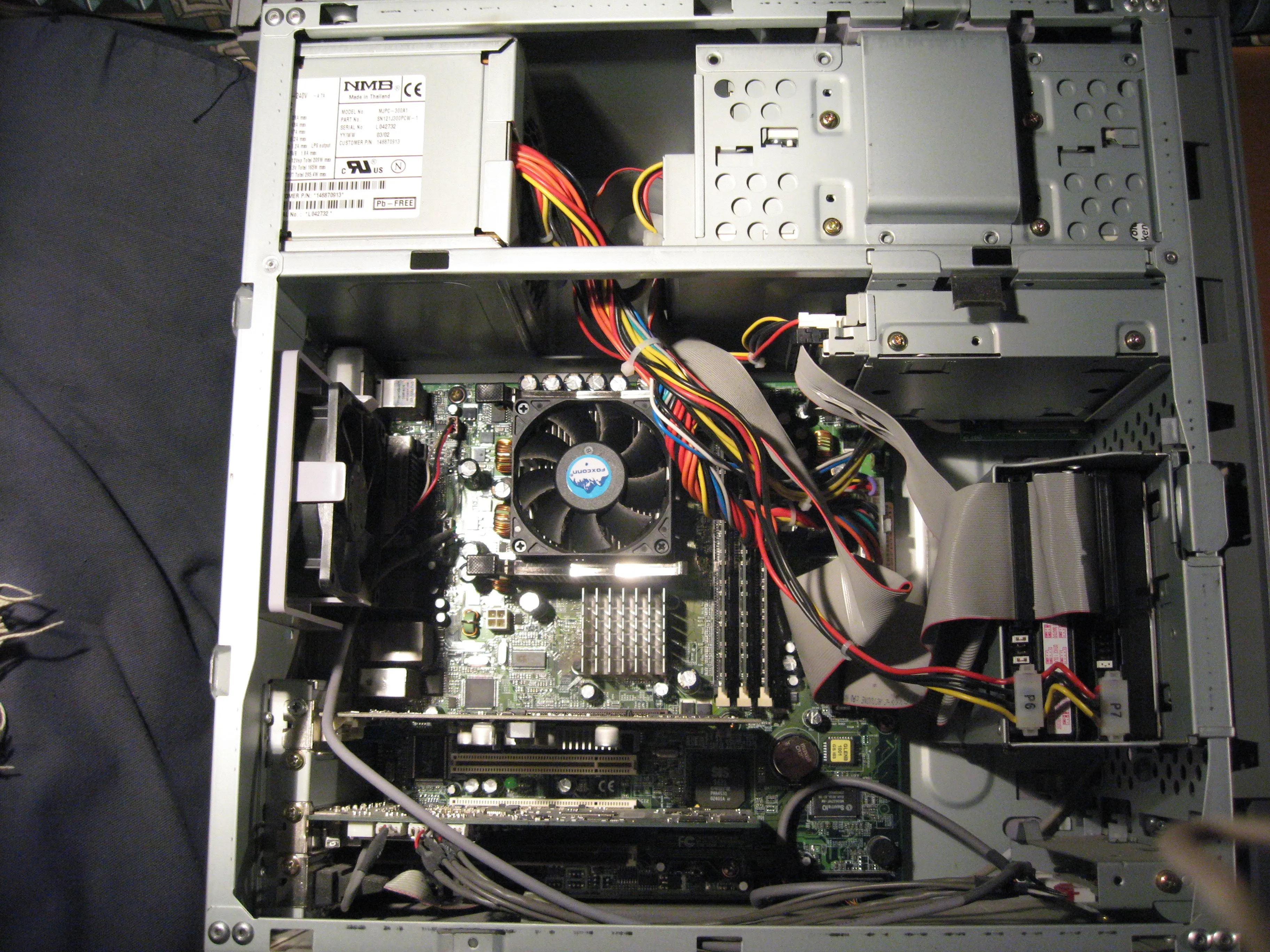

• Снимите боковую панель, расстегнув фиксаторы на задней панели ПК и сдвинув панель.

• Возможно, в этот момент вам захочется положить ПК на бок.

Шаг 3

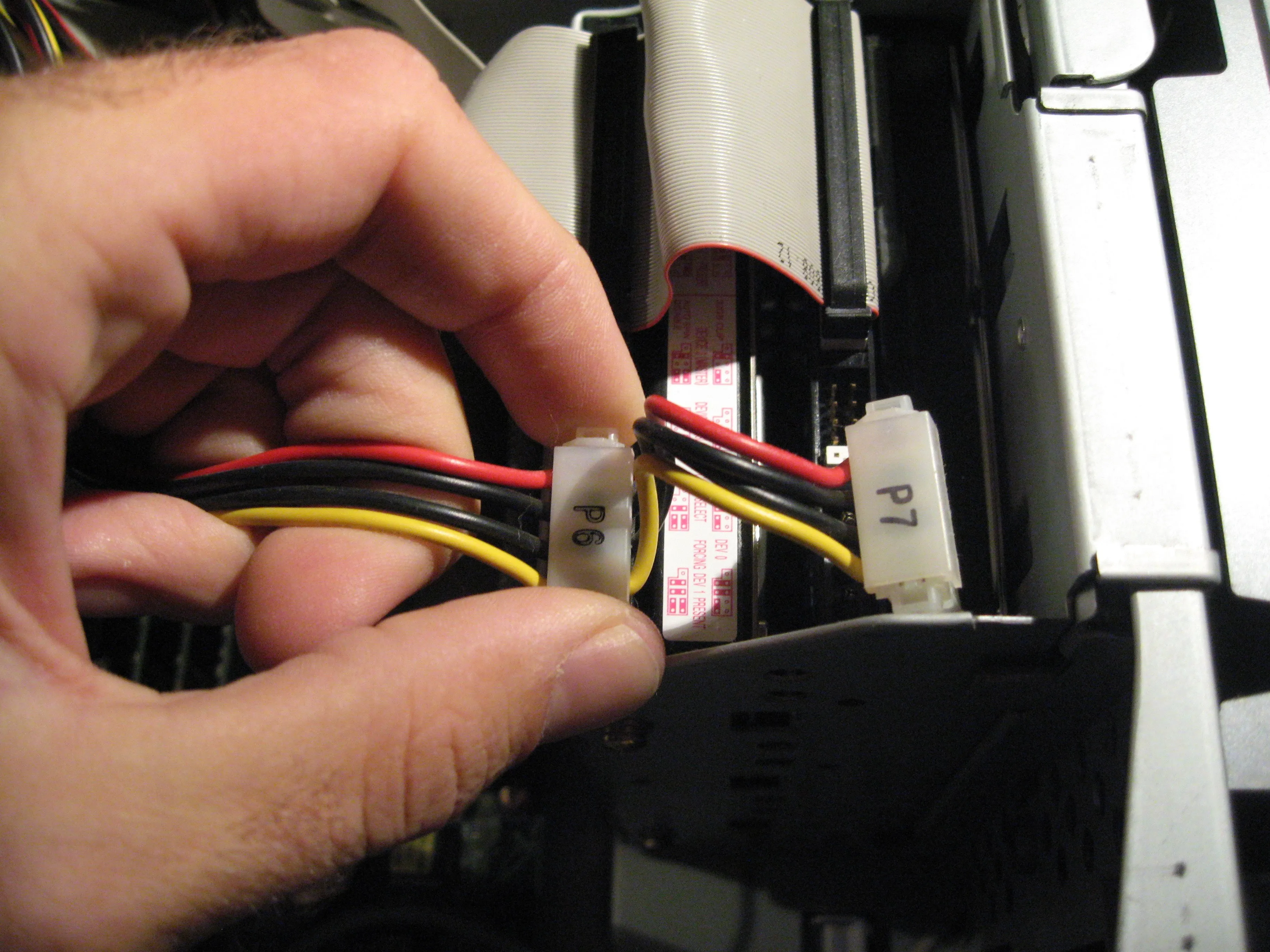

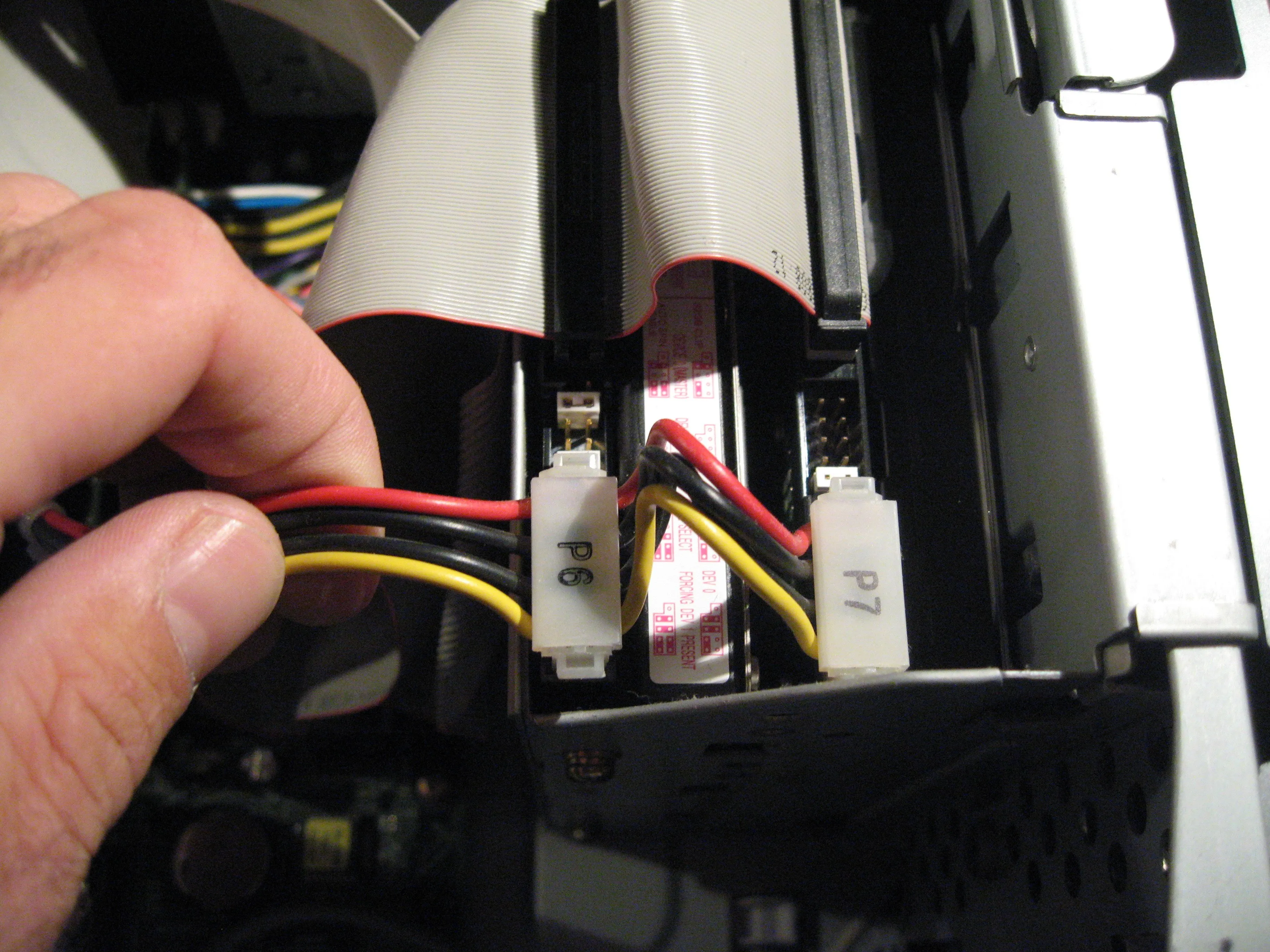

• Отсоедините кабели питания от жесткого диска (дисков). Это разъемы Molex.

• Для этого потяните за клипсы с каждой стороны - может потребоваться небольшое усилие.

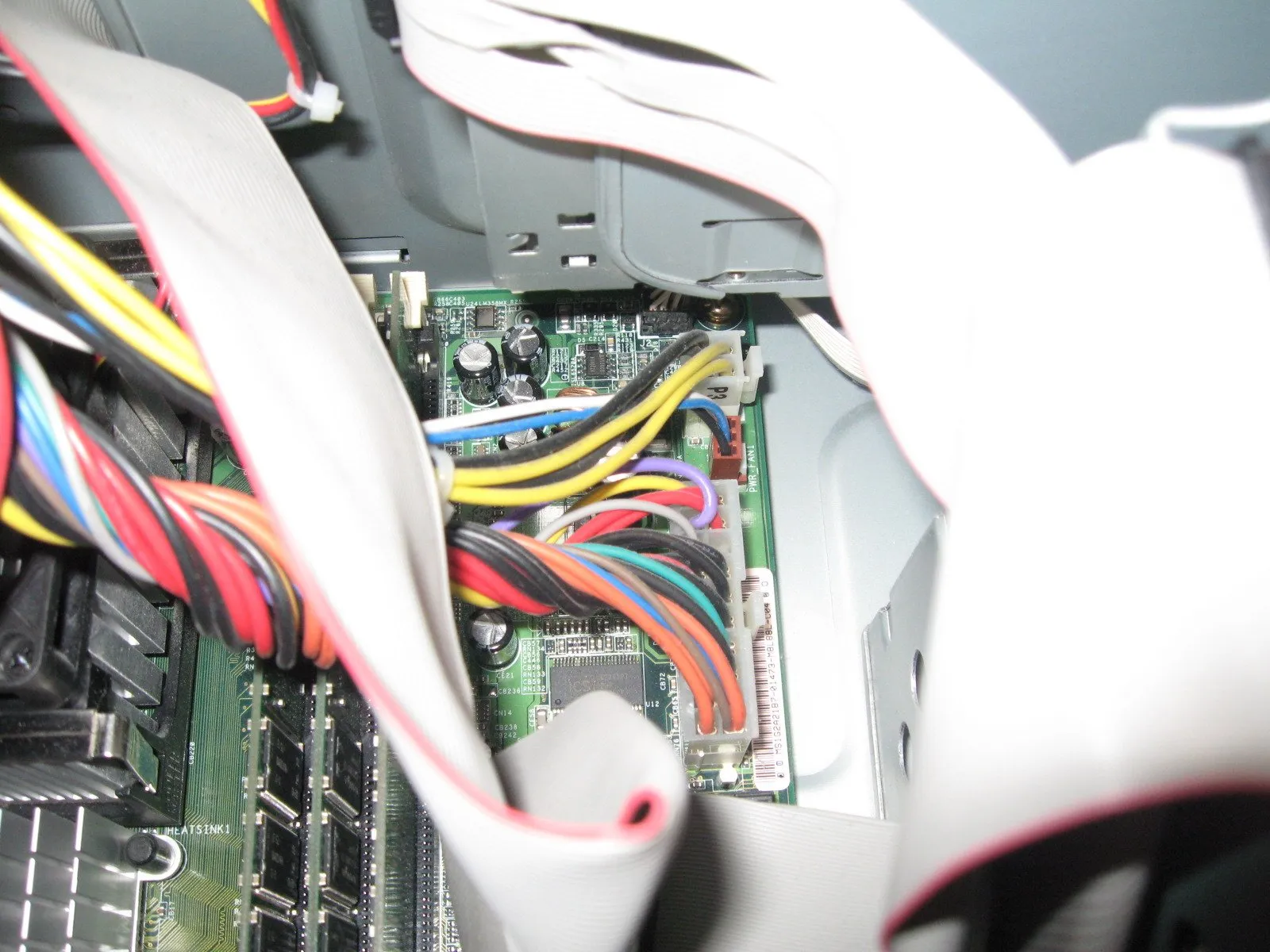

Шаг 4

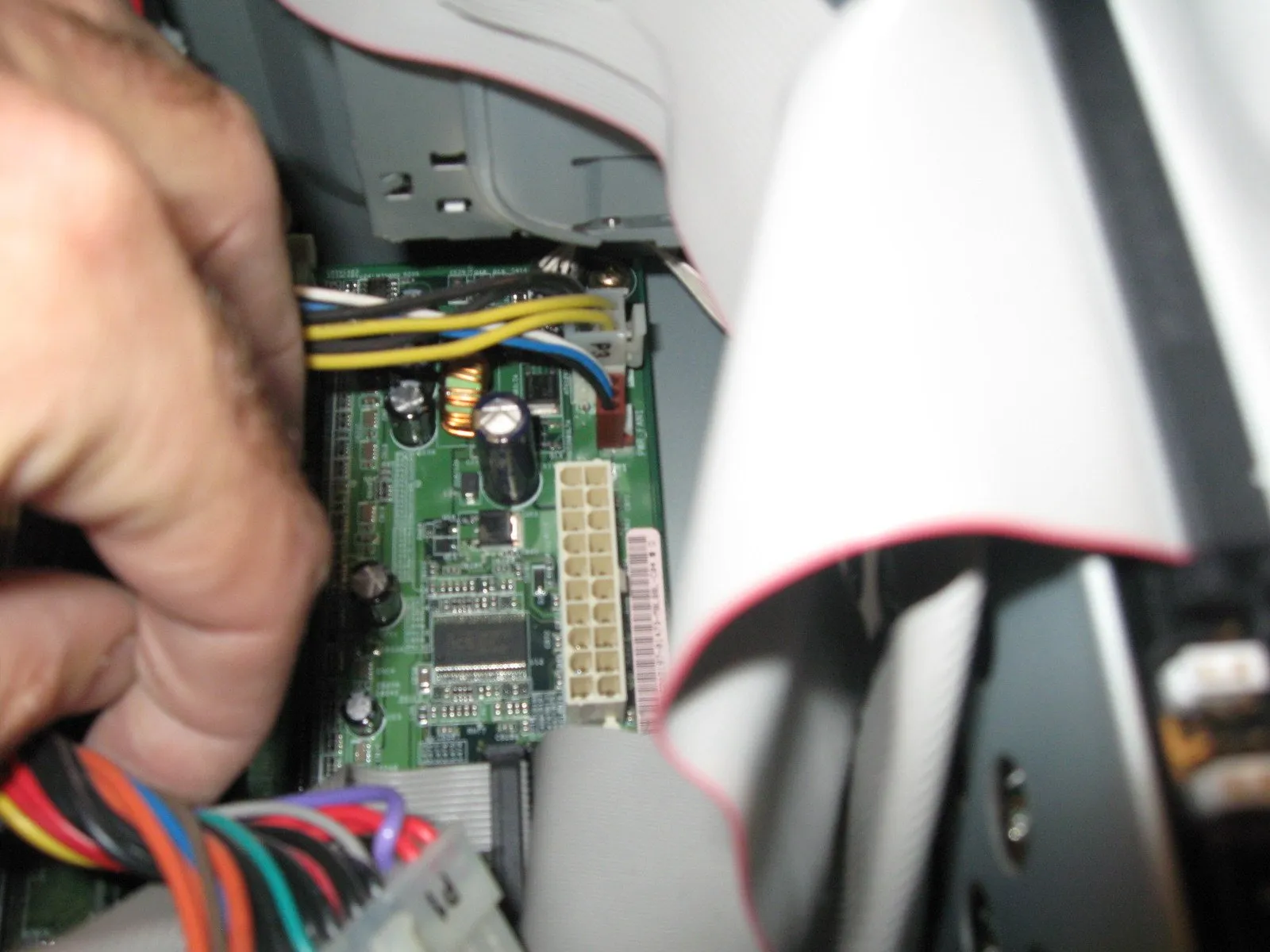

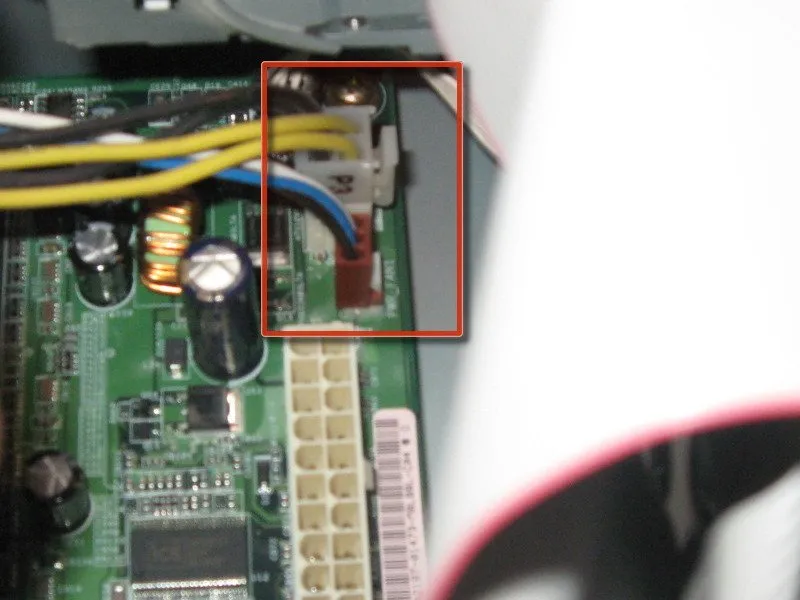

• Отключите питание материнской платы, найдя 20-контактный разъем и отсоединив его.

• Также отсоедините 4-контактный разъем P3 и коричневый мини-разъем рядом с ним.

Шаг 5

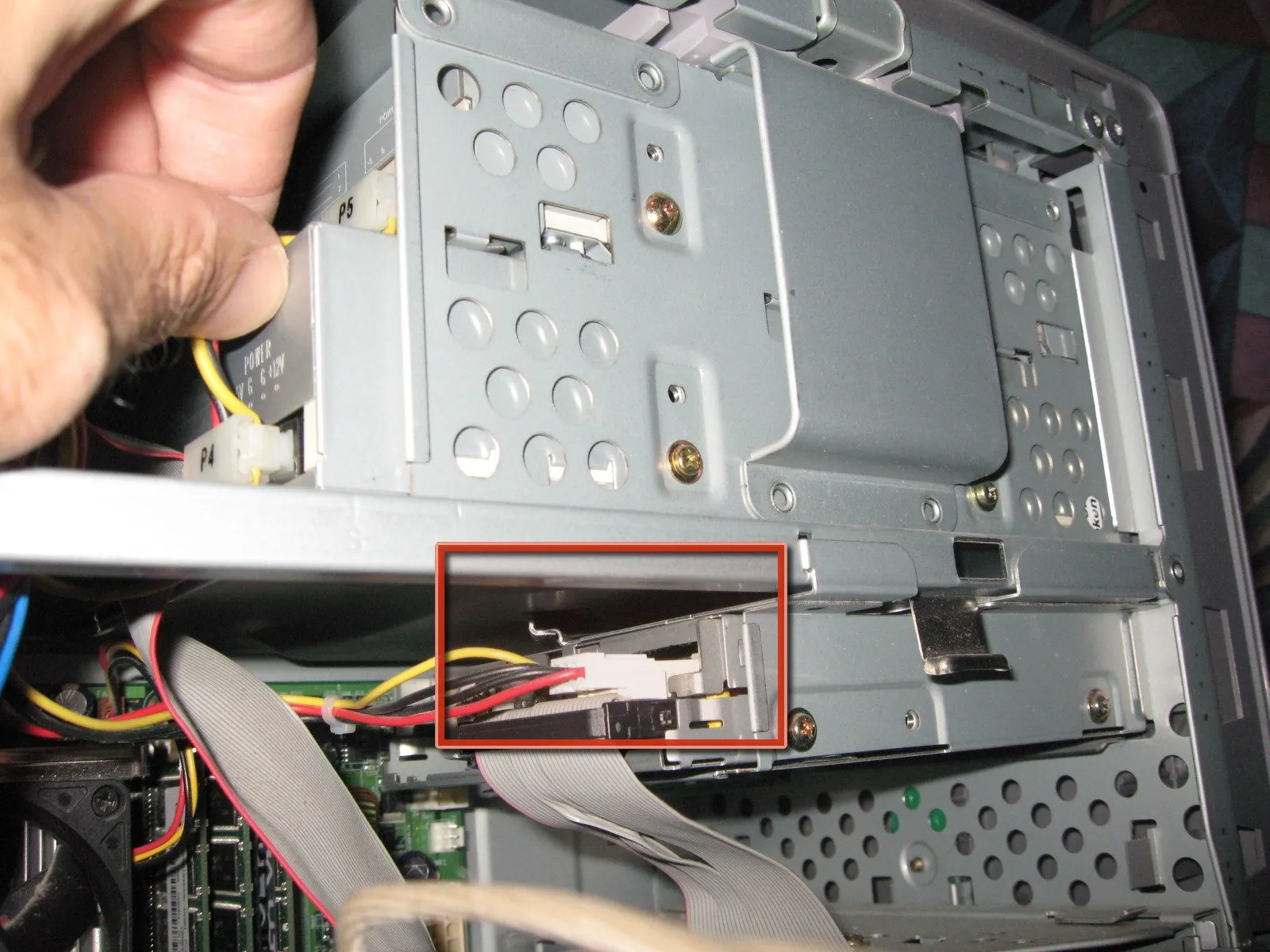

• Теперь отсоедините питание от двух Cd/DVD-приводов - это те же разъемы Molex, что и на жестких дисках.

• Отсоедините кабель питания от флоппи-дисковода. - Это так называемый мини-коннектор. Как показано в красной коробке

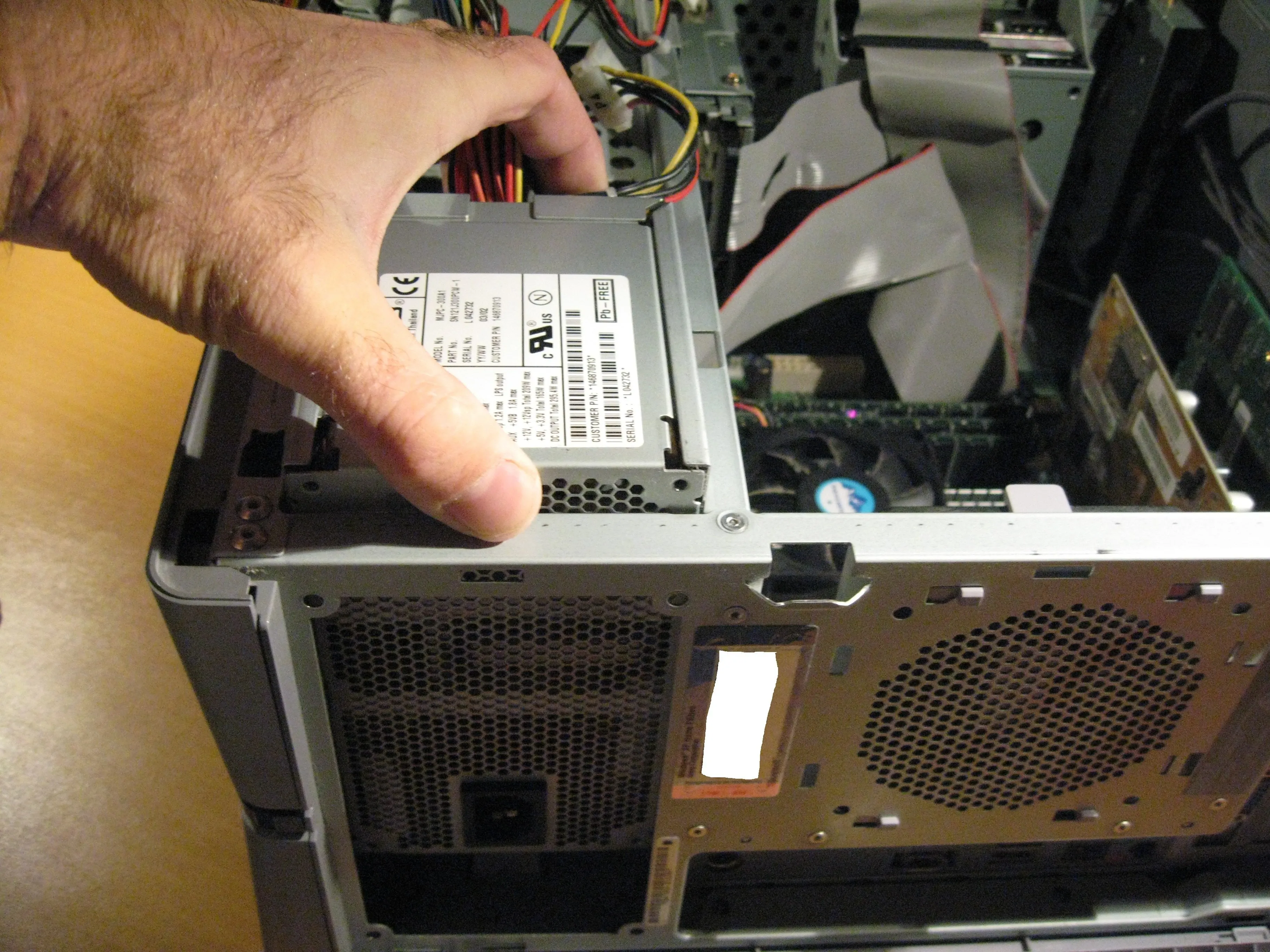

• Теперь, когда все разъемы питания отсоединены, снимите блок питания.

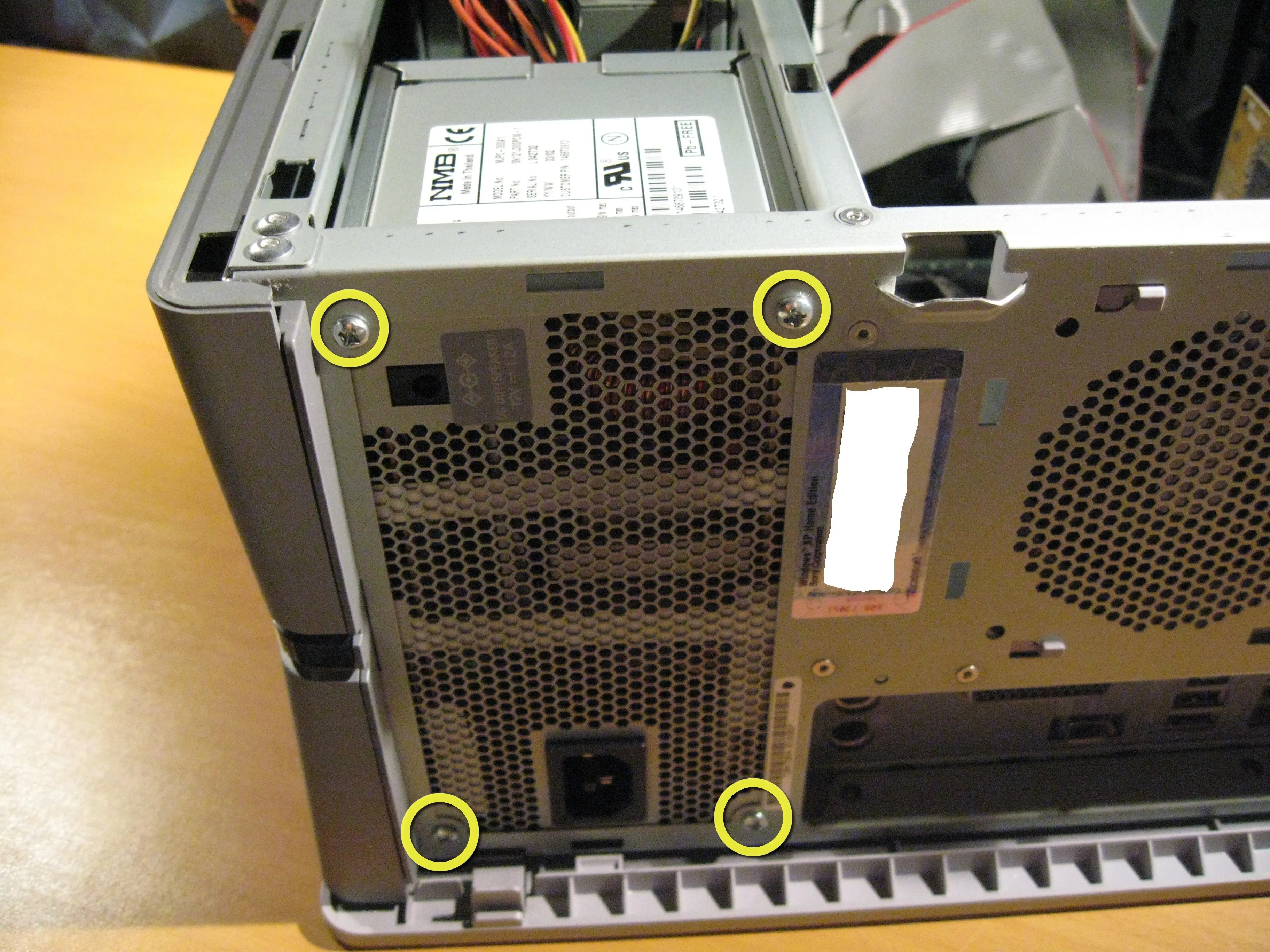

• Открутите четыре винта (отмечены желтыми кружками), затем извлеките блок питания из корпуса.

• **- Опасность -** Никогда не пытайтесь разбирать блок питания ПК.

Шаг 6

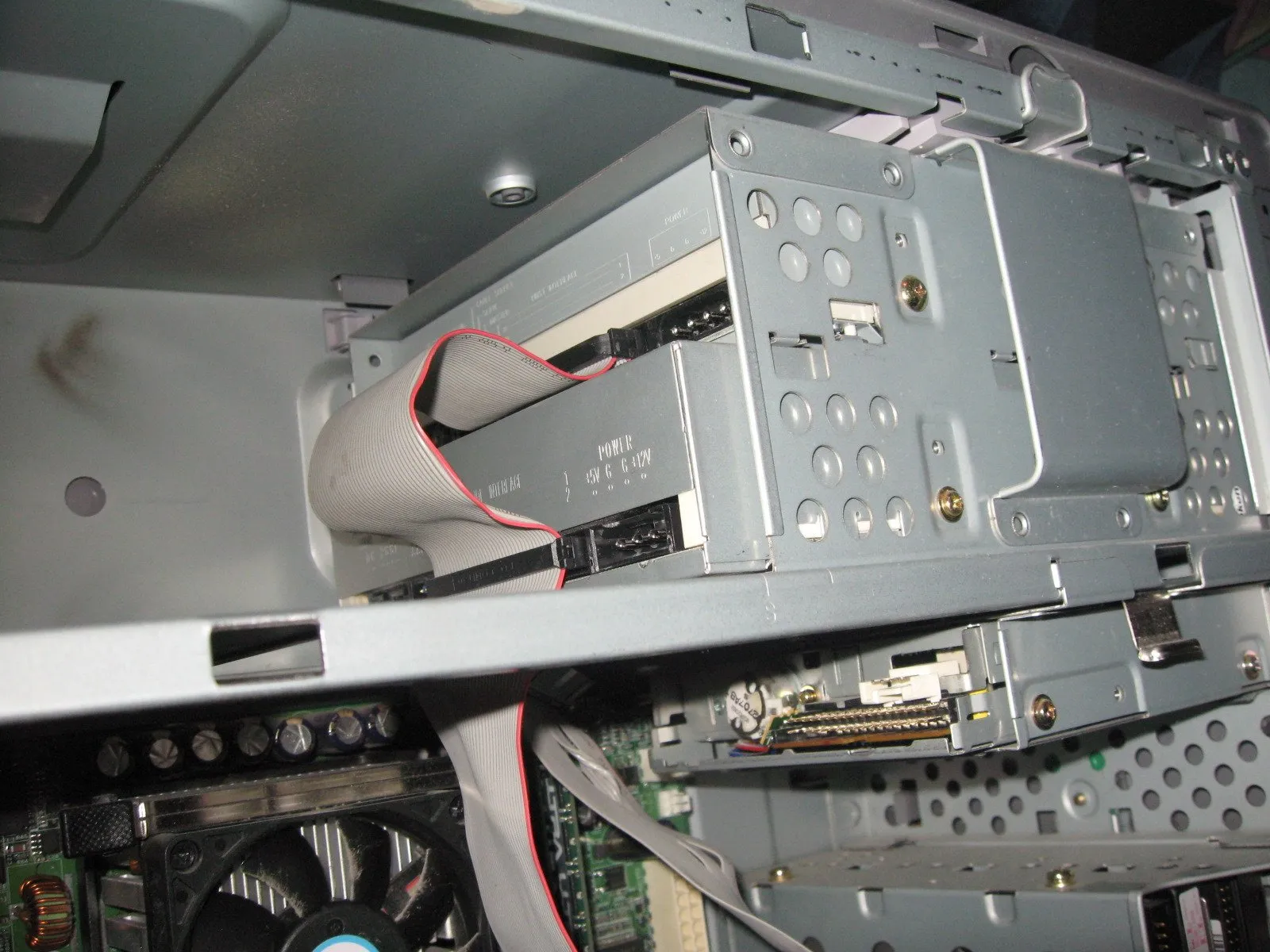

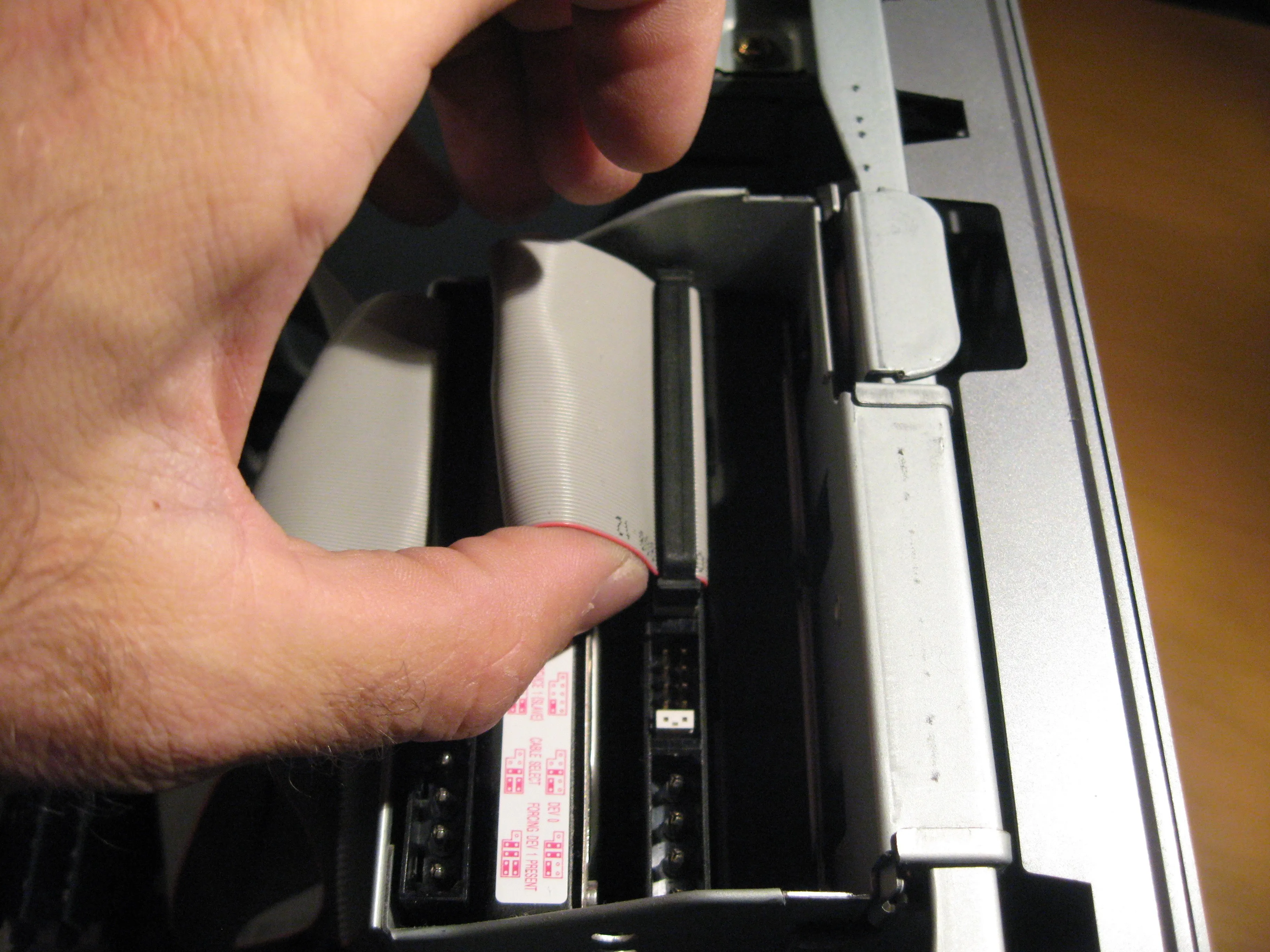

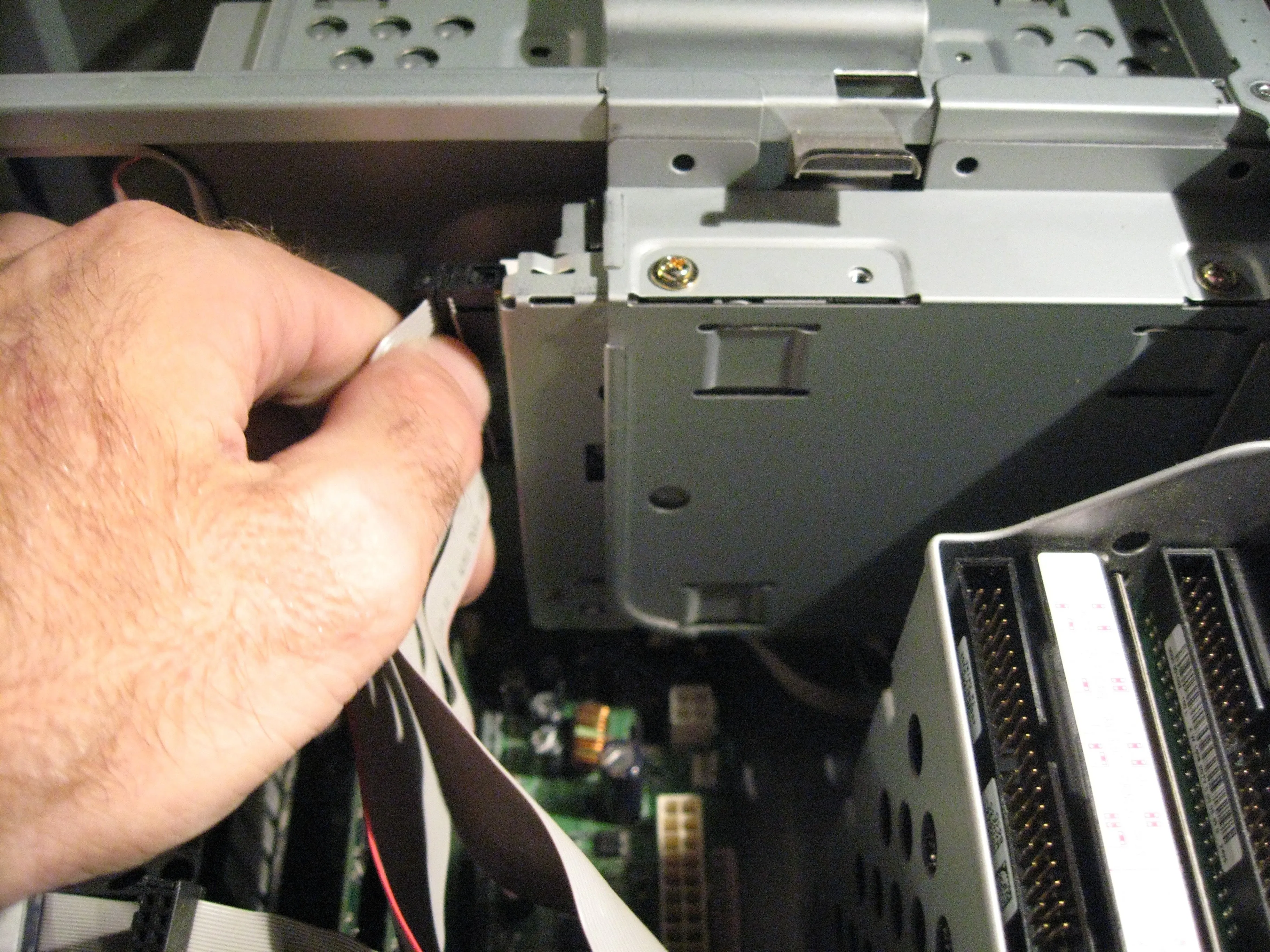

• Теперь мы можем удалить кабели данных - они называются IDE-кабелями.

• Они удаляются простым вытягиванием.

• Сначала от жестких дисков, затем от флоппи- и дисководов.

Шаг 7

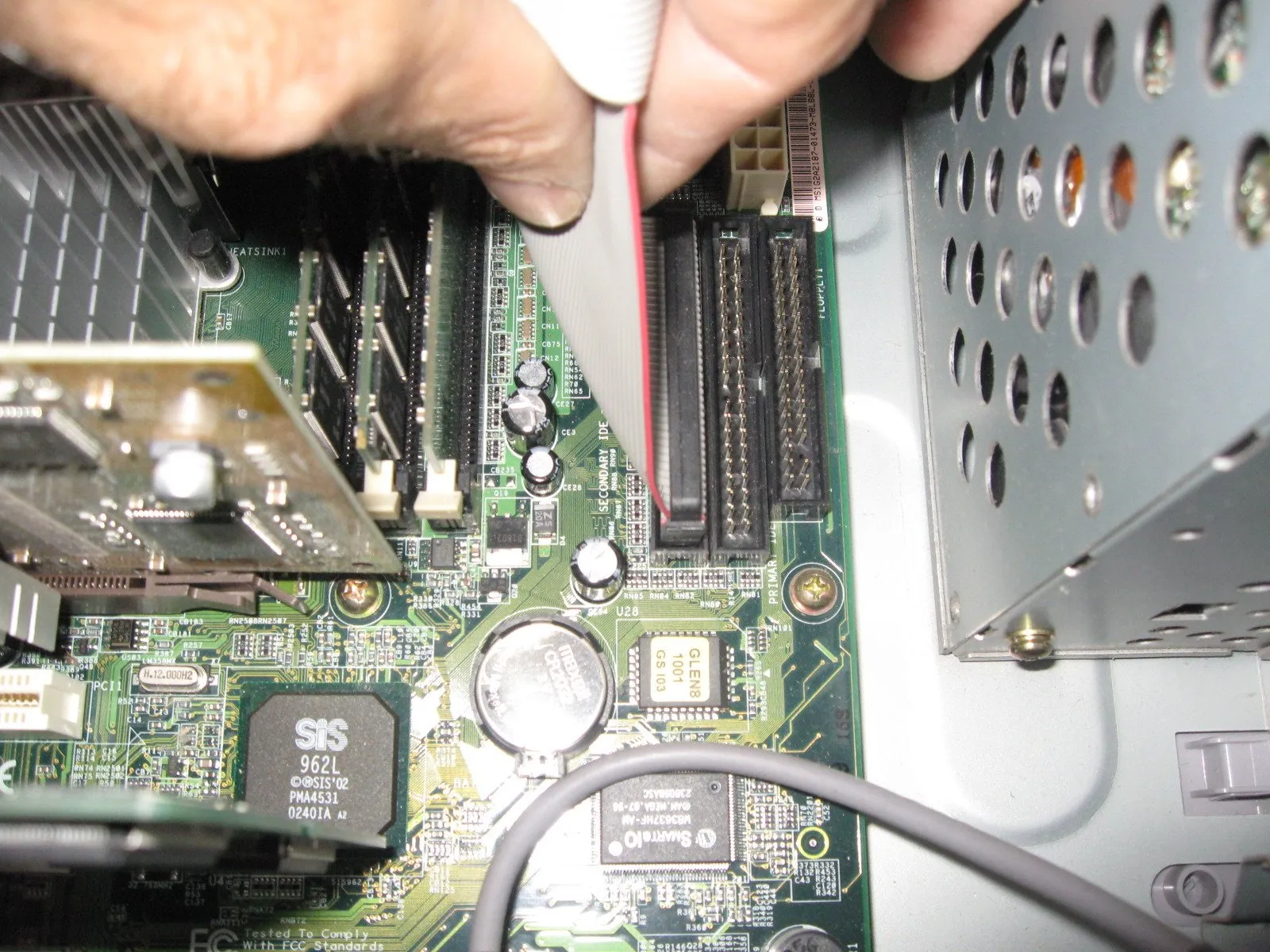

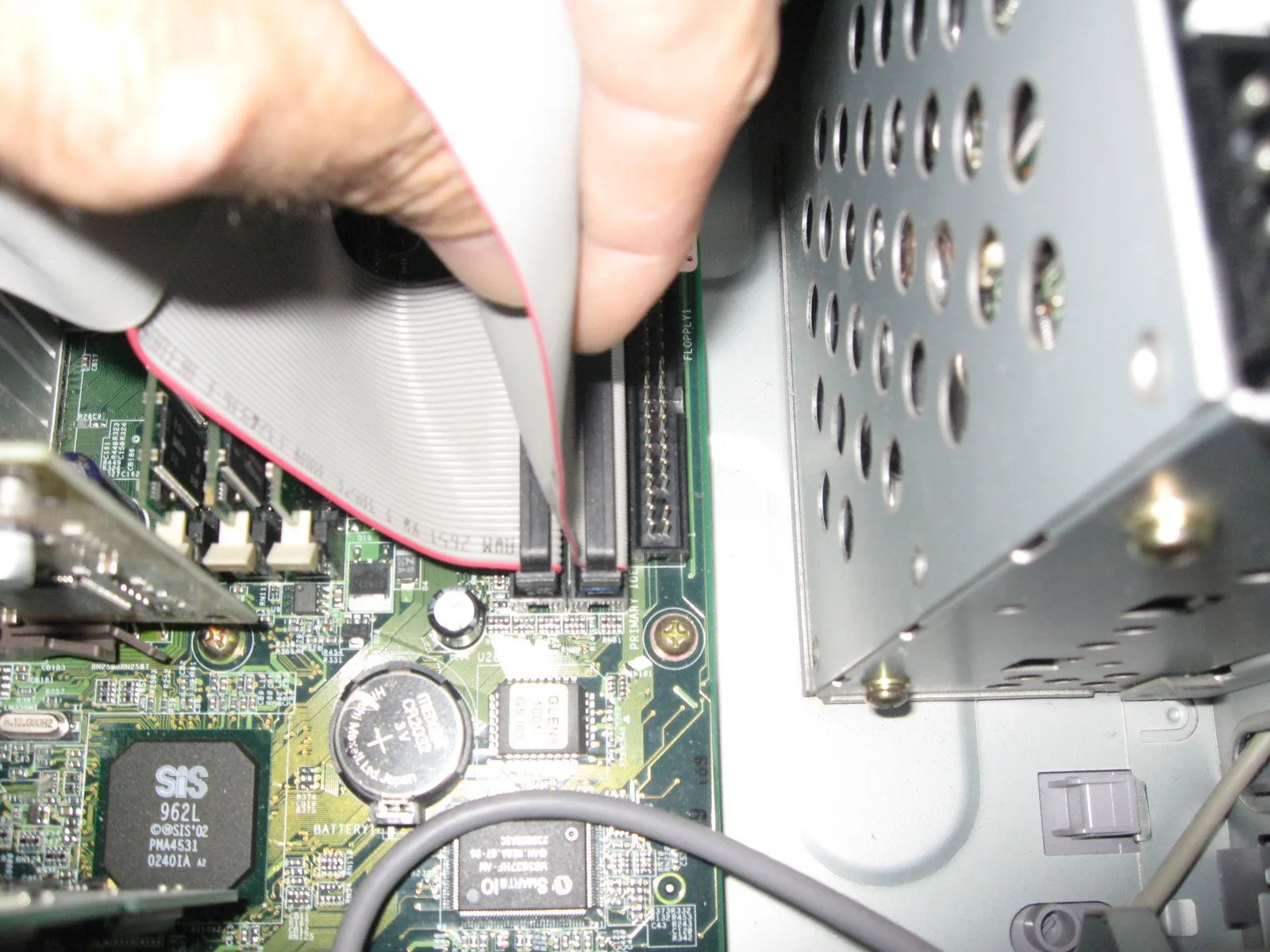

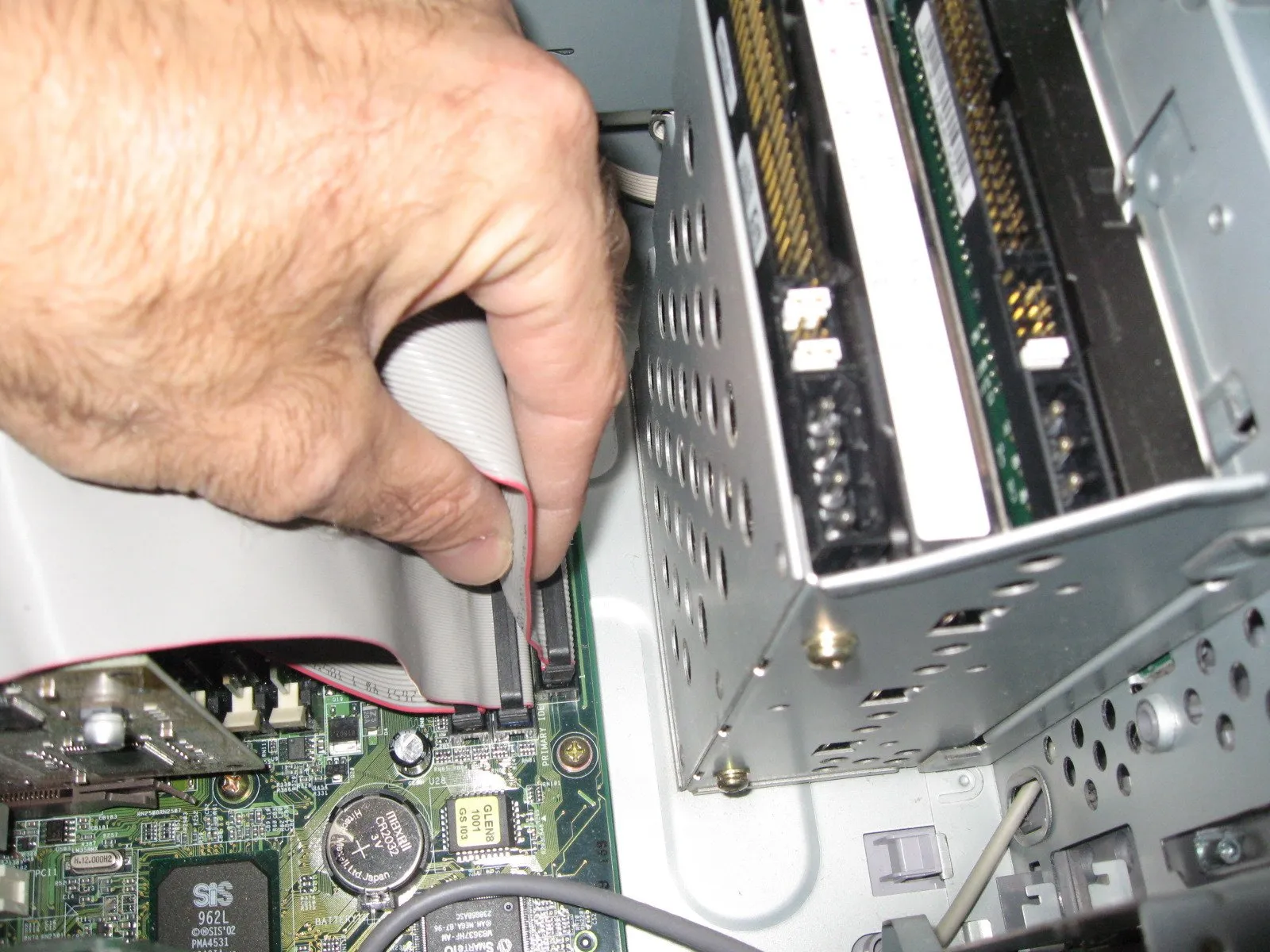

• Затем отсоедините другой конец IDE-кабеля от материнской платы.

Шаг 8

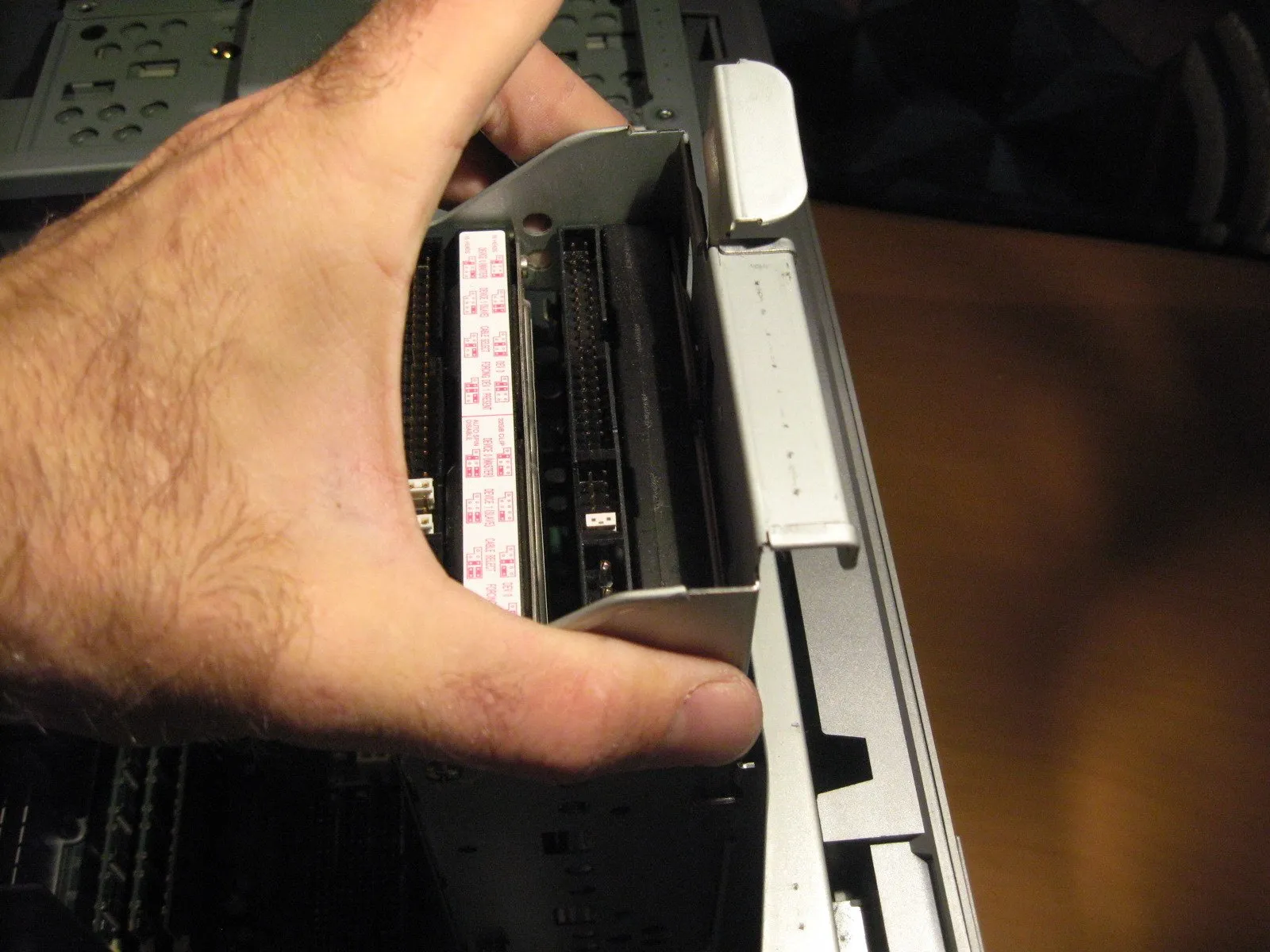

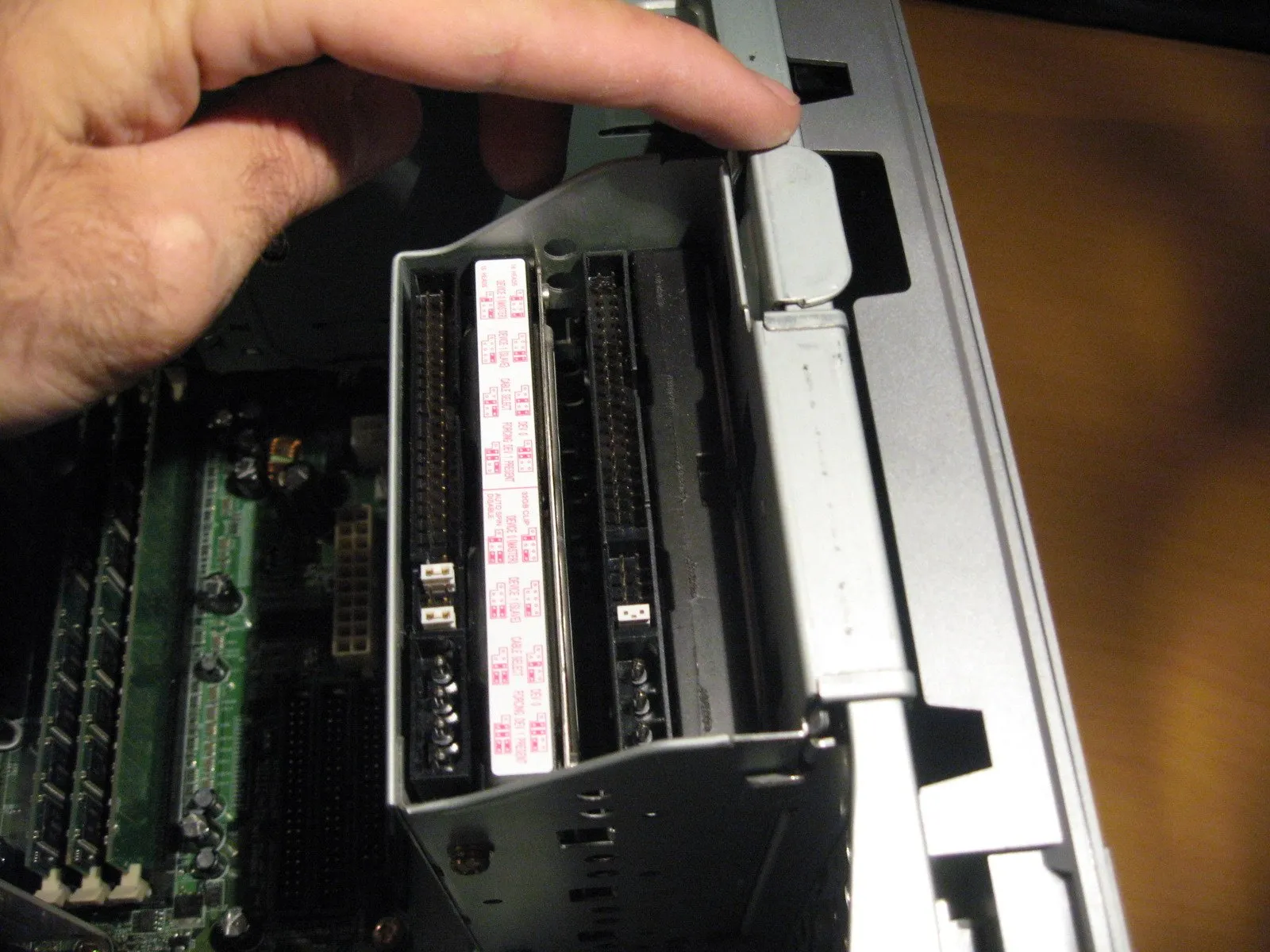

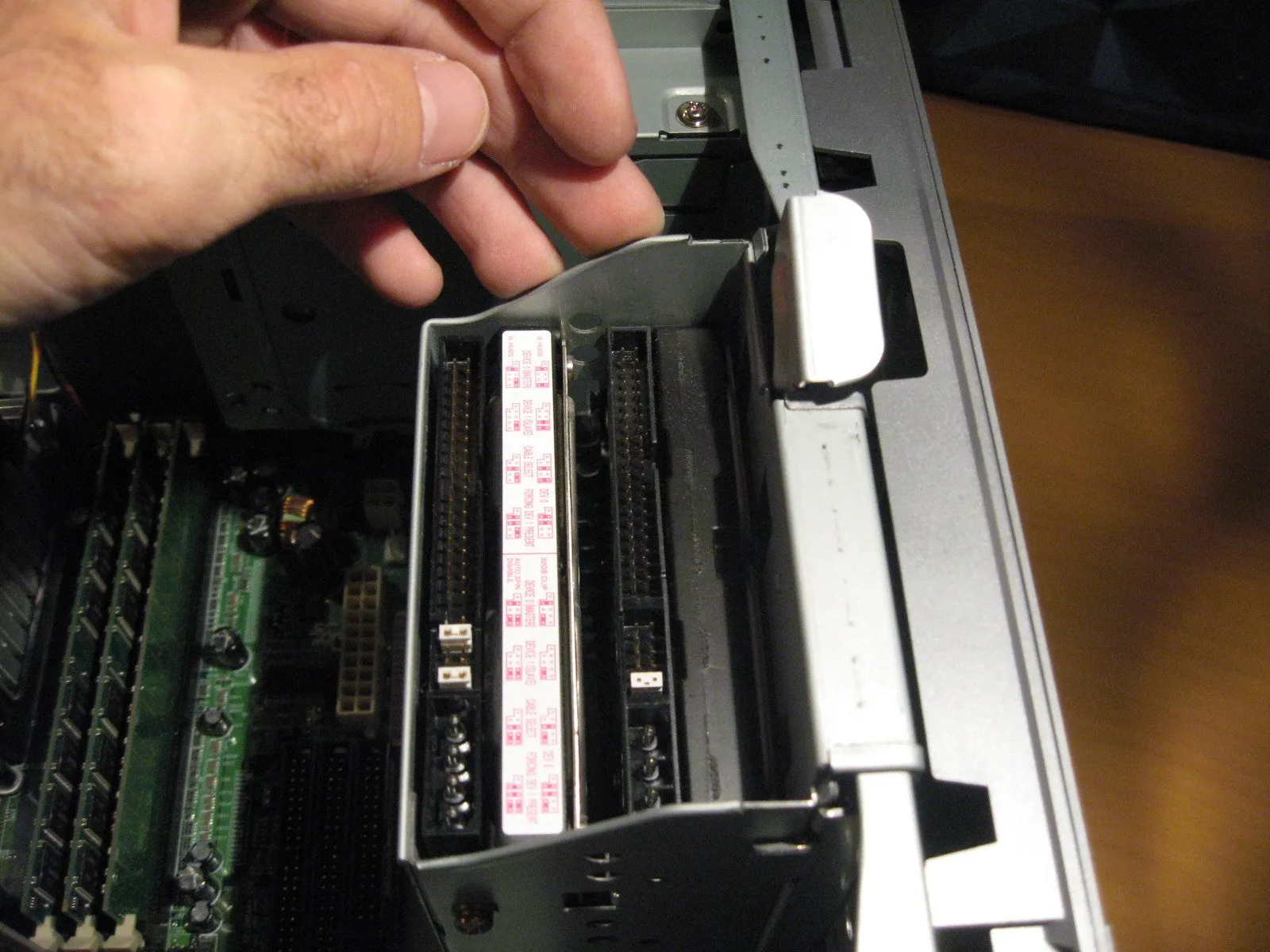

• Оба жестких диска находятся в отдельном корпусе.

• Поднимите защелку, как показано на рисунке

• Извлеките жесткий диск в сборе

Шаг 9

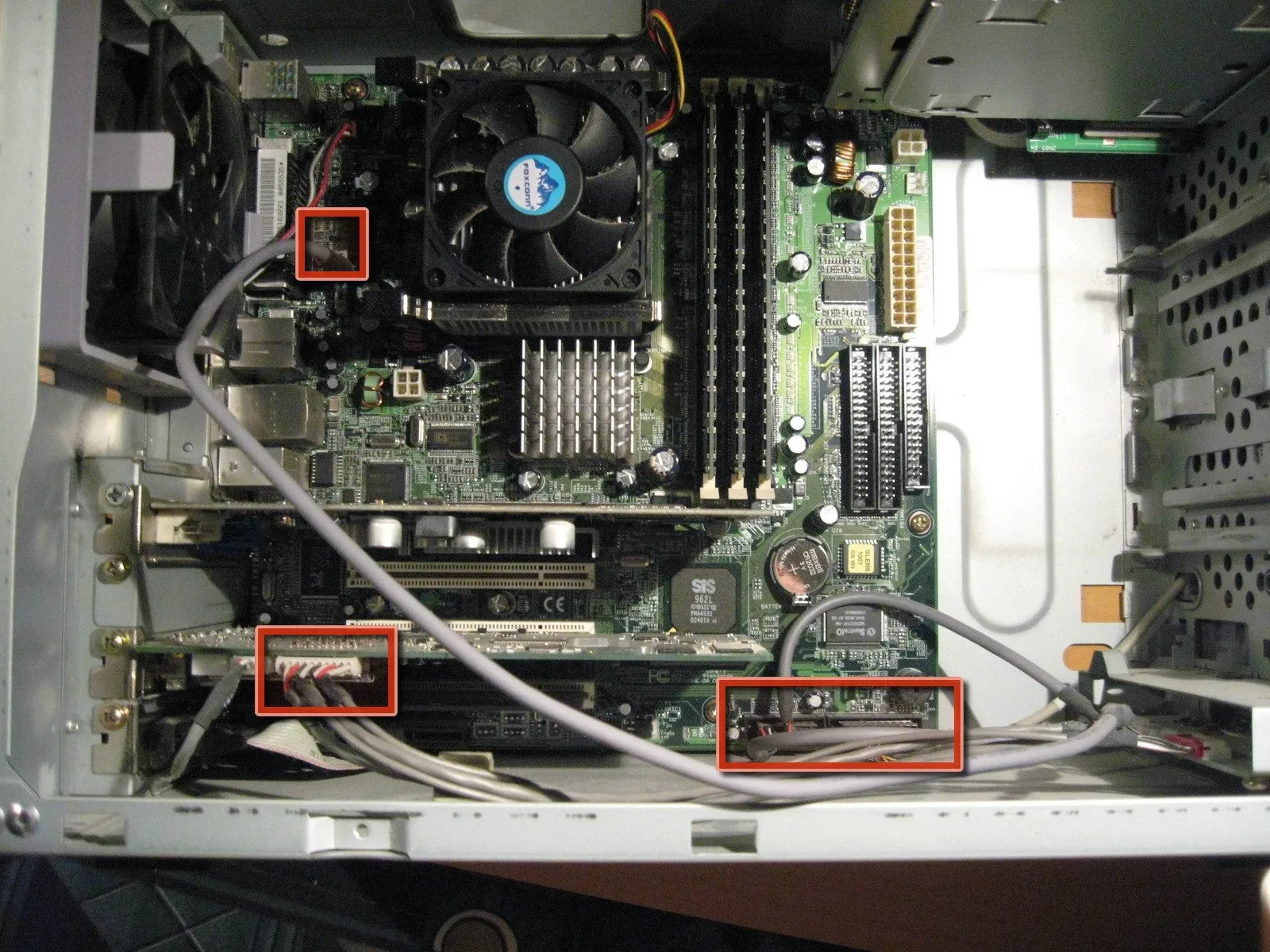

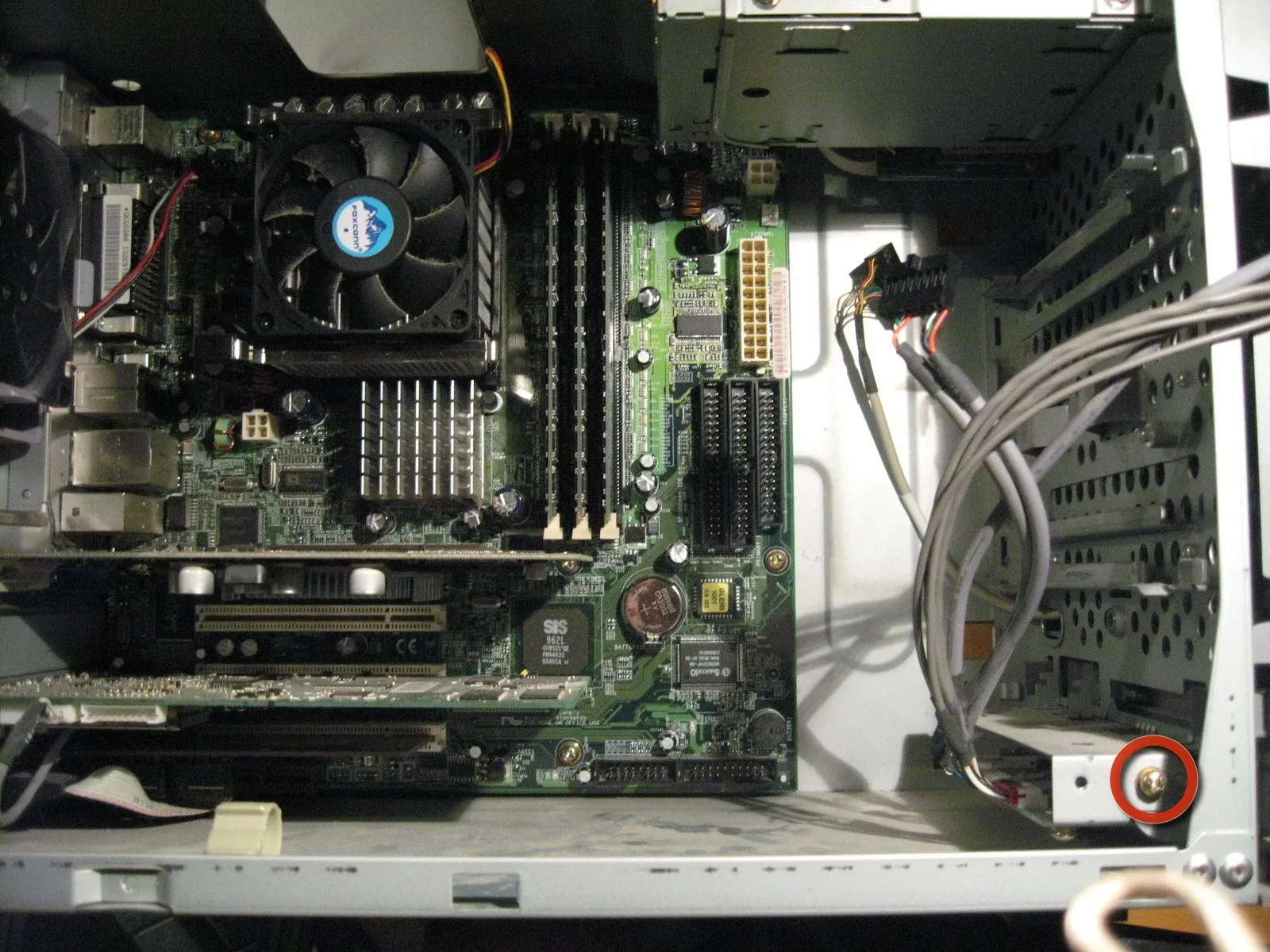

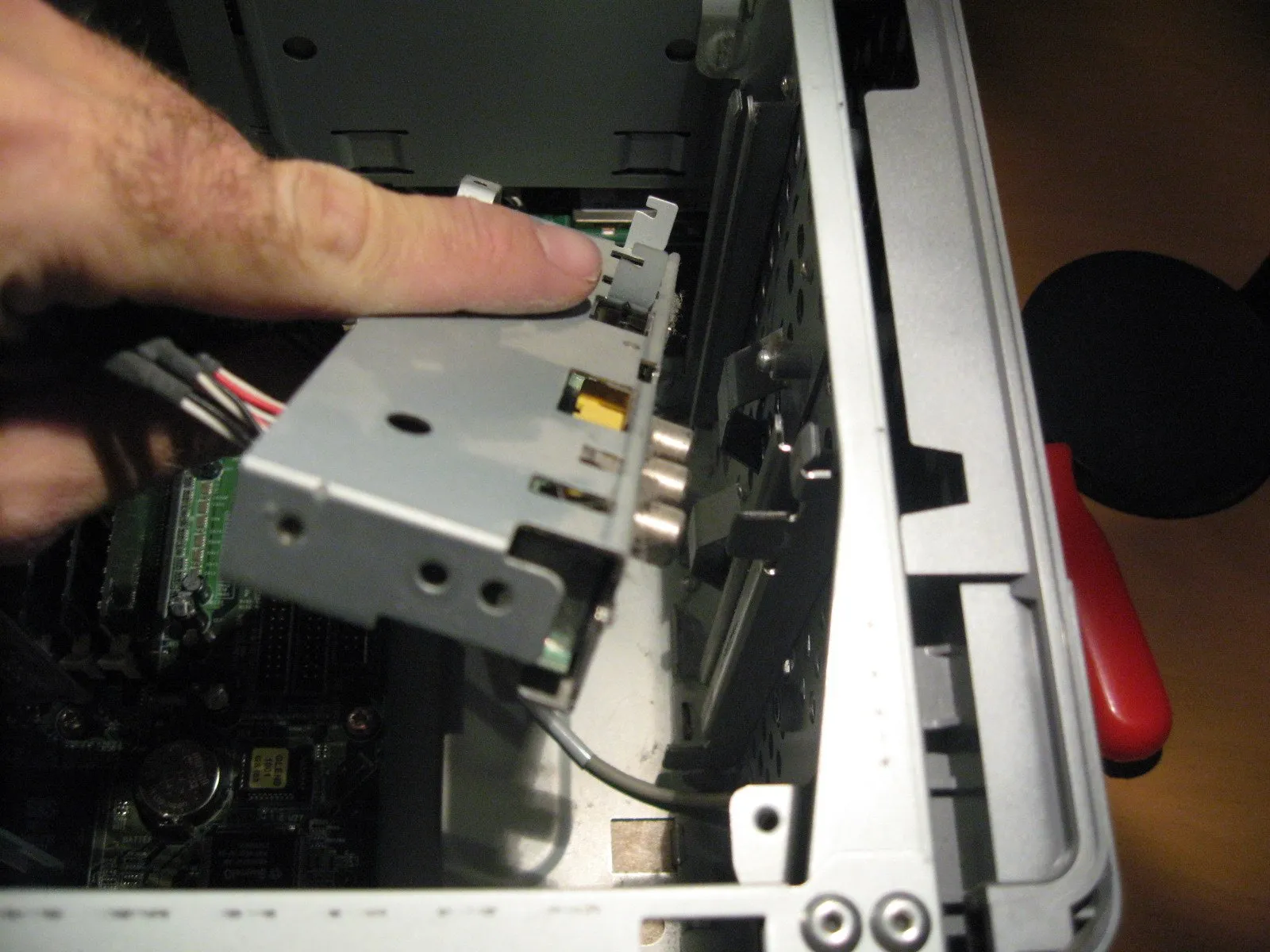

• Отсоедините все разъемы от передней панели, как показано на рисунке.

• Открутите один винт, крепящий разъемы передней панели к корпусу.

• Вытащите блок разъемов передней панели из корпуса.

• На этой панели находится вход S-Video, красный, белый и желтый RCA-входы, порт Ilink S400 и 2 порта USB.

• I Link - это порт S400 компании Sony. Аналогичен Firewire от Apple. Они оба относятся к стандарту 1394.

Шаг 10

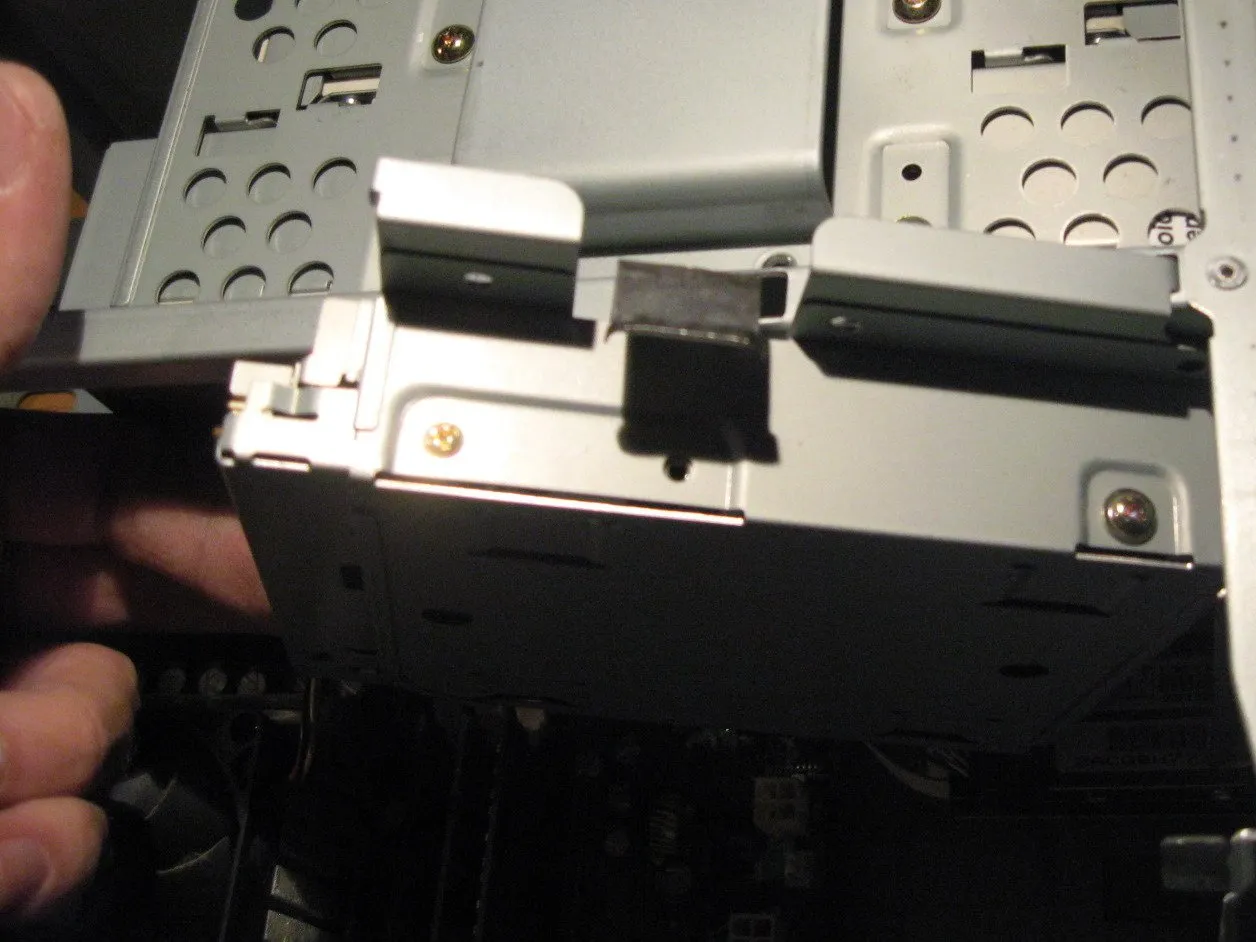

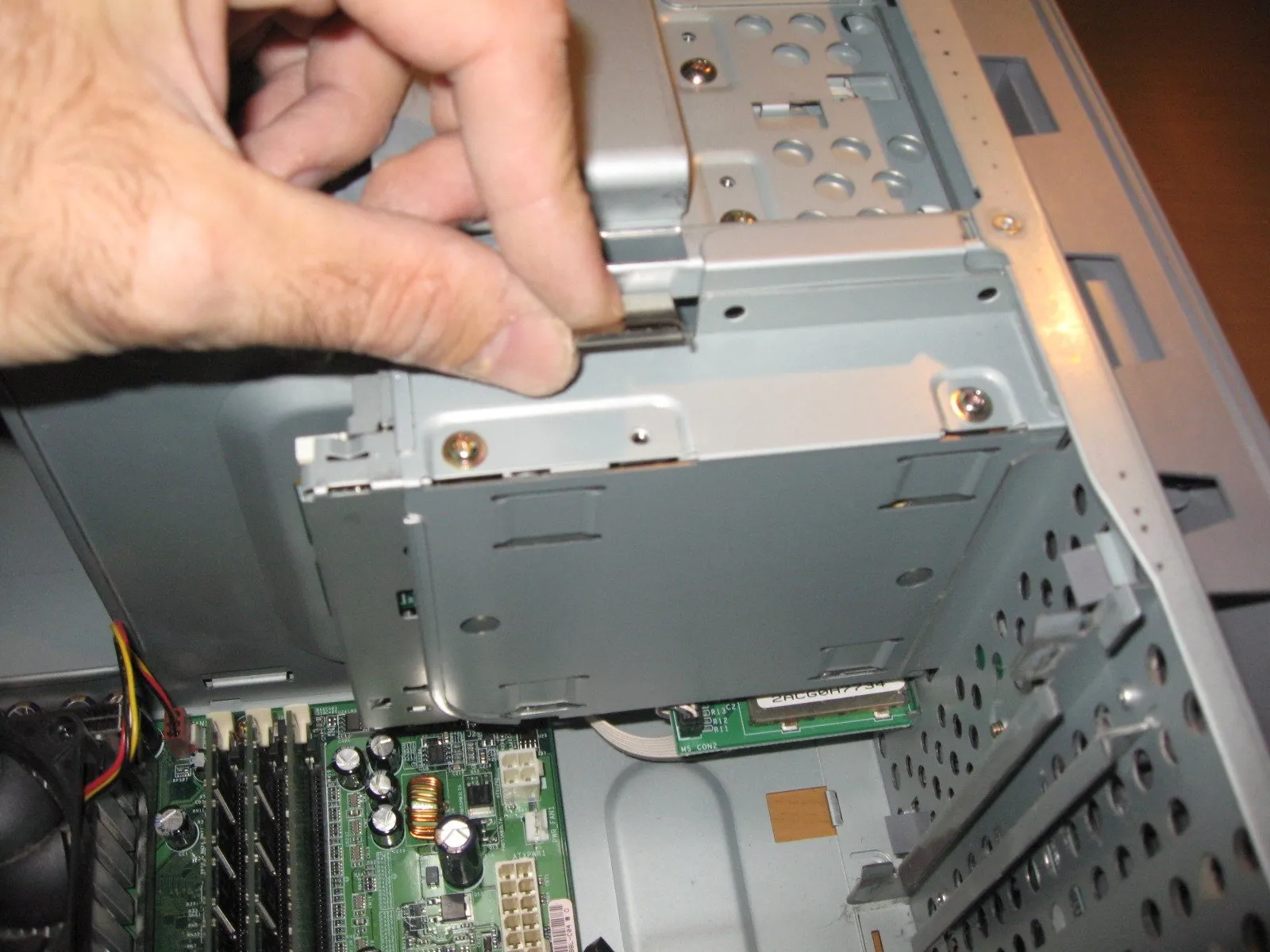

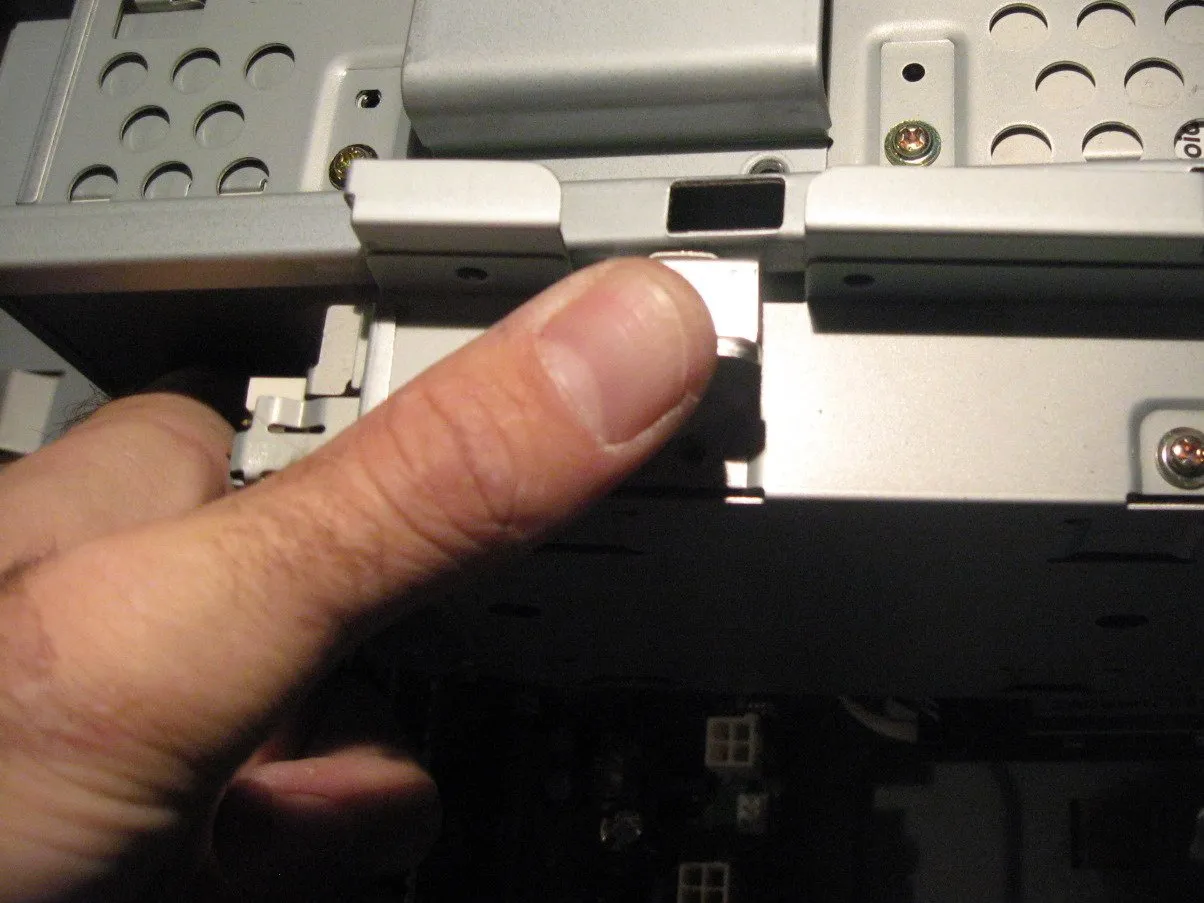

• Чтобы извлечь флоппи-дисковод, расстегните фиксатор и выведите дисковод наружу, как показано на рисунке.

Шаг 11

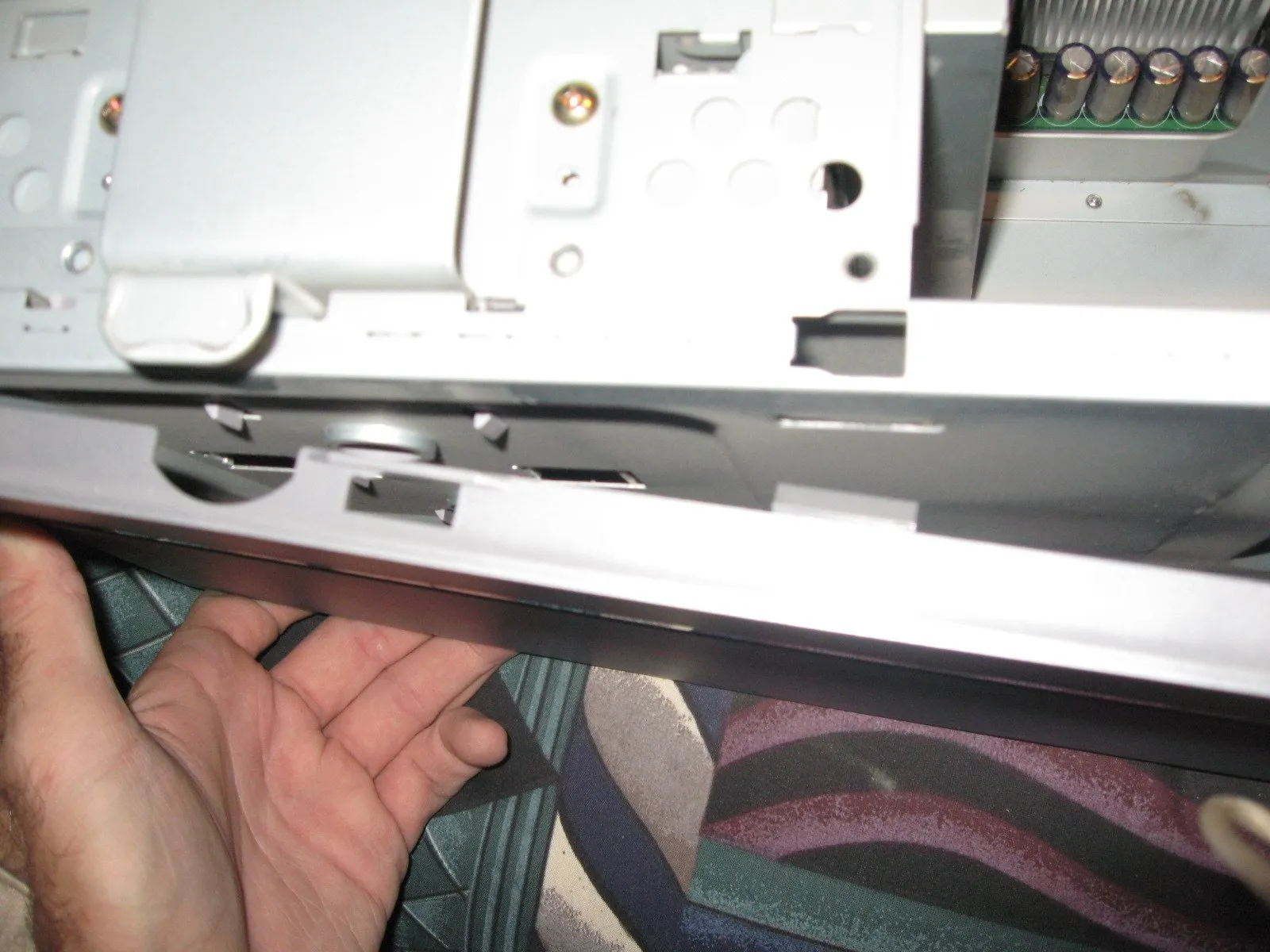

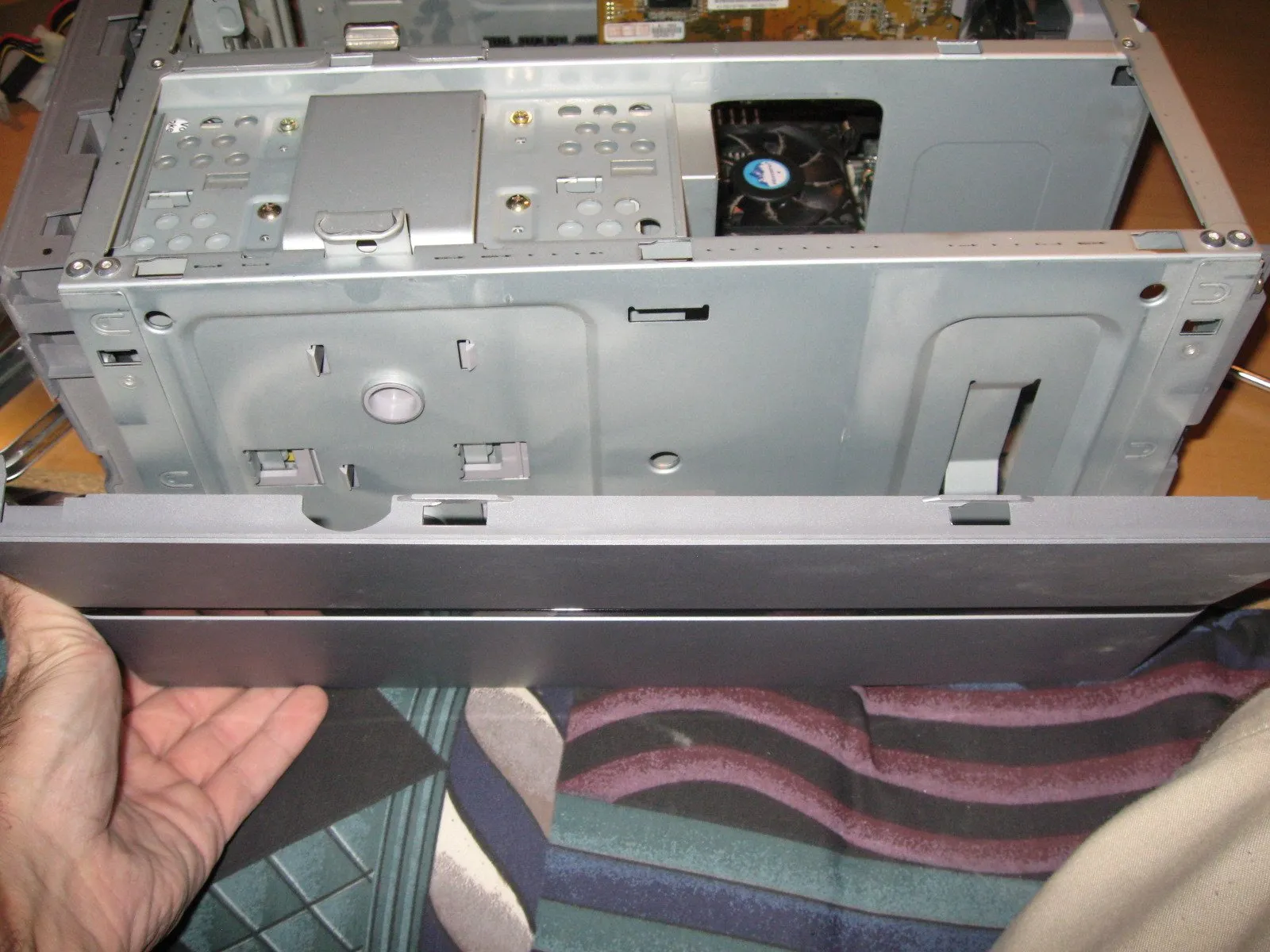

• Чтобы снять верхнюю часть корпуса, отстегните фиксаторы, как указано на рисунке.

• Вытащите верхнюю часть из корпуса

Шаг 12

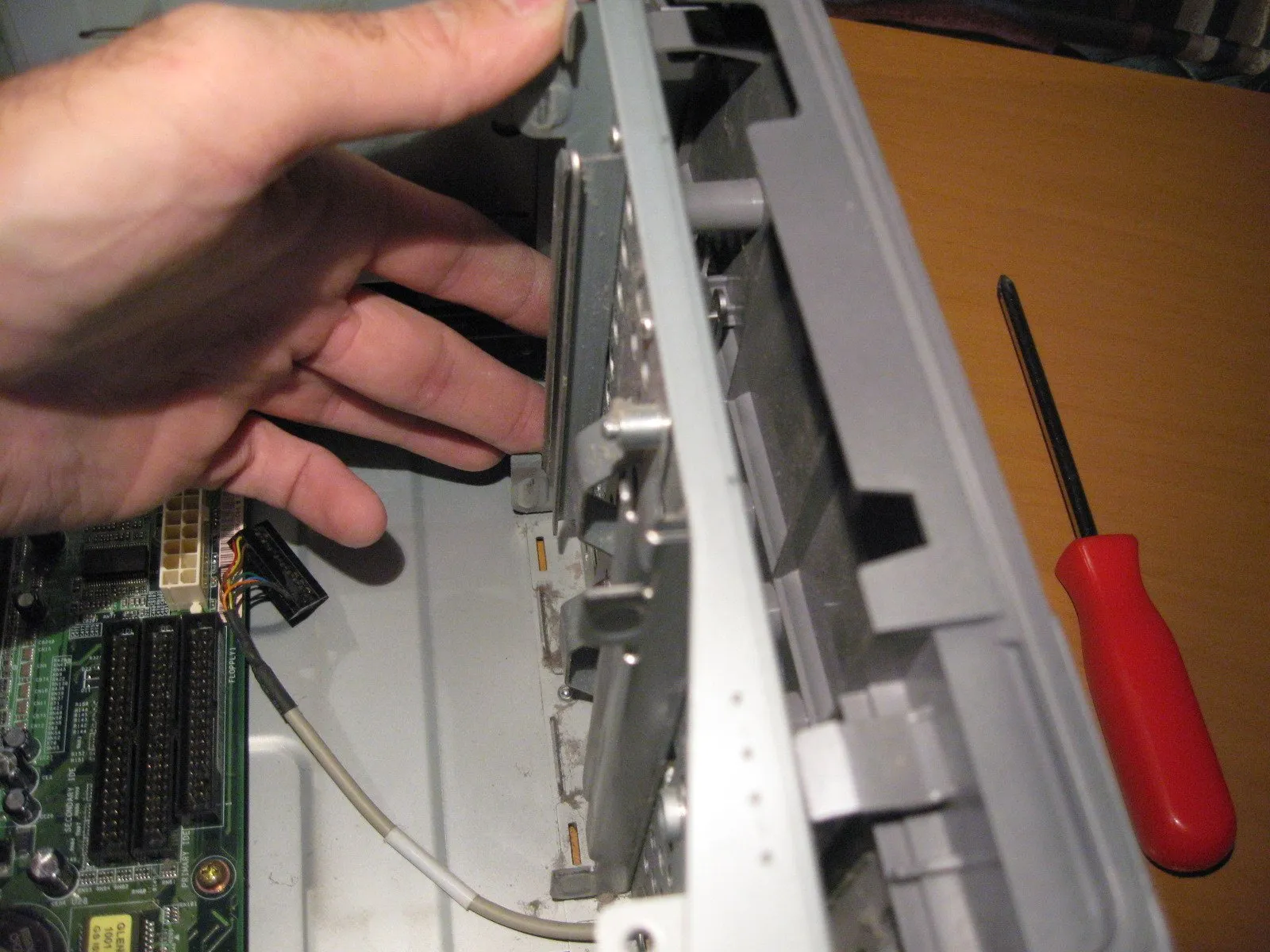

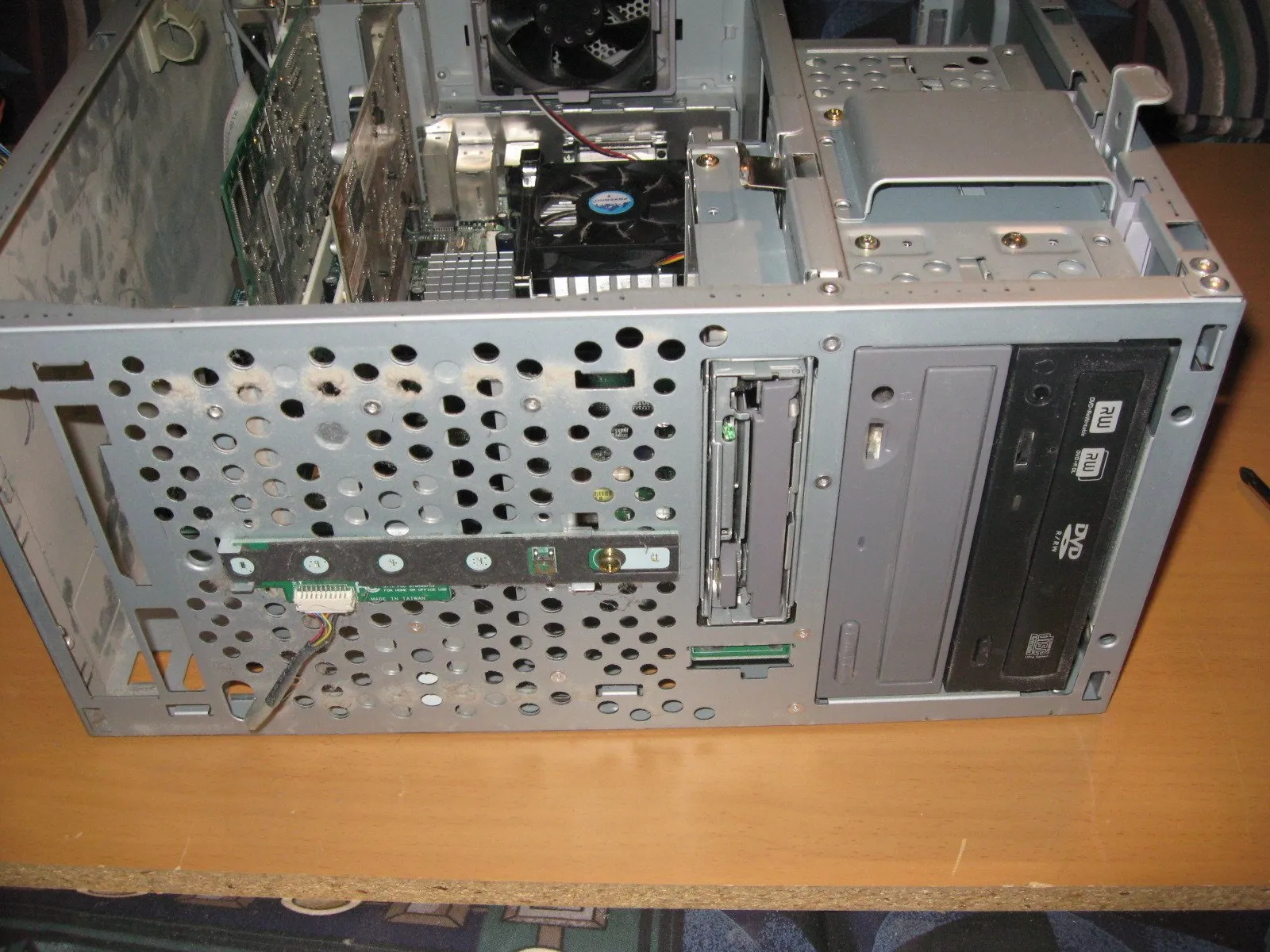

• Далее снимите переднюю панель корпуса.

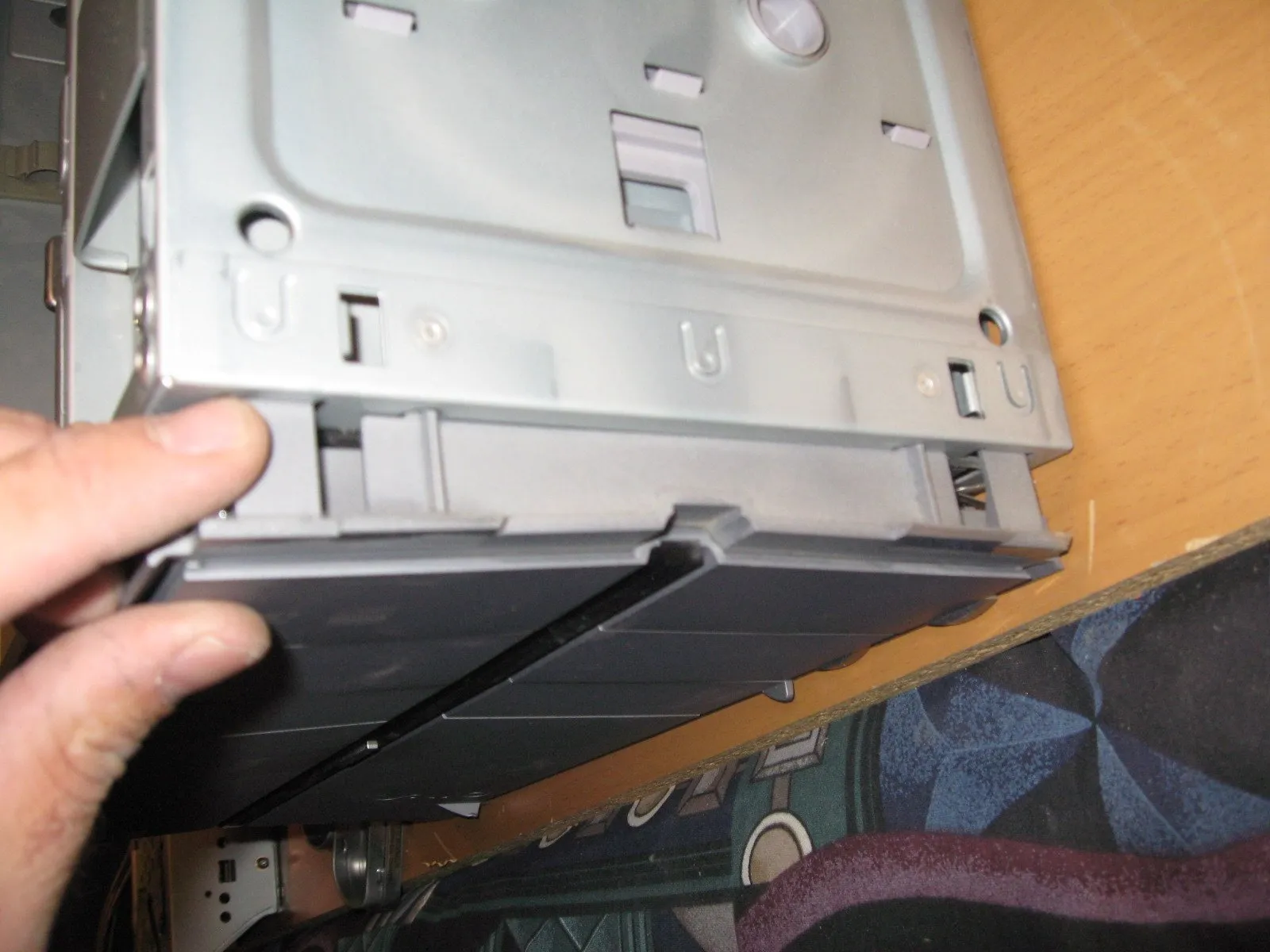

• Как и в верхней части корпуса, здесь есть фиксаторы, отстегните их и снимите переднюю панель.

Шаг 13

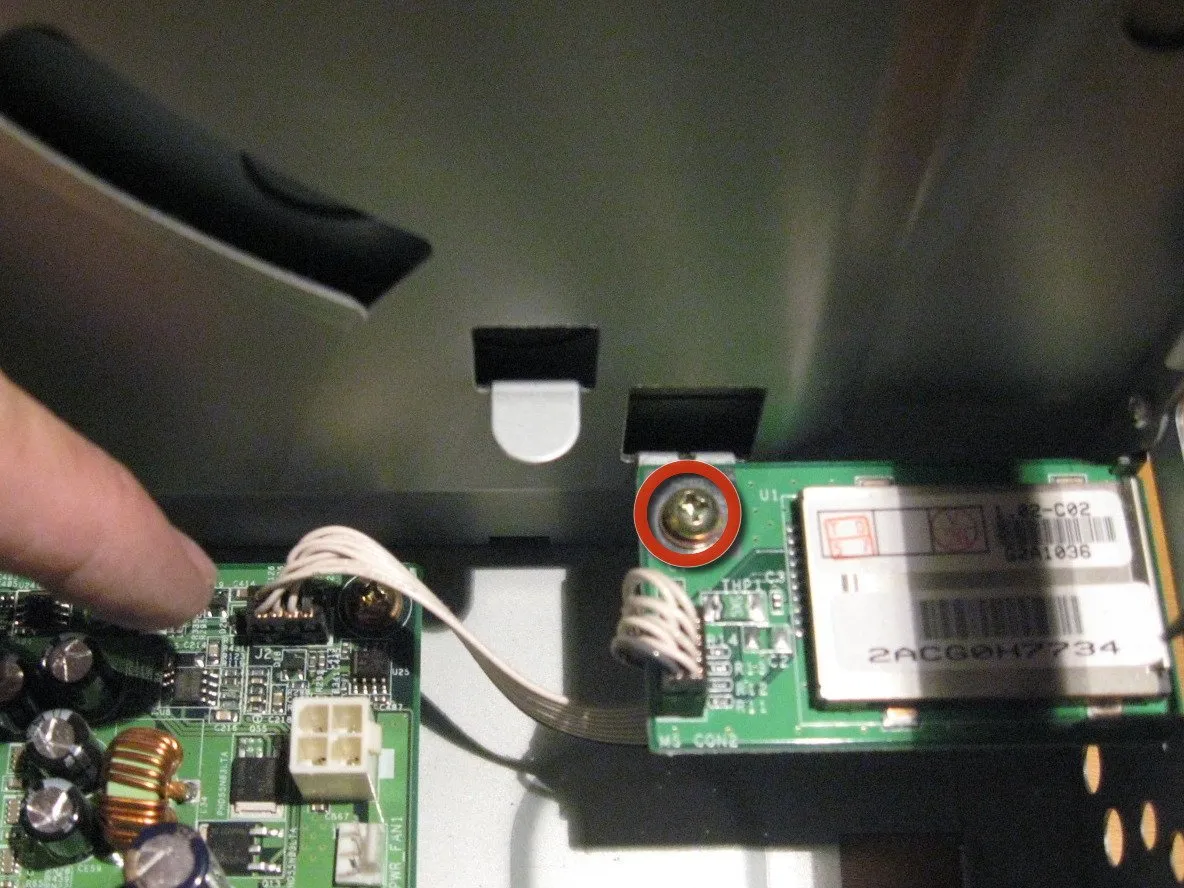

• Извлеките устройство чтения карт памяти Sony, отсоединив его от материнской платы и открутив один винт (красный). Затем просто выньте его из своей маленькой ниши.

• Наш первый маленький кусочек проприетарной MAGIC. Во многих устройствах Sony в то время, когда он продавался, и до сих пор есть только SONY MEMORY STICK / Magic Gate Readers. Я не уверен, что карты SD были действительно распространены, как сегодня. Независимо от этого, они хотели, чтобы устройство работало в первую очередь с их оборудованием.

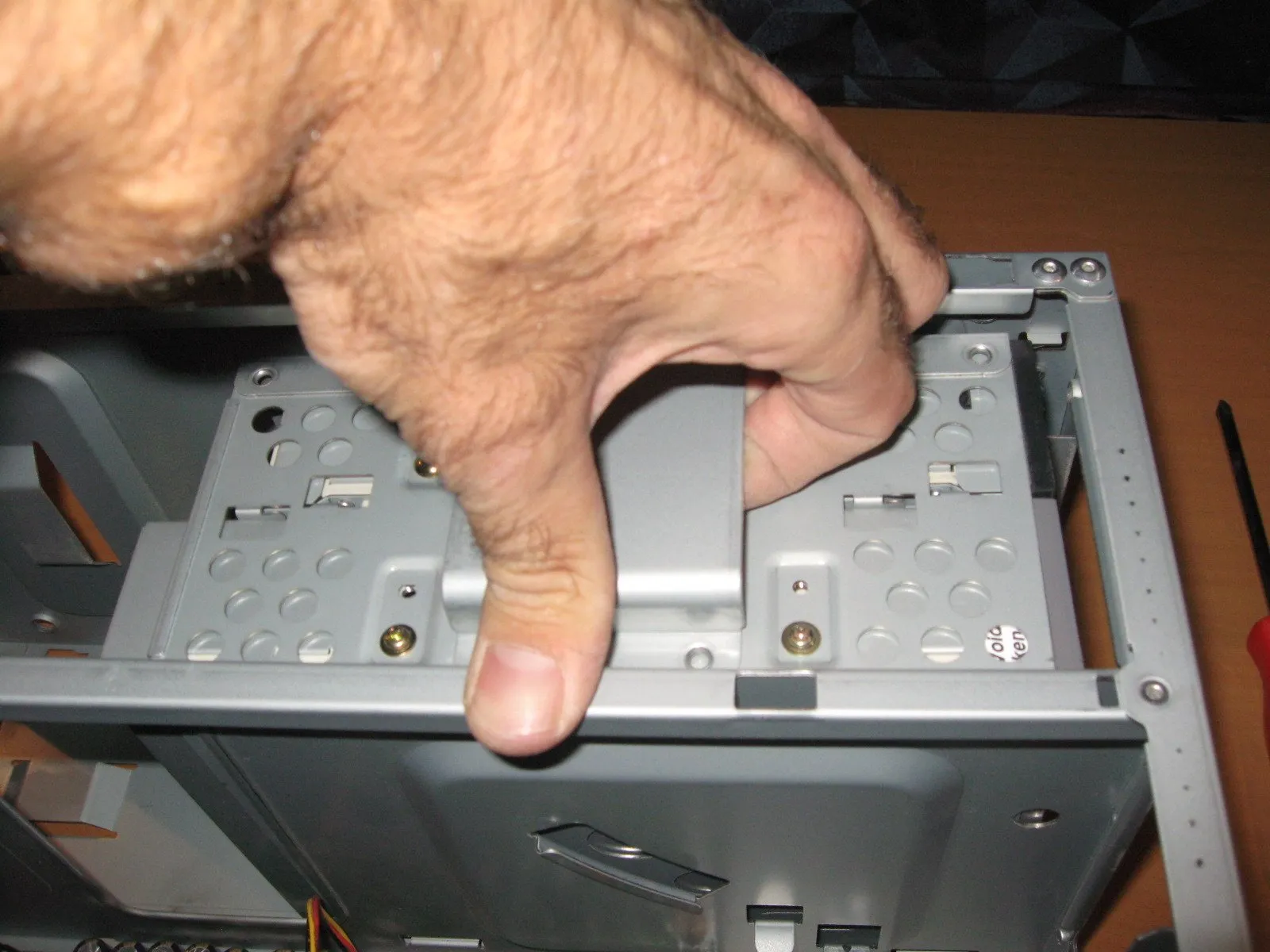

• Далее мы извлечем оба оптических дисковода.

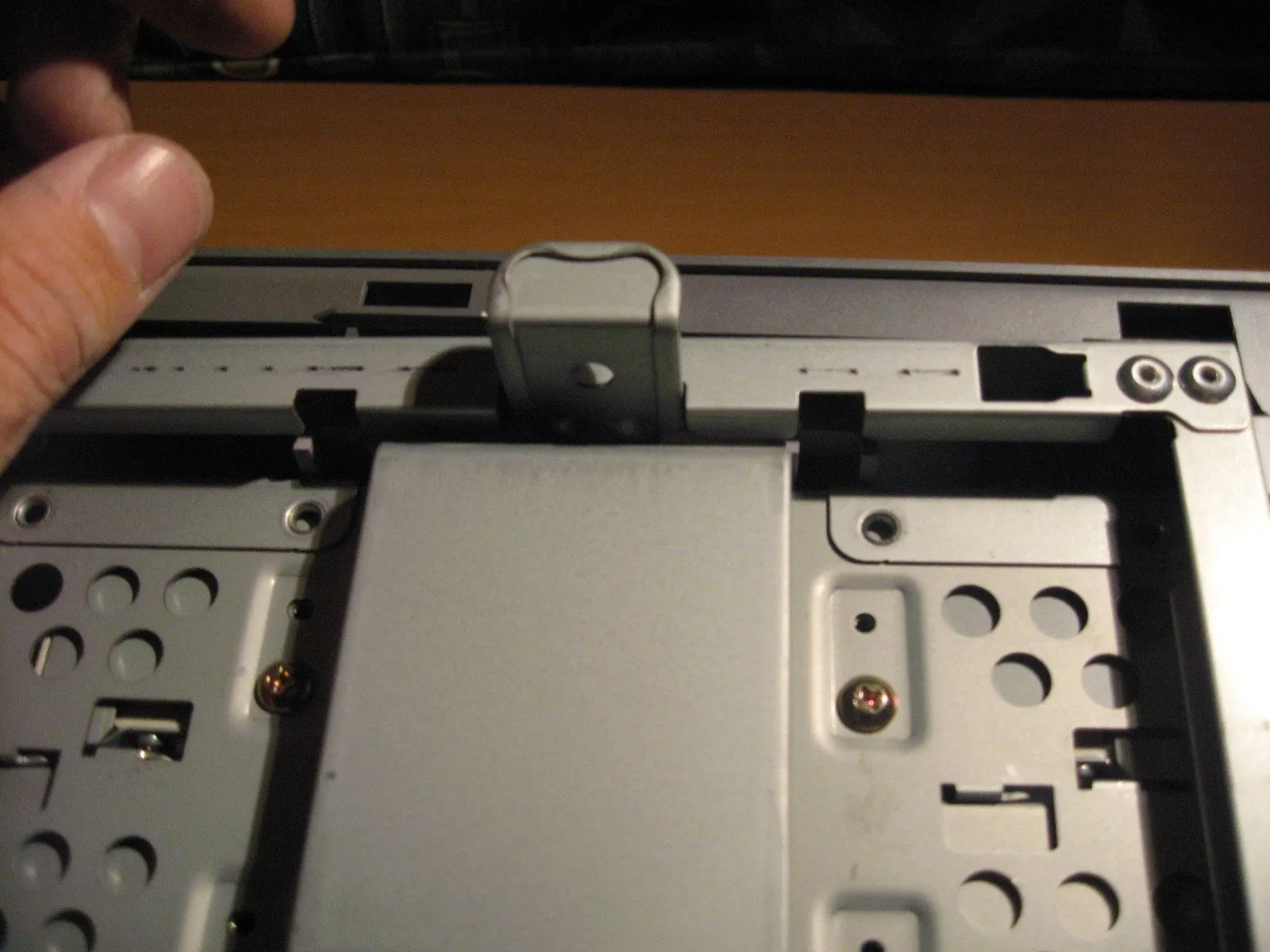

• Потяните вверх за защелку, освобождая замок, что позволит вам потянуть вверх за блок привода и извлечь его из корпуса.

Шаг 14

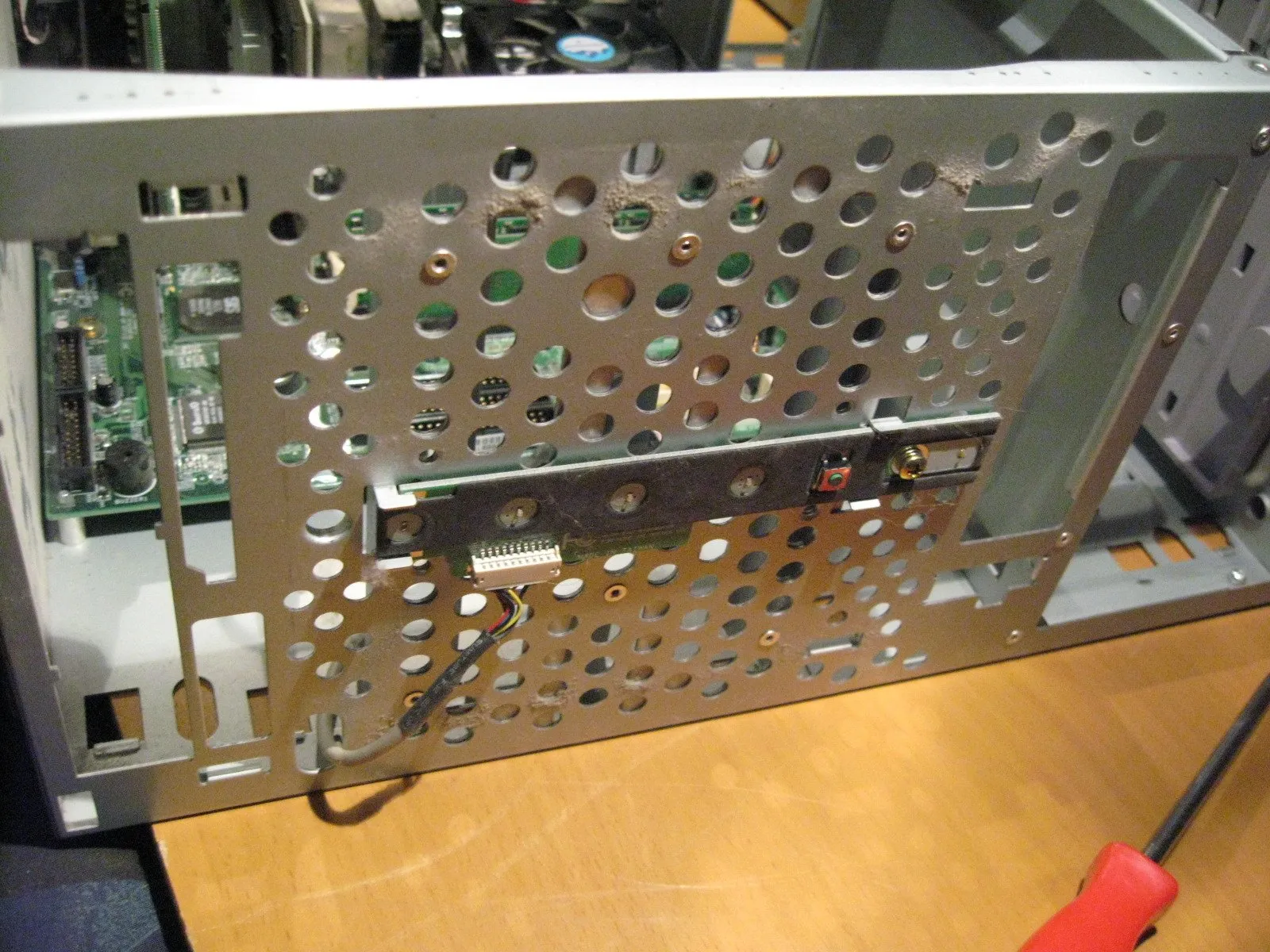

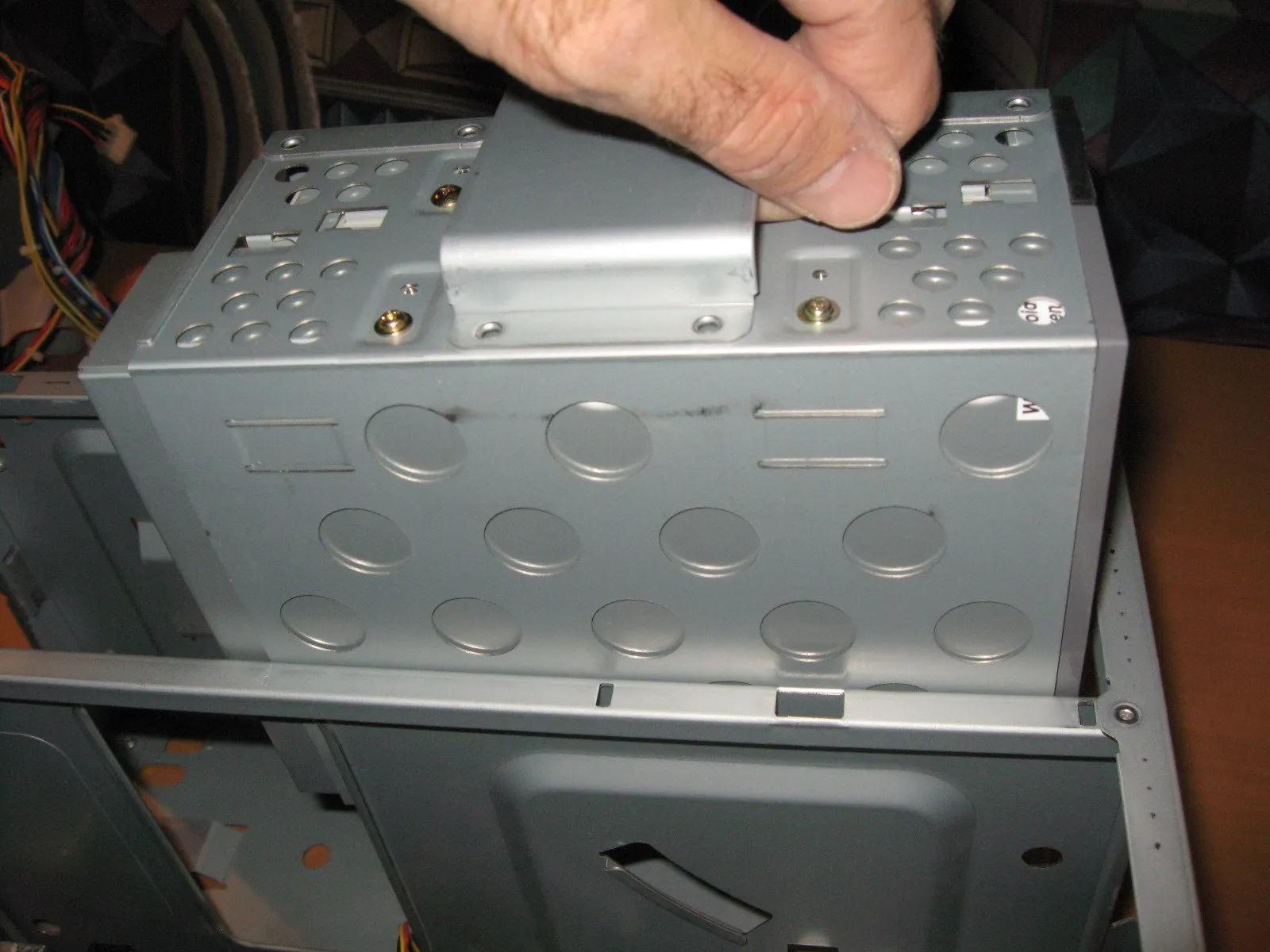

• Извлечение отсека оптического привода.

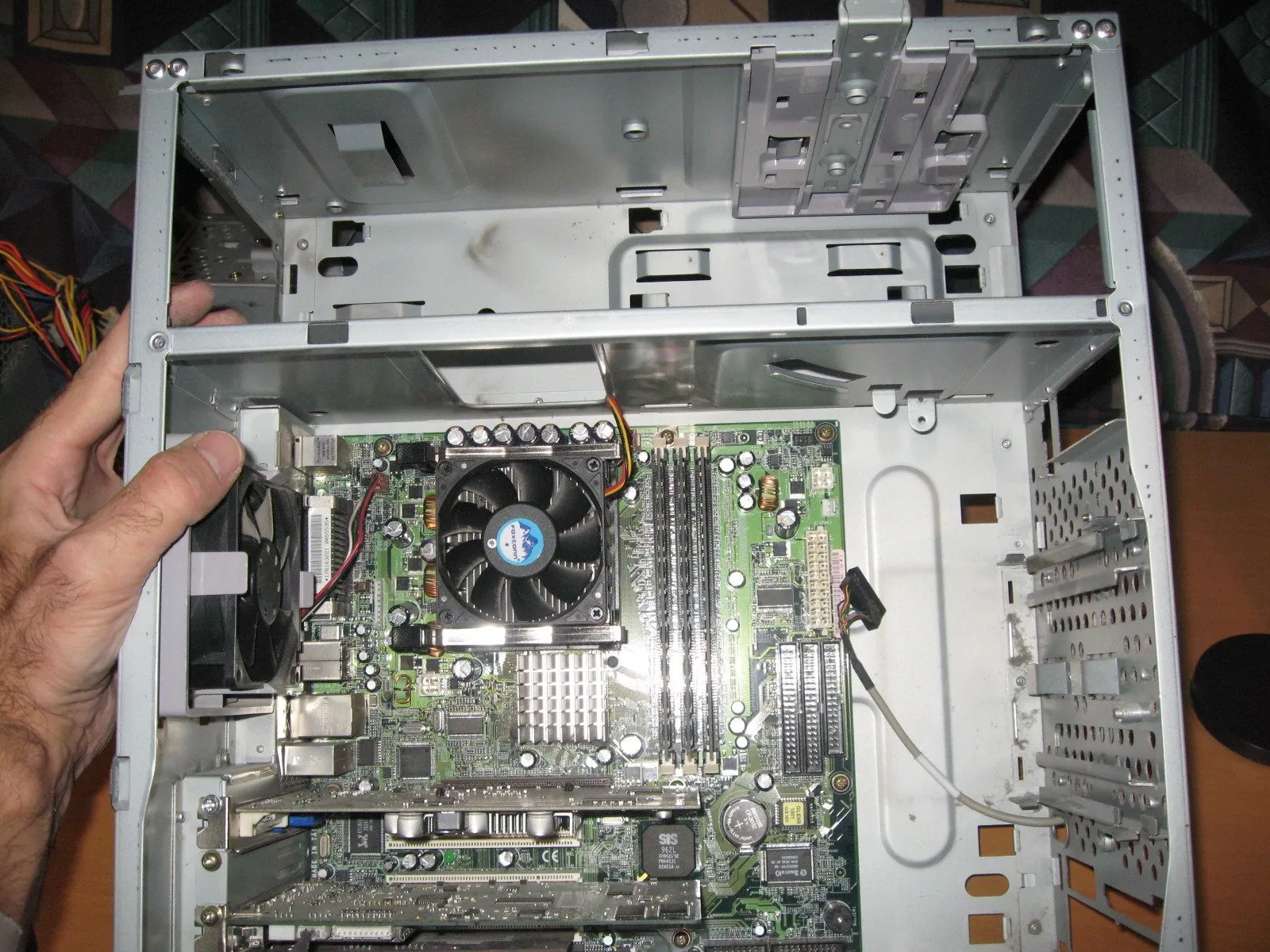

• Затем быстрый взгляд на внутренности ПК.

• Теперь перейдем к кнопке питания / световой панели на передней панели ПК.

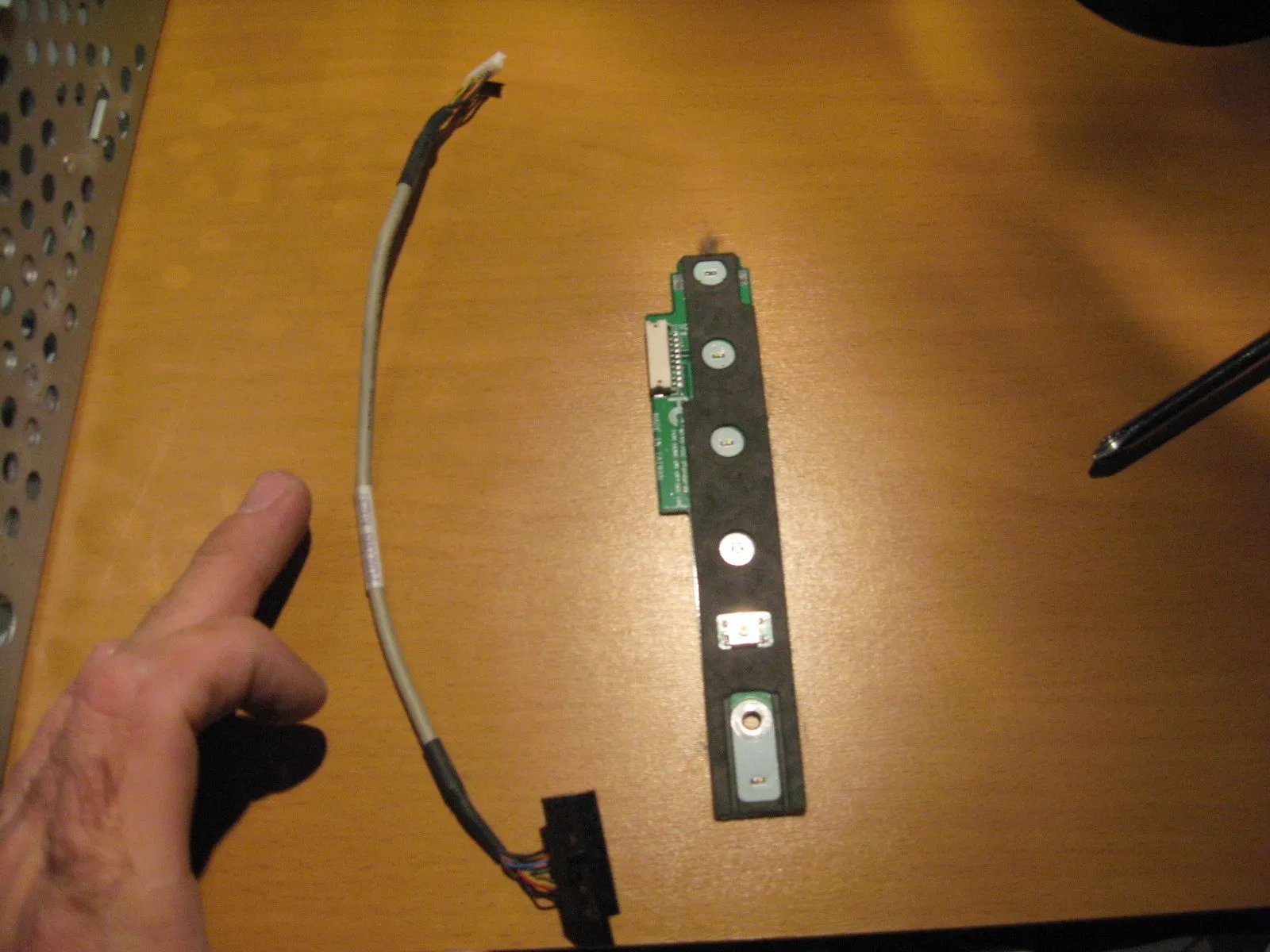

Шаг 15

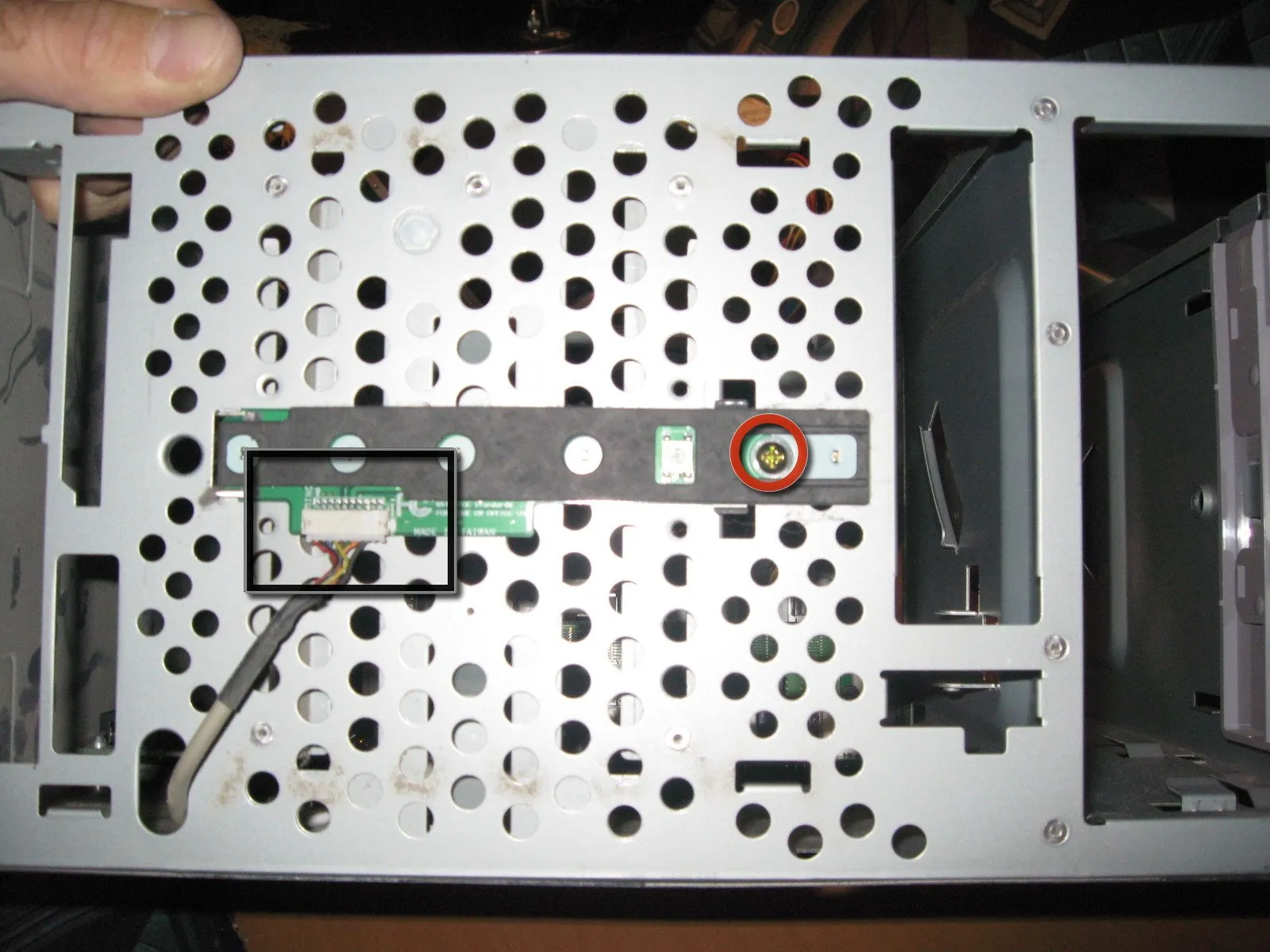

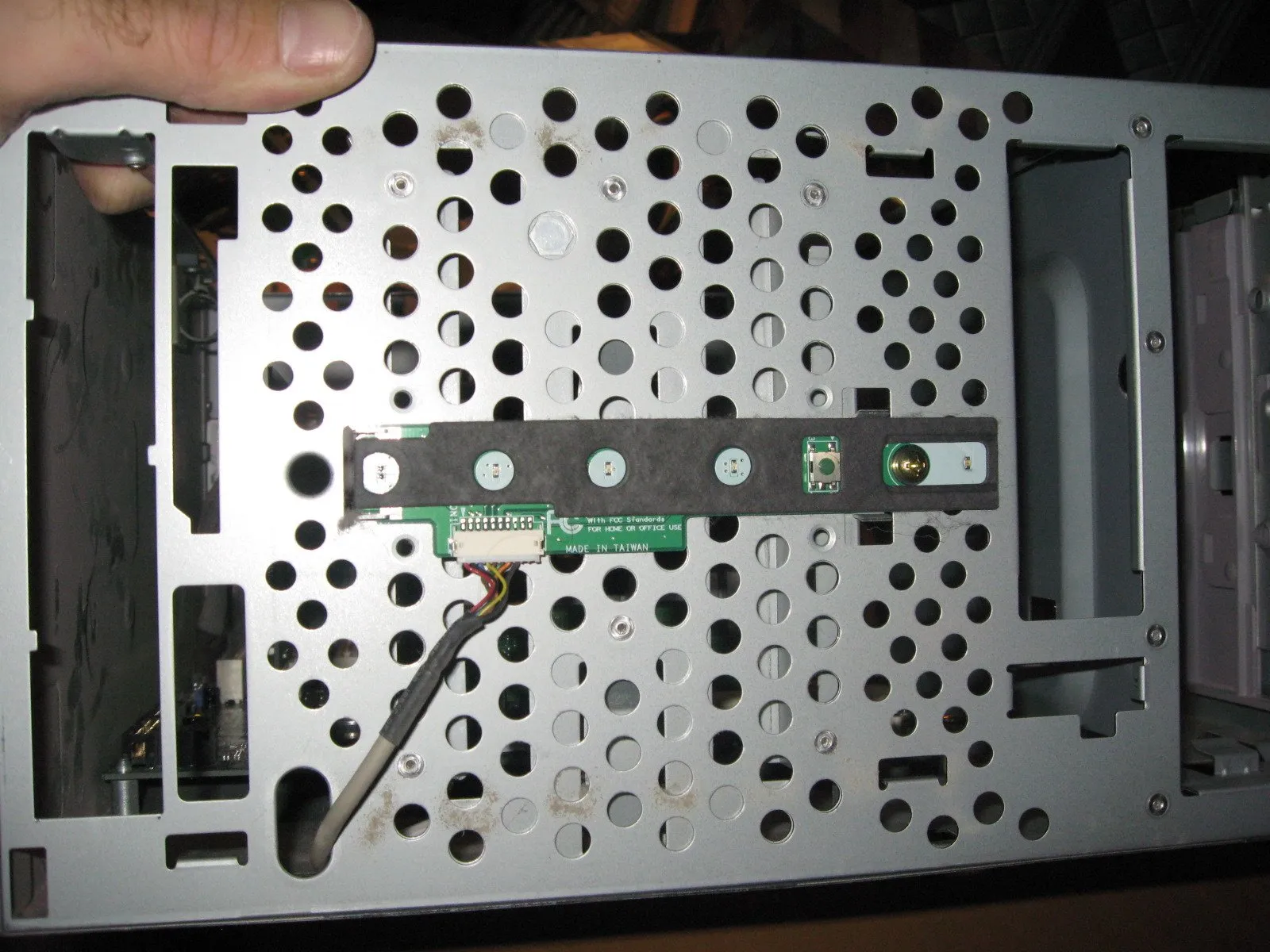

• Открутите один винт на передней панели компьютера, чтобы снять его. Отсоедините разъем на передней стороне и протяните кабель через отверстие в корпусе.

• Другая сторона разъема слишком велика, чтобы протащить ее через отверстие.

Шаг 16

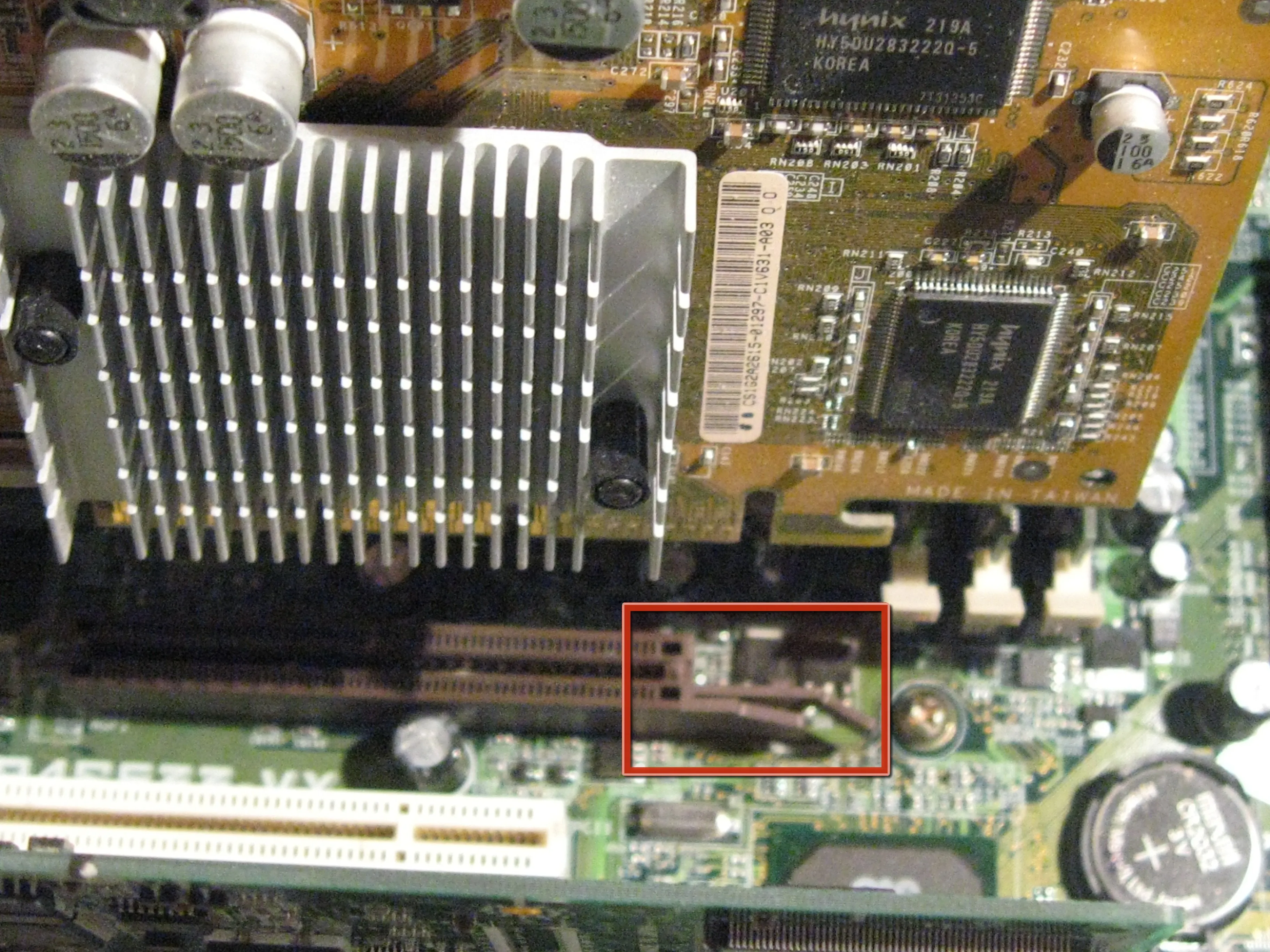

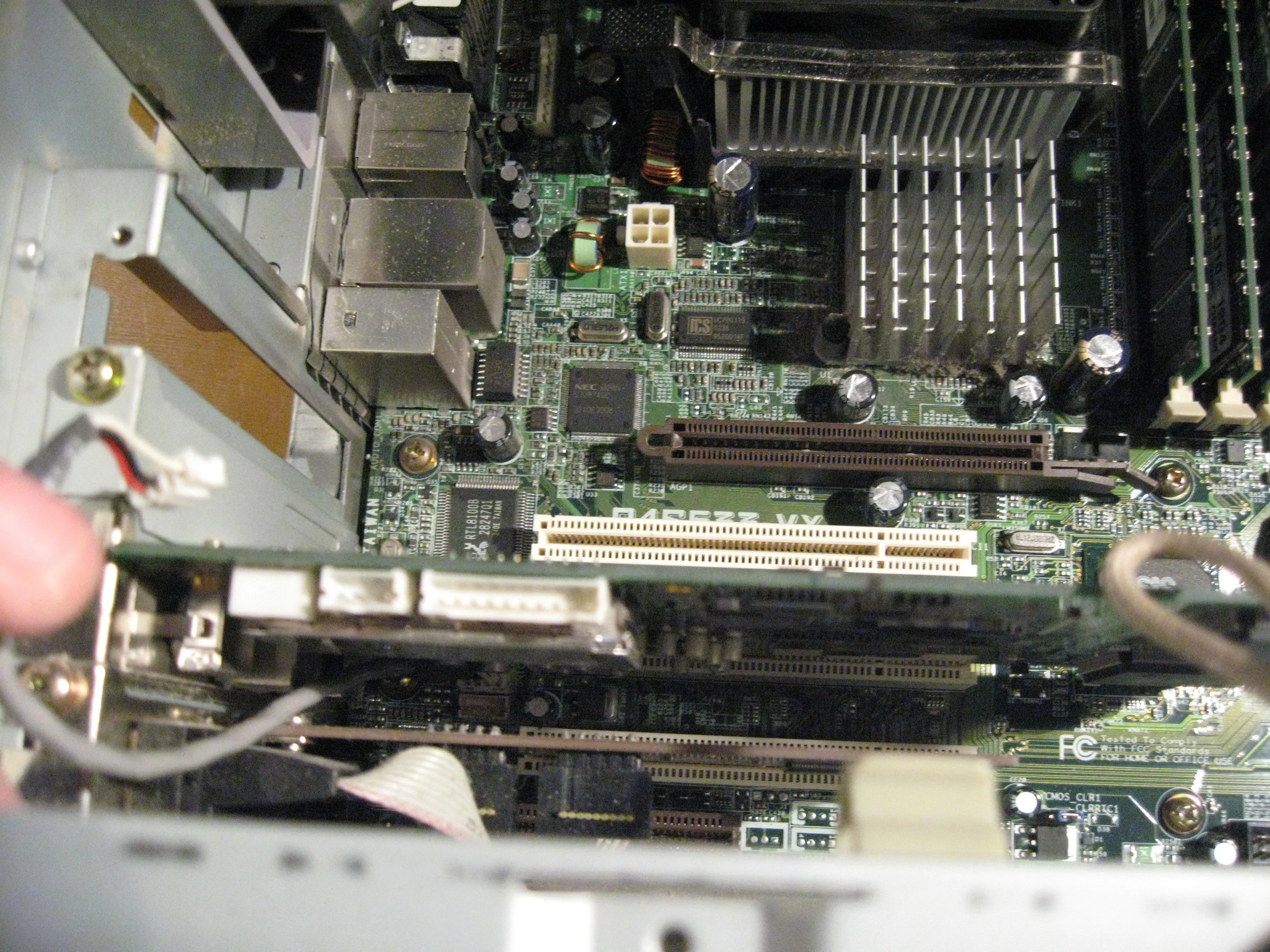

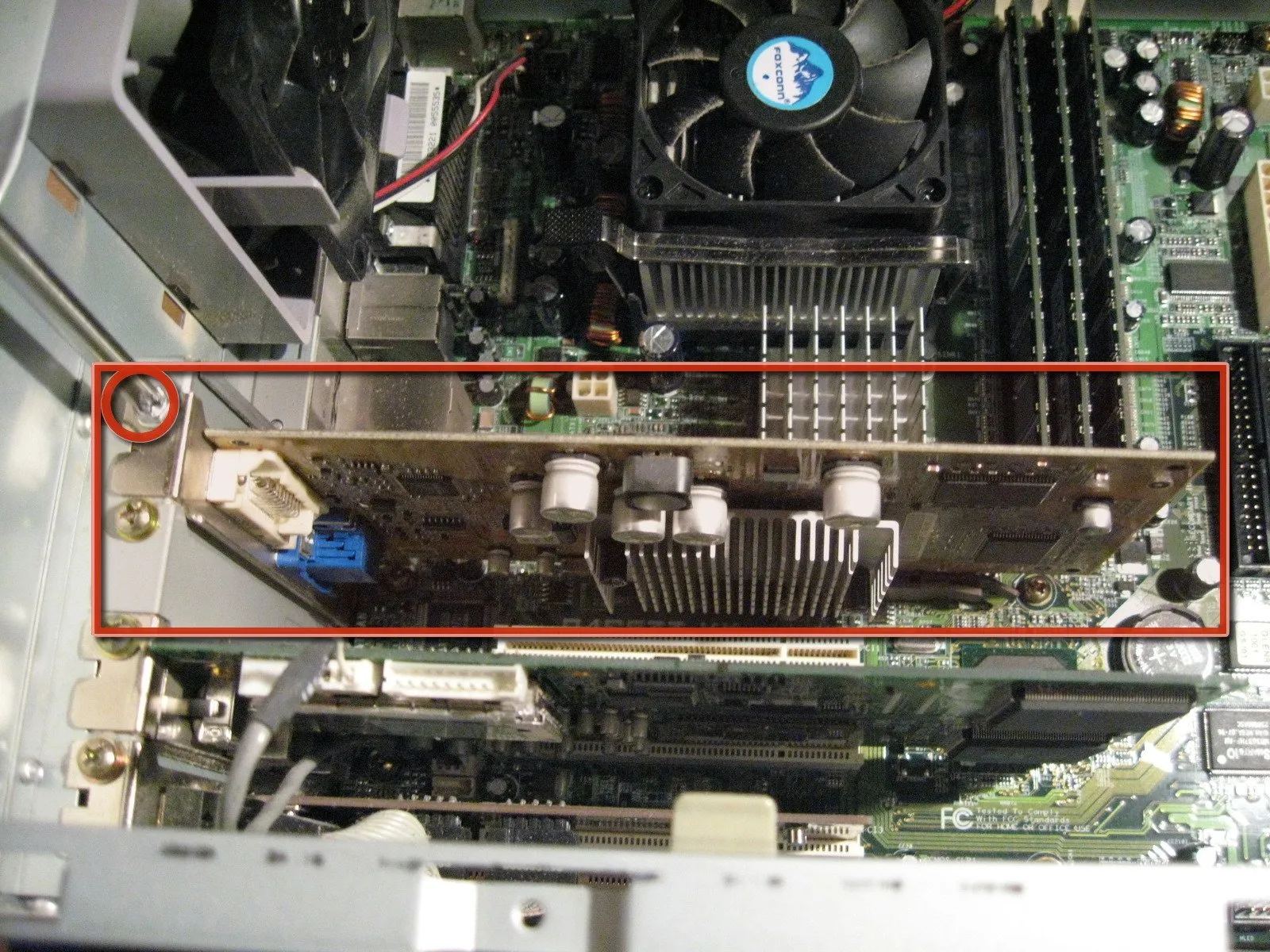

• Теперь мы извлечем нашу AGP-видеокарту, сначала открутив винт в левом верхнем углу, удерживающий ее в слоте для карты памяти.

• Перед тем как вытащить карту из гнезда, необходимо отсоединить этот маленький пластиковый рычажок. (Второе изображение в красном цвете)

• AGP означает ускоренный графический порт.

Шаг 17

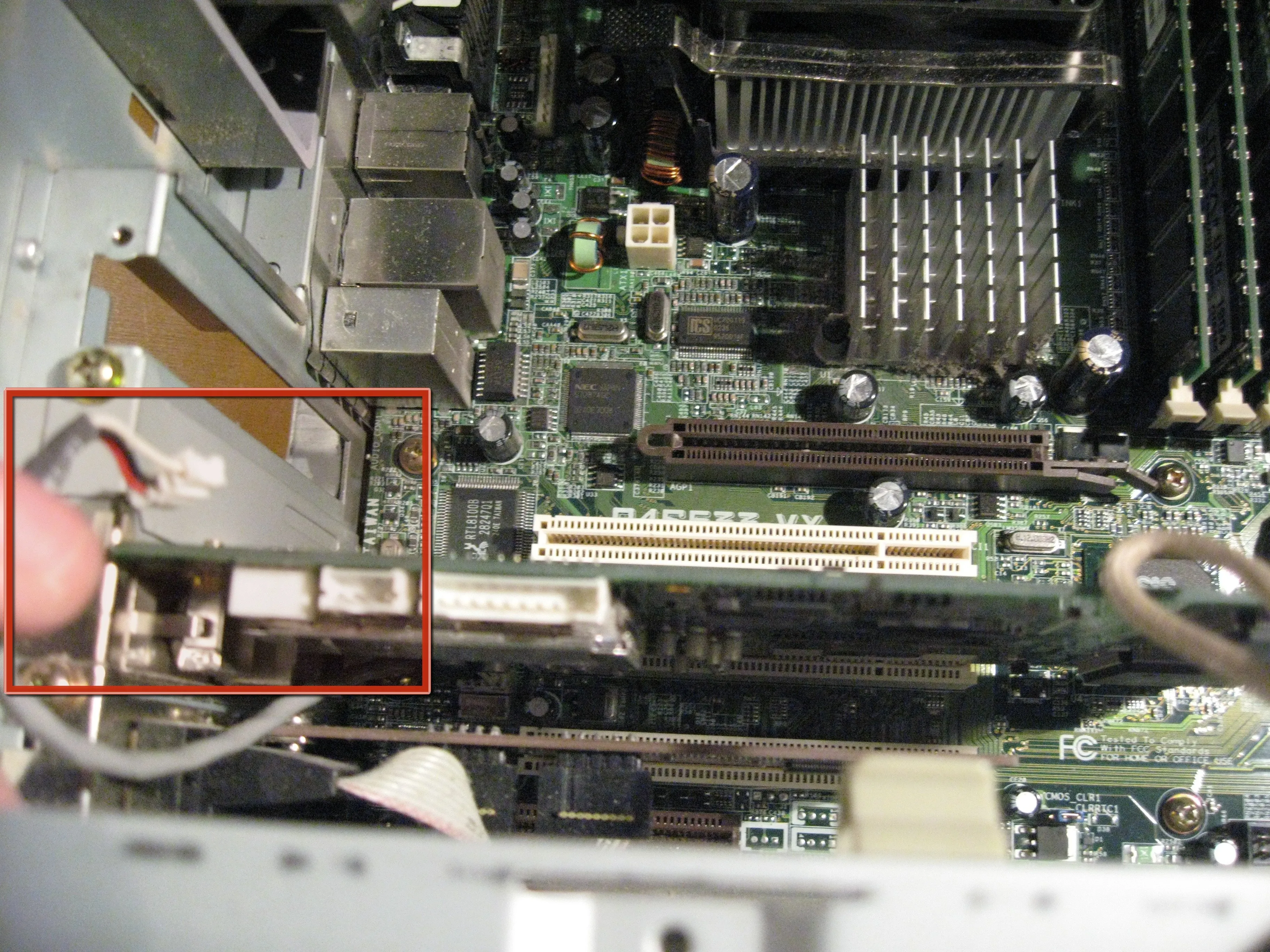

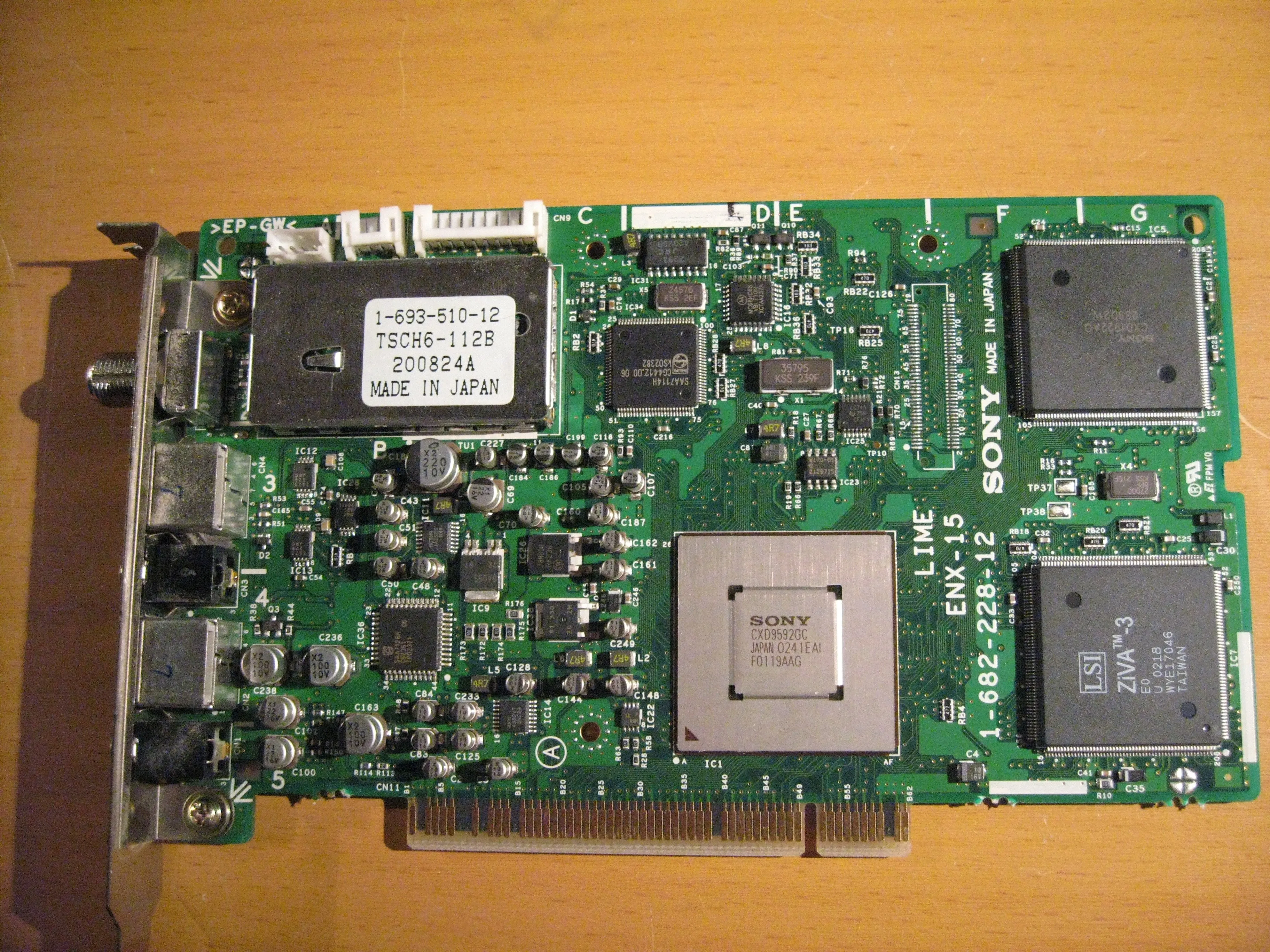

• Далее находится плата PCI Mpeg Decoder. Отсоедините кабель, соединяющий материнскую плату с платой.

• Открутите и снимите плату Mpeg/Video In Board.

• Эта плата MPEG ENCODER/DECODER - еще одна часть фирменного MAGIC от Sony. Я говорю так, потому что единственное программное обеспечение, которое работает с этим оборудованием, создано SONY. GIGA POCKET, кстати, на тот момент был довольно дрянным комбайном.

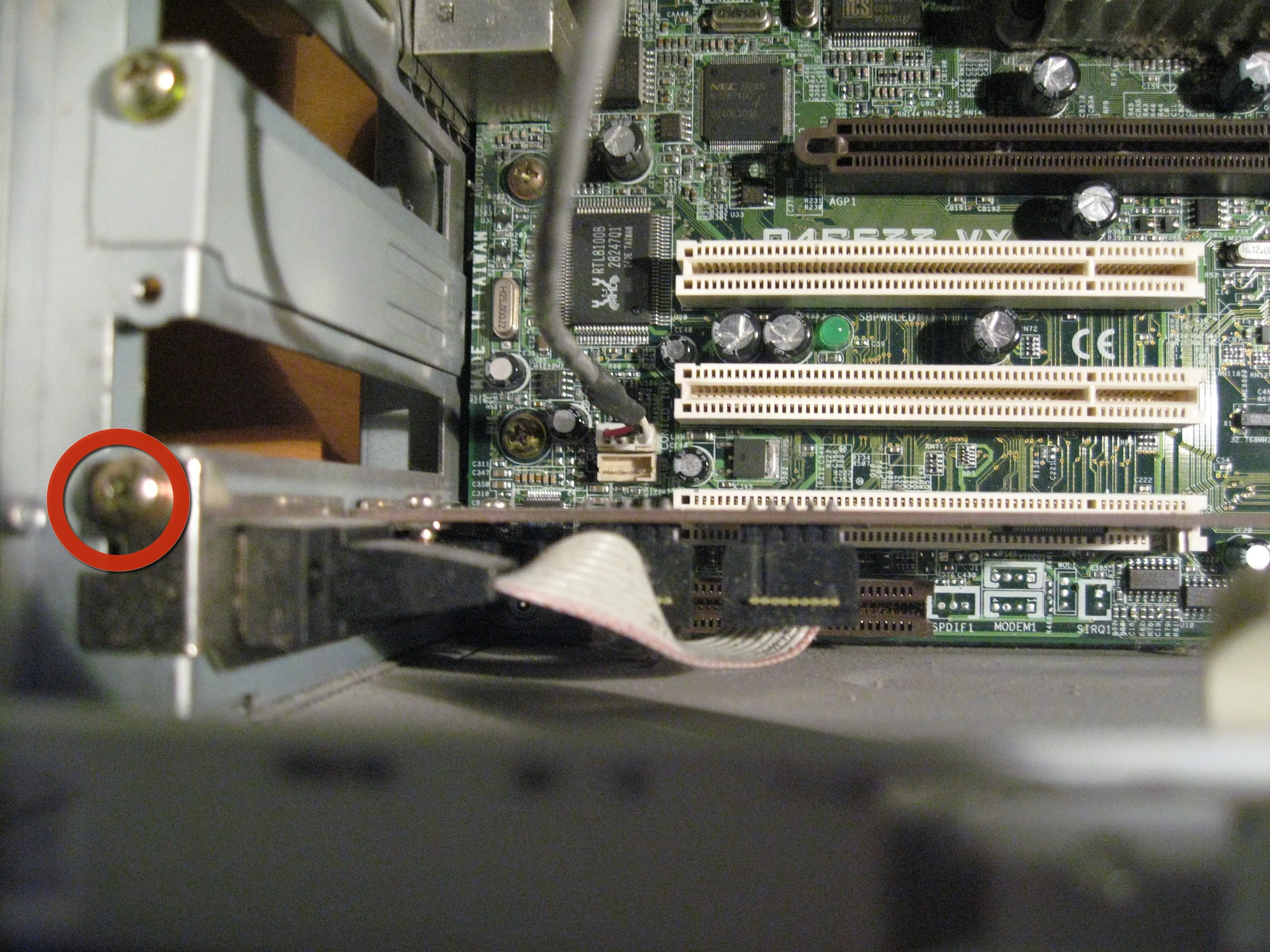

• Вытащите последнюю PCI-карту, открутив один винт. Эта карта представляет собой адаптер PCI - последовательный порт.

Шаг 18

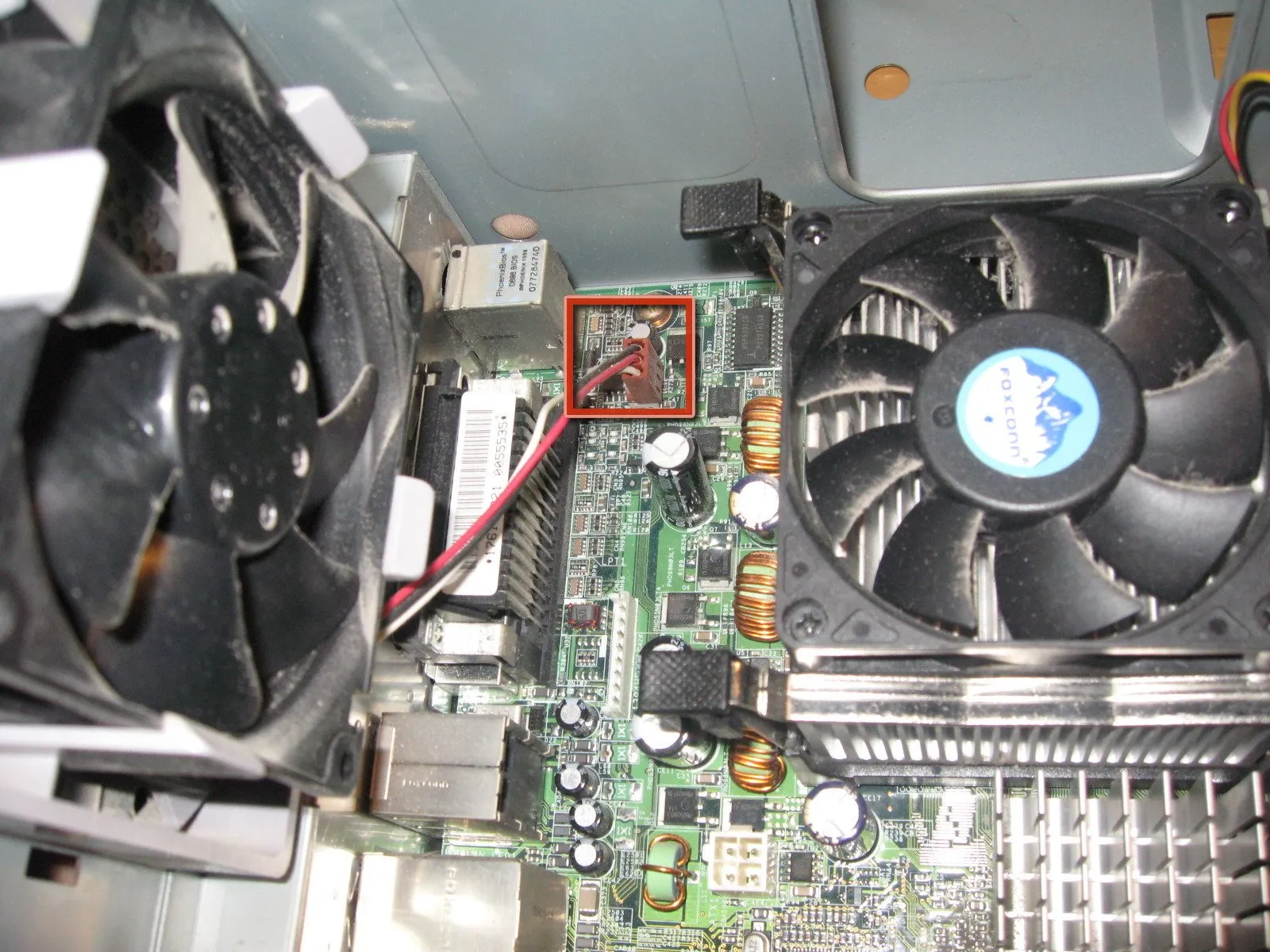

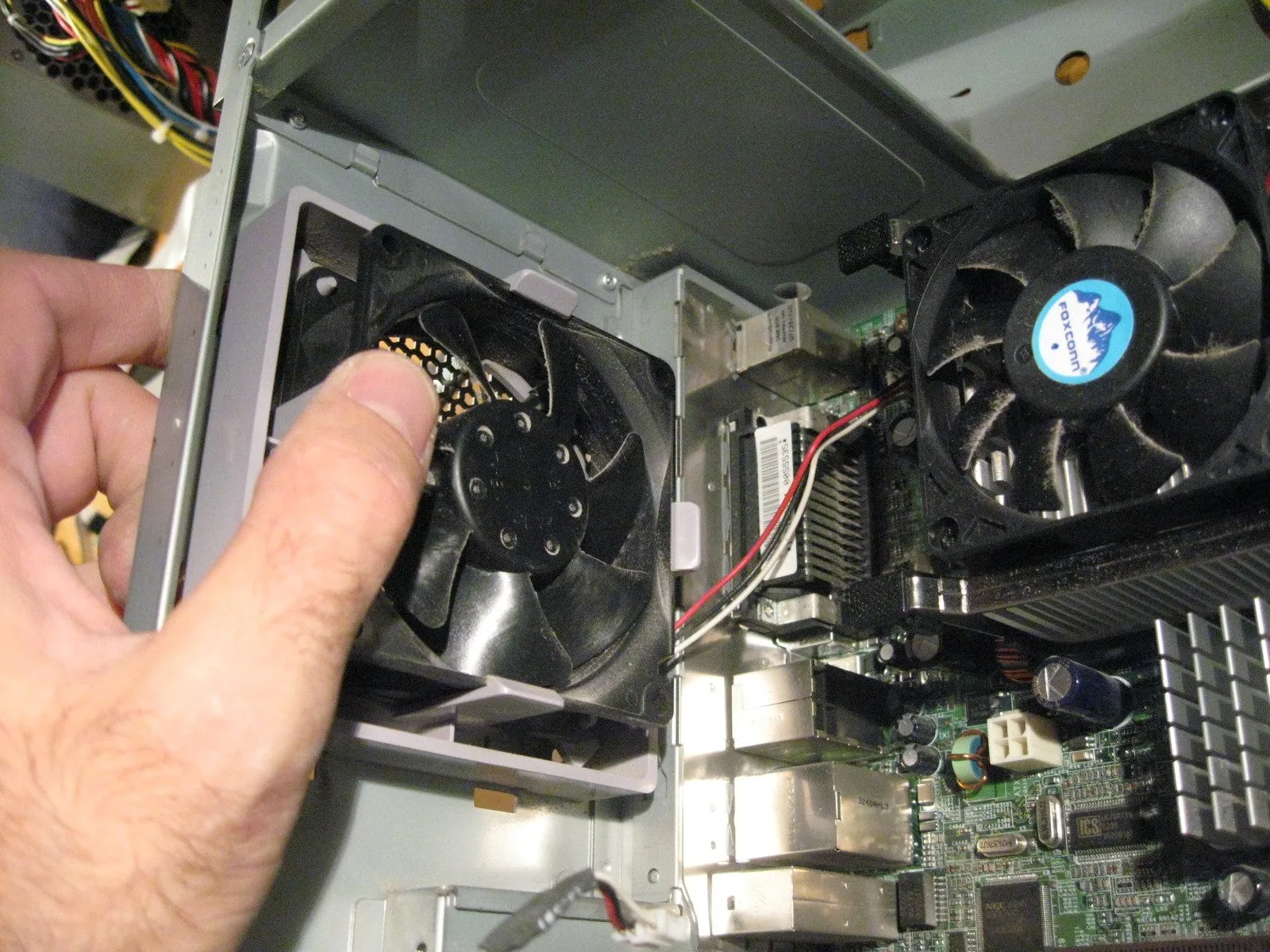

• Чтобы снять корпусной вентилятор, сначала отсоедините его кабель питания от материнской платы.

• Затем расстегните четыре фиксатора, чтобы освободить вентилятор, и снимите его.

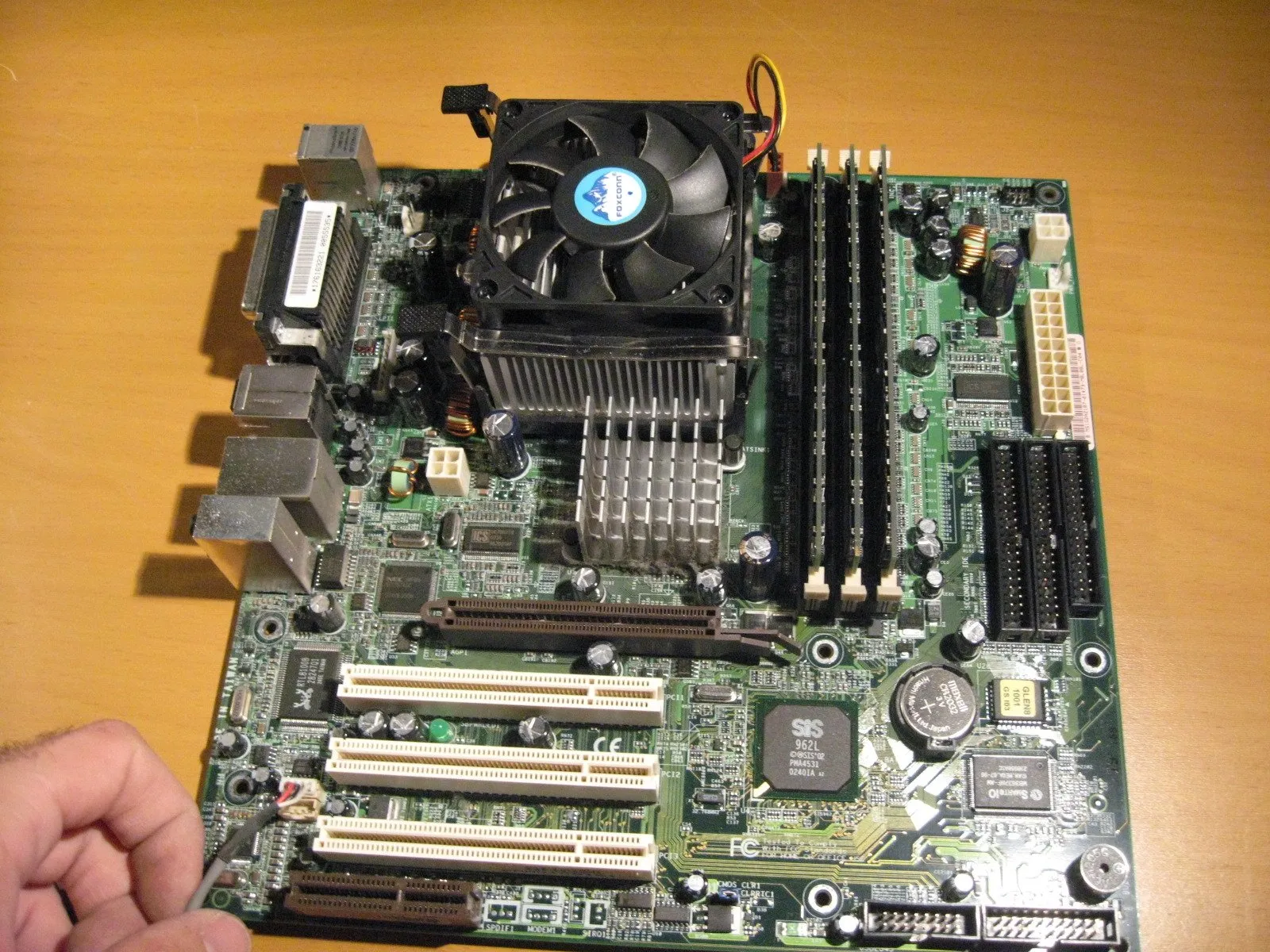

Шаг 19

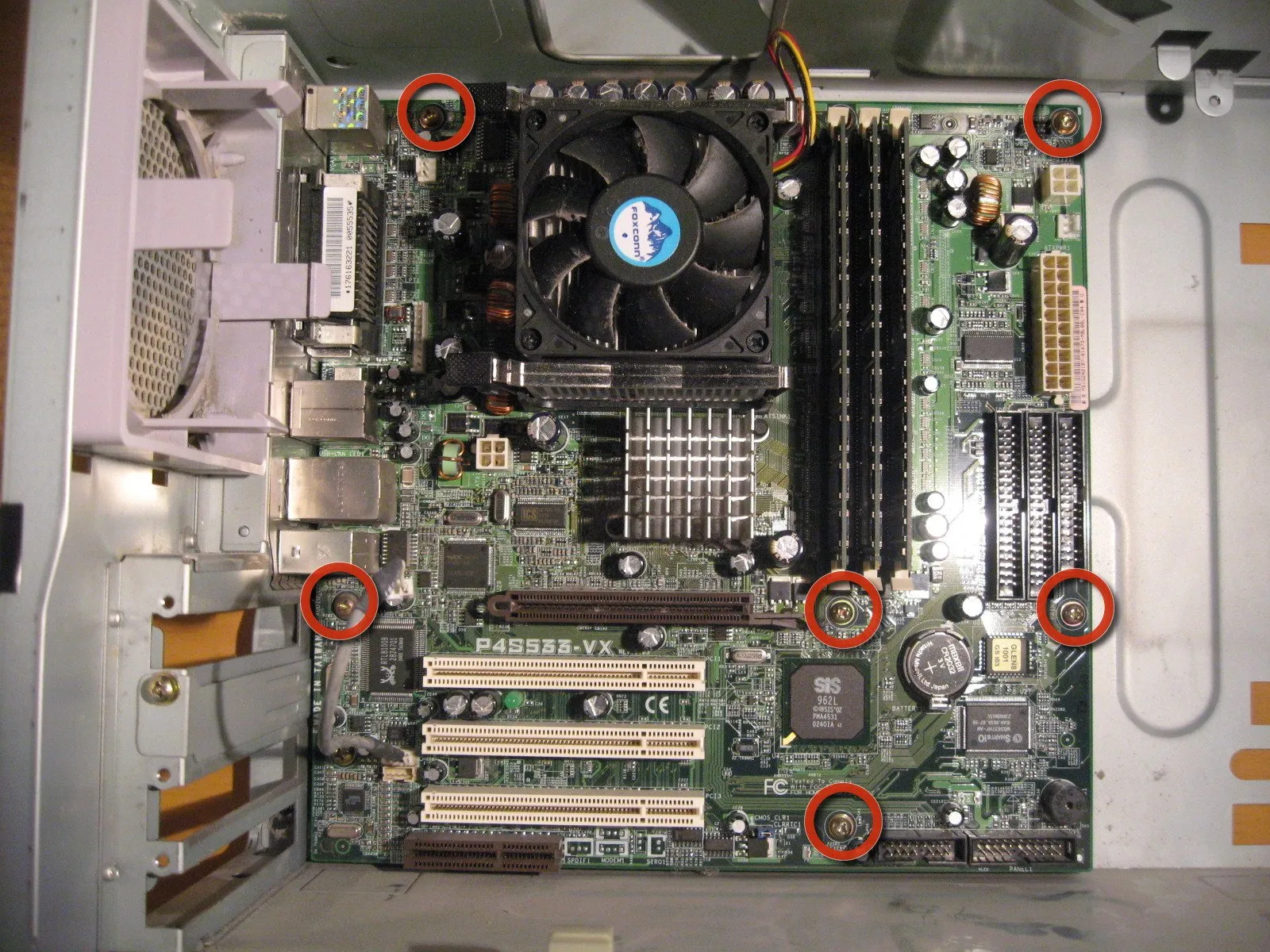

• Теперь снимите материнскую плату - открутите винты, отмеченные на изображении

• Будьте внимательны и не забывайте о портах подключения на задней панели материнской платы во время извлечения. Поэтому вы должны вытащить ее сначала с правой стороны, а затем со стороны портов.

• Теперь извлеките материнскую плату из корпуса.

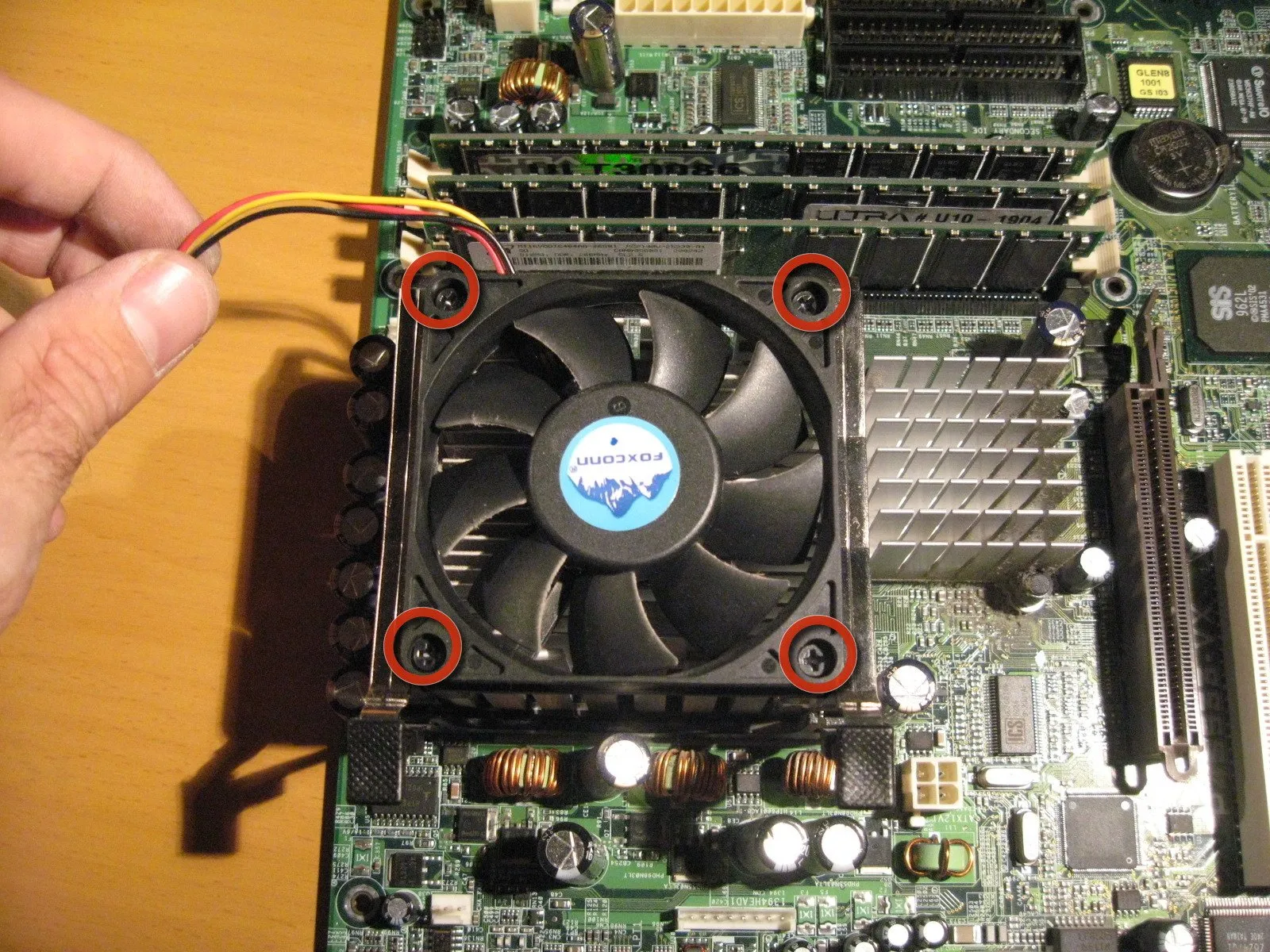

• Отсоедините вентилятор ПК от материнской платы, открутите четыре винта и снимите ее.

Шаг 20

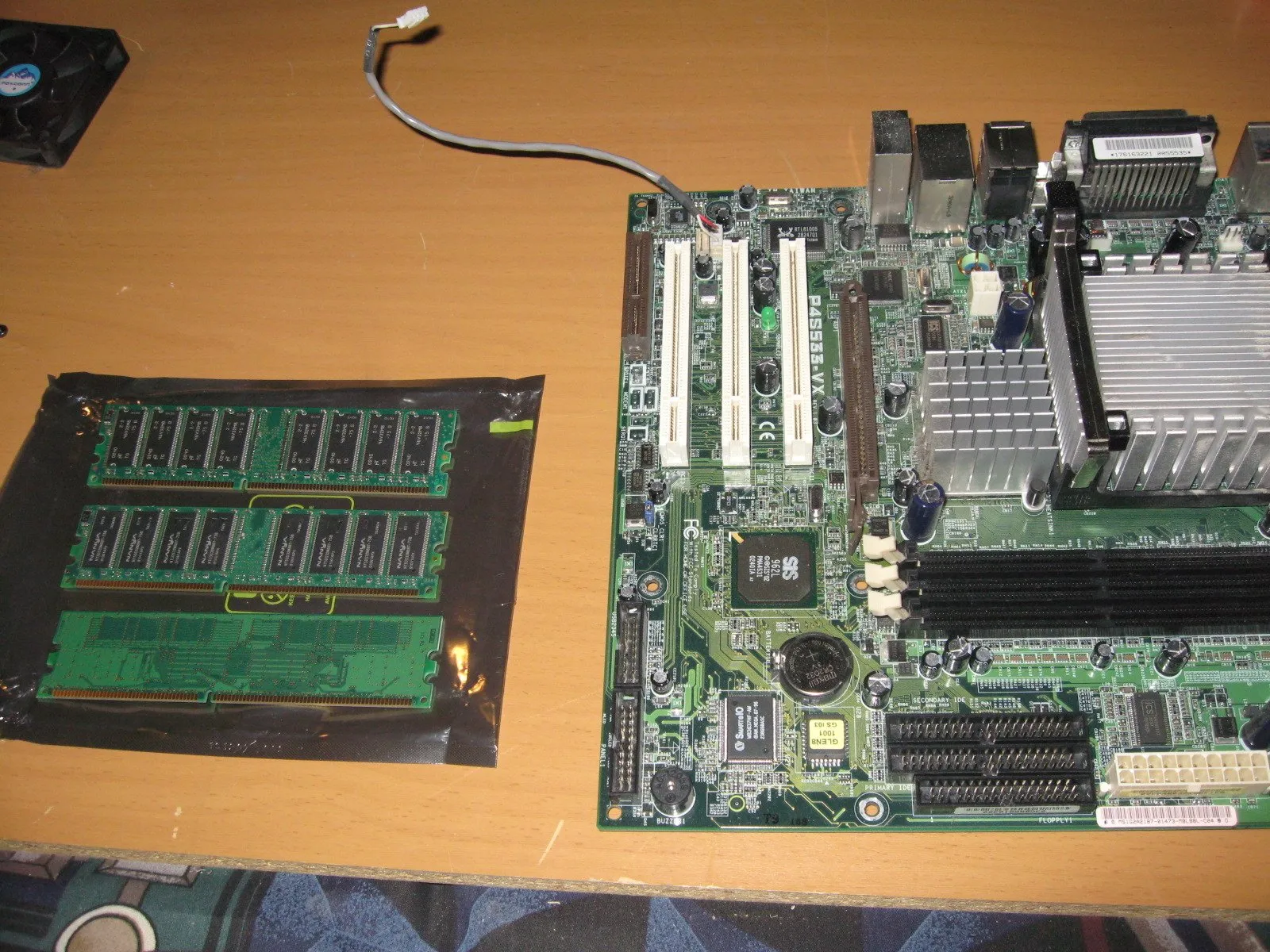

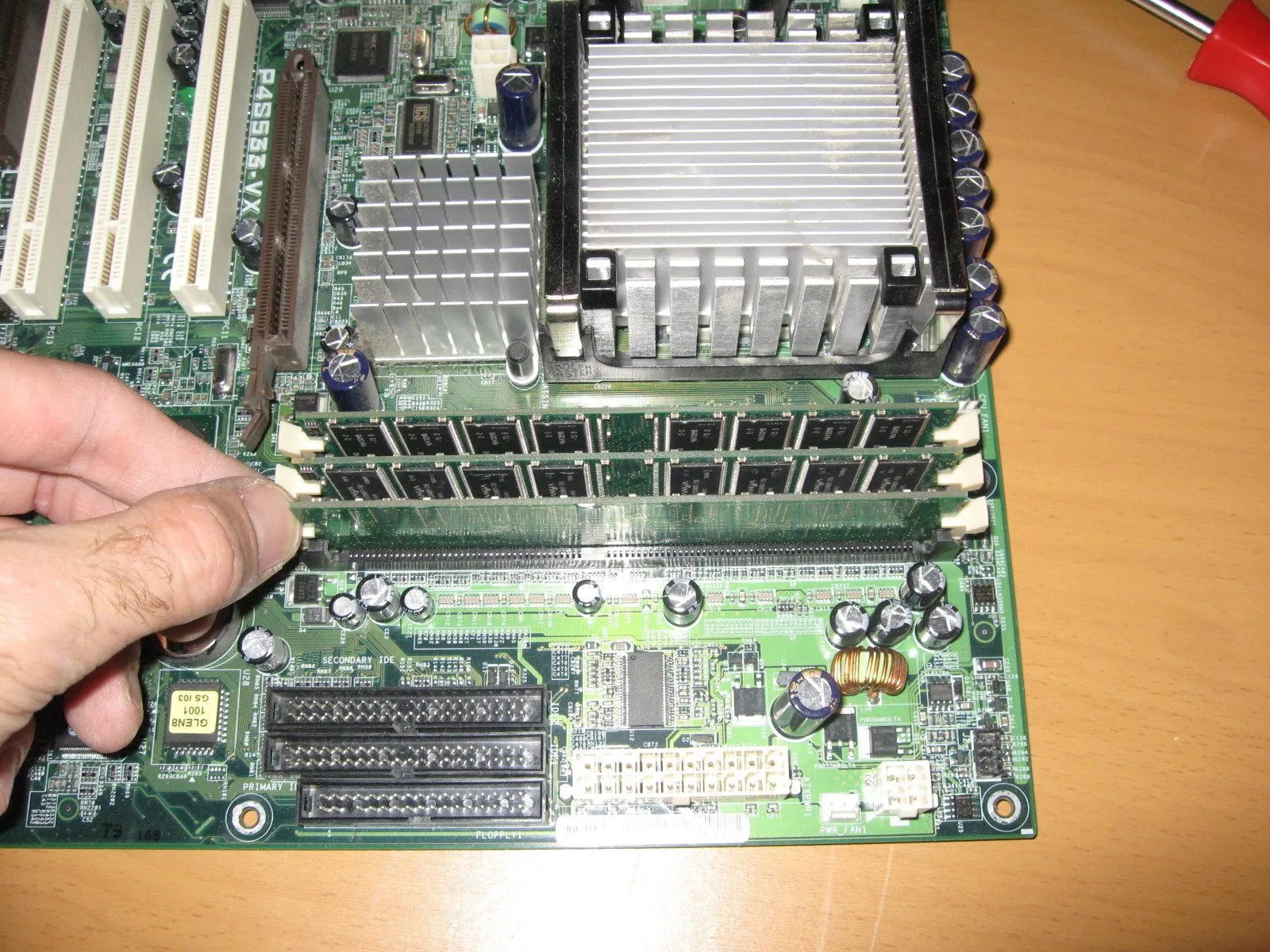

• Отсоедините слоты памяти с обеих сторон.

• Извлеките планки памяти, подняв их из слота

• Храните память в надежном месте, поскольку она является одним из самых нестабильных компонентов вашего компьютера и, как известно, может легко испортиться от статического электричества.

Шаг 21

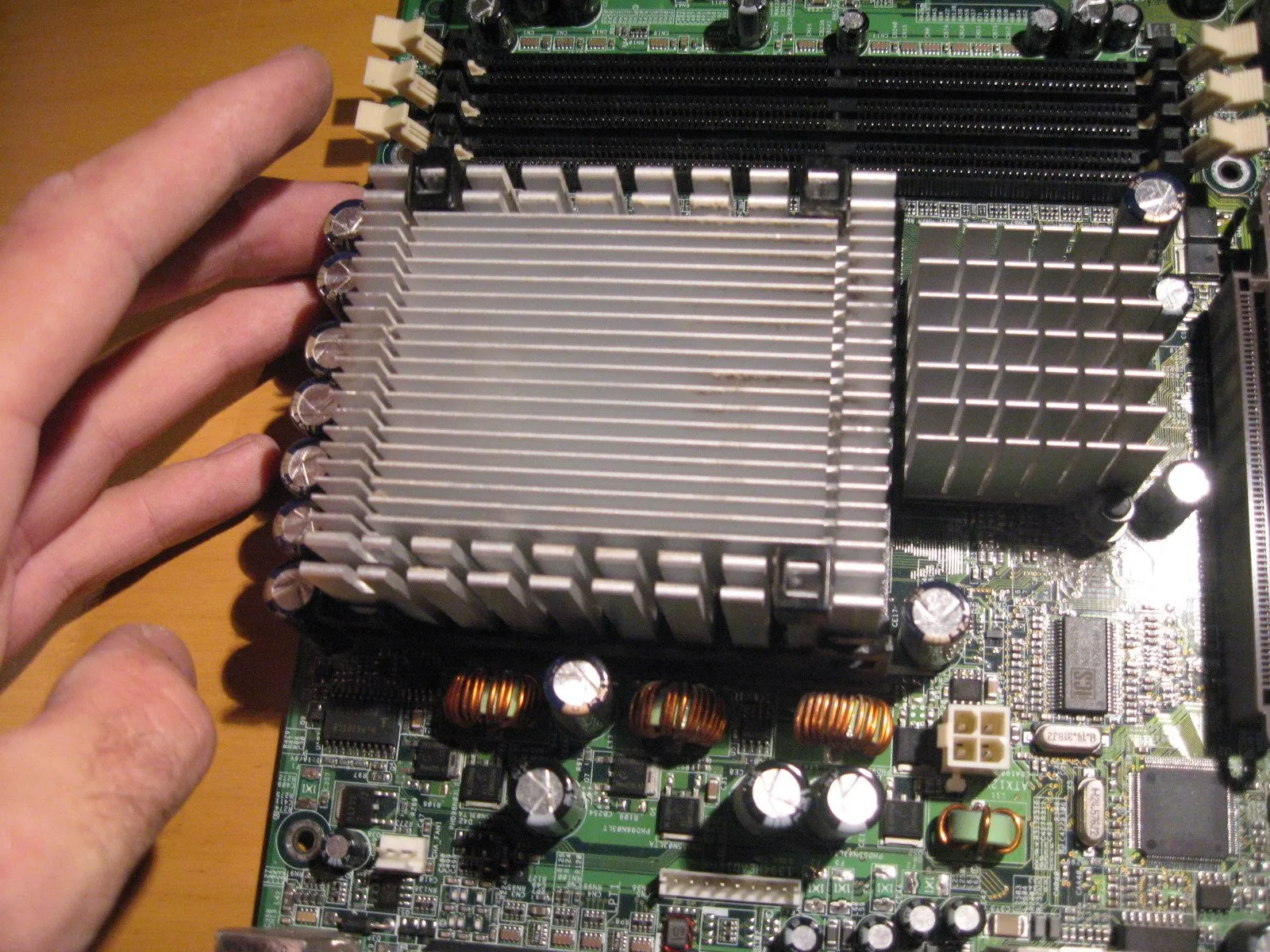

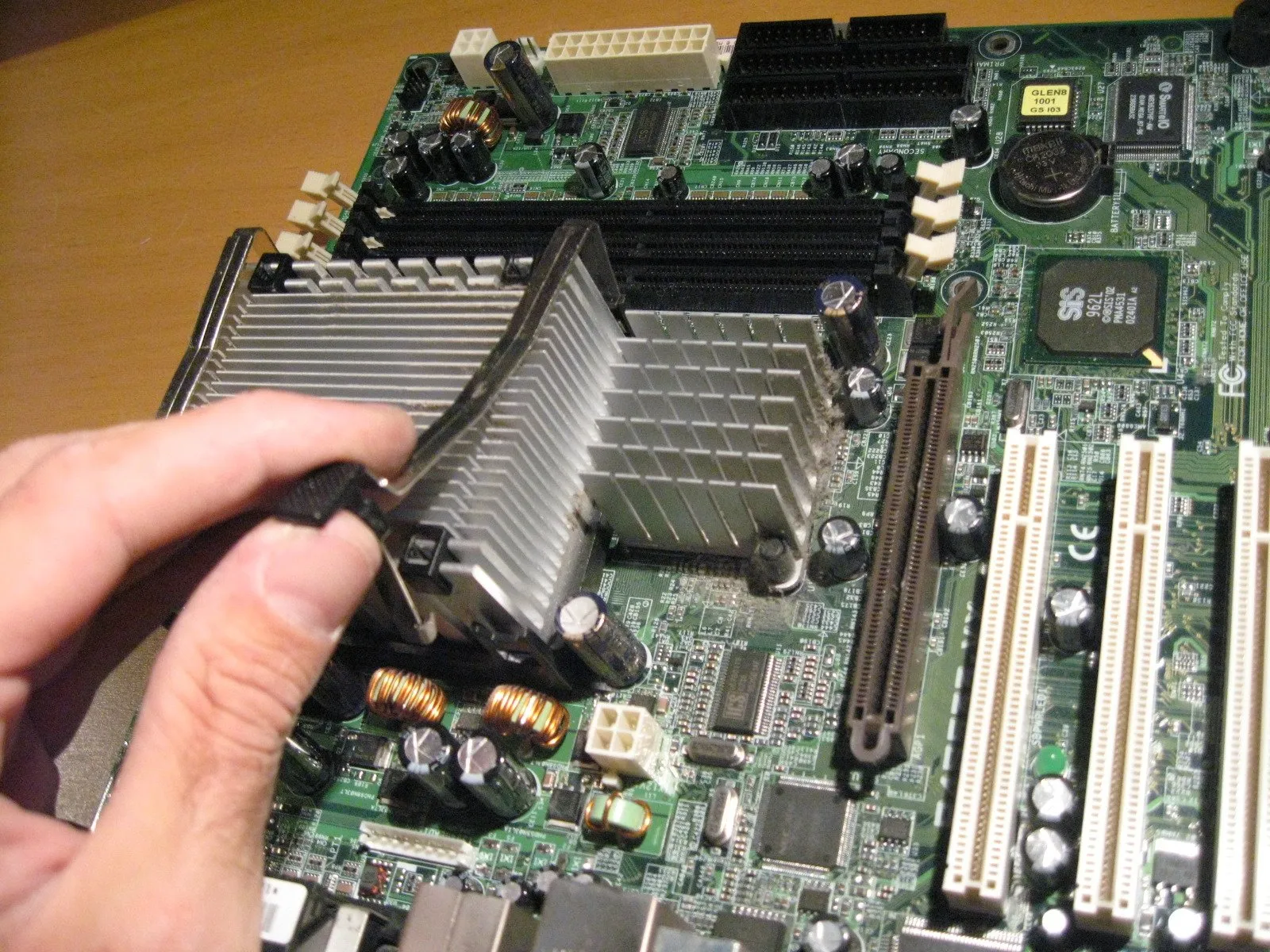

• Чтобы снять радиатор, надавите на дальнюю сторону и потяните за защелки на ближней стороне (используйте обе руки).

• После освобождения фиксаторов поднимите радиатор и снимите его.

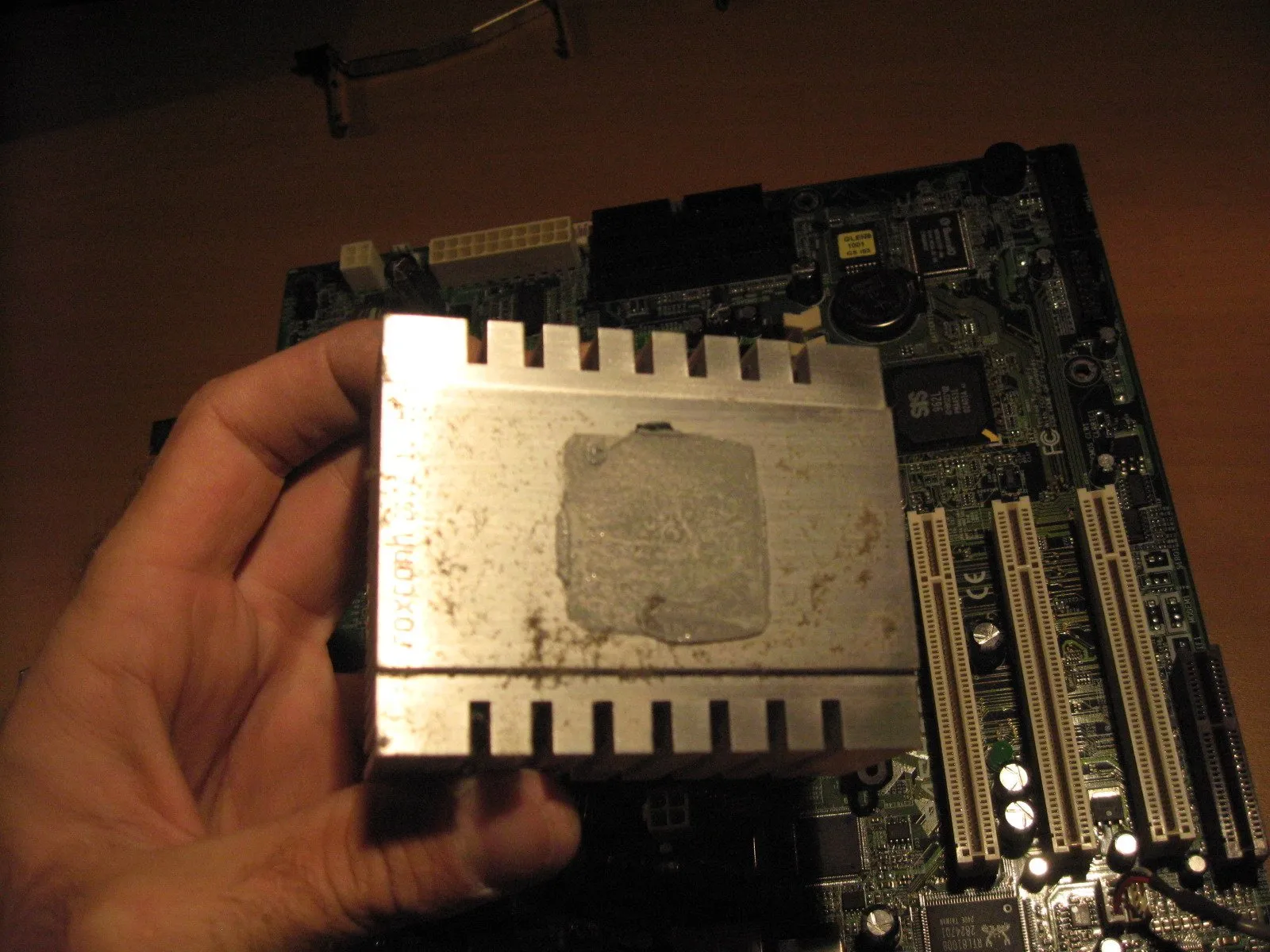

• На нижней стороне радиатора будет термопаста, поэтому при снятии положите ее на верхнюю часть, чтобы не наделать беспорядка. В данном случае на нем скопилось немного пыли.

Шаг 22

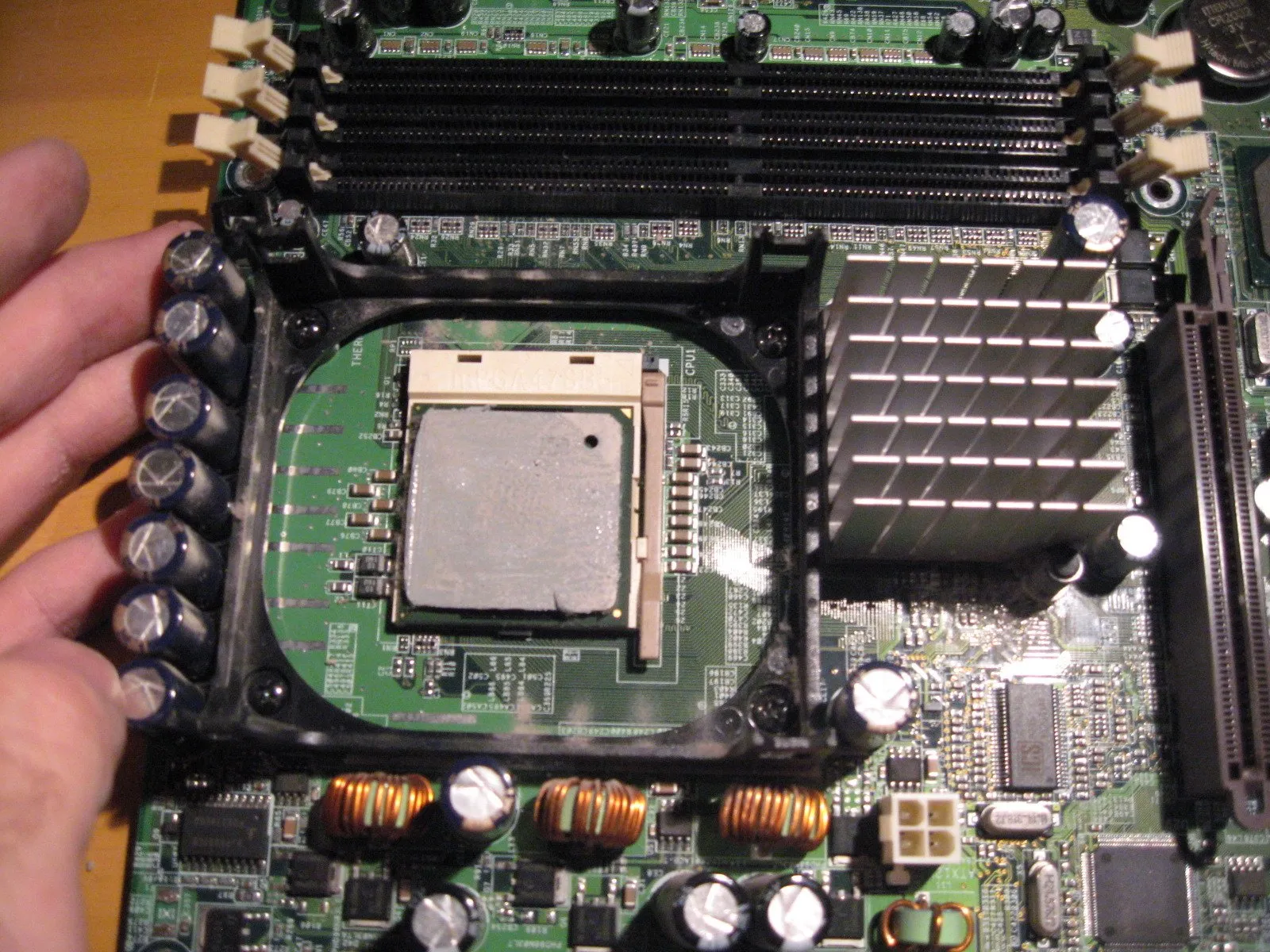

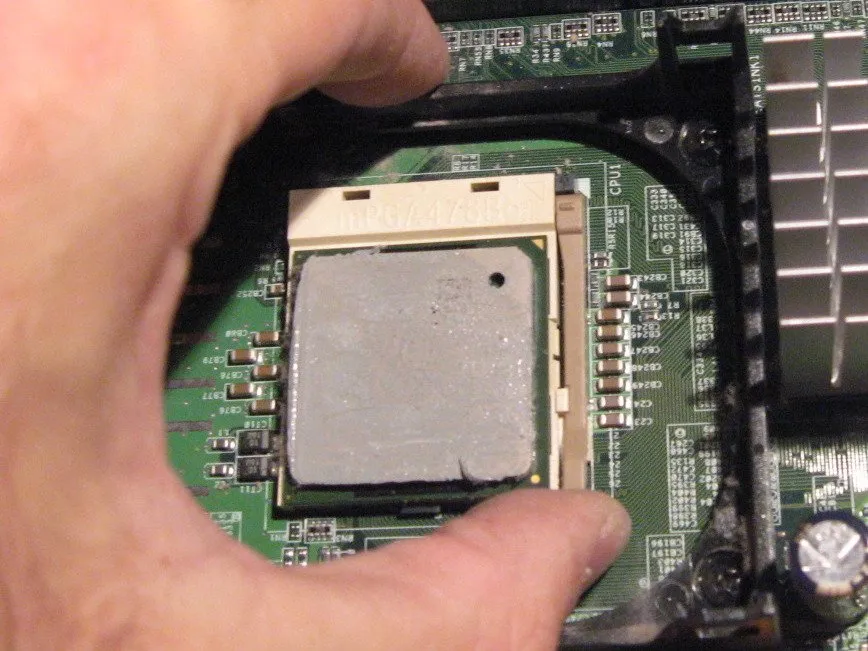

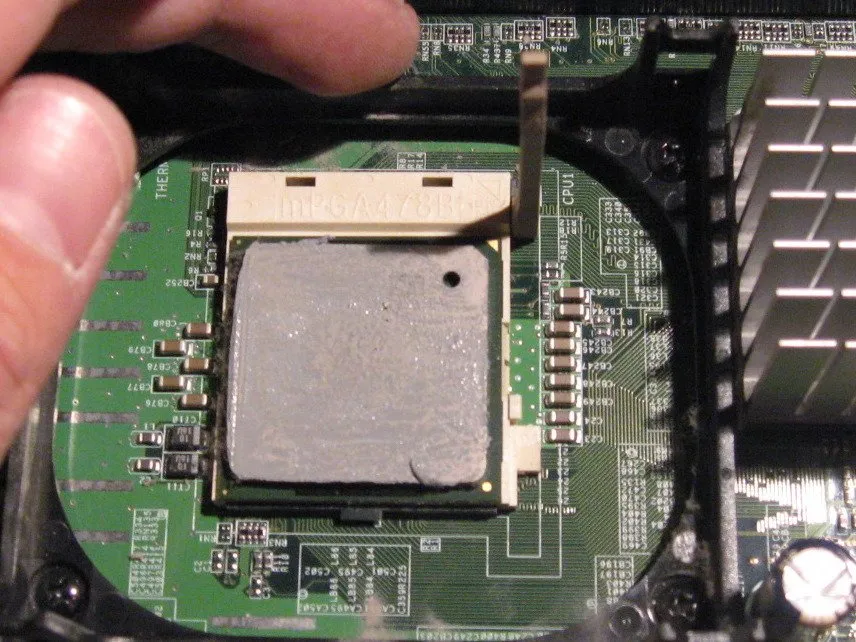

• Этот конкретный набор называется массивом выводов (PGA).

• Чтобы снять процессор, поднимите светло-коричневую защелку наружу и вверх (как показано на рисунке).

• Осторожно, на верхней части процессора также есть термопаста.

Шаг 23

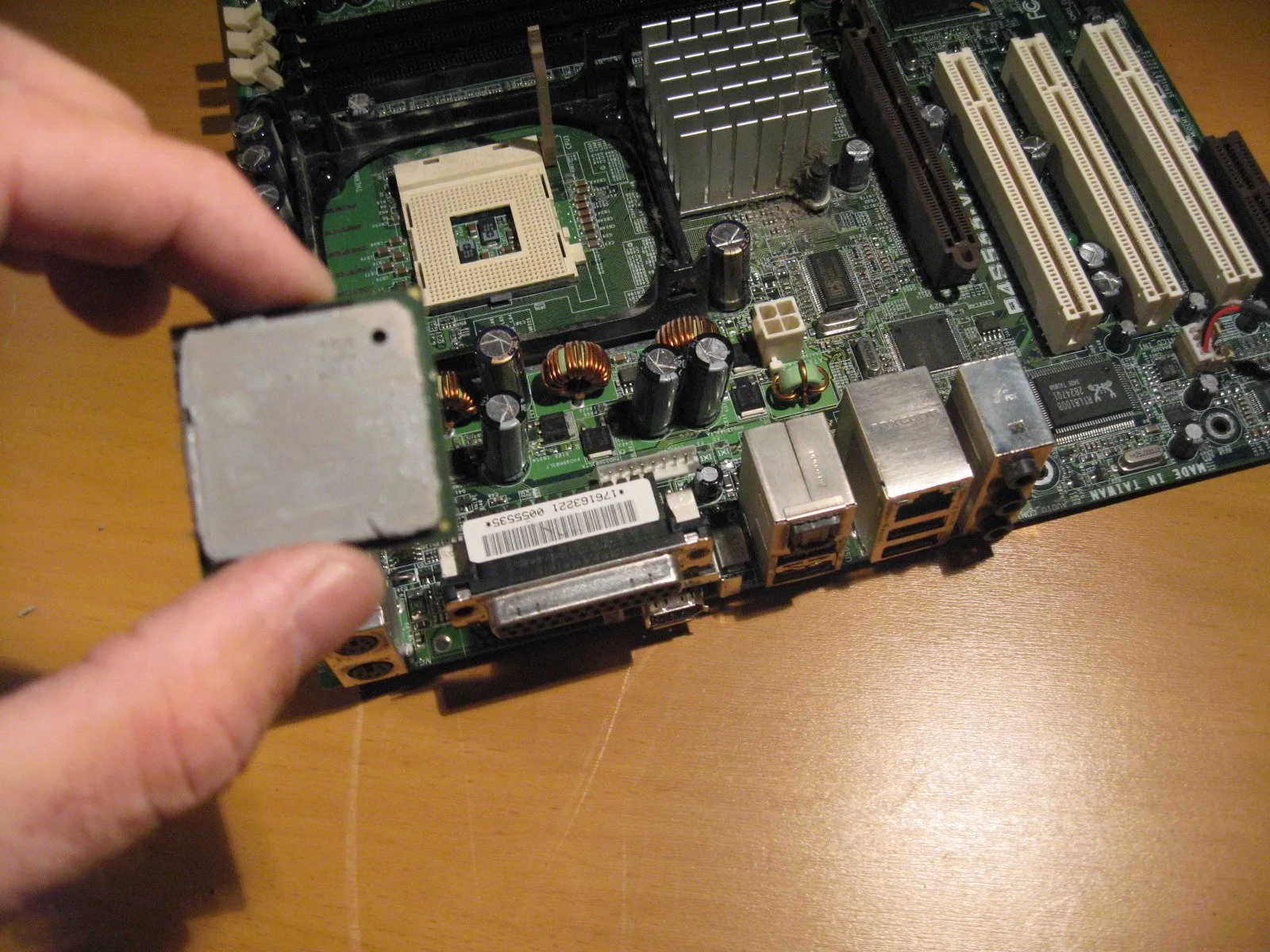

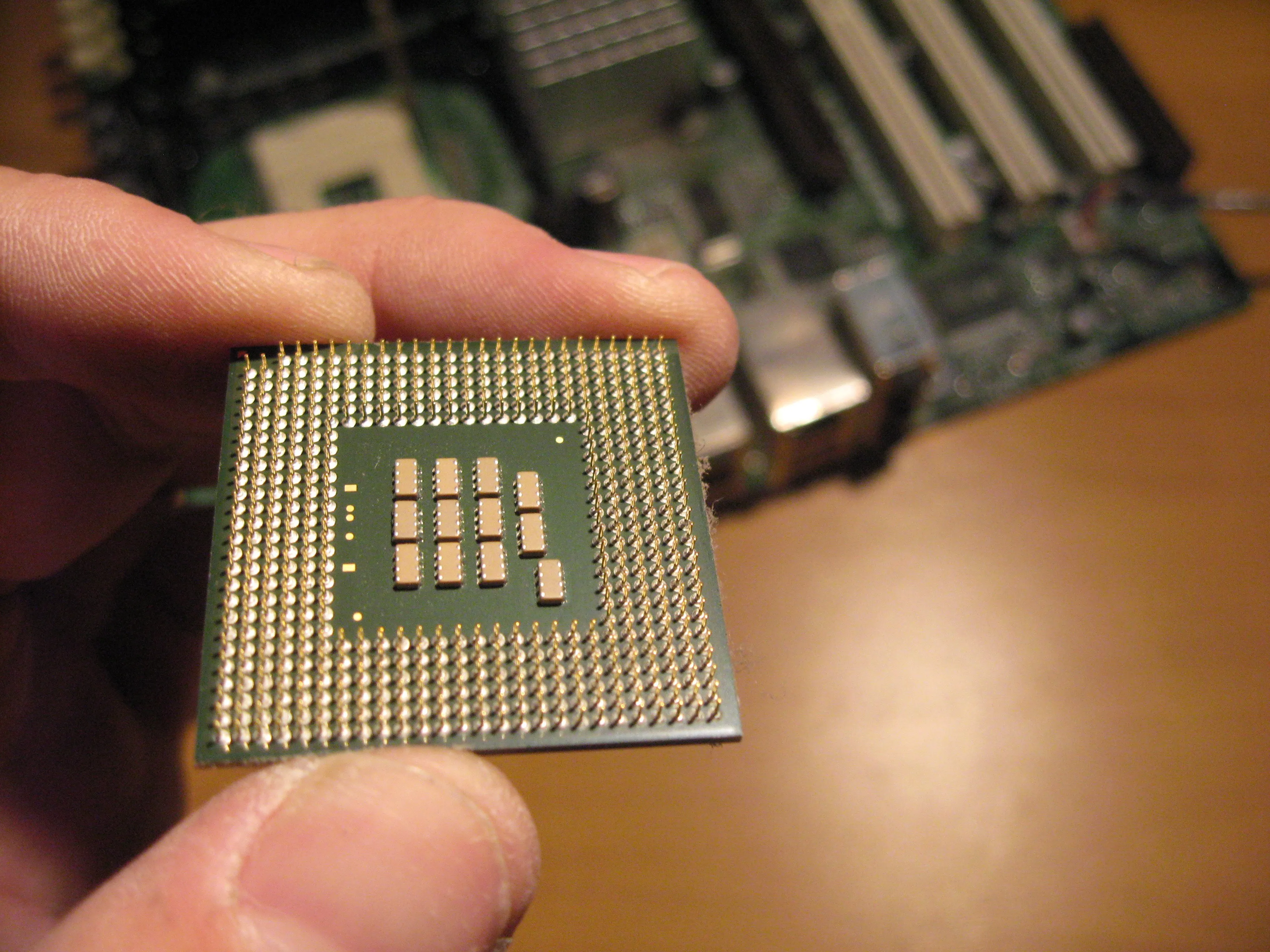

• Взгляд на процессор сверху и снизу.

• Это чип Intel с частотой 2,53 ГГц Pentium 4.

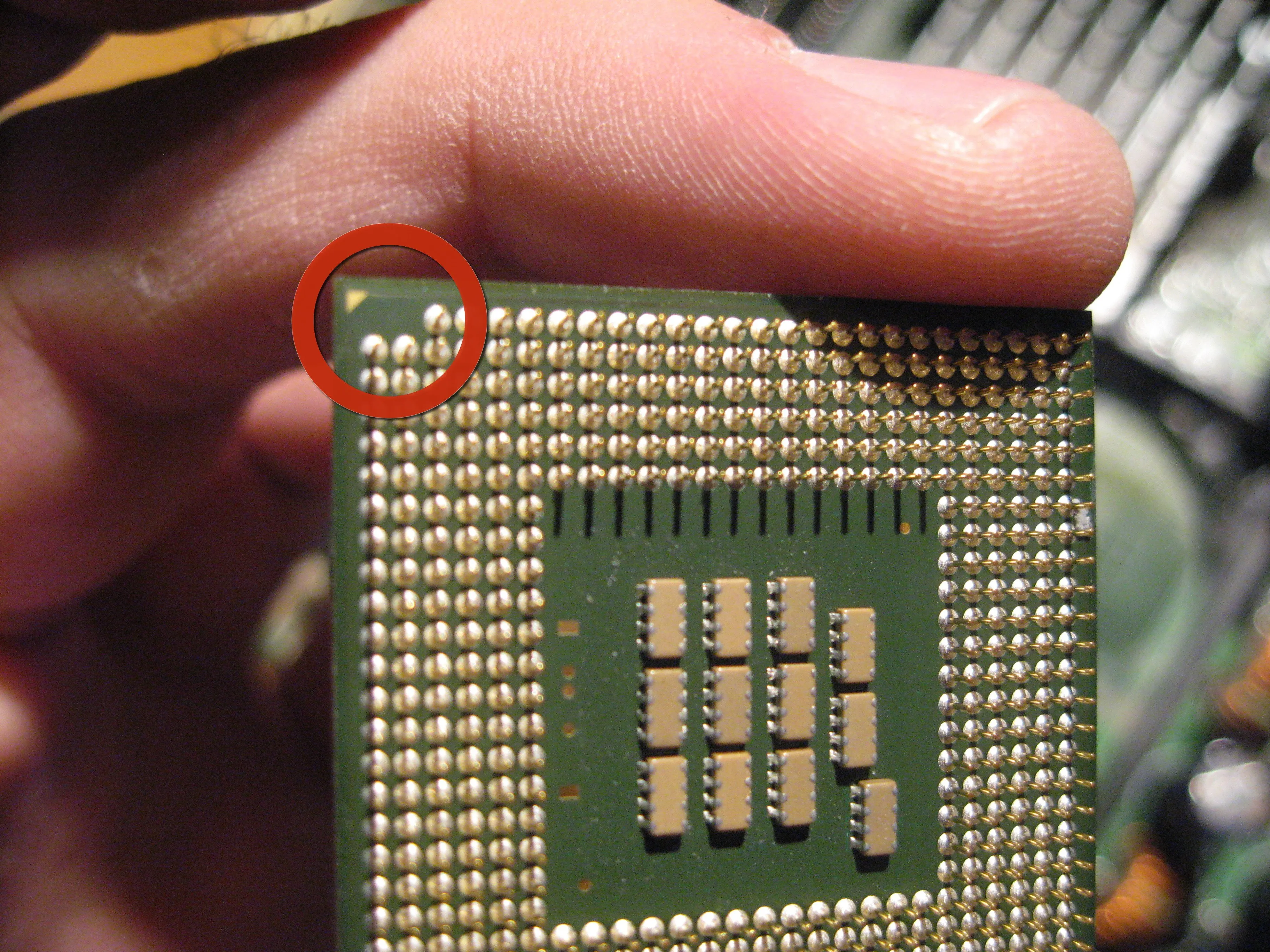

• Обратите внимание на один угол, в котором отсутствуют несколько контактов и направляющая стрелка. Этот процессорный чип будет вставляться в PGA в одном направлении, и это служит в качестве направляющей.

Шаг 24

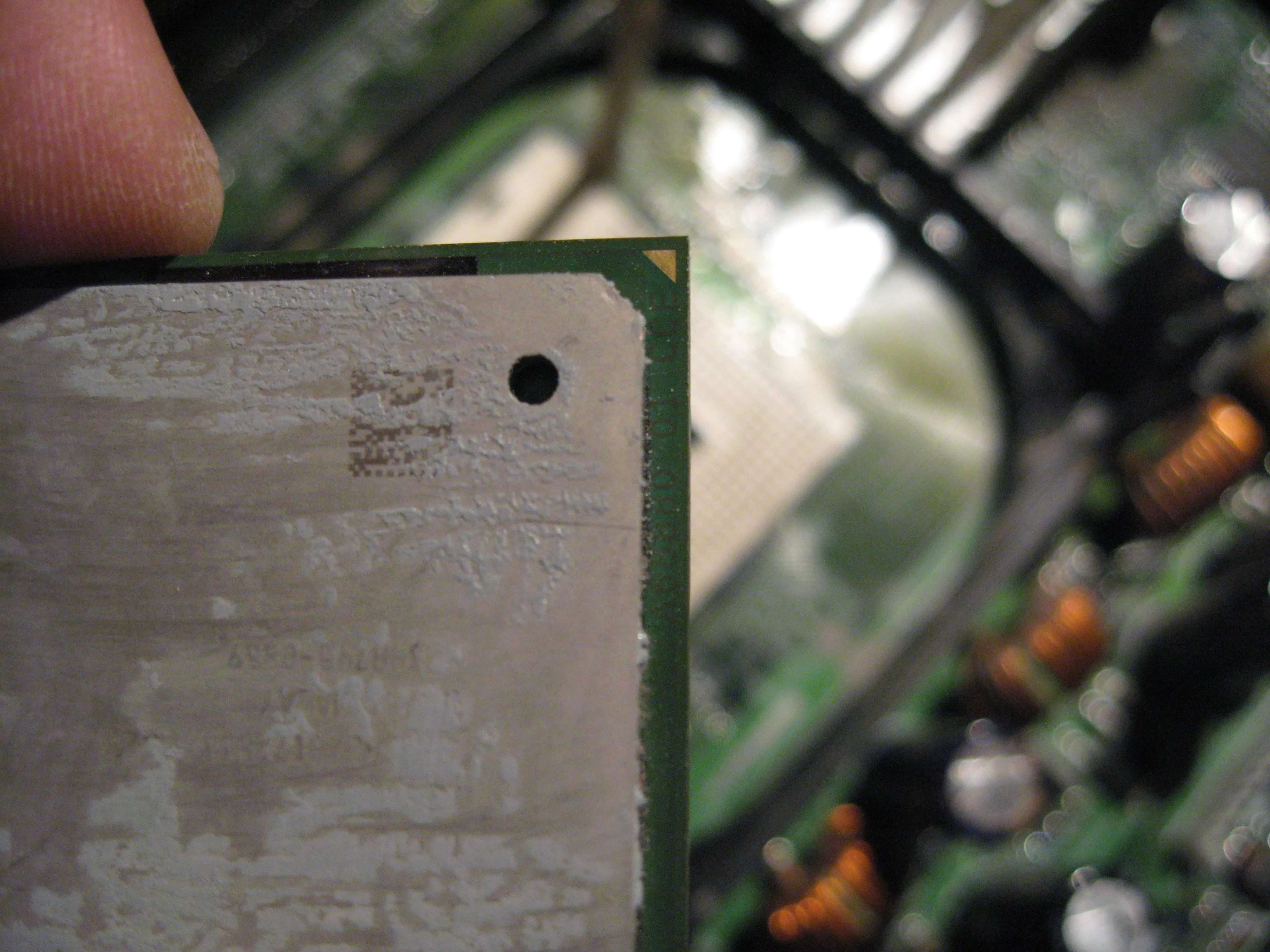

• Обратите внимание, еще одна направляющая стрелка на верхней стороне чипа.

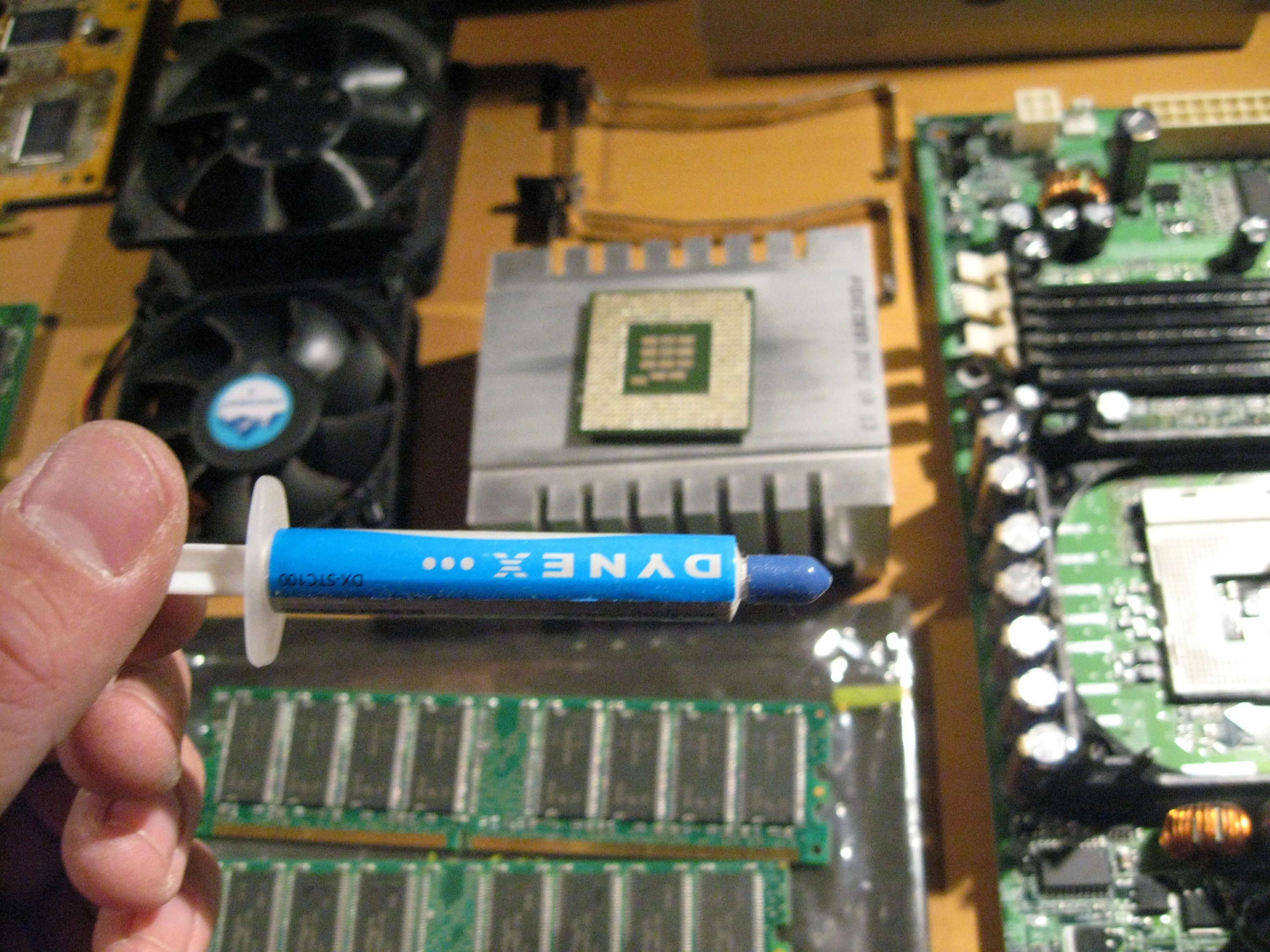

• Я собираюсь очистить термопасту с процессора и радиатора и нанести новую. В этом нет особой необходимости, но в данном случае я посчитал нужным это сделать.

Шаг 25

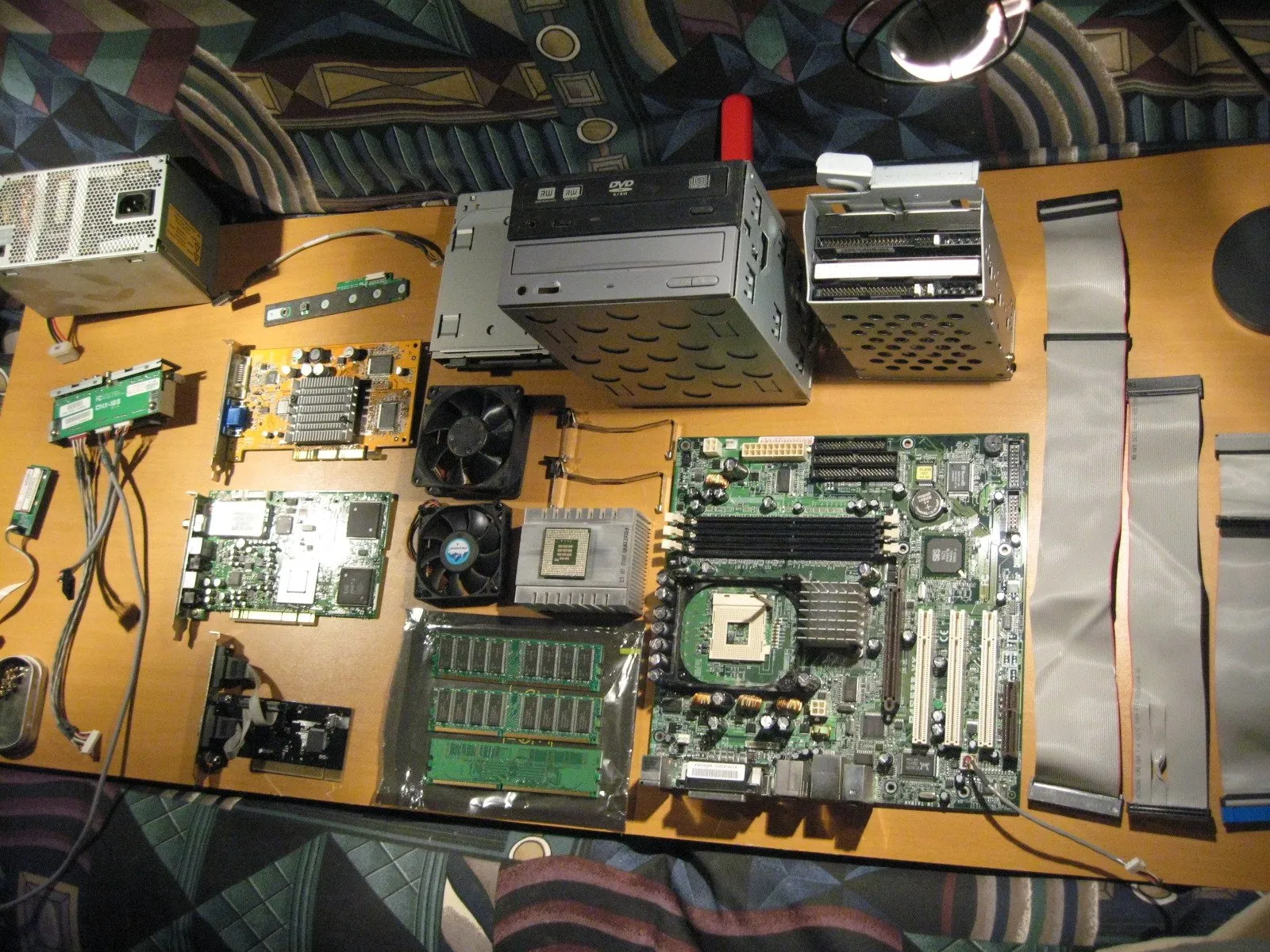

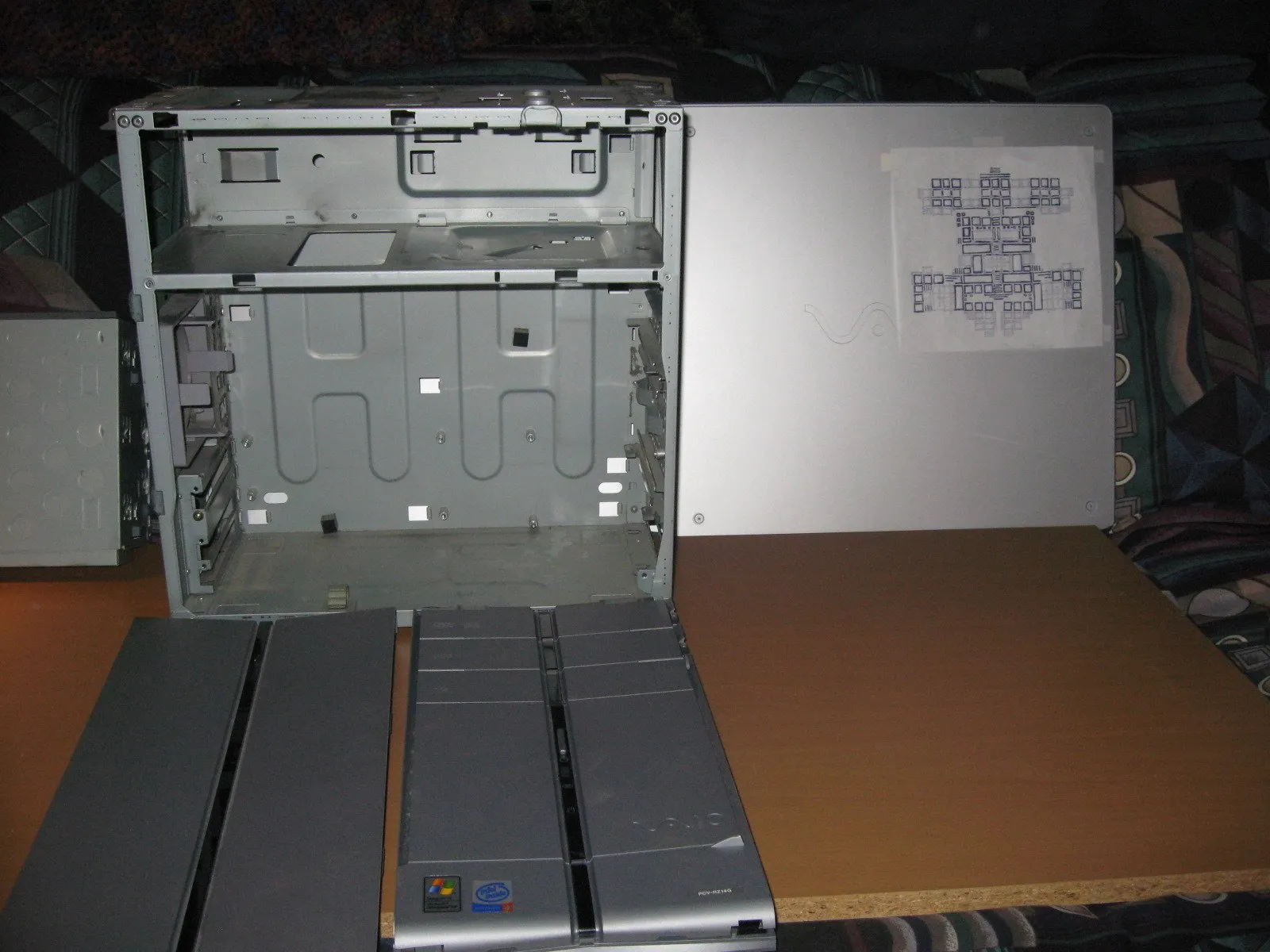

• Вся энчилада!
