Разборка Sony Vaio VGN-SZ120P

Введение

Это полная разборка ноутбука Sony Vaio VGN-SZ120P. В этом руководстве представлены подробные фотографии и шаги по разбору и ремонту ноутбука.

Опасности

Храните в недоступном для детей и домашних животных месте.

НЕ пытайтесь разбирать или ремонтировать устройство под воздействием наркотиков или алкоголя.

НЕ проглатывайте никакие части системы.

Используйте правильные инструменты, как указано в разделе 'Инструменты'.

НЕ прикасайтесь к позолоченным разъемам на внутренней или внешней стороне системы.

Убедитесь, что система отключена от сети, прежде чем приступать к ее обслуживанию.

Что вам понадобится

Инструменты

•

•

•

•

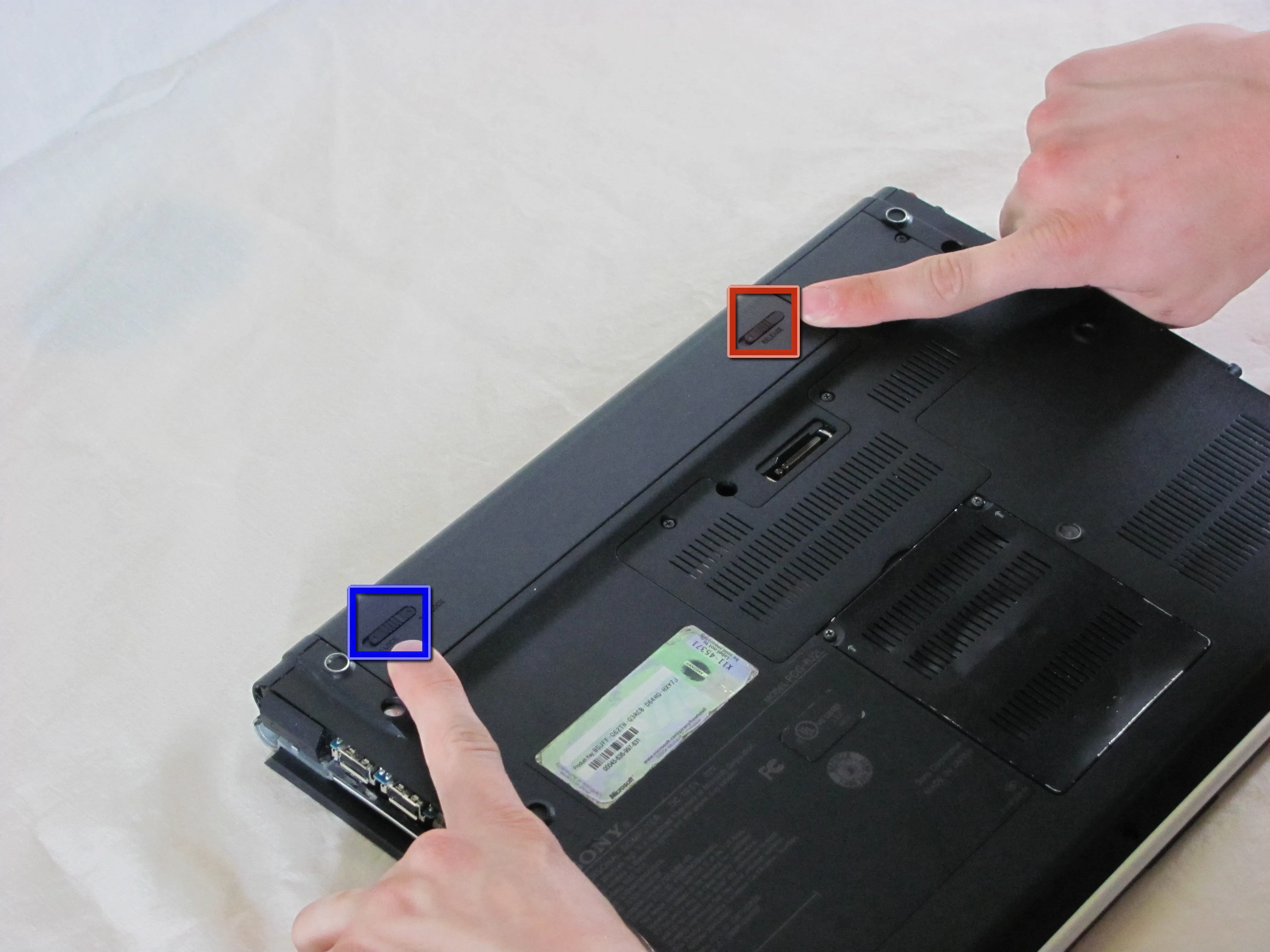

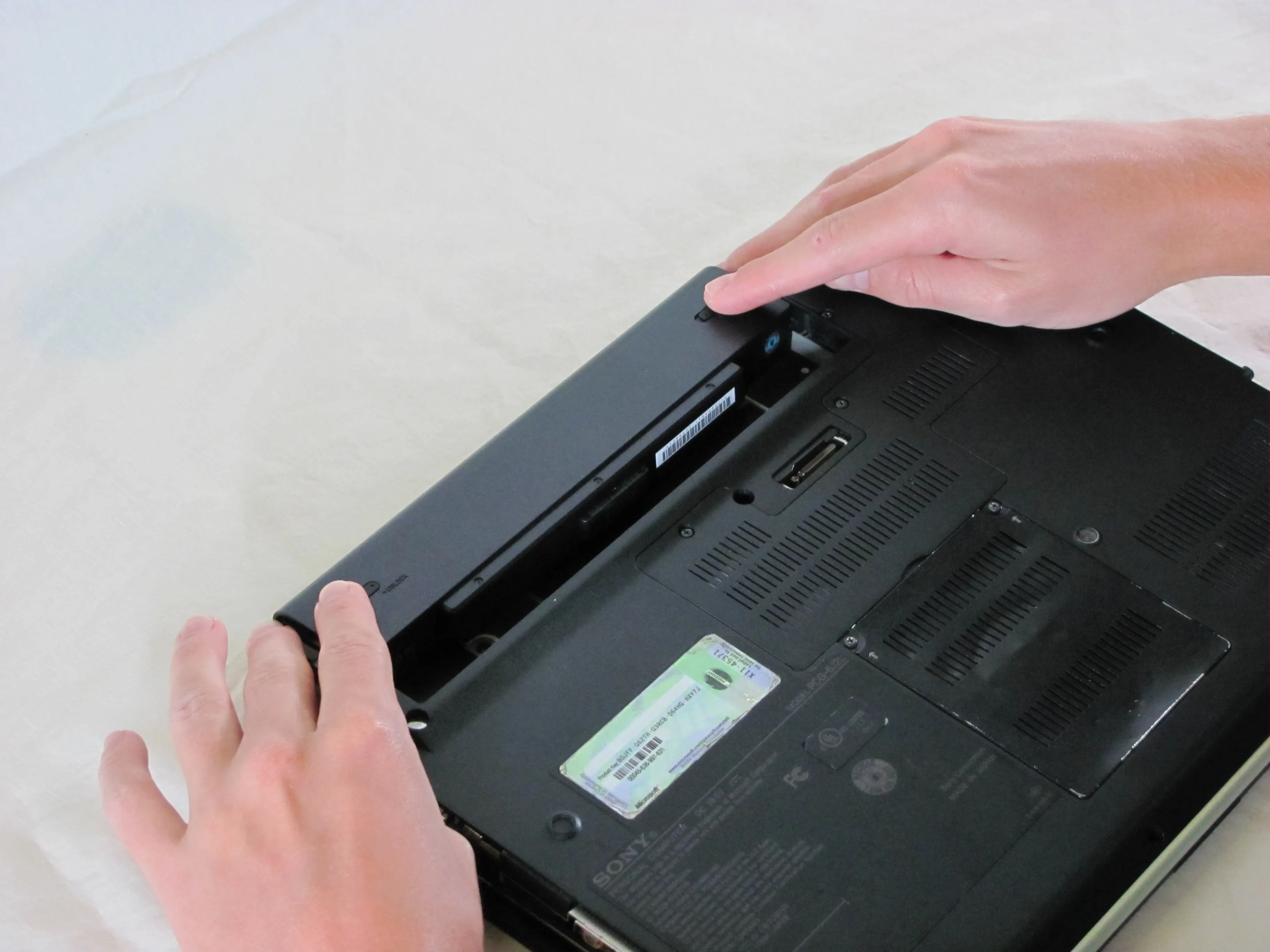

Шаг 1 Разборка Sony Vaio VGN-SZ120P

• Переверните ноутбук вверх дном.

• Найдите аккумулятор.

• Разблокируйте батарею, переместив ползунок 'lock' в положение 'unlock' на нижней и задней сторонах системы.

• Возьмитесь за фиксатор с правой стороны и аккуратно извлеките батарею.

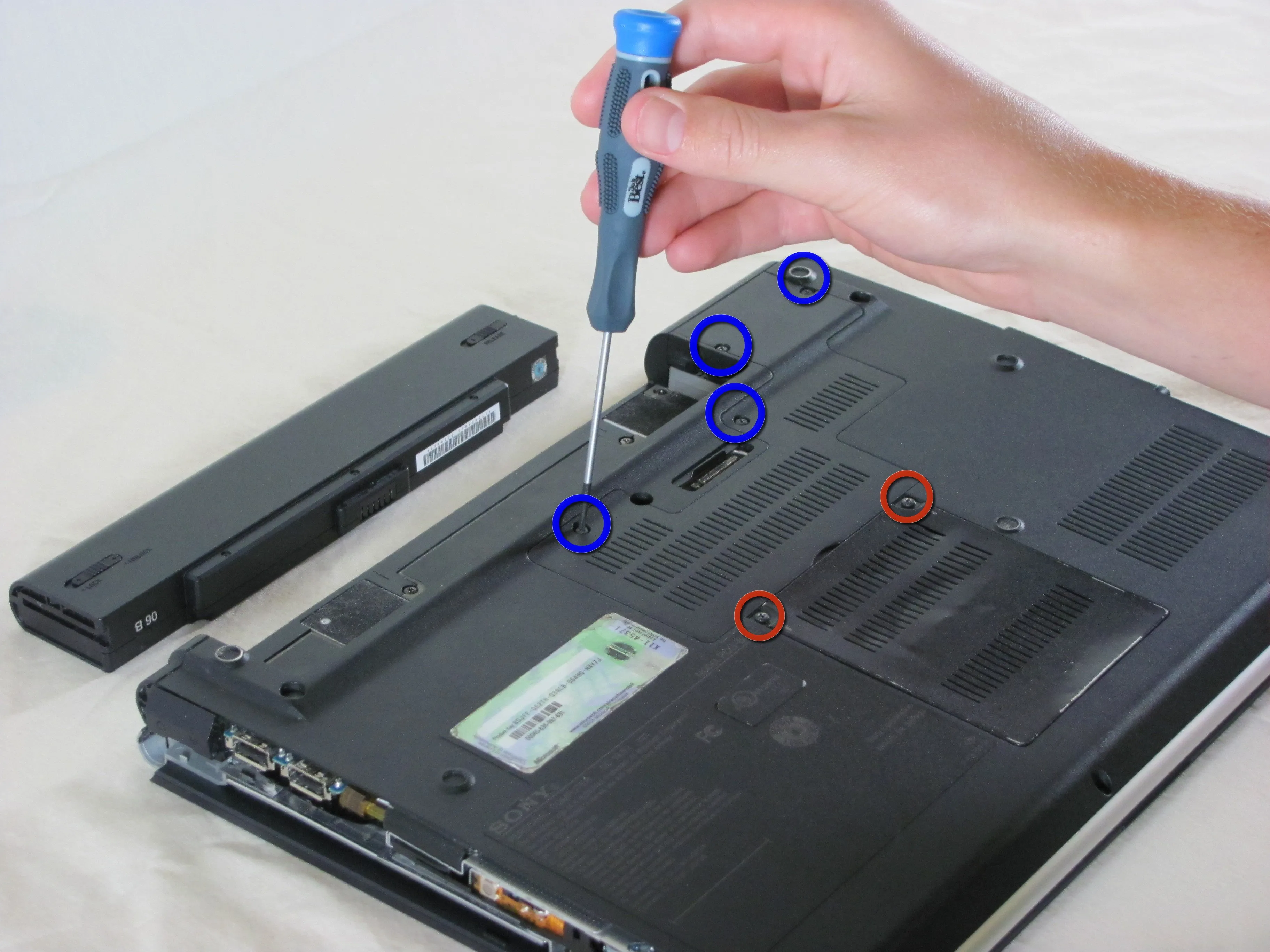

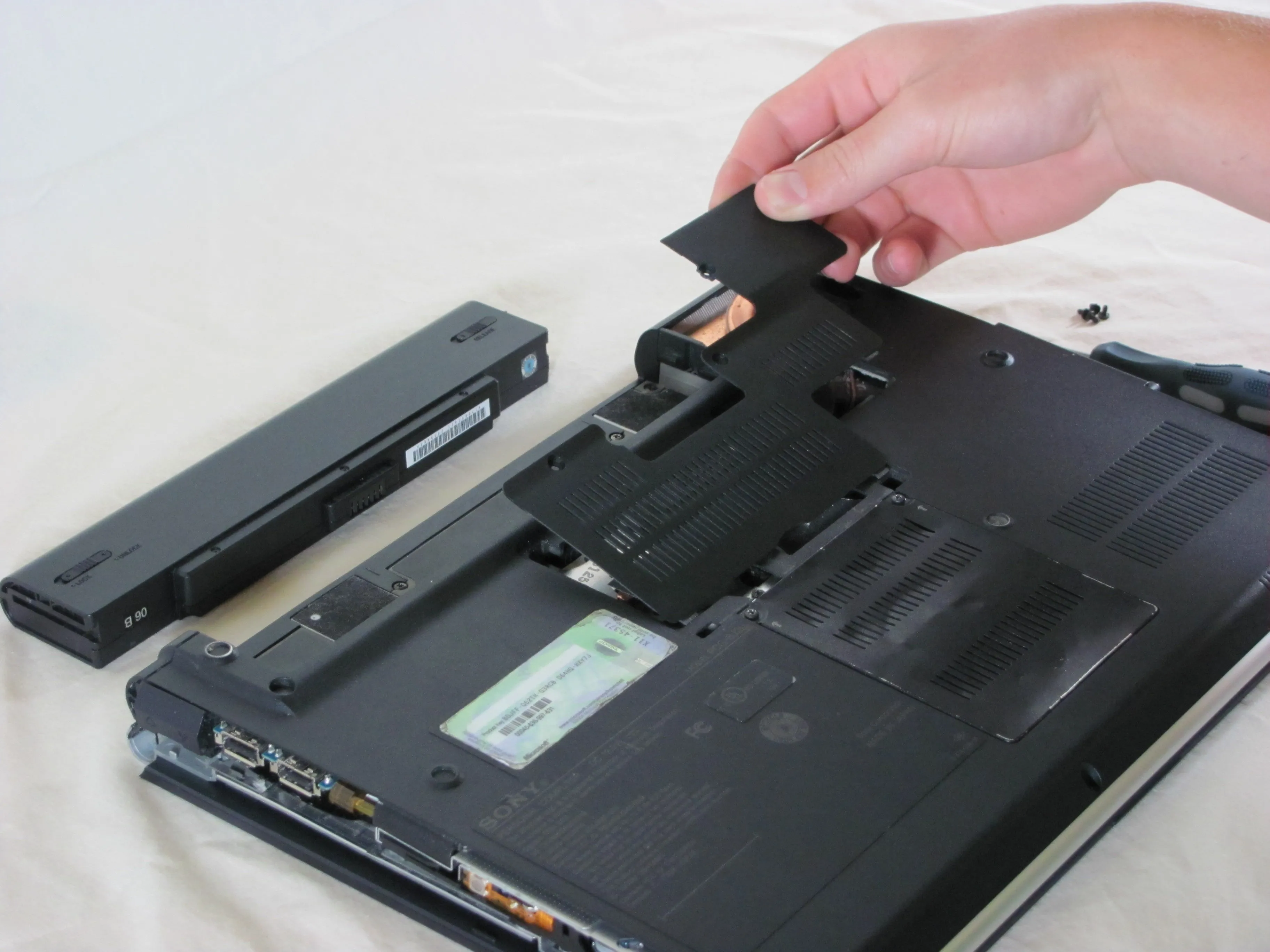

Шаг 2

• Открутите четыре винта с панели радиатора с помощью крестовой отвертки.

• Открутите два винта с панели памяти с помощью крестовой отвертки.

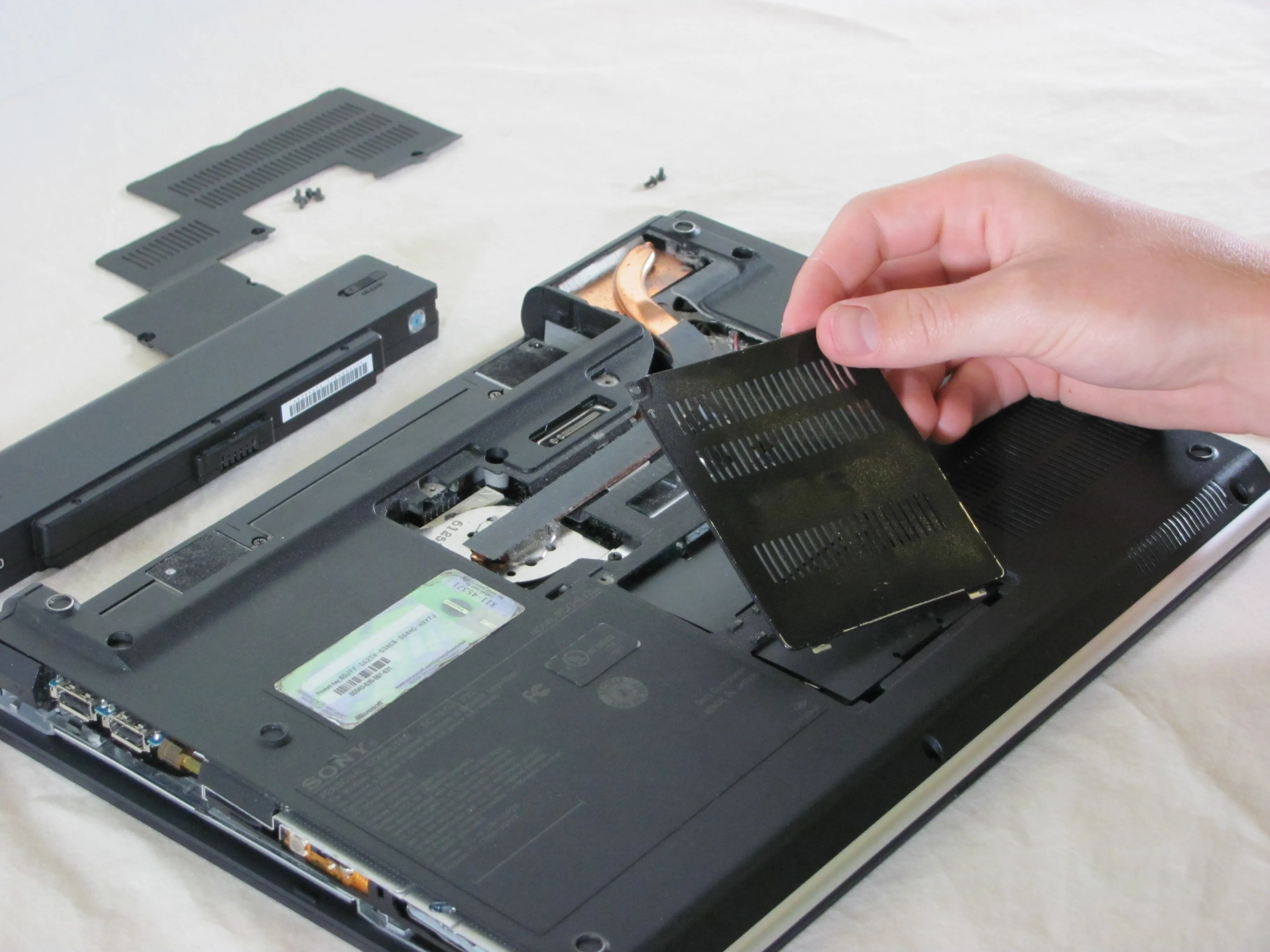

• Снимите обе панели и отложите в сторону.

• Будьте осторожны с радиатором, так как при неправильном обращении он может быть грязным. Он представляет собой медную тепловую трубку.

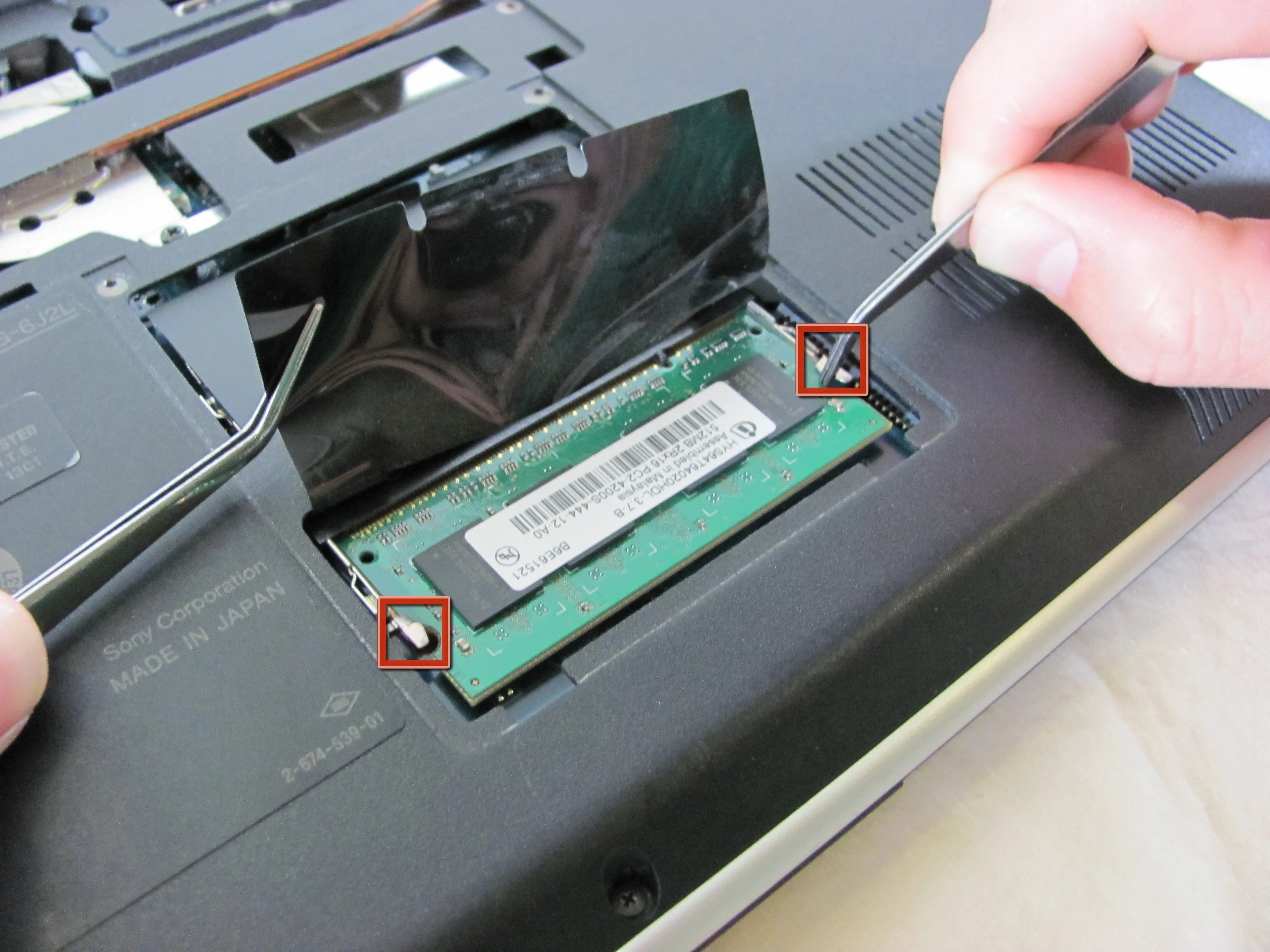

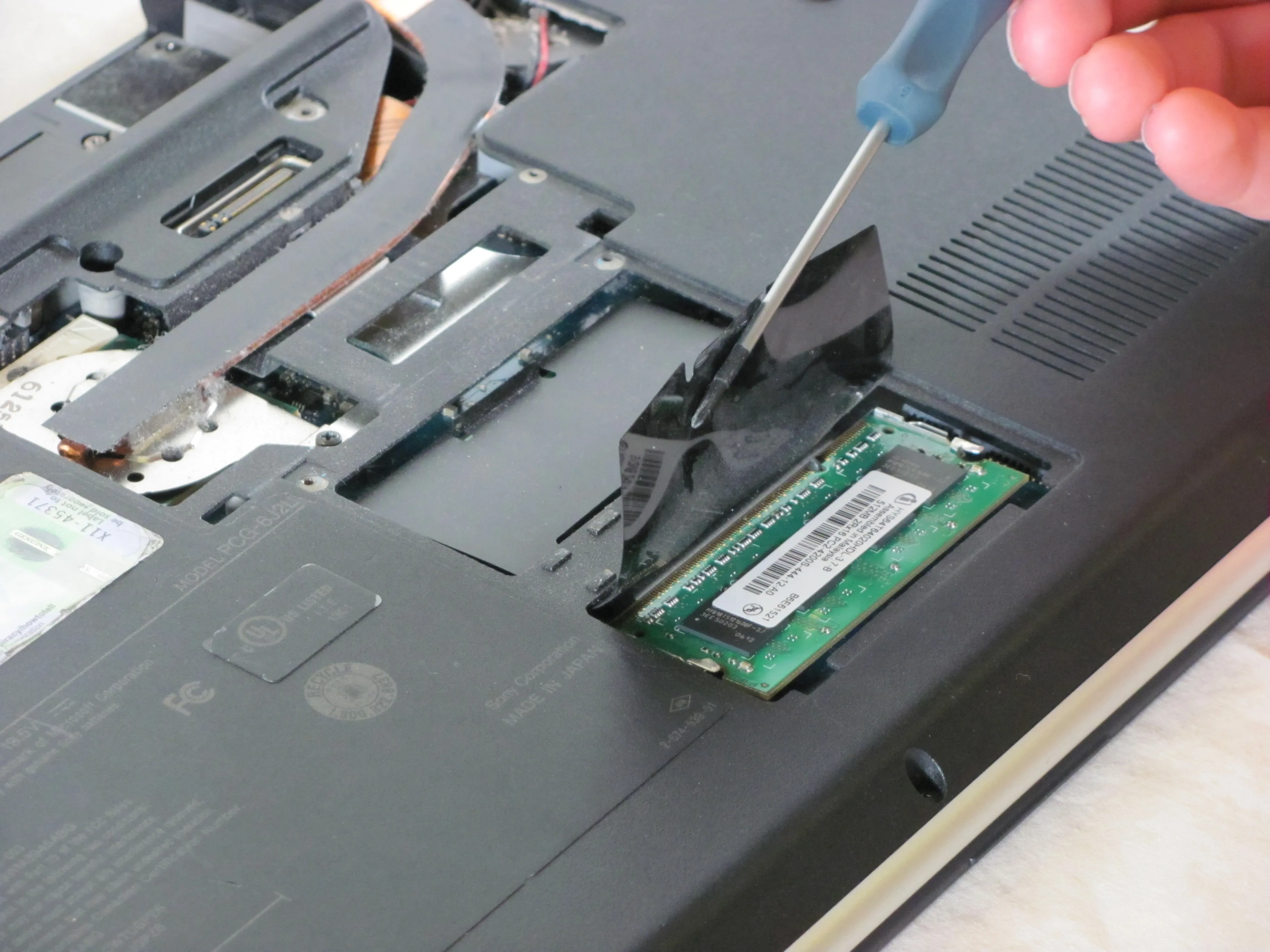

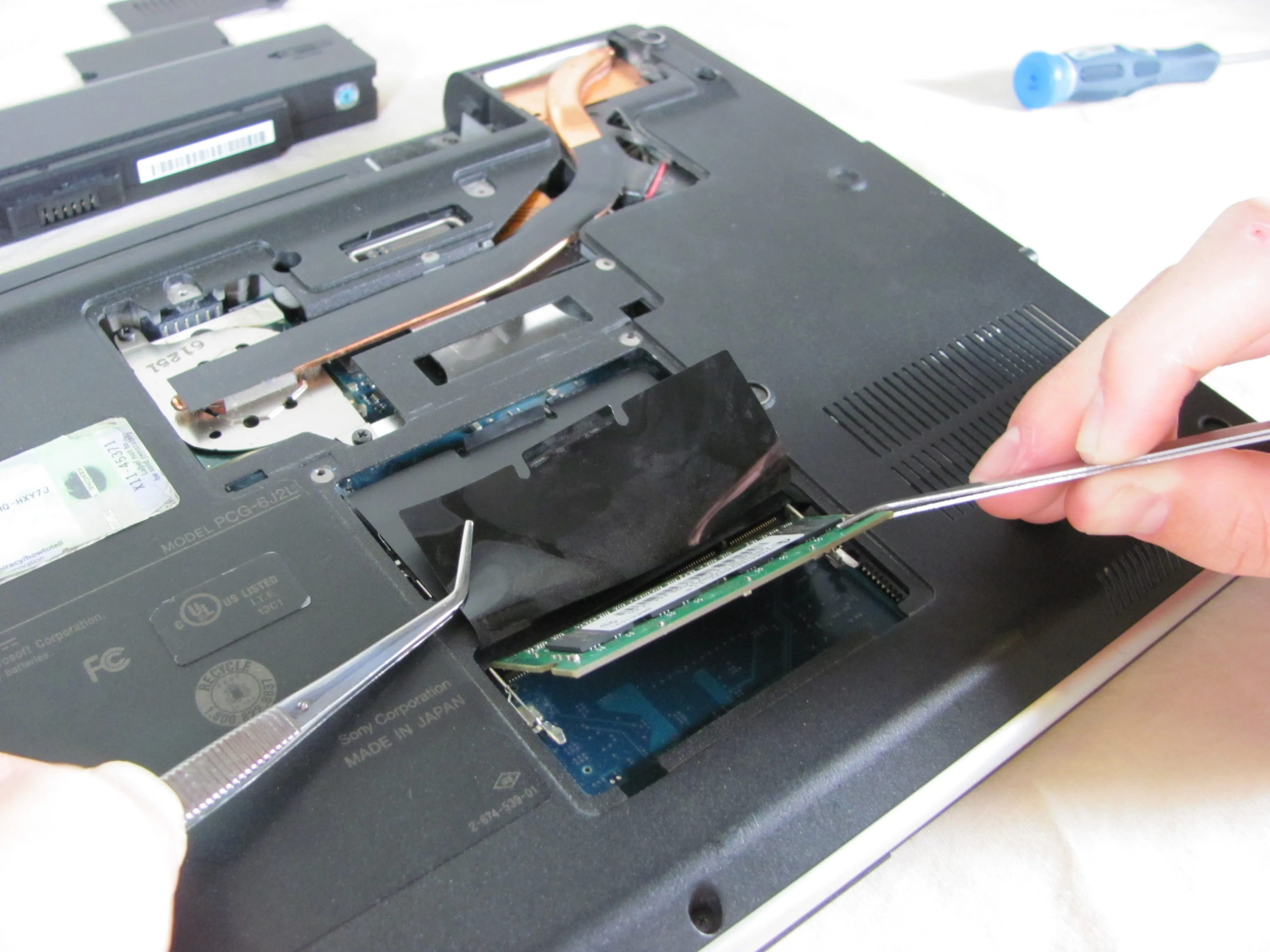

Шаг 3

• Пинцетом приподнимите пленку, чтобы открыть модули памяти.

• Потяните за выступы с обеих сторон модуля оперативной памяти. Модуль откроется.

• Повторите эти действия для другого модуля оперативной памяти, расположенного над модулем оперативной памяти, который был извлечен ранее и отложен в сторону.

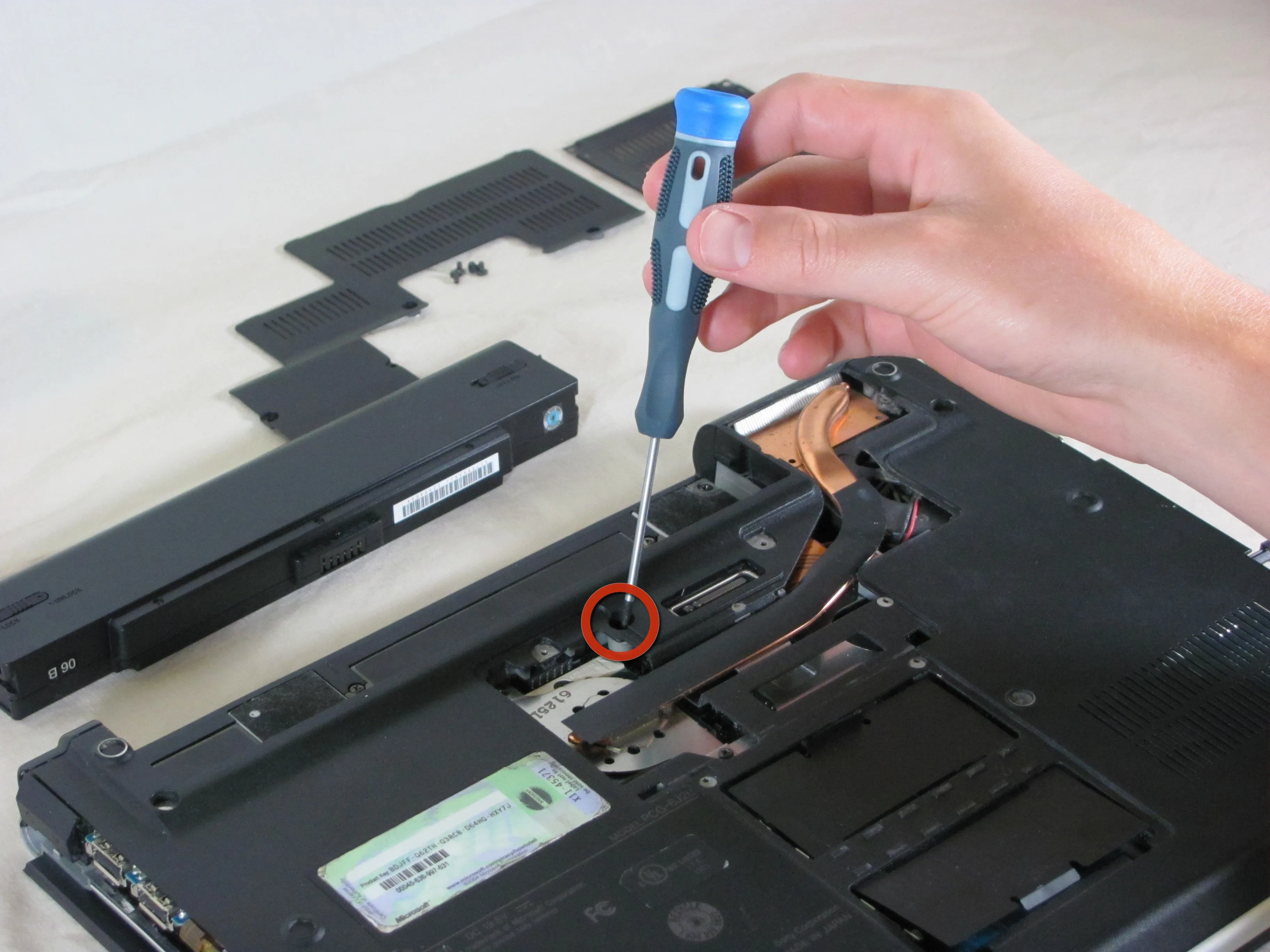

Шаг 4

• С помощью отвертки Philips открутите винт задней клавиатуры с нижней части ноутбука.

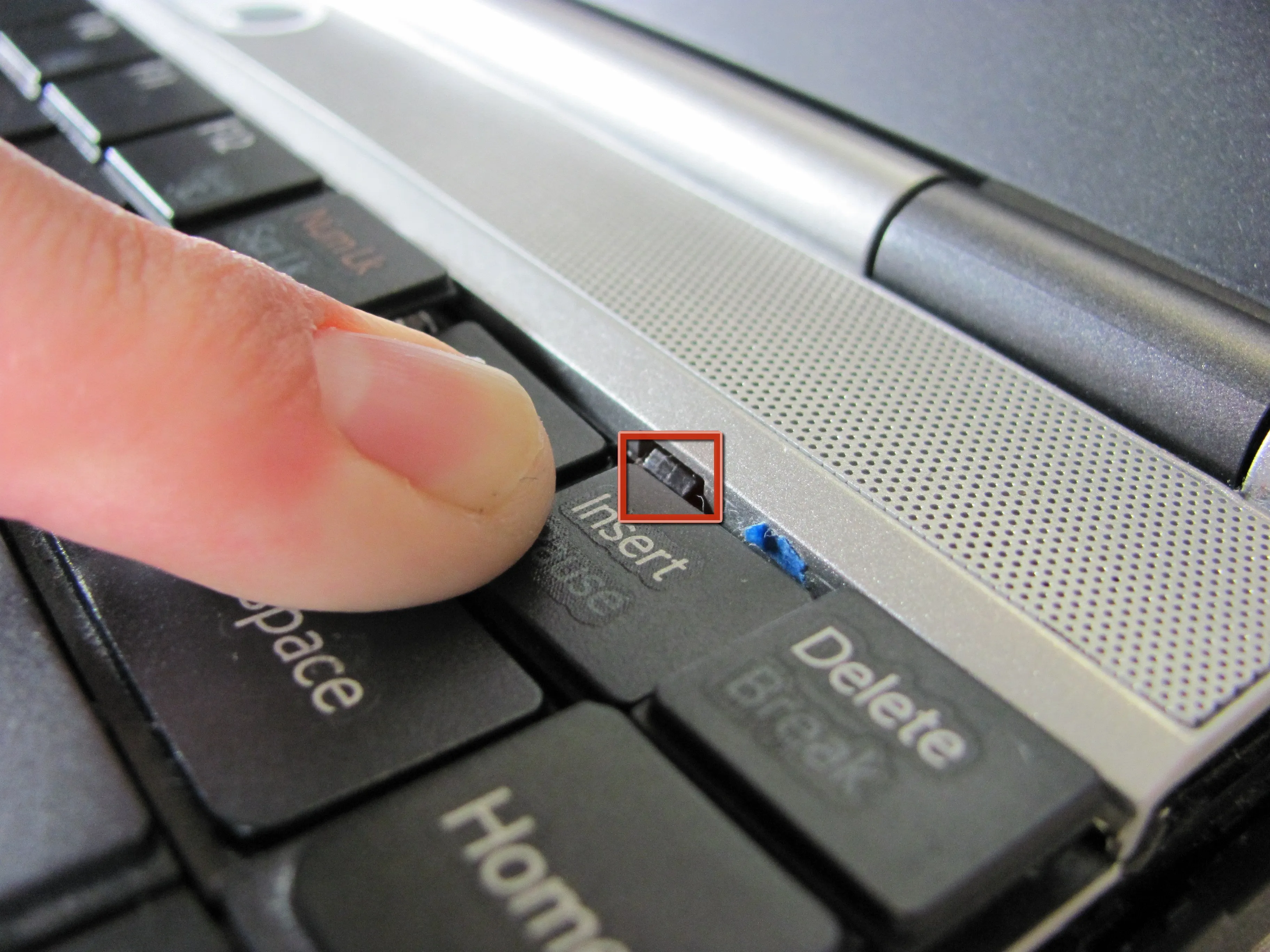

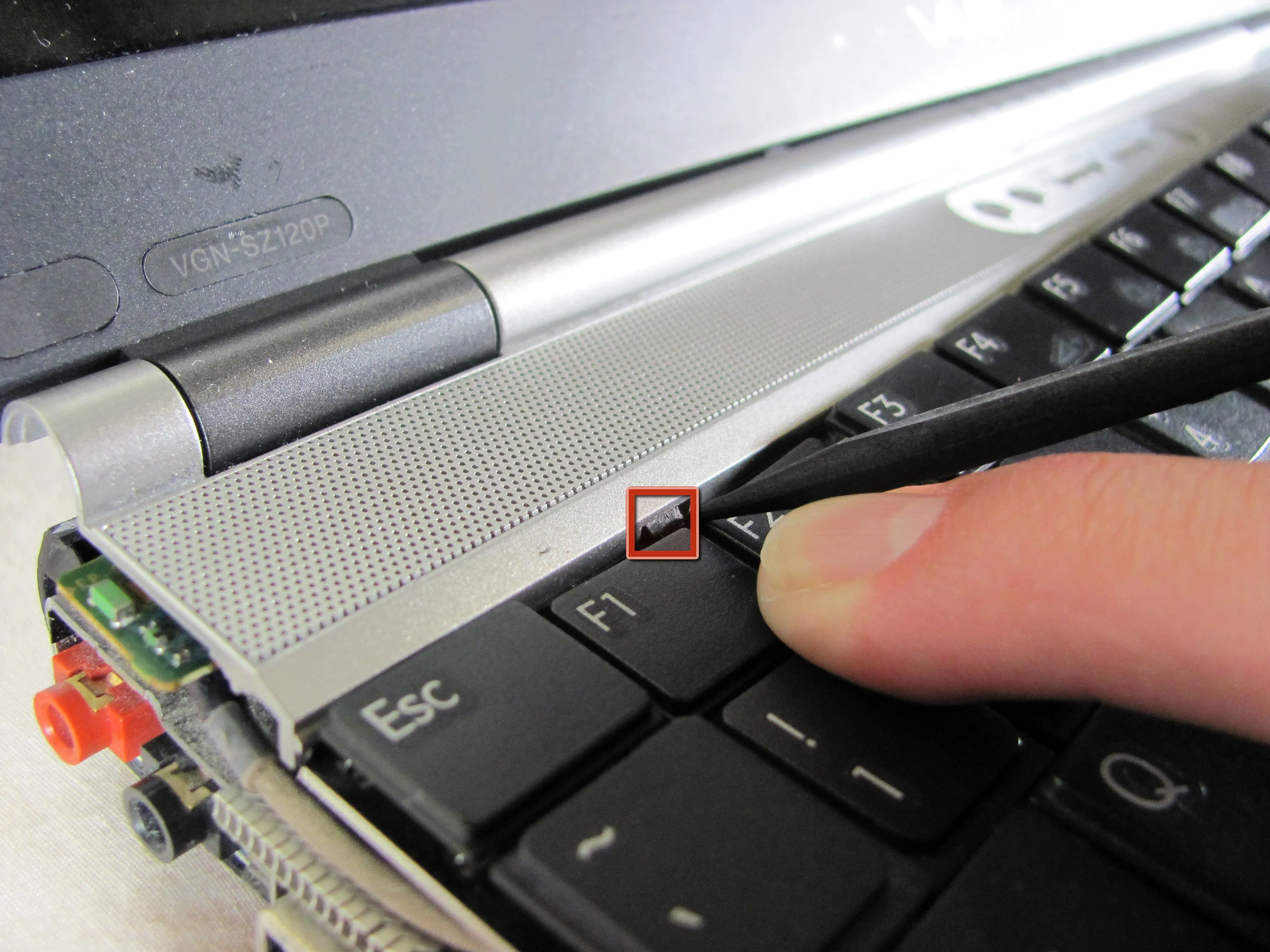

Шаг 5

• Нажмите на выступы, показанные с обеих сторон, и клавиатура поднимется вверх.

• Нажать на выступы поможет небольшая плоская головка.

• Подведите клавиатуру к коврику для мыши и аккуратно потяните вверх.

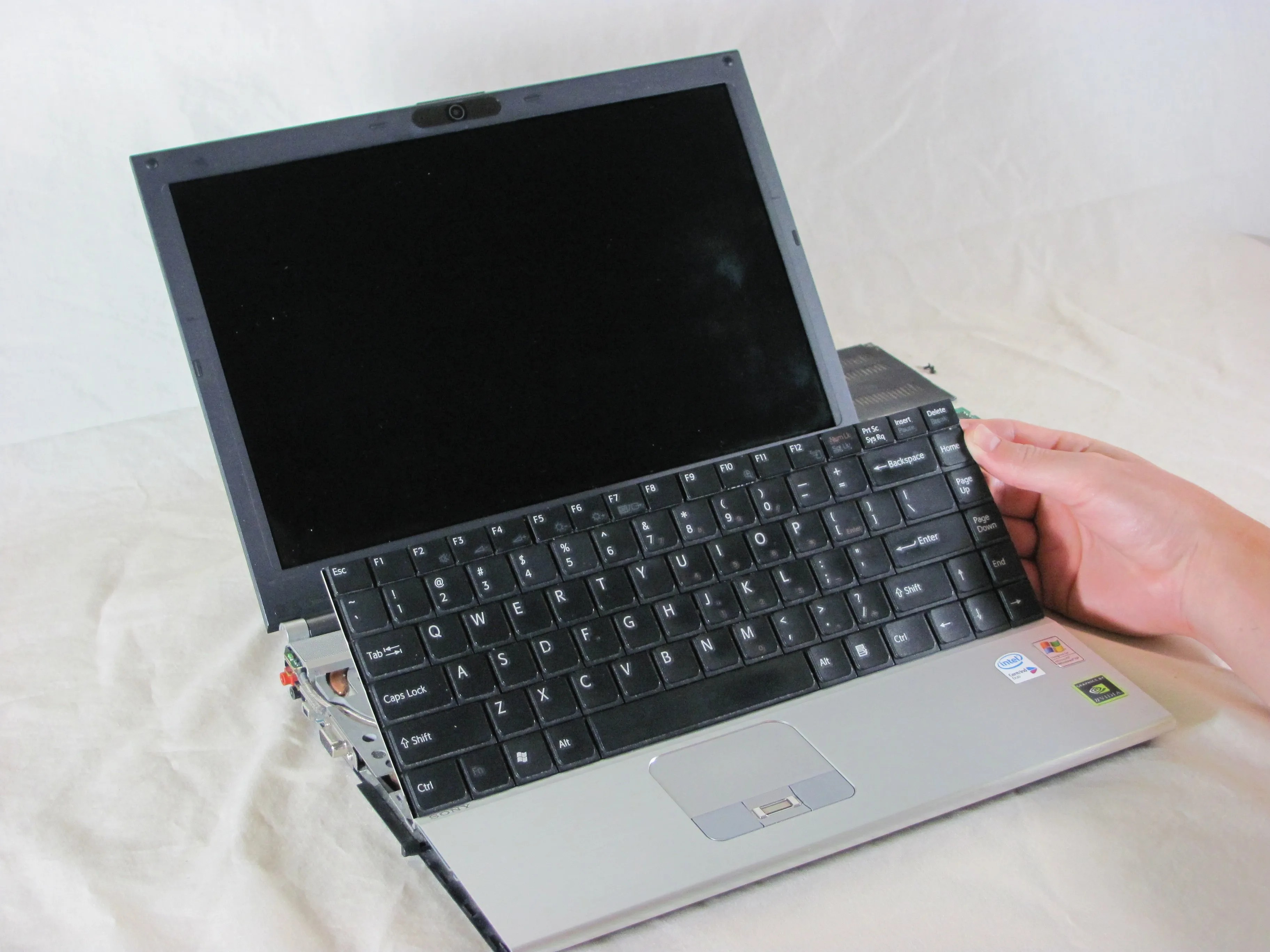

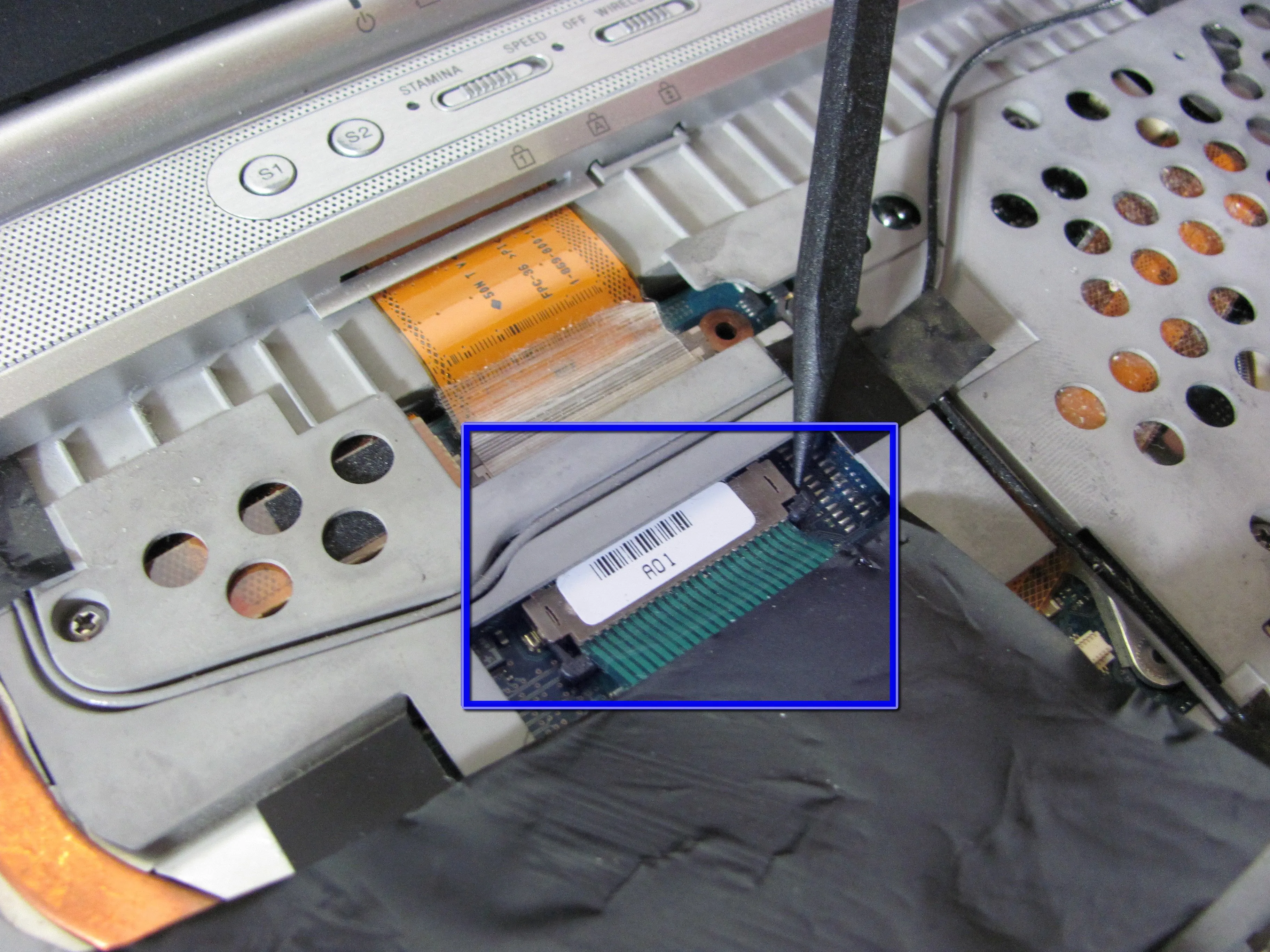

Шаг 6

• Внимание: к клавиатуре прикреплен ленточный кабель. Он может легко сломаться.

• Аккуратно отсоедините ленточный кабель, сдвинув вниз выступы.

• Аккуратно извлеките клавиатуру.

Шаг 7

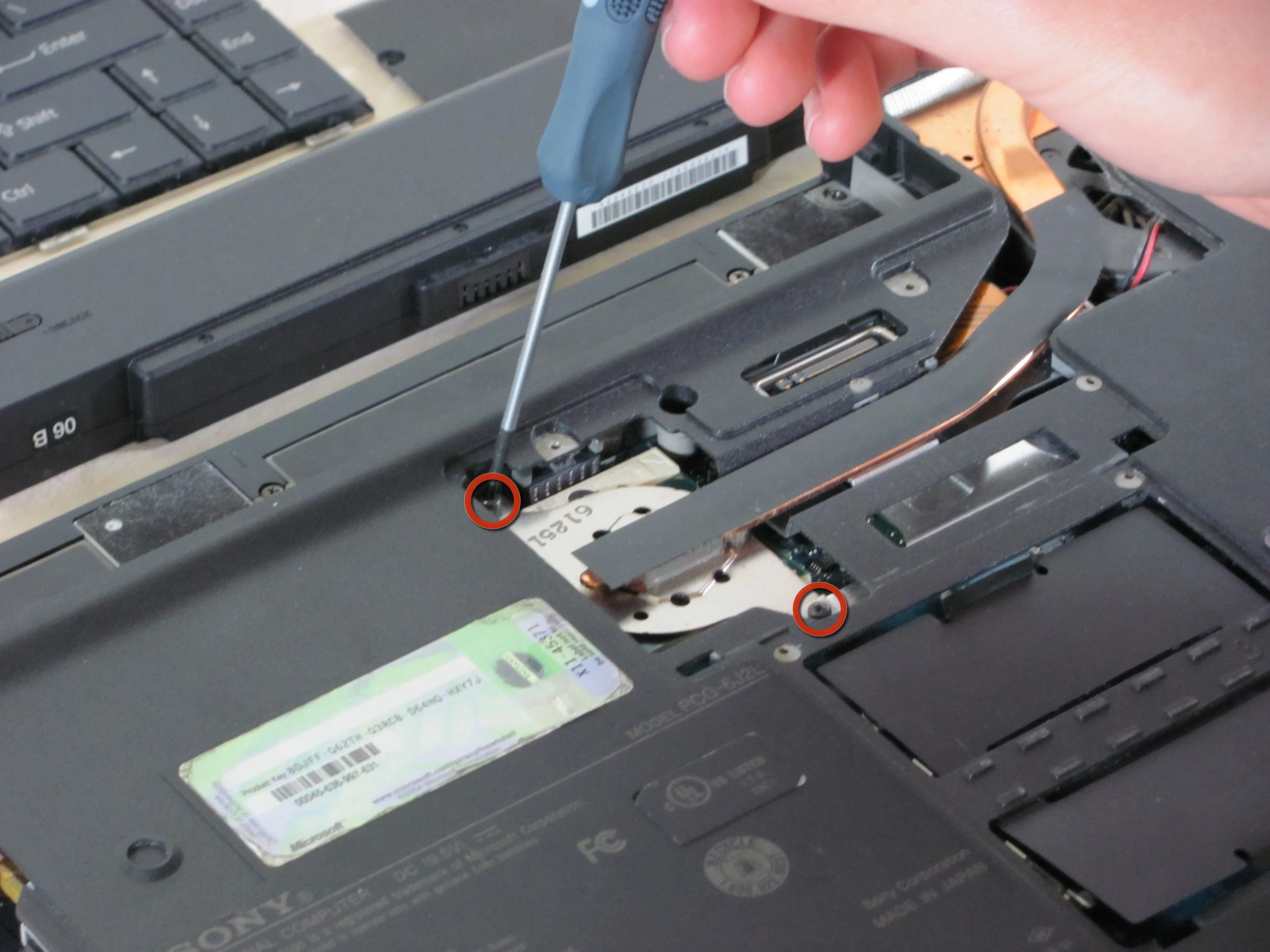

• Открутите два указанных крепежных винта.

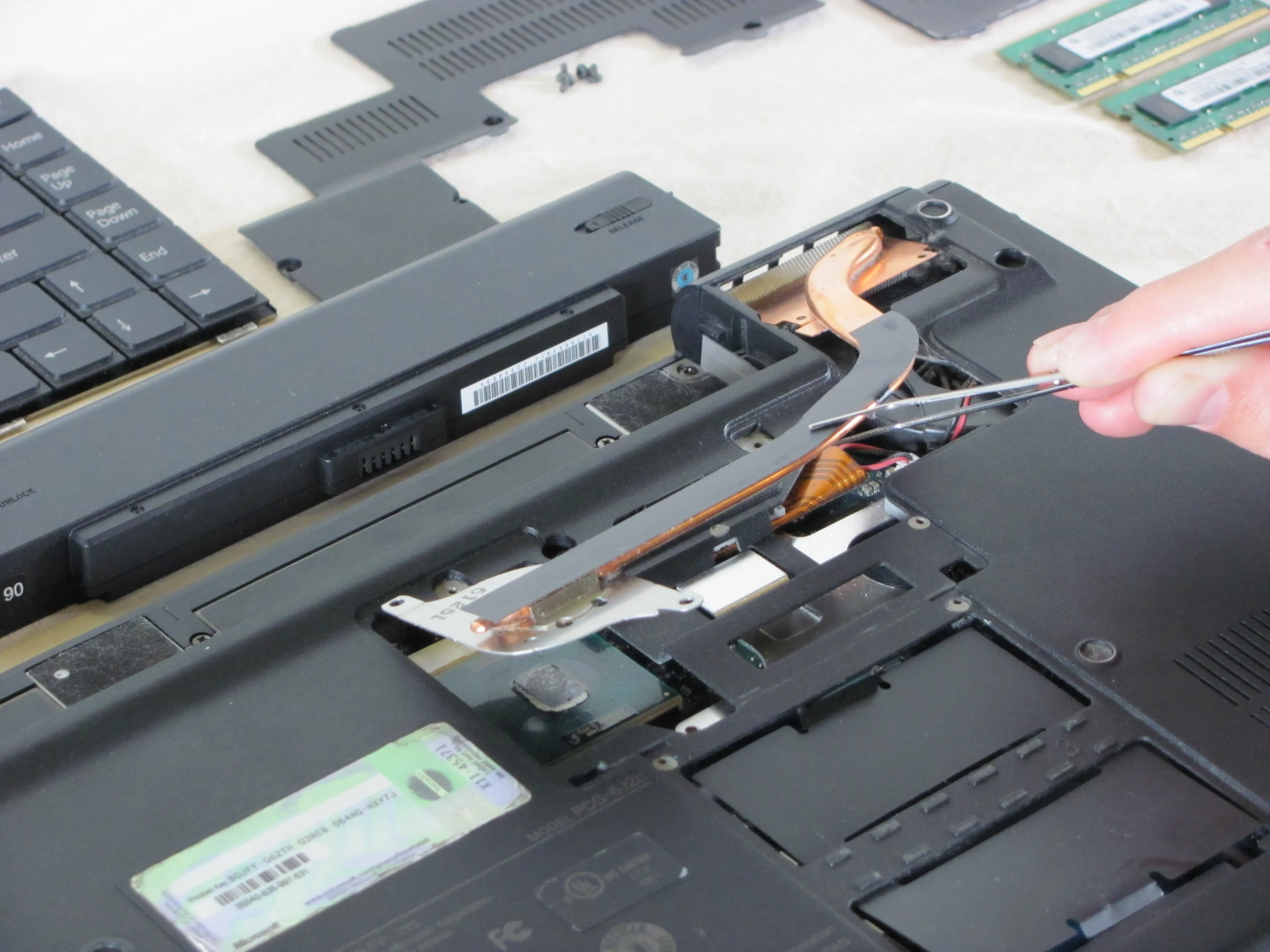

• Осторожно извлеките радиатор из системы с помощью пинцета и отложите его в сторону.

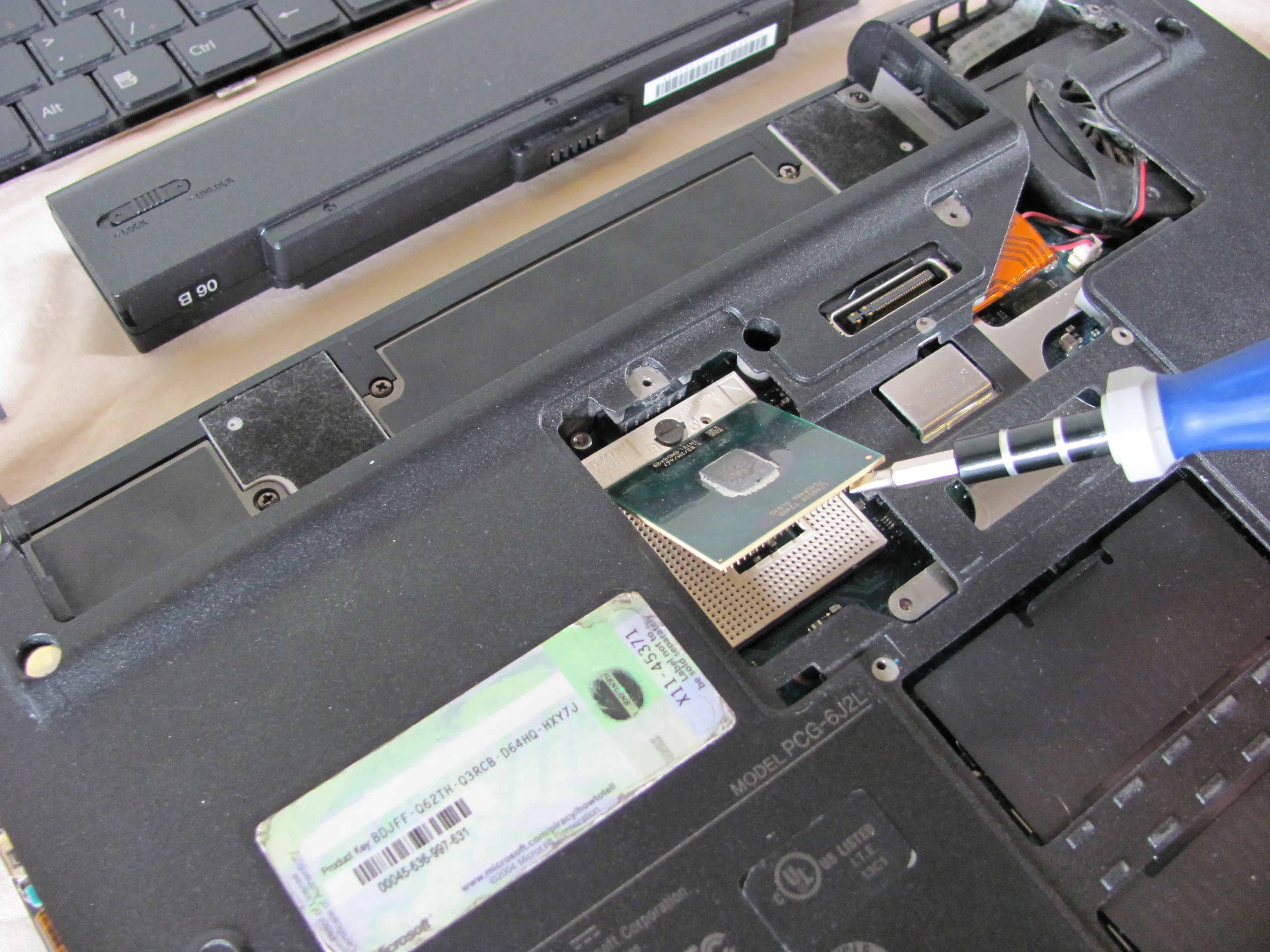

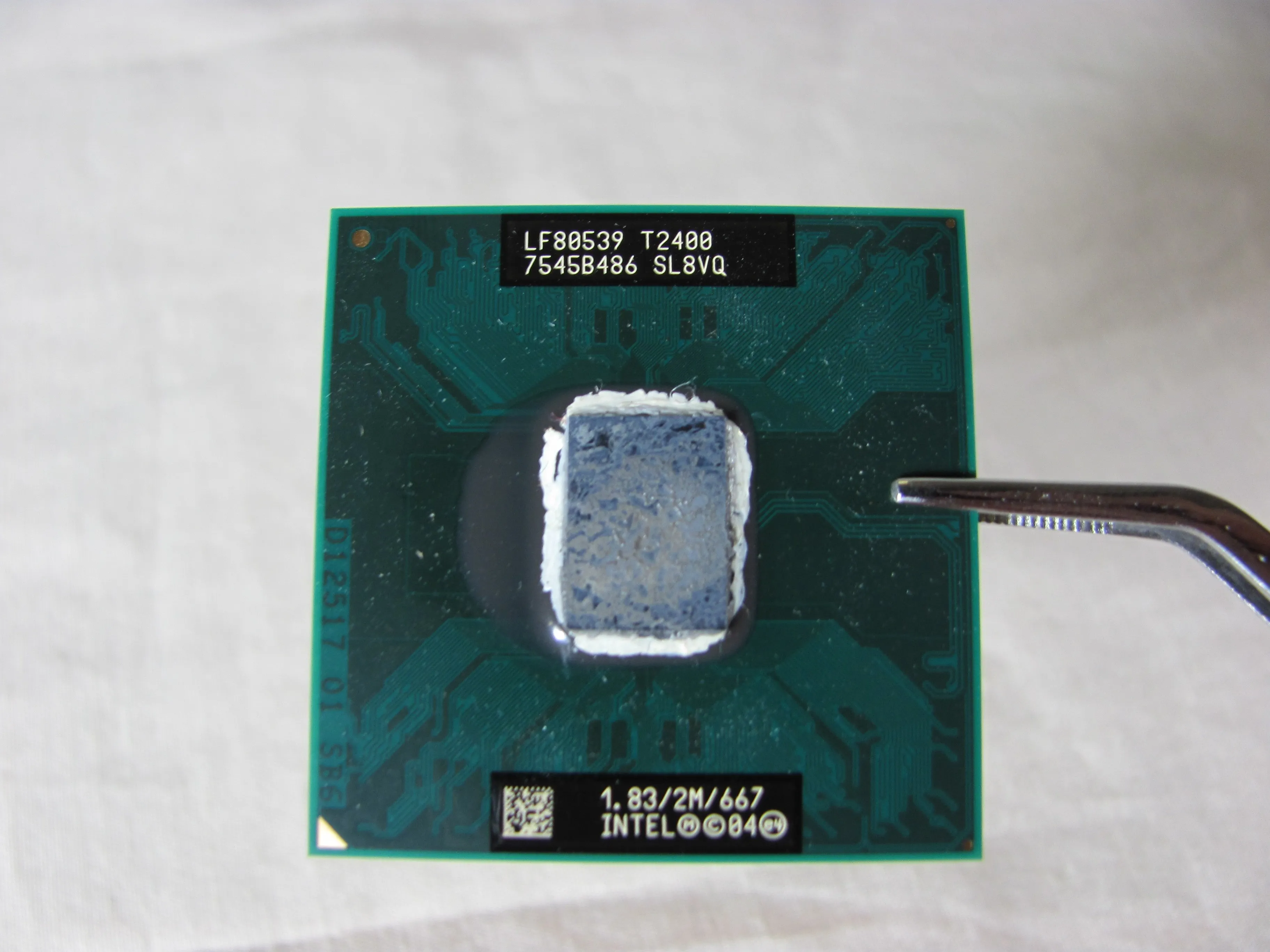

Шаг 8

• Внимание: НЕ прикасайтесь к золотым разъемам на процессоре, так как это может повредить процессор.

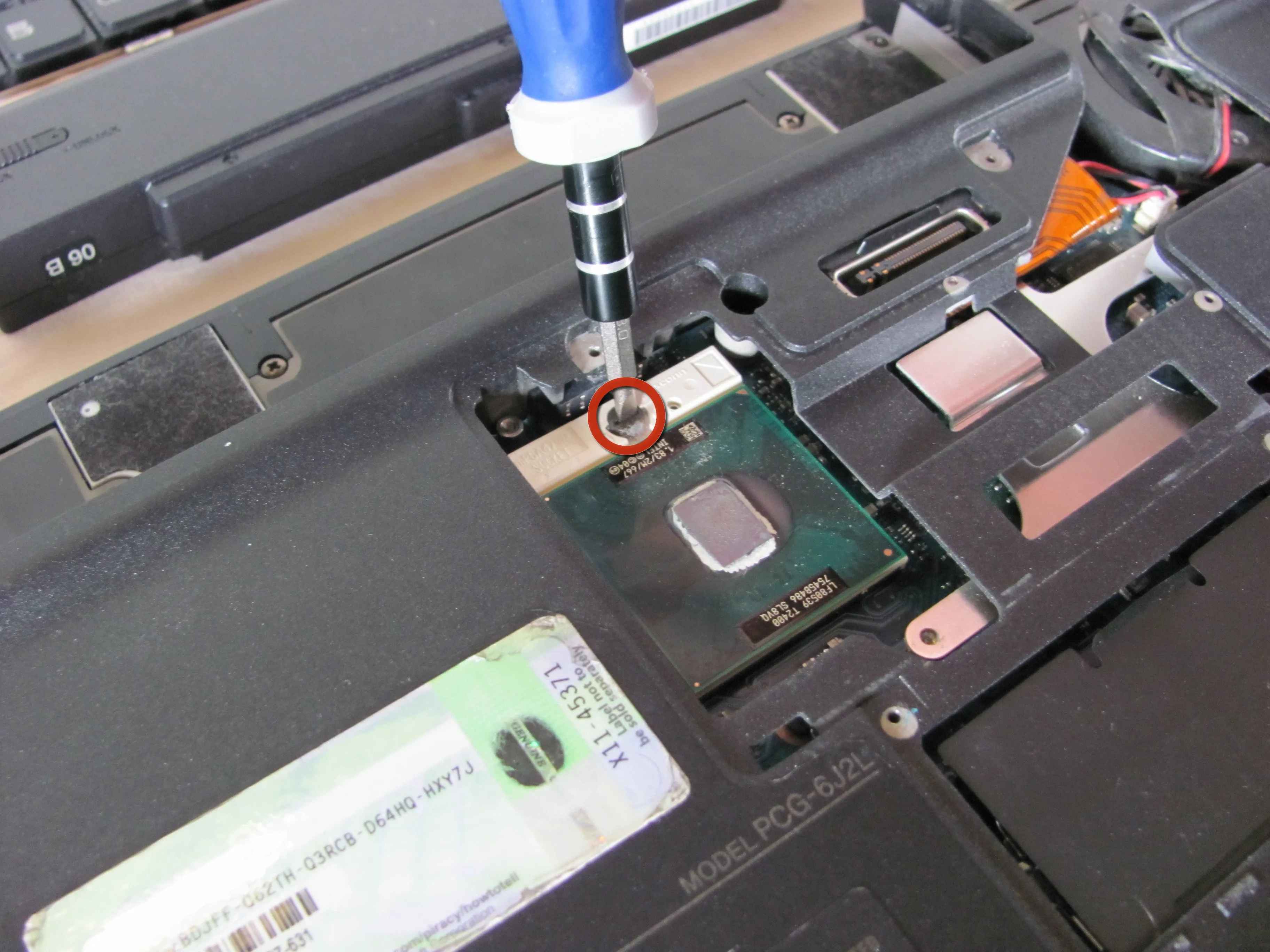

• Поверните крепежный винт на верхней части кронштейна корпуса процессора против часовой стрелки в положение разблокировки.

• Аккуратно извлеките процессор из системы с помощью пинцета и отложите в безопасное место.

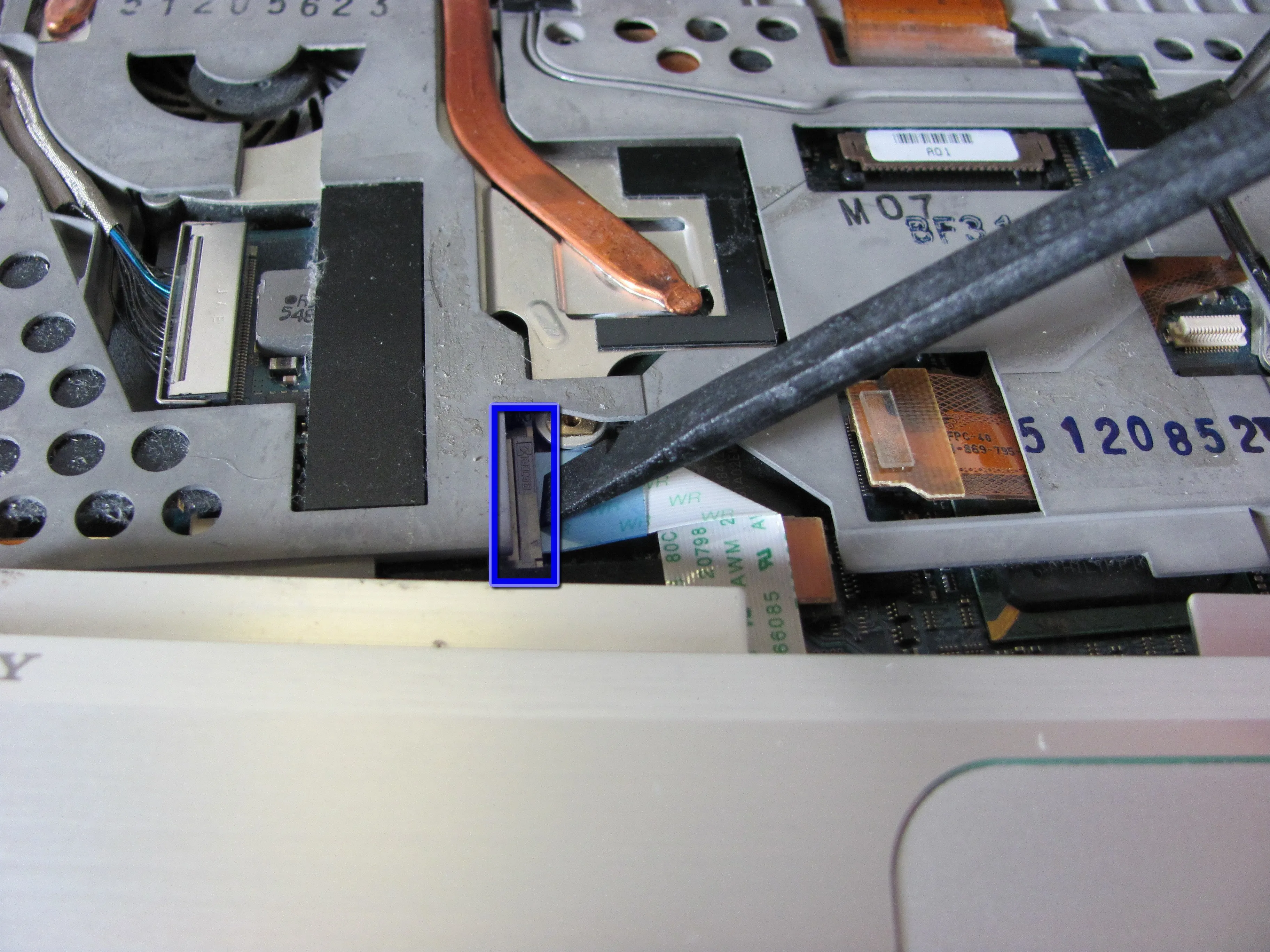

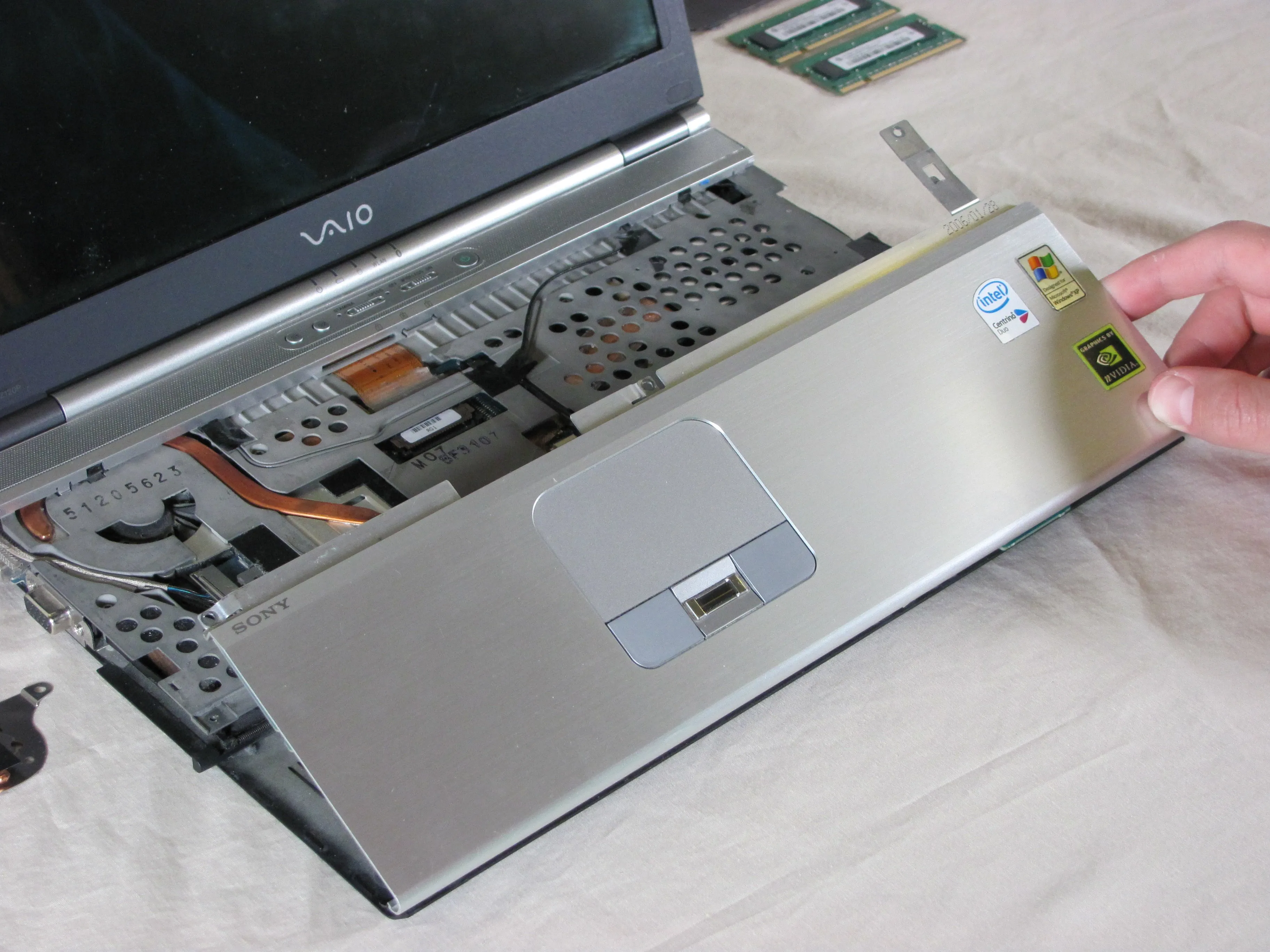

Шаг 9

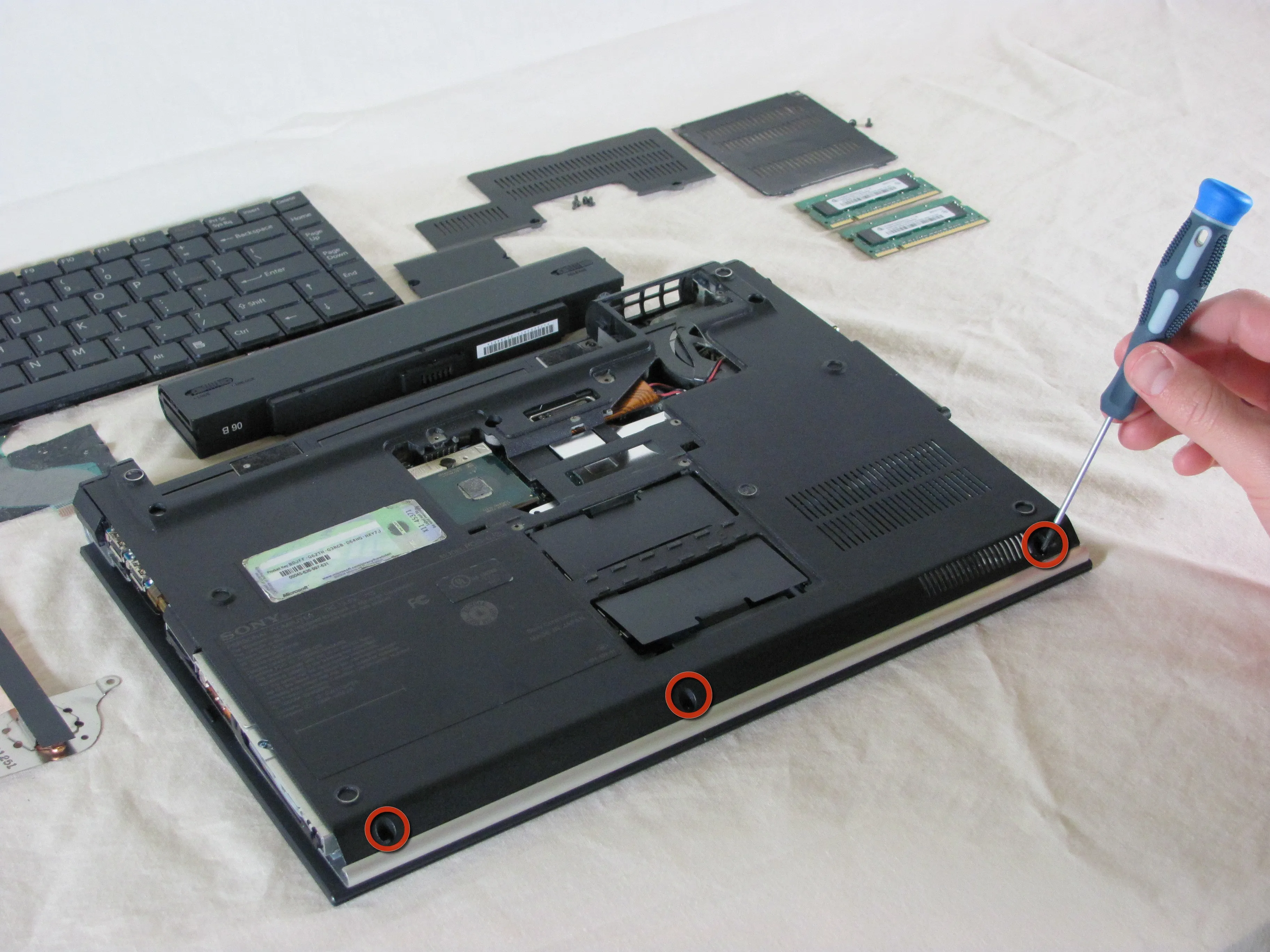

• Открутите три винта с передней панели мыши.

• Приподнимите мышь в сборе настолько, чтобы получить доступ к соединительному ленточному кабелю.

• Поднимите фиксатор ленточного кабеля, чтобы извлечь кабель.

• Осторожно снимите панель мыши в сборе и отложите в сторону.

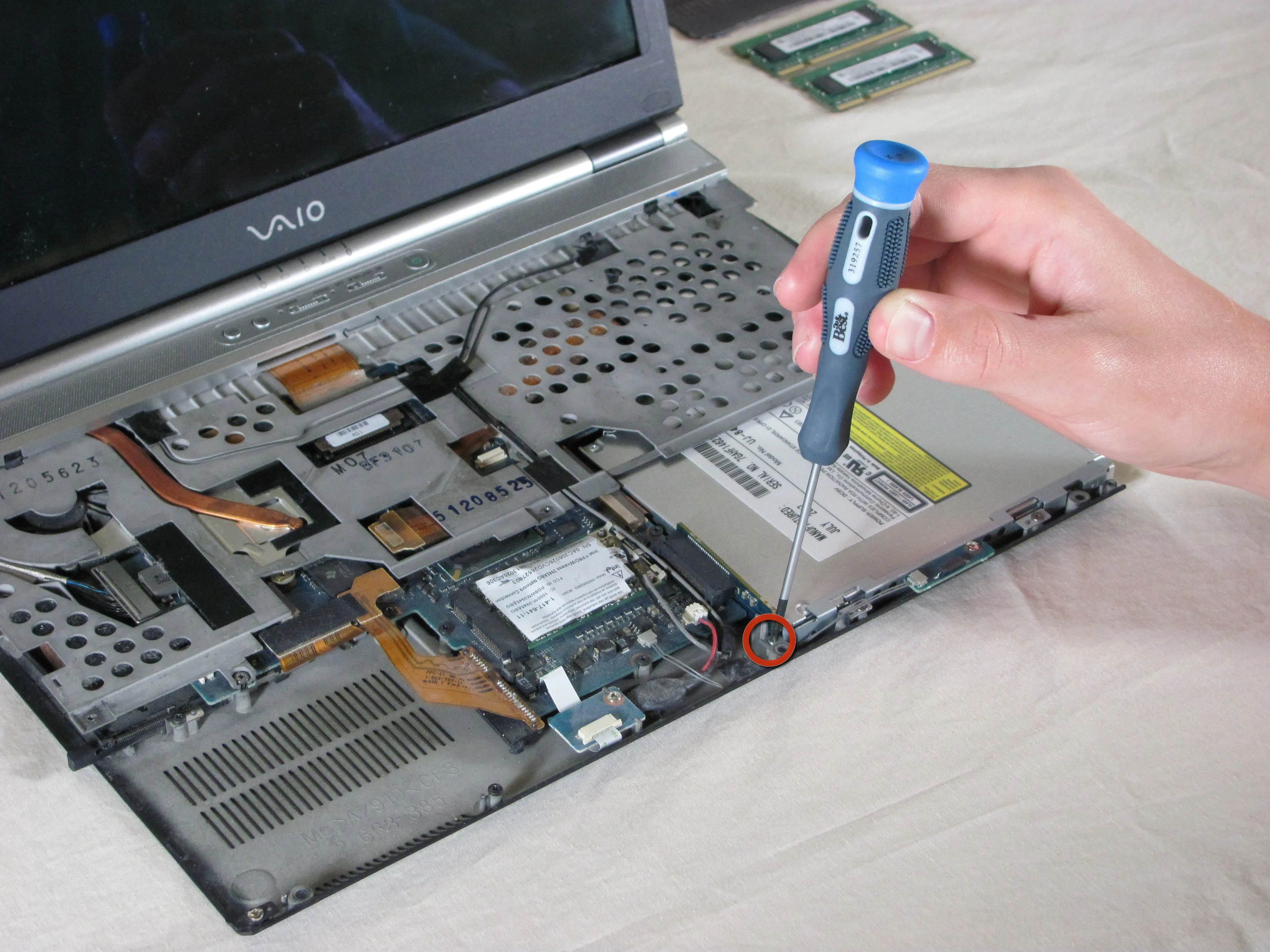

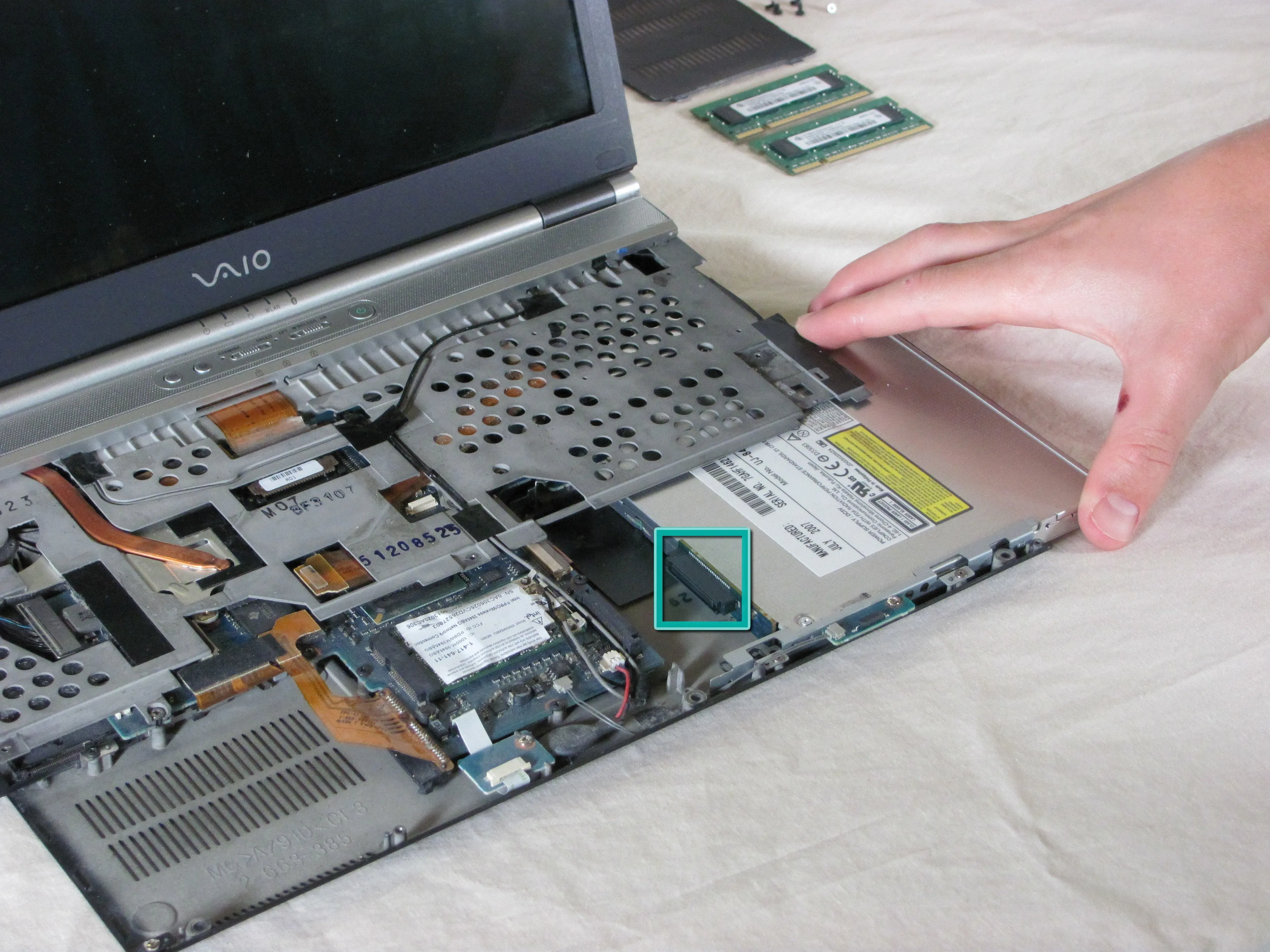

Шаг 10

• Выкрутите крепежный винт в левой нижней части оптического привода.

• Осторожно сдвиньте оптический привод вправо.

• Разъем IDE слева выскочит наружу.

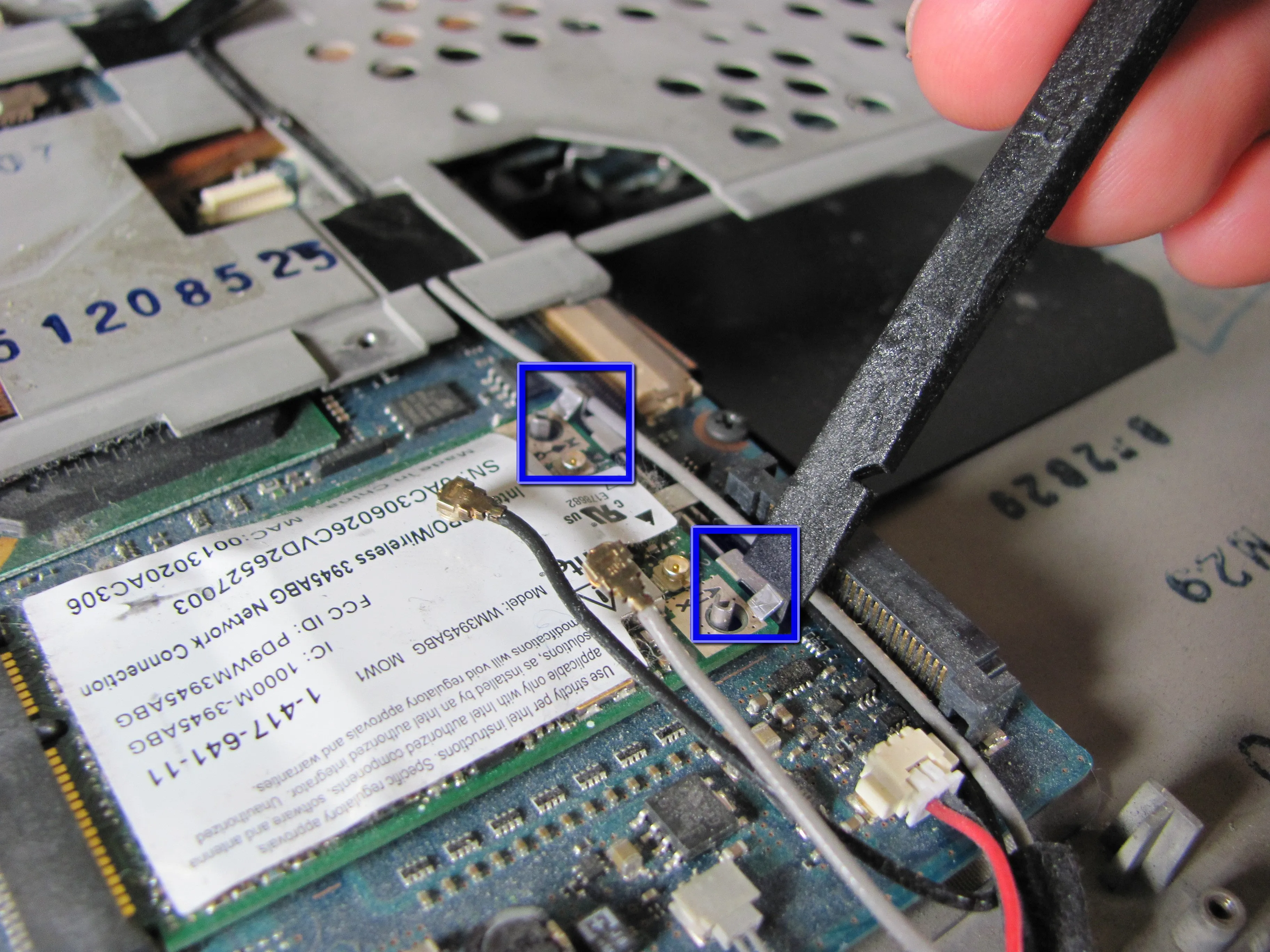

Шаг 11

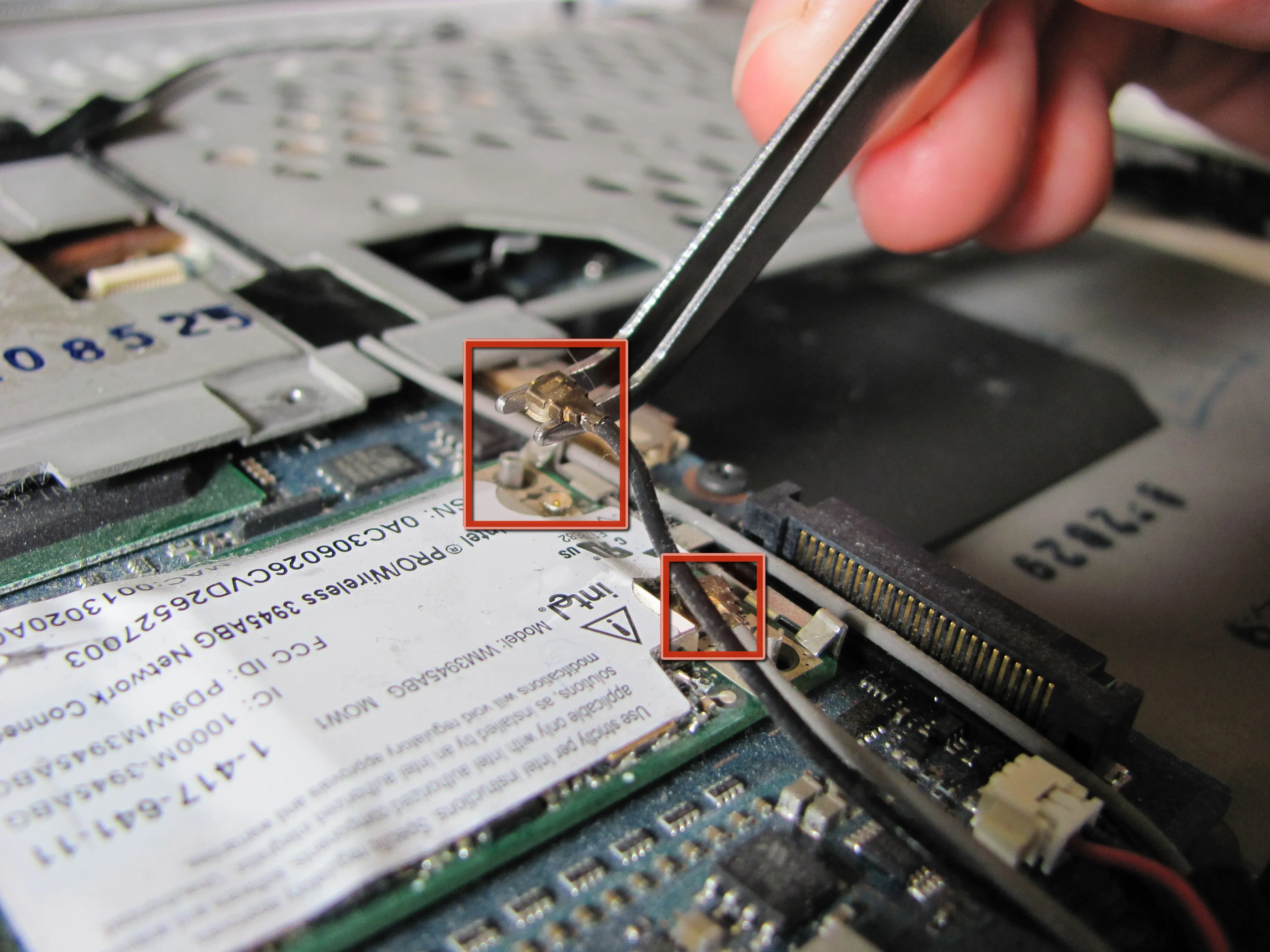

• Отсоедините антенны от беспроводной карты.

• Потяните назад за язычки справа от беспроводной карты, пока она не отсоединится и не выскочит вверх.

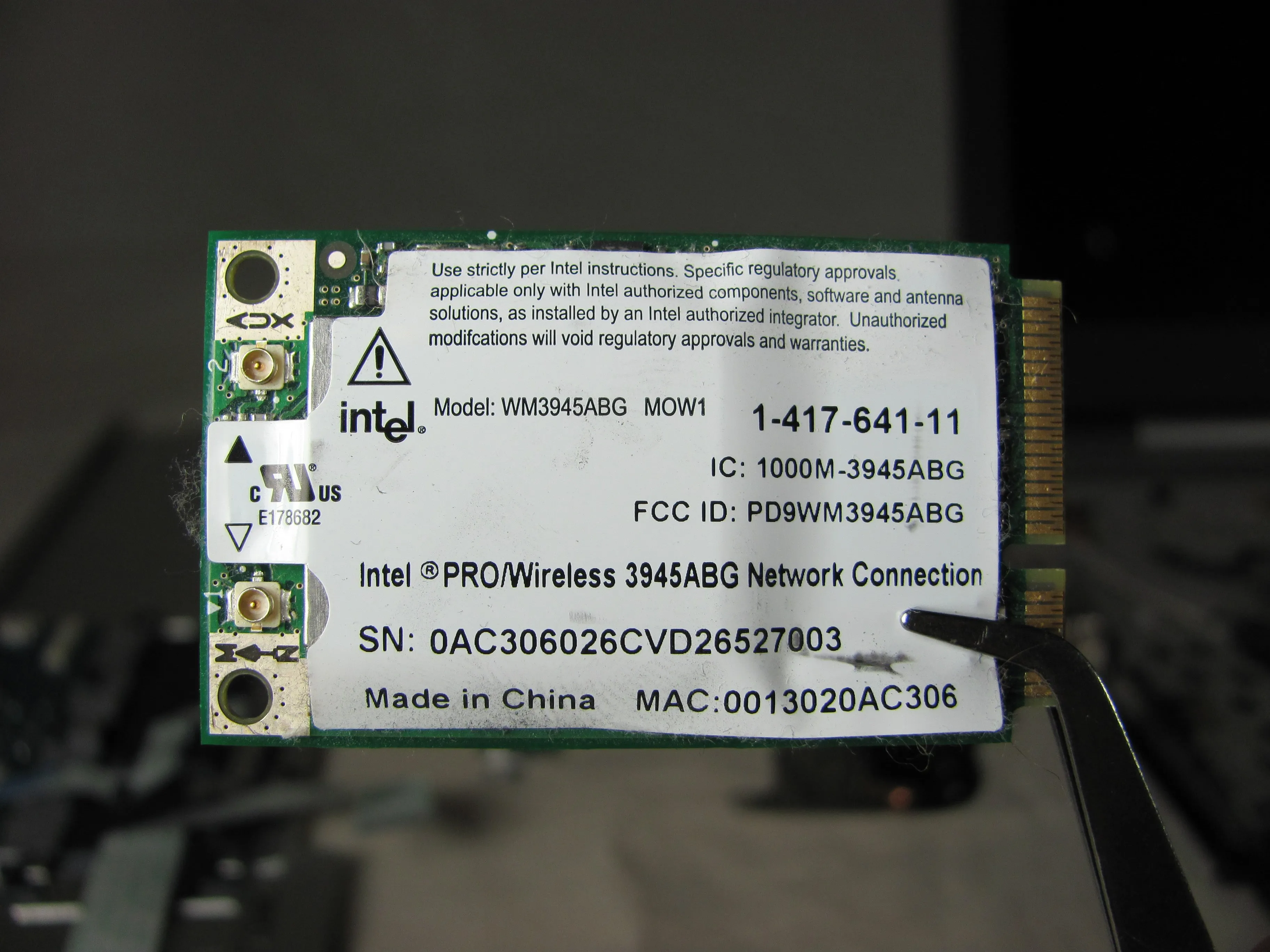

• Извлеките беспроводную карту и отложите ее в сторону.

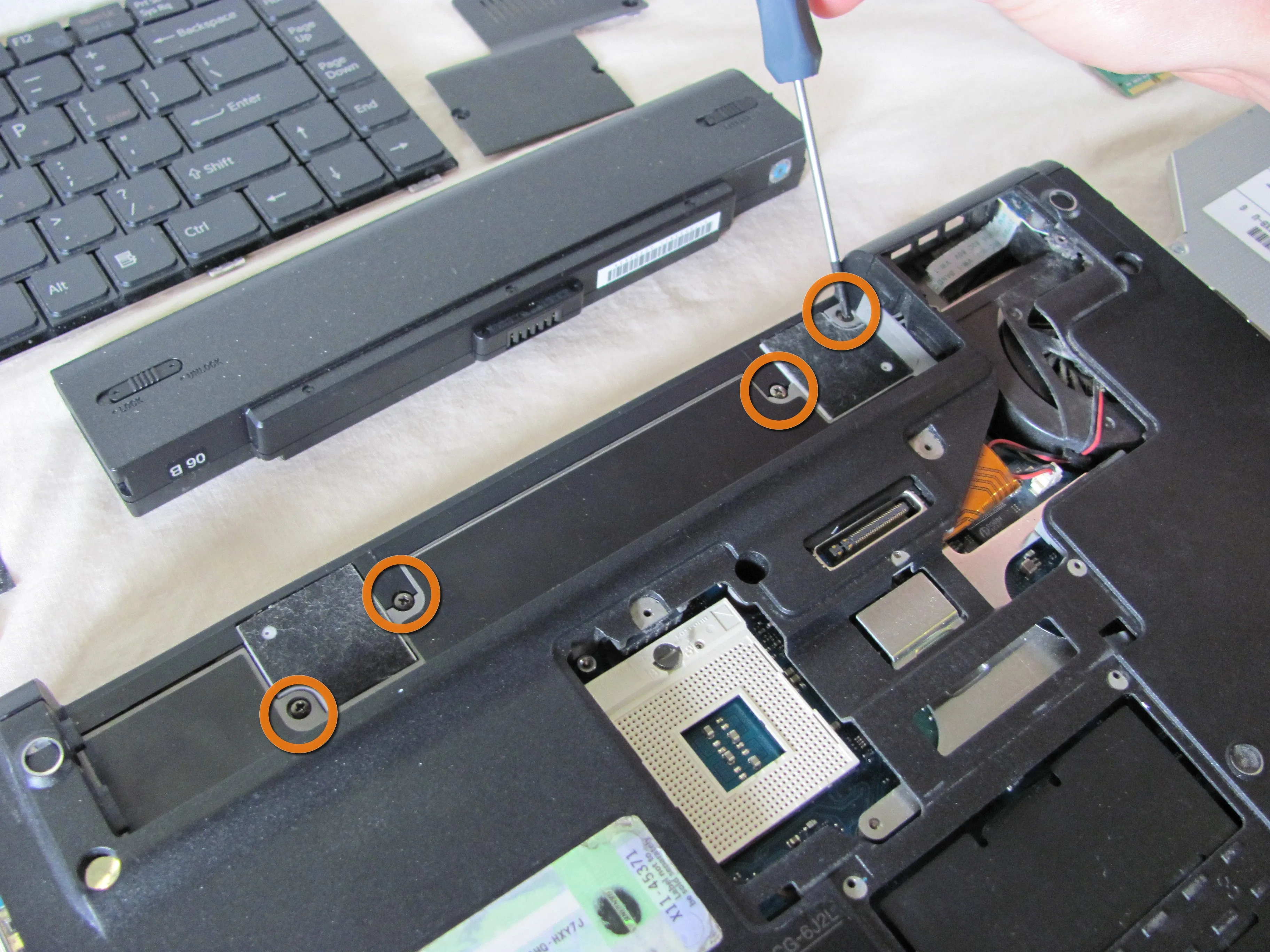

Шаг 12

• Открутите четыре винта с нижней стороны компьютера. Эти винты расположены под батареей и крепят верхнюю панель клавиатуры.

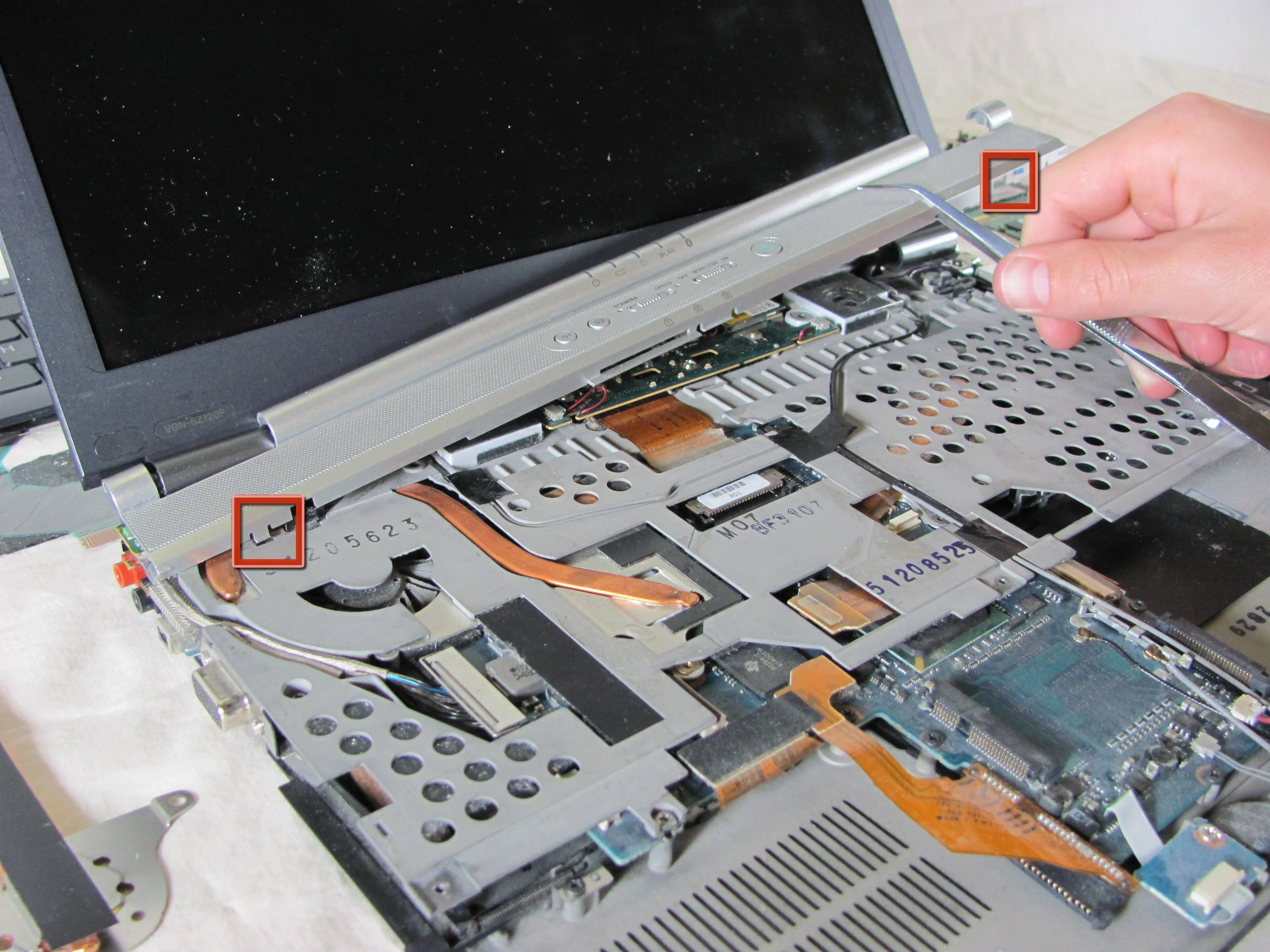

• Чтобы снять панель под экраном, нажмите на два выступа, удерживающих панель, и поднимите ее вверх. Панель должна отскочить.

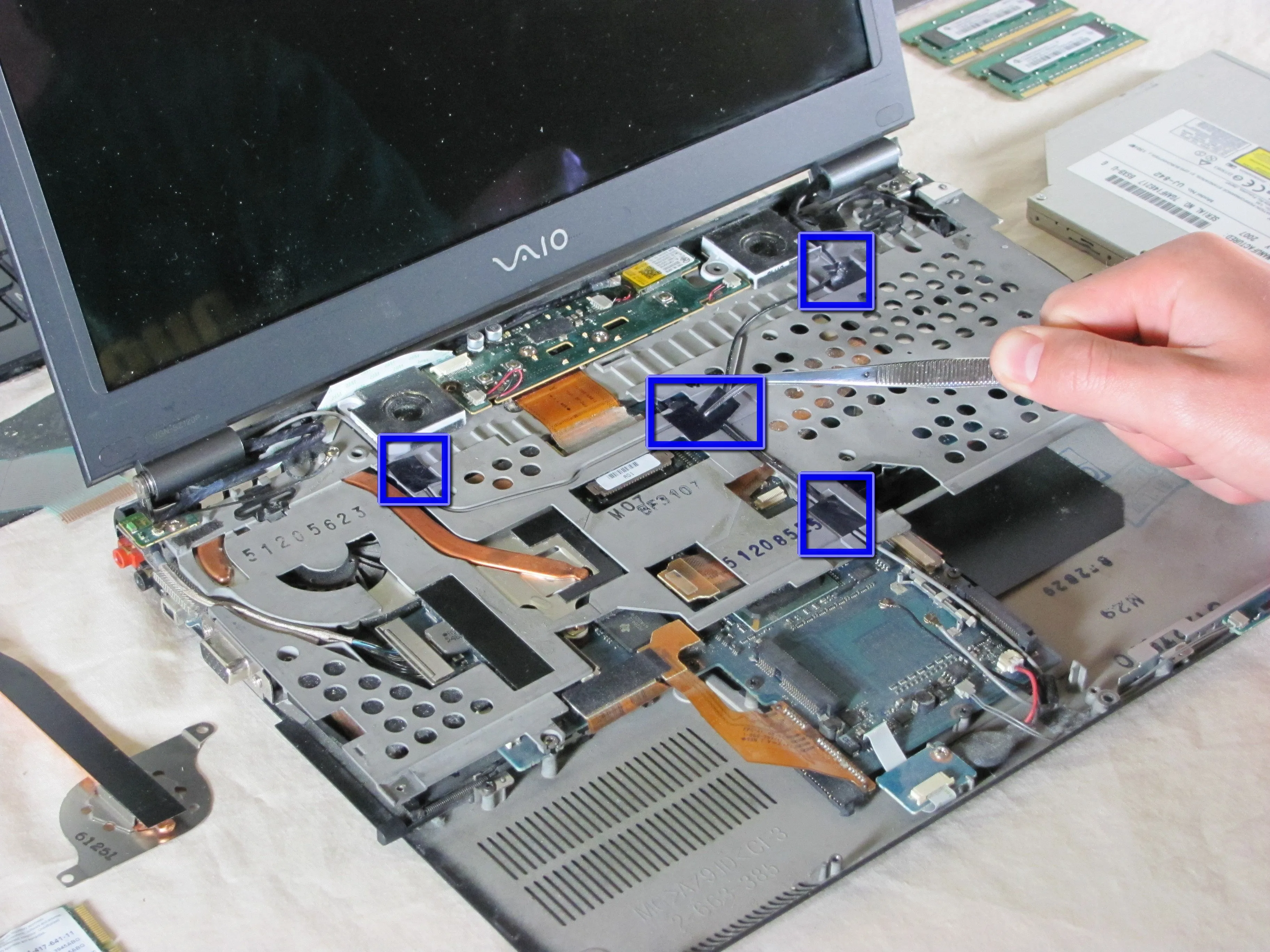

• Прежде чем продолжить, удалите всю черную ленту, удерживающую провода и другие кабели.

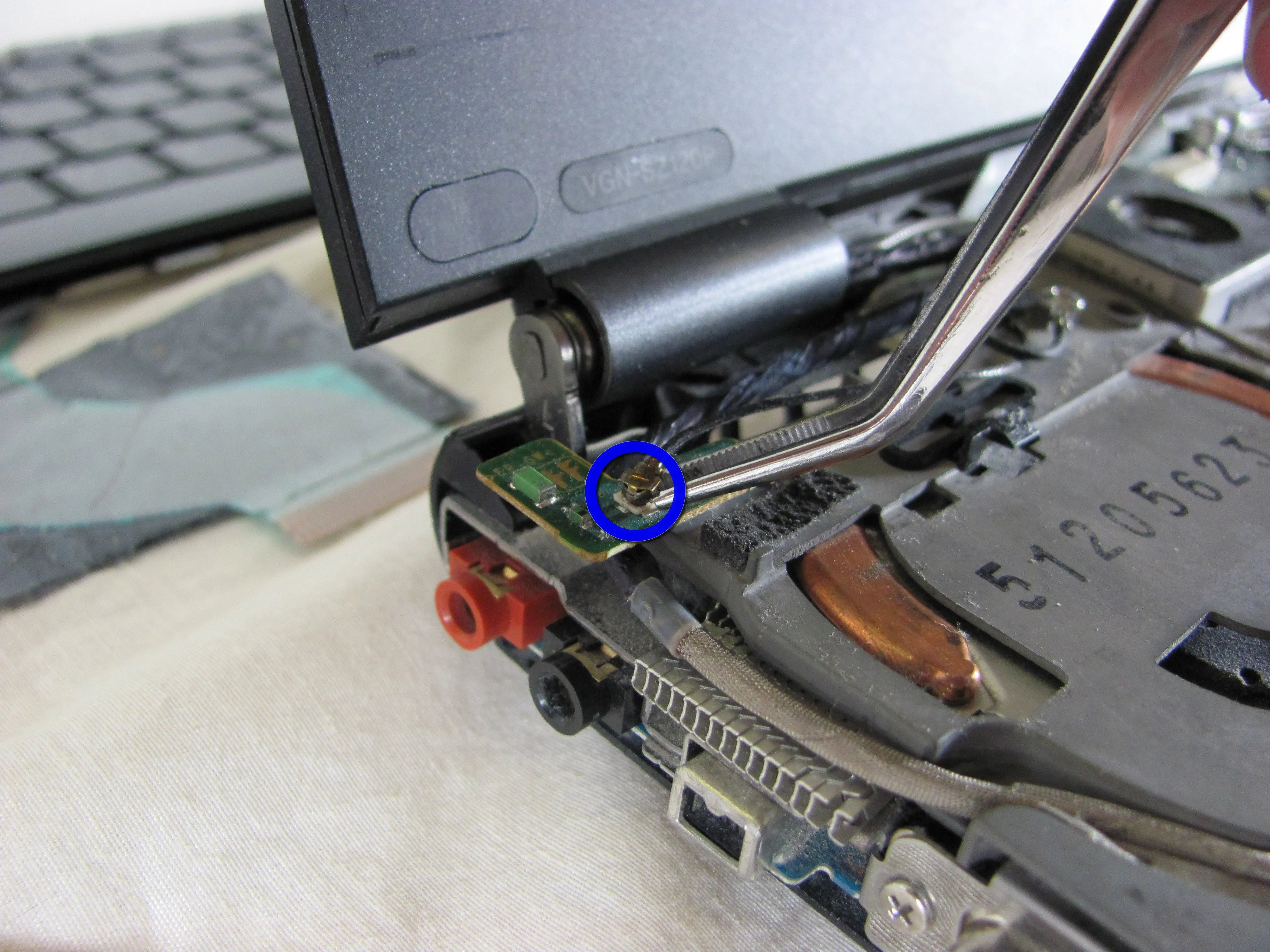

Шаг 13

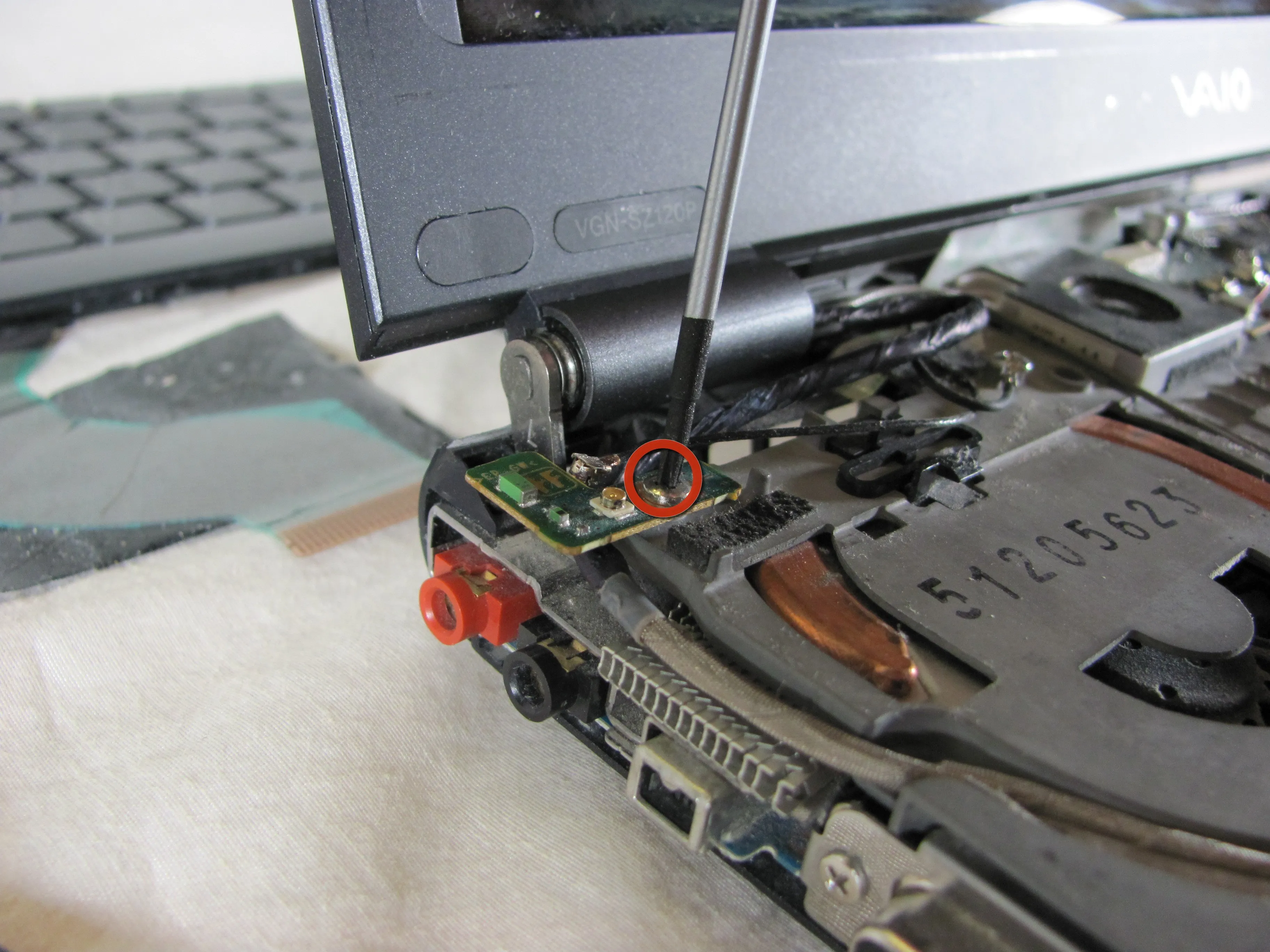

• Сначала отсоедините антенну с помощью пинцета.

• С помощью отвертки Philips выкрутите винт, удерживающий плату на месте.

• Извлеките плату с помощью пинцета.

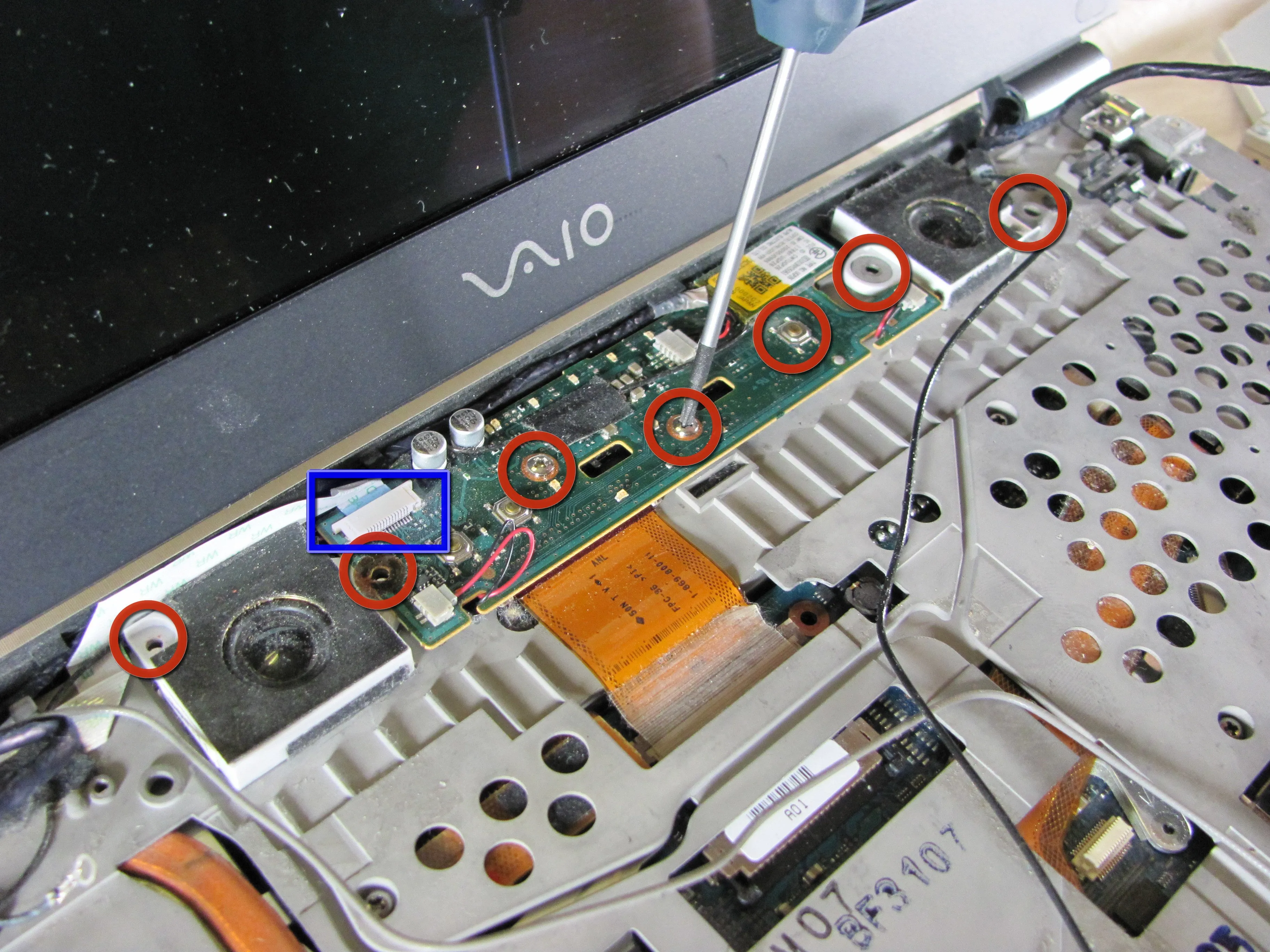

Шаг 14

• Открутите семь винтов с крестообразным шлицем, удерживающих динамик в сборе.

• Отсоедините ленточный кабель, расположенный в левом верхнем углу блока.

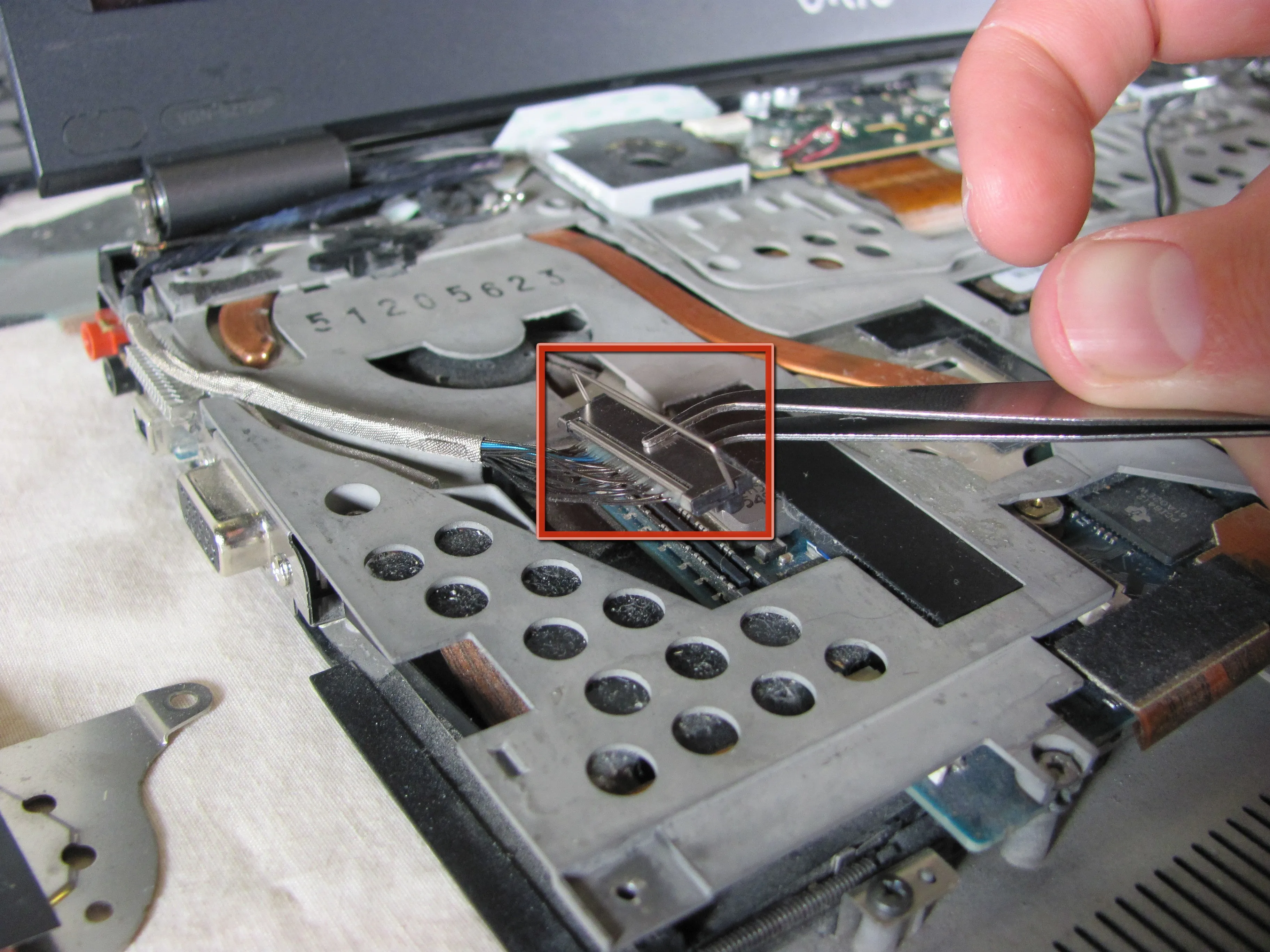

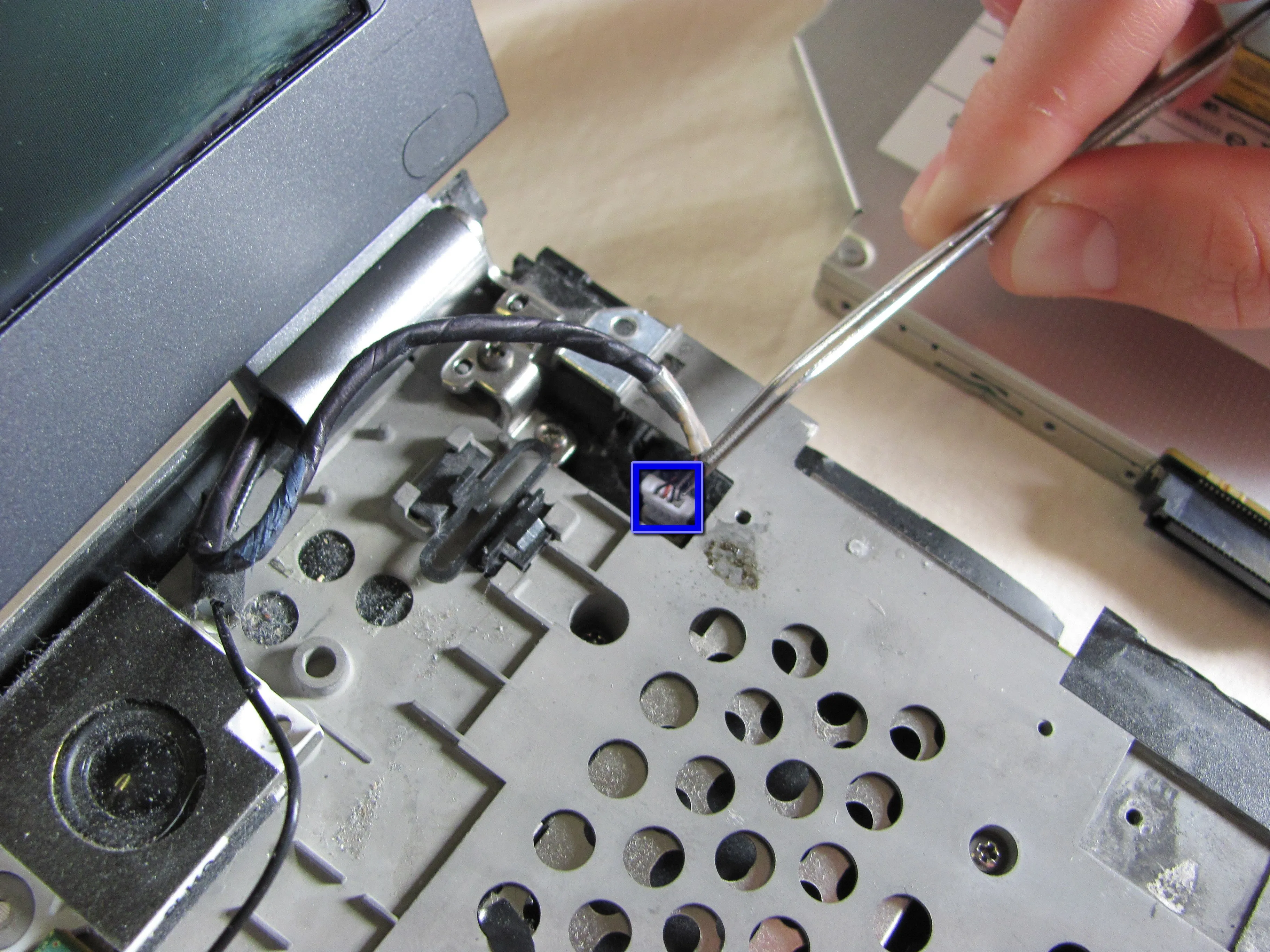

Шаг 15

• Внимание: Осторожно, не зацепитесь за сборку и динамики.

• Чтобы извлечь кабель VGA, поднимите металлический кронштейн и аккуратно подденьте разъем с логической платы.

• Чтобы извлечь кабель веб-камеры, аккуратно поднимите разъем с логической платы.

Шаг 16

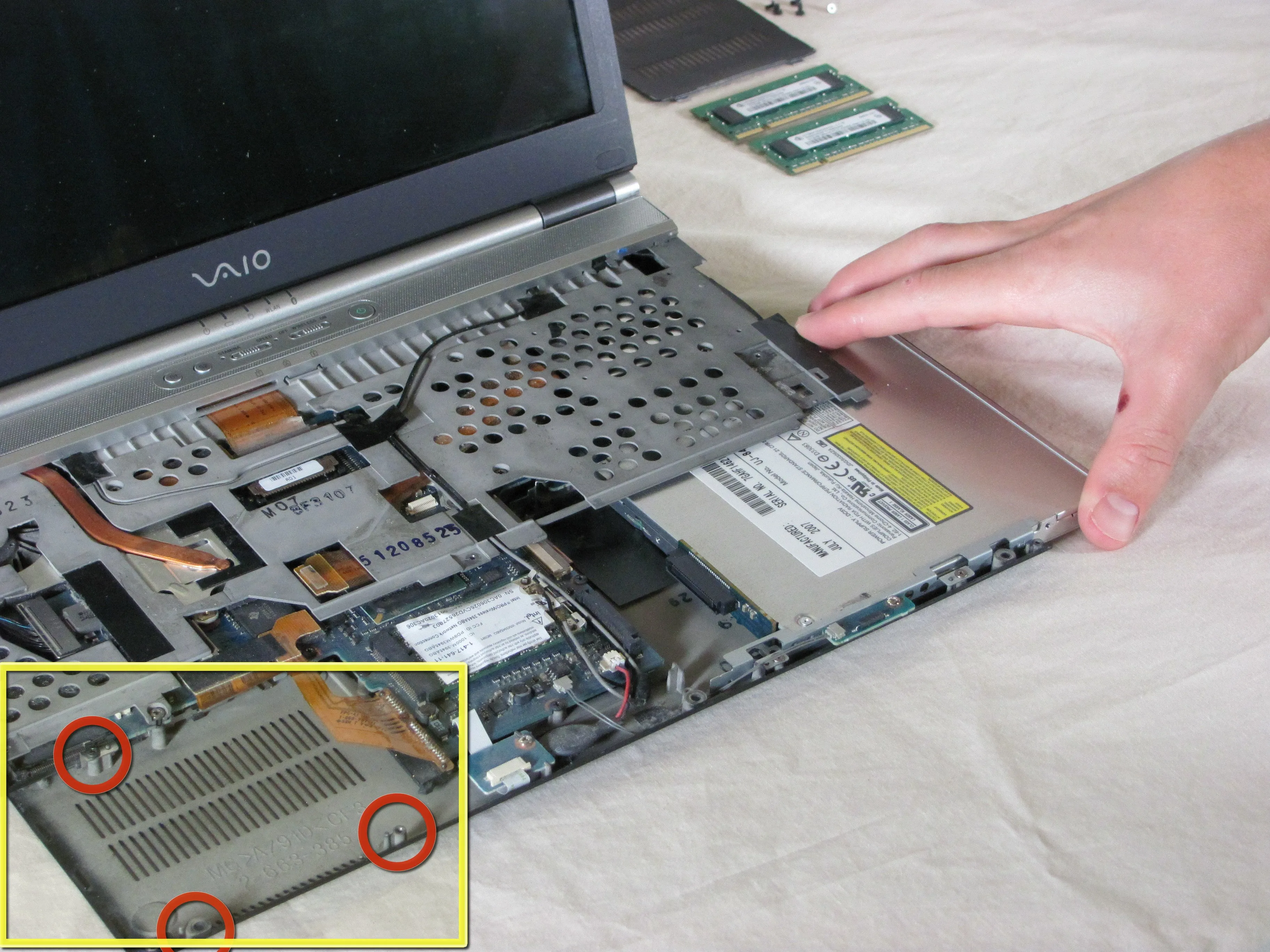

• Здесь находится жесткий диск.

• Открутите три винта крепления жесткого диска.

• Жесткий диск Serial ATA (SATA) расположен там, где указано желтой рамкой на рисунке.

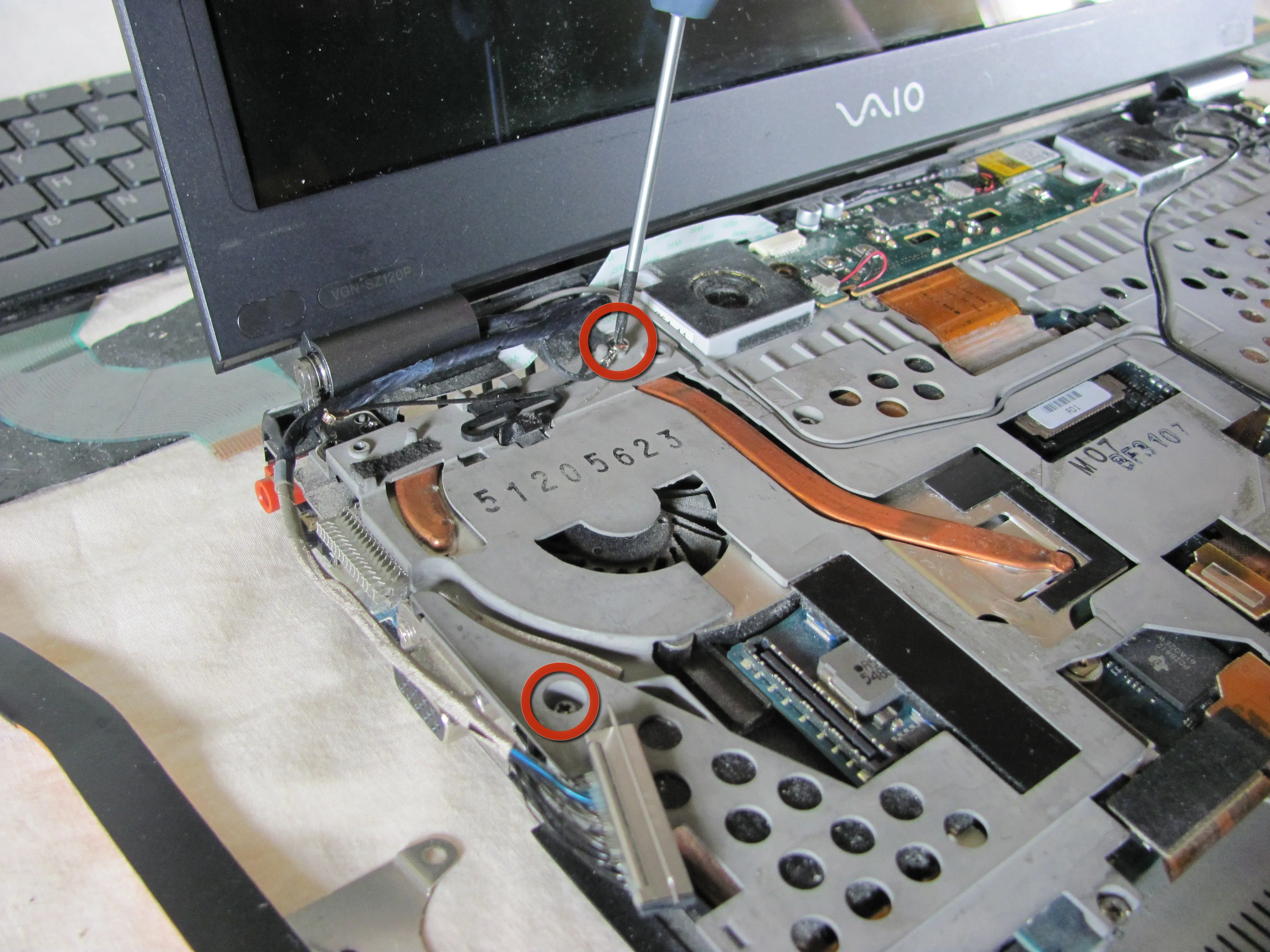

Шаг 17

• Выкрутите все винты, крепящие лоток клавиатуры к ноутбуку.

• Снимите крышку с консоли и отложите ее в сторону.

Шаг 18

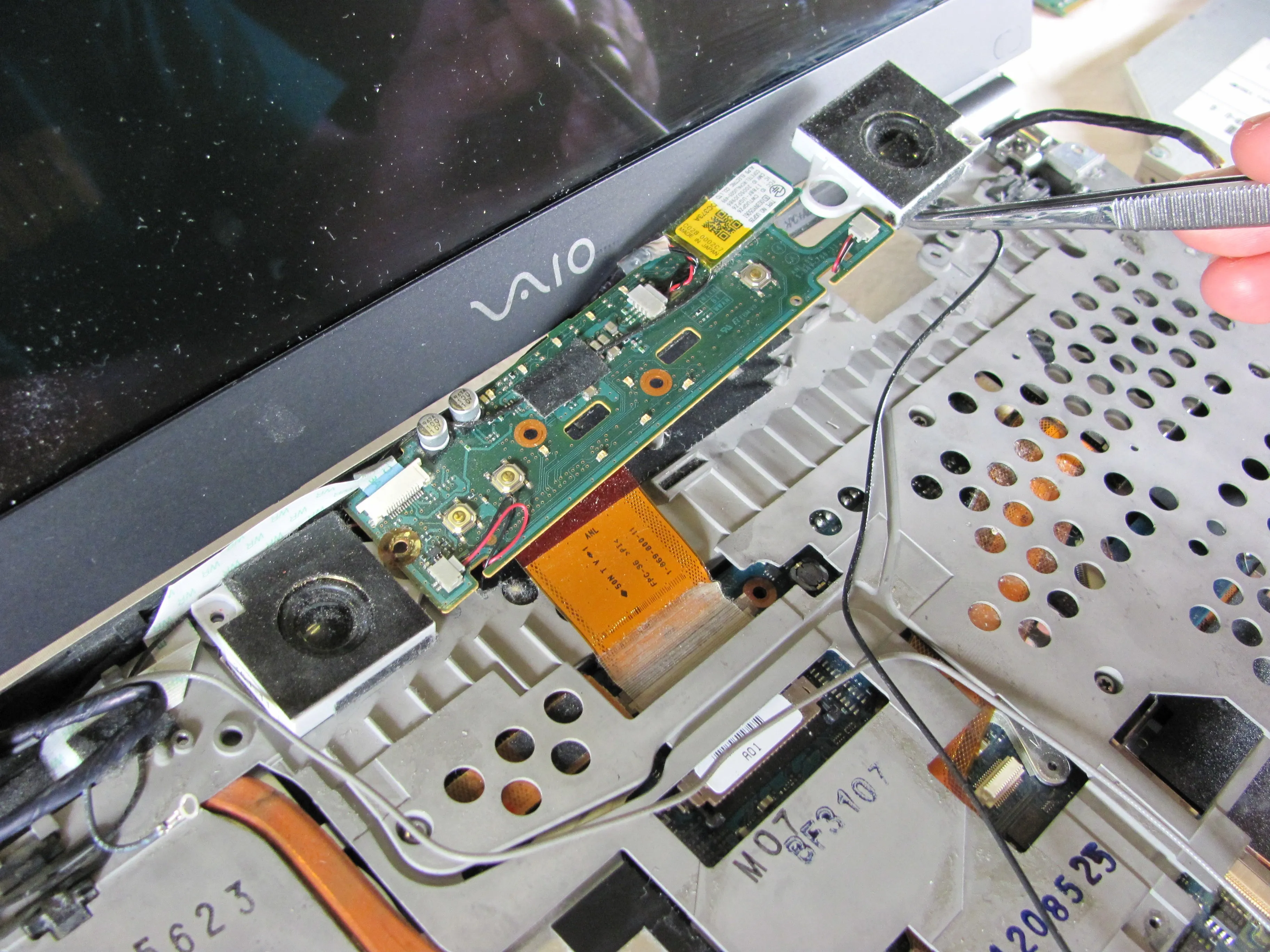

• Внимание: Осторожно, не зацепитесь за сборку и динамики.

• Снимите блок блютуз, динамик и веб-камеру. Это единое целое и вынимается вместе.

Шаг 19

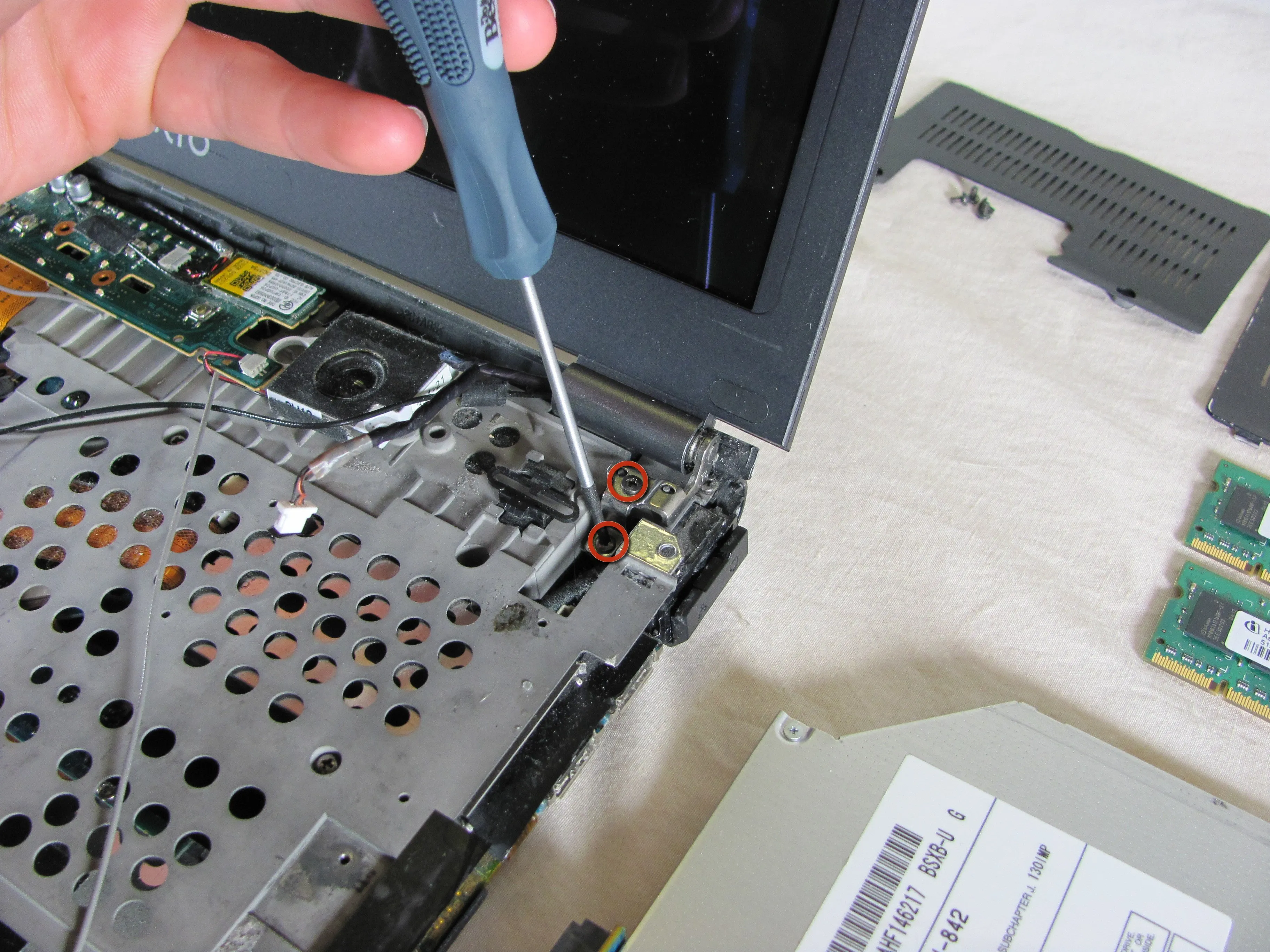

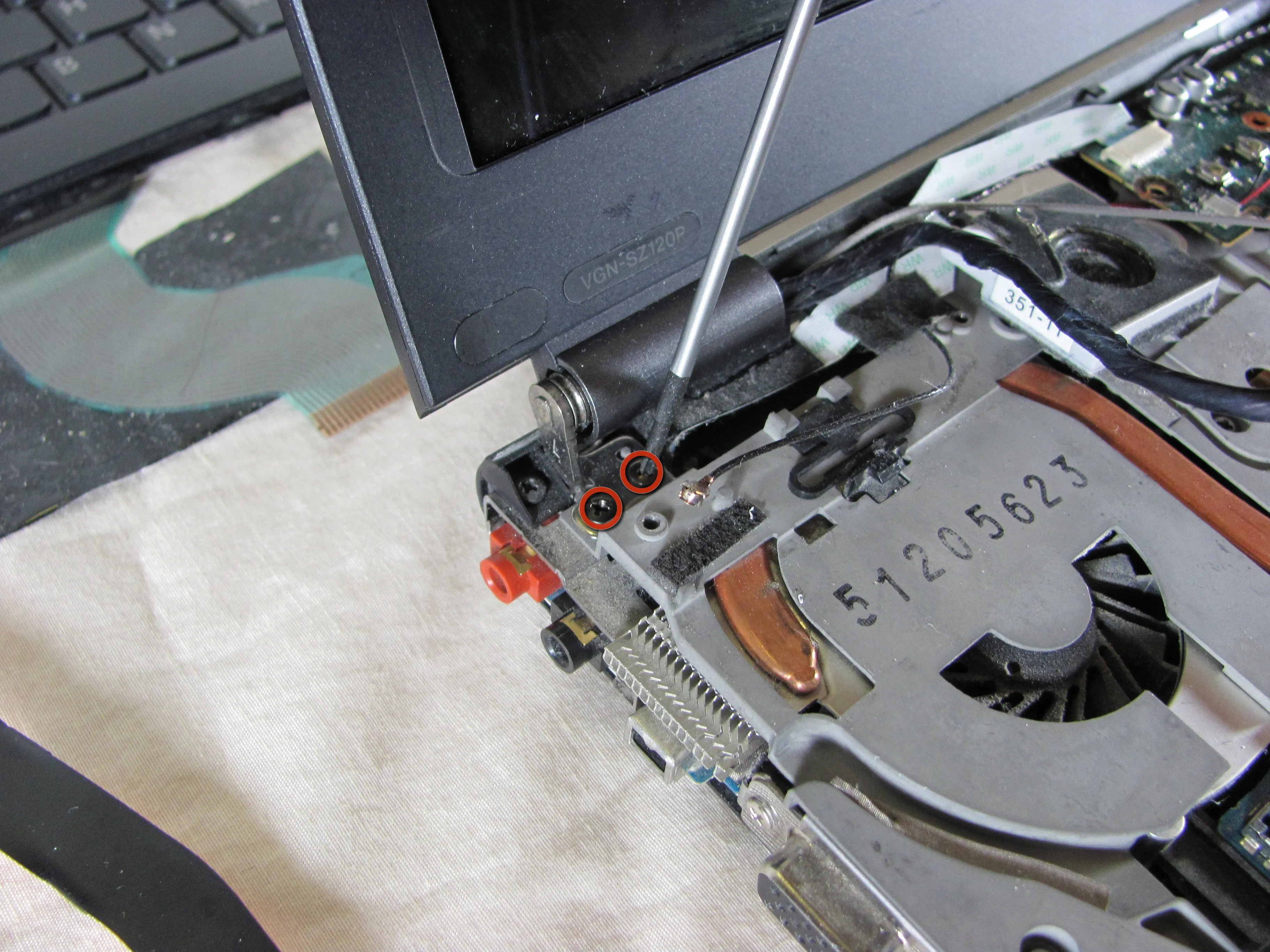

• Открутите четыре крепежных винта, по два с каждой стороны ЖК-дисплея.

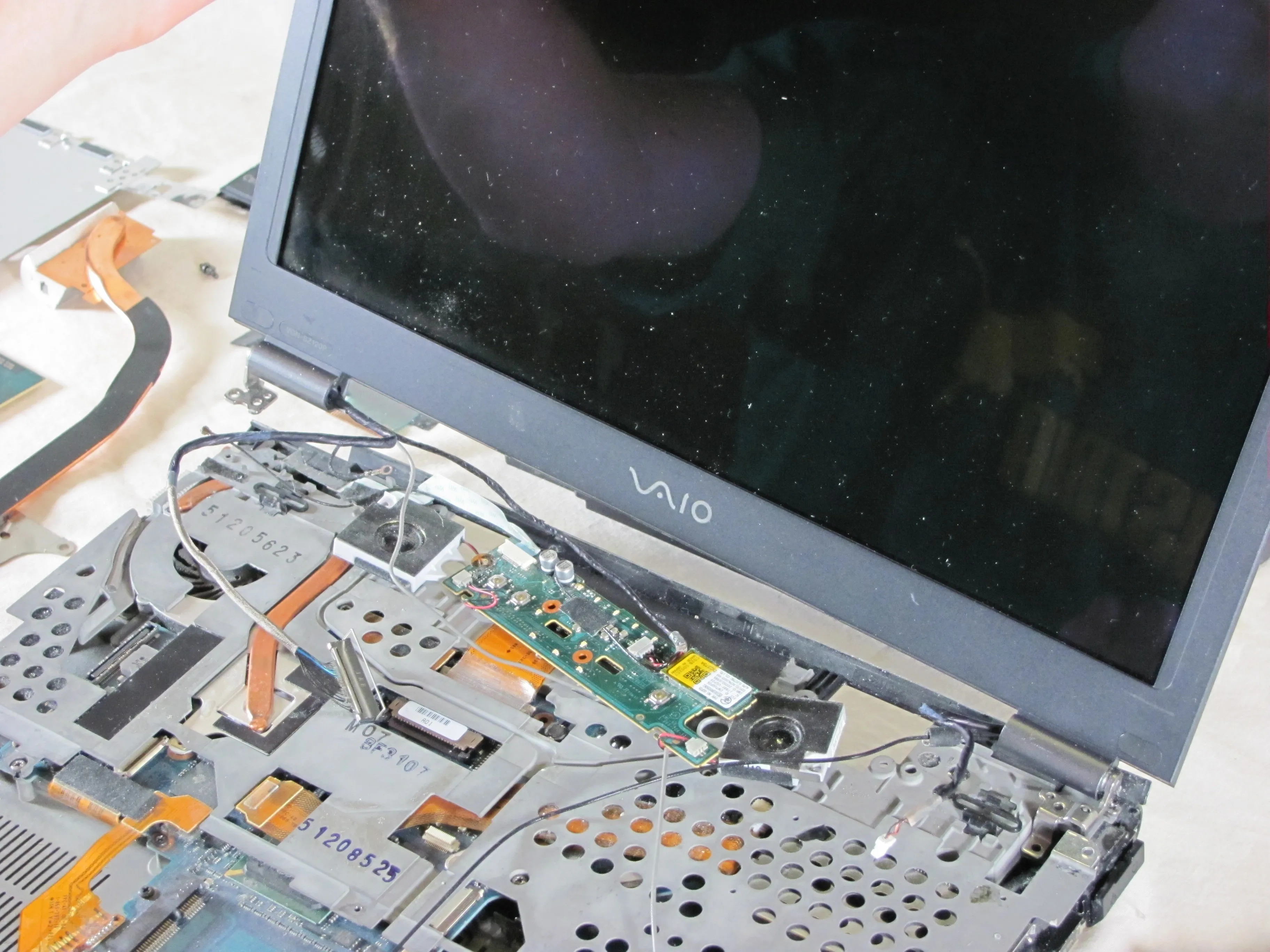

• Осторожно снимите ЖК-дисплей

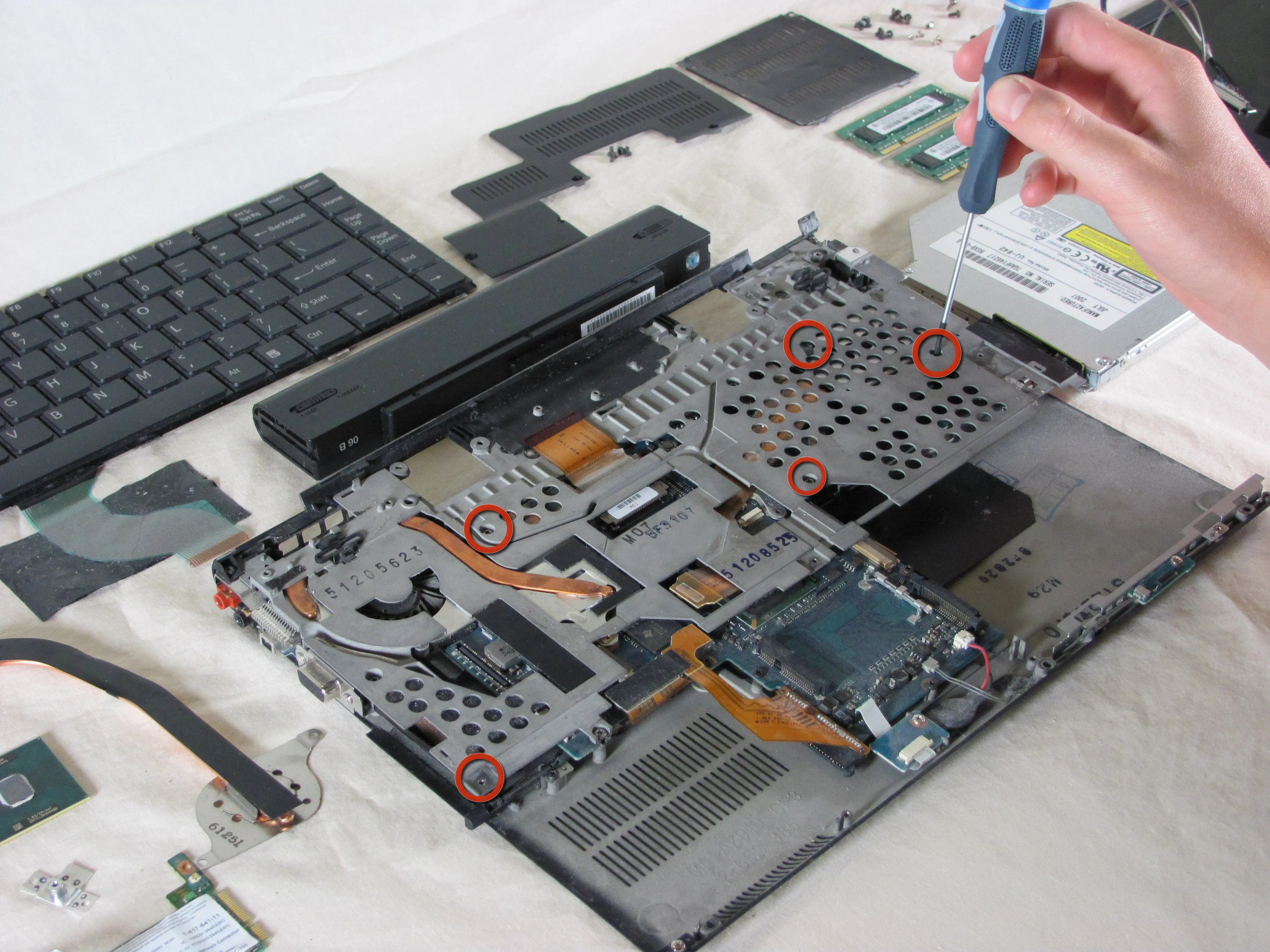

Шаг 20

• Выкрутите все винты, крепящие лоток клавиатуры.

• Снимите лоток клавиатуры.

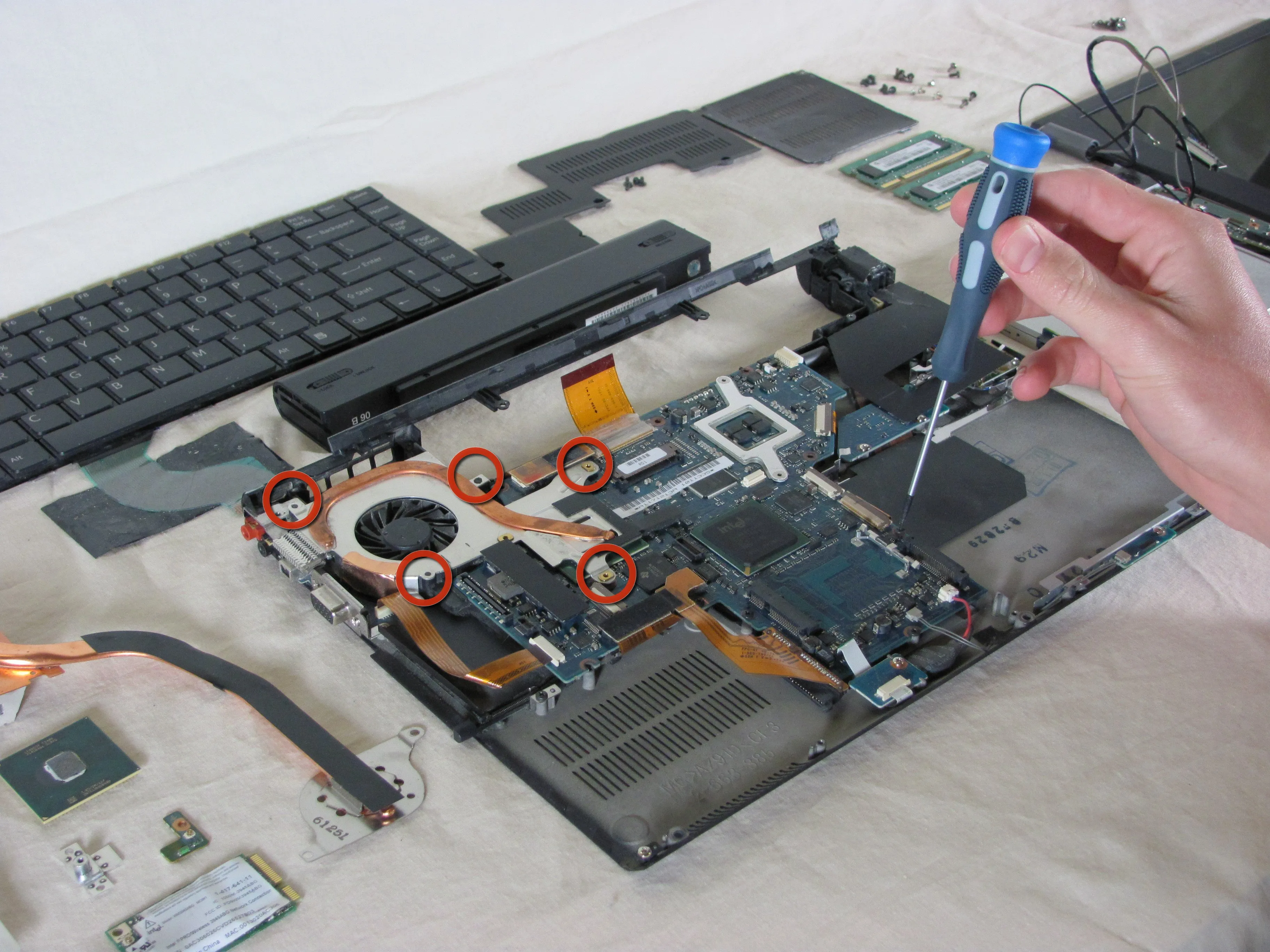

Шаг 21

• Внимание: При снятии вентилятора будьте осторожны, чтобы не порвать прикрепленный ленточный кабель.

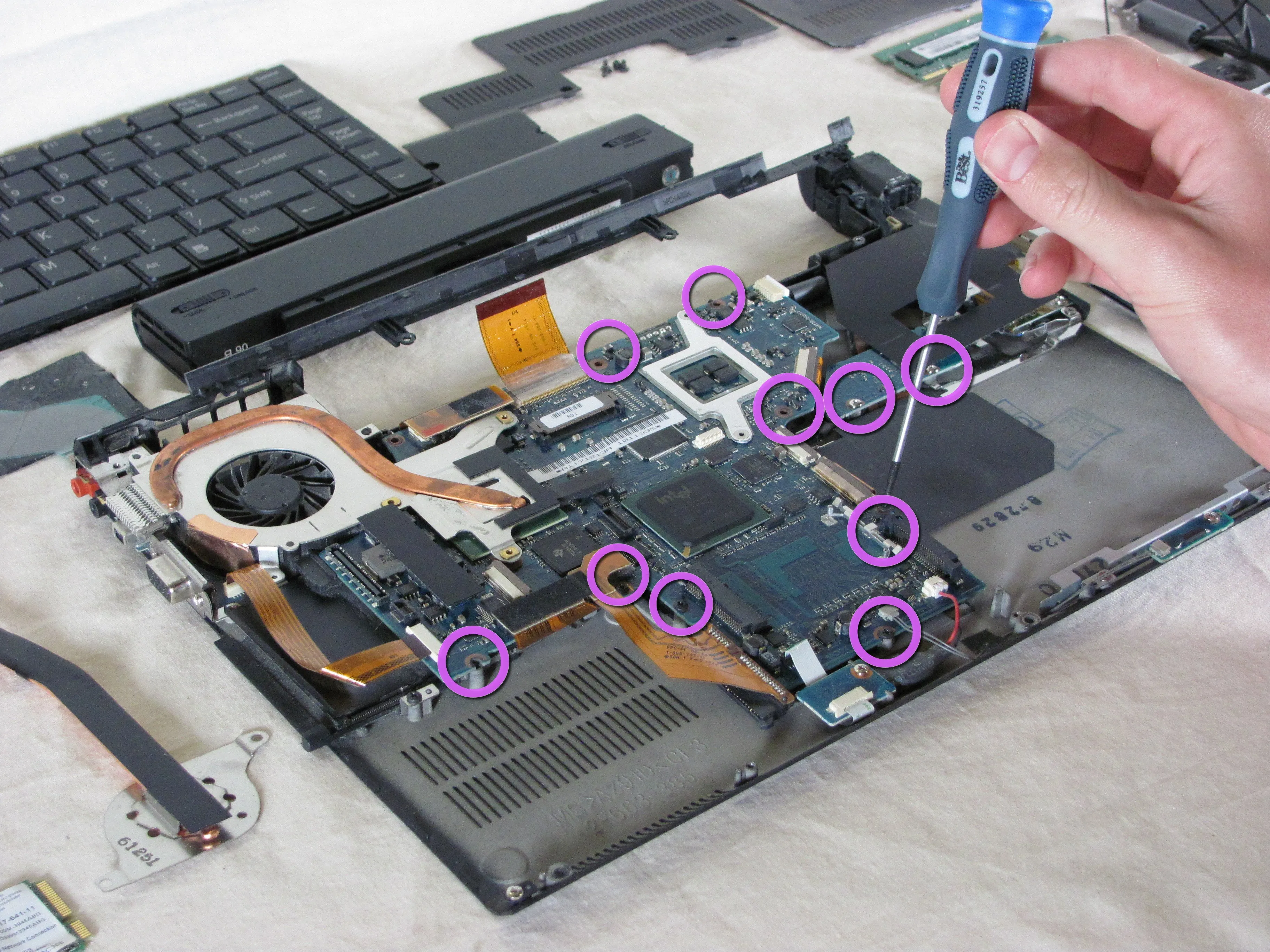

• Открутите и снимите внутренний вентилятор.

• Открутите и снимите логическую плату с подложки.
