Разборка Sony VAIO VGN-T140P

Введение

В рамках акции Sony я хотел бы внести свой вклад в разборку VAIO. Потерпите, ведь это мой первый учебник. Это широкоэкранный ноутбук VGN-T12' с процессором Intel Pentium Ma. Это старье, которое все еще выполняет свою работу. Что ж, давайте приступим к разбору.

Что вам понадобится

Инструменты

•

  Посмотреть

•

•

•

Шаг 1 Разборка Sony VAIO VGN-T140P

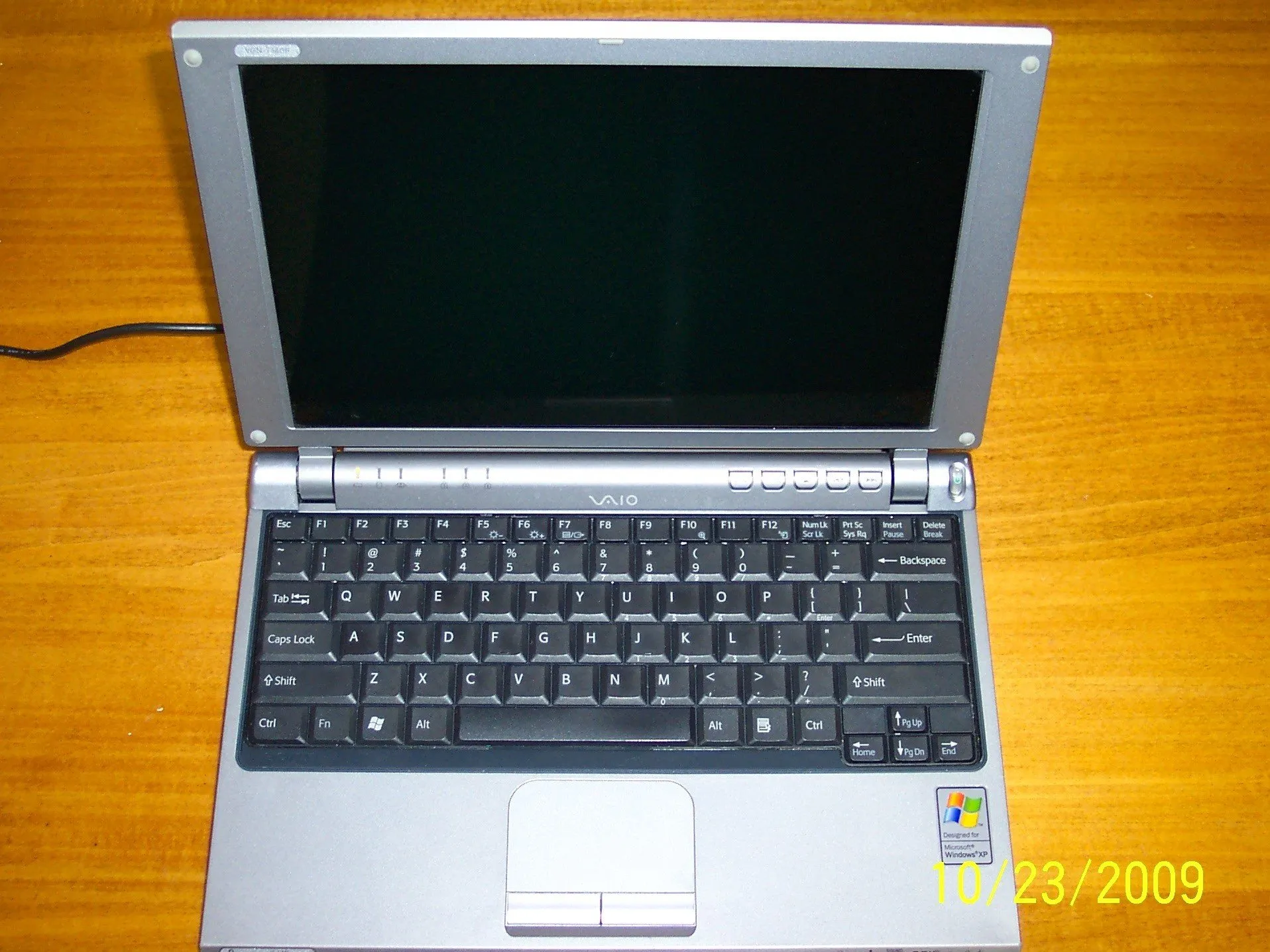

• Давайте начнем с инструментов и жертвы...

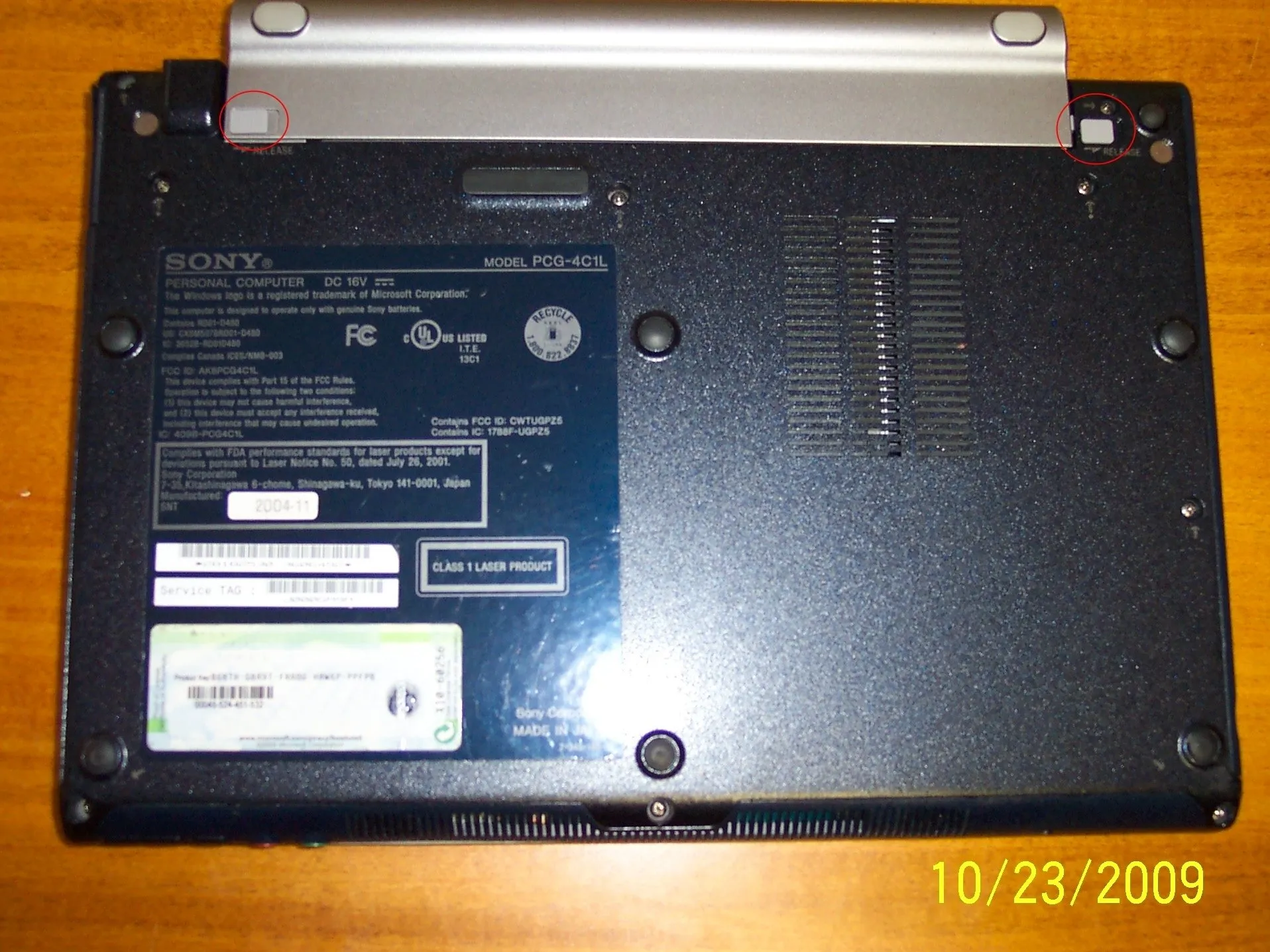

Шаг 2

• Извлеките батарею, сдвинув 2 выступы.

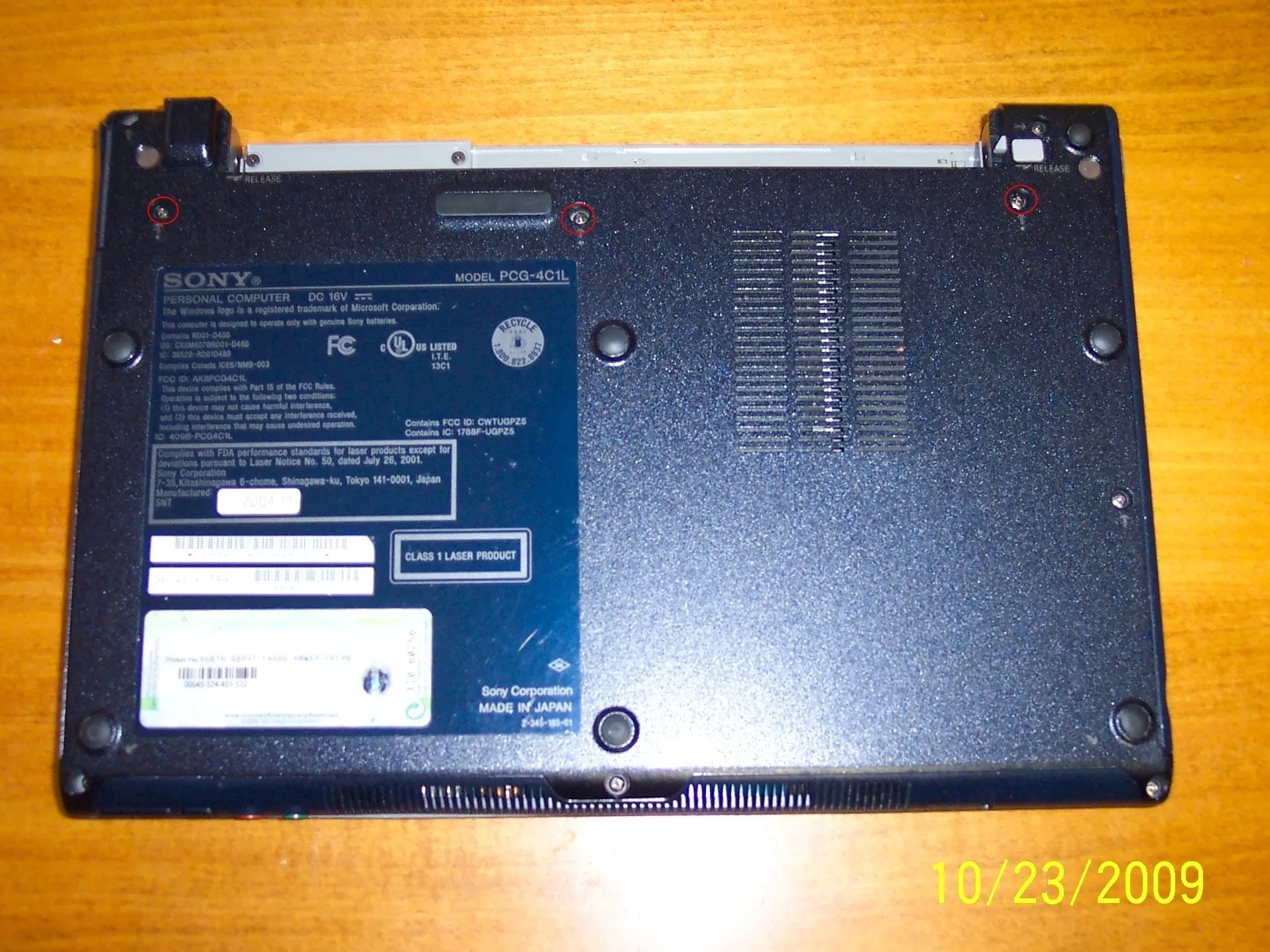

Шаг 3

• Открутите 3 винта, крепящих клавиатуру.

Шаг 4

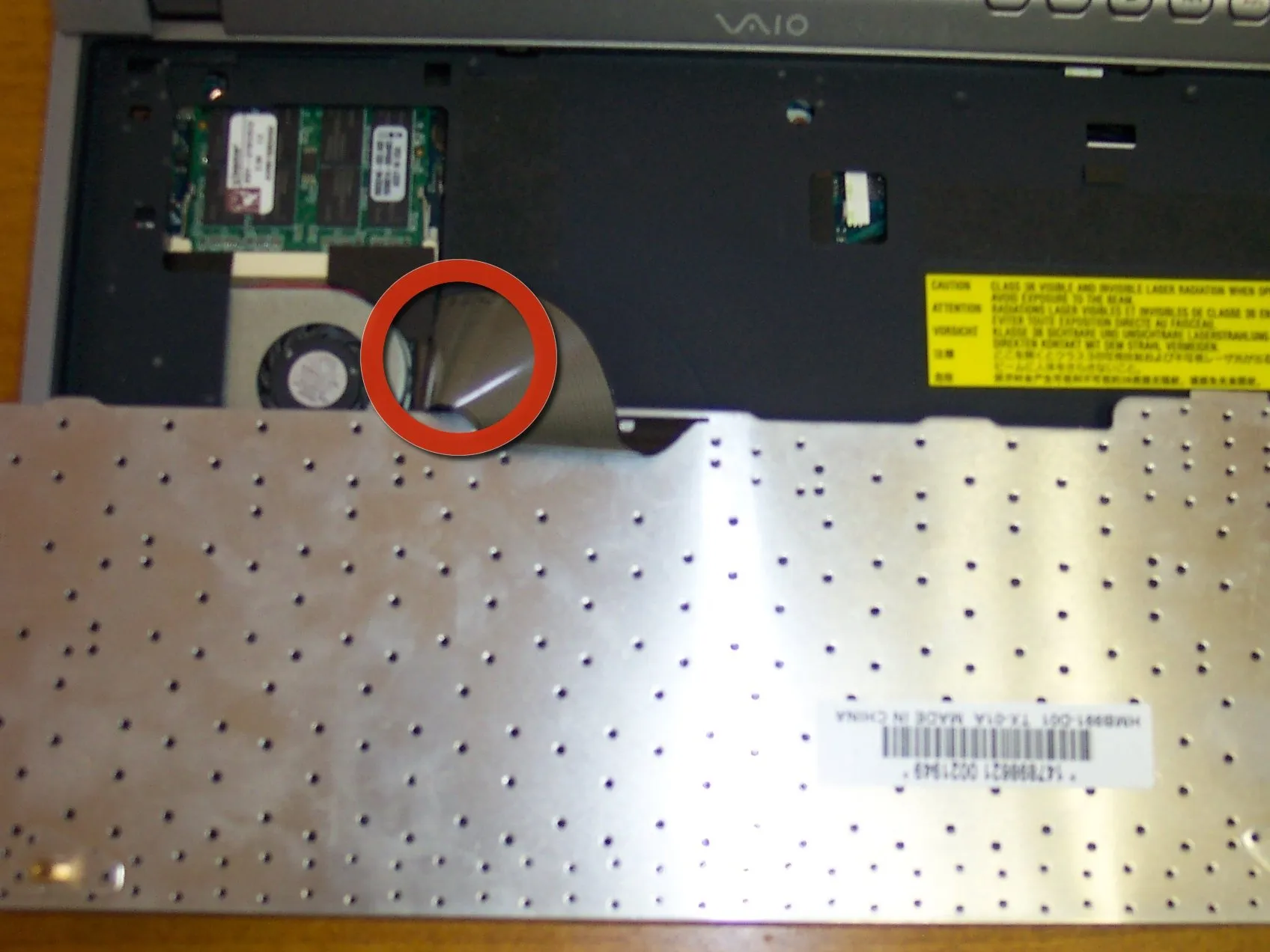

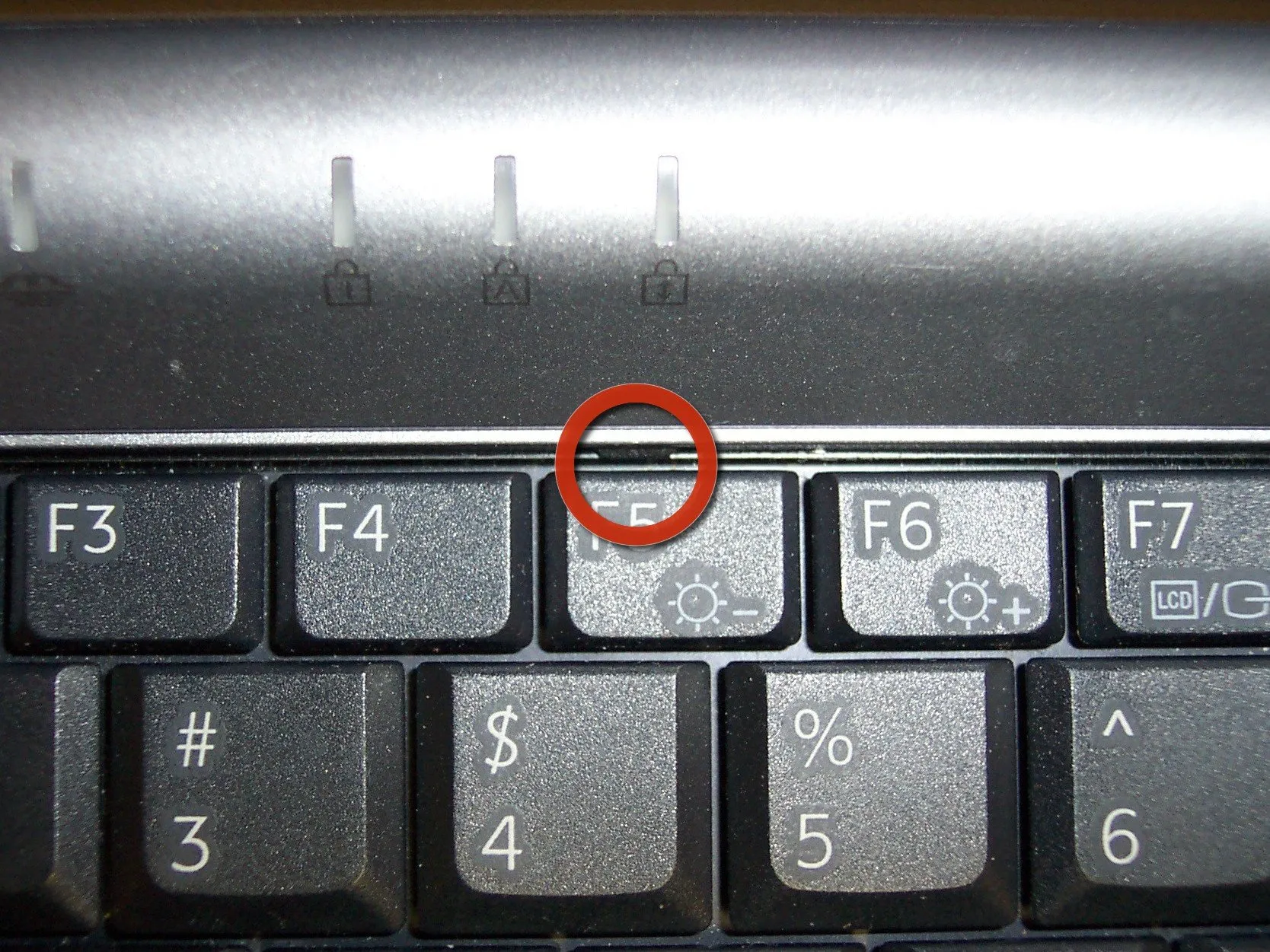

• Отверткой с плоским наконечником ослабьте 2 защелки, удерживающие клавиатуру внизу: одну - возле клавиши F5, другую - возле клавиши Num Lock. Подведите клавиатуру к сенсорной панели и потяните вверх.

• Осторожно извлеките ленту.

• Я добавил этот шаг отдельно для тех, кто просто хочет обновить оперативную память.

Шаг 5

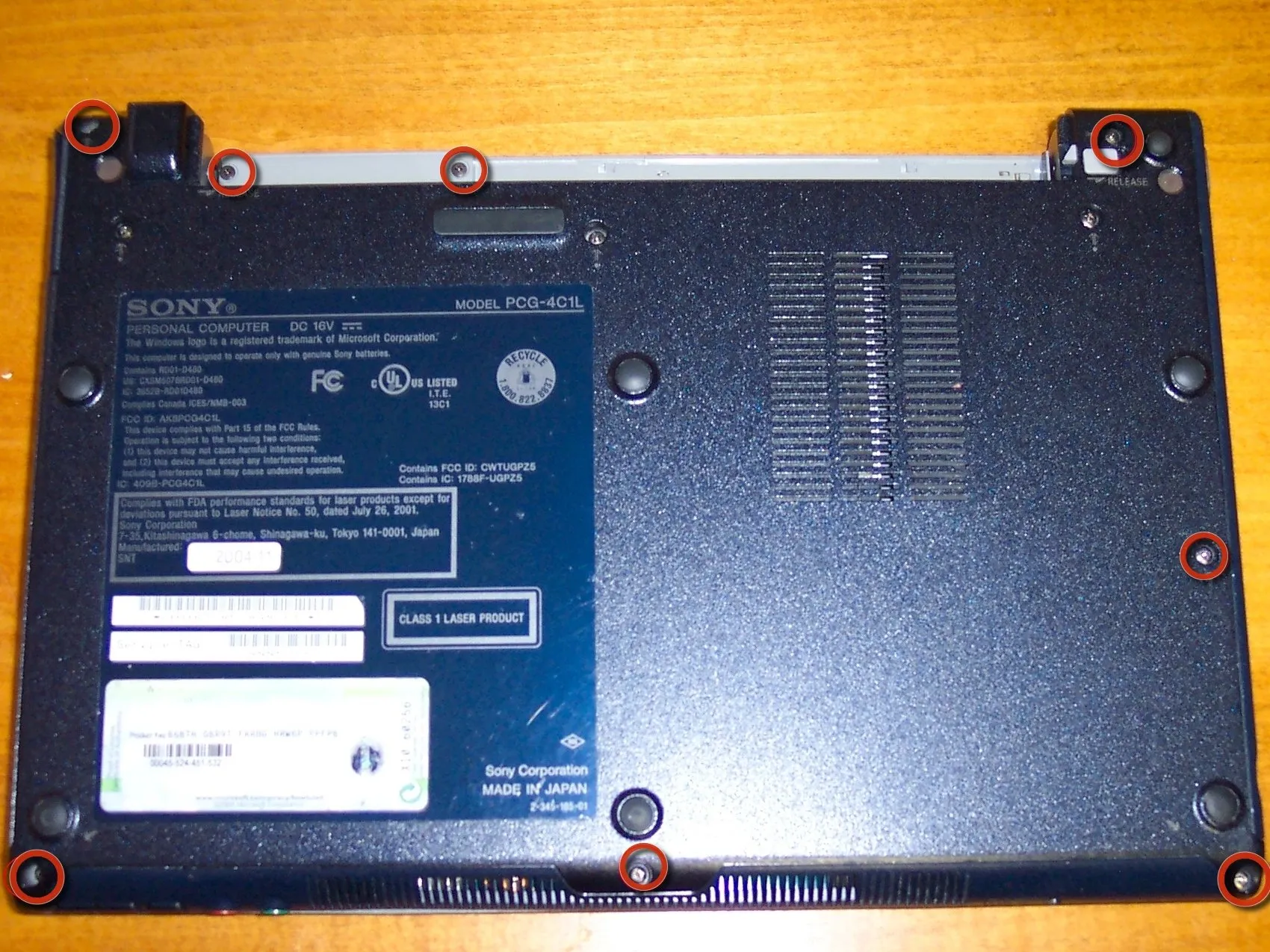

• Открутите 8 винтов под компьютером.

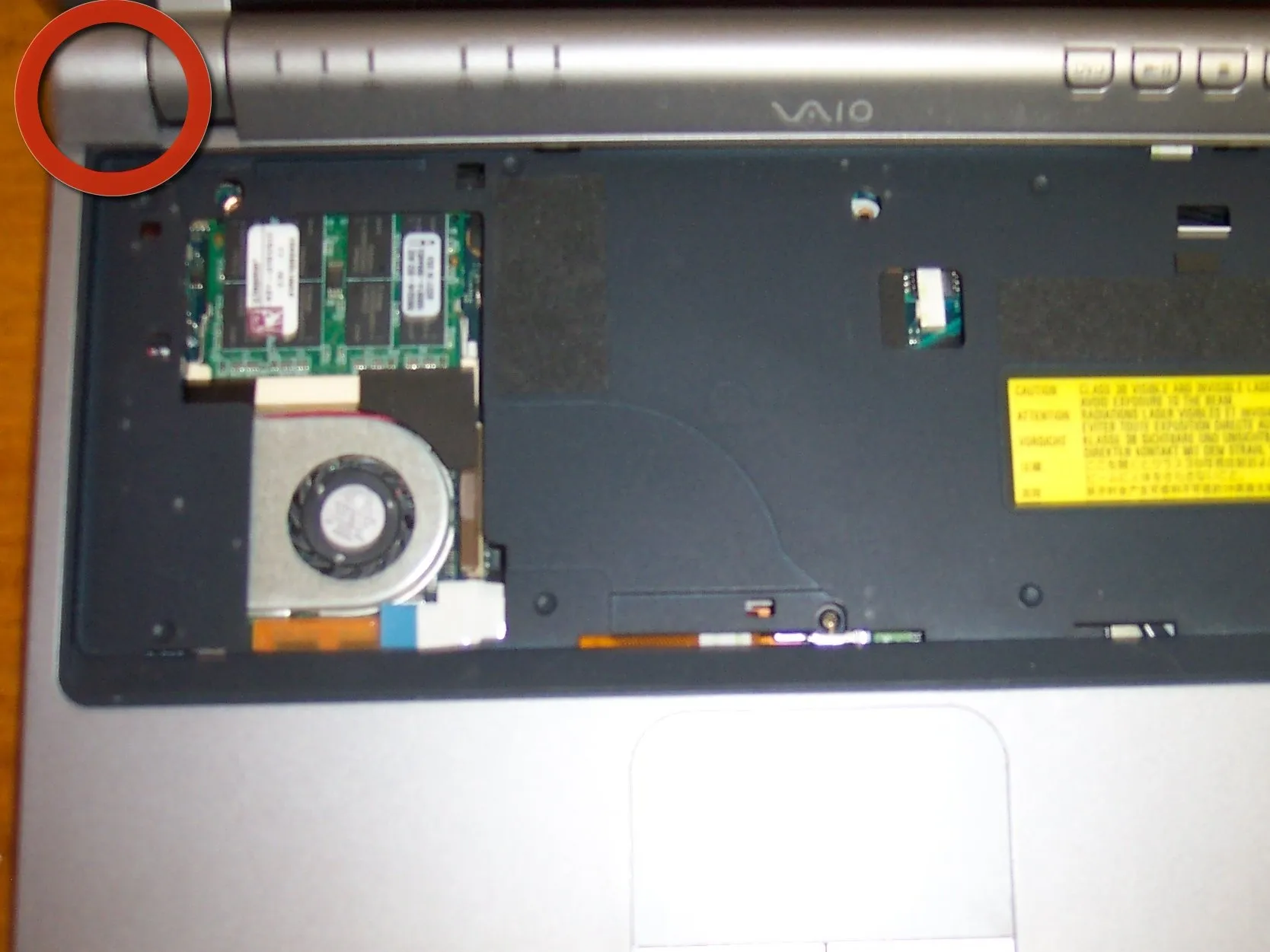

Шаг 6

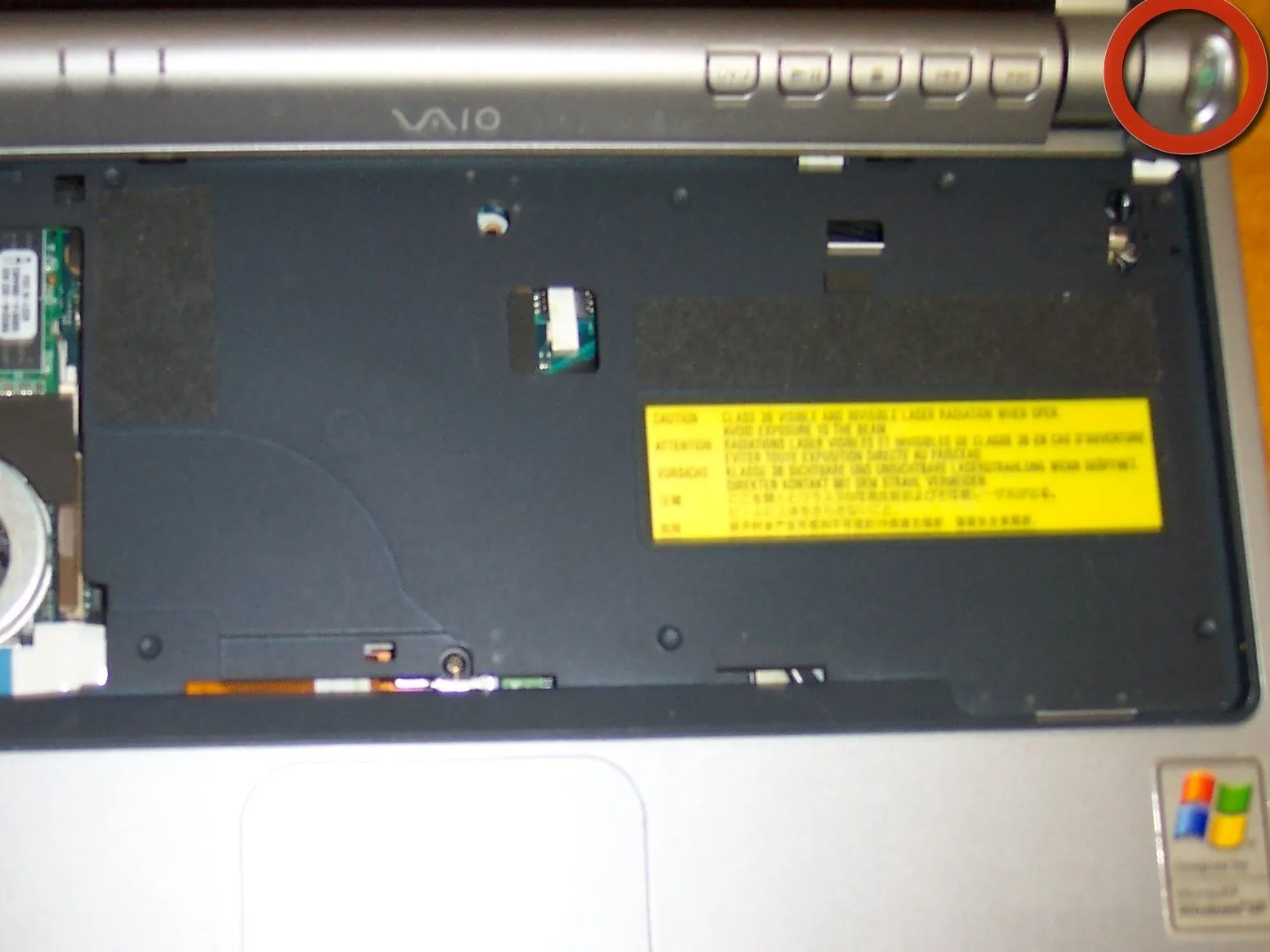

• Снимите кнопку питания и крышку с противоположной стороны.

Шаг 7

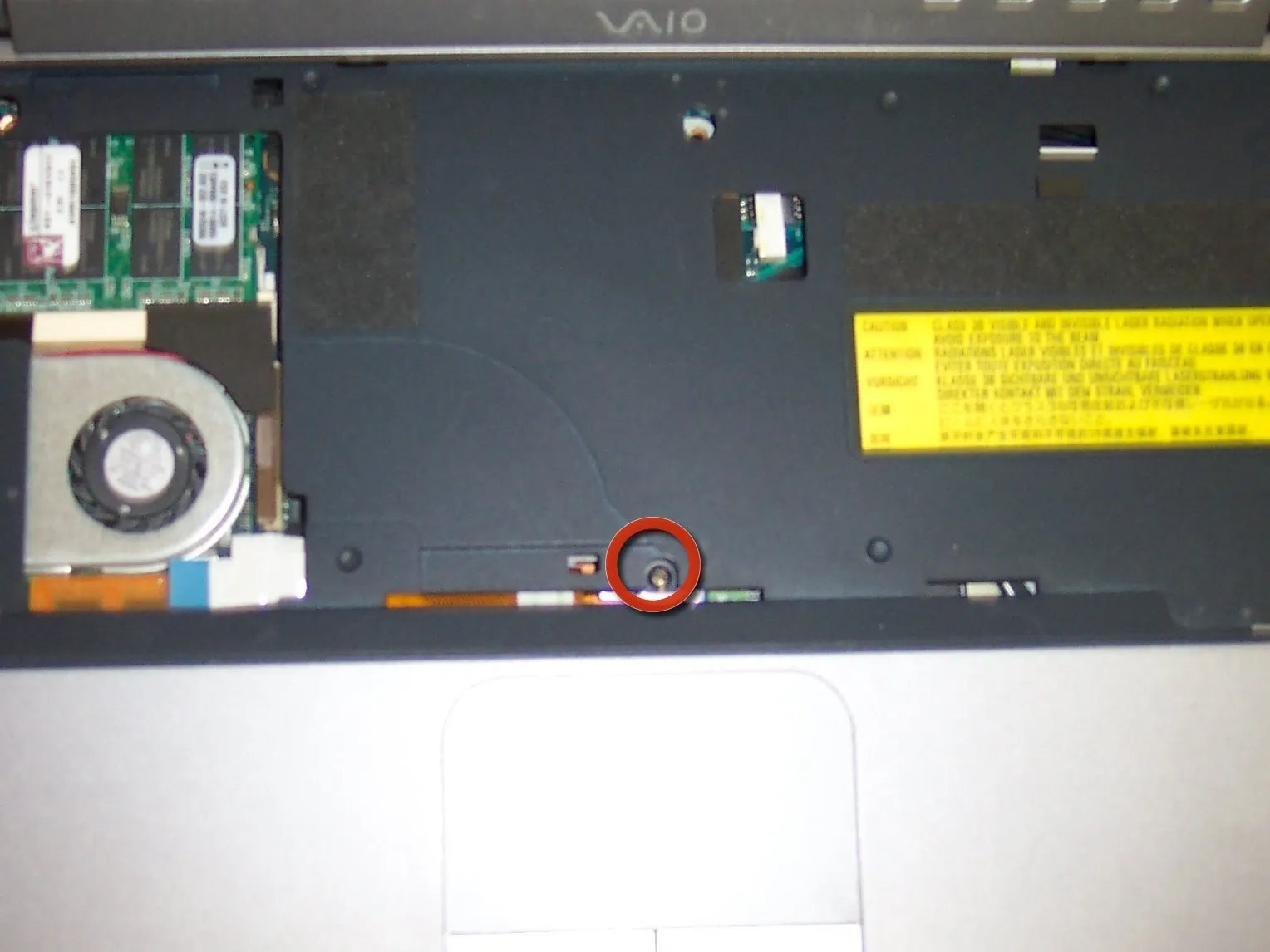

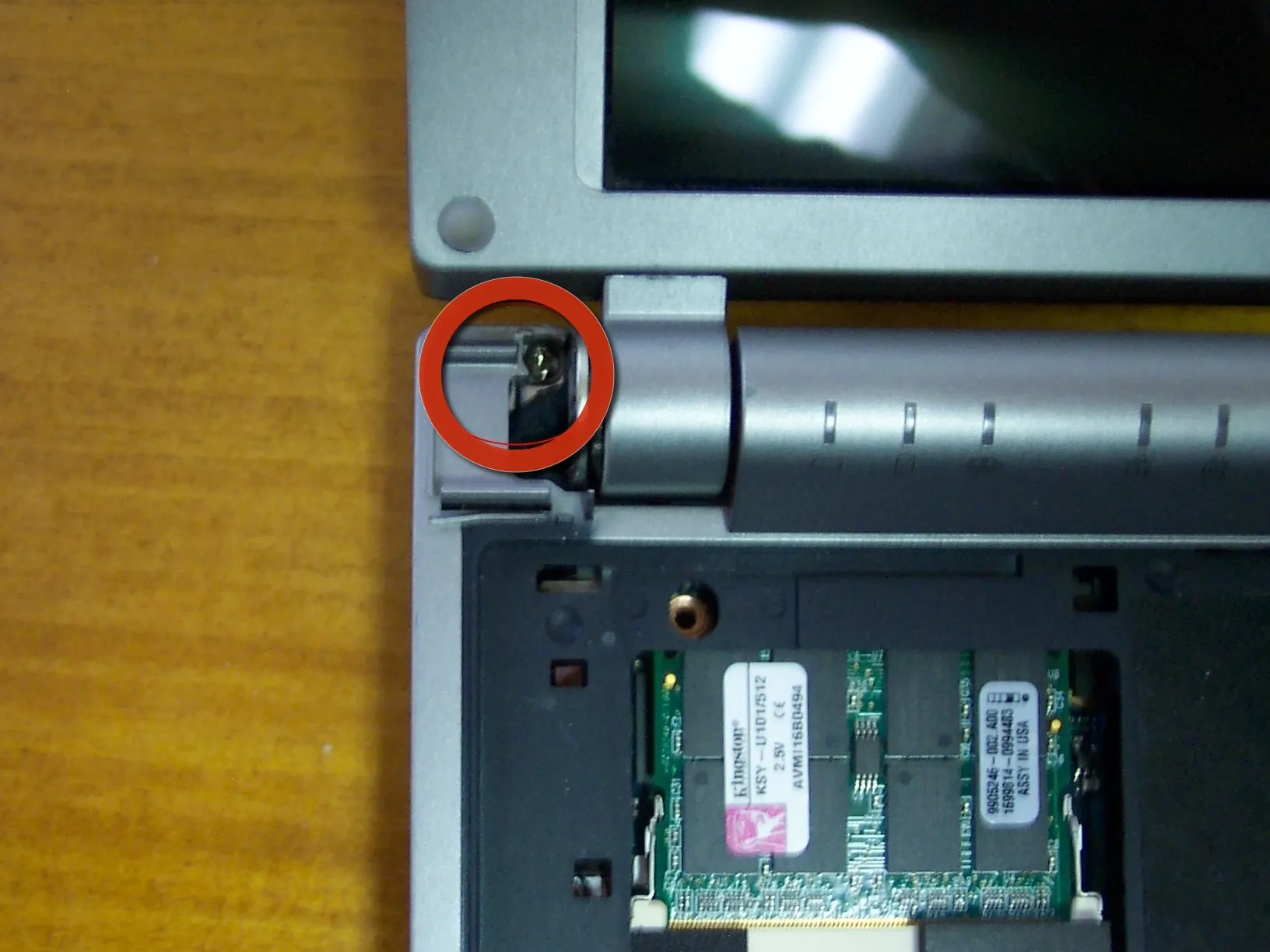

• Выкрутите один винт сверху и один из-под крышки напротив кнопки питания.

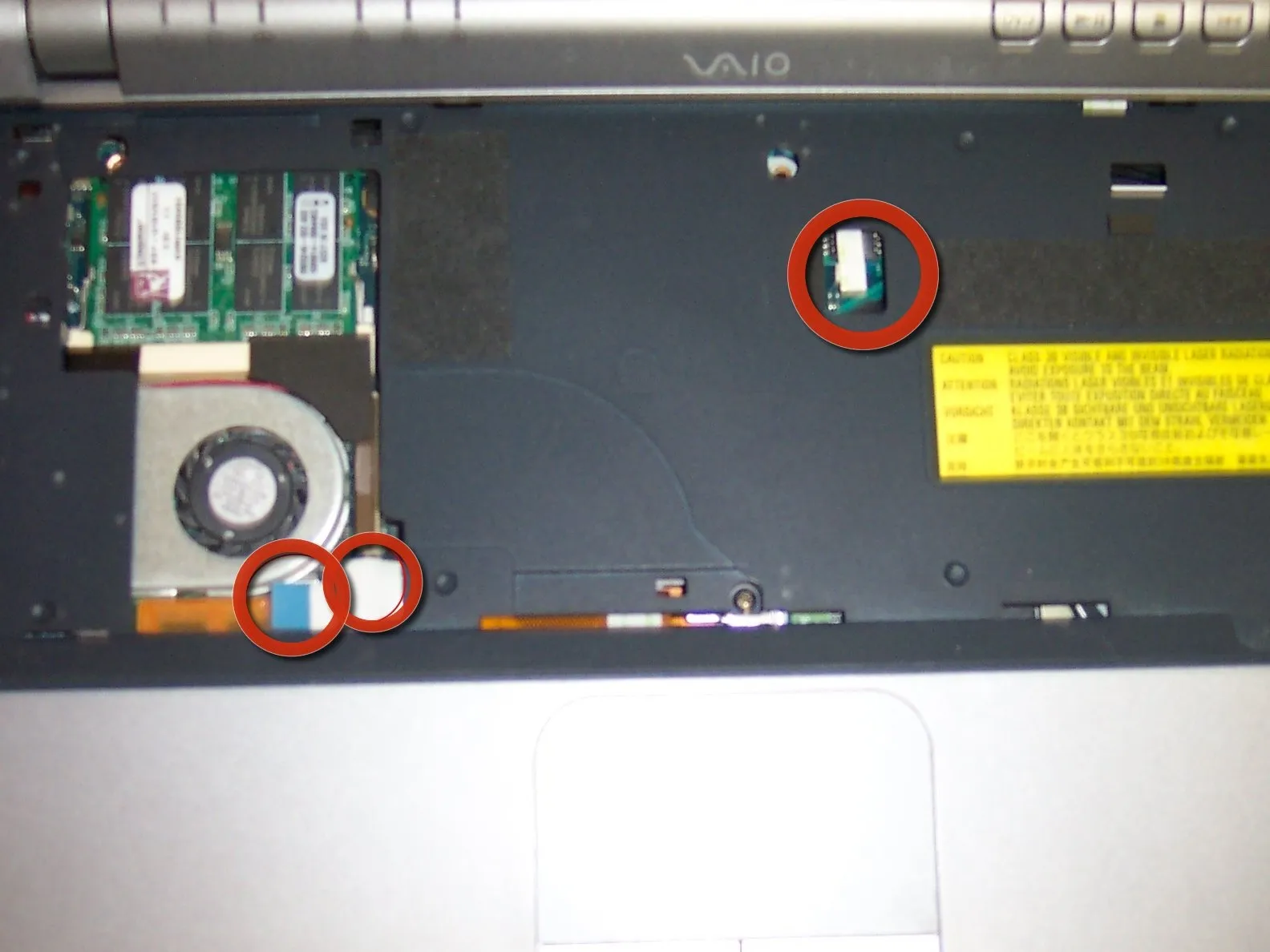

Шаг 8

• Осторожно отстегните верхнюю крышку по краям.

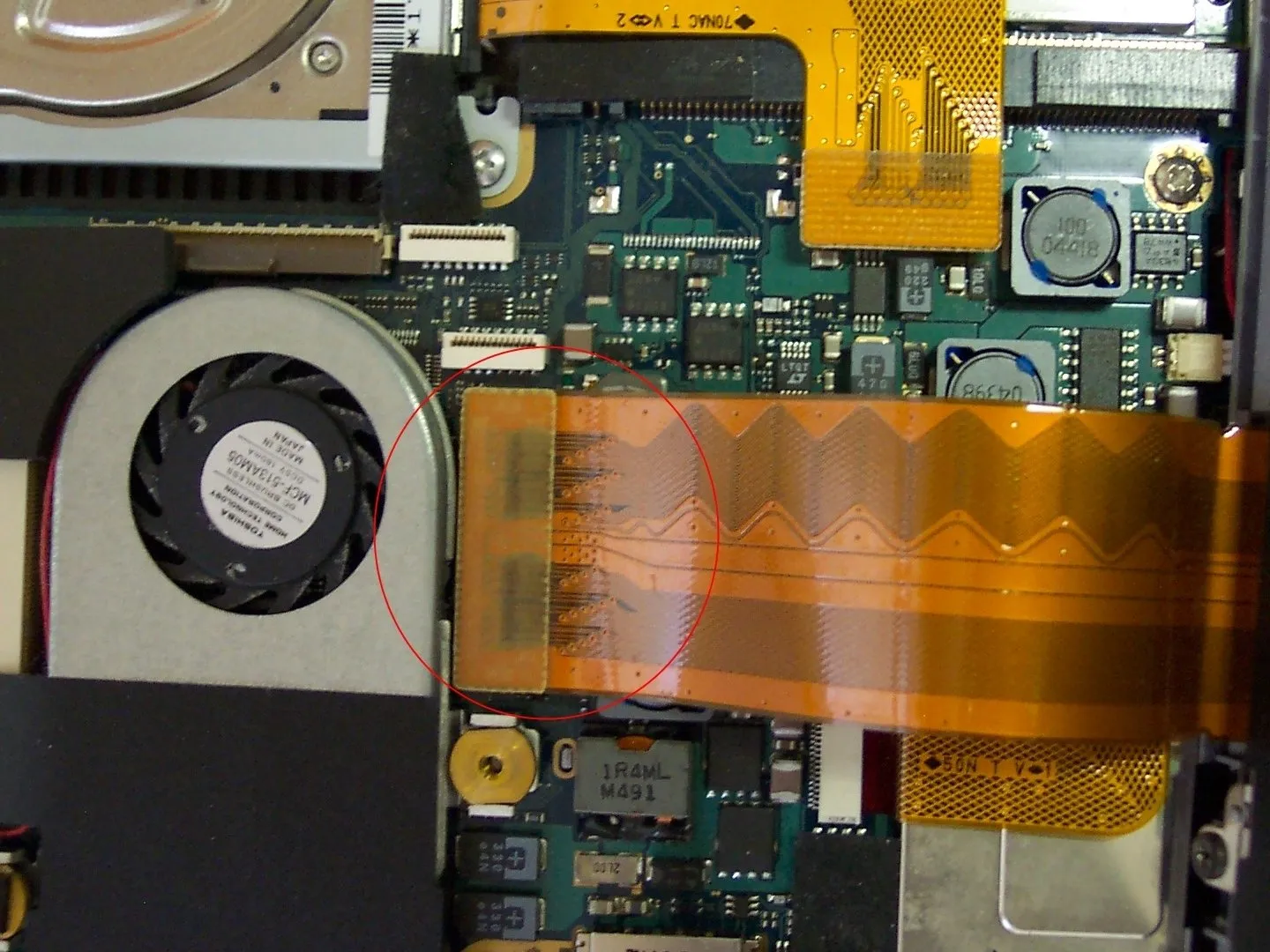

• Отсоедините 3 ленты и осторожно потяните верхнюю часть к левой стороне. Отсоедините ленту от материнской платы.

Шаг 9

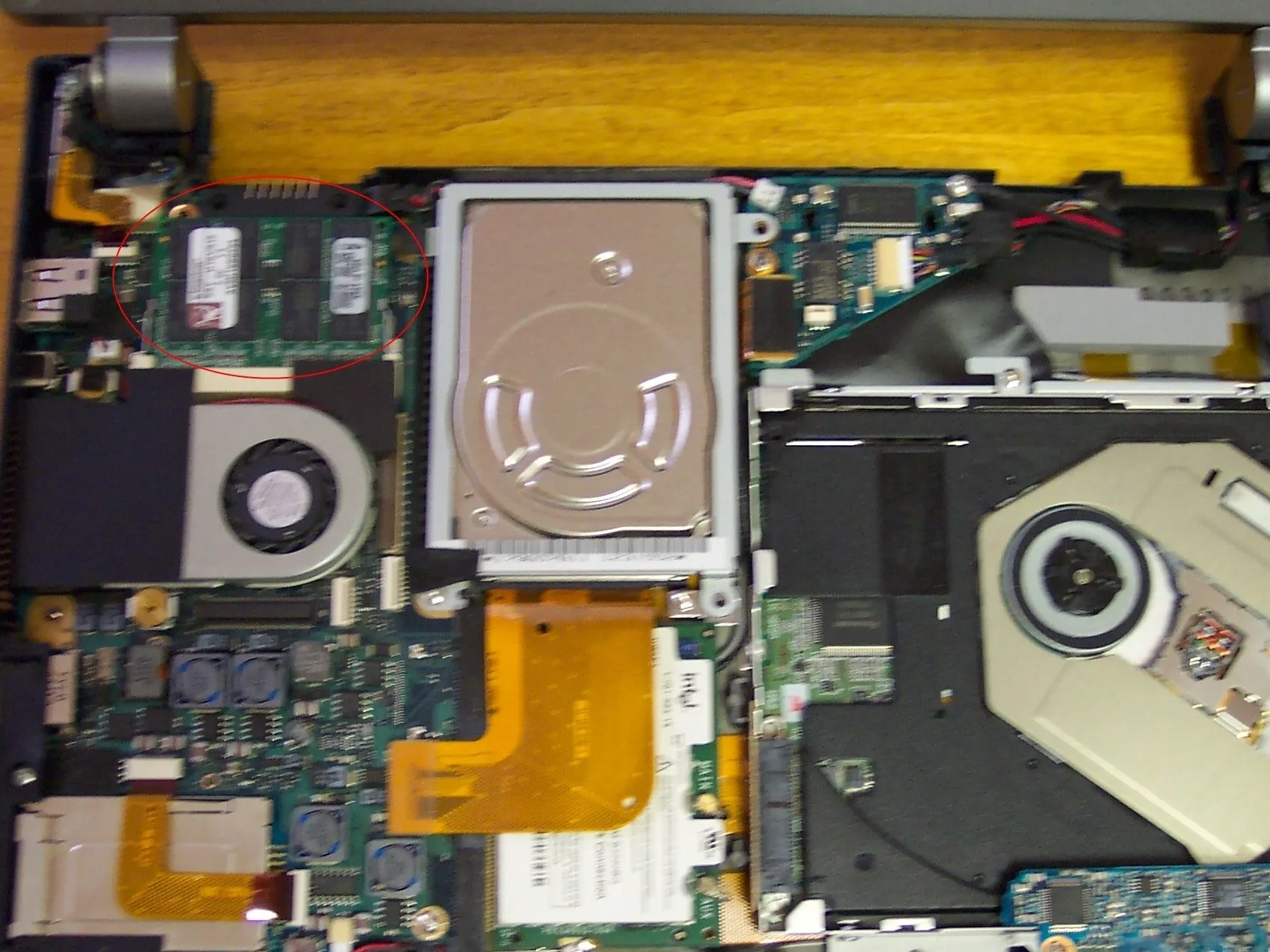

• Извлеките оперативную память.

Шаг 10

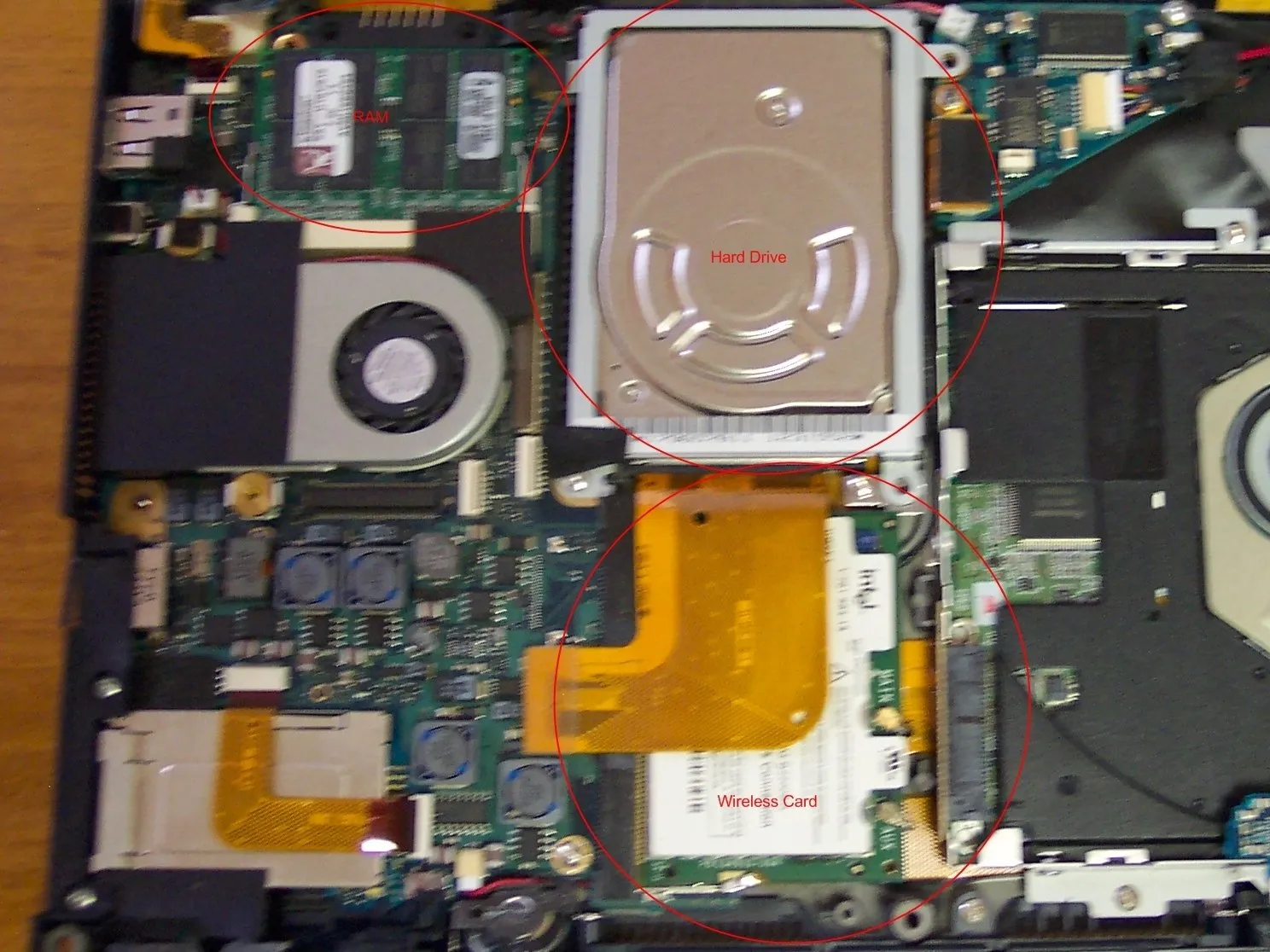

• Извлеките оперативную память.

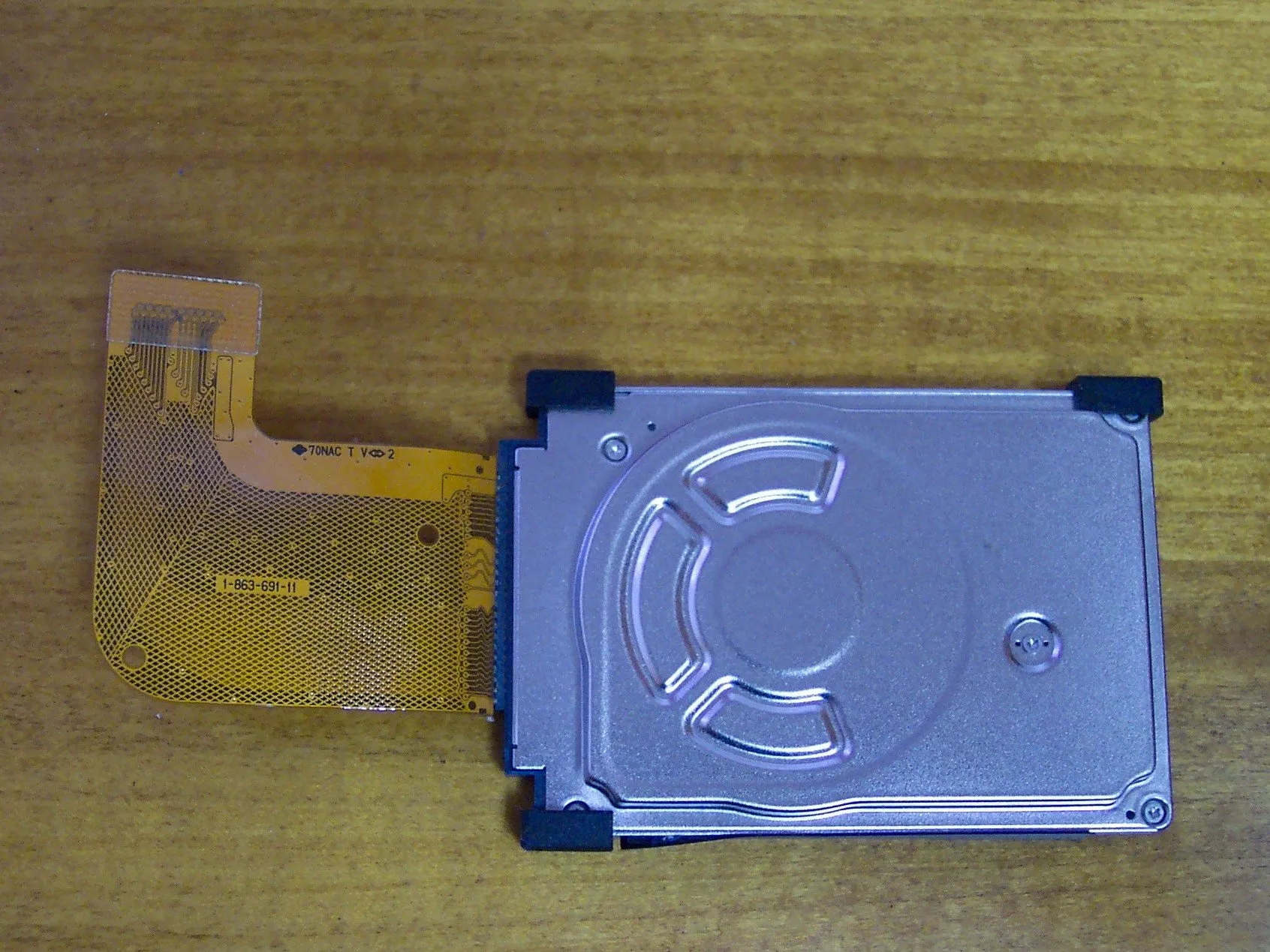

• Снимите металлический кронштейн жесткого диска. У моего было 2 винта, но я считаю, что их должно быть 4 (я потерял их при замене жесткого диска в прошлый раз). Отсоедините ленту от материнской платы.

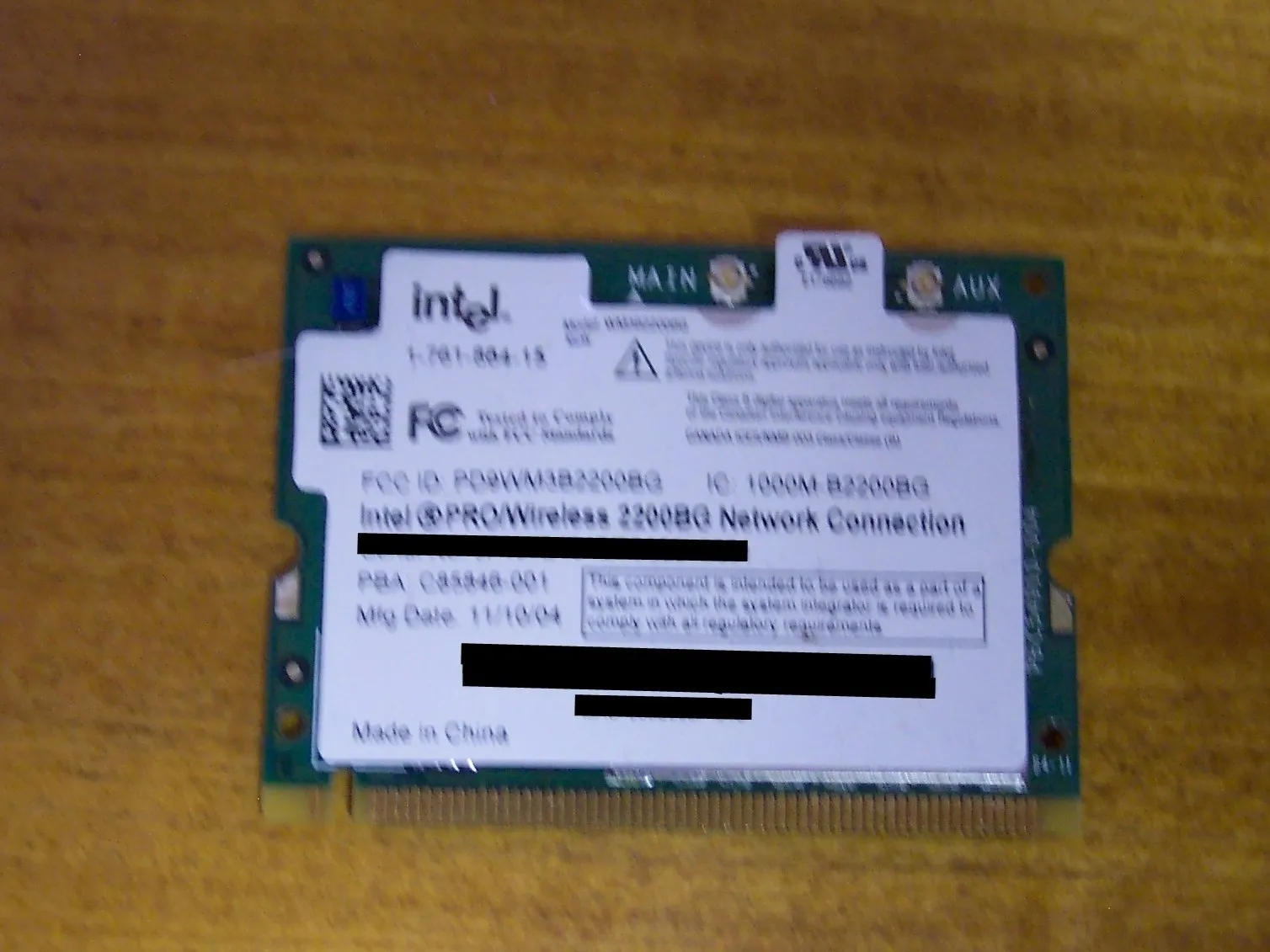

• Извлеките беспроводную карту. К ней подключены 2 антенны, задний провод идет на основную, серый - на дополнительную.

Шаг 11

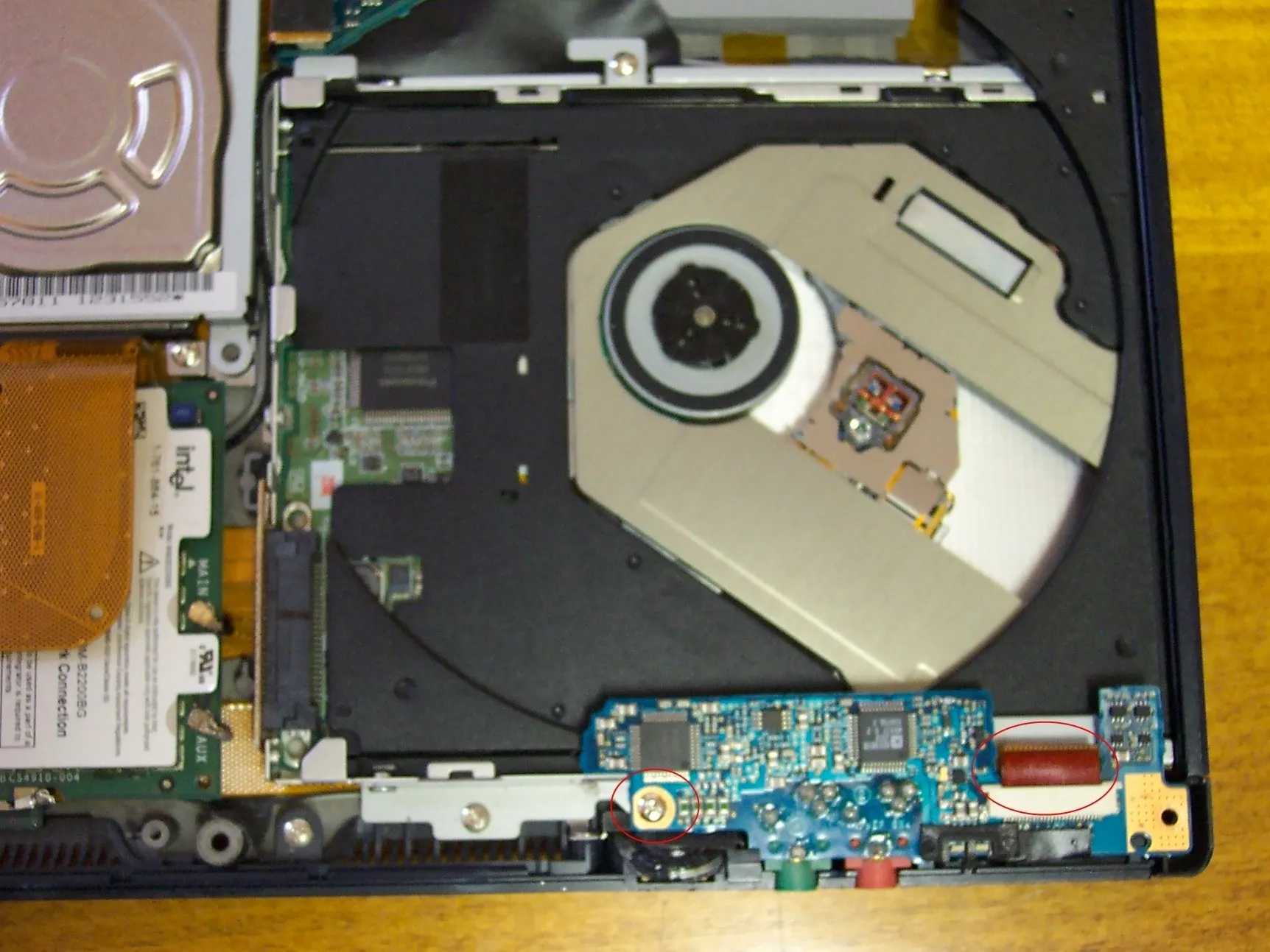

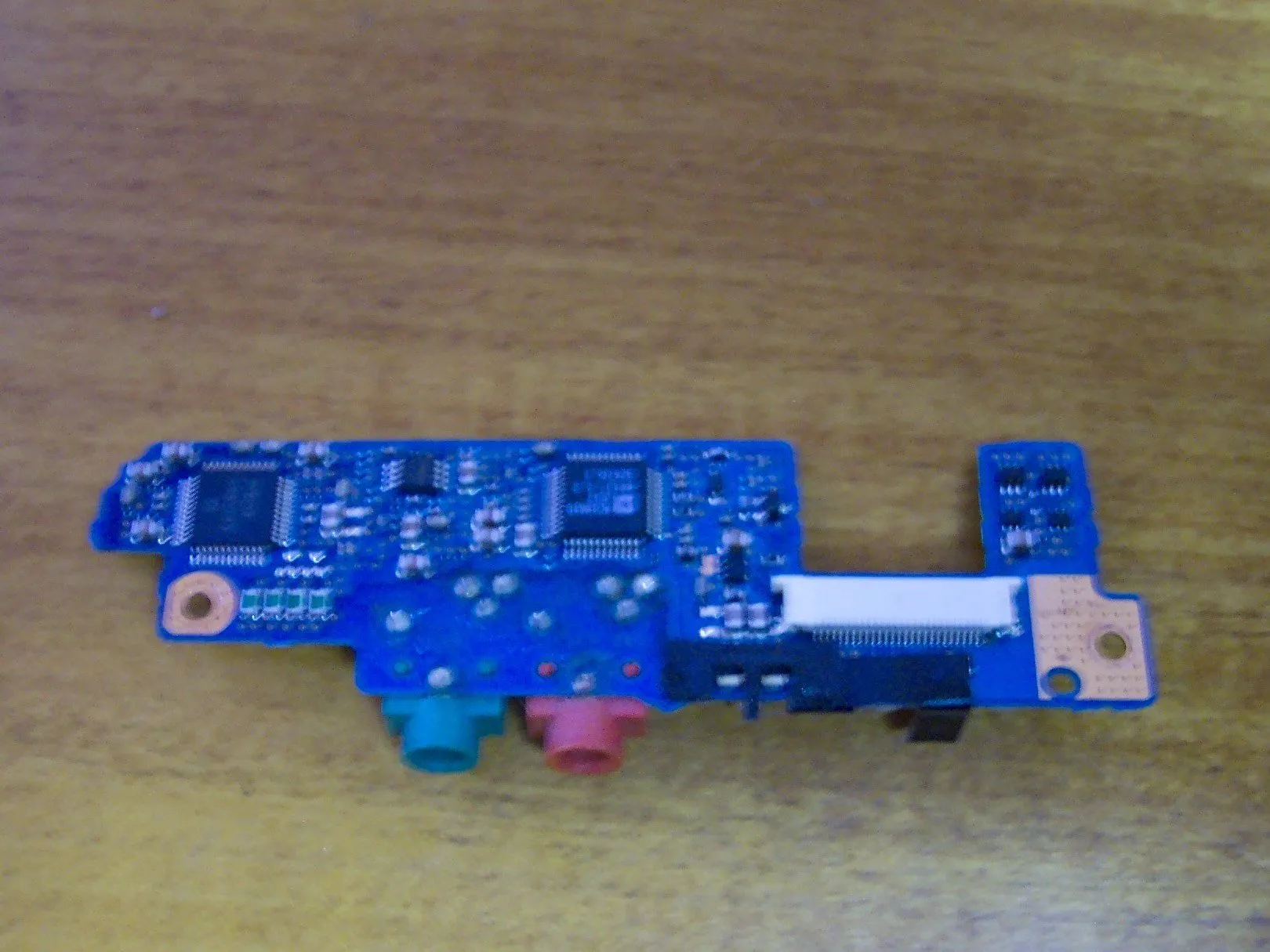

• Открутите один винт на звуковой карте. Отсоедините одну ленту и один разъем (под) от карты.

Шаг 12

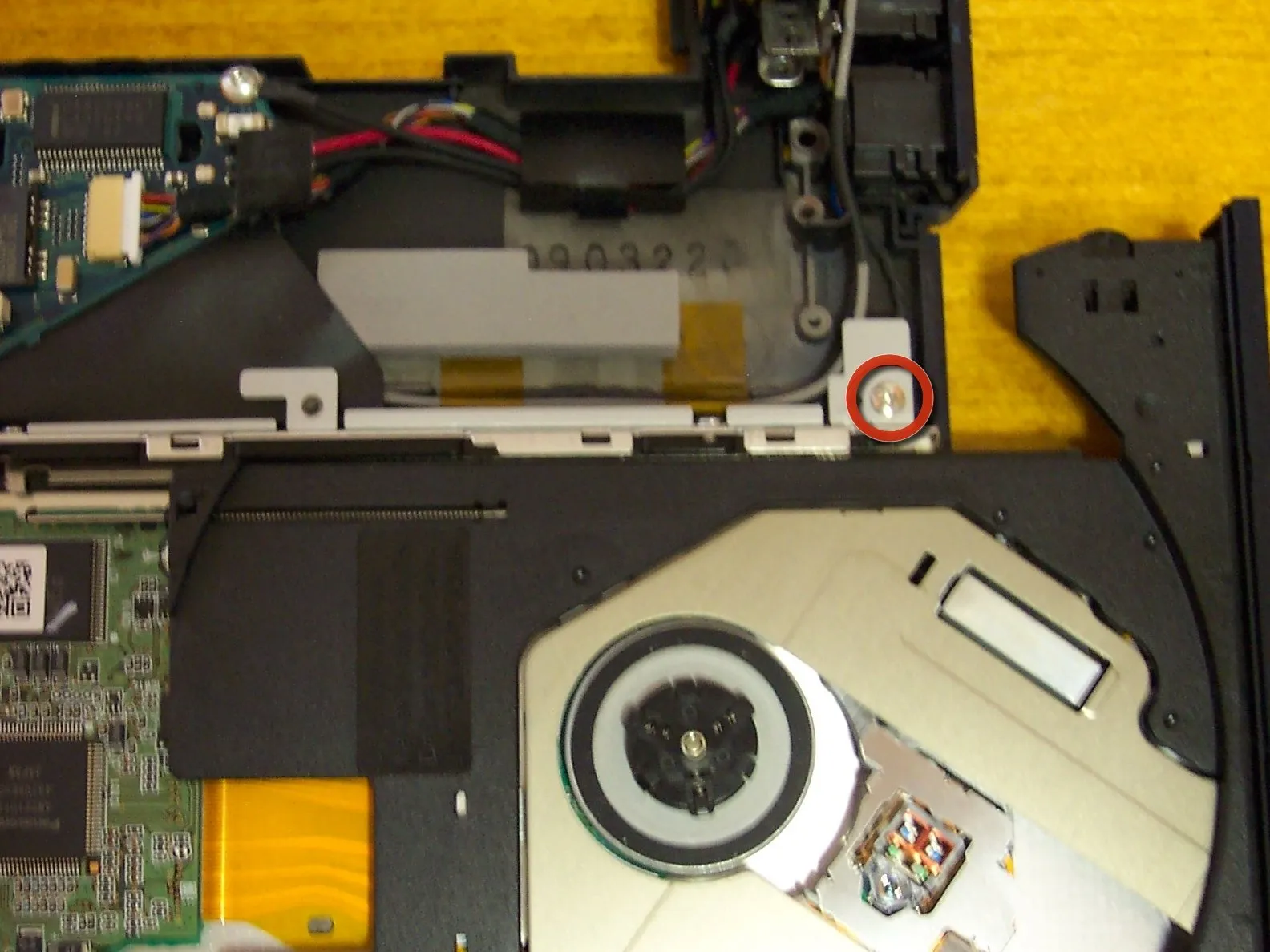

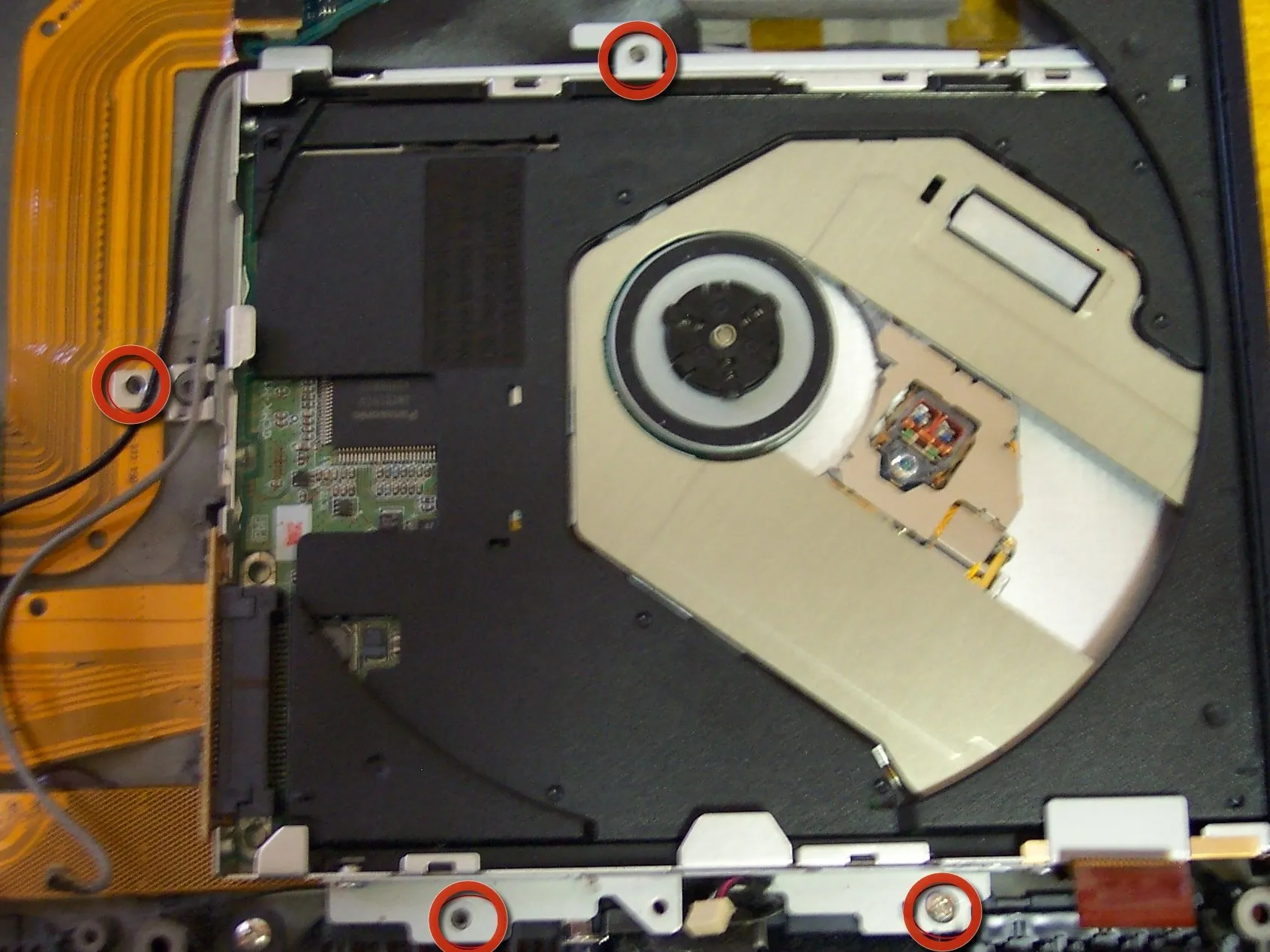

• Извлеките DVD-привод, открутив 5 винтов, не забудьте открыть привод скрепкой, чтобы получить доступ к последнему.

Шаг 13

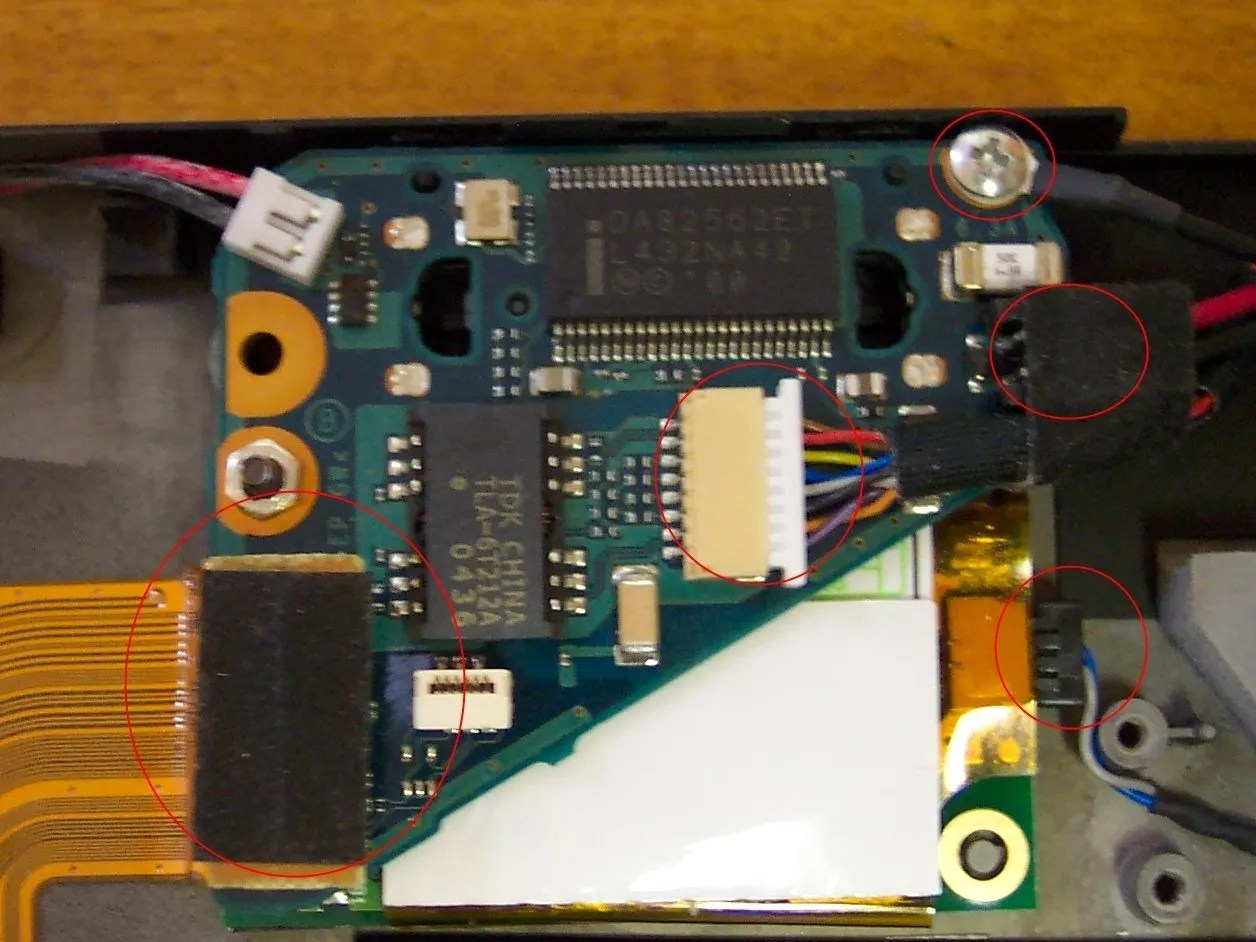

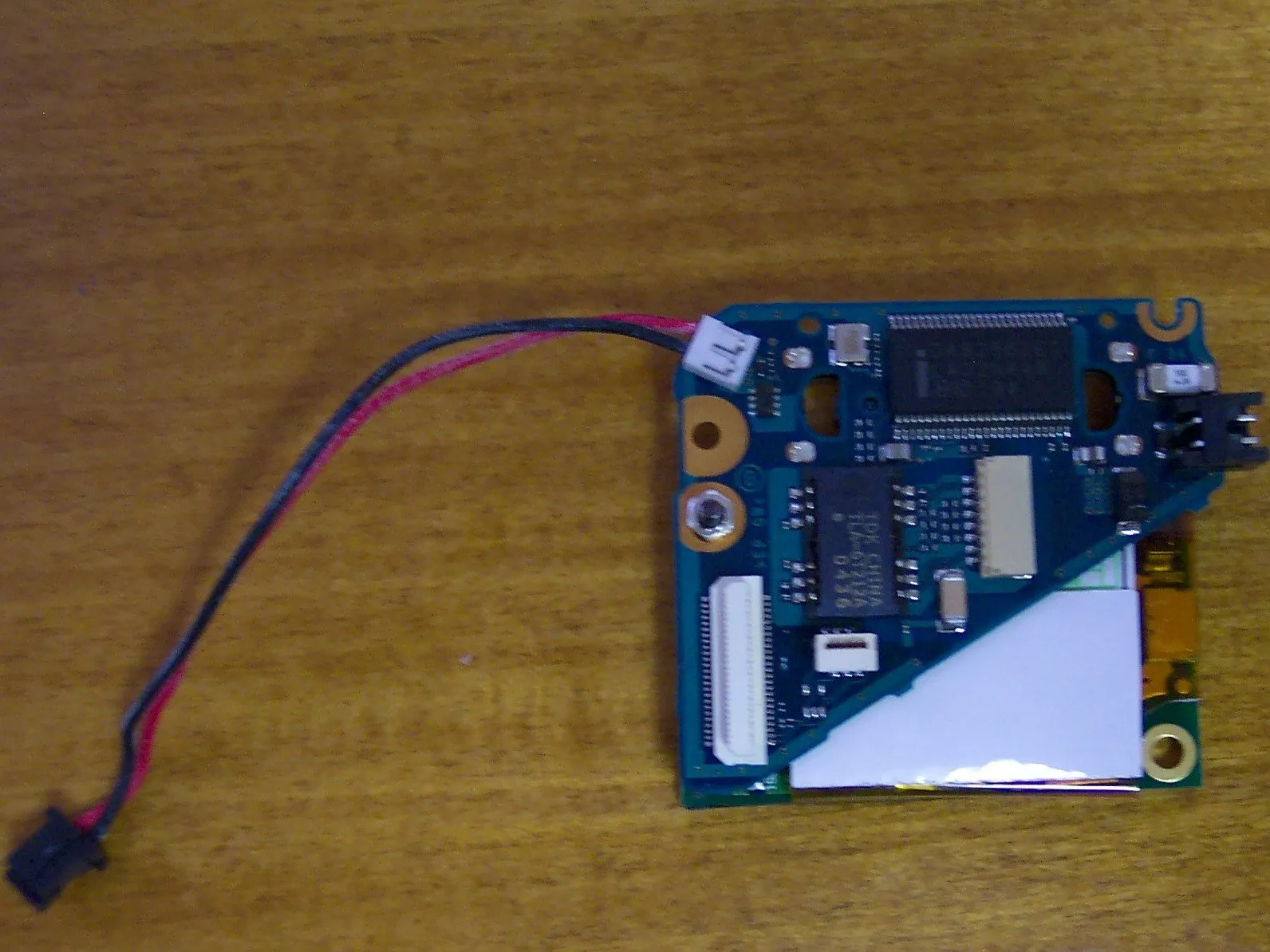

• Выкрутите один винт из комбинированной платы сети/модема. Отсоедините 3 разъема и одну ленту от карт. На материнской плате есть еще один разъем.

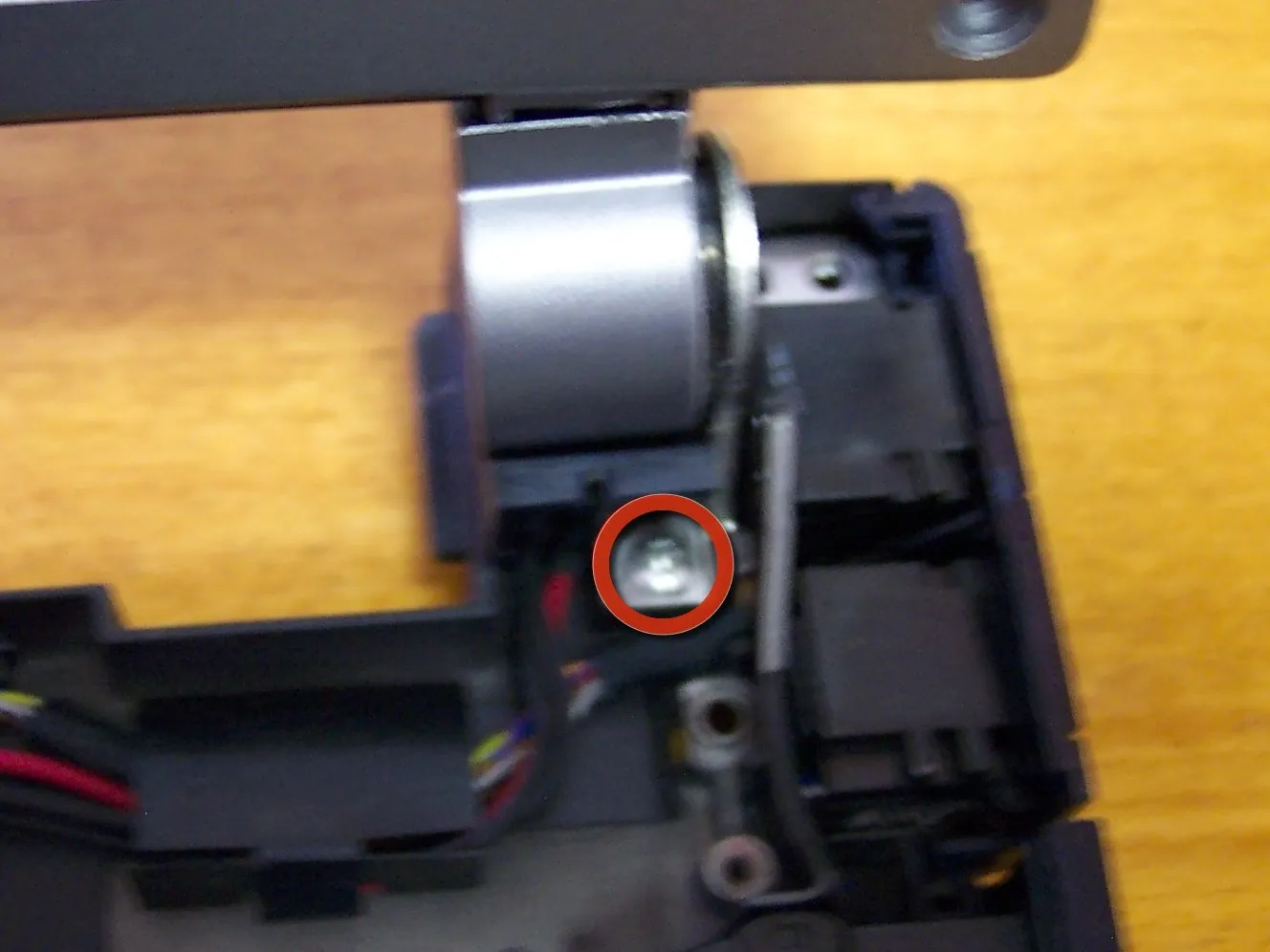

Шаг 14

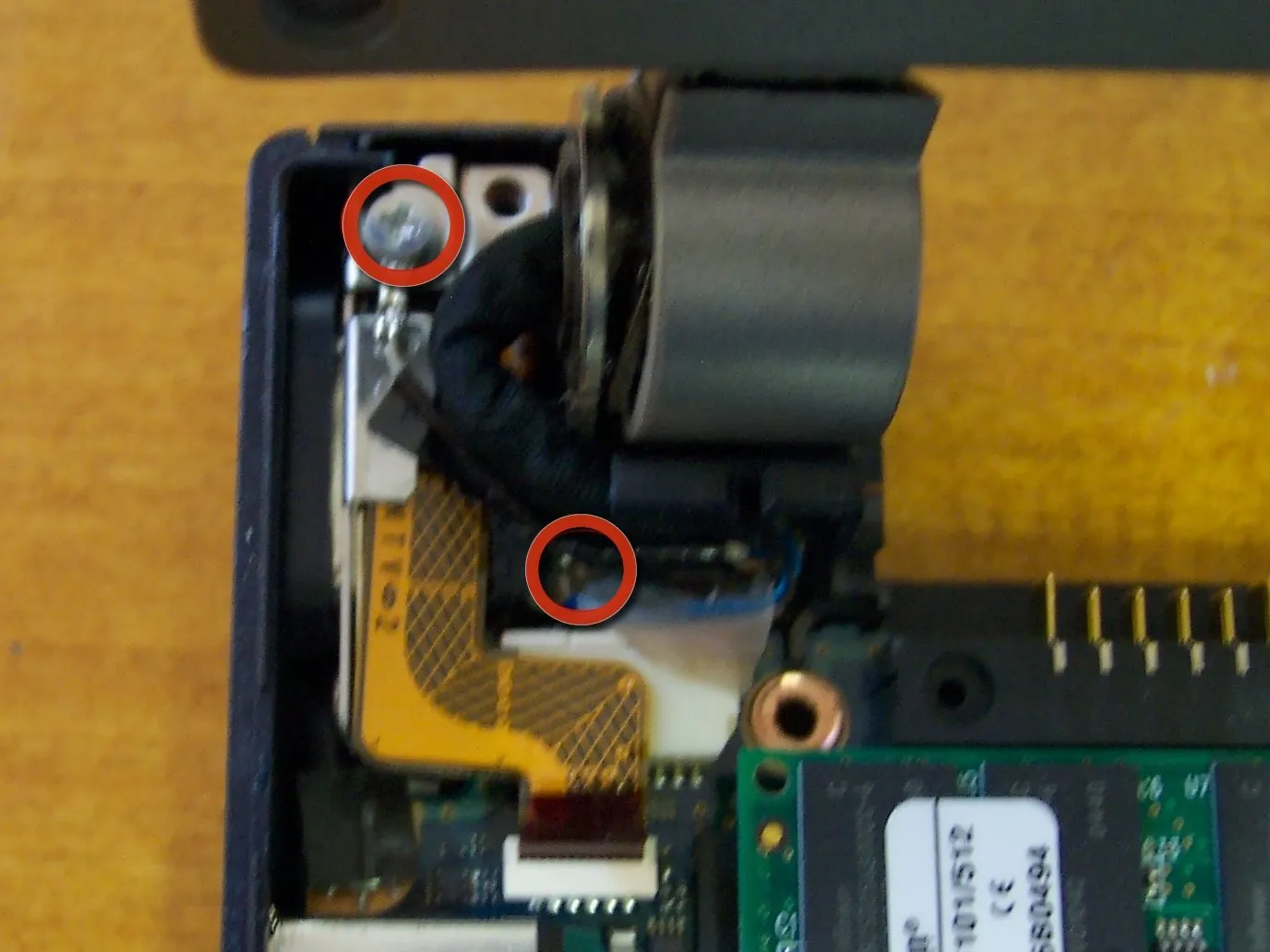

• Пришло время снять экран. Открутите 2 винта, удерживающие петли.

• Открутите винт заземления и снимите провод.

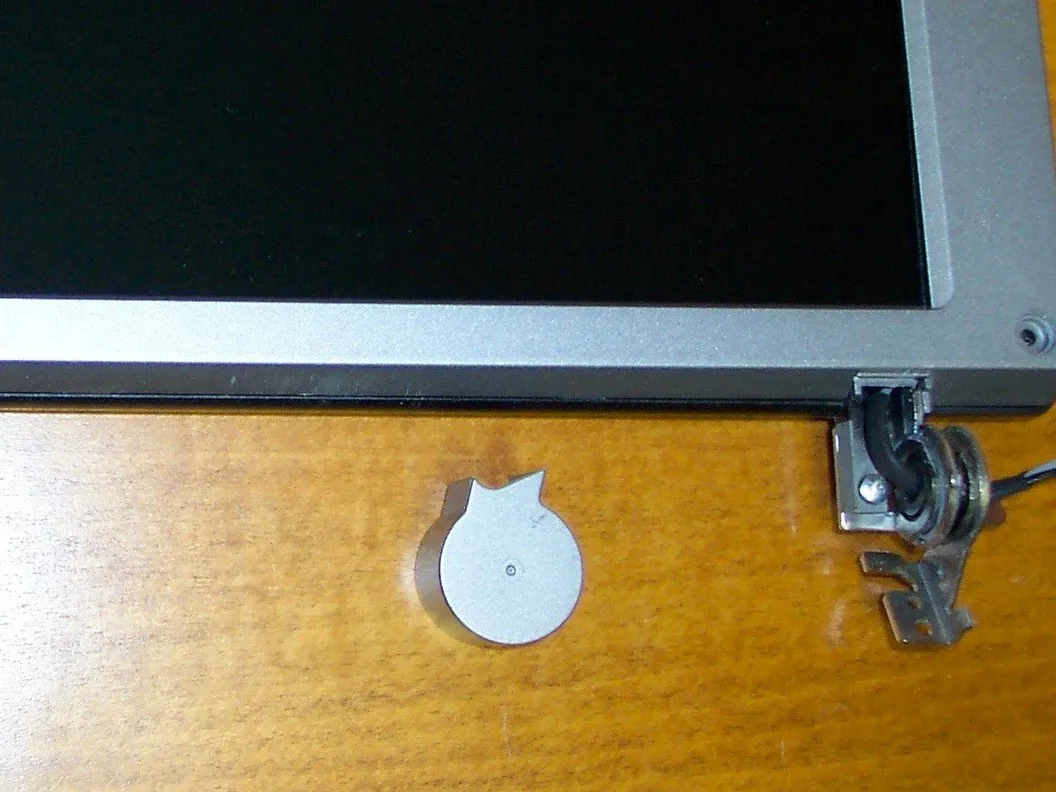

Шаг 15

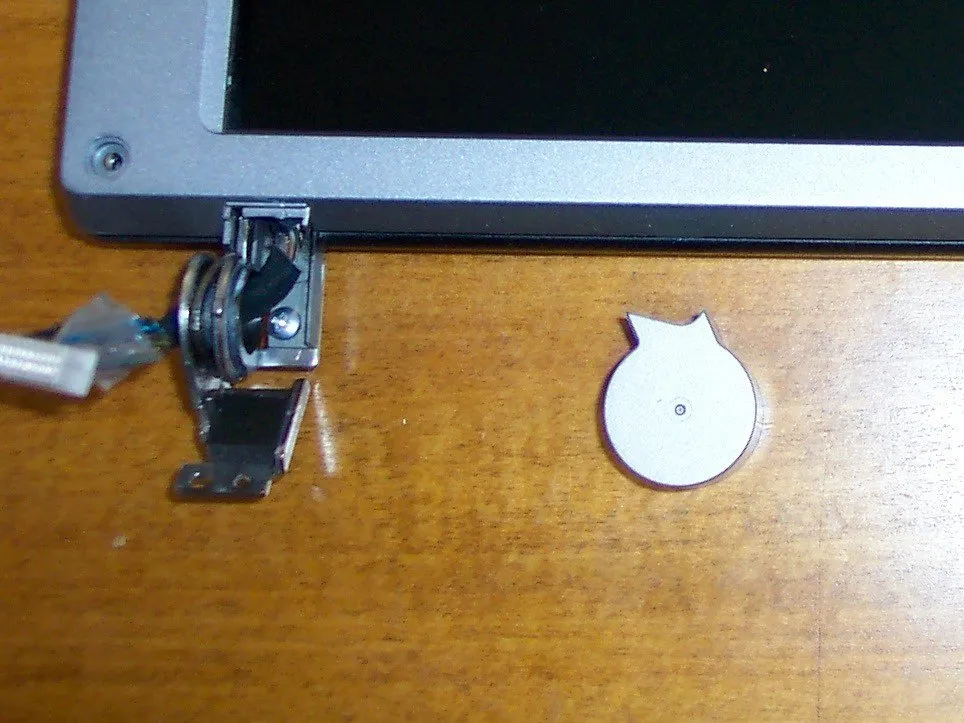

• Снимите 4 крышки винтов ободка. Открутите 4 винта.

• Снимите 2 крышки с петель. Снимите рамку.

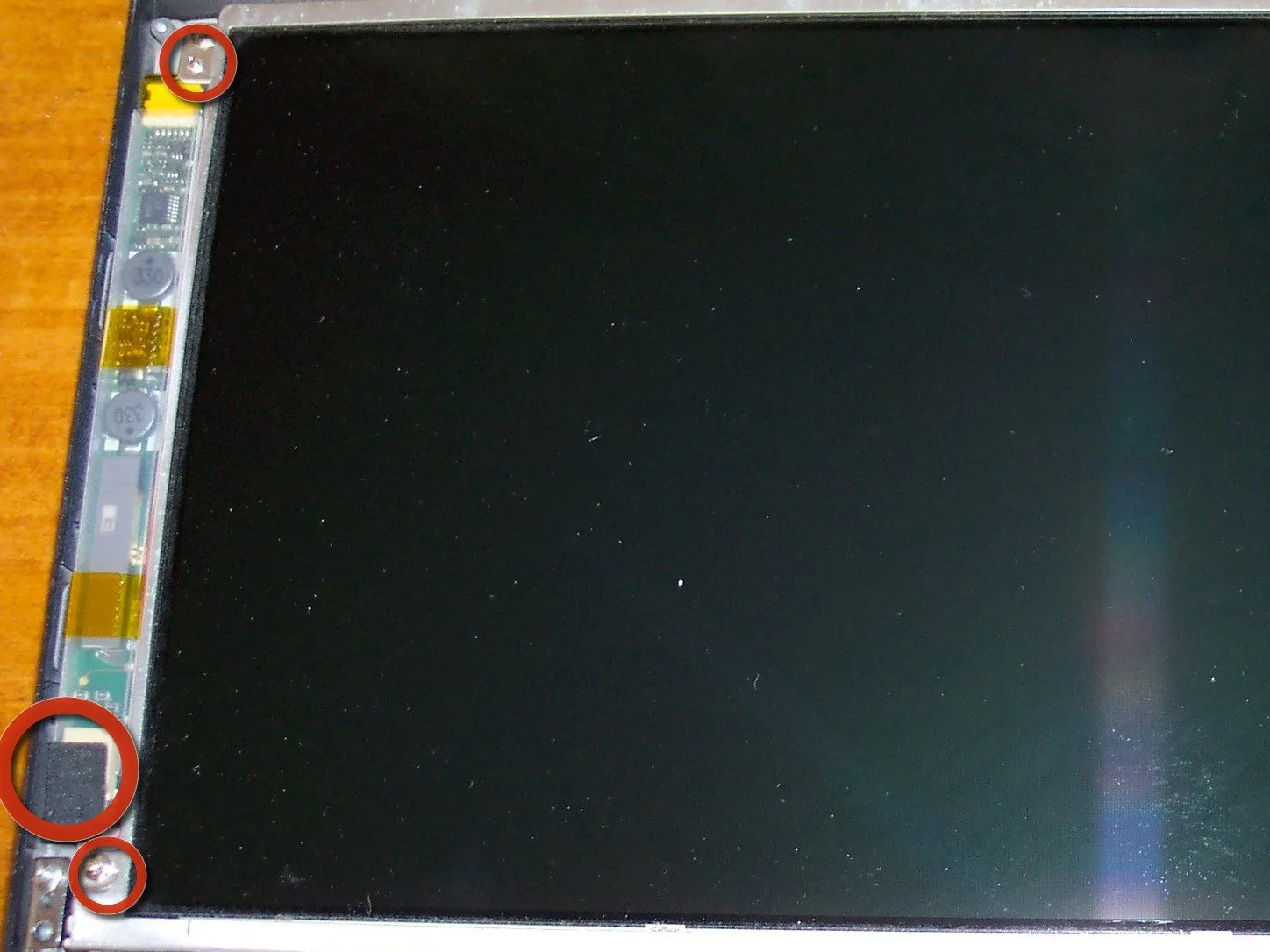

• Выкрутите 4 винта, крепящие экран. Отсоедините один разъем от модуля питания.

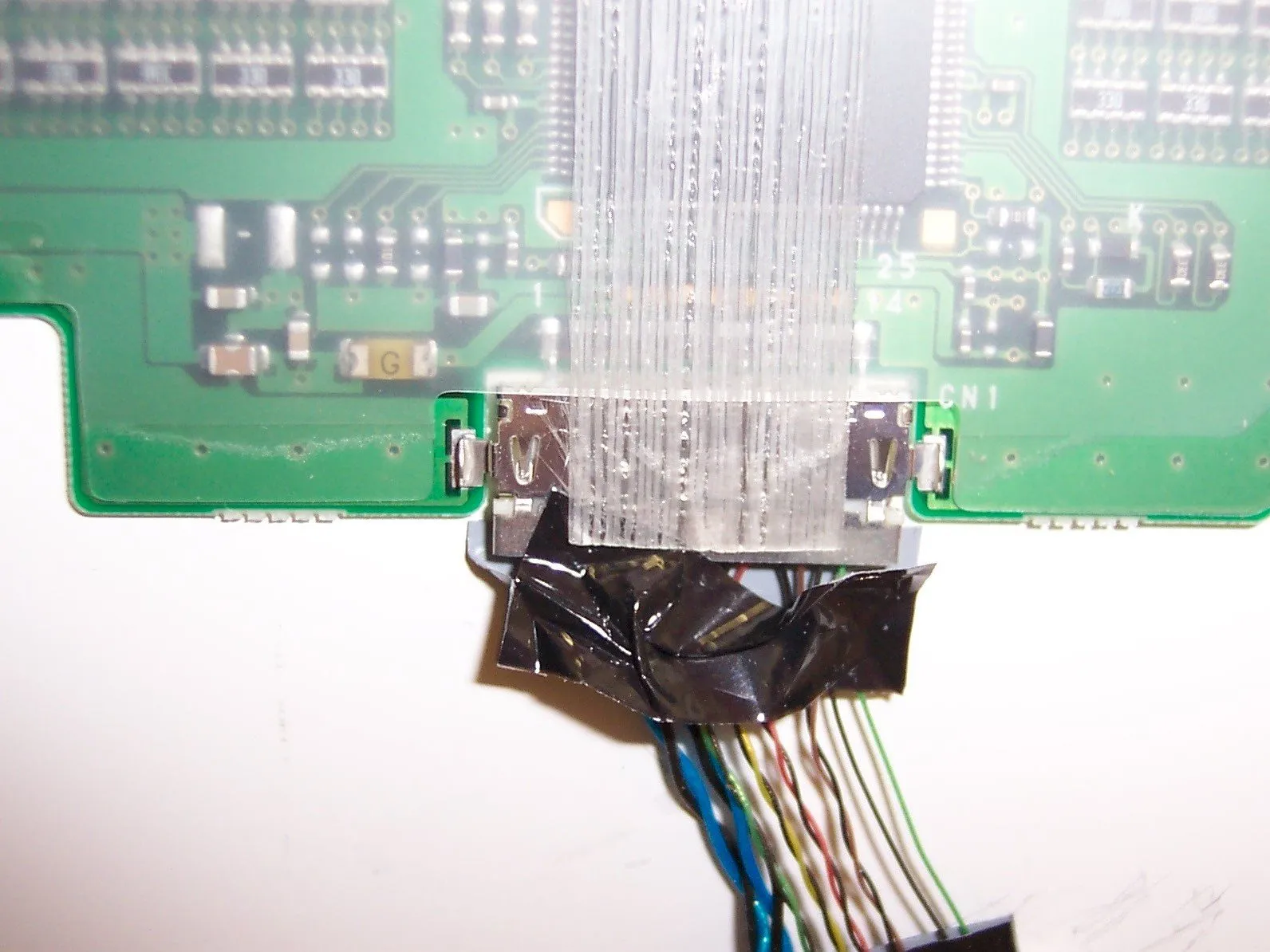

Шаг 16

• Отсоедините одну ленту от задней части экрана.

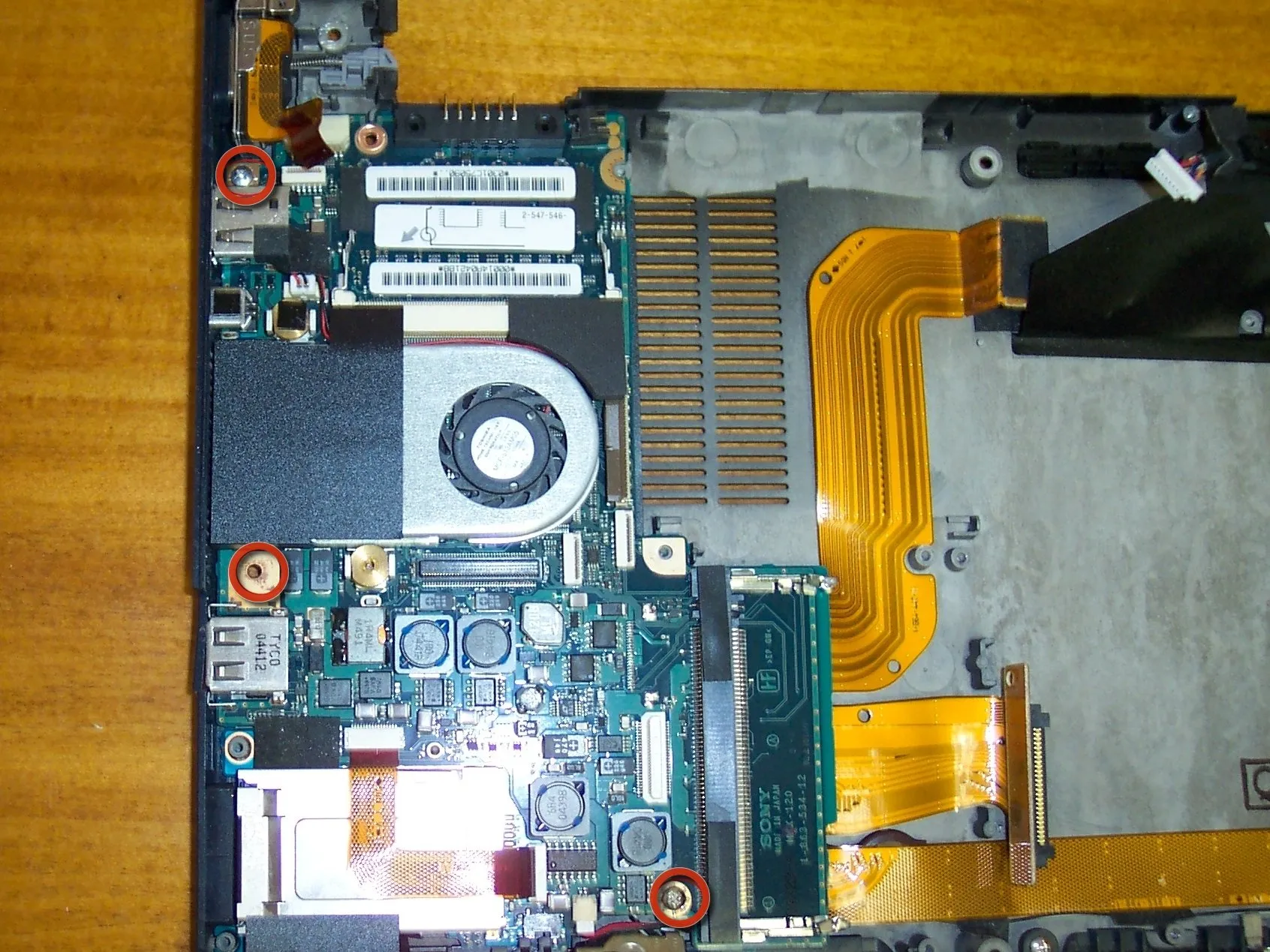

Шаг 17

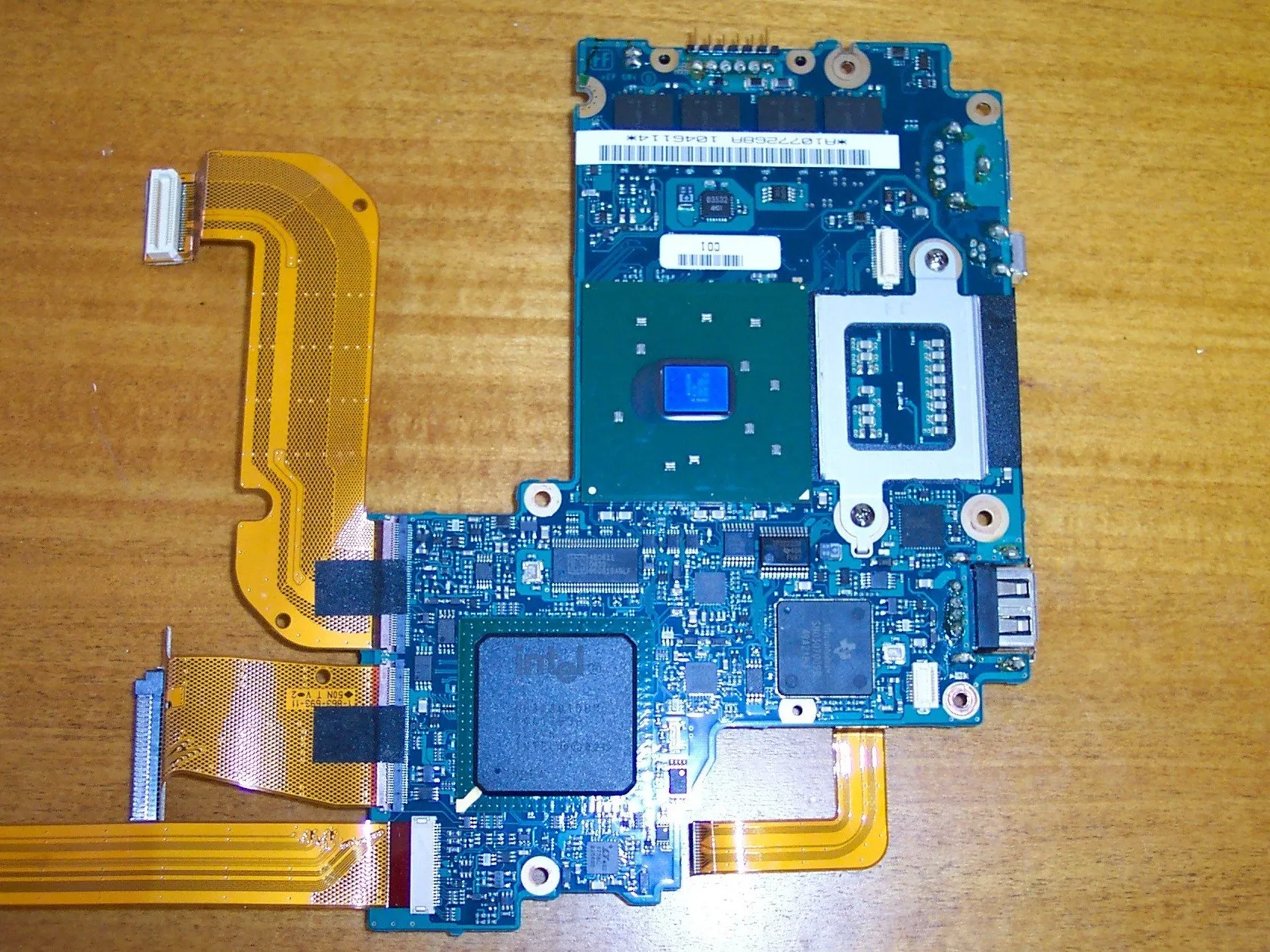

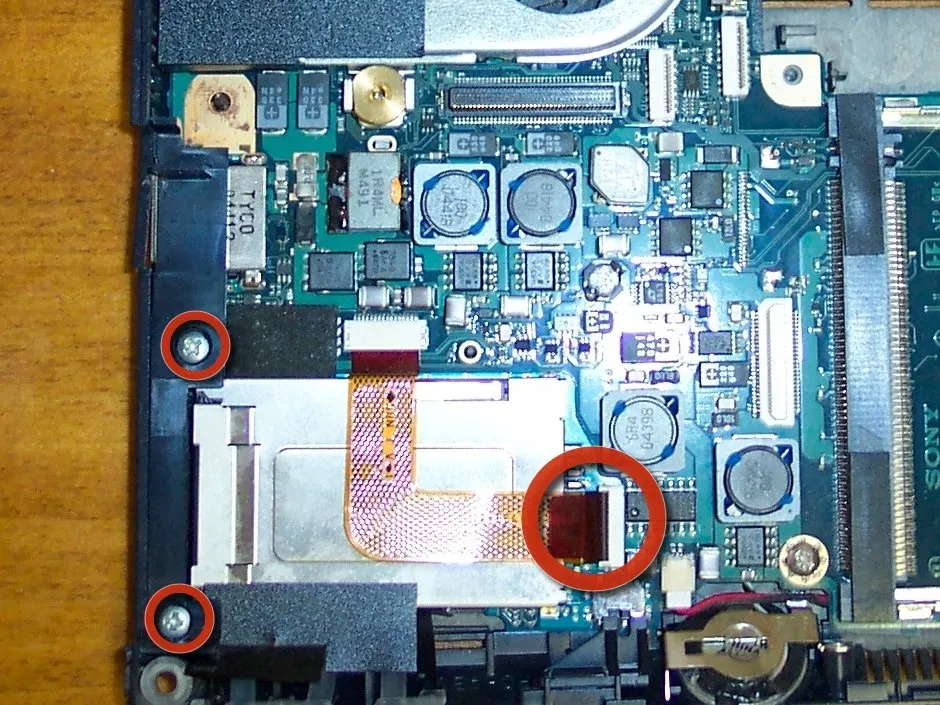

• Наконец, материнская плата. Открутите 2 винта, удерживающие пластиковый кронштейн.

• Отсоедините ленточный разъем и выкрутите 3 винта.

Шаг 18

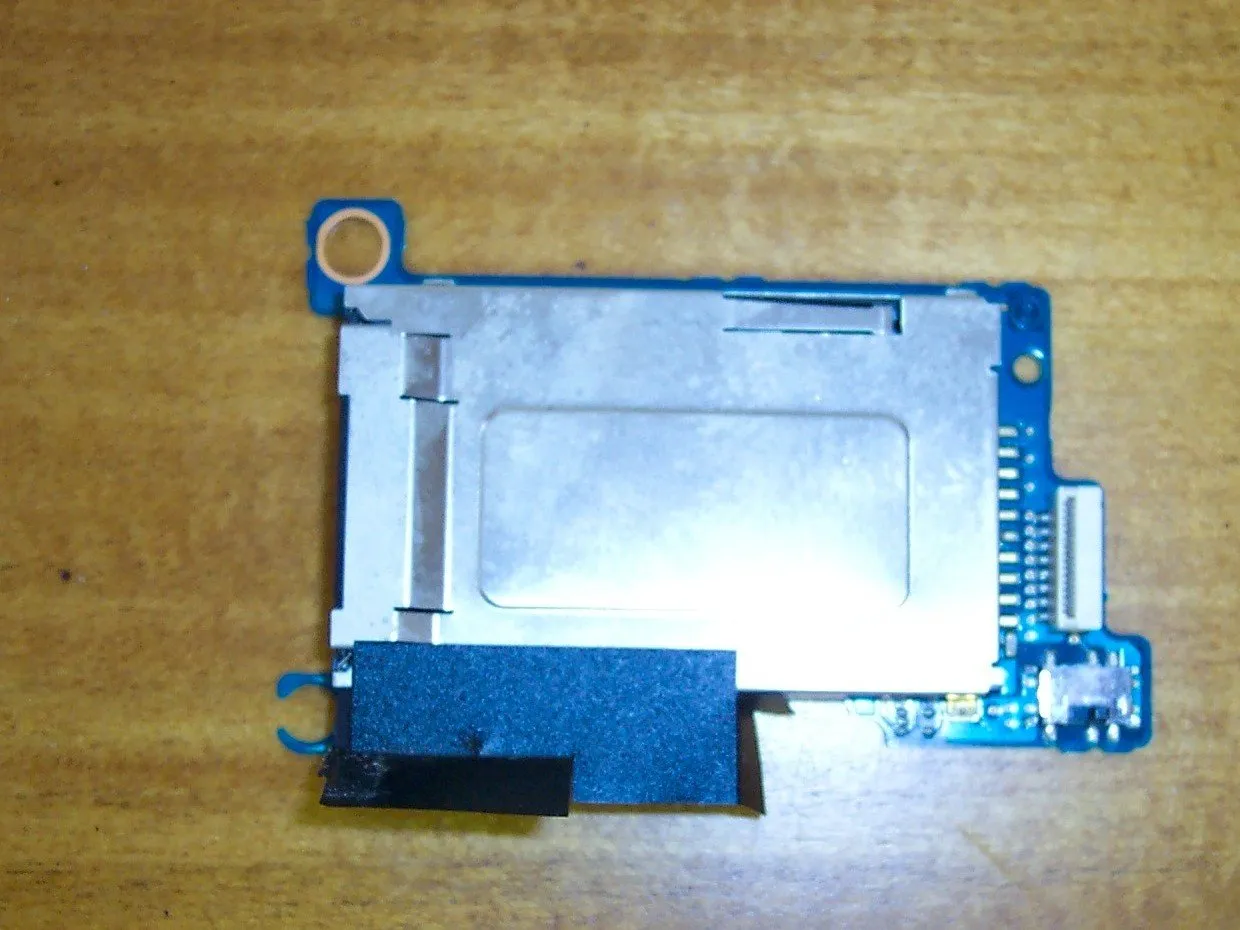

• Извлеките устройство чтения карт памяти.

Шаг 19

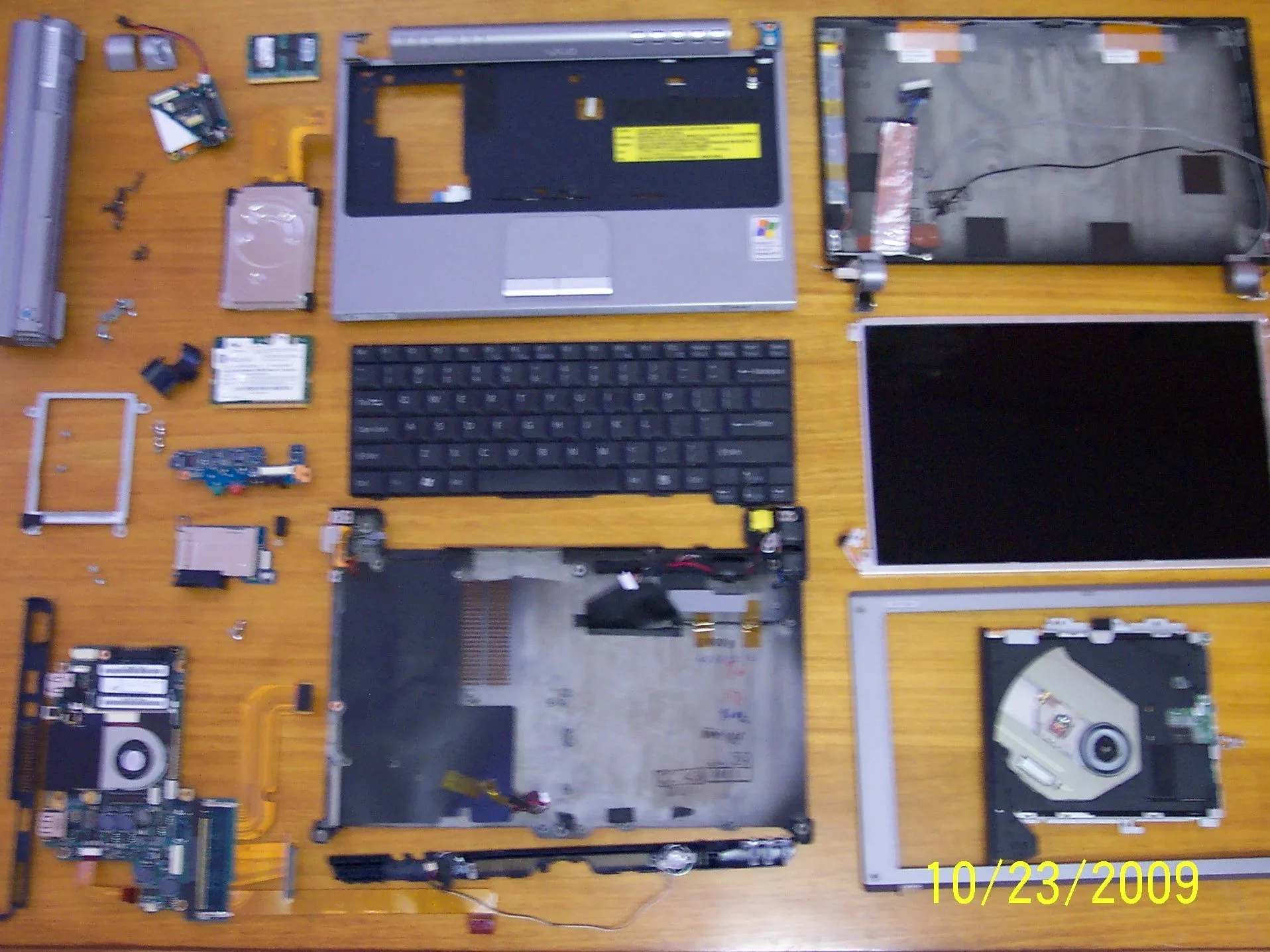

• Все готово! Извините за плохую фотографию.

• На всякий случай, если вам интересно, он снова собран и работает как чемпион.
