Разборка Sony Walkman WM-FX20
Введение
Мое первое портативное устройство. Кассетный FM/AM плеер Sony. На передней панели - цифровые кнопки управления радио/будильником, а на боковой - старые кассетные кнопки. Нашел его в футляре для кассет Logitech с записью шоу Медски, Мартина и Вуда 99 года. Работает от 2 батареек AA. Этот Walkman был моим первым устройством Portbale, и я хранил его все эти годы. Это официально моя первая поломка на Делаете.ру
Что вам нужно
Инструменты
Отвертка Phillips #1 | Источник - ifixit.com
Spudger | Источник - ifixit.com
Шаг 1 Разборка Sony Walkman WM-FX20
Добрый оле Sony Walkman.
Шаг 2

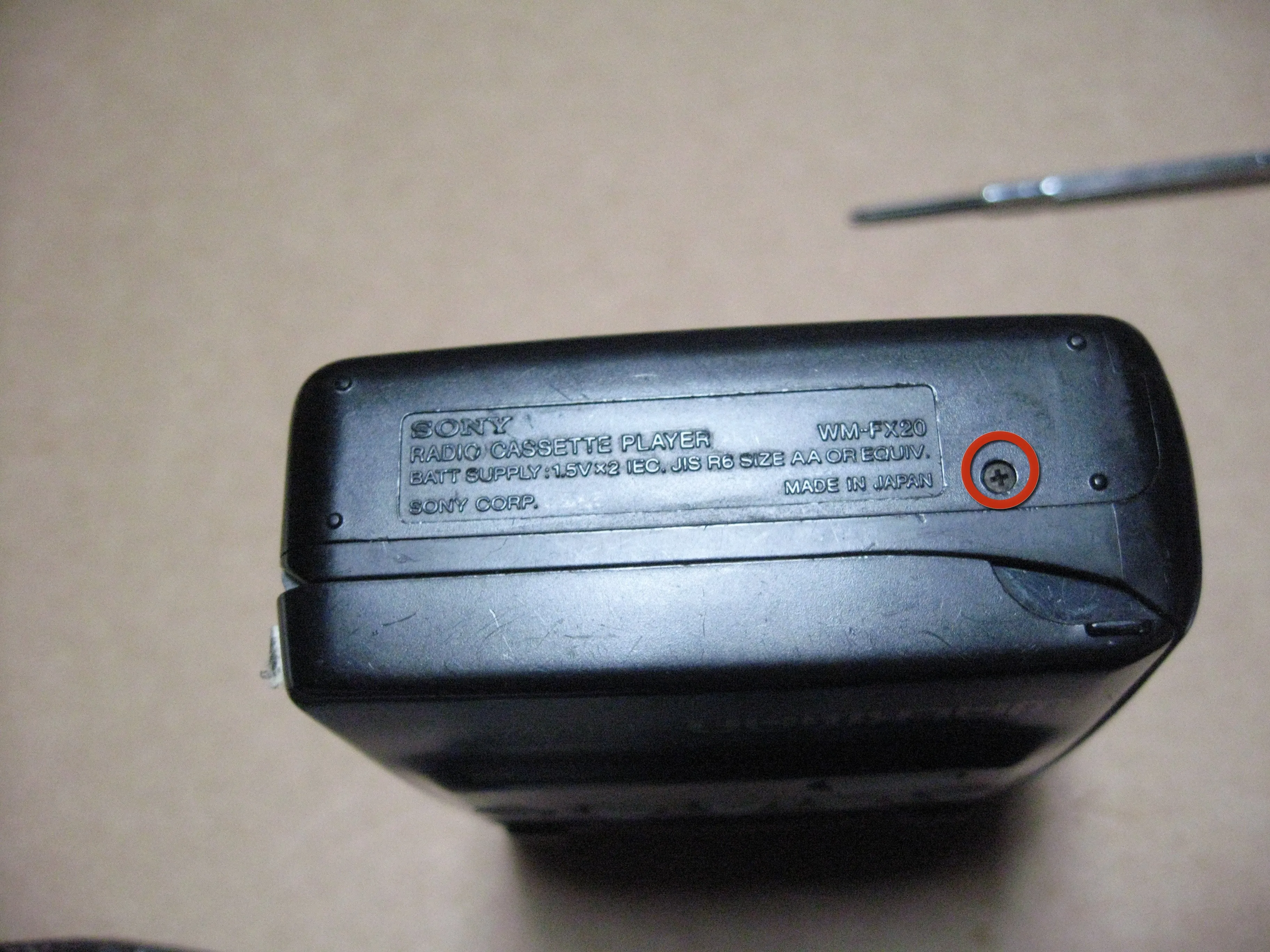

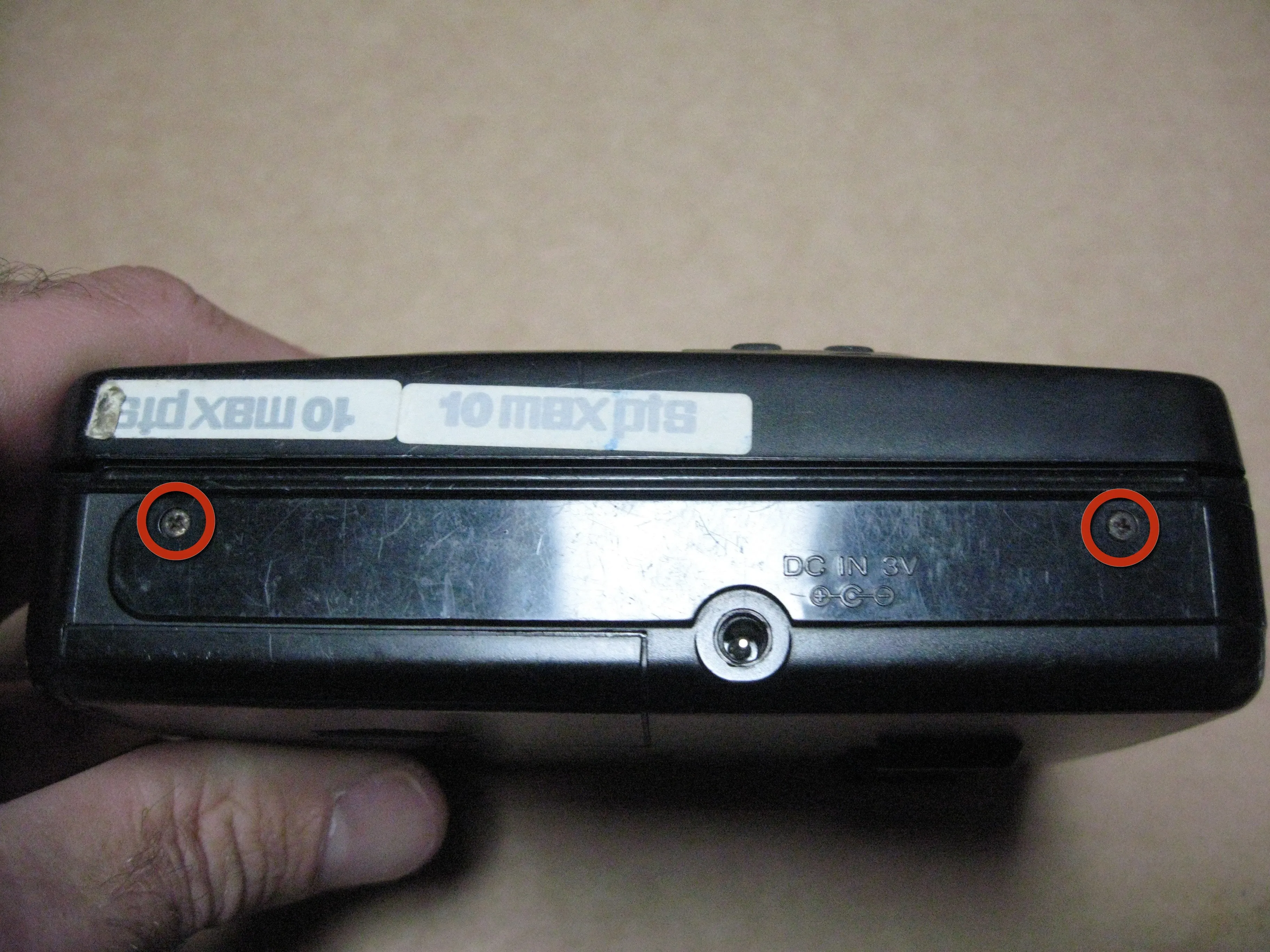

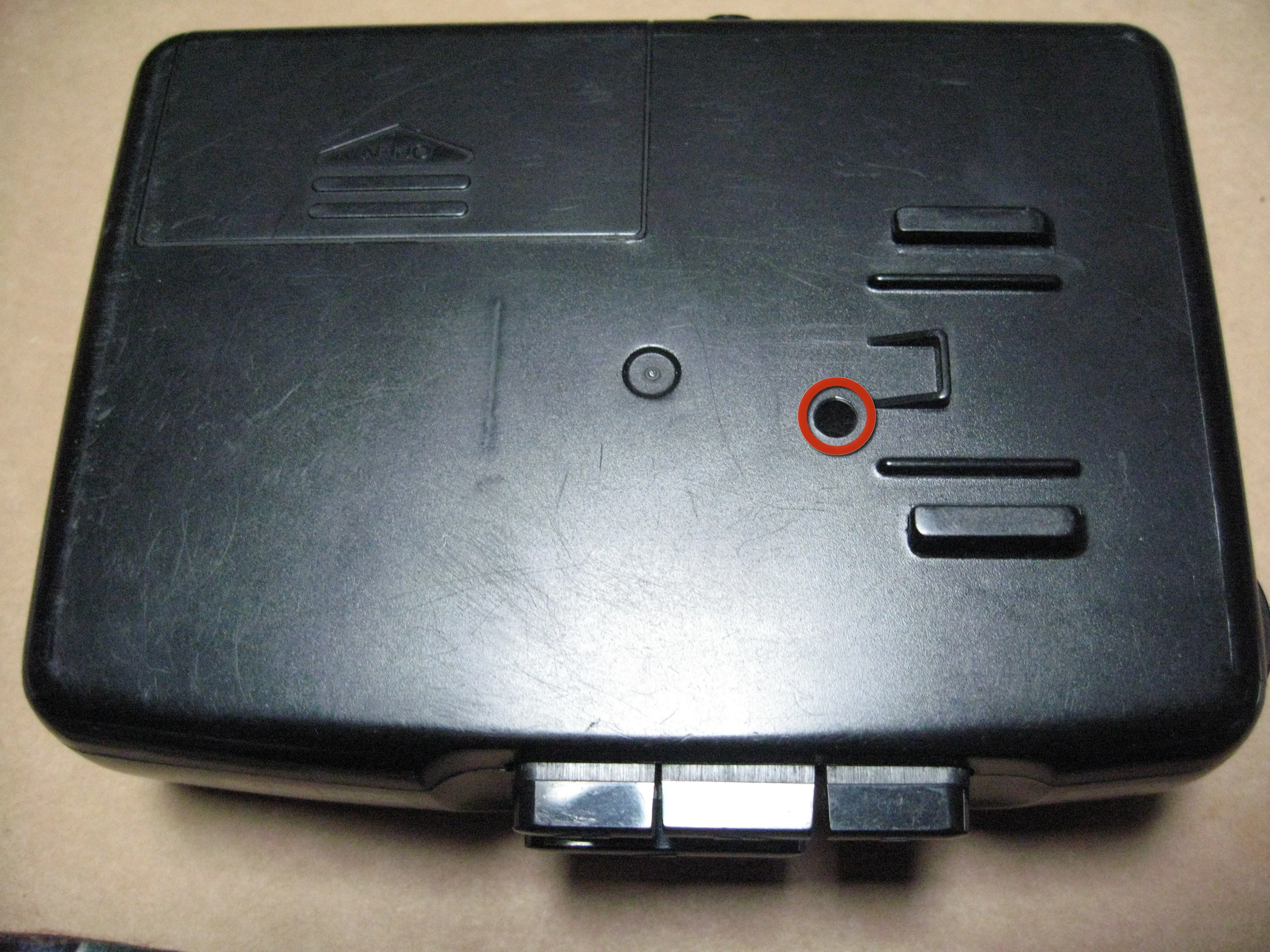

Начните с удаления винта на нижней стороне. Затем винт на задней стороне. Затем два с обратной стороны элементов управления магнитолой.
Новая строка.
Шаг 3

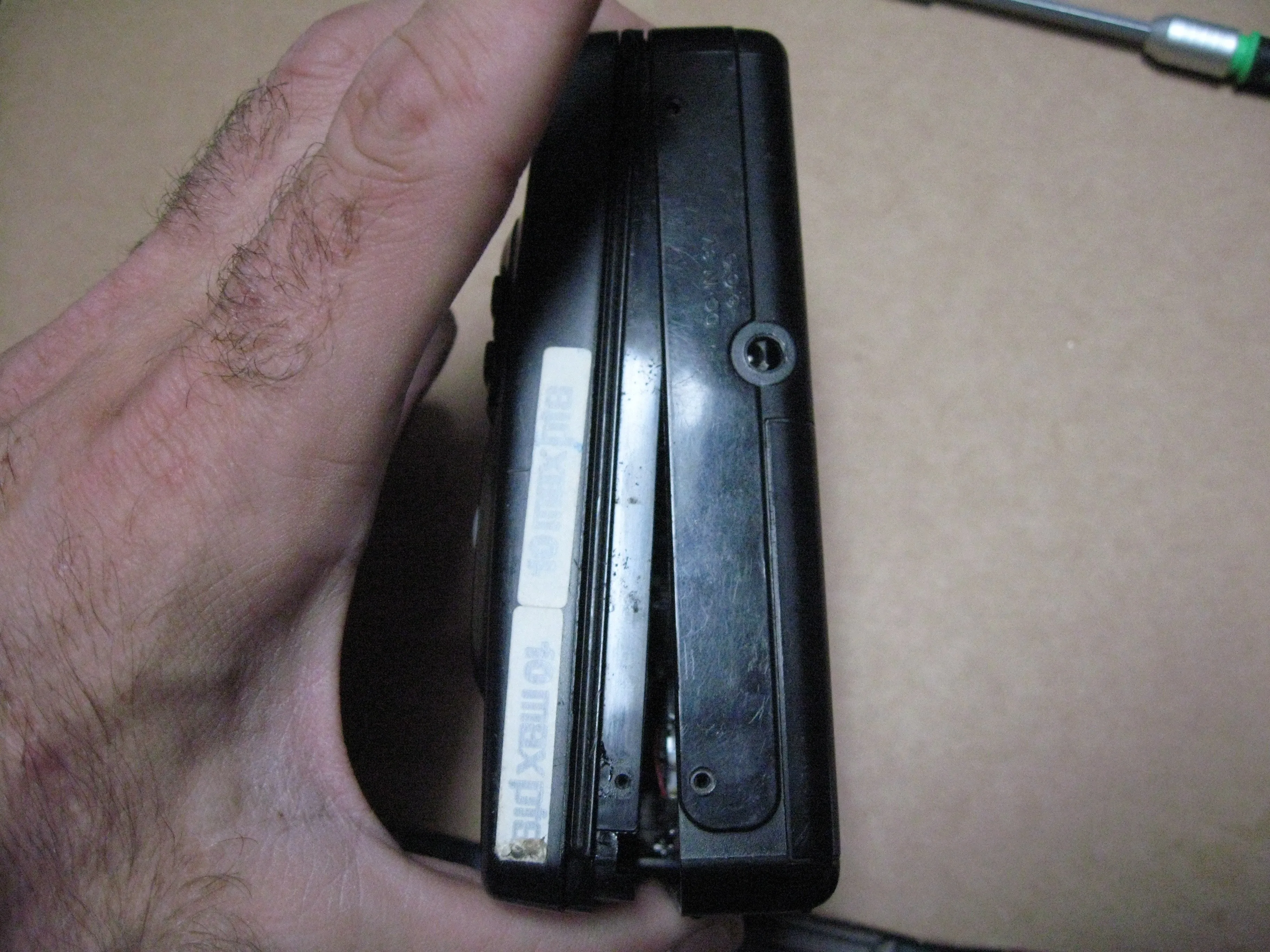

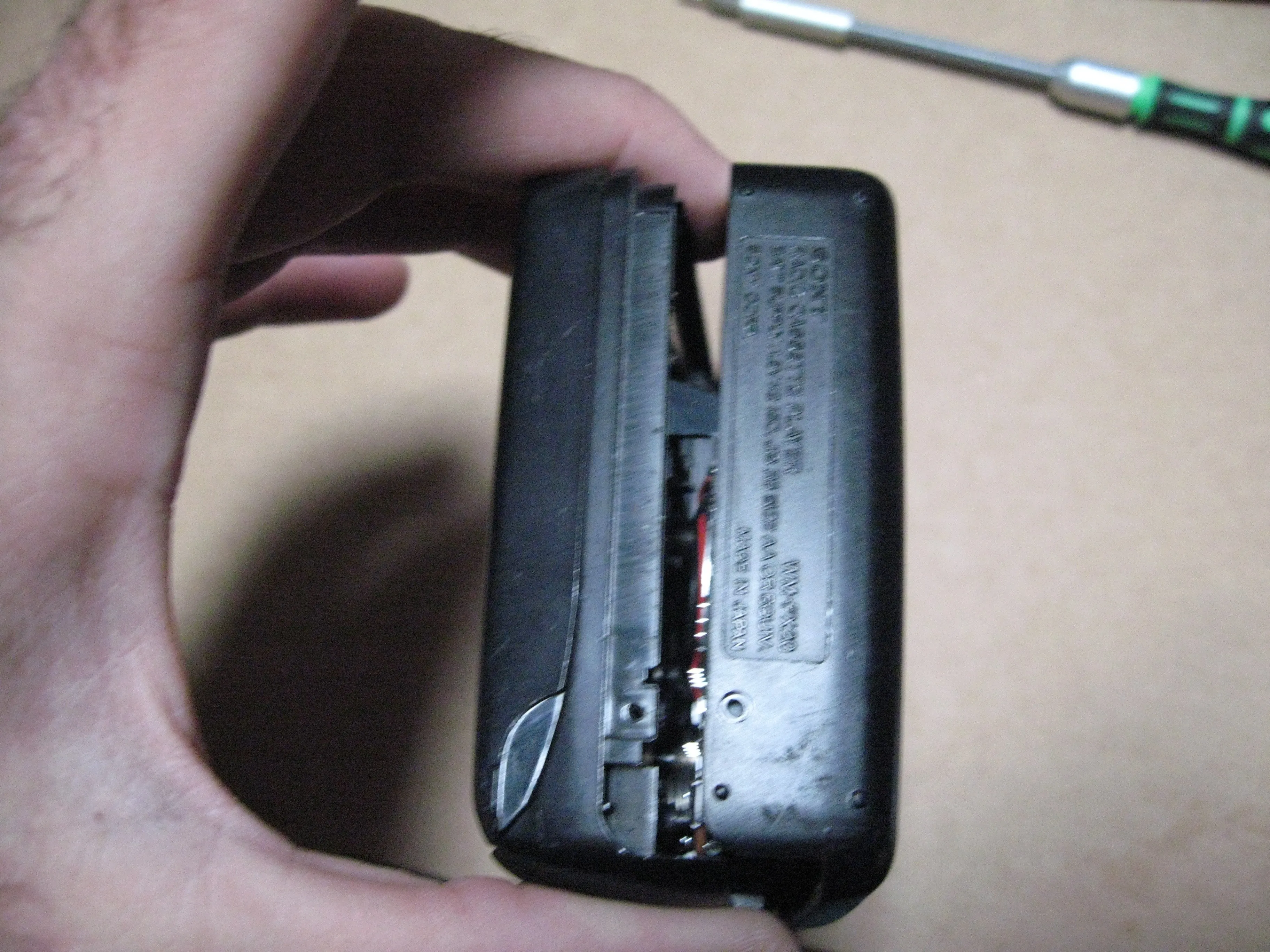

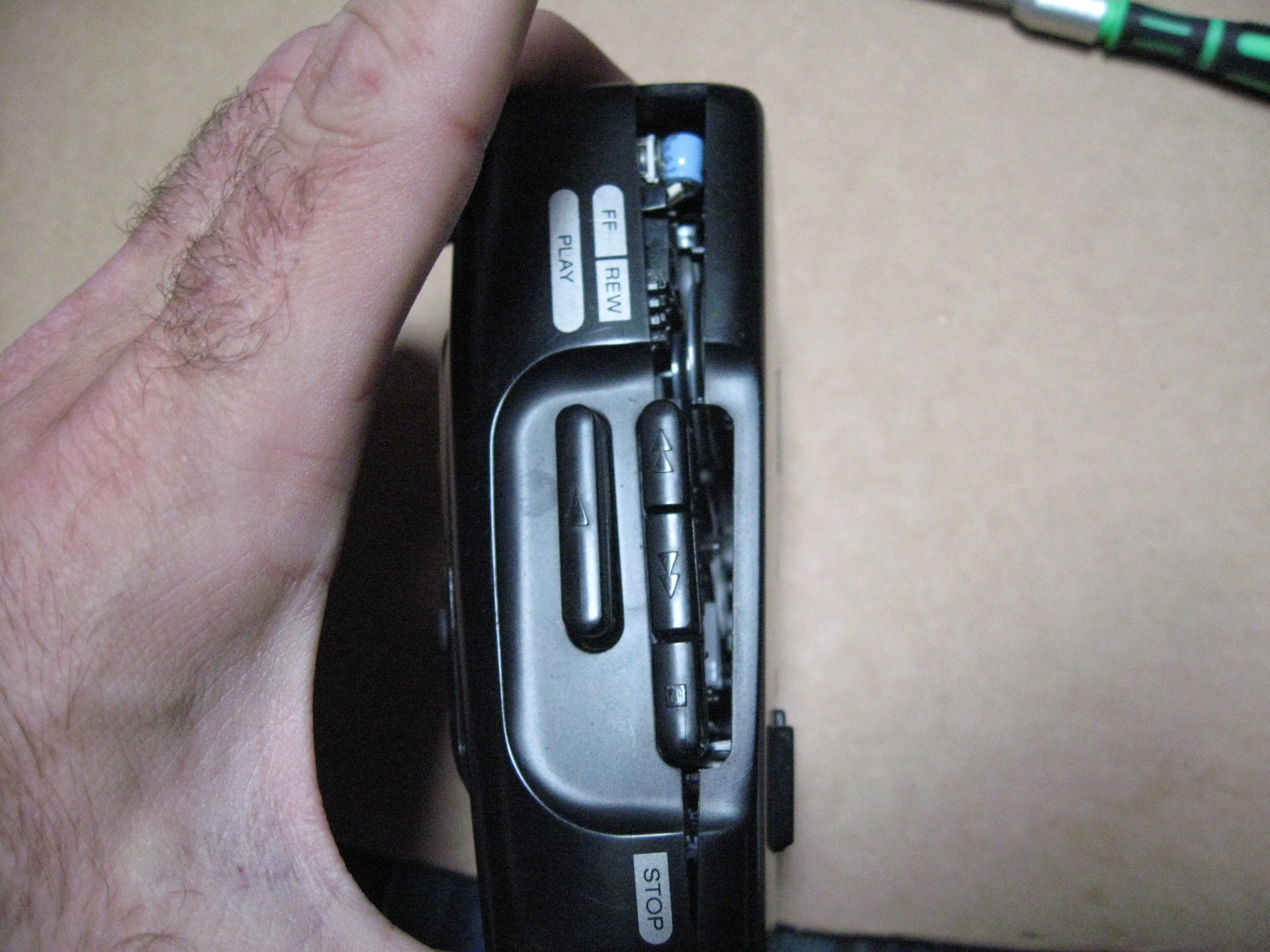

Маленькой крестообразной головкой аккуратно подденьте боковые стороны.
Шаг 4

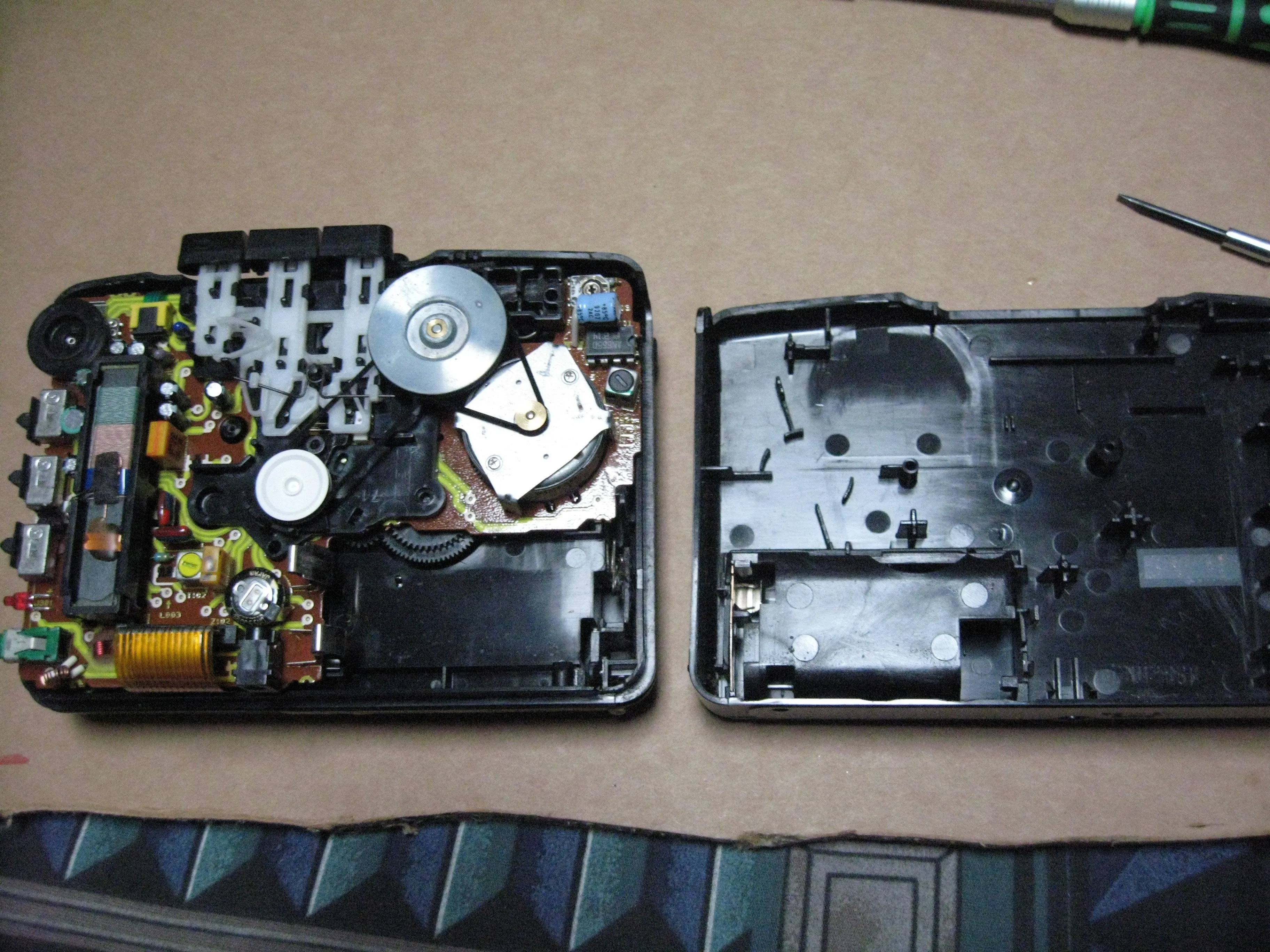

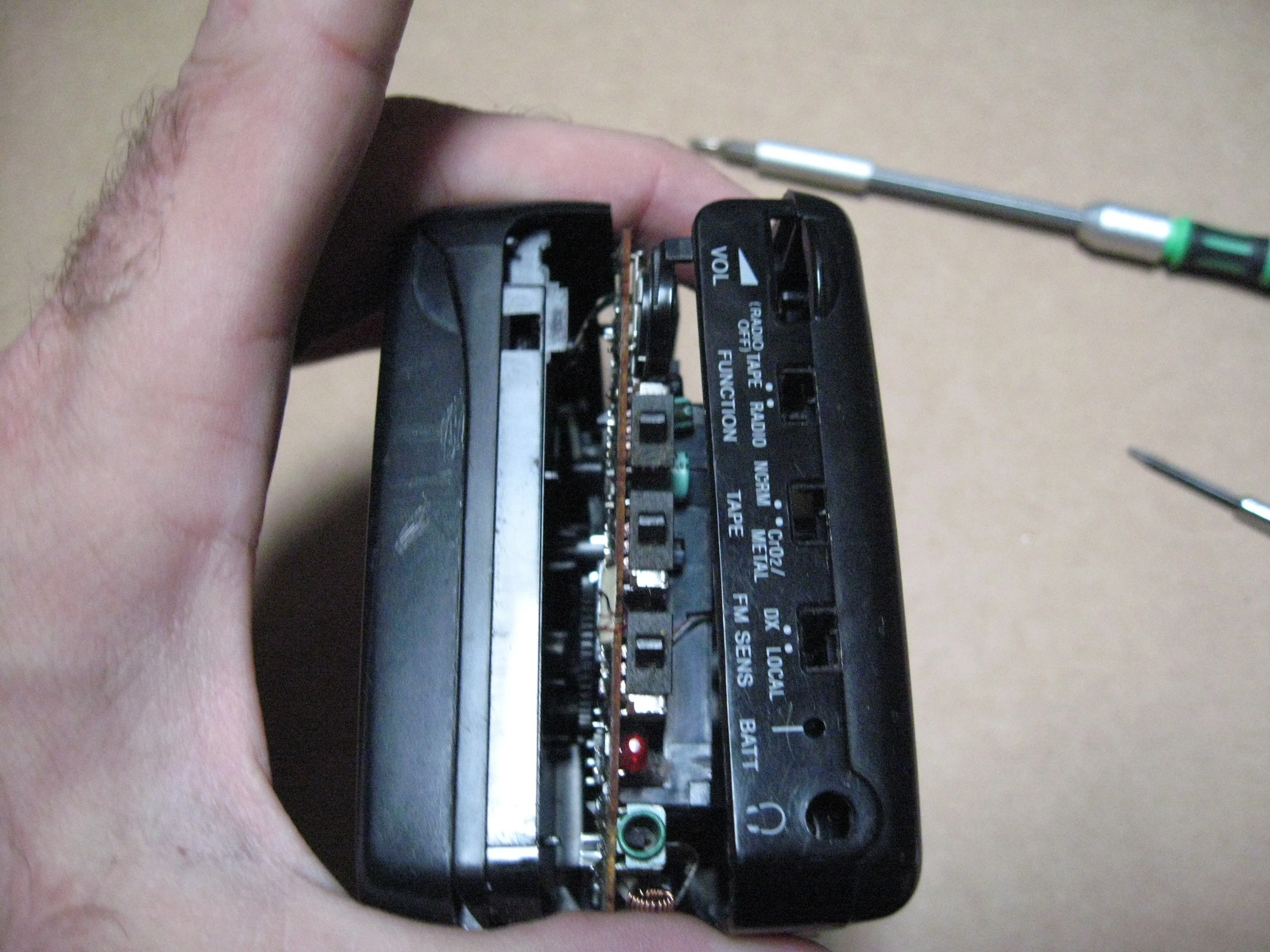

Будьте осторожны, чтобы не повредить переключатели на верхней части устройства при снятии корпуса. Итак, теперь мы сняли нижнюю часть корпуса устройства.
Шаг 5

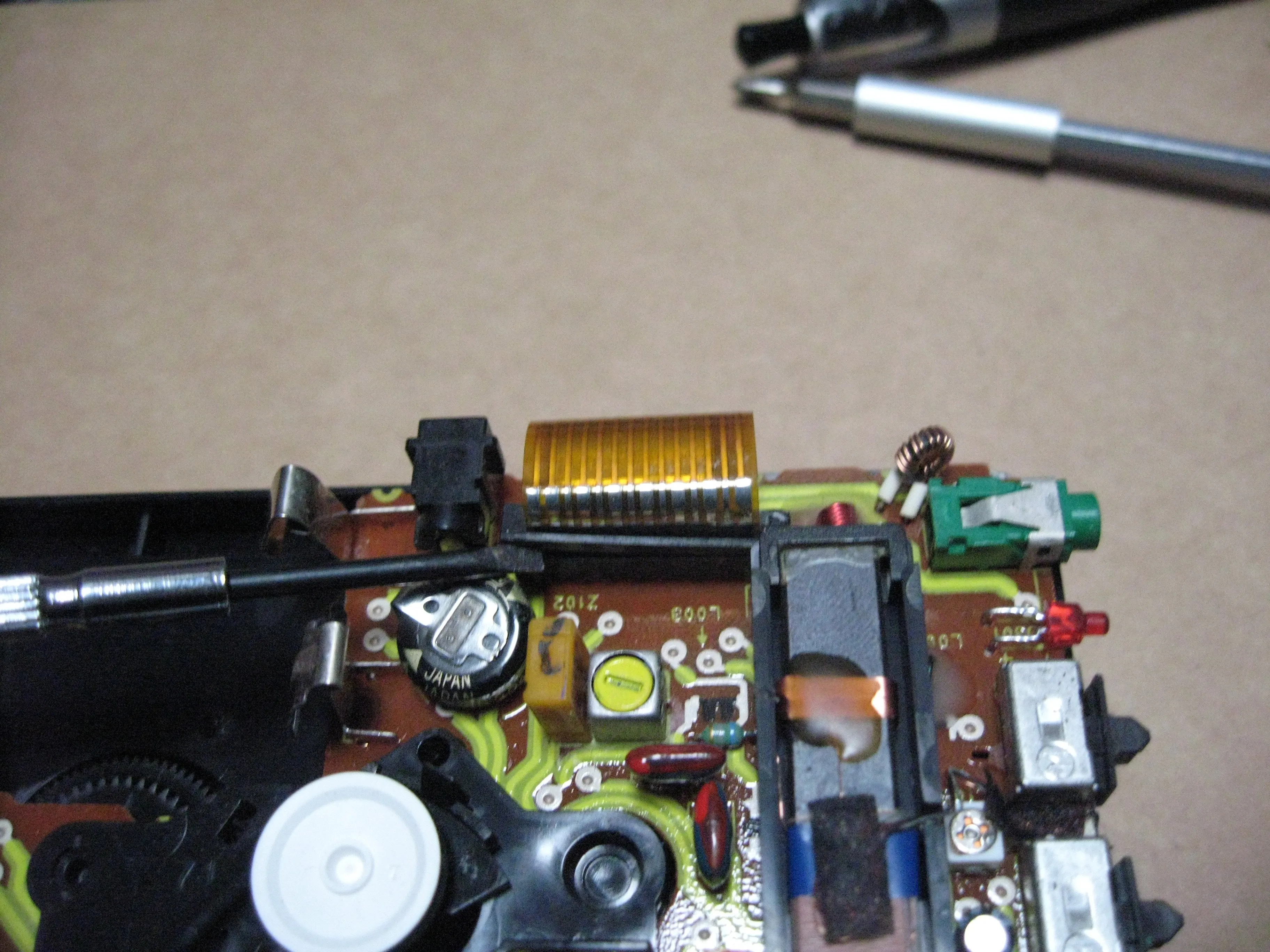

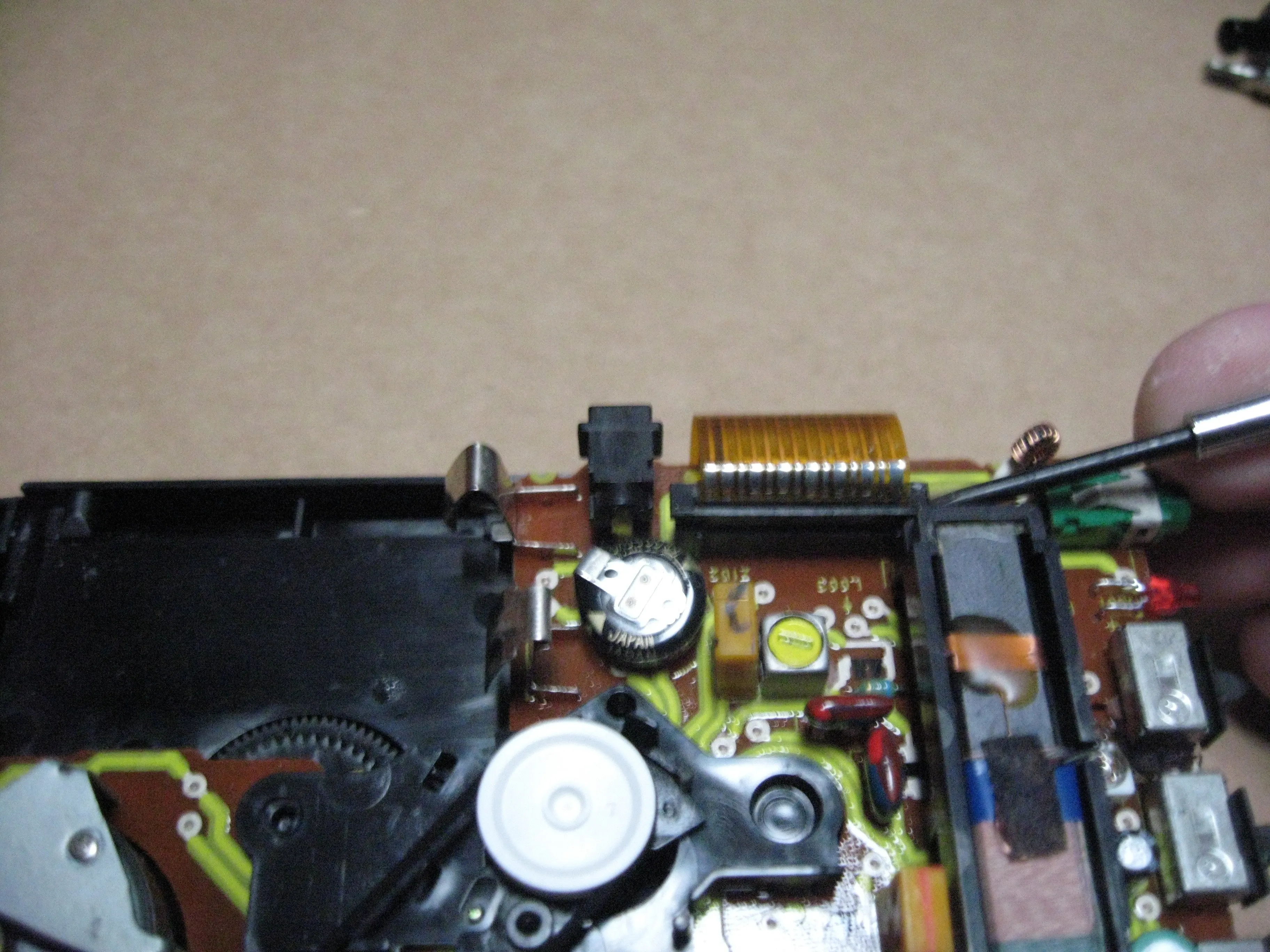

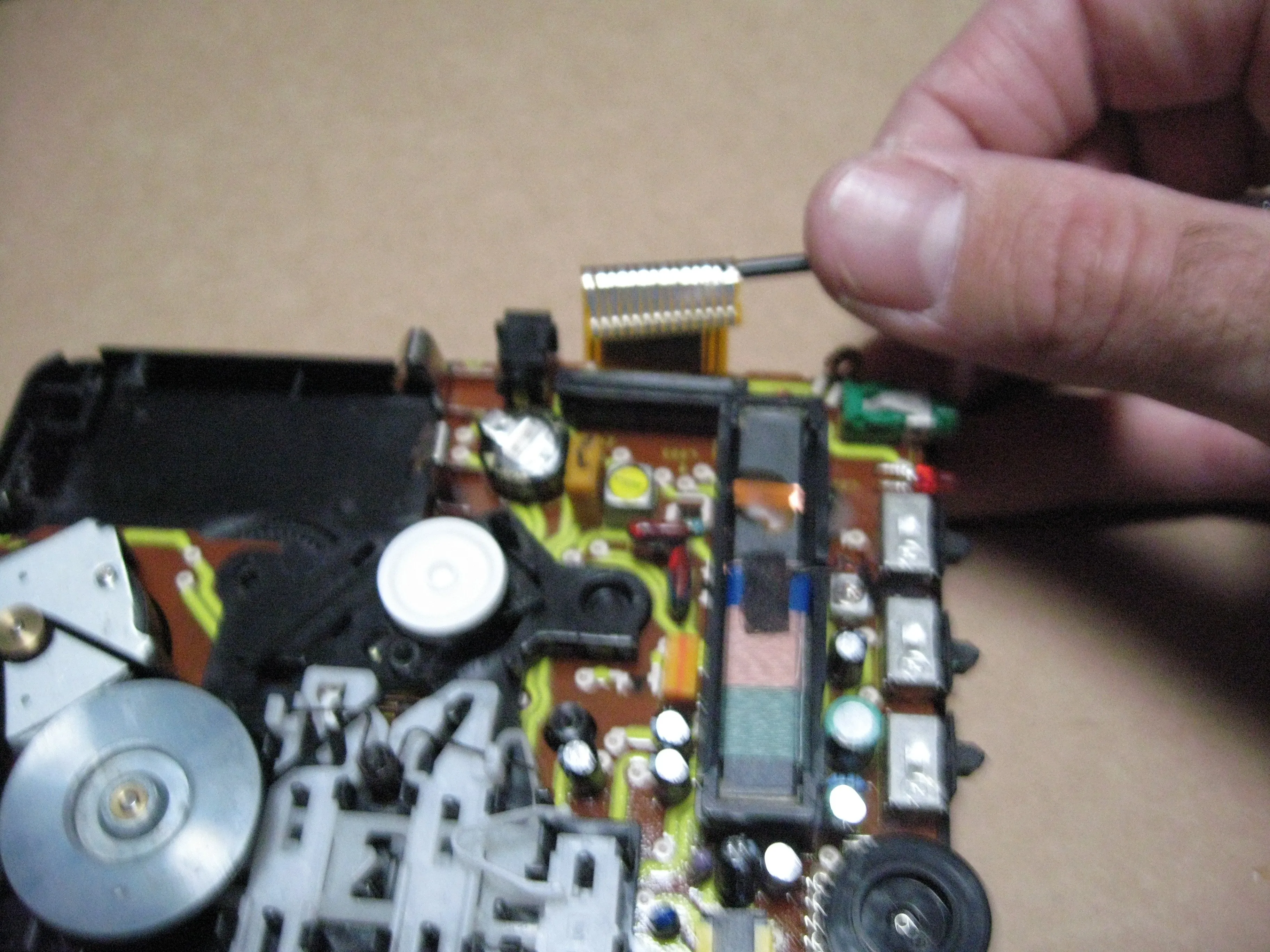

Найдите ленточный кабель, который подключается к плате. Осторожно подденьте одну из сторон разъема, как показано на рисунке, и отсоедините ленточный кабель от платы.
Шаг 6

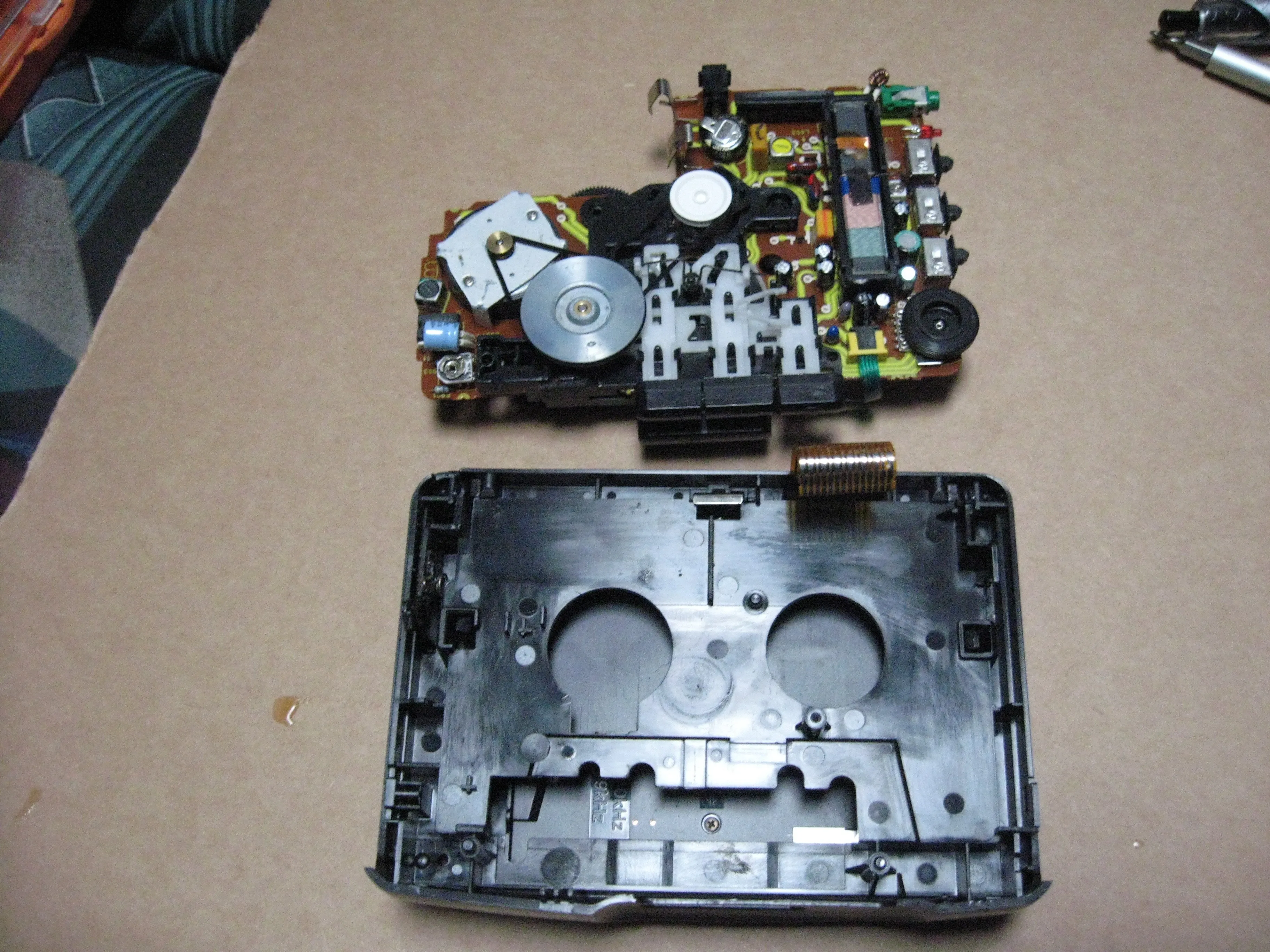

Теперь мы можем извлечь плату из корпуса.
Шаг 7

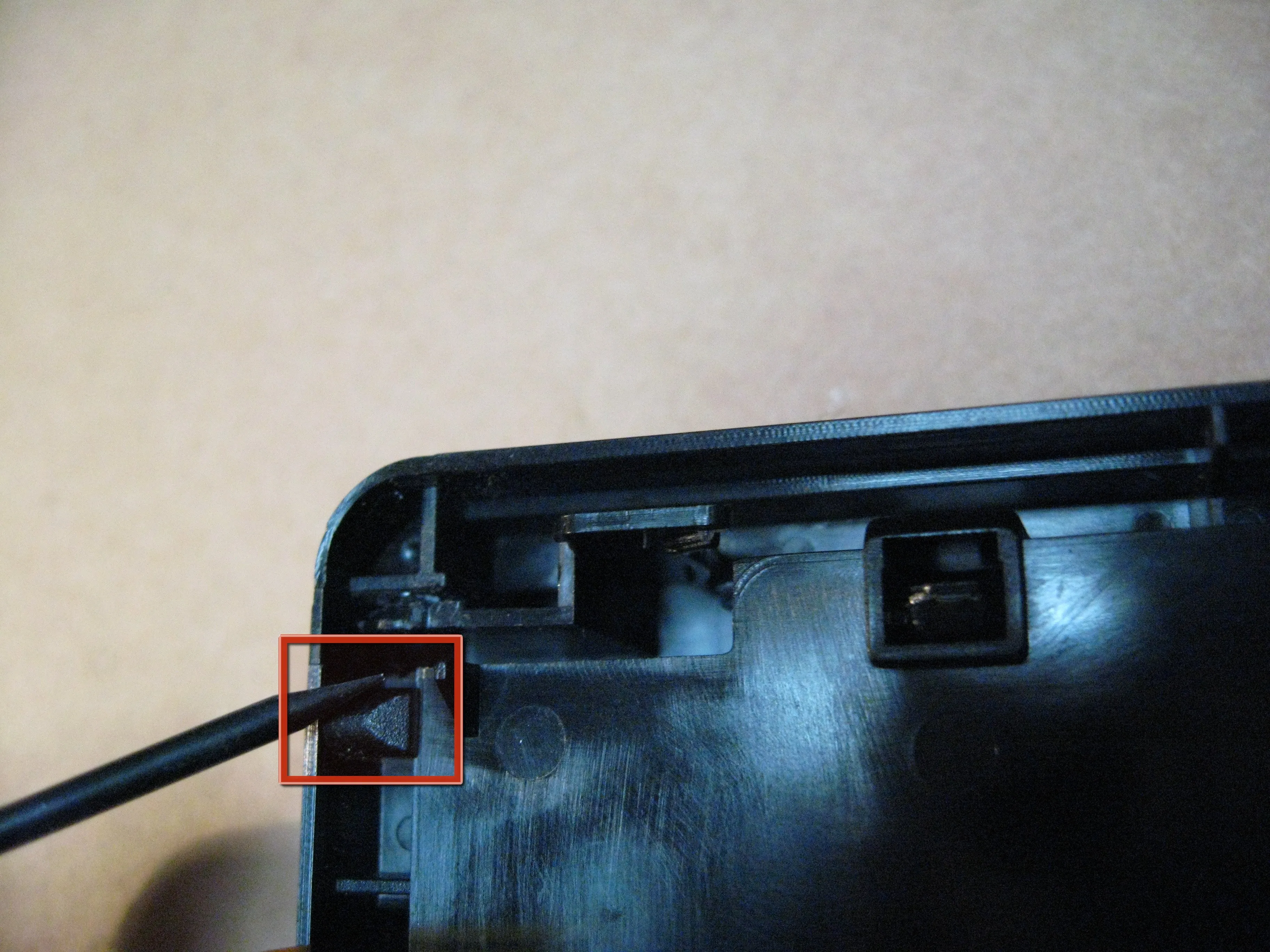

Если вам не нужно заменять блок управления передней дверью, я бы не советовал продолжать дальше. Эта маленькая пружинка заняла у меня добрых 40 минут, чтобы правильно встать на место. Крайне важно установить ее правильно, чтобы дверца кассеты оставалась плоской и закрытой.

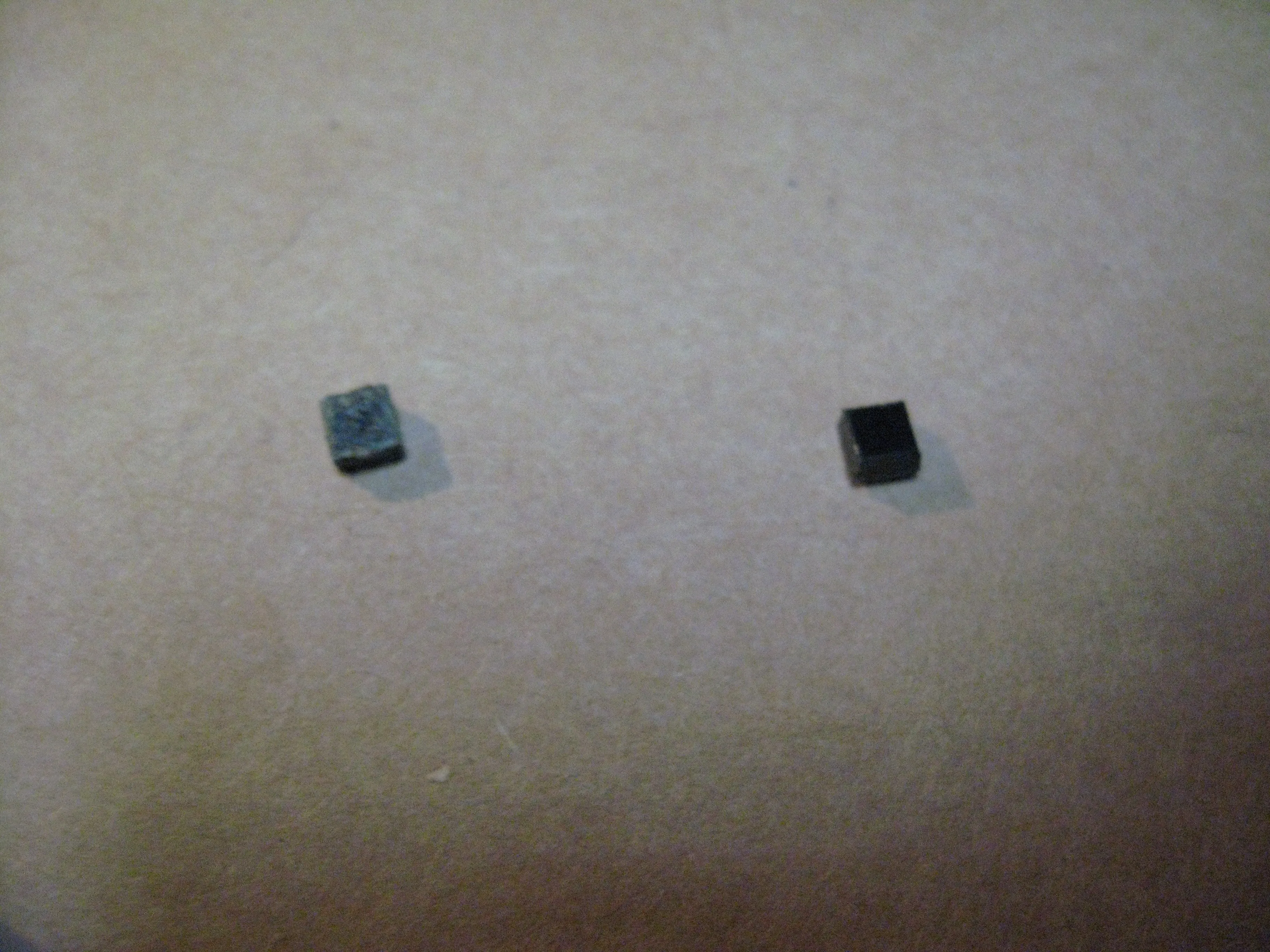

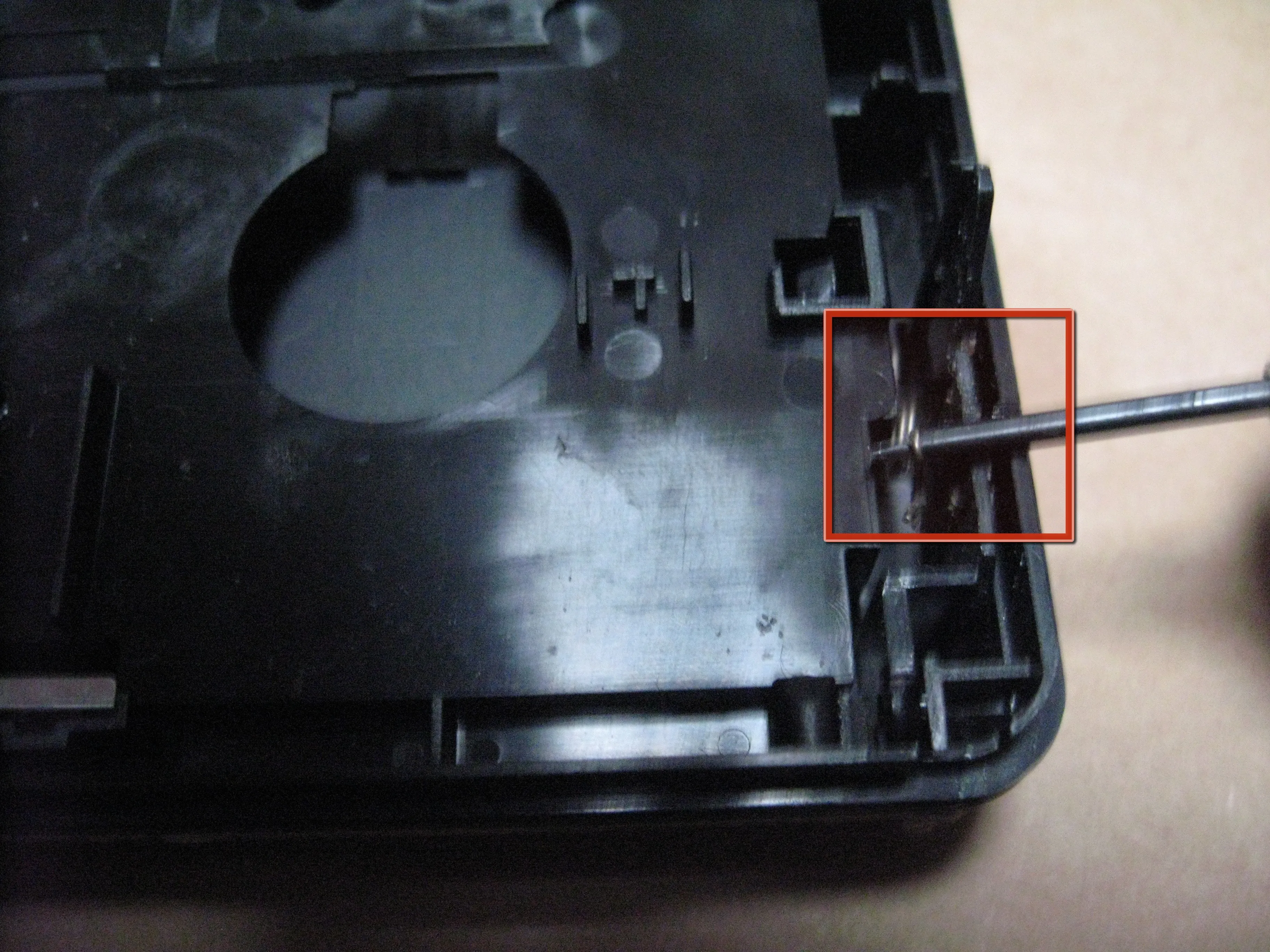

Найдите пружину двери и аккуратно снимите ее. Затем найдите и отклейте (с обеих сторон) приклеенные бамперы - они ограничивают расстояние, на которое может продвинуться дверная петля, чтобы ее можно было оторвать...
Шаг 8

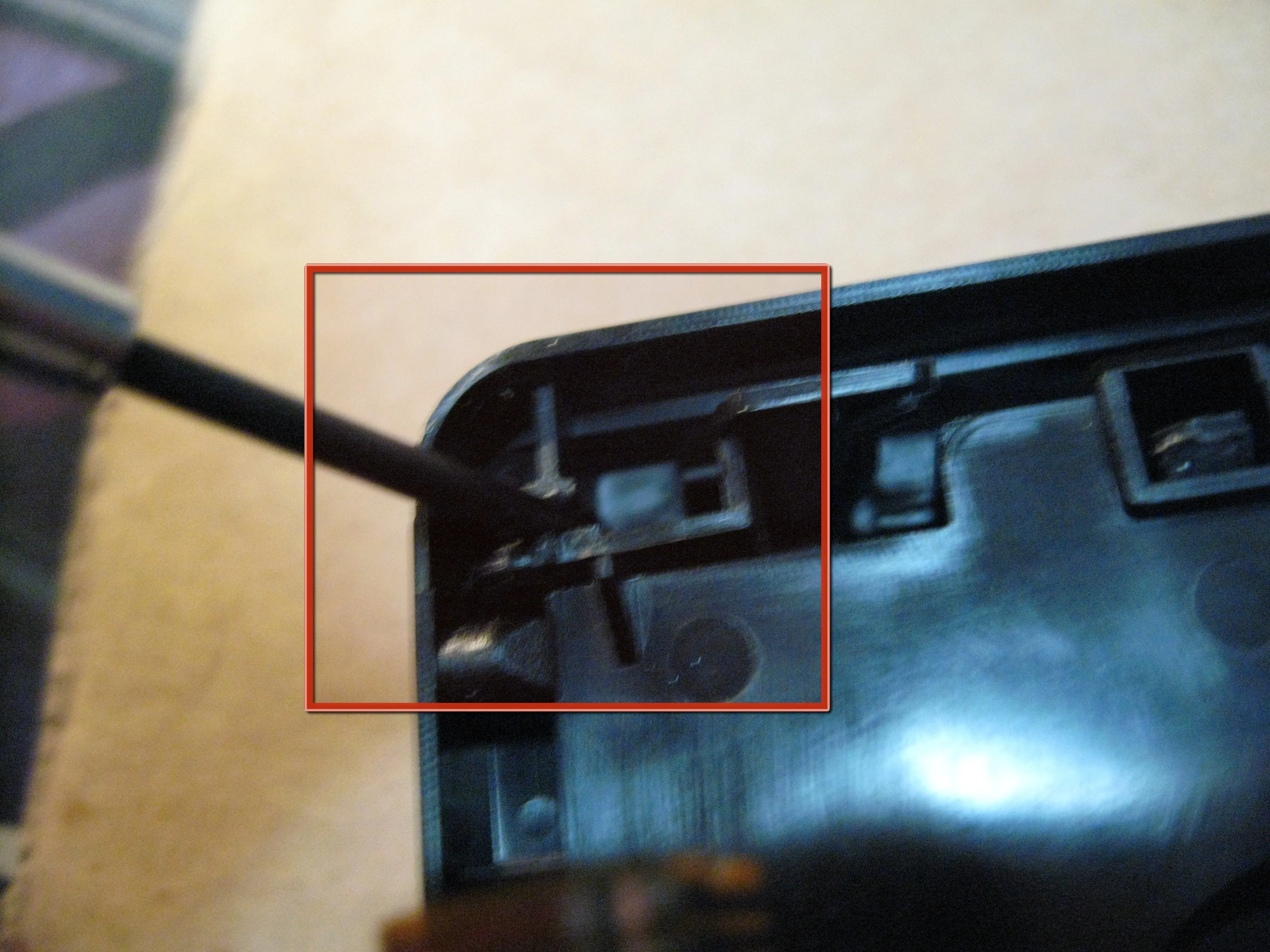

Теперь аккуратно подденьте дверные петли с обеих сторон и снимите переднюю дверцу с узла.
Шаг 9

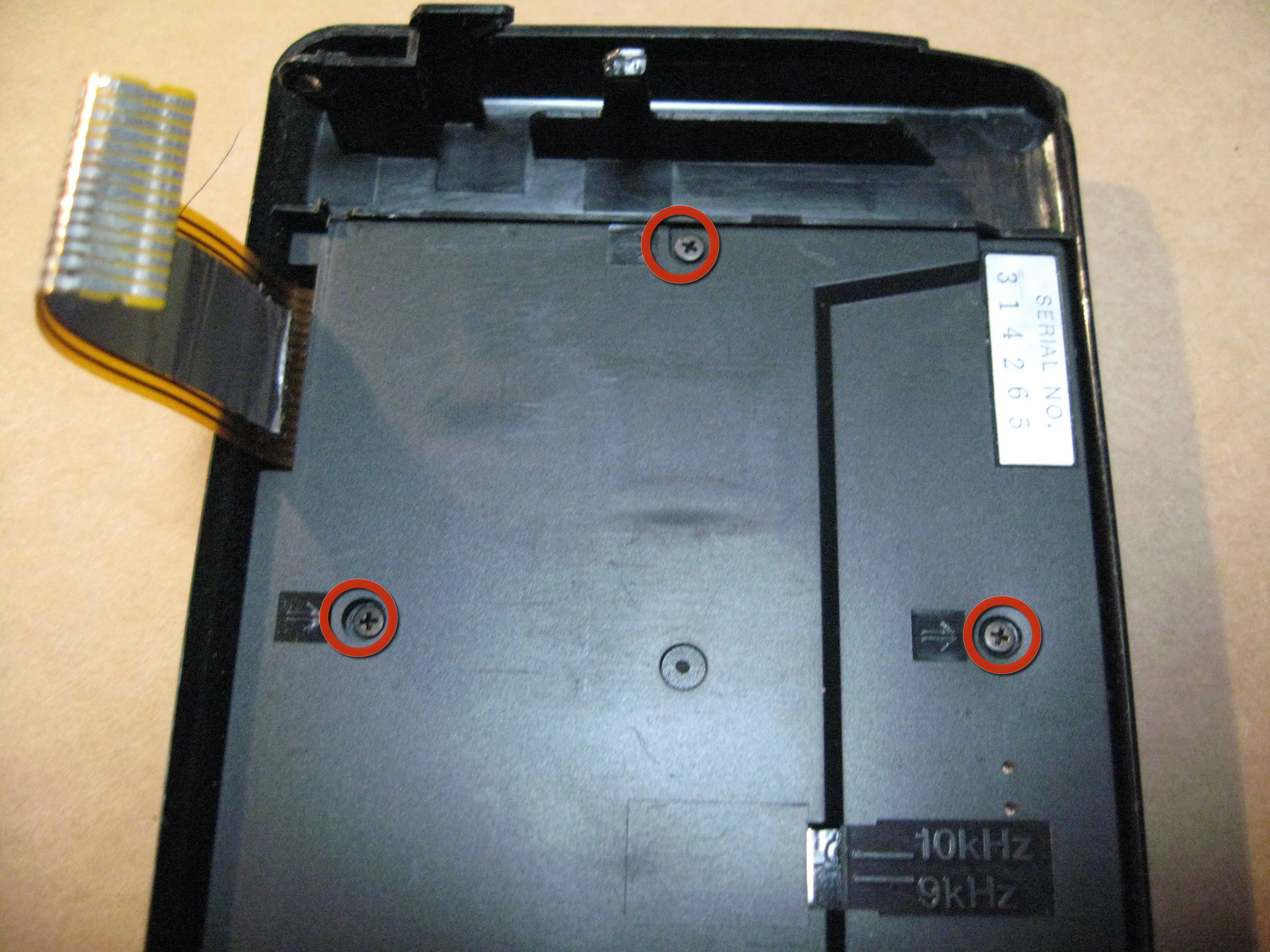

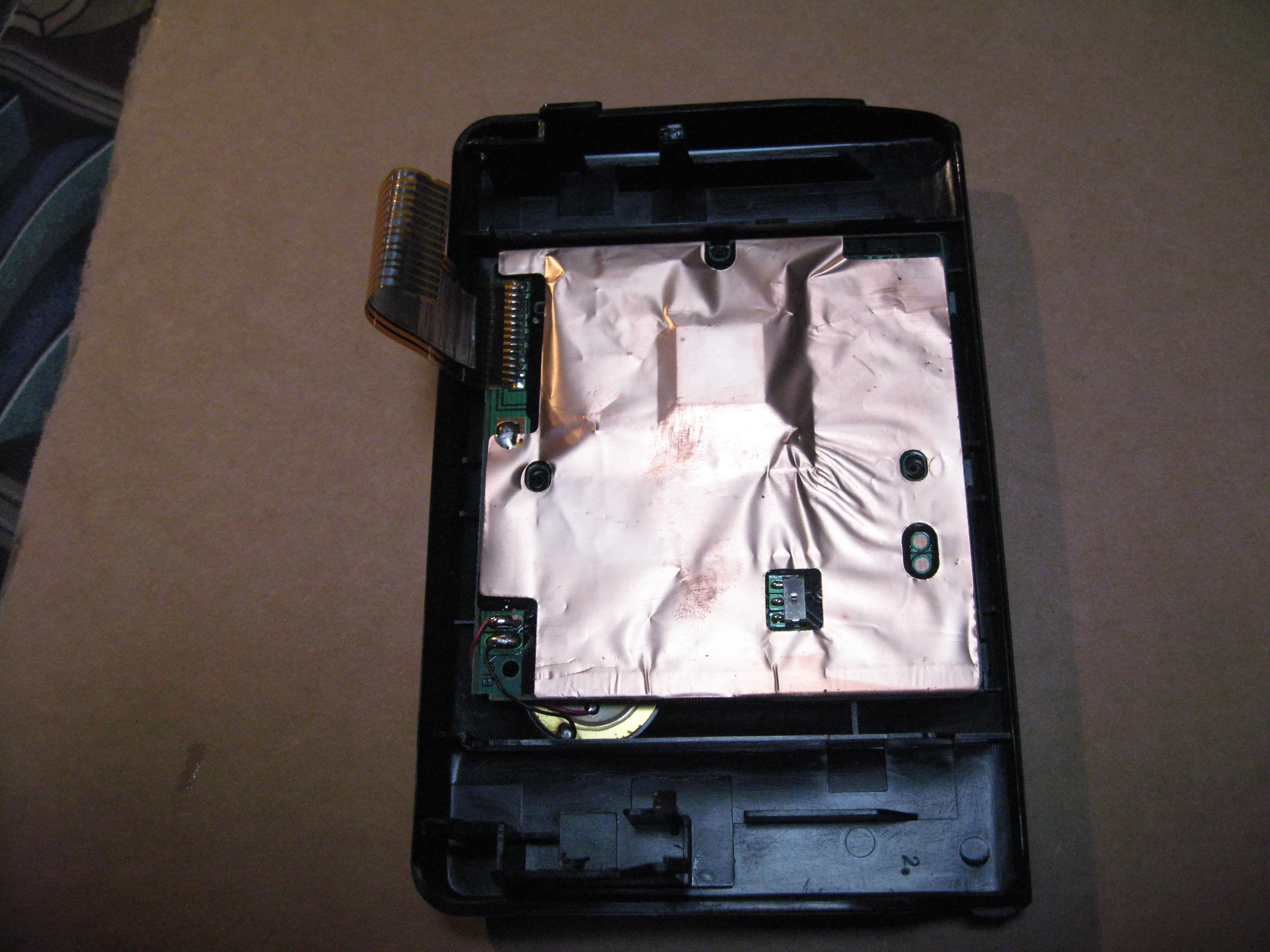

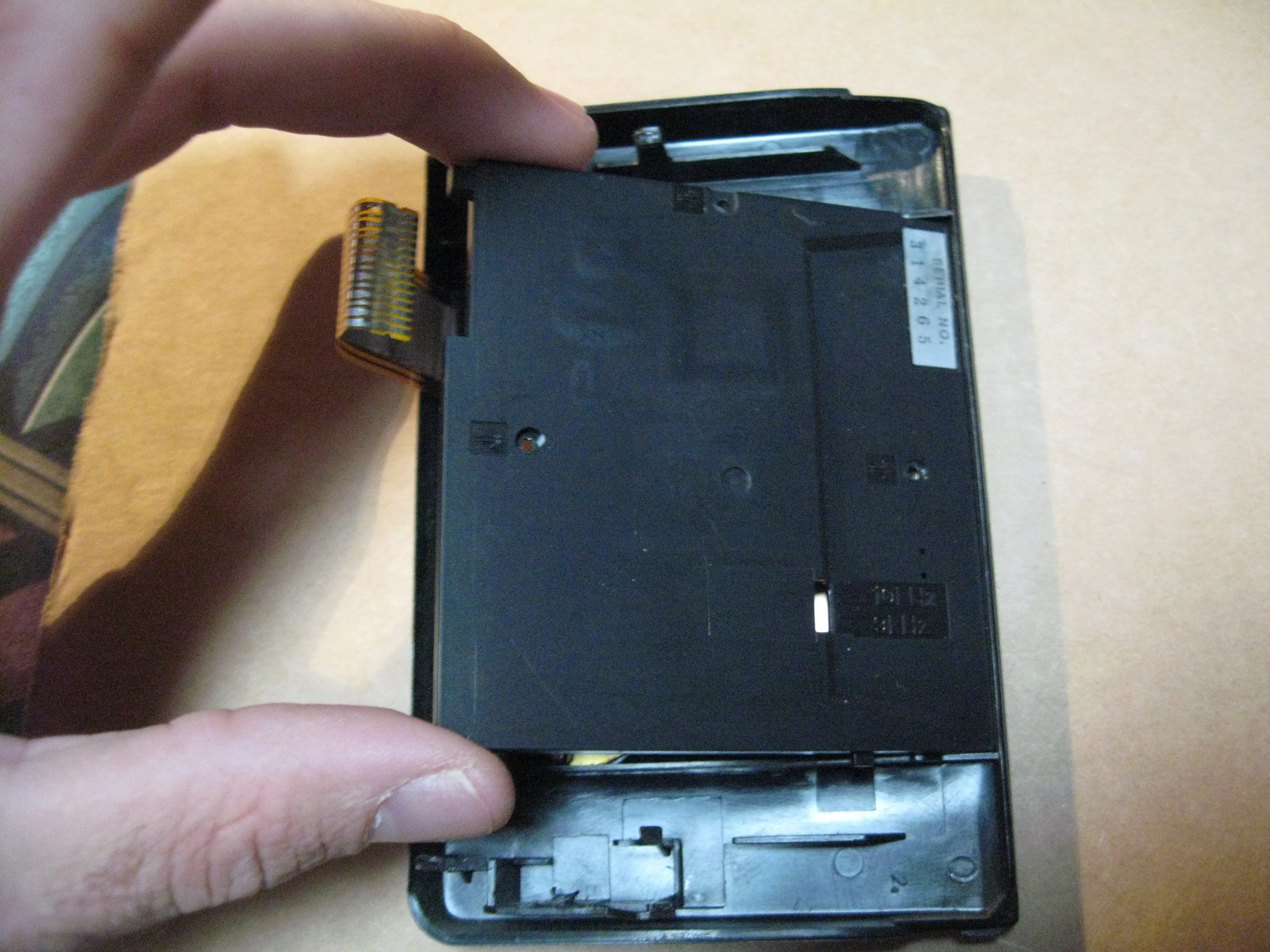

Открутите три винта на задней стороне дверцы кассетного отсека. Затем снимите панель.
Шаг 10

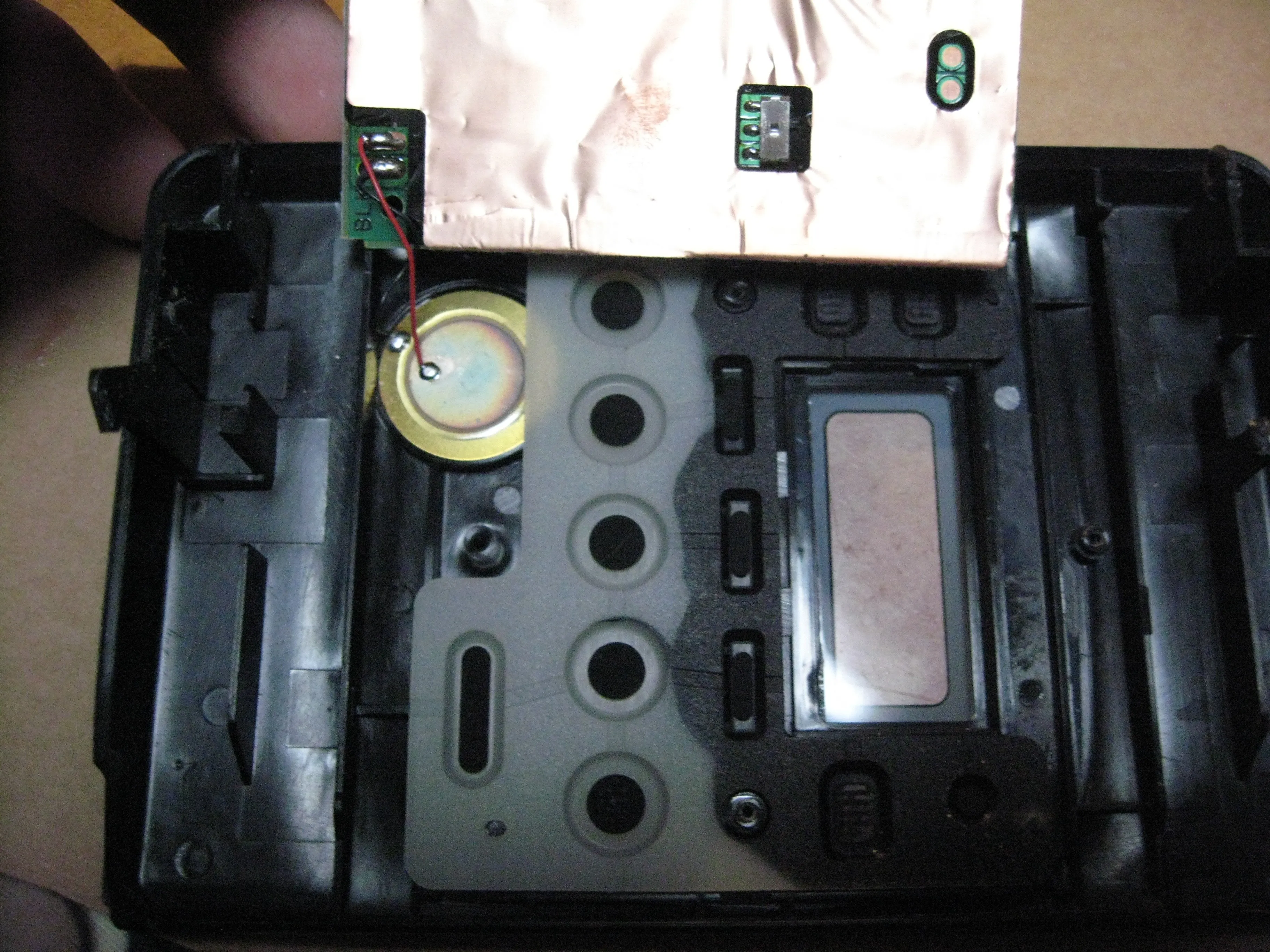

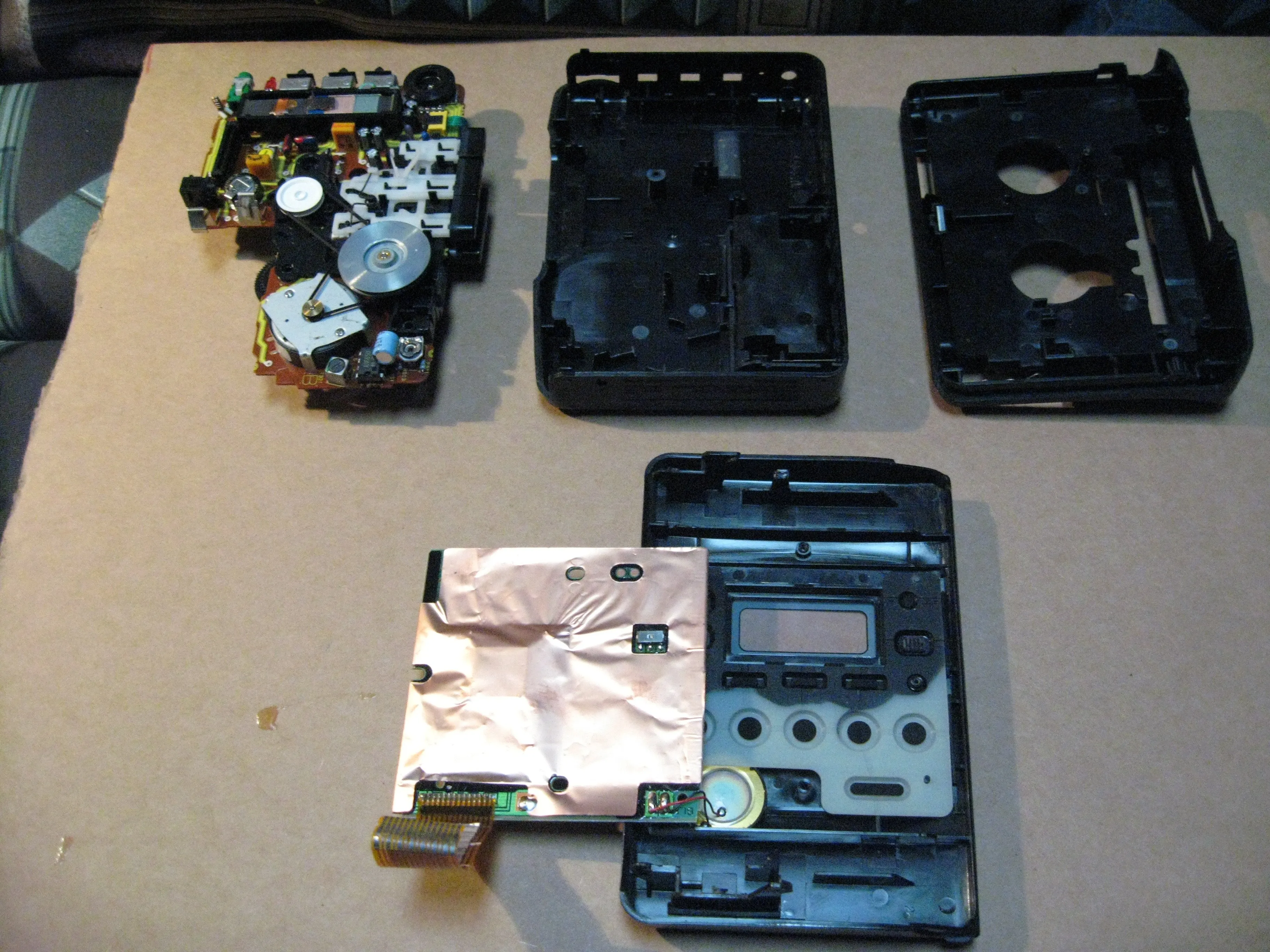

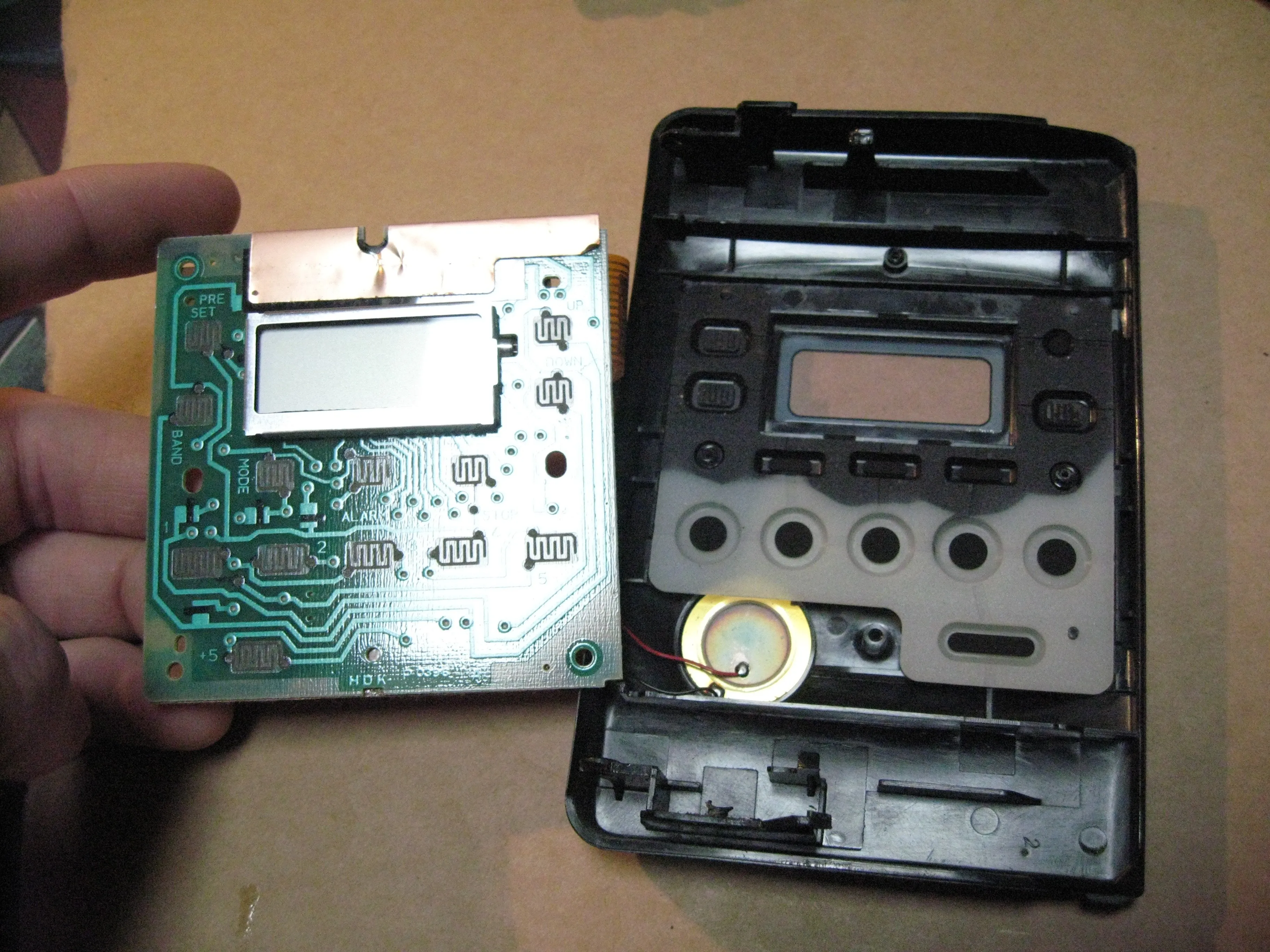

Вот ваша передняя плата управления! Она прикреплена к динамику, который, как я полагаю, является динамиком. Возможно, для будильника. Мне показалось это интересным, маленький динамик. В общем, вот и все.
