Разборка Sony Xperia Z3 Compact

Введение

Полный разбор Sony Xperia Z3 Compact.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

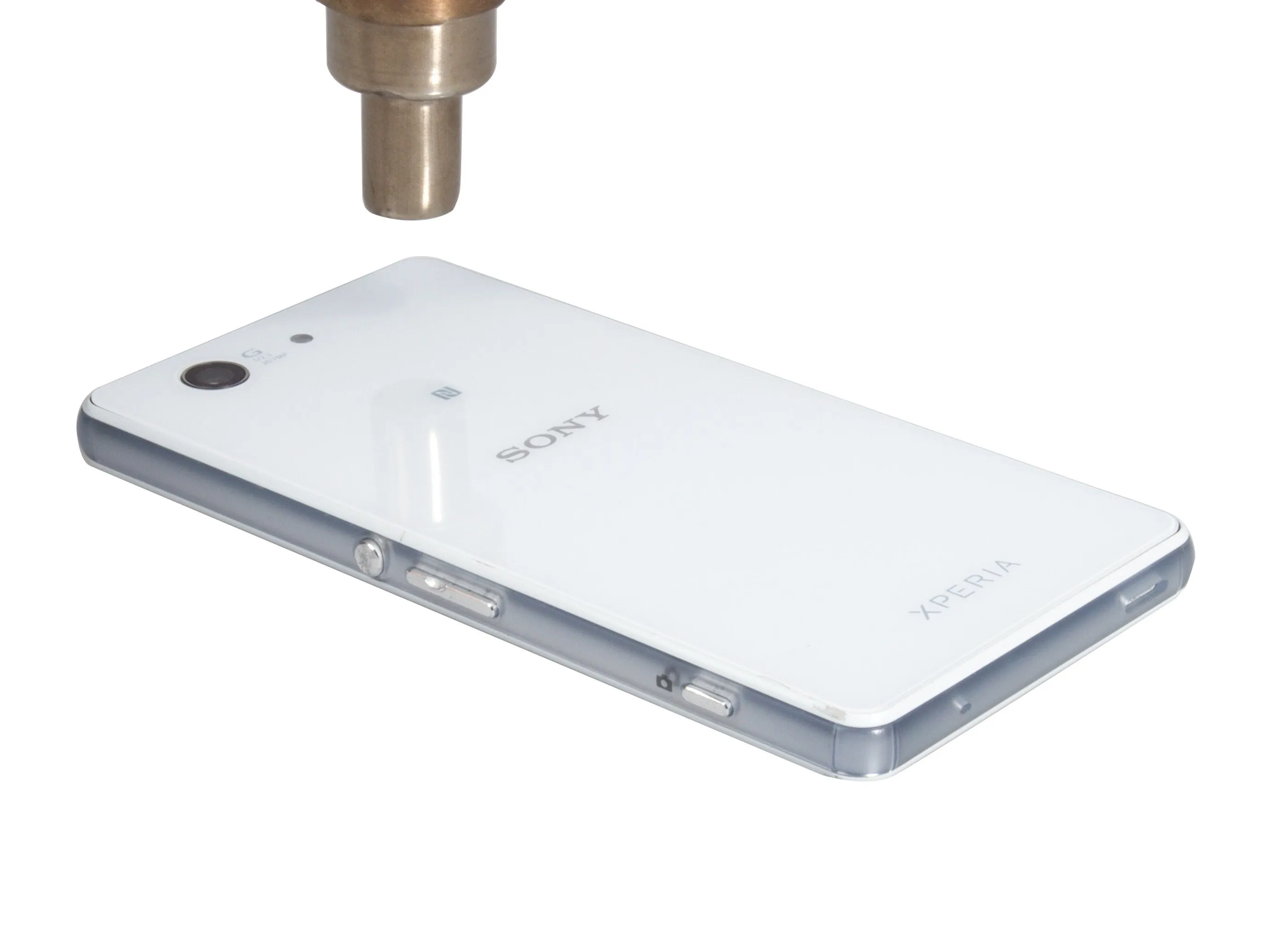

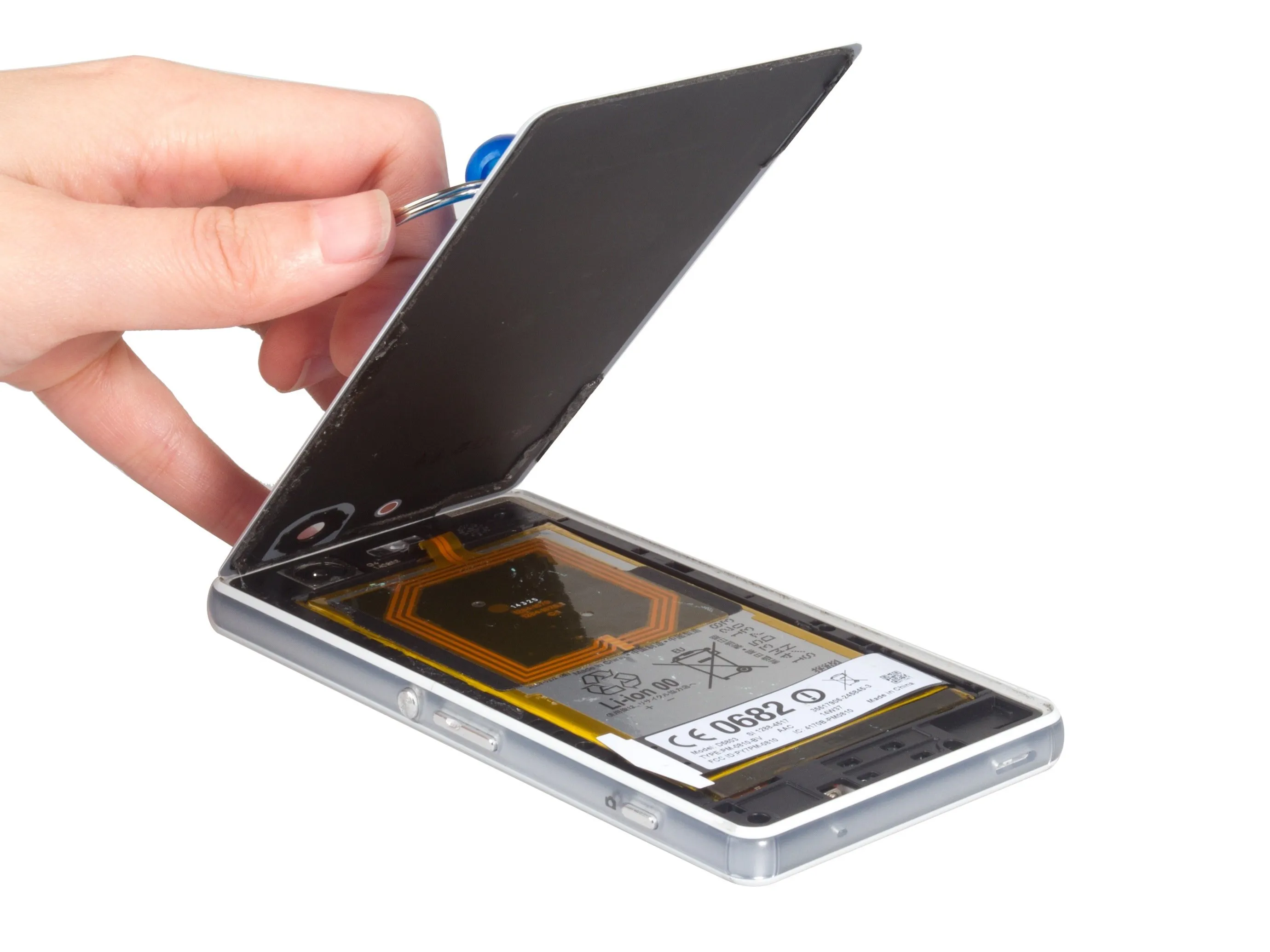

Шаг 1 Снимите заднюю крышку

• Примените тепло, чтобы ослабить клей. Если вы используете тепловую пушку, используйте более высокую температуру, например 150℃ в течение минуты, так как водостойкий клей наклейки прочный.

• Приложите присоску и потяните, чтобы образовался зазор. Вставьте медиатор для гитары, чтобы подрезать наклейку и снять заднюю крышку.

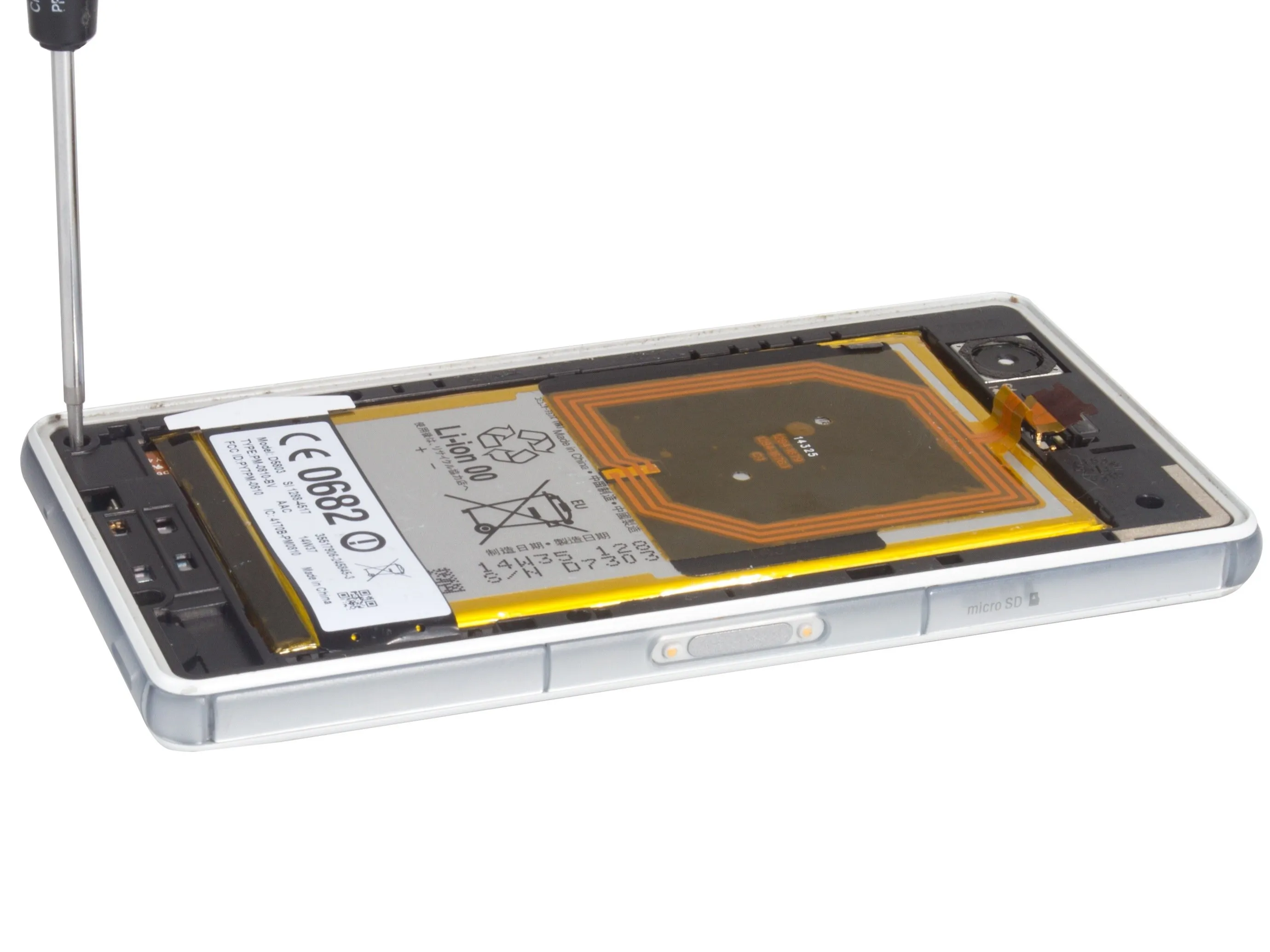

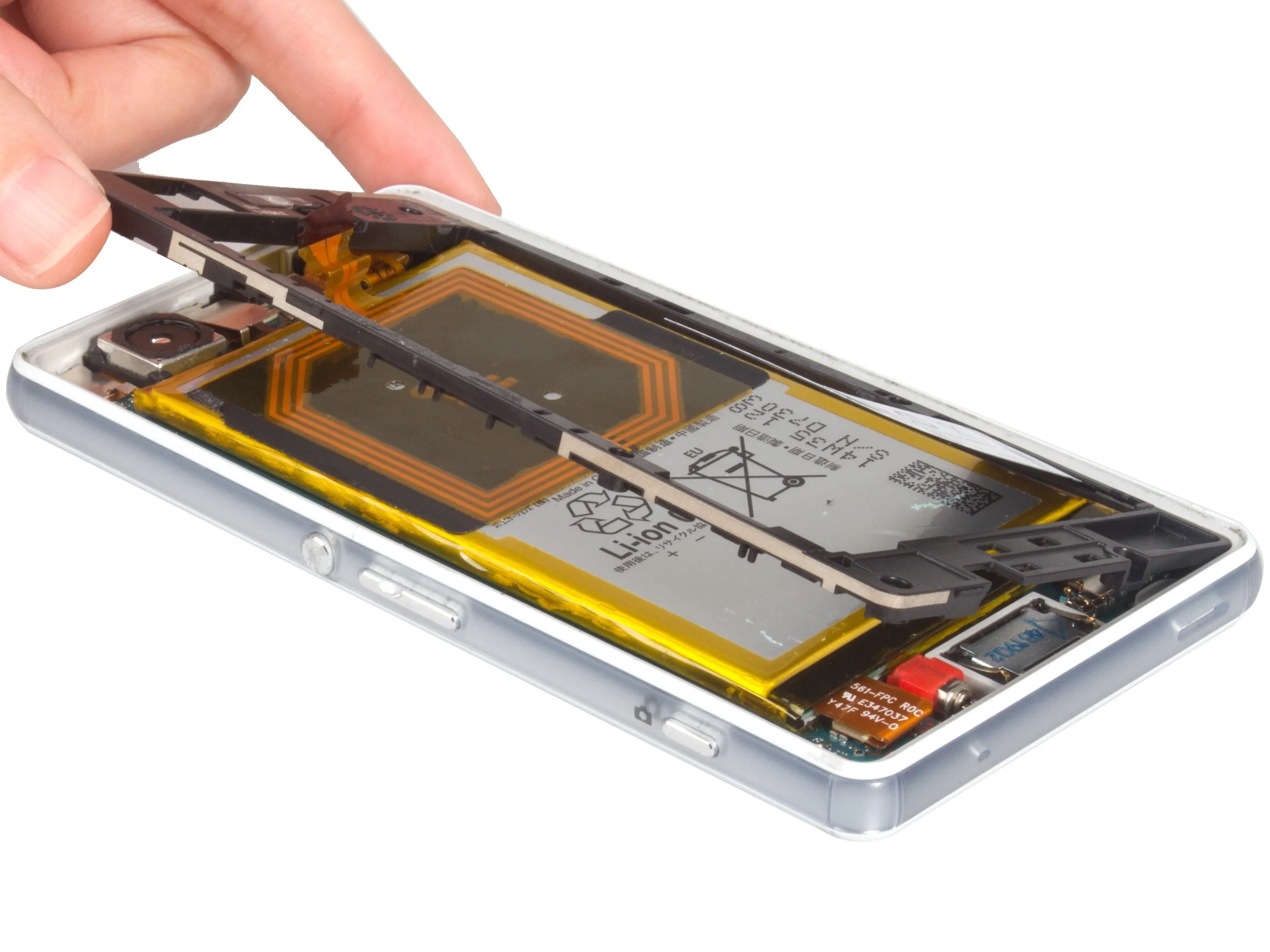

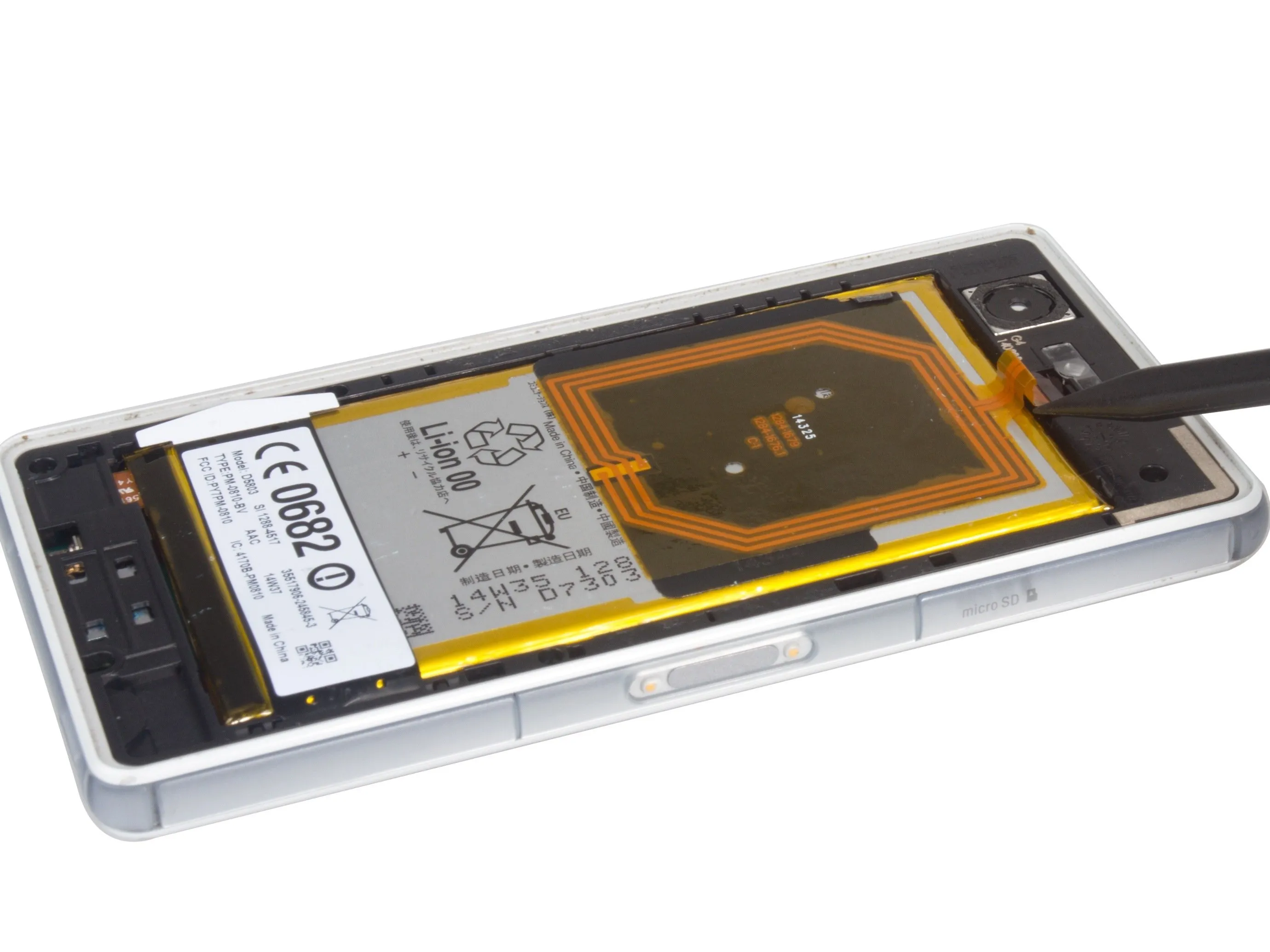

Шаг 2 Снимите заднюю рамку

• Sony Xperia Z3 Compact NFC приклеен к аккумулятору и соединен с материнской платой металлическими пружинами, поэтому сначала освободите разъем.

• Выкрутите все пять винтов из задней рамки.

• Начиная с левого угла, подденьте заднюю рамку. Клей отсутствует, поэтому это несложно.

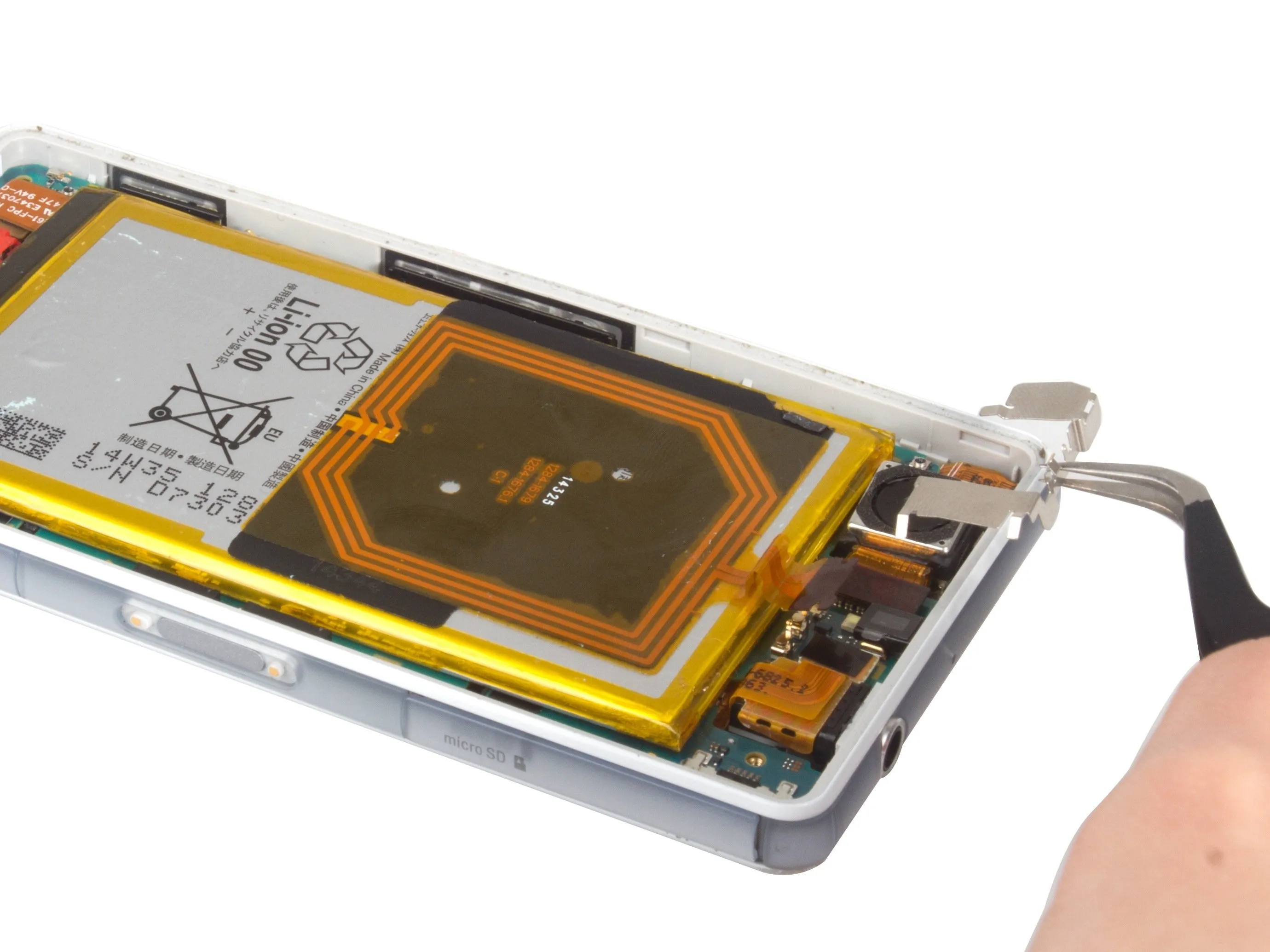

Шаг 3 Извлеките заднюю камеру

• Снимите кронштейн крепления задней камеры.

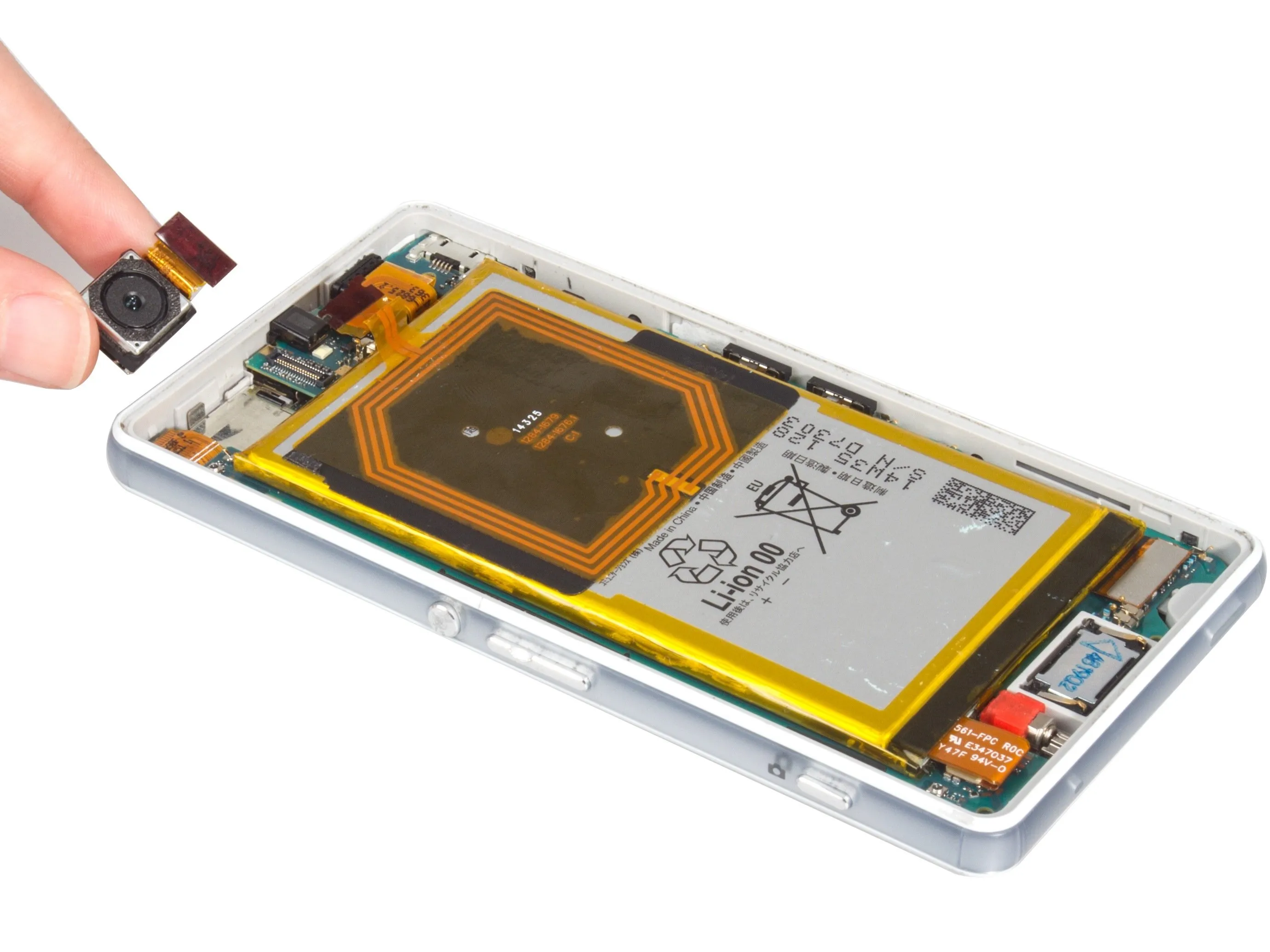

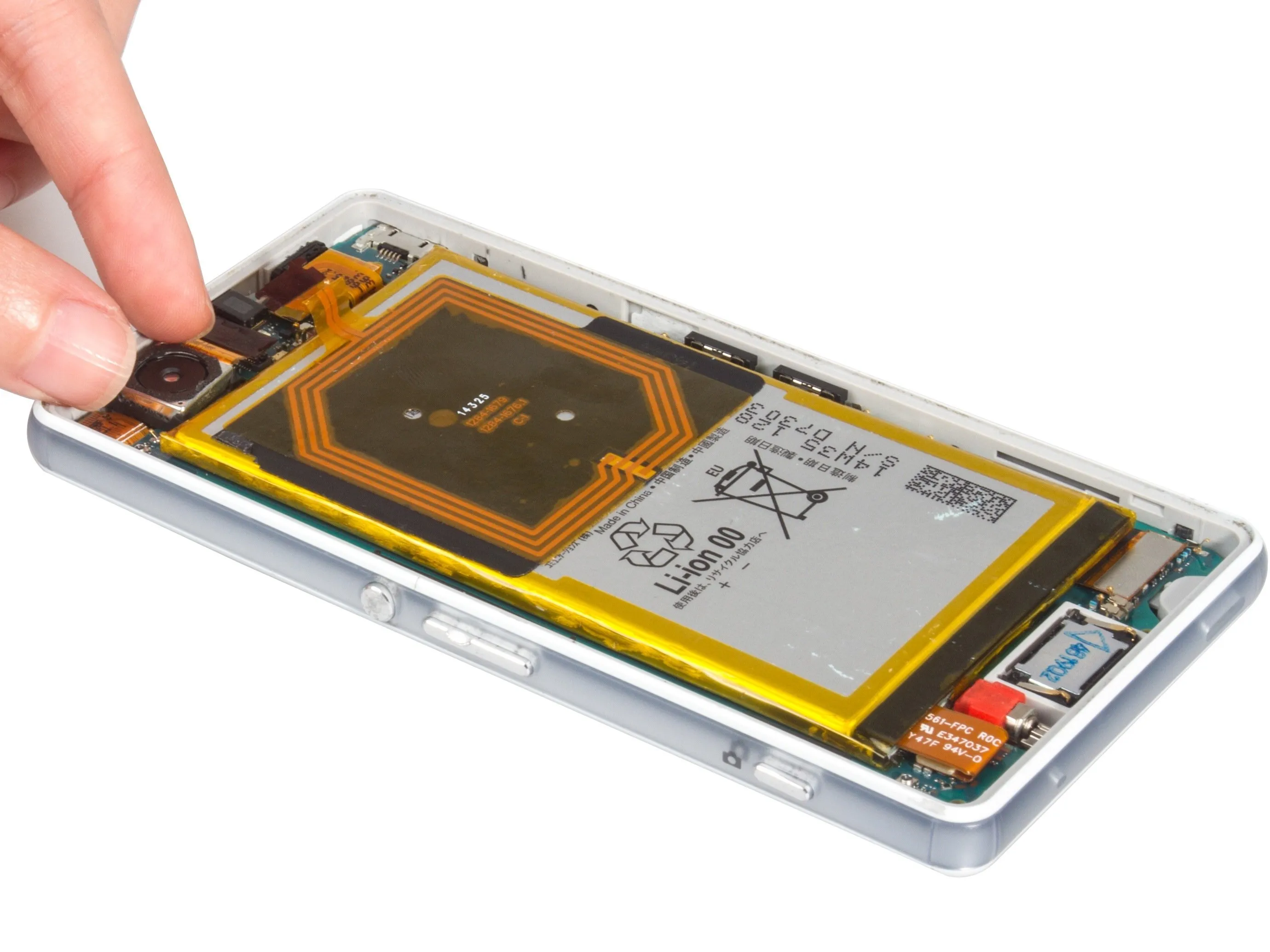

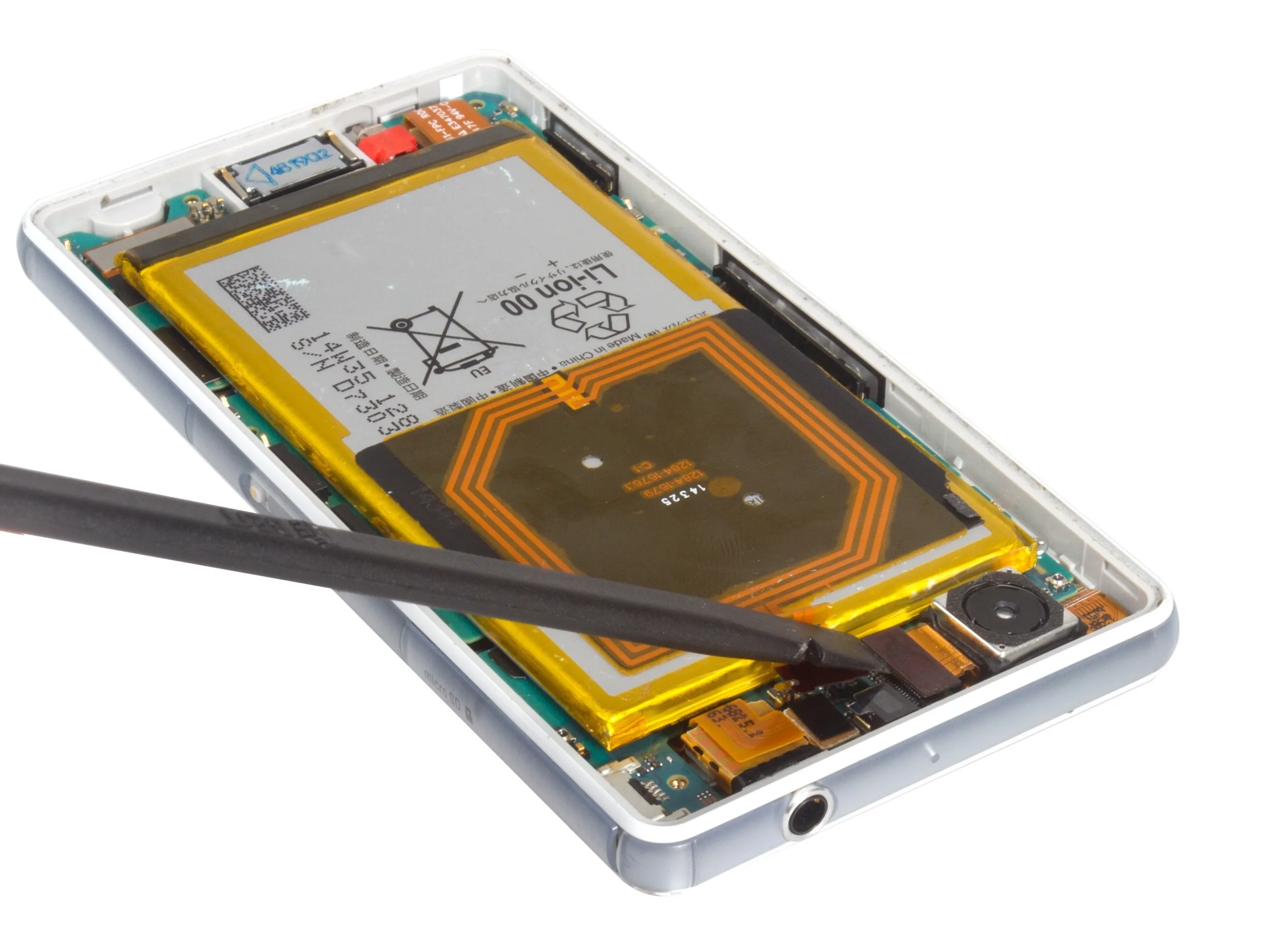

Шаг 4

• Освободите разъем задней камеры и легко извлеките ее.

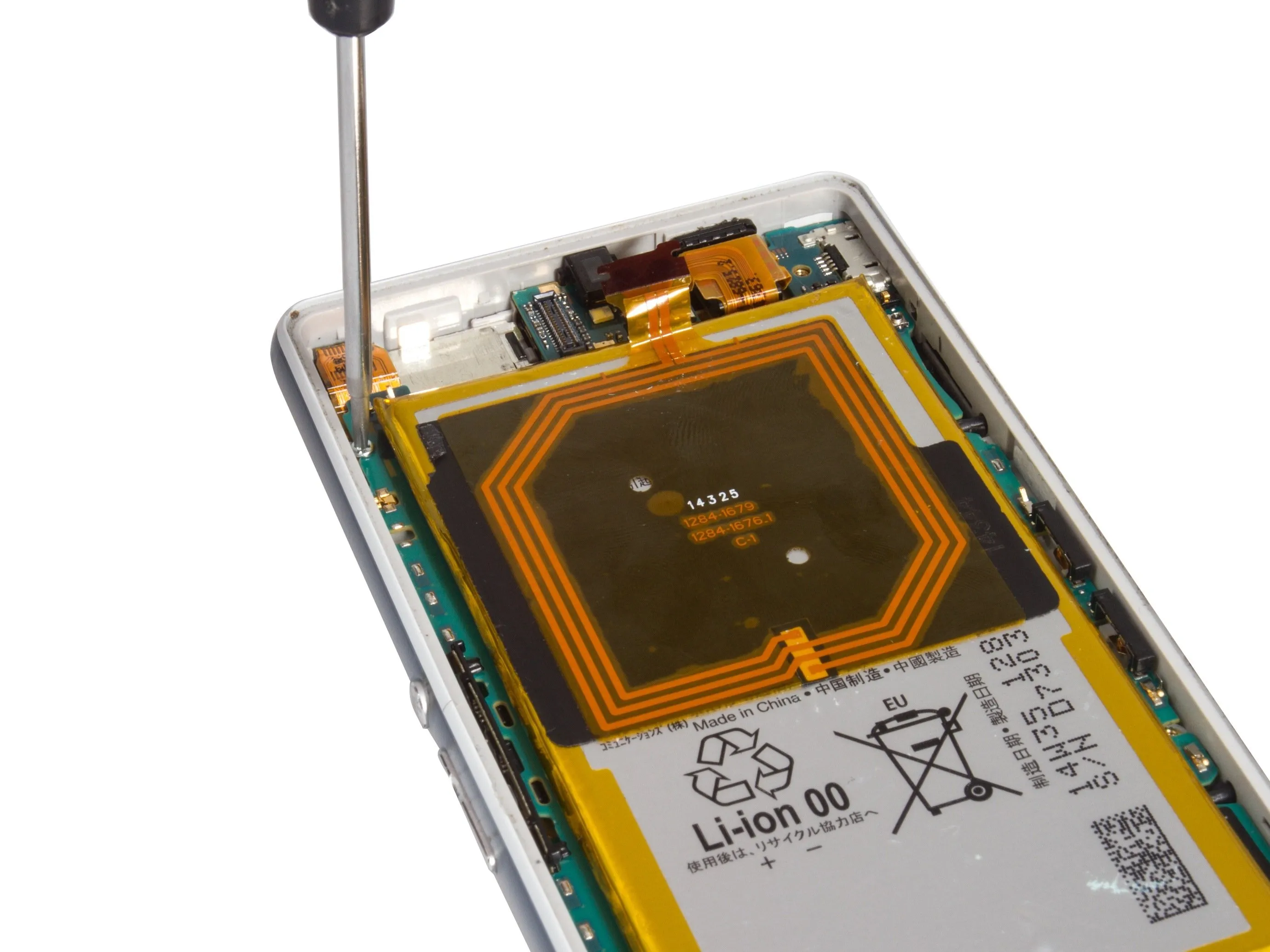

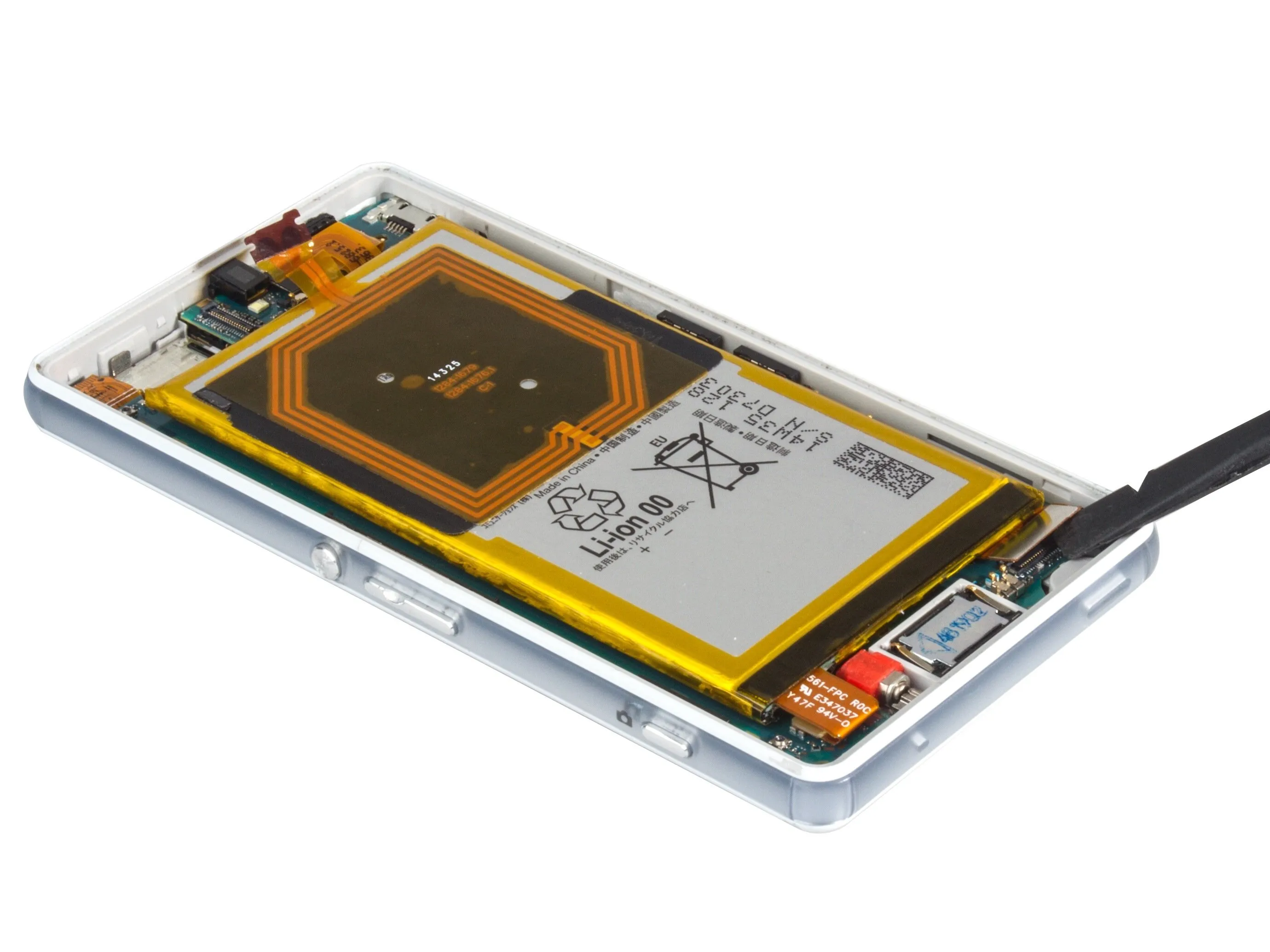

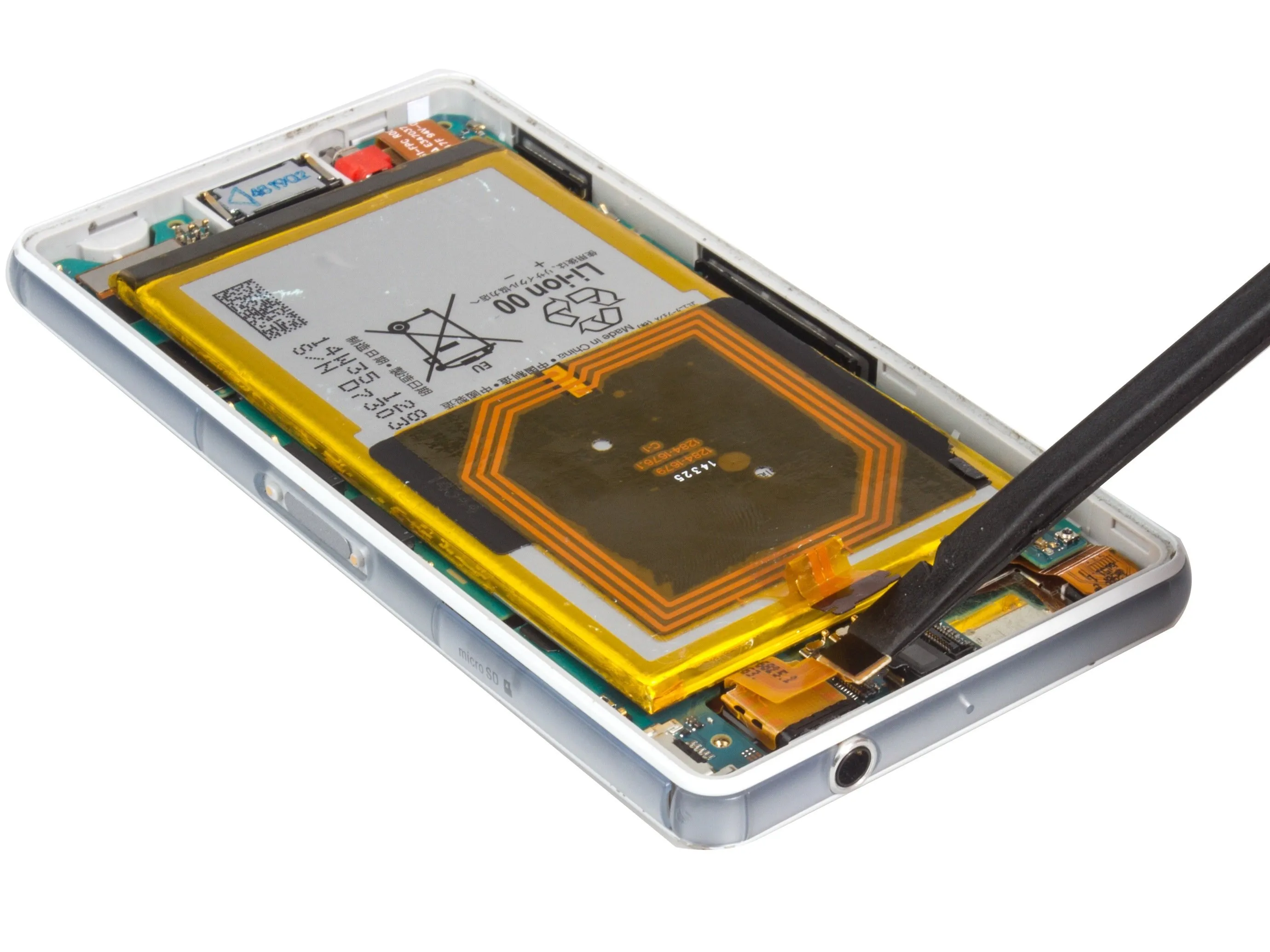

Шаг 5 Снимите материнскую плату

• Освободите все разъемы, соединяющие материнскую плату, включая разъем ЖК-экрана и разъем для наушников. Открутите единственный винт на материнской плате.

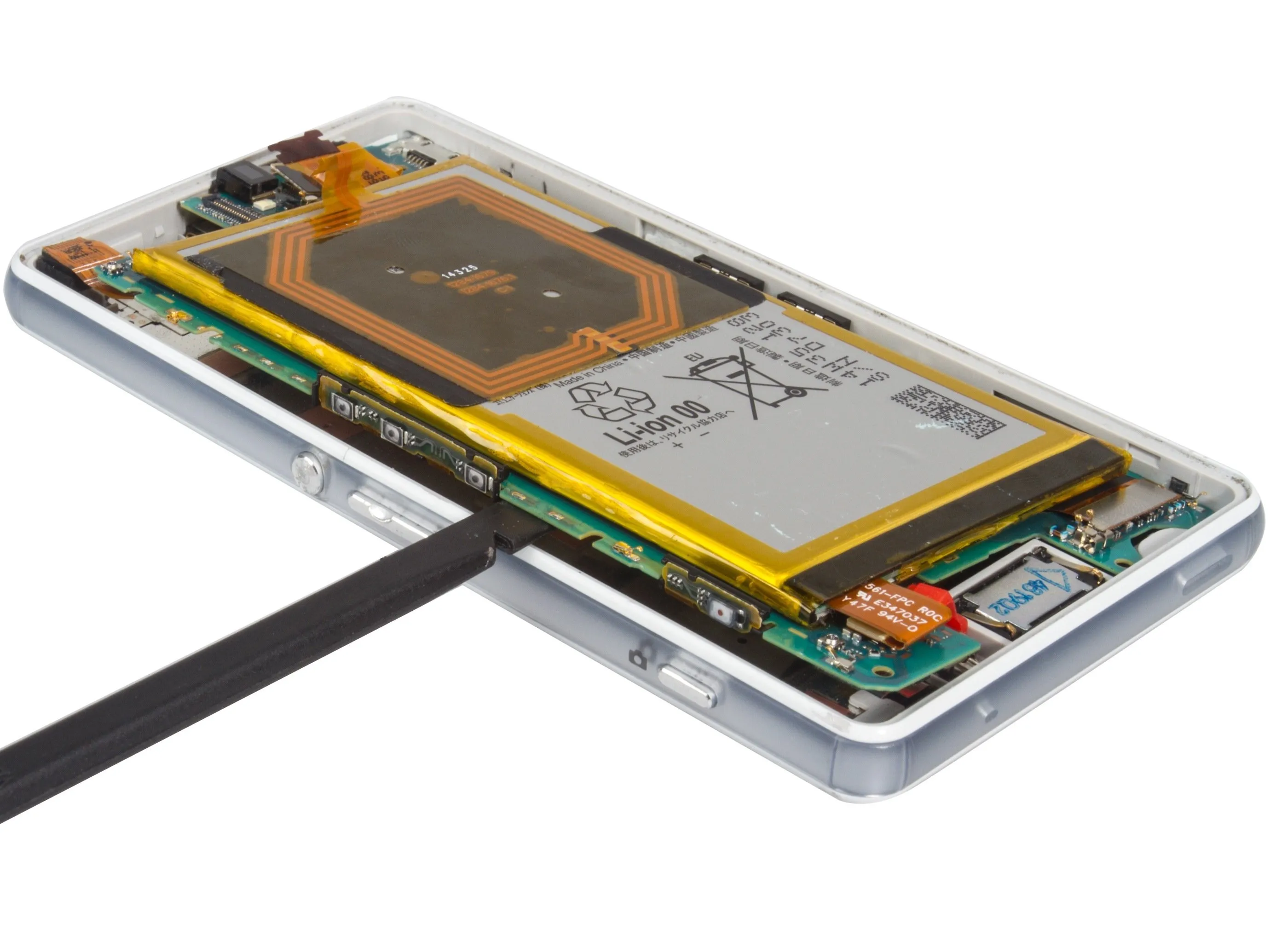

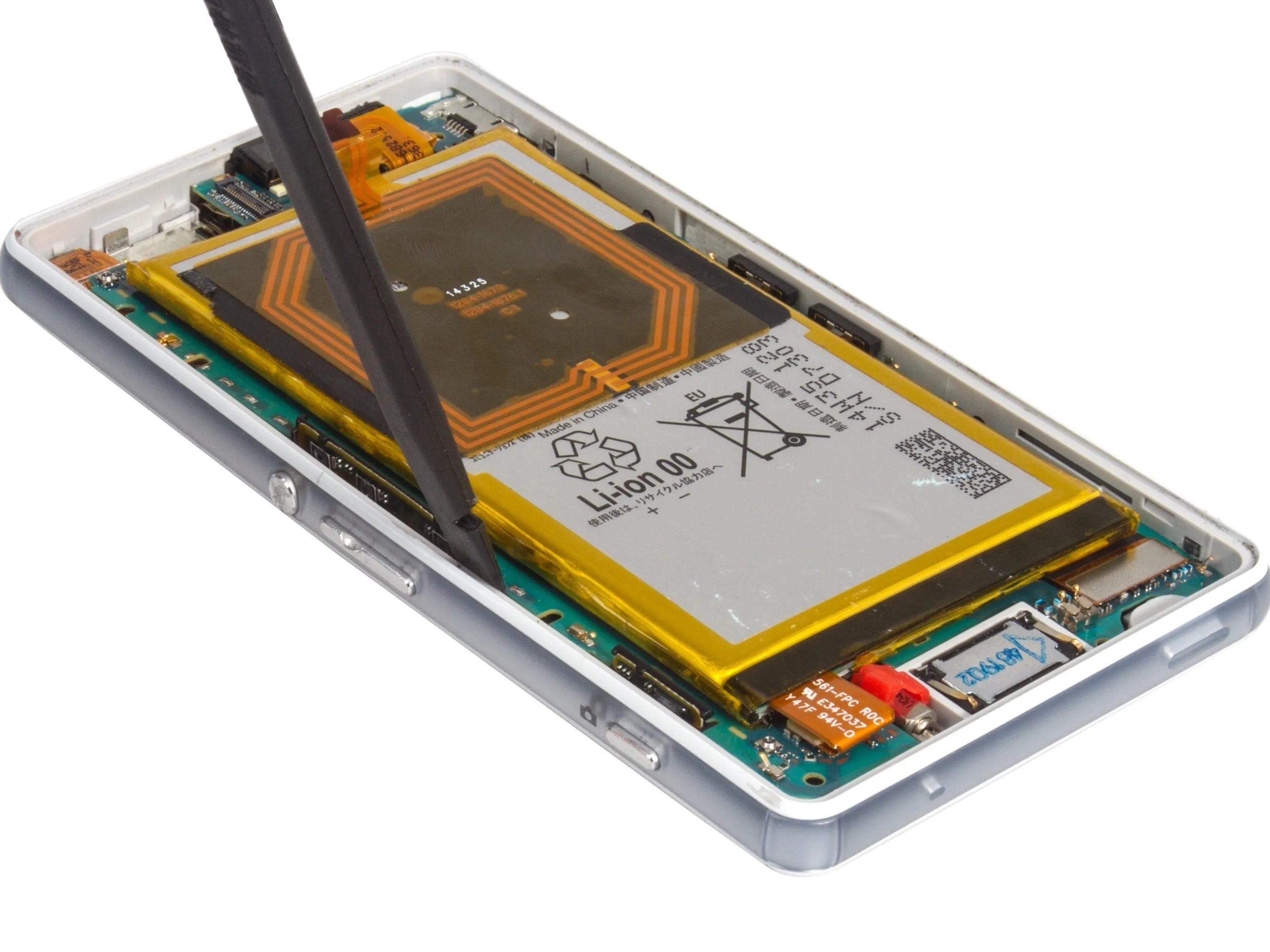

Шаг 6

• Подденьте материнскую плату с левой стороны, но избегайте боковых кнопок. Она должна легко отделиться, так как под ней нет клейкой наклейки.

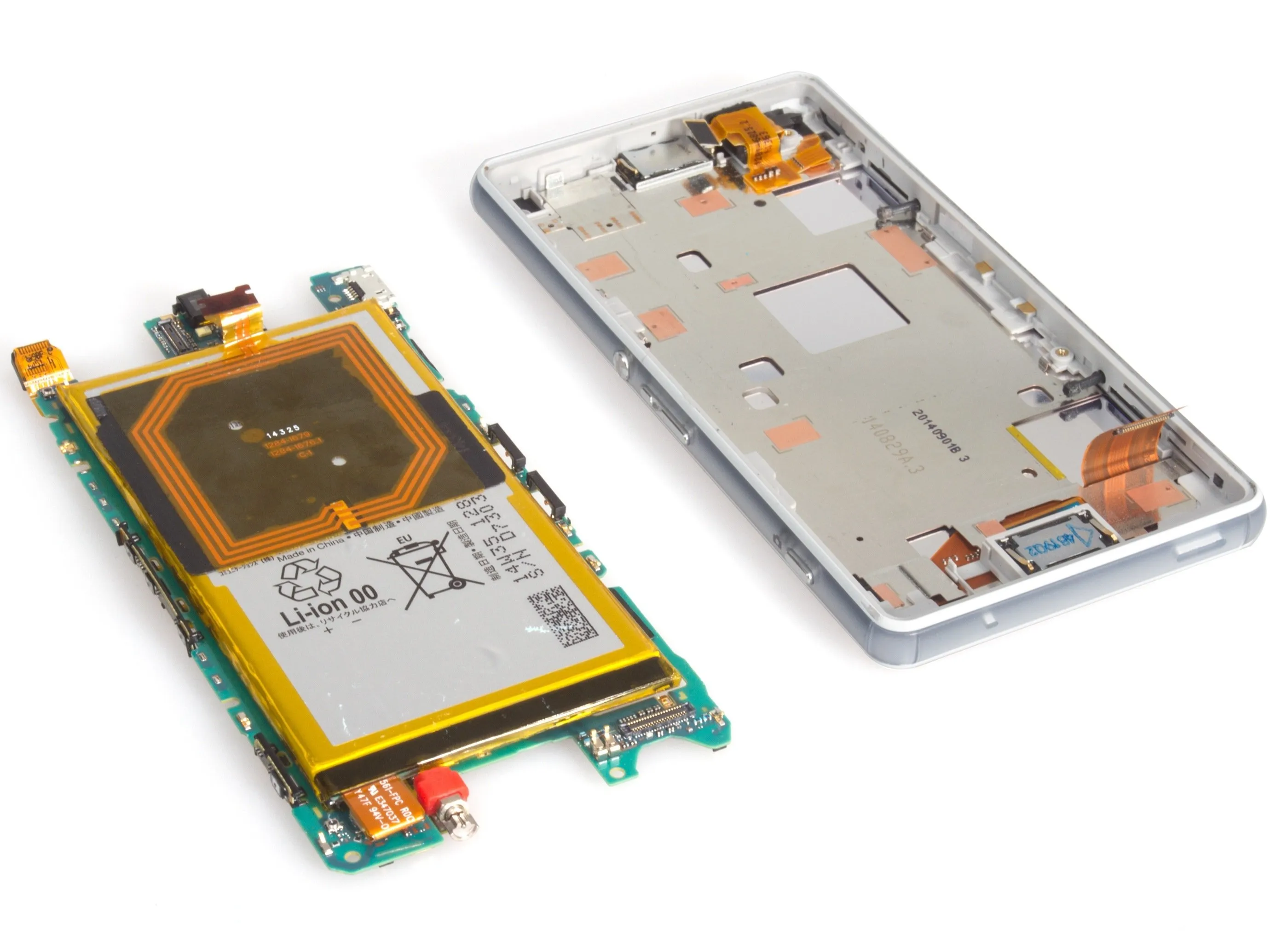

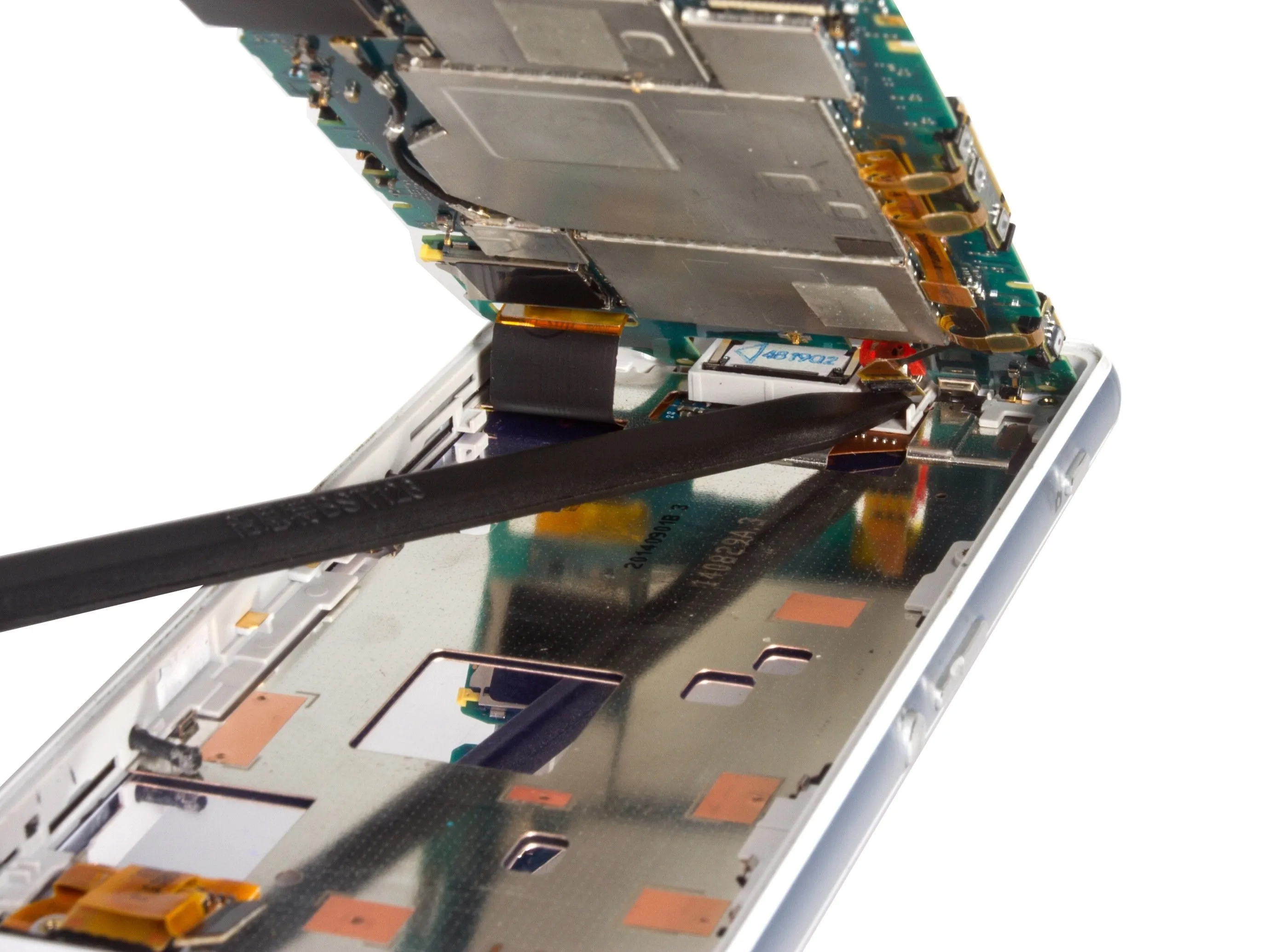

Шаг 7

• Прежде чем снимать всю материнскую плату в сборе, нужно освободить моторчик от наклейки. Он не прочный и легко поддается обработке.

• В комплекте с материнской платой поставляются фронтальная камера, основной шлейф, сигнальный кабель и аккумулятор.

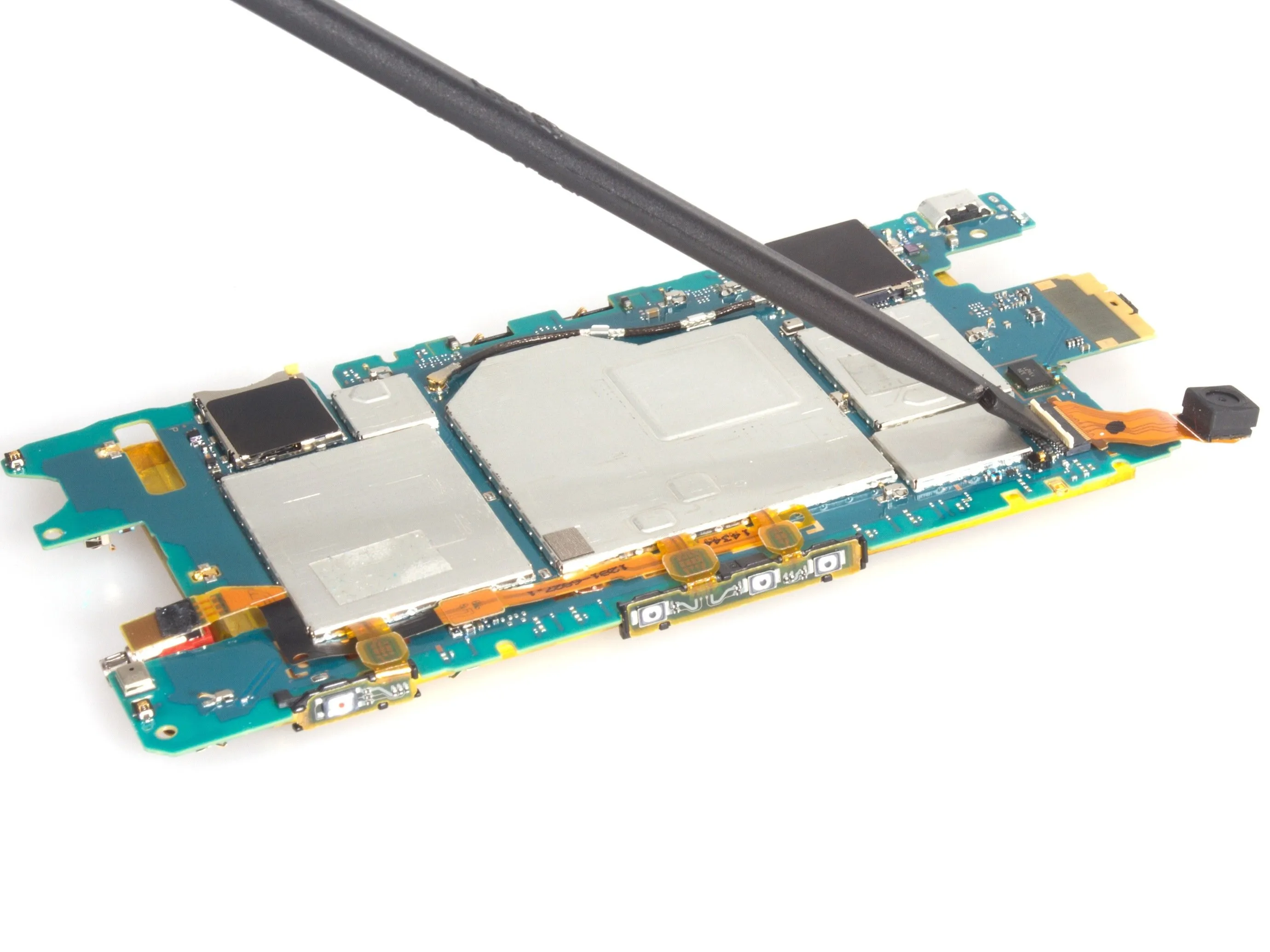

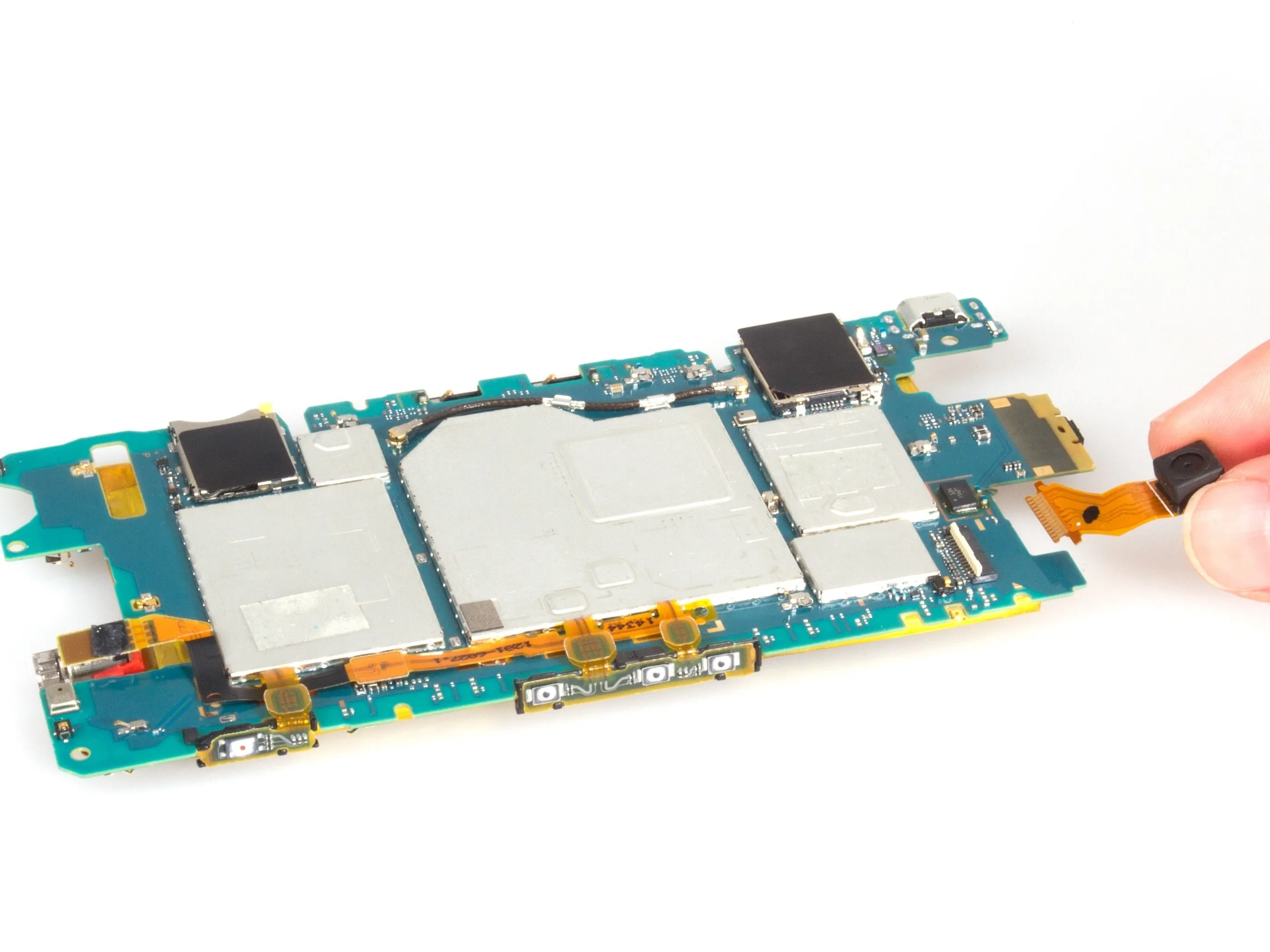

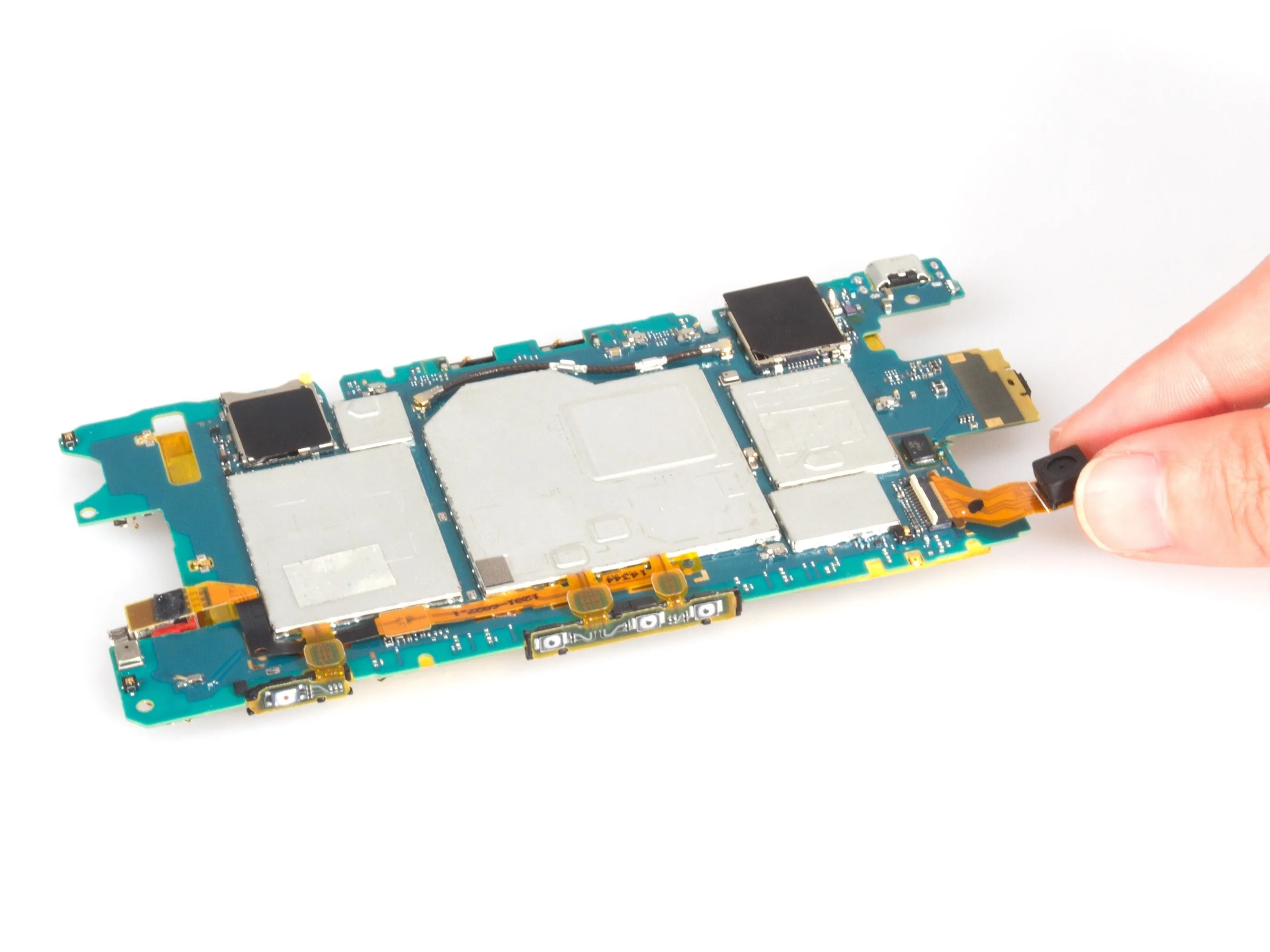

Шаг 8. Извлеките фронтальную камеру

• Освободите разъем и легко извлеките камеру.

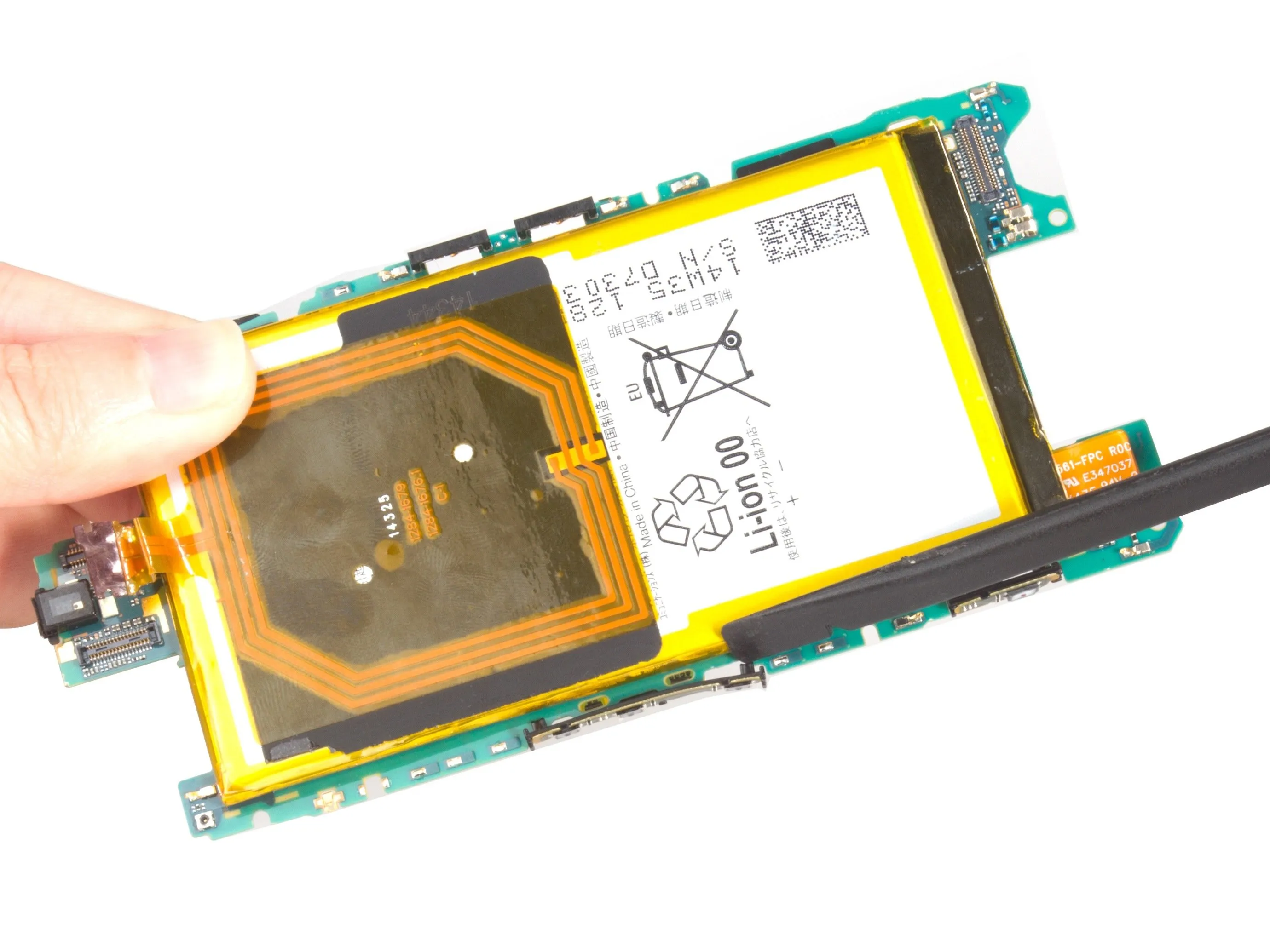

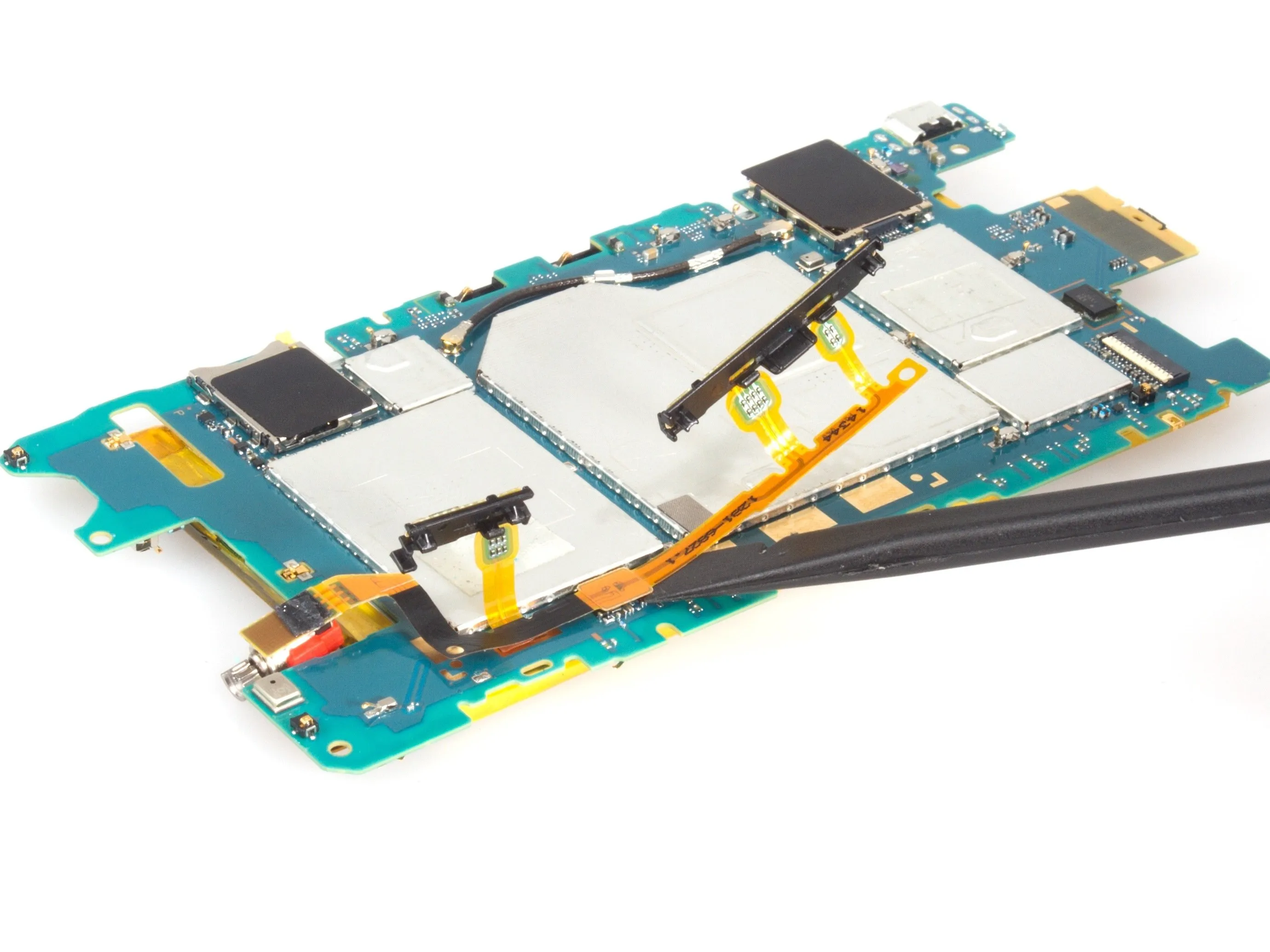

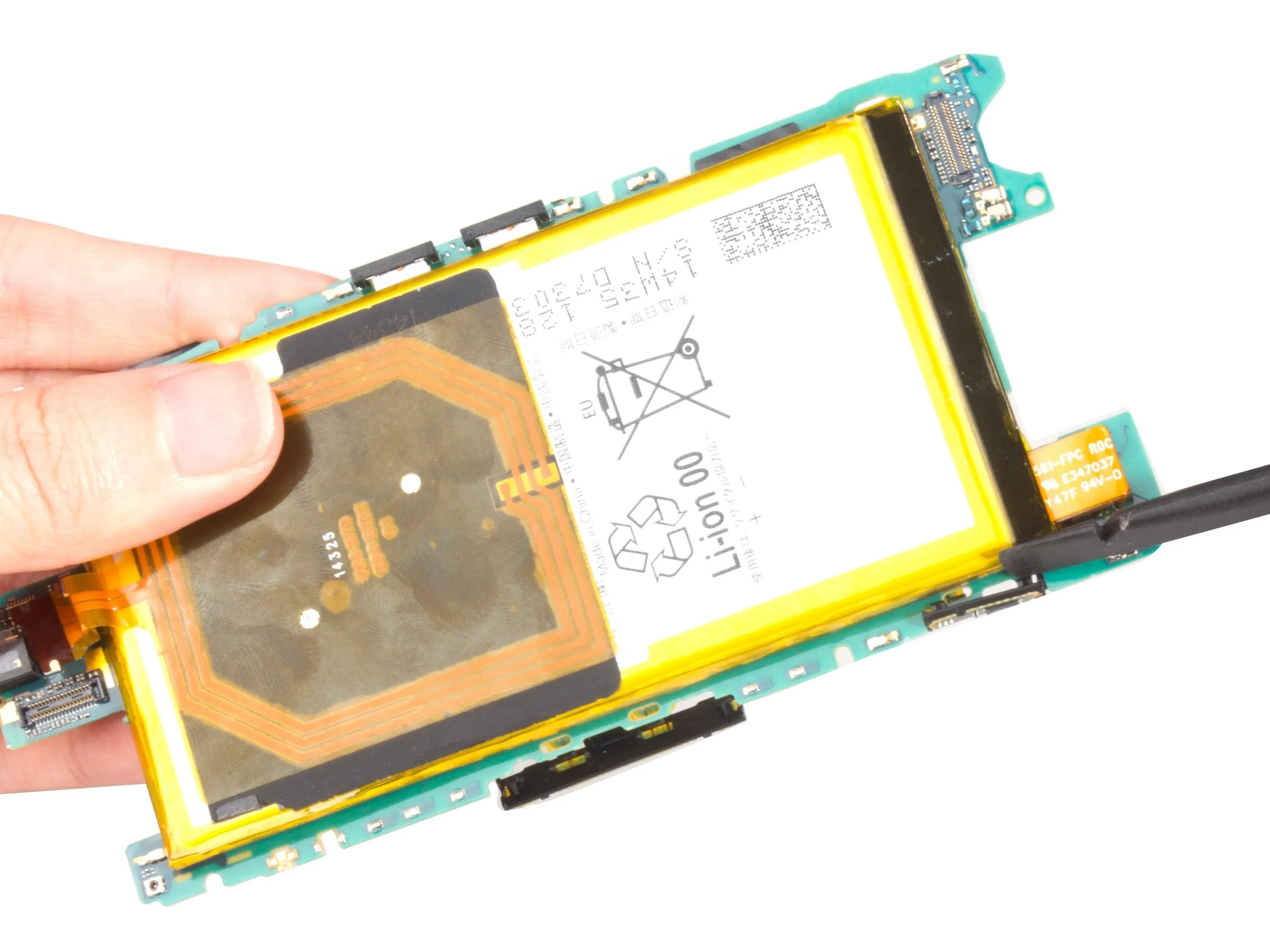

Шаг 9 Извлеките основной гибкий элемент

• Боковые кнопки крепятся с помощью застежек, которые легко освобождаются. Освободите разъем и снимите основной флекс.

• Основной флекс меньше, чем у других устройств серии Xperia Z.

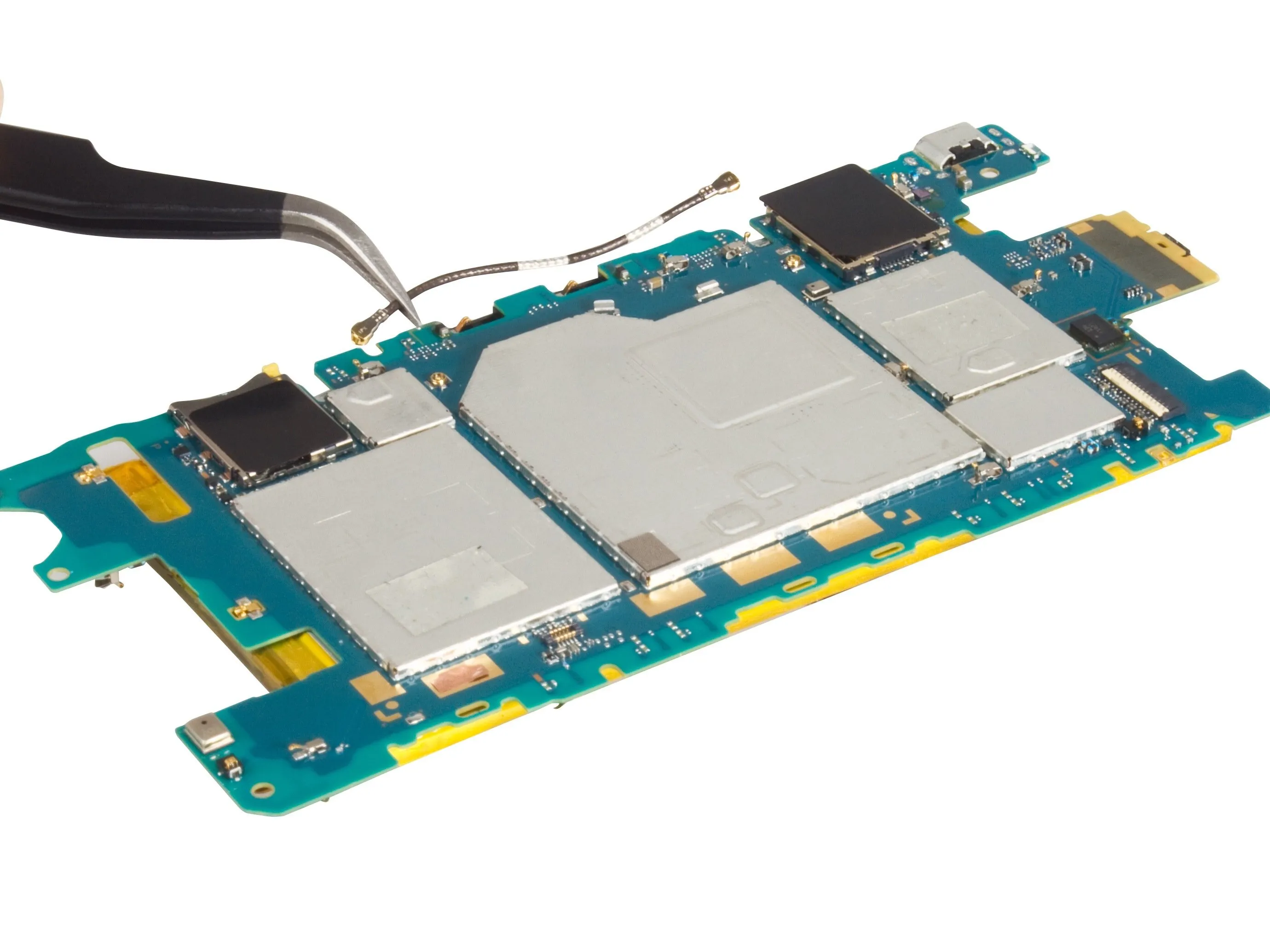

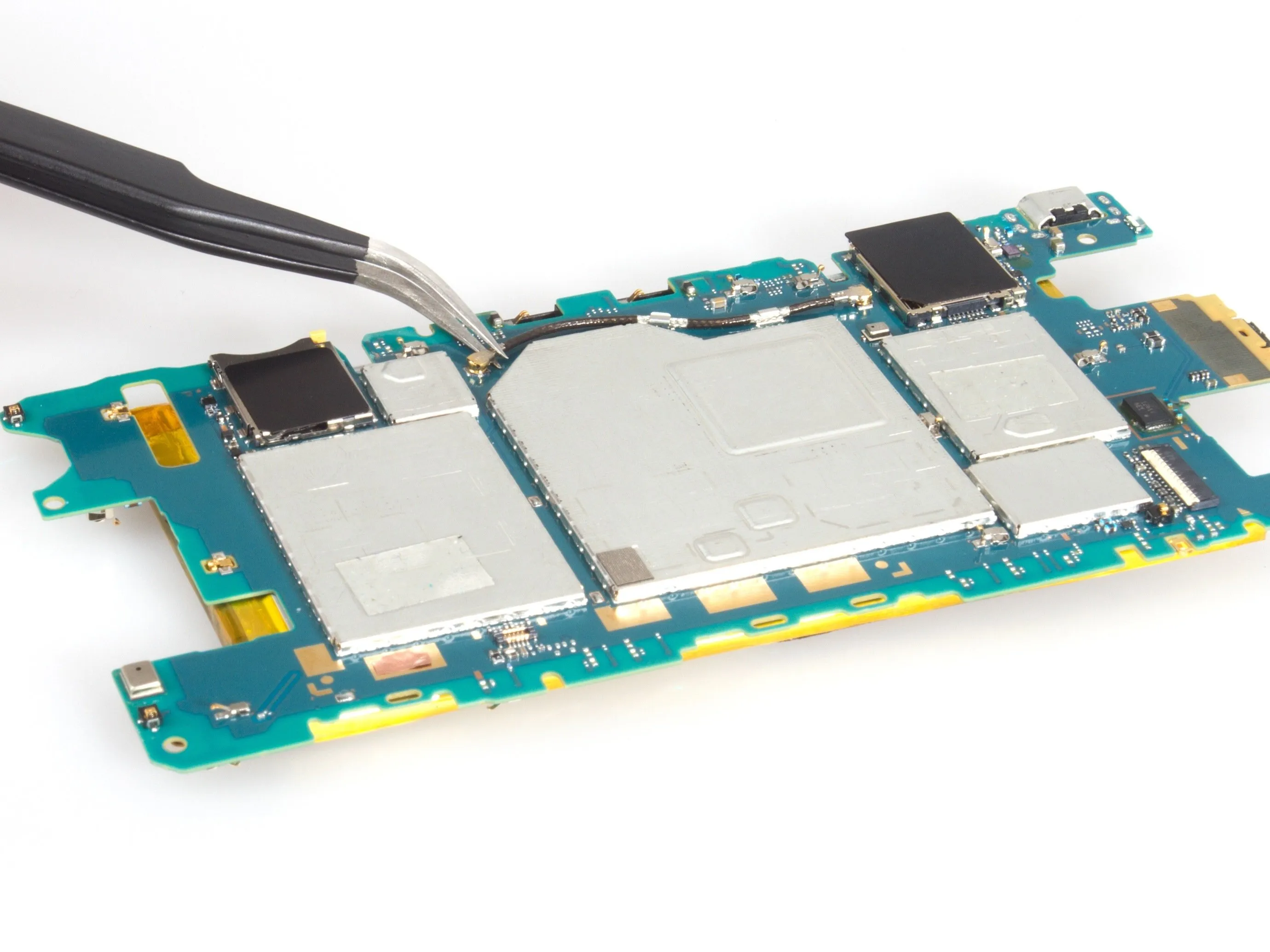

Шаг 10 Извлеките сигнальный кабель

• Отсоедините сигнальный кабель.

Шаг 11 Извлеките аккумулятор

• Отсоедините разъем от материнской платы.

• Затем сильно потяните за два маленьких черных выступа, выступающих из-под батареи. Это растянет клейкую полоску и отделит ее от батареи и материнской платы.

• ВНИМАНИЕ: Эта полоска легко рвется при натяжении.

• Если он порвался, то следует использовать острый плоский кусок металла или нож, чтобы разрезать оставшуюся полосу.

• ПРЕДУПРЕЖДЕНИЕ: Этот клей очень прочный. Слишком большое усилие, вырывание или неосторожное вырезание могут привести к поломке материнской платы. Оторванная крышка аккумулятора на фотографии показывает, насколько прочна наклейка.

Комментарии к шагу

Батарея извлечена неправильно, есть специальный клей. Их нужно вытаскивать, а не вырезать.

Остерегайтесь металлических 'пружинных пальцев' по краям батареи (но большинство из них предназначены для экранирования?) Есть два снизу, с противоположной стороны от разъема батареи, которые очень хрупкие (рядом с разъемом экрана). Один из них отломился. Пока не знаю, на что это повлияет (одна из антенн?).

(возможно, на возможность зарядки NFC).

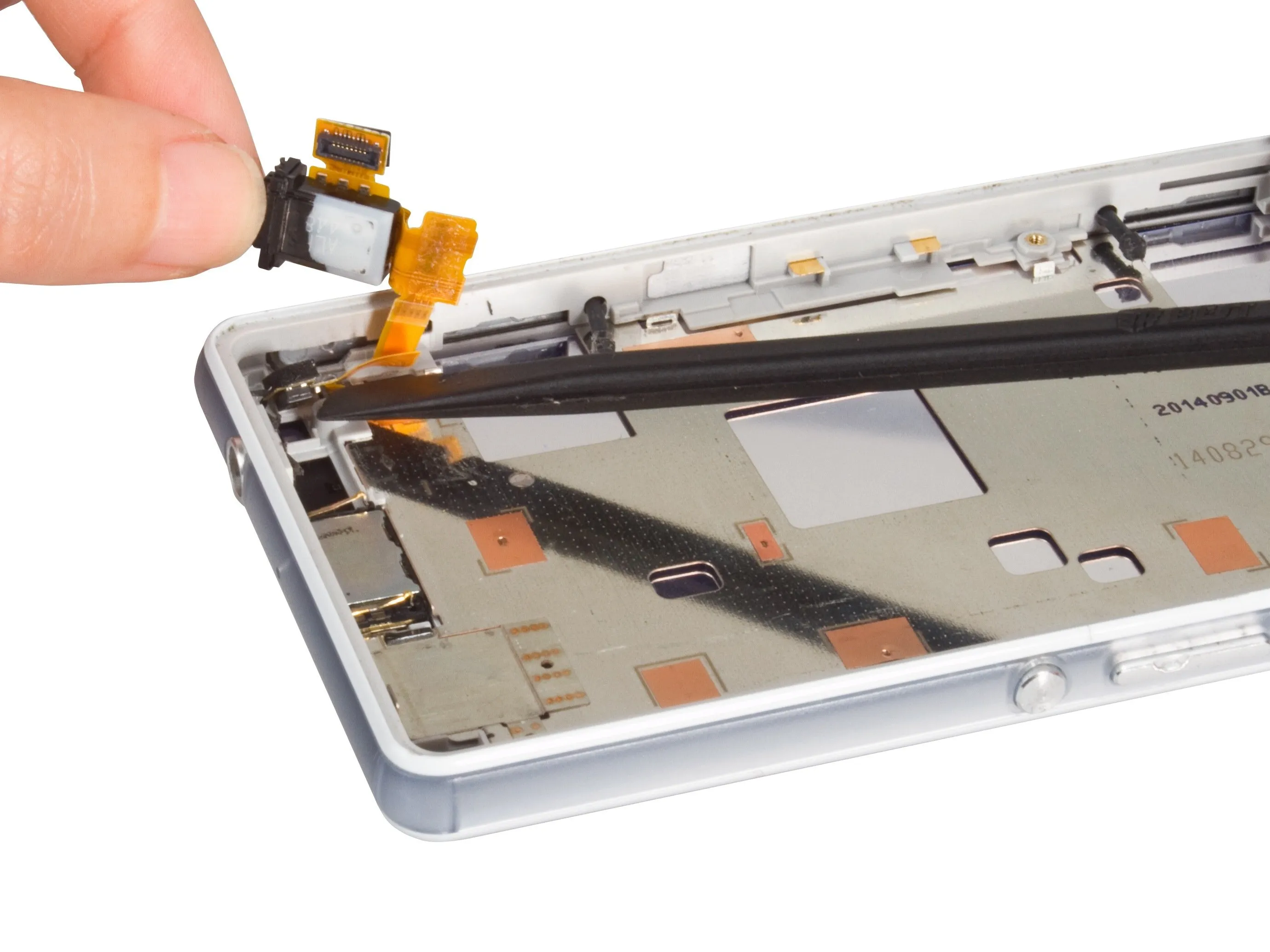

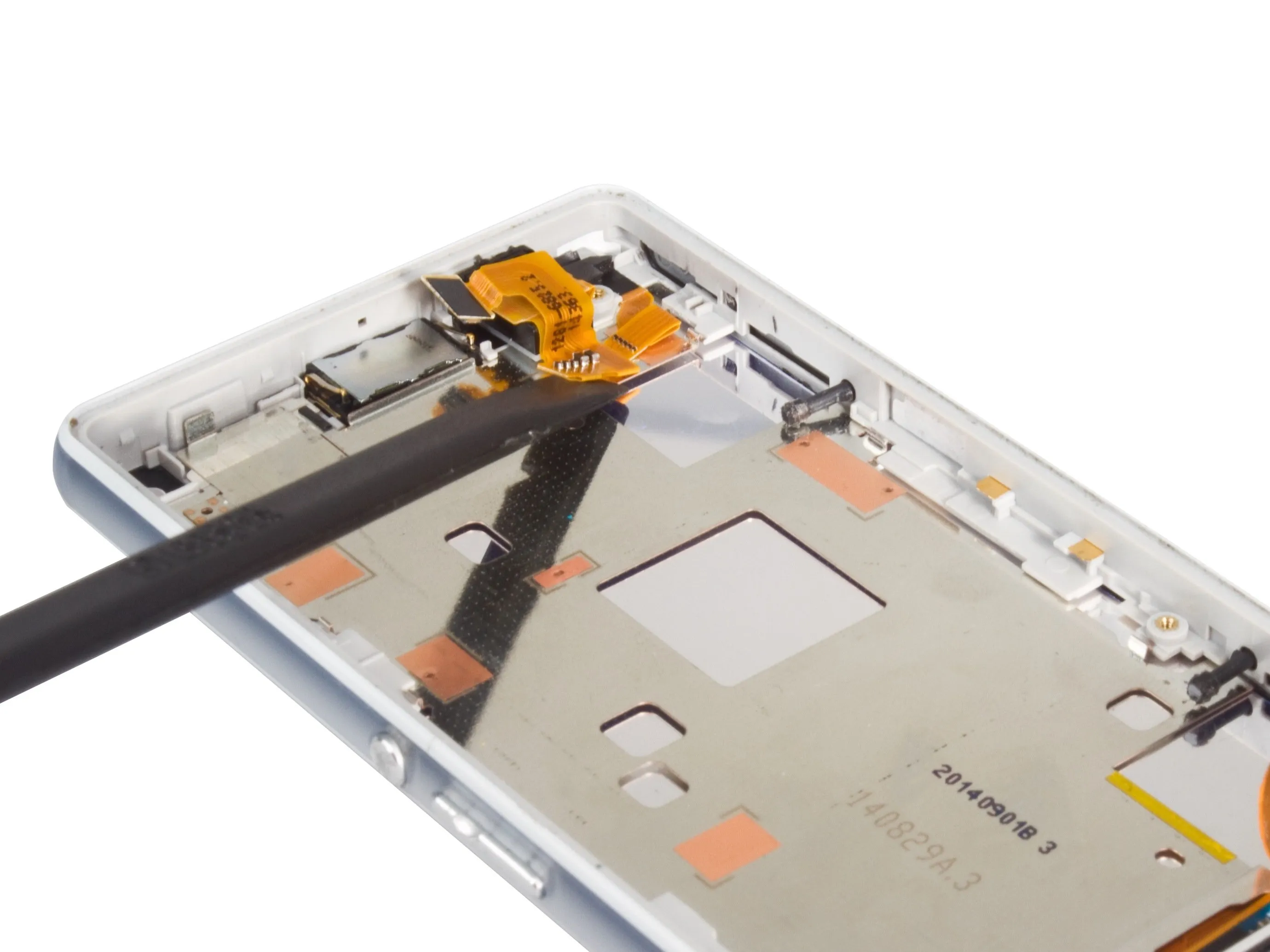

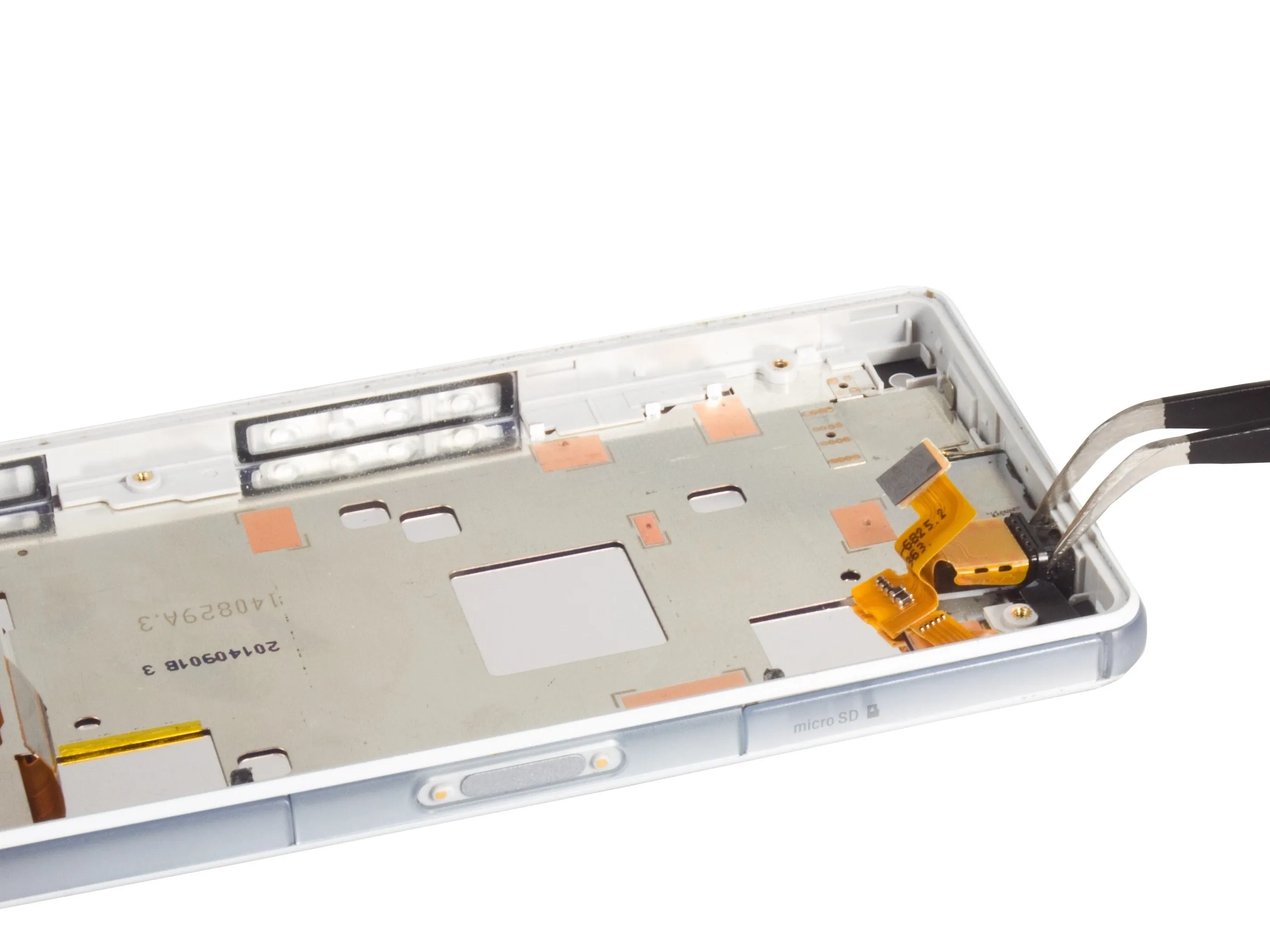

Шаг 12 Извлеките разъем для наушников

• Срежьте клей под флексом и между разъемом для наушников и средней рамкой. Затем аккуратно подденьте датчики и снимите сборку.

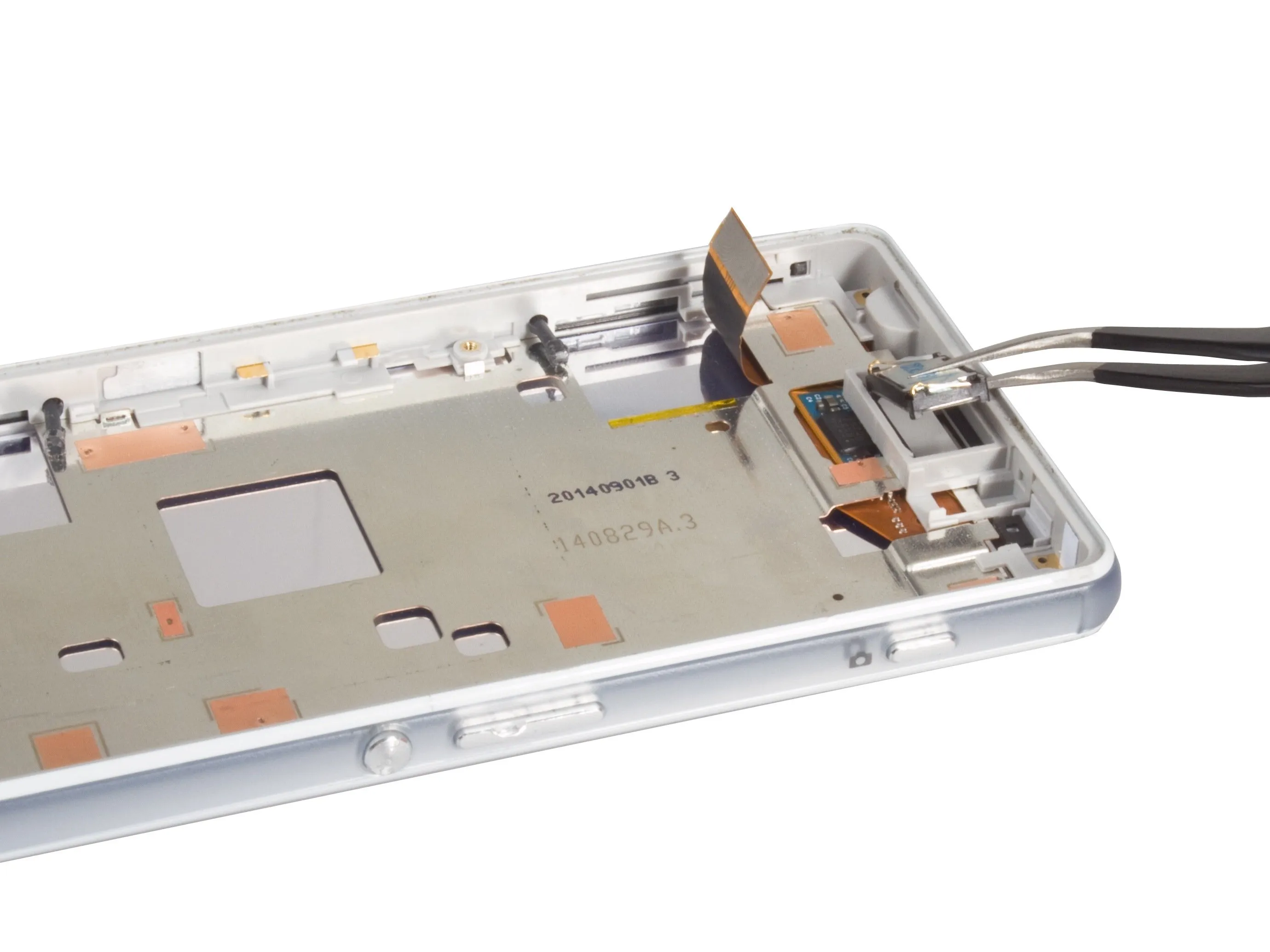

Шаг 13 Извлечение динамика

• Все просто. Подденьте и выньте его.

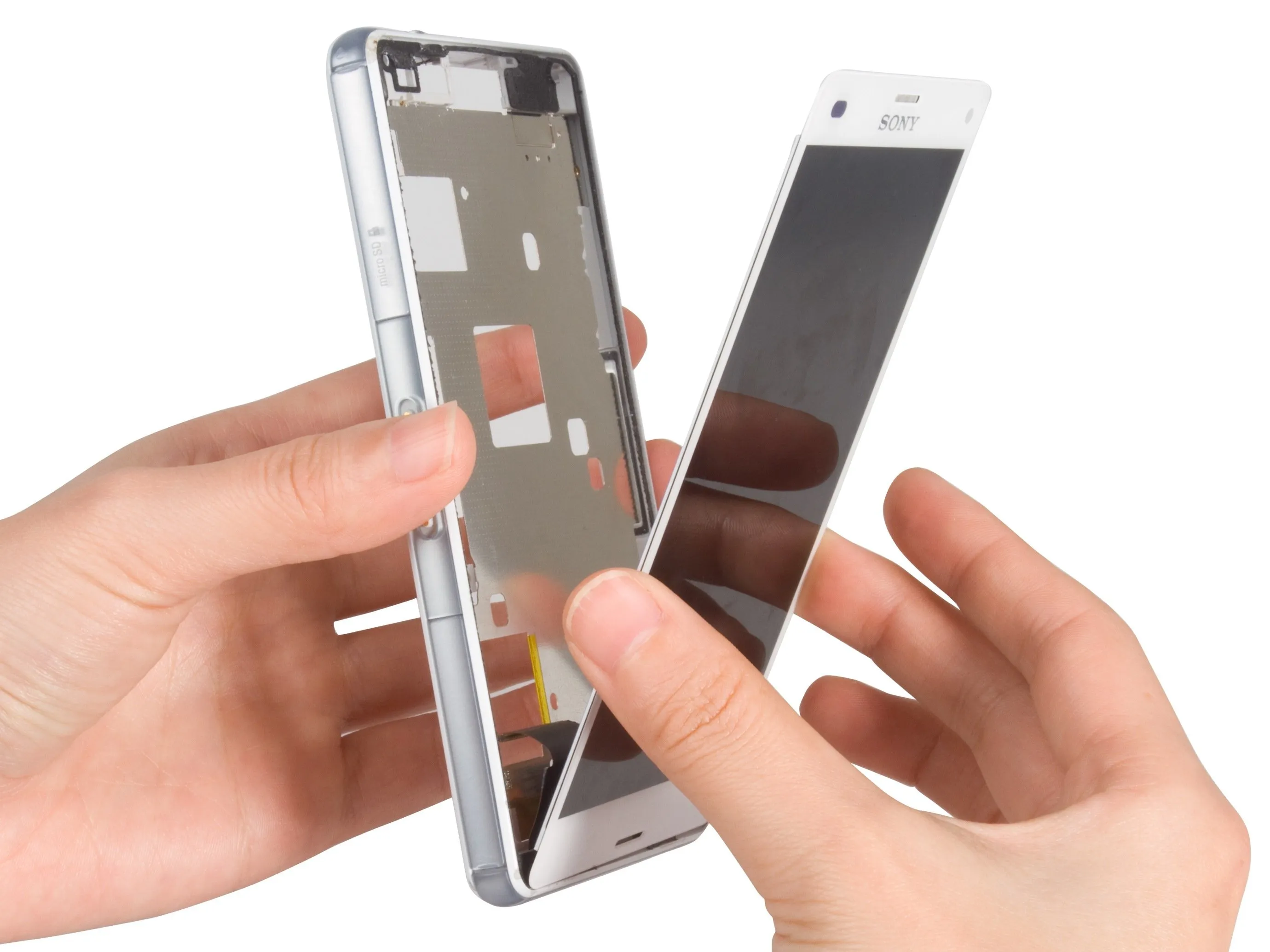

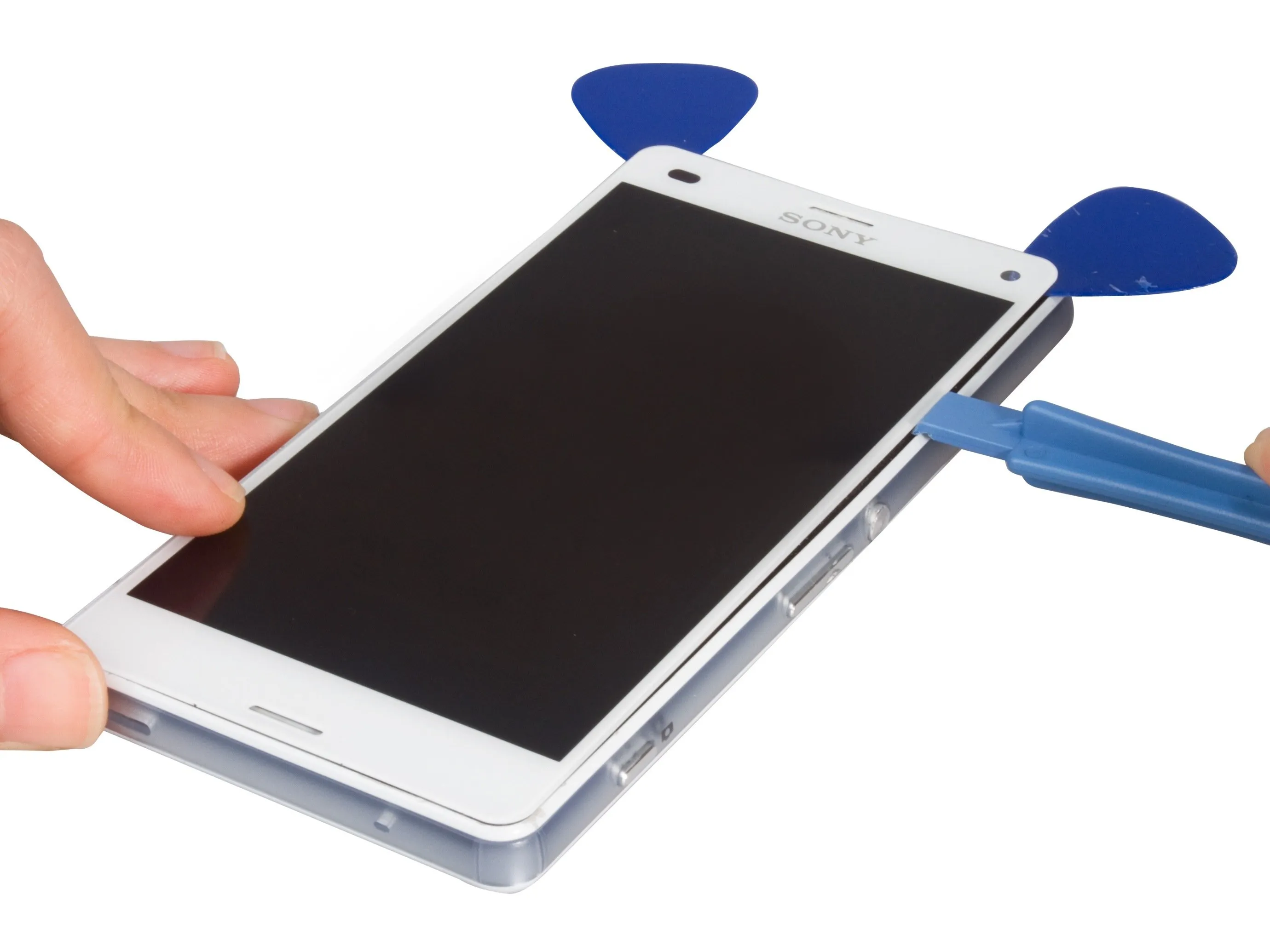

Шаг 14 Снимите ЖК-экран

• Нагрейте, подрежьте наклейку и снимите ее. Обратите внимание на то, где находится наушник, и будьте осторожны, чтобы не разъединить их при использовании гитарного медиатора. Можно легко сломать наушник.

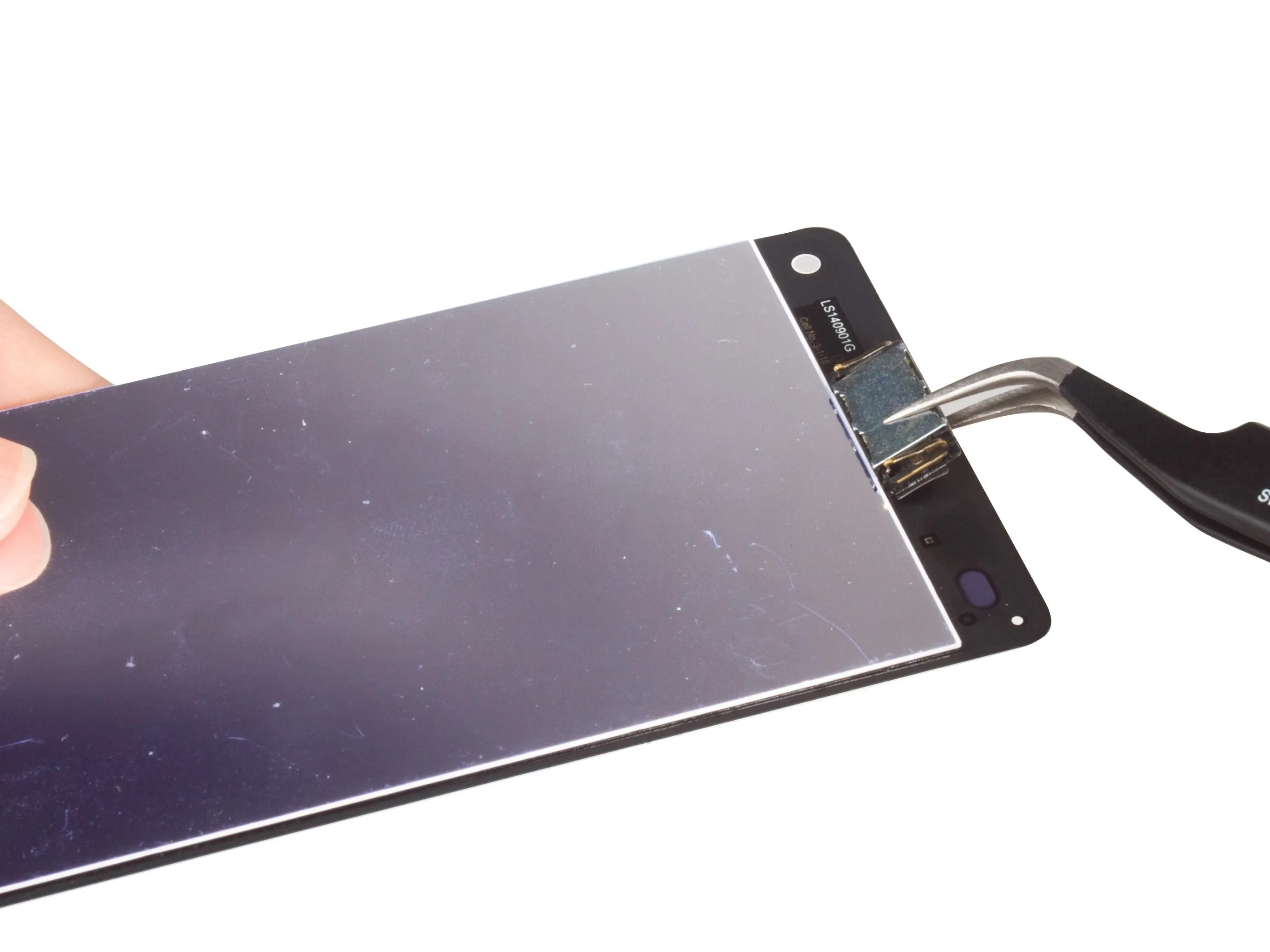

Шаг 15 Извлеките наушник

• Наушник прикреплен непосредственно к сенсорной панели, поэтому не рекомендуется отделять его при разборке экрана.

Шаг 16

• Готово.

Комментарии к статье

Кто-нибудь знает, где находится wifi антенна?

просто интересно.... вы когда-нибудь узнавали об антенне wifi / bluetooth для z3 compact?

спасибо!

Итак, ребята, у меня есть три компакта z3. Два из них, к сожалению, бесполезны, так как они больше не распознают ни один экран (они все еще включаются и т.д.). Я думаю, что это может быть из-за статического электричества, так как я не носил антистатический браслет (идиотизм, я знаю). Есть ли у кого-нибудь советы, что я могу сделать, чтобы воскресить их? Я пробовал чистить контакты, но безуспешно.

Также на моем единственном работающем устройстве после сборки появился слабый сигнал Wi-Fi. Является ли антенный кабель, который мы видим, кабелем, который также обеспечивает сигнал для wifi? Я не снимал его, но он мог отсоединиться, и я хотел бы знать, прежде чем разбирать его еще раз.

Просто интересно... вы когда-нибудь узнавали об антенне wifi / bluetooth для z3 compact?

Спасибо!

Кто-нибудь знает, есть ли способ извлечь чип оперативной памяти или всю часть процессора из одного Xperia 3c в другой.

Телефон упал в воду, но у него есть некоторая информация об оперативной памяти, которая мне нужна, поэтому я подумал, что если я получу новый рабочий Xperia 3C и заменю чип оперативной памяти из старого телефона на новый телефон, сможет ли он показать мои данные, которые я пытаюсь восстановить?

Нужна любая помощь!!!

очень странный чувак

RAM Random Access Memory... если телефон выключен. Больше нет никакой информации об оперативной памяти.

Я думаю, вы имеете в виду флэш-память... на шаге 10 вы увидите металлические крышки... под ними будет находиться нужный вам чип...

теоретически можно выпаять один чип и вставить его в другой телефон... теоретически...

Проще было бы считать его, есть usb-флешки для чтения чипов bga ~ 100 евро ... вам нужно знать, какой чип у вас есть.

Чтобы выпаять чип, нужно нагреть его до 300°C и более. Эти чипы не предназначены для хранения данных при таких температурах...

Вы можете сделать шашлык из данных... может быть, вам повезет...

будет дешевле и проще отнести его в мастерскую для восстановления данных...

Если вы действительно хотите попробовать сделать это самостоятельно... не забудьте про флюс... и возьмите больше флюса и больше гемора ;)

Удачи

btw... Z3Compact должен быть водонепроницаемым...
