Посмотрите на внутренности Sony Xperia Z3 Dual и узнайте, где находится тот или иной компонент, когда требуется ремонт.
Компания Witrigs специализируется на аксессуарах для мобильных телефонов и руководствах по их замене.
Что вам понадобится
Инструменты
Отвертка Phillips #00 | Источник - ifixit.com
Spudger | Источник - ifixit.com
Ручка для отсоса | Источник - ifixit.com
Щипцы для открывания iFixit (набор из 6) | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Шаг 1 Разборка Sony Xperia Z3 Dual

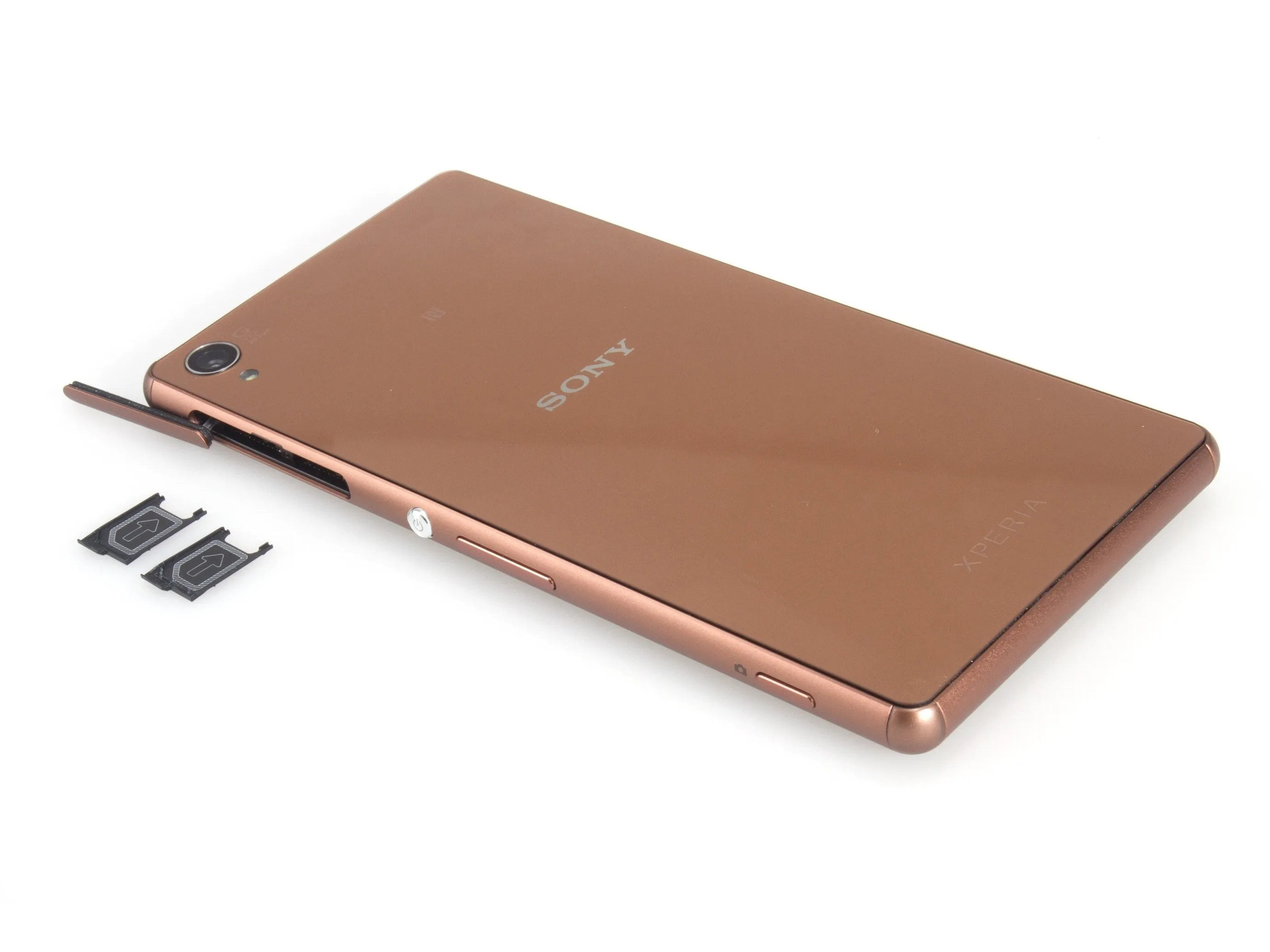

Sony Xperia Z3 Dual Teardown, Sony Xperia Z3 Dual Teardown: шаг 1, изображение 1 из 3 | Источник - ifixit.comSony Xperia Z3 Dual Teardown, Sony Xperia Z3 Dual Teardown: шаг 1, изображение 2 из 3 | Источник - ifixit.comSony Xperia Z3 Dual Teardown, Sony Xperia Z3 Dual Teardown: шаг 1, изображение 3 из 3 | Источник - ifixit.com
Извлеките два лотка для SIM-карт.

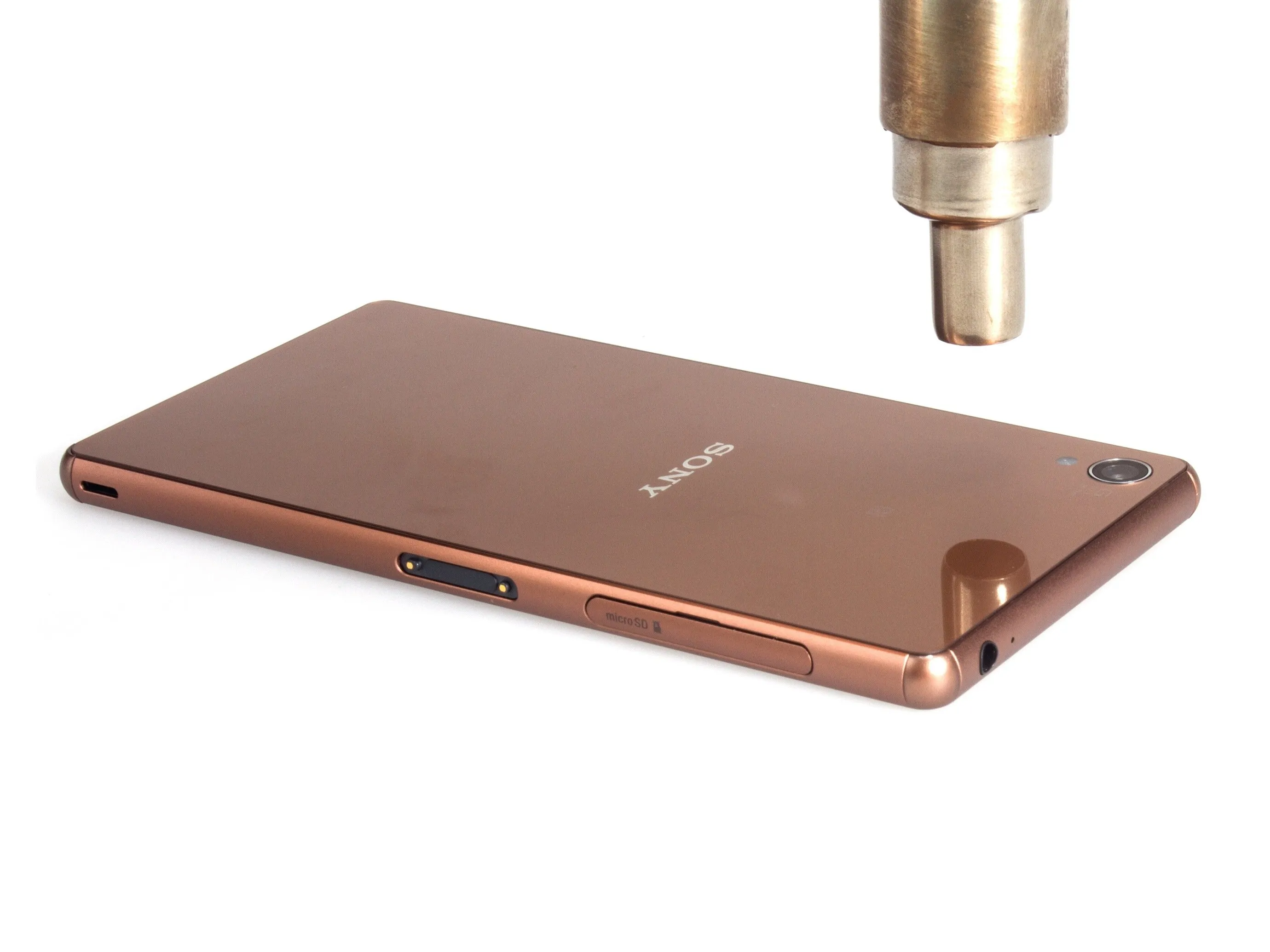

Нагрейте заднюю крышку, чтобы размягчить клейкую наклейку.

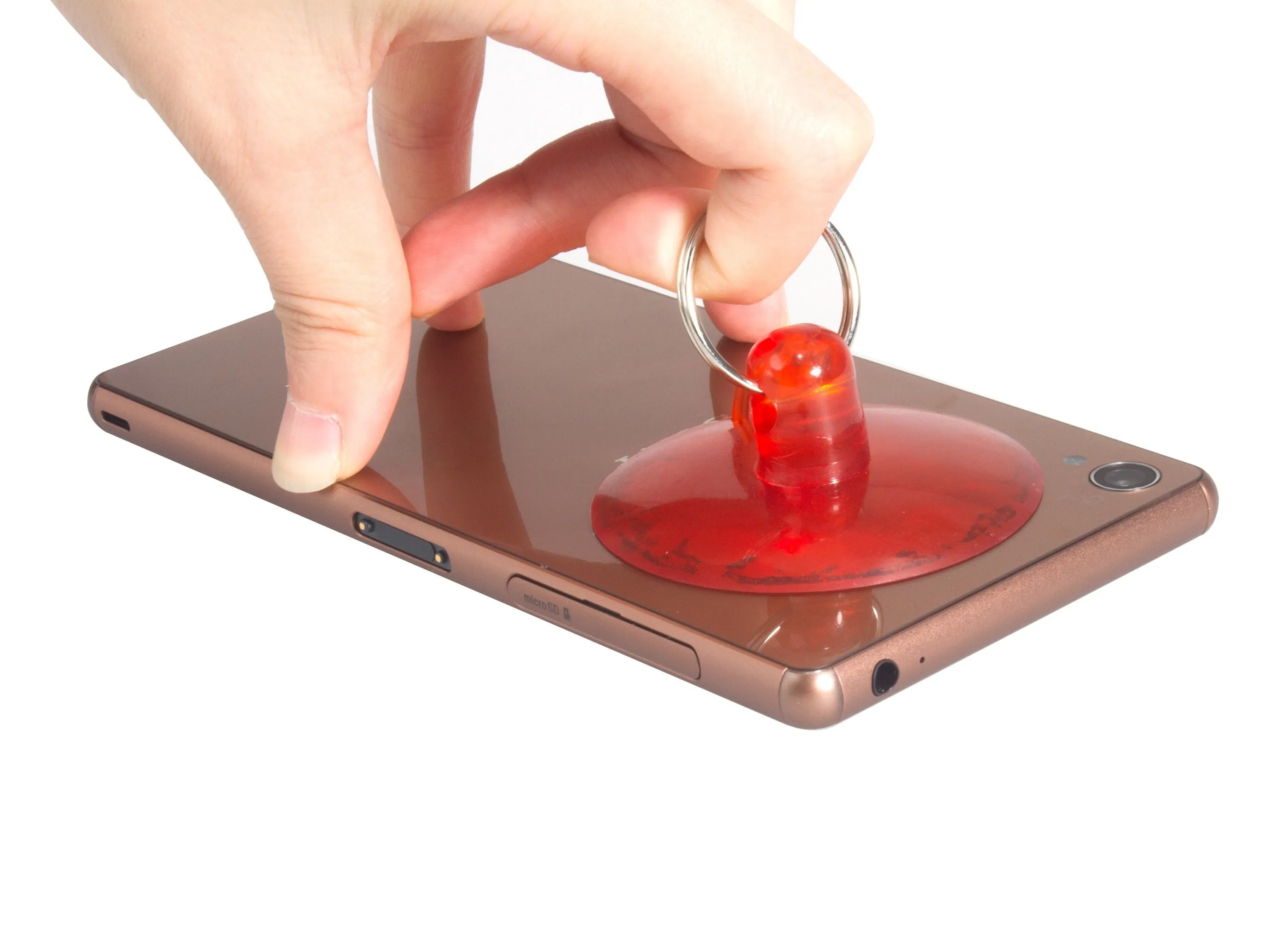

Поместите присоску и откройте щель с верхней стороны.
Шаг 2

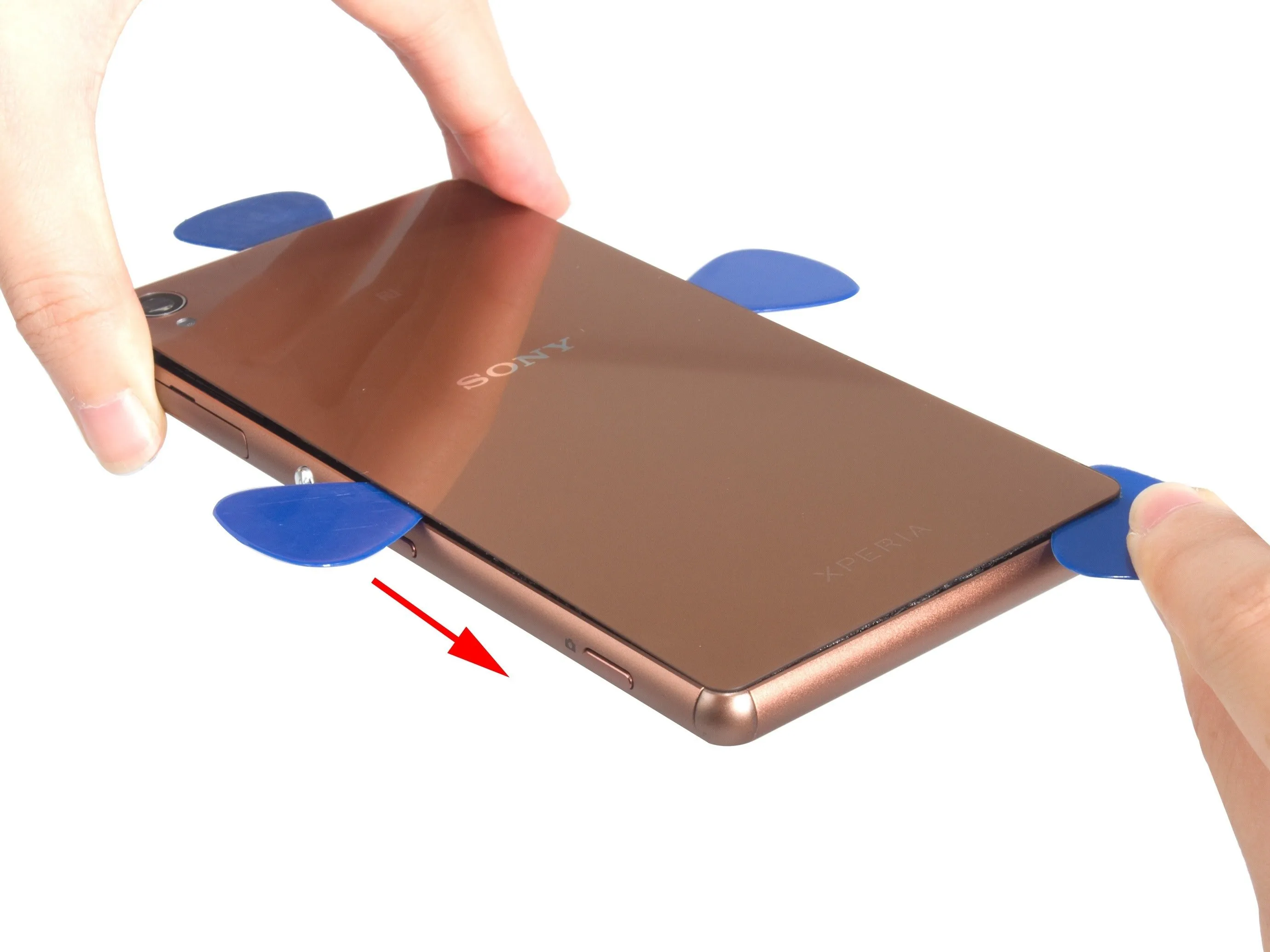

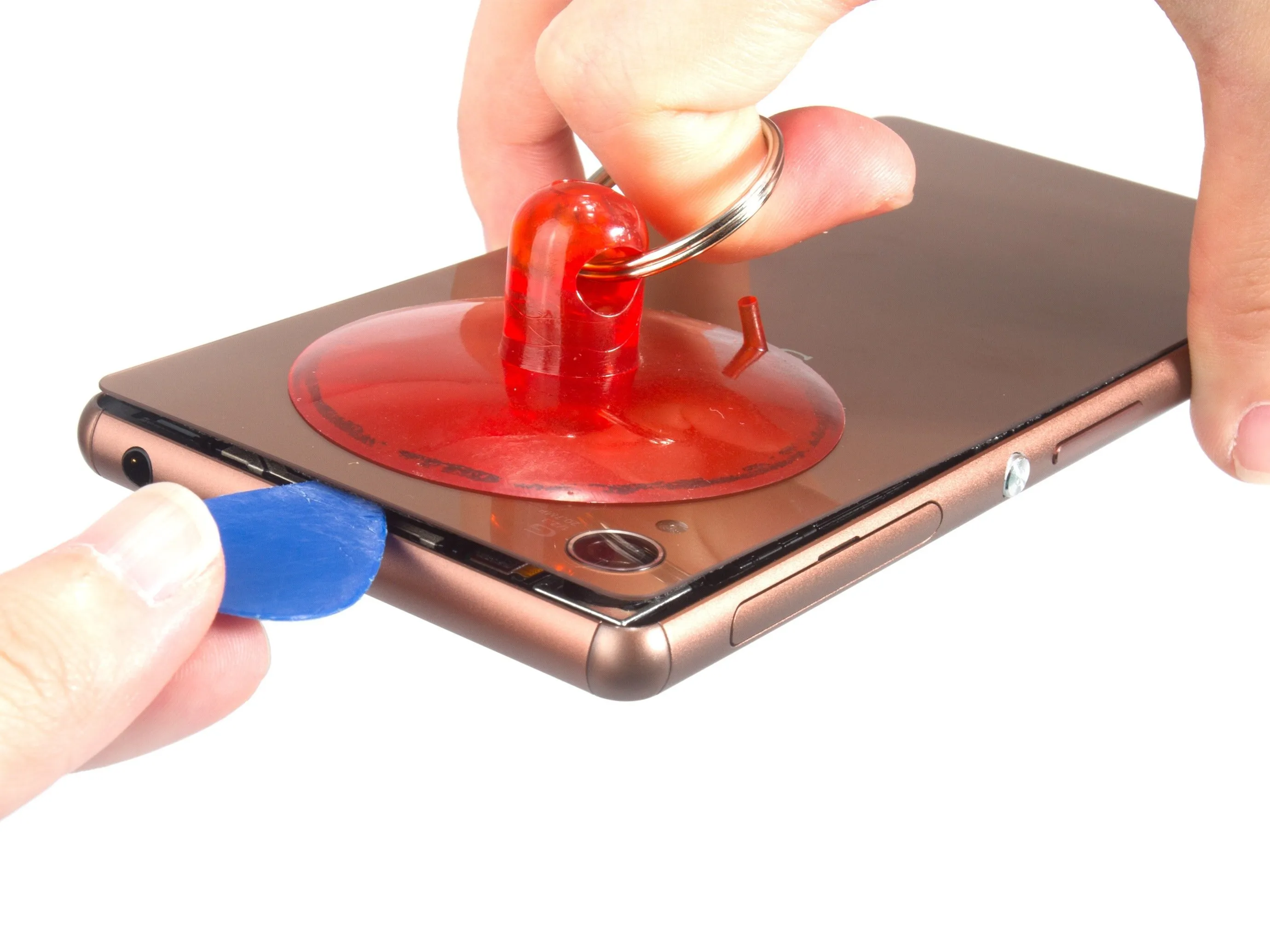

Разборка Sony Xperia Z3 Dual: шаг 2, изображение 1 из 3 | Источник - ifixit.comРазборка Sony Xperia Z3 Dual: шаг 2, изображение 2 из 3 | Источник - ifixit.comРазборка Sony Xperia Z3 Dual: шаг 2, изображение 3 из 3 | Источник - ifixit.com

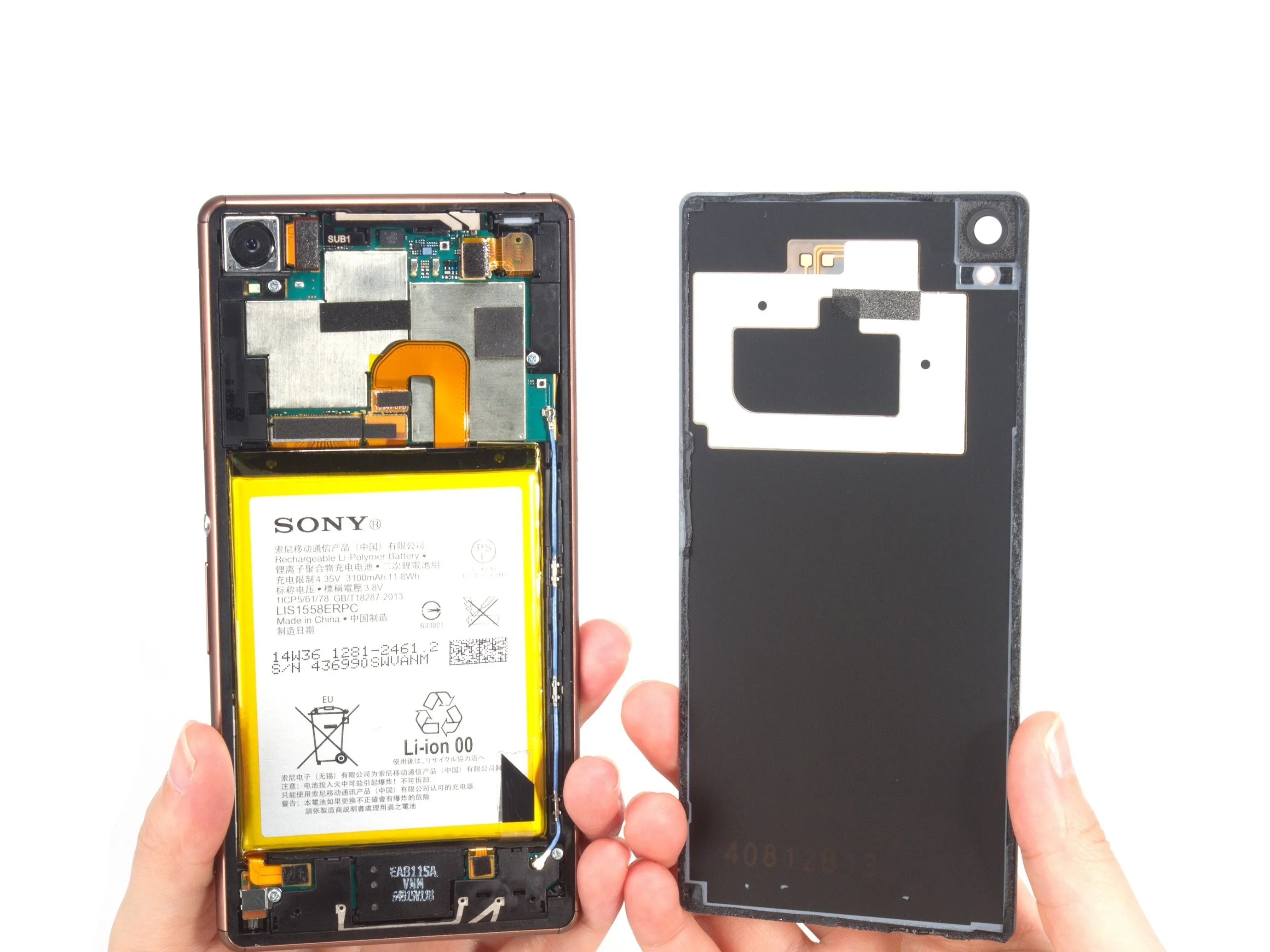

Вставьте медиатор для гитары в щель.
Сдвиньте медиатор, чтобы отрезать клейкую наклейку. Внимание: если речь идет о левой стороне, гитарный медиатор лучше направлять в сторону метки.
Шаг 3

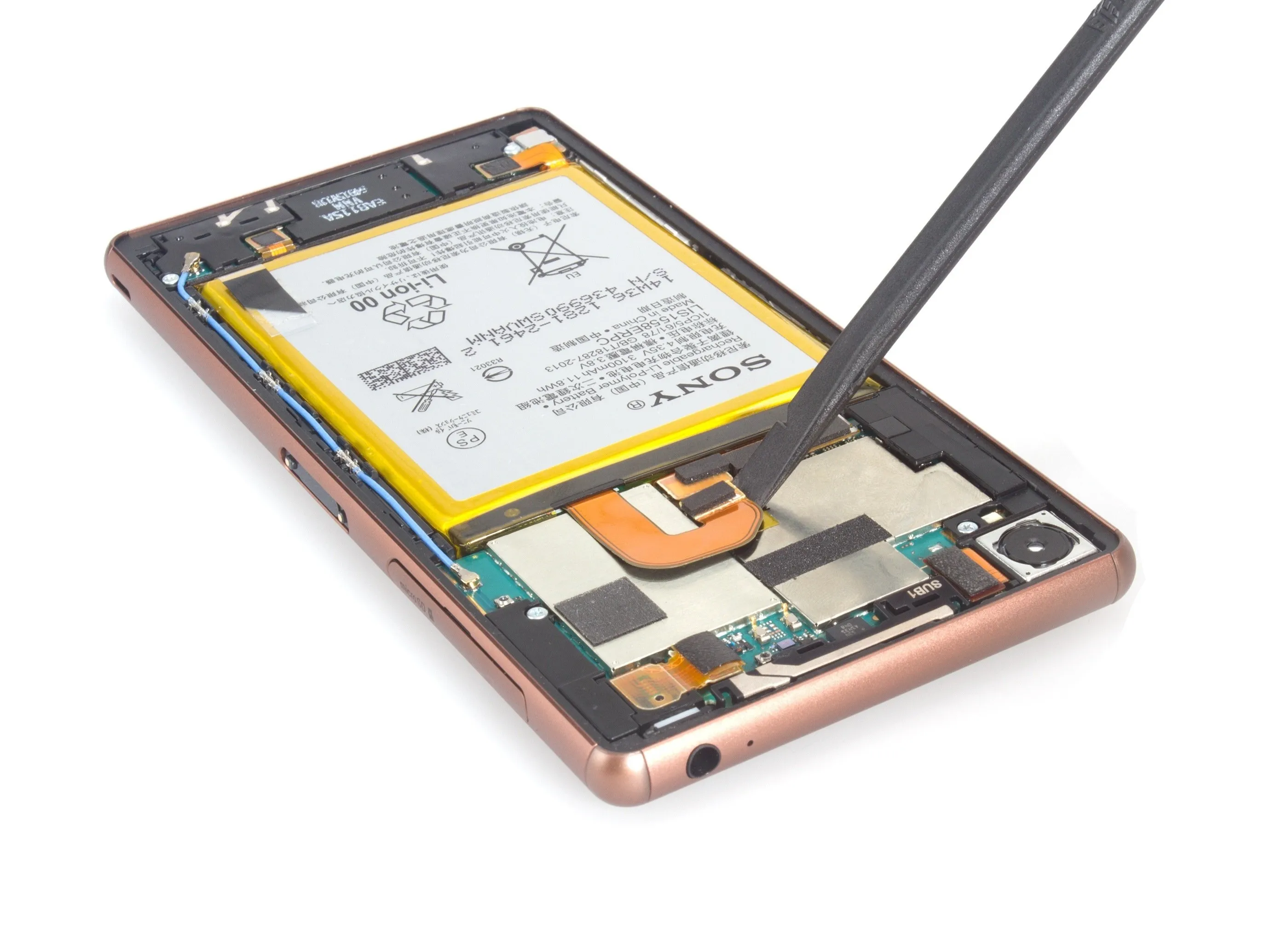

Sony Xperia Z3 Dual Teardown: шаг 3, изображение 1 из 2 | Источник - ifixit.comРазборка Sony Xperia Z3 Dual: шаг 3, изображение 2 из 2 | Источник - ifixit.com

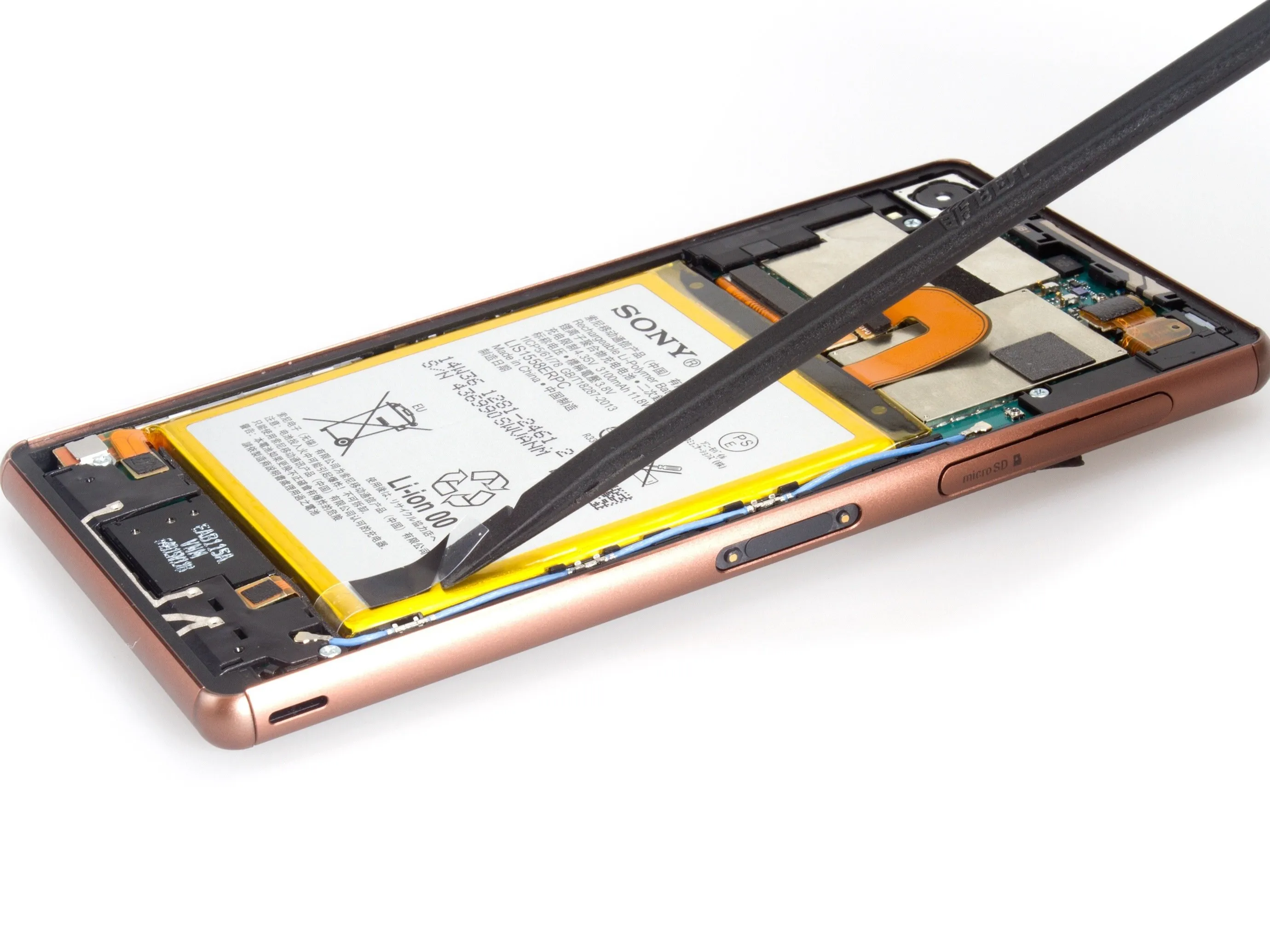

Освободите разъем аккумулятора.
Освободите крепежную наклейку.
Шаг 4
Разборка Sony Xperia Z3 Dual: шаг 4, изображение 1 из 2 | Источник - ifixit.comРазборка Sony Xperia Z3 Dual: шаг 4, изображение 2 из 2 | Источник - ifixit.com

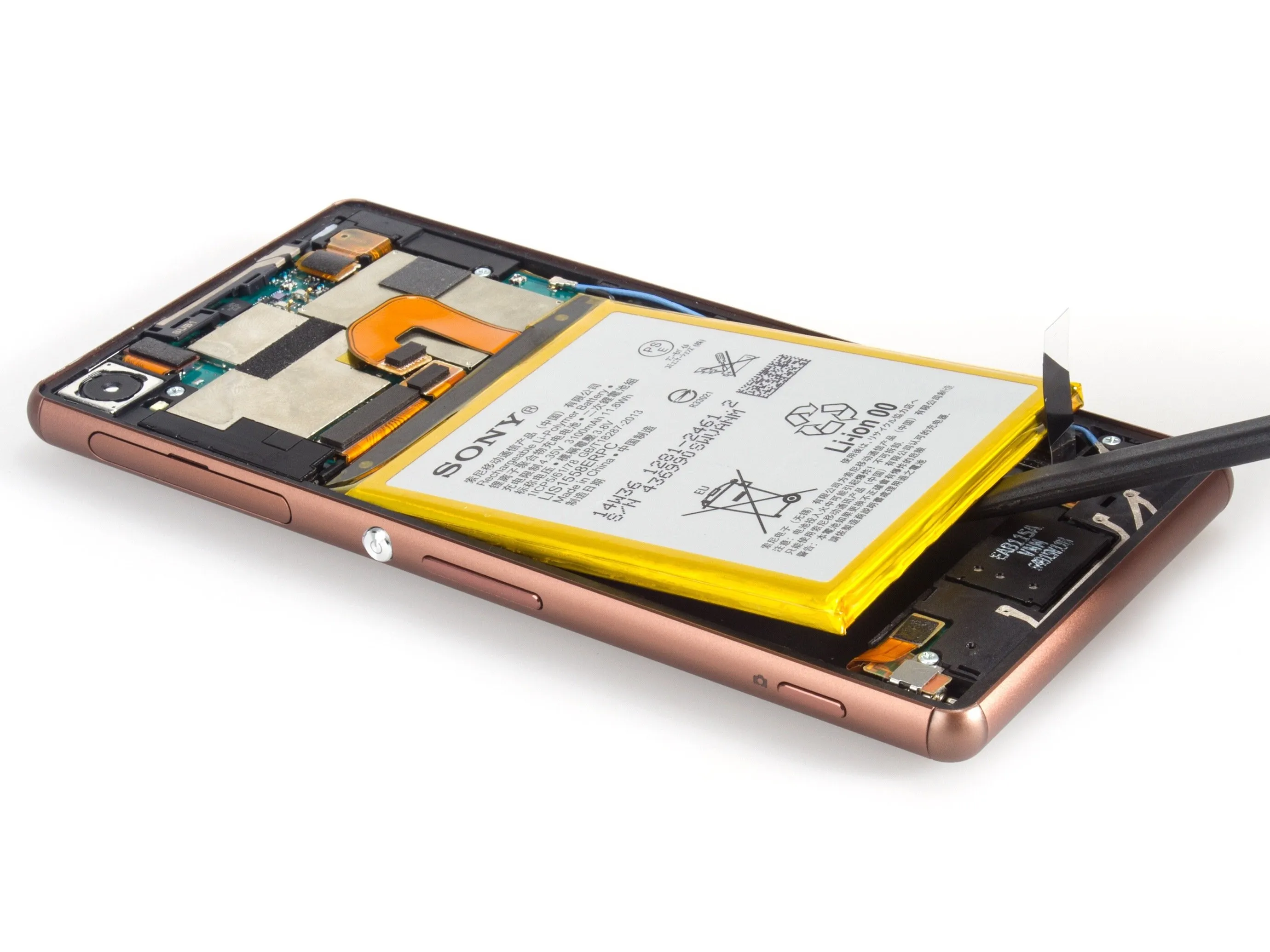

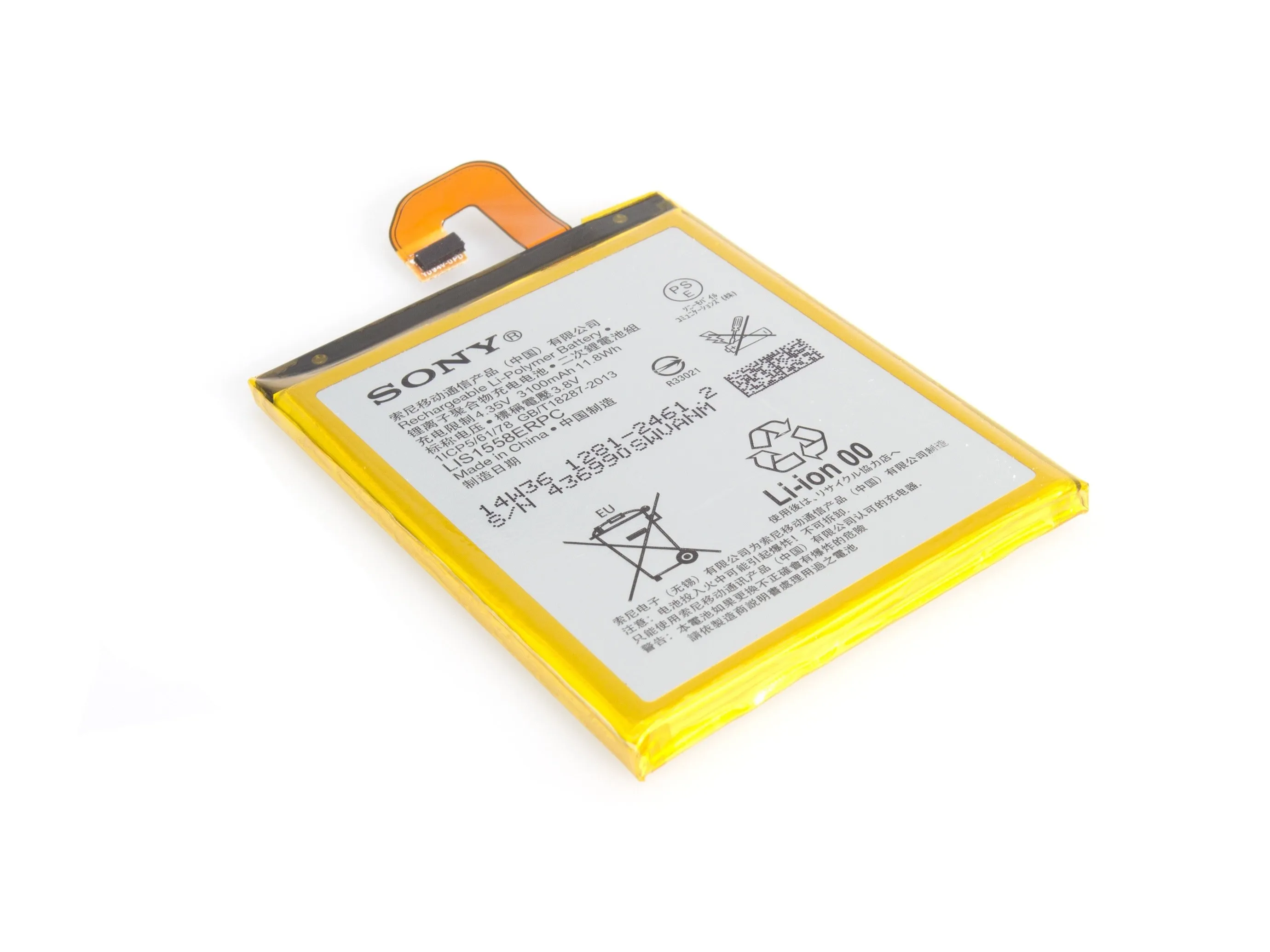

Подденьте и извлеките аккумулятор.
Аккумулятор емкостью 3100 мАч.
Шаг 5
Разборка Sony Xperia Z3 Dual: шаг 5, изображение 1 из 1 | Источник - ifixit.com

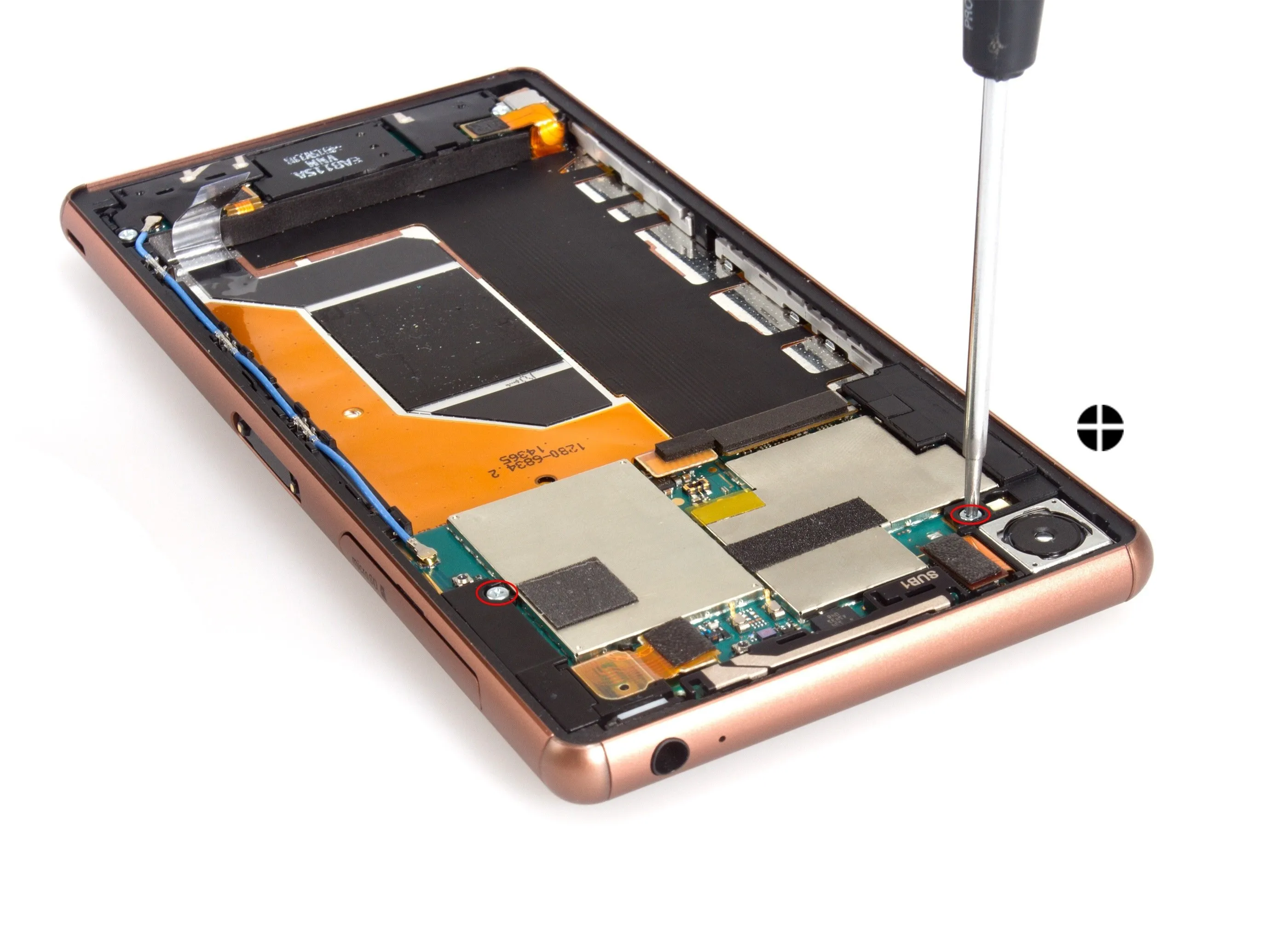

Выкрутите винты.
Шаг 6

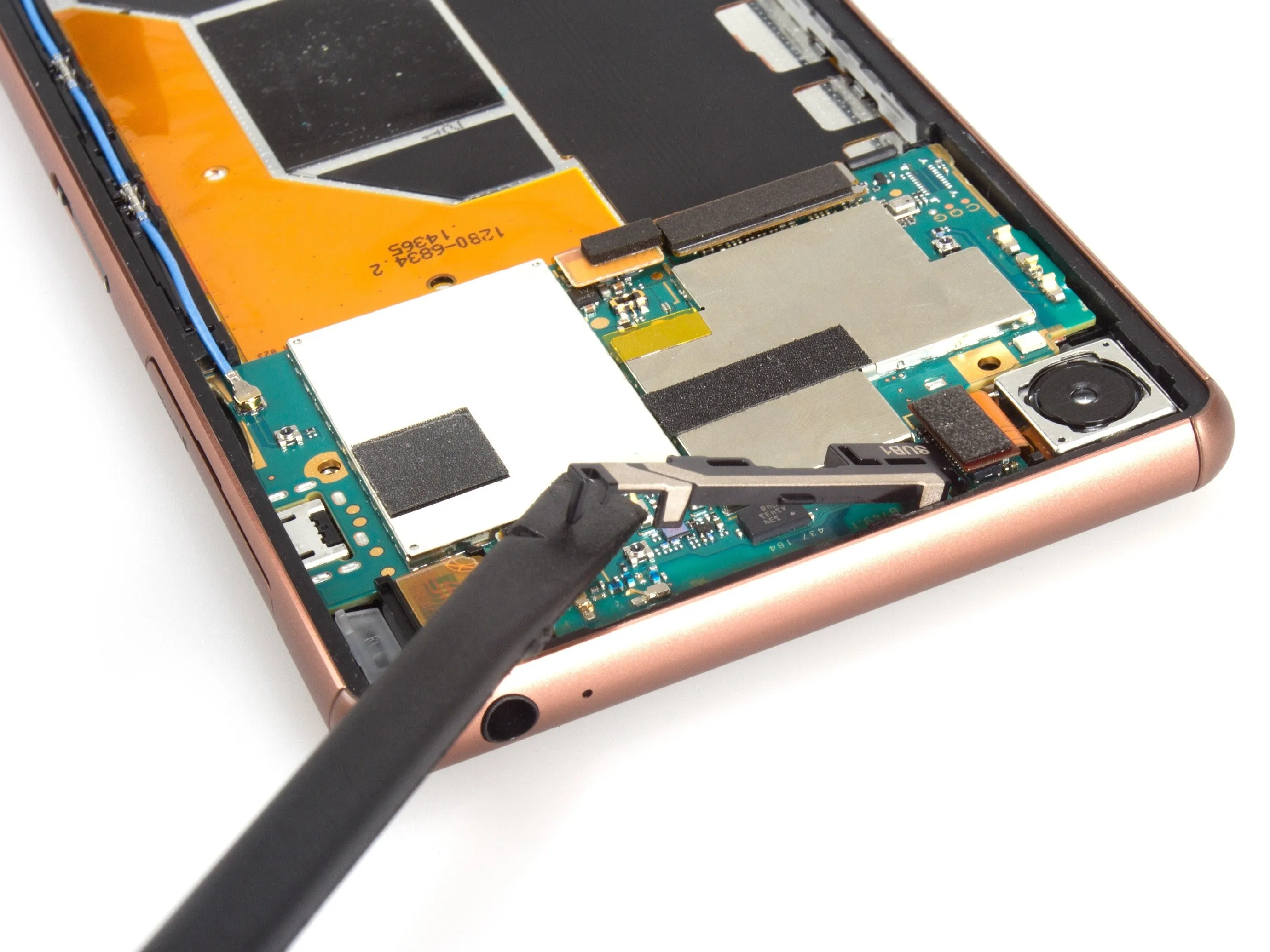

Разборка Sony Xperia Z3 Dual: шаг 6, изображение 1 из 3 | Источник - ifixit.comРазборка Sony Xperia Z3 Dual: шаг 6, изображение 2 из 3 | Источник - ifixit.comРазборка Sony Xperia Z3 Dual: шаг 6, изображение 3 из 3 | Источник - ifixit.com

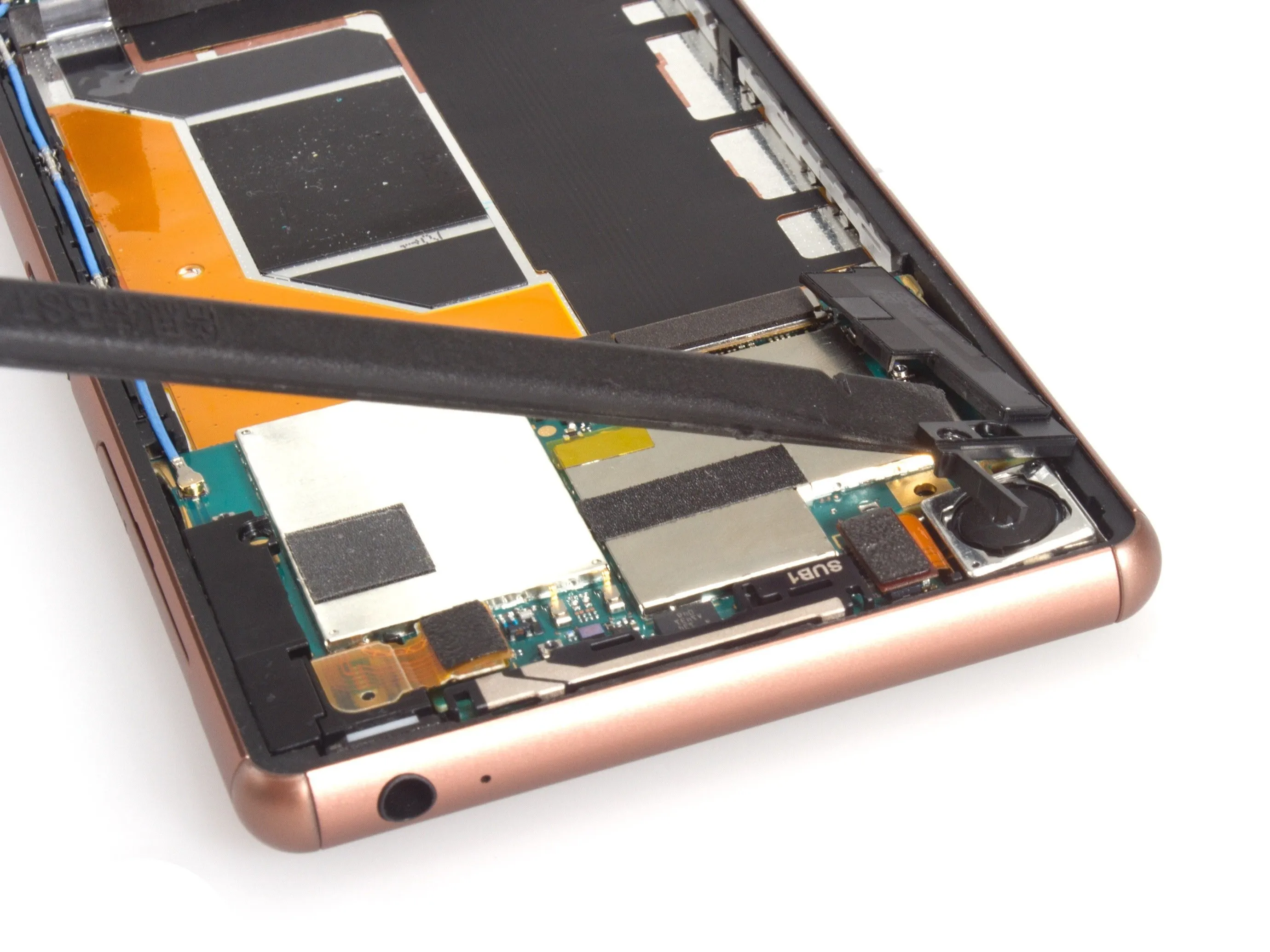

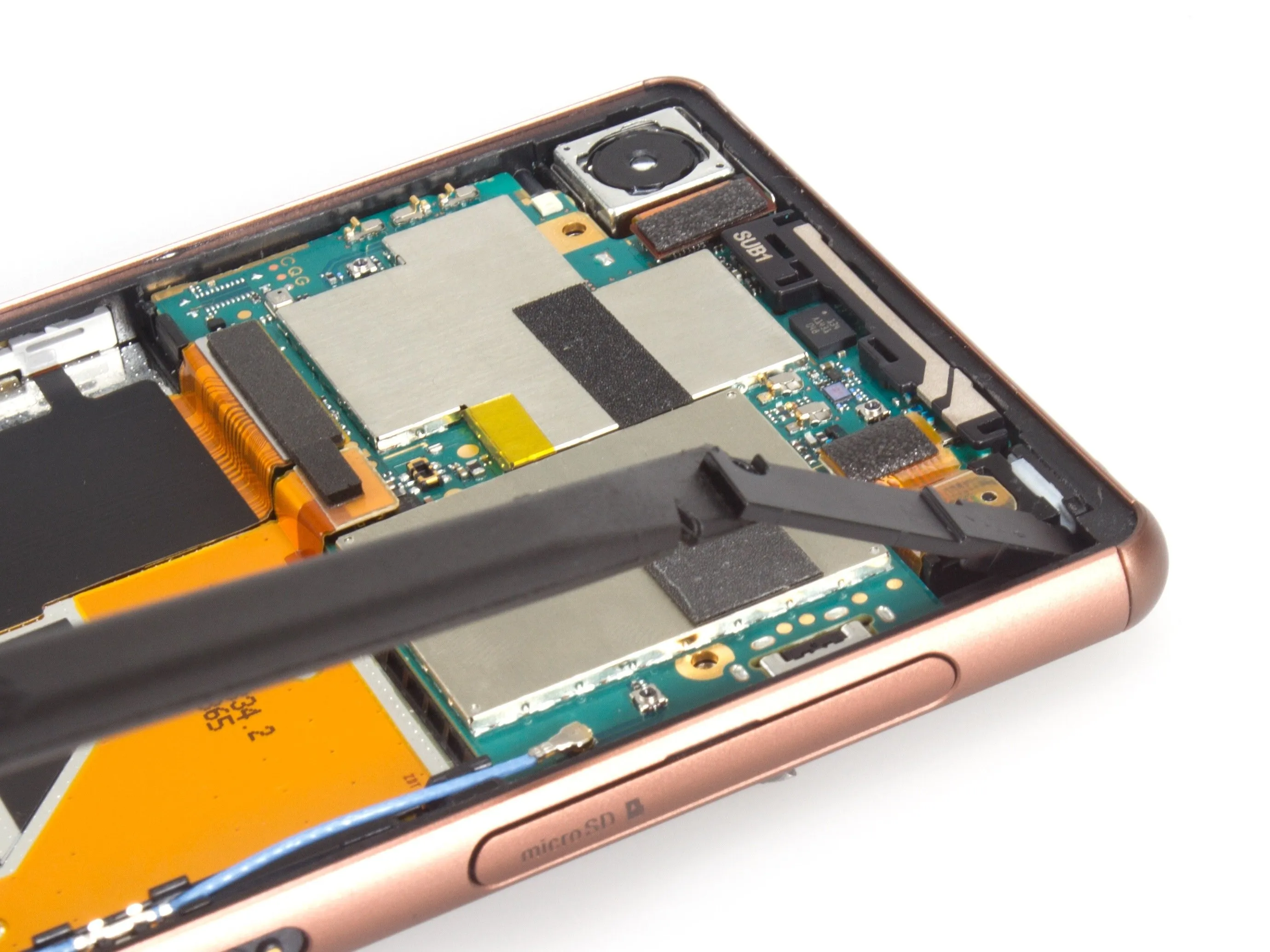

Снимите три части крепежного кронштейна.
Шаг 7

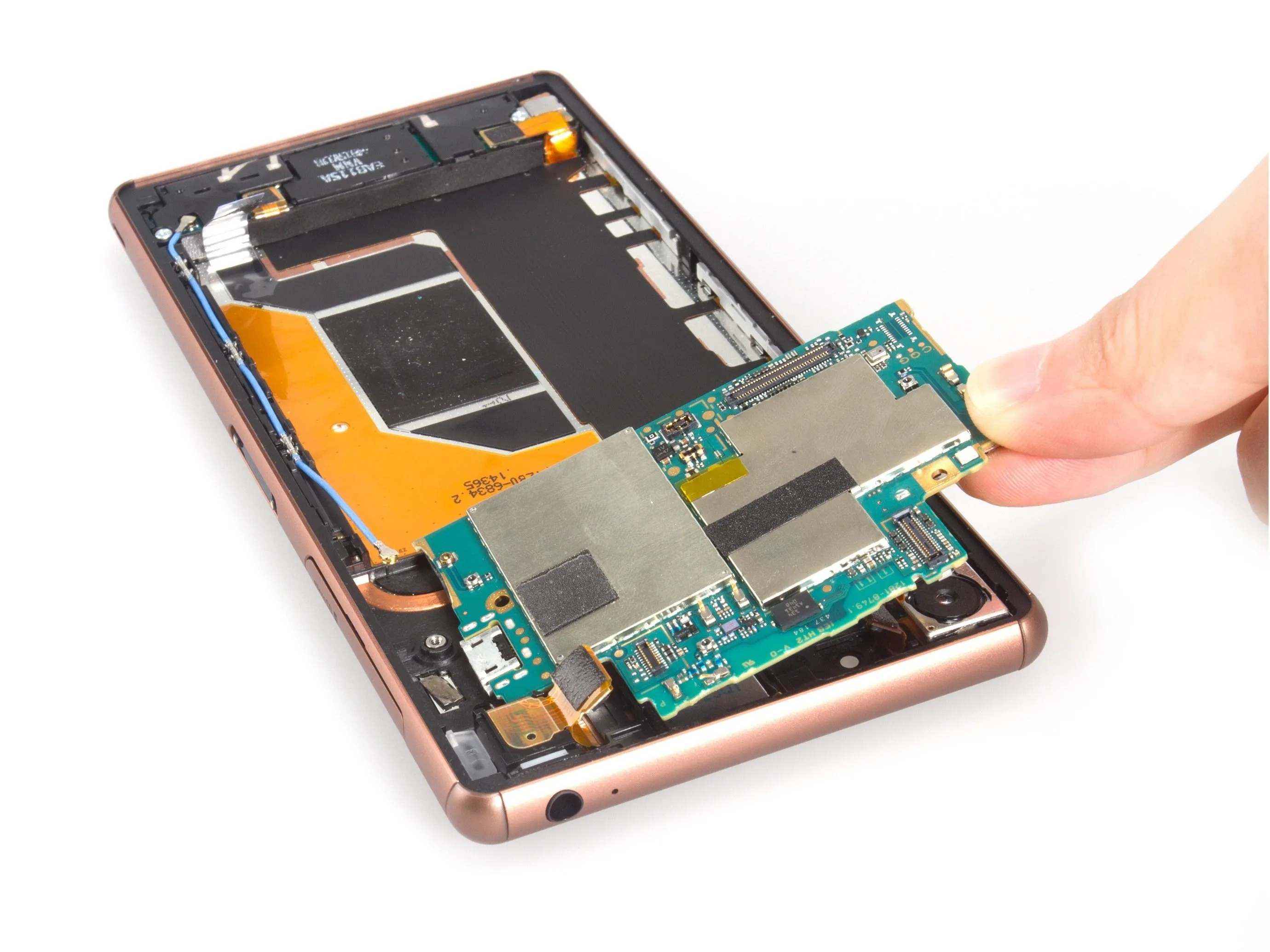

Разборка Sony Xperia Z3 Dual: шаг 7, изображение 1 из 3 | Источник - ifixit.comРазборка Sony Xperia Z3 Dual: шаг 7, изображение 2 из 3 | Источник - ifixit.comРазборка Sony Xperia Z3 Dual: шаг 7, изображение 3 из 3 | Источник - ifixit.com

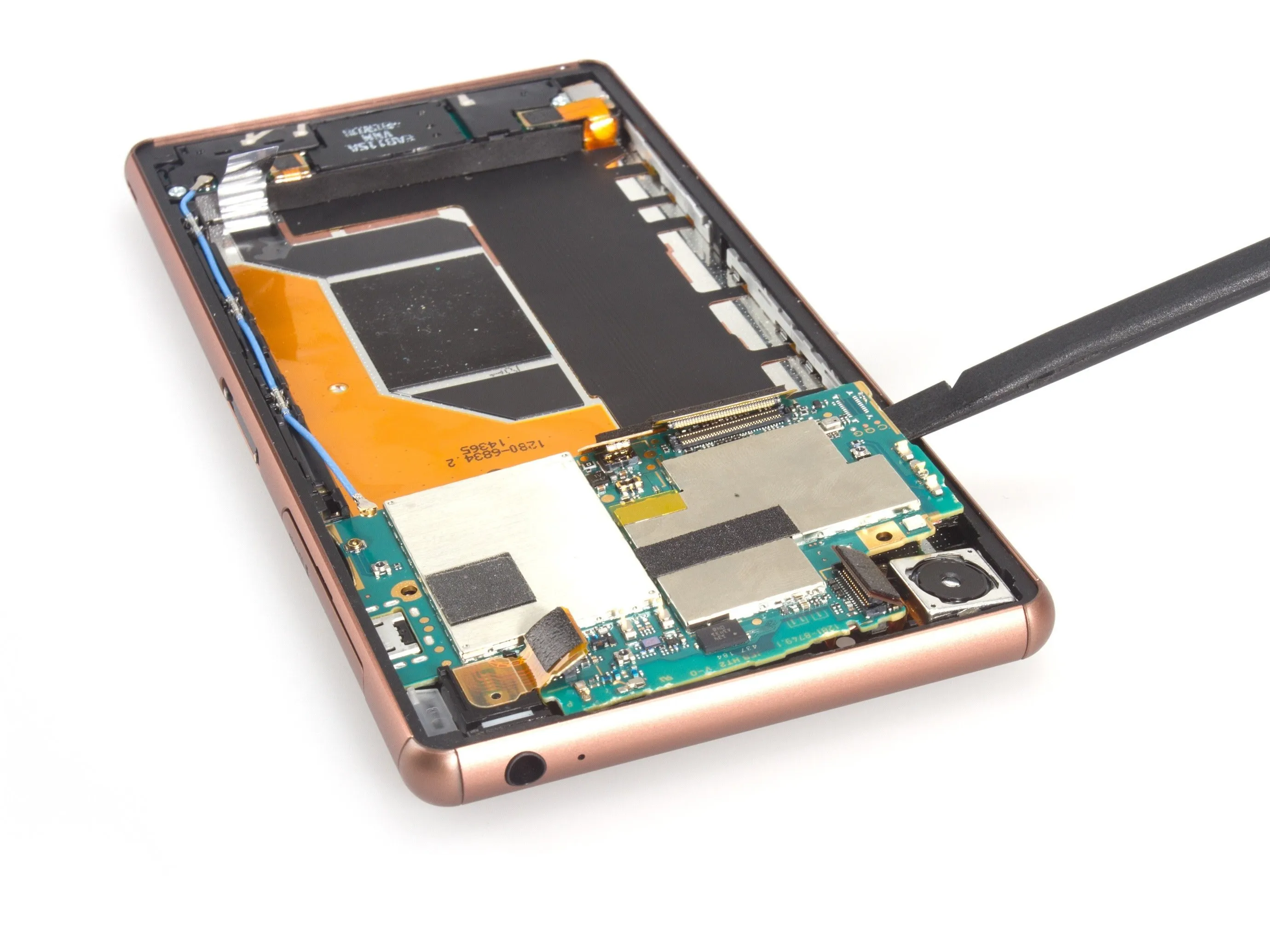

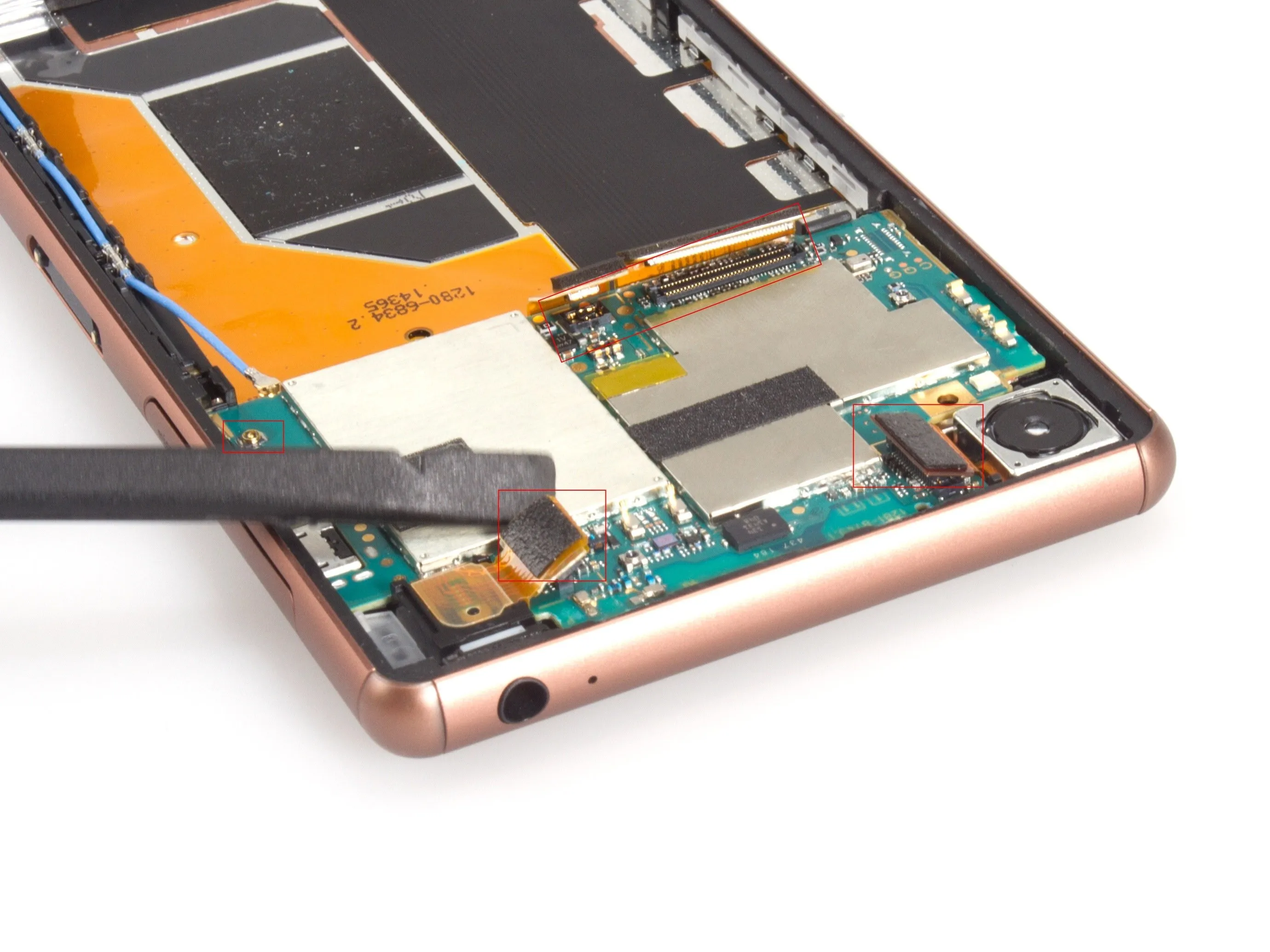

Освободите все разъемы.
Перед извлечением материнской платы извлеките лоток для sim-карт.
Осторожно извлеките материнскую плату.
Шаг 8
Разборка Sony Xperia Z3 Dual: шаг 8, изображение 1 из 3 | Источник - ifixit.comРазборка Sony Xperia Z3 Dual: шаг 8, изображение 2 из 3 | Источник - ifixit.comSony Xperia Z3 Dual Teardown: шаг 8, изображение 3 из 3 | Источник - ifixit.com

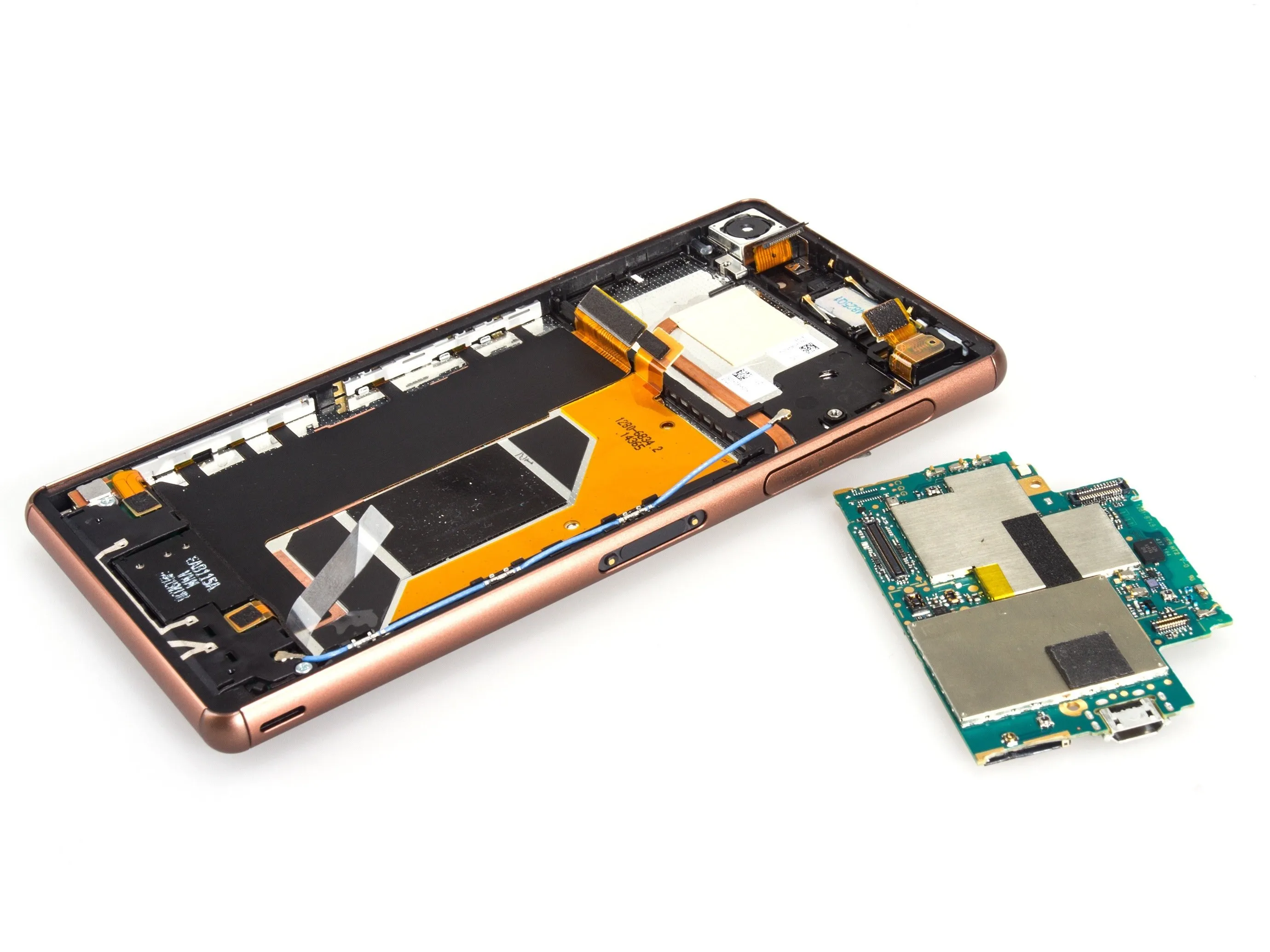

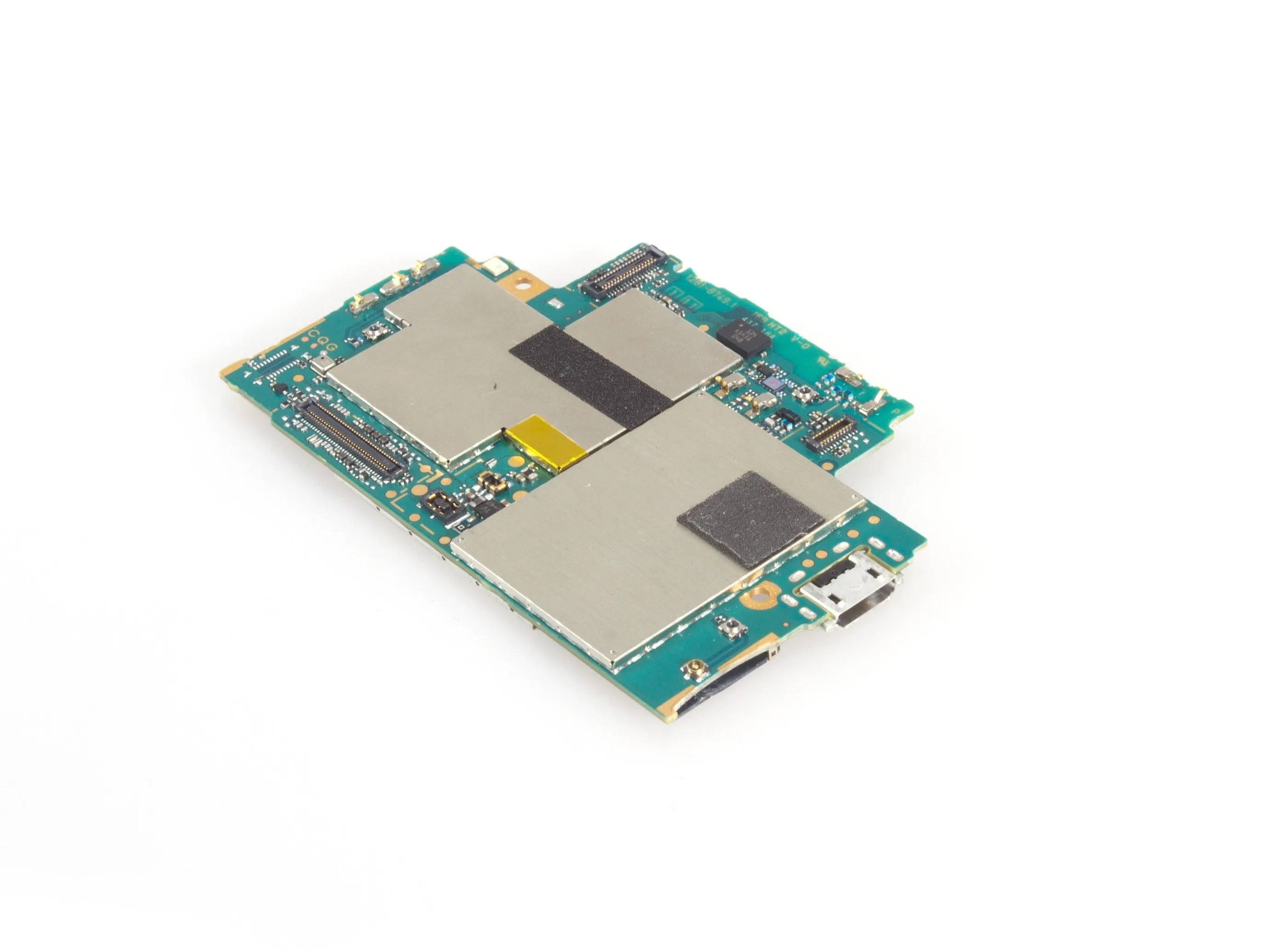

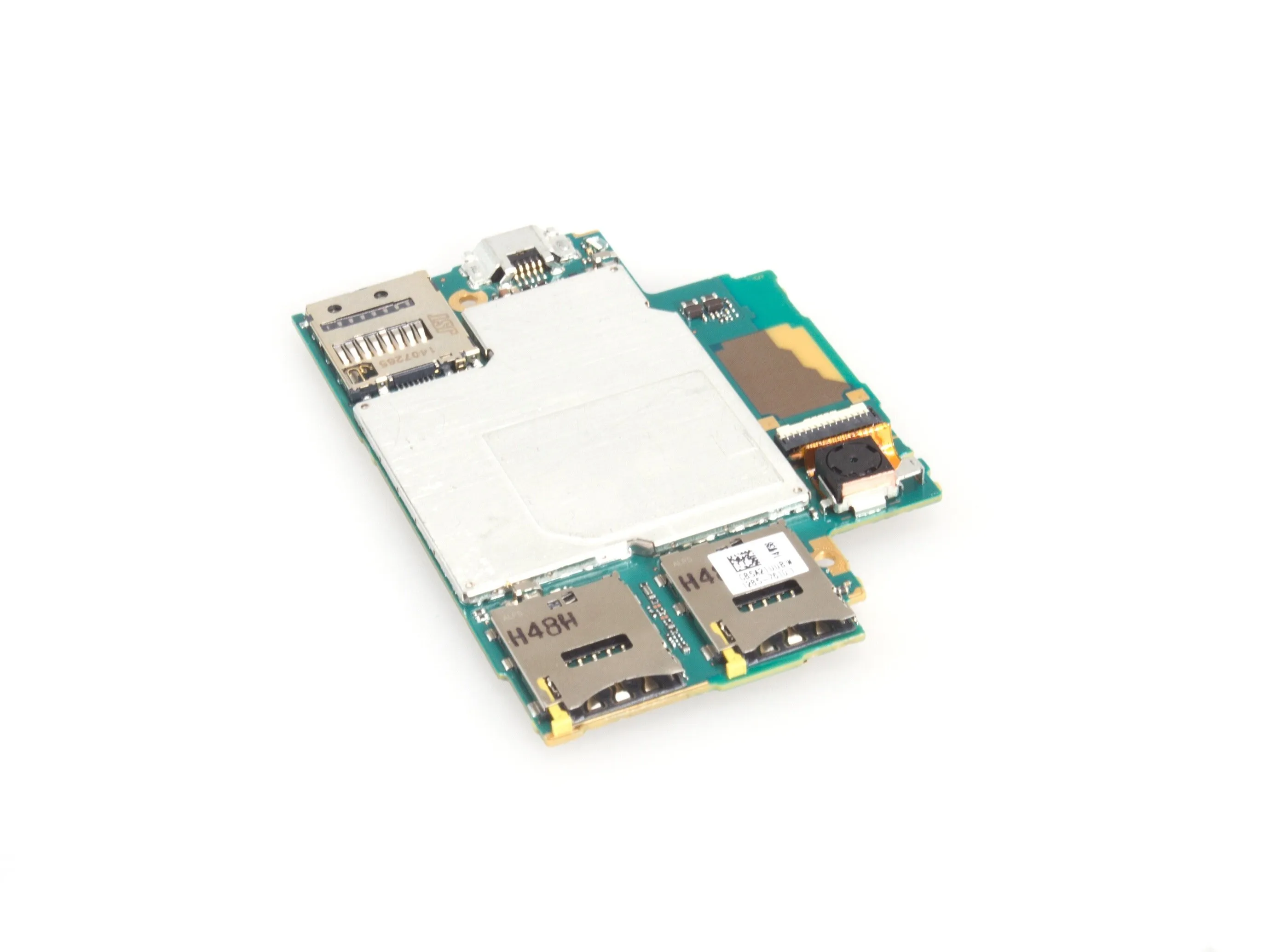

Это материнская плата Sony Xperia Z3 Dual.
Шаг 9

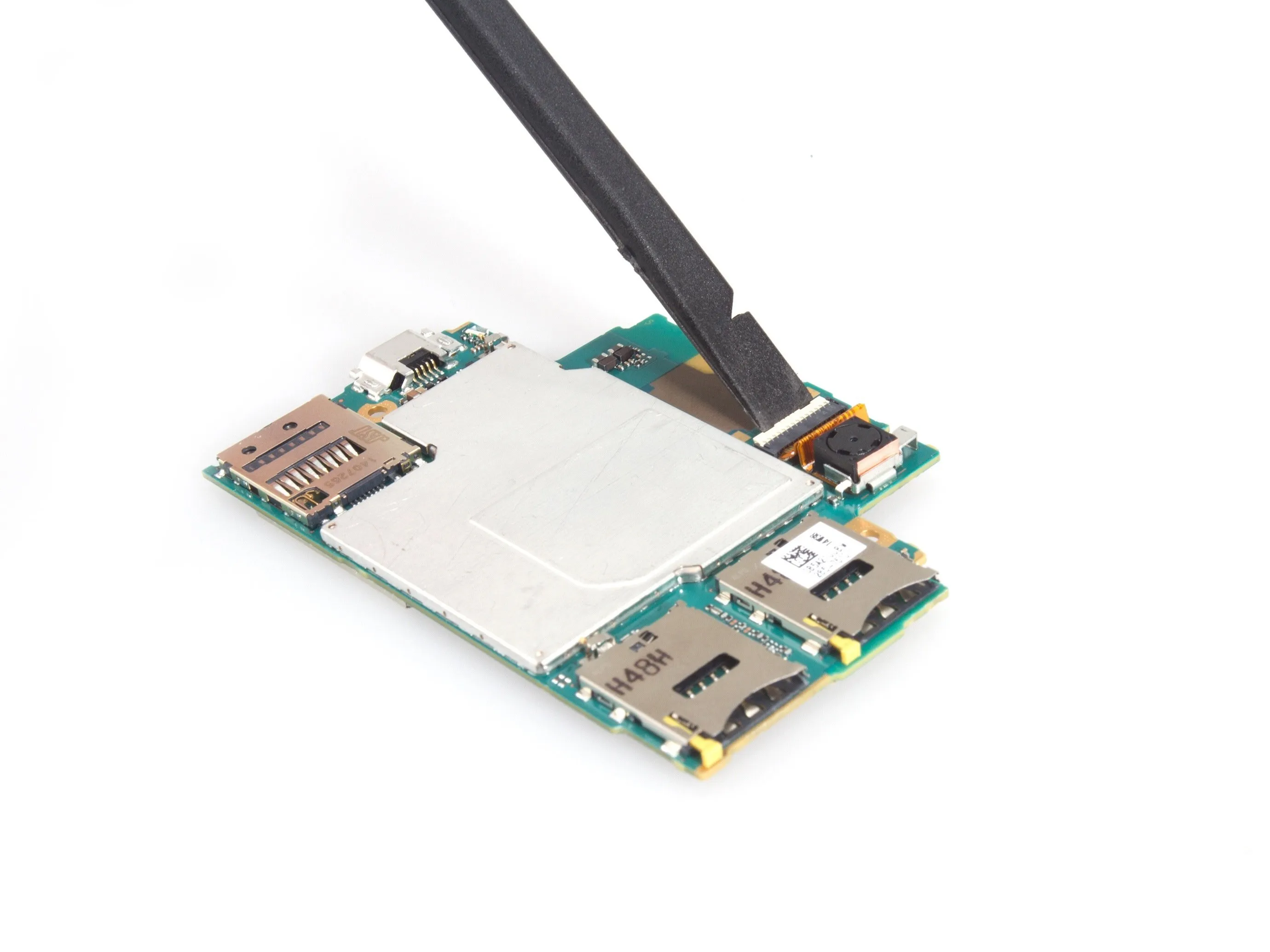

Разборка Sony Xperia Z3 Dual: шаг 9, изображение 1 из 3 | Источник - ifixit.comРазборка Sony Xperia Z3 Dual: шаг 9, изображение 2 из 3 | Источник - ifixit.comРазборка Sony Xperia Z3 Dual: шаг 9, изображение 3 из 3 | Источник - ifixit.com

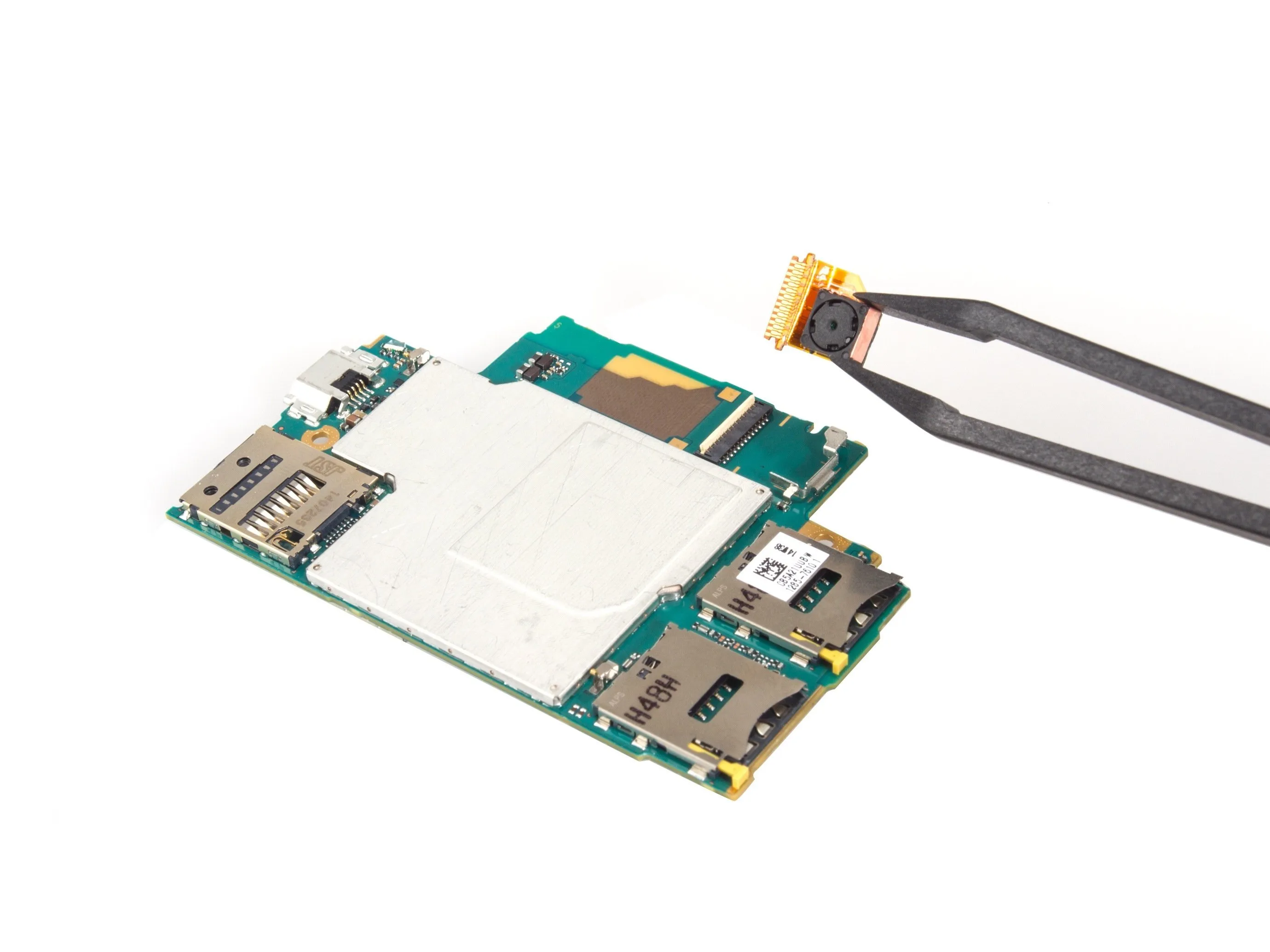

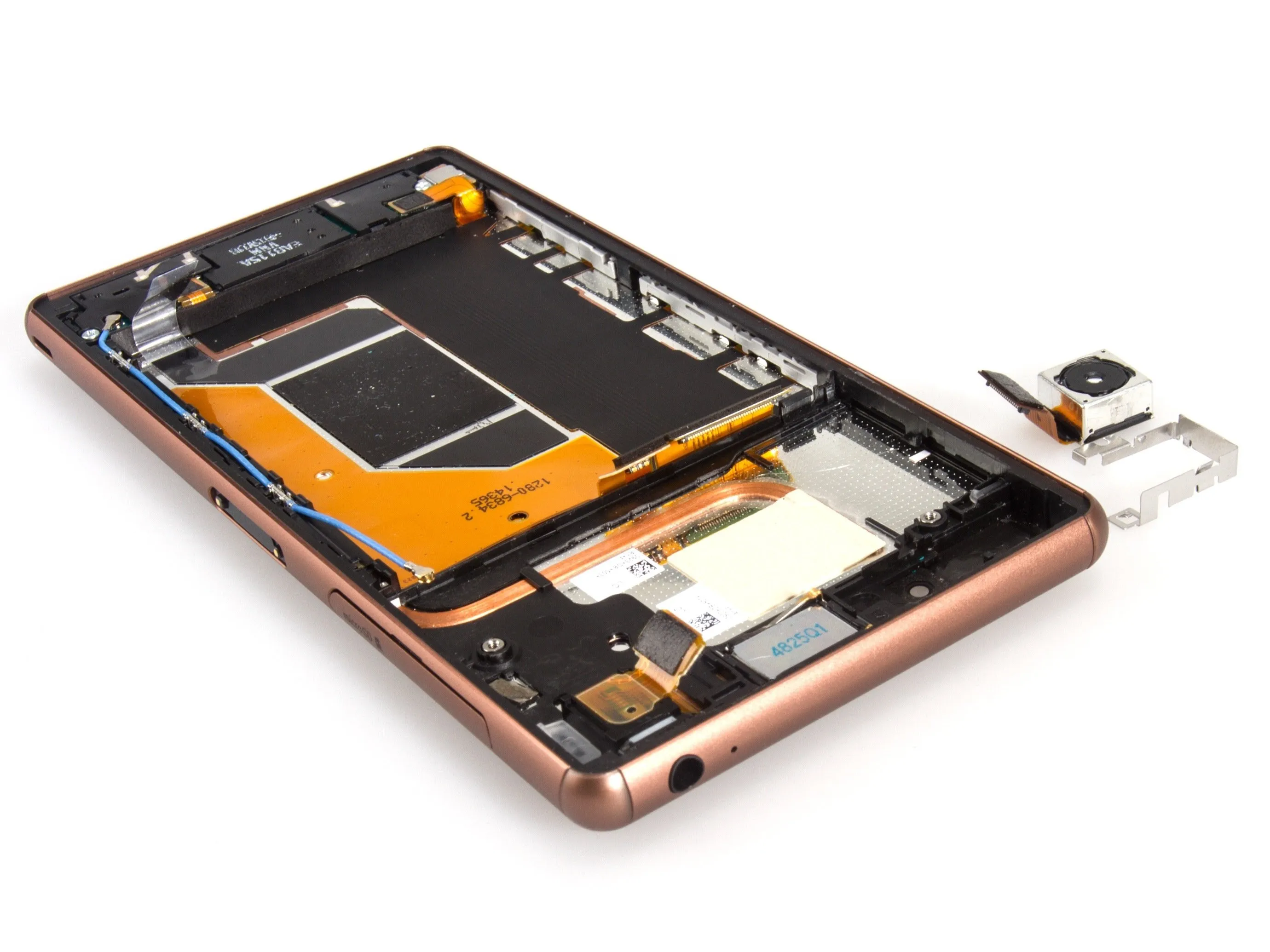

Снимите переднюю и заднюю камеры.
Шаг 10

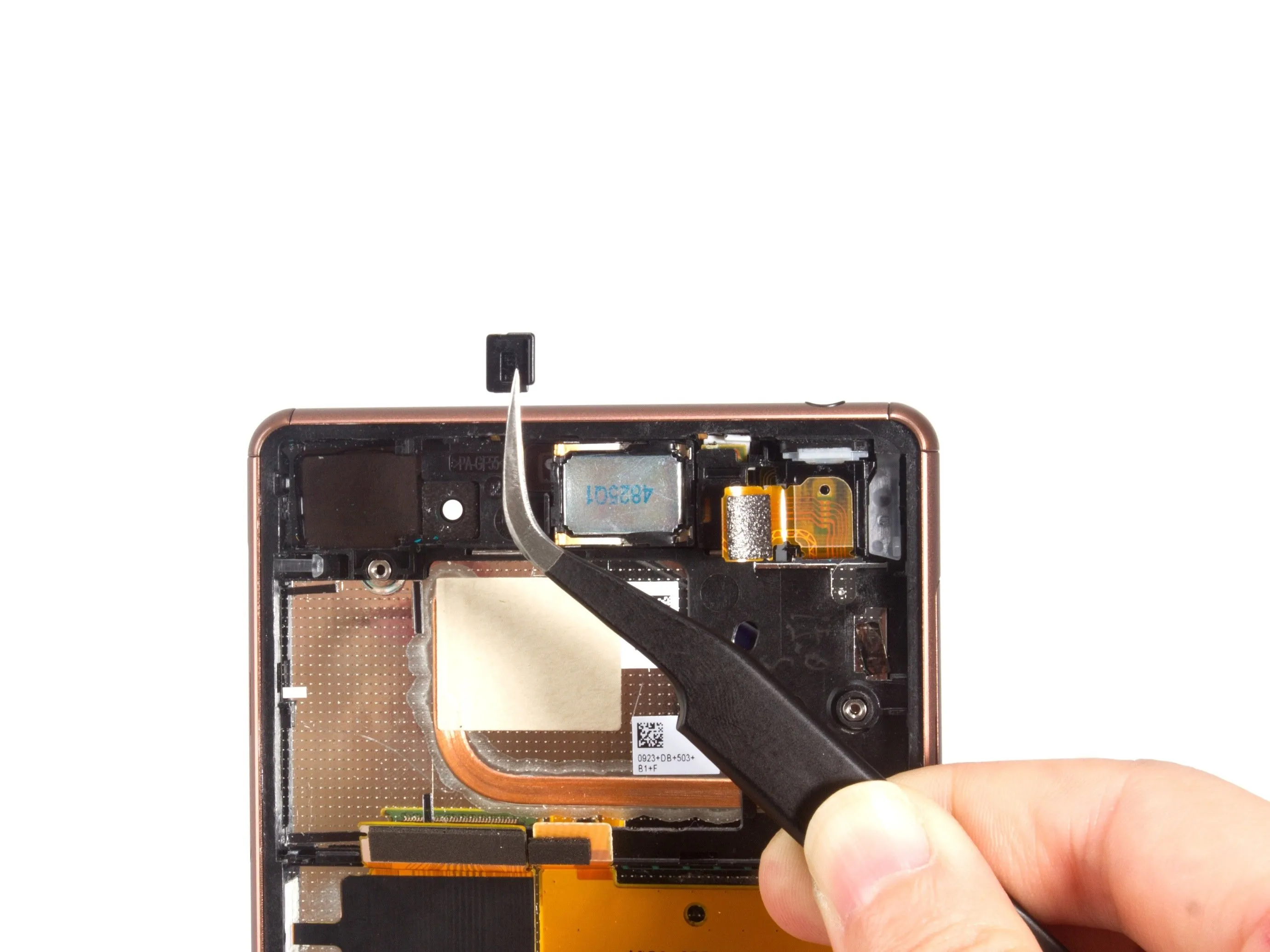

Разборка Sony Xperia Z3 Dual: шаг 10, изображение 1 из 3 | Источник - ifixit.comРазборка Sony Xperia Z3 Dual: шаг 10, изображение 2 из 3 | Источник - ifixit.comРазборка Sony Xperia Z3 Dual: шаг 10, изображение 3 из 3 | Источник - ifixit.com

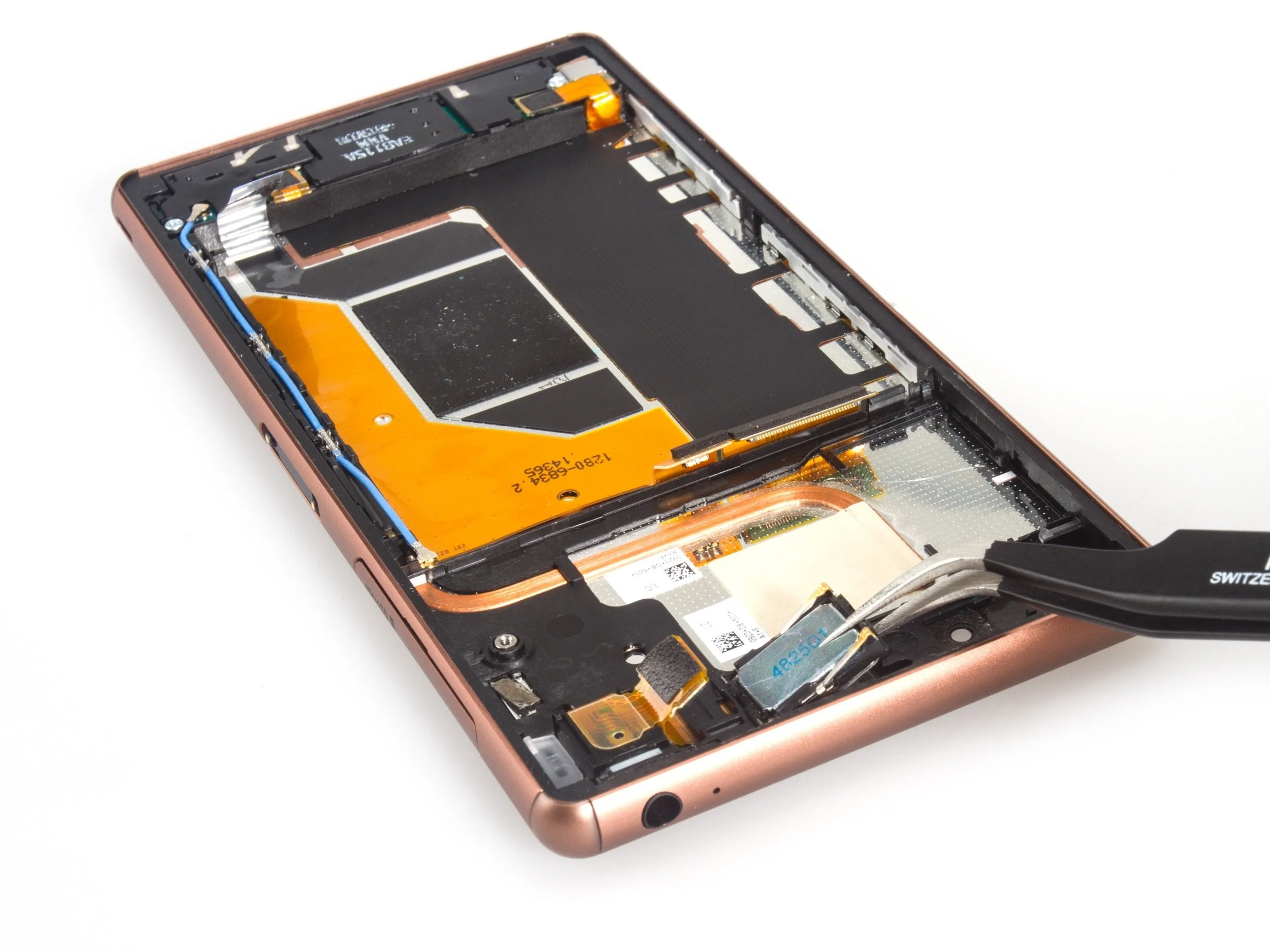

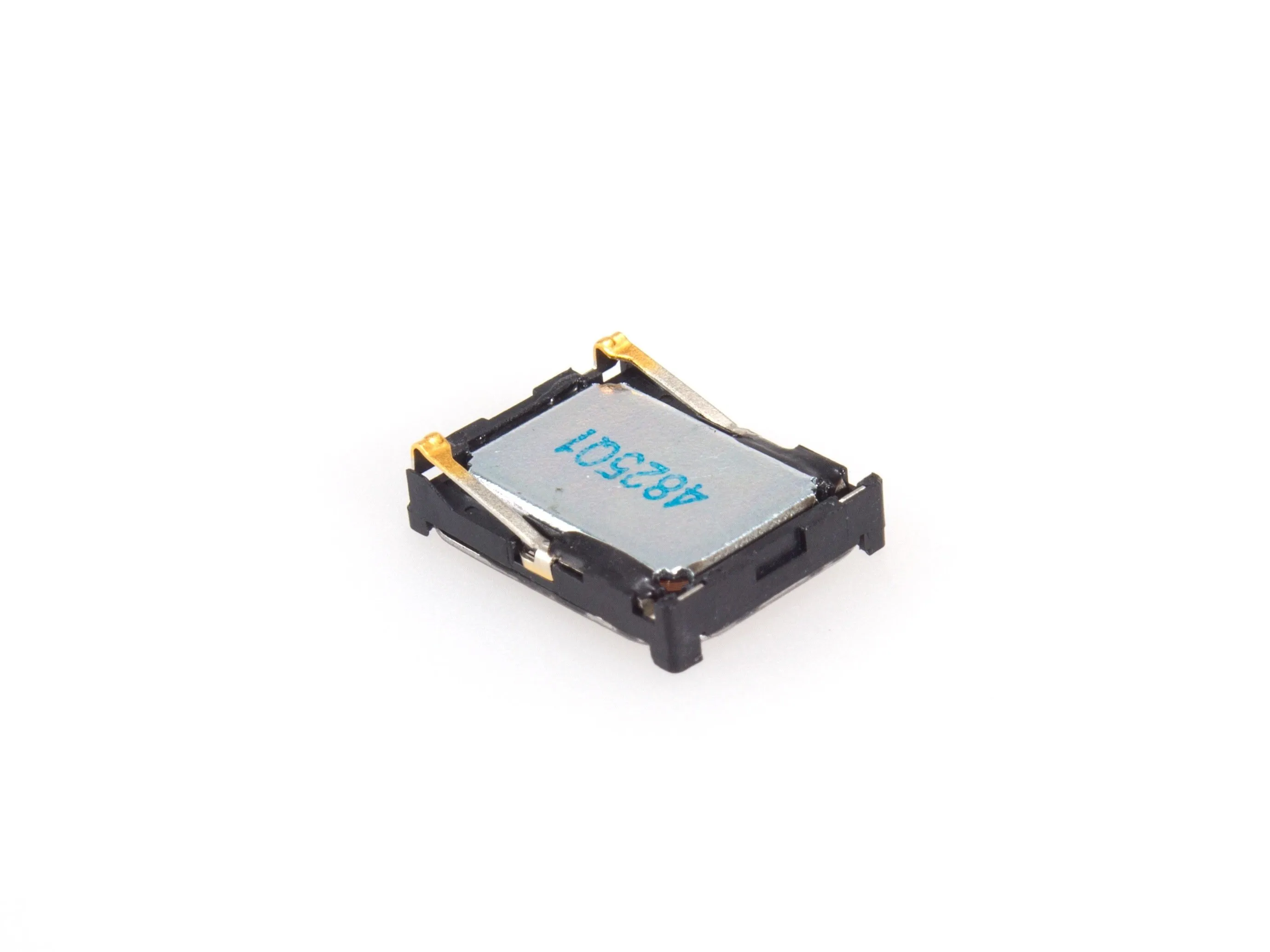

Сначала снимите блокиратор рядом с динамиком наушника.
Затем подденьте динамик наушника и извлеките его.
Шаг 11
Разборка Sony Xperia Z3 Dual: шаг 11, изображение 1 из 1 | Источник - ifixit.com

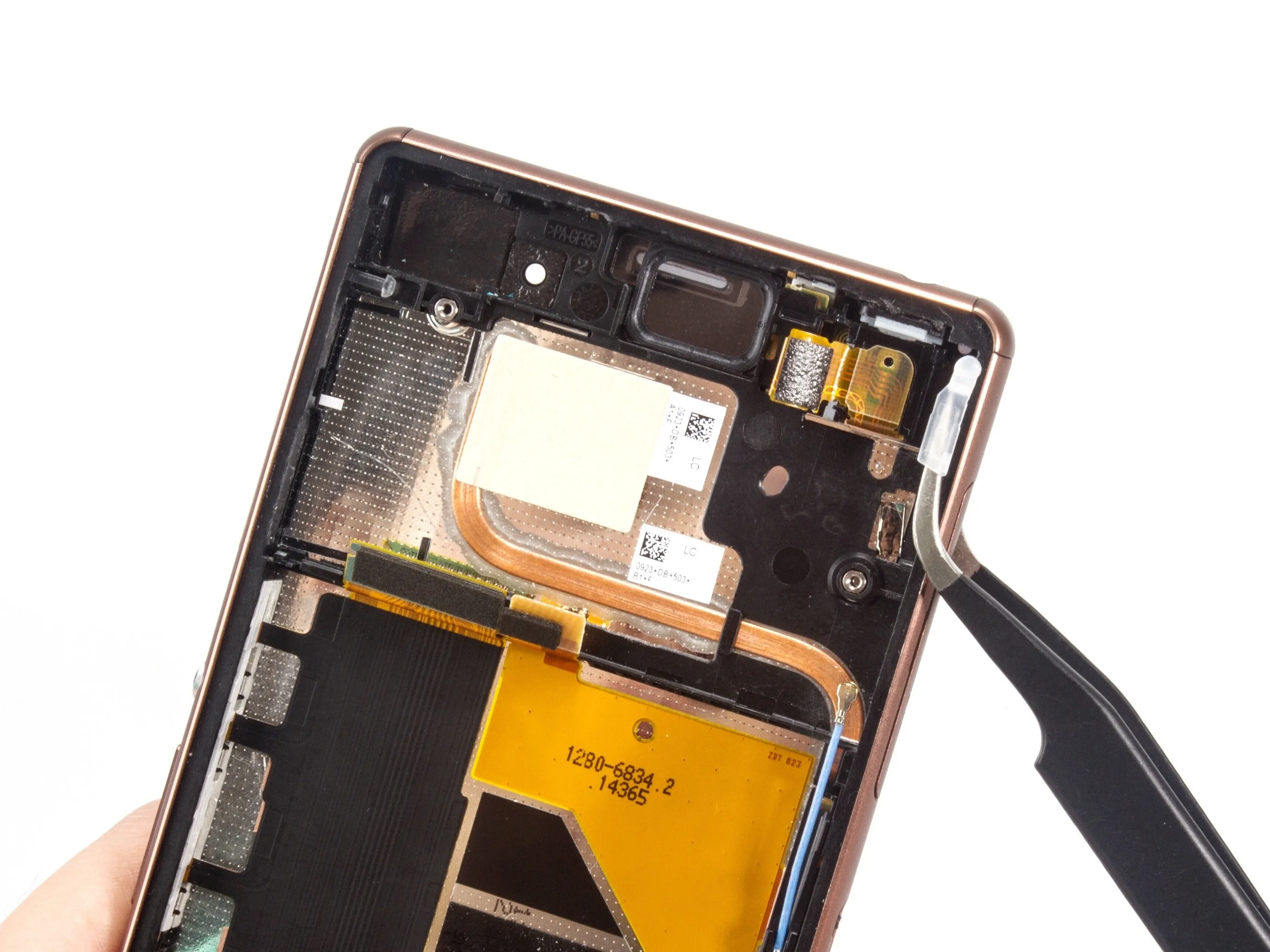

Снимите прозрачную фиксирующую крышку рядом с разъемом для наушников.
Шаг 12

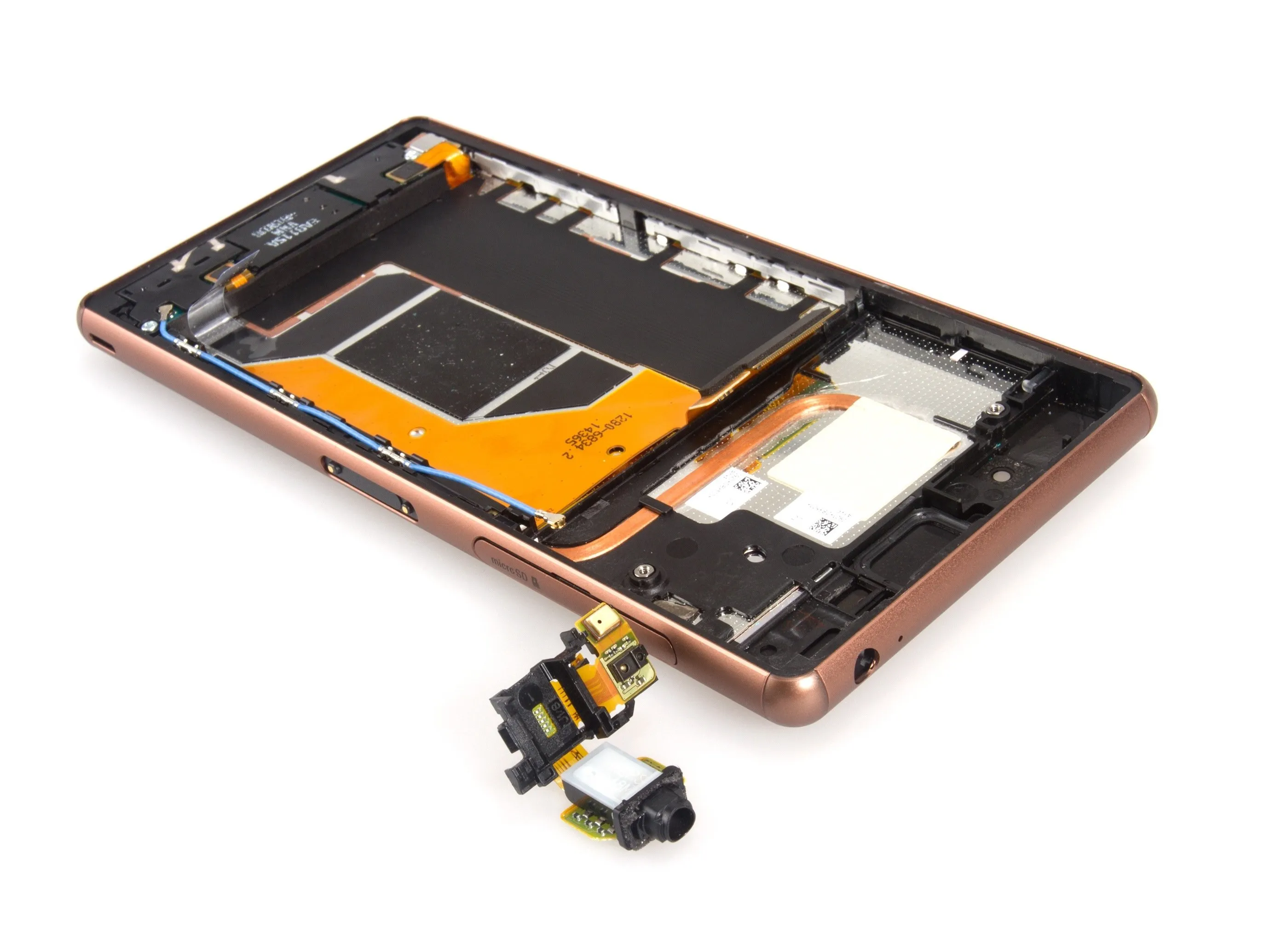

Разборка Sony Xperia Z3 Dual: шаг 12, изображение 1 из 3 | Источник - ifixit.comРазборка Sony Xperia Z3 Dual: шаг 12, изображение 2 из 3 | Источник - ifixit.comРазборка Sony Xperia Z3 Dual: шаг 12, изображение 3 из 3 | Источник - ifixit.com

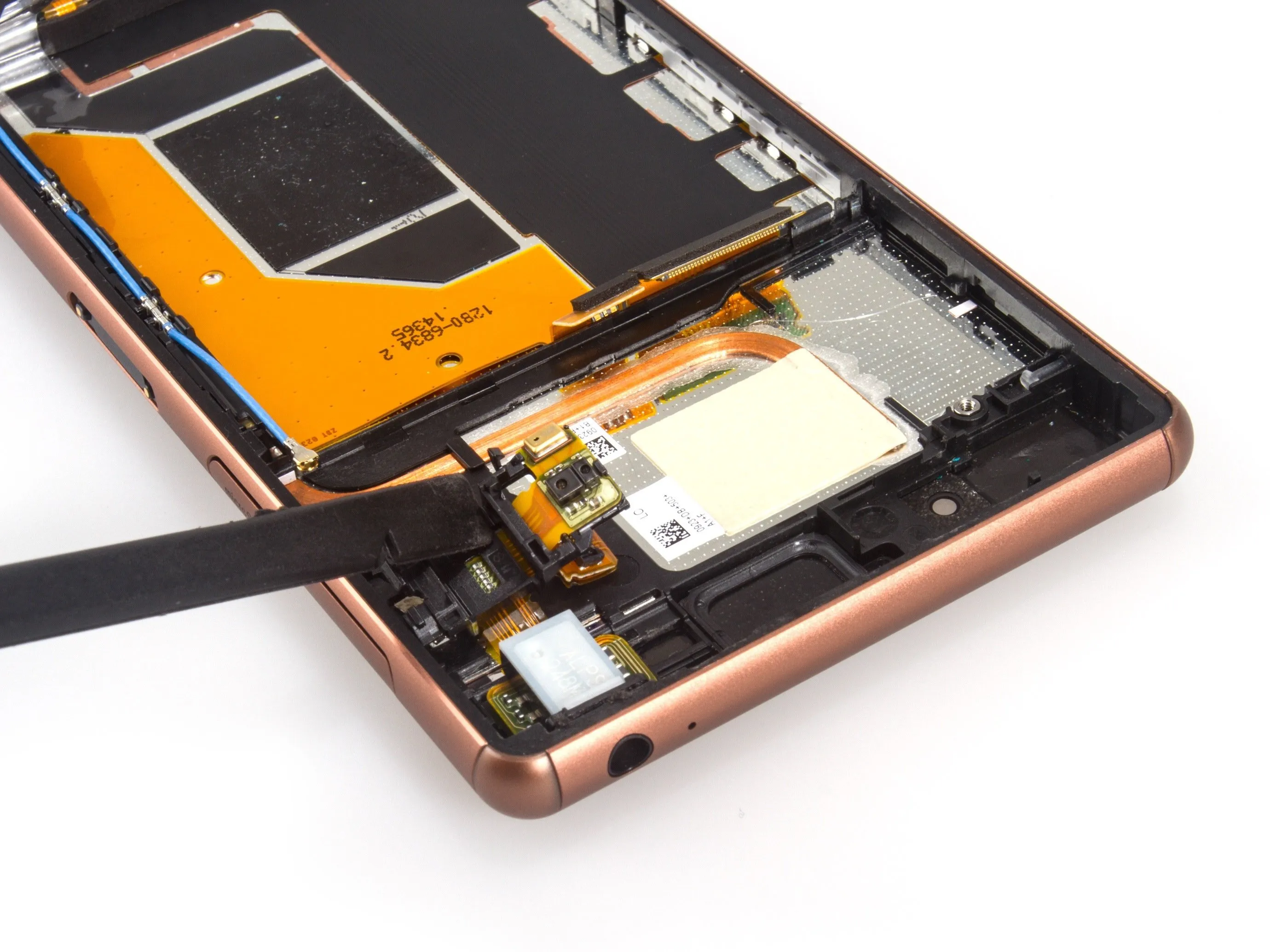

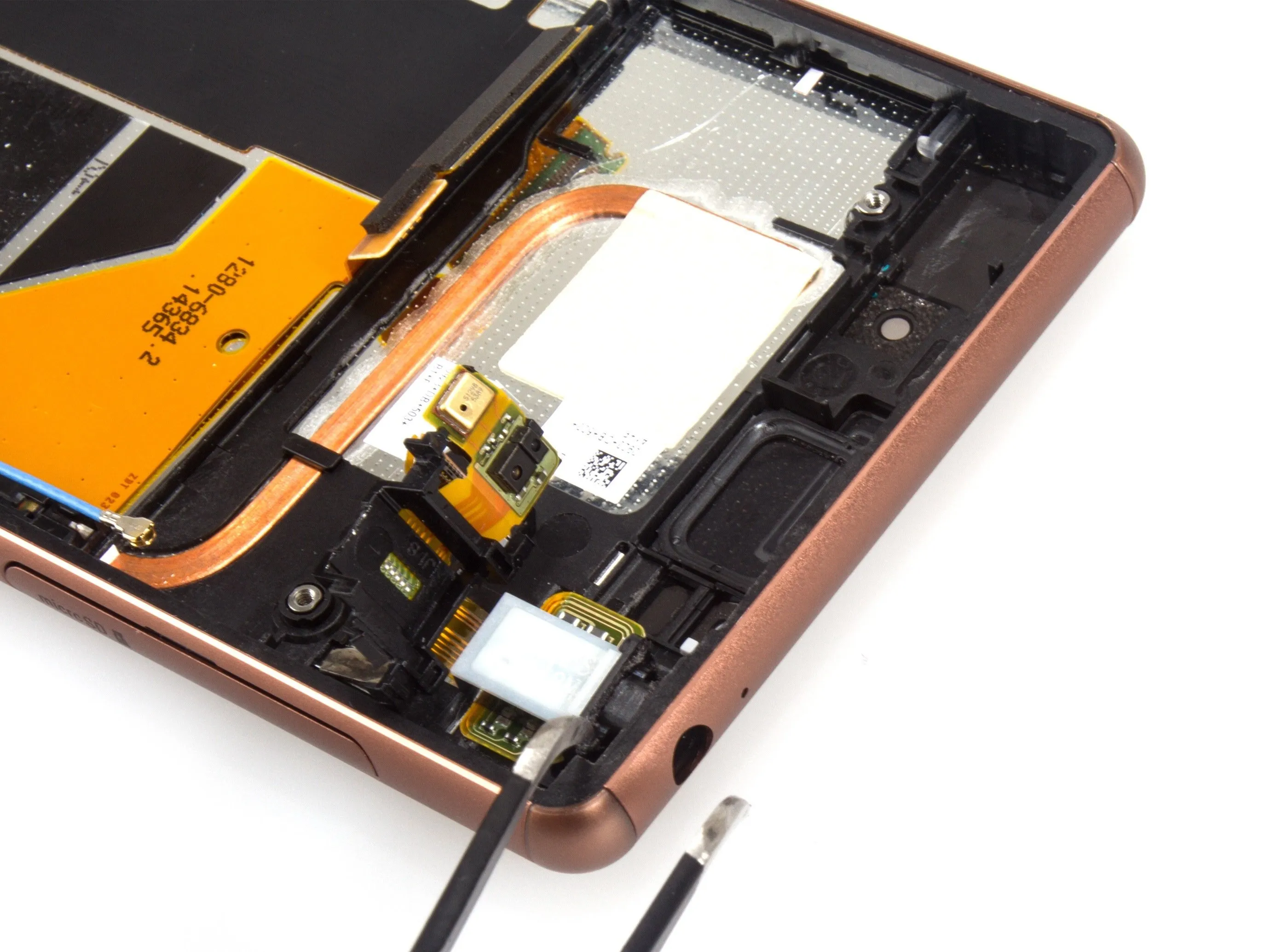

Подденьте, чтобы повернуть гибкую крышку разъема для наушников. Но это часть разъема для наушников в сборе.
Разрежьте клейкую наклейку между разъемом для наушников и средней рамкой и снимите узел.
Шаг 13

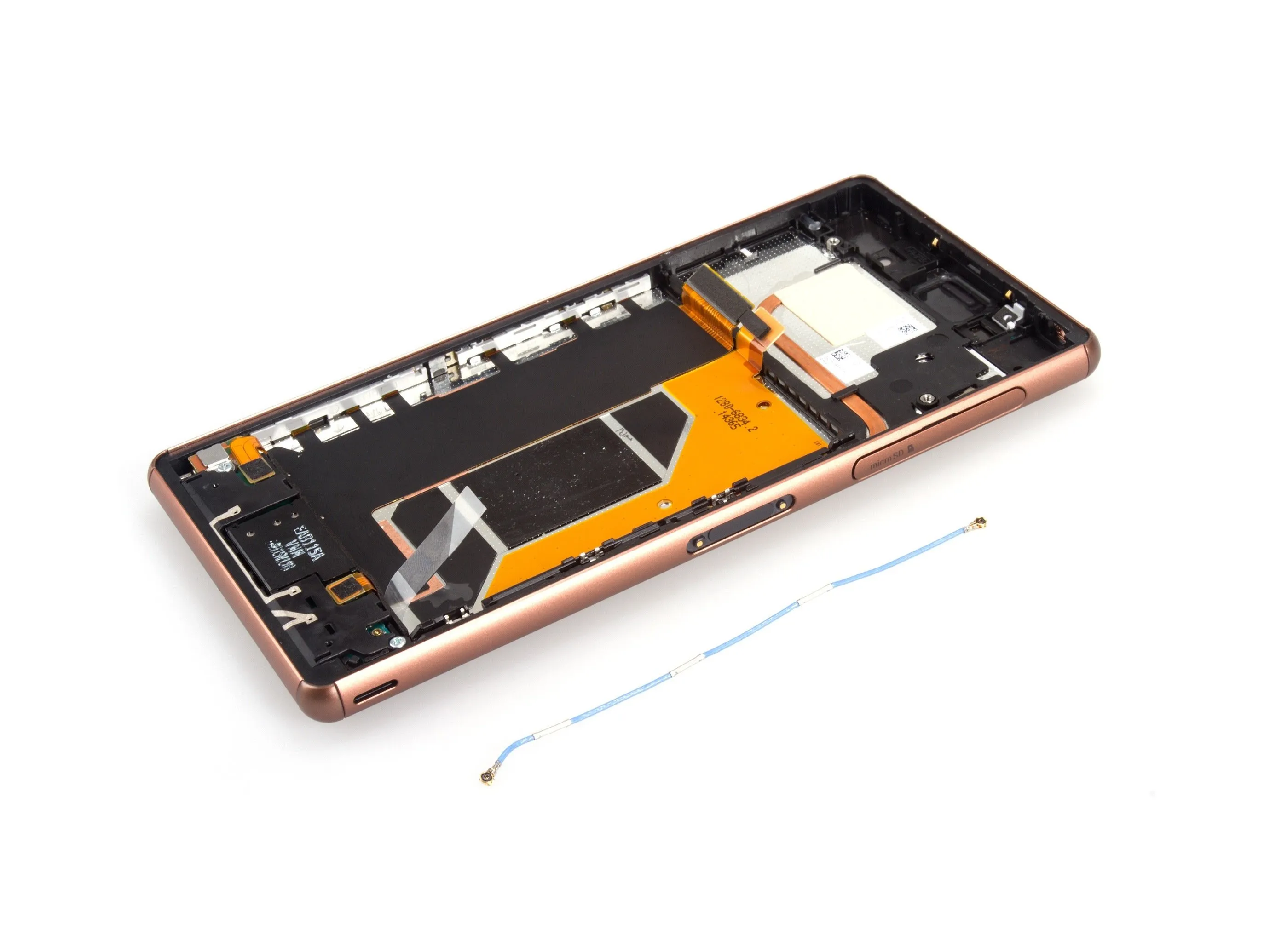

Разборка Sony Xperia Z3 Dual: шаг 13, изображение 1 из 1 | Источник - ifixit.com
Это сигнал антенны.
Шаг 14

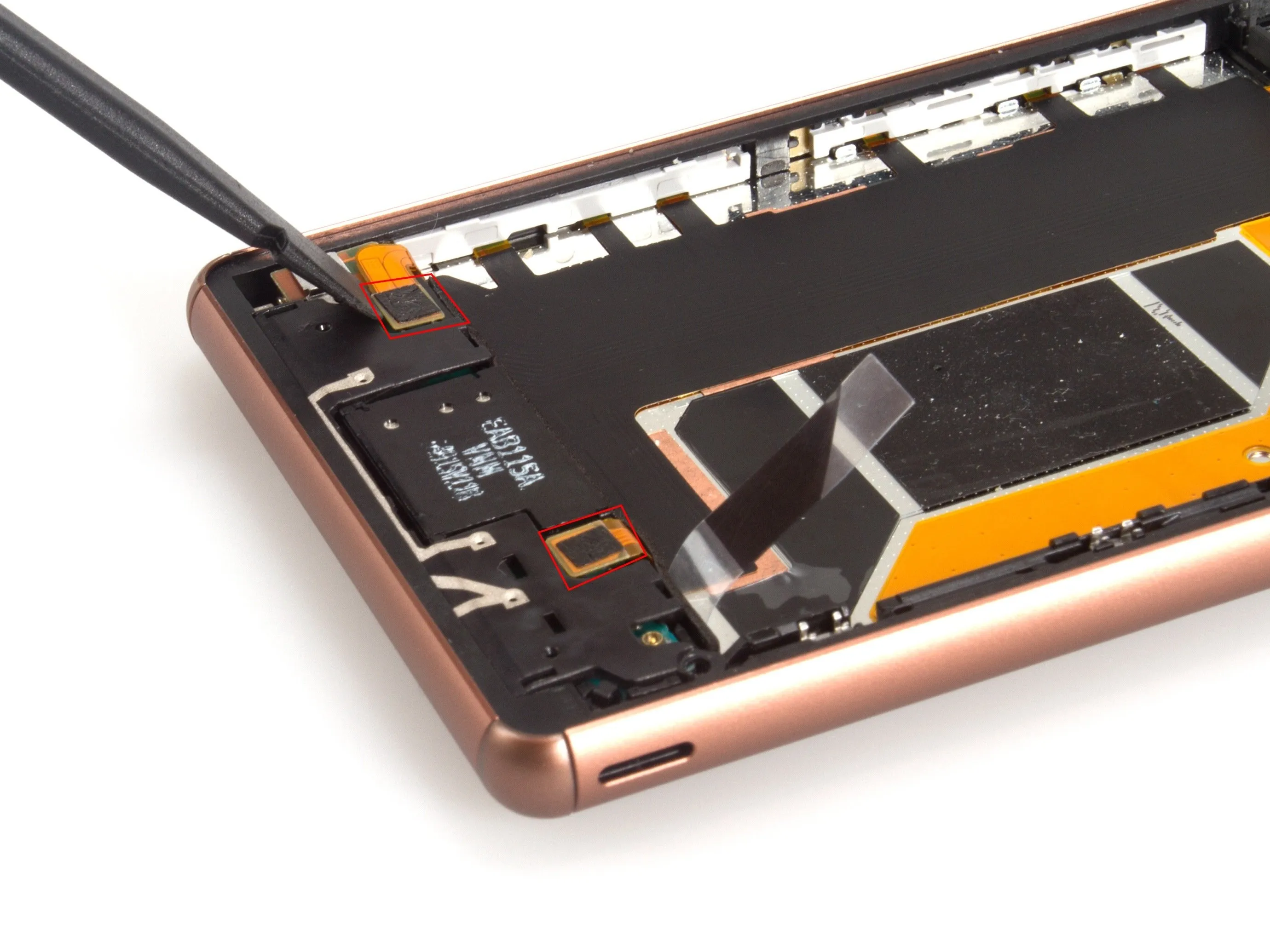

Sony Xperia Z3 Dual Teardown: шаг 14, изображение 1 из 3 | Источник - ifixit.comРазборка Sony Xperia Z3 Dual: шаг 14, изображение 2 из 3 | Источник - ifixit.comРазборка Sony Xperia Z3 Dual: шаг 14, изображение 3 из 3 | Источник - ifixit.com

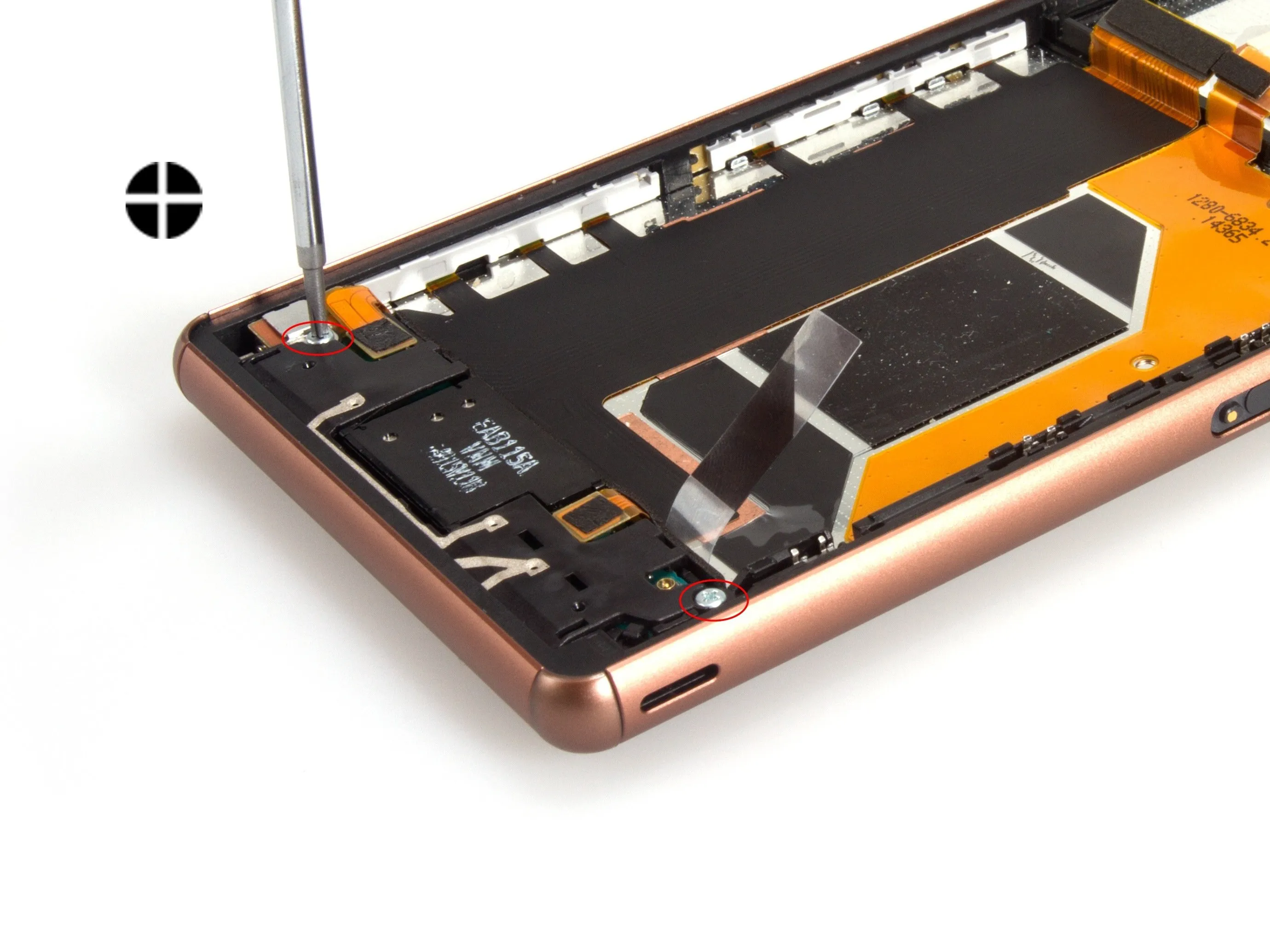

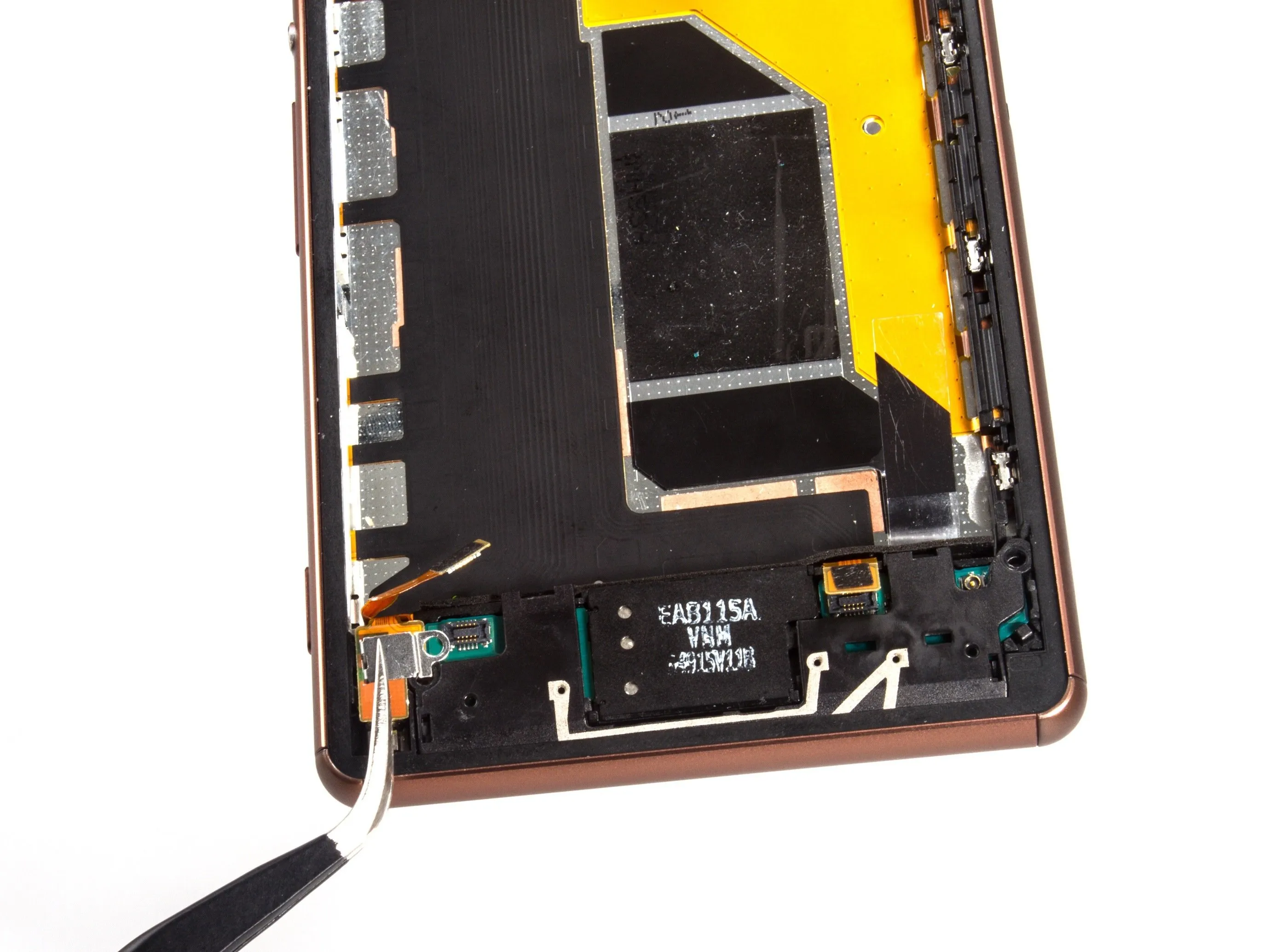

Открутите винты.
Освободите разъемы.
Снимите кронштейн крепления вибратора.
Шаг 15

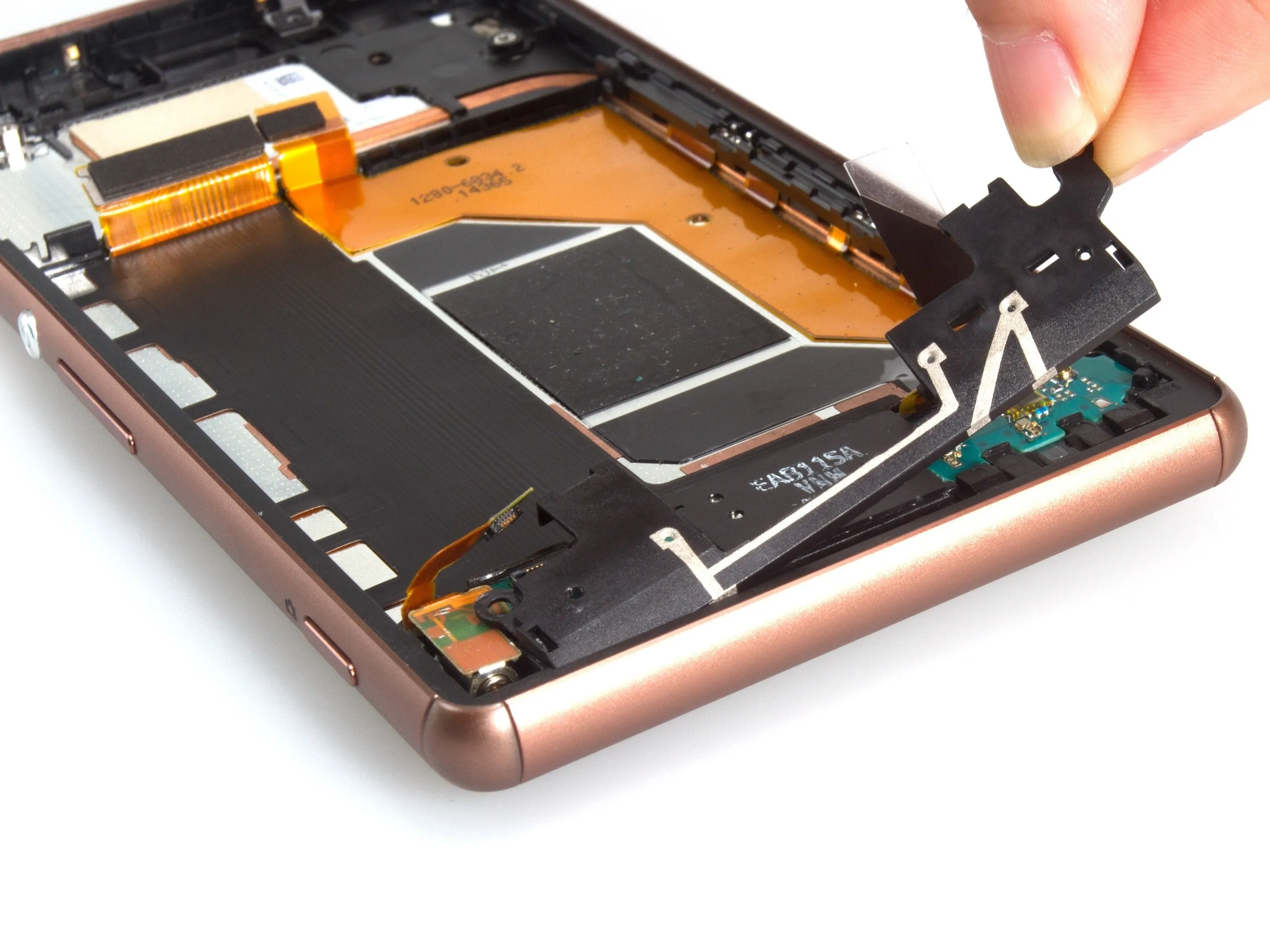

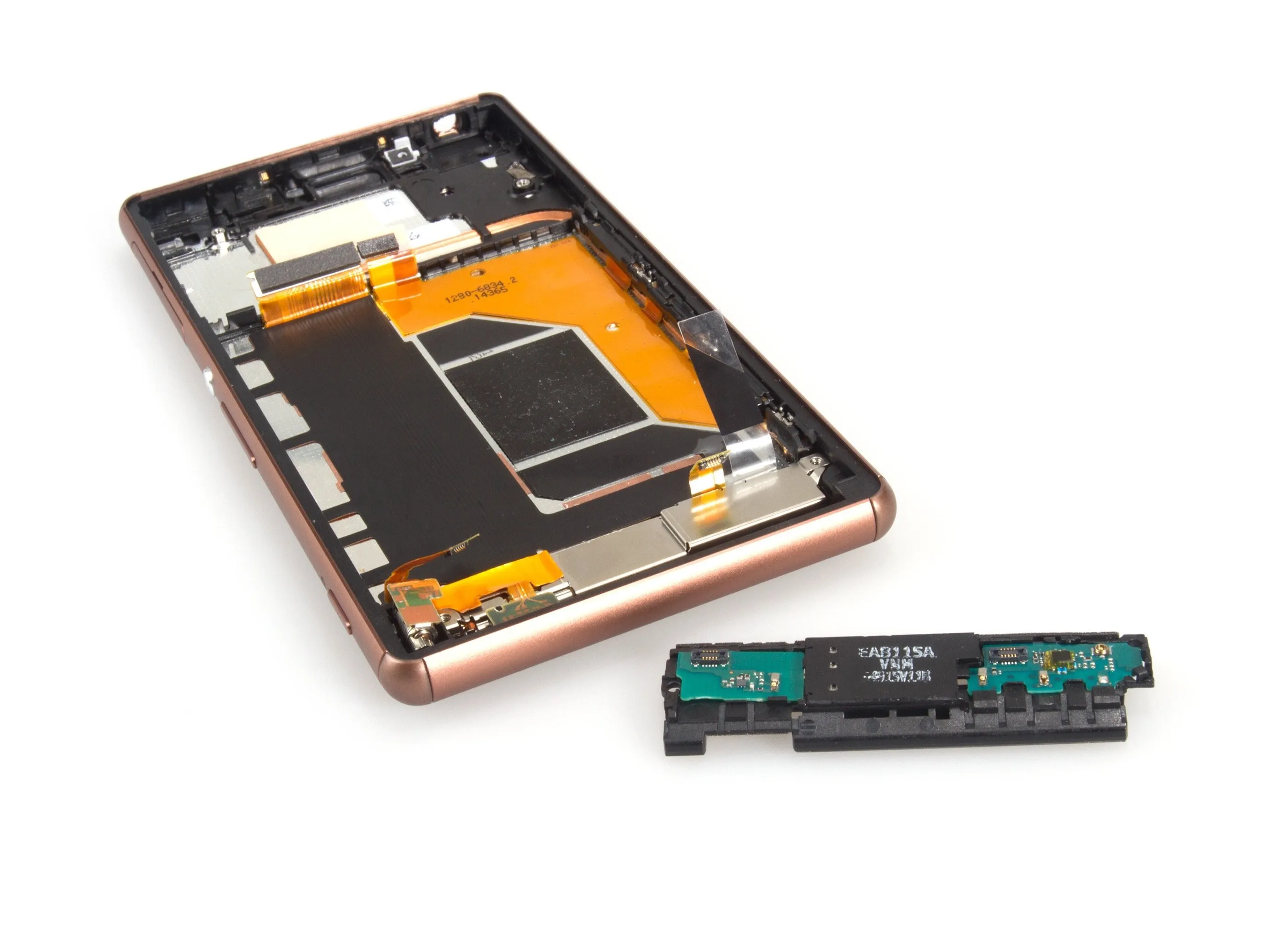

Разборка Sony Xperia Z3 Dual: шаг 15, изображение 1 из 3 | Источник - ifixit.comРазборка Sony Xperia Z3 Dual: шаг 15, изображение 2 из 3 | Источник - ifixit.comРазборка Sony Xperia Z3 Dual: шаг 15, изображение 3 из 3 | Источник - ifixit.com

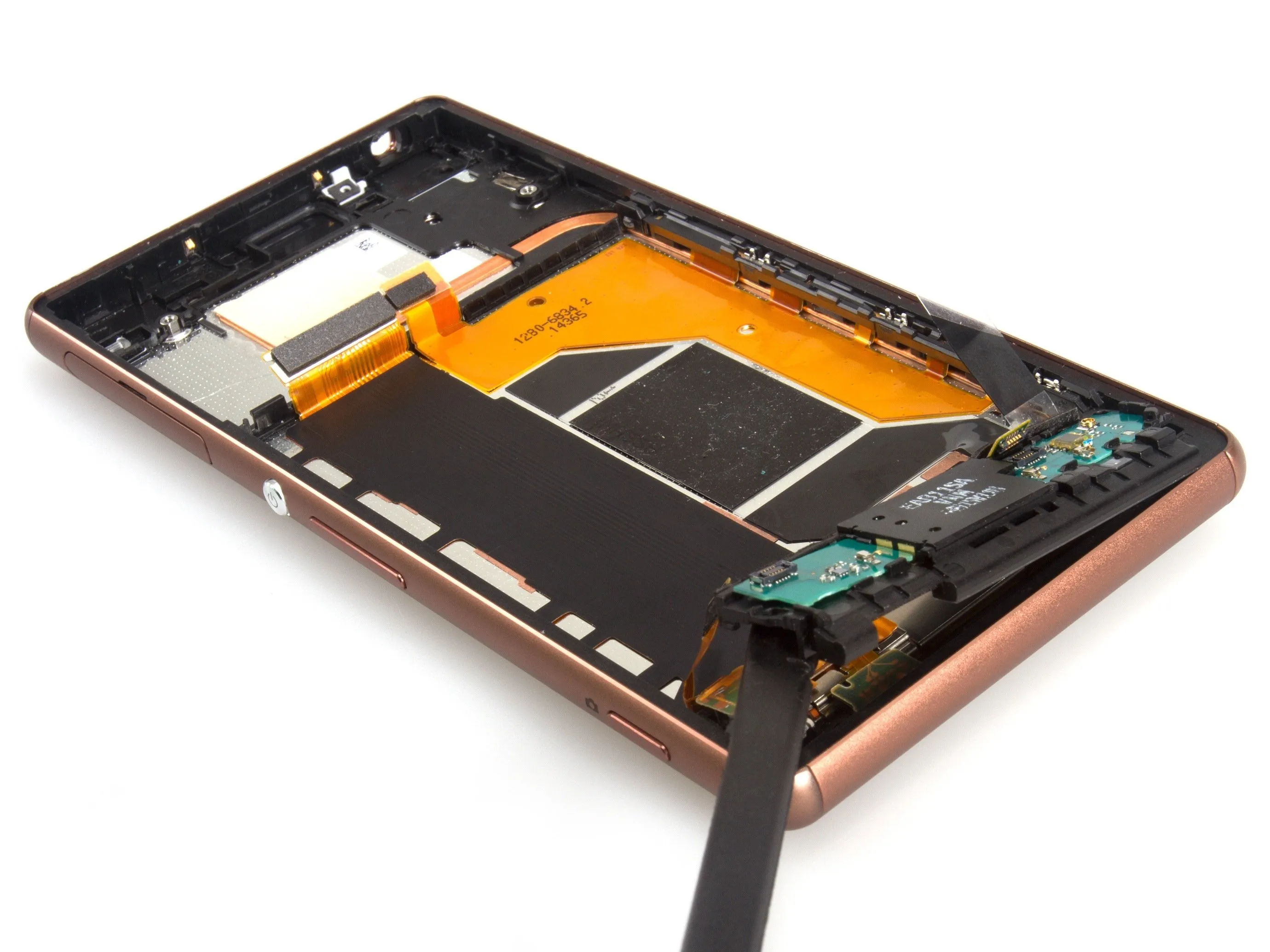

Снимите кронштейн крепления динамика в сборе. Клей отсутствует.
Подденьте и снимите блок громкоговорителя. Клей тоже отсутствует.
Шаг 16

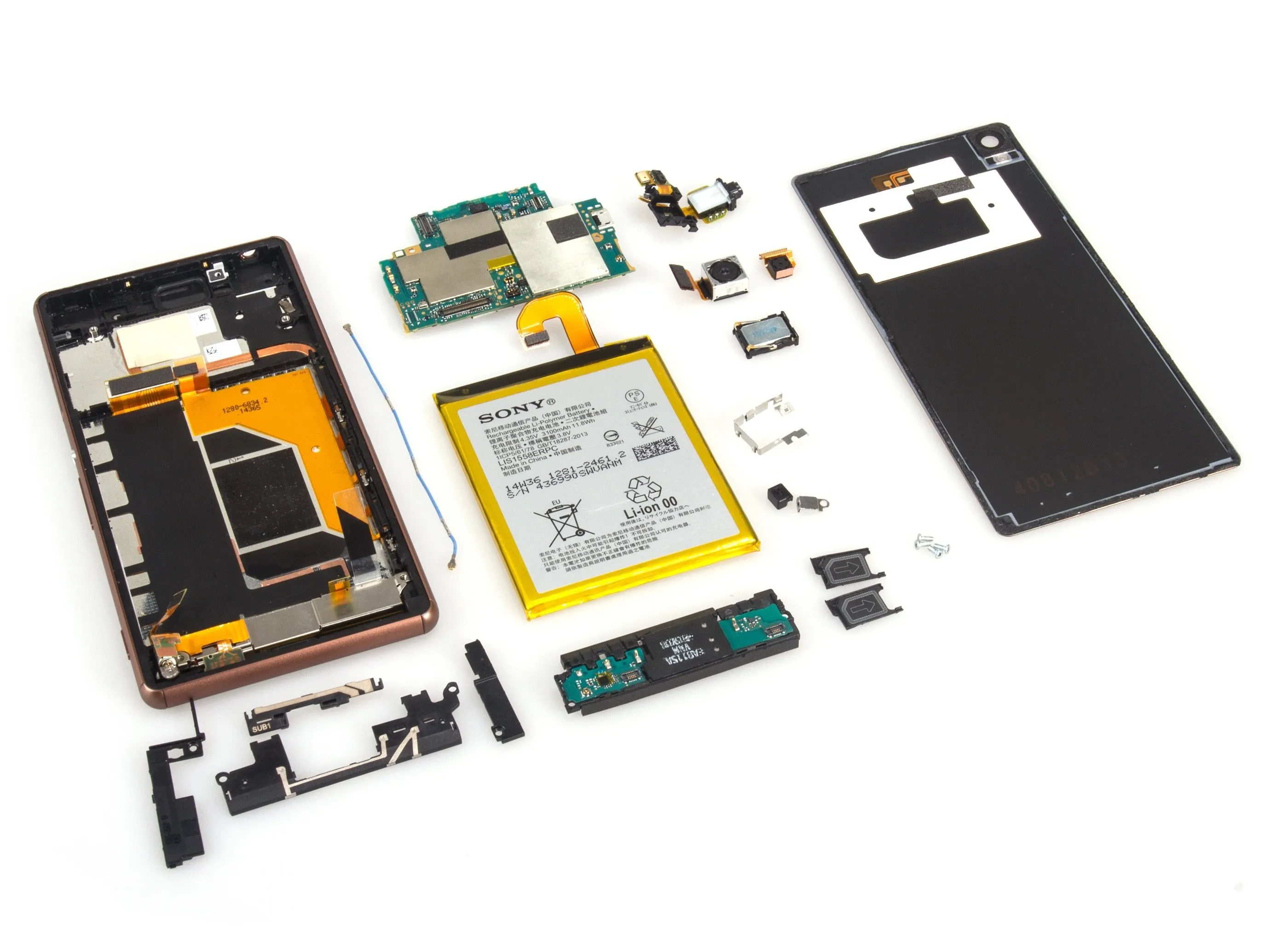

Разборка Sony Xperia Z3 Dual: шаг 16, изображение 1 из 1 | Источник - ifixit.com
Готово.
