Разборка Sony Xperia Z4

Что вам нужно

Инструменты

Тепловая пушка | Источник - ifixit.com
Отвертки iFixit (набор из 6) | Источник - ifixit.com
Ручка для отсоса | Источник - ifixit.com
Spudger | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Инструмент для открывания iFixit | Источник - ifixit.com

Видео обзор

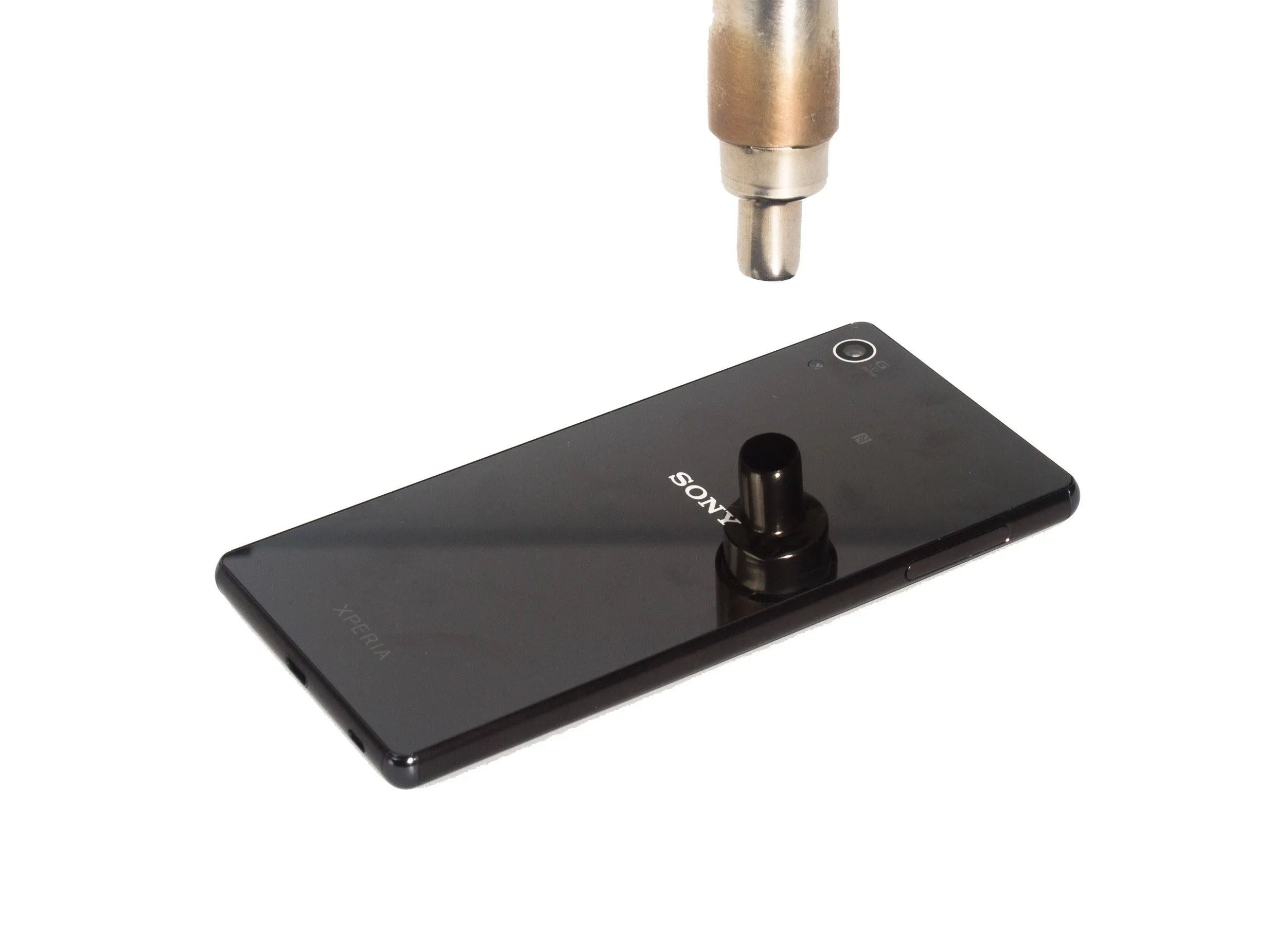

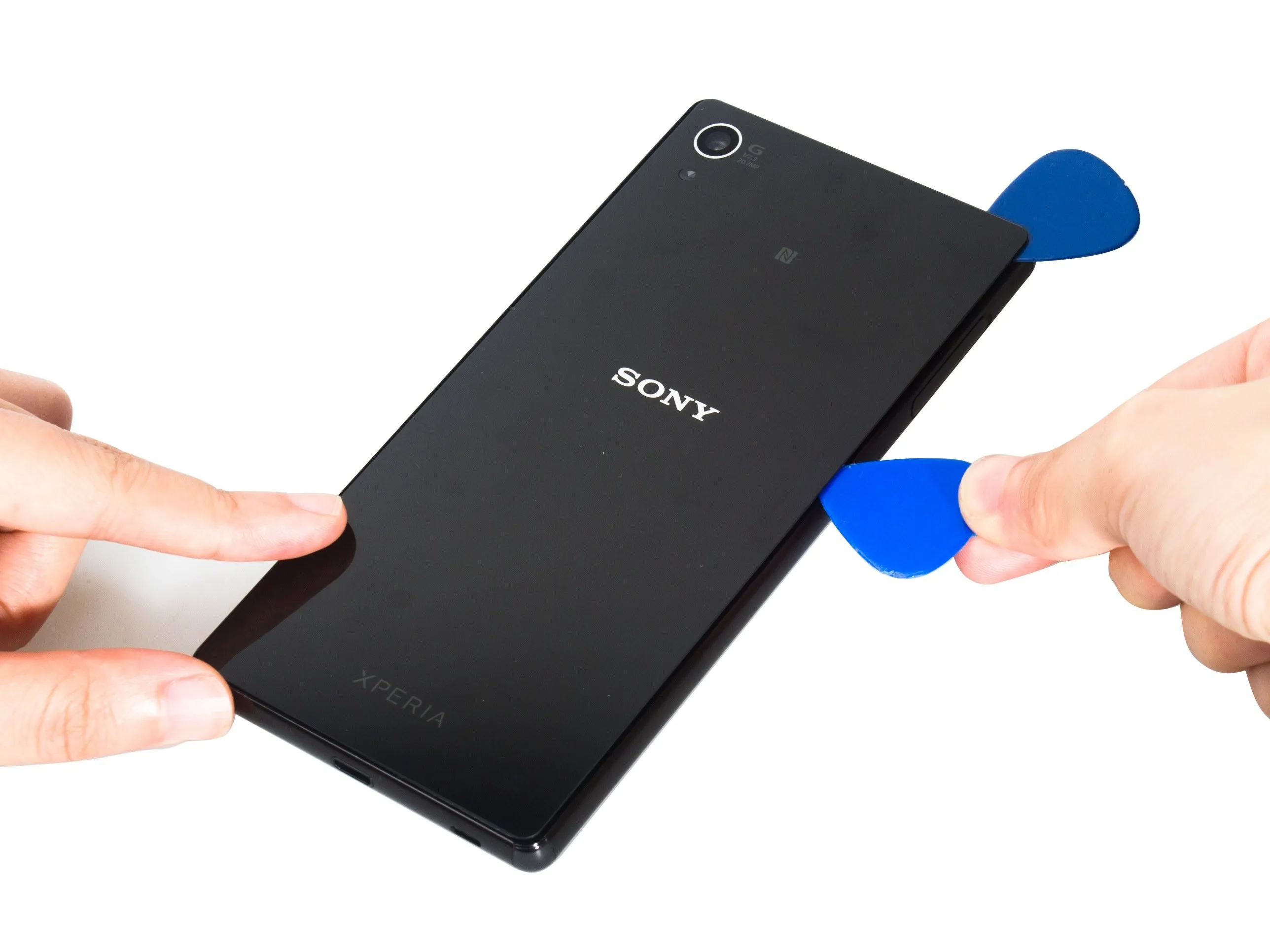

Шаг 1 Разборка Sony Xperia Z4

Sony Xperia Z4 Teardown, Sony Xperia Z4 Teardown: шаг 1, изображение 1 из 2 | Источник - ifixit.com

Sony Xperia Z4 Teardown, Sony Xperia Z4 Teardown: шаг 1, изображение 2 из 2 — Sony Xperia Z4 разборка, Sony Xperia Z4 разборка: шаг 1, изображение 2 из 2 | Источник - ifixit.com

Снимите заднюю крышку.

Комментарии к шагу

Сколько тепла необходимо для расплавления клея задней крышки...

не нужно нагревать слишком сильно.

Шаг 2

Sony Xperia Z4 Teardown: шаг 2, изображение 3 из 3 — Разборка Sony Xperia Z4: шаг 2, изображение 3 из 3 | Источник - ifixit.com

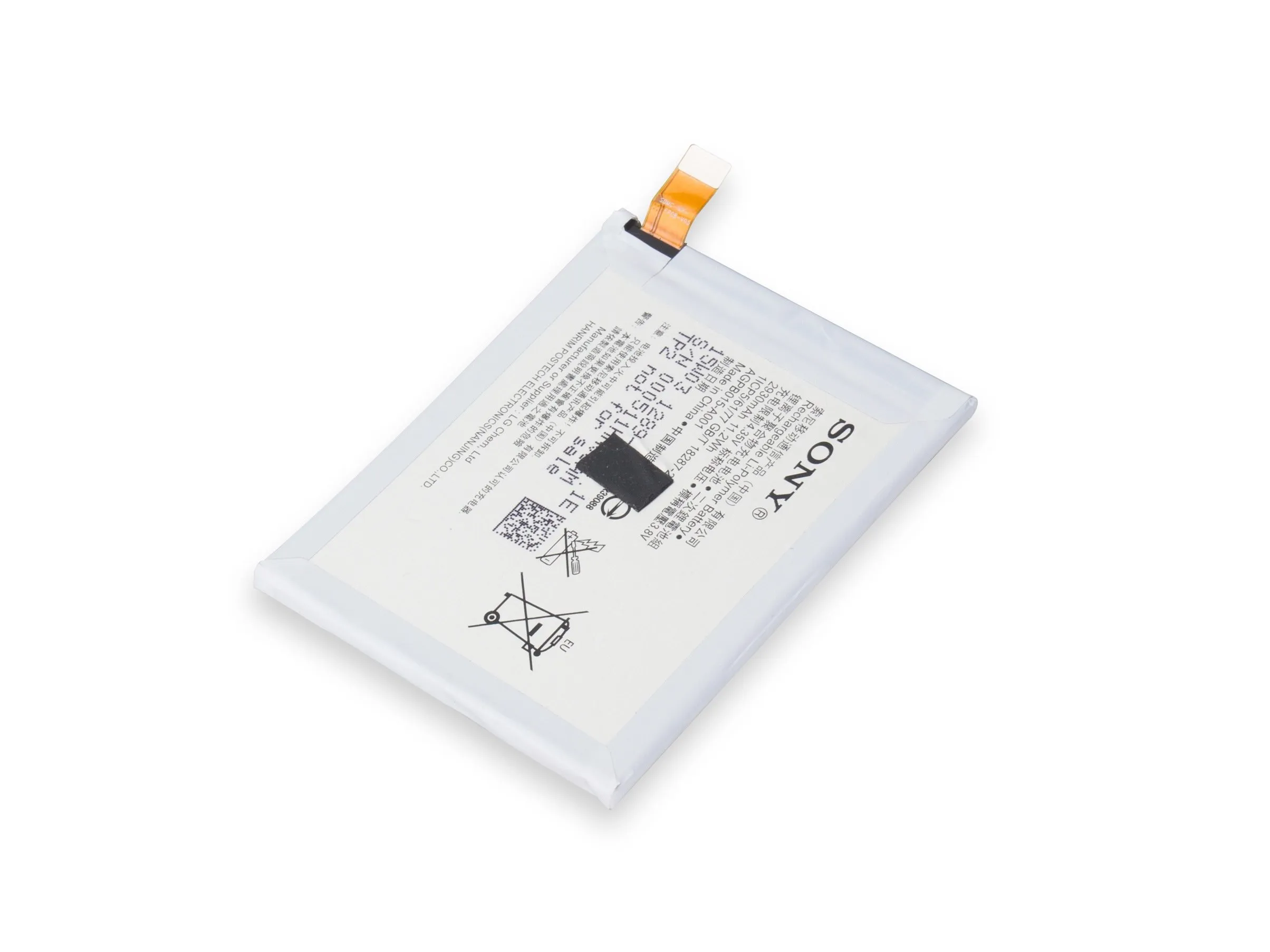

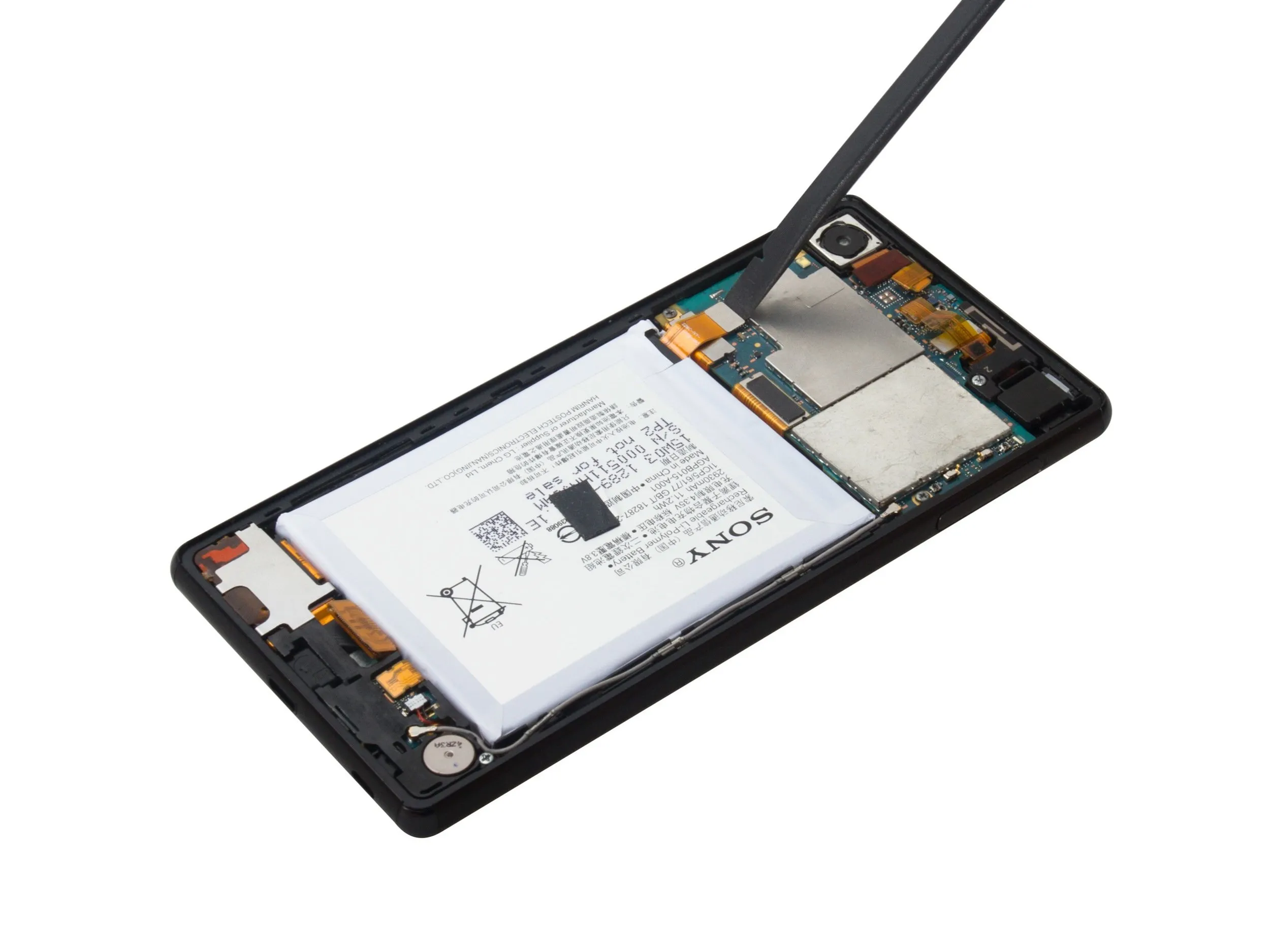

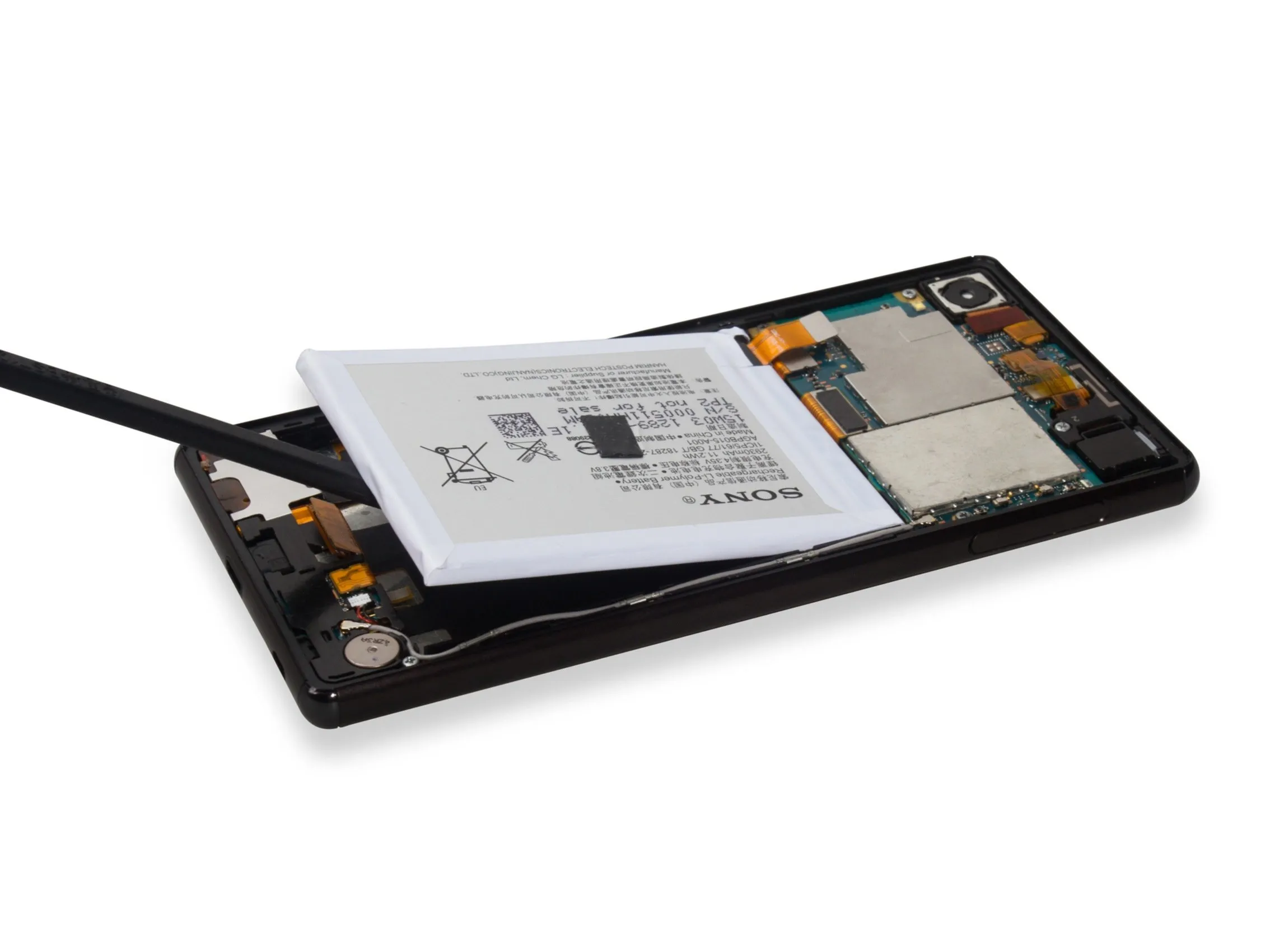

Извлеките аккумулятор.

Шаг 3

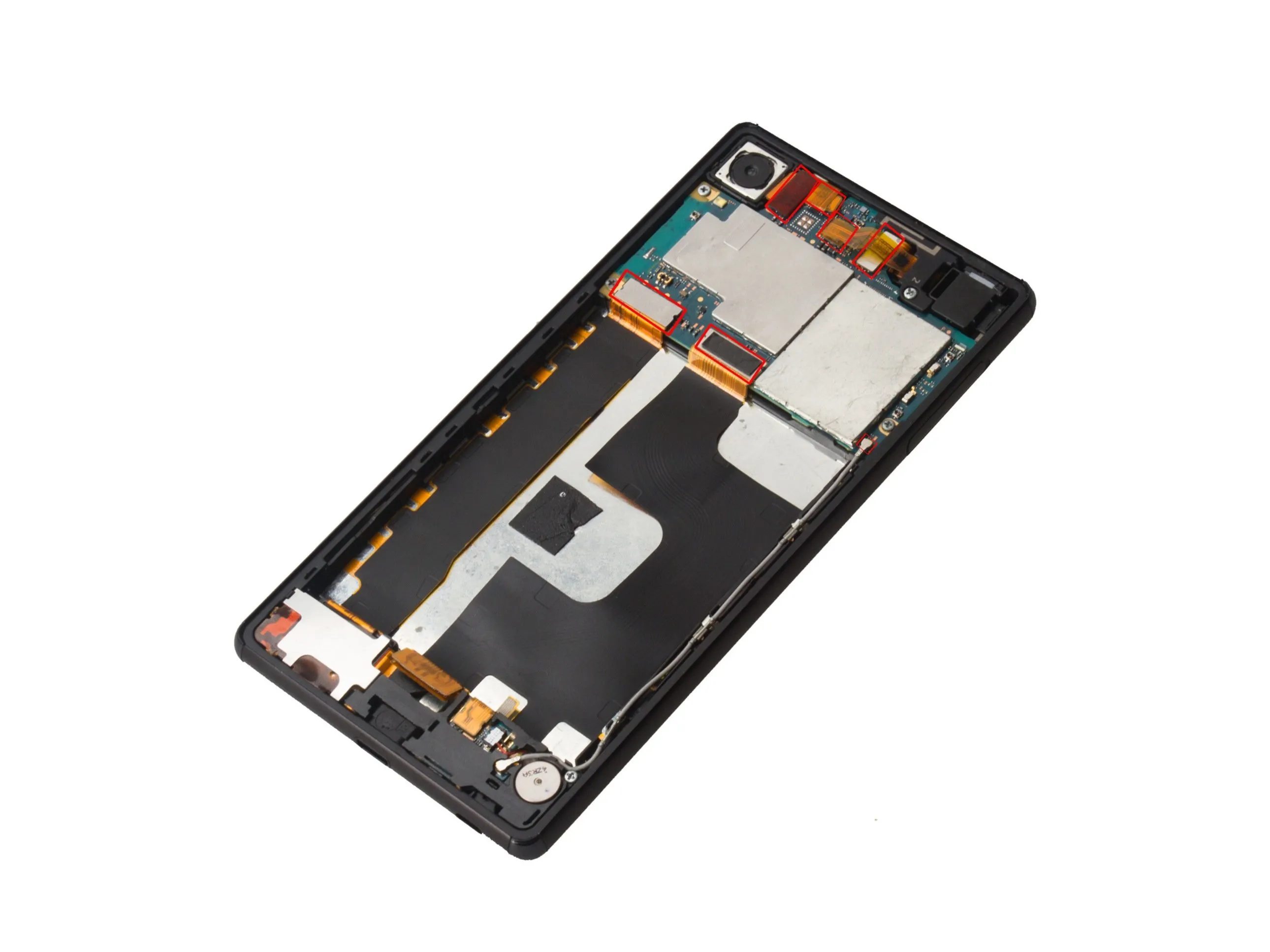

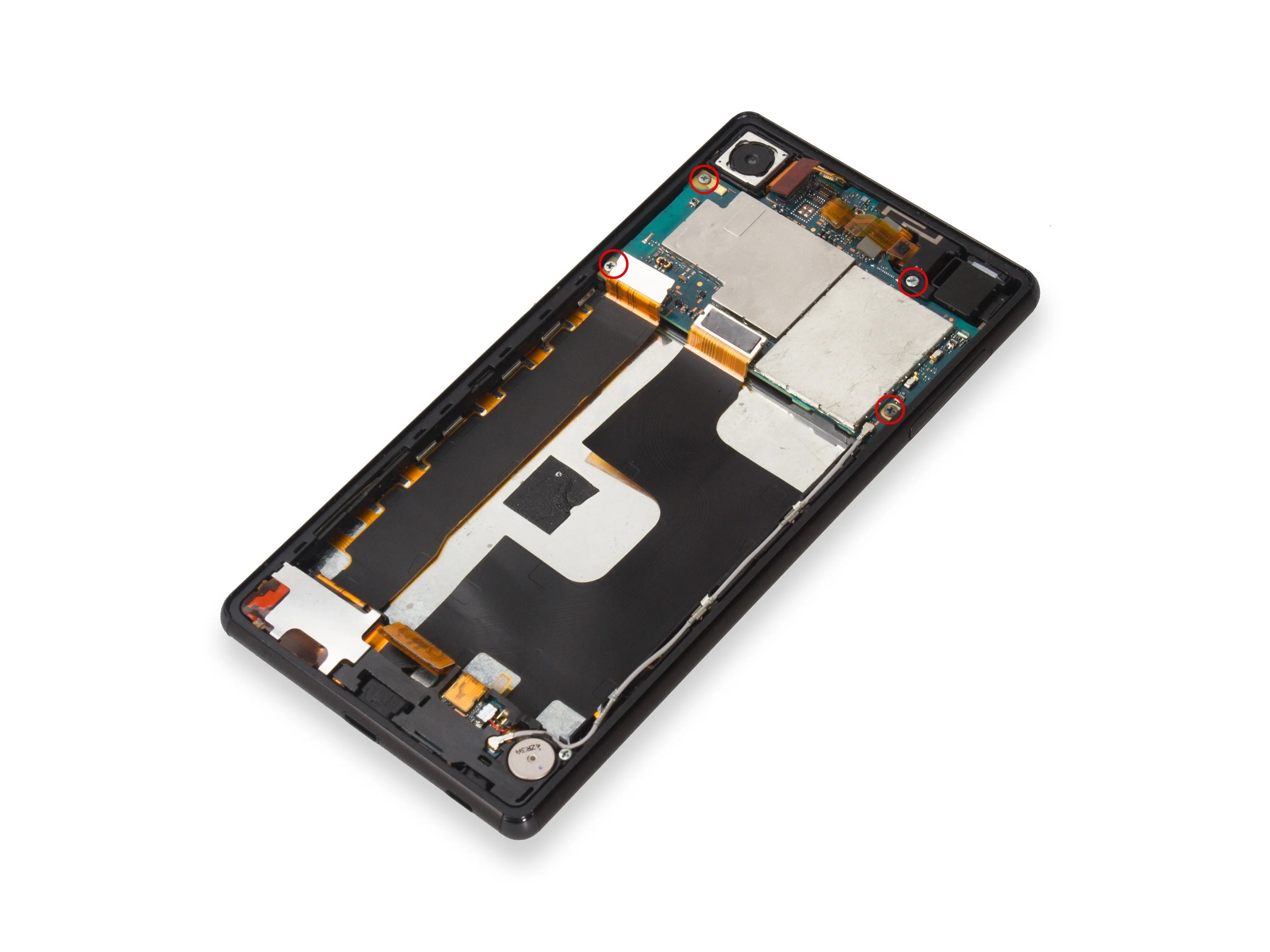

Освободите все разъемы на плате и открутите винты.

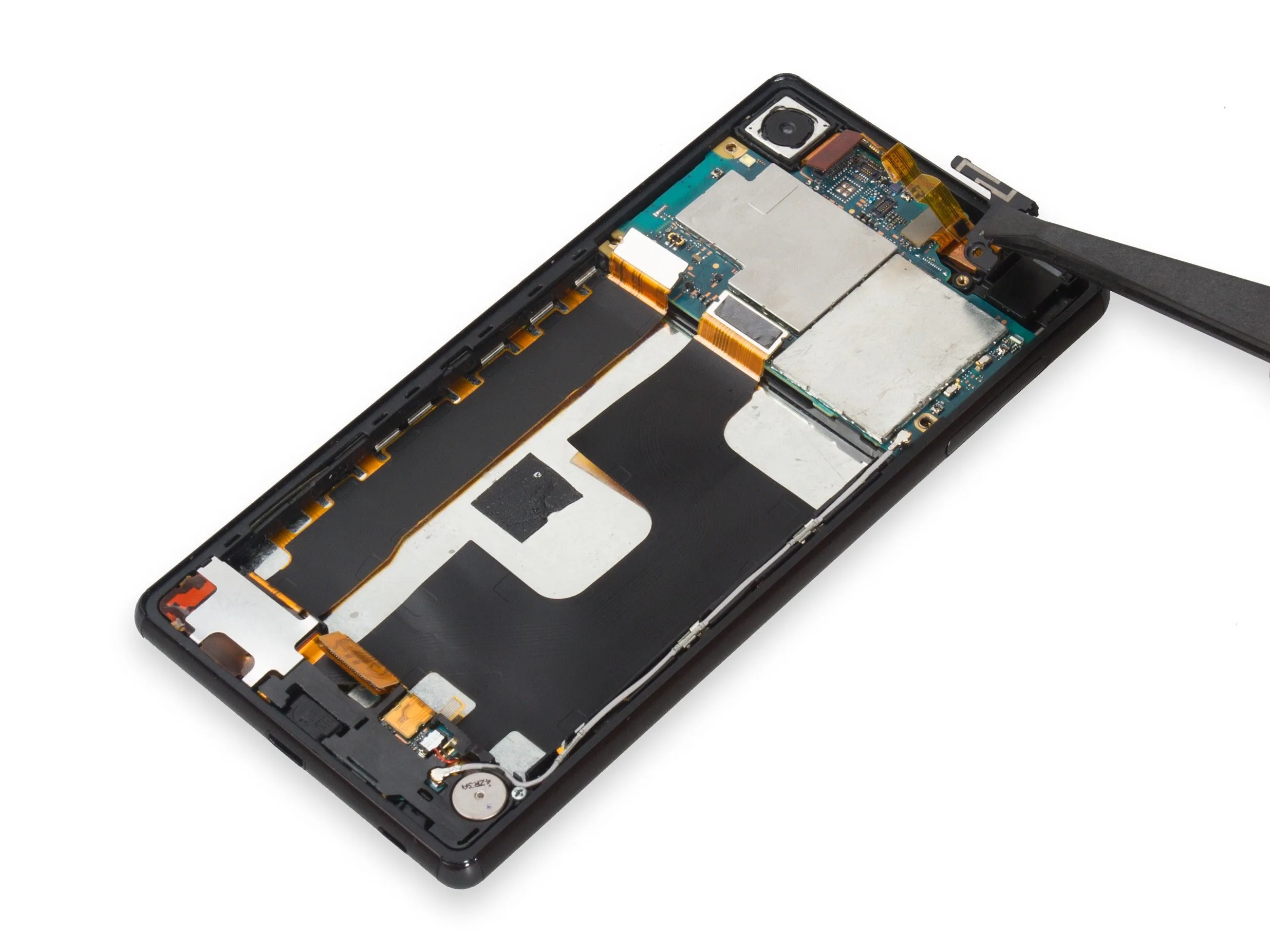

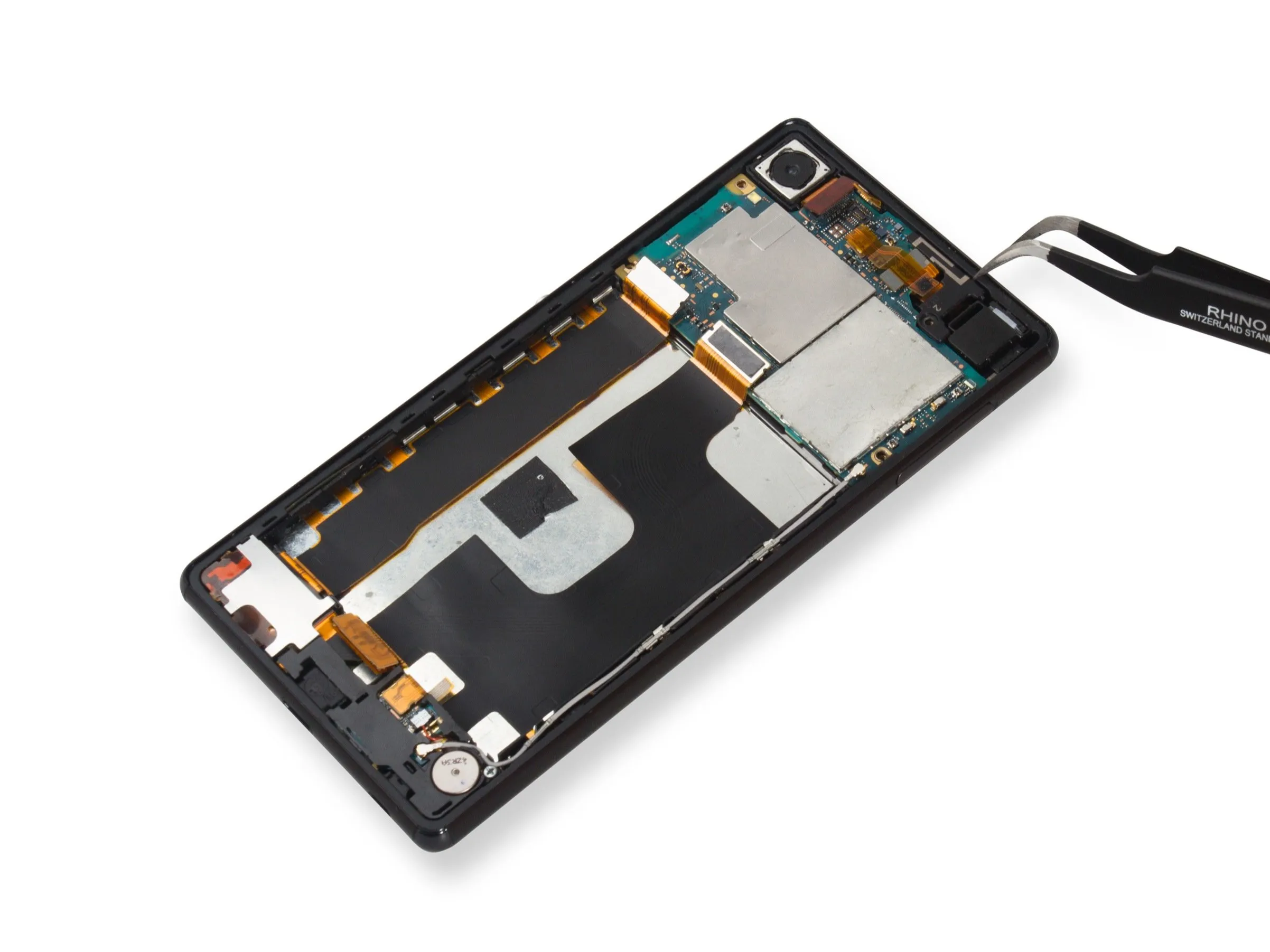

Шаг 4

Снимите маленькую крепежную скобу.

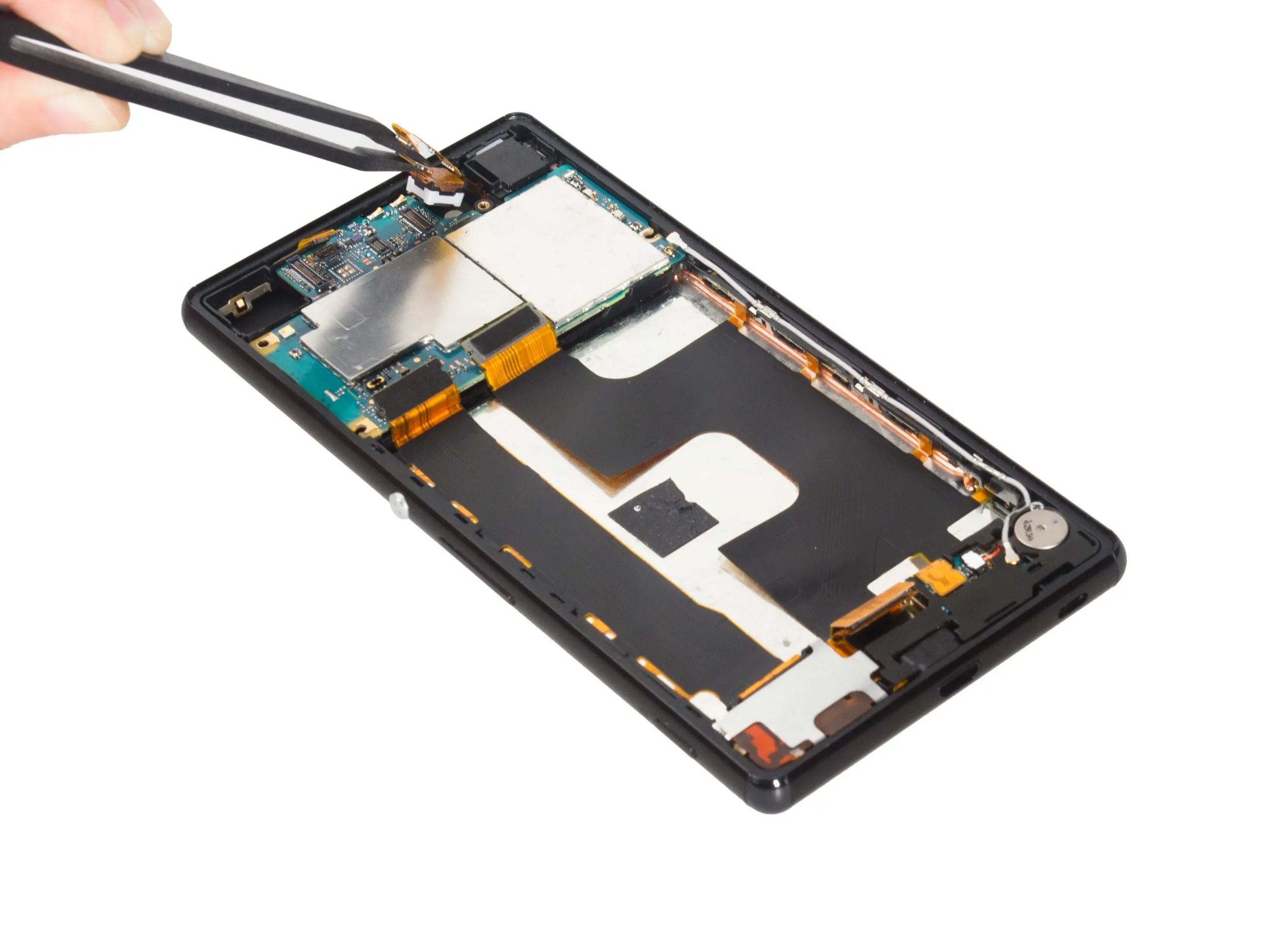

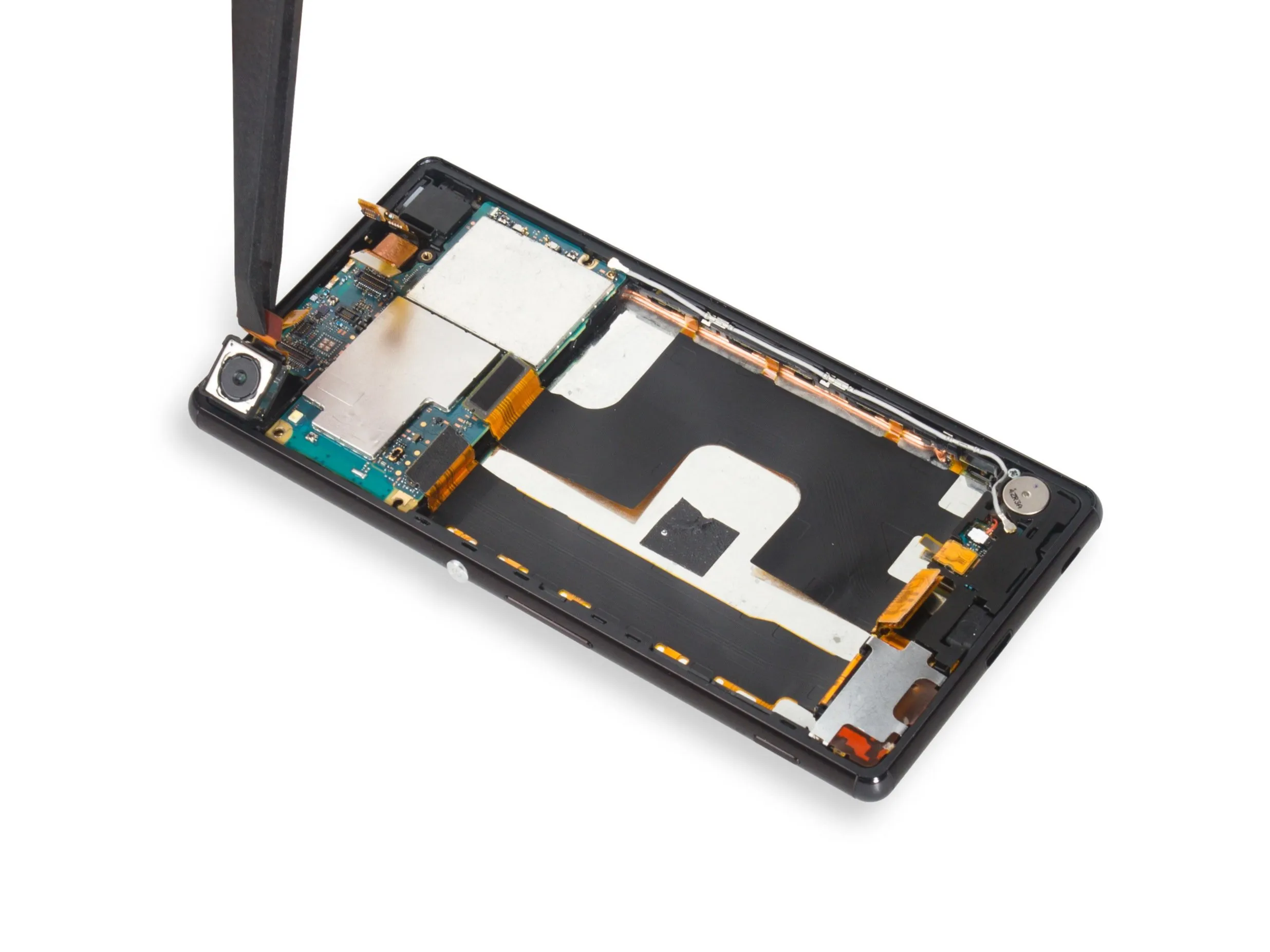

Шаг 5

Разборка Sony Xperia Z4: шаг 5, изображение 3 из 3 | Источник - ifixit.com

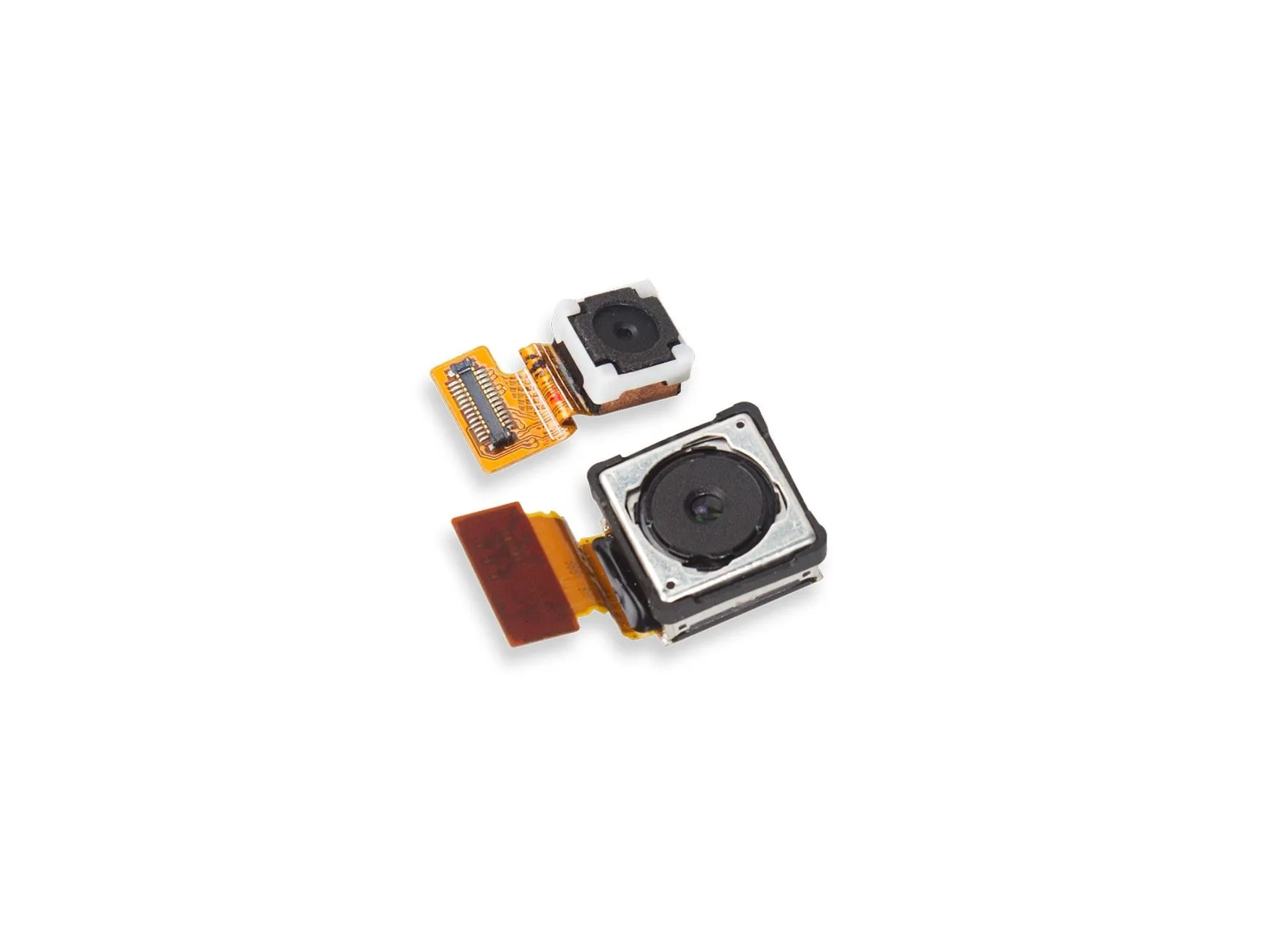

Снимите заднюю и переднюю камеры.

Шаг 6

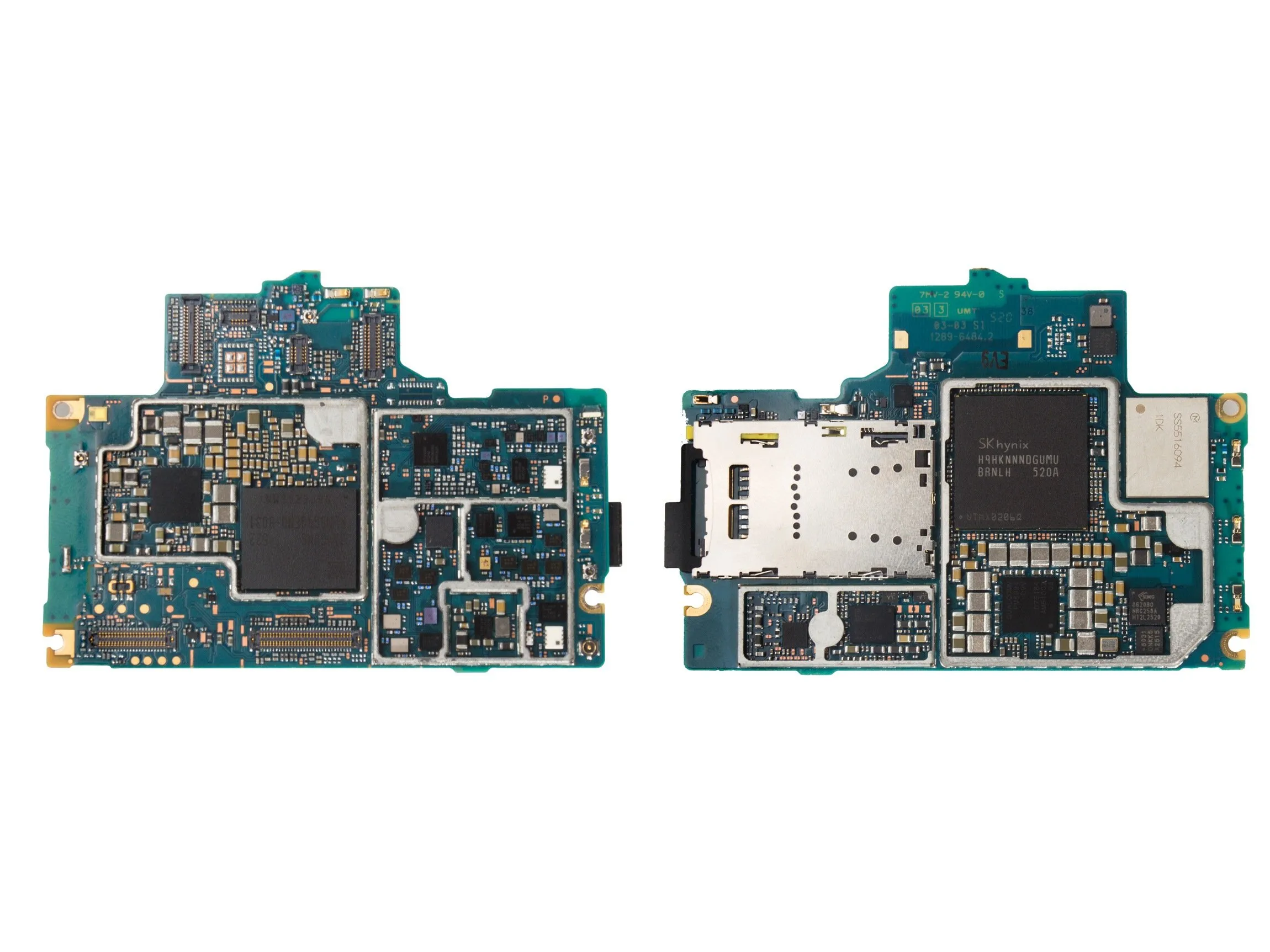

Снимите материнскую плату.

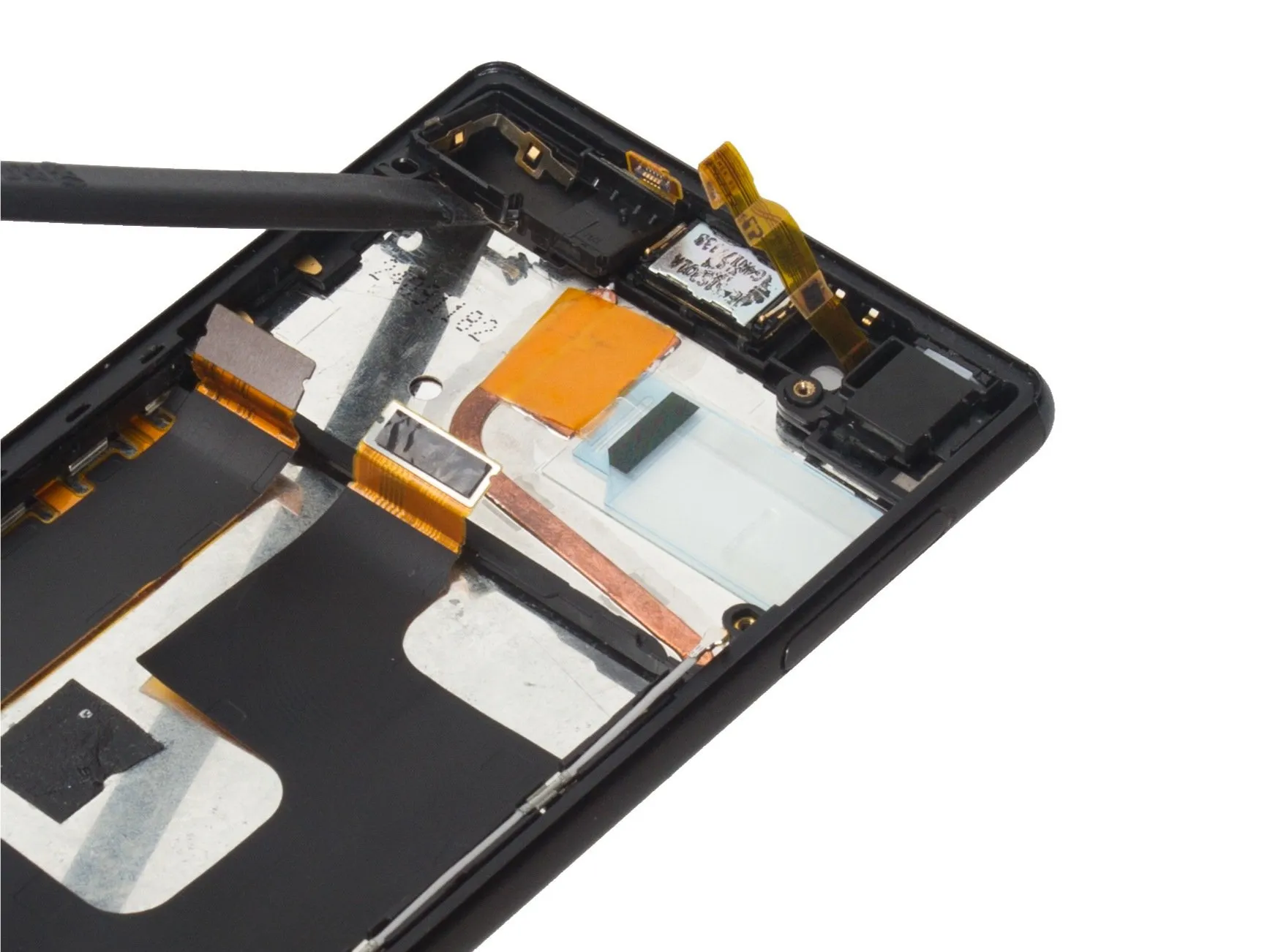

Шаг 7

Разборка Sony Xperia Z4: шаг 7, изображение 3 из 3 | Источник - ifixit.com

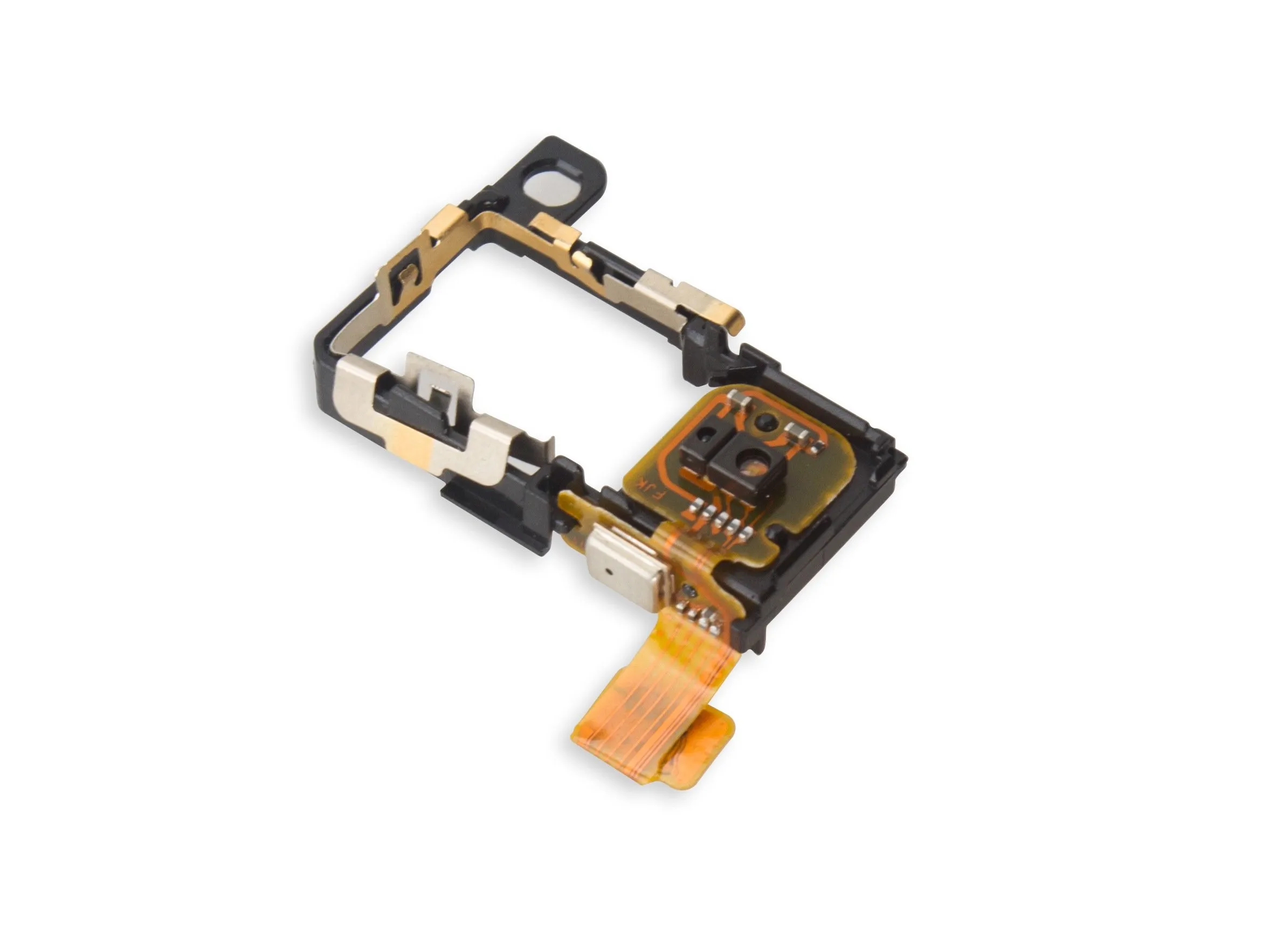

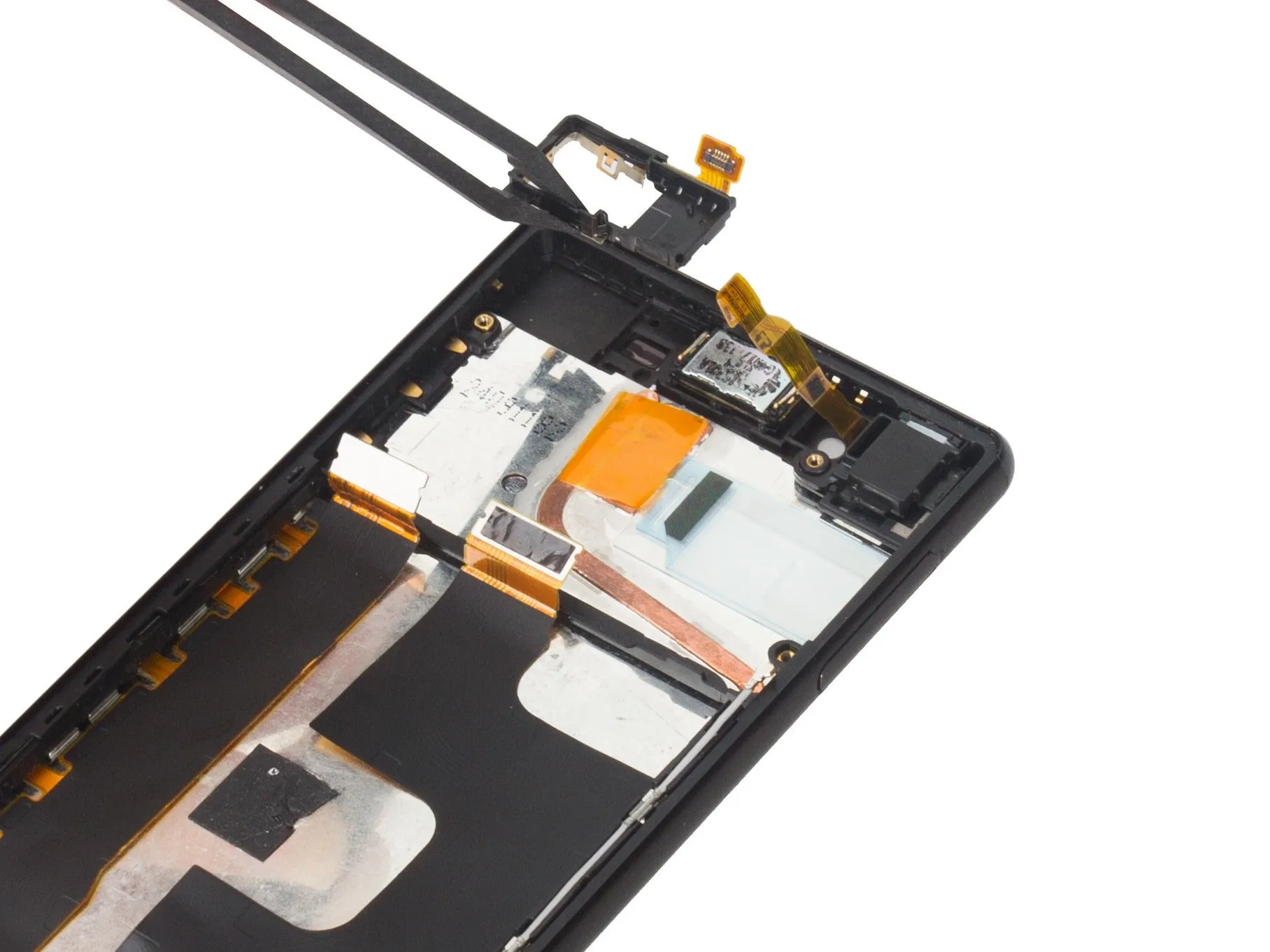

Извлеките гибкий датчик.

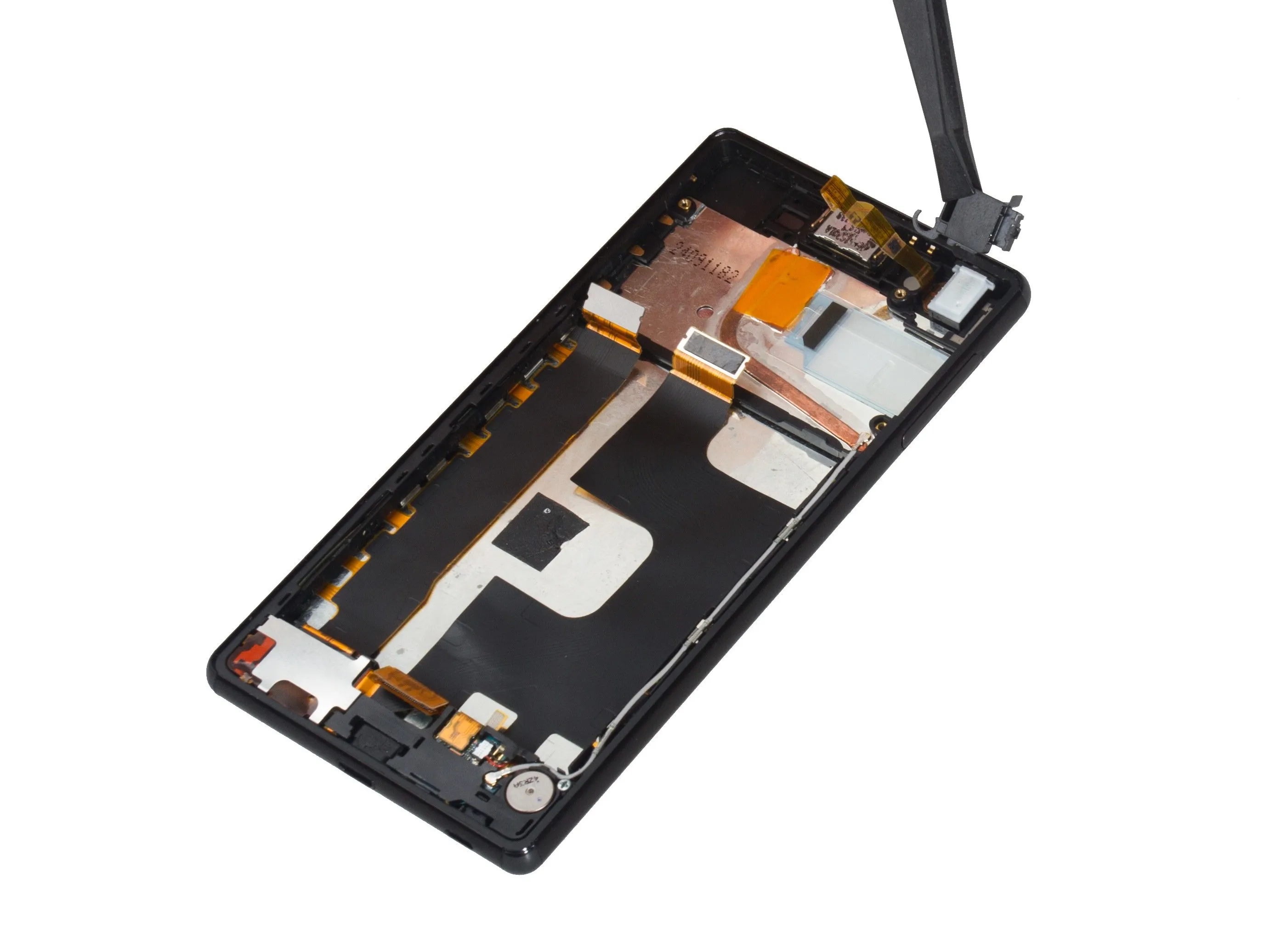

Шаг 8

Разборка Sony Xperia Z4: шаг 8, изображение 3 из 3 | Источник - ifixit.com

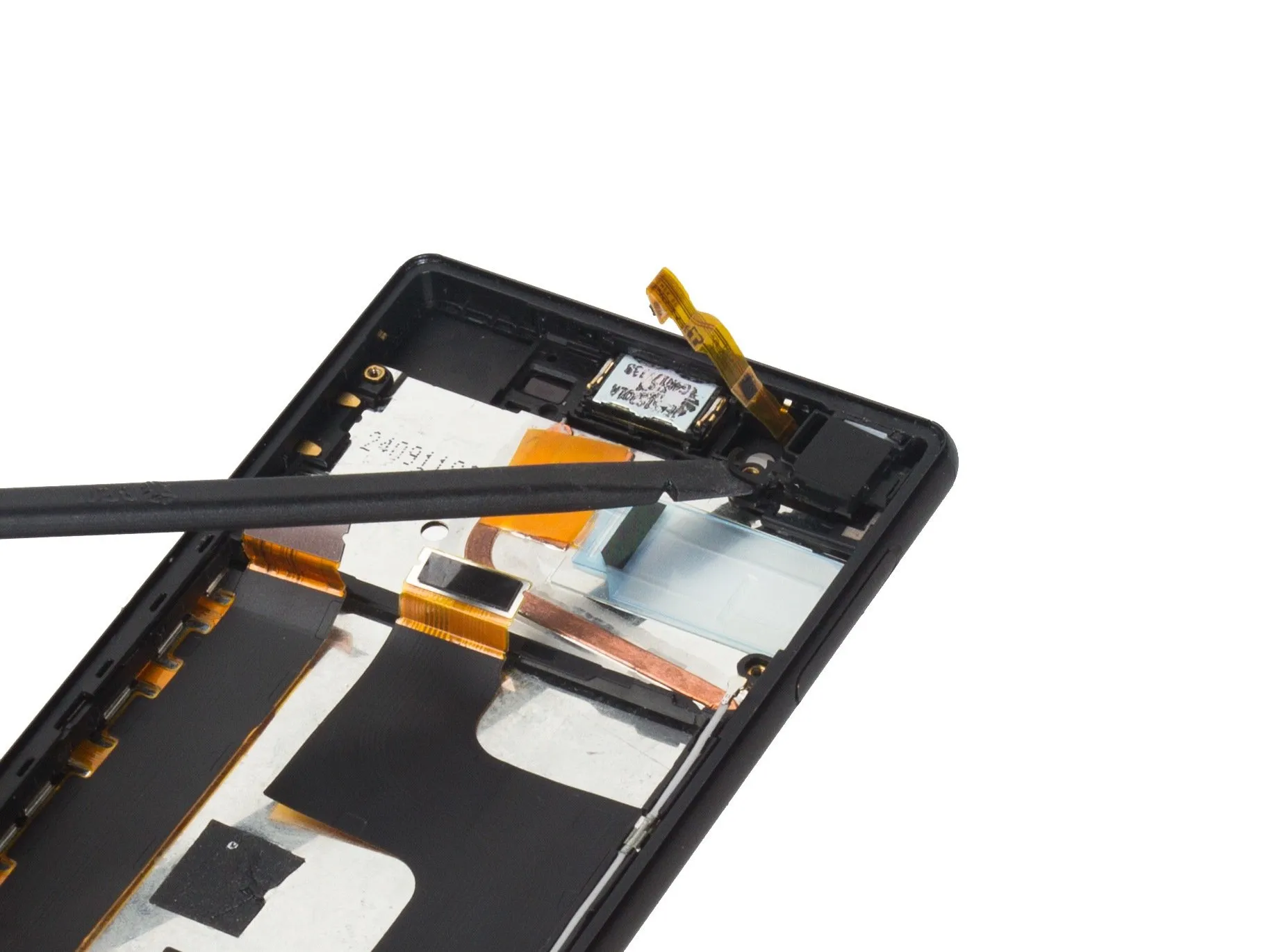

Снимите два кронштейна крышки аудиоразъема.

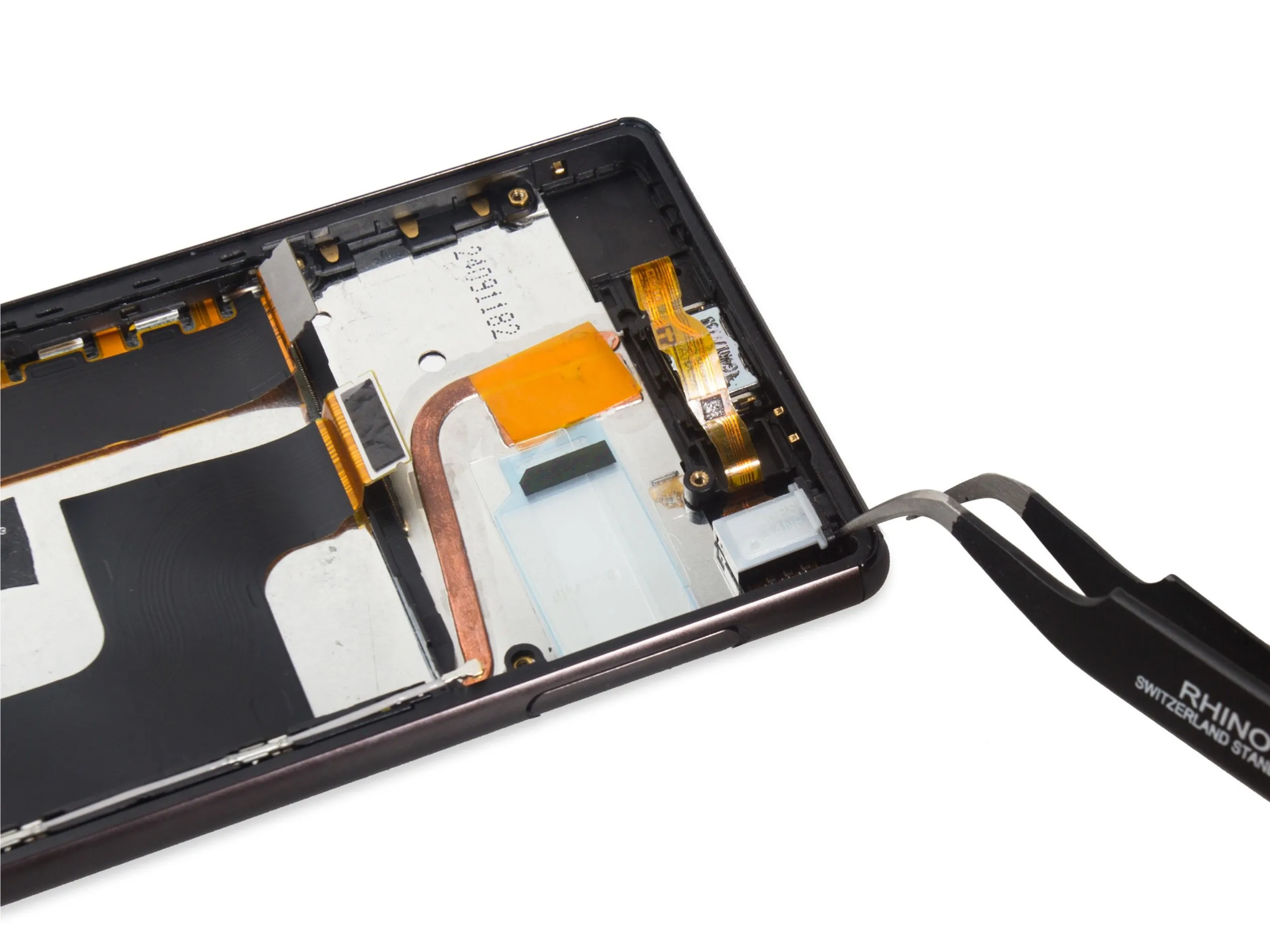

Шаг 9

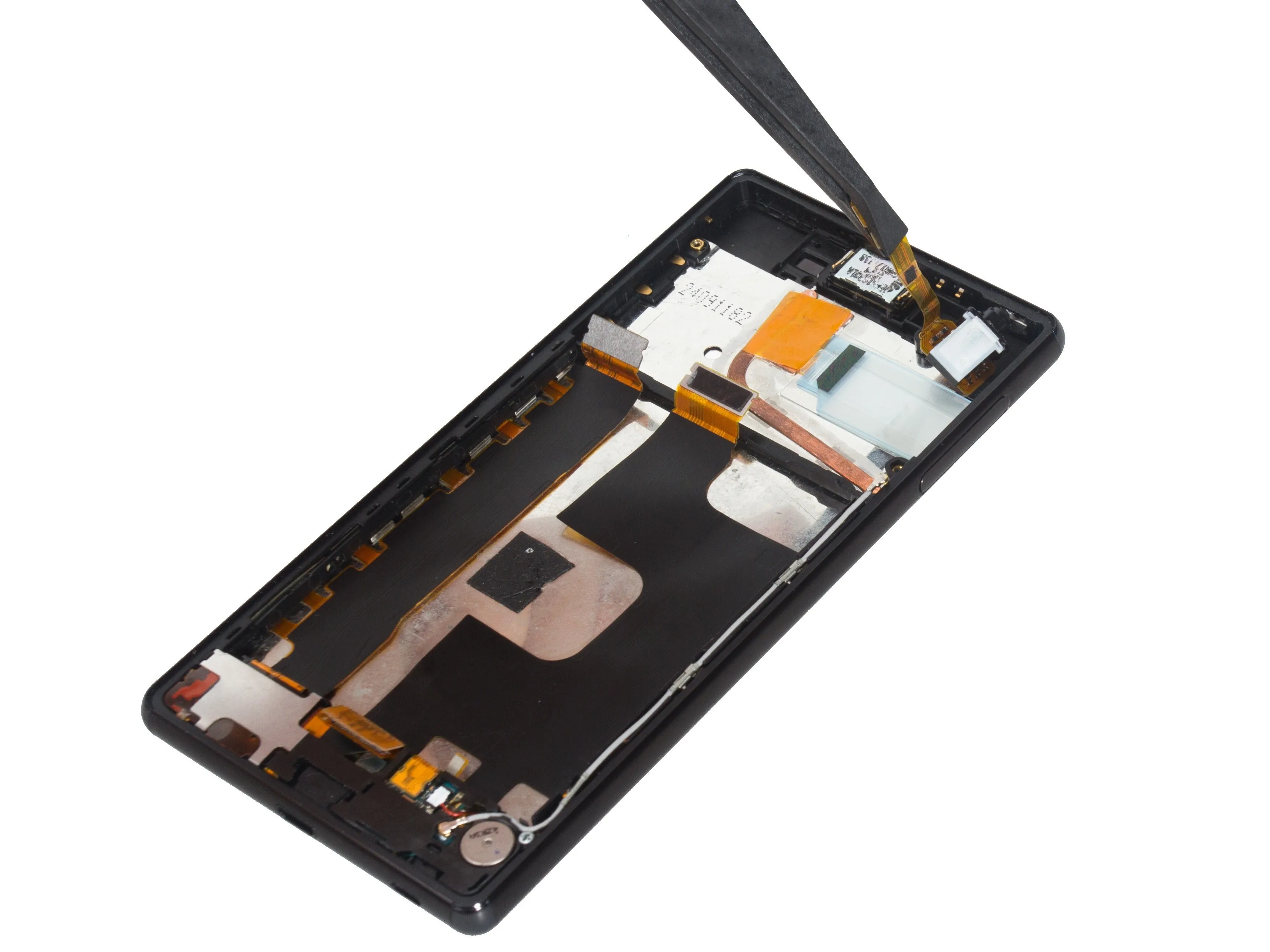

Разрежьте клей на верхней части аудиоразъема и снимите аудиоразъем в сборе.

Шаг 10

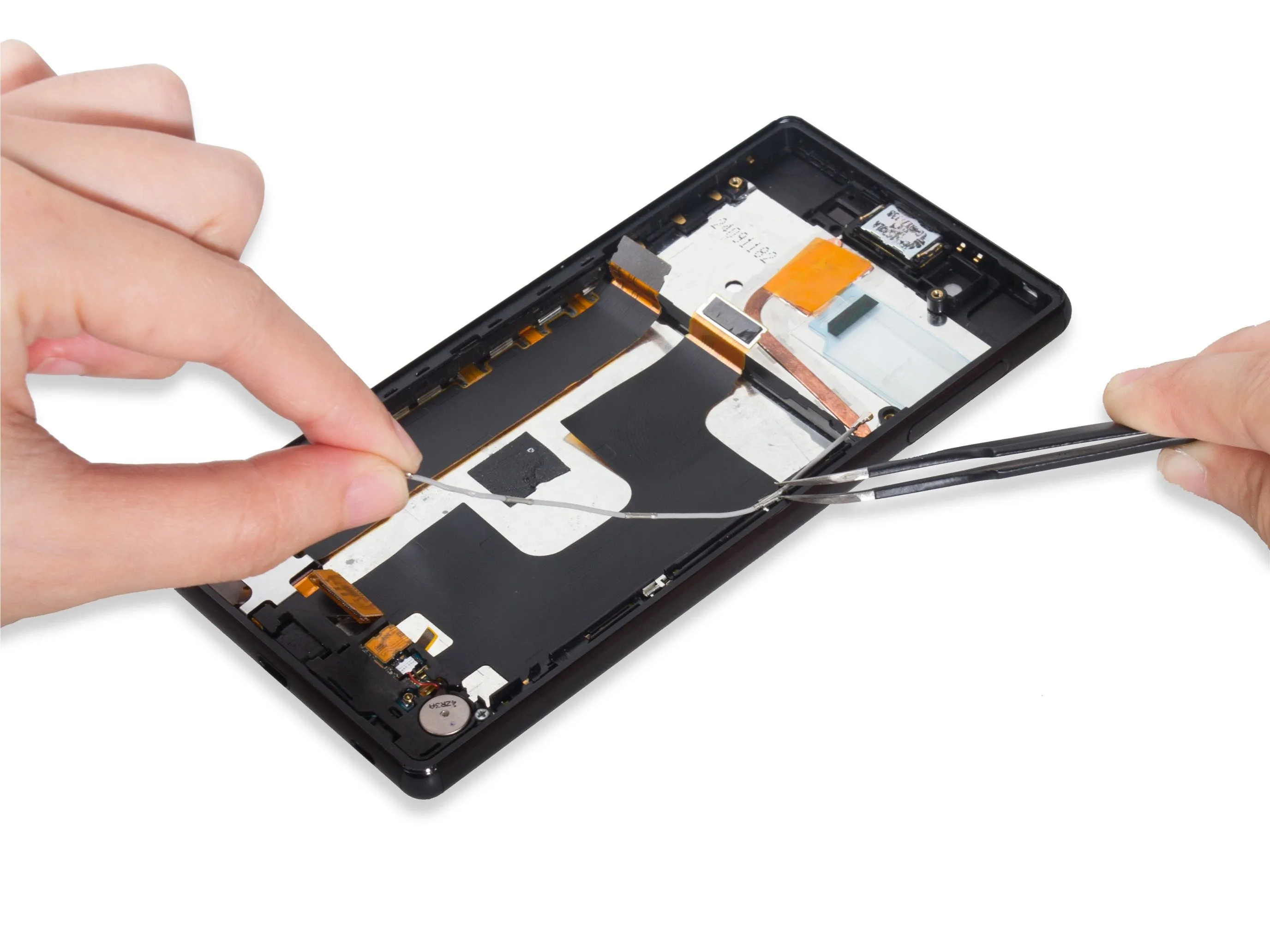

Отсоедините сигнальный кабель.

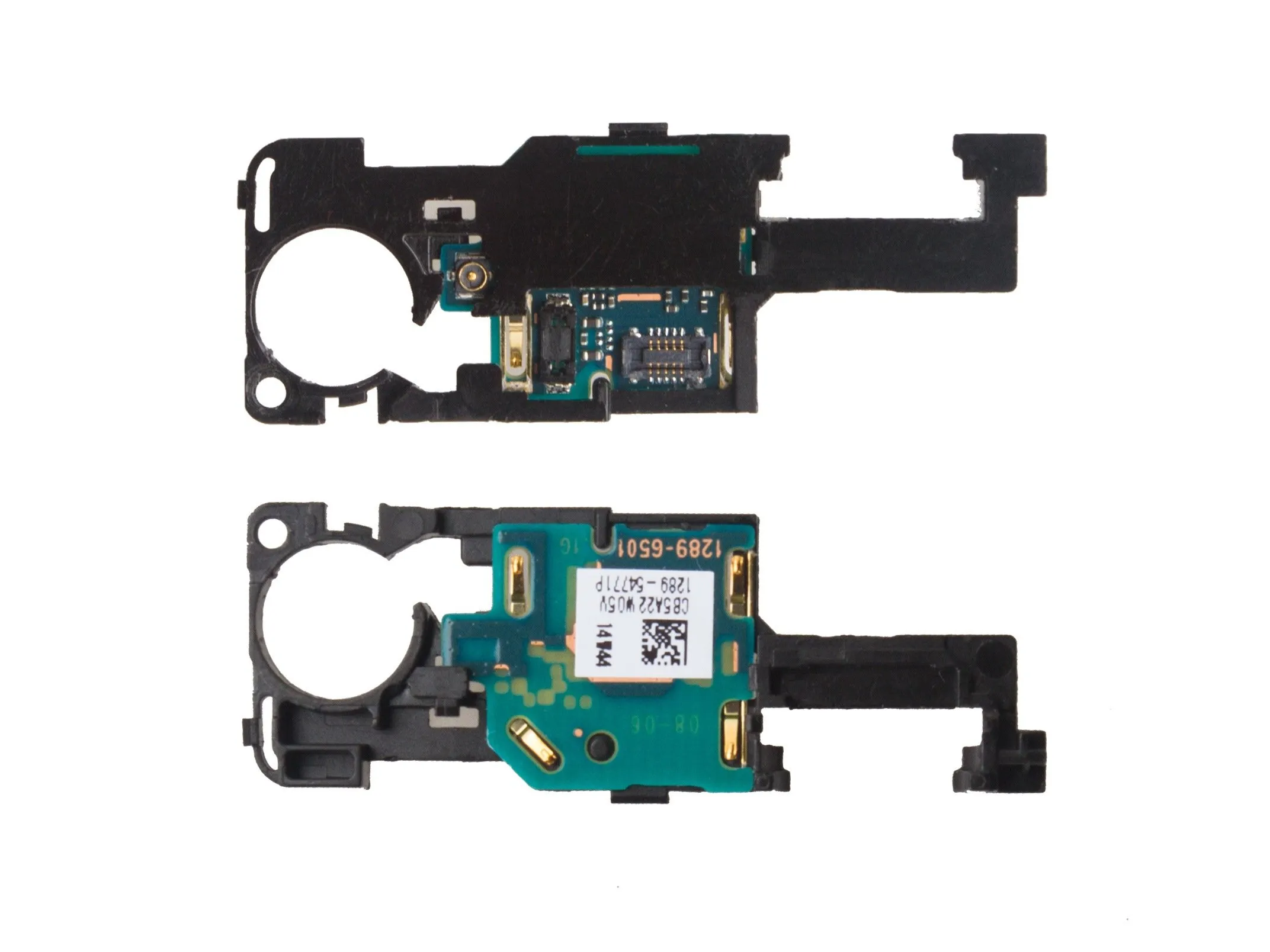

Шаг 11

Разборка Sony Xperia Z4: шаг 11, изображение 3 из 3 | Источник - ifixit.com

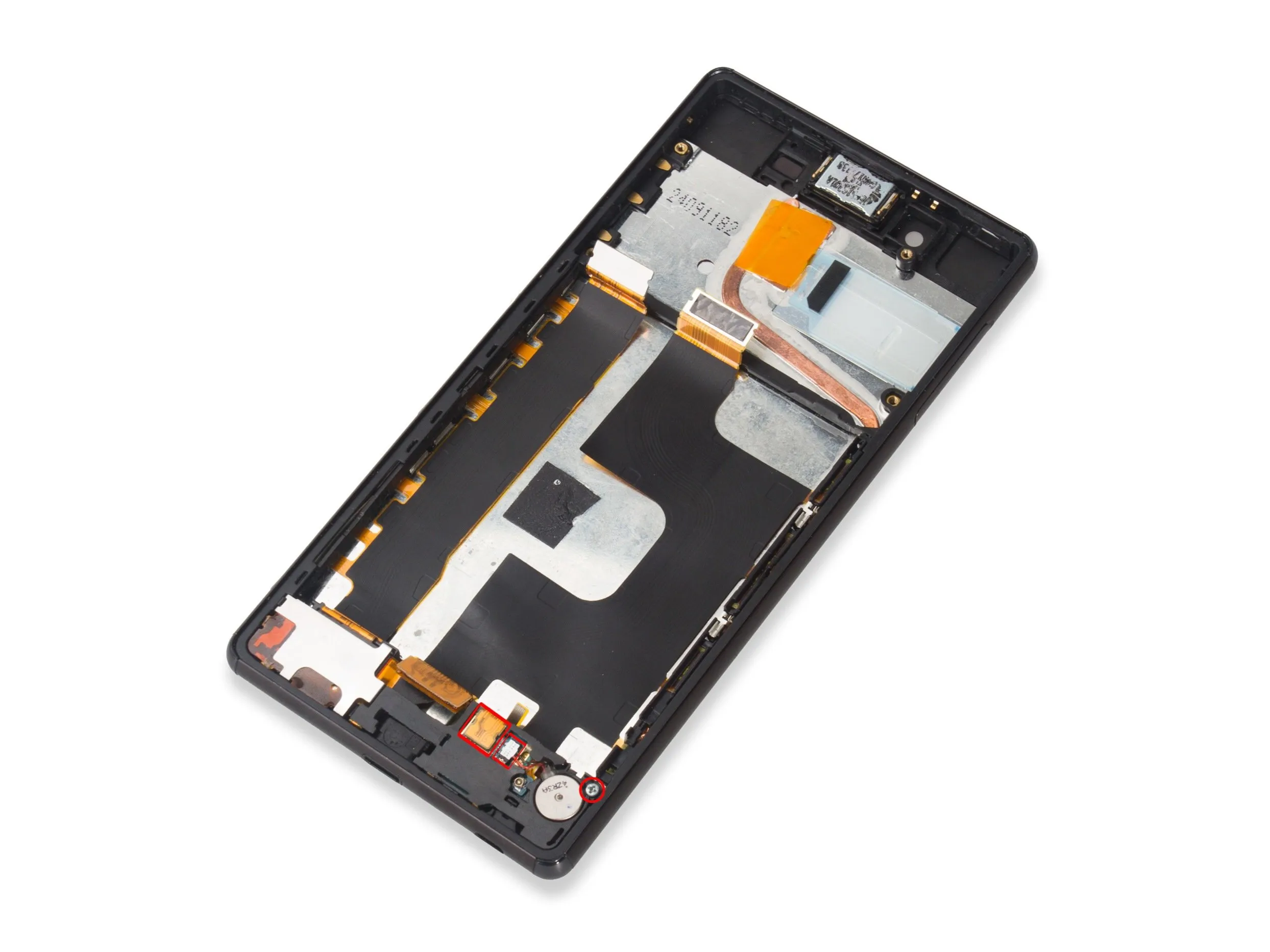

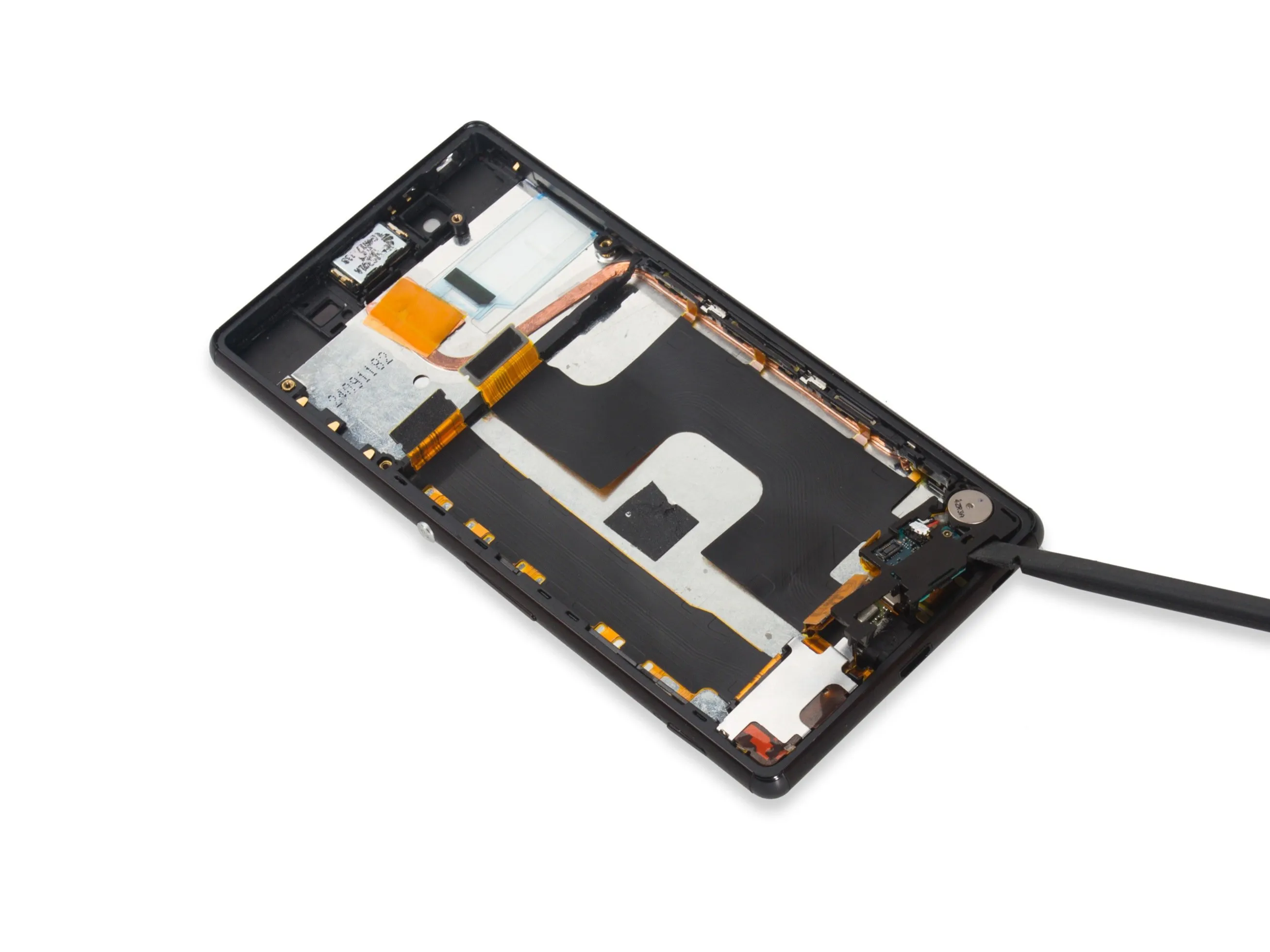

Отсоедините разъемы на логической плате антенны и снимите ее.

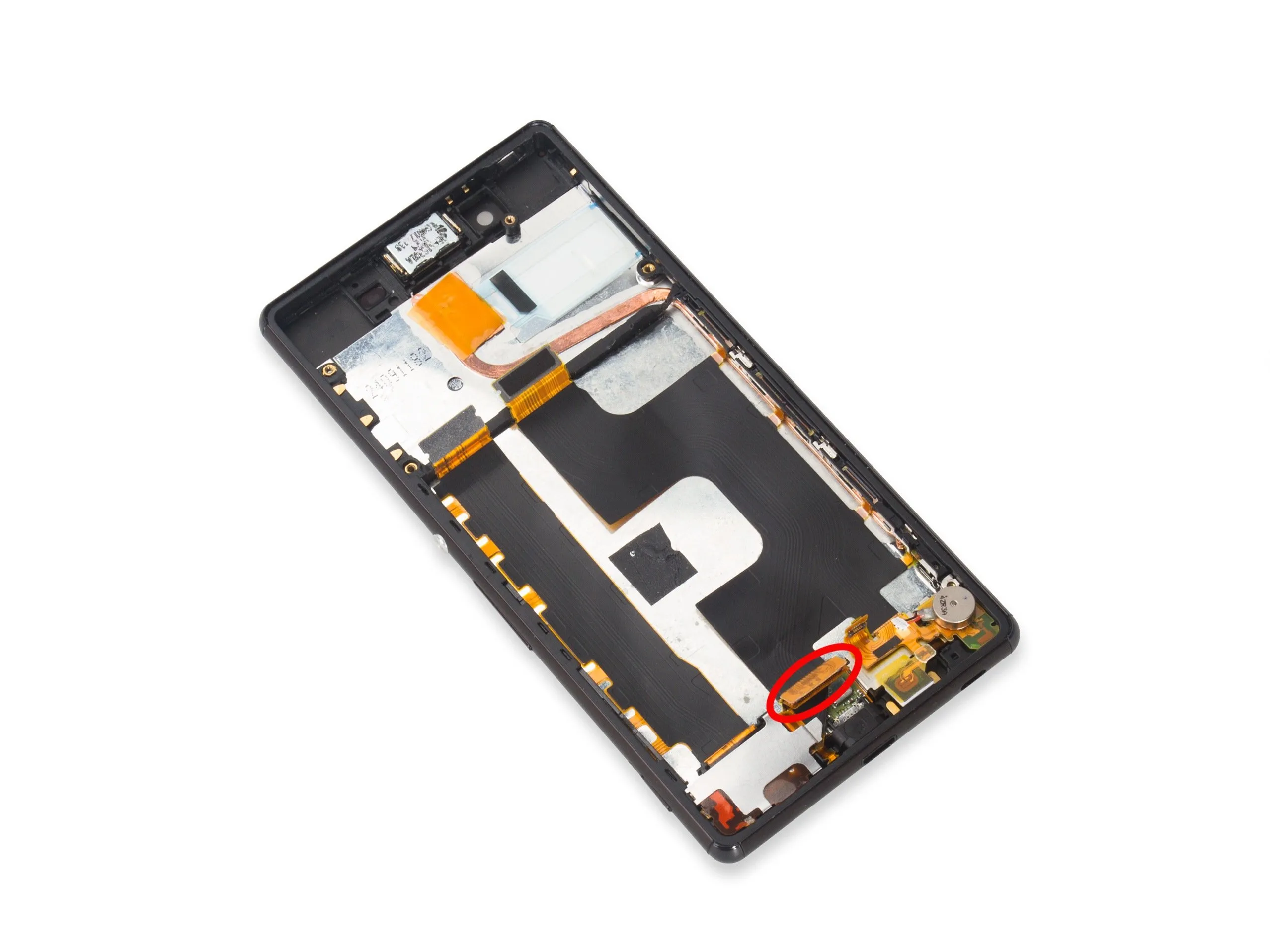

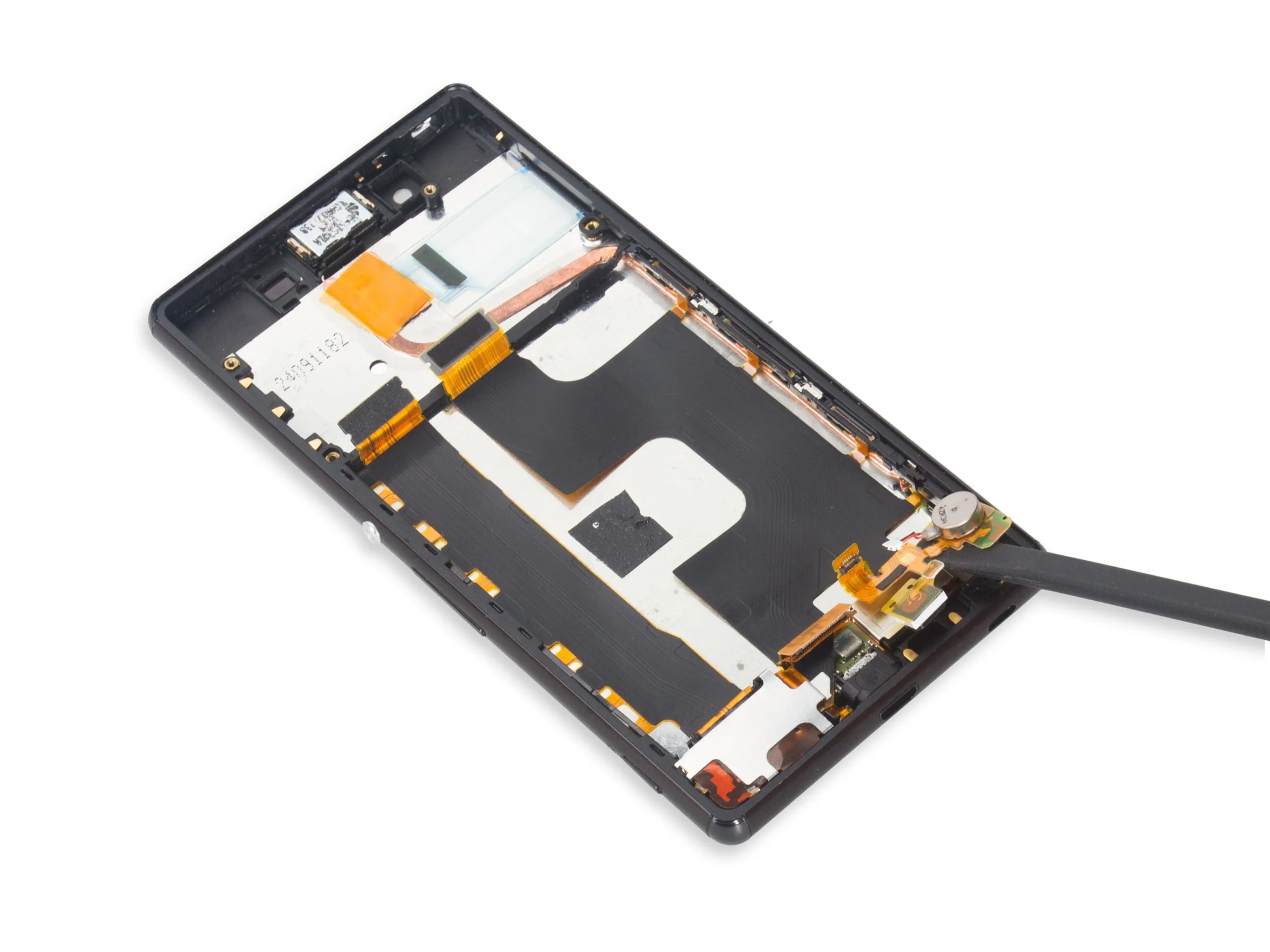

Шаг 12

Освободите разъем ЖК-дисплея и ослабьте нижнюю часть всего отгиба.

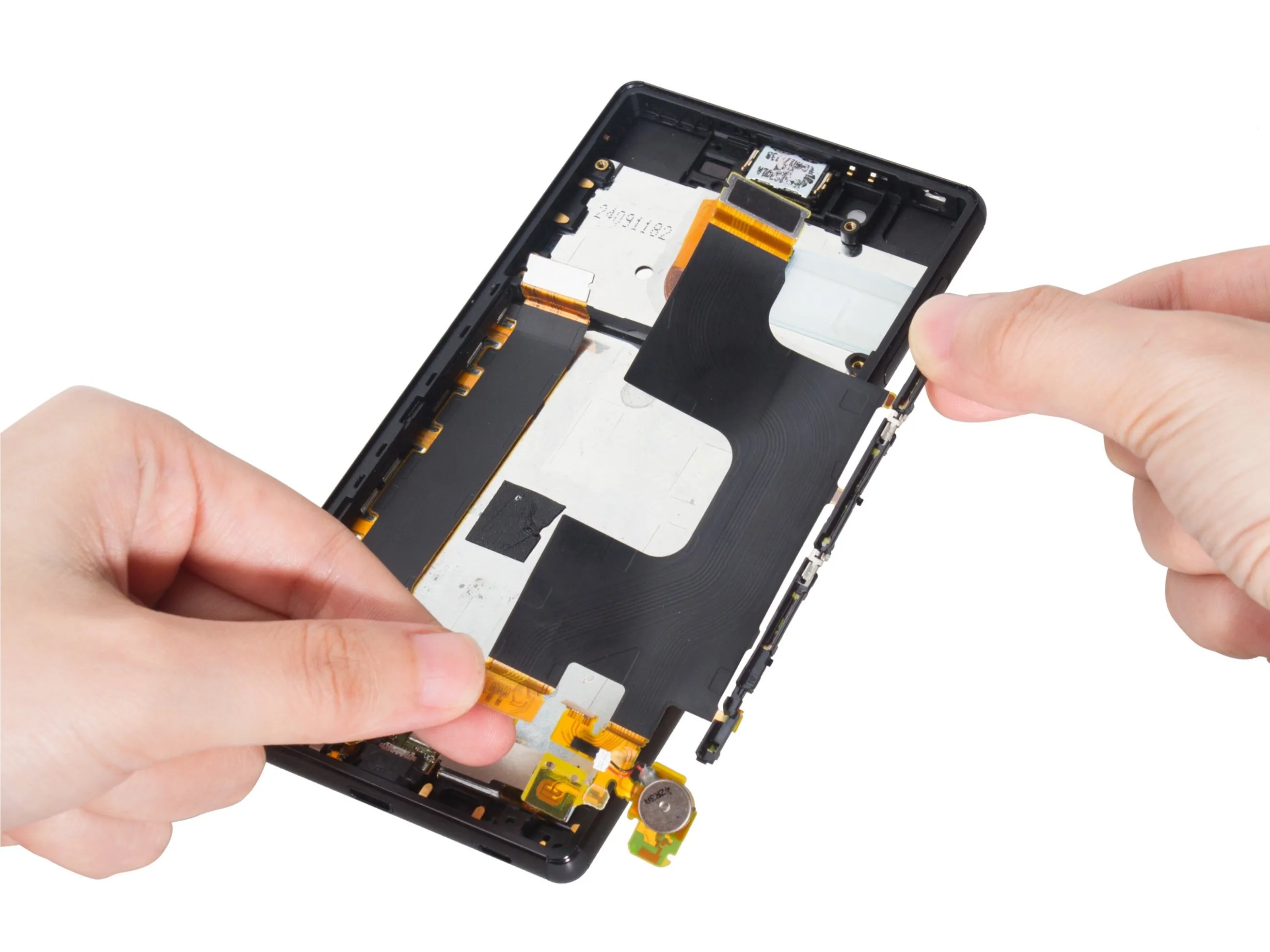

Шаг 13

Разборка Sony Xperia Z4: шаг 13, изображение 3 из 3 | Источник - ifixit.com

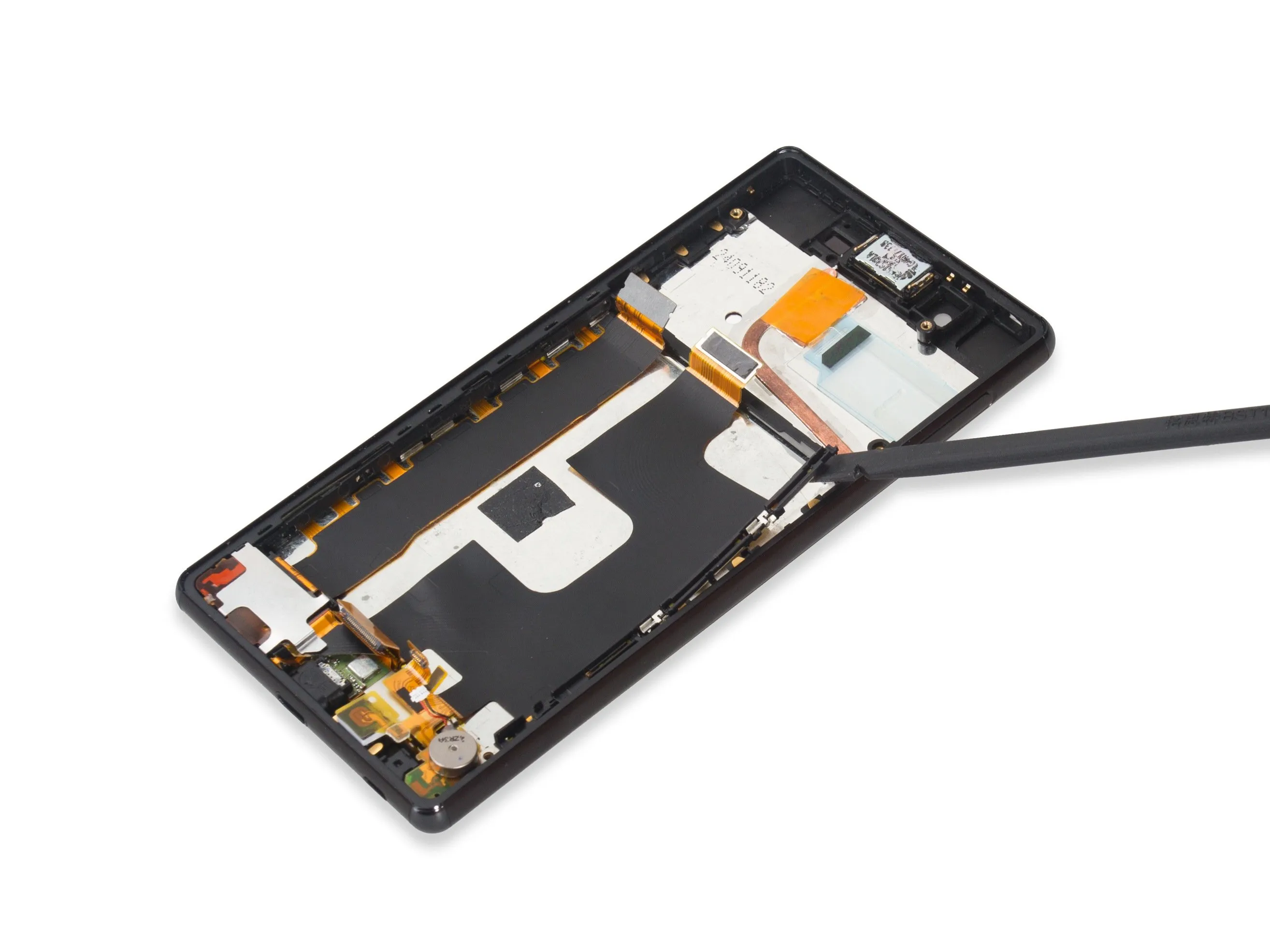

Извлеките основной гибкий элемент.

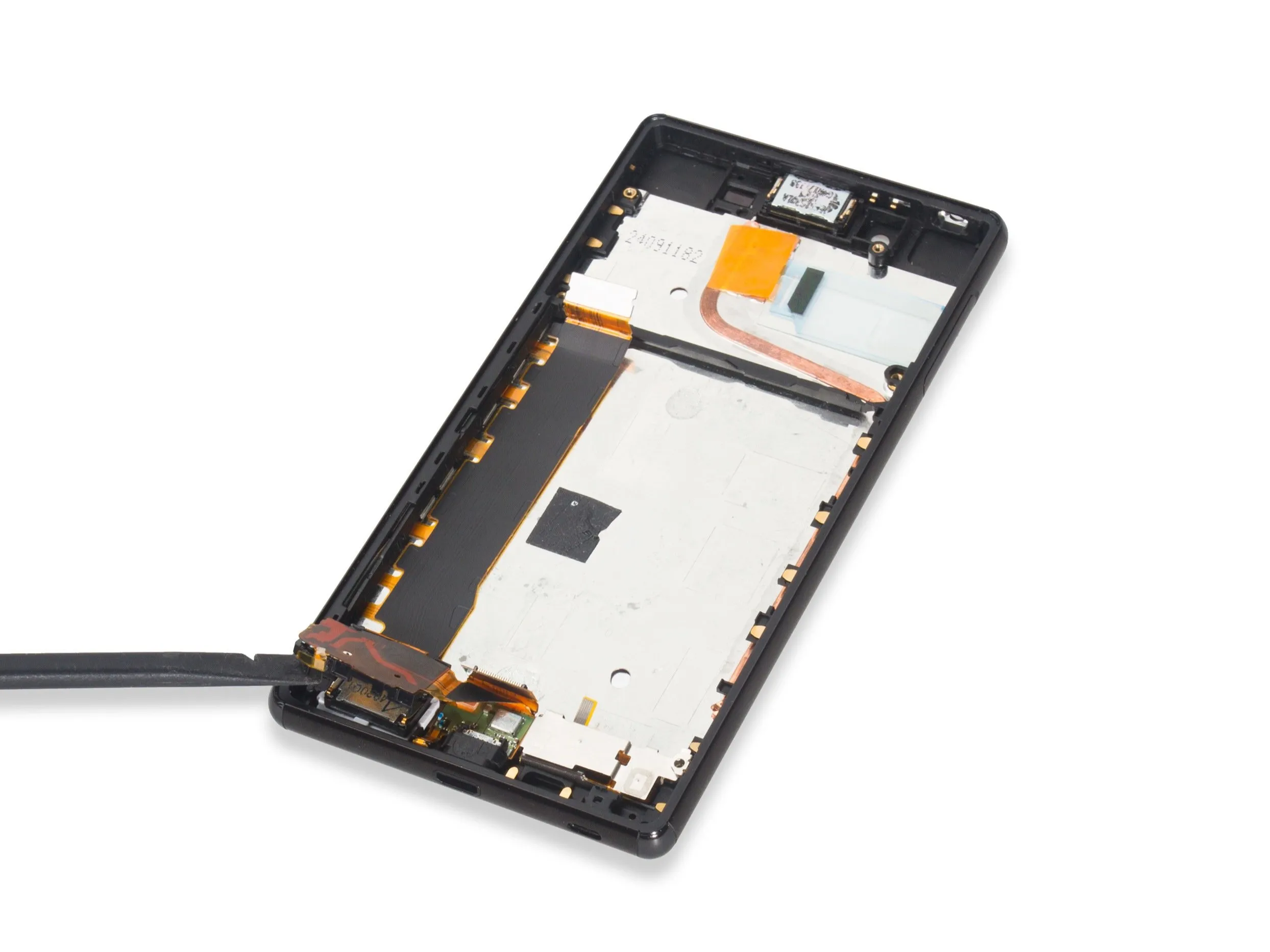

Шаг 14

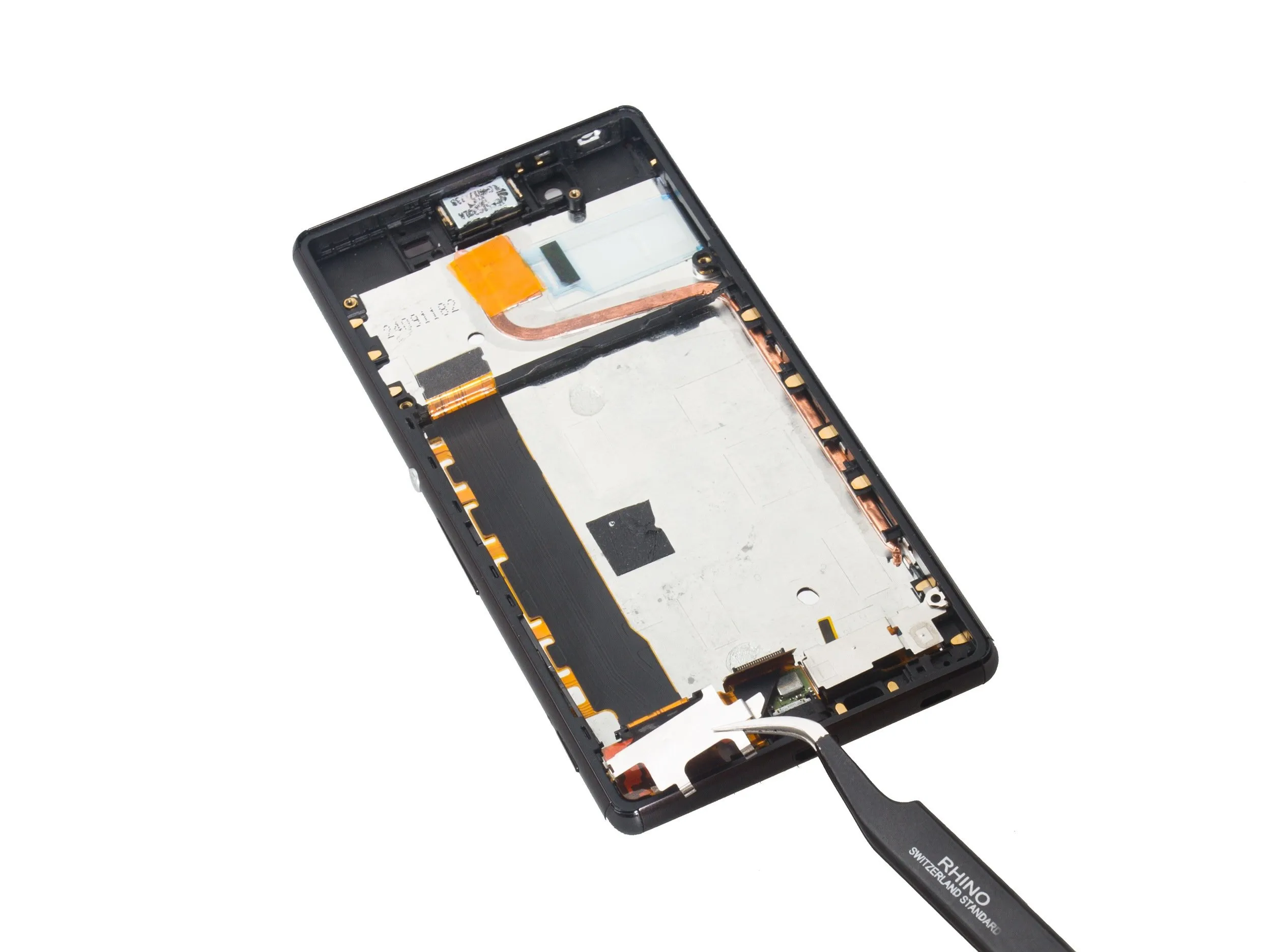

Снимите кронштейн крепления громкоговорителя.

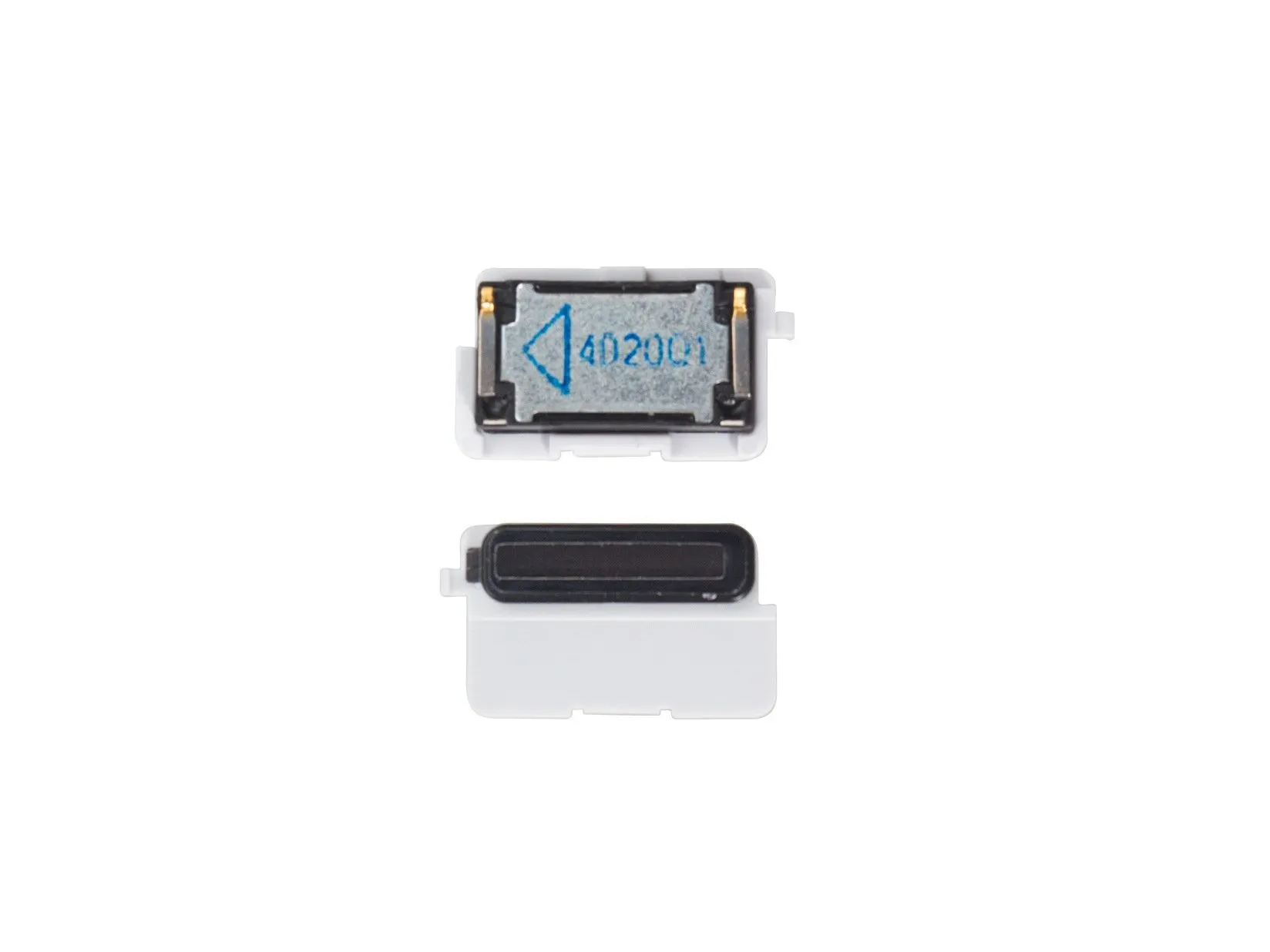

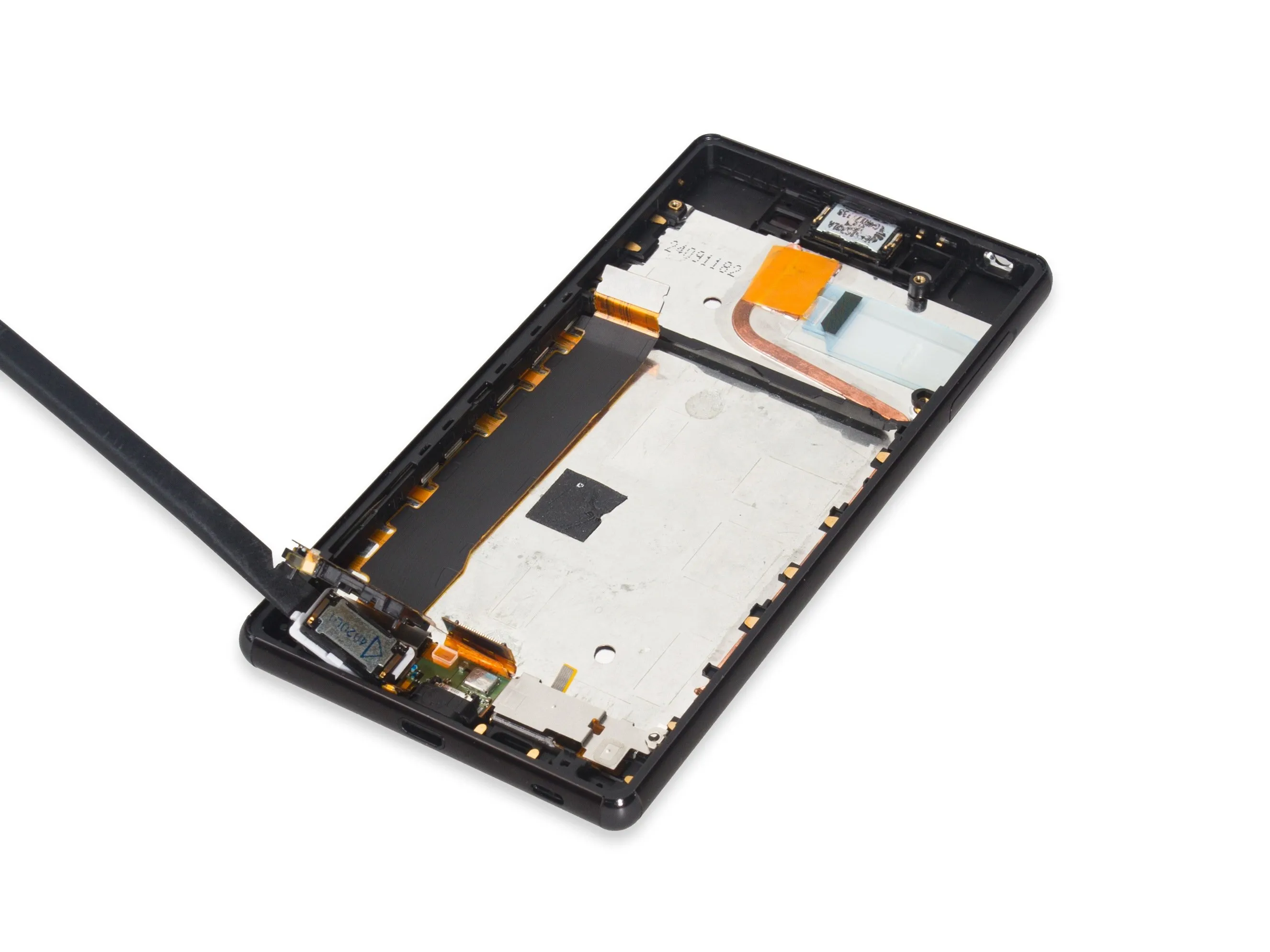

Шаг 15

Извлеките динамик, спрятанный под флексом.

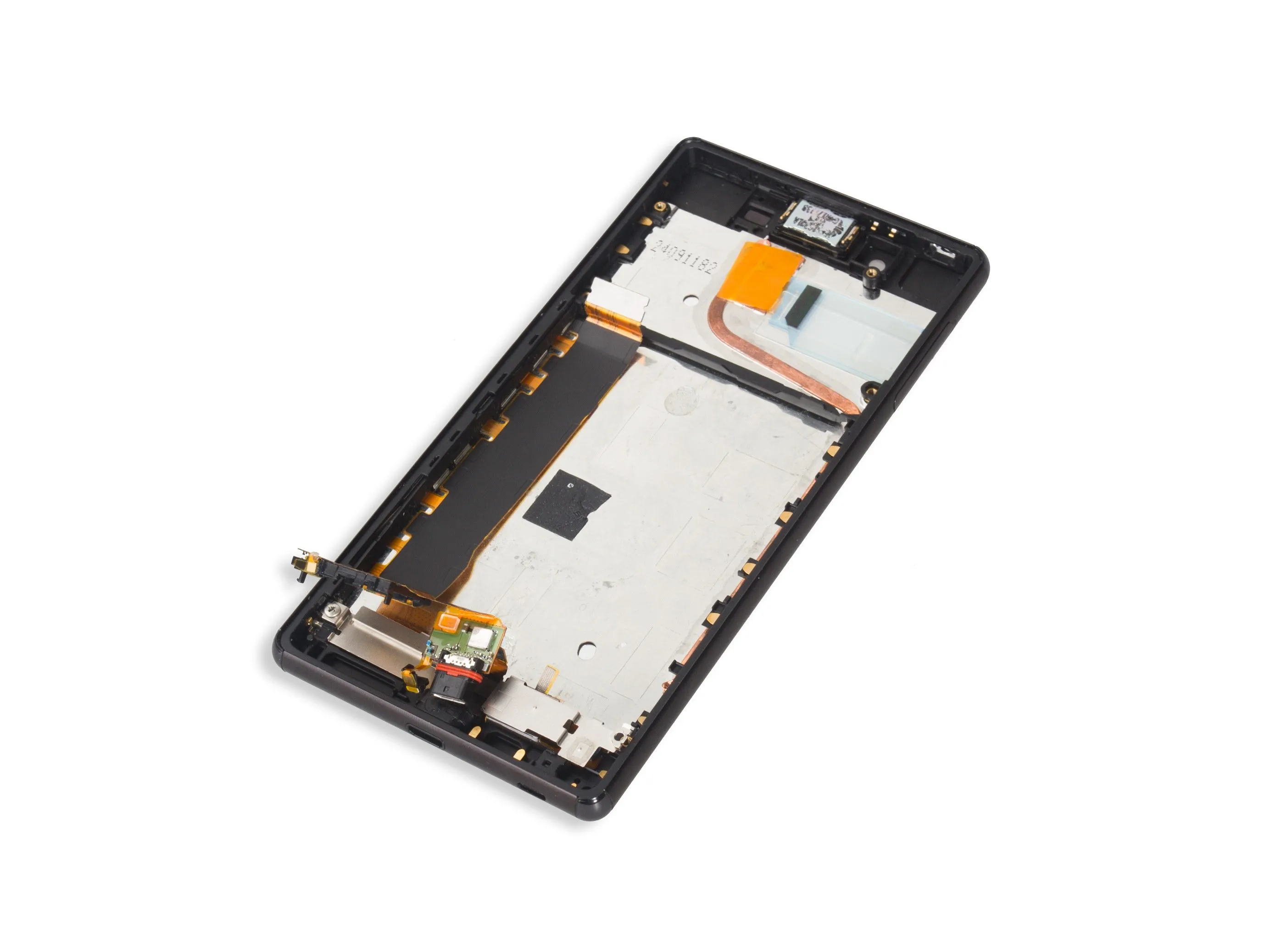

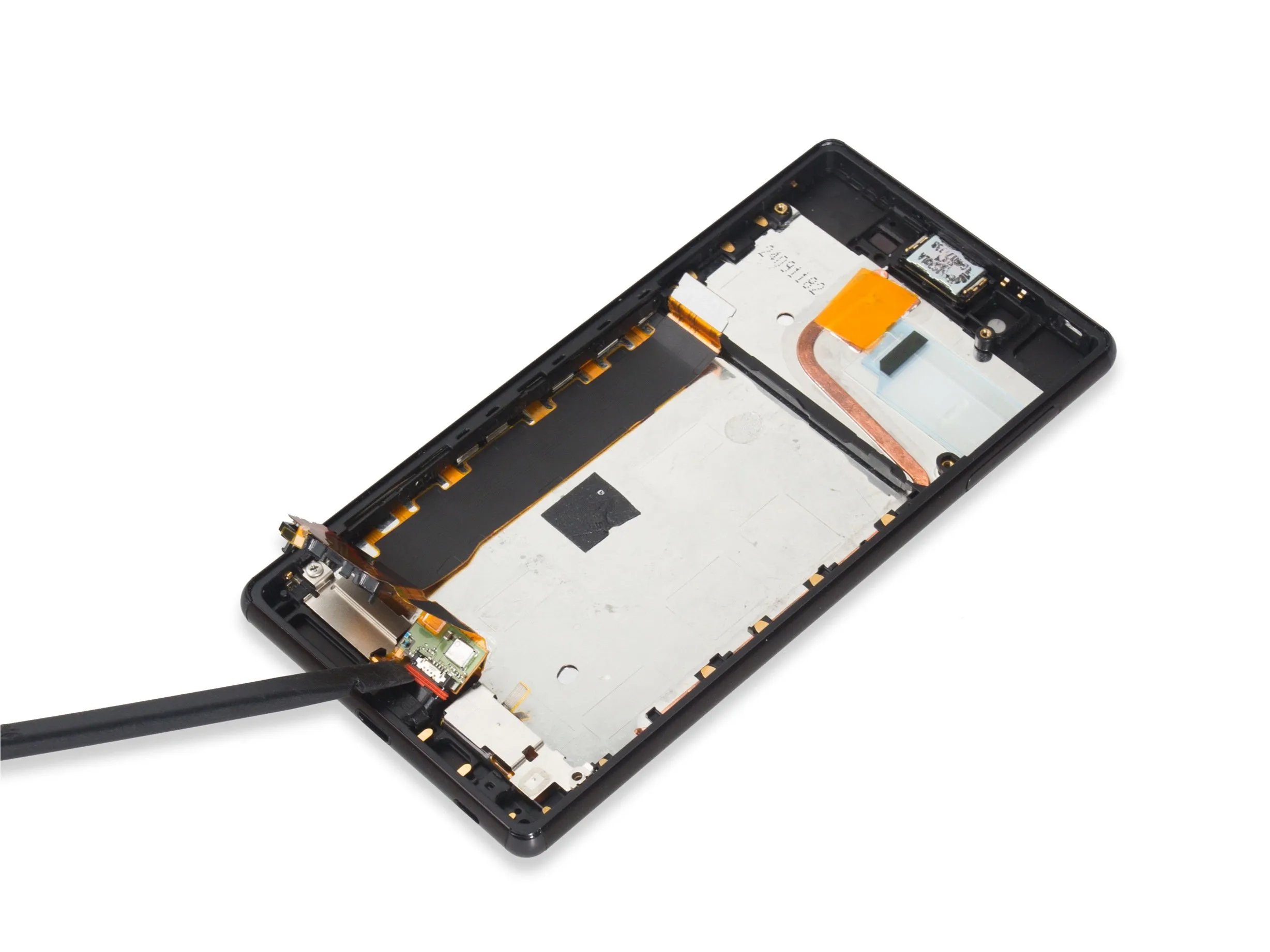

Шаг 16

Выдвиньте USB-порт из гнезда.

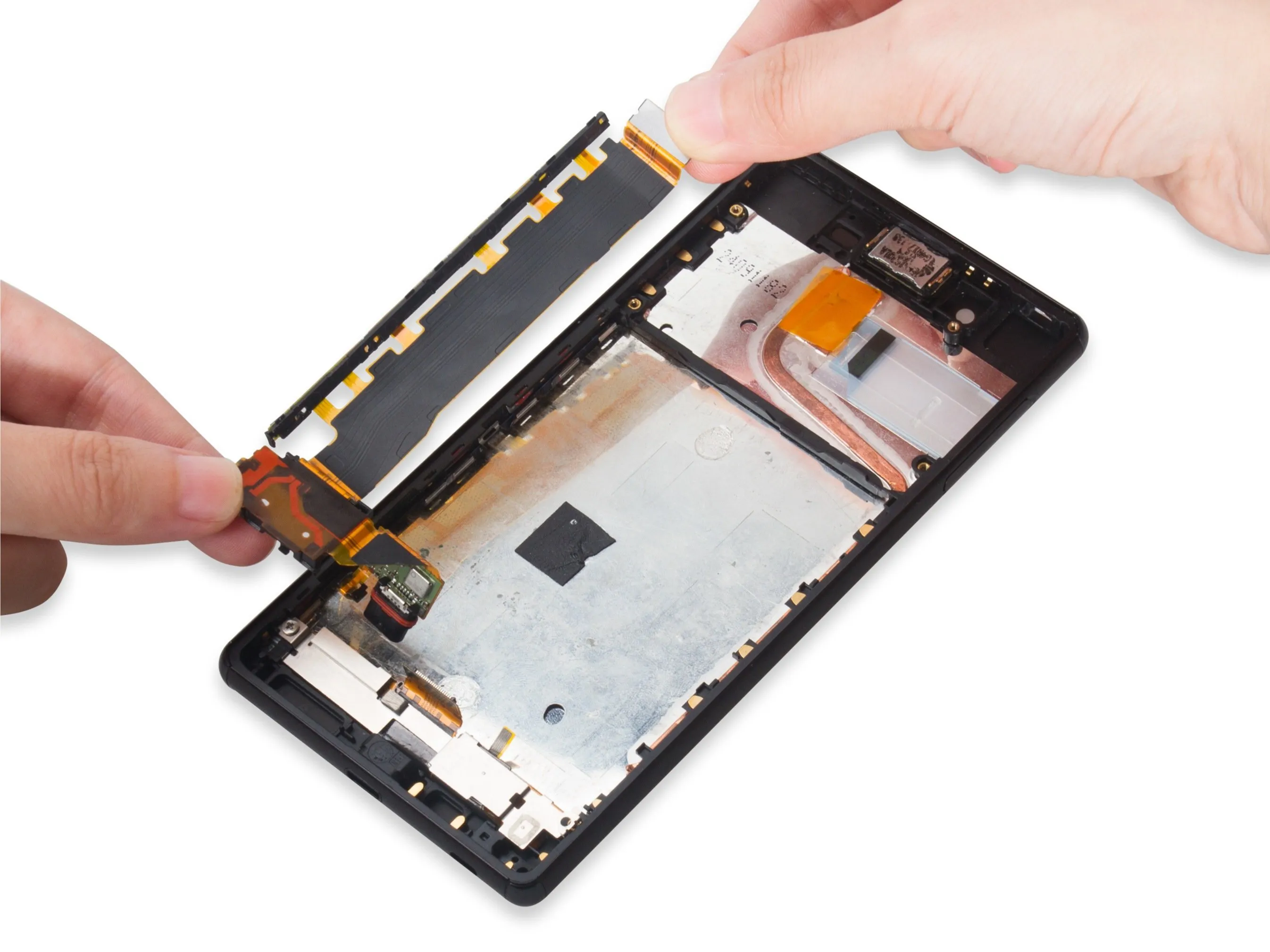

Шаг 17

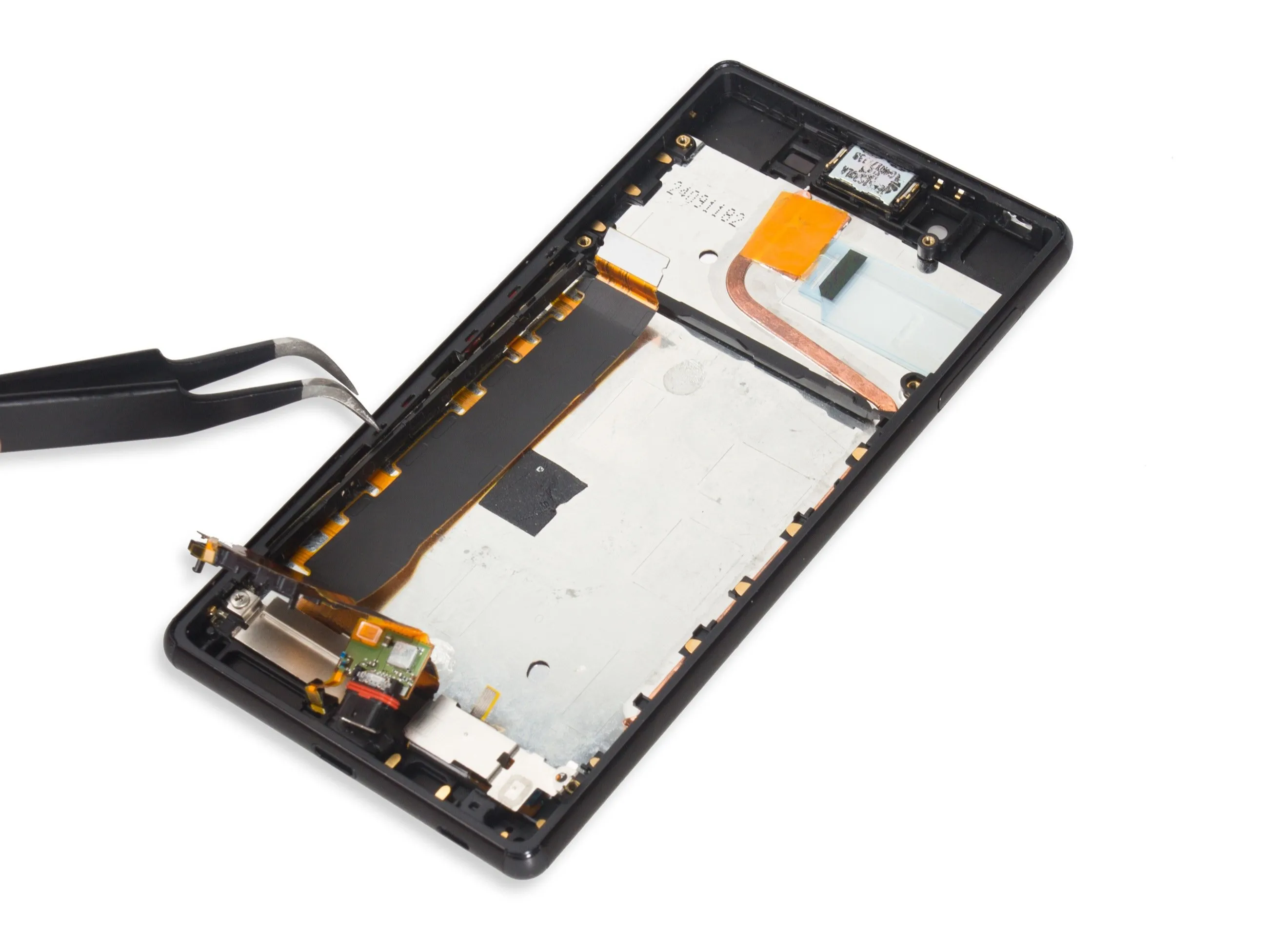

Извлеките гибкий USB-разъем для зарядки в сборе.

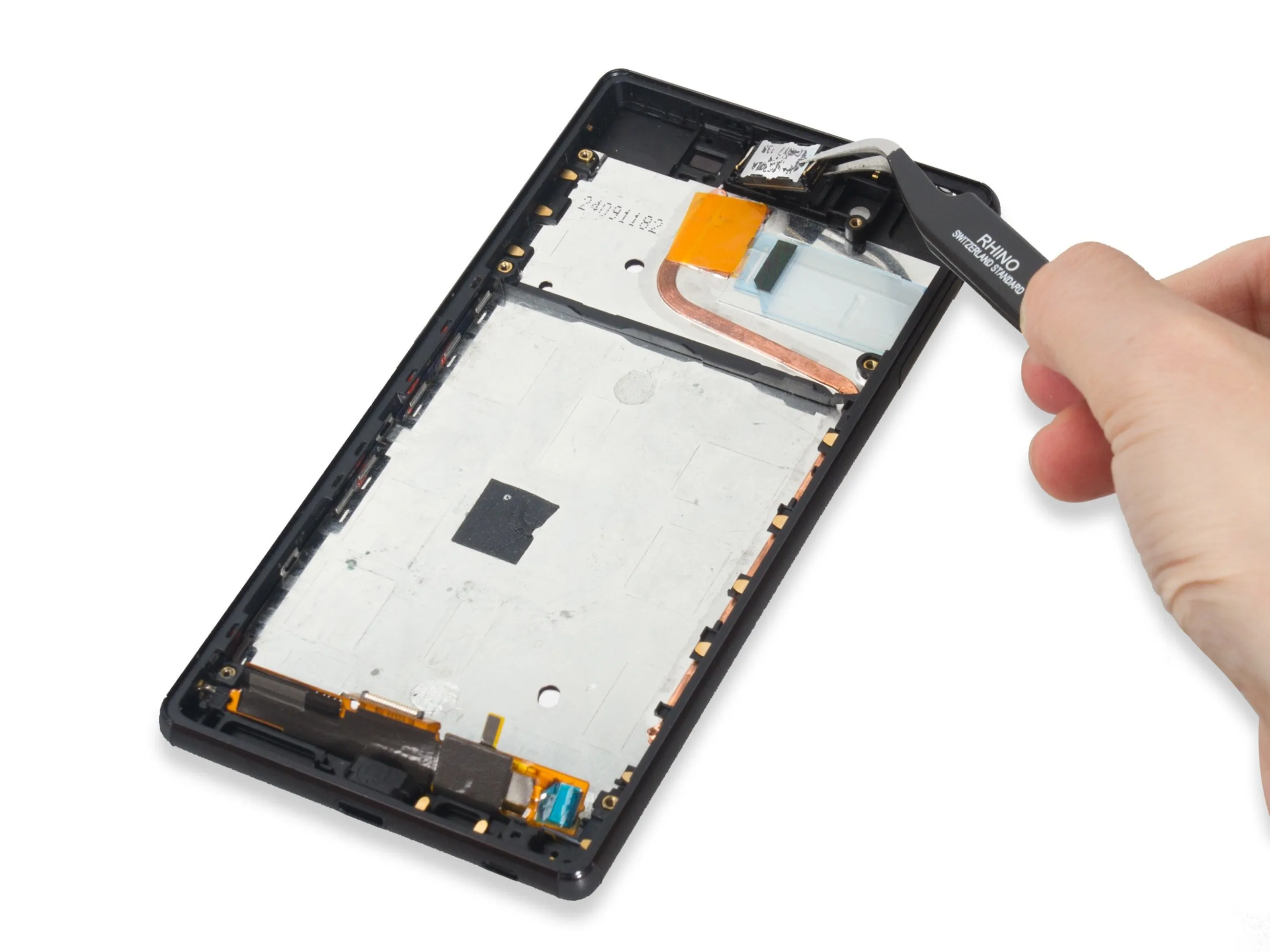

Шаг 18

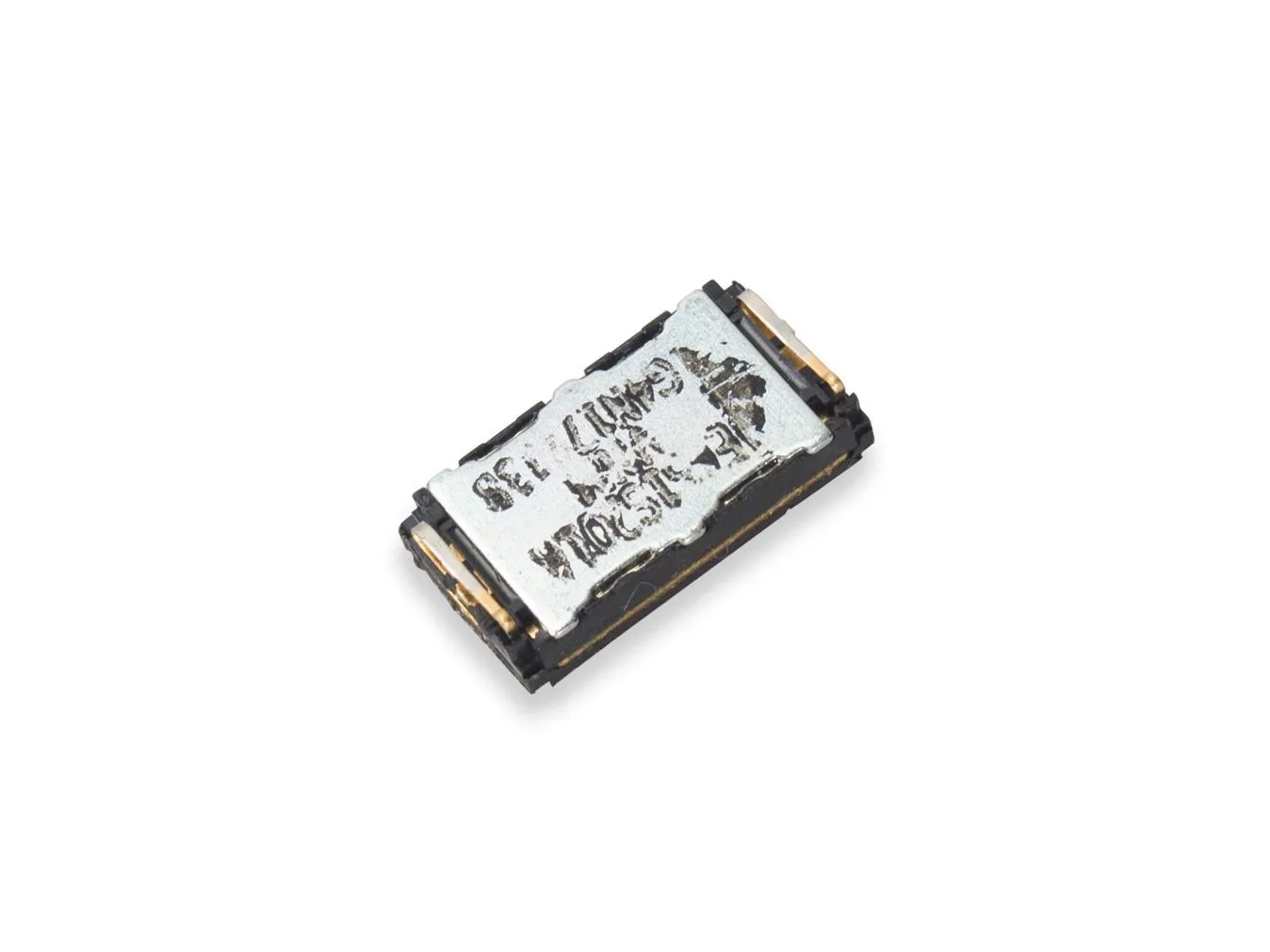

Извлеките динамик наушника.

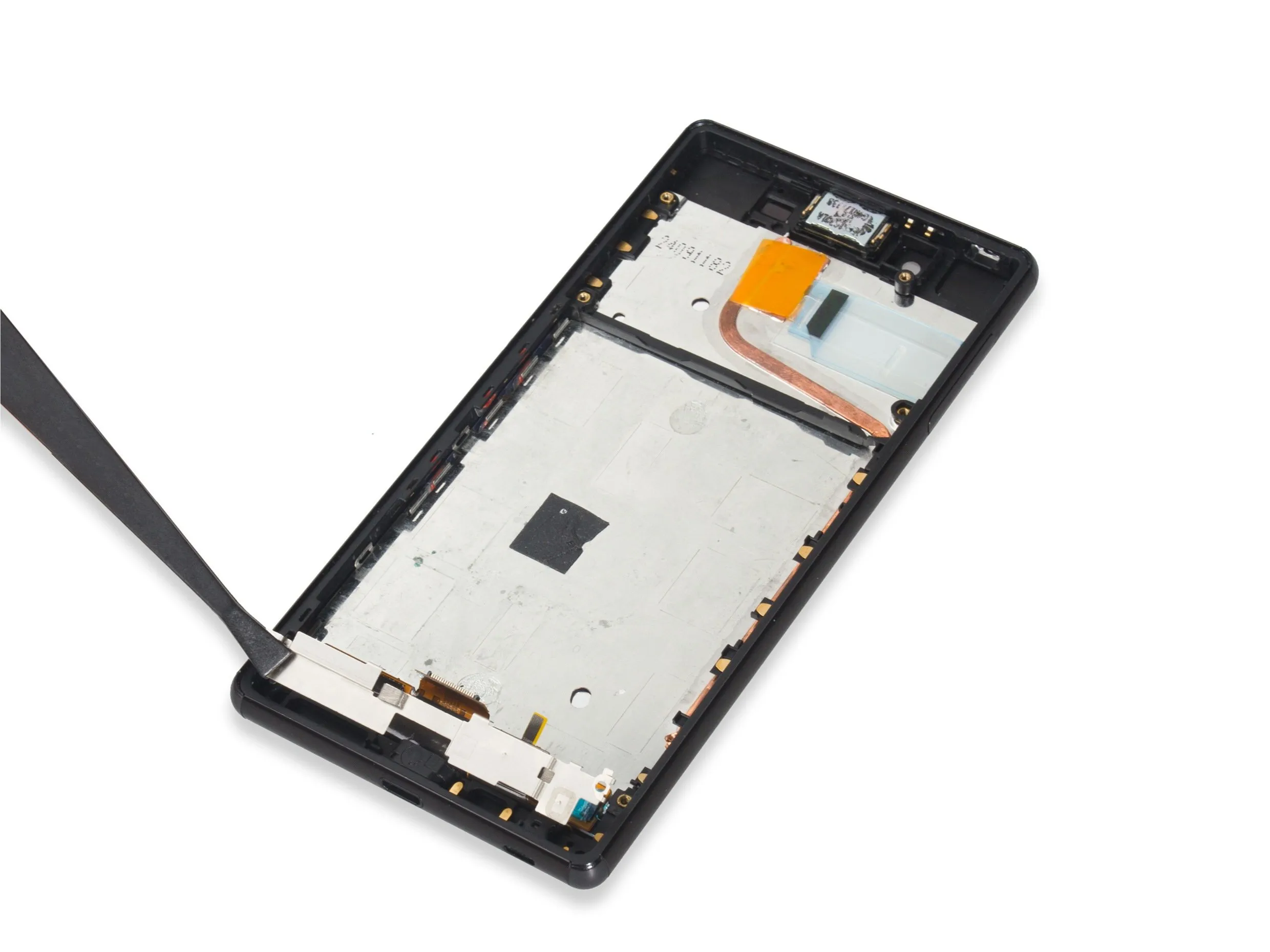

Шаг 19

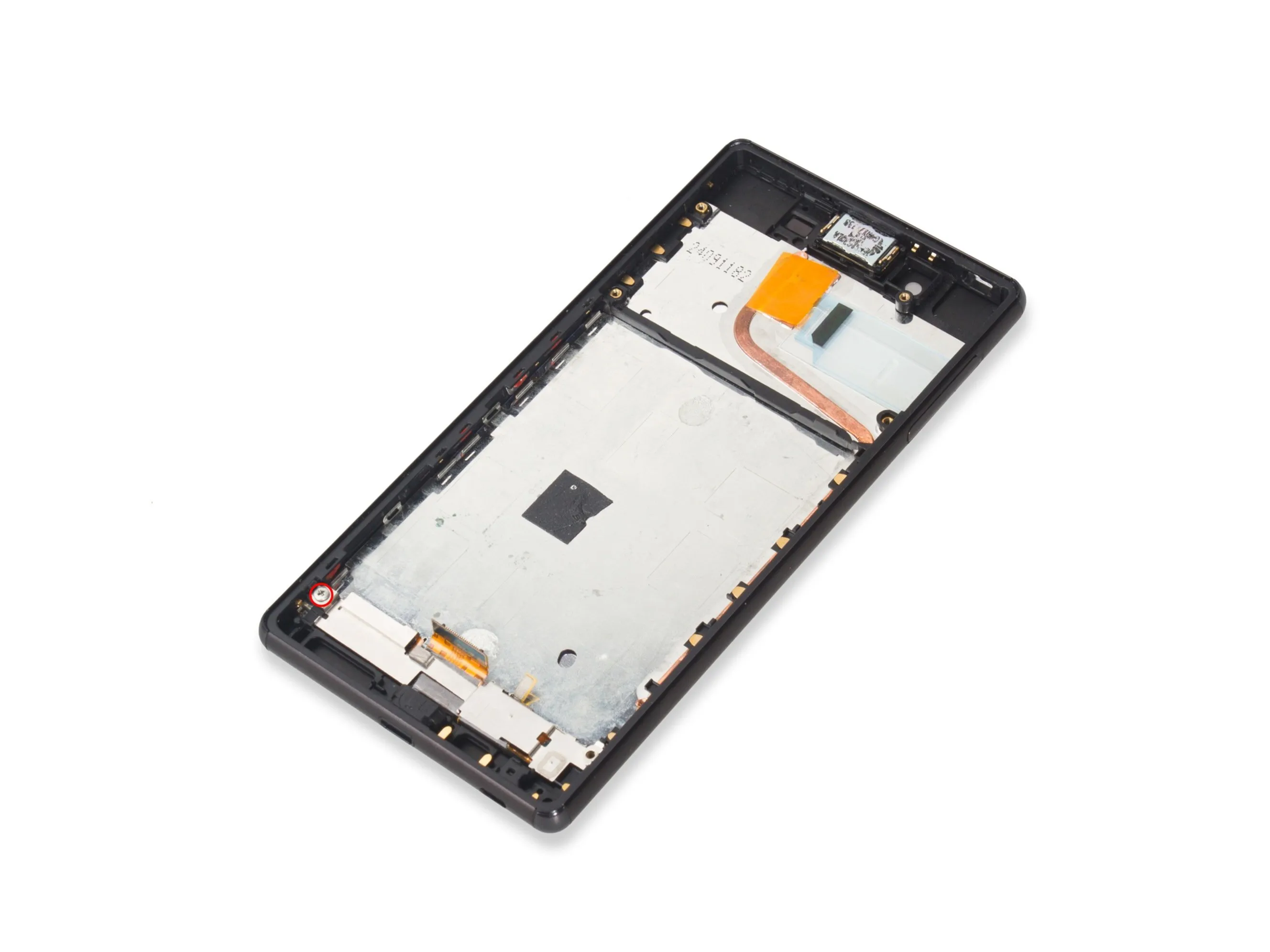

Снимите металлическую скобу, закрывающую отгиб экрана.

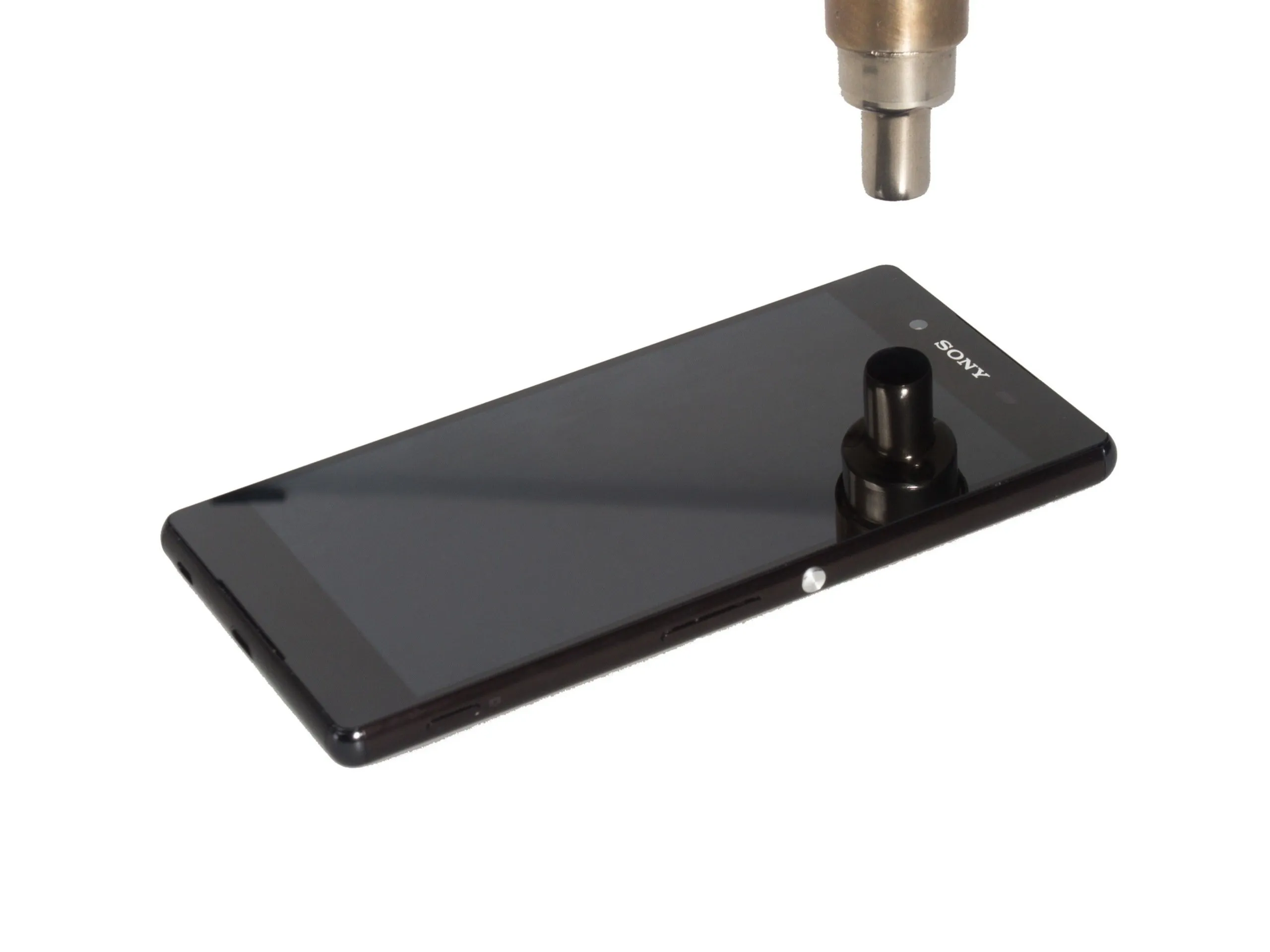

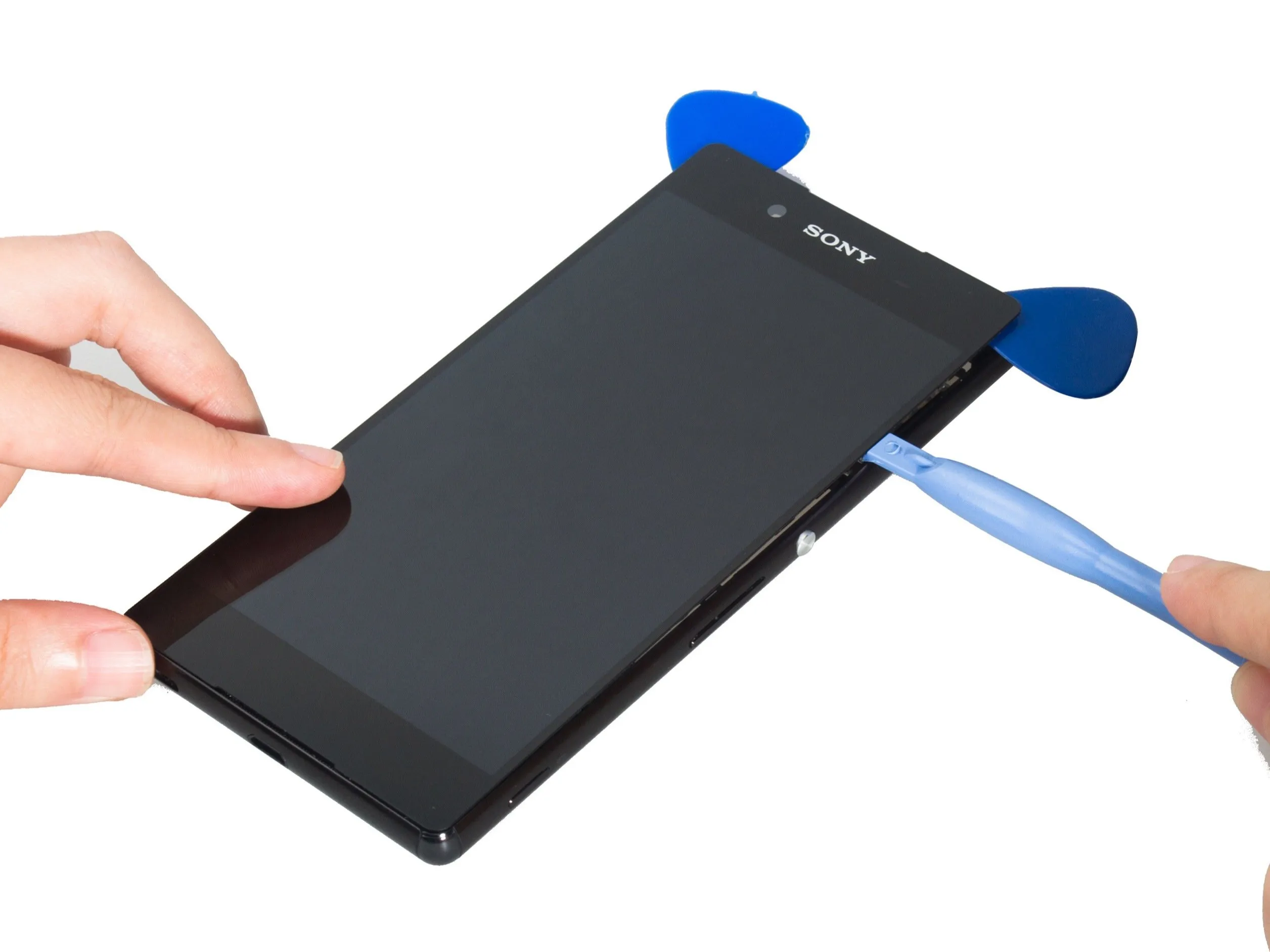

Шаг 20

Разборка Sony Xperia Z4: шаг 20, изображение 3 из 3 | Источник - ifixit.com

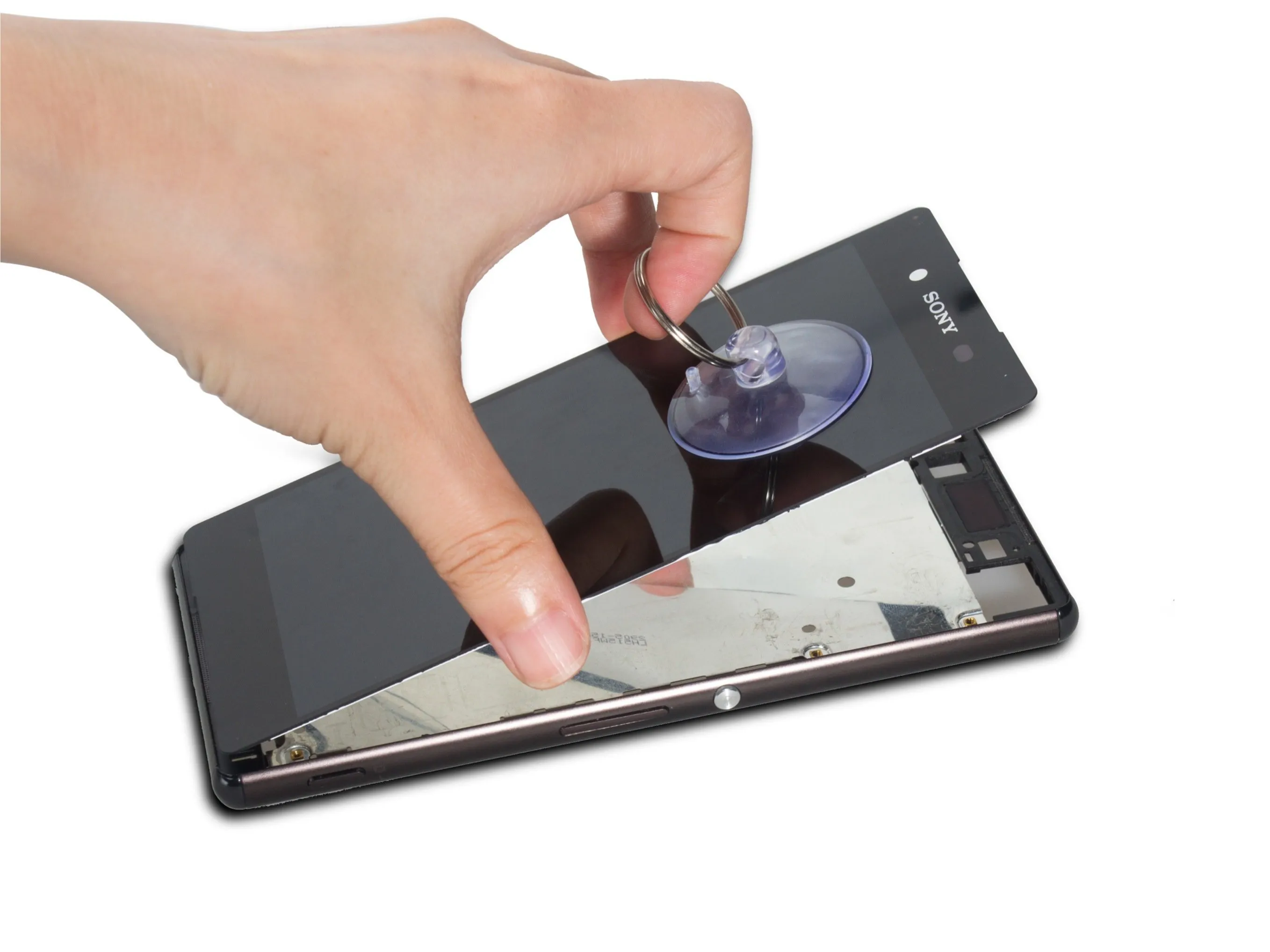

Осторожно снимите ЖК-экран.

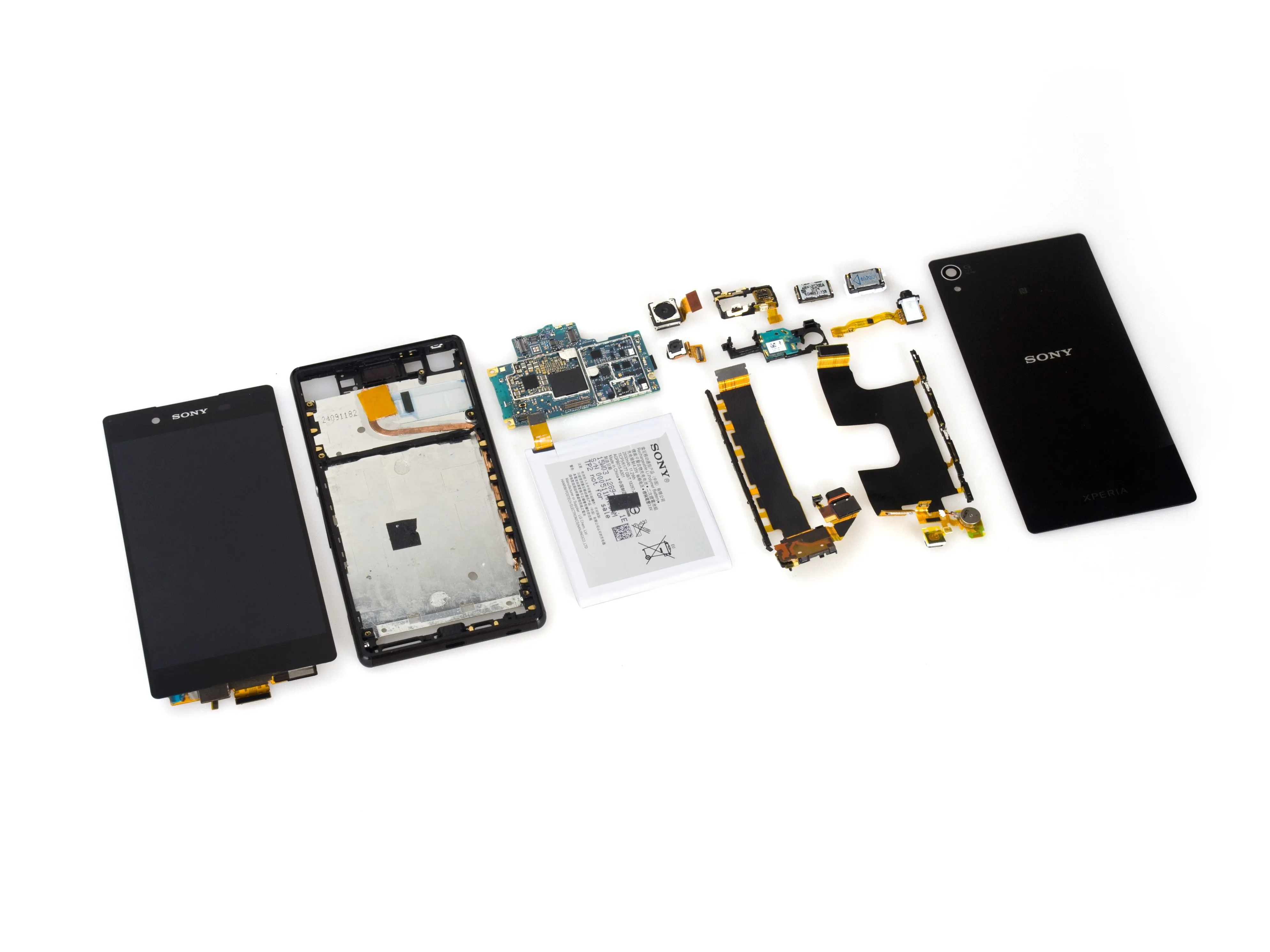

Шаг 21

Готово.
