Разборка Sony Xperia Z5

Введение

В этом руководстве вы узнаете, как разобрать Sony Xperia Z5.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видео обзор

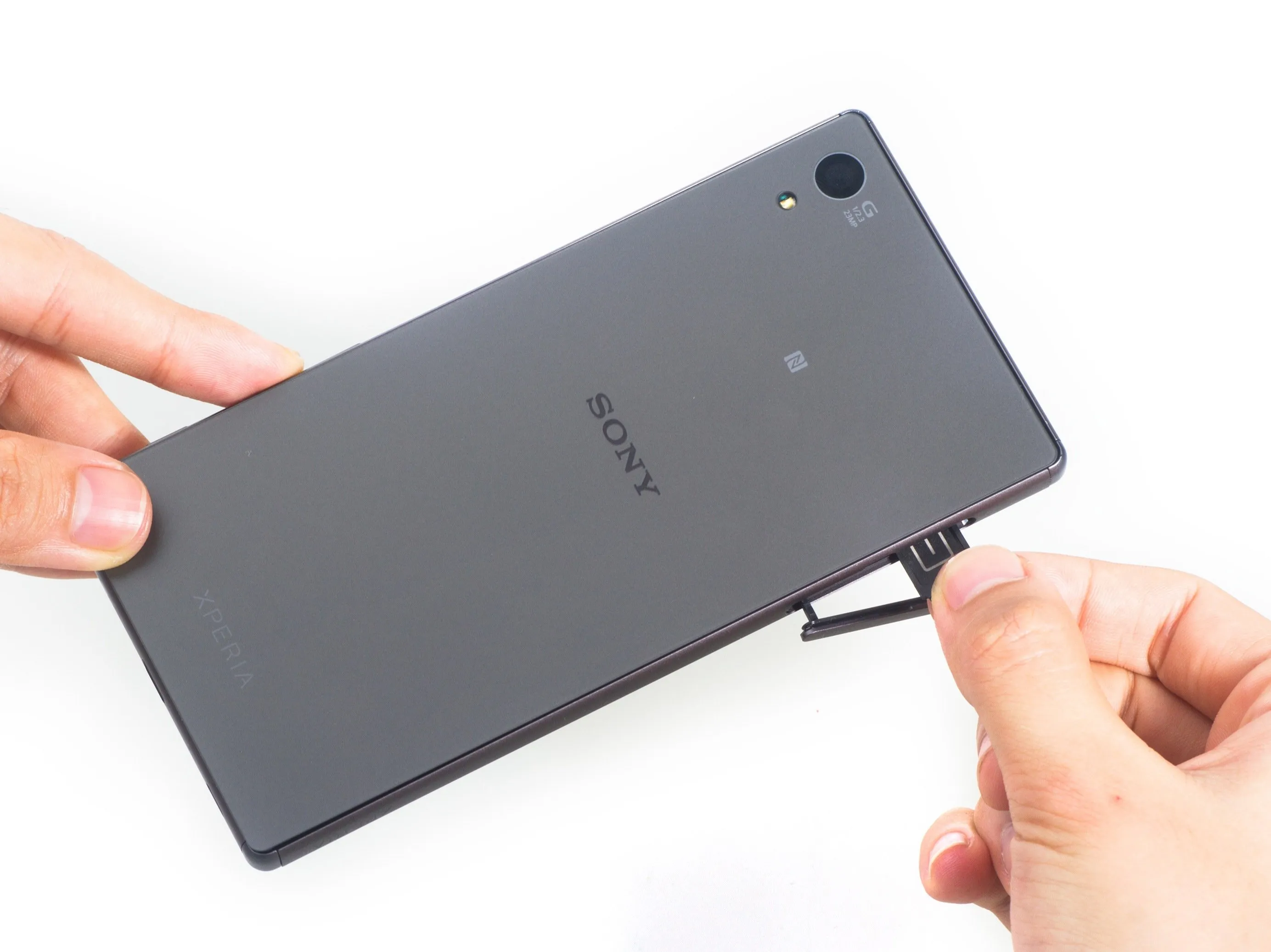

Шаг 1 Разборка Sony Xperia Z5

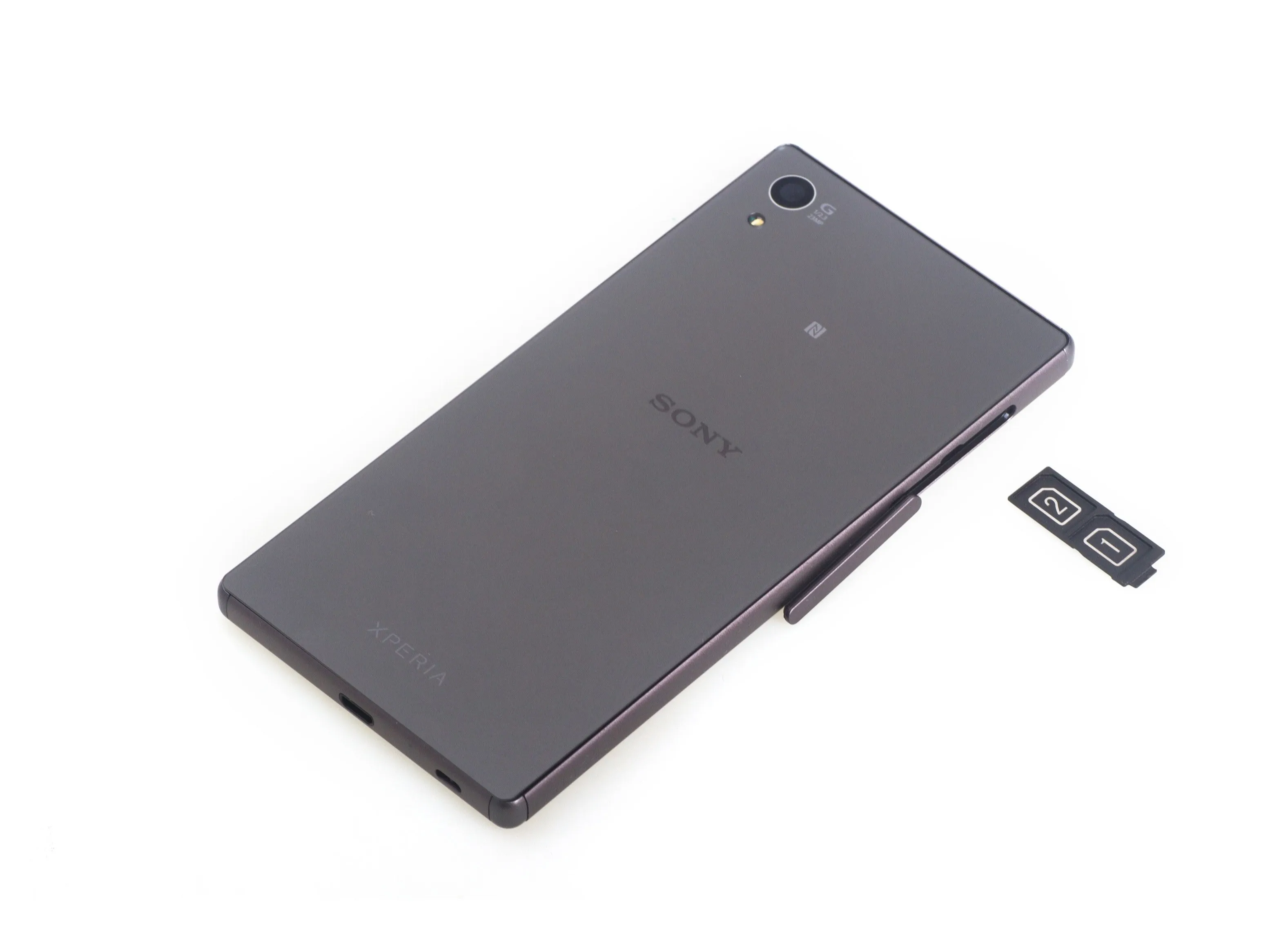

• Извлеките лоток для SIM-карты.

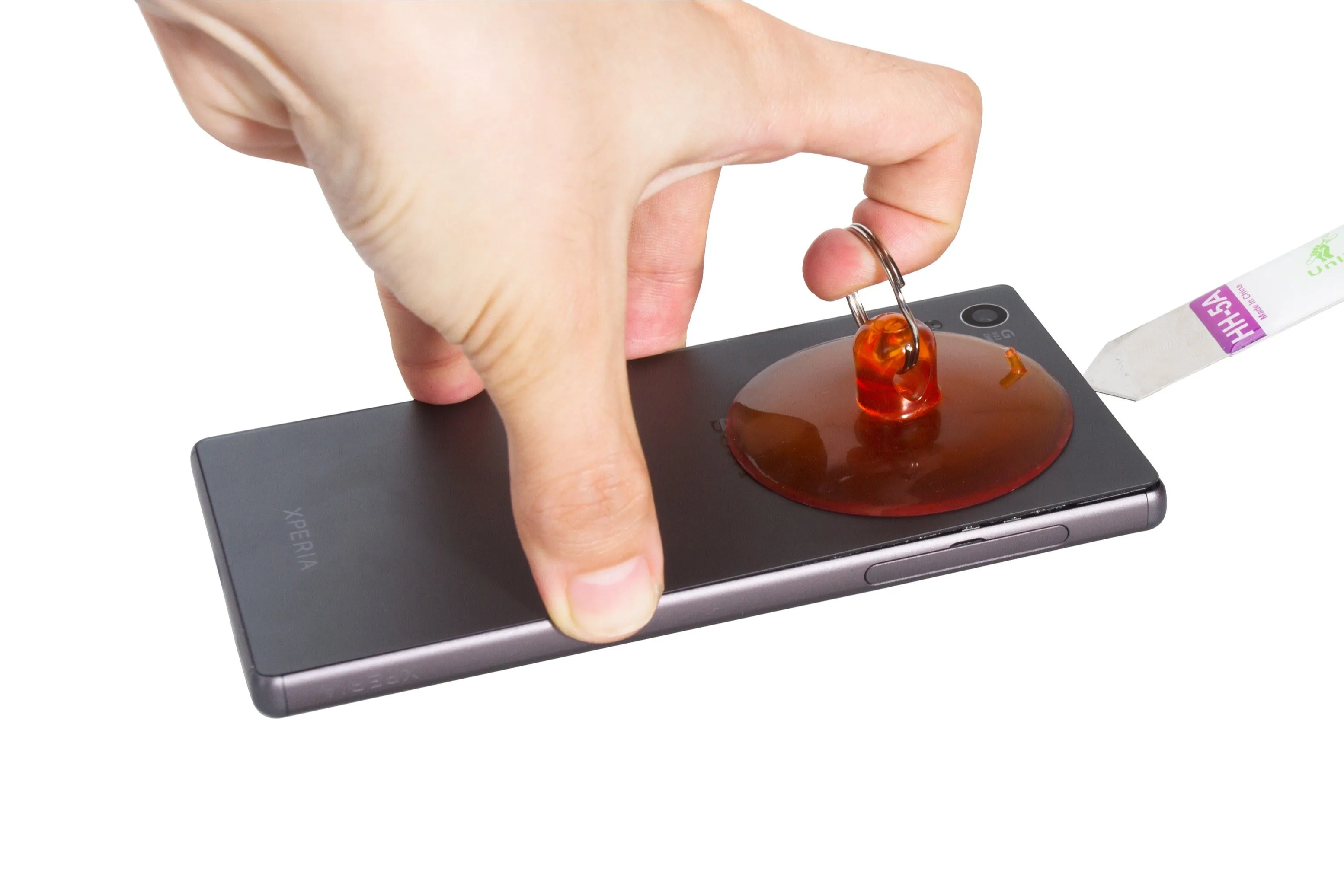

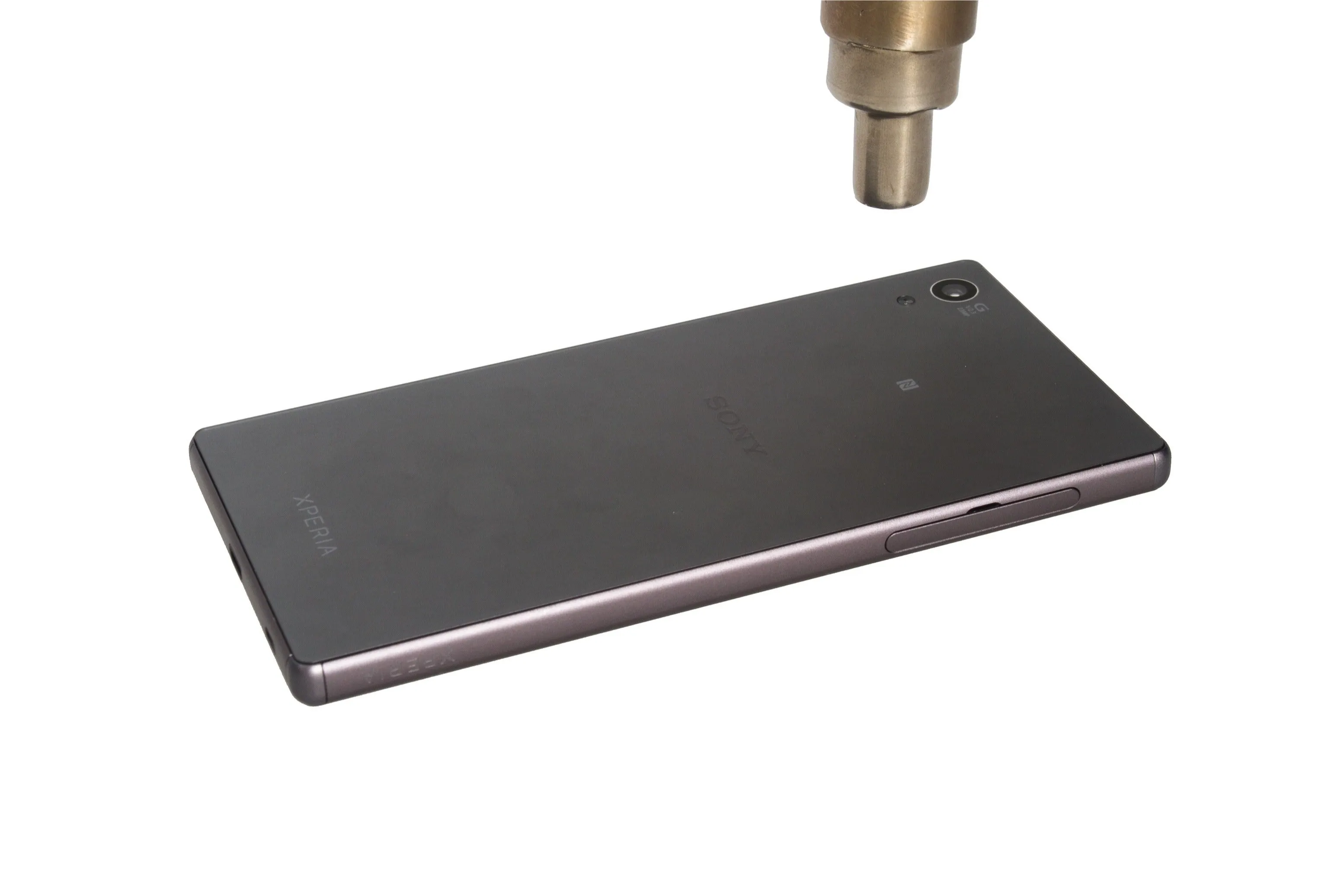

Шаг 2

• Нагрейте заднюю крышку, чтобы размягчить клей.

• Поместите присоску и вставьте металлический инструмент для открывания, чтобы открыть щель с верхней стороны.

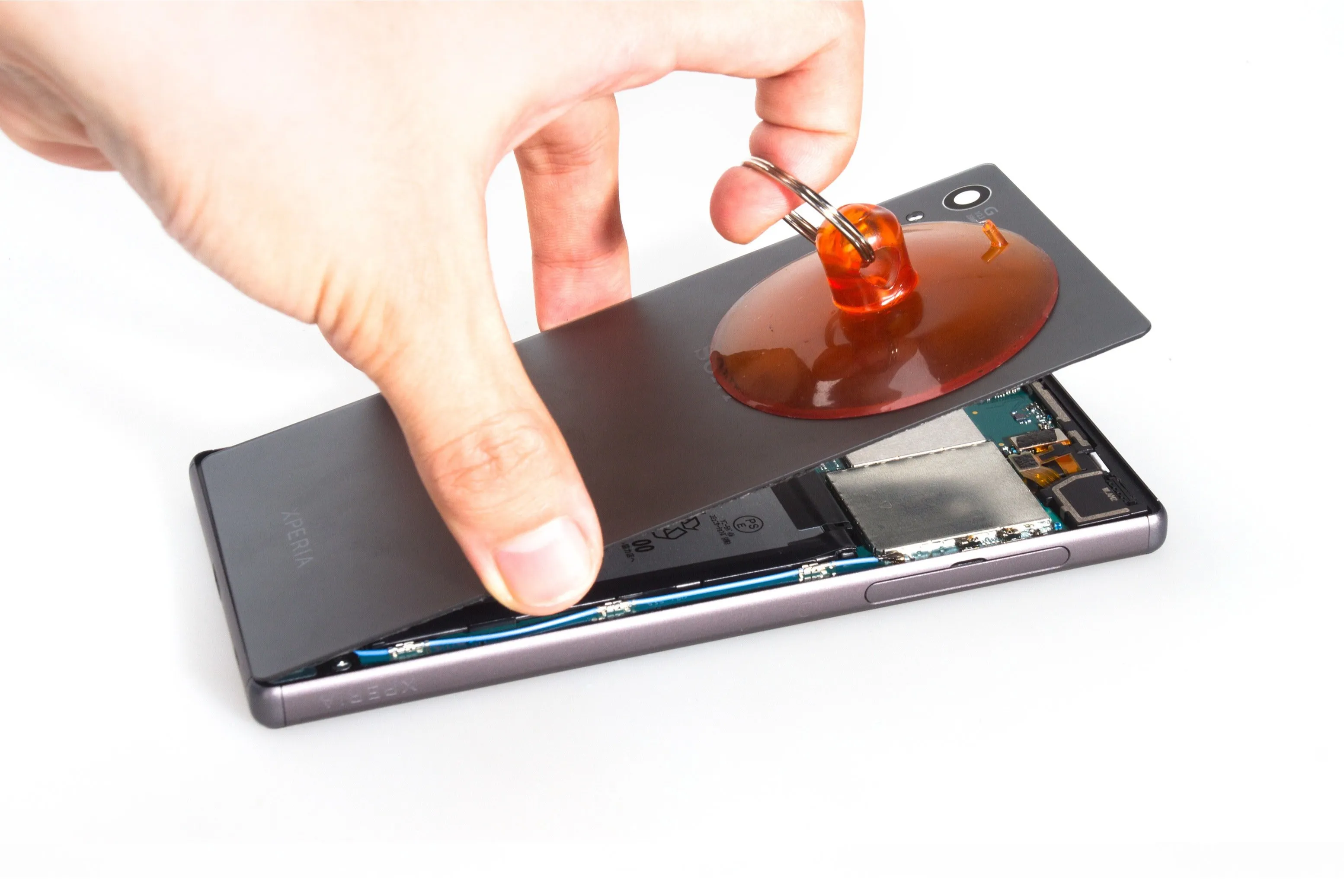

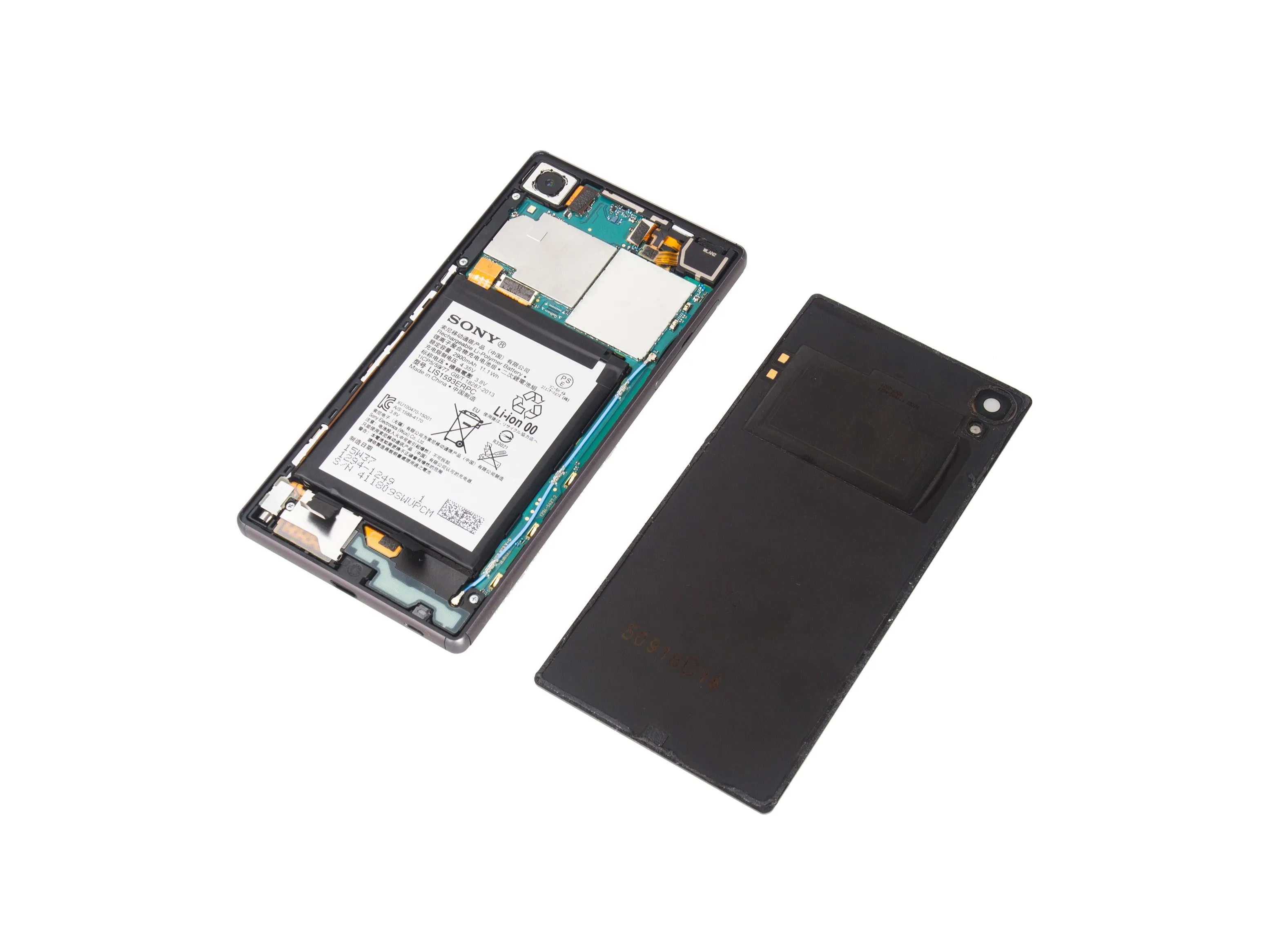

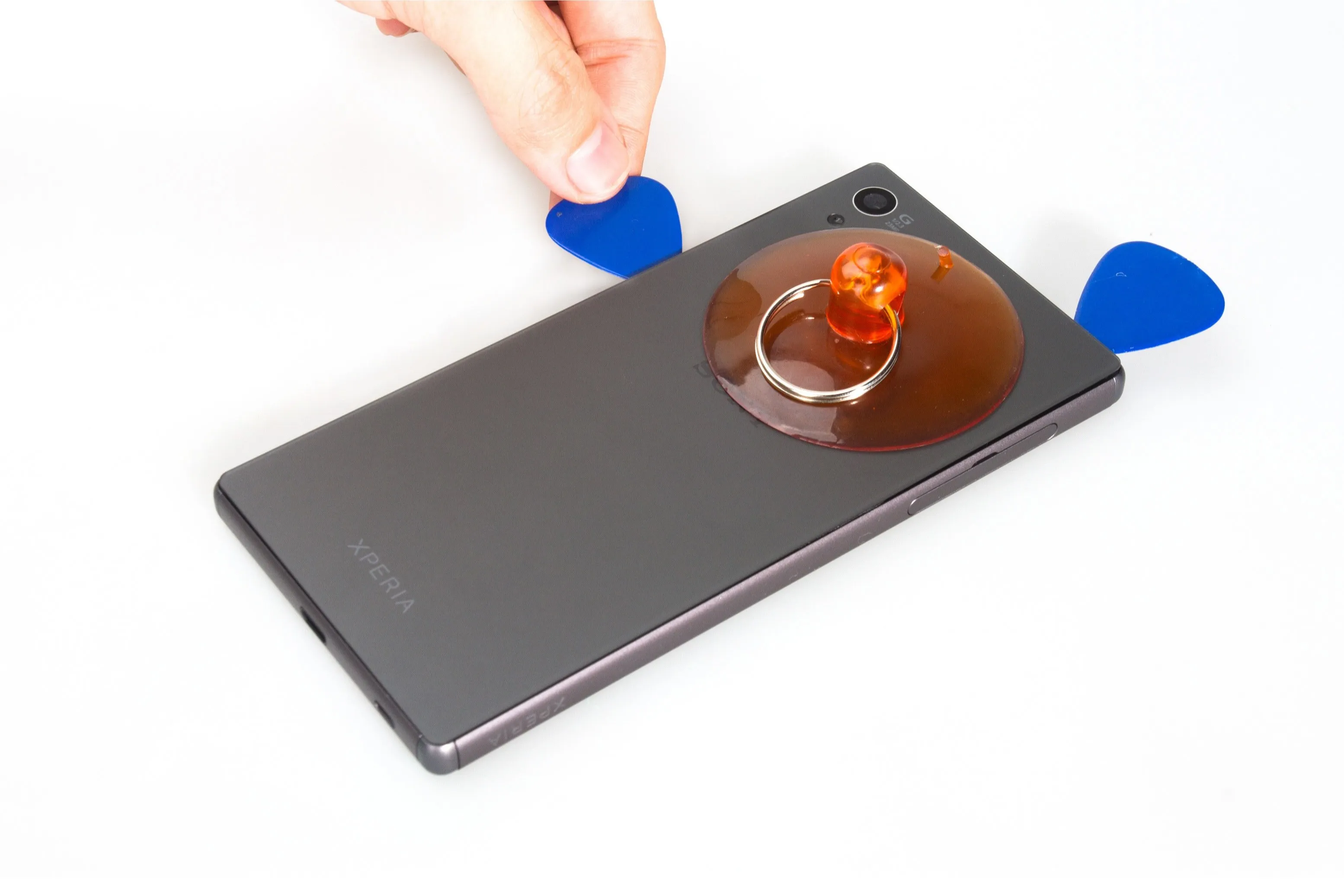

Шаг 3

• Вставьте гитарный медиатор и сдвиньте его, чтобы срезать клей под ним.

• Снимите заднюю крышку. Задняя крышка стеклянная, поэтому используйте присоску только в том случае, если у вас есть опыт. В противном случае используйте небольшое лезвие, чтобы поддеть заднюю крышку, пока клей мягкий.

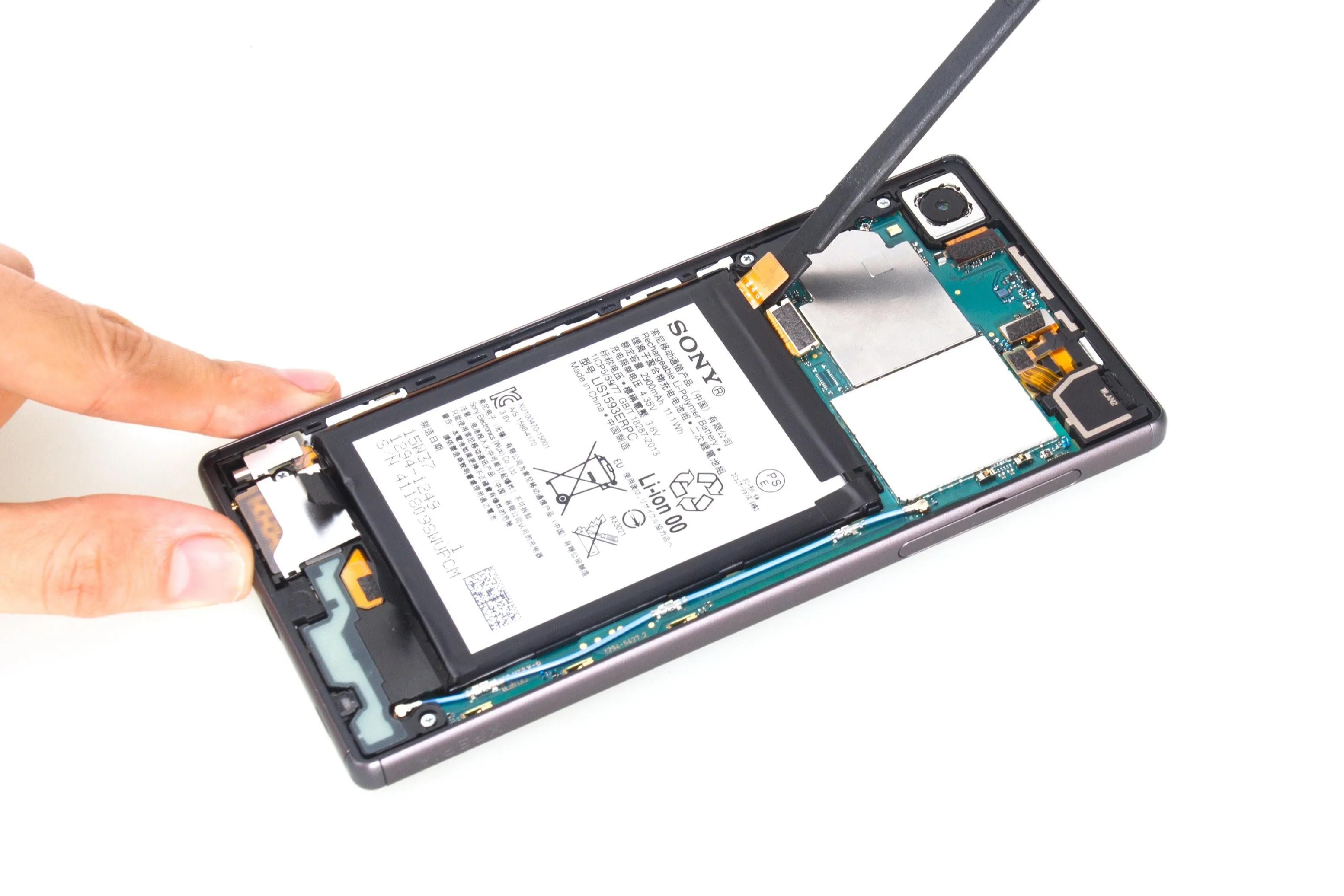

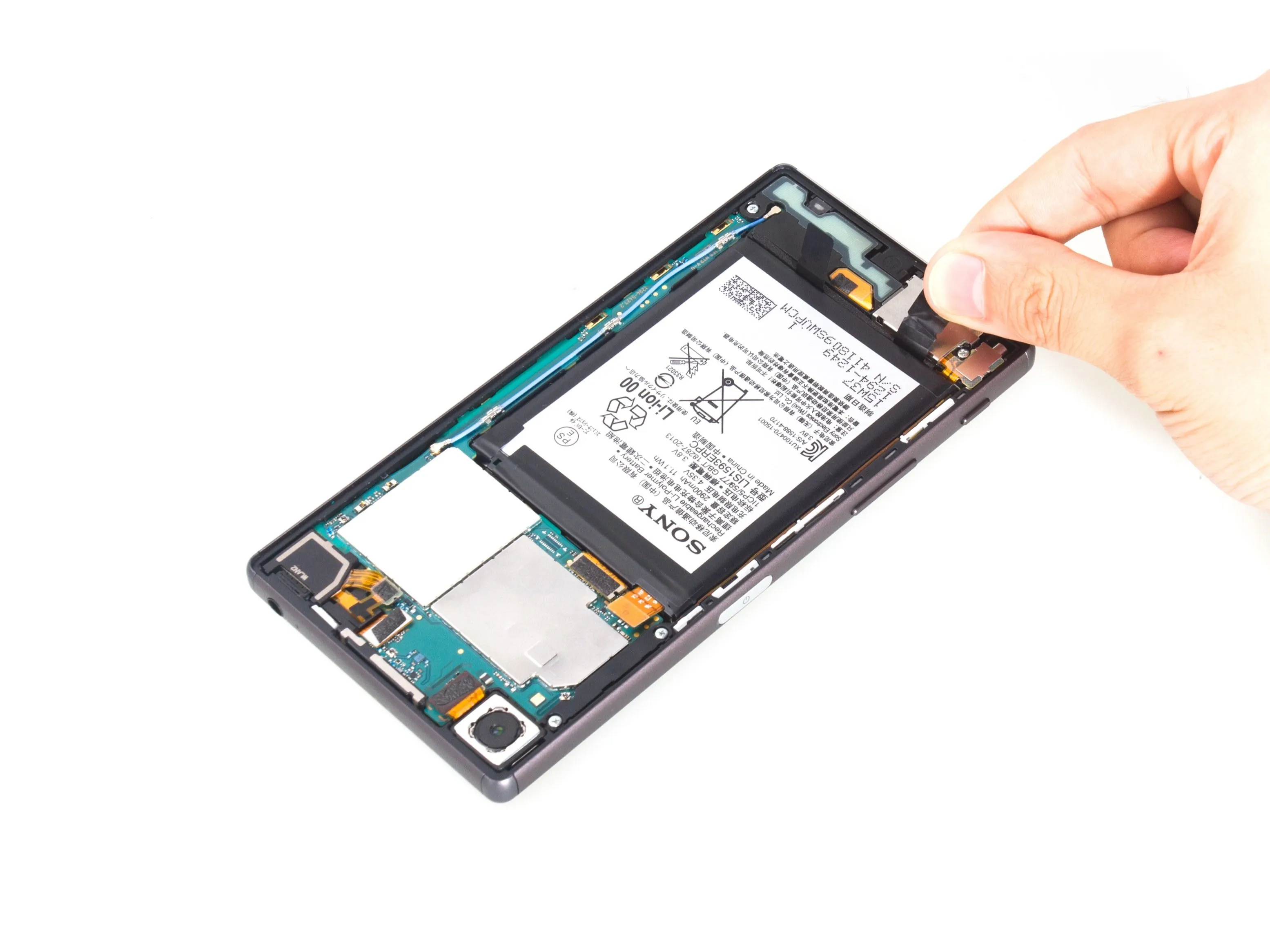

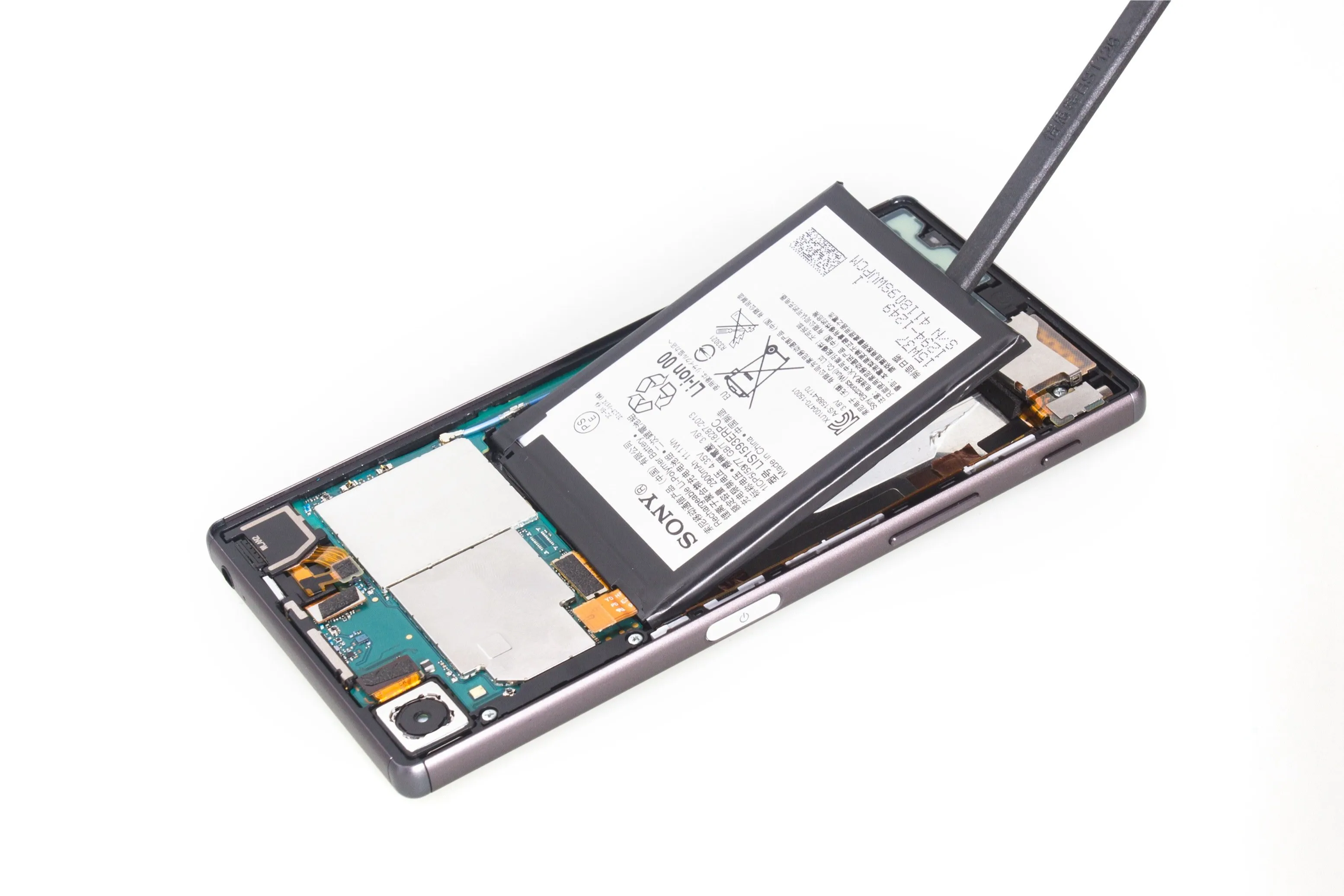

Шаг 4

• Освободите разъем аккумулятора и отклейте клейкую ленту под ним.

• Подденьте аккумулятор.

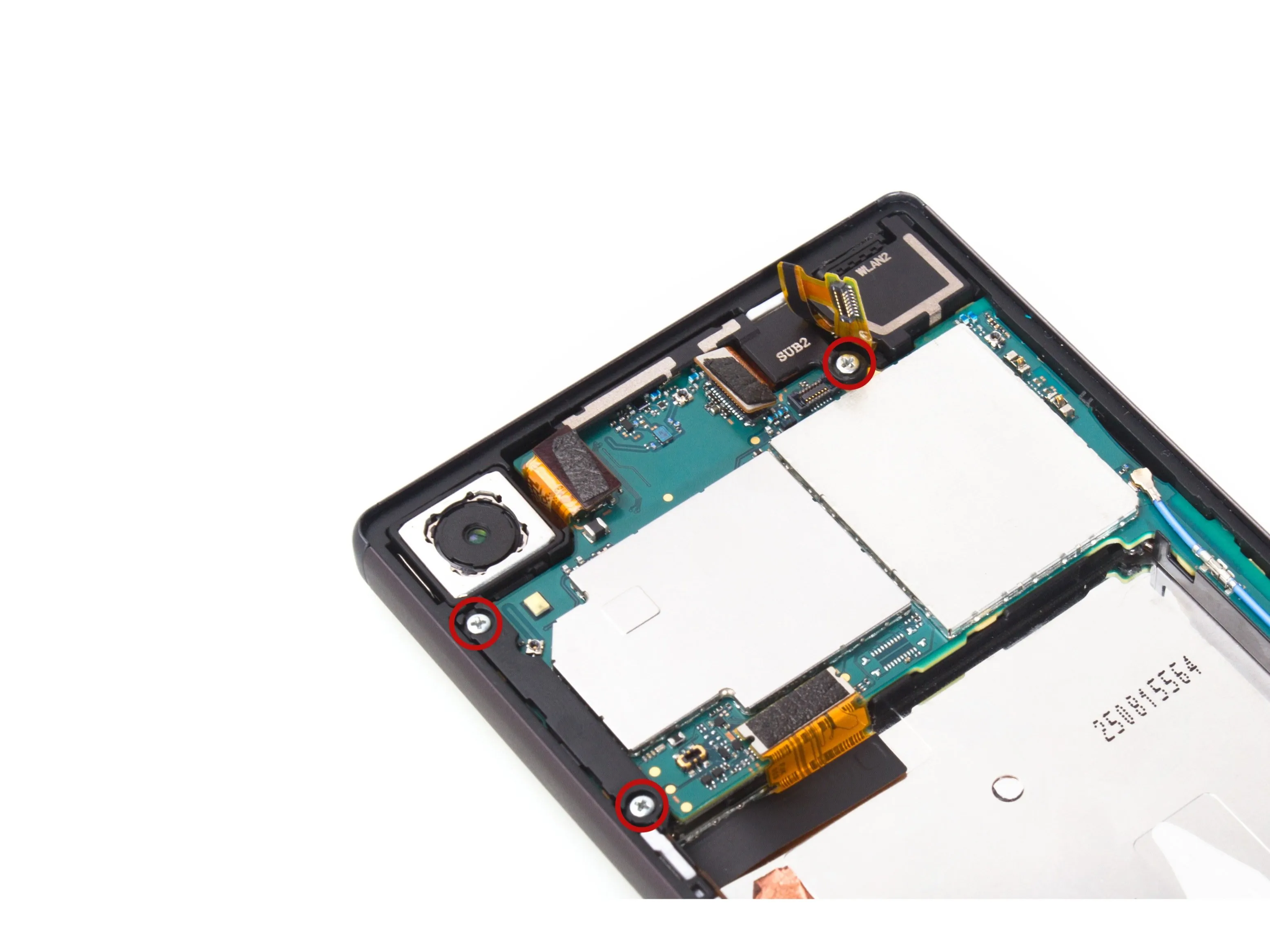

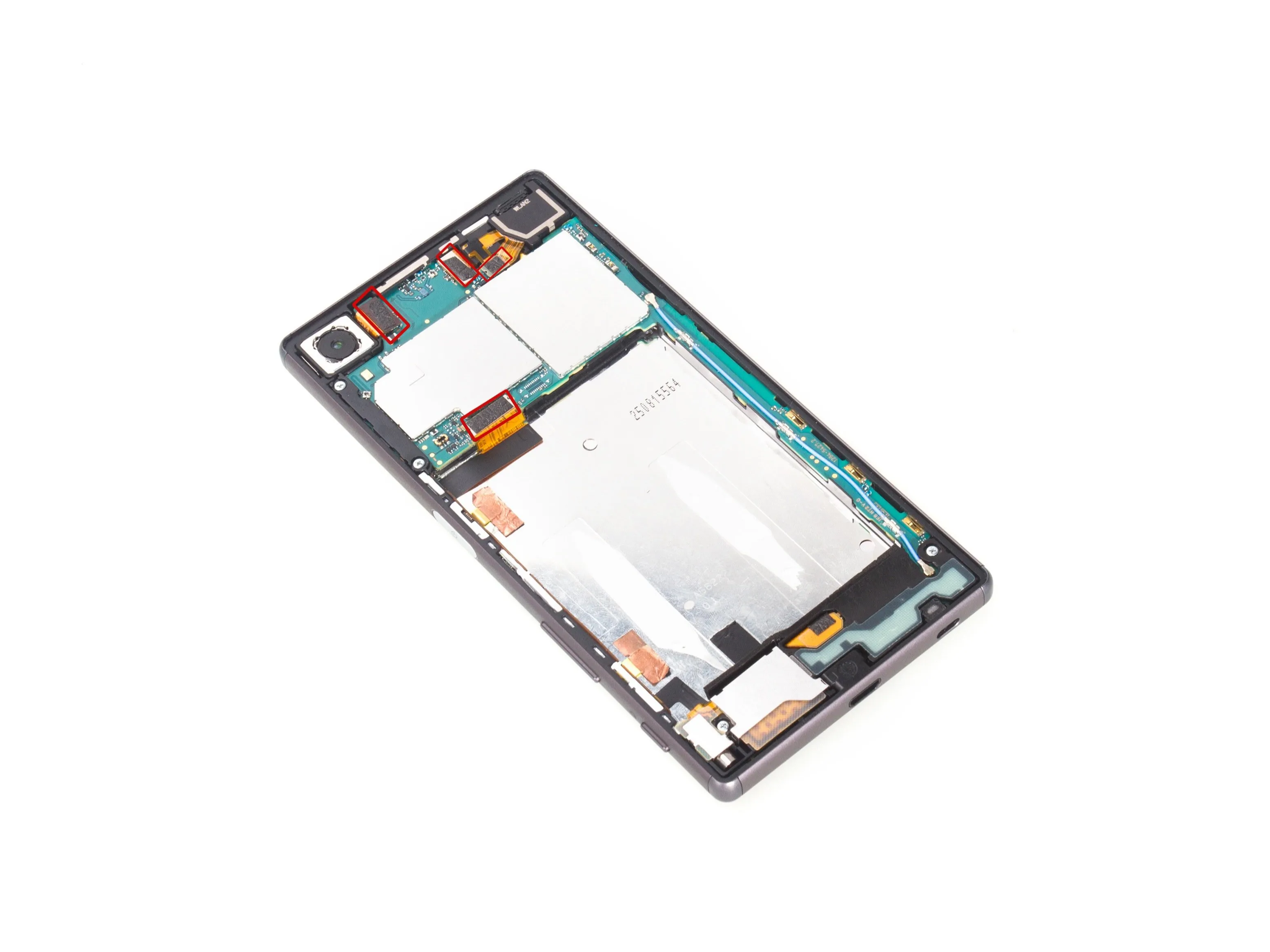

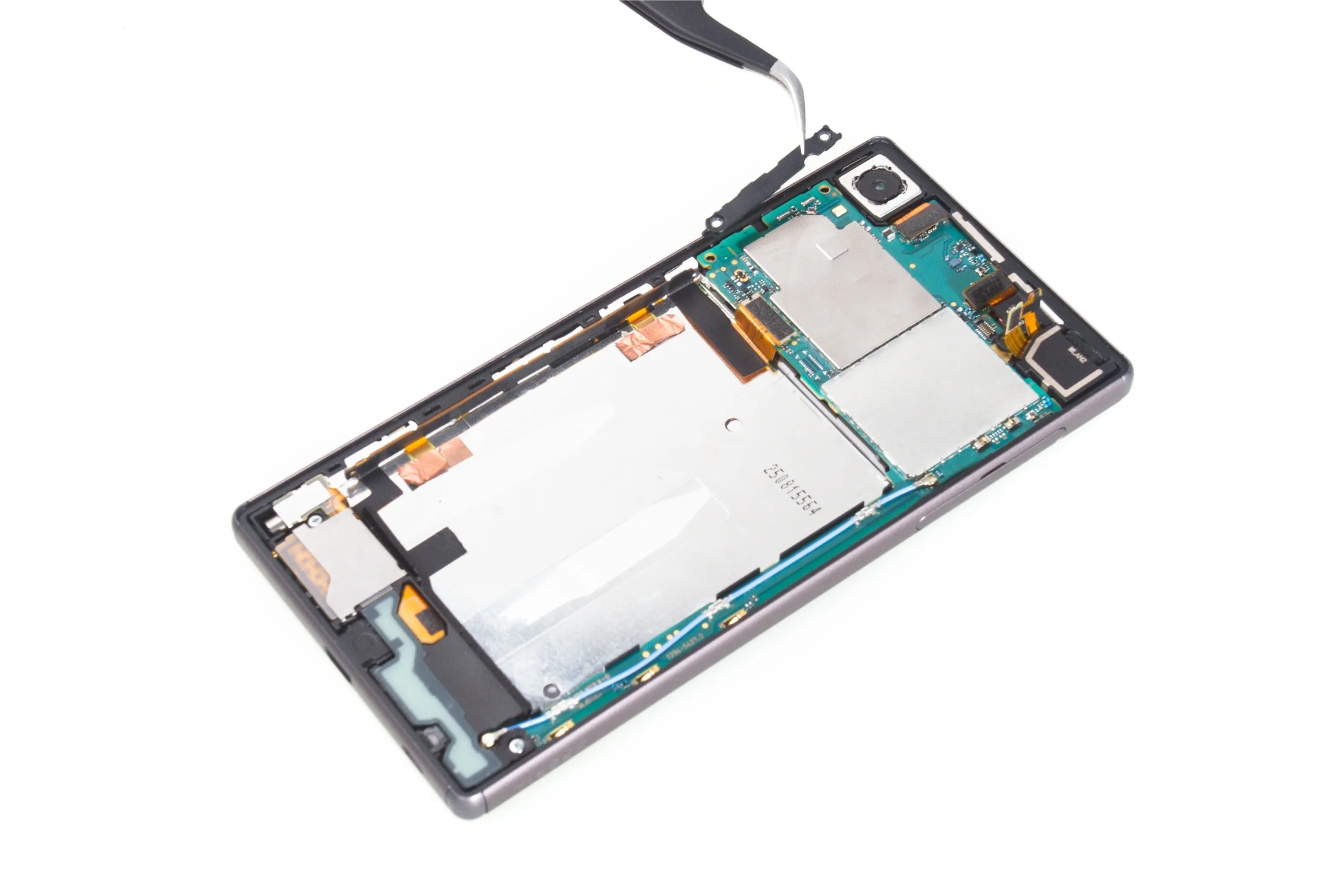

Шаг 5

• Отсоедините разъем задней камеры, разъем передней камеры, гибкий разъем аудиоразъема и основной гибкий разъем на материнской плате и выкрутите винты.

• Снимите пластиковый кронштейн.

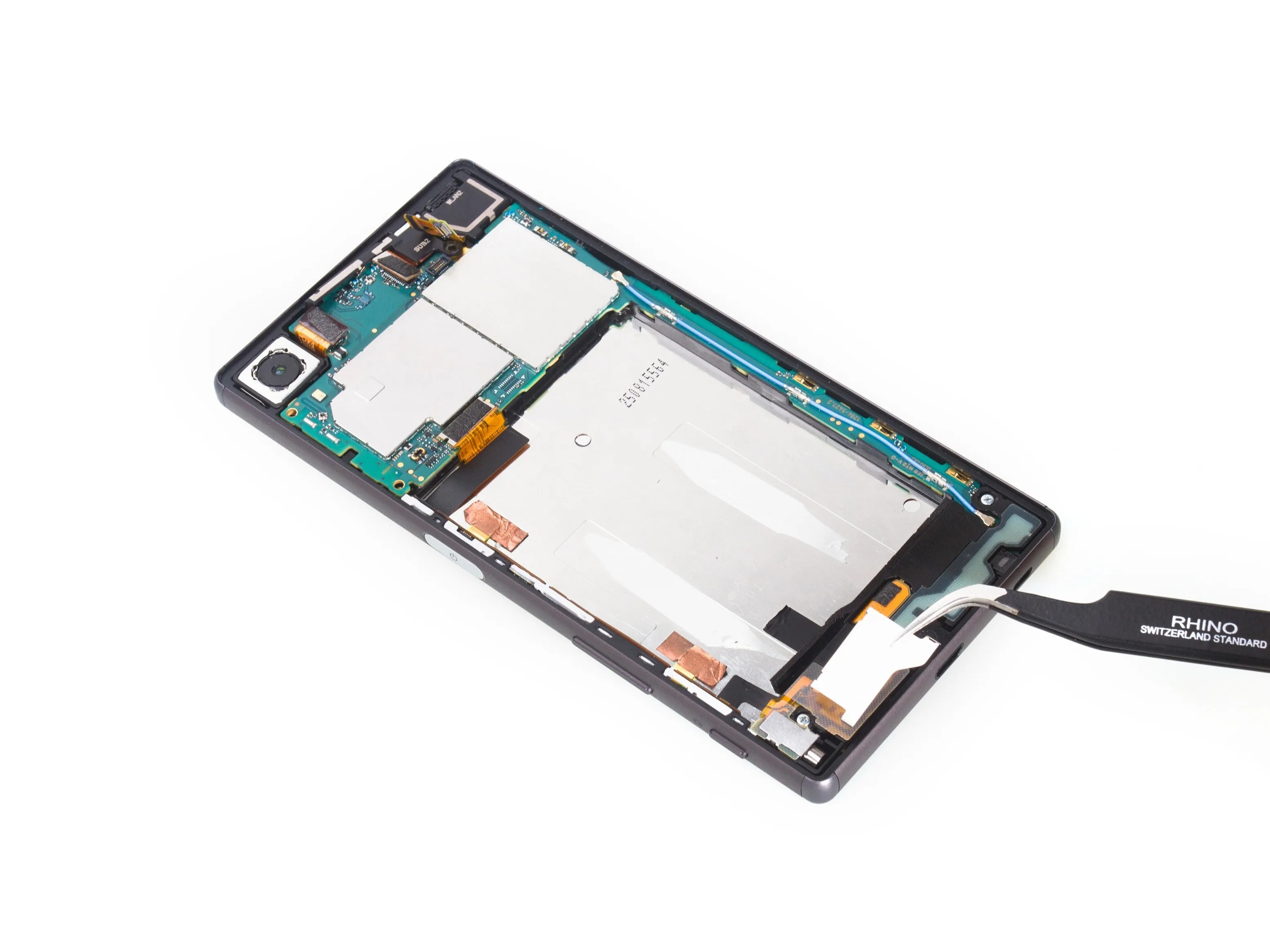

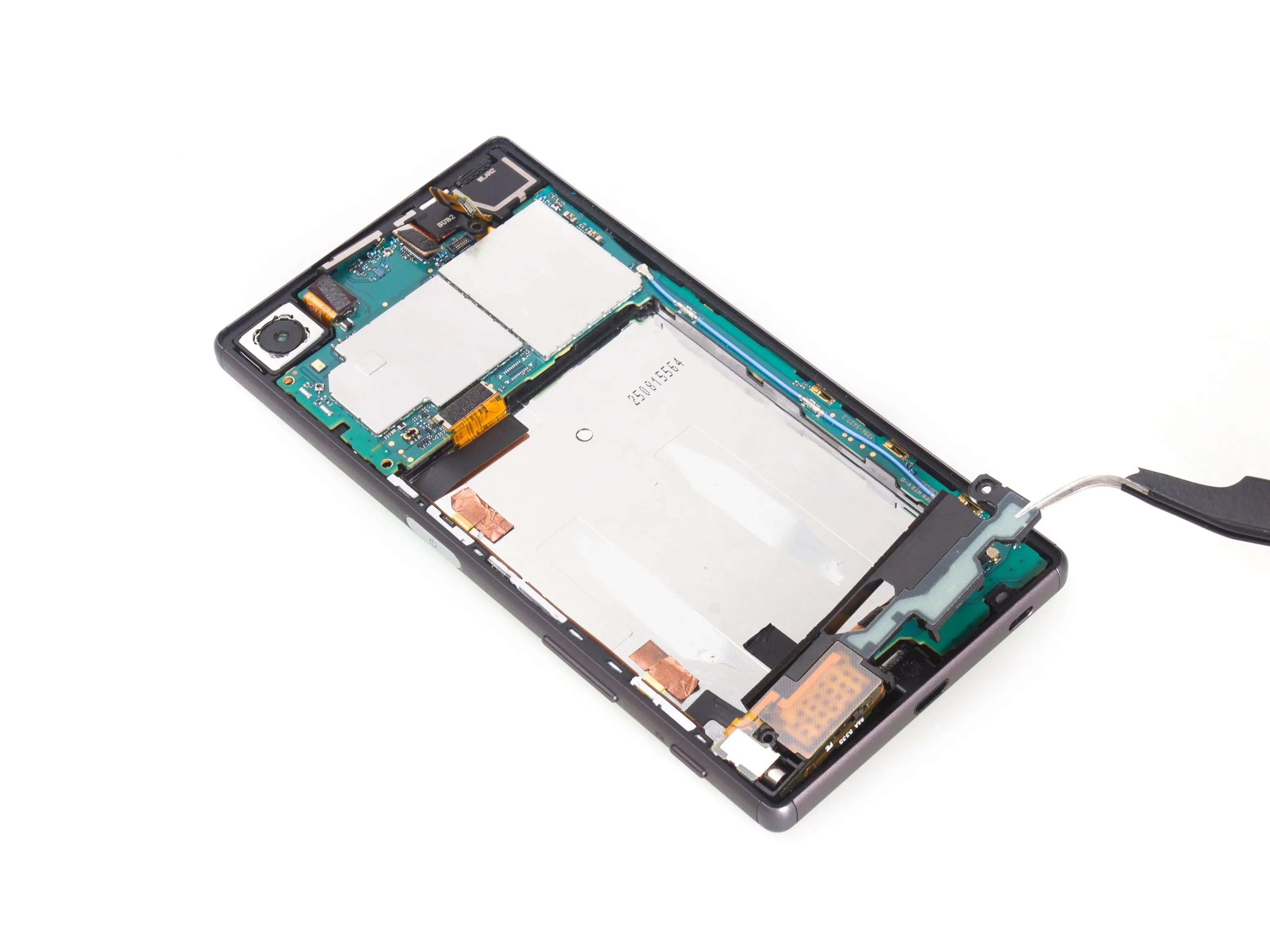

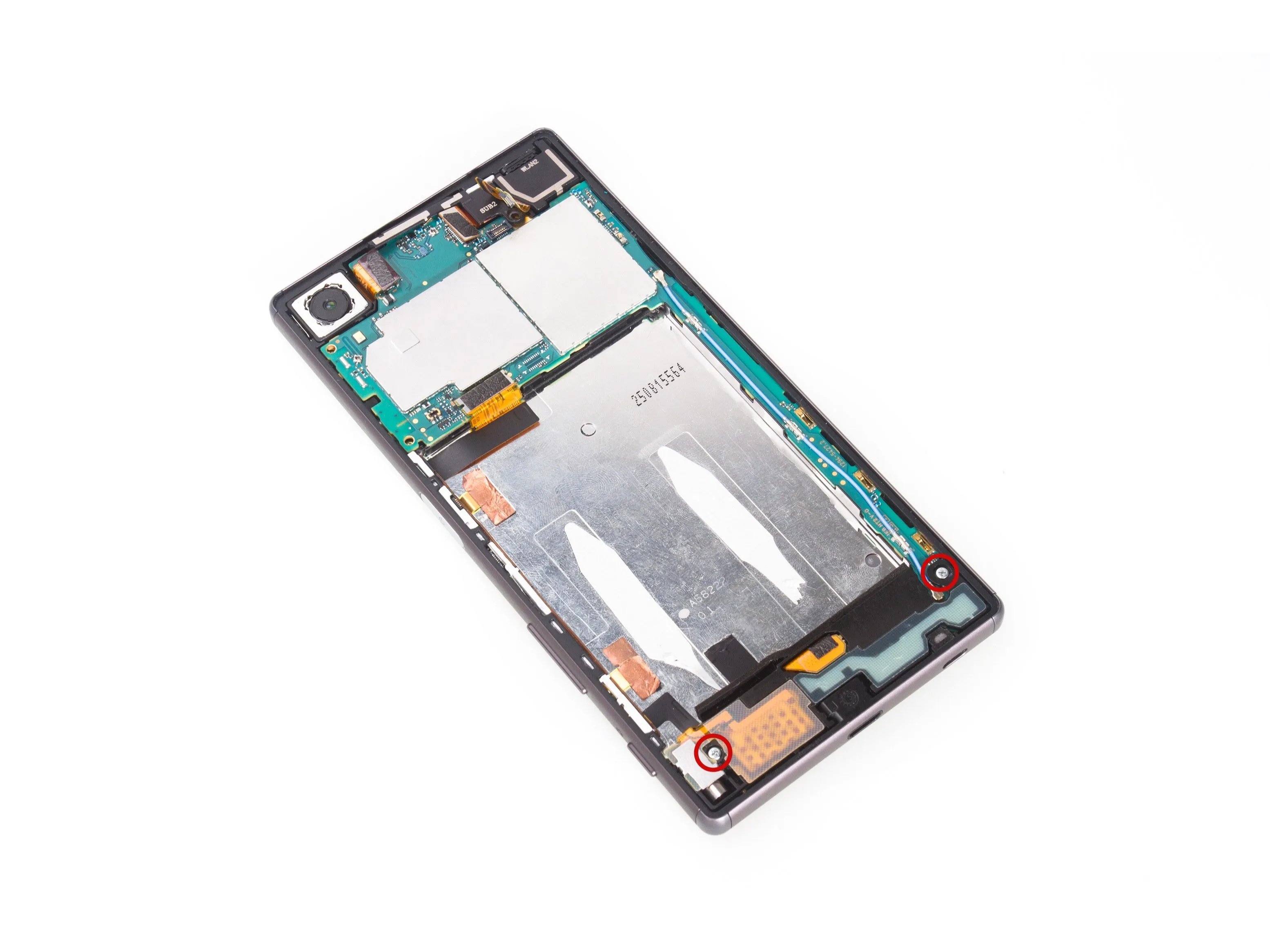

Шаг 6

• Снимите металлическую крышку, фиксирующую динамик, и выкрутите винты.

• Подденьте и ослабьте нижнюю сторону основного гибкого блока.

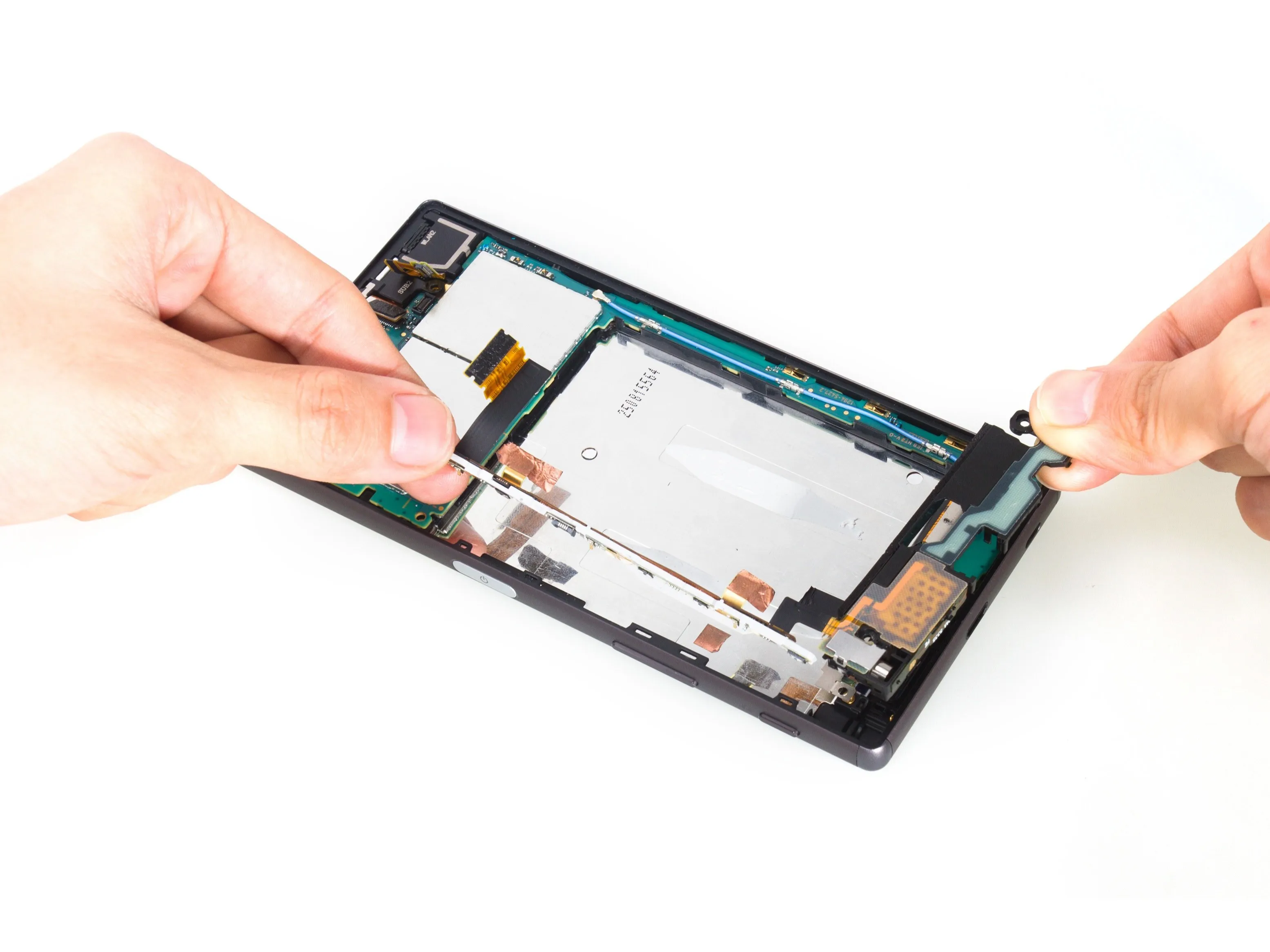

Шаг 7

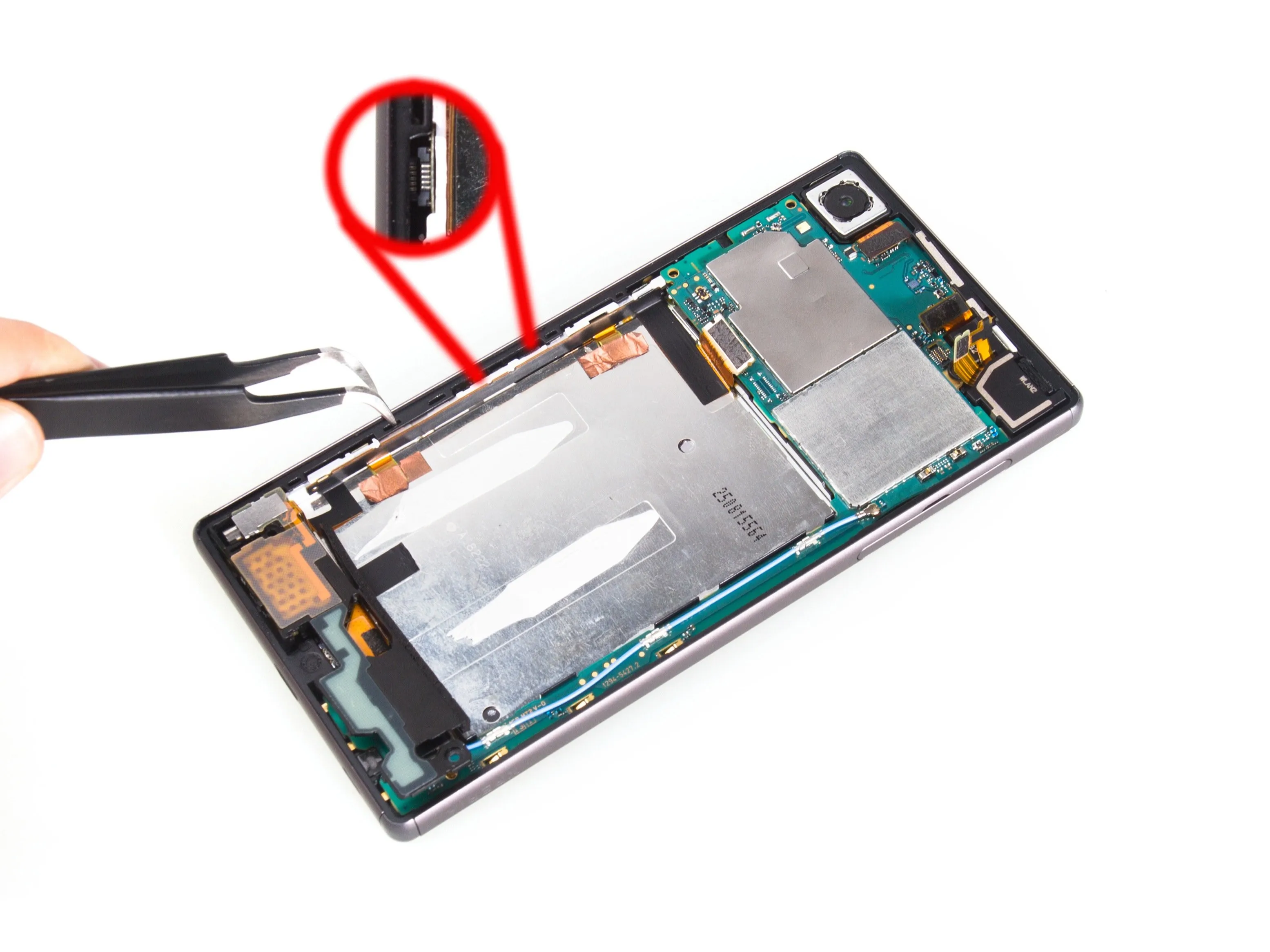

• Извлеките основной гибкий элемент. (Внимание: здесь находится разъем датчика отпечатков пальцев, будьте осторожны, чтобы ослабить его)

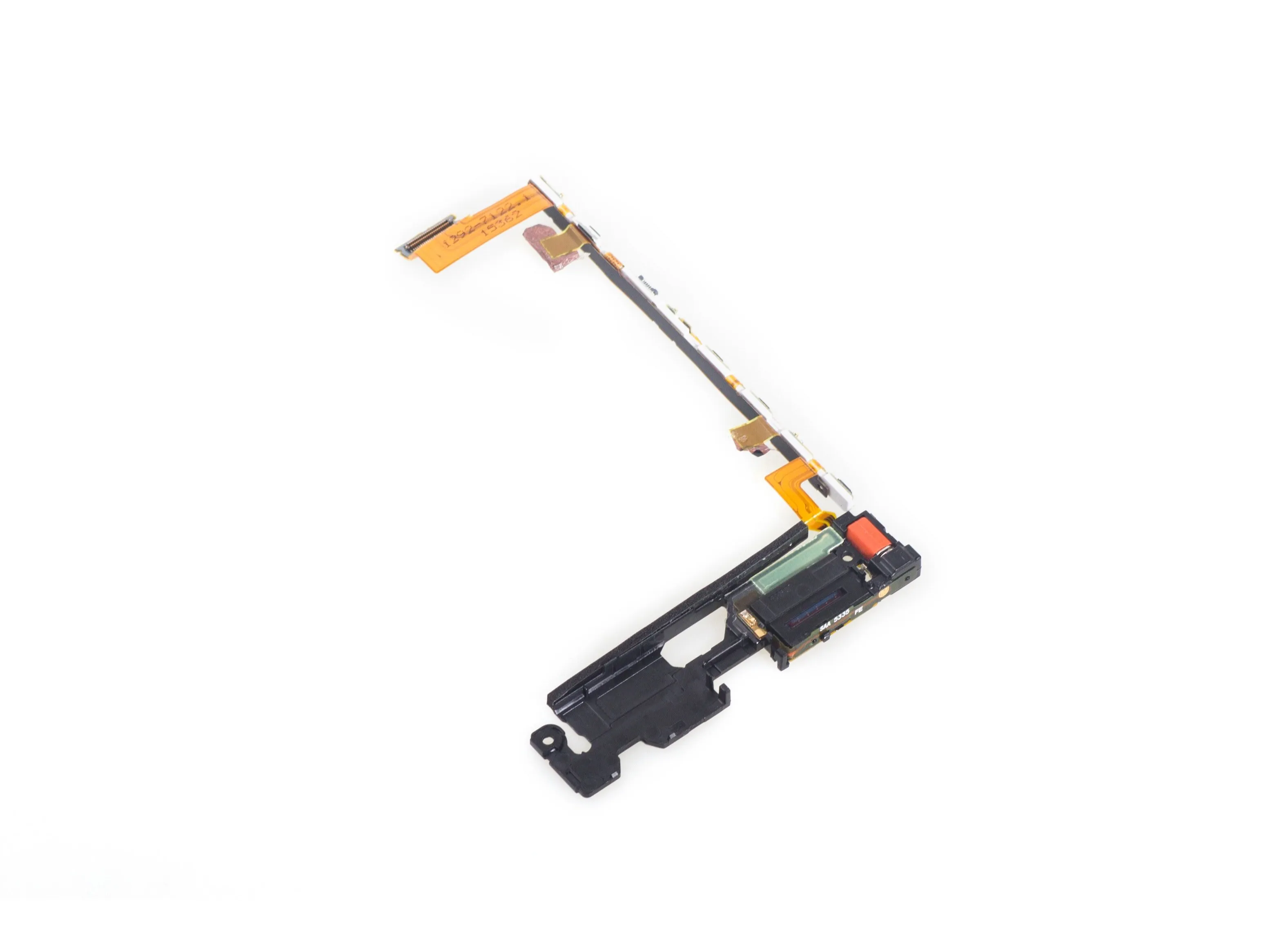

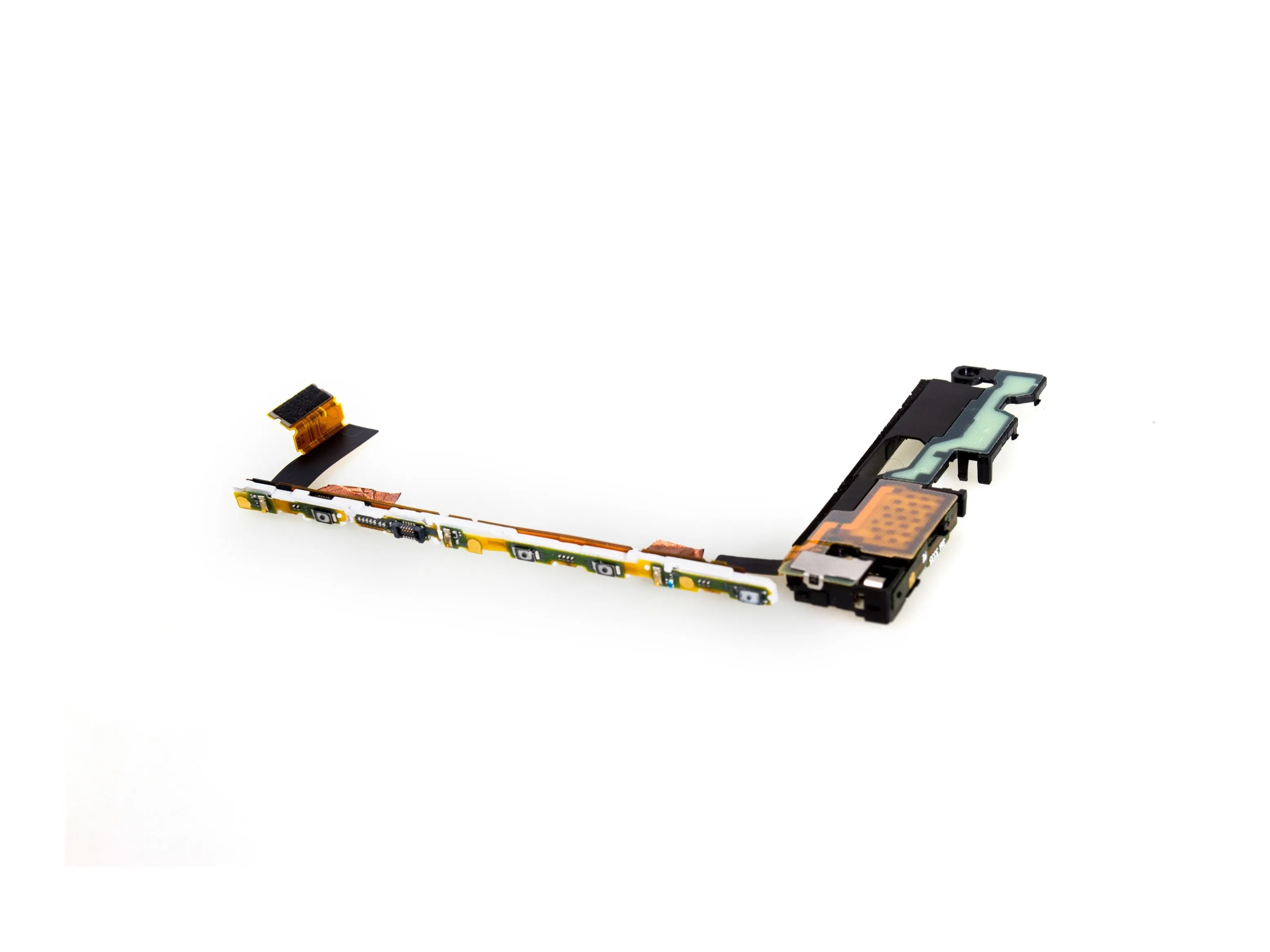

Шаг 8

• Это основной гибкий узел. (Он поставляется вместе с динамиком и вибромотором).

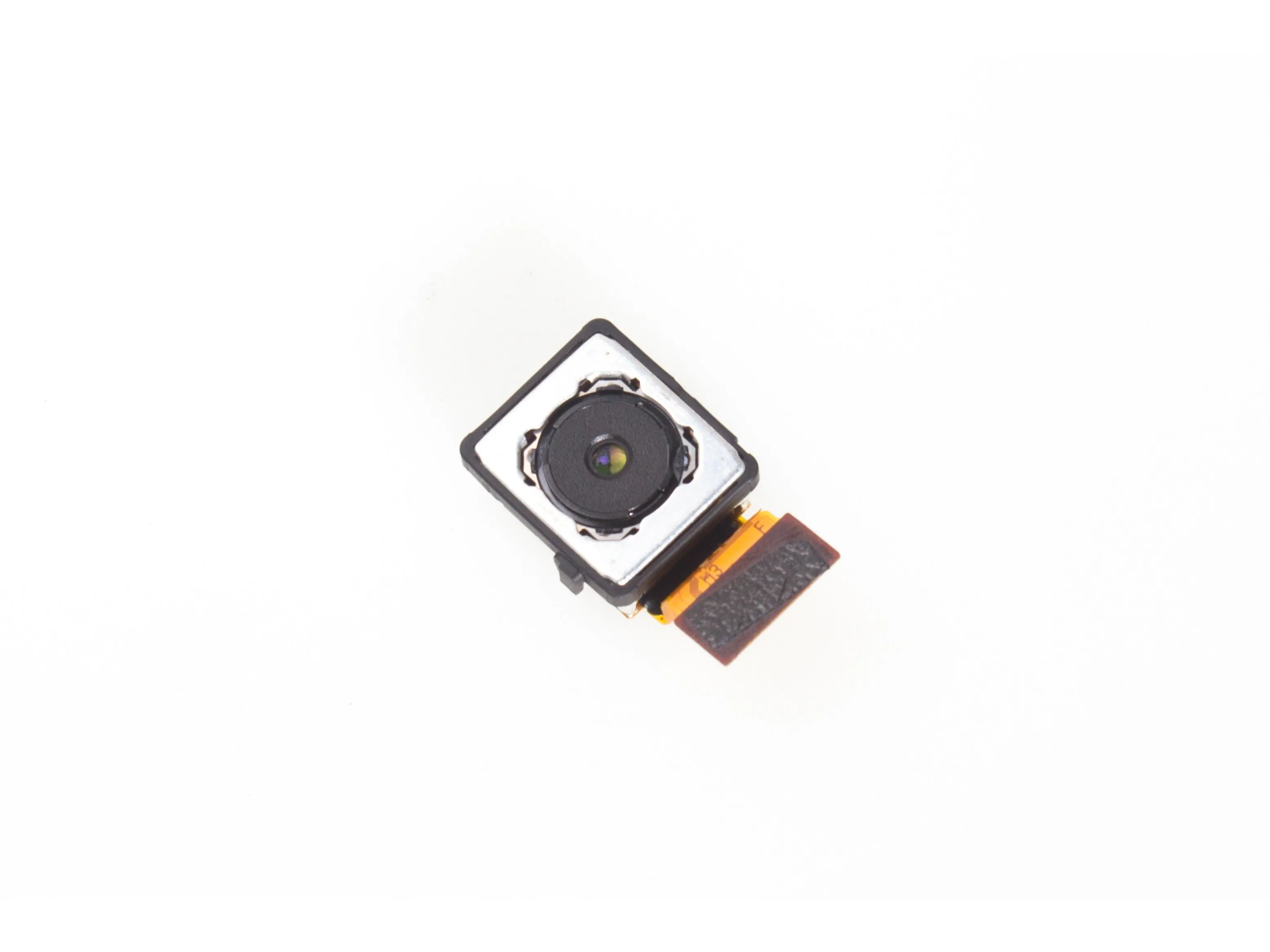

Шаг 9

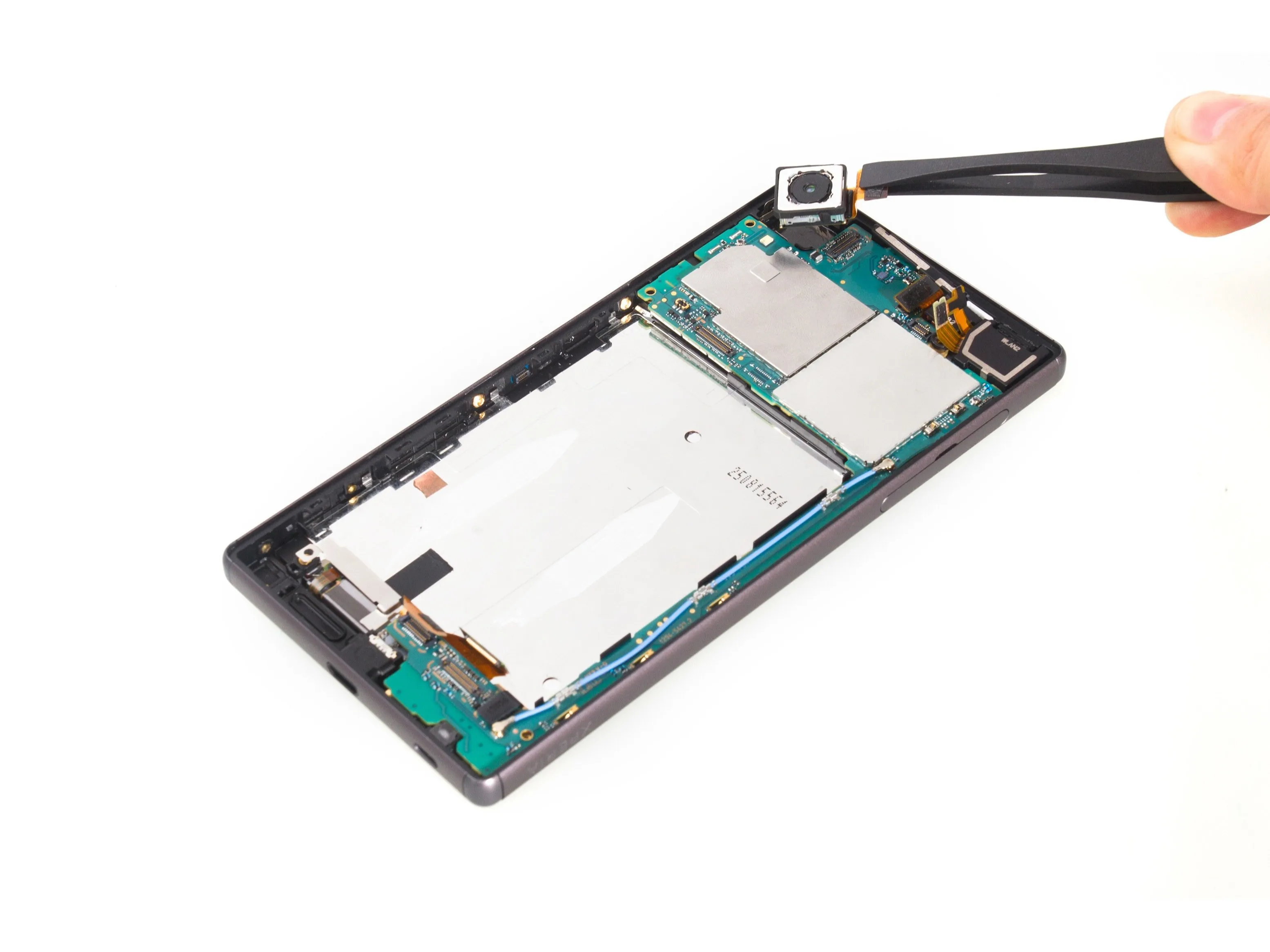

• Снимите заднюю камеру.

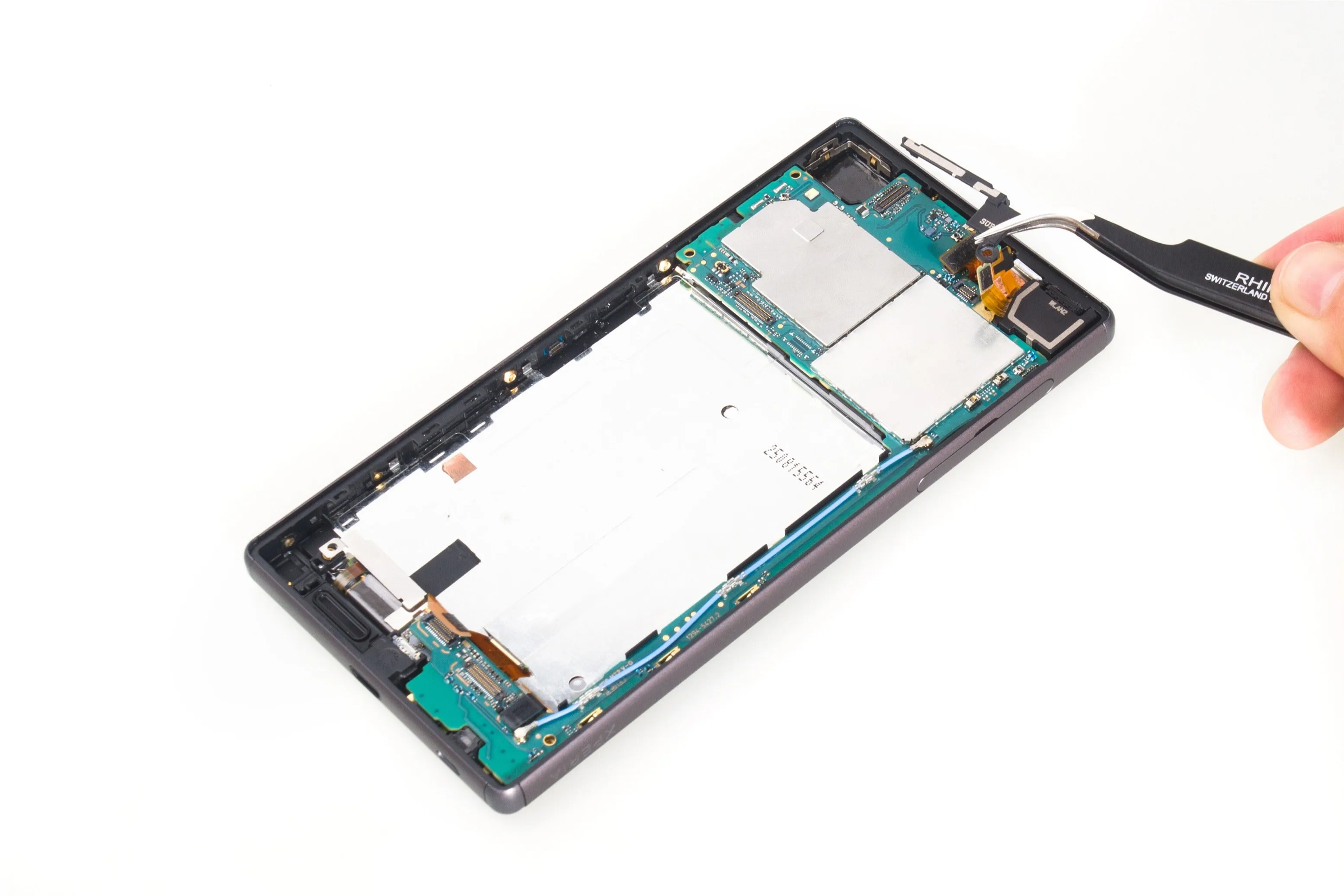

Шаг 10

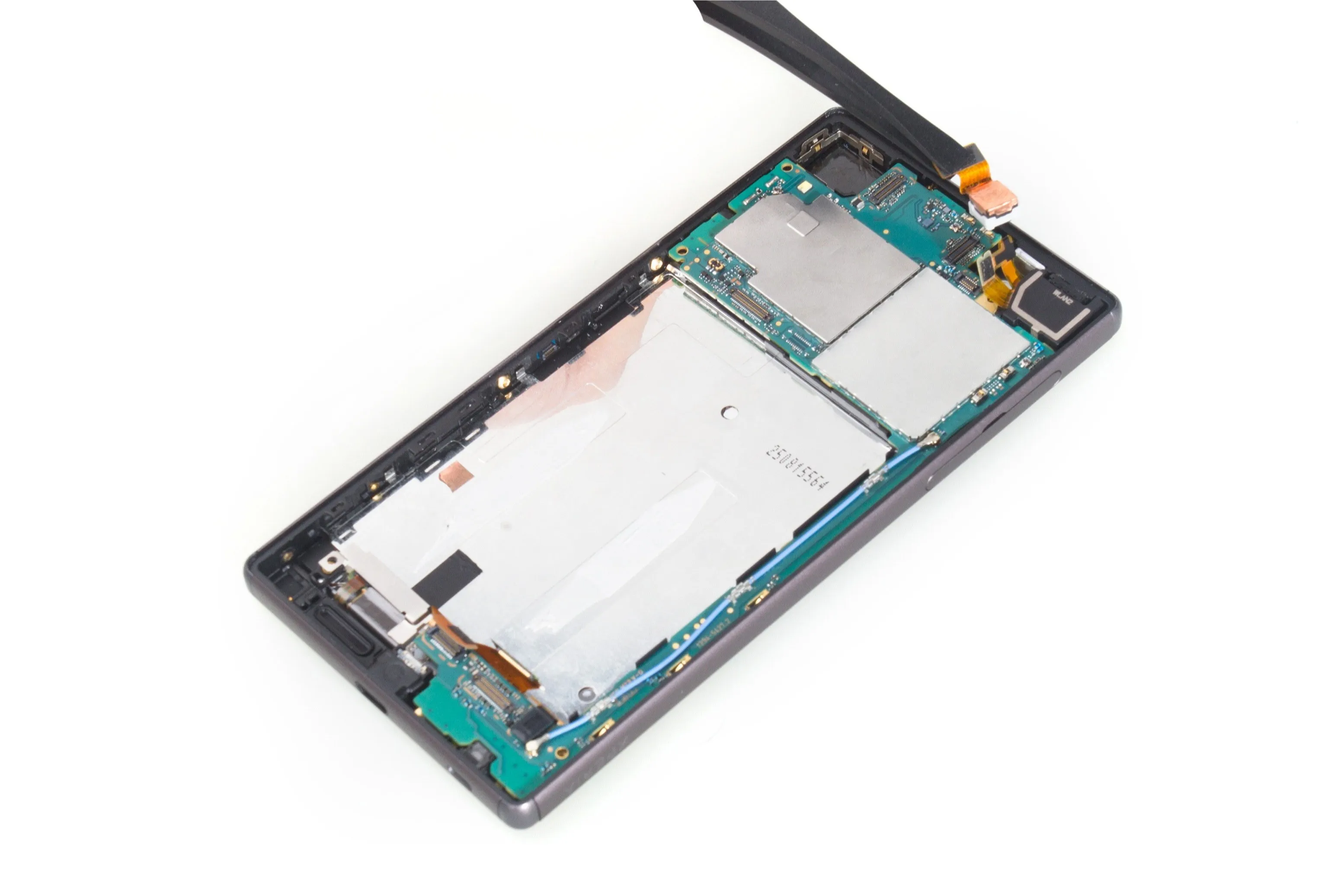

• Снимите крепежный кронштейн, затем снимите переднюю камеру.

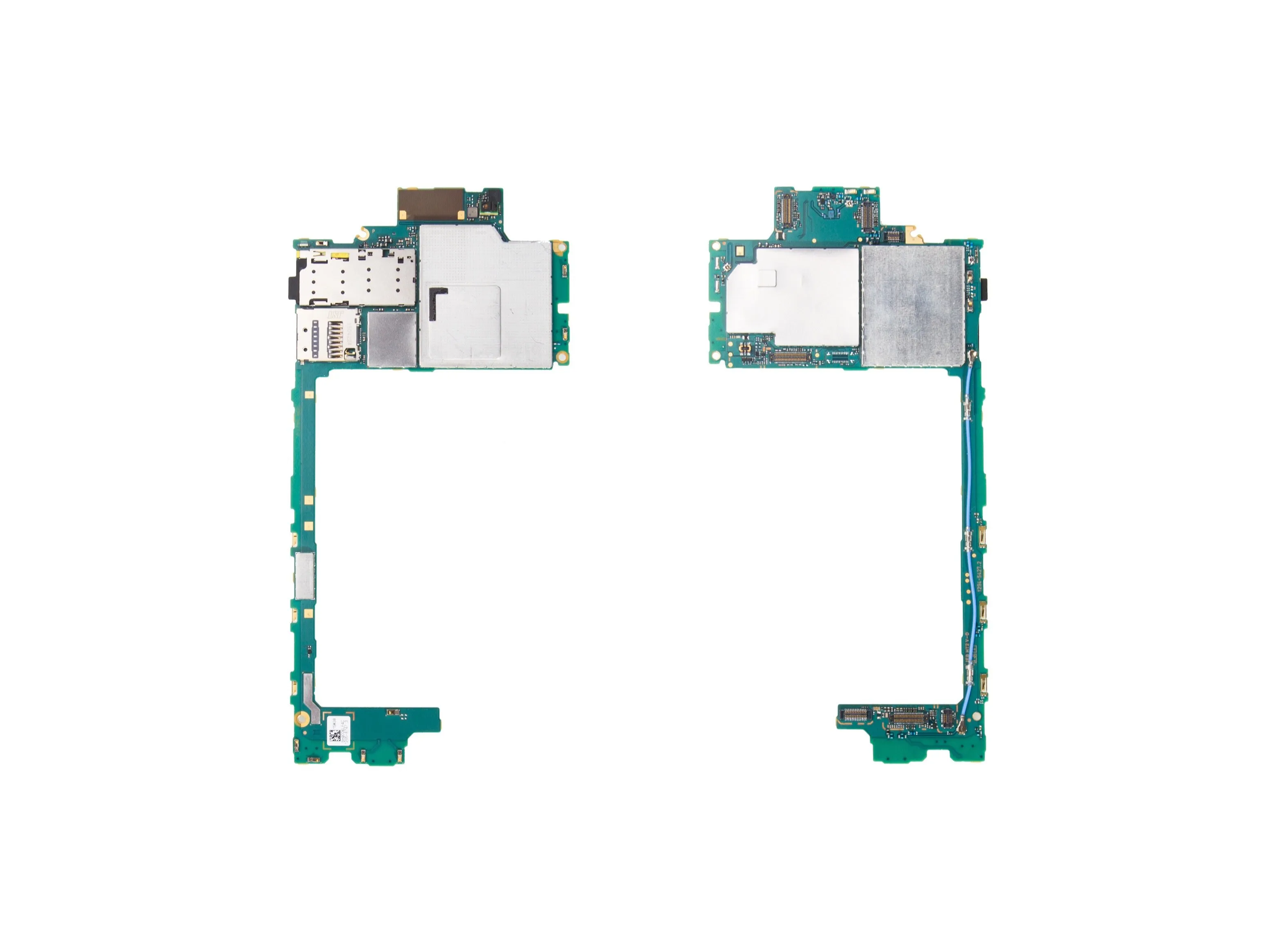

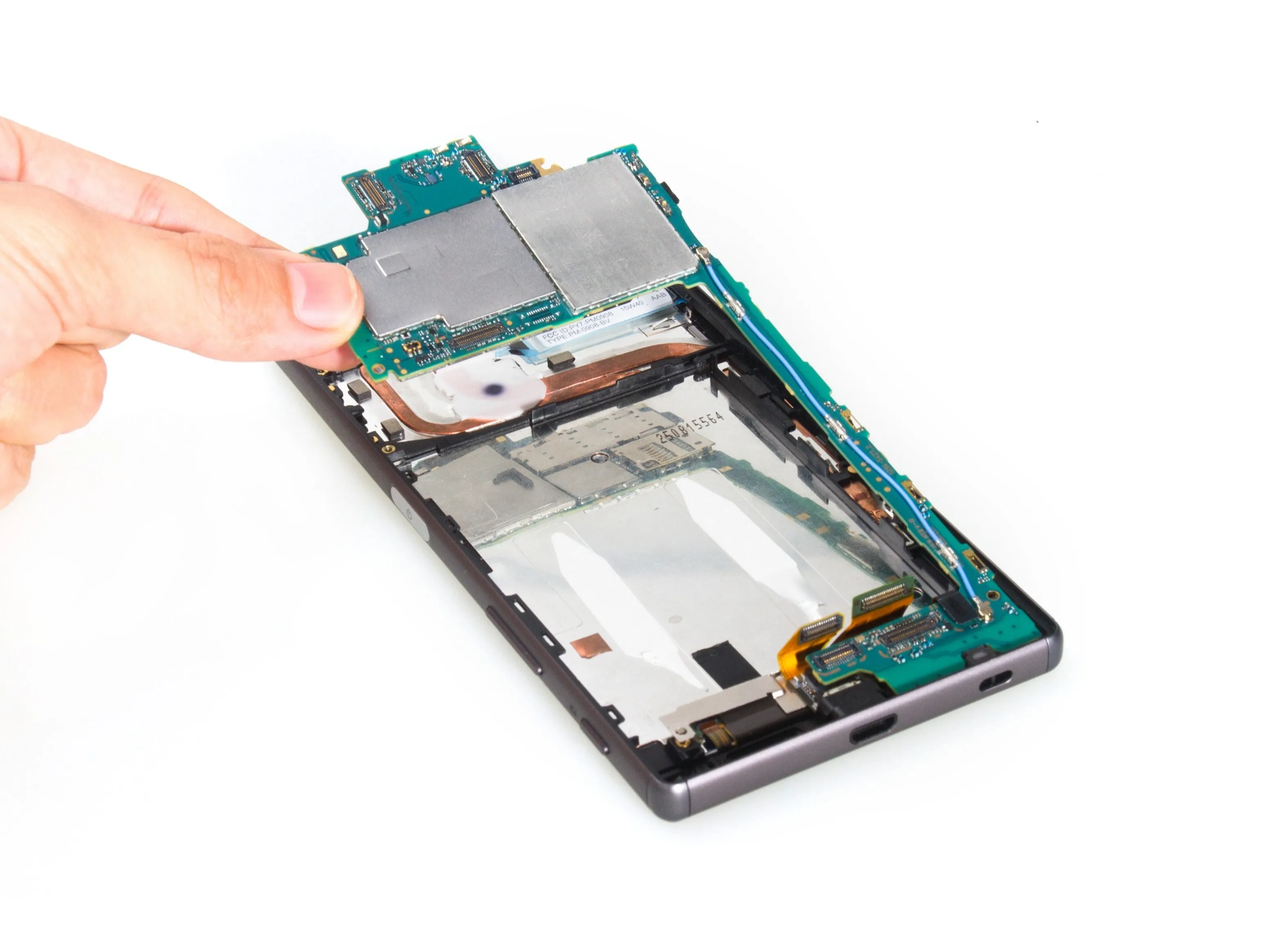

Шаг 11

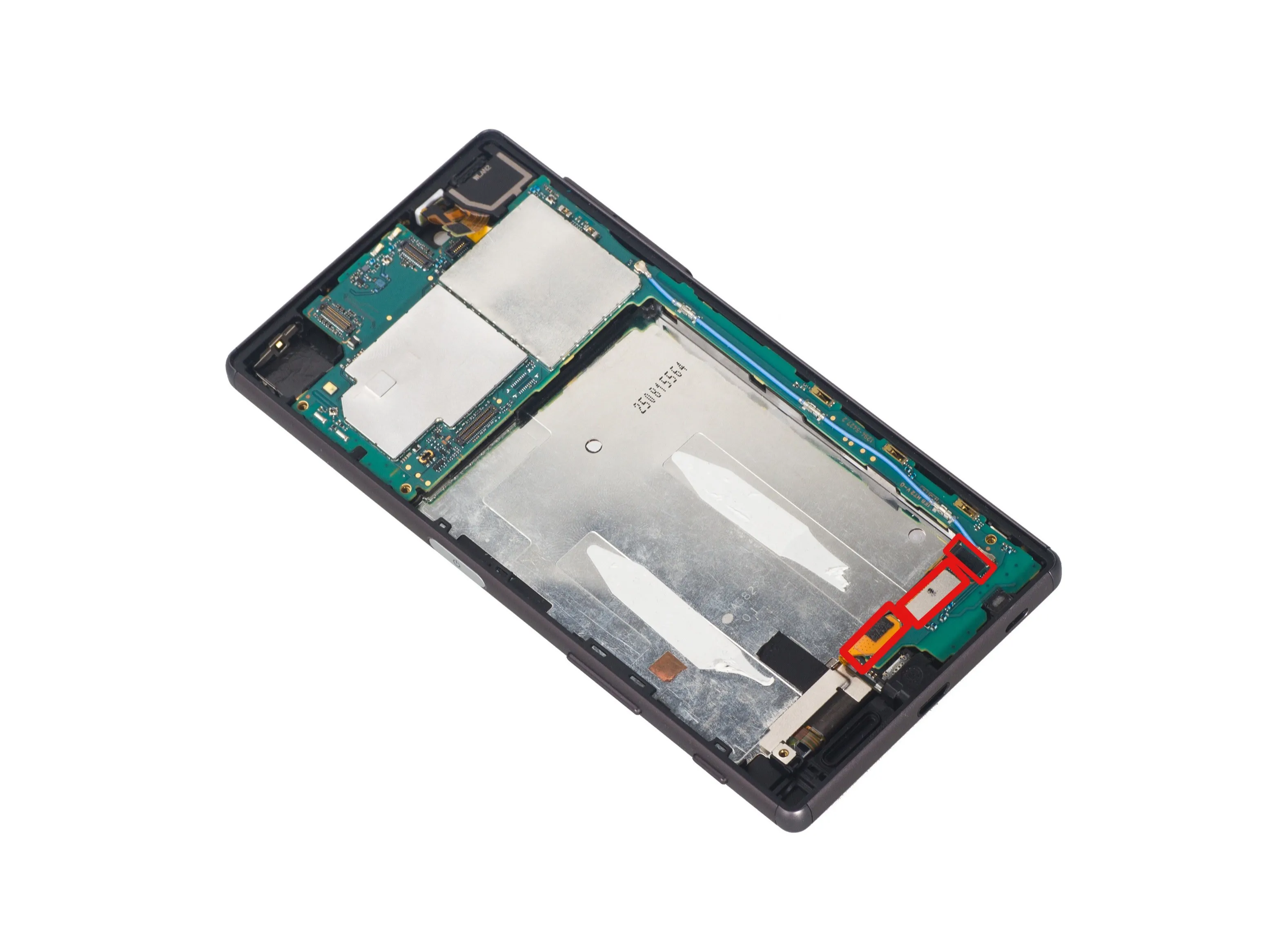

• Освободите разъемы на материнской плате.

• Снимите материнскую плату.

Комментарии к шагу

Материнская плата может быть приклеена рядом с разъемом батареи на стороне платы (помогает охлаждению).

Могу ли я купить материнскую плату

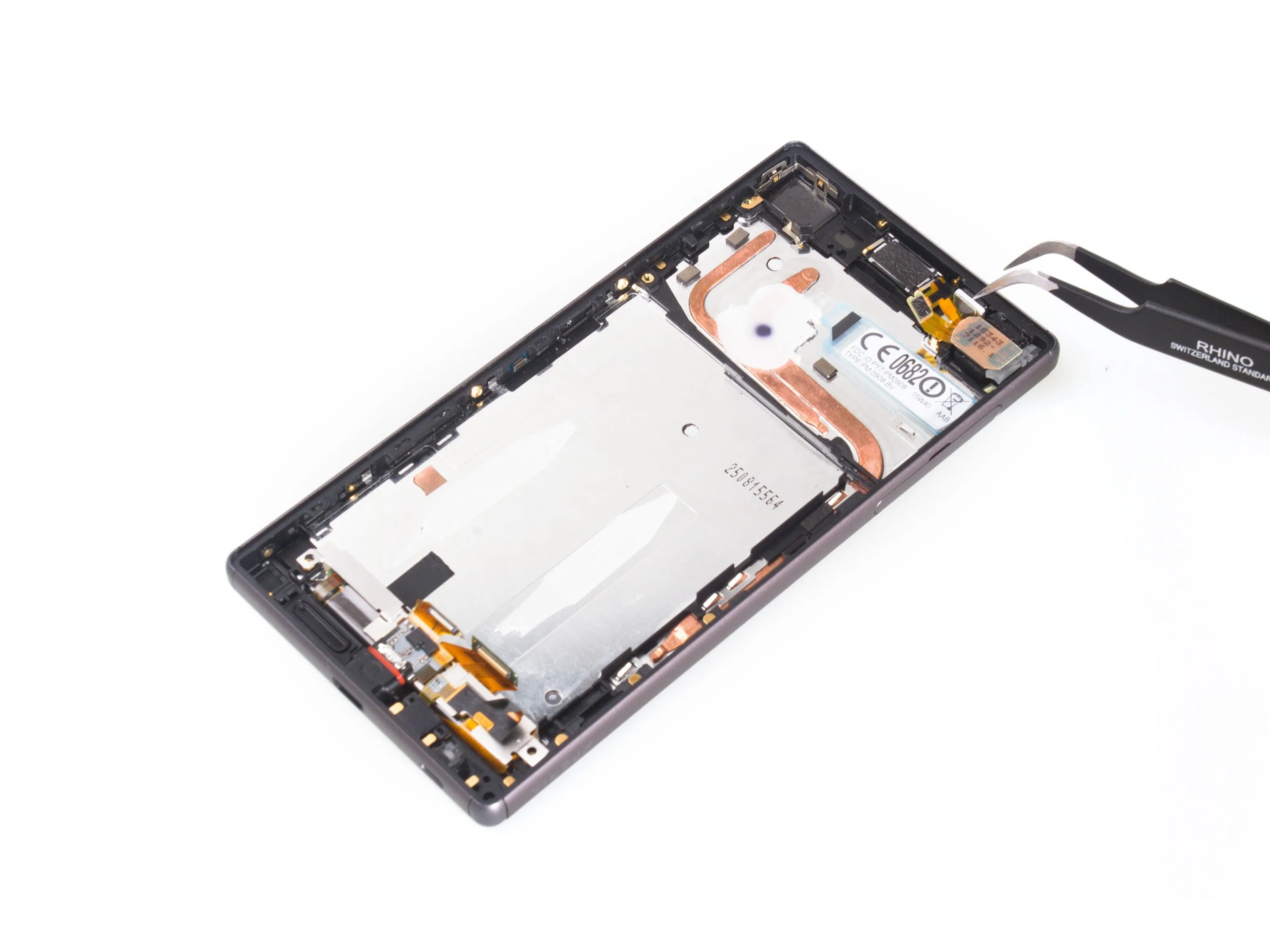

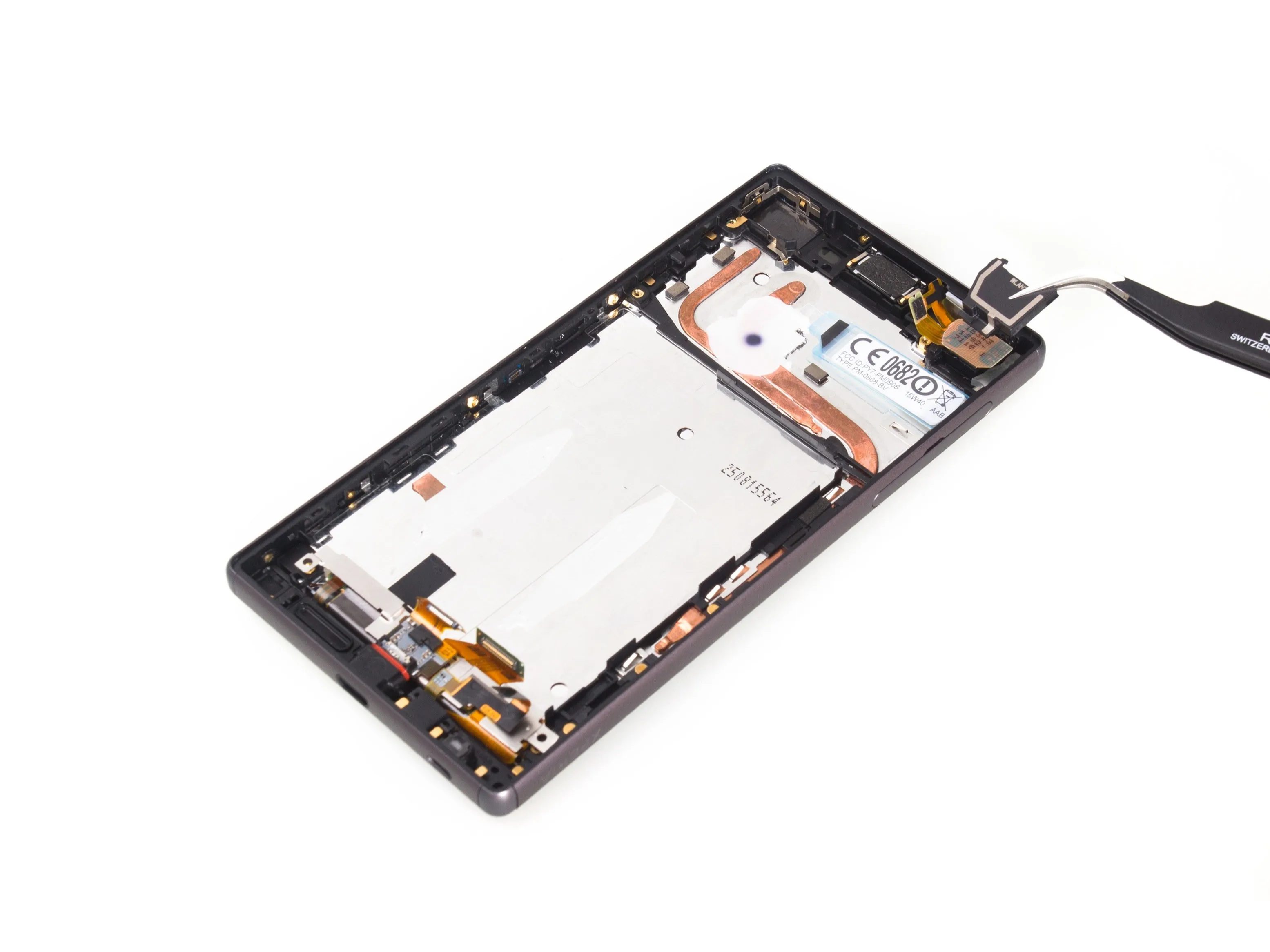

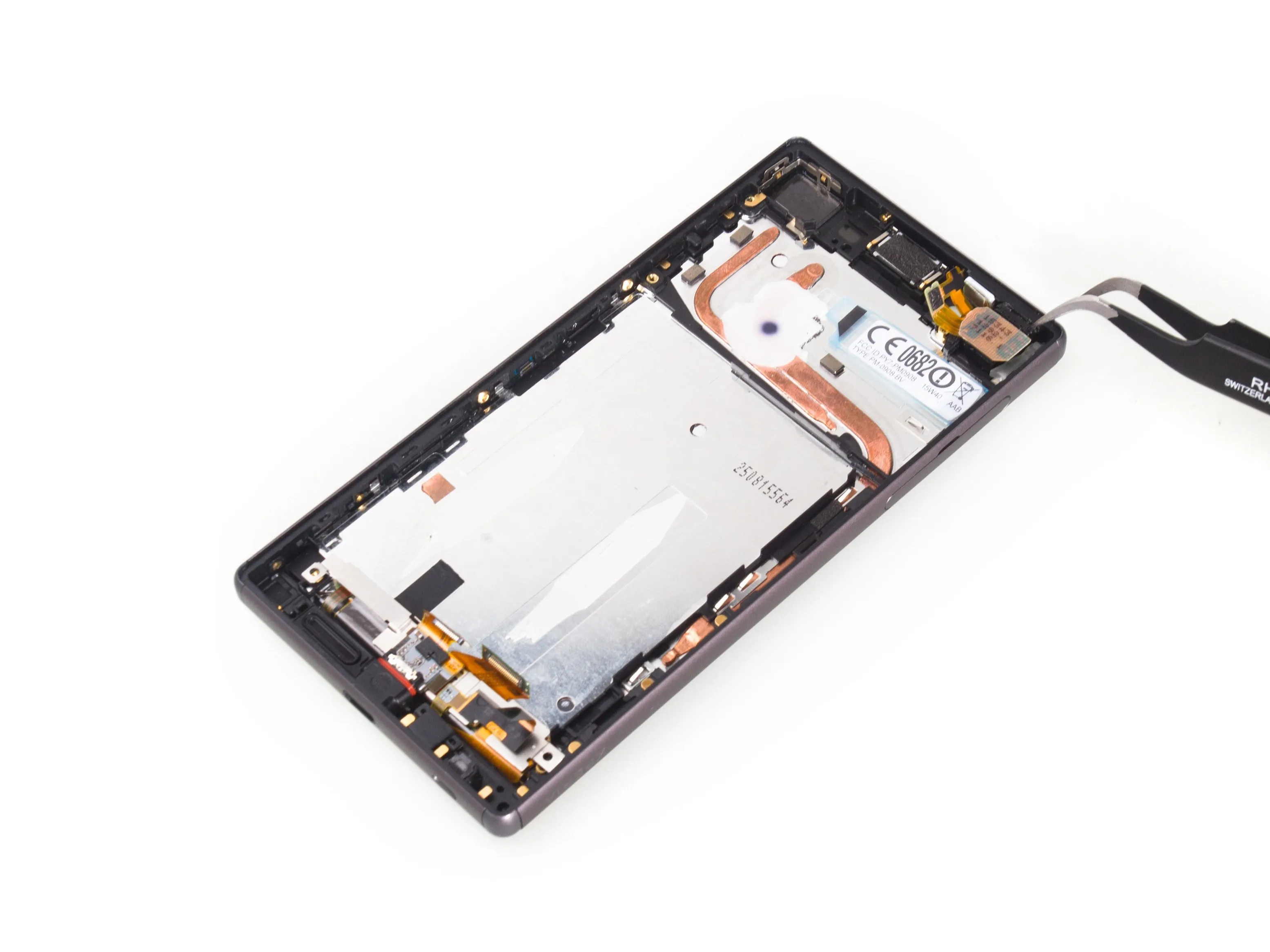

Шаг 12

• Снимите скобу крышки аудиоразъема.

• Срежьте клей в верхней части аудиоразъема и микрофона шумоподавления, а затем снимите его.

Шаг 13

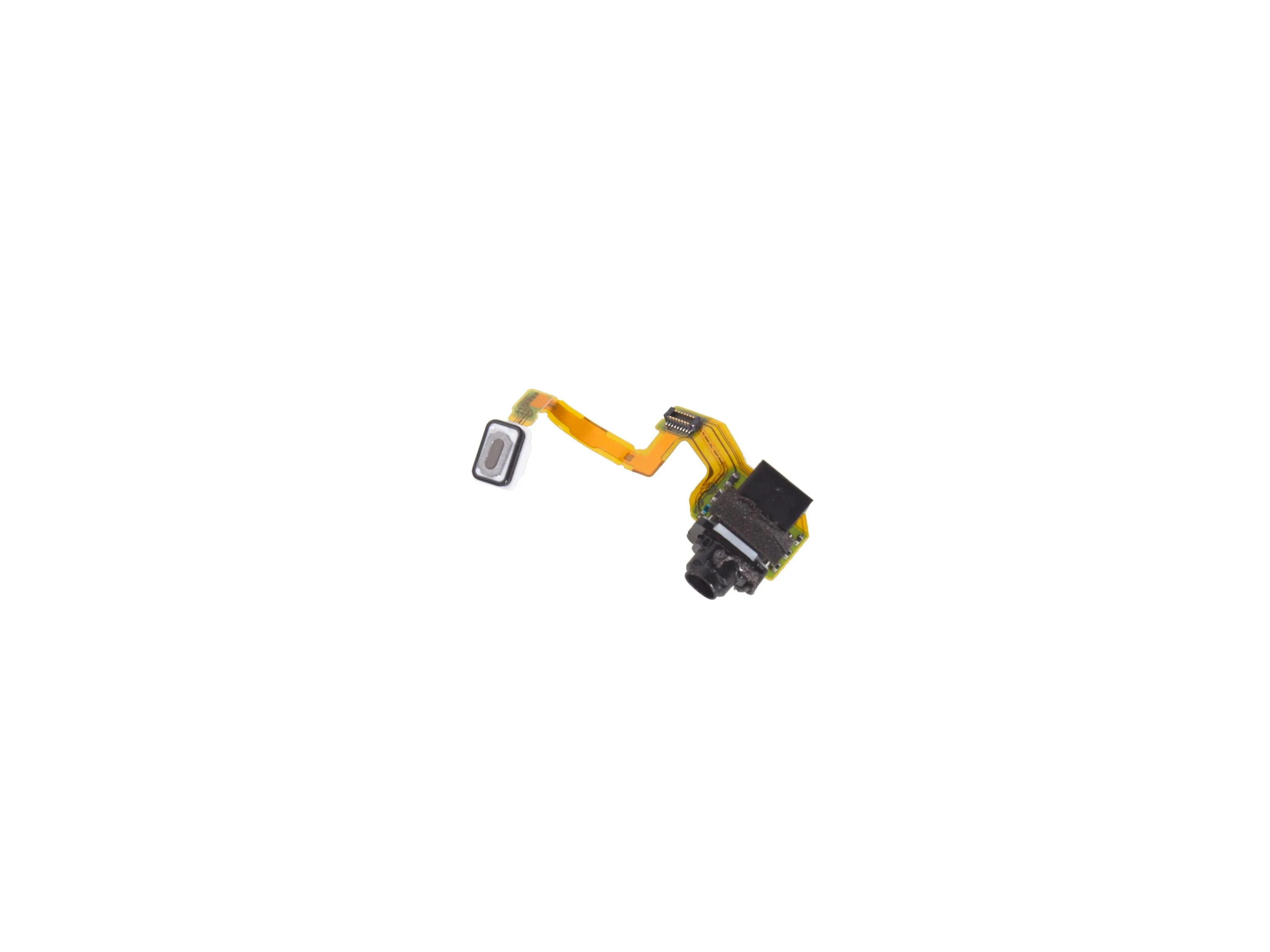

• Это аудиоразъем flex с микрофоном для шумоподавления.

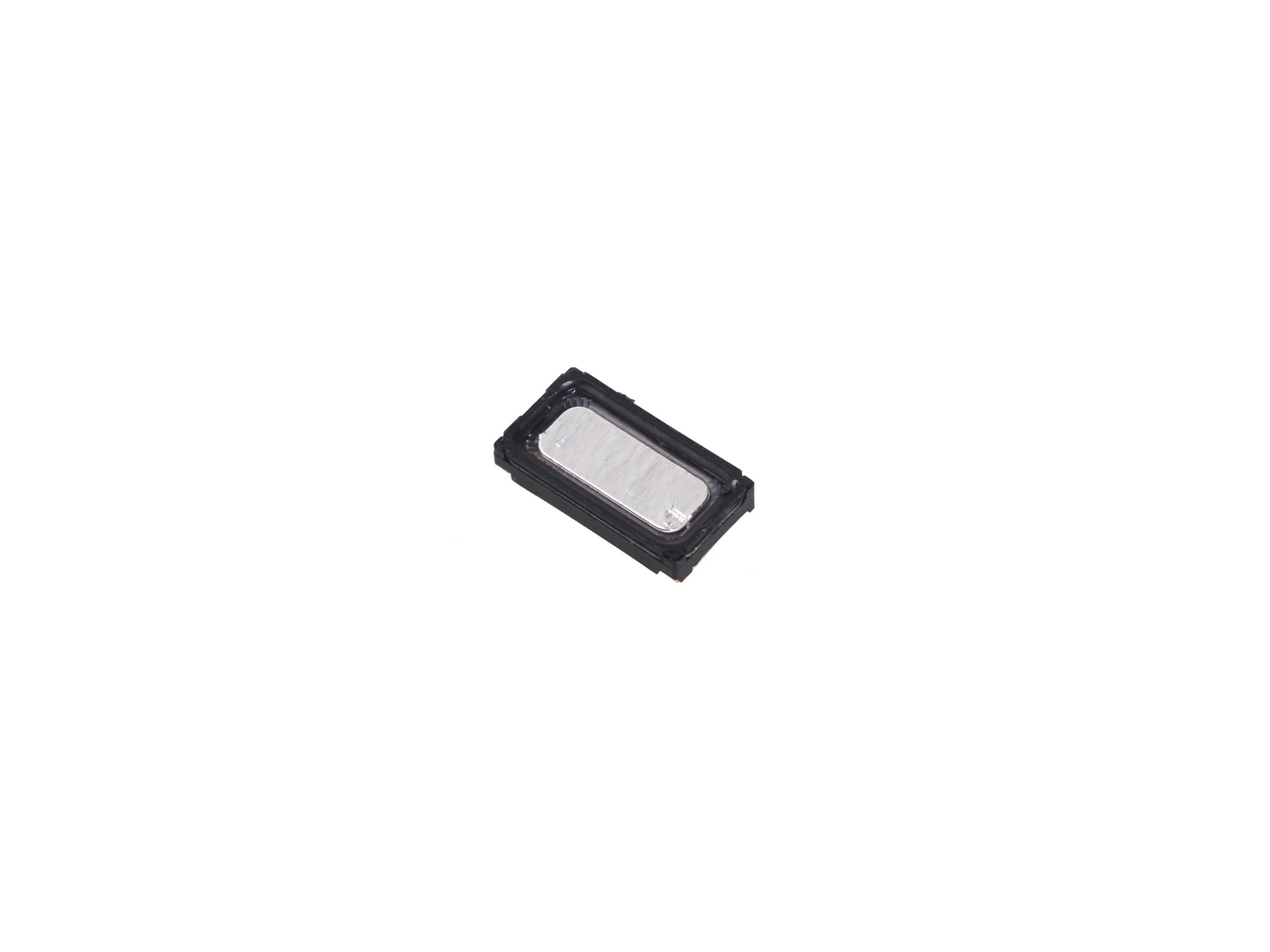

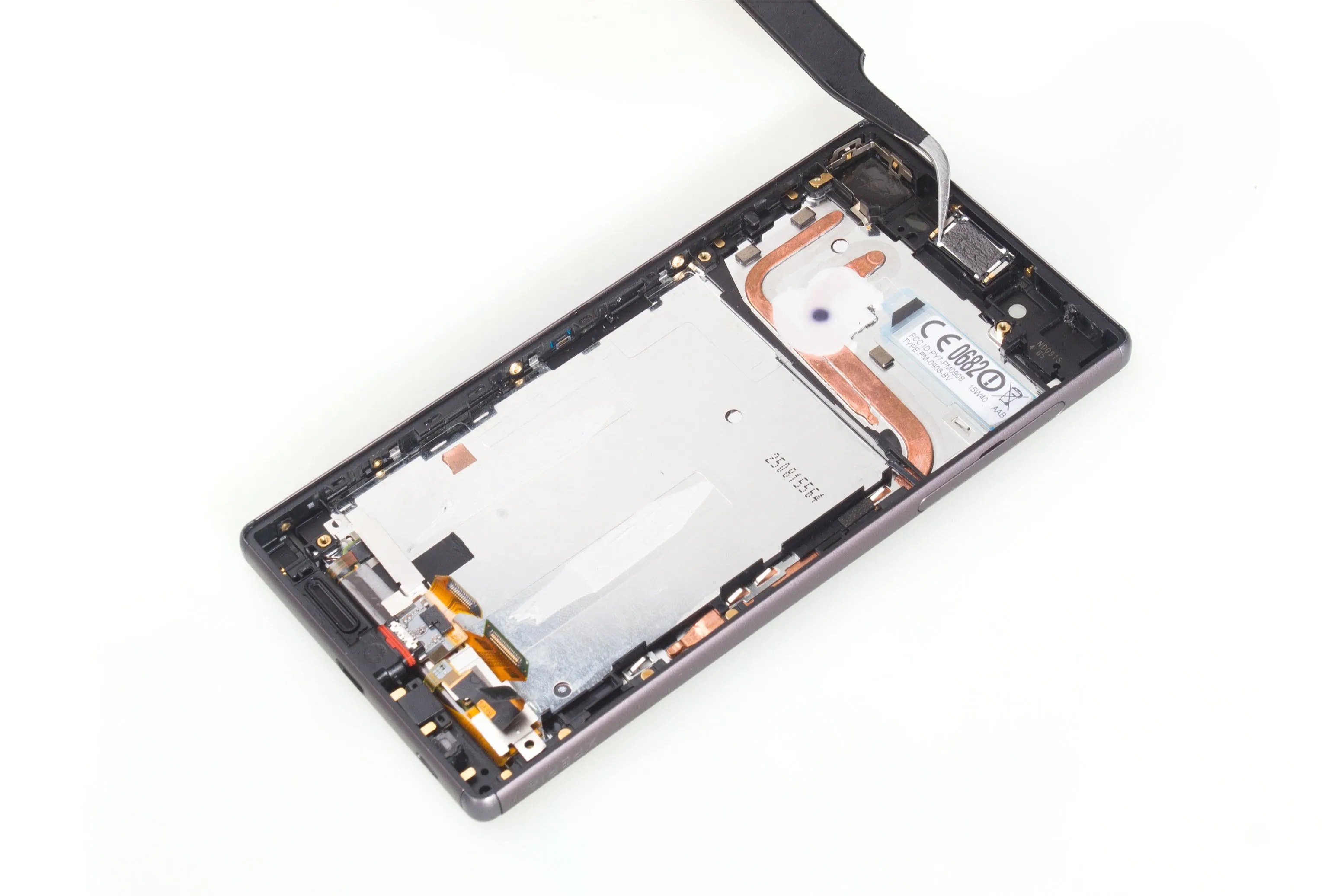

Шаг 14

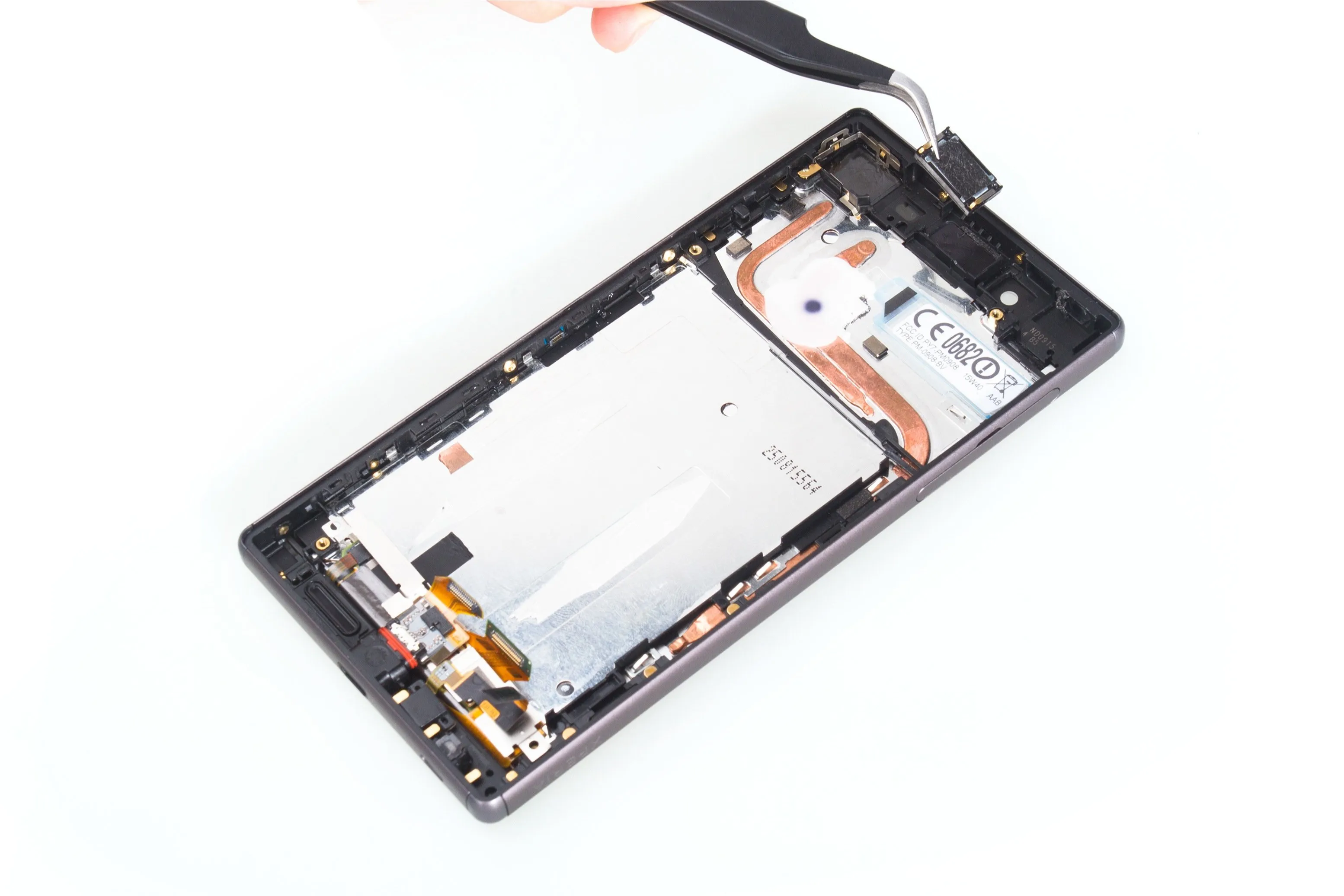

• Подрежьте клей под наушником и снимите наушник.

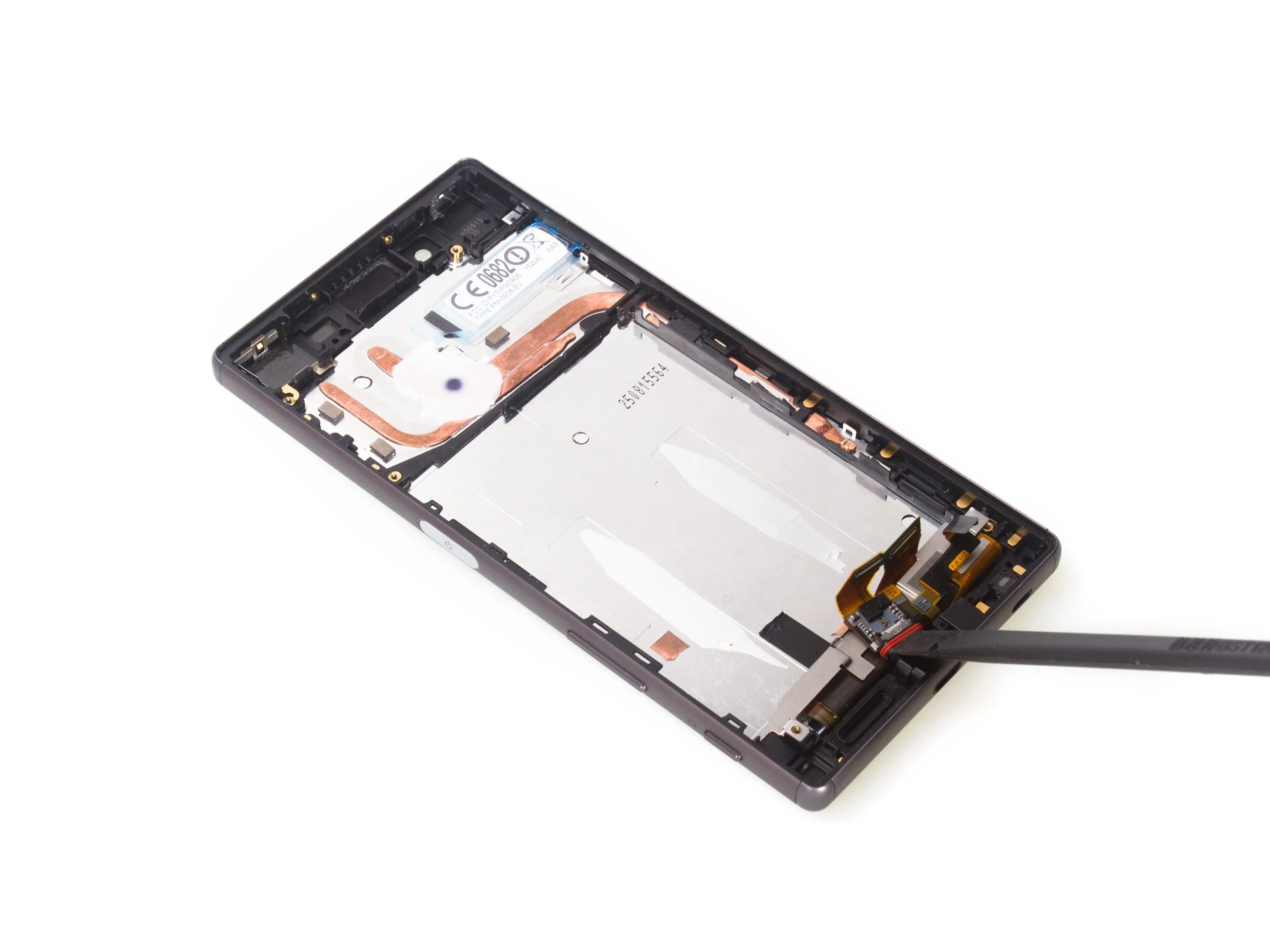

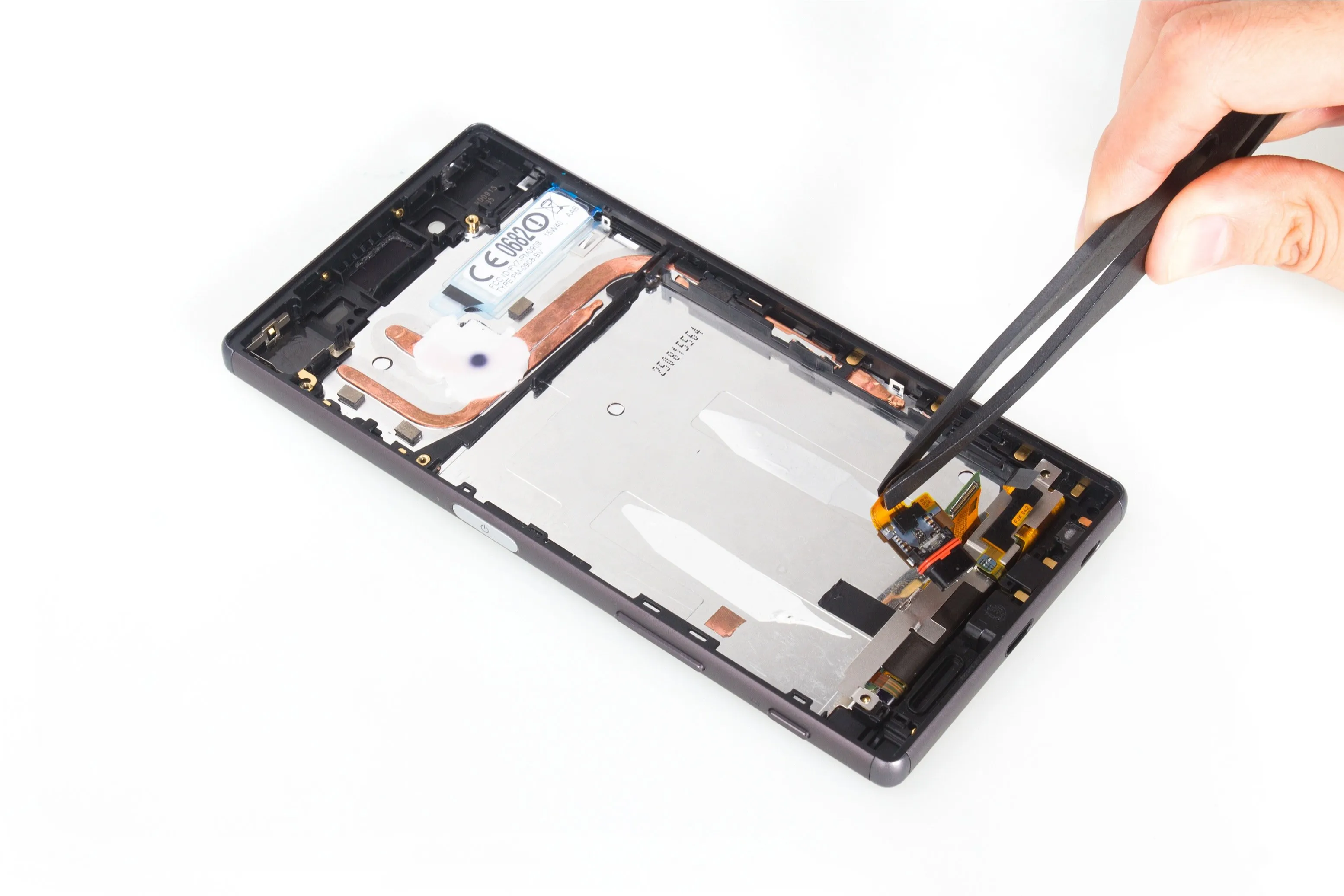

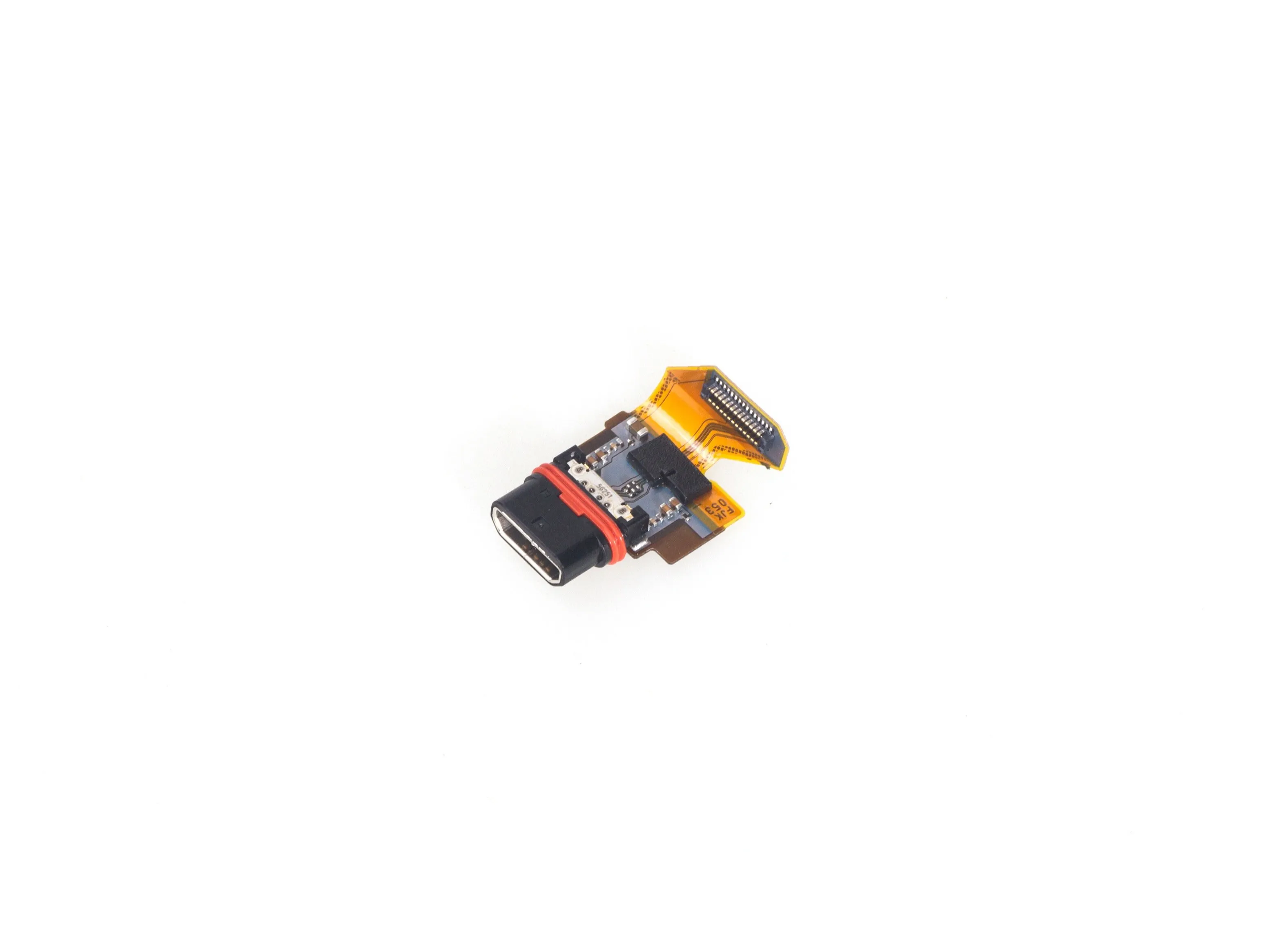

Шаг 15

• Выдвиньте флекс порта зарядки из гнезда и извлеките его.

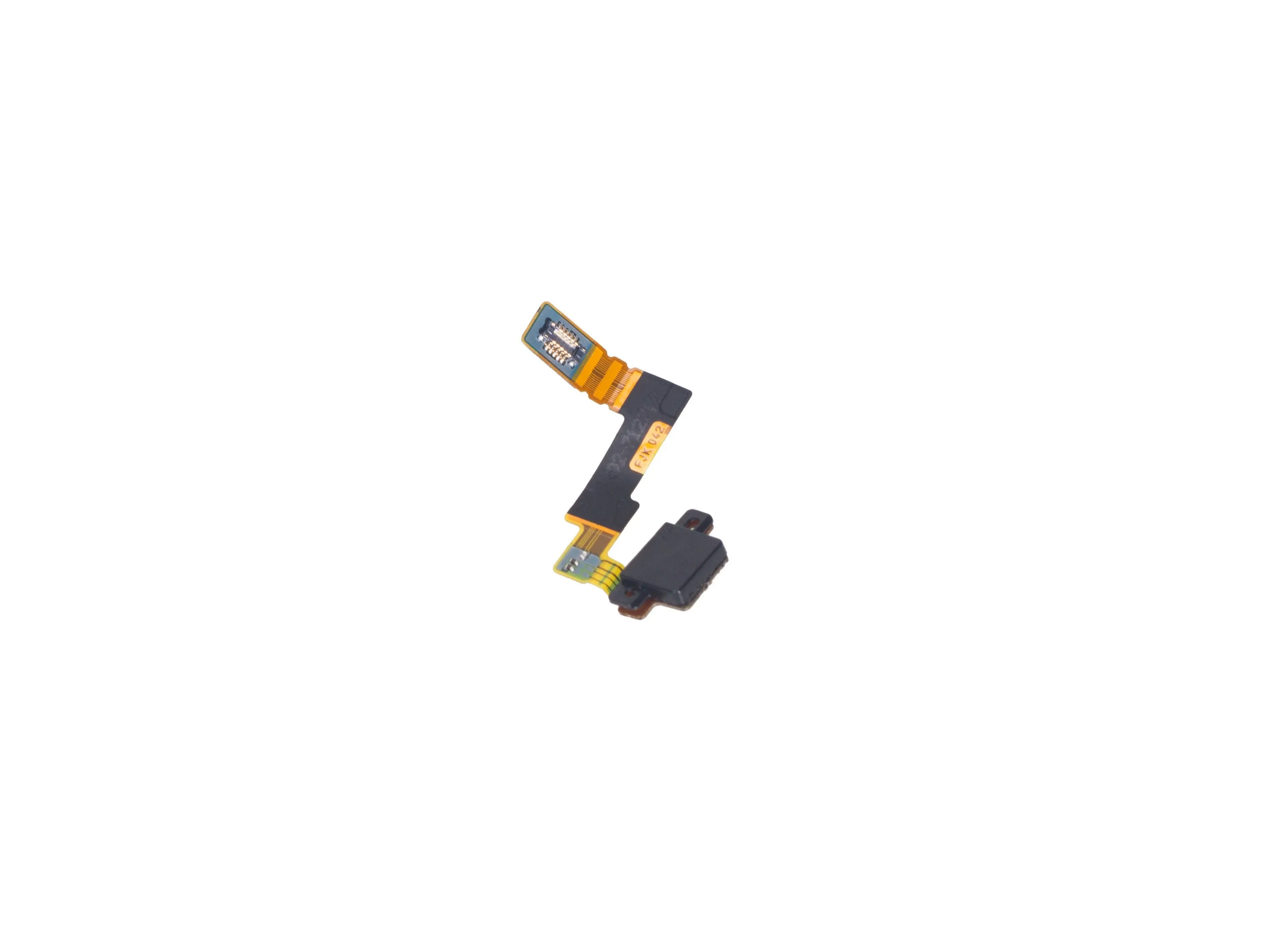

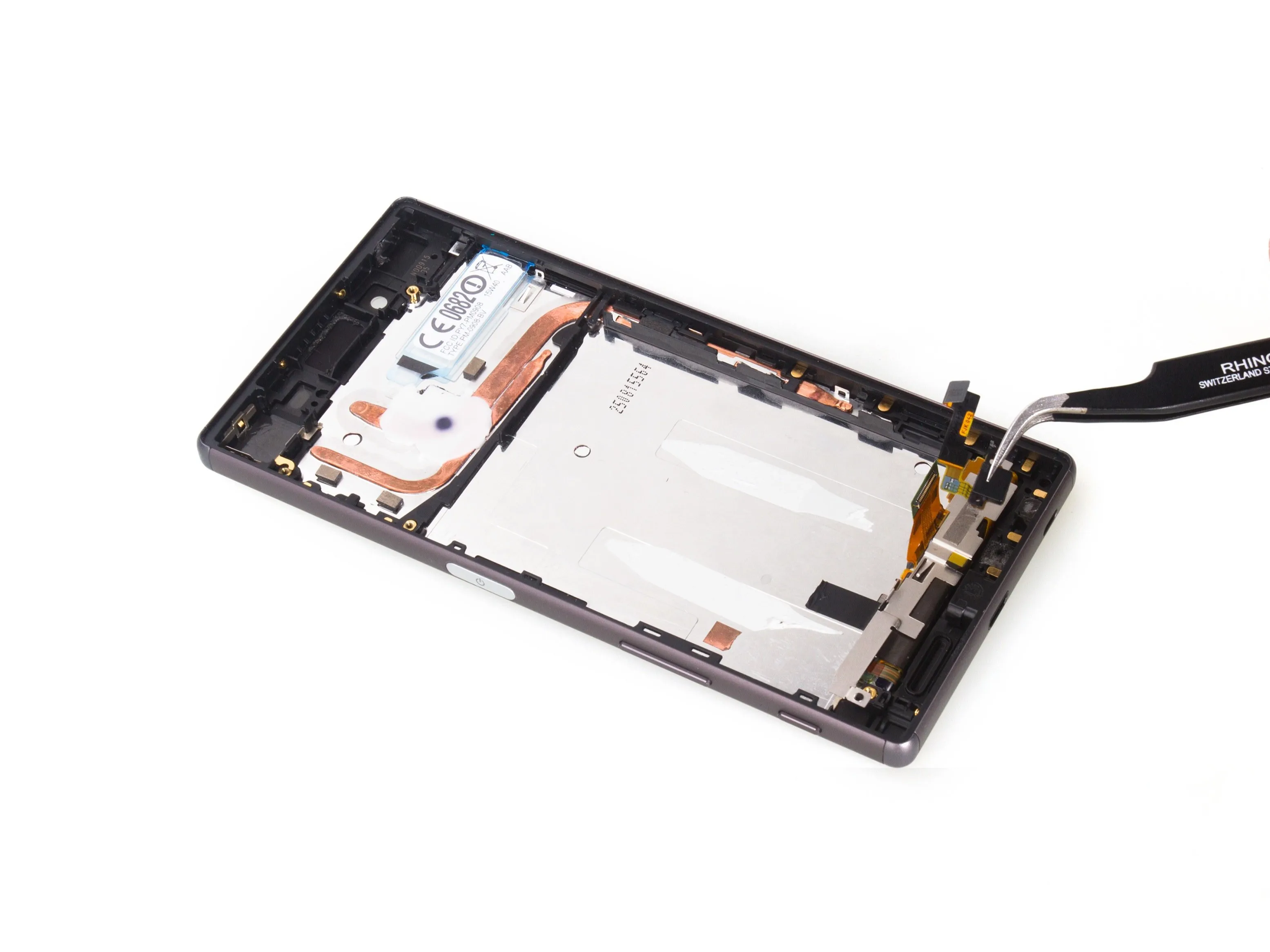

Шаг 16

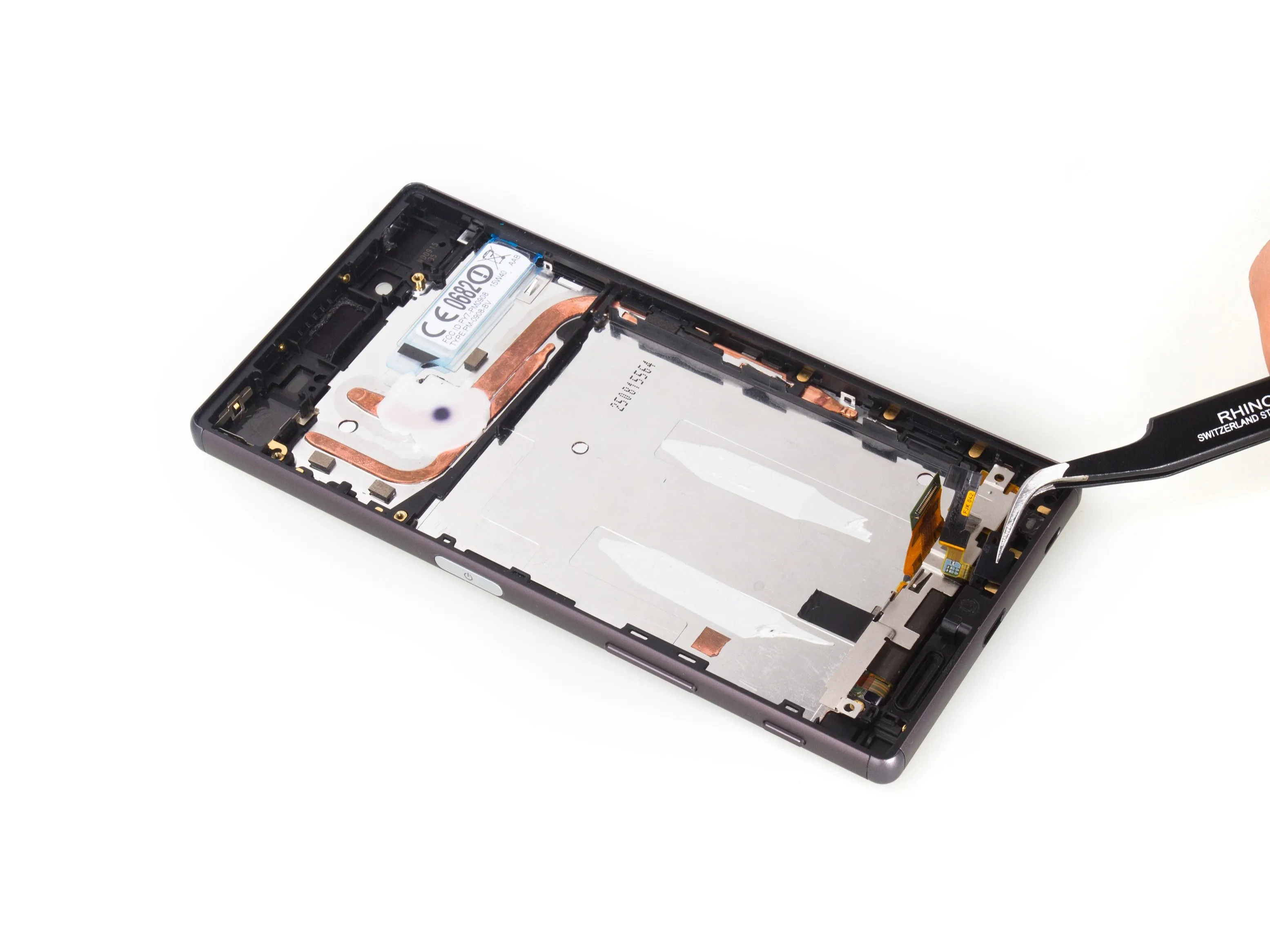

• Извлеките микрофон.

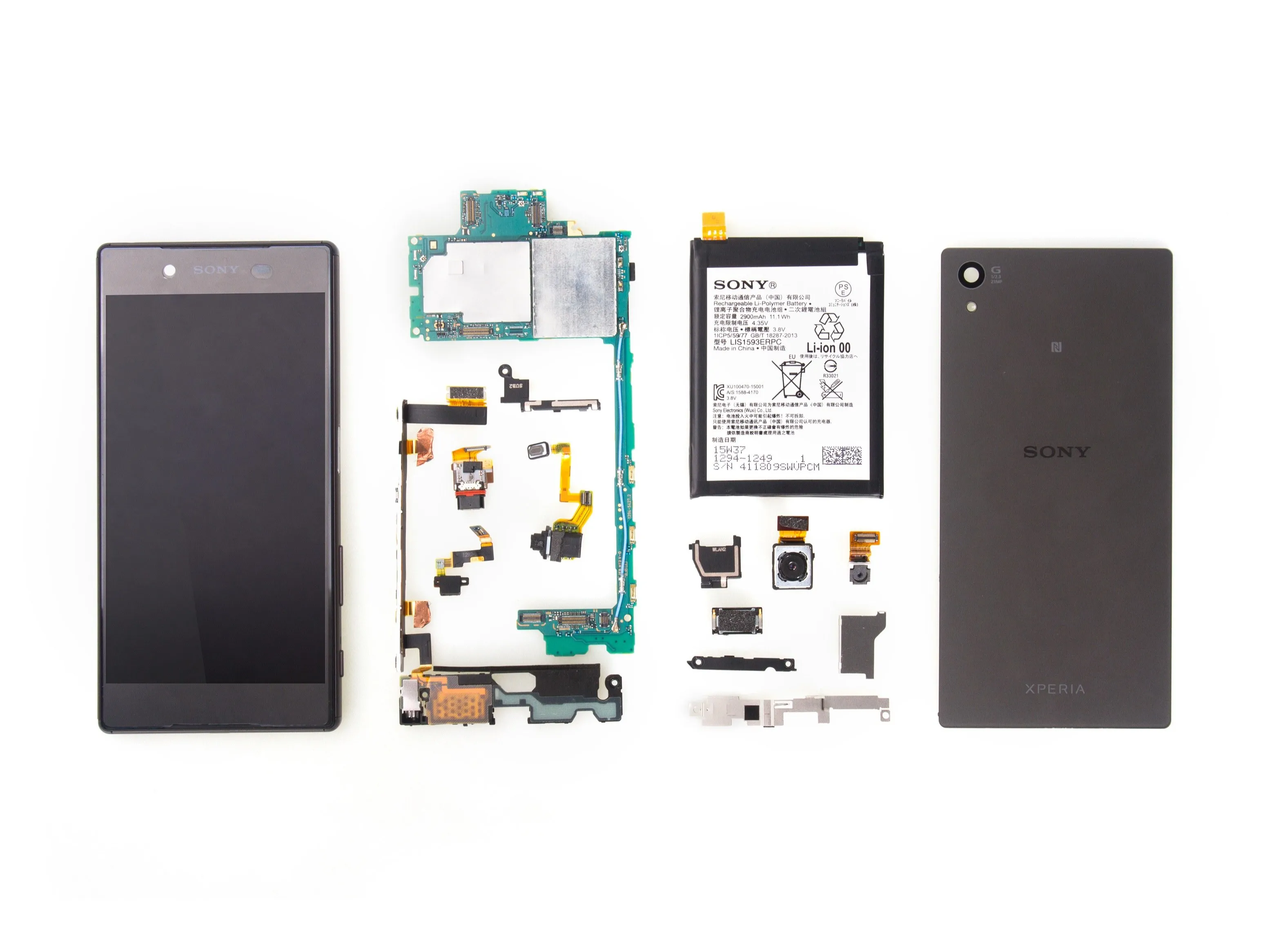

Шаг 17

• Готово.

Комментарии к статье

Не обслуживается после разборки. В чем проблема?

Трудно определить, какая деталь вызывает такую проблему. Убедитесь, что сигнальная антенна идеально соединяется с логической платой.

Может ли водонепроницаемость выйти из строя из-за демонтажа/уборки?

Скорее всего. Задняя панель приклеена, поэтому, если вы не сможете сделать это уплотнение идеальным снова, телефон не будет водонепроницаемым.

Discalimer: У меня нет z5, и я никогда не разбирал его, но я разбирал свой z3 для замены экрана, и они выглядят очень похоже.

Привет, Ленка,

Короткий вопрос, это была обычная xperia z5 или версия с двумя SIM-картами, потому что похоже, что SIM-ридер достаточно длинный, чтобы поддерживать две SIM-карты. Было бы неплохо, если бы вы могли проверить, есть ли здесь два SIM-порта.

Здесь мы разбираем Xperia Z5 dual.

Как в него попадает вода, если он должен быть водонепроницаемым? Должно ли там быть что-то, что вставляется в разъем для наушников?

В основном из-за водяного пара, я владею в основном samsung в основном взволнован, когда у них есть водонепроницаемые функции, но он всегда умирают из-за повреждения водой даже он водонепроницаемый, то изменить на sony и после прочтения их руководство только выяснить, что даже он водонепроницаемый, эксплуатации телефона в воде или когда телефон горячий то вступают в контакт с водой, водяной пар по-прежнему будет повреждать телефон.

не работает лампочка вспышки? как ее поменять? она находится отдельно? она на материнской плате?

есть ли способ проверить ее, кроме программных приложений?

Замените всю материнскую плату, их много на китайском сайте taobao, где продают подержанные детали за 40-50 долларов. Мне удалось починить сломанный передний дисплей моей мамы и нанести крошечную каплю непроводящей термопасты на передний и задний экран материнской платы, и телефон работает холоднее, чем когда-либо.
