Разборка Sony Xperia Z5C

Введение

Перед вами разборка Sony Xperia Z5 Compact. В этом пошаговом руководстве вы узнаете, как разобрать Xperia Z5 Compact и показать все компоненты внутри.

Что вам понадобится

Инструменты

Тепловая пушка | Источник - ifixit.com
Отвертки iFixit (набор из 6) | Источник - ifixit.com
Отвертка Phillips #1 | Источник - ifixit.com
Spudger | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Ручка для отсоса | Источник - ifixit.com

Видео обзор

Шаг 1 Разборка Sony Xperia Z5C

Sony Xperia Z5C Teardown, Sony Xperia Z5C Teardown: шаг 1, изображение 1 из 2 | Источник - ifixit.com

Sony Xperia Z5C Teardown, Sony Xperia Z5C Teardown: шаг 1, изображение 2 из 2 | Источник - ifixit.com

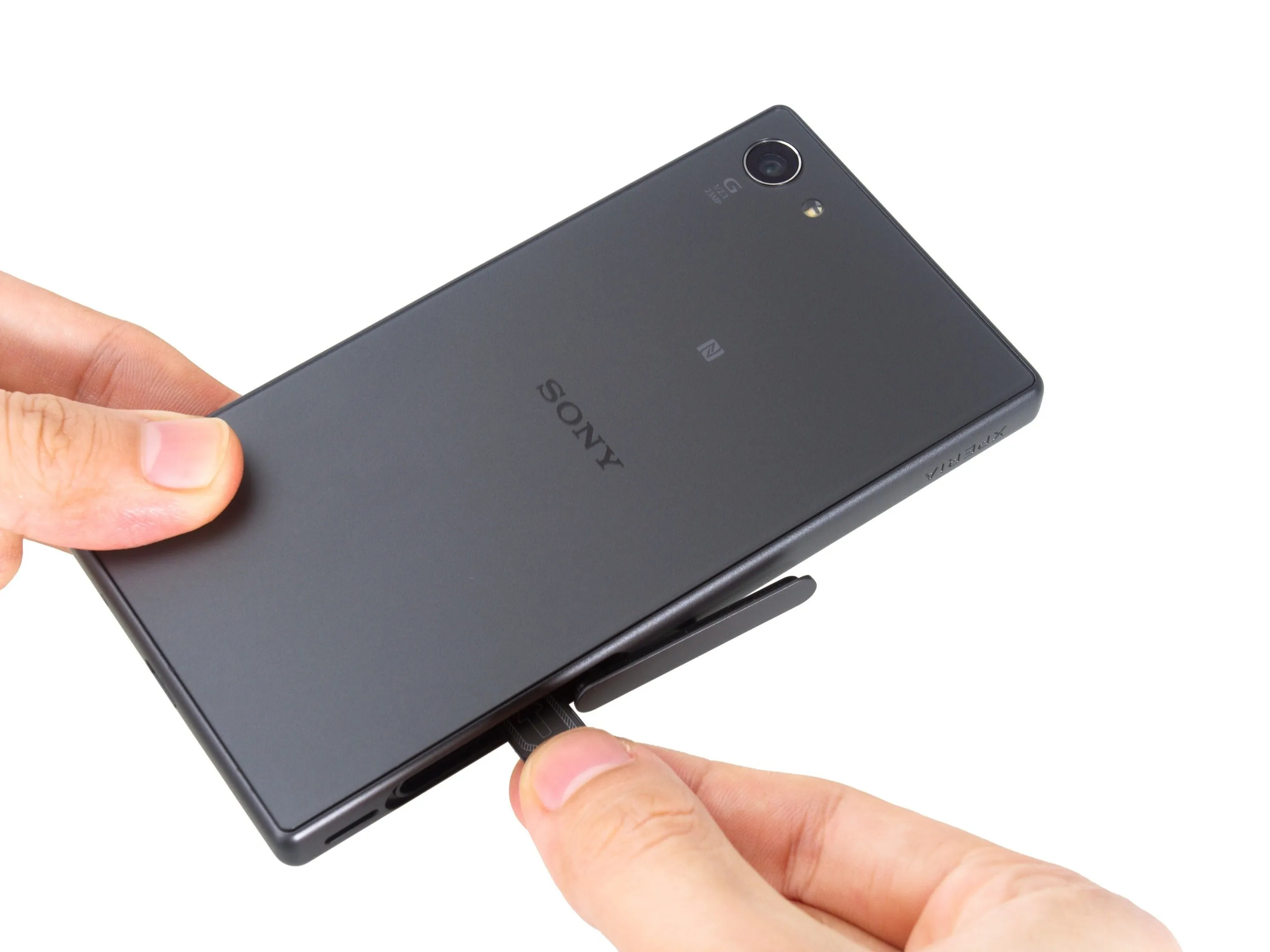

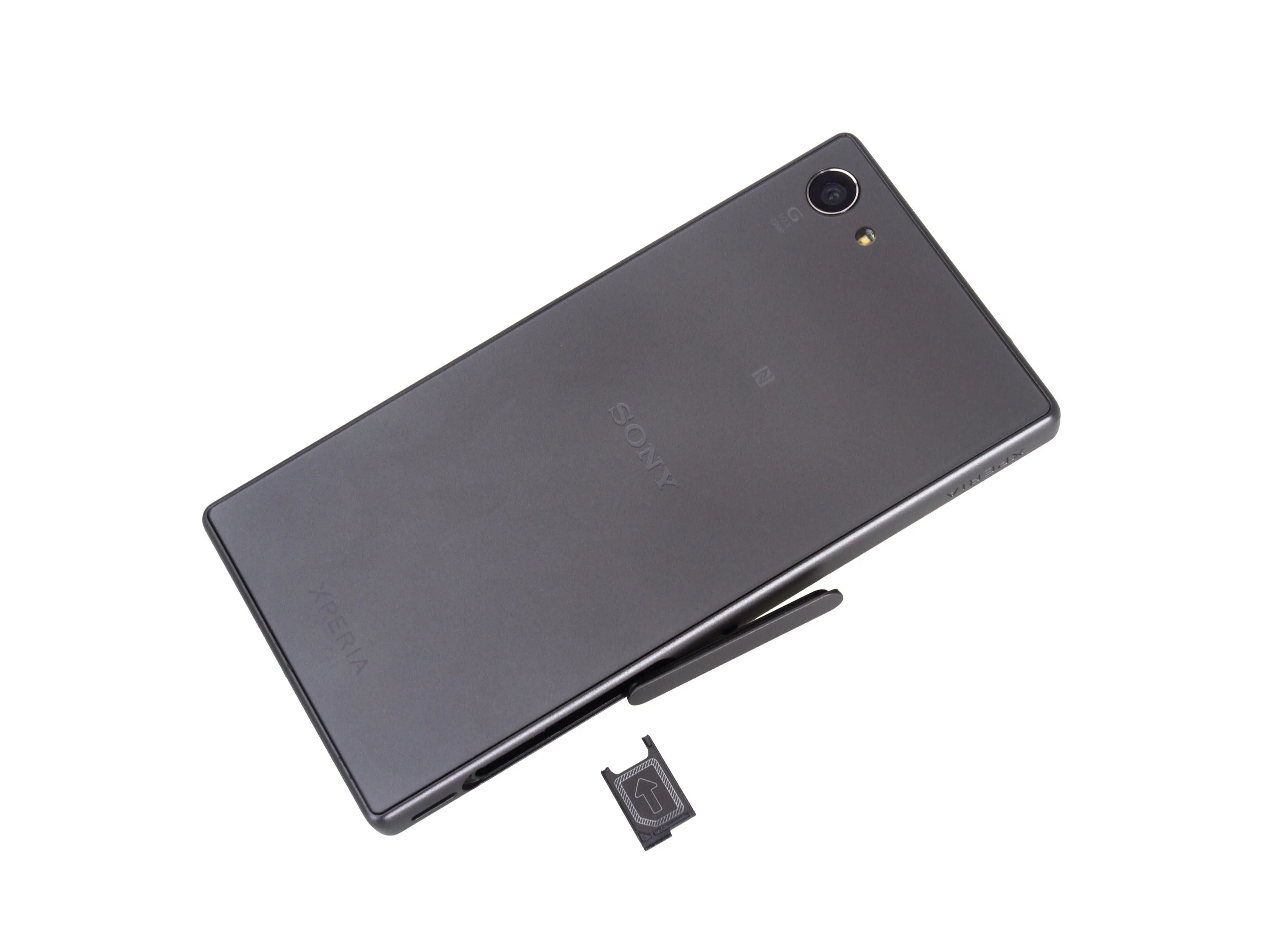

Выключите питание и извлеките лоток для SIM-карты.

Шаг 2

Разборка Sony Xperia Z5C: шаг 2, изображение 3 из 3 | Источник - ifixit.com

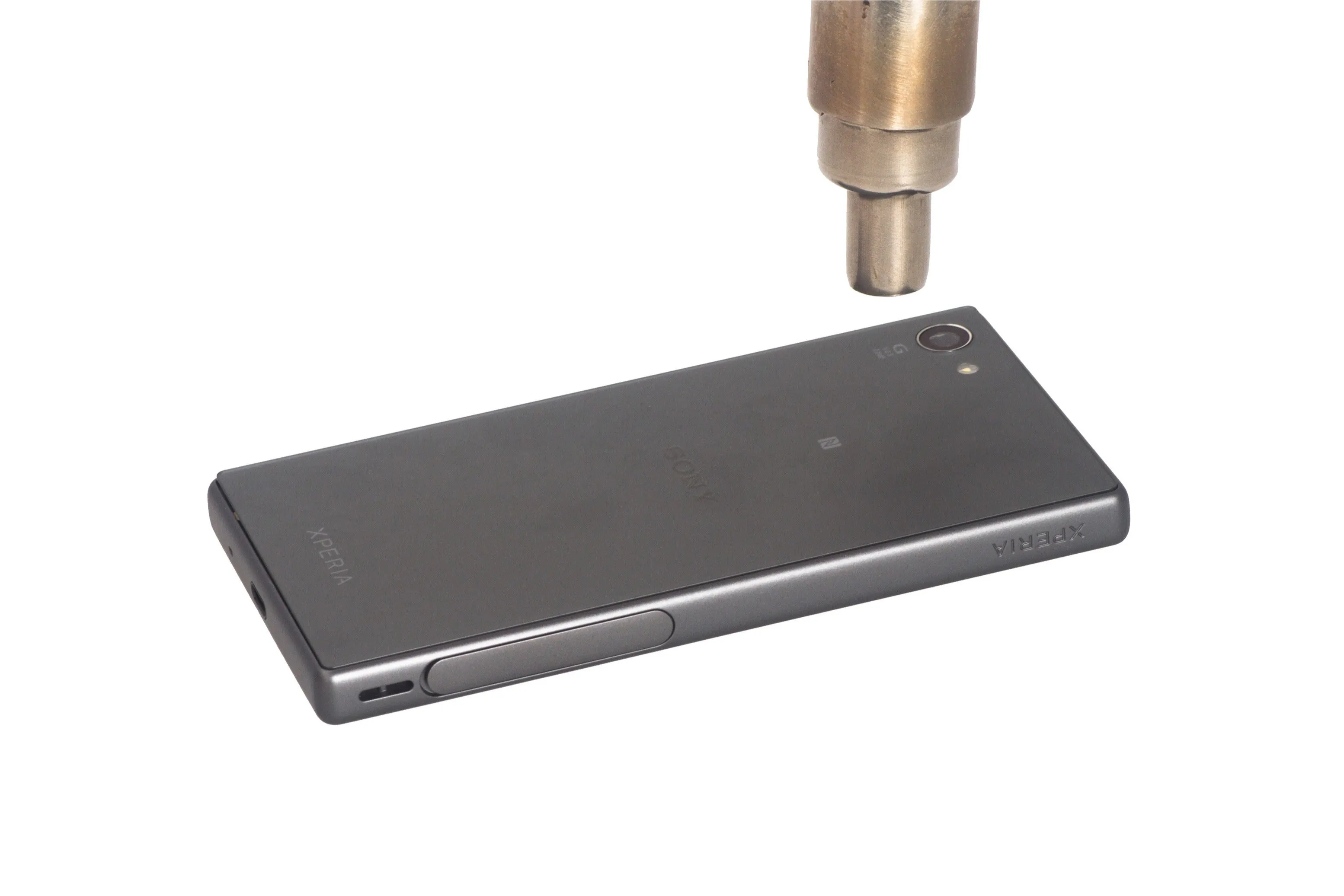

Нагрейте заднюю крышку, чтобы размягчить клей.

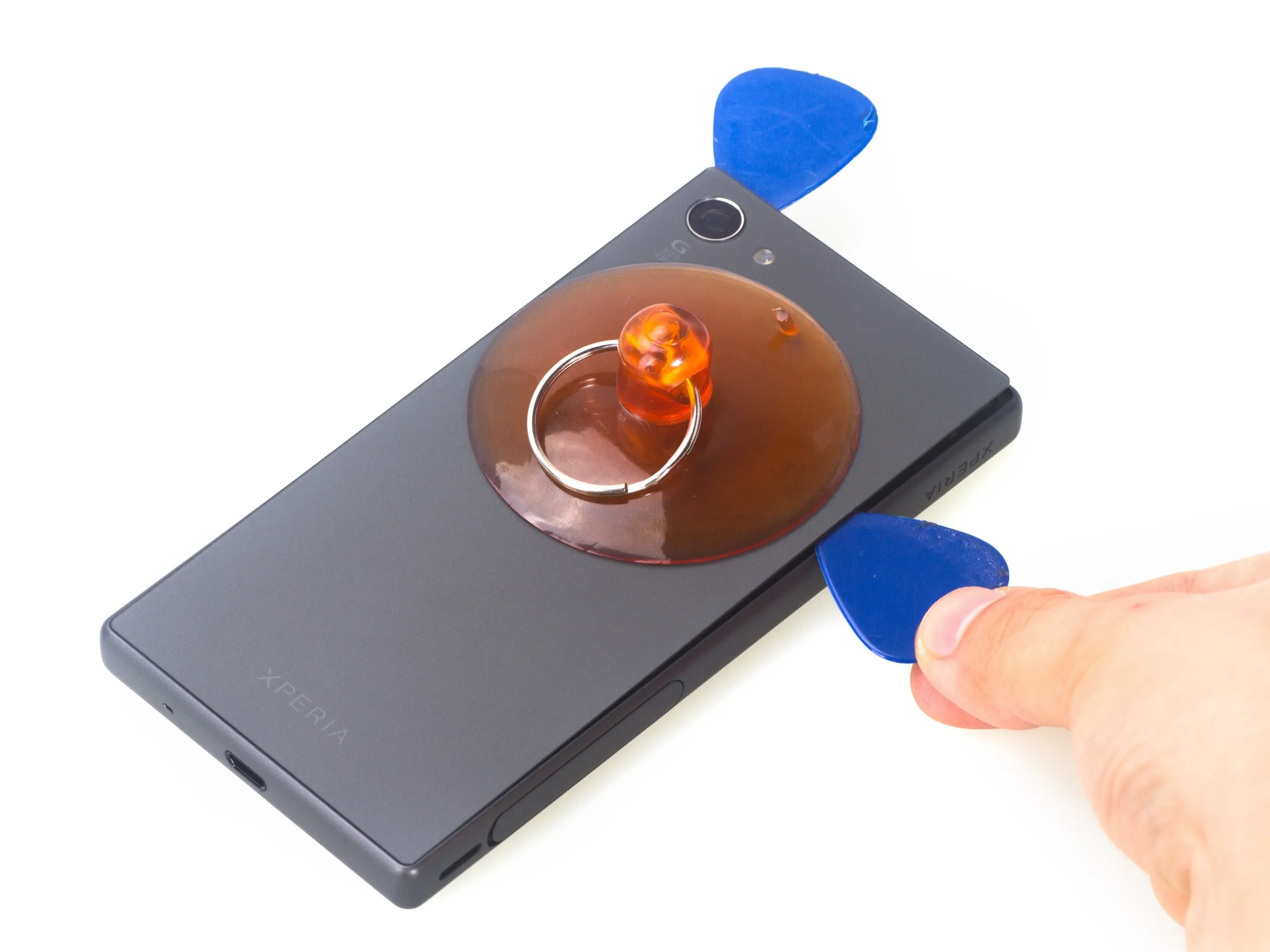

Поместите присоску так, чтобы открыть щель с верхней стороны, затем вставьте гитарные медиаторы и сдвиньте их, чтобы срезать клей под ними.

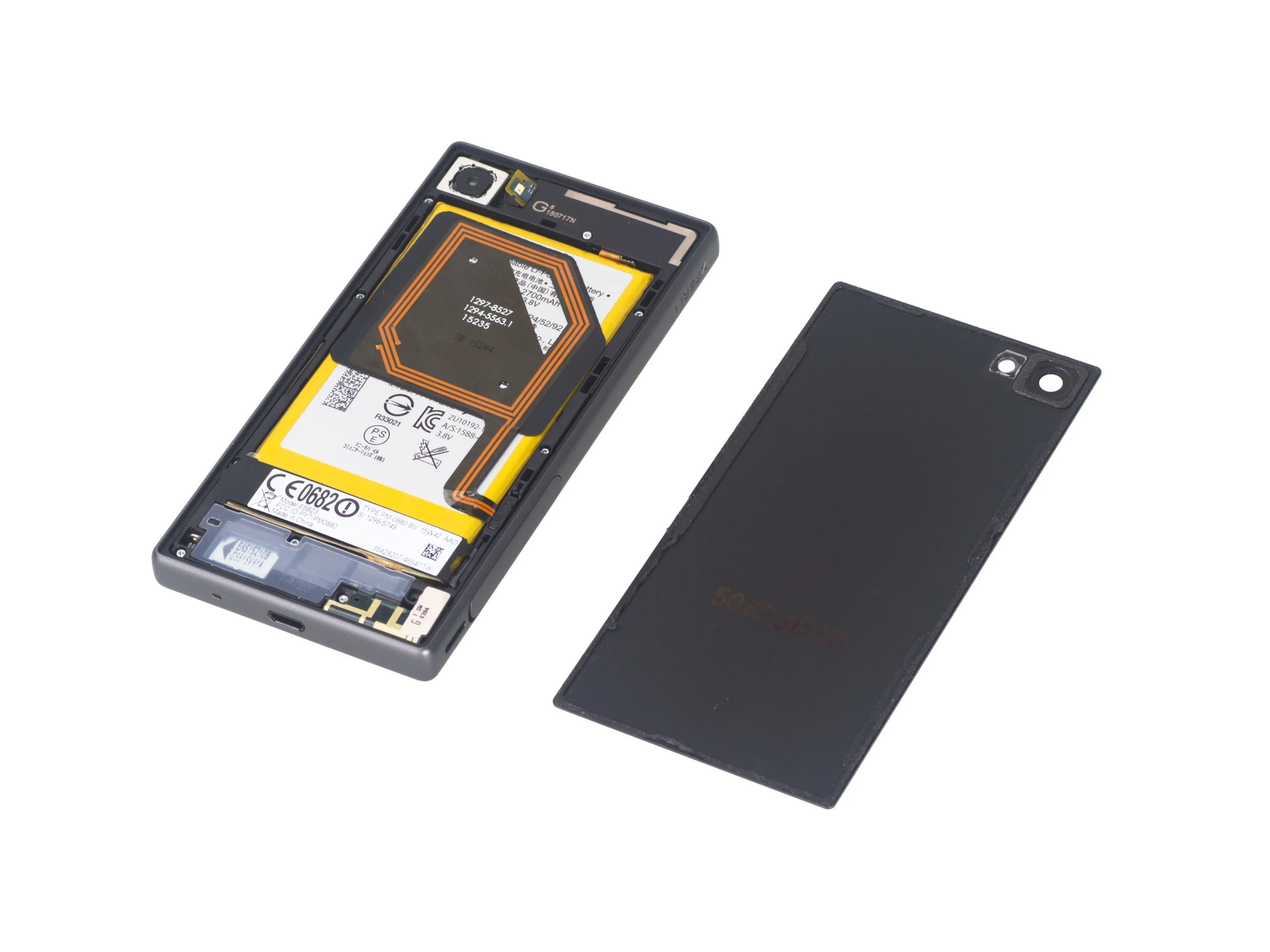

Снимите заднюю крышку.

Шаг 3

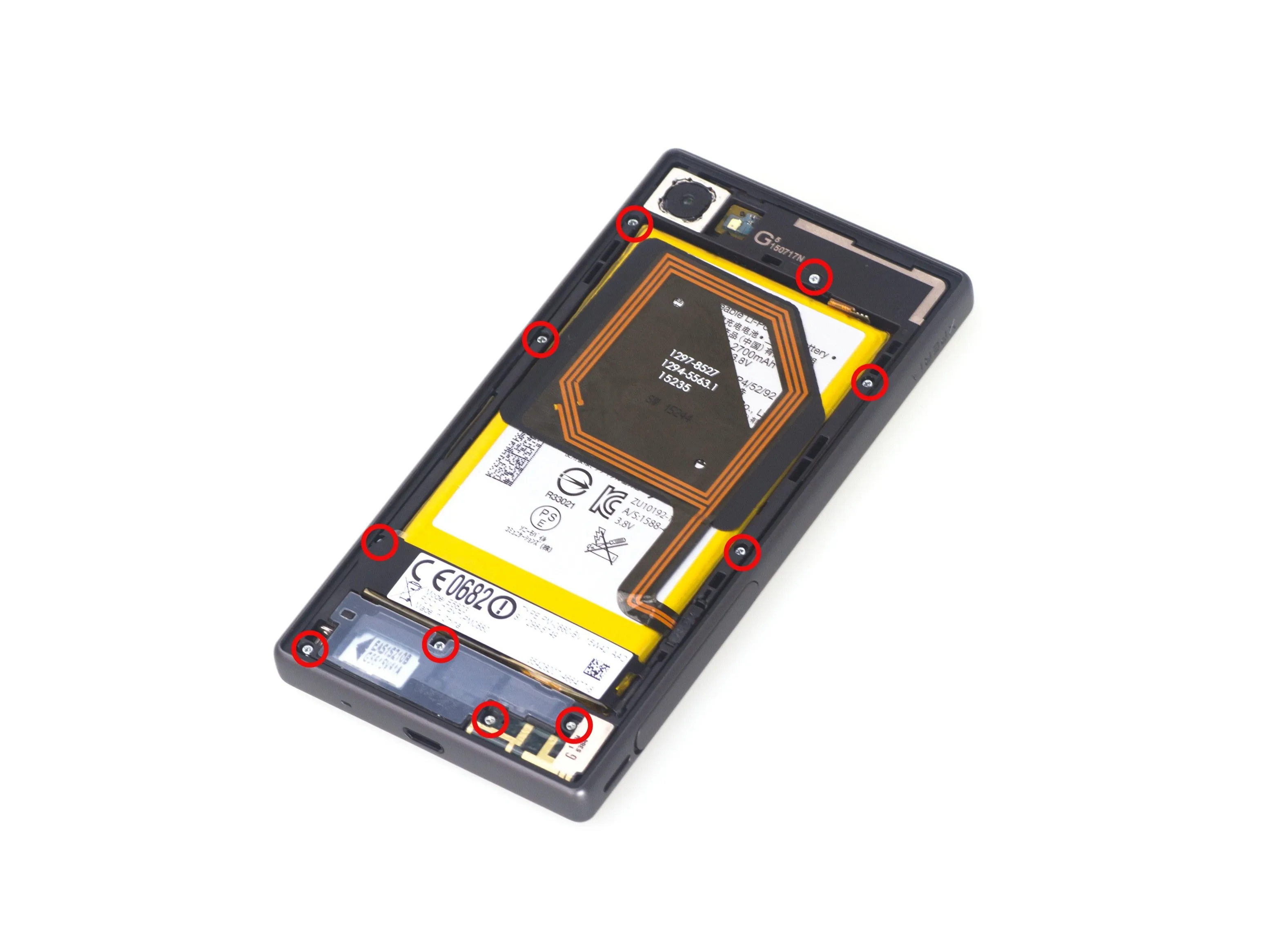

Открутите 10 крестообразных винтов.

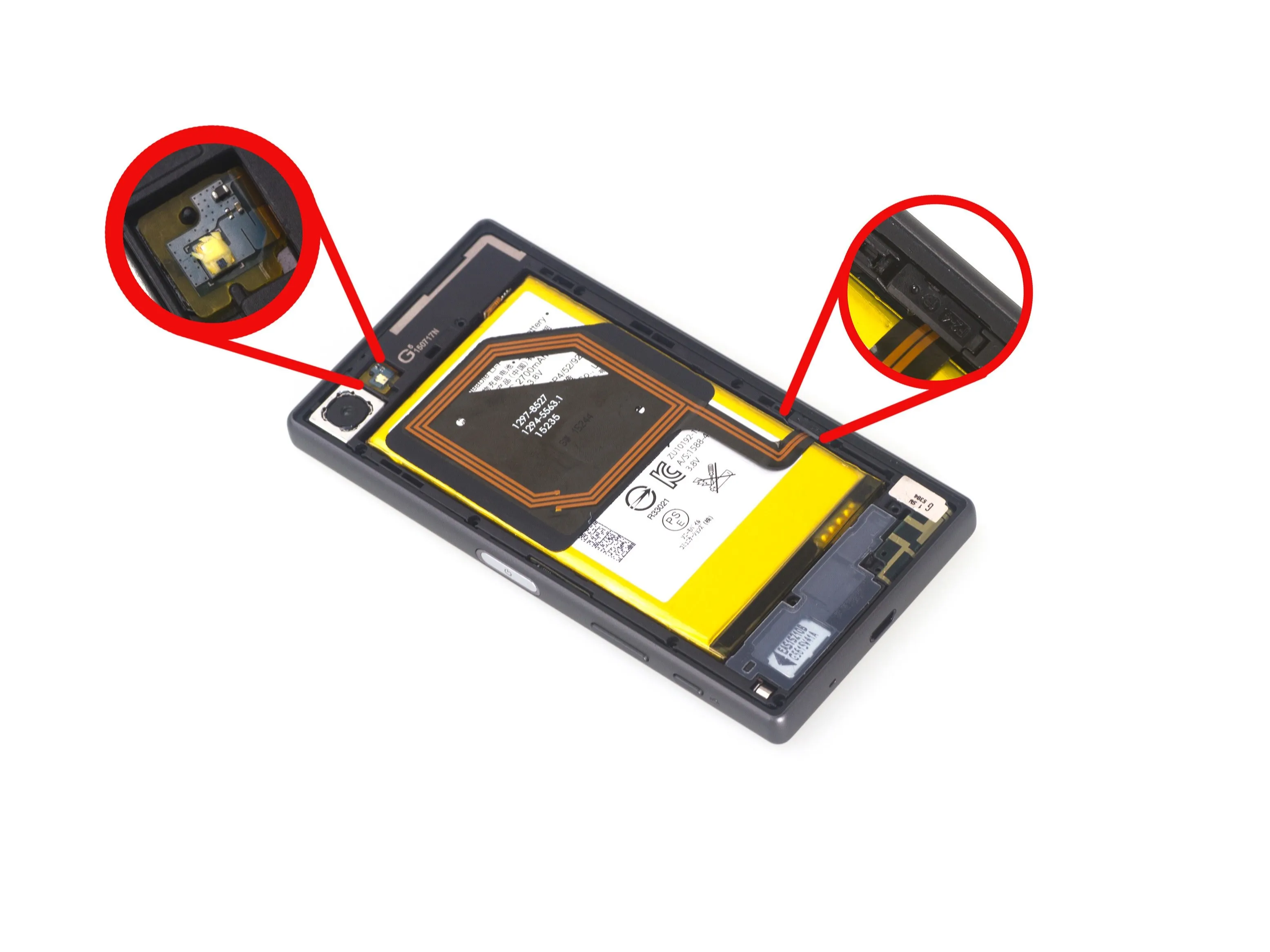

Ослабьте зажим NFC и зажим фонарика.

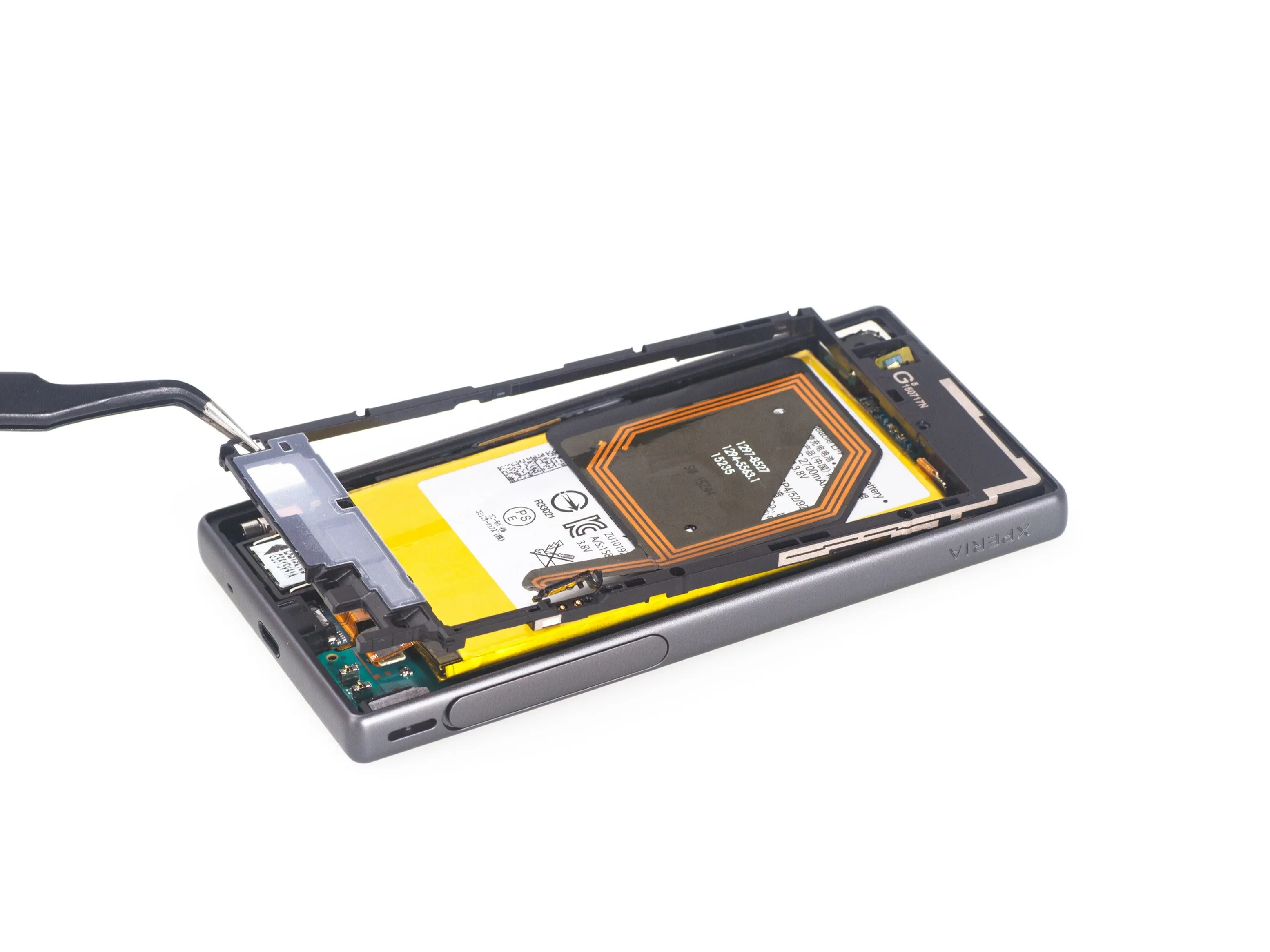

Шаг 4

Разборка Sony Xperia Z5C: шаг 4, изображение 3 из 3 | Источник - ifixit.com

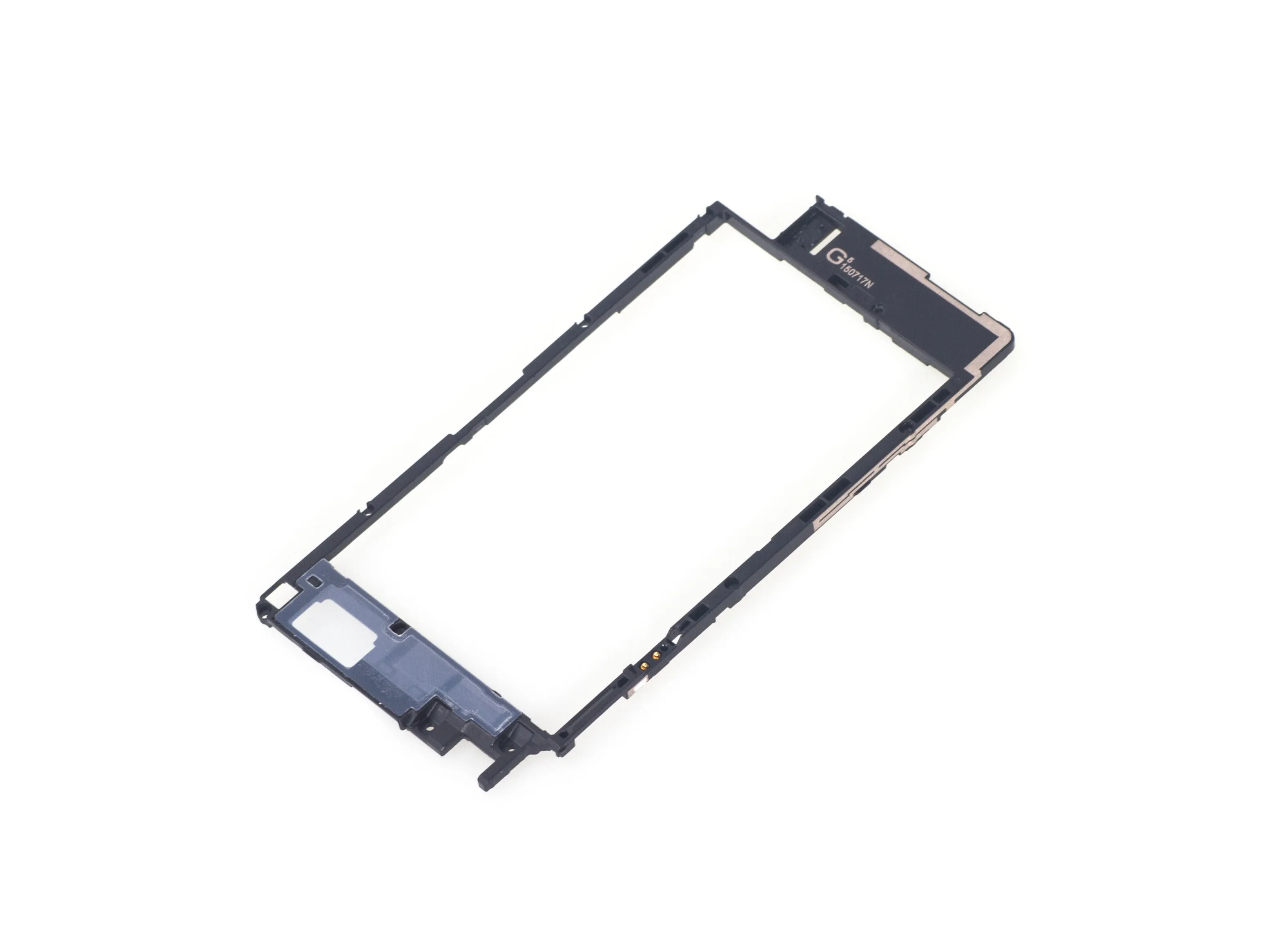

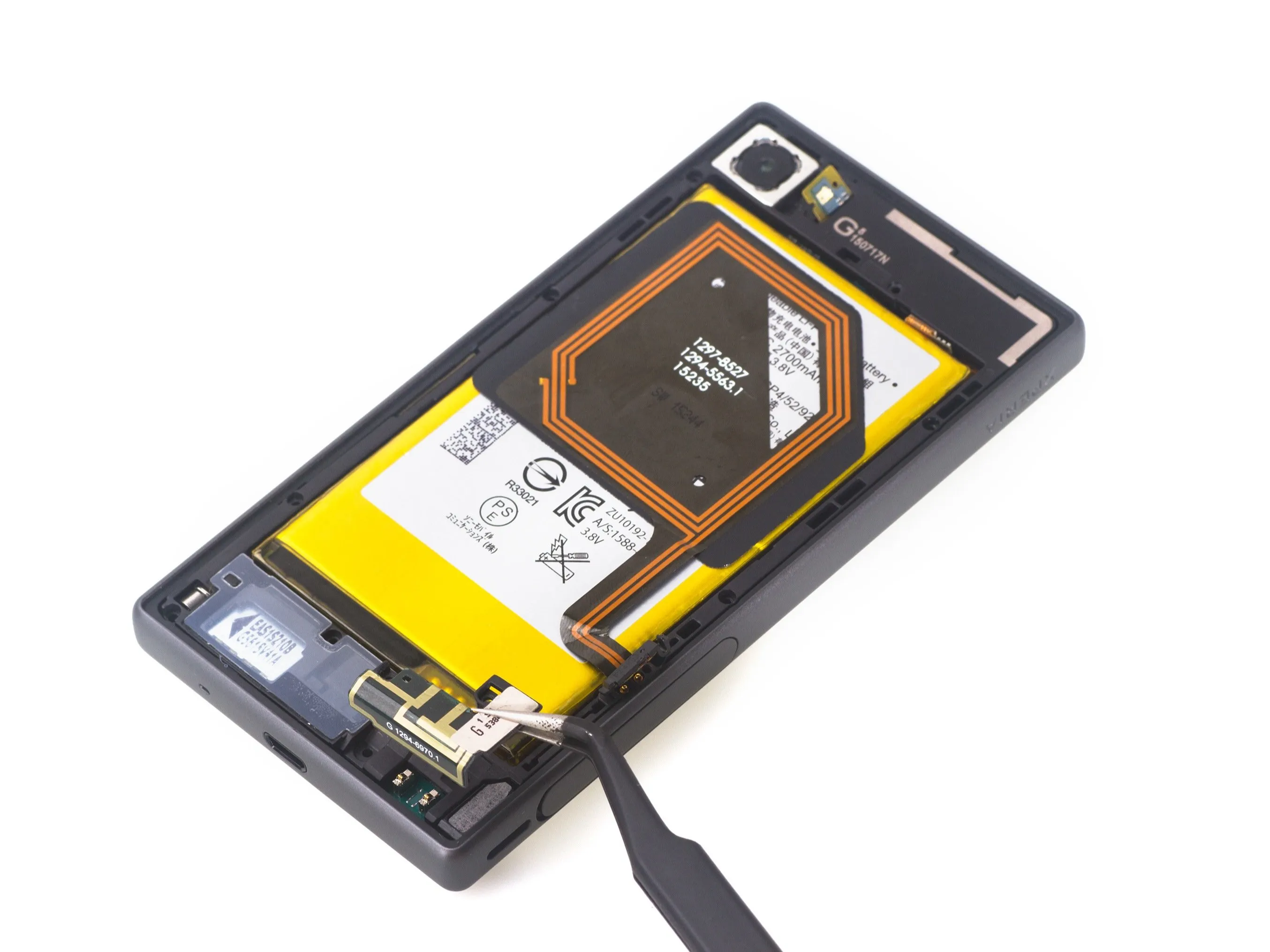

Снимите пластиковый кронштейн.
Подденьте и снимите заднюю рамку.

Шаг 5

Разборка Sony Xperia Z5C: шаг 5, изображение 3 из 3 | Источник - ifixit.com

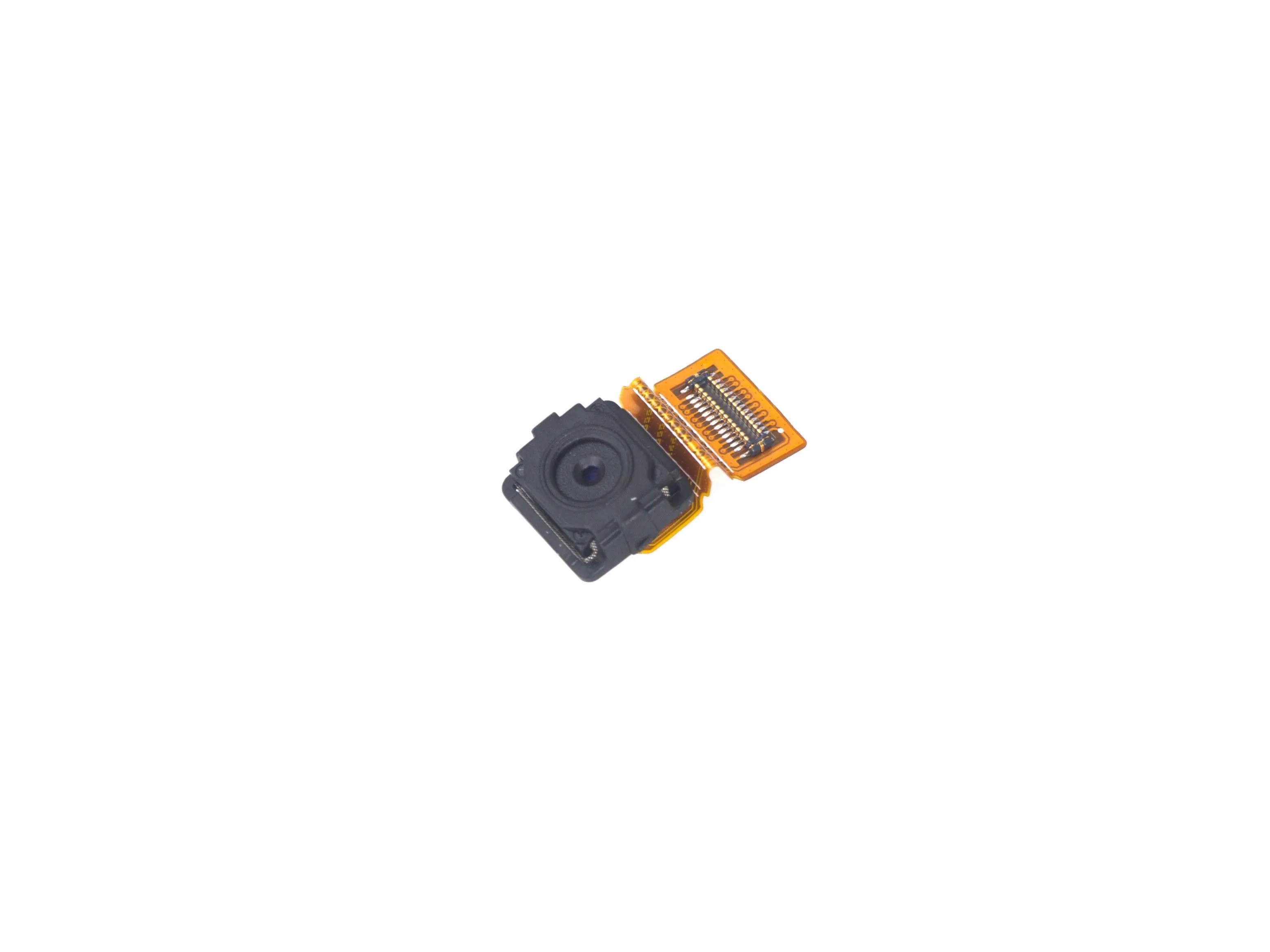

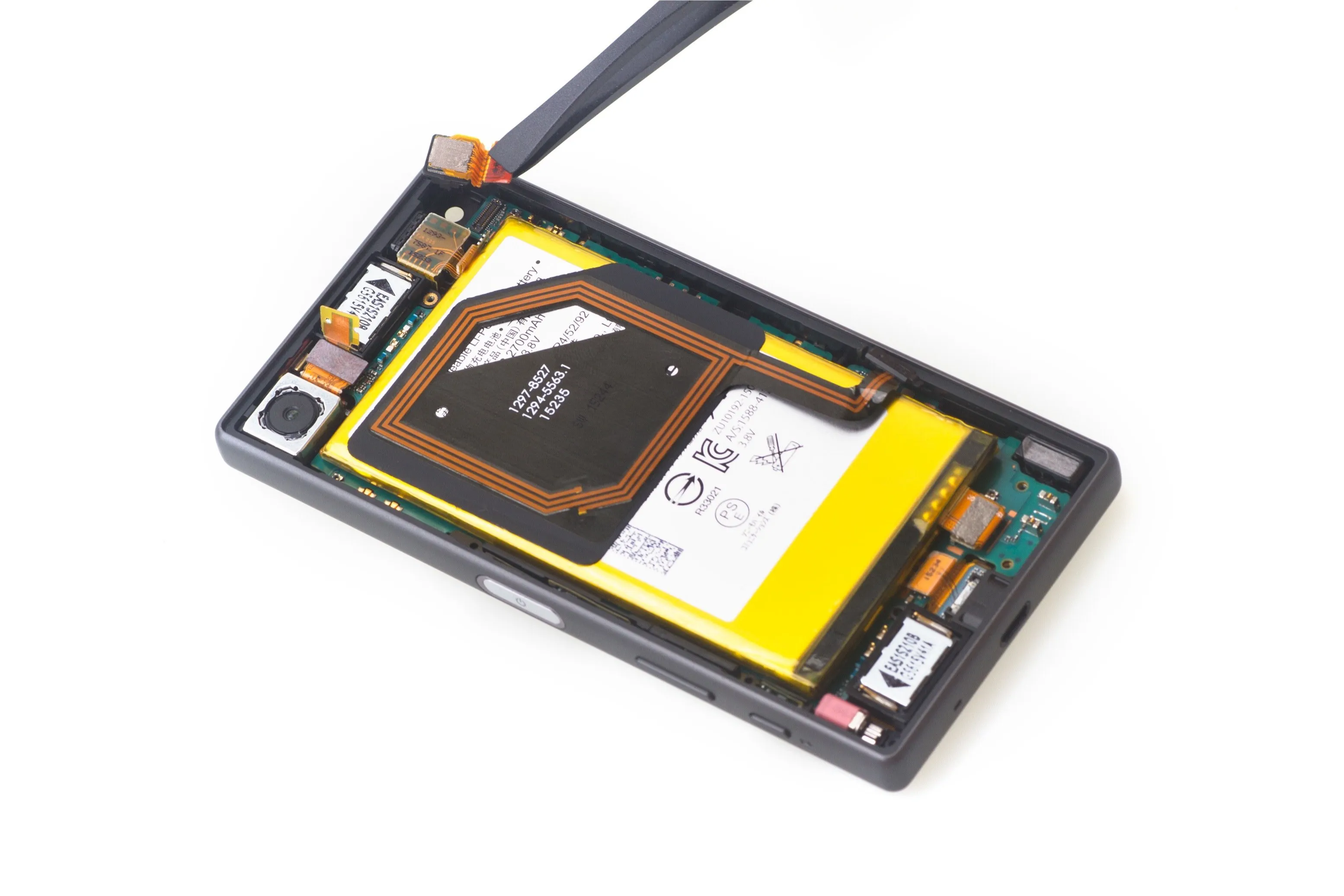

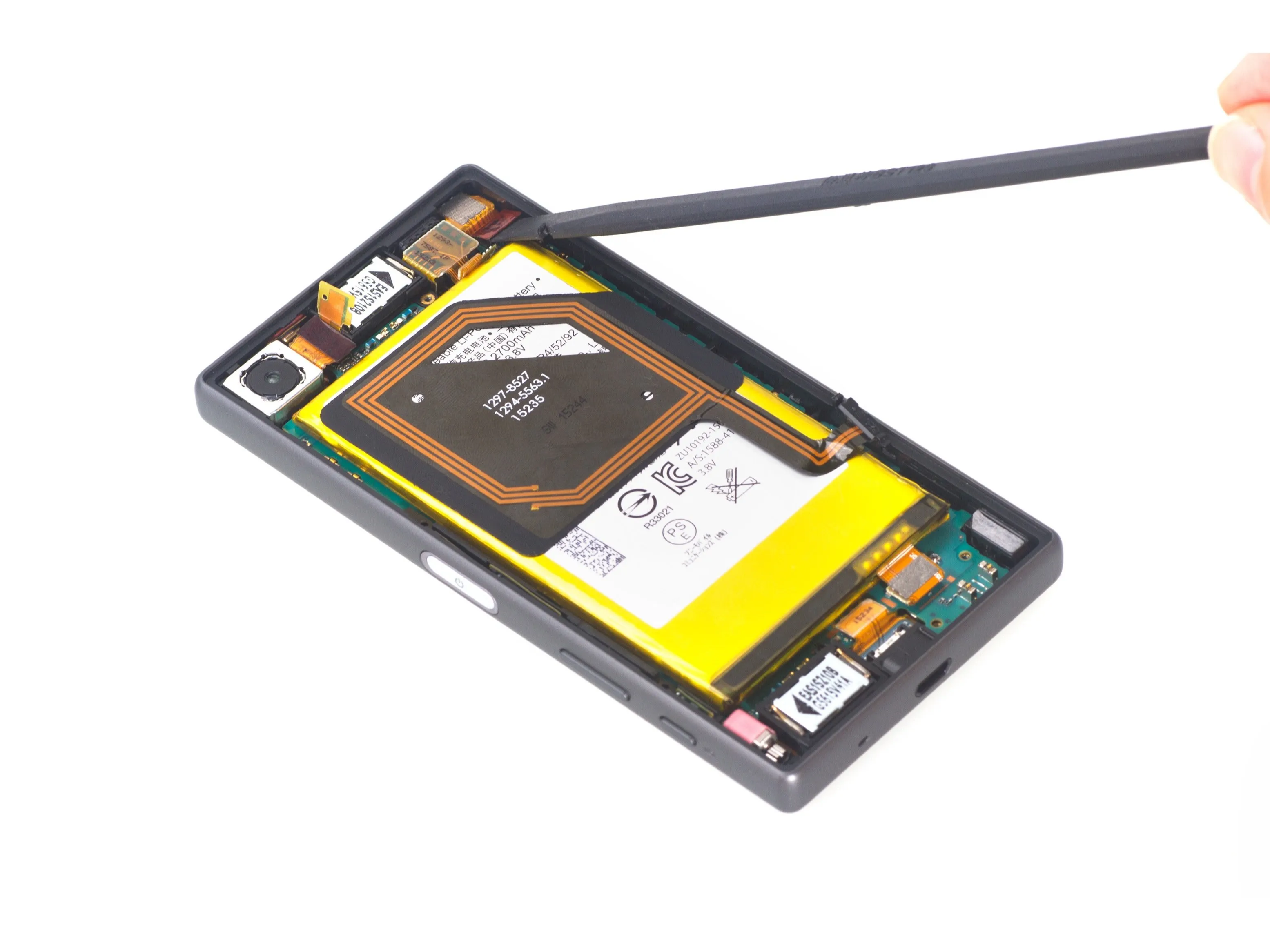

Снимите фронтальную камеру.

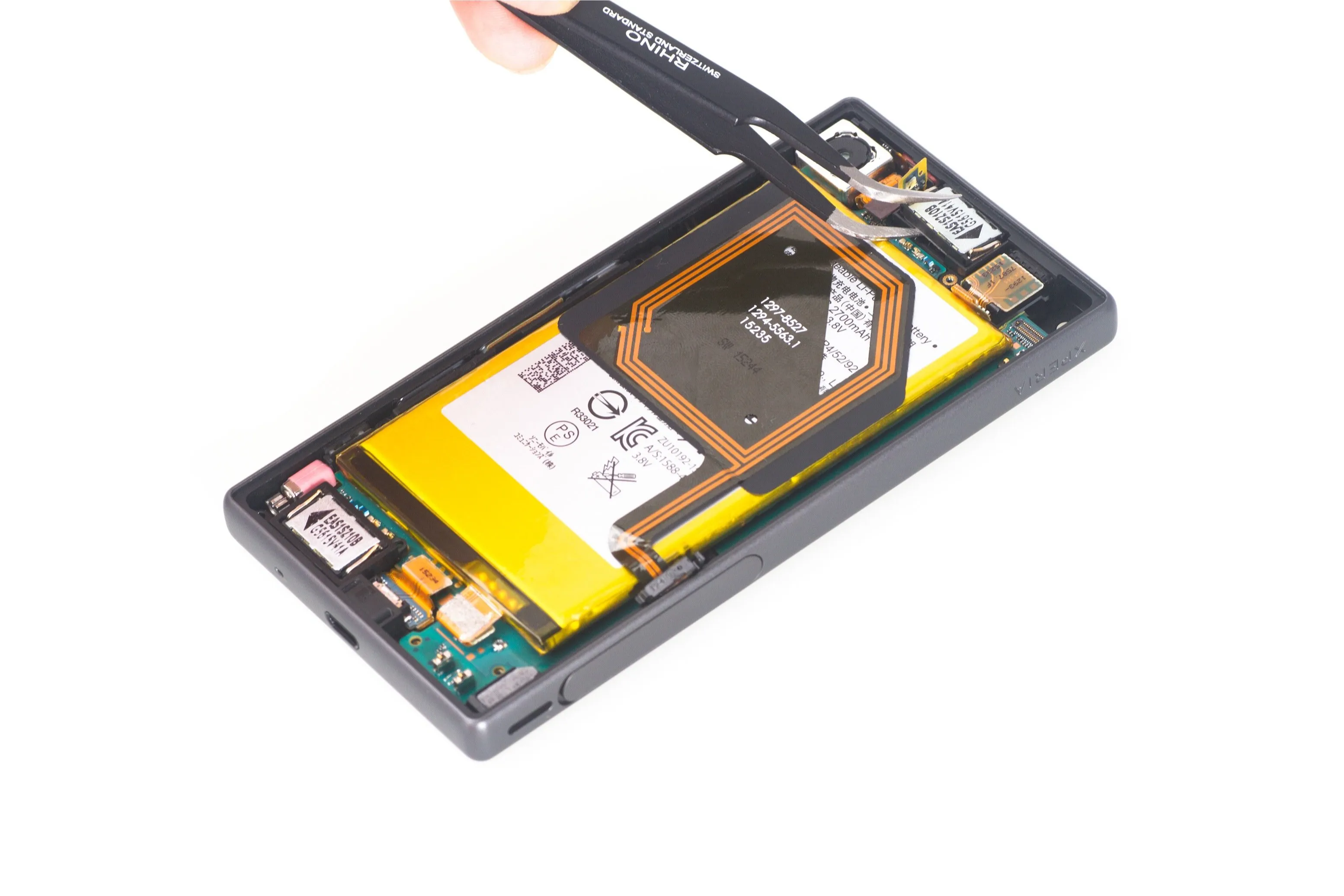

Шаг 6

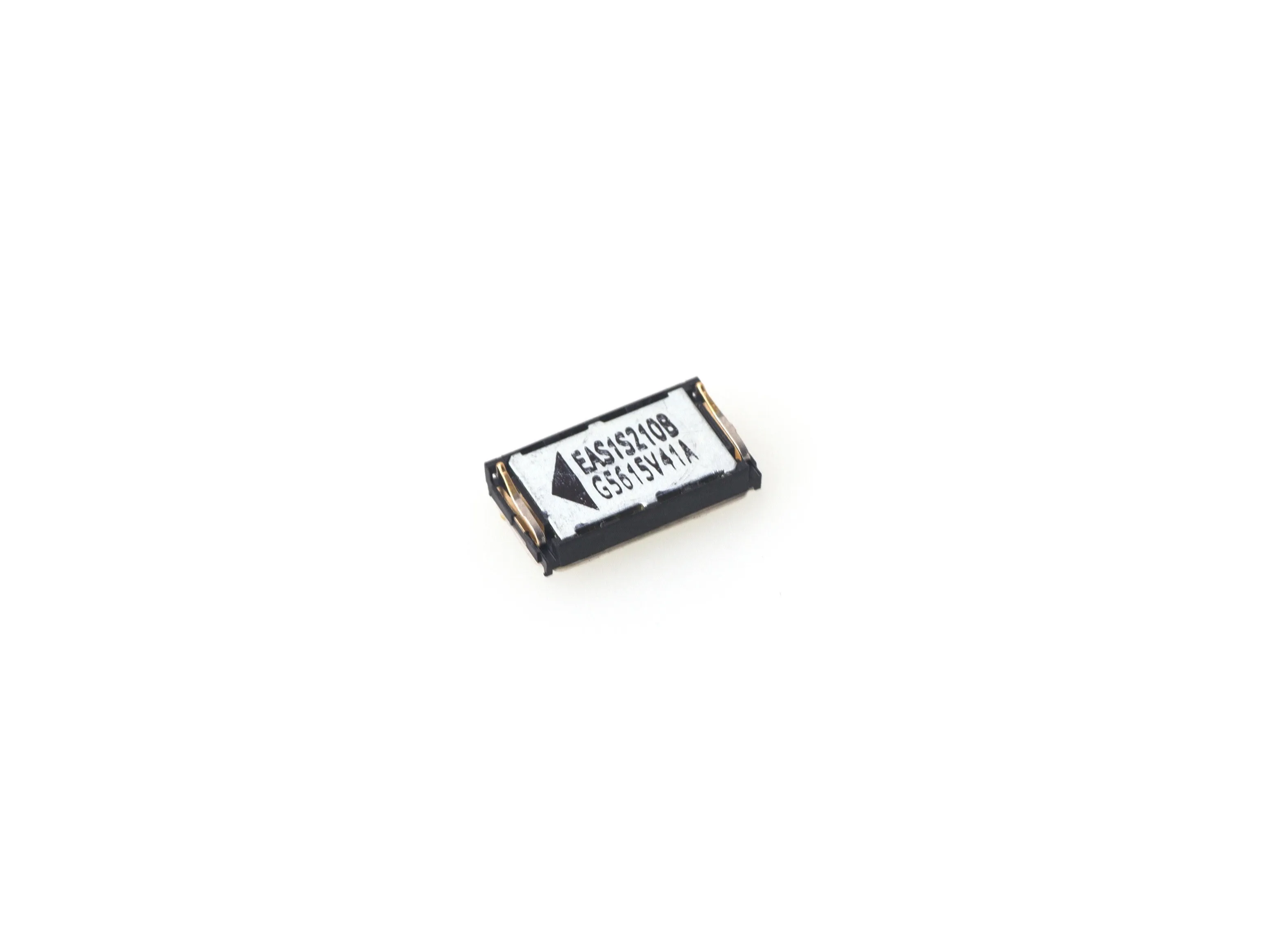

Извлеките наушник.

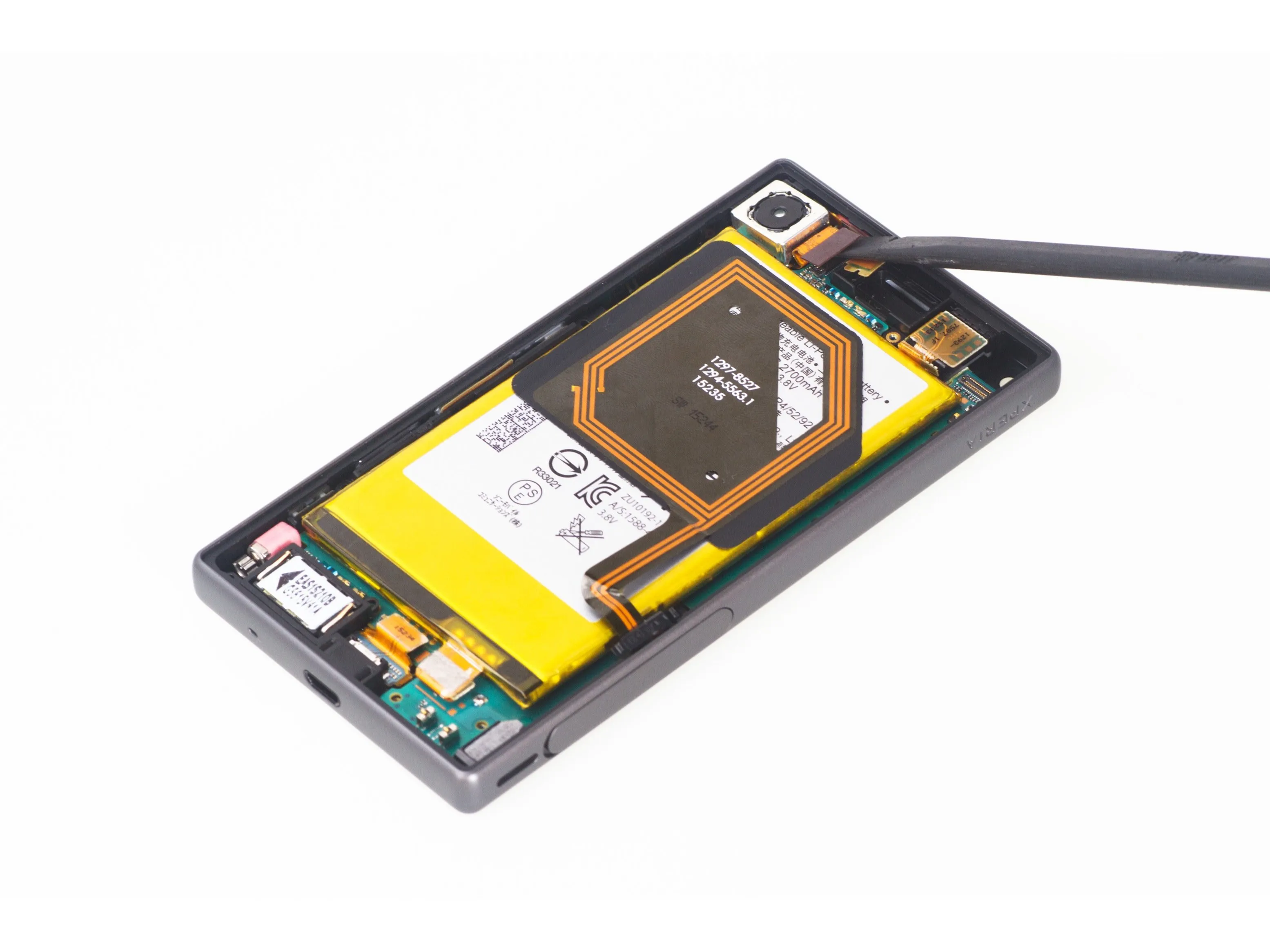

Шаг 7

Разборка Sony Xperia Z5C: шаг 7, изображение 3 из 3 | Источник - ifixit.com

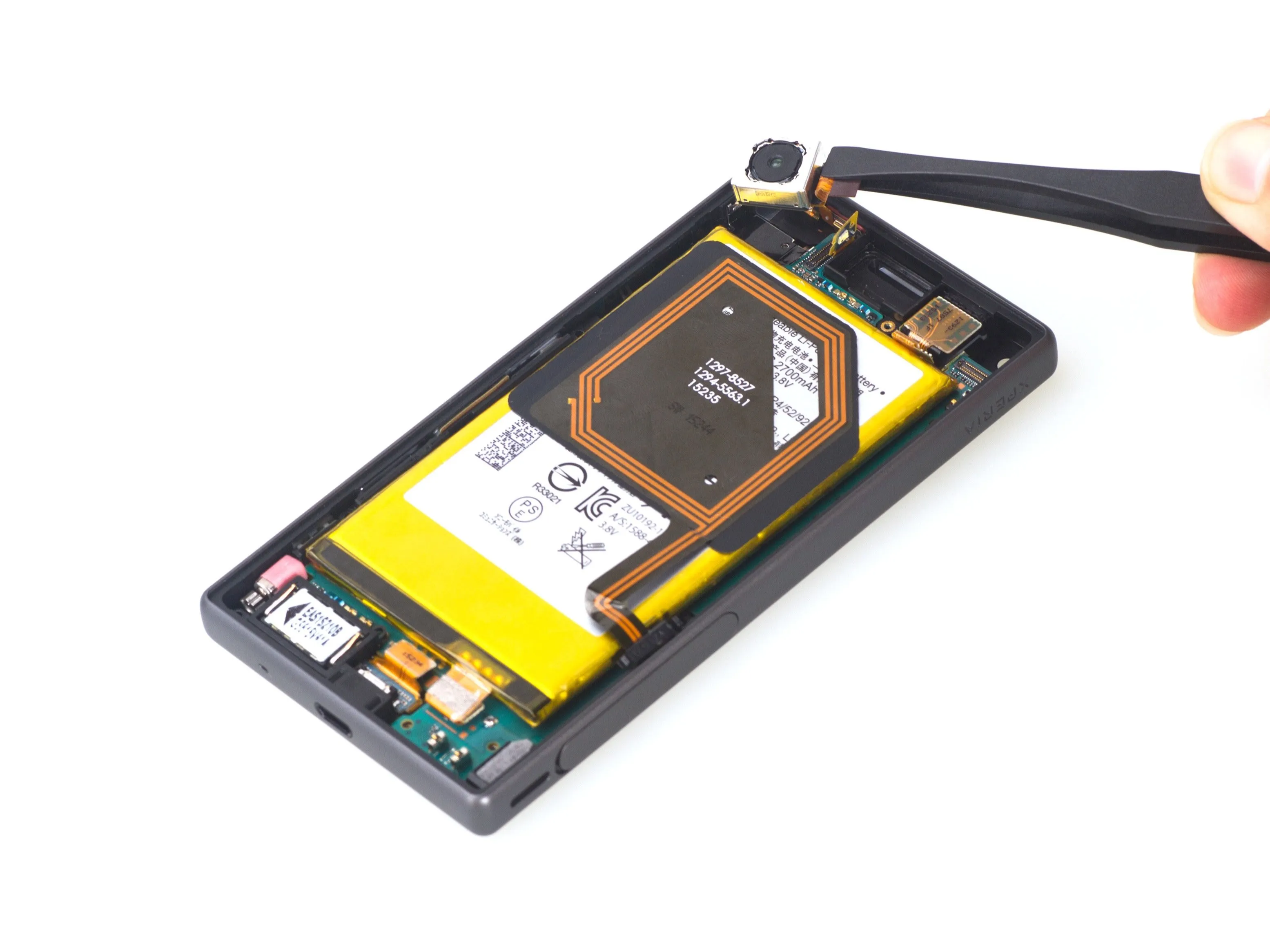

Снимите заднюю камеру.

Шаг 8

Разборка Sony Xperia Z5C: шаг 8, изображение 3 из 3 | Источник - ifixit.com

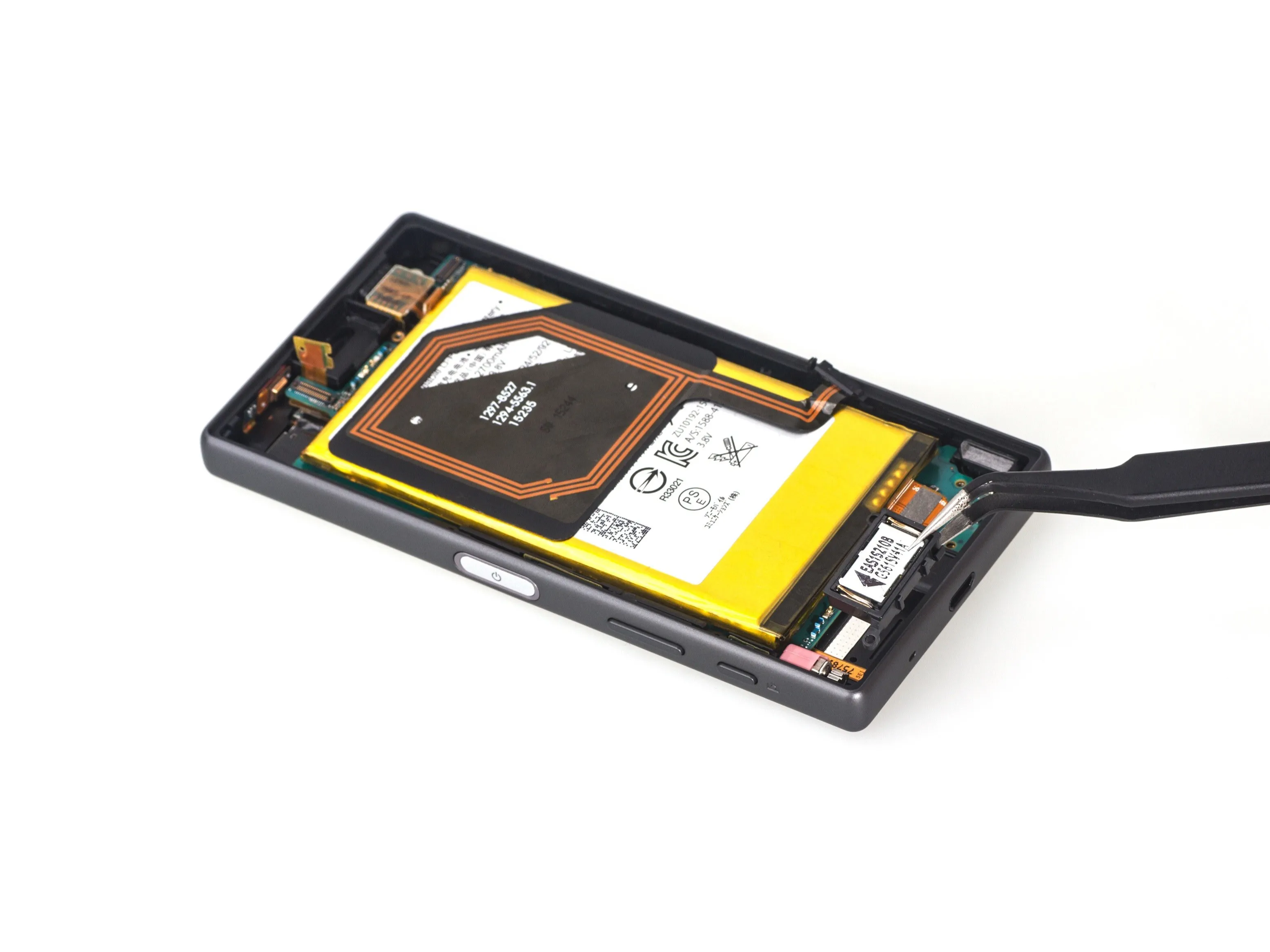

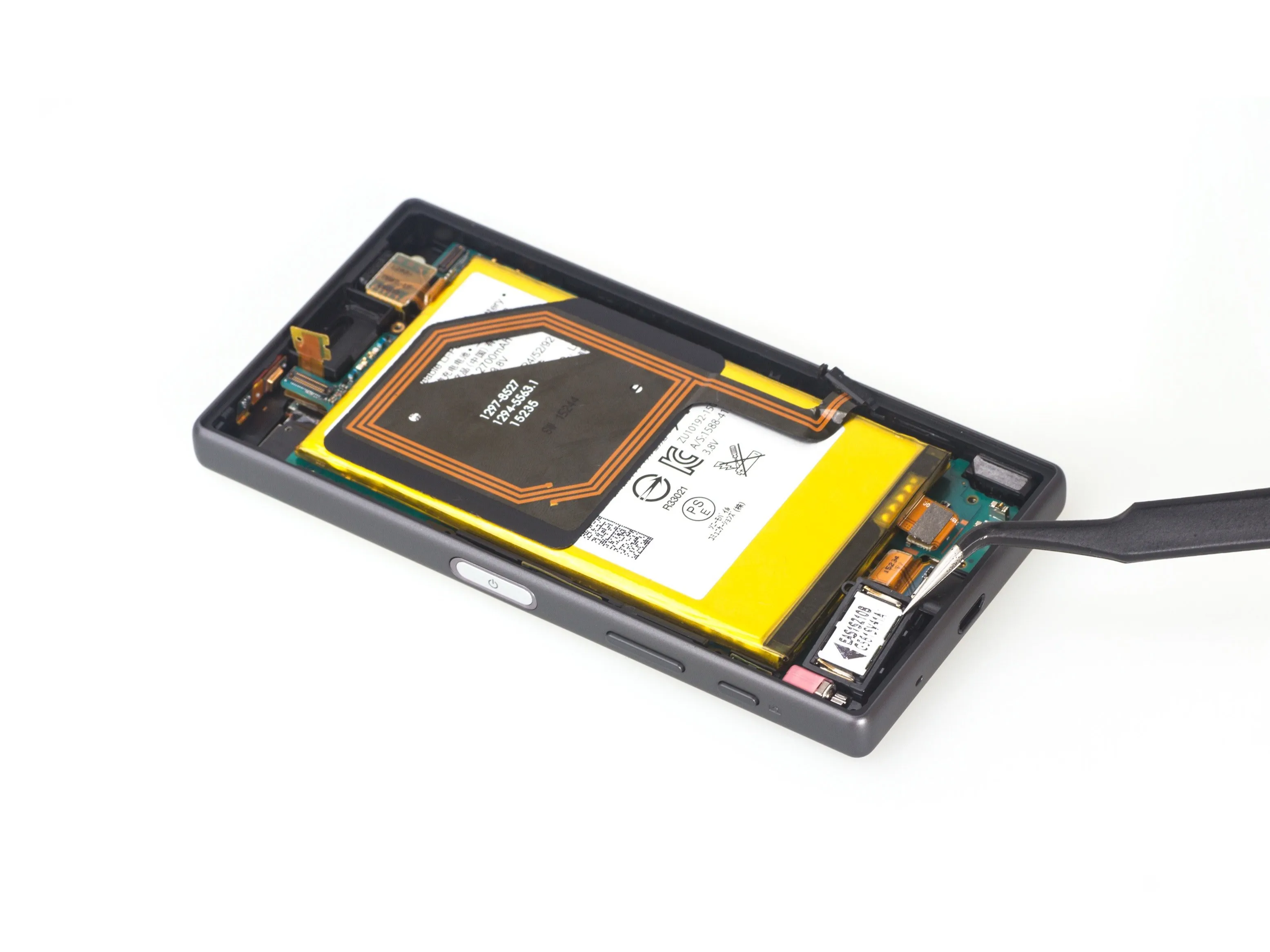

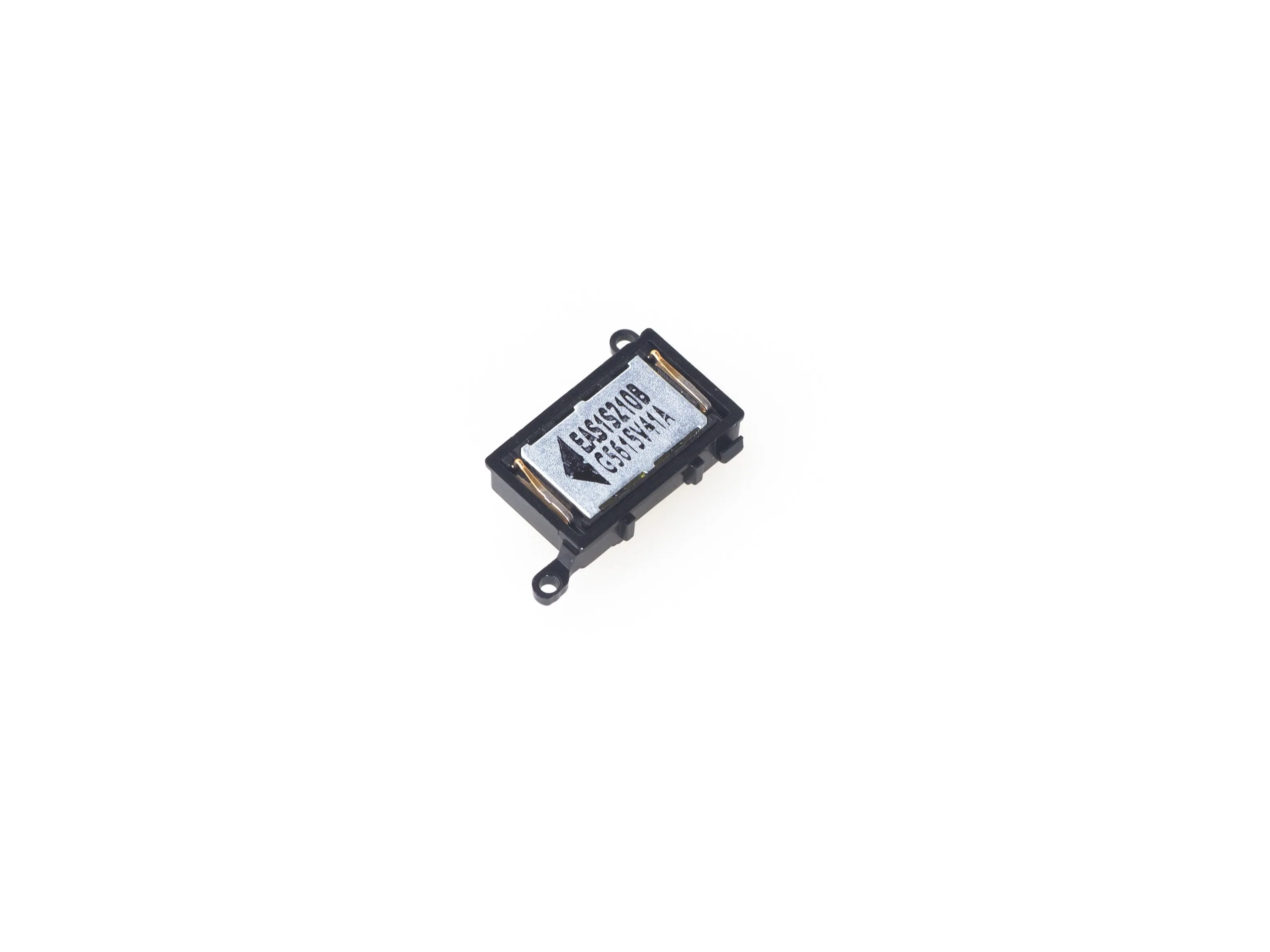

Извлеките динамик.

Шаг 9

Разборка Sony Xperia Z5C: шаг 9, изображение 3 из 3 | Источник - ifixit.com

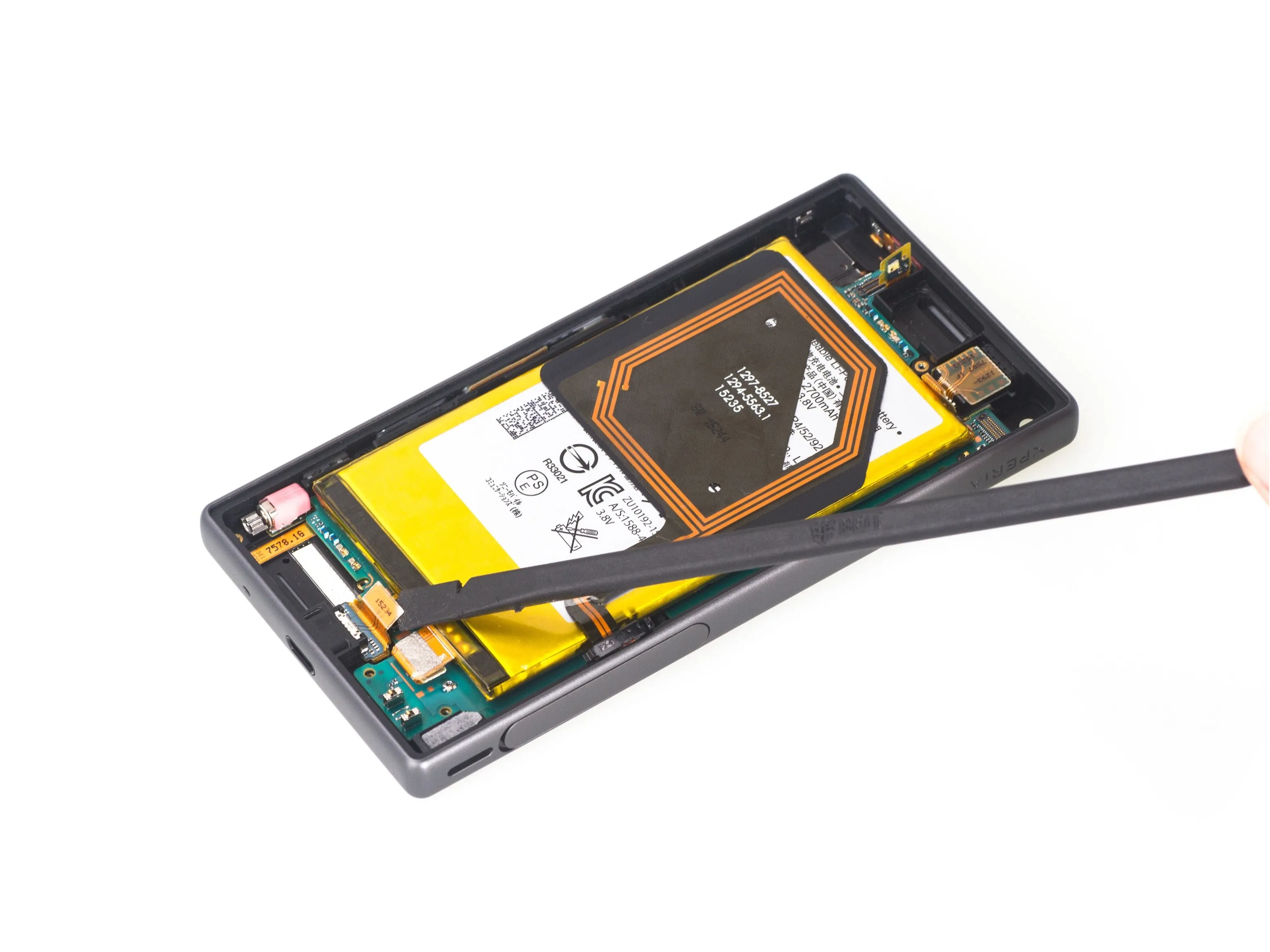

Освободите разъем порта зарядки.

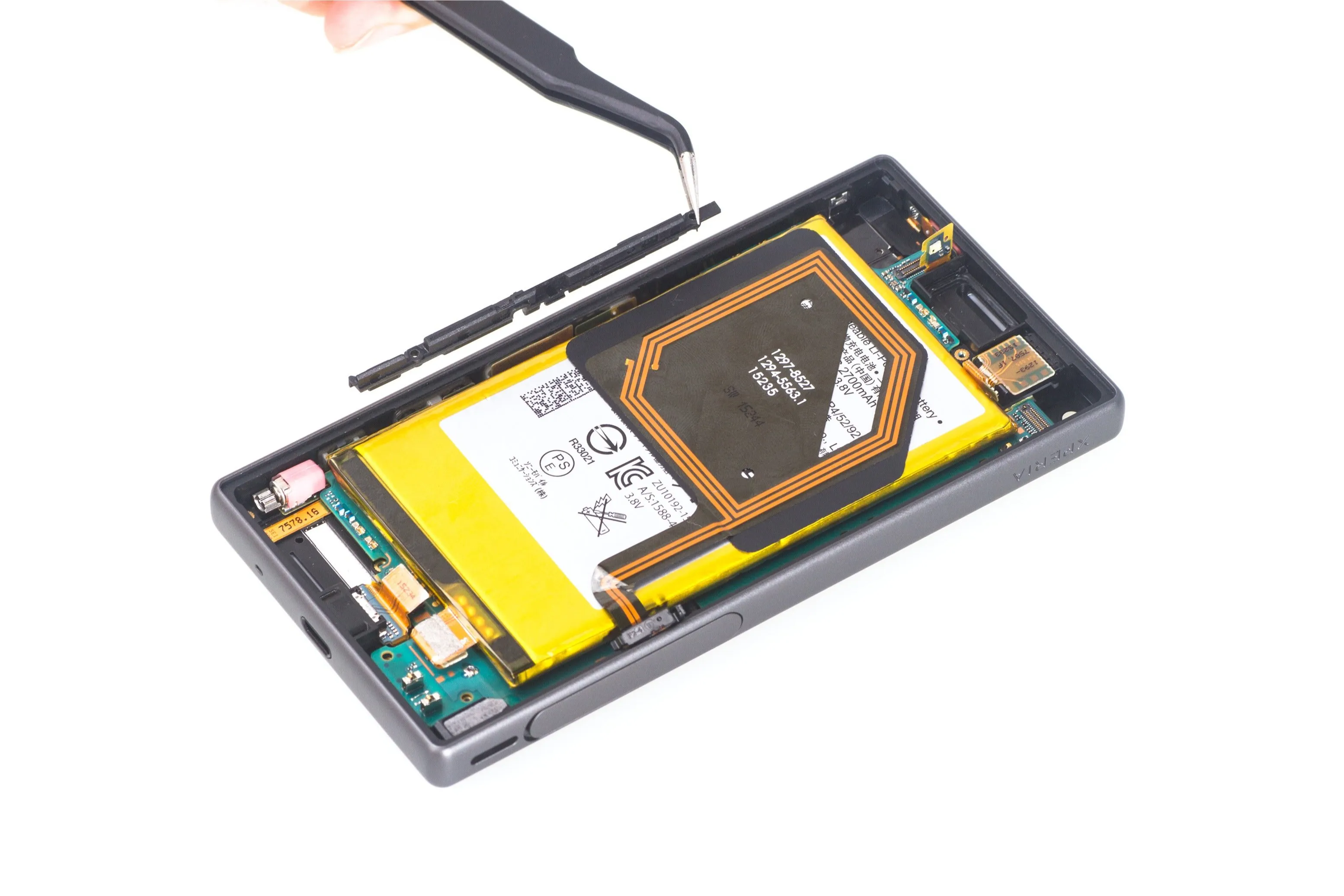

Снимите пластиковую защитную планку.

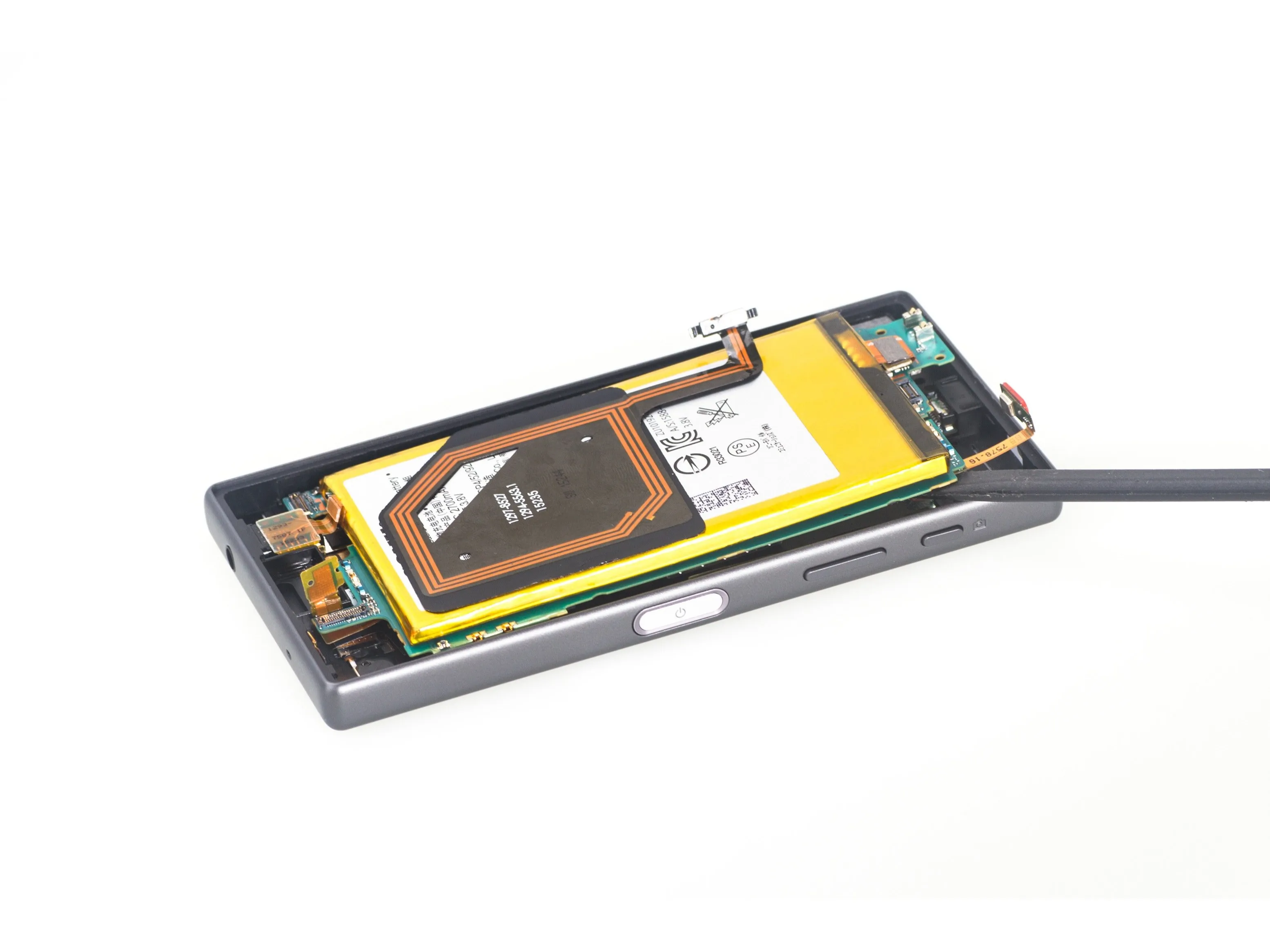

Подденьте материнскую плату с этой стороны. Под материнской платой находятся три гибких разъема. Поэтому аккуратно подденьте материнскую плату.
Материнская плата может быть прикреплена к корпусу липкой накладкой возле разъема для зарядки. Ее можно отсоединить, очень осторожно поворачивая материнскую плату из стороны в сторону и проверяя, не растягиваются ли гибкие разъемы.

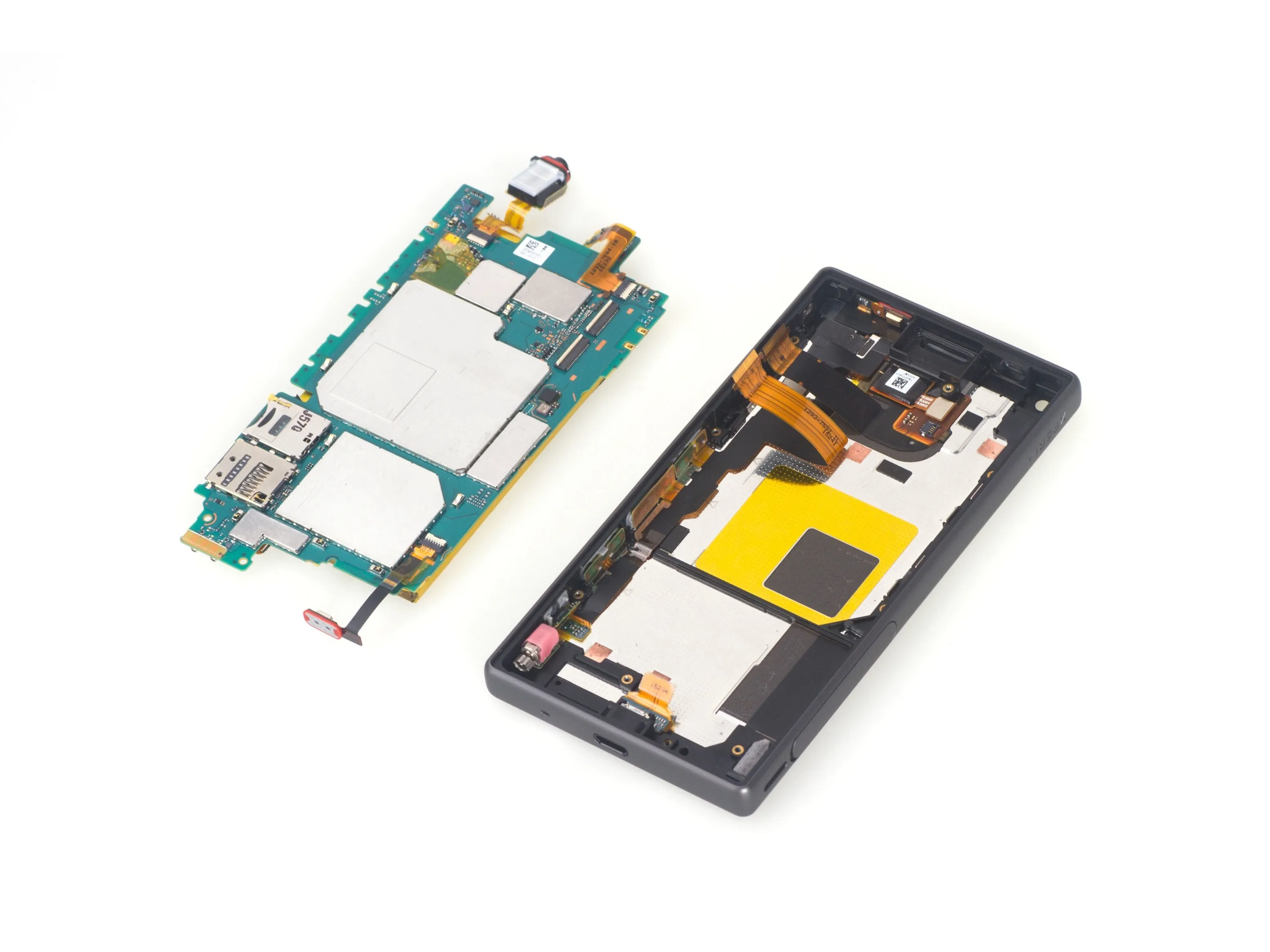

Шаг 10

Разборка Sony Xperia Z5C: шаг 10, изображение 3 из 3 | Источник - ifixit.com

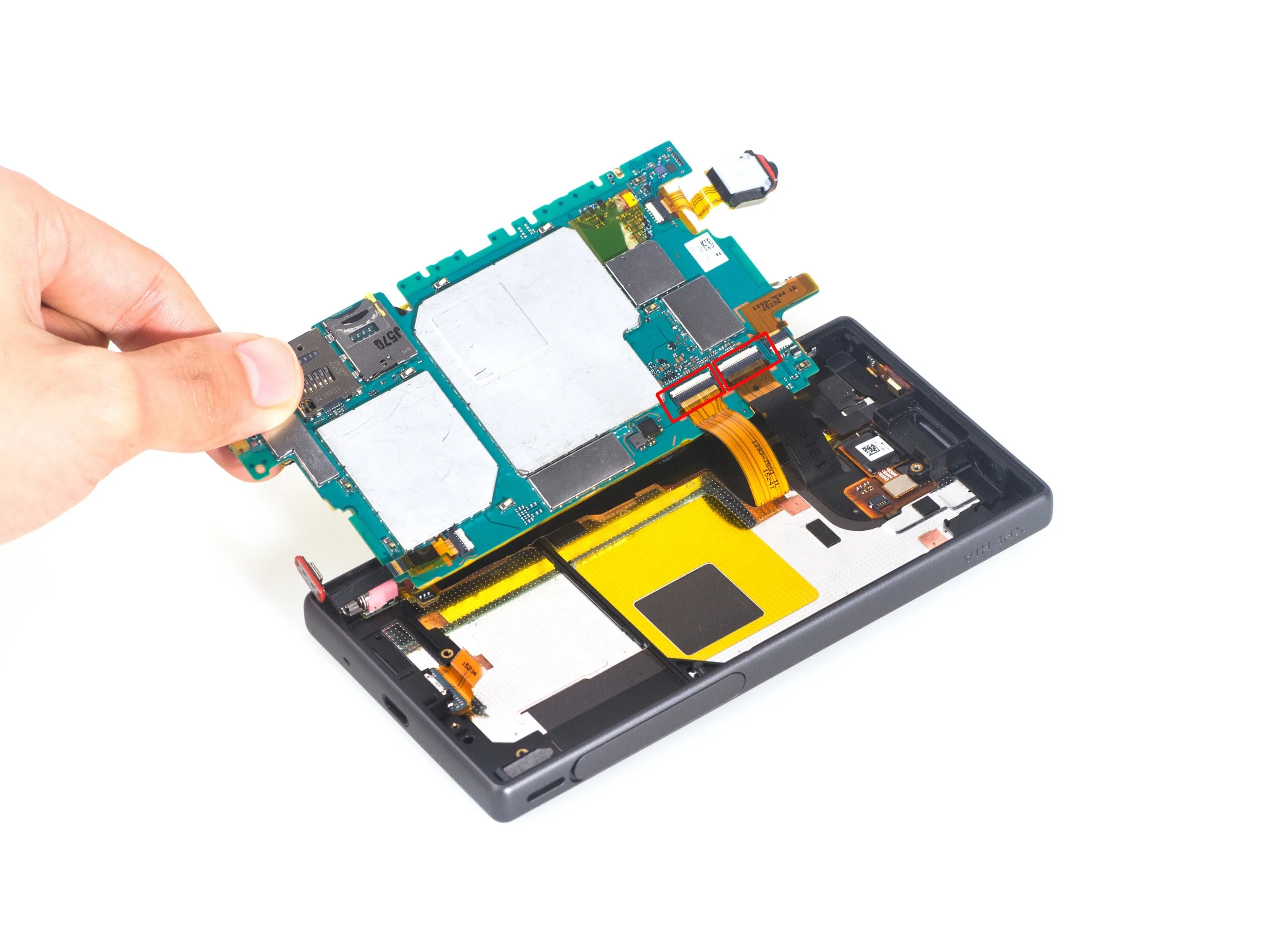

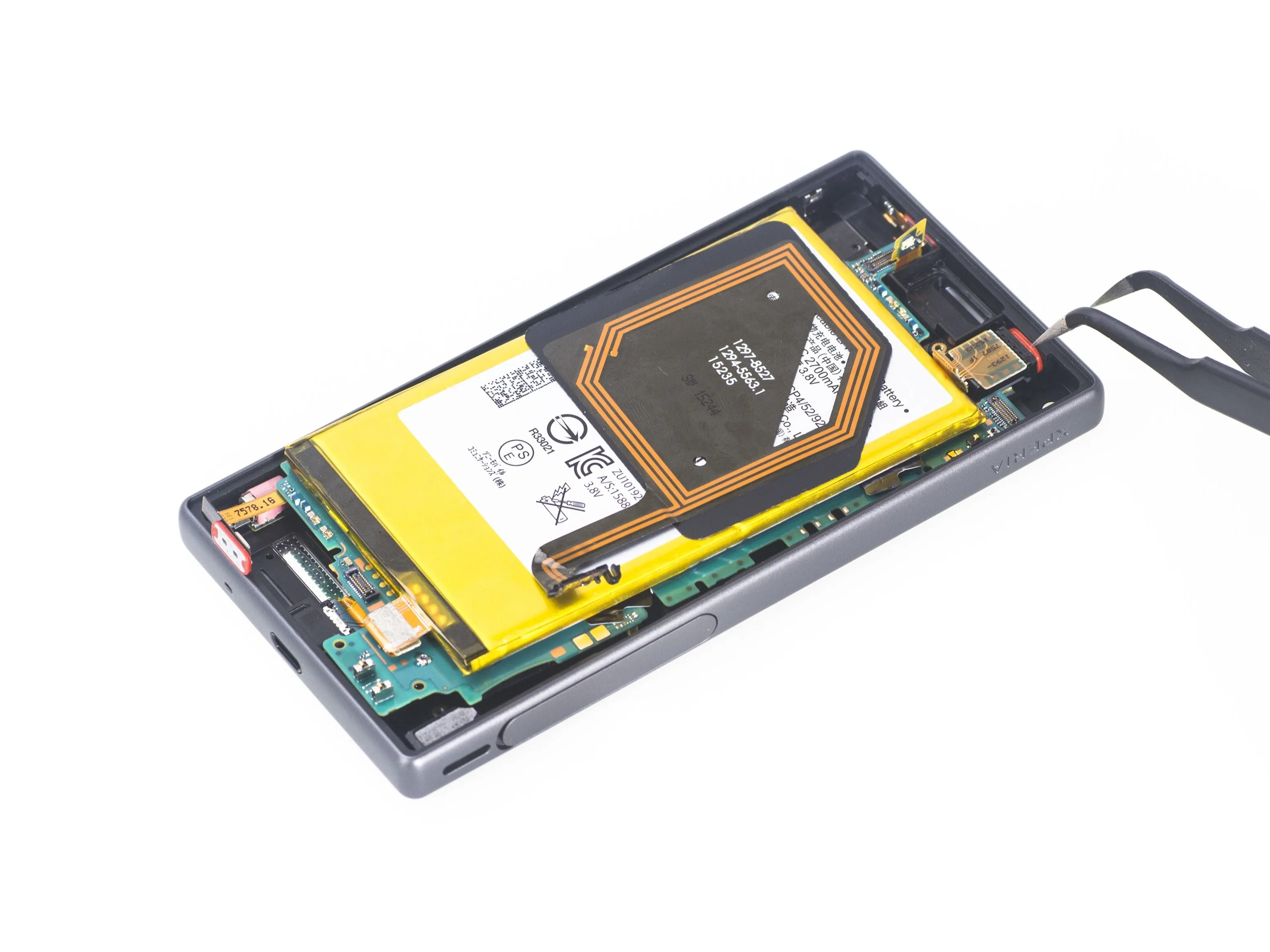

Выдвиньте аудиоразъем из гнезда, под ним нет клея.
Освободите гибкий разъем ЖК-дисплея и основной гибкий разъем, поддев белый фиксирующий выступ основания разъема.
Отделите системную плату от среднего корпуса.

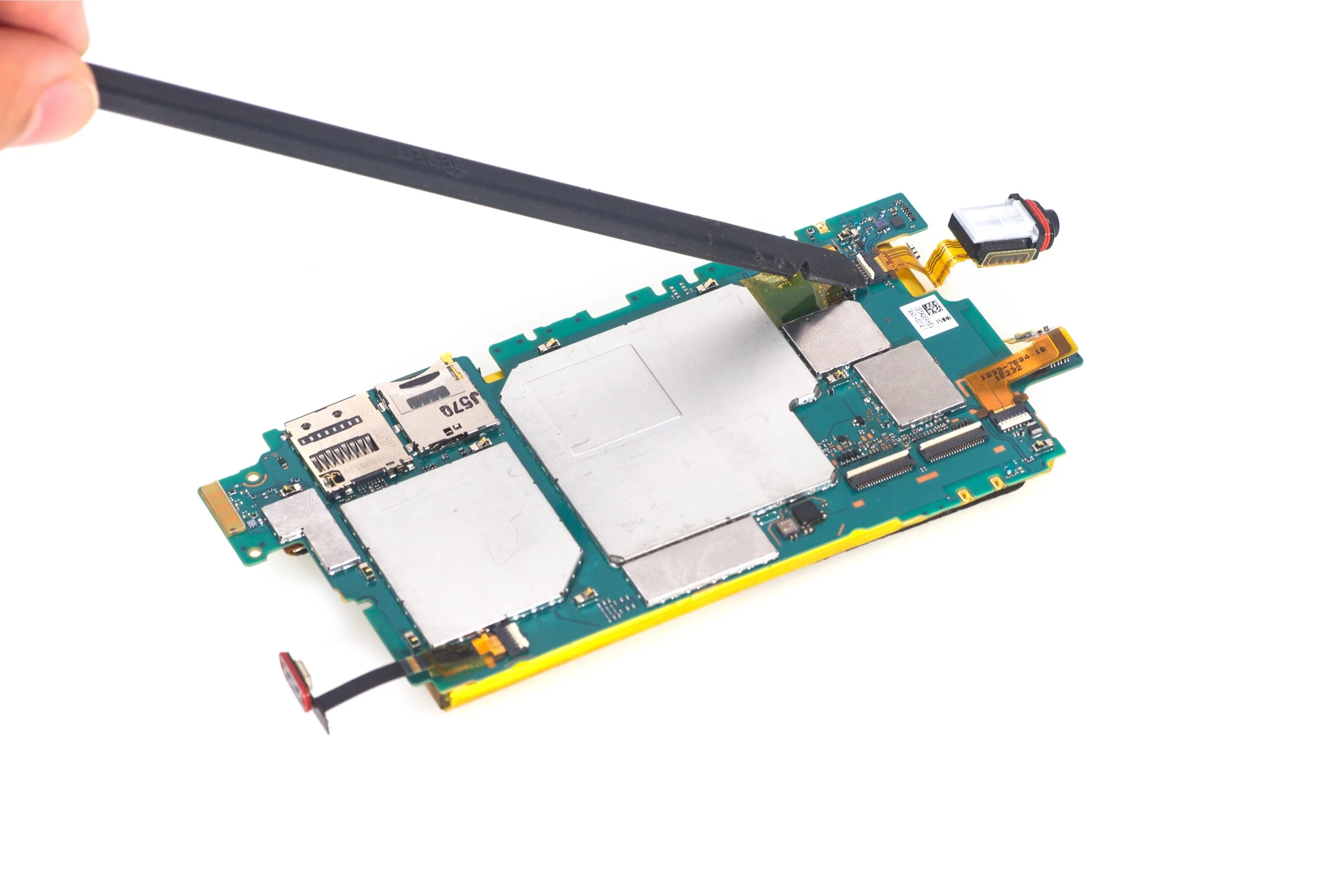

Шаг 11

Разборка Sony Xperia Z5C: шаг 11, изображение 3 из 3 | Источник - ifixit.com

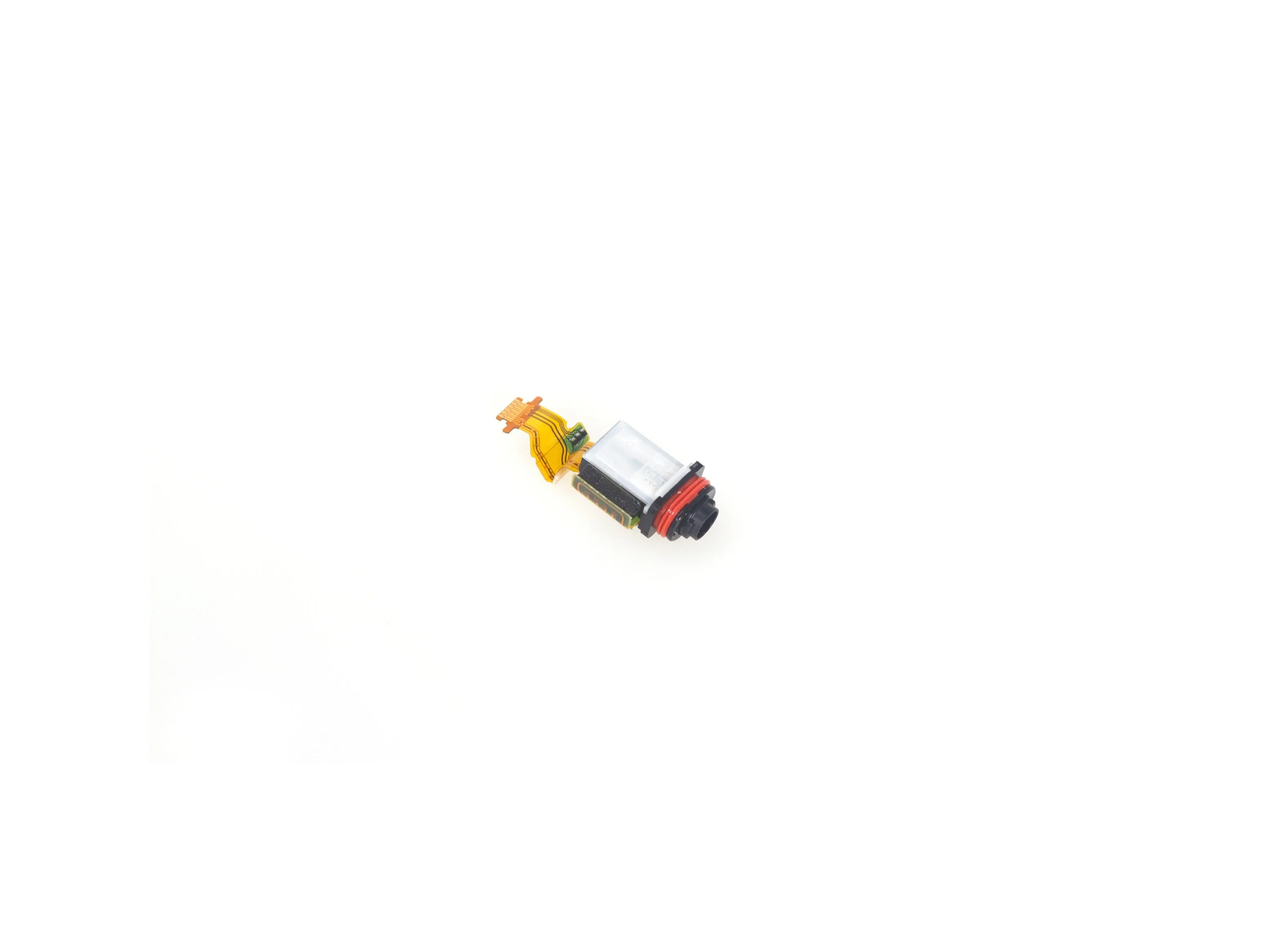

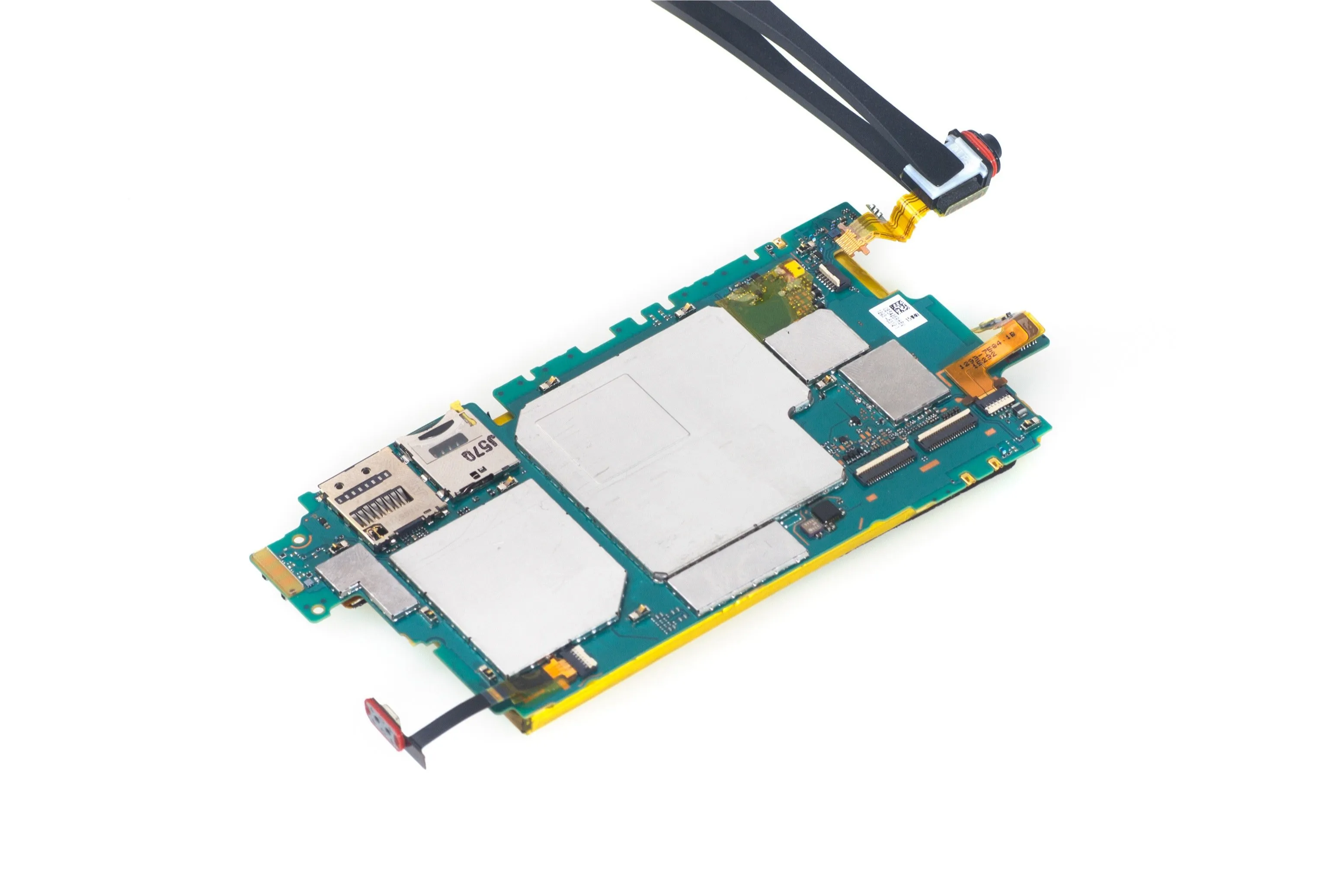

Отсоедините аудиоразъем, поддев белый фиксирующий выступ основания разъема.

Шаг 12

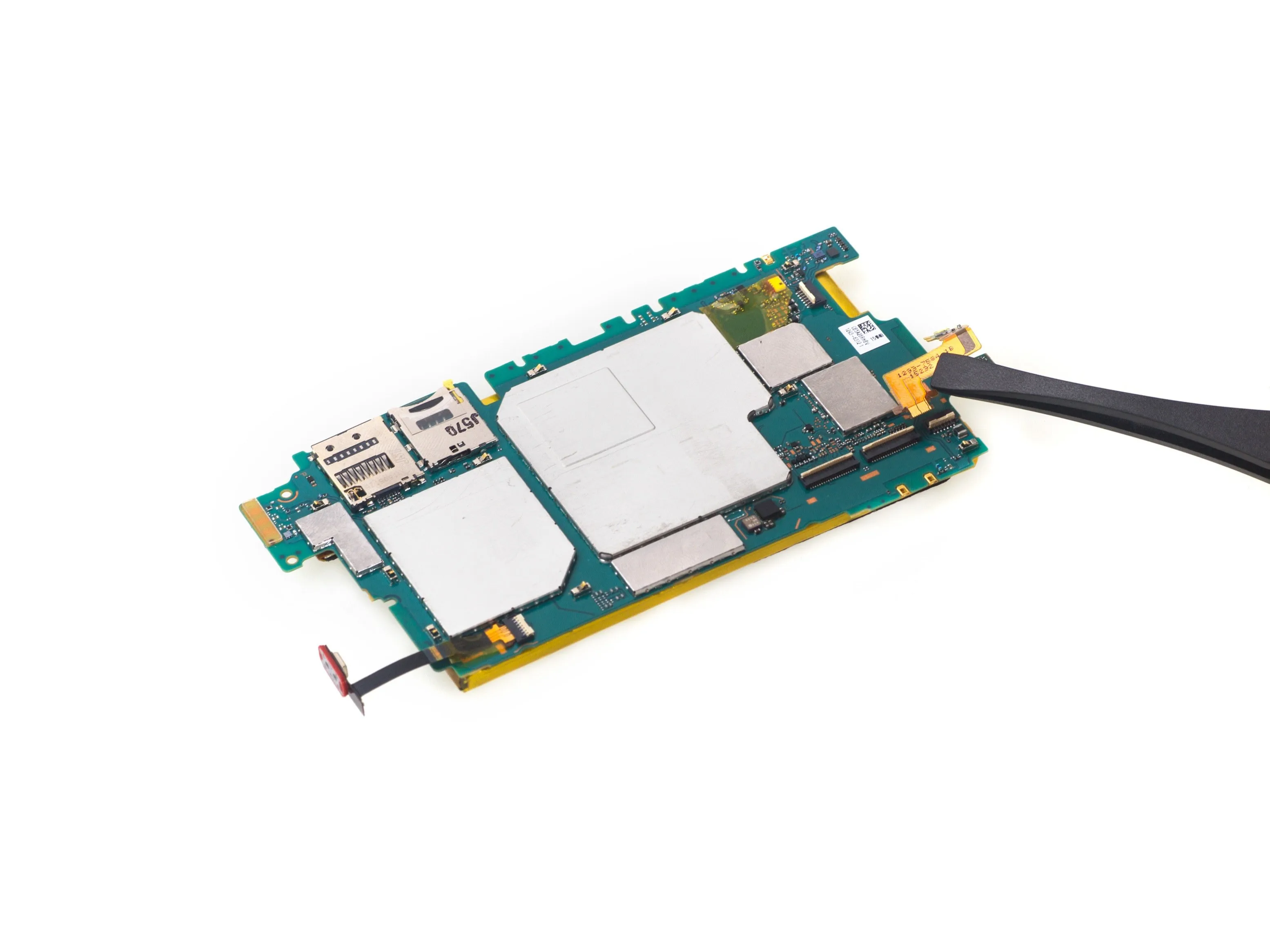

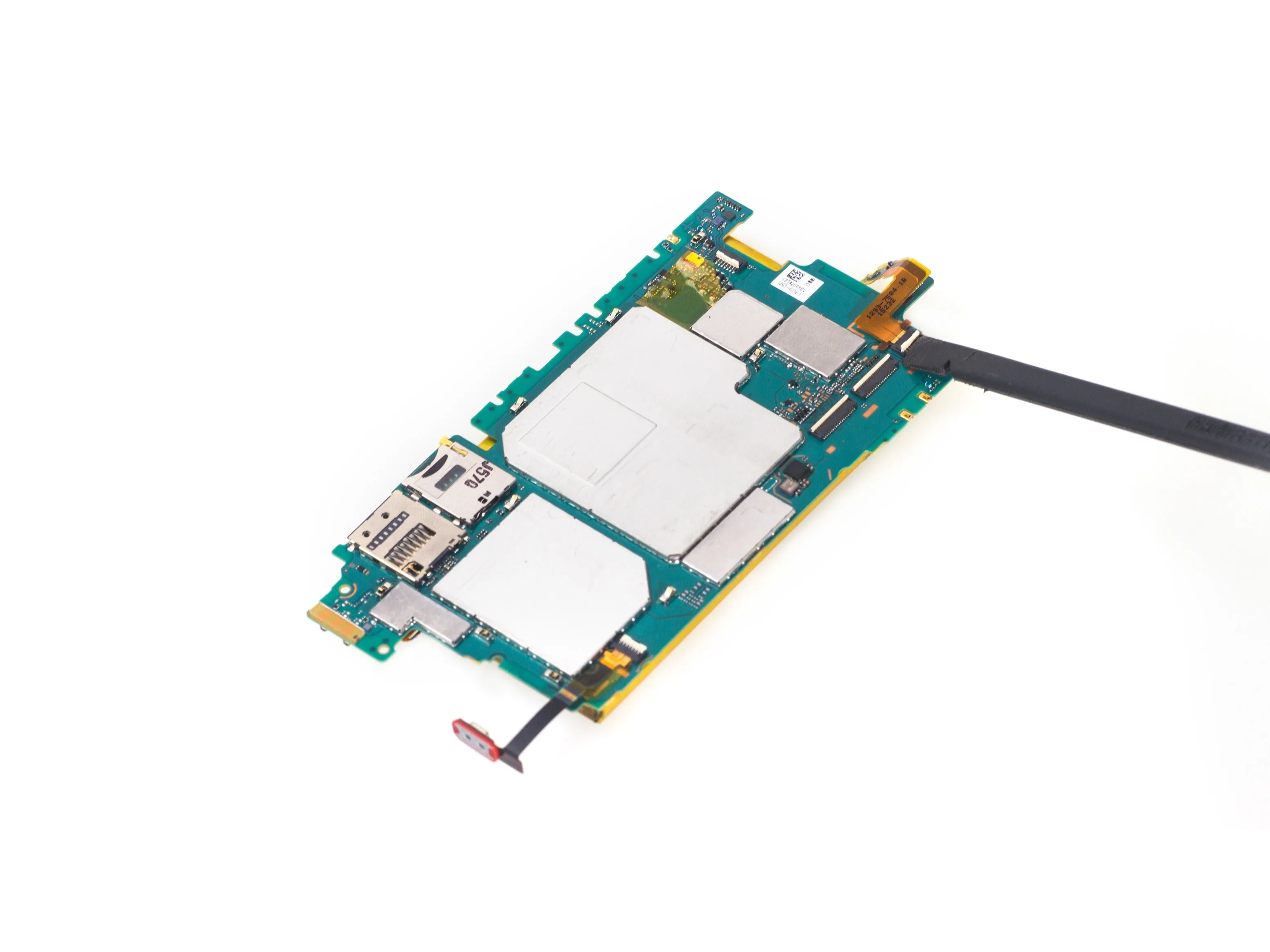

Извлеките флекс фонарика, поддев белый фиксирующий выступ основания разъема.

Шаг 13

Разборка Sony Xperia Z5C: шаг 13, изображение 3 из 3 | Источник - ifixit.com

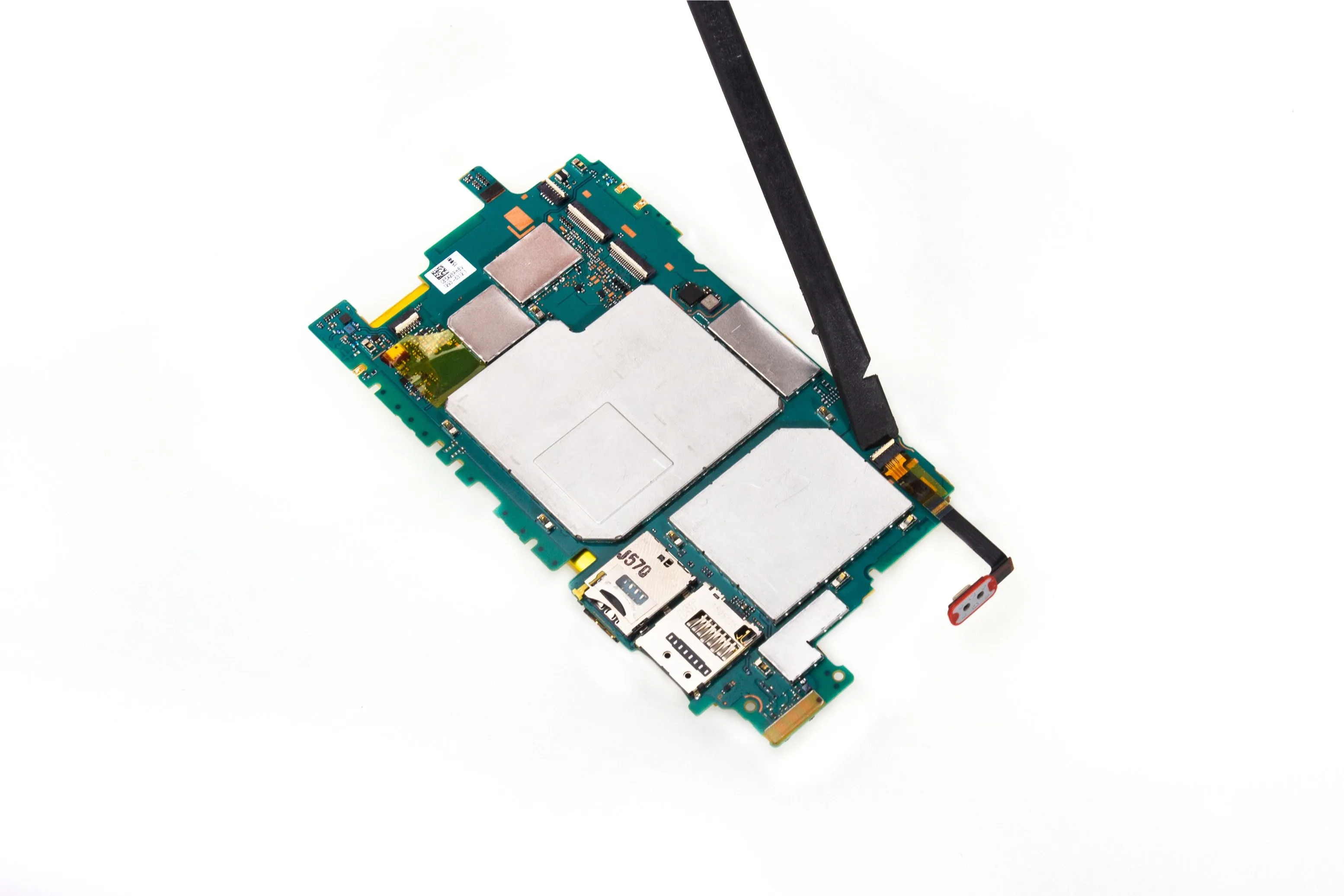

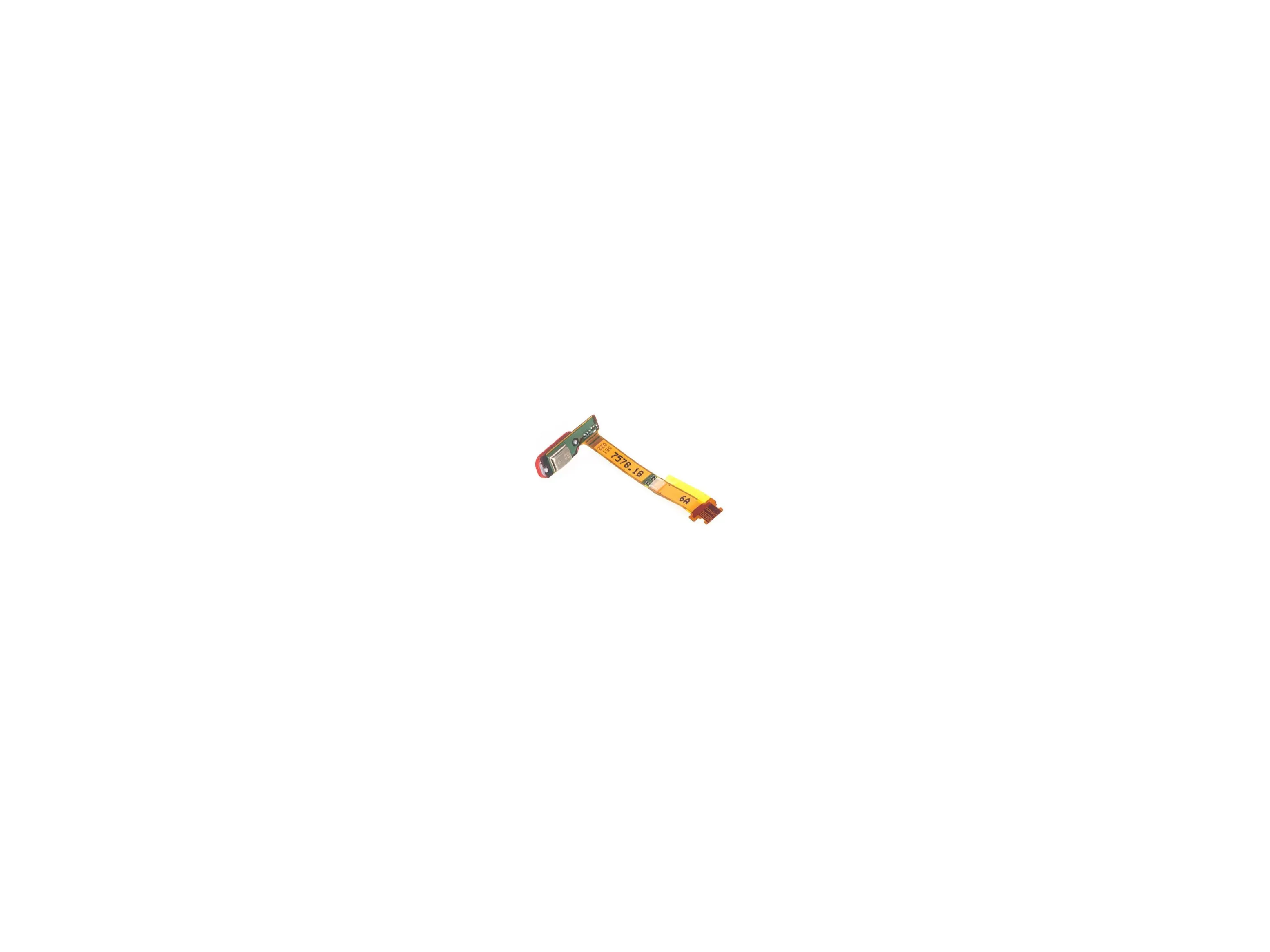

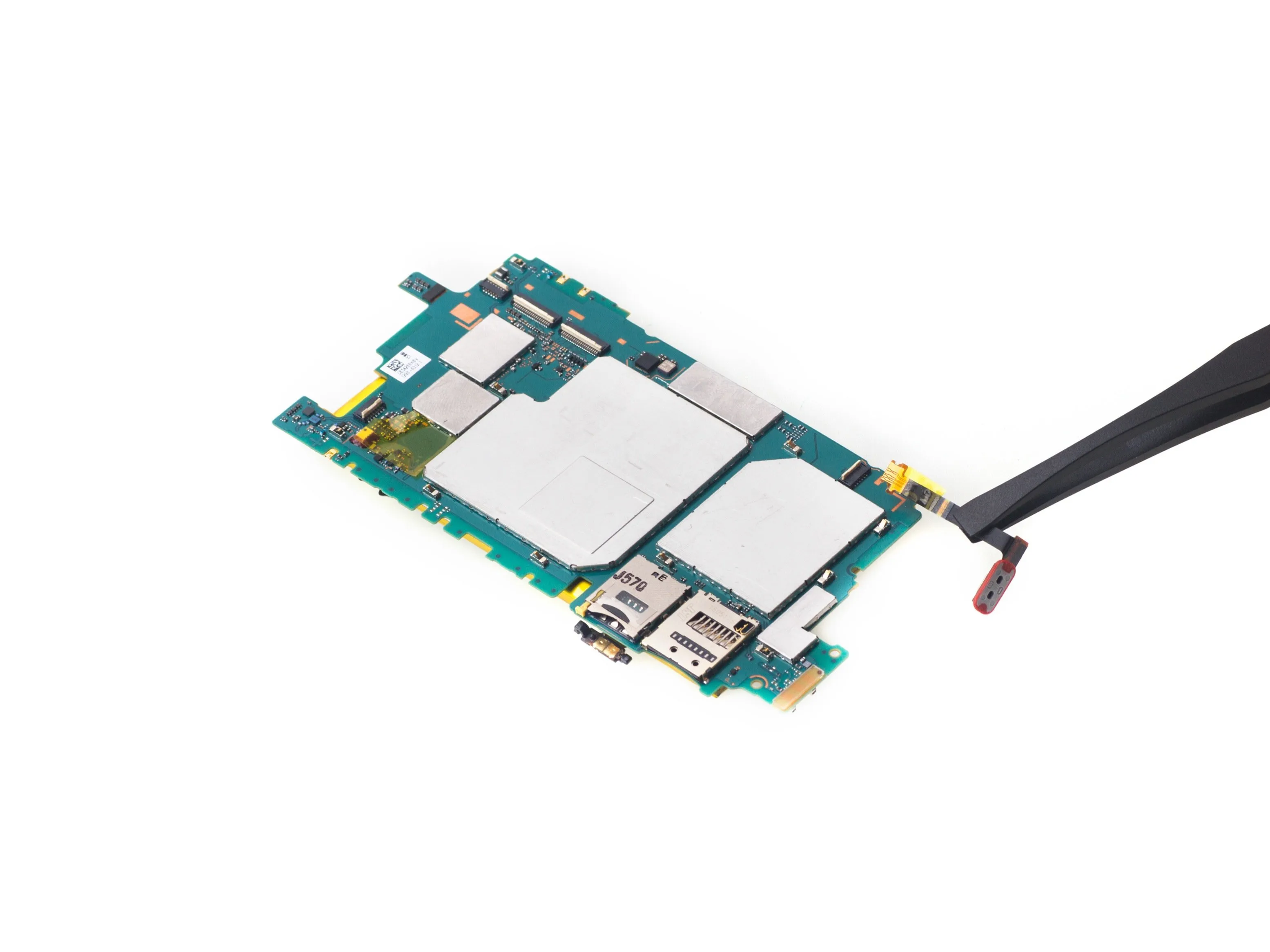

Извлеките микрофонный отвод, поддев белый фиксирующий выступ основания разъема.

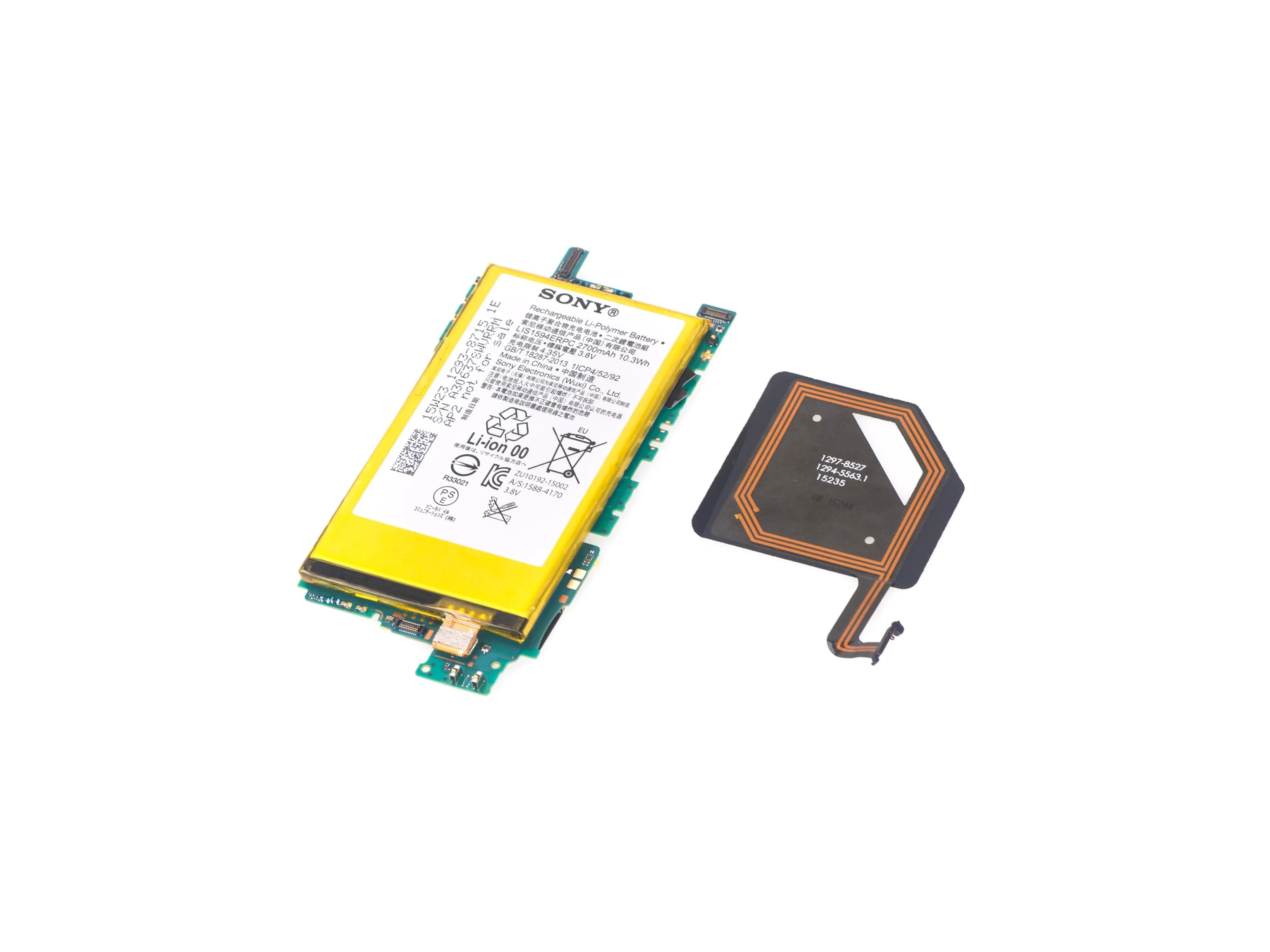

Шаг 14

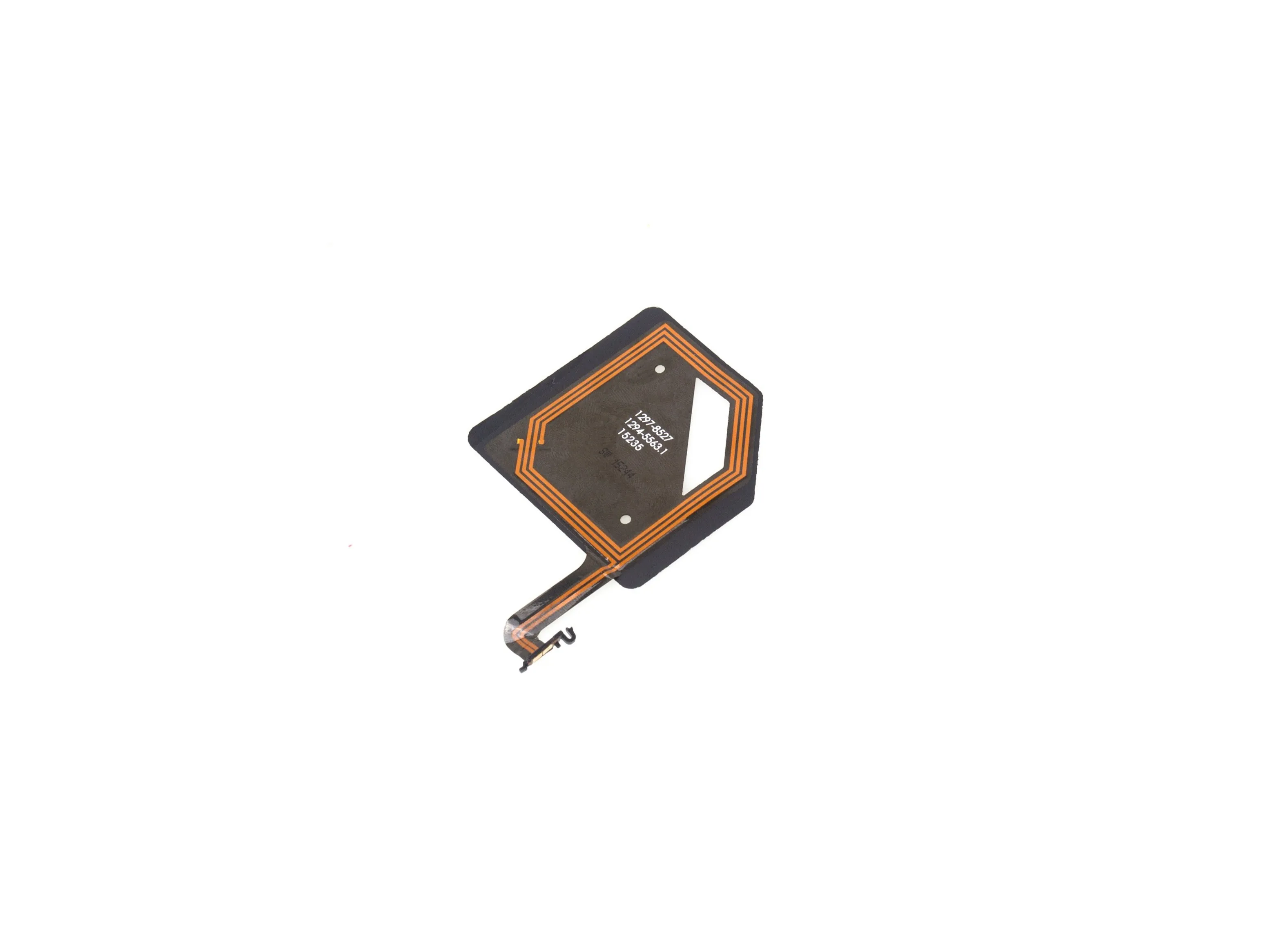

Уберите антенну NFC с аккумулятора.

Шаг 15

Разборка Sony Xperia Z5C: шаг 15, изображение 3 из 3 | Источник - ifixit.com

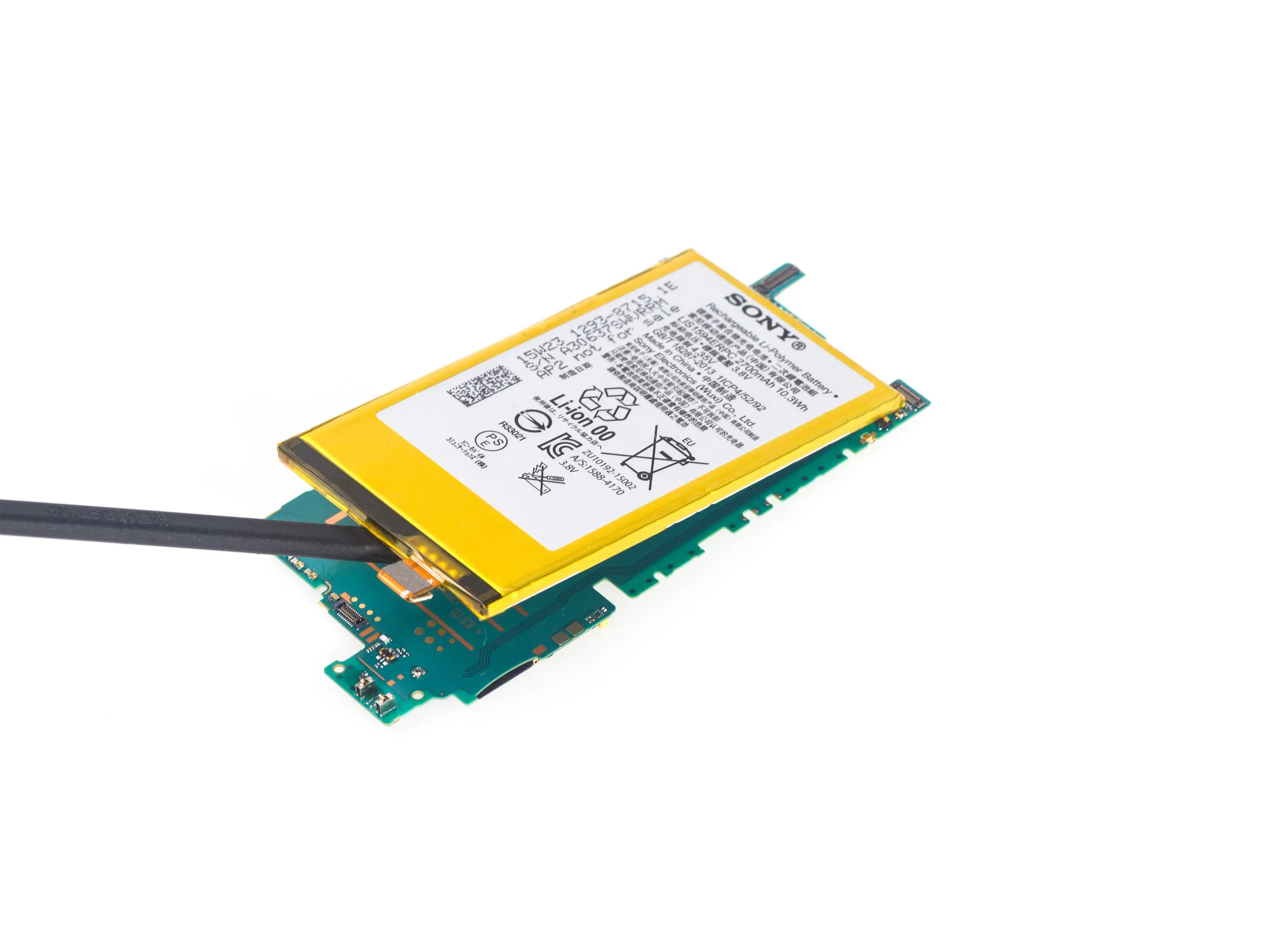

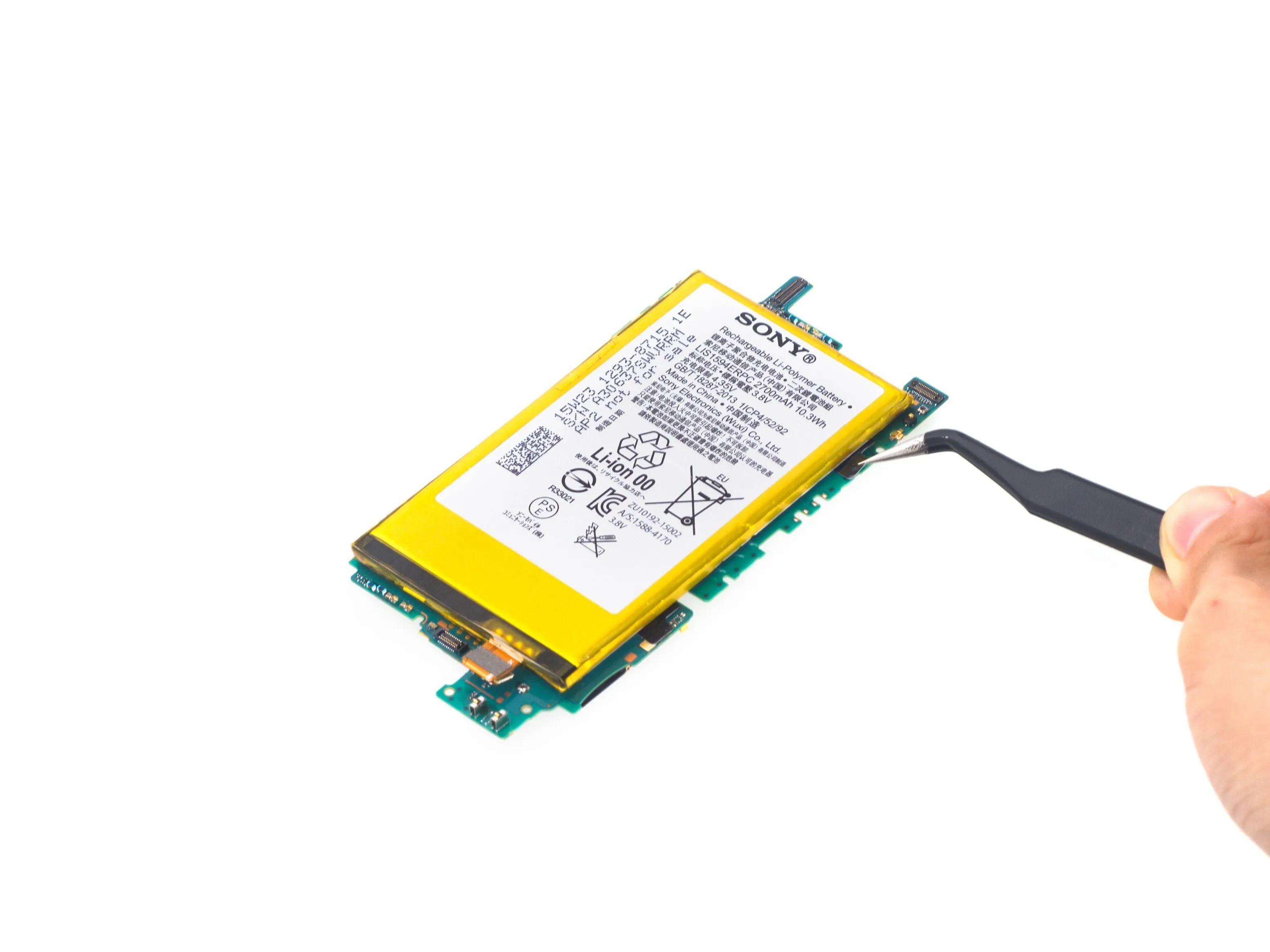

Освободите разъем аккумулятора и отклейте клейкую ленту под ним.
Подденьте и извлеките аккумулятор.

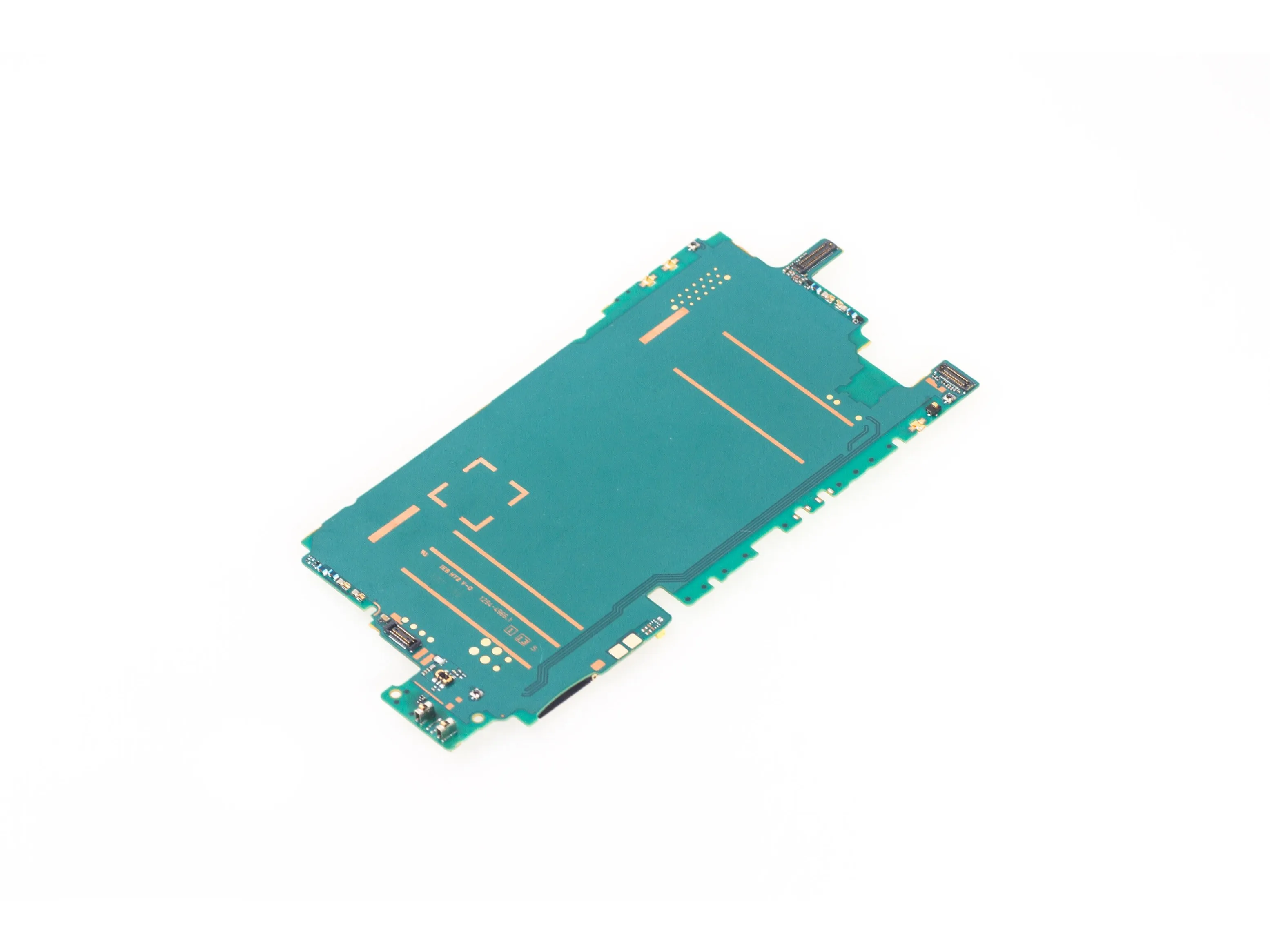

Шаг 16

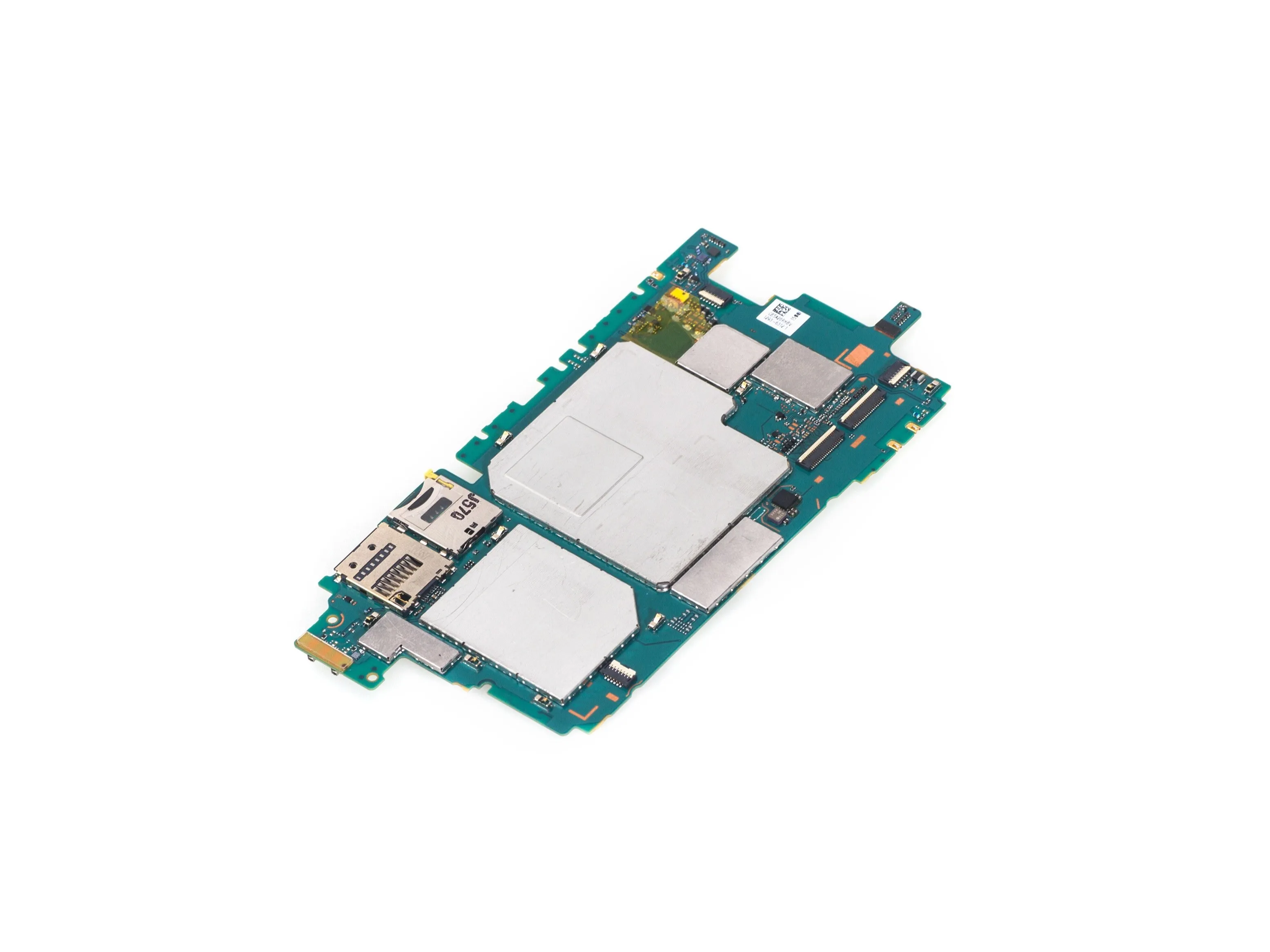

Здесь находится только материнская плата.

Шаг 17

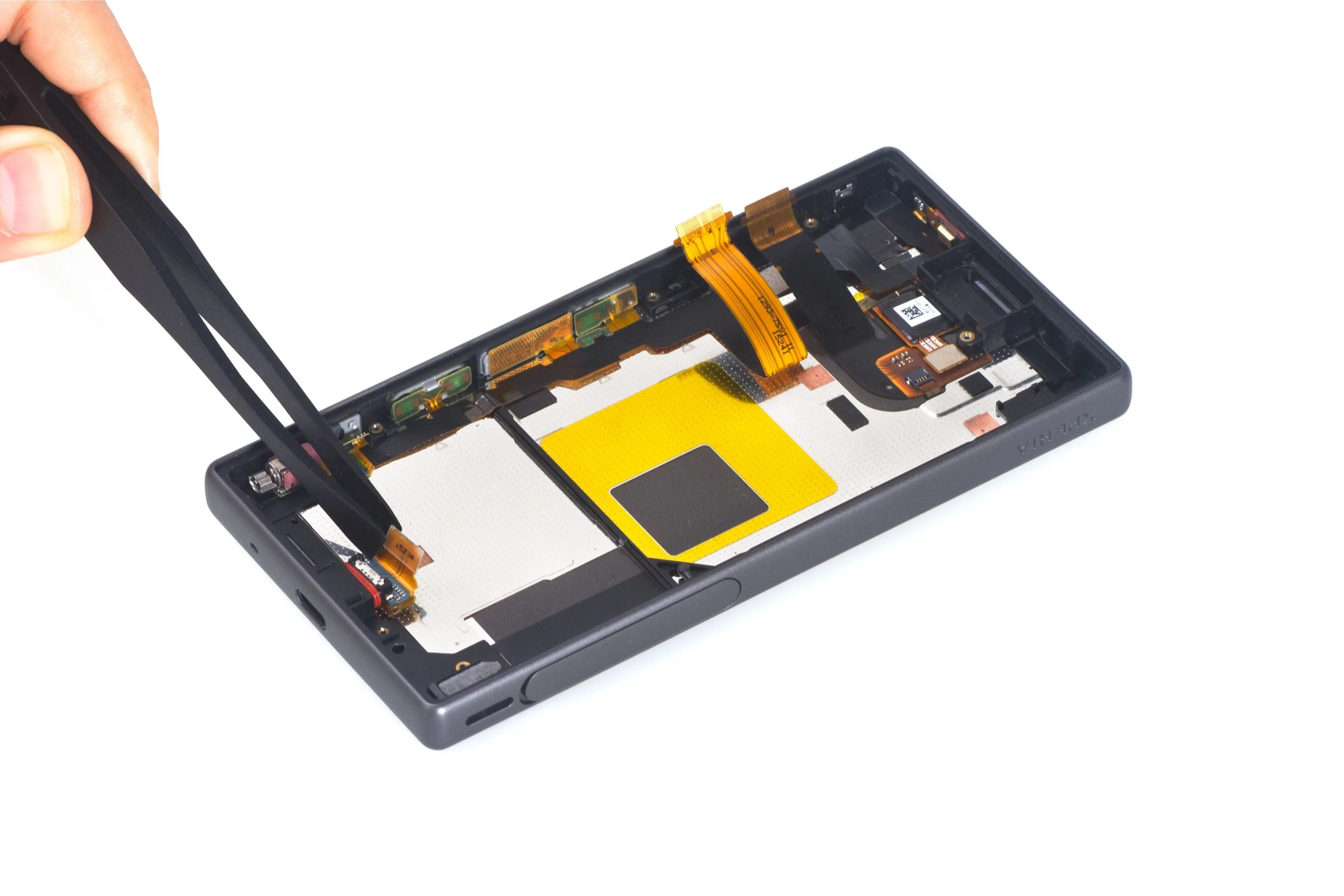

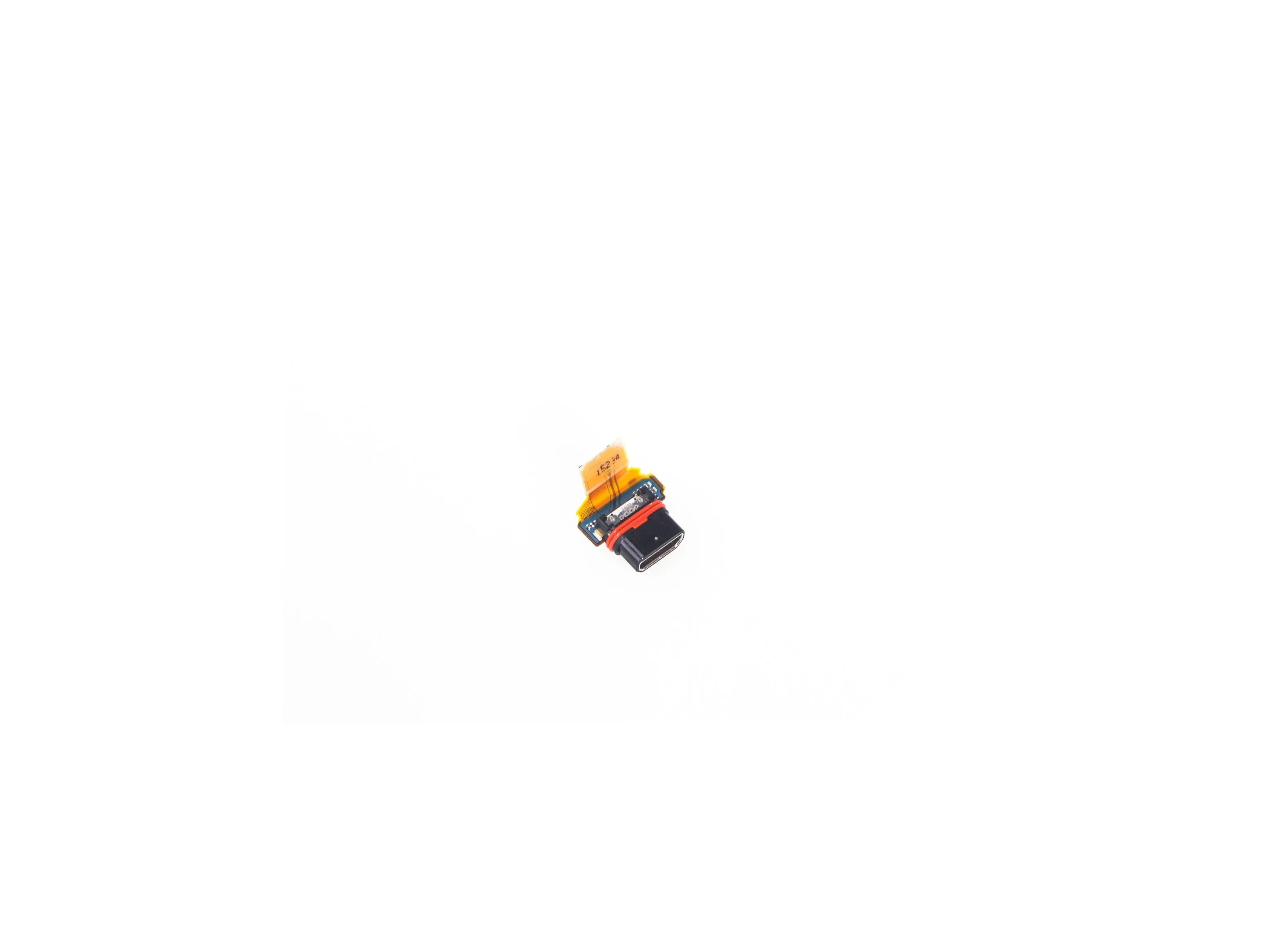

Извлеките заглушку порта зарядки.

Шаг 18

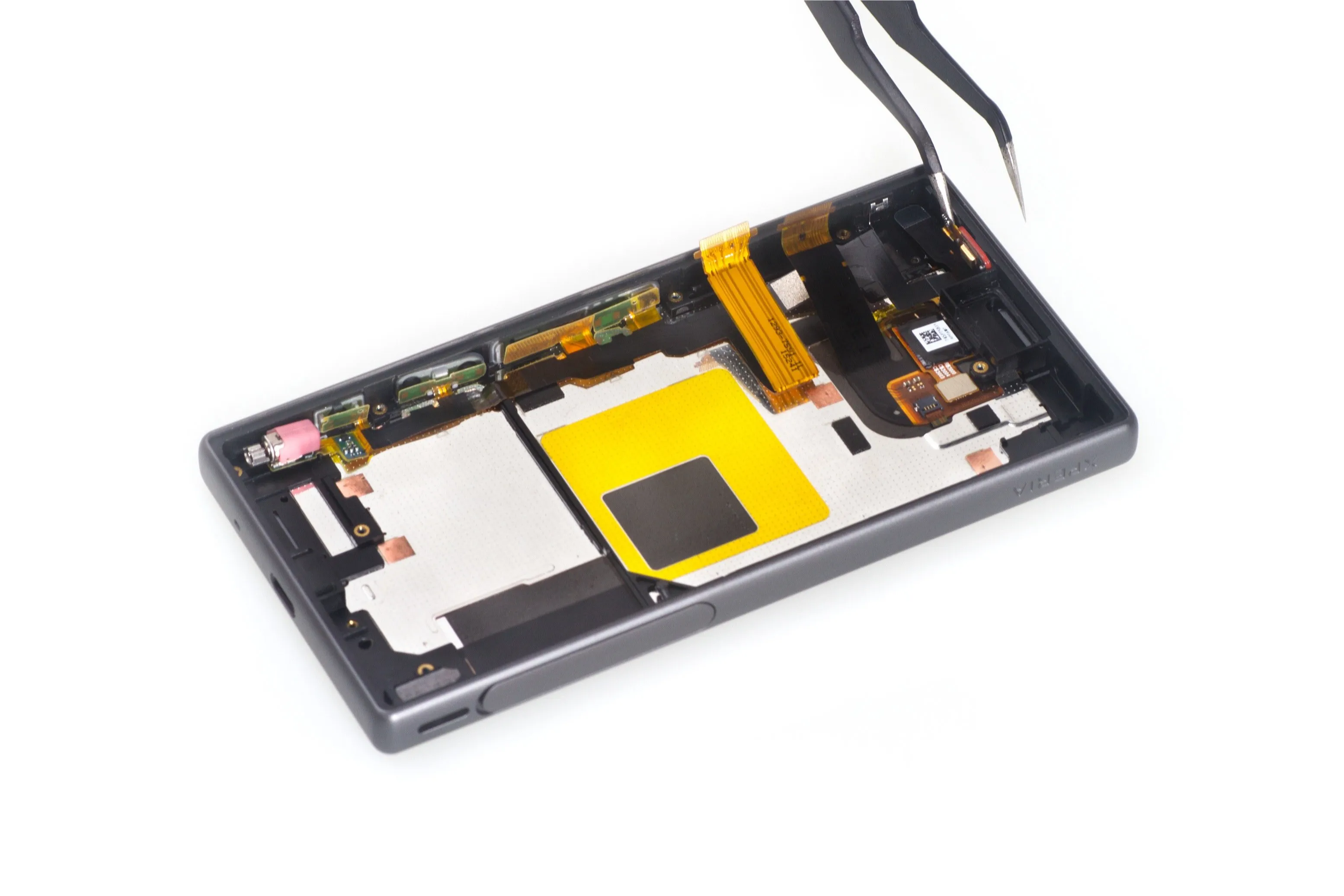

Разборка Sony Xperia Z5C: шаг 18, изображение 3 из 3 | Источник - ifixit.com

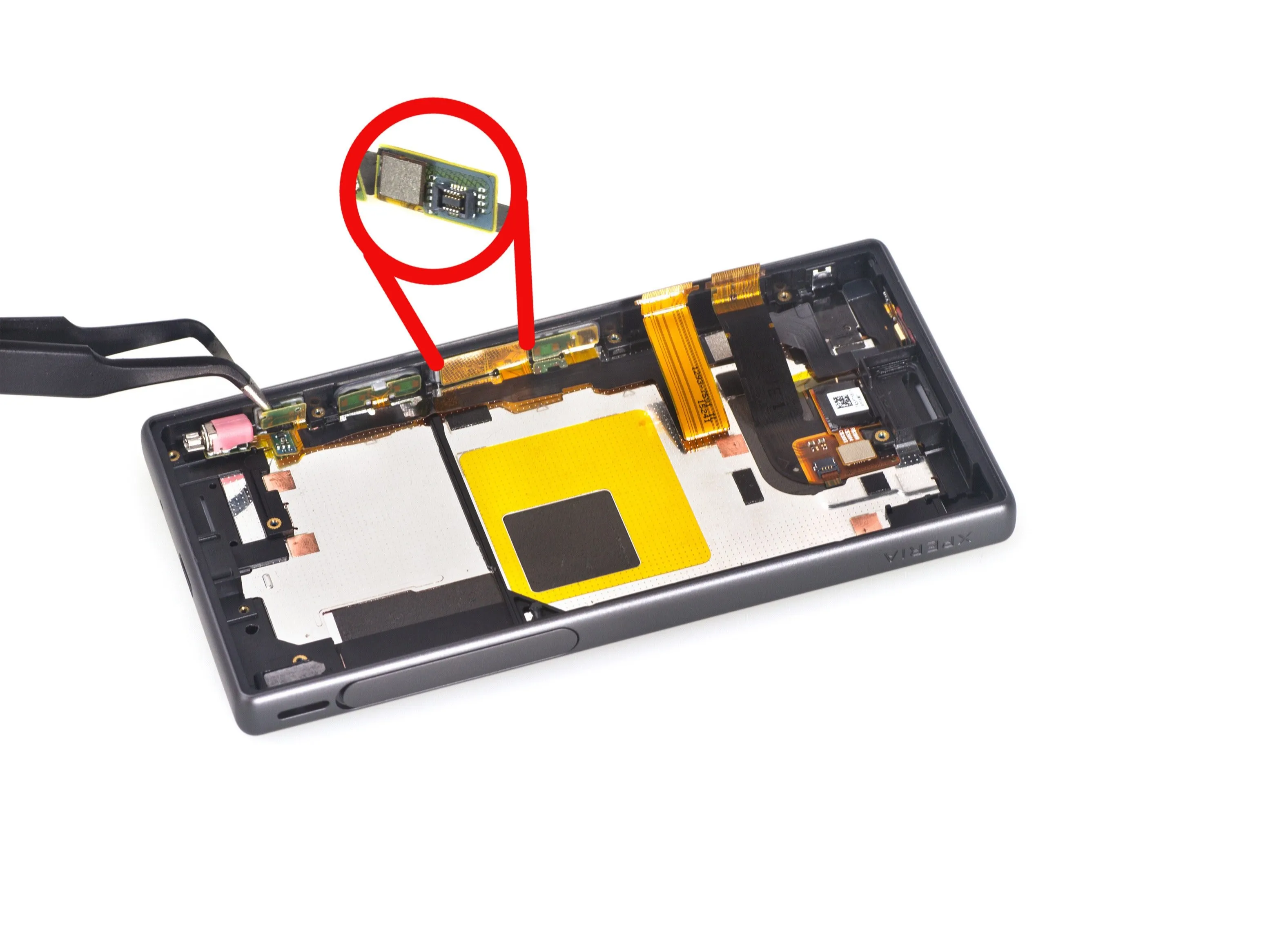

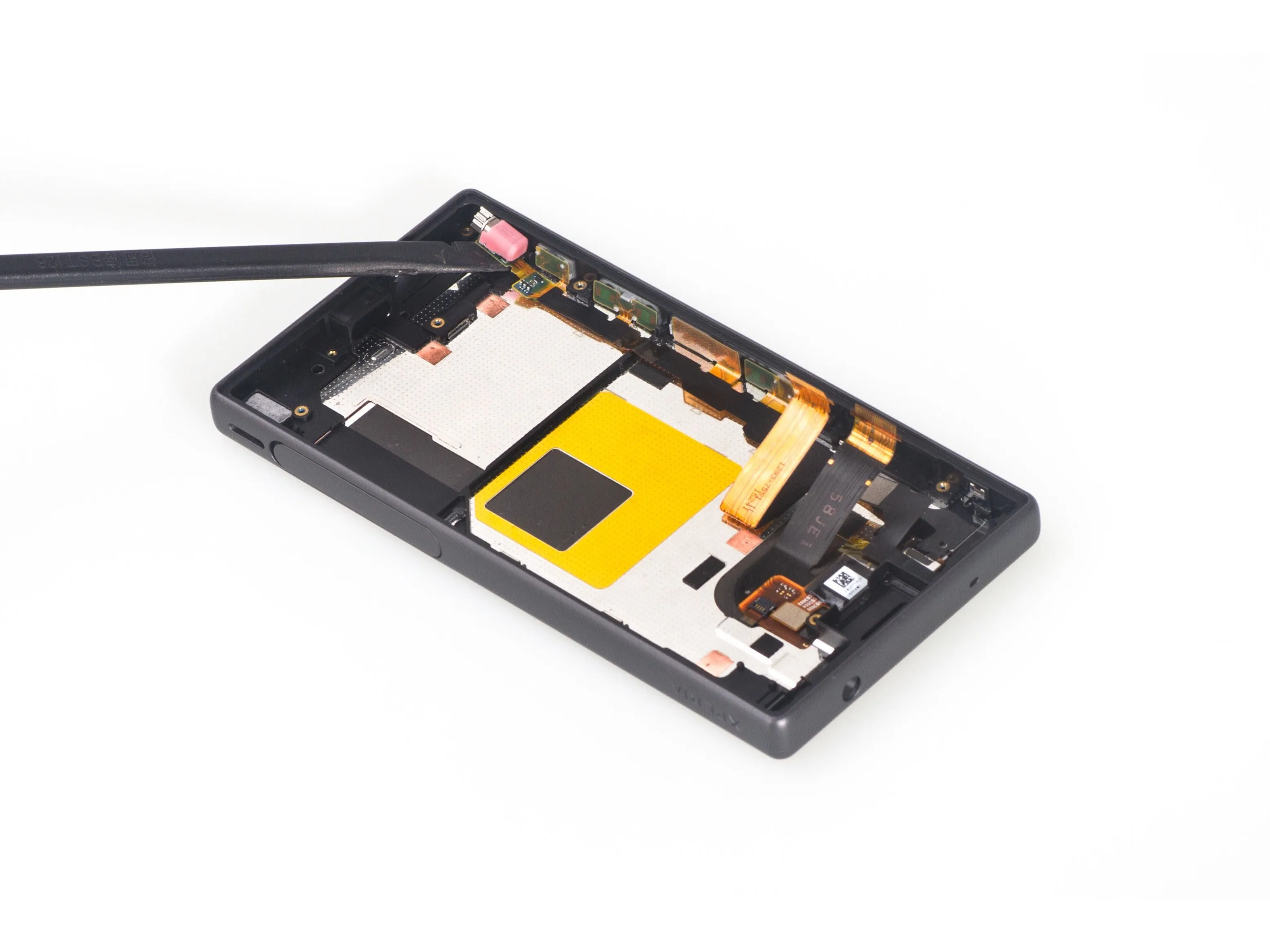

Ослабьте клей под вибромотором.
Ослабьте узел боковой кнопки. Здесь находится сканер отпечатков пальцев, будьте осторожны.
Отсоедините микрофон шумоподавления.

Шаг 19

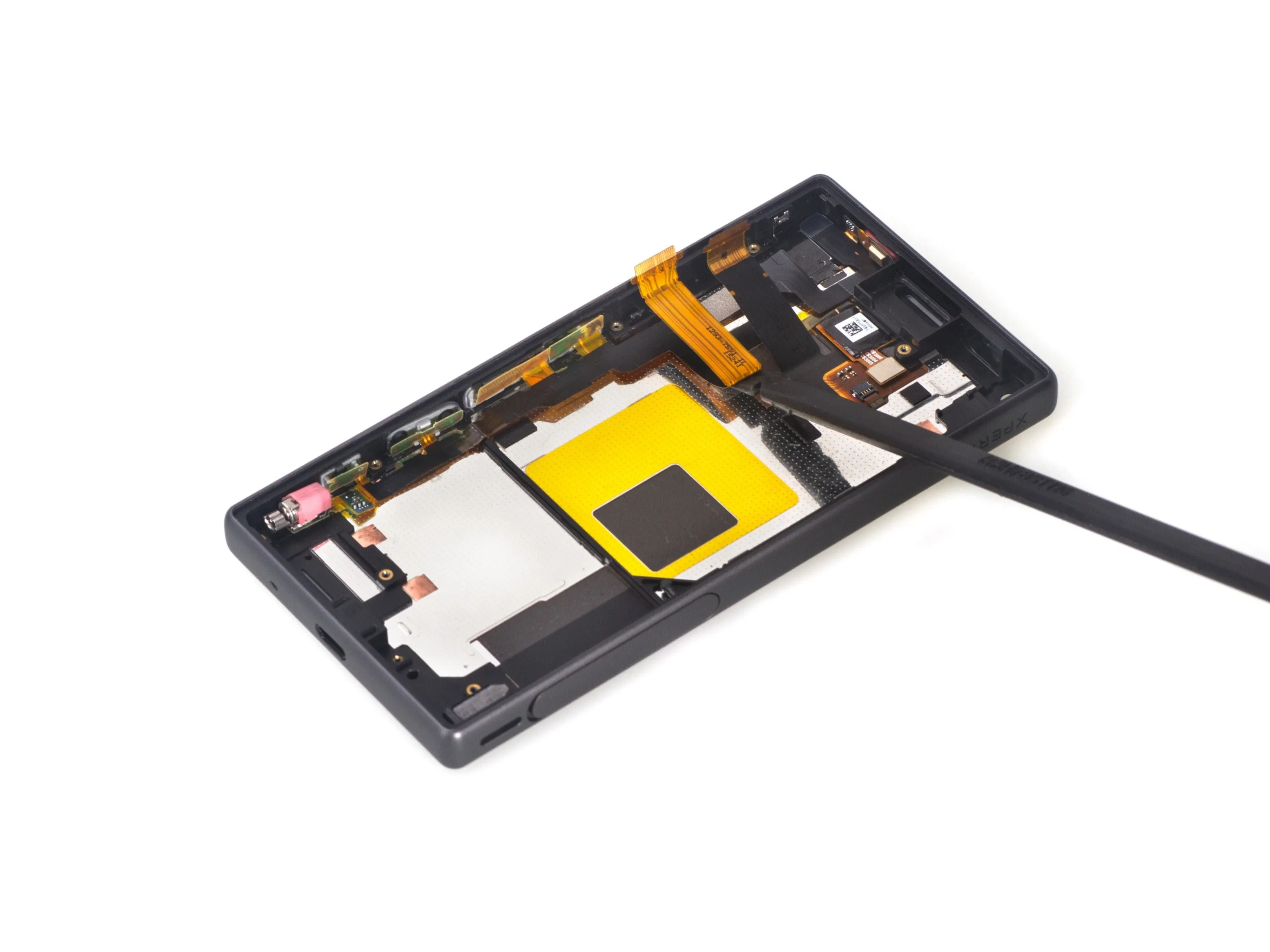

Ослабьте весь клей под узлом отгиба боковой кнопки.
Перед вами гибкий узел боковой кнопки. В него встроены вибромотор, разъем для боковой кнопки, разъем для сканера отпечатков пальцев и микрофон с шумоподавлением.

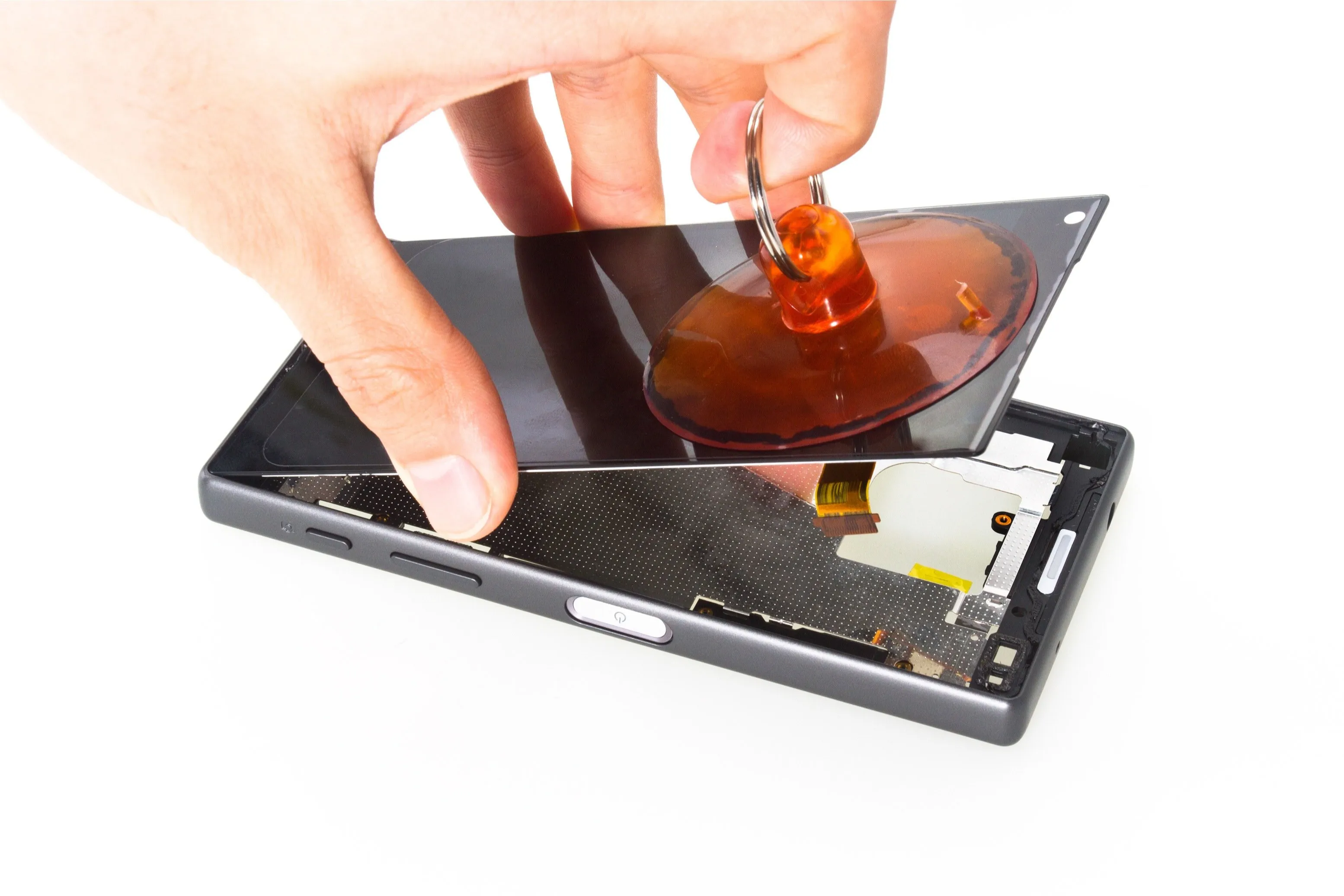

Шаг 20

Разборка Sony Xperia Z5C: шаг 20, изображение 3 из 3 | Источник - ifixit.com

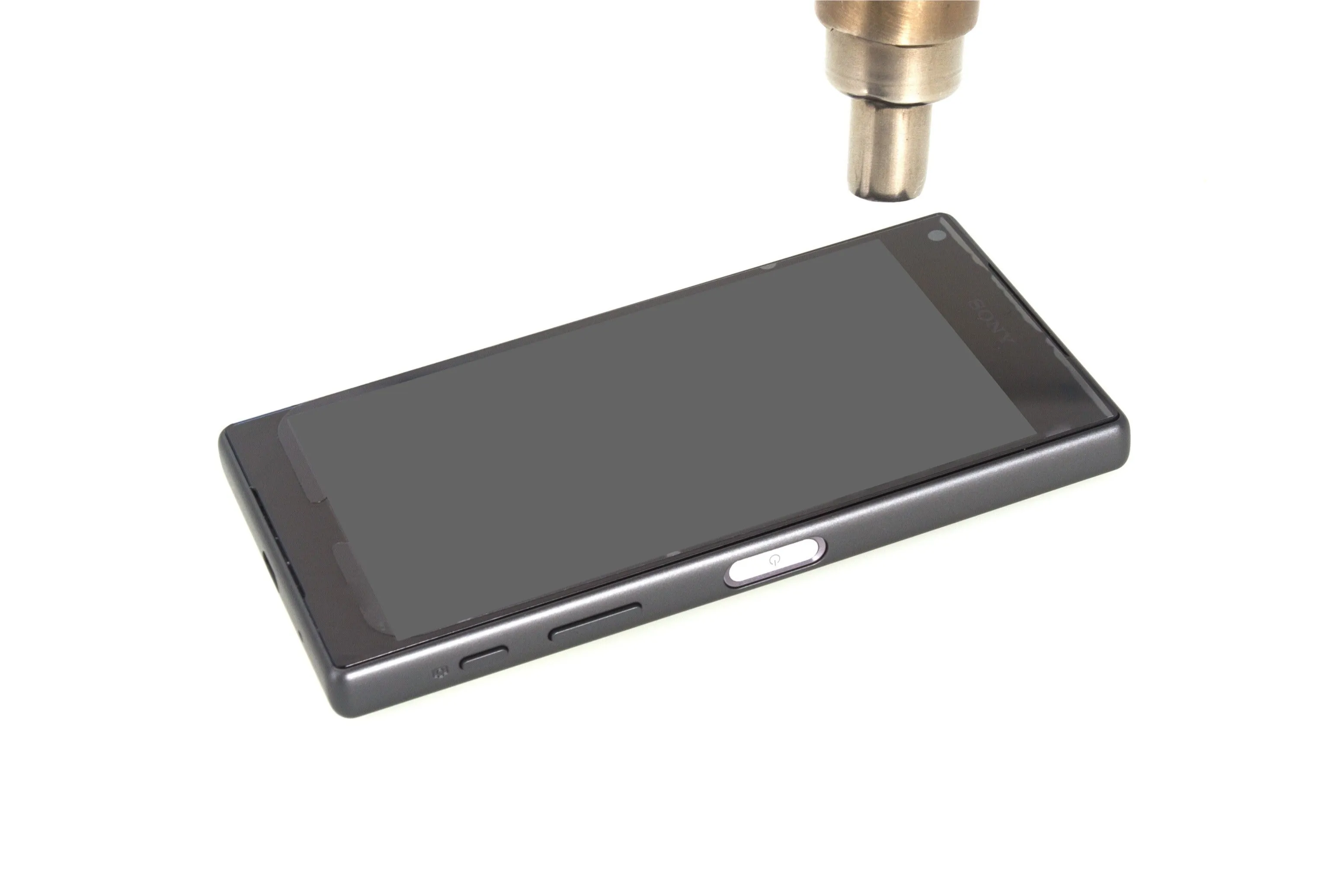

Наклейка под ЖК-дисплеем немного жестковата, поэтому используйте тепловую пушку, чтобы размягчить ее на несколько минут.

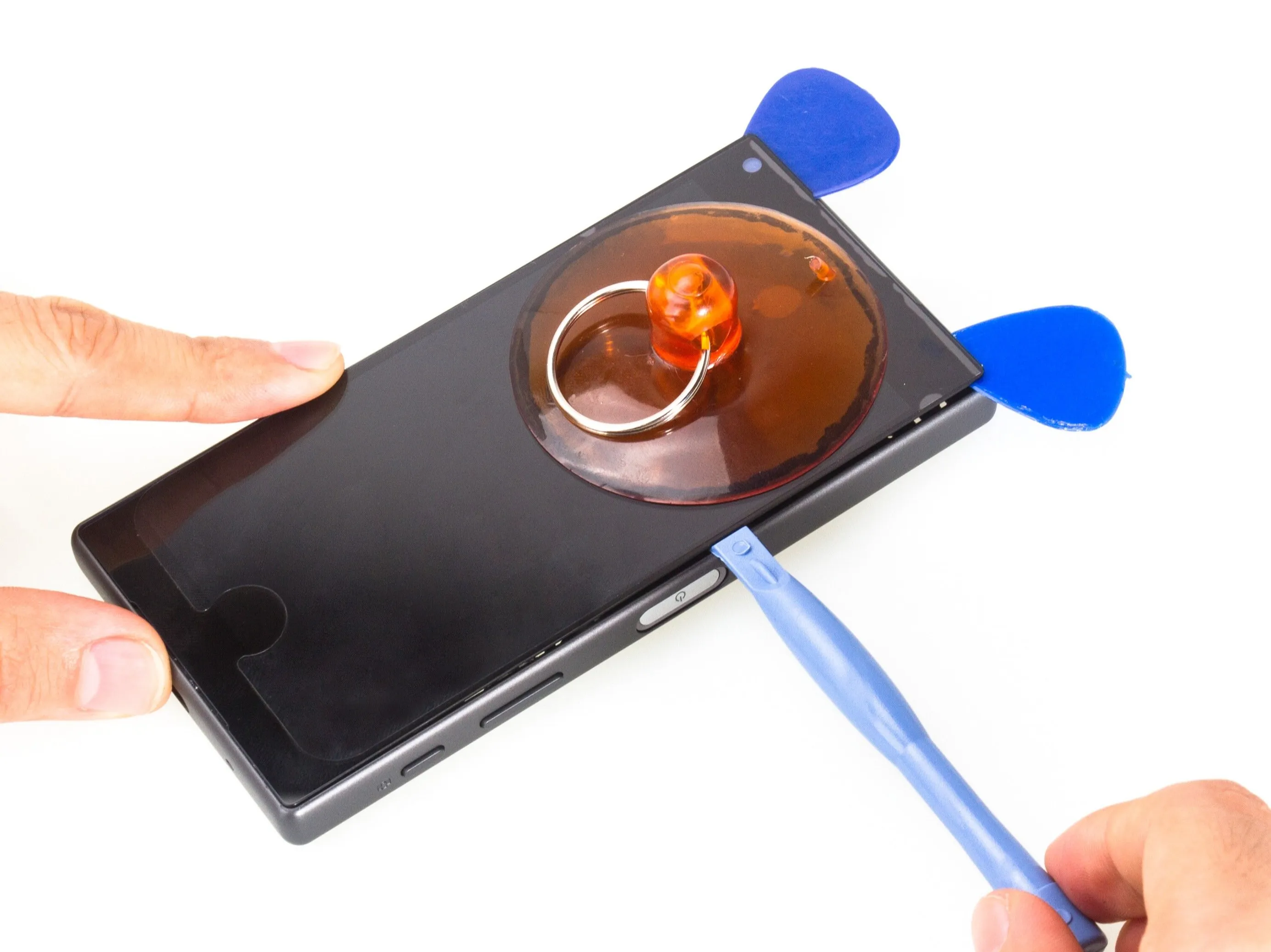

Осторожно снимите ЖК-дисплей с дигитайзером в сборе.

Шаг 21

Готово.
